CWA 正式地震報告

發生時刻	2012/02/26 10:35:00	震央地名	屏東縣霧台鄉	最大震度	5
震央位置	屏東縣政府東偏北方 28.4 公里			連結	報告
北緯	22.75°N	東經	120.75°E	深度 / 規模	26.3km / M 6.4

註：本報告發生於 2020/01/01 震度改制前（舊制 1~7 級，無 5弱/5強/6弱/6強）。以下地圖與公式對比已將舊制對應新制（標準：0~4 級不變、5 級→5弱、6 級→6弱、7 級→7）；新制較細，屬近似對應。

震度分佈對比（★ 震央，同心圓為 S 波到時秒數・等間隔）

觀測點

實測震度圖

觀測點：各觀測點的實測最大震度，依震度上色（共 78 站）。實測震度圖：以觀測點反距離加權（IDW）內插各鄉鎮震度，畫出實測震度分佈。

公式（場址）

公式（S=1）

TREM (舊)

TREM (新)

ML v1

ML v2（preview）

PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。ML 模型 v1（intensity_ml_v1.onnx，ExpTech/YuYu1015）：神經網路依震源與各鄉鎮座標（含方位角）預估的震度分布。ML 模型 v2（preview，intensity_ml_v2.onnx，ExpTech/YuYu1015）：另一組係數重訓的實驗版本，與 v1 各自獨立設定。參數仍在調整，不代表最終成品。

震度12345弱5強6弱6強7

公式 / 模型準確度・公平對比（逐站「預測 vs 實測」，各自使用其輸入；共 78 站，含 ML v1／v2）

場址 Sᵢ 0.81–2.42，單就場址即可造成約 1.0 級的縱向差異，且與震央距無關；因此「震度×震央距」圖上一條距離曲線無法公平呈現，改以下方逐站指標與對角圖比較。

公式 / 模型	平均偏差	MAE	RMSE	完全命中	±1 級
公式（場址）	+0.69	0.77	0.96	31%	92%
公式（S=1）	+0.36	0.56	0.77	45%	99%
TREM (舊)	+0.37	0.58	0.78	44%	99%
TREM (新)	-0.14	0.42	0.65	58%	100%
ML v1	+0.23	0.36	0.60	64%	100%
ML v2（preview）	+0.40	0.45	0.69	56%	99%

偏差＝預測−實測的平均（0 最佳，正=偏高）；MAE/RMSE 越小越準；命中率越高越好。各欄最佳者以粗體標示。

公式（場址）	公式（S=1）	TREM (舊)	TREM (新)	ML v1	ML v2（preview）
PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。ML 模型 v1（intensity_ml_v1.onnx，ExpTech/YuYu1015）：以震源與座標特徵（含方位角）輸出 PGA/PGV 再分級。ML 模型 v2（preview，intensity_ml_v2.onnx，ExpTech/YuYu1015）：另一組係數重訓的實驗版本，與 v1 各自獨立設定。參數仍在調整，不代表最終成品。

命中高估低估泡泡大小＝站數；虛線＝完美預測（預測＝實測）

震度 × 震央距衰減圖（距離趨勢參考；X 線性、震度階為整數階梯）

註：同一震央距的各站因場址不同會有縱向散布，單一距離曲線無法呈現，故此圖僅供看衰減趨勢；公式的公平橫向對比請見上方「公式準確度・公平對比」。

公式（場址）誤差 0.96	公式（S=1）誤差 0.77	TREM (舊)誤差 0.78	TREM (新)誤差 0.65
PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。

觀測點（依震度上色）選定公式理論曲線

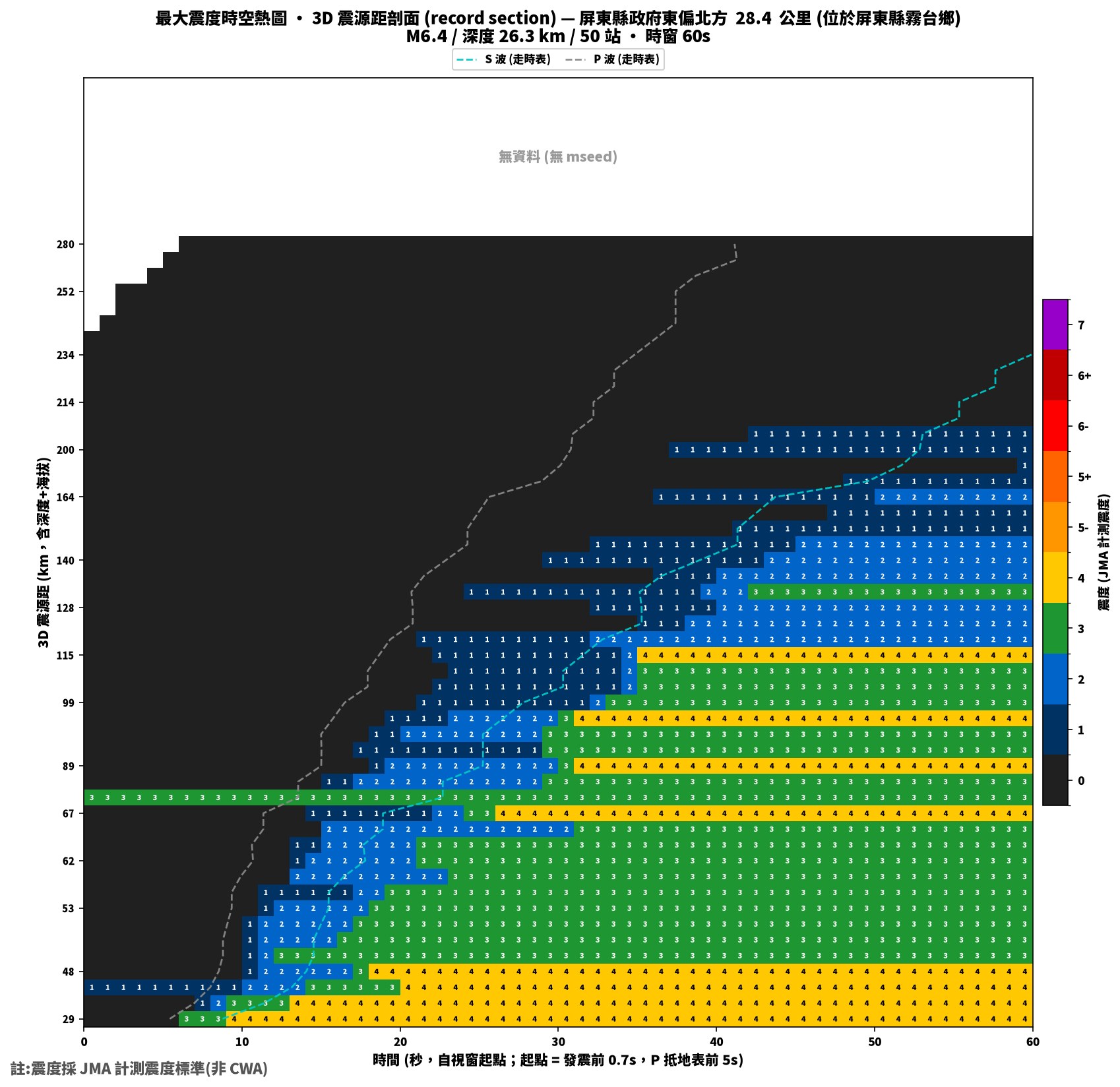

最大震度時空熱圖 • 震央距剖面

逐站觀測（GDMS 強震資料，共 50 站）

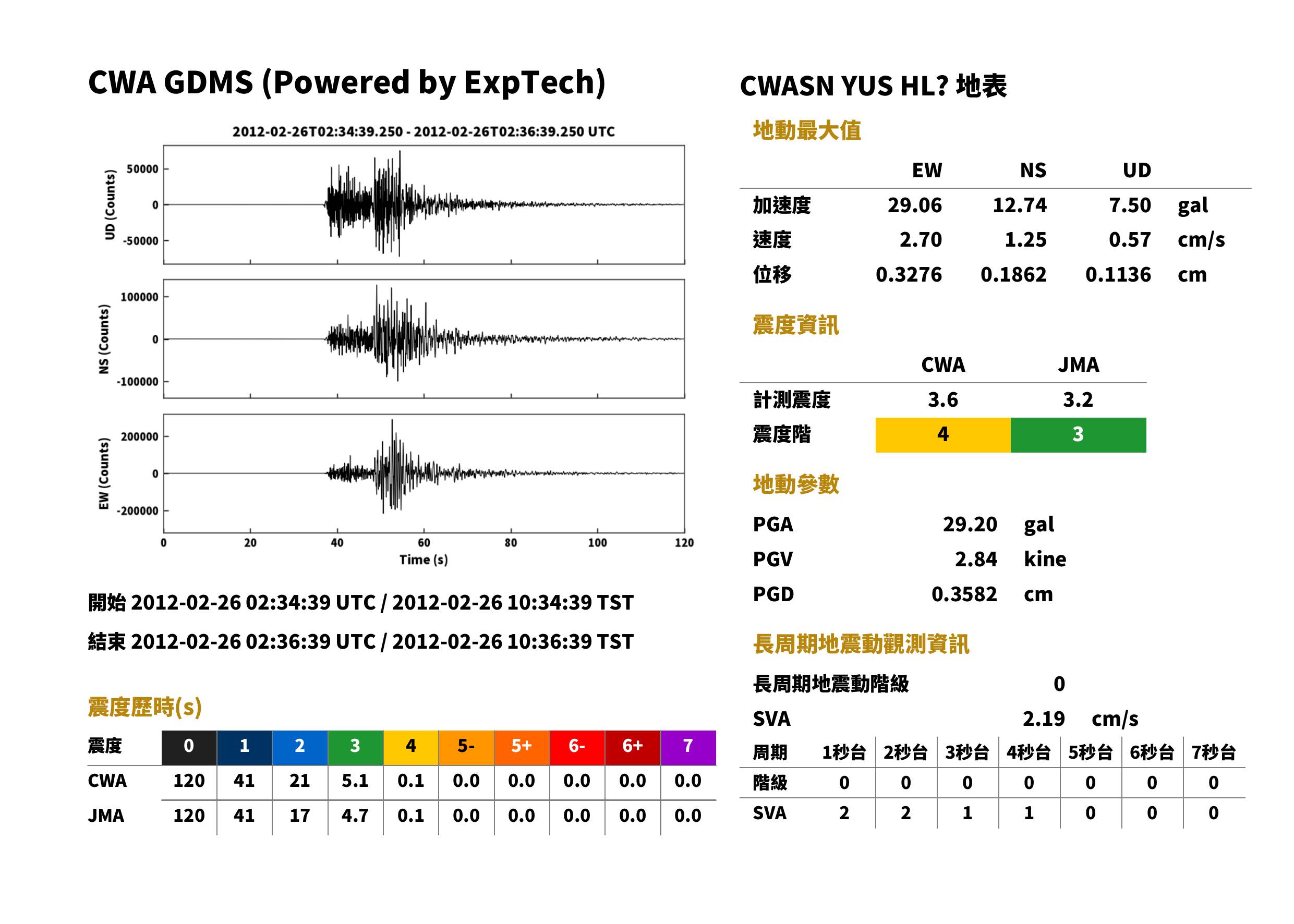

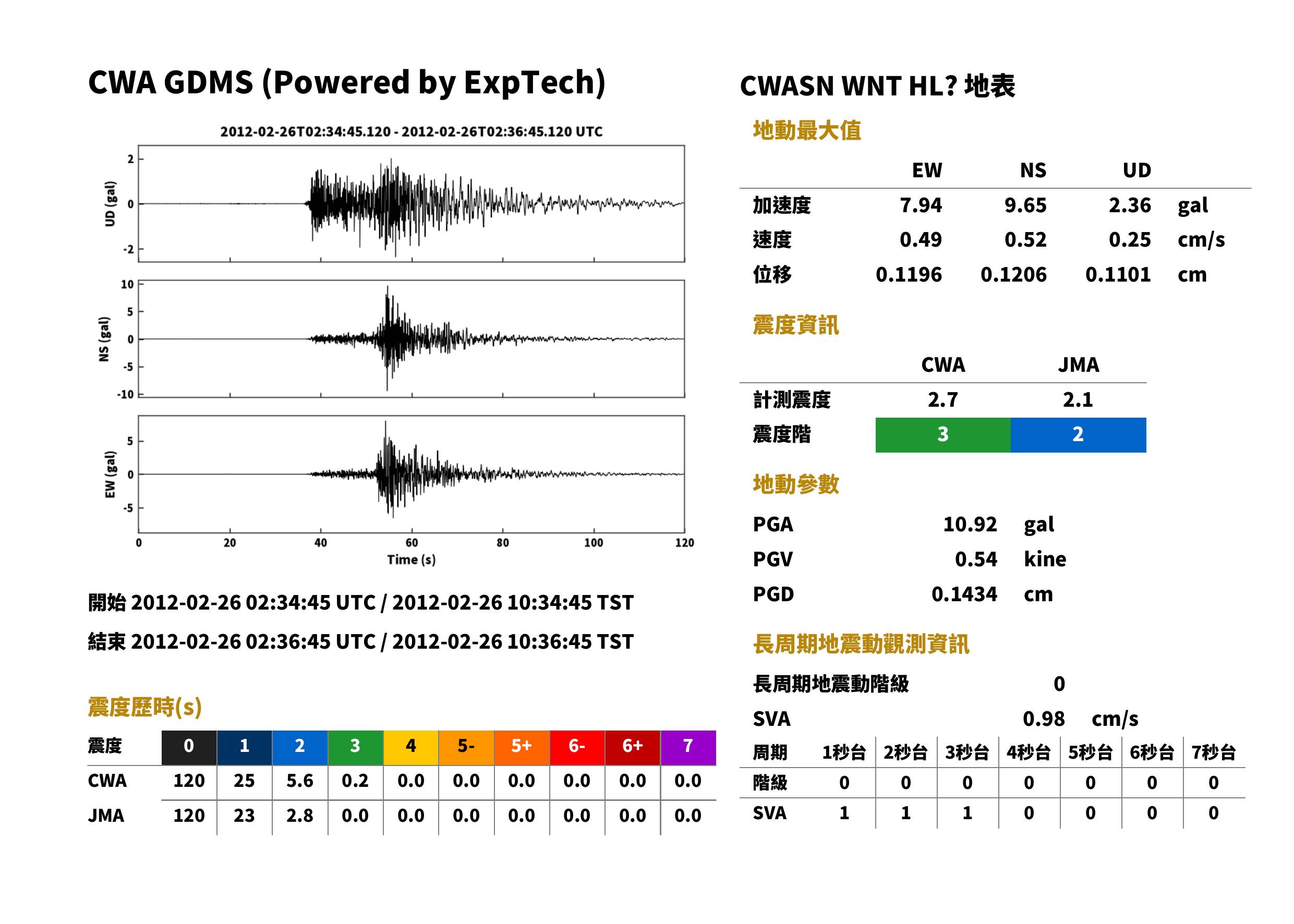

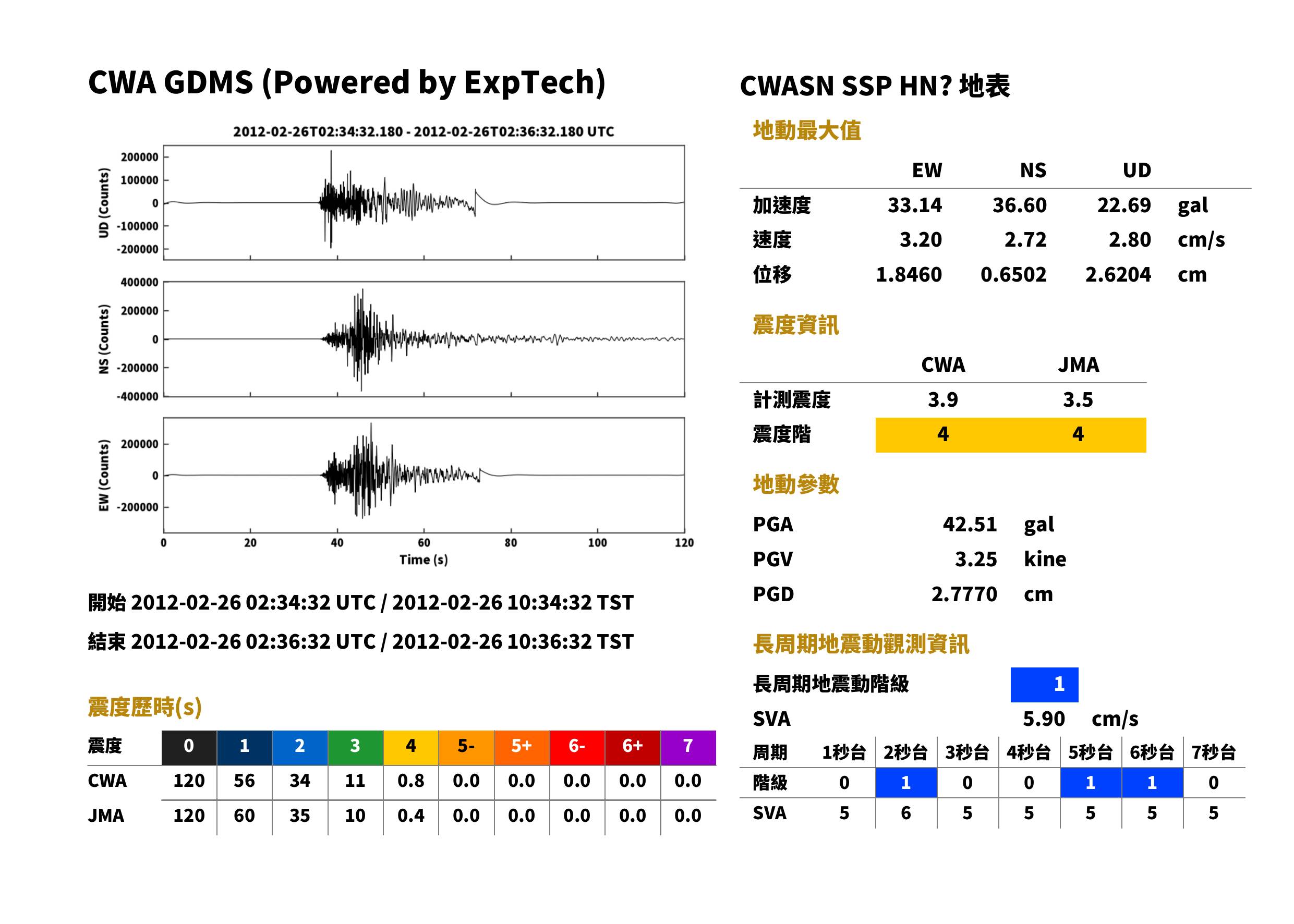

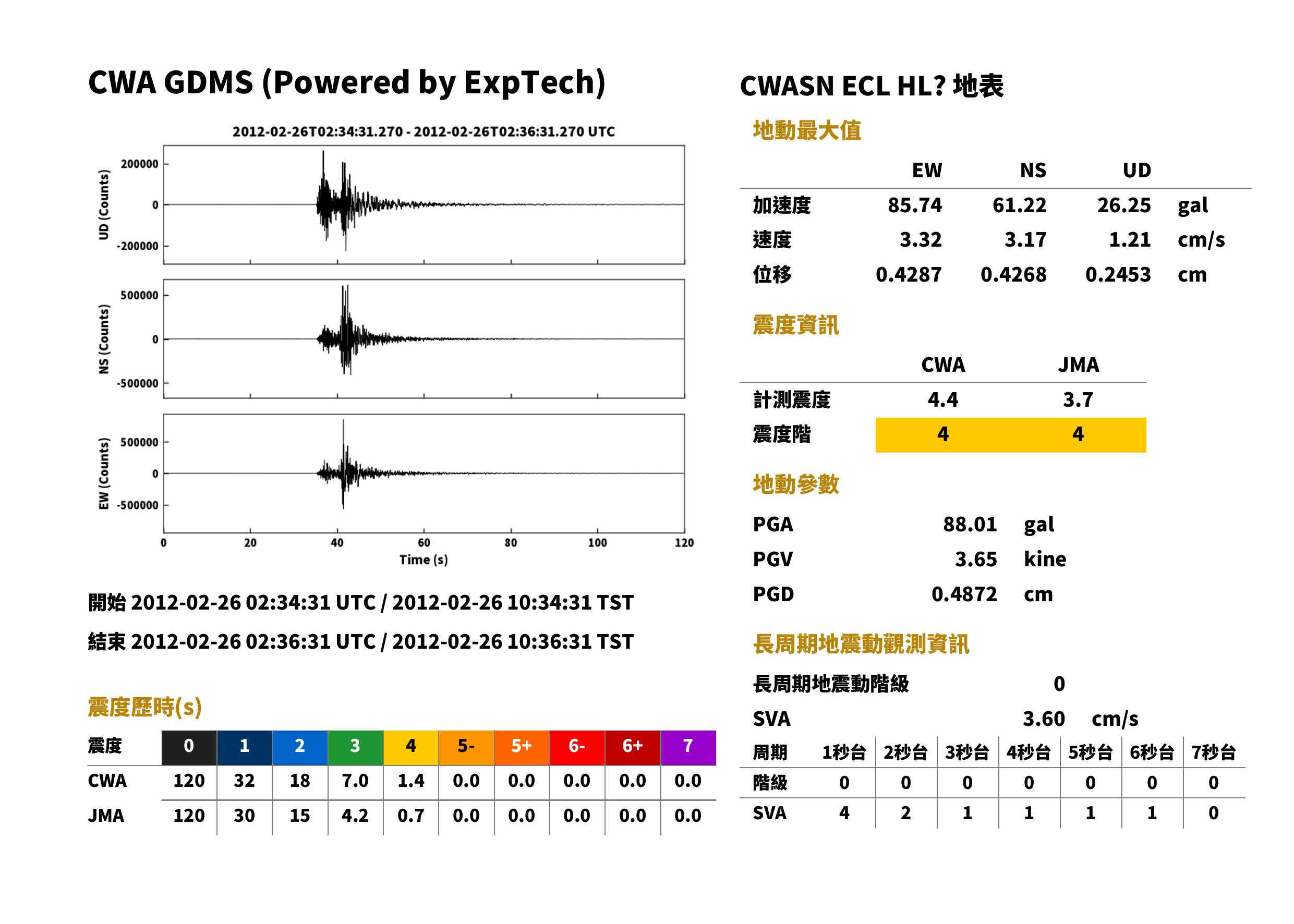

加速度單位 gal、速度 cm/s；合成為峰值（PGA/PGV）；JMA/CWA 為計測震度，色塊為震度階；地名取最近鄉鎮、海拔為測站高程；震央距與走時表估計 P/S 波時間由站點座標推算；長周期為長周期地震動階級。點欄位標題可排序。

ID	地名	海拔 ↕	觀測網	通道	震央距 ↕	走時表估計		加速度 (gal)				速度 (cm/s)				JMA		CWA		長周期 ↕	資料下載
ID	地名	海拔 ↕	觀測網	通道	震央距 ↕	P波時間 ↕	S波時間 ↕	南北 ↕	東西 ↕	上下 ↕	合成 ↕	南北 ↕	東西 ↕	上下 ↕	合成 ↕	震度階	計測震度 ↕	震度階	計測震度 ↕	長周期 ↕	波形	報告	分析

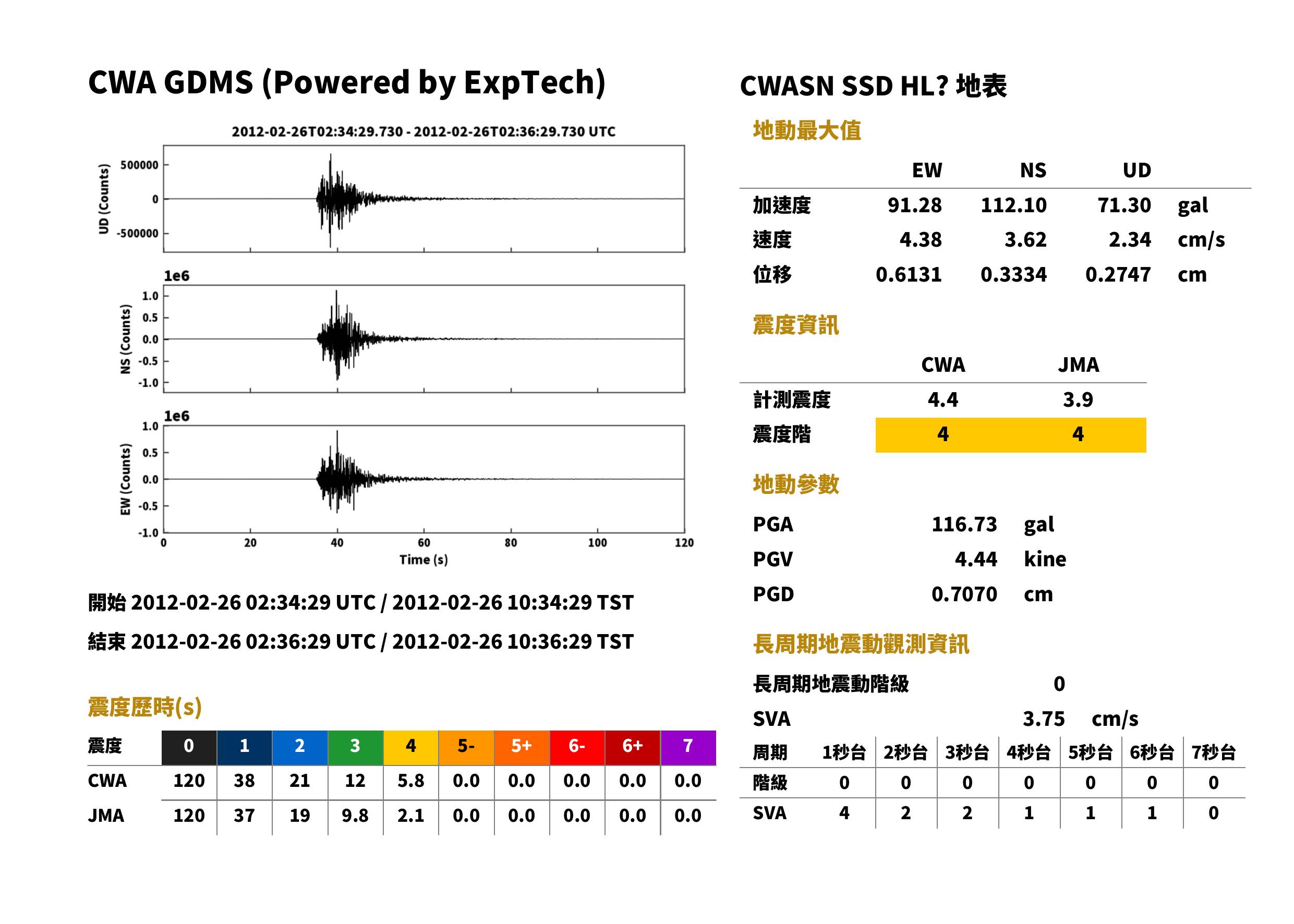

SSD	屏東縣三地門鄉	148 m	CWASN	HL	11.3 km	10:35:04	10:35:07	112.10	91.28	71.30	116.73	3.62	4.38	2.34	4.44	4	3.9	4	4.4	0	下載	查看	查看
ECL	臺東縣金峰鄉	88 m	CWASN	HL	27.7 km	10:35:06	10:35:10	61.22	85.74	26.25	88.01	3.17	3.32	1.21	3.65	4	3.7	4	4.4	0	下載	查看	查看

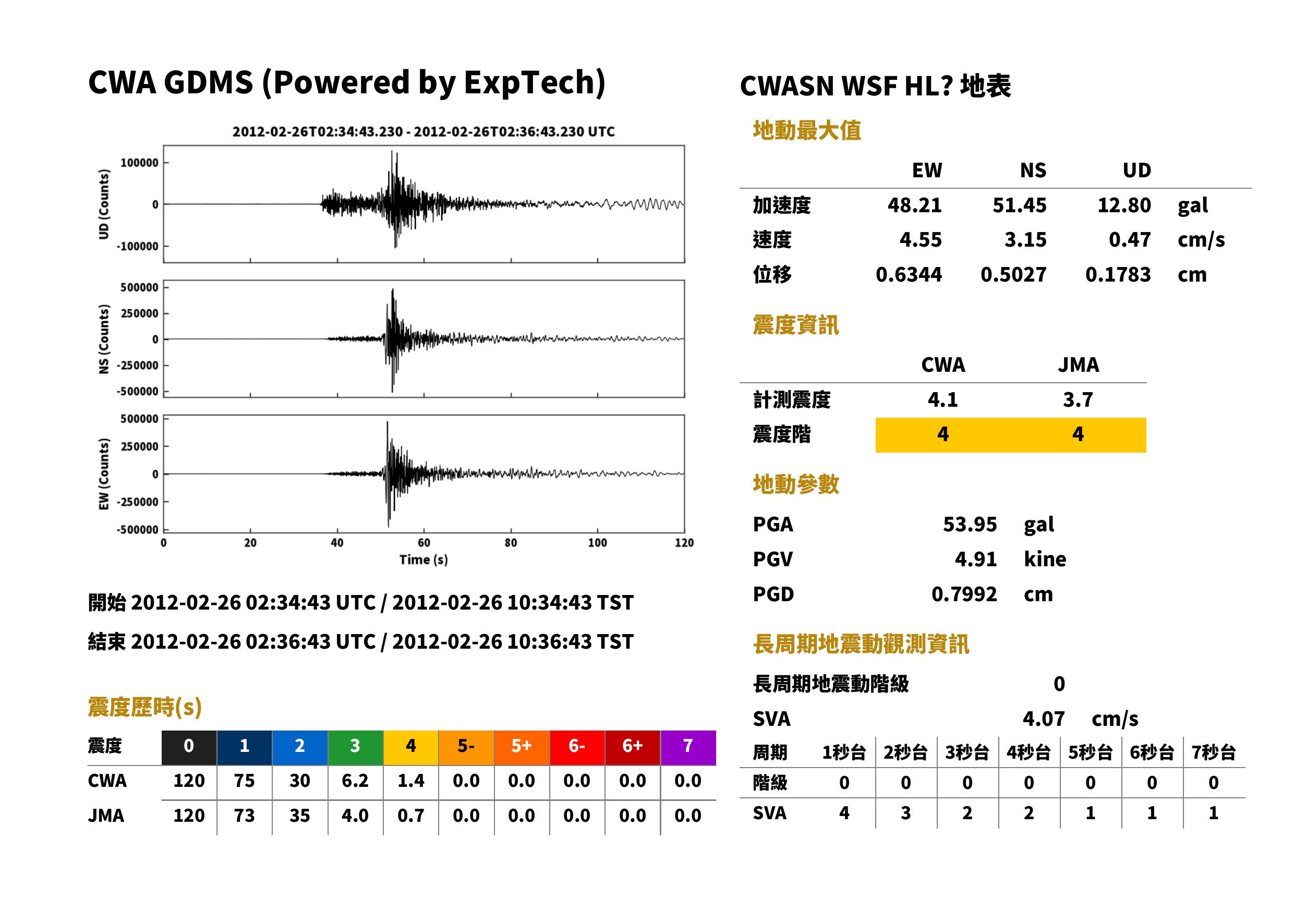

WSF	雲林縣四湖鄉	8 m	CWASN	HL	112.0 km	10:35:18	10:35:31	51.45	48.21	12.80	53.95	3.15	4.55	0.47	4.91	4	3.7	4	4.1	0	下載	查看	查看
WTP	嘉義縣大埔鄉	555 m	CWASN	HL	56.4 km	10:35:10	10:35:17	28.35	49.39	13.00	49.51	2.51	2.09	1.40	2.80	3	3.4	4	4.0	0	下載	查看	查看
TAI1	臺南市永康區	10 m	CWASN	HL	61.6 km	10:35:10	10:35:18	34.72	30.55	45.13	45.44	2.96	3.85	26.30	26.46	4	3.9	4	4.0	1	下載	查看	查看

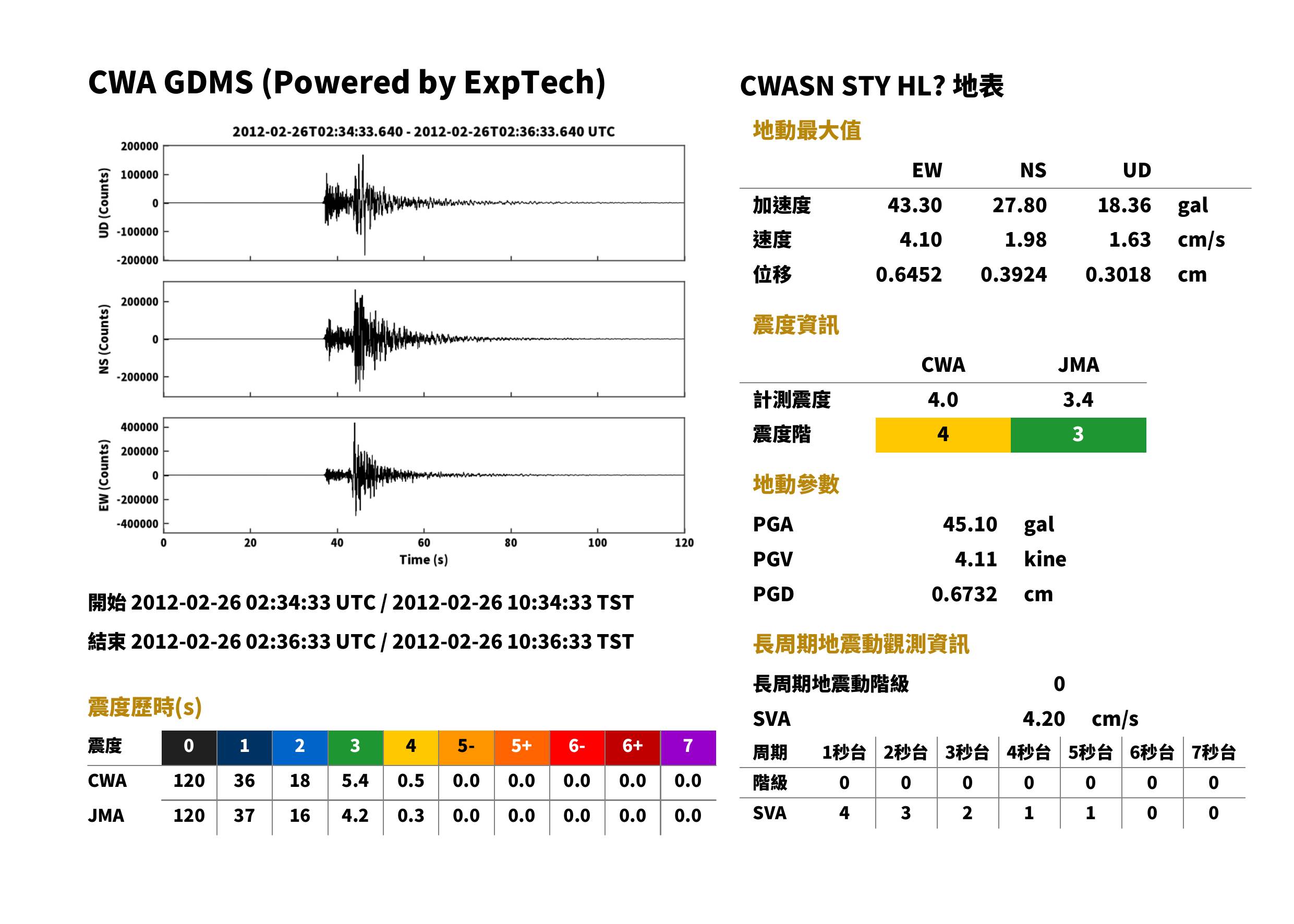

STY	高雄市桃源區	642 m	CWASN	HL	45.7 km	10:35:08	10:35:14	27.80	43.30	18.36	45.10	1.98	4.10	1.63	4.11	3	3.4	4	4.0	0	下載	查看	查看

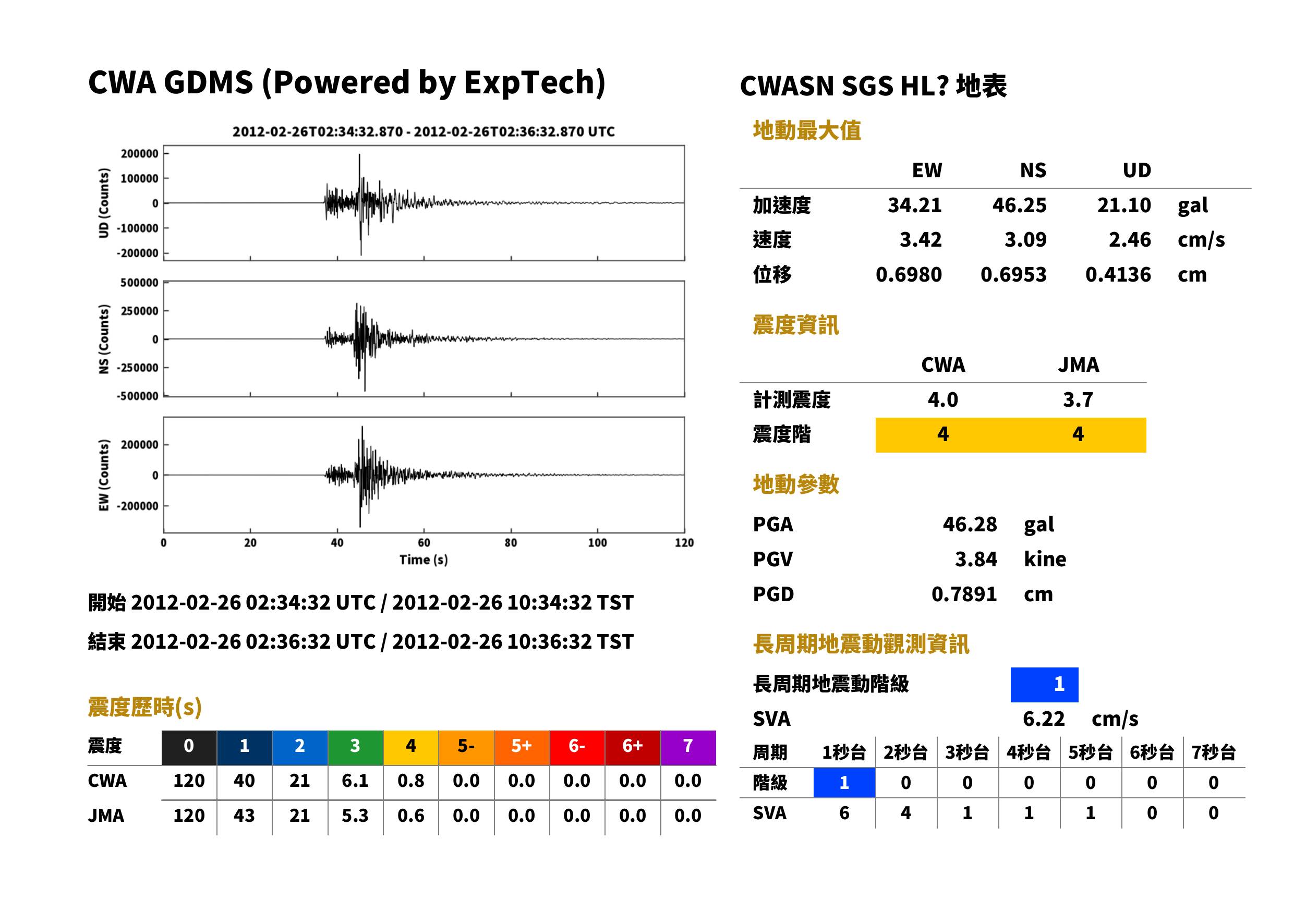

SGS	高雄市甲仙區	279 m	CWASN	HL	40.2 km	10:35:07	10:35:13	46.25	34.21	21.10	46.28	3.09	3.42	2.46	3.84	4	3.7	4	4.0	1	下載	查看	查看
SSP	屏東縣新埤鄉	38 m	CWASN	HN	35.0 km	10:35:07	10:35:12	36.60	33.14	22.69	42.51	2.72	3.20	2.80	3.25	4	3.5	4	3.9	1	下載	查看	查看
CHY	嘉義市東區	31 m	CWASN	HN	89.1 km	10:35:14	10:35:25	42.34	38.06	12.25	43.98	3.56	2.82	1.08	3.58	4	3.5	4	3.9	1	下載	查看	查看
ALS	嘉義縣阿里山鄉	2417 m	CWASN	HL	84.6 km	10:35:14	10:35:24	27.00	34.44	13.56	37.06	2.60	3.56	0.98	3.60	4	3.6	4	3.8	0	下載	查看	查看

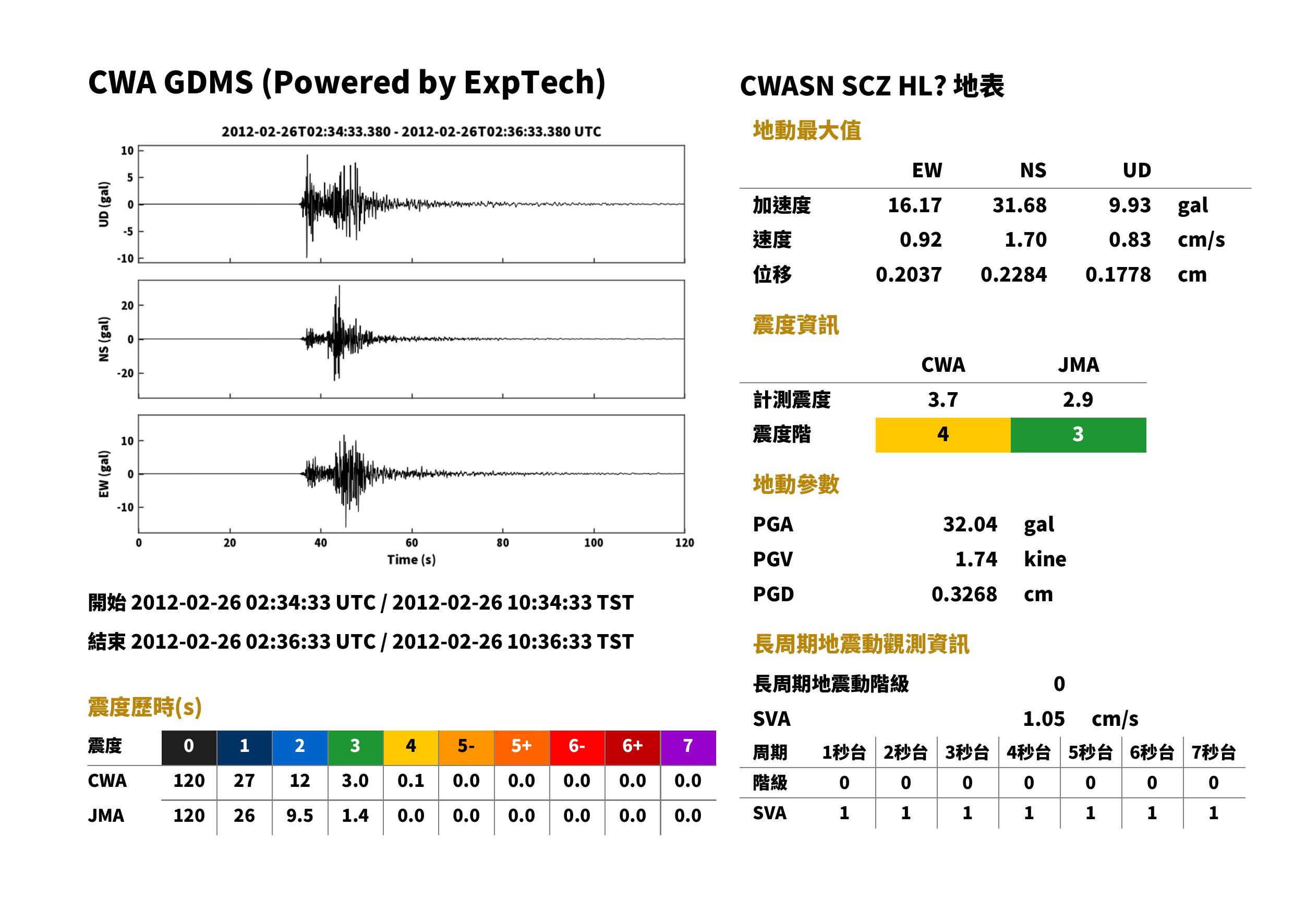

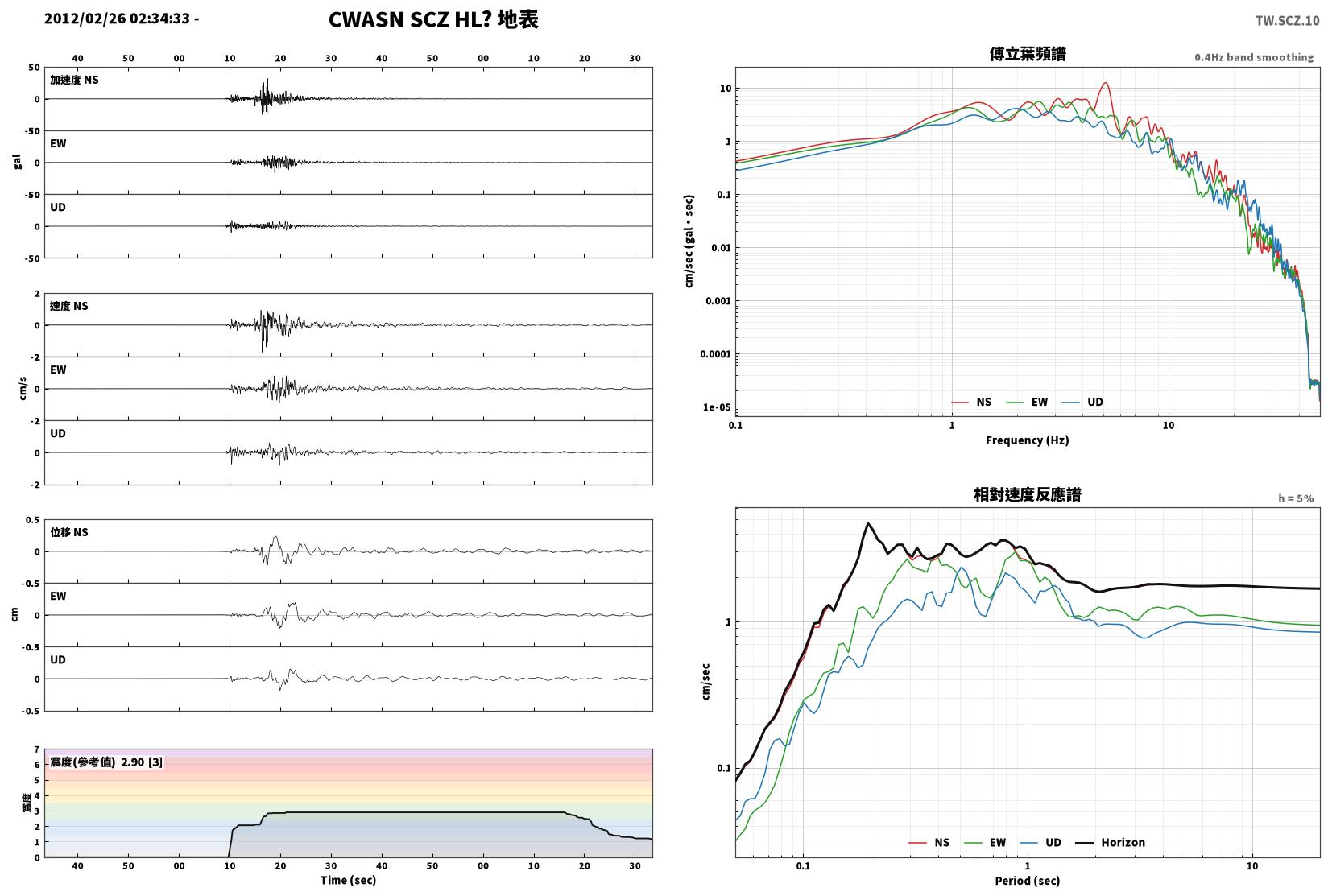

SCZ	屏東縣春日鄉	66 m	CWASN	HL	44.0 km	10:35:08	10:35:14	31.66	16.15	9.92	32.03	1.72	0.92	0.82	1.75	3	2.9	4	3.7	0	下載	查看	查看

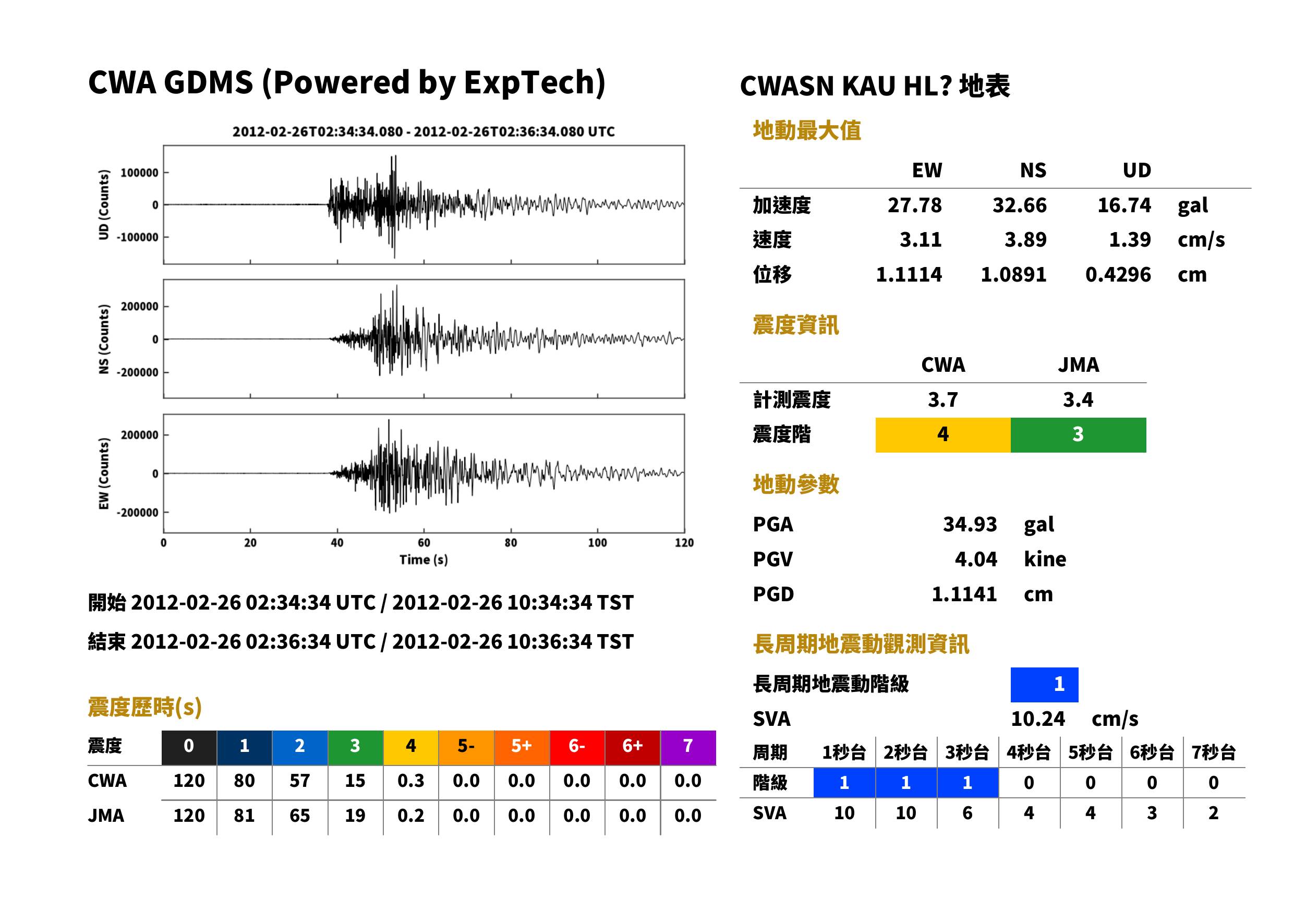

KAU	高雄市前鎮區	1 m	CWASN	HL	49.0 km	10:35:09	10:35:15	32.66	27.78	16.74	34.93	3.89	3.11	1.39	4.04	3	3.4	4	3.7	1	下載	查看	查看

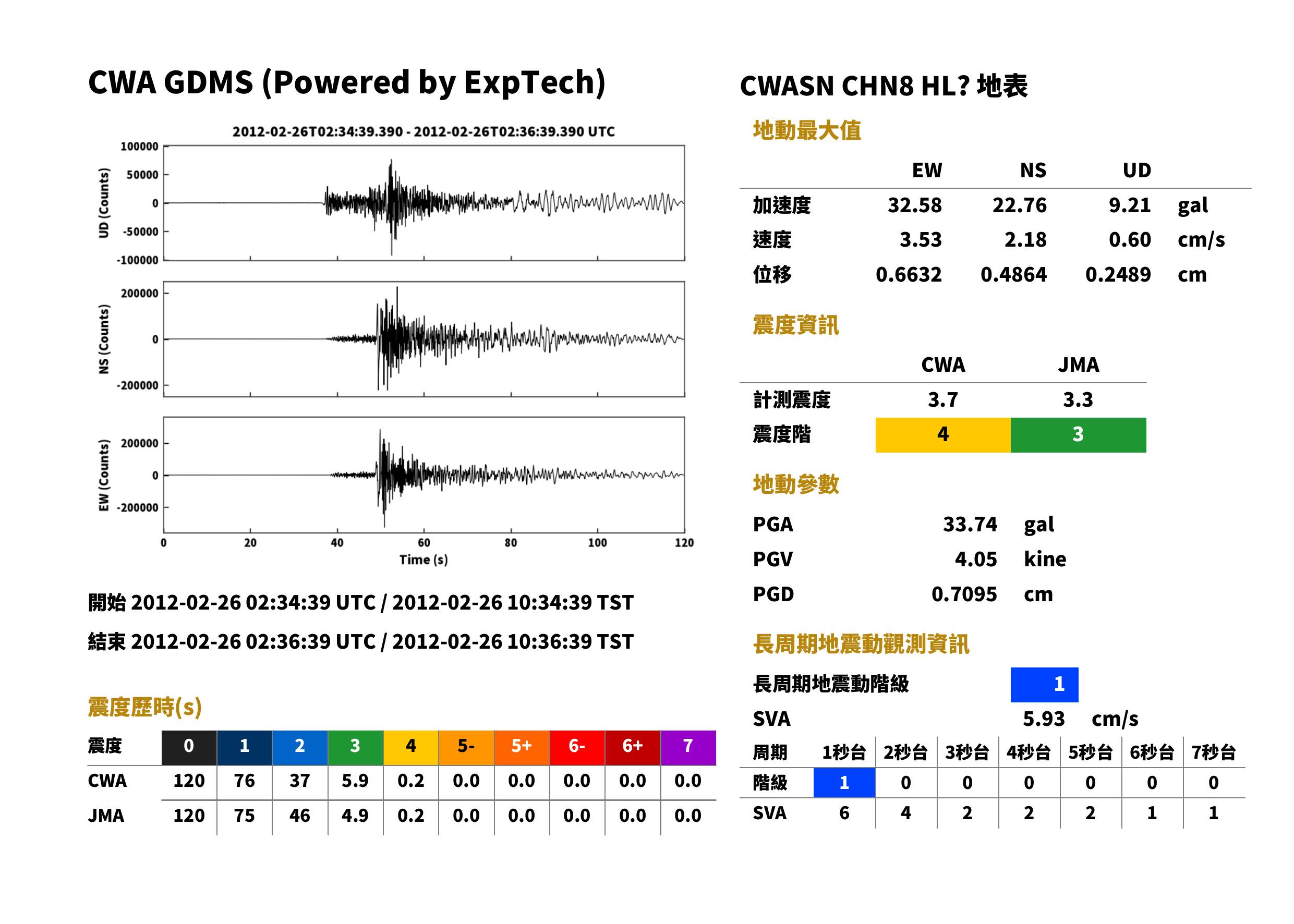

CHN8	嘉義縣義竹鄉	6 m	CWASN	HL	85.6 km	10:35:14	10:35:24	22.76	32.58	9.21	33.74	2.18	3.53	0.60	4.05	3	3.3	4	3.7	1	下載	查看	查看
YUS	嘉義縣阿里山鄉	3856 m	CWASN	HL	84.7 km	10:35:14	10:35:24	12.74	29.06	7.50	29.20	1.25	2.70	0.57	2.84	3	3.2	4	3.6	0	下載	查看	查看

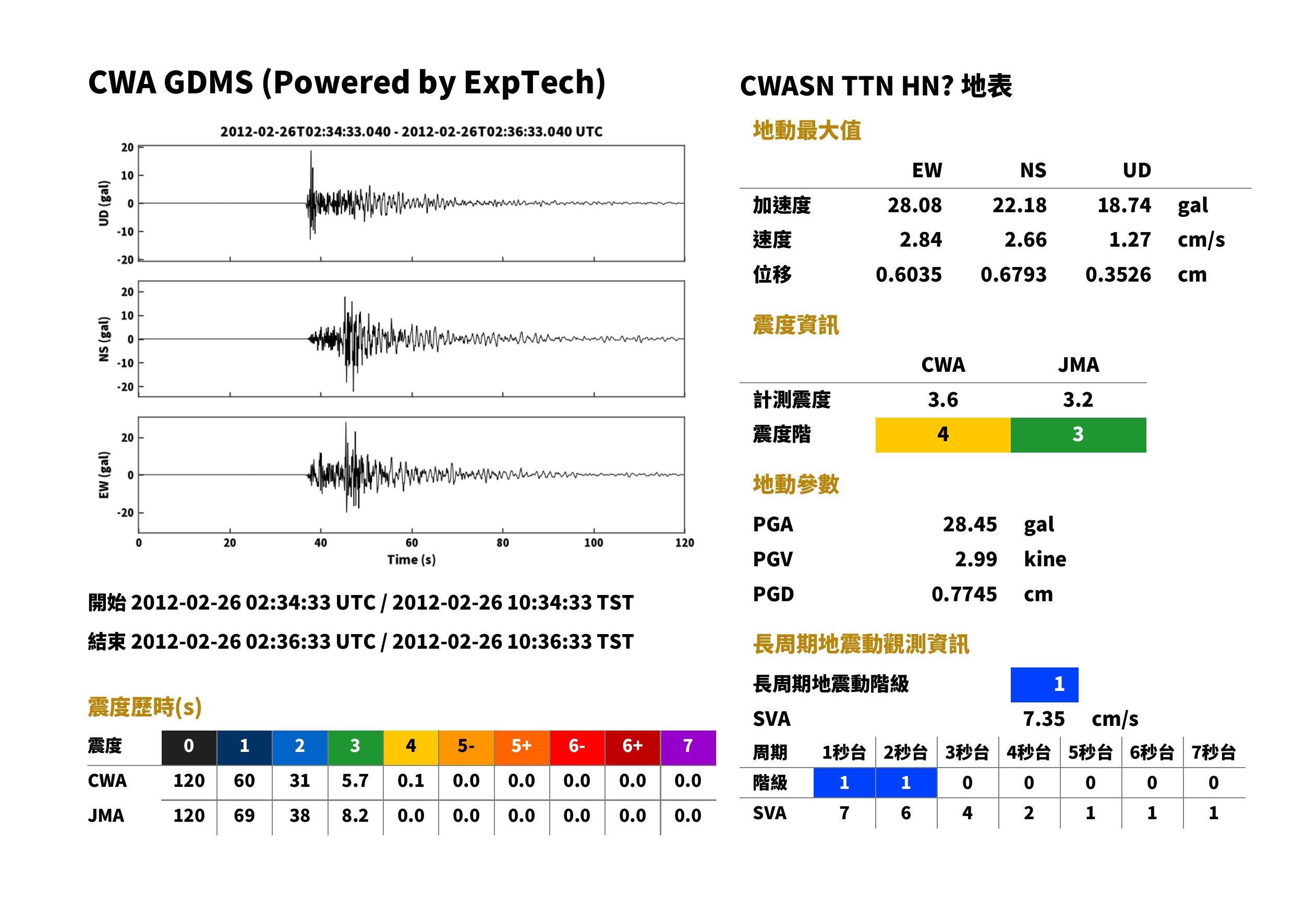

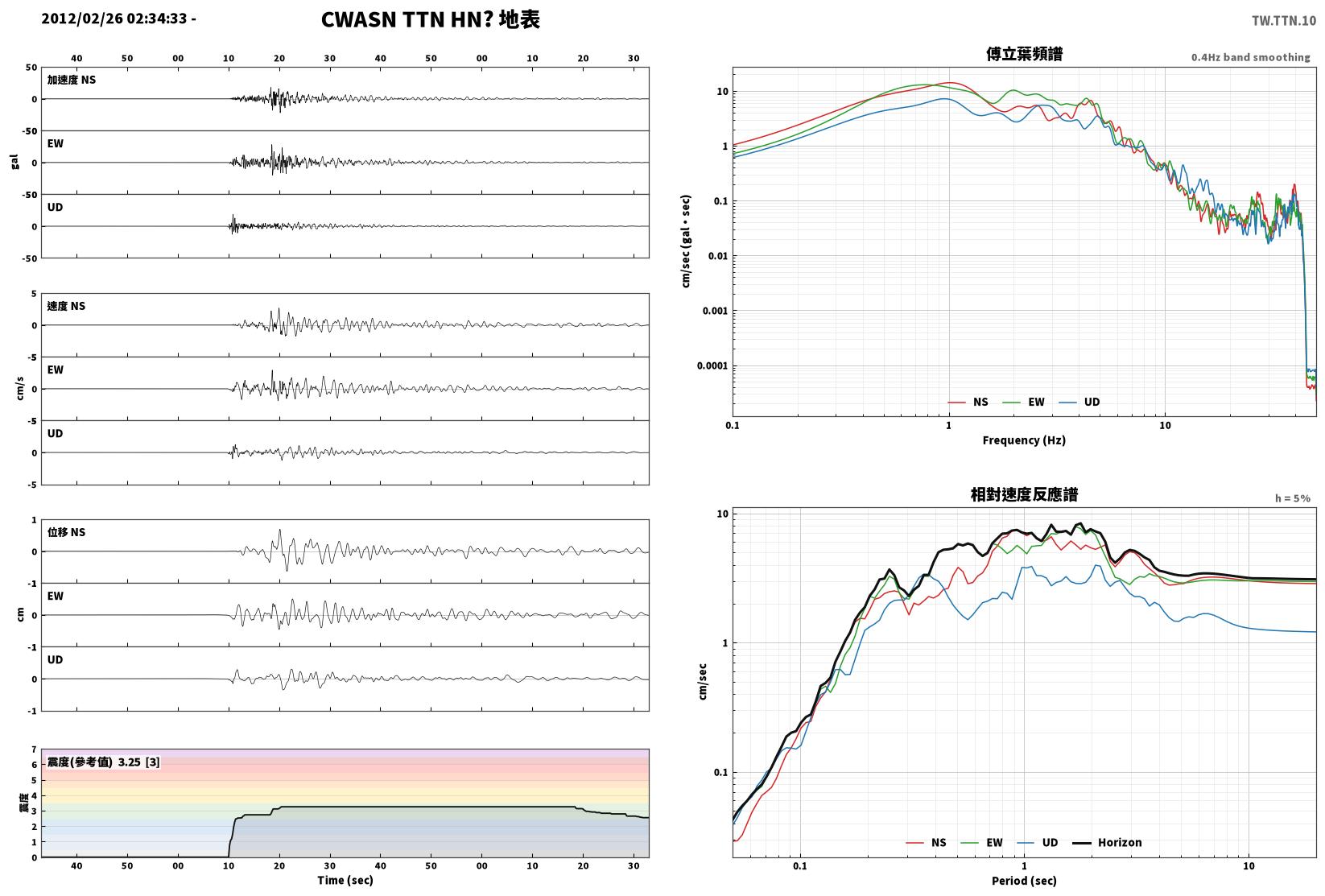

TTN	臺東縣臺東市	12 m	CWASN	HN	41.5 km	10:35:08	10:35:13	22.20	28.10	18.74	28.48	2.66	2.91	1.26	3.05	3	3.2	4	3.6	1	下載	查看	查看

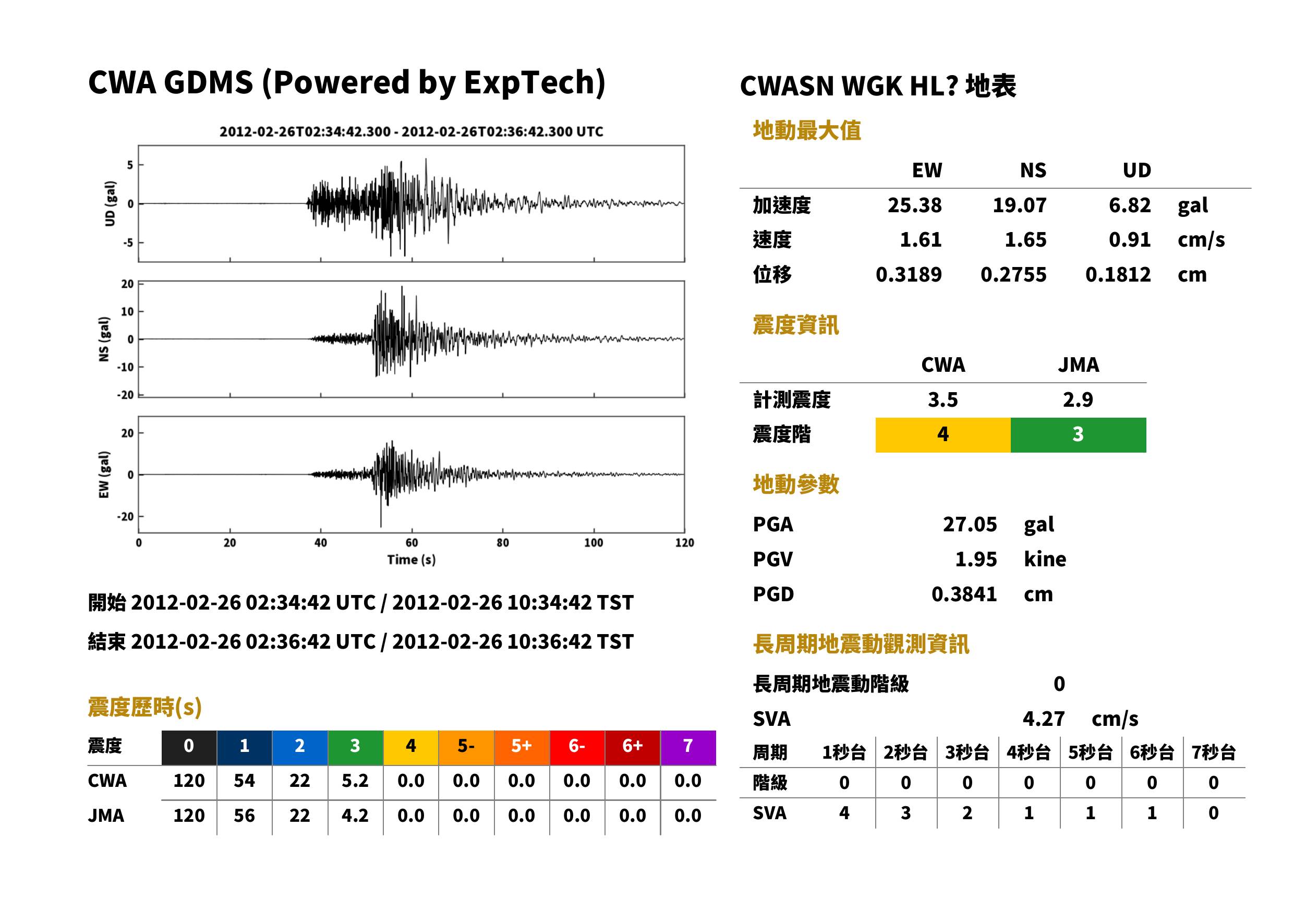

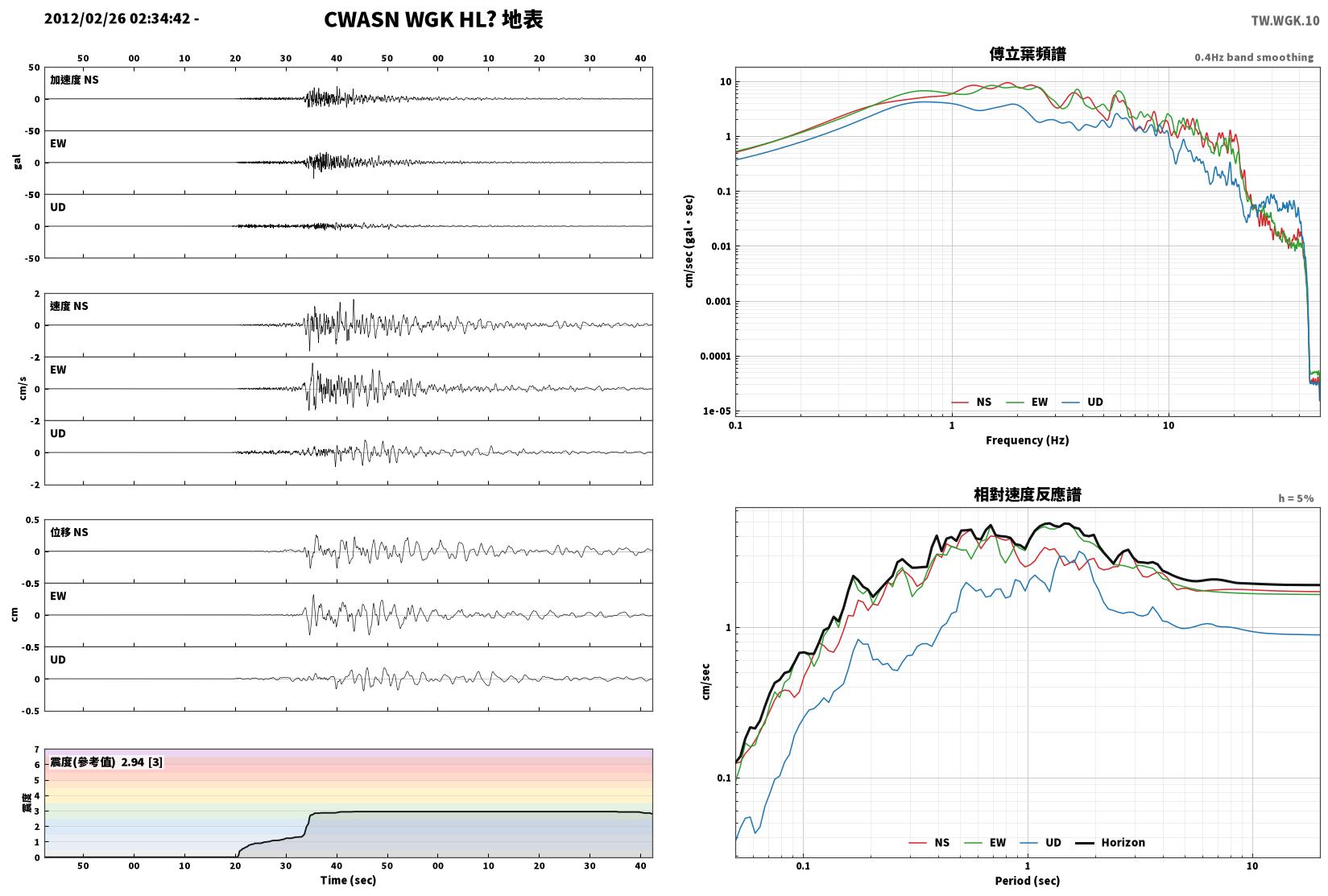

WGK	雲林縣斗六市	80 m	CWASN	HL	105.5 km	10:35:17	10:35:29	19.07	25.37	6.82	27.04	1.65	1.61	0.90	1.94	3	2.9	4	3.5	0	下載	查看	查看

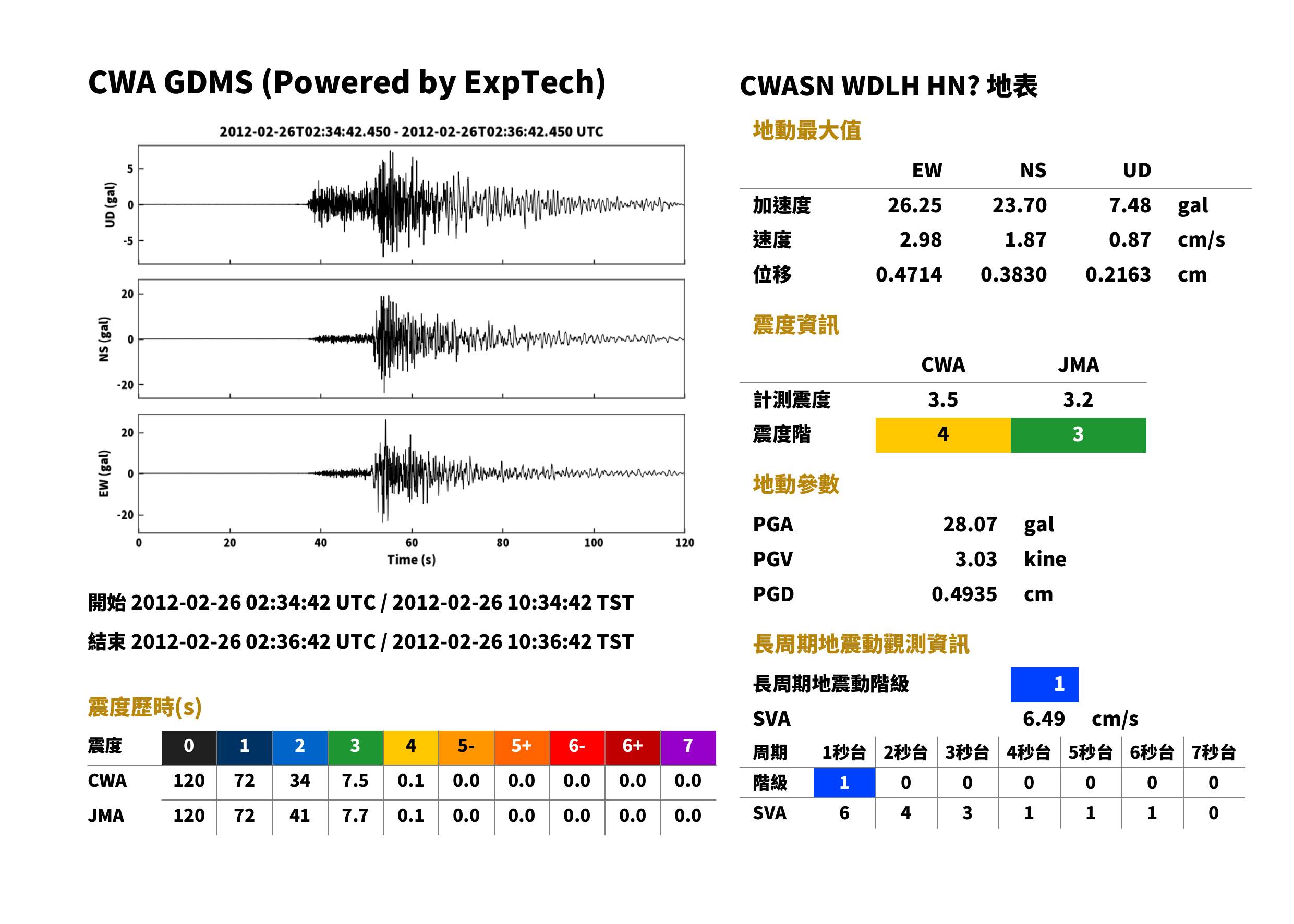

WDLH	雲林縣斗六市	54 m	CWASN	HN	106.6 km	10:35:17	10:35:29	23.70	26.26	7.48	28.07	1.87	2.98	0.86	3.03	3	3.2	4	3.5	1	下載	查看	查看

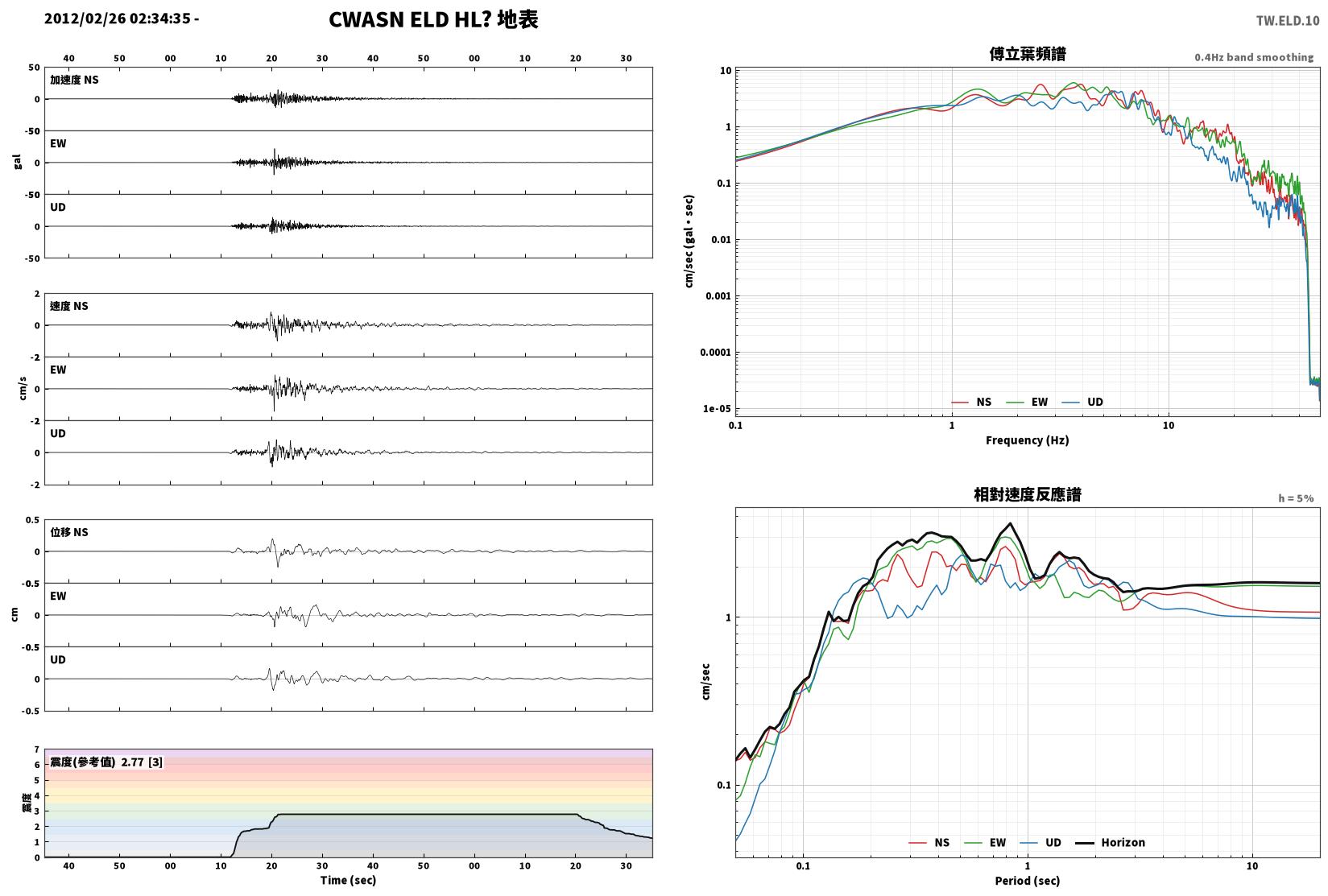

ELD	臺東縣海端鄉	1058 m	CWASN	HL	56.2 km	10:35:10	10:35:17	14.20	21.68	13.99	26.53	1.03	1.43	0.92	1.46	3	2.7	4	3.5	0	下載	查看	查看

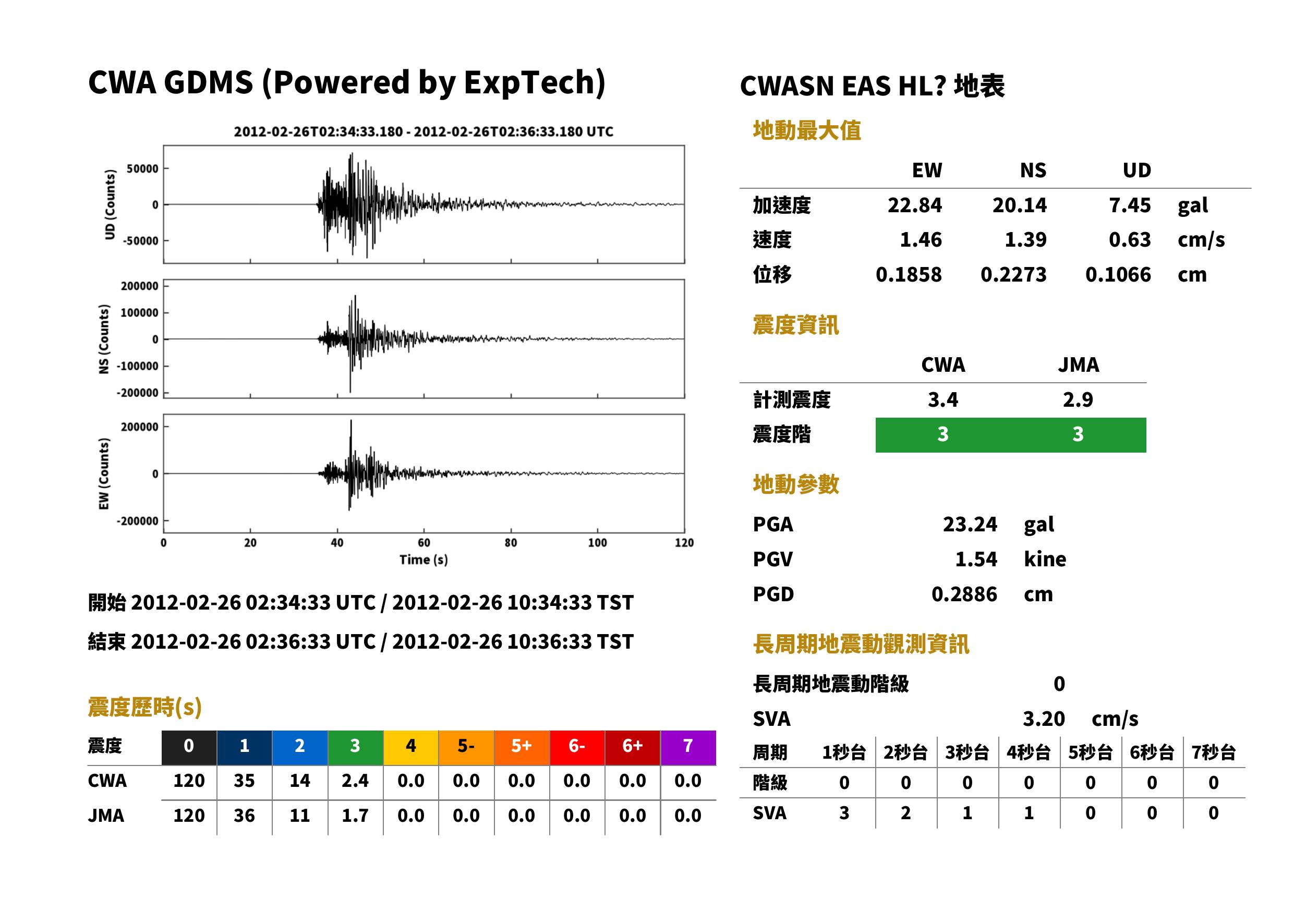

EAS	臺東縣大武鄉	457 m	CWASN	HL	42.4 km	10:35:08	10:35:13	20.14	22.84	7.45	23.24	1.39	1.46	0.63	1.54	3	2.9	3	3.4	0	下載	查看	查看

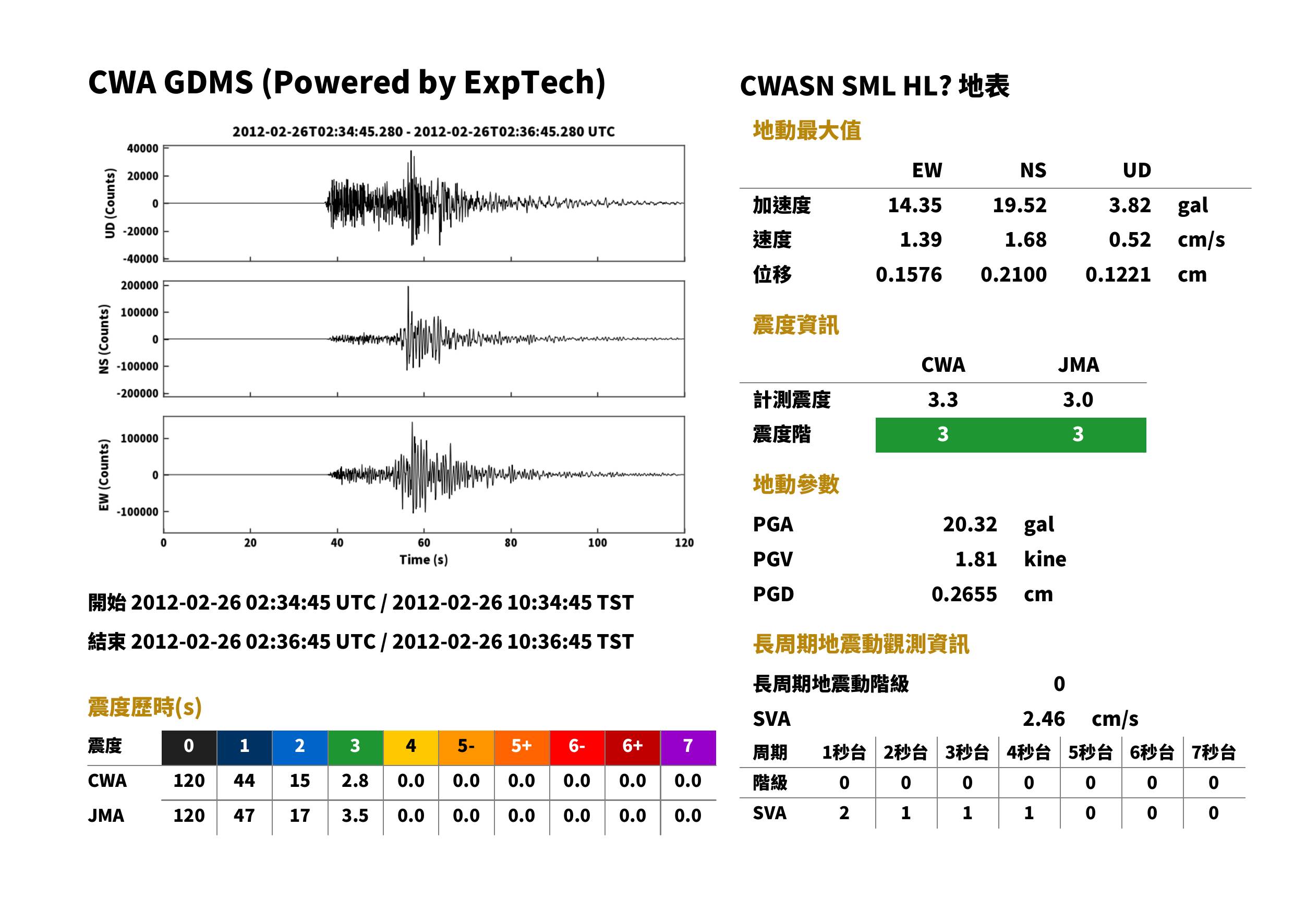

SML	南投縣魚池鄉	999 m	CWASN	HL	126.8 km	10:35:20	10:35:35	19.52	14.35	3.82	20.32	1.68	1.39	0.52	1.81	3	3.0	3	3.3	0	下載	查看	查看

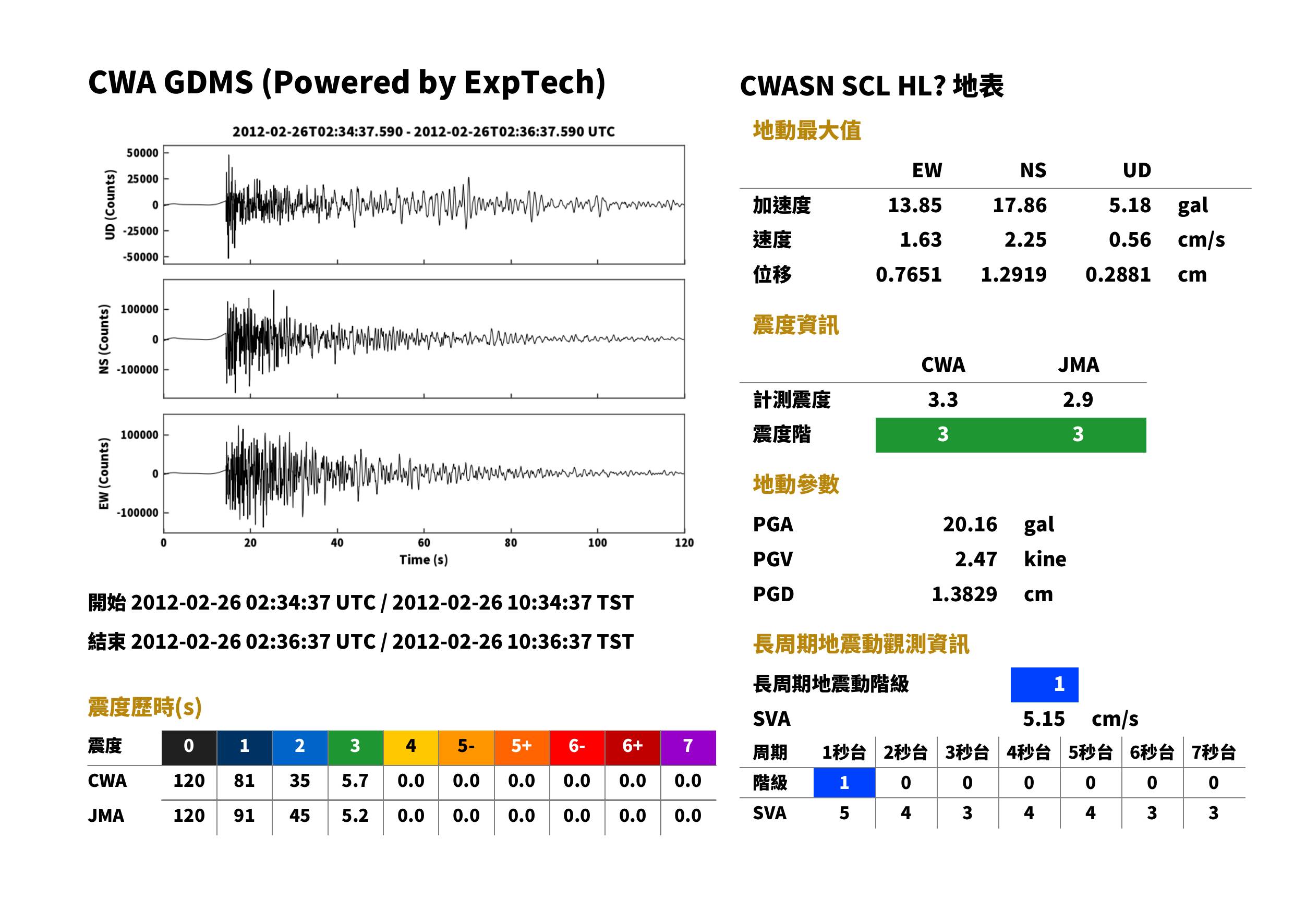

SCL	臺南市佳里區	7 m	CWASN	HL	73.3 km	10:35:12	10:35:21	17.86	13.85	5.18	20.16	2.25	1.63	0.56	2.47	3	2.9	3	3.3	1	下載	查看	查看
WLC	屏東縣琉球鄉	38 m	CWASN	HL	59.5 km	10:35:10	10:35:18	10.56	14.07	7.90	15.62	1.04	1.01	0.98	1.14	3	2.5	3	3.0	0	下載	查看	查看
CHK	臺東縣成功鎮	37 m	CWASN	HL	74.6 km	10:35:12	10:35:21	12.37	11.56	5.38	15.28	0.91	1.02	0.49	1.16	3	2.5	3	3.0	0	下載	查看	查看

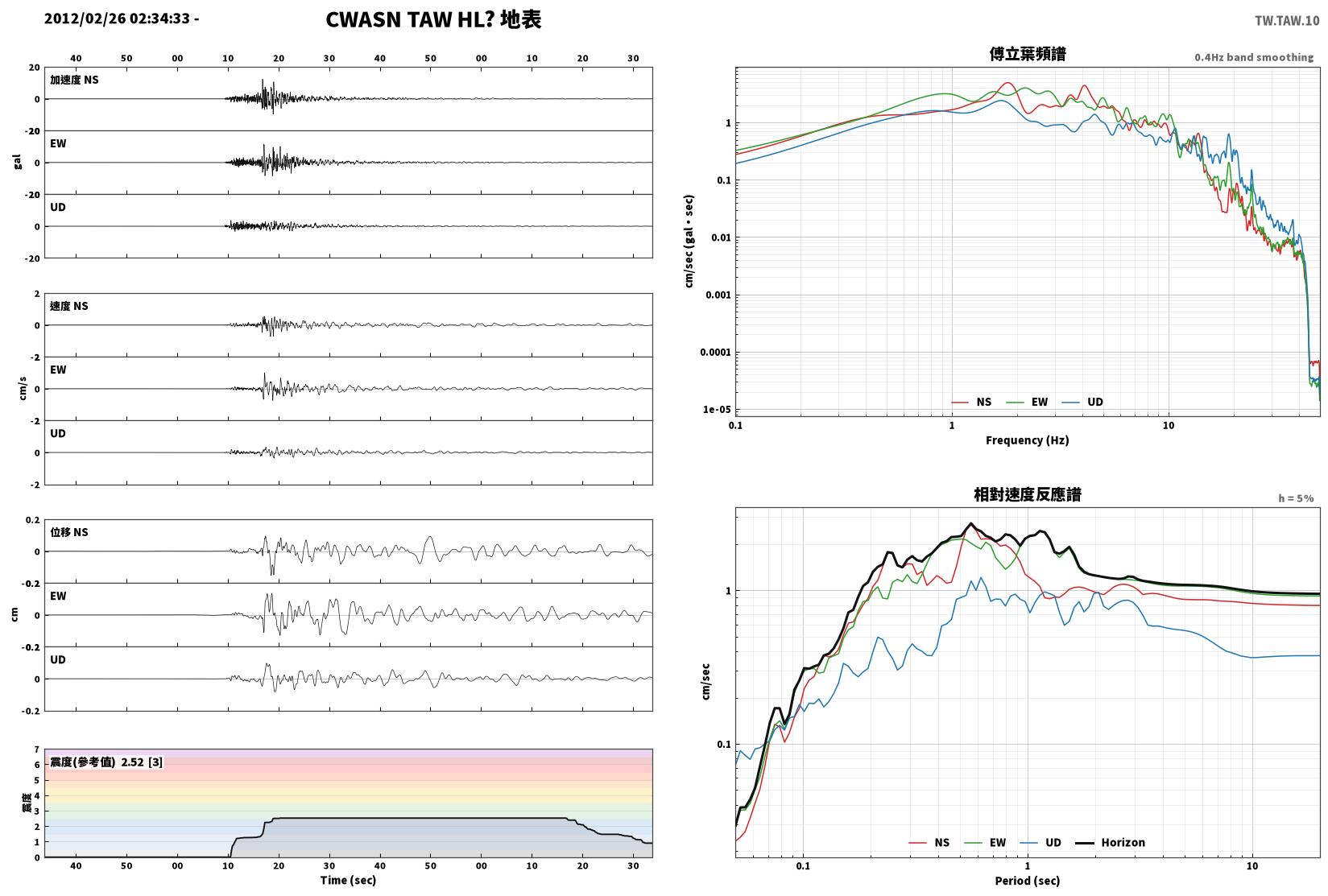

TAW	臺東縣大武鄉	11 m	CWASN	HL	46.6 km	10:35:08	10:35:14	12.28	11.49	3.58	13.75	0.73	1.00	0.37	1.05	3	2.5	3	2.9	0	下載	查看	查看

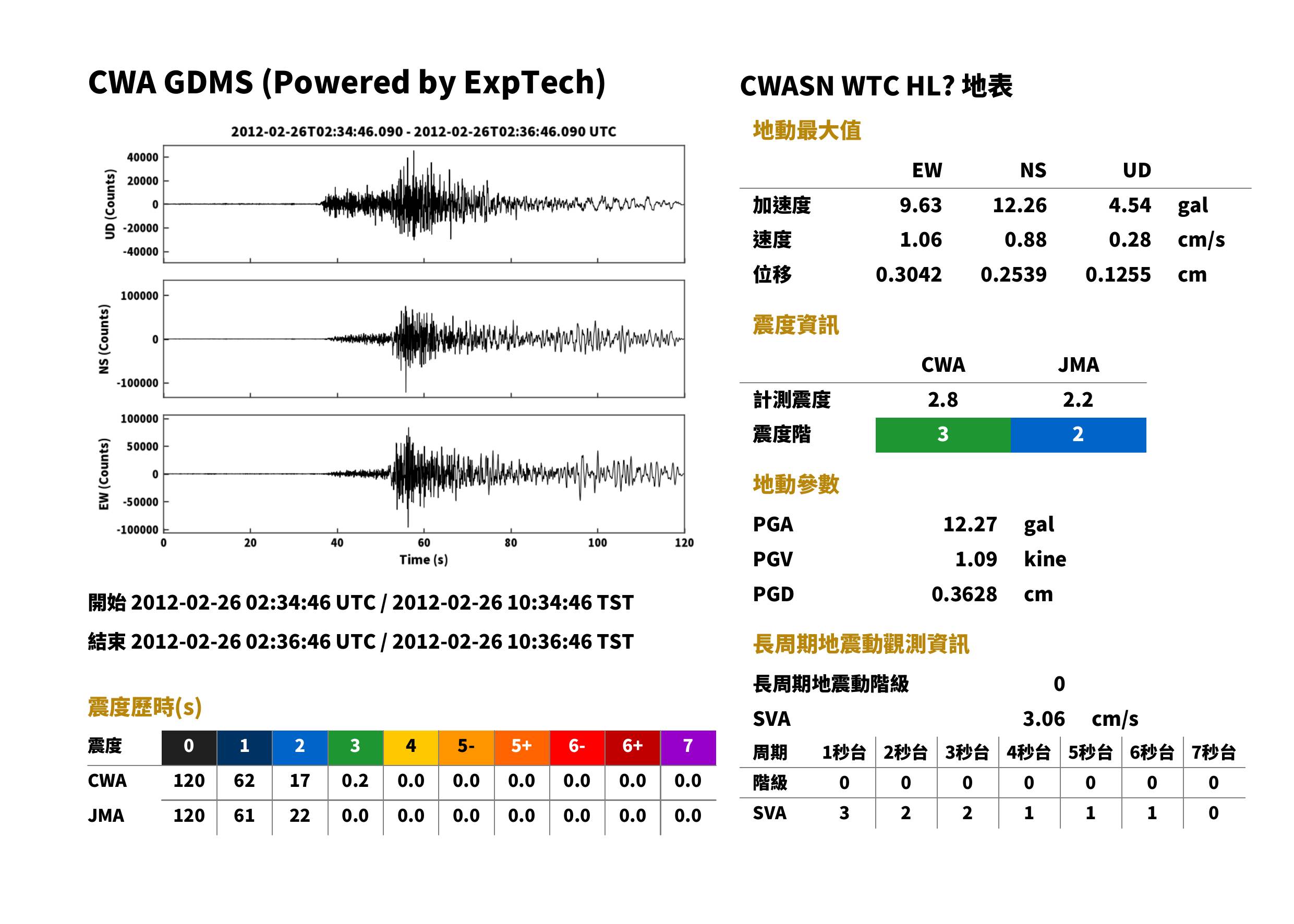

WTC	彰化縣大城鄉	4 m	CWASN	HL	132.3 km	10:35:21	10:35:36	12.26	9.63	4.54	12.27	0.88	1.06	0.28	1.09	2	2.2	3	2.8	0	下載	查看	查看

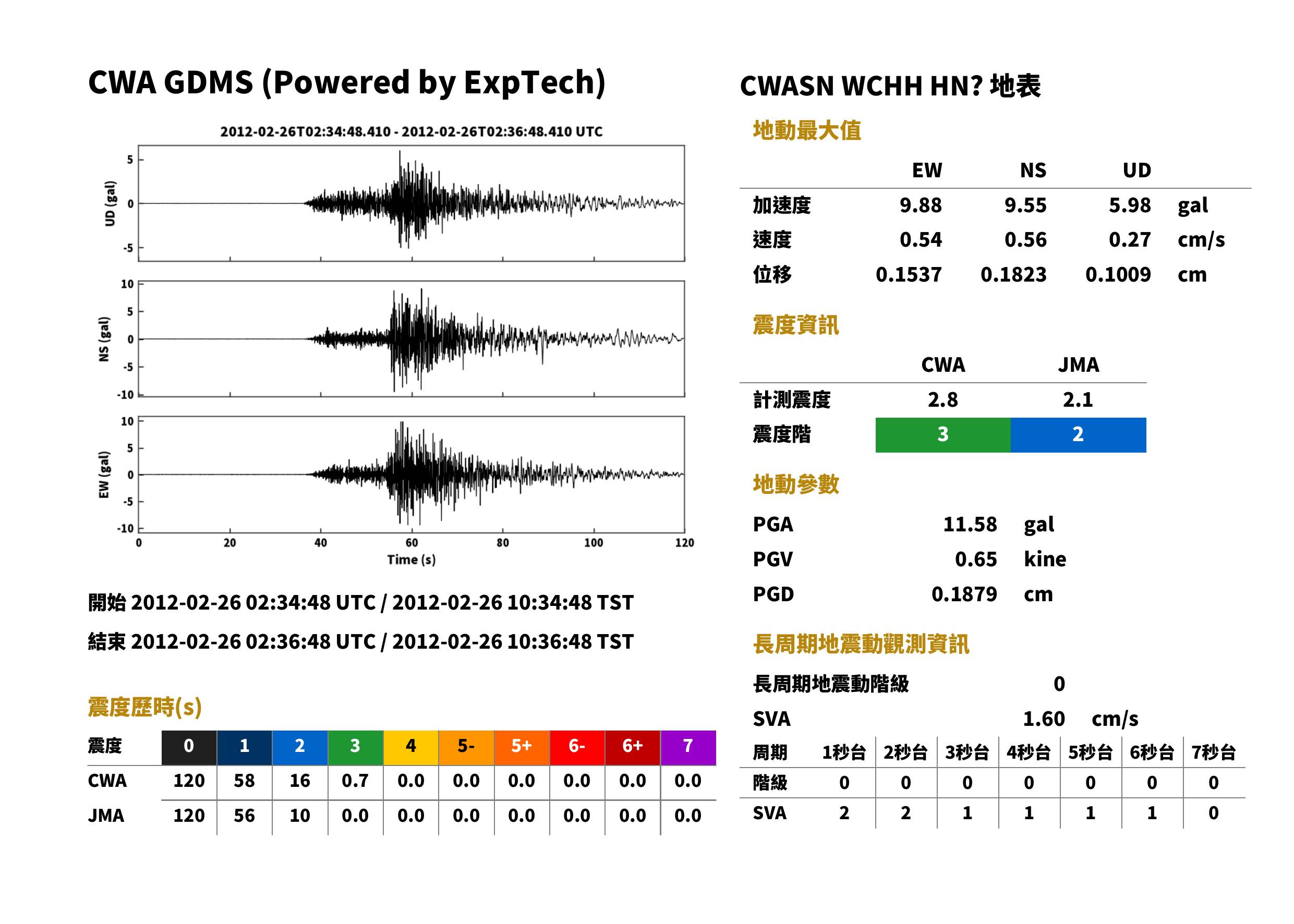

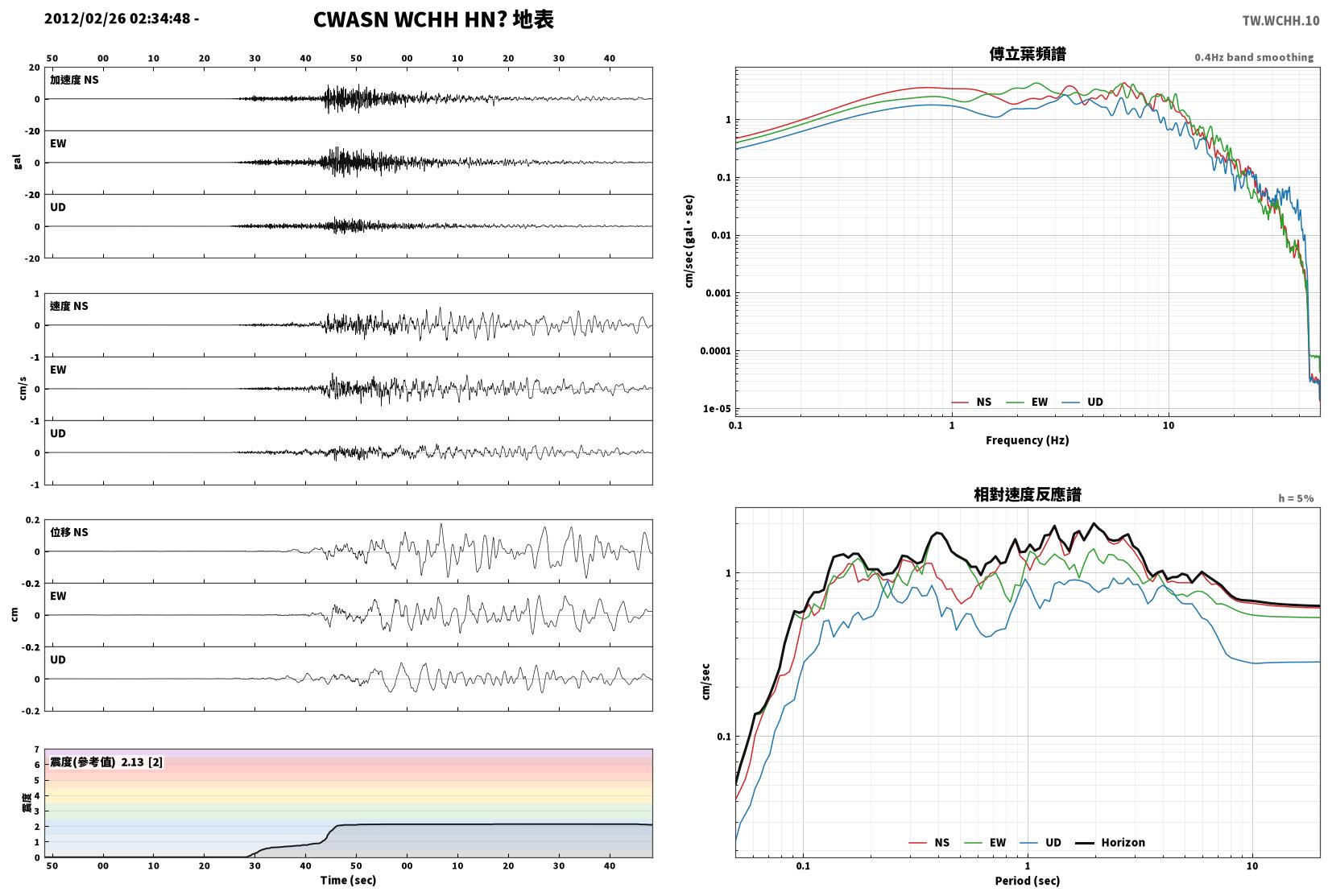

WCHH	彰化縣彰化市	25 m	CWASN	HN	149.1 km	10:35:23	10:35:40	9.55	9.88	5.98	11.58	0.56	0.55	0.27	0.65	2	2.1	3	2.8	0	下載	查看	查看

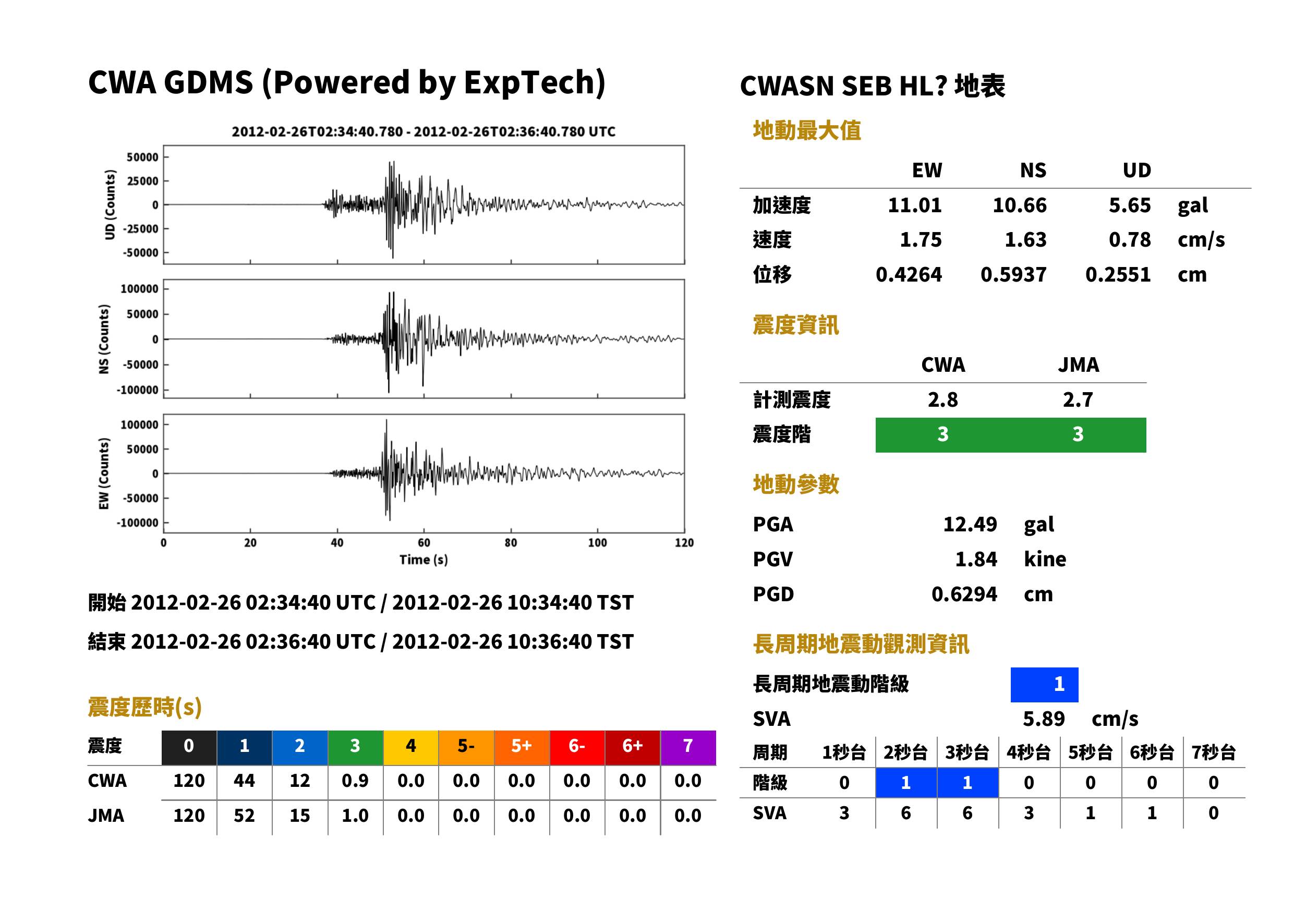

SEB	屏東縣滿州鄉	32 m	CWASN	HL	95.0 km	10:35:15	10:35:27	10.66	11.01	5.65	12.49	1.63	1.75	0.78	1.84	3	2.7	3	2.8	1	下載	查看	查看
WNT	南投縣南投市	113 m	CWASN	HL	125.4 km	10:35:20	10:35:34	9.65	7.95	2.36	10.92	0.52	0.49	0.26	0.53	2	2.1	3	2.7	0	下載	查看	查看
LAY	臺東縣蘭嶼鄉	309 m	CWASN	HN	114.8 km	10:35:18	10:35:32	9.41	8.31	3.13	9.64	0.44	0.38	0.15	0.48	2	2.0	3	2.6	0	下載	查看	查看
WDG	澎湖縣望安鄉	34 m	CWASN	HL	124.3 km	10:35:19	10:35:34	4.03	7.11	3.87	7.25	0.34	0.75	0.24	0.76	2	2.0	2	2.4	0	下載	查看	查看
HWA	花蓮縣花蓮市	18 m	CWASN	HN	162.2 km	10:35:25	10:35:43	6.44	5.98	2.11	6.61	0.60	0.65	0.39	0.86	2	2.1	2	2.3	0	下載	查看	查看
NMLH	苗栗縣苗栗市	179 m	CWASN	HN	198.8 km	10:35:30	10:35:52	4.81	6.06	2.66	6.28	0.49	0.50	0.32	0.72	2	2.1	2	2.2	0	下載	查看	查看
NNS	新竹縣五峰鄉	1148 m	CWASN	HL	198.4 km	10:35:29	10:35:51	3.81	4.86	2.31	5.38	0.37	0.45	0.28	0.57	2	1.9	2	2.1	0	下載	查看	查看

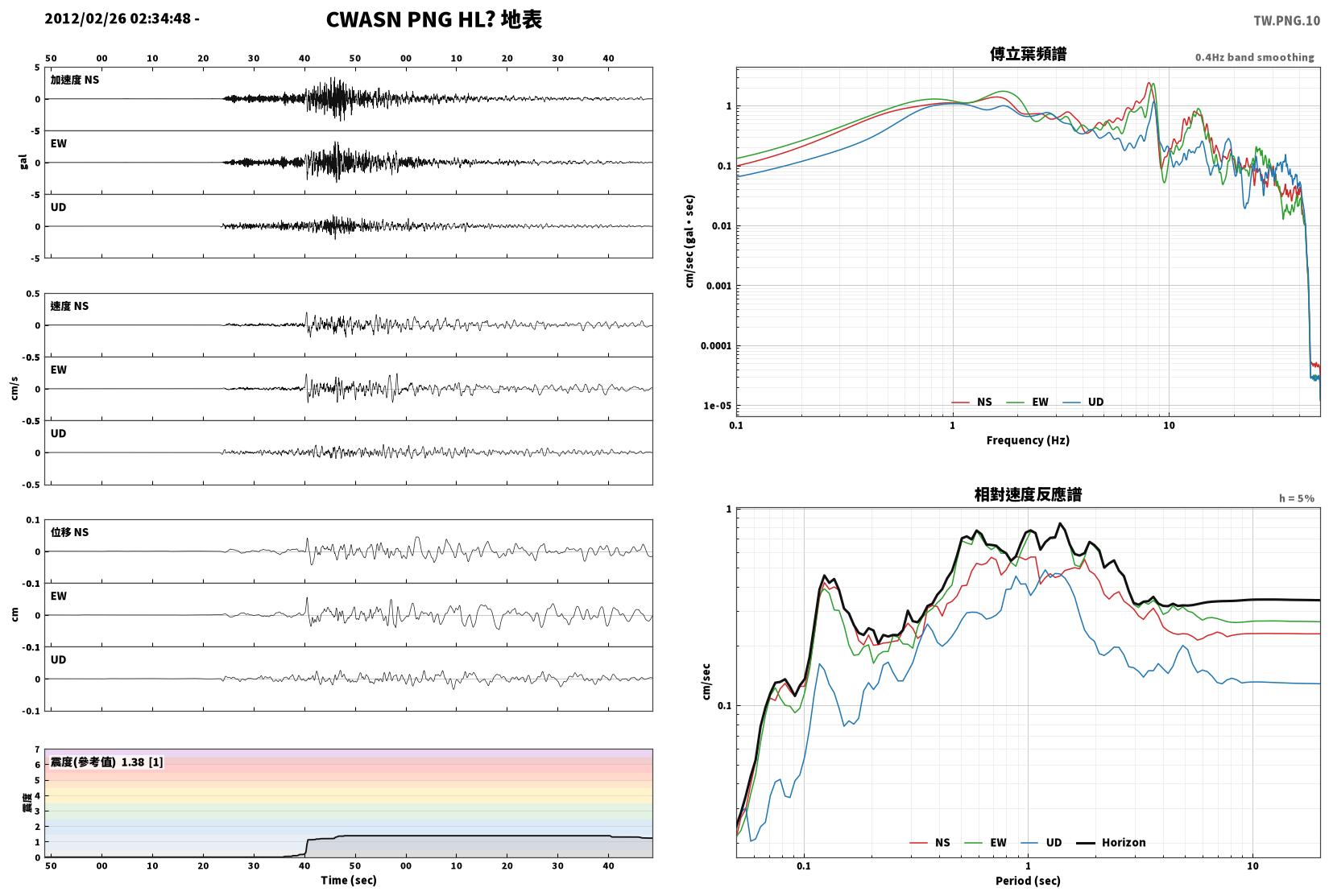

PNG	澎湖縣馬公市	10 m	CWASN	HL	151.4 km	10:35:23	10:35:40	3.56	3.30	2.10	4.04	0.20	0.24	0.13	0.30	1	1.3	2	1.9	0	下載	查看	查看

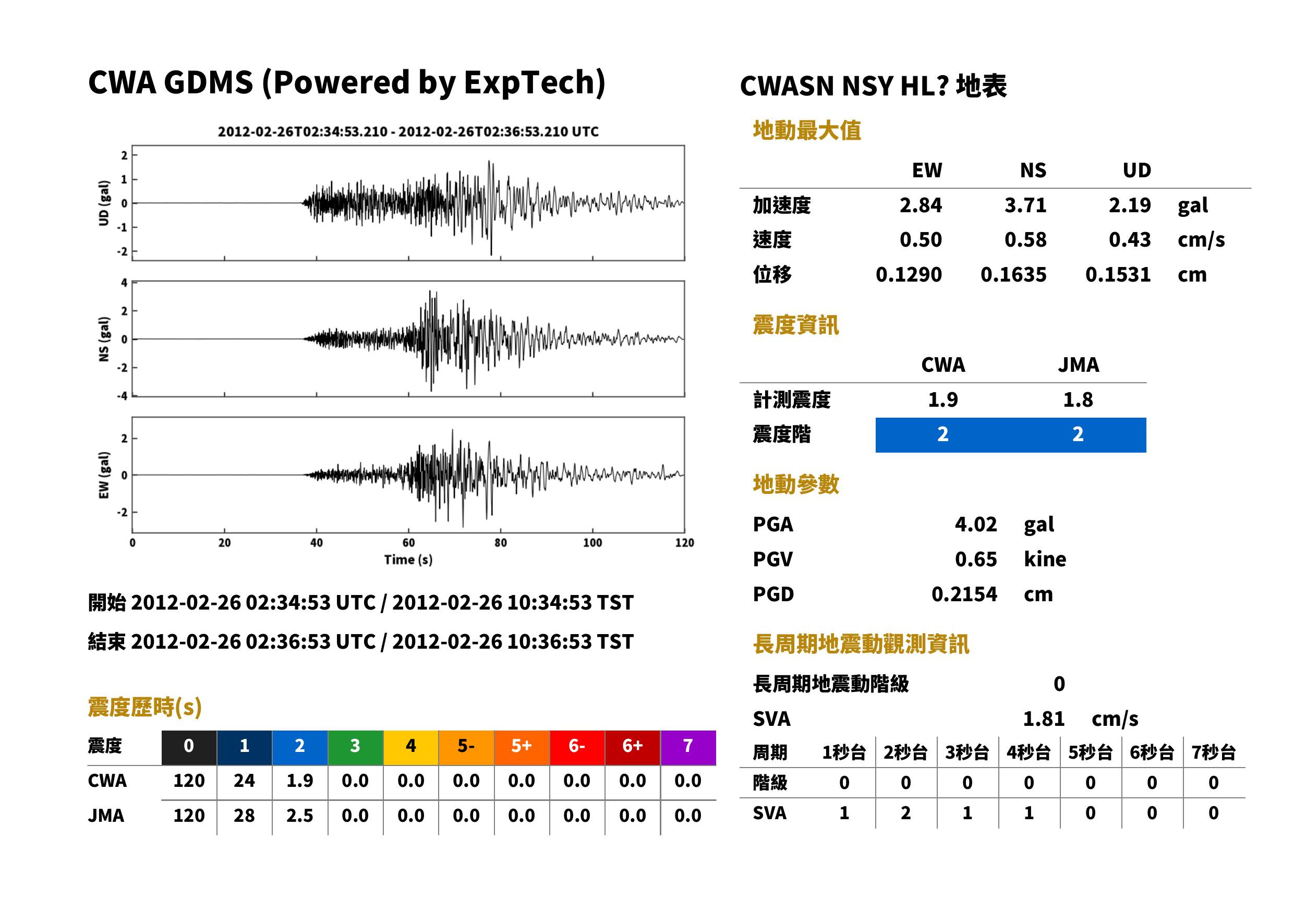

NSY	苗栗縣三義鄉	299 m	CWASN	HL	185.1 km	10:35:28	10:35:48	3.71	2.85	2.19	4.02	0.59	0.49	0.43	0.65	2	1.8	2	1.9	0	下載	查看	查看
ESL	花蓮縣鳳林鎮	180 m	CWASN	HL	137.6 km	10:35:21	10:35:37	3.22	3.48	2.15	4.32	0.34	0.24	0.23	0.35	2	1.6	2	1.9	0	下載	查看	查看

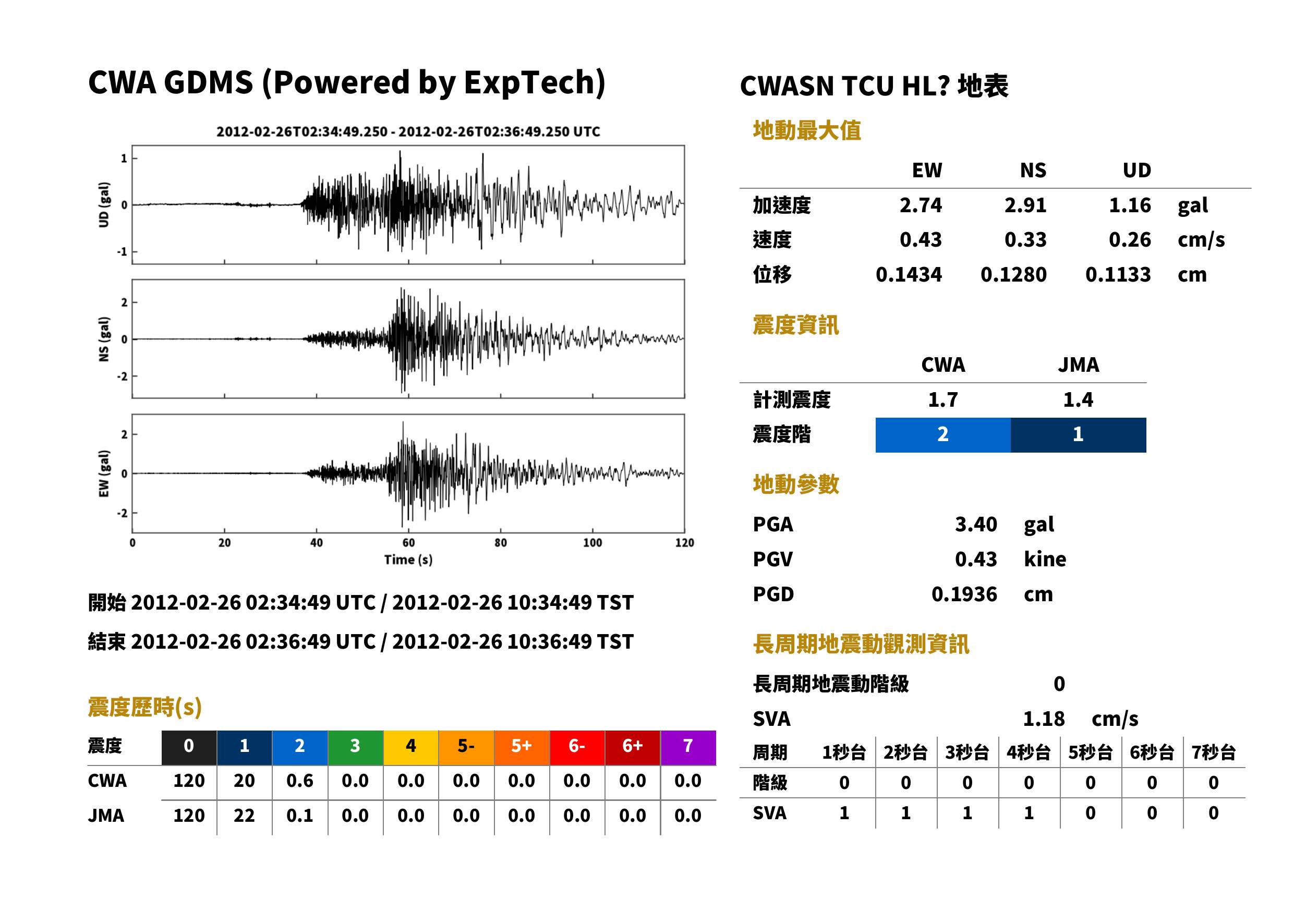

TCU	臺中市中區	89 m	CWASN	HL	155.3 km	10:35:24	10:35:41	2.92	2.74	1.16	3.40	0.33	0.42	0.26	0.42	1	1.4	2	1.7	0	下載	查看	查看

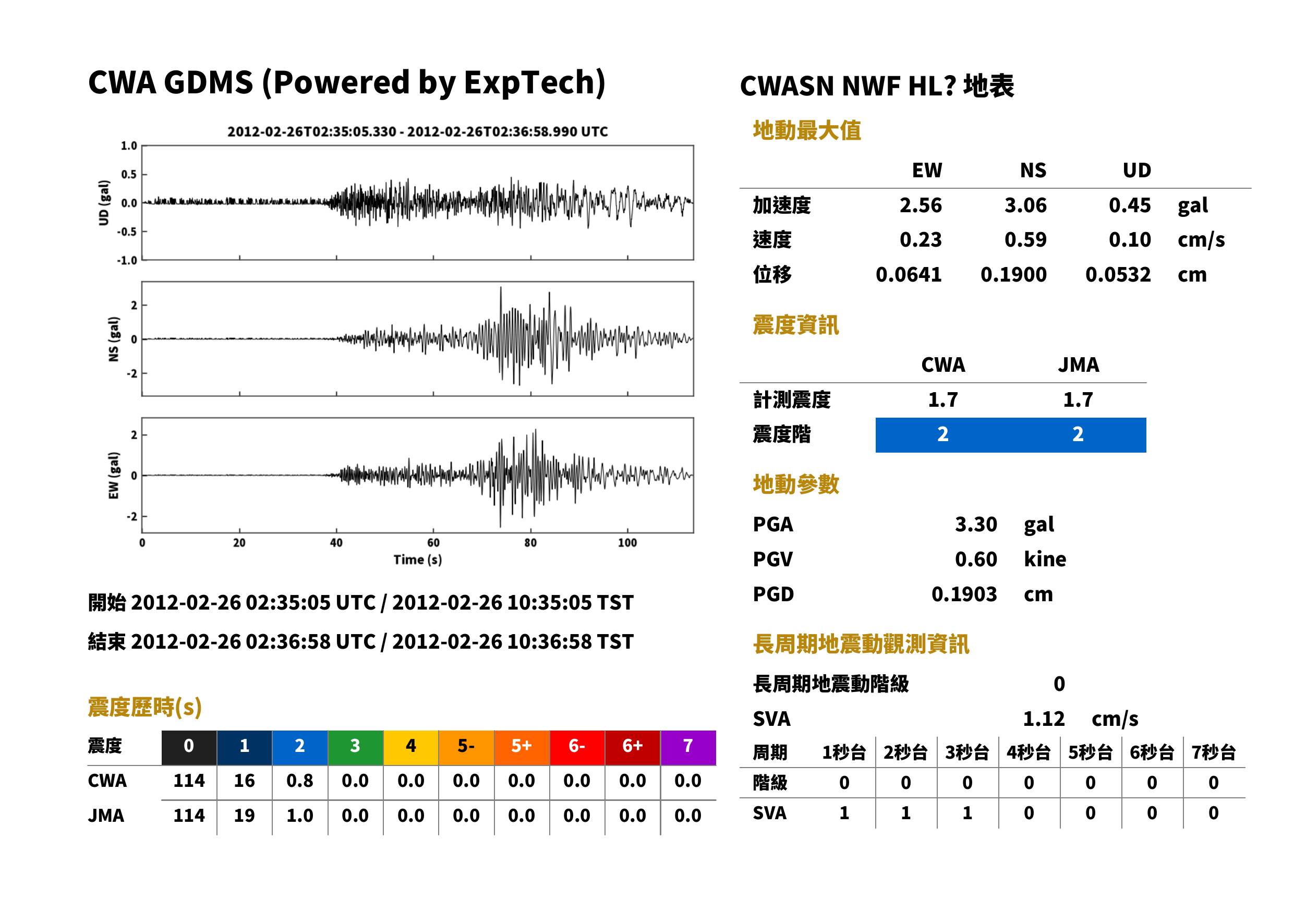

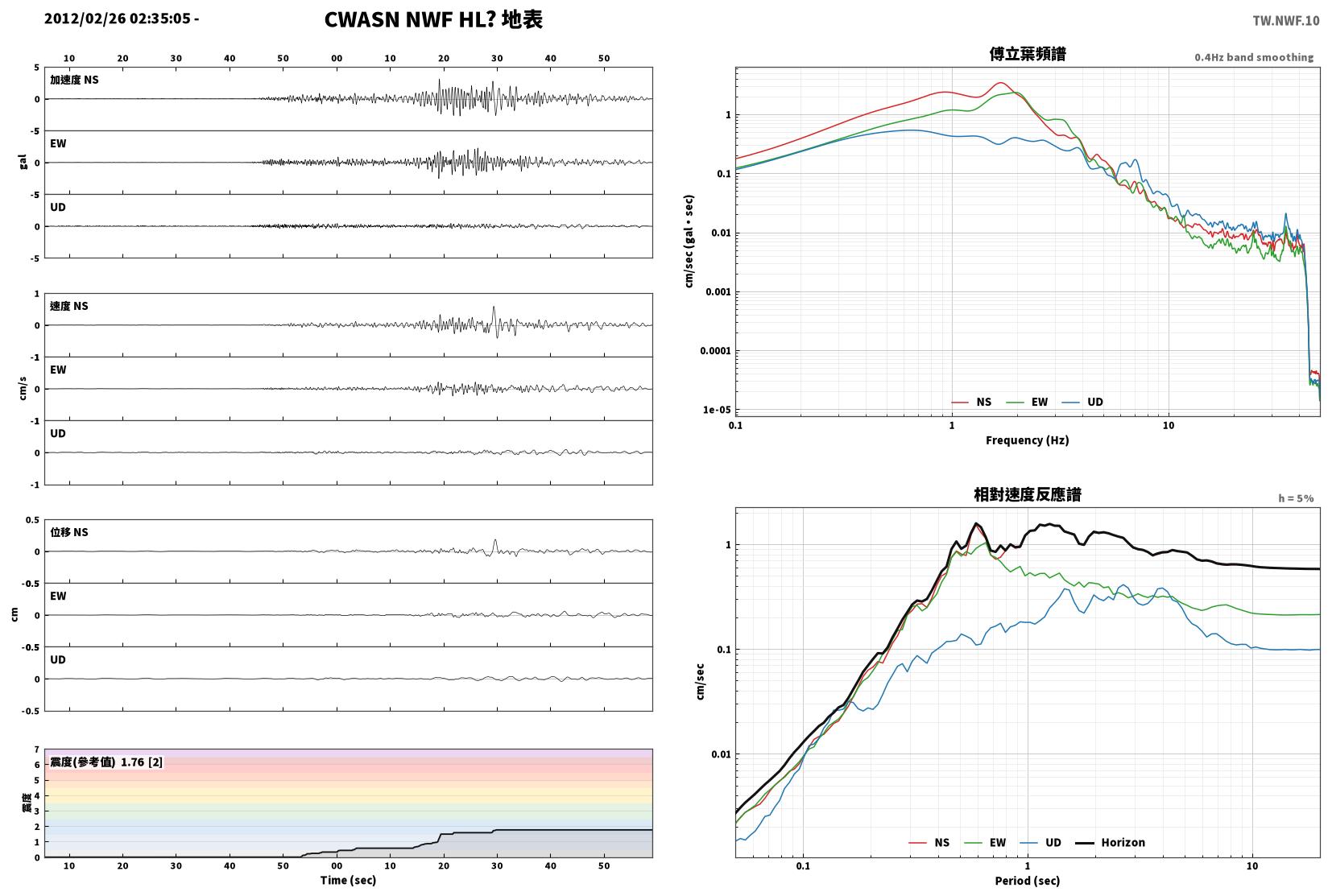

NWF	新北市瑞芳區	728 m	CWASN	HL	278.6 km	10:35:40	10:36:10	3.06	2.56	0.44	3.30	0.58	0.23	0.10	0.59	2	1.7	2	1.7	0	下載	查看	查看

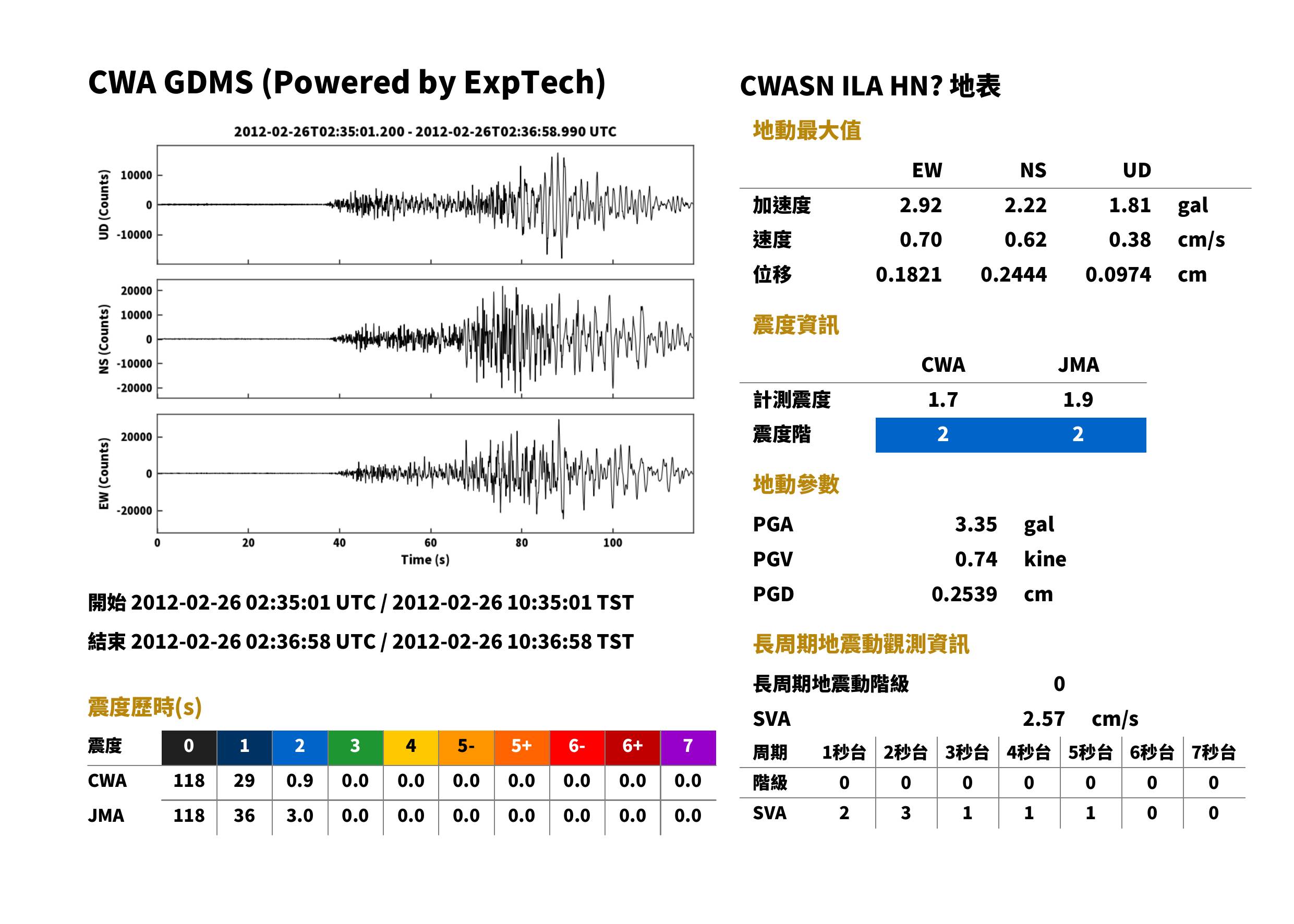

ILA	宜蘭縣宜蘭市	11 m	CWASN	HN	246.2 km	10:35:36	10:36:02	2.22	2.92	1.81	3.35	0.62	0.70	0.38	0.74	2	1.9	2	1.7	0	下載	查看	查看
HSN	新竹縣竹北市	31 m	CWASN	HL	232.7 km	10:35:34	10:35:59	2.20	2.72	1.39	3.17	0.35	0.59	0.32	0.65	2	1.7	2	1.7	0	下載	查看	查看

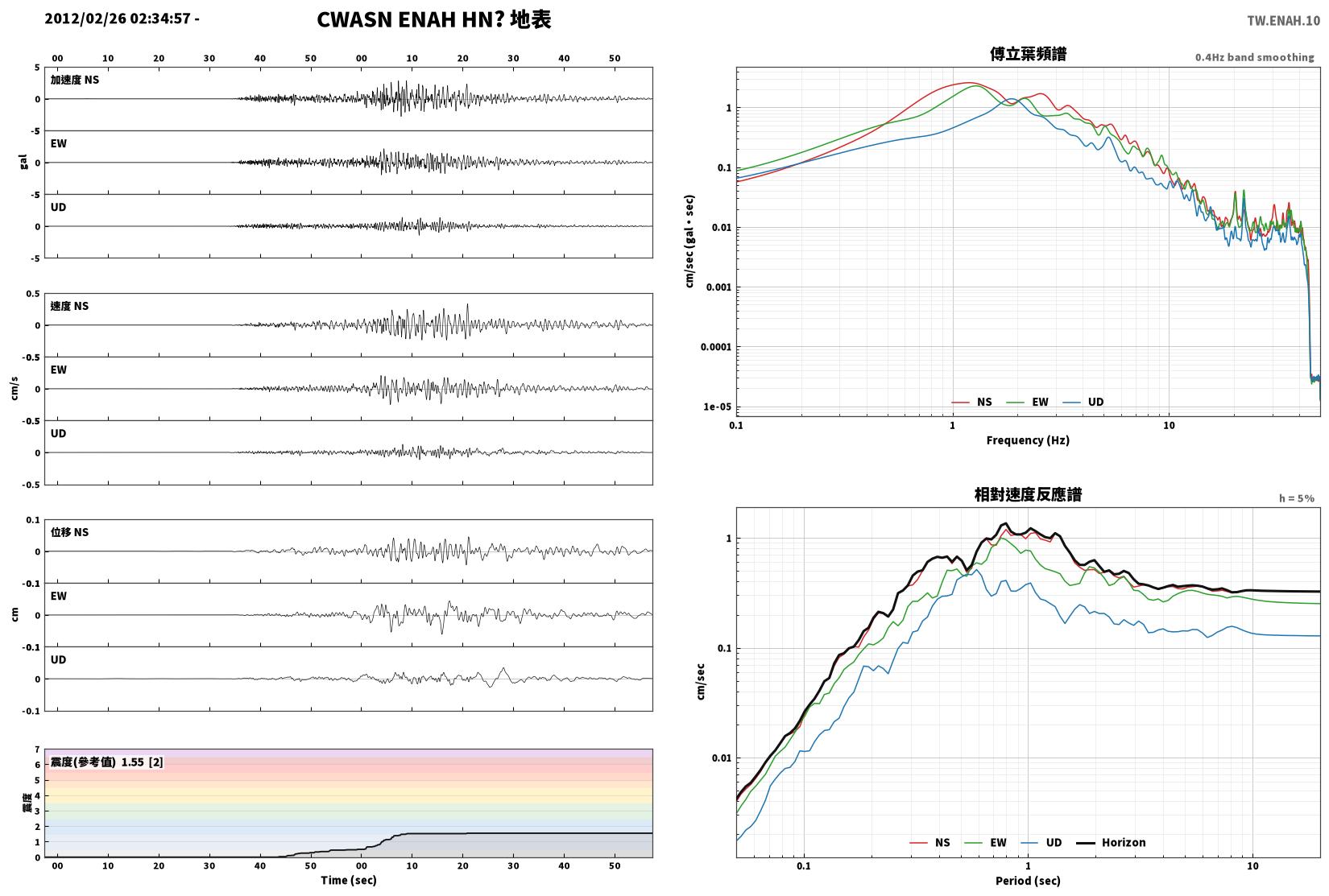

ENAH	宜蘭縣南澳鄉	4 m	CWASN	HN	217.7 km	10:35:32	10:35:56	2.83	2.15	1.45	3.19	0.33	0.25	0.13	0.33	2	1.5	2	1.7	0	下載	查看	查看

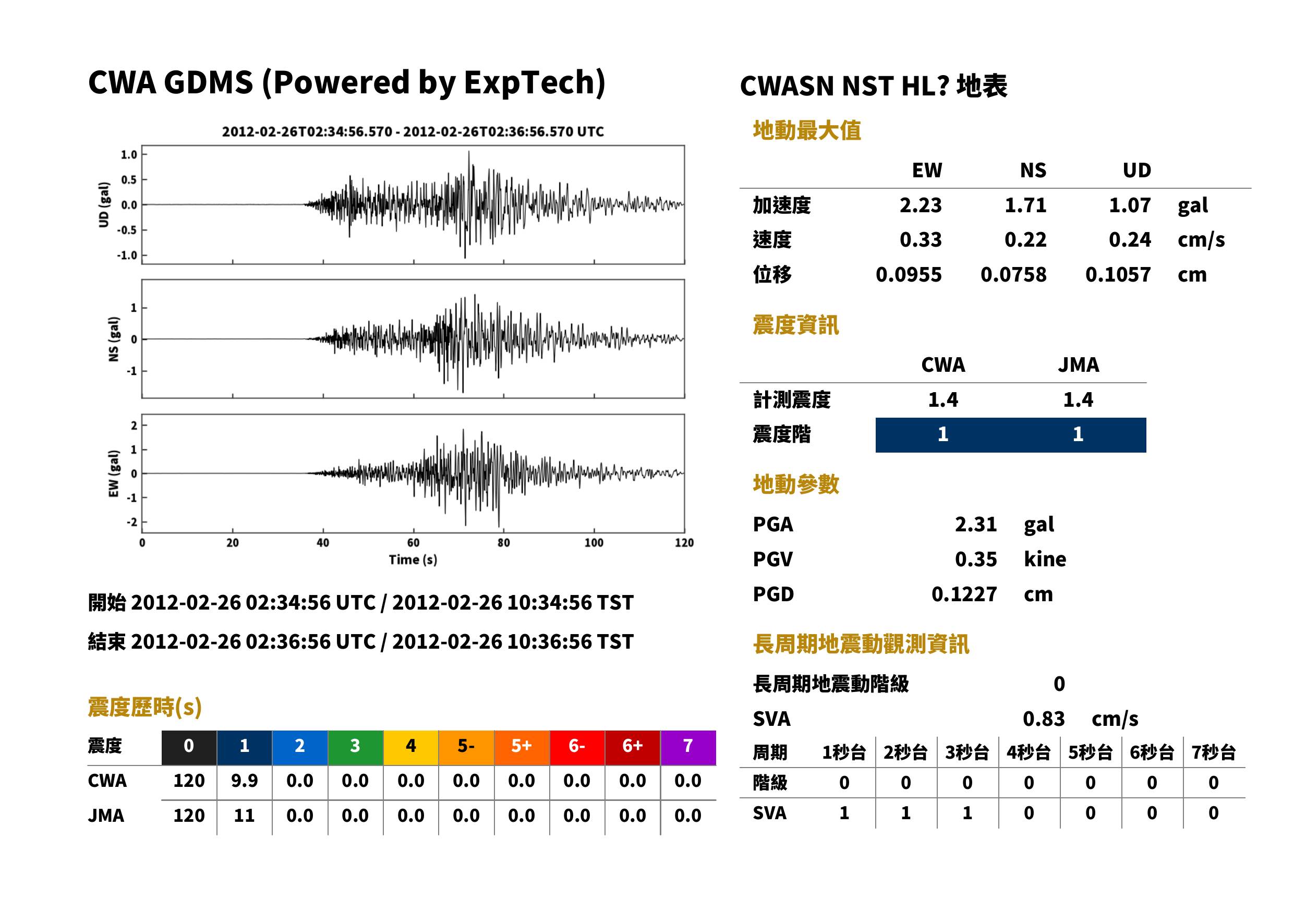

NST	苗栗縣南庄鄉	173 m	CWASN	HL	210.7 km	10:35:31	10:35:54	1.70	2.23	1.07	2.30	0.22	0.33	0.23	0.35	1	1.4	1	1.4	0	下載	查看	查看

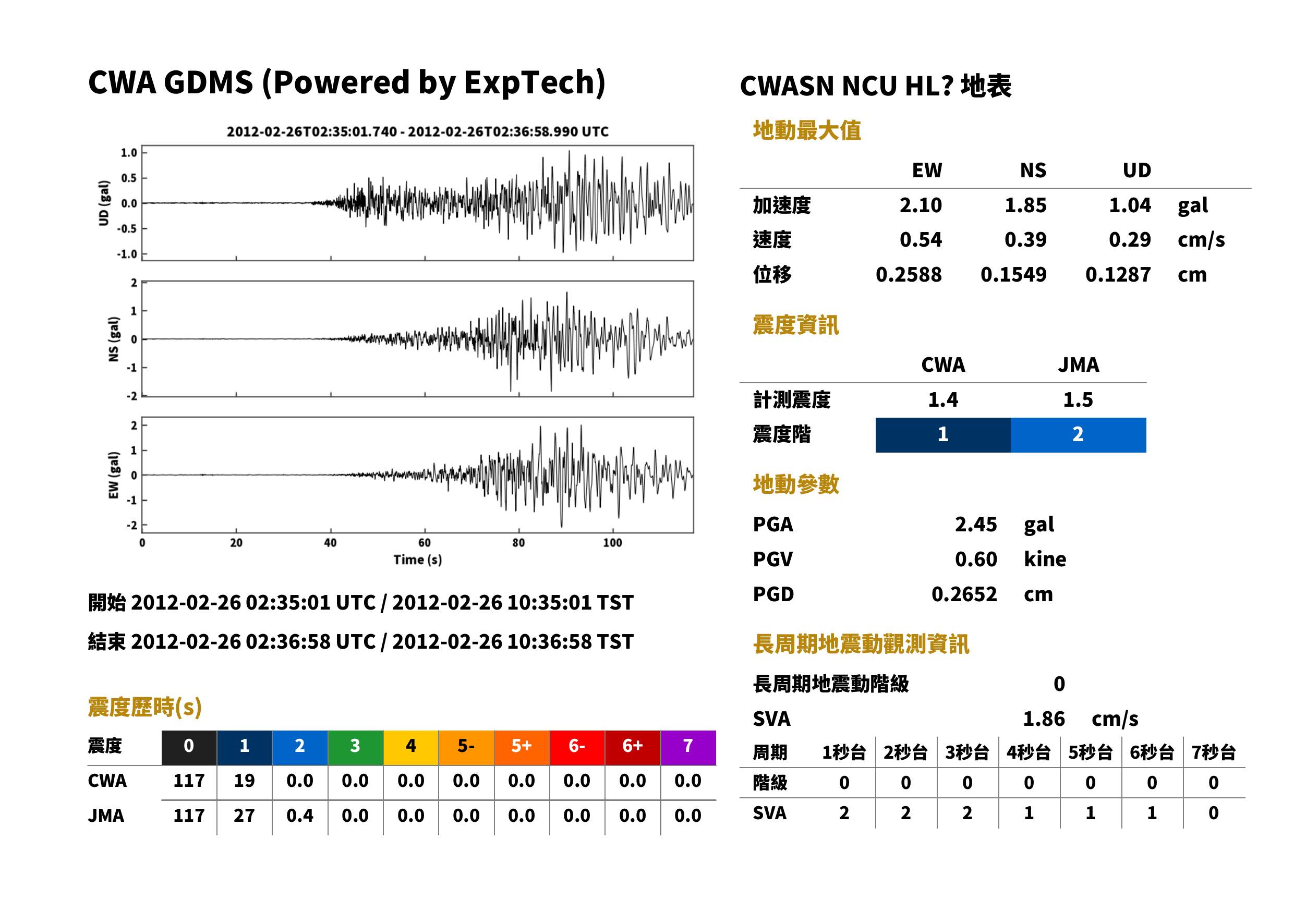

NCU	桃園市中壢區	131 m	CWASN	HL	250.5 km	10:35:36	10:36:03	1.85	2.10	1.04	2.44	0.38	0.55	0.29	0.60	2	1.5	1	1.4	0	下載	查看	查看

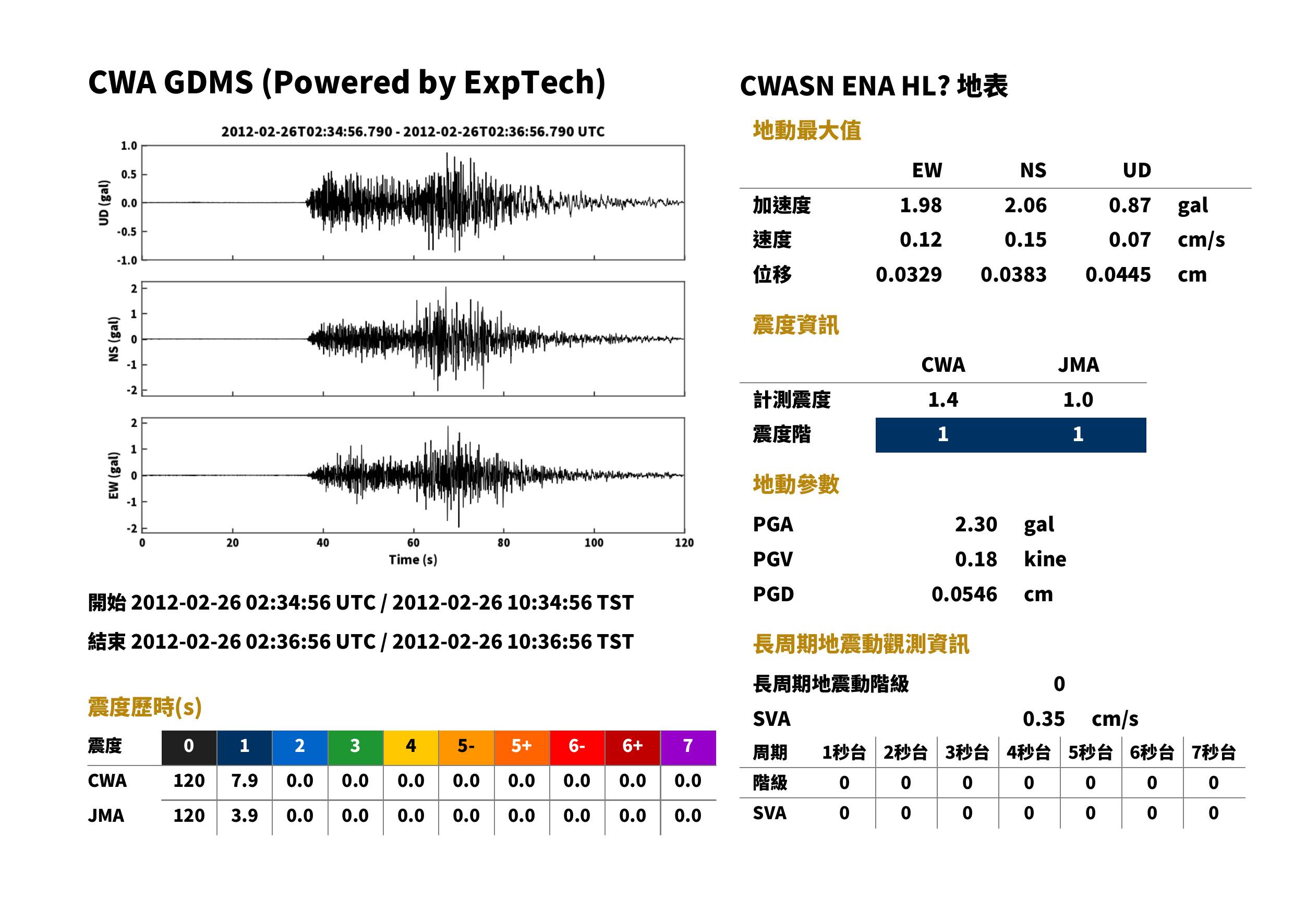

ENA	宜蘭縣南澳鄉	123 m	CWASN	HL	212.3 km	10:35:31	10:35:55	2.05	1.98	0.87	2.30	0.16	0.12	0.08	0.18	1	1.0	1	1.4	0	下載	查看	查看
NTS	新北市淡水區	15 m	CWASN	HN	277.7 km	10:35:40	10:36:10	2.13	1.45	1.13	2.16	0.52	0.31	0.21	0.57	1	1.4	1	1.3	0	下載	查看	查看

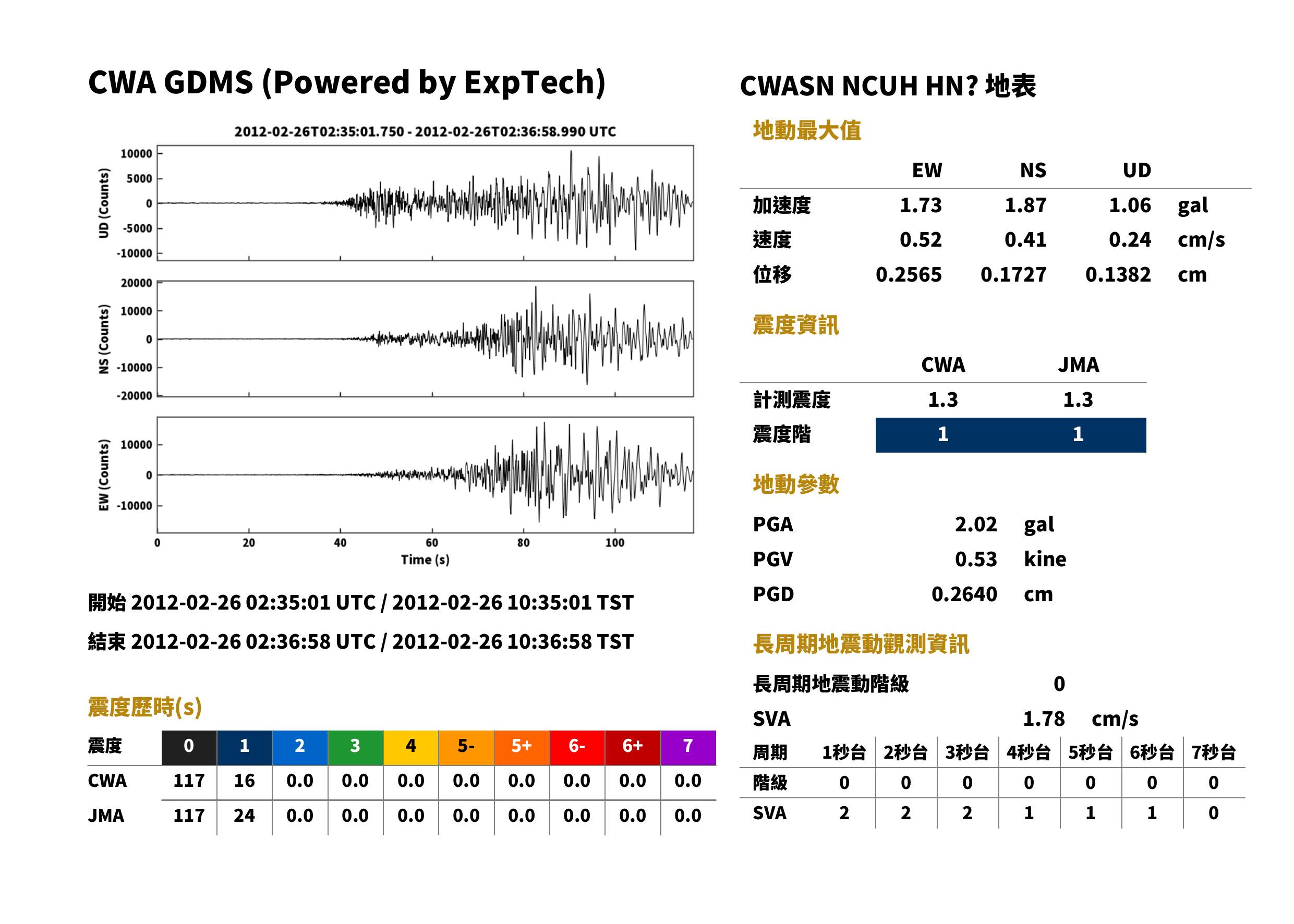

NCUH	桃園市中壢區	127 m	CWASN	HN	250.6 km	10:35:36	10:36:03	1.87	1.73	1.06	2.02	0.41	0.52	0.24	0.53	1	1.3	1	1.3	0	下載	查看	查看

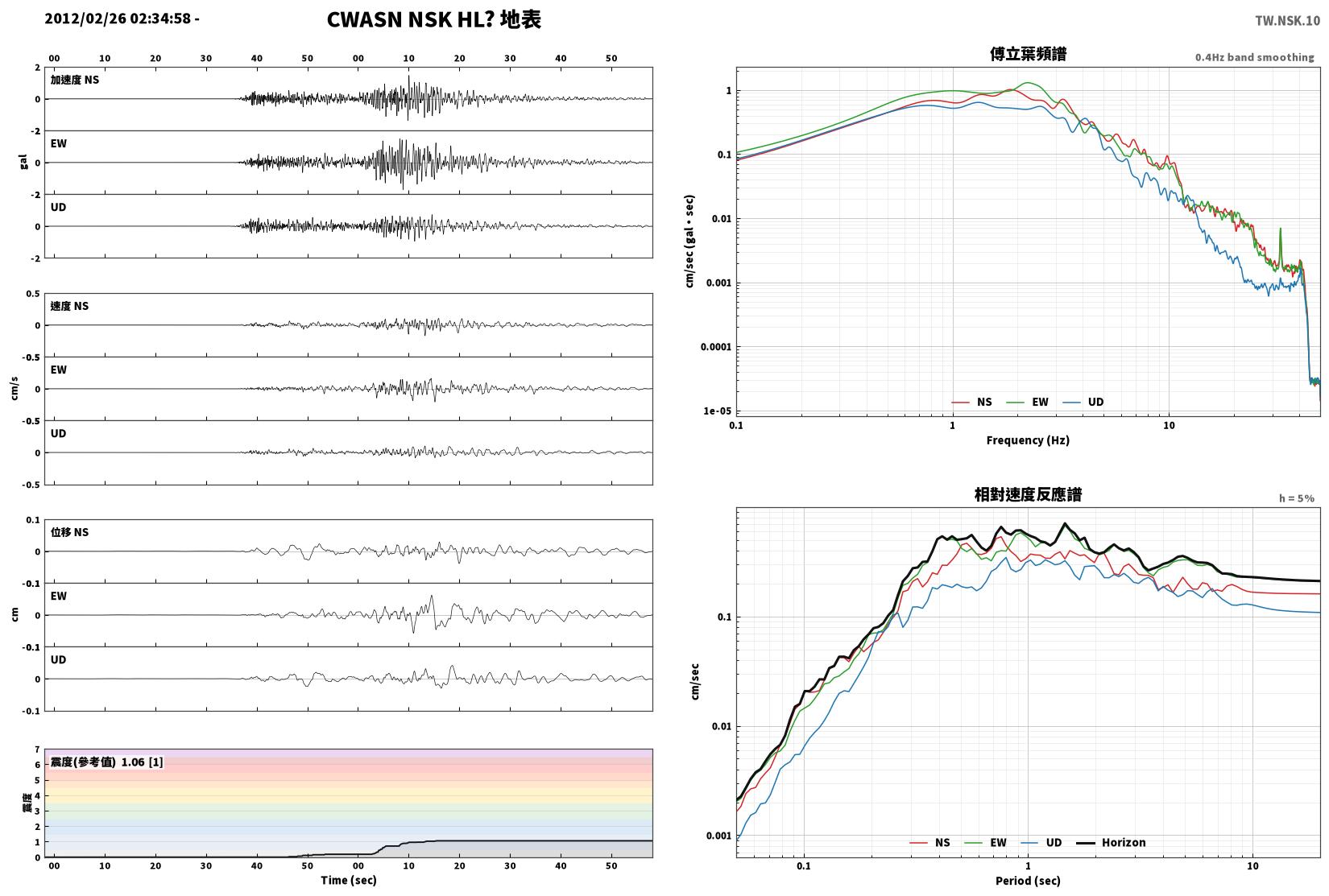

NSK	桃園市復興區	685 m	CWASN	HL	222.9 km	10:35:33	10:35:57	1.47	1.71	0.95	1.81	0.17	0.21	0.10	0.24	1	1.0	1	1.2	0	下載	查看	查看
NNSH	新竹縣五峰鄉	1106 m	CWASN	HN	197.4 km	10:35:29	10:35:51	1.68	1.68	1.14	1.99	0.23	0.20	0.23	0.32	1	1.2	1	1.2	0	下載	查看	查看
NWL	新北市烏來區	404 m	CWASN	HN	238.1 km	10:35:35	10:36:01	1.56	1.16	0.72	1.74	0.13	0.15	0.09	0.19	1	0.7	1	1.1	0	下載	查看	查看

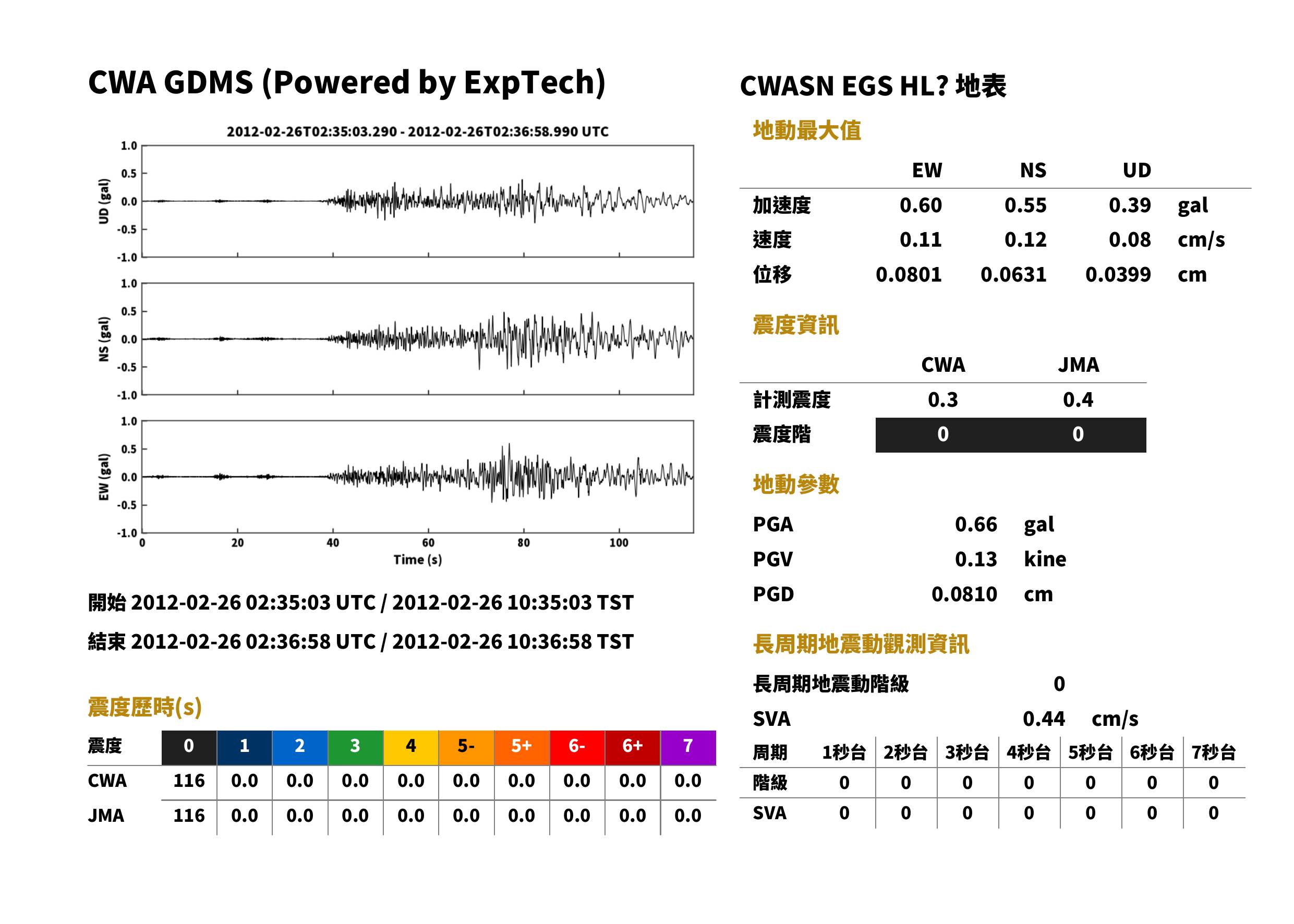

EGS	宜蘭縣頭城鎮	20 m	CWASN	HL	262.5 km	10:35:38	10:36:06	0.55	0.60	0.39	0.66	0.12	0.11	0.08	0.13	0	0.4	0	0.3	0	下載	查看	查看

註：僅顯示 PGA > 0.5 gal 之測站。

資料與圖表：濾波處理與注意事項

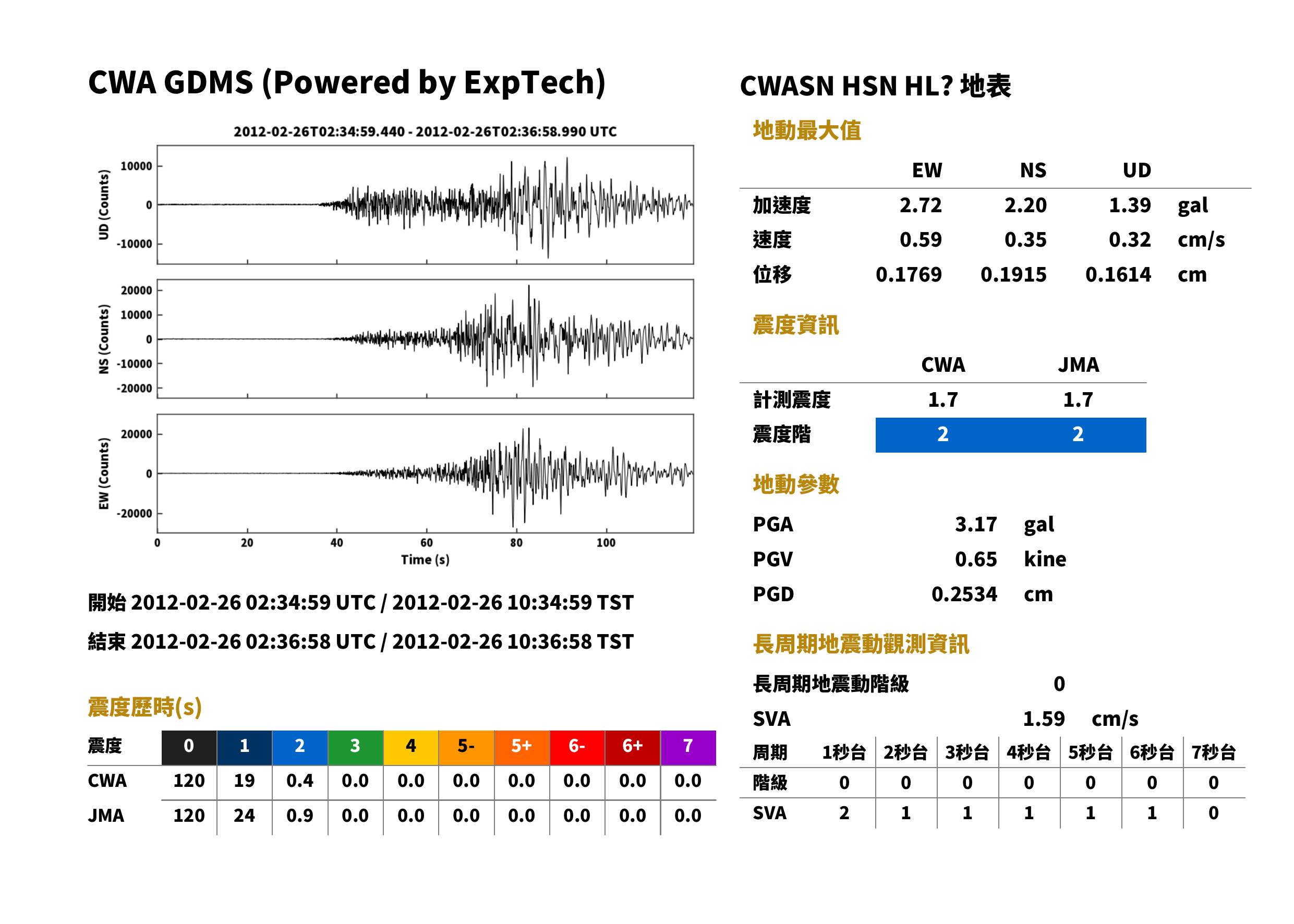

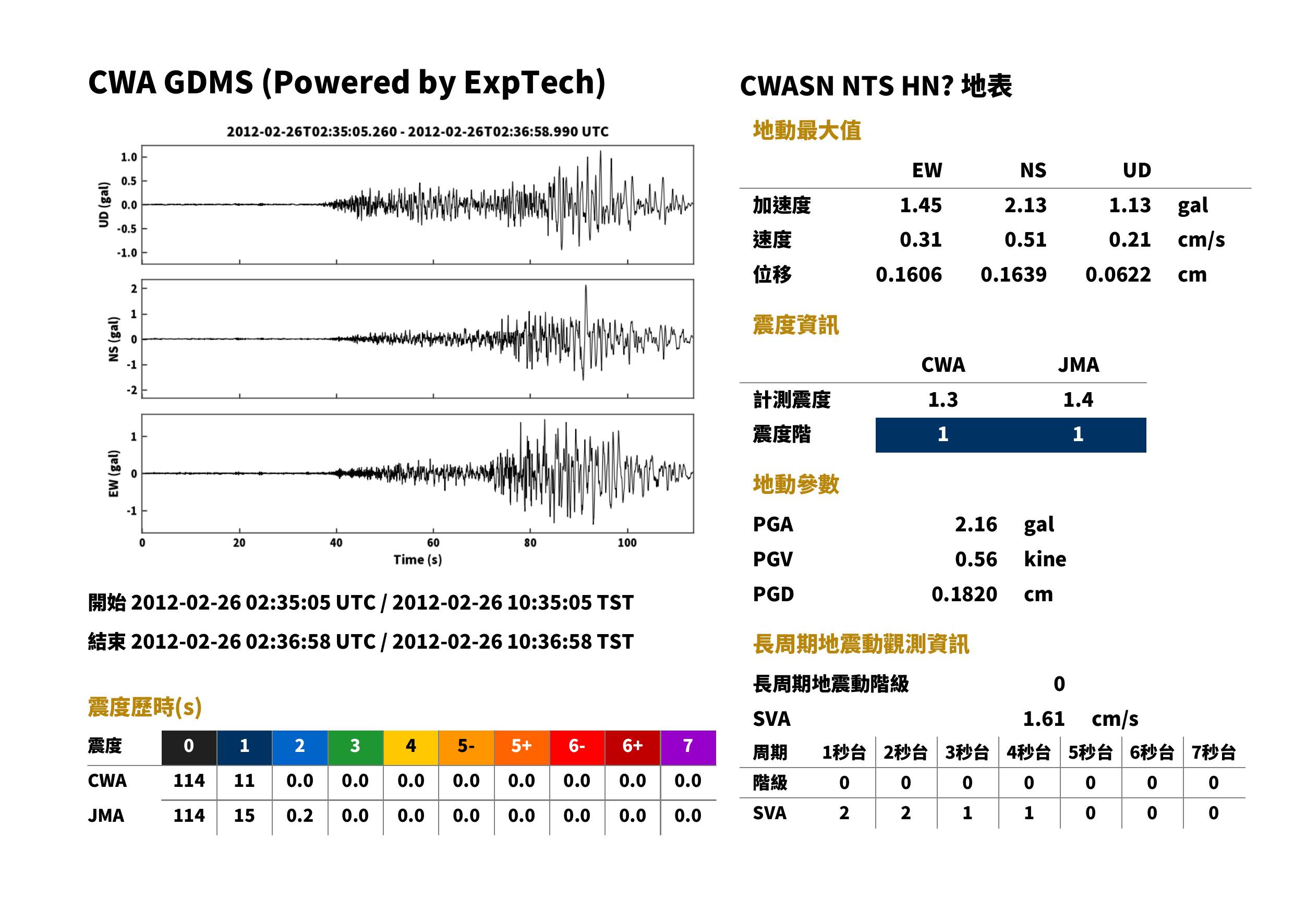

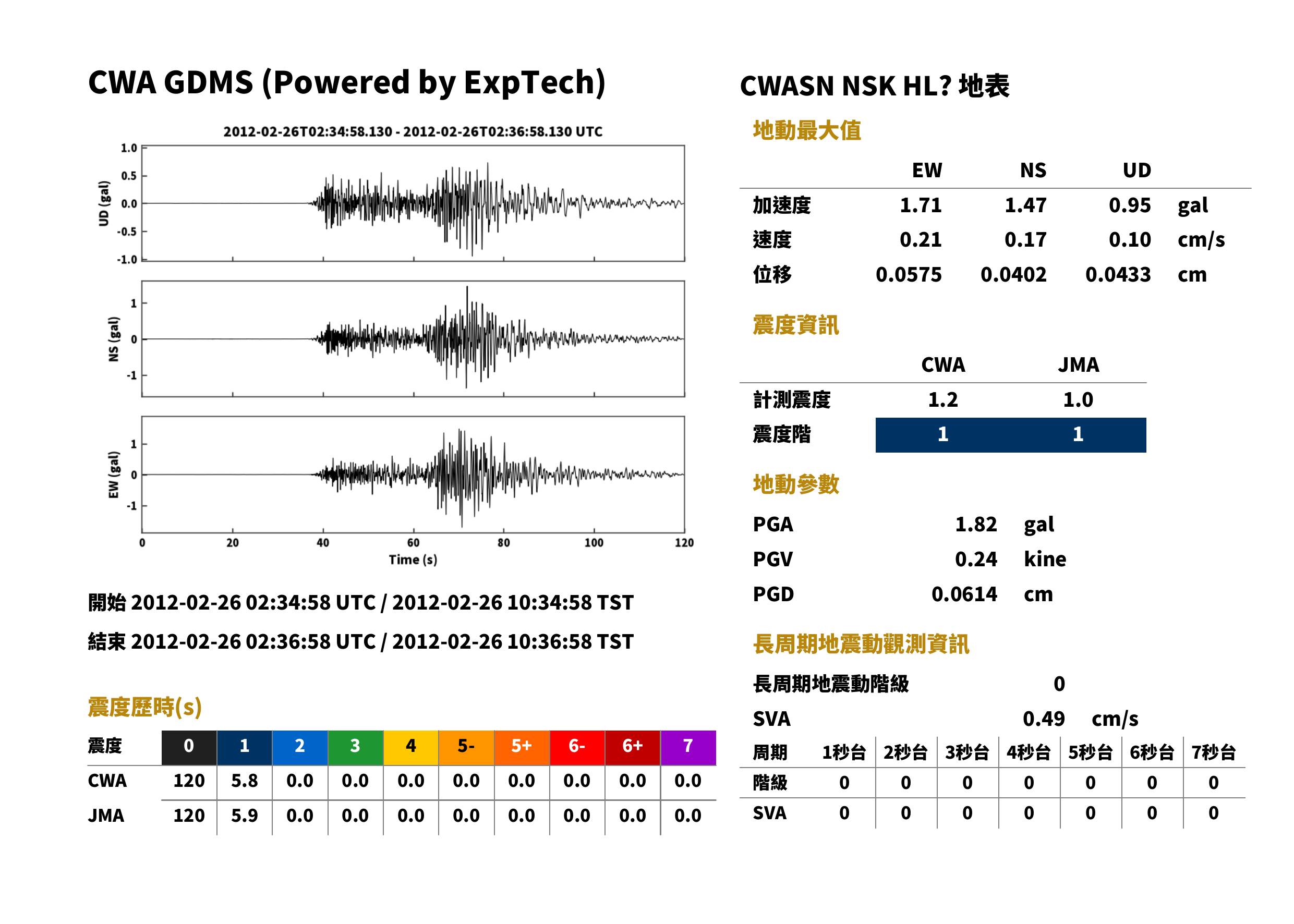

本文的報告圖（地動數值與各項震度）與分析圖（波形、頻譜、反應譜），背後依用途採用數條不同的濾波處理，彼此的物理意義與適用情境不同。感測器為力平衡式寬頻強震儀（非 MEMS），資料已移除儀器反應、為地表加速度（gal）。以下說明各項數值與圖面元素的來源，以及互相比較時的注意事項。

一、加速度、速度、PGA / PGV、CWA 計測震度採用「去均值 + 10 Hz 因果低通」

報告圖中的三軸加速度、三軸速度、合成 PGA / PGV，以及 CWA 計測震度，皆來自同一條處理鏈：

加速度：先去均值（baseline），再過 4 階 Butterworth 10 Hz 低通，以 sosfilt 單向處理，屬因果濾波。
速度 / 位移：由上述低通加速度積分而得，再各加 4 階 Butterworth 0.075 Hz 高通去除積分漂移。
因為感測器是力平衡式寬頻強震儀、非 MEMS，不需要 MEMS 那種 1–10 Hz 帶通（含高通至 1 Hz）去帶外雜訊；故保留完整低頻，僅削去 10 Hz 以上高頻（速度另去 0.075 Hz 以下漂移）。
因果濾波的特性：可即時實現（不需未來取樣）、對訊號有輕微相位延遲（集中在接近 10 Hz 截止附近），但不會在地震波到時之前產生假訊號。

因此，所有加速度／速度數值代表的是「經去均值 + 10 Hz 因果低通後的地動峰值」，而非原始未濾波值，也非 1–10 Hz 帶通值。

二、JMA 計測震度為另一條獨立路徑（非因果）

JMA 計測震度與上述 CWA 系列不同源、不可逐值互相比較：

採氣象廳規格的非因果（零相位）FFT 頻率域濾波，直接作用於原始加速度，未經上述 10 Hz 低通。
三個濾波器同時套用：低切 FL ≈ √(1−exp(−(f/0.5)³))（約 0.5 Hz 以下衰減）、高切 FH（約 10 Hz 以上衰減）、周期效果 FF = √(1/f)（強調長週期），刻意保留 0.5–1 Hz 的長週期成分（大地震所需）。
由於濾波方式（因果／非因果）與頻段整形皆不同，JMA 震度與 CWA 震度出現差異屬正常：以高頻為主的小事件，通常 CWA 大於 JMA。

三、長週期地震動（LPGM / SVA）為第三條路徑

LPGM 階級與各週期 SVA，使用「原始加速度去初始偏移 + 2 階 Butterworth 0.05 Hz 高通」後，對 1.6–7.8 s（32 個週期）以單自由度振子（阻尼 h = 5%）求絕對速度應答，取各週期與整體最大 SVA，與前兩者皆不同。

四、因果 vs 非因果的取捨

因果（CWA 所用）：即時系統唯一可行的方式；有相位延遲，但物理上不會出現「波還沒到就有訊號」的情形。
非因果／零相位（JMA 所用）：相位不失真、更忠實還原波形與長週期，適合事後、完整紀錄的分析；但因前向與反向兩次濾波，使濾波響應同時向前與向後展開，事件兩側都存在響應，會在真實到時之前出現不物理的前兆，故不能投入即時檢測。

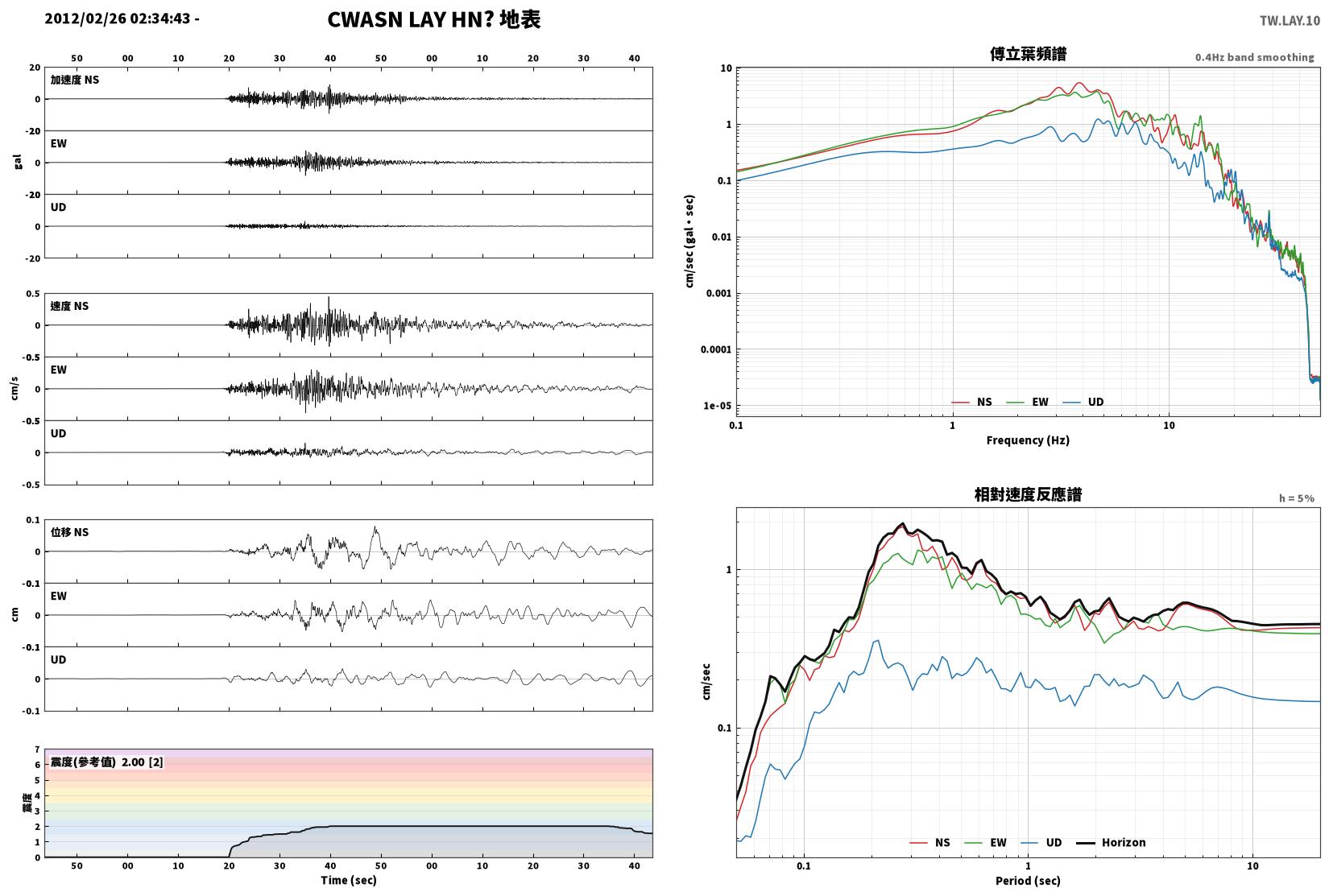

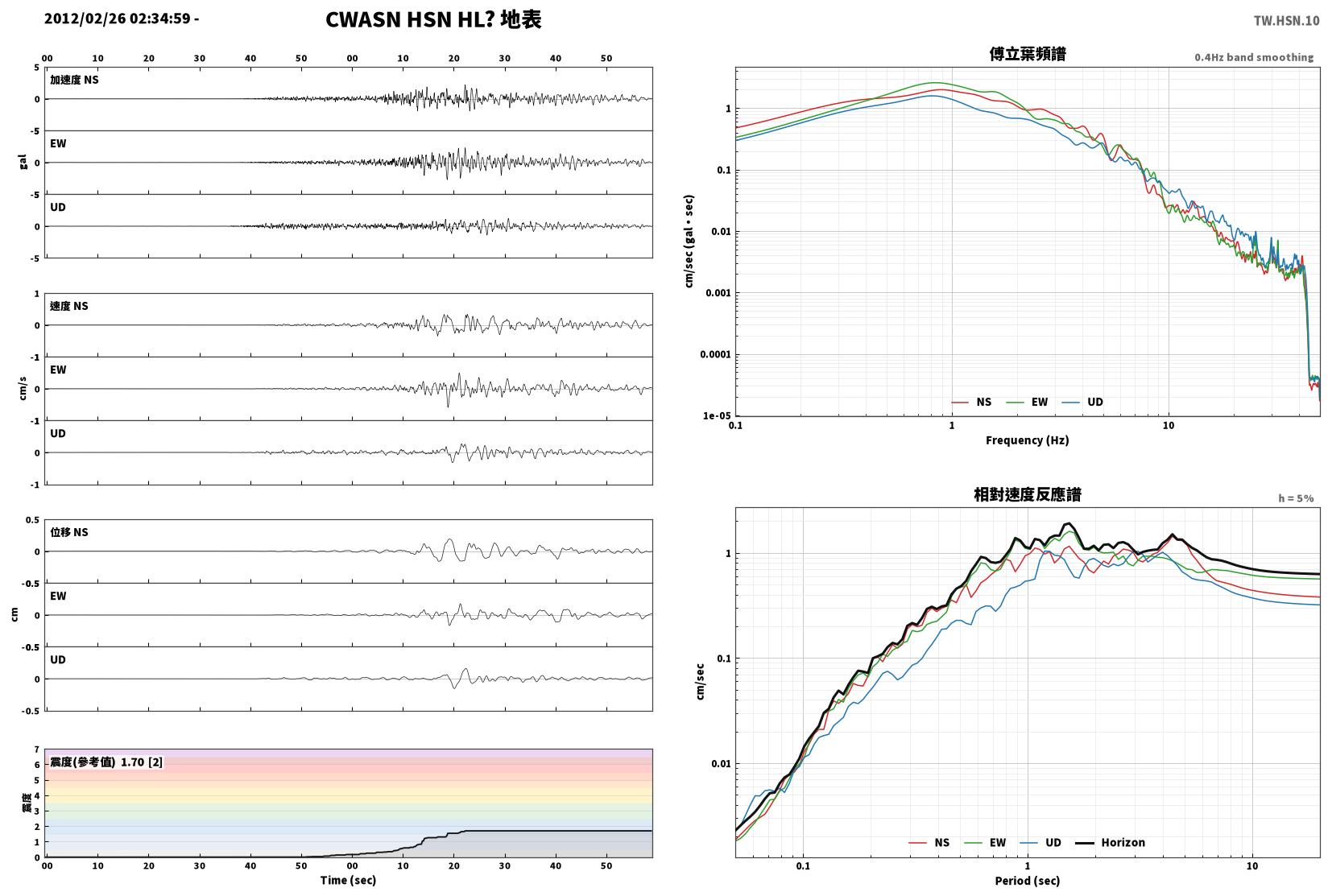

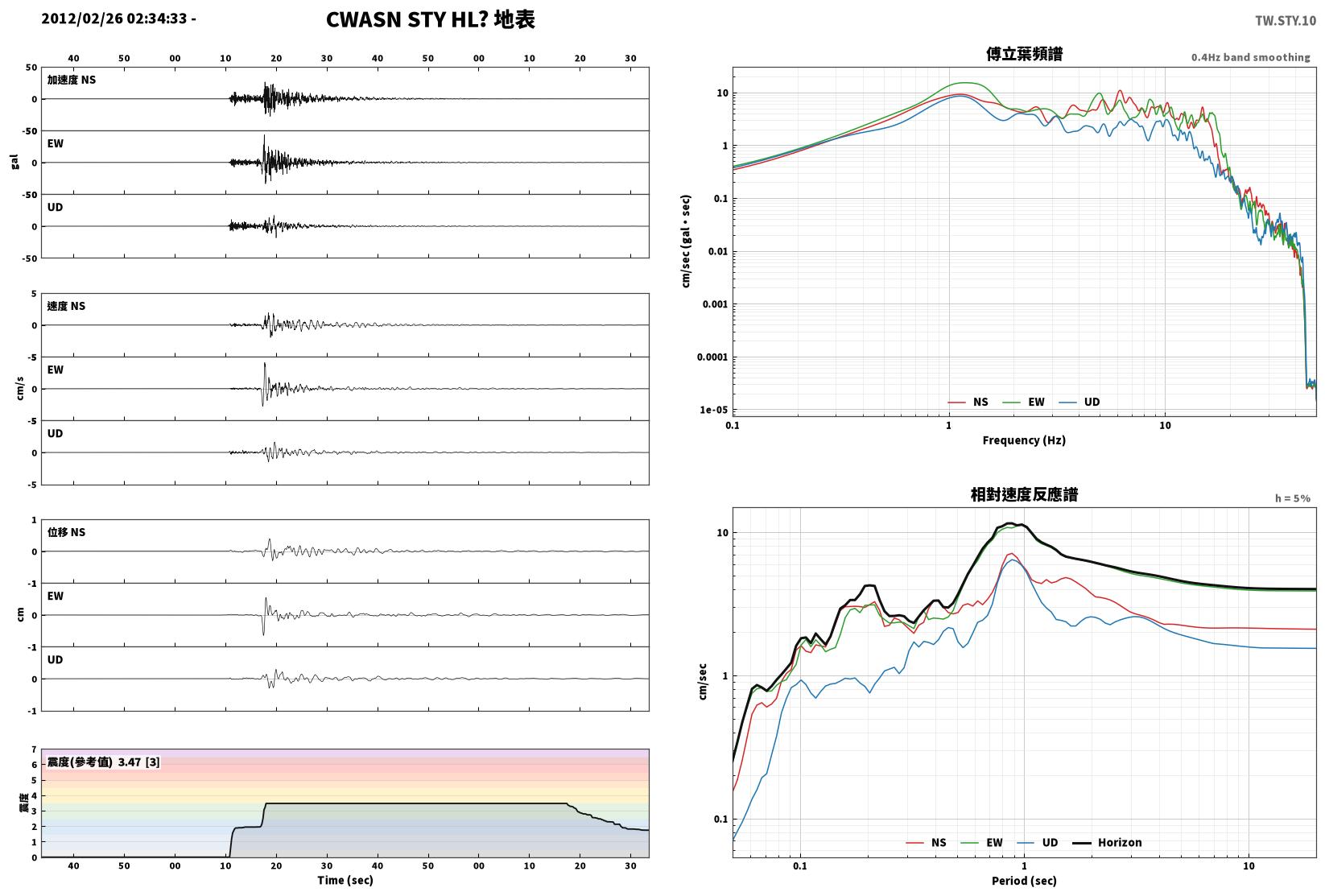

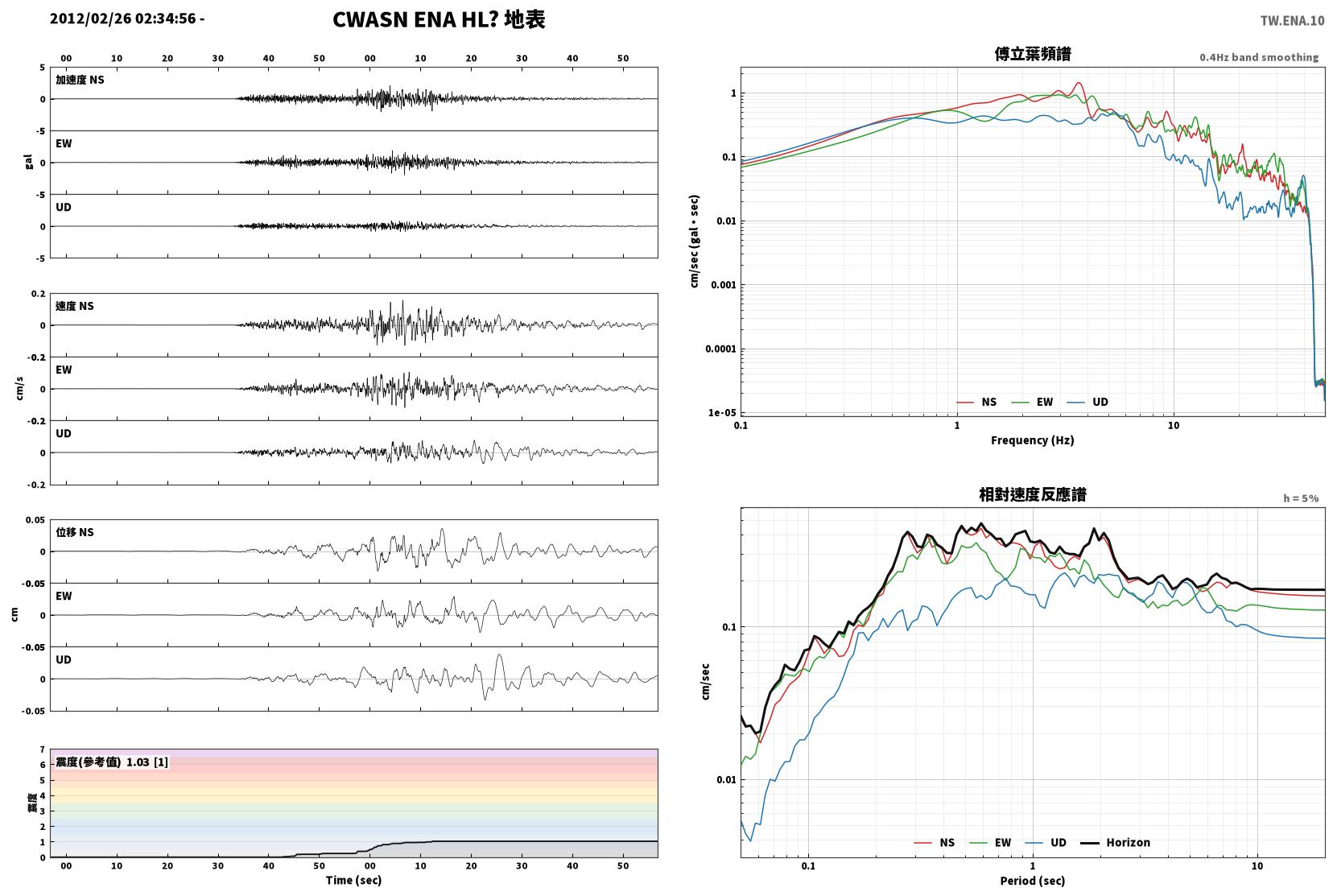

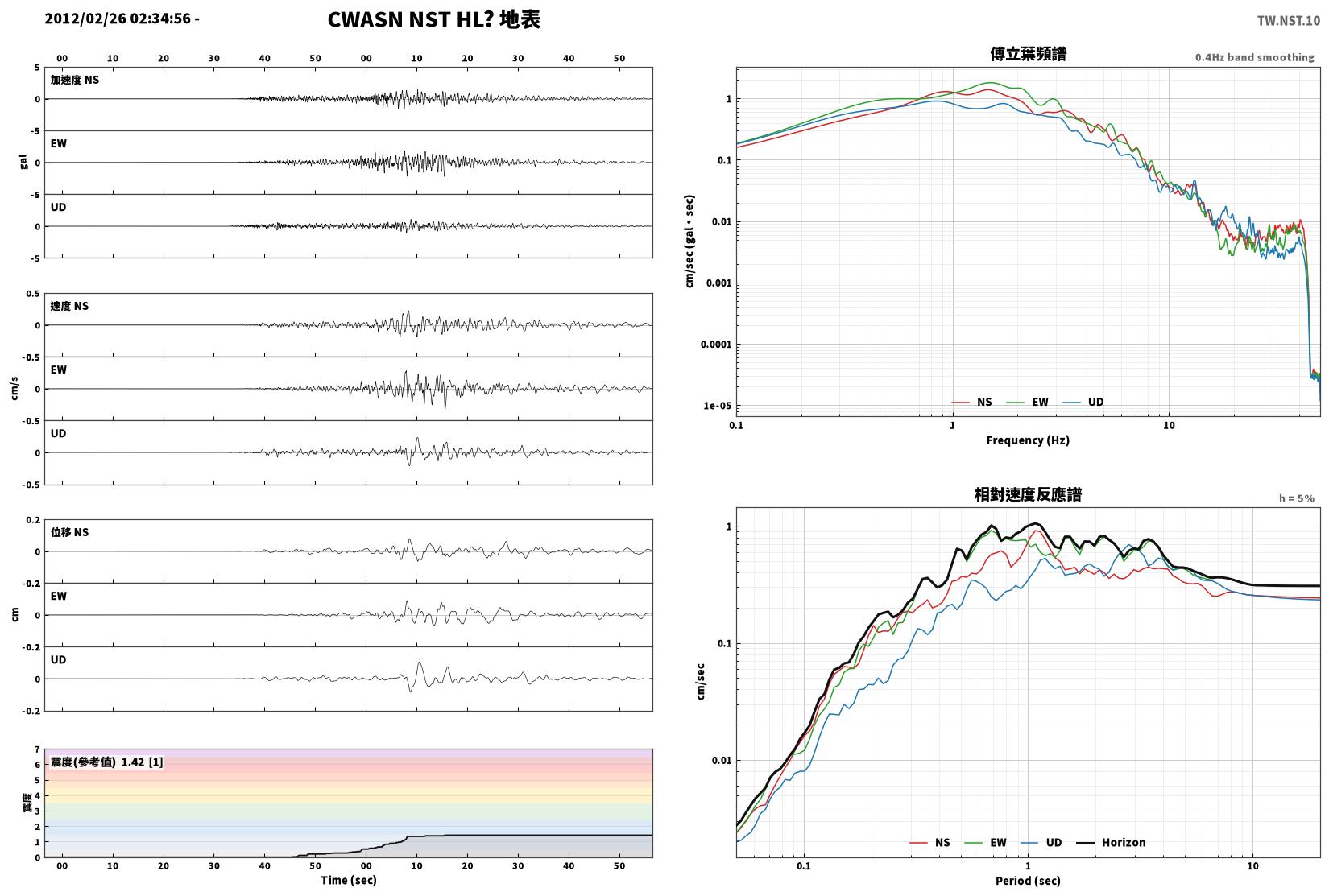

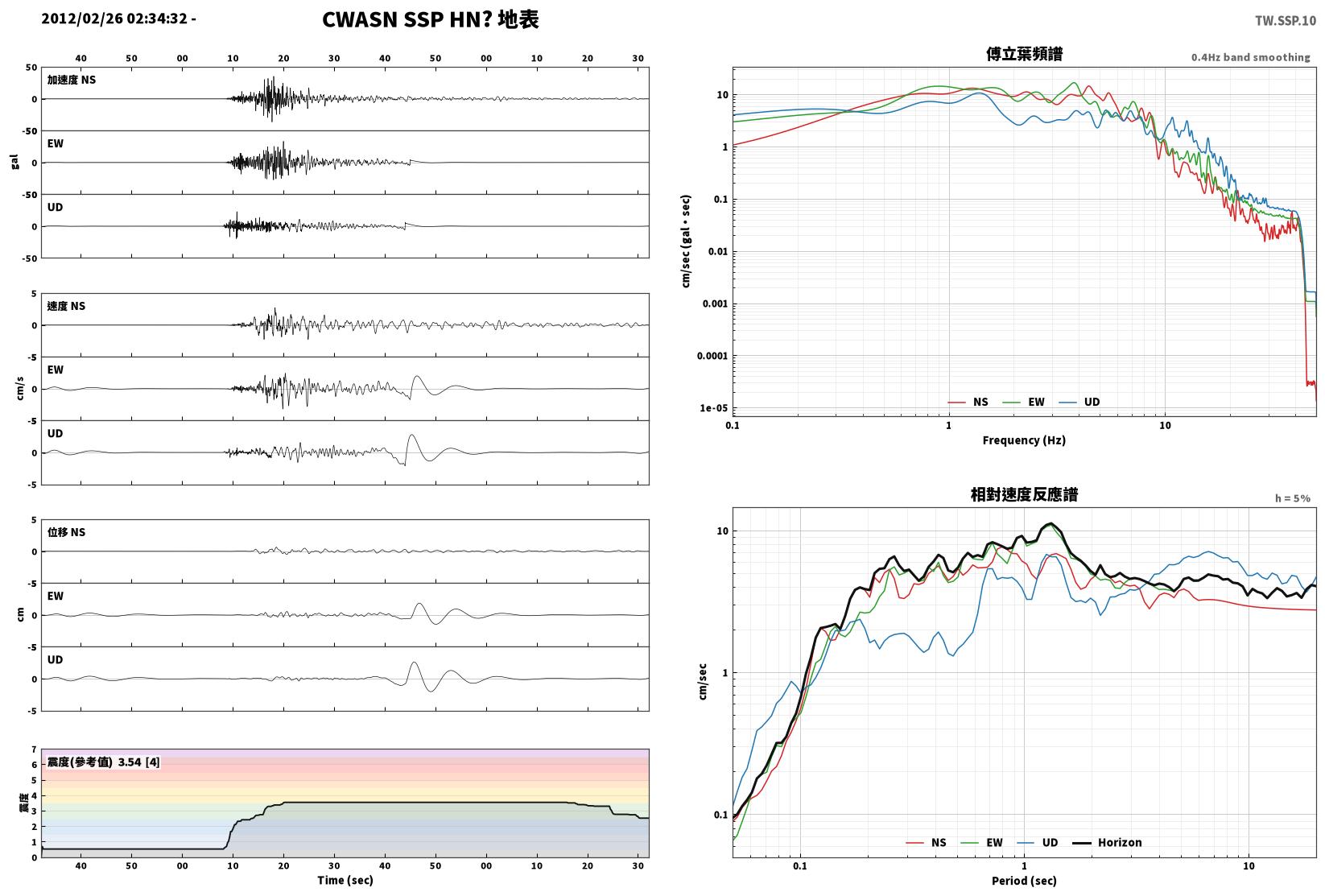

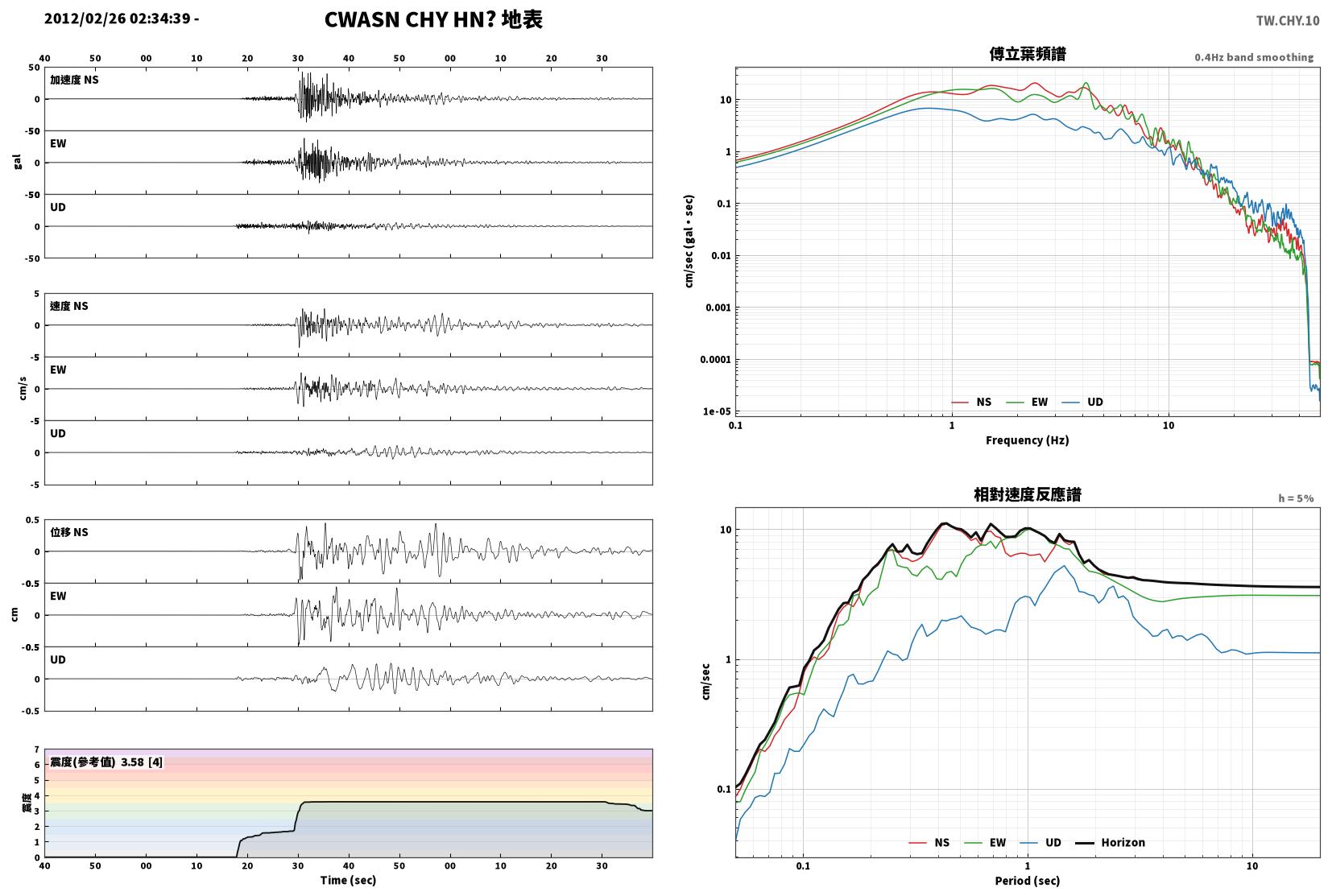

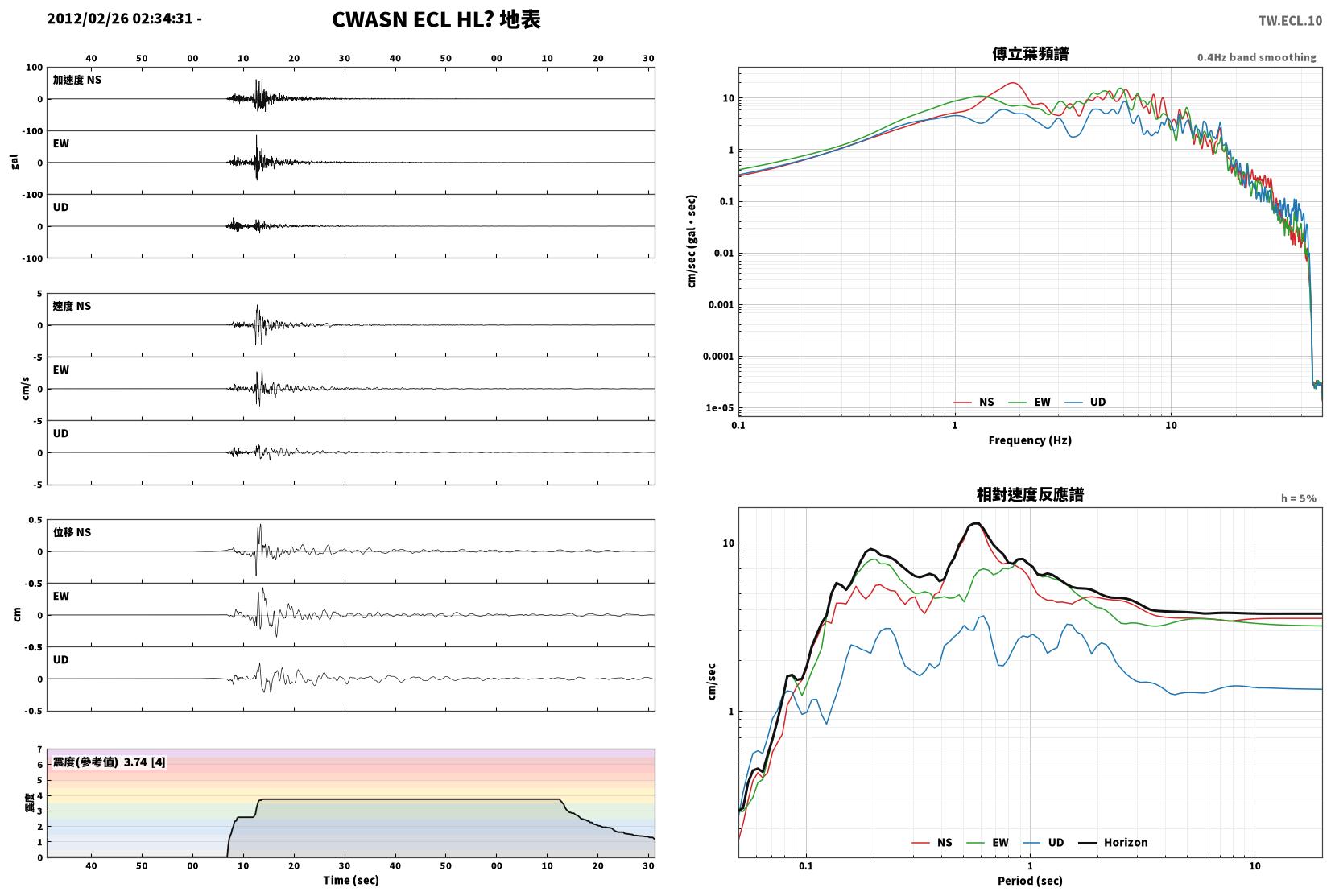

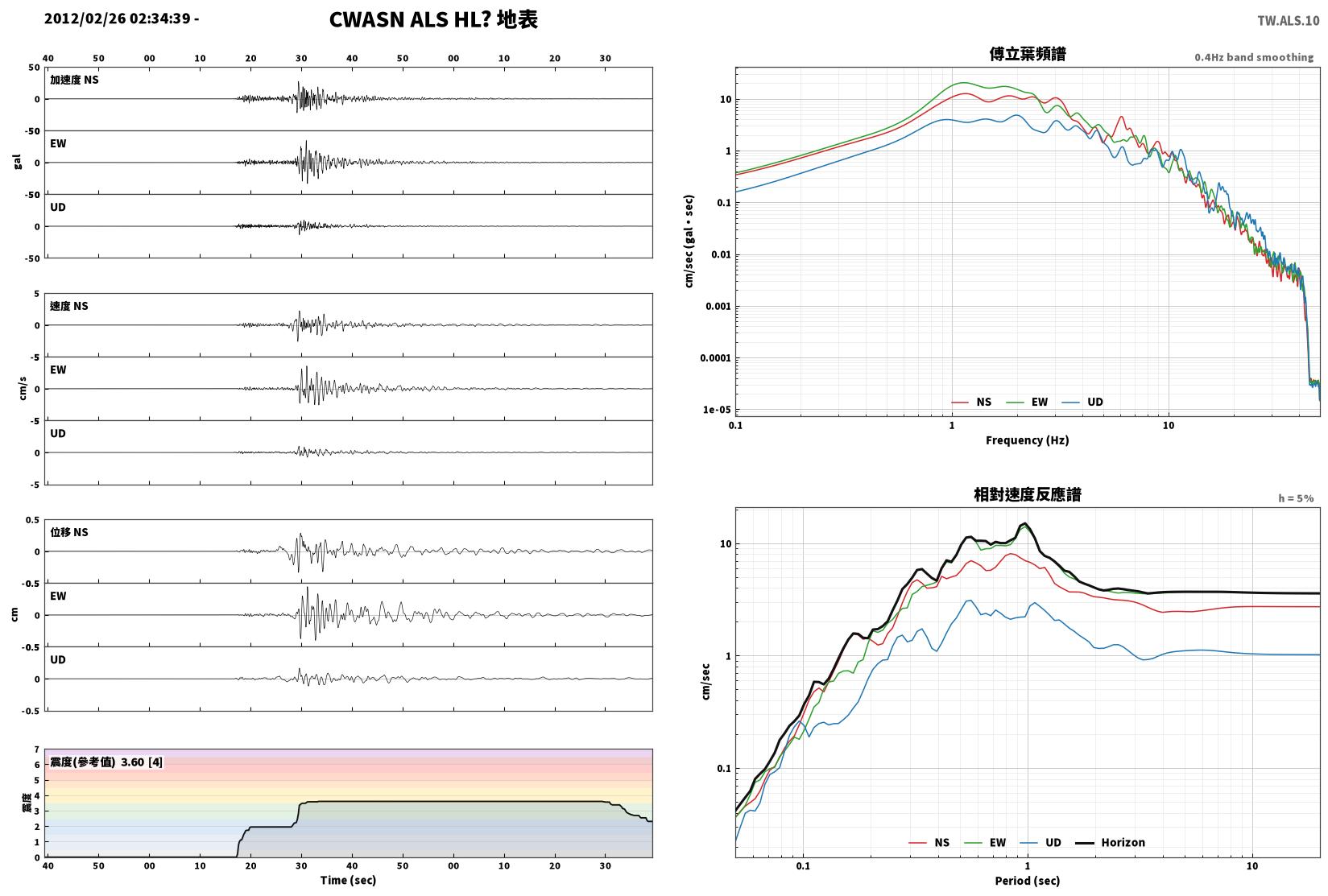

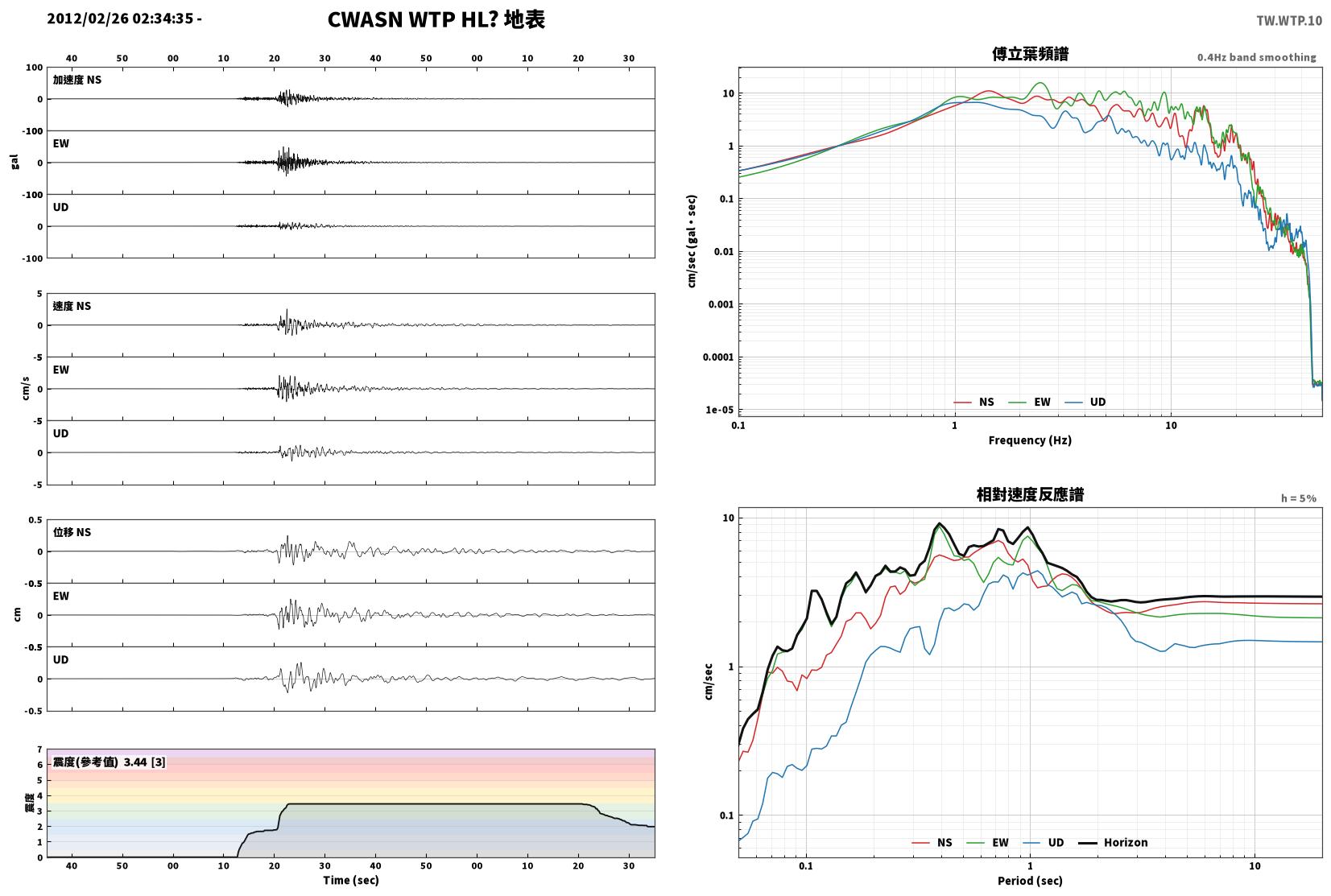

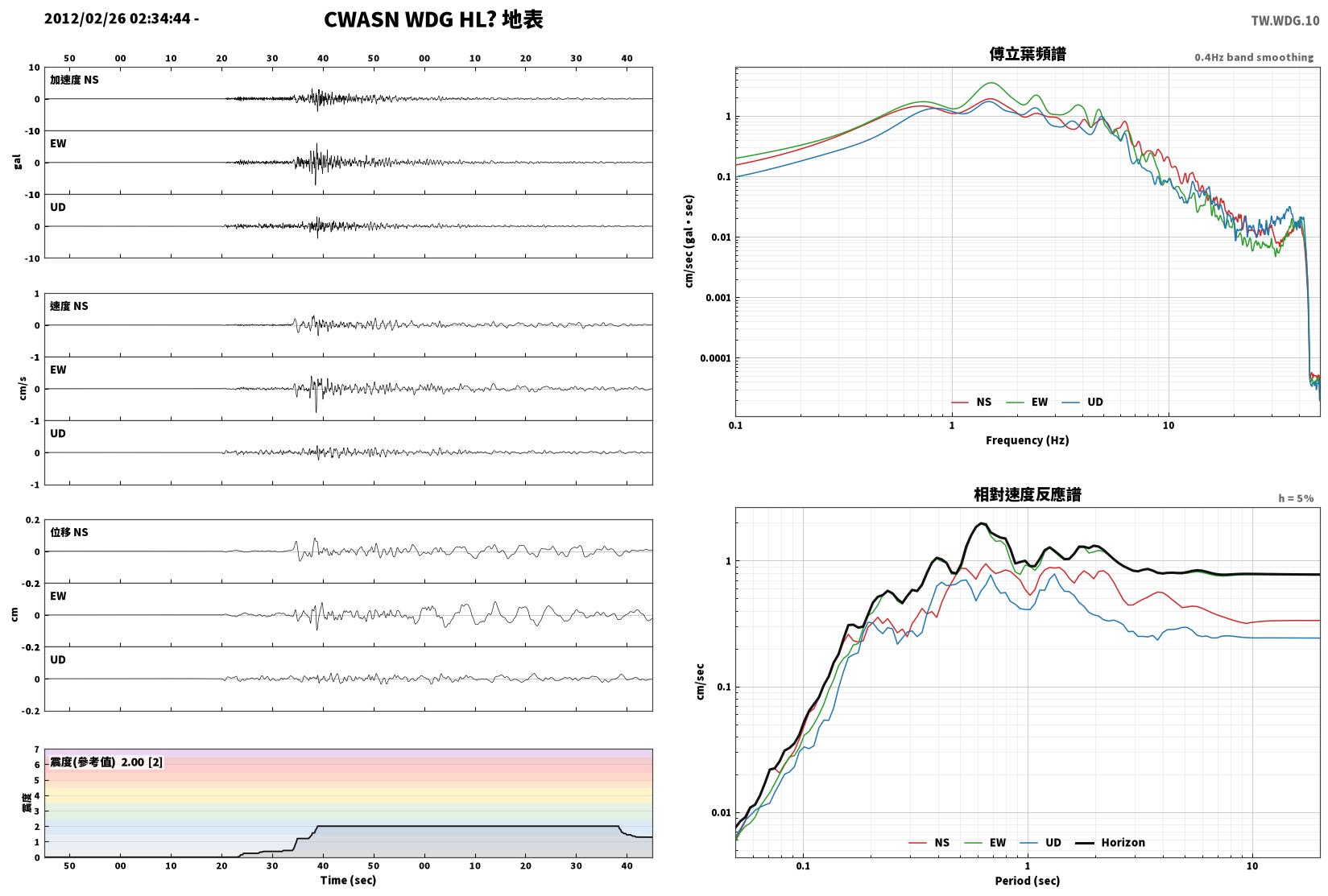

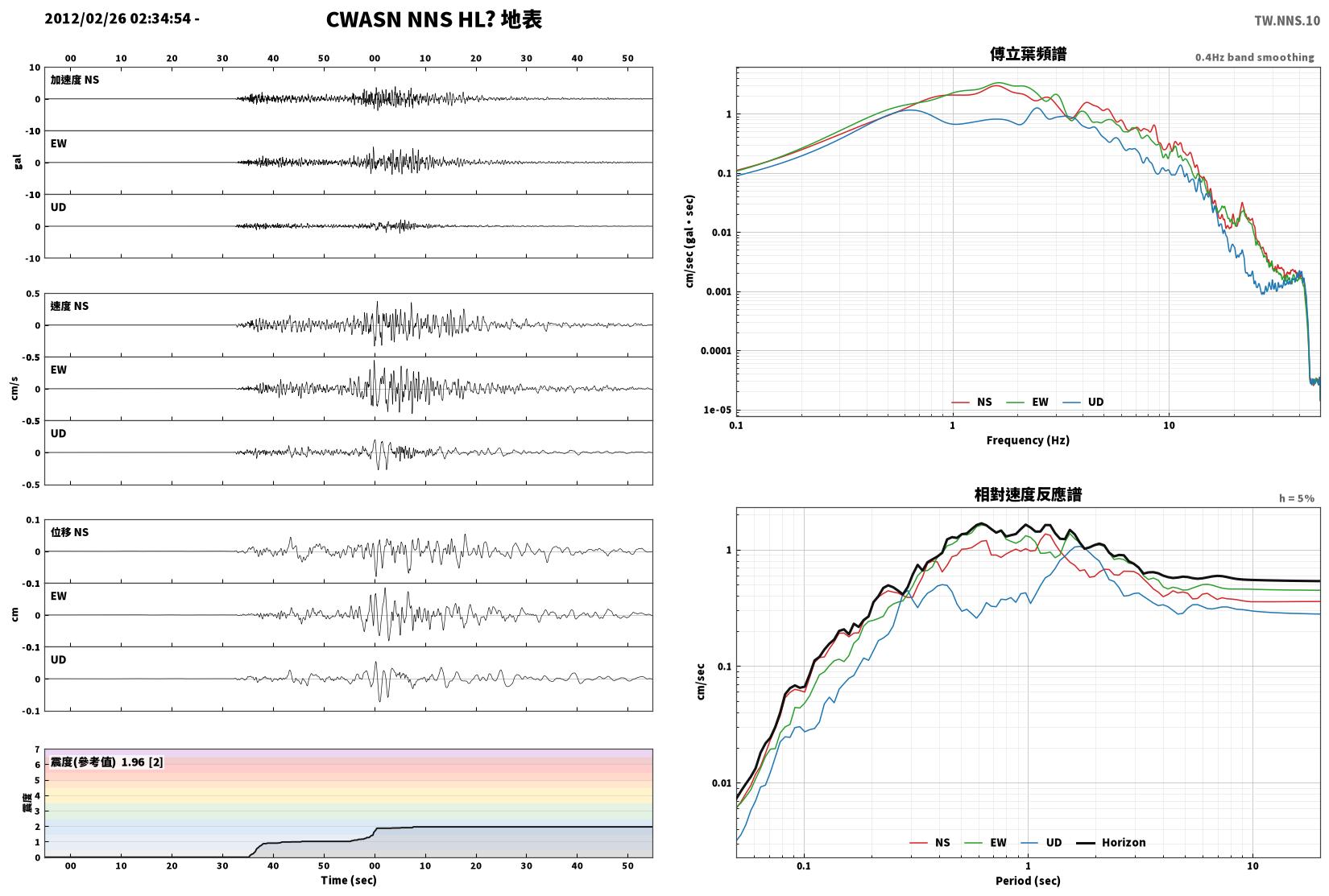

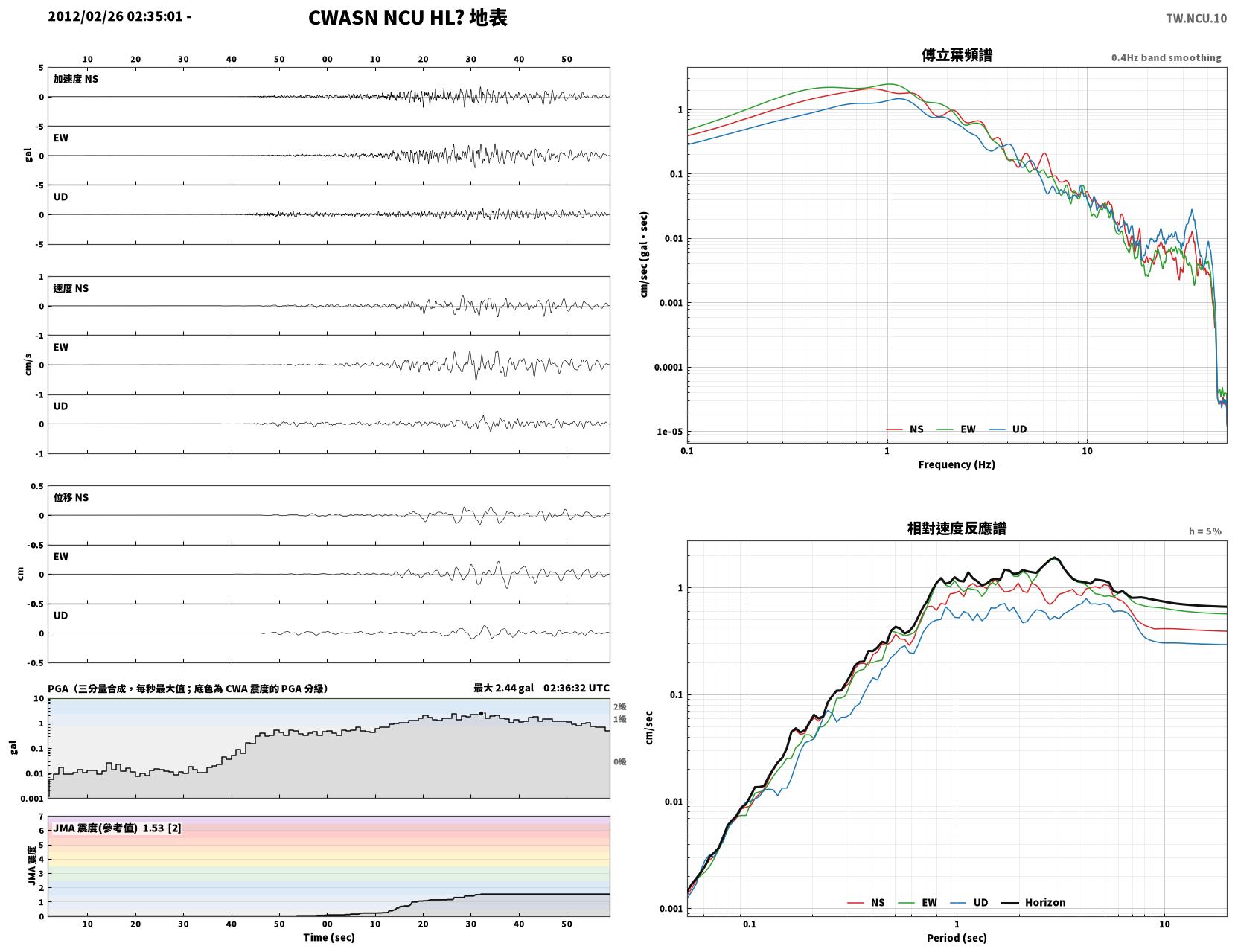

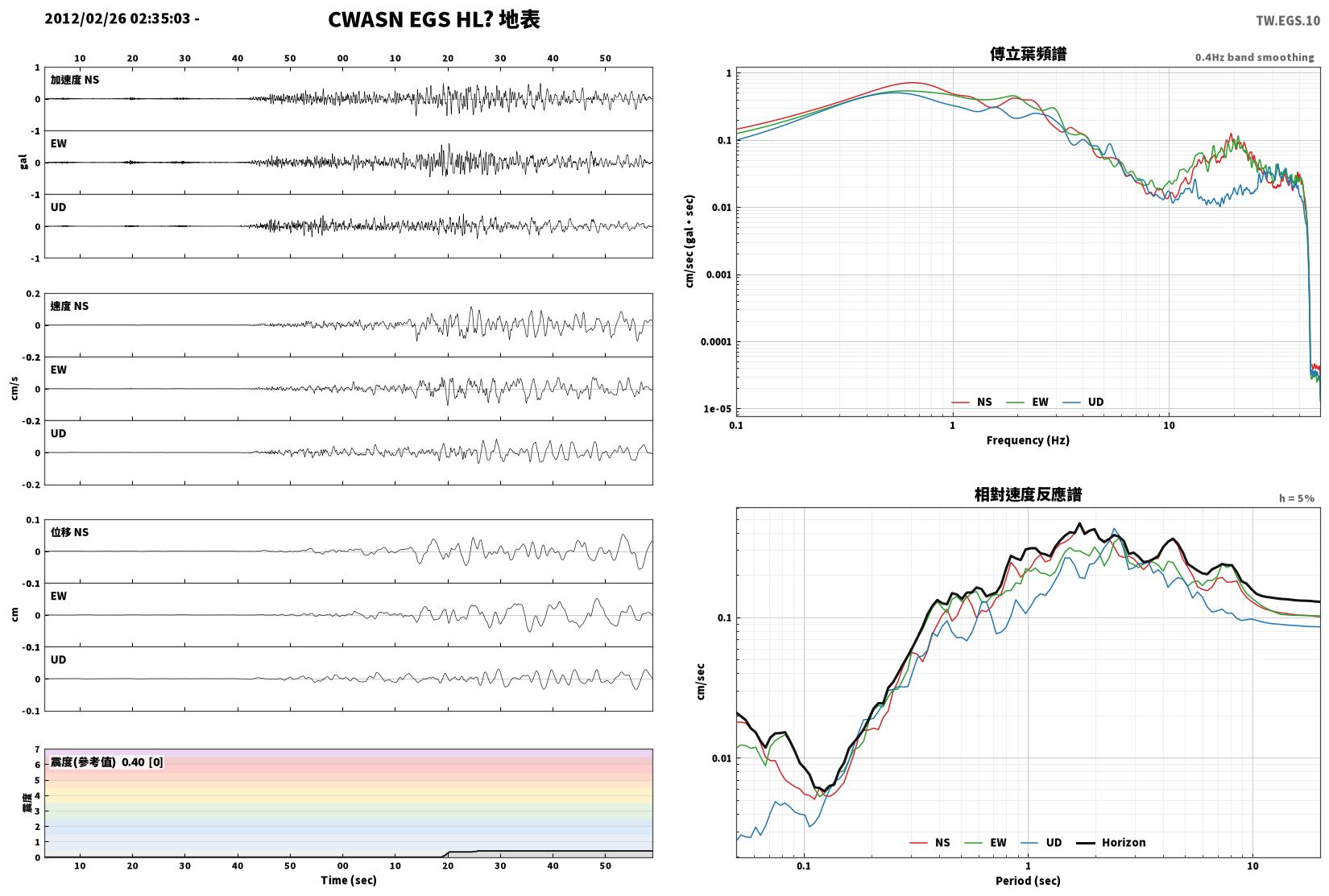

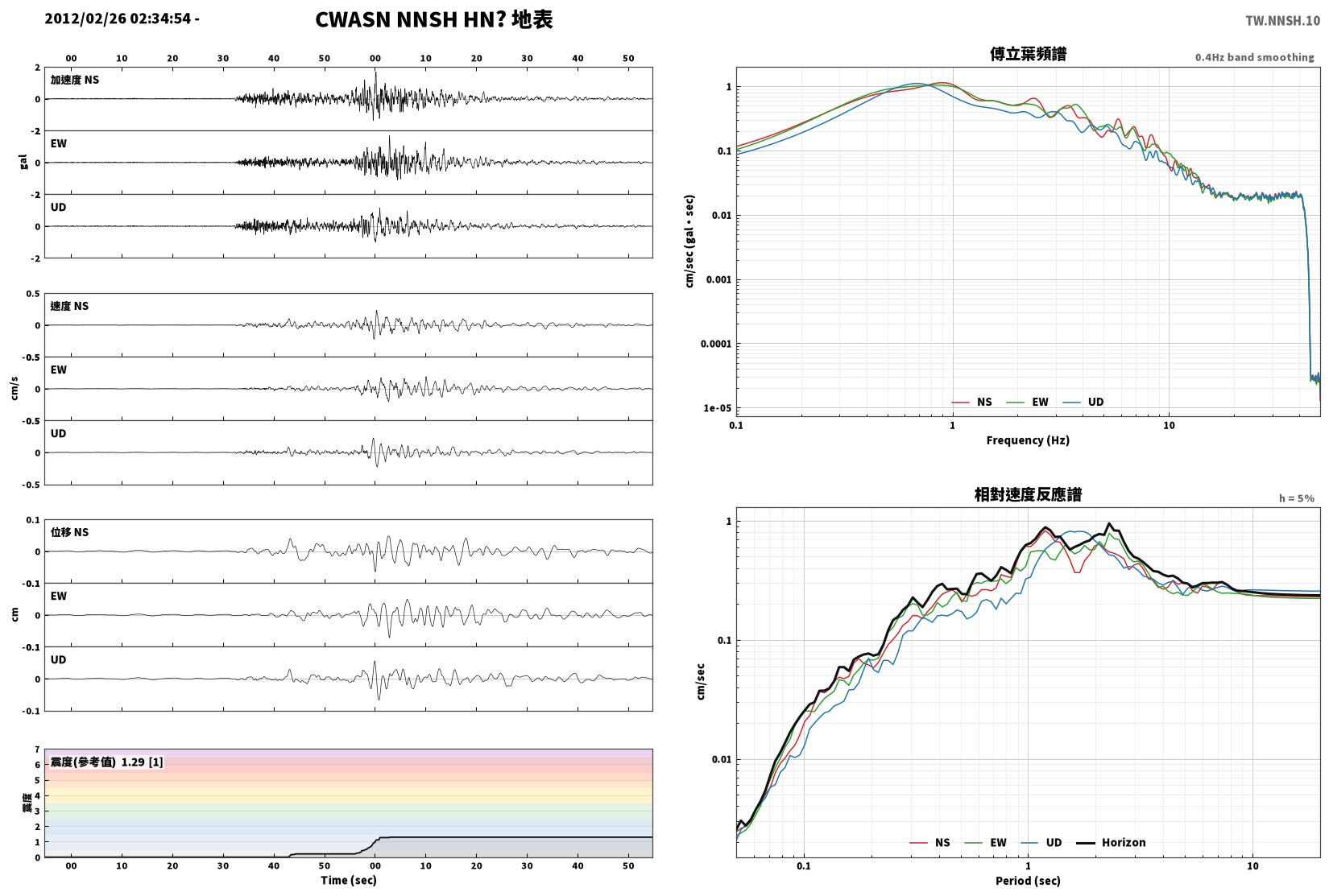

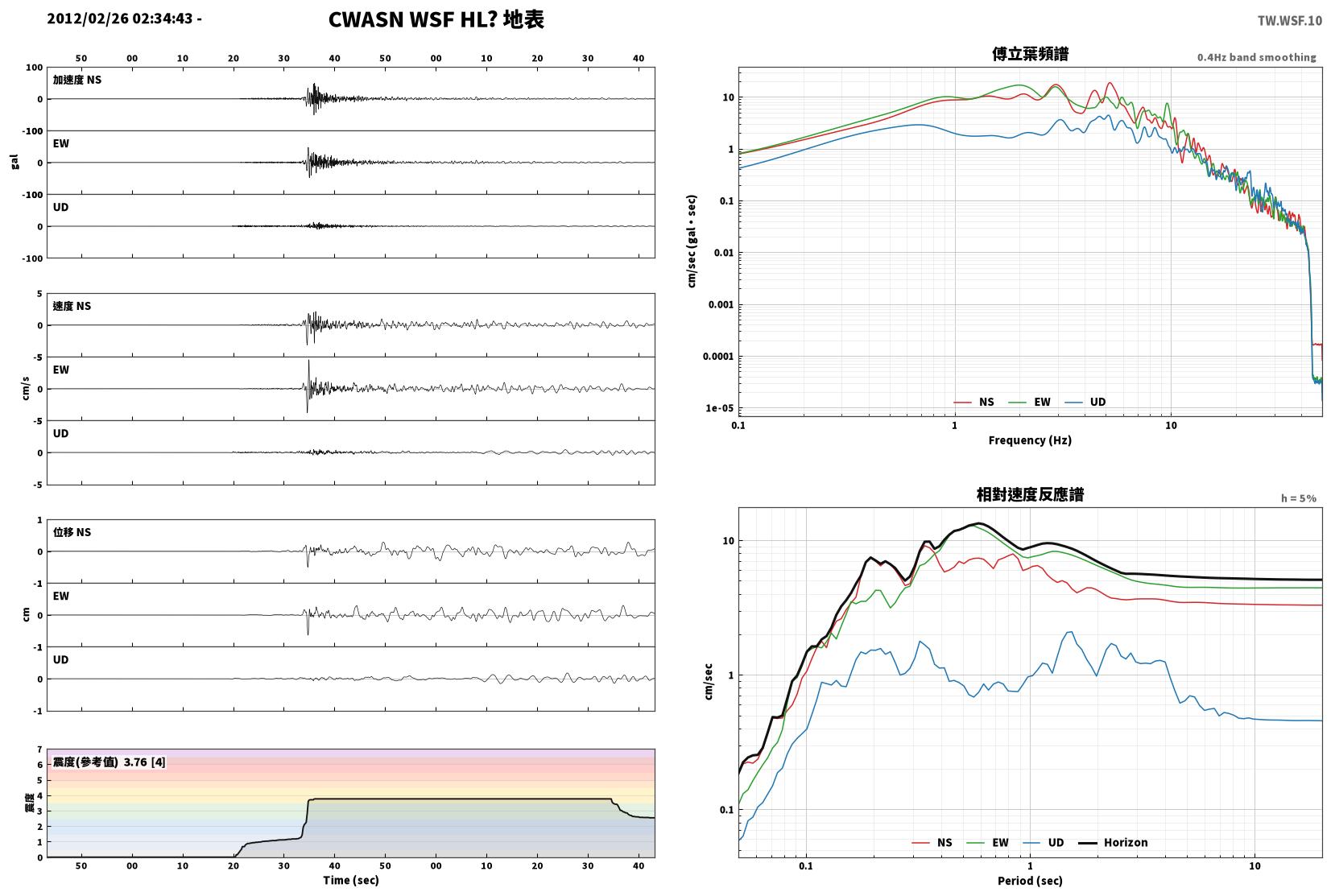

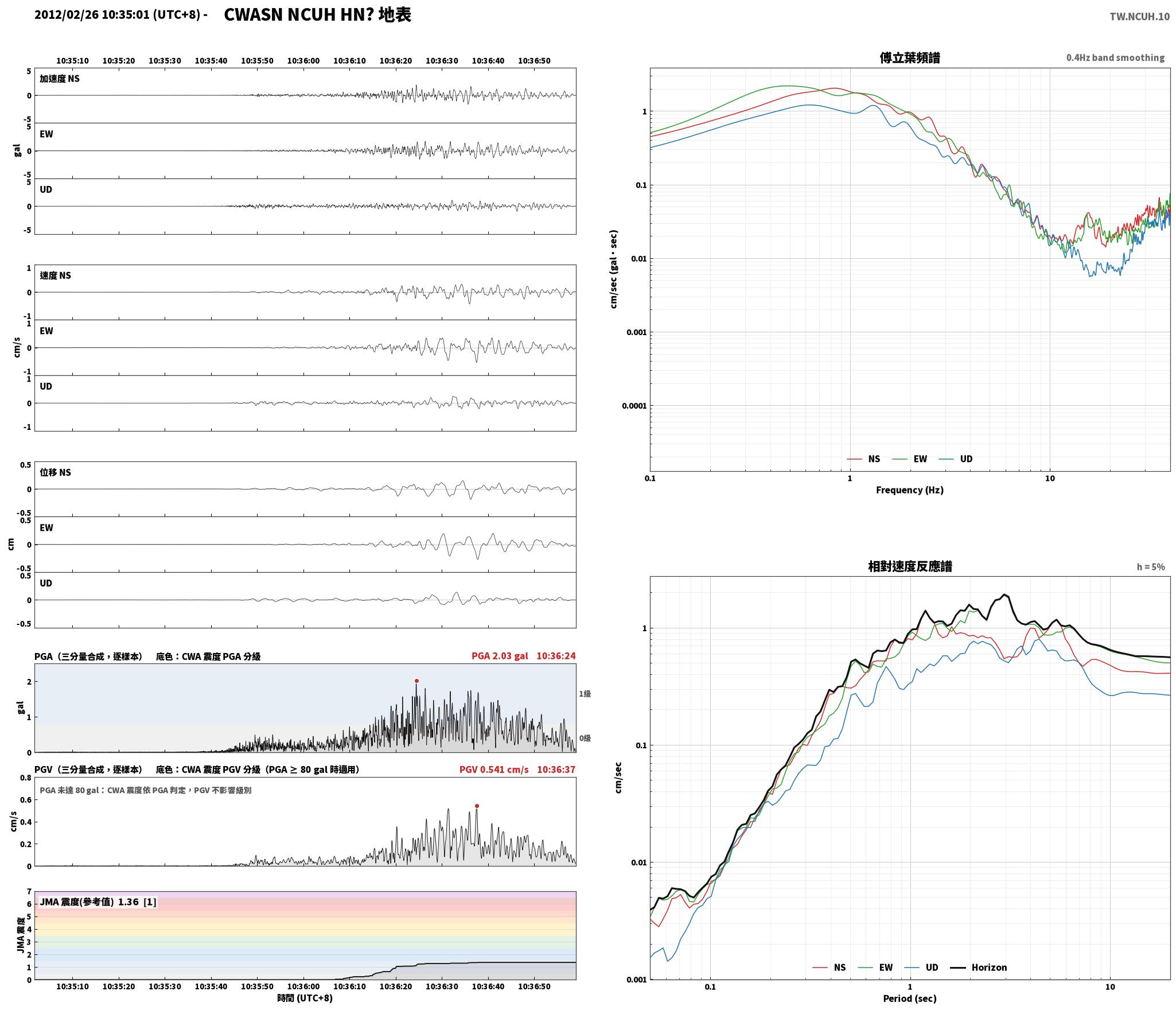

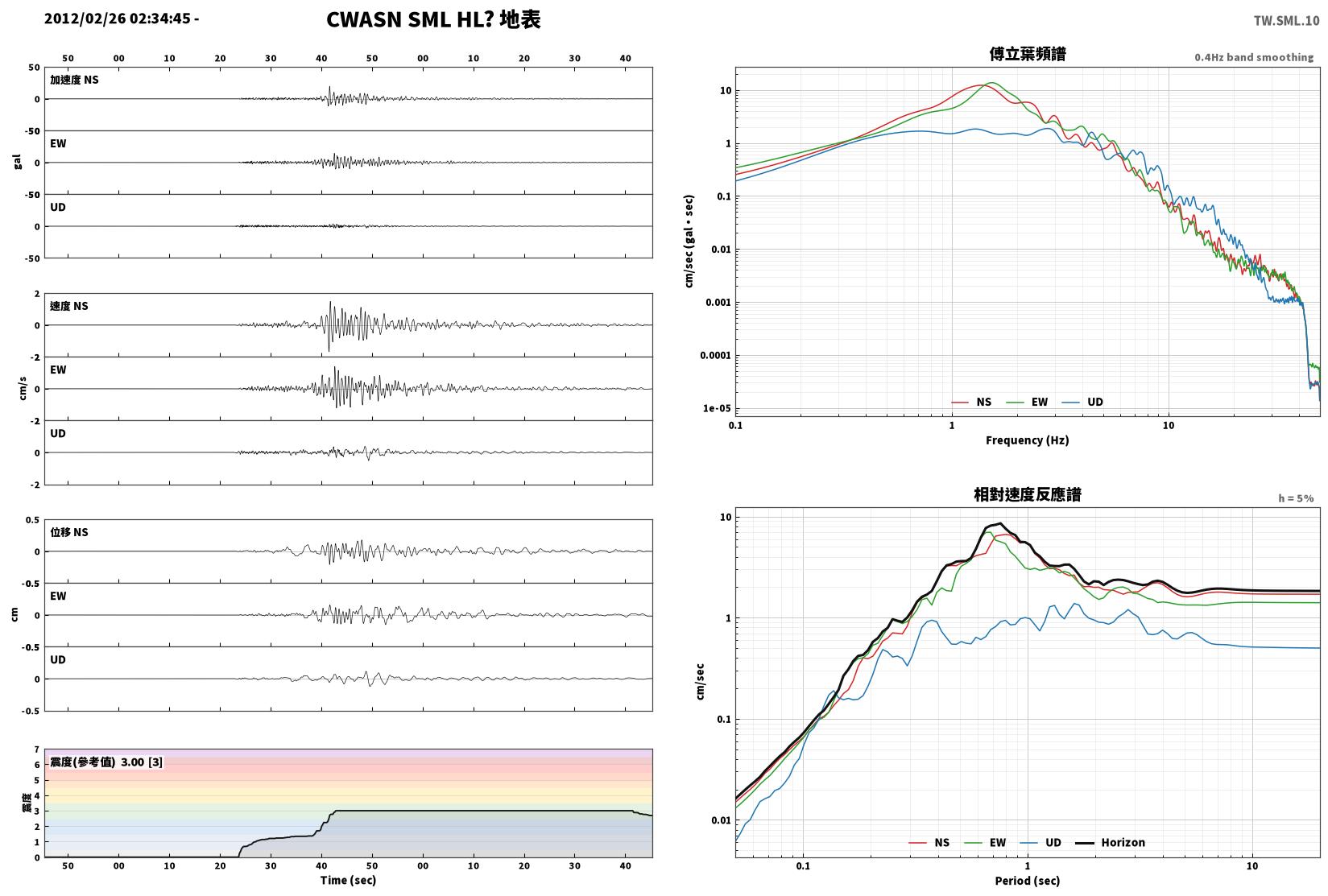

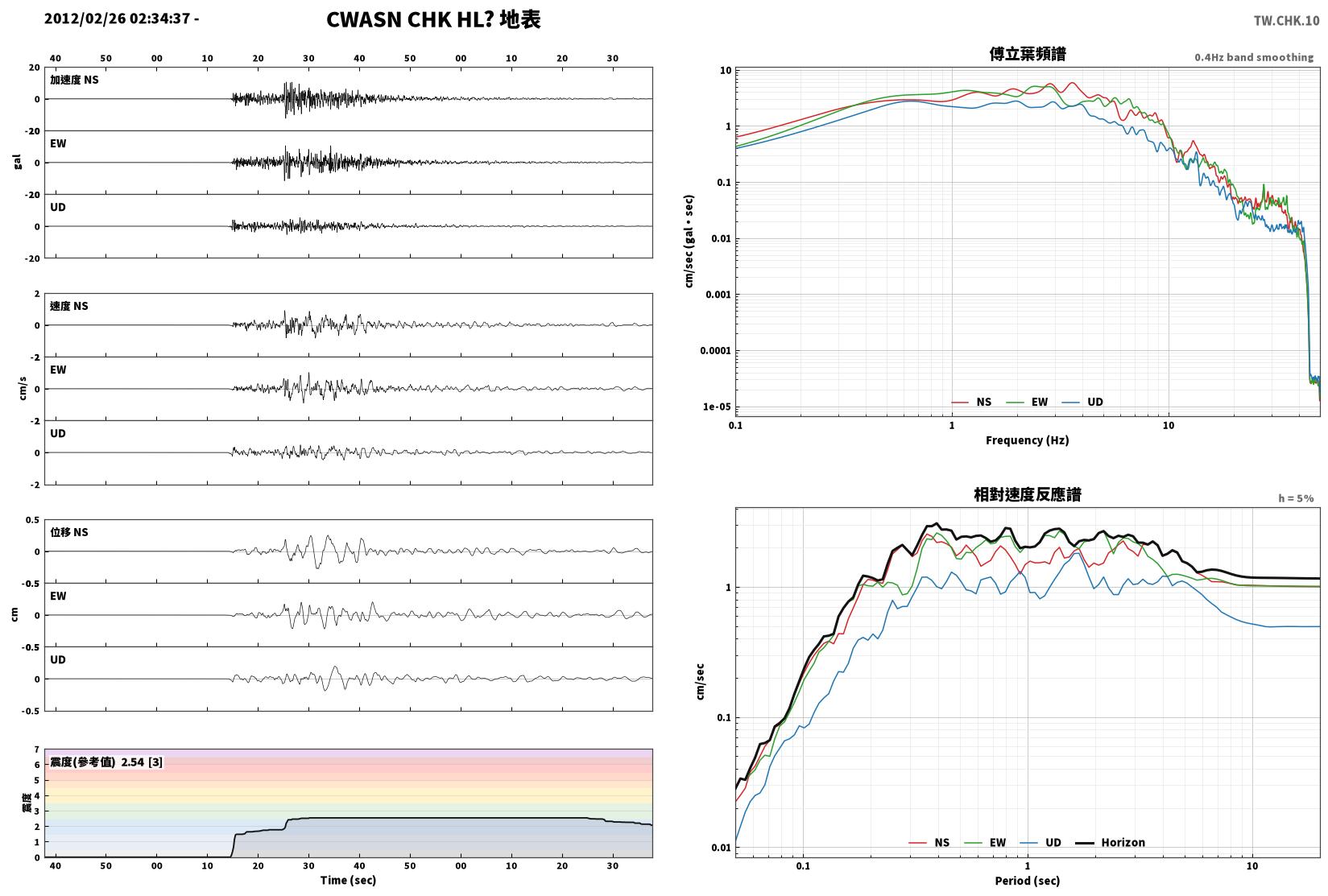

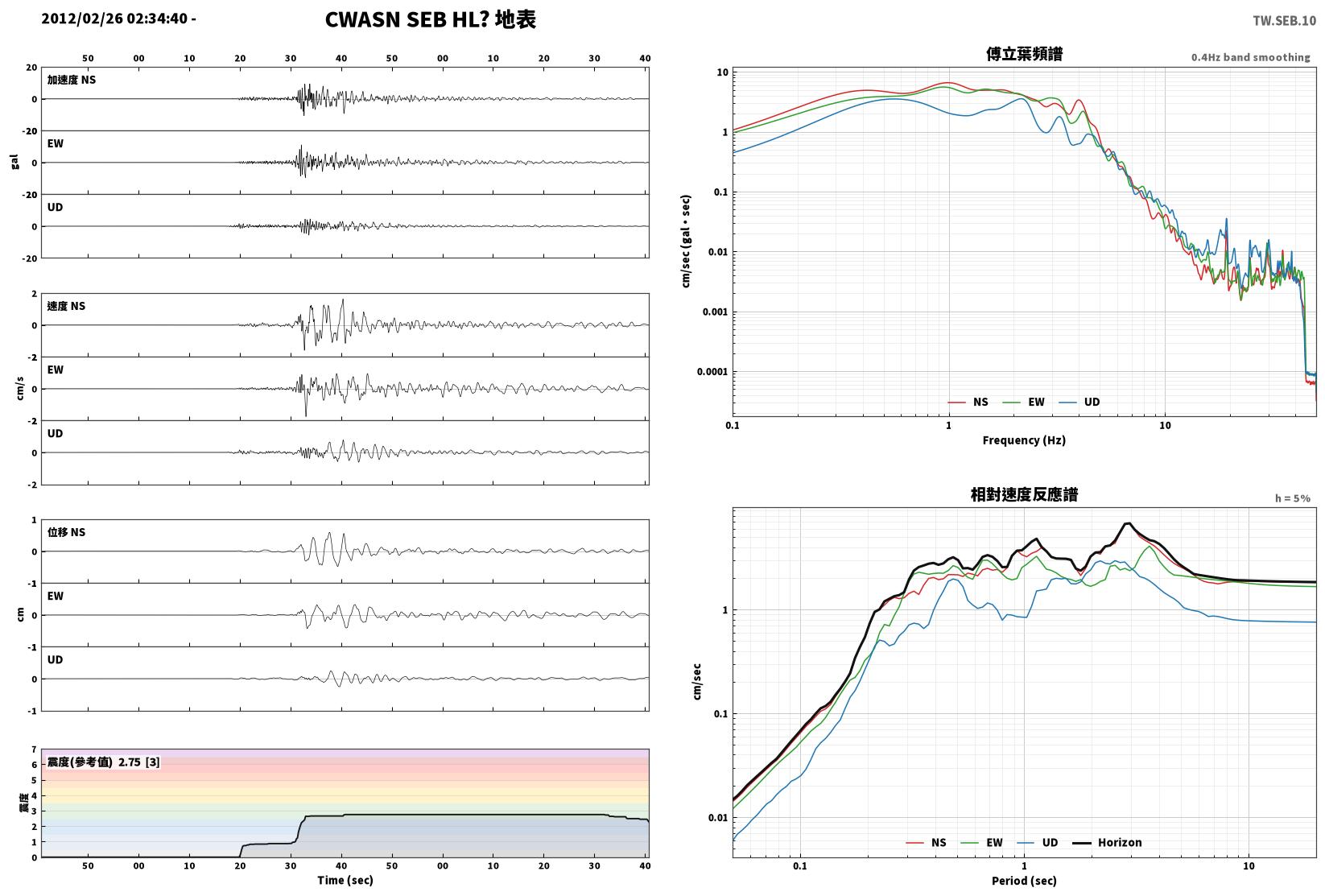

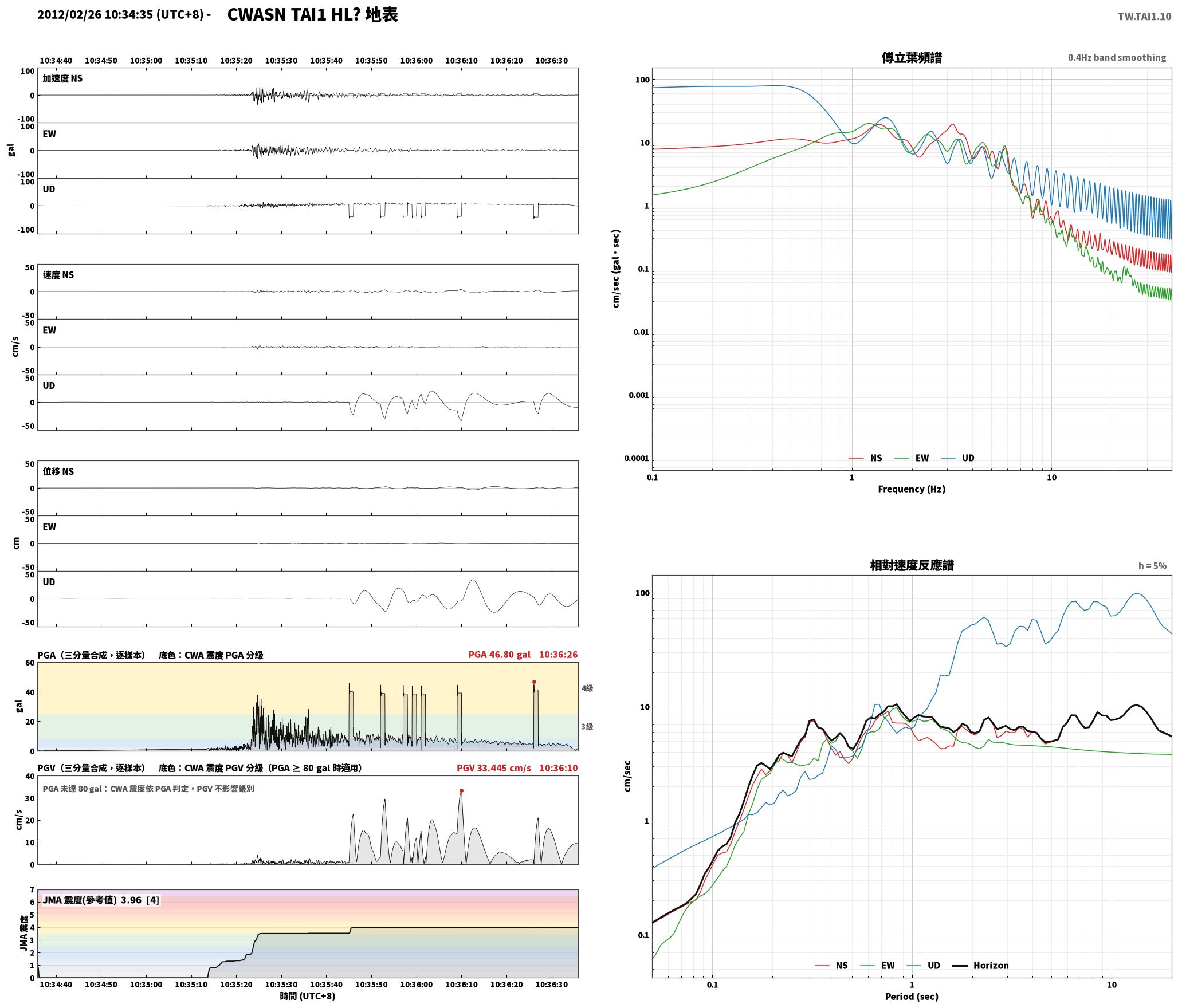

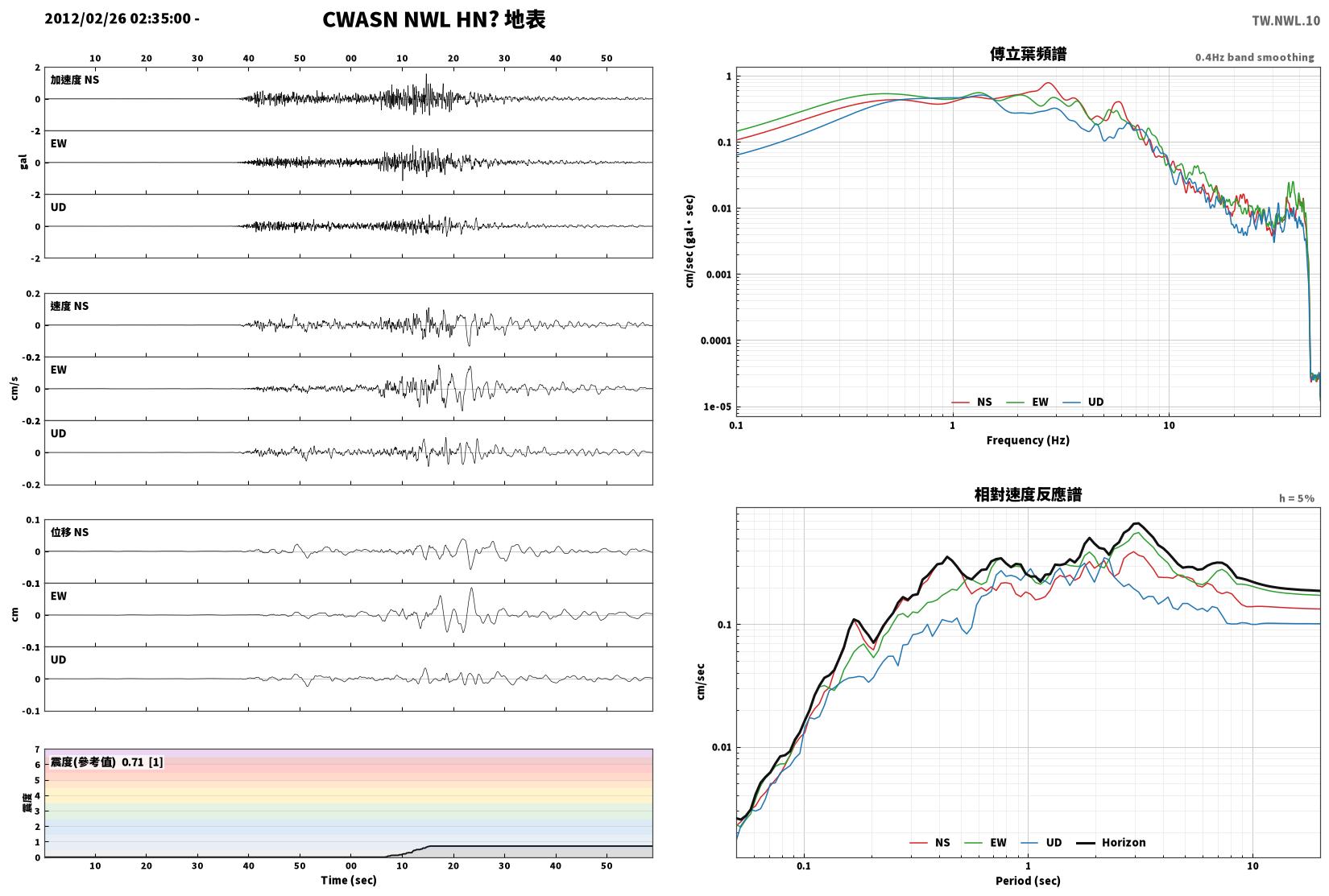

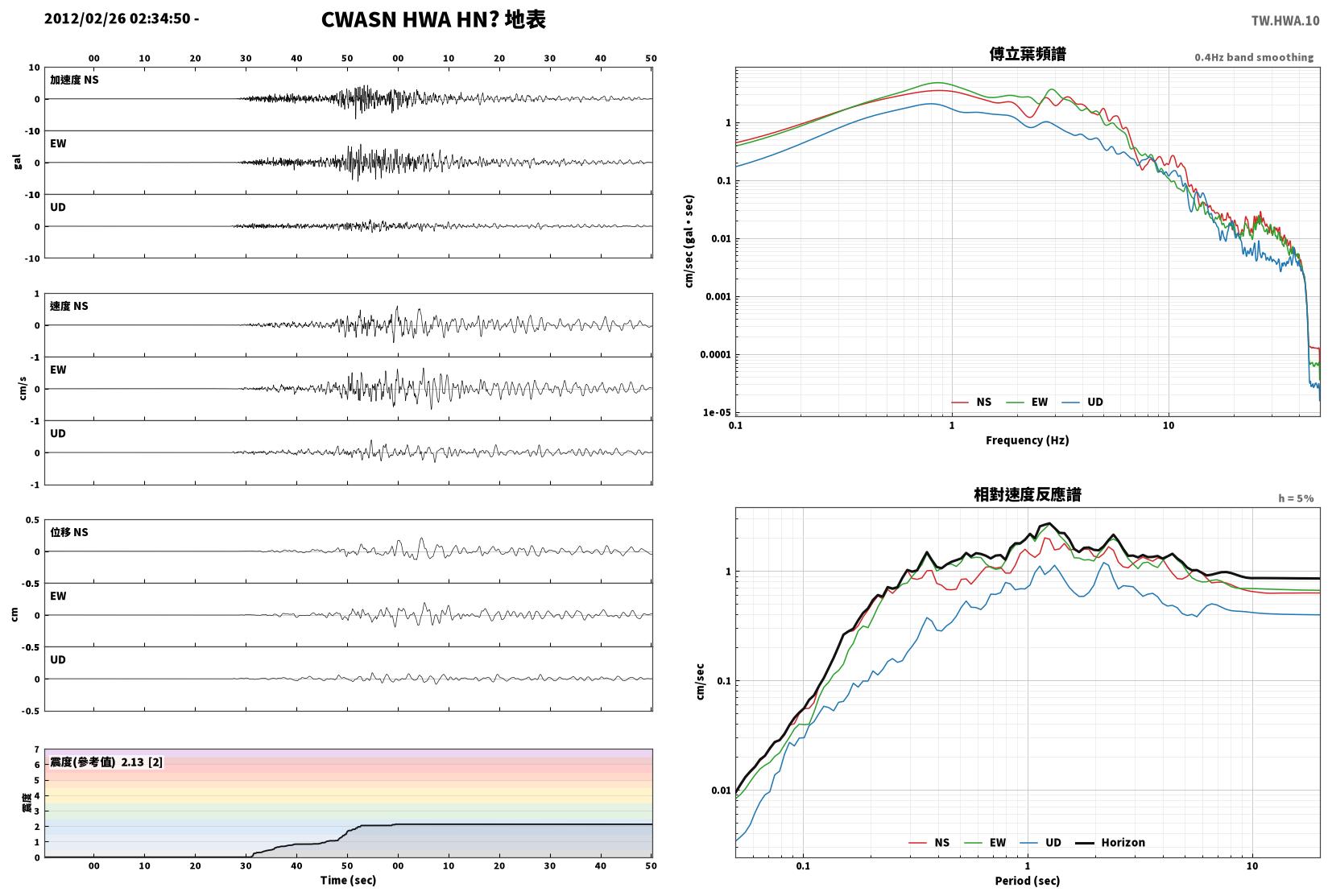

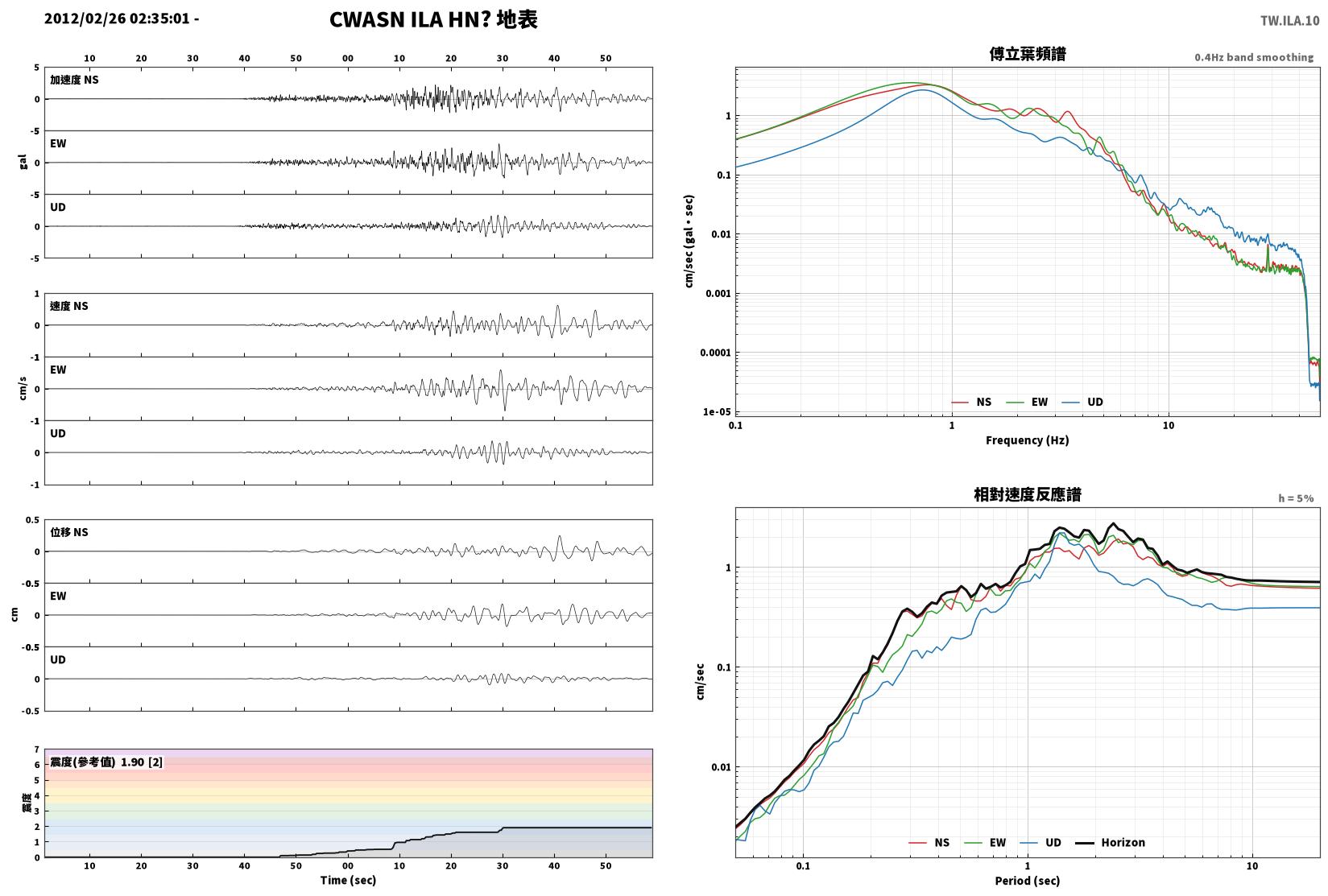

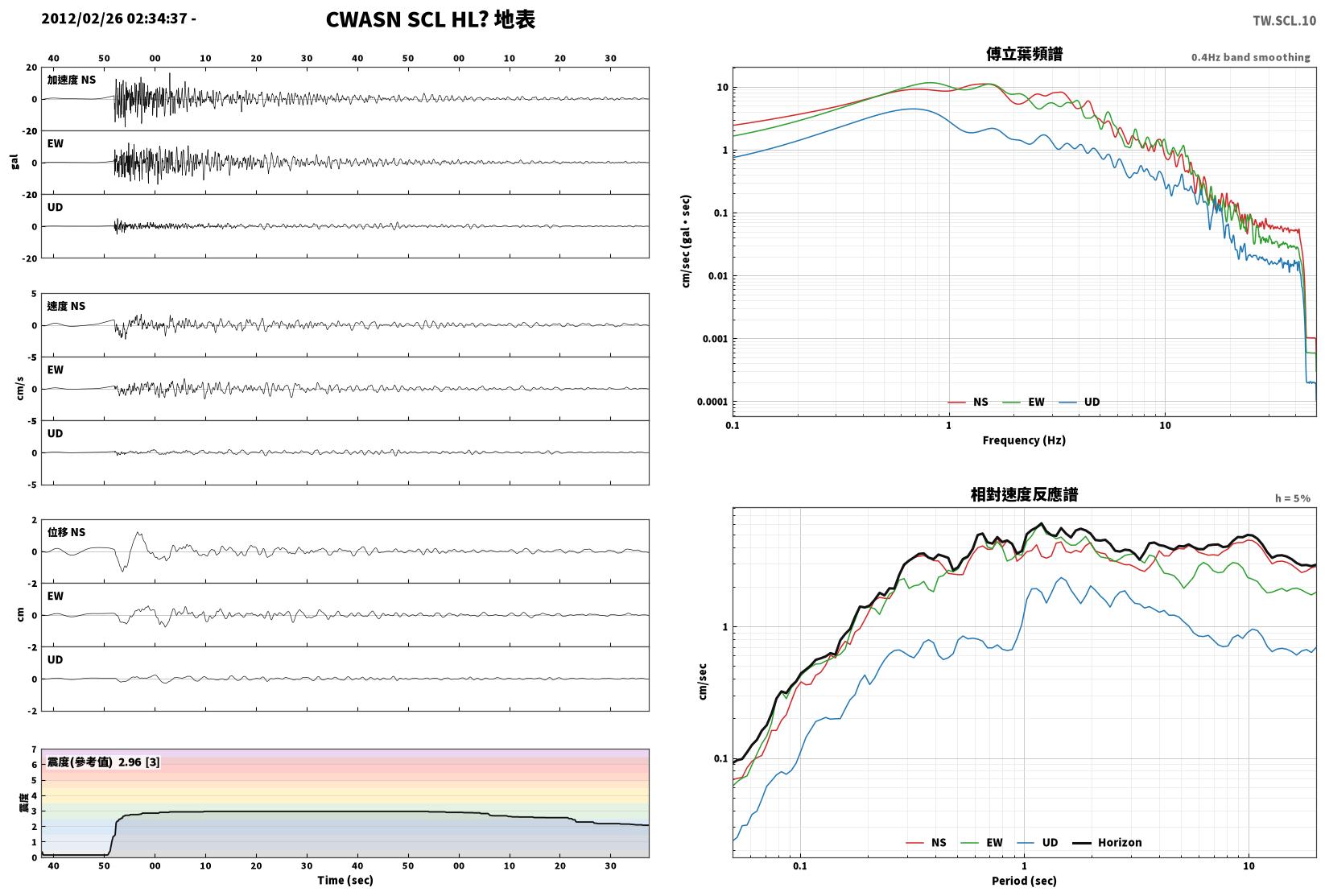

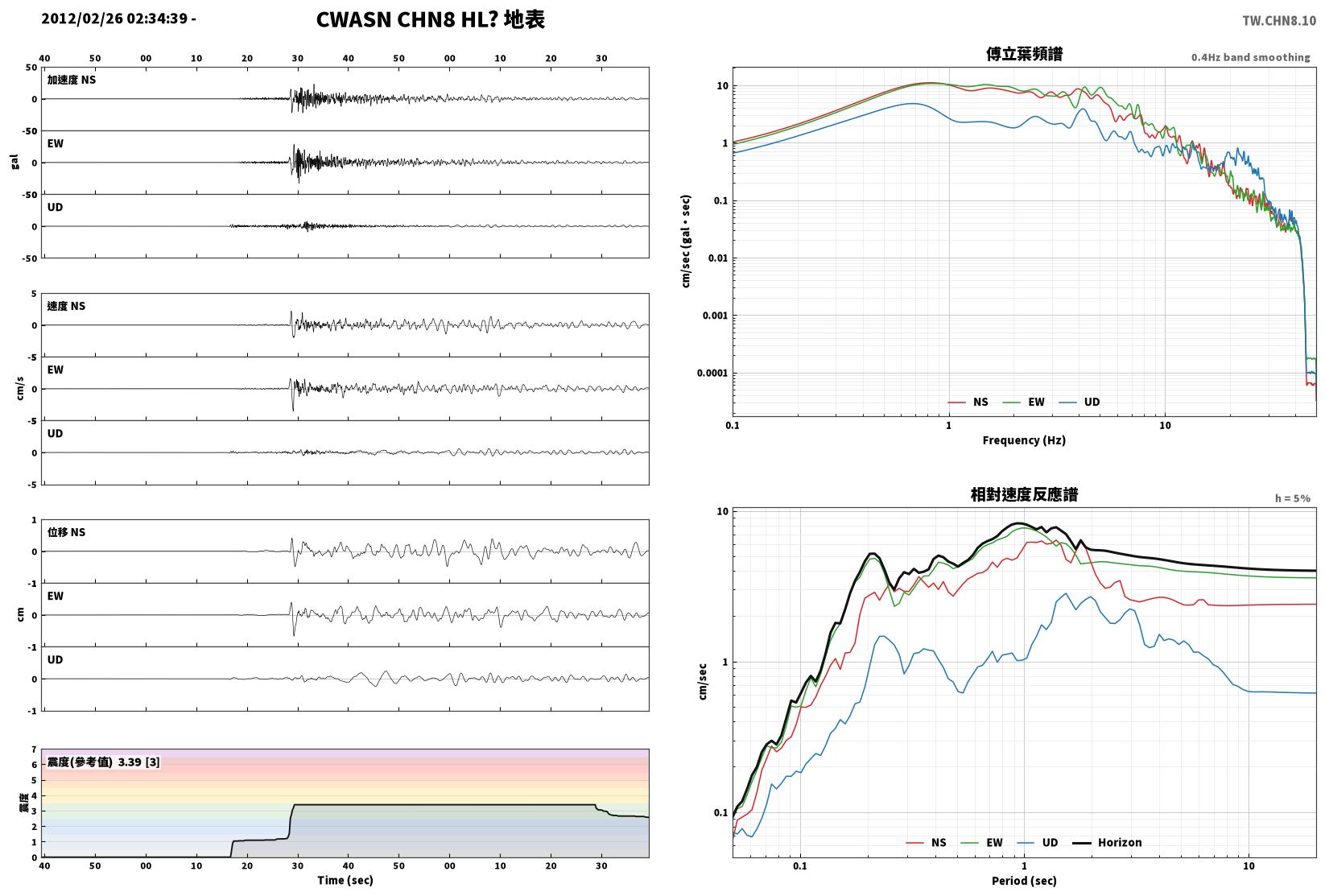

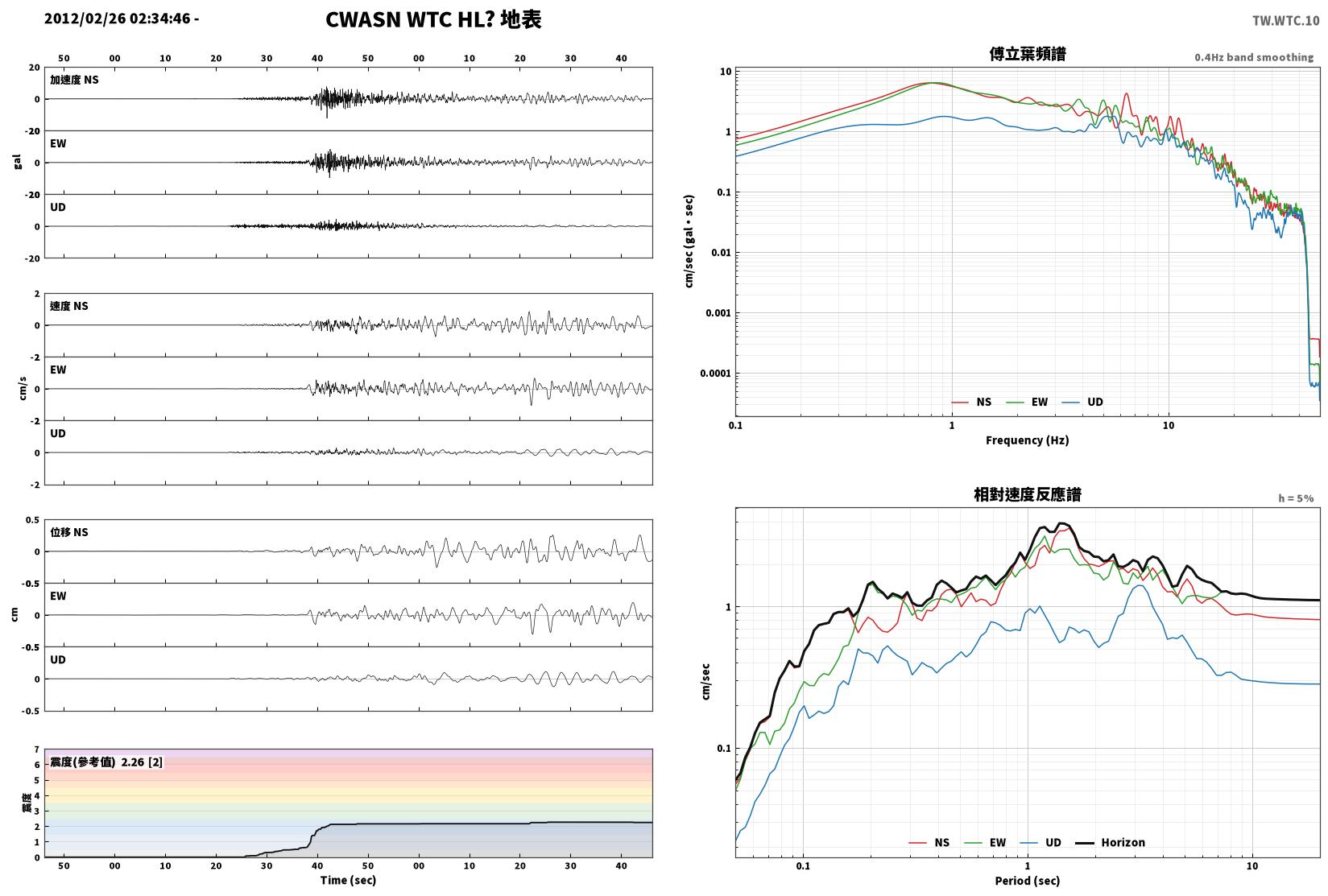

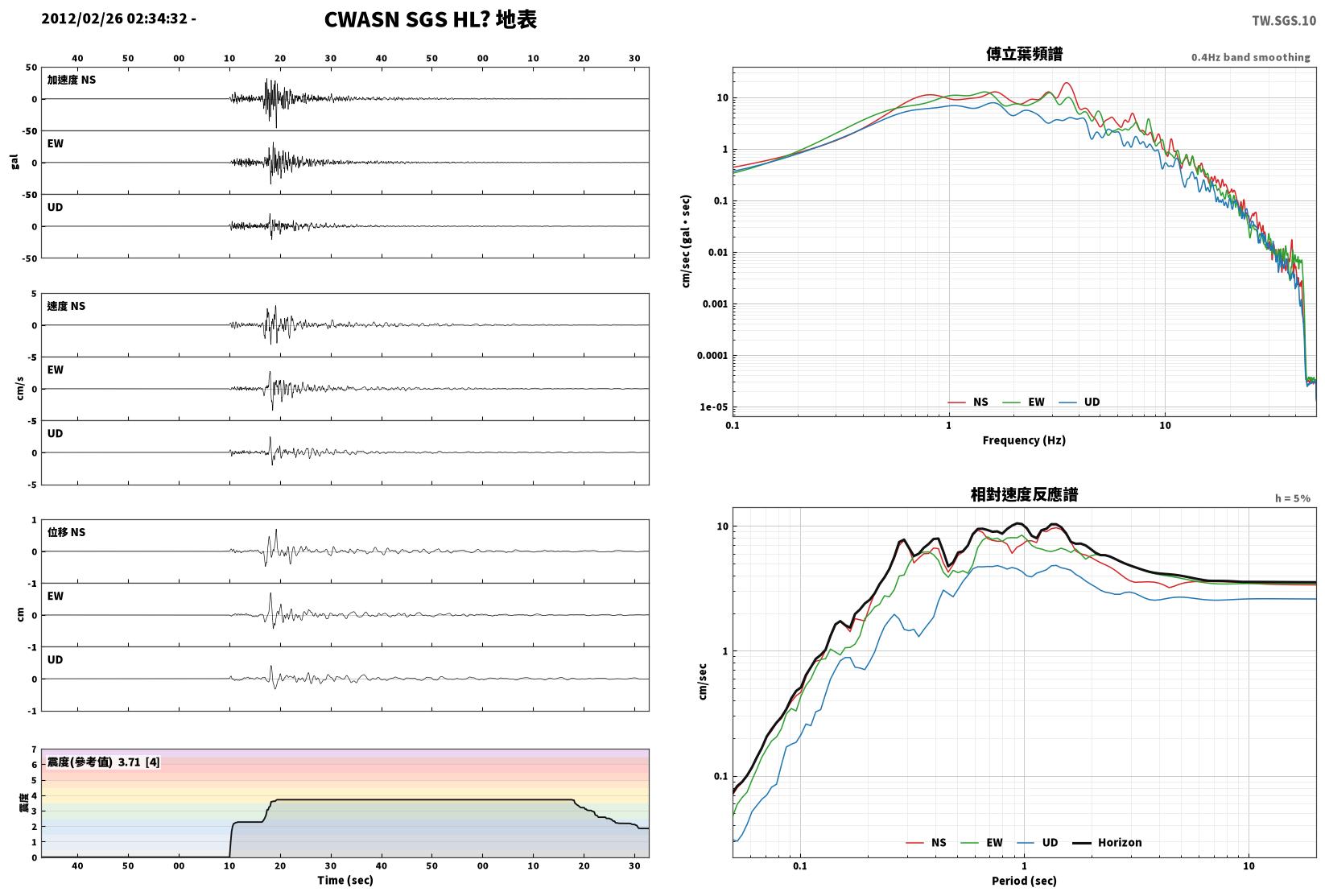

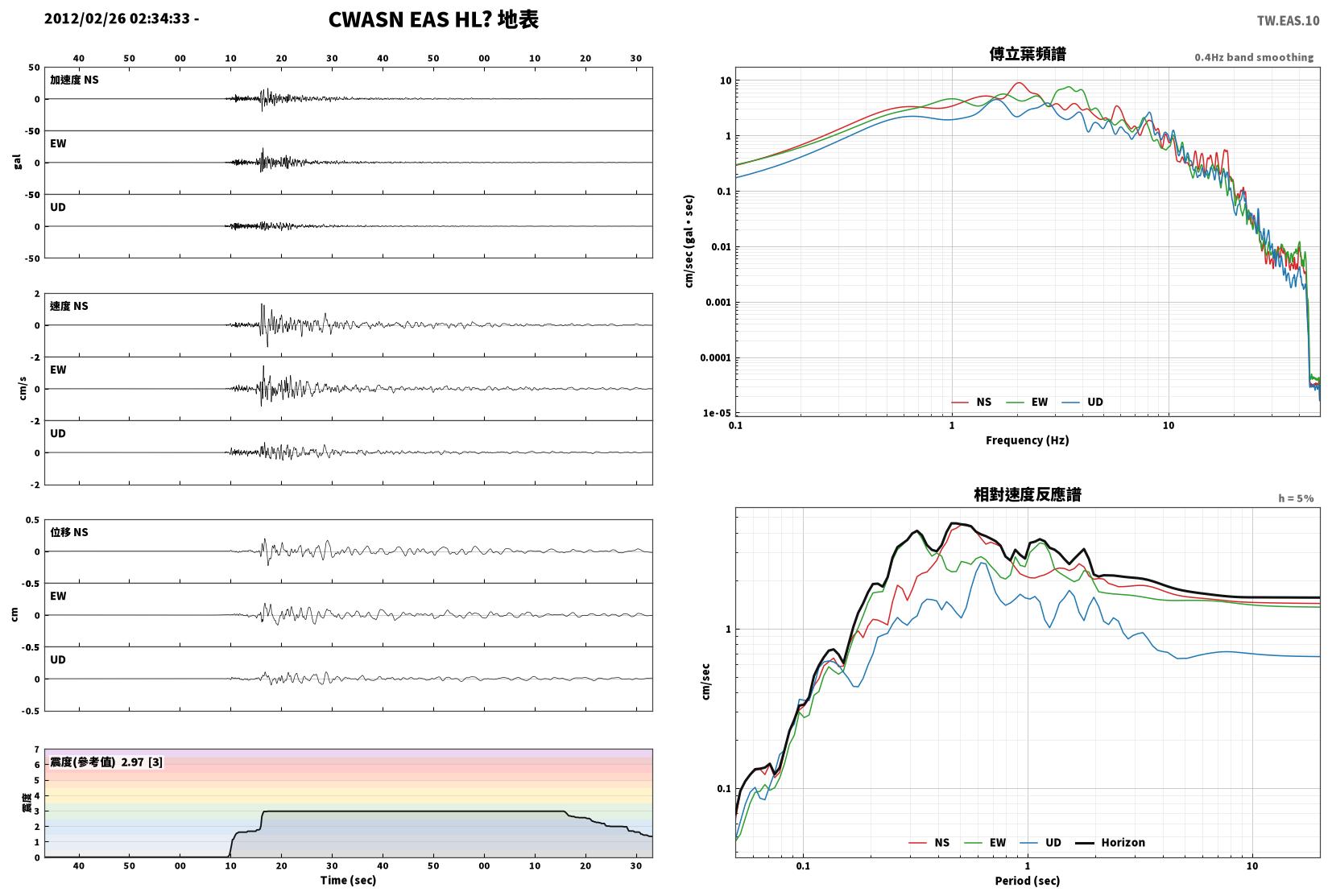

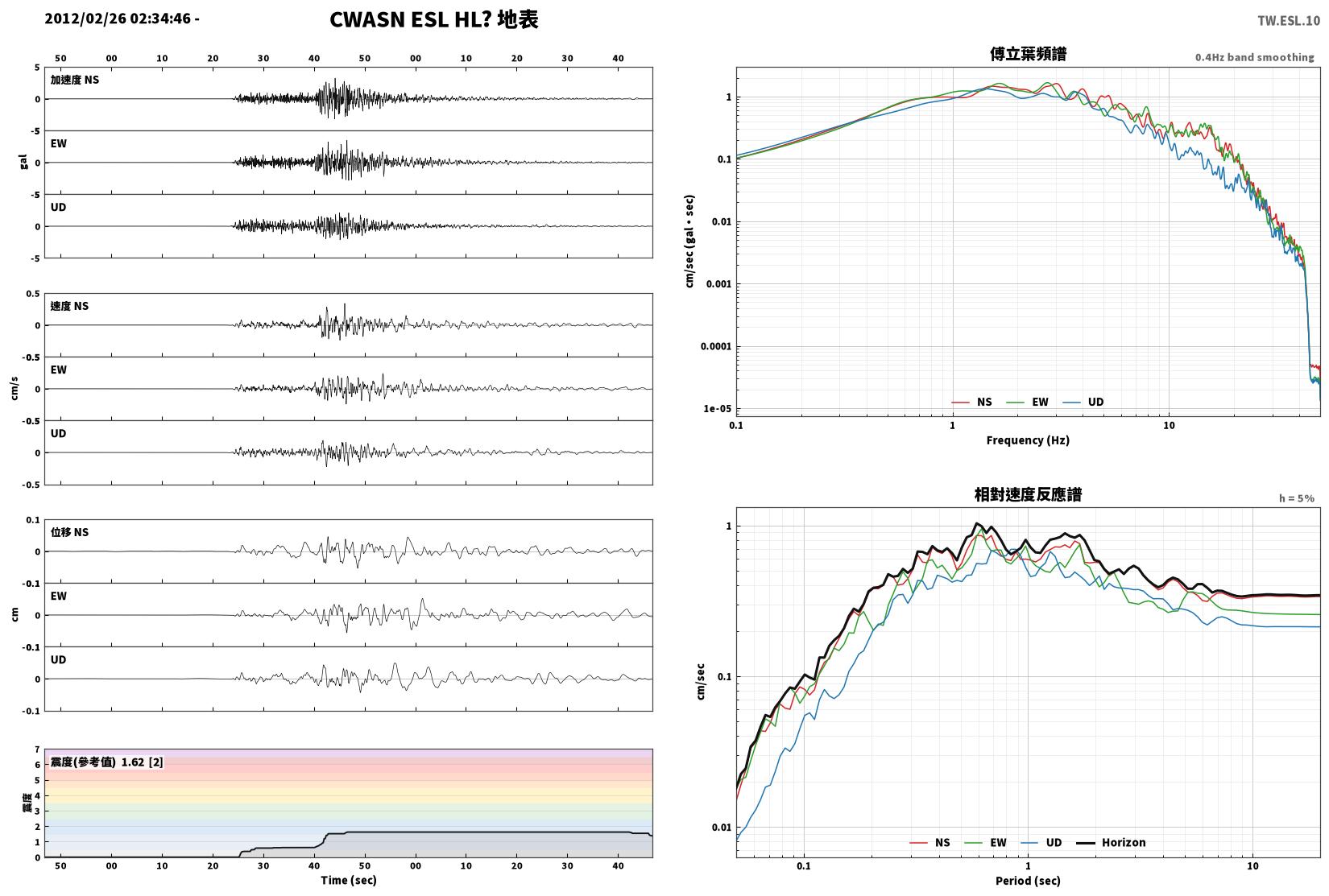

五、分析圖各面板的來源

分析圖各區塊分別對應不同路徑，判讀時請留意：

面板	來源與判讀
左欄三軸加速度／速度／位移波形	來自 CWA 因果 10 Hz 低通（保留完整低頻），與報告數值同源；因低頻完整，位移面板較能反映真實地表長週期位移。
底部即時震度（參考值）	來自 JMA 非因果濾波（直接取原始加速度），為隨時間變化的即時震度近似；與左欄不同源，不可與 CWA 系列逐值互比。
右上傅立葉頻譜	取自 10 Hz 低通後的加速度；約 10 Hz 以上為濾波器裙帶、無物理意義。
右下相對速度反應譜（阻尼 5%）	取自 0.05 Hz 高通的寬頻加速度所計算之單自由度應答；長週期成分完整、全段具物理意義。

六、各路徑一覽

資料／圖面	濾波	因果性	有效頻段／週期
加速度／速度、PGA/PGV、CWA 計測震度、分析圖左欄波形、傅立葉頻譜	去均值 + 10 Hz 因果低通（速度另 0.075 Hz 高通）	因果	≤ 10 Hz（保留完整低頻）
JMA 計測震度、分析圖即時震度	氣象廳規格 FFT 濾波（FL / FH / FF，直接取原始加速度）	非因果（零相位）	約 0.5–10 Hz
LPGM / SVA、分析圖相對速度反應譜	0.05 Hz 高通 + 單自由度速度應答（阻尼 5%）	—	週期 1.6–7.8 s（32 週期）

瞭解更多關於 CWASN 及 GDMS？

CWASN＝中央氣象署地震觀測網，1991 年起現代化為即時觀測網；2012 年新一代啟用，即時測站超過 170 站，地震監測量由每年約 4,000 增至 40,000。
三類地震儀：寬頻（速度型，可測長週期與 >1,000km 遠震）、短週期（速度型，測微弱地動）、強震儀（加速度型，記錄大地震不飽和）。
強震即時警報用的是加速度型強震儀（三軸），1995 年起設置、最多達 110 站，用於有感地震自動定位與各地震度。
現行測站全面升級為 24 位元高解析度、取樣每秒 100 點；第 2 階段並增建井下（平均 300m）與東部海域海底地震儀站。
通道代碼 HN、HL 為加速度型地震儀（強震儀）。
資料公開網址： https://gdms.cwa.gov.tw

資料來源與致謝｜GDMS

本頁逐站強震觀測資料取自中央氣象署「地震及地球物理資料管理系統」（GDMS），資料公開網址： https://gdms.cwa.gov.tw。

資料庫引用：Central Weather Administration (CWA, Taiwan). (2012). Central Weather Administration Seismographic Network [Data set]. International Federation of Digital Seismograph Networks. https://doi.org/10.7914/SN/T5
