CWA 正式地震報告

發生時刻	2012/06/10 05:00:18	震央地名	台灣東部海域	最大震度	5
震央位置	宜蘭縣政府東偏南方 62.8 公里			連結	報告
北緯	24.46°N	東經	122.31°E	深度 / 規模	69.9km / M 6.6

註：本報告發生於 2020/01/01 震度改制前（舊制 1~7 級，無 5弱/5強/6弱/6強）。以下地圖與公式對比已將舊制對應新制（標準：0~4 級不變、5 級→5弱、6 級→6弱、7 級→7）；新制較細，屬近似對應。

震度分佈對比（★ 震央，同心圓為 S 波到時秒數・等間隔）

觀測點

實測震度圖

觀測點：各觀測點的實測最大震度，依震度上色（共 79 站）。實測震度圖：以觀測點反距離加權（IDW）內插各鄉鎮震度，畫出實測震度分佈。

公式（場址）

公式（S=1）

TREM (舊)

TREM (新)

ML v1

ML v2（preview）

PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。ML 模型 v1（intensity_ml_v1.onnx，ExpTech/YuYu1015）：神經網路依震源與各鄉鎮座標（含方位角）預估的震度分布。ML 模型 v2（preview，intensity_ml_v2.onnx，ExpTech/YuYu1015）：另一組係數重訓的實驗版本，與 v1 各自獨立設定。參數仍在調整，不代表最終成品。

震度12345弱5強6弱6強7

公式 / 模型準確度・公平對比（逐站「預測 vs 實測」，各自使用其輸入；共 79 站，含 ML v1／v2）

場址 Sᵢ 0.73–2.42，單就場址即可造成約 1.0 級的縱向差異，且與震央距無關；因此「震度×震央距」圖上一條距離曲線無法公平呈現，改以下方逐站指標與對角圖比較。

公式 / 模型	平均偏差	MAE	RMSE	完全命中	±1 級
公式（場址）	+0.56	0.66	0.93	44%	90%
公式（S=1）	+0.20	0.63	0.87	43%	94%
TREM (舊)	+0.20	0.63	0.87	43%	94%
TREM (新)	-0.25	0.63	0.84	41%	96%
ML v1	+0.24	0.37	0.65	66%	97%
ML v2（preview）	+0.28	0.46	0.75	59%	95%

偏差＝預測−實測的平均（0 最佳，正=偏高）；MAE/RMSE 越小越準；命中率越高越好。各欄最佳者以粗體標示。

公式（場址）	公式（S=1）	TREM (舊)	TREM (新)	ML v1	ML v2（preview）
PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。ML 模型 v1（intensity_ml_v1.onnx，ExpTech/YuYu1015）：以震源與座標特徵（含方位角）輸出 PGA/PGV 再分級。ML 模型 v2（preview，intensity_ml_v2.onnx，ExpTech/YuYu1015）：另一組係數重訓的實驗版本，與 v1 各自獨立設定。參數仍在調整，不代表最終成品。

命中高估低估泡泡大小＝站數；虛線＝完美預測（預測＝實測）

震度 × 震央距衰減圖（距離趨勢參考；X 線性、震度階為整數階梯）

註：同一震央距的各站因場址不同會有縱向散布，單一距離曲線無法呈現，故此圖僅供看衰減趨勢；公式的公平橫向對比請見上方「公式準確度・公平對比」。

公式（場址）誤差 0.93	公式（S=1）誤差 0.87	TREM (舊)誤差 0.87	TREM (新)誤差 0.84
PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。

觀測點（依震度上色）選定公式理論曲線

最大震度時空熱圖 • 震央距剖面

逐站觀測（GDMS 強震資料，共 51 站）

加速度單位 gal、速度 cm/s；合成為峰值（PGA/PGV）；JMA/CWA 為計測震度，色塊為震度階；地名取最近鄉鎮、海拔為測站高程；震央距與走時表估計 P/S 波時間由站點座標推算；長周期為長周期地震動階級。點欄位標題可排序。

ID	地名	海拔 ↕	觀測網	通道	震央距 ↕	走時表估計		加速度 (gal)				速度 (cm/s)				JMA		CWA		長周期 ↕	資料下載
ID	地名	海拔 ↕	觀測網	通道	震央距 ↕	P波時間 ↕	S波時間 ↕	南北 ↕	東西 ↕	上下 ↕	合成 ↕	南北 ↕	東西 ↕	上下 ↕	合成 ↕	震度階	計測震度 ↕	震度階	計測震度 ↕	長周期 ↕	波形	報告	分析

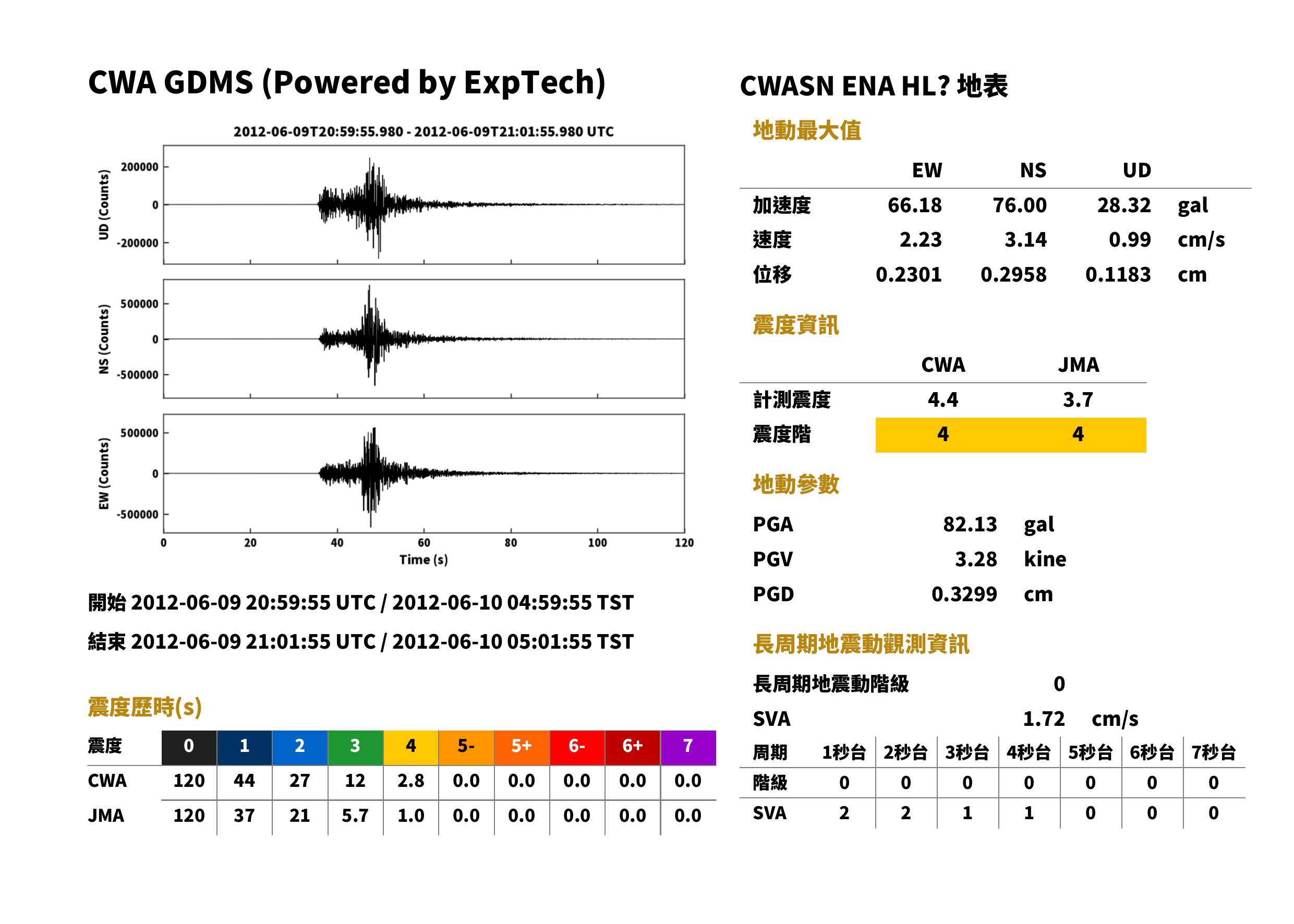

ENA	宜蘭縣南澳鄉	123 m	CWASN	HL	56.9 km	05:00:30	05:00:40	76.00	66.18	28.32	82.13	3.14	2.23	0.99	3.28	4	3.7	4	4.4	0	下載	查看	查看
ILA	宜蘭縣宜蘭市	11 m	CWASN	HN	65.4 km	05:00:31	05:00:41	41.54	53.38	11.76	55.47	2.75	3.01	0.62	3.81	4	3.7	4	4.1	1	下載	查看	查看

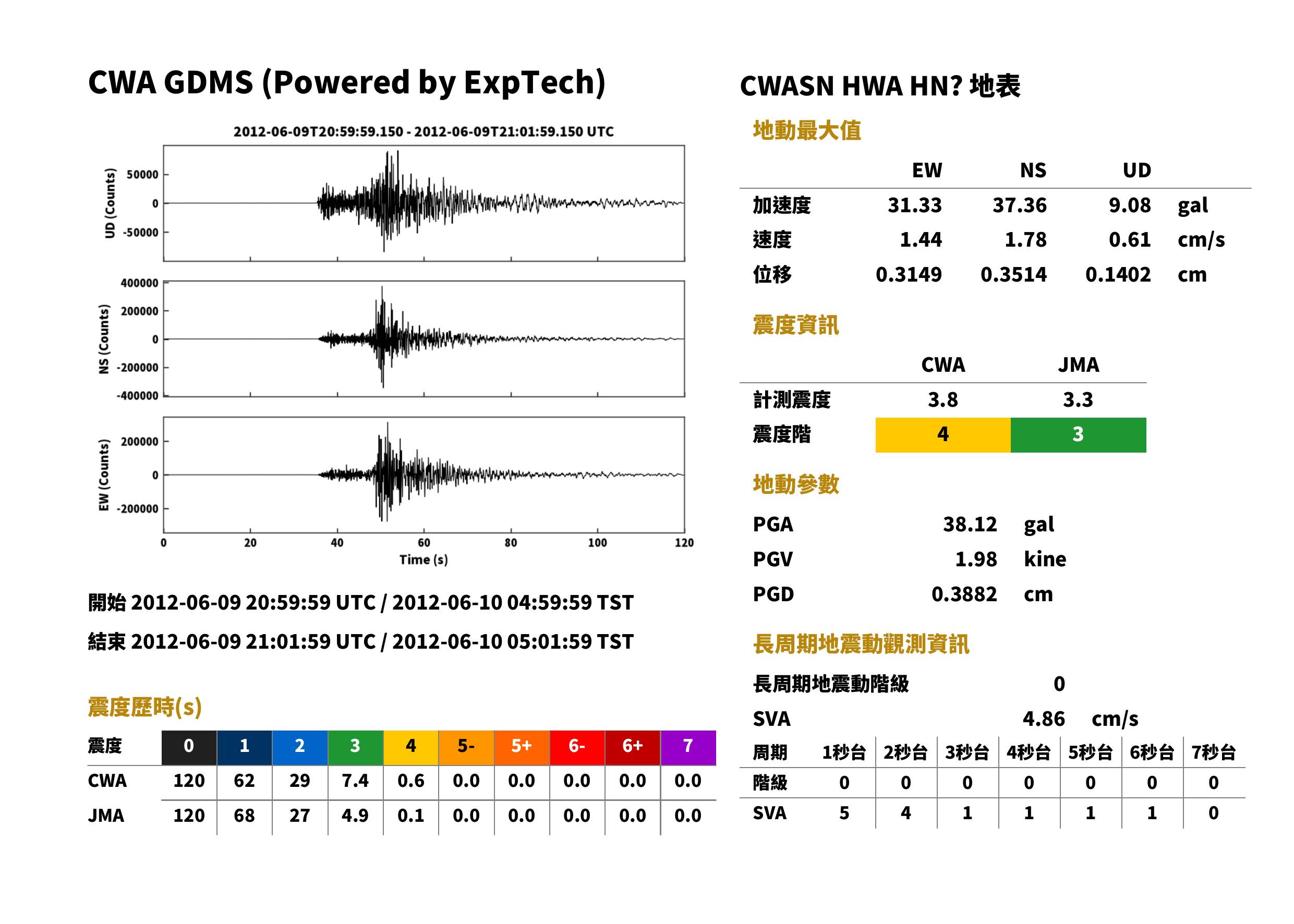

HWA	花蓮縣花蓮市	18 m	CWASN	HN	88.9 km	05:00:34	05:00:46	37.36	31.33	9.08	38.12	1.78	1.44	0.61	1.98	3	3.3	4	3.8	0	下載	查看	查看

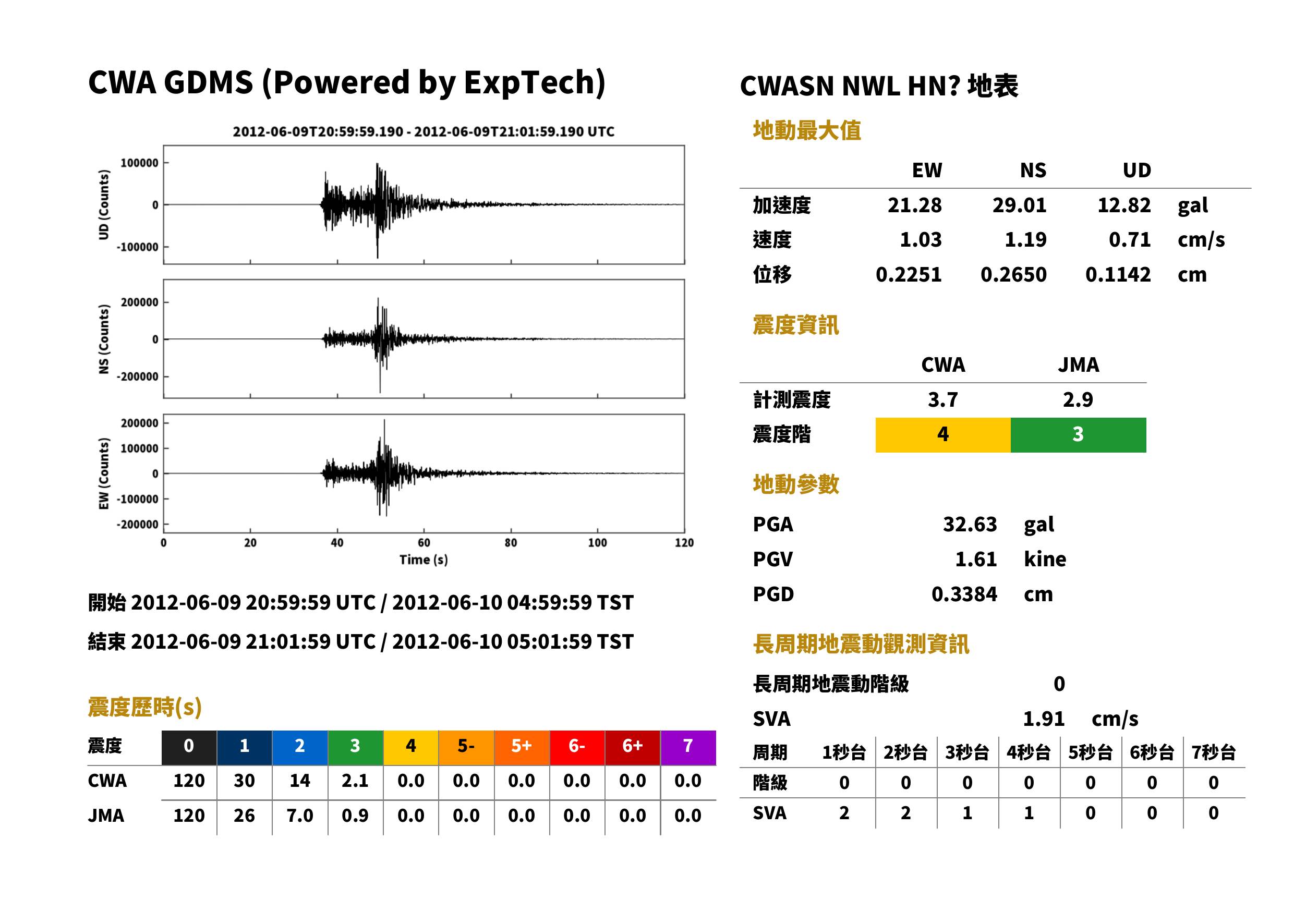

NWL	新北市烏來區	404 m	CWASN	HN	89.0 km	05:00:34	05:00:46	29.01	21.28	12.82	32.63	1.19	1.03	0.71	1.61	3	2.9	4	3.7	0	下載	查看	查看

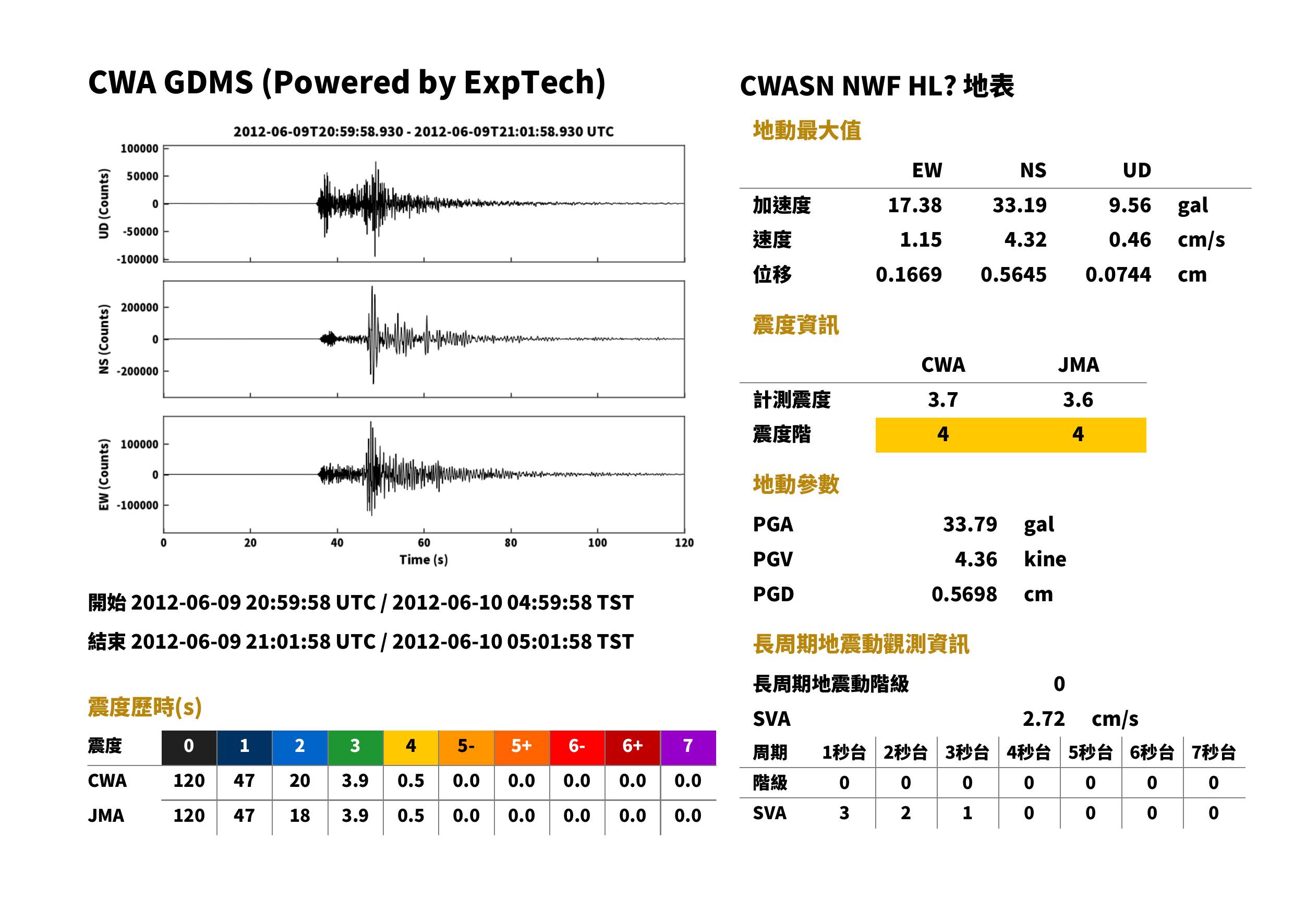

NWF	新北市瑞芳區	728 m	CWASN	HL	86.4 km	05:00:33	05:00:45	33.19	17.38	9.56	33.79	4.32	1.15	0.46	4.36	4	3.6	4	3.7	0	下載	查看	查看

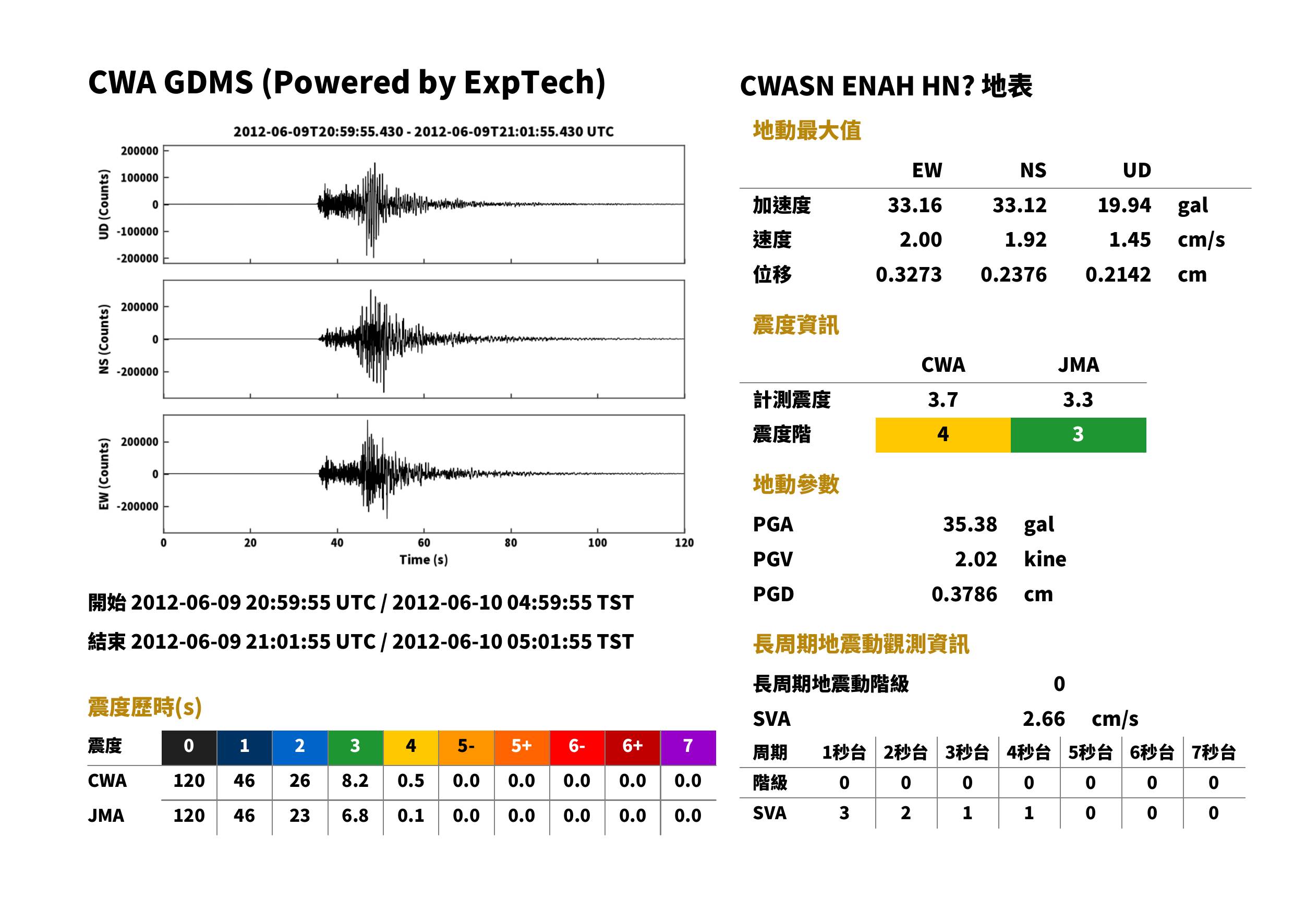

ENAH	宜蘭縣南澳鄉	4 m	CWASN	HN	50.6 km	05:00:30	05:00:39	33.12	33.16	19.94	35.38	1.92	2.00	1.45	2.02	3	3.3	4	3.7	0	下載	查看	查看

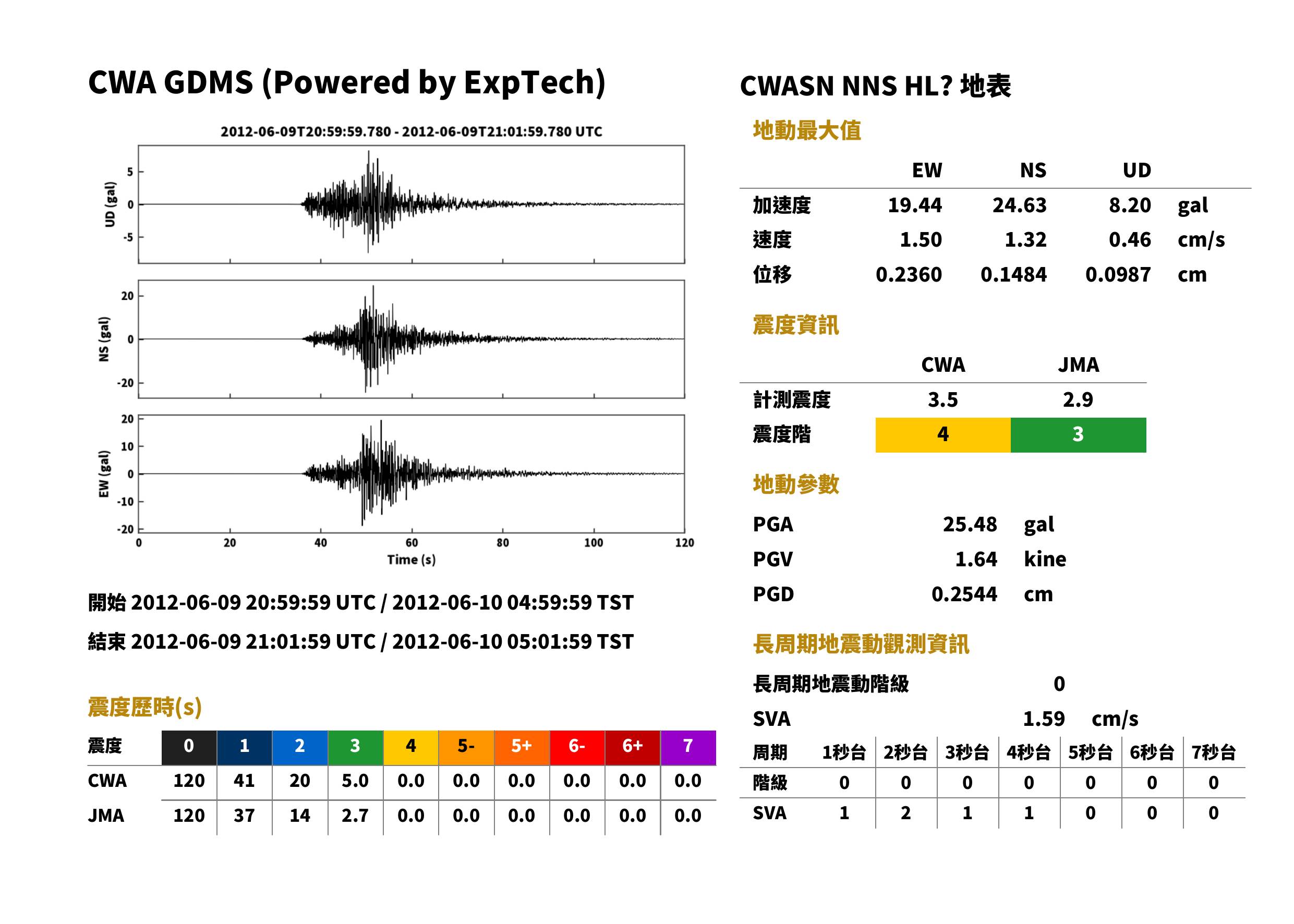

NNS	新竹縣五峰鄉	1148 m	CWASN	HL	94.0 km	05:00:34	05:00:47	24.64	19.43	8.21	25.47	1.32	1.50	0.45	1.64	3	2.9	4	3.5	0	下載	查看	查看

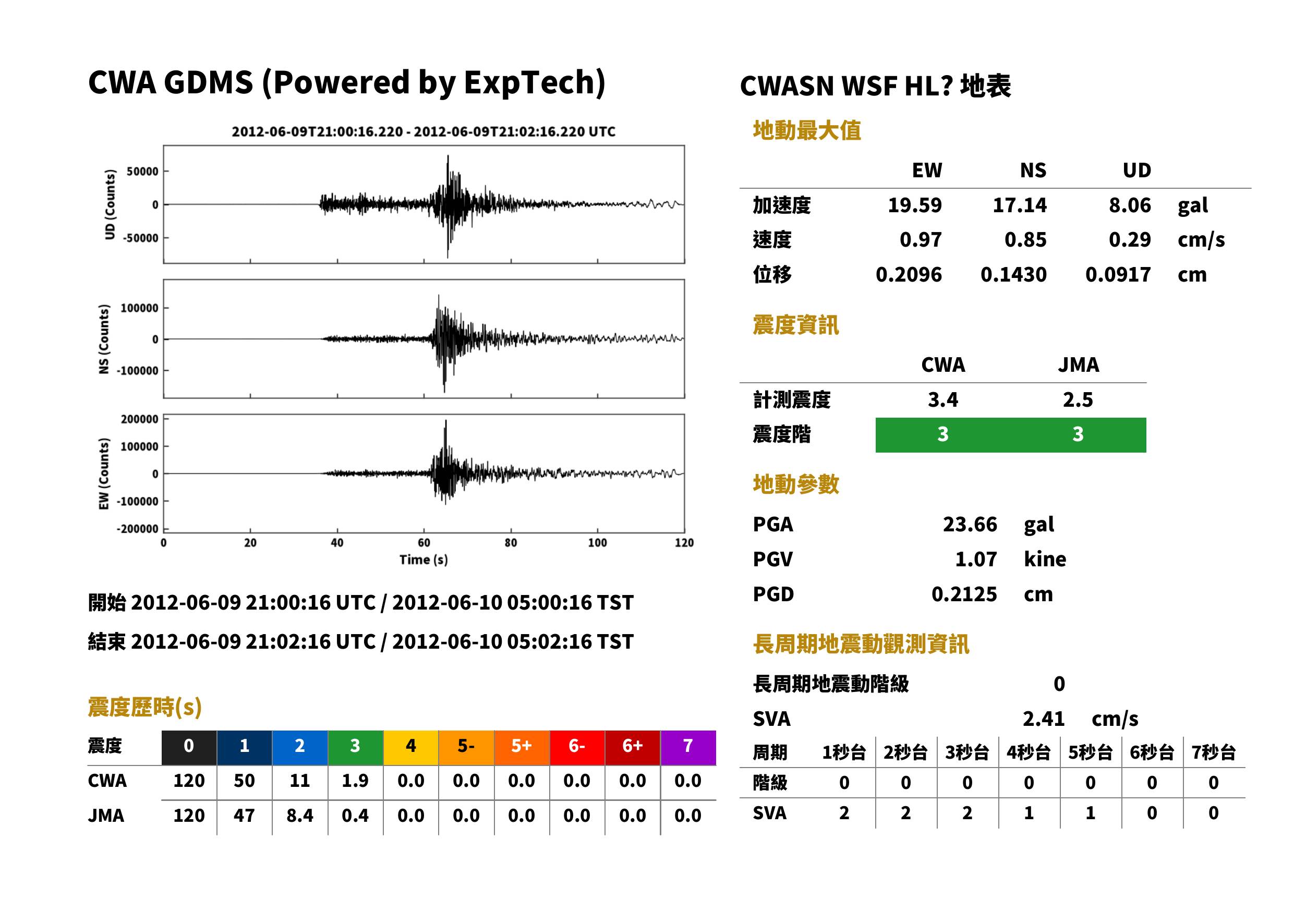

WSF	雲林縣四湖鄉	8 m	CWASN	HL	230.2 km	05:00:51	05:01:16	17.14	19.59	8.06	23.66	0.85	0.97	0.29	1.07	3	2.5	3	3.4	0	下載	查看	查看

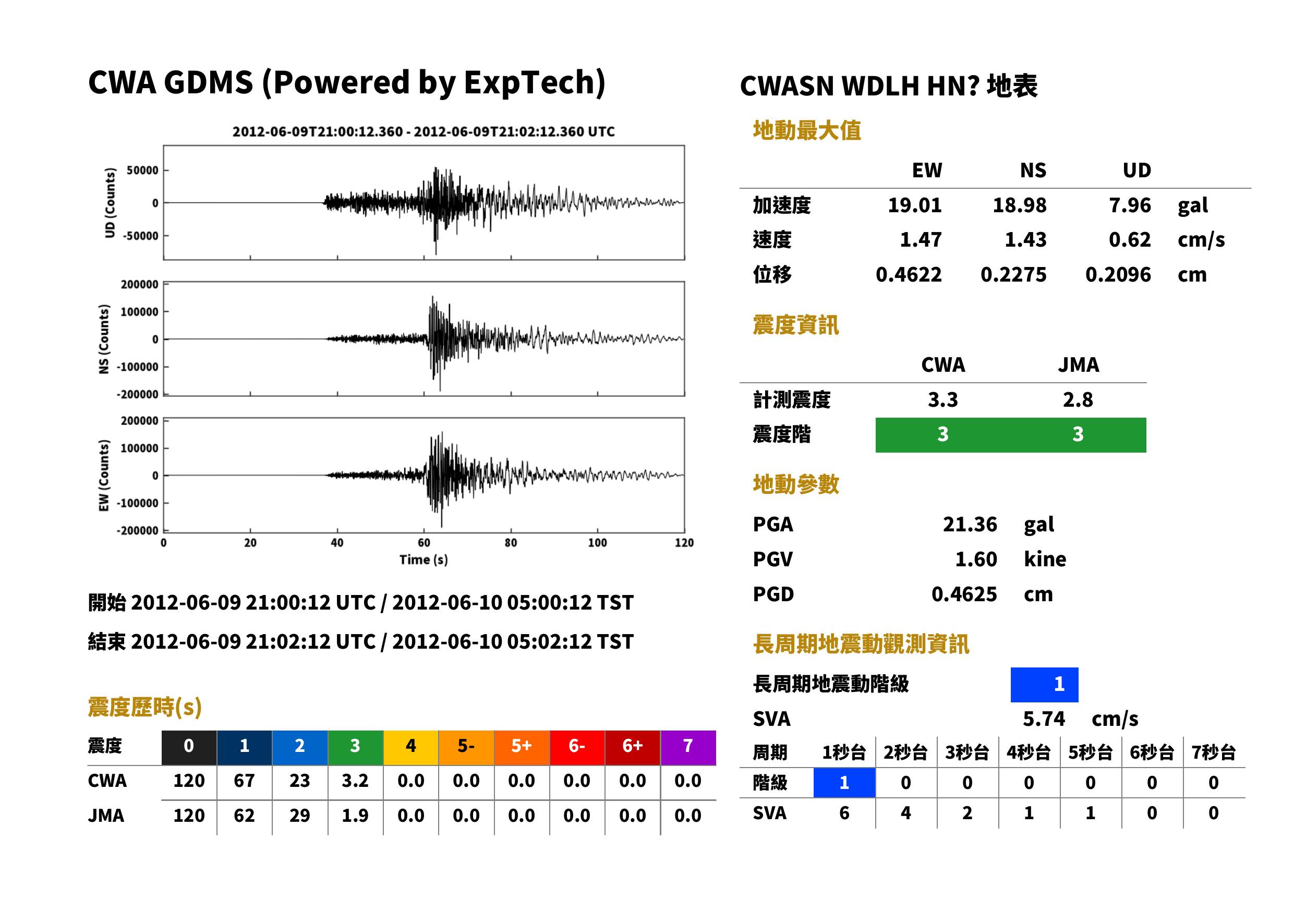

WDLH	雲林縣斗六市	54 m	CWASN	HN	199.3 km	05:00:47	05:01:09	18.98	19.01	7.96	21.36	1.43	1.47	0.62	1.60	3	2.8	3	3.3	1	下載	查看	查看

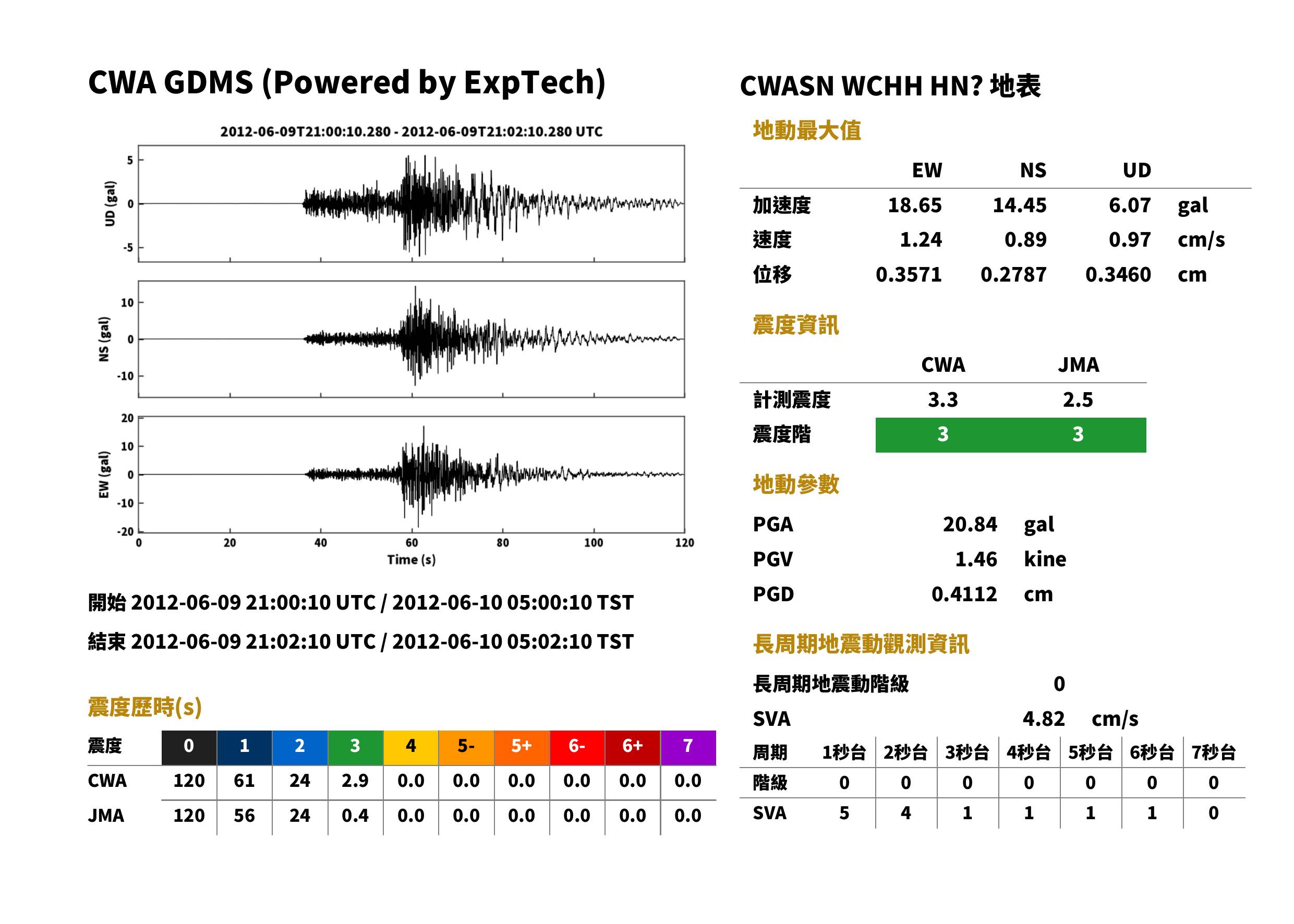

WCHH	彰化縣彰化市	25 m	CWASN	HN	182.5 km	05:00:45	05:01:05	14.45	18.66	6.07	20.84	0.89	1.24	0.96	1.45	3	2.5	3	3.3	0	下載	查看	查看

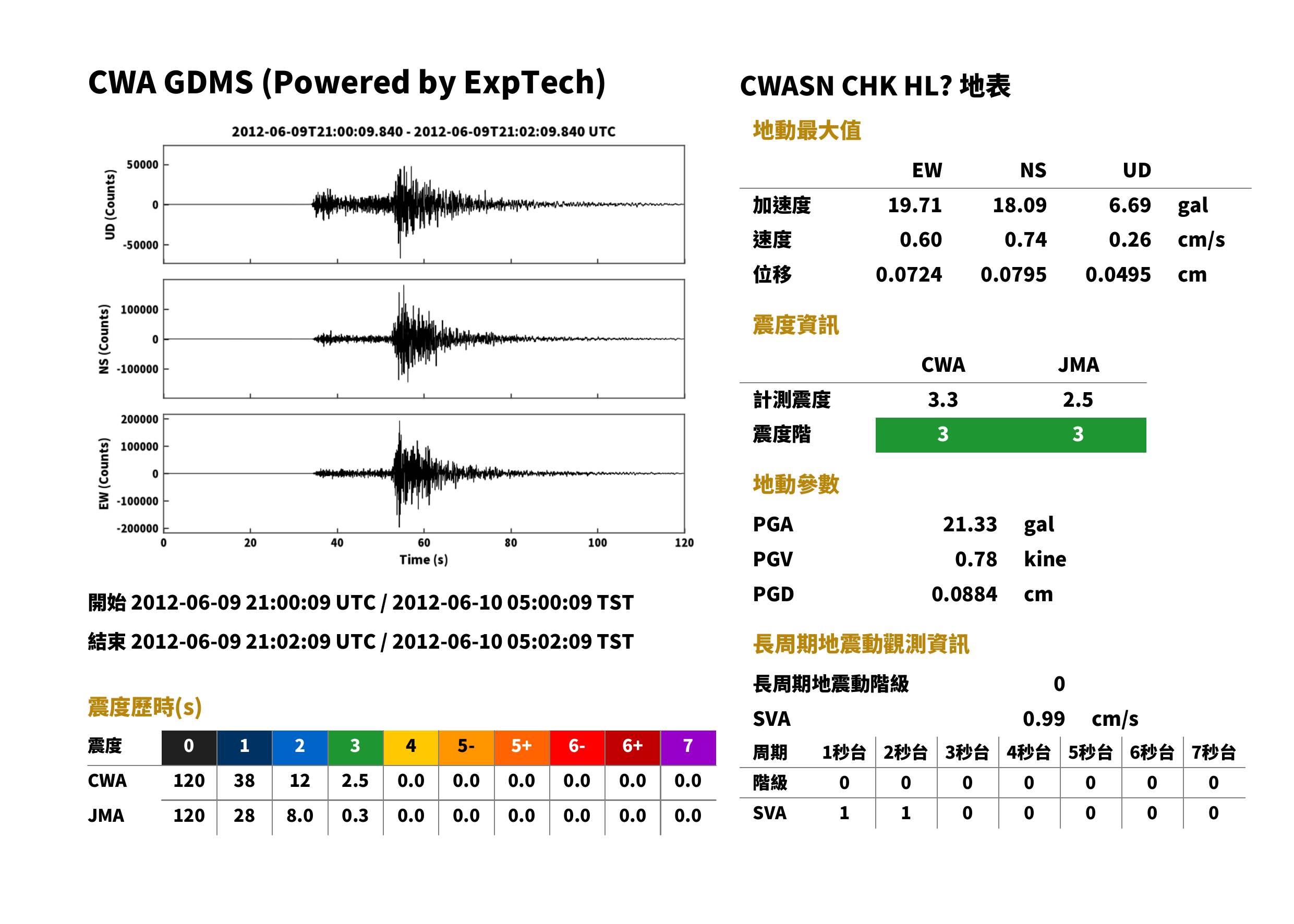

CHK	臺東縣成功鎮	37 m	CWASN	HL	179.0 km	05:00:44	05:01:04	18.09	19.71	6.69	21.33	0.74	0.60	0.26	0.78	3	2.5	3	3.3	0	下載	查看	查看

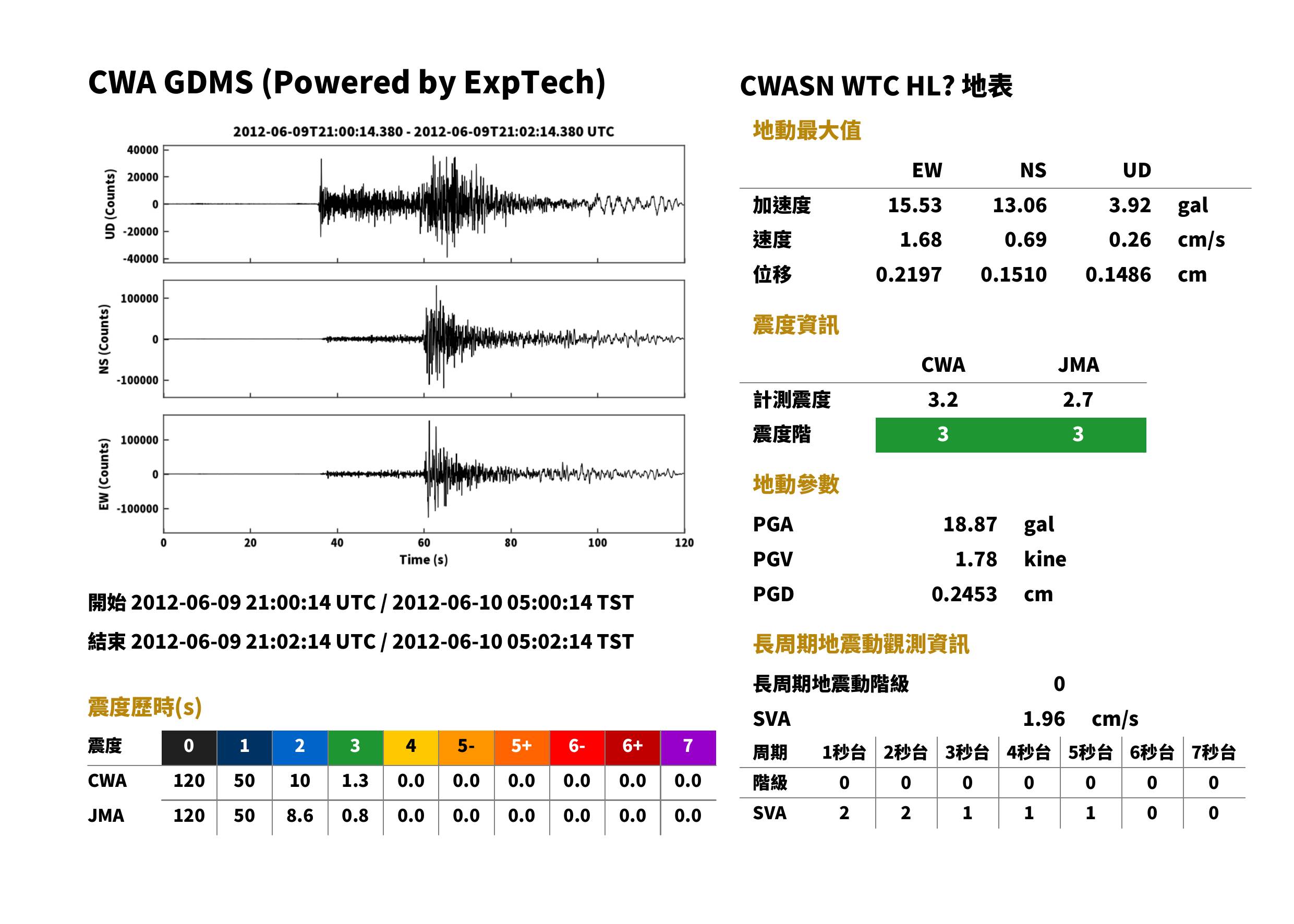

WTC	彰化縣大城鄉	4 m	CWASN	HL	215.5 km	05:00:49	05:01:12	13.06	15.53	3.92	18.87	0.69	1.68	0.26	1.78	3	2.7	3	3.2	0	下載	查看	查看
NTS	新北市淡水區	15 m	CWASN	HN	117.0 km	05:00:37	05:00:51	15.76	13.35	5.44	16.85	0.65	0.71	0.42	0.77	2	2.4	3	3.1	0	下載	查看	查看

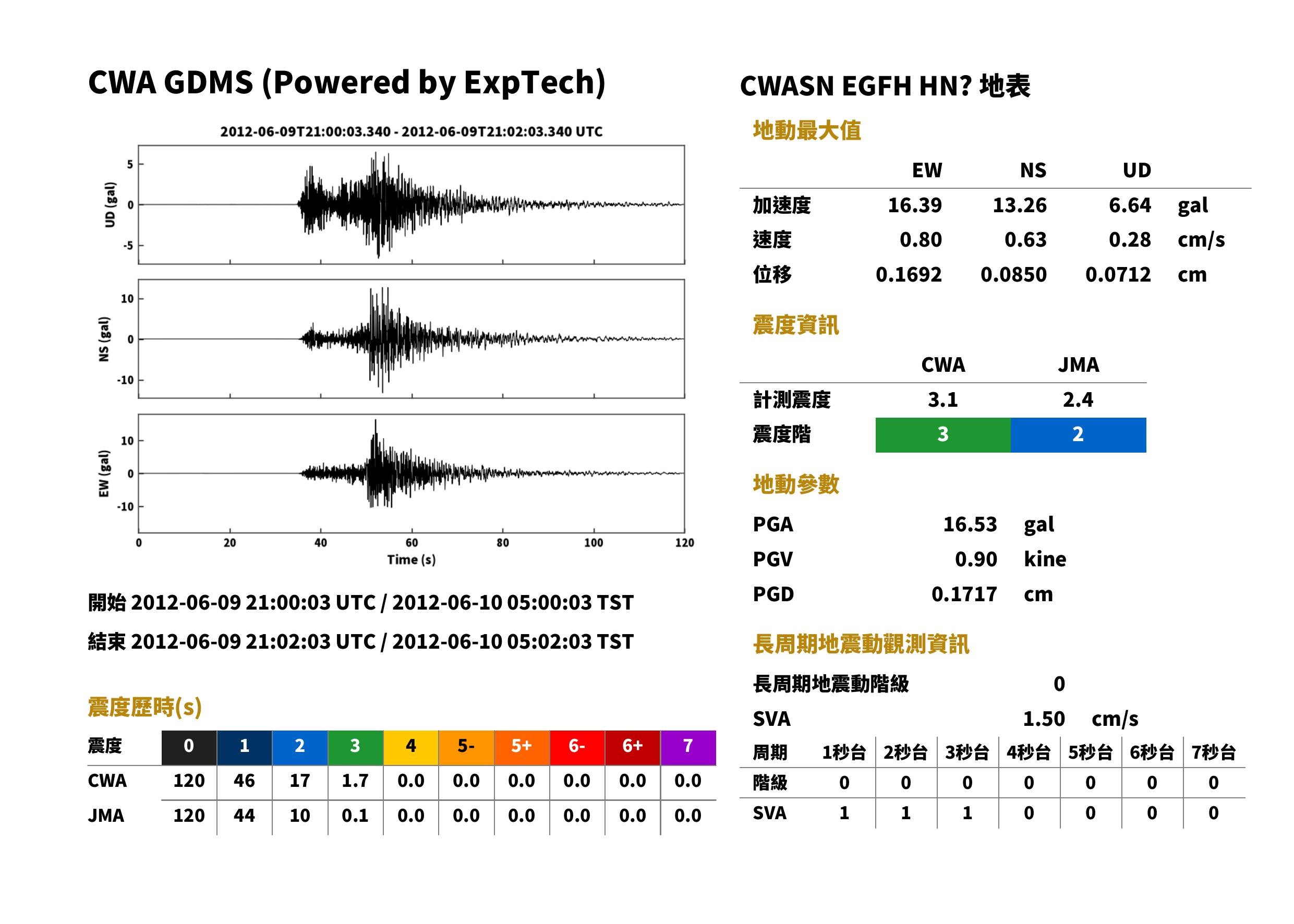

EGFH	花蓮縣光復鄉	126 m	CWASN	HN	125.6 km	05:00:38	05:00:53	13.26	16.40	6.64	16.53	0.62	0.80	0.28	0.90	2	2.4	3	3.1	0	下載	查看	查看
CHY	嘉義市東區	31 m	CWASN	HN	218.8 km	05:00:49	05:01:13	16.07	13.90	3.45	16.13	0.83	1.90	0.31	1.91	3	2.8	3	3.1	0	下載	查看	查看
WGK	雲林縣斗六市	80 m	CWASN	HL	196.6 km	05:00:47	05:01:08	14.66	11.42	5.11	15.00	0.81	1.07	0.47	1.29	3	2.6	3	3.0	0	下載	查看	查看
SML	南投縣魚池鄉	999 m	CWASN	HL	156.1 km	05:00:42	05:00:59	14.24	13.33	5.42	15.52	1.47	1.18	0.51	1.63	3	2.8	3	3.0	0	下載	查看	查看
NSK	桃園市復興區	685 m	CWASN	HL	98.3 km	05:00:35	05:00:47	13.00	14.78	7.08	14.86	0.78	1.21	0.59	1.41	3	2.6	3	3.0	0	下載	查看	查看
NMLH	苗栗縣苗栗市	179 m	CWASN	HN	153.9 km	05:00:41	05:00:59	12.58	15.38	7.03	15.42	1.32	1.32	0.67	1.42	3	2.7	3	3.0	0	下載	查看	查看

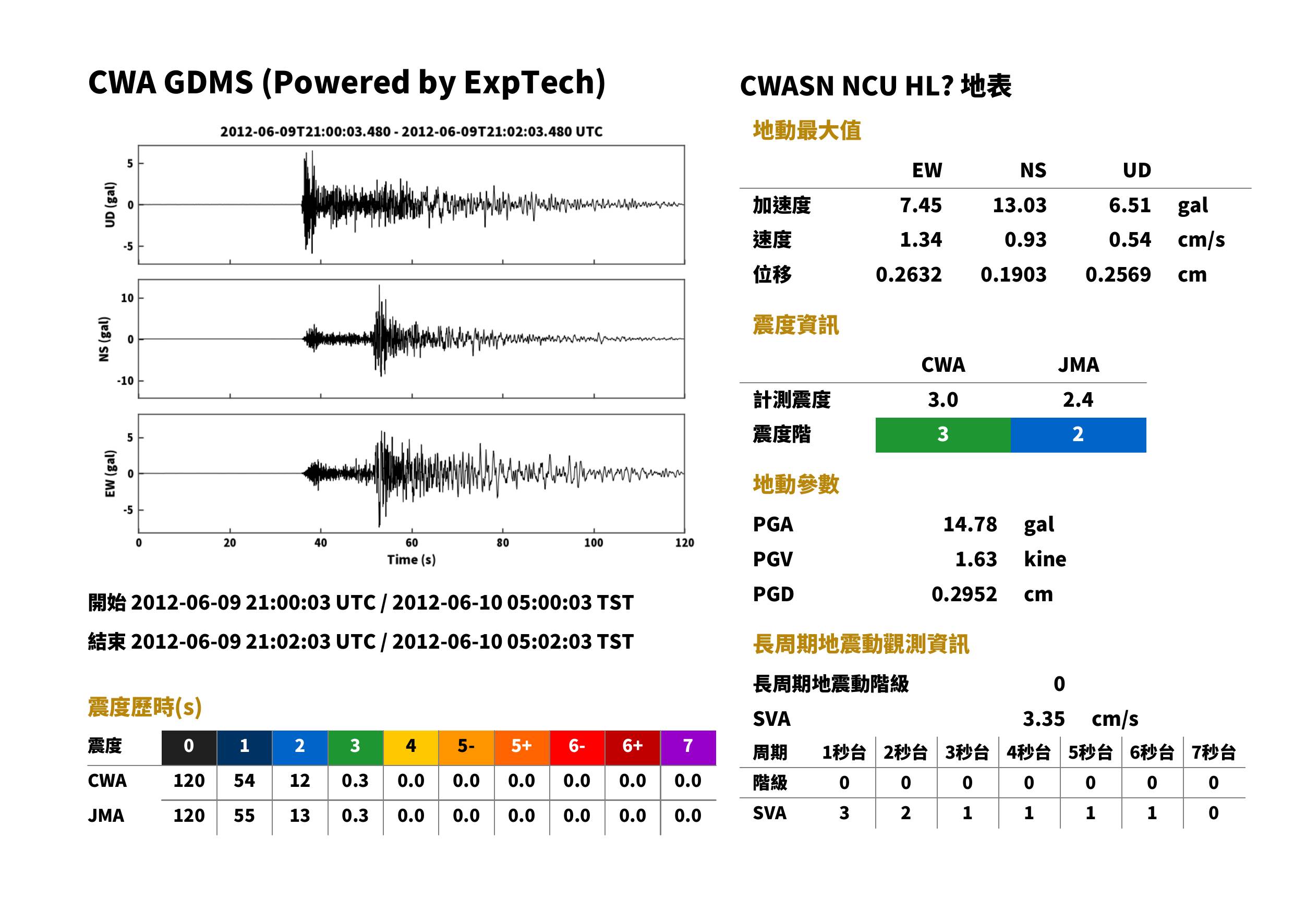

NCU	桃園市中壢區	131 m	CWASN	HL	126.7 km	05:00:38	05:00:53	13.02	7.43	6.50	14.77	0.92	1.34	0.55	1.62	2	2.4	3	3.0	0	下載	查看	查看

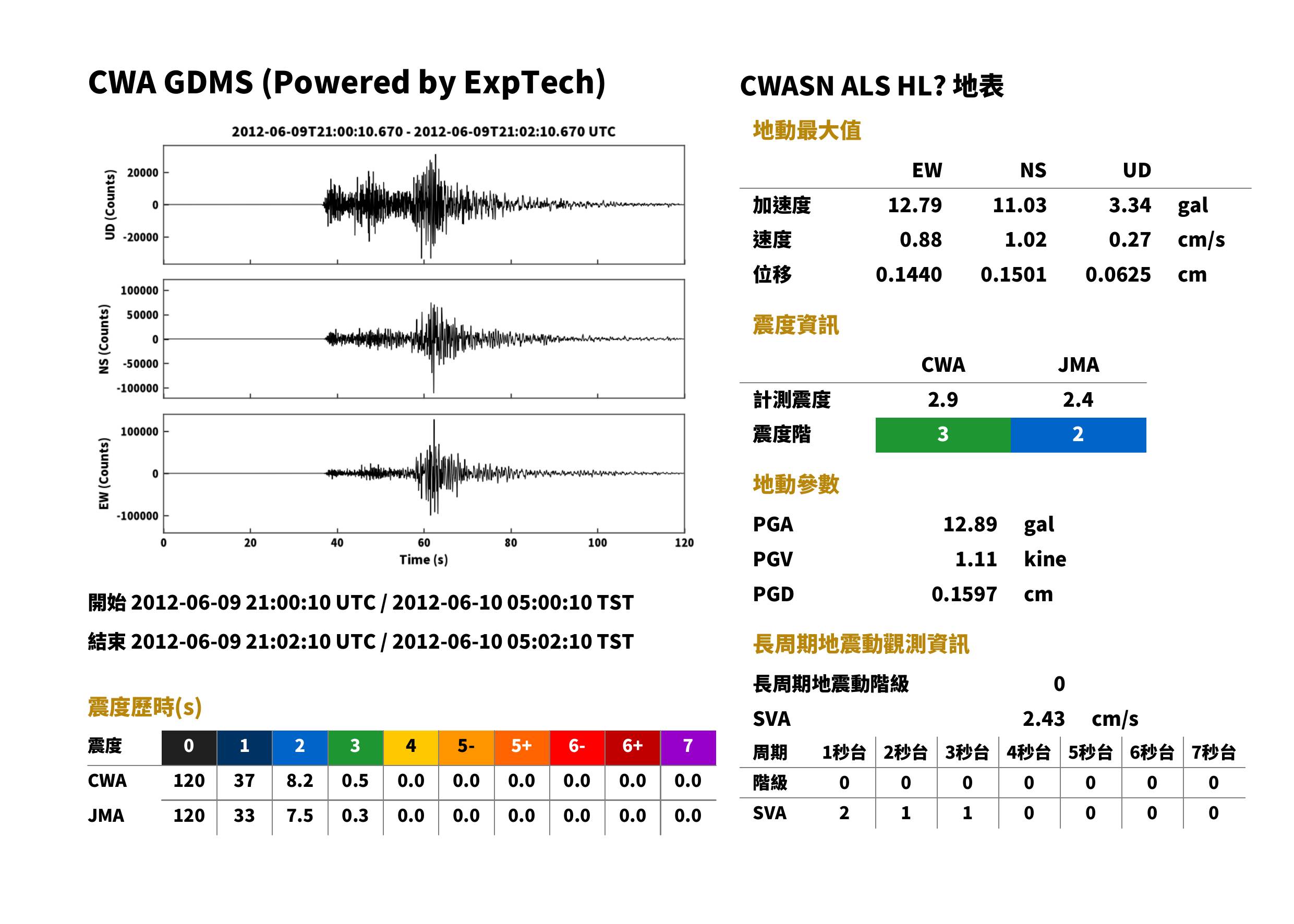

ALS	嘉義縣阿里山鄉	2417 m	CWASN	HL	185.2 km	05:00:45	05:01:06	11.03	12.79	3.34	12.89	1.02	0.88	0.27	1.11	2	2.4	3	2.9	0	下載	查看	查看

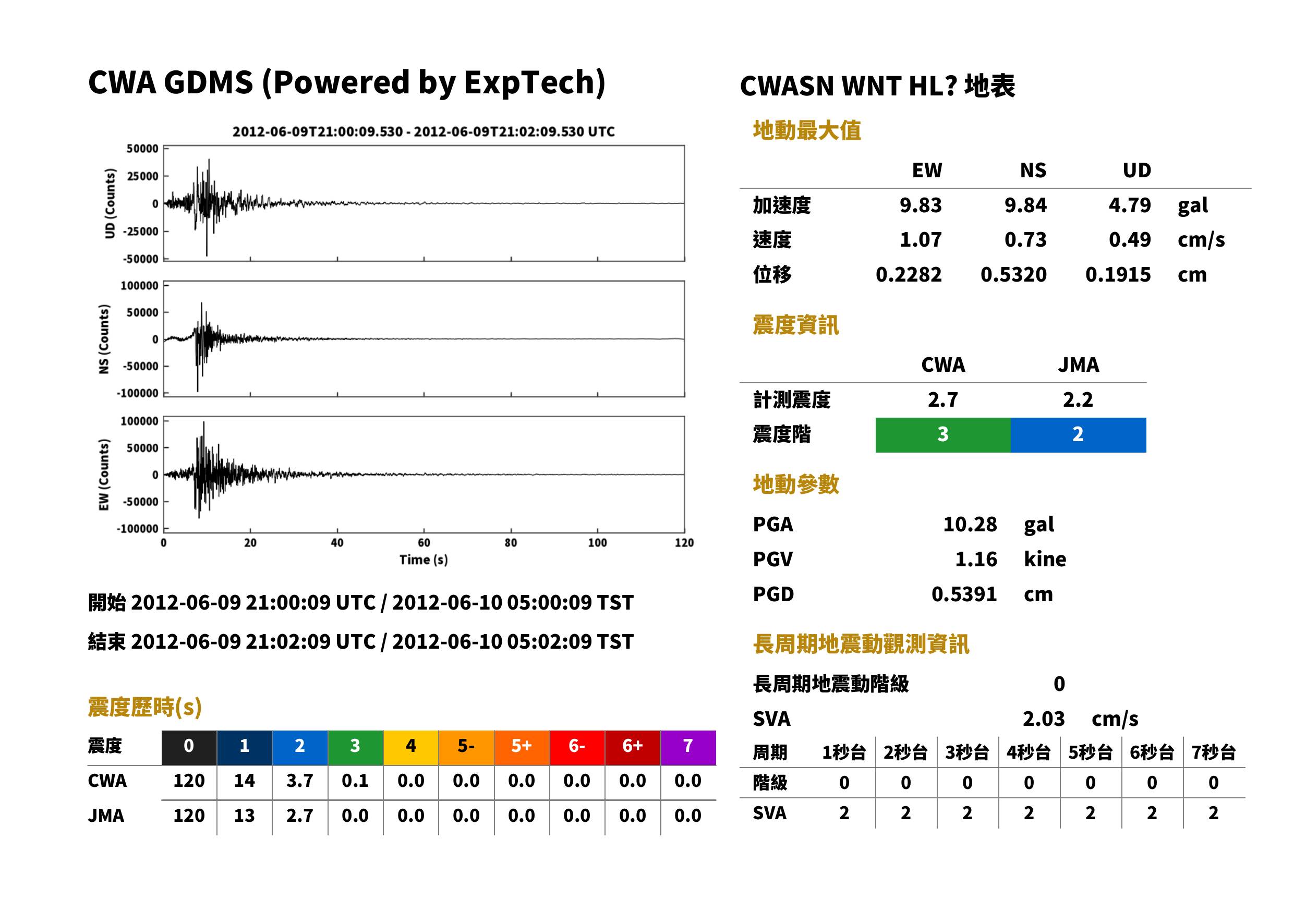

WNT	南投縣南投市	113 m	CWASN	HL	176.4 km	05:00:44	05:01:04	9.84	9.83	4.79	10.28	0.73	1.07	0.49	1.16	2	2.2	3	2.7	0	下載	查看	查看
ESL	花蓮縣鳳林鎮	180 m	CWASN	HL	113.8 km	05:00:36	05:00:50	8.65	9.74	6.45	10.74	0.34	0.63	0.23	0.64	2	2.1	3	2.7	0	下載	查看	查看
SCL	臺南市佳里區	7 m	CWASN	HL	257.7 km	05:00:54	05:01:22	6.03	8.90	1.48	9.47	0.40	0.80	0.13	0.81	2	2.2	3	2.6	0	下載	查看	查看
NST	苗栗縣南庄鄉	173 m	CWASN	HL	133.0 km	05:00:39	05:00:54	8.62	7.04	3.42	9.16	0.72	0.81	0.40	0.91	2	2.2	3	2.6	0	下載	查看	查看
NCUH	桃園市中壢區	127 m	CWASN	HN	126.9 km	05:00:38	05:00:53	8.16	7.59	7.03	9.97	0.80	1.24	0.46	1.47	2	2.4	3	2.6	0	下載	查看	查看

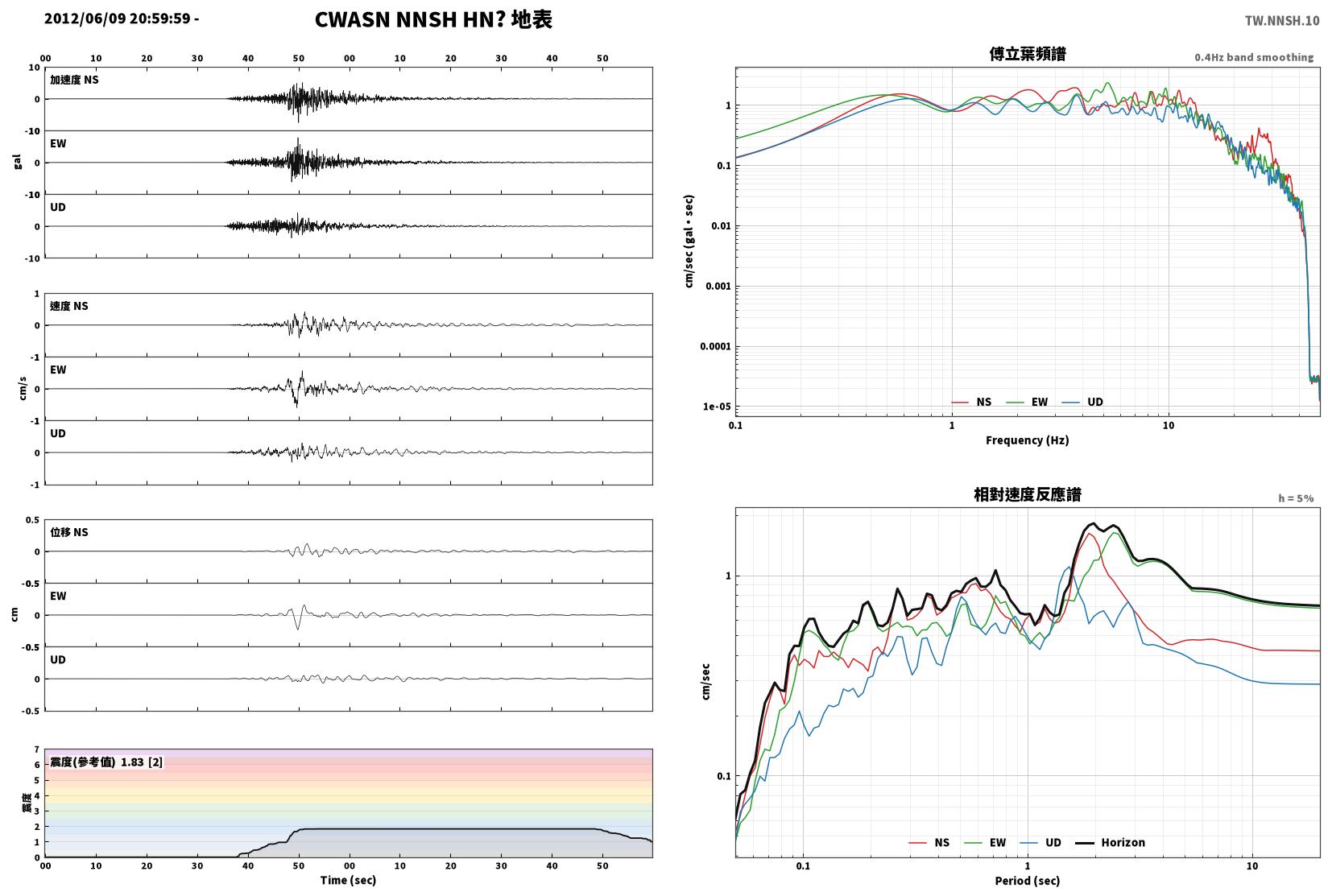

NNSH	新竹縣五峰鄉	1106 m	CWASN	HN	93.9 km	05:00:34	05:00:47	7.53	7.78	4.24	8.21	0.42	0.59	0.31	0.62	2	1.8	3	2.5	0	下載	查看	查看
ELD	臺東縣海端鄉	1058 m	CWASN	HL	192.7 km	05:00:46	05:01:07	6.12	5.49	3.57	8.04	0.27	0.31	0.14	0.32	2	1.7	3	2.5	0	下載	查看	查看
CHN8	嘉義縣義竹鄉	6 m	CWASN	HL	245.6 km	05:00:53	05:01:19	7.24	7.42	2.10	8.43	0.70	0.59	0.30	0.72	2	2.2	3	2.5	0	下載	查看	查看

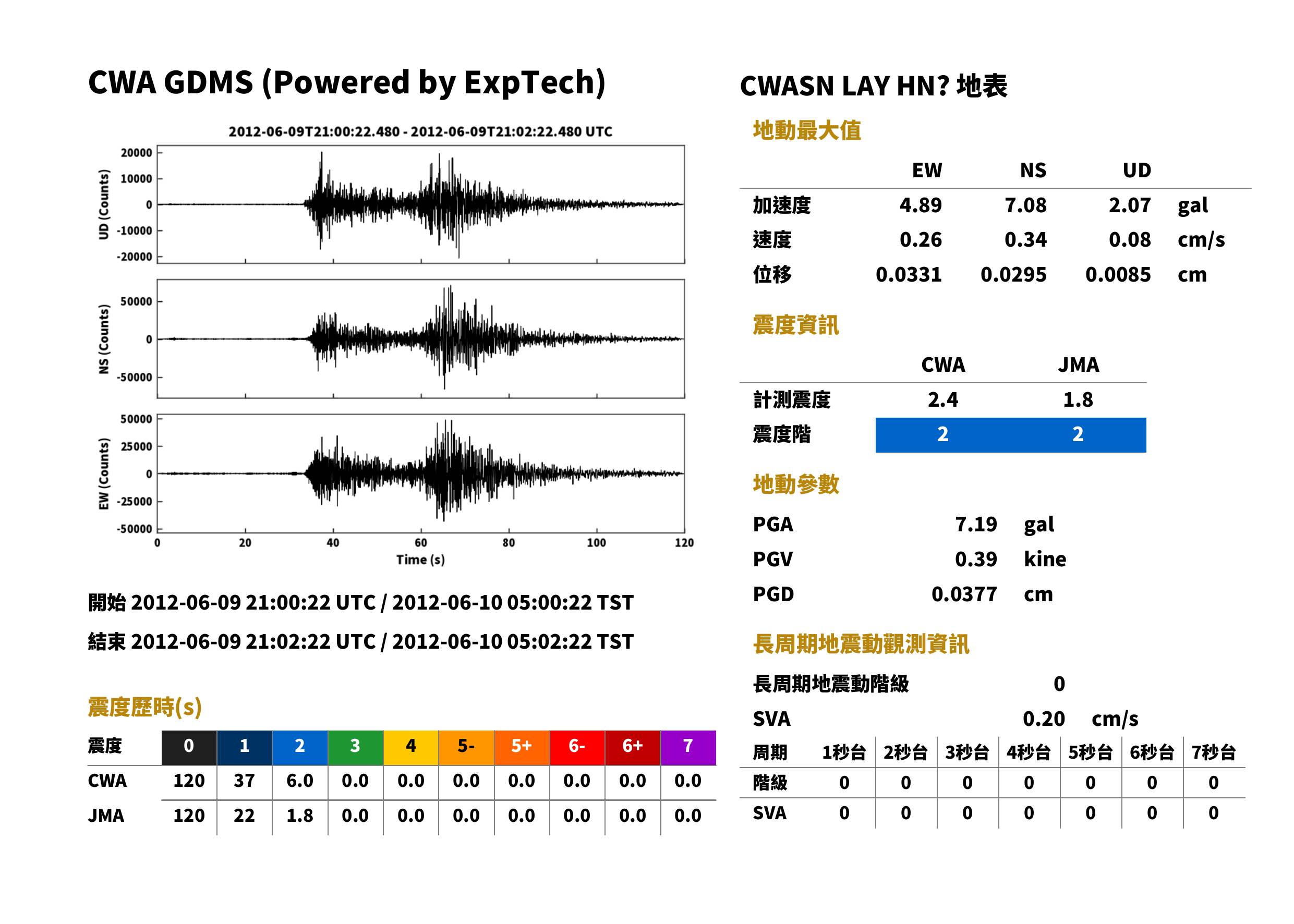

LAY	臺東縣蘭嶼鄉	309 m	CWASN	HN	280.1 km	05:00:57	05:01:27	7.08	4.89	2.07	7.19	0.34	0.26	0.08	0.39	2	1.8	2	2.4	0	下載	查看	查看

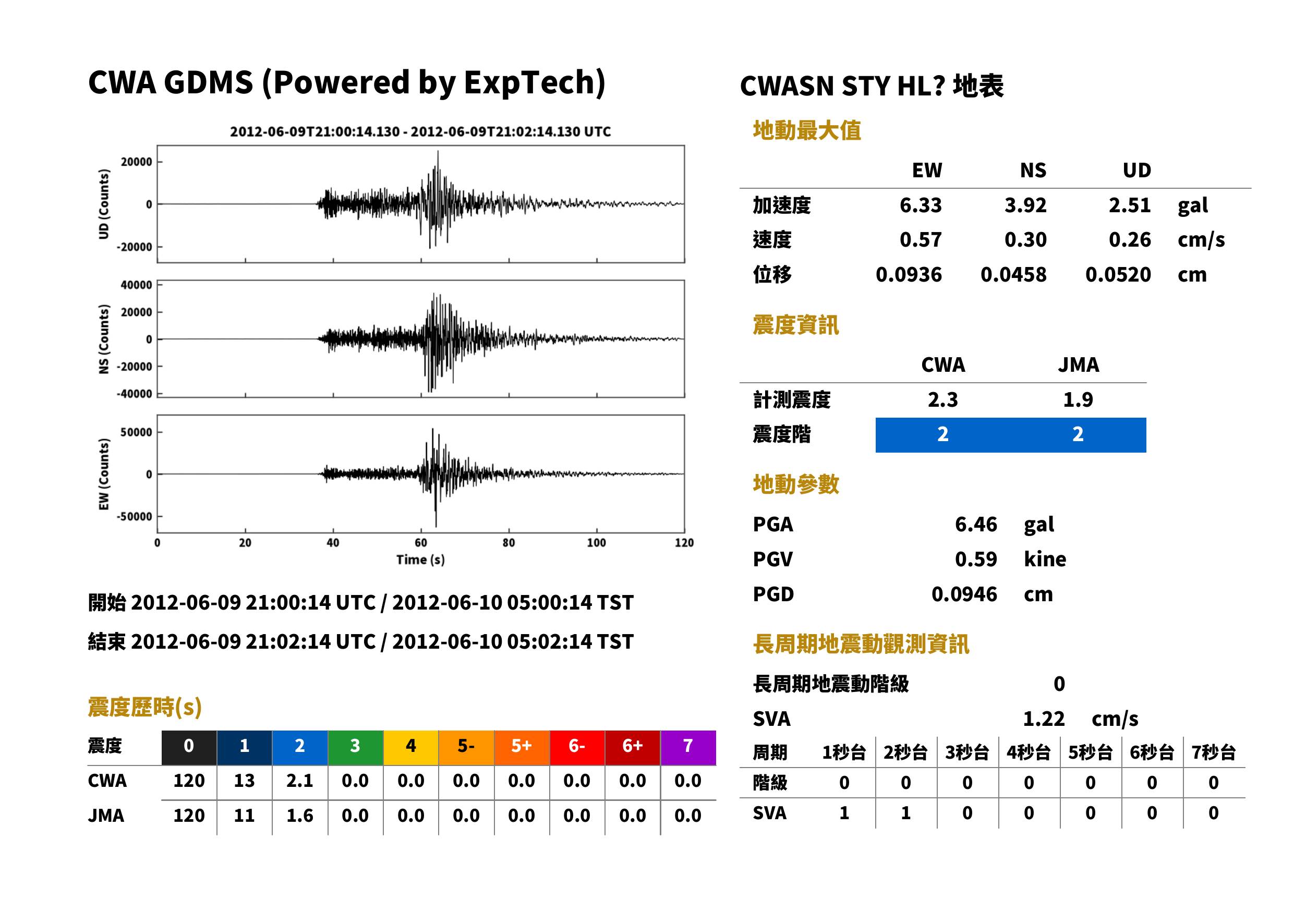

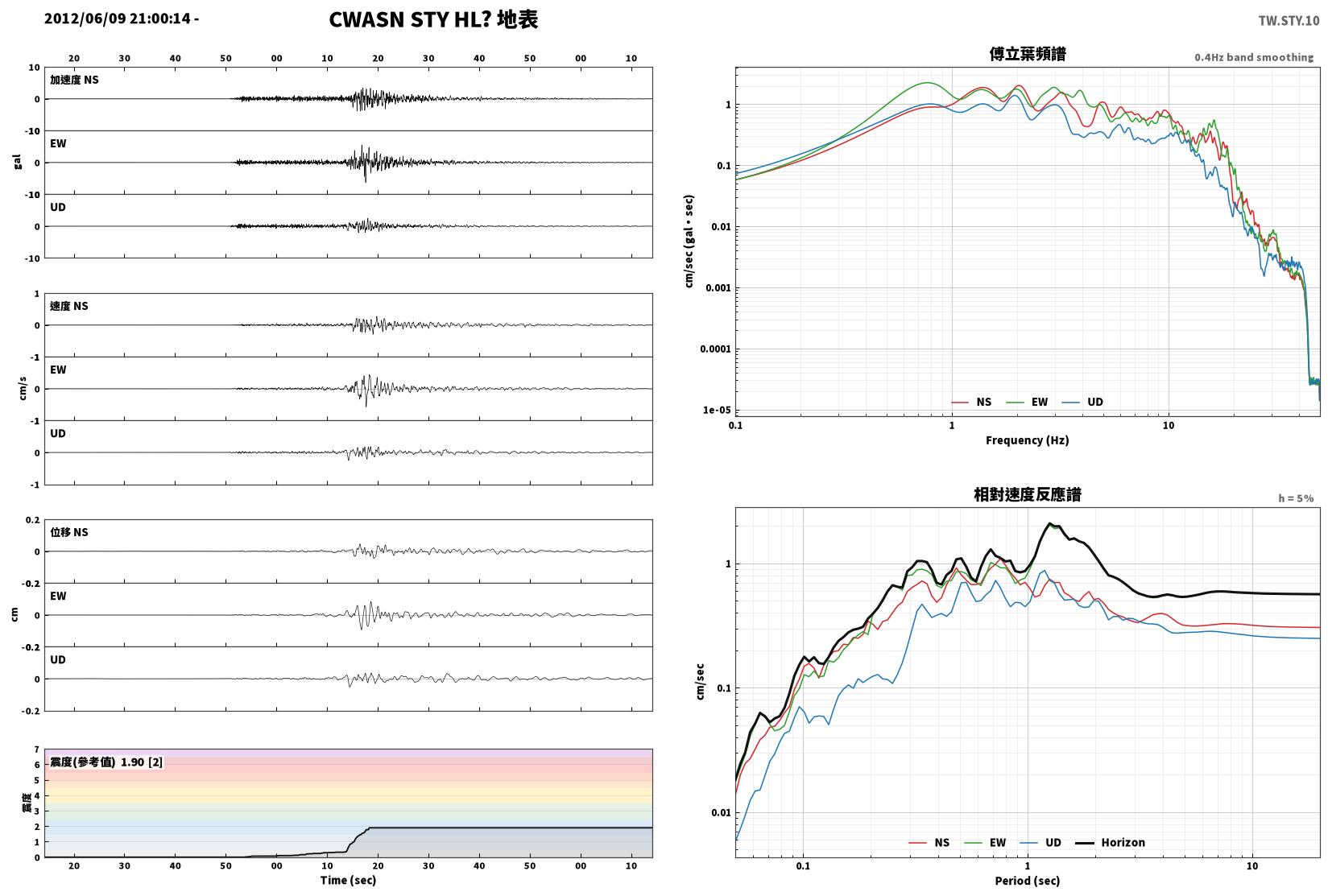

STY	高雄市桃源區	642 m	CWASN	HL	213.4 km	05:00:49	05:01:12	3.92	6.33	2.51	6.46	0.30	0.57	0.26	0.59	2	1.9	2	2.3	0	下載	查看	查看

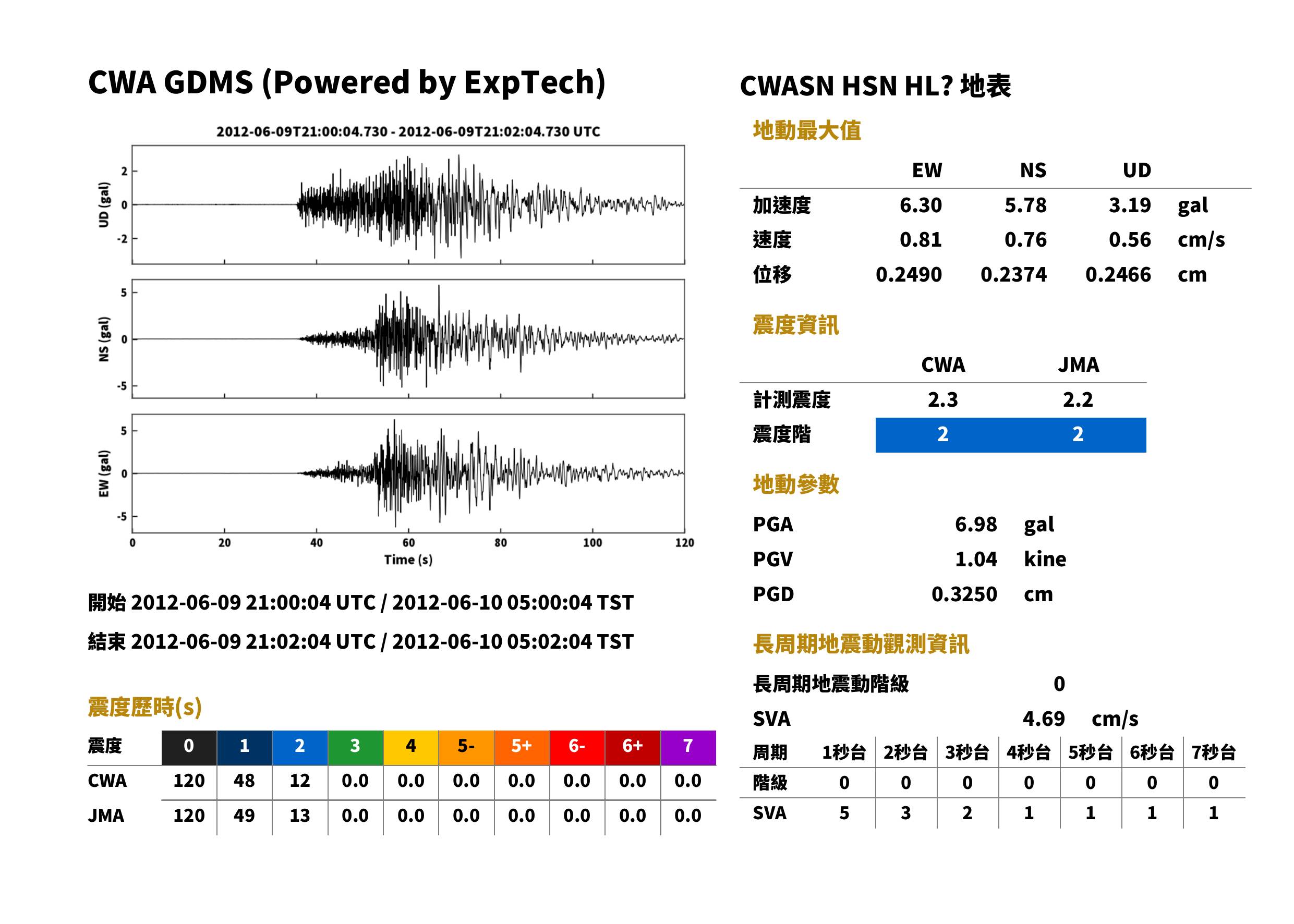

HSN	新竹縣竹北市	31 m	CWASN	HL	137.2 km	05:00:39	05:00:55	5.78	6.29	3.19	6.99	0.75	0.81	0.56	1.03	2	2.2	2	2.3	0	下載	查看	查看
NSY	苗栗縣三義鄉	299 m	CWASN	HL	156.0 km	05:00:42	05:00:59	6.14	3.71	2.99	6.19	0.80	0.81	0.63	1.09	2	2.0	2	2.2	0	下載	查看	查看
EGS	宜蘭縣頭城鎮	20 m	CWASN	HL	56.4 km	05:00:30	05:00:40	4.27	5.16	3.16	5.92	0.44	0.59	0.29	0.61	2	1.8	2	2.2	0	下載	查看	查看
TCU	臺中市中區	89 m	CWASN	HL	168.4 km	05:00:43	05:01:02	5.56	5.30	1.79	5.61	1.29	2.41	0.42	2.74	2	2.0	2	2.1	0	下載	查看	查看

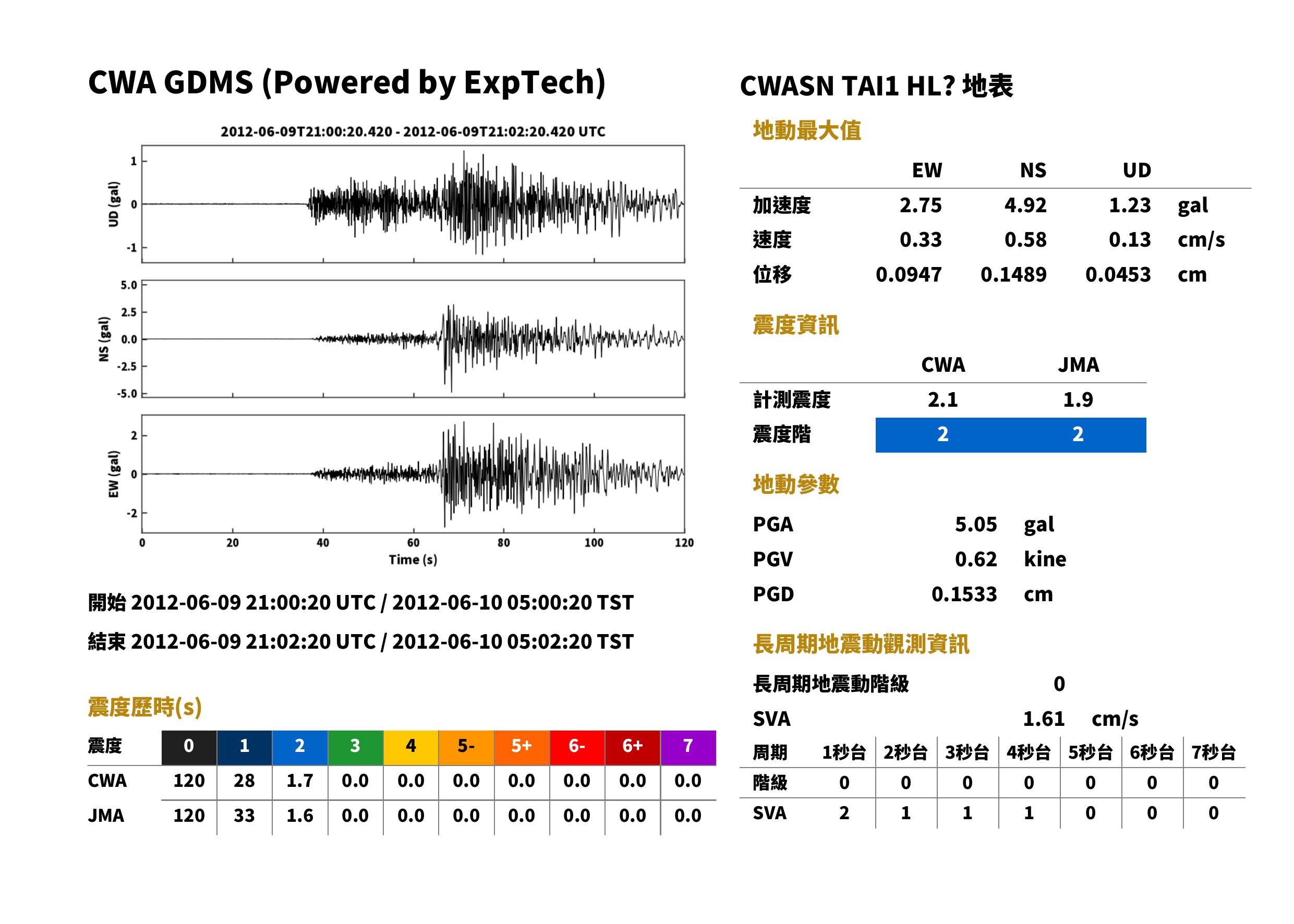

TAI1	臺南市永康區	10 m	CWASN	HL	263.7 km	05:00:55	05:01:23	4.92	2.75	1.23	5.04	0.58	0.33	0.13	0.63	2	1.9	2	2.1	0	下載	查看	查看
SGS	高雄市甲仙區	279 m	CWASN	HL	232.7 km	05:00:51	05:01:16	3.44	4.13	1.51	4.13	0.29	0.35	0.18	0.40	2	1.6	2	1.9	0	下載	查看	查看
SSP	屏東縣新埤鄉	38 m	CWASN	HN	282.6 km	05:00:57	05:01:27	3.71	3.13	1.88	3.93	0.53	0.48	0.39	0.64	2	1.9	2	1.8	0	下載	查看	查看

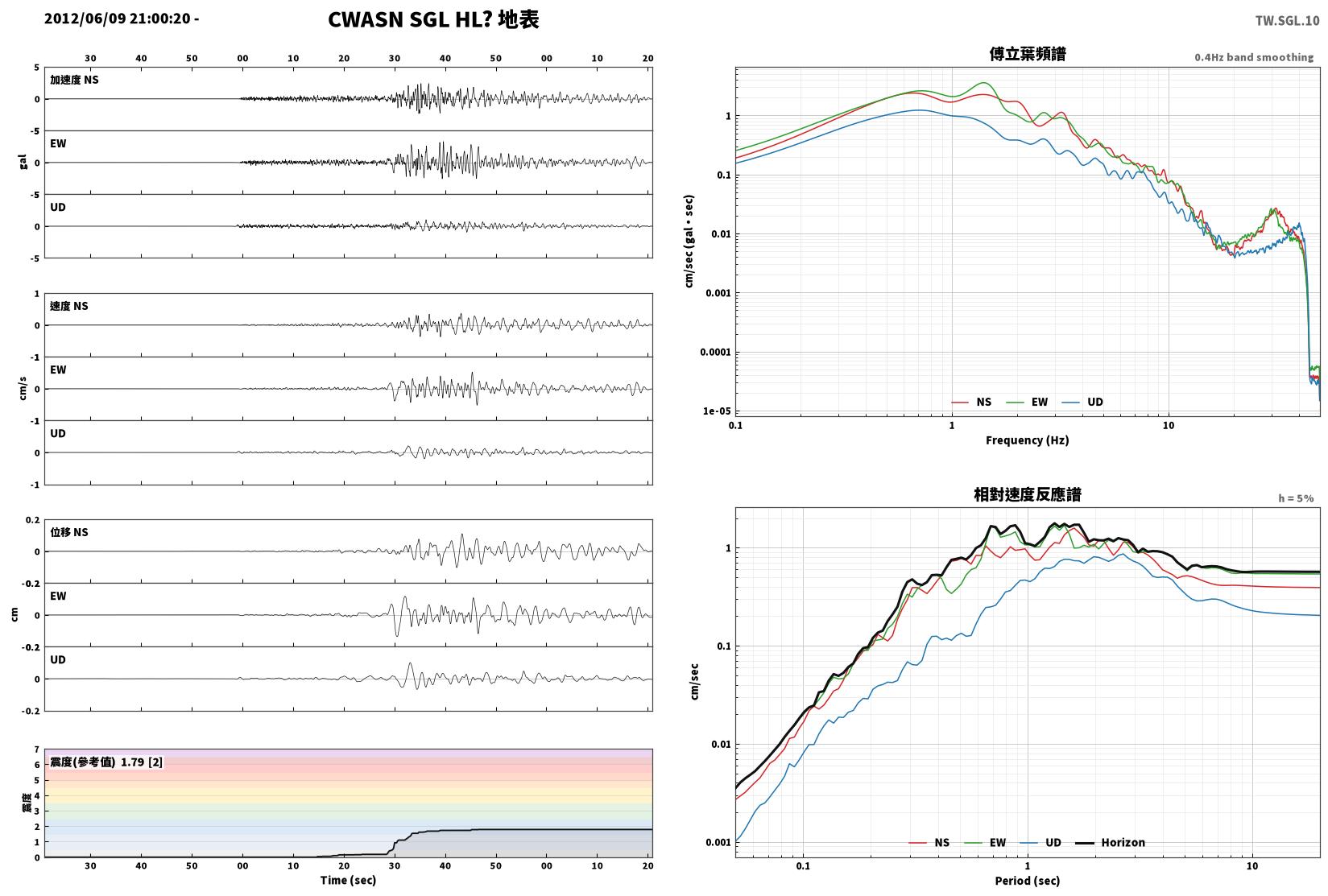

SGL	屏東縣九如鄉	31 m	CWASN	HL	267.1 km	05:00:55	05:01:24	2.38	3.27	1.01	3.77	0.38	0.52	0.21	0.55	2	1.7	2	1.8	0	下載	查看	查看
WTP	嘉義縣大埔鄉	555 m	CWASN	HL	218.5 km	05:00:49	05:01:13	3.10	2.66	1.48	3.28	0.28	0.25	0.22	0.29	1	1.4	2	1.7	0	下載	查看	查看

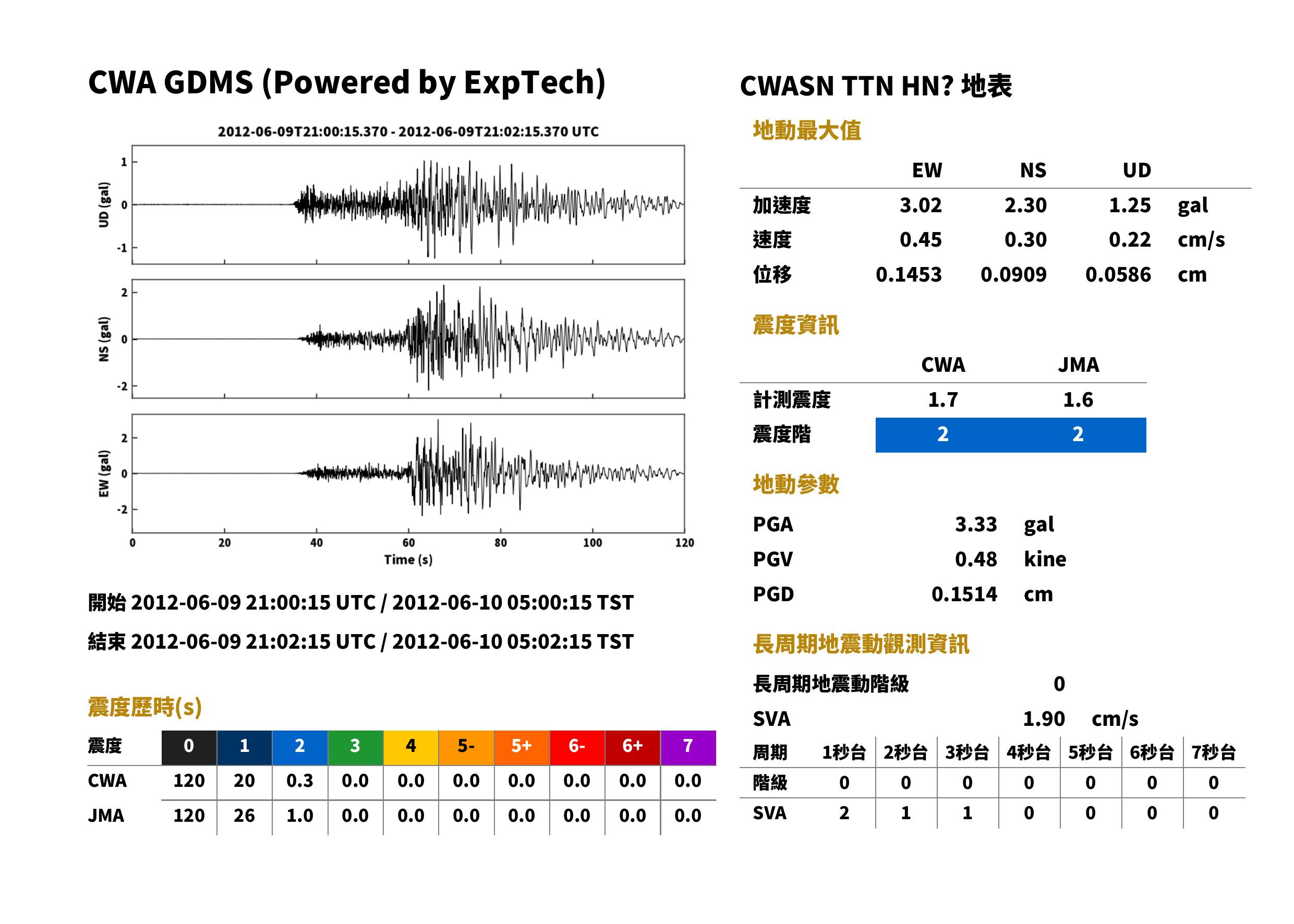

TTN	臺東縣臺東市	12 m	CWASN	HN	223.4 km	05:00:50	05:01:14	2.30	3.02	1.26	3.33	0.30	0.45	0.22	0.48	2	1.6	2	1.7	0	下載	查看	查看

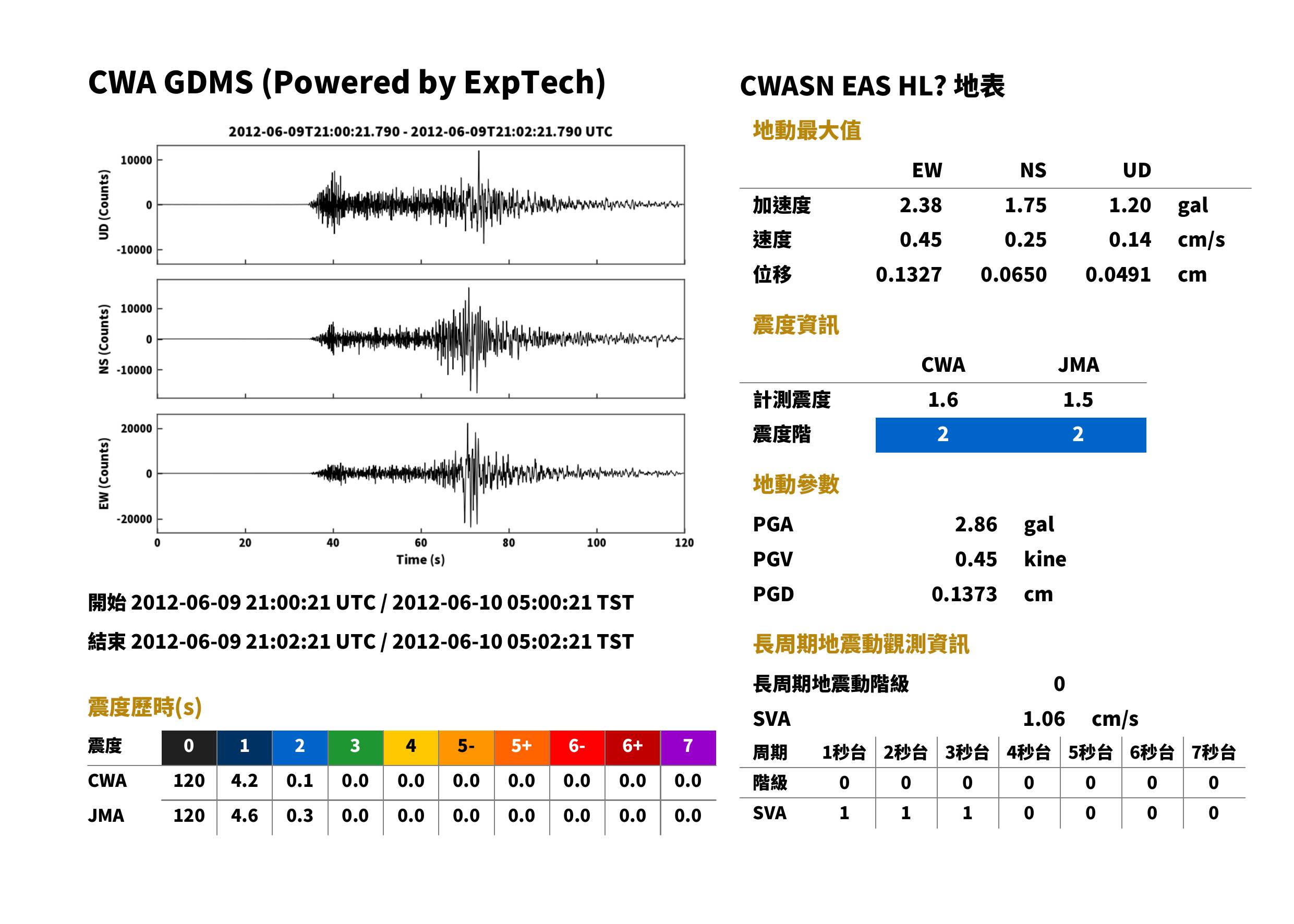

EAS	臺東縣大武鄉	457 m	CWASN	HL	274.6 km	05:00:56	05:01:25	1.75	2.38	1.20	2.86	0.25	0.45	0.14	0.45	2	1.5	2	1.6	0	下載	查看	查看
SSD	屏東縣三地門鄉	148 m	CWASN	HL	255.6 km	05:00:54	05:01:21	2.19	2.31	1.33	2.54	0.18	0.24	0.17	0.26	1	1.1	2	1.5	0	下載	查看	查看

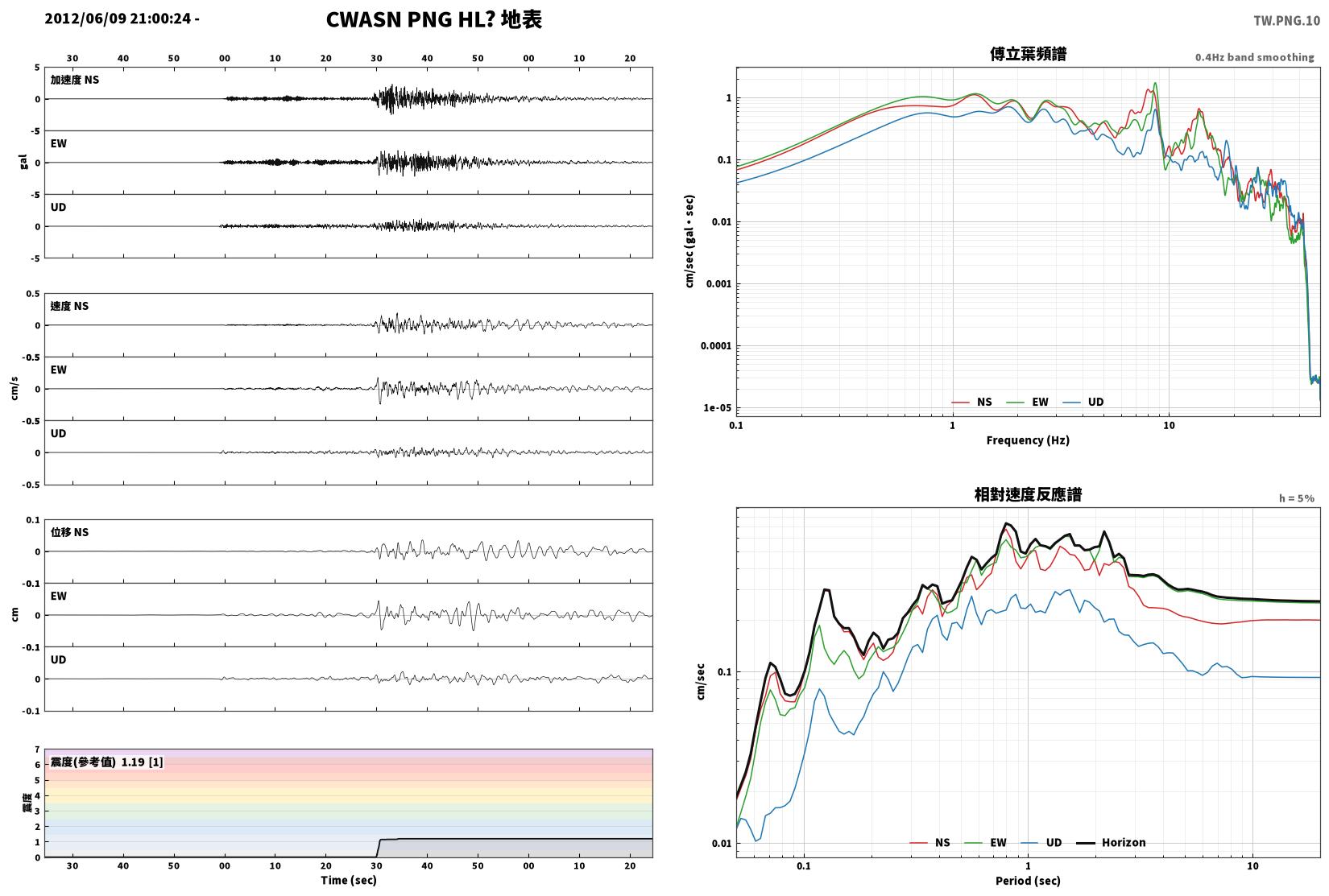

PNG	澎湖縣馬公市	10 m	CWASN	HL	296.2 km	05:00:59	05:01:30	2.52	2.20	1.18	2.55	0.19	0.24	0.08	0.26	1	1.1	2	1.5	0	下載	查看	查看

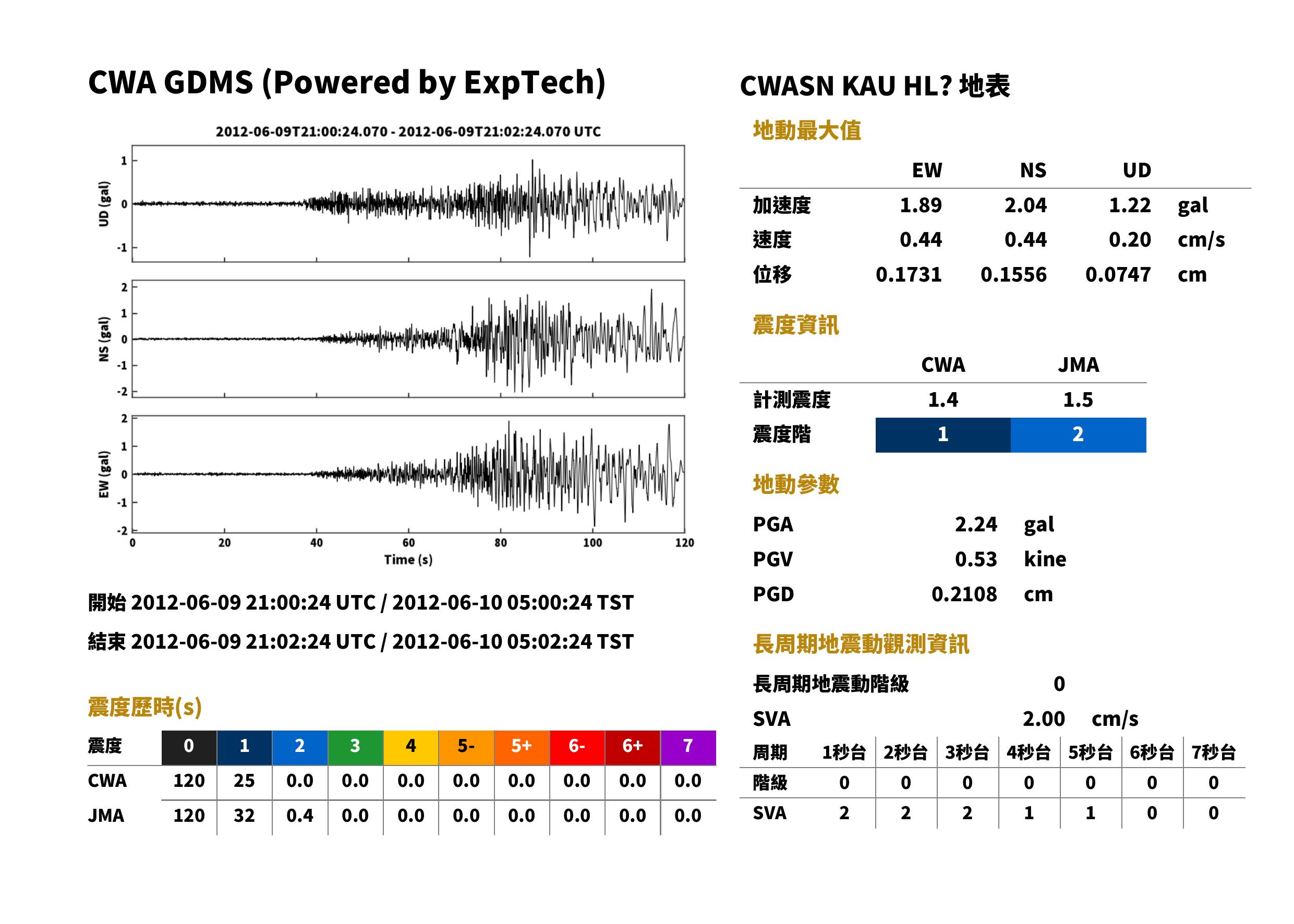

KAU	高雄市前鎮區	1 m	CWASN	HL	292.7 km	05:00:59	05:01:30	2.04	1.90	1.23	2.24	0.44	0.44	0.20	0.53	2	1.5	1	1.3	0	下載	查看	查看

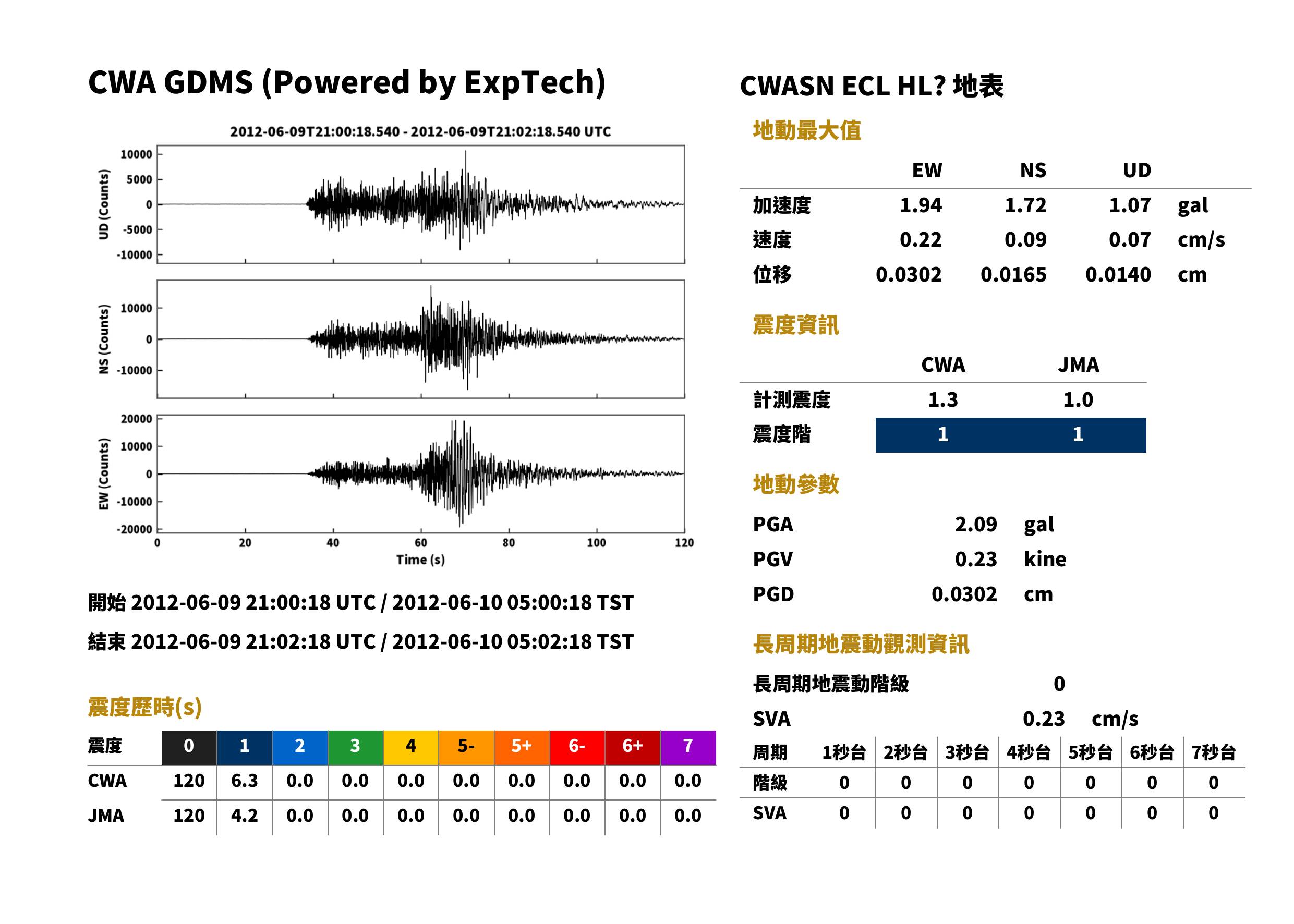

ECL	臺東縣金峰鄉	88 m	CWASN	HL	248.7 km	05:00:53	05:01:20	1.72	1.94	1.07	2.09	0.09	0.22	0.07	0.23	1	1.0	1	1.3	0	下載	查看	查看

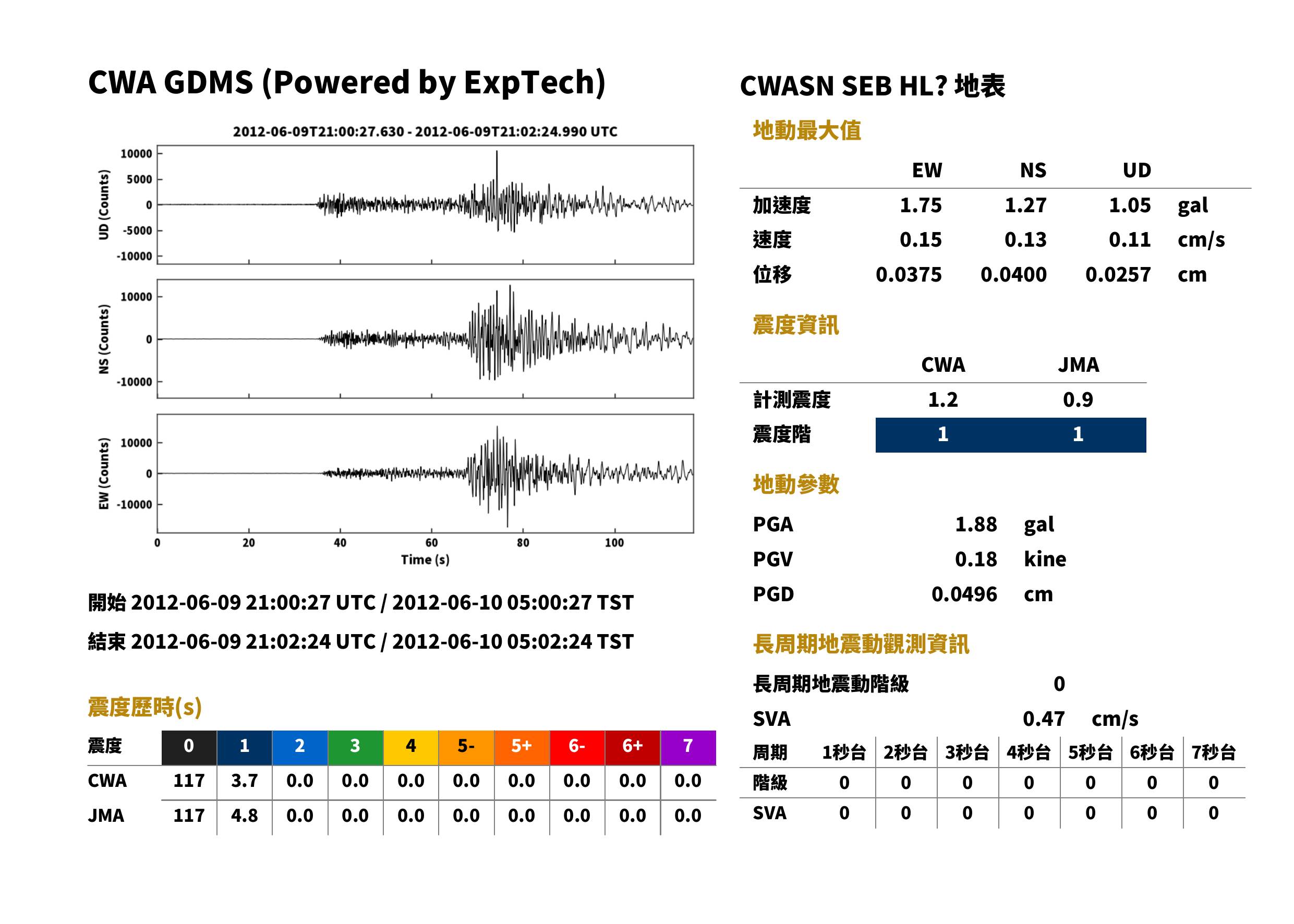

SEB	屏東縣滿州鄉	32 m	CWASN	HL	321.1 km	05:01:02	05:01:36	1.27	1.75	1.05	1.88	0.13	0.15	0.11	0.18	1	0.9	1	1.2	0	下載	查看	查看
TAW	臺東縣大武鄉	11 m	CWASN	HL	274.5 km	05:00:56	05:01:25	0.74	1.60	0.68	1.64	0.14	0.28	0.09	0.29	1	0.9	1	1.1	0	下載	查看	查看
SCZ	屏東縣春日鄉	66 m	CWASN	HL	288.9 km	05:00:58	05:01:29	1.31	1.22	0.59	1.46	0.18	0.14	0.11	0.25	1	0.8	1	1.0	0	下載	查看	查看
WLC	屏東縣琉球鄉	38 m	CWASN	HL	307.3 km	05:01:00	05:01:33	0.77	0.79	0.43	0.90	0.14	0.14	0.09	0.16	1	0.5	1	0.6	0	下載	查看	查看

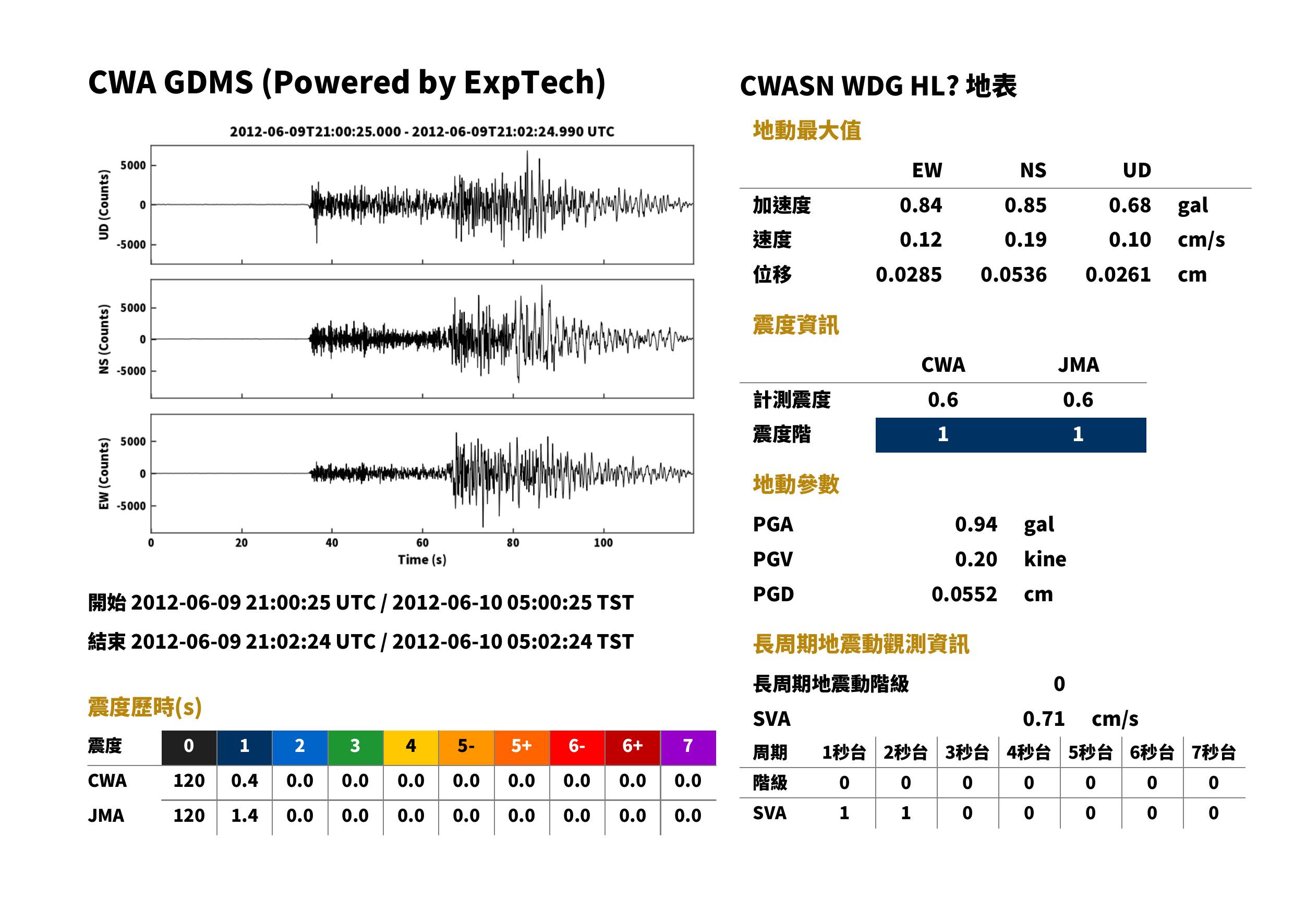

WDG	澎湖縣望安鄉	34 m	CWASN	HL	300.2 km	05:01:00	05:01:31	0.85	0.84	0.68	0.94	0.19	0.12	0.10	0.20	1	0.6	1	0.6	0	下載	查看	查看

註：僅顯示 PGA > 0.5 gal 之測站。

資料與圖表：濾波處理與注意事項

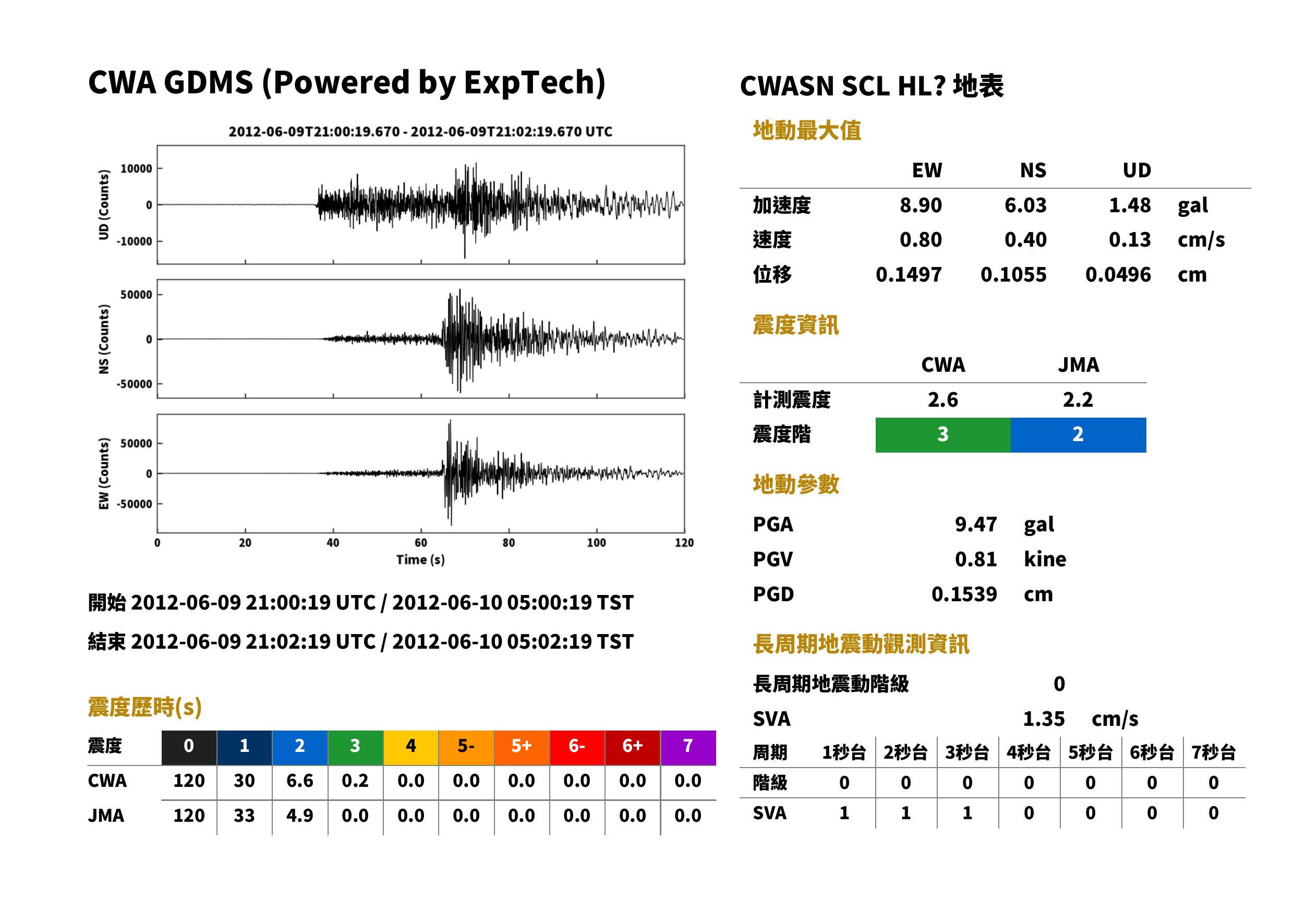

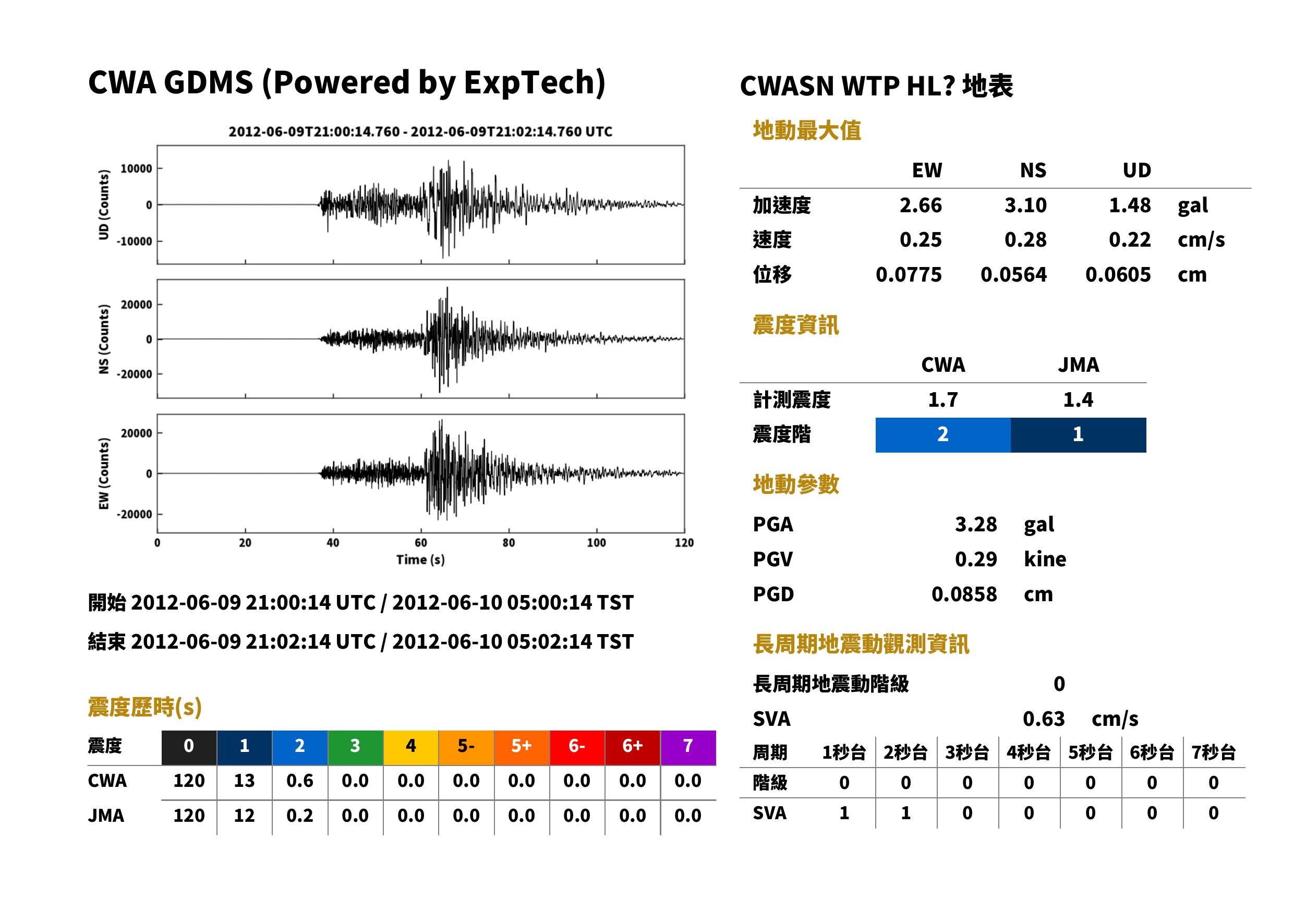

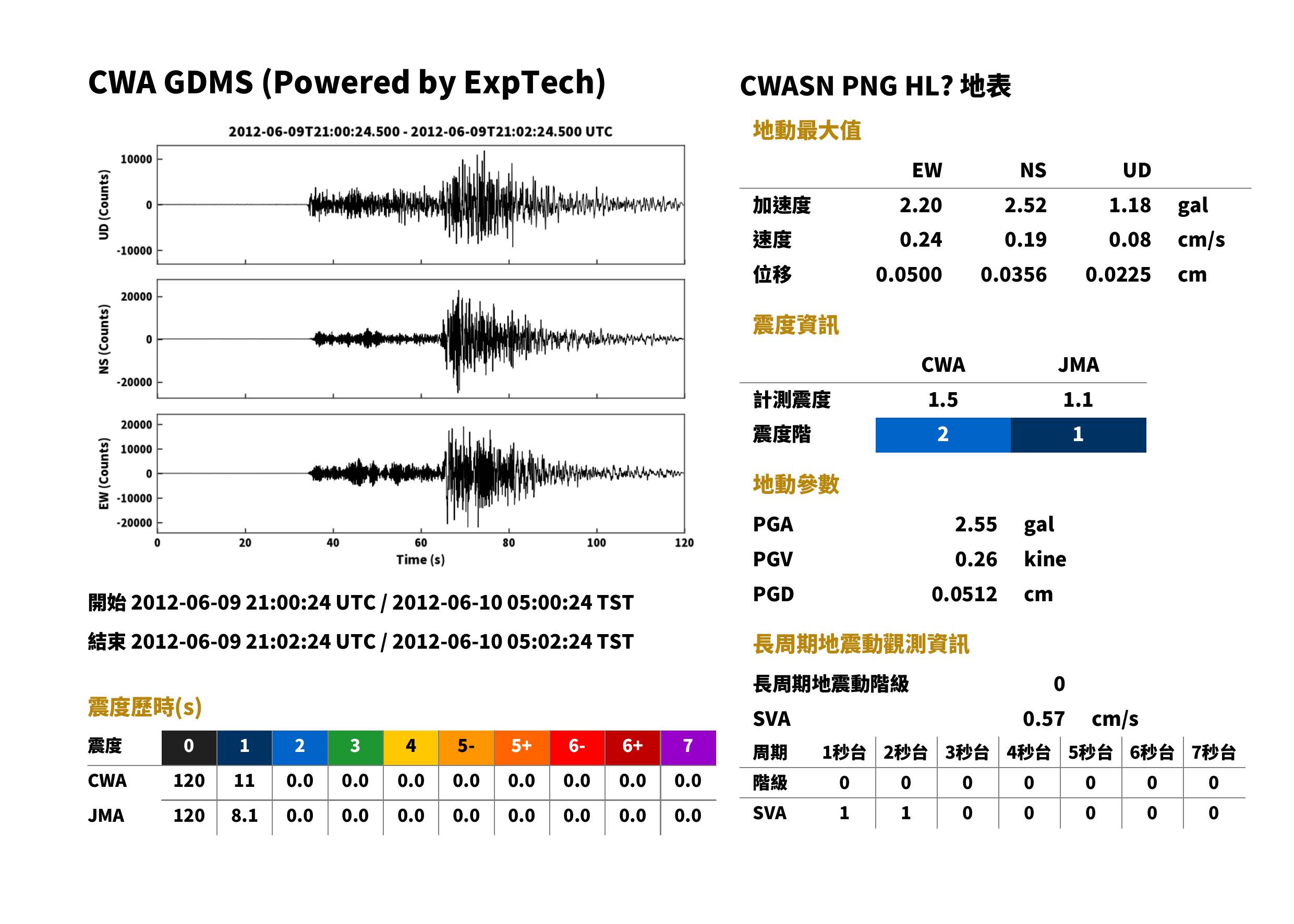

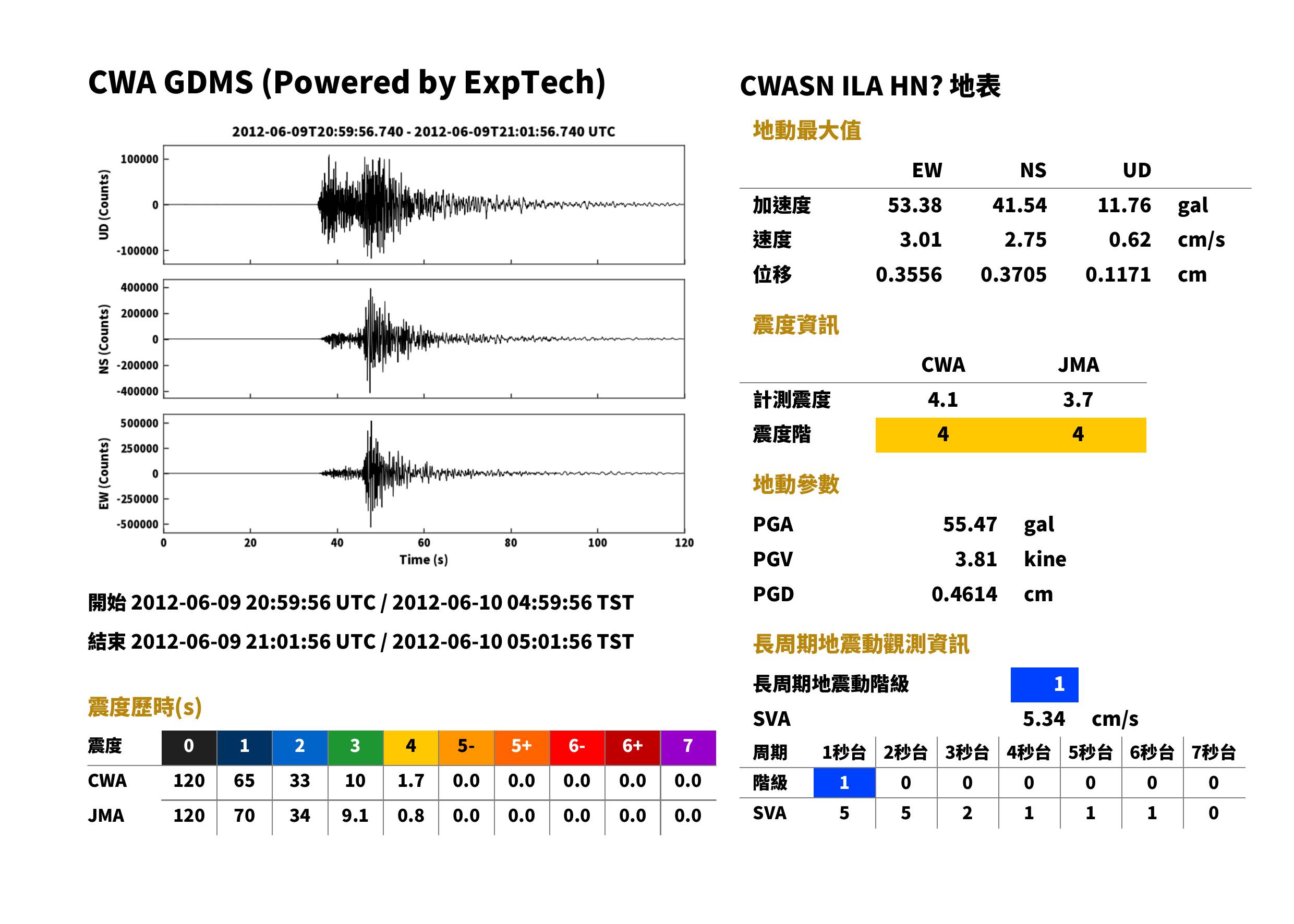

本文的報告圖（地動數值與各項震度）與分析圖（波形、頻譜、反應譜），背後依用途採用數條不同的濾波處理，彼此的物理意義與適用情境不同。感測器為力平衡式寬頻強震儀（非 MEMS），資料已移除儀器反應、為地表加速度（gal）。以下說明各項數值與圖面元素的來源，以及互相比較時的注意事項。

一、加速度、速度、PGA / PGV、CWA 計測震度採用「去均值 + 10 Hz 因果低通」

報告圖中的三軸加速度、三軸速度、合成 PGA / PGV，以及 CWA 計測震度，皆來自同一條處理鏈：

加速度：先去均值（baseline），再過 4 階 Butterworth 10 Hz 低通，以 sosfilt 單向處理，屬因果濾波。
速度 / 位移：由上述低通加速度積分而得，再各加 4 階 Butterworth 0.075 Hz 高通去除積分漂移。
因為感測器是力平衡式寬頻強震儀、非 MEMS，不需要 MEMS 那種 1–10 Hz 帶通（含高通至 1 Hz）去帶外雜訊；故保留完整低頻，僅削去 10 Hz 以上高頻（速度另去 0.075 Hz 以下漂移）。
因果濾波的特性：可即時實現（不需未來取樣）、對訊號有輕微相位延遲（集中在接近 10 Hz 截止附近），但不會在地震波到時之前產生假訊號。

因此，所有加速度／速度數值代表的是「經去均值 + 10 Hz 因果低通後的地動峰值」，而非原始未濾波值，也非 1–10 Hz 帶通值。

二、JMA 計測震度為另一條獨立路徑（非因果）

JMA 計測震度與上述 CWA 系列不同源、不可逐值互相比較：

採氣象廳規格的非因果（零相位）FFT 頻率域濾波，直接作用於原始加速度，未經上述 10 Hz 低通。
三個濾波器同時套用：低切 FL ≈ √(1−exp(−(f/0.5)³))（約 0.5 Hz 以下衰減）、高切 FH（約 10 Hz 以上衰減）、周期效果 FF = √(1/f)（強調長週期），刻意保留 0.5–1 Hz 的長週期成分（大地震所需）。
由於濾波方式（因果／非因果）與頻段整形皆不同，JMA 震度與 CWA 震度出現差異屬正常：以高頻為主的小事件，通常 CWA 大於 JMA。

三、長週期地震動（LPGM / SVA）為第三條路徑

LPGM 階級與各週期 SVA，使用「原始加速度去初始偏移 + 2 階 Butterworth 0.05 Hz 高通」後，對 1.6–7.8 s（32 個週期）以單自由度振子（阻尼 h = 5%）求絕對速度應答，取各週期與整體最大 SVA，與前兩者皆不同。

四、因果 vs 非因果的取捨

因果（CWA 所用）：即時系統唯一可行的方式；有相位延遲，但物理上不會出現「波還沒到就有訊號」的情形。
非因果／零相位（JMA 所用）：相位不失真、更忠實還原波形與長週期，適合事後、完整紀錄的分析；但因前向與反向兩次濾波，使濾波響應同時向前與向後展開，事件兩側都存在響應，會在真實到時之前出現不物理的前兆，故不能投入即時檢測。

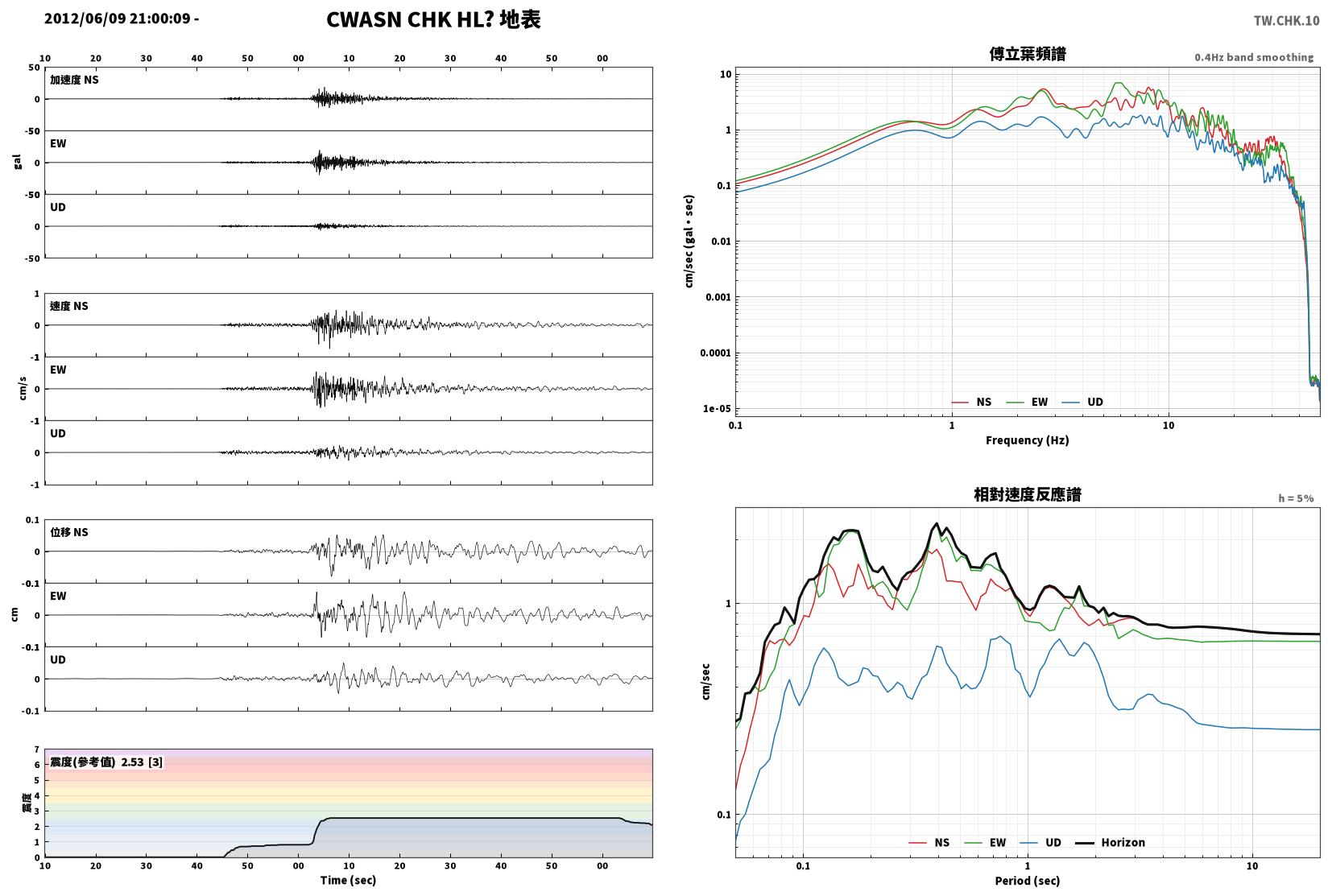

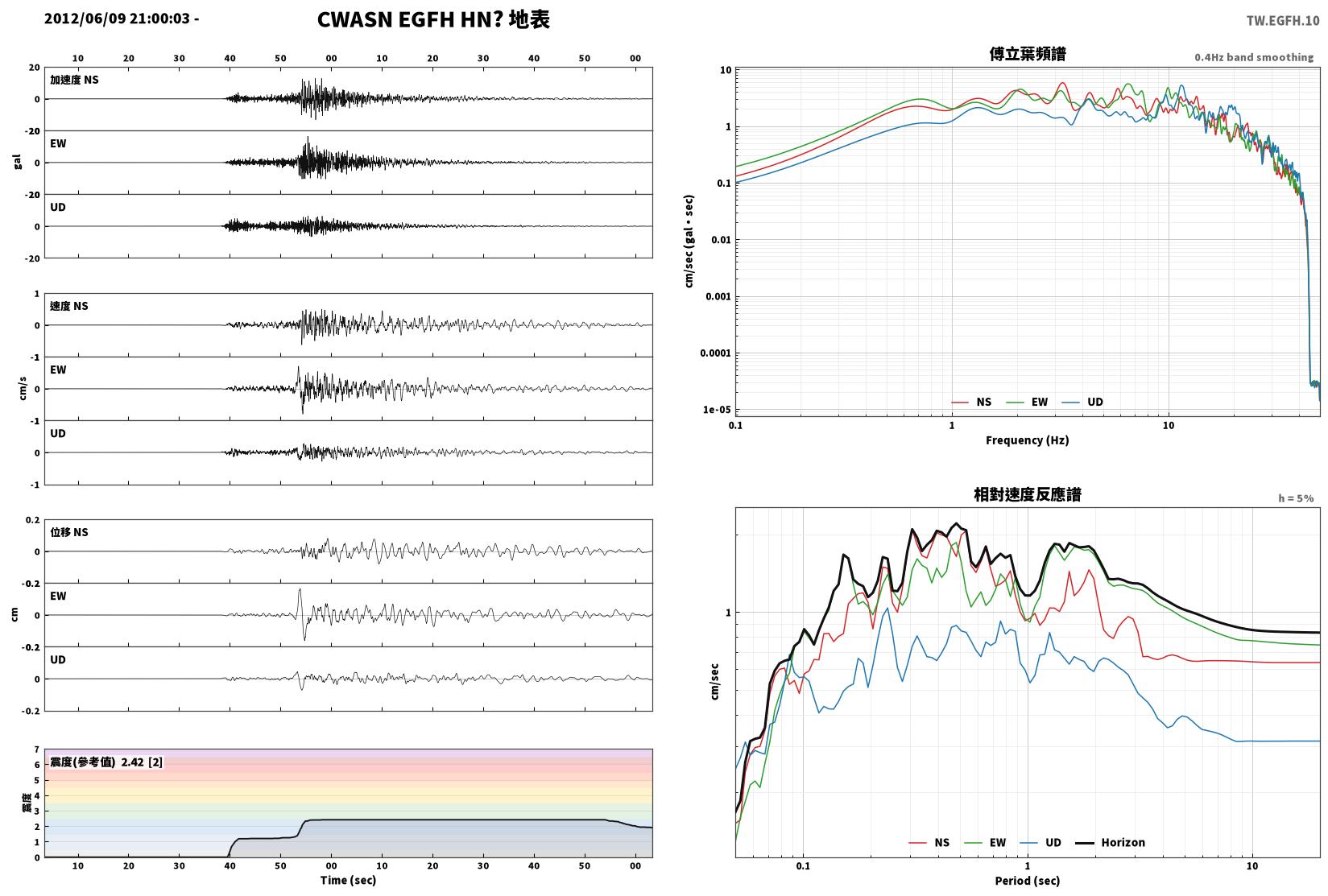

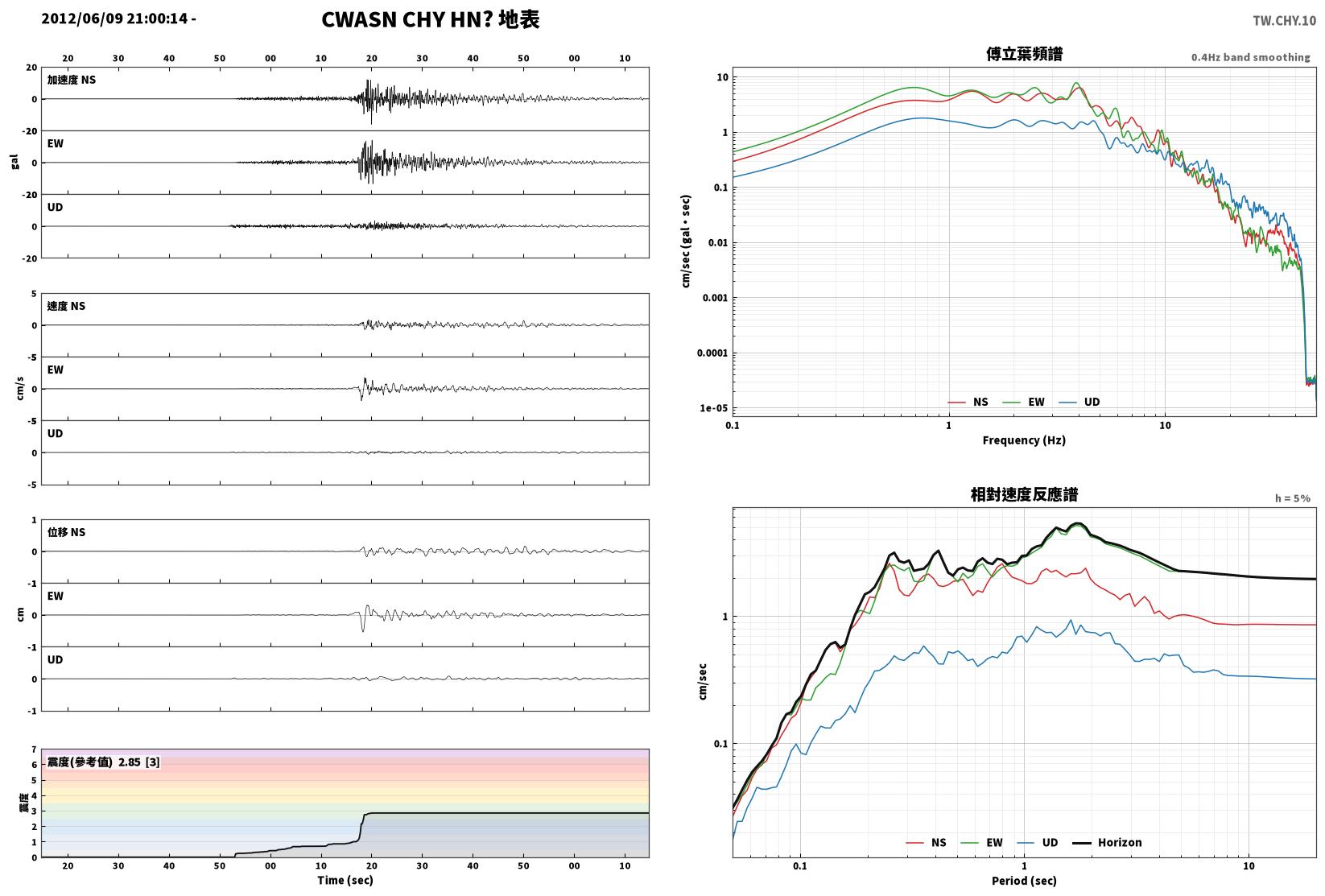

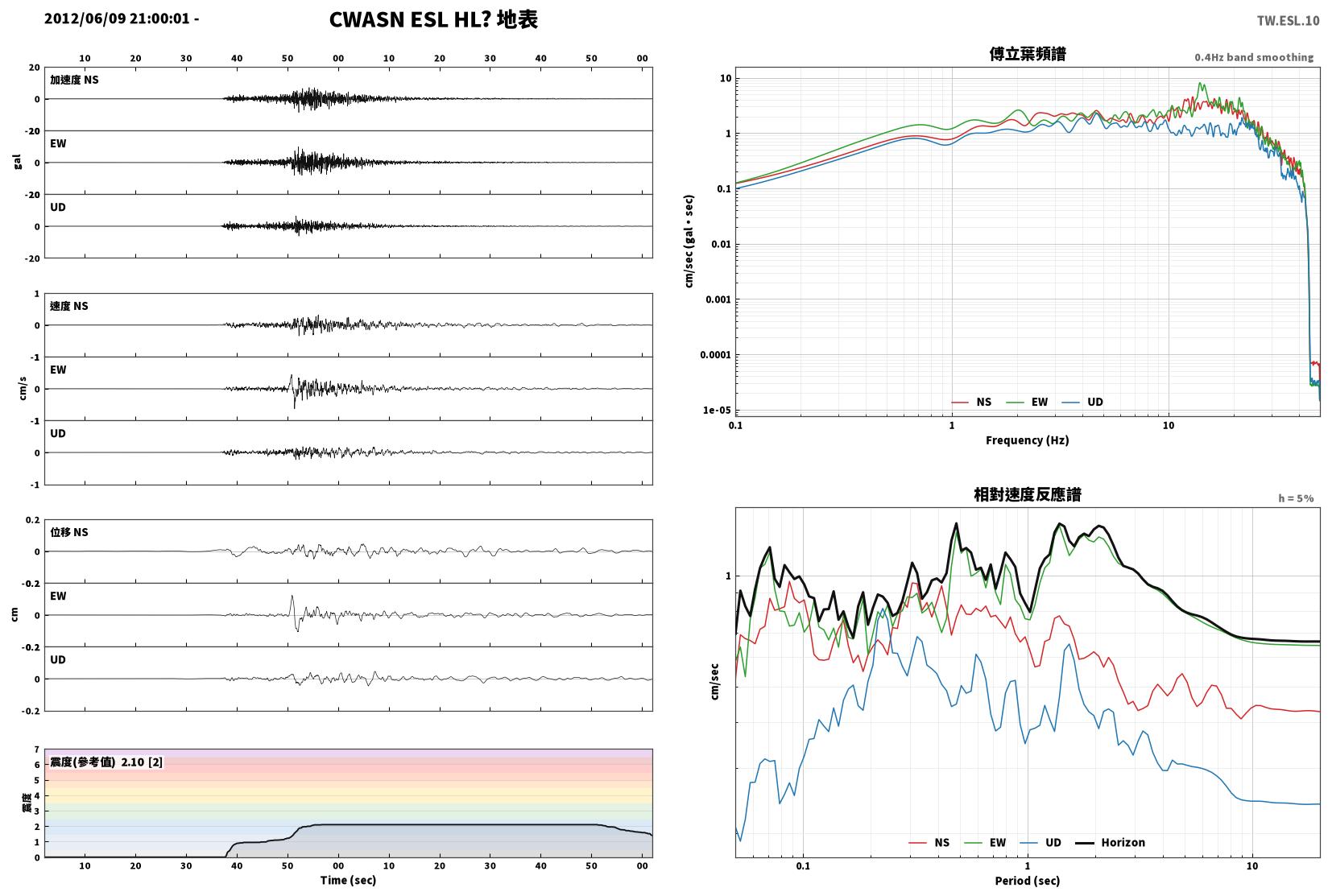

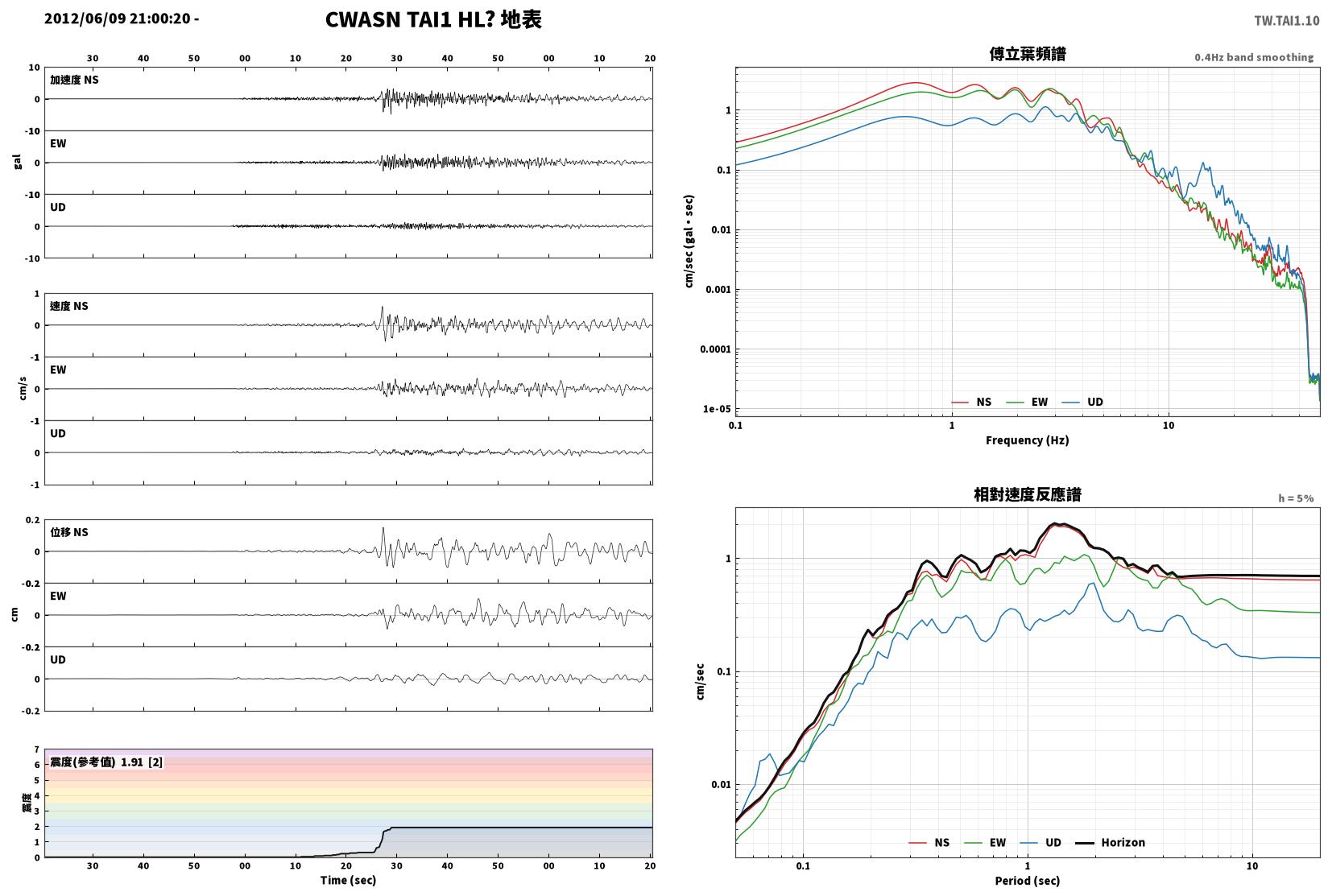

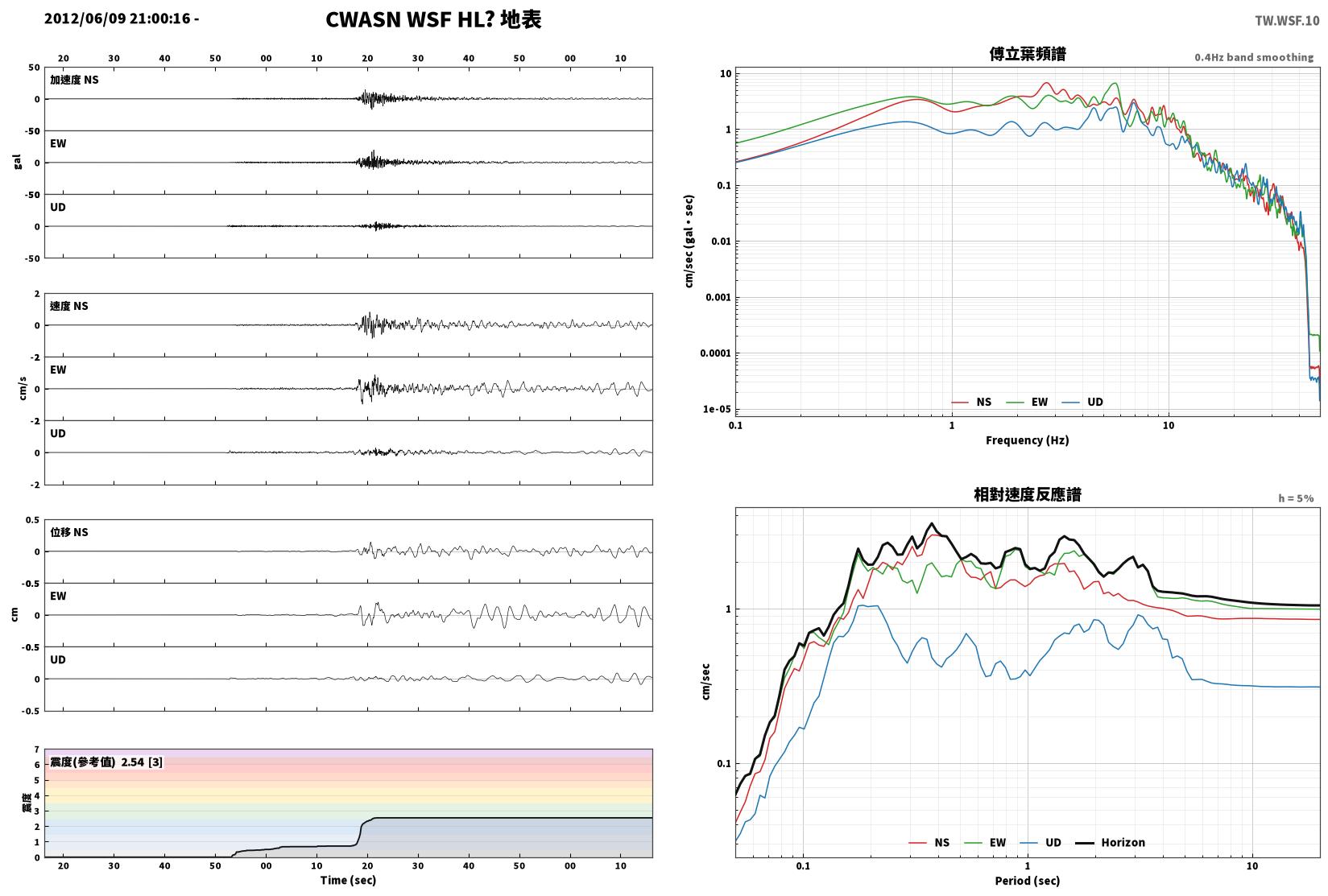

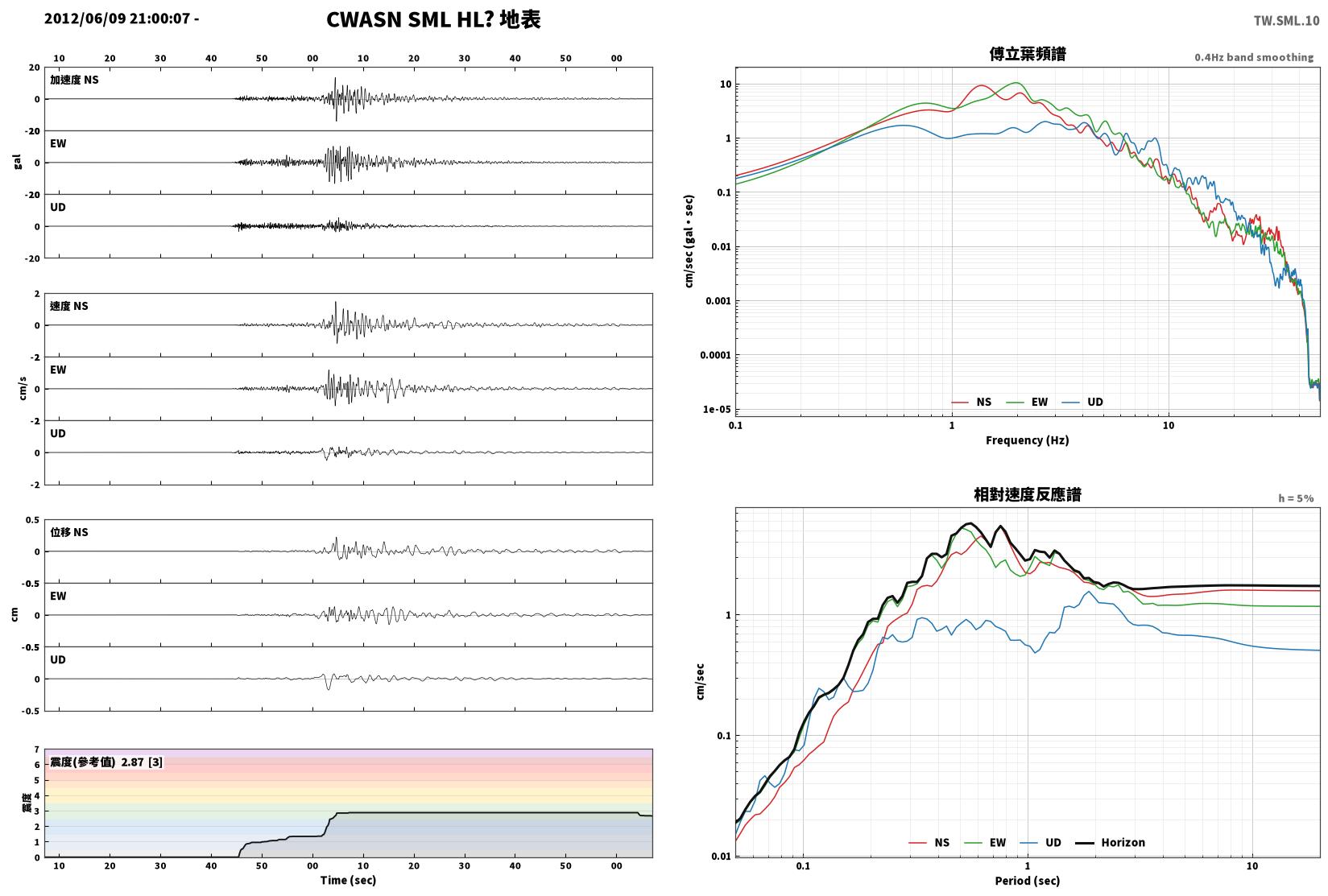

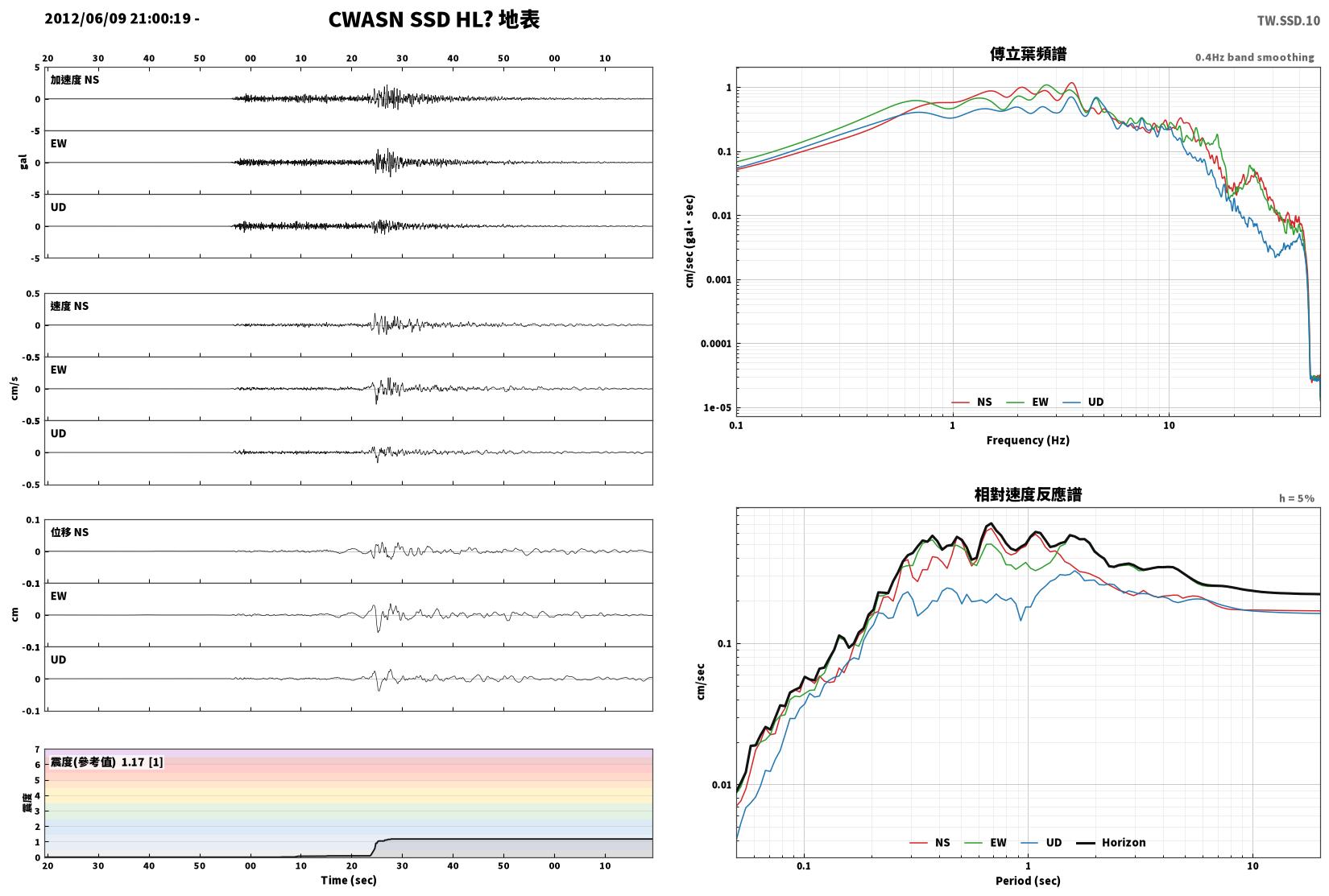

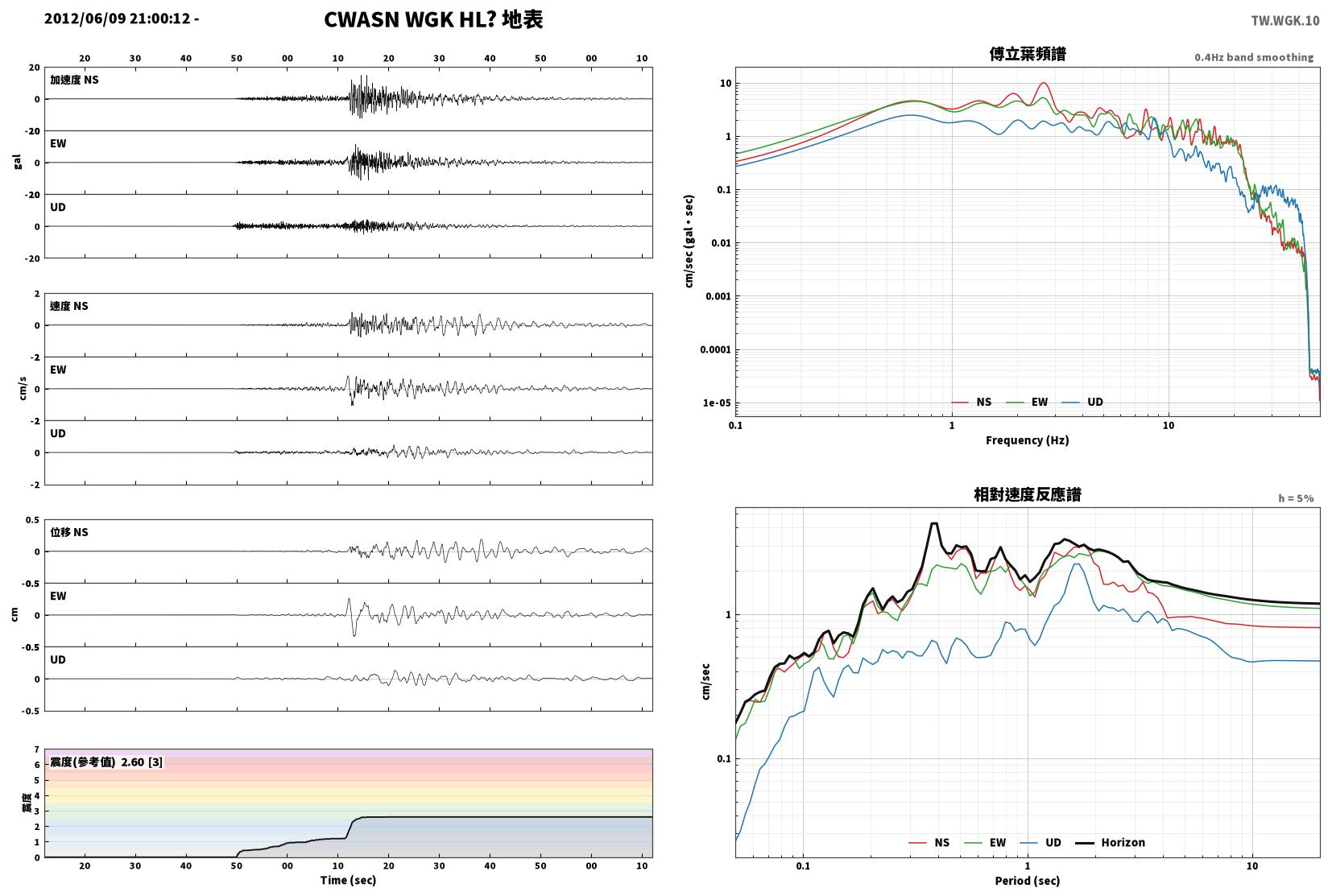

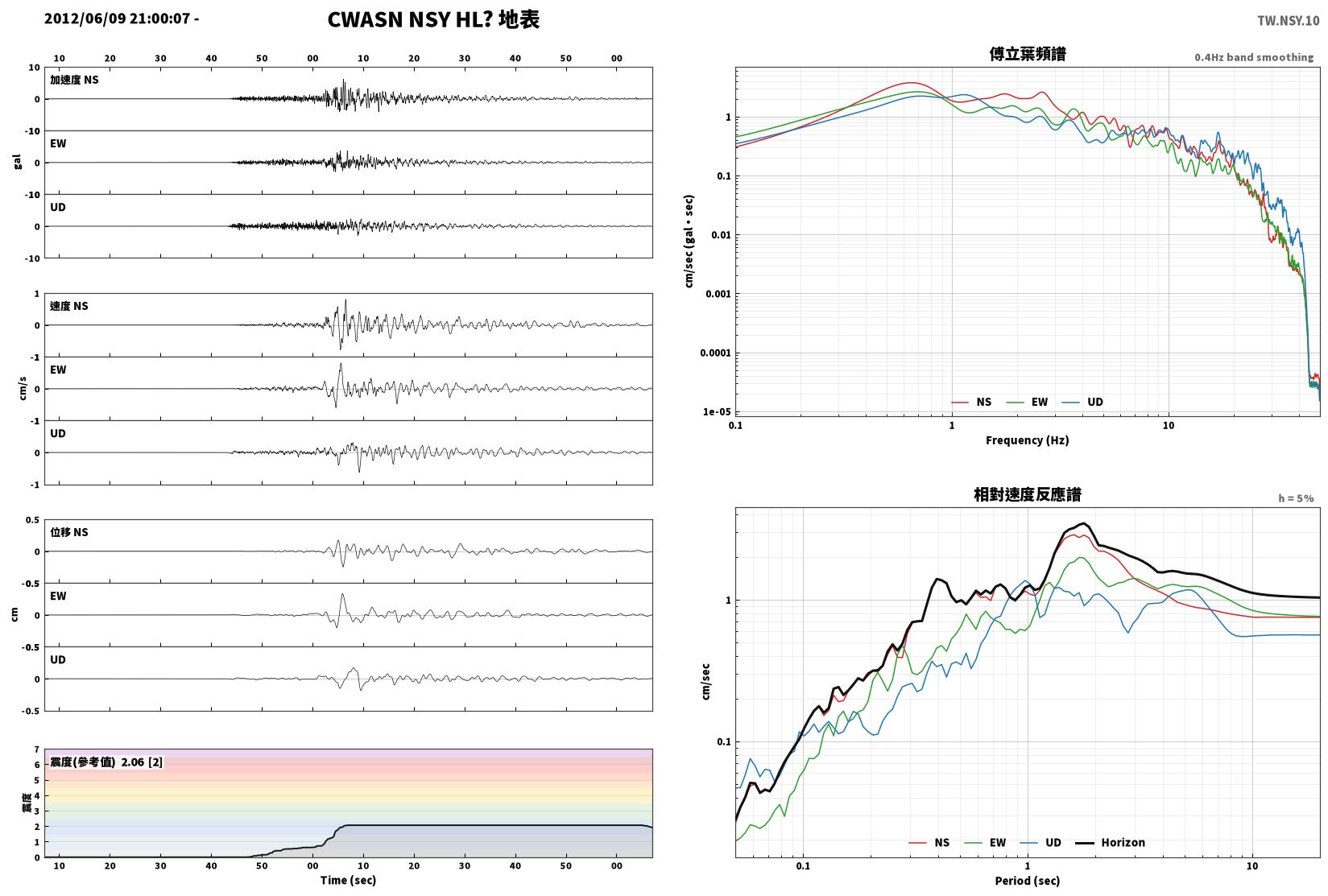

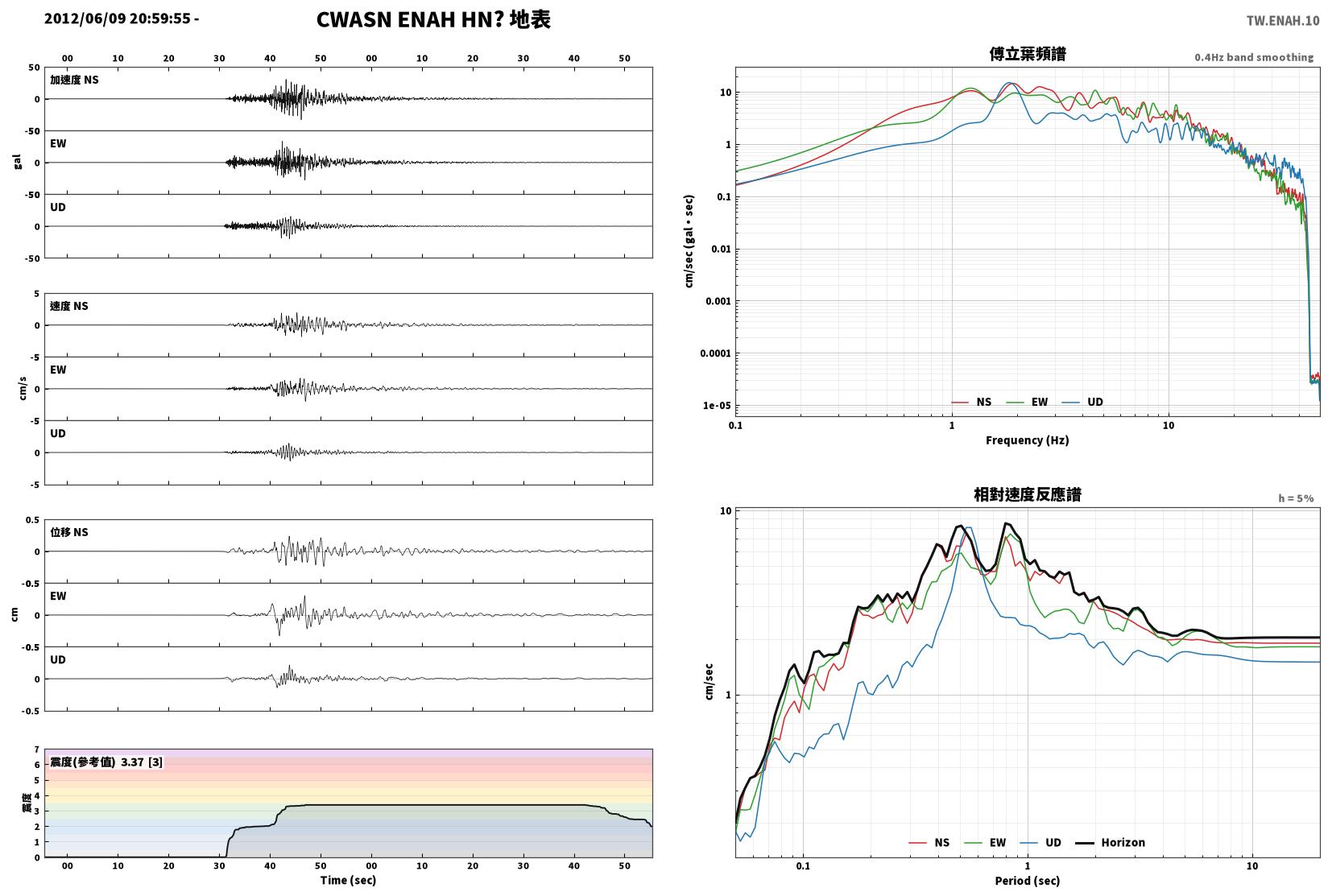

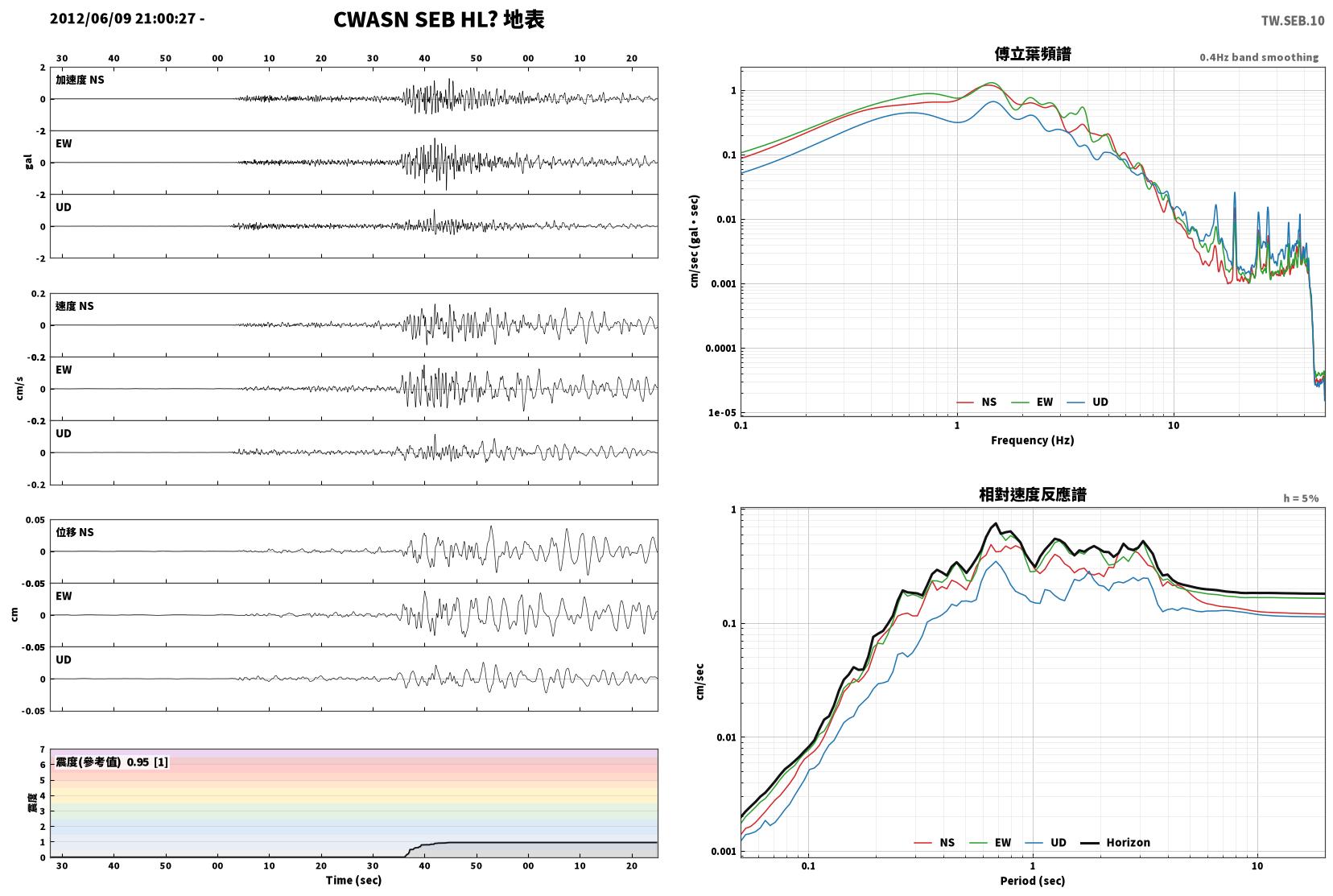

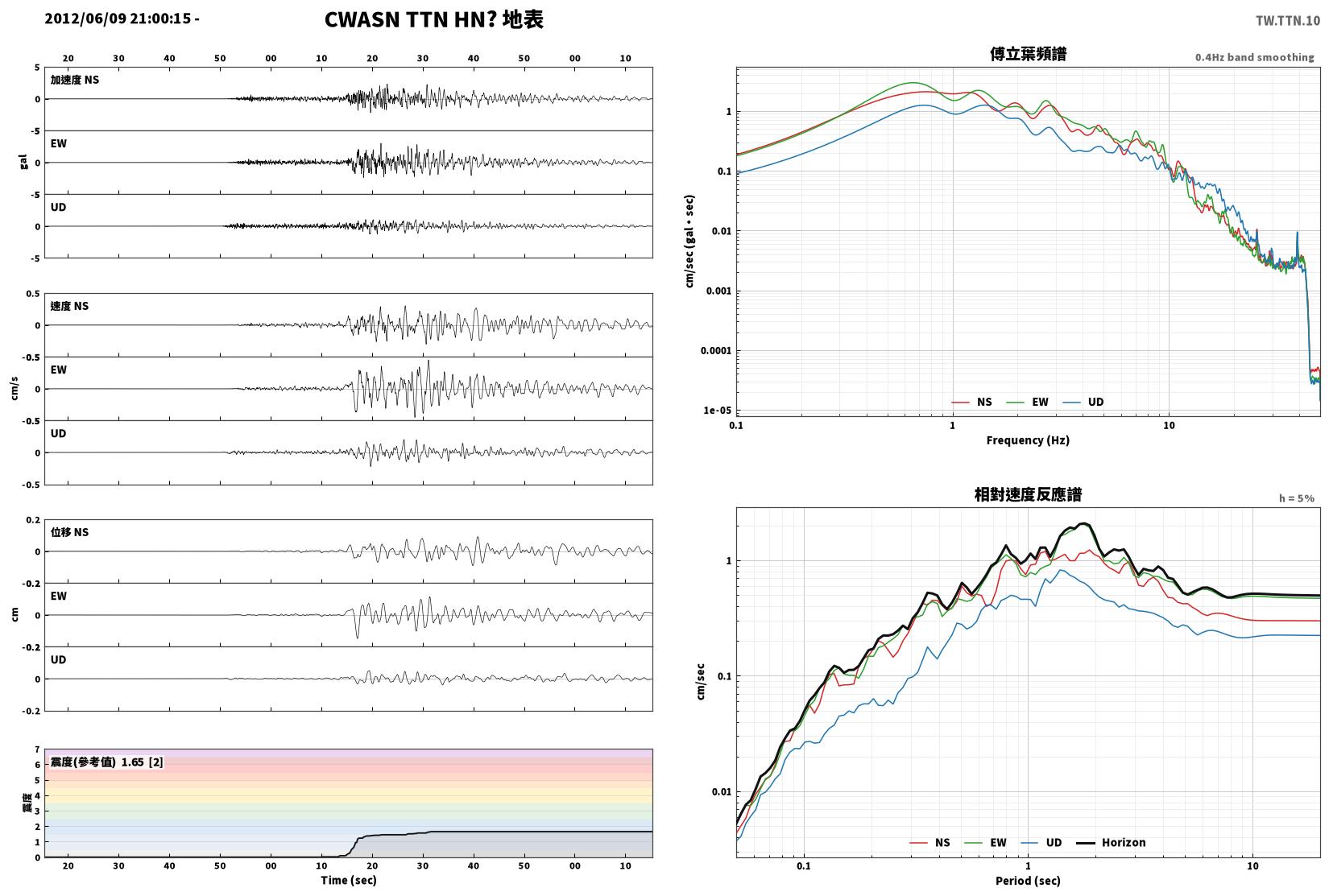

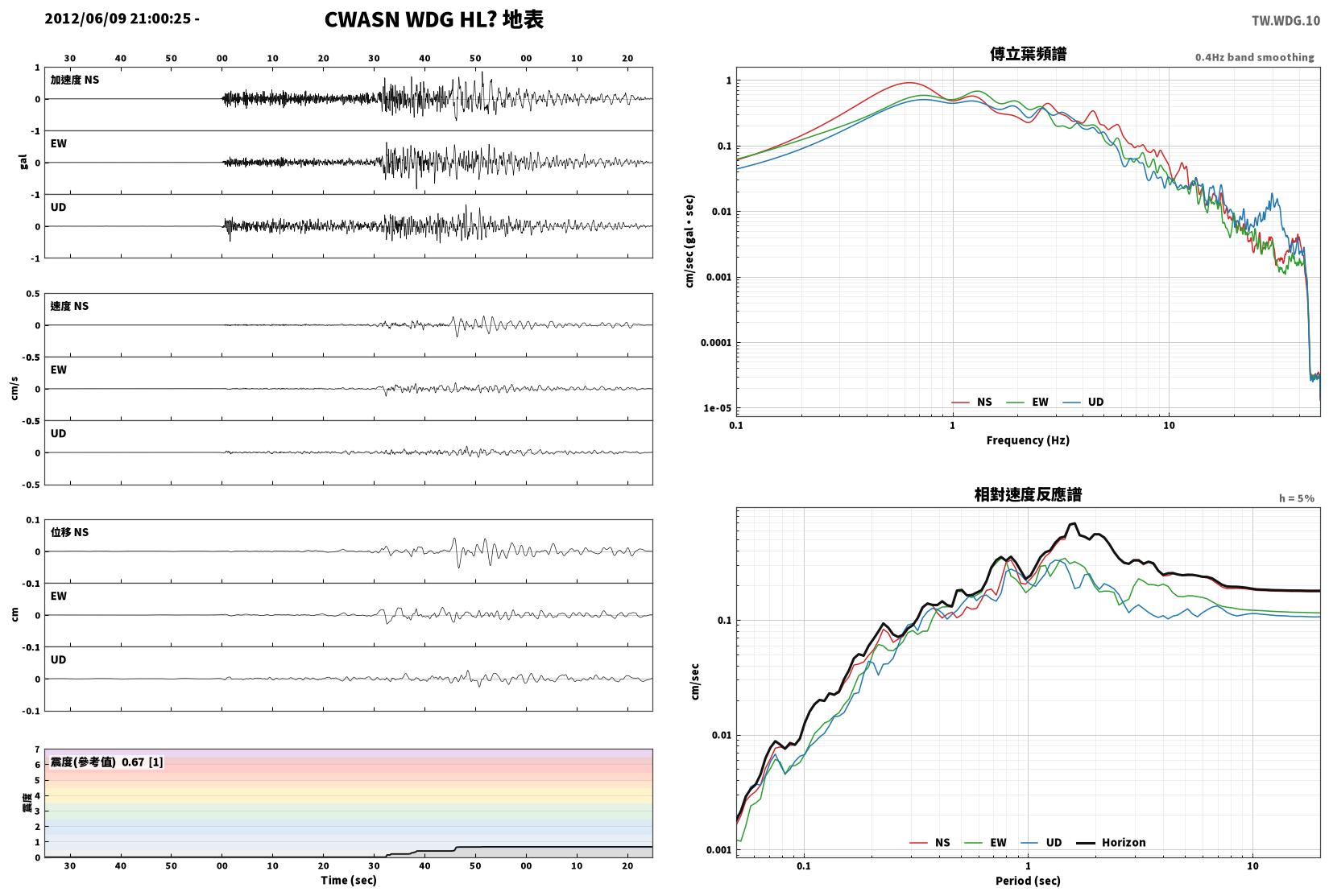

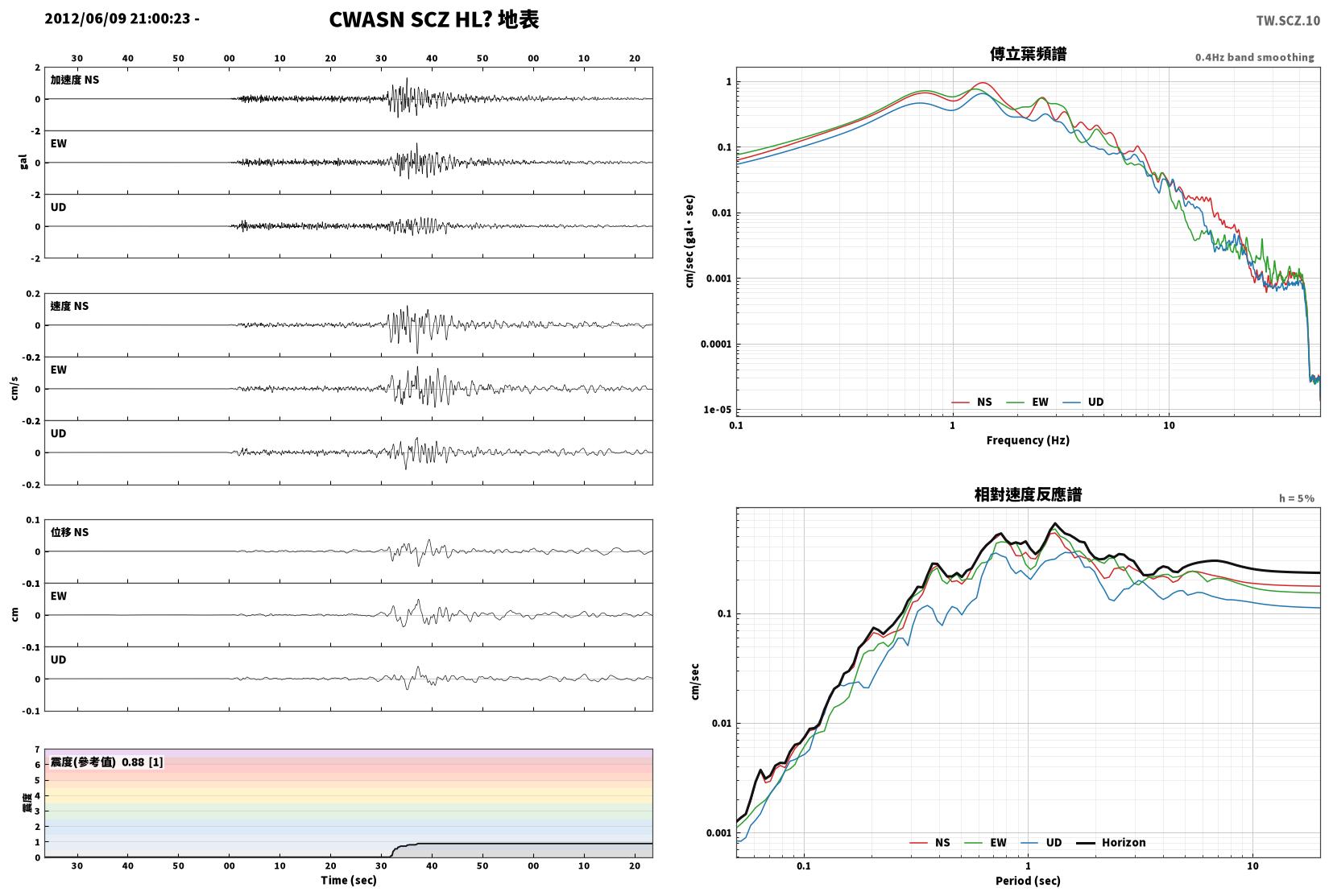

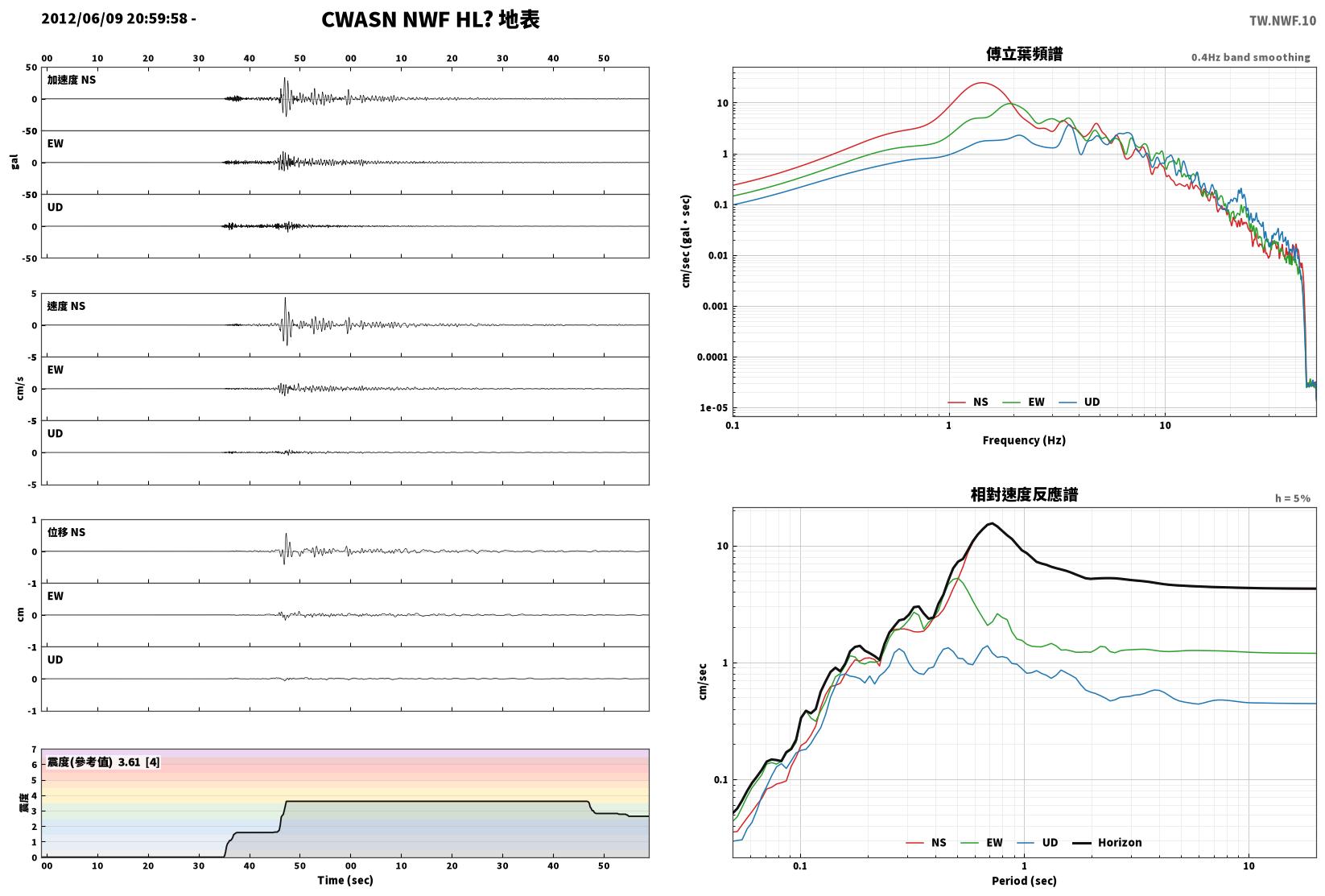

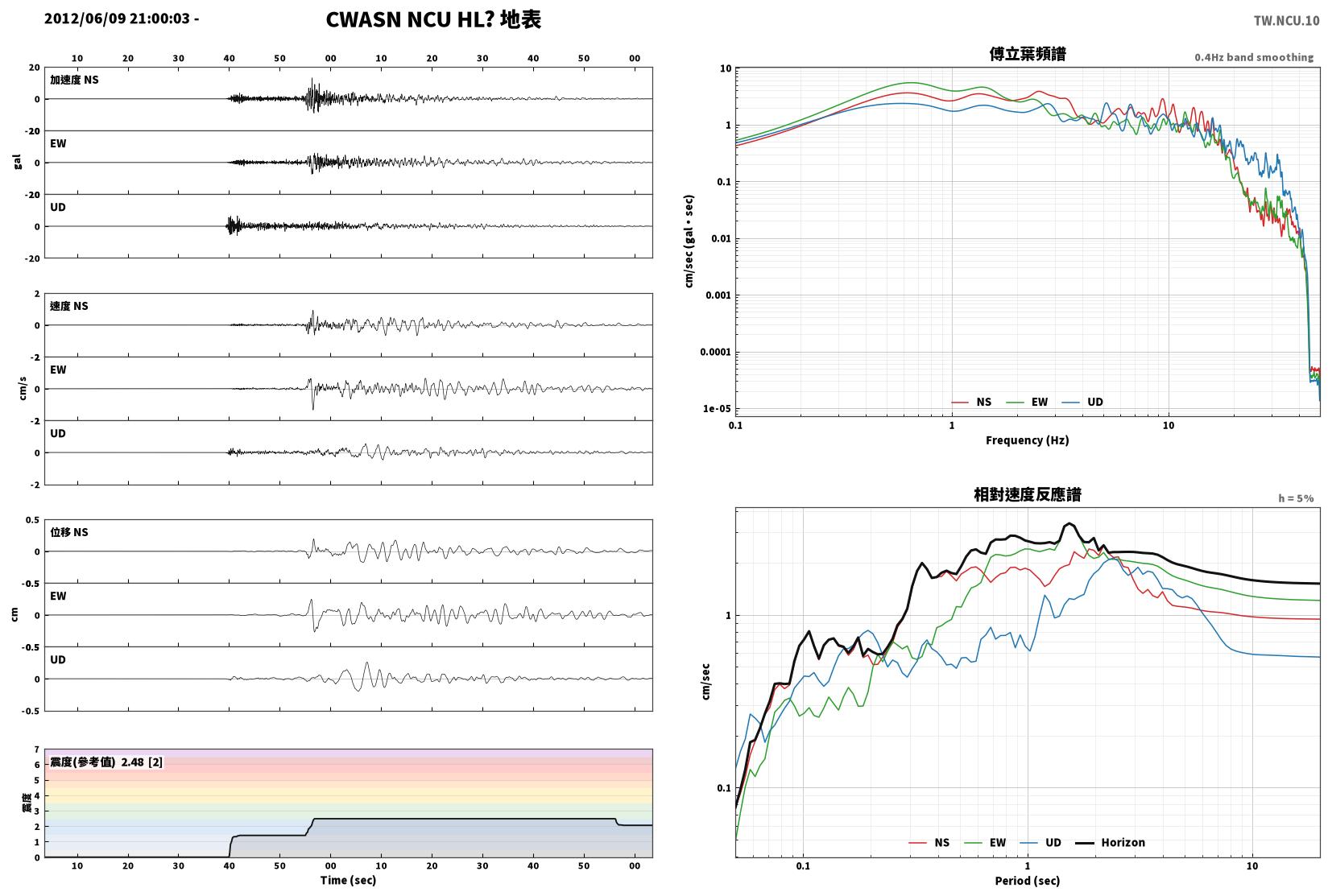

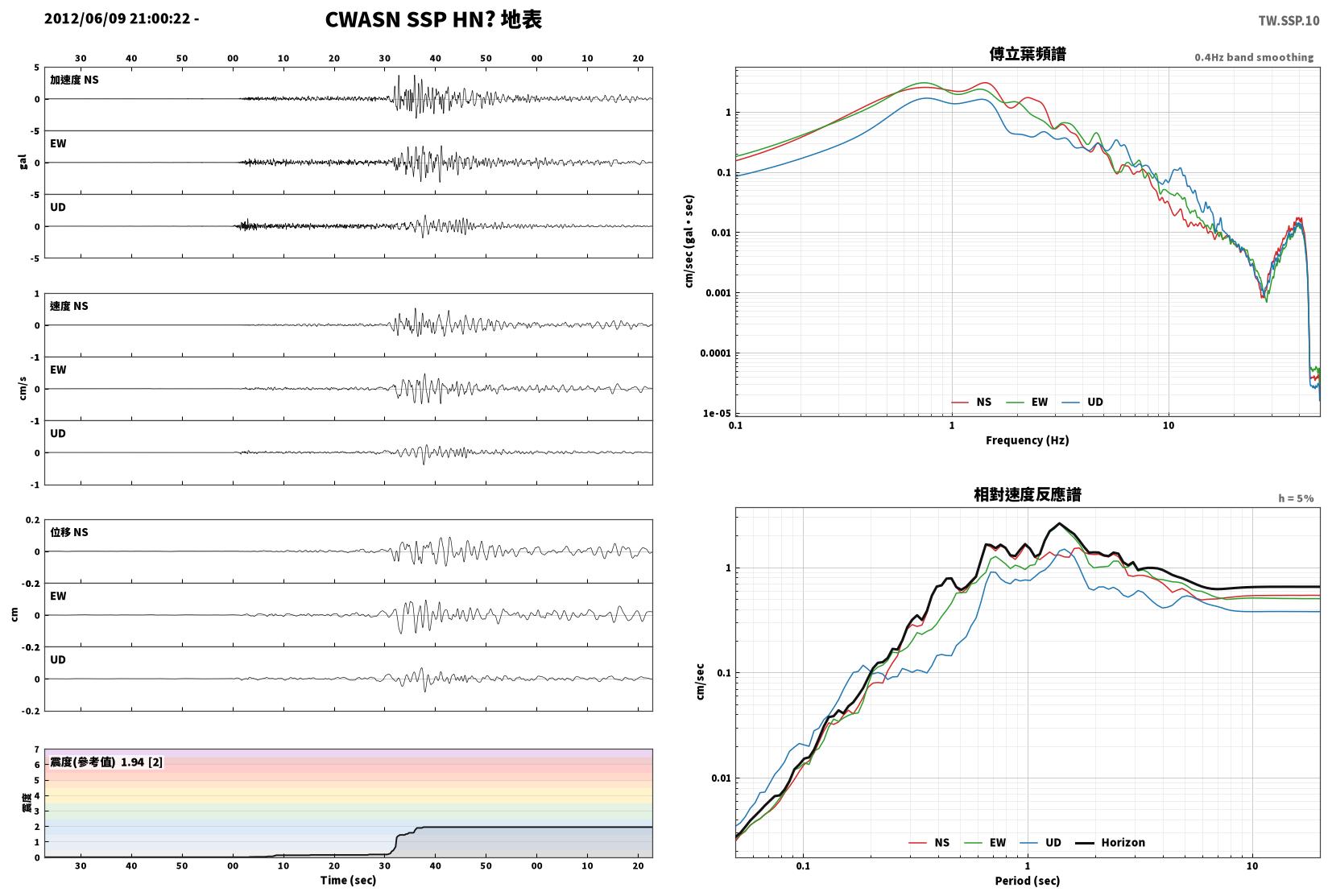

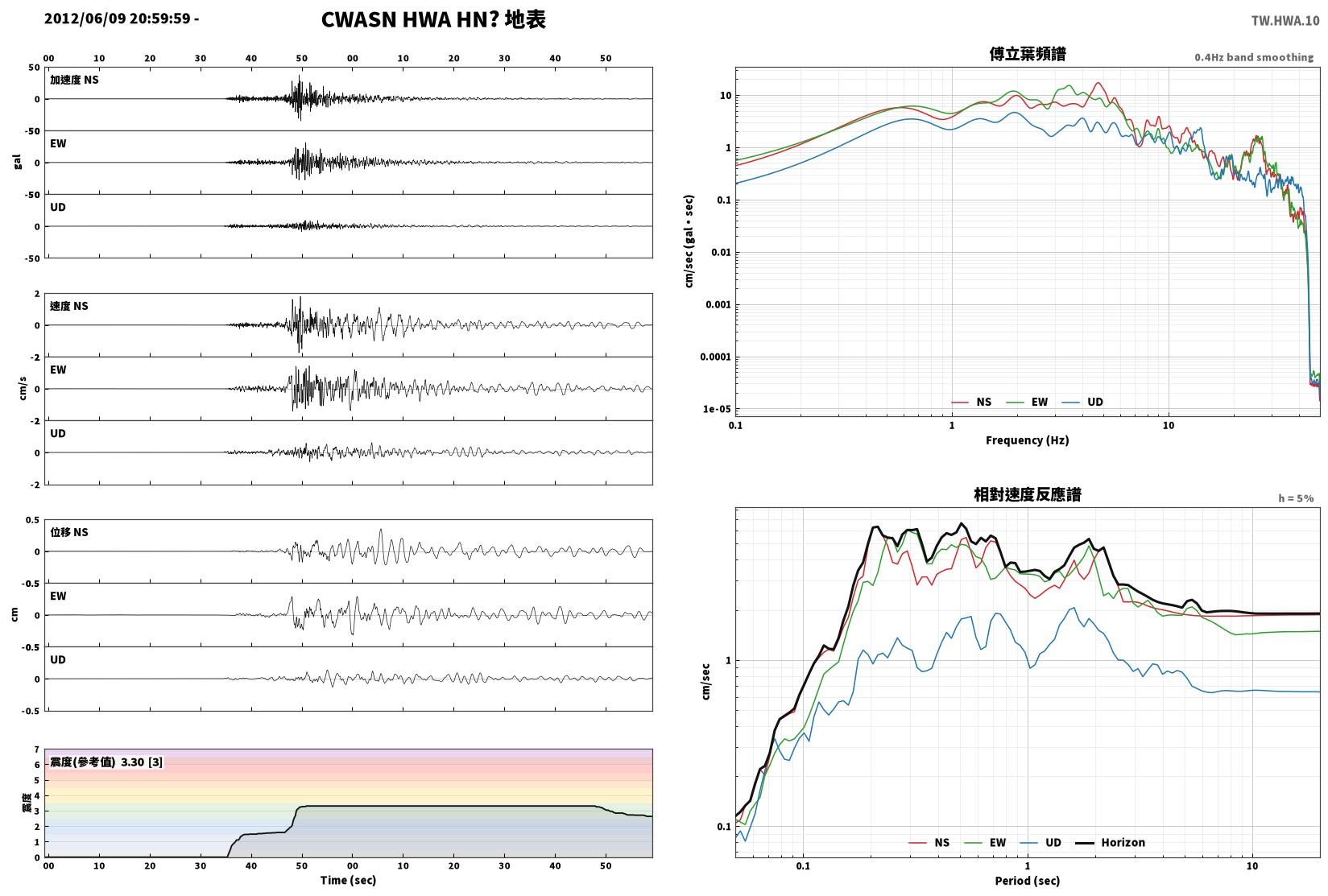

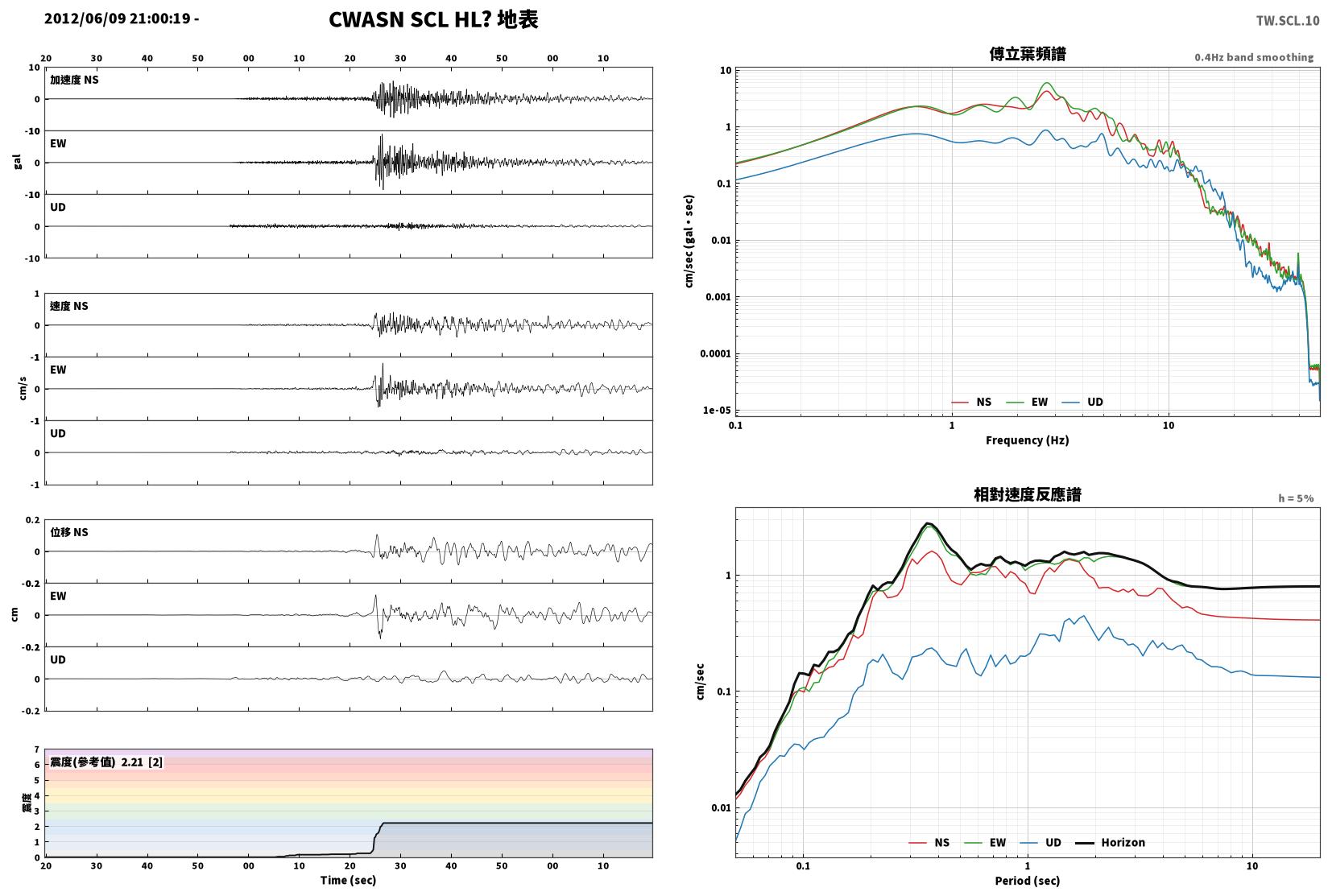

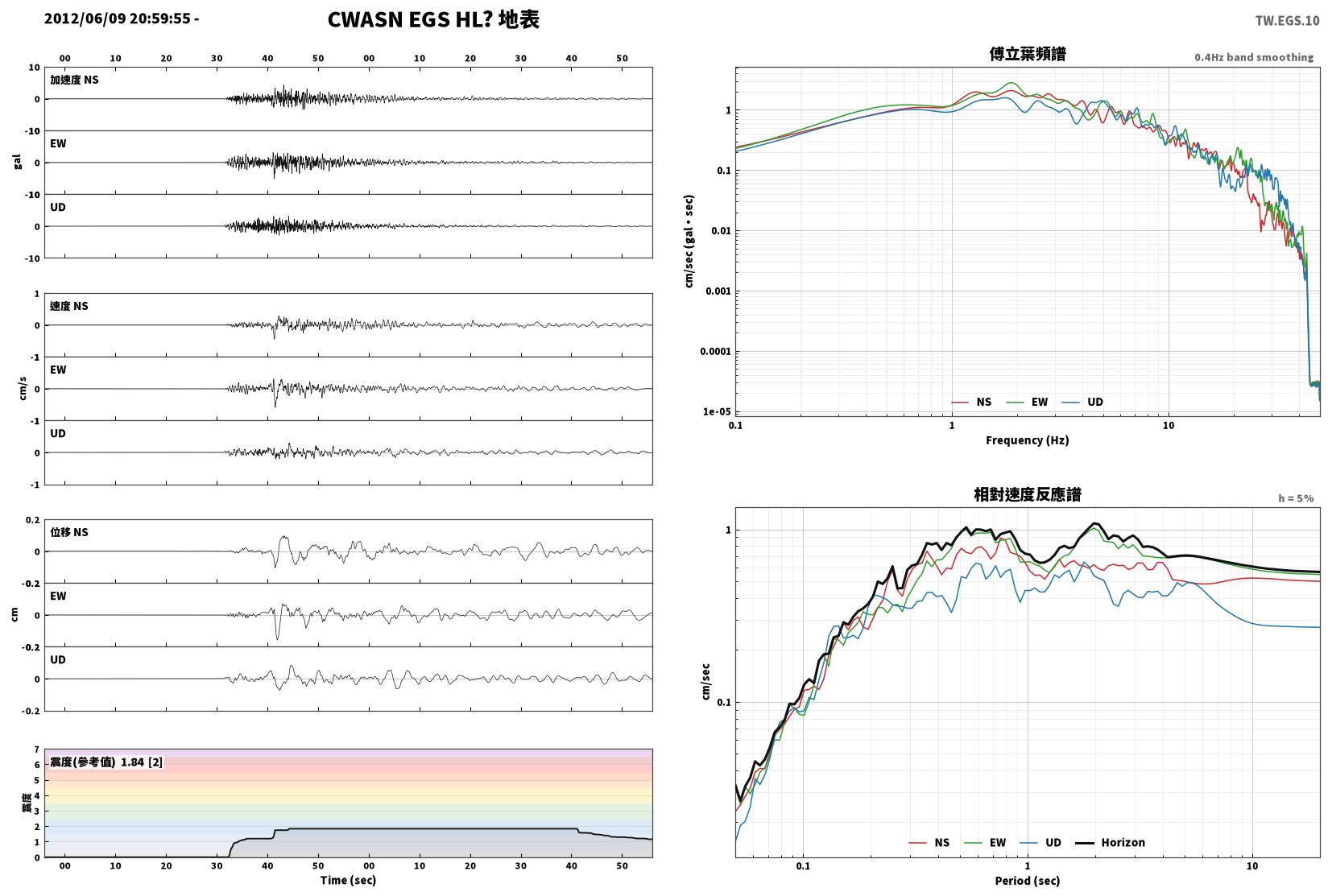

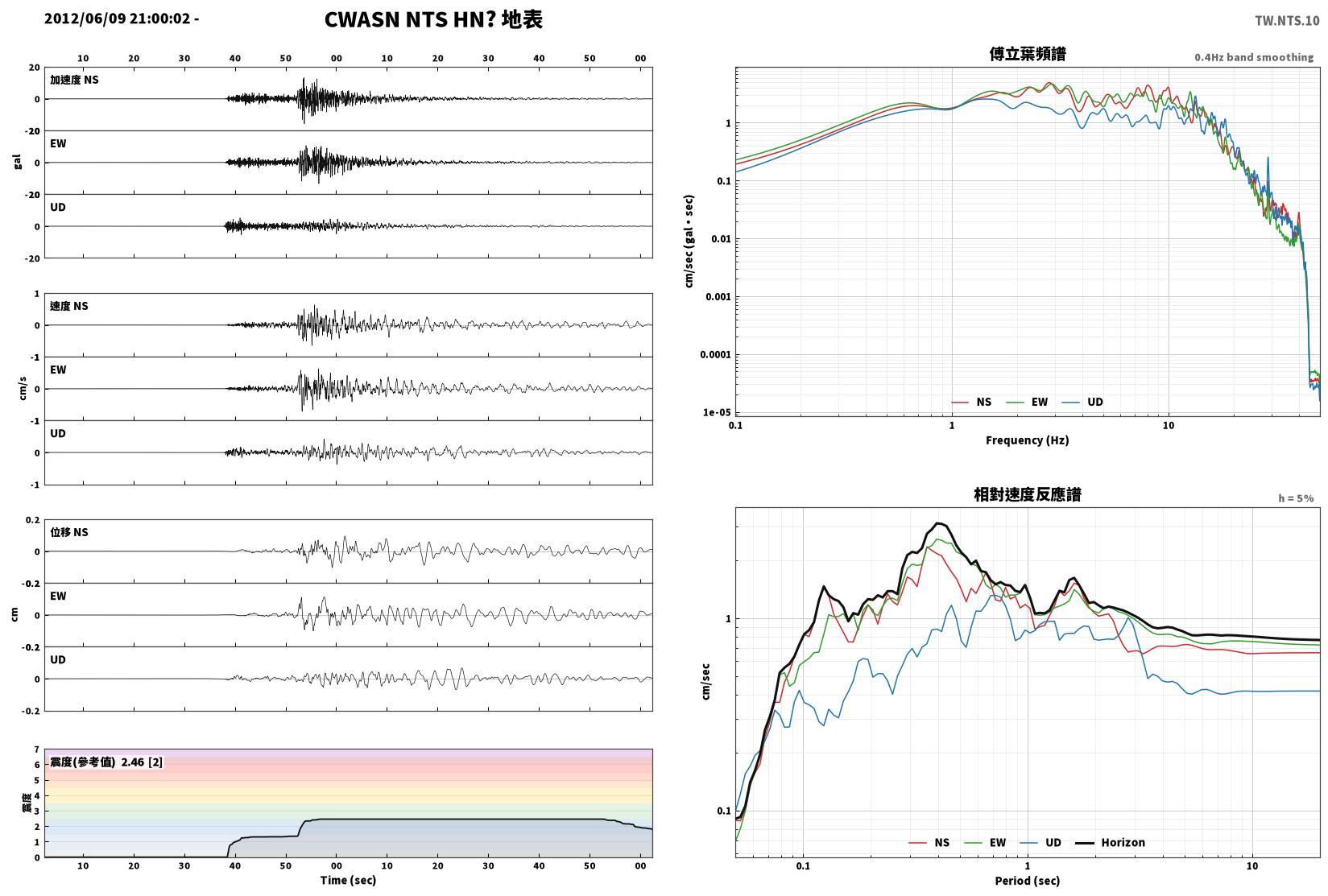

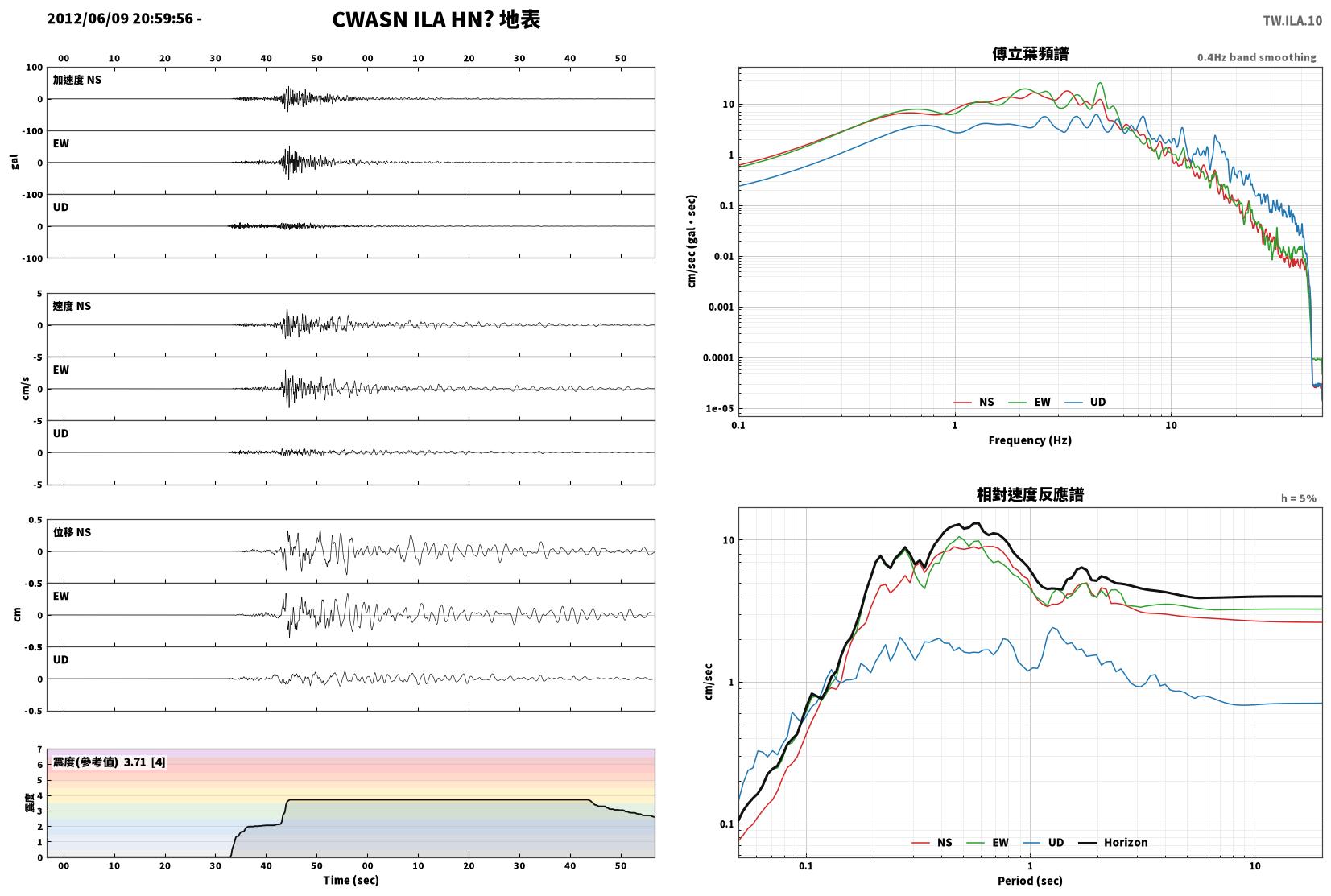

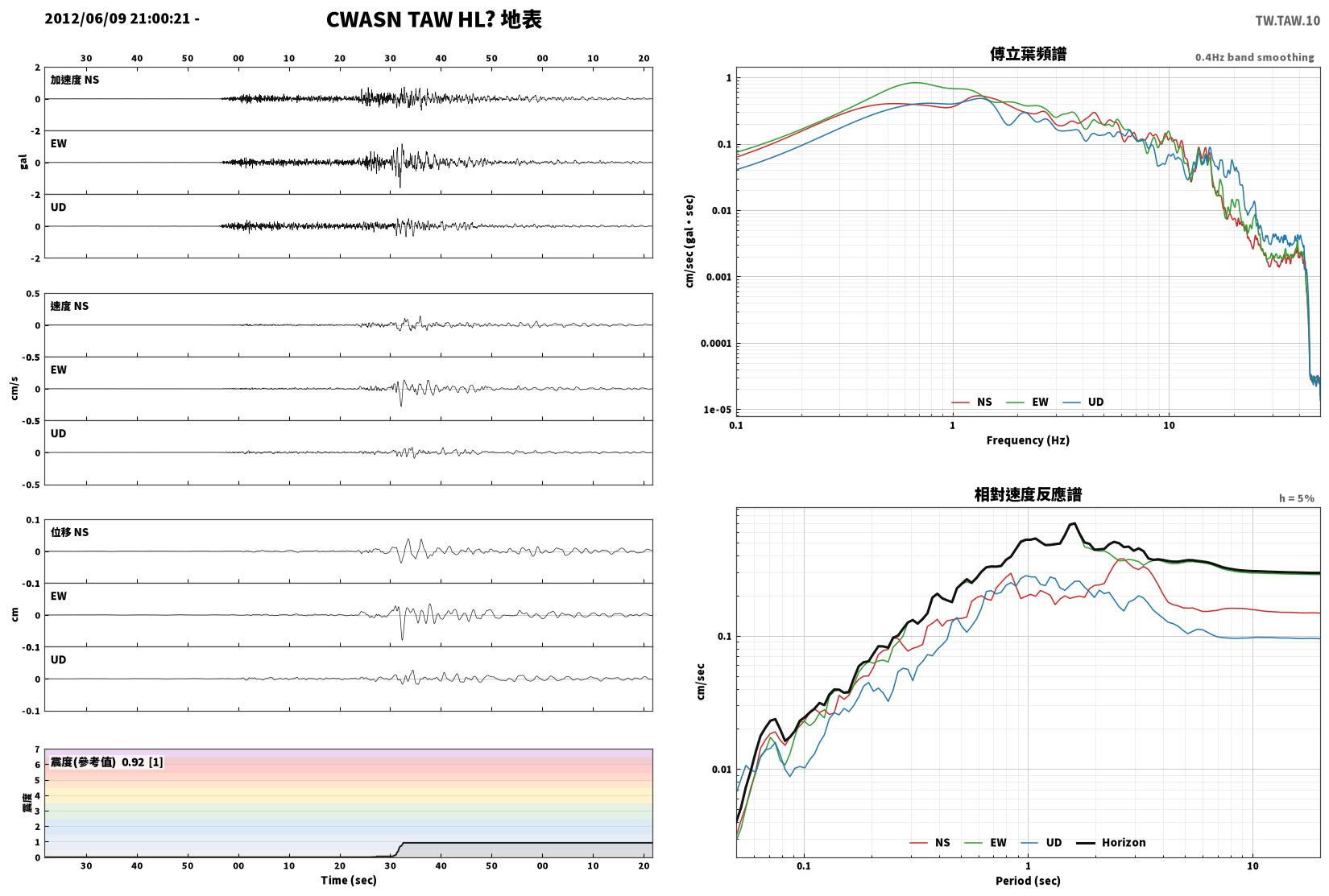

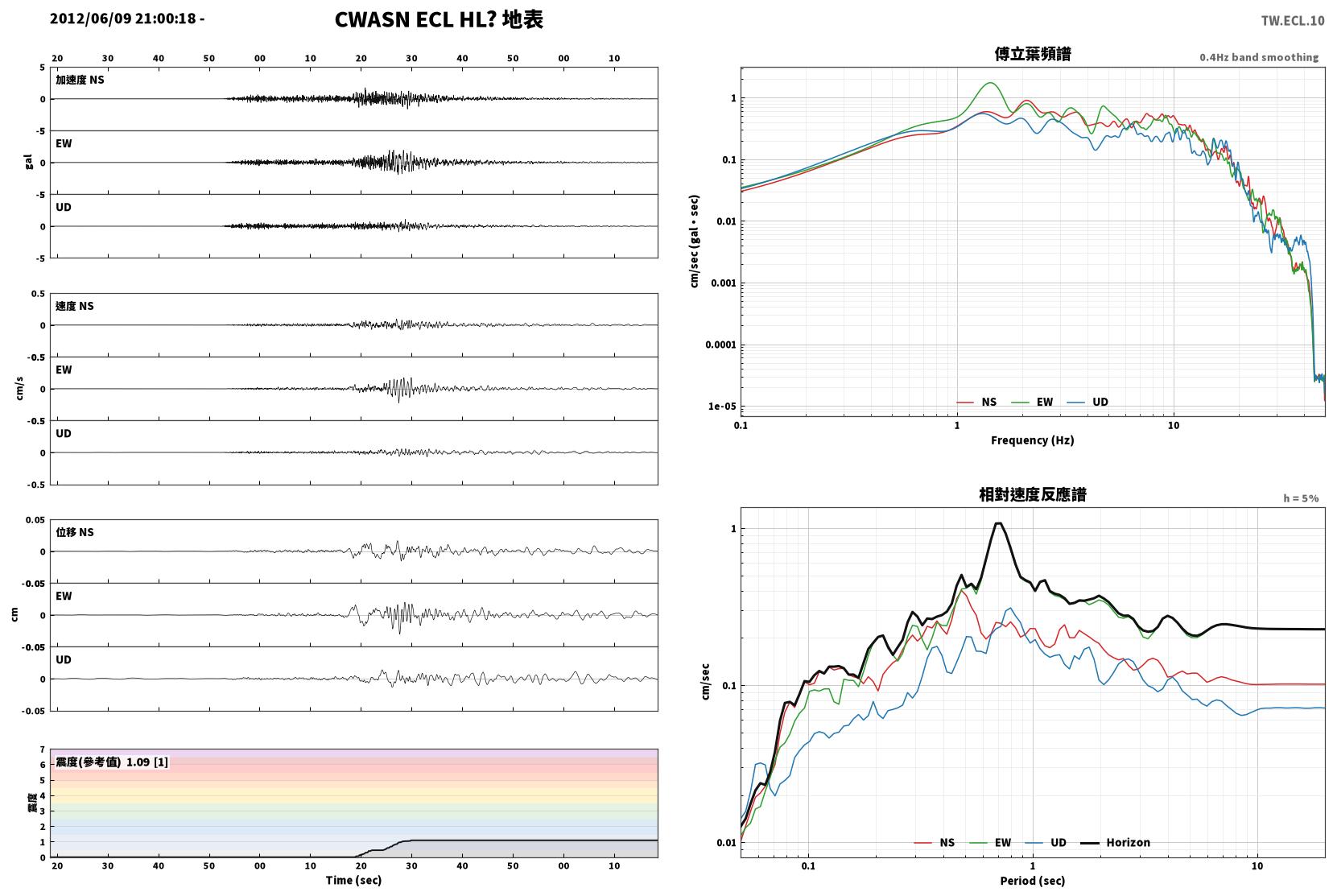

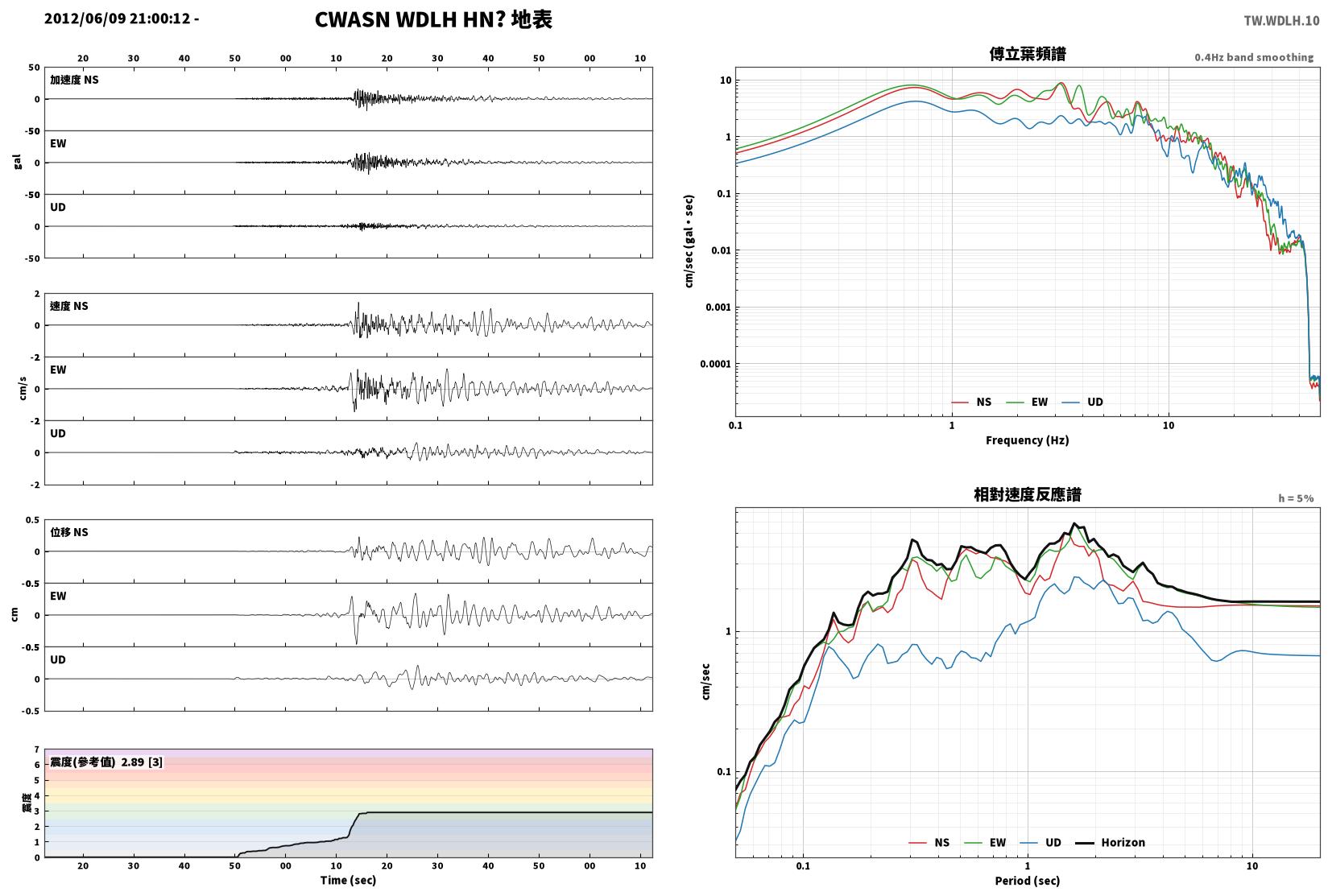

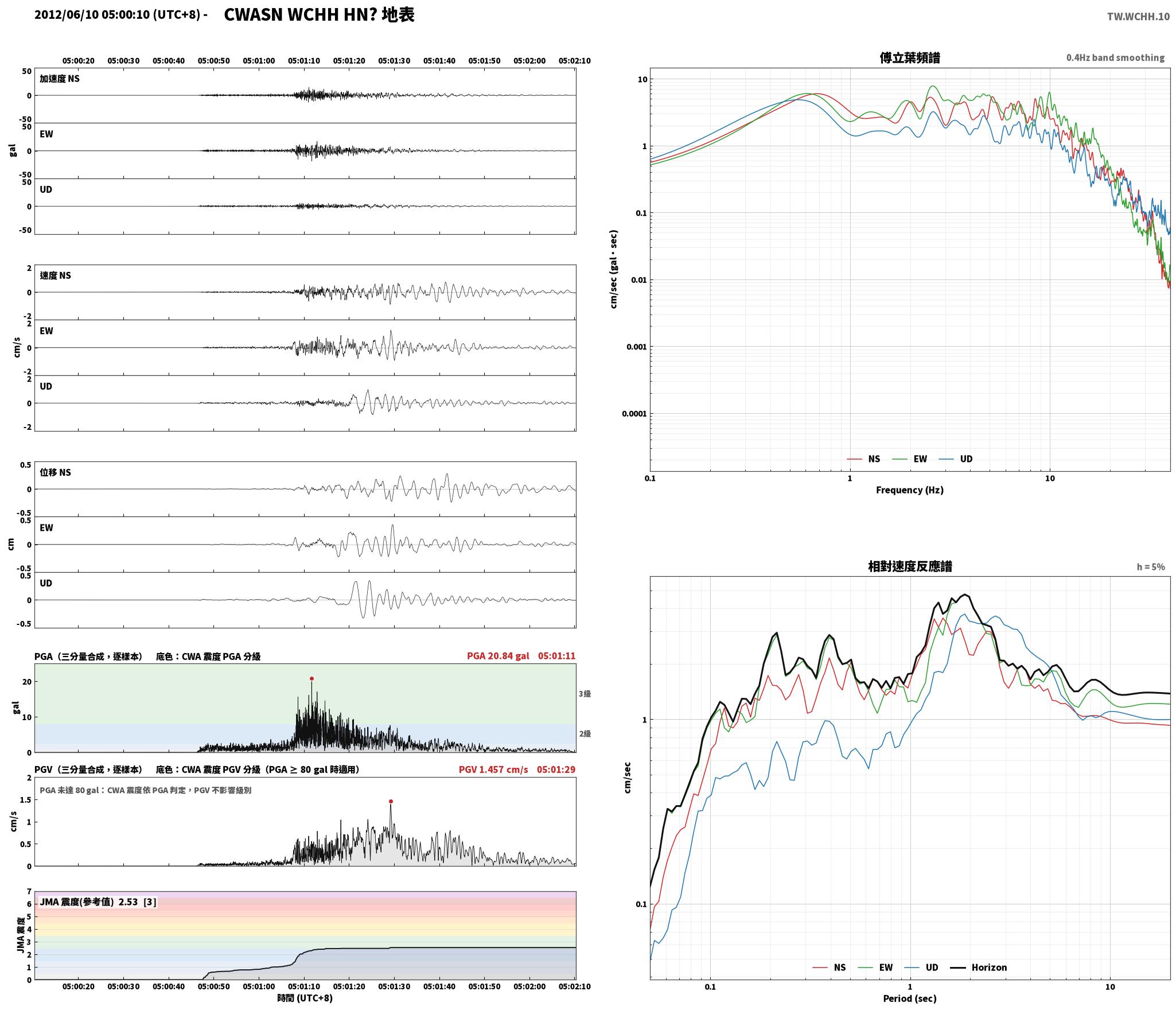

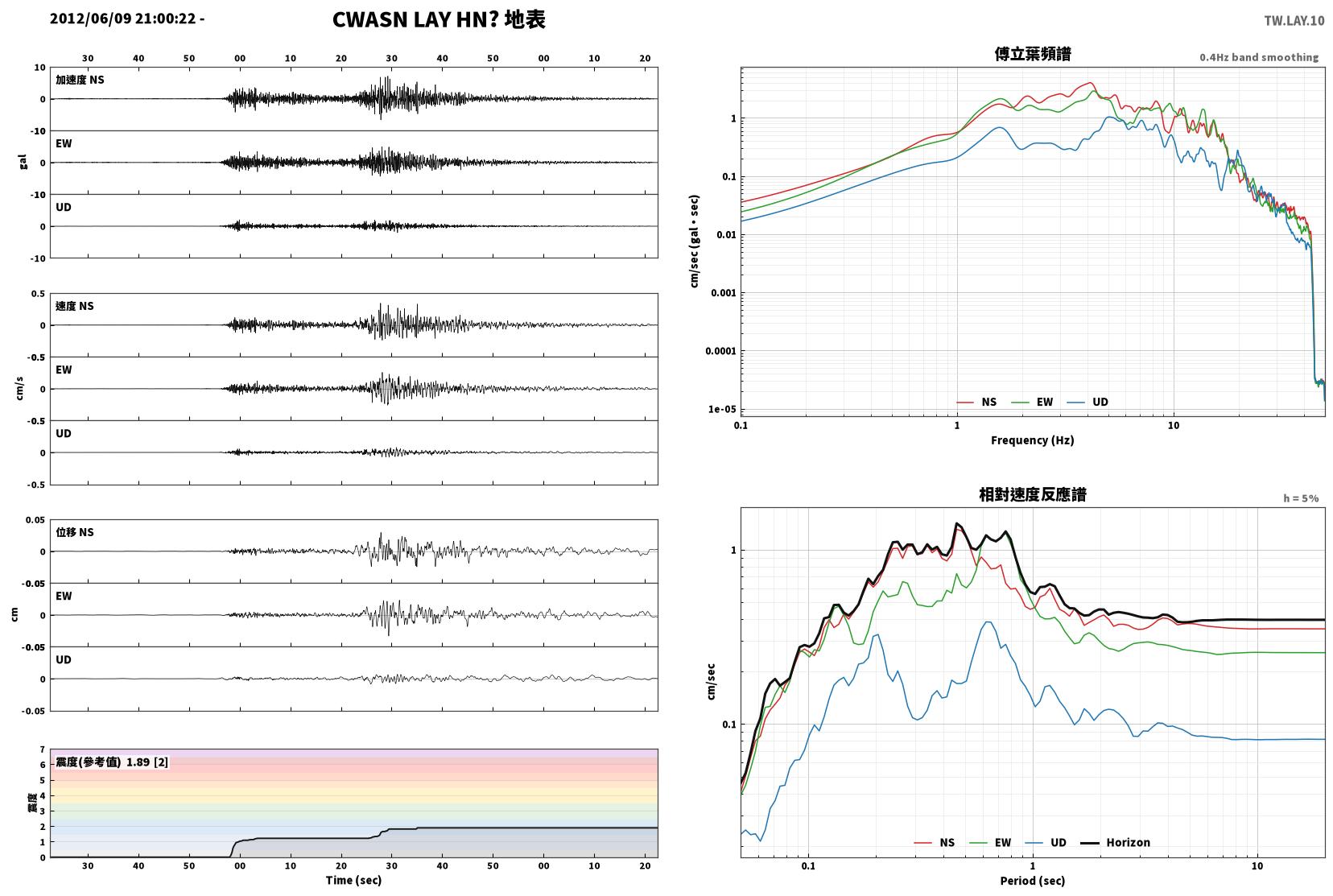

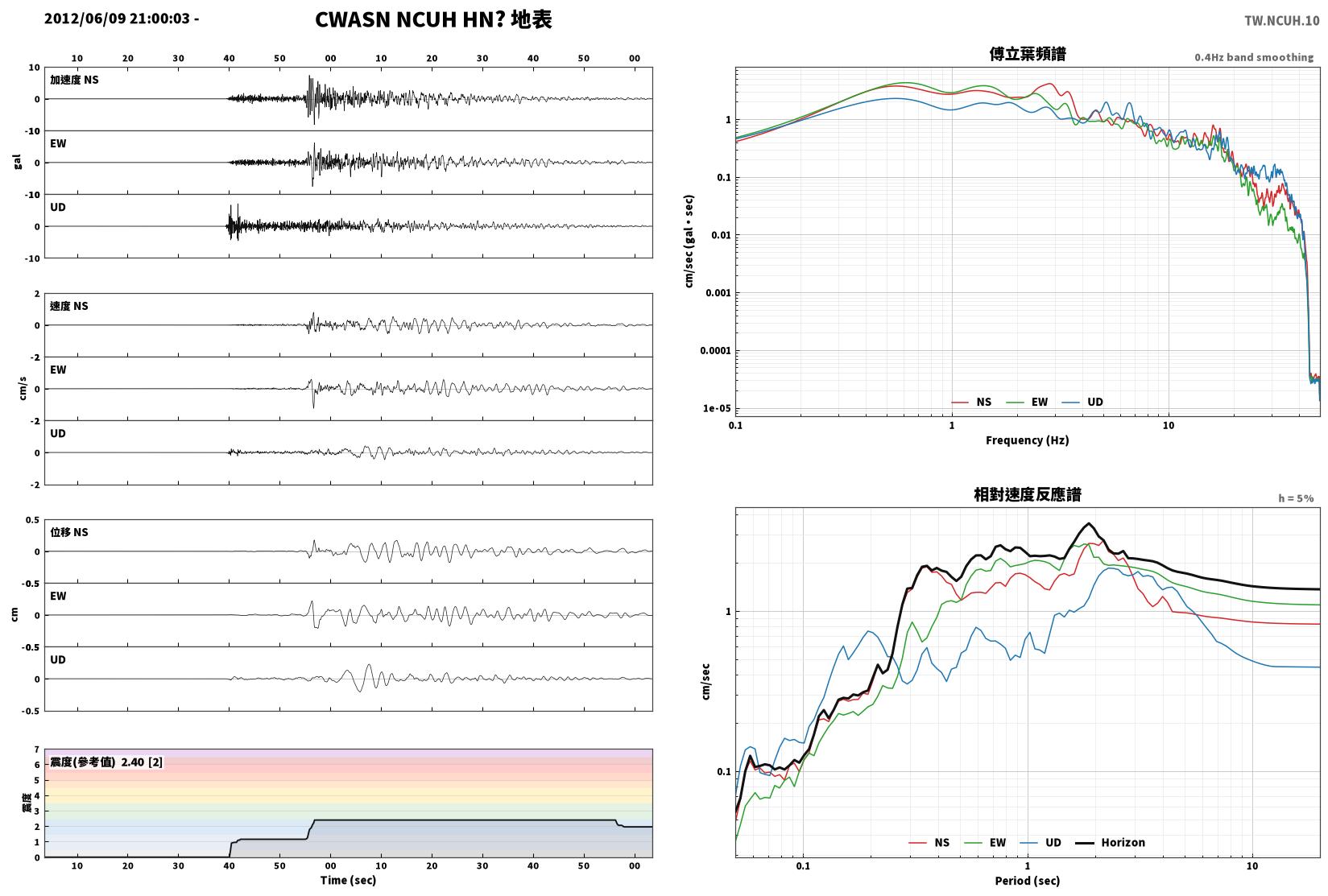

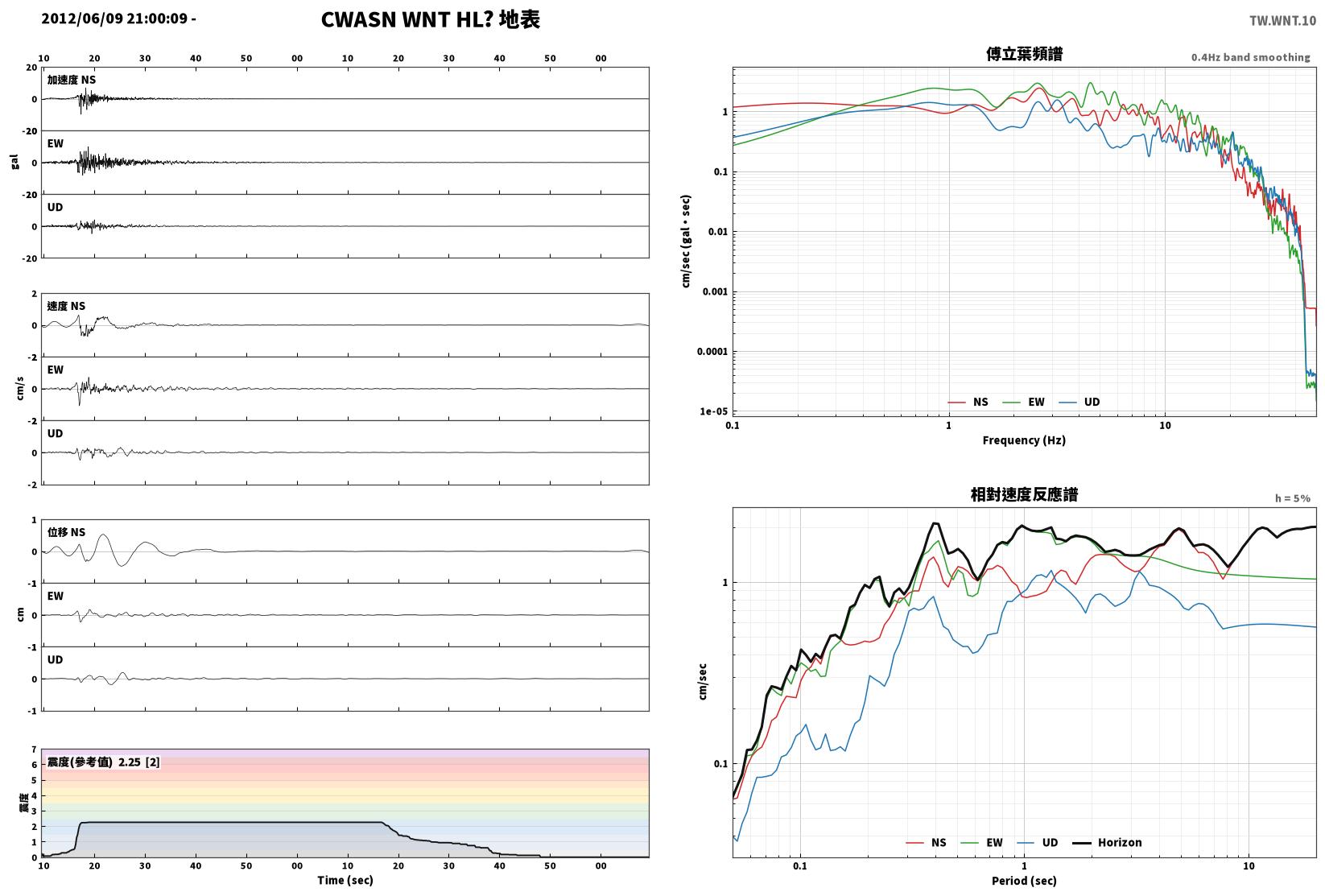

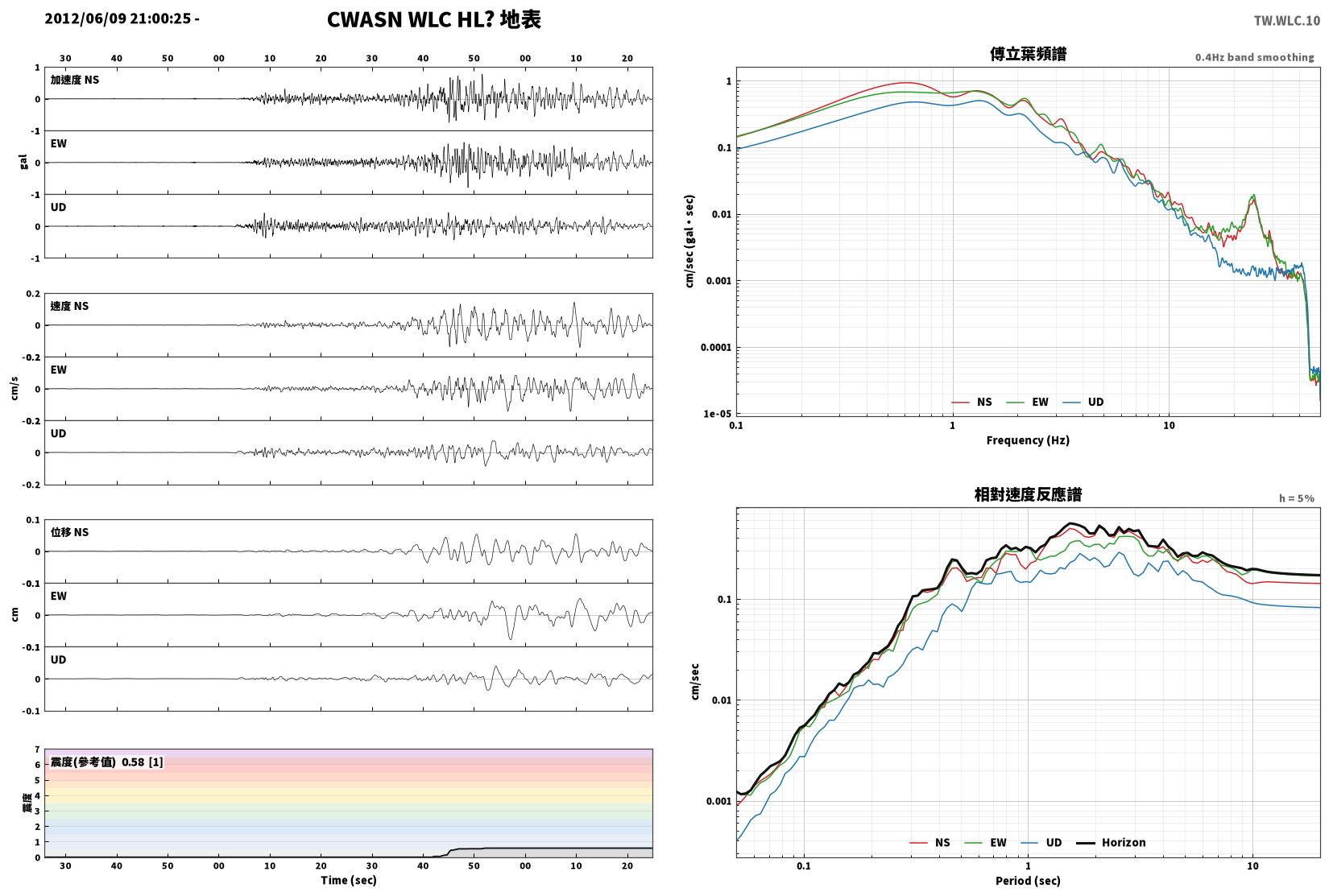

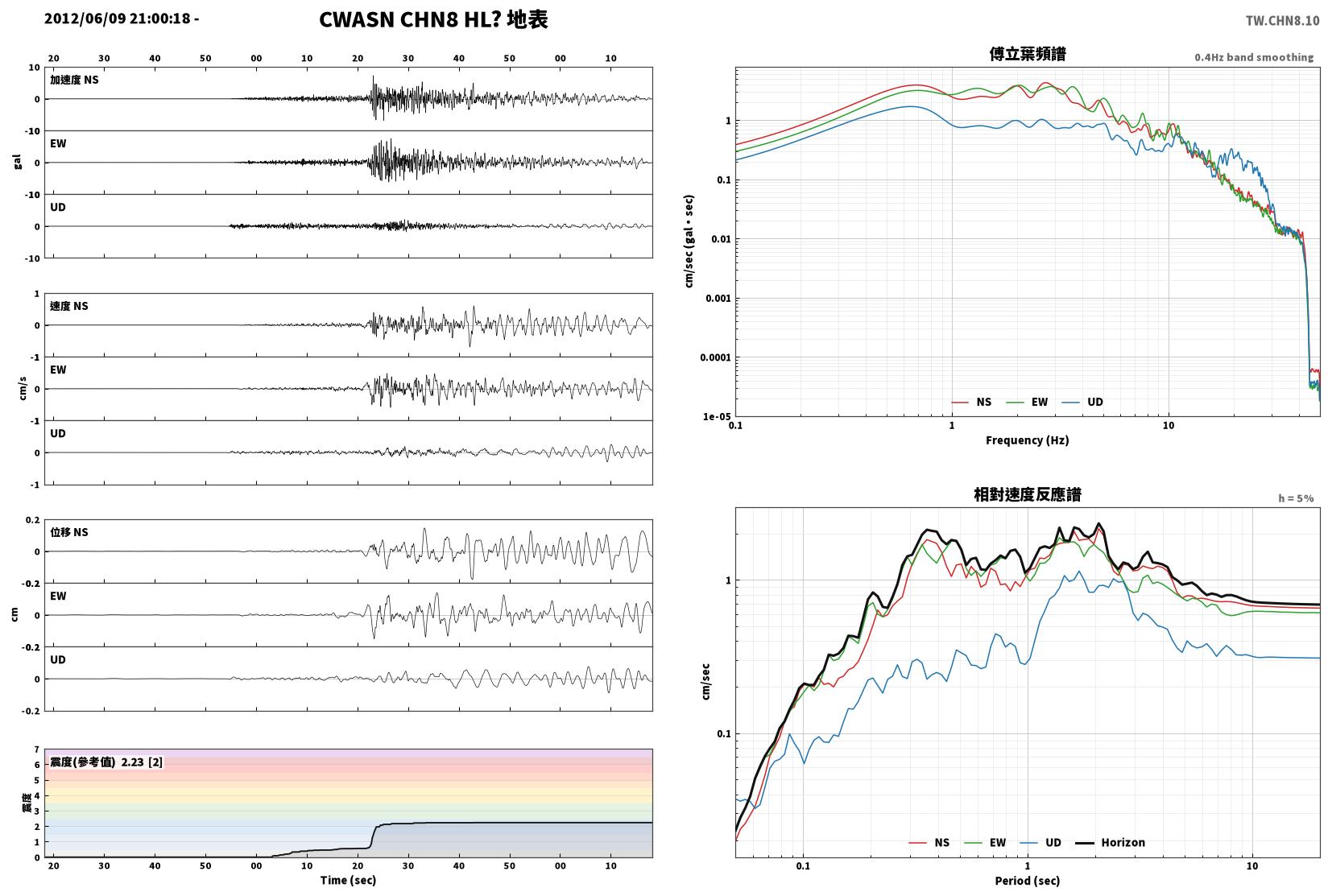

五、分析圖各面板的來源

分析圖各區塊分別對應不同路徑，判讀時請留意：

面板	來源與判讀
左欄三軸加速度／速度／位移波形	來自 CWA 因果 10 Hz 低通（保留完整低頻），與報告數值同源；因低頻完整，位移面板較能反映真實地表長週期位移。
底部即時震度（參考值）	來自 JMA 非因果濾波（直接取原始加速度），為隨時間變化的即時震度近似；與左欄不同源，不可與 CWA 系列逐值互比。
右上傅立葉頻譜	取自 10 Hz 低通後的加速度；約 10 Hz 以上為濾波器裙帶、無物理意義。
右下相對速度反應譜（阻尼 5%）	取自 0.05 Hz 高通的寬頻加速度所計算之單自由度應答；長週期成分完整、全段具物理意義。

六、各路徑一覽

資料／圖面	濾波	因果性	有效頻段／週期
加速度／速度、PGA/PGV、CWA 計測震度、分析圖左欄波形、傅立葉頻譜	去均值 + 10 Hz 因果低通（速度另 0.075 Hz 高通）	因果	≤ 10 Hz（保留完整低頻）
JMA 計測震度、分析圖即時震度	氣象廳規格 FFT 濾波（FL / FH / FF，直接取原始加速度）	非因果（零相位）	約 0.5–10 Hz
LPGM / SVA、分析圖相對速度反應譜	0.05 Hz 高通 + 單自由度速度應答（阻尼 5%）	—	週期 1.6–7.8 s（32 週期）

瞭解更多關於 CWASN 及 GDMS？

CWASN＝中央氣象署地震觀測網，1991 年起現代化為即時觀測網；2012 年新一代啟用，即時測站超過 170 站，地震監測量由每年約 4,000 增至 40,000。
三類地震儀：寬頻（速度型，可測長週期與 >1,000km 遠震）、短週期（速度型，測微弱地動）、強震儀（加速度型，記錄大地震不飽和）。
強震即時警報用的是加速度型強震儀（三軸），1995 年起設置、最多達 110 站，用於有感地震自動定位與各地震度。
現行測站全面升級為 24 位元高解析度、取樣每秒 100 點；第 2 階段並增建井下（平均 300m）與東部海域海底地震儀站。
通道代碼 HN、HL 為加速度型地震儀（強震儀）。
資料公開網址： https://gdms.cwa.gov.tw

資料來源與致謝｜GDMS

本頁逐站強震觀測資料取自中央氣象署「地震及地球物理資料管理系統」（GDMS），資料公開網址： https://gdms.cwa.gov.tw。

資料庫引用：Central Weather Administration (CWA, Taiwan). (2012). Central Weather Administration Seismographic Network [Data set]. International Federation of Digital Seismograph Networks. https://doi.org/10.7914/SN/T5
