CWA 正式地震報告

發生時刻	2015/03/23 18:13:51	震央地名	臺灣東部海域	最大震度	6
震央位置	花蓮縣政府南方 29.8 公里			連結	報告
北緯	23.73°N	東經	121.67°E	深度 / 規模	38.4km / M 6.2

註：本報告發生於 2020/01/01 震度改制前（舊制 1~7 級，無 5弱/5強/6弱/6強）。以下地圖與公式對比已將舊制對應新制（標準：0~4 級不變、5 級→5弱、6 級→6弱、7 級→7）；新制較細，屬近似對應。

震度分佈對比（★ 震央，同心圓為 S 波到時秒數・等間隔）

觀測點

實測震度圖

觀測點：各觀測點的實測最大震度，依震度上色（共 83 站）。實測震度圖：以觀測點反距離加權（IDW）內插各鄉鎮震度，畫出實測震度分佈。

公式（場址）

公式（S=1）

TREM (舊)

TREM (新)

ML v1

ML v2（preview）

PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。ML 模型 v1（intensity_ml_v1.onnx，ExpTech/YuYu1015）：神經網路依震源與各鄉鎮座標（含方位角）預估的震度分布。ML 模型 v2（preview，intensity_ml_v2.onnx，ExpTech/YuYu1015）：另一組係數重訓的實驗版本，與 v1 各自獨立設定。參數仍在調整，不代表最終成品。

震度12345弱5強6弱6強7

公式 / 模型準確度・公平對比（逐站「預測 vs 實測」，各自使用其輸入；共 83 站，含 ML v1／v2）

場址 Sᵢ 0.81–2.42，單就場址即可造成約 1.0 級的縱向差異，且與震央距無關；因此「震度×震央距」圖上一條距離曲線無法公平呈現，改以下方逐站指標與對角圖比較。

公式 / 模型	平均偏差	MAE	RMSE	完全命中	±1 級
公式（場址）	+0.45	0.66	0.92	43%	90%
公式（S=1）	+0.12	0.55	0.81	48%	98%
TREM (舊)	+0.12	0.55	0.81	48%	98%
TREM (新)	-0.42	0.66	0.91	41%	94%
ML v1	-0.12	0.34	0.64	69%	99%
ML v2（preview）	+0.24	0.46	0.73	58%	96%

偏差＝預測−實測的平均（0 最佳，正=偏高）；MAE/RMSE 越小越準；命中率越高越好。各欄最佳者以粗體標示。

公式（場址）	公式（S=1）	TREM (舊)	TREM (新)	ML v1	ML v2（preview）
PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。ML 模型 v1（intensity_ml_v1.onnx，ExpTech/YuYu1015）：以震源與座標特徵（含方位角）輸出 PGA/PGV 再分級。ML 模型 v2（preview，intensity_ml_v2.onnx，ExpTech/YuYu1015）：另一組係數重訓的實驗版本，與 v1 各自獨立設定。參數仍在調整，不代表最終成品。

命中高估低估泡泡大小＝站數；虛線＝完美預測（預測＝實測）

震度 × 震央距衰減圖（距離趨勢參考；X 線性、震度階為整數階梯）

註：同一震央距的各站因場址不同會有縱向散布，單一距離曲線無法呈現，故此圖僅供看衰減趨勢；公式的公平橫向對比請見上方「公式準確度・公平對比」。

公式（場址）誤差 0.92	公式（S=1）誤差 0.81	TREM (舊)誤差 0.81	TREM (新)誤差 0.91
PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。

觀測點（依震度上色）選定公式理論曲線

最大震度時空熱圖 • 震央距剖面

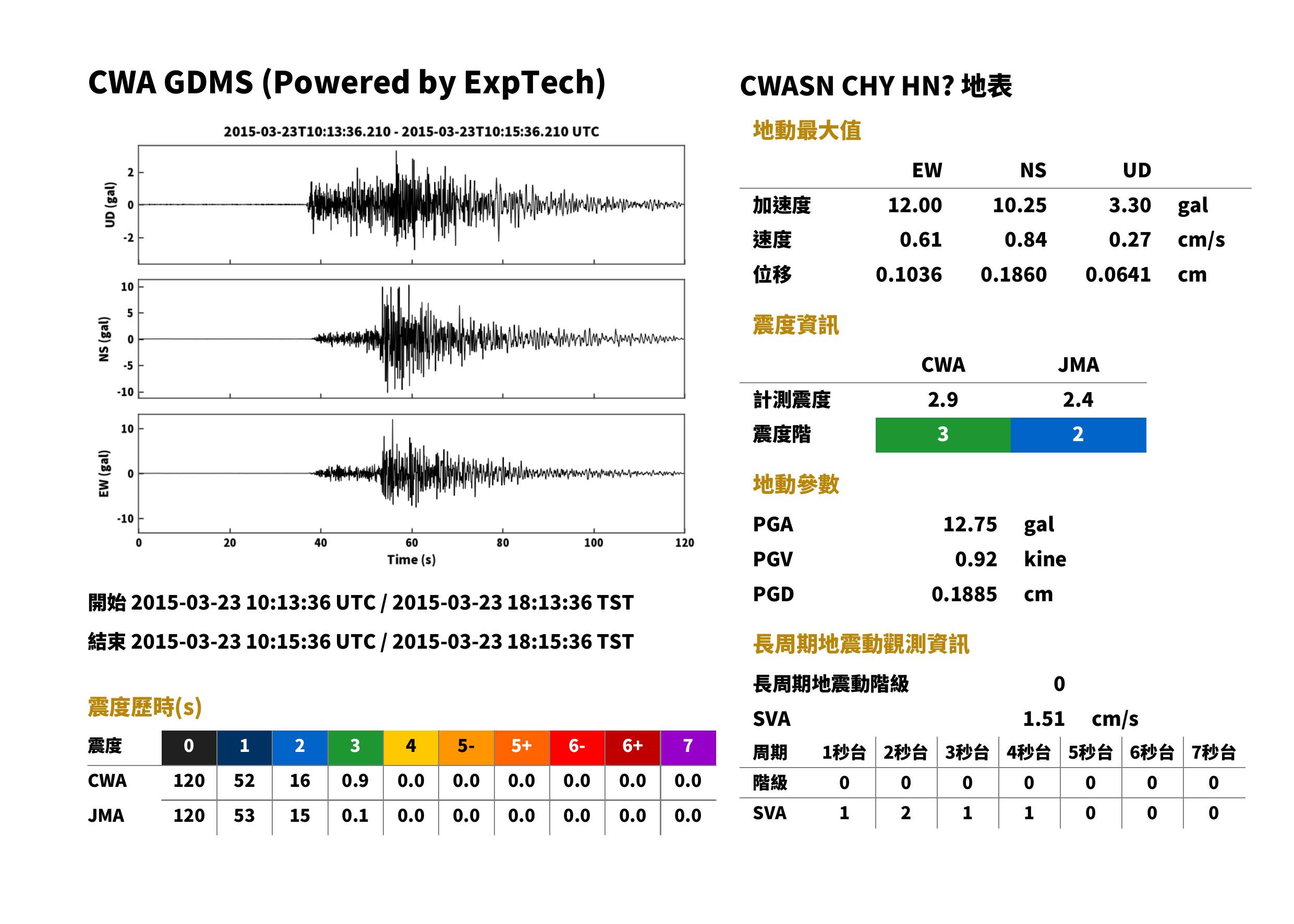

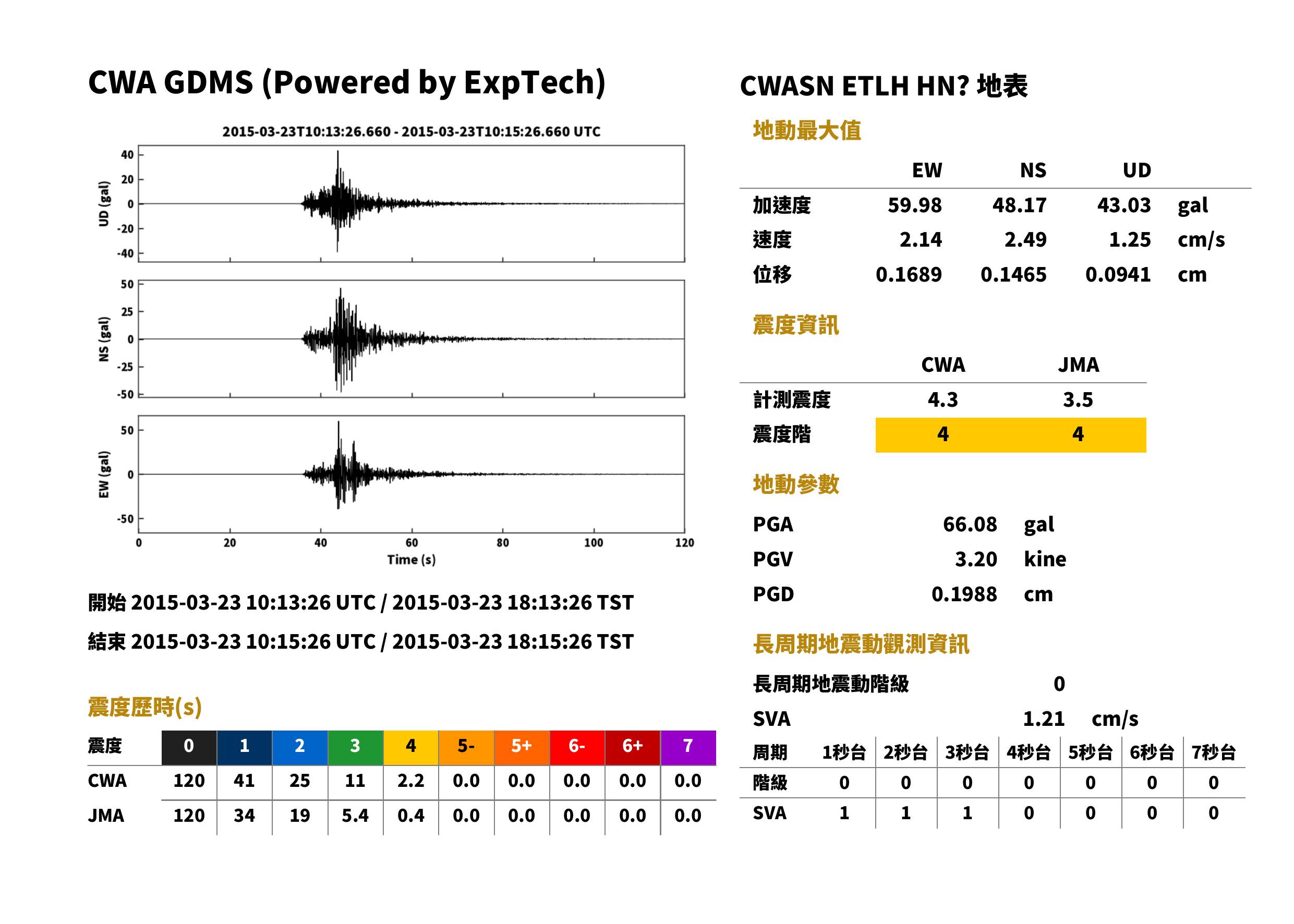

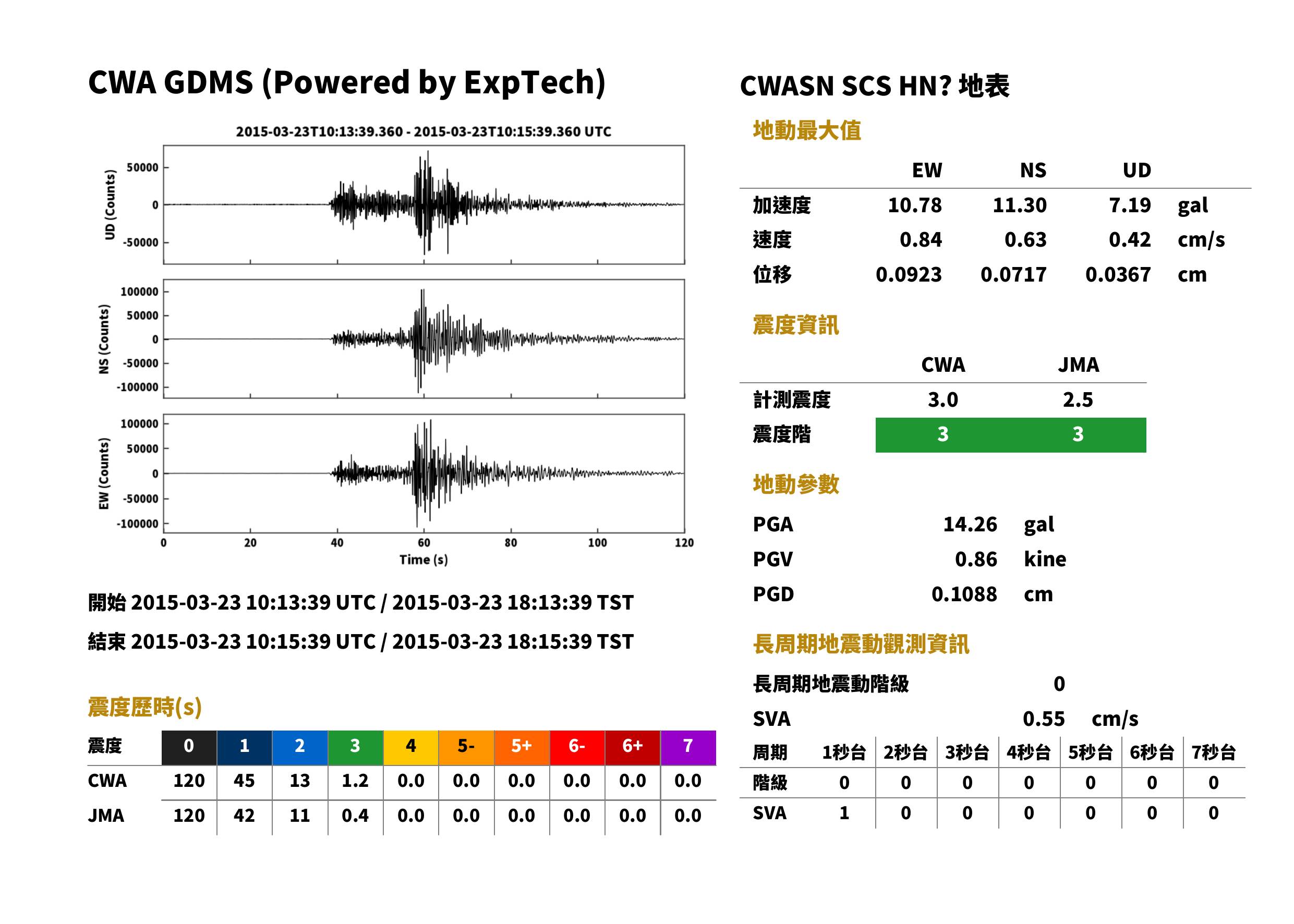

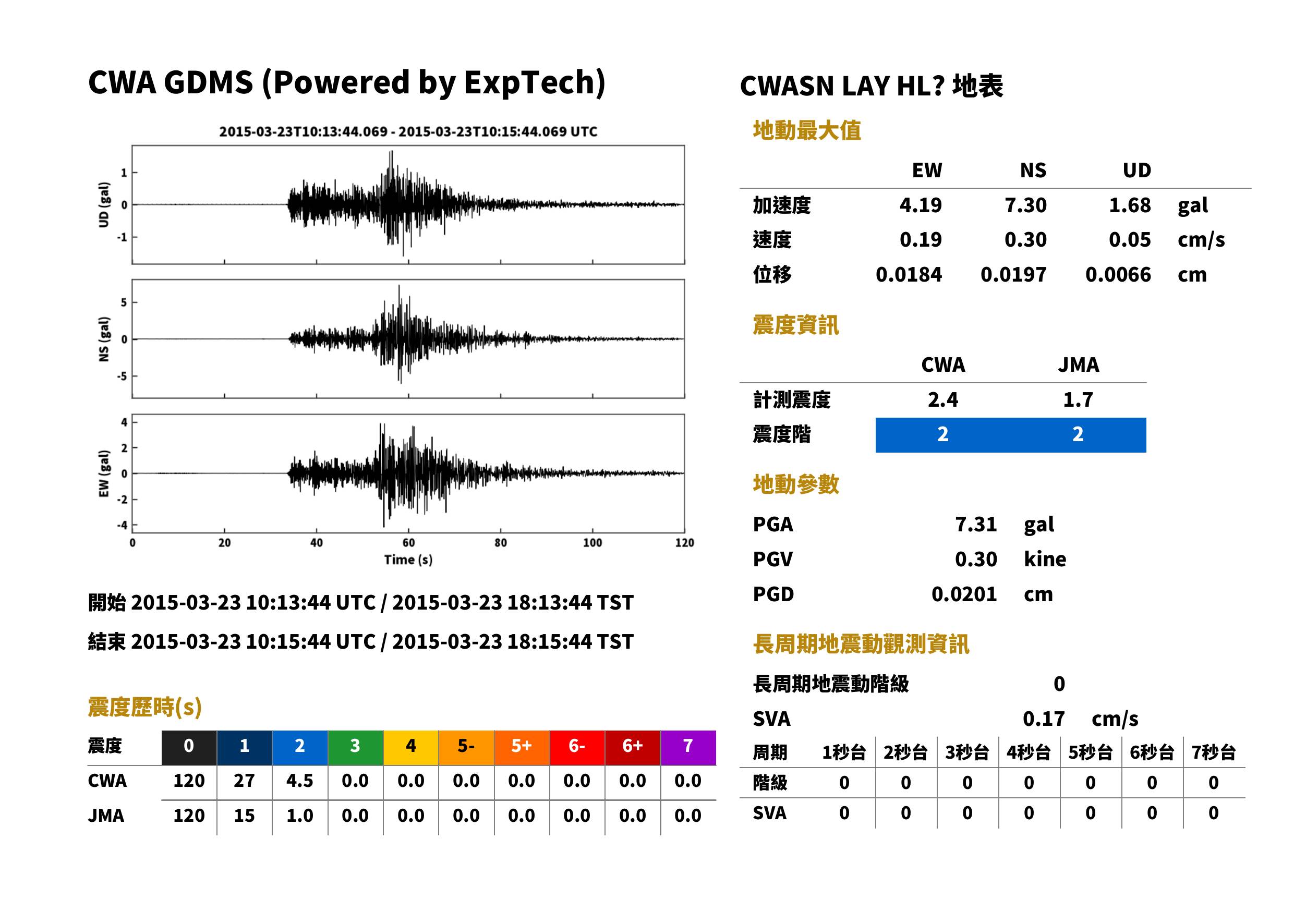

逐站觀測（GDMS 強震資料，共 61 站）

加速度單位 gal、速度 cm/s；合成為峰值（PGA/PGV）；JMA/CWA 為計測震度，色塊為震度階；地名取最近鄉鎮、海拔為測站高程；震央距與走時表估計 P/S 波時間由站點座標推算；長周期為長周期地震動階級。點欄位標題可排序。

ID	地名	海拔 ↕	觀測網	通道	震央距 ↕	走時表估計		加速度 (gal)				速度 (cm/s)				JMA		CWA		長周期 ↕	資料下載
ID	地名	海拔 ↕	觀測網	通道	震央距 ↕	P波時間 ↕	S波時間 ↕	南北 ↕	東西 ↕	上下 ↕	合成 ↕	南北 ↕	東西 ↕	上下 ↕	合成 ↕	震度階	計測震度 ↕	震度階	計測震度 ↕	長周期 ↕	波形	報告	分析

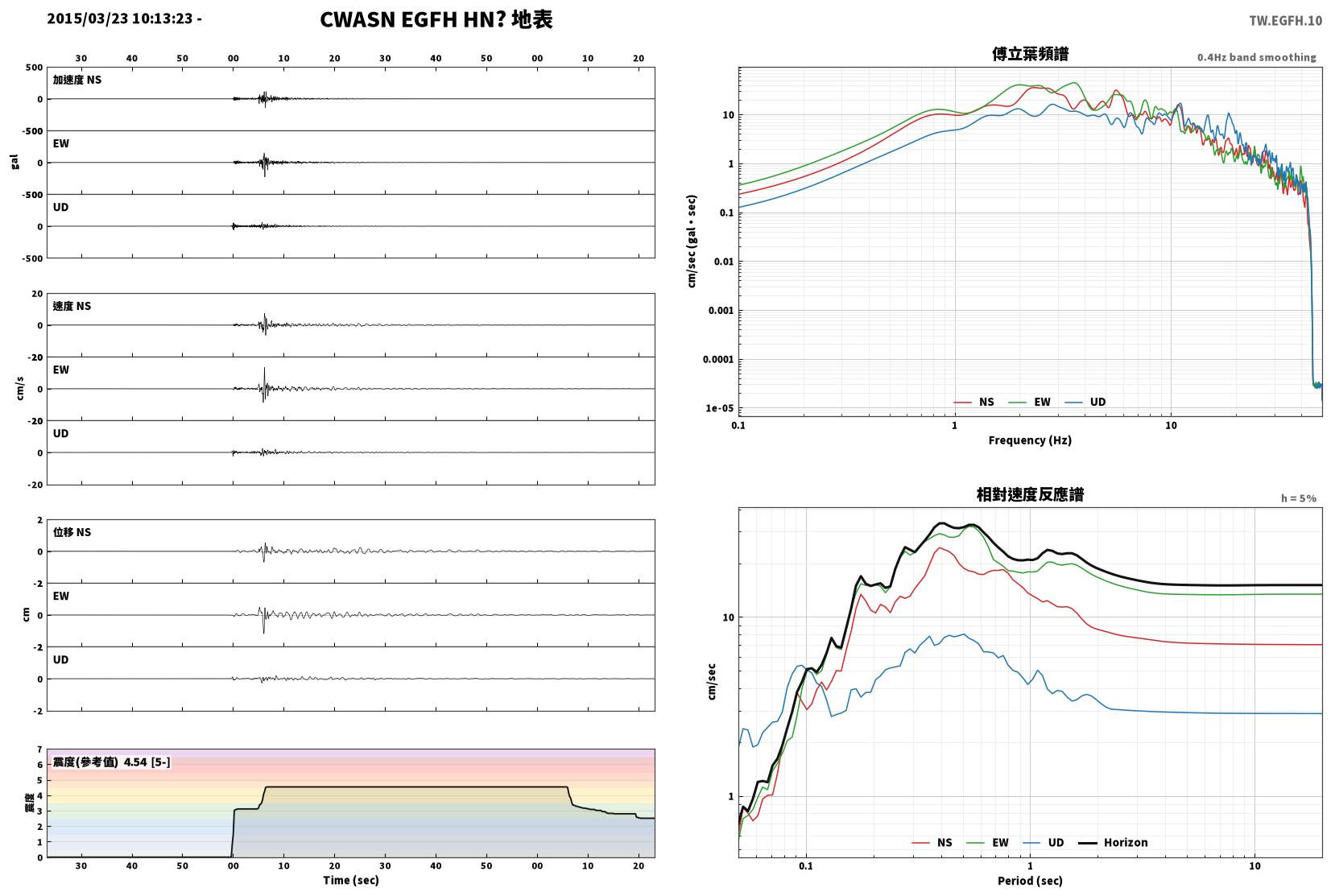

EGFH	花蓮縣光復鄉	126 m	CWASN	HN	25.6 km	18:13:58	18:14:03	141.22	229.60	62.56	230.56	7.25	13.29	2.48	15.18	5弱	4.5	4	4.4	1	下載	查看	查看

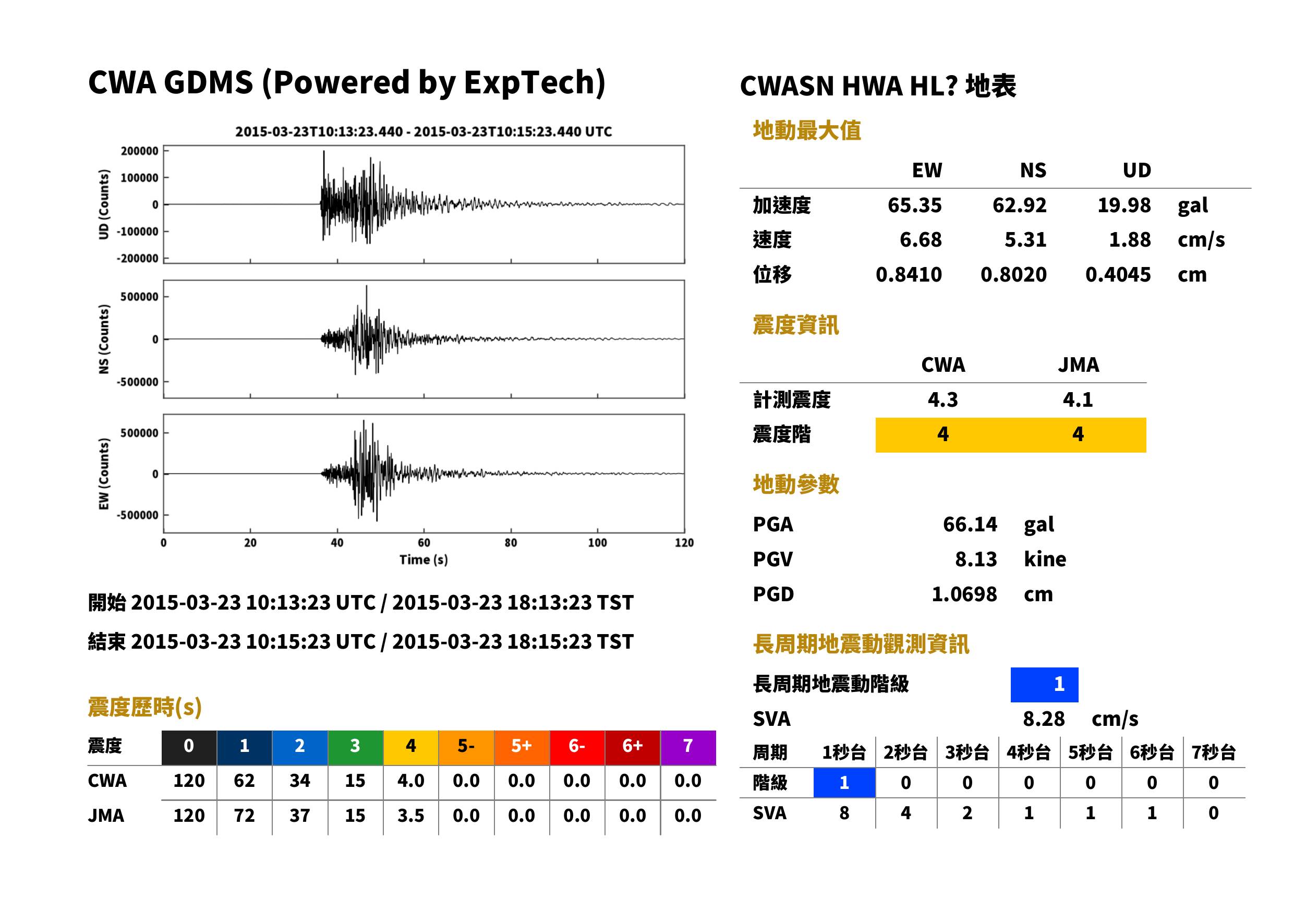

HWA	花蓮縣花蓮市	18 m	CWASN	HL	27.8 km	18:13:58	18:14:03	62.92	65.35	19.98	66.14	5.31	6.68	1.88	8.13	4	4.1	4	4.3	1	下載	查看	查看
ETLH	花蓮縣秀林鄉	1005 m	CWASN	HN	56.4 km	18:14:01	18:14:09	48.17	59.98	43.03	66.08	2.49	2.15	1.25	3.19	4	3.5	4	4.3	0	下載	查看	查看

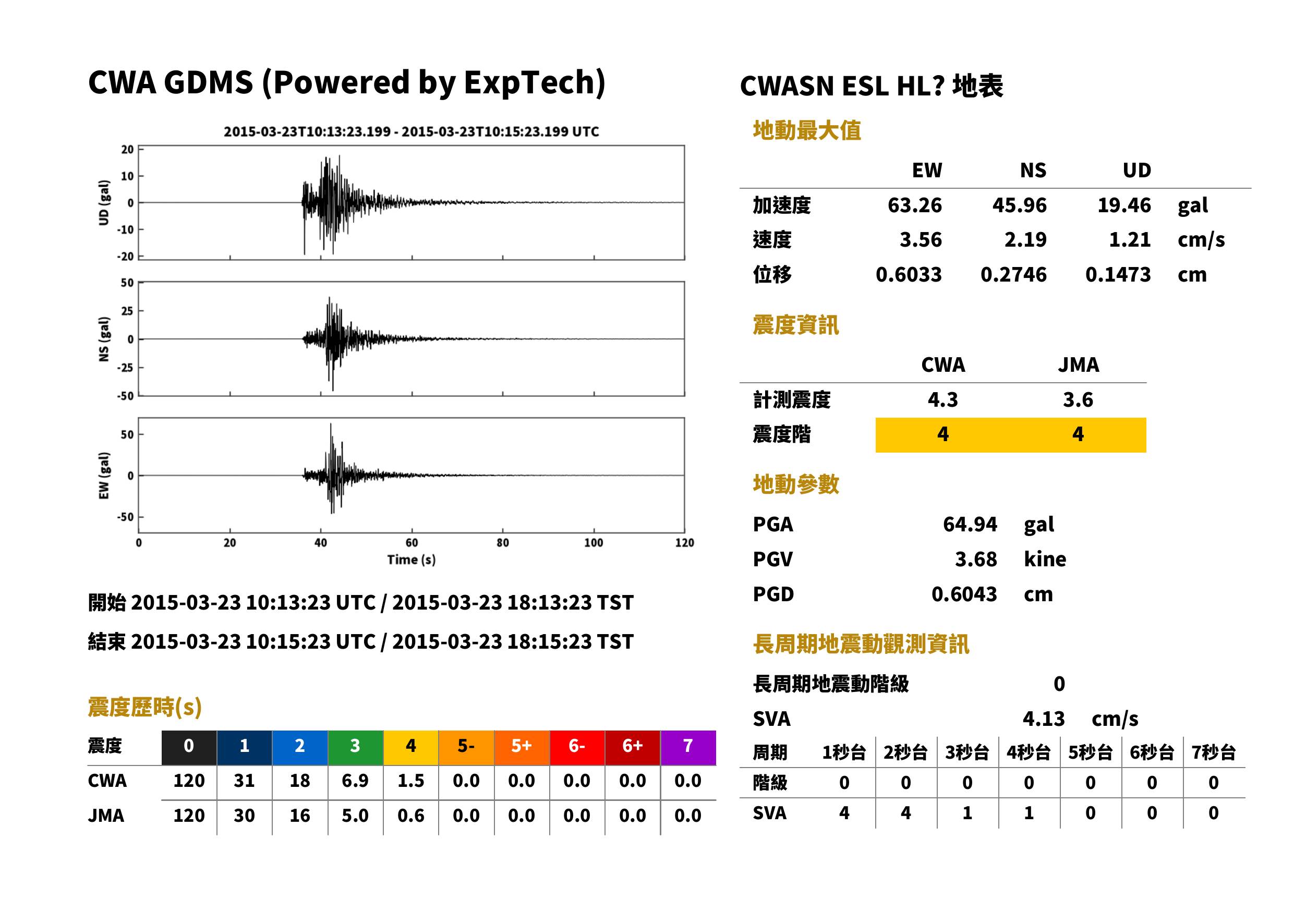

ESL	花蓮縣鳳林鎮	180 m	CWASN	HL	25.0 km	18:13:58	18:14:03	45.96	63.27	19.47	64.94	2.19	3.54	1.21	3.67	4	3.6	4	4.3	0	下載	查看	查看
SML	南投縣魚池鄉	999 m	CWASN	HL	79.3 km	18:14:04	18:14:14	30.45	42.39	11.84	43.64	3.33	4.49	0.93	4.90	4	3.8	4	3.9	0	下載	查看	查看
NNS	新竹縣五峰鄉	1148 m	CWASN	HL	83.9 km	18:14:05	18:14:15	34.68	18.91	6.44	35.33	1.37	0.93	0.28	1.39	3	2.8	4	3.7	0	下載	查看	查看

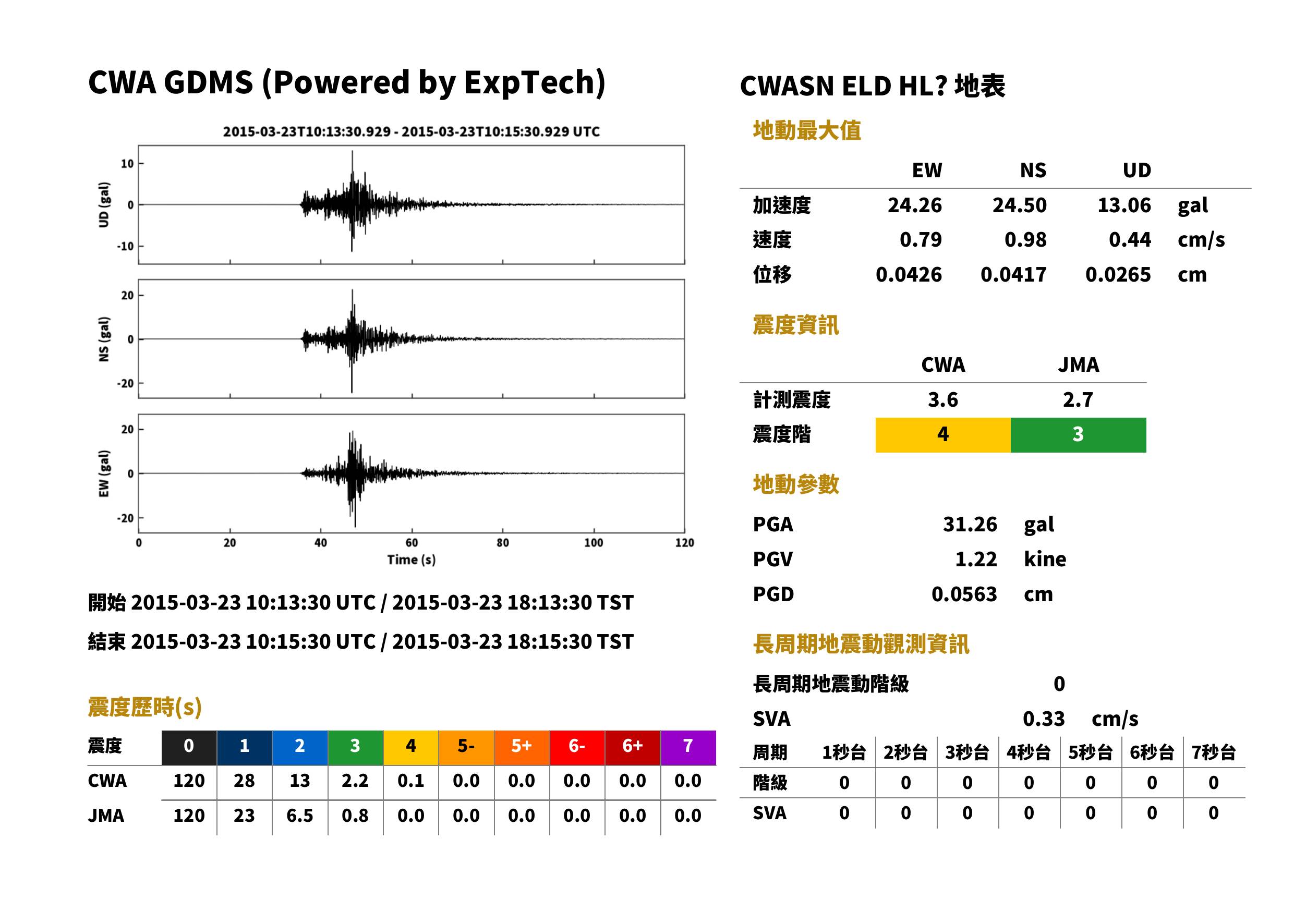

ELD	臺東縣海端鄉	1058 m	CWASN	HL	89.3 km	18:14:05	18:14:16	23.78	23.38	12.51	29.31	0.96	0.76	0.41	1.15	3	2.6	4	3.6	0	下載	查看	查看
WHY	南投縣信義鄉	495 m	CWASN	HN	83.2 km	18:14:05	18:14:15	27.40	20.56	14.03	27.76	1.96	1.02	0.93	2.01	3	3.2	4	3.5	0	下載	查看	查看

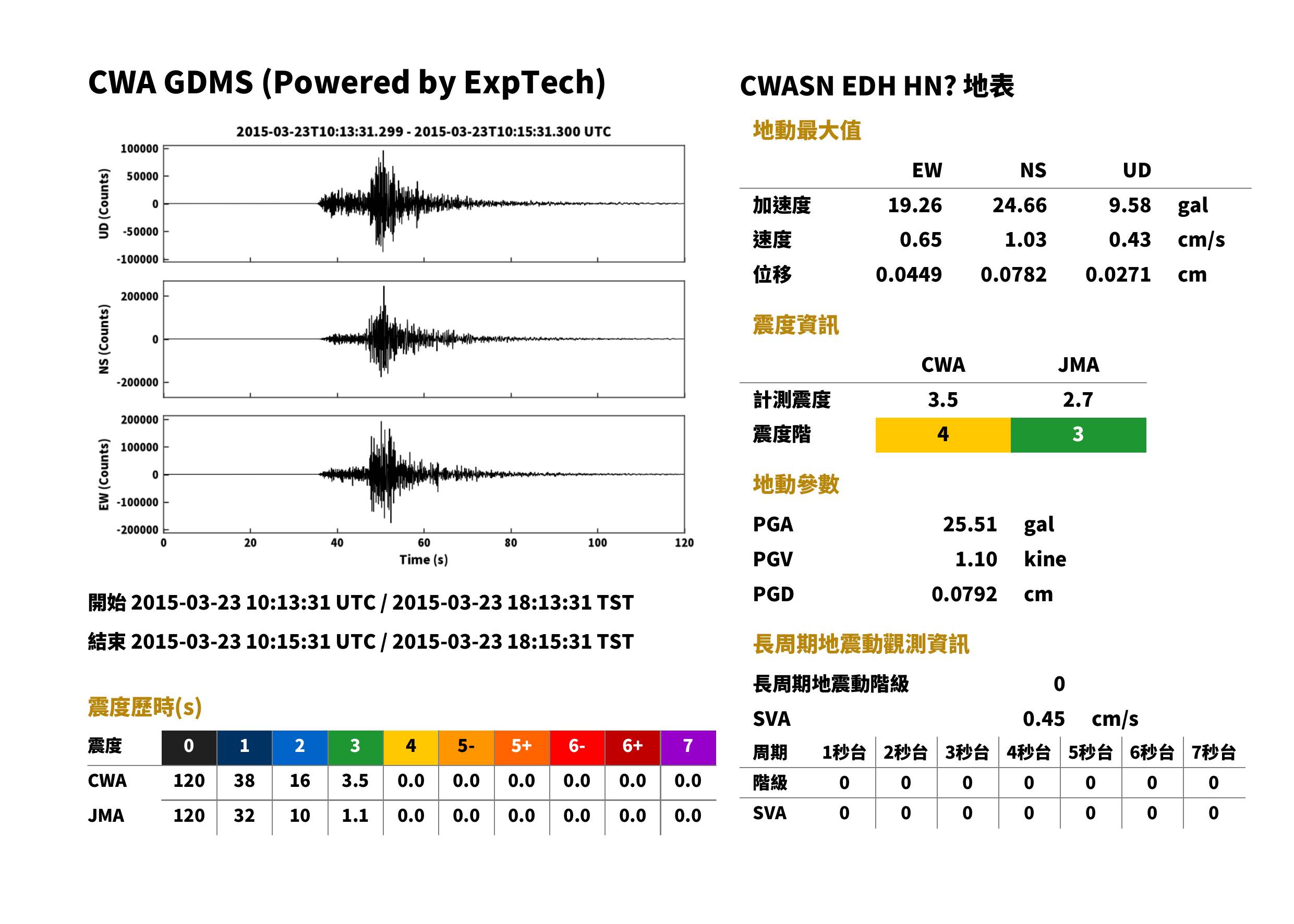

EDH	臺東縣東河鄉	46 m	CWASN	HN	92.1 km	18:14:06	18:14:17	24.66	19.26	9.58	25.51	1.03	0.65	0.43	1.10	3	2.7	4	3.5	0	下載	查看	查看

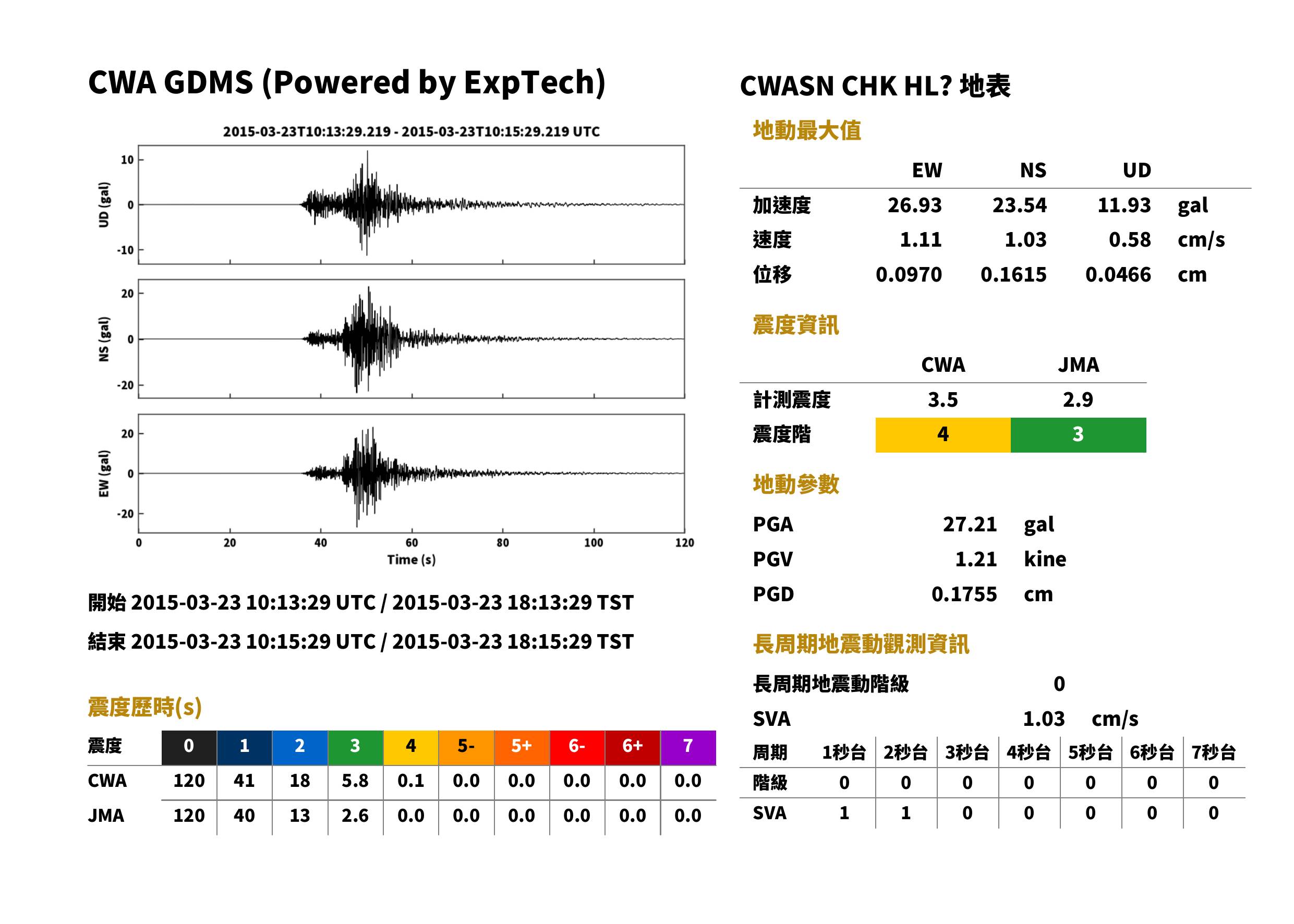

CHK	臺東縣成功鎮	37 m	CWASN	HL	76.5 km	18:14:04	18:14:13	23.54	26.93	11.93	27.21	1.03	1.11	0.58	1.21	3	2.9	4	3.5	0	下載	查看	查看

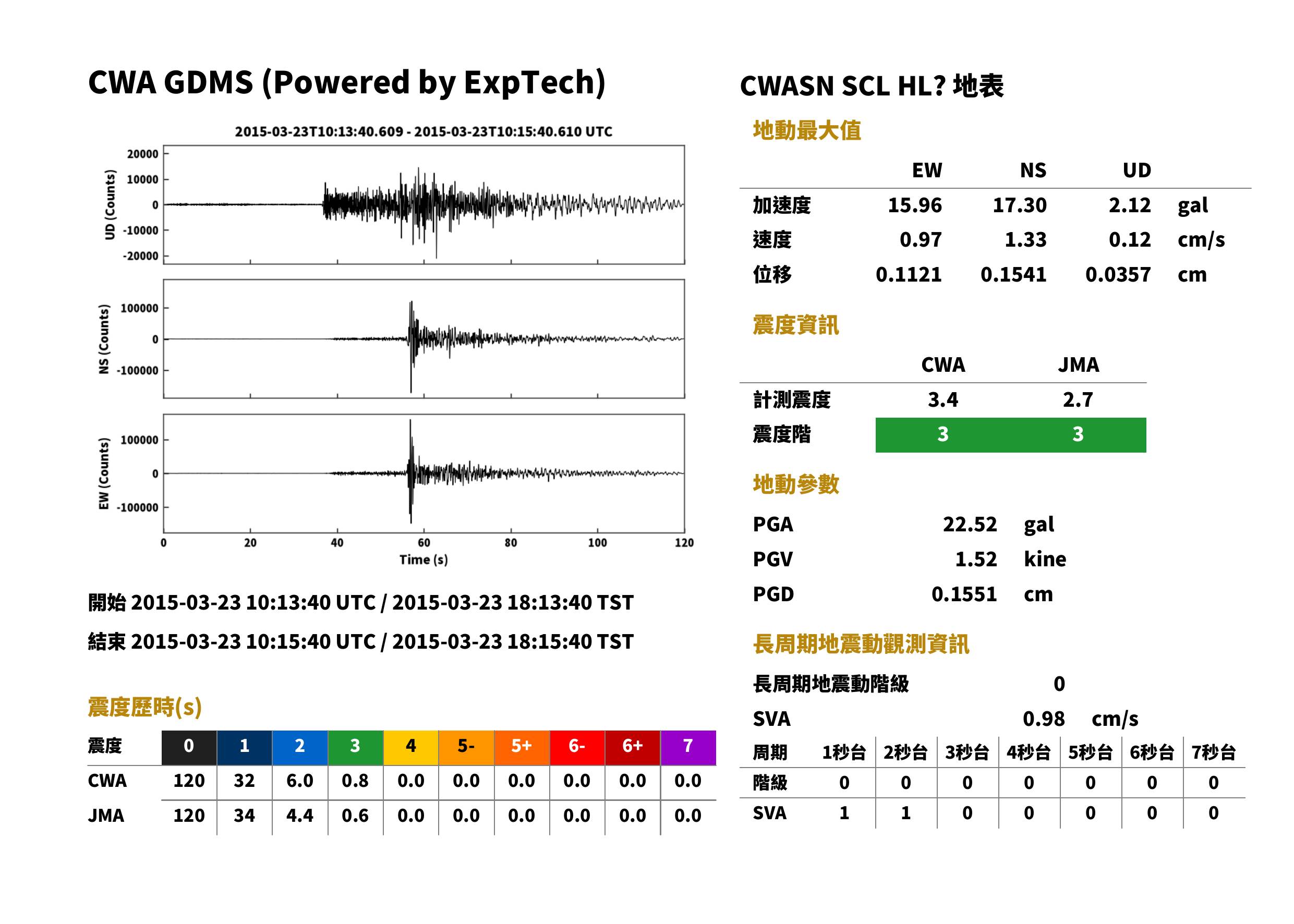

SCL	臺南市佳里區	7 m	CWASN	HL	162.0 km	18:14:15	18:14:33	17.30	15.96	2.12	22.52	1.33	0.97	0.12	1.52	3	2.7	3	3.4	0	下載	查看	查看

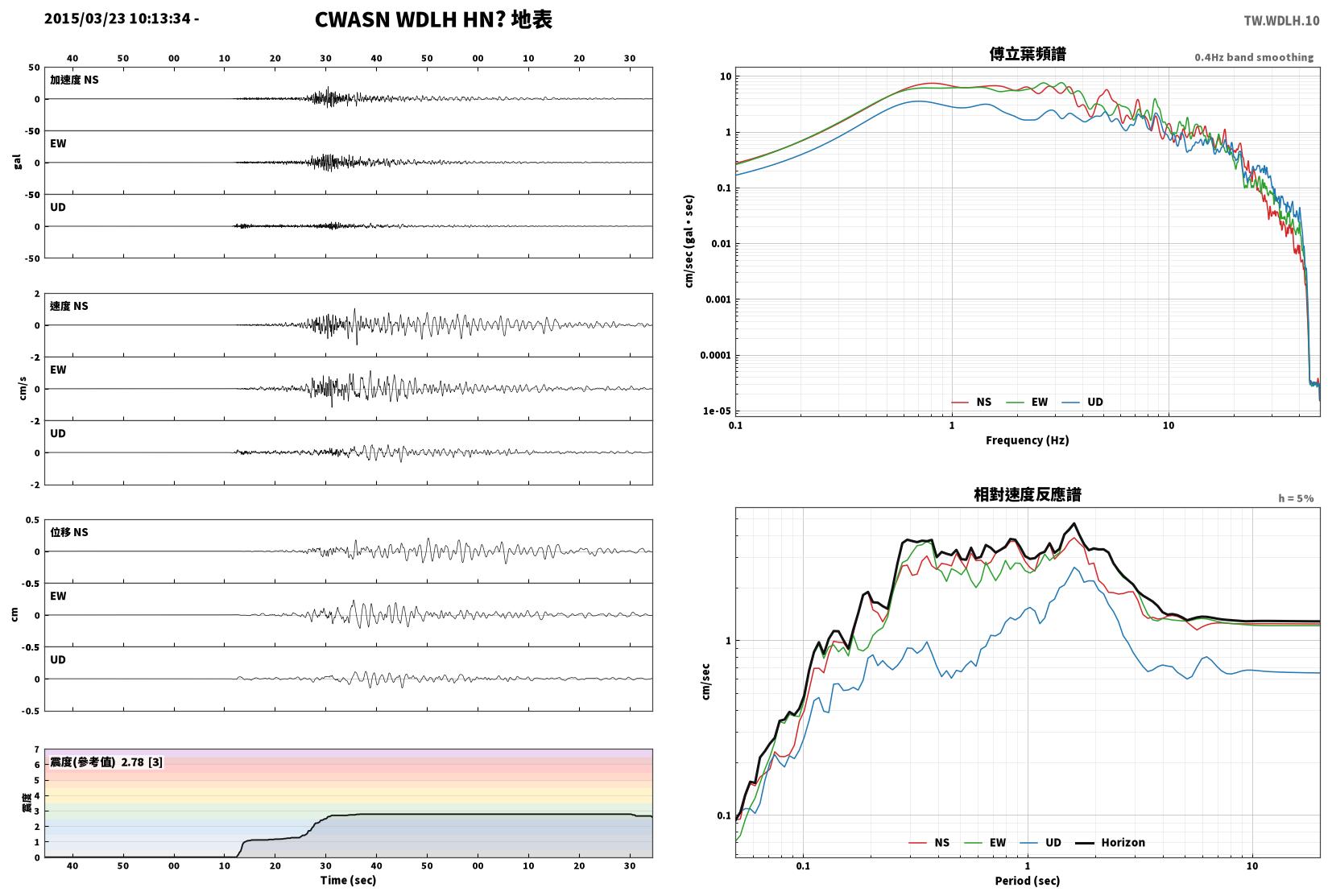

WDLH	雲林縣斗六市	54 m	CWASN	HN	115.3 km	18:14:09	18:14:22	19.07	14.76	6.58	22.34	1.27	1.18	0.62	1.32	3	2.7	3	3.3	0	下載	查看	查看
ENA	宜蘭縣南澳鄉	123 m	CWASN	HL	77.8 km	18:14:04	18:14:14	17.46	17.17	5.29	20.11	0.67	0.54	0.22	0.86	2	2.4	3	3.3	0	下載	查看	查看

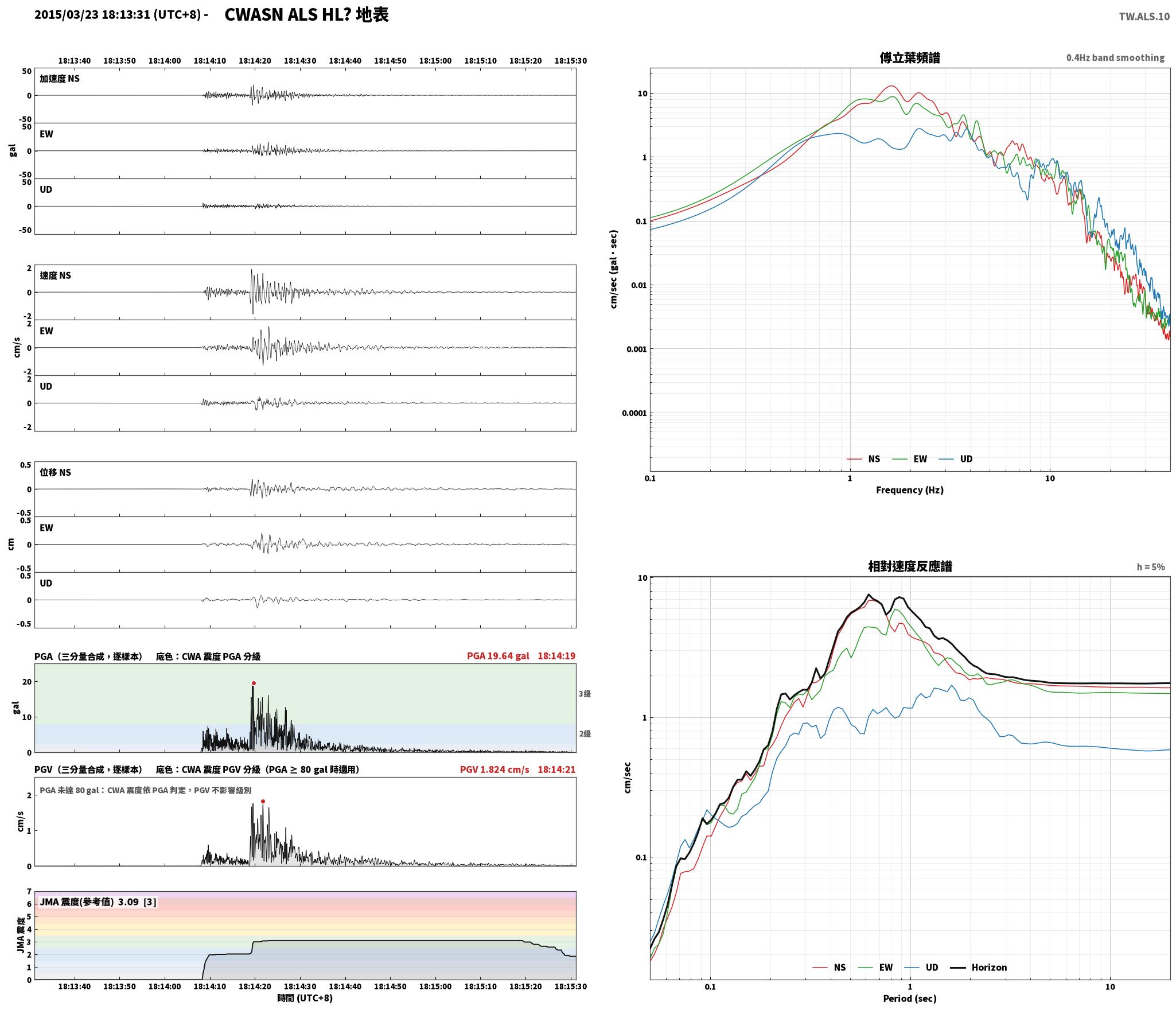

ALS	嘉義縣阿里山鄉	2417 m	CWASN	HL	90.7 km	18:14:06	18:14:16	18.53	15.48	5.66	19.13	1.60	1.44	0.50	1.78	3	3.0	3	3.2	0	下載	查看	查看
SCS	高雄市旗山區	70 m	CWASN	HN	152.5 km	18:14:14	18:14:31	11.30	10.78	7.19	14.26	0.63	0.84	0.42	0.86	3	2.5	3	3.0	0	下載	查看	查看

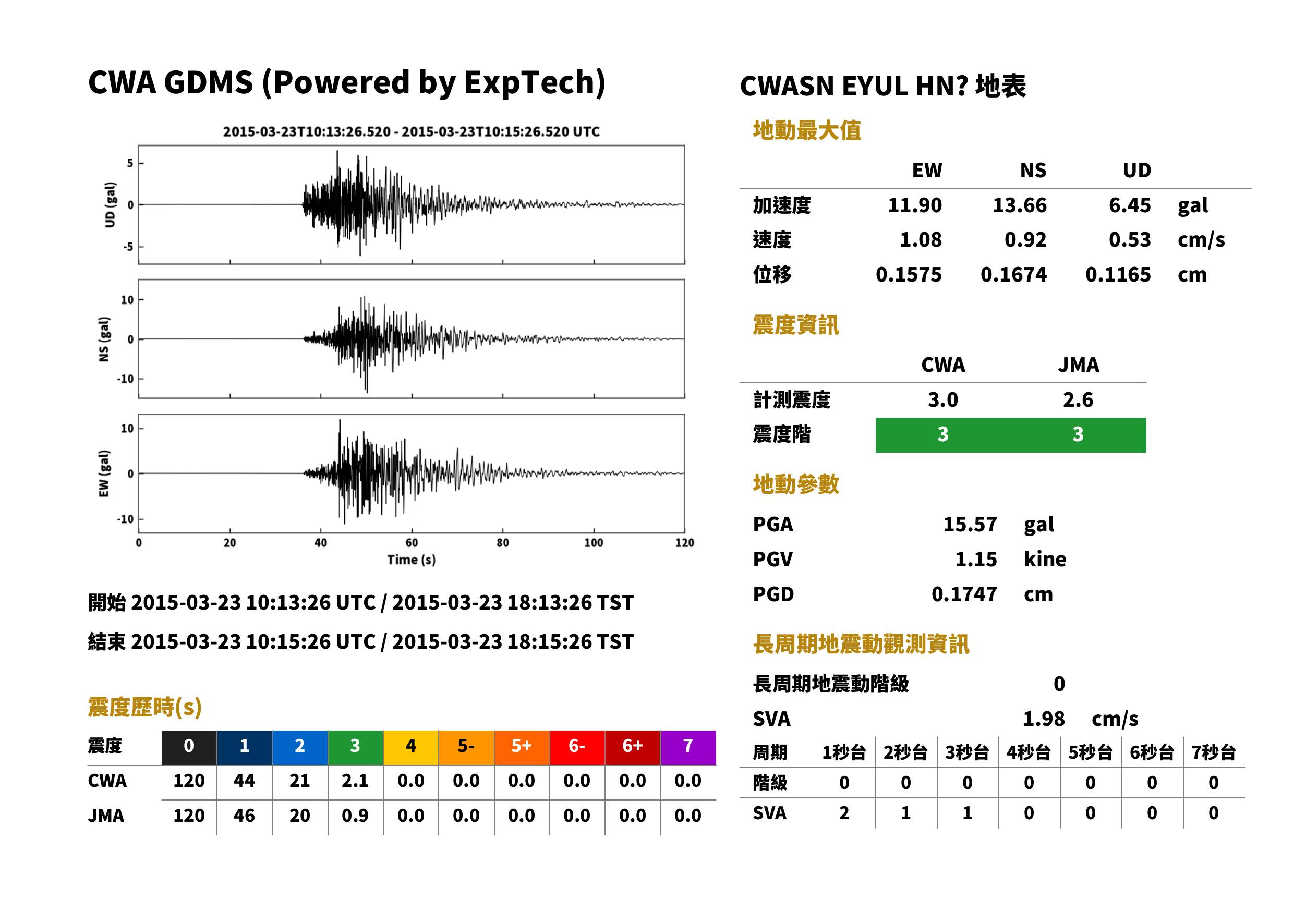

EYUL	花蓮縣玉里鎮	138 m	CWASN	HN	55.6 km	18:14:01	18:14:09	13.66	11.90	6.44	15.57	0.93	1.08	0.54	1.15	3	2.6	3	3.0	0	下載	查看	查看

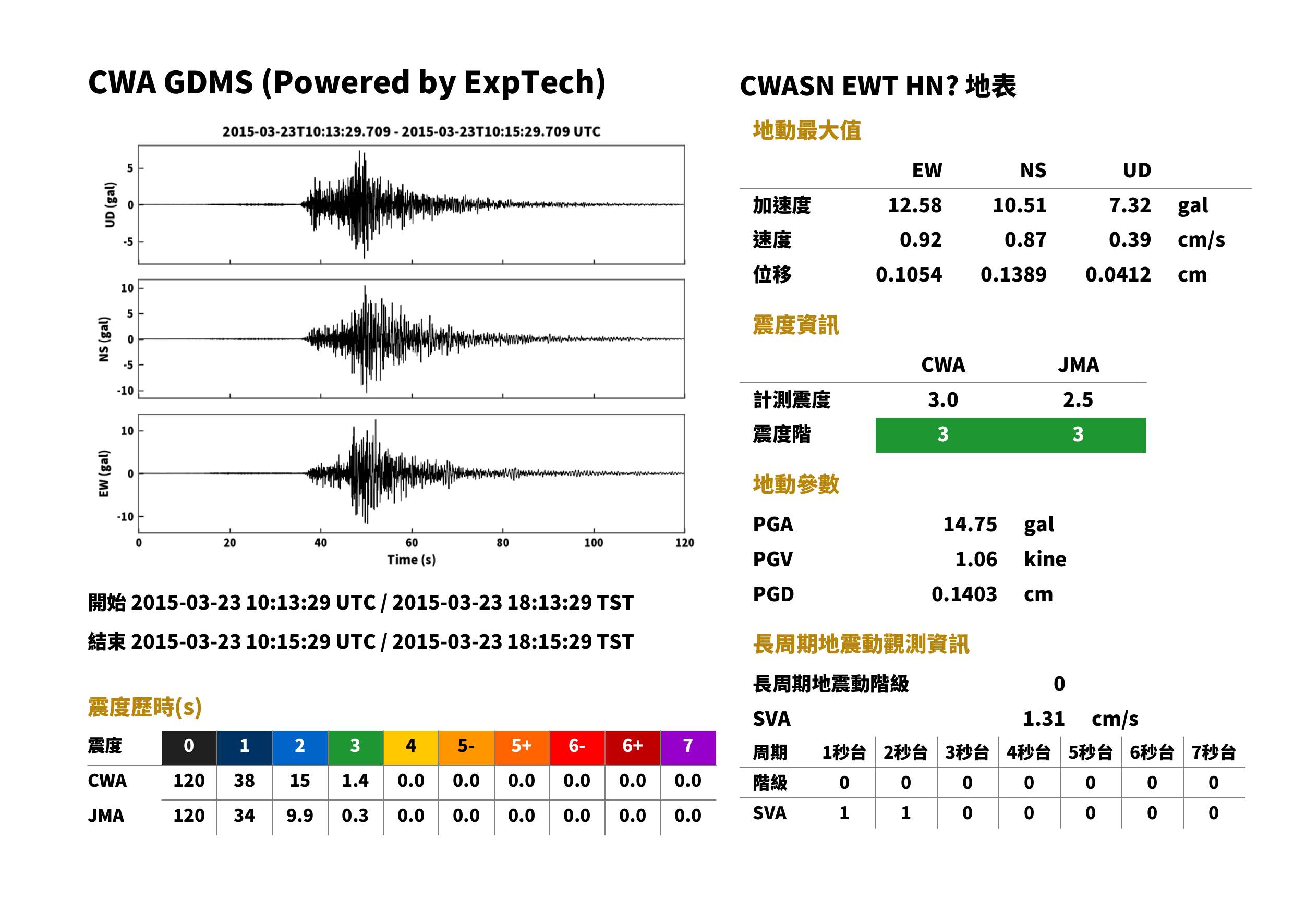

EWT	宜蘭縣南澳鄉	40 m	CWASN	HN	80.3 km	18:14:04	18:14:14	10.51	12.58	7.32	14.75	0.87	0.92	0.39	1.06	3	2.5	3	3.0	0	下載	查看	查看

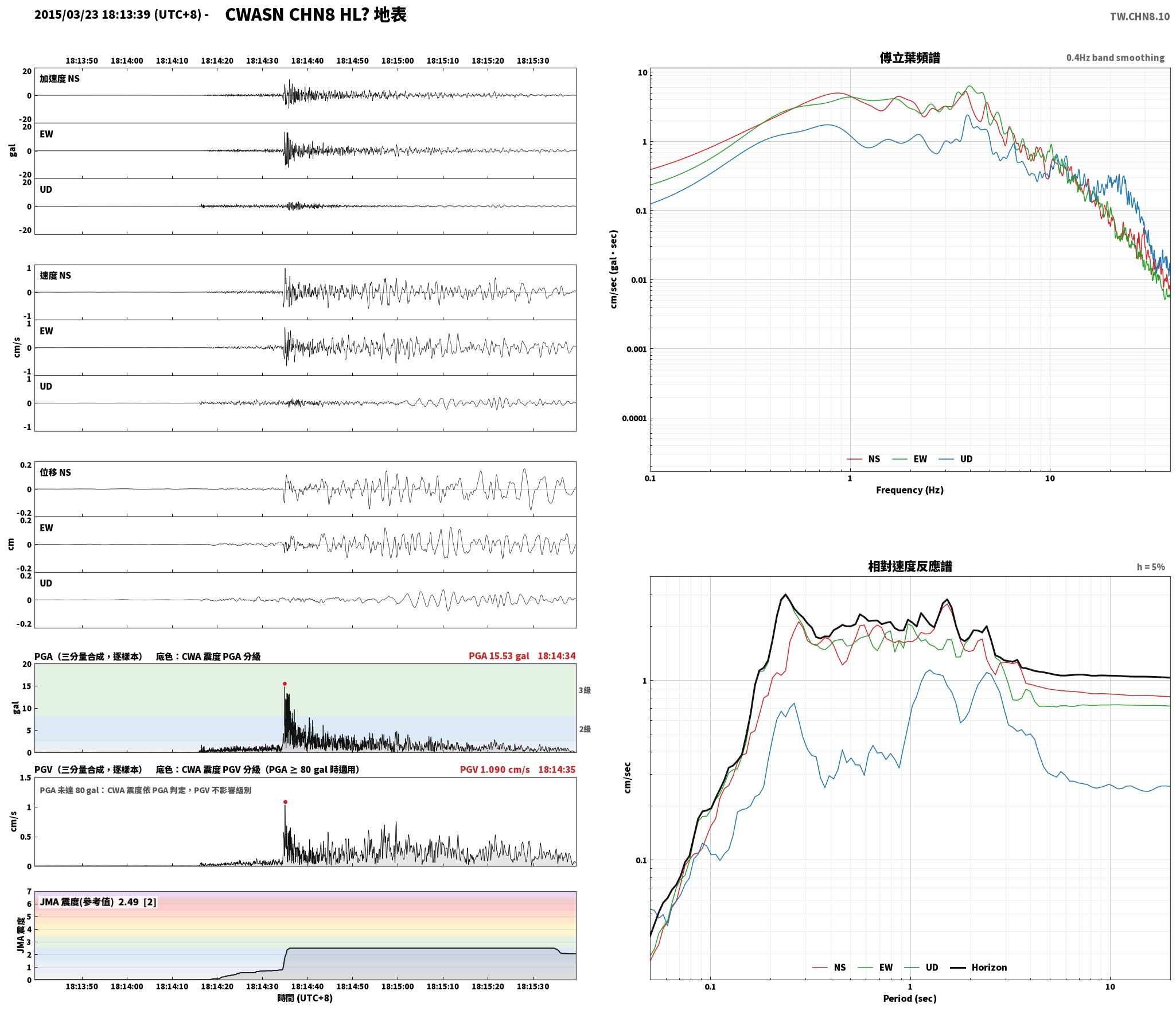

CHN8	嘉義縣義竹鄉	6 m	CWASN	HL	153.6 km	18:14:14	18:14:31	11.36	13.50	3.36	15.53	0.86	0.73	0.25	1.09	2	2.4	3	3.0	0	下載	查看	查看
WGK	雲林縣斗六市	80 m	CWASN	HL	112.1 km	18:14:08	18:14:22	12.07	11.33	4.78	12.87	0.77	0.91	0.50	0.96	3	2.5	3	2.9	0	下載	查看	查看
CHY	嘉義市東區	31 m	CWASN	HN	128.7 km	18:14:11	18:14:25	10.25	12.00	3.29	12.74	0.83	0.61	0.27	0.91	2	2.4	3	2.9	0	下載	查看	查看
WCS	南投縣國姓鄉	358 m	CWASN	HN	85.2 km	18:14:05	18:14:15	11.52	9.62	5.32	11.64	0.44	0.86	0.42	0.88	2	2.1	3	2.8	0	下載	查看	查看
TCU	臺中市中區	89 m	CWASN	HL	110.3 km	18:14:08	18:14:21	7.98	11.47	3.45	12.50	0.46	0.46	0.33	0.65	2	2.1	3	2.8	0	下載	查看	查看

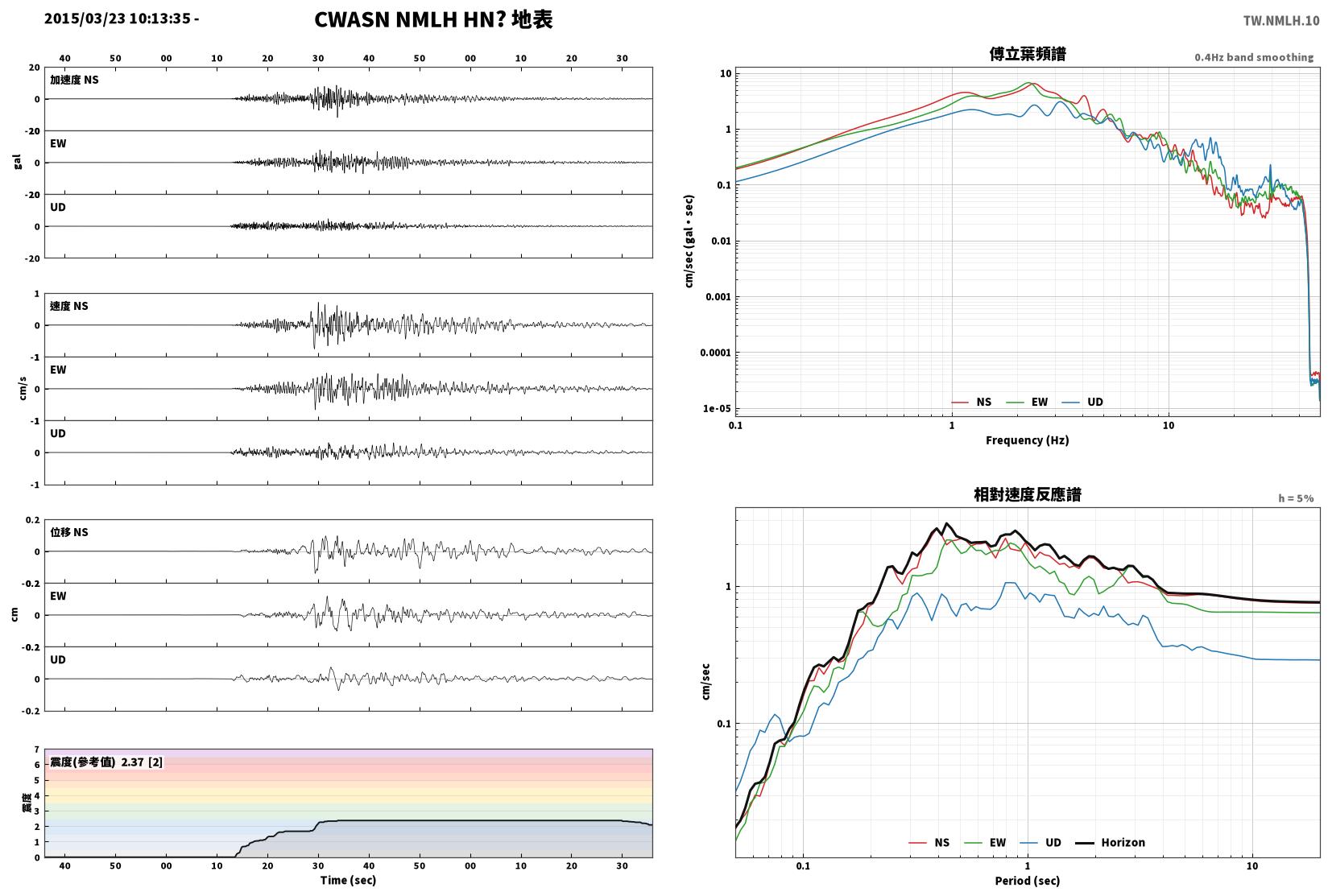

NMLH	苗栗縣苗栗市	179 m	CWASN	HN	126.6 km	18:14:10	18:14:25	11.88	7.86	4.64	11.96	0.75	0.66	0.30	0.77	2	2.3	3	2.8	0	下載	查看	查看

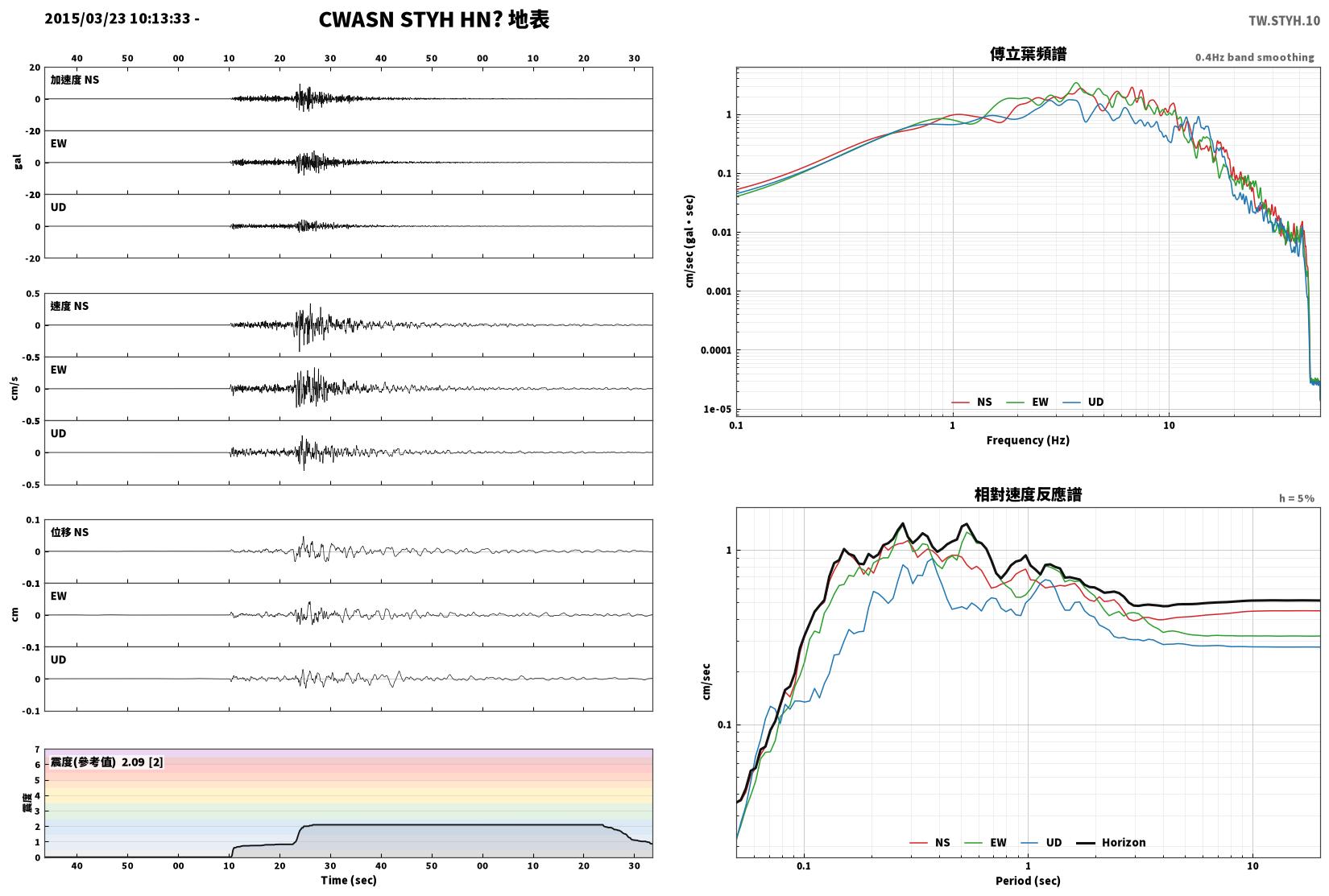

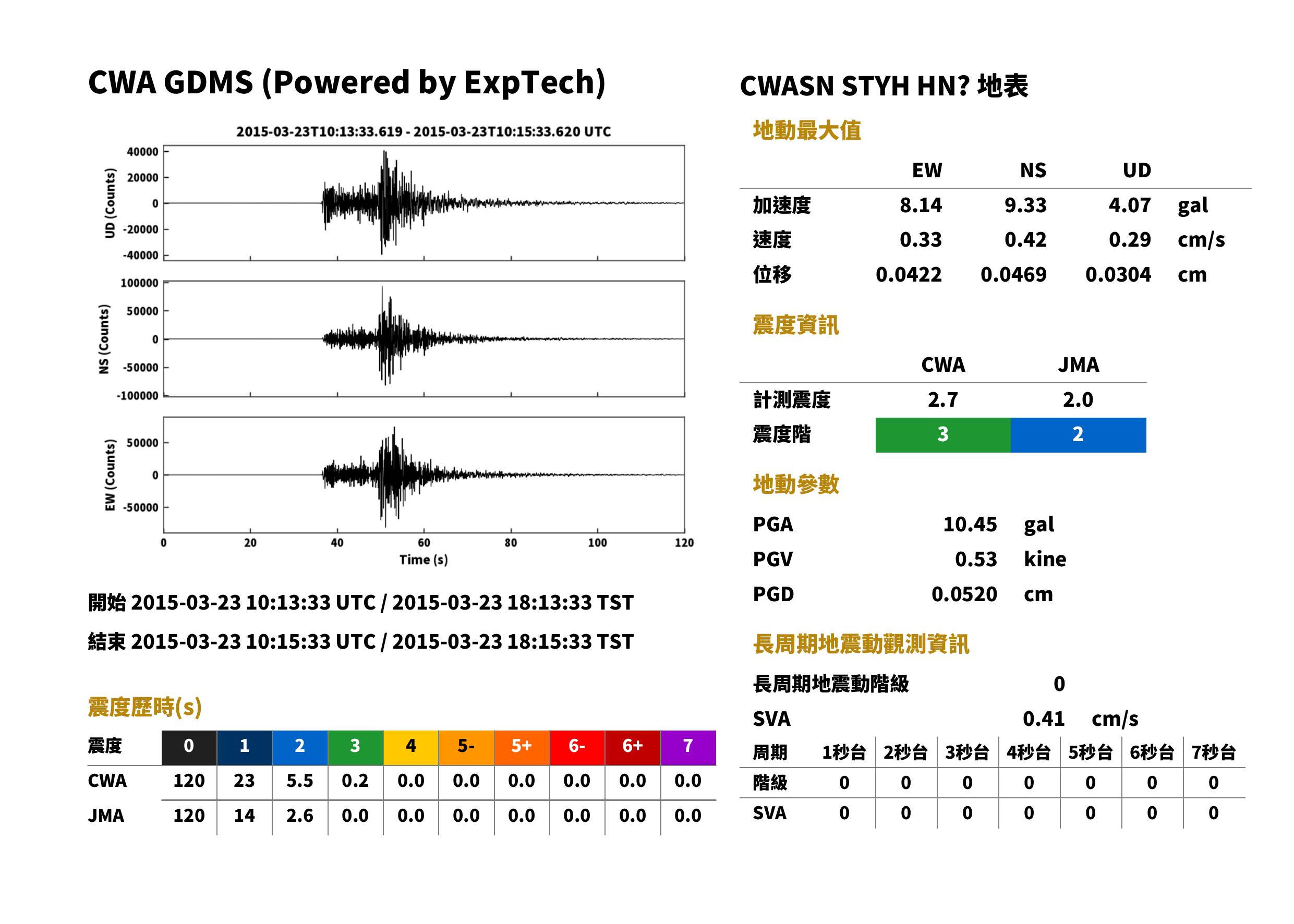

STYH	高雄市桃源區	624 m	CWASN	HN	109.4 km	18:14:08	18:14:21	9.33	8.14	4.07	10.45	0.42	0.33	0.29	0.53	2	2.0	3	2.7	0	下載	查看	查看

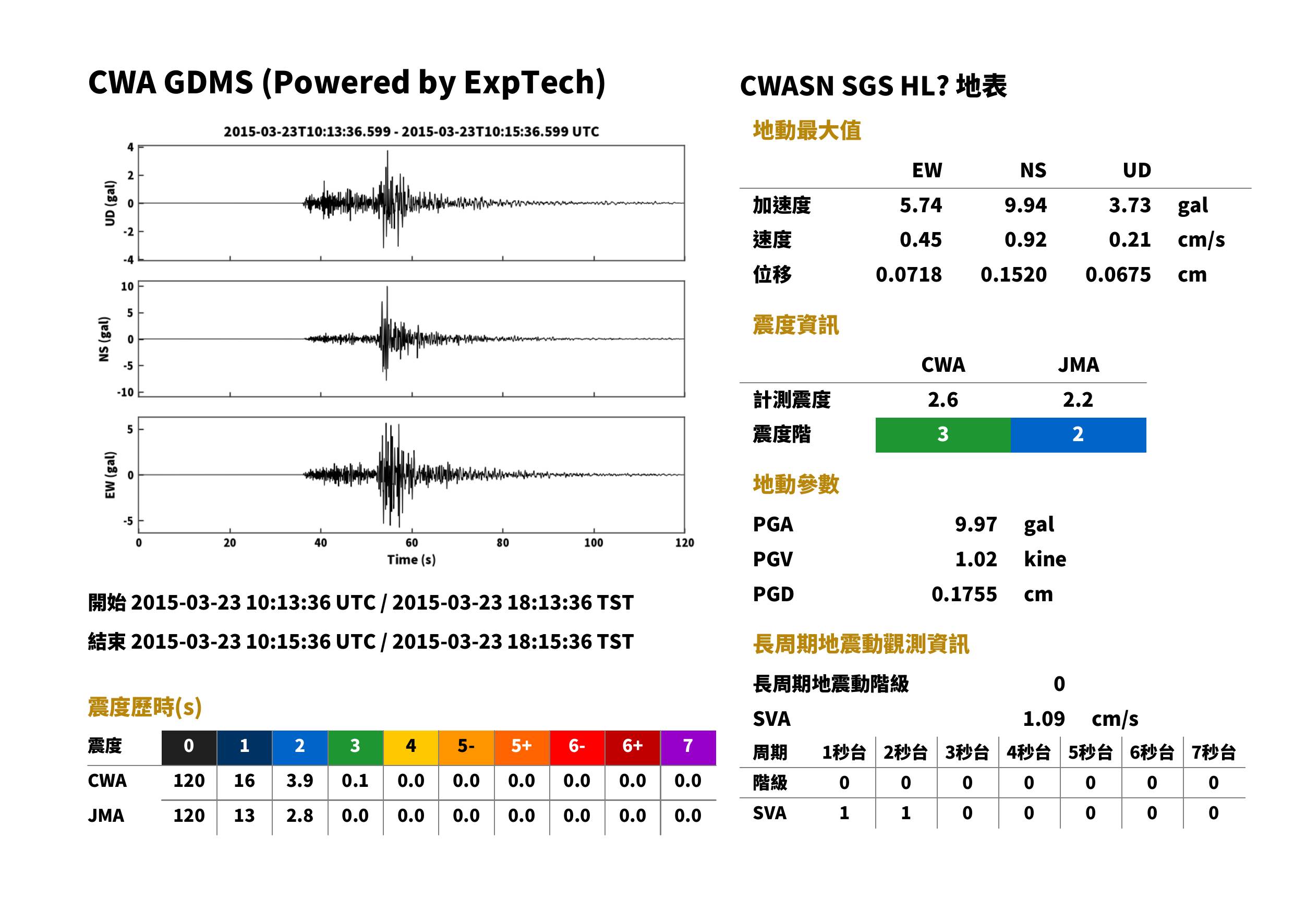

SGS	高雄市甲仙區	279 m	CWASN	HL	131.7 km	18:14:11	18:14:26	9.94	5.74	3.73	9.97	0.92	0.45	0.22	1.02	2	2.2	3	2.6	0	下載	查看	查看
NST	苗栗縣南庄鄉	173 m	CWASN	HL	120.4 km	18:14:10	18:14:23	8.03	5.46	3.22	8.96	0.52	0.54	0.28	0.65	2	2.0	3	2.6	0	下載	查看	查看

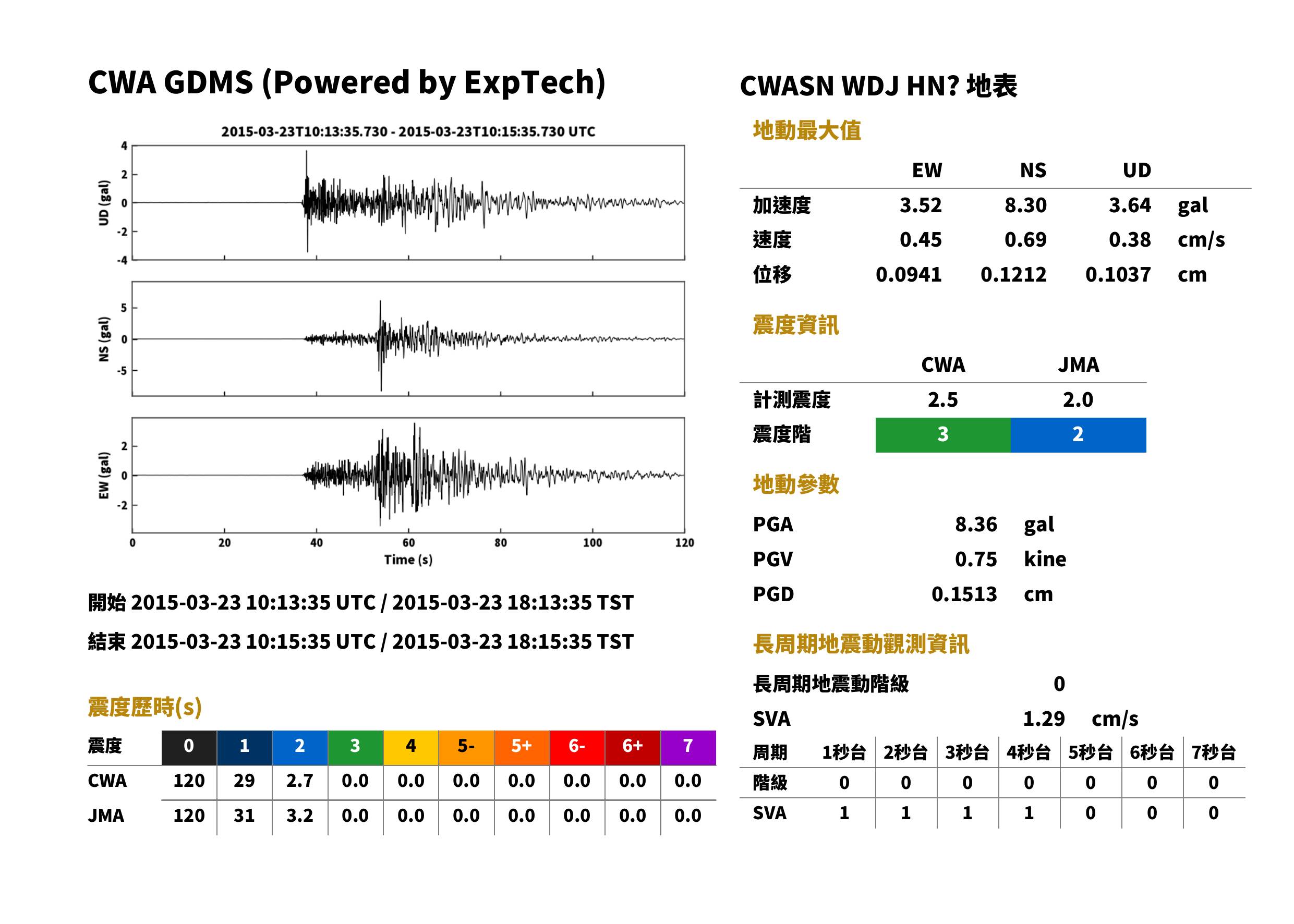

WDJ	臺中市大甲區	99 m	CWASN	HN	125.1 km	18:14:10	18:14:25	8.30	3.53	3.64	8.35	0.70	0.44	0.39	0.76	2	2.0	3	2.5	0	下載	查看	查看

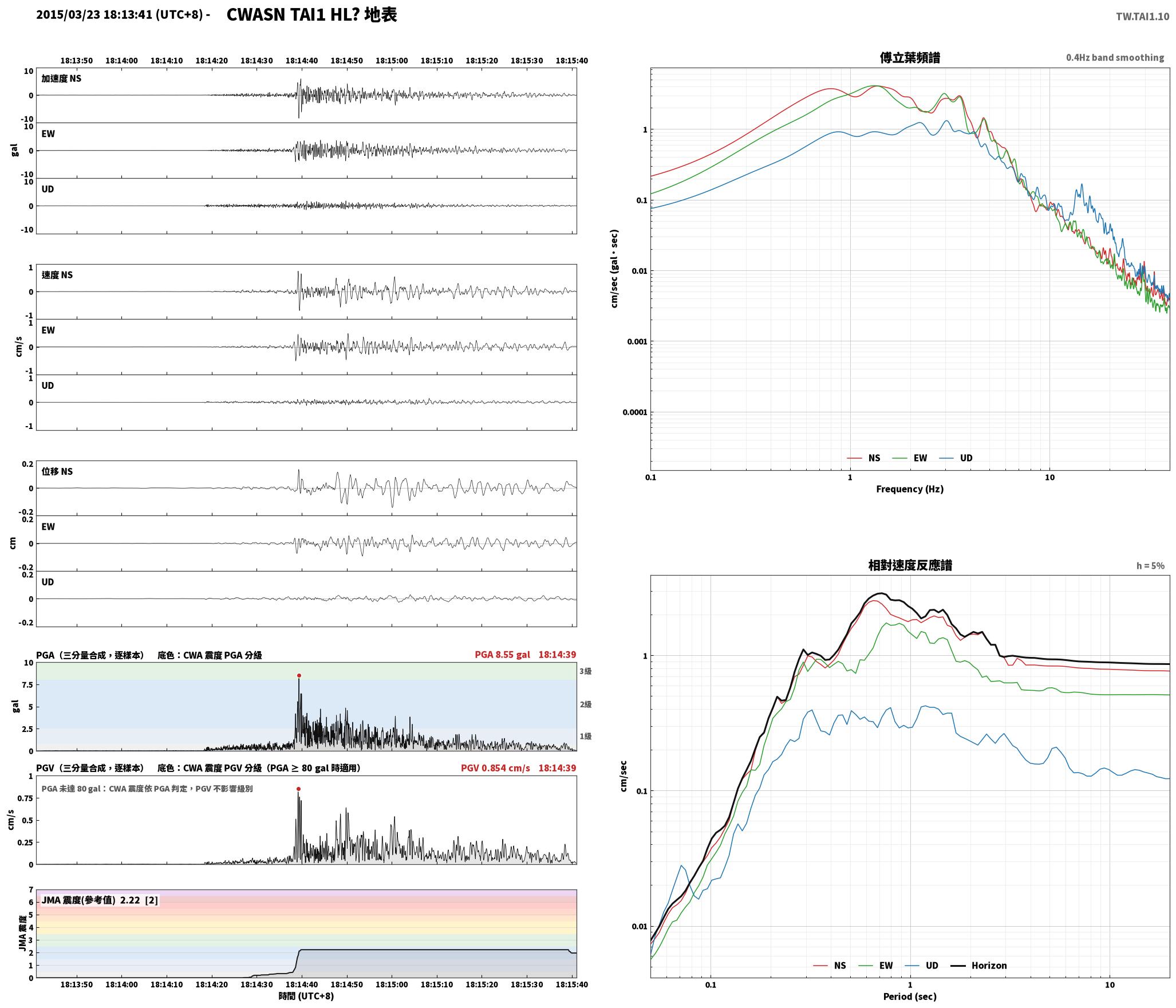

TAI1	臺南市永康區	10 m	CWASN	HL	165.3 km	18:14:16	18:14:34	8.39	4.12	1.78	8.55	0.74	0.51	0.14	0.85	2	2.2	3	2.5	0	下載	查看	查看

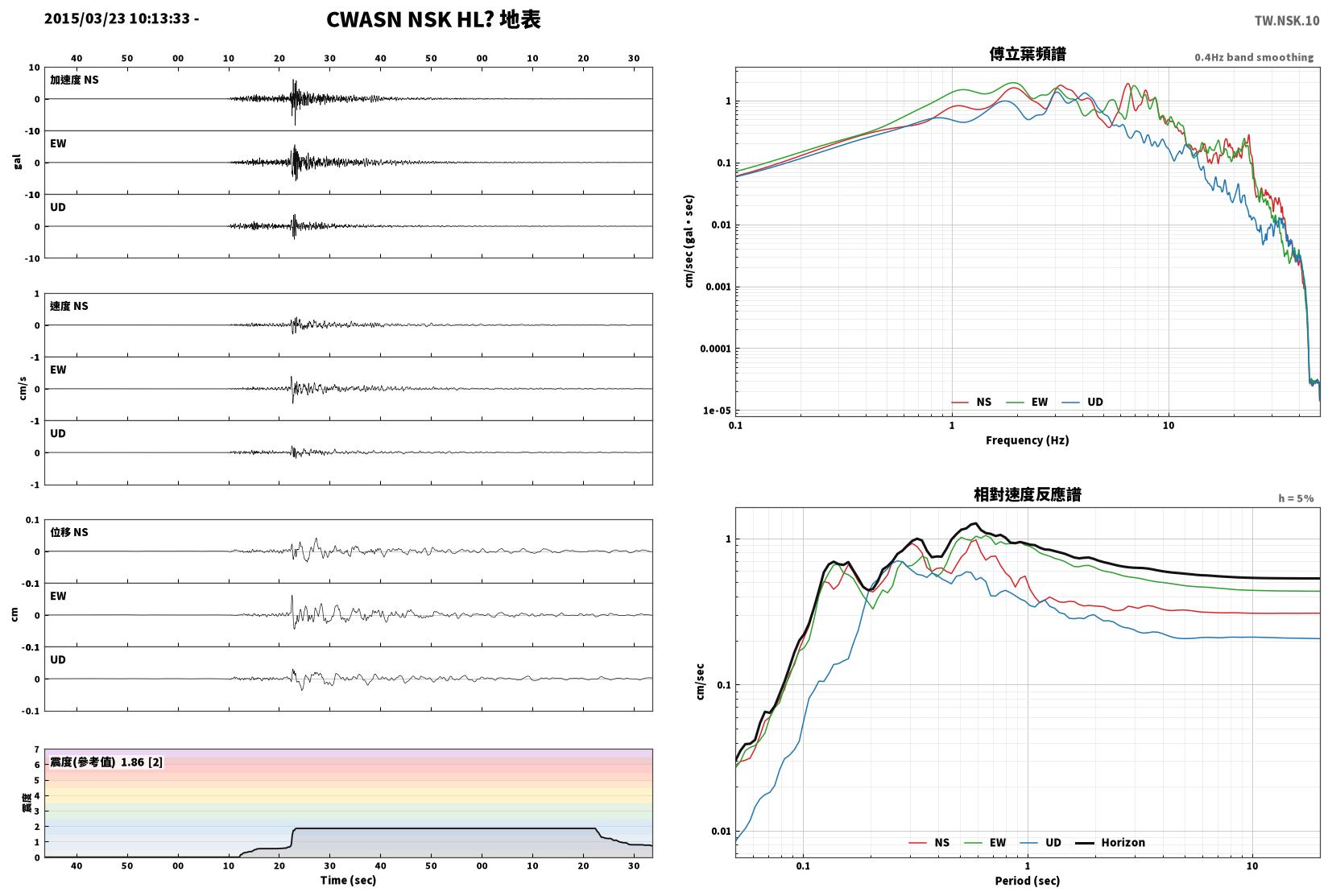

NSK	桃園市復興區	685 m	CWASN	HL	109.4 km	18:14:08	18:14:21	8.42	5.81	4.16	8.54	0.29	0.47	0.21	0.55	2	1.8	3	2.5	0	下載	查看	查看

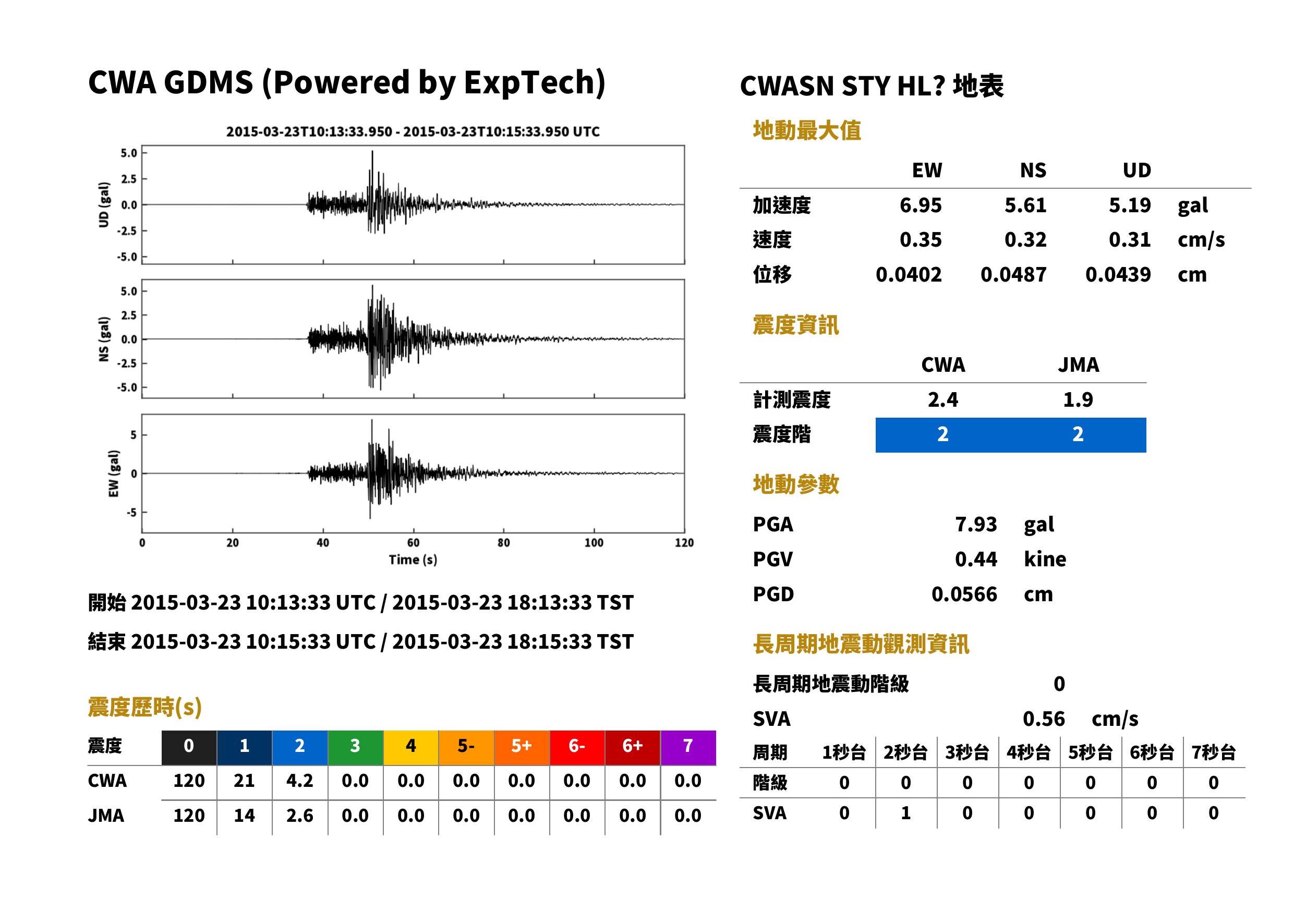

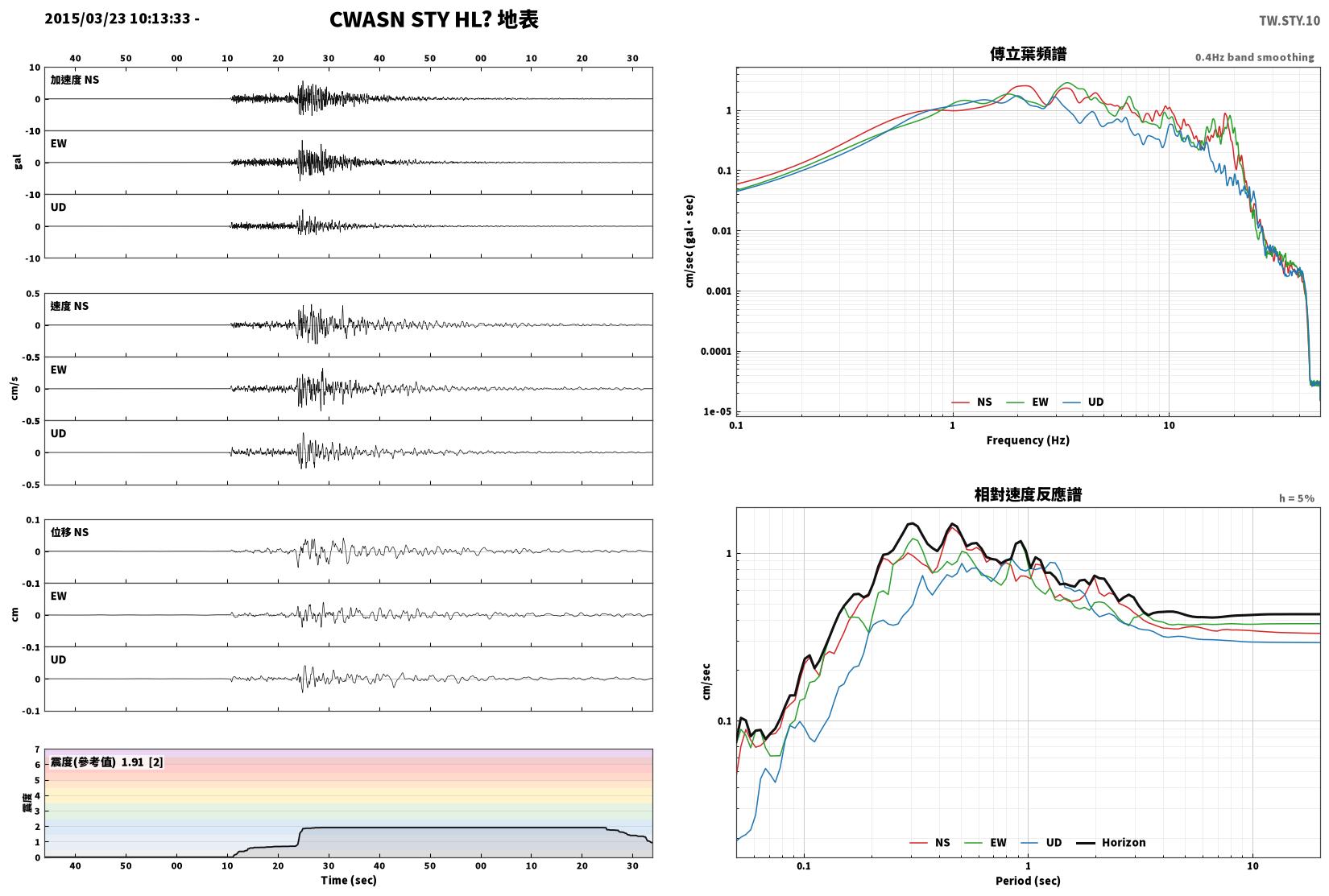

STY	高雄市桃源區	642 m	CWASN	HL	111.9 km	18:14:08	18:14:21	5.61	6.95	5.19	7.93	0.32	0.35	0.31	0.44	2	1.9	2	2.4	0	下載	查看	查看

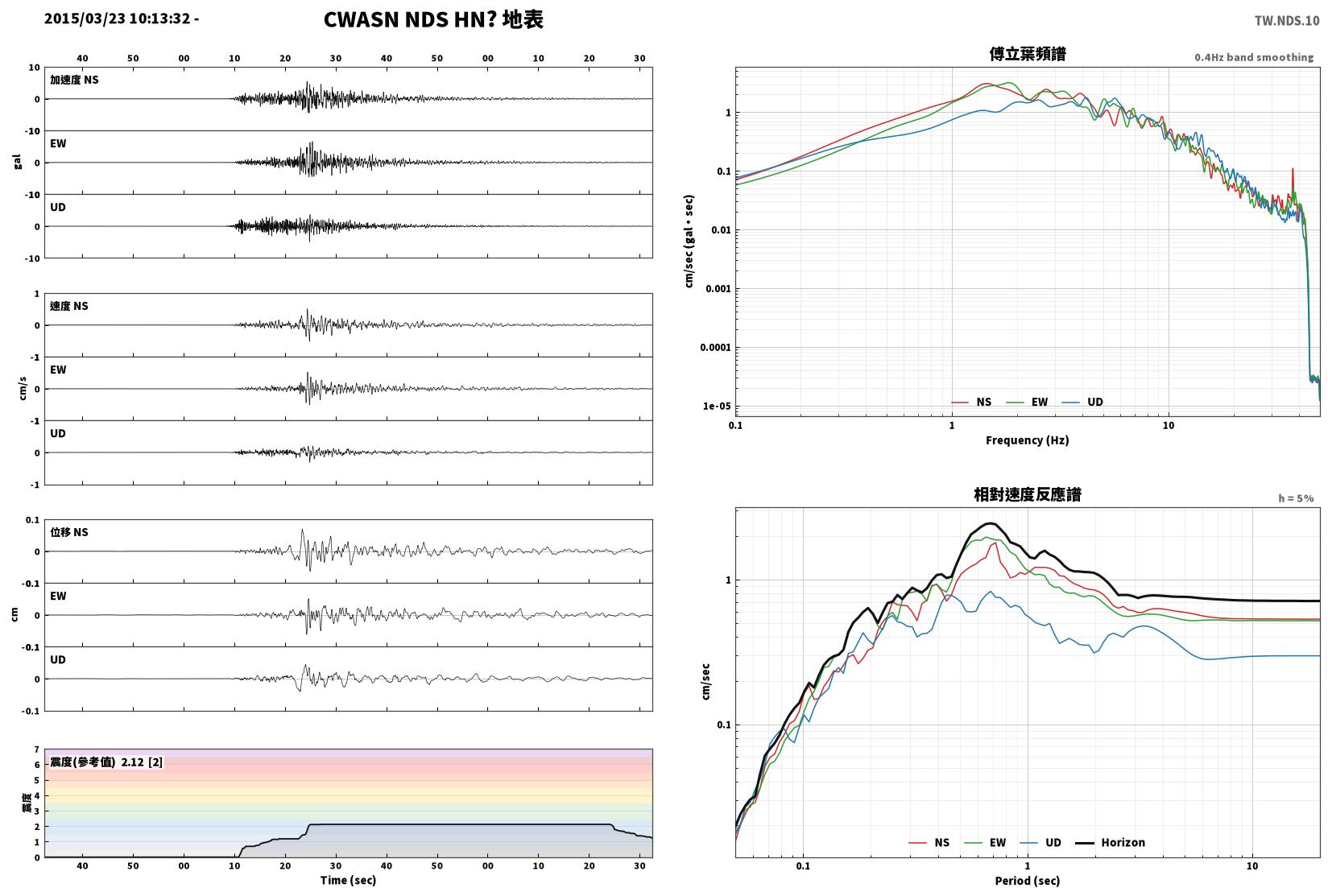

NDS	宜蘭縣羅東鎮	88 m	CWASN	HN	100.6 km	18:14:07	18:14:19	5.46	6.58	4.94	7.61	0.52	0.52	0.31	0.72	2	2.1	2	2.4	0	下載	查看	查看
LAY	臺東縣蘭嶼鄉	309 m	CWASN	HL	188.6 km	18:14:19	18:14:39	7.30	4.19	1.68	7.31	0.30	0.19	0.05	0.30	2	1.7	2	2.4	0	下載	查看	查看
NSY	苗栗縣三義鄉	299 m	CWASN	HL	118.9 km	18:14:09	18:14:23	6.64	4.97	3.45	6.68	0.57	0.40	0.37	0.62	2	2.0	2	2.3	0	下載	查看	查看

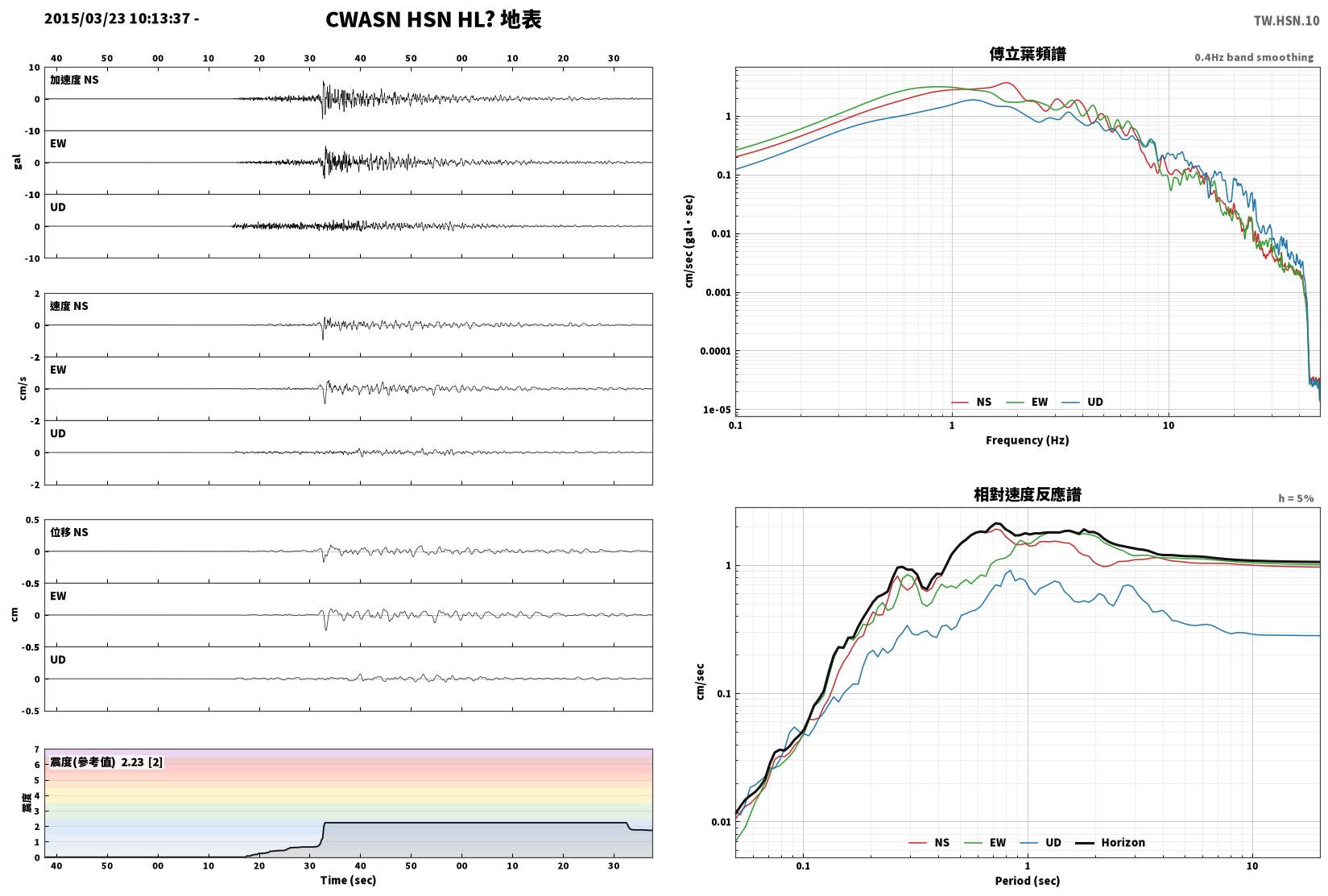

HSN	新竹縣竹北市	31 m	CWASN	HL	139.0 km	18:14:12	18:14:28	6.44	5.09	2.22	6.72	0.95	0.95	0.27	1.06	2	2.2	2	2.3	0	下載	查看	查看
SNJ	高雄市大社區	16 m	CWASN	HN	174.3 km	18:14:17	18:14:36	5.23	5.38	2.20	5.63	0.48	0.40	0.18	0.54	2	1.9	2	2.2	0	下載	查看	查看

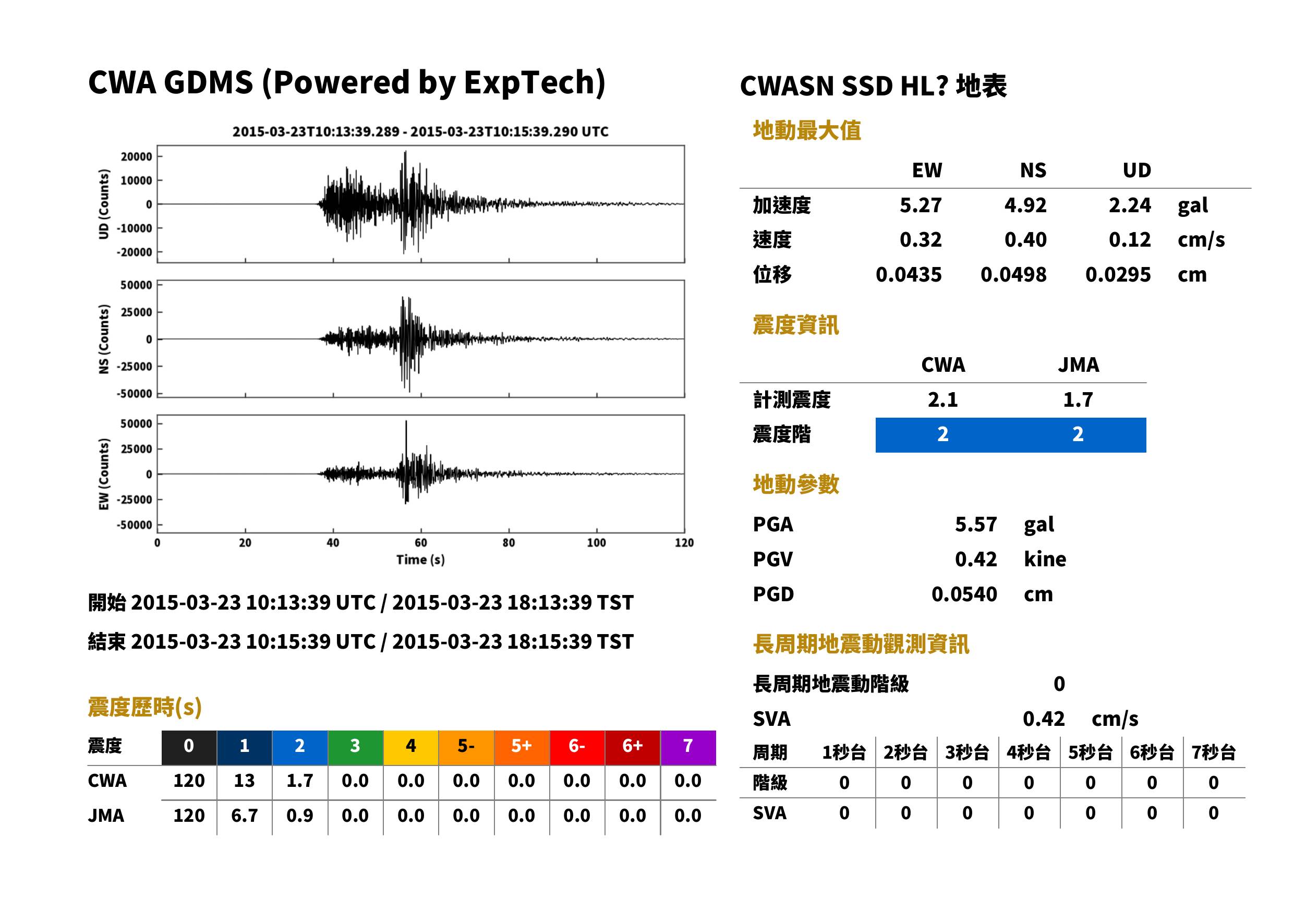

SSD	屏東縣三地門鄉	148 m	CWASN	HL	151.9 km	18:14:14	18:14:31	4.92	5.27	2.24	5.57	0.40	0.32	0.12	0.42	2	1.7	2	2.1	0	下載	查看	查看

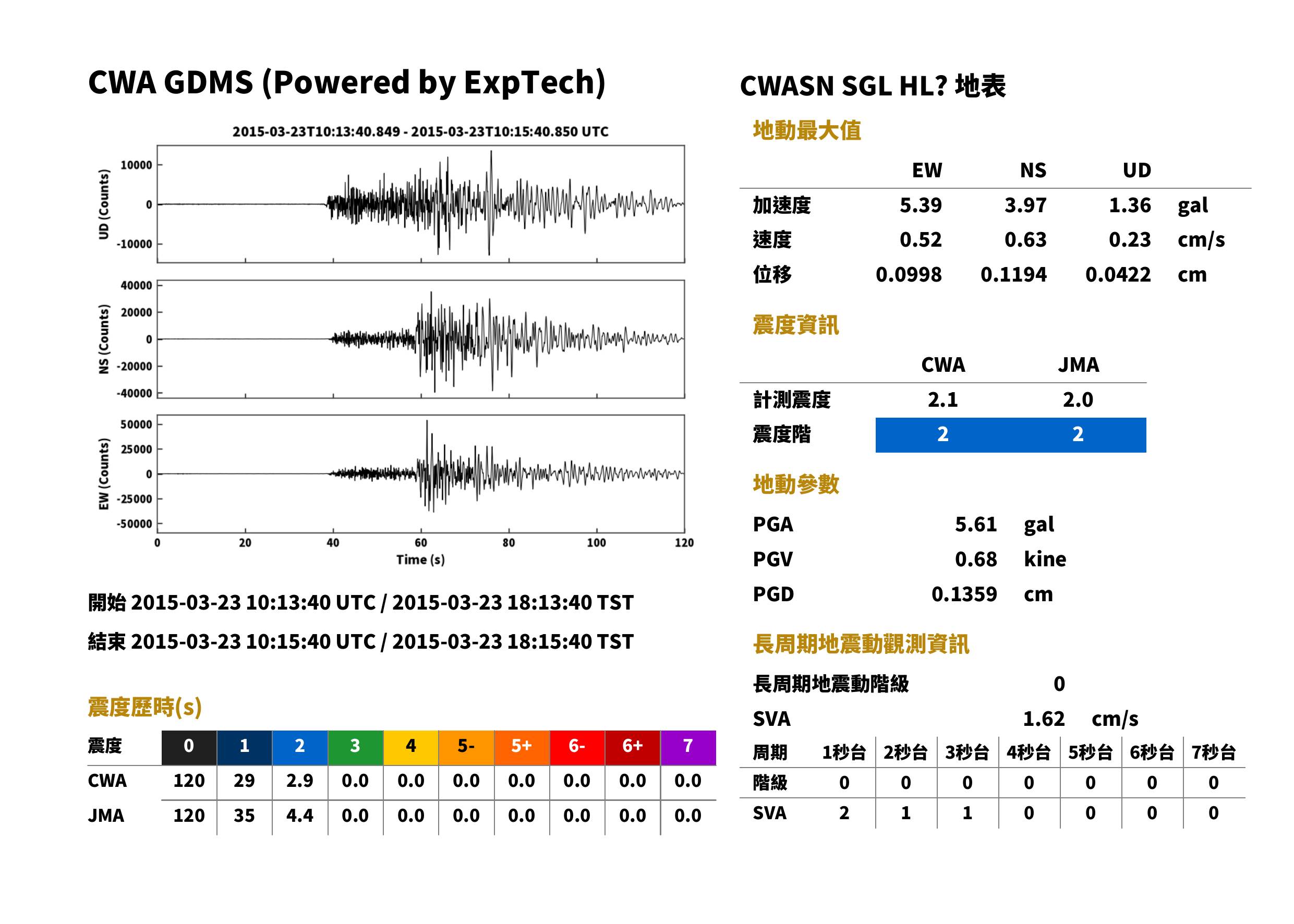

SGL	屏東縣九如鄉	31 m	CWASN	HL	163.9 km	18:14:15	18:14:34	3.97	5.39	1.36	5.61	0.63	0.52	0.23	0.68	2	2.0	2	2.1	0	下載	查看	查看

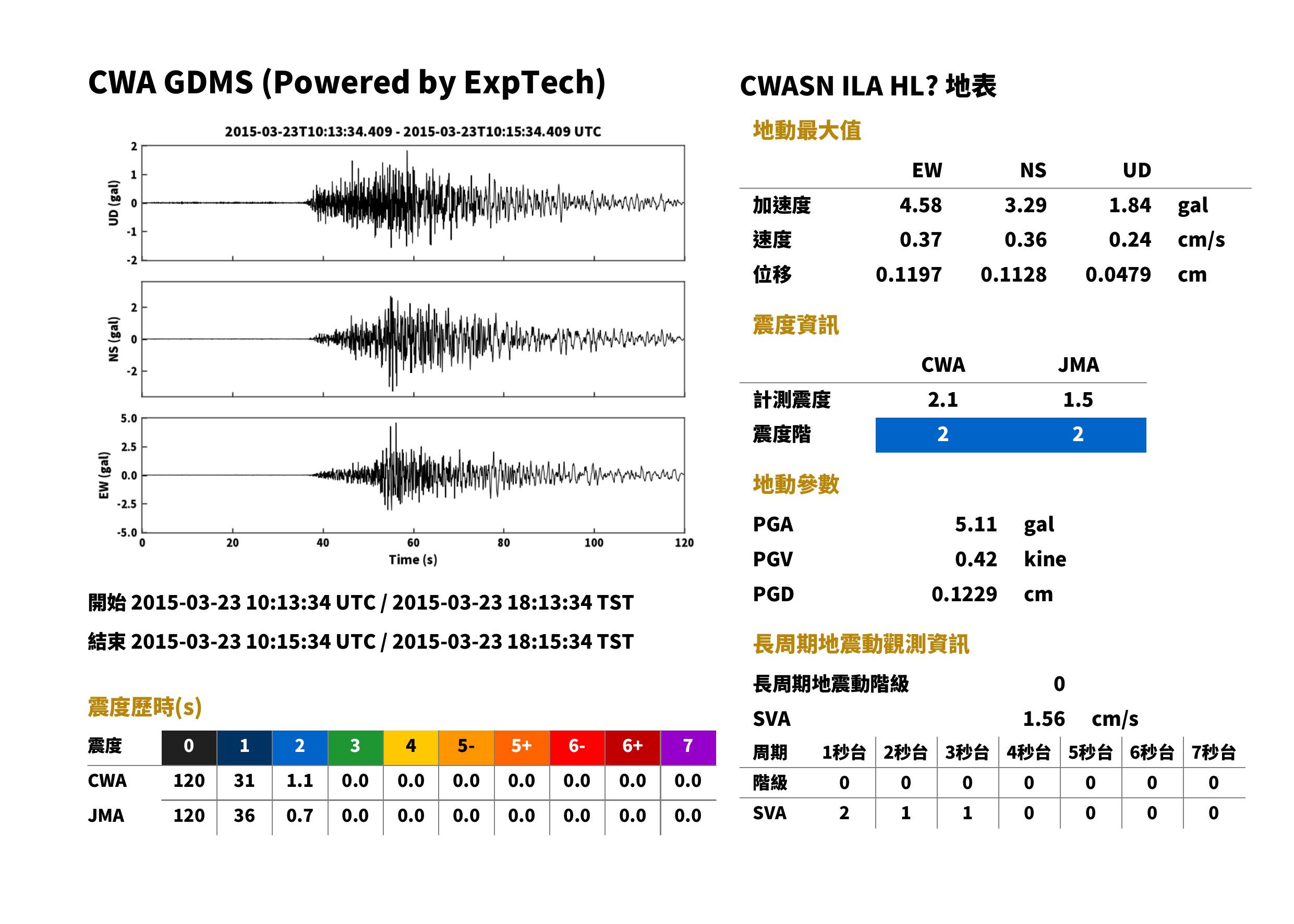

ILA	宜蘭縣宜蘭市	11 m	CWASN	HL	115.3 km	18:14:09	18:14:22	3.29	4.58	1.84	5.11	0.36	0.37	0.24	0.42	2	1.5	2	2.1	0	下載	查看	查看
SPT	屏東縣屏東市	29 m	CWASN	HL	167.7 km	18:14:16	18:14:34	3.45	3.47	1.22	3.99	0.39	0.33	0.13	0.45	2	1.7	2	1.9	0	下載	查看	查看
NHW	桃園市觀音區	21 m	CWASN	HL	155.3 km	18:14:14	18:14:32	3.51	4.02	1.15	4.02	0.30	0.31	0.18	0.37	1	1.4	2	1.9	0	下載	查看	查看
SSP	屏東縣新埤鄉	38 m	CWASN	HN	178.6 km	18:14:17	18:14:37	2.89	3.75	1.62	3.78	0.42	0.42	0.12	0.43	2	1.5	2	1.8	0	下載	查看	查看
NWL	新北市烏來區	404 m	CWASN	HN	117.7 km	18:14:09	18:14:23	3.09	3.67	1.79	3.97	0.13	0.11	0.08	0.14	1	1.0	2	1.8	0	下載	查看	查看

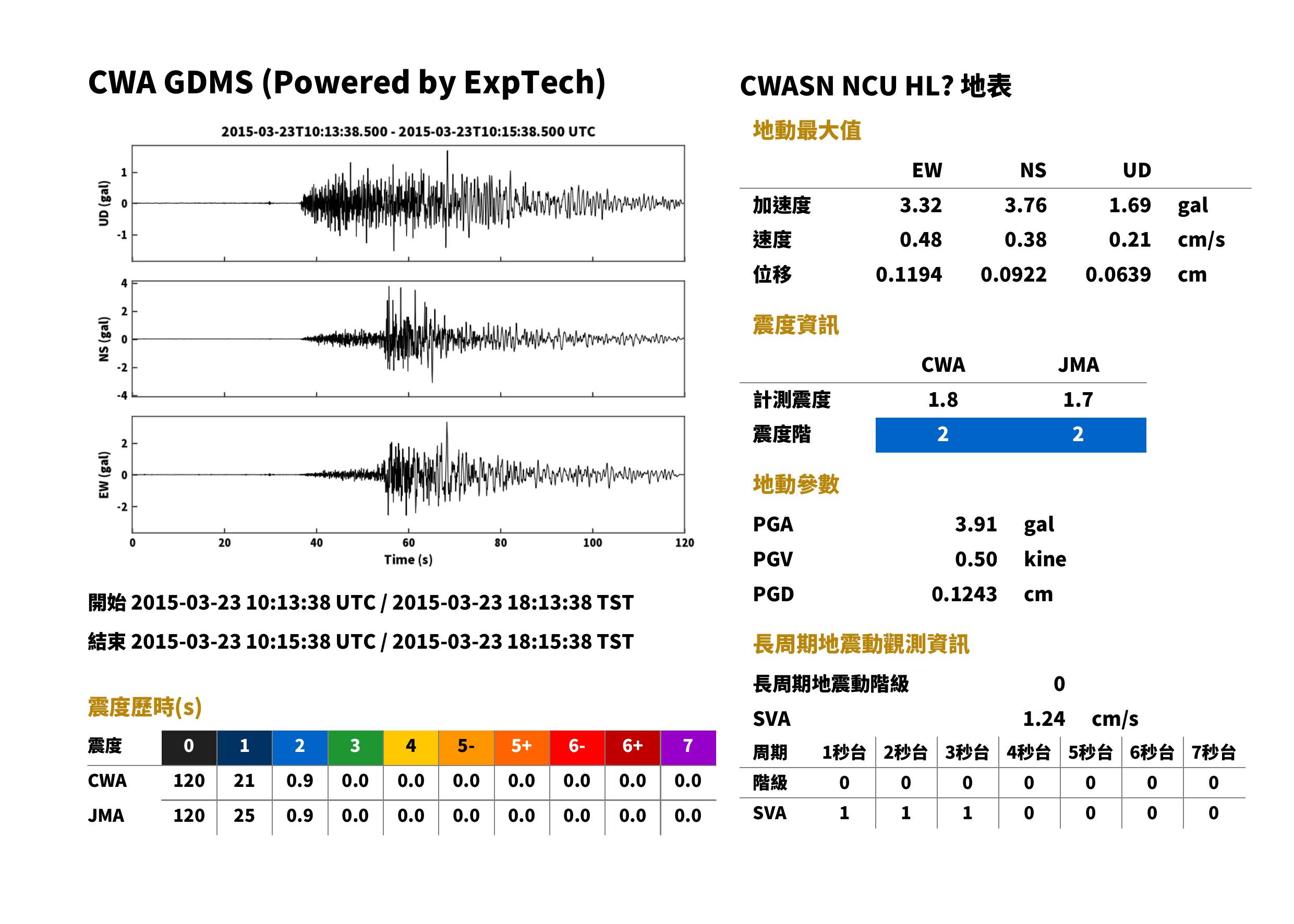

NCU	桃園市中壢區	131 m	CWASN	HL	146.0 km	18:14:13	18:14:29	3.76	3.32	1.69	3.91	0.38	0.48	0.21	0.50	2	1.7	2	1.8	0	下載	查看	查看

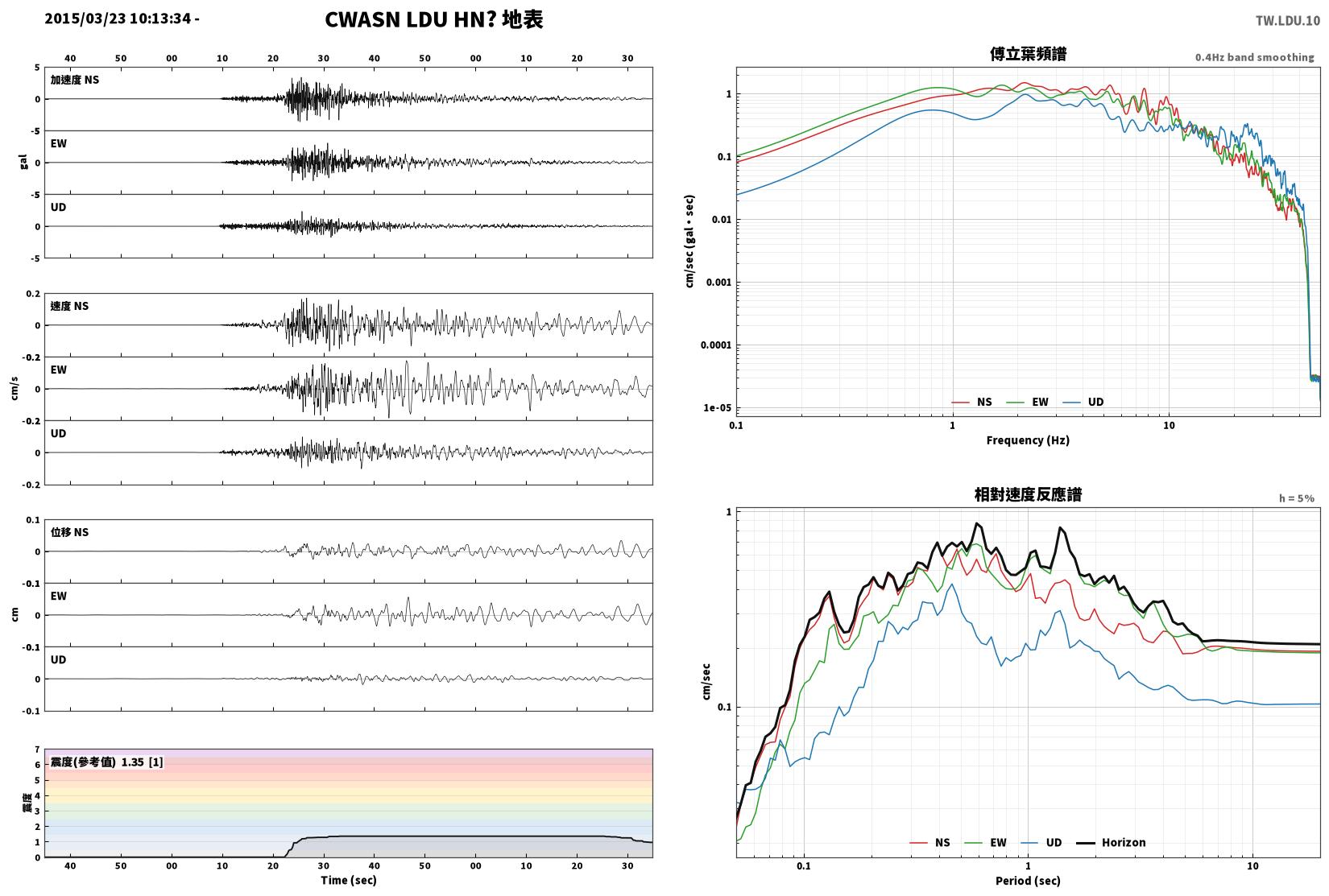

LDU	臺東縣綠島鄉	17 m	CWASN	HN	119.3 km	18:14:09	18:14:23	3.63	3.05	2.33	3.76	0.17	0.18	0.10	0.20	1	1.3	2	1.8	0	下載	查看	查看
TTN	臺東縣臺東市	12 m	CWASN	HL	120.8 km	18:14:10	18:14:24	2.17	3.29	1.04	3.50	0.25	0.23	0.12	0.31	1	1.3	2	1.7	0	下載	查看	查看

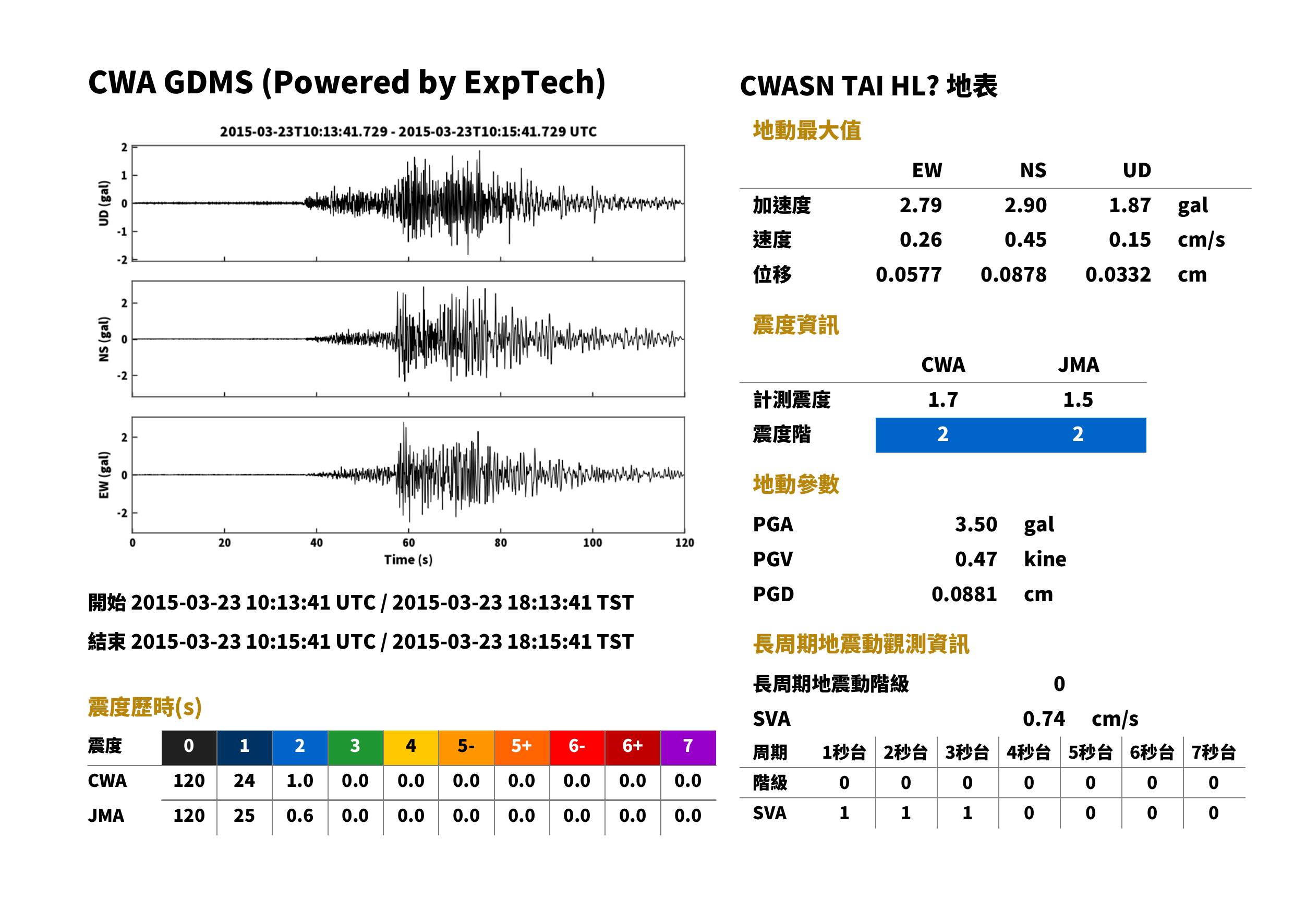

TAI	臺南市中西區	19 m	CWASN	HL	170.5 km	18:14:16	18:14:35	2.91	2.79	1.87	3.50	0.45	0.26	0.15	0.47	2	1.5	2	1.7	0	下載	查看	查看

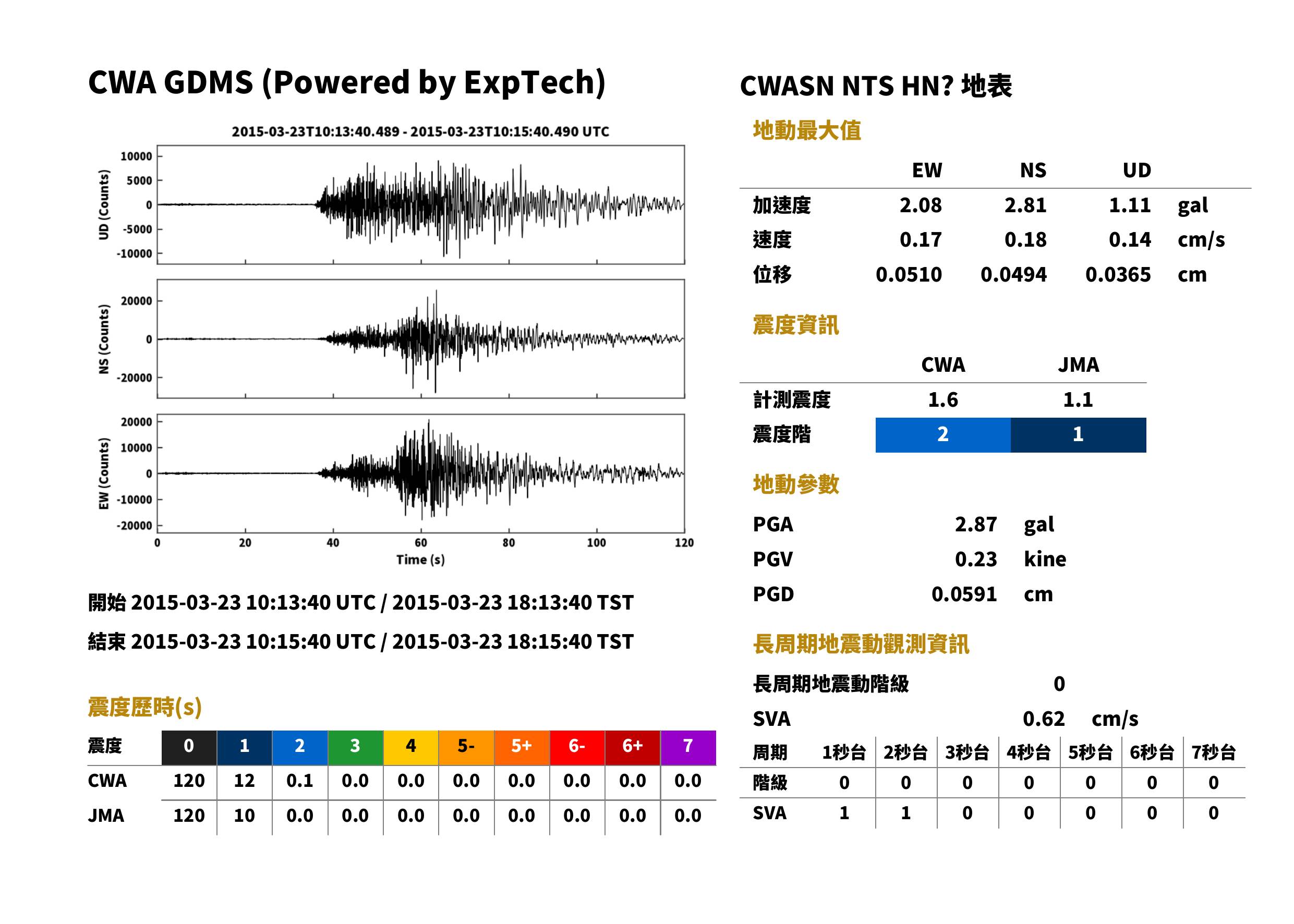

NTS	新北市淡水區	15 m	CWASN	HN	161.1 km	18:14:15	18:14:33	2.81	2.08	1.11	2.87	0.18	0.17	0.14	0.23	1	1.1	2	1.6	0	下載	查看	查看

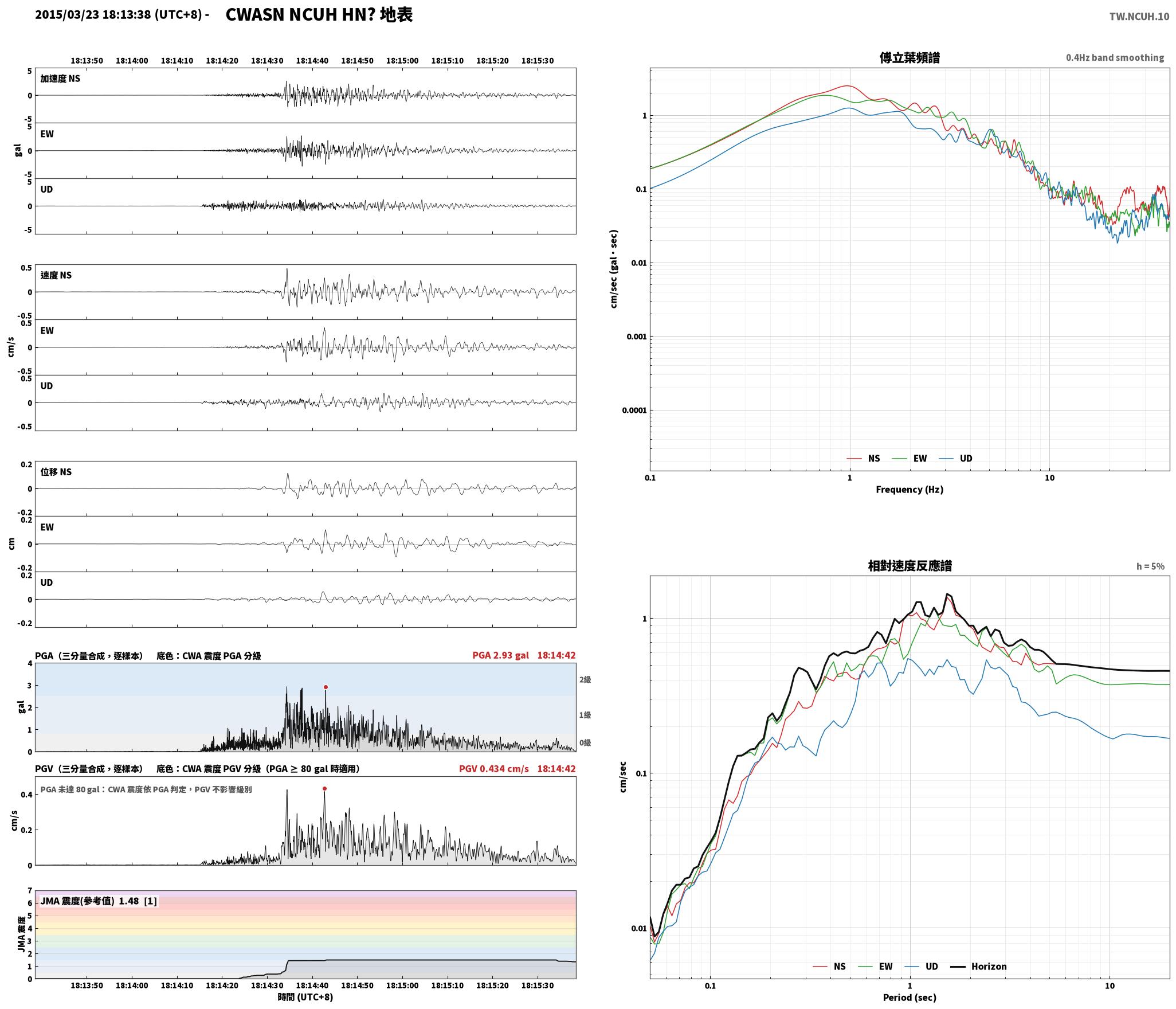

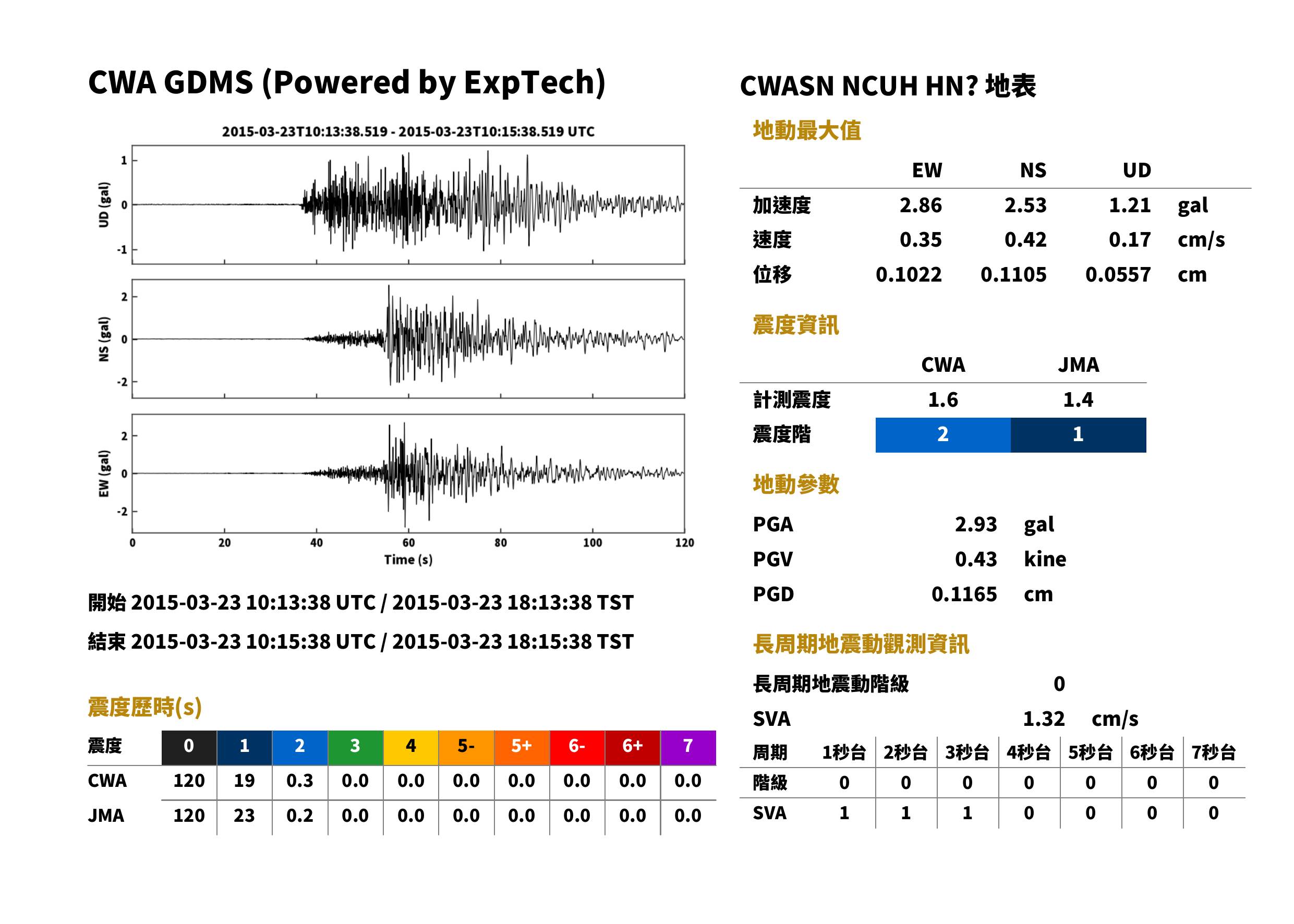

NCUH	桃園市中壢區	127 m	CWASN	HN	146.2 km	18:14:13	18:14:29	2.53	2.86	1.21	2.93	0.42	0.35	0.17	0.43	1	1.4	2	1.6	0	下載	查看	查看

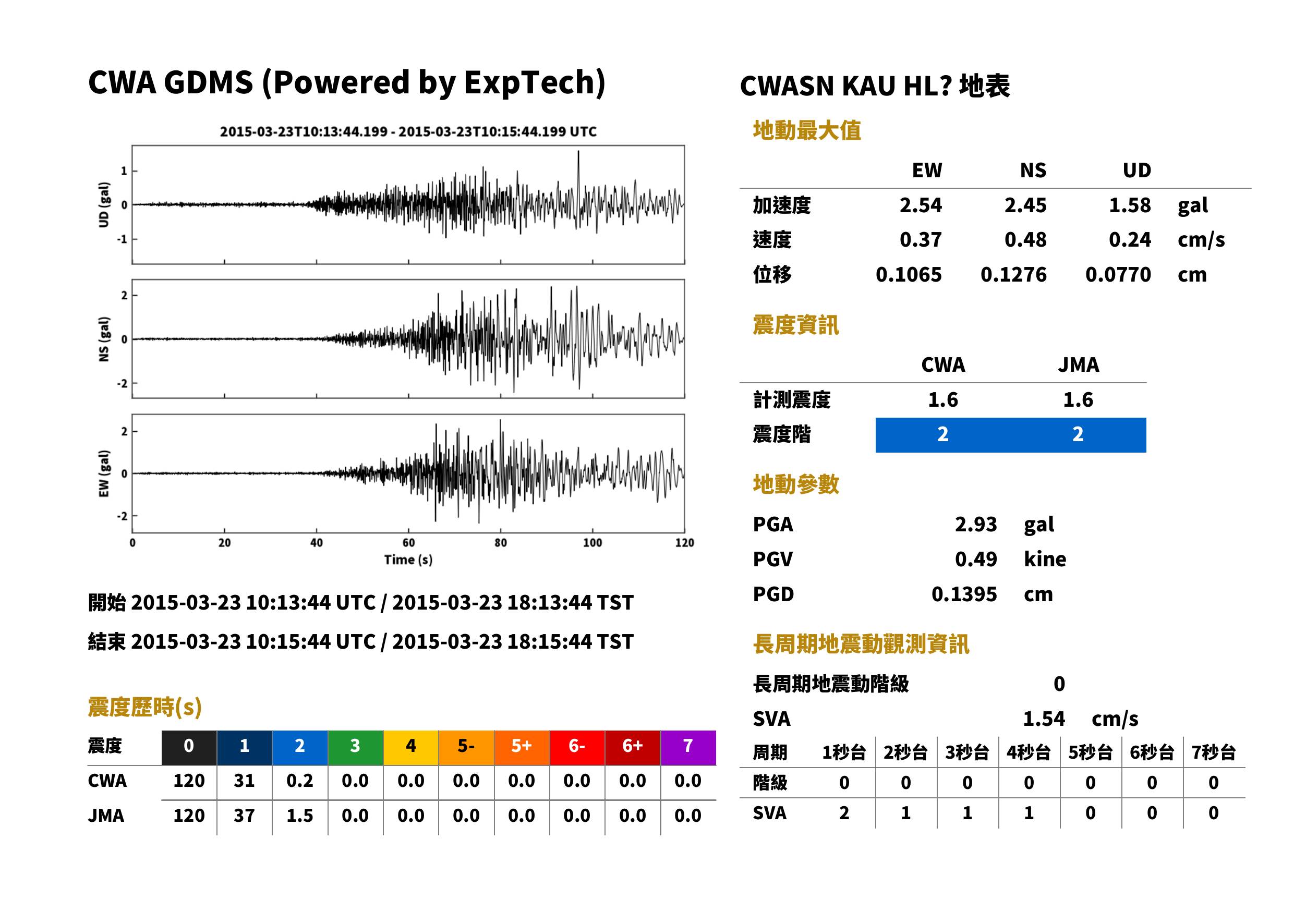

KAU	高雄市前鎮區	1 m	CWASN	HL	189.5 km	18:14:19	18:14:39	2.45	2.54	1.58	2.93	0.48	0.37	0.24	0.50	2	1.6	2	1.6	0	下載	查看	查看

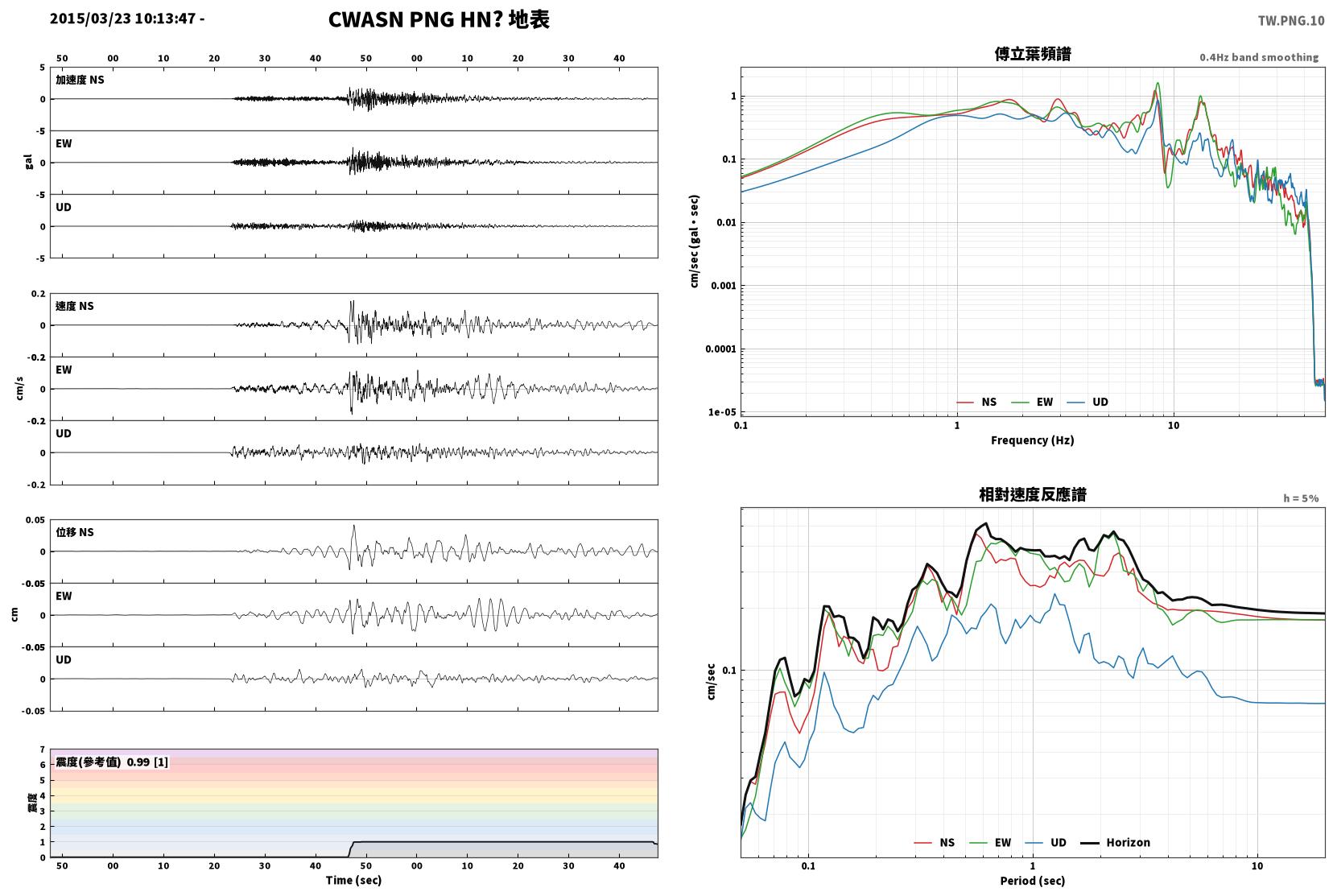

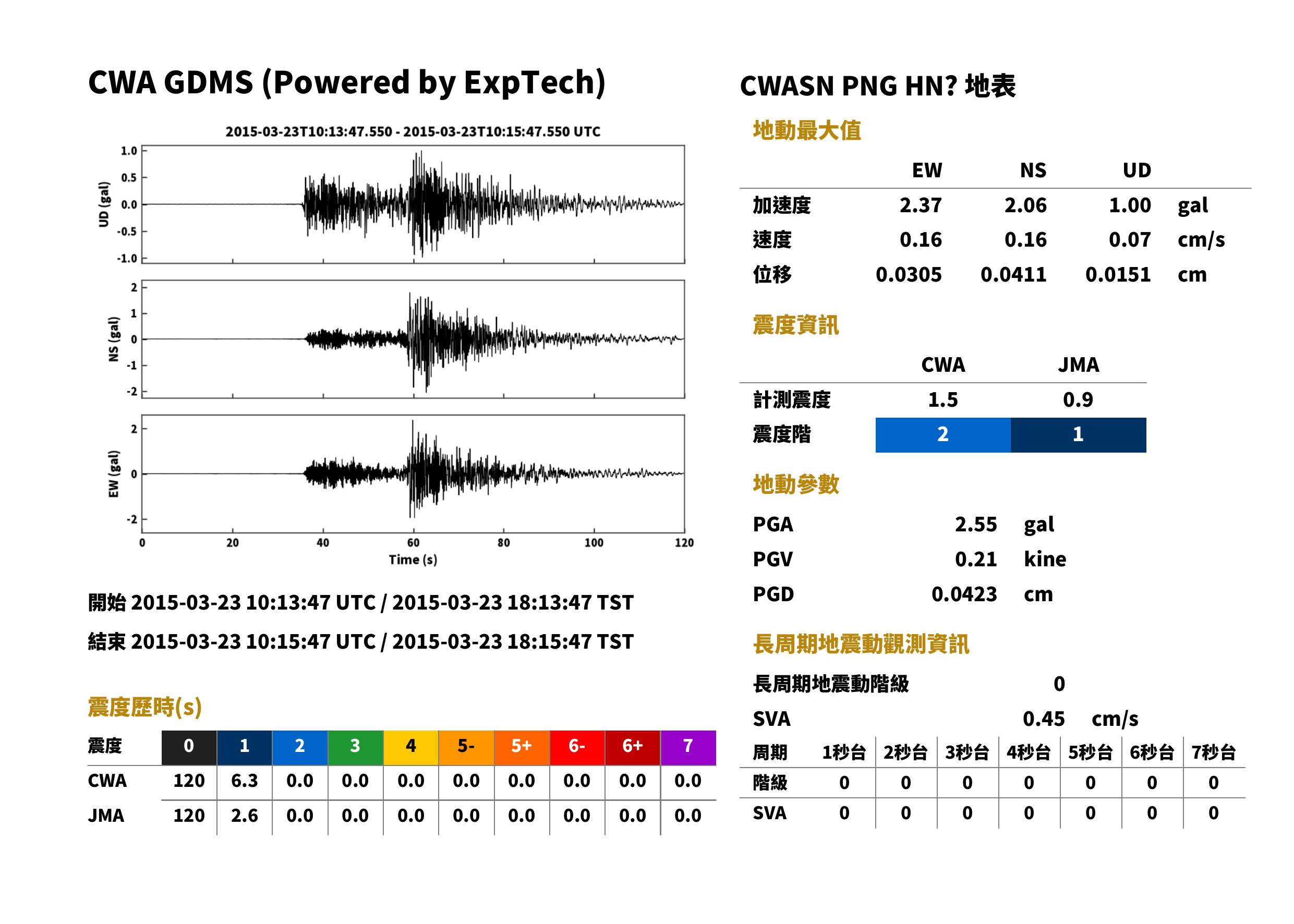

PNG	澎湖縣馬公市	10 m	CWASN	HN	215.3 km	18:14:22	18:14:45	2.06	2.37	1.00	2.55	0.15	0.16	0.08	0.21	1	0.9	2	1.5	0	下載	查看	查看

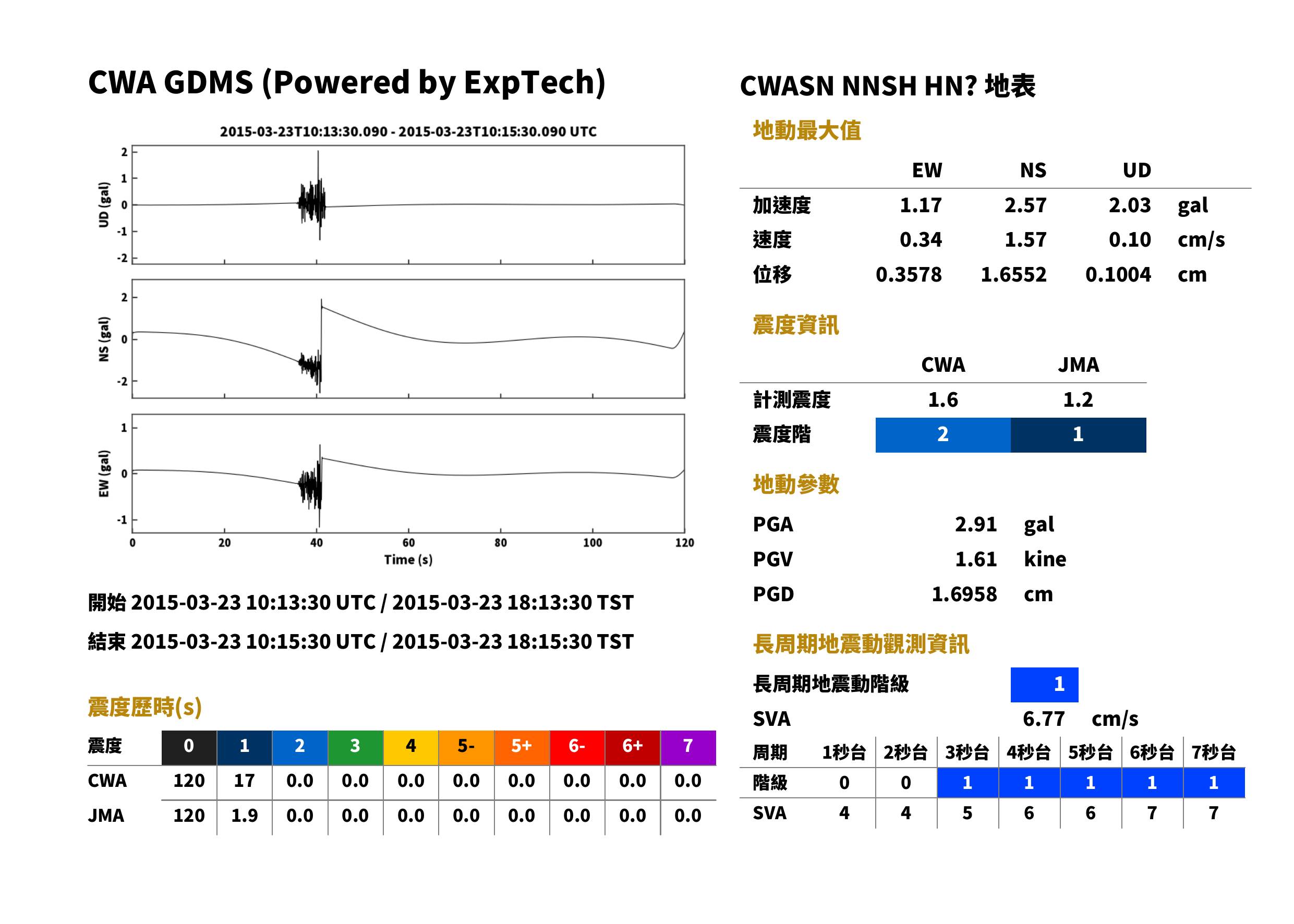

NNSH	新竹縣五峰鄉	1106 m	CWASN	HN	82.9 km	18:14:05	18:14:15	2.40	1.10	1.99	2.78	0.91	0.20	0.11	0.93	1	1.2	2	1.5	0	下載	查看	查看
EAS	臺東縣大武鄉	457 m	CWASN	HL	171.5 km	18:14:16	18:14:35	2.04	2.54	0.85	2.68	0.17	0.15	0.07	0.19	1	1.1	2	1.5	0	下載	查看	查看
ECL	臺東縣金峰鄉	88 m	CWASN	HL	145.4 km	18:14:13	18:14:29	1.52	1.78	1.05	2.01	0.08	0.11	0.06	0.13	1	0.8	1	1.3	0	下載	查看	查看
SEB	屏東縣滿州鄉	32 m	CWASN	HL	219.9 km	18:14:23	18:14:46	1.39	1.33	0.70	1.42	0.11	0.09	0.05	0.11	1	0.6	1	1.0	0	下載	查看	查看
SCZ	屏東縣春日鄉	66 m	CWASN	HL	185.0 km	18:14:18	18:14:38	1.21	1.05	0.67	1.39	0.12	0.08	0.08	0.13	1	0.5	1	0.9	0	下載	查看	查看
WDG	澎湖縣望安鄉	34 m	CWASN	HL	210.9 km	18:14:21	18:14:44	0.67	1.20	0.59	1.23	0.09	0.11	0.06	0.12	0	0.4	1	0.8	0	下載	查看	查看

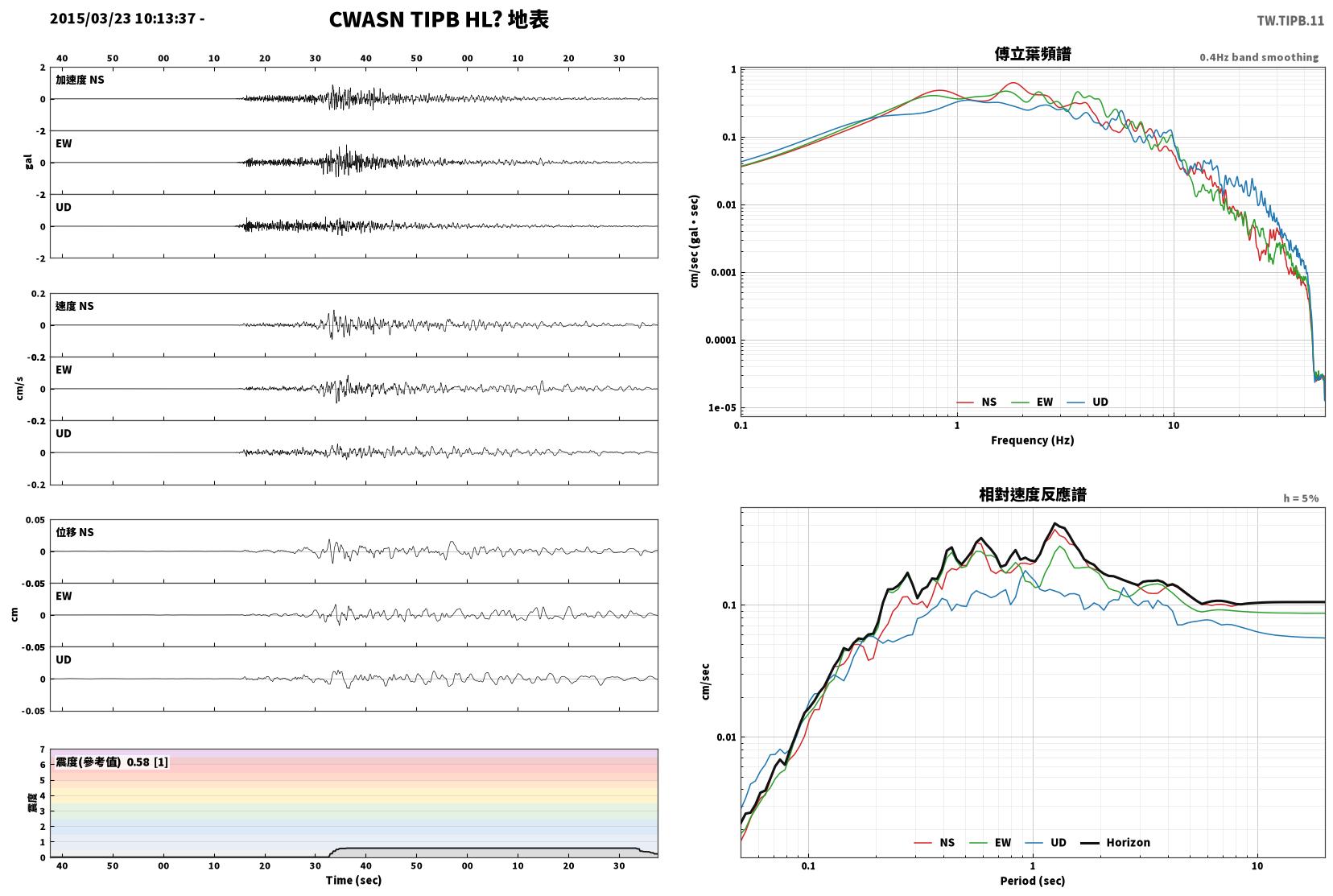

TIPB	新北市雙溪區	399 m	CWASN	HL	139.0 km	18:14:12	18:14:28	0.87	1.11	0.60	1.22	0.09	0.09	0.05	0.10	1	0.5	1	0.8	0	下載	查看	查看
ANP	臺北市北投區	836 m	CWASN	HL	162.2 km	18:14:15	18:14:33	1.16	0.68	0.52	1.19	0.09	0.07	0.05	0.11	1	0.5	1	0.8	0	下載	查看	查看
TAW	臺東縣大武鄉	11 m	CWASN	HL	171.7 km	18:14:16	18:14:35	0.79	1.05	0.47	1.05	0.08	0.10	0.04	0.11	0	0.4	1	0.7	0	下載	查看	查看

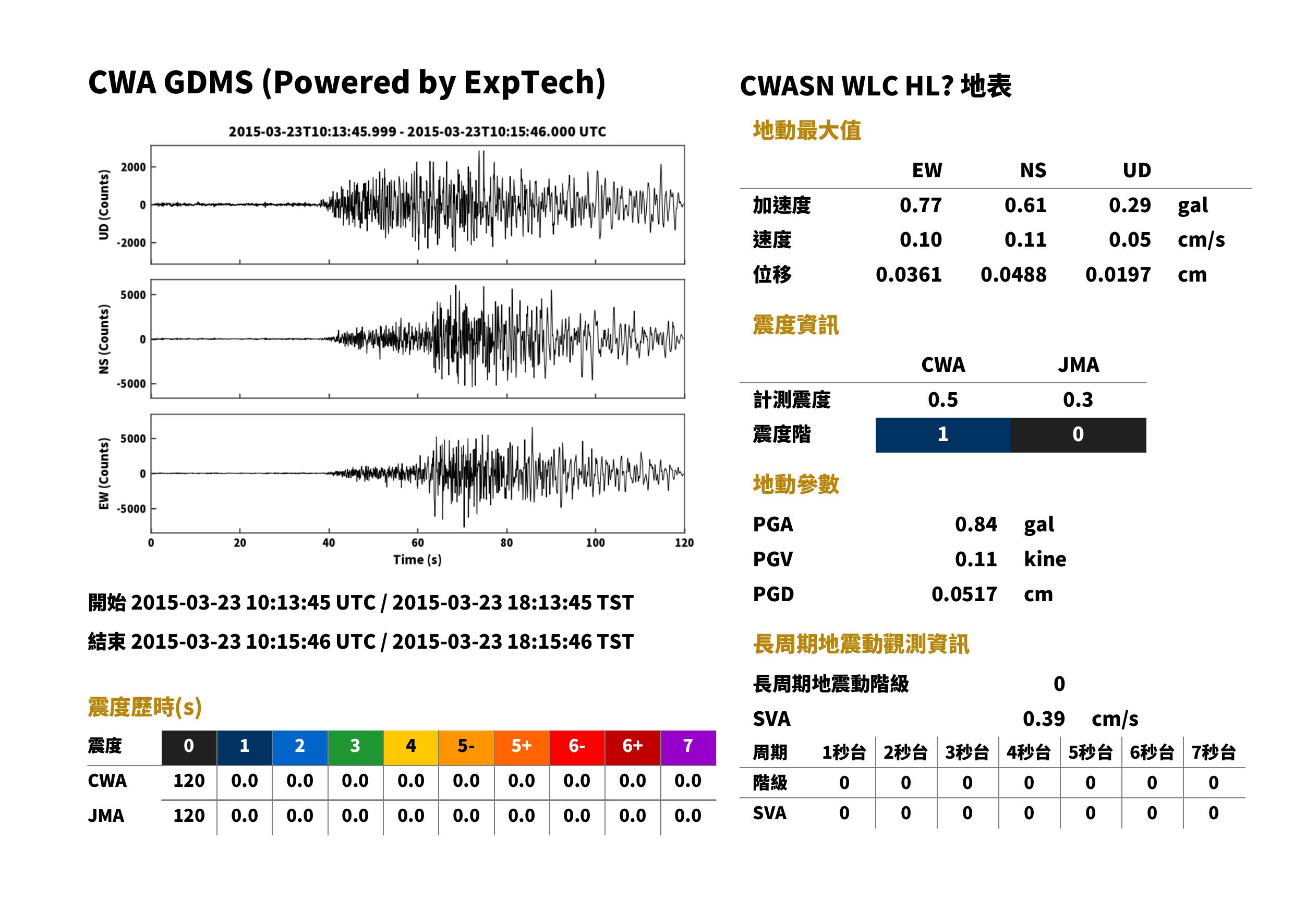

WLC	屏東縣琉球鄉	38 m	CWASN	HL	203.4 km	18:14:21	18:14:43	0.61	0.77	0.29	0.84	0.11	0.10	0.05	0.11	0	0.3	1	0.5	0	下載	查看	查看
EGS	宜蘭縣頭城鎮	20 m	CWASN	HL	126.8 km	18:14:10	18:14:25	0.81	0.78	0.73	0.83	0.11	0.11	0.07	0.12	0	0.4	1	0.5	0	下載	查看	查看

註：僅顯示 PGA > 0.5 gal 之測站。

資料與圖表：濾波處理與注意事項

本文的報告圖（地動數值與各項震度）與分析圖（波形、頻譜、反應譜），背後依用途採用數條不同的濾波處理，彼此的物理意義與適用情境不同。感測器為力平衡式寬頻強震儀（非 MEMS），資料已移除儀器反應、為地表加速度（gal）。以下說明各項數值與圖面元素的來源，以及互相比較時的注意事項。

一、加速度、速度、PGA / PGV、CWA 計測震度採用「去均值 + 10 Hz 因果低通」

報告圖中的三軸加速度、三軸速度、合成 PGA / PGV，以及 CWA 計測震度，皆來自同一條處理鏈：

加速度：先去均值（baseline），再過 4 階 Butterworth 10 Hz 低通，以 sosfilt 單向處理，屬因果濾波。
速度 / 位移：由上述低通加速度積分而得，再各加 4 階 Butterworth 0.075 Hz 高通去除積分漂移。
因為感測器是力平衡式寬頻強震儀、非 MEMS，不需要 MEMS 那種 1–10 Hz 帶通（含高通至 1 Hz）去帶外雜訊；故保留完整低頻，僅削去 10 Hz 以上高頻（速度另去 0.075 Hz 以下漂移）。
因果濾波的特性：可即時實現（不需未來取樣）、對訊號有輕微相位延遲（集中在接近 10 Hz 截止附近），但不會在地震波到時之前產生假訊號。

因此，所有加速度／速度數值代表的是「經去均值 + 10 Hz 因果低通後的地動峰值」，而非原始未濾波值，也非 1–10 Hz 帶通值。

二、JMA 計測震度為另一條獨立路徑（非因果）

JMA 計測震度與上述 CWA 系列不同源、不可逐值互相比較：

採氣象廳規格的非因果（零相位）FFT 頻率域濾波，直接作用於原始加速度，未經上述 10 Hz 低通。
三個濾波器同時套用：低切 FL ≈ √(1−exp(−(f/0.5)³))（約 0.5 Hz 以下衰減）、高切 FH（約 10 Hz 以上衰減）、周期效果 FF = √(1/f)（強調長週期），刻意保留 0.5–1 Hz 的長週期成分（大地震所需）。
由於濾波方式（因果／非因果）與頻段整形皆不同，JMA 震度與 CWA 震度出現差異屬正常：以高頻為主的小事件，通常 CWA 大於 JMA。

三、長週期地震動（LPGM / SVA）為第三條路徑

LPGM 階級與各週期 SVA，使用「原始加速度去初始偏移 + 2 階 Butterworth 0.05 Hz 高通」後，對 1.6–7.8 s（32 個週期）以單自由度振子（阻尼 h = 5%）求絕對速度應答，取各週期與整體最大 SVA，與前兩者皆不同。

四、因果 vs 非因果的取捨

因果（CWA 所用）：即時系統唯一可行的方式；有相位延遲，但物理上不會出現「波還沒到就有訊號」的情形。
非因果／零相位（JMA 所用）：相位不失真、更忠實還原波形與長週期，適合事後、完整紀錄的分析；但因前向與反向兩次濾波，使濾波響應同時向前與向後展開，事件兩側都存在響應，會在真實到時之前出現不物理的前兆，故不能投入即時檢測。

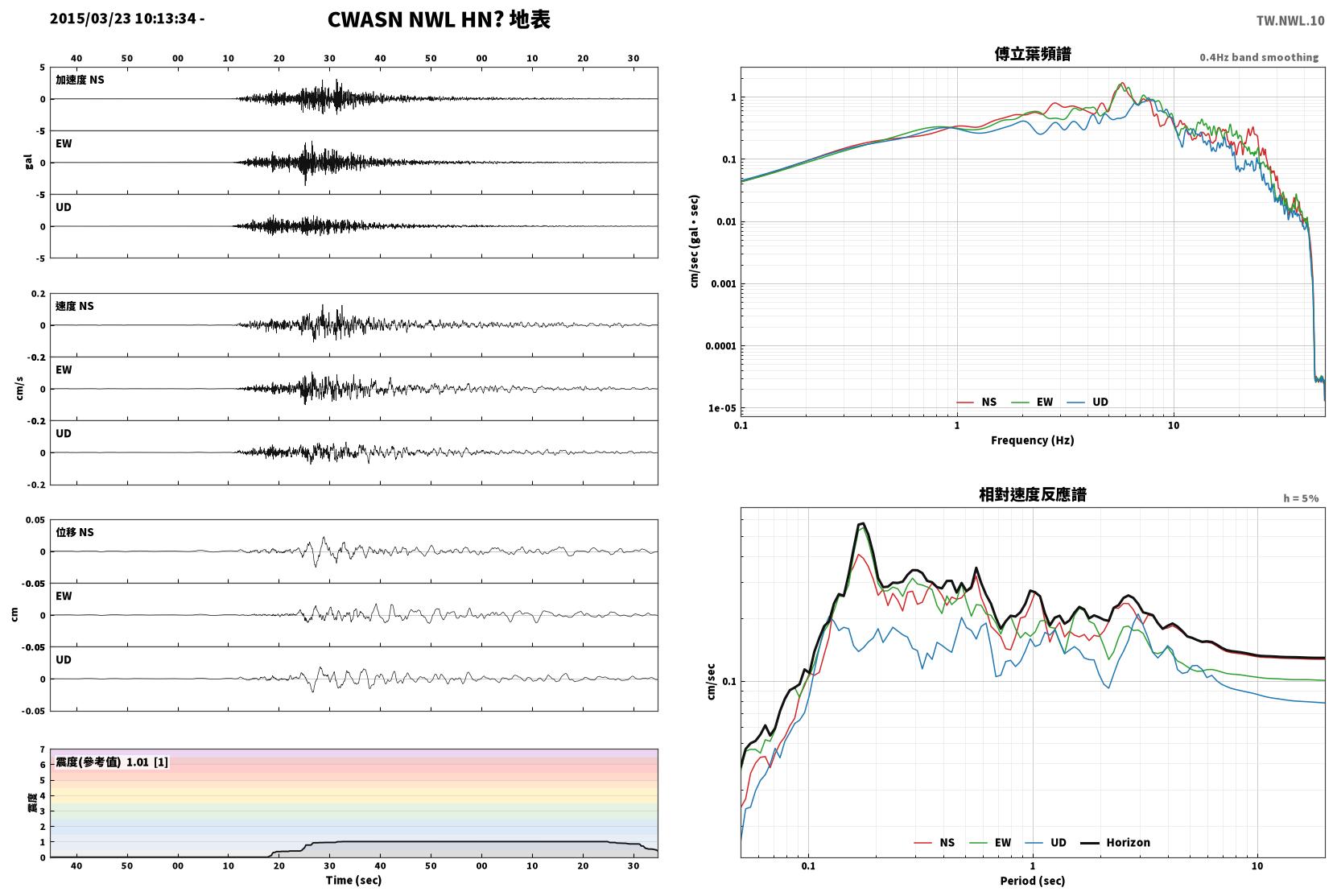

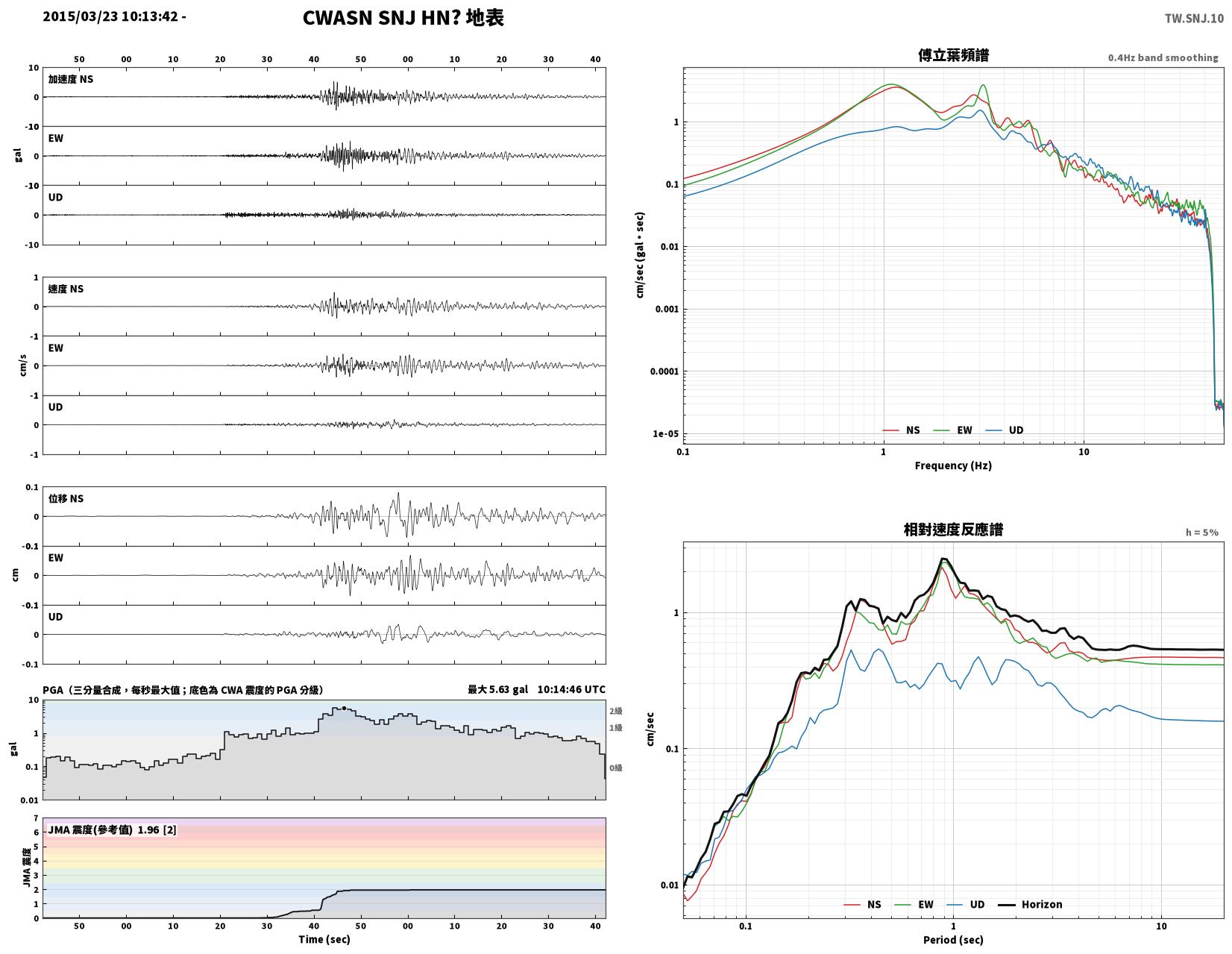

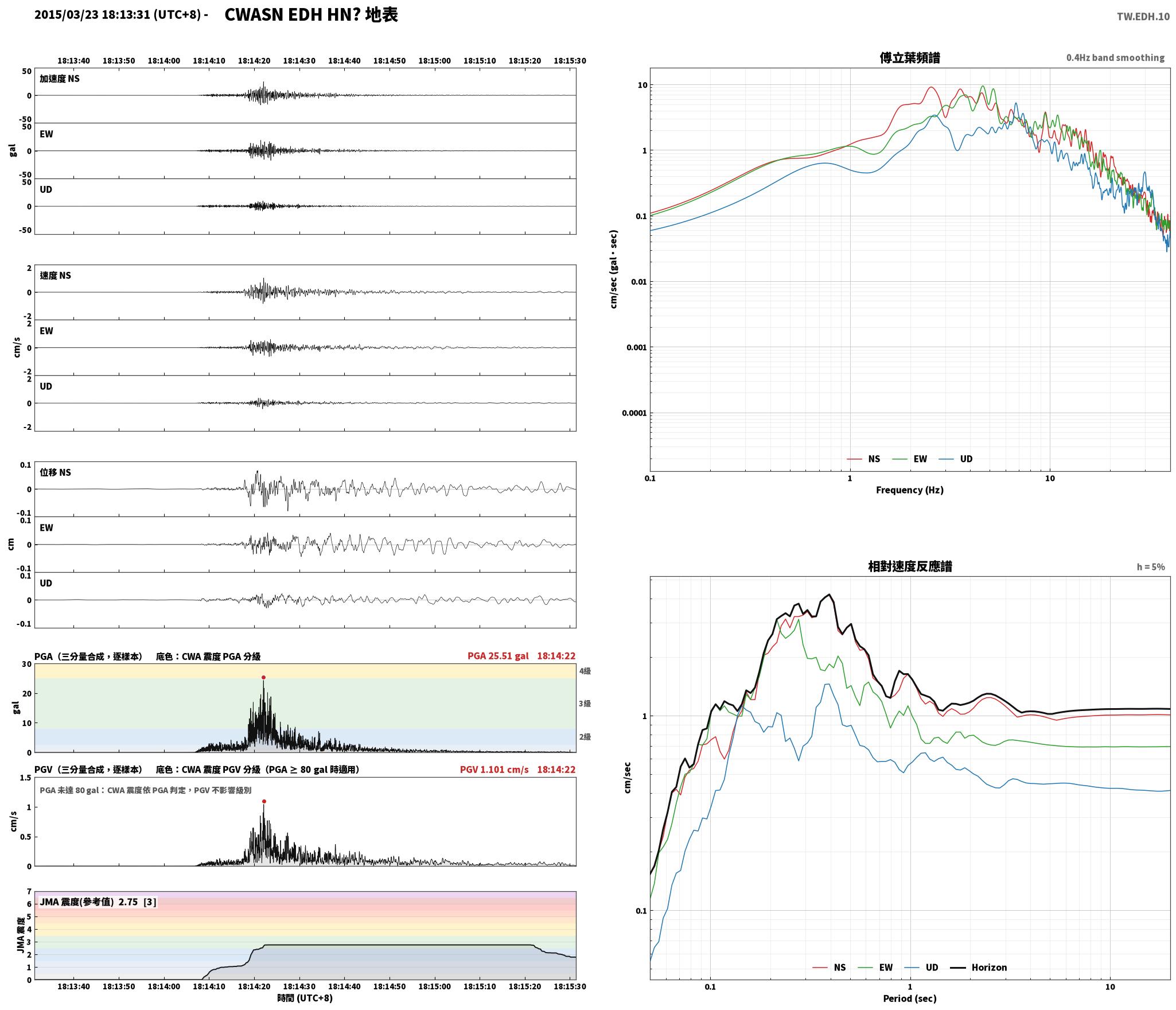

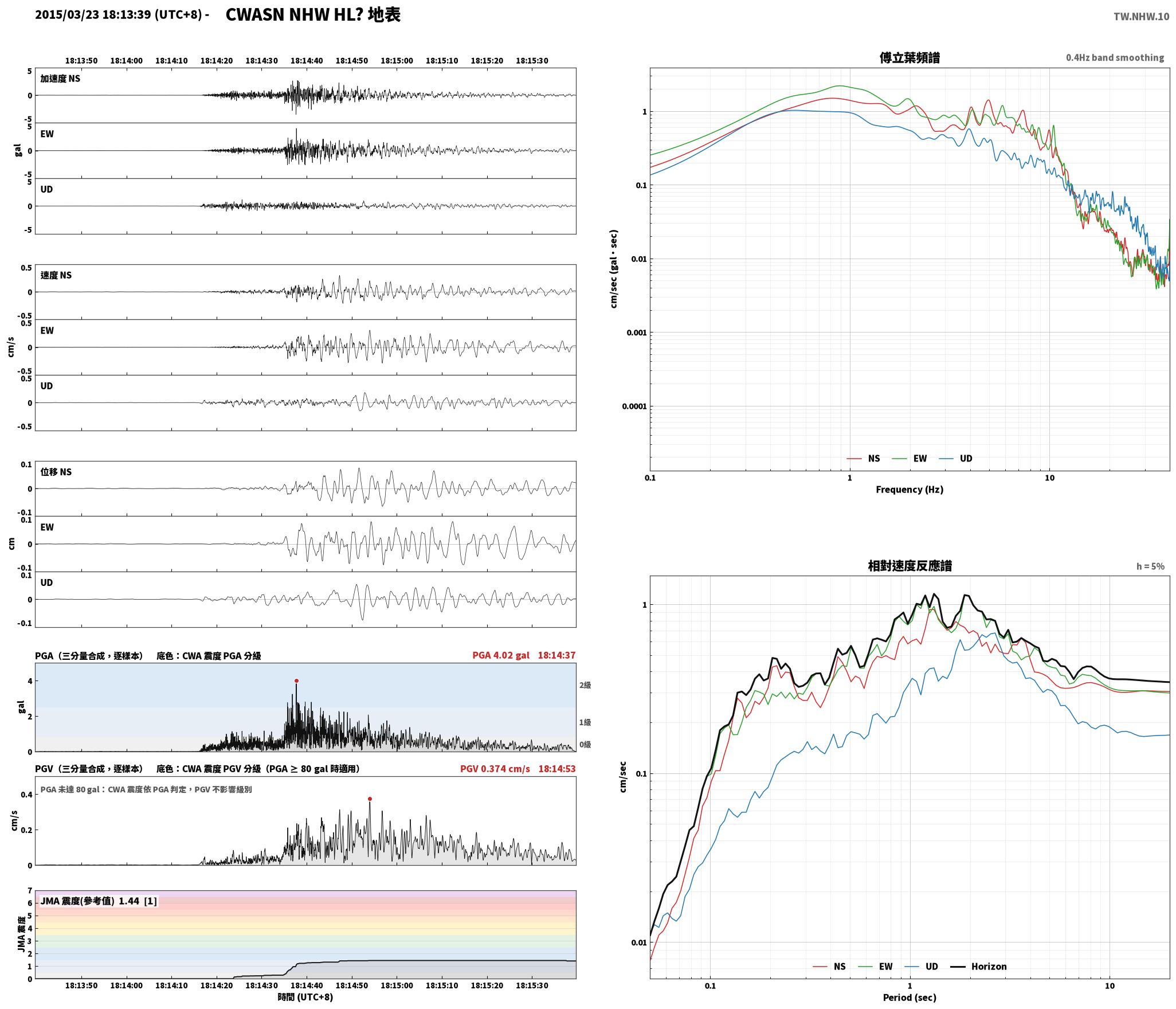

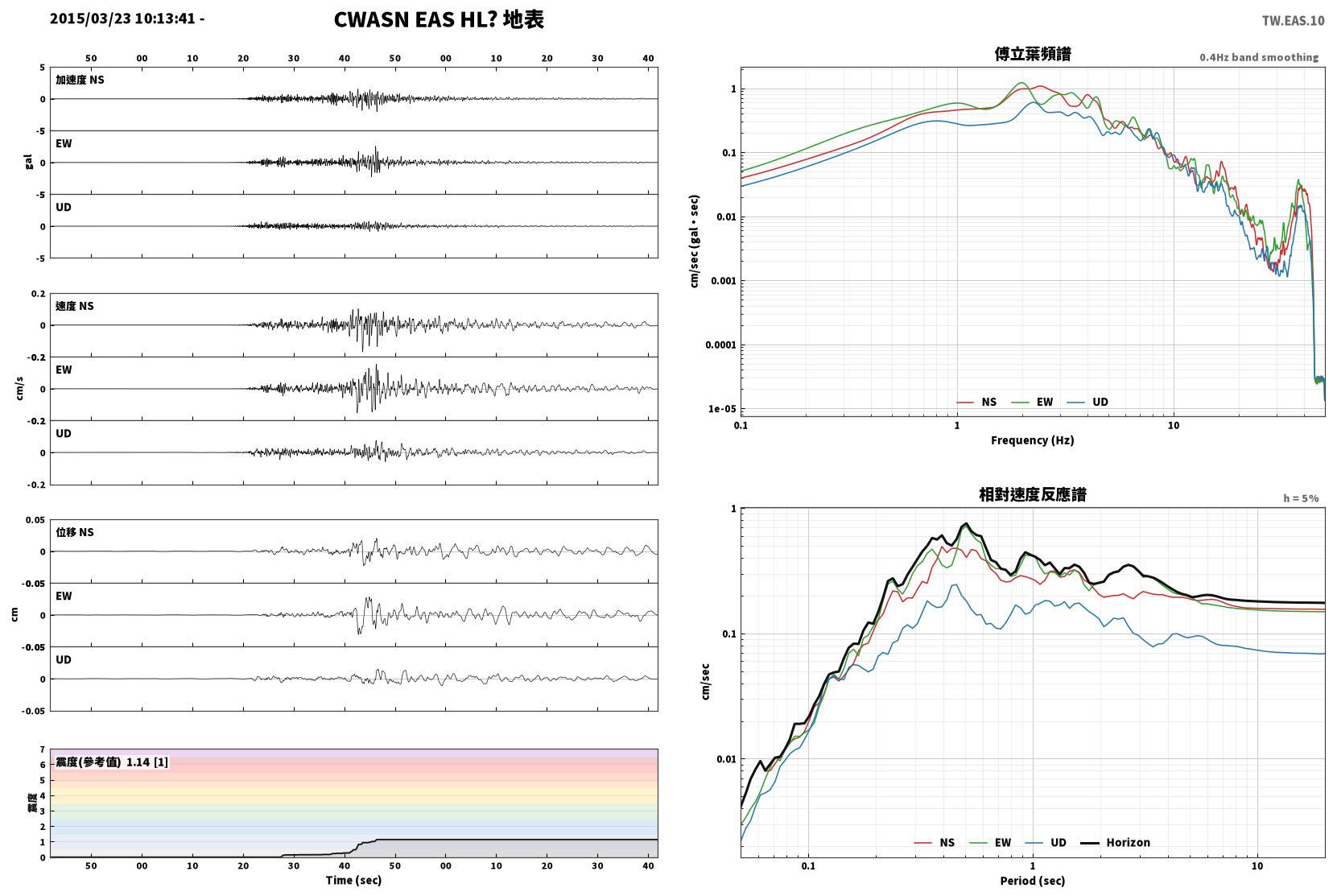

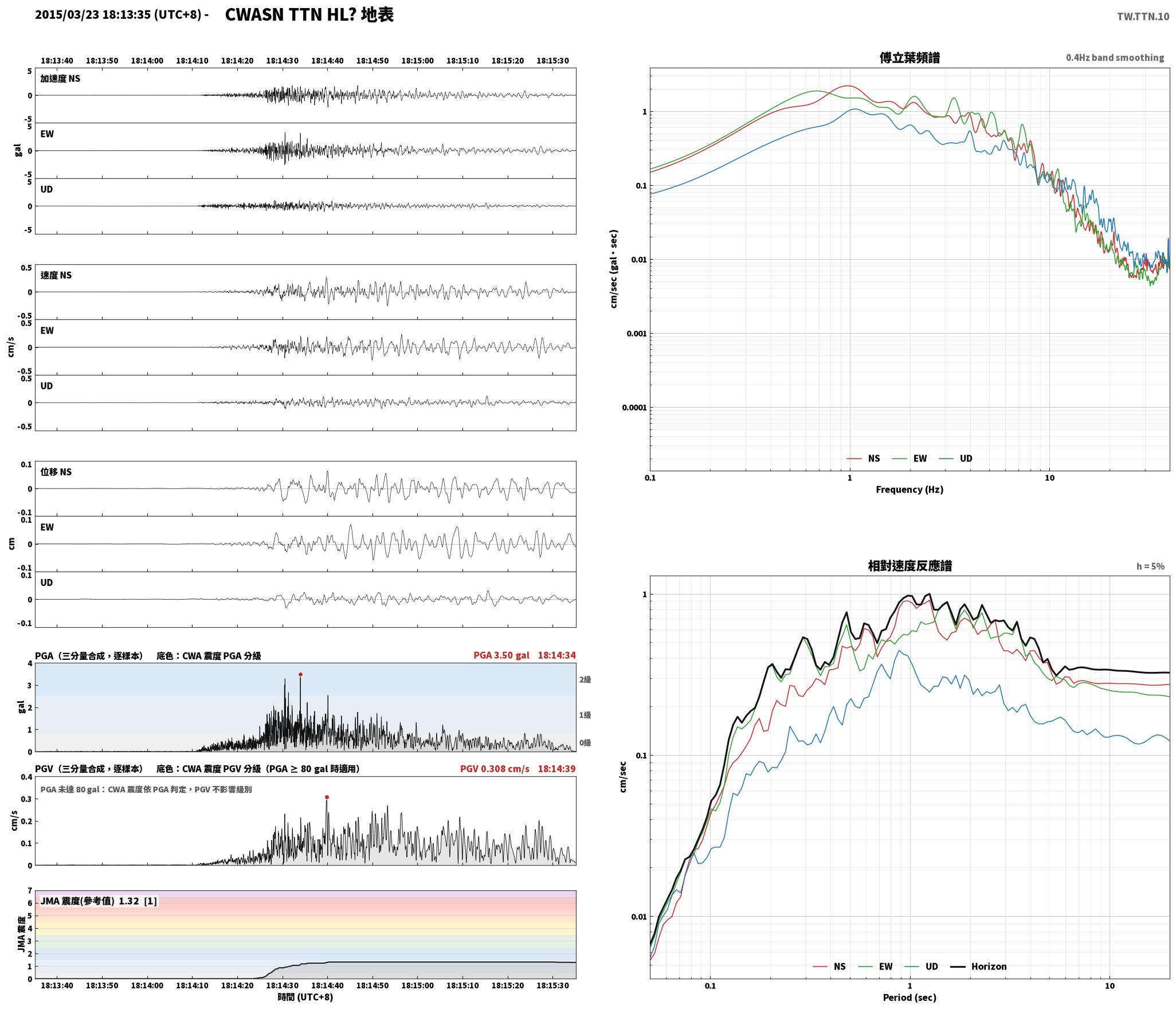

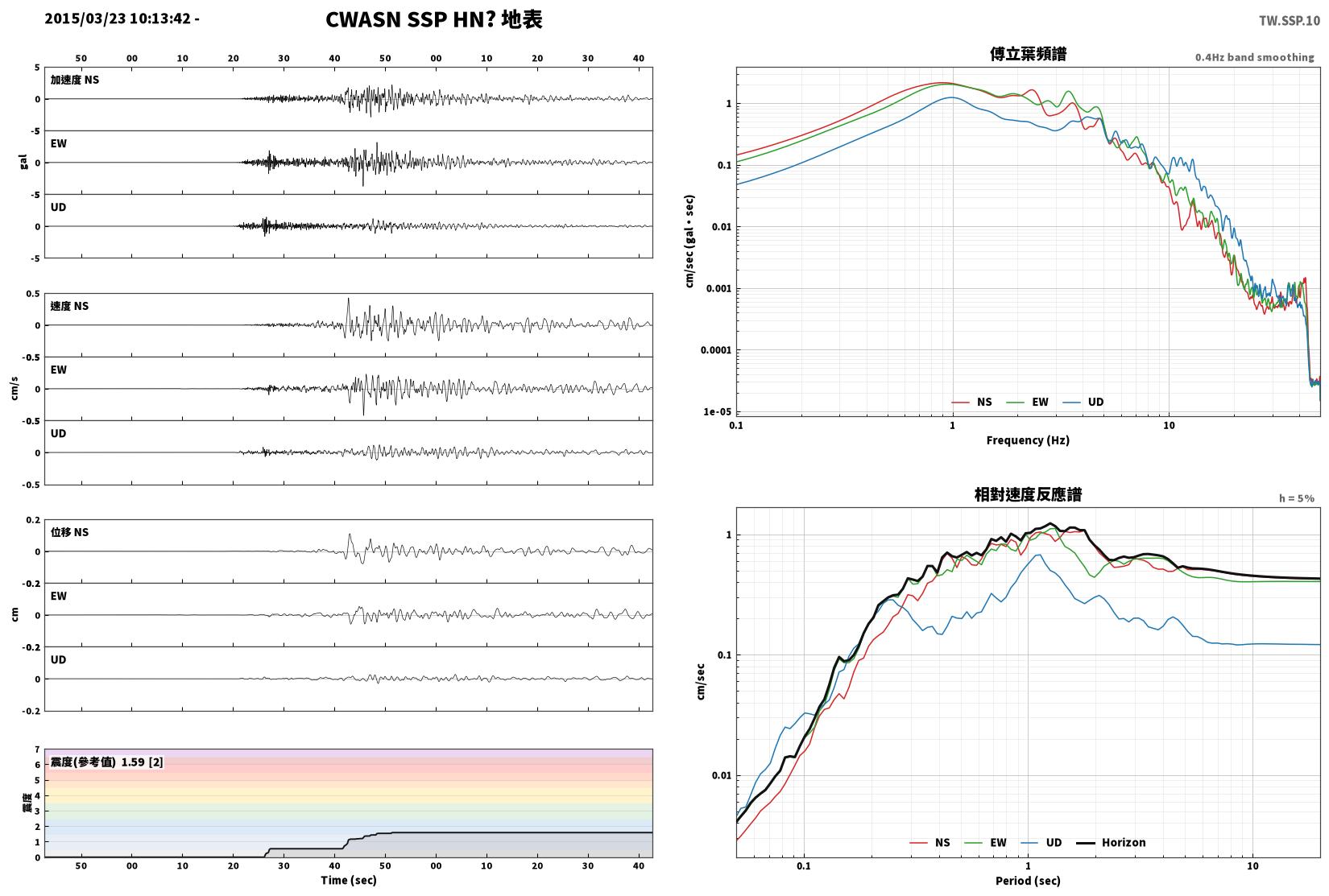

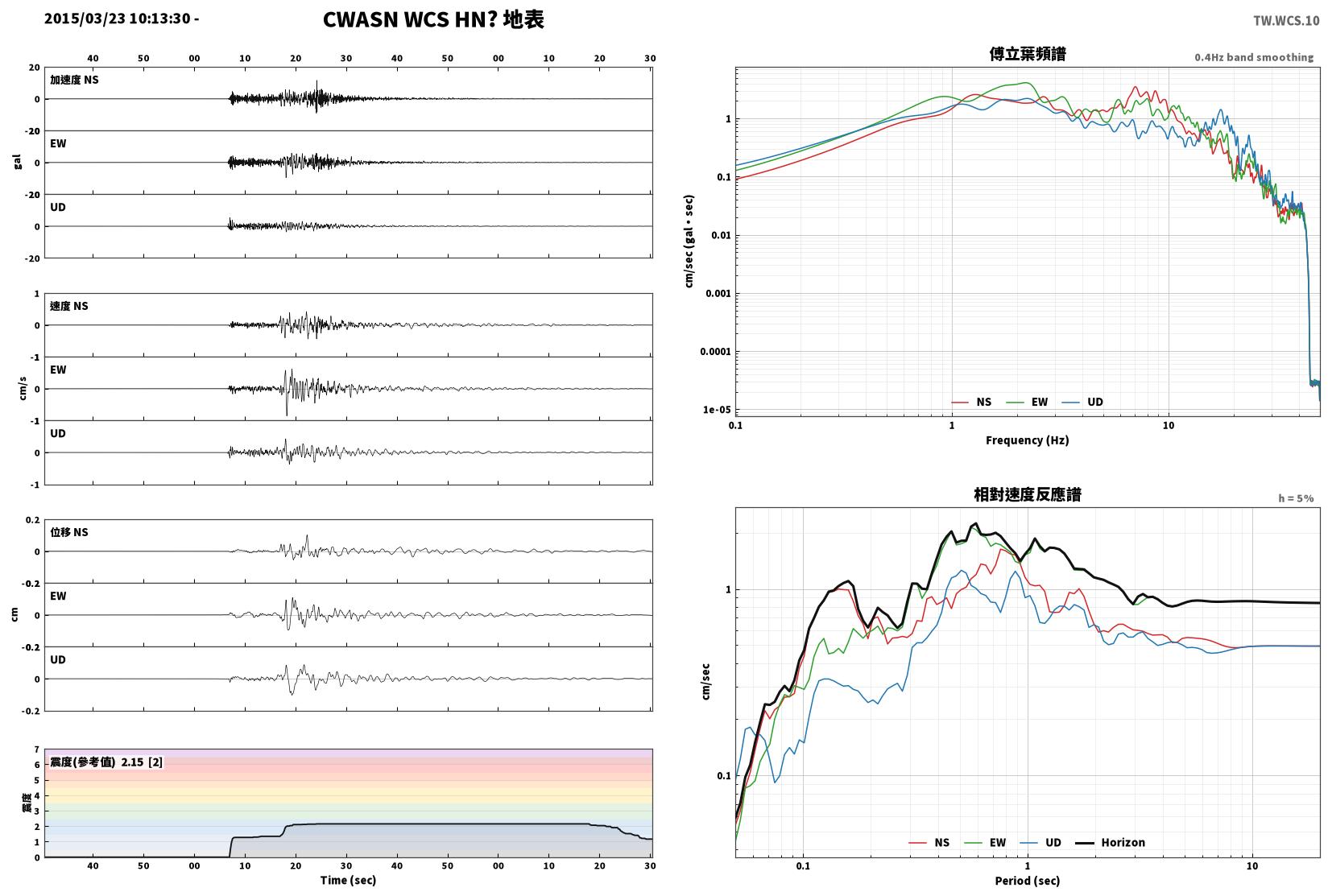

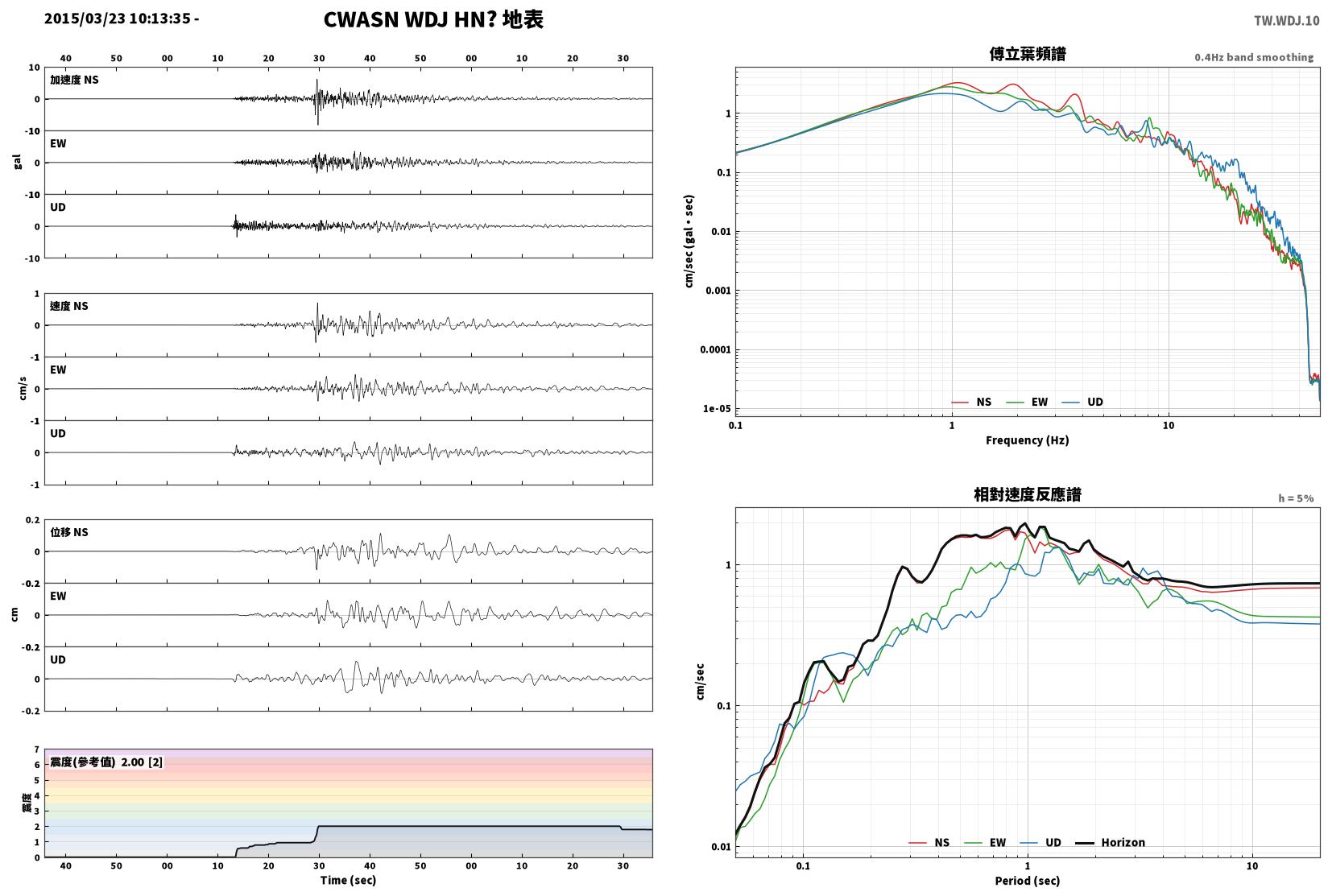

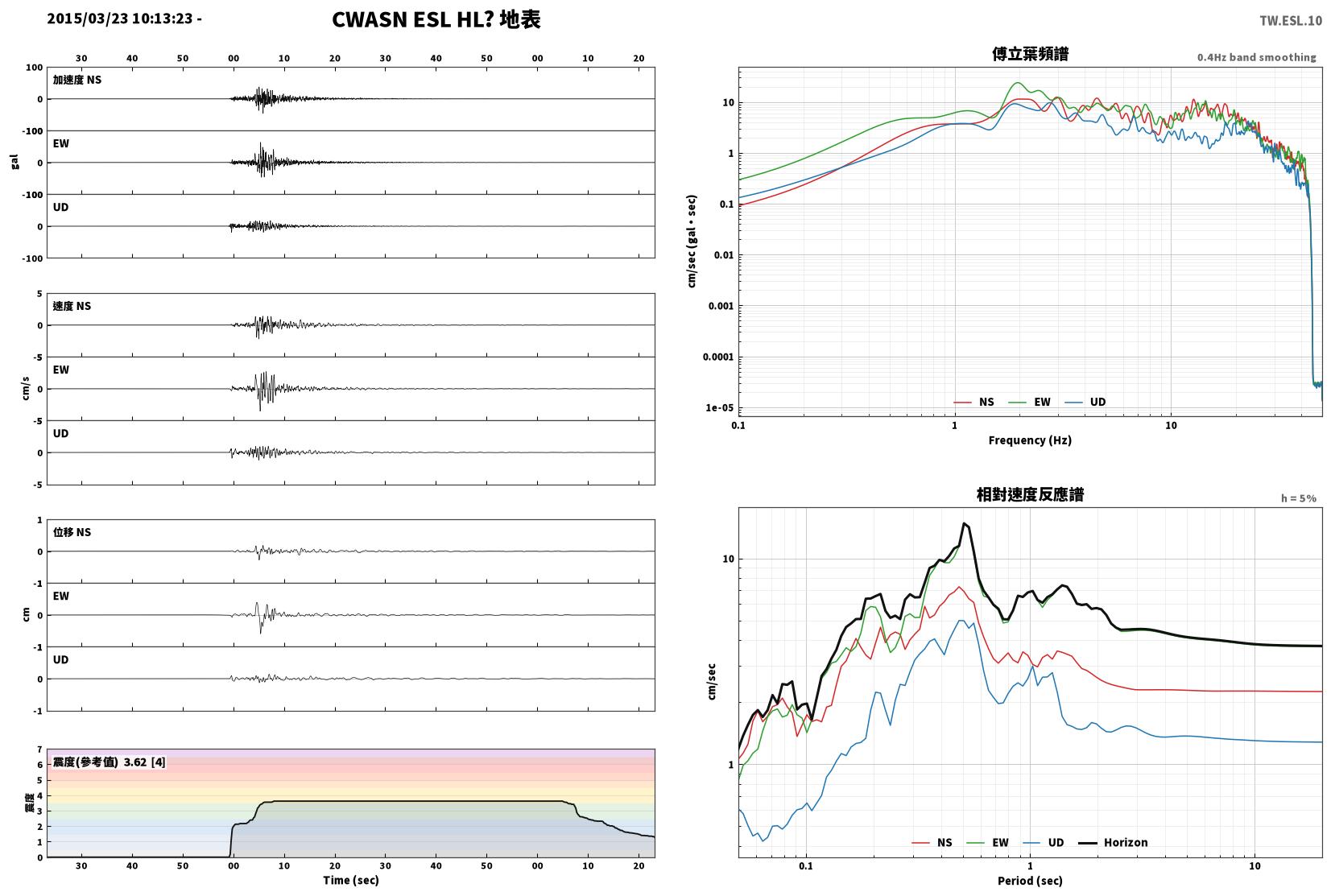

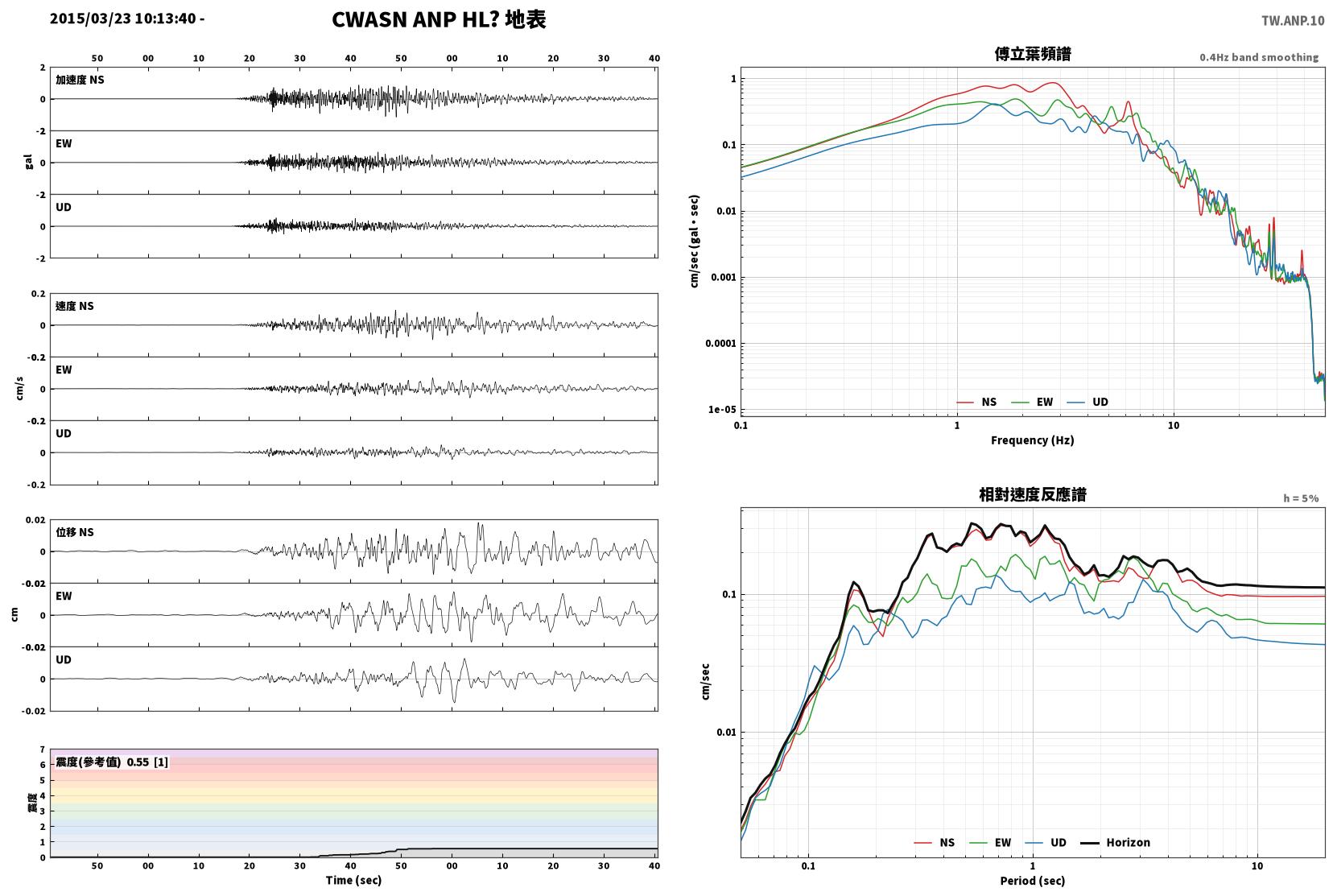

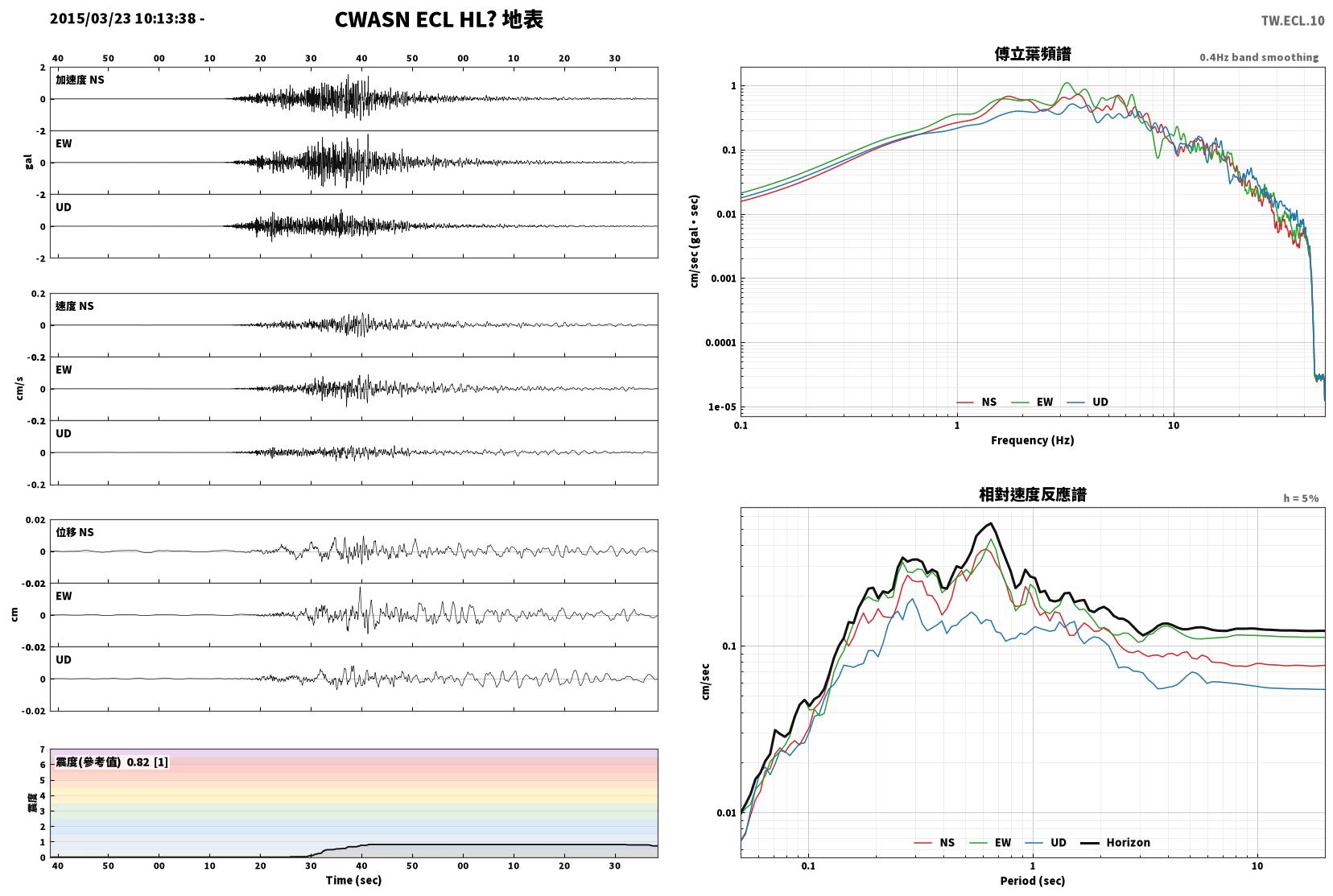

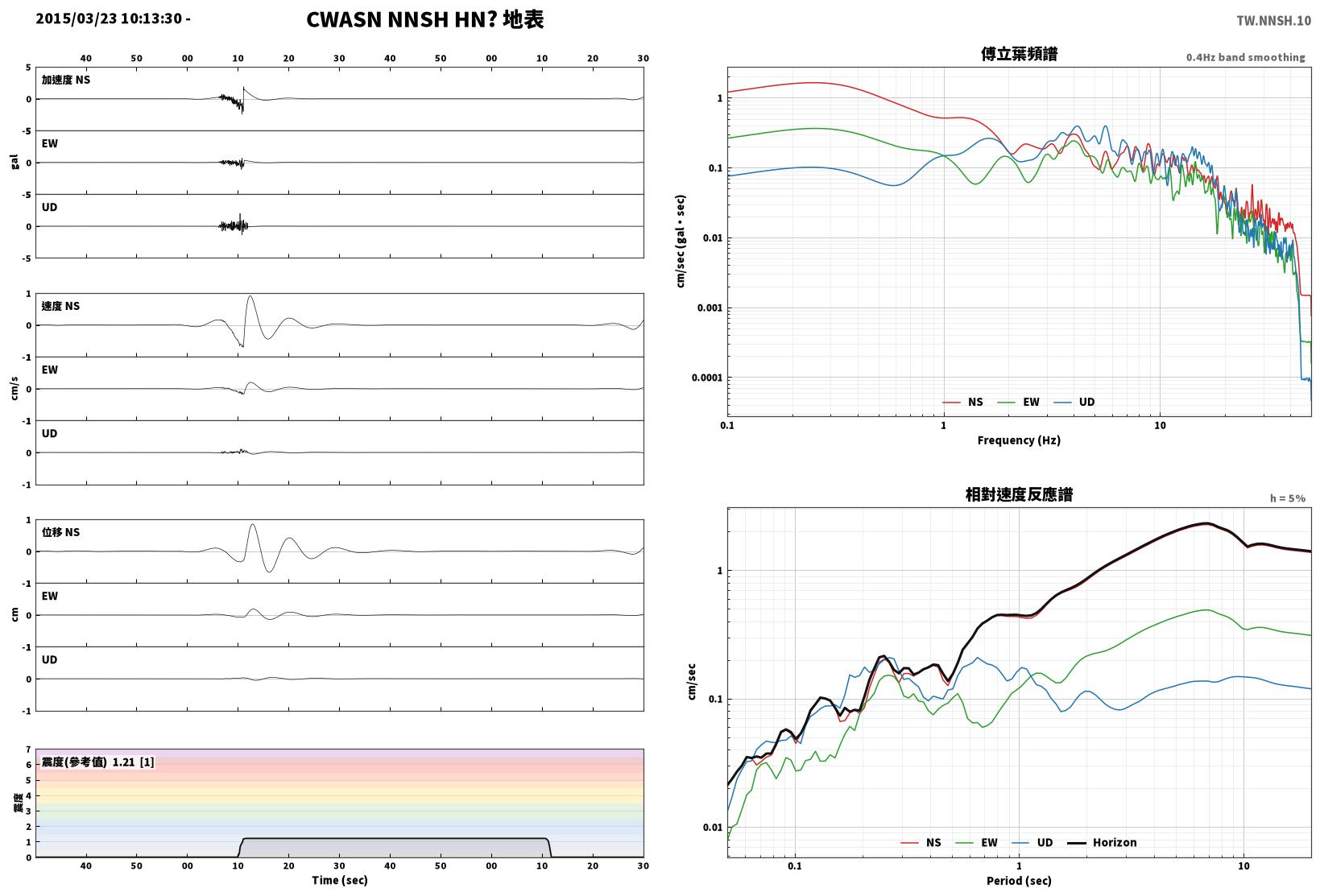

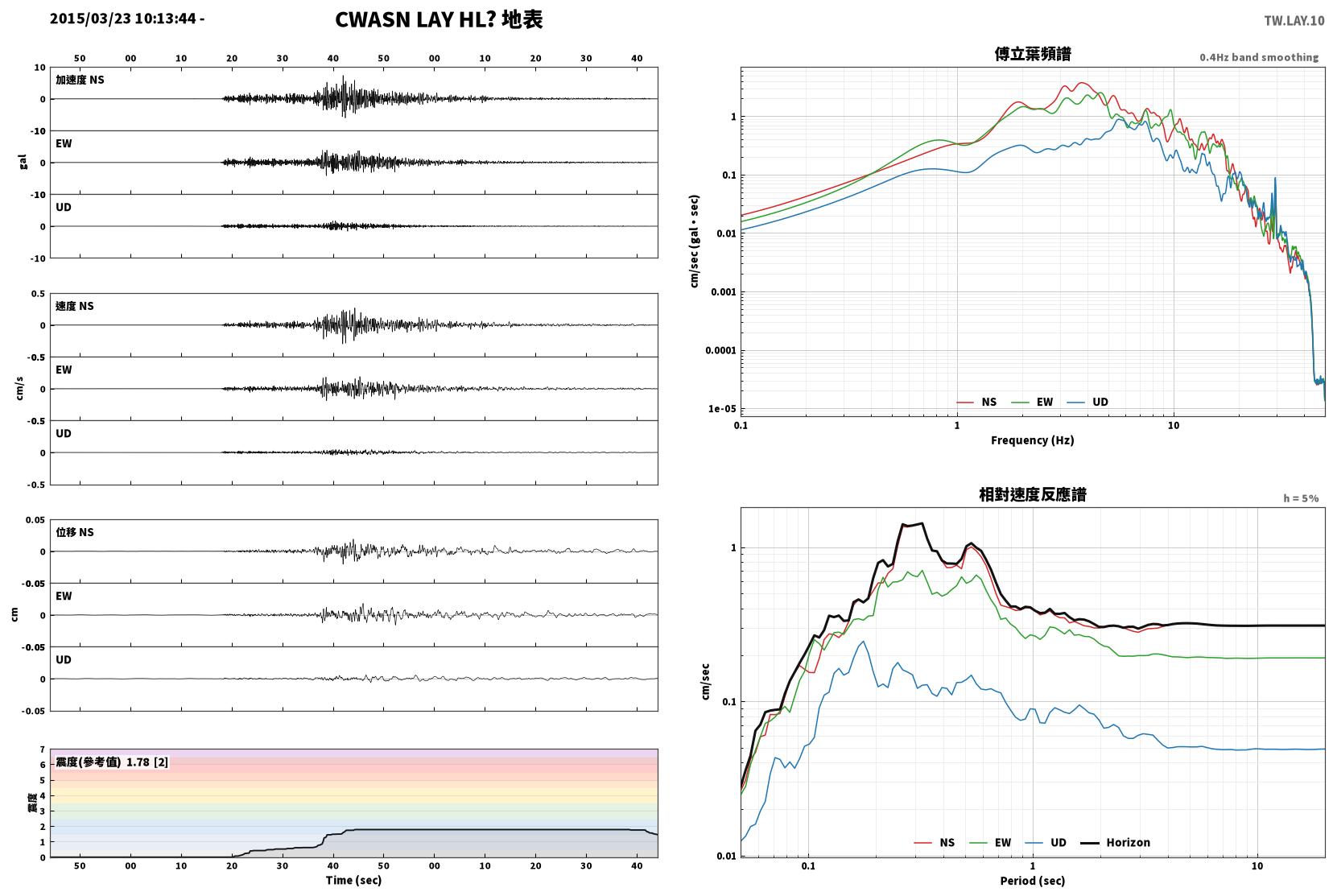

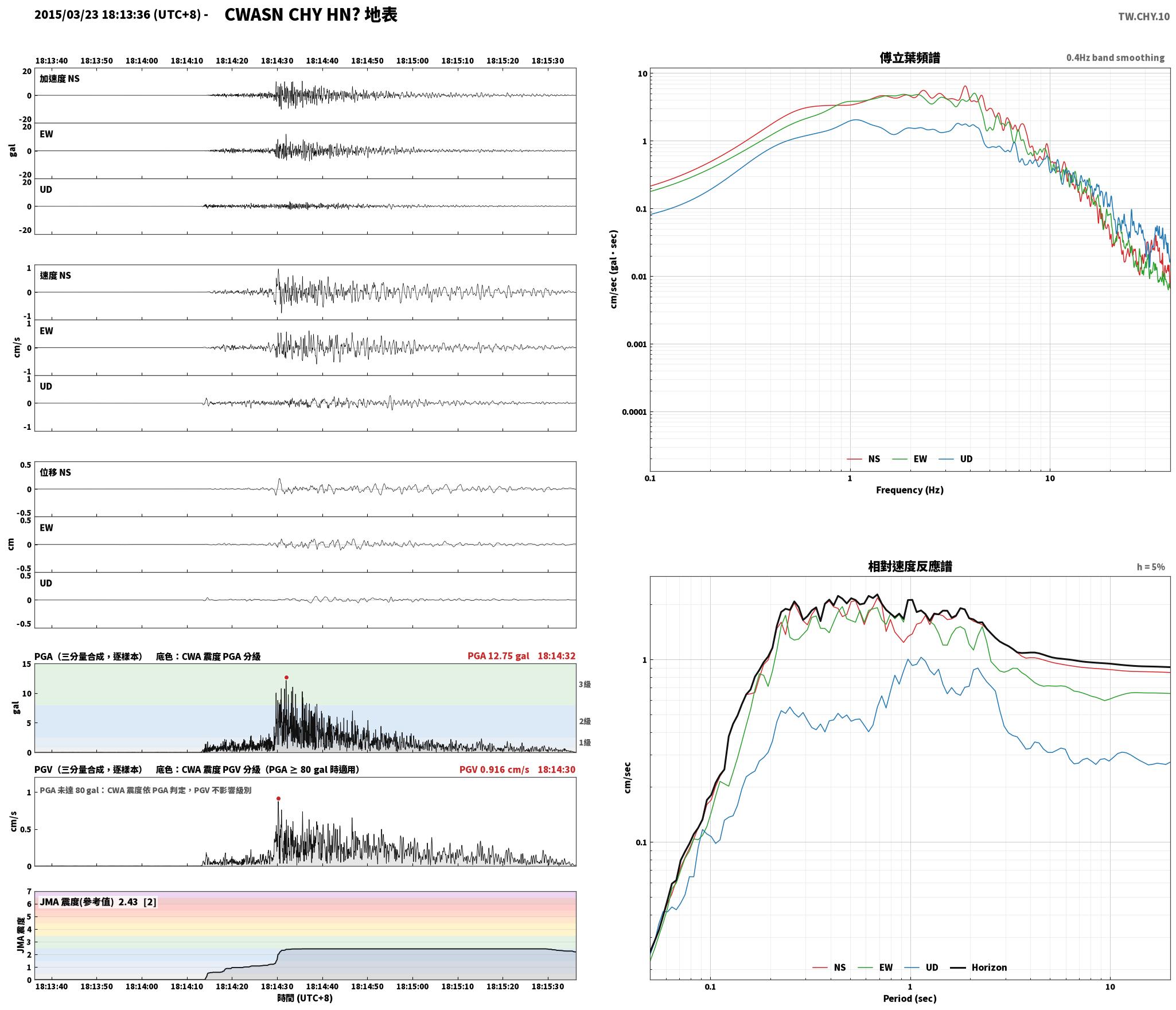

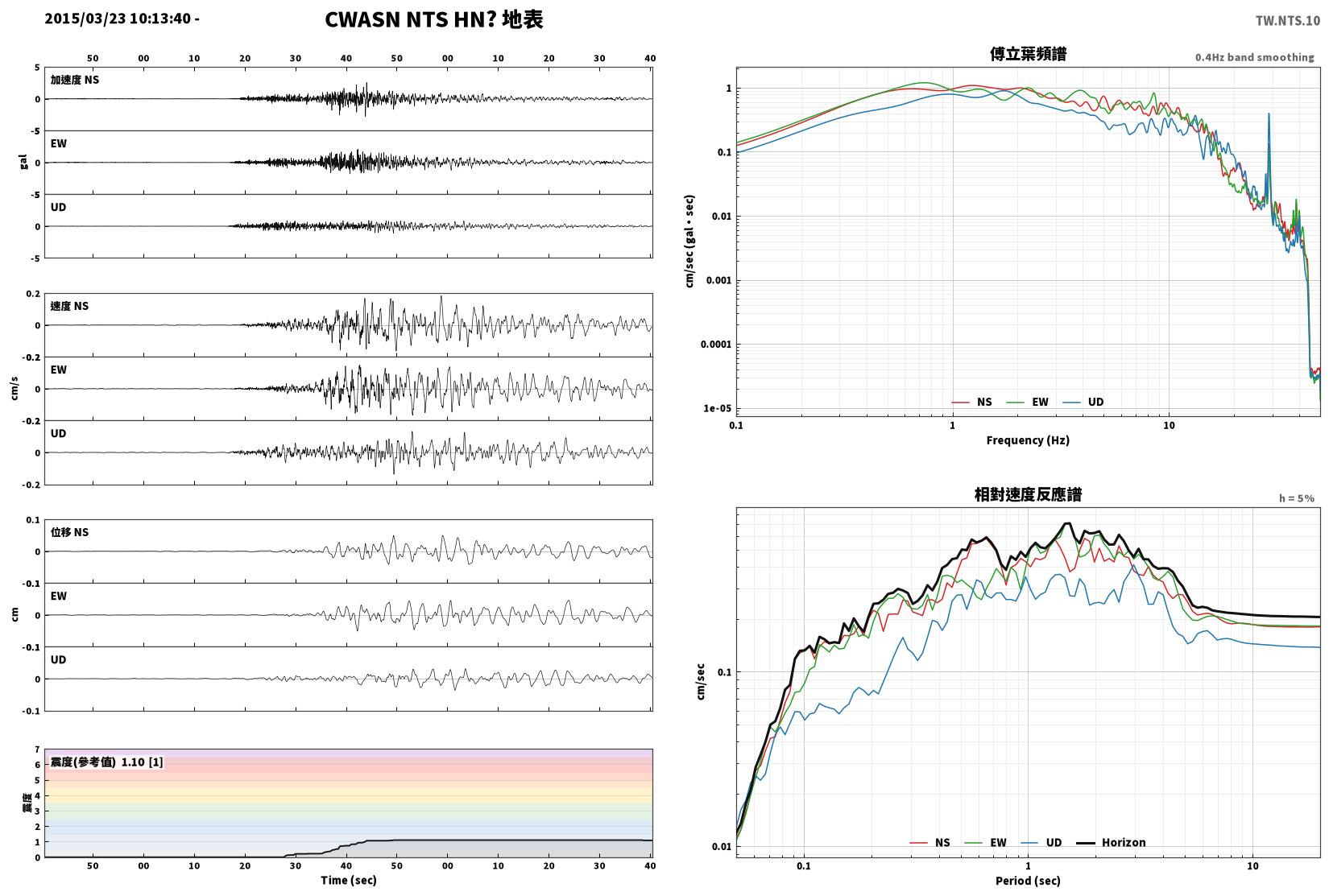

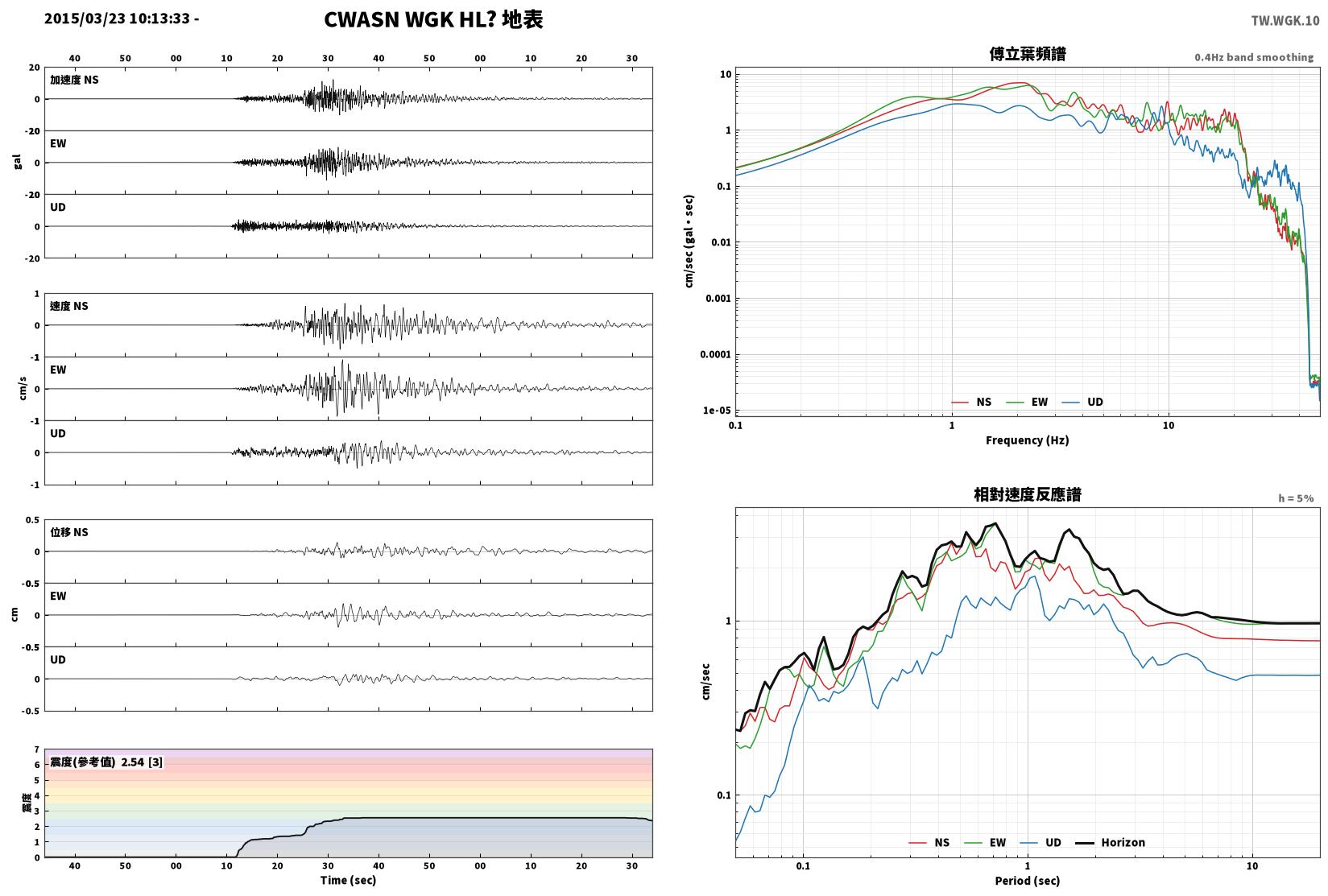

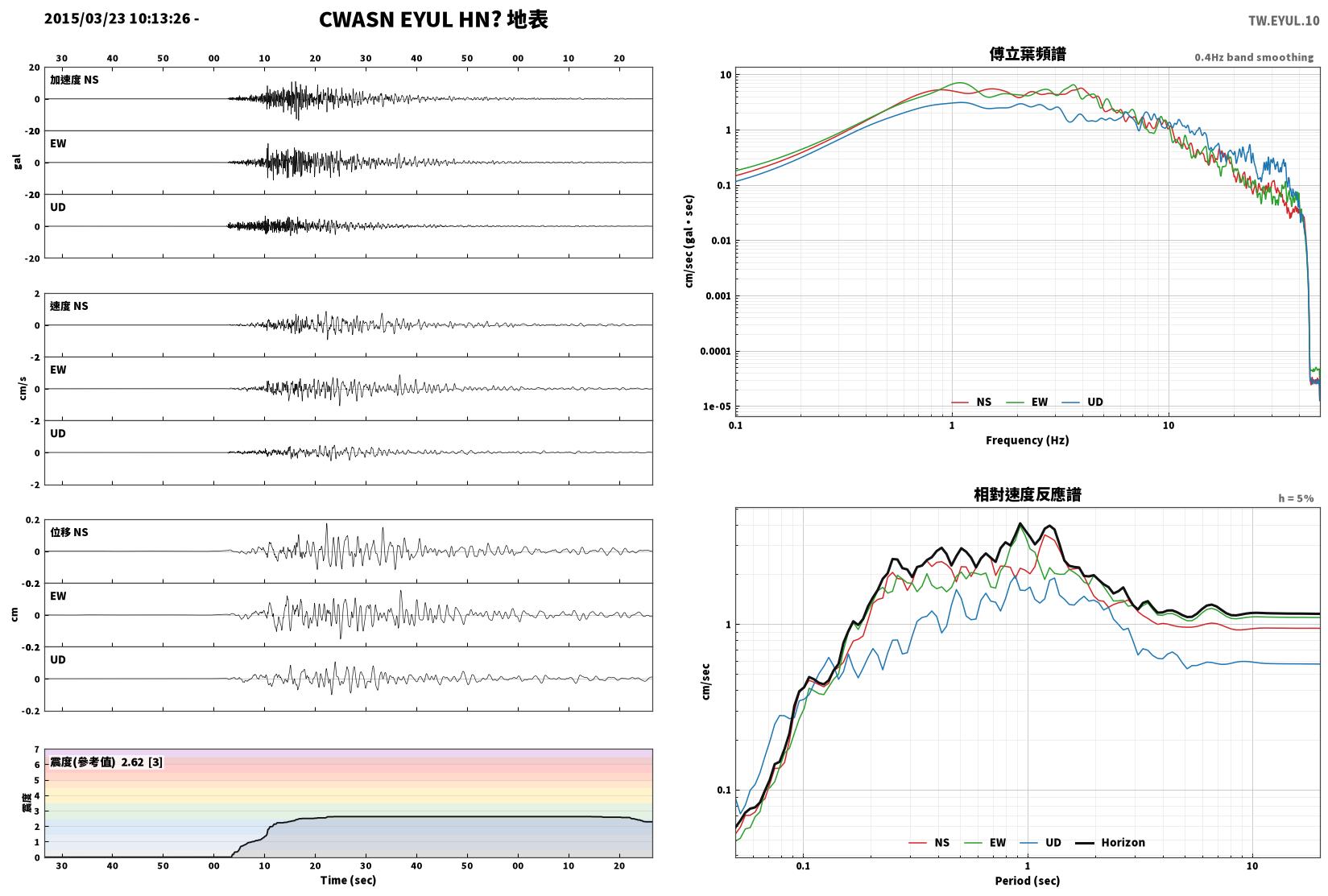

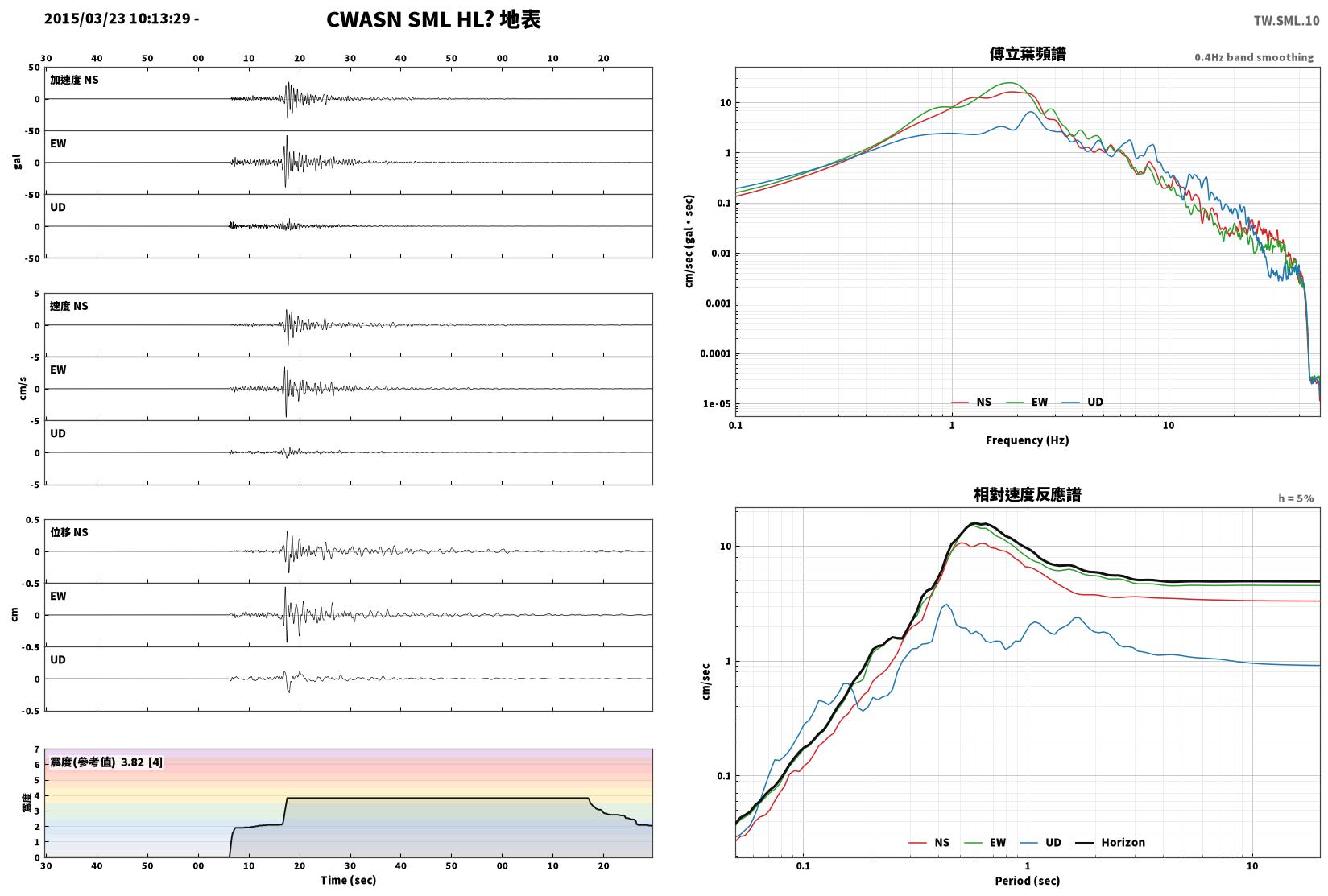

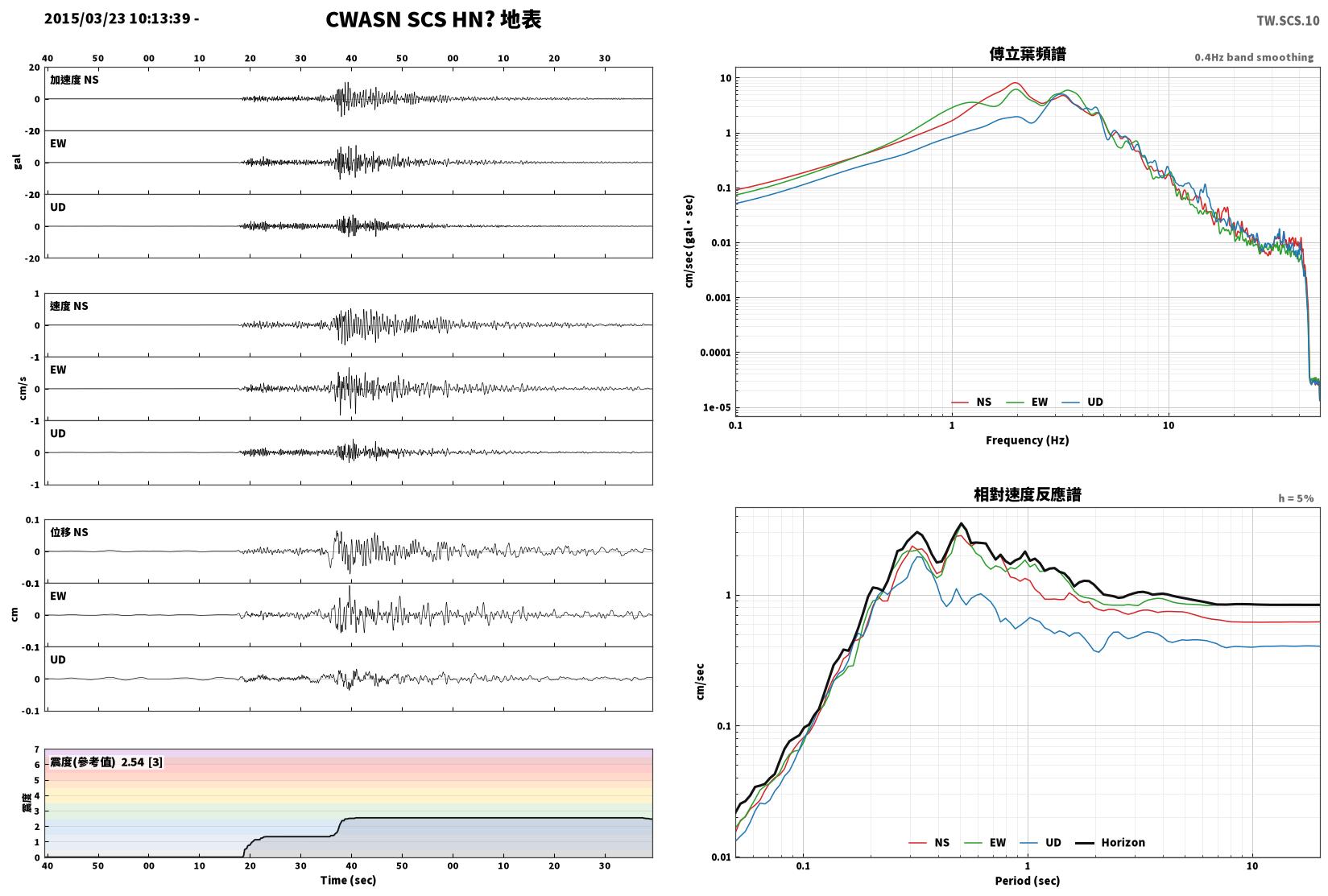

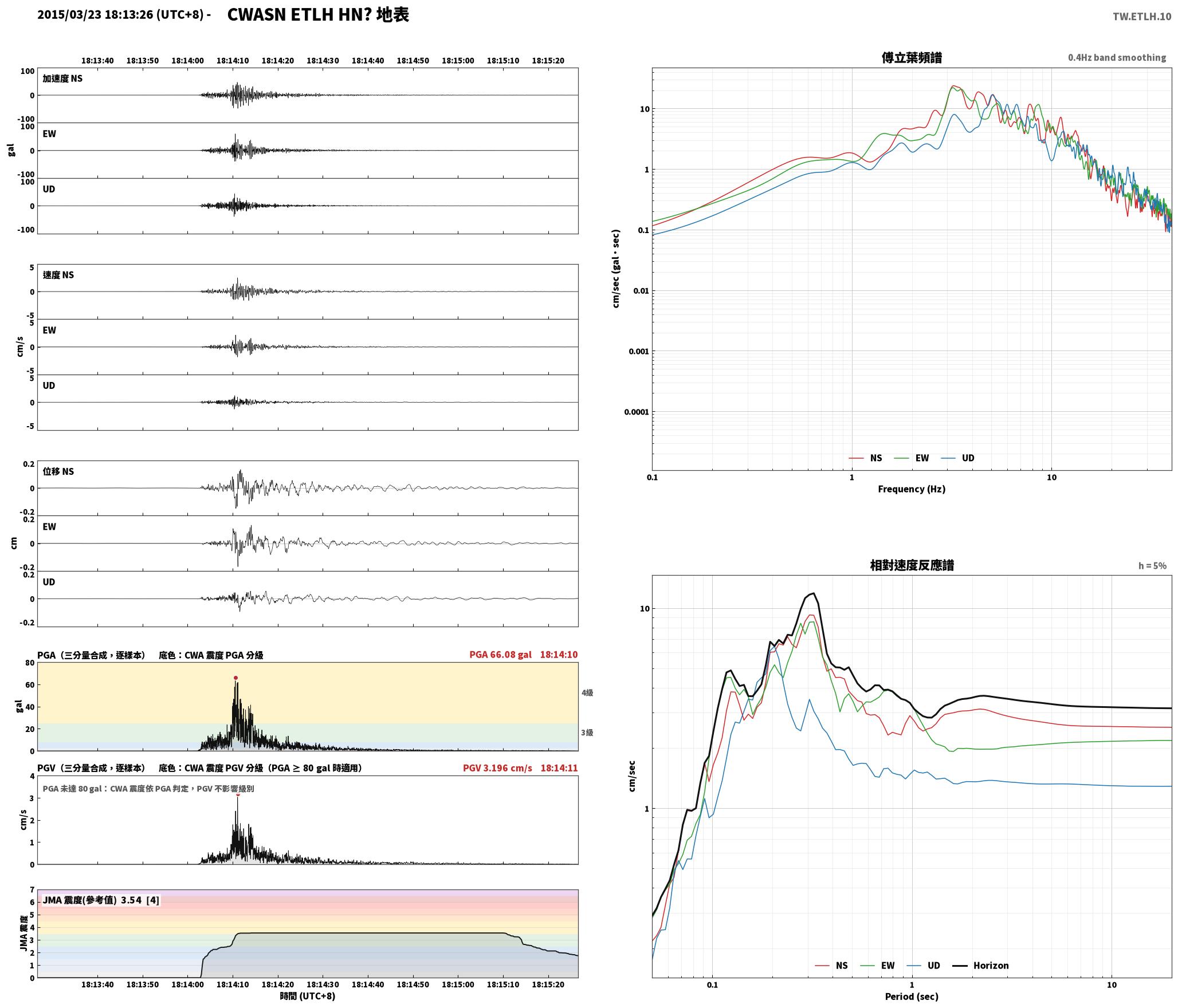

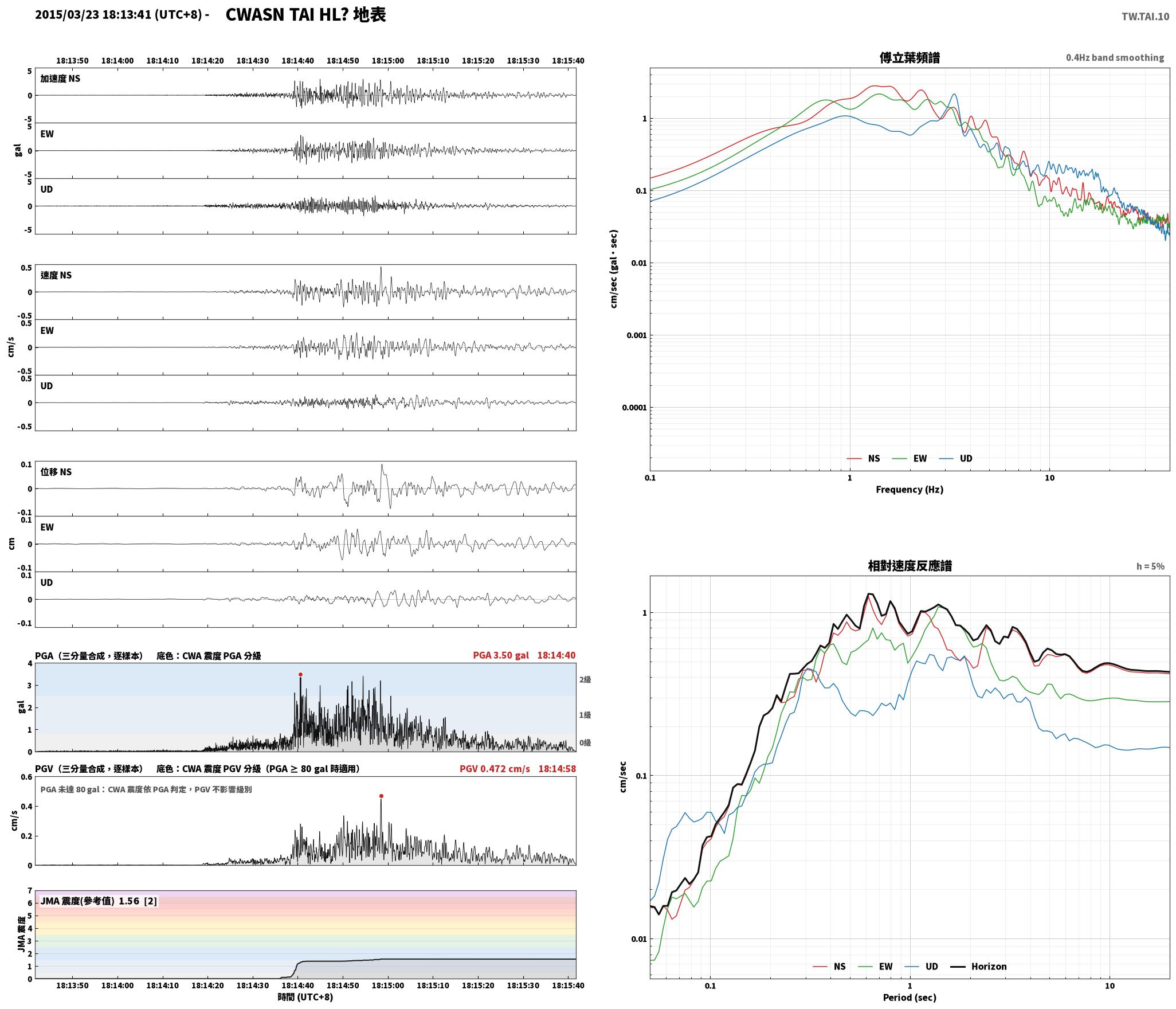

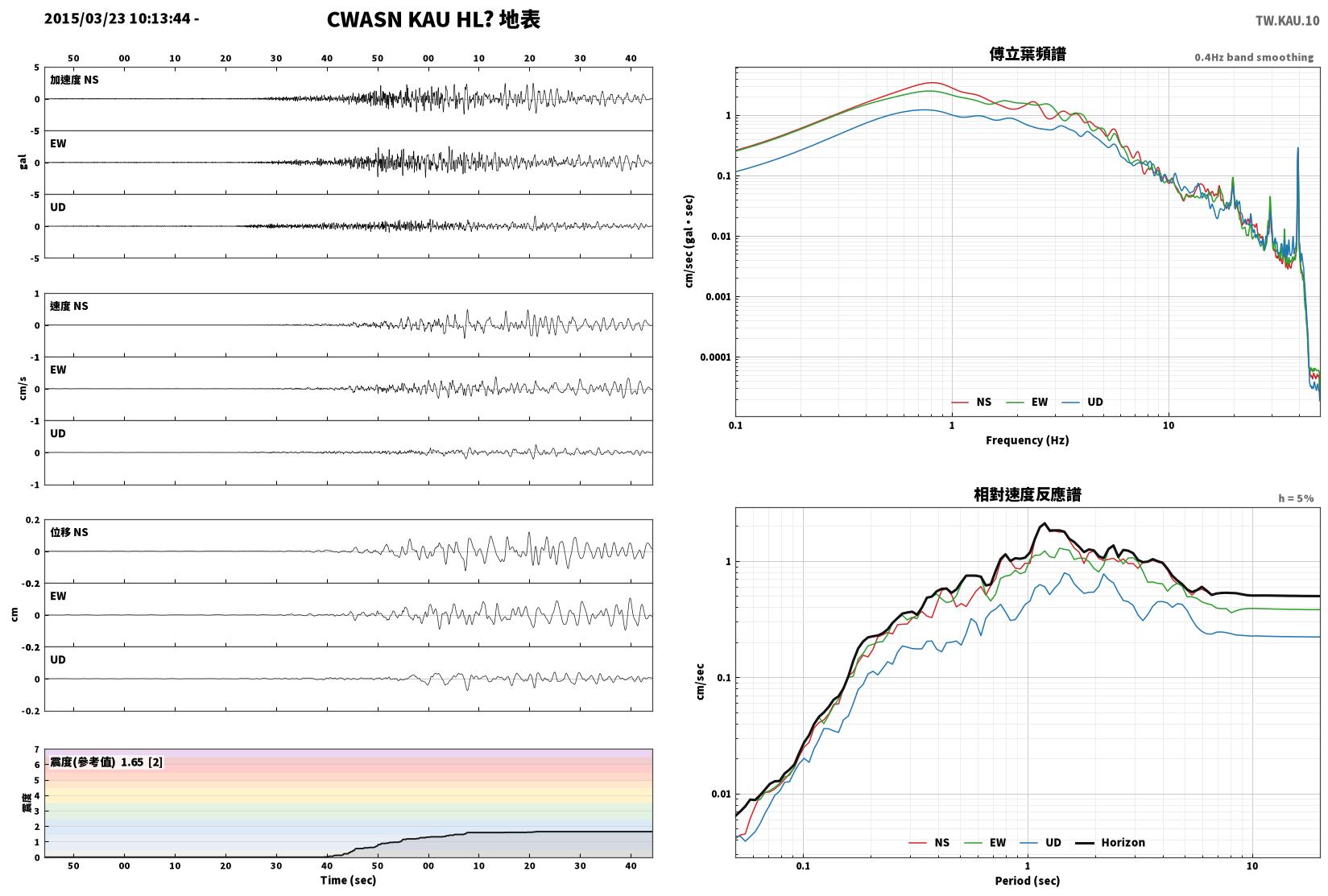

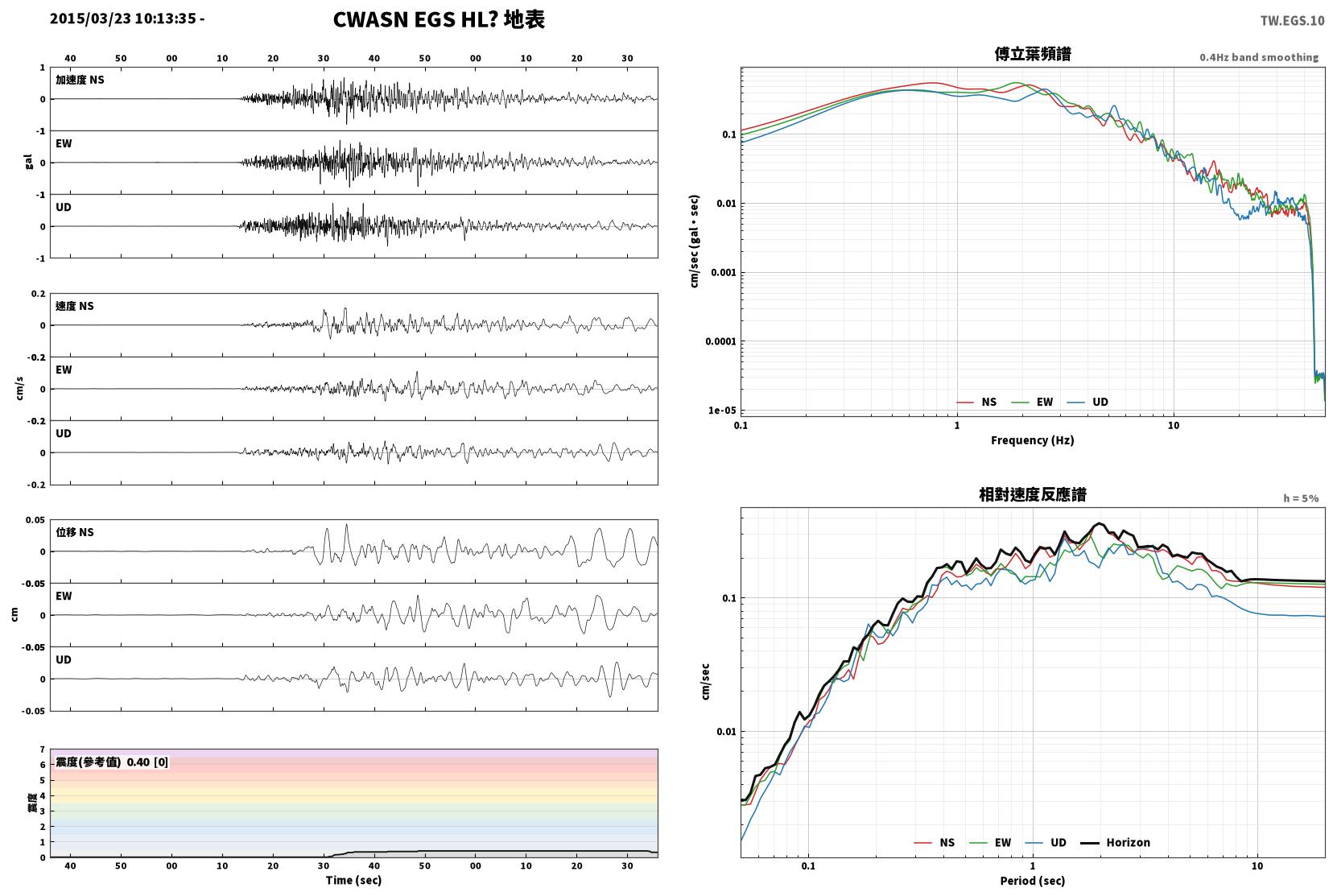

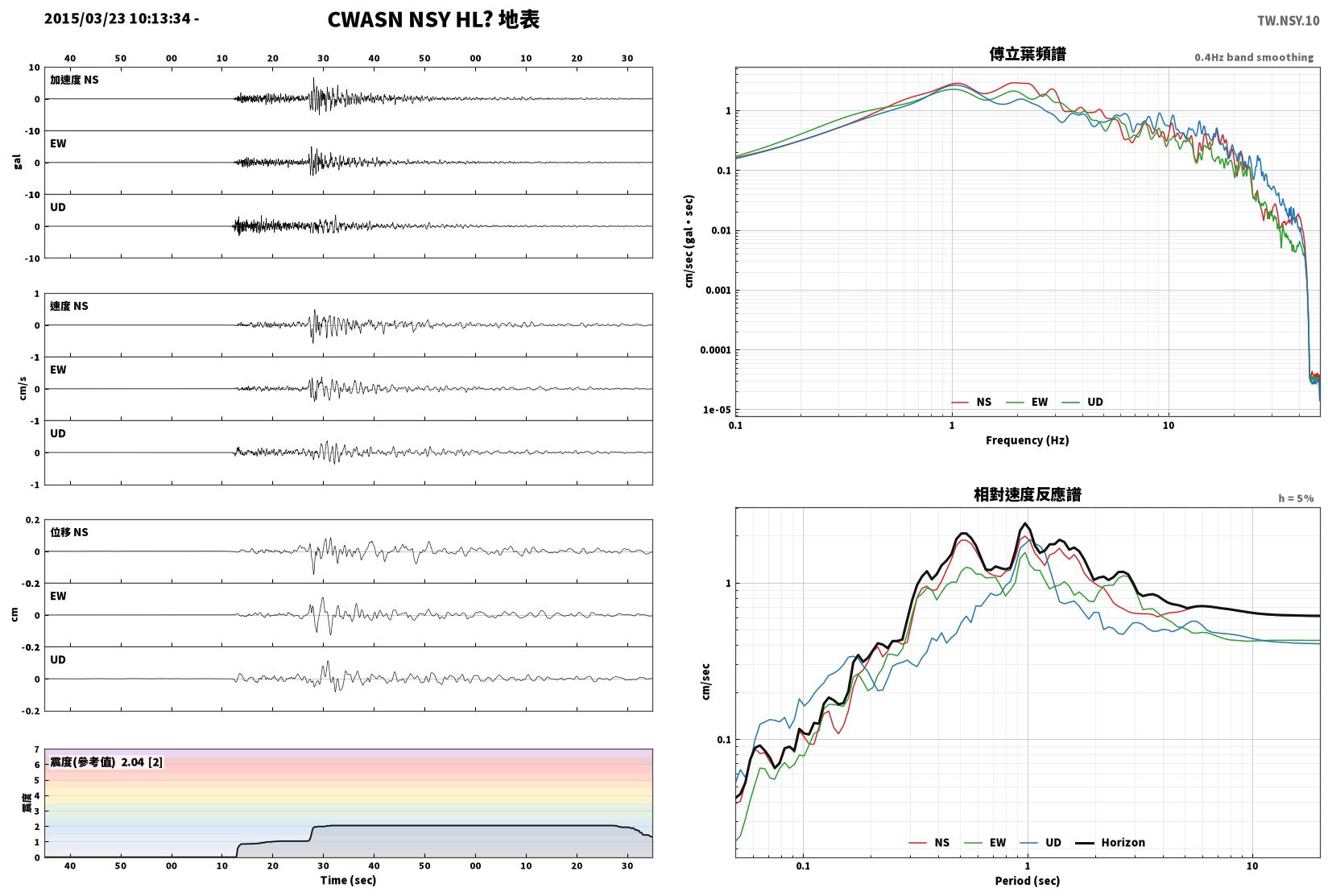

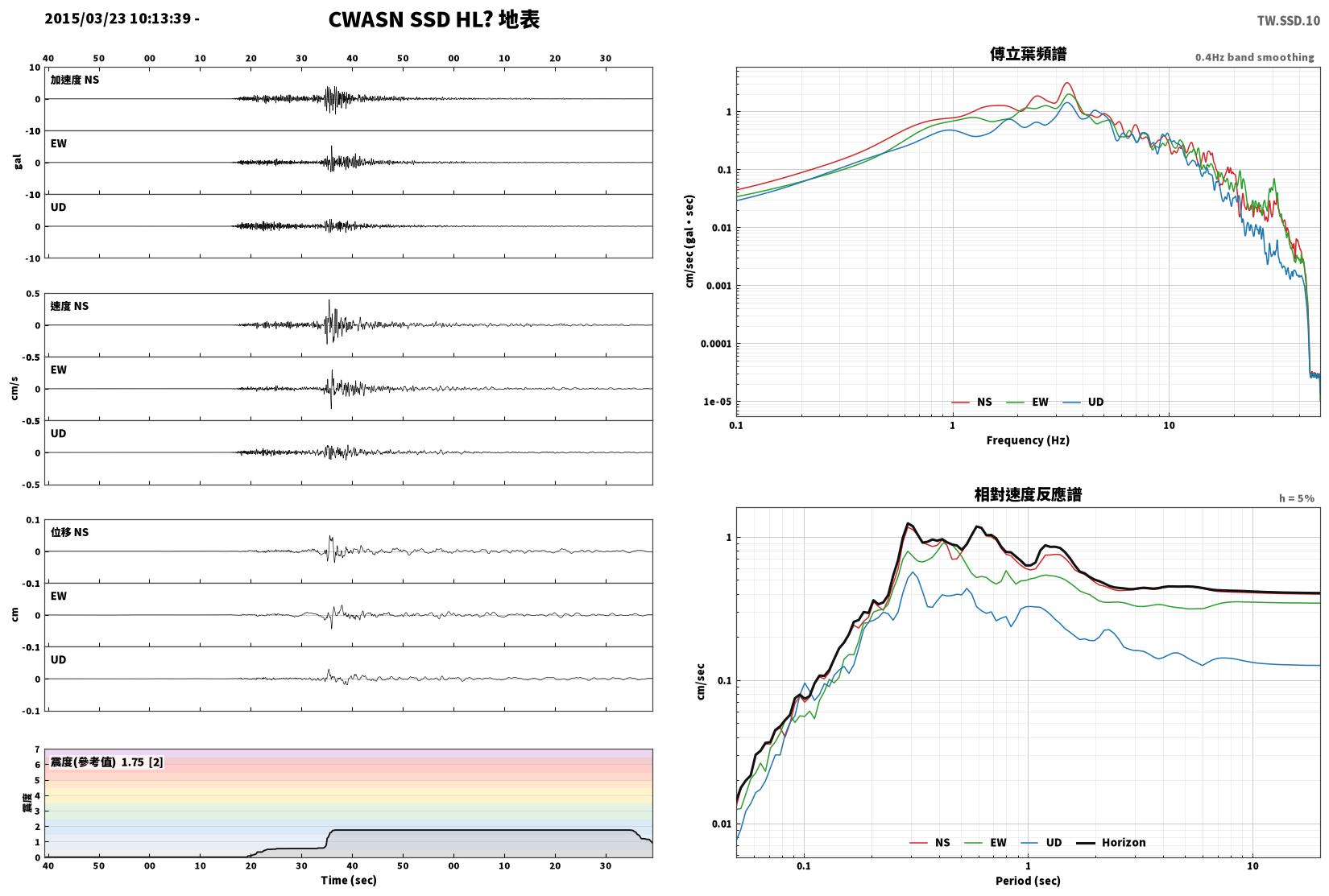

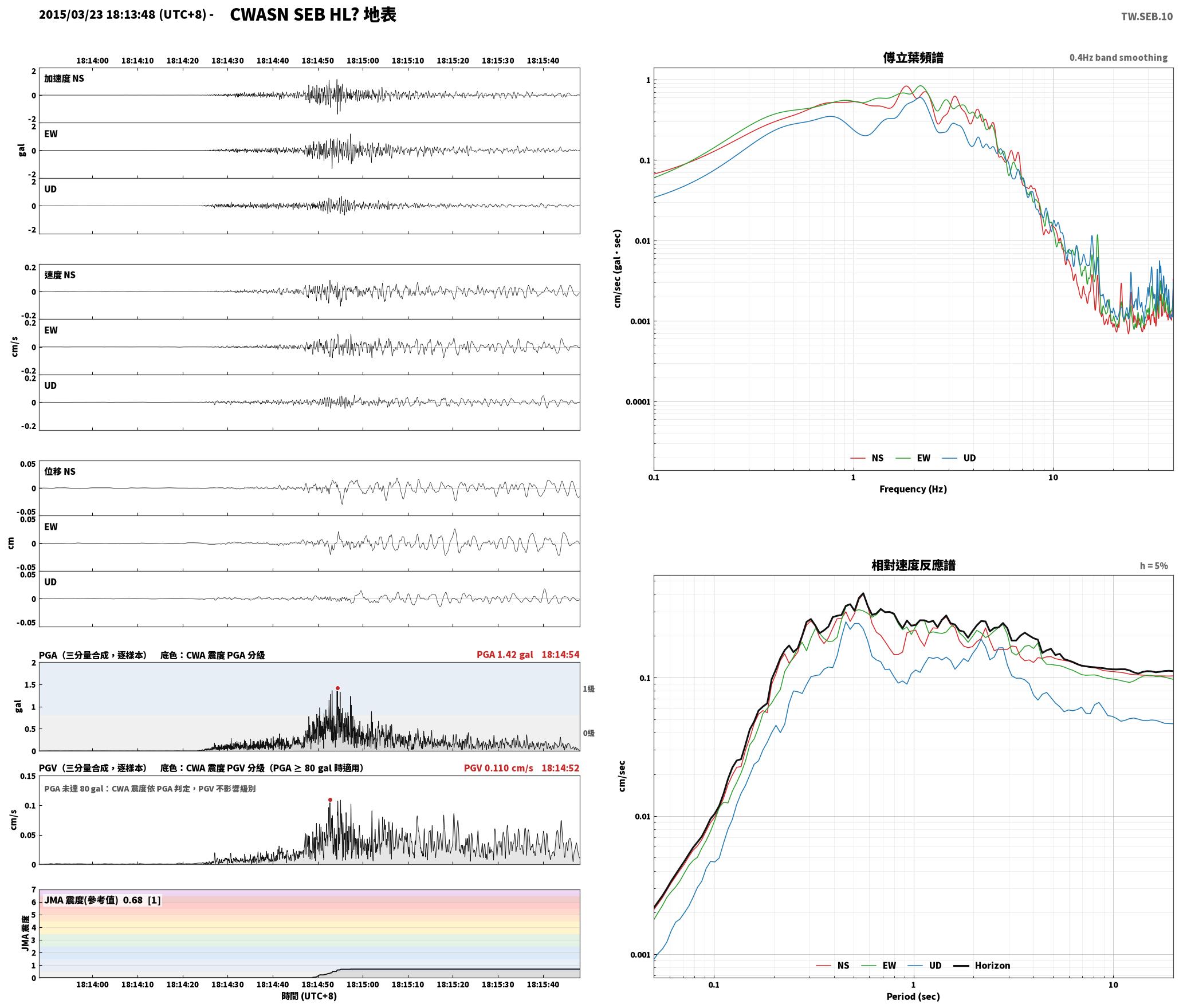

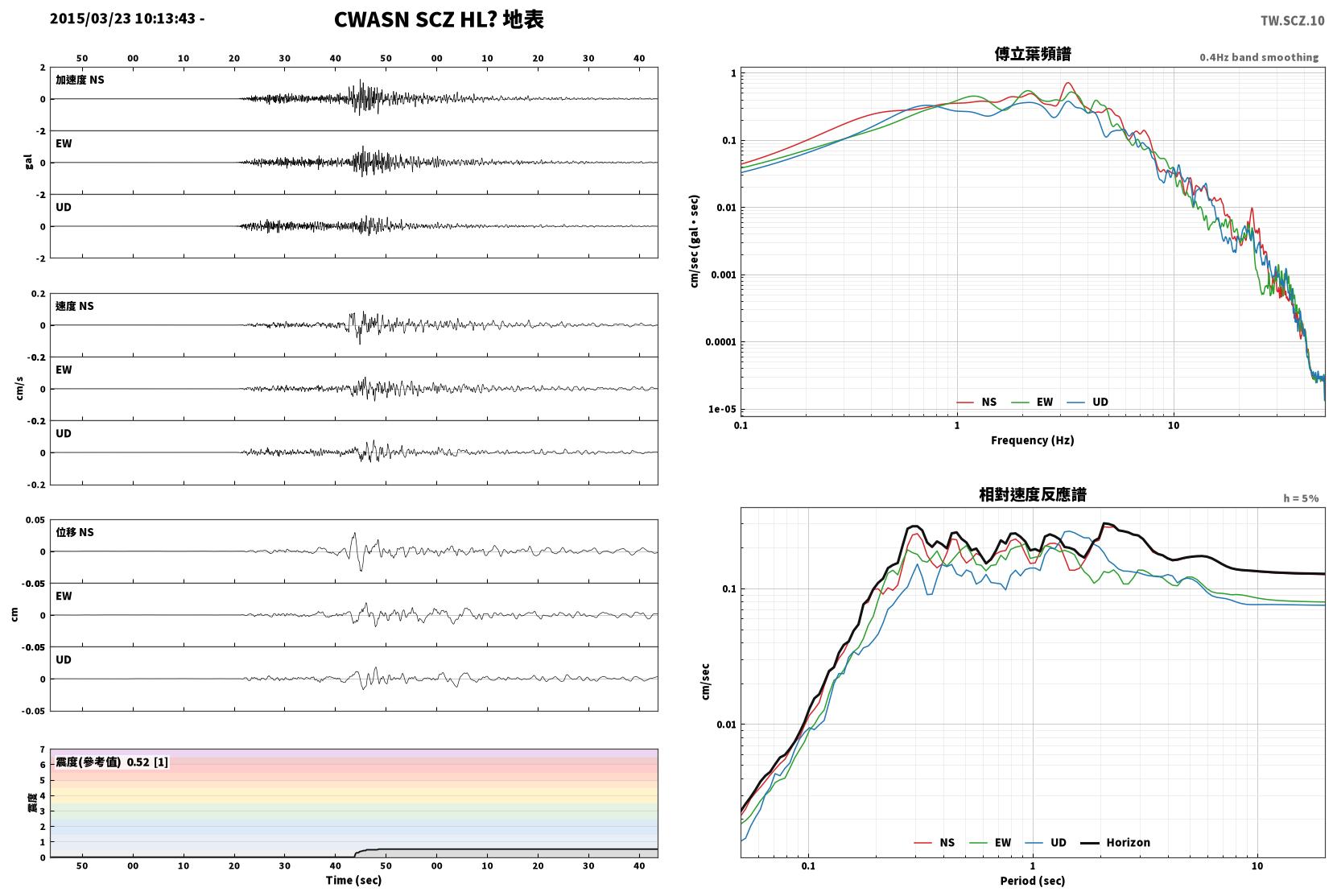

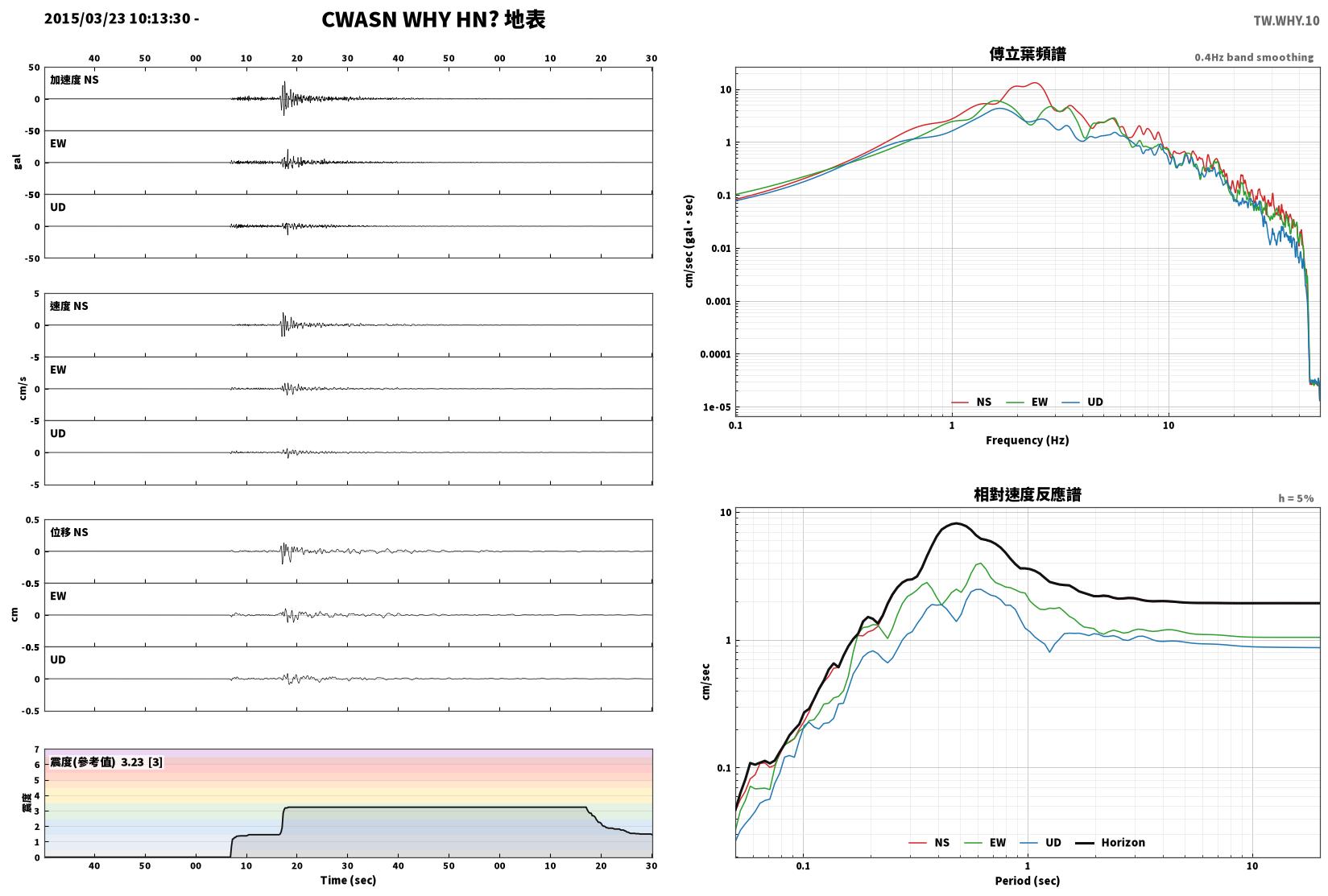

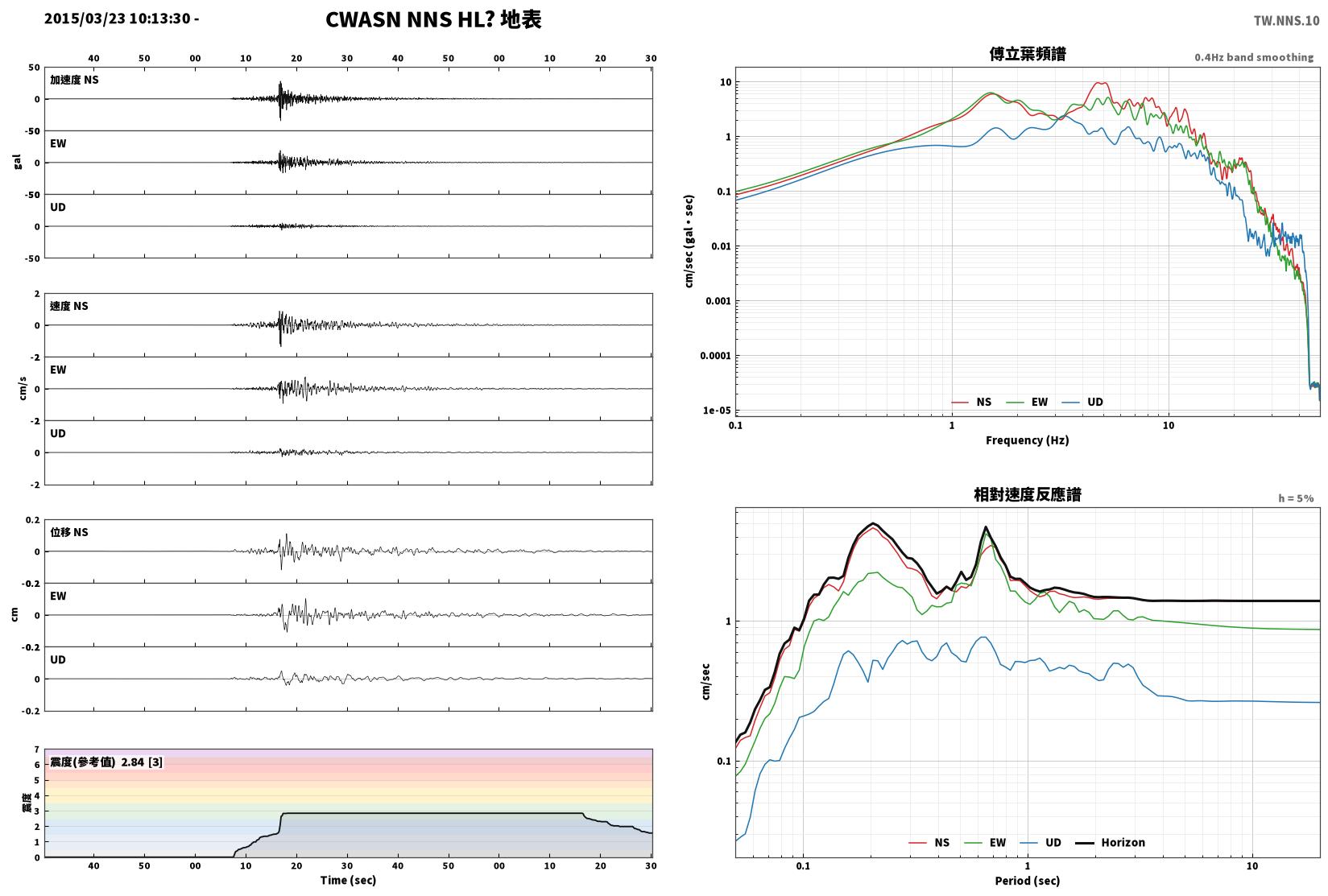

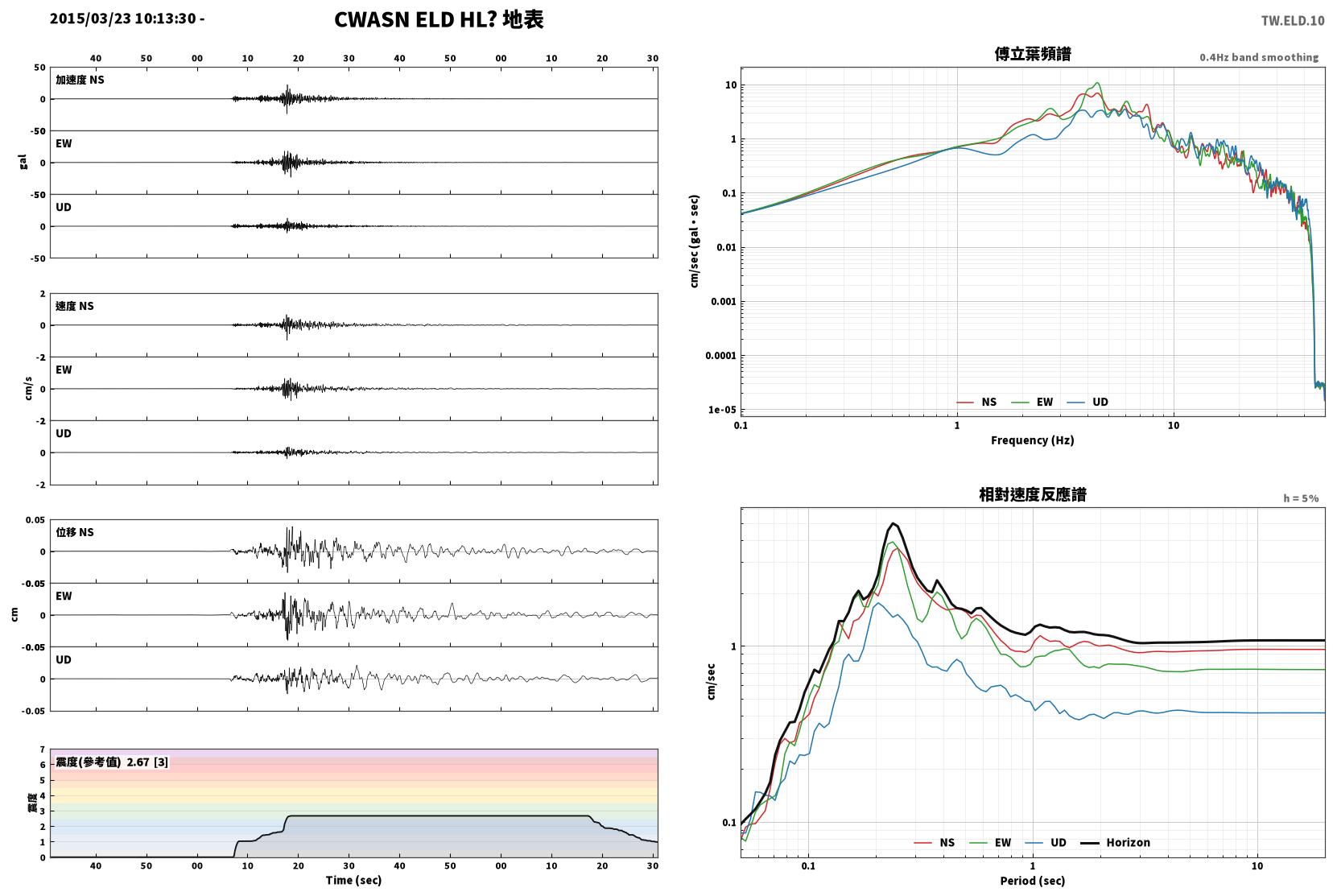

五、分析圖各面板的來源

分析圖各區塊分別對應不同路徑，判讀時請留意：

面板	來源與判讀
左欄三軸加速度／速度／位移波形	來自 CWA 因果 10 Hz 低通（保留完整低頻），與報告數值同源；因低頻完整，位移面板較能反映真實地表長週期位移。
底部即時震度（參考值）	來自 JMA 非因果濾波（直接取原始加速度），為隨時間變化的即時震度近似；與左欄不同源，不可與 CWA 系列逐值互比。
右上傅立葉頻譜	取自 10 Hz 低通後的加速度；約 10 Hz 以上為濾波器裙帶、無物理意義。
右下相對速度反應譜（阻尼 5%）	取自 0.05 Hz 高通的寬頻加速度所計算之單自由度應答；長週期成分完整、全段具物理意義。

六、各路徑一覽

資料／圖面	濾波	因果性	有效頻段／週期
加速度／速度、PGA/PGV、CWA 計測震度、分析圖左欄波形、傅立葉頻譜	去均值 + 10 Hz 因果低通（速度另 0.075 Hz 高通）	因果	≤ 10 Hz（保留完整低頻）
JMA 計測震度、分析圖即時震度	氣象廳規格 FFT 濾波（FL / FH / FF，直接取原始加速度）	非因果（零相位）	約 0.5–10 Hz
LPGM / SVA、分析圖相對速度反應譜	0.05 Hz 高通 + 單自由度速度應答（阻尼 5%）	—	週期 1.6–7.8 s（32 週期）

瞭解更多關於 CWASN 及 GDMS？

CWASN＝中央氣象署地震觀測網，1991 年起現代化為即時觀測網；2012 年新一代啟用，即時測站超過 170 站，地震監測量由每年約 4,000 增至 40,000。
三類地震儀：寬頻（速度型，可測長週期與 >1,000km 遠震）、短週期（速度型，測微弱地動）、強震儀（加速度型，記錄大地震不飽和）。
強震即時警報用的是加速度型強震儀（三軸），1995 年起設置、最多達 110 站，用於有感地震自動定位與各地震度。
現行測站全面升級為 24 位元高解析度、取樣每秒 100 點；第 2 階段並增建井下（平均 300m）與東部海域海底地震儀站。
通道代碼 HN、HL 為加速度型地震儀（強震儀）。
資料公開網址： https://gdms.cwa.gov.tw

資料來源與致謝｜GDMS

本頁逐站強震觀測資料取自中央氣象署「地震及地球物理資料管理系統」（GDMS），資料公開網址： https://gdms.cwa.gov.tw。

資料庫引用：Central Weather Administration (CWA, Taiwan). (2012). Central Weather Administration Seismographic Network [Data set]. International Federation of Digital Seismograph Networks. https://doi.org/10.7914/SN/T5
