CWA 正式地震報告

發生時刻	2016/02/06 03:57:26	震央地名	高雄市美濃區	最大震度	7
震央位置	屏東縣政府北偏東方 27.1 公里			連結	報告
北緯	22.92°N	東經	120.54°E	深度 / 規模	14.6km / M 6.6

註：本報告發生於 2020/01/01 震度改制前（舊制 1~7 級，無 5弱/5強/6弱/6強）。以下地圖與公式對比已將舊制對應新制（標準：0~4 級不變、5 級→5弱、6 級→6弱、7 級→7）；新制較細，屬近似對應。

震度分佈對比（★ 震央，同心圓為 S 波到時秒數・等間隔）

觀測點

實測震度圖

觀測點：各觀測點的實測最大震度，依震度上色（共 88 站）。實測震度圖：以觀測點反距離加權（IDW）內插各鄉鎮震度，畫出實測震度分佈。

公式（場址）

公式（S=1）

TREM (舊)

TREM (新)

ML v1

ML v2（preview）

PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。ML 模型 v1（intensity_ml_v1.onnx，ExpTech/YuYu1015）：神經網路依震源與各鄉鎮座標（含方位角）預估的震度分布。ML 模型 v2（preview，intensity_ml_v2.onnx，ExpTech/YuYu1015）：另一組係數重訓的實驗版本，與 v1 各自獨立設定。參數仍在調整，不代表最終成品。

震度12345弱5強6弱6強7

公式 / 模型準確度・公平對比（逐站「預測 vs 實測」，各自使用其輸入；共 88 站，含 ML v1／v2）

場址 Sᵢ 0.73–2.42，單就場址即可造成約 1.0 級的縱向差異，且與震央距無關；因此「震度×震央距」圖上一條距離曲線無法公平呈現，改以下方逐站指標與對角圖比較。

公式 / 模型	平均偏差	MAE	RMSE	完全命中	±1 級
公式（場址）	+0.74	0.94	1.18	27%	80%
公式（S=1）	+0.30	0.68	0.97	42%	92%
TREM (舊)	+0.34	0.73	0.99	38%	92%
TREM (新)	-0.24	0.63	0.98	48%	94%
ML v1	+0.19	0.51	0.89	59%	93%
ML v2（preview）	+0.45	0.64	0.94	47%	92%

偏差＝預測−實測的平均（0 最佳，正=偏高）；MAE/RMSE 越小越準；命中率越高越好。各欄最佳者以粗體標示。

公式（場址）	公式（S=1）	TREM (舊)	TREM (新)	ML v1	ML v2（preview）
PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。ML 模型 v1（intensity_ml_v1.onnx，ExpTech/YuYu1015）：以震源與座標特徵（含方位角）輸出 PGA/PGV 再分級。ML 模型 v2（preview，intensity_ml_v2.onnx，ExpTech/YuYu1015）：另一組係數重訓的實驗版本，與 v1 各自獨立設定。參數仍在調整，不代表最終成品。

命中高估低估泡泡大小＝站數；虛線＝完美預測（預測＝實測）

震度 × 震央距衰減圖（距離趨勢參考；X 線性、震度階為整數階梯）

註：同一震央距的各站因場址不同會有縱向散布，單一距離曲線無法呈現，故此圖僅供看衰減趨勢；公式的公平橫向對比請見上方「公式準確度・公平對比」。

公式（場址）誤差 1.18	公式（S=1）誤差 0.97	TREM (舊)誤差 0.99	TREM (新)誤差 0.98
PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。

觀測點（依震度上色）選定公式理論曲線

最大震度時空熱圖 • 震央距剖面

逐站觀測（GDMS 強震資料，共 84 站）

加速度單位 gal、速度 cm/s；合成為峰值（PGA/PGV）；JMA/CWA 為計測震度，色塊為震度階；地名取最近鄉鎮、海拔為測站高程；震央距與走時表估計 P/S 波時間由站點座標推算；長周期為長周期地震動階級。點欄位標題可排序。

ID	地名	海拔 ↕	觀測網	通道	震央距 ↕	走時表估計		加速度 (gal)				速度 (cm/s)				JMA		CWA		長周期 ↕	資料下載
ID	地名	海拔 ↕	觀測網	通道	震央距 ↕	P波時間 ↕	S波時間 ↕	南北 ↕	東西 ↕	上下 ↕	合成 ↕	南北 ↕	東西 ↕	上下 ↕	合成 ↕	震度階	計測震度 ↕	震度階	計測震度 ↕	長周期 ↕	波形	報告	分析

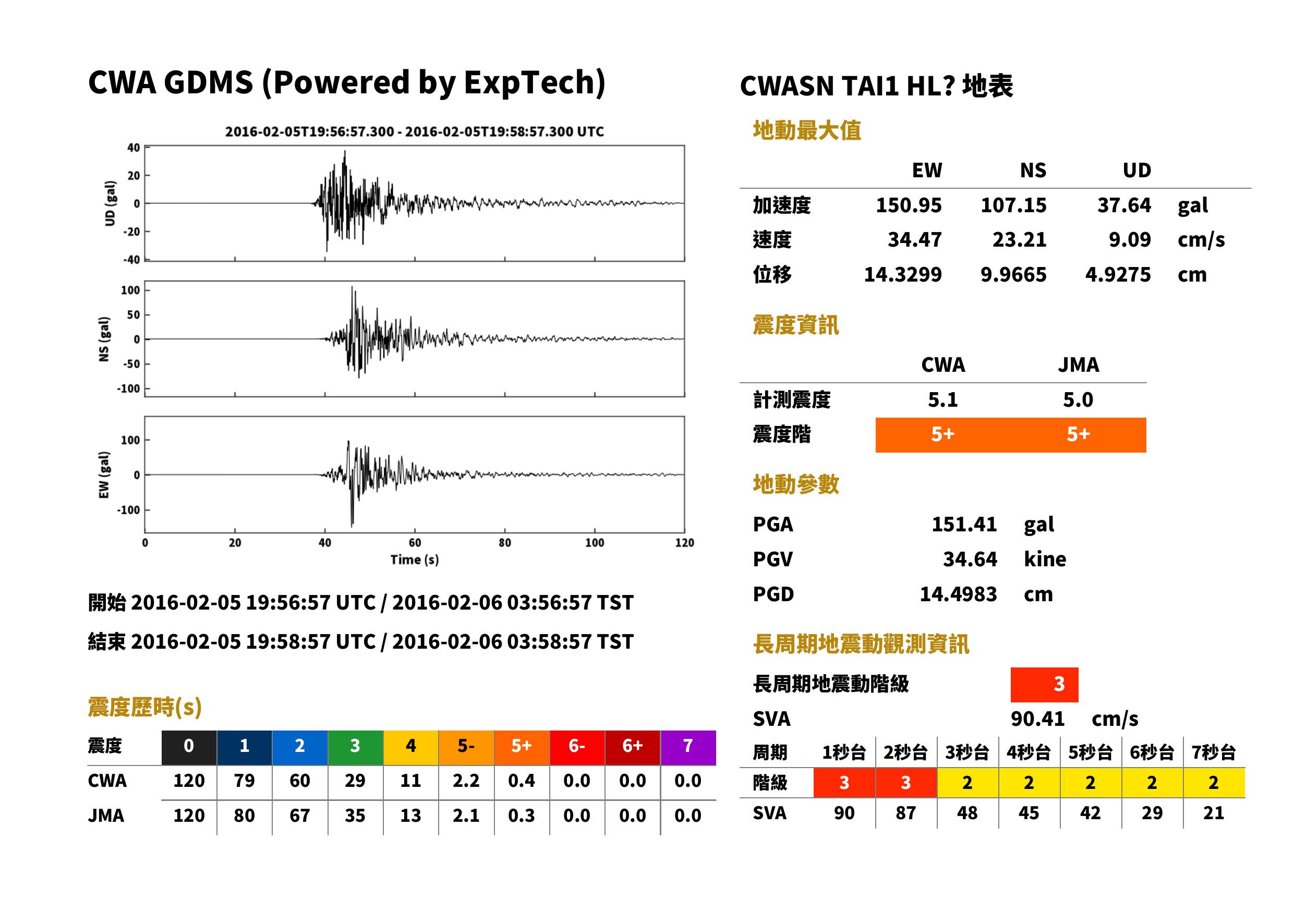

TAI1	臺南市永康區	10 m	CWASN	HL	33.7 km	03:57:32	03:57:36	107.54	150.91	37.69	151.36	22.66	33.57	9.20	33.77	5強	5.0	5強	5.1	3	下載	查看	查看

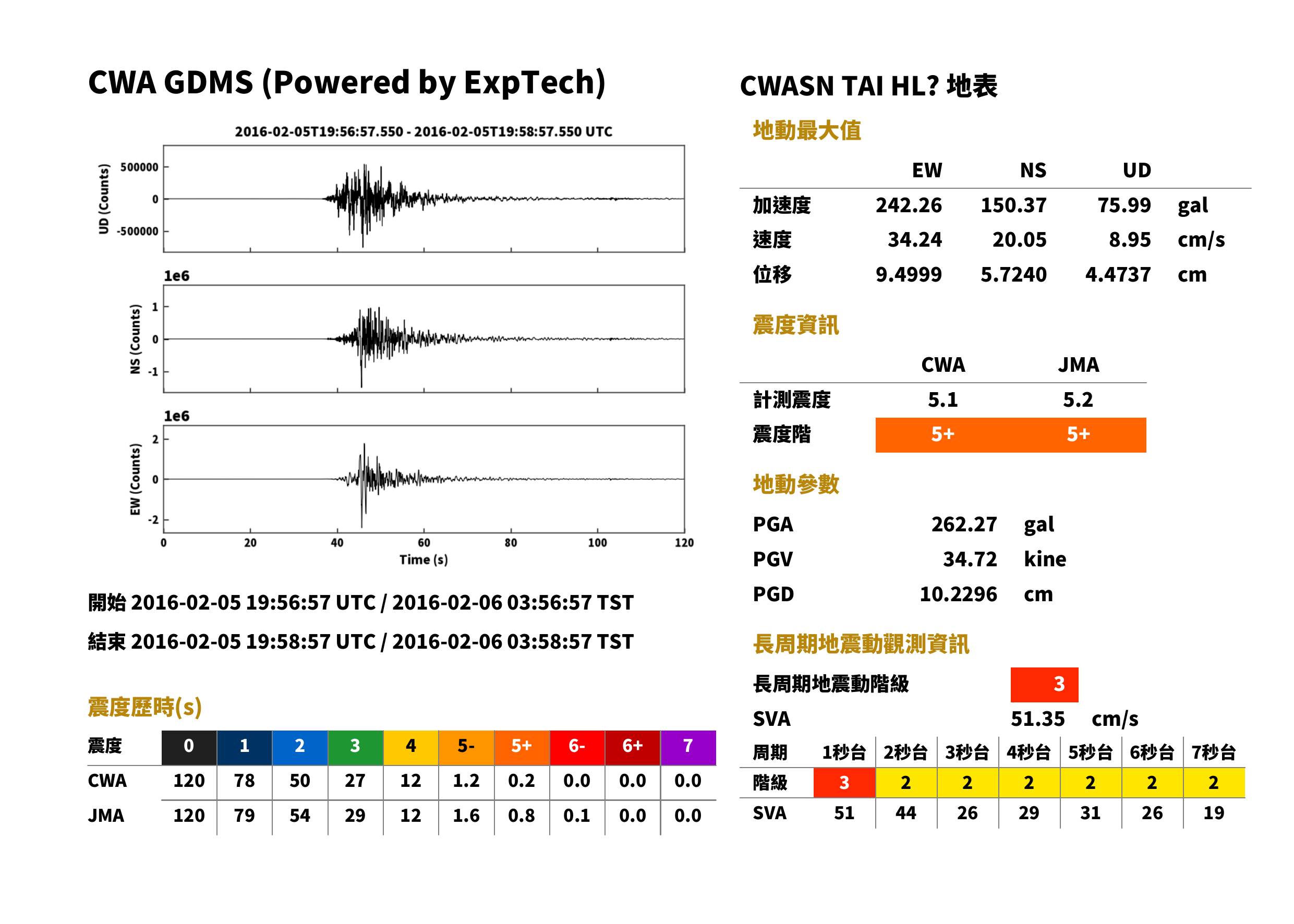

TAI	臺南市中西區	19 m	CWASN	HL	35.3 km	03:57:32	03:57:37	150.37	242.26	75.99	262.27	20.05	34.24	8.95	34.72	5強	5.2	5強	5.1	3	下載	查看	查看
SCL	臺南市佳里區	7 m	CWASN	HL	44.7 km	03:57:34	03:57:39	241.97	234.98	45.63	247.25	21.74	26.93	4.28	28.74	5強	5.1	5強	5.0	3	下載	查看	查看

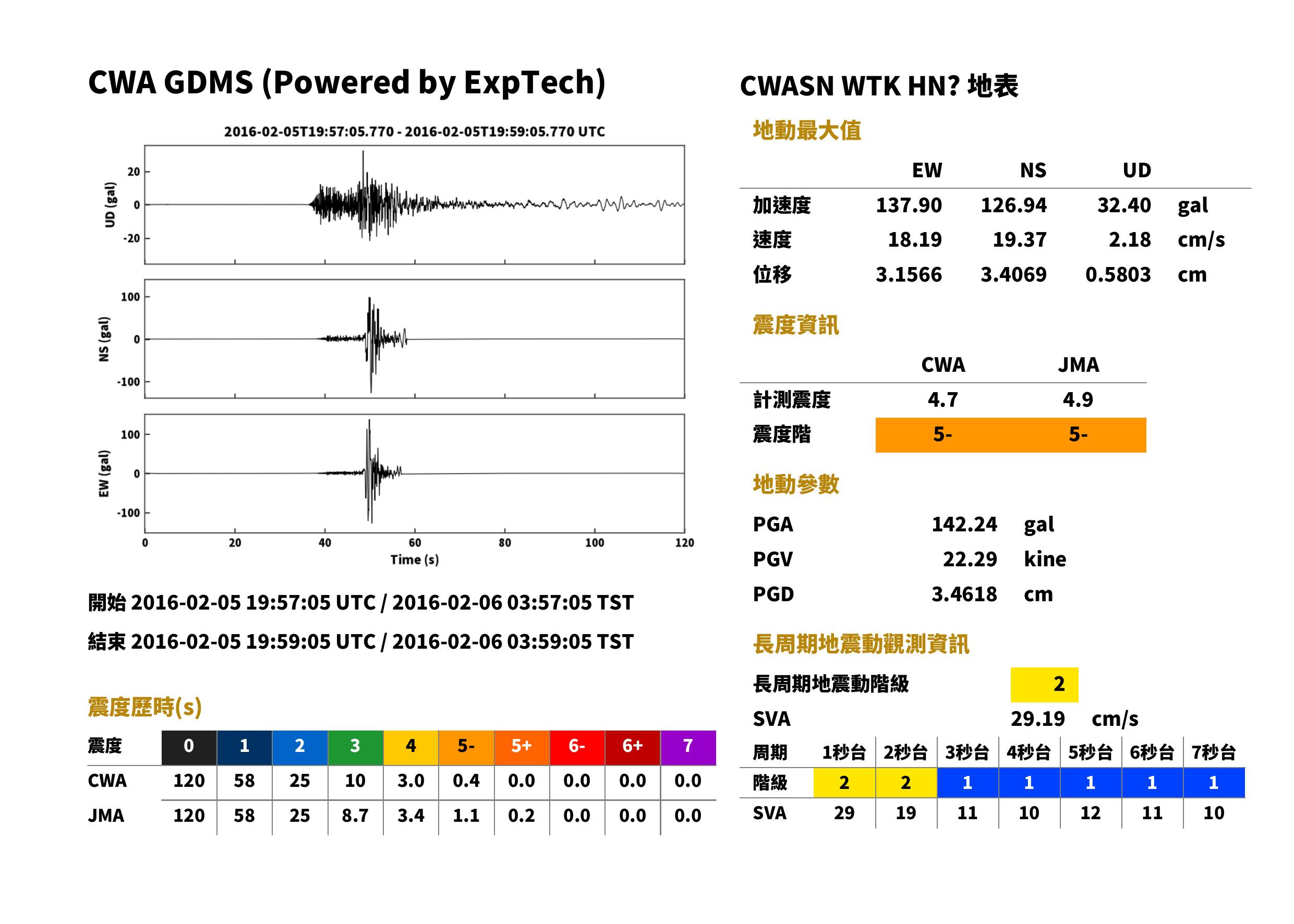

WTK	雲林縣土庫鎮	21 m	CWASN	HN	86.7 km	03:57:40	03:57:51	127.78	136.86	32.44	141.02	19.45	18.03	2.21	22.45	5弱	4.9	5弱	4.7	2	下載	查看	查看

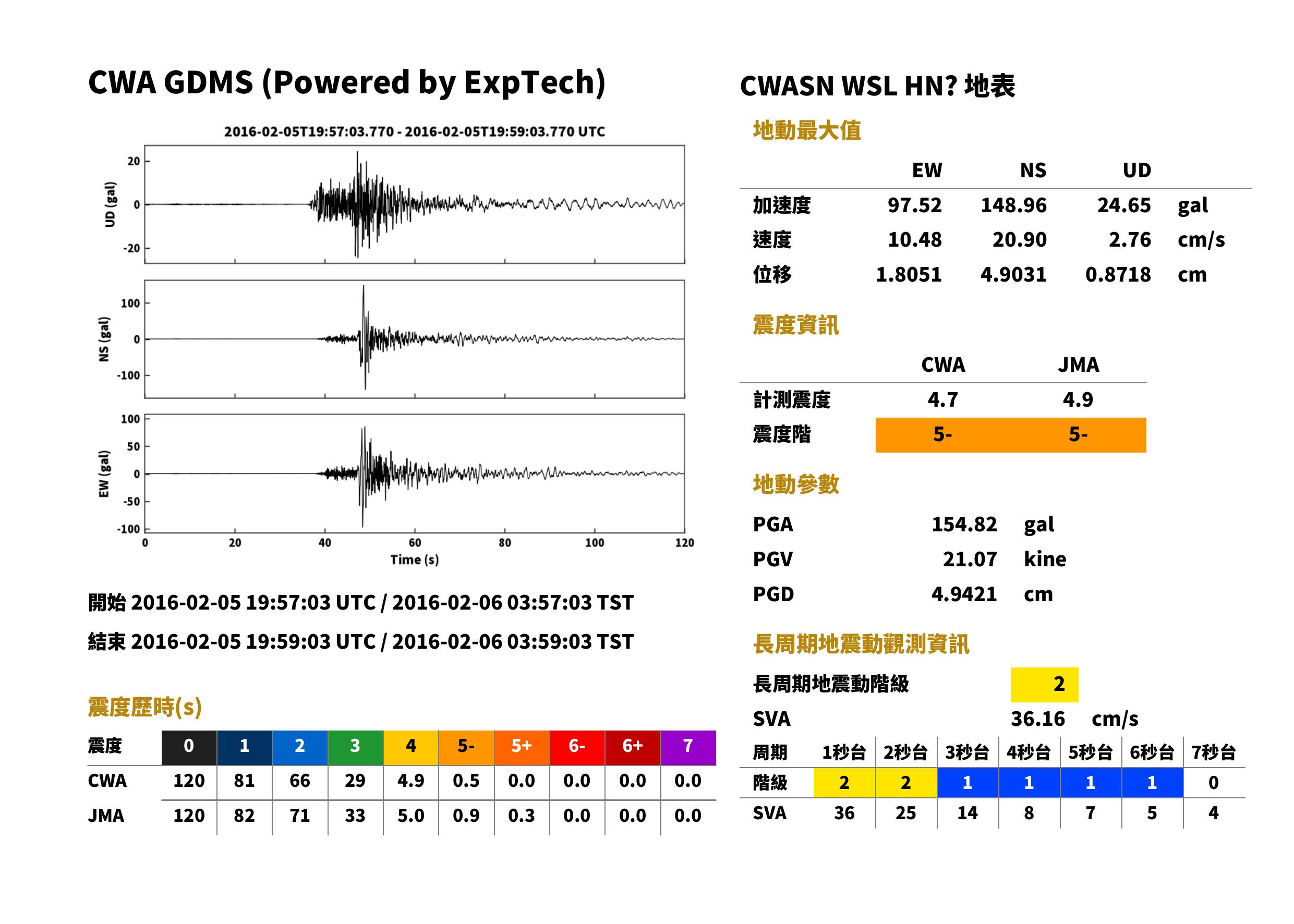

WSL	雲林縣水林鄉	3 m	CWASN	HN	74.2 km	03:57:38	03:57:47	149.00	97.55	24.64	154.86	20.89	10.42	2.73	21.07	5弱	4.9	5弱	4.7	2	下載	查看	查看

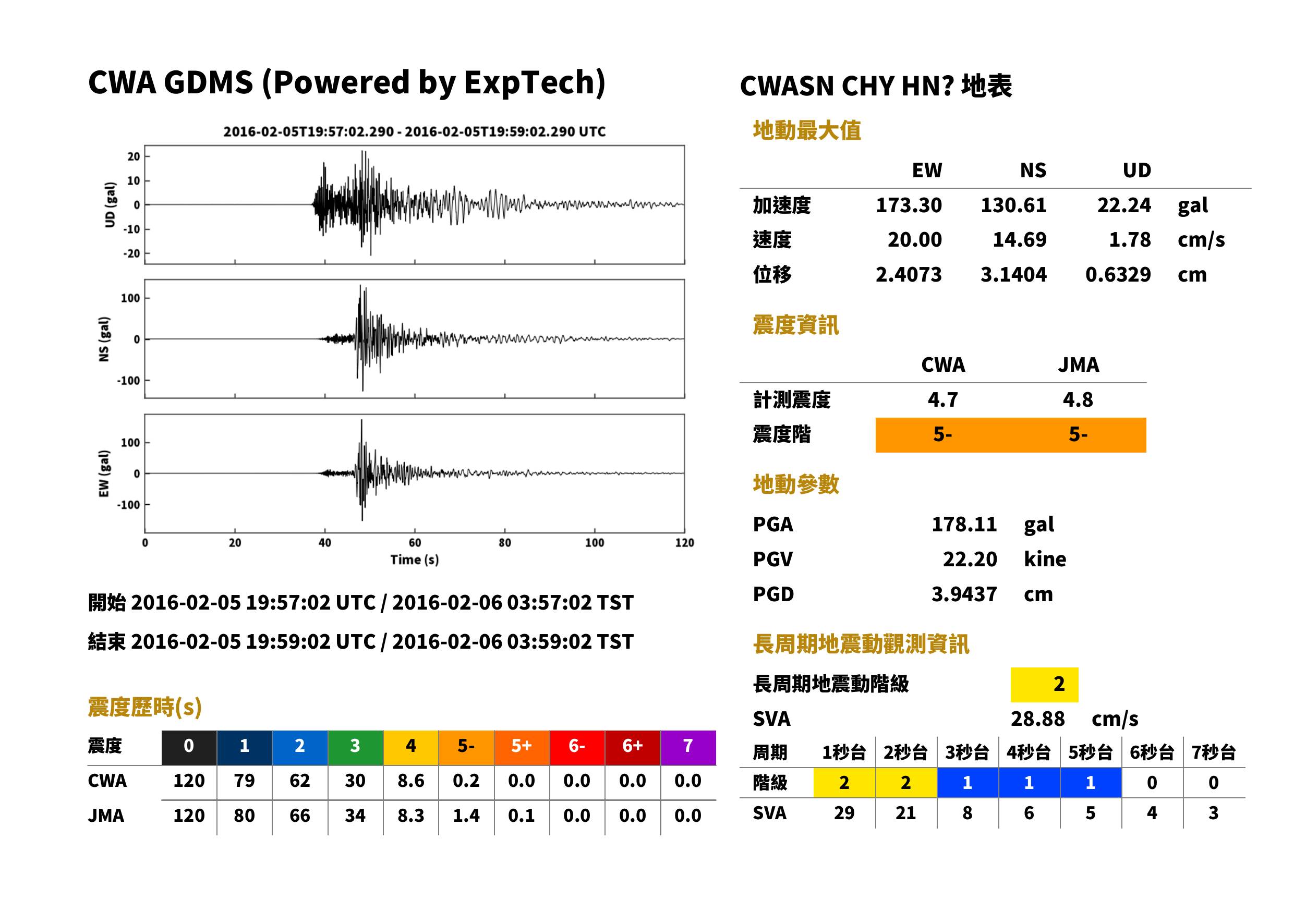

CHY	嘉義市東區	31 m	CWASN	HN	65.0 km	03:57:37	03:57:45	130.66	173.25	22.19	178.07	14.72	19.86	1.80	22.09	5弱	4.8	5弱	4.7	2	下載	查看	查看

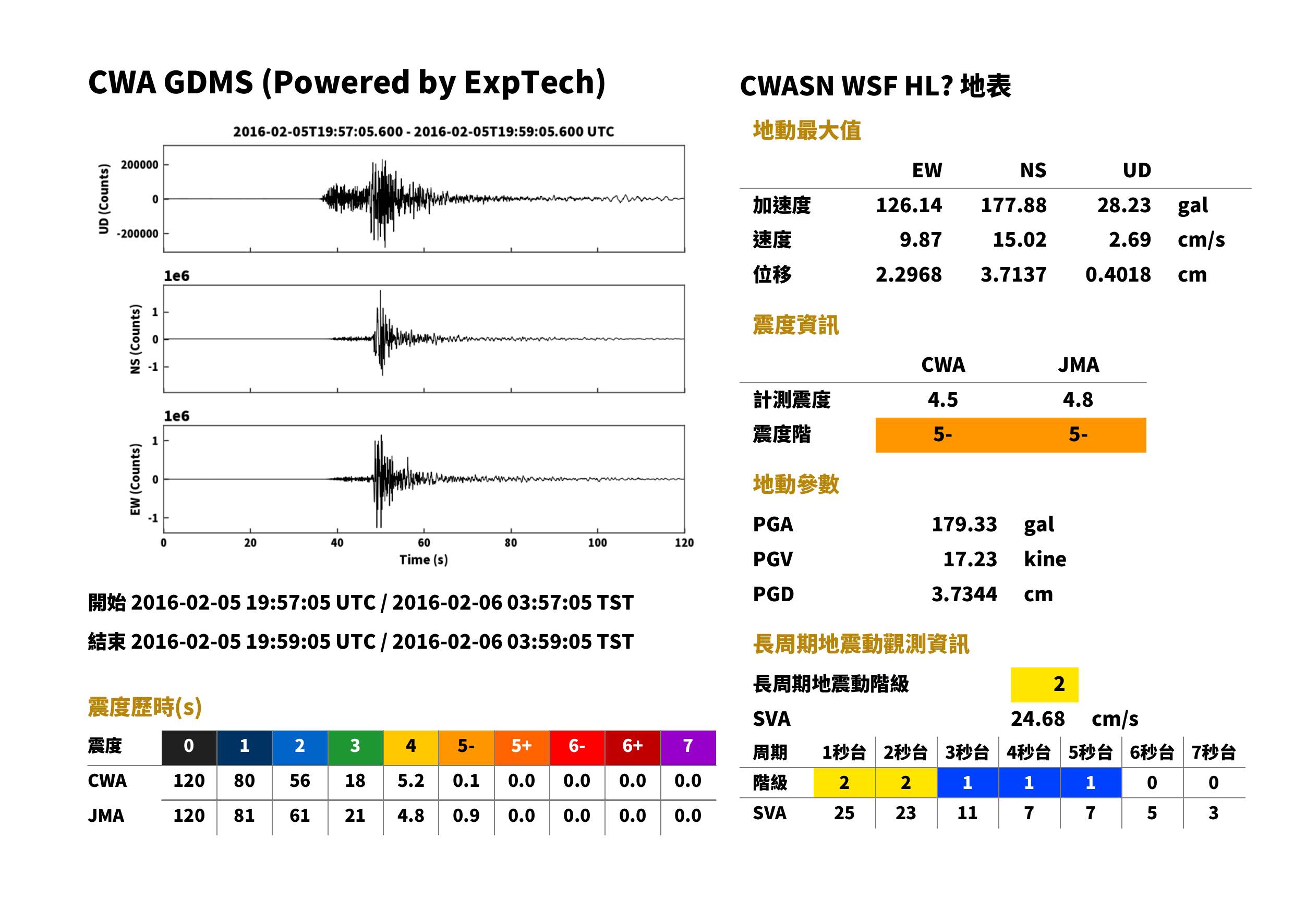

WSF	雲林縣四湖鄉	8 m	CWASN	HL	85.7 km	03:57:40	03:57:50	177.88	126.14	28.23	179.33	15.02	9.87	2.69	17.23	5弱	4.8	5弱	4.5	2	下載	查看	查看

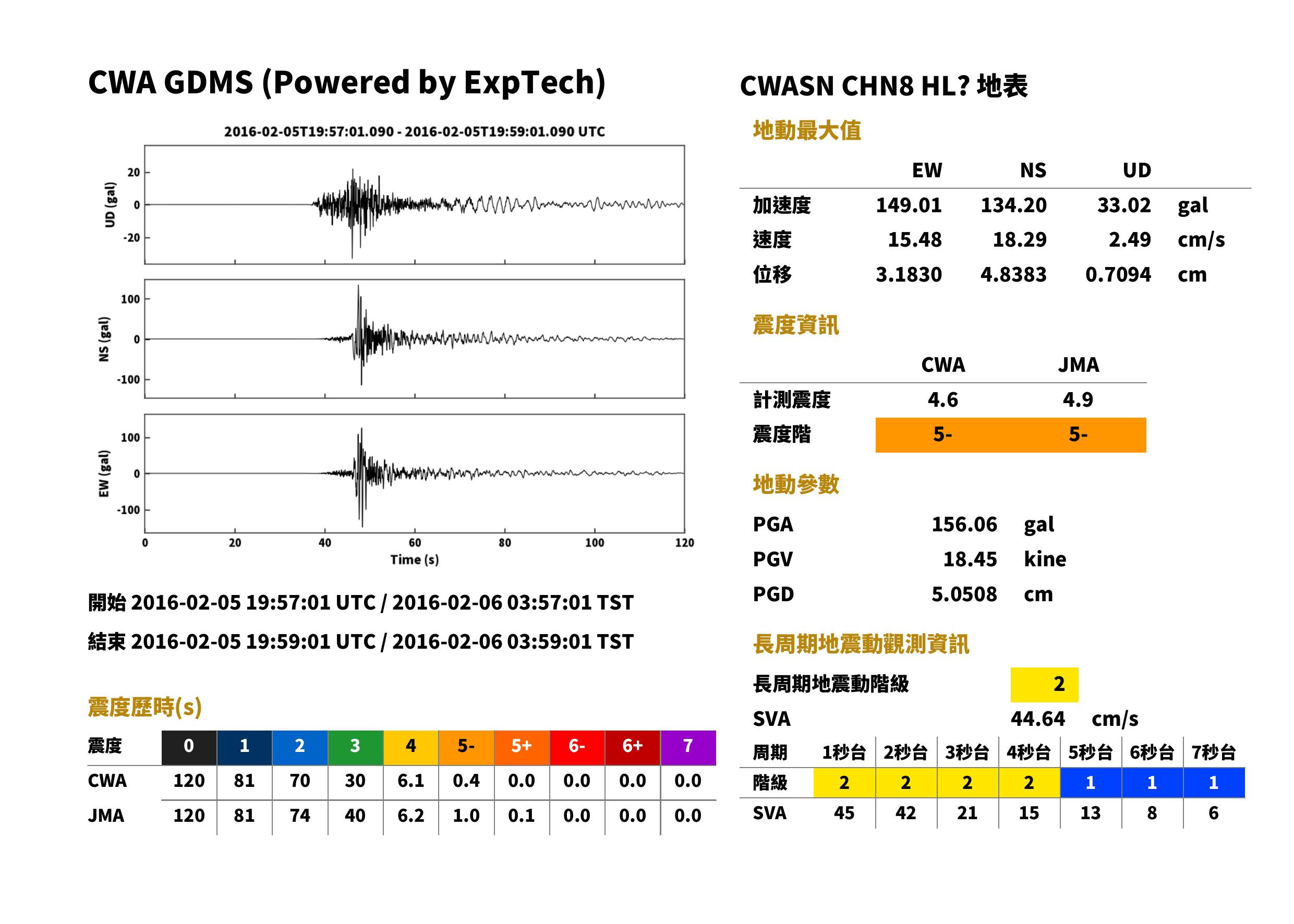

CHN8	嘉義縣義竹鄉	6 m	CWASN	HL	57.5 km	03:57:36	03:57:43	134.28	149.02	33.01	156.13	18.13	15.45	2.42	18.28	5弱	4.9	5弱	4.5	2	下載	查看	查看

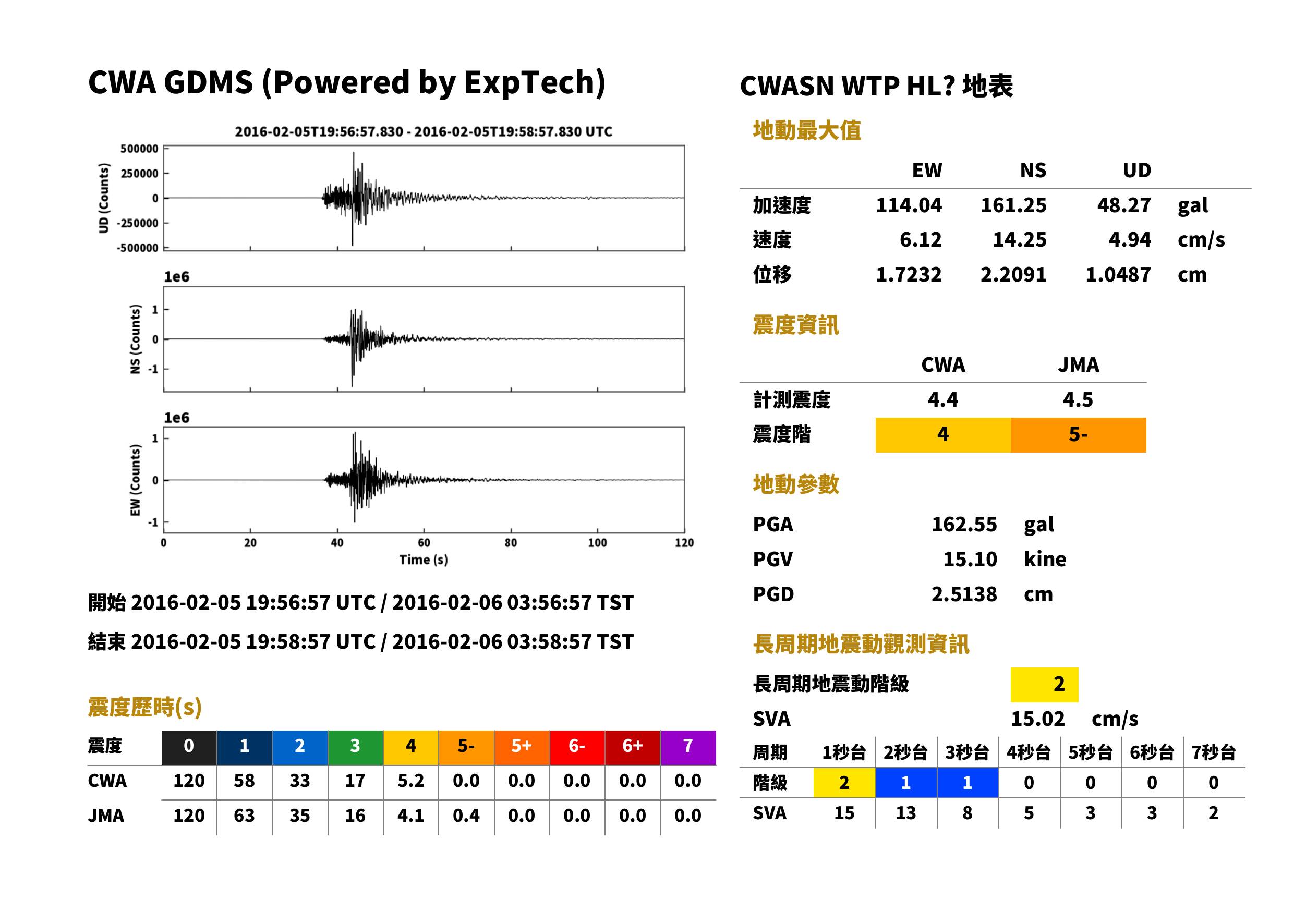

WTP	嘉義縣大埔鄉	555 m	CWASN	HL	37.0 km	03:57:32	03:57:37	161.25	114.04	48.27	162.55	14.25	6.12	4.94	15.10	5弱	4.5	4	4.4	2	下載	查看	查看

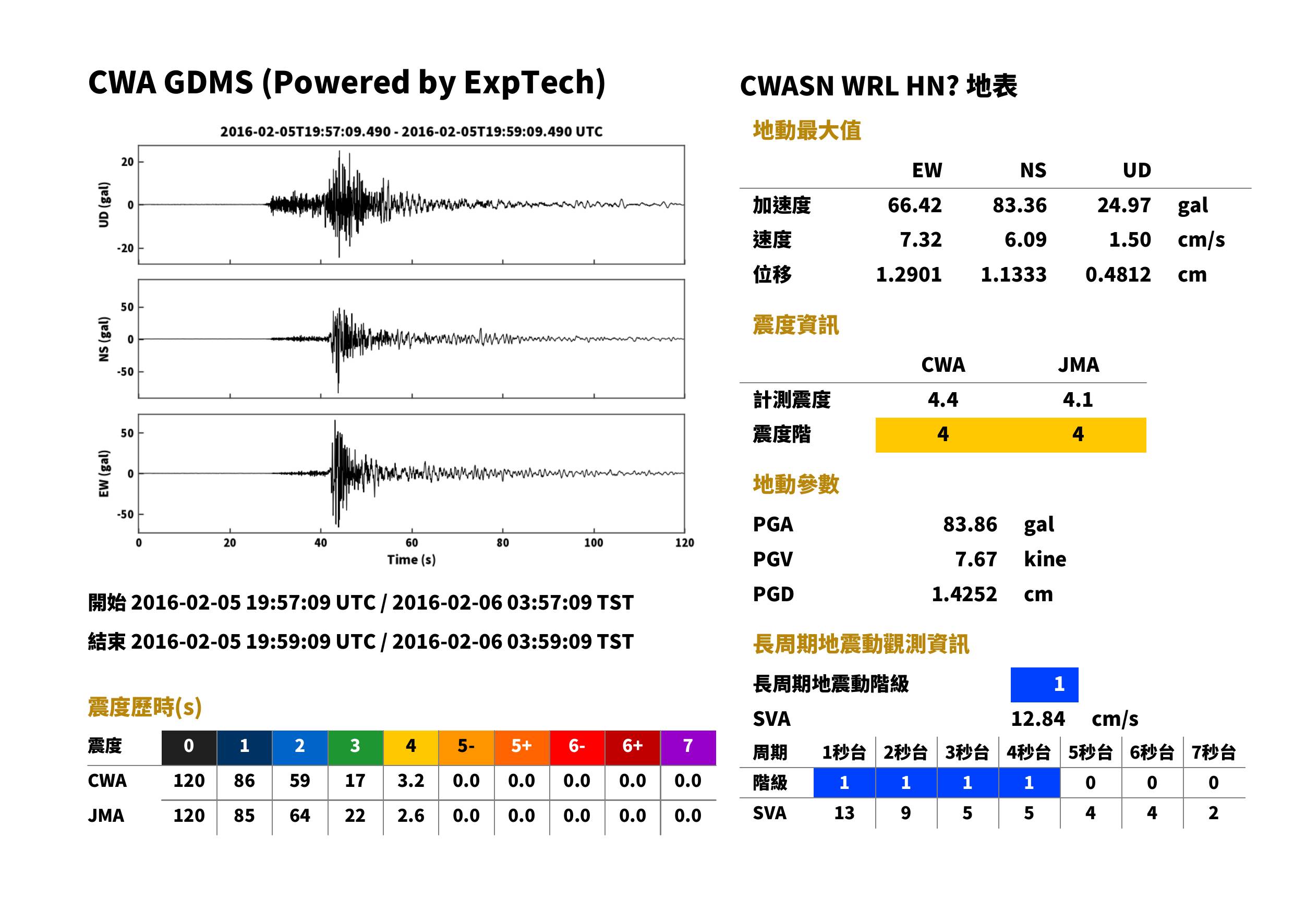

WRL	彰化縣二林鎮	14 m	CWASN	HN	110.5 km	03:57:44	03:57:57	83.38	66.42	24.95	83.88	6.12	7.29	1.50	7.63	4	4.1	4	4.4	1	下載	查看	查看

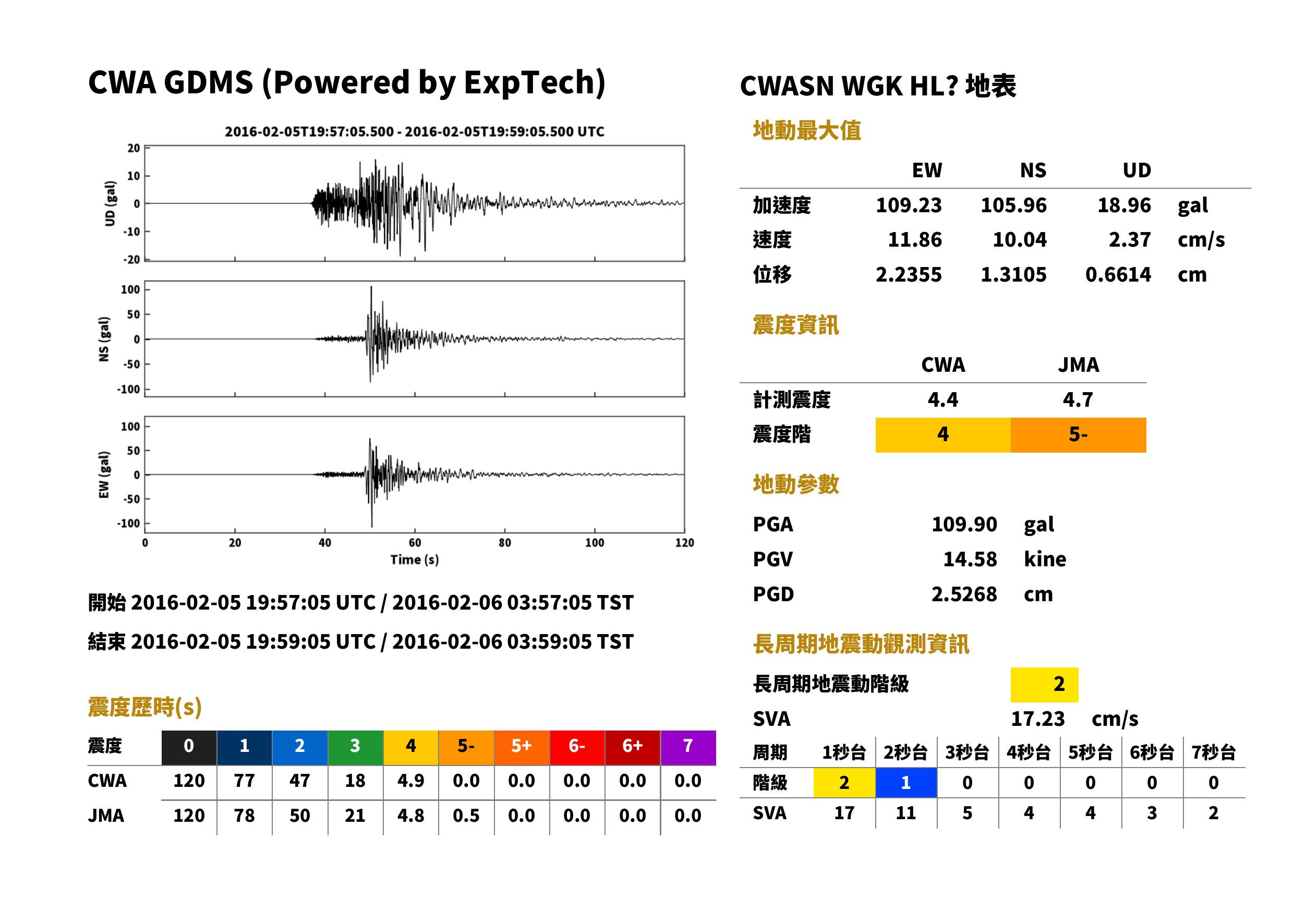

WGK	雲林縣斗六市	80 m	CWASN	HL	85.1 km	03:57:40	03:57:50	105.97	109.21	18.93	109.88	10.03	11.83	2.39	14.55	5弱	4.7	4	4.4	2	下載	查看	查看

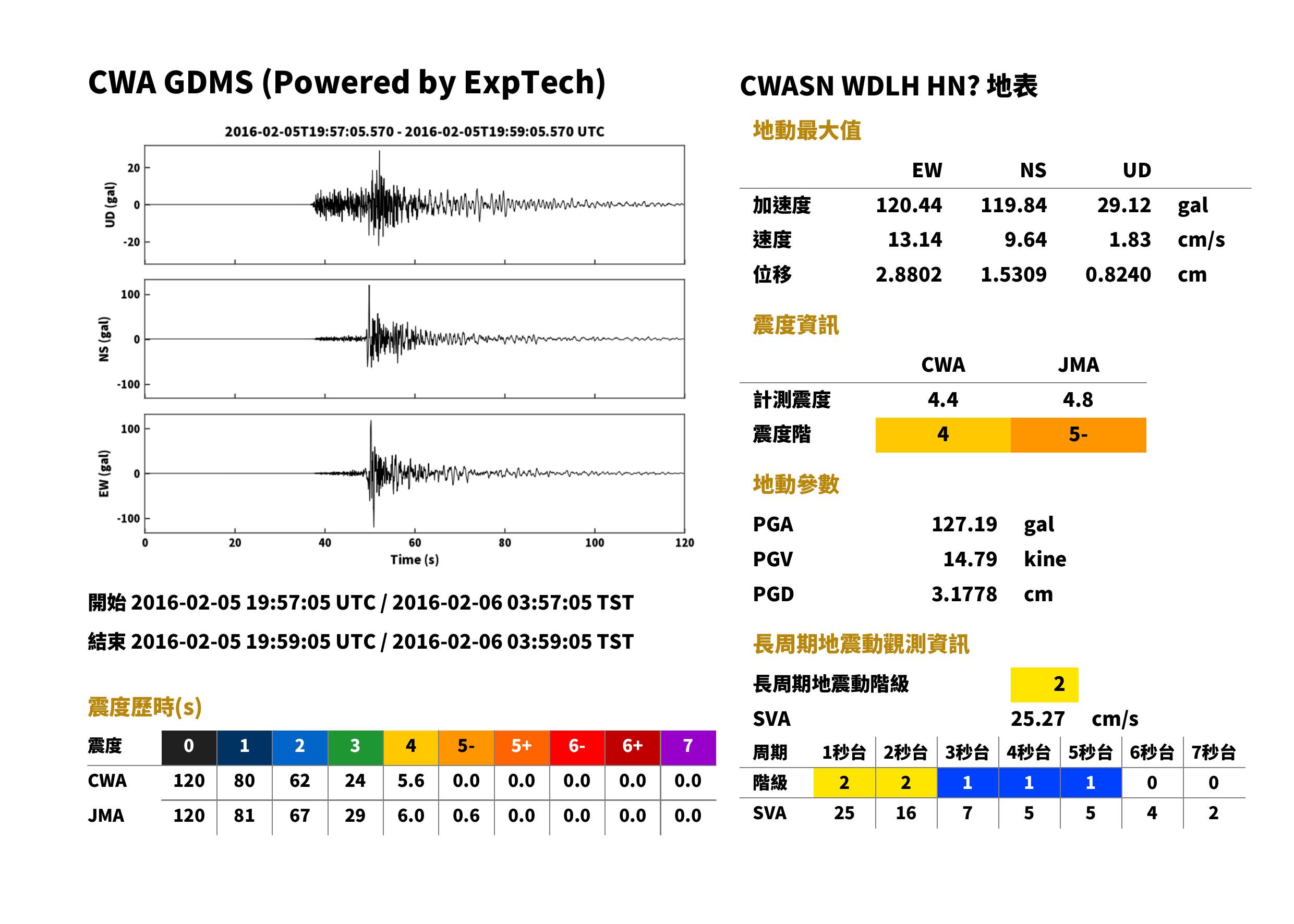

WDLH	雲林縣斗六市	54 m	CWASN	HN	85.5 km	03:57:40	03:57:50	119.86	120.43	29.08	127.19	9.65	13.10	1.79	14.82	5弱	4.8	4	4.4	2	下載	查看	查看

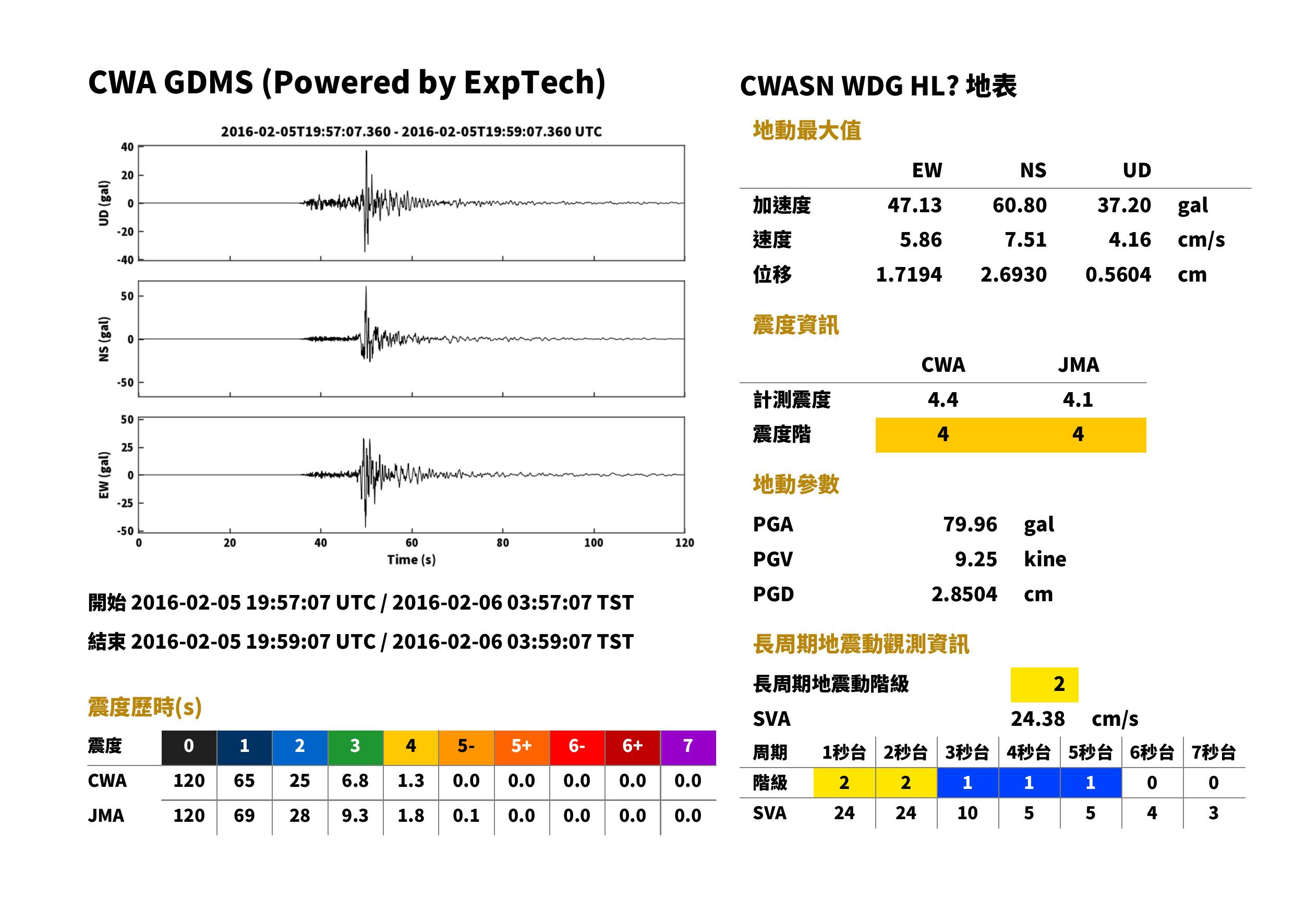

WDG	澎湖縣望安鄉	34 m	CWASN	HL	96.8 km	03:57:42	03:57:53	60.83	47.12	37.20	79.97	7.52	5.88	4.14	9.25	4	4.1	4	4.4	2	下載	查看	查看

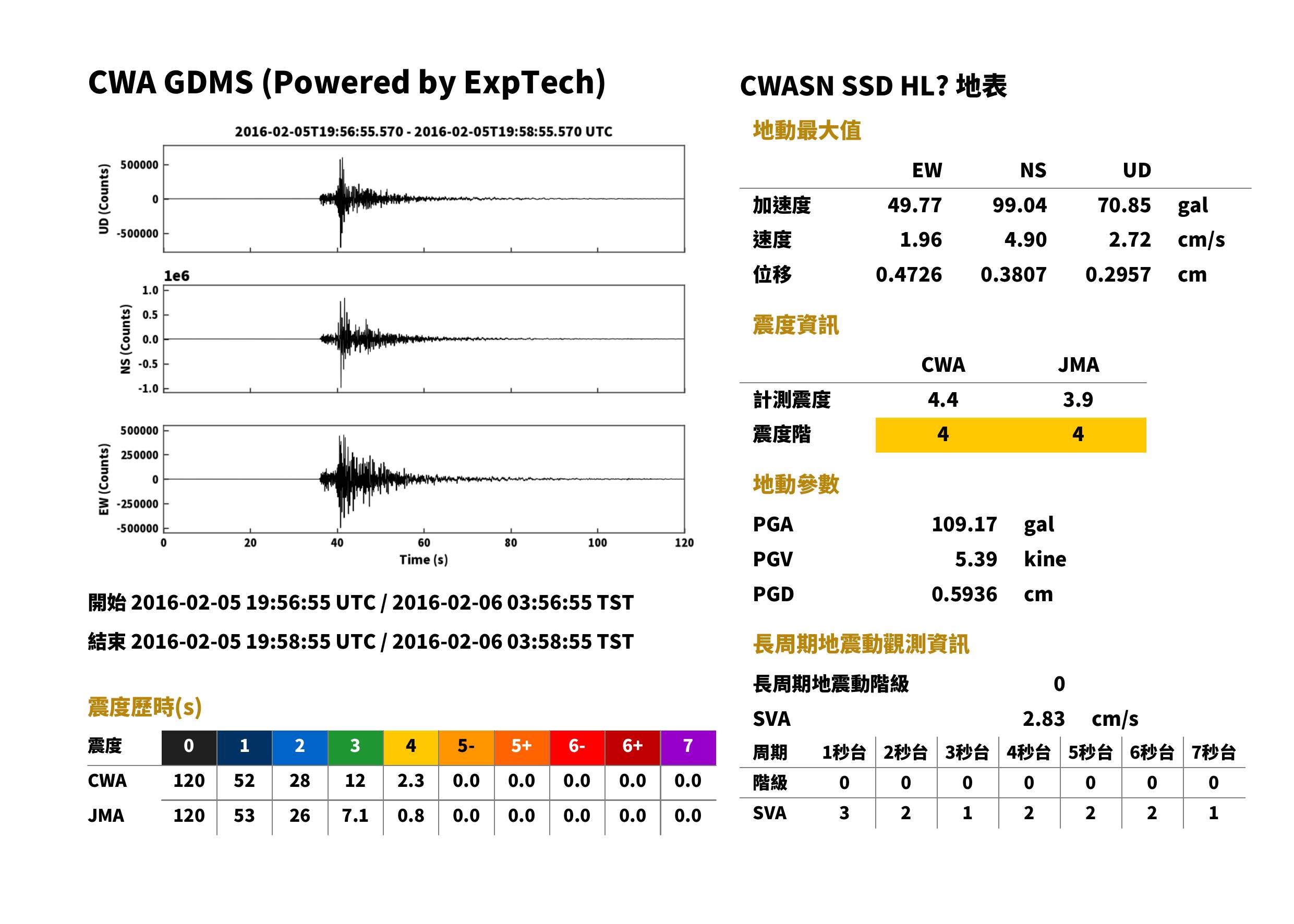

SSD	屏東縣三地門鄉	148 m	CWASN	HL	22.1 km	03:57:30	03:57:33	99.04	49.77	70.85	109.17	4.90	1.96	2.72	5.39	4	3.9	4	4.4	0	下載	查看	查看

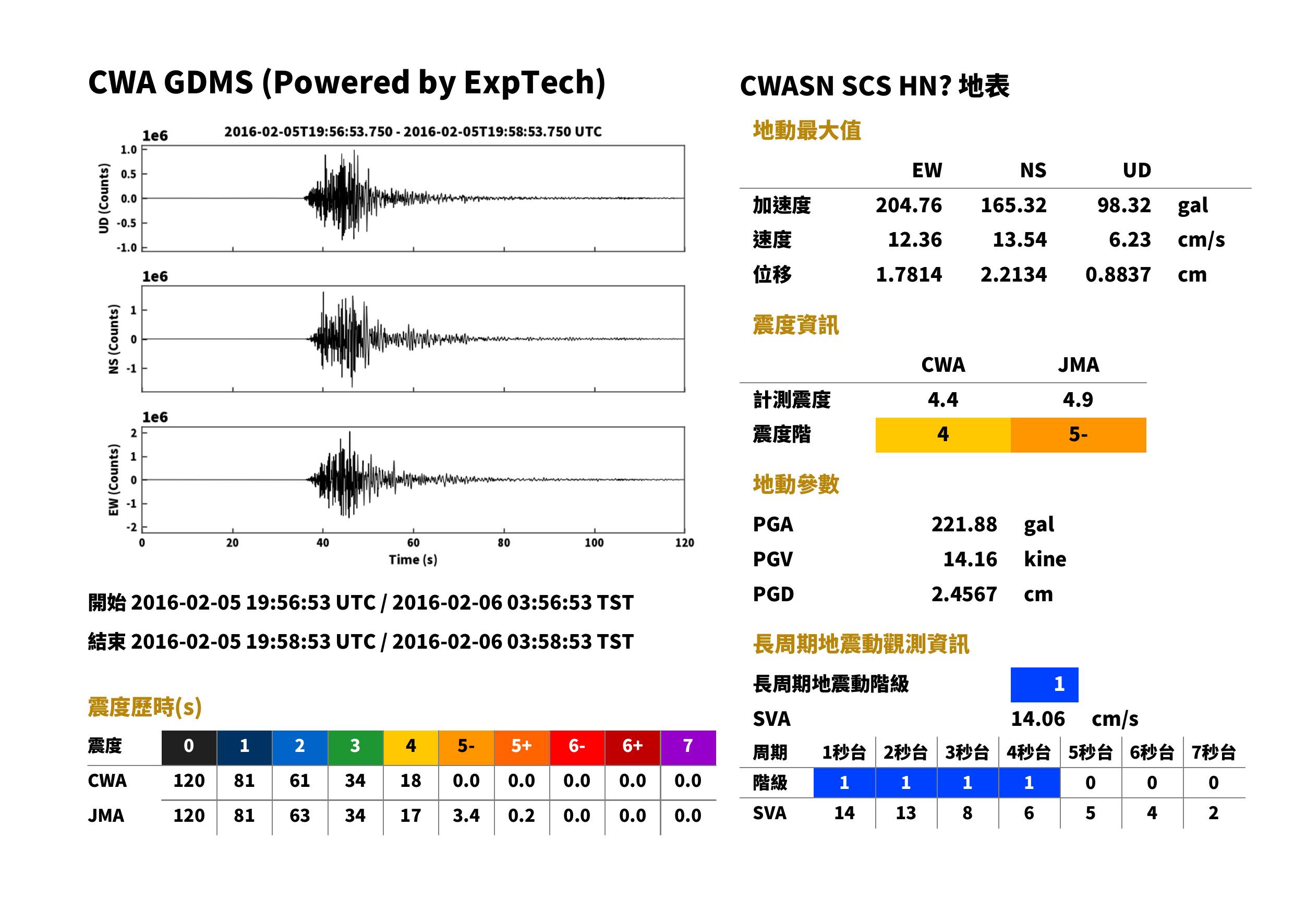

SCS	高雄市旗山區	70 m	CWASN	HN	6.1 km	03:57:28	03:57:30	165.32	204.76	98.32	221.88	13.54	12.36	6.23	14.16	5弱	4.9	4	4.4	1	下載	查看	查看

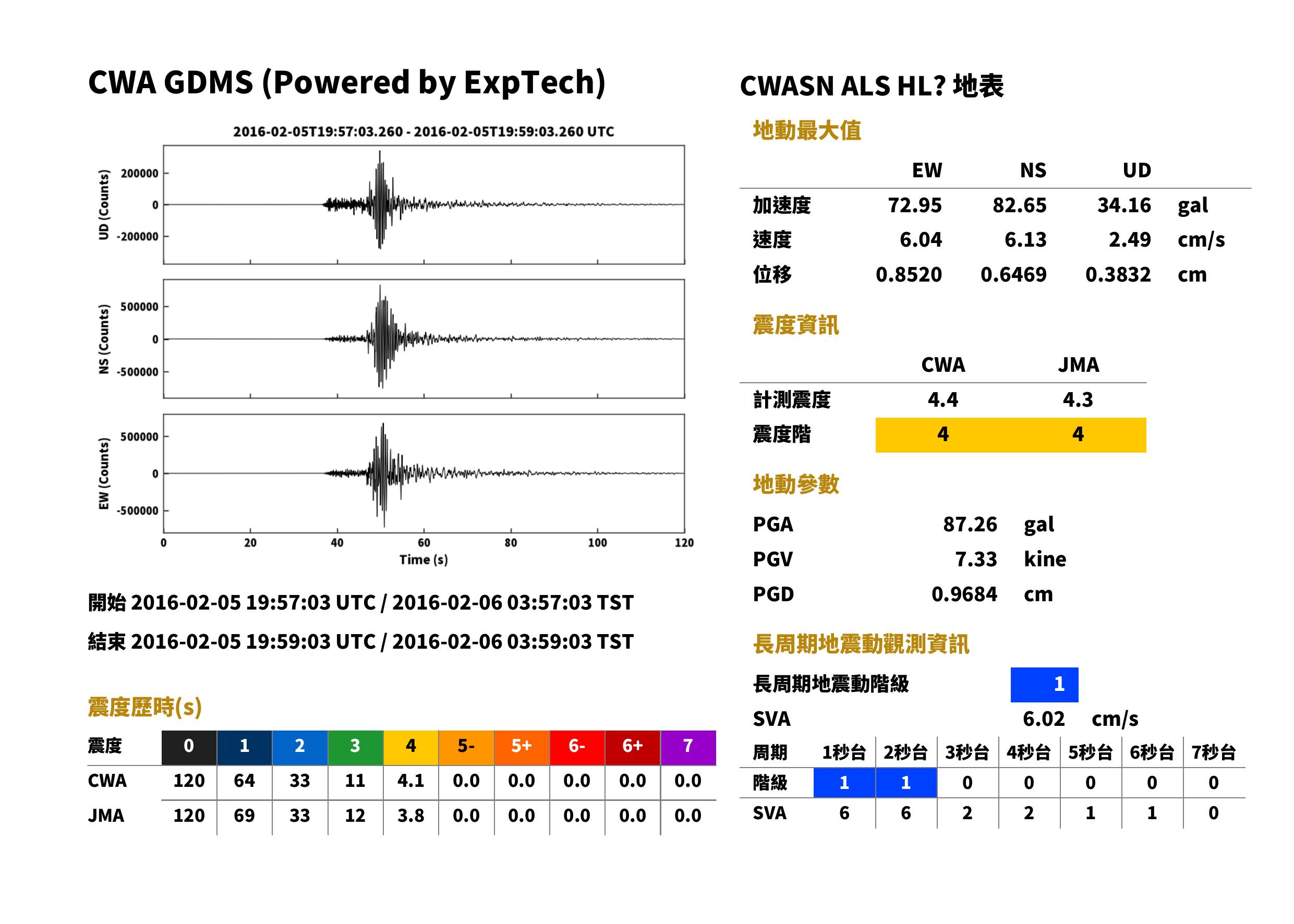

ALS	嘉義縣阿里山鄉	2417 m	CWASN	HL	71.1 km	03:57:38	03:57:46	82.65	72.95	34.16	87.26	6.13	6.04	2.49	7.33	4	4.3	4	4.4	1	下載	查看	查看

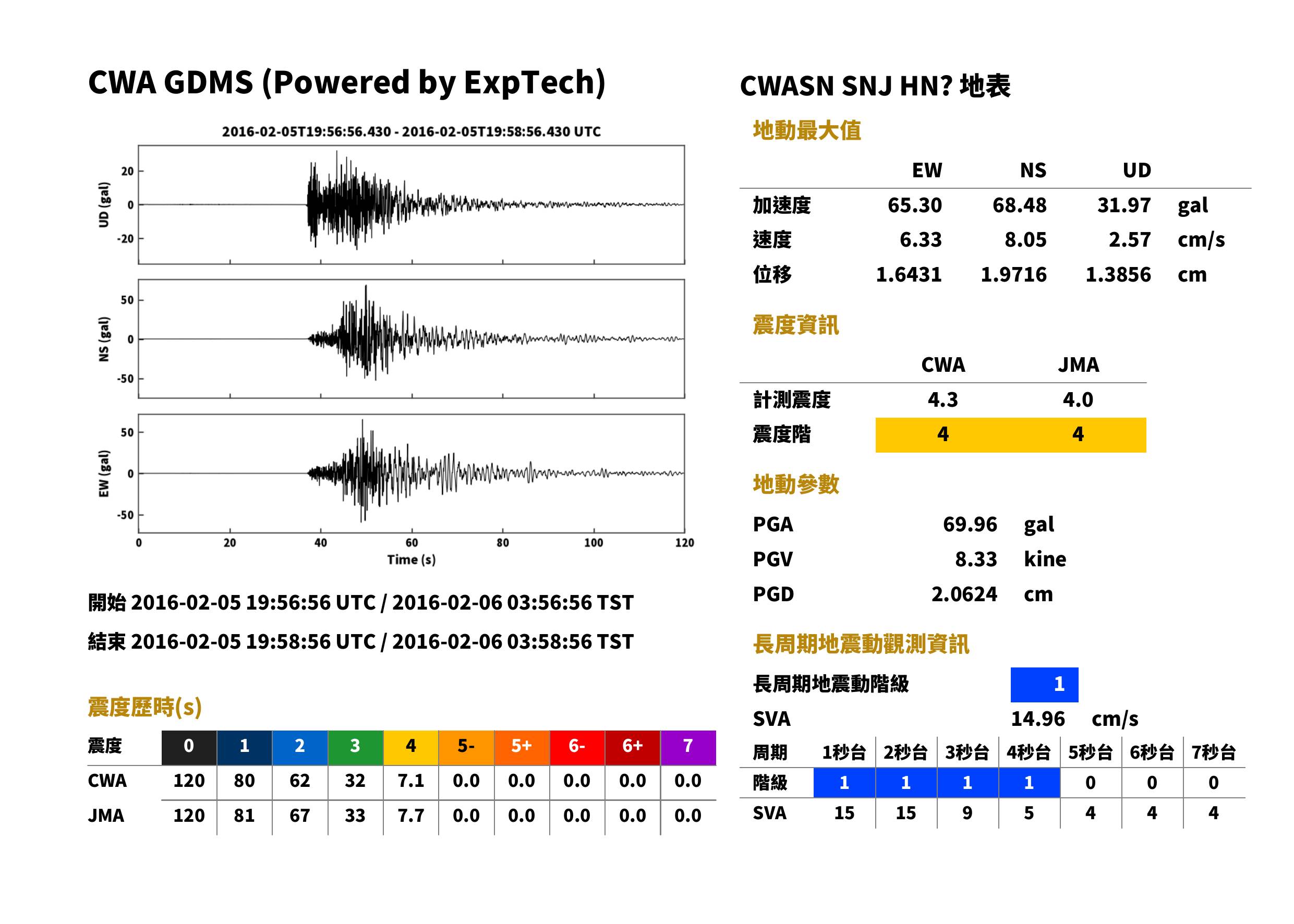

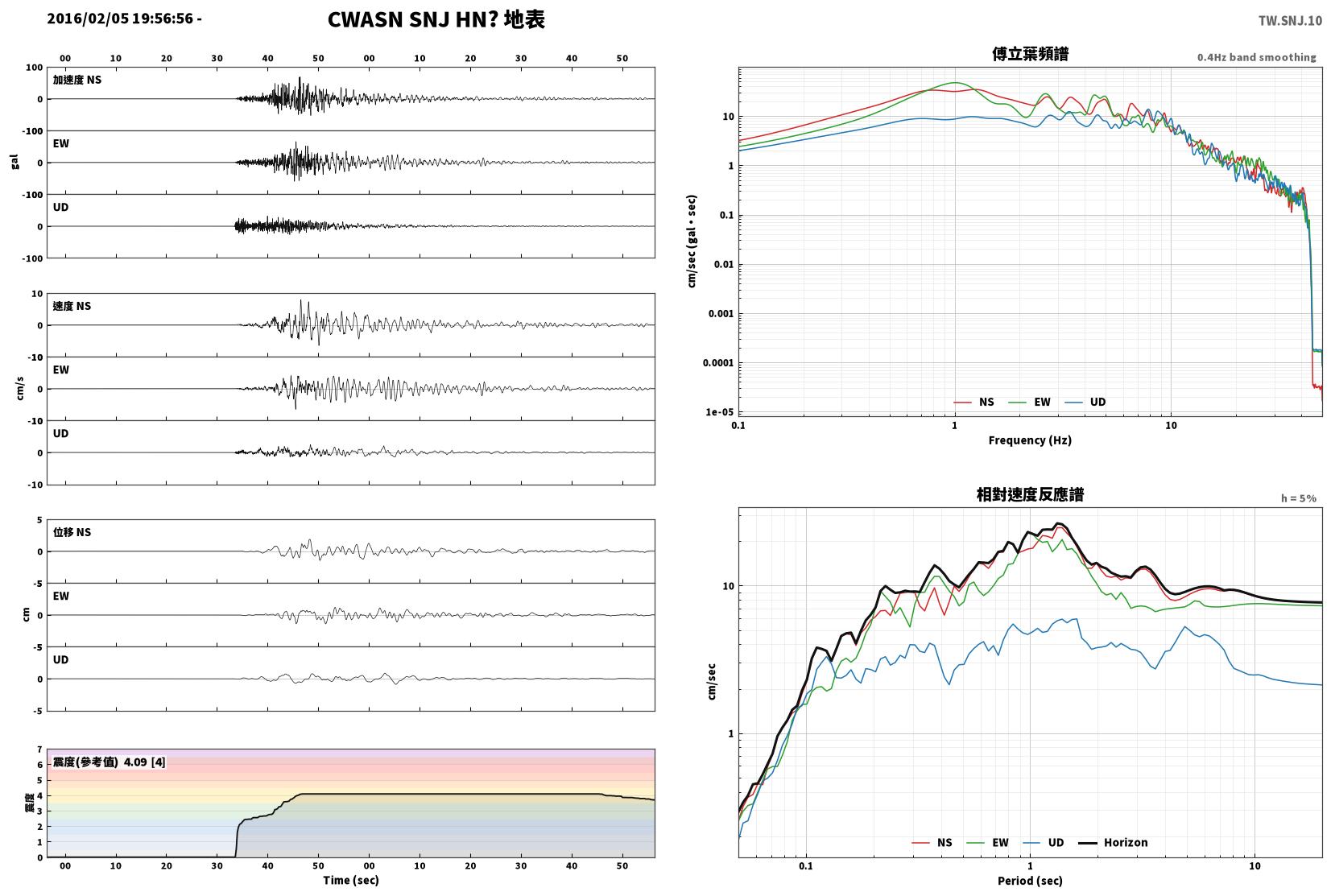

SNJ	高雄市大社區	16 m	CWASN	HN	28.0 km	03:57:31	03:57:35	68.41	65.34	31.86	69.84	7.95	6.49	2.44	8.16	4	4.0	4	4.3	1	下載	查看	查看

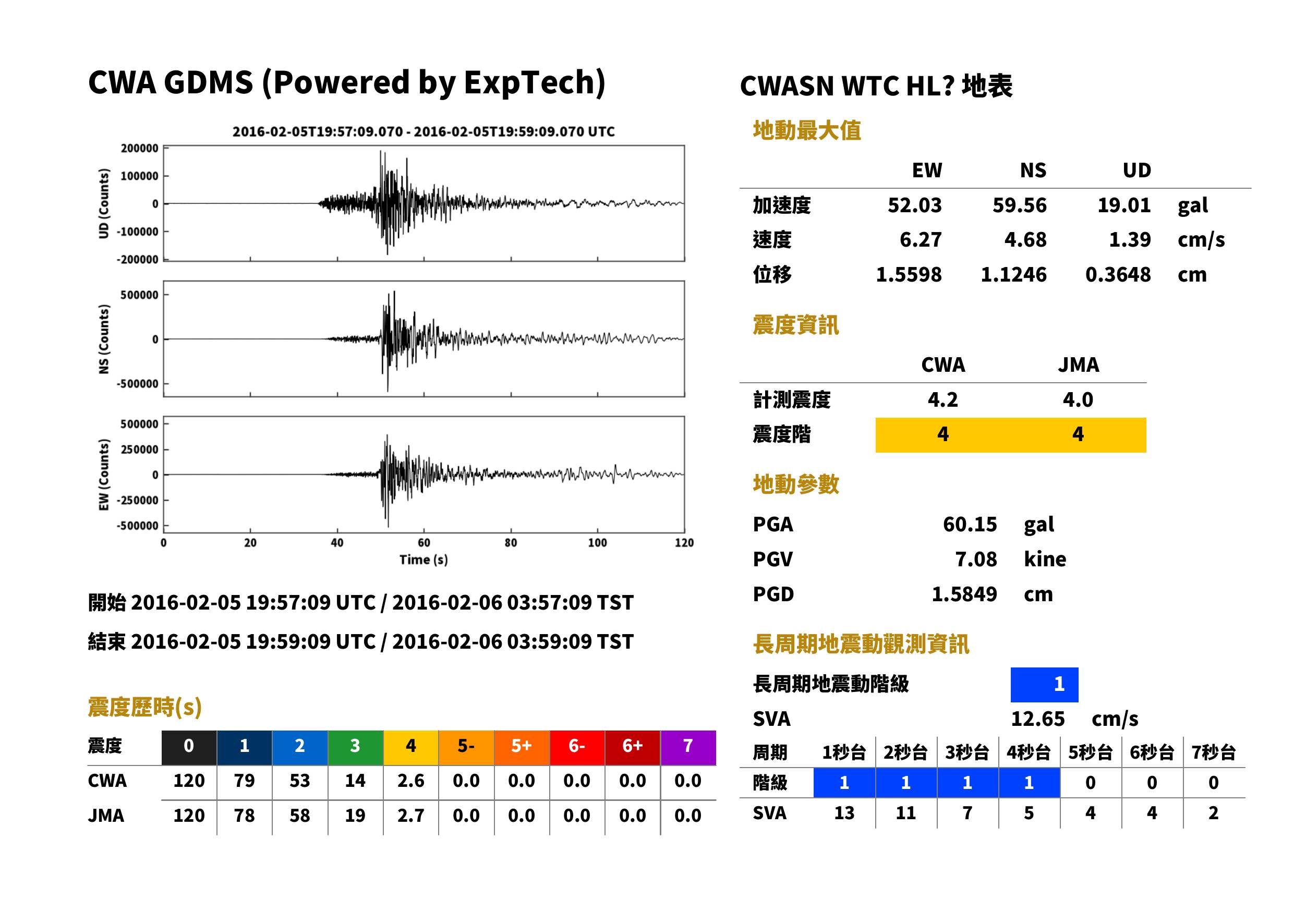

WTC	彰化縣大城鄉	4 m	CWASN	HL	107.8 km	03:57:44	03:57:56	59.56	52.03	19.01	60.15	4.68	6.27	1.39	7.08	4	4.0	4	4.2	1	下載	查看	查看

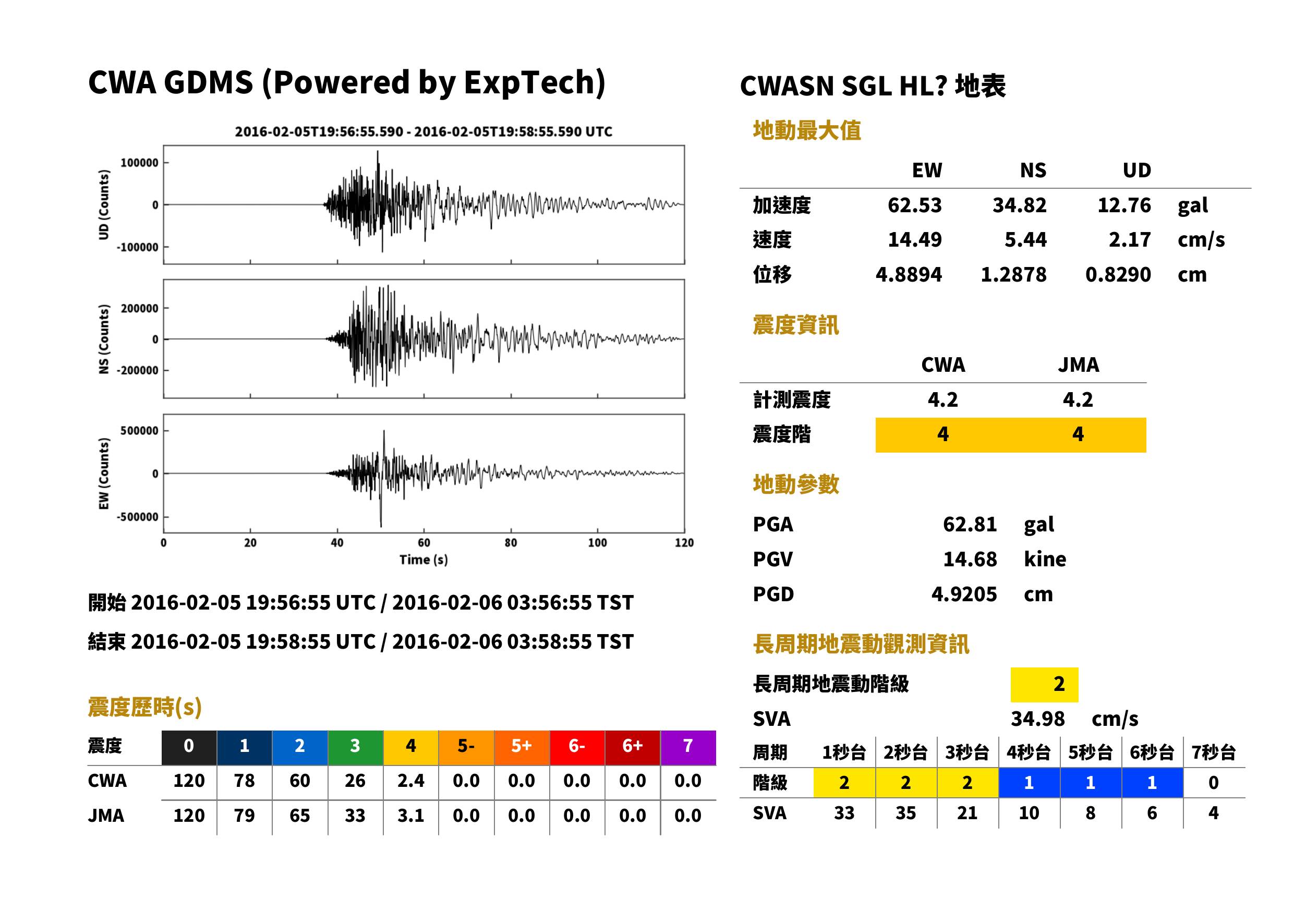

SGL	屏東縣九如鄉	31 m	CWASN	HL	22.3 km	03:57:30	03:57:33	34.82	62.53	12.76	62.81	5.44	14.49	2.17	14.68	4	4.2	4	4.2	2	下載	查看	查看

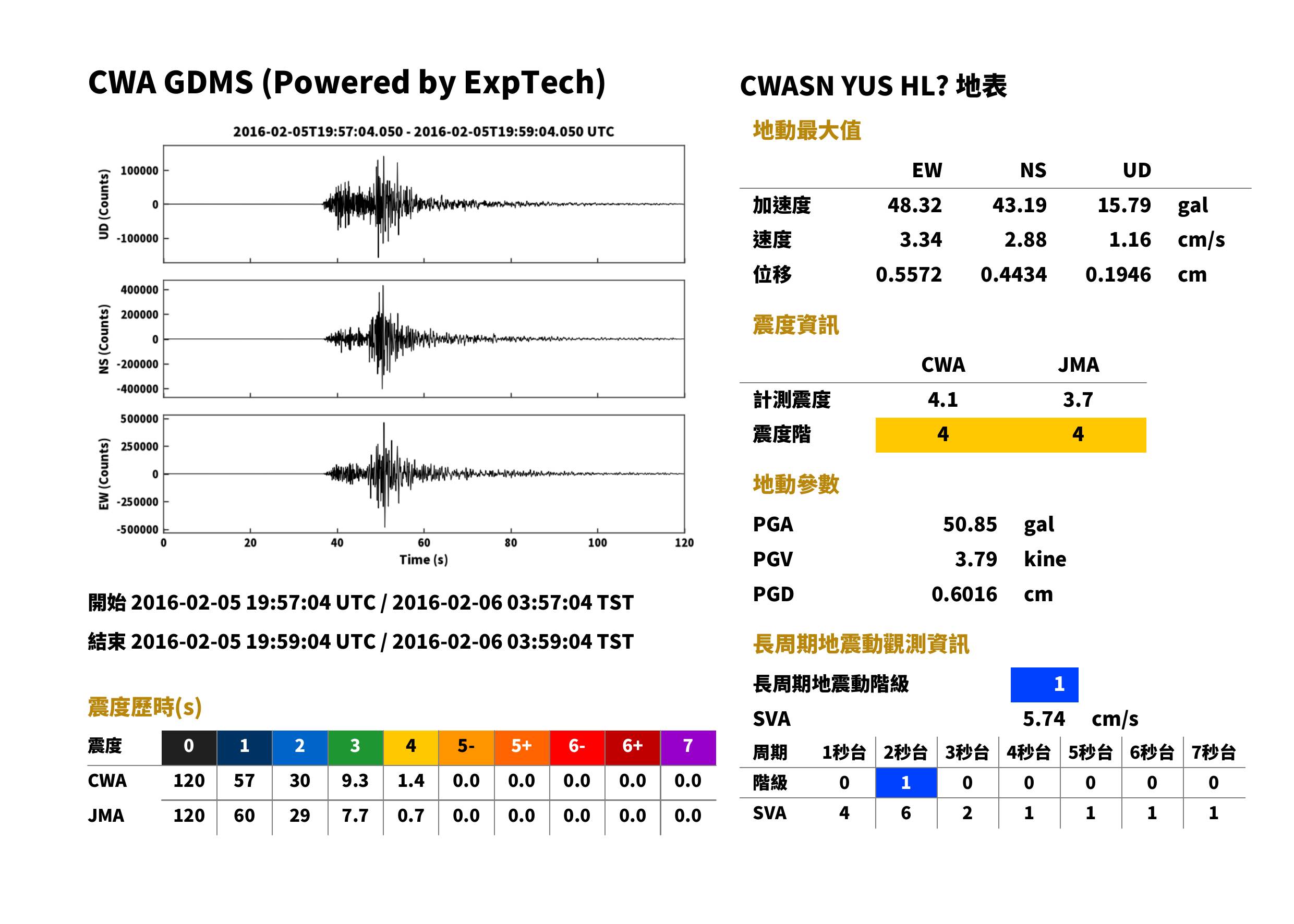

YUS	嘉義縣阿里山鄉	3856 m	CWASN	HL	76.3 km	03:57:39	03:57:48	43.19	48.32	15.79	50.85	2.88	3.34	1.16	3.79	4	3.7	4	4.1	1	下載	查看	查看

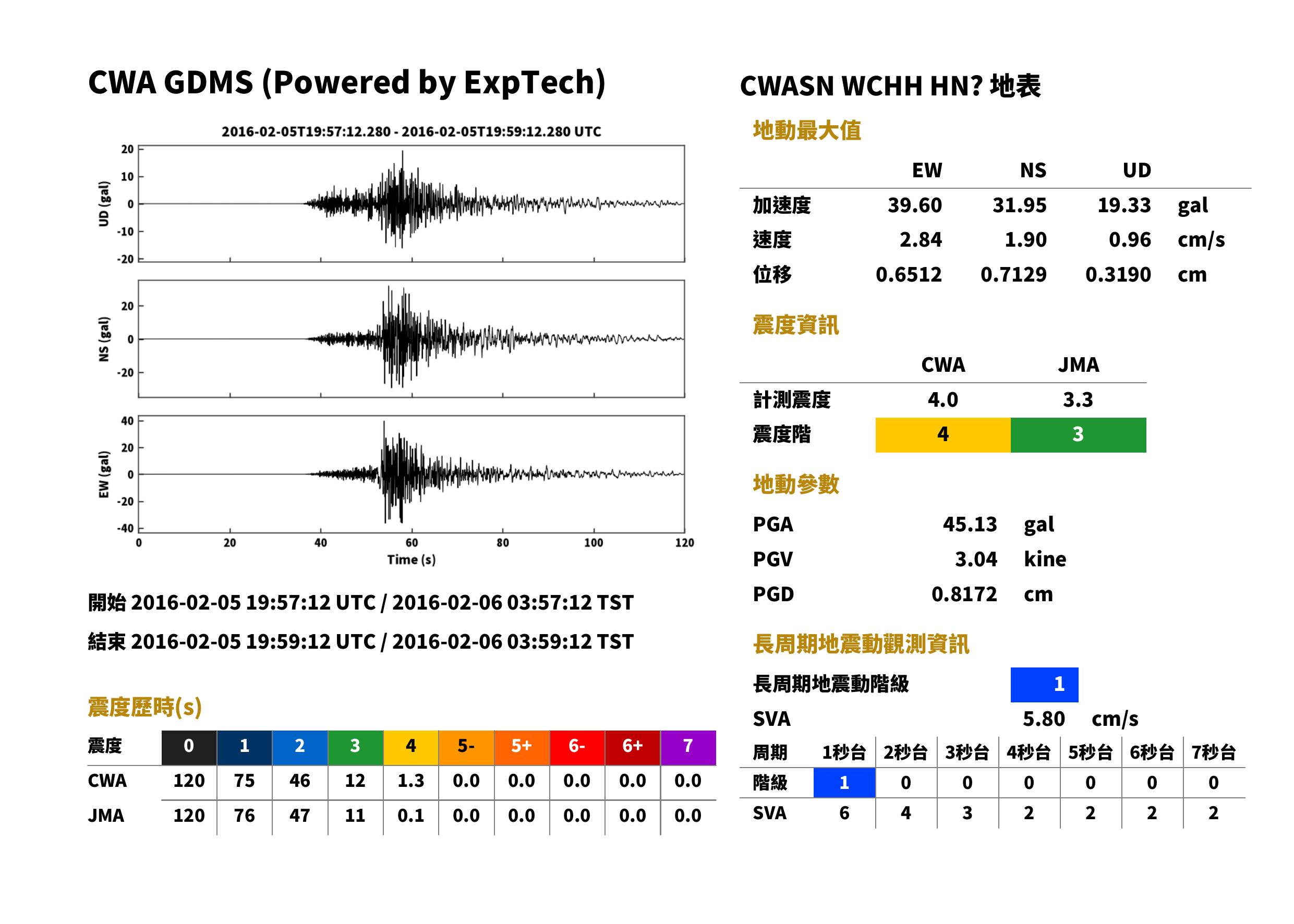

WCHH	彰化縣彰化市	25 m	CWASN	HN	128.9 km	03:57:47	03:58:02	31.92	39.59	19.34	45.12	1.87	2.81	0.99	3.00	3	3.3	4	4.0	1	下載	查看	查看

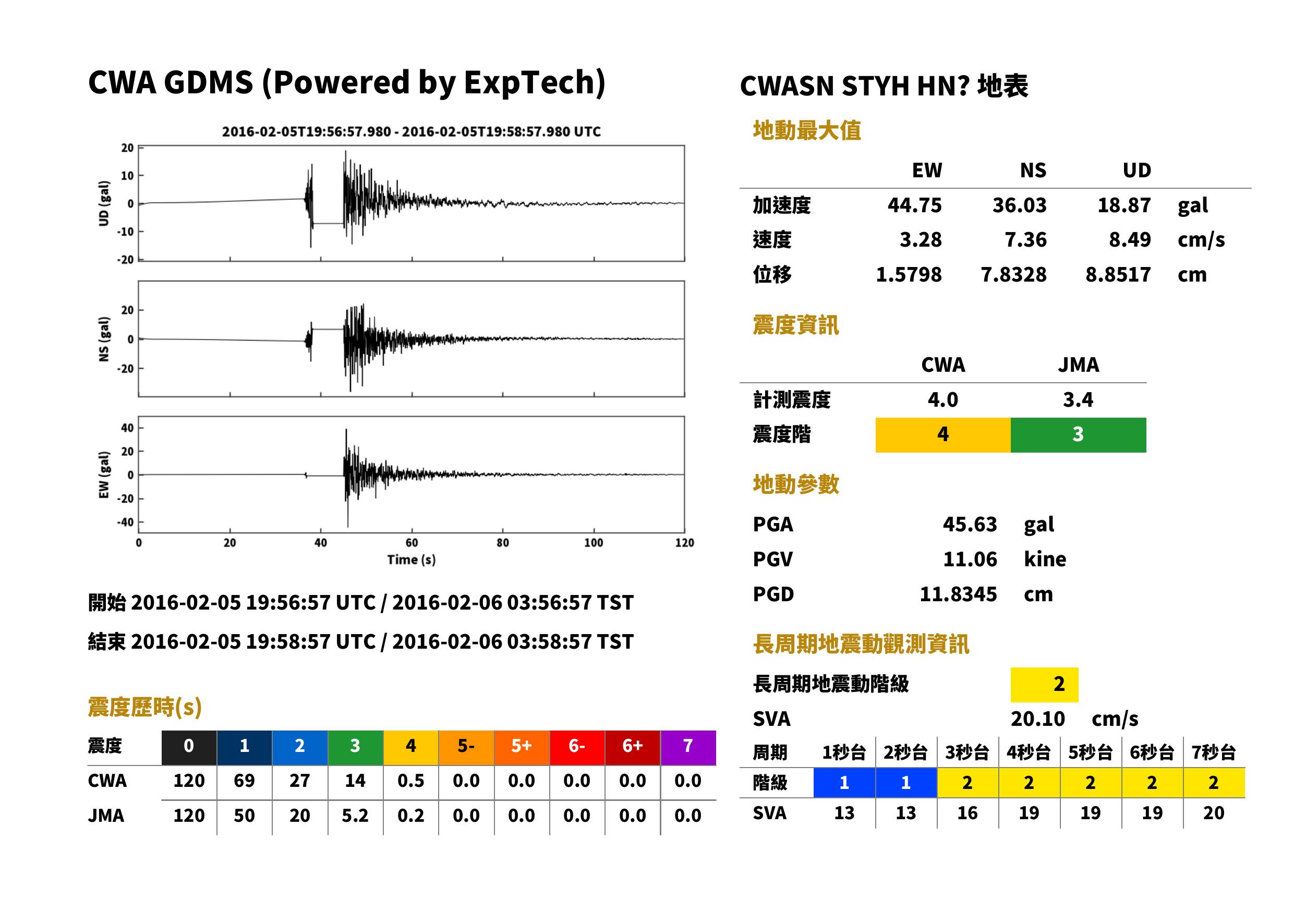

STYH	高雄市桃源區	624 m	CWASN	HN	37.9 km	03:57:32	03:57:37	35.62	44.93	20.38	45.67	3.90	2.80	3.25	4.75	3	3.4	4	4.0	1	下載	查看	查看

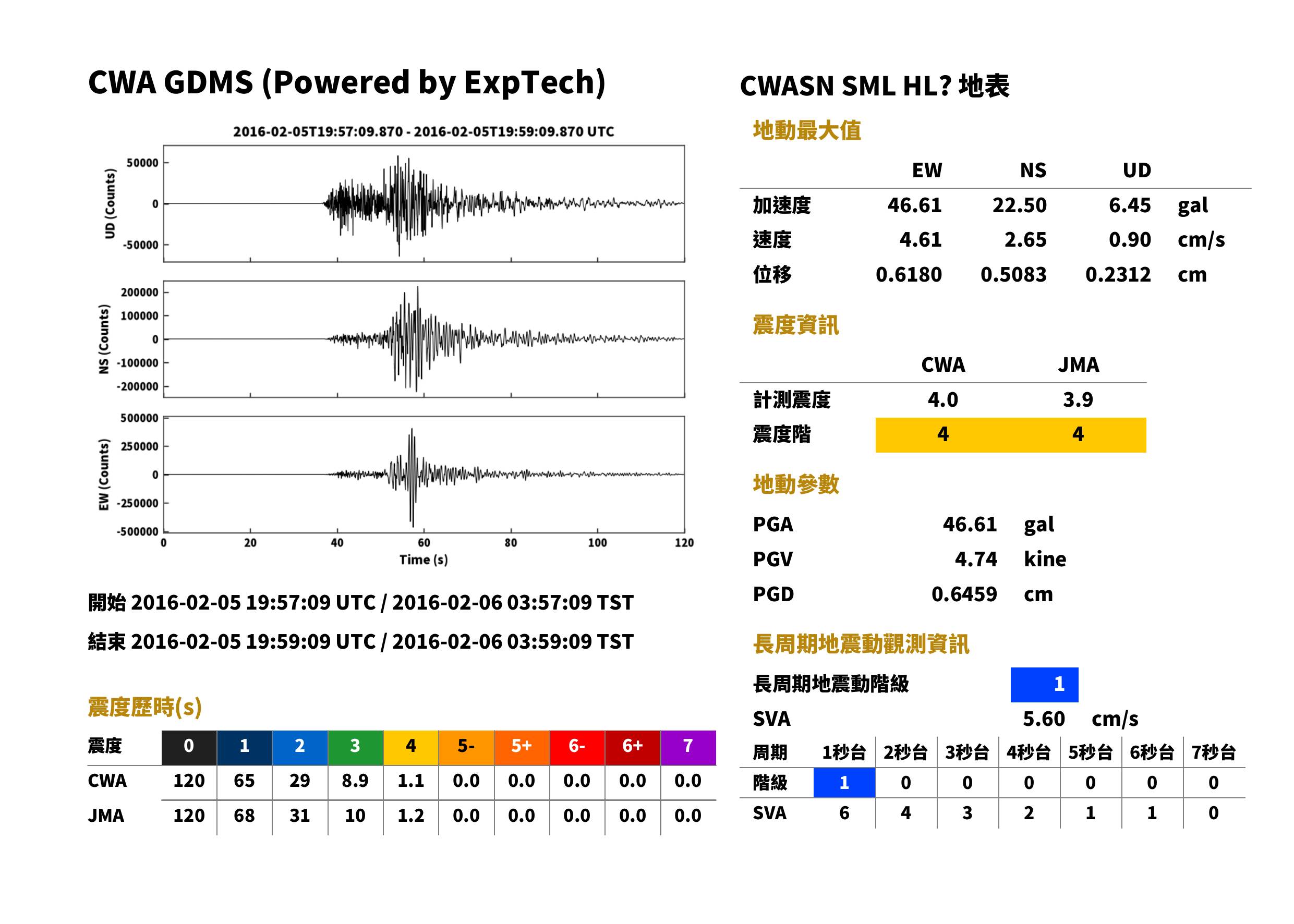

SML	南投縣魚池鄉	999 m	CWASN	HL	113.3 km	03:57:44	03:57:58	22.50	46.61	6.45	46.61	2.65	4.61	0.90	4.74	4	3.9	4	4.0	1	下載	查看	查看

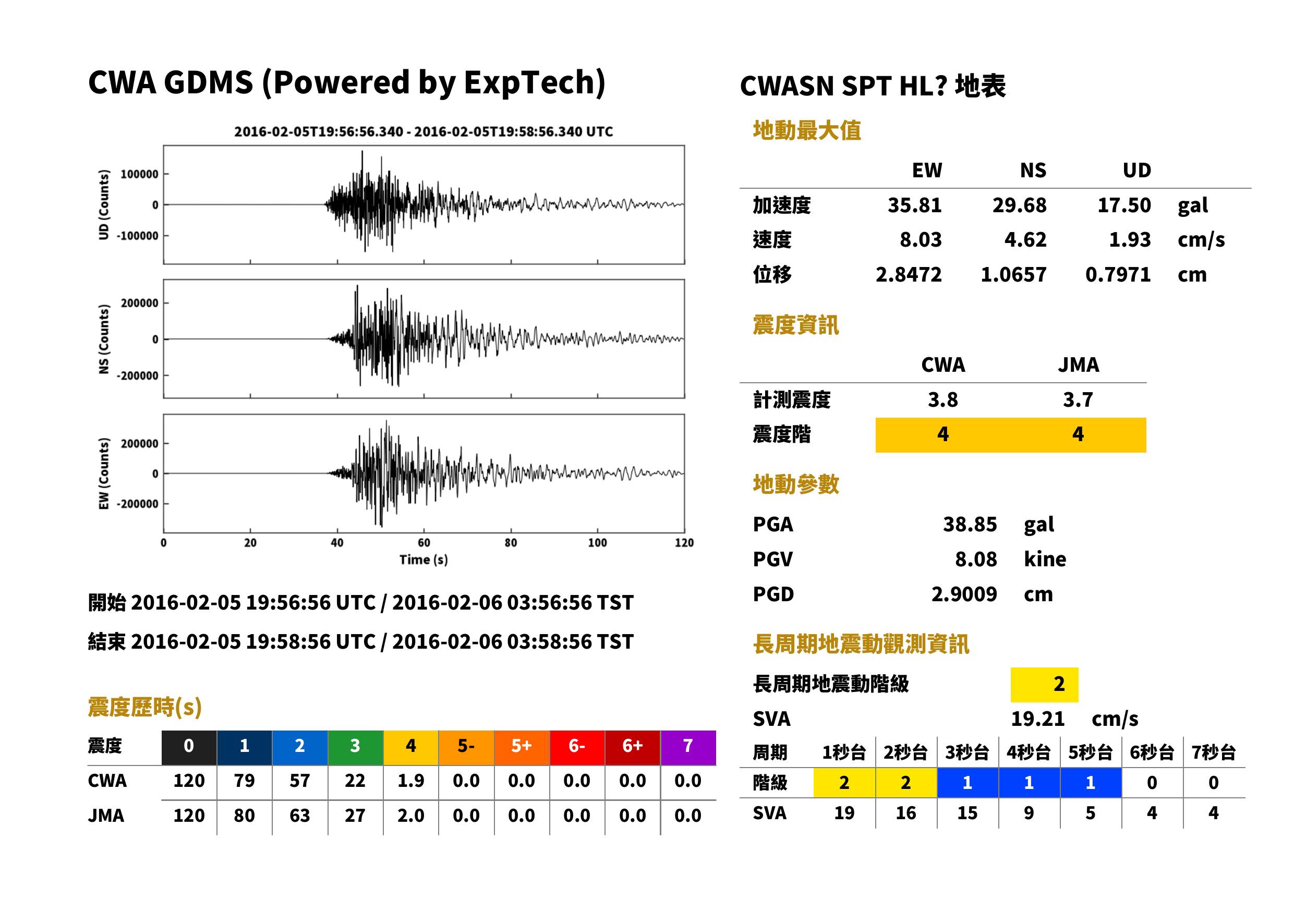

SPT	屏東縣屏東市	29 m	CWASN	HL	27.4 km	03:57:31	03:57:35	29.68	35.81	17.50	38.85	4.62	8.03	1.93	8.08	4	3.7	4	3.8	2	下載	查看	查看

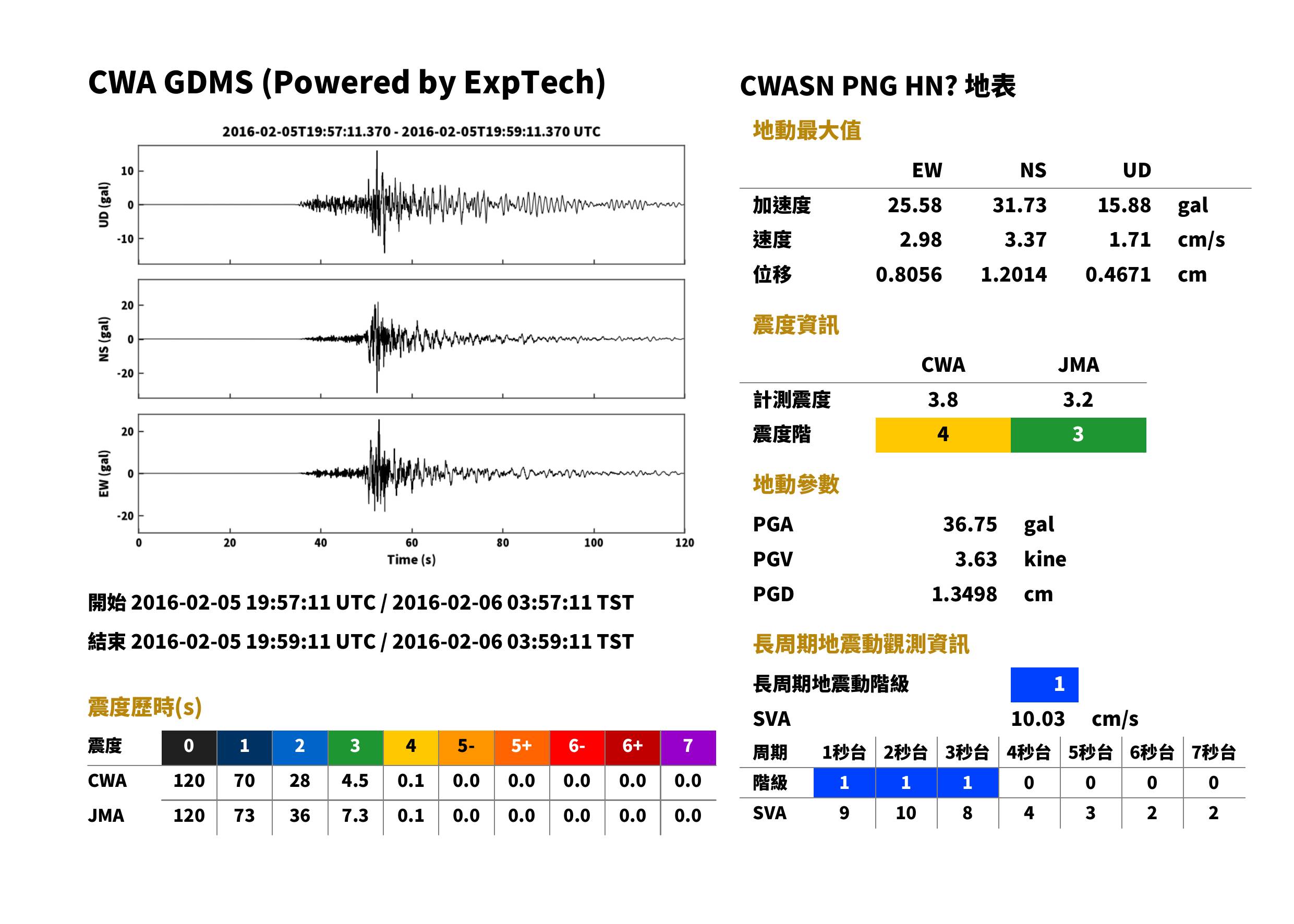

PNG	澎湖縣馬公市	10 m	CWASN	HN	122.9 km	03:57:46	03:58:00	31.73	25.56	15.88	36.75	3.36	2.95	1.71	3.62	3	3.2	4	3.8	1	下載	查看	查看

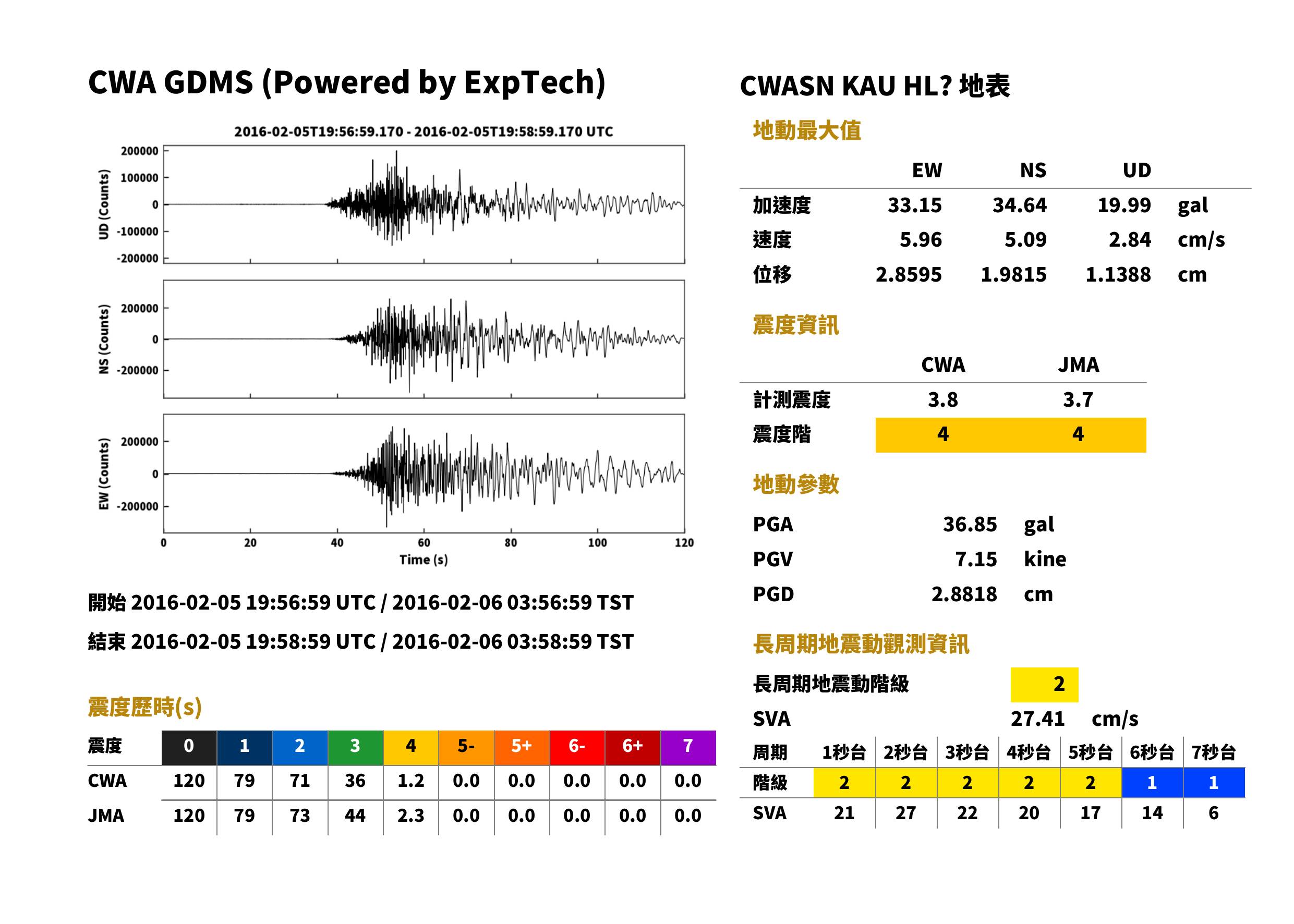

KAU	高雄市前鎮區	1 m	CWASN	HL	45.6 km	03:57:34	03:57:39	34.64	33.15	19.99	36.85	5.09	5.96	2.84	7.15	4	3.7	4	3.8	2	下載	查看	查看

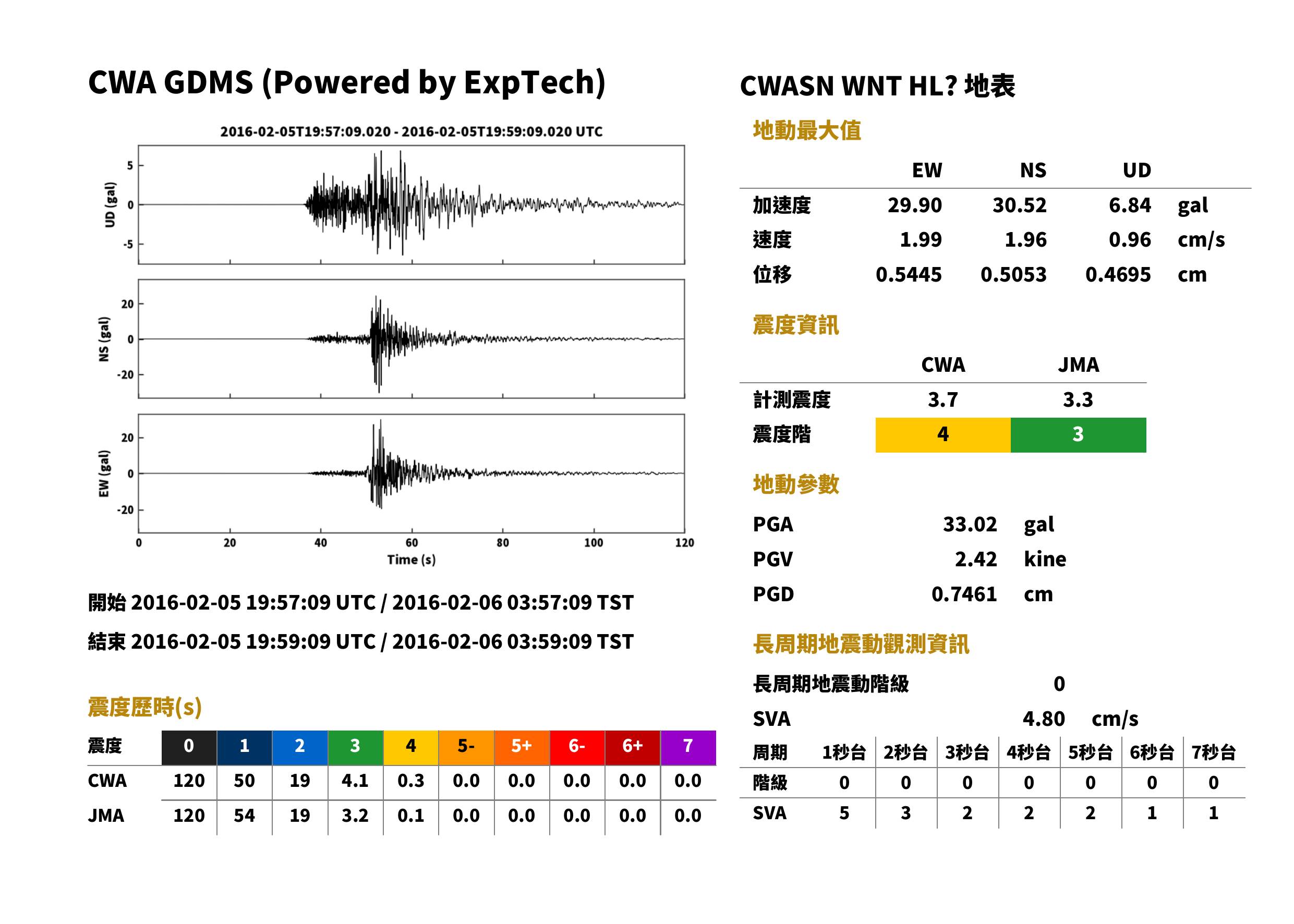

WNT	南投縣南投市	113 m	CWASN	HL	107.5 km	03:57:44	03:57:56	30.55	29.92	6.83	33.05	1.96	1.98	0.95	2.40	3	3.3	4	3.7	0	下載	查看	查看

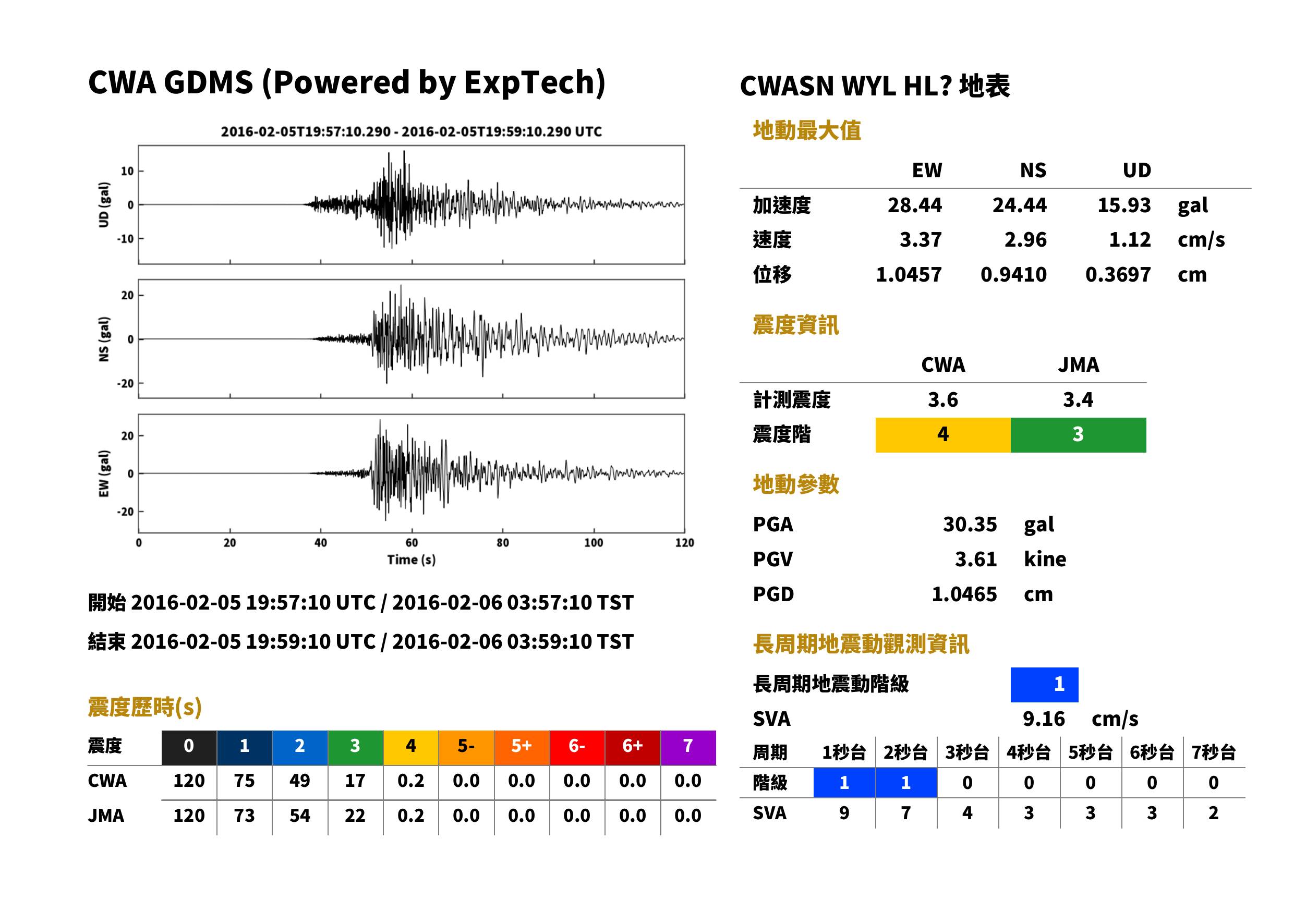

WYL	彰化縣員林市	26 m	CWASN	HL	115.8 km	03:57:45	03:57:59	24.47	28.44	15.93	30.39	2.89	3.35	1.14	3.60	3	3.4	4	3.6	1	下載	查看	查看

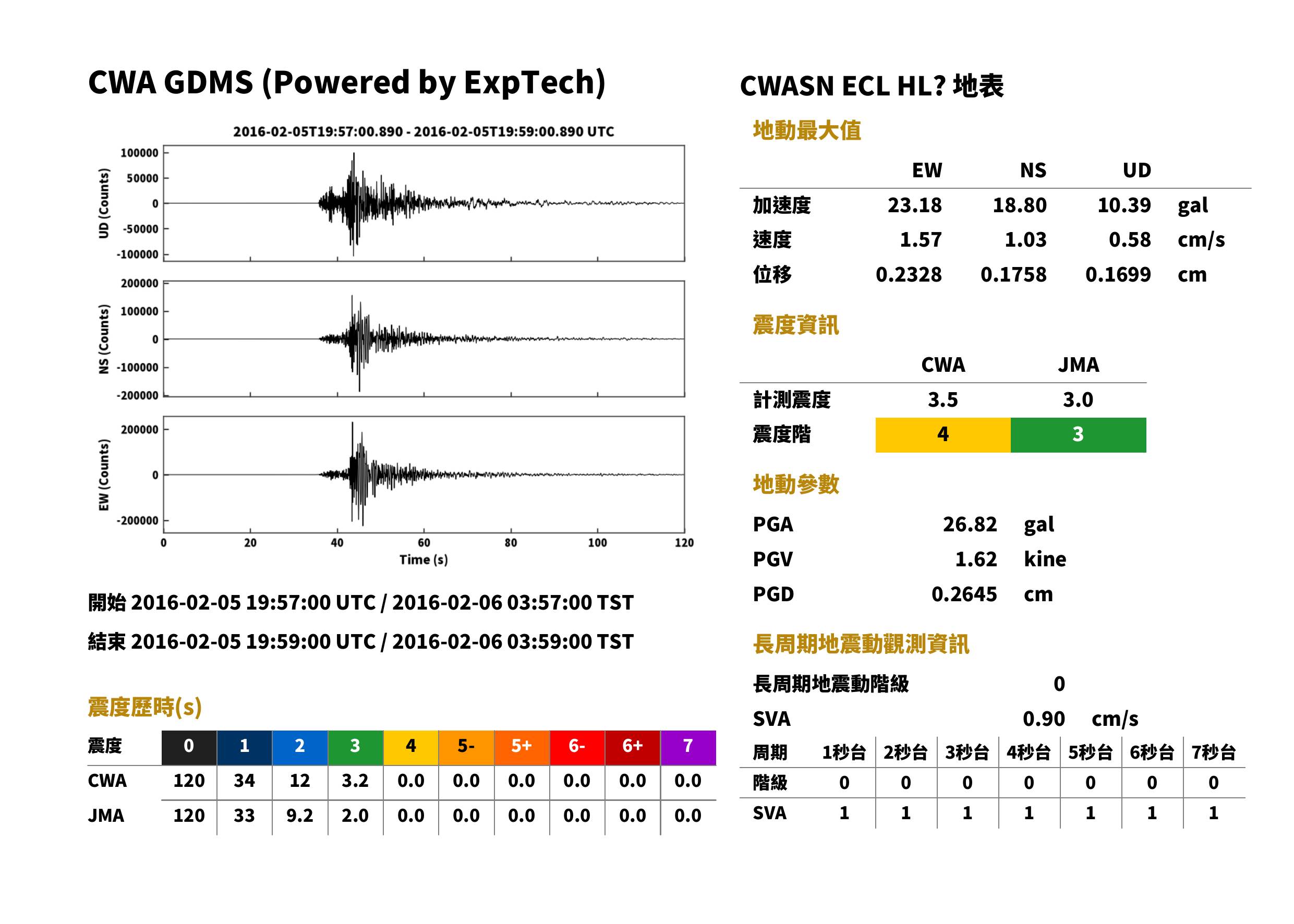

ECL	臺東縣金峰鄉	88 m	CWASN	HL	56.3 km	03:57:35	03:57:42	18.80	23.18	10.39	26.82	1.03	1.57	0.58	1.62	3	3.0	4	3.5	0	下載	查看	查看

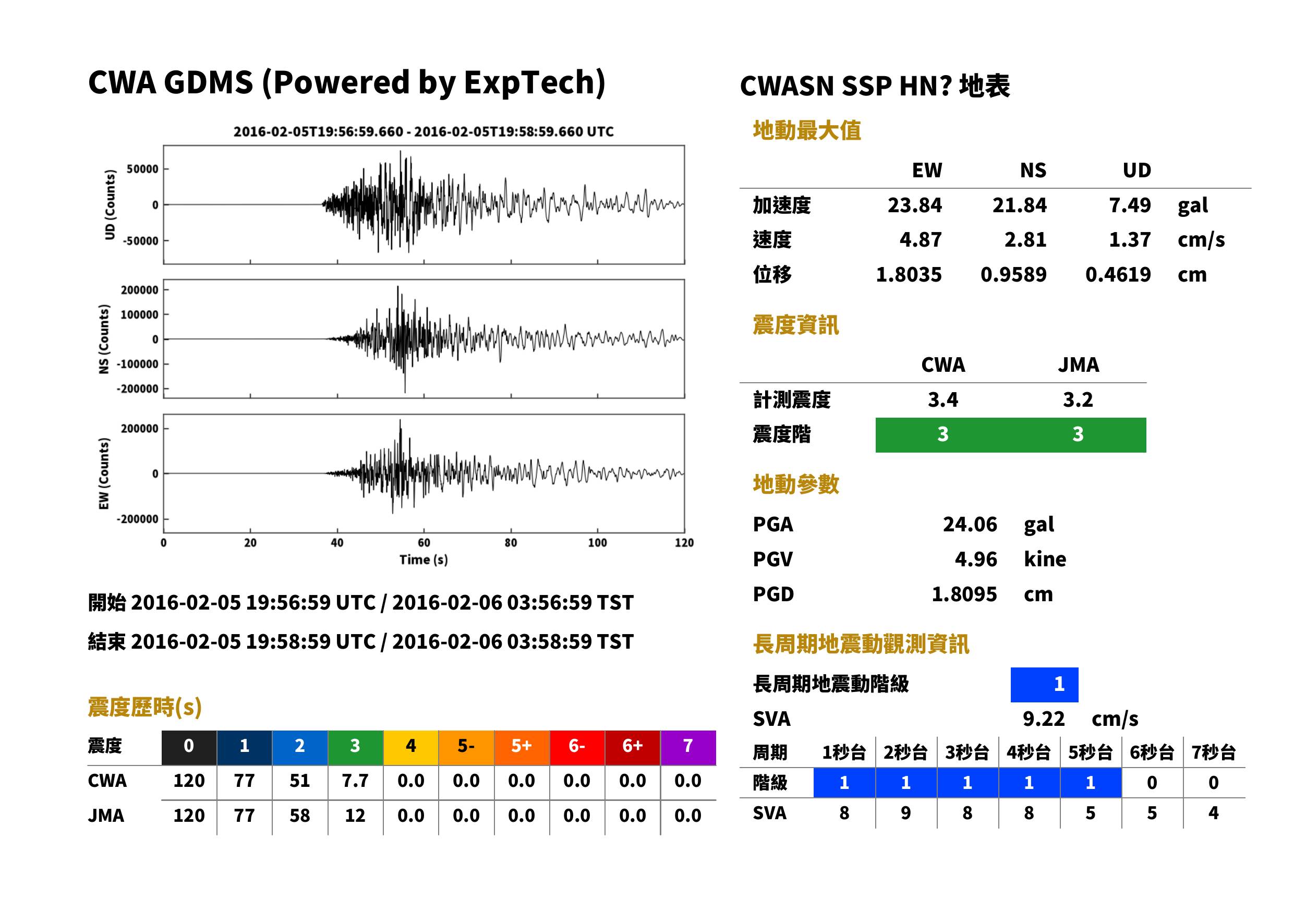

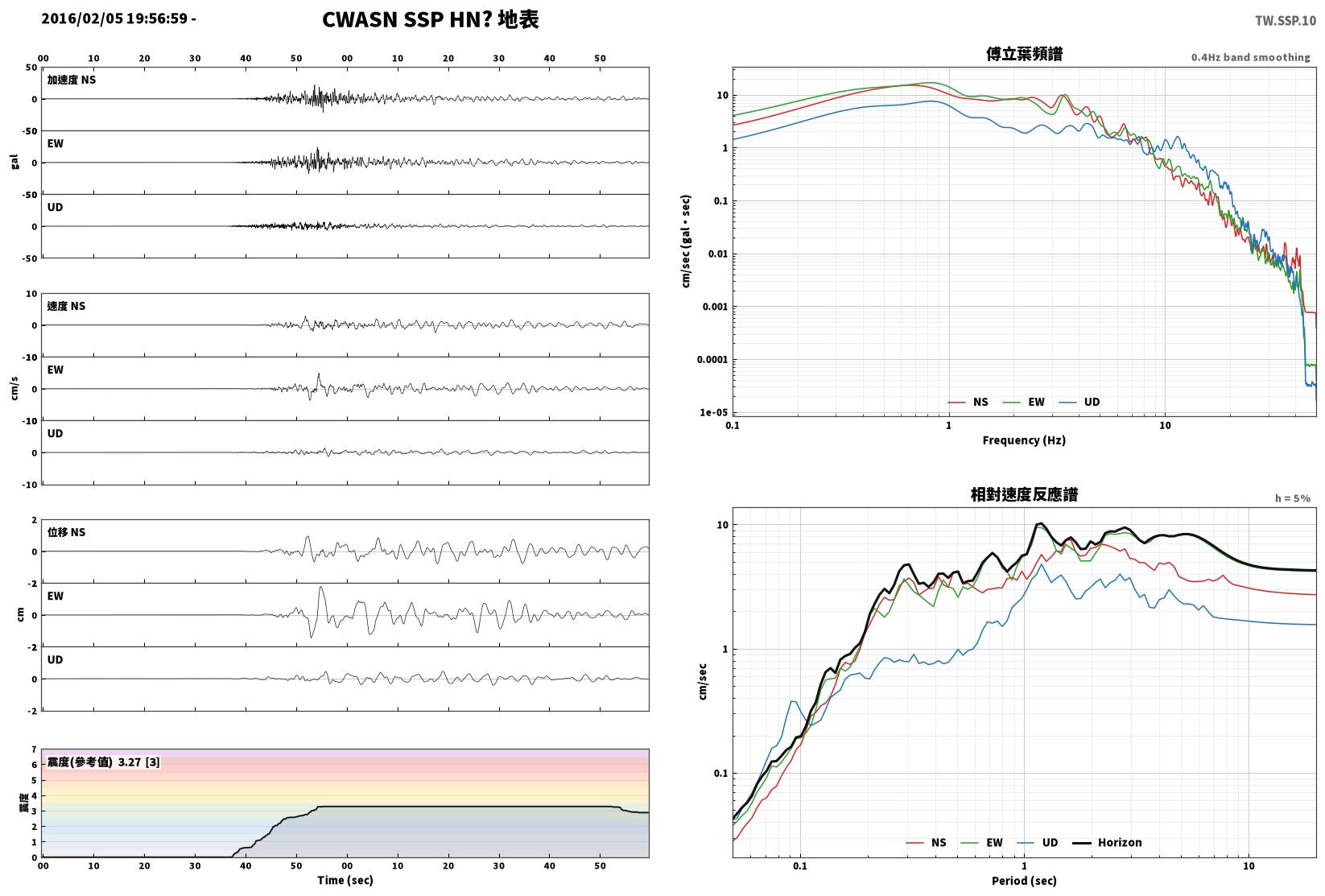

SSP	屏東縣新埤鄉	38 m	CWASN	HN	48.6 km	03:57:34	03:57:40	21.84	23.84	7.49	24.06	2.81	4.87	1.37	4.96	3	3.2	3	3.4	1	下載	查看	查看

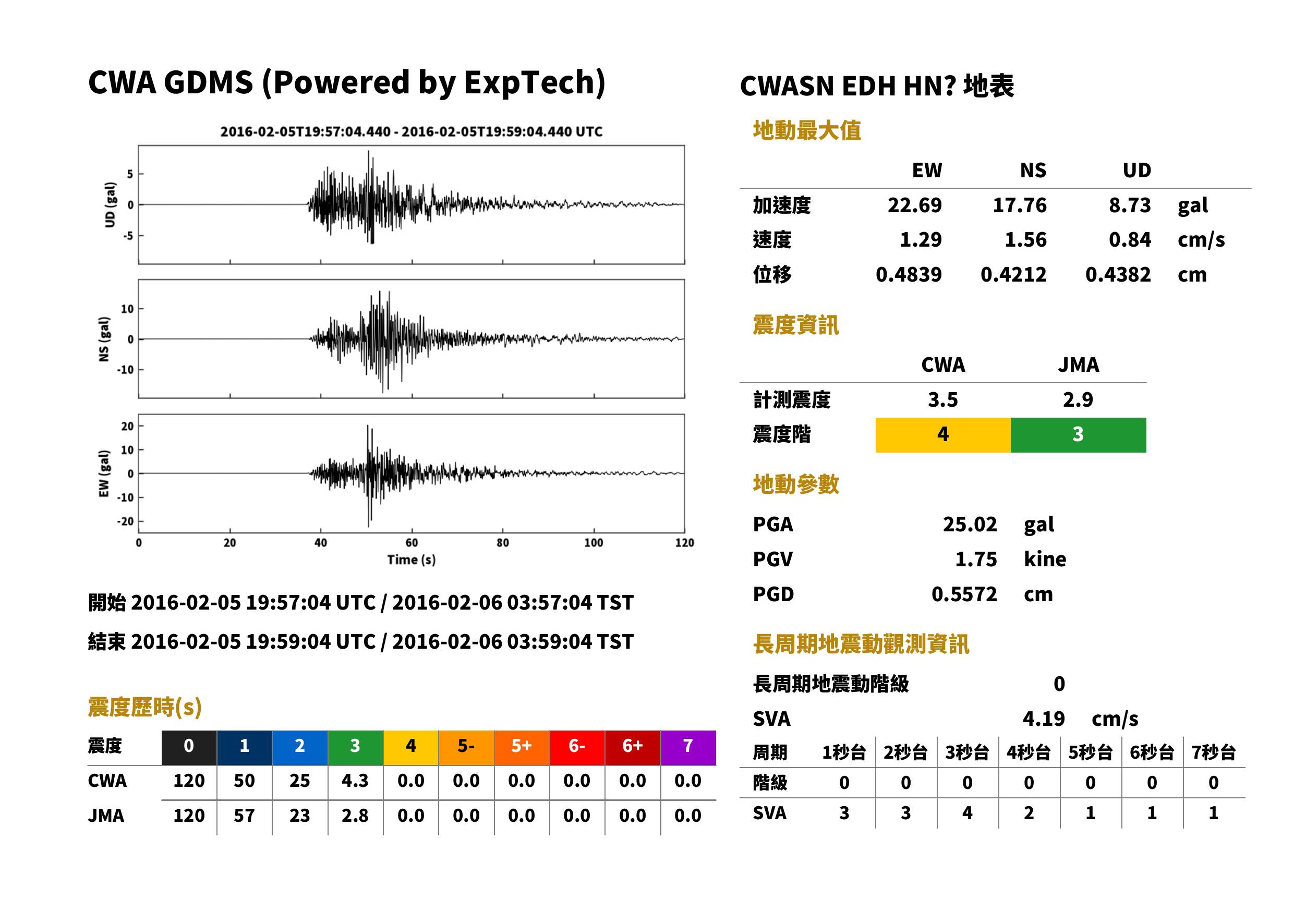

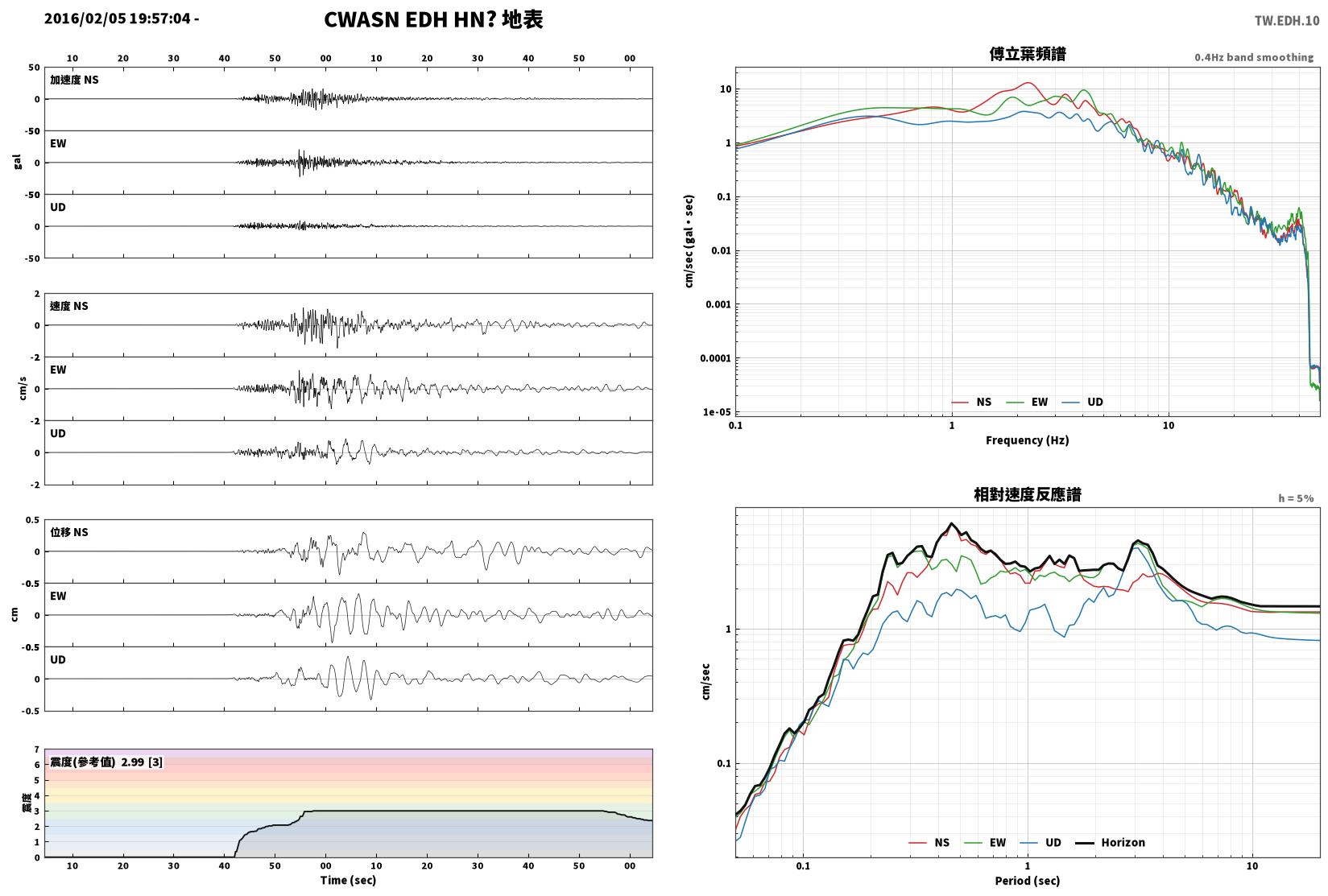

EDH	臺東縣東河鄉	46 m	CWASN	HN	78.4 km	03:57:39	03:57:48	17.83	22.69	8.73	25.01	1.46	1.27	0.86	1.65	3	2.9	3	3.4	0	下載	查看	查看

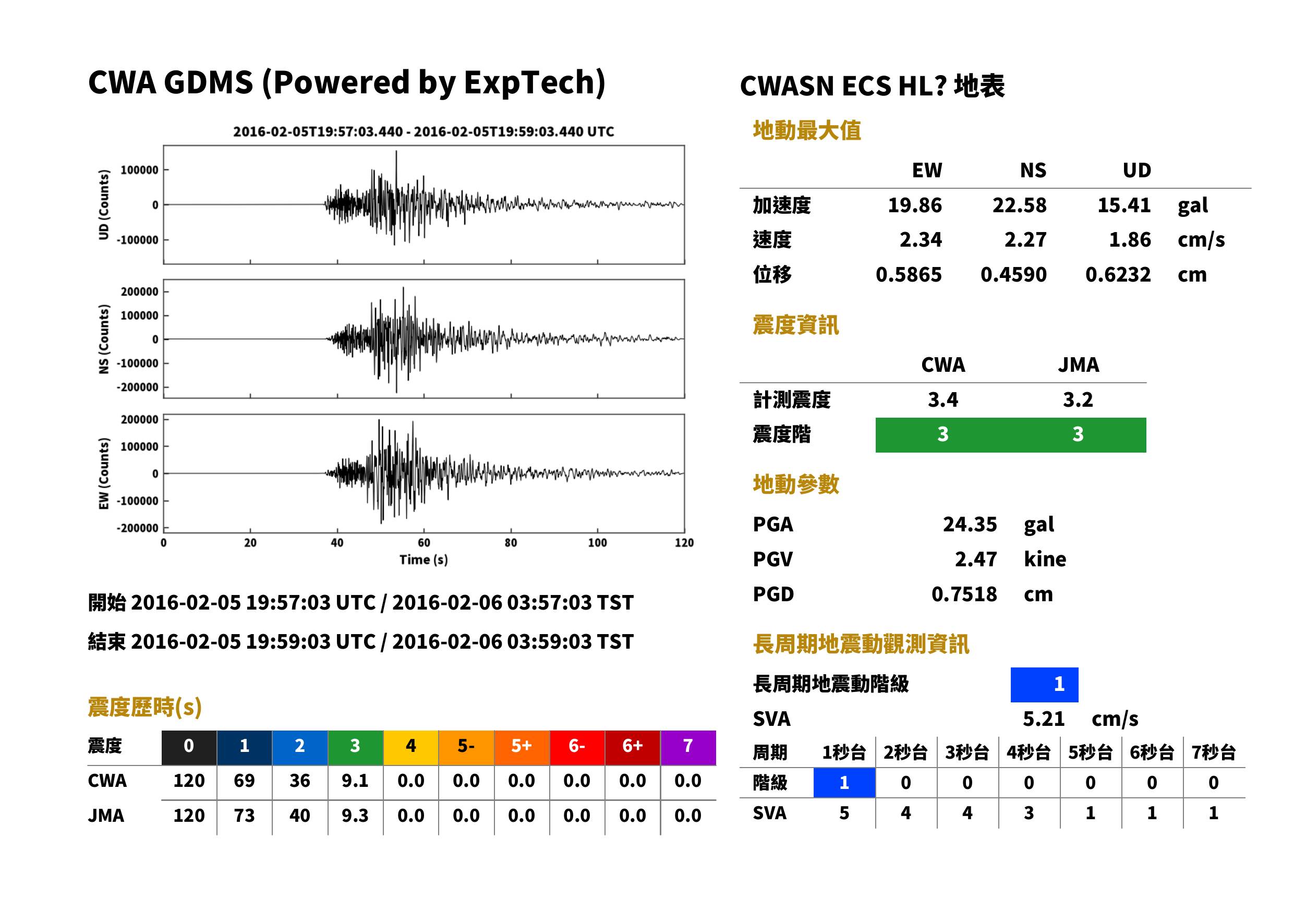

ECS	臺東縣池上鄉	286 m	CWASN	HL	72.2 km	03:57:38	03:57:47	22.58	19.86	15.41	24.35	2.27	2.34	1.86	2.47	3	3.2	3	3.4	1	下載	查看	查看

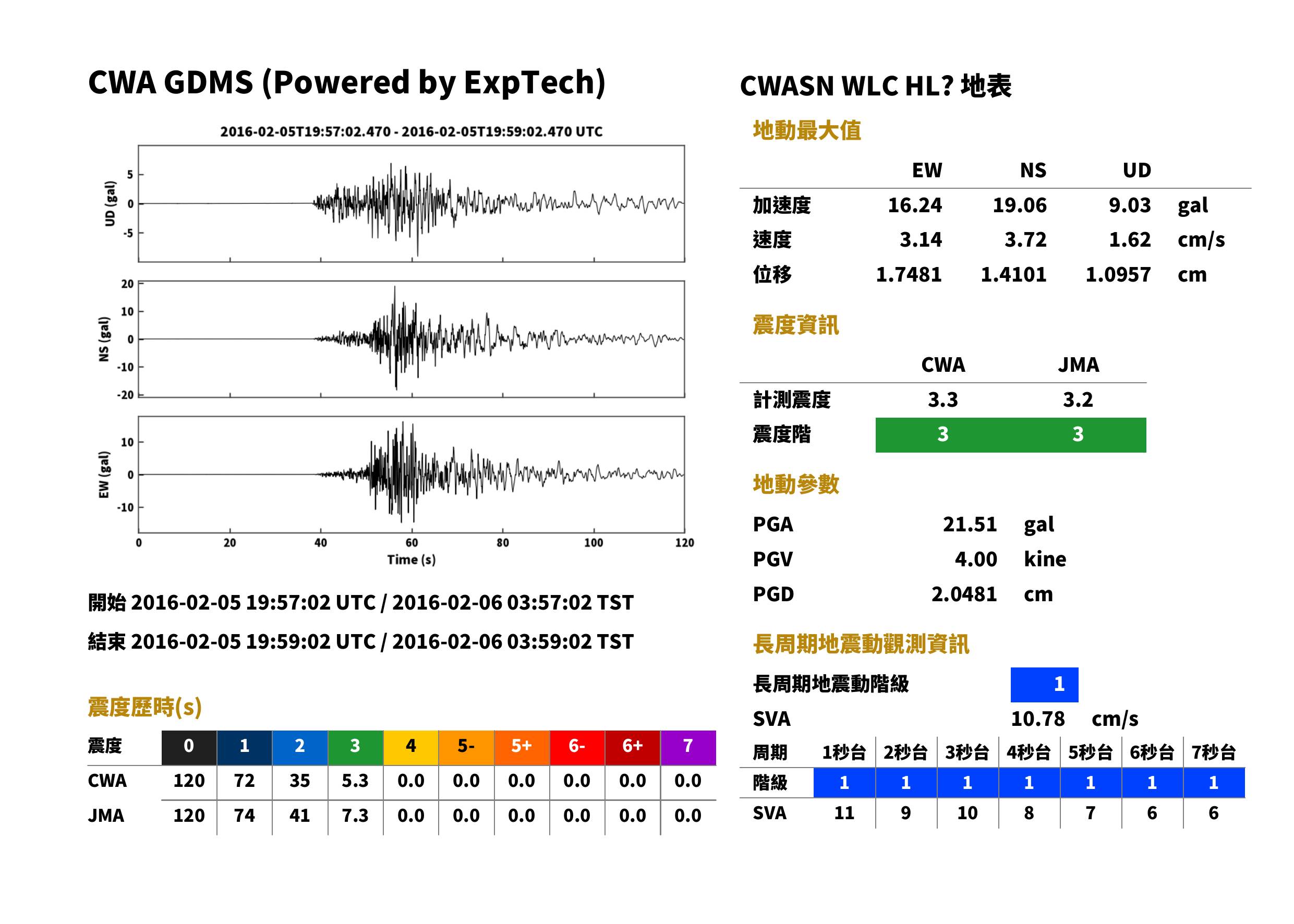

WLC	屏東縣琉球鄉	38 m	CWASN	HL	66.1 km	03:57:37	03:57:45	19.10	16.14	8.92	21.50	3.79	3.17	1.44	4.07	3	3.2	3	3.3	1	下載	查看	查看
TTN	臺東縣臺東市	12 m	CWASN	HL	65.7 km	03:57:37	03:57:45	12.52	17.96	9.58	20.51	1.89	2.22	1.22	2.43	3	3.1	3	3.3	1	下載	查看	查看

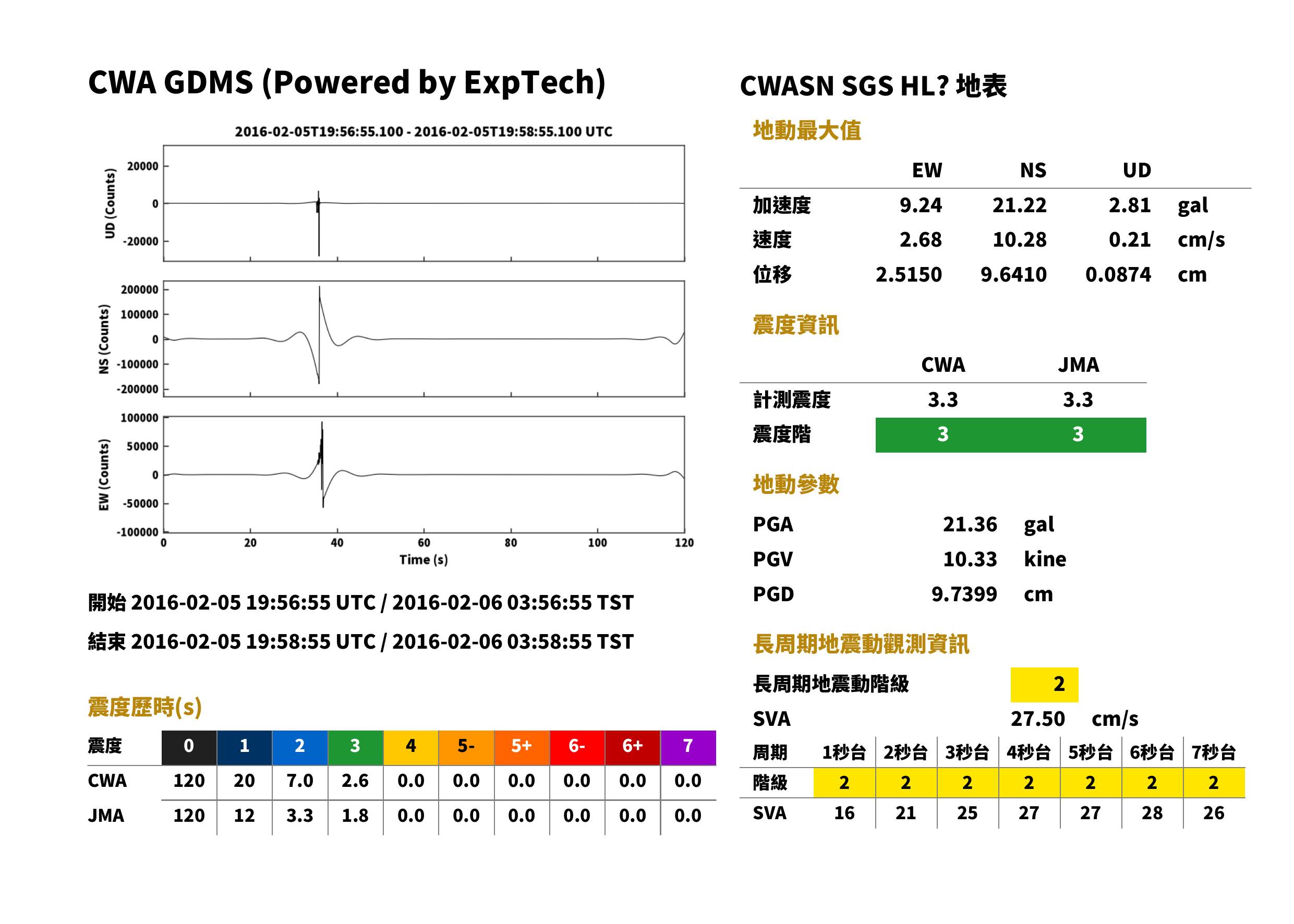

SGS	高雄市甲仙區	279 m	CWASN	HL	18.6 km	03:57:30	03:57:32	21.22	9.24	2.81	21.36	10.28	2.68	0.21	10.33	3	3.3	3	3.3	2	下載	查看	查看

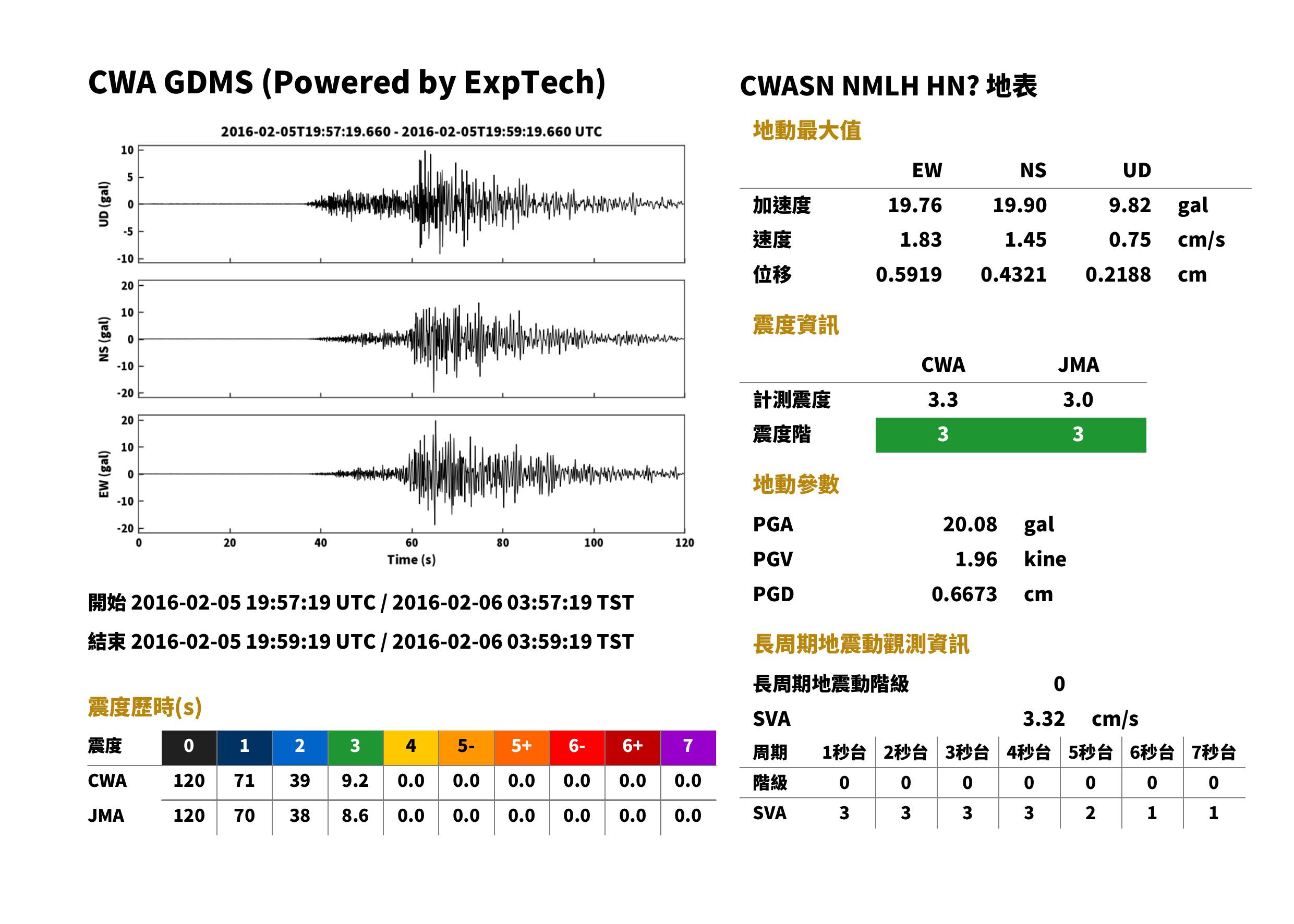

NMLH	苗栗縣苗栗市	179 m	CWASN	HN	181.7 km	03:57:54	03:58:15	19.90	19.76	9.83	20.08	1.45	1.81	0.73	1.94	3	3.0	3	3.3	0	下載	查看	查看

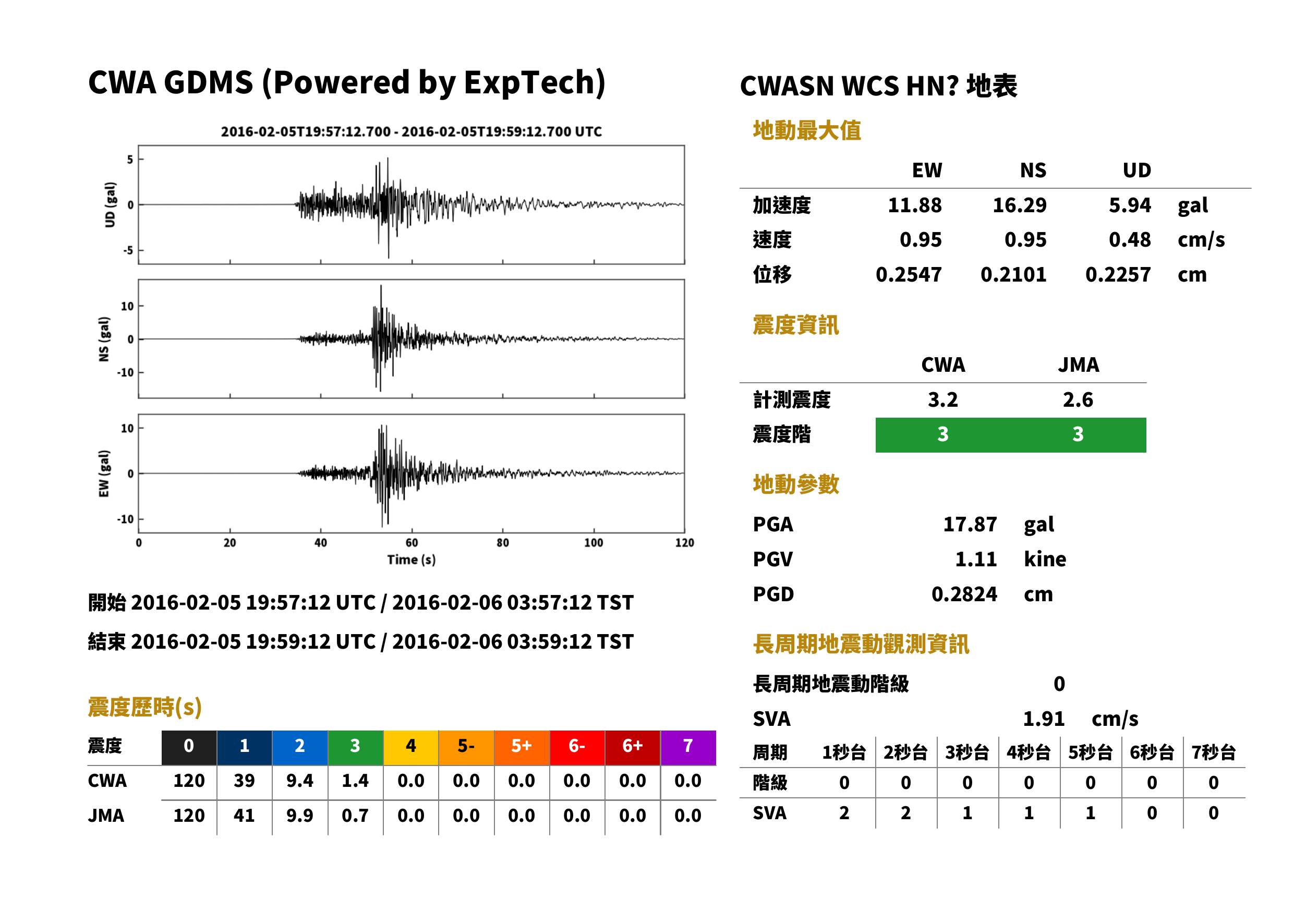

WCS	南投縣國姓鄉	358 m	CWASN	HN	131.9 km	03:57:47	03:58:03	16.28	11.87	5.94	17.87	0.94	0.93	0.46	1.12	3	2.6	3	3.2	0	下載	查看	查看

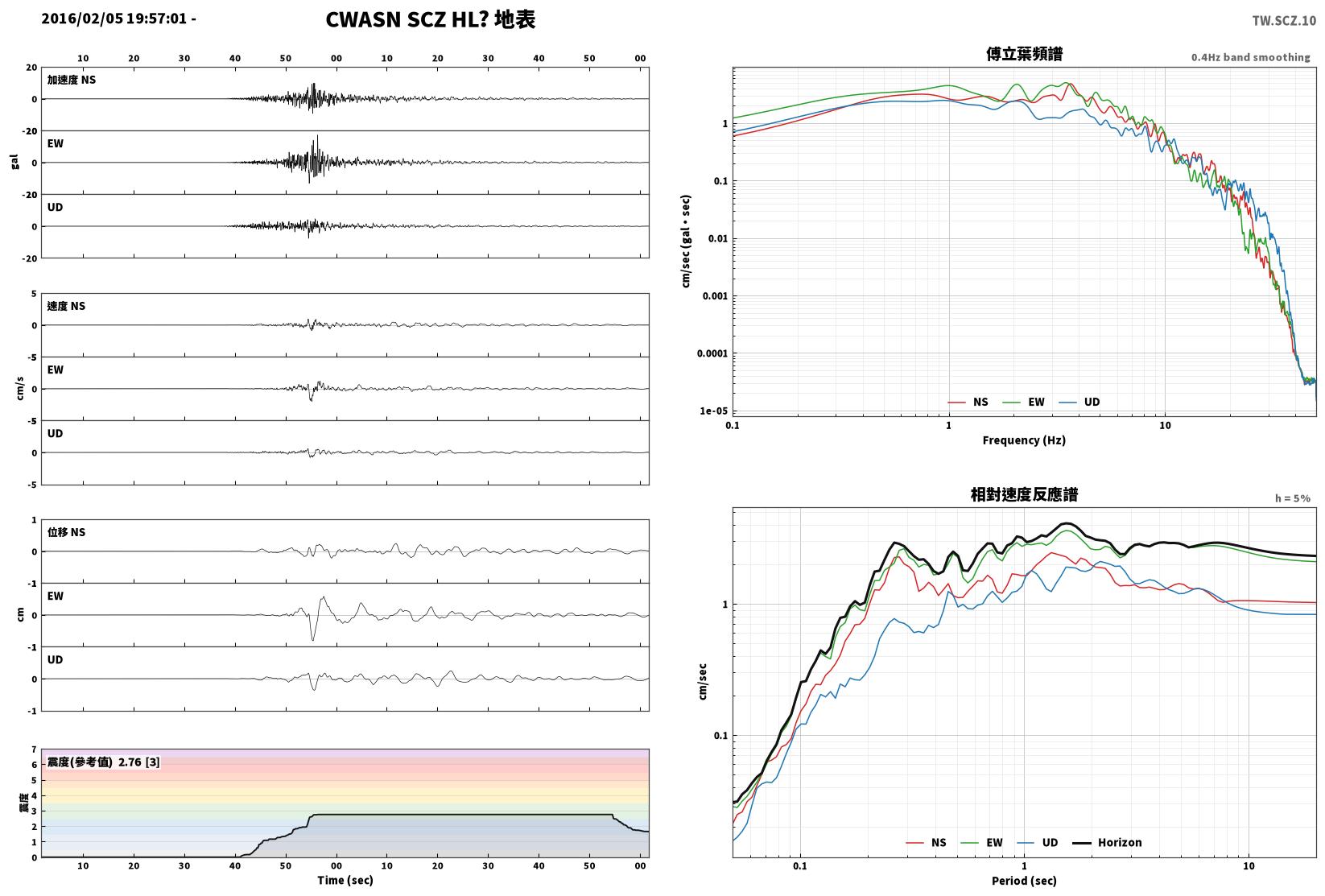

SCZ	屏東縣春日鄉	66 m	CWASN	HL	61.8 km	03:57:36	03:57:44	9.74	17.19	7.70	17.82	0.94	2.00	0.80	2.27	3	2.7	3	3.2	0	下載	查看	查看
ELD	臺東縣海端鄉	1058 m	CWASN	HL	57.8 km	03:57:36	03:57:43	13.30	14.26	12.51	17.98	1.29	1.39	1.11	1.90	3	2.9	3	3.2	0	下載	查看	查看
ECB	臺東縣長濱鄉	63 m	CWASN	HL	103.1 km	03:57:43	03:57:55	17.73	15.70	6.95	17.99	2.10	1.70	0.80	2.11	3	3.0	3	3.2	0	下載	查看	查看
WDJ	臺中市大甲區	99 m	CWASN	HN	159.1 km	03:57:51	03:58:10	16.37	14.13	8.64	16.91	1.81	1.93	0.77	2.23	3	2.9	3	3.1	1	下載	查看	查看
CHK	臺東縣成功鎮	37 m	CWASN	HL	87.5 km	03:57:40	03:57:51	12.72	14.32	7.35	16.31	1.70	1.47	0.94	1.81	3	2.9	3	3.1	0	下載	查看	查看
NSY	苗栗縣三義鄉	299 m	CWASN	HL	167.8 km	03:57:52	03:58:12	13.84	7.73	6.13	14.38	1.39	1.80	0.58	2.20	3	2.6	3	3.0	1	下載	查看	查看

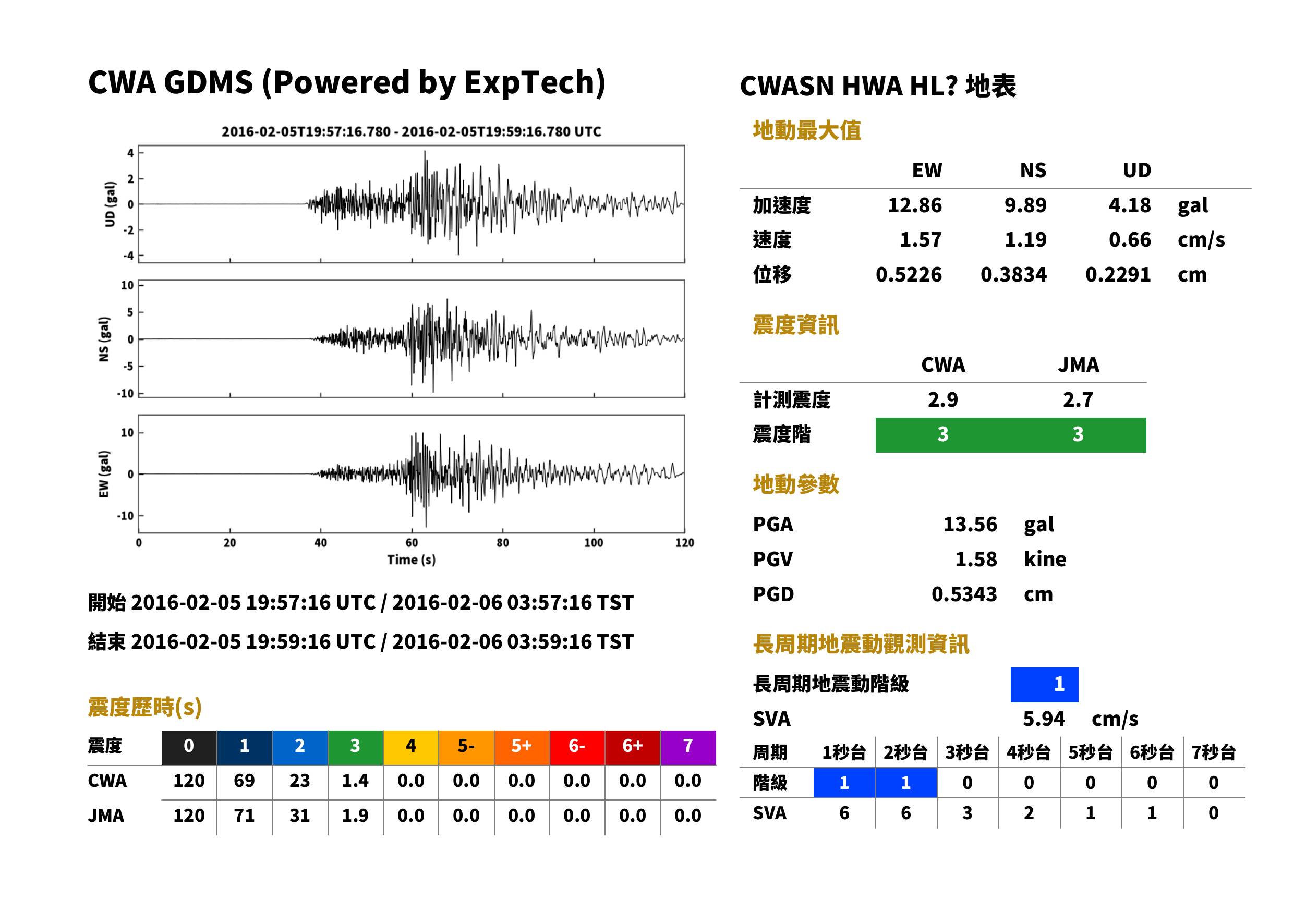

HWA	花蓮縣花蓮市	18 m	CWASN	HL	160.5 km	03:57:51	03:58:10	9.89	12.91	4.18	13.60	1.19	1.53	0.67	1.54	3	2.7	3	2.9	1	下載	查看	查看
EAS	臺東縣大武鄉	457 m	CWASN	HL	68.1 km	03:57:37	03:57:46	10.62	10.33	6.82	13.83	1.00	1.31	0.56	1.47	3	2.6	3	2.9	0	下載	查看	查看
TCU	臺中市中區	89 m	CWASN	HL	137.1 km	03:57:48	03:58:04	10.25	10.81	4.19	12.39	1.32	0.99	0.62	1.43	3	2.5	3	2.8	0	下載	查看	查看
ETLH	花蓮縣秀林鄉	1005 m	CWASN	HN	172.3 km	03:57:53	03:58:13	11.66	9.22	4.90	11.79	0.76	0.63	0.37	0.86	2	2.4	3	2.8	0	下載	查看	查看
EGFH	花蓮縣光復鄉	126 m	CWASN	HN	123.1 km	03:57:46	03:58:01	11.07	9.81	5.71	11.89	1.48	1.31	0.60	1.64	3	2.6	3	2.8	0	下載	查看	查看
NNS	新竹縣五峰鄉	1148 m	CWASN	HL	189.2 km	03:57:55	03:58:17	6.65	10.45	3.57	10.49	0.55	0.84	0.29	0.91	2	2.2	3	2.7	0	下載	查看	查看

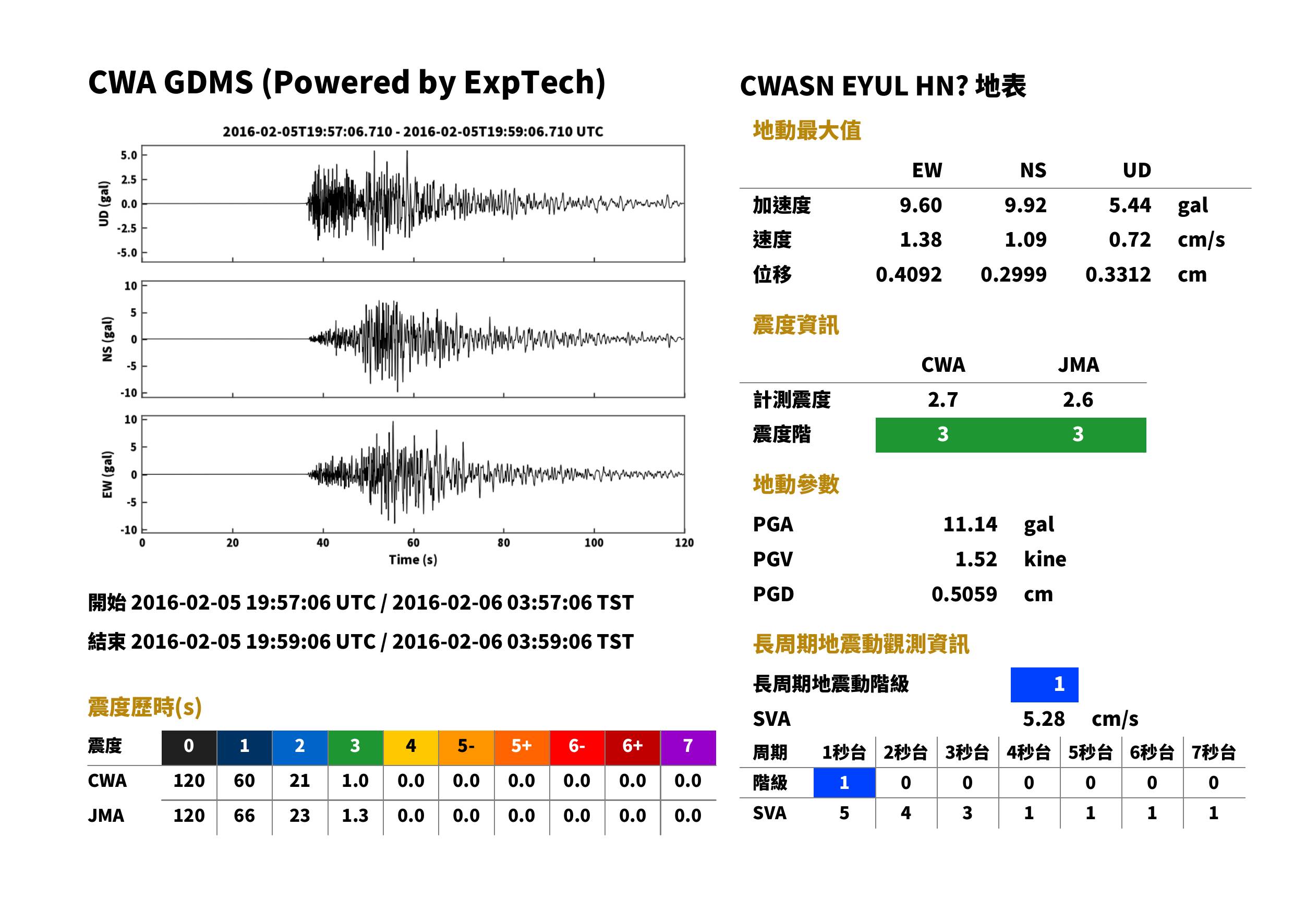

EYUL	花蓮縣玉里鎮	138 m	CWASN	HN	92.8 km	03:57:41	03:57:52	9.91	9.64	5.44	11.17	1.04	1.37	0.63	1.46	3	2.6	3	2.7	1	下載	查看	查看
ETM	花蓮縣吉安鄉	170 m	CWASN	HL	151.6 km	03:57:50	03:58:08	6.77	9.07	5.23	10.26	0.55	0.68	0.37	0.70	2	2.3	3	2.7	0	下載	查看	查看
EGC	花蓮縣鳳林鎮	9 m	CWASN	HL	135.1 km	03:57:48	03:58:04	9.54	6.53	3.04	9.64	0.83	0.65	0.49	0.89	2	2.3	3	2.6	0	下載	查看	查看

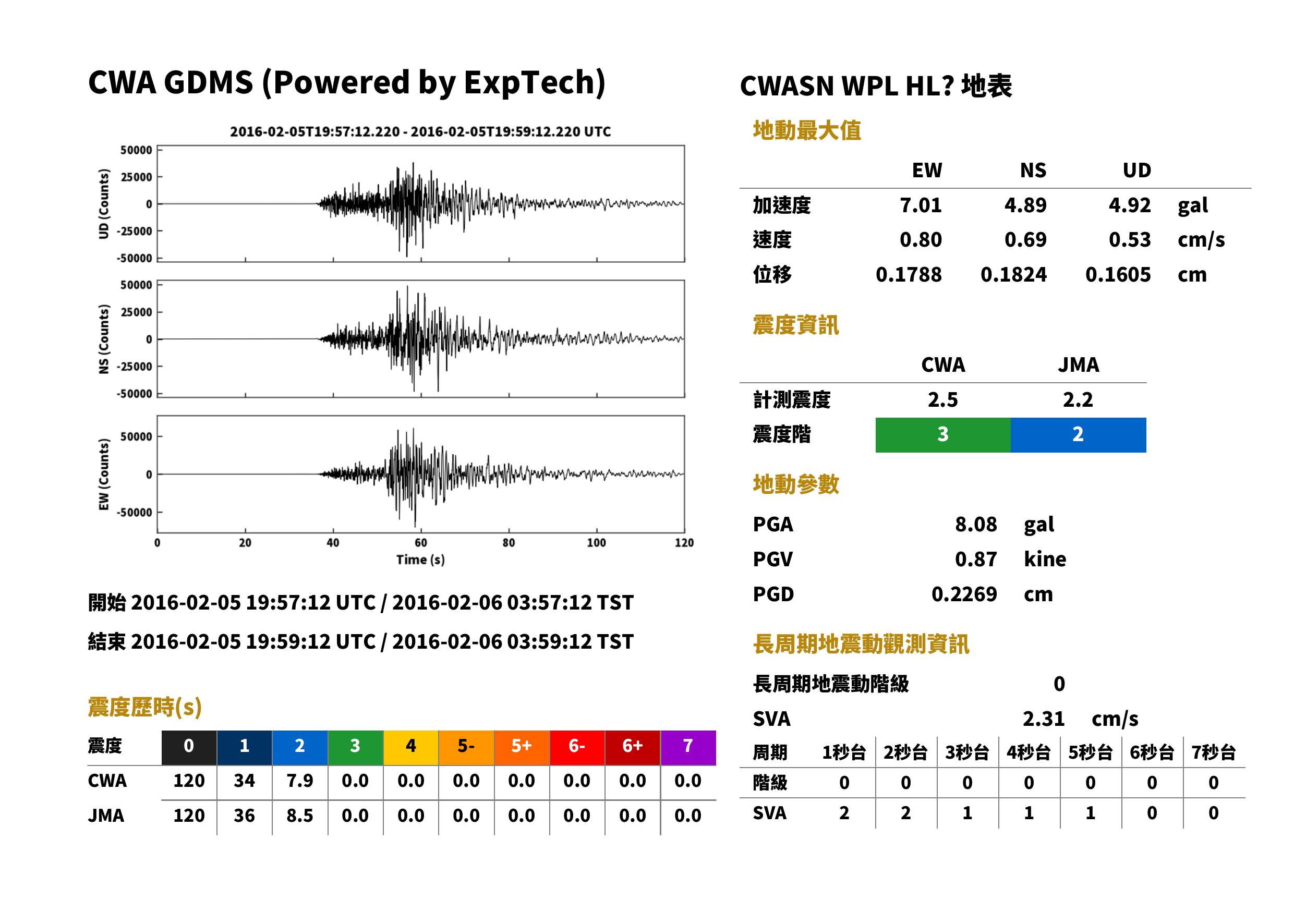

WPL	南投縣埔里鎮	465 m	CWASN	HL	128.7 km	03:57:47	03:58:02	4.89	7.01	4.92	8.08	0.69	0.80	0.53	0.87	2	2.2	3	2.5	0	下載	查看	查看
TAWH	臺東縣大武鄉	24 m	CWASN	HN	73.7 km	03:57:38	03:57:47	5.73	8.58	4.95	8.67	0.48	0.66	0.45	0.70	2	2.0	3	2.5	0	下載	查看	查看

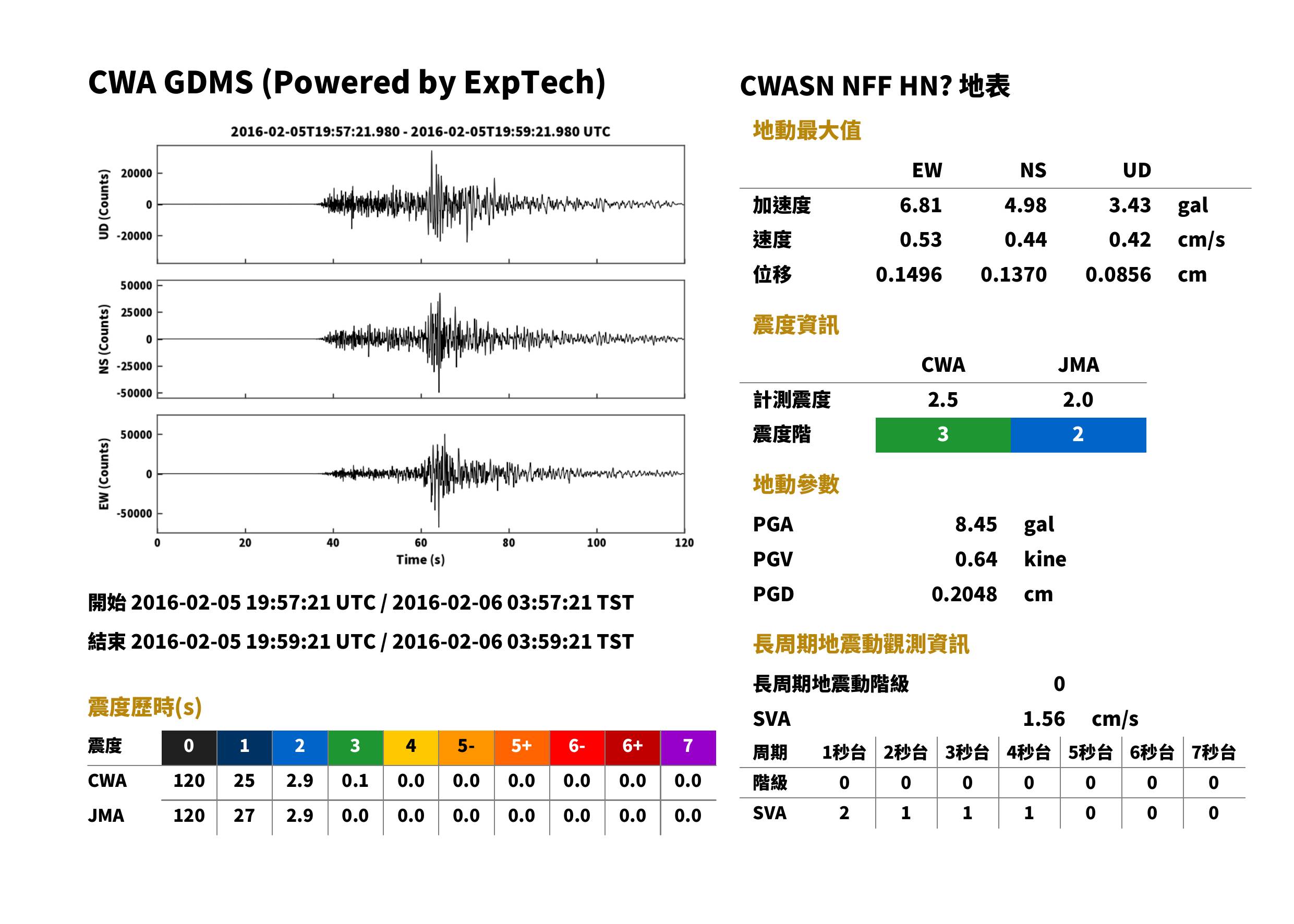

NFF	新竹縣五峰鄉	427 m	CWASN	HN	199.2 km	03:57:57	03:58:19	4.98	6.81	3.43	8.45	0.44	0.53	0.42	0.64	2	2.0	3	2.5	0	下載	查看	查看
EWT	宜蘭縣南澳鄉	40 m	CWASN	HN	211.3 km	03:57:58	03:58:22	7.99	7.99	3.74	8.36	3.75	0.80	0.25	3.77	2	2.4	3	2.5	1	下載	查看	查看
ESL	花蓮縣鳳林鎮	180 m	CWASN	HL	135.3 km	03:57:48	03:58:04	6.03	6.75	5.77	8.17	0.63	0.79	0.44	0.91	2	2.2	3	2.5	0	下載	查看	查看

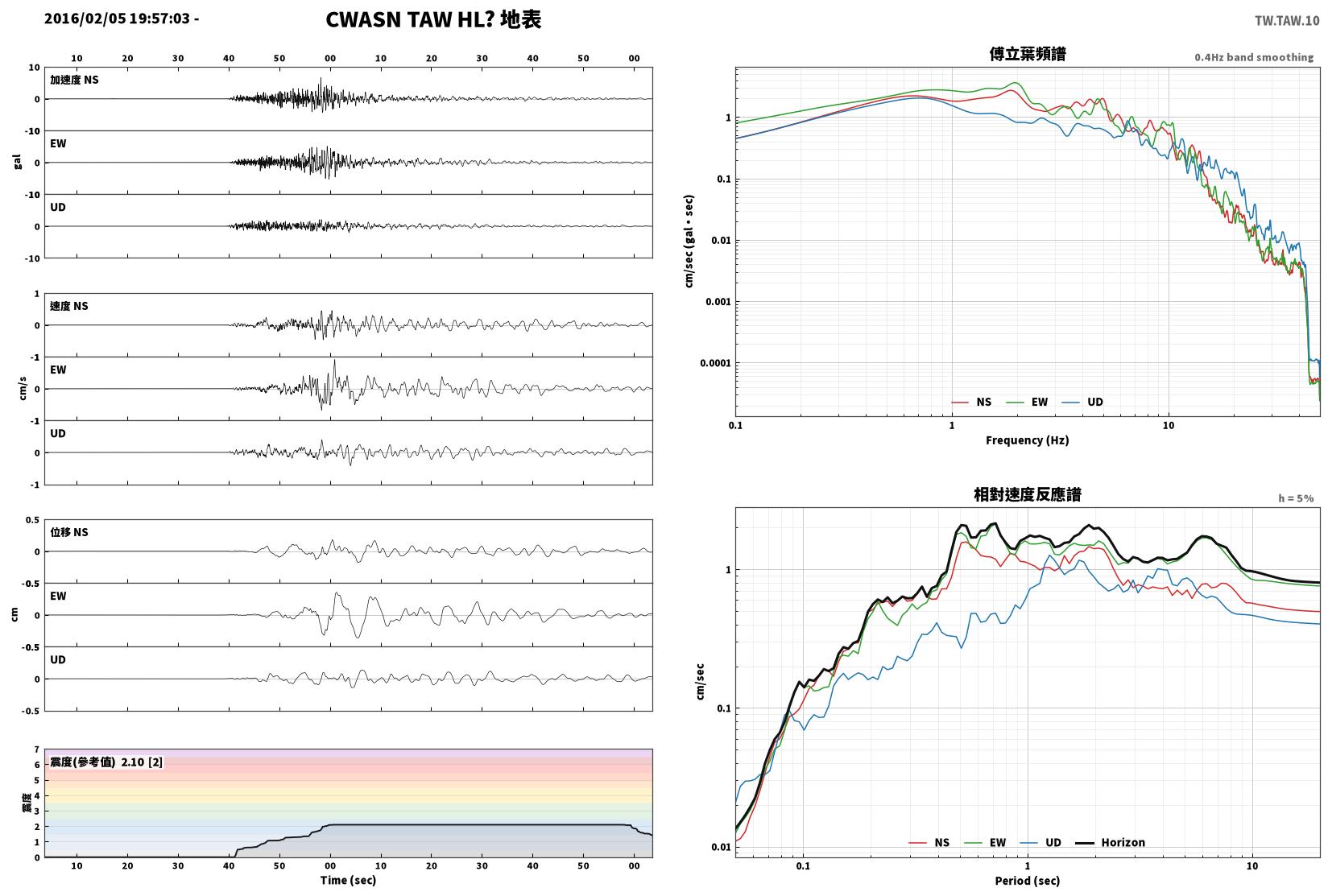

TAW	臺東縣大武鄉	11 m	CWASN	HL	73.0 km	03:57:38	03:57:47	6.60	5.30	2.07	7.41	0.47	0.91	0.42	0.93	2	2.1	2	2.4	0	下載	查看	查看
SMS	屏東縣滿州鄉	45 m	CWASN	HN	104.6 km	03:57:43	03:57:56	6.99	6.32	2.54	7.24	0.60	0.66	0.61	0.78	2	2.1	2	2.4	0	下載	查看	查看

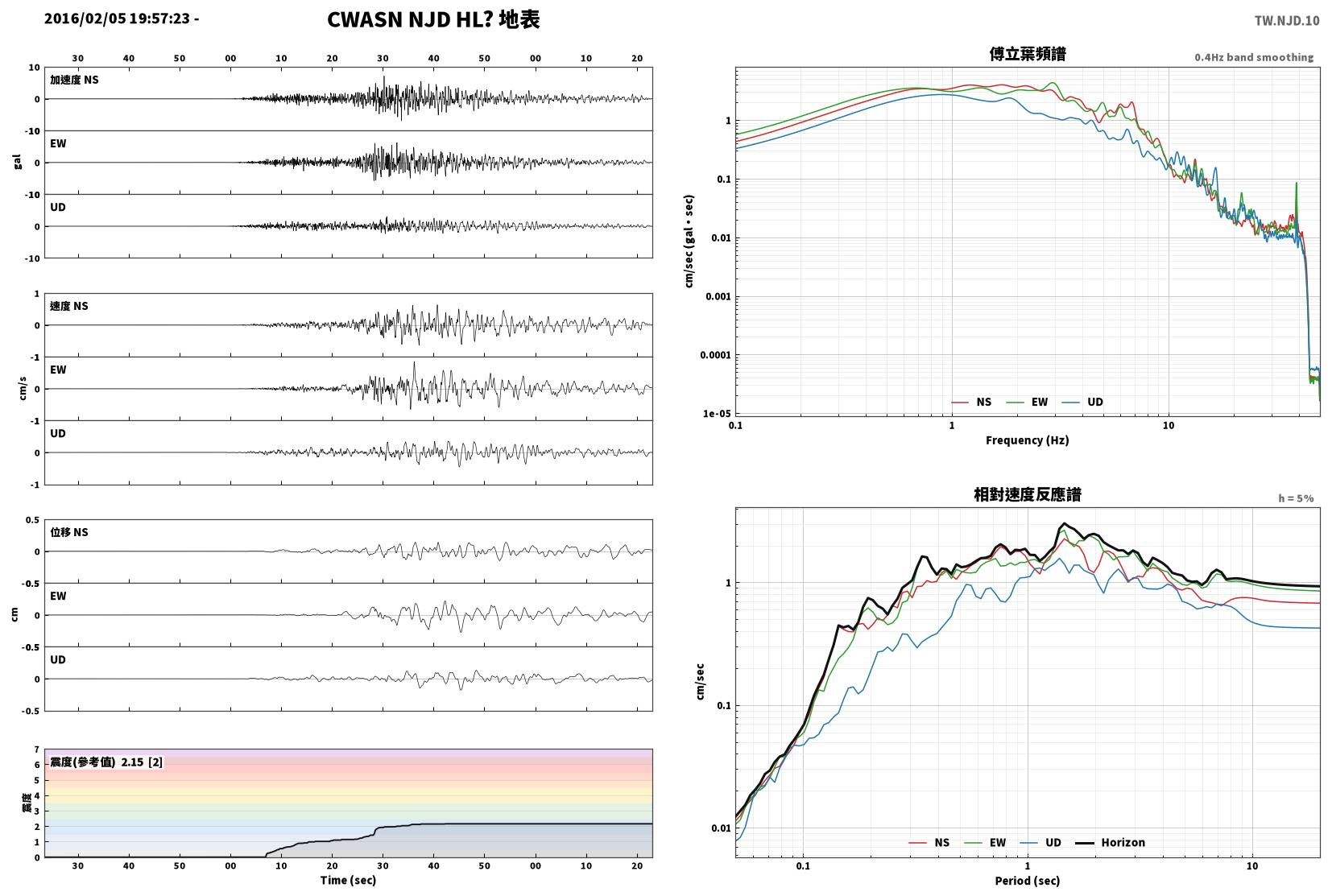

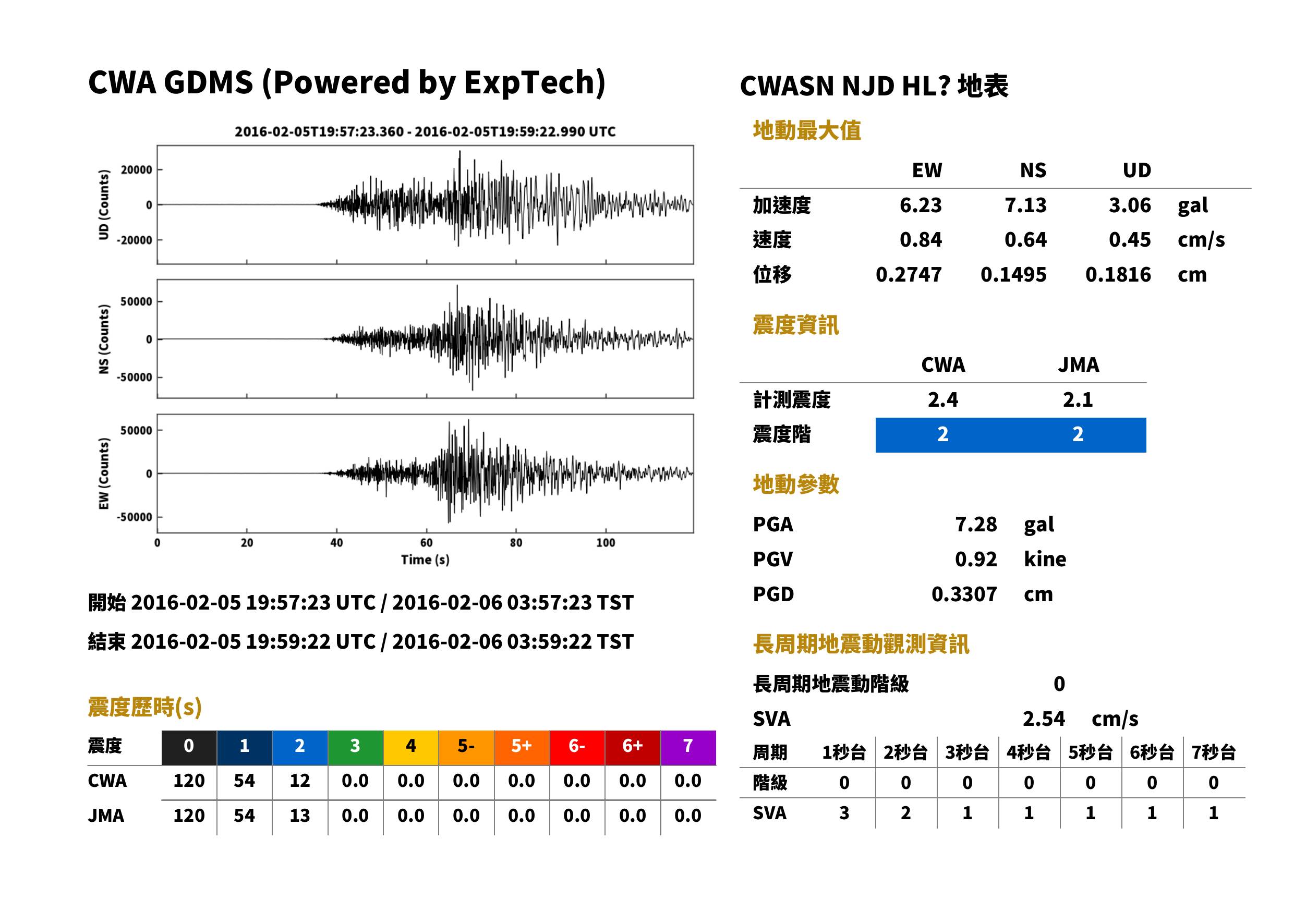

NJD	新竹縣竹東鎮	131 m	CWASN	HL	209.5 km	03:57:58	03:58:22	7.13	6.23	3.06	7.28	0.64	0.84	0.45	0.92	2	2.1	2	2.4	0	下載	查看	查看

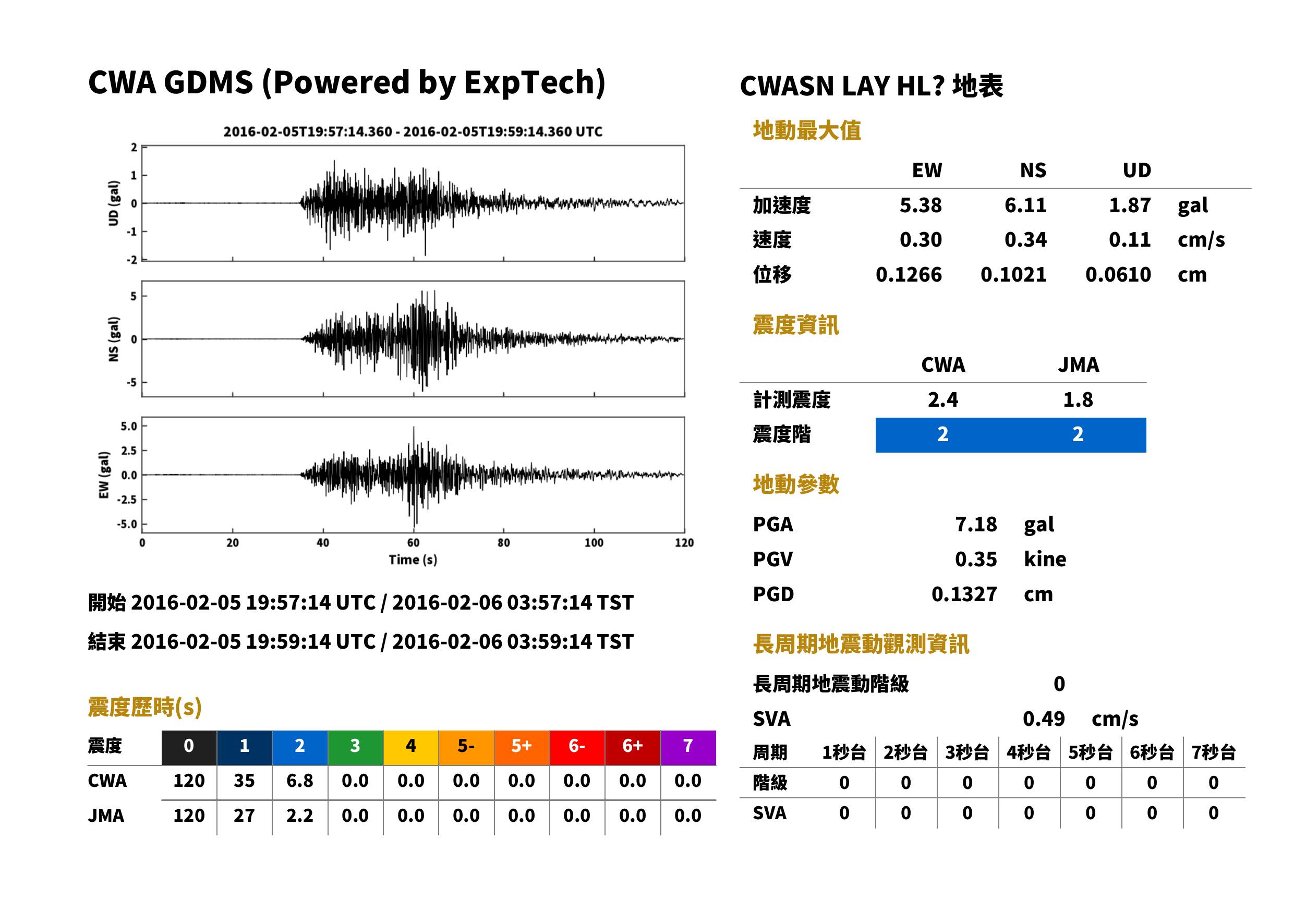

LAY	臺東縣蘭嶼鄉	309 m	CWASN	HL	143.4 km	03:57:49	03:58:06	6.11	5.37	1.86	7.17	0.34	0.29	0.10	0.35	2	1.8	2	2.4	0	下載	查看	查看

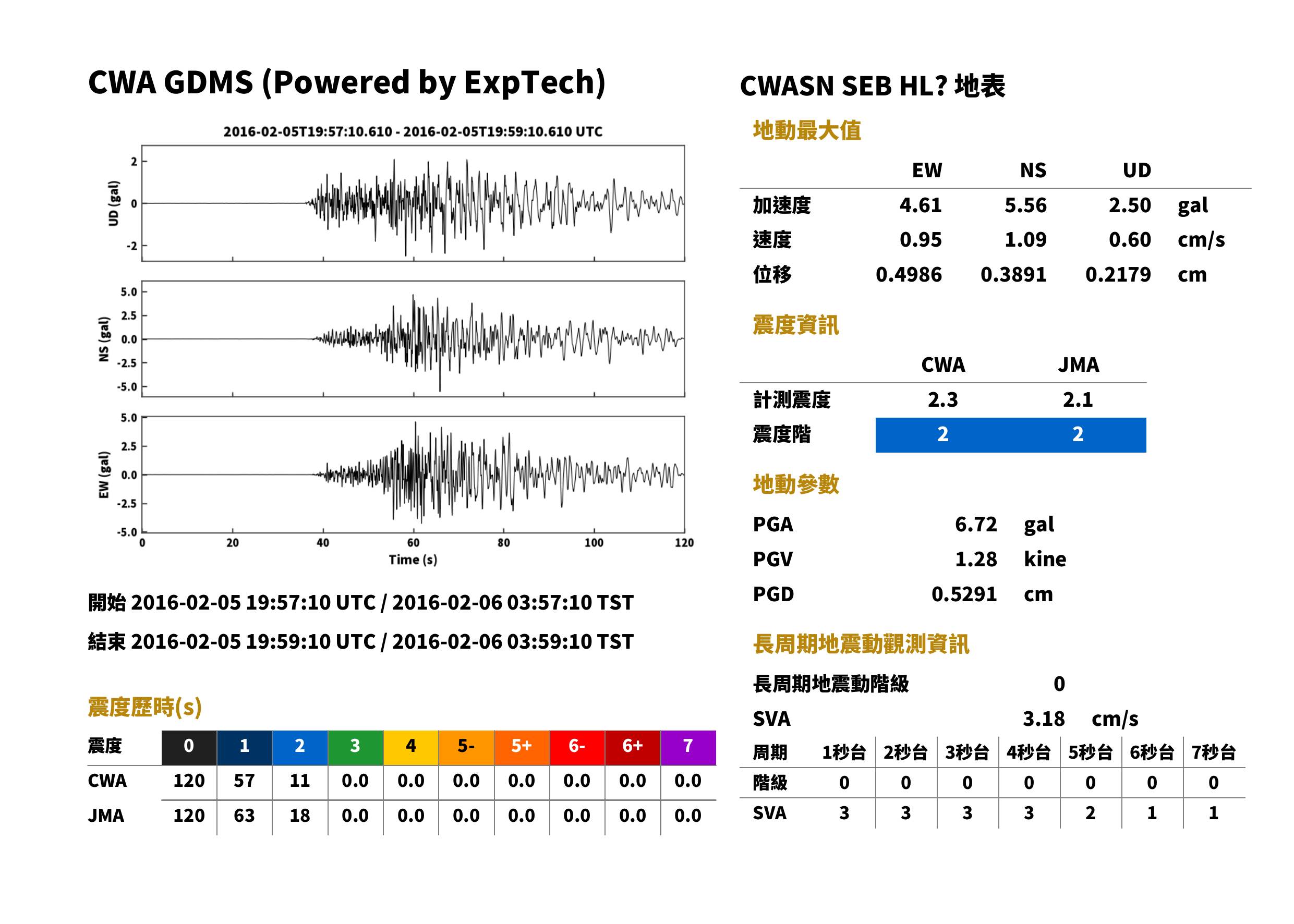

SEB	屏東縣滿州鄉	32 m	CWASN	HL	117.9 km	03:57:45	03:57:59	5.55	4.65	2.48	6.70	1.08	1.02	0.58	1.31	2	2.1	2	2.3	0	下載	查看	查看

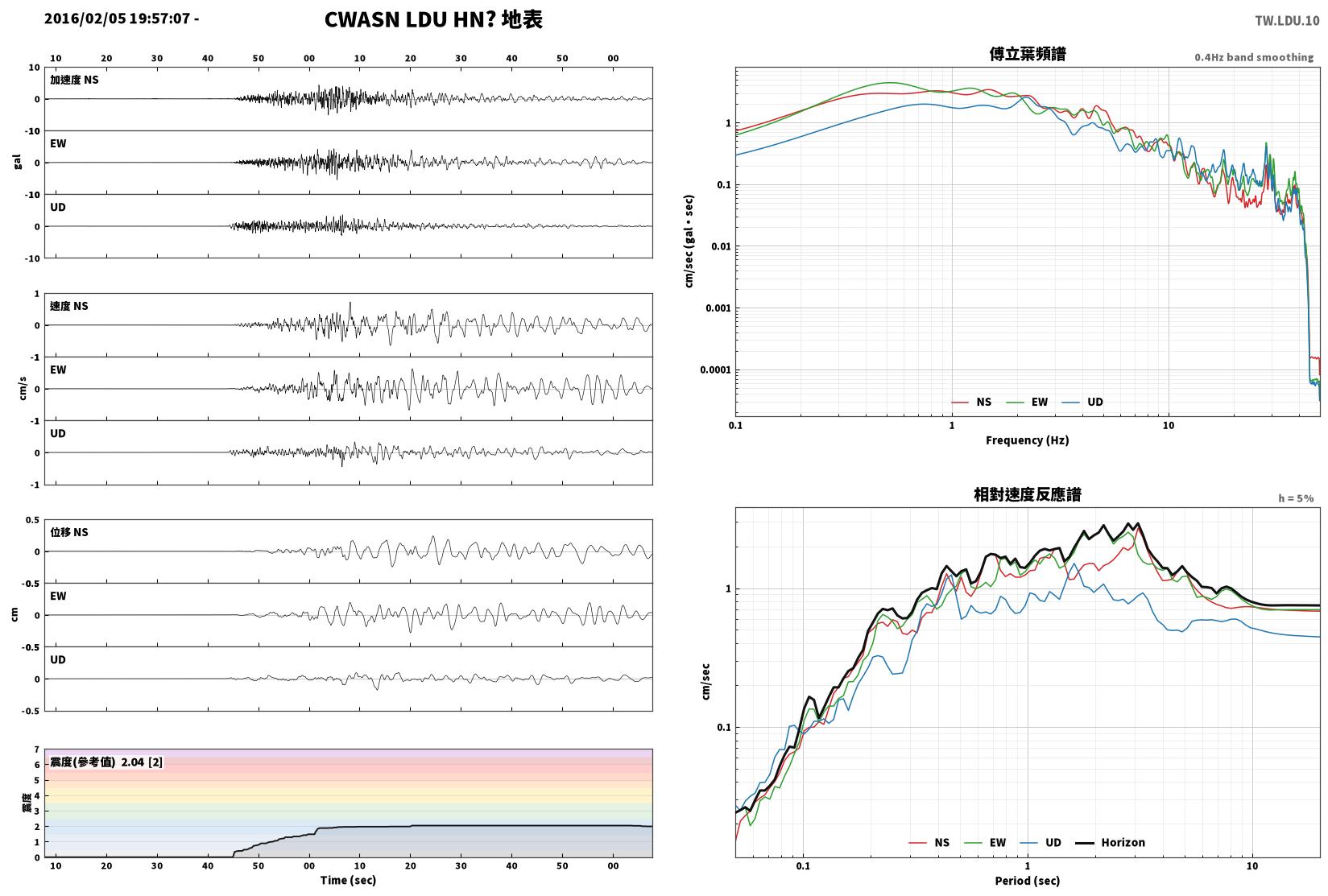

LDU	臺東縣綠島鄉	17 m	CWASN	HN	99.1 km	03:57:42	03:57:54	5.15	5.48	3.59	6.59	0.72	0.67	0.45	0.74	2	2.0	2	2.3	0	下載	查看	查看
NWF	新北市瑞芳區	728 m	CWASN	HL	270.4 km	03:58:06	03:58:36	5.43	3.92	1.14	5.63	0.84	0.44	0.32	0.91	2	2.1	2	2.2	0	下載	查看	查看

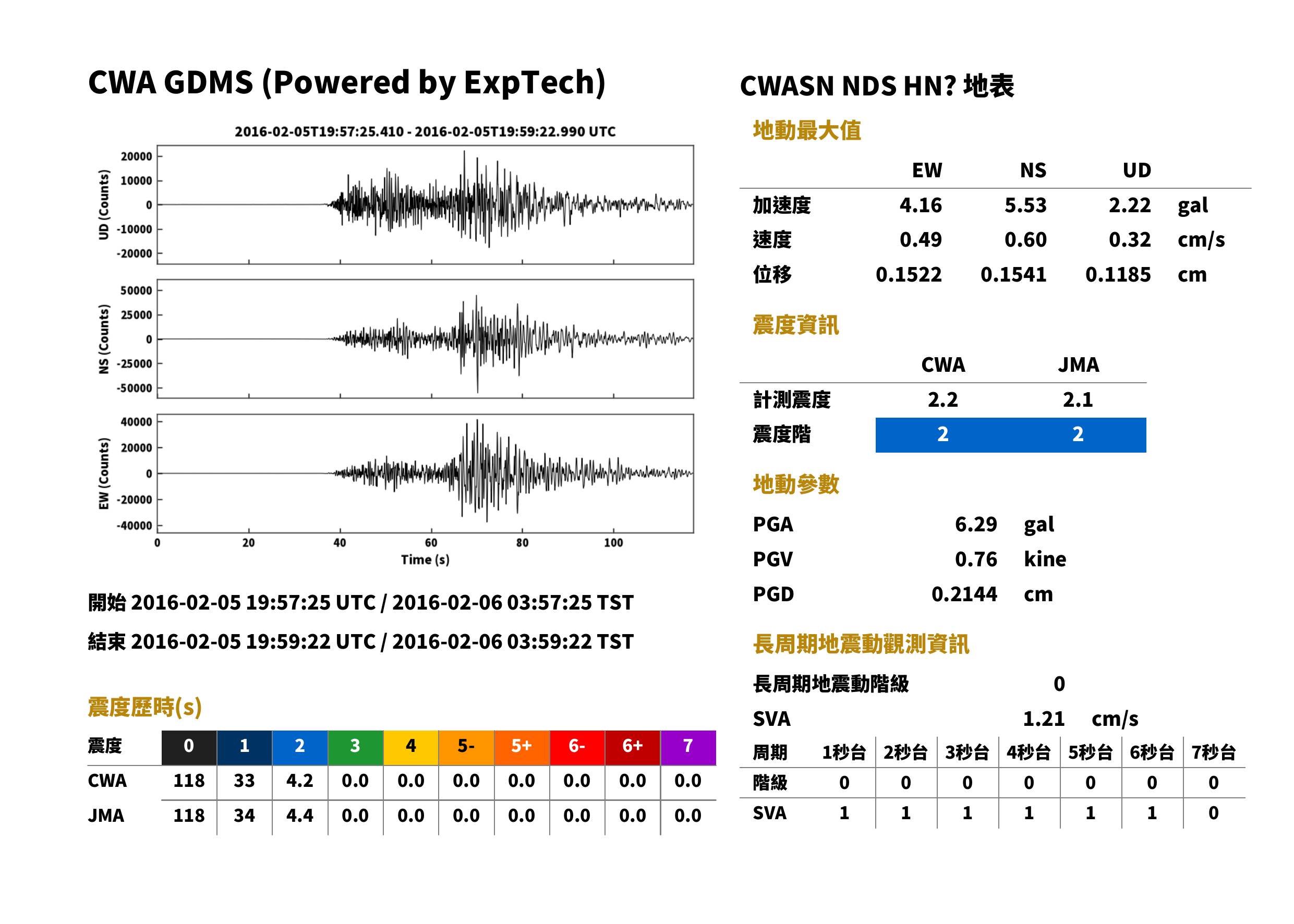

NDS	宜蘭縣羅東鎮	88 m	CWASN	HN	225.1 km	03:58:00	03:58:25	5.53	4.16	2.22	6.29	0.60	0.49	0.32	0.76	2	2.1	2	2.2	0	下載	查看	查看

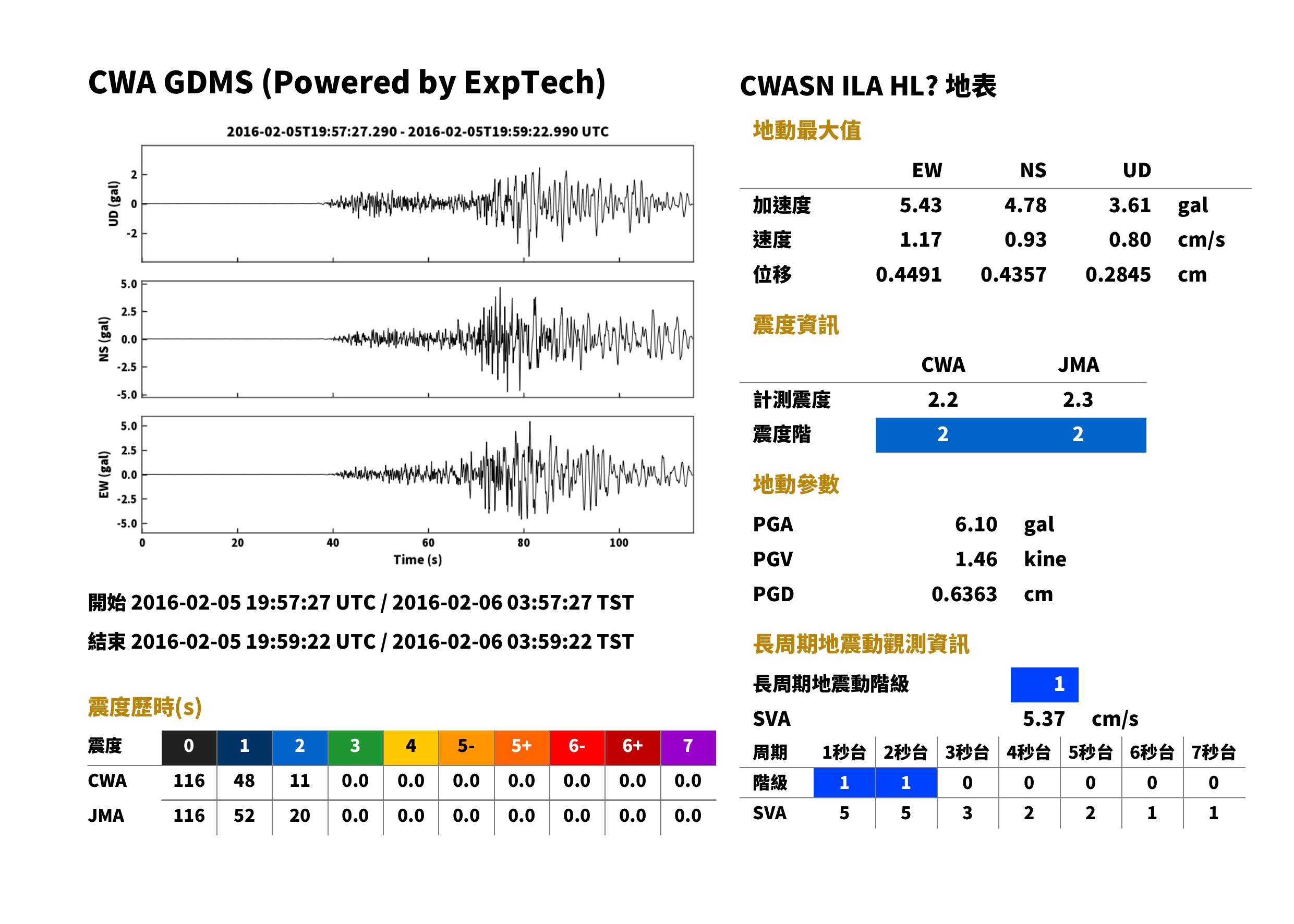

ILA	宜蘭縣宜蘭市	11 m	CWASN	HL	239.4 km	03:58:02	03:58:28	4.77	5.47	3.63	6.14	0.94	1.22	0.80	1.49	2	2.3	2	2.2	1	下載	查看	查看

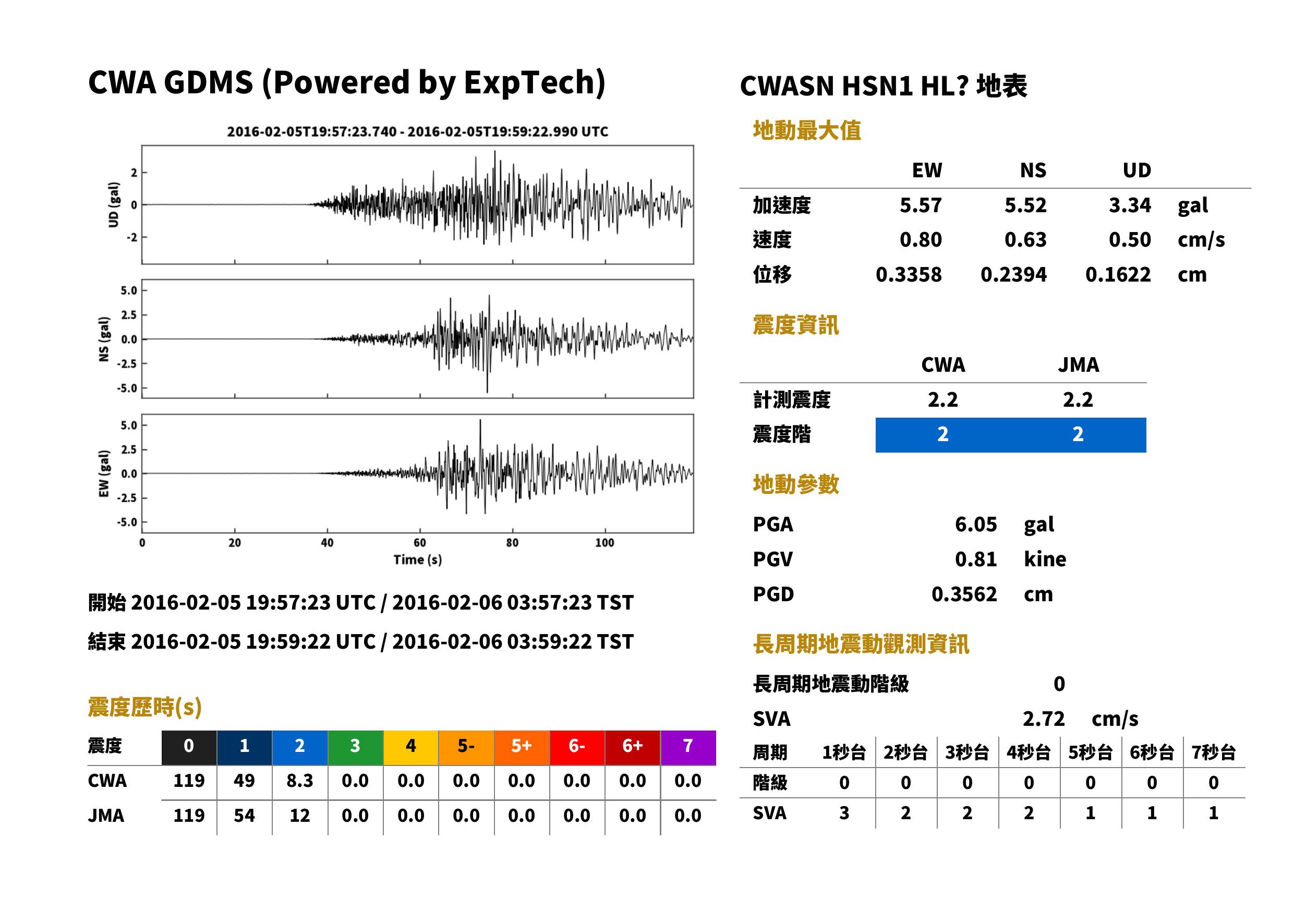

HSN1	新竹縣寶山鄉	91 m	CWASN	HL	212.3 km	03:57:58	03:58:22	5.51	5.54	3.35	6.03	0.64	0.79	0.49	0.80	2	2.2	2	2.2	0	下載	查看	查看
NHW	桃園市觀音區	21 m	CWASN	HL	237.7 km	03:58:02	03:58:28	3.16	5.10	1.48	5.11	0.51	0.87	0.45	0.87	2	1.9	2	2.1	0	下載	查看	查看
HSN	新竹縣竹北市	31 m	CWASN	HL	217.6 km	03:57:59	03:58:23	5.45	4.72	2.97	5.49	0.70	0.90	0.32	0.90	2	2.2	2	2.1	0	下載	查看	查看

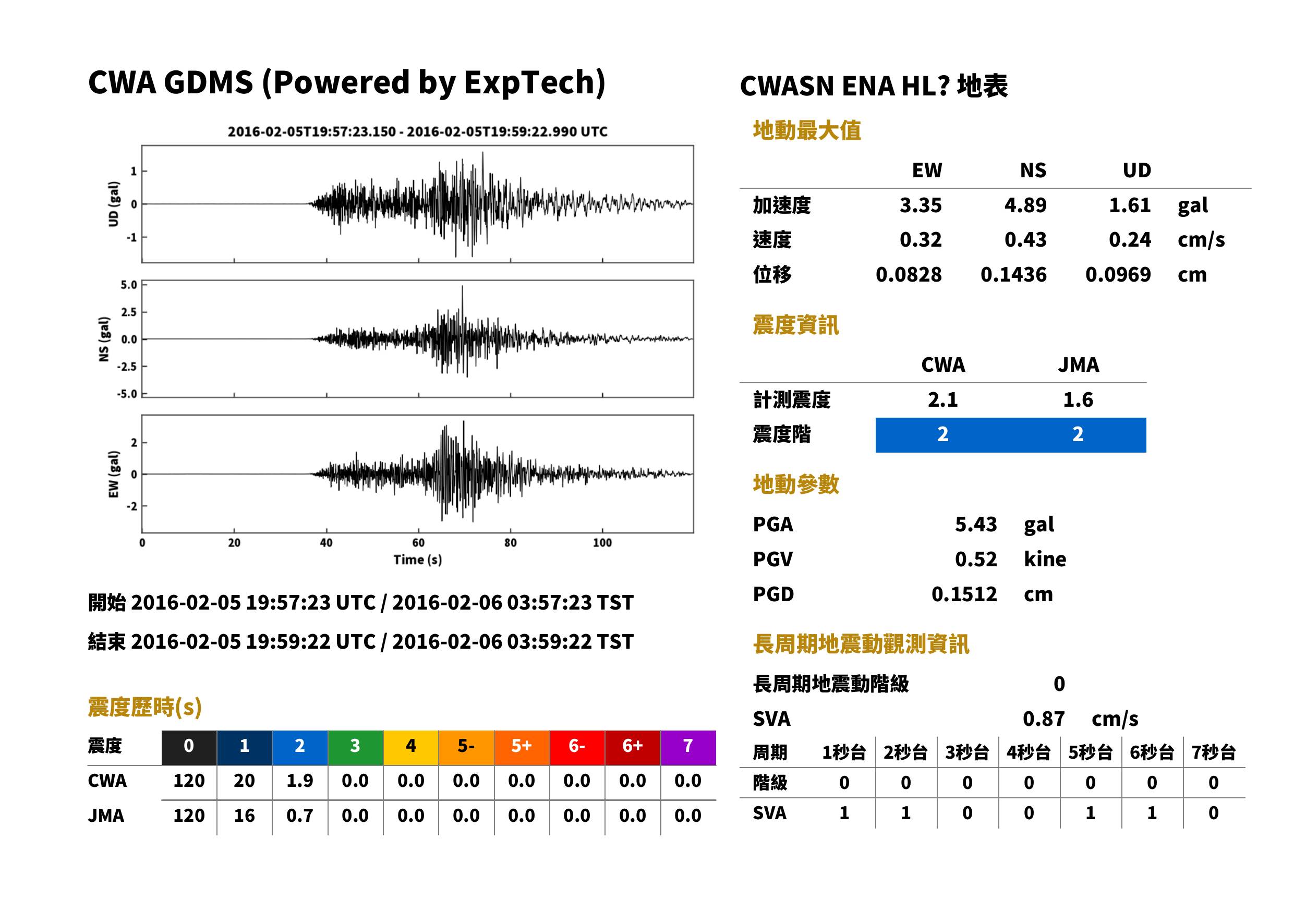

ENA	宜蘭縣南澳鄉	123 m	CWASN	HL	207.8 km	03:57:58	03:58:21	4.88	3.33	1.61	5.43	0.44	0.33	0.23	0.54	2	1.6	2	2.1	0	下載	查看	查看
EHP	宜蘭縣南澳鄉	27 m	CWASN	HL	197.6 km	03:57:56	03:58:19	4.56	4.39	2.87	5.31	0.44	0.45	0.22	0.56	2	1.9	2	2.1	0	下載	查看	查看

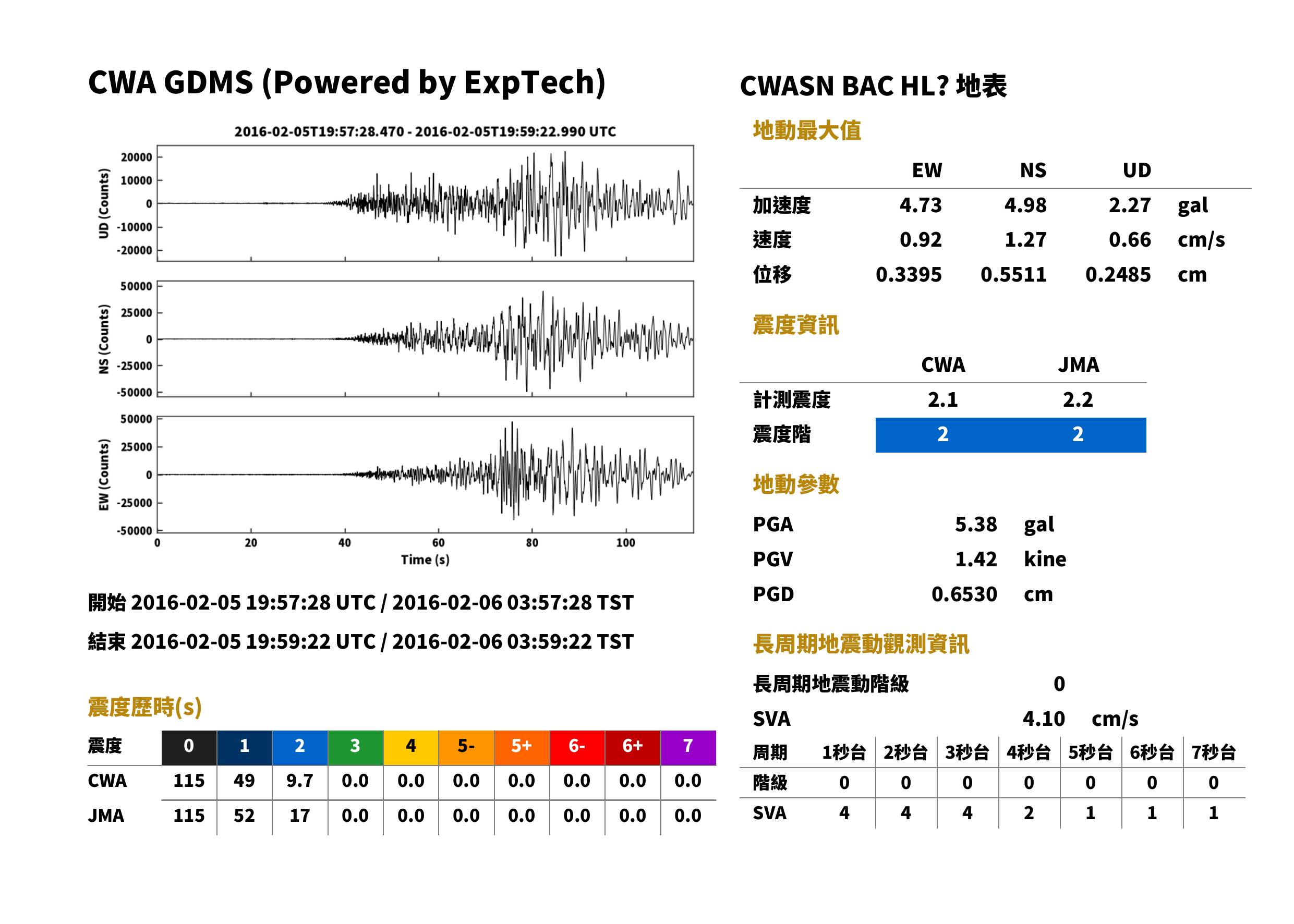

BAC	新北市樹林區	15 m	CWASN	HL	248.5 km	03:58:03	03:58:31	4.98	4.73	2.27	5.38	1.27	0.92	0.66	1.42	2	2.2	2	2.1	0	下載	查看	查看

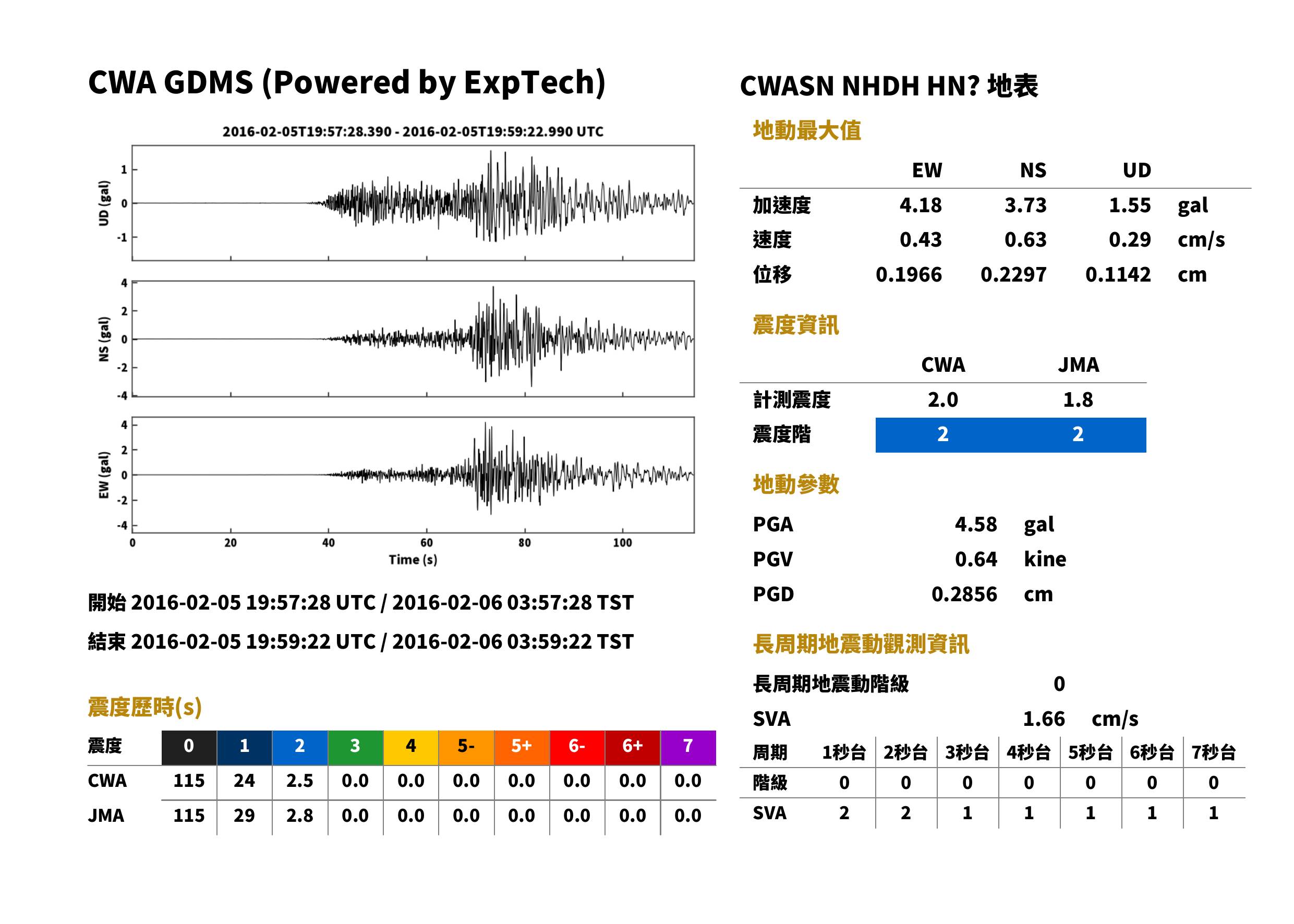

NHDH	新北市新店區	22 m	CWASN	HN	247.9 km	03:58:03	03:58:30	3.74	4.20	1.55	4.59	0.61	0.42	0.29	0.62	2	1.8	2	2.0	0	下載	查看	查看

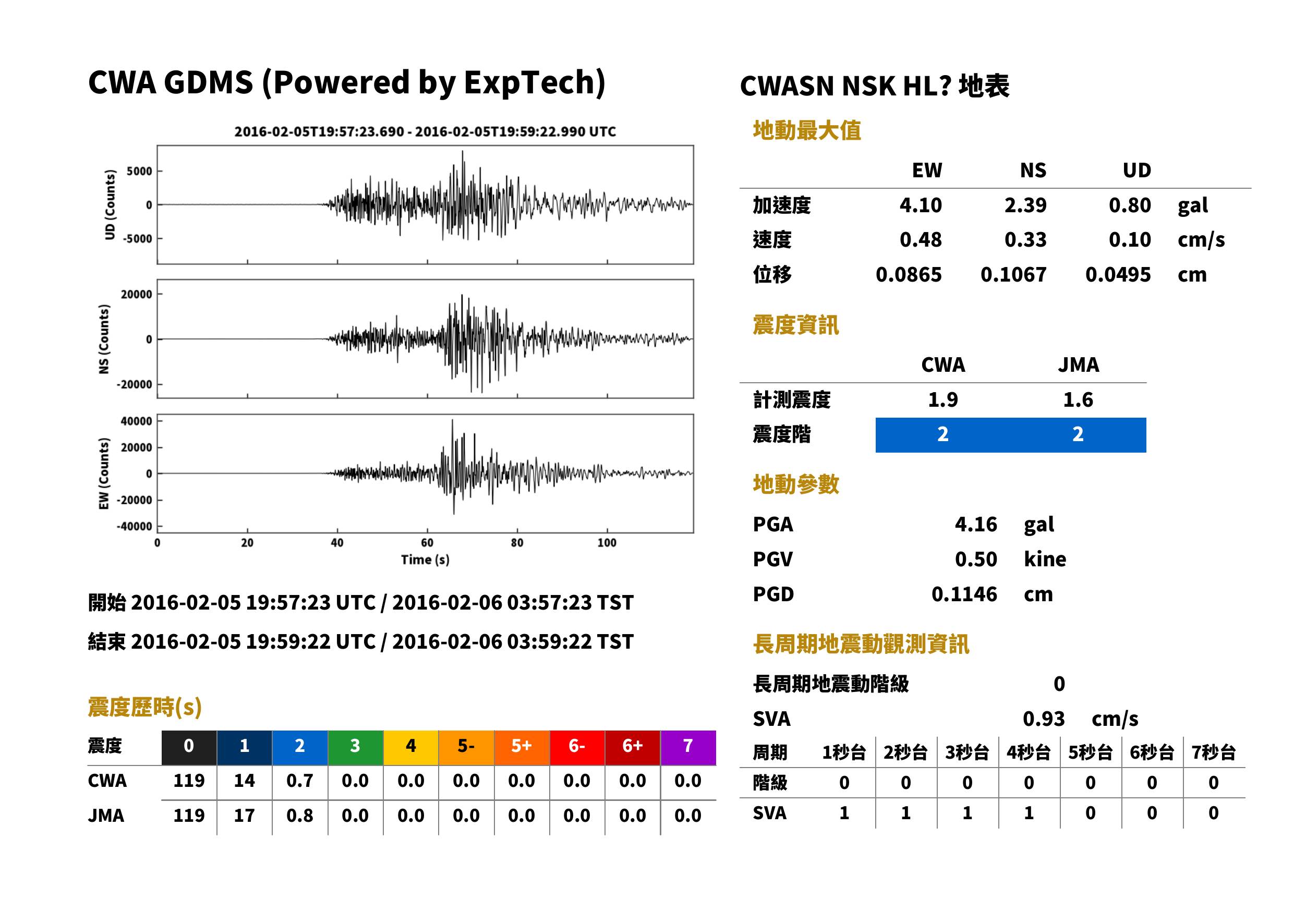

NSK	桃園市復興區	685 m	CWASN	HL	212.4 km	03:57:58	03:58:22	2.39	4.10	0.80	4.16	0.33	0.48	0.10	0.50	2	1.6	2	1.9	0	下載	查看	查看

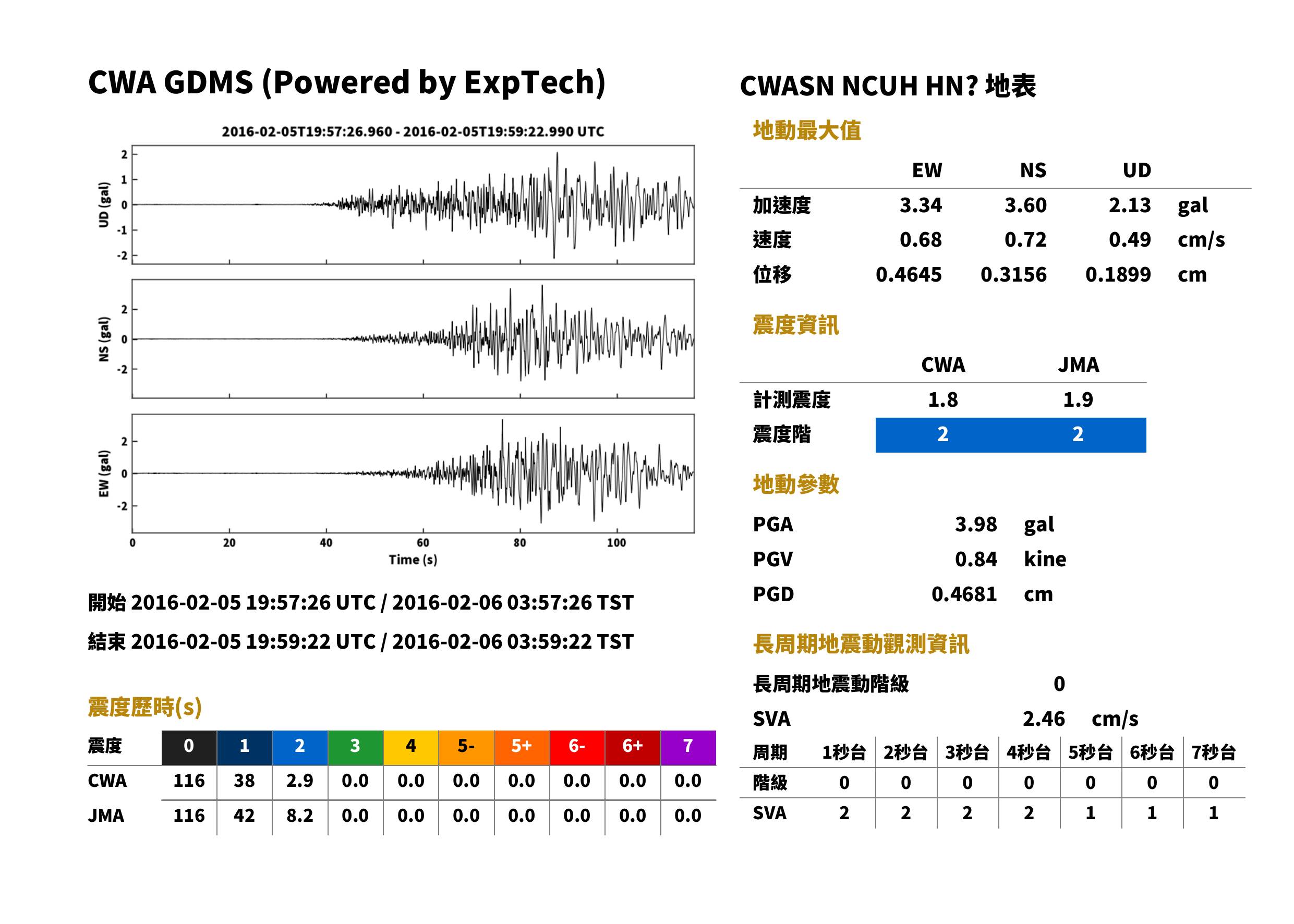

NCUH	桃園市中壢區	127 m	CWASN	HN	237.0 km	03:58:02	03:58:28	3.59	3.32	2.12	3.98	0.73	0.62	0.52	0.83	2	1.9	2	1.9	0	下載	查看	查看
NCU	桃園市中壢區	131 m	CWASN	HL	236.9 km	03:58:02	03:58:28	3.52	3.88	2.74	4.21	0.81	0.91	0.48	0.99	2	2.0	2	1.9	0	下載	查看	查看

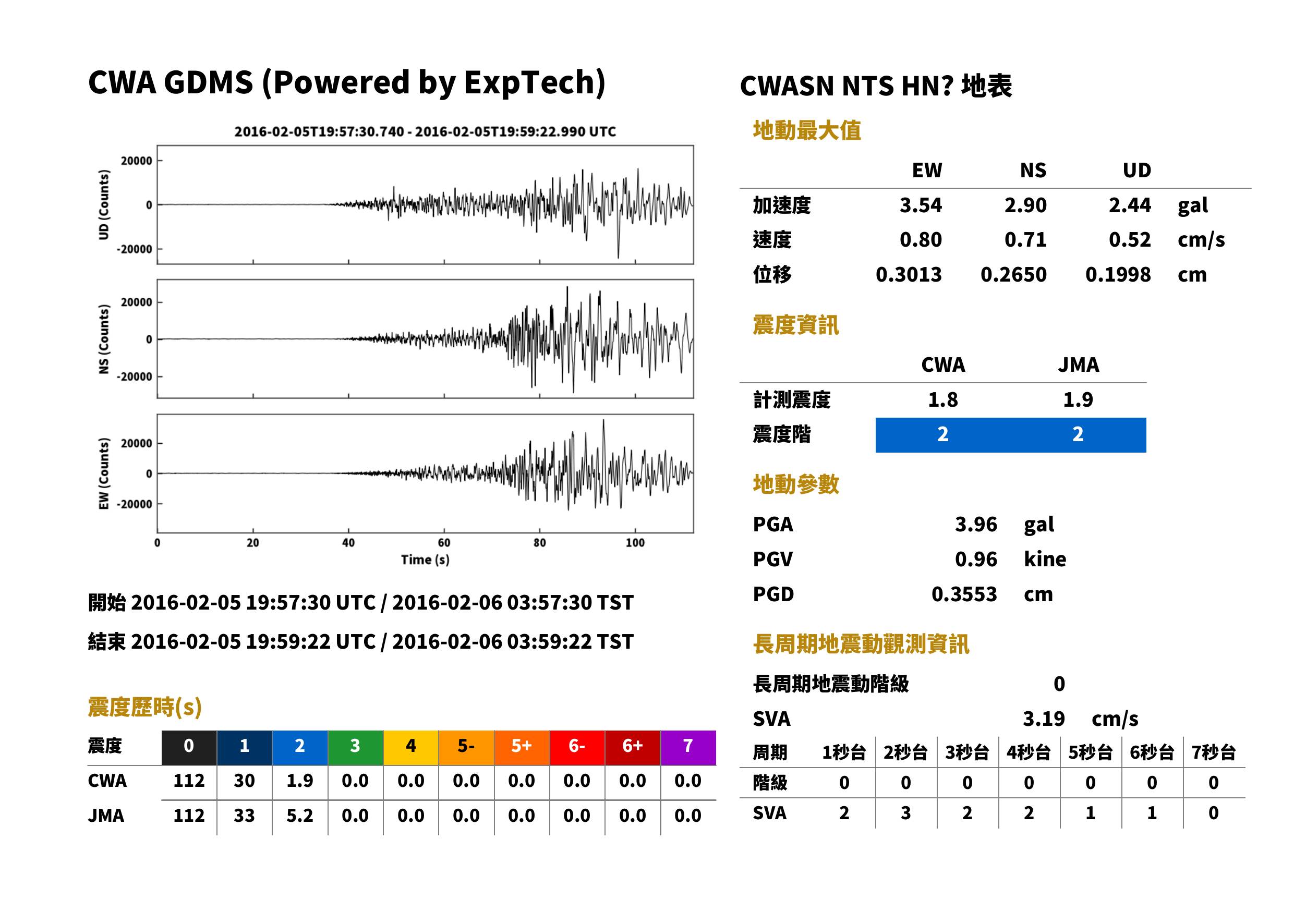

NTS	新北市淡水區	15 m	CWASN	HN	266.1 km	03:58:05	03:58:35	2.90	3.54	2.44	3.96	0.71	0.80	0.52	0.96	2	1.9	2	1.8	0	下載	查看	查看

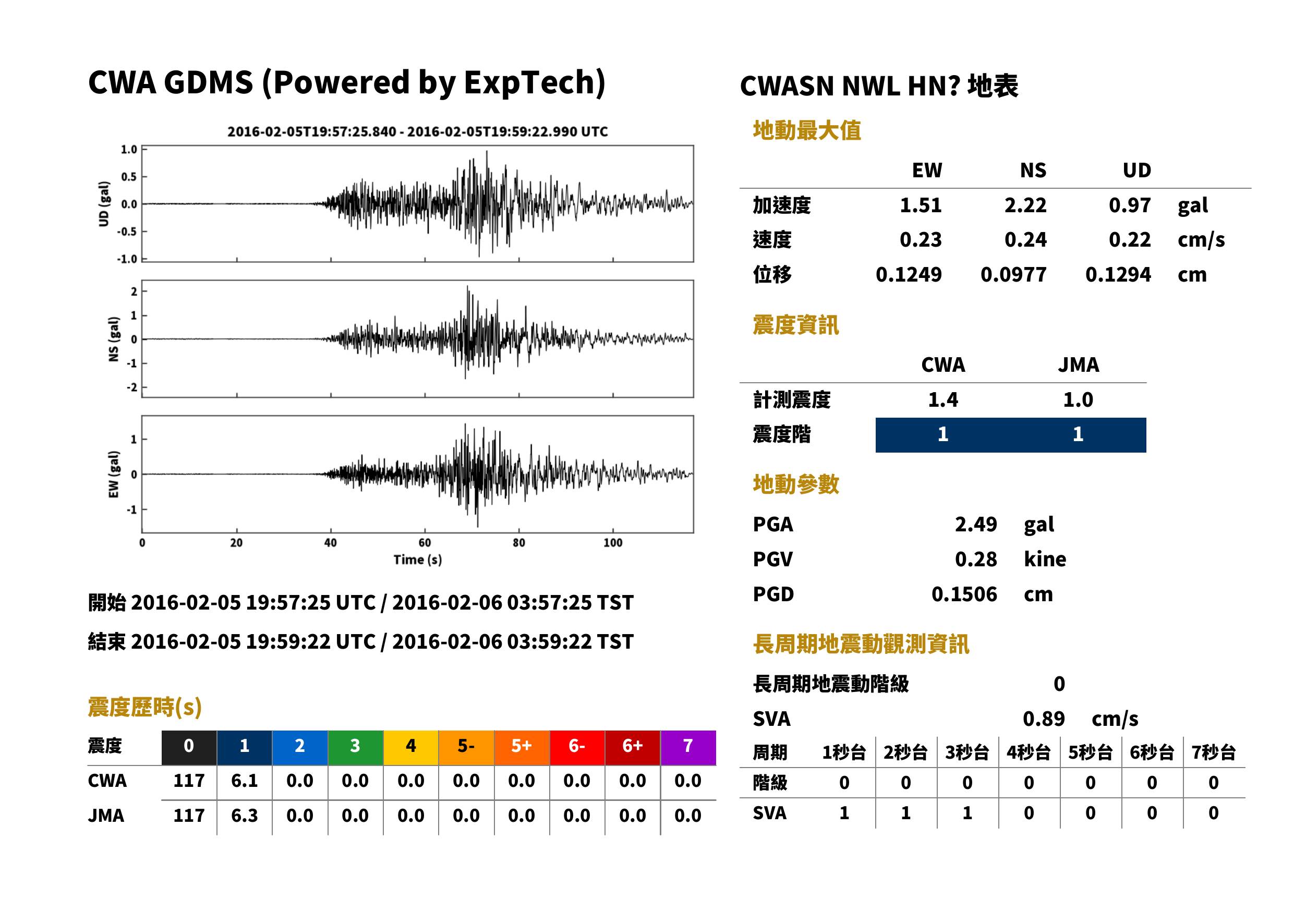

NWL	新北市烏來區	404 m	CWASN	HN	228.6 km	03:58:00	03:58:26	2.22	1.51	0.98	2.48	0.24	0.22	0.20	0.29	1	1.0	1	1.4	0	下載	查看	查看

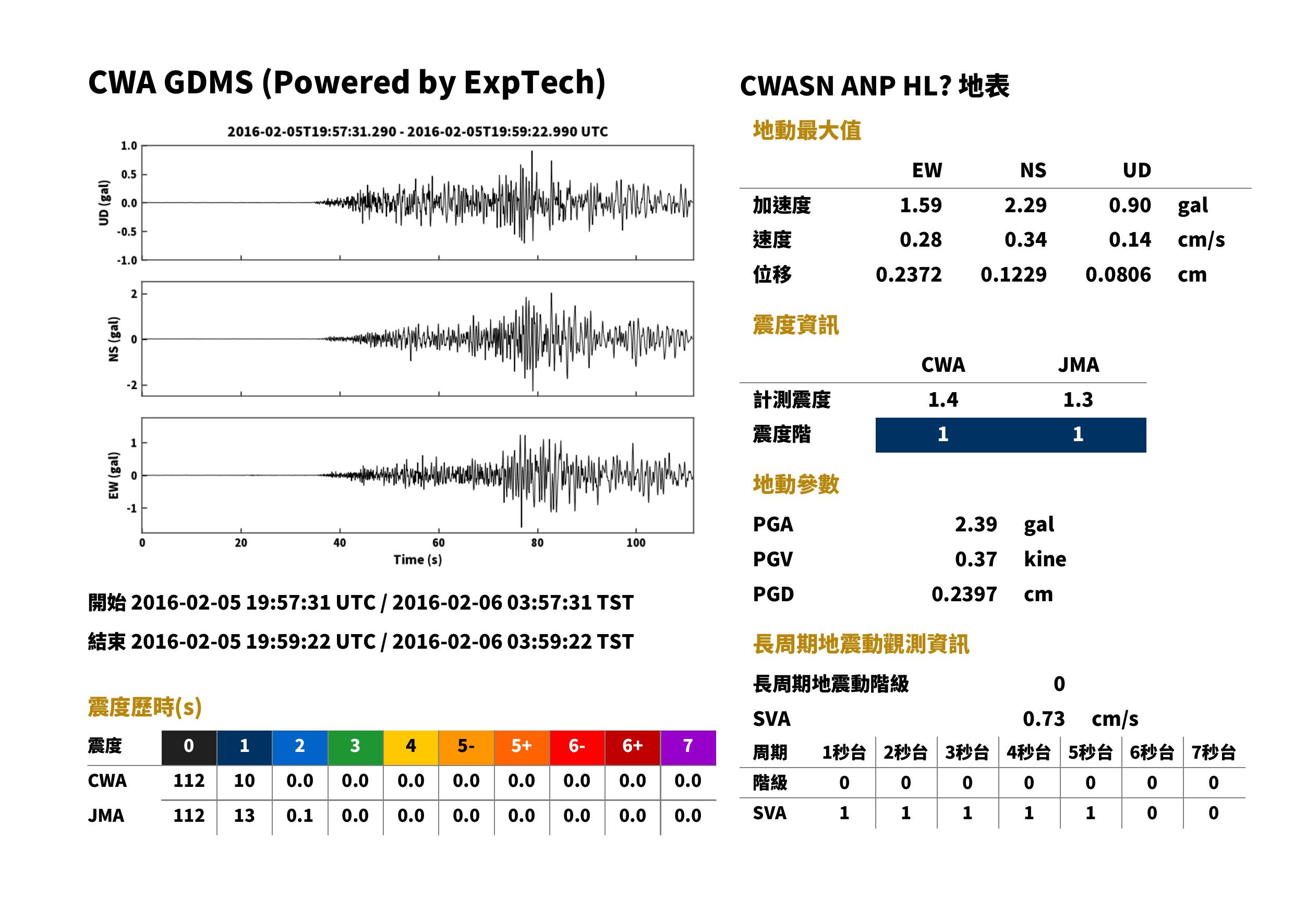

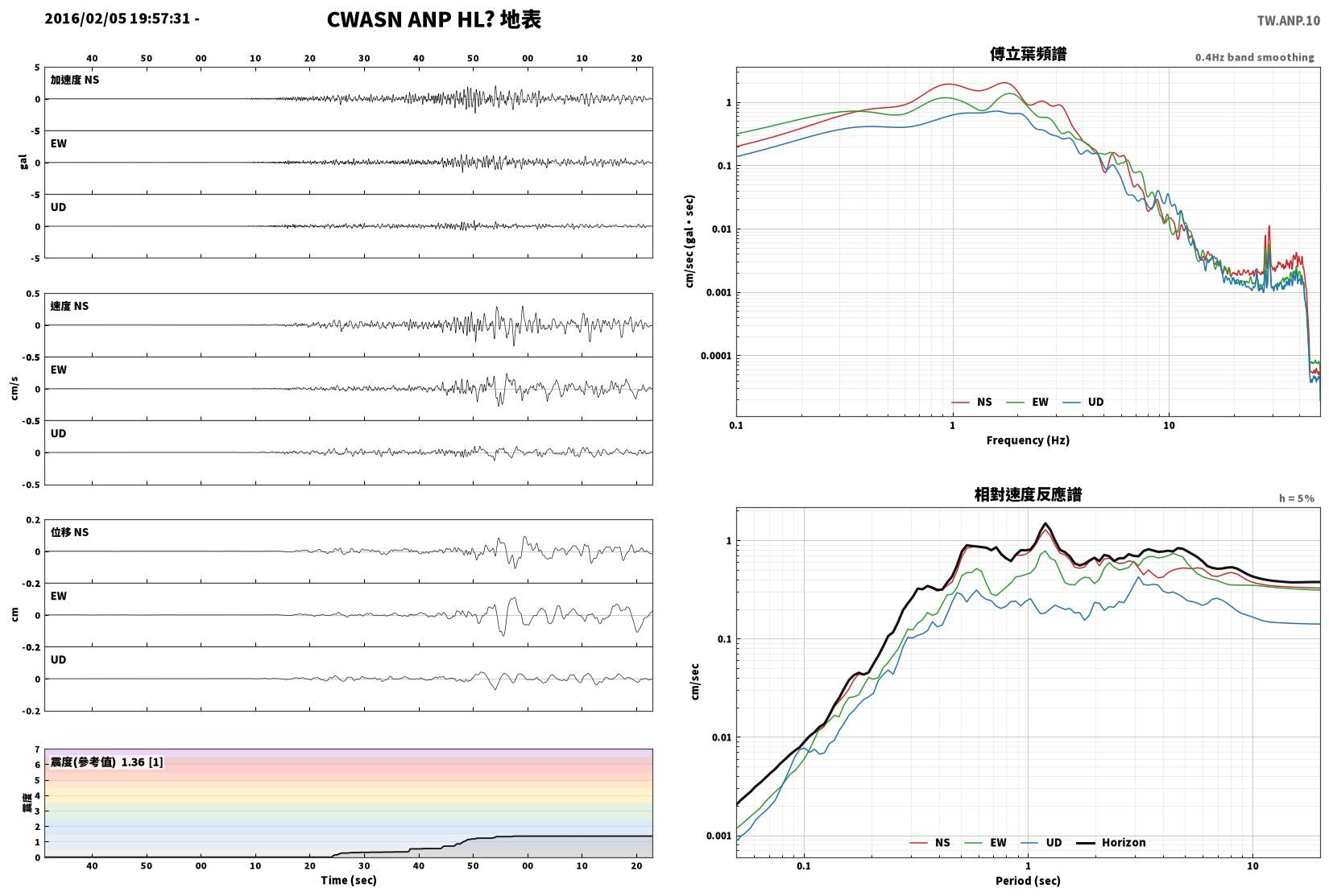

ANP	臺北市北投區	836 m	CWASN	HL	270.9 km	03:58:06	03:58:36	2.28	1.60	0.90	2.38	0.33	0.28	0.13	0.36	1	1.3	1	1.4	0	下載	查看	查看

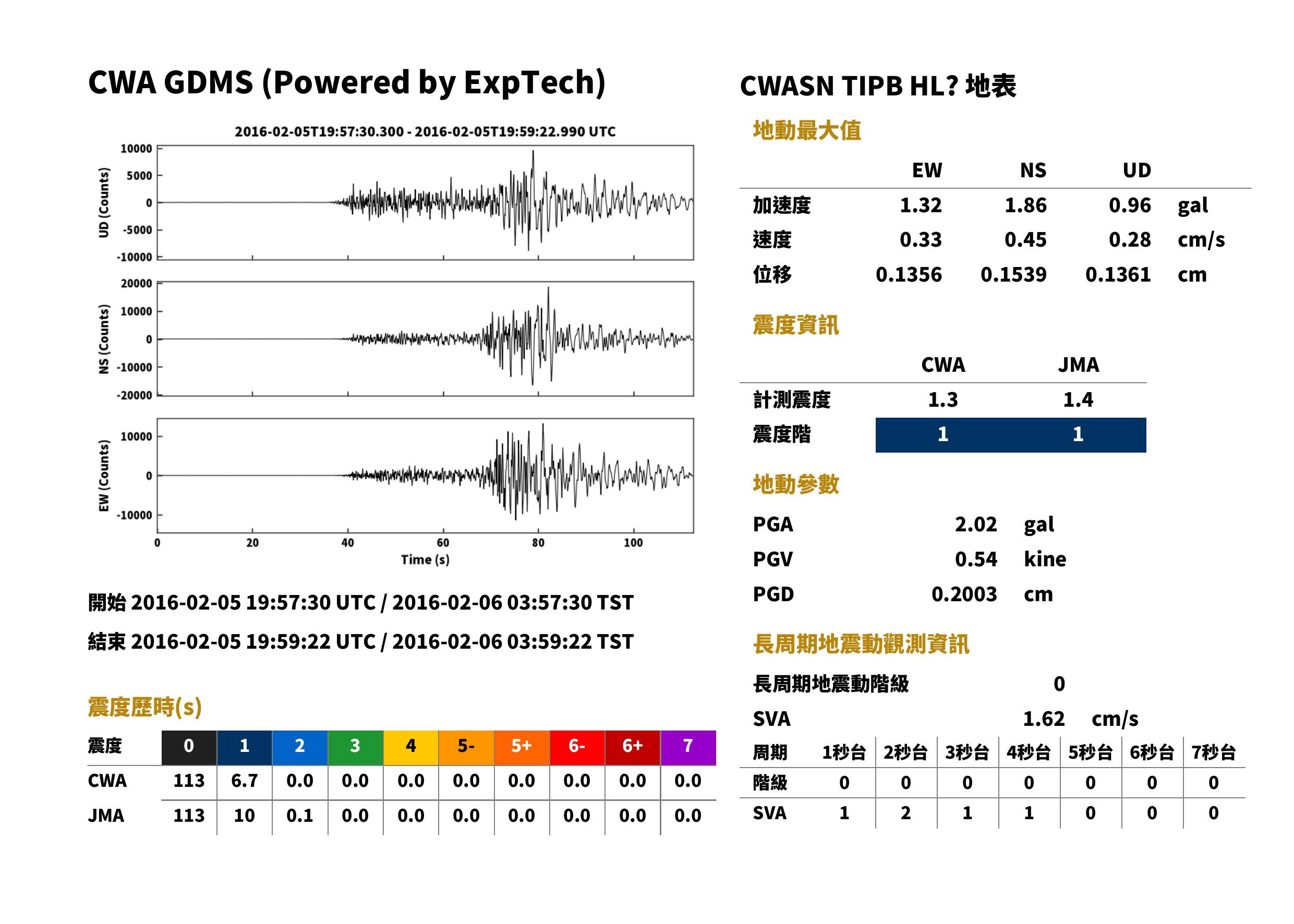

TIPB	新北市雙溪區	399 m	CWASN	HL	262.9 km	03:58:05	03:58:34	1.86	1.32	0.96	2.02	0.45	0.33	0.28	0.54	1	1.4	1	1.3	0	下載	查看	查看

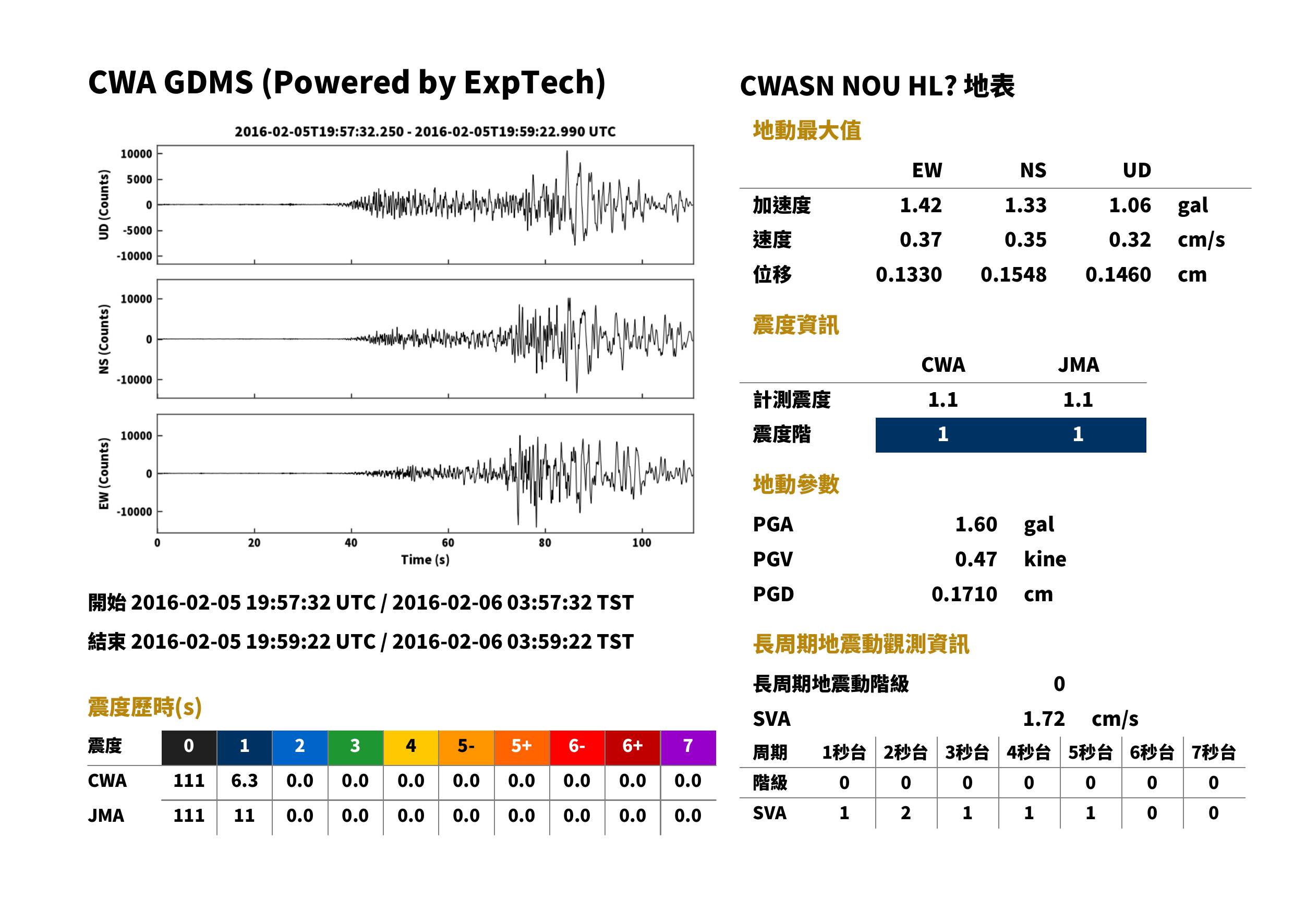

NOU	基隆市中正區	16 m	CWASN	HL	277.7 km	03:58:07	03:58:37	1.33	1.42	1.06	1.60	0.35	0.37	0.32	0.47	1	1.1	1	1.1	0	下載	查看	查看

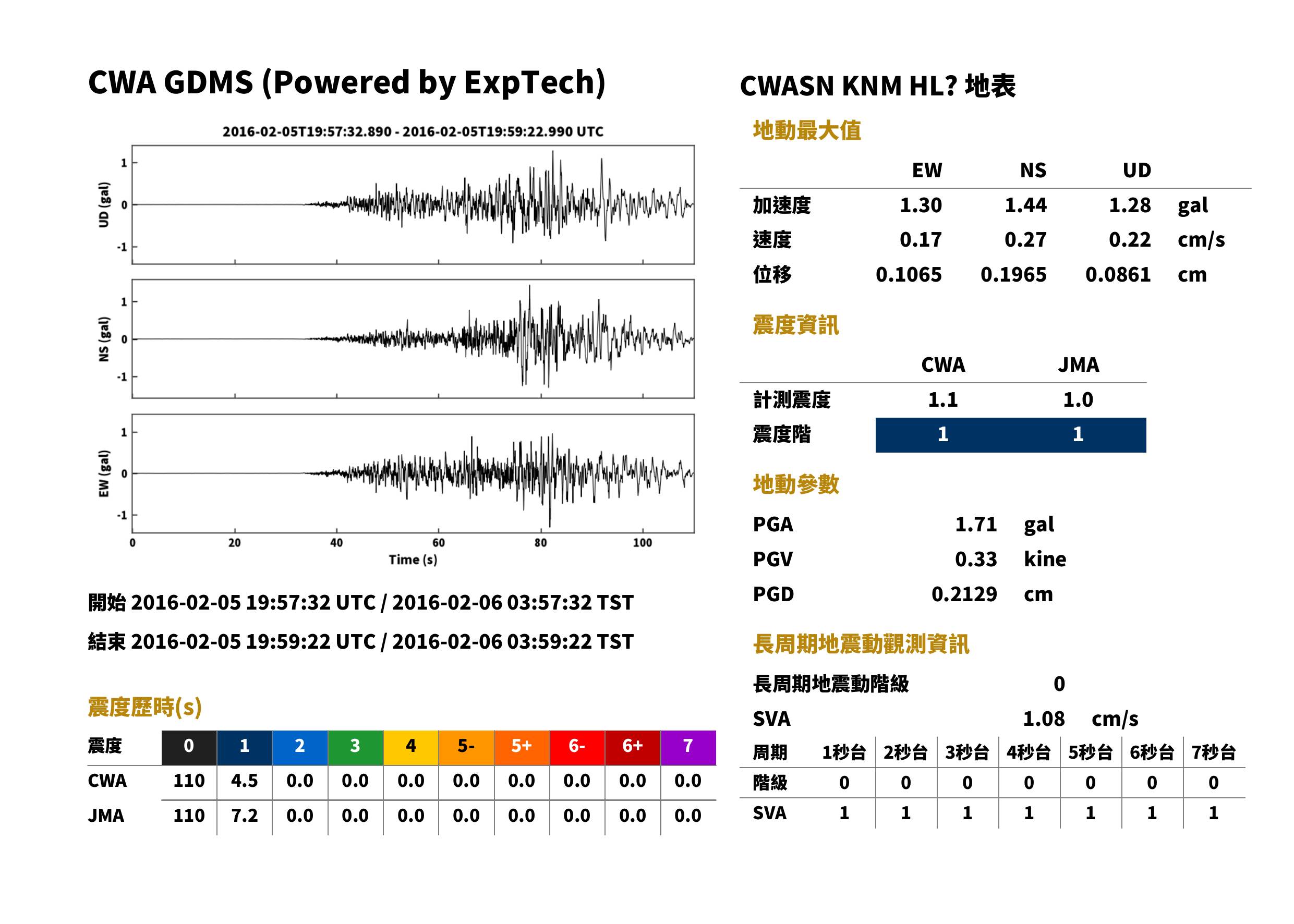

KNM	金門縣金城鎮	31 m	CWASN	HL	282.7 km	03:58:07	03:58:38	1.43	1.31	1.29	1.71	0.26	0.16	0.22	0.32	1	1.0	1	1.1	0	下載	查看	查看

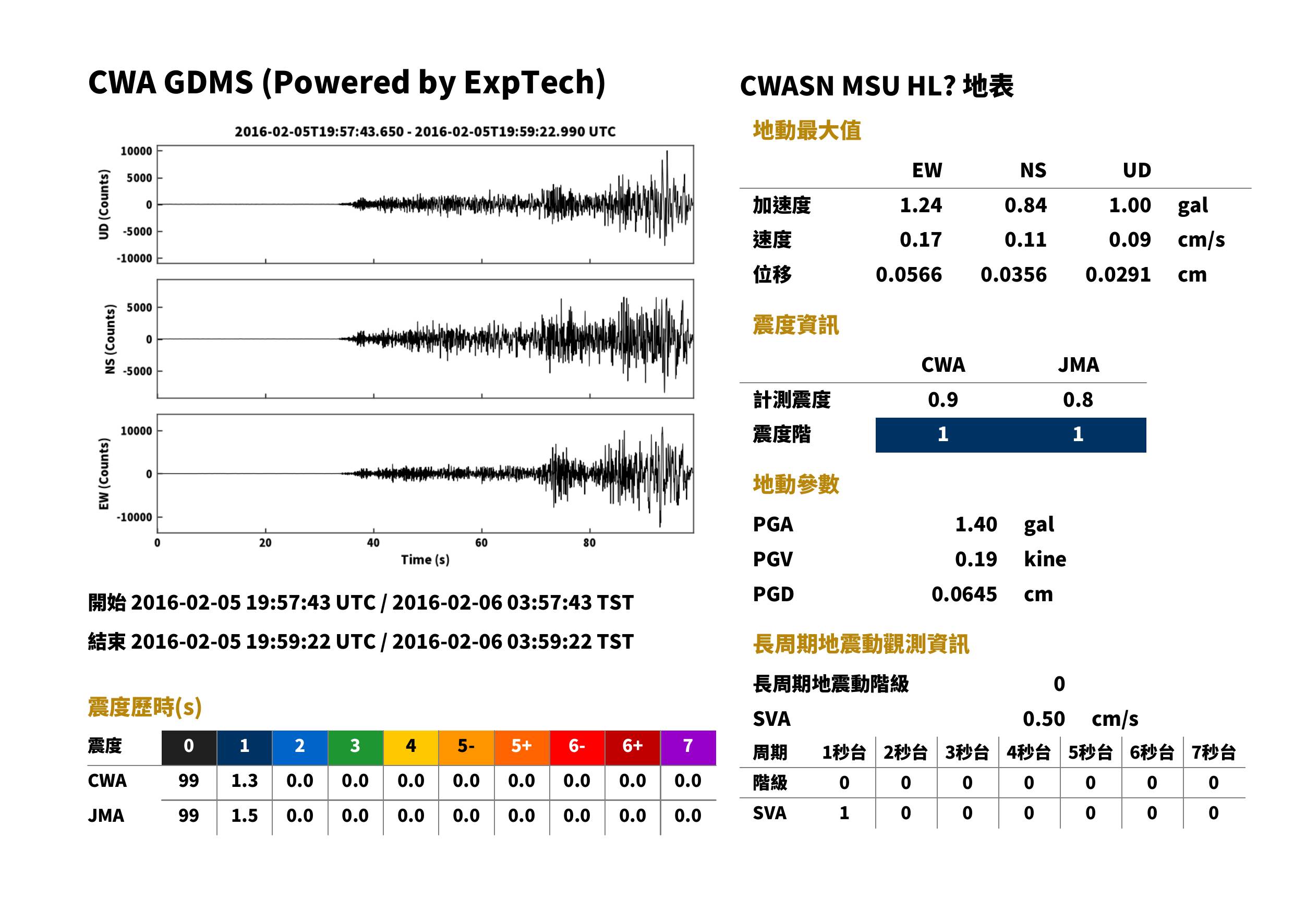

MSU	連江縣南竿鄉	85 m	CWASN	HL	366.6 km	03:58:18	03:58:57	0.84	1.24	1.00	1.40	0.11	0.17	0.09	0.19	1	0.8	1	0.9	0	下載	查看	查看
EGS	宜蘭縣頭城鎮	20 m	CWASN	HL	257.0 km	03:58:04	03:58:33	1.11	1.19	0.75	1.41	0.33	0.25	0.26	0.37	1	0.9	1	0.9	0	下載	查看	查看

註：僅顯示 PGA > 0.5 gal 之測站。

資料與圖表：濾波處理與注意事項

本文的報告圖（地動數值與各項震度）與分析圖（波形、頻譜、反應譜），背後依用途採用數條不同的濾波處理，彼此的物理意義與適用情境不同。感測器為力平衡式寬頻強震儀（非 MEMS），資料已移除儀器反應、為地表加速度（gal）。以下說明各項數值與圖面元素的來源，以及互相比較時的注意事項。

一、加速度、速度、PGA / PGV、CWA 計測震度採用「去均值 + 10 Hz 因果低通」

報告圖中的三軸加速度、三軸速度、合成 PGA / PGV，以及 CWA 計測震度，皆來自同一條處理鏈：

加速度：先去均值（baseline），再過 4 階 Butterworth 10 Hz 低通，以 sosfilt 單向處理，屬因果濾波。
速度 / 位移：由上述低通加速度積分而得，再各加 4 階 Butterworth 0.075 Hz 高通去除積分漂移。
因為感測器是力平衡式寬頻強震儀、非 MEMS，不需要 MEMS 那種 1–10 Hz 帶通（含高通至 1 Hz）去帶外雜訊；故保留完整低頻，僅削去 10 Hz 以上高頻（速度另去 0.075 Hz 以下漂移）。
因果濾波的特性：可即時實現（不需未來取樣）、對訊號有輕微相位延遲（集中在接近 10 Hz 截止附近），但不會在地震波到時之前產生假訊號。

因此，所有加速度／速度數值代表的是「經去均值 + 10 Hz 因果低通後的地動峰值」，而非原始未濾波值，也非 1–10 Hz 帶通值。

二、JMA 計測震度為另一條獨立路徑（非因果）

JMA 計測震度與上述 CWA 系列不同源、不可逐值互相比較：

採氣象廳規格的非因果（零相位）FFT 頻率域濾波，直接作用於原始加速度，未經上述 10 Hz 低通。
三個濾波器同時套用：低切 FL ≈ √(1−exp(−(f/0.5)³))（約 0.5 Hz 以下衰減）、高切 FH（約 10 Hz 以上衰減）、周期效果 FF = √(1/f)（強調長週期），刻意保留 0.5–1 Hz 的長週期成分（大地震所需）。
由於濾波方式（因果／非因果）與頻段整形皆不同，JMA 震度與 CWA 震度出現差異屬正常：以高頻為主的小事件，通常 CWA 大於 JMA。

三、長週期地震動（LPGM / SVA）為第三條路徑

LPGM 階級與各週期 SVA，使用「原始加速度去初始偏移 + 2 階 Butterworth 0.05 Hz 高通」後，對 1.6–7.8 s（32 個週期）以單自由度振子（阻尼 h = 5%）求絕對速度應答，取各週期與整體最大 SVA，與前兩者皆不同。

四、因果 vs 非因果的取捨

因果（CWA 所用）：即時系統唯一可行的方式；有相位延遲，但物理上不會出現「波還沒到就有訊號」的情形。
非因果／零相位（JMA 所用）：相位不失真、更忠實還原波形與長週期，適合事後、完整紀錄的分析；但因前向與反向兩次濾波，使濾波響應同時向前與向後展開，事件兩側都存在響應，會在真實到時之前出現不物理的前兆，故不能投入即時檢測。

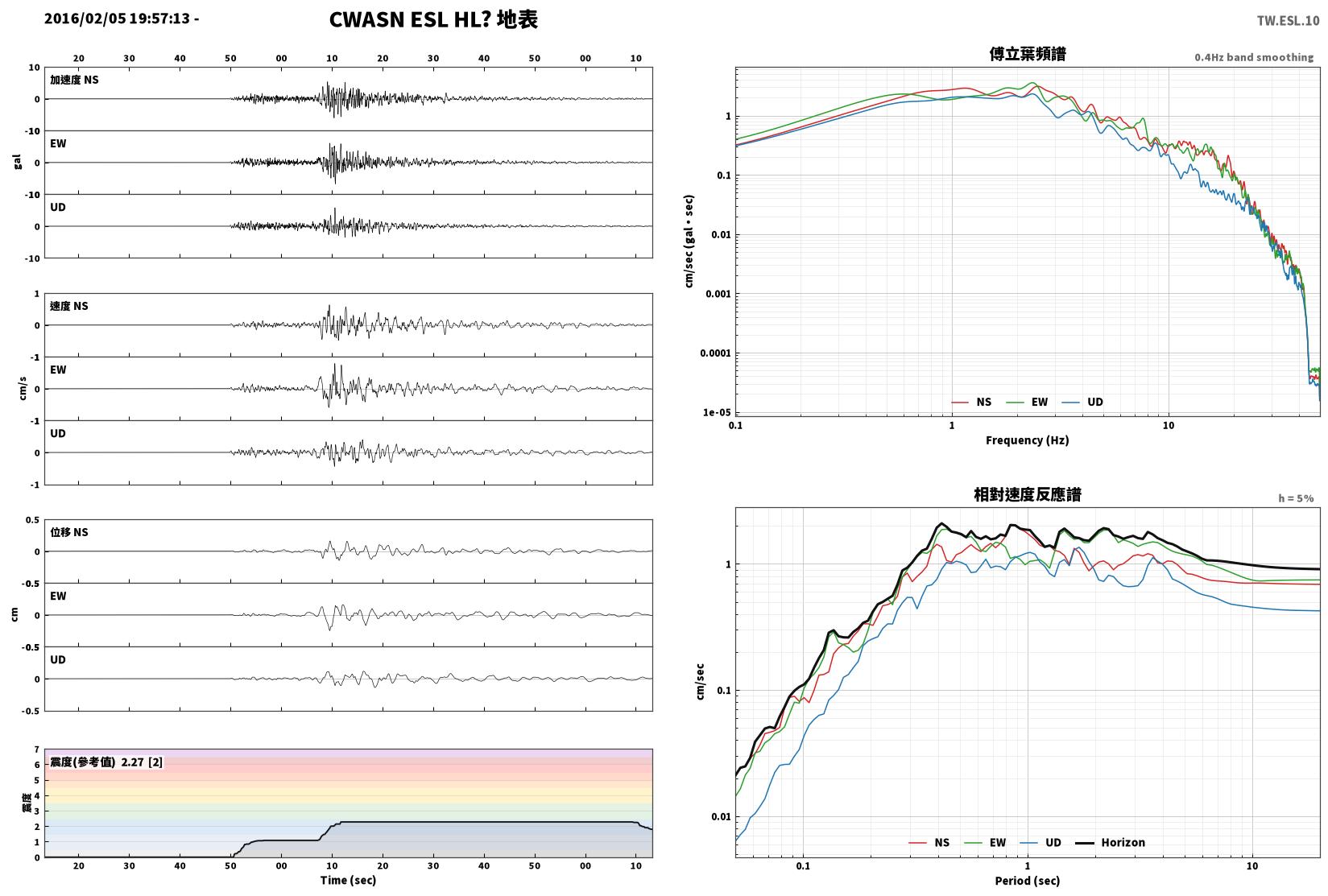

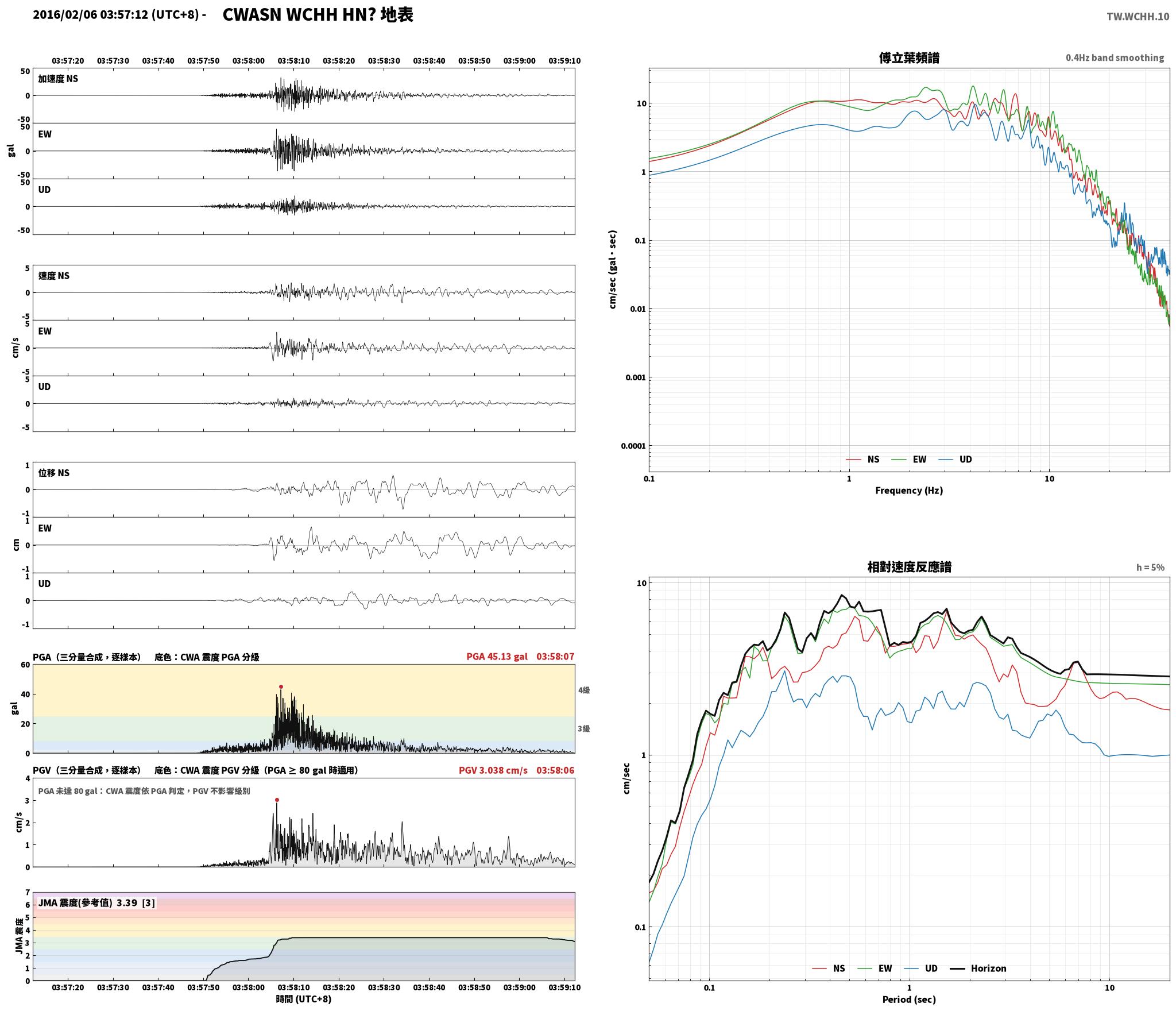

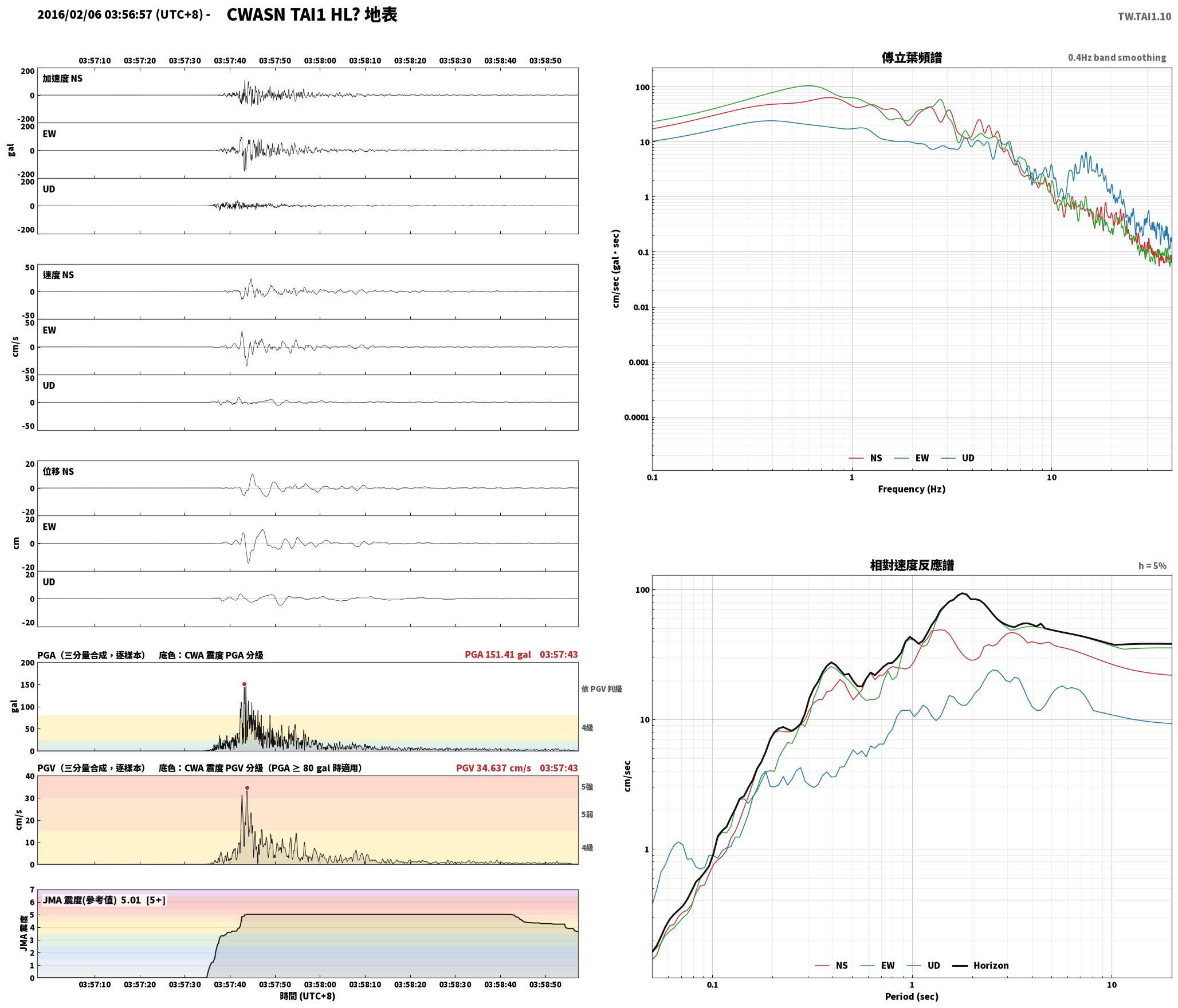

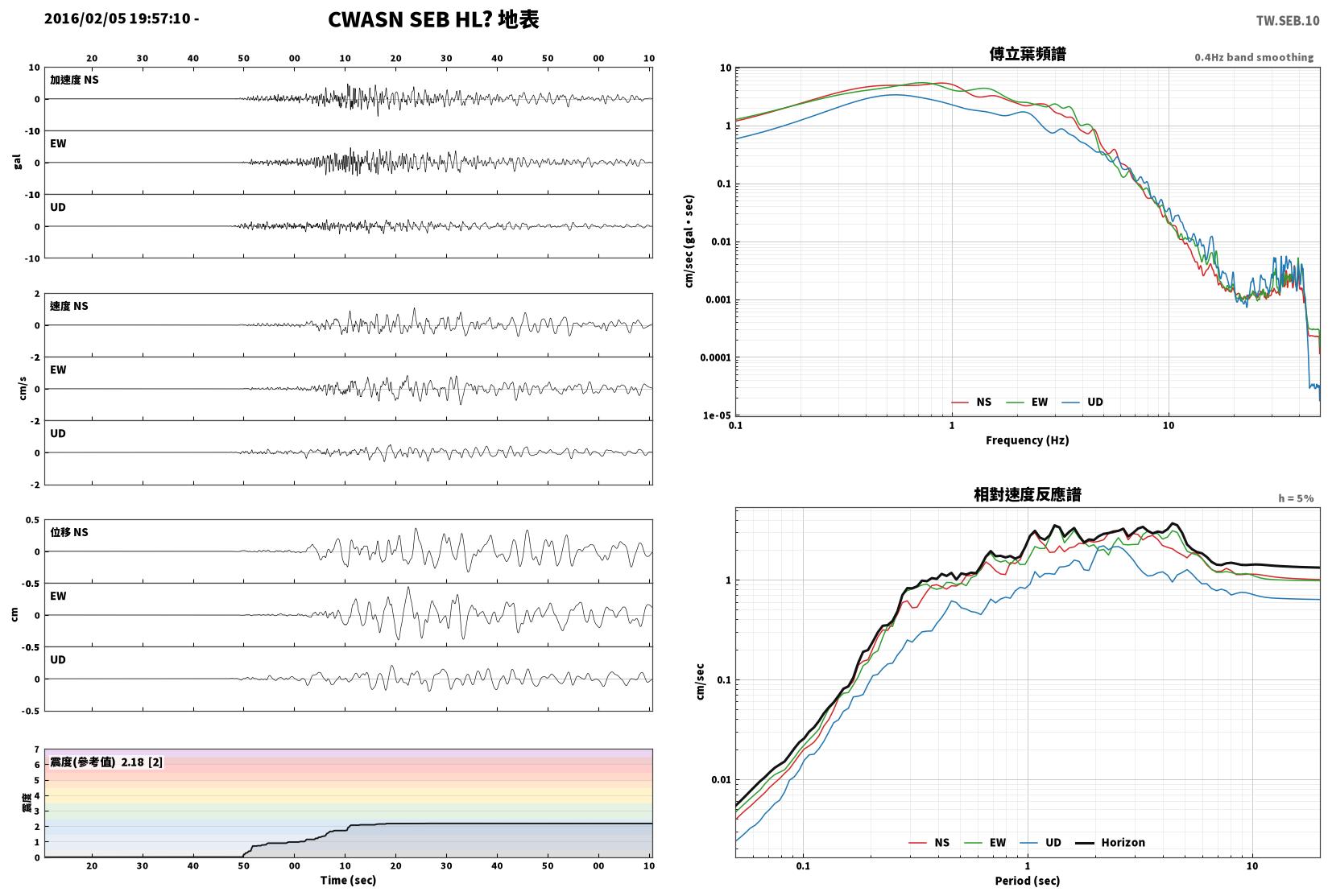

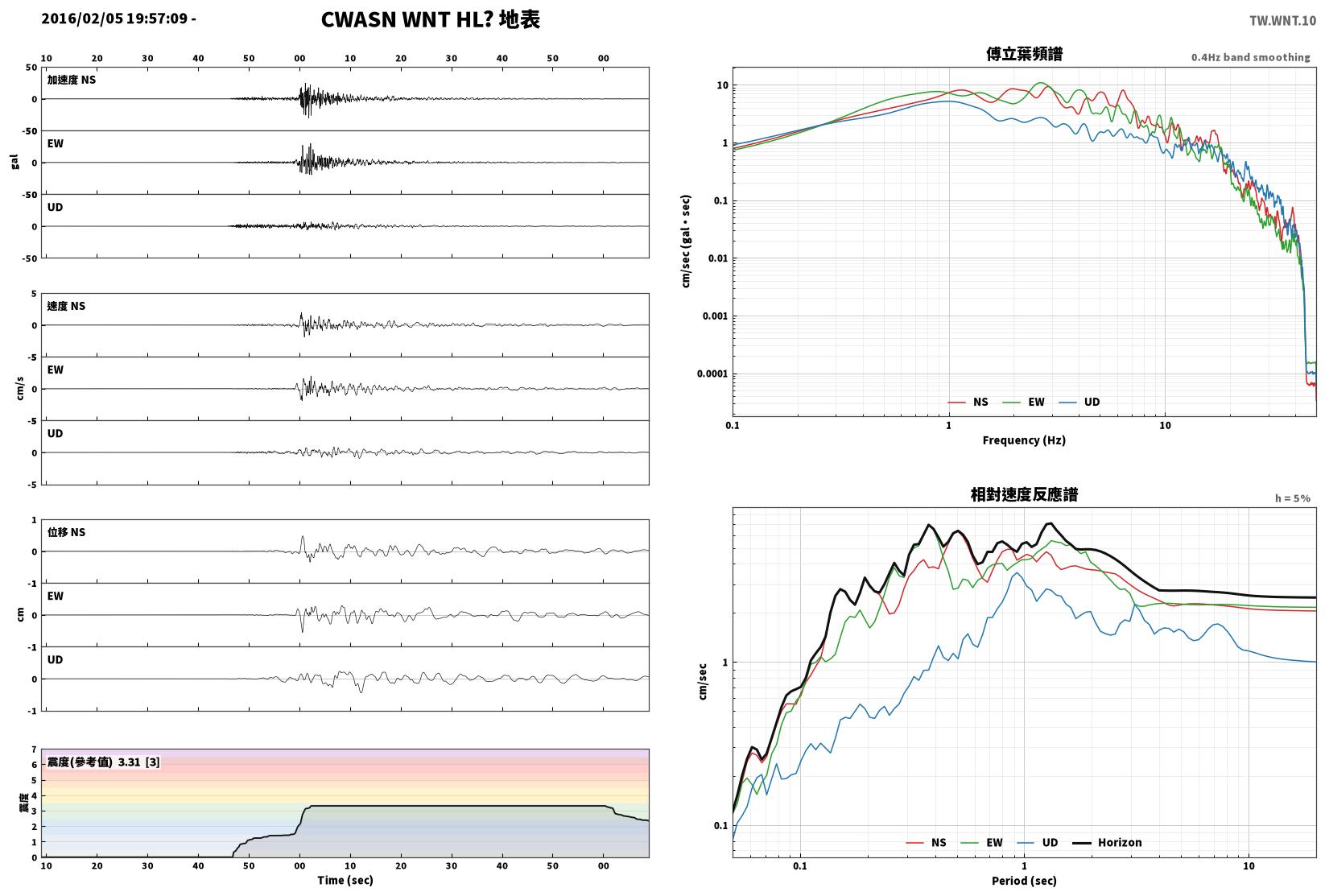

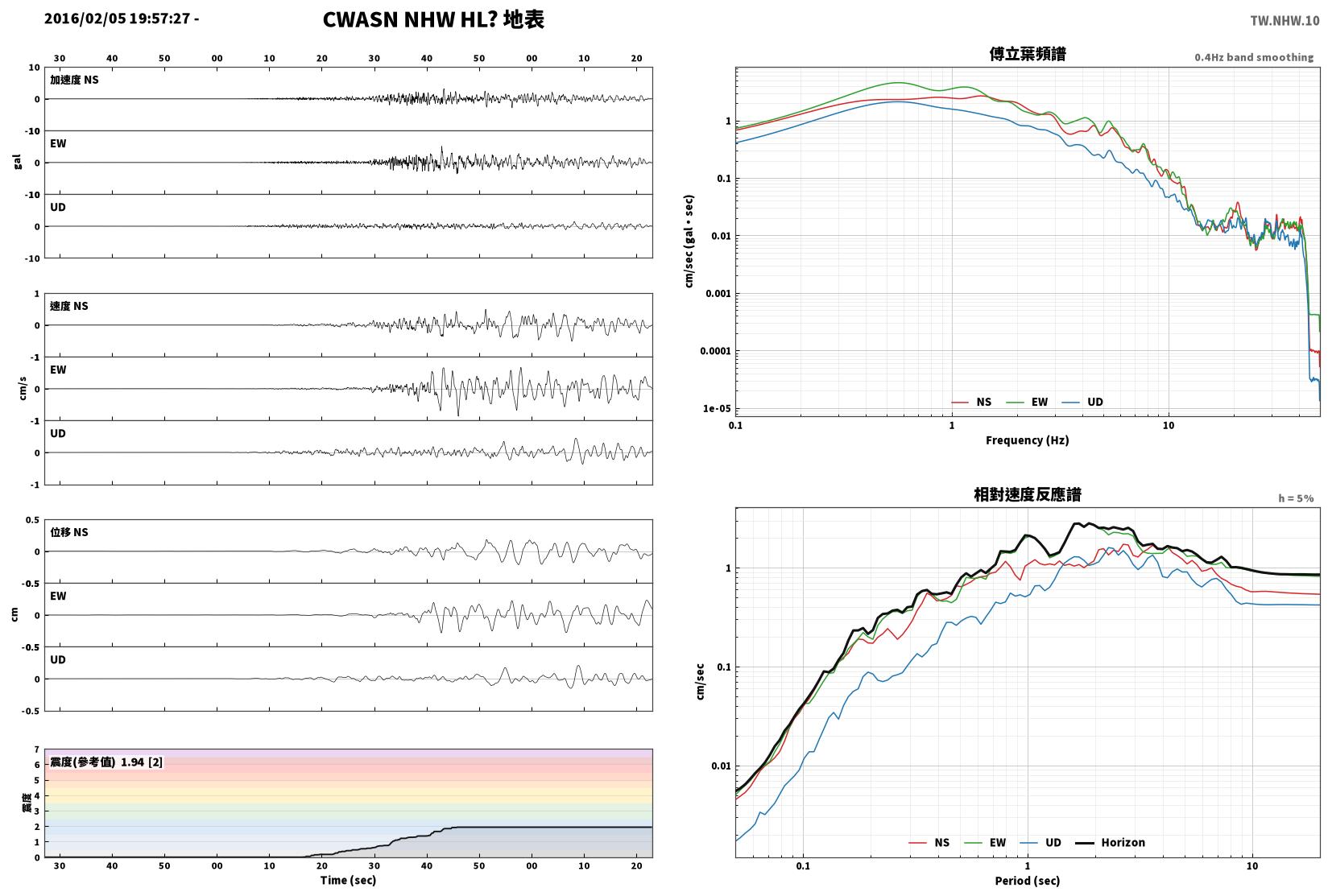

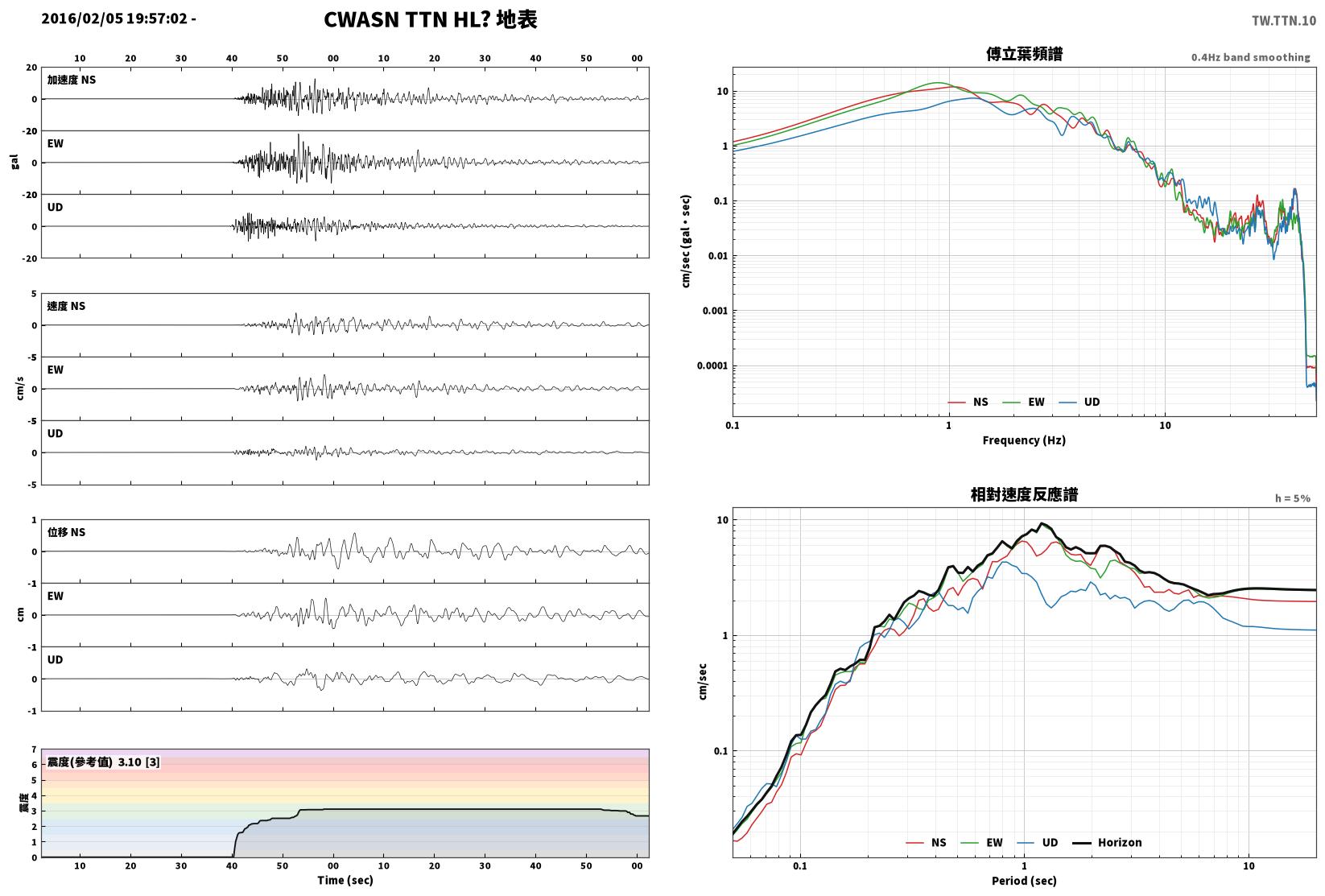

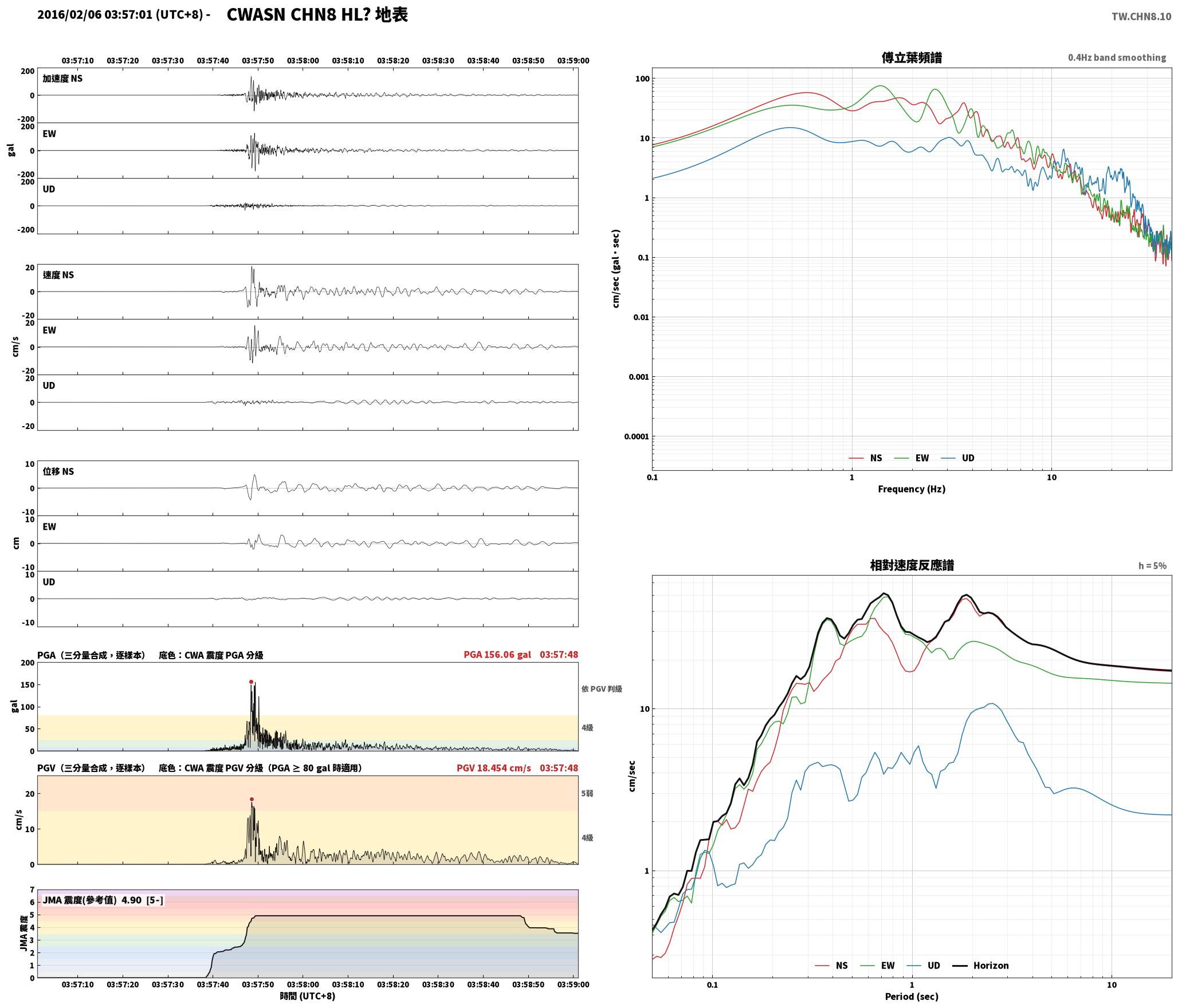

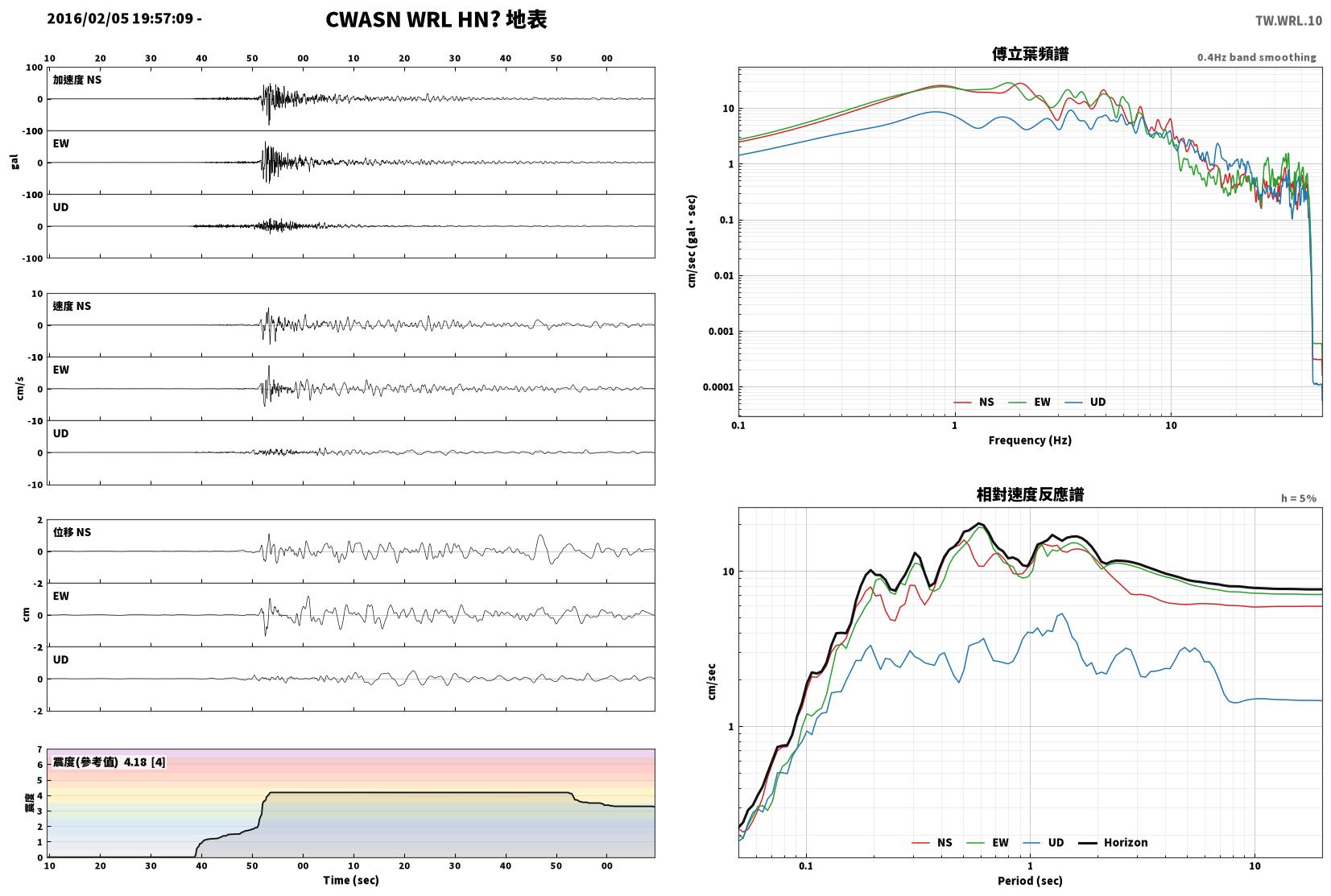

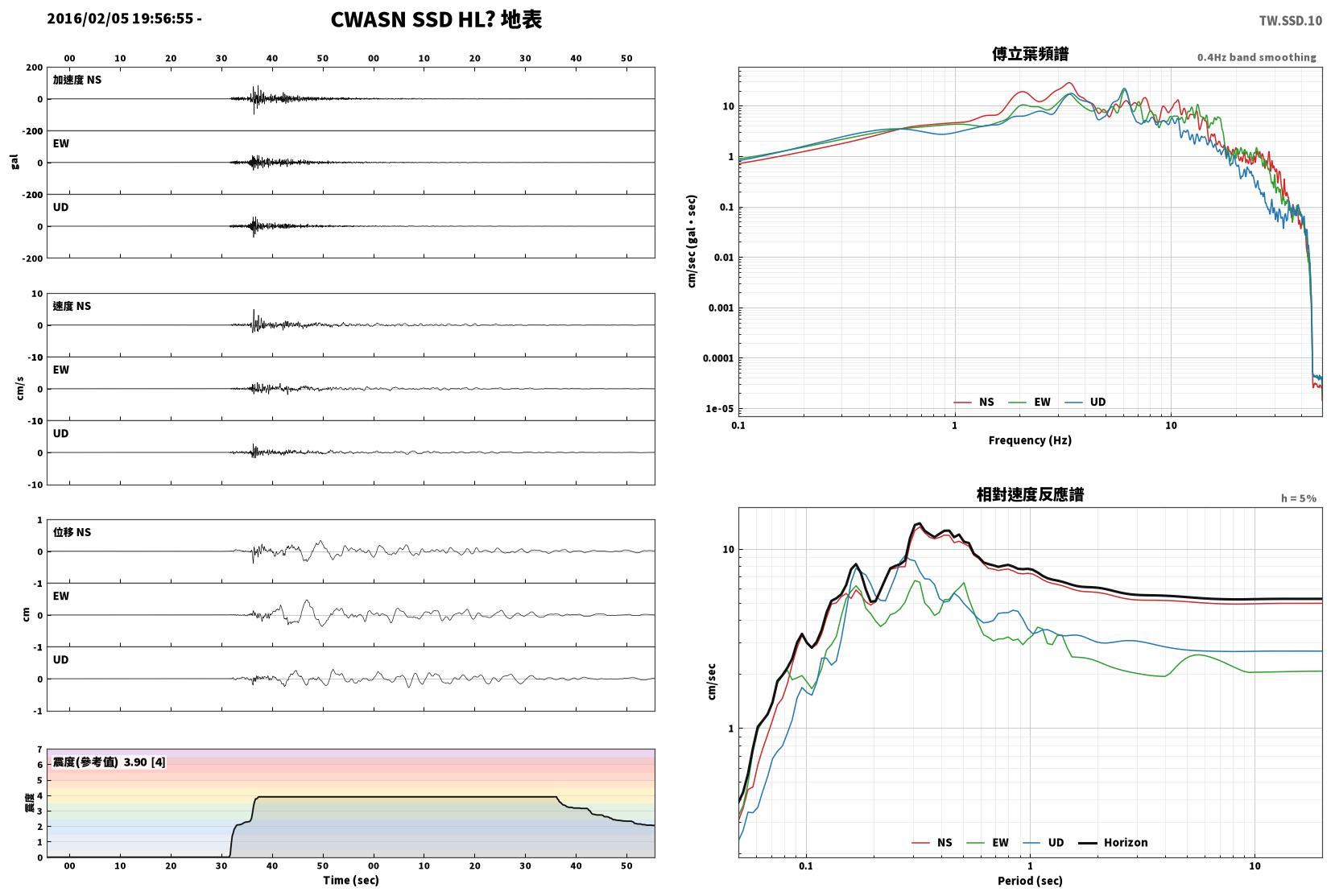

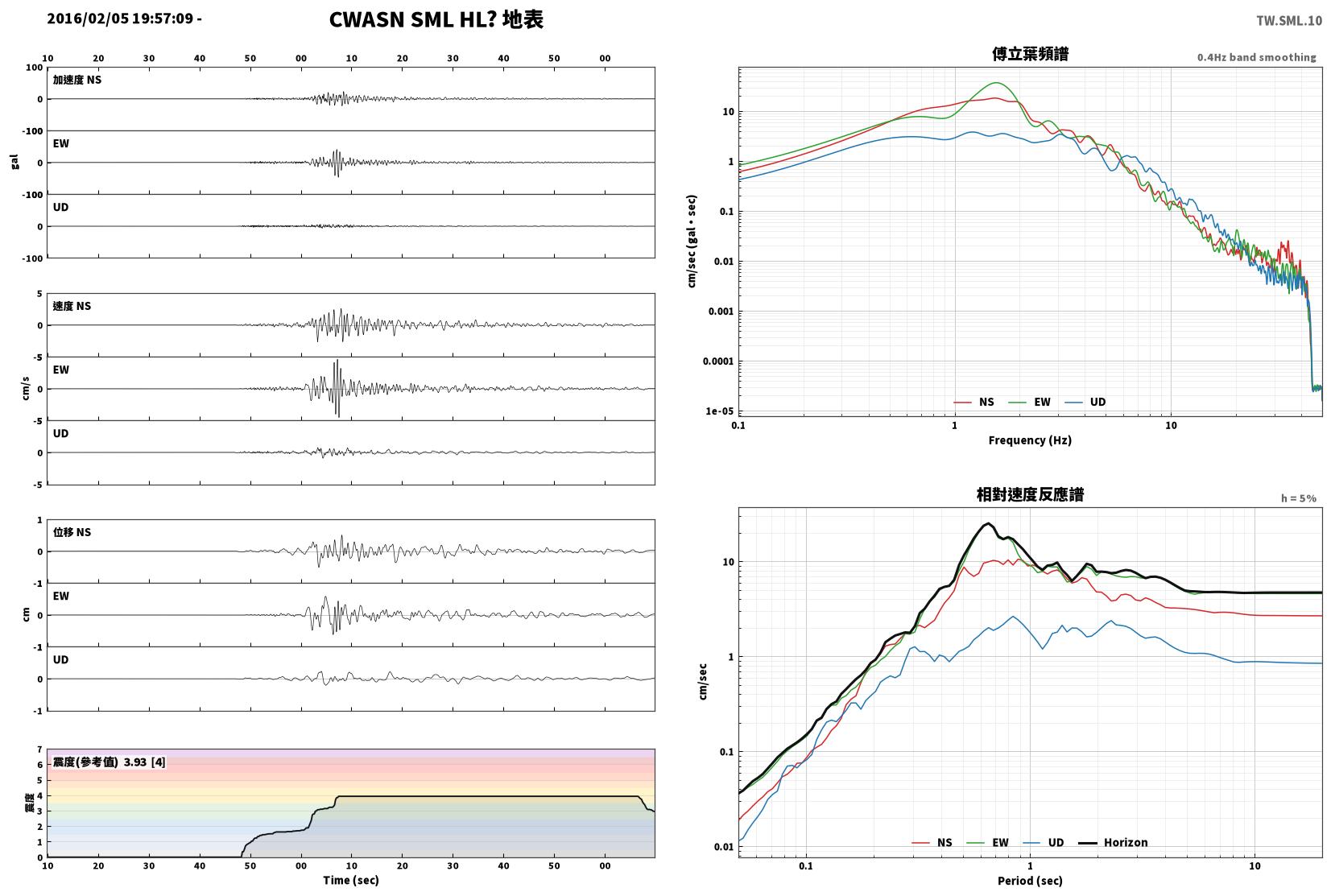

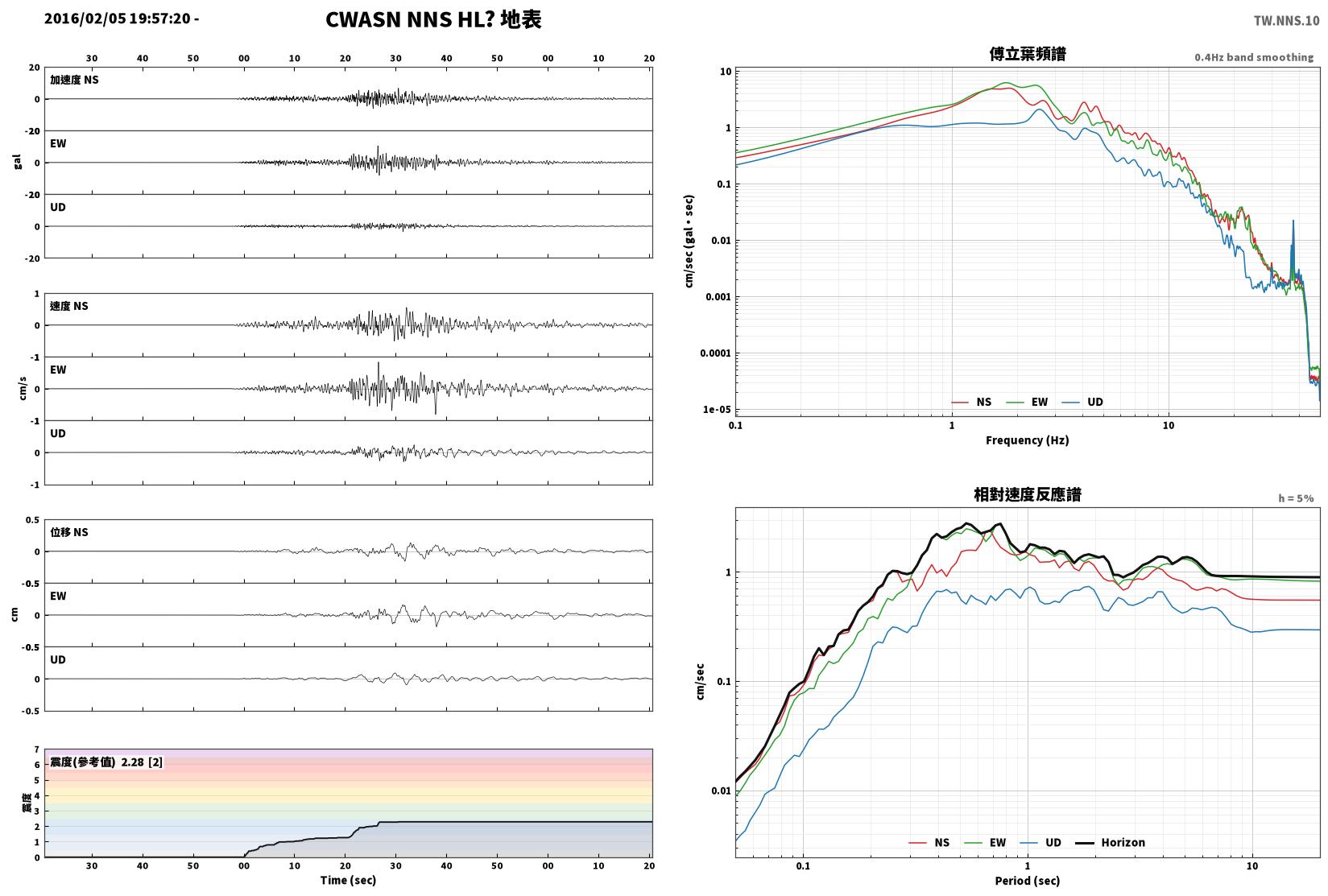

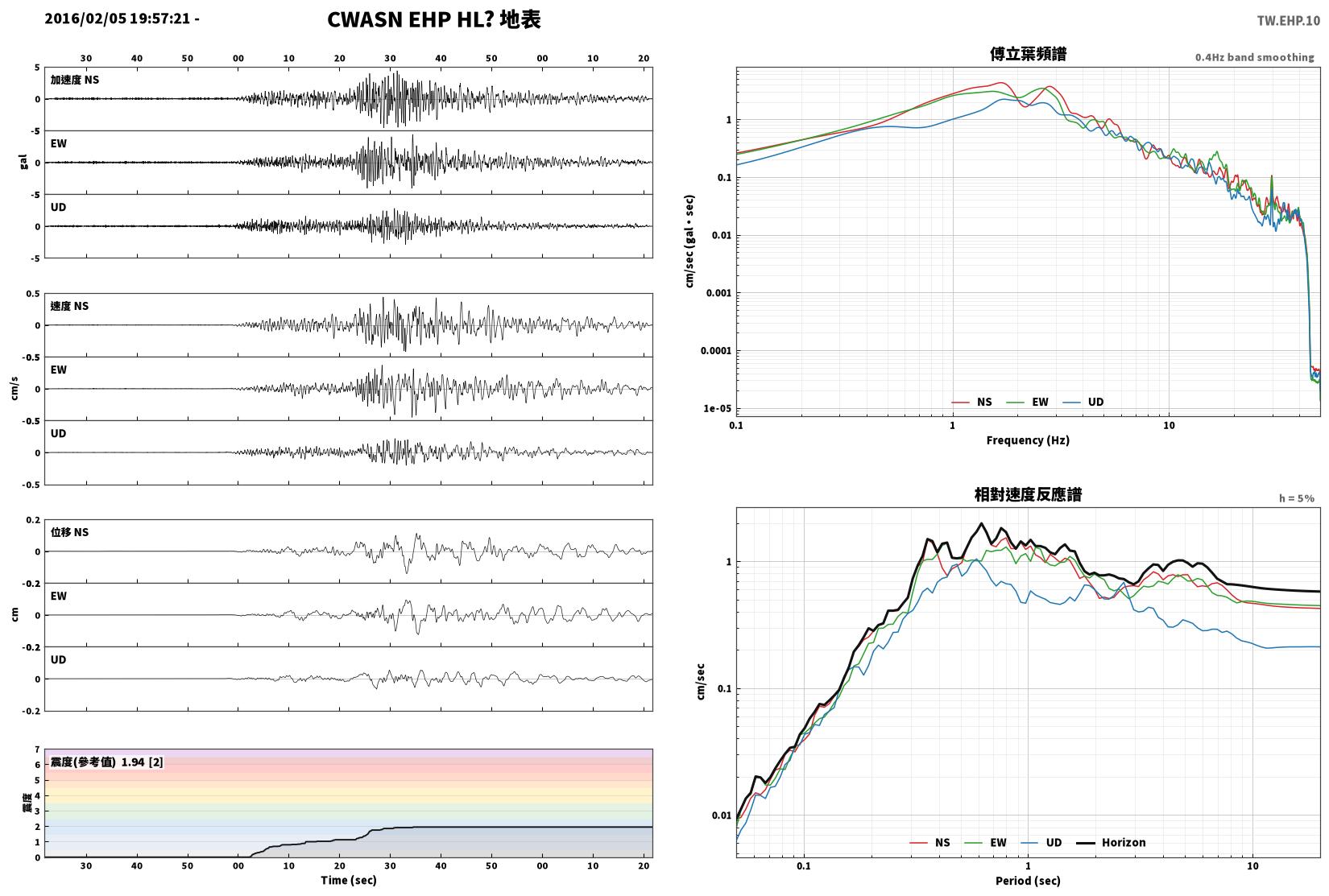

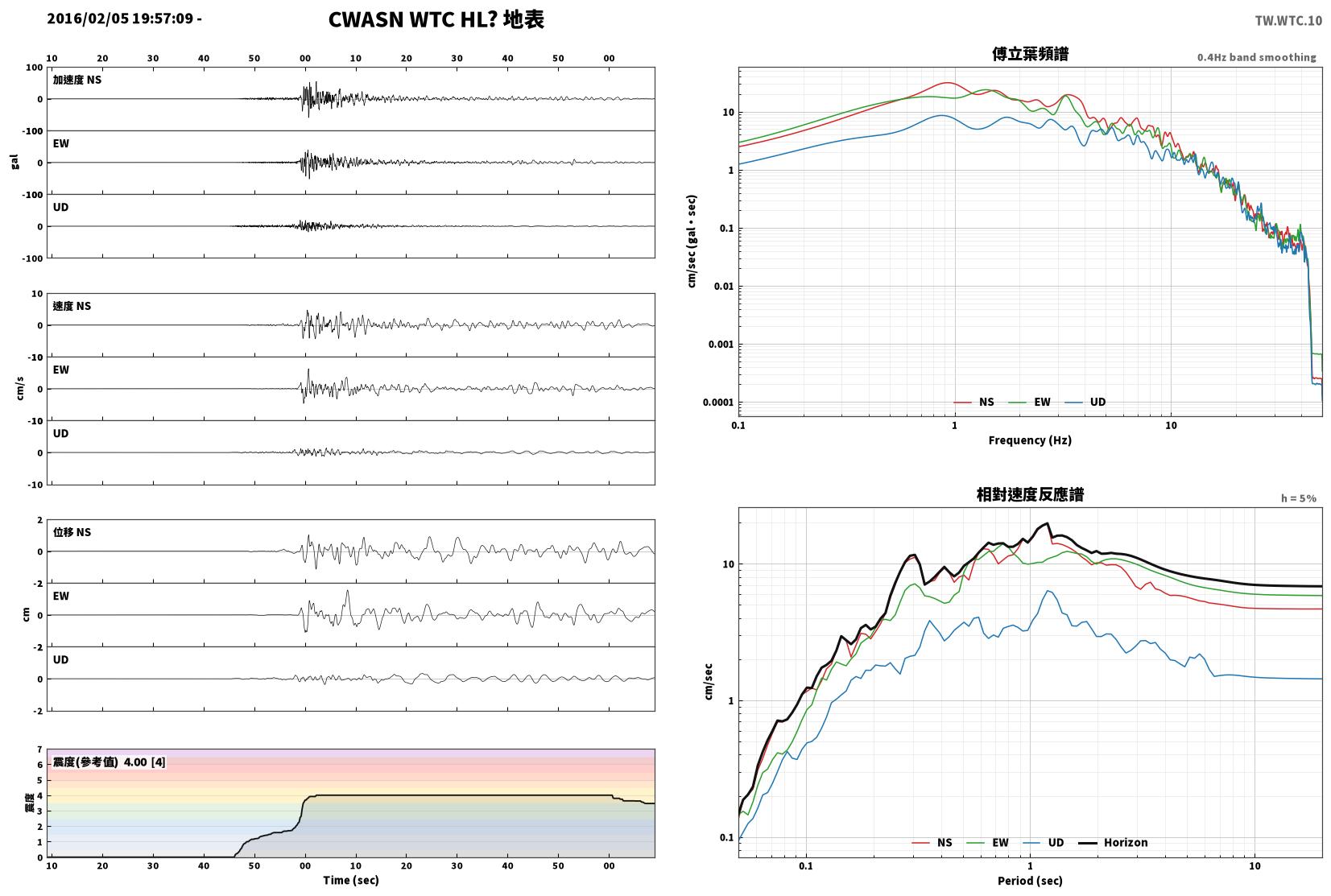

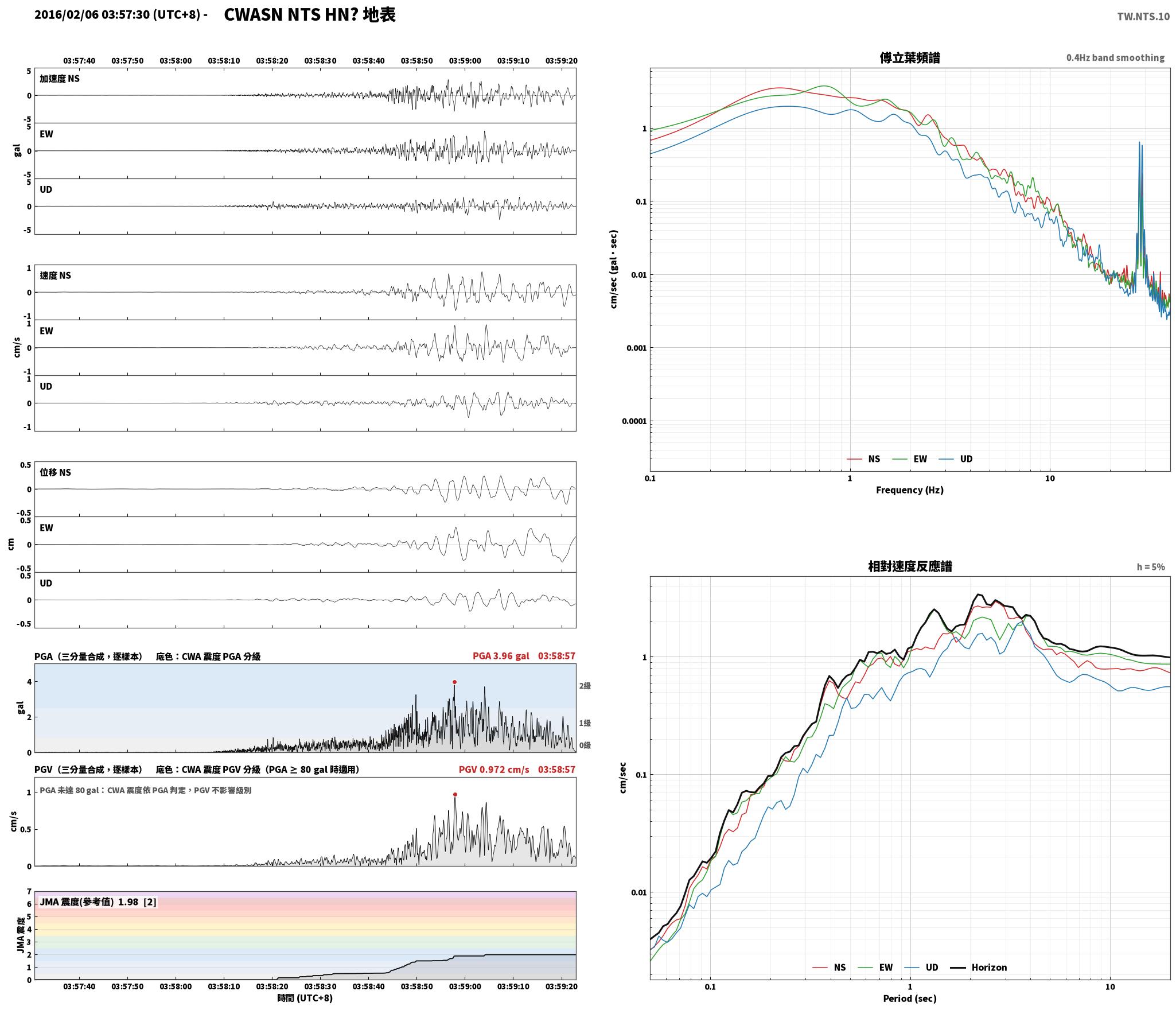

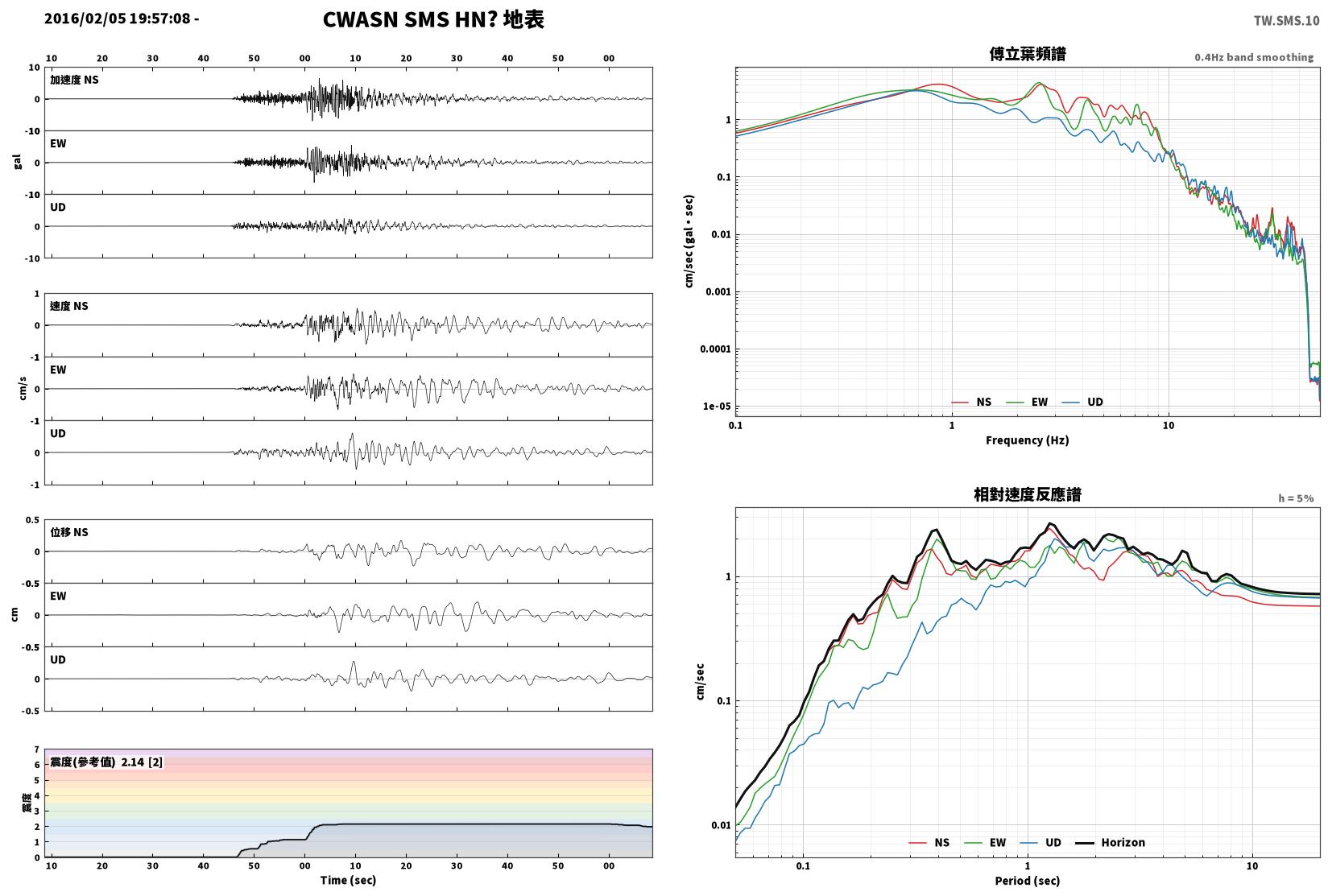

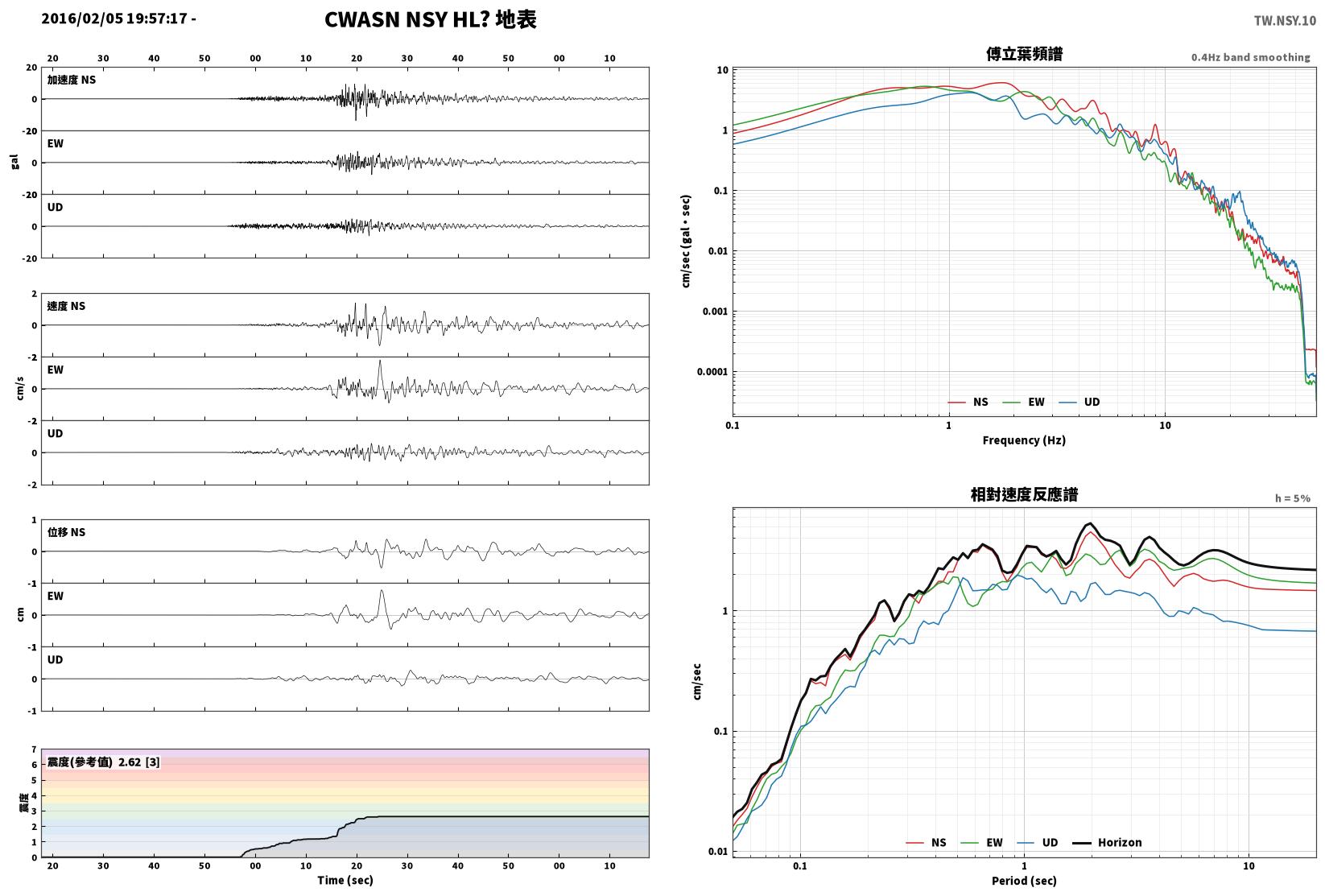

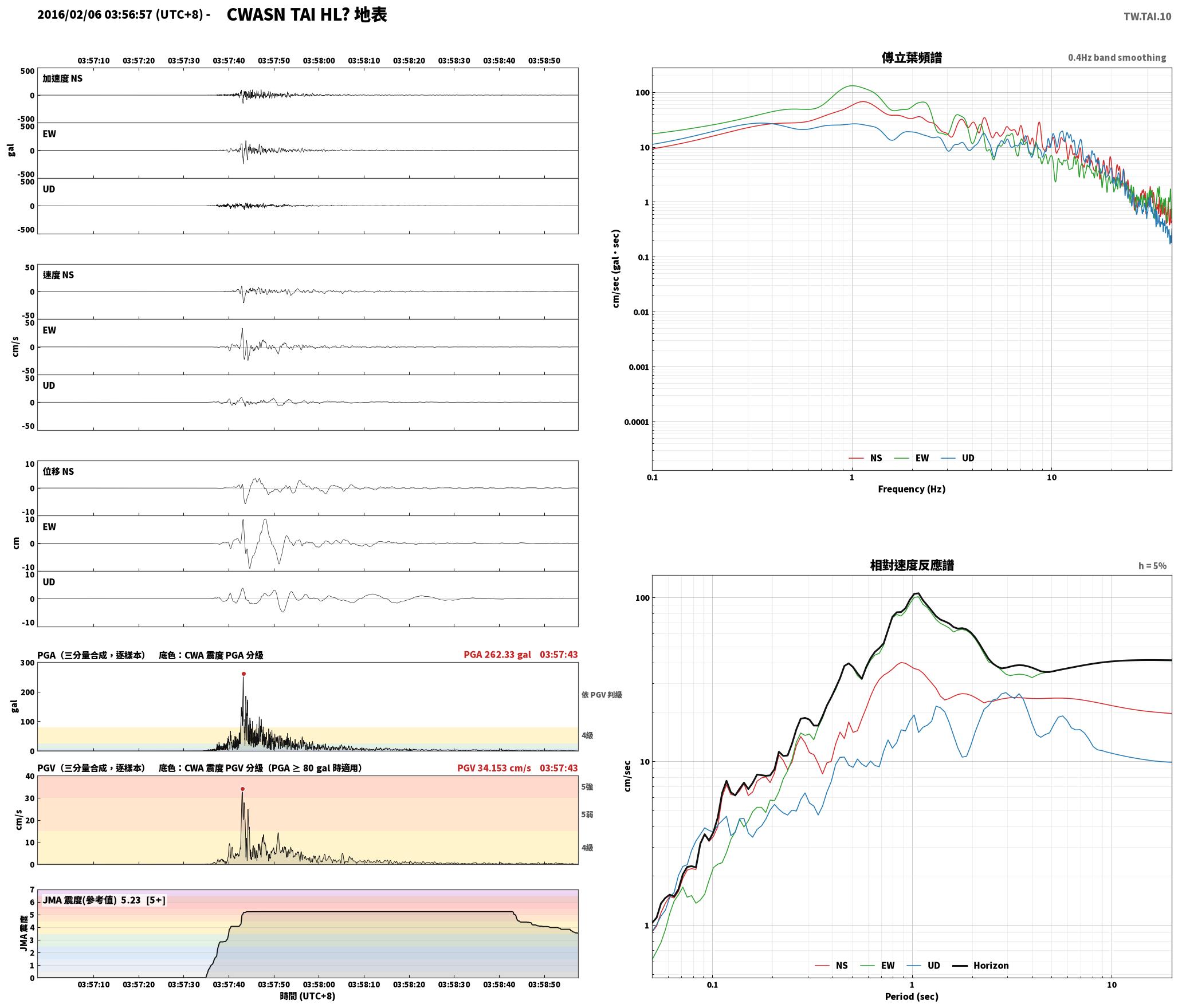

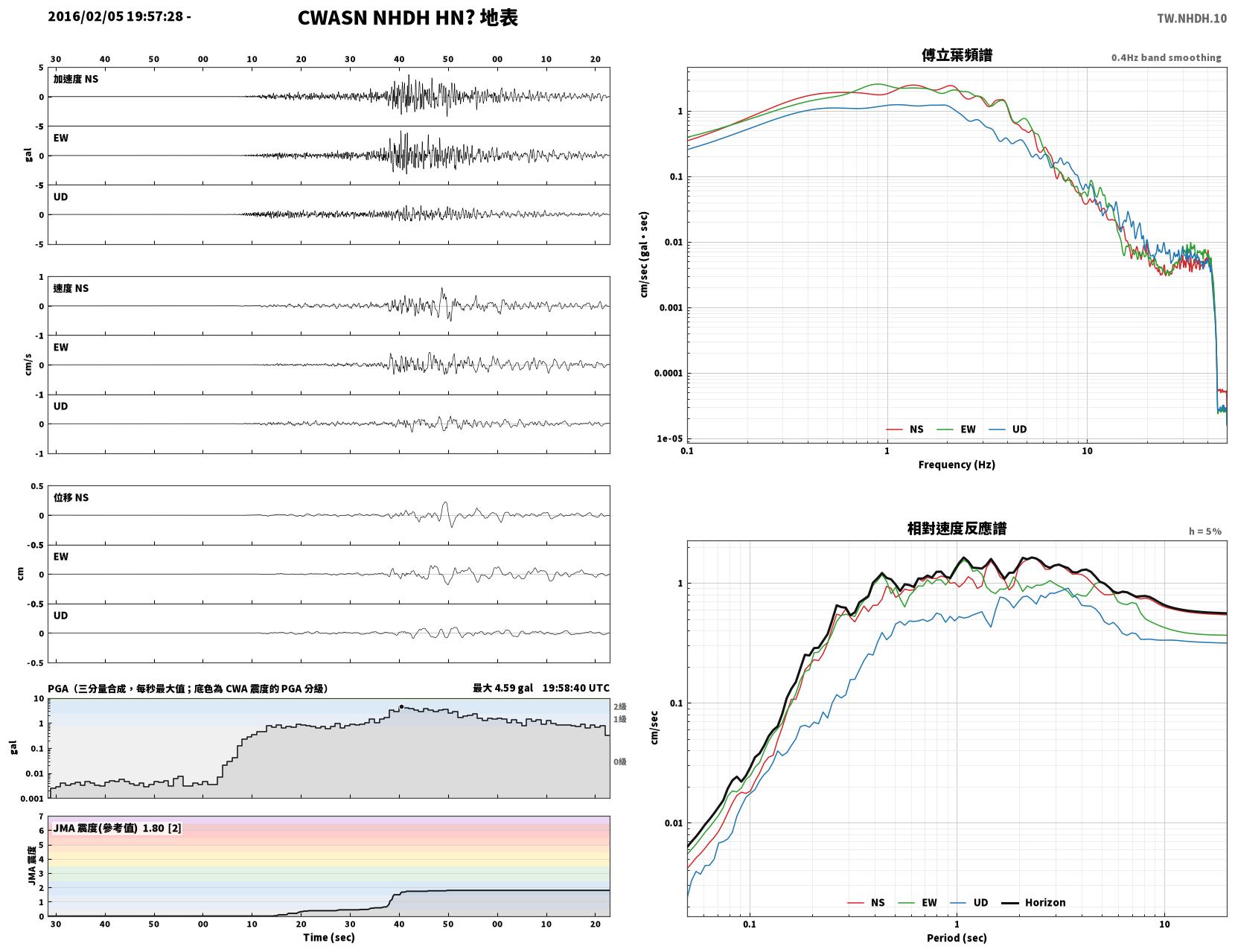

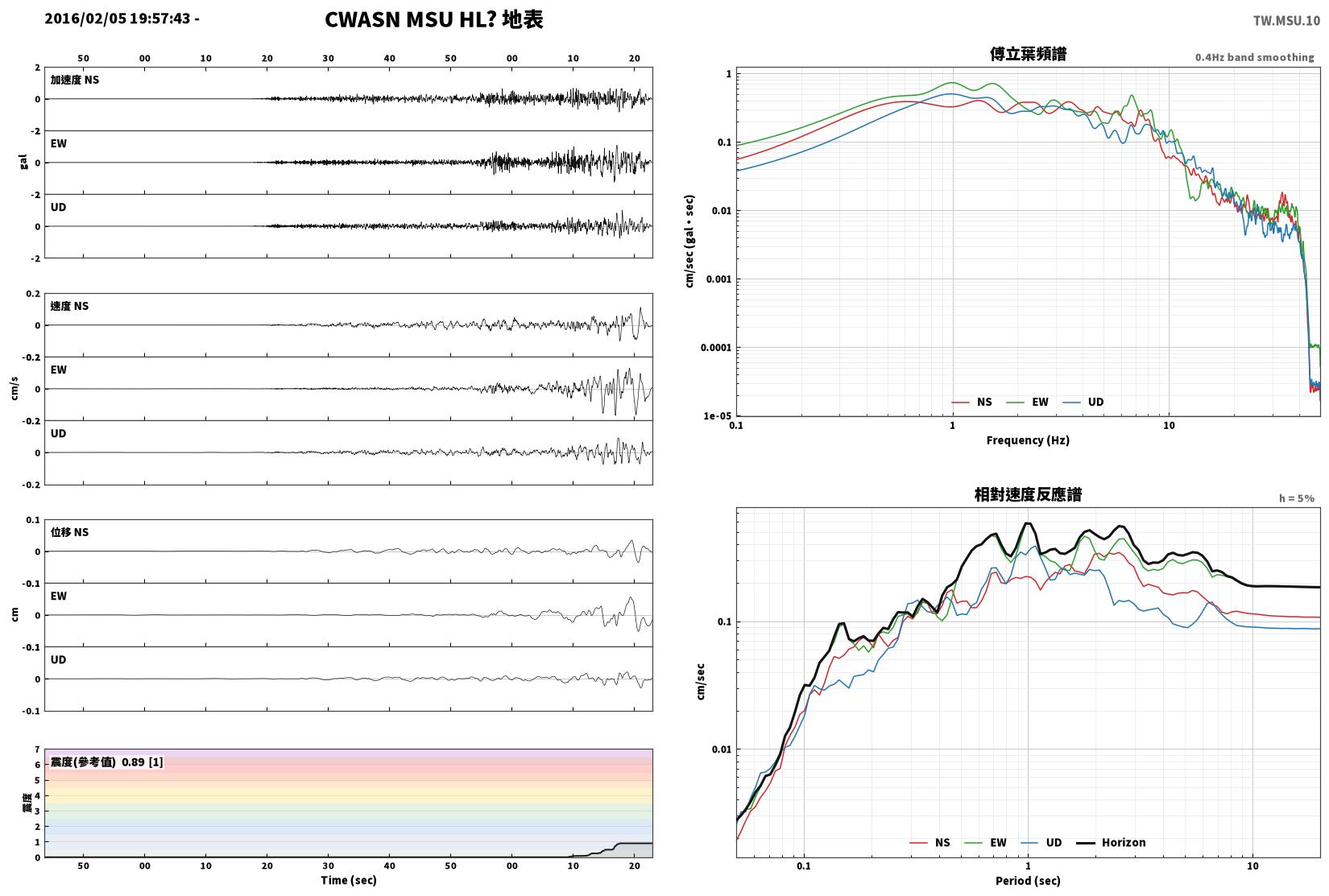

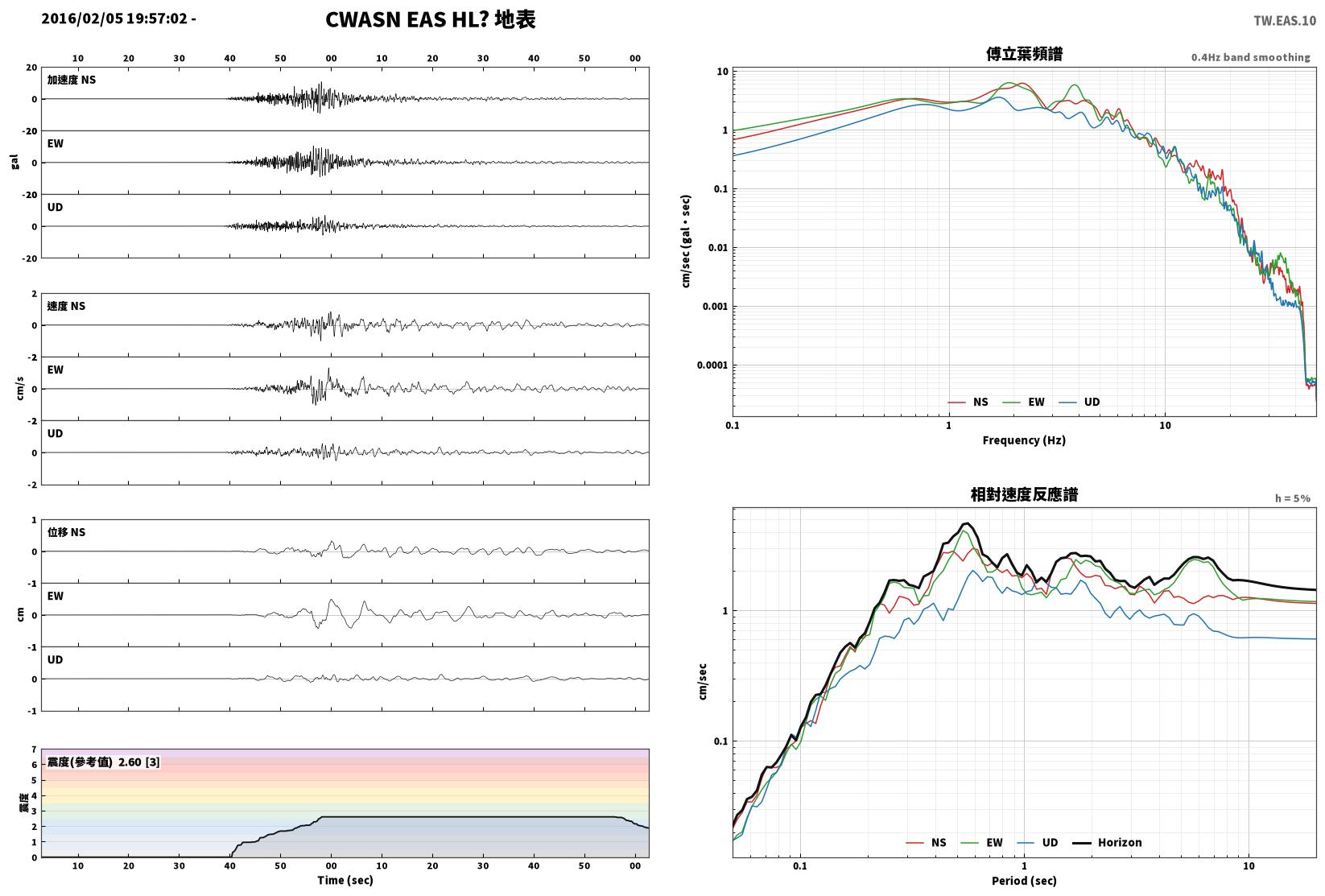

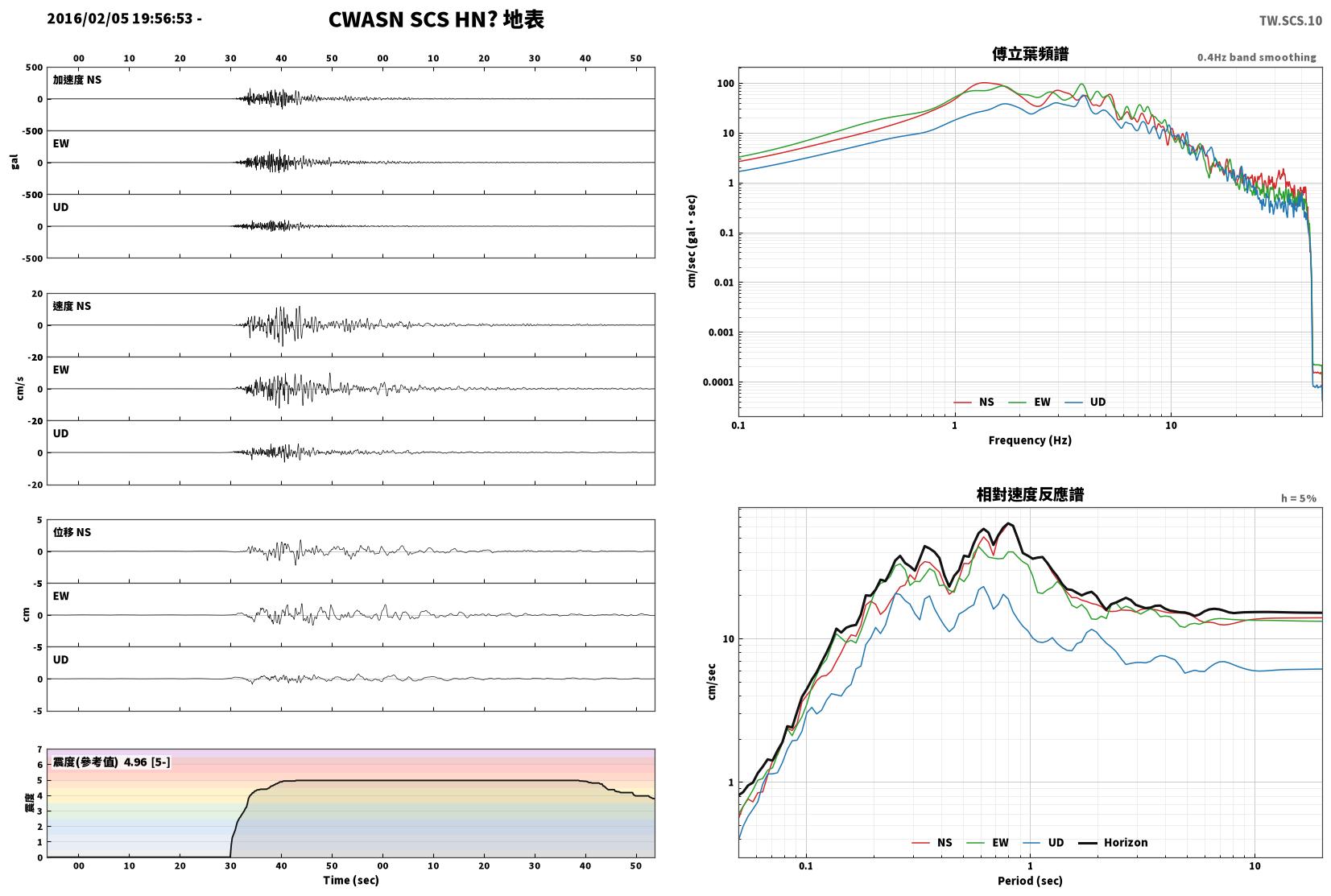

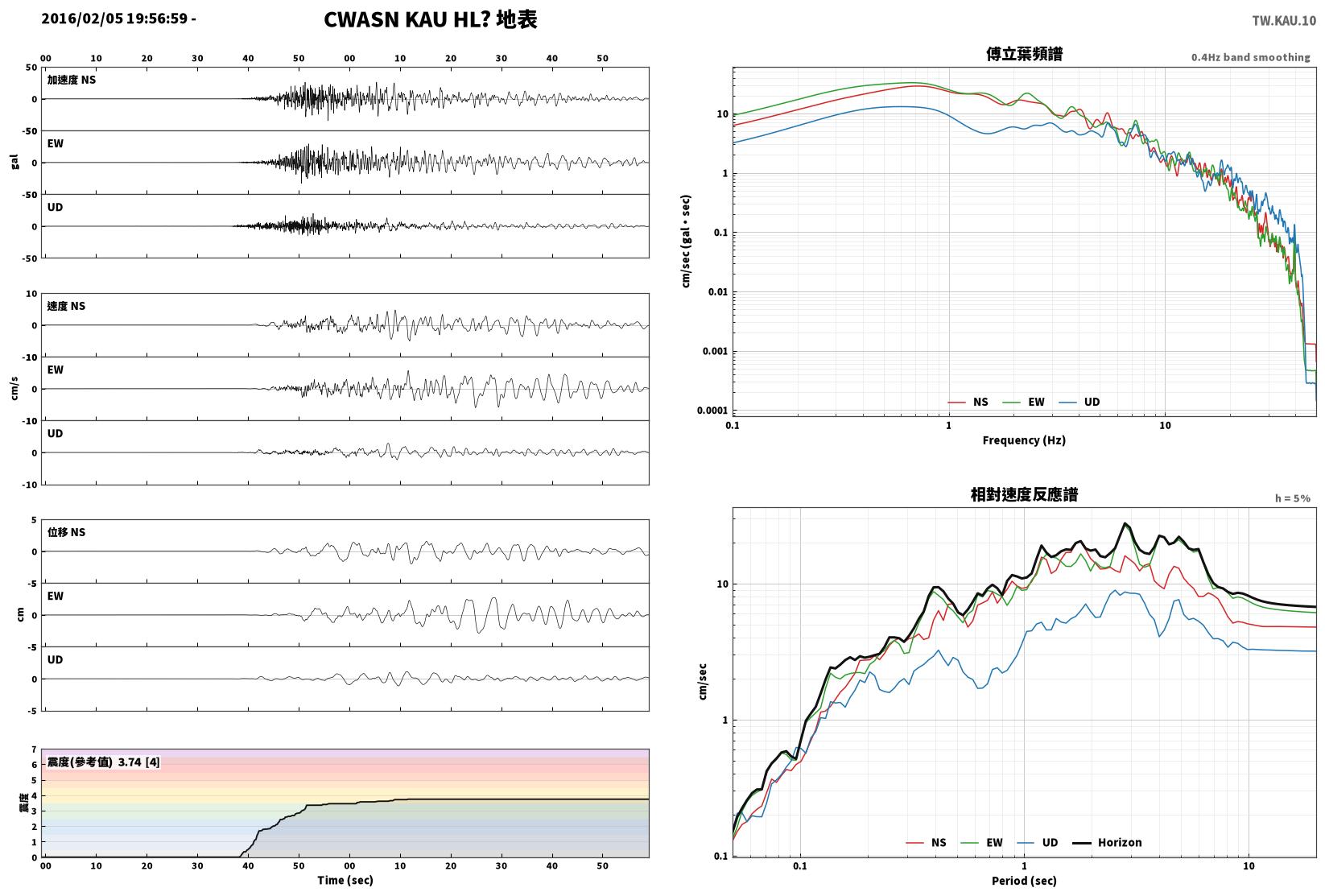

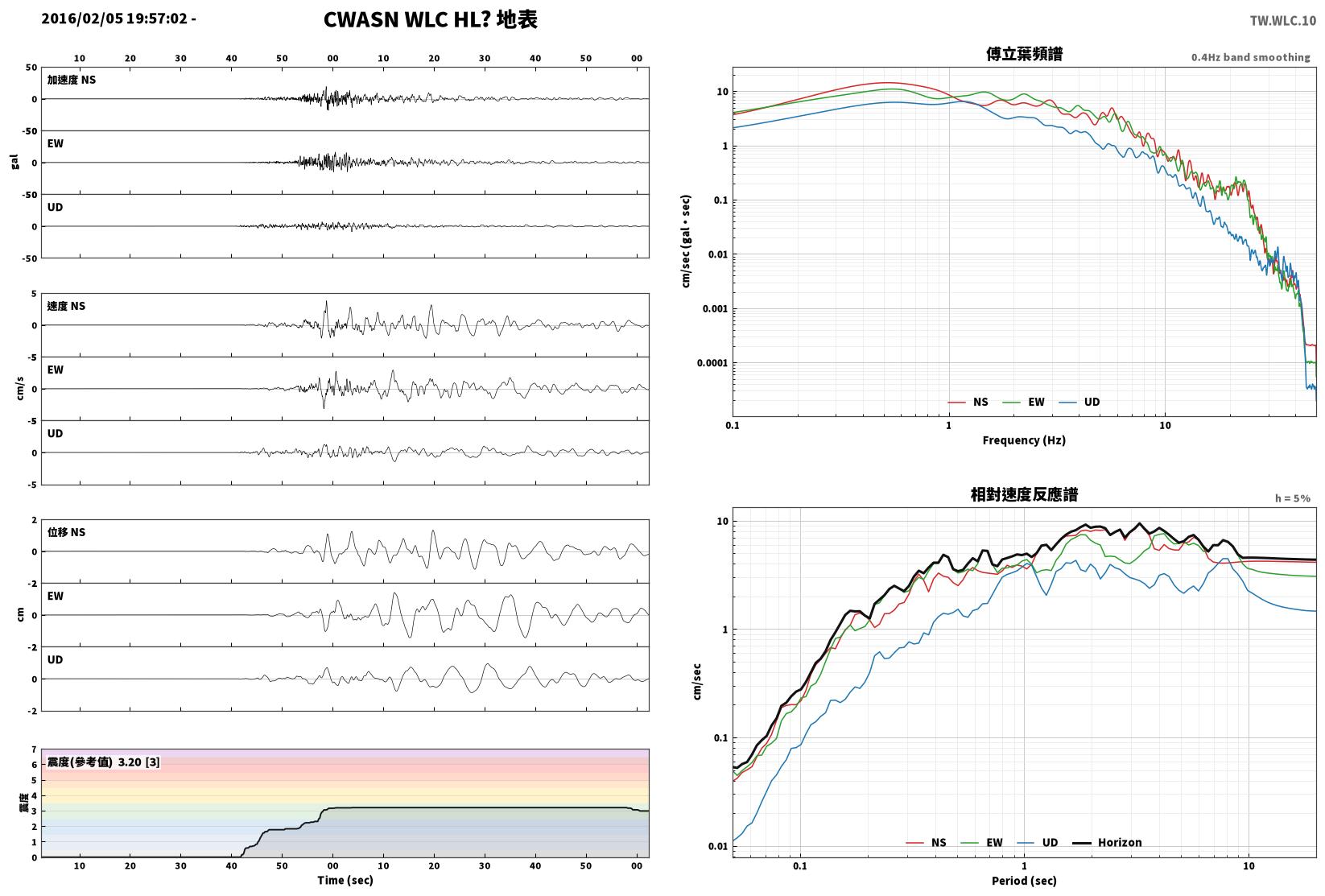

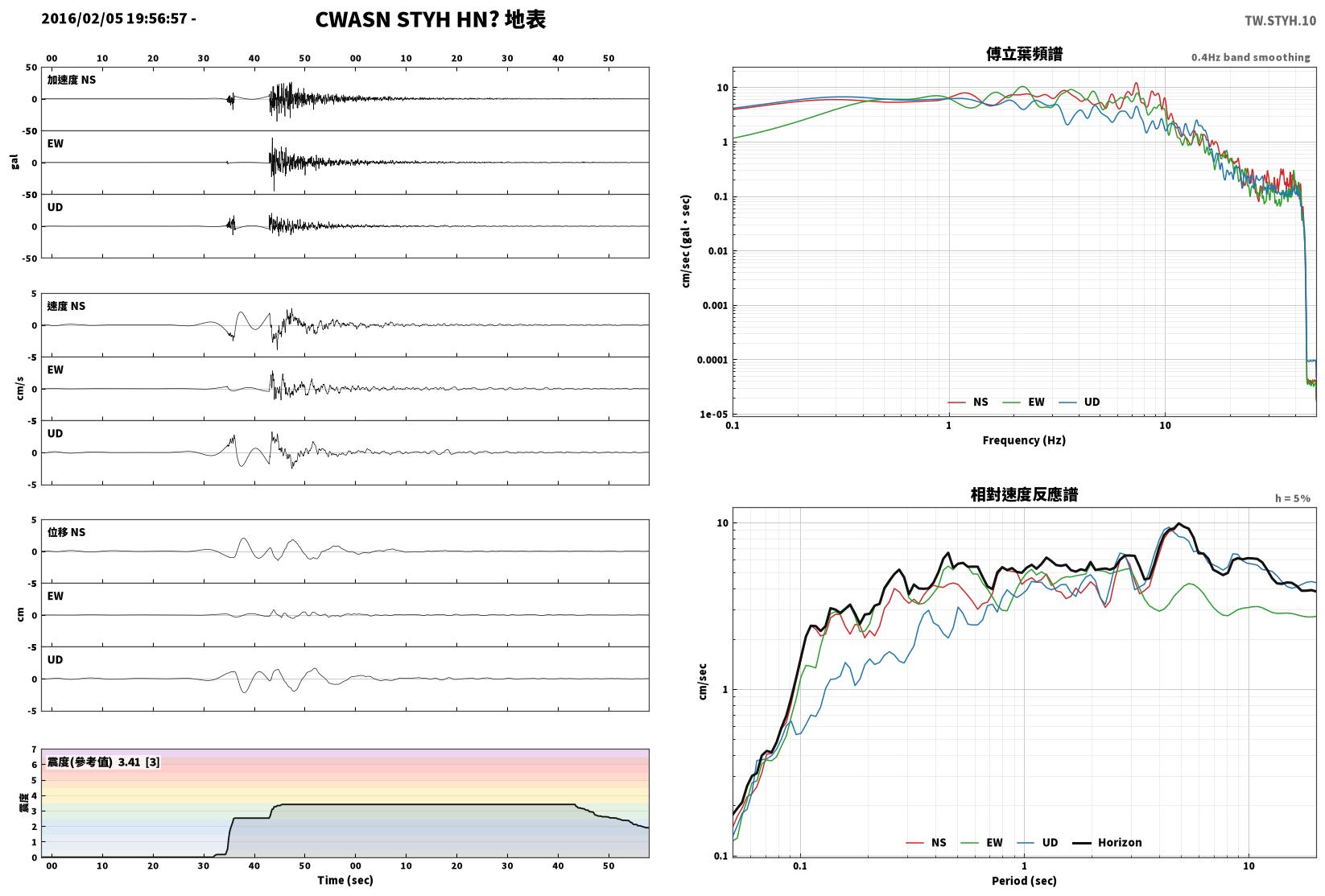

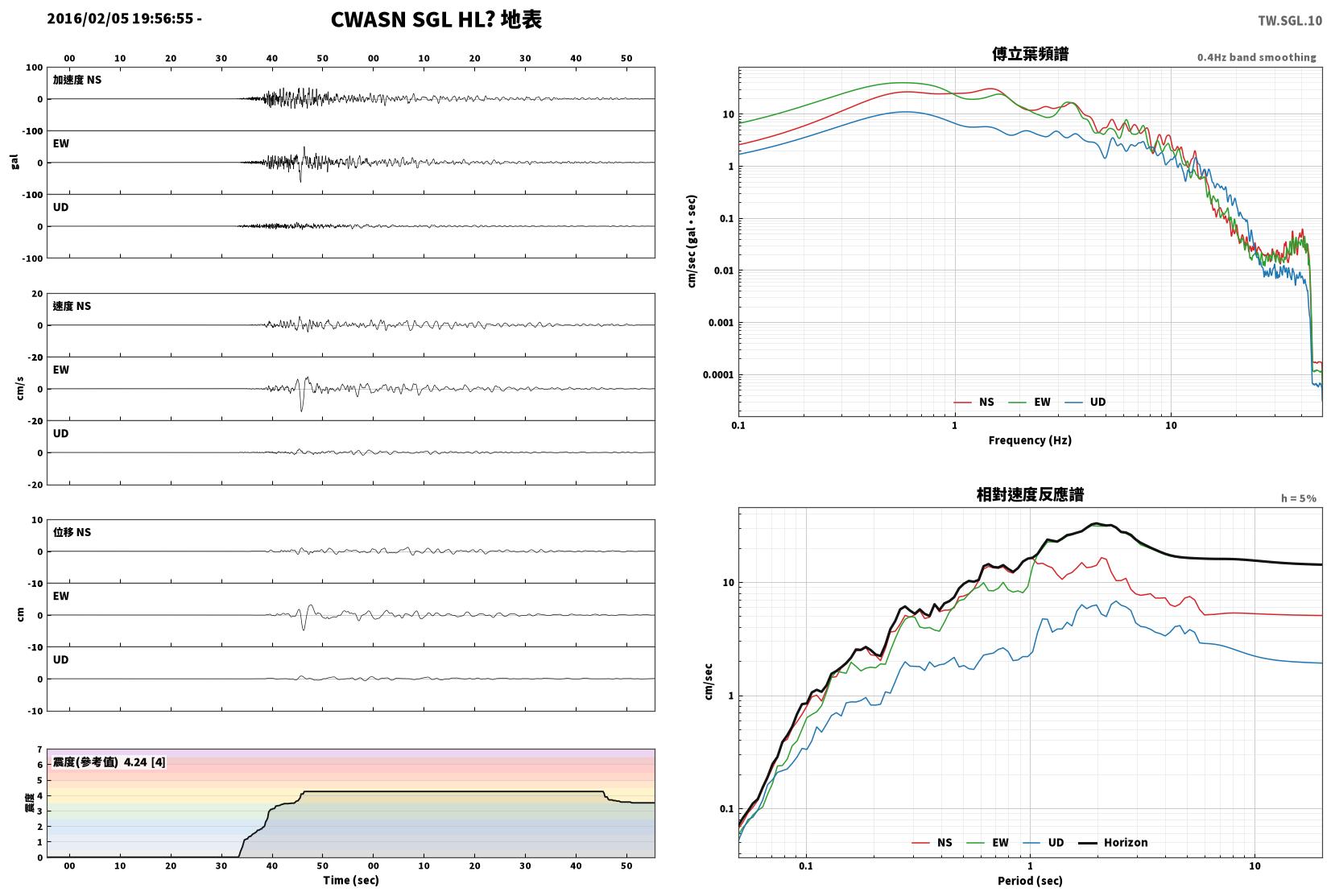

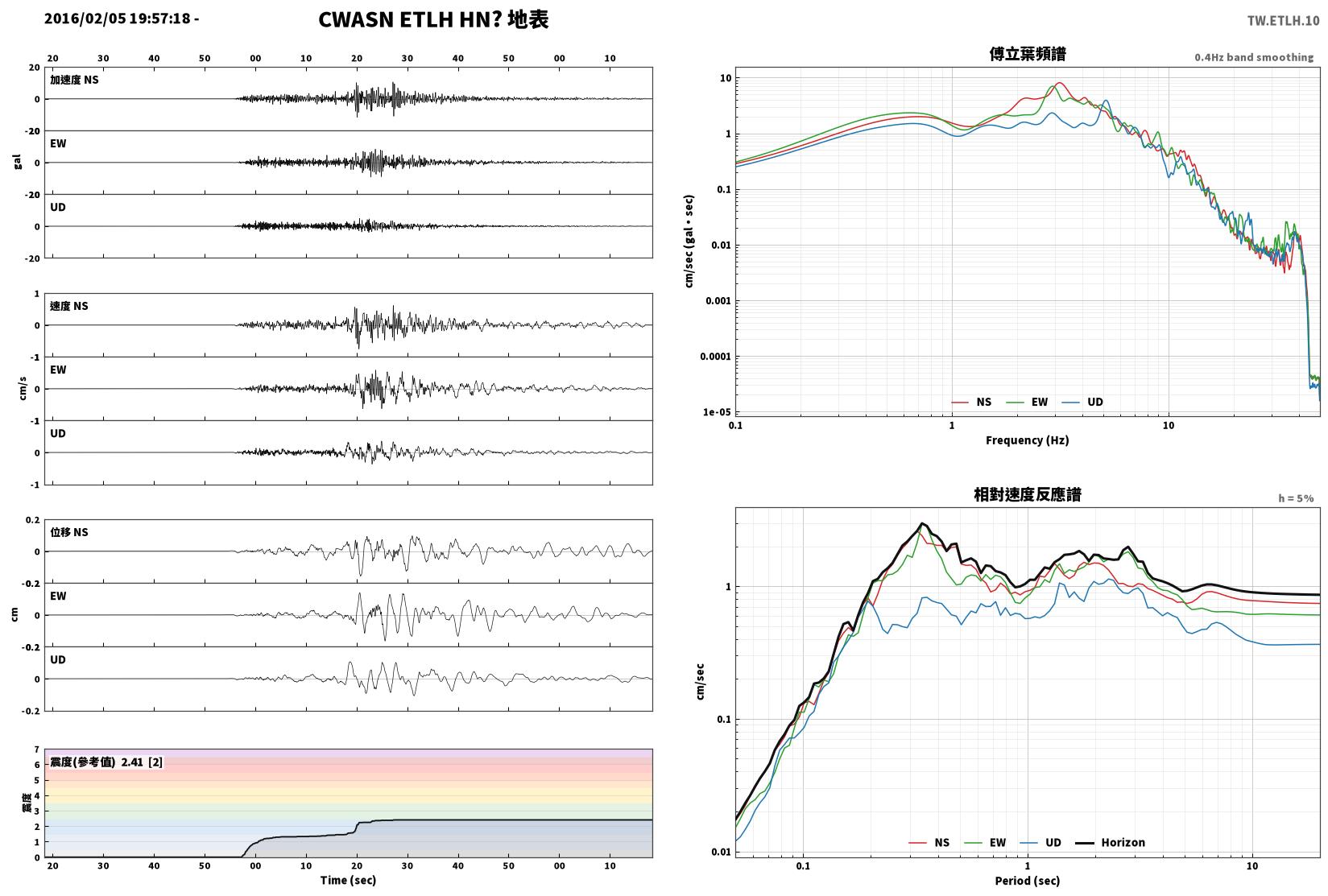

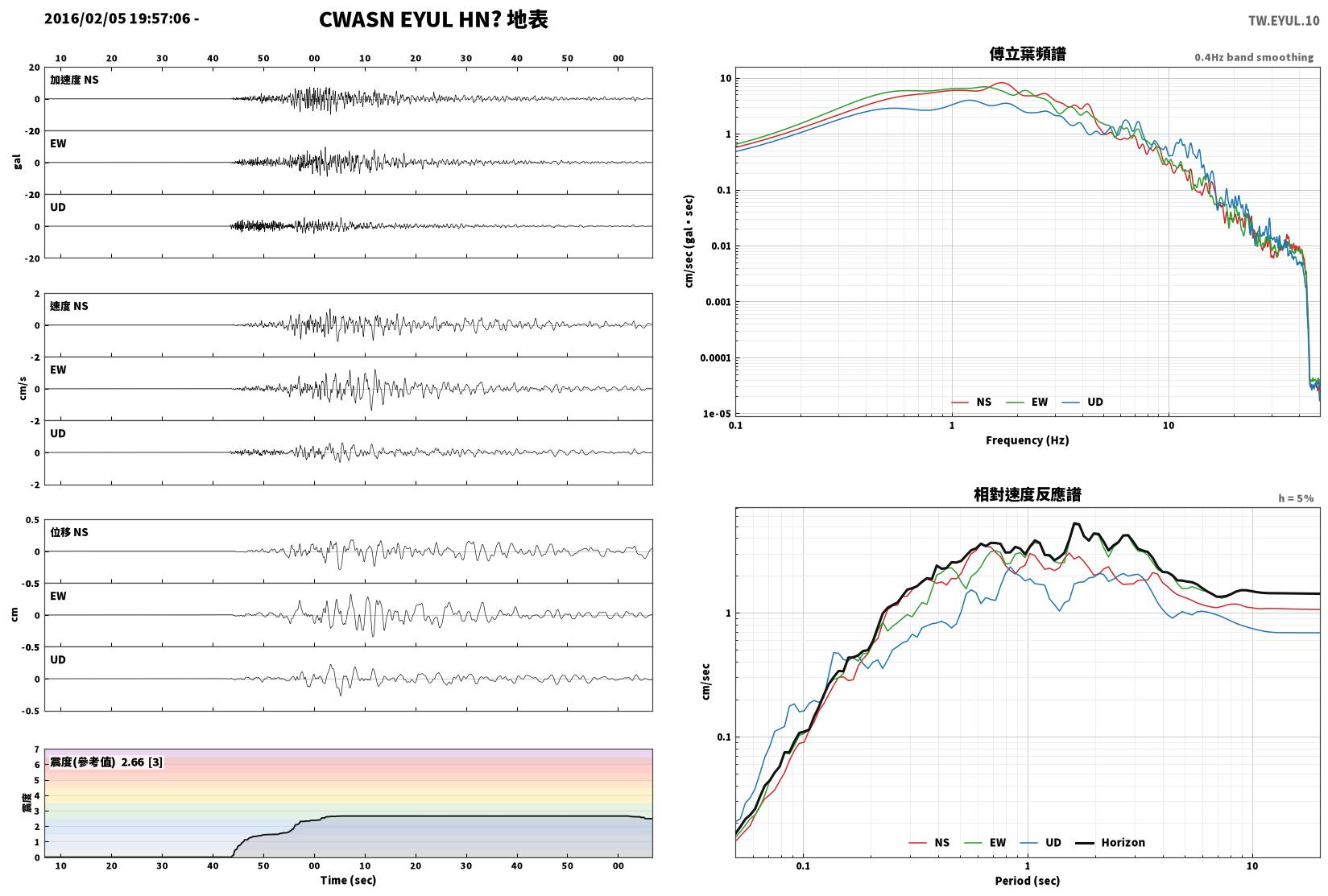

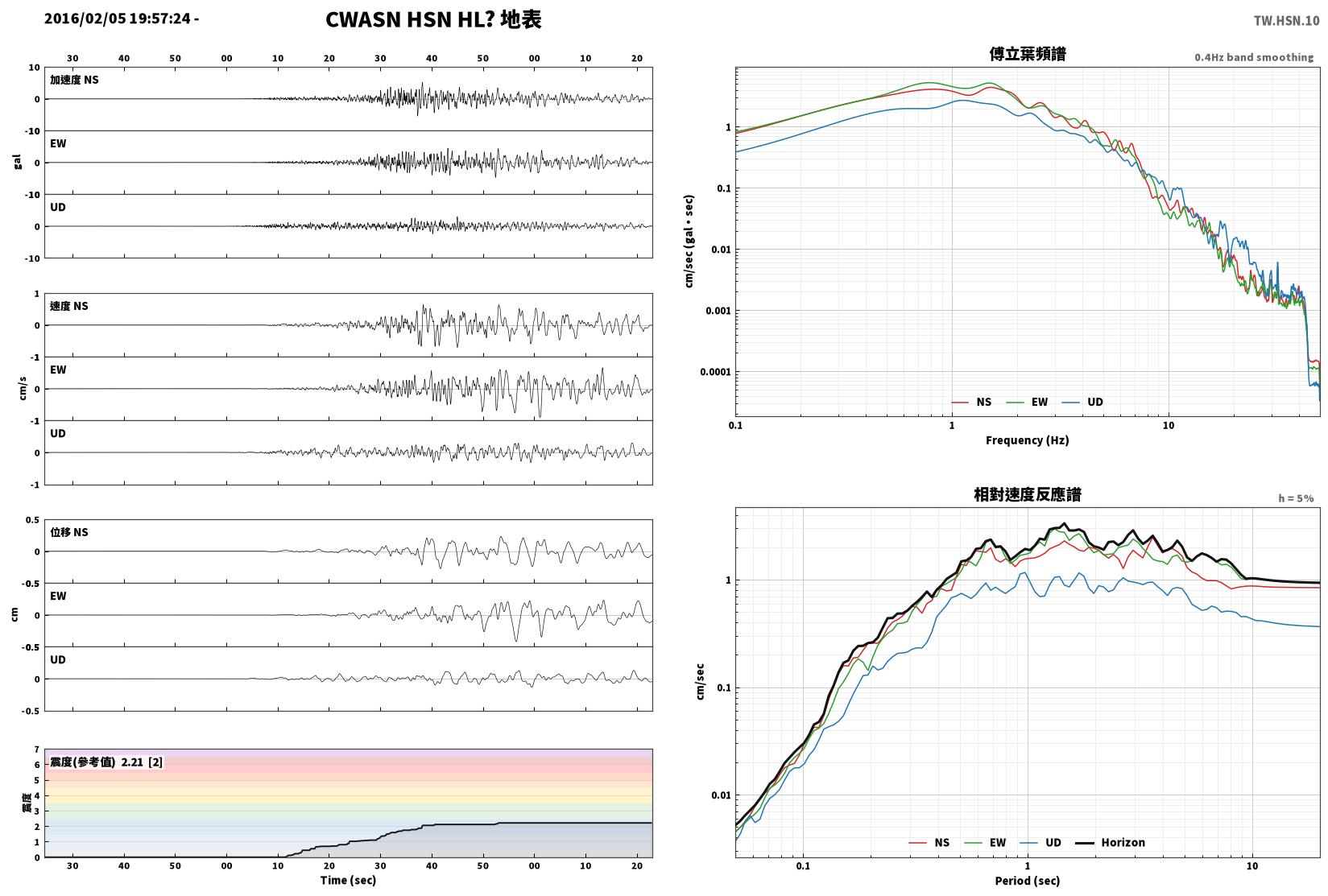

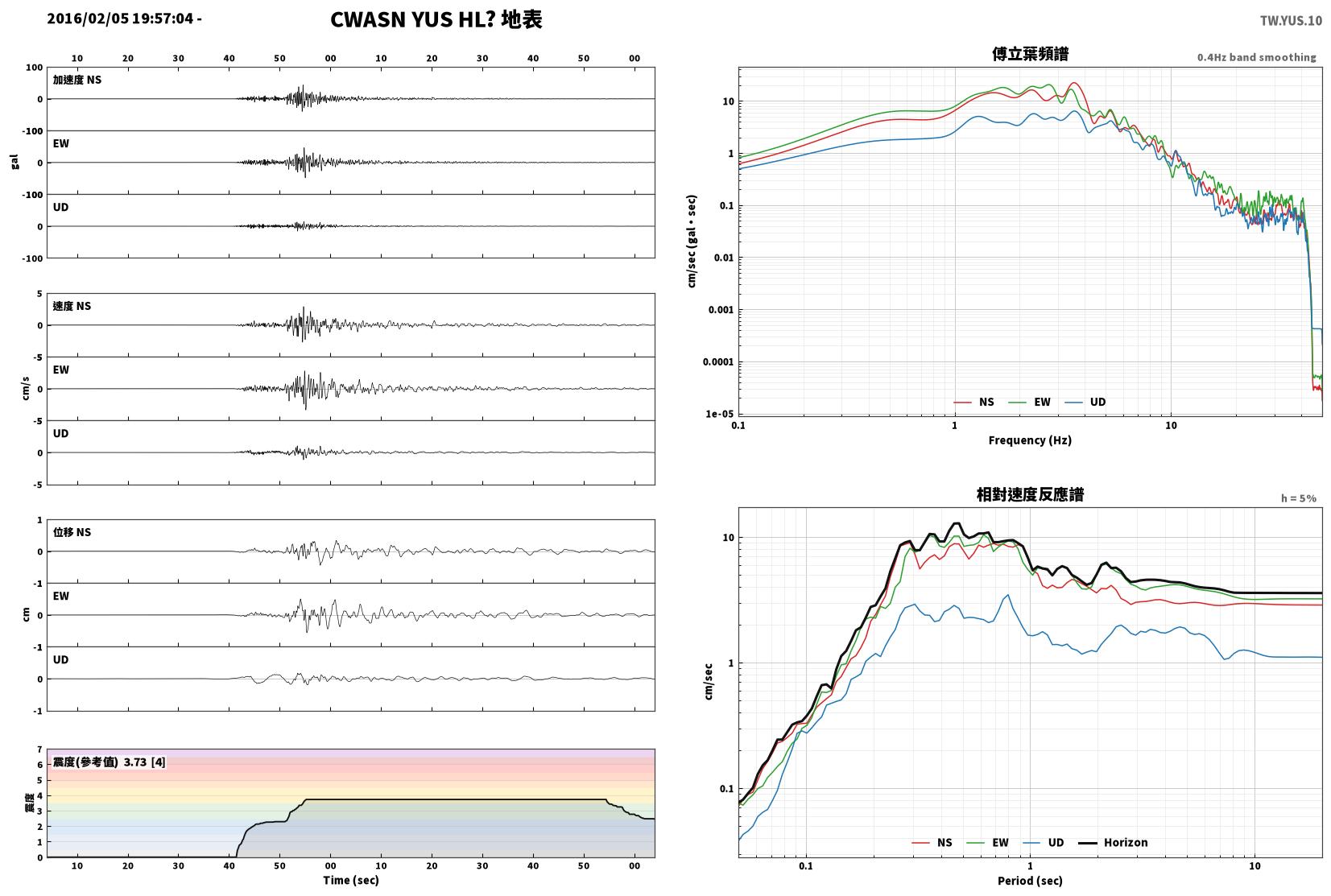

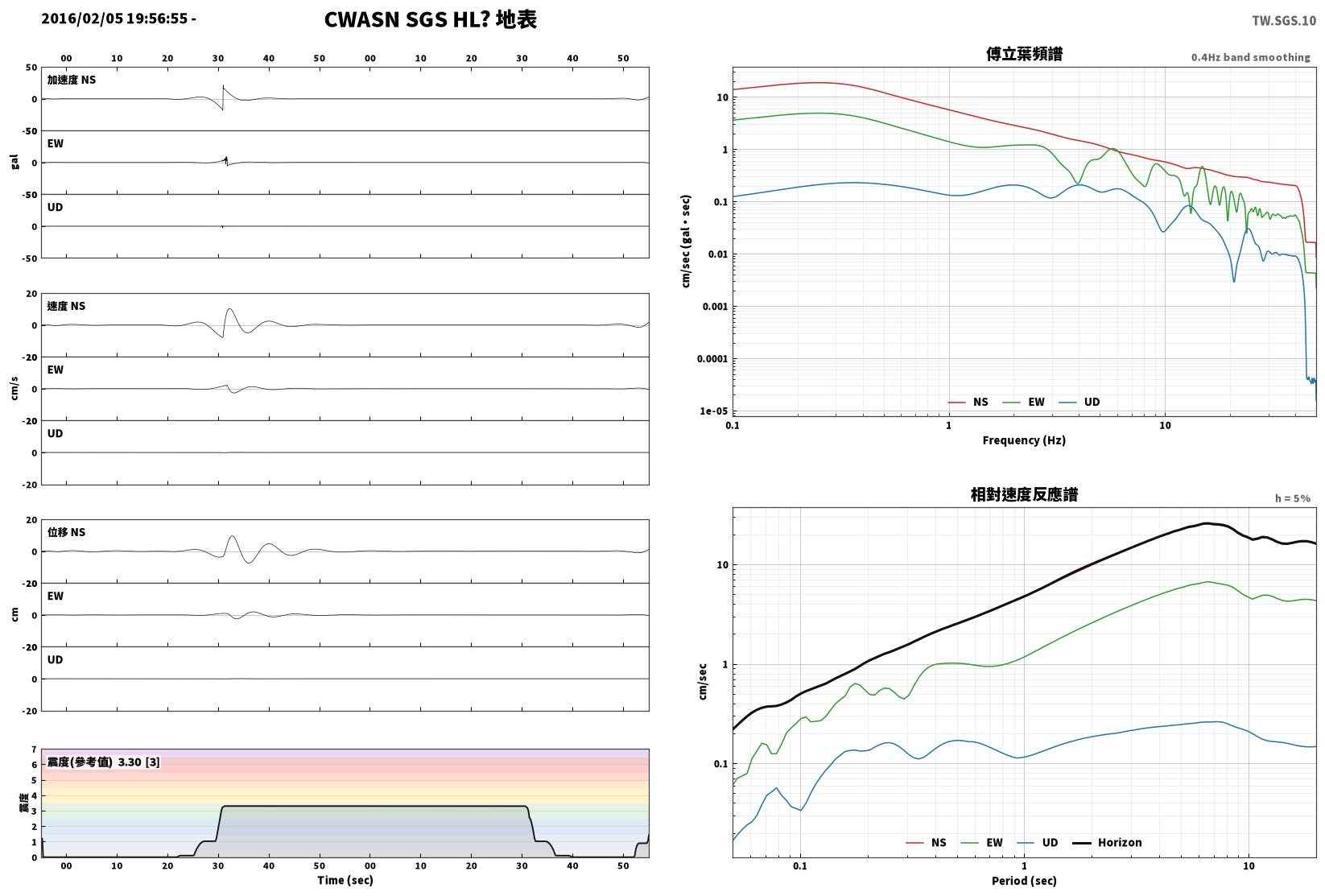

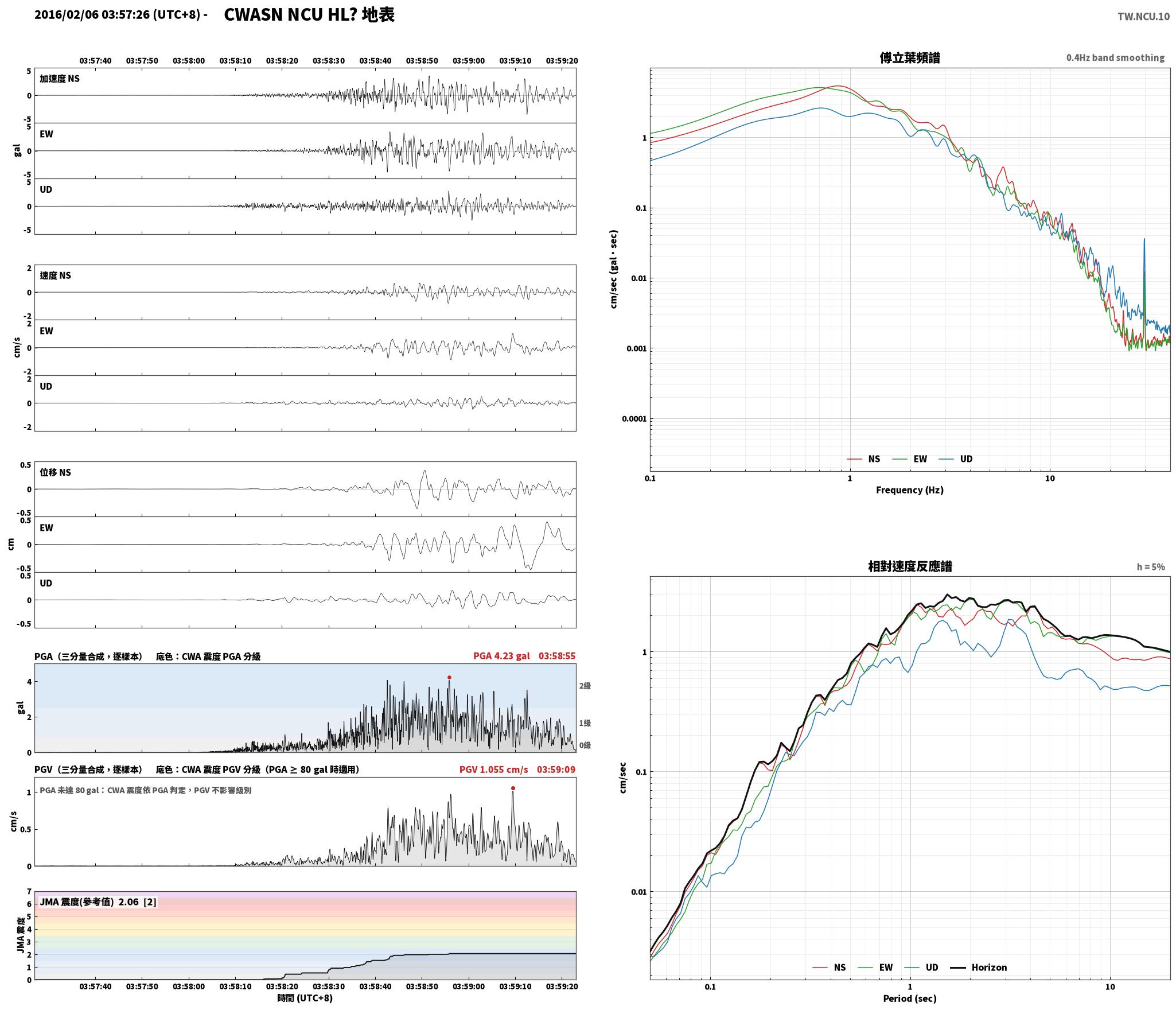

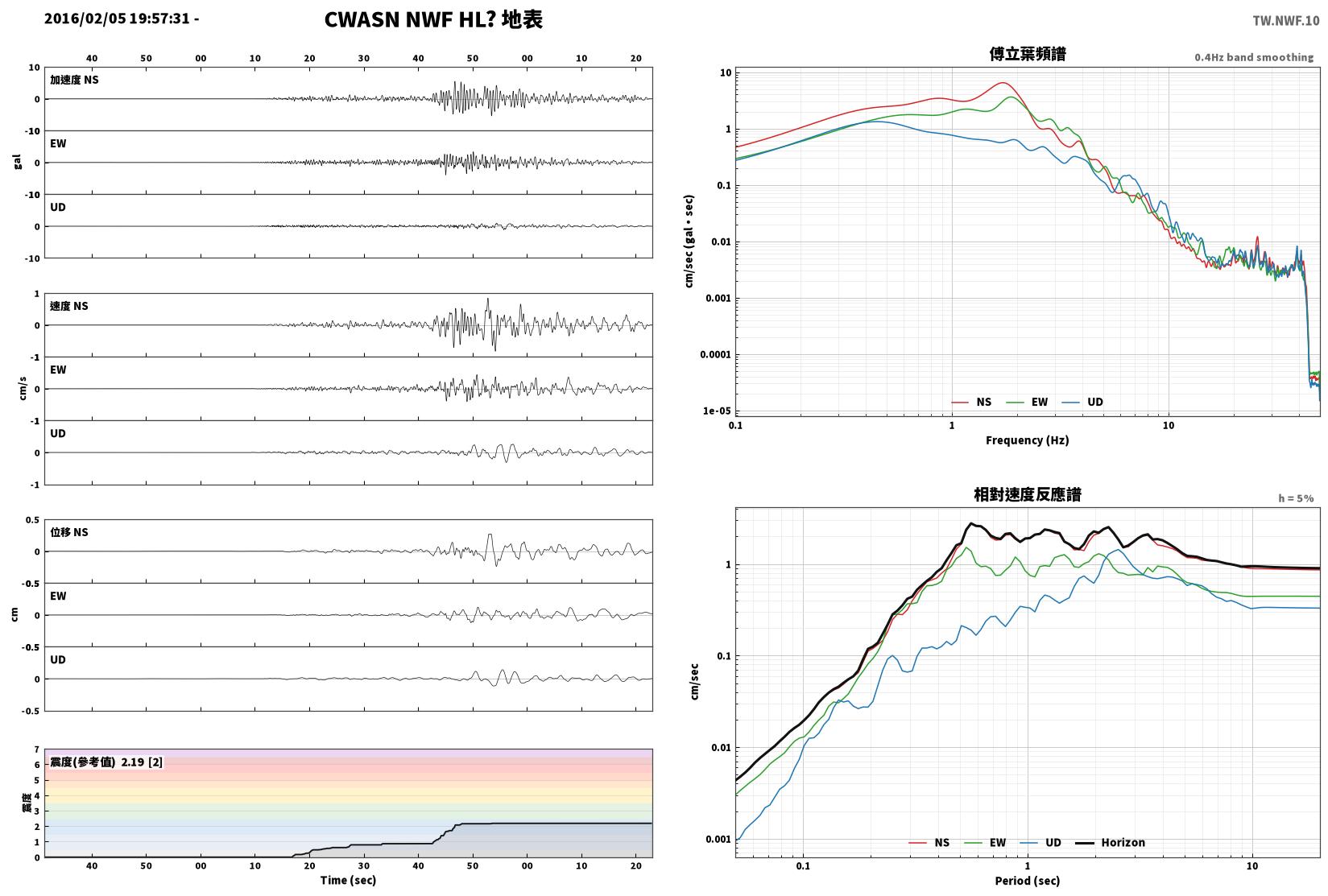

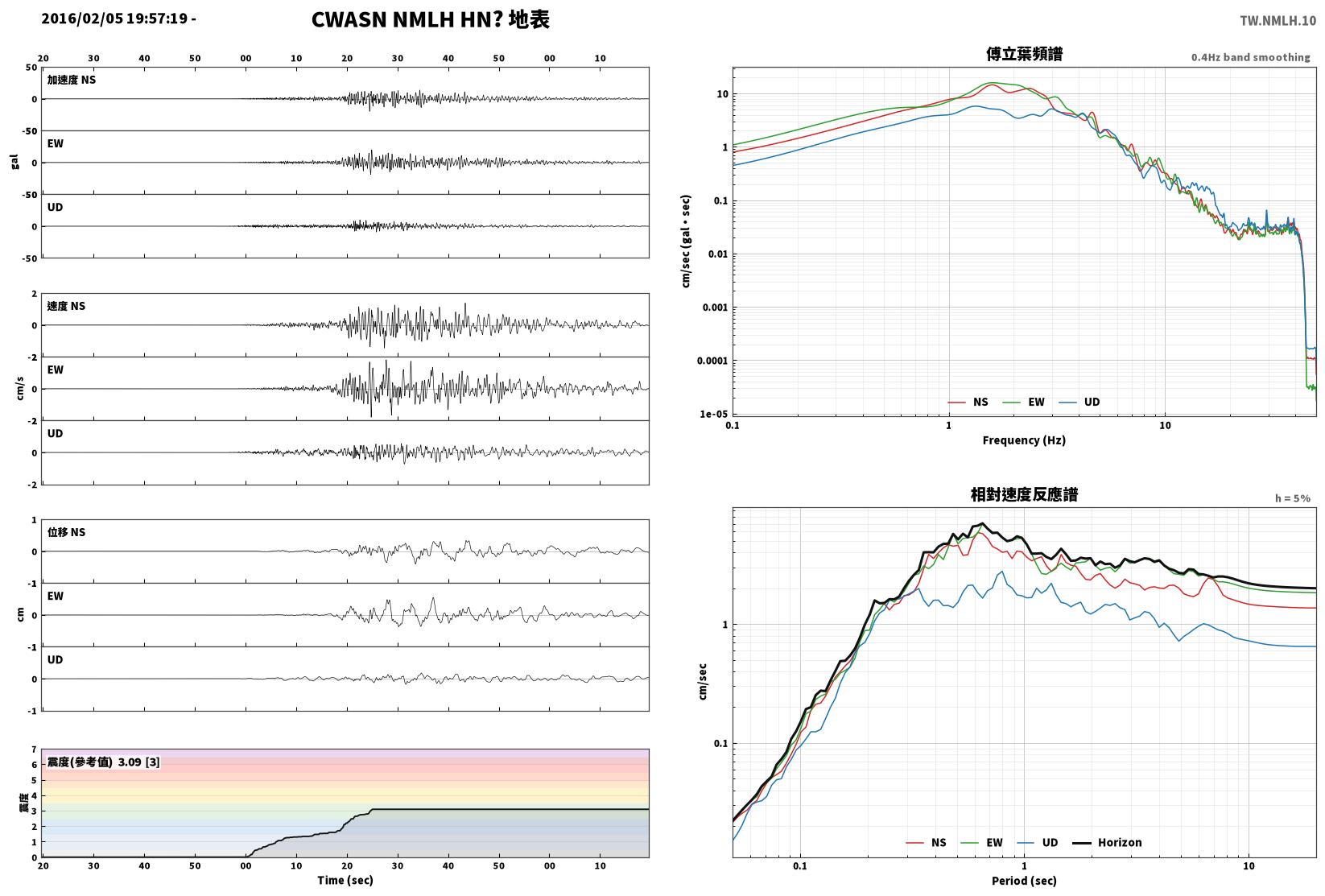

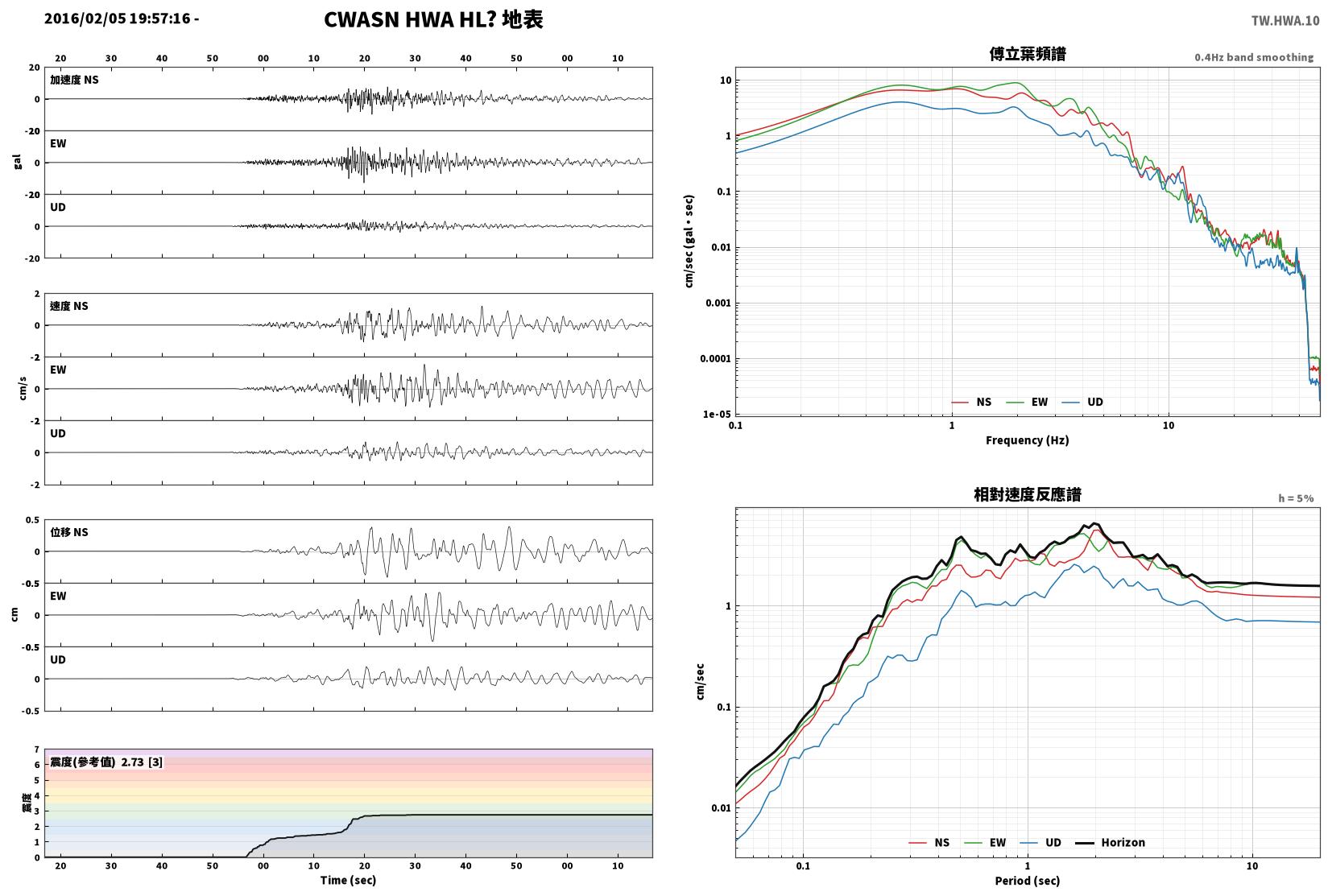

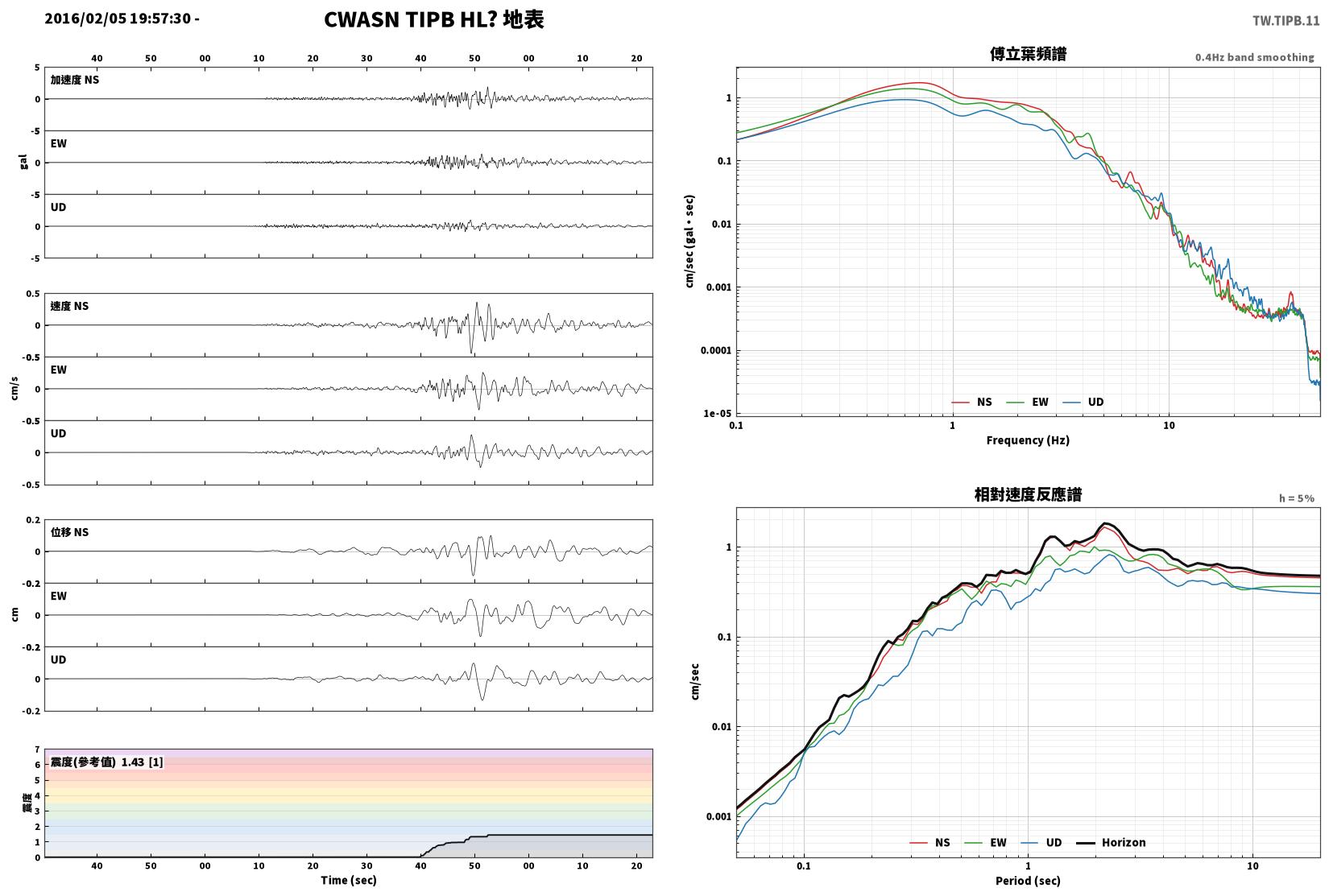

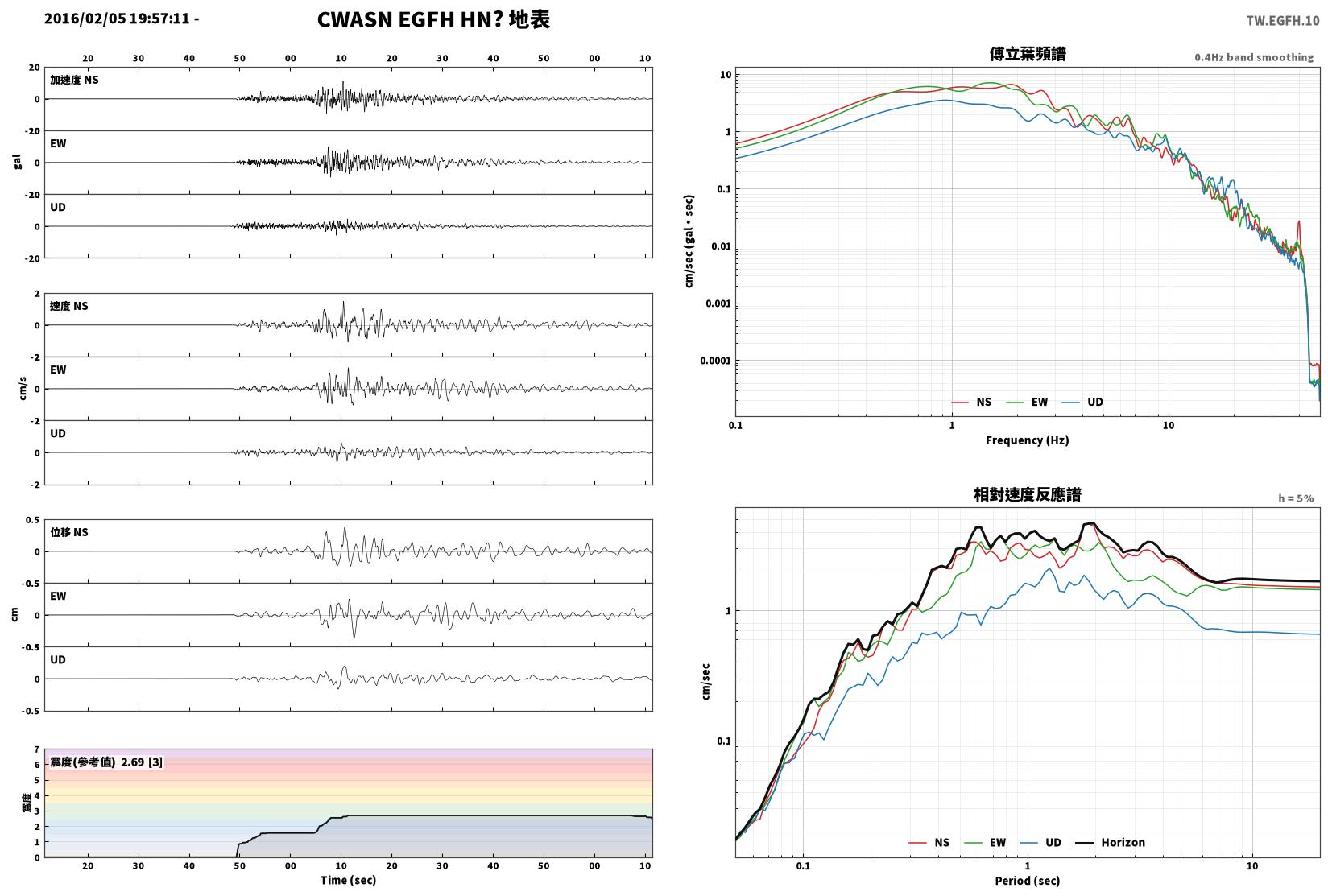

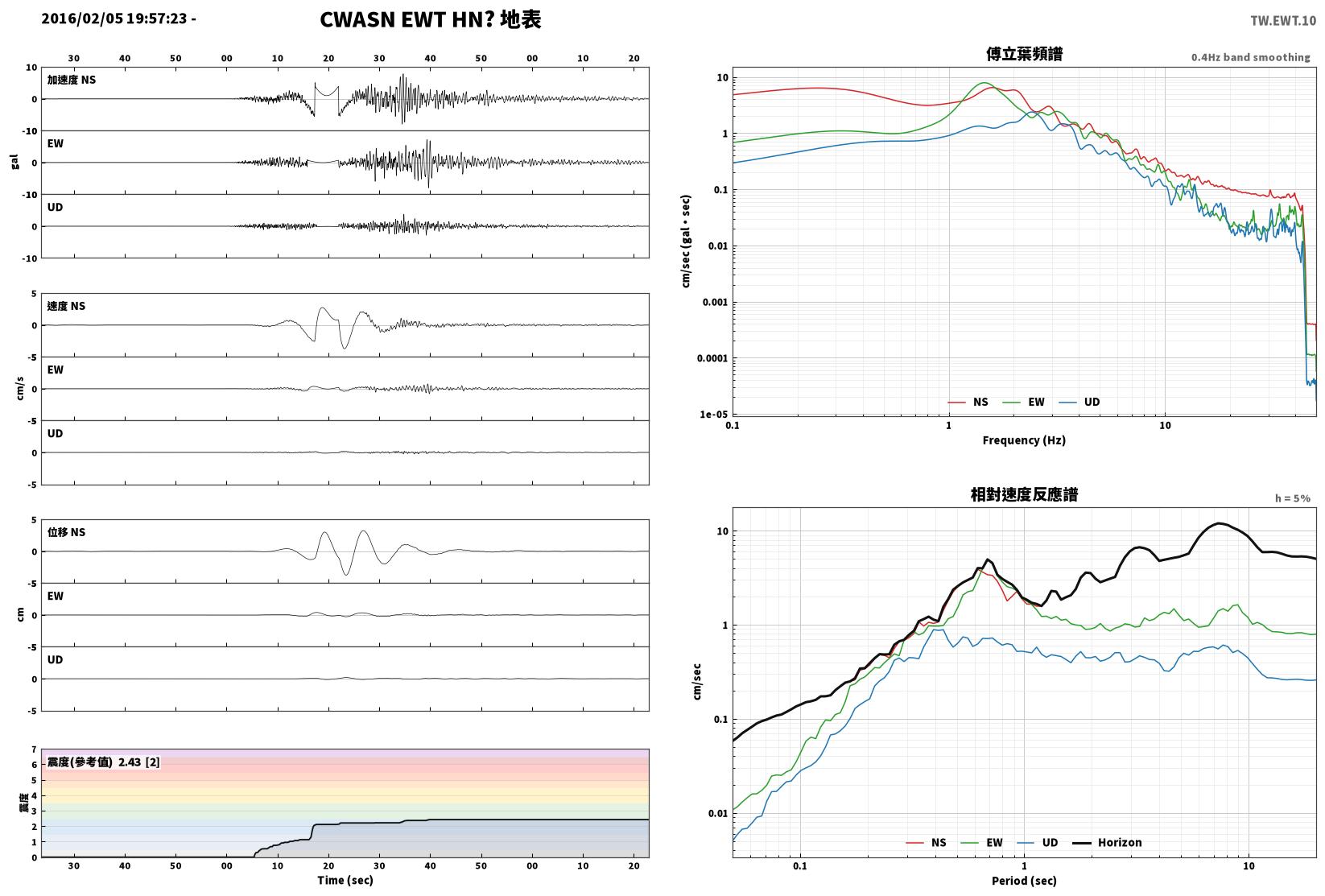

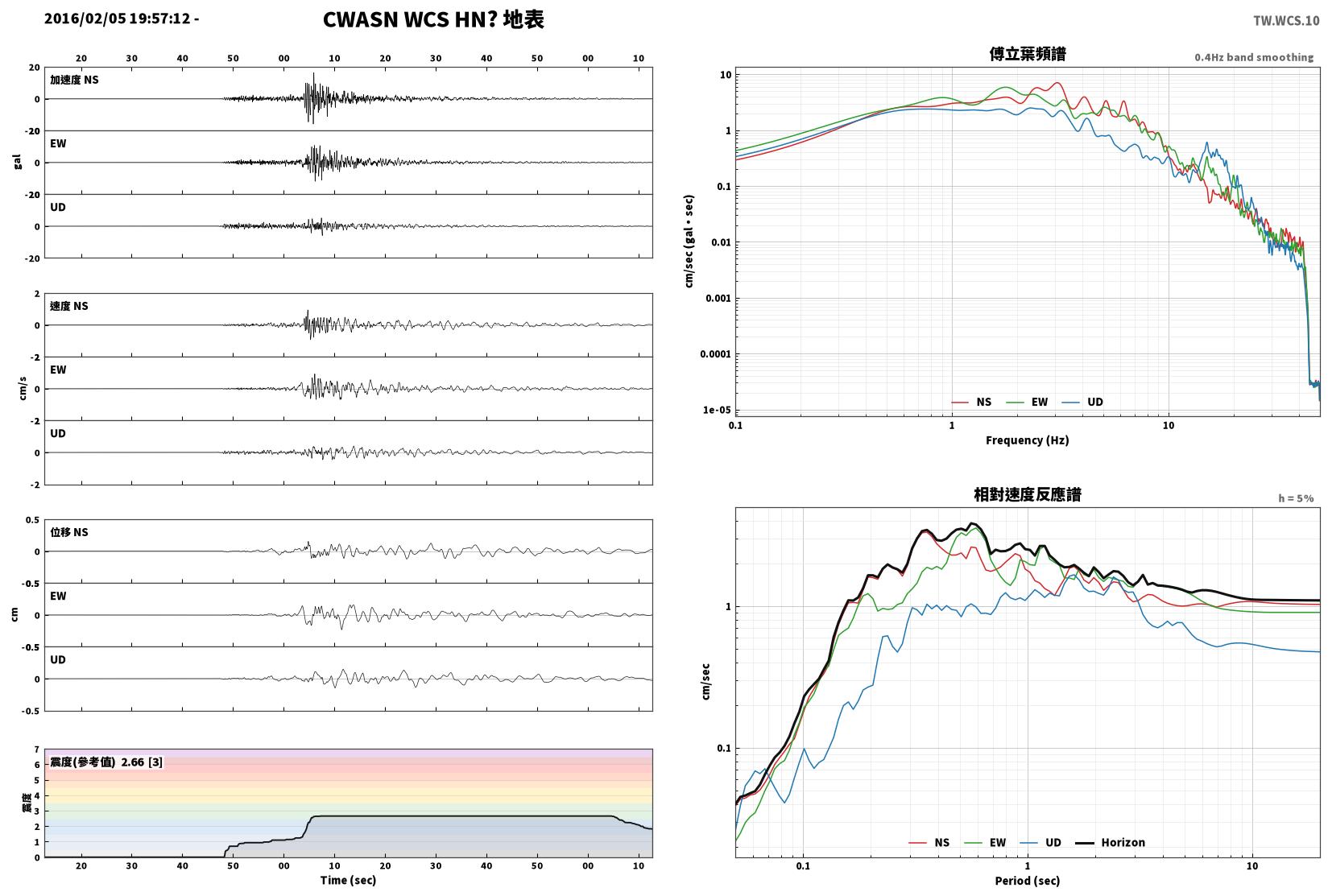

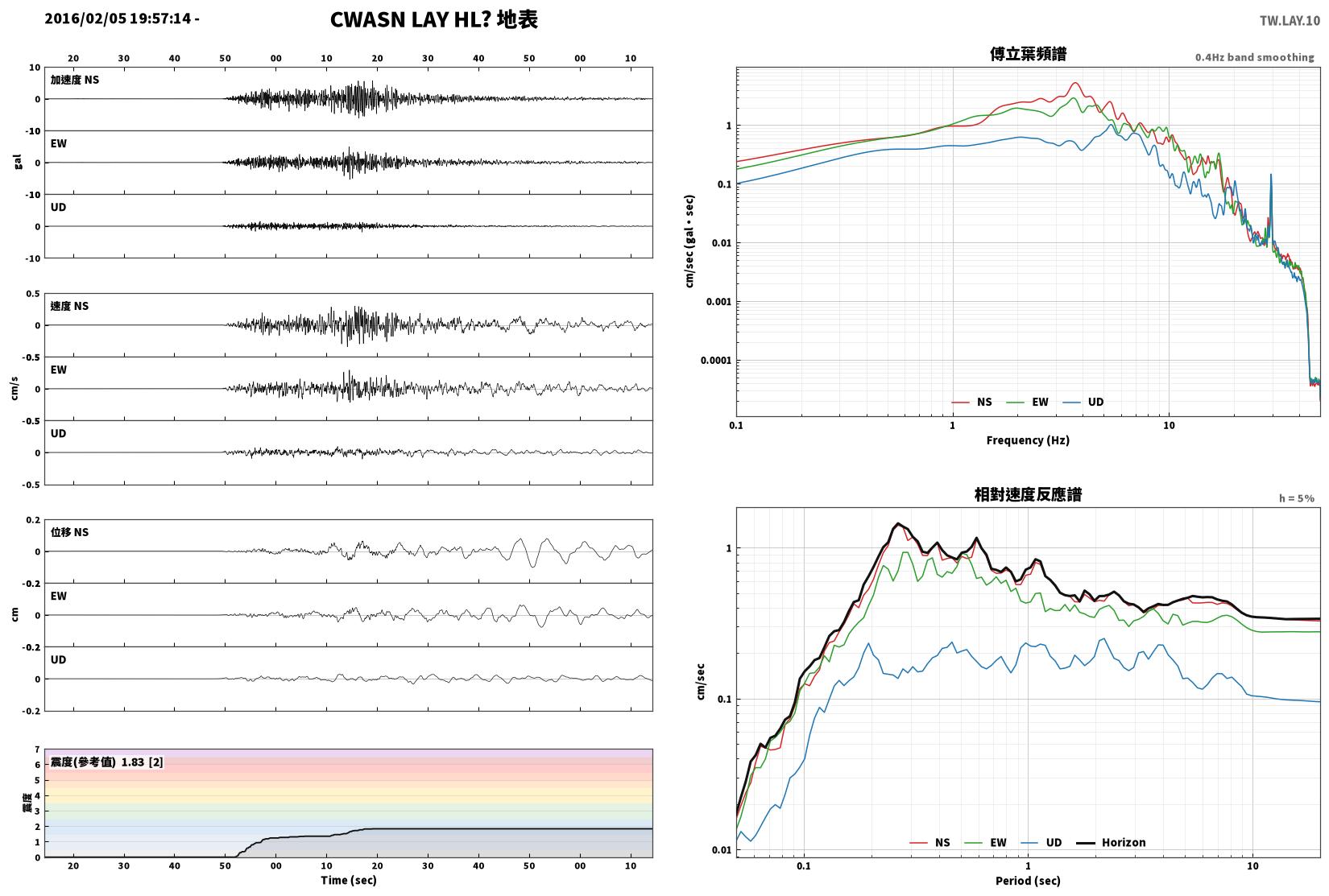

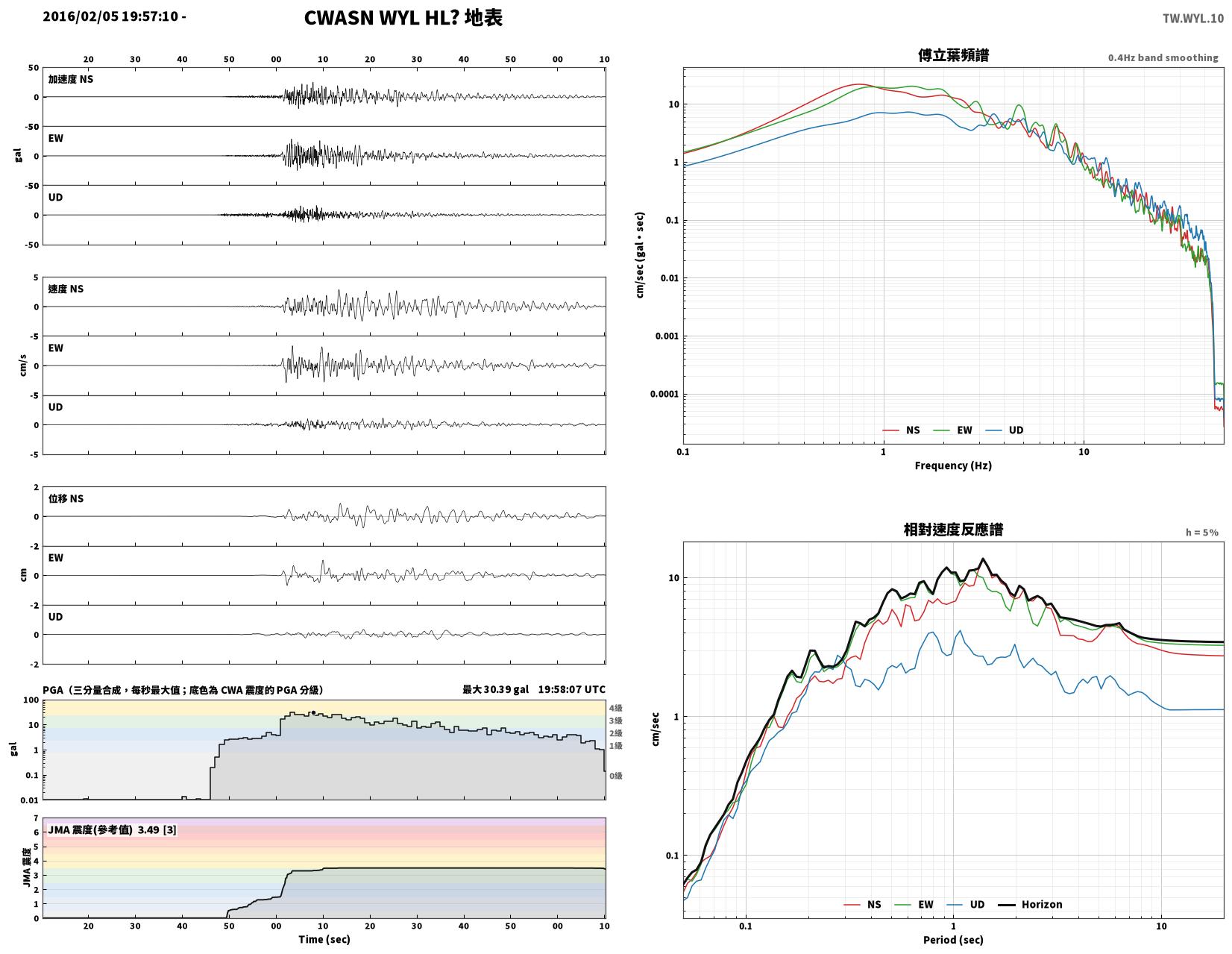

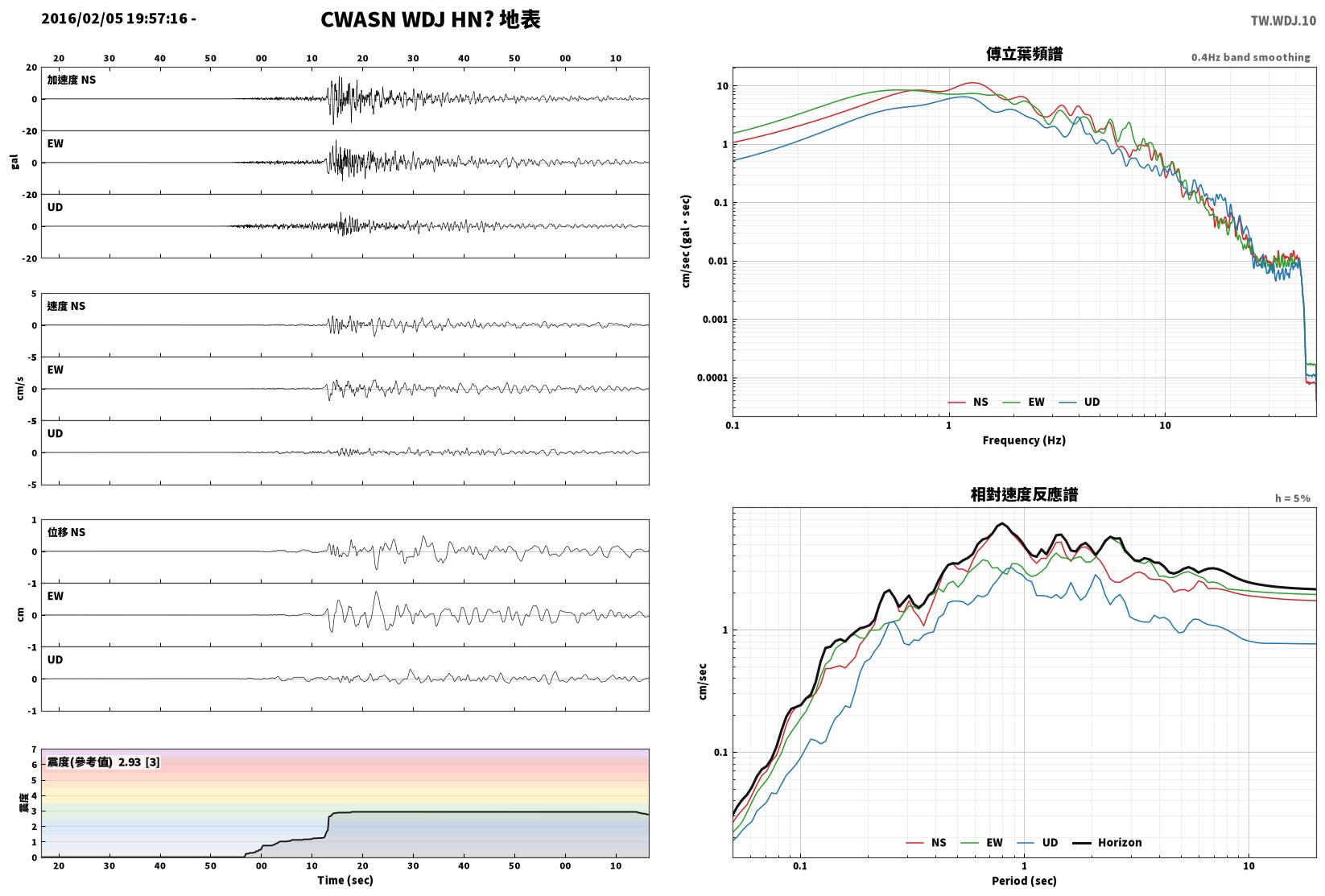

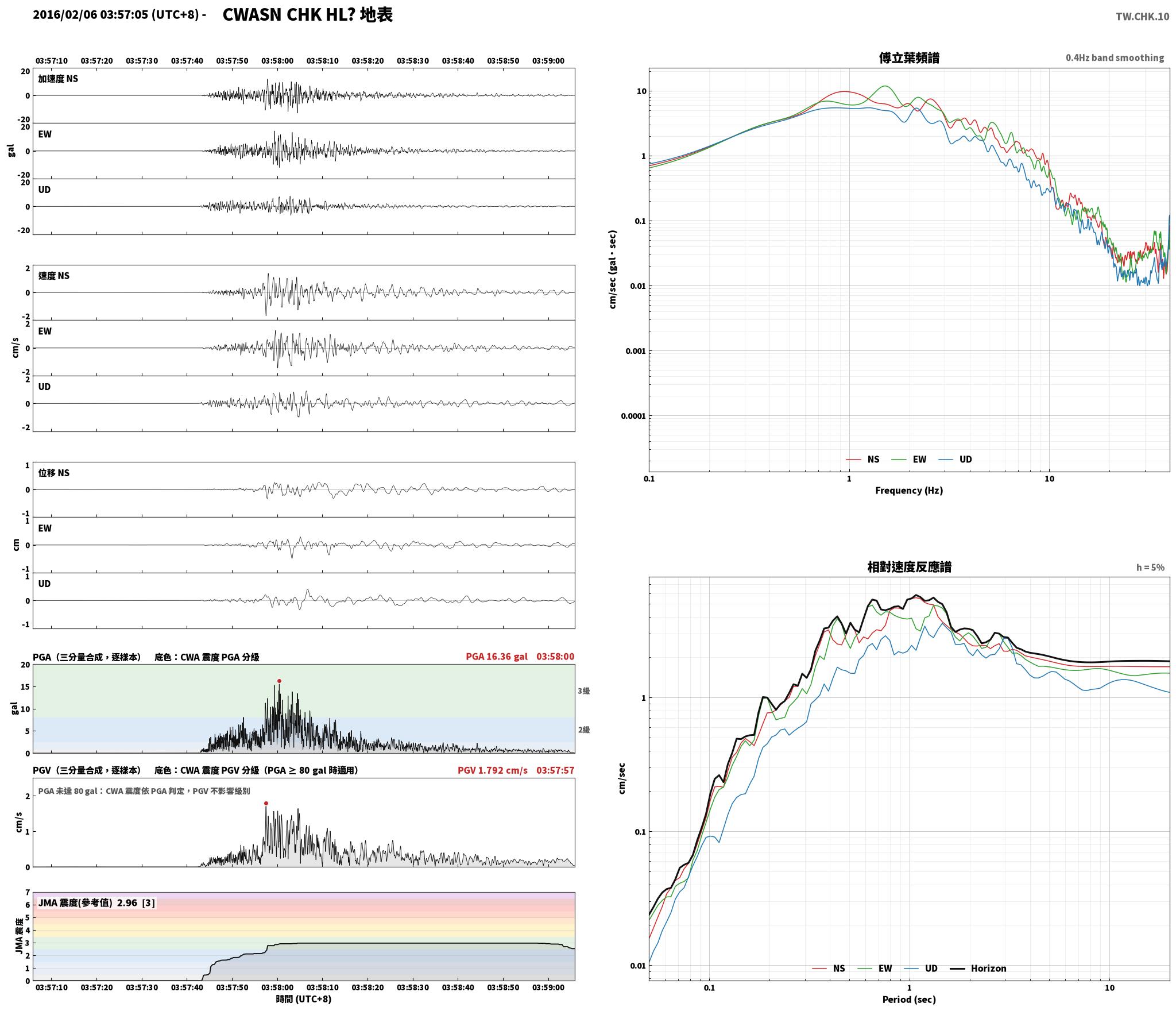

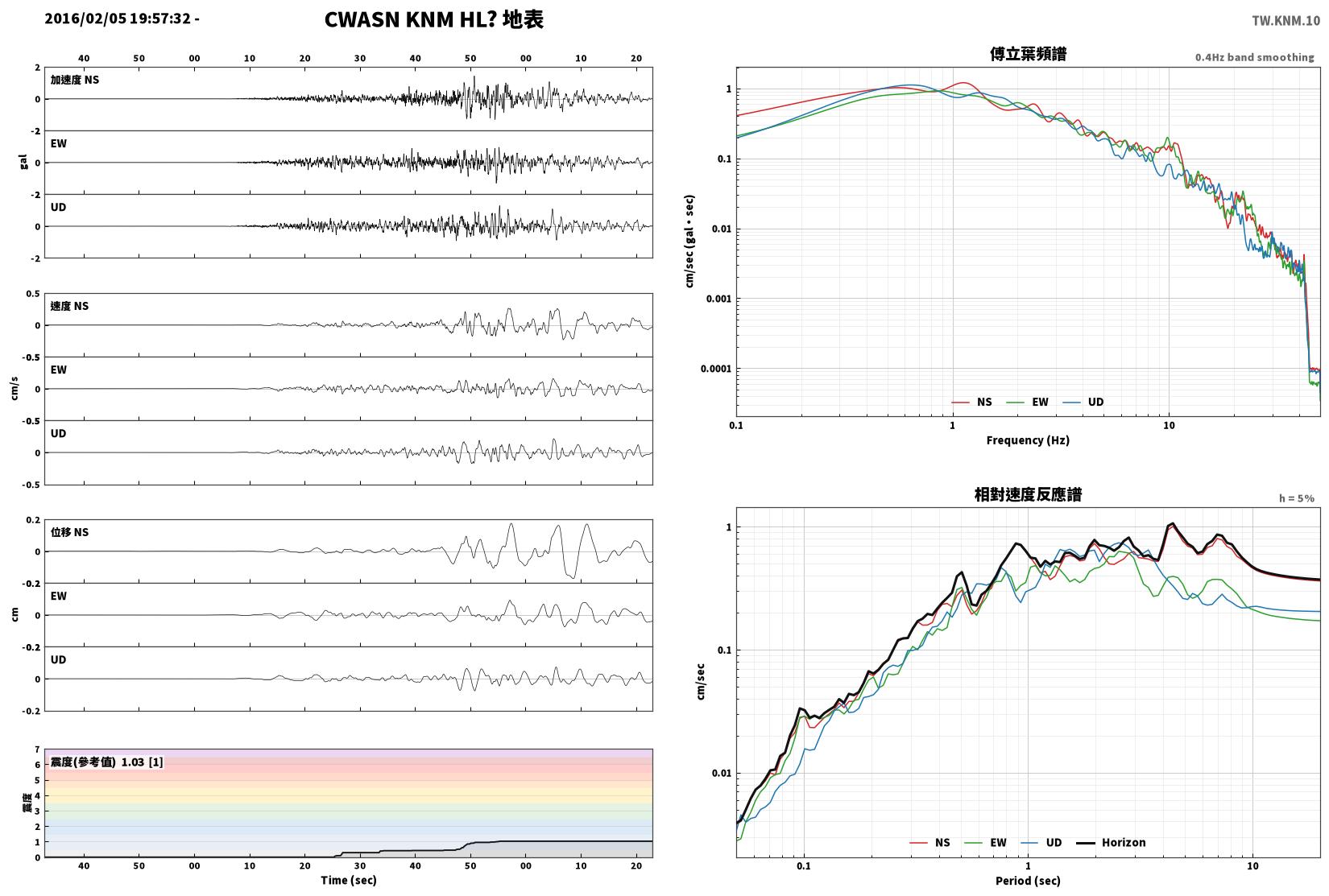

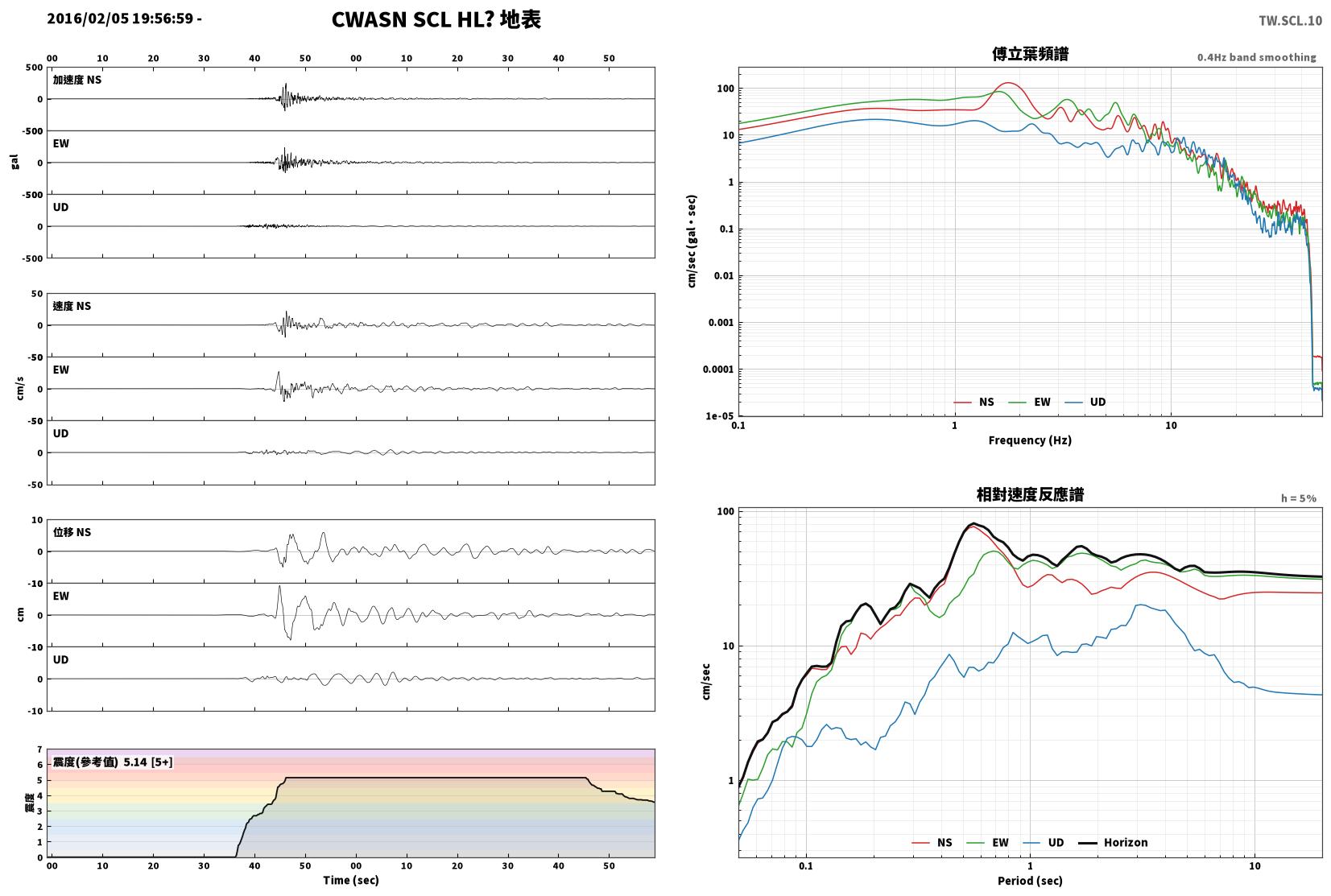

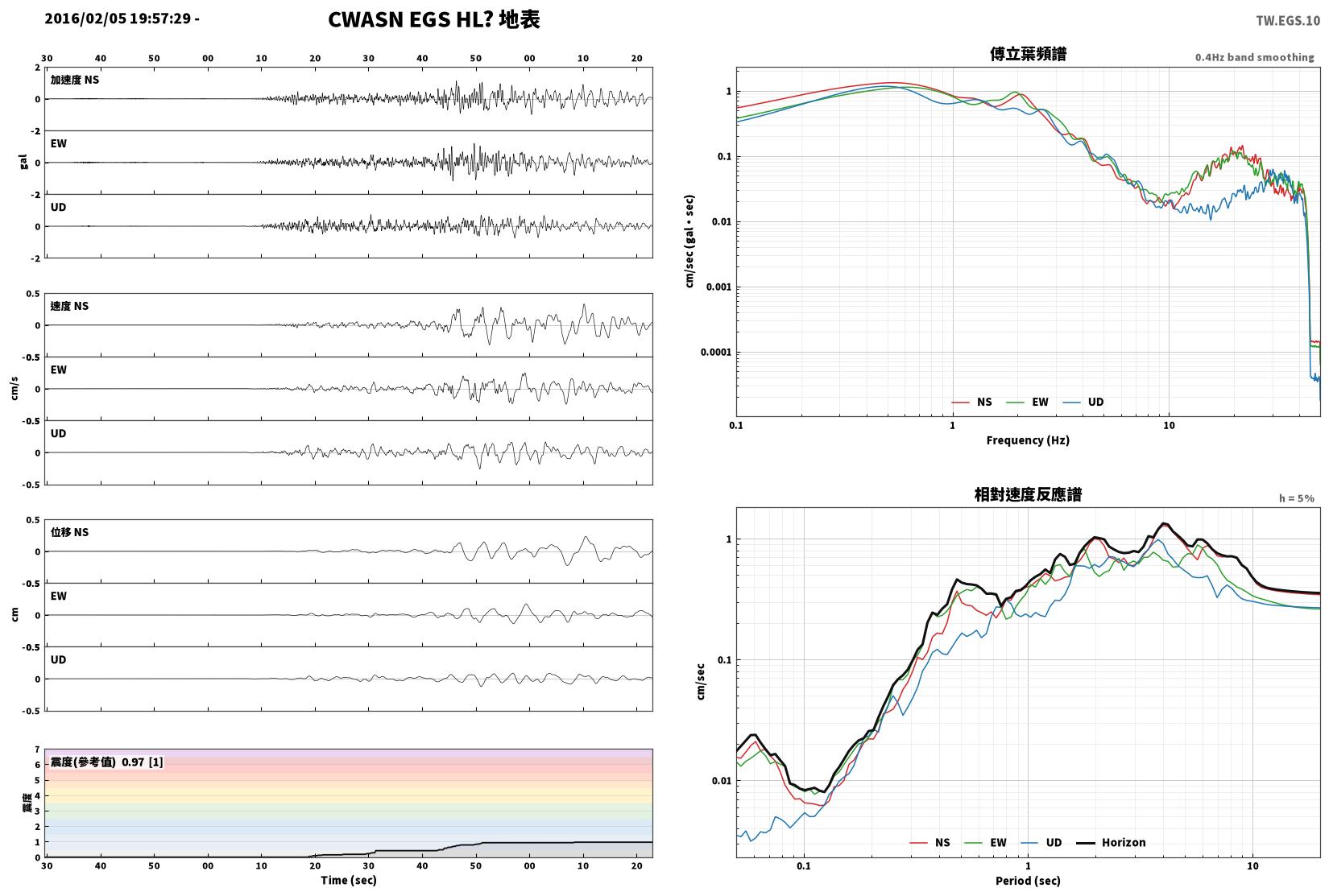

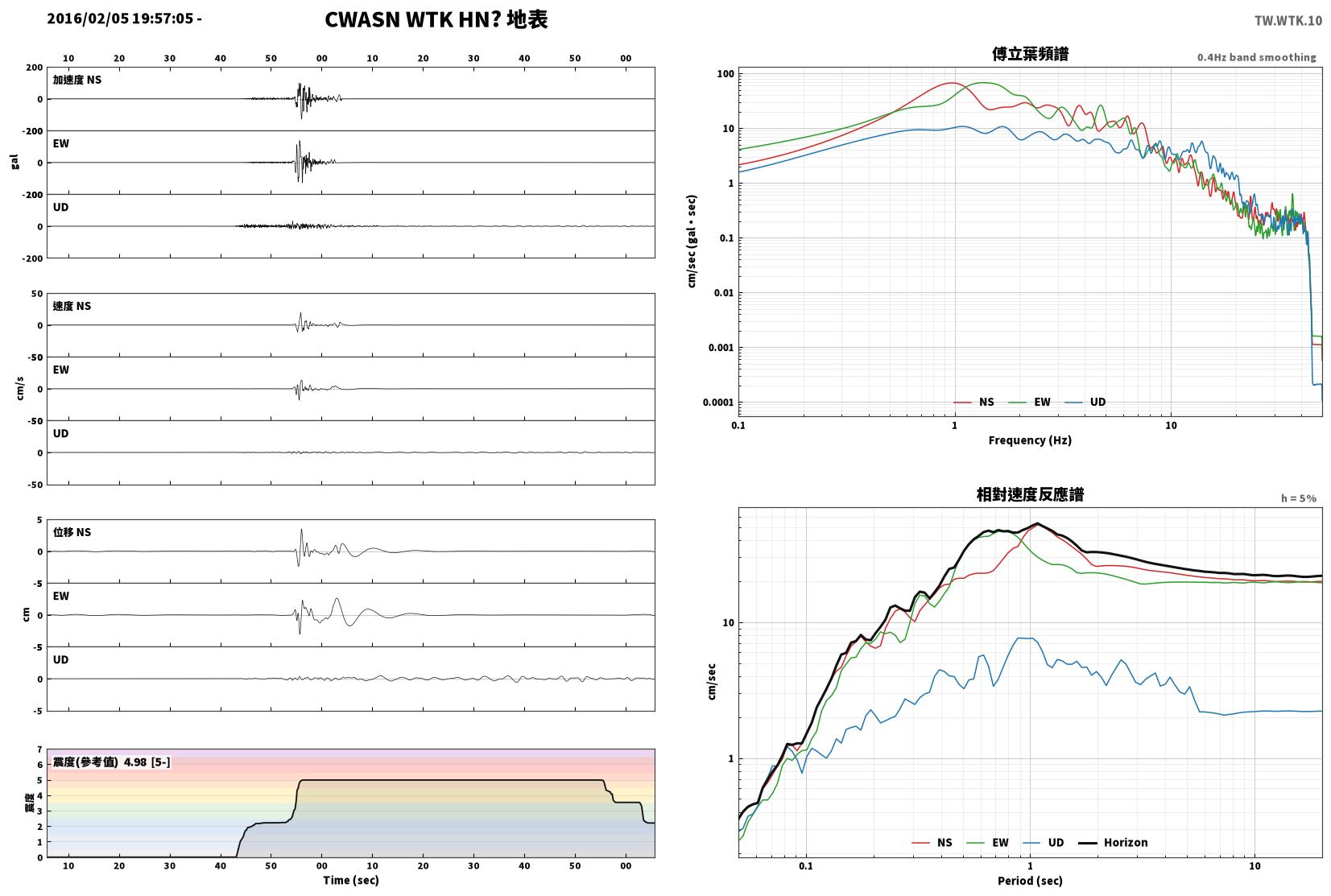

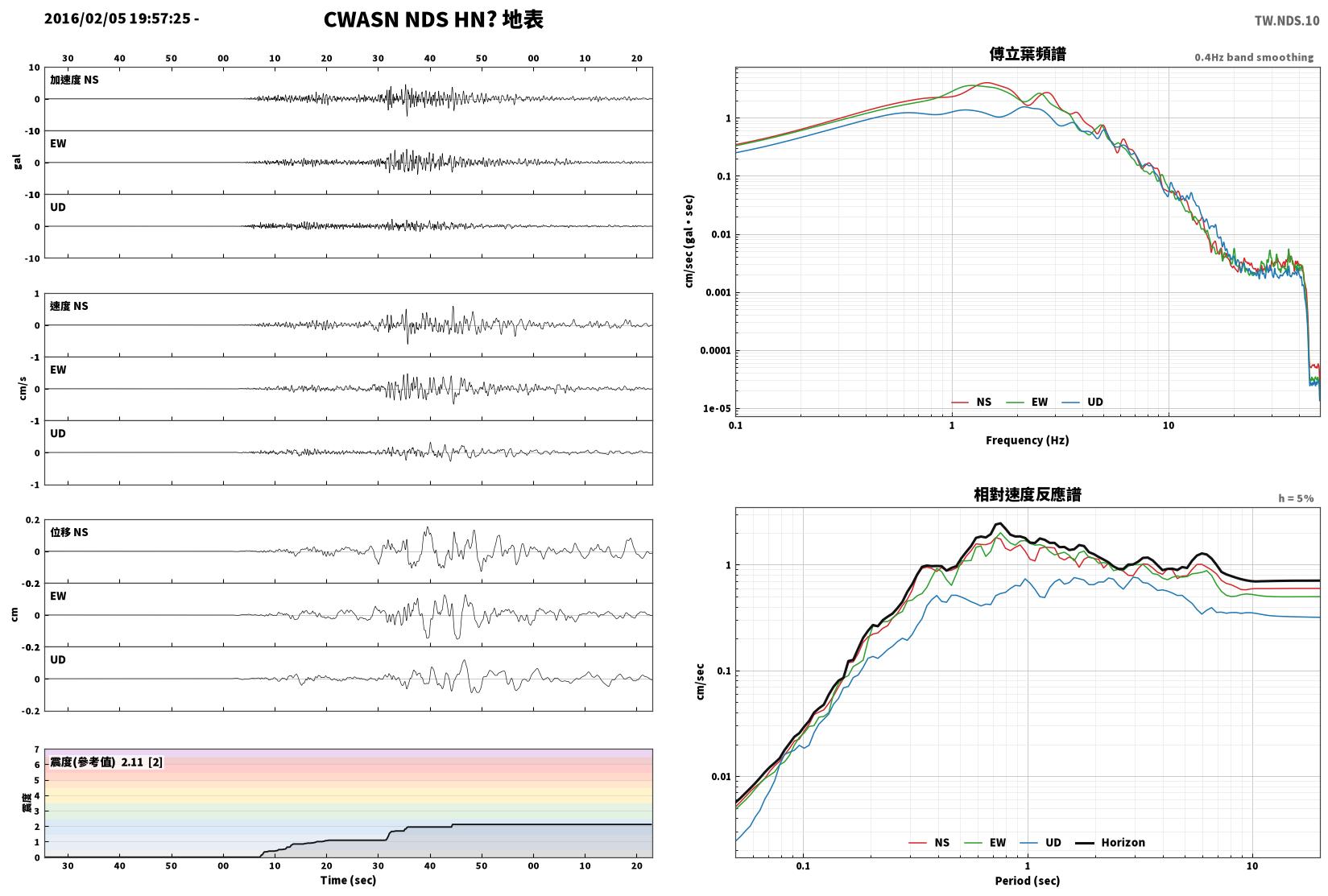

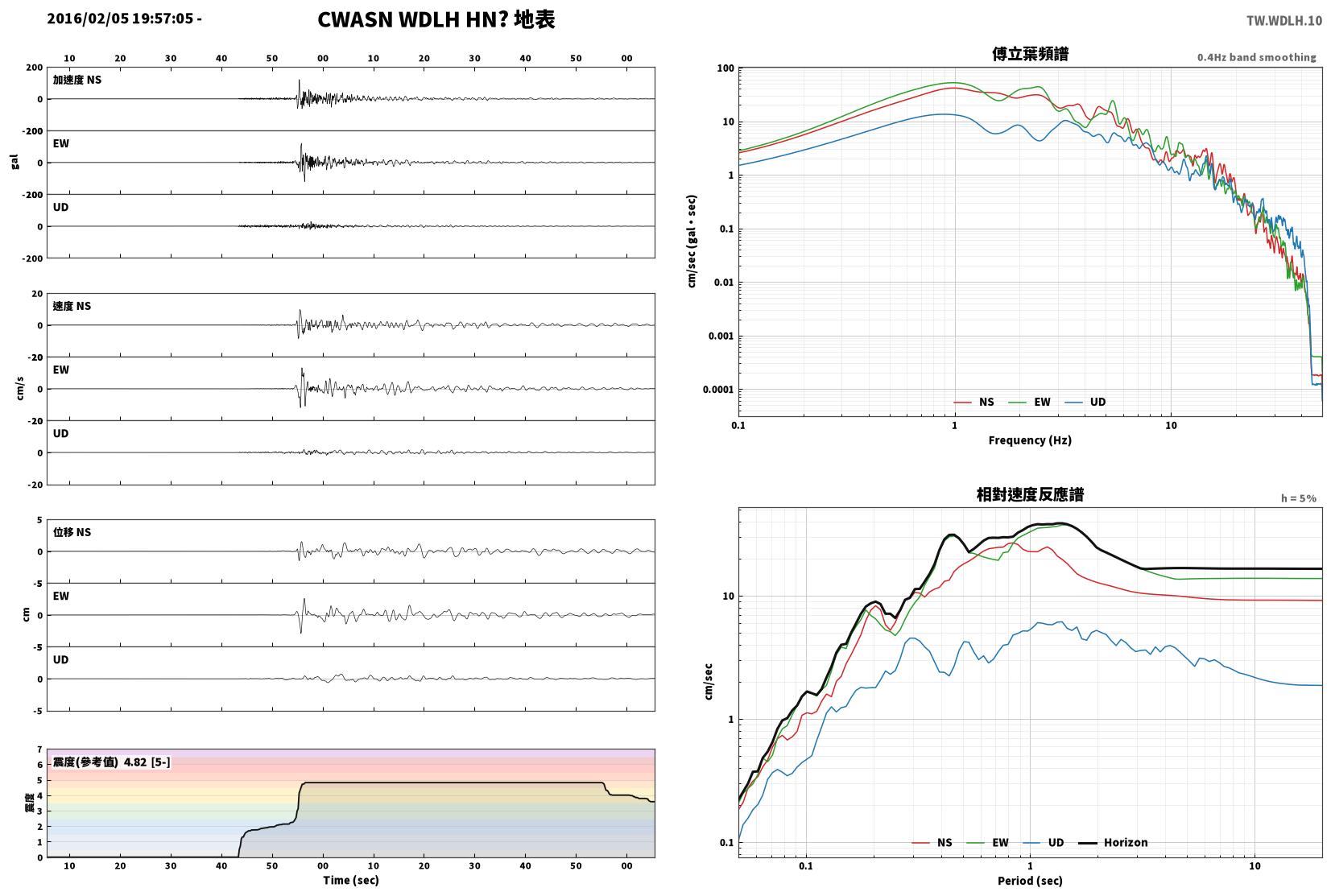

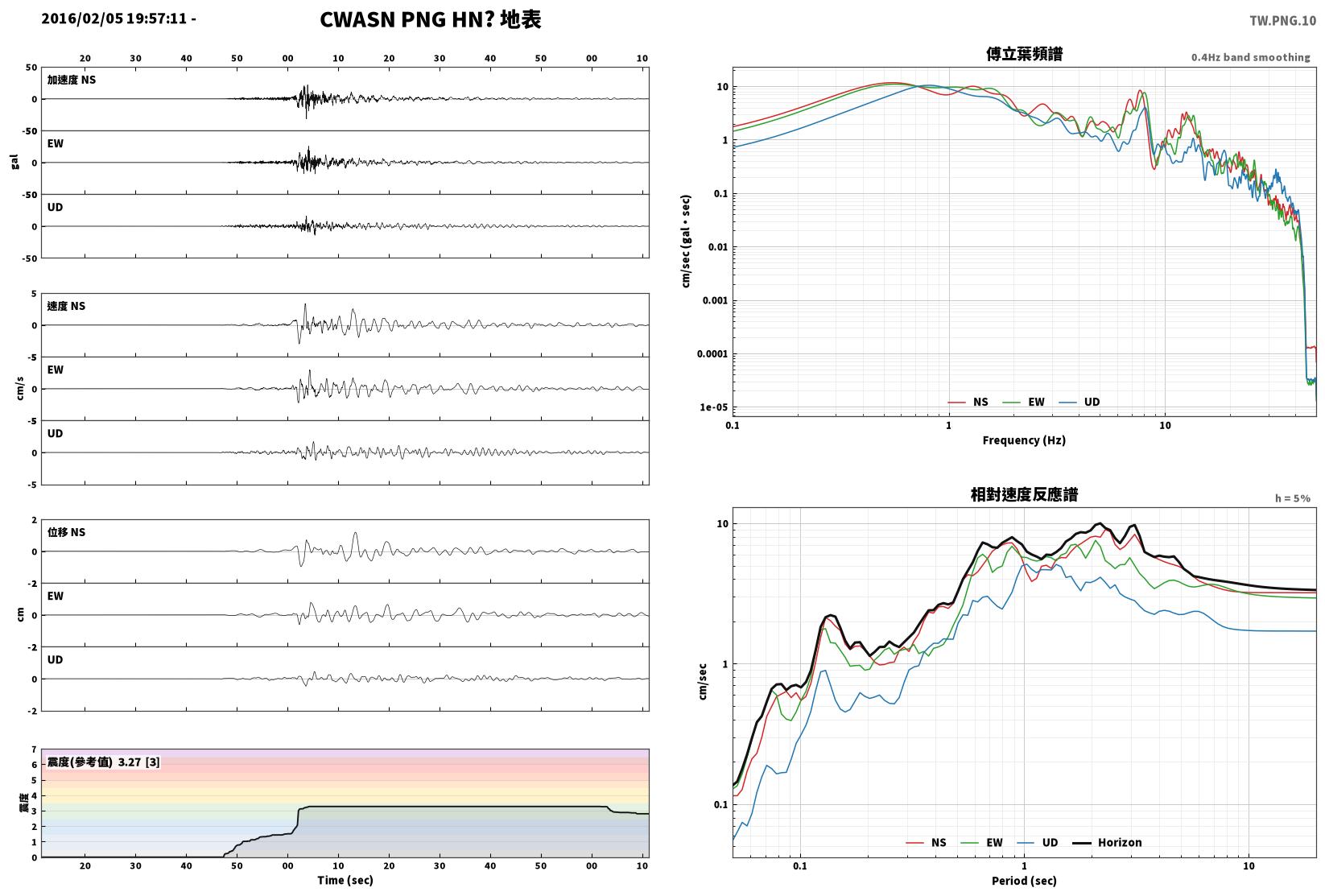

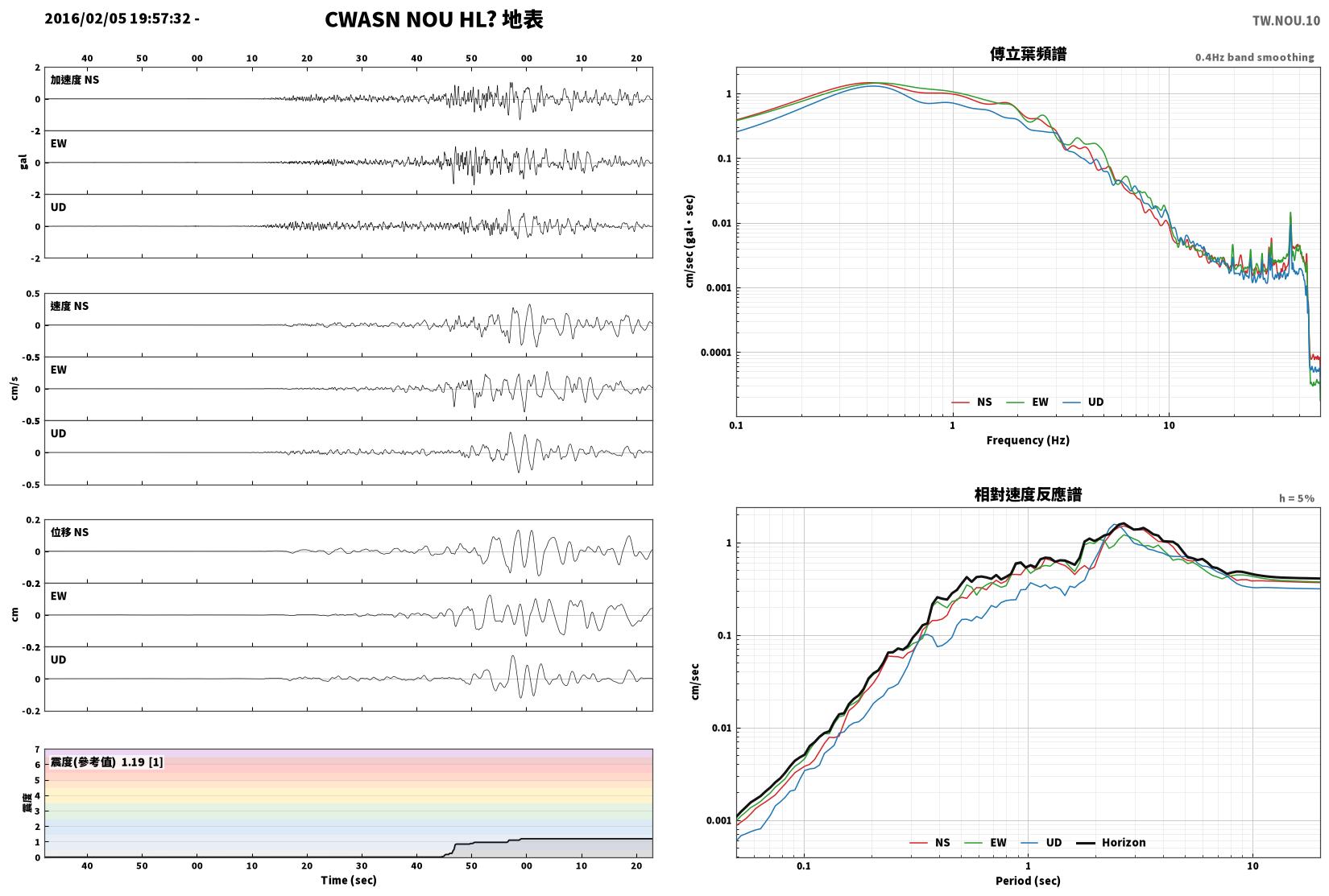

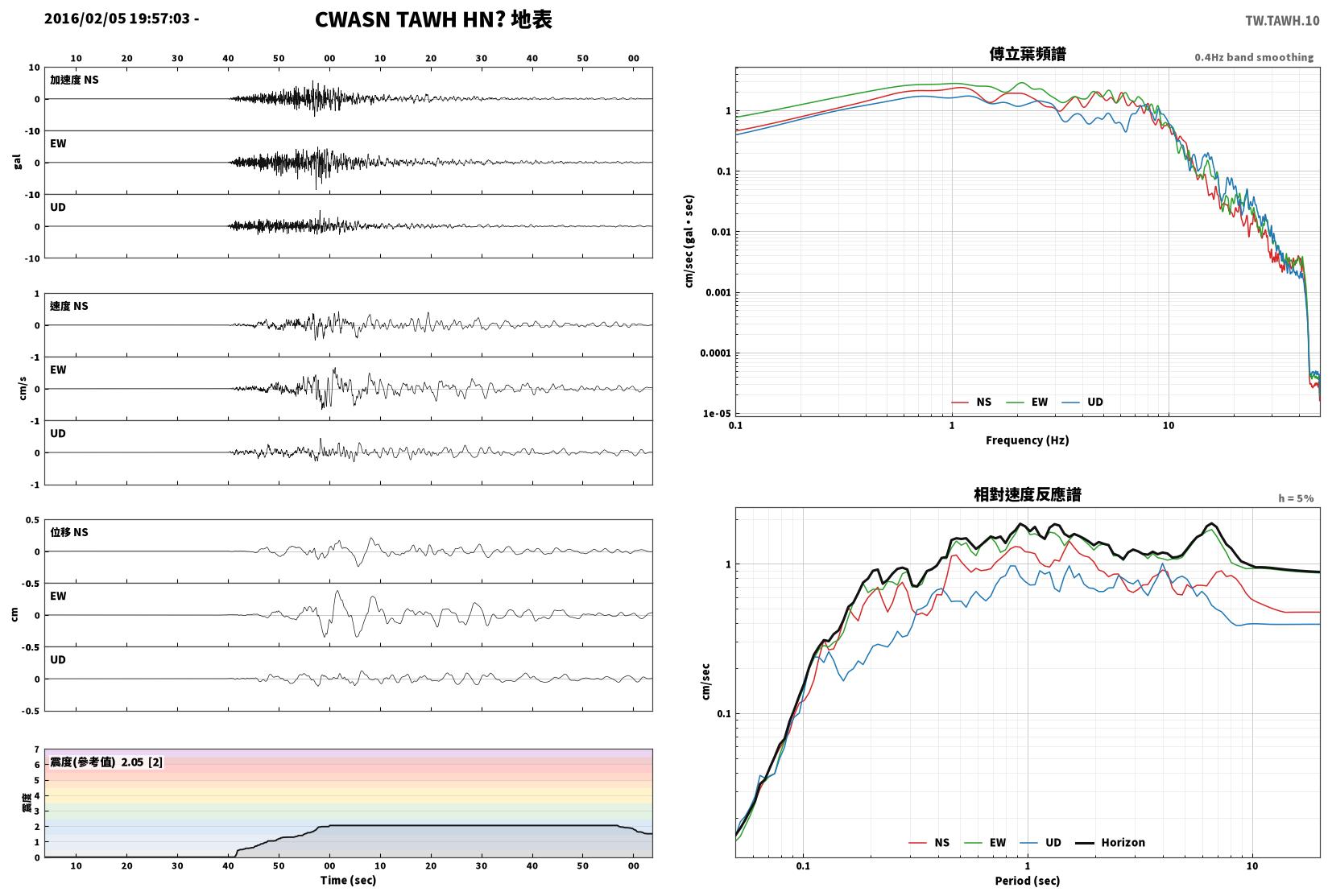

五、分析圖各面板的來源

分析圖各區塊分別對應不同路徑，判讀時請留意：

面板	來源與判讀
左欄三軸加速度／速度／位移波形	來自 CWA 因果 10 Hz 低通（保留完整低頻），與報告數值同源；因低頻完整，位移面板較能反映真實地表長週期位移。
底部即時震度（參考值）	來自 JMA 非因果濾波（直接取原始加速度），為隨時間變化的即時震度近似；與左欄不同源，不可與 CWA 系列逐值互比。
右上傅立葉頻譜	取自 10 Hz 低通後的加速度；約 10 Hz 以上為濾波器裙帶、無物理意義。
右下相對速度反應譜（阻尼 5%）	取自 0.05 Hz 高通的寬頻加速度所計算之單自由度應答；長週期成分完整、全段具物理意義。

六、各路徑一覽

資料／圖面	濾波	因果性	有效頻段／週期
加速度／速度、PGA/PGV、CWA 計測震度、分析圖左欄波形、傅立葉頻譜	去均值 + 10 Hz 因果低通（速度另 0.075 Hz 高通）	因果	≤ 10 Hz（保留完整低頻）
JMA 計測震度、分析圖即時震度	氣象廳規格 FFT 濾波（FL / FH / FF，直接取原始加速度）	非因果（零相位）	約 0.5–10 Hz
LPGM / SVA、分析圖相對速度反應譜	0.05 Hz 高通 + 單自由度速度應答（阻尼 5%）	—	週期 1.6–7.8 s（32 週期）

瞭解更多關於 CWASN 及 GDMS？

CWASN＝中央氣象署地震觀測網，1991 年起現代化為即時觀測網；2012 年新一代啟用，即時測站超過 170 站，地震監測量由每年約 4,000 增至 40,000。
三類地震儀：寬頻（速度型，可測長週期與 >1,000km 遠震）、短週期（速度型，測微弱地動）、強震儀（加速度型，記錄大地震不飽和）。
強震即時警報用的是加速度型強震儀（三軸），1995 年起設置、最多達 110 站，用於有感地震自動定位與各地震度。
現行測站全面升級為 24 位元高解析度、取樣每秒 100 點；第 2 階段並增建井下（平均 300m）與東部海域海底地震儀站。
通道代碼 HN、HL 為加速度型地震儀（強震儀）。
資料公開網址： https://gdms.cwa.gov.tw

資料來源與致謝｜GDMS

本頁逐站強震觀測資料取自中央氣象署「地震及地球物理資料管理系統」（GDMS），資料公開網址： https://gdms.cwa.gov.tw。

資料庫引用：Central Weather Administration (CWA, Taiwan). (2012). Central Weather Administration Seismographic Network [Data set]. International Federation of Digital Seismograph Networks. https://doi.org/10.7914/SN/T5
