CWA 正式地震報告

發生時刻	2016/04/11 13:45:09	震央地名		最大震度	4
震央位置	宜蘭縣政府東偏南方 41.7 公里			連結	報告
北緯	24.55°N	東經	122.12°E	深度 / 規模	59.8km / M 5.7

註：本報告發生於 2020/01/01 震度改制前（舊制 1~7 級，無 5弱/5強/6弱/6強）。以下地圖與公式對比已將舊制對應新制（標準：0~4 級不變、5 級→5弱、6 級→6弱、7 級→7）；新制較細，屬近似對應。

震度分佈對比（★ 震央，同心圓為 S 波到時秒數・等間隔）

觀測點

實測震度圖

觀測點：各觀測點的實測最大震度，依震度上色（共 58 站）。實測震度圖：以觀測點反距離加權（IDW）內插各鄉鎮震度，畫出實測震度分佈。

公式（場址）

公式（S=1）

TREM (舊)

TREM (新)

ML v1

ML v2（preview）

PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。ML 模型 v1（intensity_ml_v1.onnx，ExpTech/YuYu1015）：神經網路依震源與各鄉鎮座標（含方位角）預估的震度分布。ML 模型 v2（preview，intensity_ml_v2.onnx，ExpTech/YuYu1015）：另一組係數重訓的實驗版本，與 v1 各自獨立設定。參數仍在調整，不代表最終成品。

震度12345弱5強6弱6強7

公式 / 模型準確度・公平對比（逐站「預測 vs 實測」，各自使用其輸入；共 58 站，含 ML v1／v2）

場址 Sᵢ 0.73–2.25，單就場址即可造成約 1.0 級的縱向差異，且與震央距無關；因此「震度×震央距」圖上一條距離曲線無法公平呈現，改以下方逐站指標與對角圖比較。

公式 / 模型	平均偏差	MAE	RMSE	完全命中	±1 級
公式（場址）	+0.57	0.67	0.97	47%	86%
公式（S=1）	+0.14	0.59	0.81	45%	97%
TREM (舊)	+0.14	0.59	0.81	45%	97%
TREM (新)	-0.14	0.55	0.79	48%	97%
ML v1	+0.17	0.34	0.59	66%	100%
ML v2（preview）	+0.28	0.48	0.77	57%	95%

偏差＝預測−實測的平均（0 最佳，正=偏高）；MAE/RMSE 越小越準；命中率越高越好。各欄最佳者以粗體標示。

公式（場址）	公式（S=1）	TREM (舊)	TREM (新)	ML v1	ML v2（preview）
PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。ML 模型 v1（intensity_ml_v1.onnx，ExpTech/YuYu1015）：以震源與座標特徵（含方位角）輸出 PGA/PGV 再分級。ML 模型 v2（preview，intensity_ml_v2.onnx，ExpTech/YuYu1015）：另一組係數重訓的實驗版本，與 v1 各自獨立設定。參數仍在調整，不代表最終成品。

命中高估低估泡泡大小＝站數；虛線＝完美預測（預測＝實測）

震度 × 震央距衰減圖（距離趨勢參考；X 線性、震度階為整數階梯）

註：同一震央距的各站因場址不同會有縱向散布，單一距離曲線無法呈現，故此圖僅供看衰減趨勢；公式的公平橫向對比請見上方「公式準確度・公平對比」。

公式（場址）誤差 0.97	公式（S=1）誤差 0.81	TREM (舊)誤差 0.81	TREM (新)誤差 0.79
PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。

觀測點（依震度上色）選定公式理論曲線

最大震度時空熱圖 • 震央距剖面

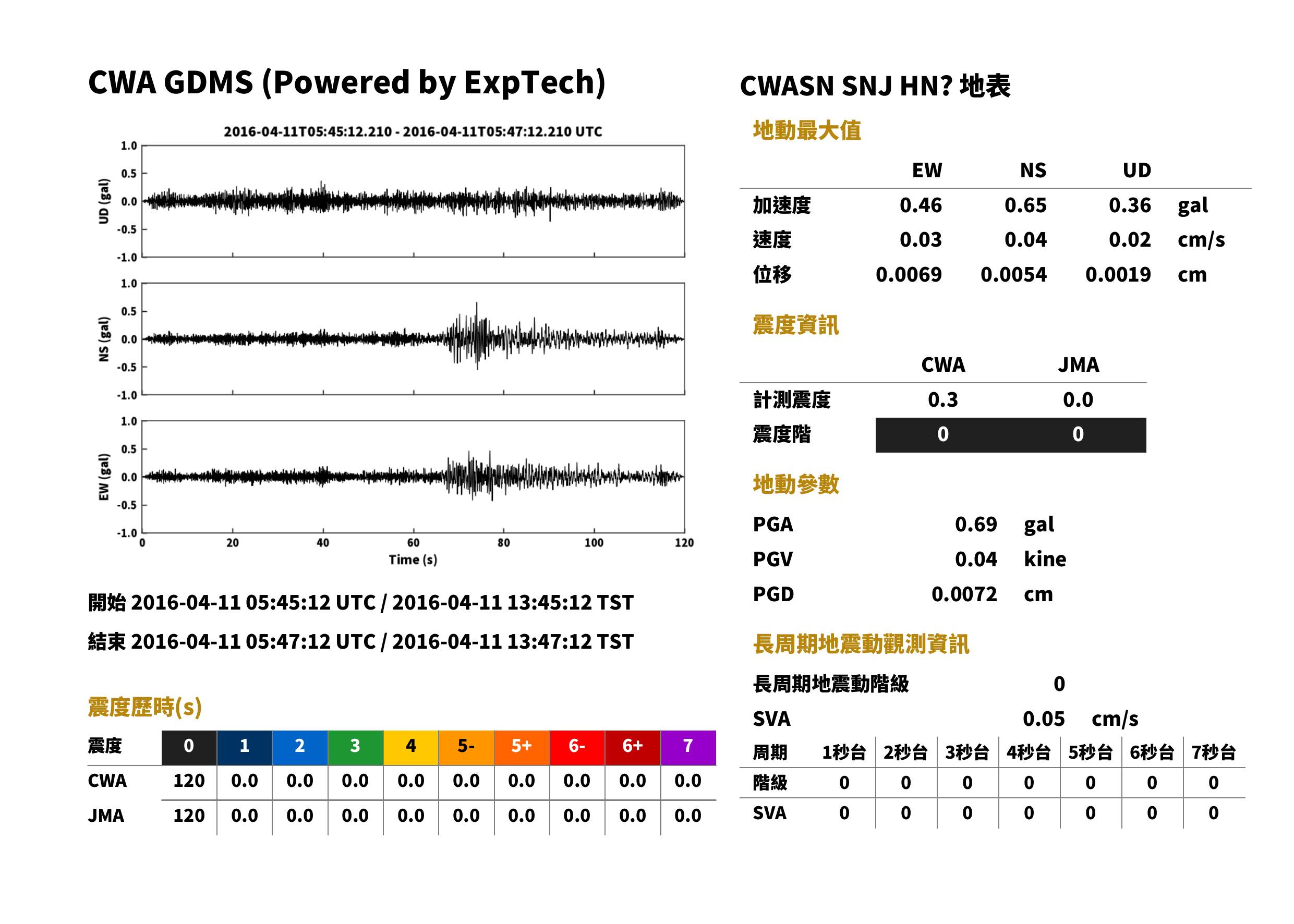

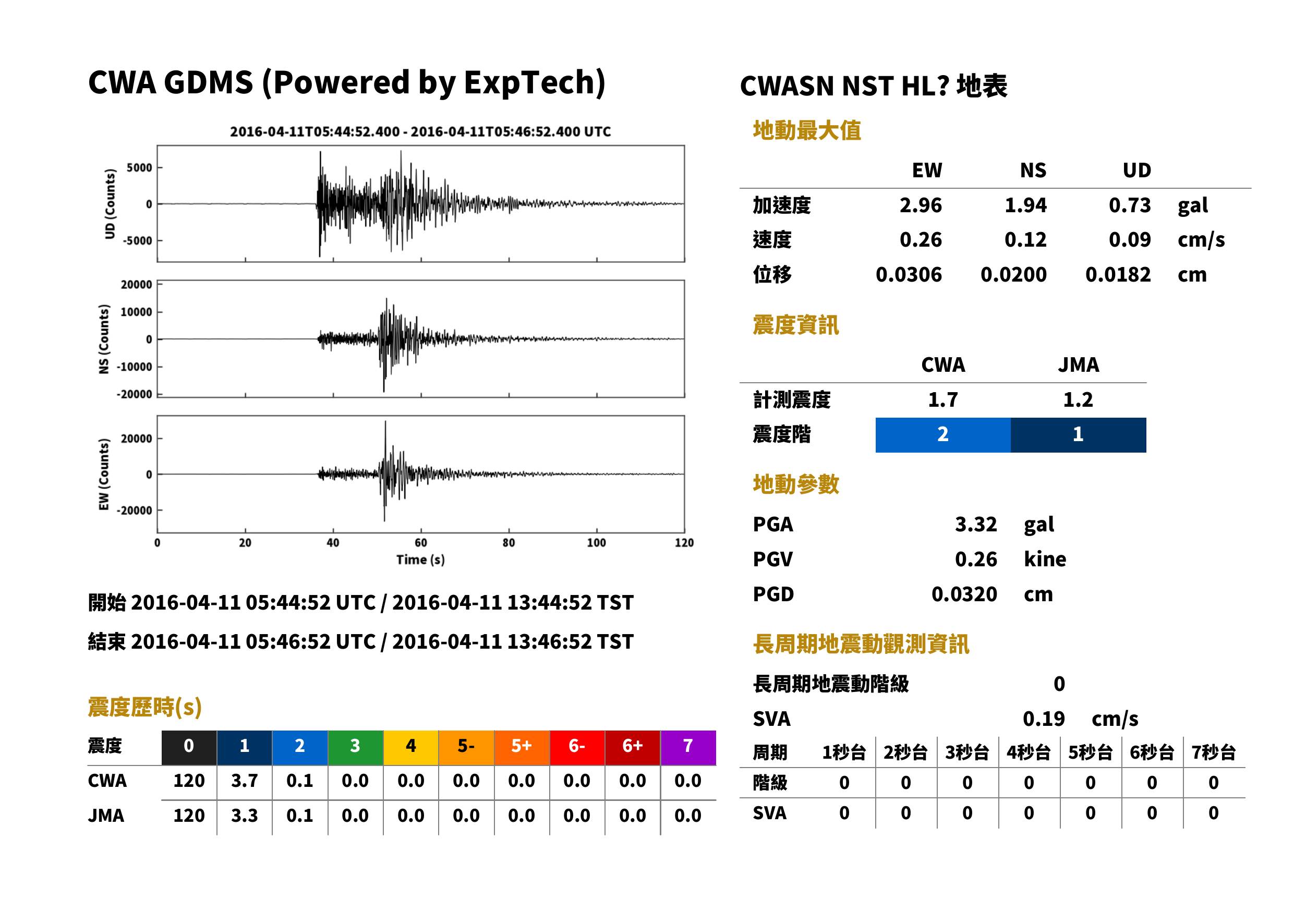

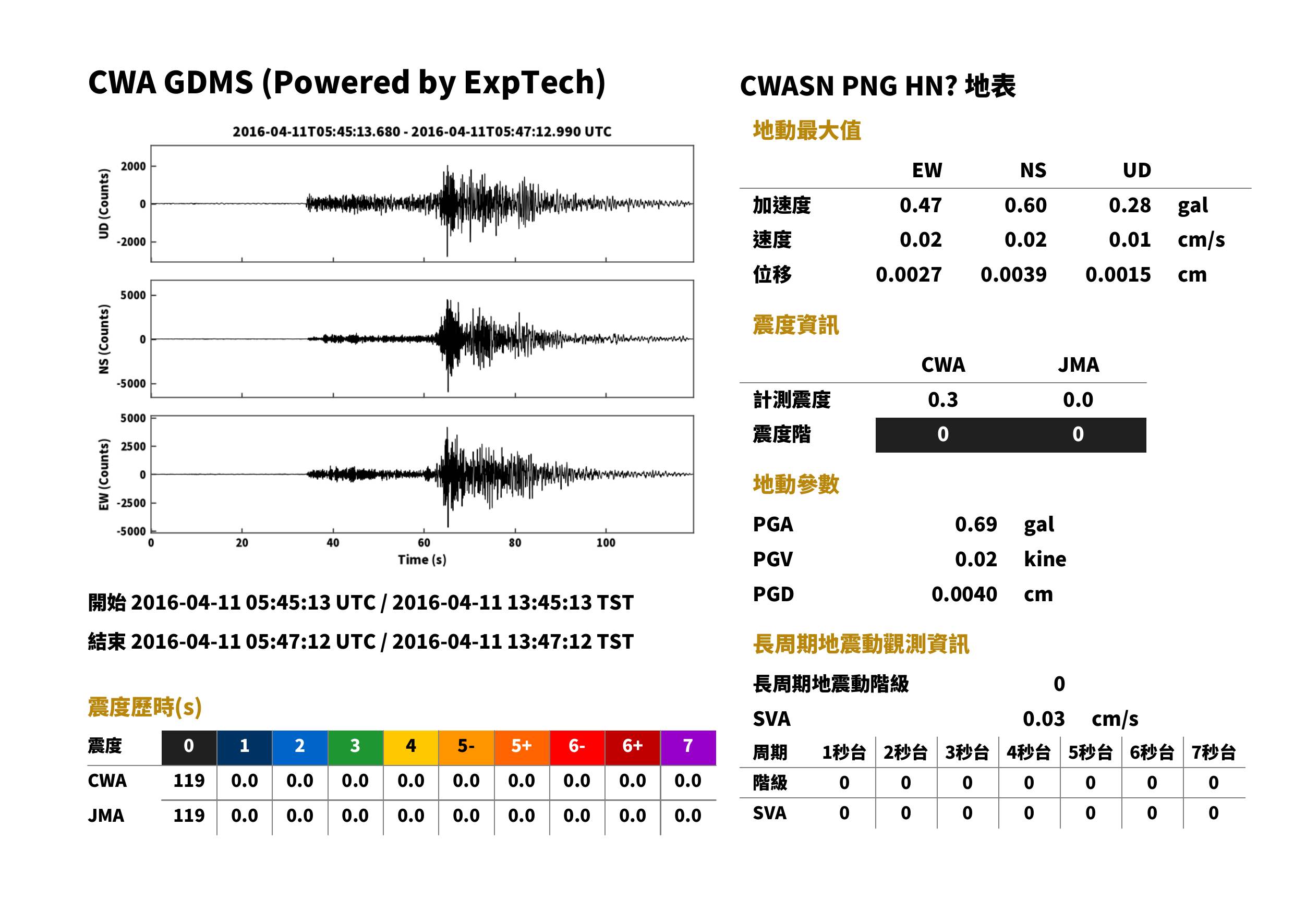

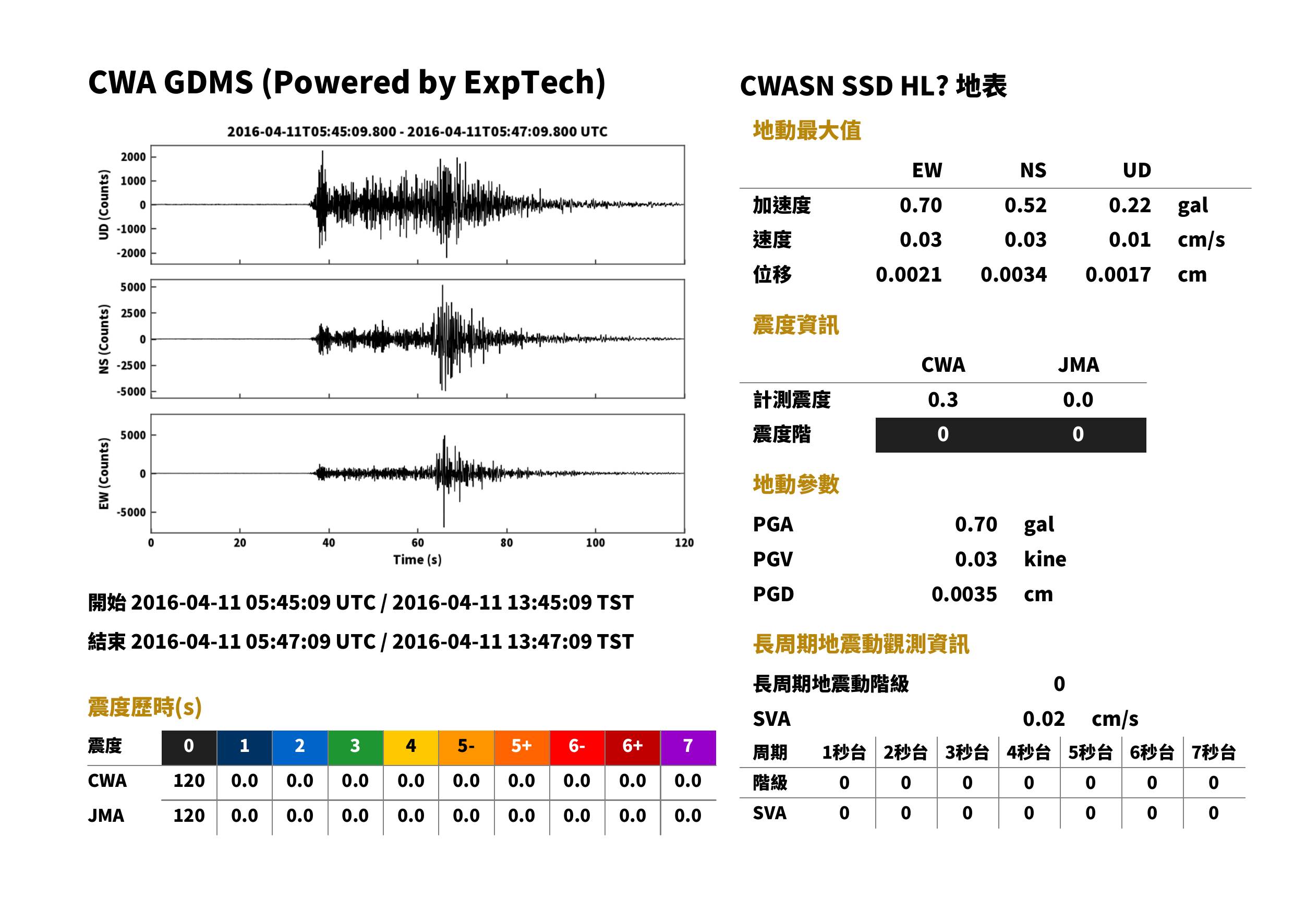

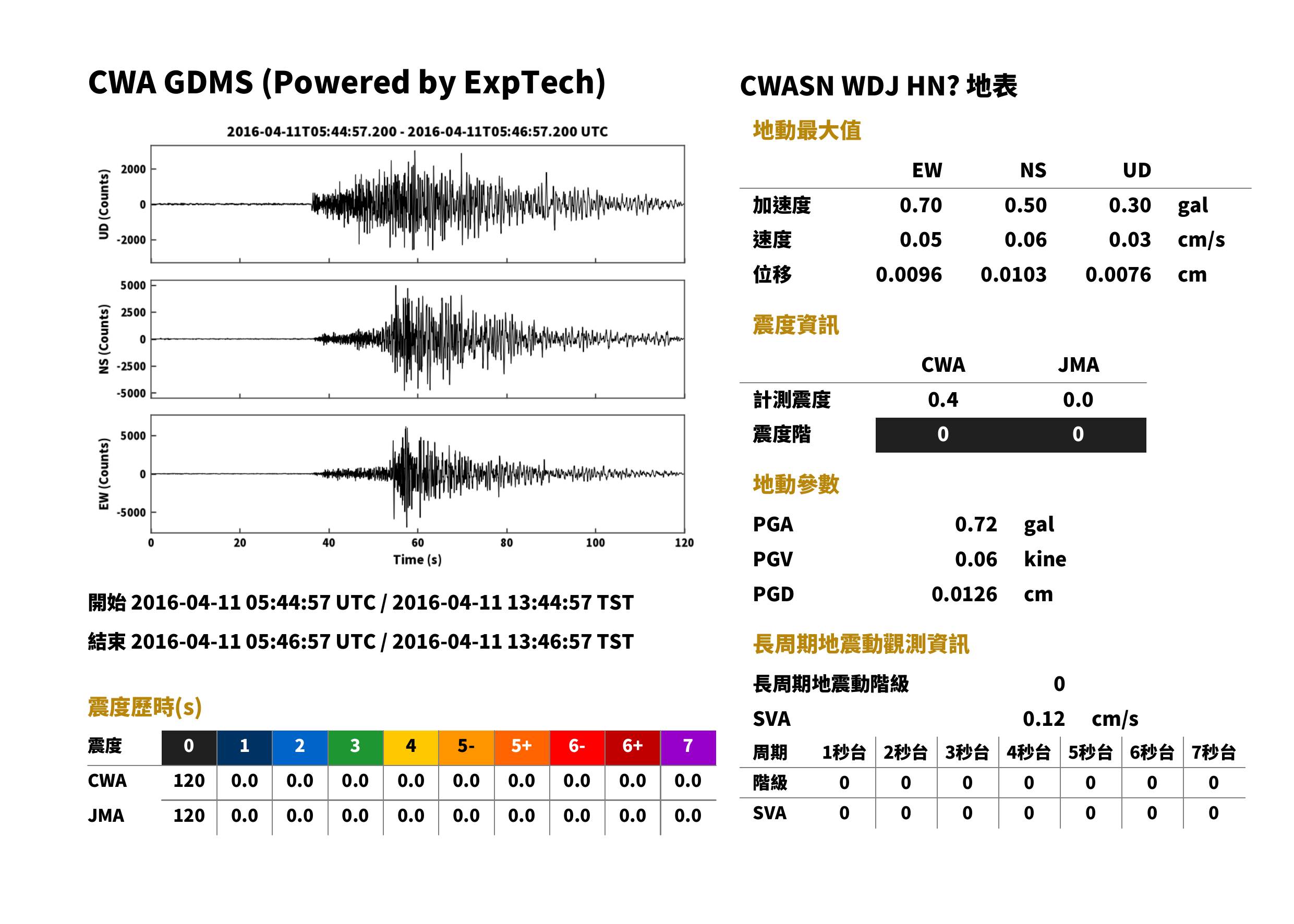

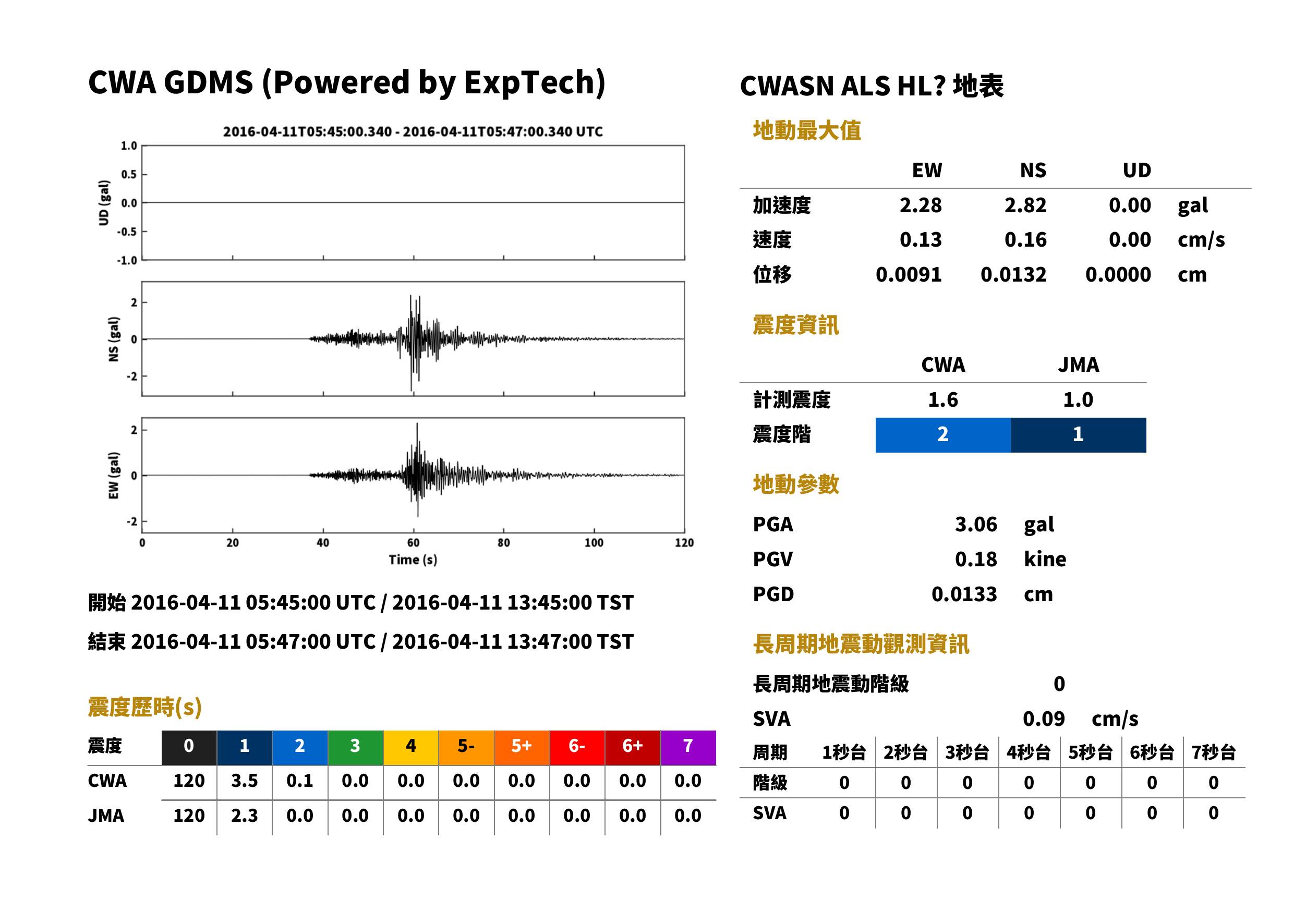

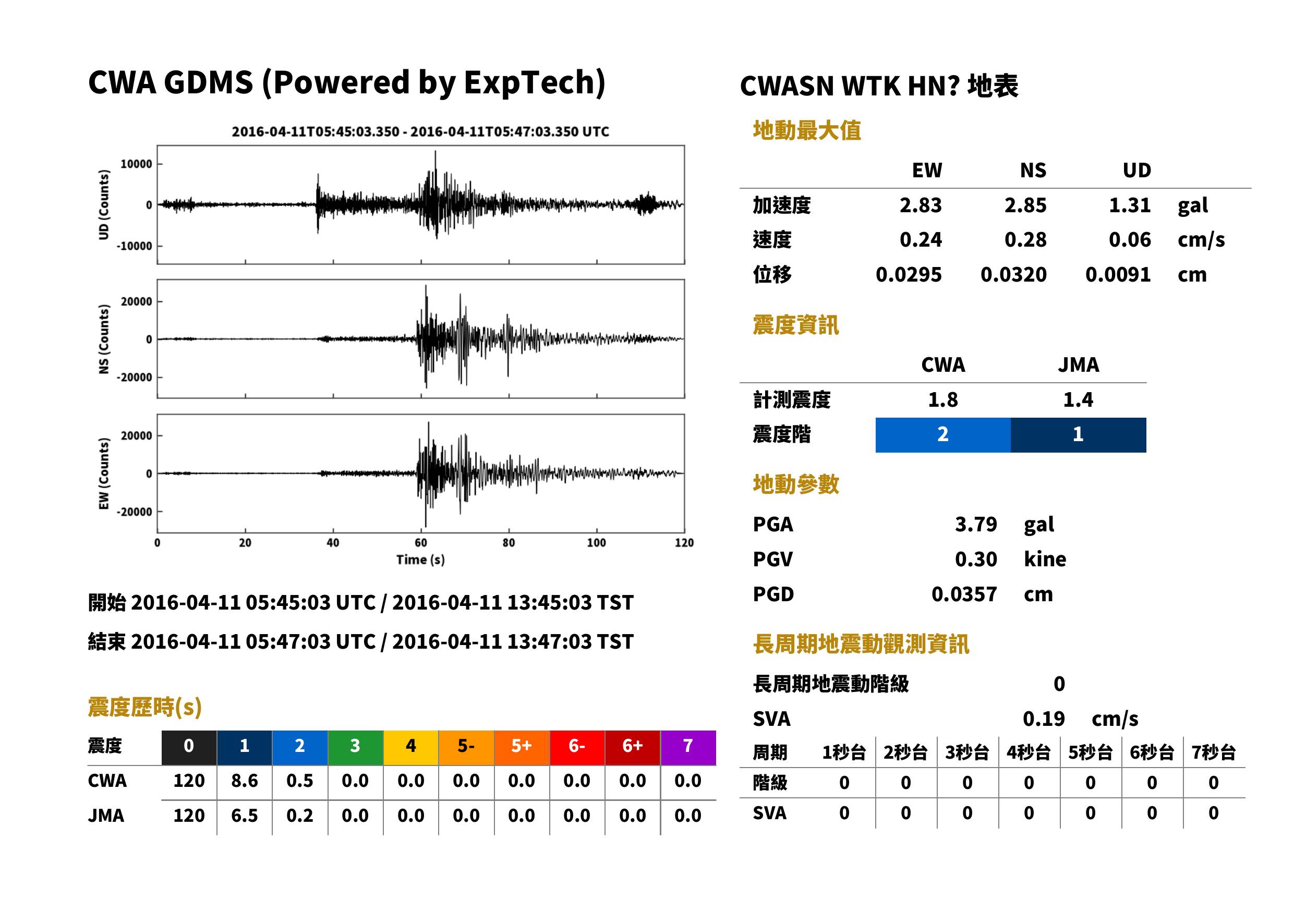

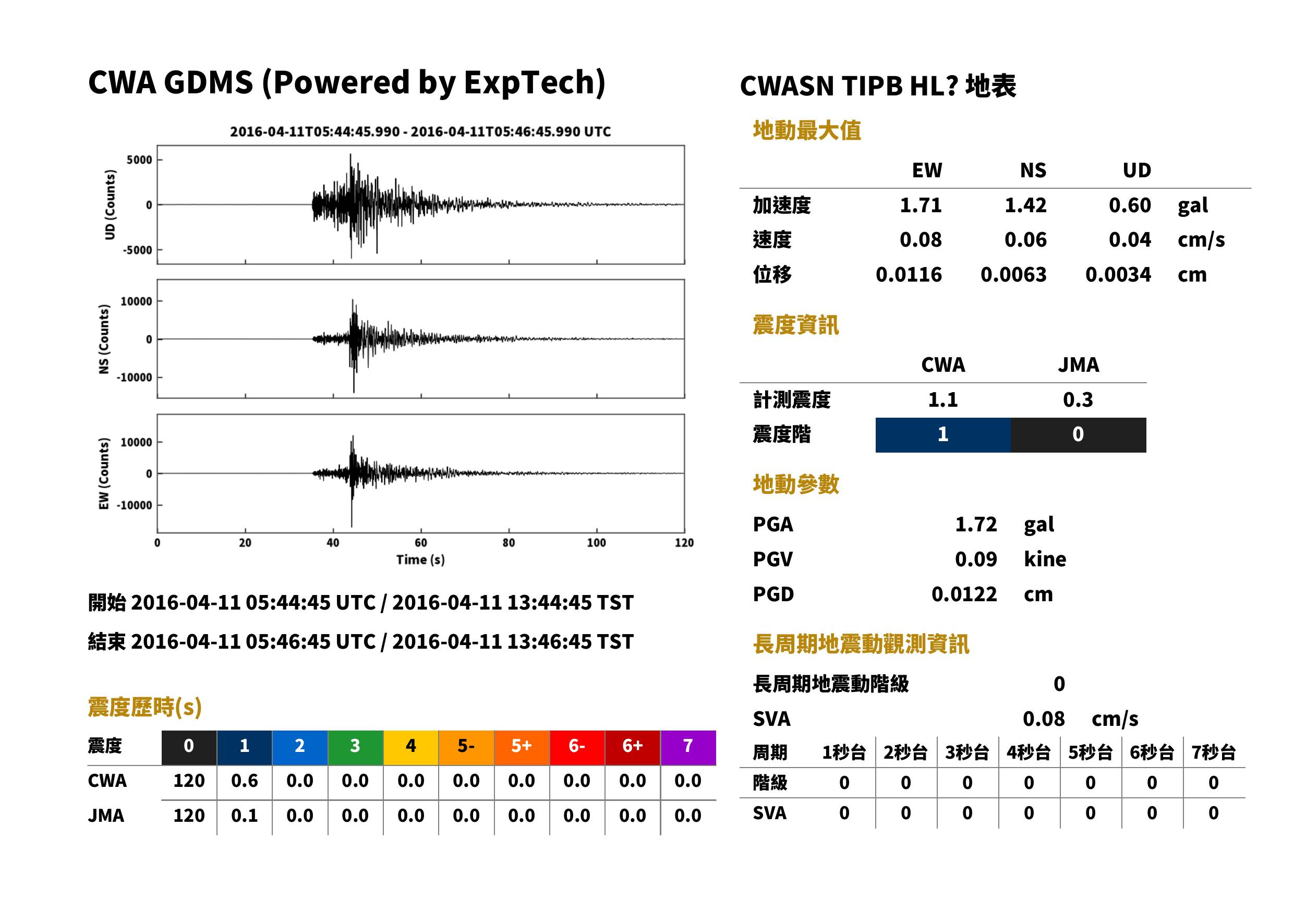

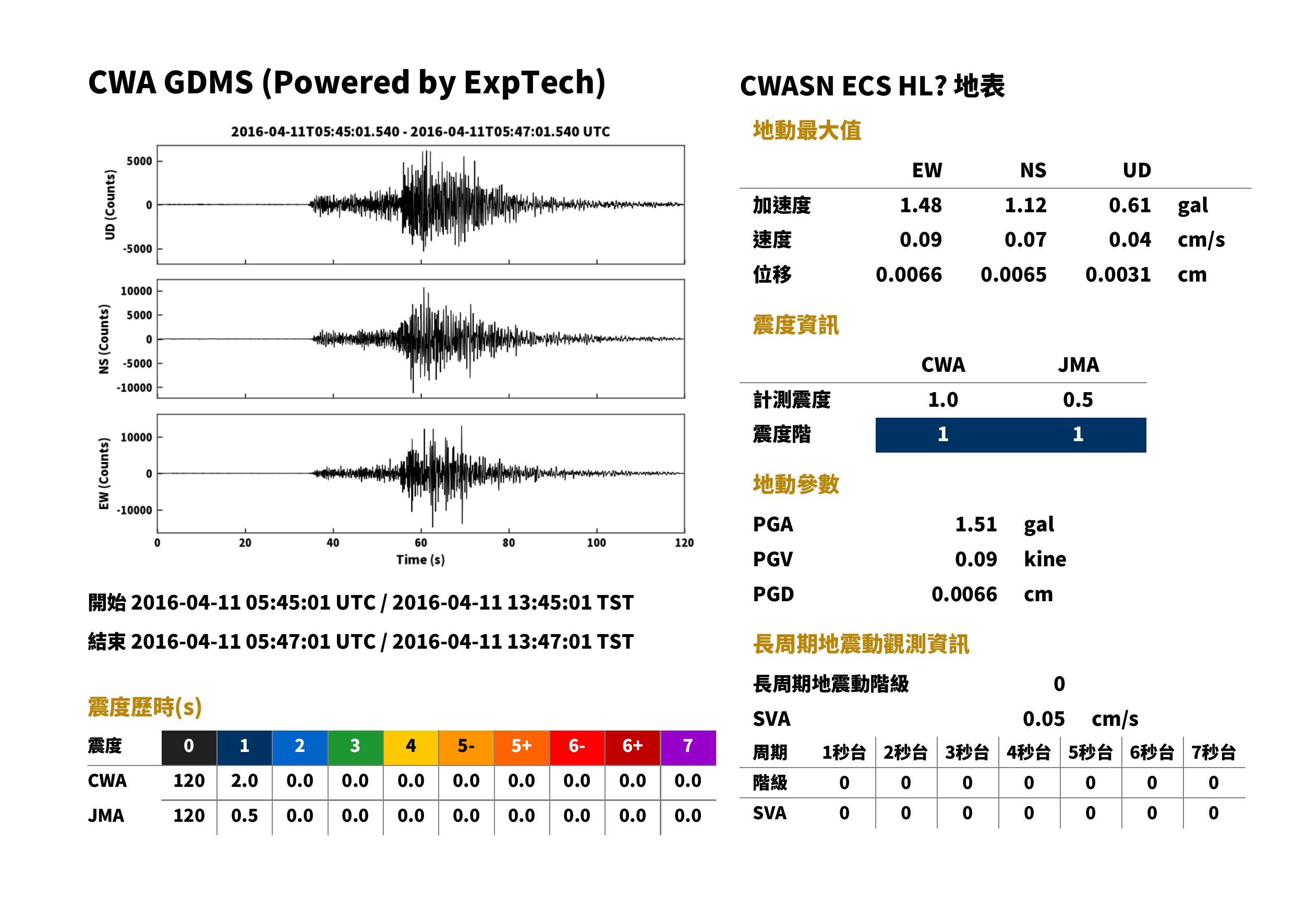

逐站觀測（GDMS 強震資料，共 72 站）

加速度單位 gal、速度 cm/s；合成為峰值（PGA/PGV）；JMA/CWA 為計測震度，色塊為震度階；地名取最近鄉鎮、海拔為測站高程；震央距與走時表估計 P/S 波時間由站點座標推算；長周期為長周期地震動階級。點欄位標題可排序。

ID	地名	海拔 ↕	觀測網	通道	震央距 ↕	走時表估計		加速度 (gal)				速度 (cm/s)				JMA		CWA		長周期 ↕	資料下載
ID	地名	海拔 ↕	觀測網	通道	震央距 ↕	P波時間 ↕	S波時間 ↕	南北 ↕	東西 ↕	上下 ↕	合成 ↕	南北 ↕	東西 ↕	上下 ↕	合成 ↕	震度階	計測震度 ↕	震度階	計測震度 ↕	長周期 ↕	波形	報告	分析

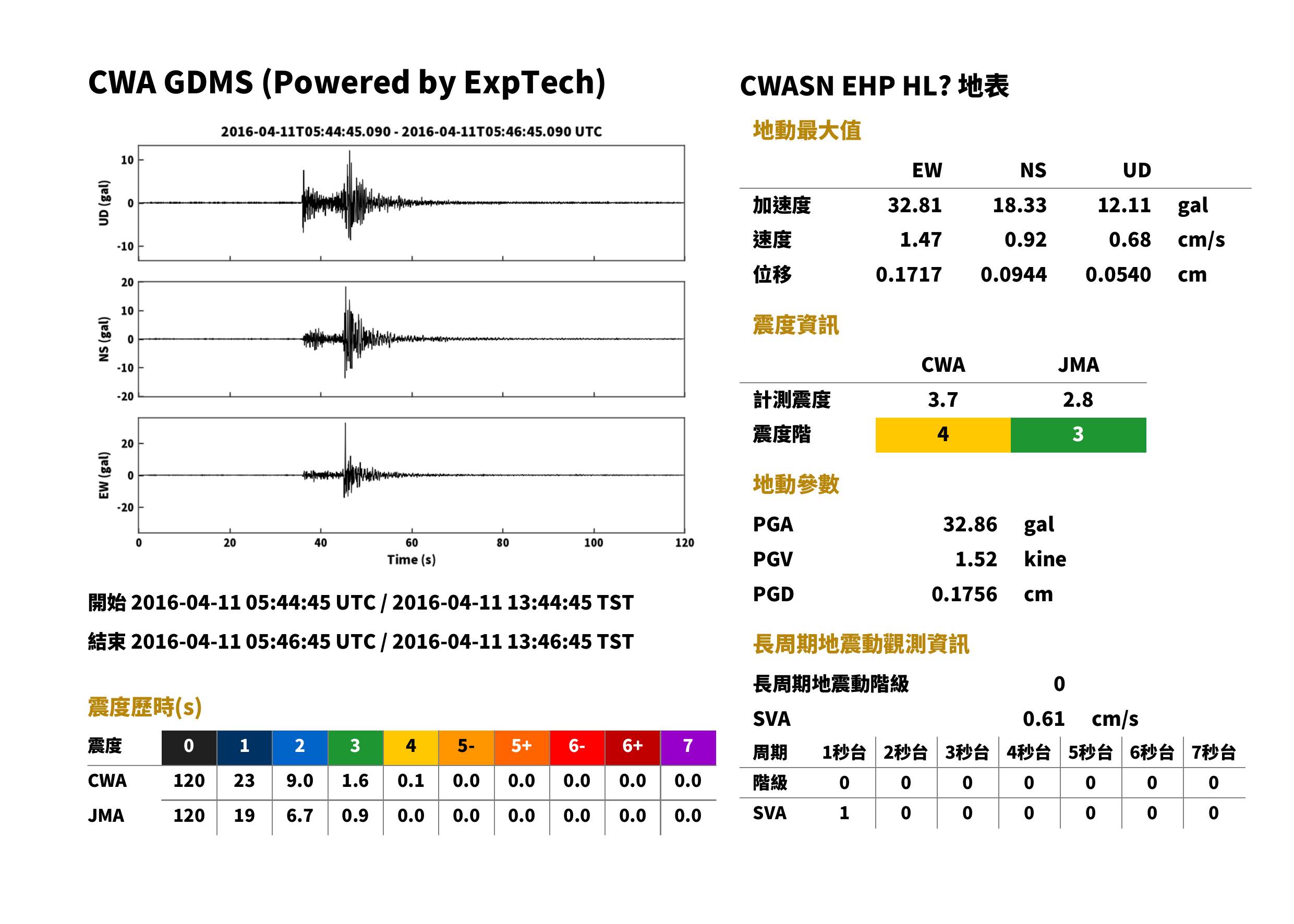

EHP	宜蘭縣南澳鄉	27 m	CWASN	HL	46.1 km	13:45:20	13:45:28	18.33	32.81	12.11	32.86	0.92	1.47	0.68	1.52	3	2.8	4	3.7	0	下載	查看	查看

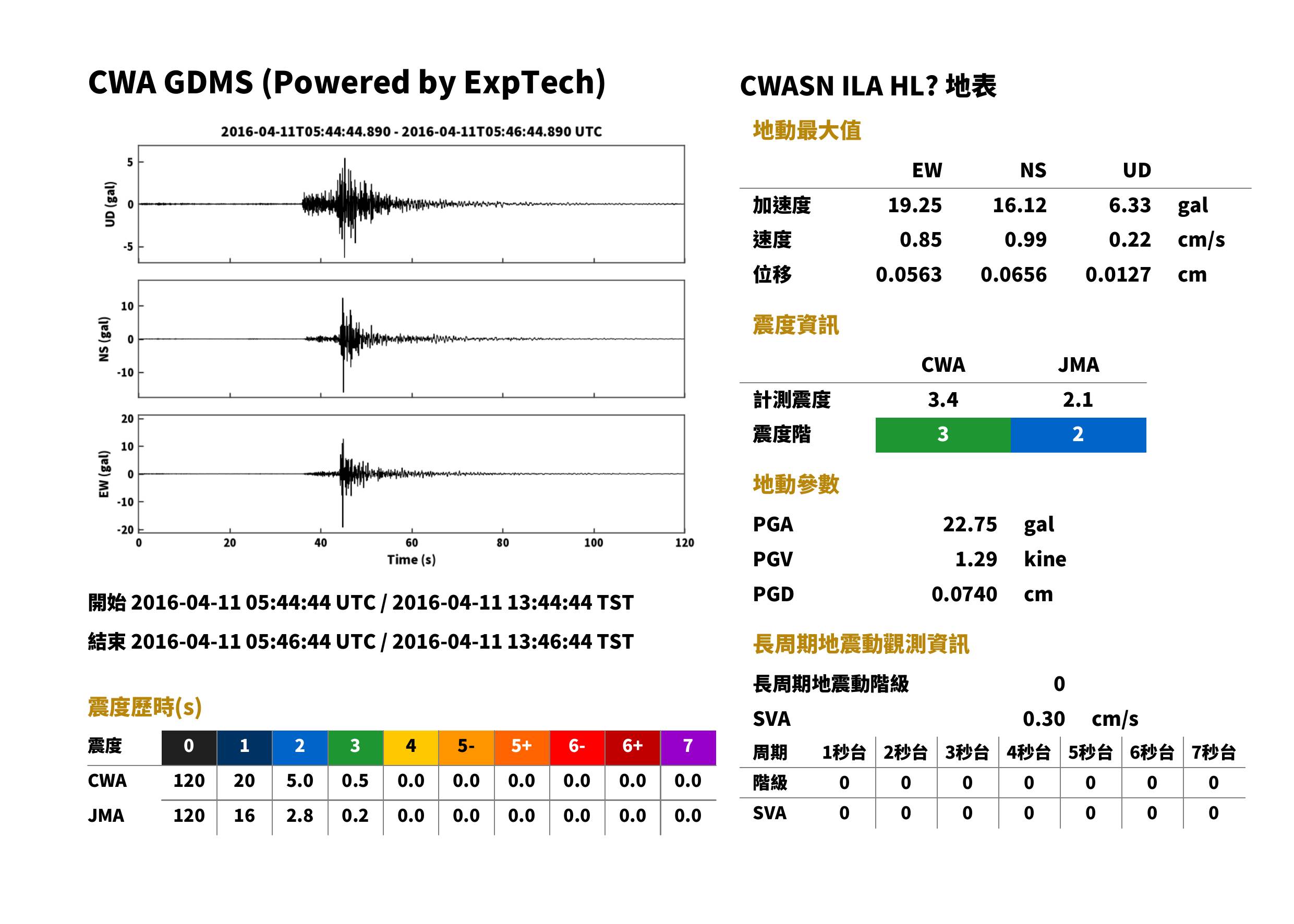

ILA	宜蘭縣宜蘭市	11 m	CWASN	HL	43.8 km	13:45:19	13:45:27	16.12	19.25	6.33	22.74	0.99	0.85	0.22	1.28	2	2.1	3	3.4	0	下載	查看	查看
ENA	宜蘭縣南澳鄉	123 m	CWASN	HL	40.0 km	13:45:19	13:45:27	14.86	17.64	7.15	18.48	0.42	0.57	0.21	0.58	2	2.4	3	3.2	0	下載	查看	查看
EWT	宜蘭縣南澳鄉	40 m	CWASN	HN	36.5 km	13:45:19	13:45:26	11.69	10.71	7.98	15.06	0.59	0.60	0.32	0.64	2	2.4	3	3.0	0	下載	查看	查看
NDS	宜蘭縣羅東鎮	88 m	CWASN	HN	41.8 km	13:45:19	13:45:27	9.71	8.38	3.77	11.15	0.60	0.43	0.22	0.72	2	2.1	3	2.7	0	下載	查看	查看
ETLH	花蓮縣秀林鄉	1005 m	CWASN	HN	75.1 km	13:45:23	13:45:33	9.60	8.00	5.95	9.73	0.40	0.33	0.21	0.42	2	2.0	3	2.6	0	下載	查看	查看
NNS	新竹縣五峰鄉	1148 m	CWASN	HL	75.8 km	13:45:23	13:45:33	7.65	7.64	2.61	8.60	0.30	0.39	0.14	0.49	2	1.9	3	2.5	0	下載	查看	查看
NJD	新竹縣竹東鎮	131 m	CWASN	HL	106.3 km	13:45:26	13:45:39	7.36	6.55	2.10	7.96	0.31	0.27	0.11	0.32	2	1.5	3	2.5	0	下載	查看	查看
NWF	新北市瑞芳區	728 m	CWASN	HL	67.3 km	13:45:22	13:45:31	4.30	3.73	1.37	5.73	0.41	0.20	0.07	0.41	2	1.7	2	2.2	0	下載	查看	查看

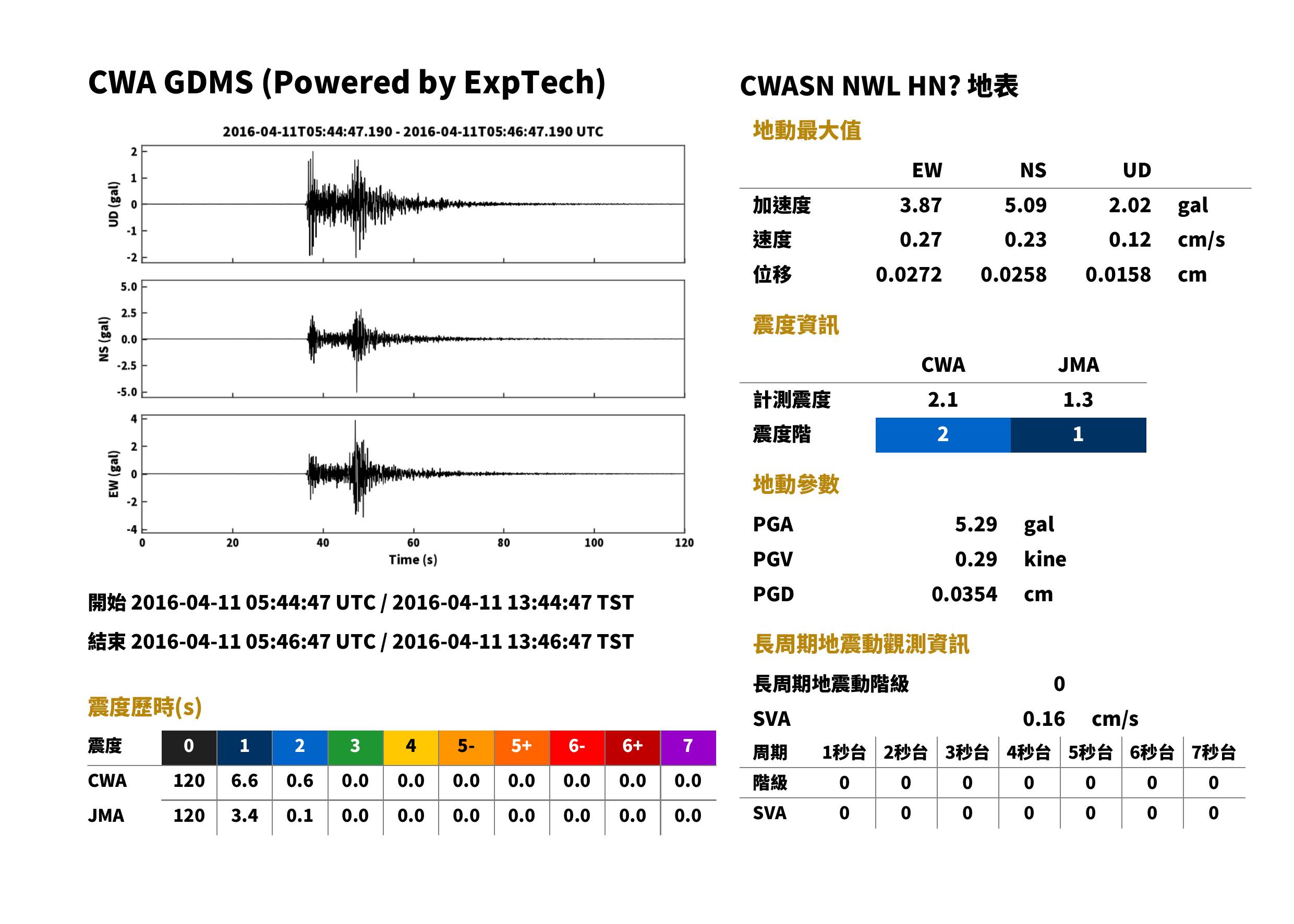

NWL	新北市烏來區	404 m	CWASN	HN	67.4 km	13:45:22	13:45:31	5.09	3.87	2.02	5.29	0.22	0.27	0.12	0.29	1	1.3	2	2.1	0	下載	查看	查看
NSK	桃園市復興區	685 m	CWASN	HL	77.4 km	13:45:23	13:45:33	4.85	3.89	0.83	5.07	0.28	0.24	0.05	0.37	1	1.4	2	2.1	0	下載	查看	查看
CHY	嘉義市東區	31 m	CWASN	HN	207.6 km	13:45:39	13:46:01	4.47	3.53	0.76	4.47	0.25	0.19	0.03	0.26	1	1.3	2	2.0	0	下載	查看	查看
WSF	雲林縣四湖鄉	8 m	CWASN	HL	217.1 km	13:45:40	13:46:03	4.03	3.14	1.14	4.05	0.20	0.17	0.04	0.20	1	1.3	2	1.9	0	下載	查看	查看
WDLH	雲林縣斗六市	54 m	CWASN	HN	186.9 km	13:45:36	13:45:57	3.40	3.82	1.80	4.12	0.18	0.22	0.08	0.25	1	1.3	2	1.9	0	下載	查看	查看
SML	南投縣魚池鄉	999 m	CWASN	HL	143.6 km	13:45:31	13:45:47	3.60	3.54	1.51	4.24	0.24	0.21	0.08	0.26	1	1.4	2	1.9	0	下載	查看	查看
HWA	花蓮縣花蓮市	18 m	CWASN	HL	82.0 km	13:45:23	13:45:34	3.82	3.07	1.36	4.15	0.16	0.18	0.08	0.22	1	1.3	2	1.9	0	下載	查看	查看
WTK	雲林縣土庫鎮	21 m	CWASN	HN	200.2 km	13:45:38	13:46:00	2.85	2.83	1.31	3.79	0.28	0.24	0.06	0.30	1	1.4	2	1.8	0	下載	查看	查看
NHDH	新北市新店區	22 m	CWASN	HN	75.4 km	13:45:23	13:45:33	3.38	2.41	1.60	3.58	0.19	0.12	0.07	0.21	1	1.1	2	1.8	0	下載	查看	查看
NFF	新竹縣五峰鄉	427 m	CWASN	HN	101.7 km	13:45:26	13:45:38	3.52	2.27	1.55	3.58	0.26	0.19	0.07	0.28	1	1.2	2	1.8	0	下載	查看	查看
WRL	彰化縣二林鎮	14 m	CWASN	HN	190.7 km	13:45:37	13:45:58	2.36	2.64	1.01	3.35	0.14	0.20	0.05	0.21	1	1.1	2	1.7	0	下載	查看	查看
WGK	雲林縣斗六市	80 m	CWASN	HL	184.4 km	13:45:36	13:45:56	3.16	2.48	1.03	3.17	0.19	0.16	0.07	0.21	1	1.2	2	1.7	0	下載	查看	查看
NST	苗栗縣南庄鄉	173 m	CWASN	HL	112.7 km	13:45:27	13:45:40	1.94	2.96	0.73	3.32	0.12	0.26	0.09	0.26	1	1.2	2	1.7	0	下載	查看	查看

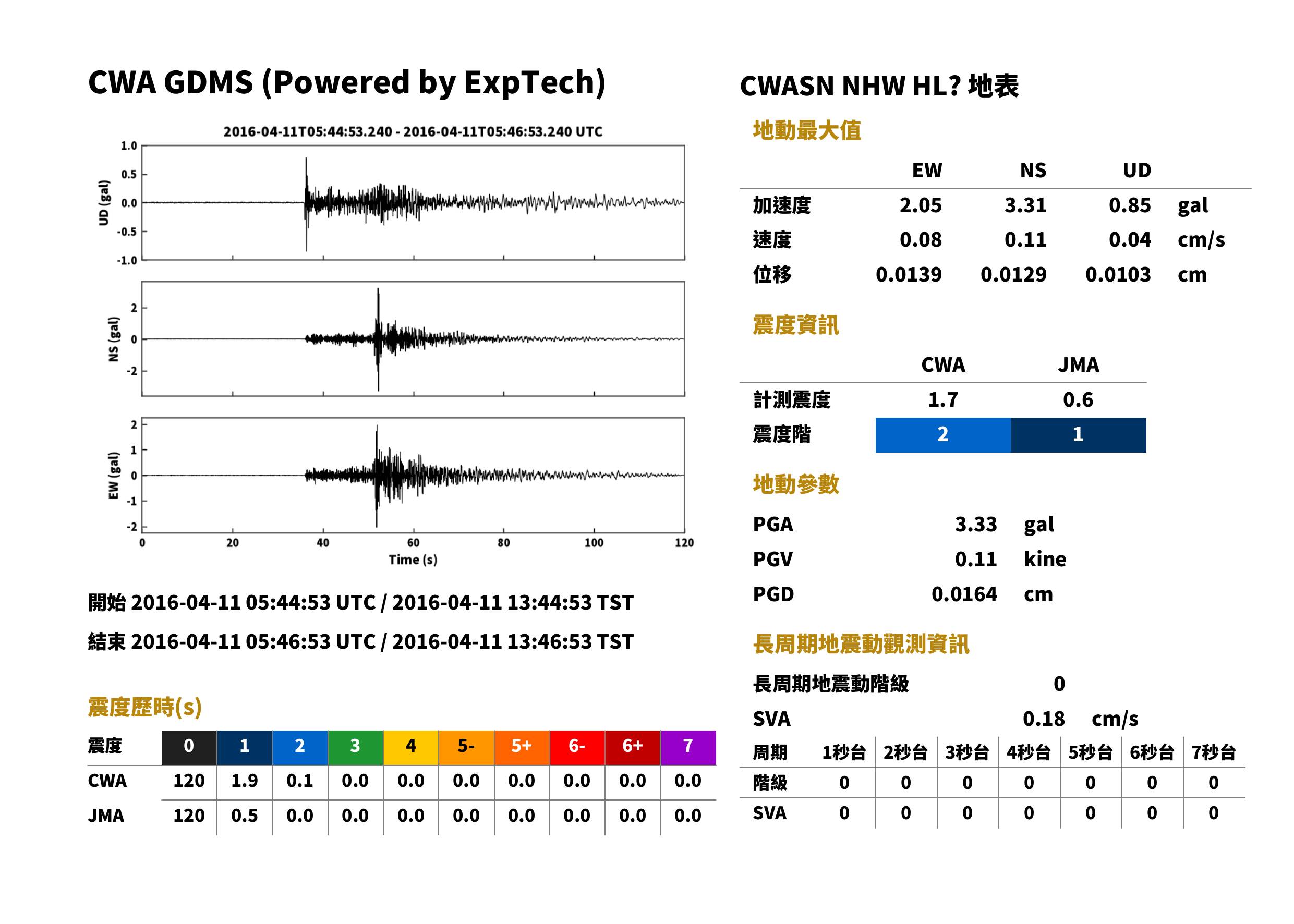

NHW	桃園市觀音區	21 m	CWASN	HL	119.6 km	13:45:28	13:45:42	3.31	2.05	0.85	3.33	0.11	0.08	0.04	0.11	1	0.6	2	1.7	0	下載	查看	查看
ETM	花蓮縣吉安鄉	170 m	CWASN	HL	90.9 km	13:45:24	13:45:36	3.30	2.86	2.15	3.30	0.14	0.19	0.09	0.20	1	1.2	2	1.7	0	下載	查看	查看
EGC	花蓮縣鳳林鎮	9 m	CWASN	HL	110.2 km	13:45:27	13:45:40	3.10	2.17	1.32	3.26	0.13	0.11	0.07	0.14	1	1.0	2	1.7	0	下載	查看	查看
WPL	南投縣埔里鎮	465 m	CWASN	HL	132.1 km	13:45:29	13:45:45	1.28	2.96	1.01	3.12	0.07	0.15	0.07	0.17	1	0.7	2	1.6	0	下載	查看	查看
WCHH	彰化縣彰化市	25 m	CWASN	HN	166.7 km	13:45:34	13:45:52	2.38	2.92	1.07	2.97	0.09	0.14	0.05	0.14	1	0.9	2	1.6	0	下載	查看	查看
NCU	桃園市中壢區	131 m	CWASN	HL	105.0 km	13:45:26	13:45:39	2.92	1.94	2.36	2.93	0.15	0.12	0.06	0.15	1	0.8	2	1.6	0	下載	查看	查看
EGFH	花蓮縣光復鄉	126 m	CWASN	HN	120.6 km	13:45:28	13:45:42	2.26	2.59	1.26	2.91	0.08	0.10	0.05	0.11	1	0.8	2	1.6	0	下載	查看	查看
EDH	臺東縣東河鄉	46 m	CWASN	HN	194.1 km	13:45:37	13:45:58	2.88	2.15	1.47	2.89	0.12	0.09	0.05	0.12	1	0.9	2	1.6	0	下載	查看	查看
ALS	嘉義縣阿里山鄉	2417 m	CWASN	HL	176.1 km	13:45:35	13:45:54	2.67	1.33	1.29	3.01	0.15	0.07	0.08	0.17	1	0.9	2	1.6	0	下載	查看	查看

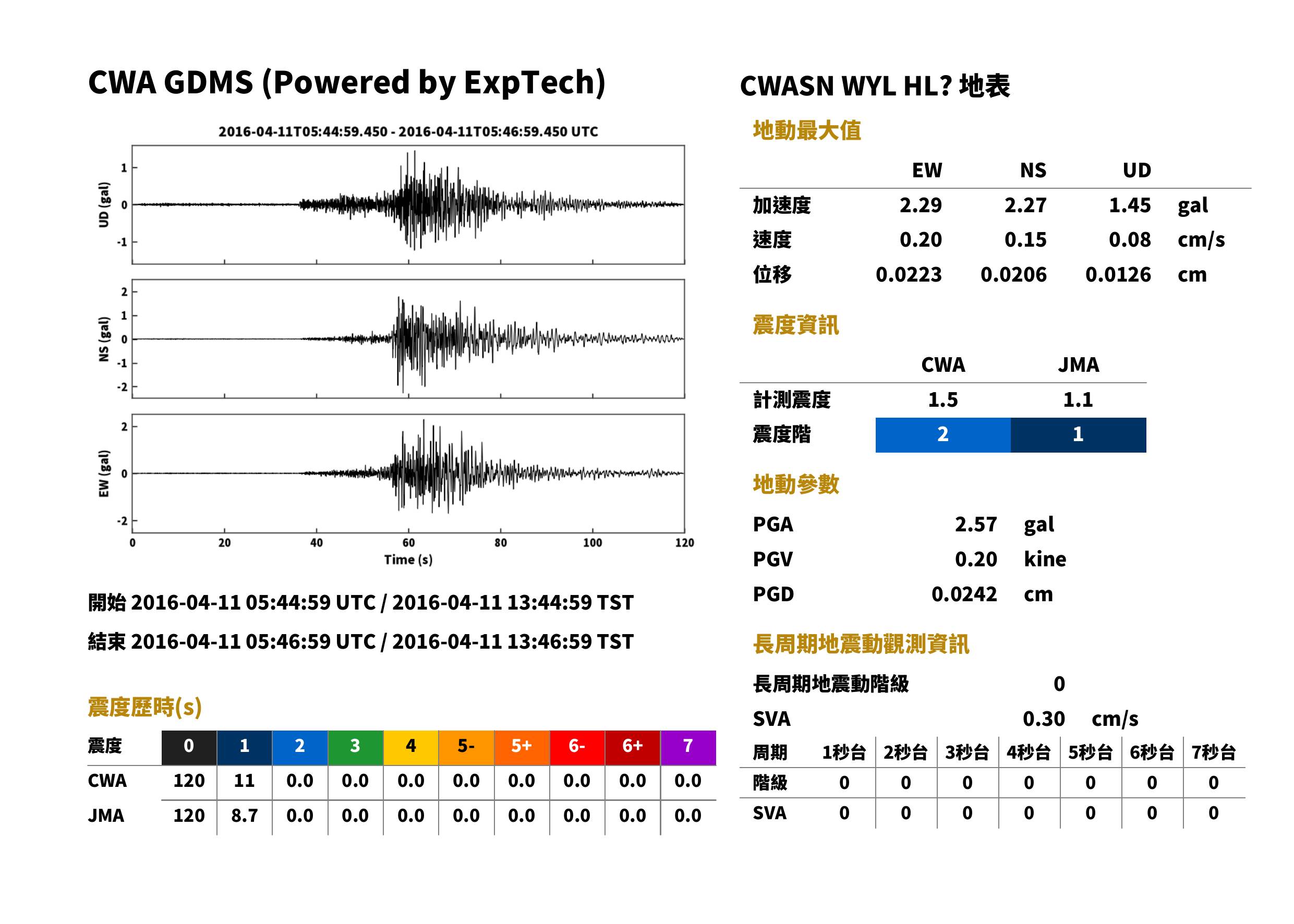

WYL	彰化縣員林市	26 m	CWASN	HL	169.3 km	13:45:34	13:45:53	2.27	2.29	1.45	2.57	0.15	0.20	0.08	0.20	1	1.1	2	1.5	0	下載	查看	查看

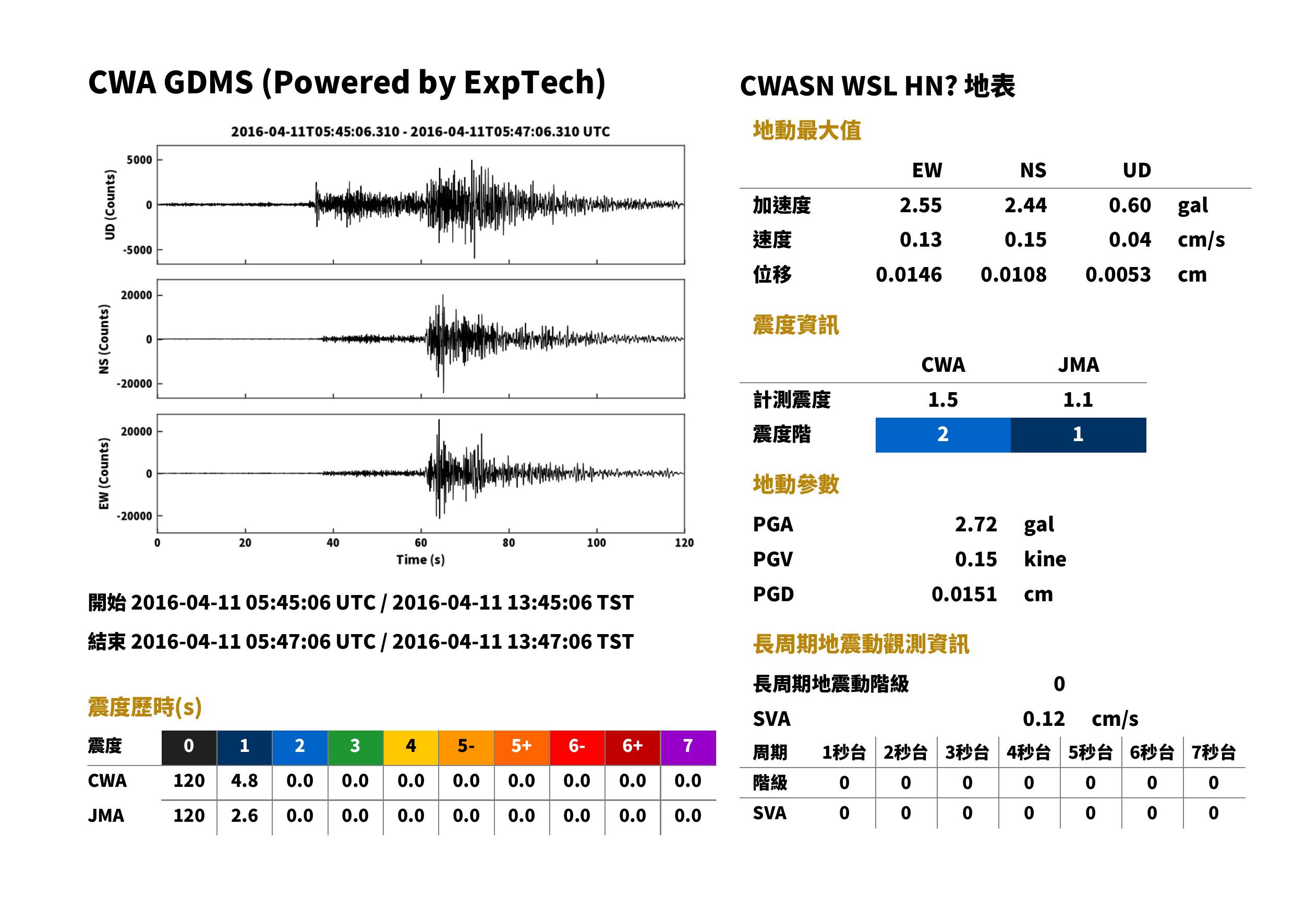

WSL	雲林縣水林鄉	3 m	CWASN	HN	223.5 km	13:45:41	13:46:05	2.44	2.55	0.60	2.72	0.15	0.13	0.04	0.15	1	1.1	2	1.5	0	下載	查看	查看

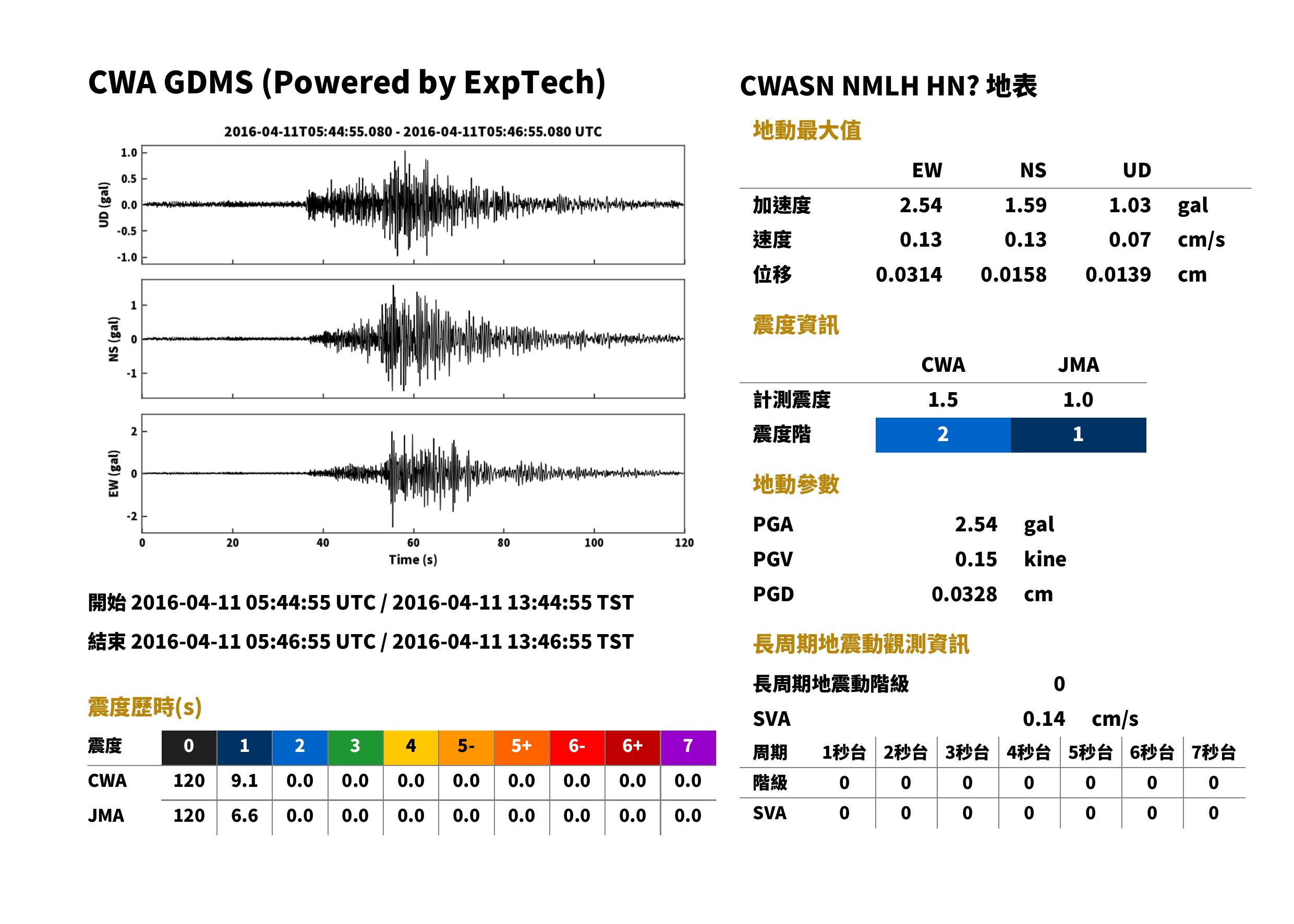

NMLH	苗栗縣苗栗市	179 m	CWASN	HN	134.4 km	13:45:30	13:45:45	1.59	2.54	1.03	2.54	0.13	0.13	0.08	0.15	1	1.0	2	1.5	0	下載	查看	查看
CHK	臺東縣成功鎮	37 m	CWASN	HL	178.5 km	13:45:35	13:45:55	2.32	2.51	0.93	2.61	0.10	0.08	0.03	0.11	1	0.8	2	1.5	0	下載	查看	查看
BAC	新北市樹林區	15 m	CWASN	HL	84.6 km	13:45:24	13:45:35	2.33	2.15	0.99	2.38	0.14	0.12	0.06	0.15	1	1.0	1	1.4	0	下載	查看	查看
WTC	彰化縣大城鄉	4 m	CWASN	HL	200.8 km	13:45:38	13:46:00	1.96	1.66	0.75	2.15	0.12	0.13	0.03	0.15	1	0.9	1	1.3	0	下載	查看	查看
NTS	新北市淡水區	15 m	CWASN	HN	96.2 km	13:45:25	13:45:37	2.05	1.32	1.73	2.07	0.08	0.07	0.05	0.08	1	0.5	1	1.3	0	下載	查看	查看
LAY	臺東縣蘭嶼鄉	309 m	CWASN	HL	285.2 km	13:45:49	13:46:19	1.74	1.61	0.48	2.08	0.08	0.07	0.02	0.08	1	0.6	1	1.3	0	下載	查看	查看
WCS	南投縣國姓鄉	358 m	CWASN	HN	134.2 km	13:45:30	13:45:45	1.86	1.44	0.62	1.89	0.11	0.08	0.04	0.12	1	0.5	1	1.2	0	下載	查看	查看
ESL	花蓮縣鳳林鎮	180 m	CWASN	HL	107.1 km	13:45:26	13:45:39	1.62	1.89	1.13	1.91	0.05	0.09	0.04	0.09	1	0.5	1	1.2	0	下載	查看	查看
ECB	臺東縣長濱鄉	63 m	CWASN	HL	153.1 km	13:45:32	13:45:49	1.84	1.57	0.72	1.89	0.07	0.07	0.03	0.08	1	0.5	1	1.2	0	下載	查看	查看
CHN8	嘉義縣義竹鄉	6 m	CWASN	HL	234.6 km	13:45:42	13:46:07	1.66	1.66	0.45	1.82	0.07	0.10	0.02	0.10	1	0.6	1	1.2	0	下載	查看	查看
TIPB	新北市雙溪區	399 m	CWASN	HL	55.5 km	13:45:20	13:45:29	1.42	1.71	0.60	1.72	0.06	0.08	0.04	0.09	0	0.3	1	1.1	0	下載	查看	查看

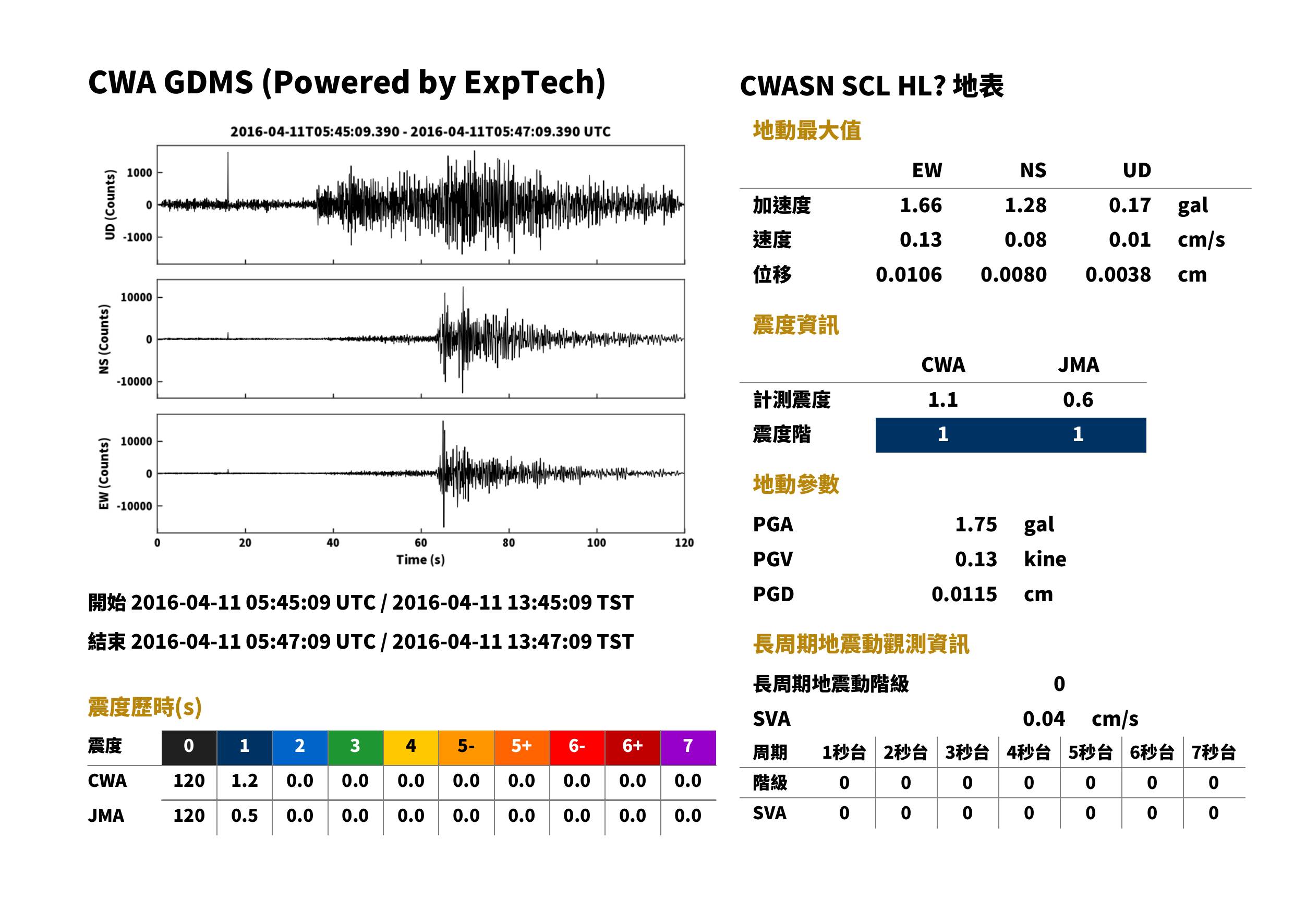

SCL	臺南市佳里區	7 m	CWASN	HL	247.9 km	13:45:44	13:46:10	1.28	1.66	0.17	1.75	0.08	0.13	0.01	0.13	1	0.6	1	1.1	0	下載	查看	查看
NJN	苗栗縣竹南鎮	11 m	CWASN	HL	127.2 km	13:45:29	13:45:44	1.57	1.18	0.49	1.73	0.09	0.11	0.05	0.11	1	0.6	1	1.1	0	下載	查看	查看
NCUH	桃園市中壢區	127 m	CWASN	HN	105.2 km	13:45:26	13:45:39	1.34	1.22	1.61	1.62	0.10	0.09	0.06	0.11	1	0.6	1	1.1	0	下載	查看	查看
HSN1	新竹縣寶山鄉	91 m	CWASN	HL	114.2 km	13:45:27	13:45:41	1.47	1.25	0.86	1.55	0.11	0.10	0.07	0.12	1	0.7	1	1.0	0	下載	查看	查看
ECS	臺東縣池上鄉	286 m	CWASN	HL	185.9 km	13:45:36	13:45:56	1.12	1.48	0.61	1.51	0.07	0.09	0.04	0.09	1	0.5	1	1.0	0	下載	查看	查看
TCU	臺中市中區	89 m	CWASN	HL	152.3 km	13:45:32	13:45:49	1.07	1.23	0.34	1.31	0.06	0.10	0.03	0.10	0	0.4	1	0.9	0	下載	查看	查看
NOU	基隆市中正區	16 m	CWASN	HL	75.3 km	13:45:23	13:45:33	1.13	1.08	0.55	1.40	0.11	0.05	0.03	0.11	1	0.5	1	0.9	0	下載	查看	查看
LDU	臺東縣綠島鄉	17 m	CWASN	HN	219.0 km	13:45:40	13:46:04	1.26	1.00	0.60	1.34	0.06	0.05	0.03	0.06	0	0.3	1	0.9	0	下載	查看	查看
ELD	臺東縣海端鄉	1058 m	CWASN	HL	188.0 km	13:45:36	13:45:57	1.33	0.94	0.70	1.35	0.04	0.05	0.02	0.05	0	0.2	1	0.9	0	下載	查看	查看
HSN	新竹縣竹北市	31 m	CWASN	HL	115.9 km	13:45:27	13:45:41	1.18	0.89	0.67	1.26	0.12	0.11	0.09	0.13	1	0.6	1	0.8	0	下載	查看	查看
STYH	高雄市桃源區	624 m	CWASN	HN	204.4 km	13:45:38	13:46:01	1.09	0.75	0.47	1.11	0.04	0.03	0.02	0.05	0	0.0	1	0.7	0	下載	查看	查看
STY	高雄市桃源區	642 m	CWASN	HL	207.0 km	13:45:39	13:46:01	0.95	0.93	0.37	1.01	0.04	0.05	0.03	0.05	0	0.1	1	0.7	0	下載	查看	查看
NSY	苗栗縣三義鄉	299 m	CWASN	HL	137.5 km	13:45:30	13:45:46	1.05	0.54	0.50	1.09	0.10	0.05	0.05	0.11	0	0.3	1	0.7	0	下載	查看	查看
SCZ	屏東縣春日鄉	66 m	CWASN	HL	286.2 km	13:45:49	13:46:19	0.94	0.21	0.12	0.94	0.55	0.02	0.01	0.55	1	0.5	1	0.6	0	下載	查看	查看

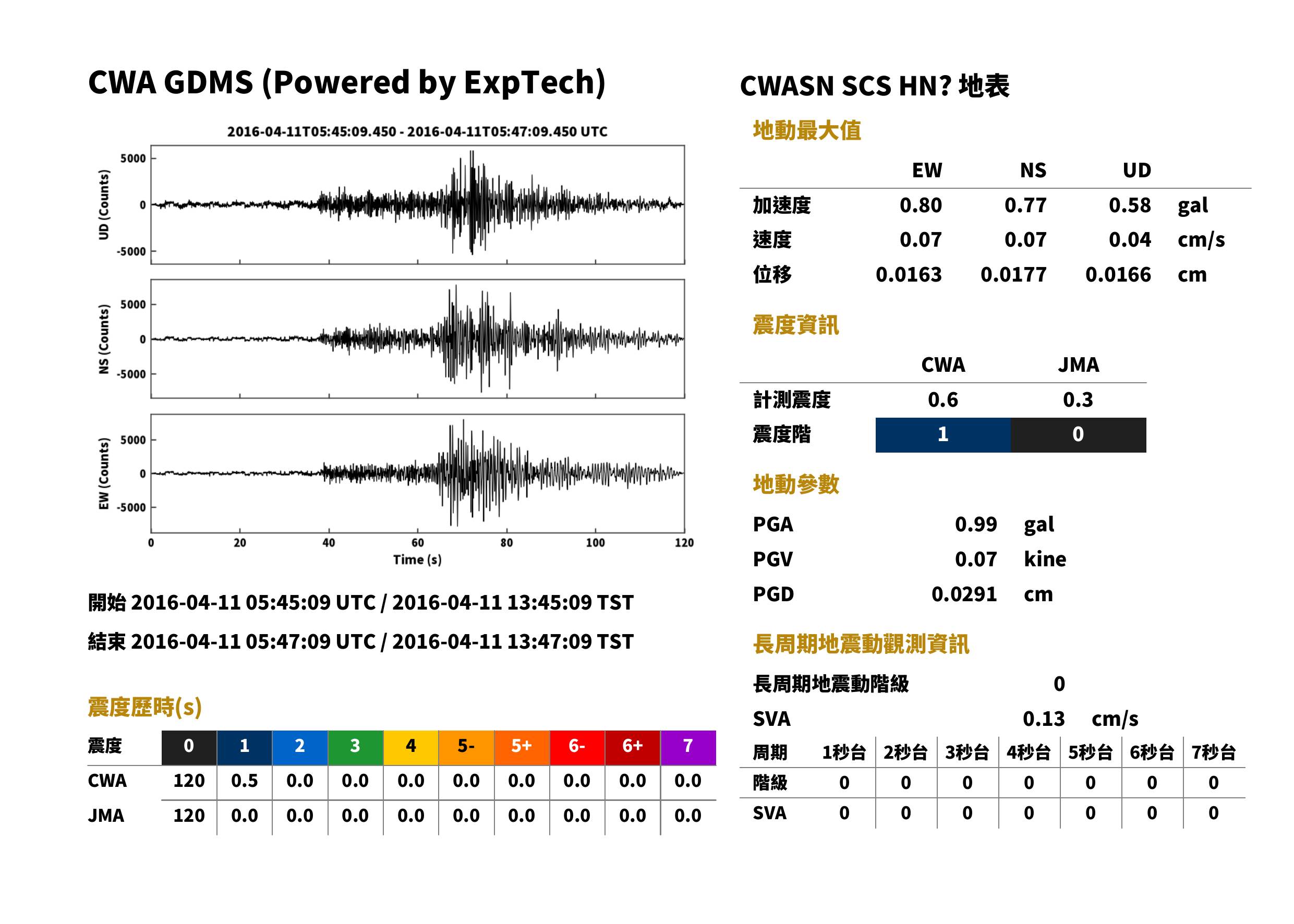

SCS	高雄市旗山區	70 m	CWASN	HN	248.3 km	13:45:44	13:46:10	0.77	0.80	0.58	0.99	0.07	0.07	0.04	0.07	0	0.3	1	0.6	0	下載	查看	查看
EGS	宜蘭縣頭城鎮	20 m	CWASN	HL	37.1 km	13:45:19	13:45:26	0.81	0.67	0.62	0.91	0.05	0.04	0.03	0.07	0	0.0	1	0.6	0	下載	查看	查看
EYUL	花蓮縣玉里鎮	138 m	CWASN	HN	156.6 km	13:45:32	13:45:50	0.75	0.71	0.47	0.82	0.05	0.04	0.03	0.05	0	0.0	1	0.5	0	下載	查看	查看
WDJ	臺中市大甲區	99 m	CWASN	HN	151.5 km	13:45:32	13:45:49	0.50	0.70	0.30	0.72	0.06	0.05	0.03	0.06	0	0.0	0	0.4	0	下載	查看	查看
TAI1	臺南市永康區	10 m	CWASN	HL	254.9 km	13:45:45	13:46:12	0.71	0.67	0.31	0.75	0.04	0.04	0.02	0.04	0	0.0	0	0.4	0	下載	查看	查看

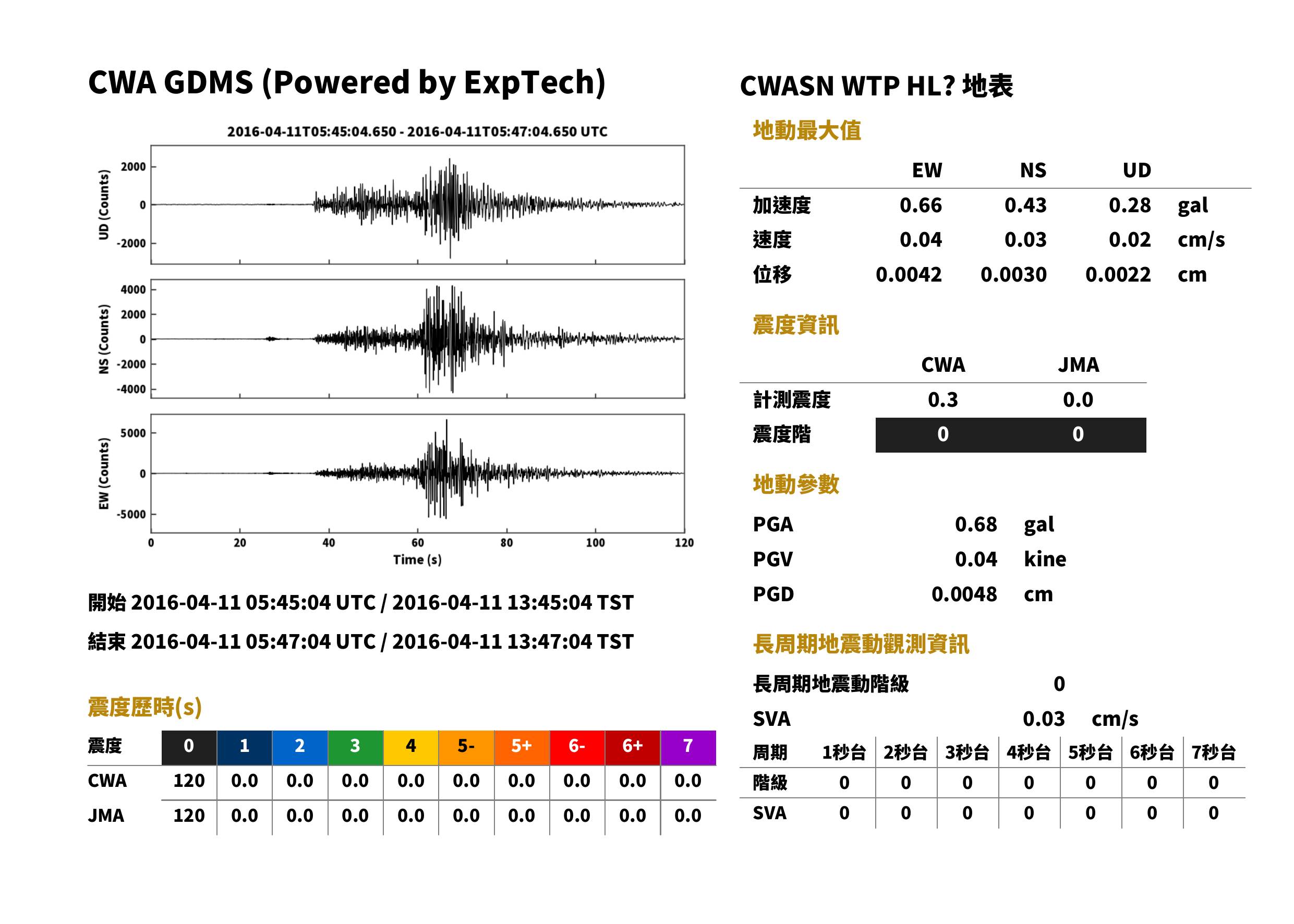

WTP	嘉義縣大埔鄉	555 m	CWASN	HL	210.4 km	13:45:39	13:46:02	0.43	0.66	0.28	0.68	0.03	0.04	0.02	0.04	0	0.0	0	0.3	0	下載	查看	查看
SSD	屏東縣三地門鄉	148 m	CWASN	HL	251.1 km	13:45:44	13:46:11	0.52	0.70	0.22	0.70	0.03	0.03	0.01	0.03	0	0.0	0	0.3	0	下載	查看	查看
SNJ	高雄市大社區	16 m	CWASN	HN	270.1 km	13:45:47	13:46:15	0.65	0.47	0.36	0.69	0.04	0.03	0.02	0.04	0	0.0	0	0.3	0	下載	查看	查看
SGS	高雄市甲仙區	279 m	CWASN	HL	225.6 km	13:45:41	13:46:05	0.67	0.51	0.24	0.68	0.04	0.04	0.02	0.04	0	0.0	0	0.3	0	下載	查看	查看
PNG	澎湖縣馬公市	10 m	CWASN	HN	281.7 km	13:45:48	13:46:18	0.60	0.47	0.28	0.69	0.02	0.02	0.01	0.02	0	0.0	0	0.3	0	下載	查看	查看
TTN	臺東縣臺東市	12 m	CWASN	HL	222.8 km	13:45:41	13:46:05	0.54	0.47	0.20	0.58	0.03	0.02	0.01	0.03	0	0.0	0	0.2	0	下載	查看	查看
TAI	臺南市中西區	19 m	CWASN	HL	260.7 km	13:45:46	13:46:13	0.50	0.43	0.23	0.57	0.05	0.04	0.01	0.05	0	0.0	0	0.2	0	下載	查看	查看
ANP	臺北市北投區	836 m	CWASN	HL	92.2 km	13:45:24	13:45:36	0.57	0.42	0.23	0.60	0.05	0.02	0.02	0.05	0	0.0	0	0.2	0	下載	查看	查看
KAU	高雄市前鎮區	1 m	CWASN	HL	287.2 km	13:45:49	13:46:19	0.38	0.54	0.28	0.54	0.03	0.03	0.01	0.03	0	0.0	0	0.1	0	下載	查看	查看

註：僅顯示 PGA > 0.5 gal 之測站。

資料與圖表：濾波處理與注意事項

本文的報告圖（地動數值與各項震度）與分析圖（波形、頻譜、反應譜），背後依用途採用數條不同的濾波處理，彼此的物理意義與適用情境不同。感測器為力平衡式寬頻強震儀（非 MEMS），資料已移除儀器反應、為地表加速度（gal）。以下說明各項數值與圖面元素的來源，以及互相比較時的注意事項。

一、加速度、速度、PGA / PGV、CWA 計測震度採用「去均值 + 10 Hz 因果低通」

報告圖中的三軸加速度、三軸速度、合成 PGA / PGV，以及 CWA 計測震度，皆來自同一條處理鏈：

加速度：先去均值（baseline），再過 4 階 Butterworth 10 Hz 低通，以 sosfilt 單向處理，屬因果濾波。
速度 / 位移：由上述低通加速度積分而得，再各加 4 階 Butterworth 0.075 Hz 高通去除積分漂移。
因為感測器是力平衡式寬頻強震儀、非 MEMS，不需要 MEMS 那種 1–10 Hz 帶通（含高通至 1 Hz）去帶外雜訊；故保留完整低頻，僅削去 10 Hz 以上高頻（速度另去 0.075 Hz 以下漂移）。
因果濾波的特性：可即時實現（不需未來取樣）、對訊號有輕微相位延遲（集中在接近 10 Hz 截止附近），但不會在地震波到時之前產生假訊號。

因此，所有加速度／速度數值代表的是「經去均值 + 10 Hz 因果低通後的地動峰值」，而非原始未濾波值，也非 1–10 Hz 帶通值。

二、JMA 計測震度為另一條獨立路徑（非因果）

JMA 計測震度與上述 CWA 系列不同源、不可逐值互相比較：

採氣象廳規格的非因果（零相位）FFT 頻率域濾波，直接作用於原始加速度，未經上述 10 Hz 低通。
三個濾波器同時套用：低切 FL ≈ √(1−exp(−(f/0.5)³))（約 0.5 Hz 以下衰減）、高切 FH（約 10 Hz 以上衰減）、周期效果 FF = √(1/f)（強調長週期），刻意保留 0.5–1 Hz 的長週期成分（大地震所需）。
由於濾波方式（因果／非因果）與頻段整形皆不同，JMA 震度與 CWA 震度出現差異屬正常：以高頻為主的小事件，通常 CWA 大於 JMA。

三、長週期地震動（LPGM / SVA）為第三條路徑

LPGM 階級與各週期 SVA，使用「原始加速度去初始偏移 + 2 階 Butterworth 0.05 Hz 高通」後，對 1.6–7.8 s（32 個週期）以單自由度振子（阻尼 h = 5%）求絕對速度應答，取各週期與整體最大 SVA，與前兩者皆不同。

四、因果 vs 非因果的取捨

因果（CWA 所用）：即時系統唯一可行的方式；有相位延遲，但物理上不會出現「波還沒到就有訊號」的情形。
非因果／零相位（JMA 所用）：相位不失真、更忠實還原波形與長週期，適合事後、完整紀錄的分析；但因前向與反向兩次濾波，使濾波響應同時向前與向後展開，事件兩側都存在響應，會在真實到時之前出現不物理的前兆，故不能投入即時檢測。

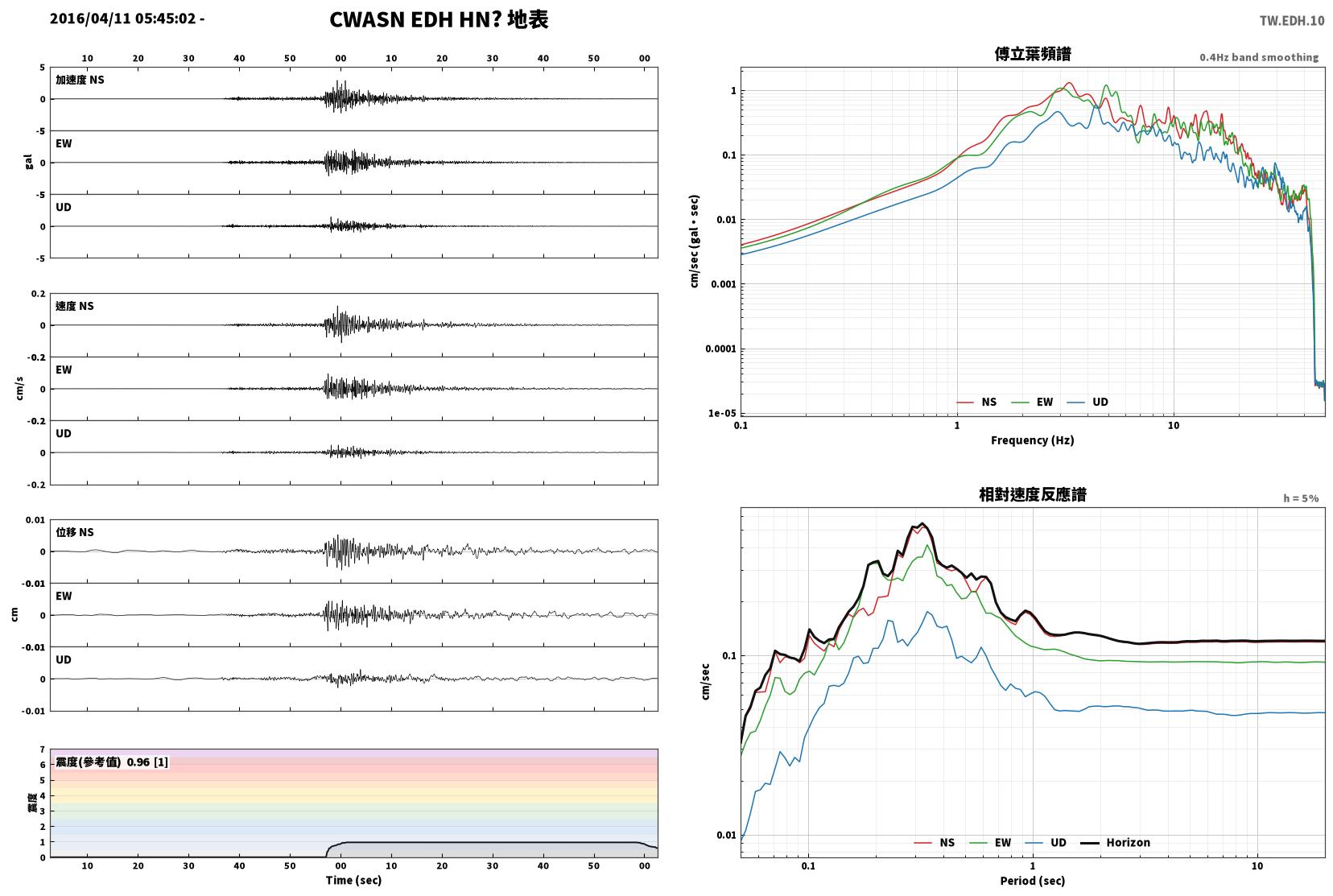

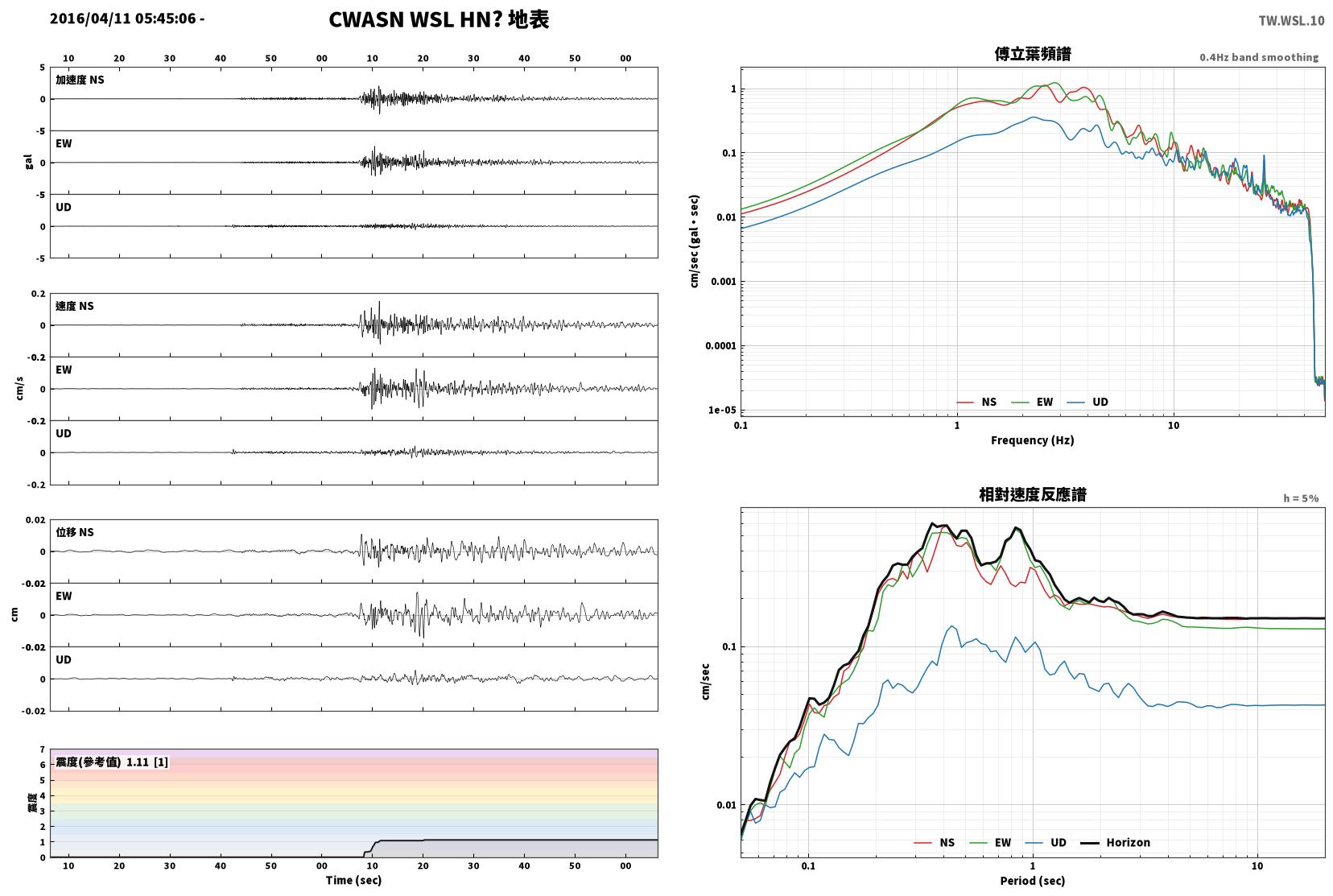

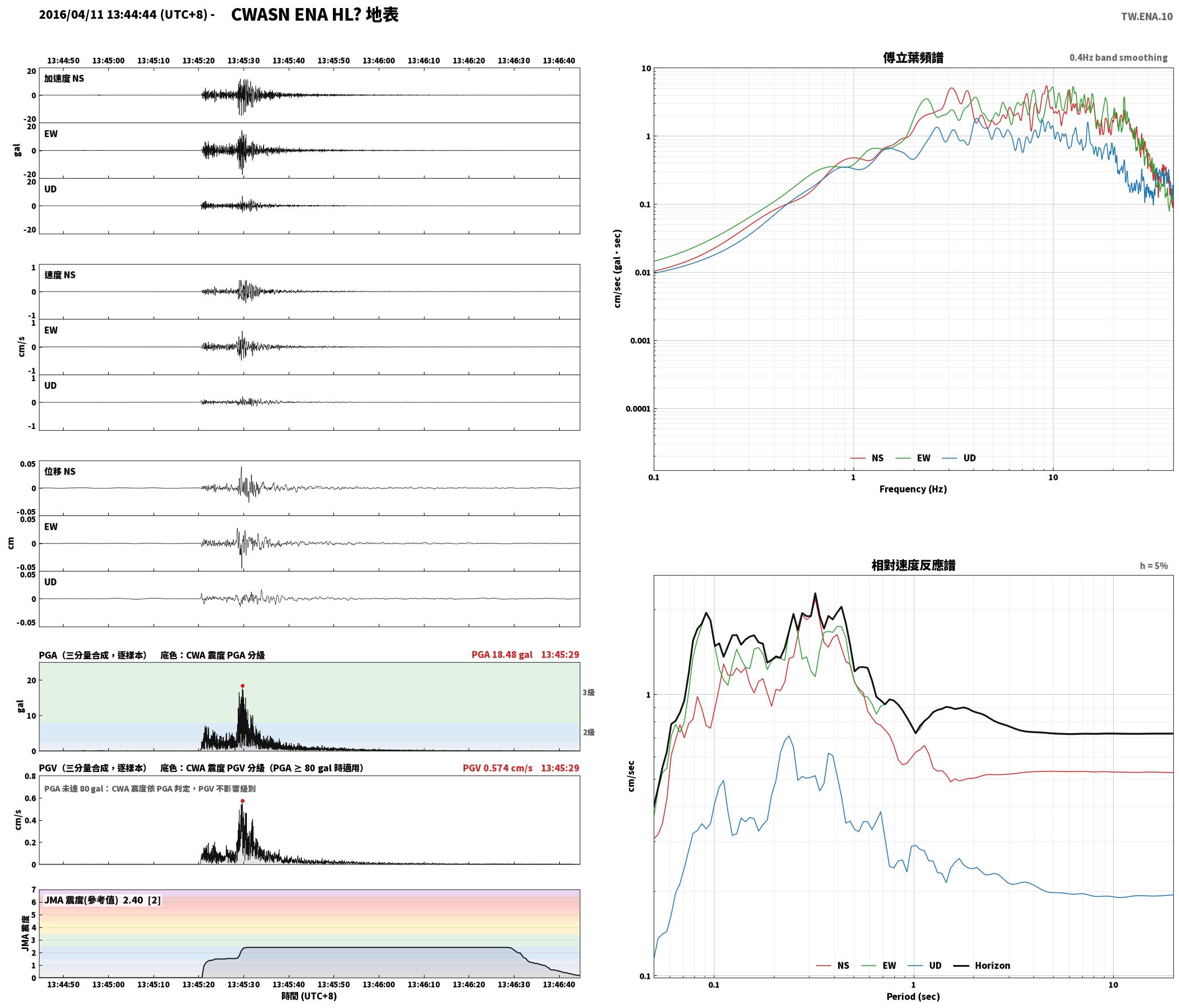

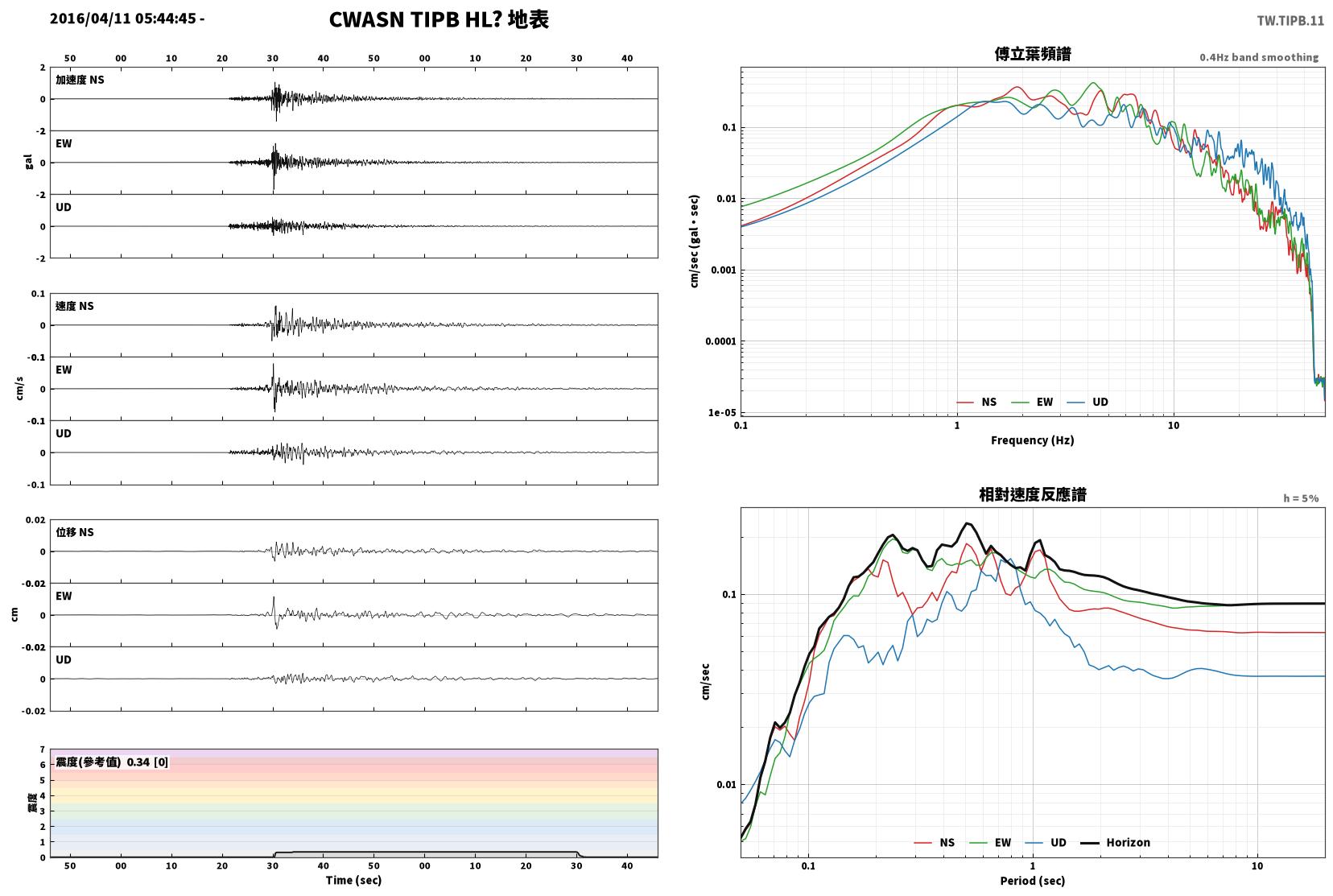

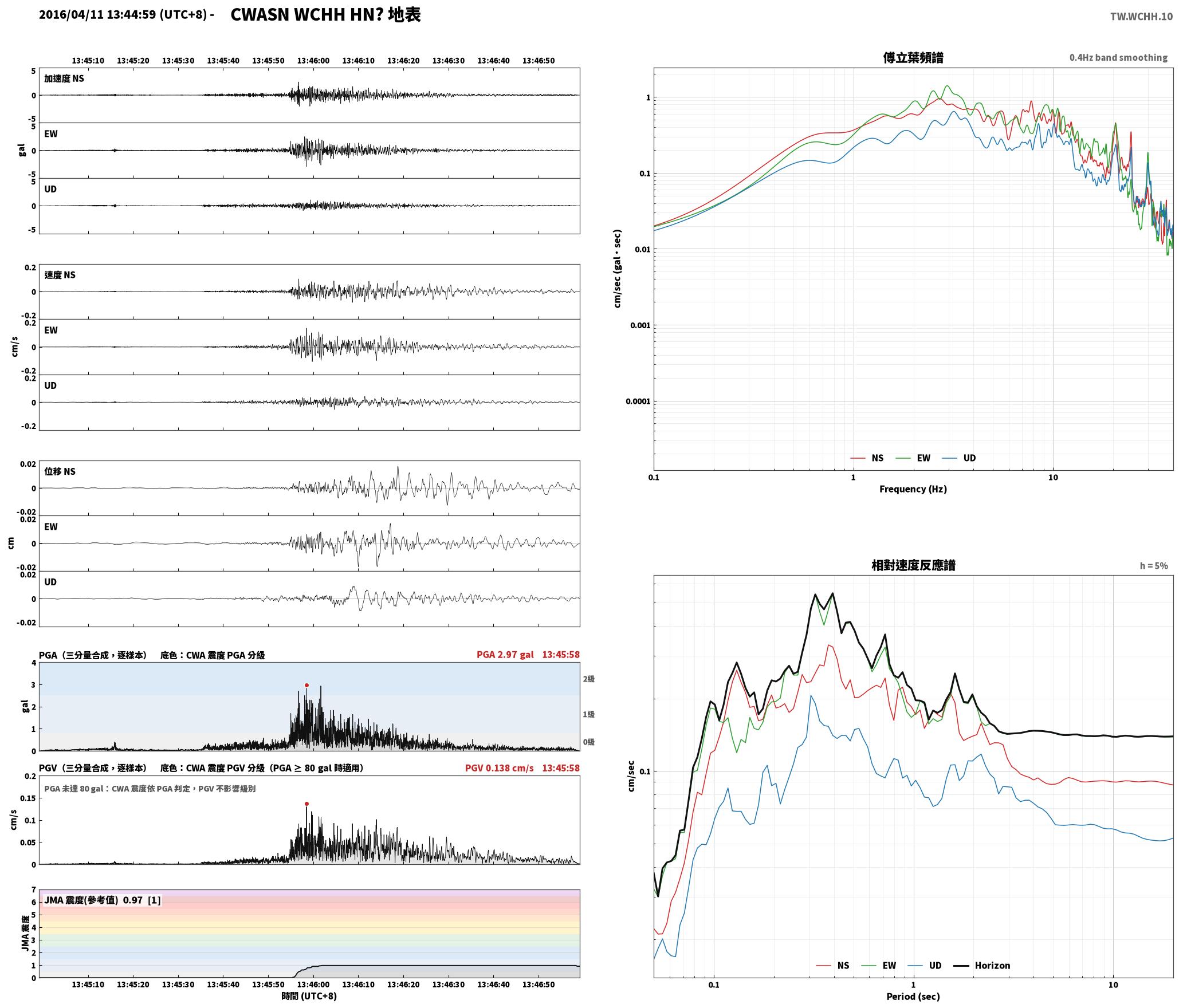

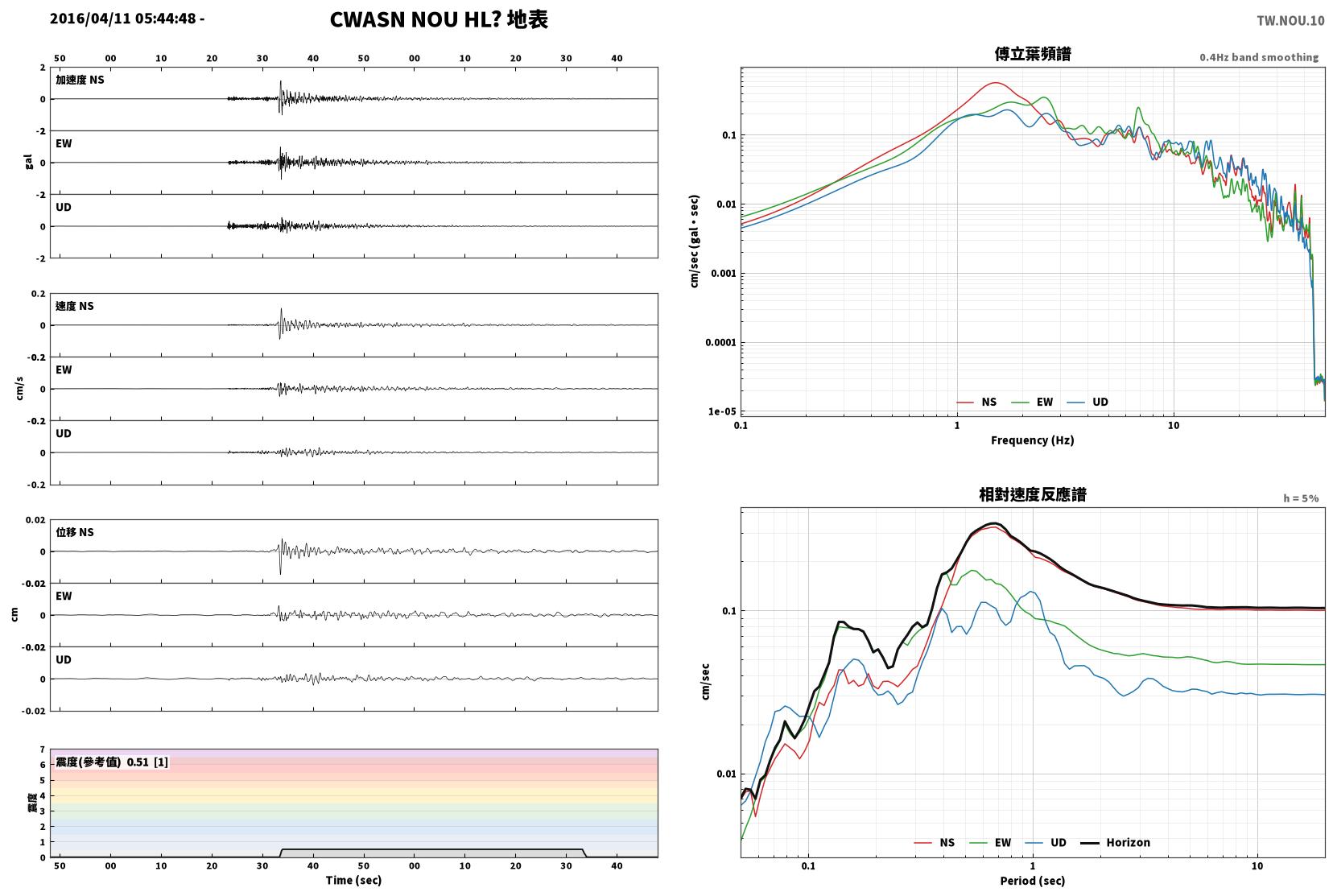

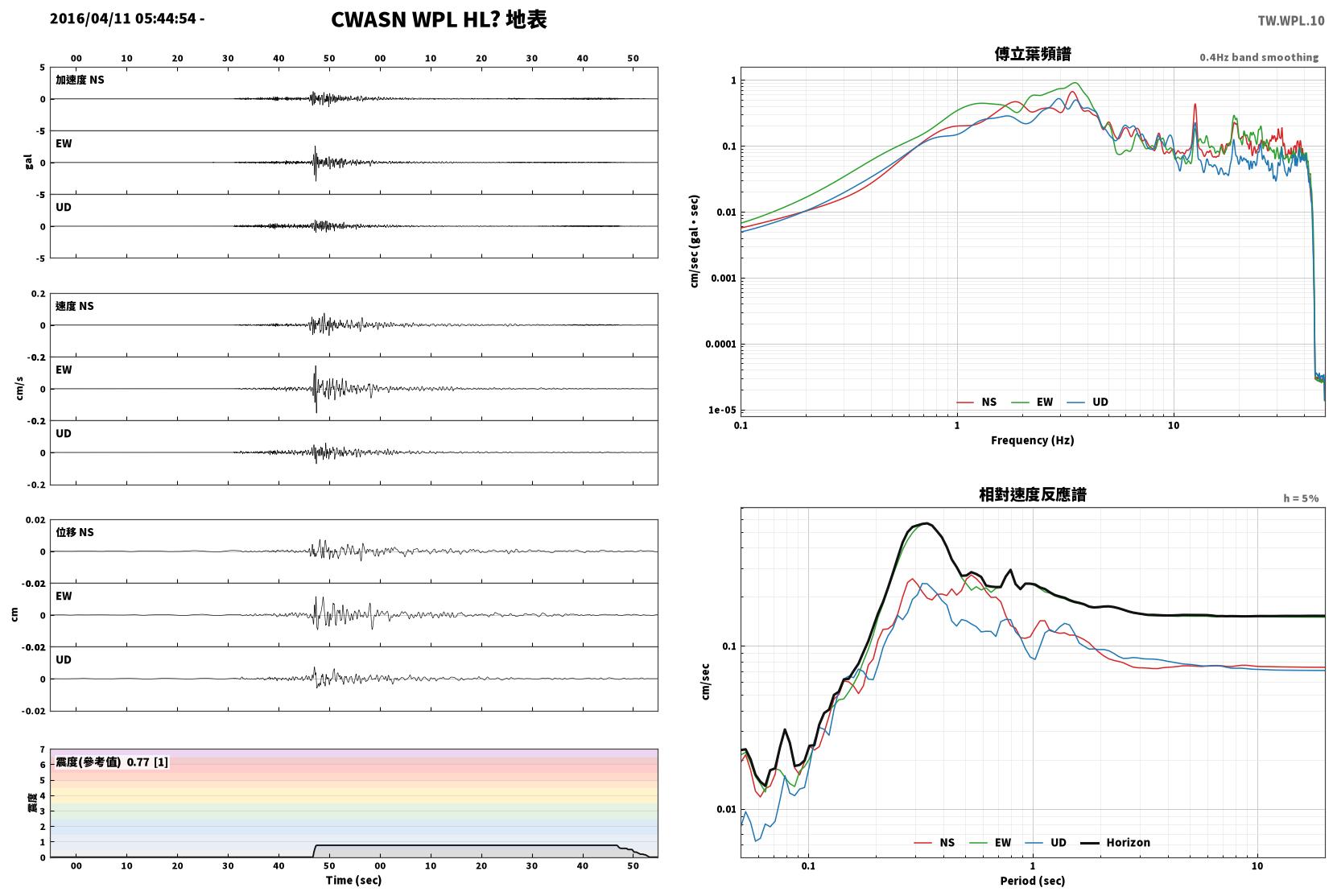

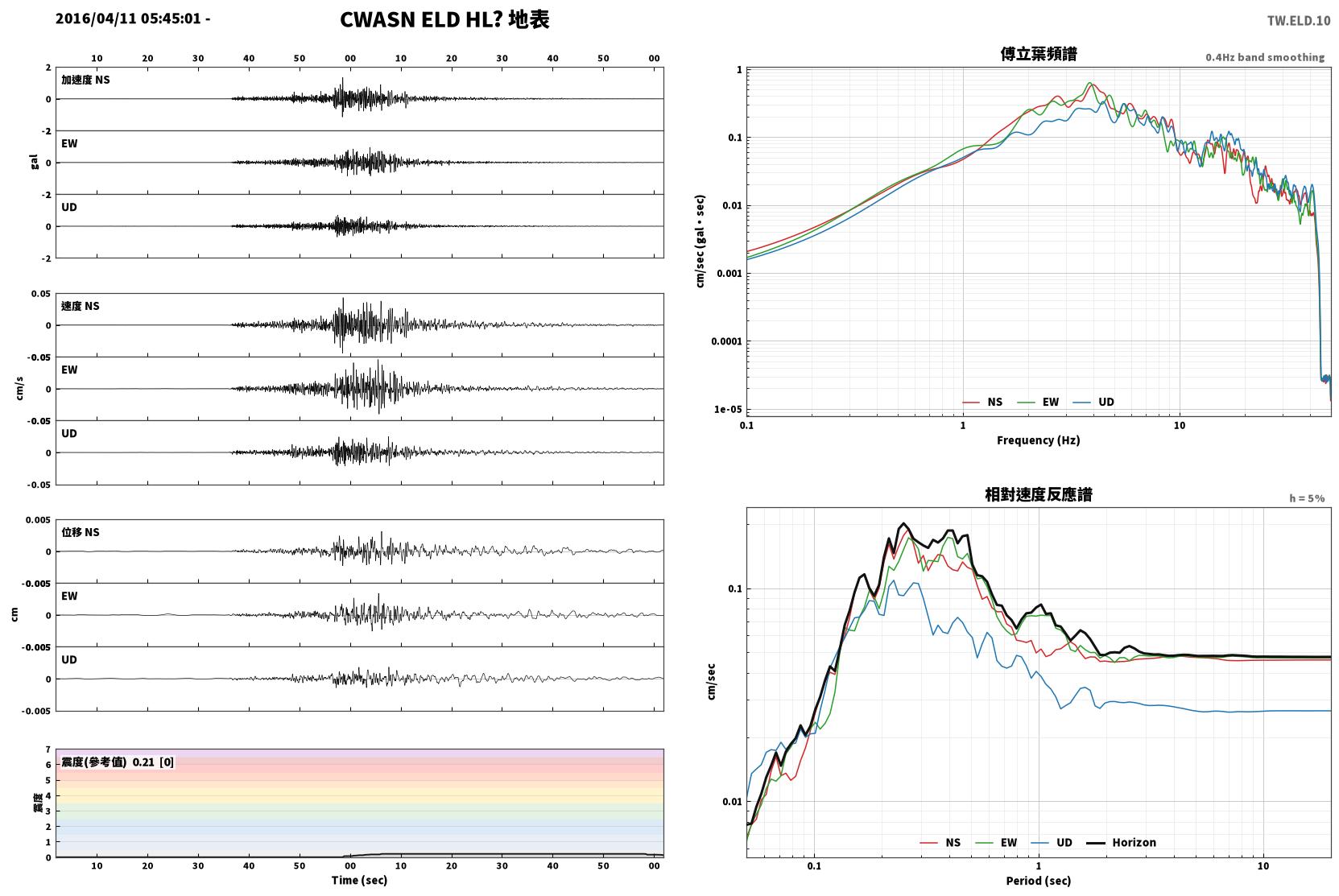

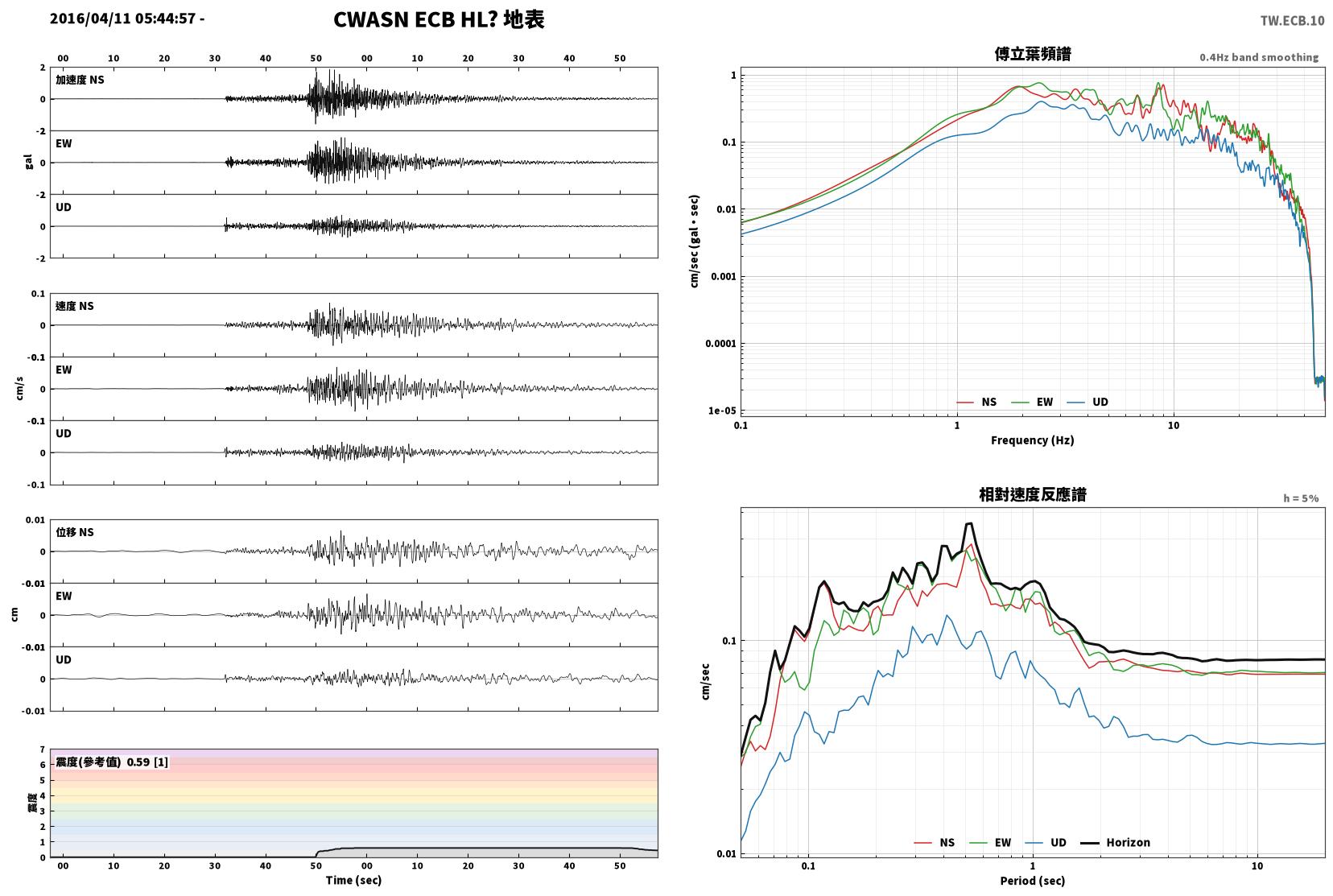

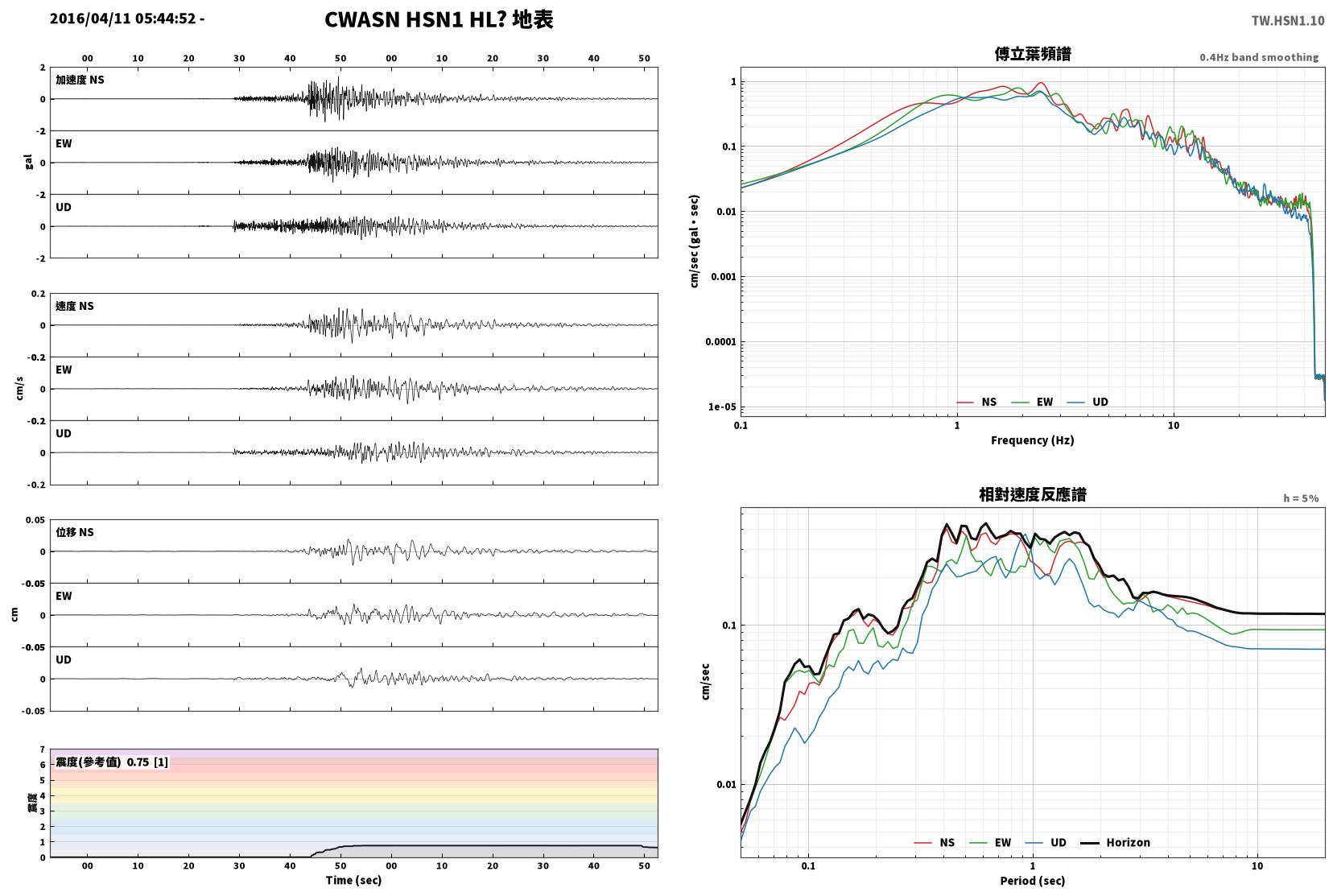

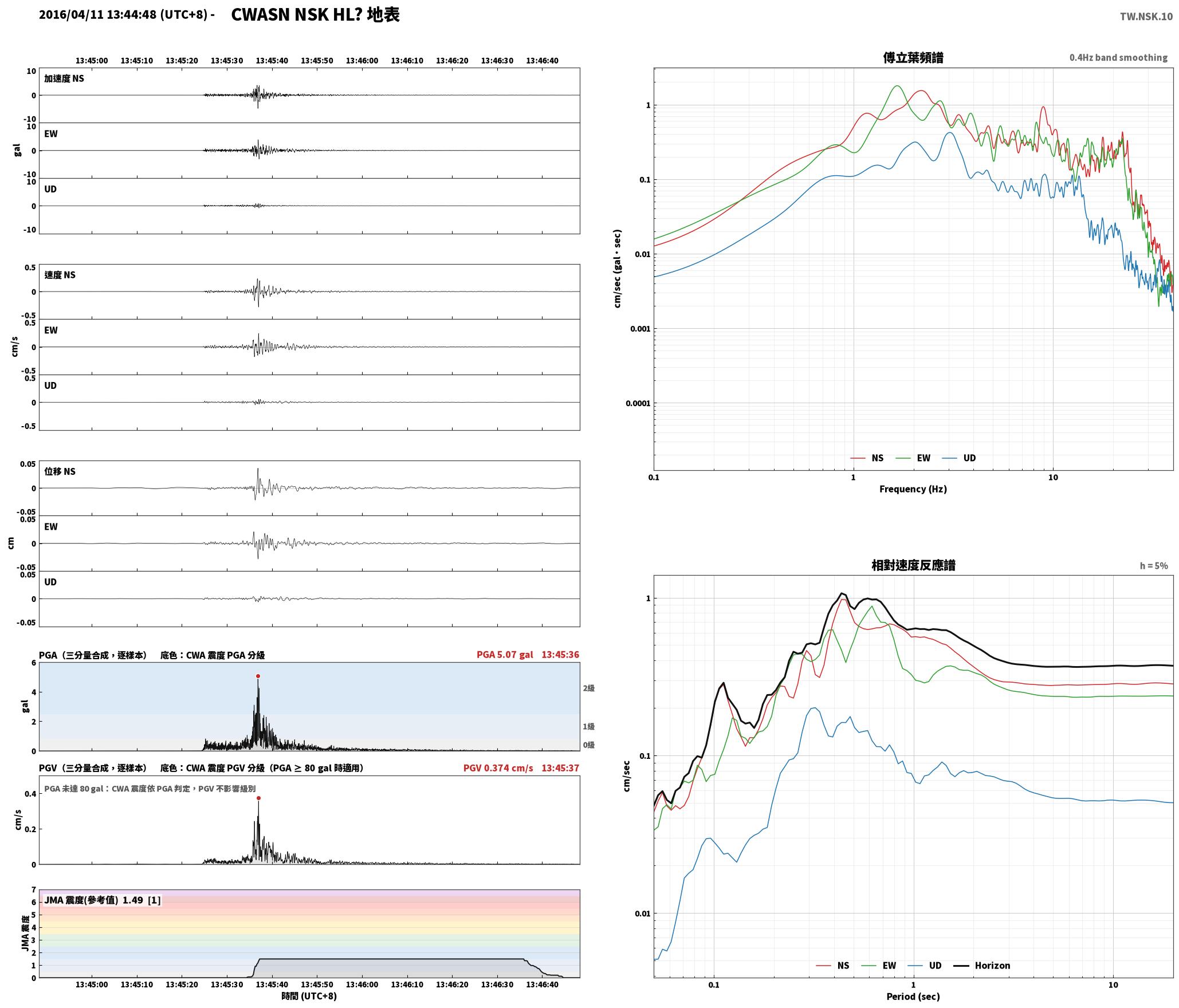

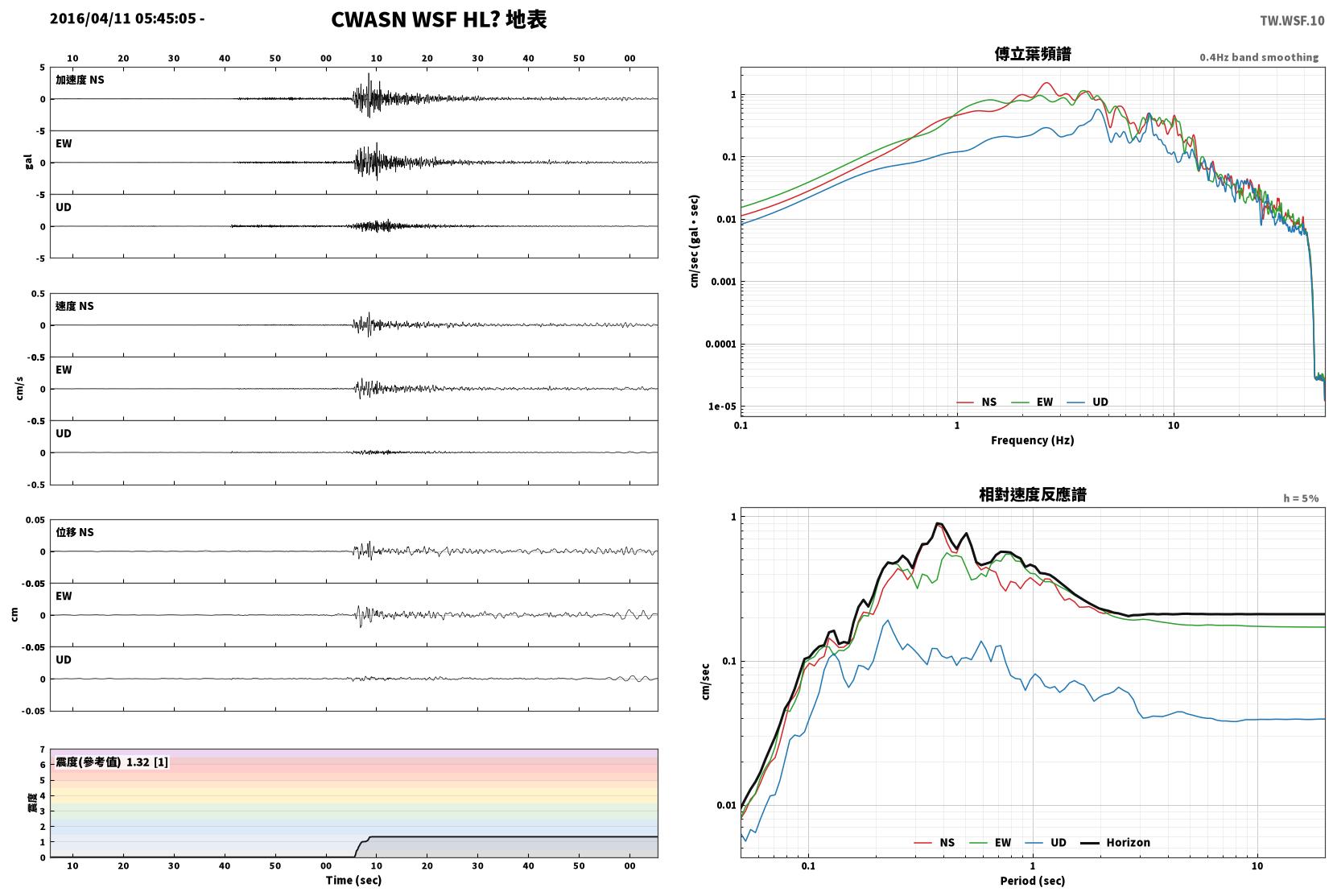

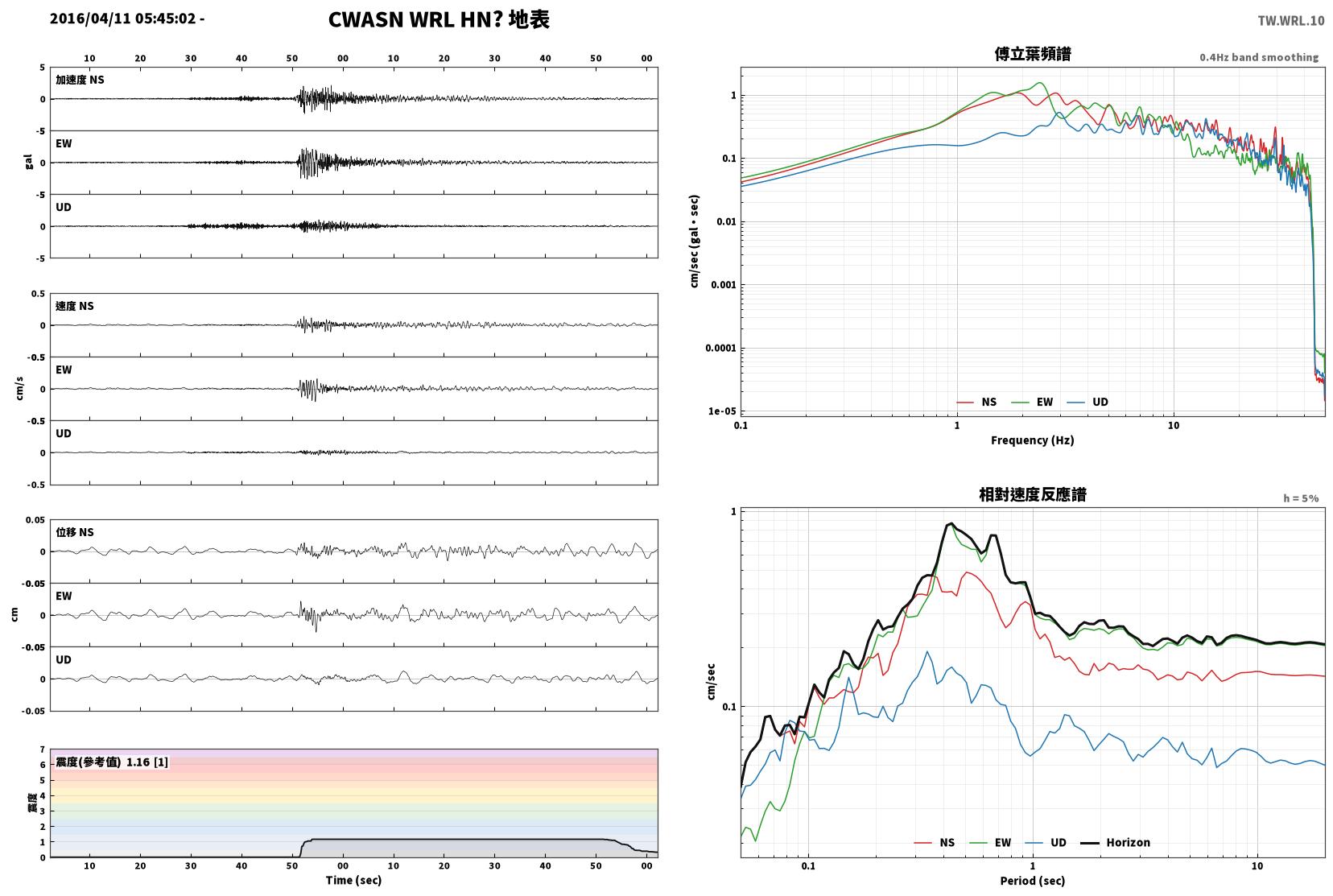

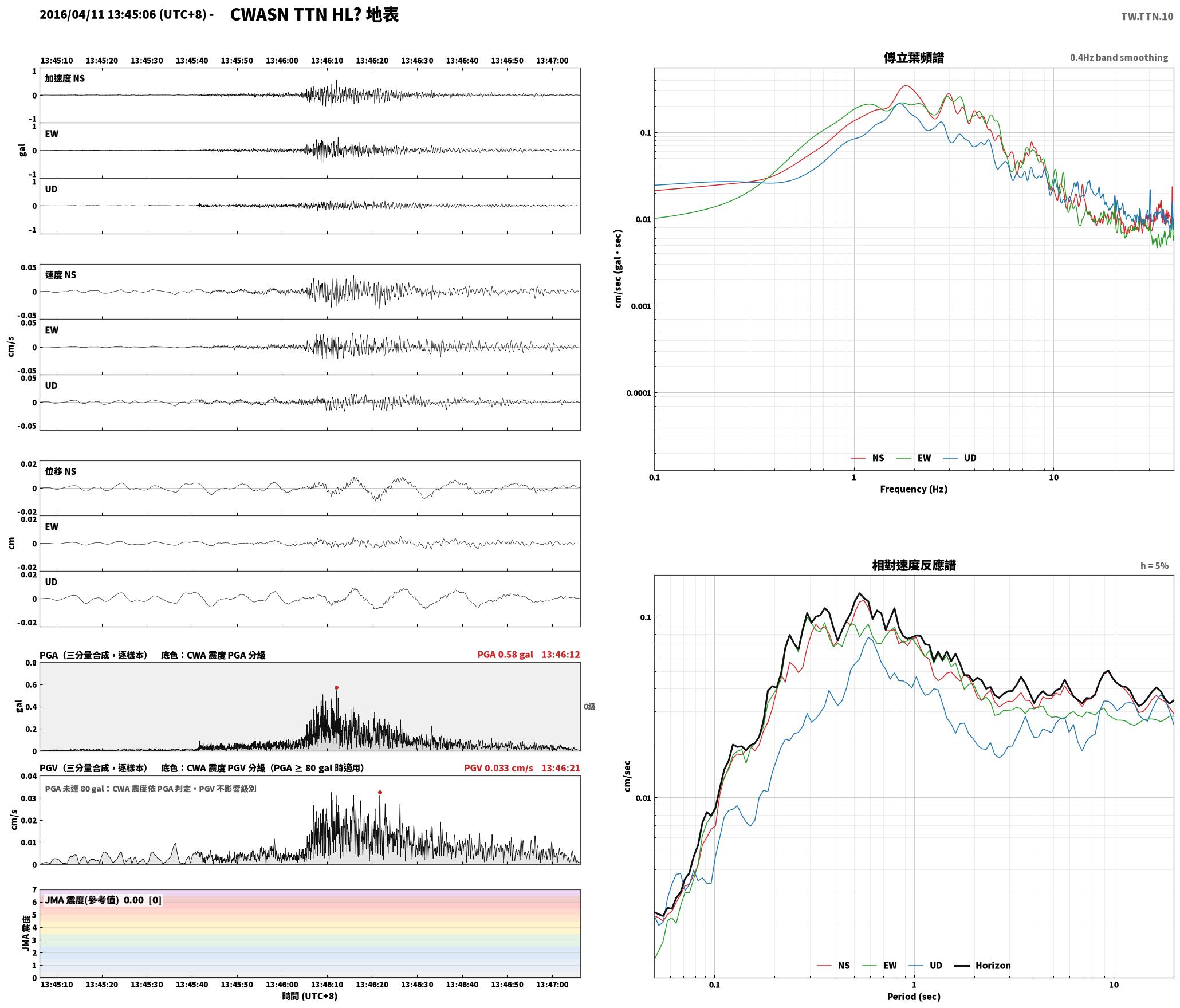

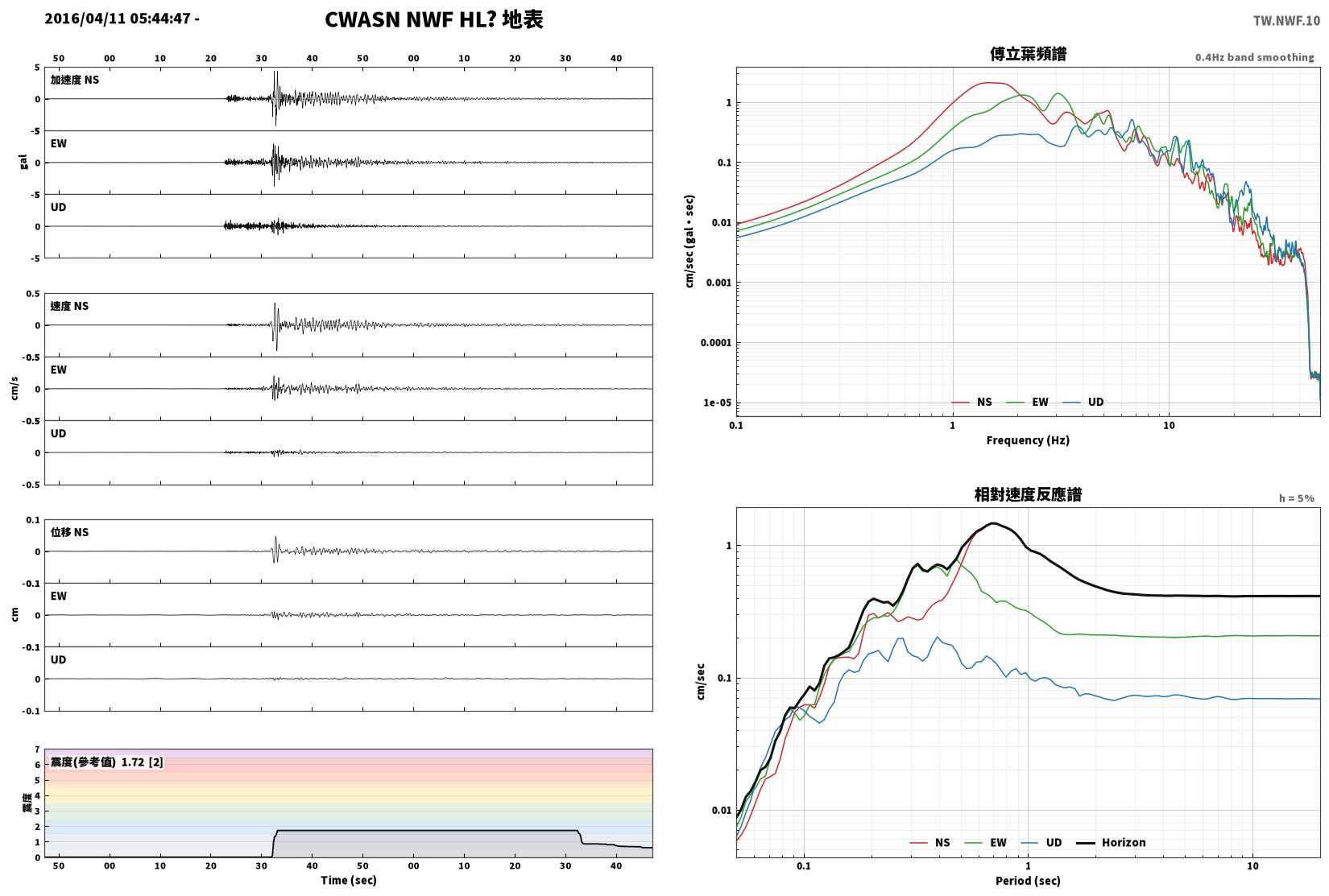

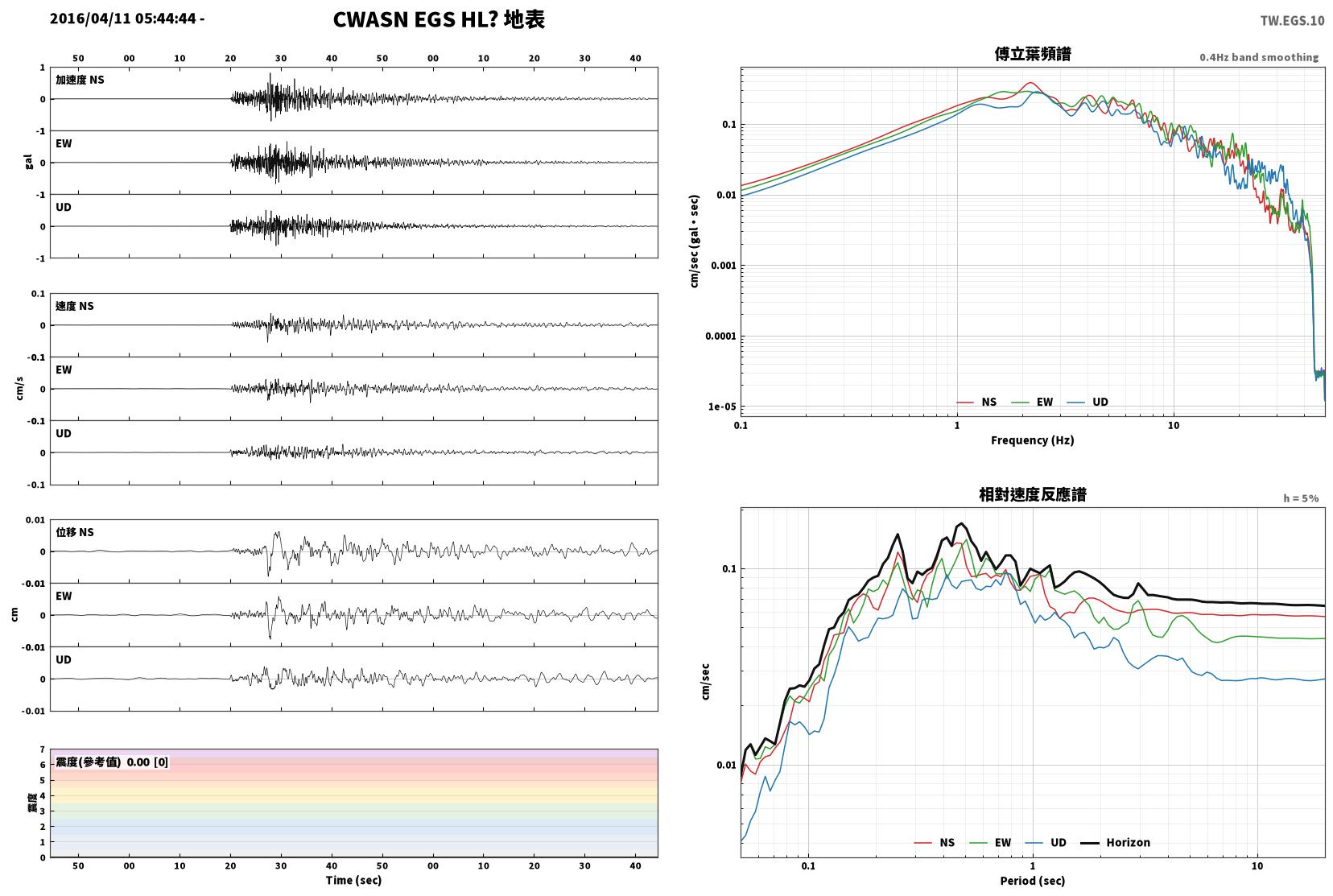

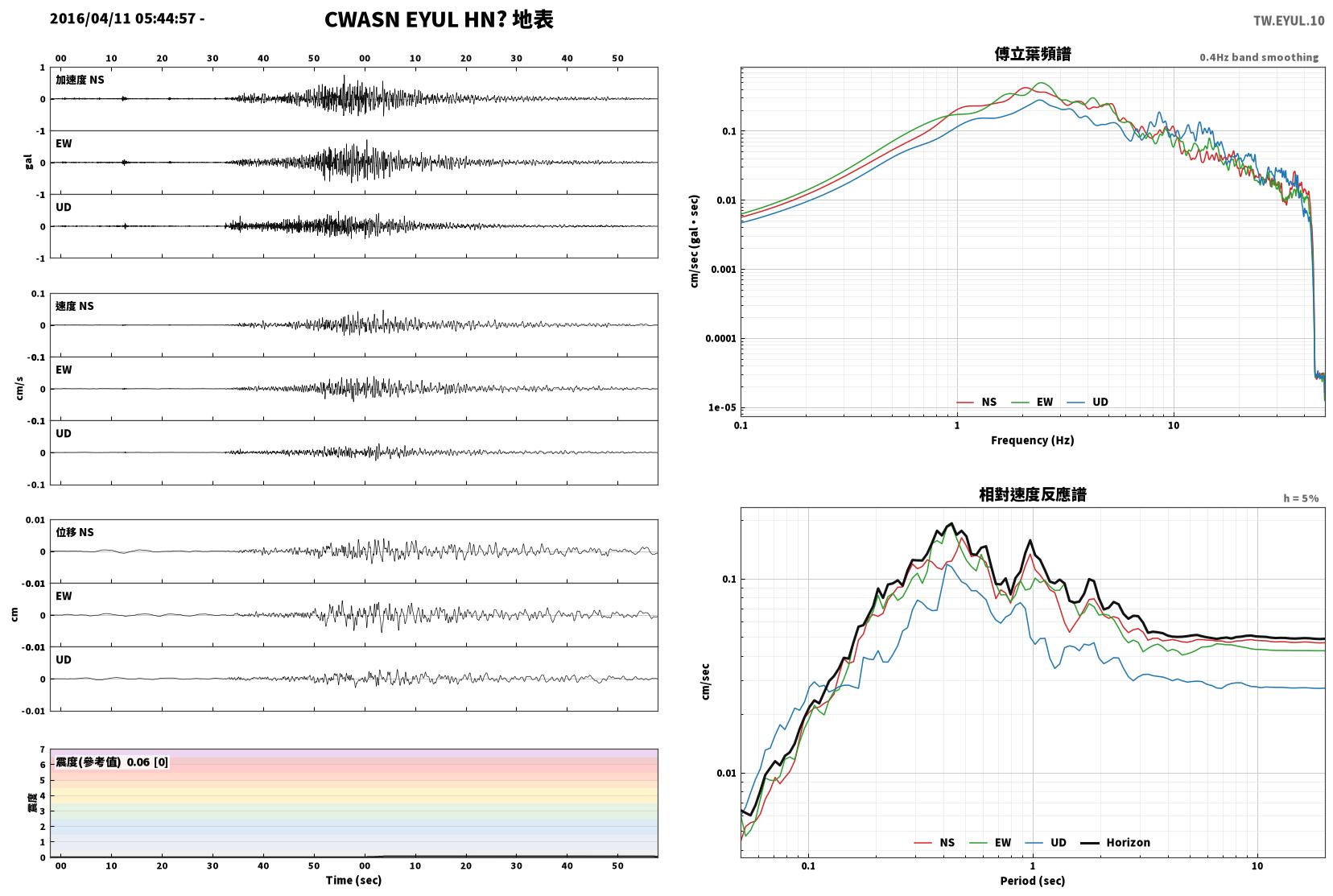

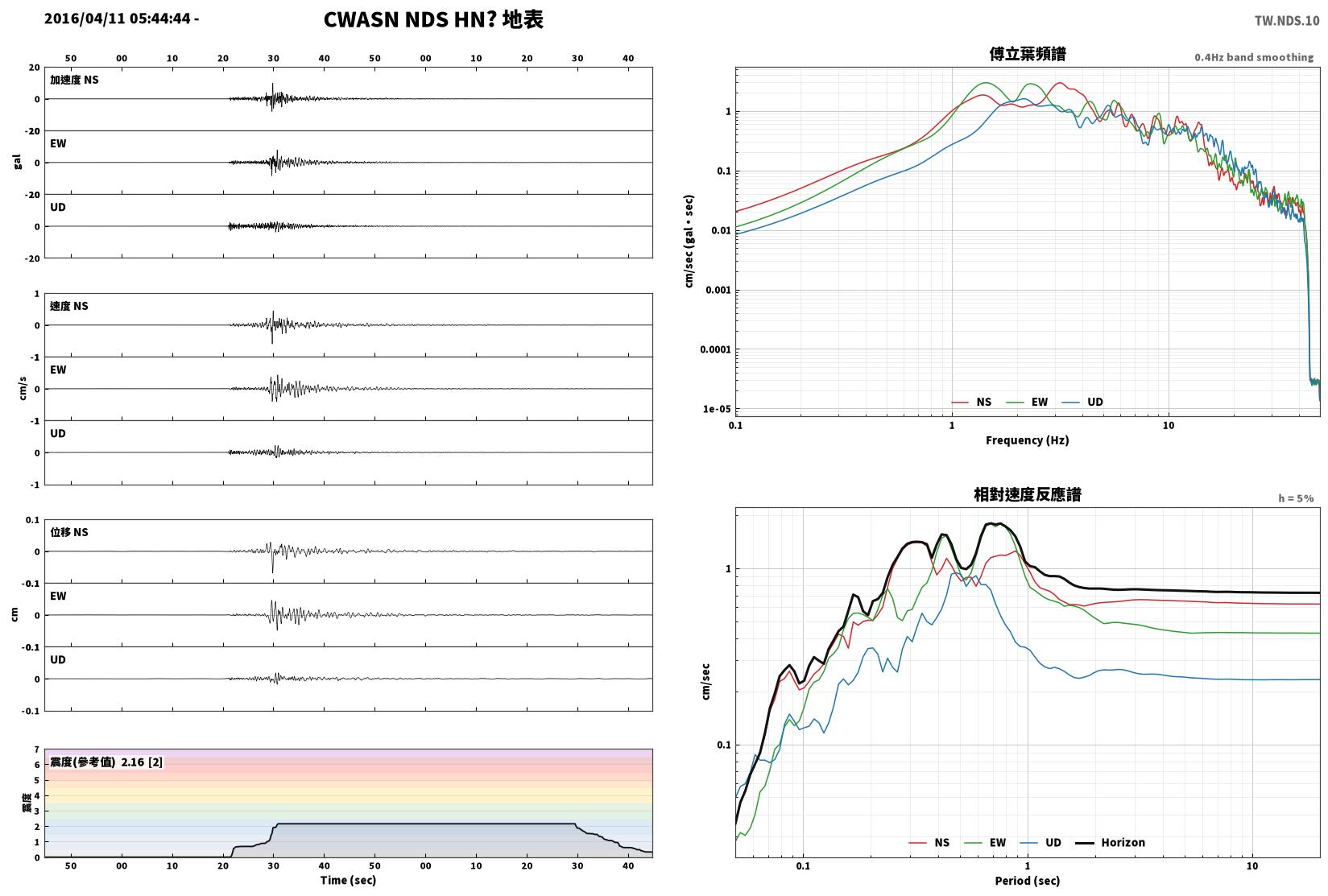

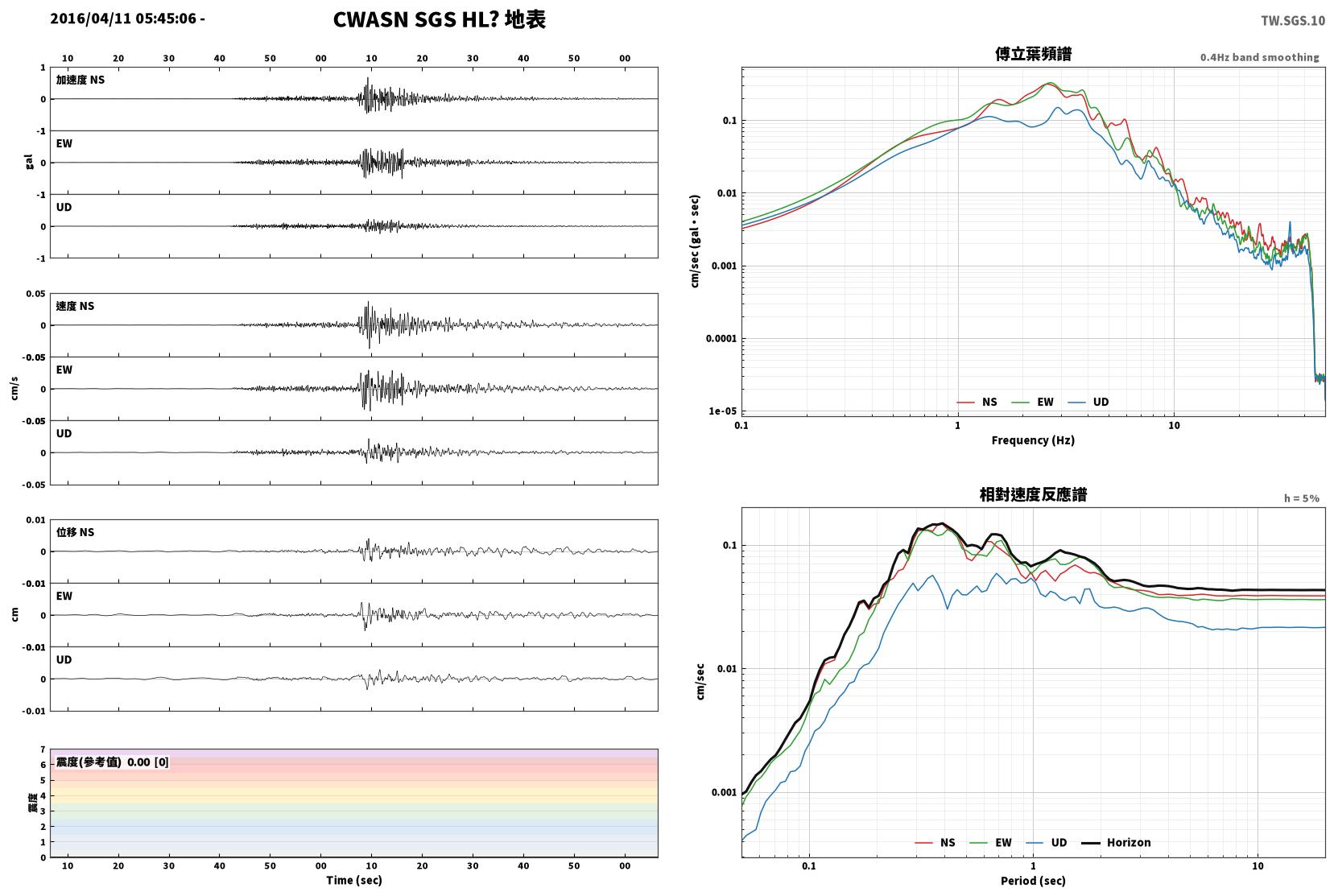

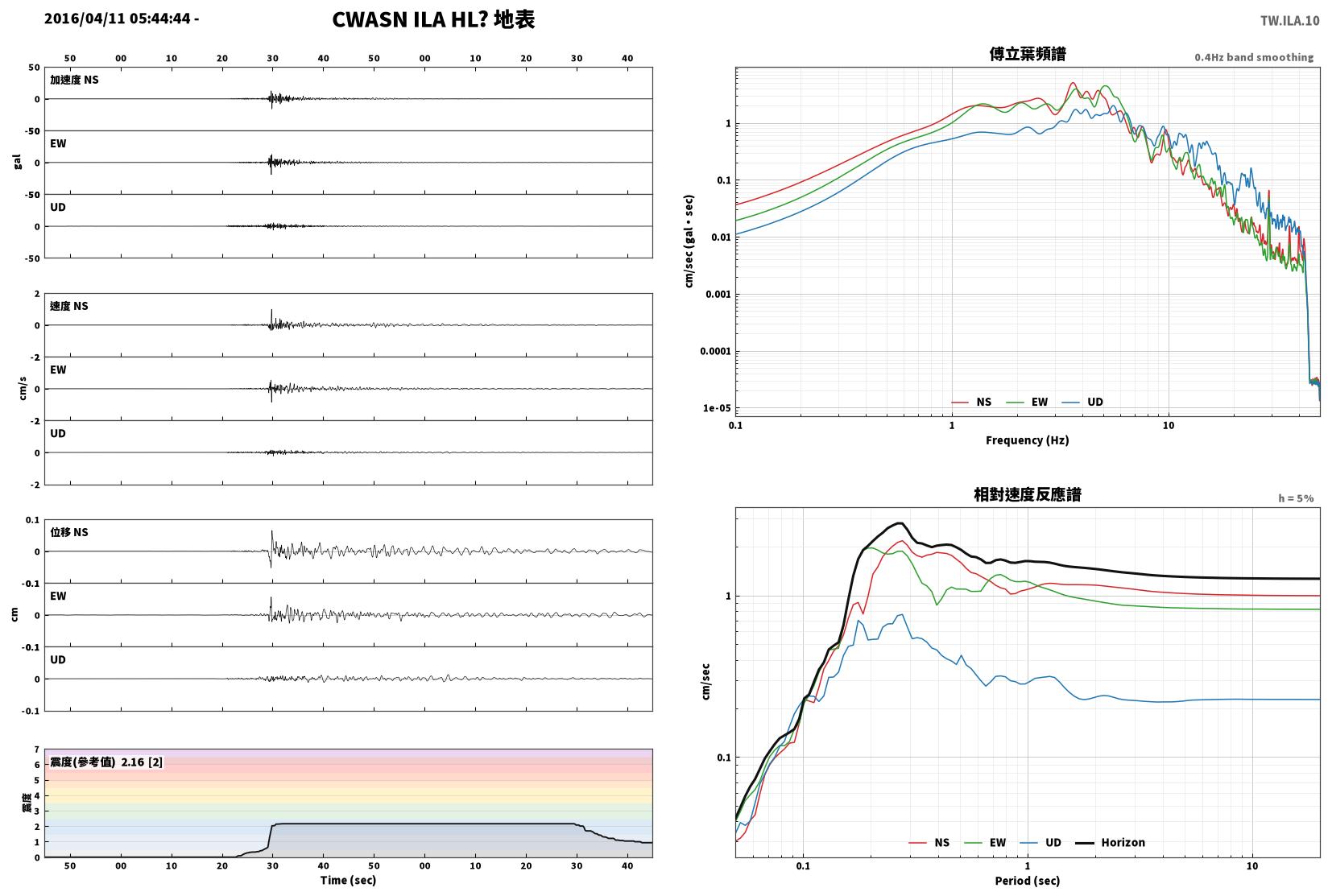

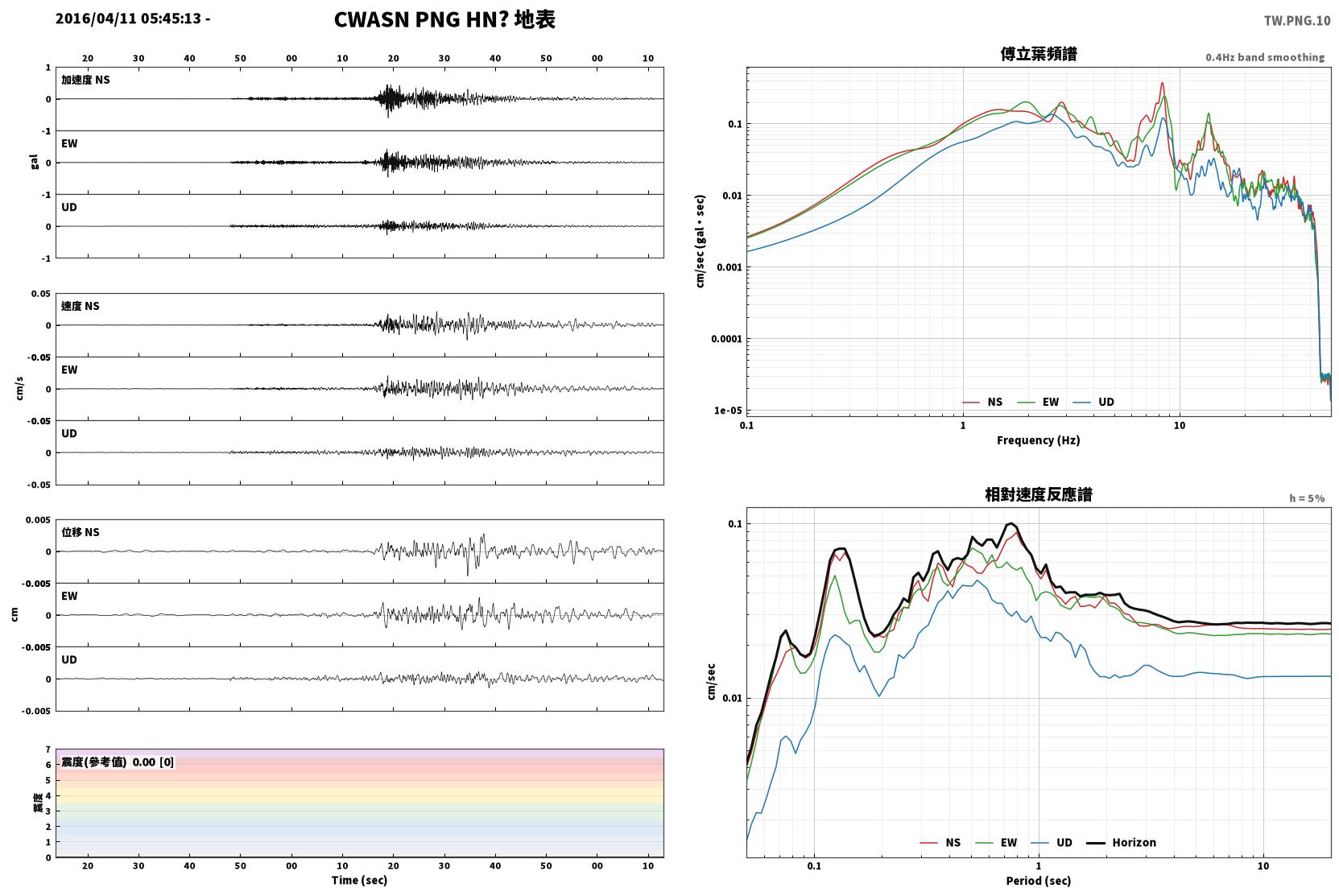

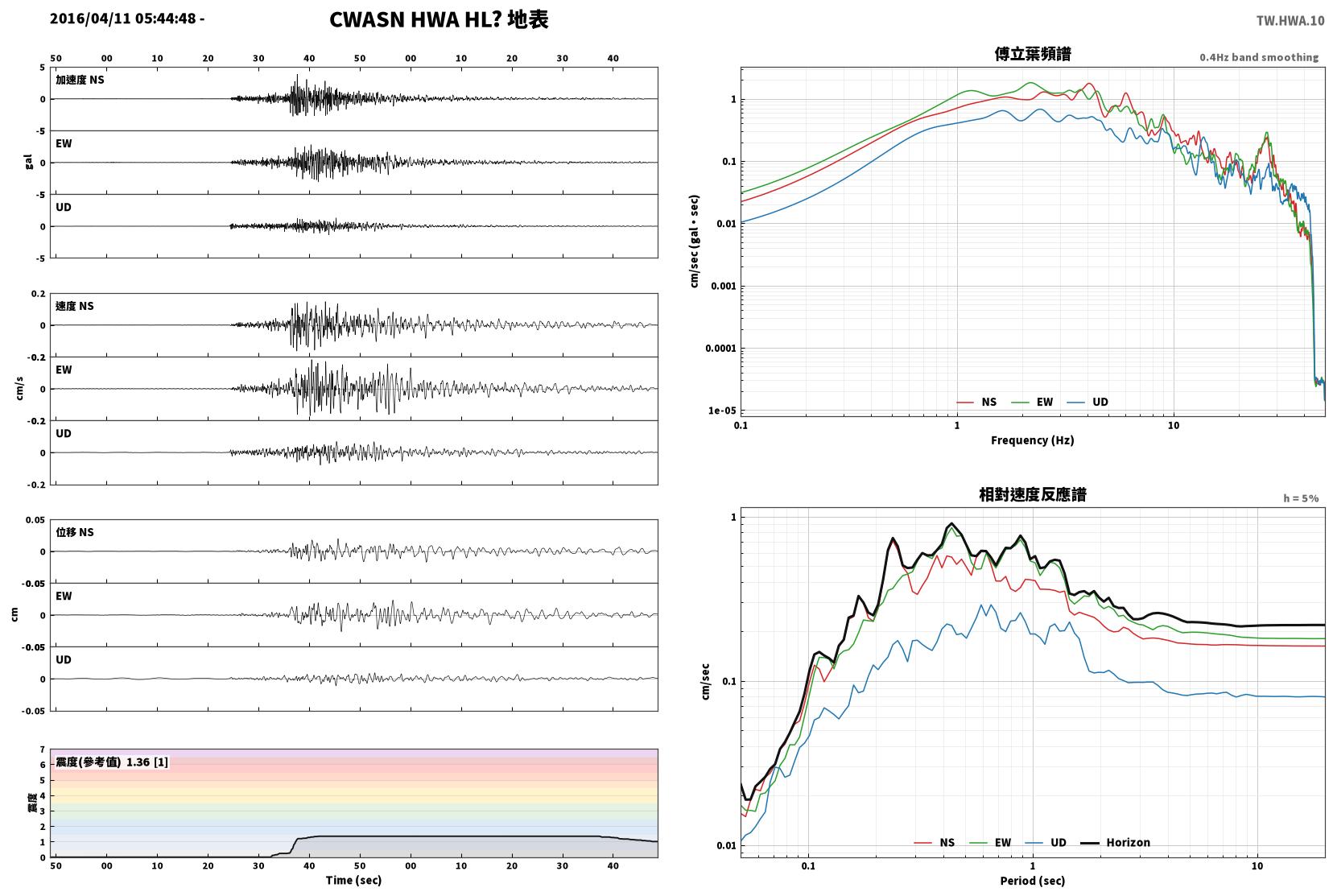

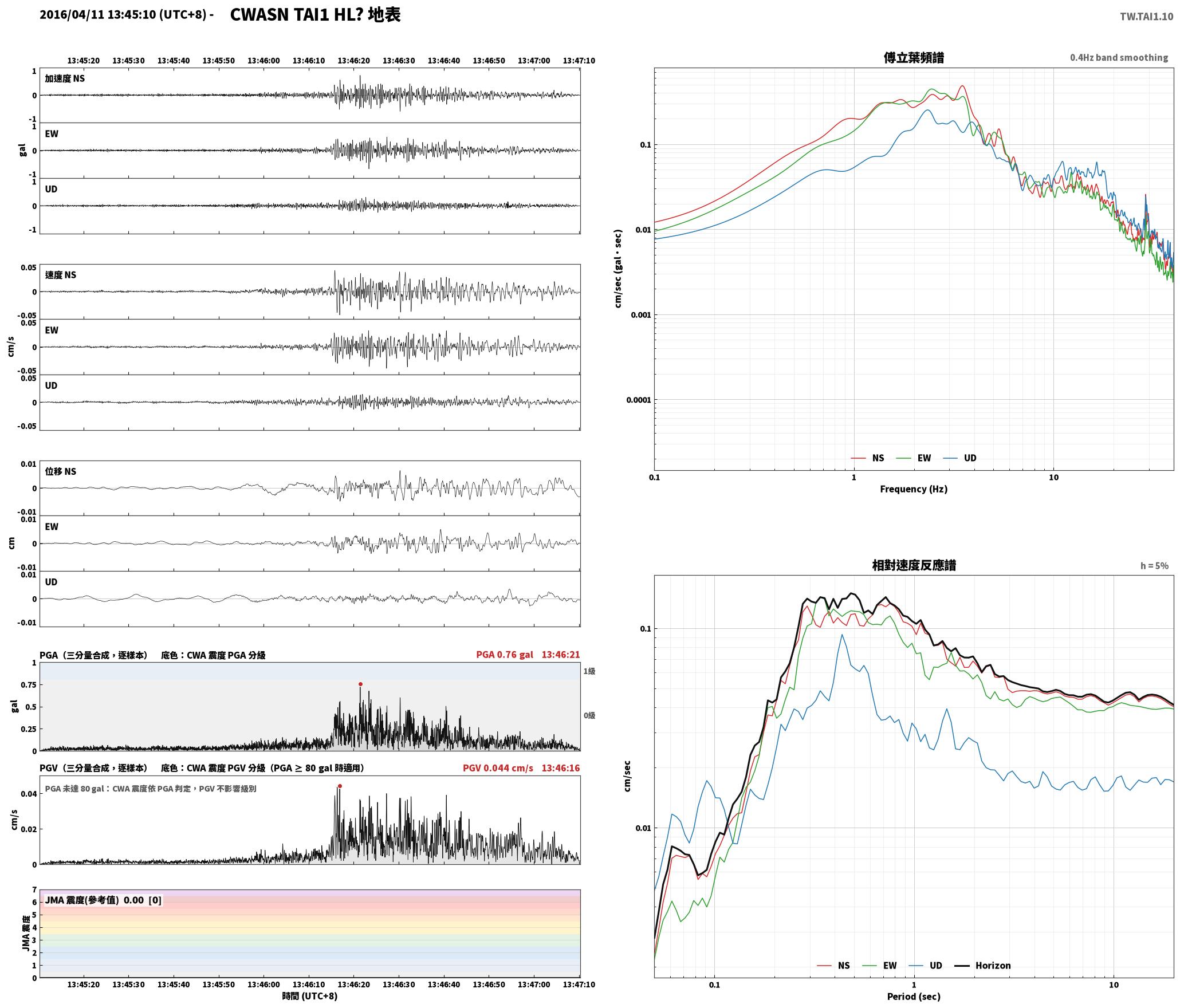

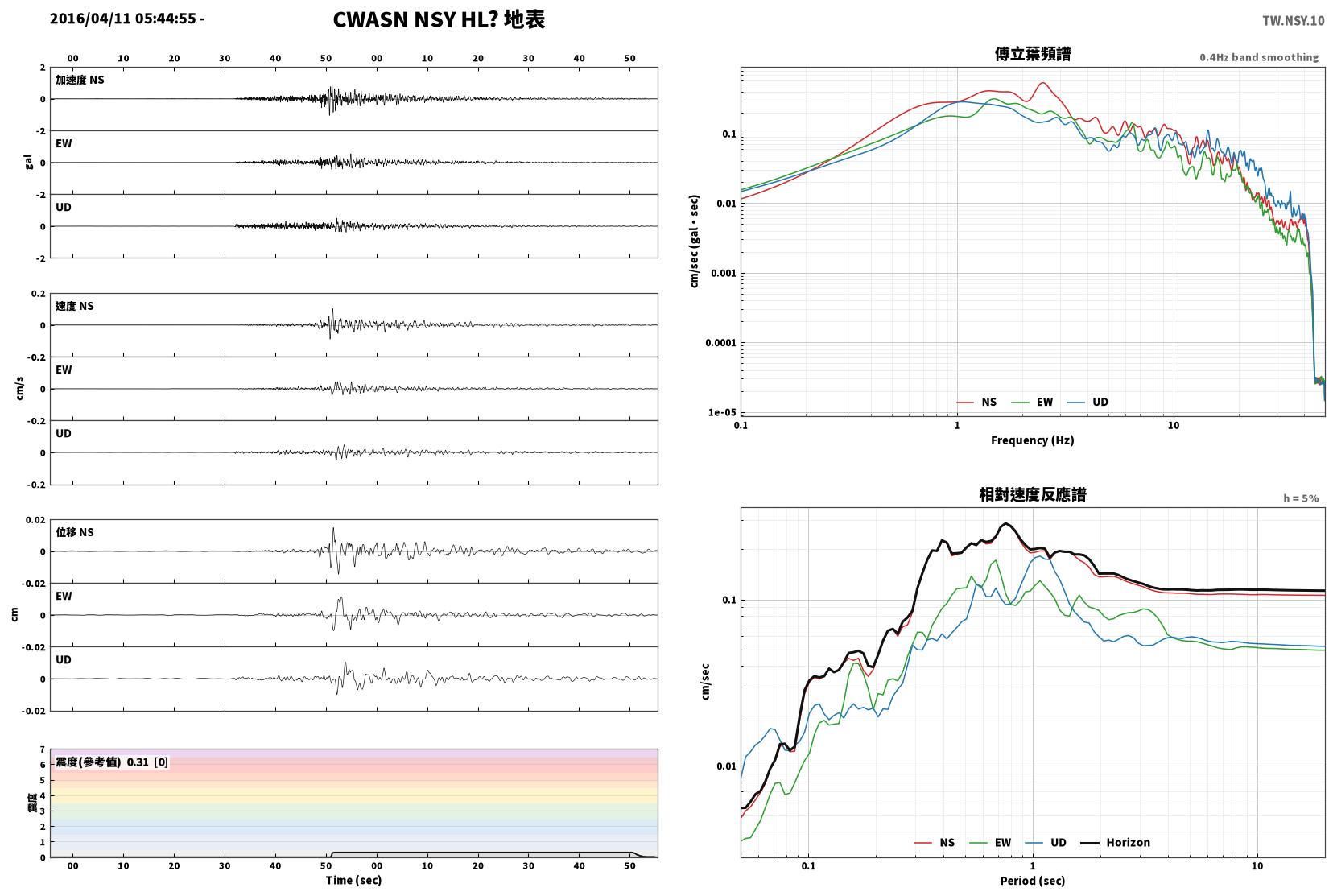

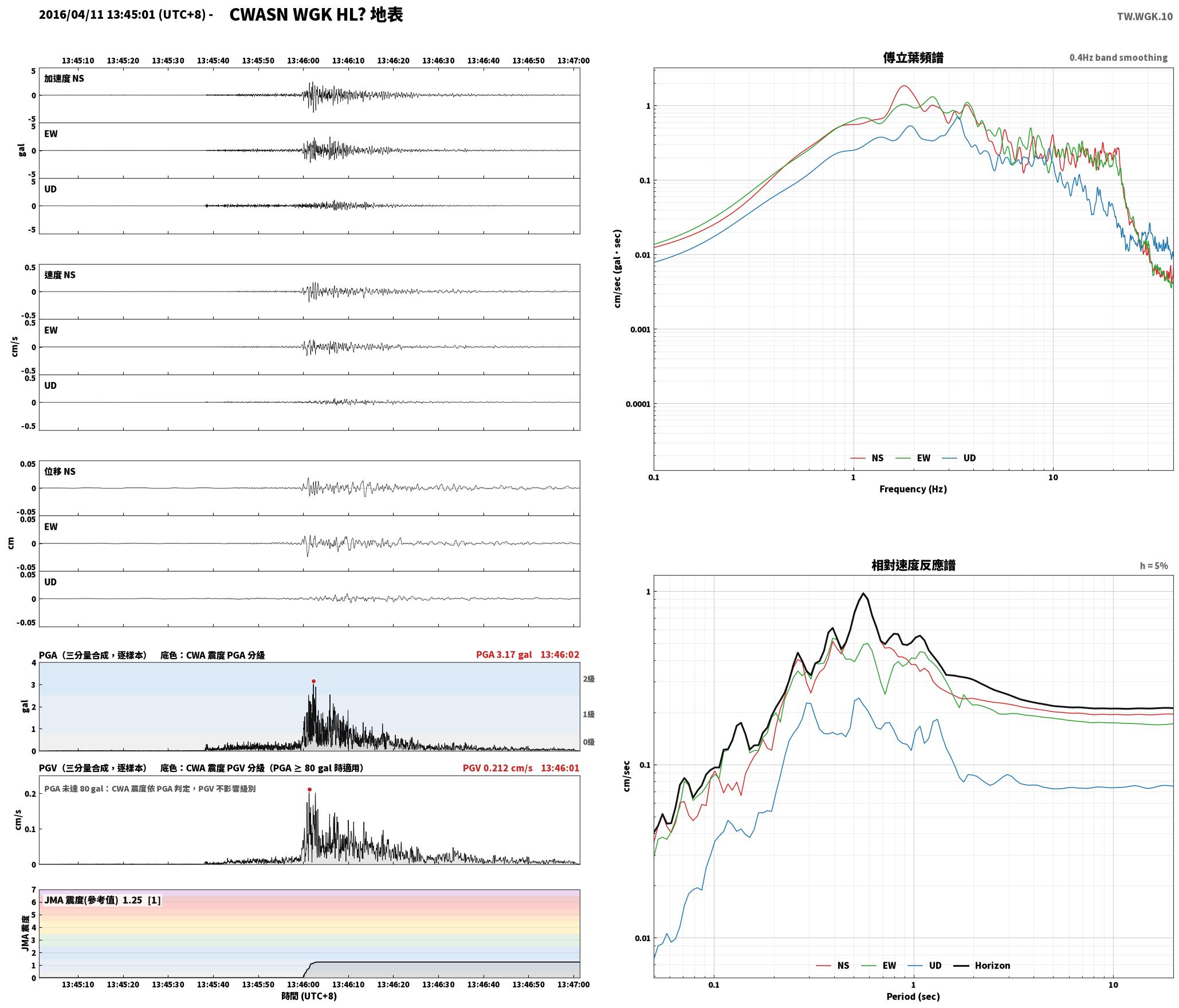

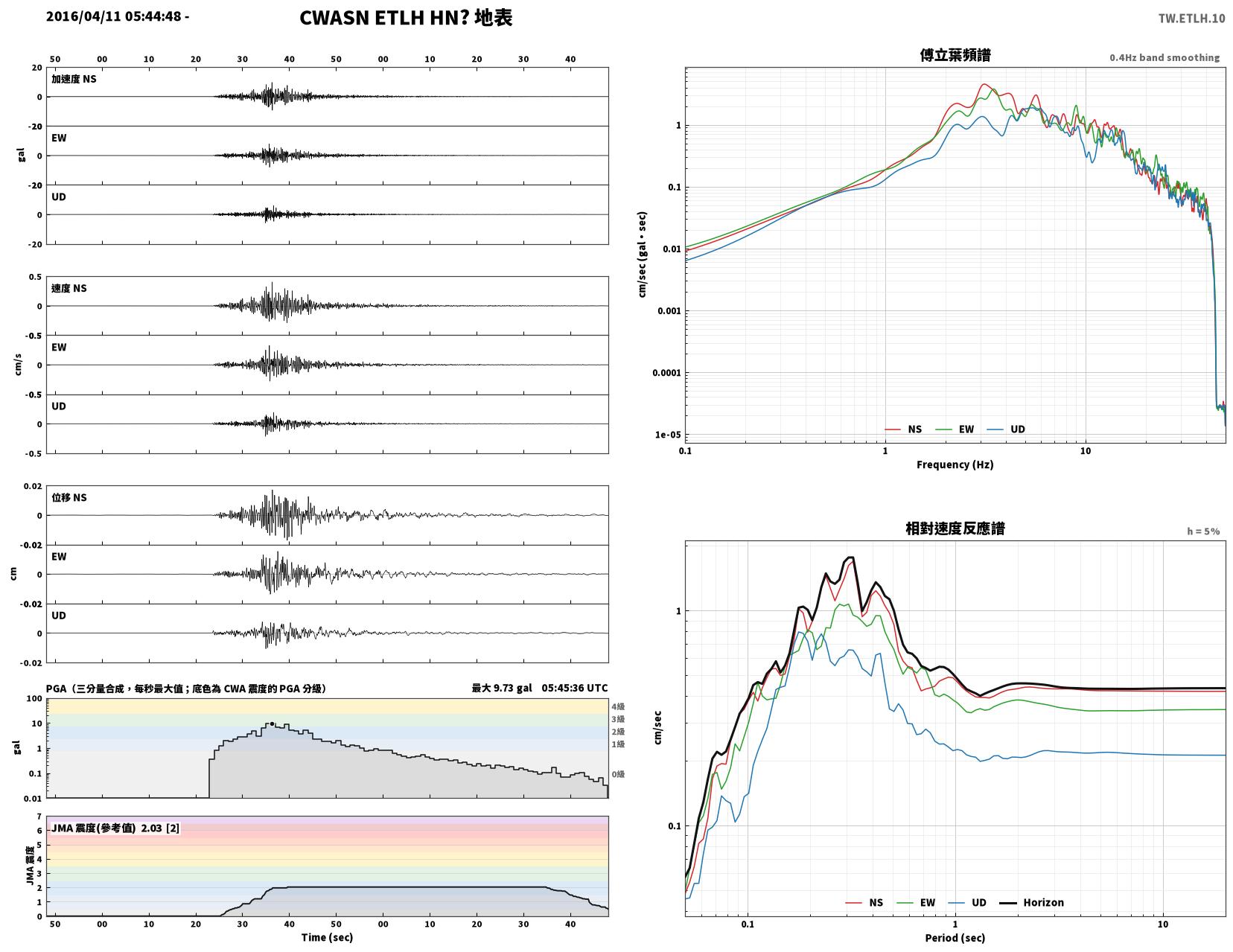

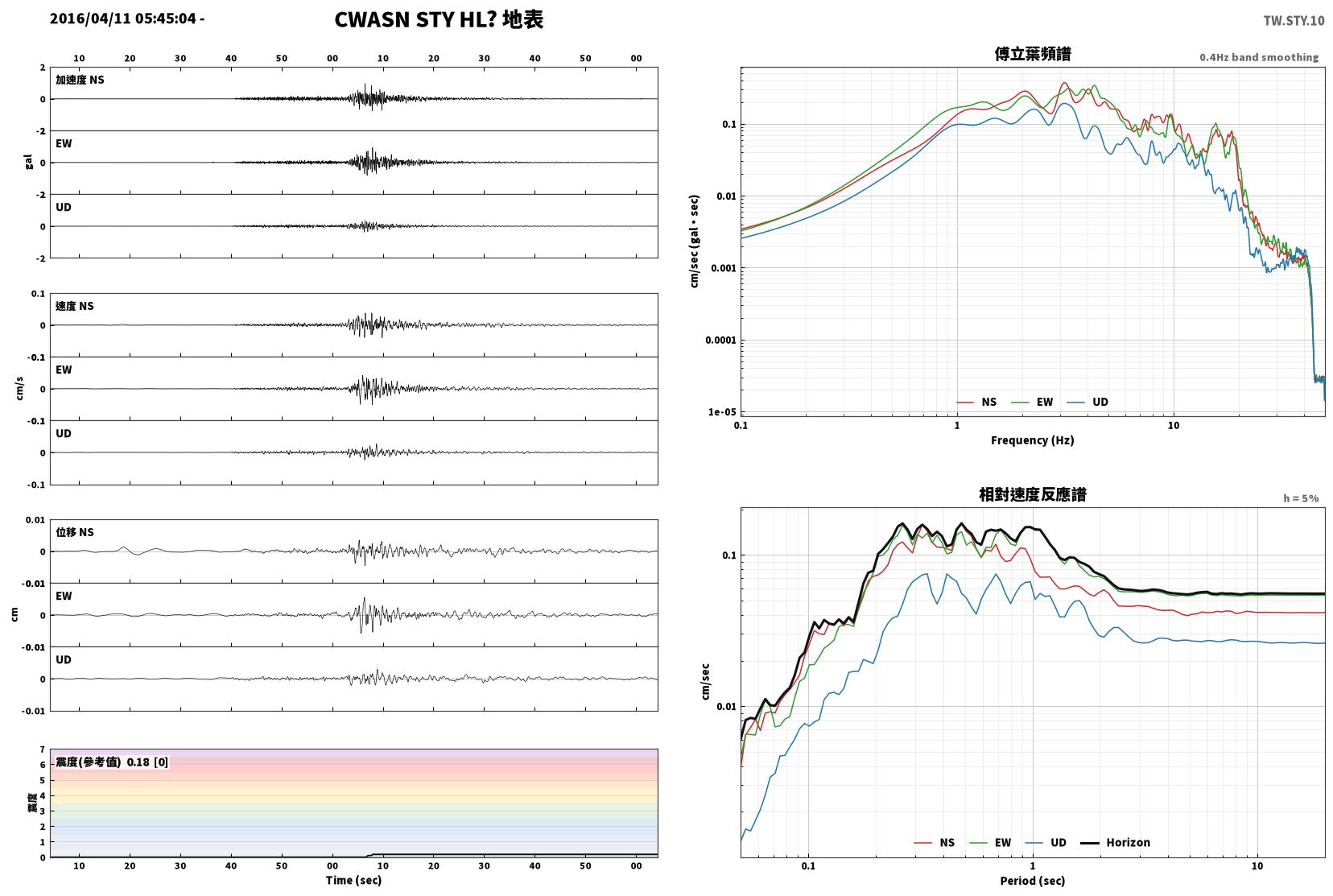

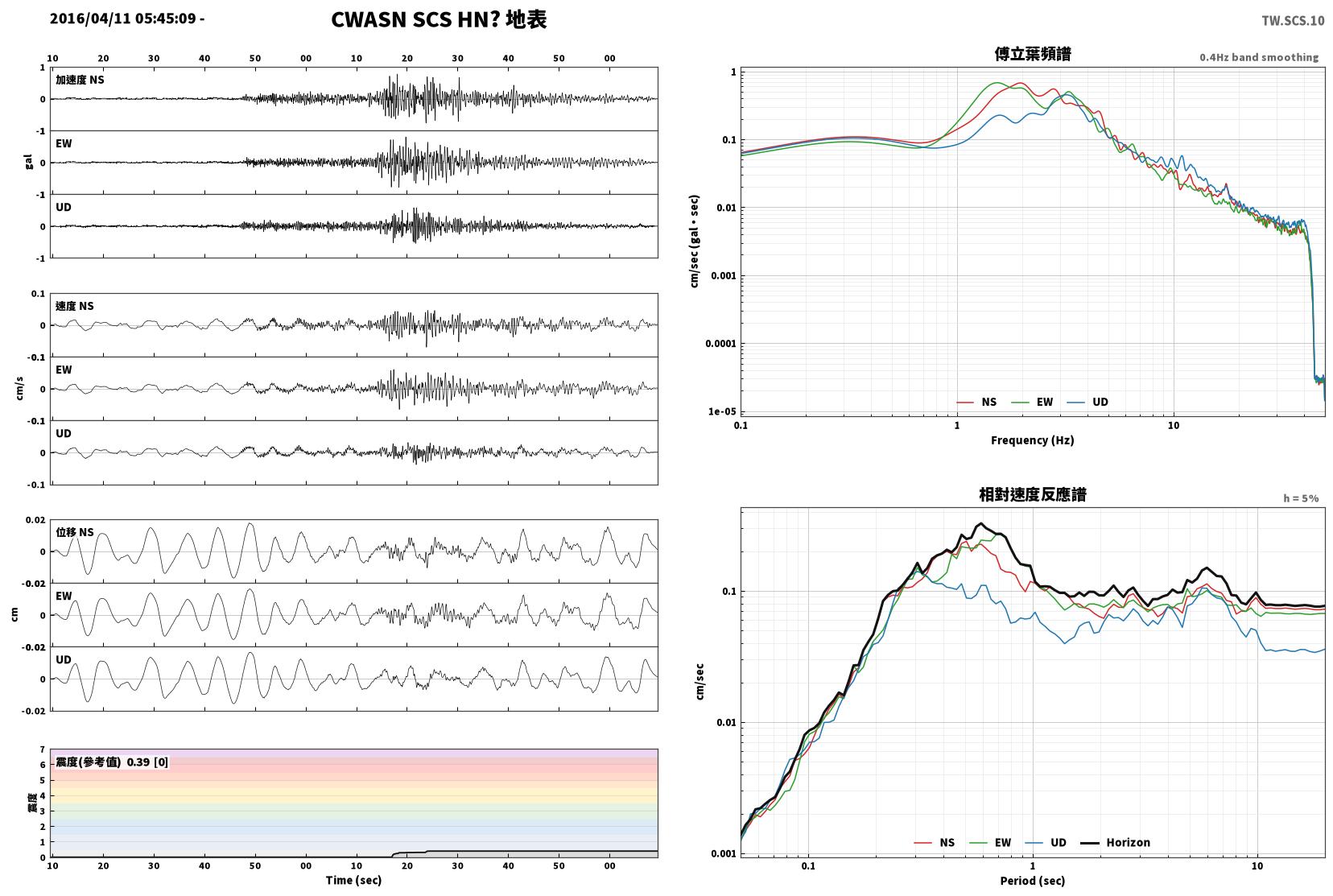

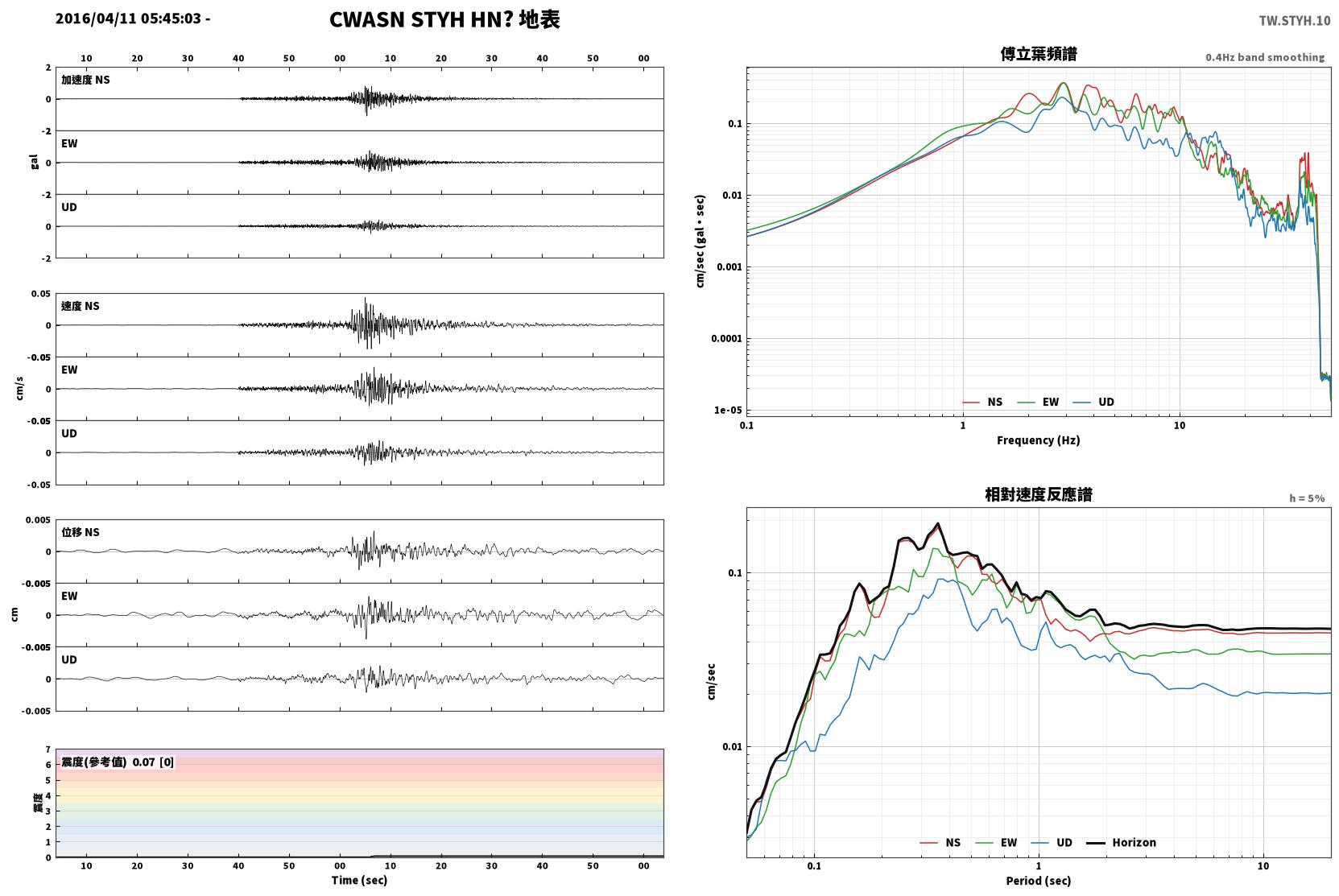

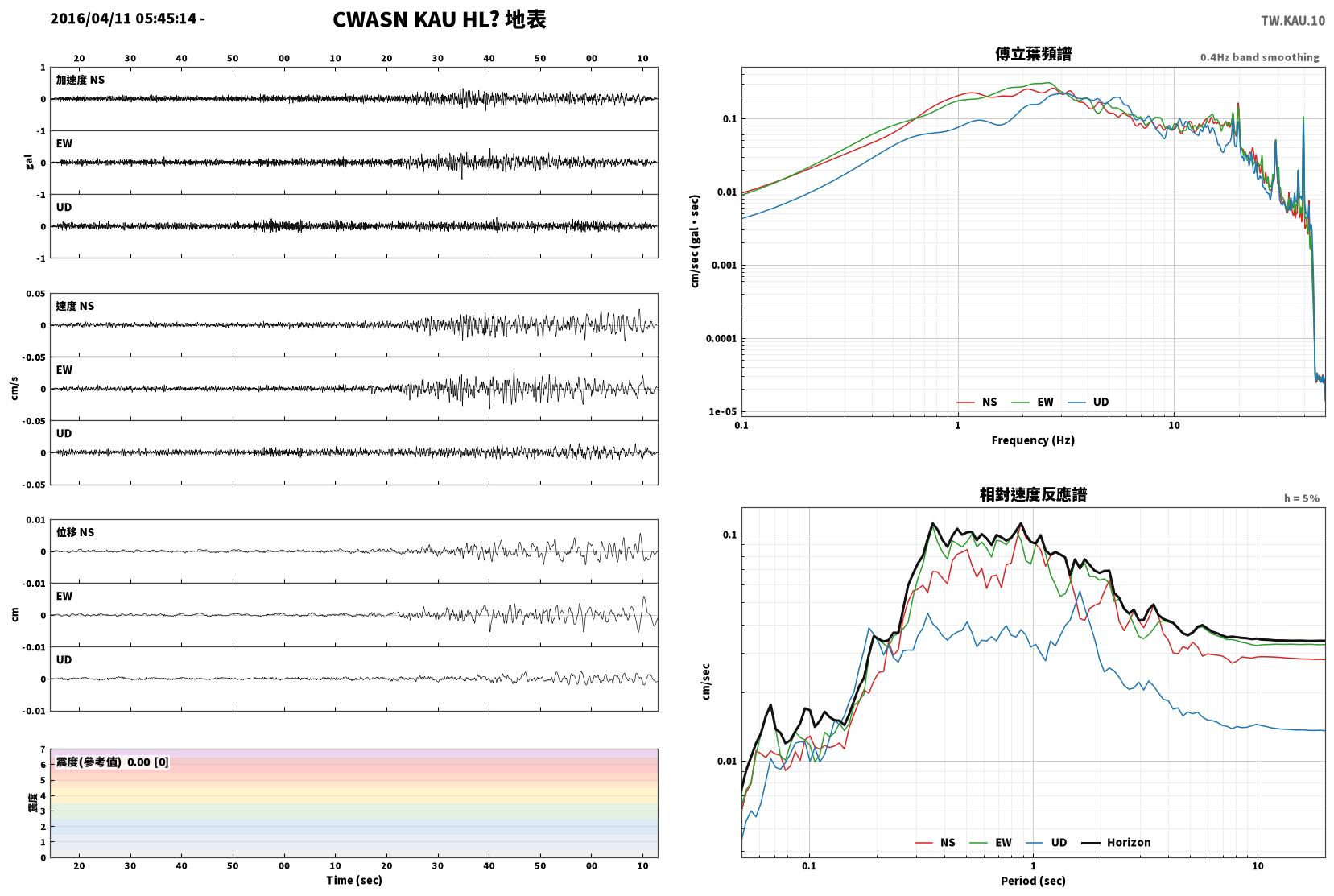

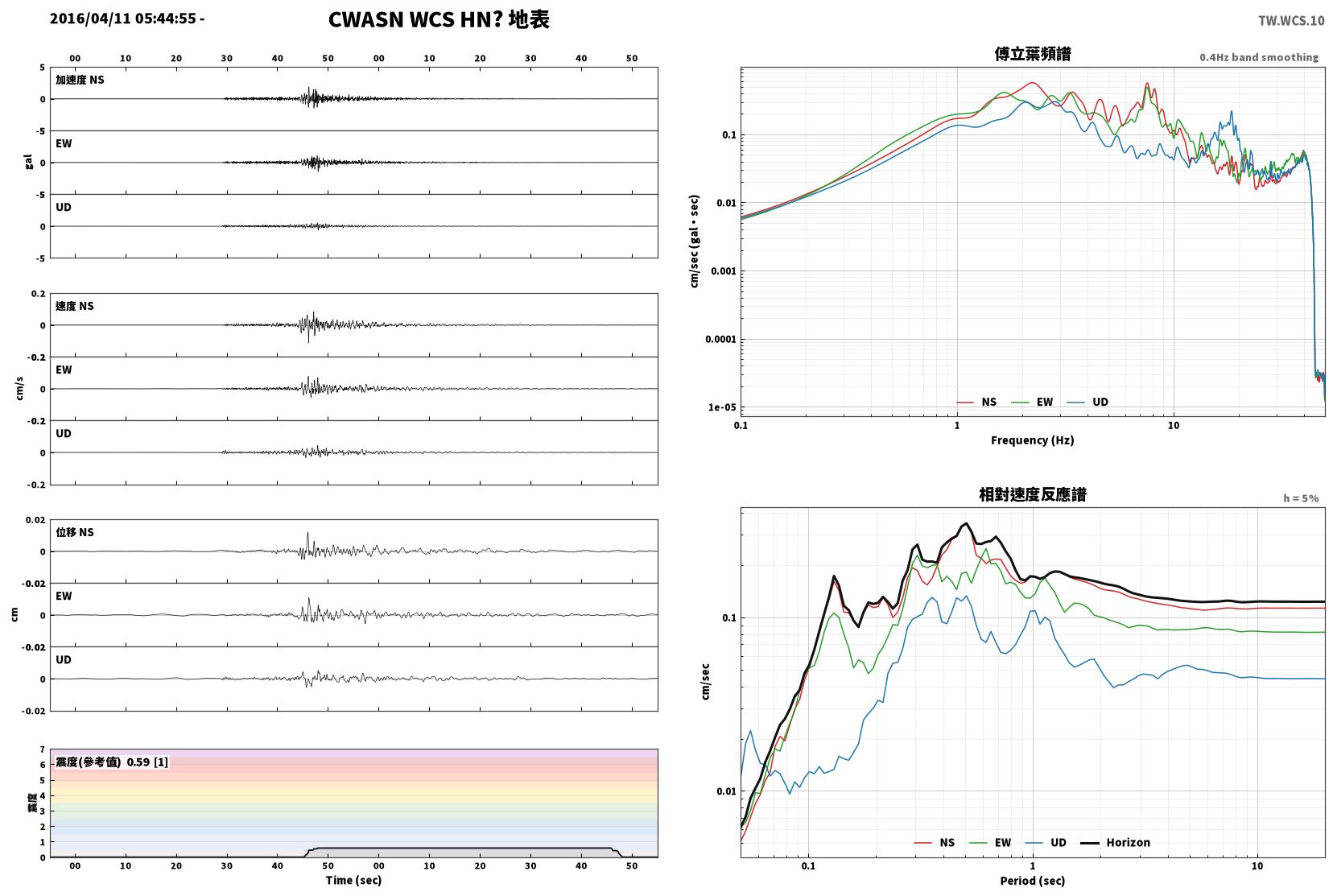

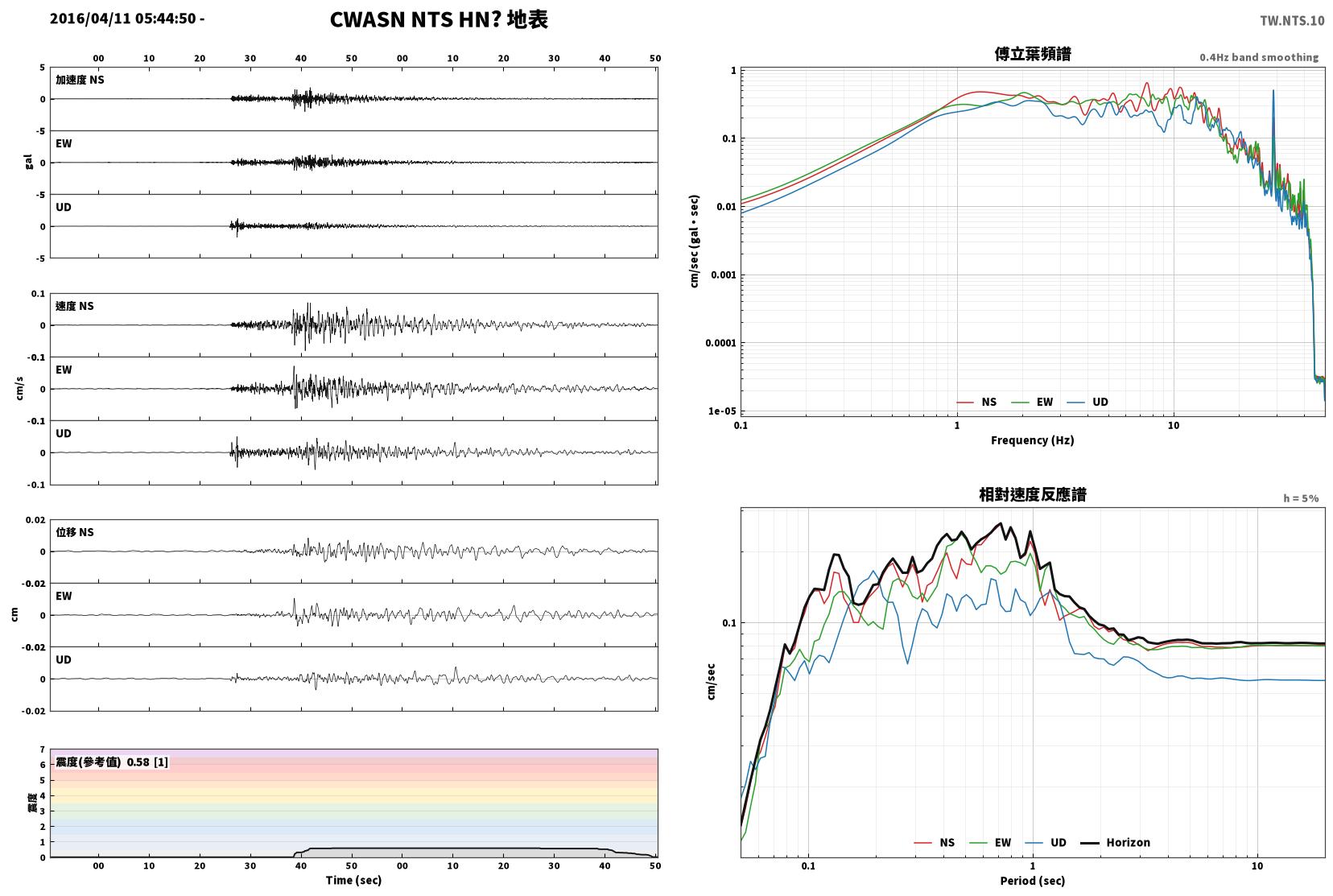

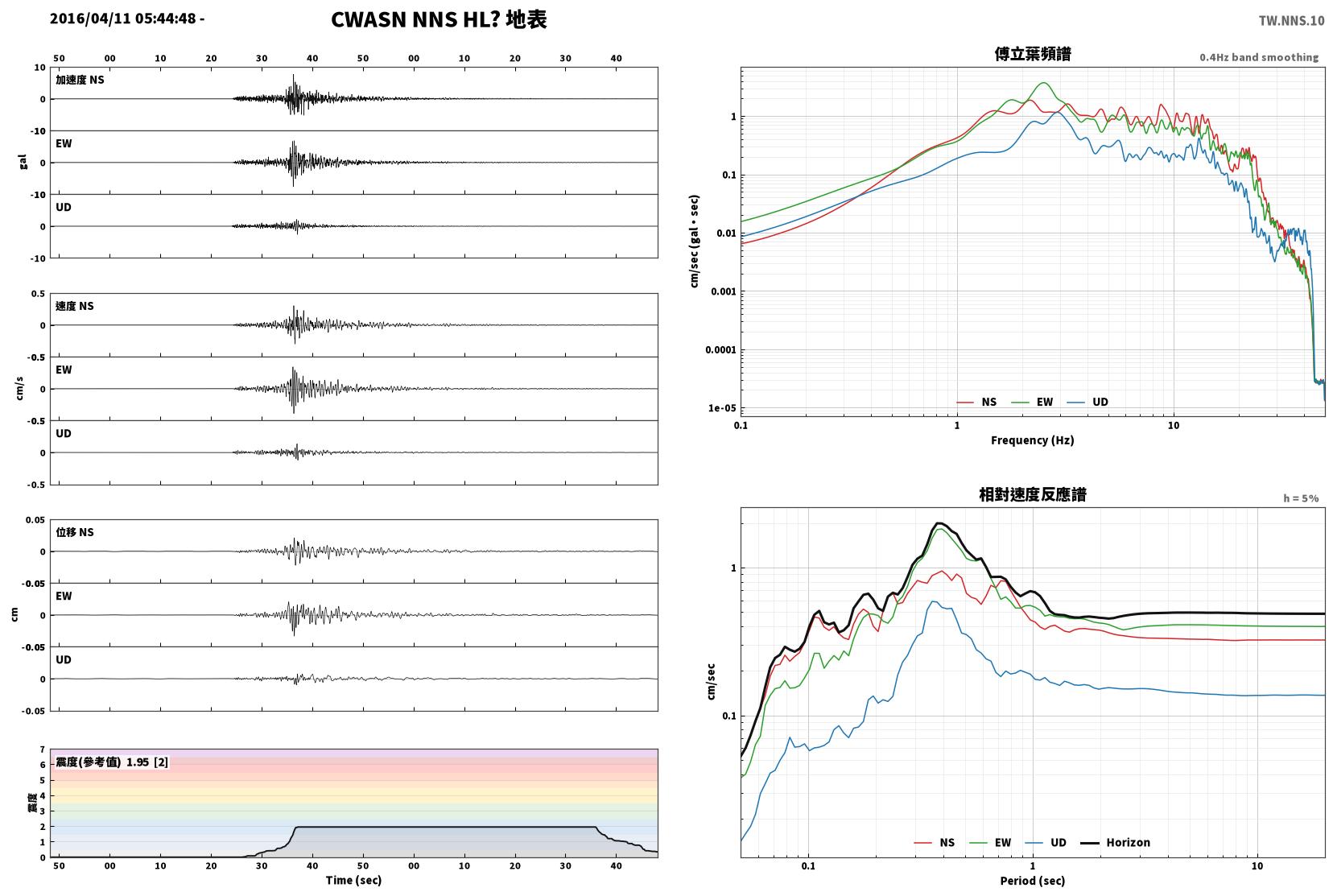

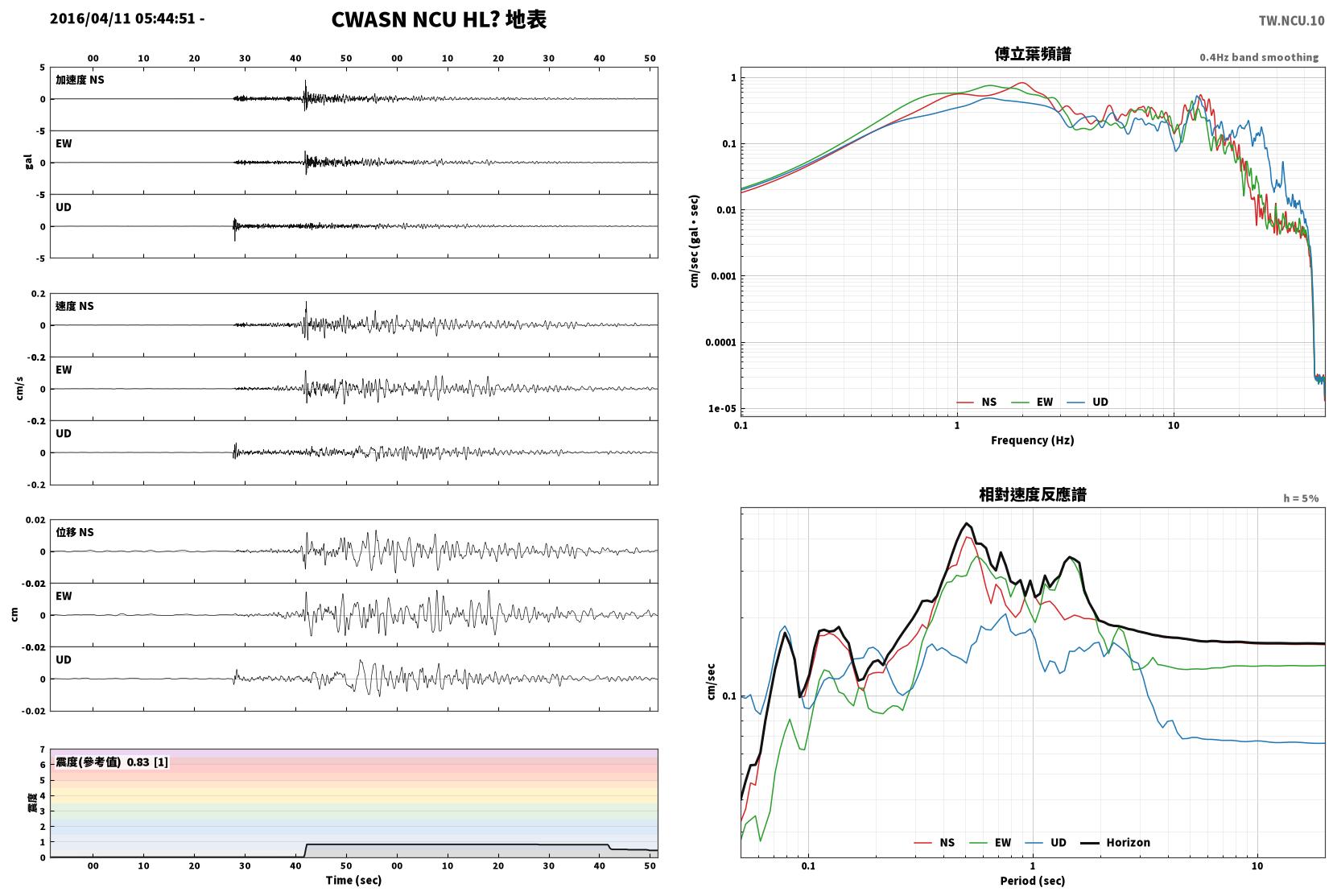

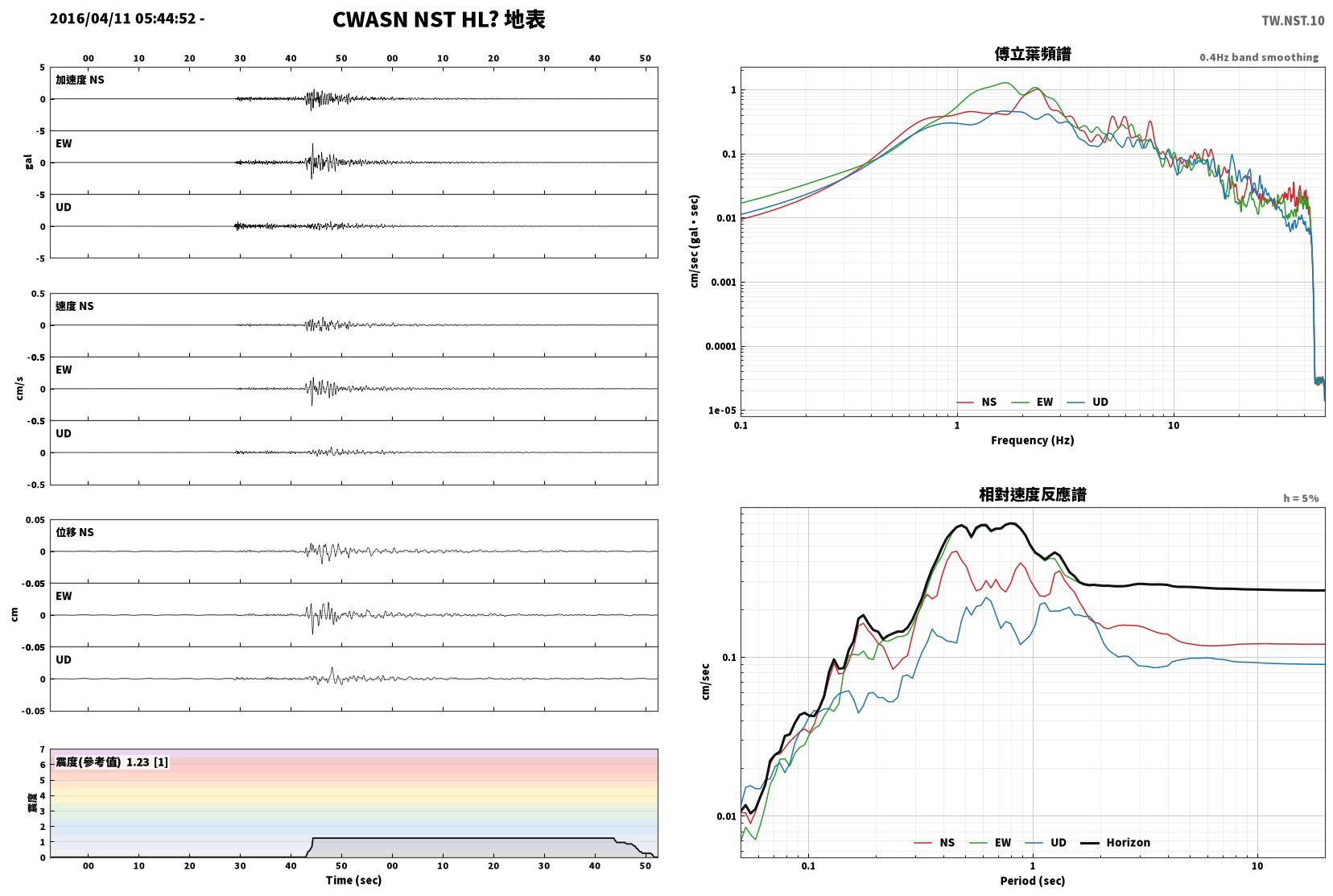

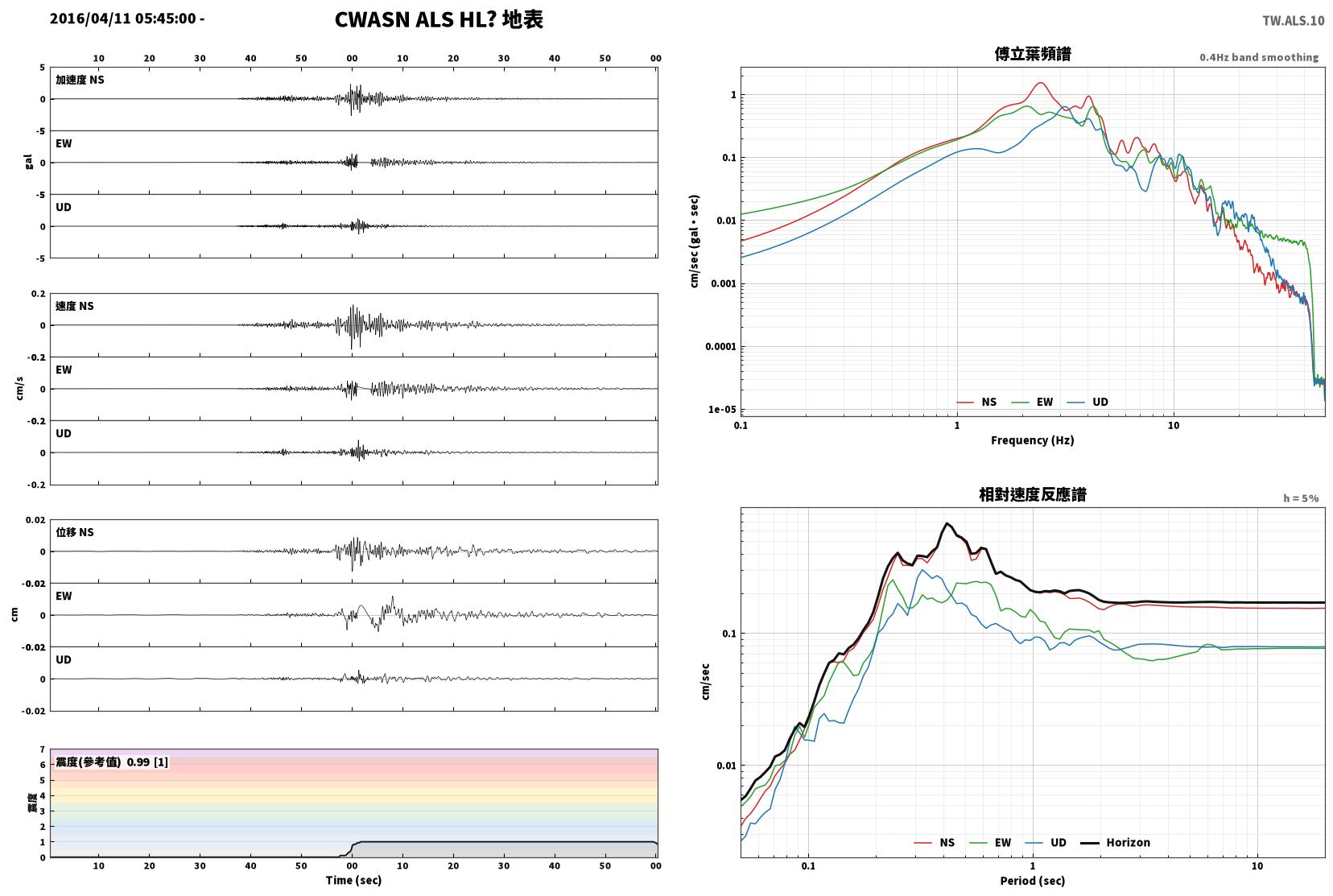

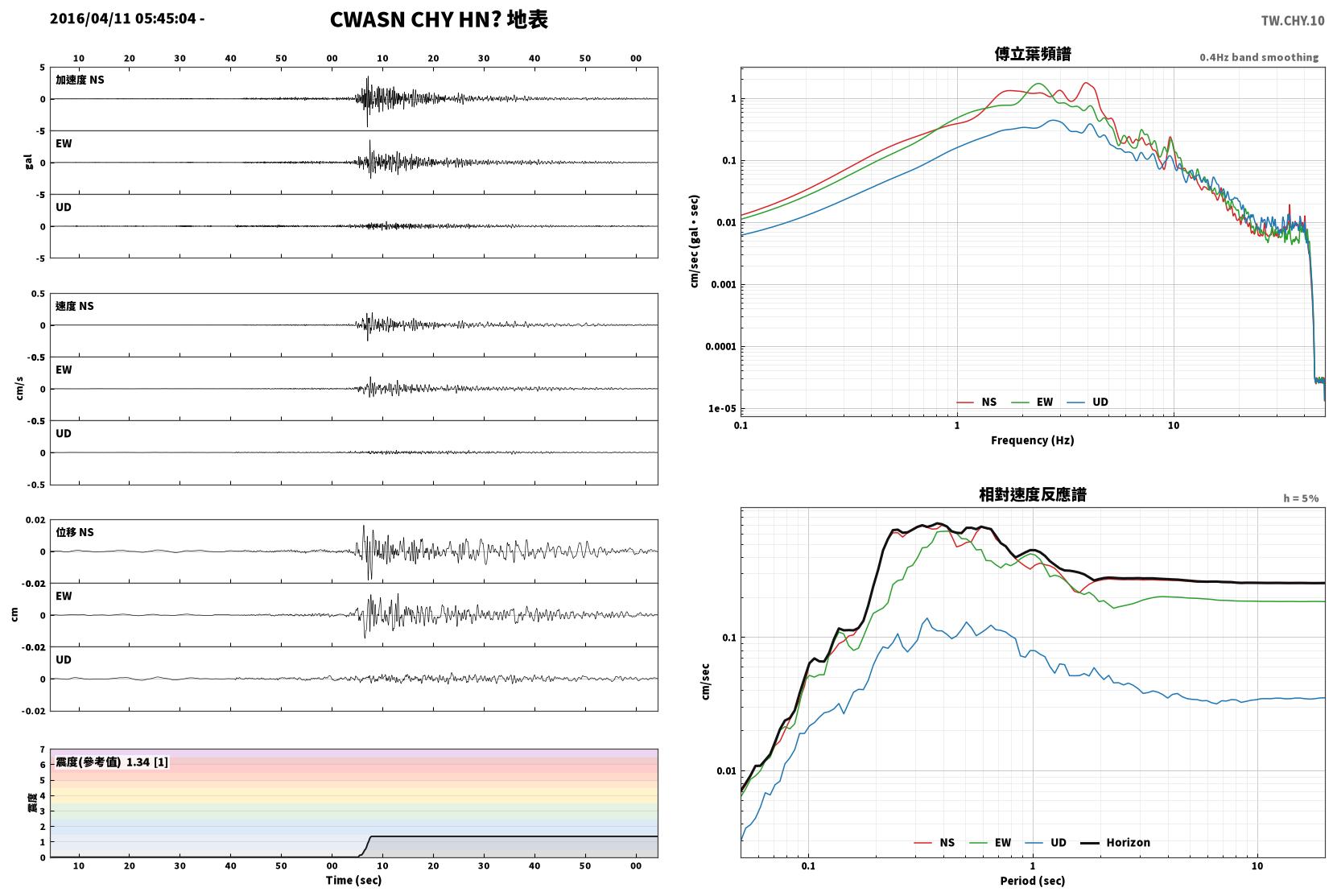

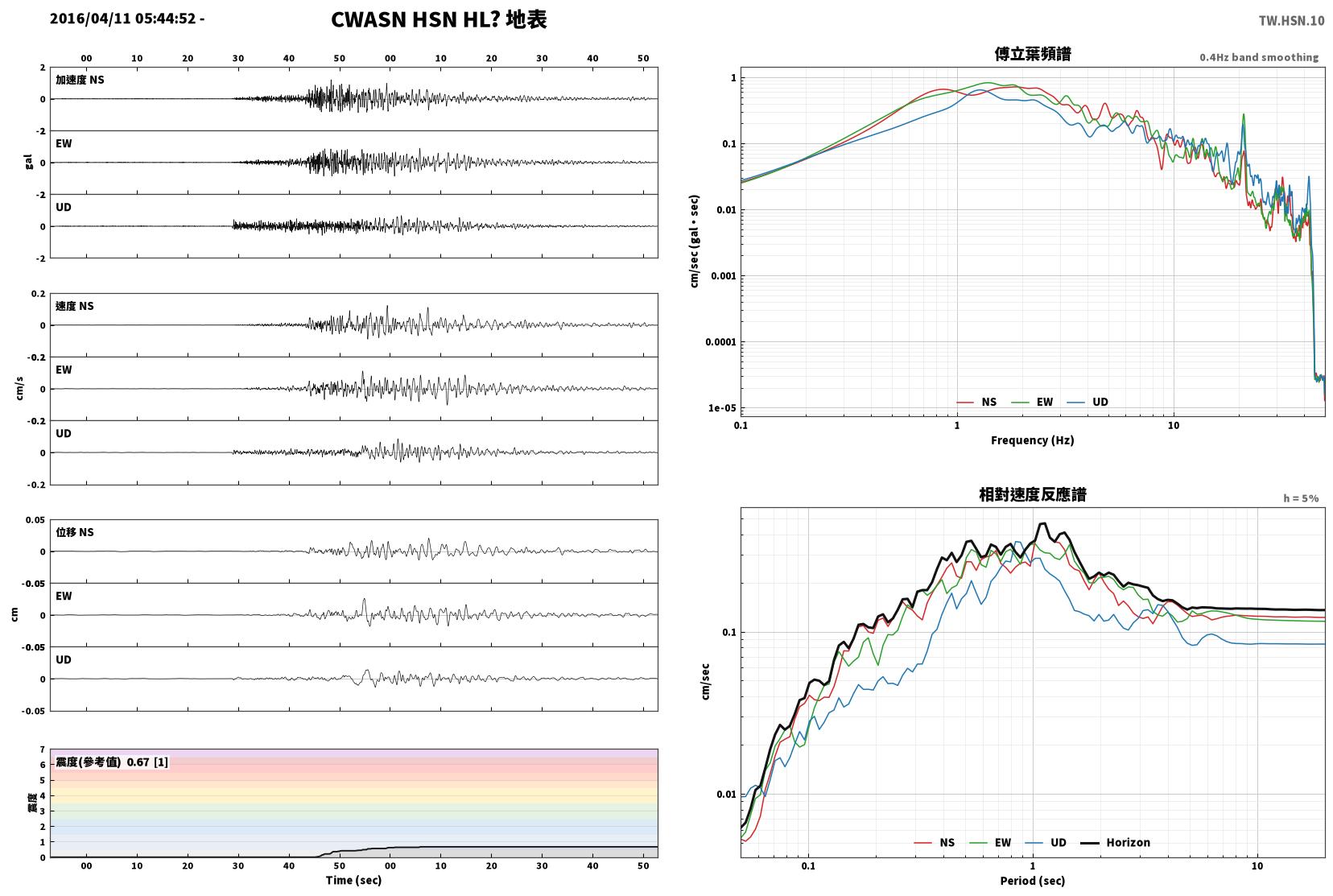

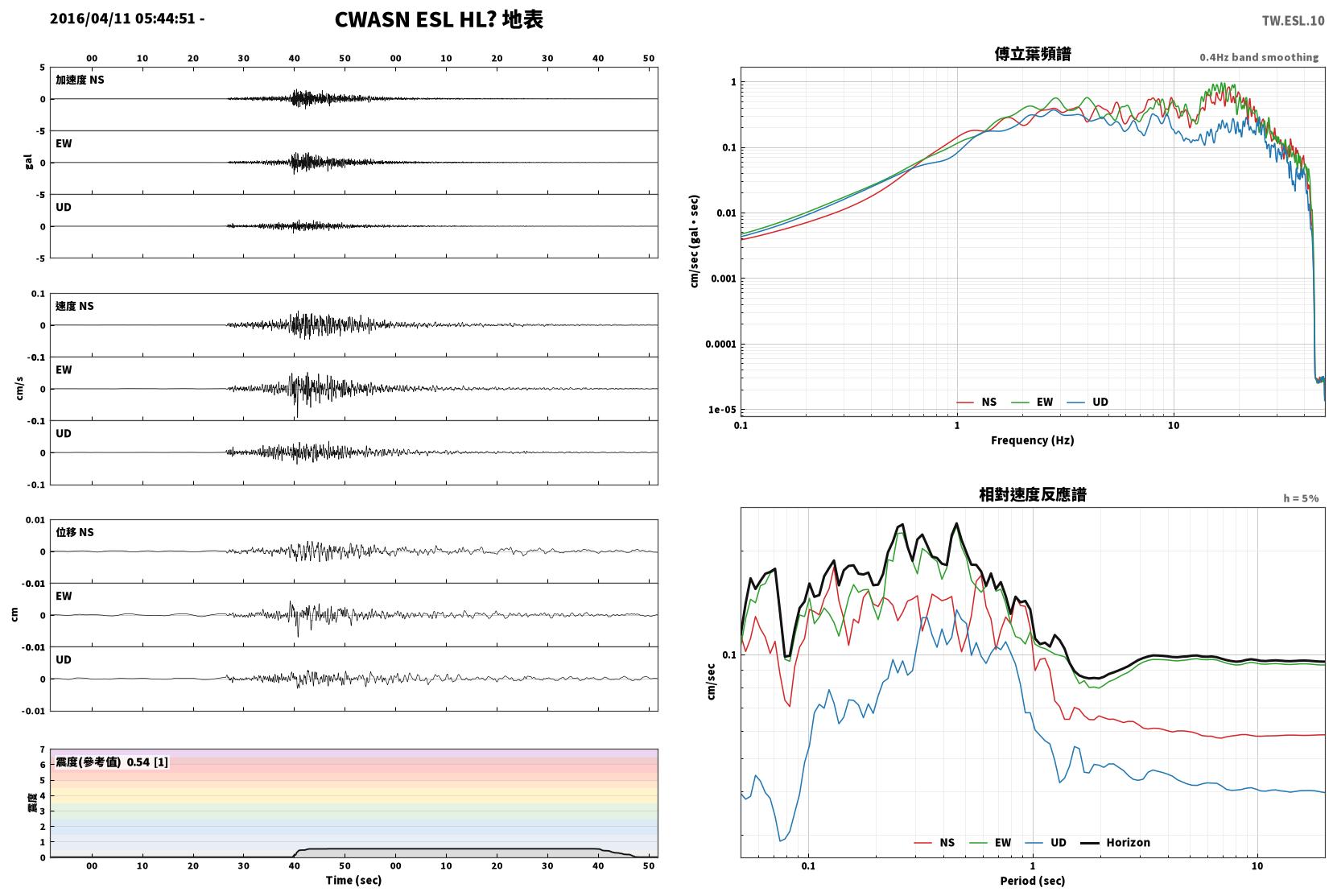

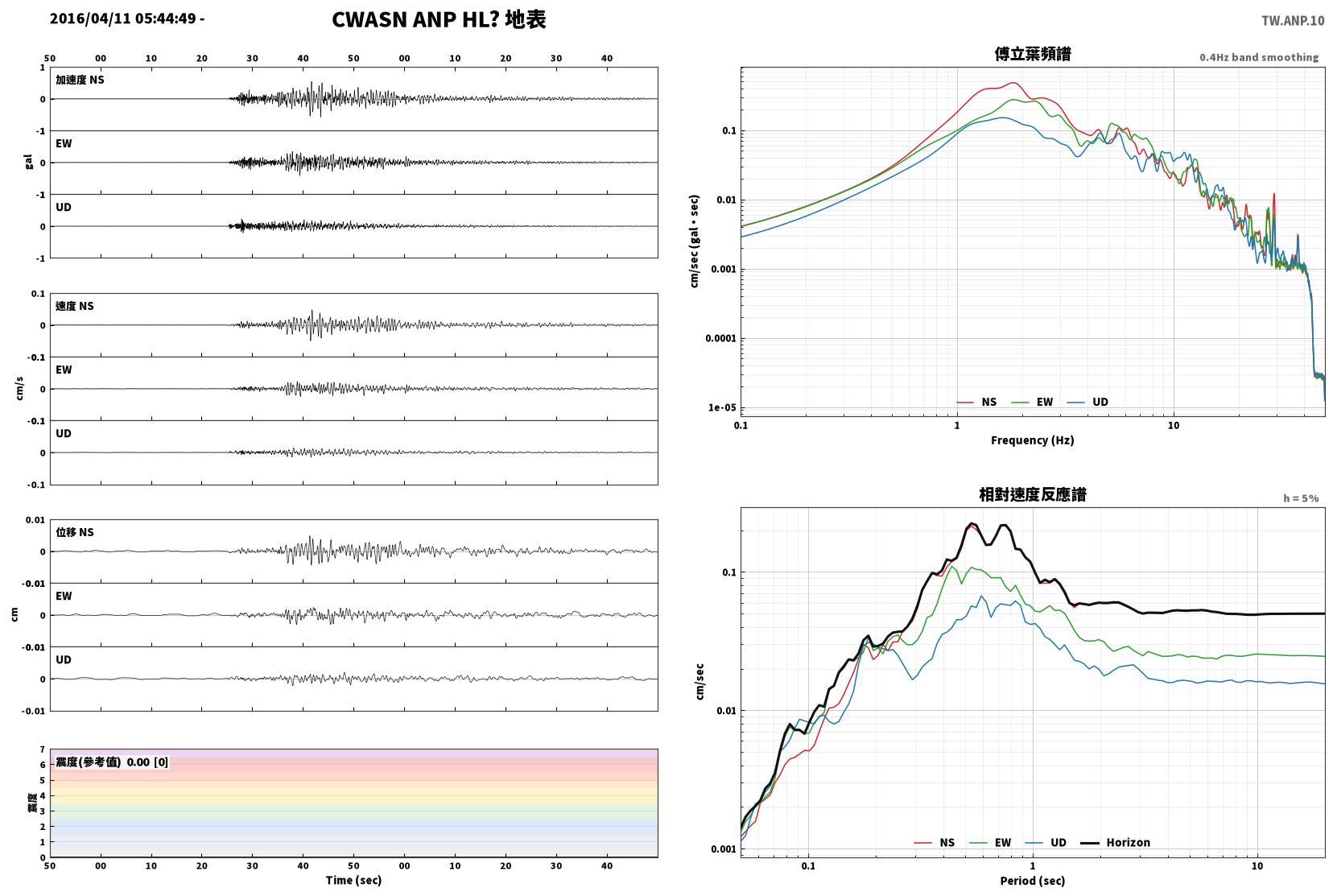

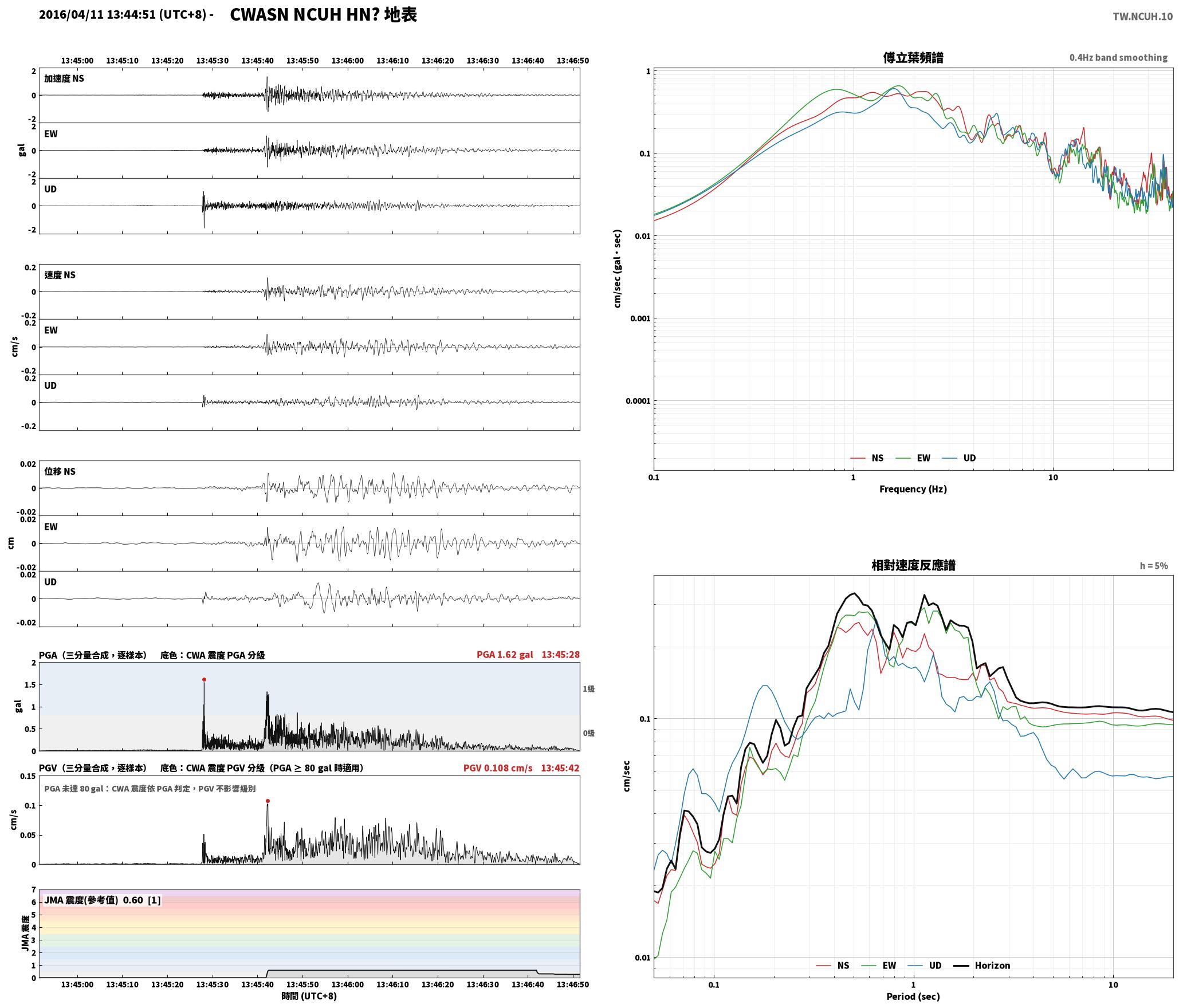

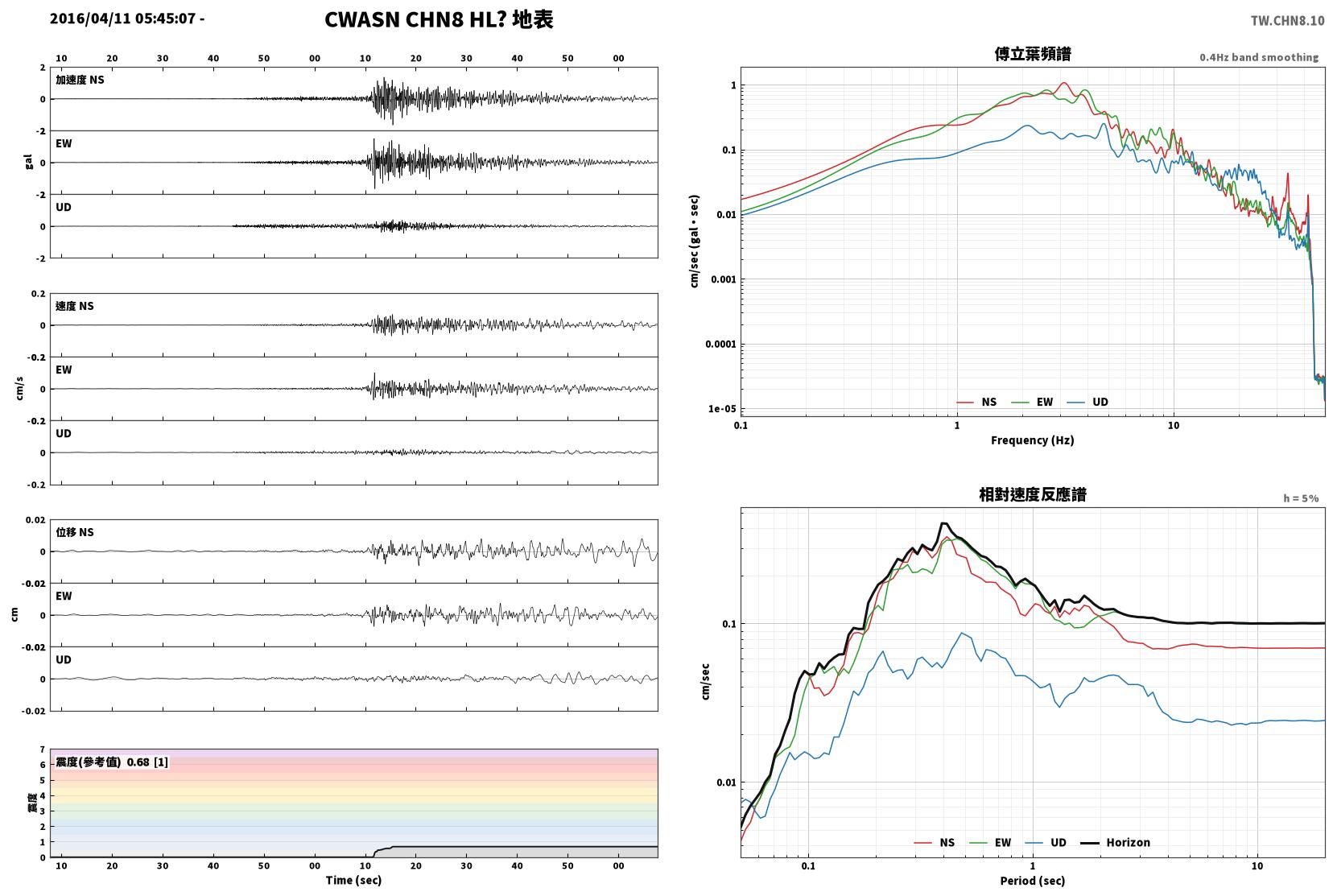

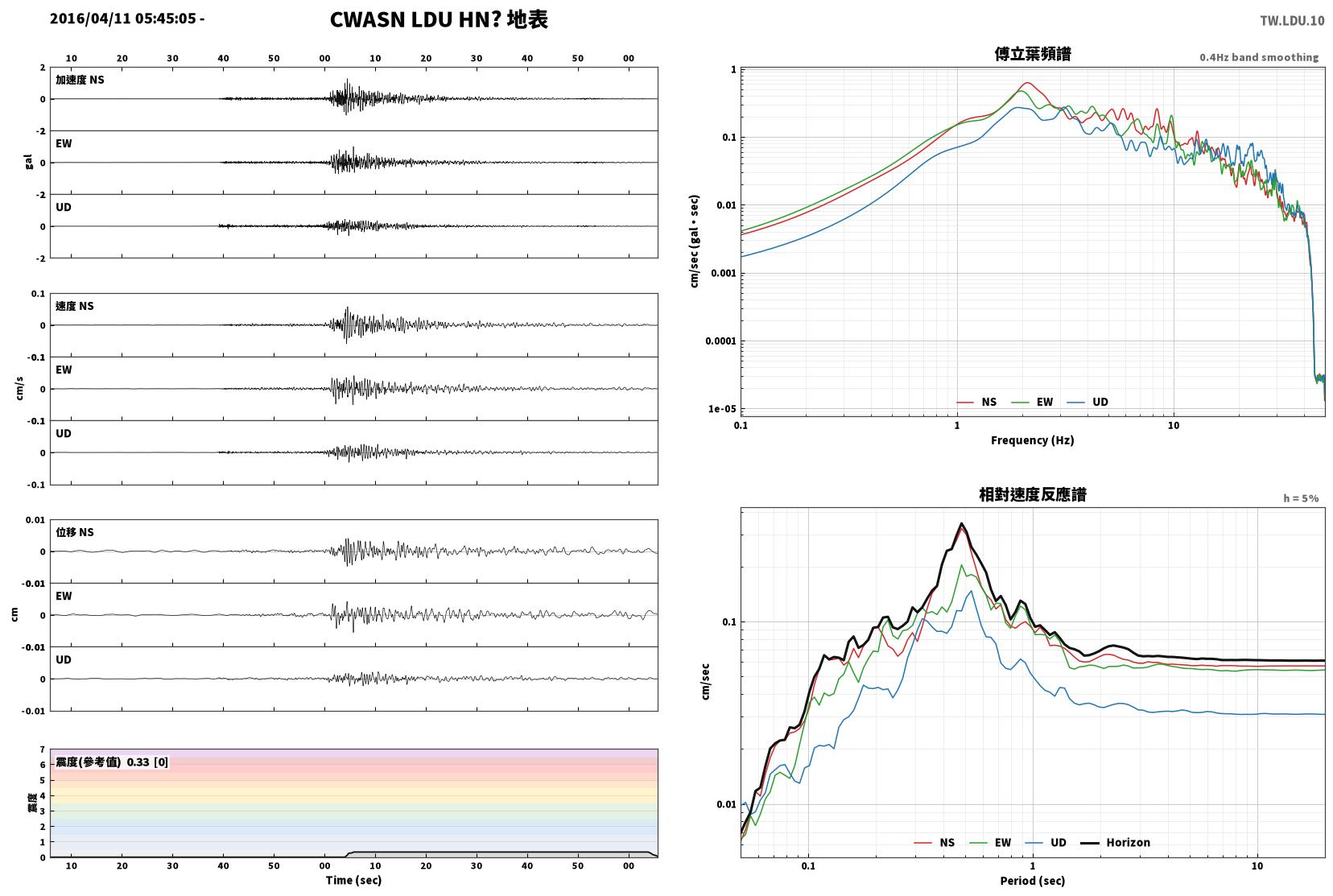

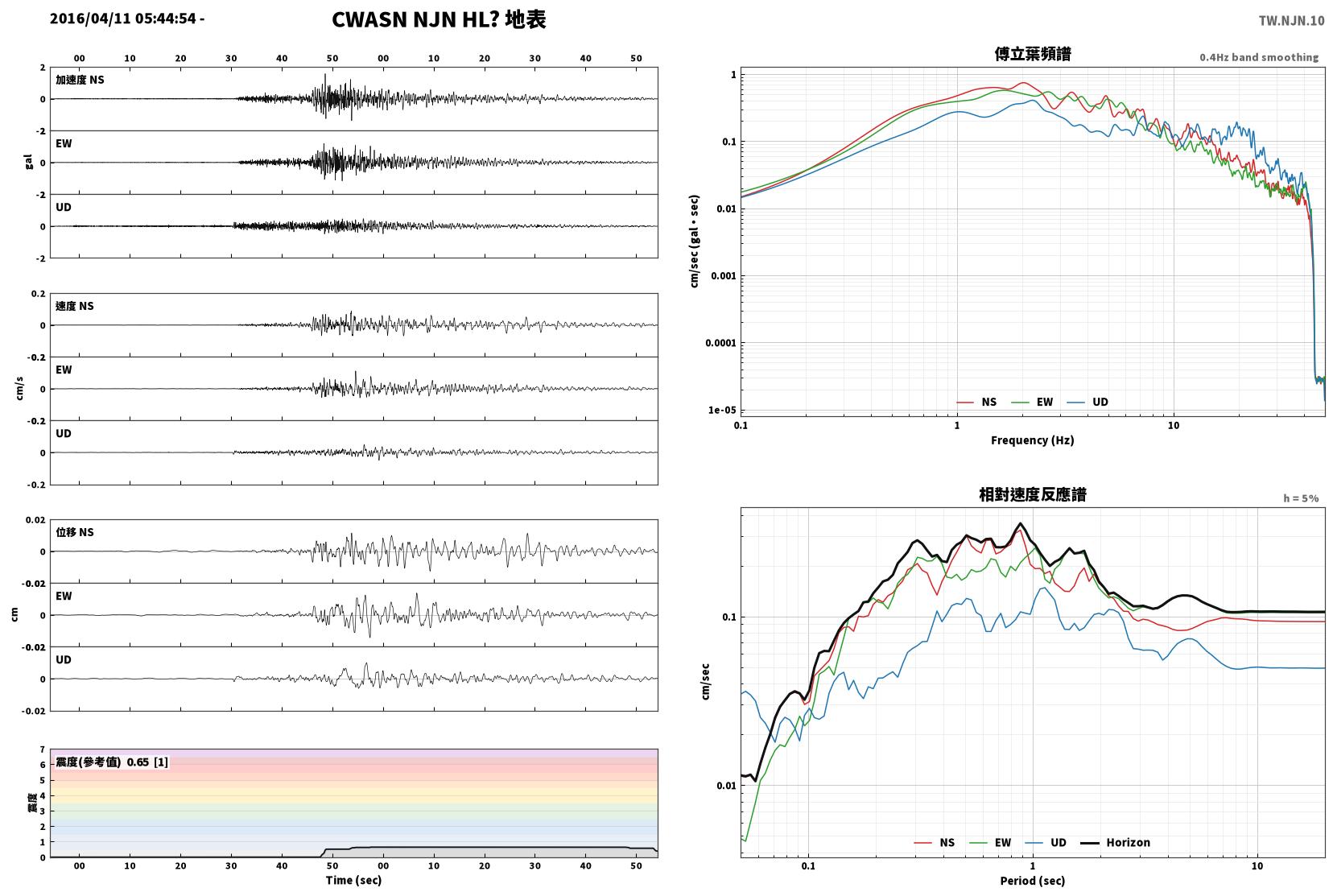

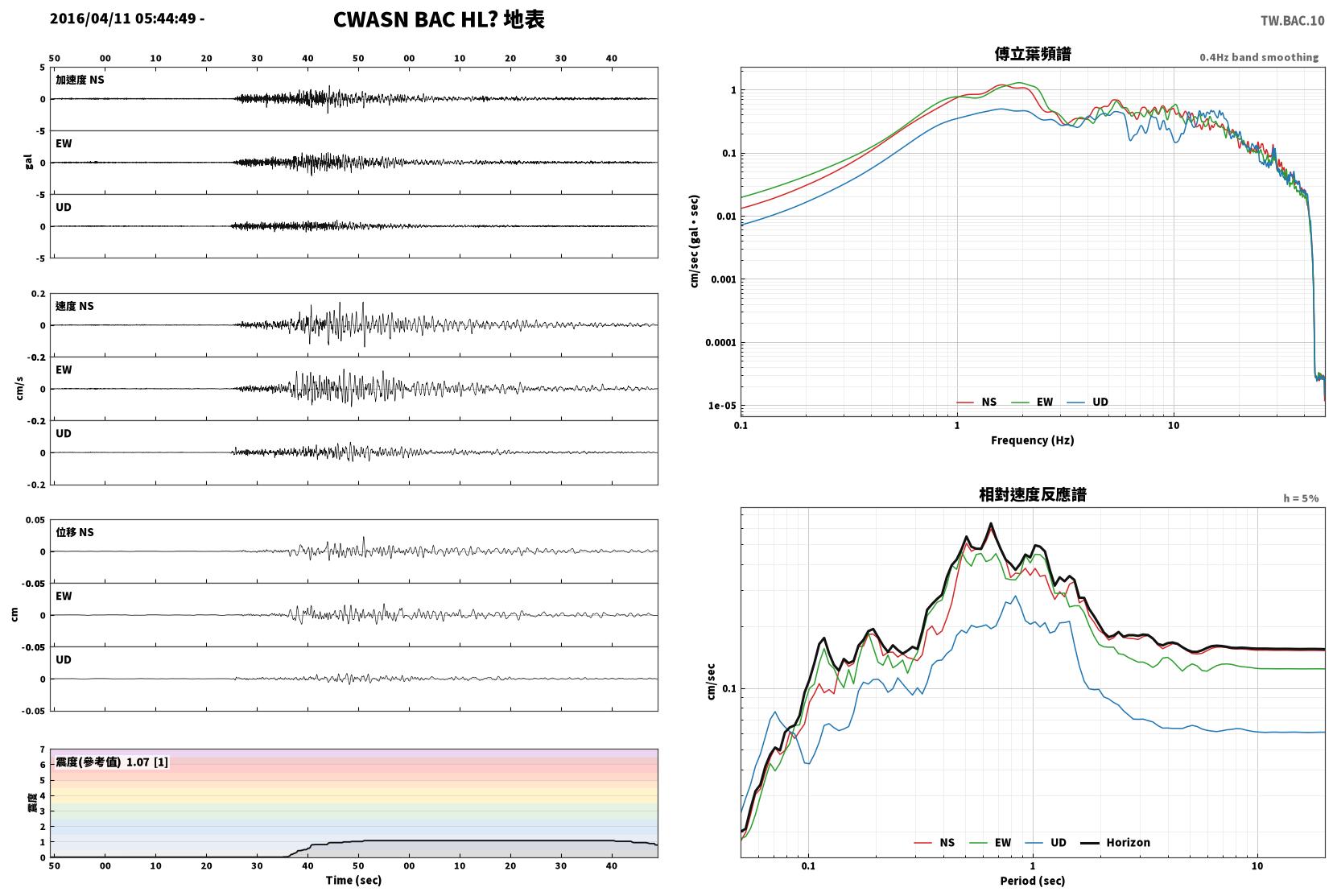

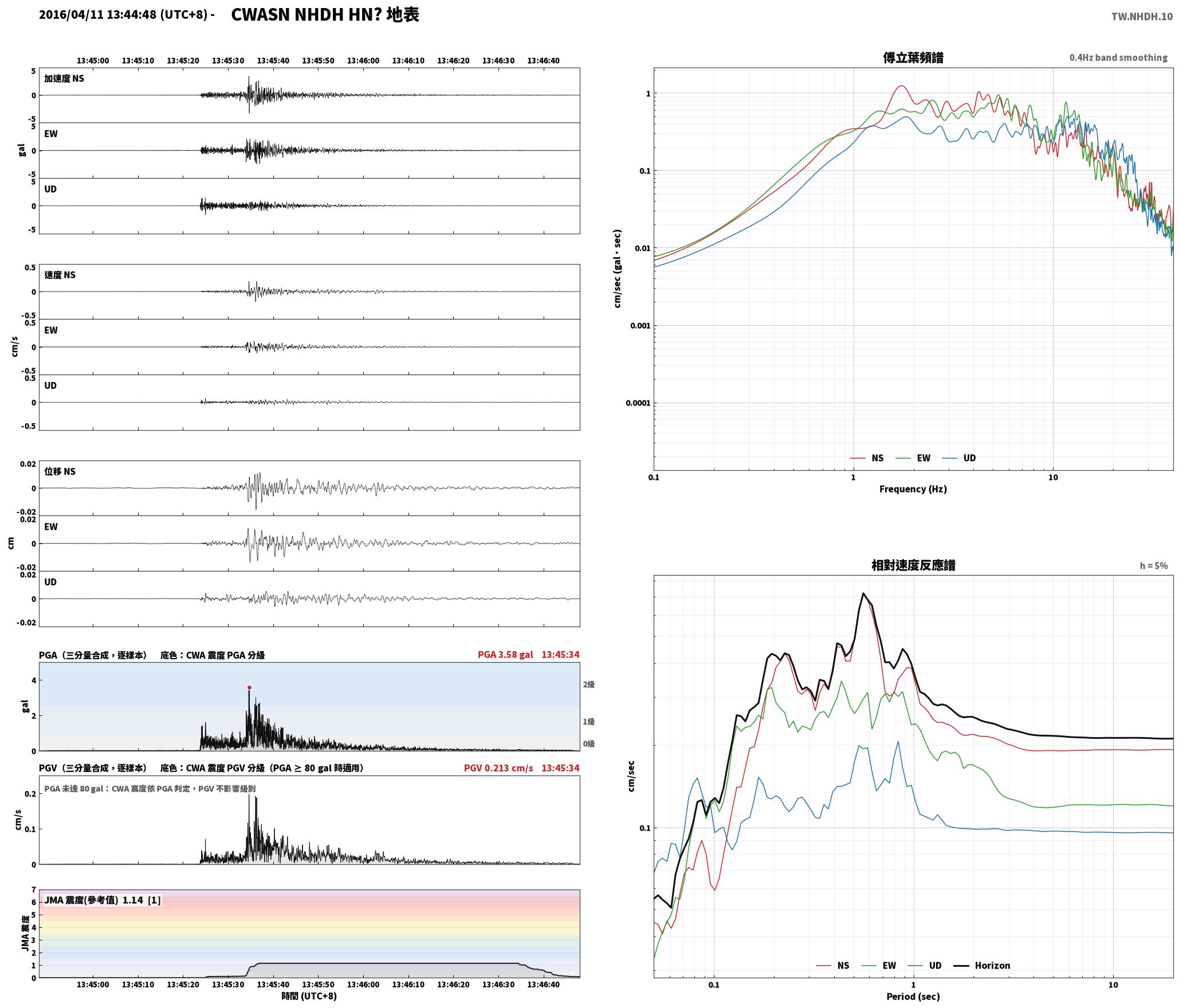

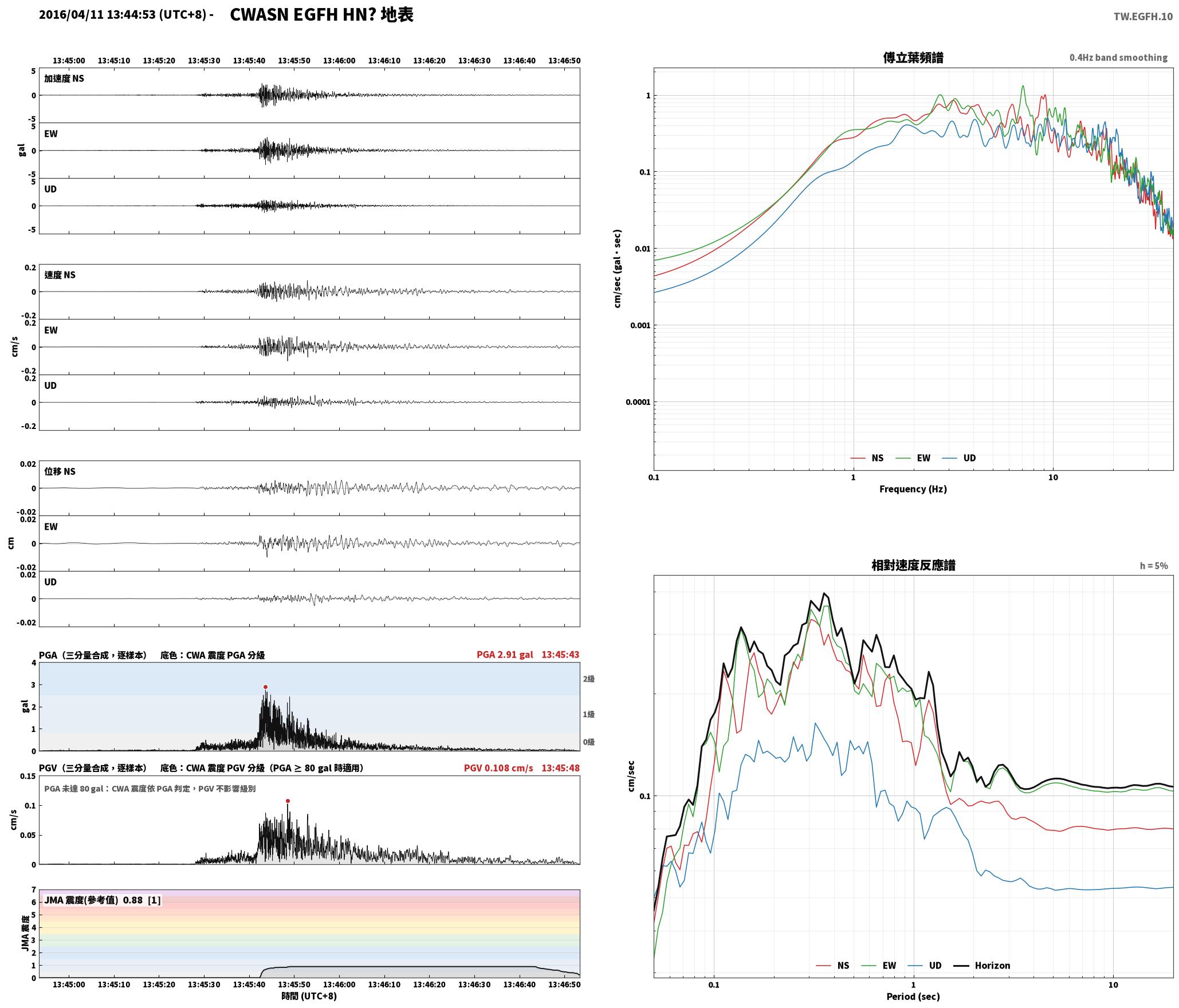

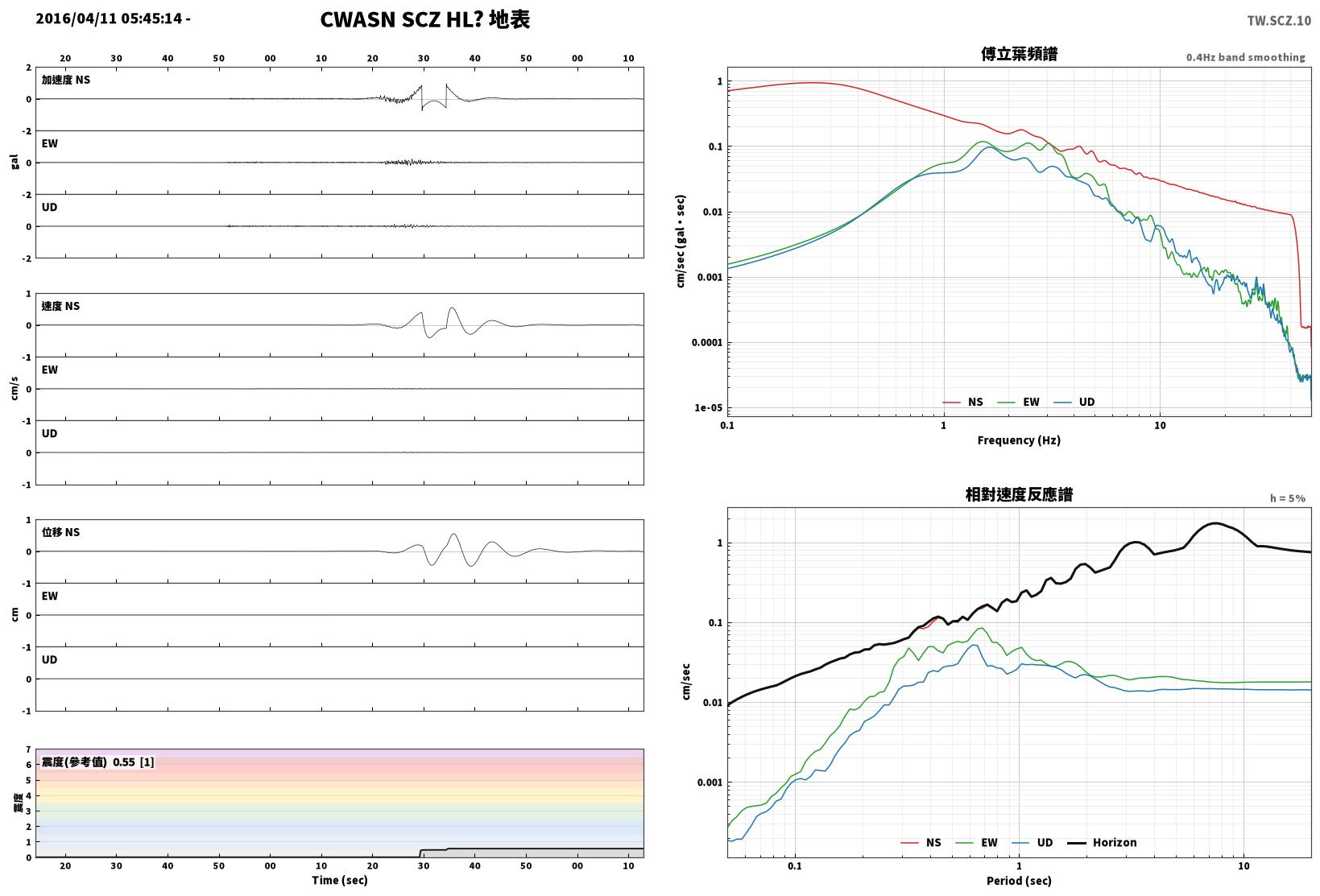

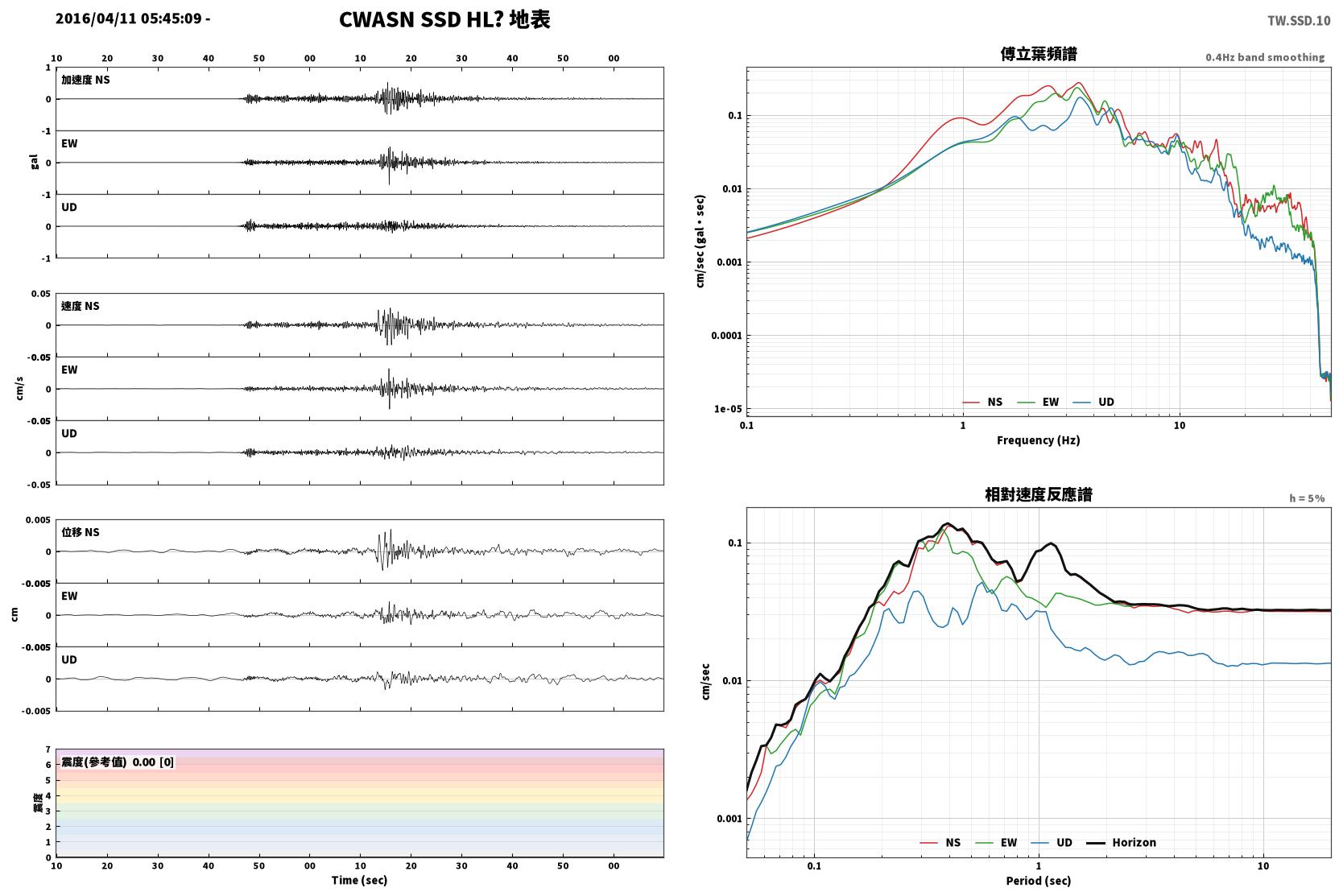

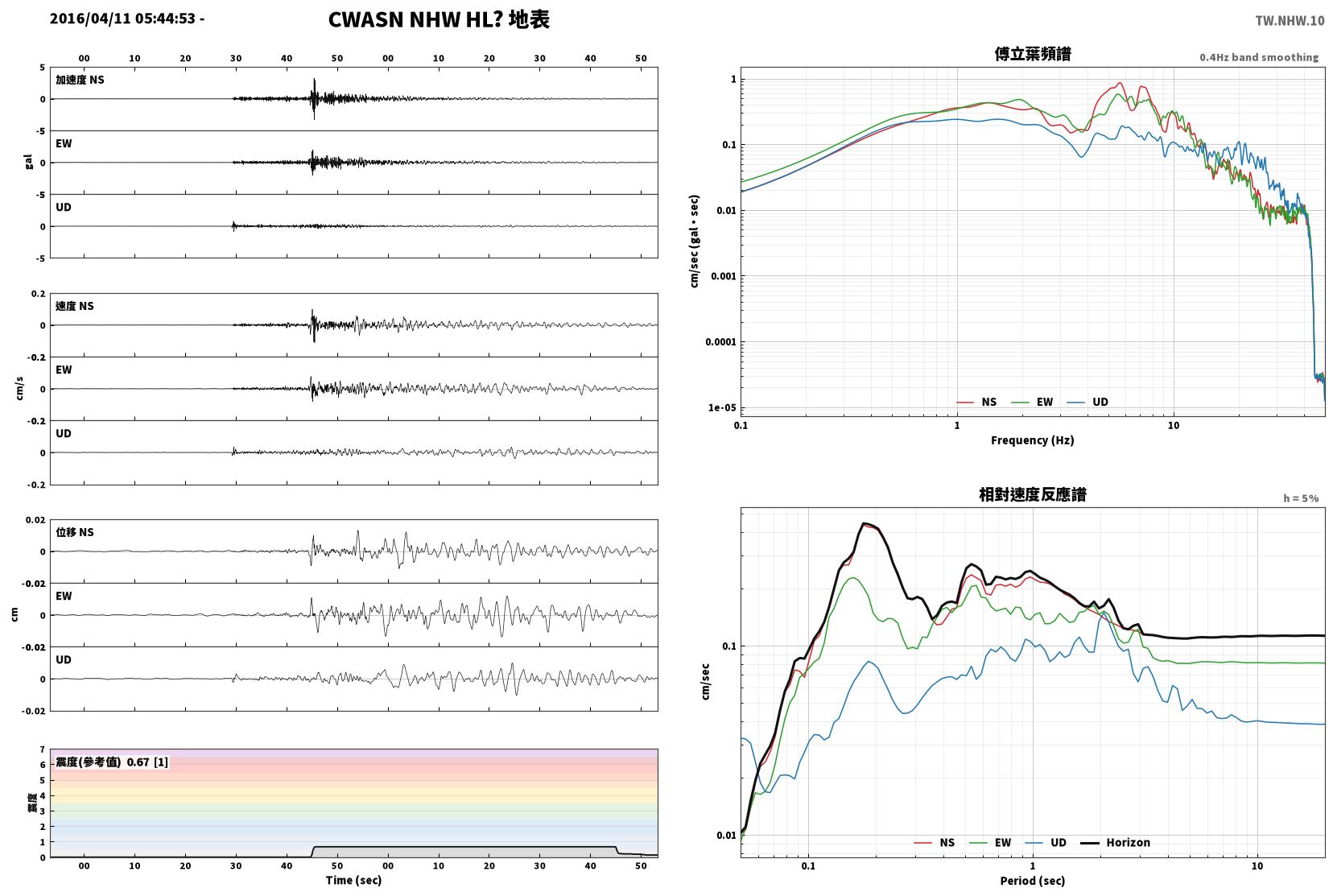

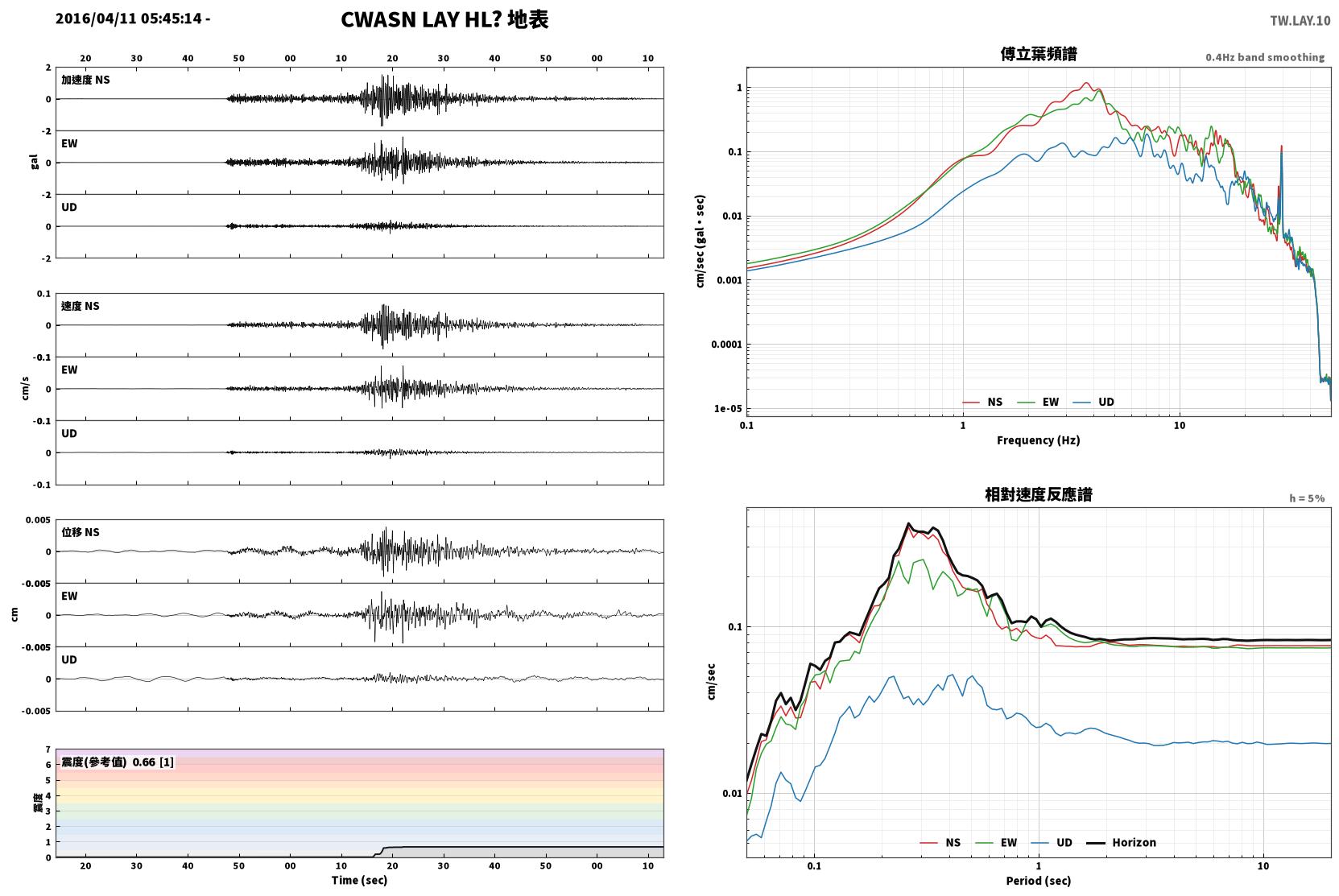

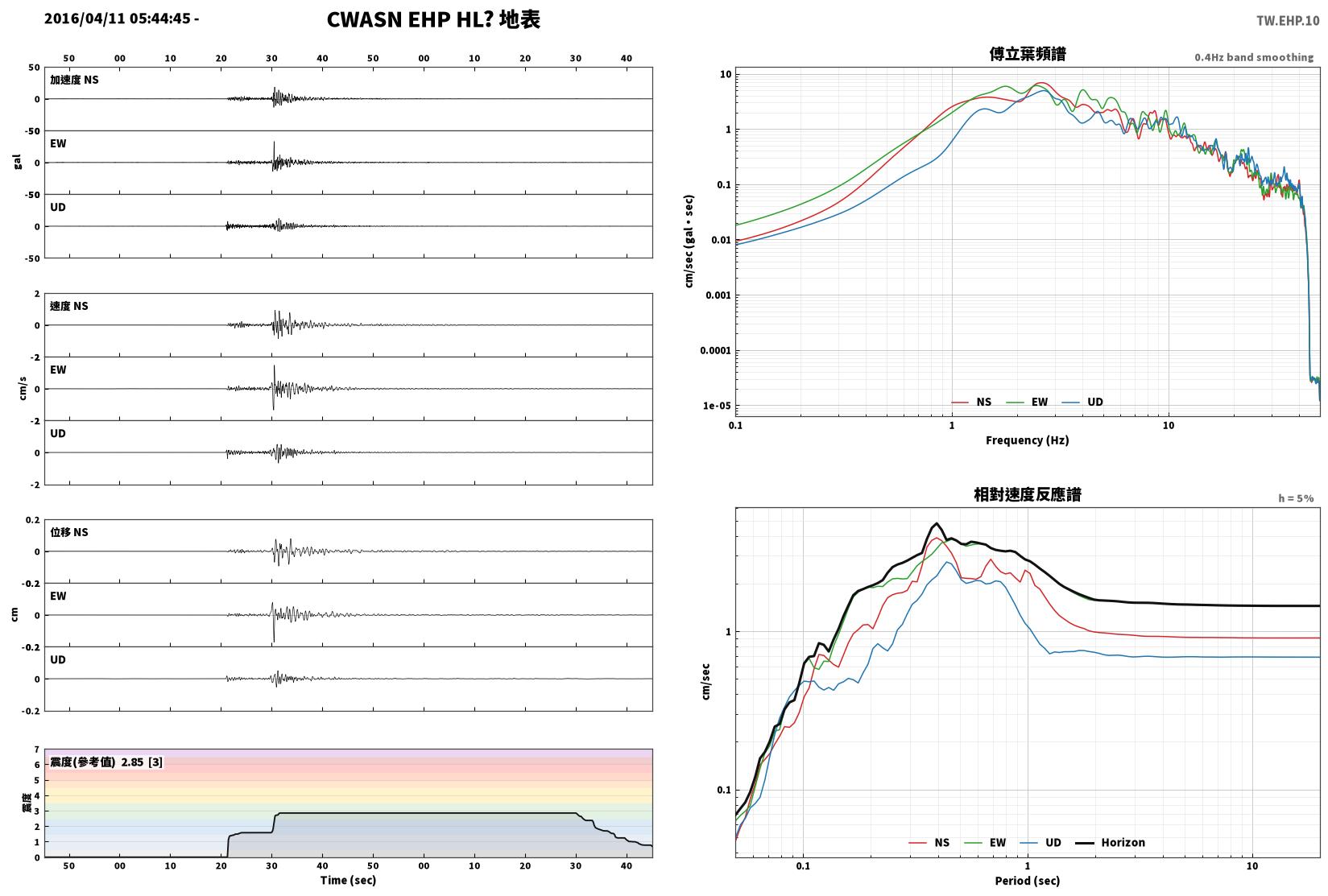

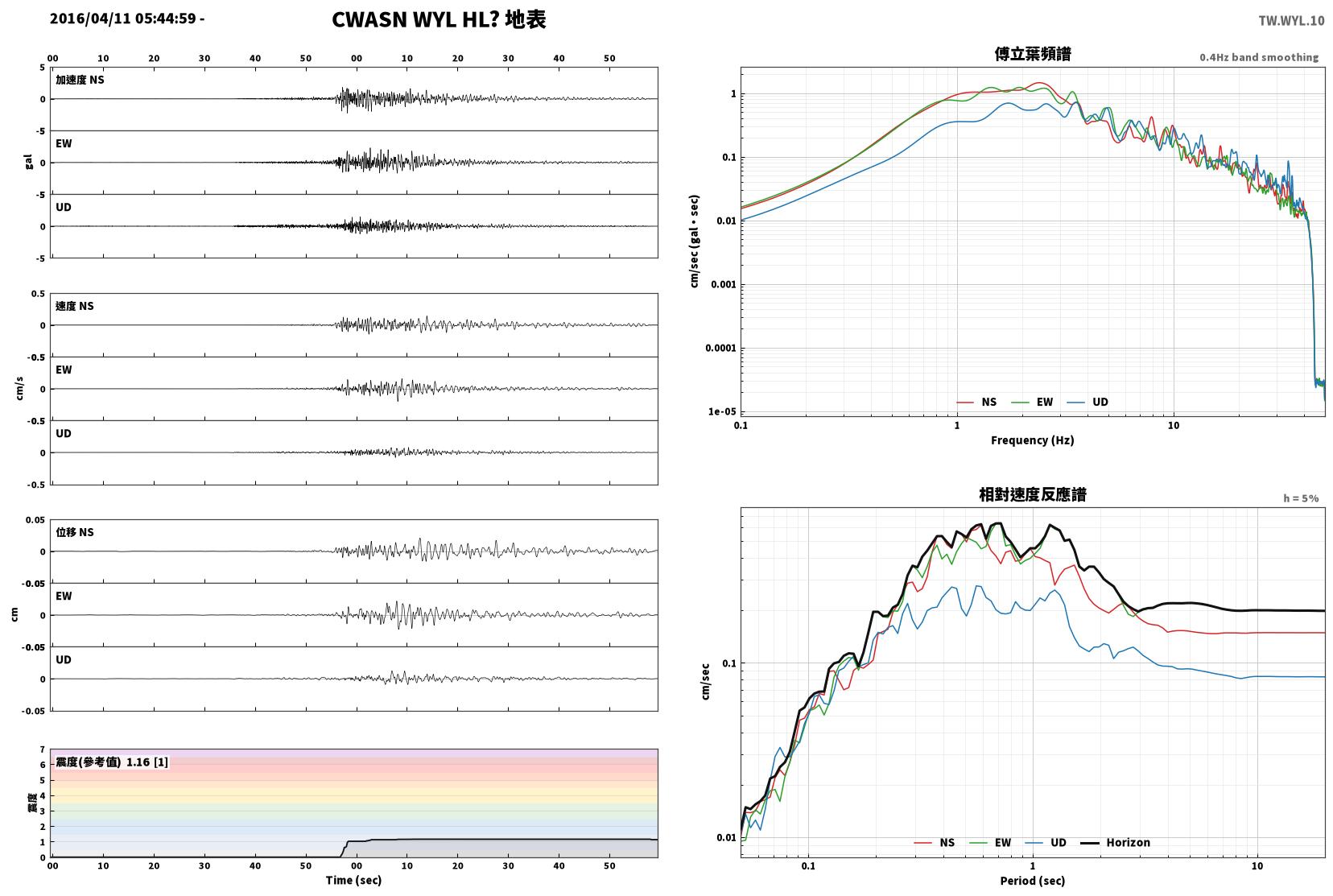

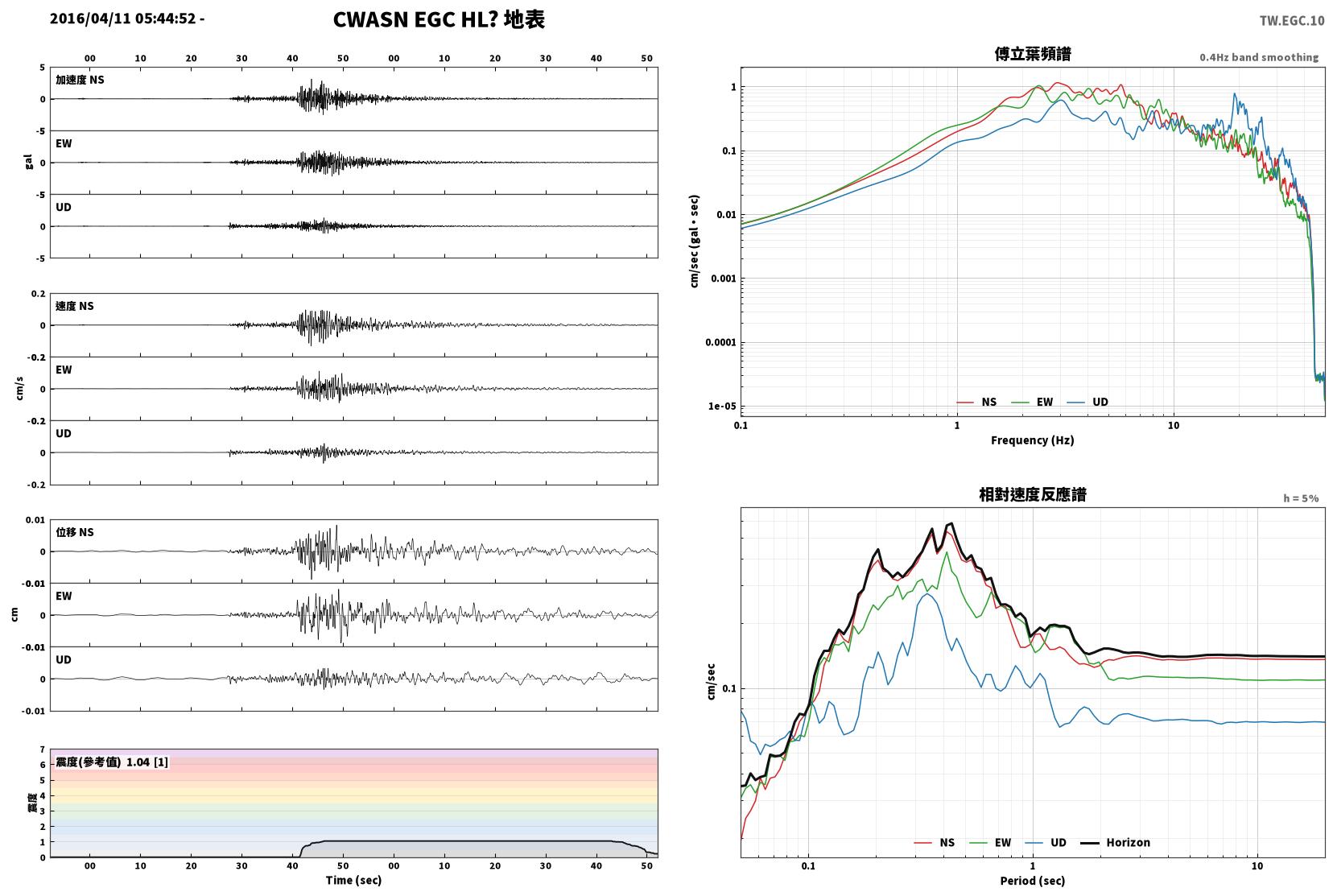

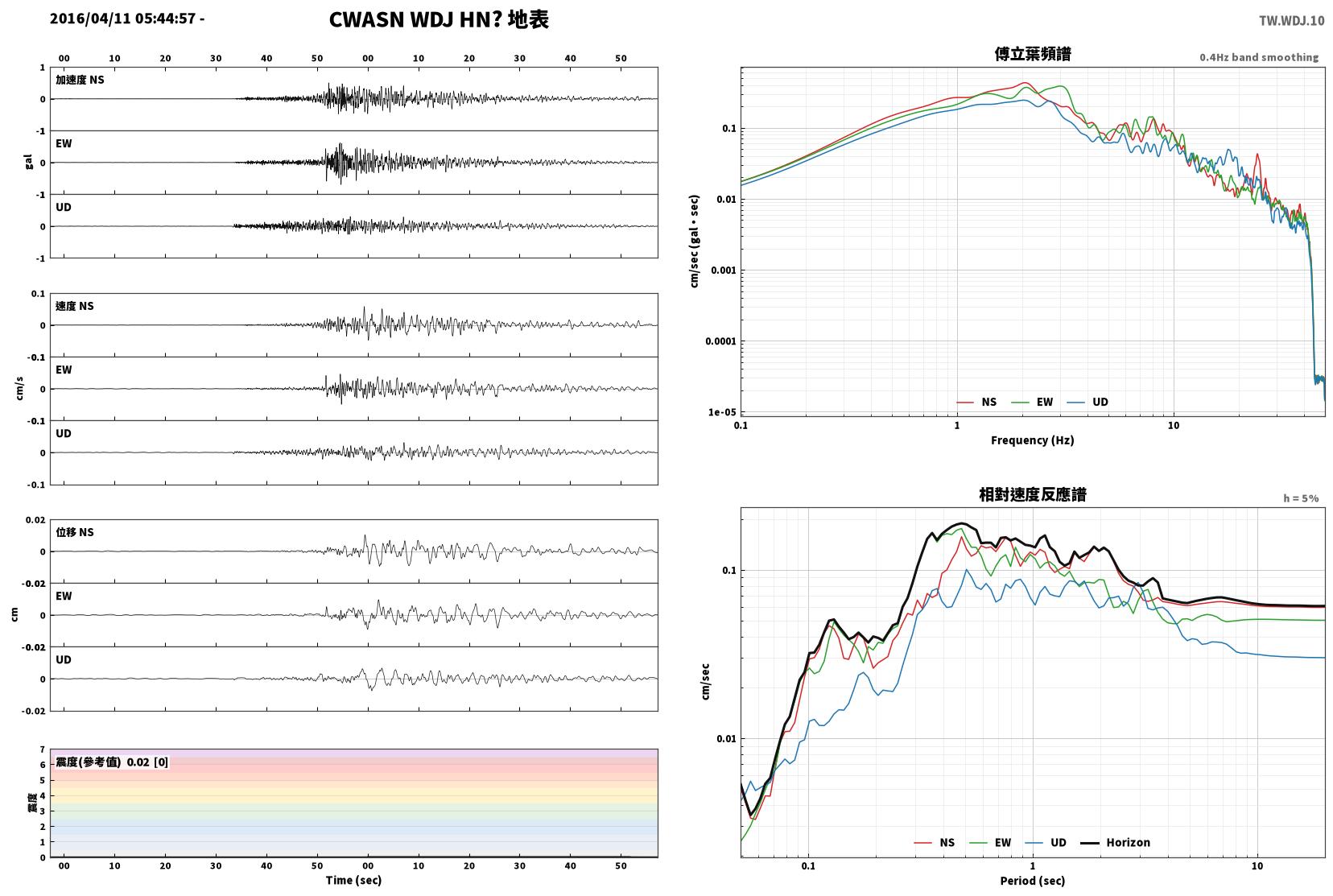

五、分析圖各面板的來源

分析圖各區塊分別對應不同路徑，判讀時請留意：

面板	來源與判讀
左欄三軸加速度／速度／位移波形	來自 CWA 因果 10 Hz 低通（保留完整低頻），與報告數值同源；因低頻完整，位移面板較能反映真實地表長週期位移。
底部即時震度（參考值）	來自 JMA 非因果濾波（直接取原始加速度），為隨時間變化的即時震度近似；與左欄不同源，不可與 CWA 系列逐值互比。
右上傅立葉頻譜	取自 10 Hz 低通後的加速度；約 10 Hz 以上為濾波器裙帶、無物理意義。
右下相對速度反應譜（阻尼 5%）	取自 0.05 Hz 高通的寬頻加速度所計算之單自由度應答；長週期成分完整、全段具物理意義。

六、各路徑一覽

資料／圖面	濾波	因果性	有效頻段／週期
加速度／速度、PGA/PGV、CWA 計測震度、分析圖左欄波形、傅立葉頻譜	去均值 + 10 Hz 因果低通（速度另 0.075 Hz 高通）	因果	≤ 10 Hz（保留完整低頻）
JMA 計測震度、分析圖即時震度	氣象廳規格 FFT 濾波（FL / FH / FF，直接取原始加速度）	非因果（零相位）	約 0.5–10 Hz
LPGM / SVA、分析圖相對速度反應譜	0.05 Hz 高通 + 單自由度速度應答（阻尼 5%）	—	週期 1.6–7.8 s（32 週期）

瞭解更多關於 CWASN 及 GDMS？

CWASN＝中央氣象署地震觀測網，1991 年起現代化為即時觀測網；2012 年新一代啟用，即時測站超過 170 站，地震監測量由每年約 4,000 增至 40,000。
三類地震儀：寬頻（速度型，可測長週期與 >1,000km 遠震）、短週期（速度型，測微弱地動）、強震儀（加速度型，記錄大地震不飽和）。
強震即時警報用的是加速度型強震儀（三軸），1995 年起設置、最多達 110 站，用於有感地震自動定位與各地震度。
現行測站全面升級為 24 位元高解析度、取樣每秒 100 點；第 2 階段並增建井下（平均 300m）與東部海域海底地震儀站。
通道代碼 HN、HL 為加速度型地震儀（強震儀）。
資料公開網址： https://gdms.cwa.gov.tw

資料來源與致謝｜GDMS

本頁逐站強震觀測資料取自中央氣象署「地震及地球物理資料管理系統」（GDMS），資料公開網址： https://gdms.cwa.gov.tw。

資料庫引用：Central Weather Administration (CWA, Taiwan). (2012). Central Weather Administration Seismographic Network [Data set]. International Federation of Digital Seismograph Networks. https://doi.org/10.7914/SN/T5
