CWA 正式地震報告

發生時刻	2016/05/12 12:29:55	震央地名		最大震度	5
震央位置	宜蘭縣政府東方 26.1 公里			連結	報告
北緯	24.69°N	東經	122.02°E	深度 / 規模	12km / M 5.7

註：本報告發生於 2020/01/01 震度改制前（舊制 1~7 級，無 5弱/5強/6弱/6強）。以下地圖與公式對比已將舊制對應新制（標準：0~4 級不變、5 級→5弱、6 級→6弱、7 級→7）；新制較細，屬近似對應。

震度分佈對比（★ 震央，同心圓為 S 波到時秒數・等間隔）

觀測點

實測震度圖

觀測點：各觀測點的實測最大震度，依震度上色（共 57 站）。實測震度圖：以觀測點反距離加權（IDW）內插各鄉鎮震度，畫出實測震度分佈。

公式（場址）

公式（S=1）

TREM (舊)

TREM (新)

ML v1

ML v2（preview）

PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。ML 模型 v1（intensity_ml_v1.onnx，ExpTech/YuYu1015）：神經網路依震源與各鄉鎮座標（含方位角）預估的震度分布。ML 模型 v2（preview，intensity_ml_v2.onnx，ExpTech/YuYu1015）：另一組係數重訓的實驗版本，與 v1 各自獨立設定。參數仍在調整，不代表最終成品。

震度12345弱5強6弱6強7

公式 / 模型準確度・公平對比（逐站「預測 vs 實測」，各自使用其輸入；共 57 站，含 ML v1／v2）

場址 Sᵢ 0.73–2.25，單就場址即可造成約 1.0 級的縱向差異，且與震央距無關；因此「震度×震央距」圖上一條距離曲線無法公平呈現，改以下方逐站指標與對角圖比較。

公式 / 模型	平均偏差	MAE	RMSE	完全命中	±1 級
公式（場址）	+0.53	0.67	0.88	39%	95%
公式（S=1）	+0.14	0.53	0.79	53%	95%
TREM (舊)	+0.14	0.53	0.79	53%	95%
TREM (新)	-0.26	0.47	0.74	56%	96%
ML v1	-0.04	0.25	0.50	75%	100%
ML v2（preview）	+0.09	0.37	0.61	63%	100%

偏差＝預測−實測的平均（0 最佳，正=偏高）；MAE/RMSE 越小越準；命中率越高越好。各欄最佳者以粗體標示。

公式（場址）	公式（S=1）	TREM (舊)	TREM (新)	ML v1	ML v2（preview）
PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。ML 模型 v1（intensity_ml_v1.onnx，ExpTech/YuYu1015）：以震源與座標特徵（含方位角）輸出 PGA/PGV 再分級。ML 模型 v2（preview，intensity_ml_v2.onnx，ExpTech/YuYu1015）：另一組係數重訓的實驗版本，與 v1 各自獨立設定。參數仍在調整，不代表最終成品。

命中高估低估泡泡大小＝站數；虛線＝完美預測（預測＝實測）

震度 × 震央距衰減圖（距離趨勢參考；X 線性、震度階為整數階梯）

註：同一震央距的各站因場址不同會有縱向散布，單一距離曲線無法呈現，故此圖僅供看衰減趨勢；公式的公平橫向對比請見上方「公式準確度・公平對比」。

公式（場址）誤差 0.88	公式（S=1）誤差 0.79	TREM (舊)誤差 0.79	TREM (新)誤差 0.74
PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。

觀測點（依震度上色）選定公式理論曲線

最大震度時空熱圖 • 震央距剖面

逐站觀測（GDMS 強震資料，共 71 站）

加速度單位 gal、速度 cm/s；合成為峰值（PGA/PGV）；JMA/CWA 為計測震度，色塊為震度階；地名取最近鄉鎮、海拔為測站高程；震央距與走時表估計 P/S 波時間由站點座標推算；長周期為長周期地震動階級。點欄位標題可排序。

ID	地名	海拔 ↕	觀測網	通道	震央距 ↕	走時表估計		加速度 (gal)				速度 (cm/s)				JMA		CWA		長周期 ↕	資料下載
ID	地名	海拔 ↕	觀測網	通道	震央距 ↕	P波時間 ↕	S波時間 ↕	南北 ↕	東西 ↕	上下 ↕	合成 ↕	南北 ↕	東西 ↕	上下 ↕	合成 ↕	震度階	計測震度 ↕	震度階	計測震度 ↕	長周期 ↕	波形	報告	分析

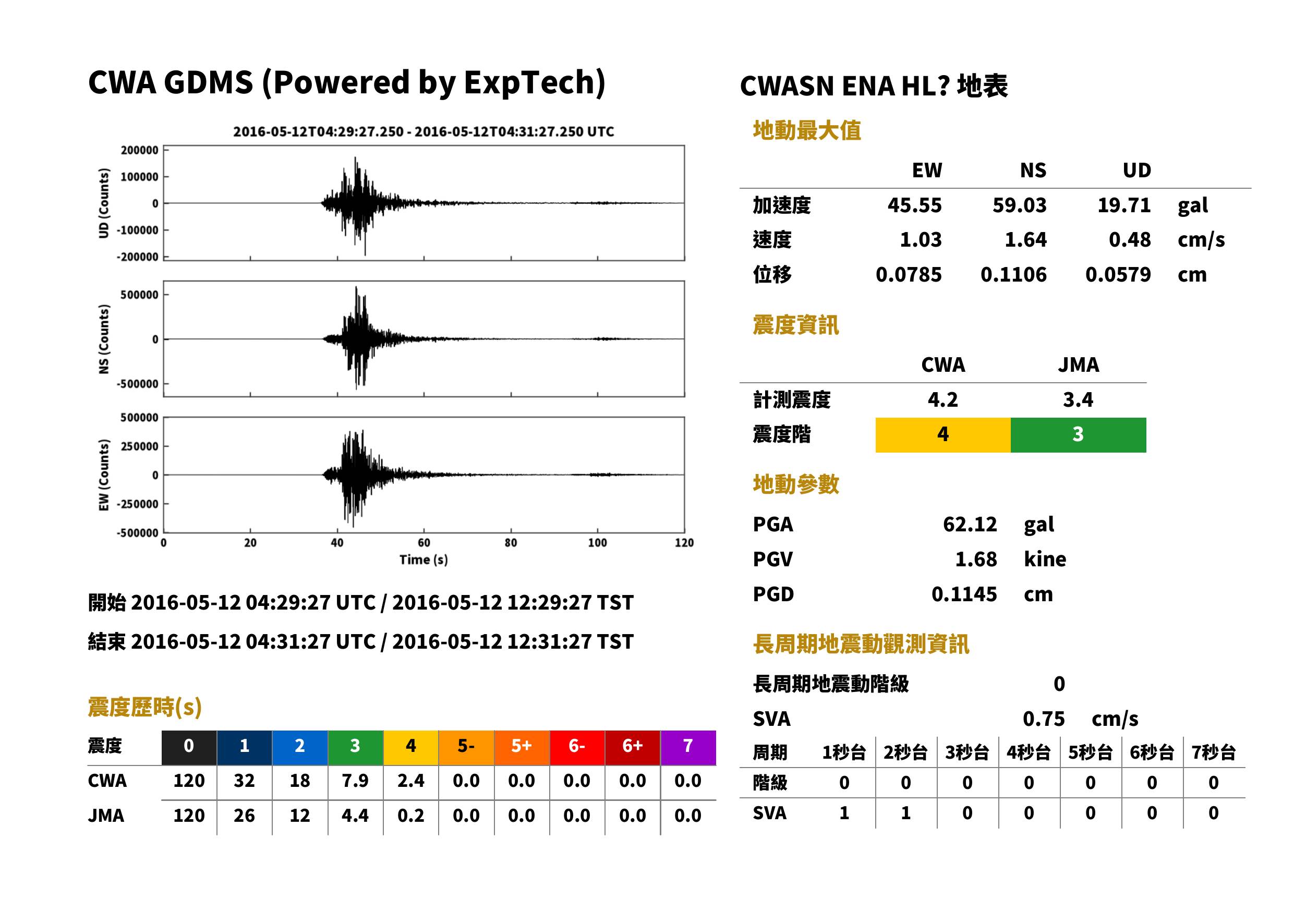

ENA	宜蘭縣南澳鄉	123 m	CWASN	HL	40.2 km	12:30:02	12:30:07	59.03	45.55	19.71	62.12	1.64	1.03	0.48	1.68	3	3.4	4	4.2	0	下載	查看	查看

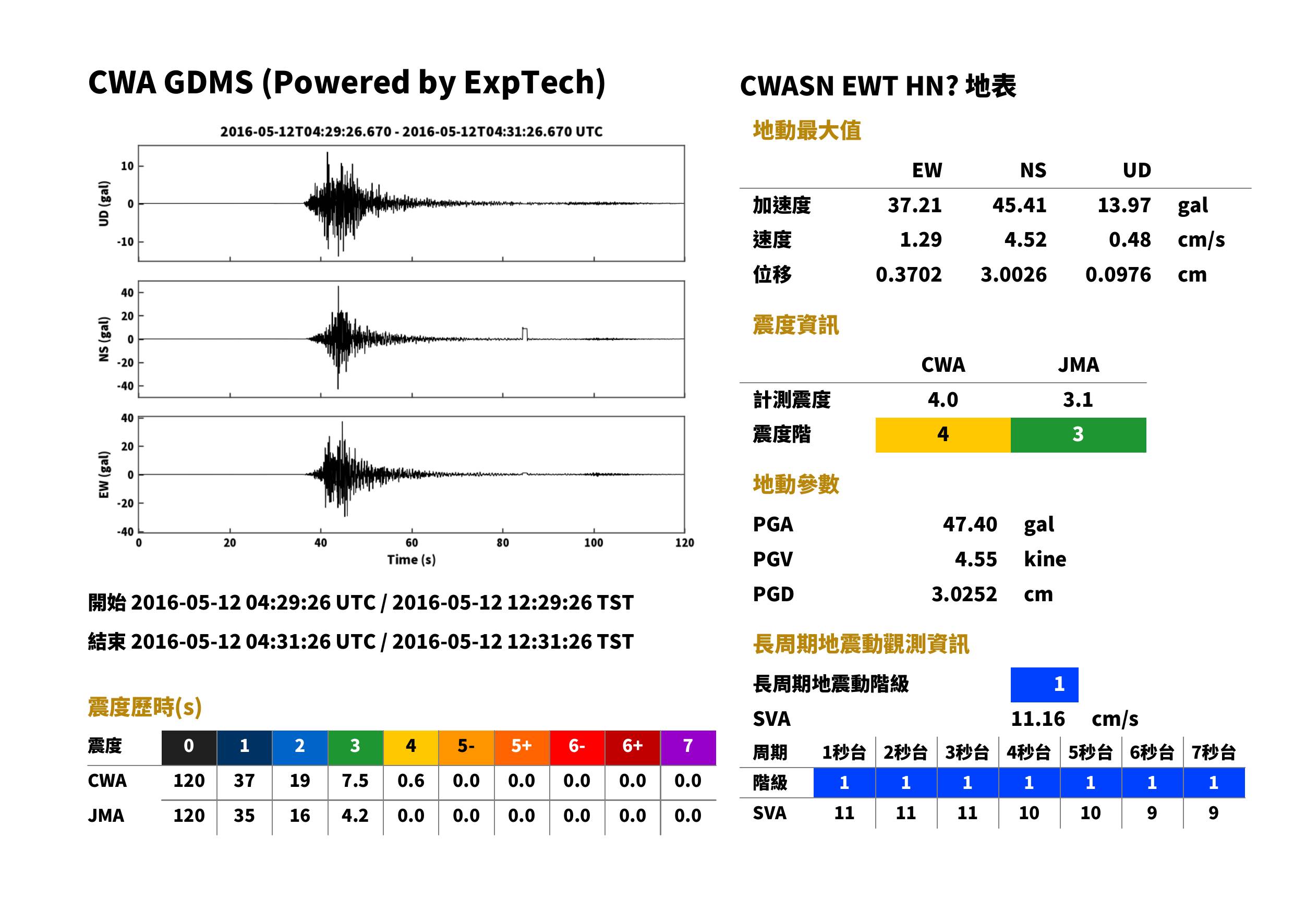

EWT	宜蘭縣南澳鄉	40 m	CWASN	HN	36.6 km	12:30:01	12:30:06	45.36	37.23	13.96	47.34	4.54	1.29	0.47	4.58	3	3.1	4	4.0	1	下載	查看	查看

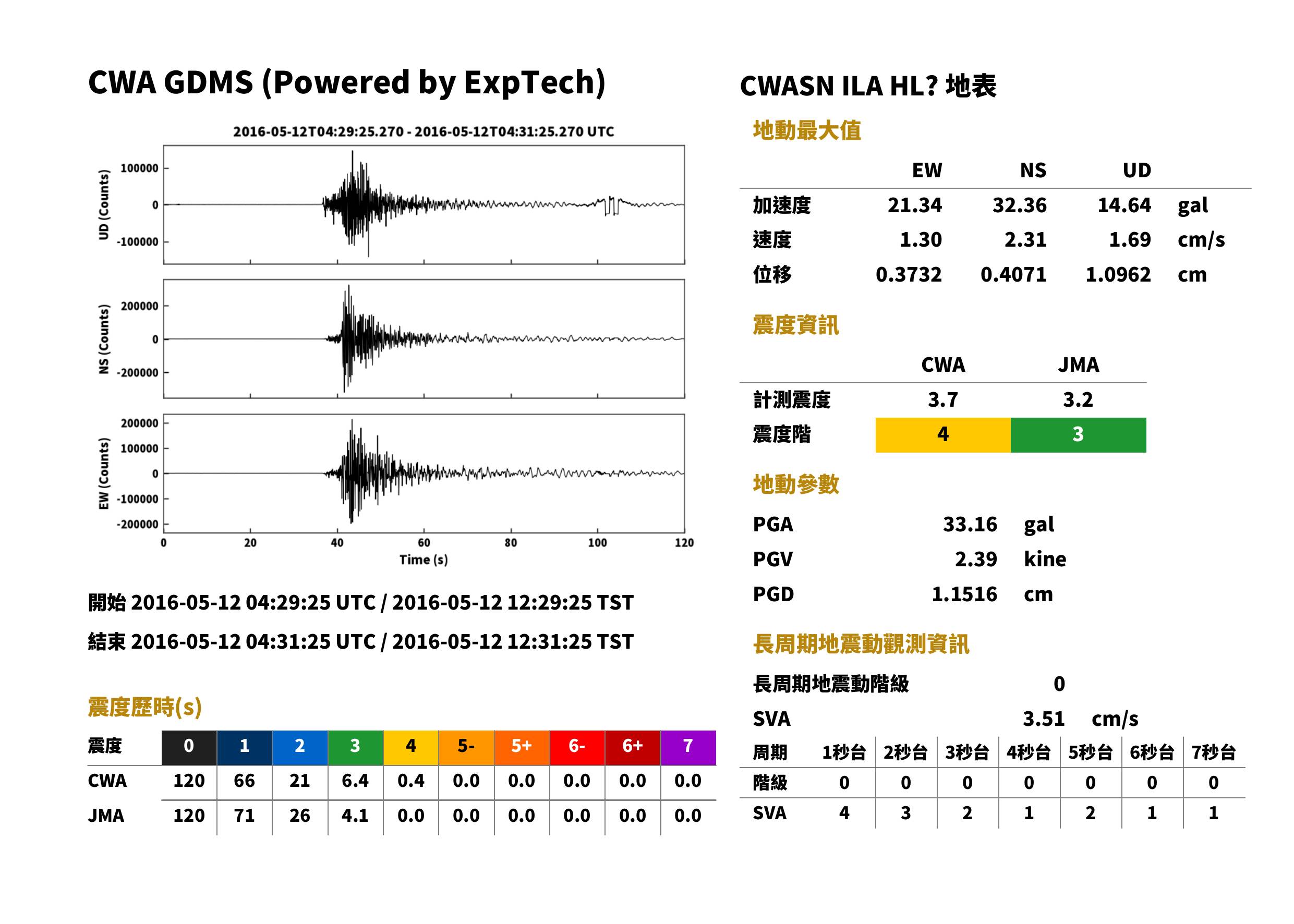

ILA	宜蘭縣宜蘭市	11 m	CWASN	HL	27.9 km	12:30:00	12:30:03	32.36	21.34	14.64	33.16	2.31	1.30	1.69	2.39	3	3.2	4	3.7	0	下載	查看	查看
NJD	新竹縣竹東鎮	131 m	CWASN	HL	94.3 km	12:30:11	12:30:22	25.78	20.16	6.84	29.03	1.15	1.03	0.39	1.46	3	2.8	4	3.6	0	下載	查看	查看

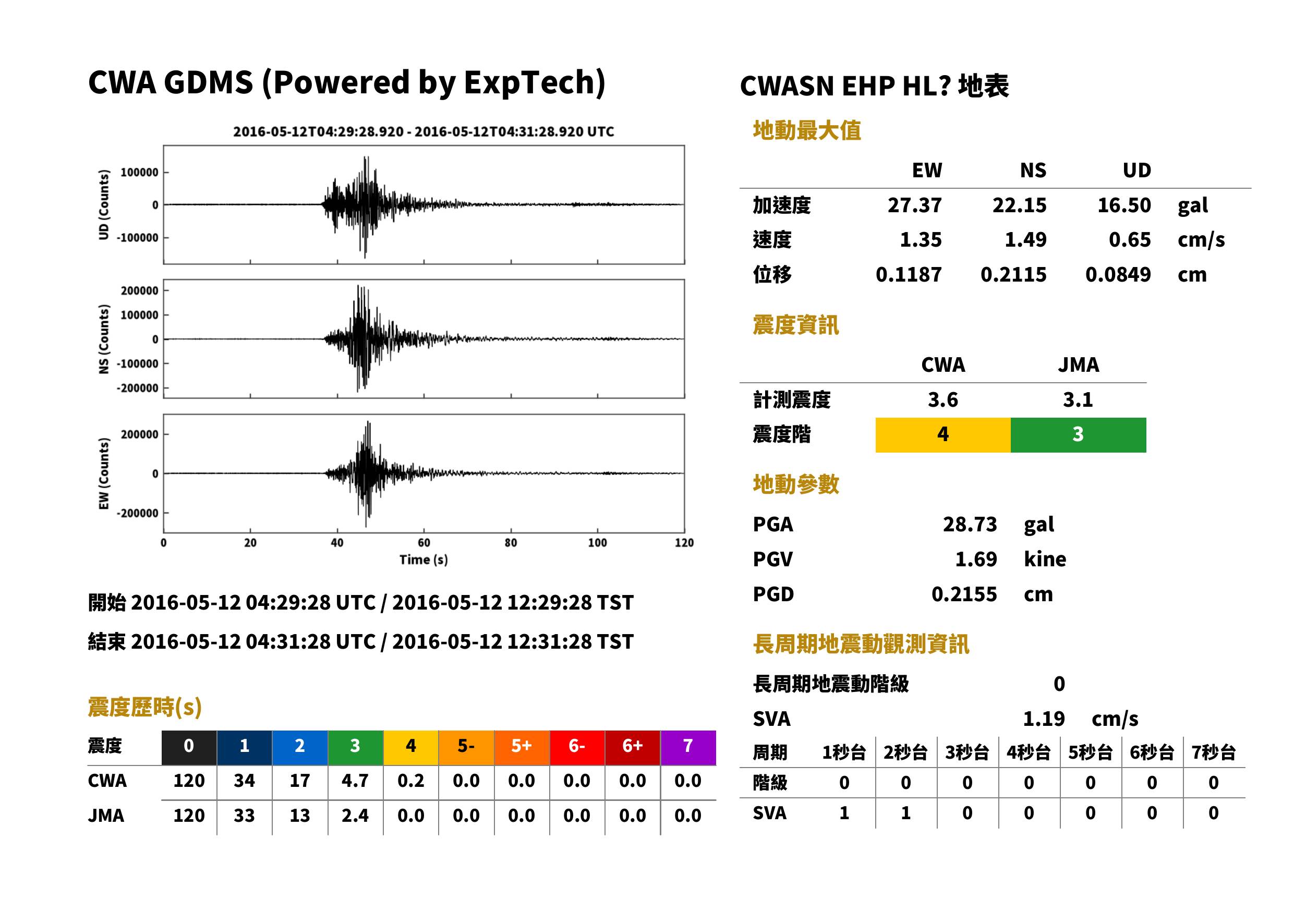

EHP	宜蘭縣南澳鄉	27 m	CWASN	HL	50.4 km	12:30:03	12:30:10	22.15	27.37	16.50	28.73	1.49	1.35	0.65	1.69	3	3.1	4	3.6	0	下載	查看	查看

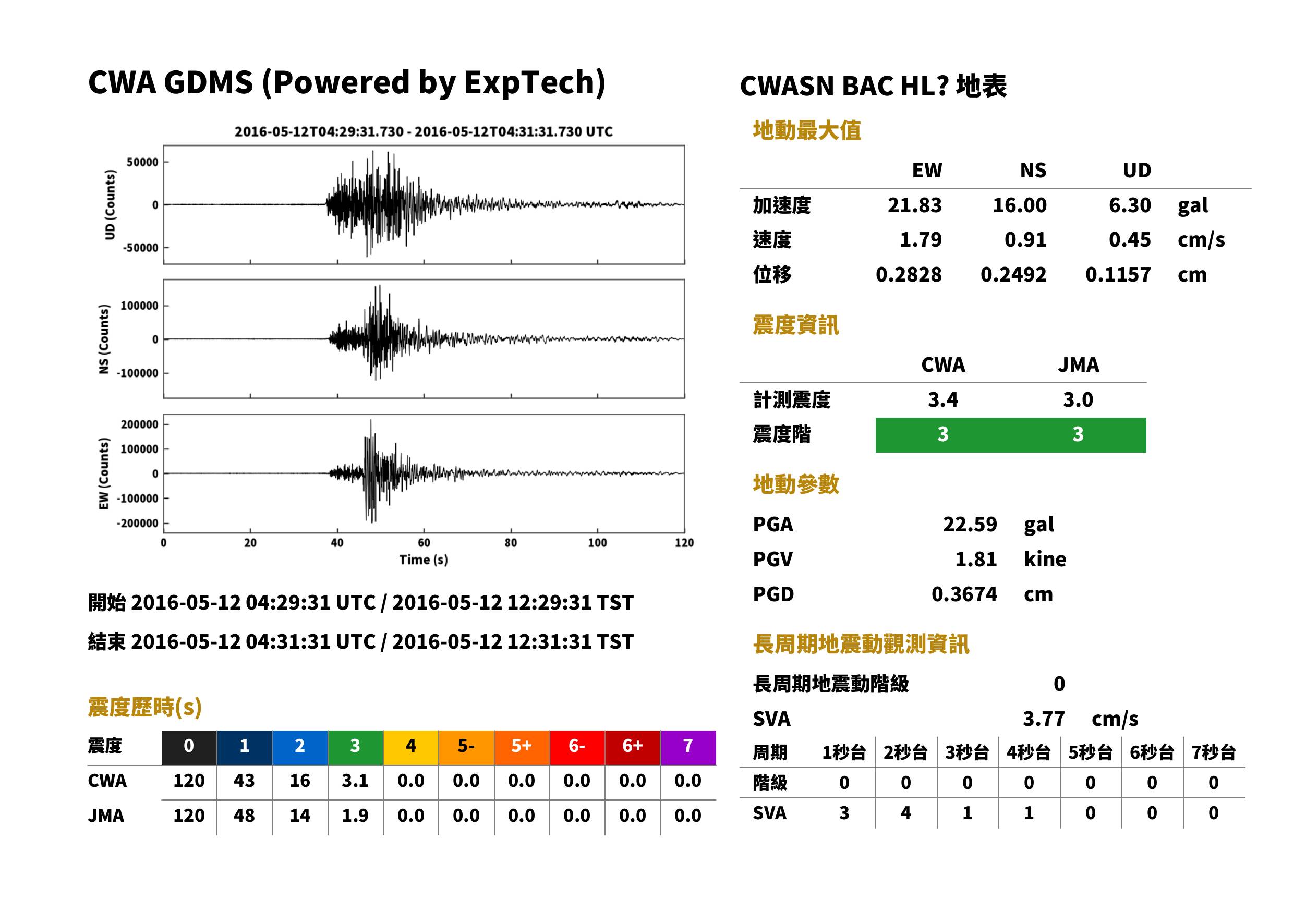

BAC	新北市樹林區	15 m	CWASN	HL	67.6 km	12:30:06	12:30:14	16.00	21.83	6.30	22.59	0.91	1.79	0.45	1.81	3	3.0	3	3.4	0	下載	查看	查看
ETLH	花蓮縣秀林鄉	1005 m	CWASN	HN	76.5 km	12:30:08	12:30:17	17.09	19.04	14.12	20.15	0.78	0.63	0.40	0.78	3	2.5	3	3.3	0	下載	查看	查看
NDS	宜蘭縣羅東鎮	88 m	CWASN	HN	31.3 km	12:30:00	12:30:04	14.39	14.72	11.08	17.80	1.02	0.90	0.42	1.26	3	2.6	3	3.2	0	下載	查看	查看
NWL	新北市烏來區	404 m	CWASN	HN	53.2 km	12:30:04	12:30:10	12.83	14.06	9.93	16.17	0.39	0.43	0.29	0.45	2	2.1	3	3.1	0	下載	查看	查看
NMLH	苗栗縣苗栗市	179 m	CWASN	HN	125.4 km	12:30:15	12:30:30	13.67	17.44	7.53	17.78	0.85	1.37	0.41	1.37	3	2.8	3	3.1	0	下載	查看	查看
NHDH	新北市新店區	22 m	CWASN	HN	58.3 km	12:30:05	12:30:12	13.87	13.20	5.36	17.22	0.75	0.76	0.35	0.90	3	2.5	3	3.1	0	下載	查看	查看
HSN	新竹縣竹北市	31 m	CWASN	HL	102.7 km	12:30:12	12:30:24	9.50	13.37	3.63	16.27	0.76	1.22	0.37	1.31	3	2.6	3	3.1	0	下載	查看	查看
NWF	新北市瑞芳區	728 m	CWASN	HL	48.8 km	12:30:03	12:30:09	13.42	11.08	5.07	14.41	2.38	1.89	1.83	3.55	3	2.7	3	3.0	1	下載	查看	查看

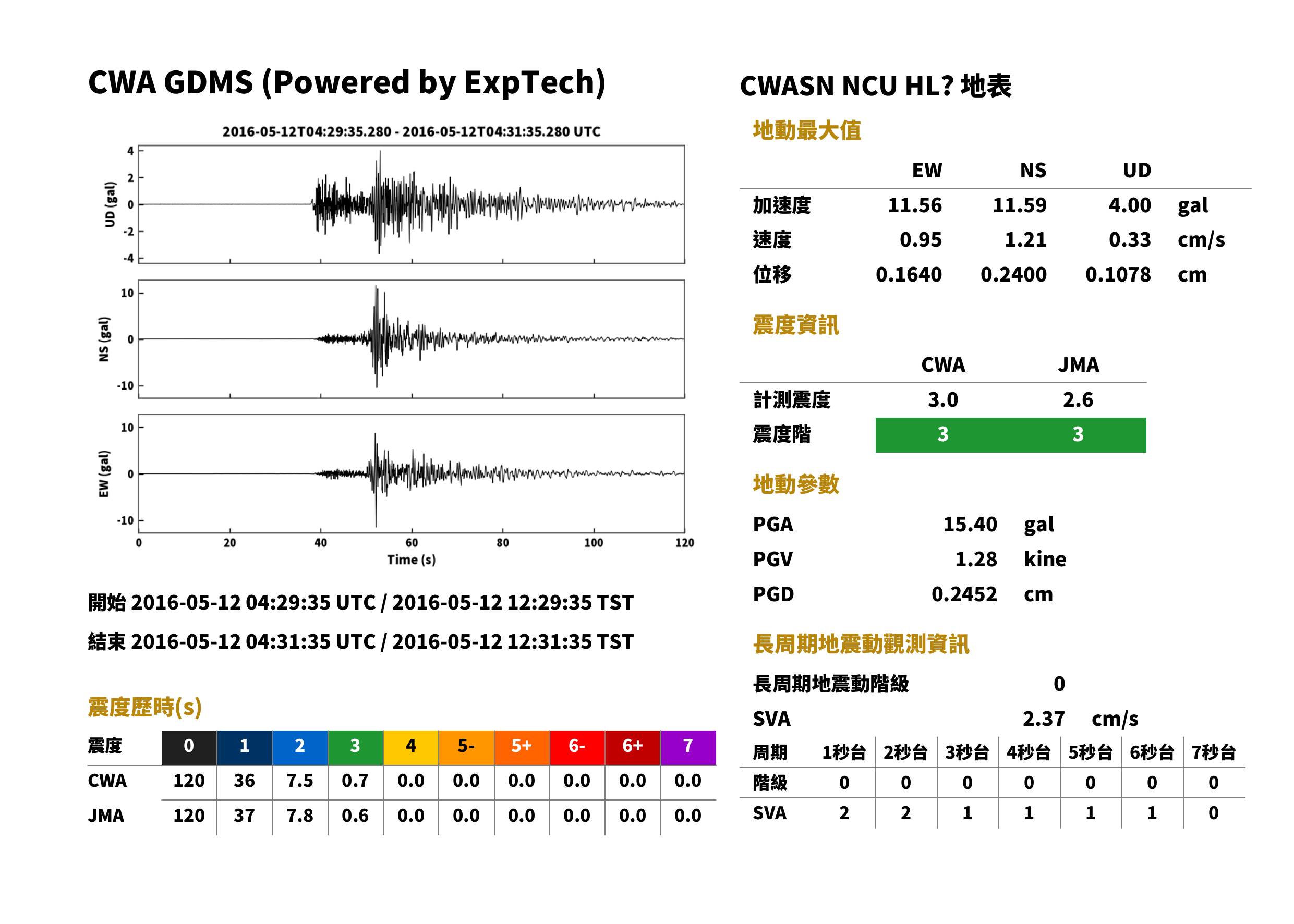

NCU	桃園市中壢區	131 m	CWASN	HL	89.5 km	12:30:10	12:30:21	11.63	11.55	4.00	15.42	1.21	0.95	0.32	1.29	3	2.6	3	3.0	0	下載	查看	查看
NTS	新北市淡水區	15 m	CWASN	HN	78.1 km	12:30:08	12:30:17	9.79	12.38	6.44	12.99	0.63	1.06	0.47	1.08	2	2.4	3	2.9	0	下載	查看	查看

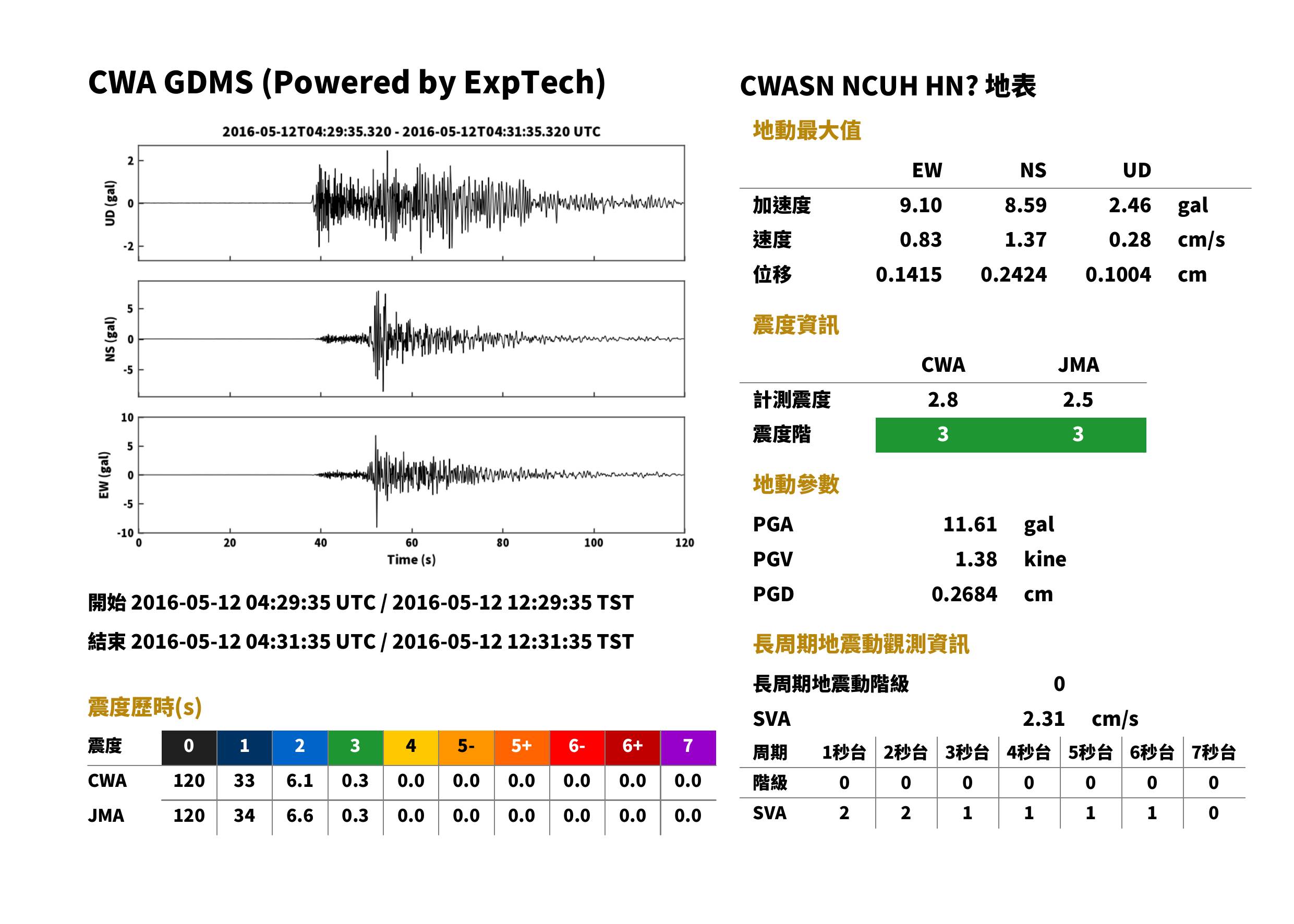

NCUH	桃園市中壢區	127 m	CWASN	HN	89.8 km	12:30:10	12:30:21	8.56	9.10	2.46	11.64	1.37	0.83	0.27	1.38	3	2.5	3	2.8	0	下載	查看	查看
NST	苗栗縣南庄鄉	173 m	CWASN	HL	102.4 km	12:30:12	12:30:24	5.26	9.43	2.69	10.42	0.43	0.71	0.21	0.73	2	2.2	3	2.7	0	下載	查看	查看
NNS	新竹縣五峰鄉	1148 m	CWASN	HL	70.4 km	12:30:07	12:30:15	9.52	9.01	3.65	10.19	0.55	0.48	0.21	0.55	2	2.1	3	2.7	0	下載	查看	查看
NHW	桃園市觀音區	21 m	CWASN	HL	104.2 km	12:30:12	12:30:25	9.65	9.66	2.19	10.68	0.79	0.95	0.21	1.22	2	2.3	3	2.7	0	下載	查看	查看
EGS	宜蘭縣頭城鎮	20 m	CWASN	HL	18.6 km	12:29:58	12:30:01	10.44	7.18	8.48	10.45	1.48	1.12	0.86	1.54	2	2.4	3	2.7	1	下載	查看	查看
HSN1	新竹縣寶山鄉	91 m	CWASN	HL	101.7 km	12:30:12	12:30:24	7.13	8.72	5.28	9.03	0.78	0.66	0.39	0.79	2	2.1	3	2.6	0	下載	查看	查看
SGL	屏東縣九如鄉	31 m	CWASN	HL	268.0 km	12:30:35	12:31:04	7.10	3.51	3.53	8.67	3.93	1.94	1.96	4.81	3	2.5	3	2.5	1	下載	查看	查看
TIPB	新北市雙溪區	399 m	CWASN	HL	37.0 km	12:30:01	12:30:06	5.15	6.38	3.85	6.68	0.30	0.50	0.29	0.56	2	1.8	2	2.3	0	下載	查看	查看
NSK	桃園市復興區	685 m	CWASN	HL	66.0 km	12:30:06	12:30:14	5.65	6.73	1.23	7.06	0.20	0.29	0.07	0.32	2	1.6	2	2.3	0	下載	查看	查看
NJN	苗栗縣竹南鎮	11 m	CWASN	HL	116.2 km	12:30:14	12:30:28	5.45	6.31	2.48	6.65	0.51	0.49	0.27	0.54	2	1.9	2	2.3	0	下載	查看	查看
WTK	雲林縣土庫鎮	21 m	CWASN	HN	199.5 km	12:30:26	12:30:49	4.14	2.81	0.64	5.04	2.30	1.57	0.32	2.80	2	2.1	2	2.1	0	下載	查看	查看
NOU	基隆市中正區	16 m	CWASN	HL	56.8 km	12:30:04	12:30:11	3.44	4.95	2.26	4.98	0.34	0.36	0.19	0.45	2	1.6	2	2.0	0	下載	查看	查看

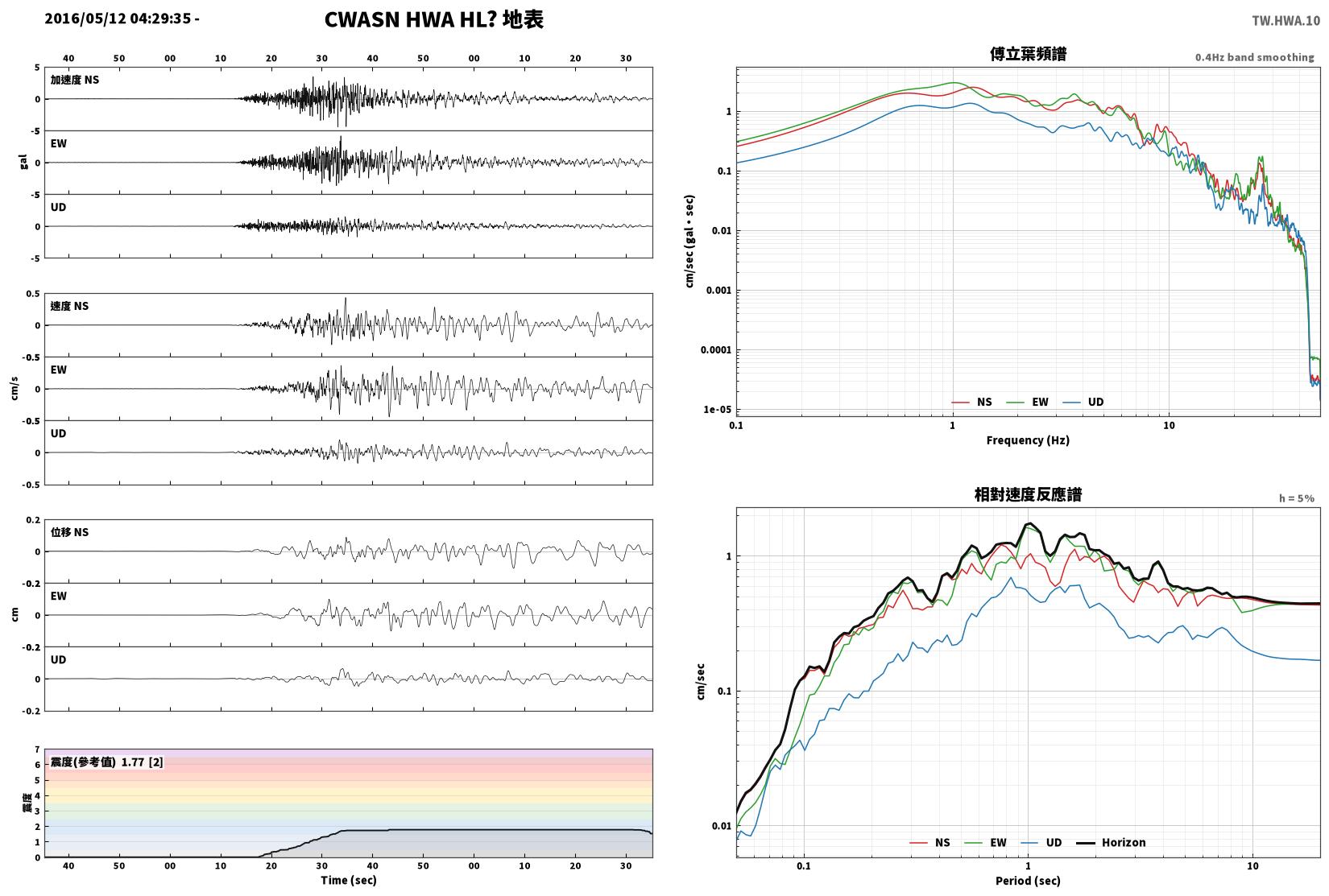

HWA	花蓮縣花蓮市	18 m	CWASN	HL	89.5 km	12:30:10	12:30:21	4.41	4.17	1.71	4.67	0.43	0.44	0.20	0.45	2	1.7	2	2.0	0	下載	查看	查看
NFF	新竹縣五峰鄉	427 m	CWASN	HN	91.4 km	12:30:10	12:30:21	2.77	4.29	2.16	4.35	0.20	0.20	0.12	0.22	1	1.2	2	1.9	0	下載	查看	查看
LDU	臺東縣綠島鄉	17 m	CWASN	HN	231.2 km	12:30:30	12:30:56	3.56	1.25	1.92	4.24	1.97	0.69	1.06	2.34	2	1.9	2	1.9	0	下載	查看	查看
ETM	花蓮縣吉安鄉	170 m	CWASN	HL	96.6 km	12:30:11	12:30:23	3.36	2.82	2.74	4.05	0.13	0.16	0.17	0.18	1	1.2	2	1.9	0	下載	查看	查看
SML	南投縣魚池鄉	999 m	CWASN	HL	144.2 km	12:30:18	12:30:35	2.74	2.57	0.83	3.40	0.28	0.26	0.09	0.37	2	1.6	2	1.7	0	下載	查看	查看
NSY	苗栗縣三義鄉	299 m	CWASN	HL	130.1 km	12:30:16	12:30:32	3.25	2.09	1.01	3.54	0.23	0.16	0.13	0.26	1	1.3	2	1.7	0	下載	查看	查看

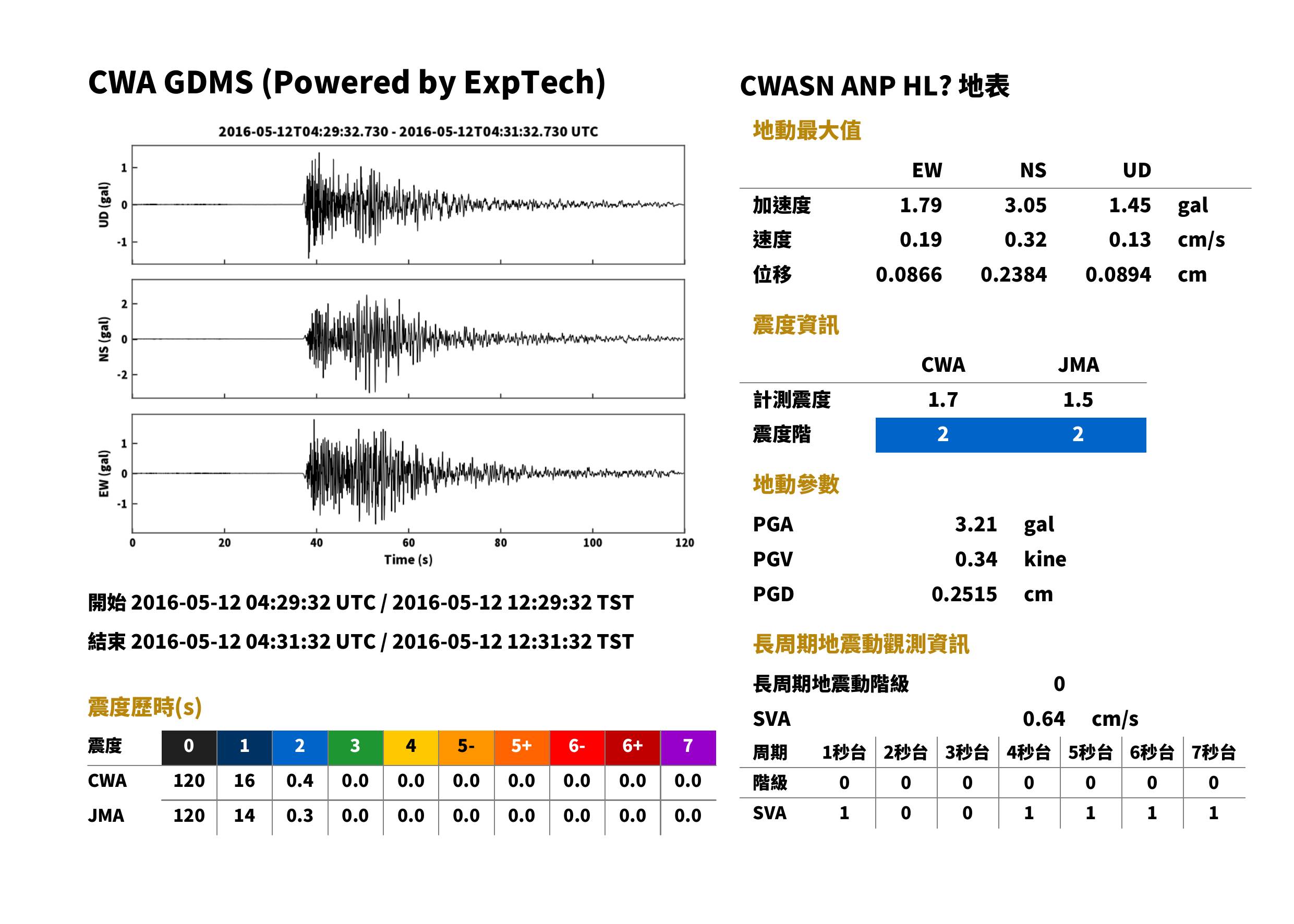

ANP	臺北市北投區	836 m	CWASN	HL	73.8 km	12:30:07	12:30:16	3.04	1.78	1.45	3.20	0.32	0.19	0.13	0.33	2	1.5	2	1.7	0	下載	查看	查看
SCS	高雄市旗山區	70 m	CWASN	HN	253.7 km	12:30:33	12:31:01	2.53	0.95	0.89	2.85	1.40	0.53	0.50	1.58	2	1.6	2	1.6	0	下載	查看	查看

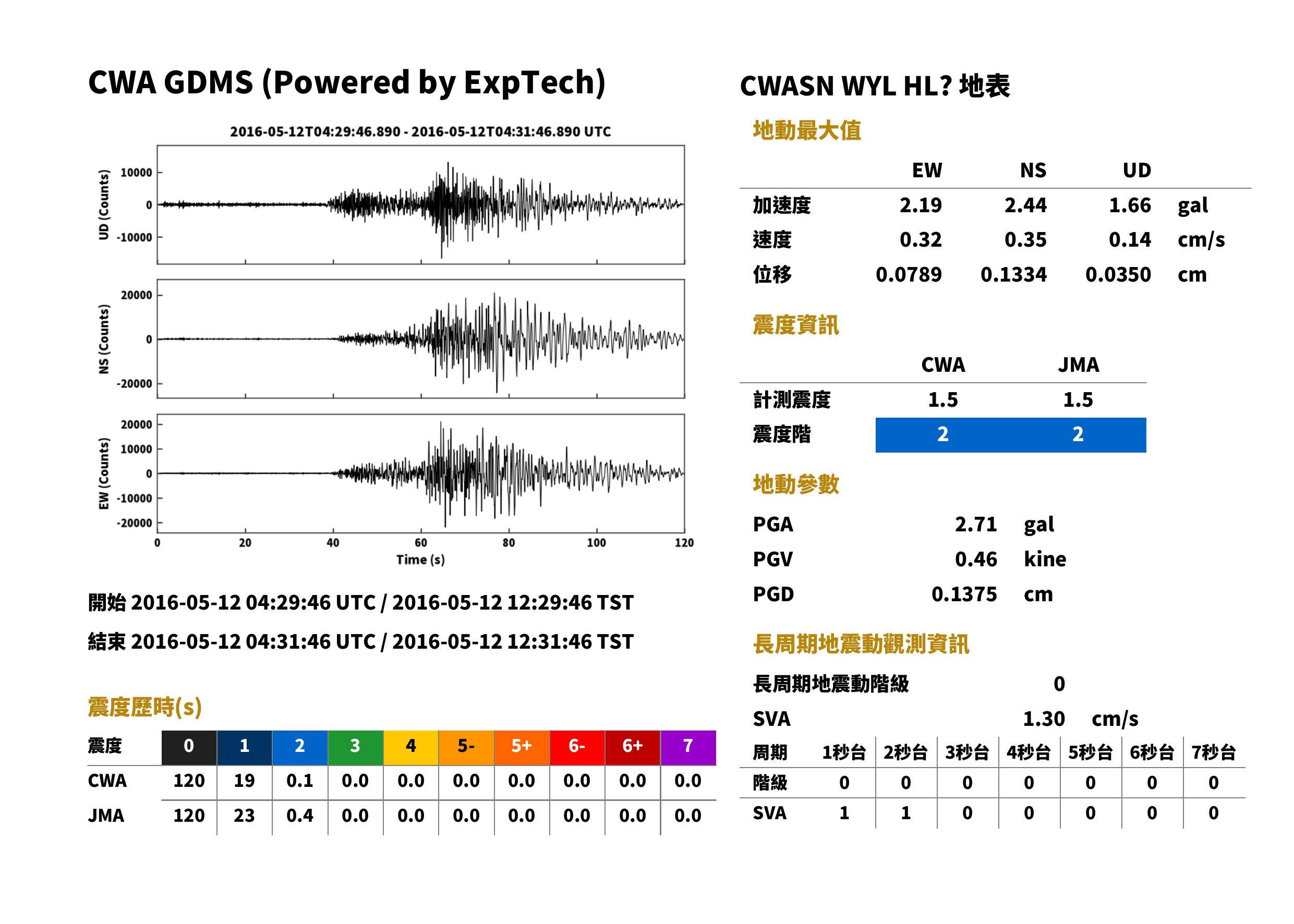

WYL	彰化縣員林市	26 m	CWASN	HL	166.9 km	12:30:21	12:30:41	2.44	2.19	1.66	2.71	0.35	0.32	0.14	0.46	2	1.5	2	1.5	0	下載	查看	查看

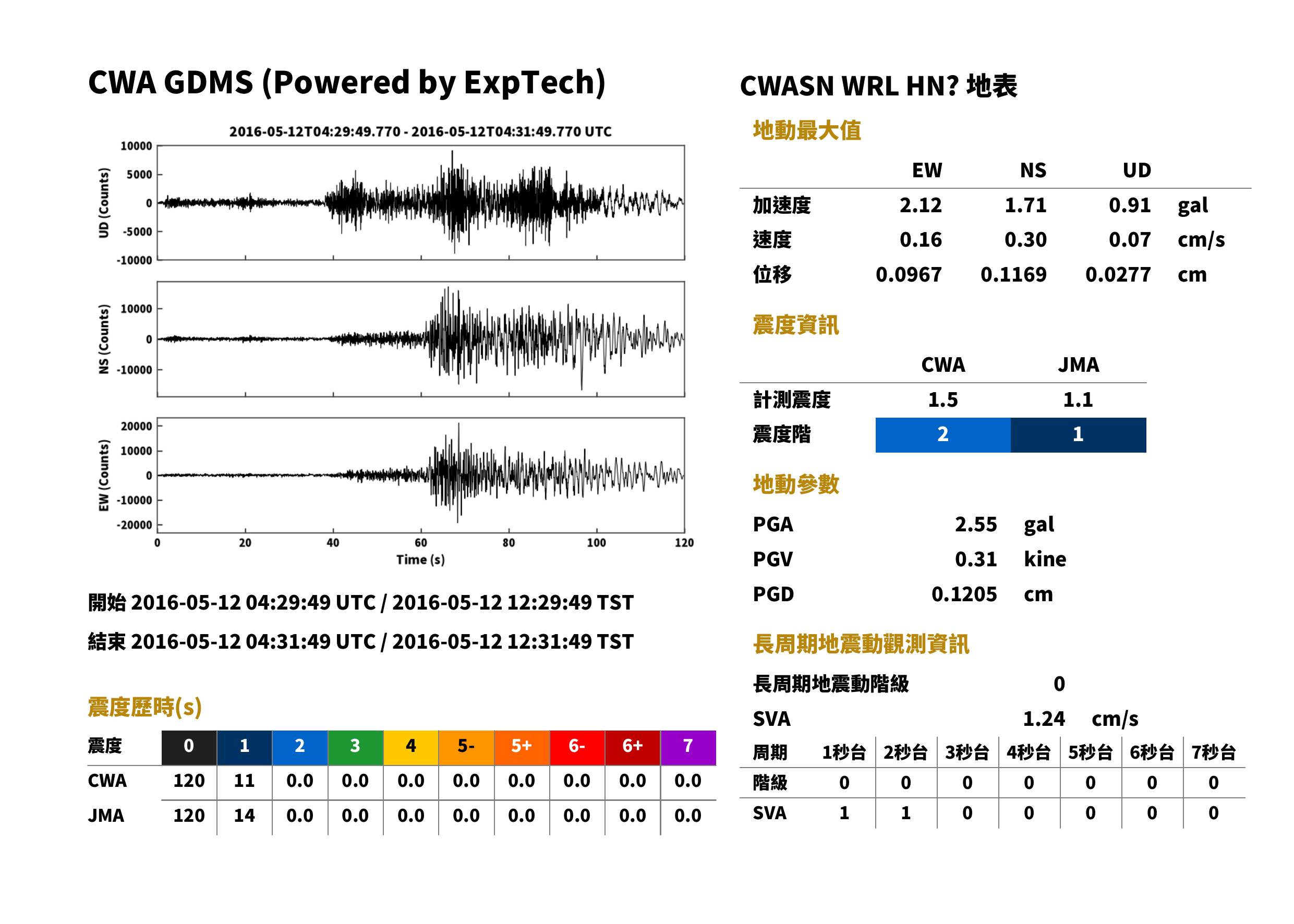

WRL	彰化縣二林鎮	14 m	CWASN	HN	188.0 km	12:30:24	12:30:46	1.71	2.12	0.91	2.55	0.30	0.16	0.07	0.31	1	1.1	2	1.5	0	下載	查看	查看

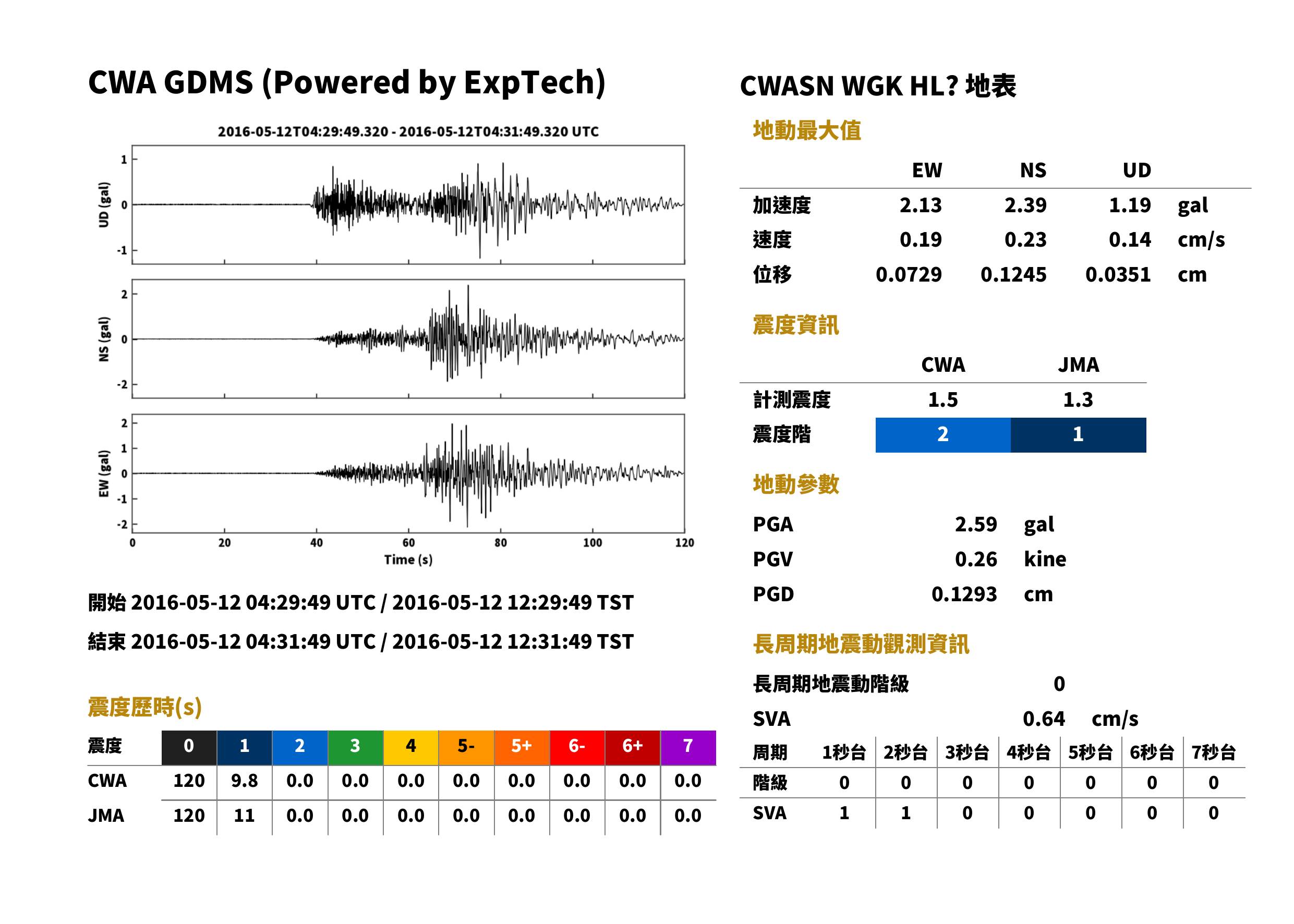

WGK	雲林縣斗六市	80 m	CWASN	HL	184.7 km	12:30:24	12:30:45	2.42	2.13	1.19	2.59	0.24	0.19	0.14	0.25	1	1.3	2	1.5	0	下載	查看	查看
WDLH	雲林縣斗六市	54 m	CWASN	HN	187.0 km	12:30:24	12:30:46	2.38	2.61	1.08	2.70	0.30	0.37	0.21	0.39	1	1.4	2	1.5	0	下載	查看	查看

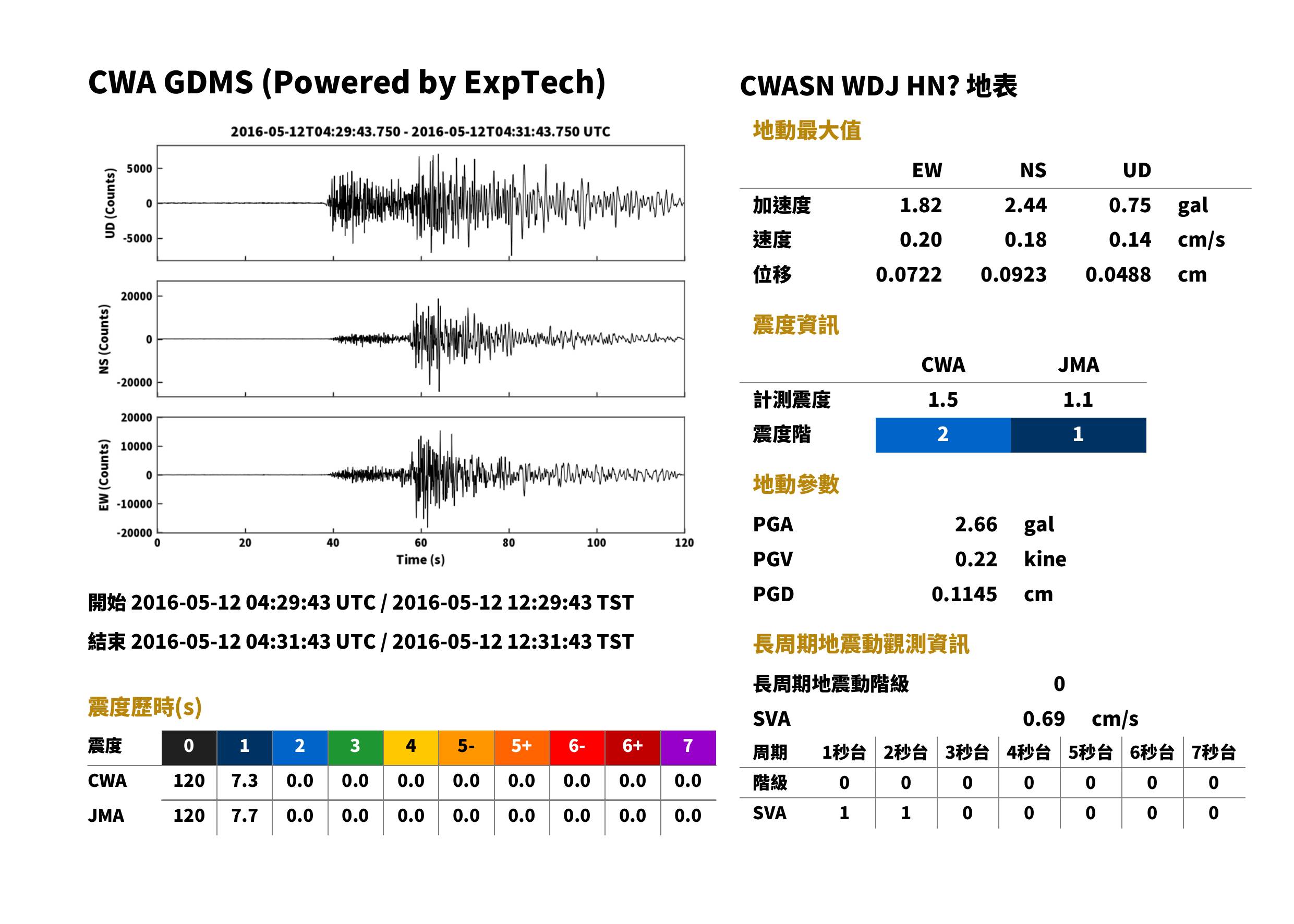

WDJ	臺中市大甲區	99 m	CWASN	HN	144.7 km	12:30:18	12:30:35	2.44	1.82	0.75	2.66	0.18	0.20	0.14	0.22	1	1.1	2	1.5	0	下載	查看	查看

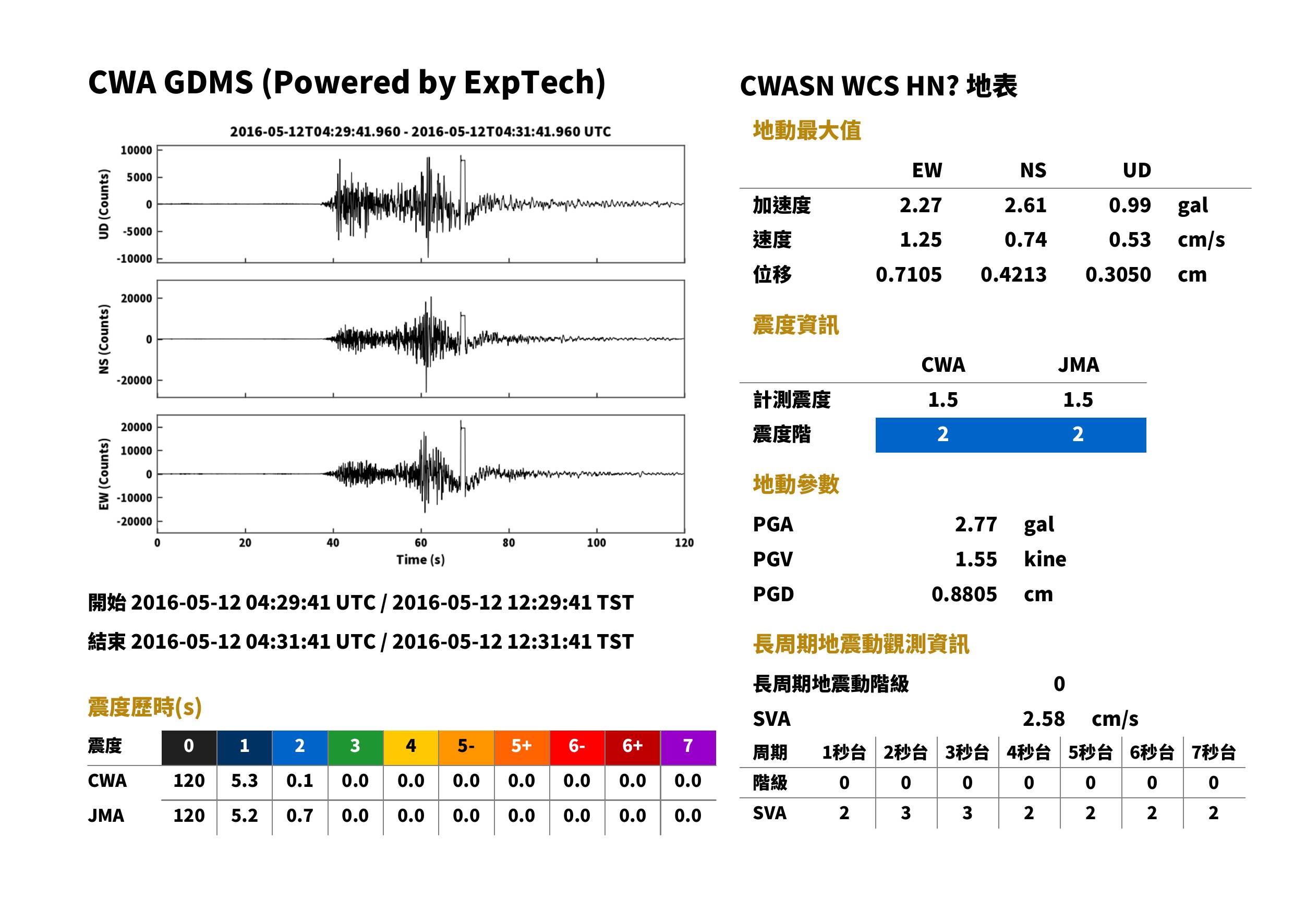

WCS	南投縣國姓鄉	358 m	CWASN	HN	132.5 km	12:30:16	12:30:32	2.61	2.27	0.99	2.77	0.74	1.25	0.53	1.55	2	1.5	2	1.5	0	下載	查看	查看
WCHH	彰化縣彰化市	25 m	CWASN	HN	162.9 km	12:30:21	12:30:40	2.13	2.25	1.15	2.68	0.22	0.19	0.13	0.26	1	1.0	2	1.5	0	下載	查看	查看
EGC	花蓮縣鳳林鎮	9 m	CWASN	HL	119.3 km	12:30:14	12:30:29	2.34	2.60	0.68	2.60	0.25	1.44	0.08	1.44	2	1.5	2	1.5	0	下載	查看	查看

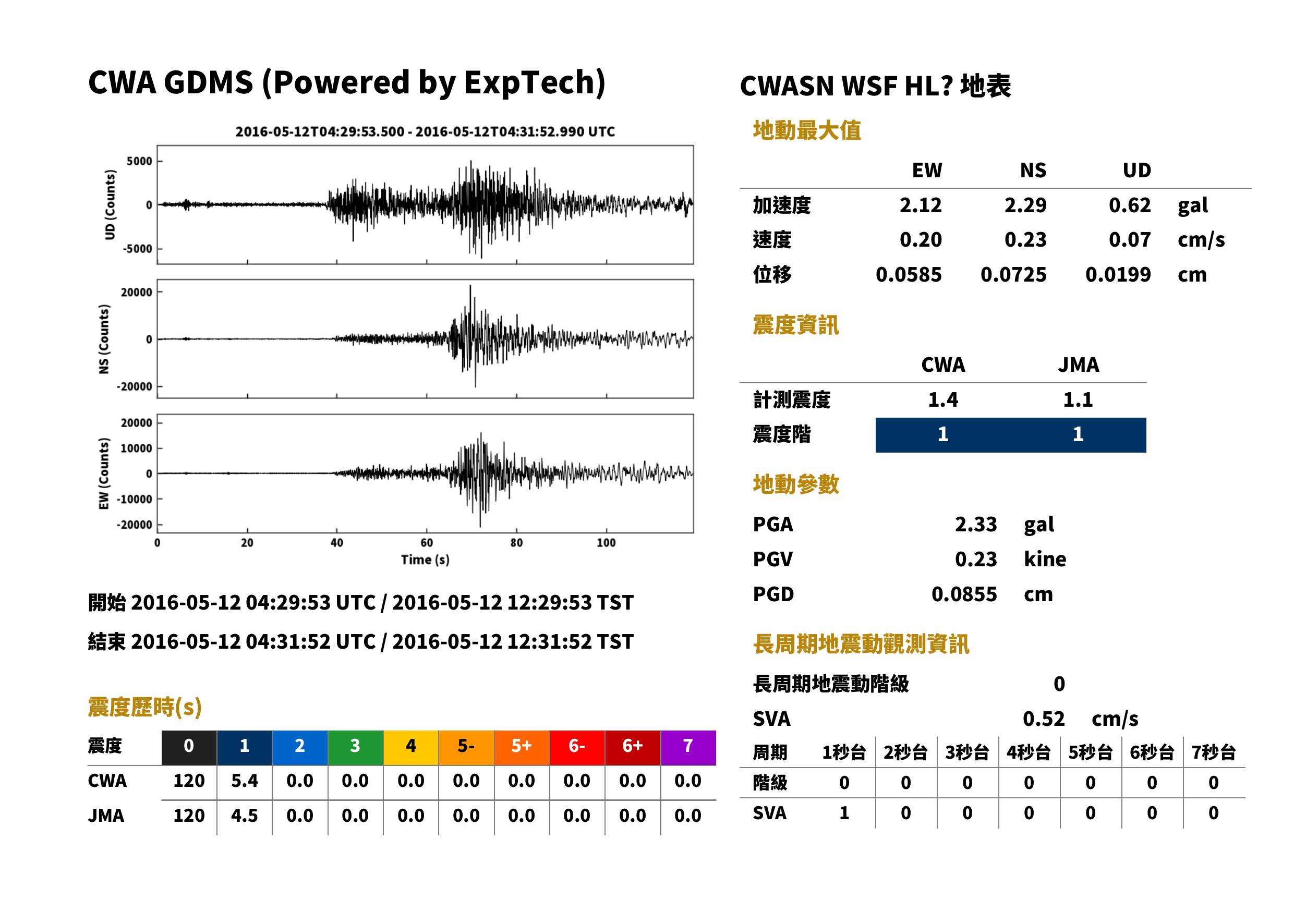

WSF	雲林縣四湖鄉	8 m	CWASN	HL	216.1 km	12:30:28	12:30:52	2.29	2.12	0.62	2.33	0.23	0.20	0.07	0.23	1	1.1	1	1.4	0	下載	查看	查看
CHY	嘉義市東區	31 m	CWASN	HN	208.8 km	12:30:27	12:30:51	1.92	2.48	0.78	2.50	0.27	0.32	0.09	0.34	1	1.4	1	1.4	0	下載	查看	查看

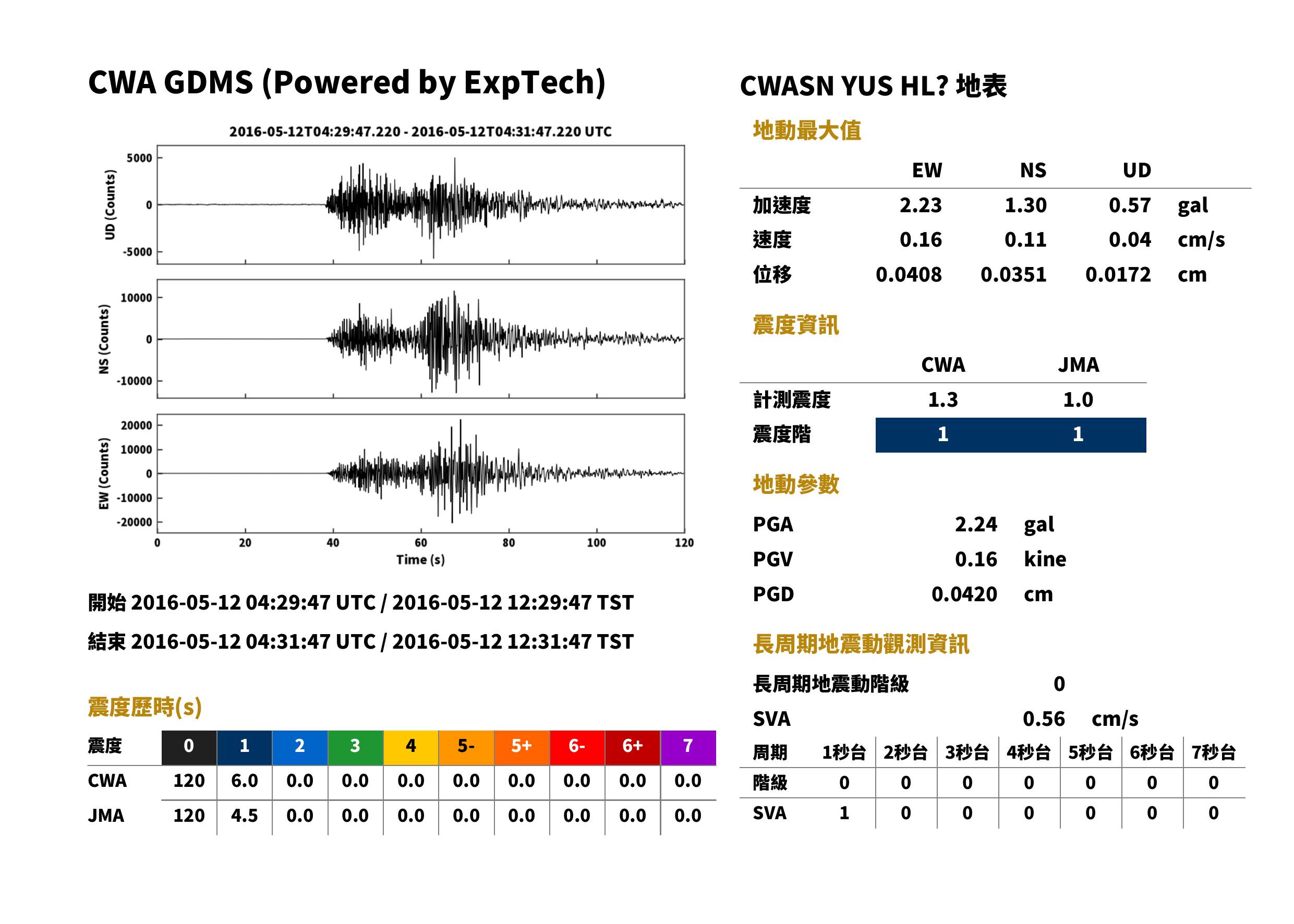

YUS	嘉義縣阿里山鄉	3856 m	CWASN	HL	171.7 km	12:30:22	12:30:42	1.30	2.23	0.57	2.24	0.11	0.16	0.04	0.16	1	1.0	1	1.3	0	下載	查看	查看
EGFH	花蓮縣光復鄉	126 m	CWASN	HN	128.5 km	12:30:16	12:30:31	2.13	1.75	0.90	2.16	0.20	0.15	0.10	0.22	1	0.8	1	1.3	0	下載	查看	查看
WSL	雲林縣水林鄉	3 m	CWASN	HN	223.5 km	12:30:29	12:30:54	1.37	1.55	0.58	1.85	0.16	0.21	0.08	0.25	1	1.1	1	1.2	0	下載	查看	查看
PCY	基隆市中正區	37 m	CWASN	HL	104.5 km	12:30:12	12:30:25	1.71	1.23	1.32	1.85	0.26	0.26	0.15	0.30	1	0.7	1	1.2	0	下載	查看	查看
ESL	花蓮縣鳳林鎮	180 m	CWASN	HL	113.9 km	12:30:14	12:30:27	1.79	1.75	0.99	1.97	0.08	0.09	0.08	0.11	1	0.6	1	1.2	0	下載	查看	查看

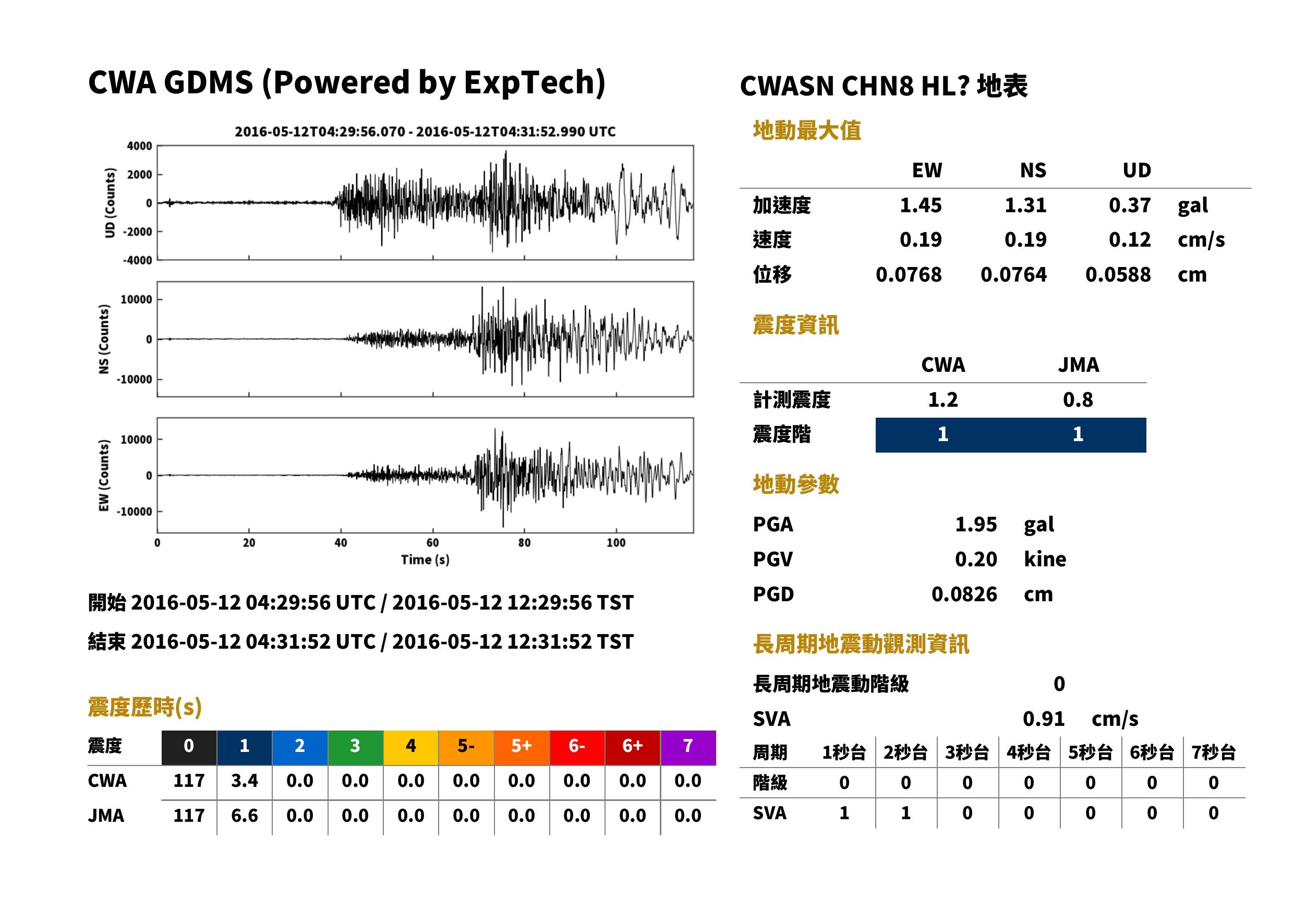

CHN8	嘉義縣義竹鄉	6 m	CWASN	HL	235.8 km	12:30:31	12:30:57	1.31	1.45	0.37	1.95	0.19	0.19	0.12	0.20	1	0.8	1	1.2	0	下載	查看	查看

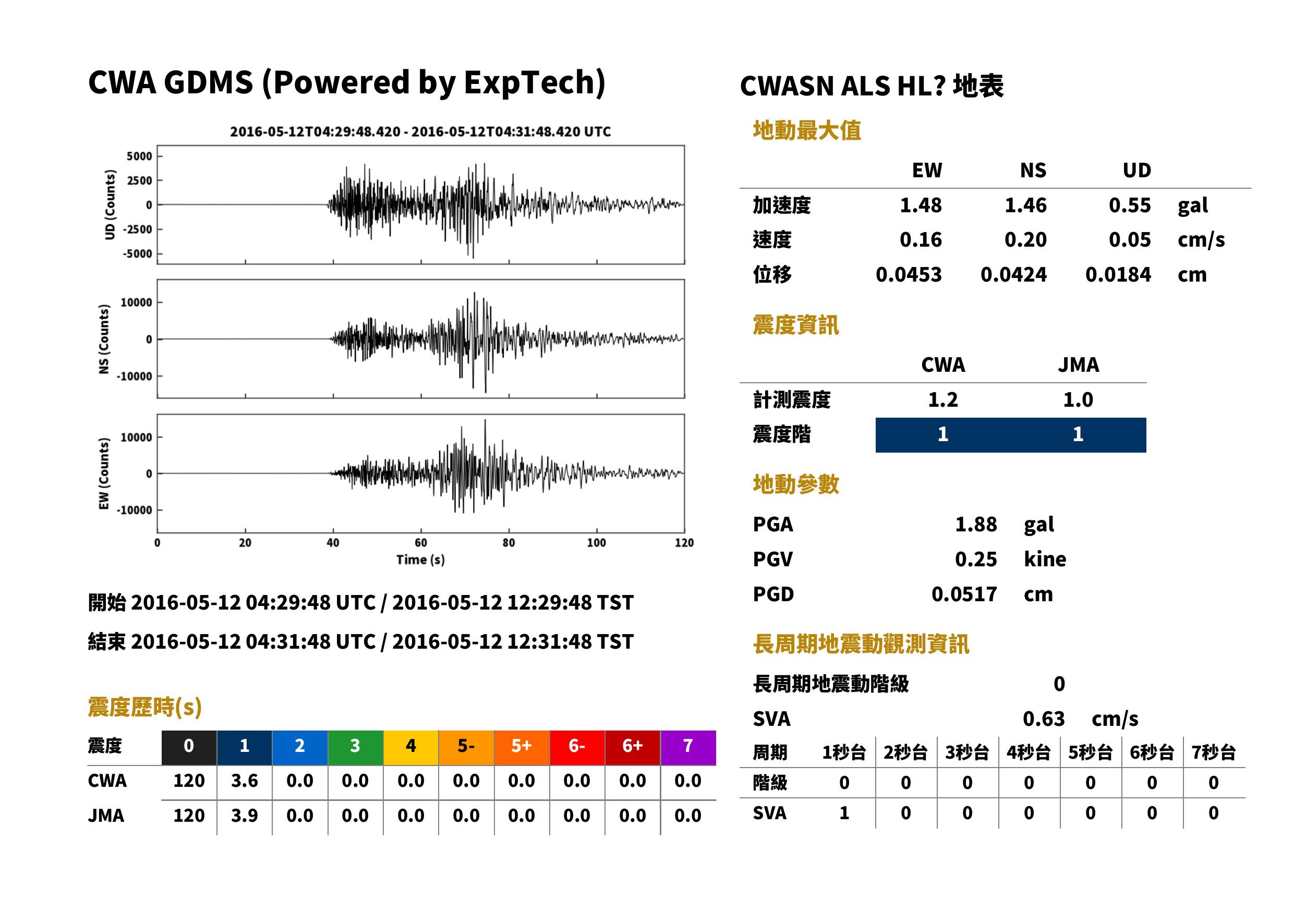

ALS	嘉義縣阿里山鄉	2417 m	CWASN	HL	179.6 km	12:30:23	12:30:44	1.46	1.48	0.55	1.88	0.20	0.16	0.05	0.25	1	1.0	1	1.2	0	下載	查看	查看

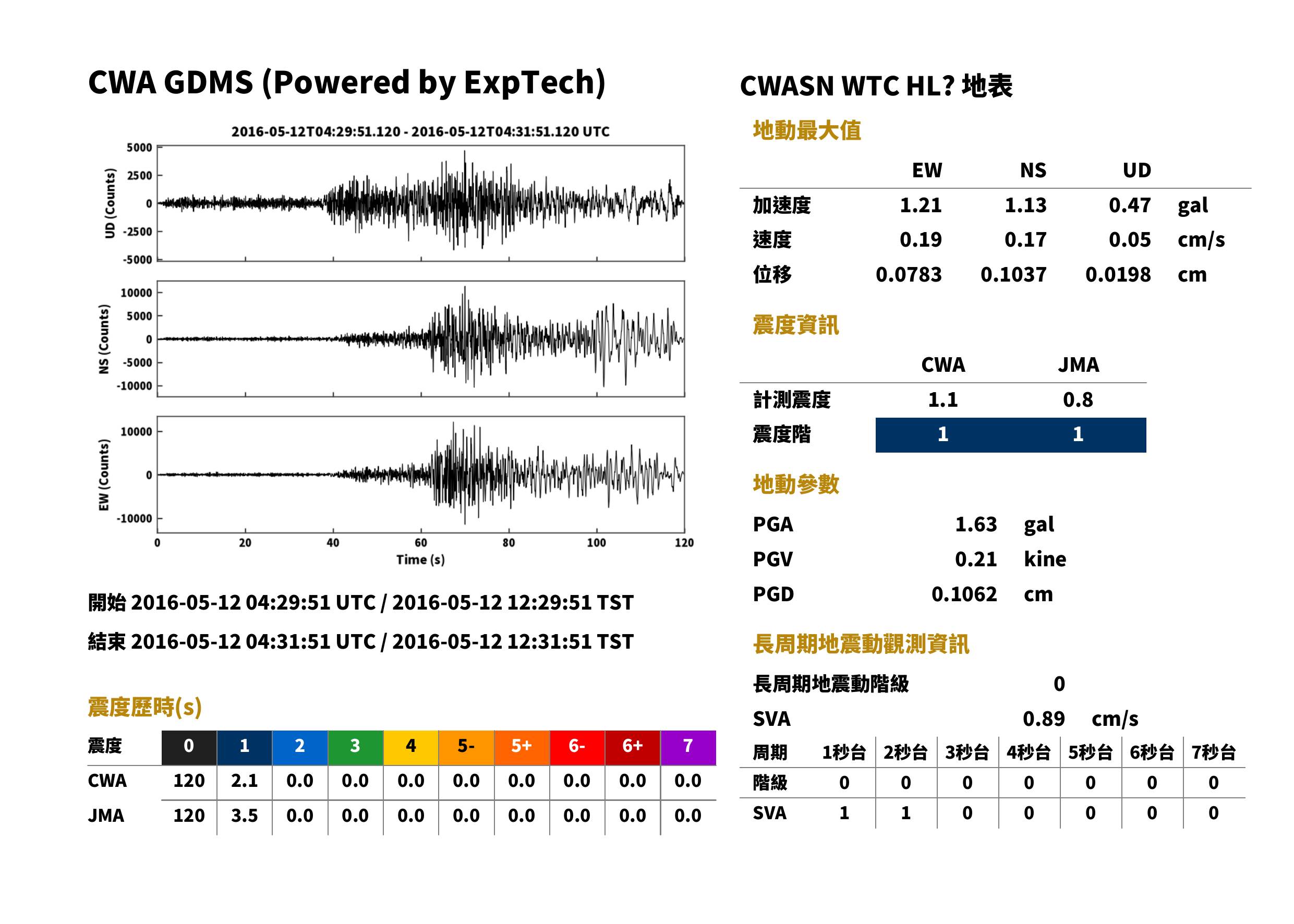

WTC	彰化縣大城鄉	4 m	CWASN	HL	198.1 km	12:30:26	12:30:48	1.13	1.21	0.47	1.63	0.17	0.19	0.05	0.21	1	0.8	1	1.1	0	下載	查看	查看
TCU	臺中市中區	89 m	CWASN	HL	148.2 km	12:30:19	12:30:36	1.55	1.36	0.66	1.60	0.18	0.14	0.09	0.19	1	0.9	1	1.1	0	下載	查看	查看

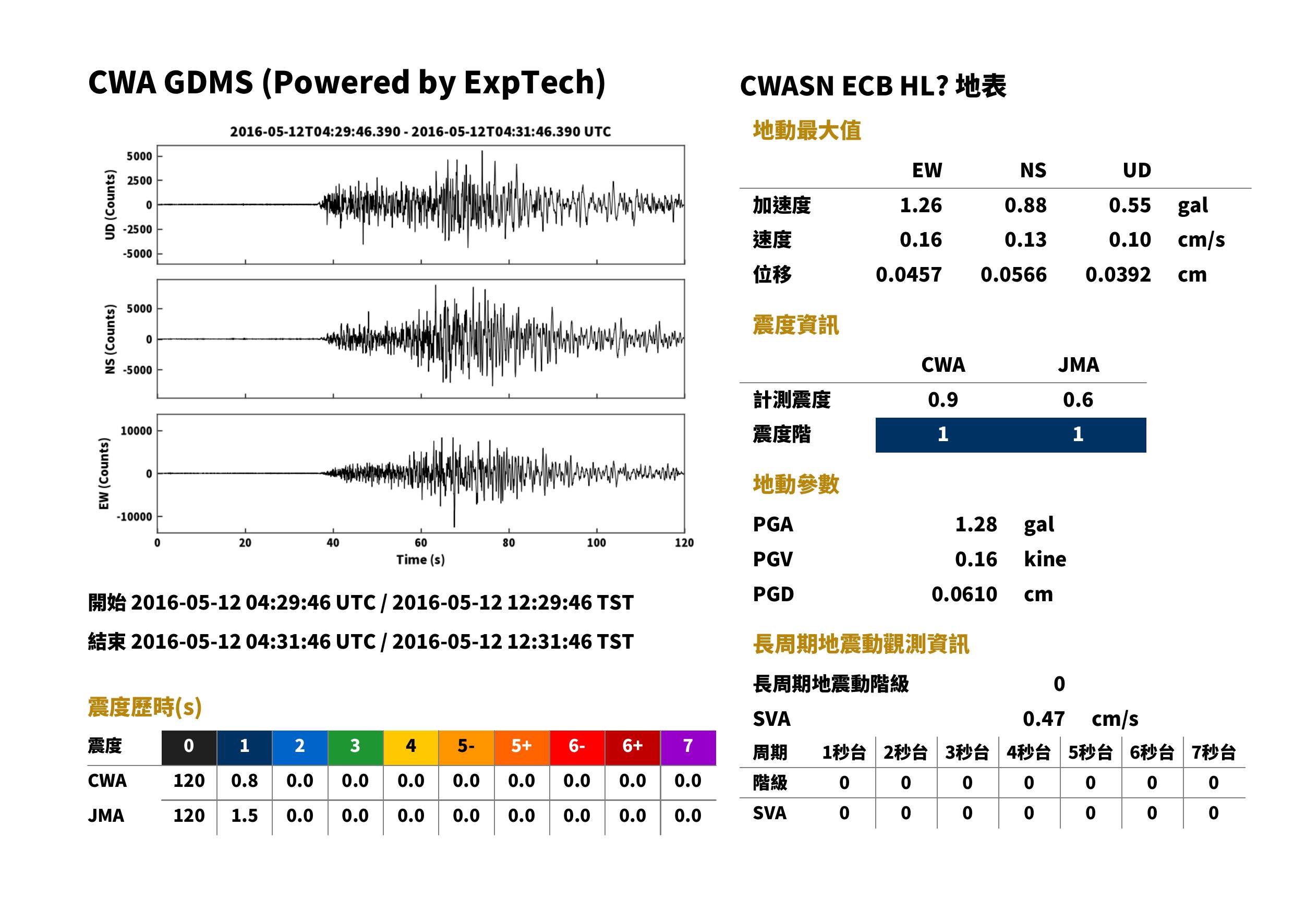

ECB	臺東縣長濱鄉	63 m	CWASN	HL	163.3 km	12:30:21	12:30:40	0.88	1.26	0.55	1.28	0.13	0.16	0.10	0.16	1	0.6	1	0.9	0	下載	查看	查看
WPL	南投縣埔里鎮	465 m	CWASN	HL	131.4 km	12:30:16	12:30:32	1.03	0.94	0.72	1.17	0.11	0.13	0.08	0.14	1	0.6	1	0.8	0	下載	查看	查看
WNT	南投縣南投市	113 m	CWASN	HL	162.1 km	12:30:21	12:30:40	0.95	0.91	0.62	1.10	0.17	0.12	0.08	0.21	1	0.6	1	0.7	0	下載	查看	查看

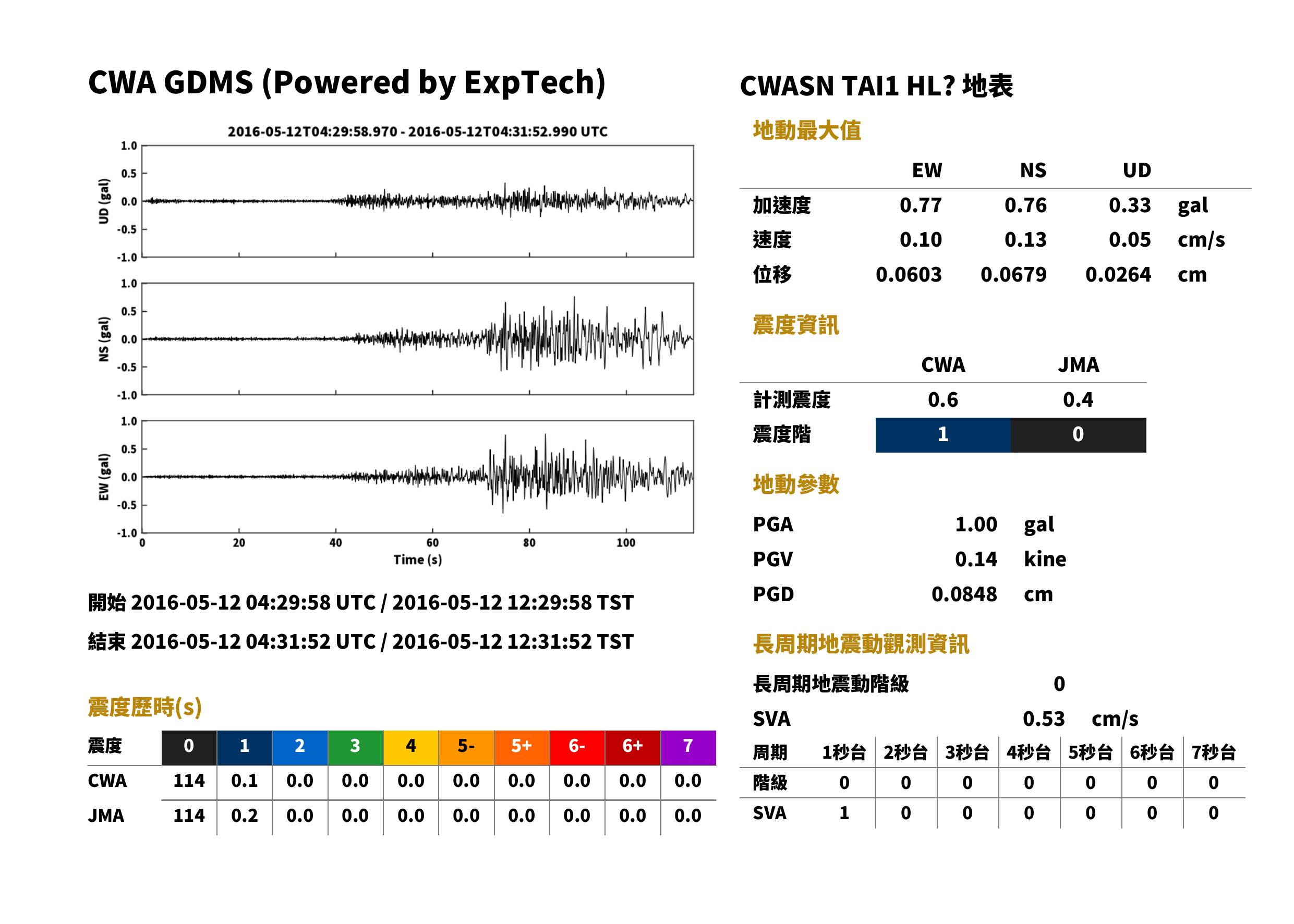

TAI1	臺南市永康區	10 m	CWASN	HL	258.1 km	12:30:33	12:31:02	0.77	0.77	0.33	0.99	0.13	0.11	0.05	0.14	0	0.4	1	0.6	0	下載	查看	查看

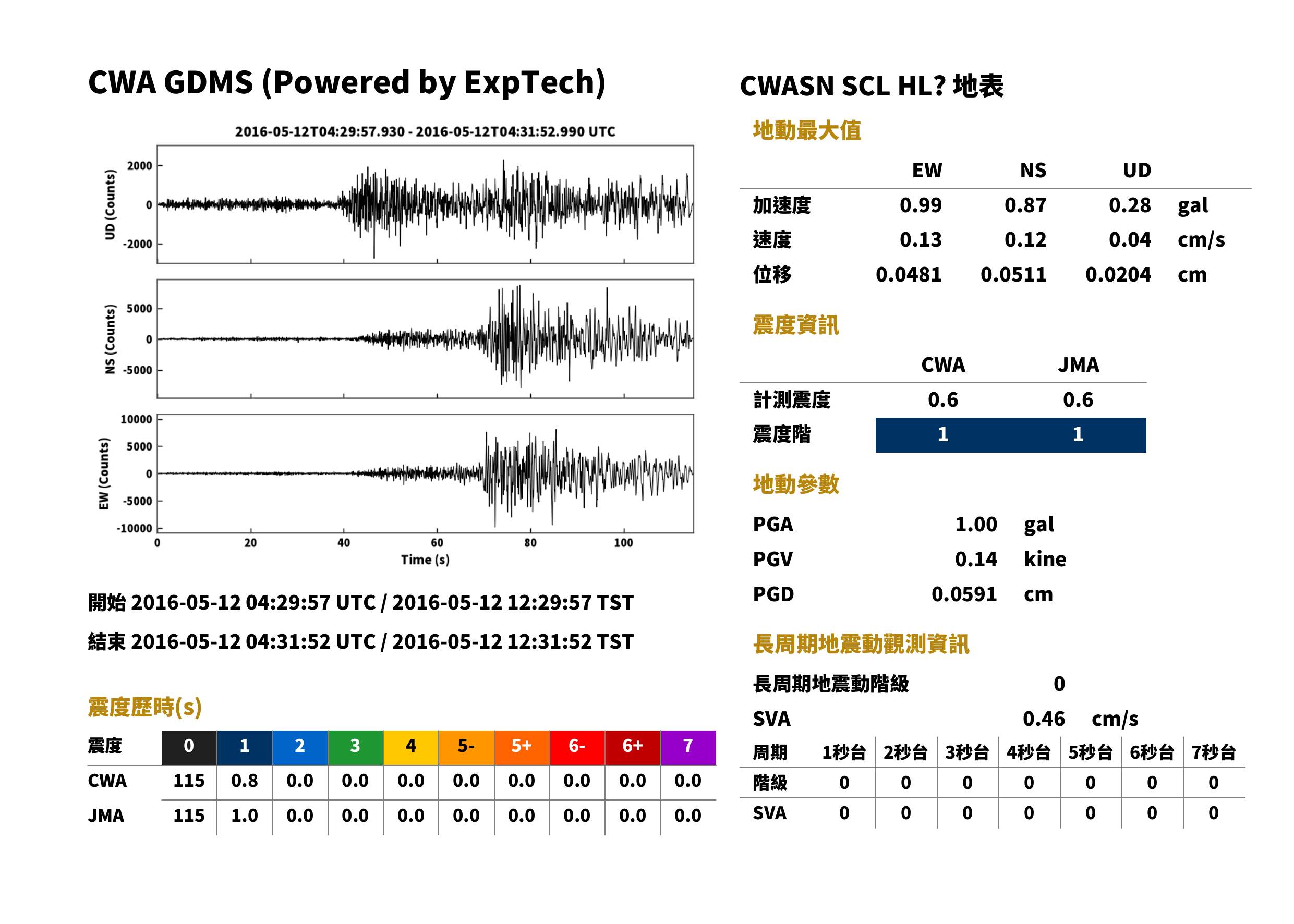

SCL	臺南市佳里區	7 m	CWASN	HL	250.1 km	12:30:32	12:31:00	0.87	0.99	0.28	1.00	0.12	0.13	0.04	0.14	1	0.6	1	0.6	0	下載	查看	查看

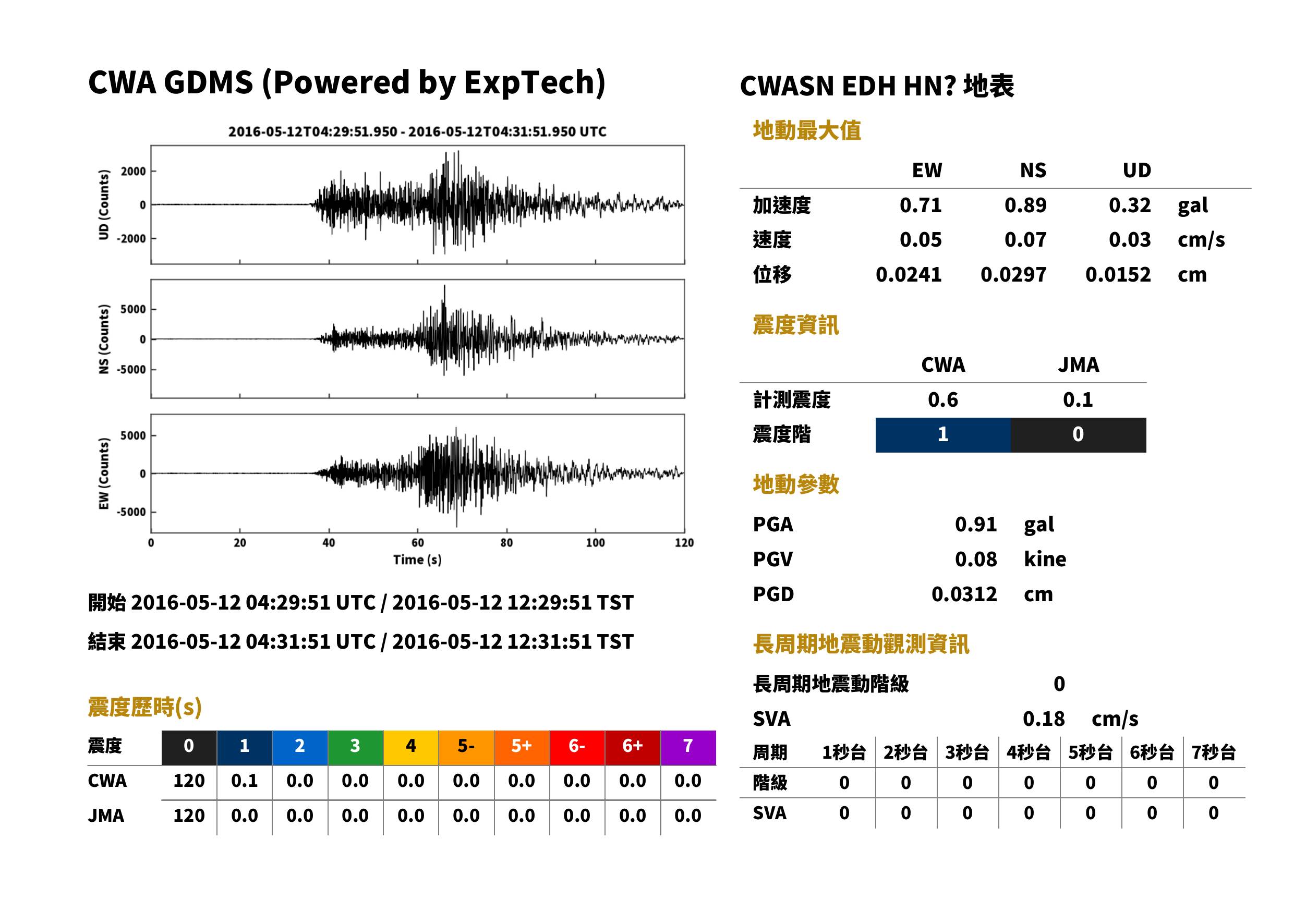

EDH	臺東縣東河鄉	46 m	CWASN	HN	204.4 km	12:30:26	12:30:50	0.89	0.71	0.32	0.91	0.07	0.05	0.03	0.08	0	0.1	1	0.6	0	下載	查看	查看
CHK	臺東縣成功鎮	37 m	CWASN	HL	188.9 km	12:30:24	12:30:46	0.81	0.78	0.42	0.92	0.08	0.06	0.04	0.09	0	0.1	1	0.6	0	下載	查看	查看

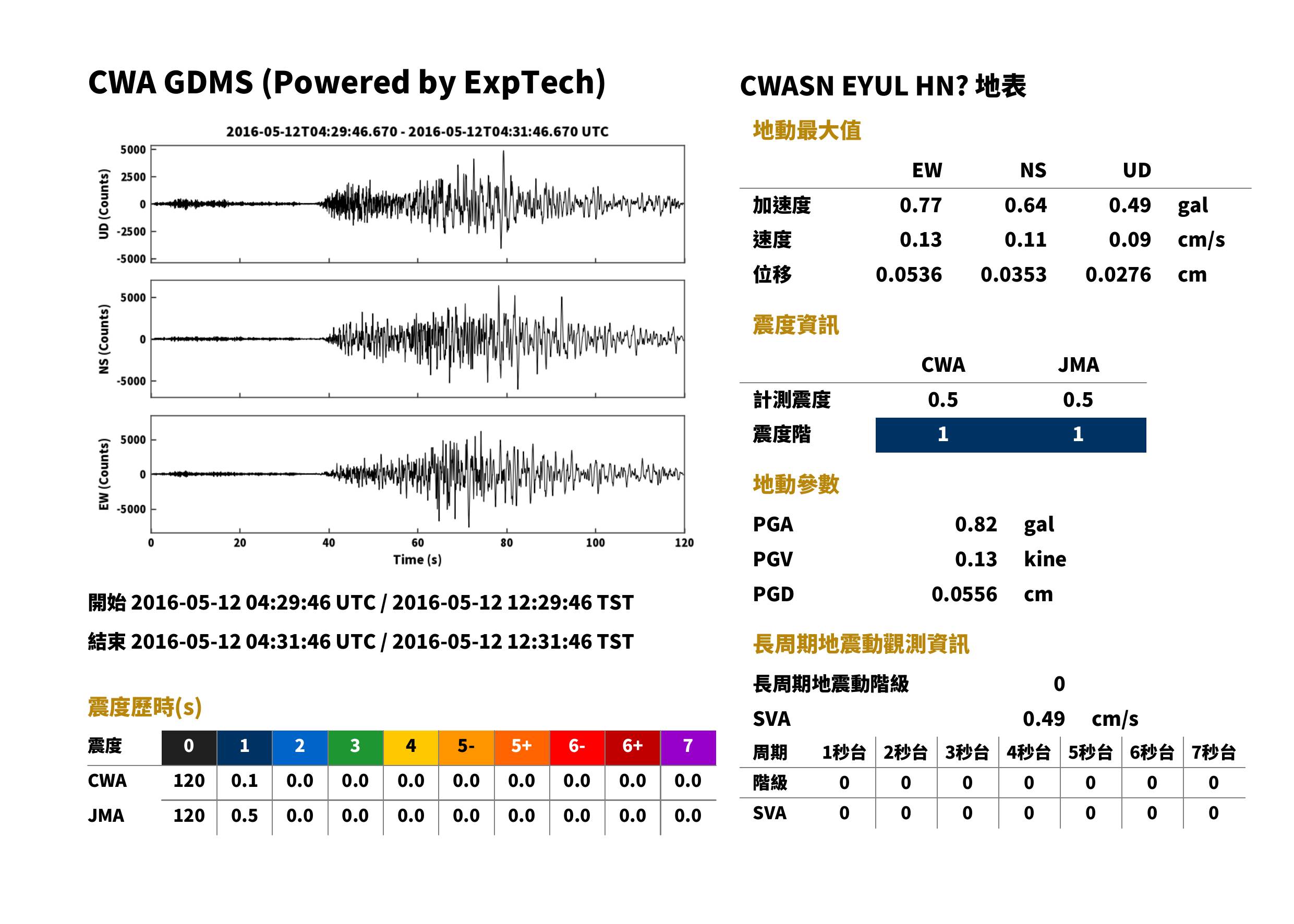

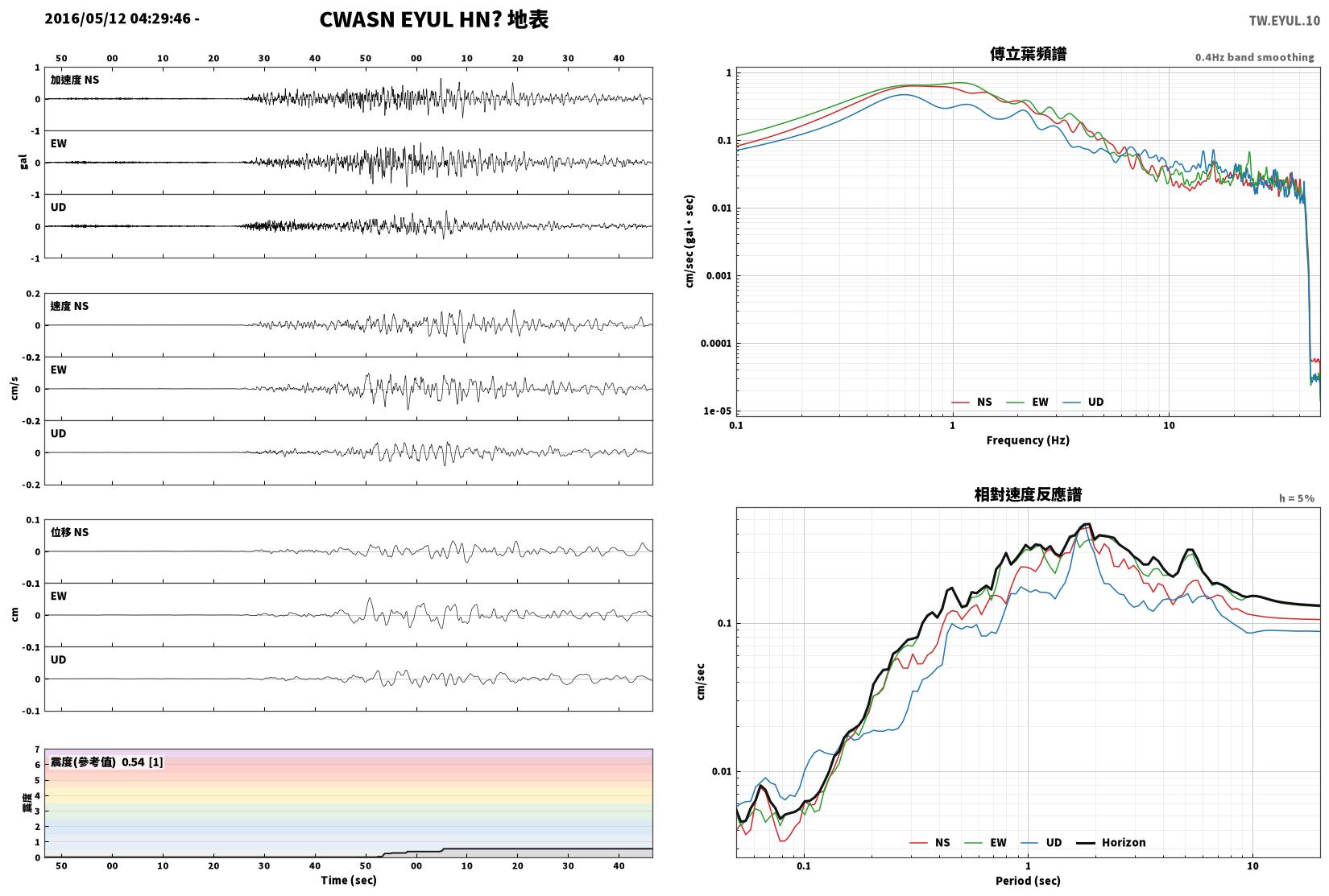

EYUL	花蓮縣玉里鎮	138 m	CWASN	HN	165.4 km	12:30:21	12:30:40	0.64	0.77	0.49	0.82	0.11	0.13	0.09	0.13	1	0.5	1	0.5	0	下載	查看	查看
ECS	臺東縣池上鄉	286 m	CWASN	HL	195.1 km	12:30:25	12:30:48	0.67	0.76	0.52	0.89	0.12	0.11	0.08	0.15	0	0.4	1	0.5	0	下載	查看	查看
WTP	嘉義縣大埔鄉	555 m	CWASN	HL	214.5 km	12:30:28	12:30:52	0.57	0.61	0.28	0.64	0.07	0.06	0.05	0.07	0	0.1	0	0.3	0	下載	查看	查看
TAI	臺南市中西區	19 m	CWASN	HL	264.0 km	12:30:34	12:31:03	0.49	0.52	0.47	0.64	0.06	0.09	0.04	0.09	0	0.2	0	0.3	0	下載	查看	查看
SGS	高雄市甲仙區	279 m	CWASN	HL	230.5 km	12:30:30	12:30:56	0.64	0.49	0.22	0.69	0.06	0.07	0.04	0.08	0	0.1	0	0.3	0	下載	查看	查看
STY	高雄市桃源區	642 m	CWASN	HL	212.5 km	12:30:28	12:30:52	0.50	0.50	0.24	0.59	0.06	0.07	0.03	0.07	0	0.0	0	0.2	0	下載	查看	查看

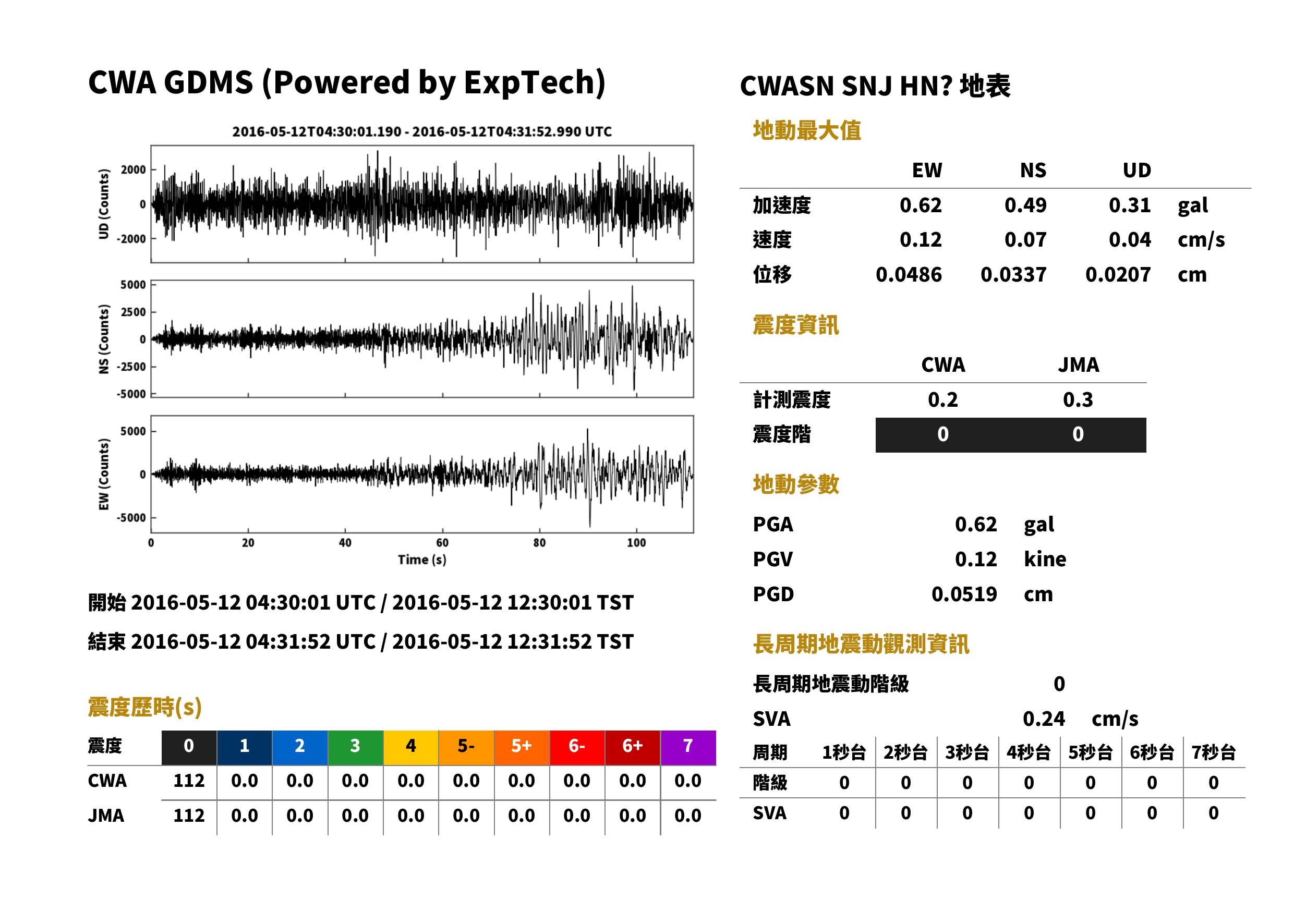

SNJ	高雄市大社區	16 m	CWASN	HN	275.3 km	12:30:36	12:31:06	0.49	0.62	0.31	0.62	0.07	0.12	0.04	0.12	0	0.3	0	0.2	0	下載	查看	查看

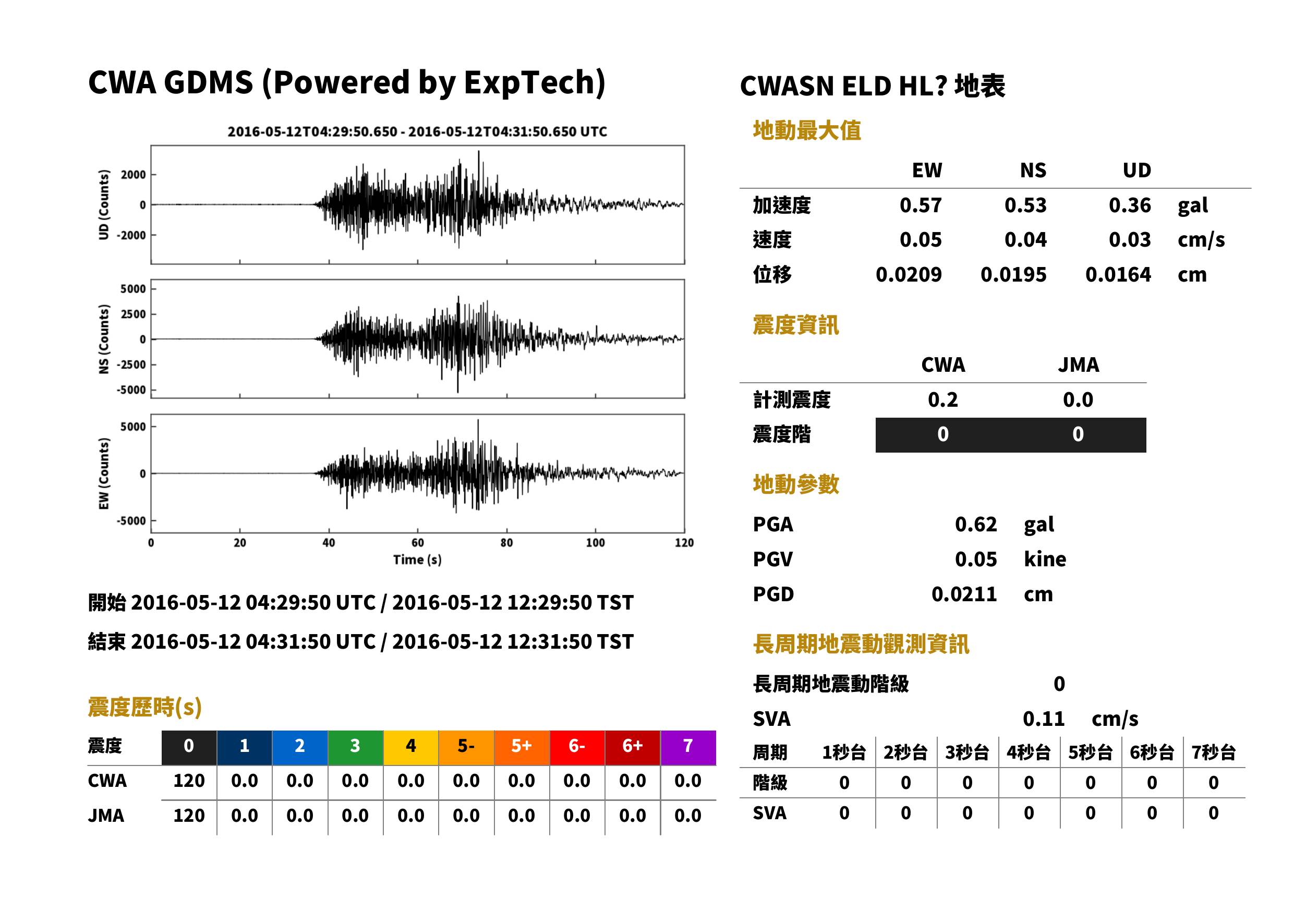

ELD	臺東縣海端鄉	1058 m	CWASN	HL	195.3 km	12:30:25	12:30:48	0.53	0.57	0.36	0.62	0.04	0.05	0.03	0.05	0	0.0	0	0.2	0	下載	查看	查看

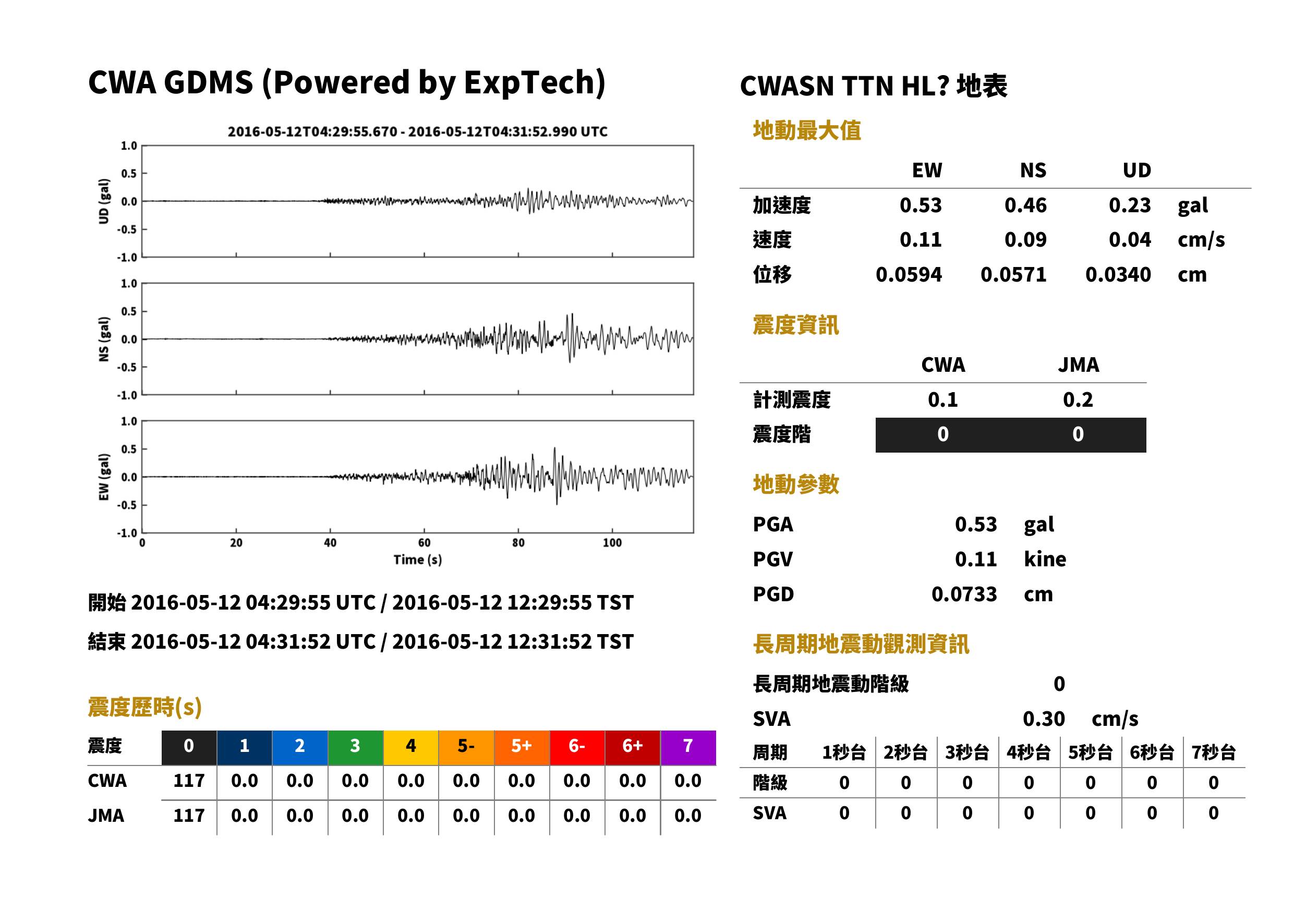

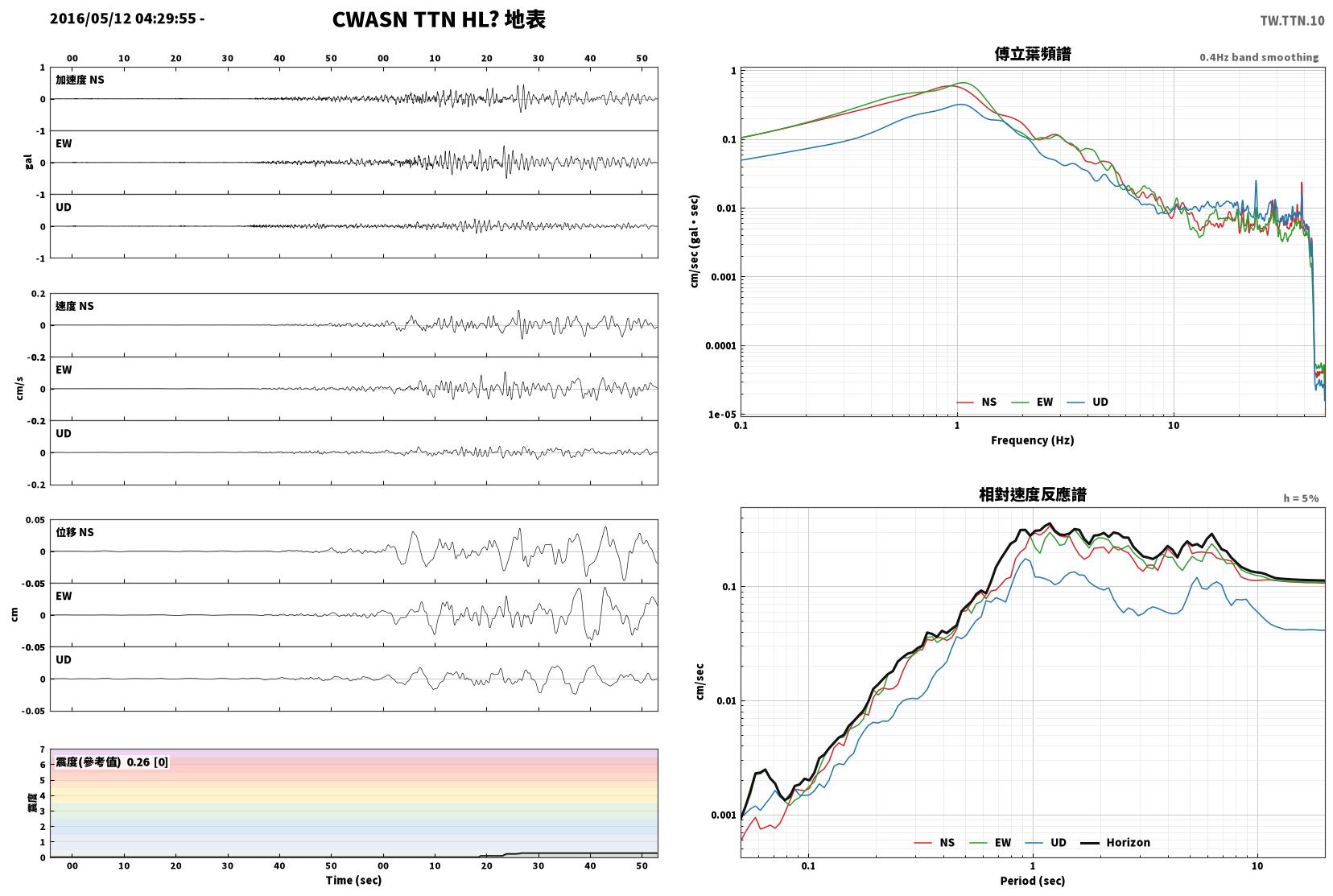

TTN	臺東縣臺東市	12 m	CWASN	HL	232.8 km	12:30:30	12:30:56	0.45	0.53	0.23	0.53	0.09	0.11	0.04	0.11	0	0.2	0	0.1	0	下載	查看	查看

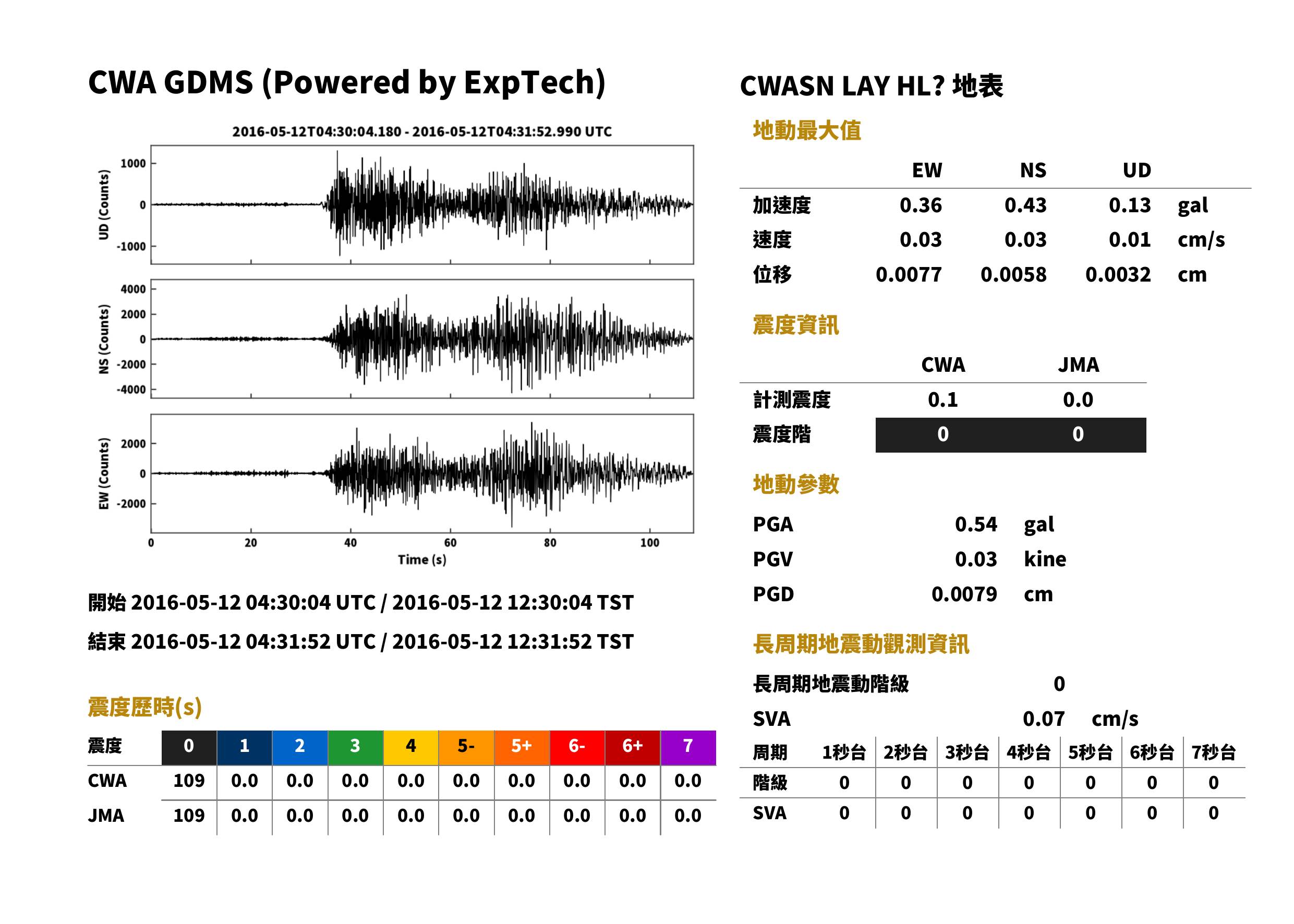

LAY	臺東縣蘭嶼鄉	309 m	CWASN	HL	298.7 km	12:30:39	12:31:11	0.43	0.36	0.13	0.54	0.03	0.03	0.01	0.03	0	0.0	0	0.1	0	下載	查看	查看

註：僅顯示 PGA > 0.5 gal 之測站。

資料與圖表：濾波處理與注意事項

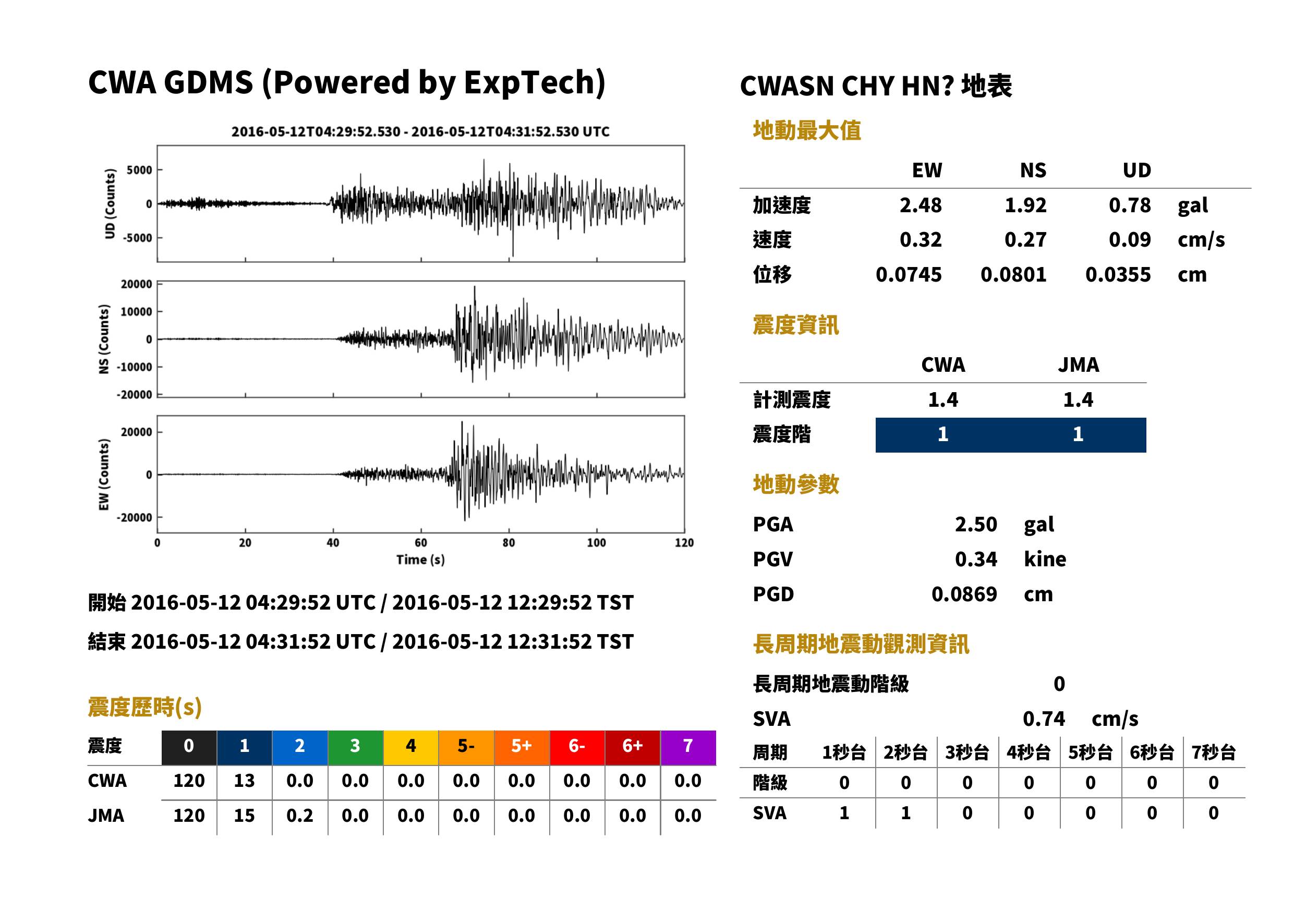

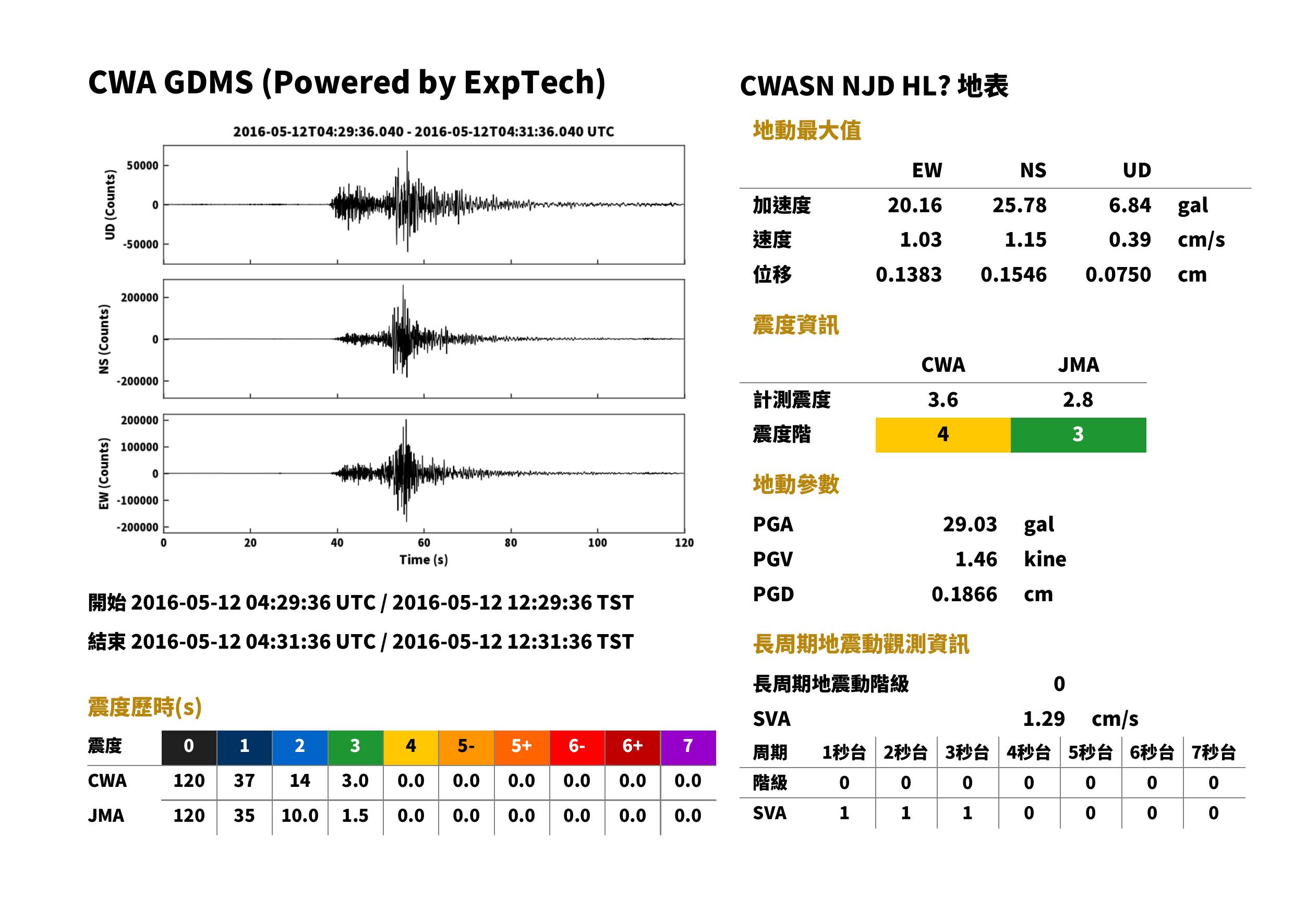

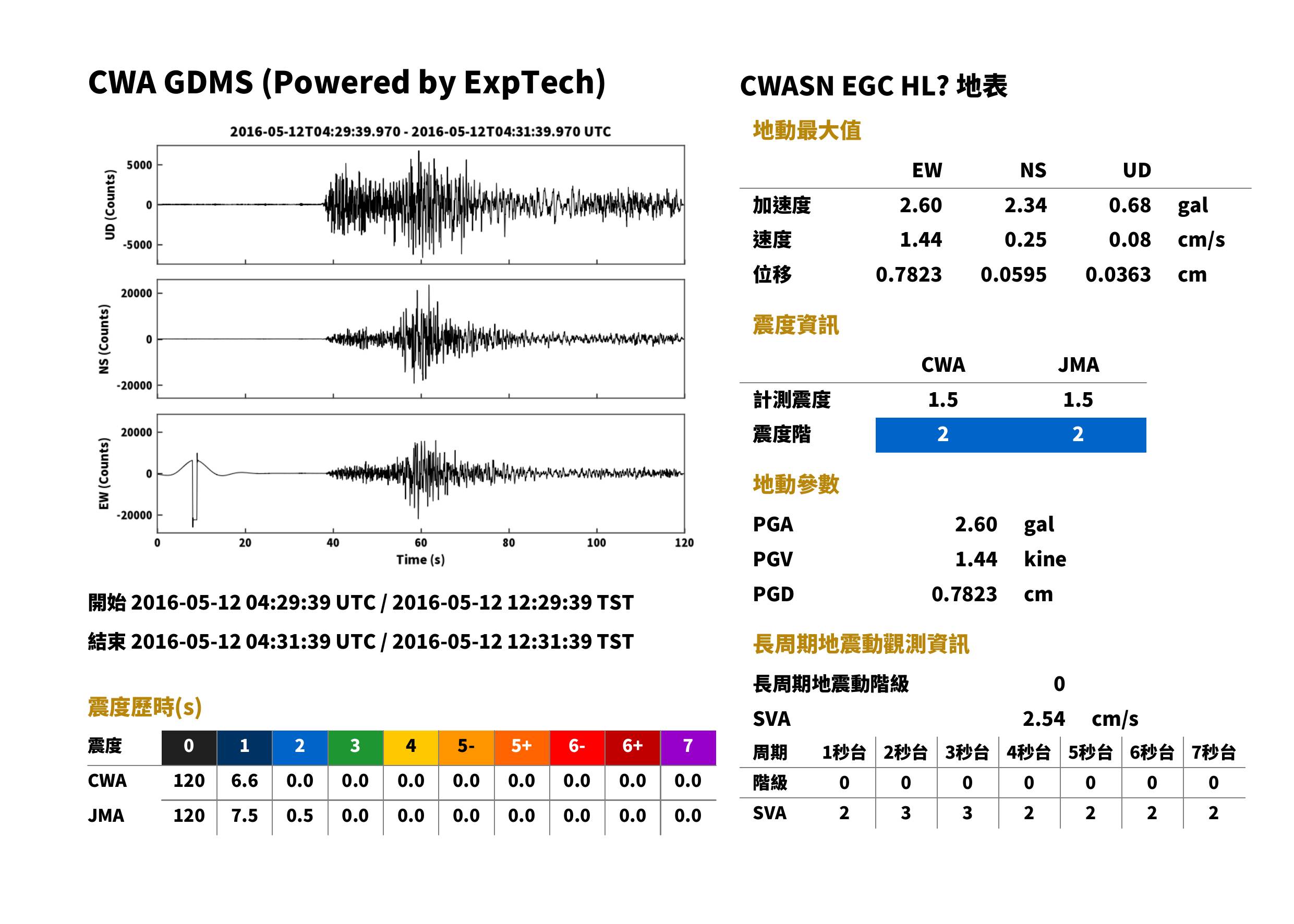

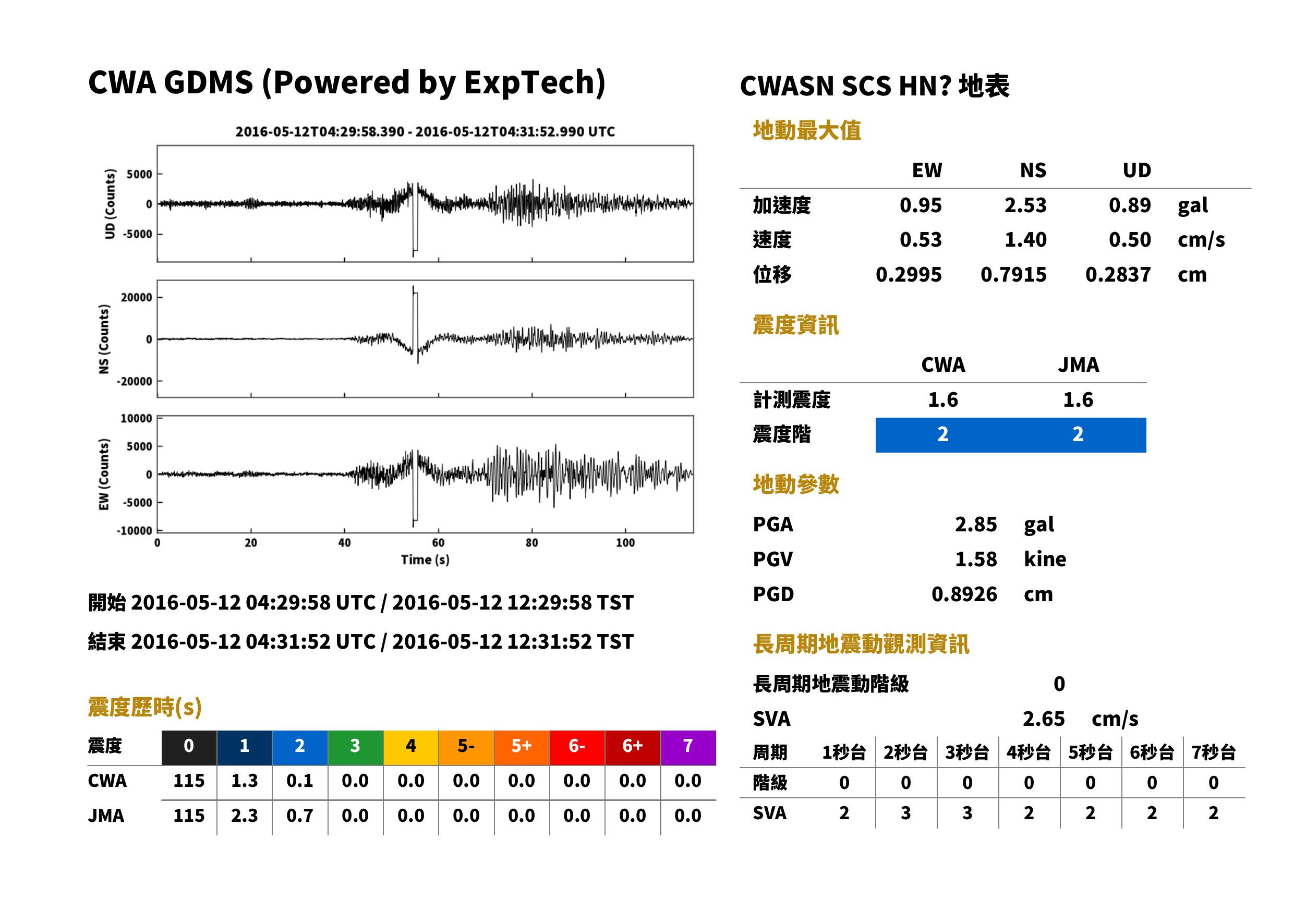

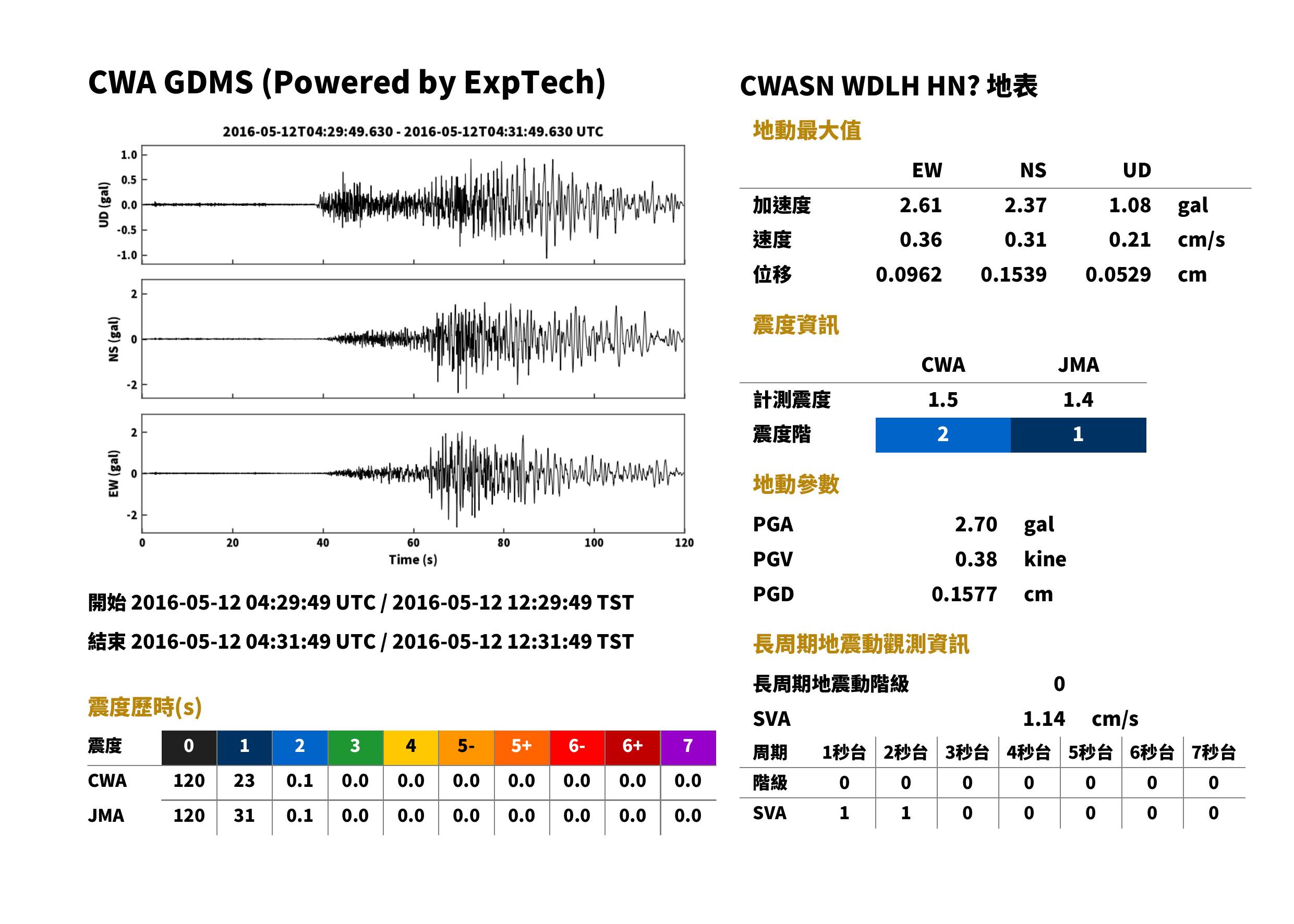

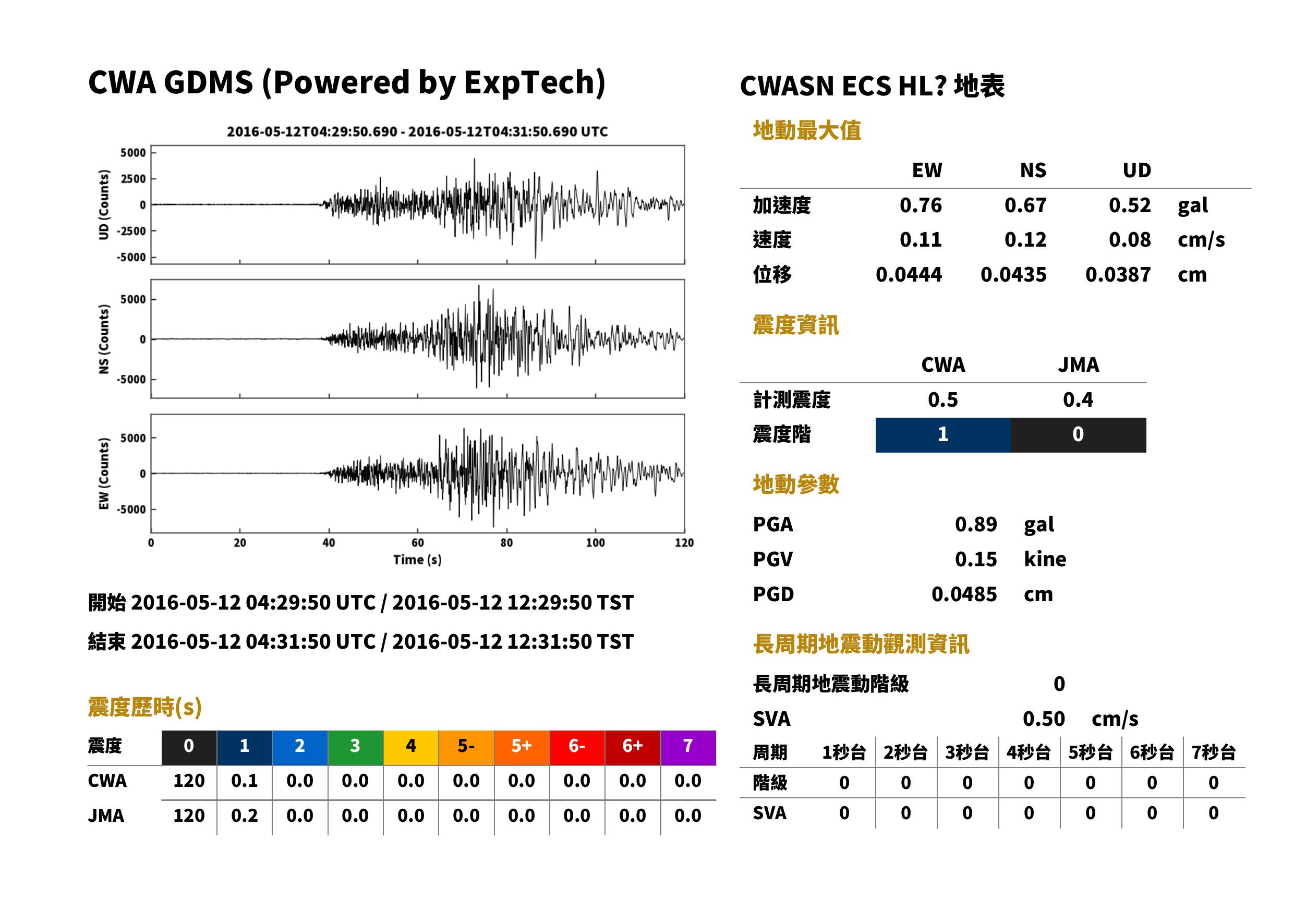

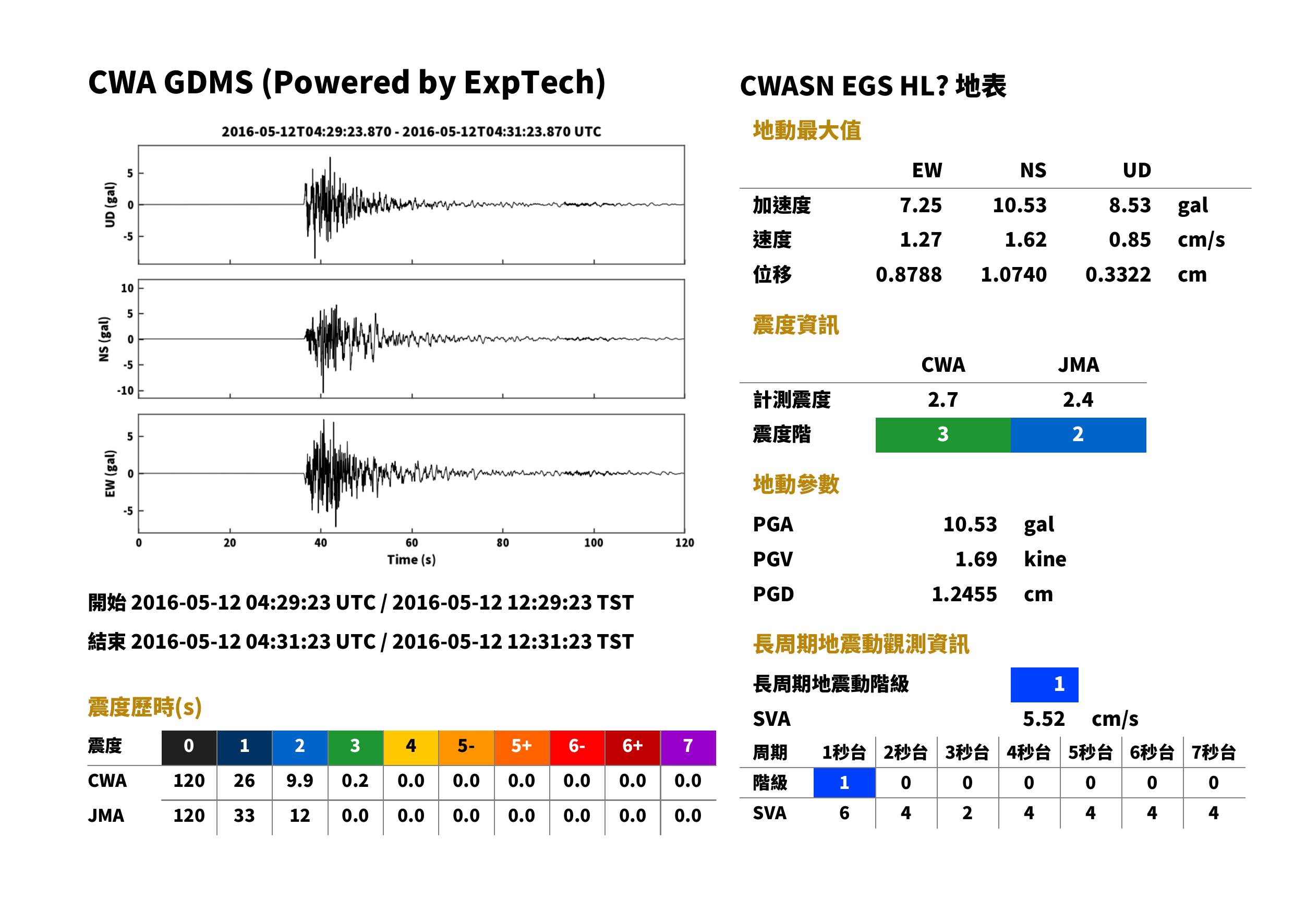

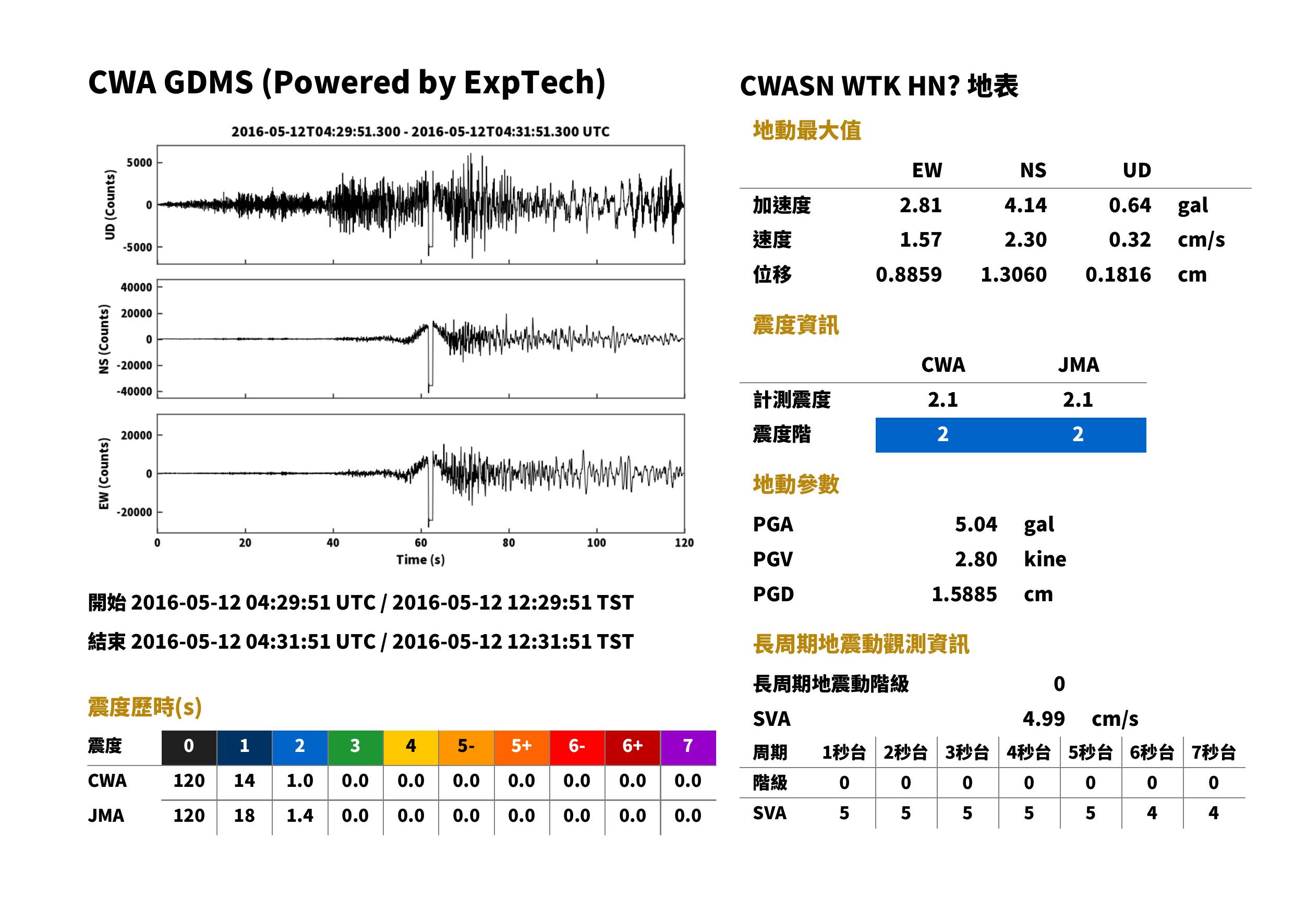

本文的報告圖（地動數值與各項震度）與分析圖（波形、頻譜、反應譜），背後依用途採用數條不同的濾波處理，彼此的物理意義與適用情境不同。感測器為力平衡式寬頻強震儀（非 MEMS），資料已移除儀器反應、為地表加速度（gal）。以下說明各項數值與圖面元素的來源，以及互相比較時的注意事項。

一、加速度、速度、PGA / PGV、CWA 計測震度採用「去均值 + 10 Hz 因果低通」

報告圖中的三軸加速度、三軸速度、合成 PGA / PGV，以及 CWA 計測震度，皆來自同一條處理鏈：

加速度：先去均值（baseline），再過 4 階 Butterworth 10 Hz 低通，以 sosfilt 單向處理，屬因果濾波。
速度 / 位移：由上述低通加速度積分而得，再各加 4 階 Butterworth 0.075 Hz 高通去除積分漂移。
因為感測器是力平衡式寬頻強震儀、非 MEMS，不需要 MEMS 那種 1–10 Hz 帶通（含高通至 1 Hz）去帶外雜訊；故保留完整低頻，僅削去 10 Hz 以上高頻（速度另去 0.075 Hz 以下漂移）。
因果濾波的特性：可即時實現（不需未來取樣）、對訊號有輕微相位延遲（集中在接近 10 Hz 截止附近），但不會在地震波到時之前產生假訊號。

因此，所有加速度／速度數值代表的是「經去均值 + 10 Hz 因果低通後的地動峰值」，而非原始未濾波值，也非 1–10 Hz 帶通值。

二、JMA 計測震度為另一條獨立路徑（非因果）

JMA 計測震度與上述 CWA 系列不同源、不可逐值互相比較：

採氣象廳規格的非因果（零相位）FFT 頻率域濾波，直接作用於原始加速度，未經上述 10 Hz 低通。
三個濾波器同時套用：低切 FL ≈ √(1−exp(−(f/0.5)³))（約 0.5 Hz 以下衰減）、高切 FH（約 10 Hz 以上衰減）、周期效果 FF = √(1/f)（強調長週期），刻意保留 0.5–1 Hz 的長週期成分（大地震所需）。
由於濾波方式（因果／非因果）與頻段整形皆不同，JMA 震度與 CWA 震度出現差異屬正常：以高頻為主的小事件，通常 CWA 大於 JMA。

三、長週期地震動（LPGM / SVA）為第三條路徑

LPGM 階級與各週期 SVA，使用「原始加速度去初始偏移 + 2 階 Butterworth 0.05 Hz 高通」後，對 1.6–7.8 s（32 個週期）以單自由度振子（阻尼 h = 5%）求絕對速度應答，取各週期與整體最大 SVA，與前兩者皆不同。

四、因果 vs 非因果的取捨

因果（CWA 所用）：即時系統唯一可行的方式；有相位延遲，但物理上不會出現「波還沒到就有訊號」的情形。
非因果／零相位（JMA 所用）：相位不失真、更忠實還原波形與長週期，適合事後、完整紀錄的分析；但因前向與反向兩次濾波，使濾波響應同時向前與向後展開，事件兩側都存在響應，會在真實到時之前出現不物理的前兆，故不能投入即時檢測。

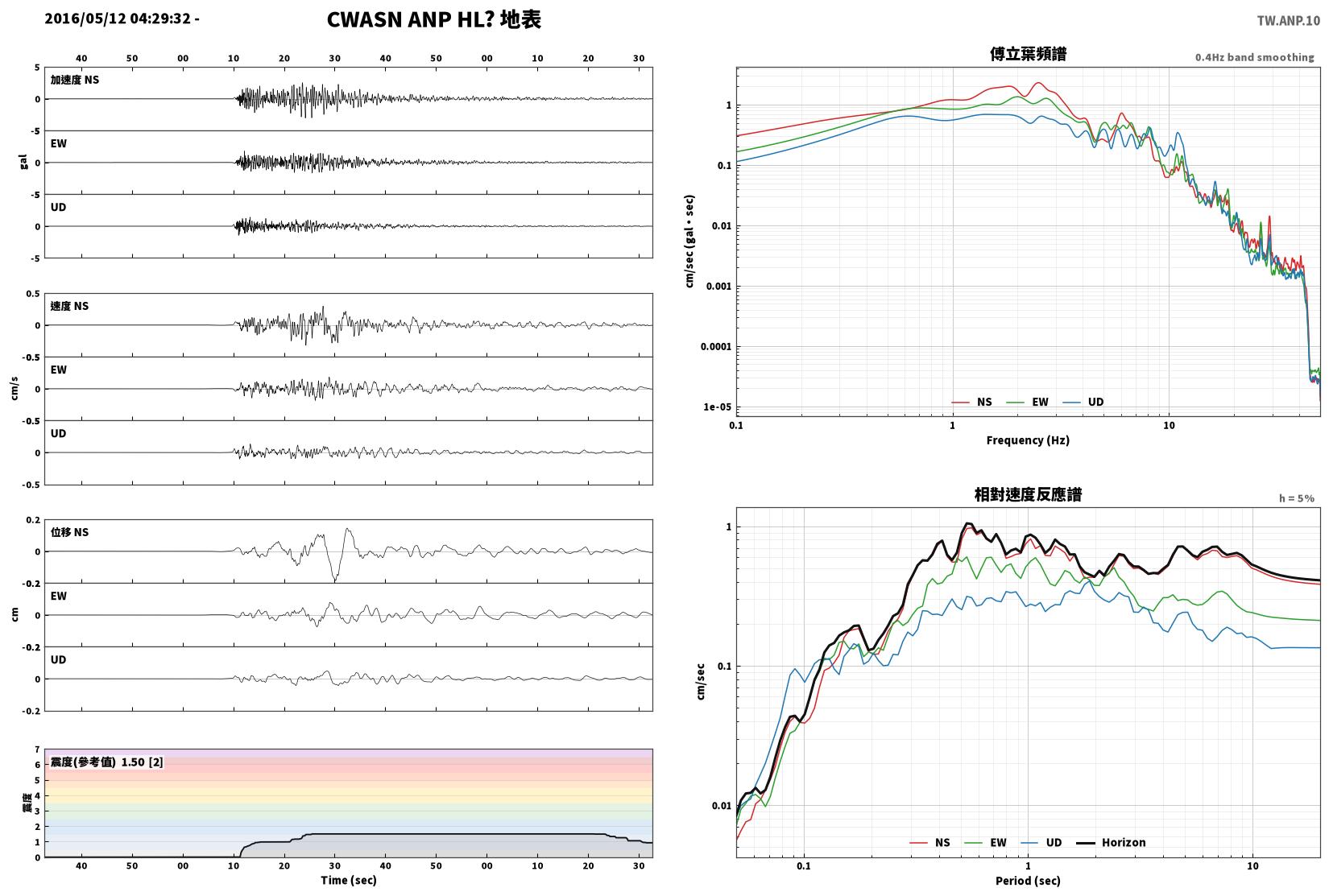

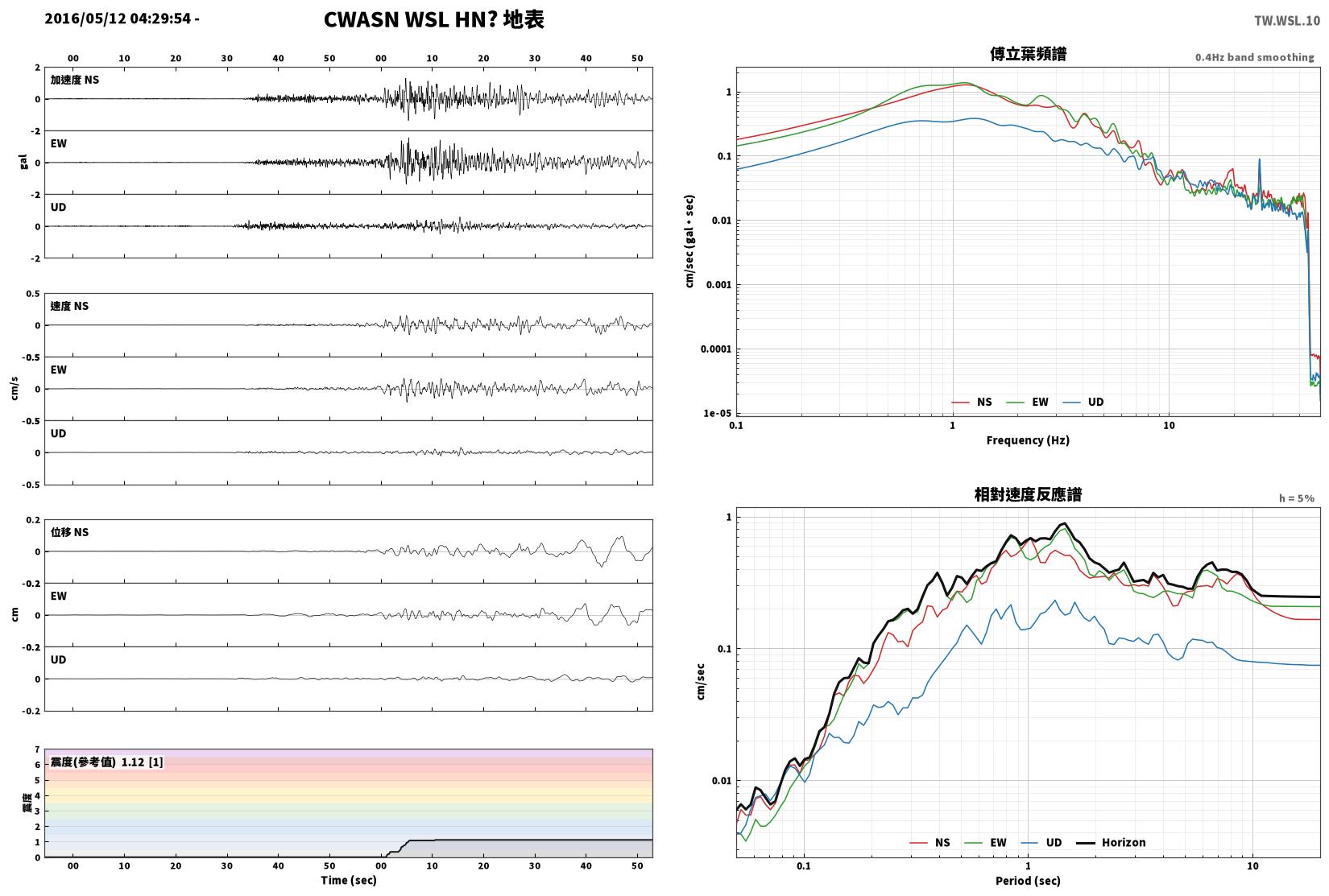

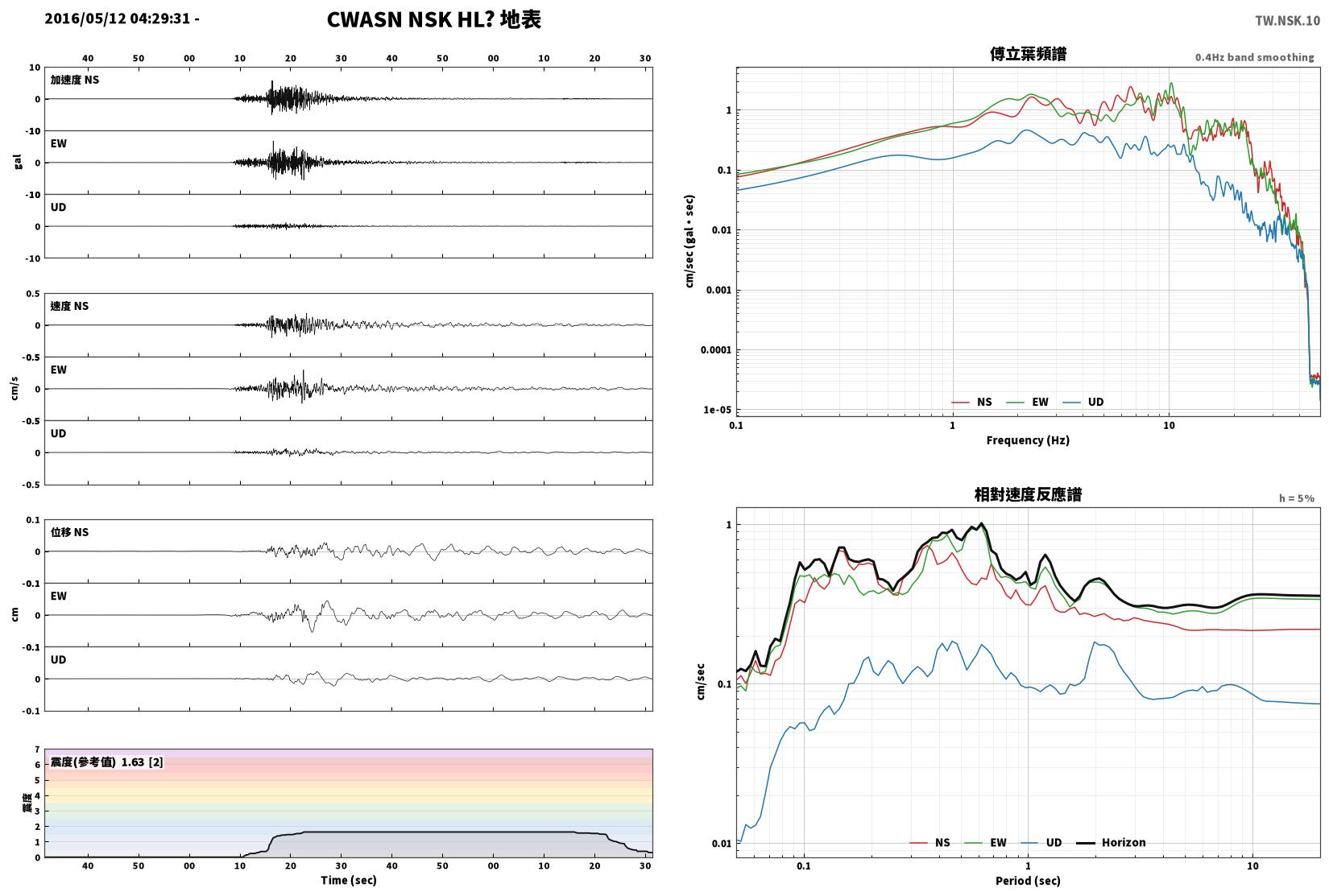

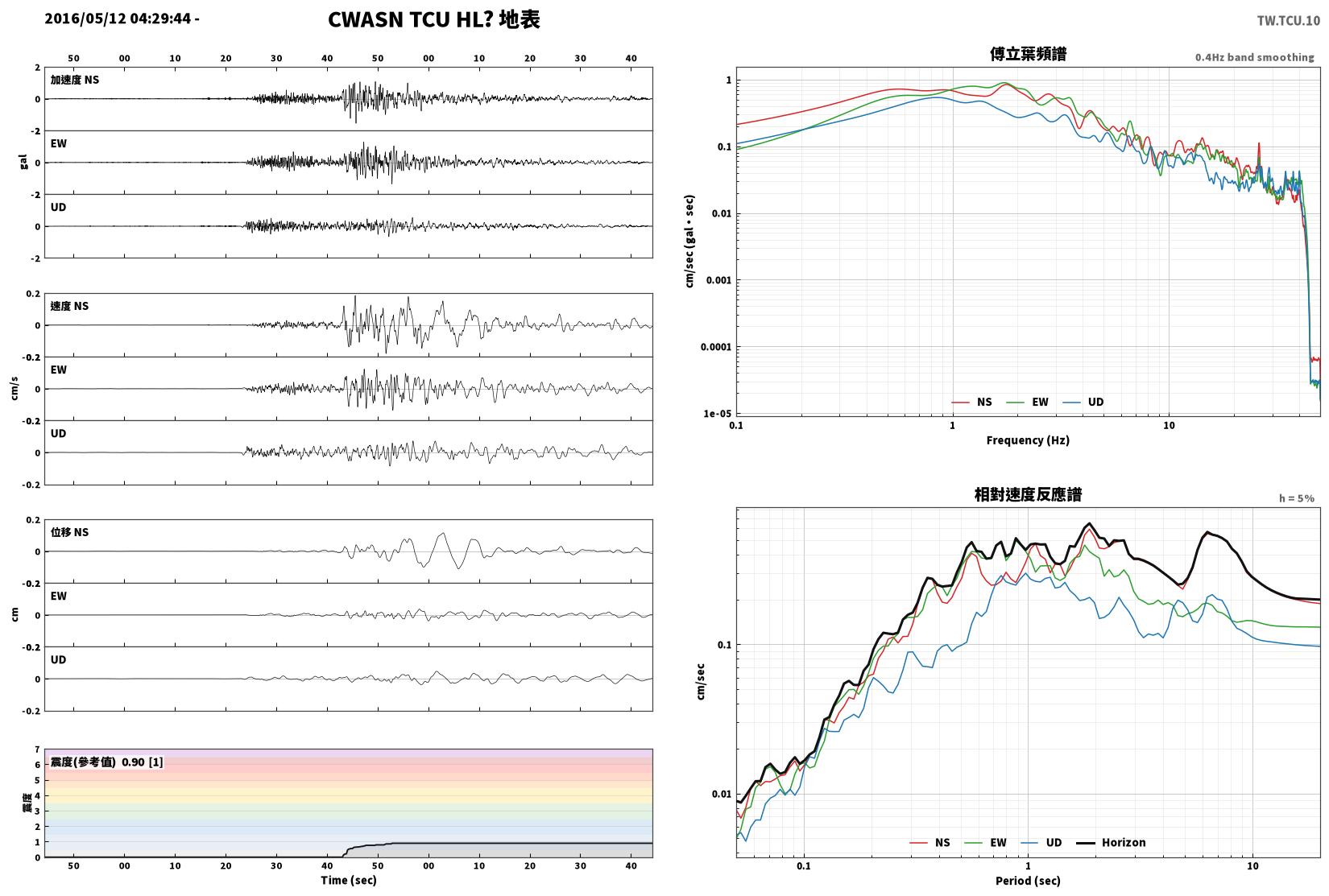

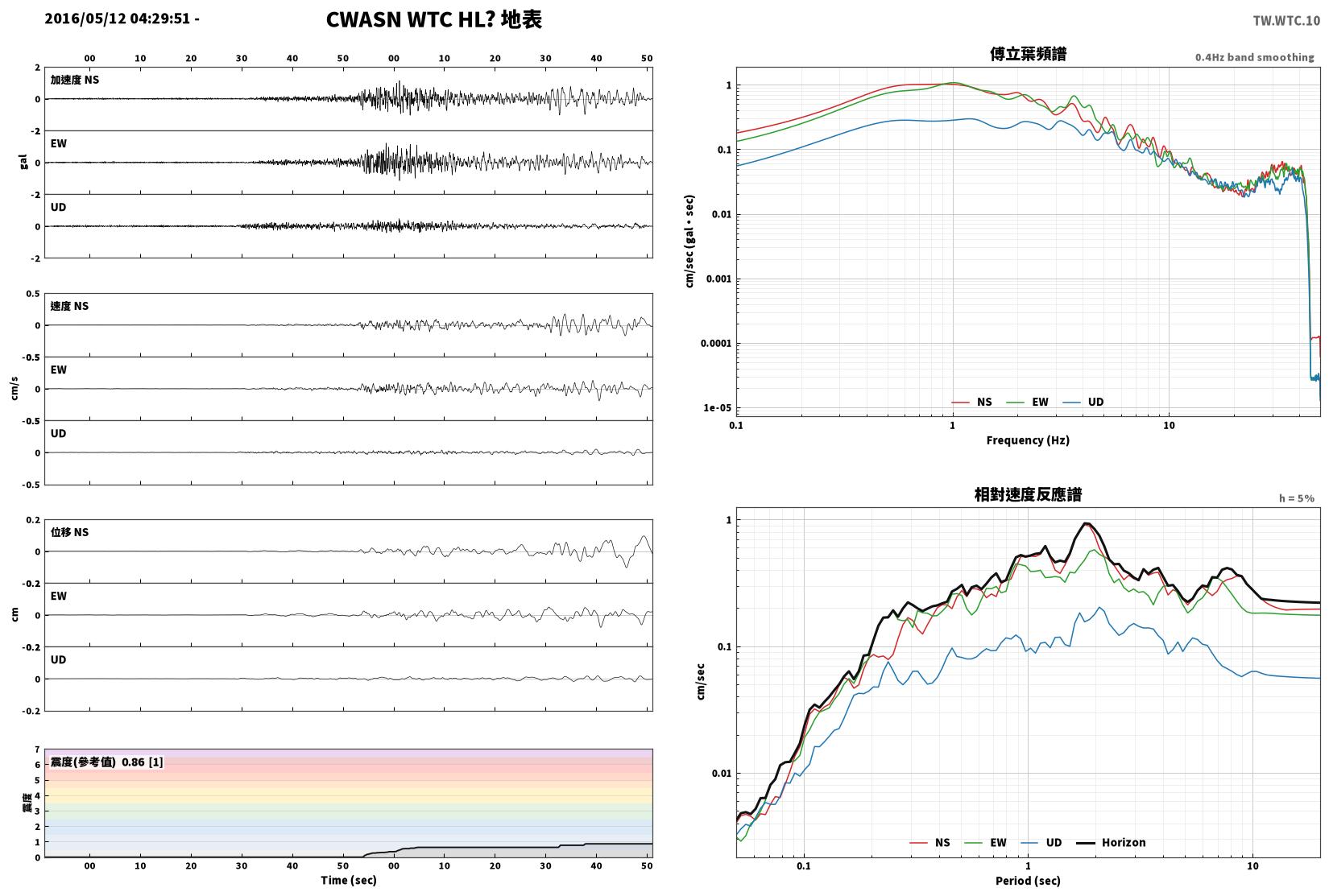

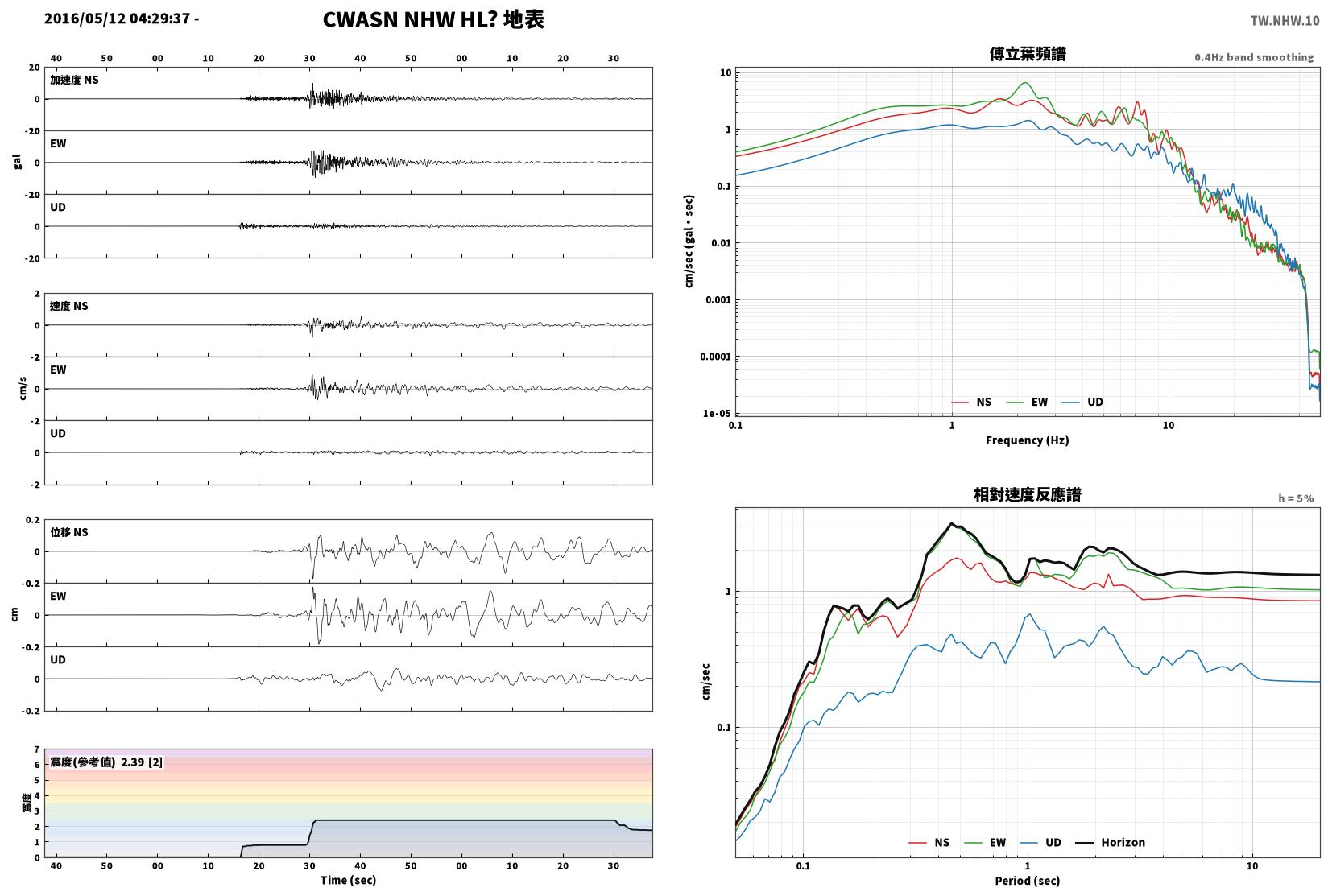

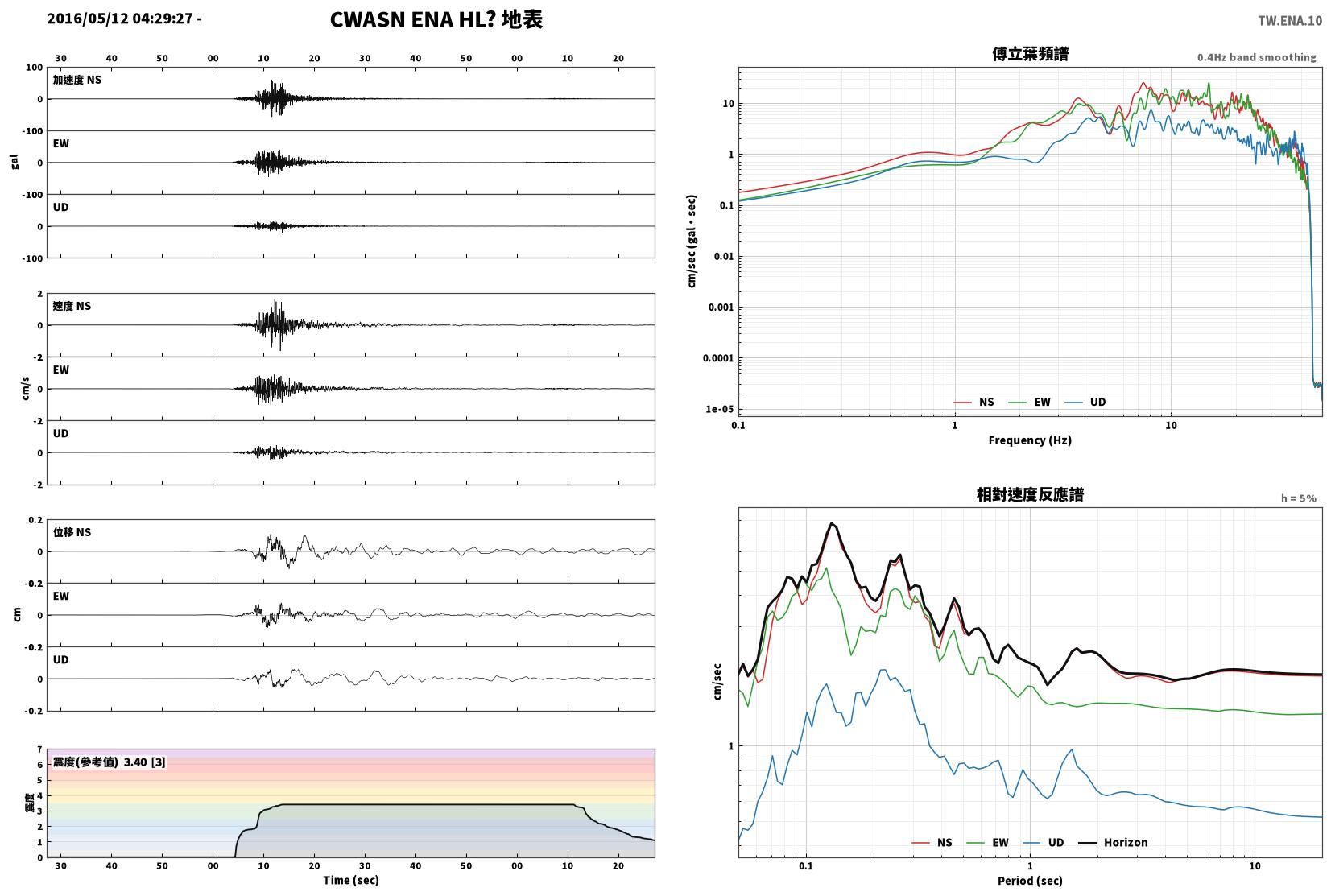

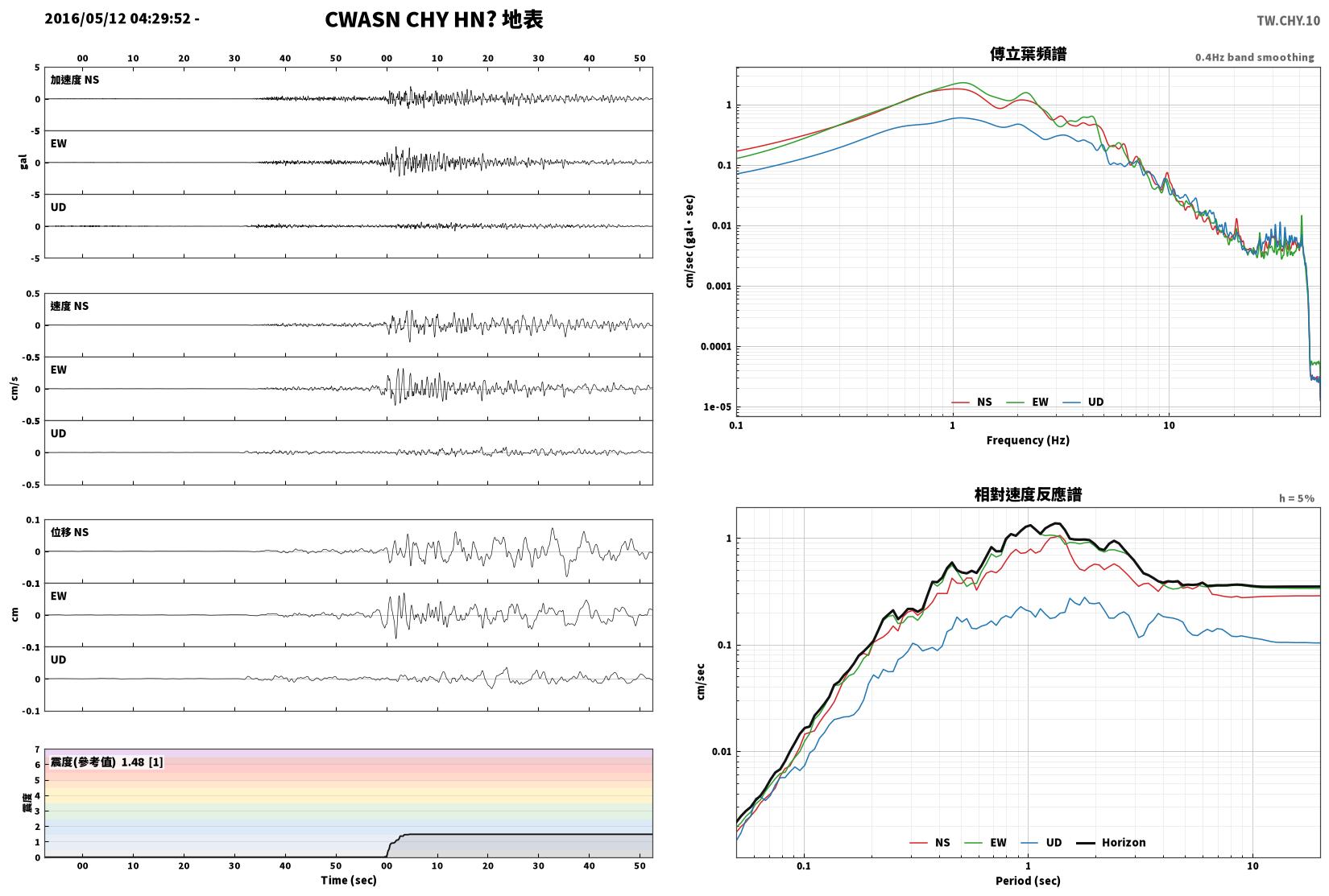

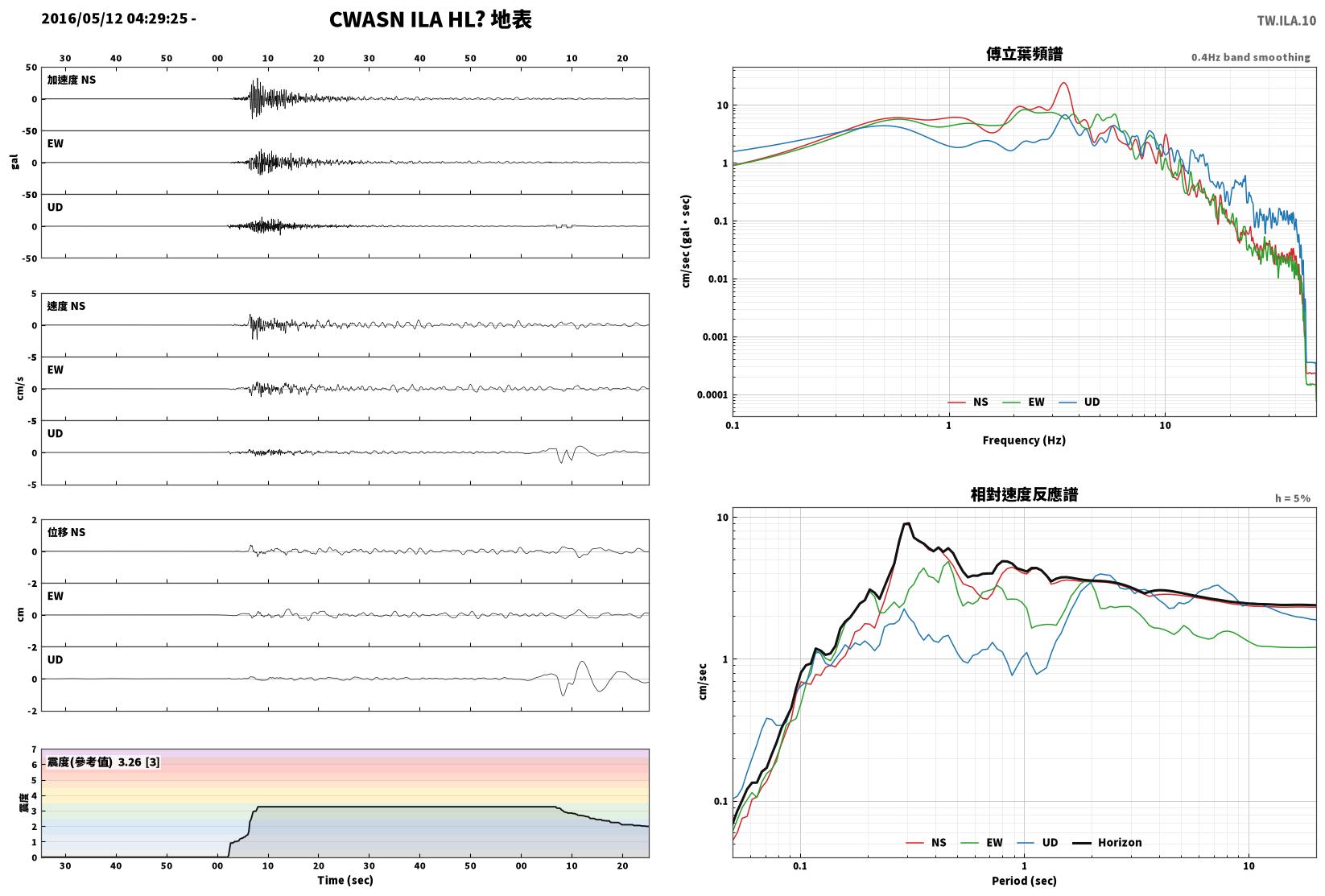

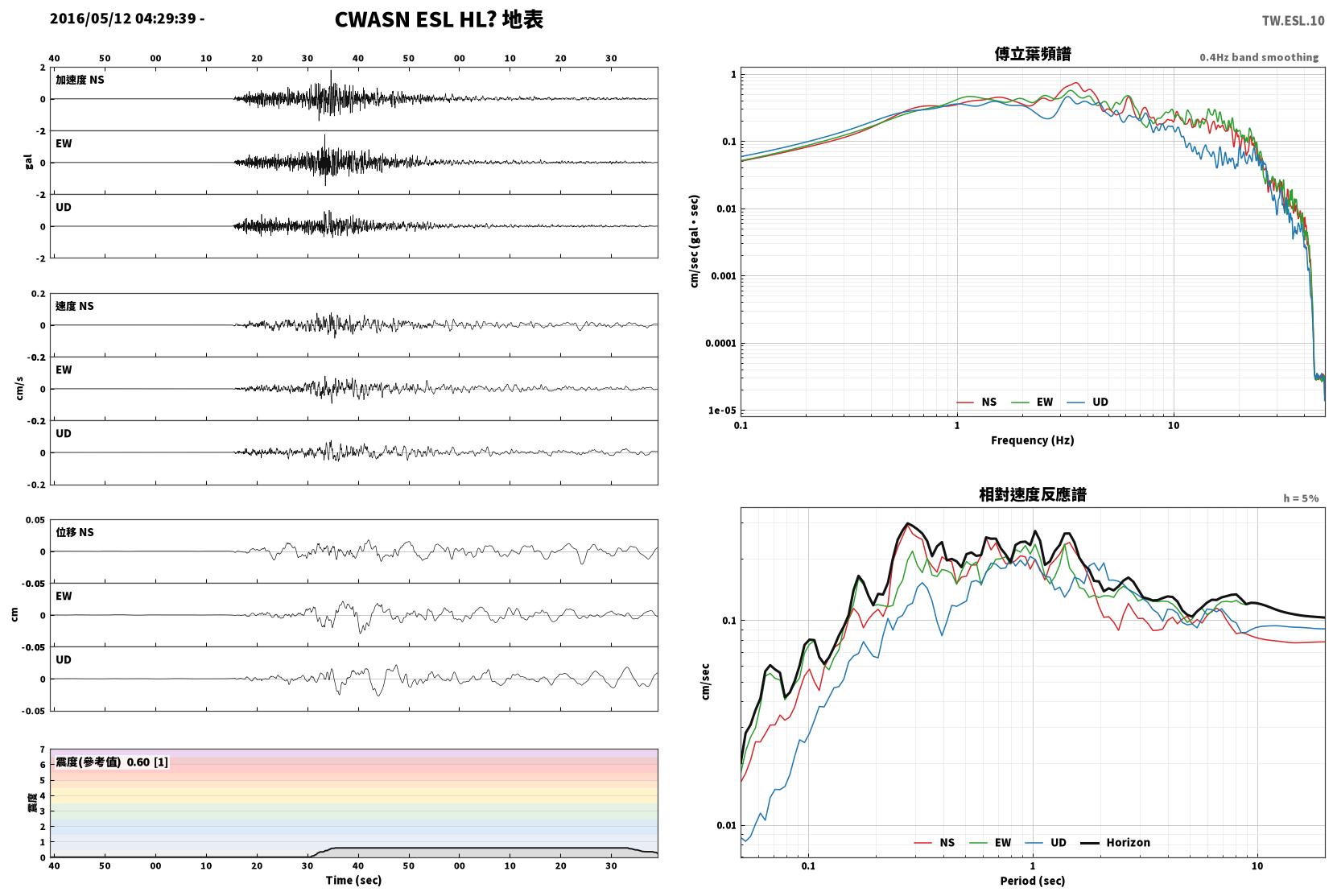

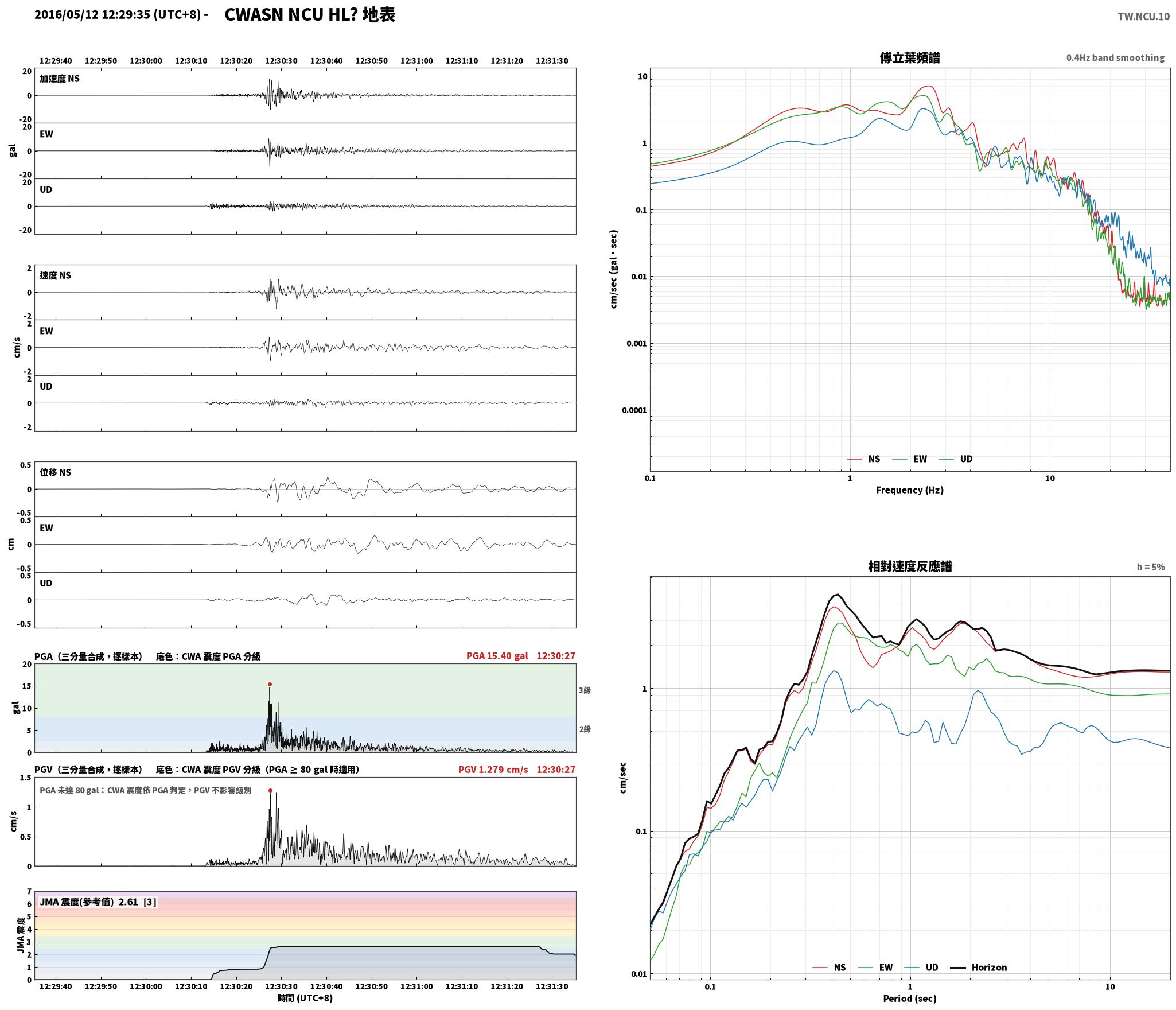

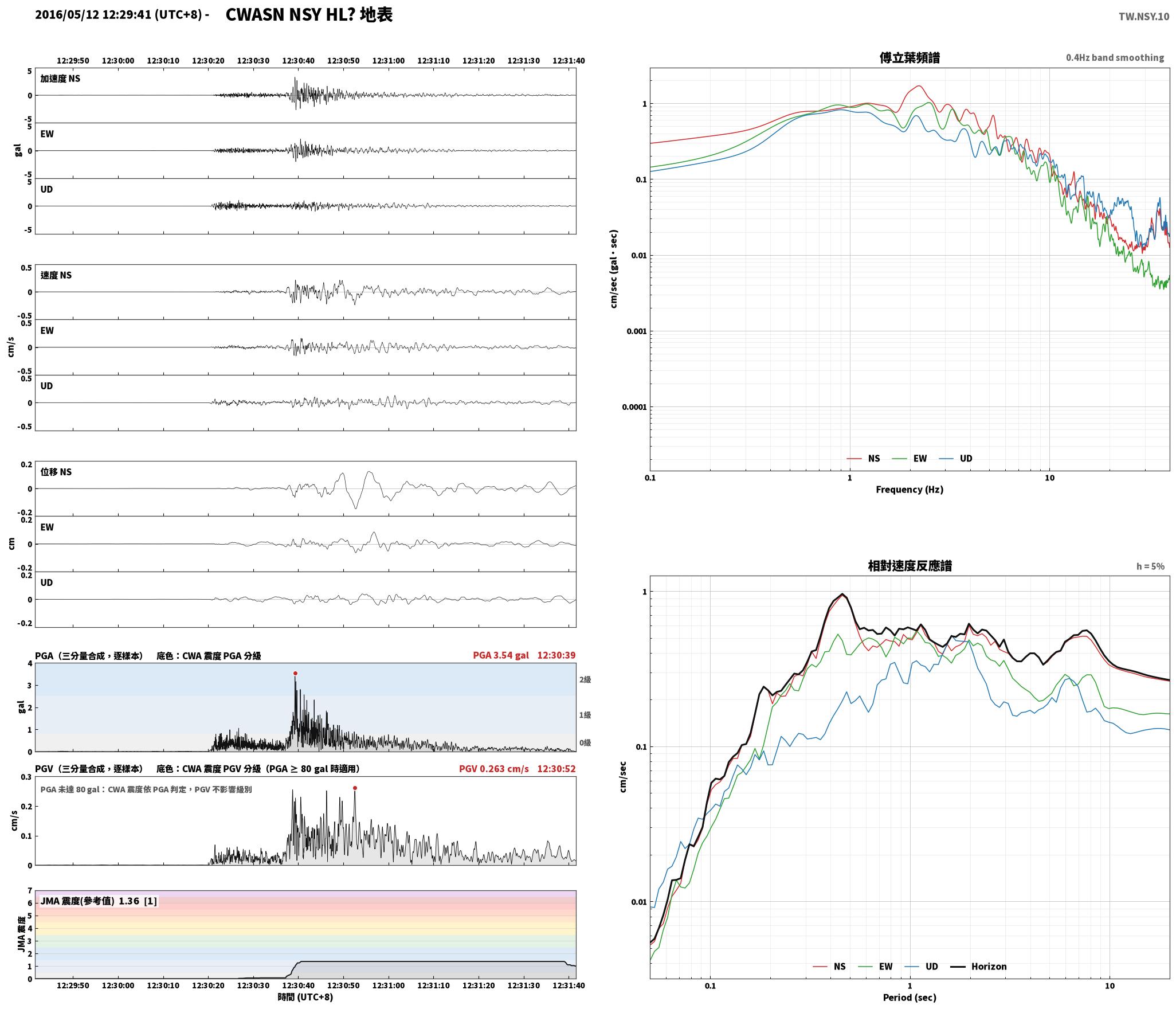

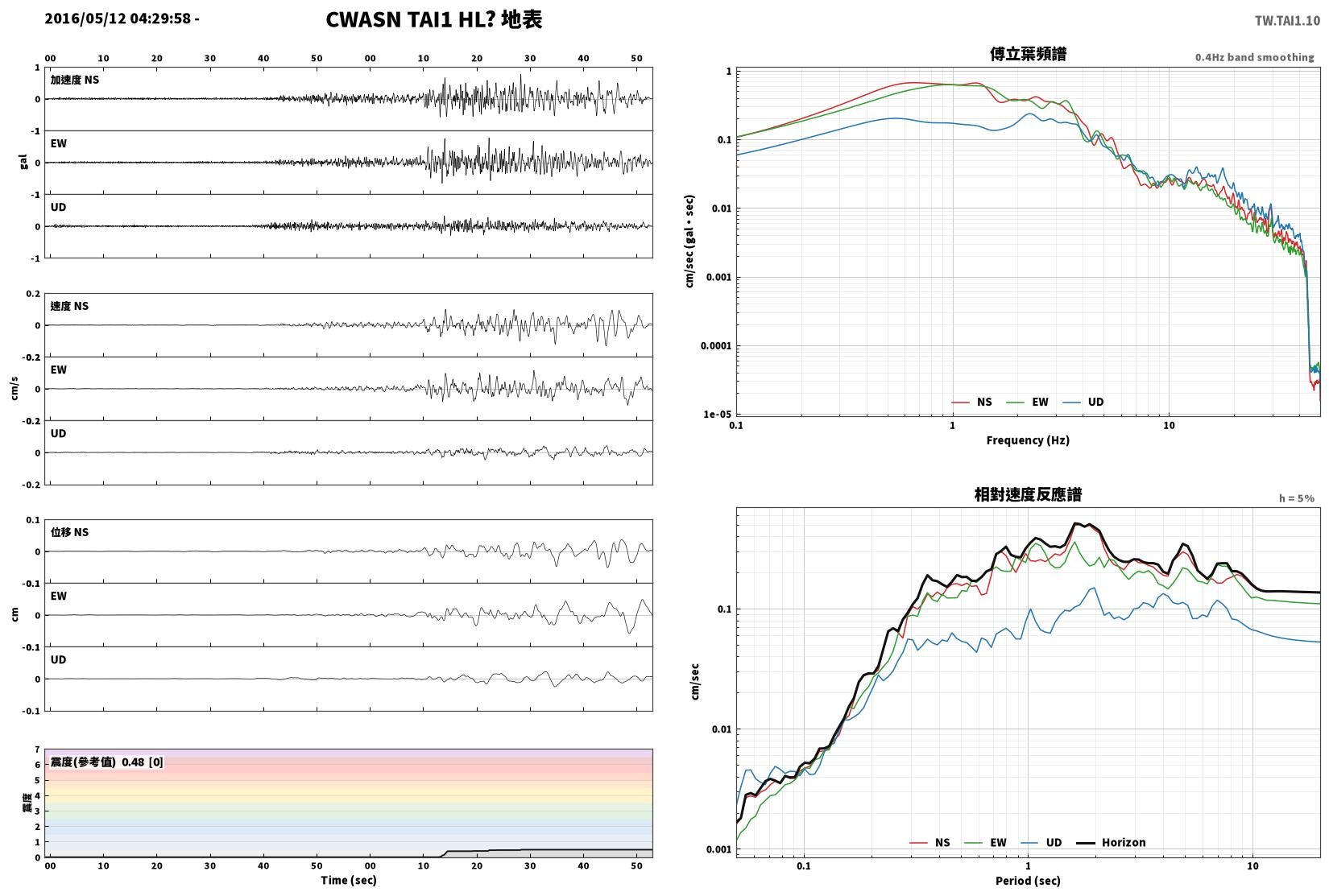

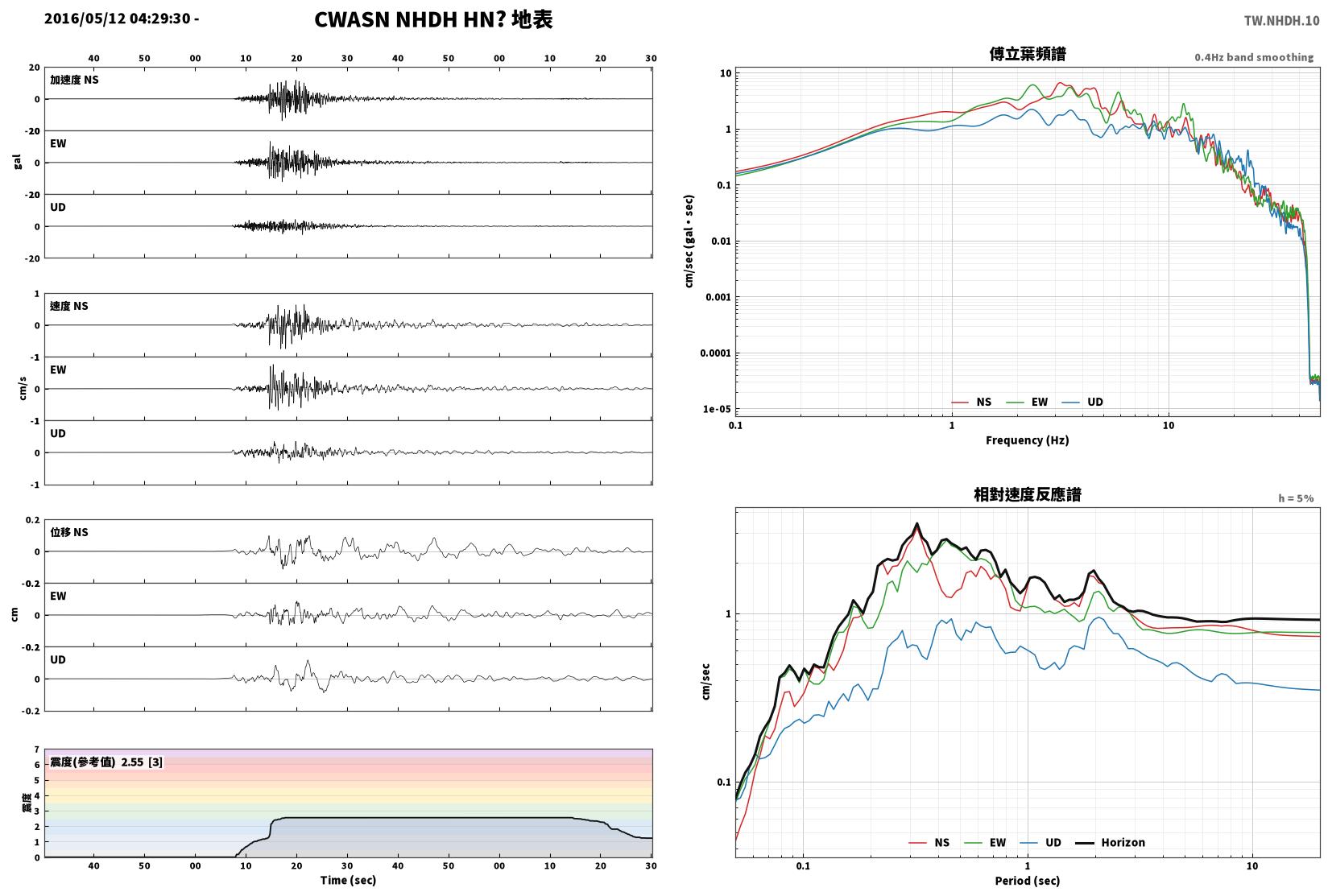

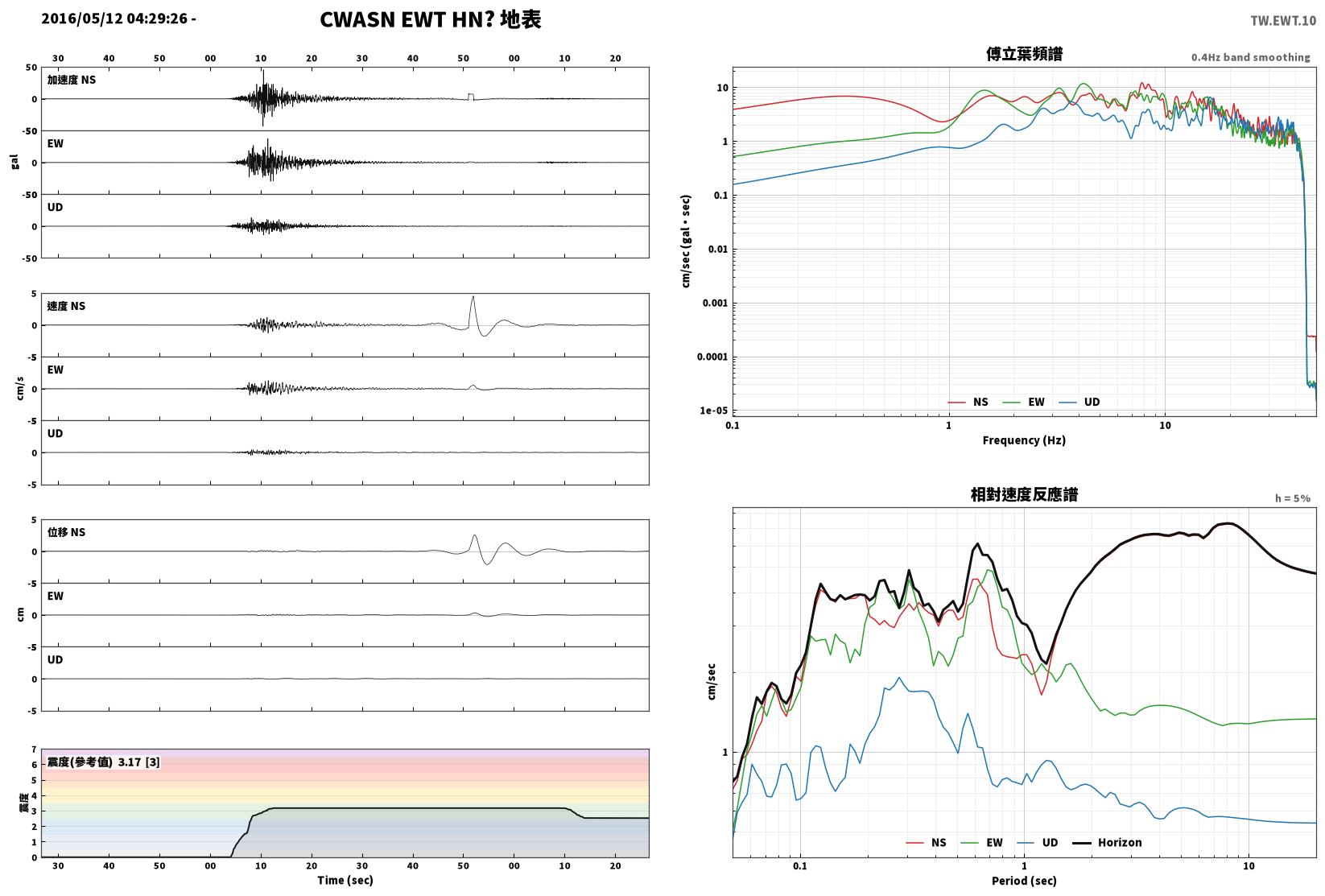

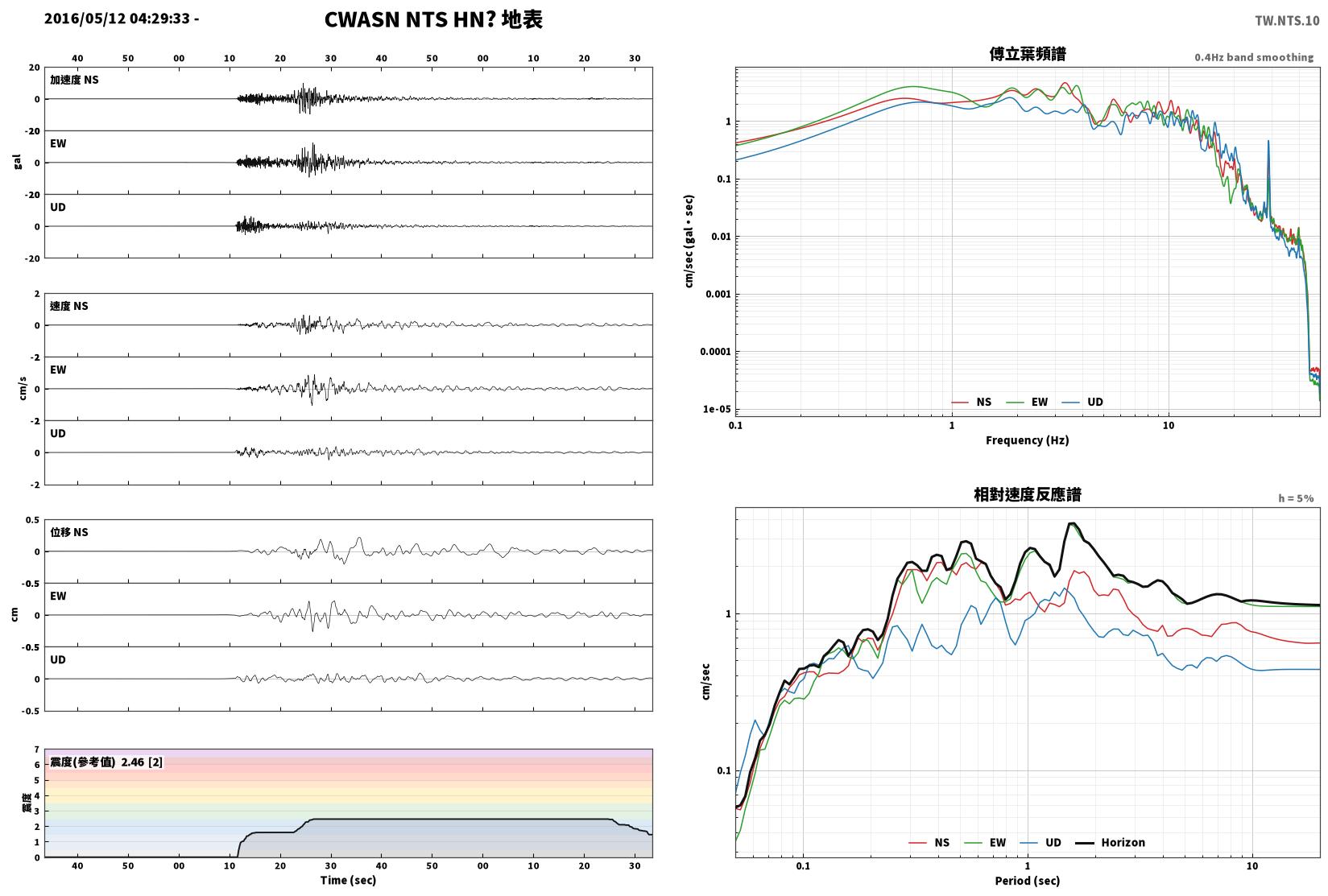

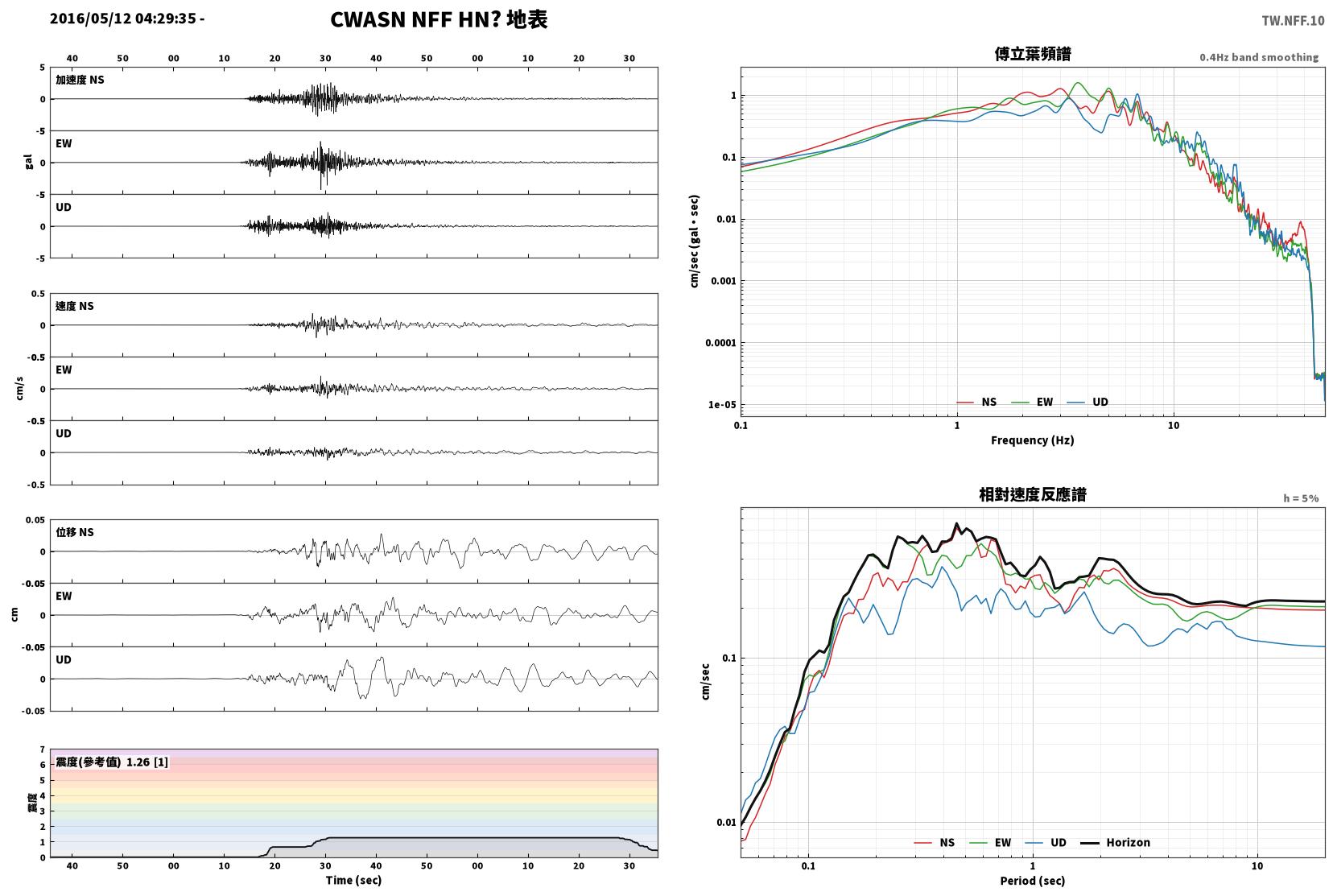

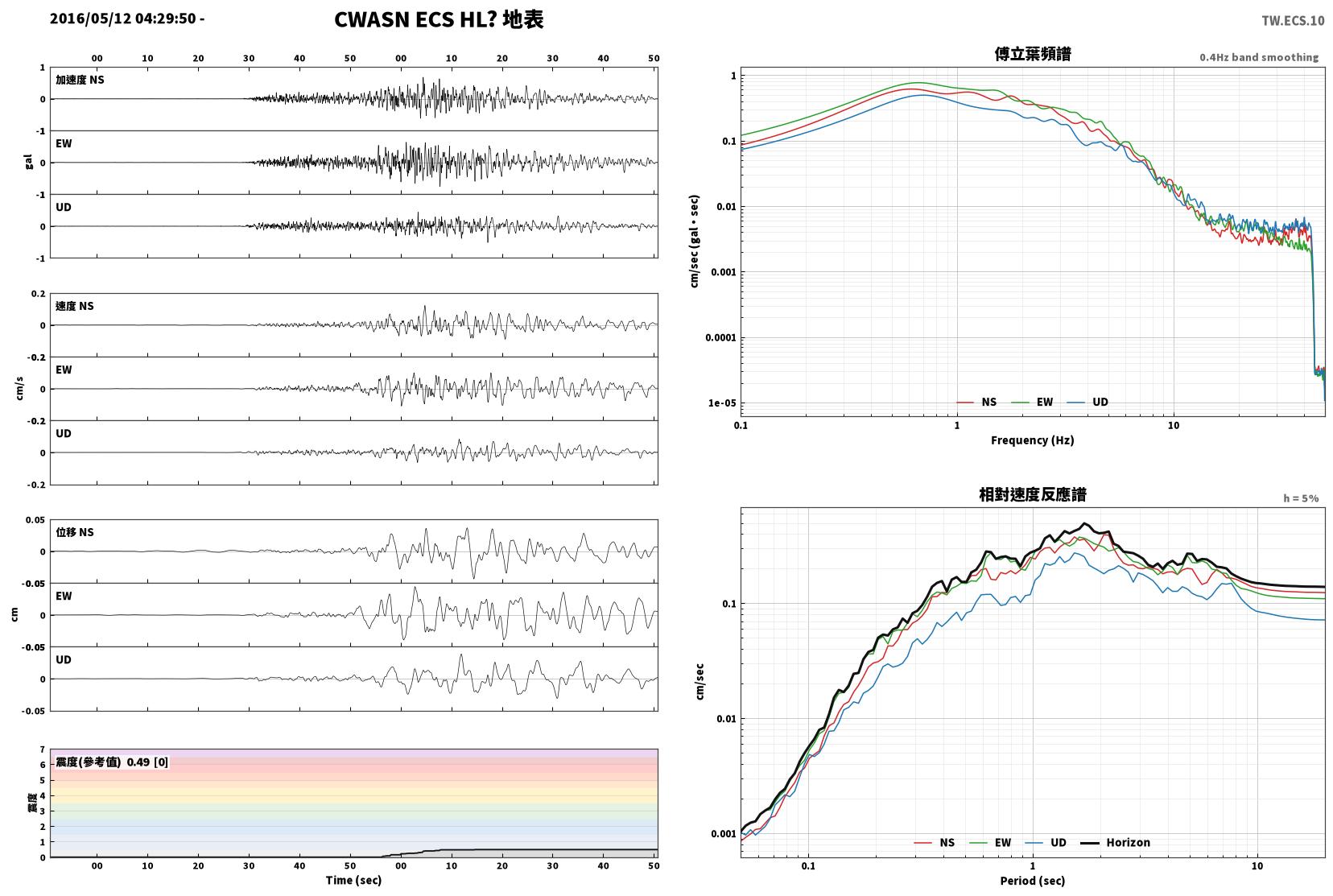

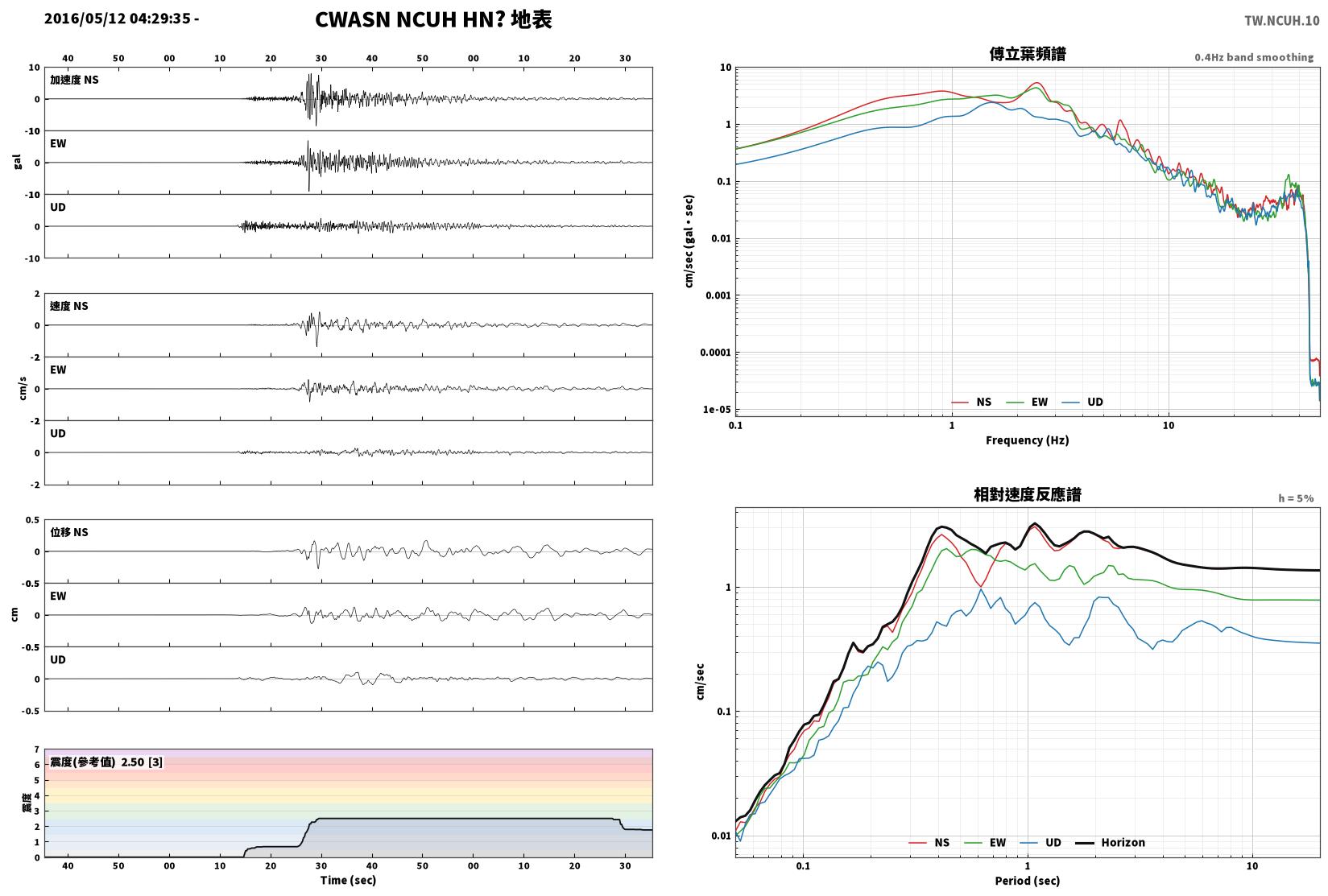

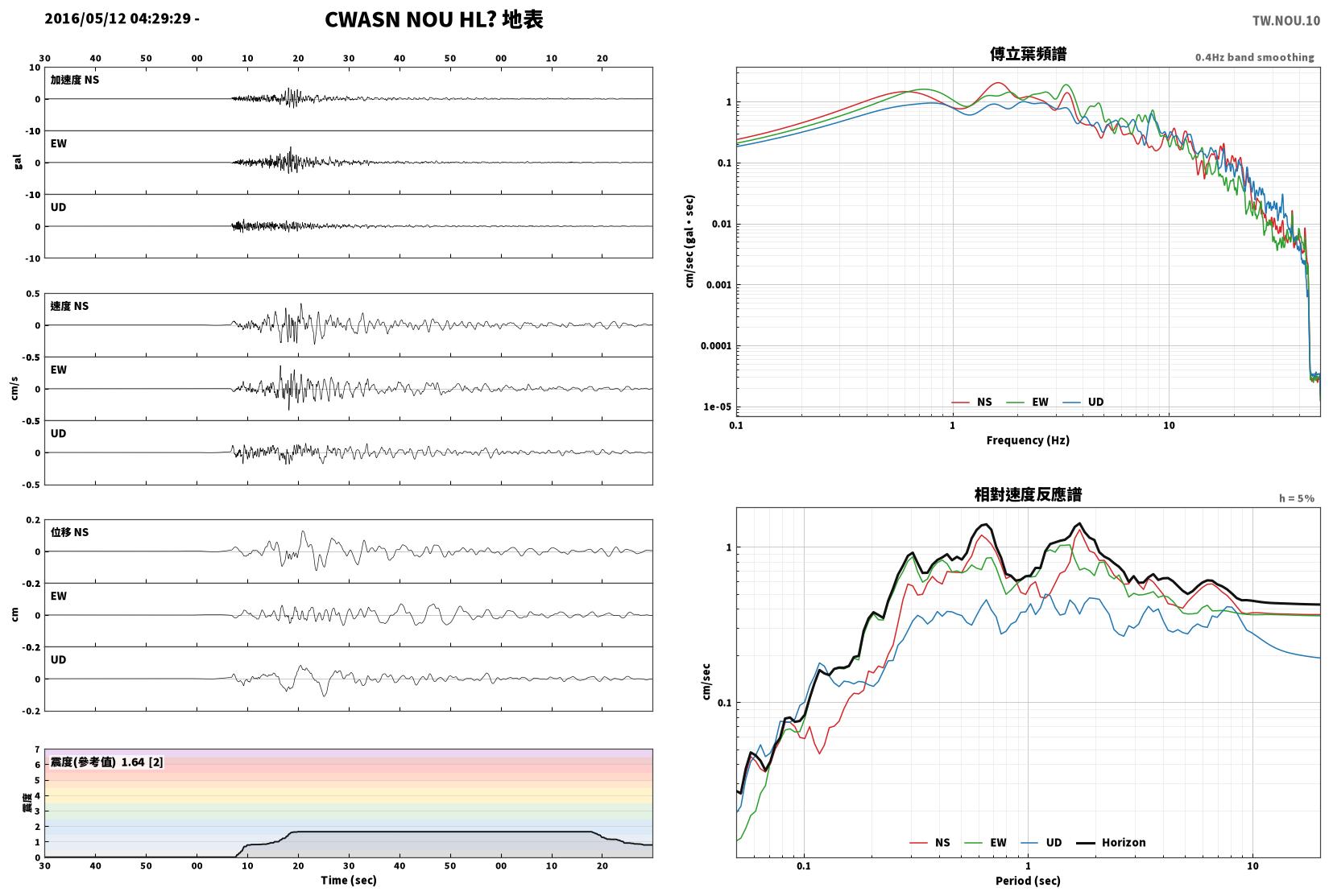

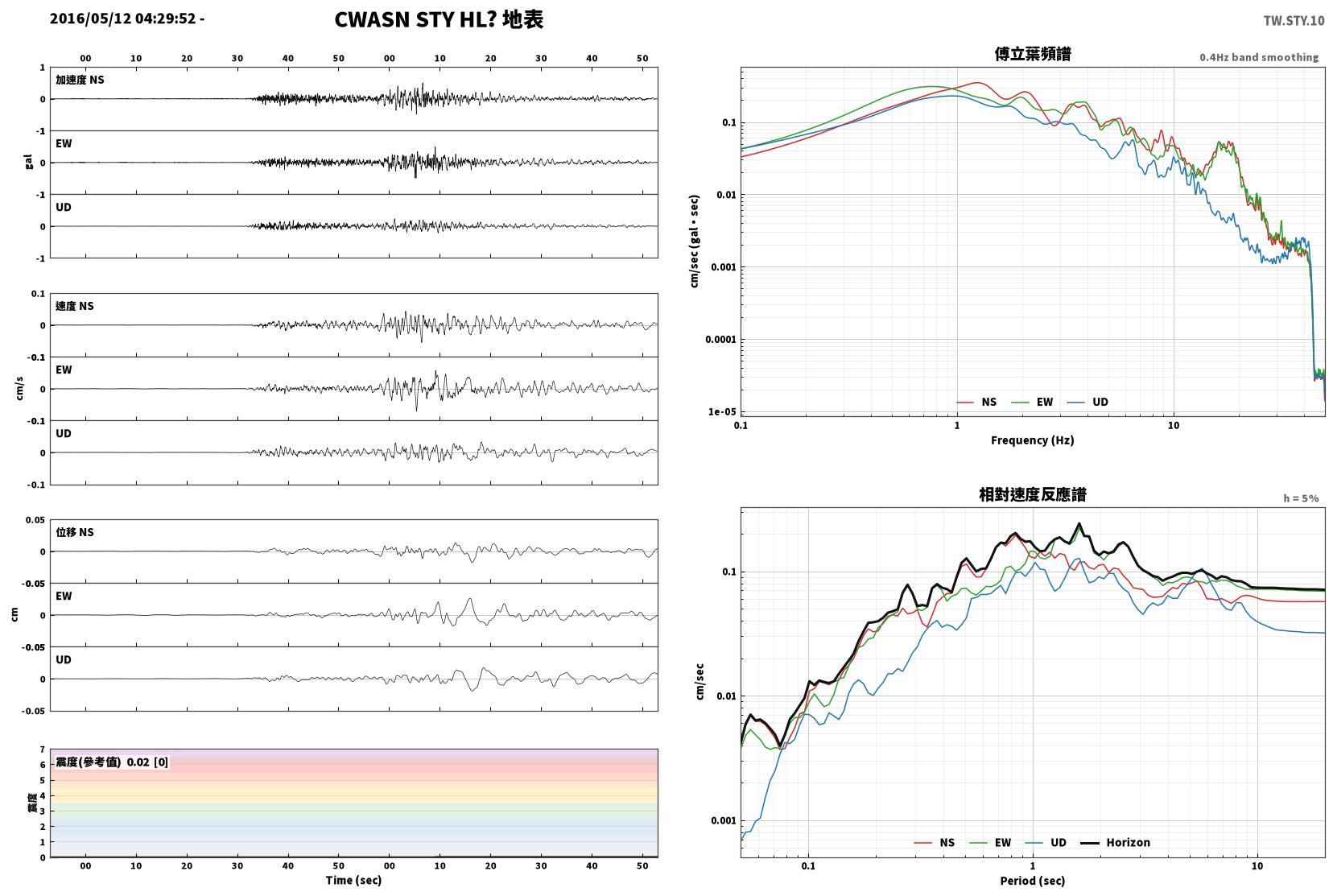

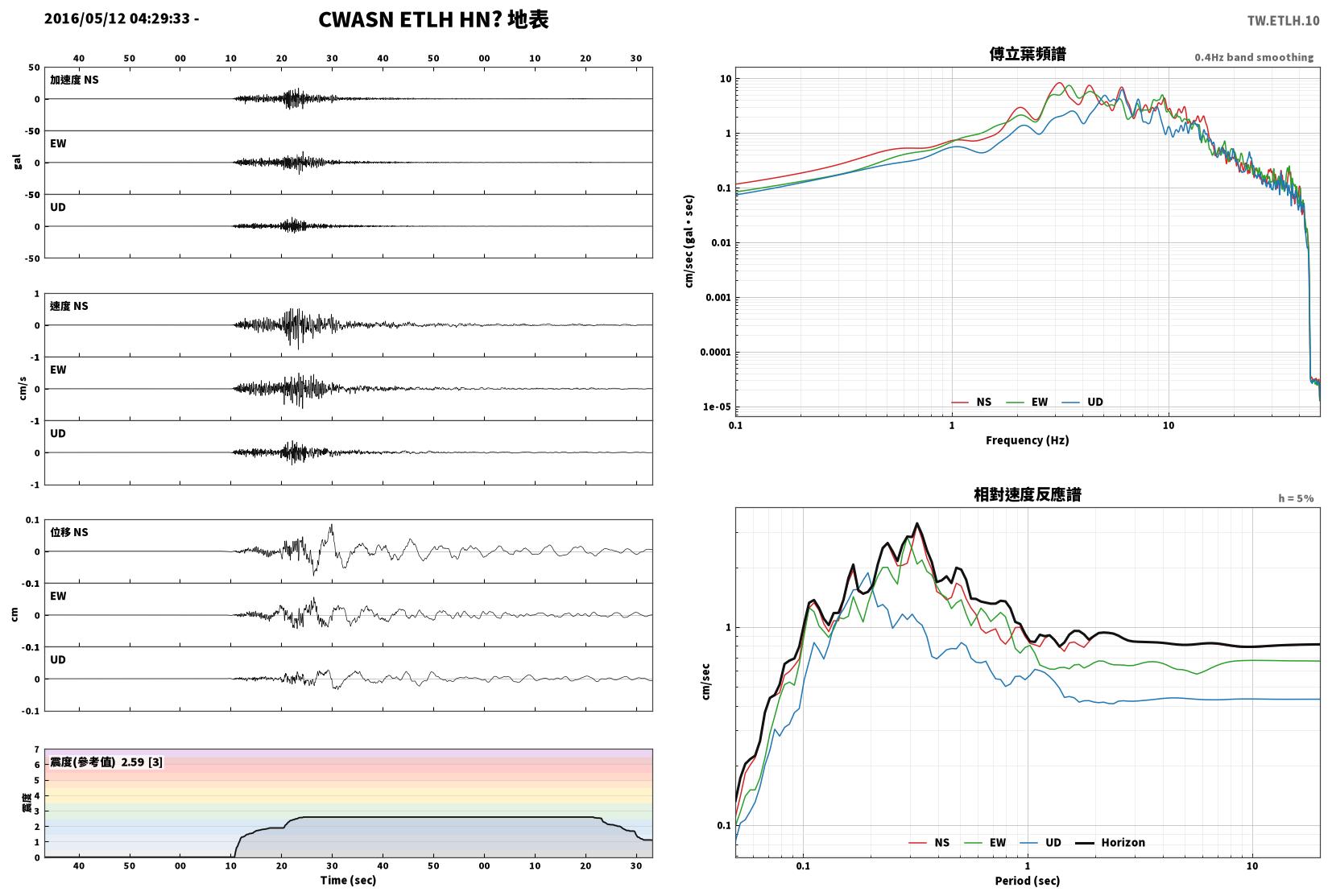

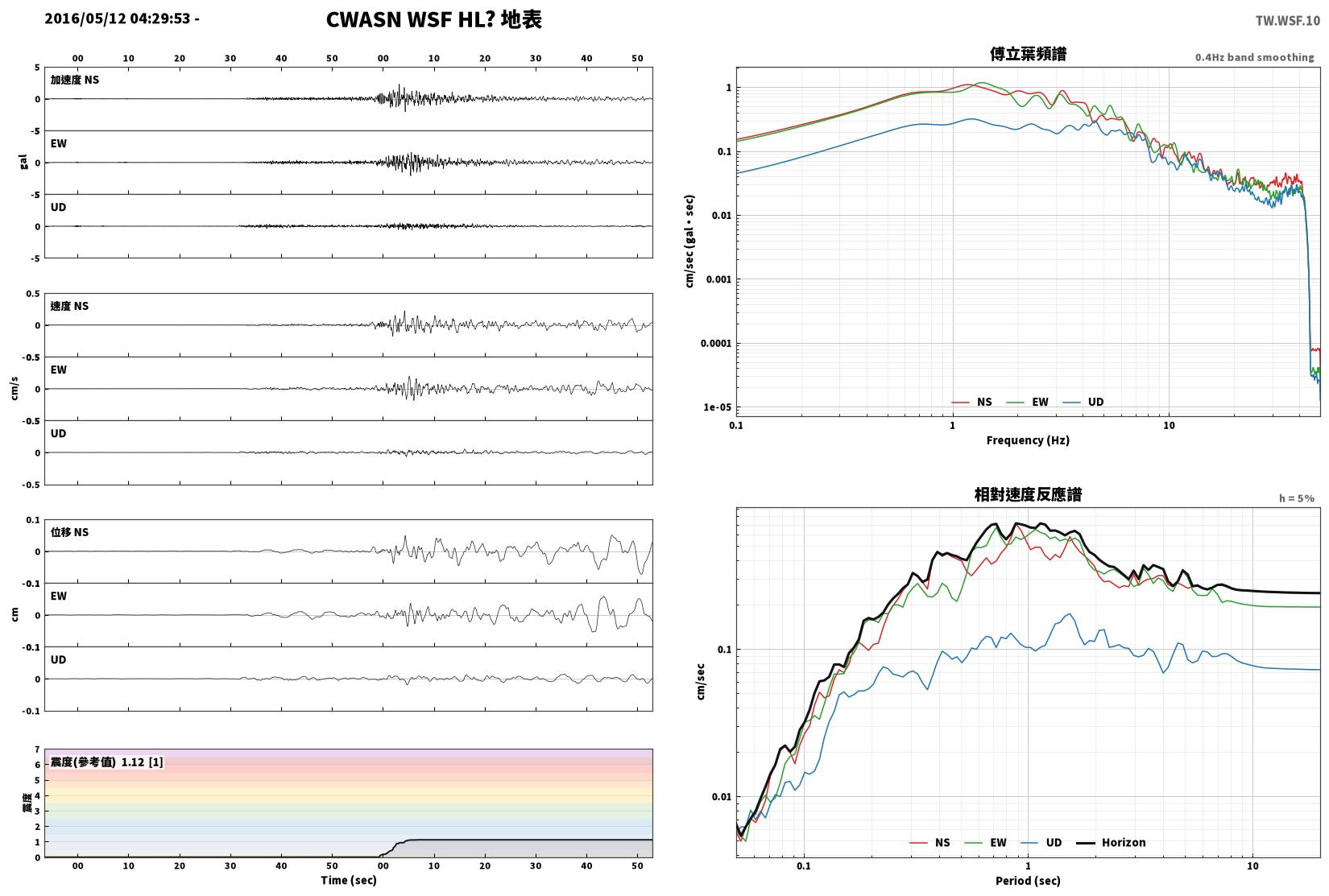

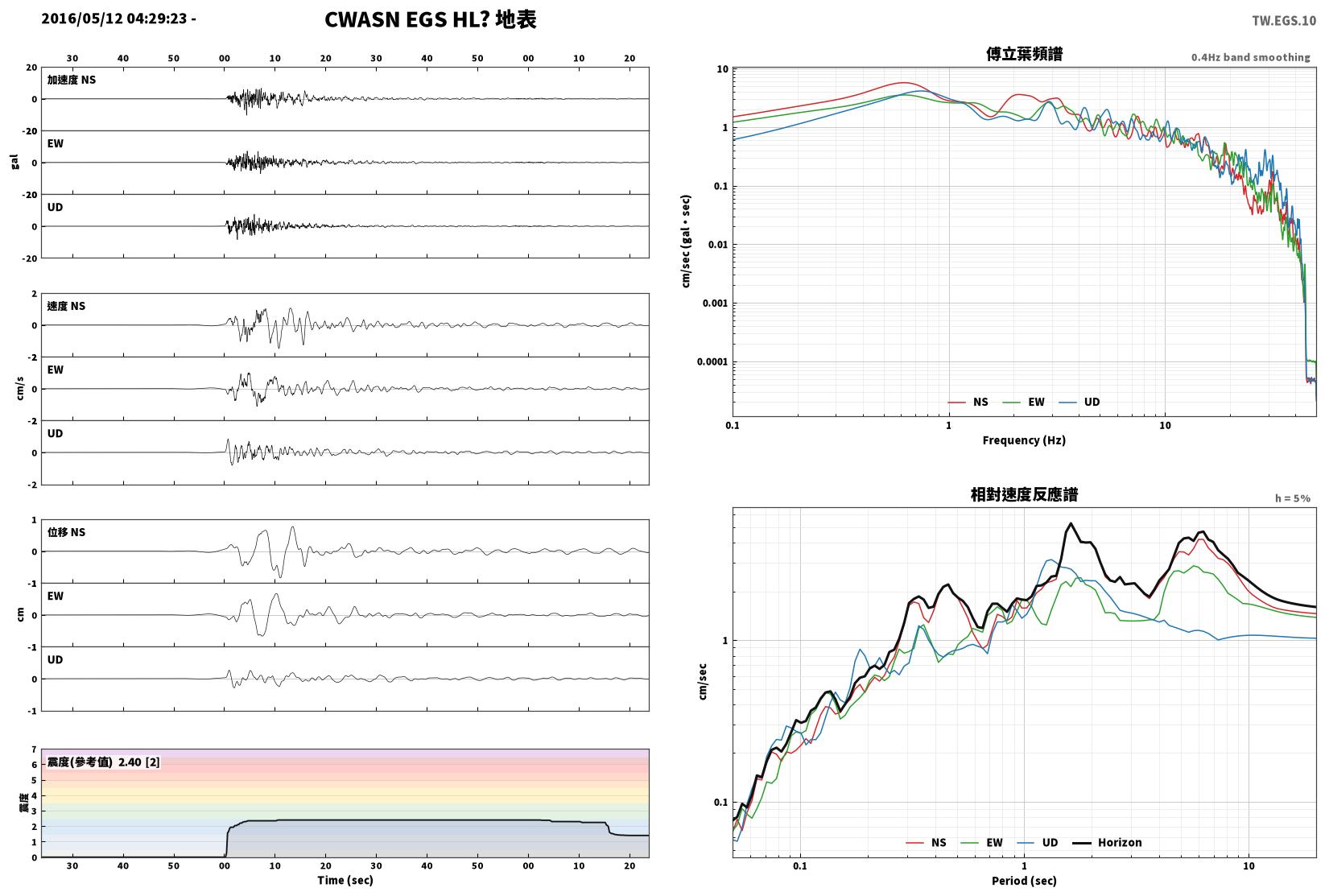

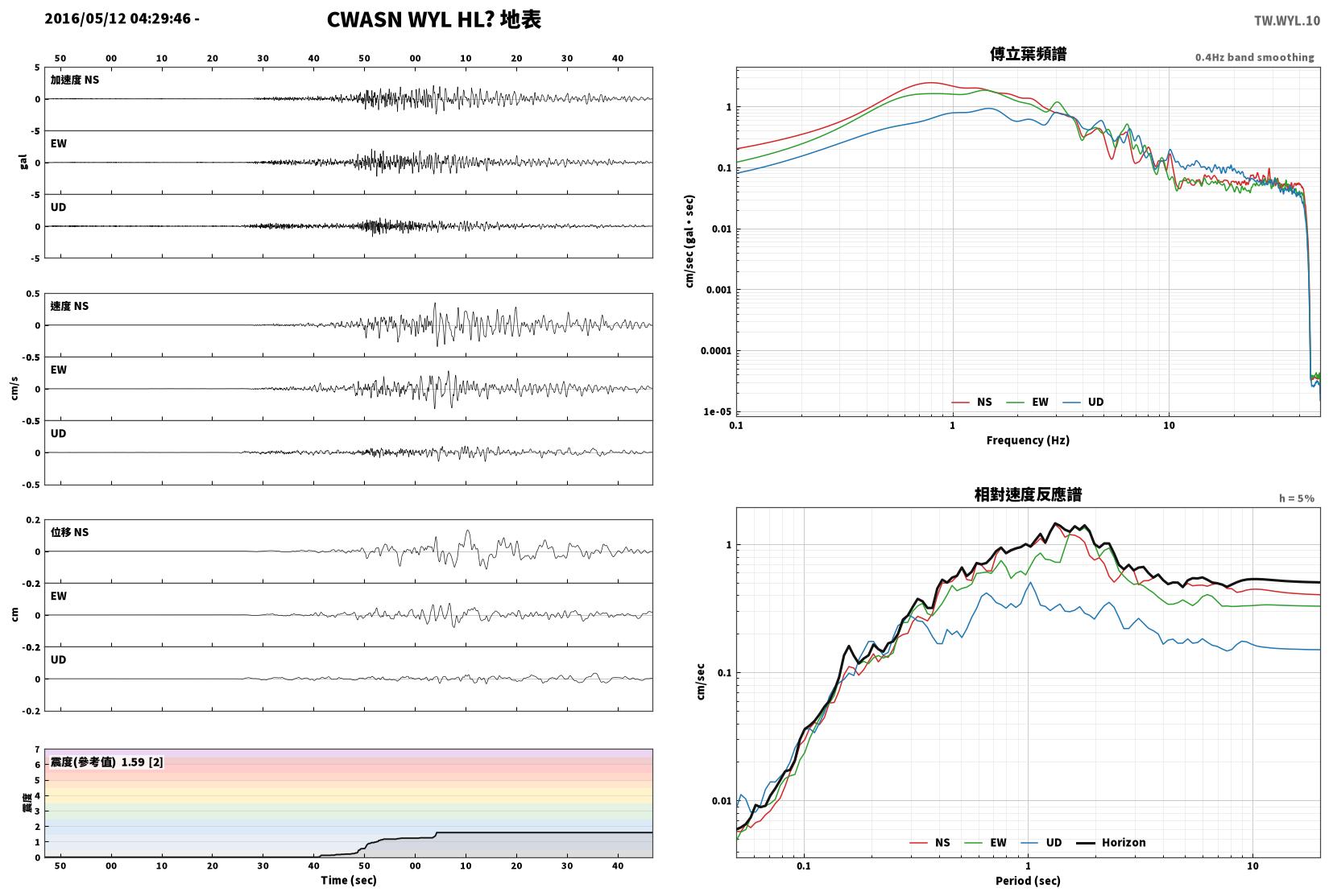

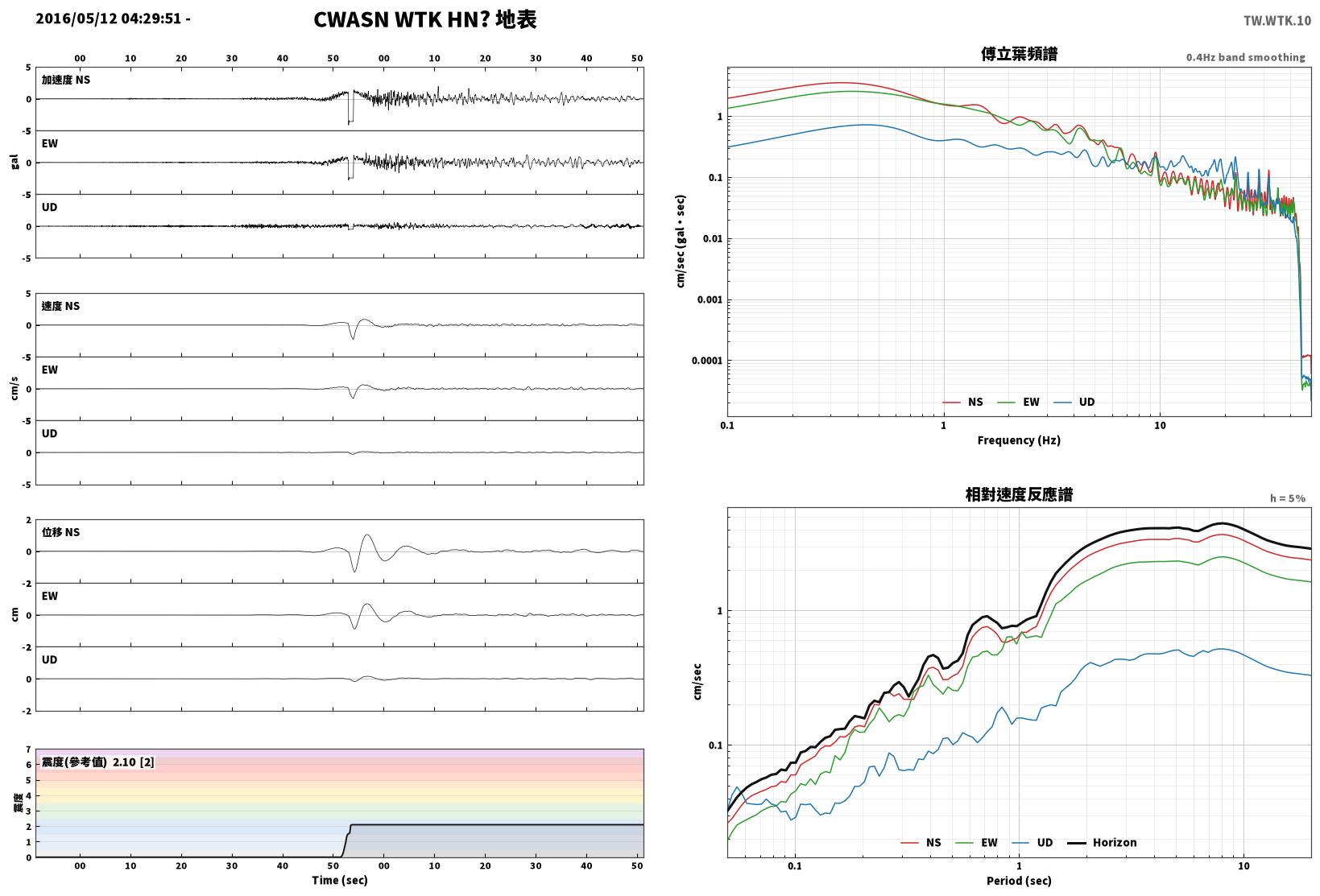

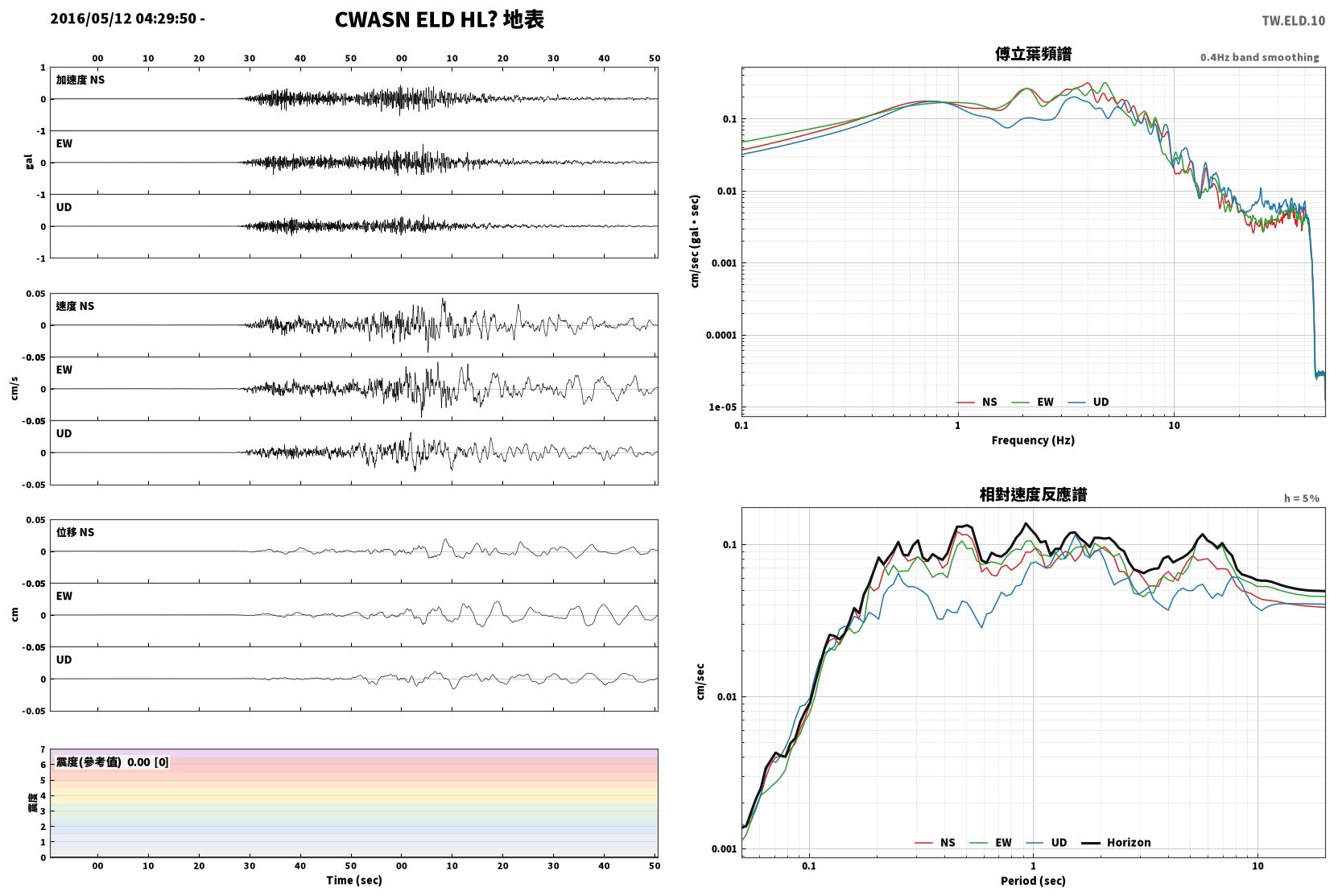

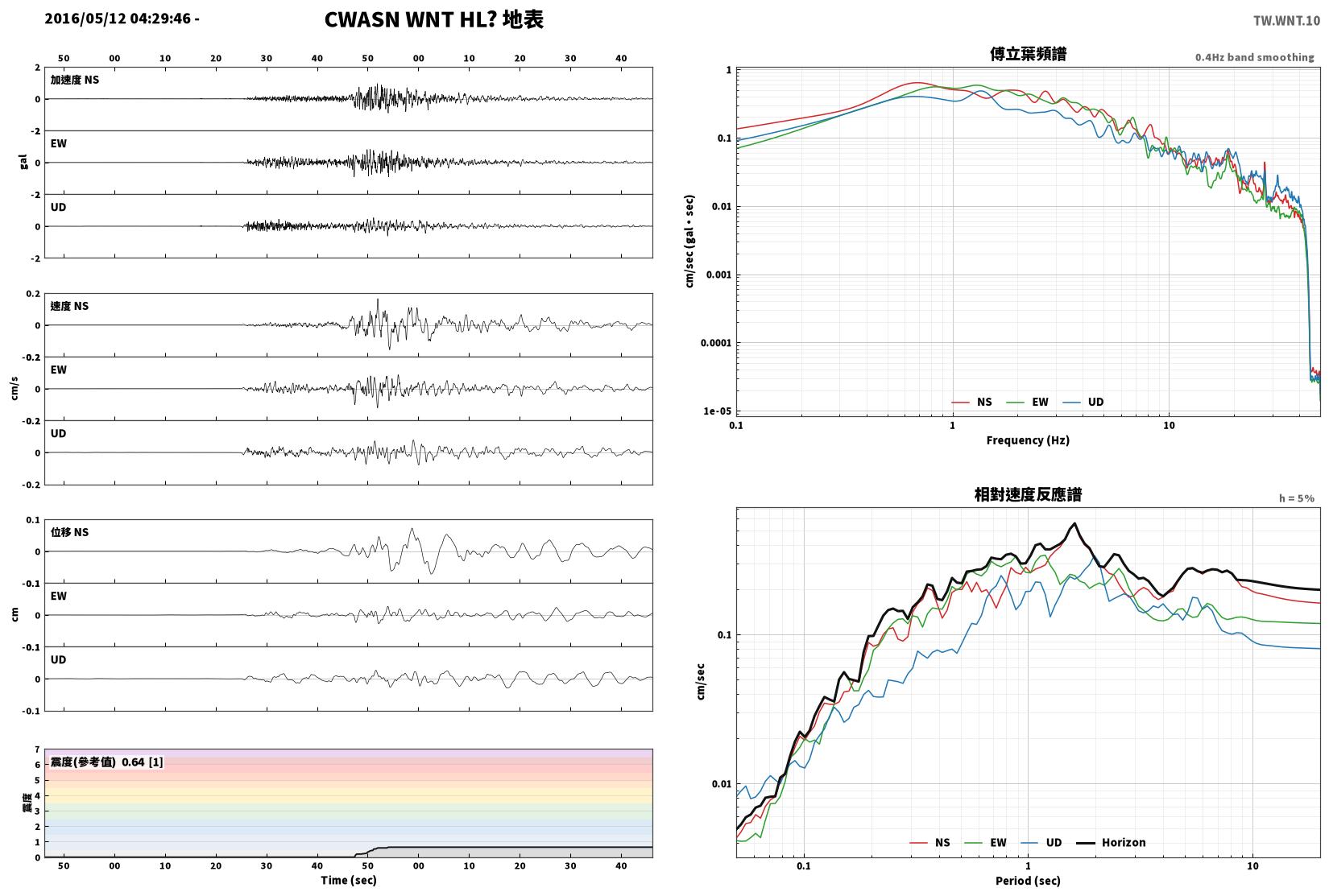

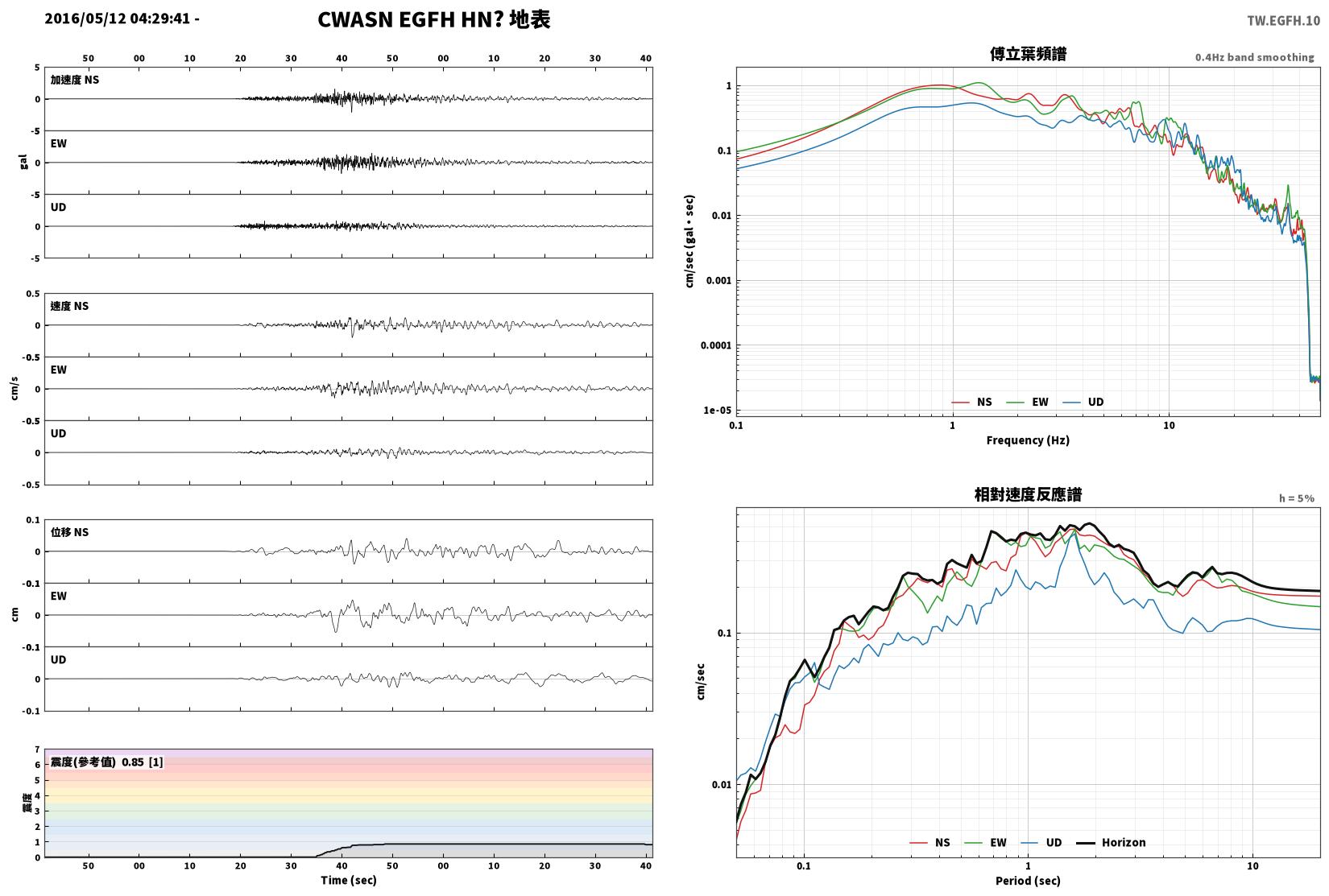

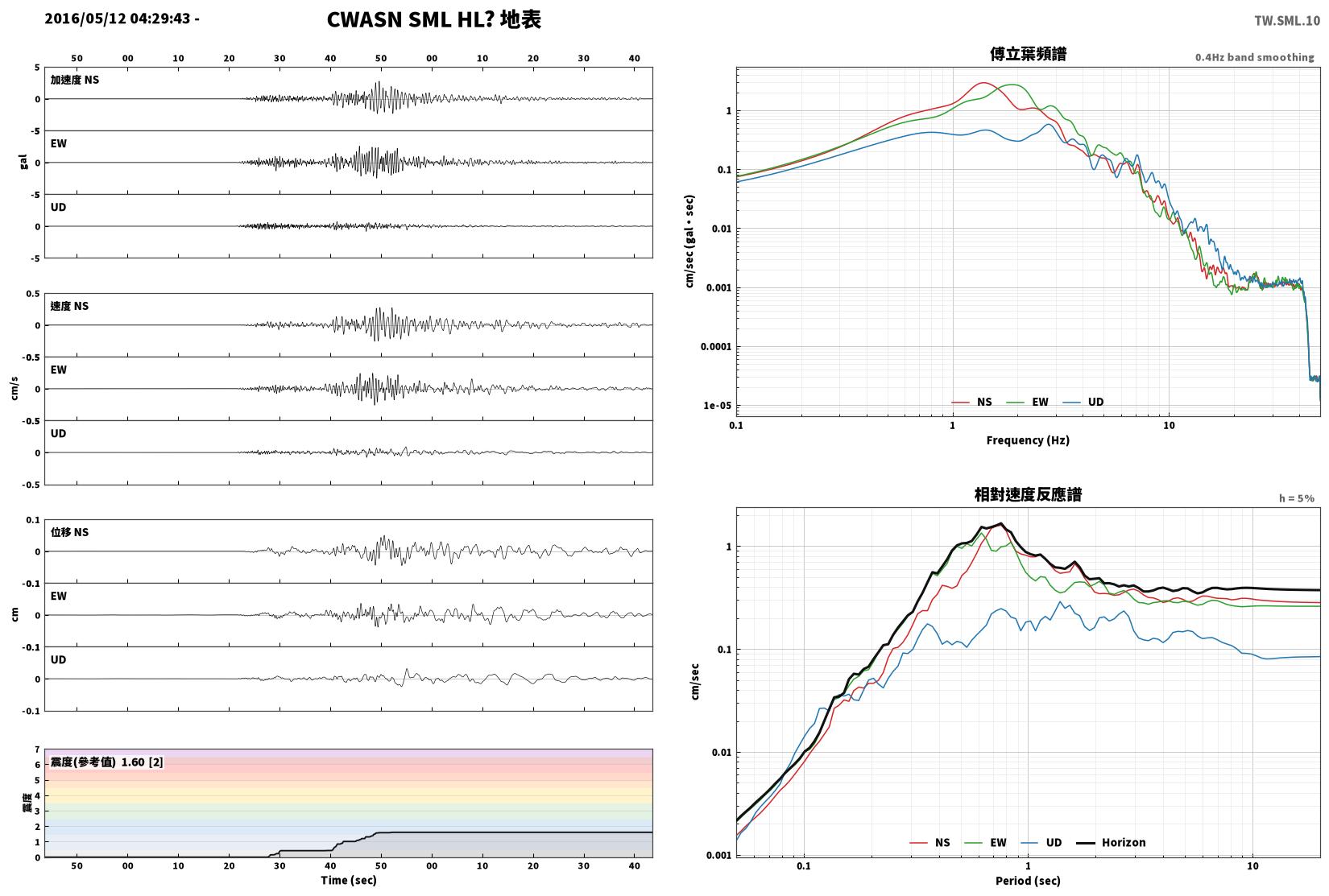

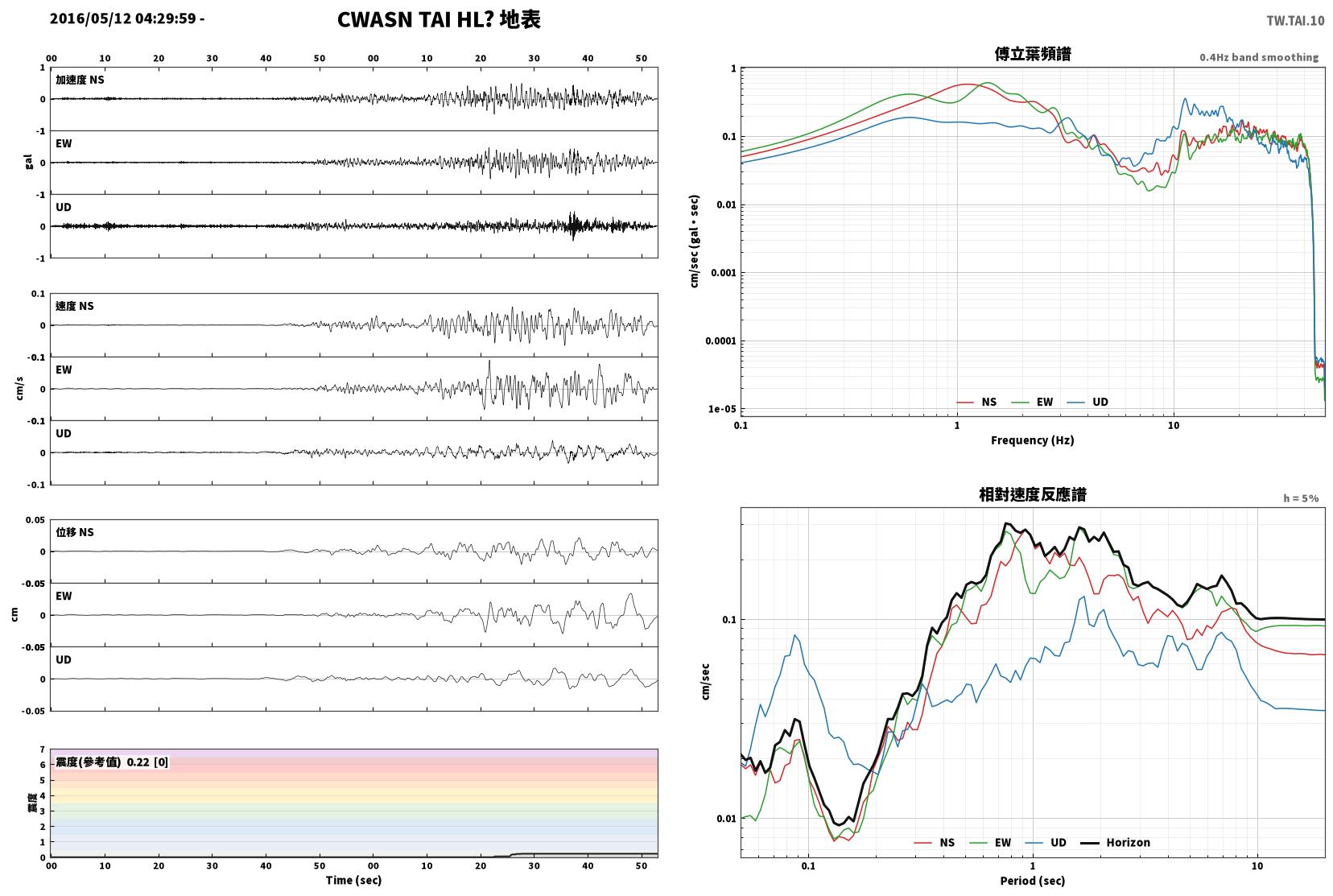

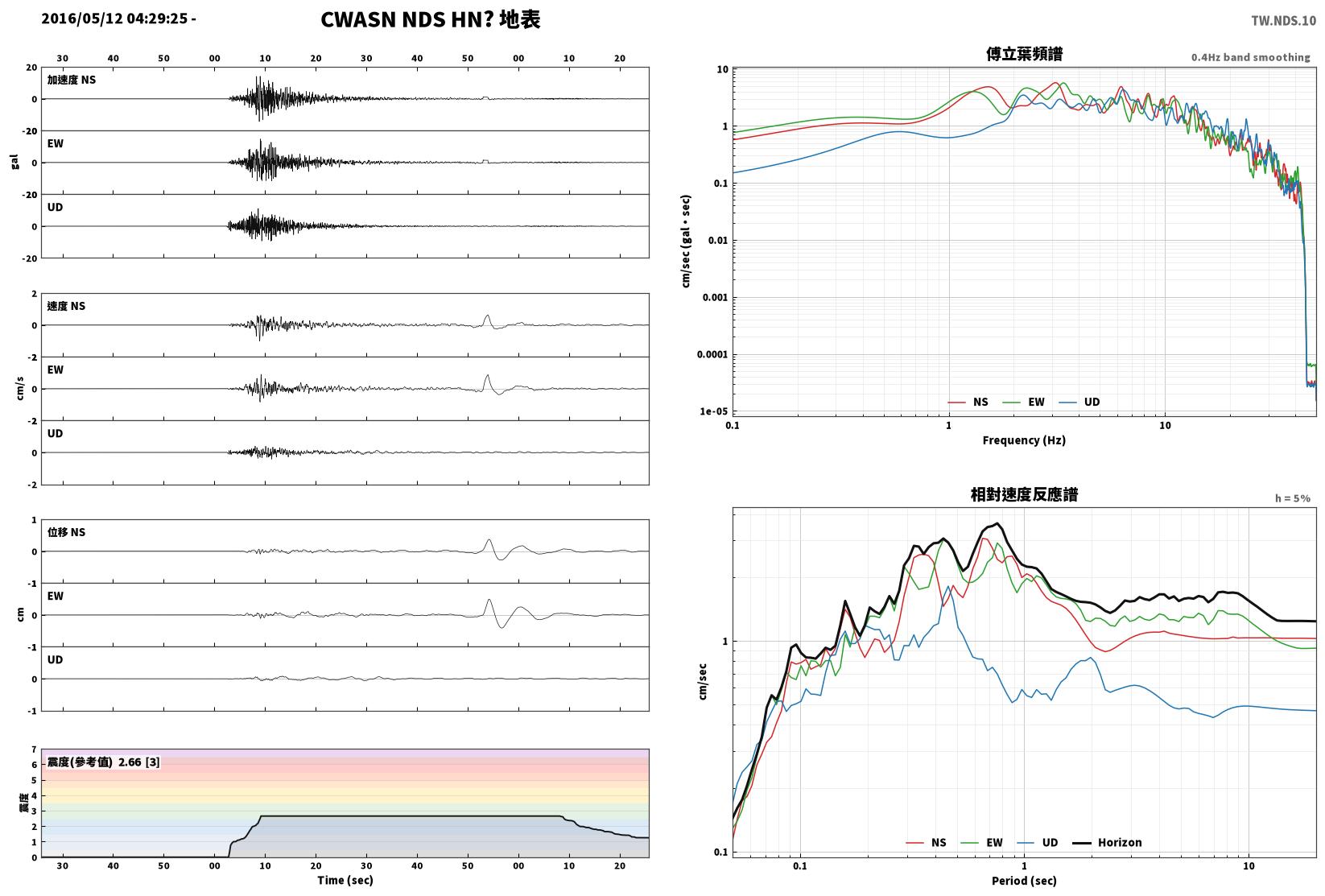

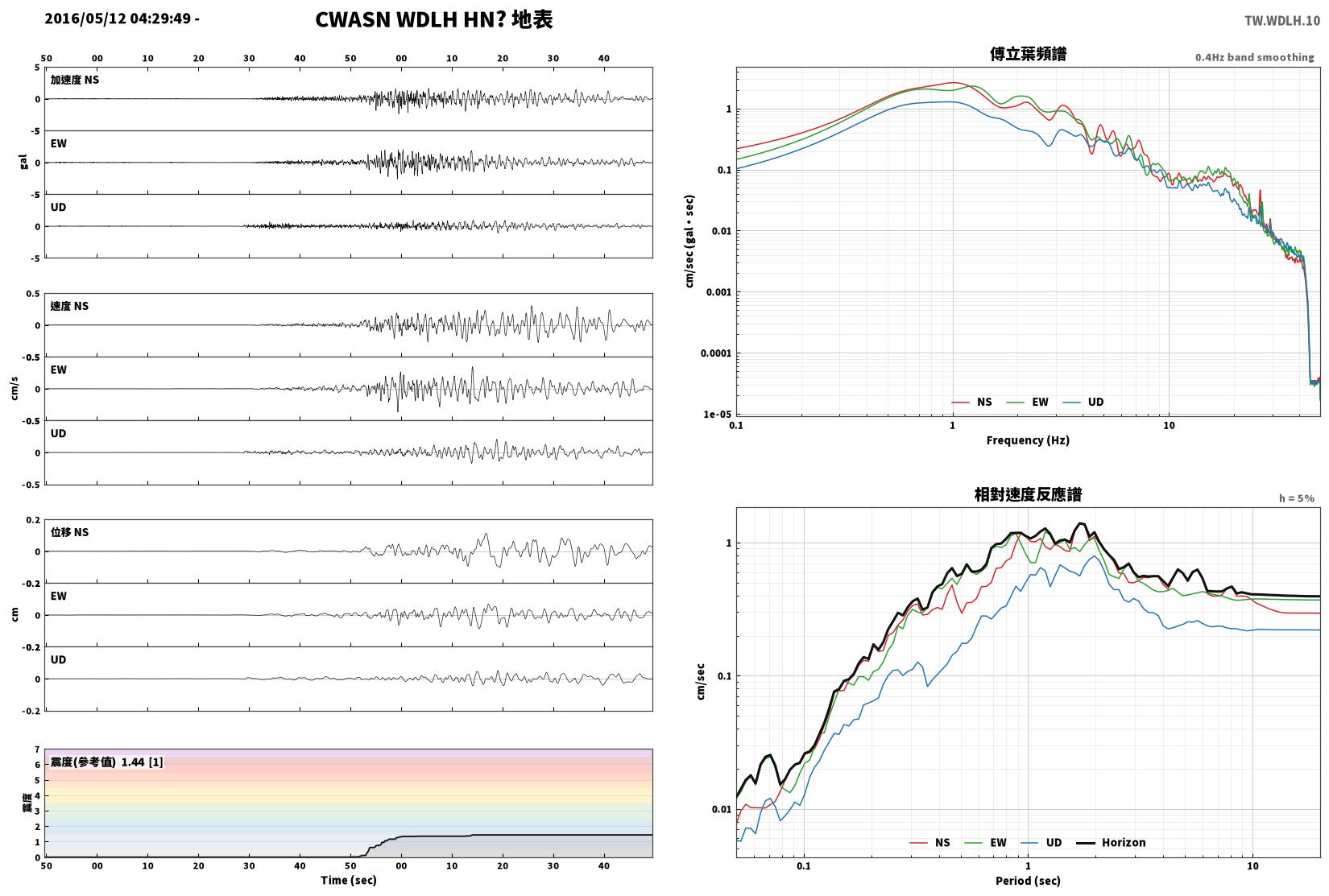

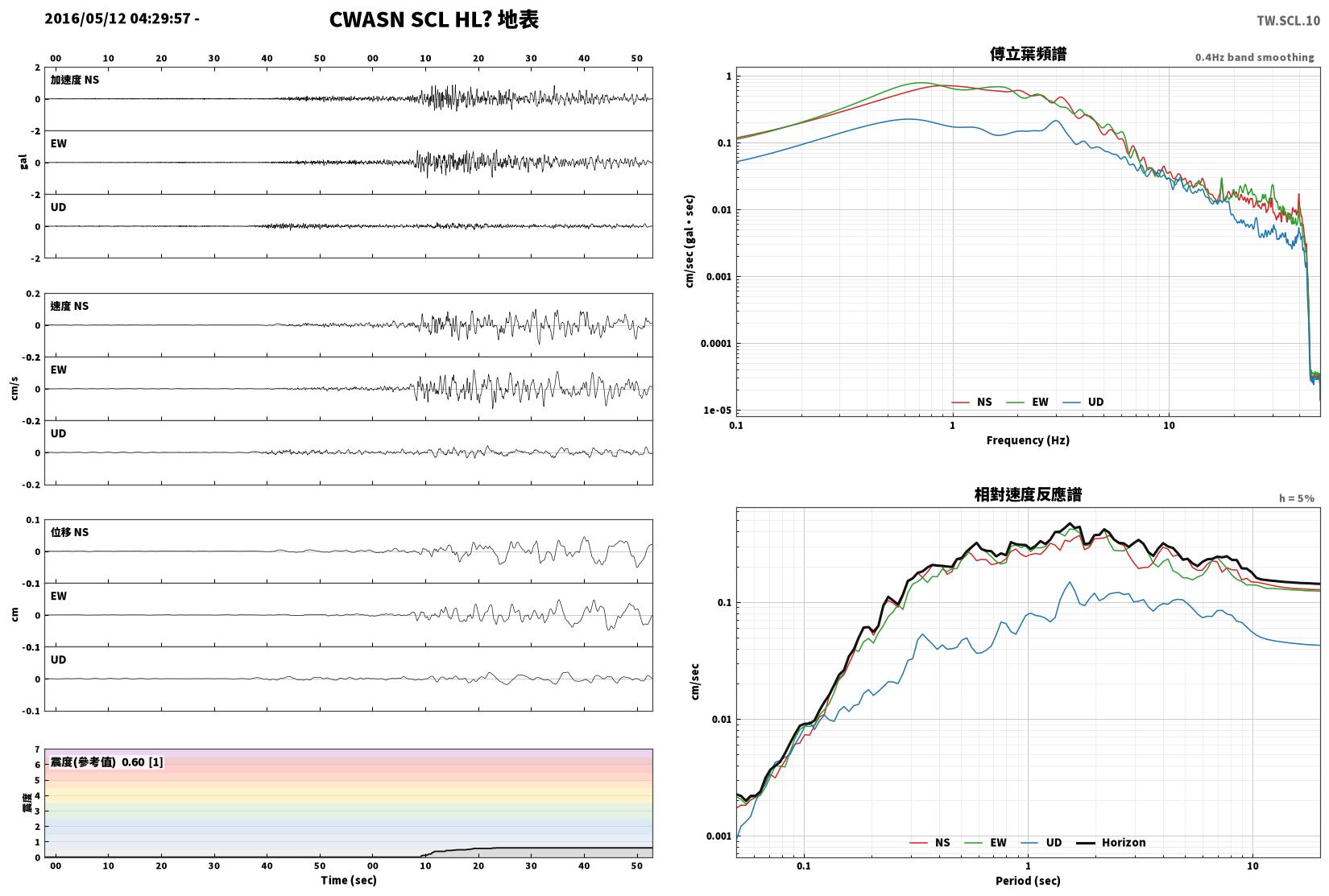

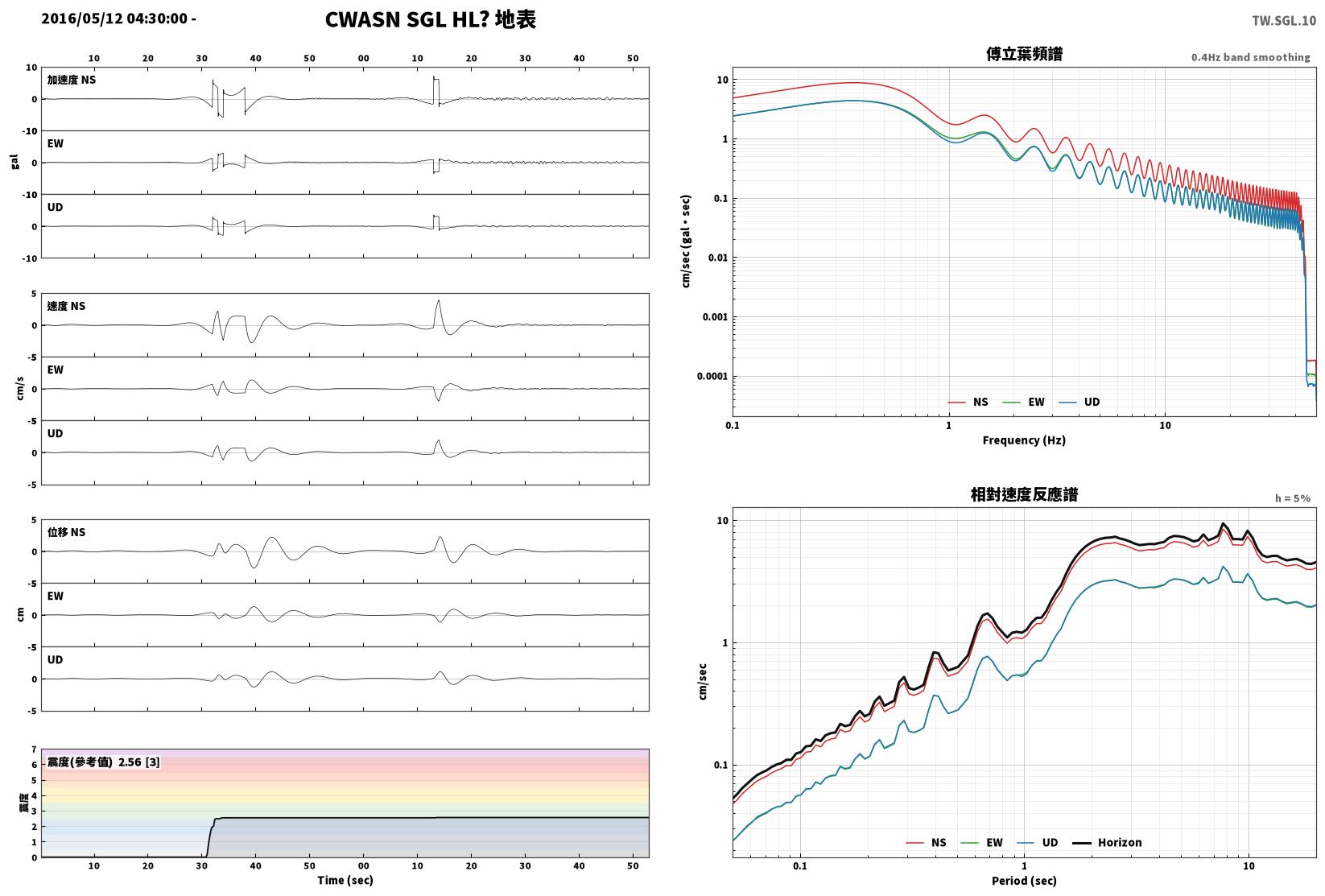

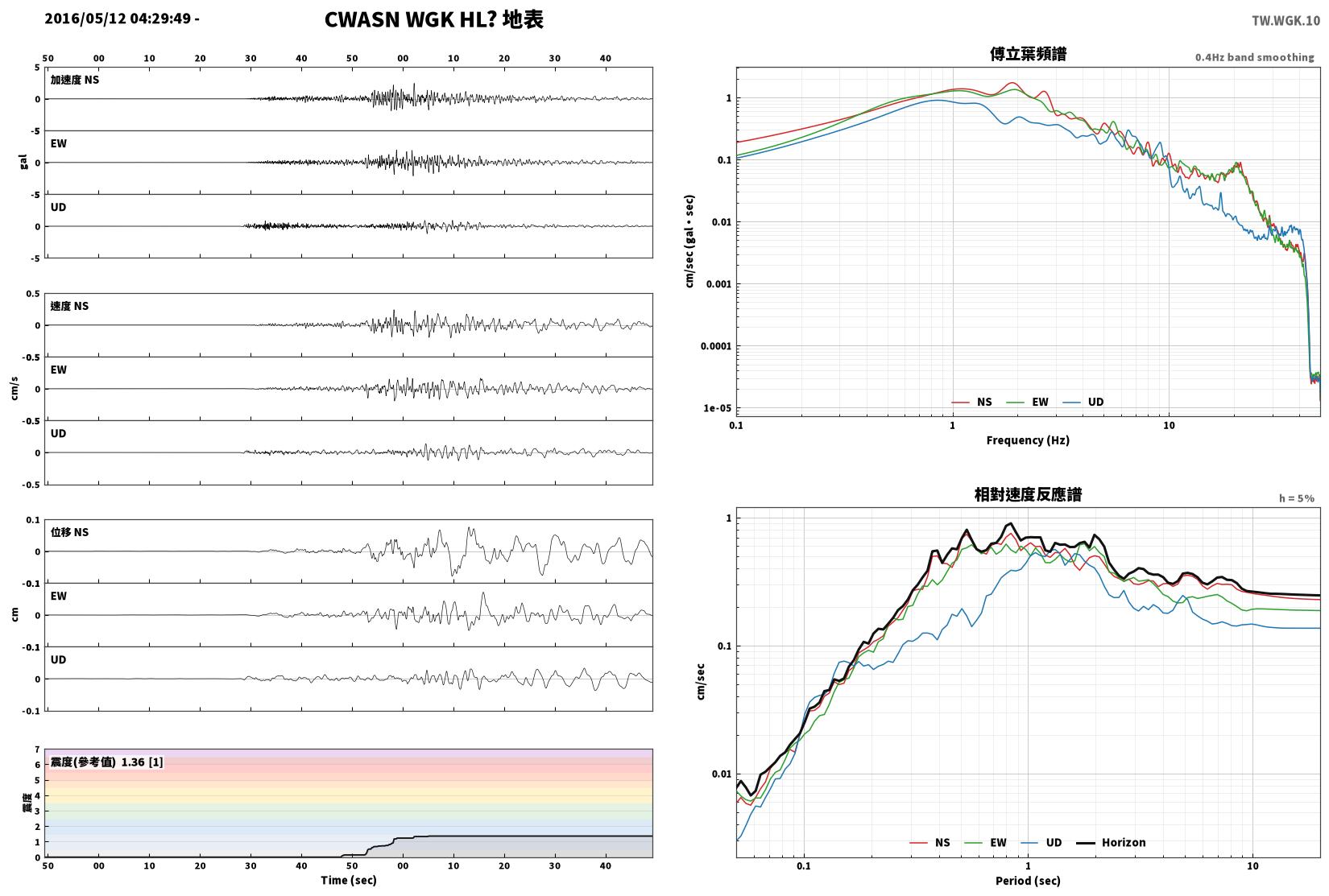

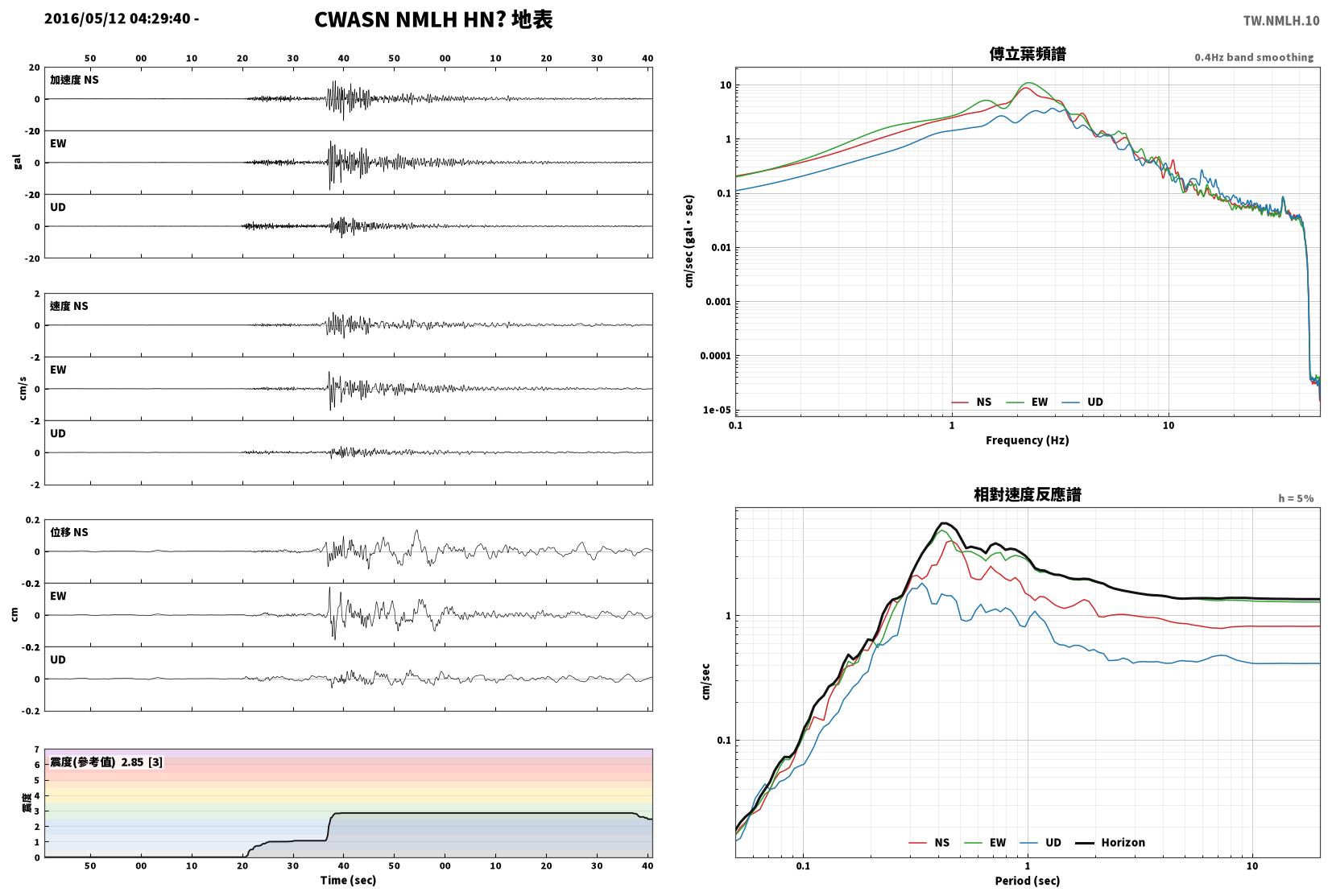

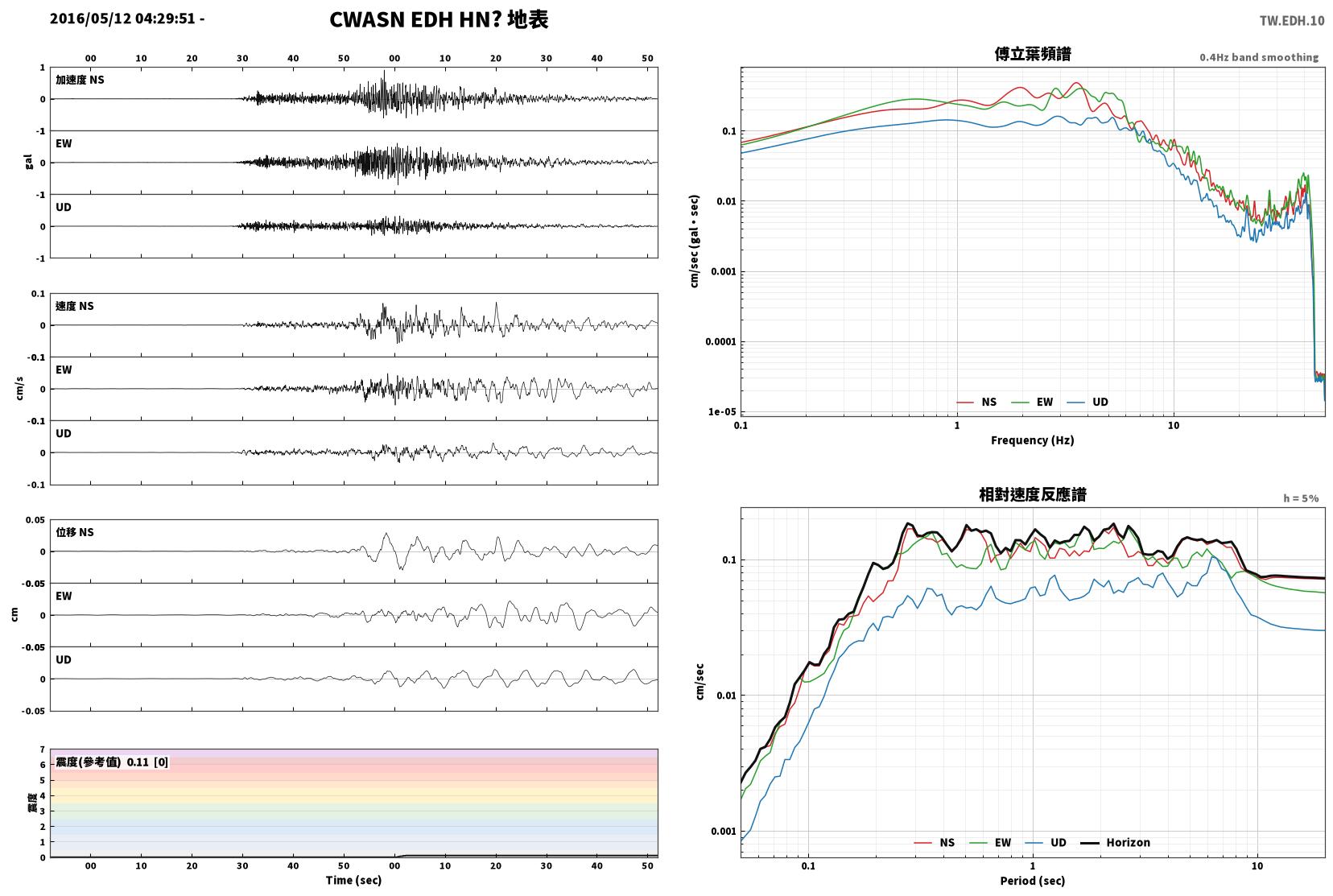

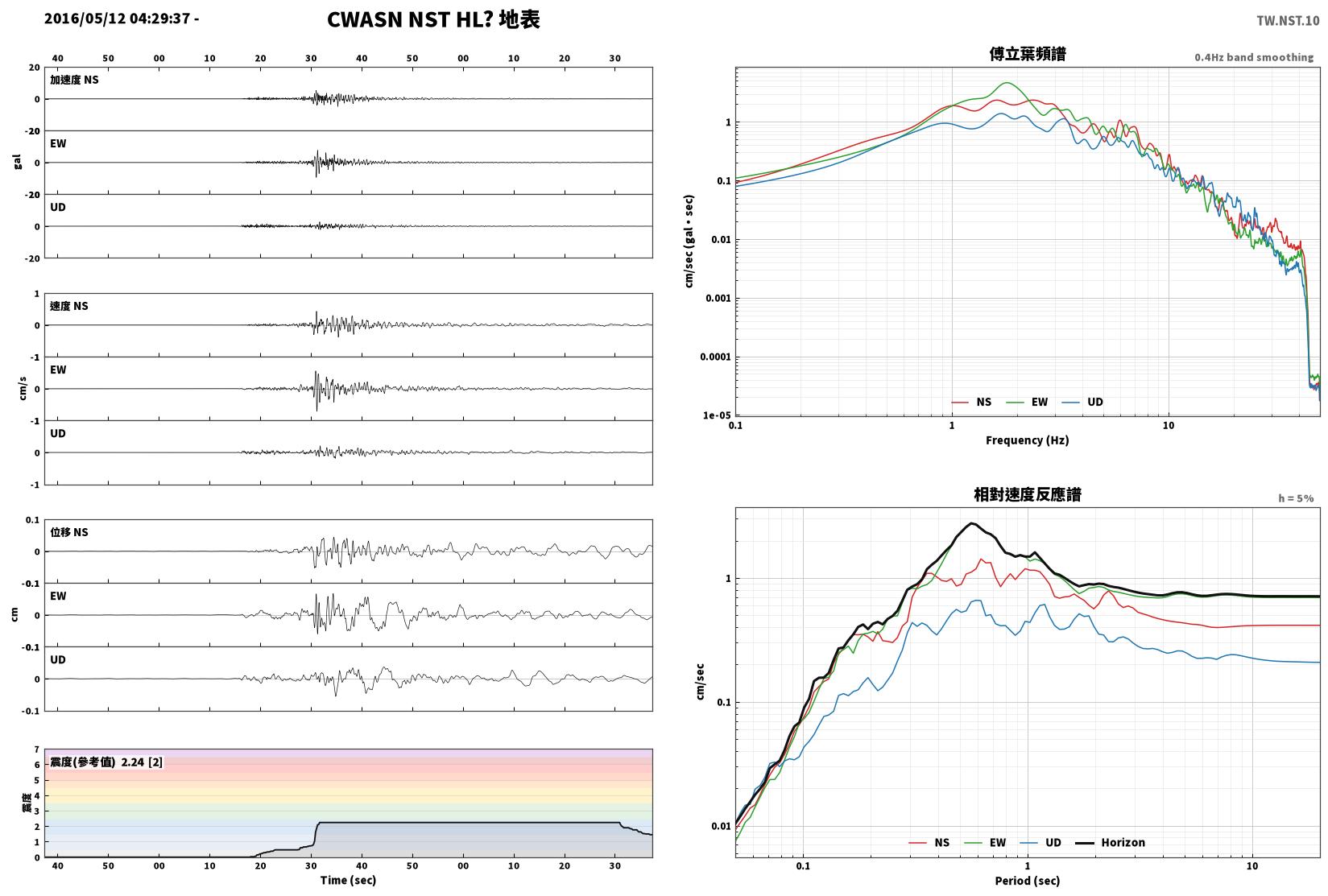

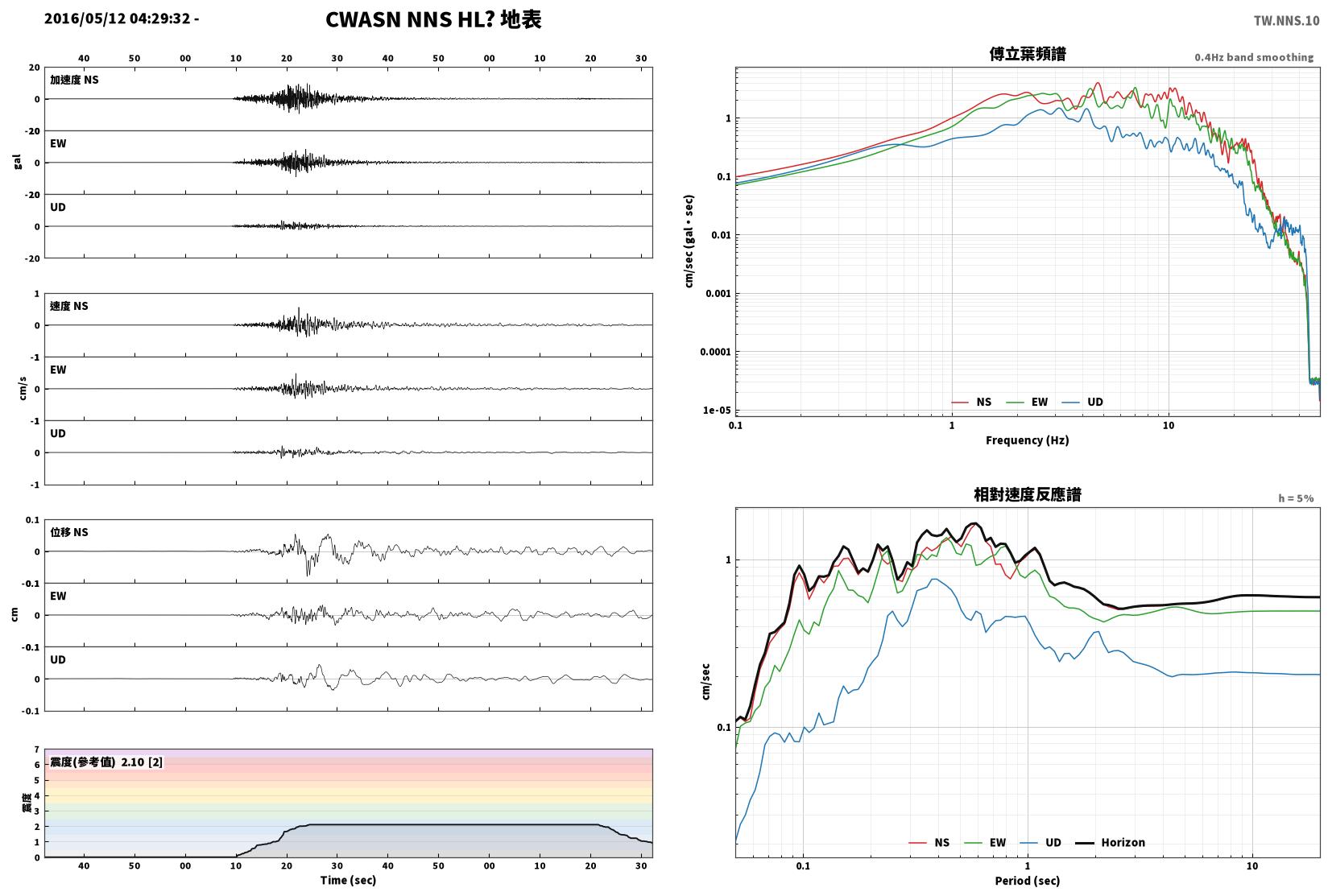

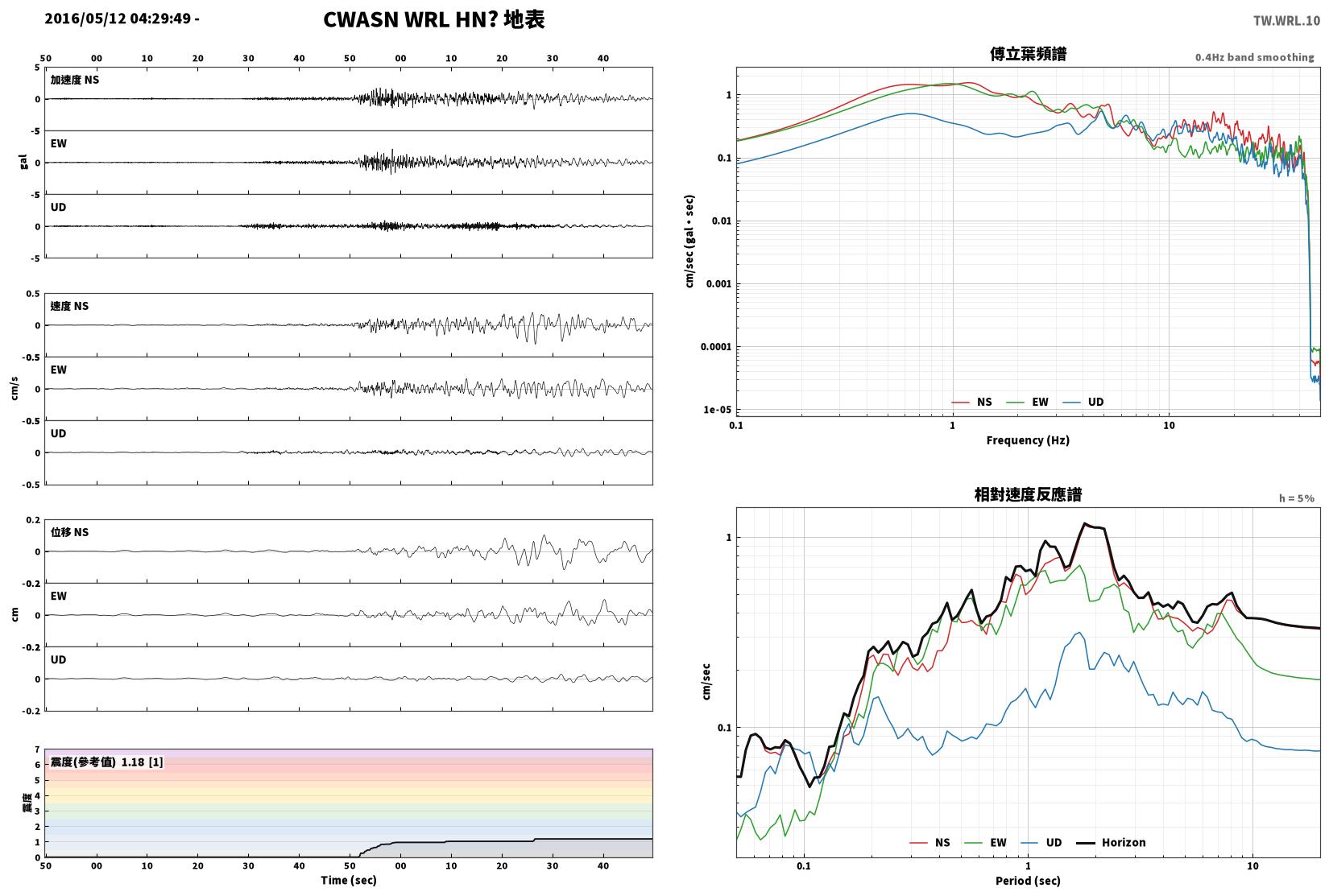

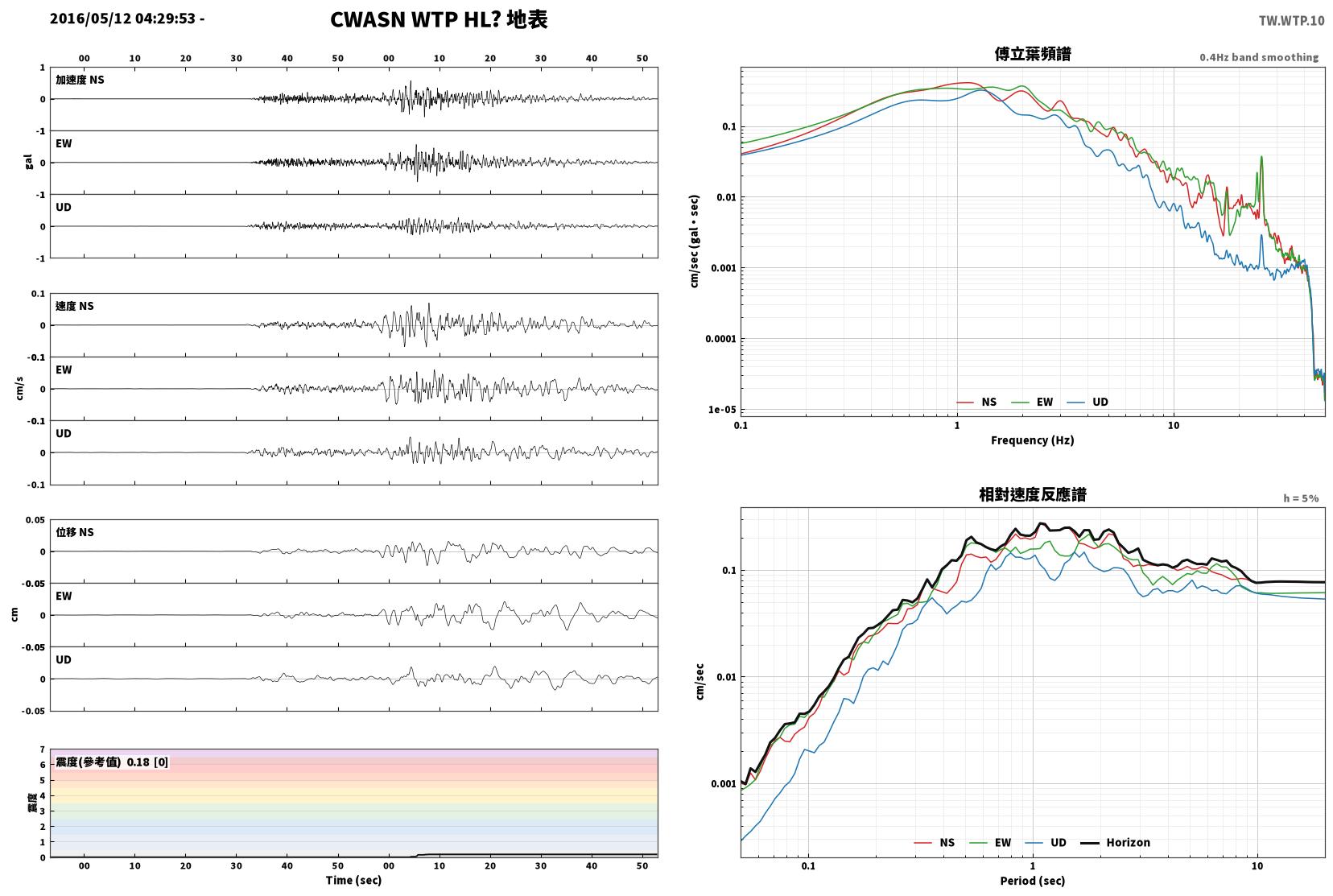

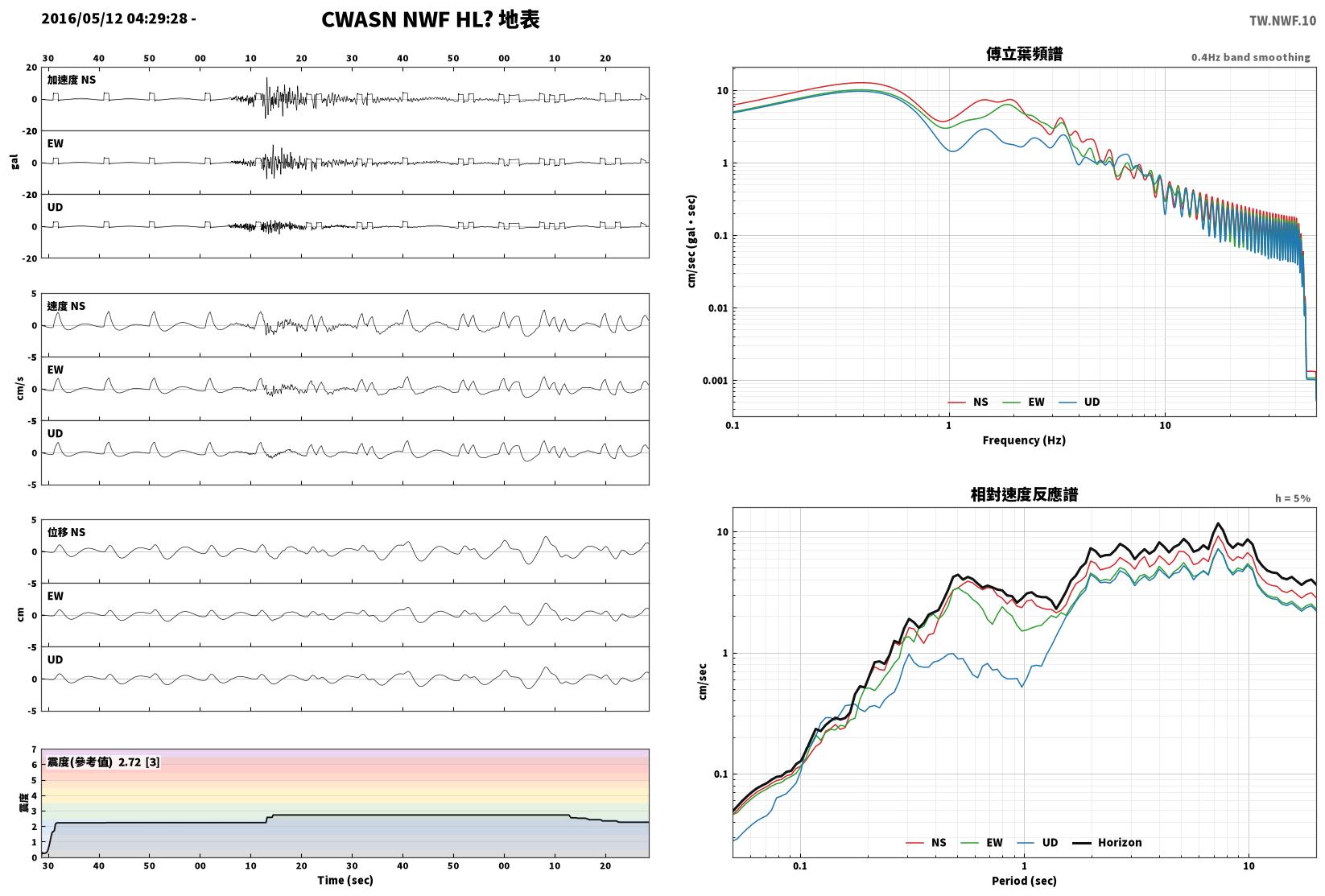

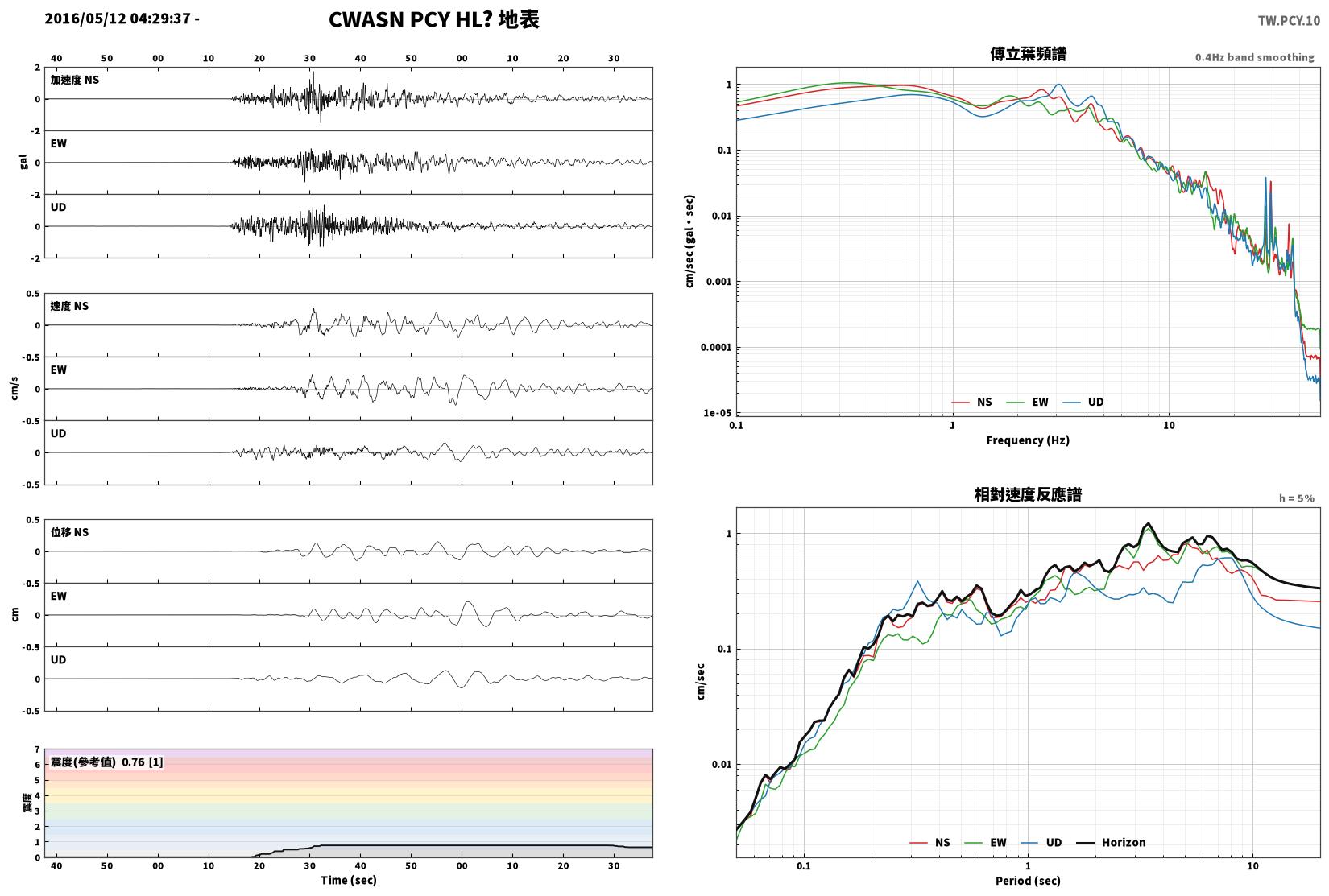

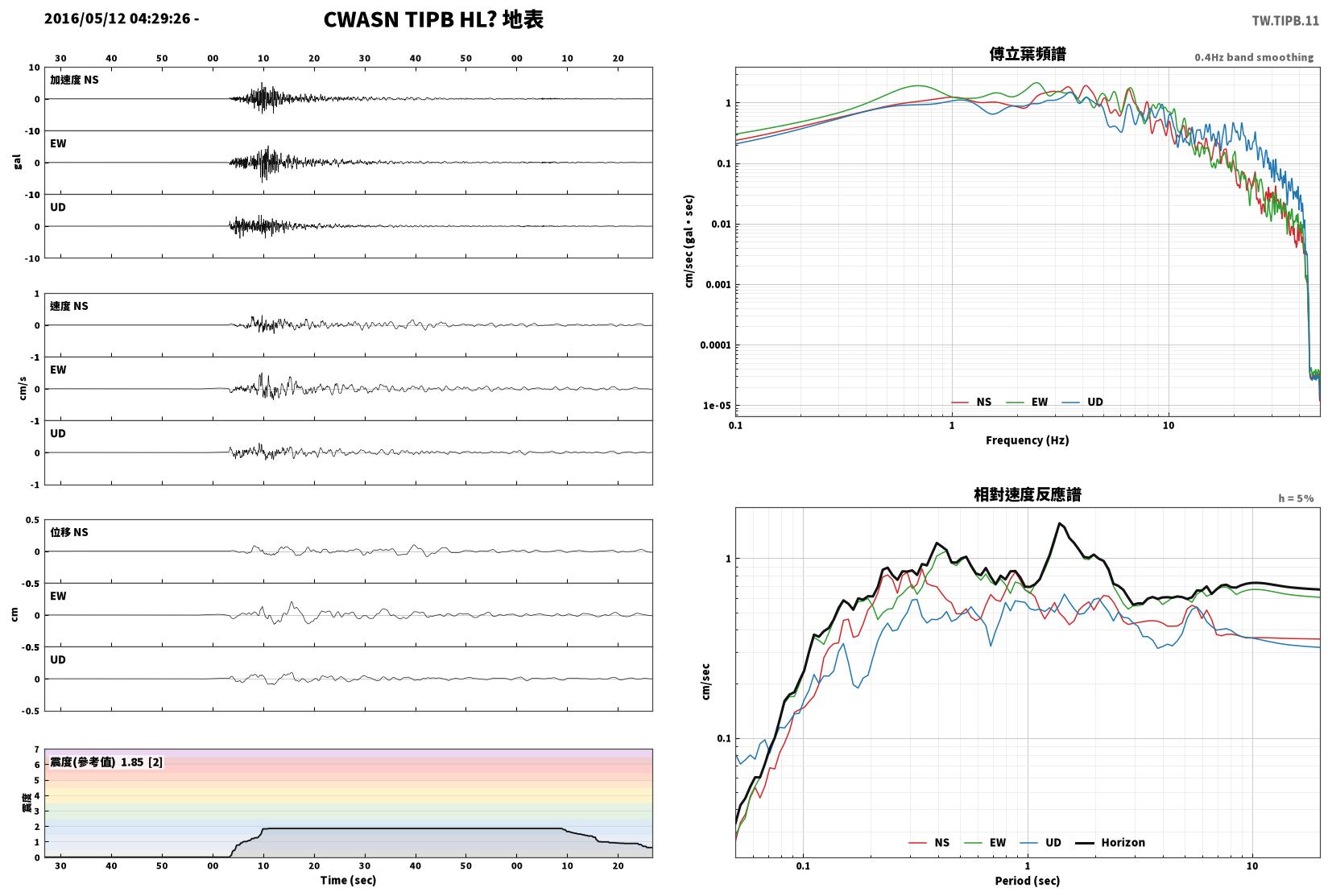

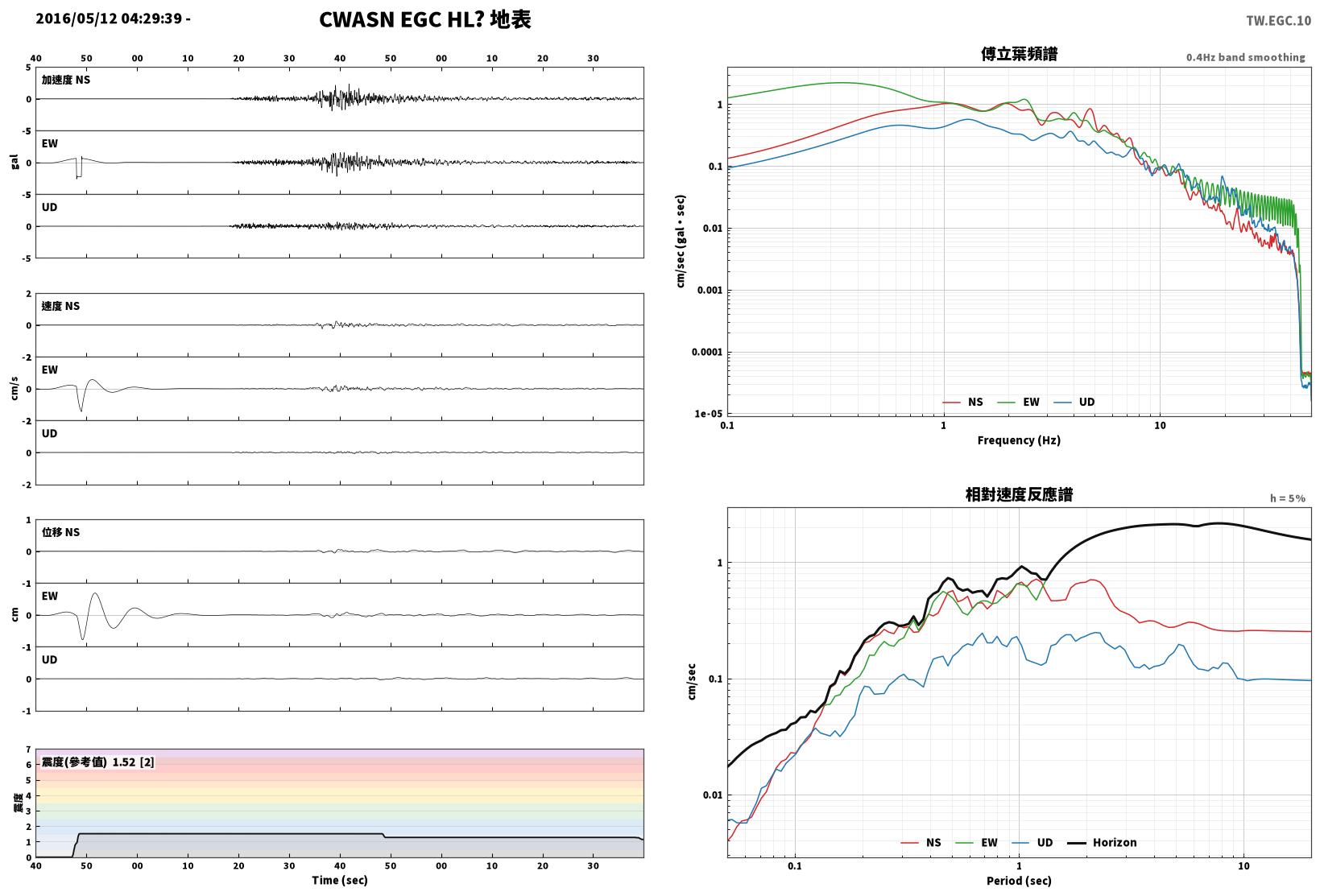

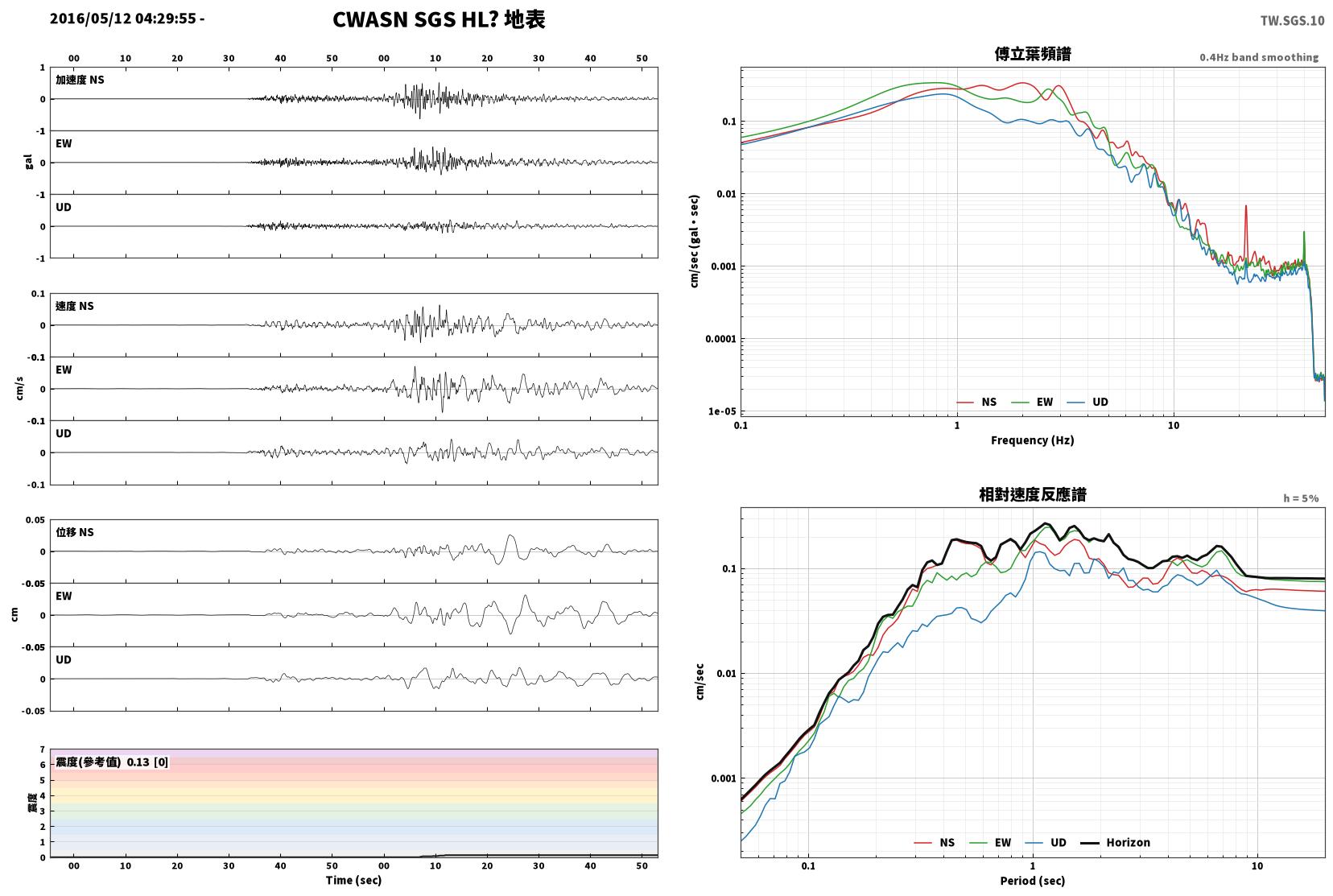

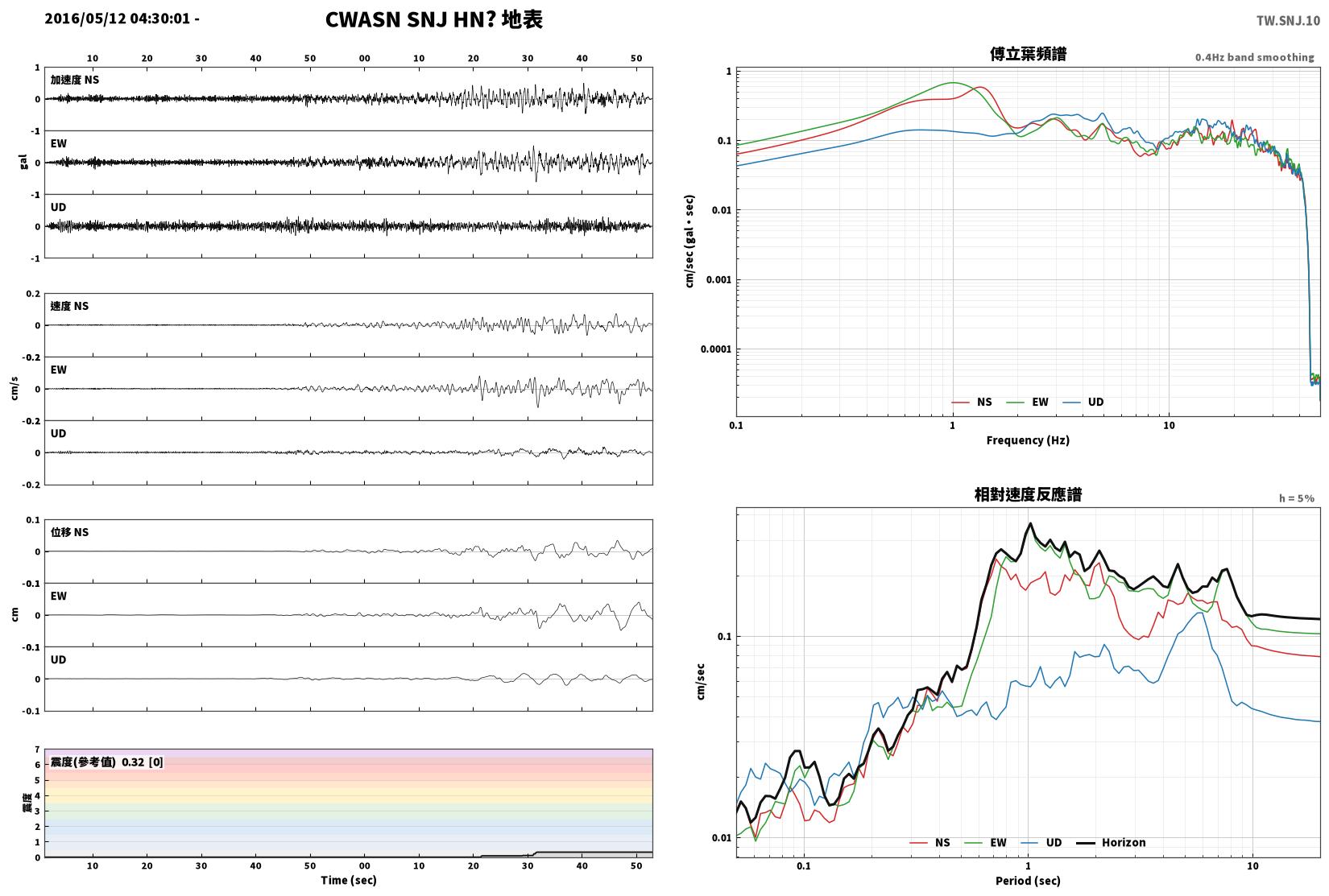

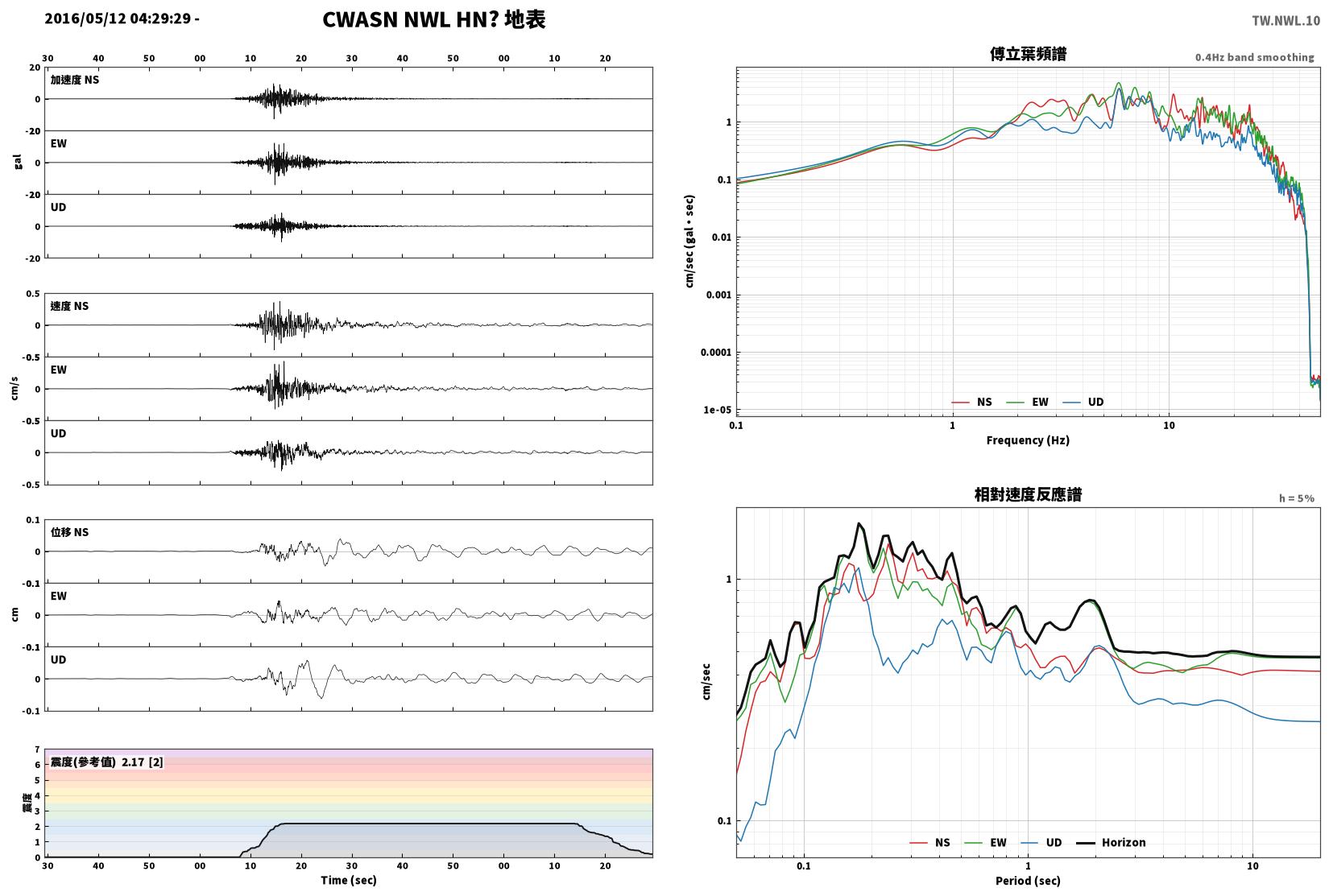

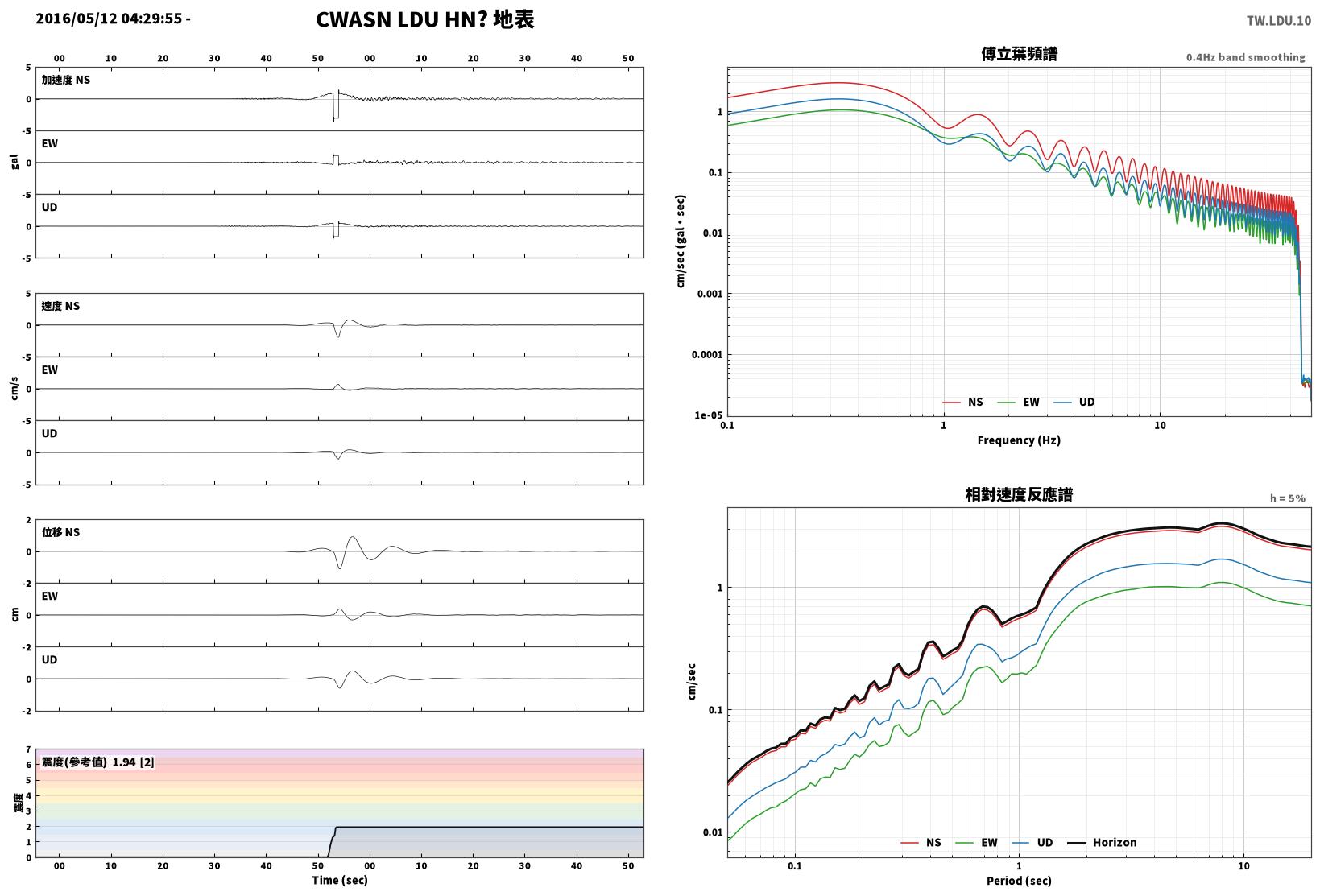

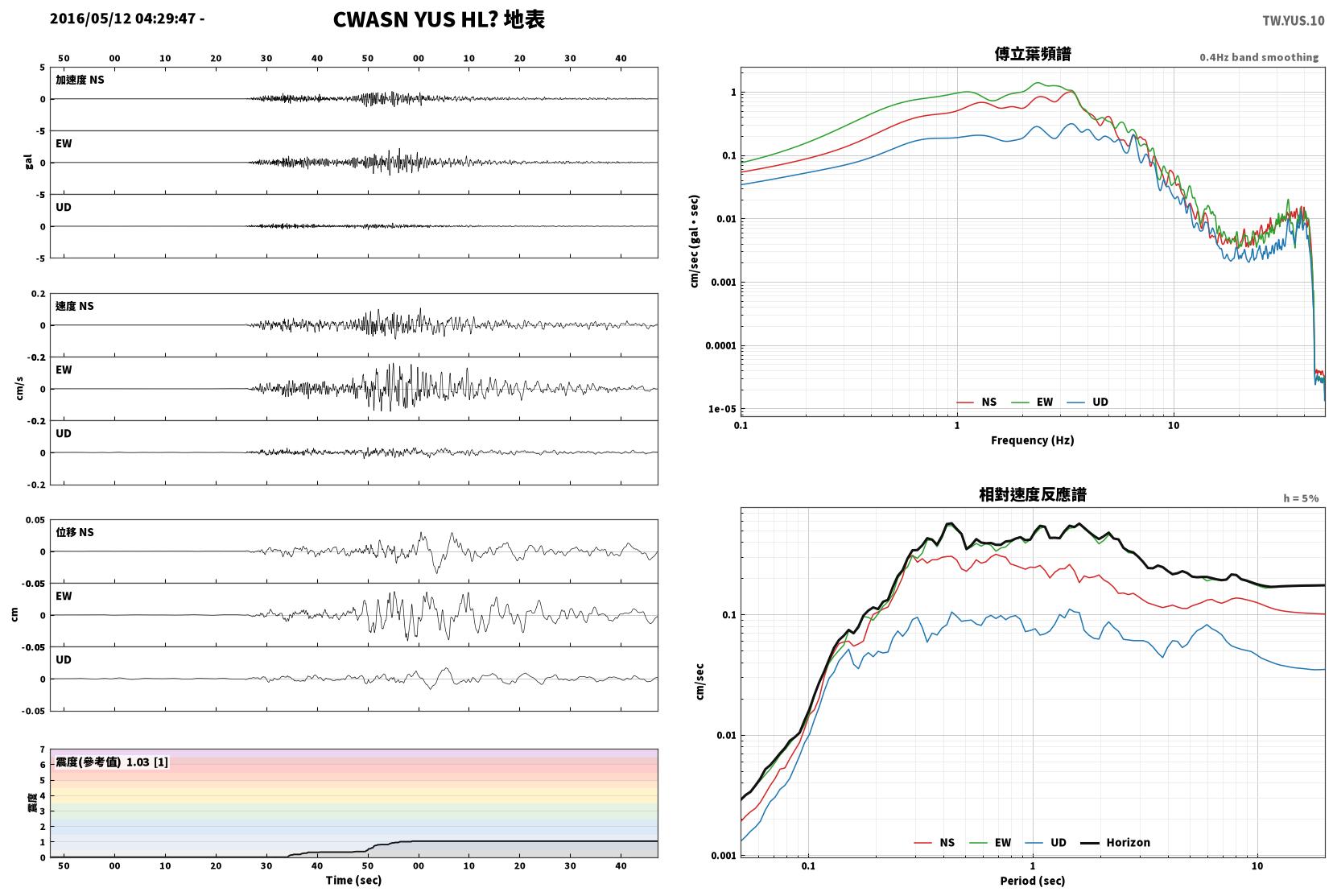

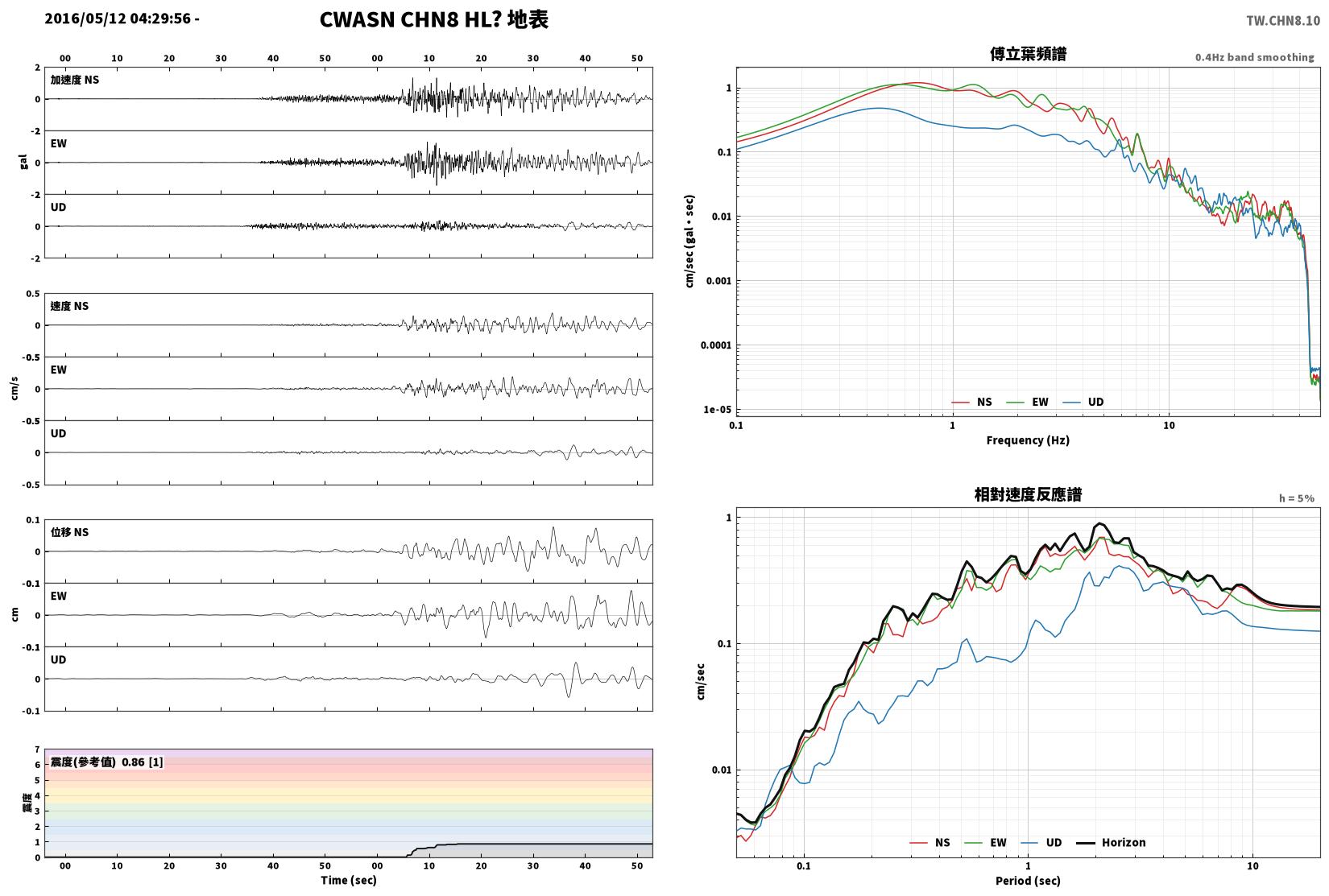

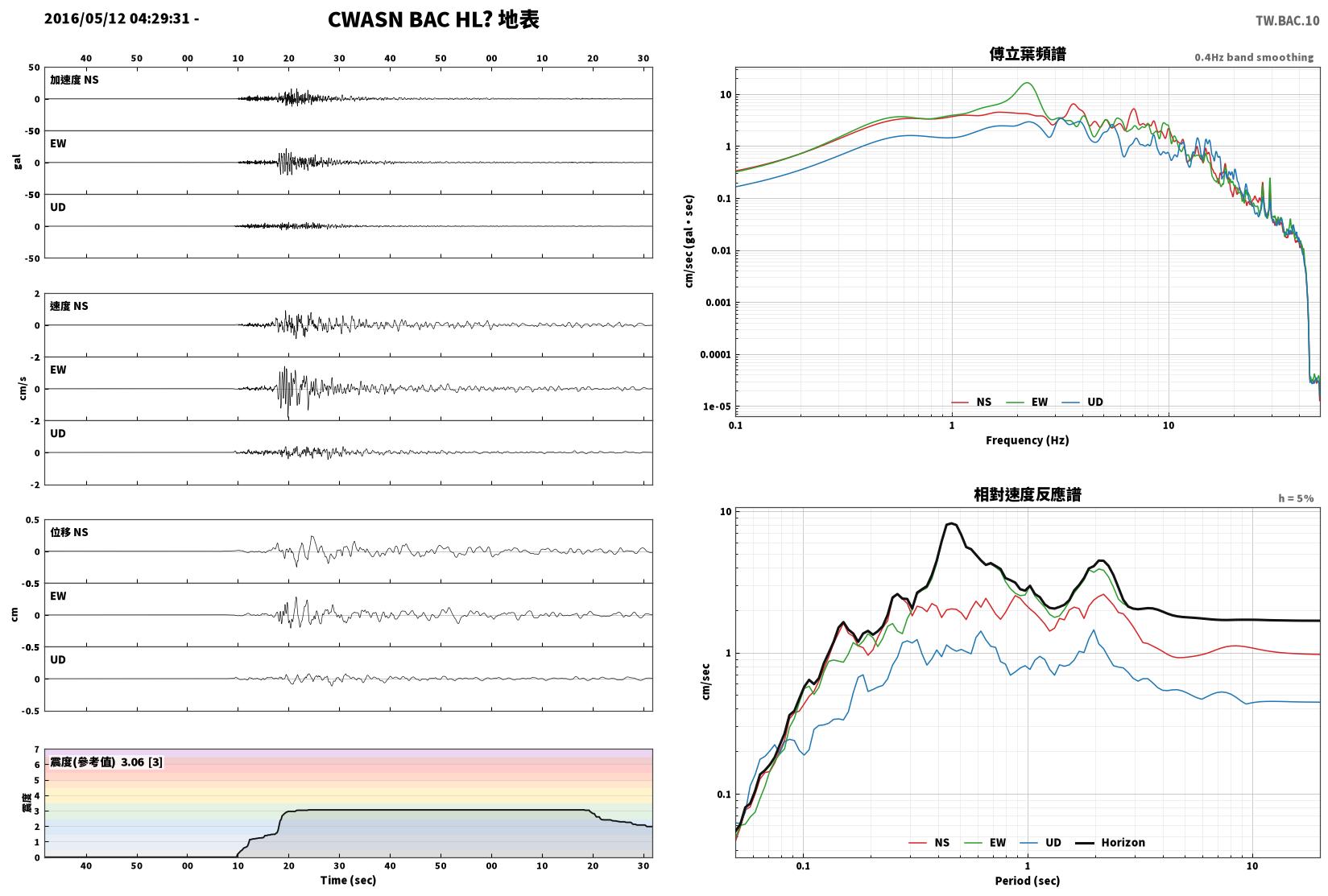

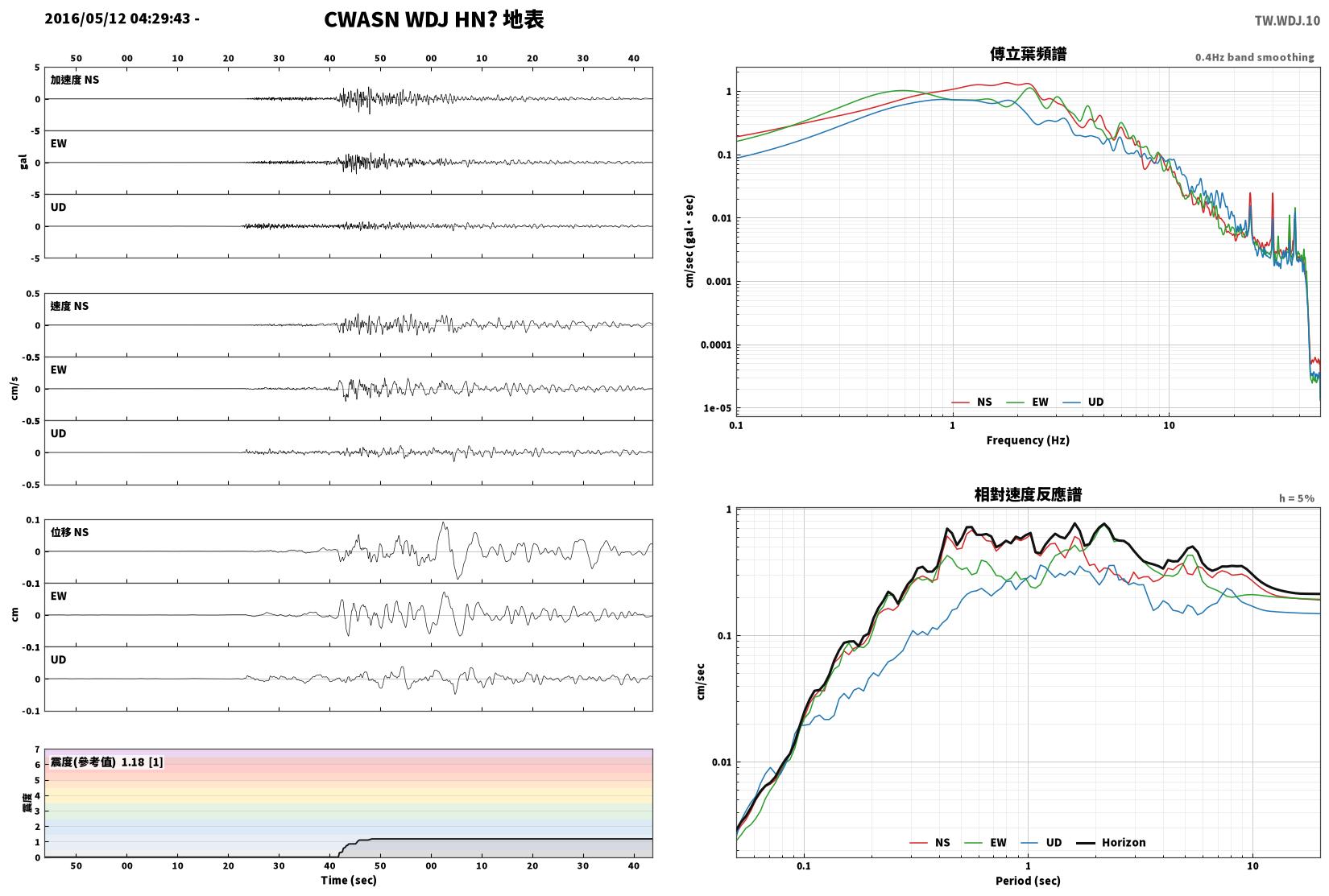

五、分析圖各面板的來源

分析圖各區塊分別對應不同路徑，判讀時請留意：

面板	來源與判讀
左欄三軸加速度／速度／位移波形	來自 CWA 因果 10 Hz 低通（保留完整低頻），與報告數值同源；因低頻完整，位移面板較能反映真實地表長週期位移。
底部即時震度（參考值）	來自 JMA 非因果濾波（直接取原始加速度），為隨時間變化的即時震度近似；與左欄不同源，不可與 CWA 系列逐值互比。
右上傅立葉頻譜	取自 10 Hz 低通後的加速度；約 10 Hz 以上為濾波器裙帶、無物理意義。
右下相對速度反應譜（阻尼 5%）	取自 0.05 Hz 高通的寬頻加速度所計算之單自由度應答；長週期成分完整、全段具物理意義。

六、各路徑一覽

資料／圖面	濾波	因果性	有效頻段／週期
加速度／速度、PGA/PGV、CWA 計測震度、分析圖左欄波形、傅立葉頻譜	去均值 + 10 Hz 因果低通（速度另 0.075 Hz 高通）	因果	≤ 10 Hz（保留完整低頻）
JMA 計測震度、分析圖即時震度	氣象廳規格 FFT 濾波（FL / FH / FF，直接取原始加速度）	非因果（零相位）	約 0.5–10 Hz
LPGM / SVA、分析圖相對速度反應譜	0.05 Hz 高通 + 單自由度速度應答（阻尼 5%）	—	週期 1.6–7.8 s（32 週期）

瞭解更多關於 CWASN 及 GDMS？

CWASN＝中央氣象署地震觀測網，1991 年起現代化為即時觀測網；2012 年新一代啟用，即時測站超過 170 站，地震監測量由每年約 4,000 增至 40,000。
三類地震儀：寬頻（速度型，可測長週期與 >1,000km 遠震）、短週期（速度型，測微弱地動）、強震儀（加速度型，記錄大地震不飽和）。
強震即時警報用的是加速度型強震儀（三軸），1995 年起設置、最多達 110 站，用於有感地震自動定位與各地震度。
現行測站全面升級為 24 位元高解析度、取樣每秒 100 點；第 2 階段並增建井下（平均 300m）與東部海域海底地震儀站。
通道代碼 HN、HL 為加速度型地震儀（強震儀）。
資料公開網址： https://gdms.cwa.gov.tw

資料來源與致謝｜GDMS

本頁逐站強震觀測資料取自中央氣象署「地震及地球物理資料管理系統」（GDMS），資料公開網址： https://gdms.cwa.gov.tw。

資料庫引用：Central Weather Administration (CWA, Taiwan). (2012). Central Weather Administration Seismographic Network [Data set]. International Federation of Digital Seismograph Networks. https://doi.org/10.7914/SN/T5
