CWA 正式地震報告

發生時刻	2018/02/04 21:57:42	震央地名	花蓮縣近海	最大震度	5
震央位置	花蓮縣政府北偏東方 21.9 公里			連結	報告
北緯	24.17°N	東經	121.71°E	深度 / 規模	10.2km / M 5.2

註：本報告發生於 2020/01/01 震度改制前（舊制 1~7 級，無 5弱/5強/6弱/6強）。以下地圖與公式對比已將舊制對應新制（標準：0~4 級不變、5 級→5弱、6 級→6弱、7 級→7）；新制較細，屬近似對應。

震度分佈對比（★ 震央，同心圓為 S 波到時秒數・等間隔）

觀測點

實測震度圖

觀測點：各觀測點的實測最大震度，依震度上色（共 25 站）。實測震度圖：以觀測點反距離加權（IDW）內插各鄉鎮震度，畫出實測震度分佈。

公式（場址）

公式（S=1）

TREM (舊)

TREM (新)

ML v1

ML v2（preview）

PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。ML 模型 v1（intensity_ml_v1.onnx，ExpTech/YuYu1015）：神經網路依震源與各鄉鎮座標（含方位角）預估的震度分布。ML 模型 v2（preview，intensity_ml_v2.onnx，ExpTech/YuYu1015）：另一組係數重訓的實驗版本，與 v1 各自獨立設定。參數仍在調整，不代表最終成品。

震度12345弱5強6弱6強7

公式 / 模型準確度・公平對比（逐站「預測 vs 實測」，各自使用其輸入；共 25 站，含 ML v1／v2）

場址 Sᵢ 0.73–1.93，單就場址即可造成約 0.8 級的縱向差異，且與震央距無關；因此「震度×震央距」圖上一條距離曲線無法公平呈現，改以下方逐站指標與對角圖比較。

公式 / 模型	平均偏差	MAE	RMSE	完全命中	±1 級
公式（場址）	+0.60	0.60	0.77	40%	100%
公式（S=1）	+0.32	0.56	0.75	44%	100%
TREM (舊)	+0.32	0.56	0.75	44%	100%
TREM (新)	-0.12	0.28	0.53	72%	100%
ML v1	-0.08	0.08	0.28	92%	100%
ML v2（preview）	+0.04	0.20	0.45	80%	100%

偏差＝預測−實測的平均（0 最佳，正=偏高）；MAE/RMSE 越小越準；命中率越高越好。各欄最佳者以粗體標示。

公式（場址）	公式（S=1）	TREM (舊)	TREM (新)	ML v1	ML v2（preview）
PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。ML 模型 v1（intensity_ml_v1.onnx，ExpTech/YuYu1015）：以震源與座標特徵（含方位角）輸出 PGA/PGV 再分級。ML 模型 v2（preview，intensity_ml_v2.onnx，ExpTech/YuYu1015）：另一組係數重訓的實驗版本，與 v1 各自獨立設定。參數仍在調整，不代表最終成品。

命中高估低估泡泡大小＝站數；虛線＝完美預測（預測＝實測）

震度 × 震央距衰減圖（距離趨勢參考；X 線性、震度階為整數階梯）

註：同一震央距的各站因場址不同會有縱向散布，單一距離曲線無法呈現，故此圖僅供看衰減趨勢；公式的公平橫向對比請見上方「公式準確度・公平對比」。

公式（場址）誤差 0.77	公式（S=1）誤差 0.75	TREM (舊)誤差 0.75	TREM (新)誤差 0.53
PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。

觀測點（依震度上色）選定公式理論曲線

最大震度時空熱圖 • 震央距剖面

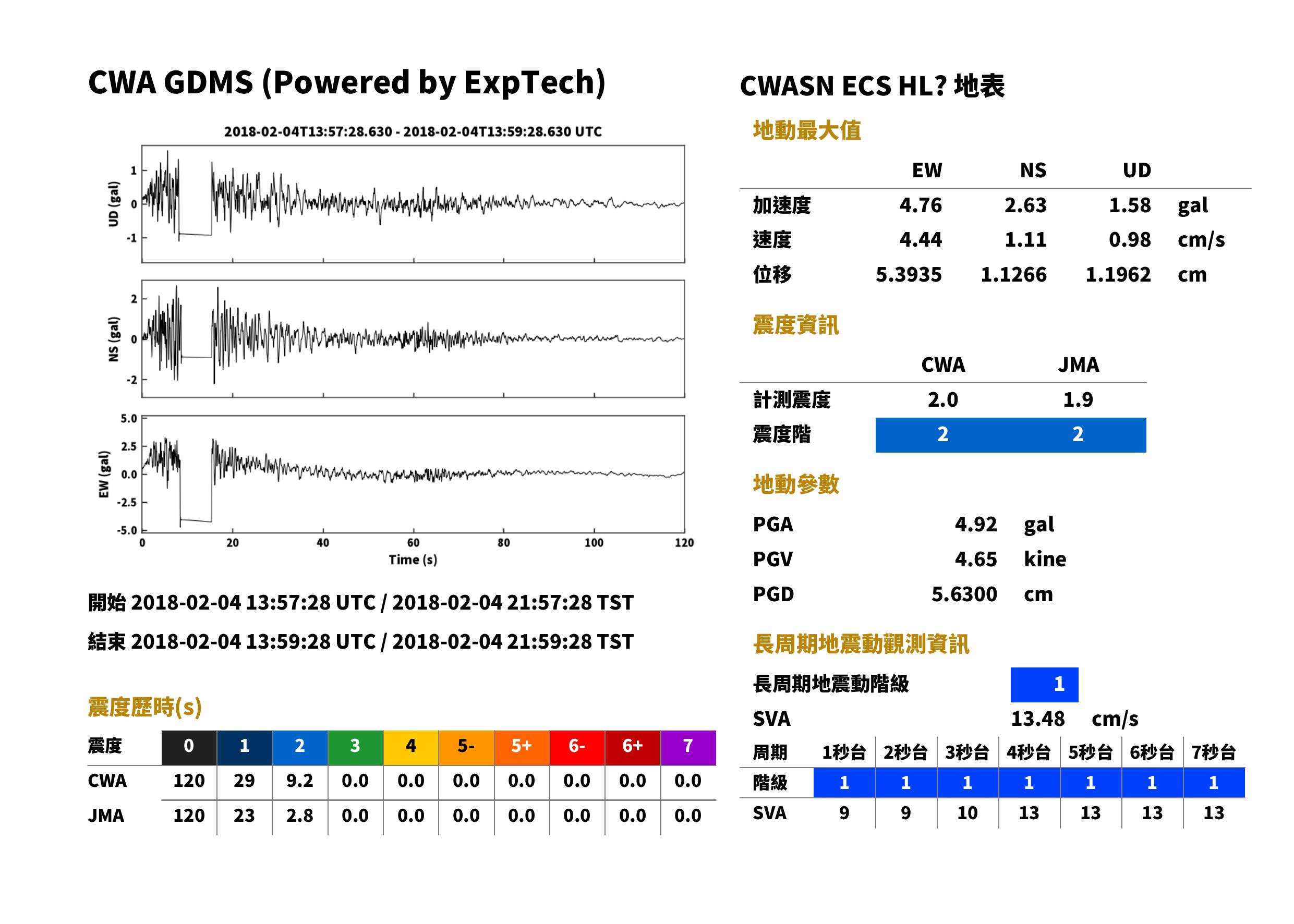

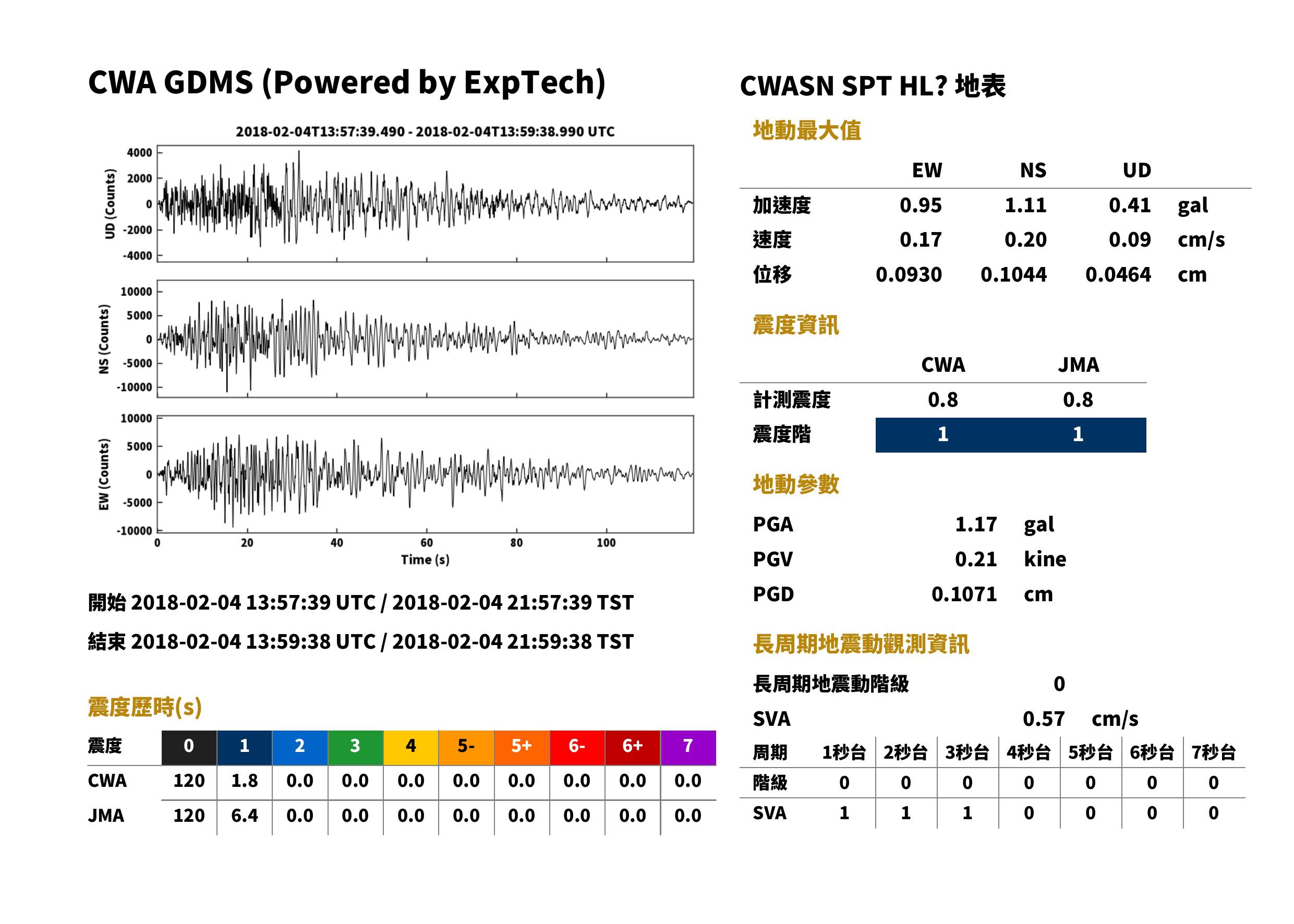

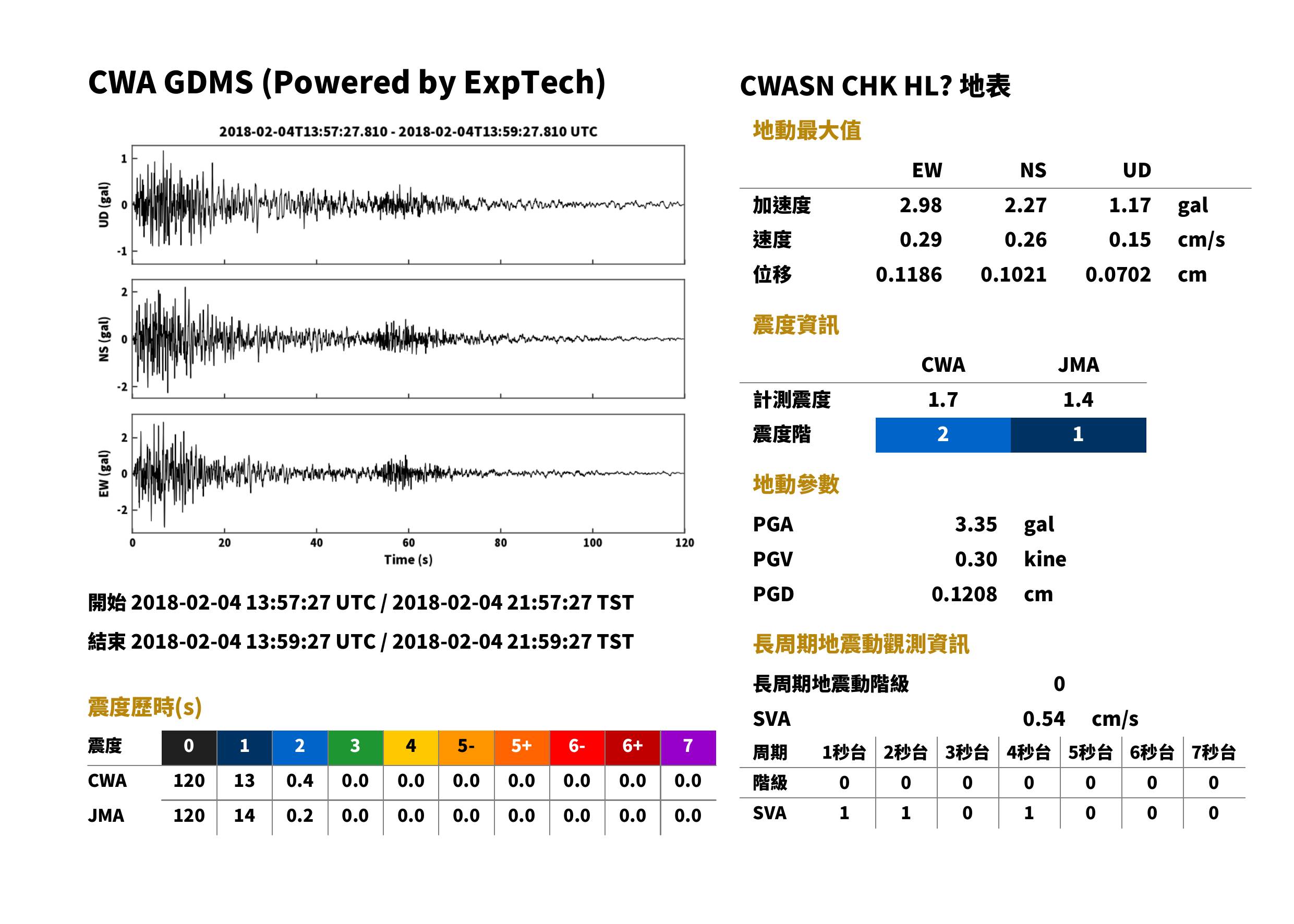

逐站觀測（GDMS 強震資料，共 75 站）

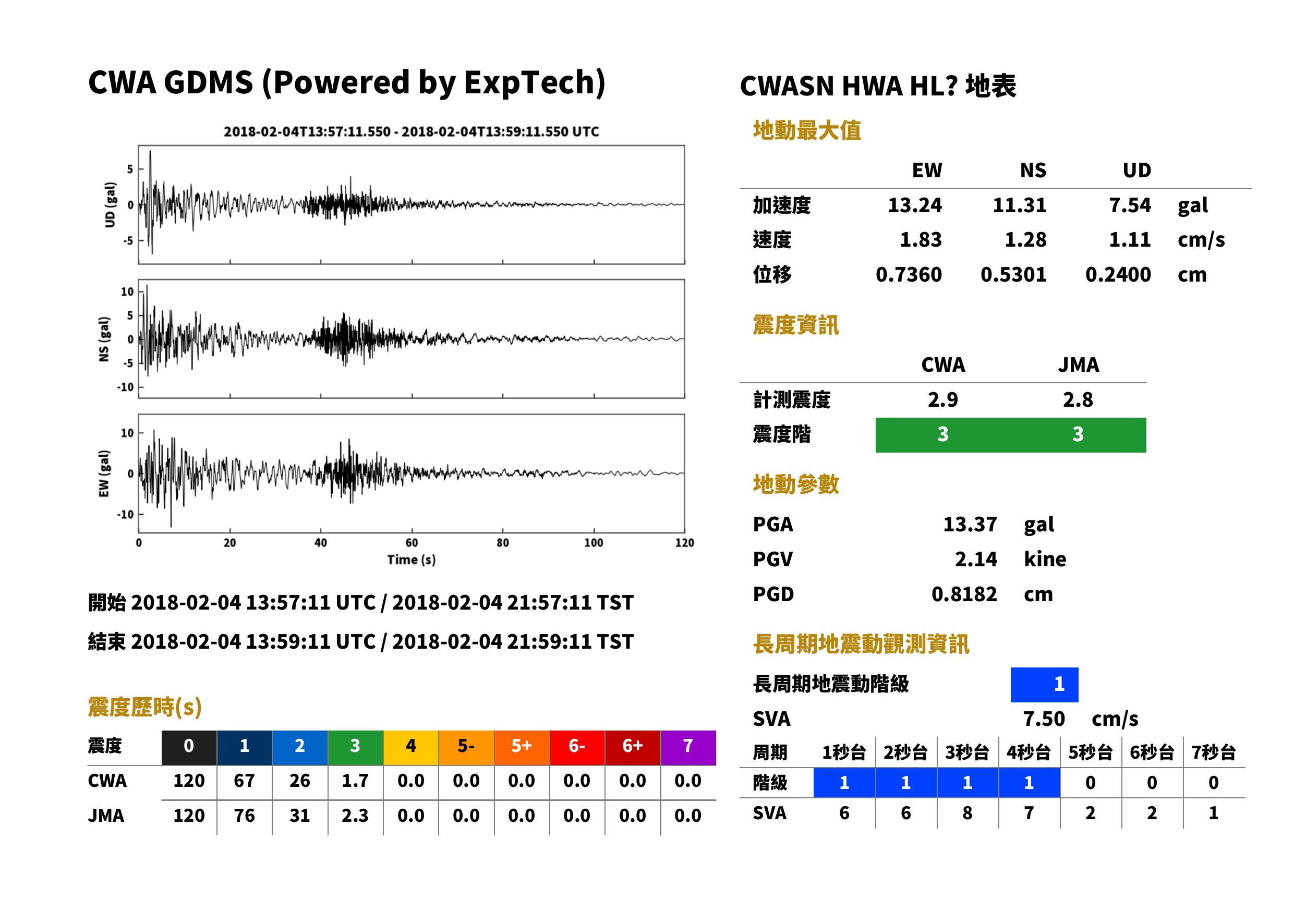

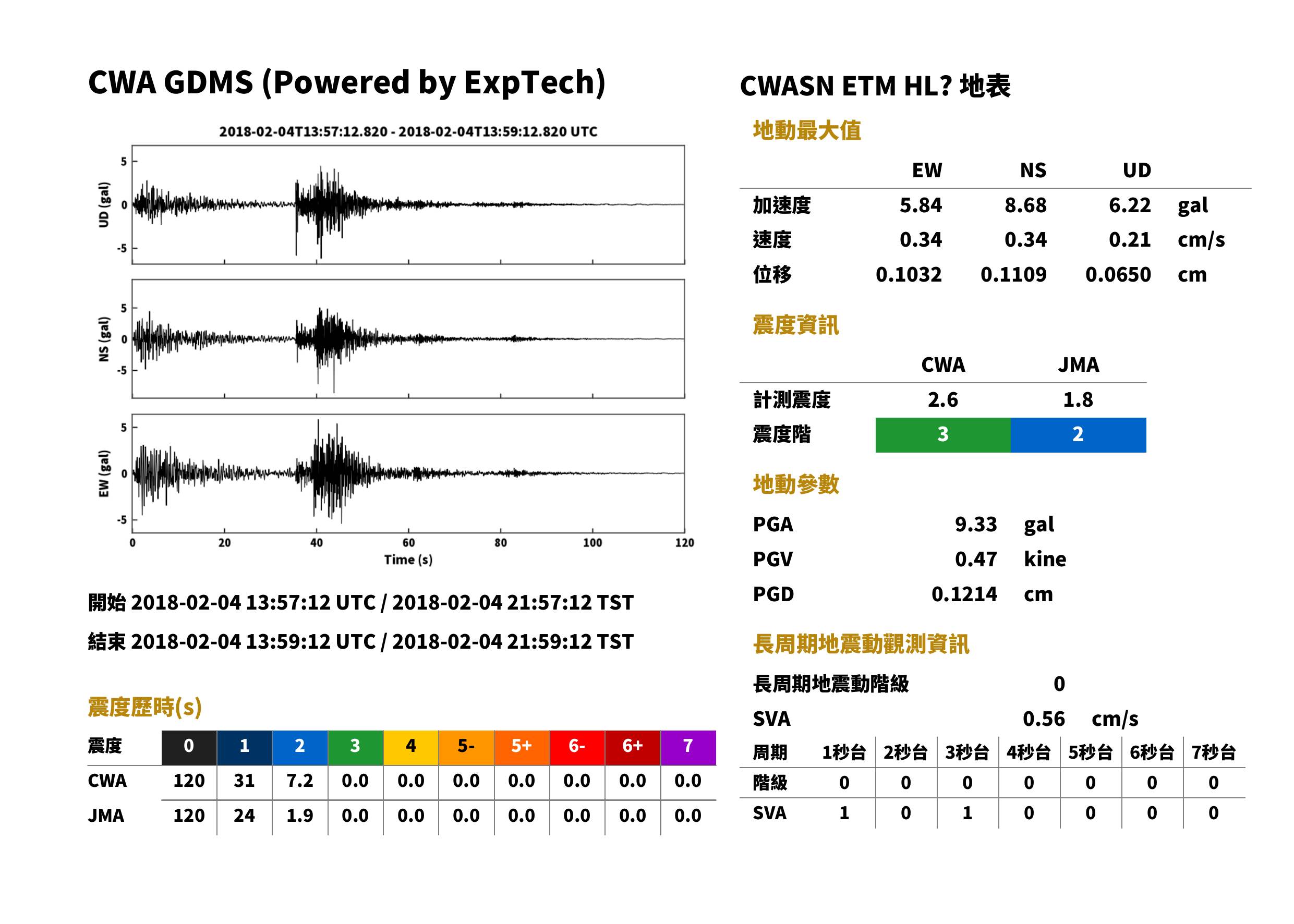

加速度單位 gal、速度 cm/s；合成為峰值（PGA/PGV）；JMA/CWA 為計測震度，色塊為震度階；地名取最近鄉鎮、海拔為測站高程；震央距與走時表估計 P/S 波時間由站點座標推算；長周期為長周期地震動階級。點欄位標題可排序。

ID	地名	海拔 ↕	觀測網	通道	震央距 ↕	走時表估計		加速度 (gal)				速度 (cm/s)				JMA		CWA		長周期 ↕	資料下載
ID	地名	海拔 ↕	觀測網	通道	震央距 ↕	P波時間 ↕	S波時間 ↕	南北 ↕	東西 ↕	上下 ↕	合成 ↕	南北 ↕	東西 ↕	上下 ↕	合成 ↕	震度階	計測震度 ↕	震度階	計測震度 ↕	長周期 ↕	波形	報告	分析

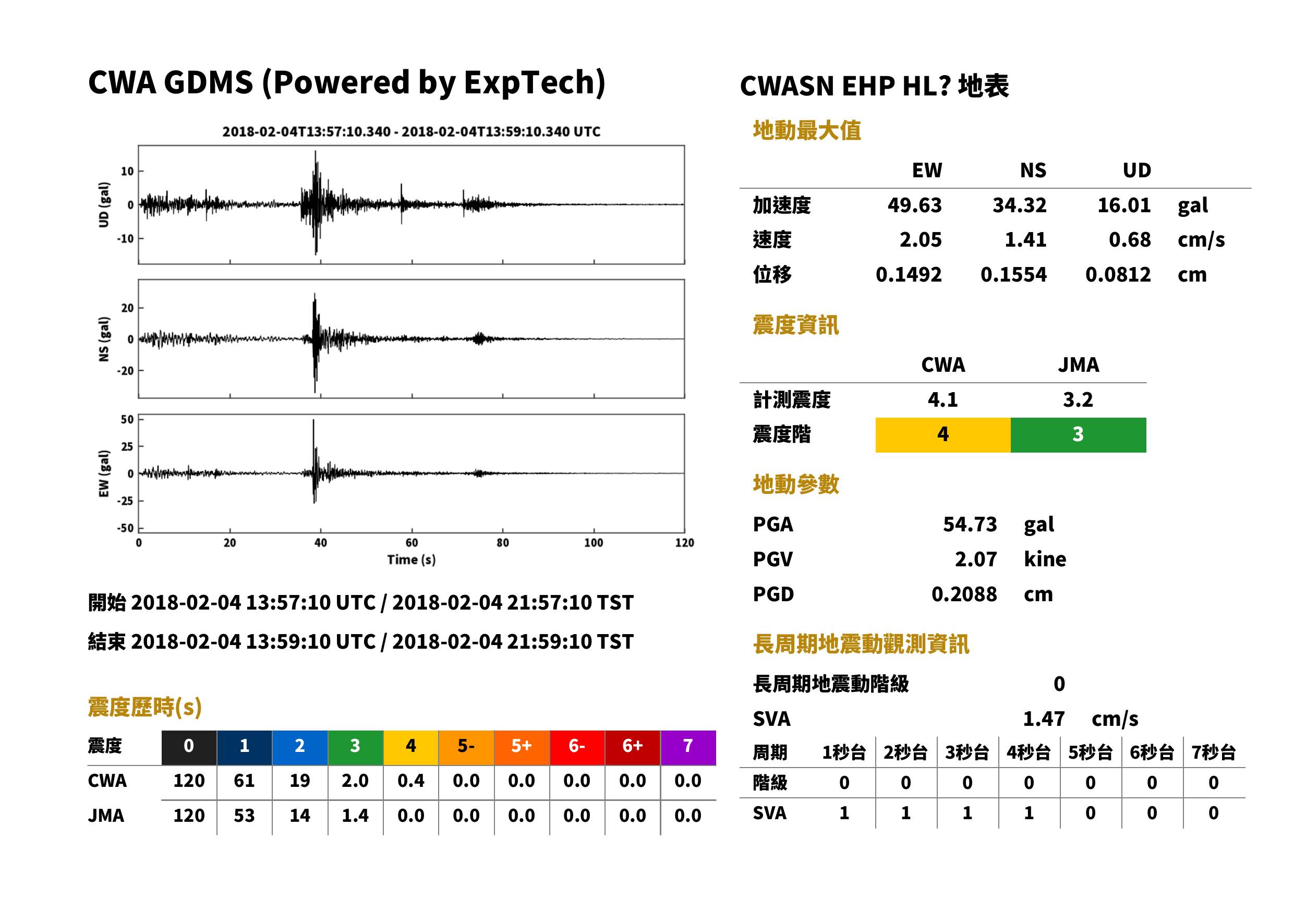

EHP	宜蘭縣南澳鄉	27 m	CWASN	HL	16.0 km	21:57:45	21:57:47	34.32	49.63	16.01	54.73	1.41	2.06	0.69	2.08	3	3.2	4	4.1	0	下載	查看	查看
ETLH	花蓮縣秀林鄉	1005 m	CWASN	HN	23.5 km	21:57:46	21:57:49	38.89	37.39	21.21	49.19	1.41	1.00	0.69	1.61	3	3.1	4	4.0	0	下載	查看	查看
ENA	宜蘭縣南澳鄉	123 m	CWASN	HL	28.7 km	21:57:47	21:57:51	41.52	34.99	10.92	41.62	0.94	0.99	0.36	1.08	3	2.6	4	3.9	0	下載	查看	查看

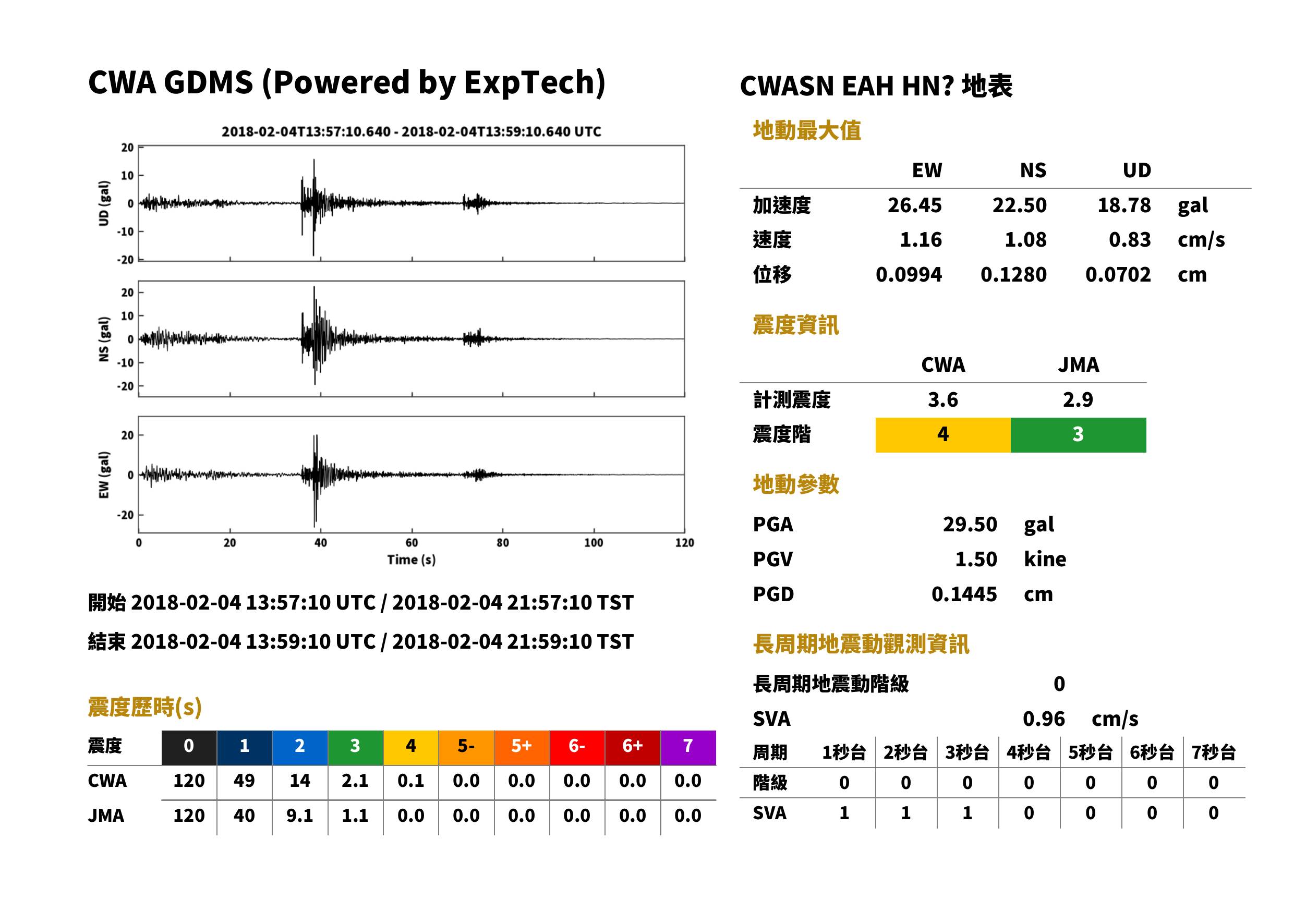

EAH	宜蘭縣南澳鄉	56 m	CWASN	HN	18.0 km	21:57:45	21:57:48	22.50	26.45	18.77	29.50	1.07	1.15	0.83	1.50	3	2.9	4	3.6	0	下載	查看	查看

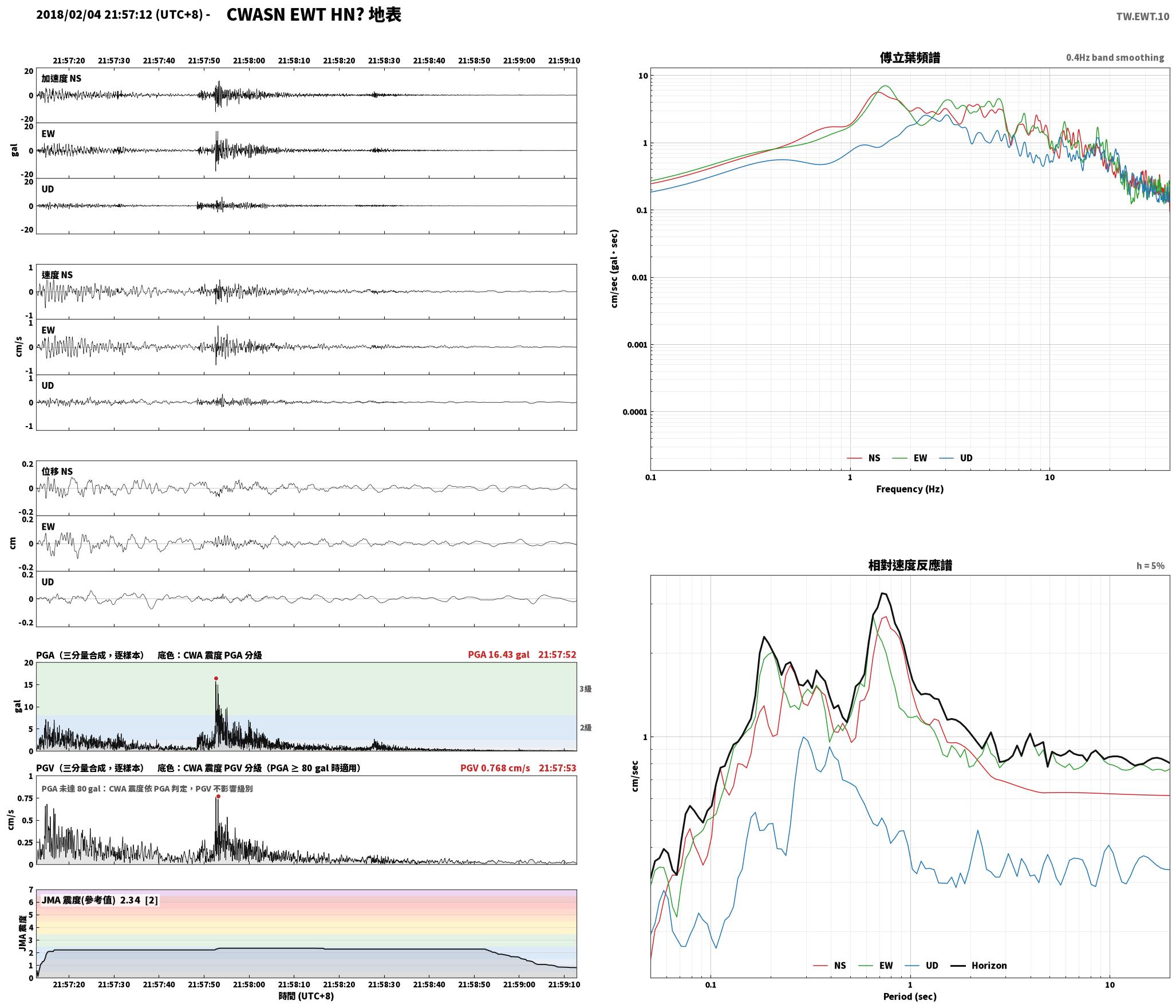

EWT	宜蘭縣南澳鄉	40 m	CWASN	HN	31.4 km	21:57:47	21:57:51	12.08	15.05	6.44	16.43	0.60	0.77	0.30	0.77	2	2.3	3	3.1	0	下載	查看	查看
NWF	新北市瑞芳區	728 m	CWASN	HN	100.5 km	21:57:59	21:58:11	14.01	7.04	2.11	15.54	1.52	0.71	0.37	1.66	3	2.8	3	3.0	0	下載	查看	查看
HWA	花蓮縣花蓮市	18 m	CWASN	HL	23.8 km	21:57:46	21:57:49	11.30	13.24	7.53	13.36	1.28	1.82	1.11	2.13	3	2.8	3	2.9	1	下載	查看	查看
ESA	宜蘭縣蘇澳鎮	48 m	CWASN	HN	47.1 km	21:57:50	21:57:56	12.78	9.50	5.24	13.01	0.38	0.32	0.17	0.40	2	1.9	3	2.9	0	下載	查看	查看

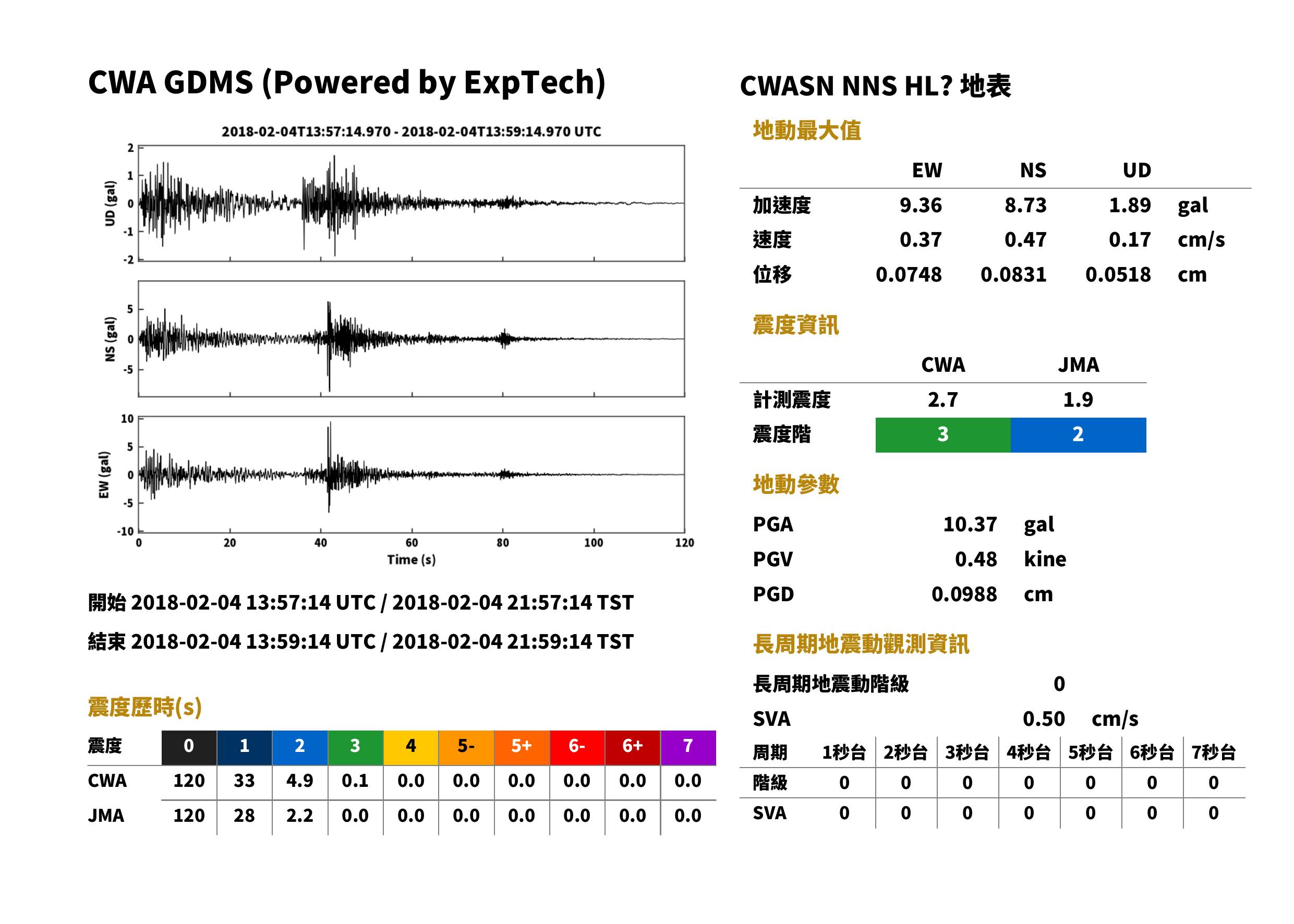

NNS	新竹縣五峰鄉	1148 m	CWASN	HL	44.7 km	21:57:49	21:57:55	8.72	9.36	1.89	10.37	0.48	0.37	0.17	0.48	2	1.9	3	2.7	0	下載	查看	查看

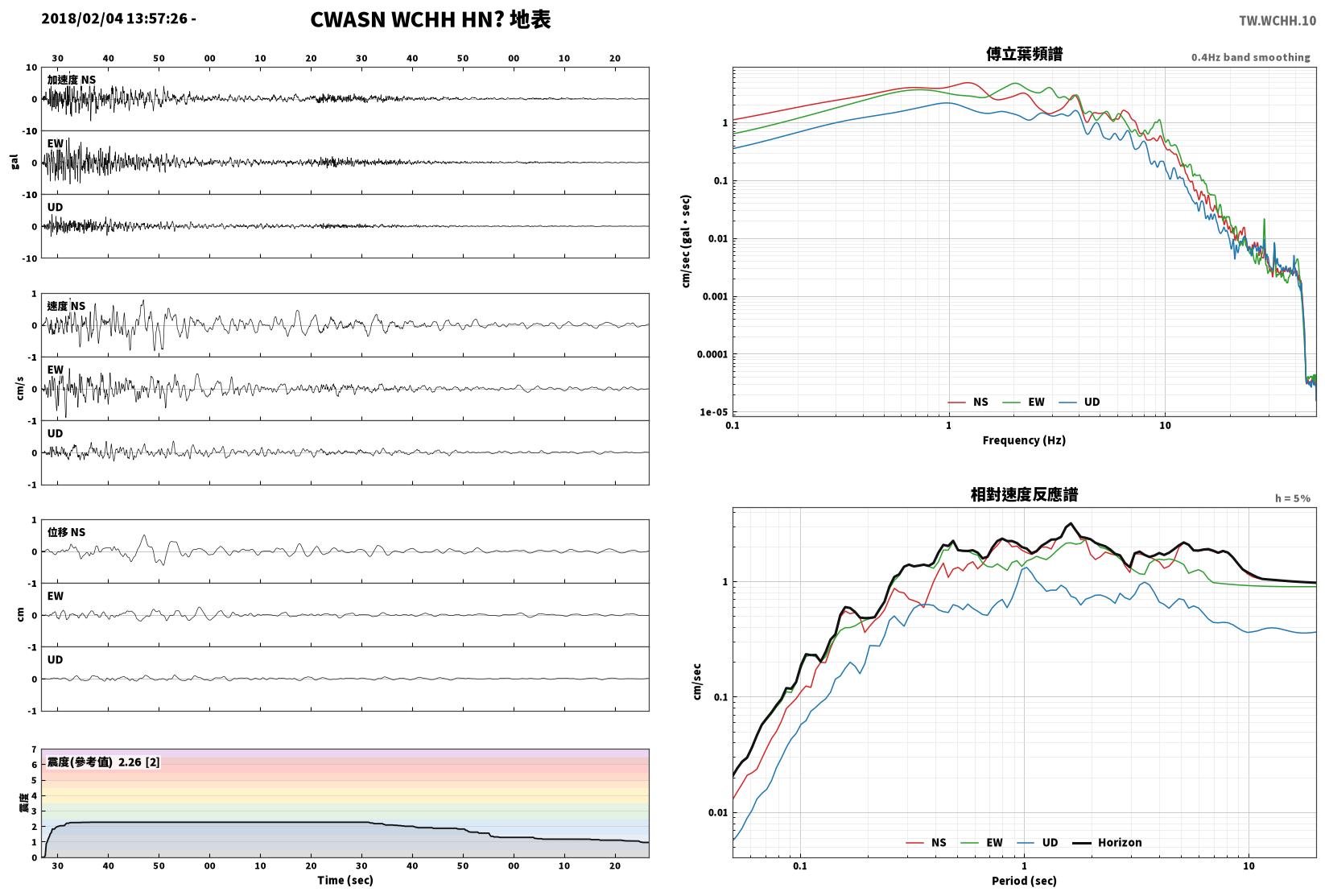

WCHH	彰化縣彰化市	25 m	CWASN	HN	117.3 km	21:58:01	21:58:15	8.59	7.78	3.69	8.94	0.85	0.91	0.36	0.95	2	2.2	3	2.6	0	下載	查看	查看

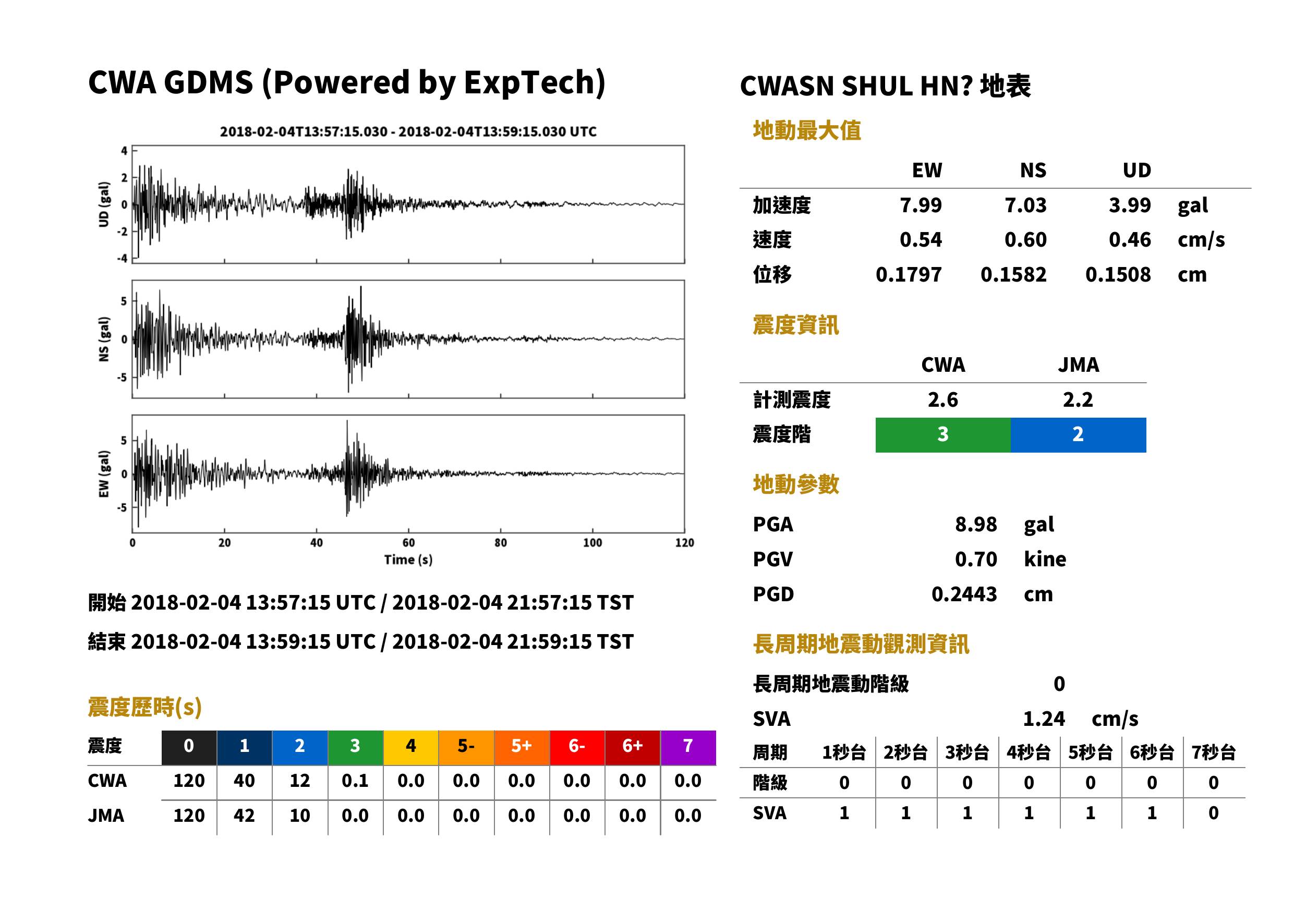

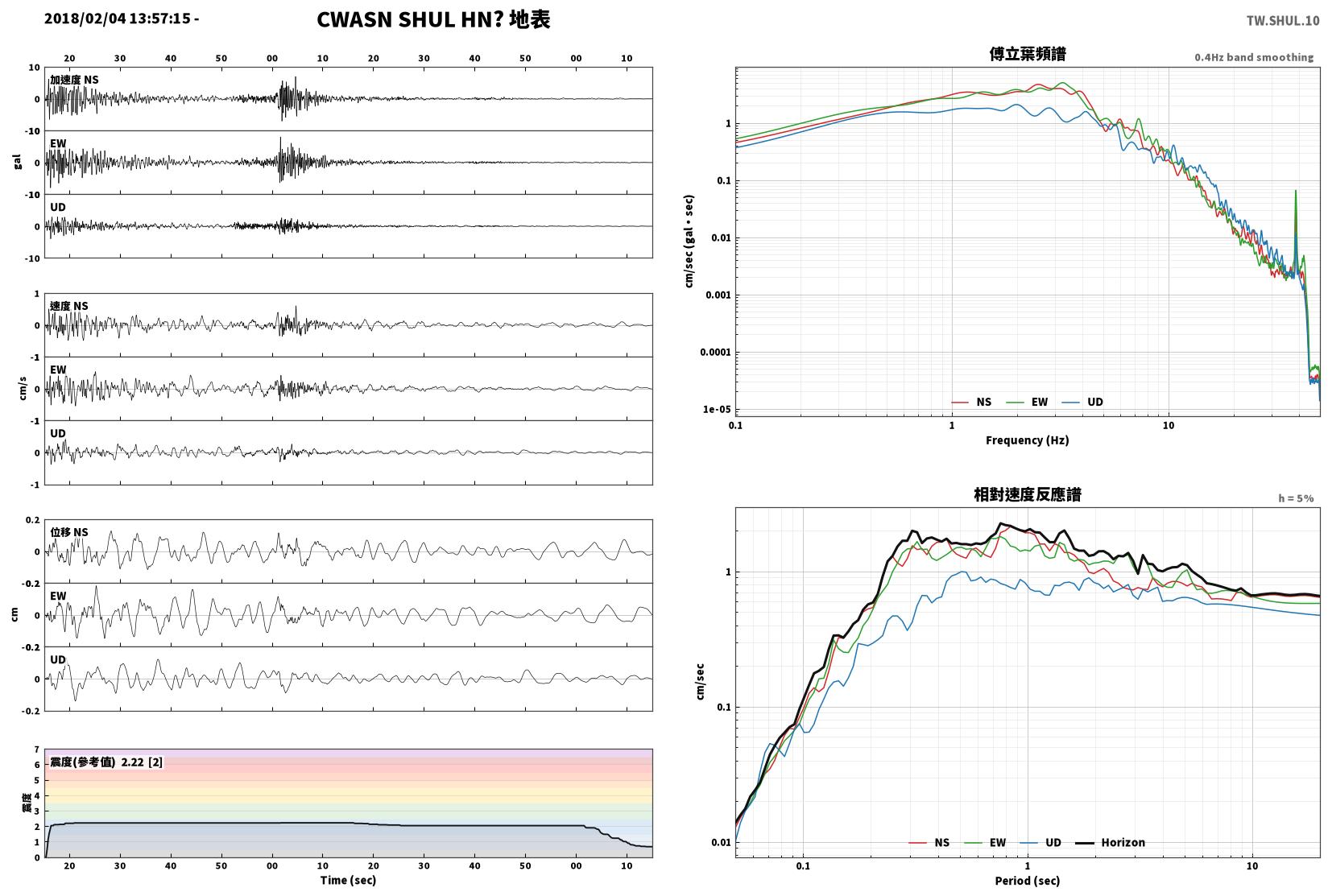

SHUL	花蓮縣壽豐鄉	34 m	CWASN	HN	45.1 km	21:57:50	21:57:55	7.04	7.99	3.98	8.98	0.60	0.54	0.45	0.69	2	2.2	3	2.6	0	下載	查看	查看

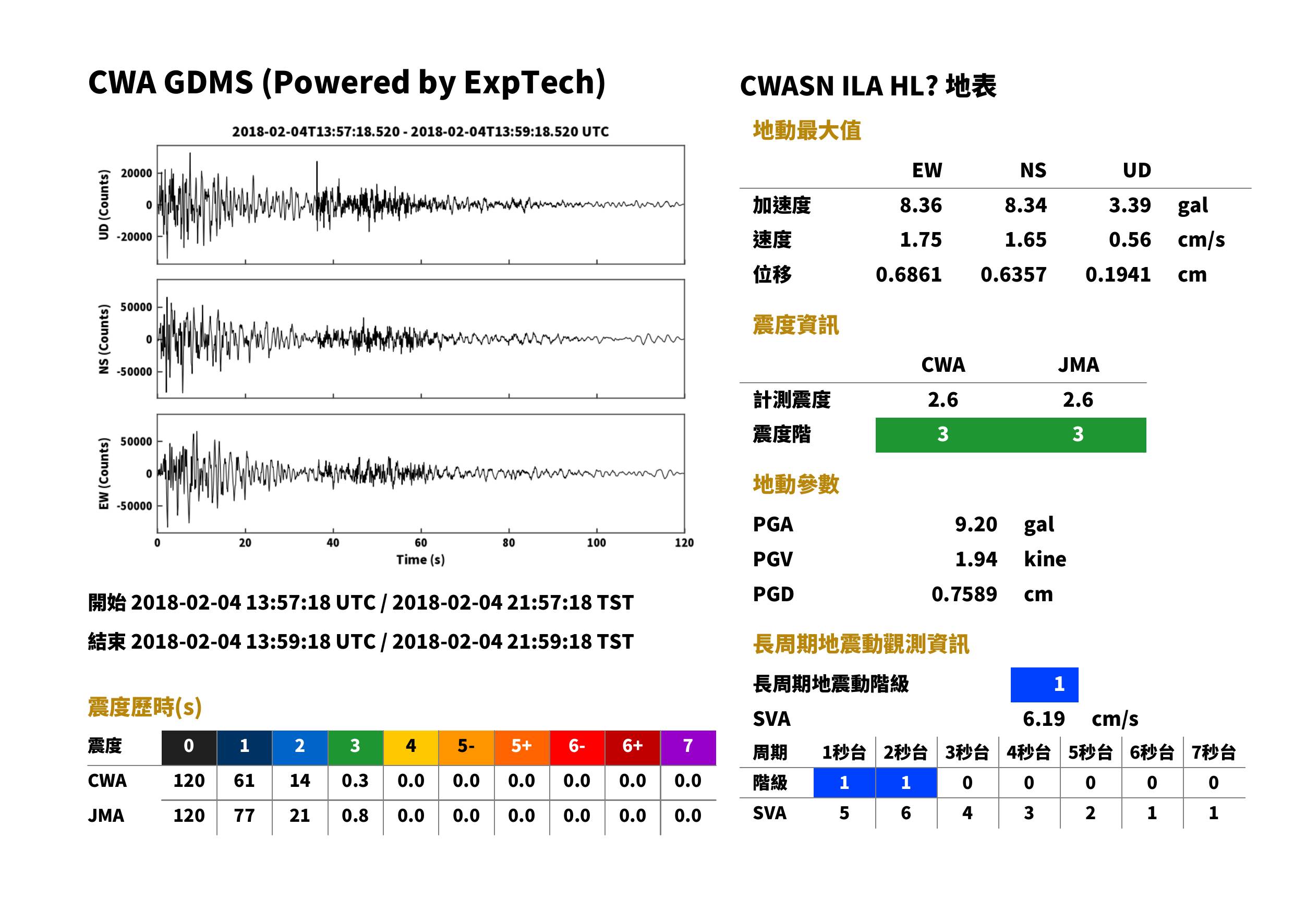

ILA	宜蘭縣宜蘭市	11 m	CWASN	HL	66.2 km	21:57:53	21:58:01	8.34	8.36	3.39	9.20	1.65	1.75	0.56	1.94	3	2.6	3	2.6	1	下載	查看	查看
ETM	花蓮縣吉安鄉	170 m	CWASN	HL	31.6 km	21:57:47	21:57:51	8.68	5.84	6.21	9.33	0.34	0.34	0.21	0.47	2	1.8	3	2.6	0	下載	查看	查看
WYL	彰化縣員林市	26 m	CWASN	HL	117.1 km	21:58:01	21:58:15	8.40	5.83	3.63	8.86	0.91	0.65	0.41	0.99	2	2.3	3	2.5	0	下載	查看	查看

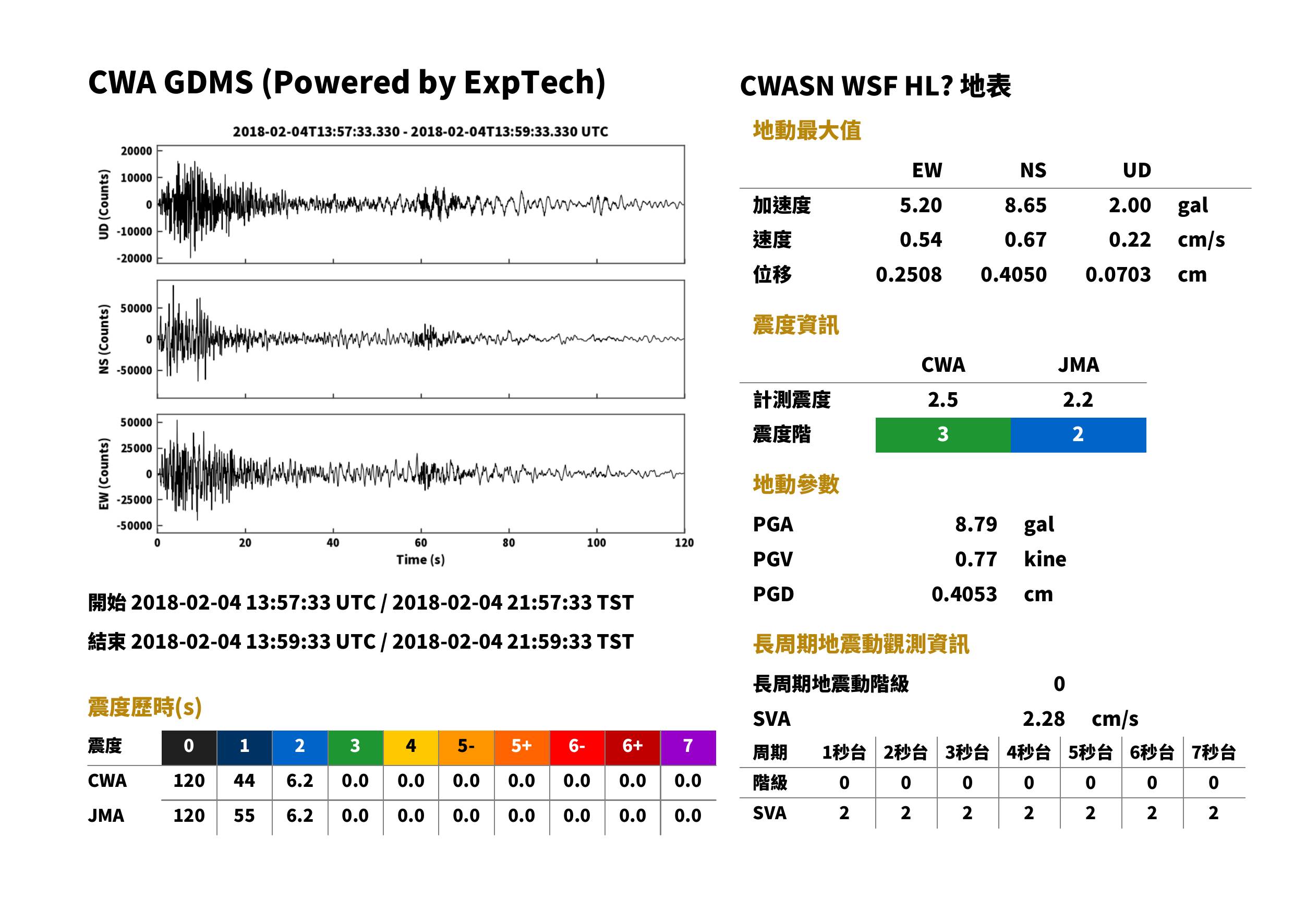

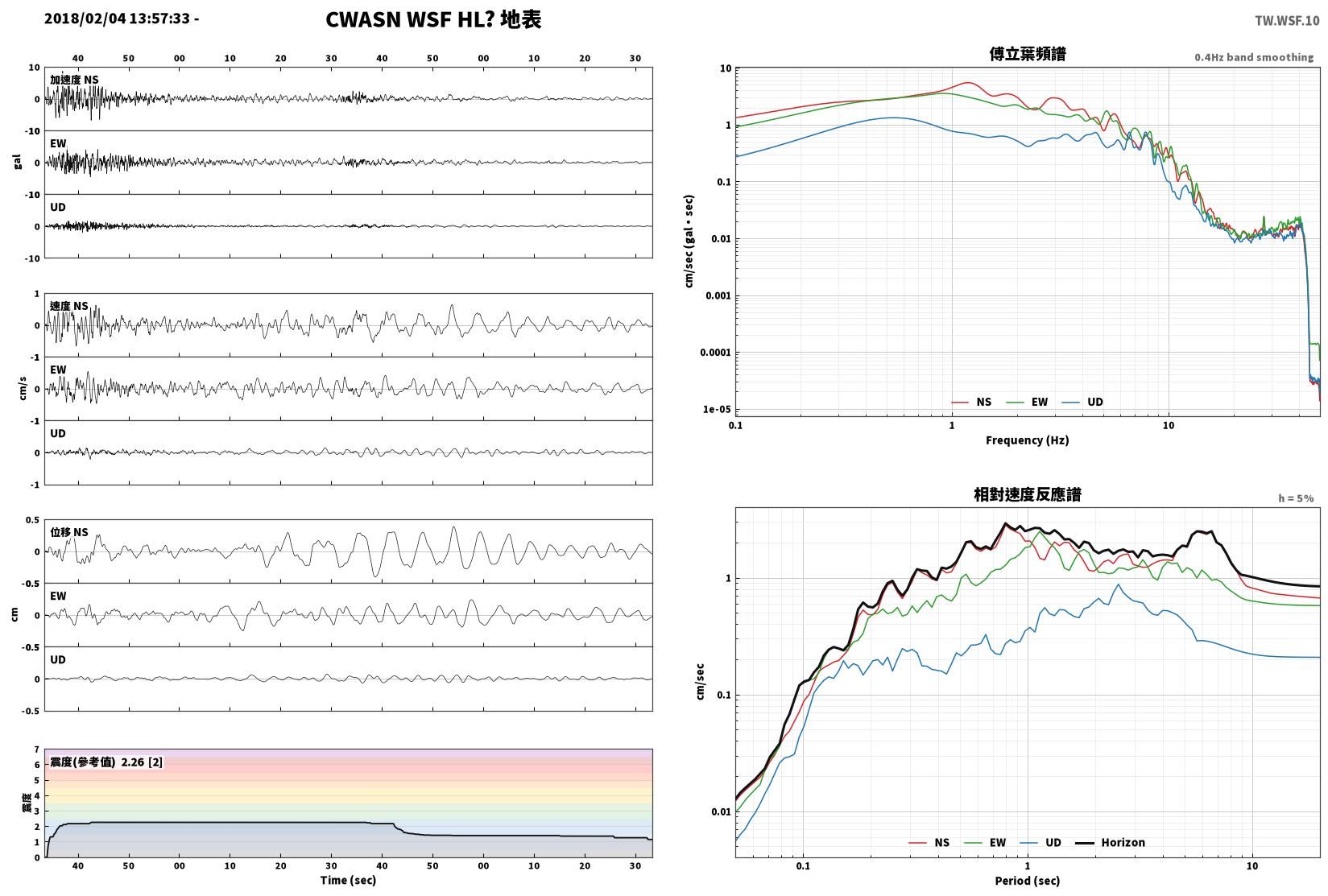

WSF	雲林縣四湖鄉	8 m	CWASN	HL	161.8 km	21:58:08	21:58:27	8.65	5.20	2.00	8.79	0.67	0.54	0.22	0.77	2	2.2	3	2.5	0	下載	查看	查看
NMLH	苗栗縣苗栗市	179 m	CWASN	HN	101.7 km	21:57:59	21:58:11	7.97	6.36	4.08	8.07	0.59	0.59	0.45	0.62	2	2.1	3	2.5	0	下載	查看	查看

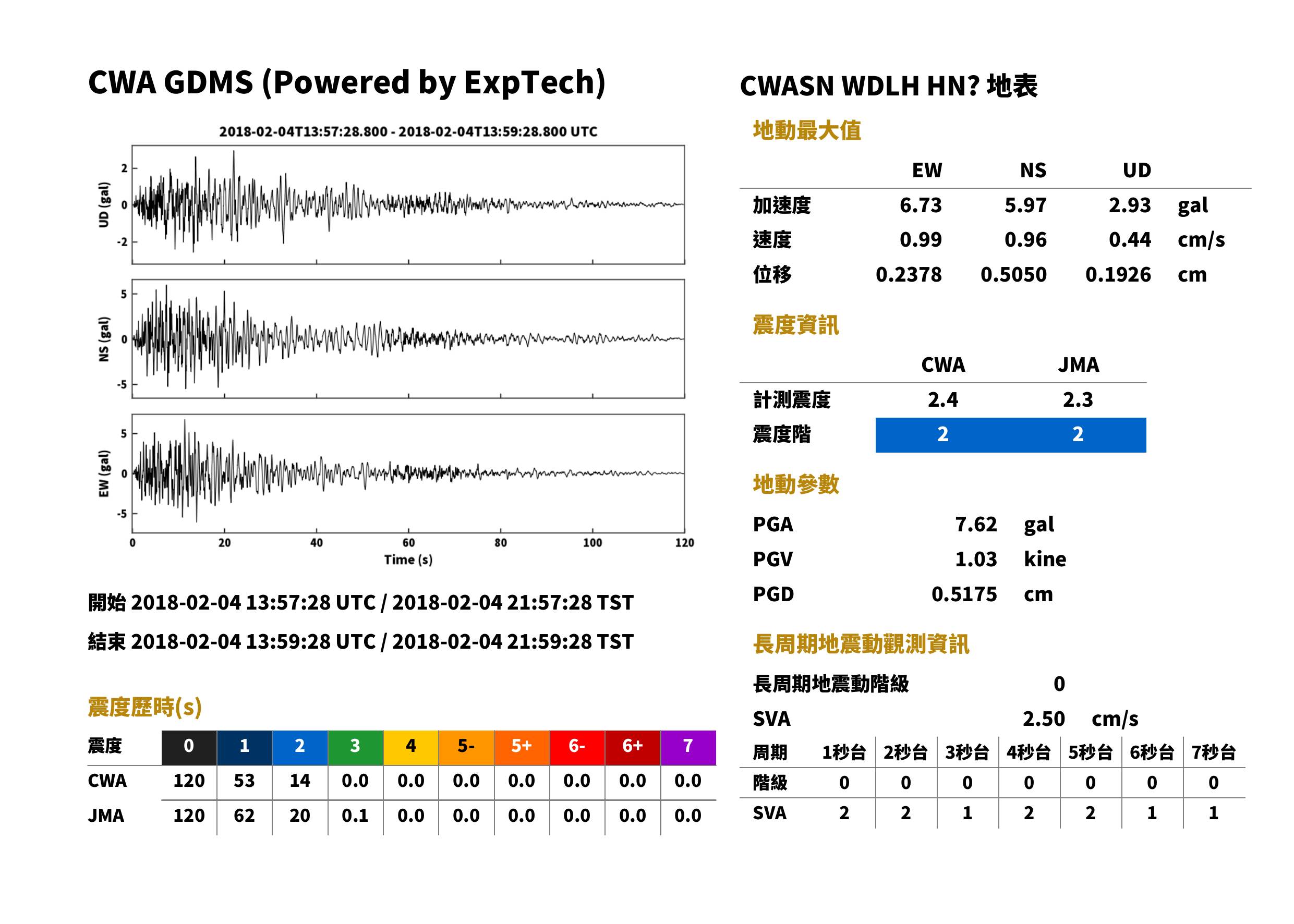

WDLH	雲林縣斗六市	54 m	CWASN	HN	130.6 km	21:58:03	21:58:19	5.97	6.72	2.93	7.60	0.94	0.98	0.43	1.03	2	2.3	2	2.4	0	下載	查看	查看
NDS	宜蘭縣羅東鎮	88 m	CWASN	HN	51.6 km	21:57:51	21:57:57	3.40	6.42	4.23	7.09	0.36	0.34	0.21	0.47	2	1.8	2	2.4	0	下載	查看	查看
BAC	新北市樹林區	15 m	CWASN	HL	95.9 km	21:57:58	21:58:09	5.58	7.02	2.91	7.19	1.01	0.93	0.54	1.04	2	2.4	2	2.4	0	下載	查看	查看
WRL	彰化縣二林鎮	14 m	CWASN	HN	138.5 km	21:58:05	21:58:21	5.29	5.88	2.22	6.76	0.68	0.67	0.22	0.76	2	2.1	2	2.3	0	下載	查看	查看

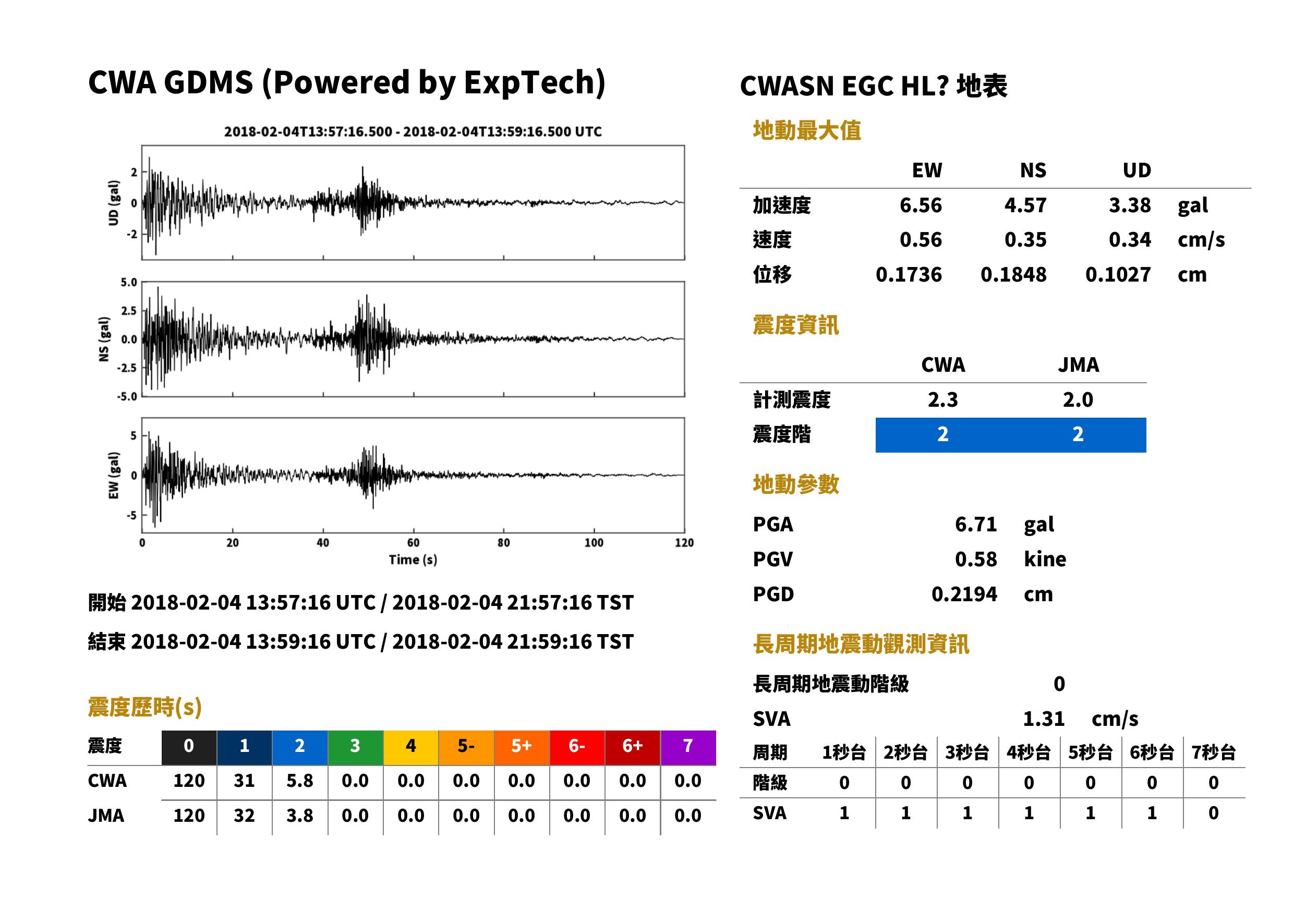

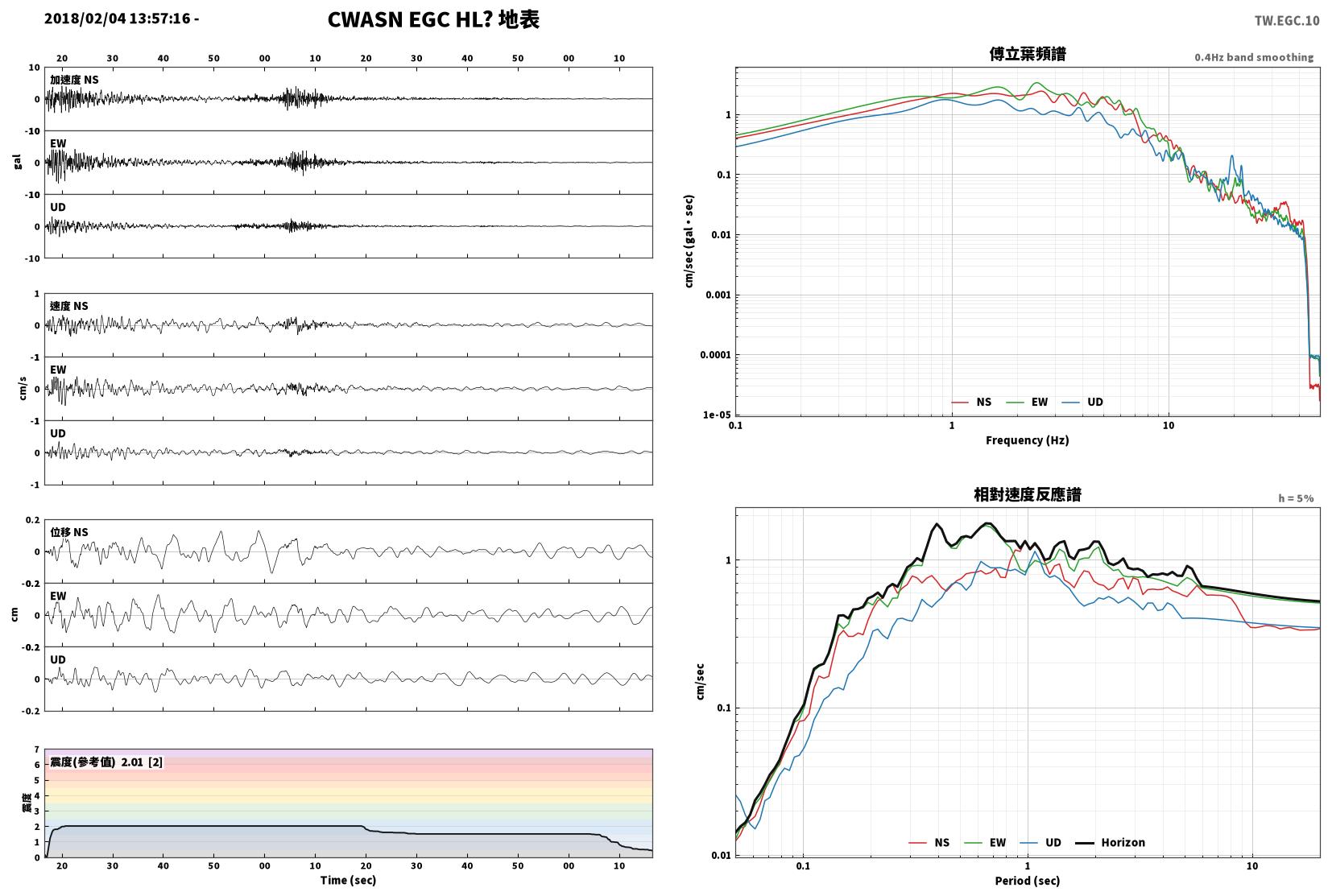

EGC	花蓮縣鳳林鎮	9 m	CWASN	HL	54.0 km	21:57:51	21:57:58	4.57	6.56	3.38	6.71	0.36	0.53	0.34	0.57	2	2.0	2	2.3	0	下載	查看	查看

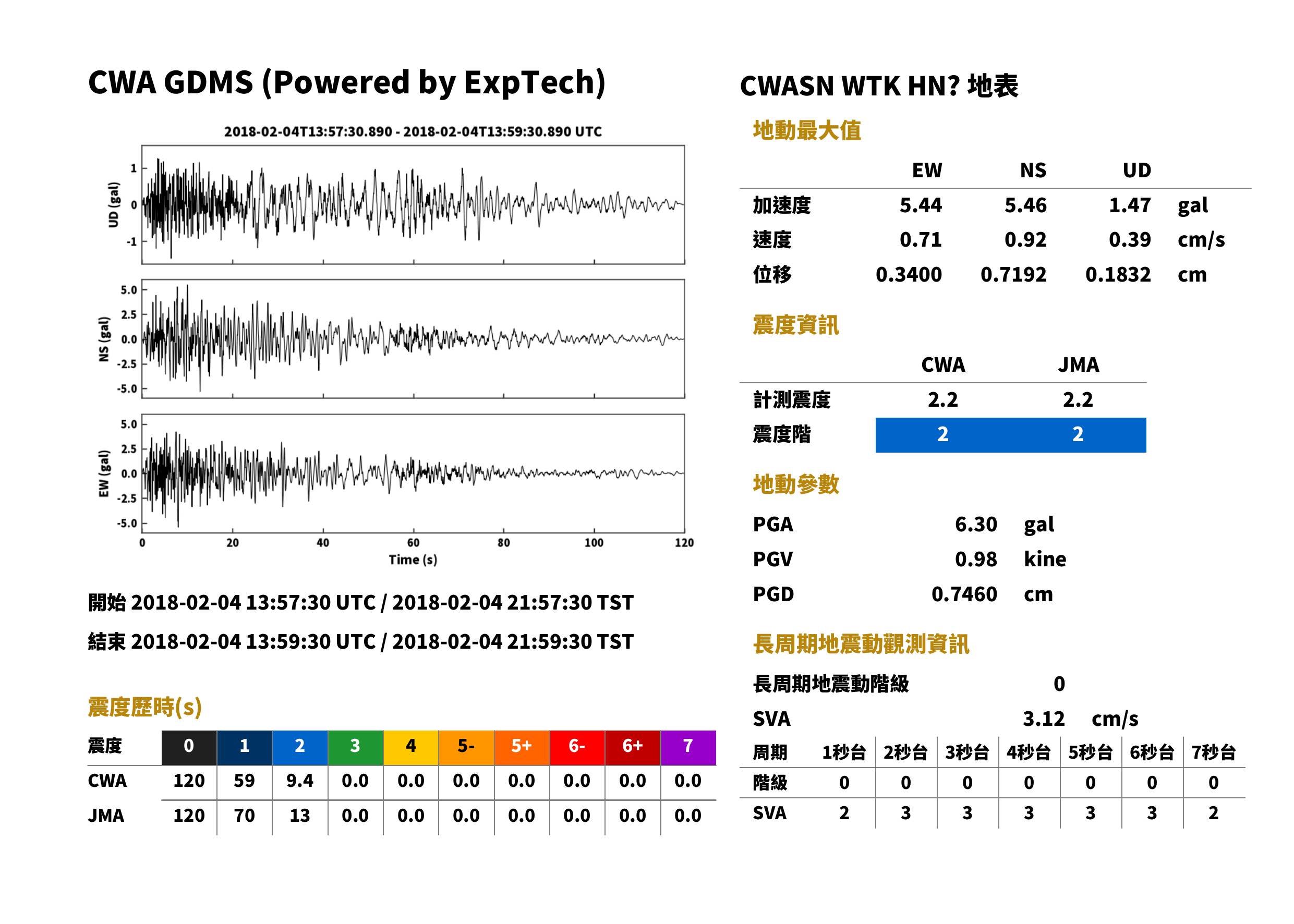

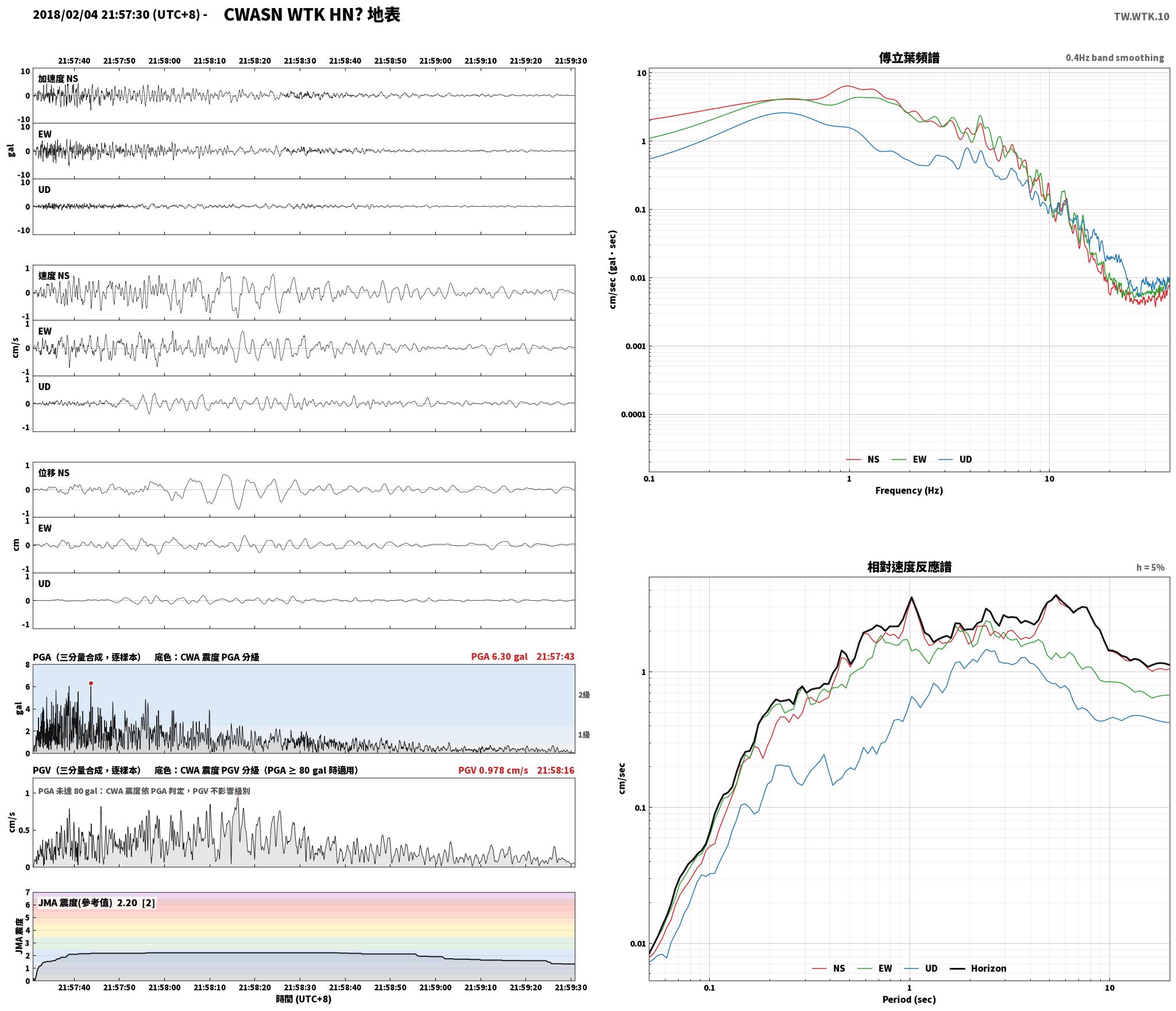

WTK	雲林縣土庫鎮	21 m	CWASN	HN	144.6 km	21:58:05	21:58:23	5.44	5.42	1.47	6.28	0.92	0.72	0.39	0.98	2	2.2	2	2.2	0	下載	查看	查看
WSL	雲林縣水林鄉	3 m	CWASN	HN	167.0 km	21:58:09	21:58:28	4.25	5.39	1.44	5.69	0.51	0.50	0.22	0.59	2	2.0	2	2.2	0	下載	查看	查看
WGK	雲林縣斗六市	80 m	CWASN	HL	127.8 km	21:58:03	21:58:18	5.10	6.26	2.59	6.28	0.71	0.67	0.38	0.74	2	2.0	2	2.2	0	下載	查看	查看

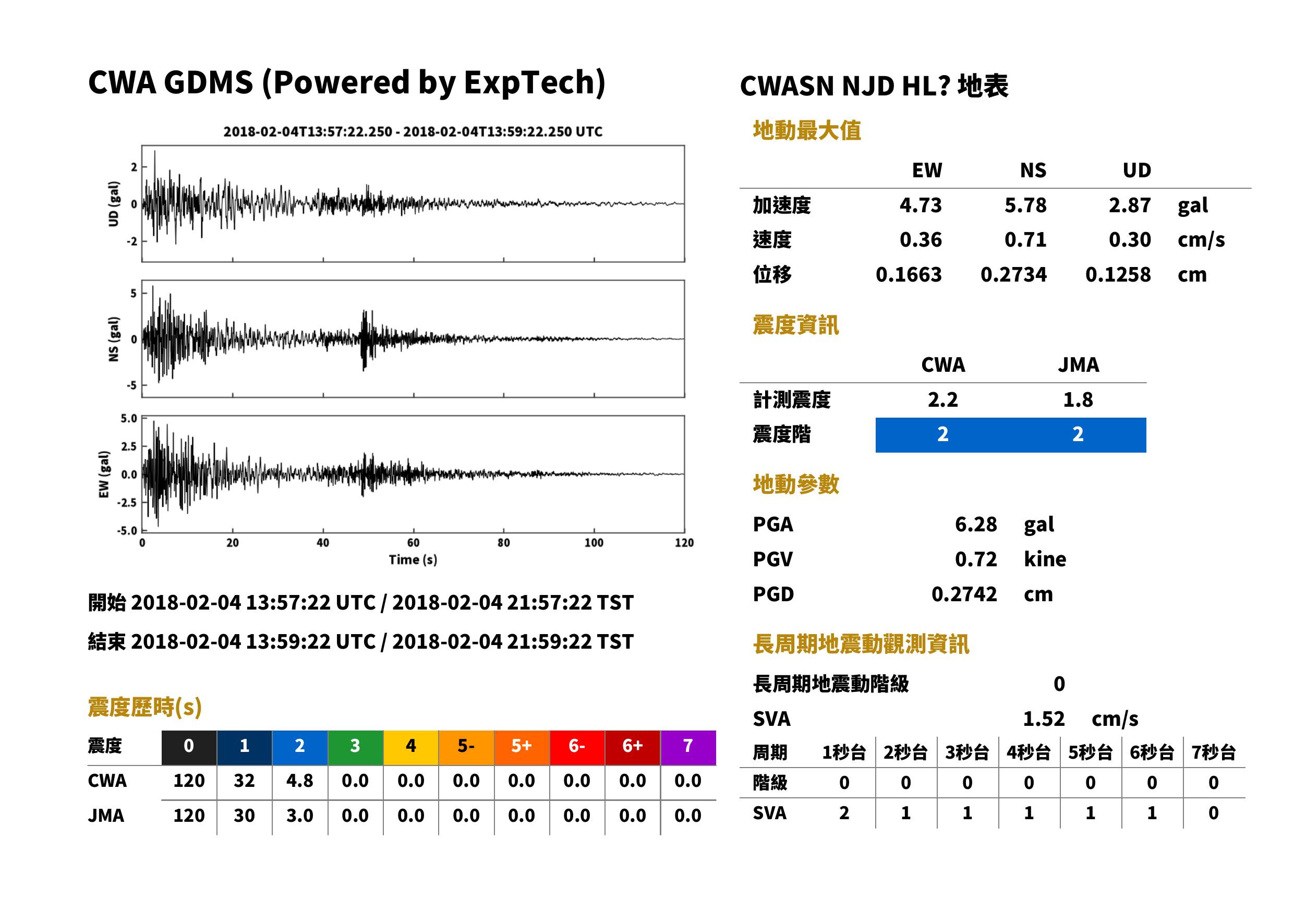

NJD	新竹縣竹東鎮	131 m	CWASN	HL	89.0 km	21:57:57	21:58:07	5.77	4.76	2.84	6.29	0.73	0.39	0.30	0.73	2	1.8	2	2.2	0	下載	查看	查看

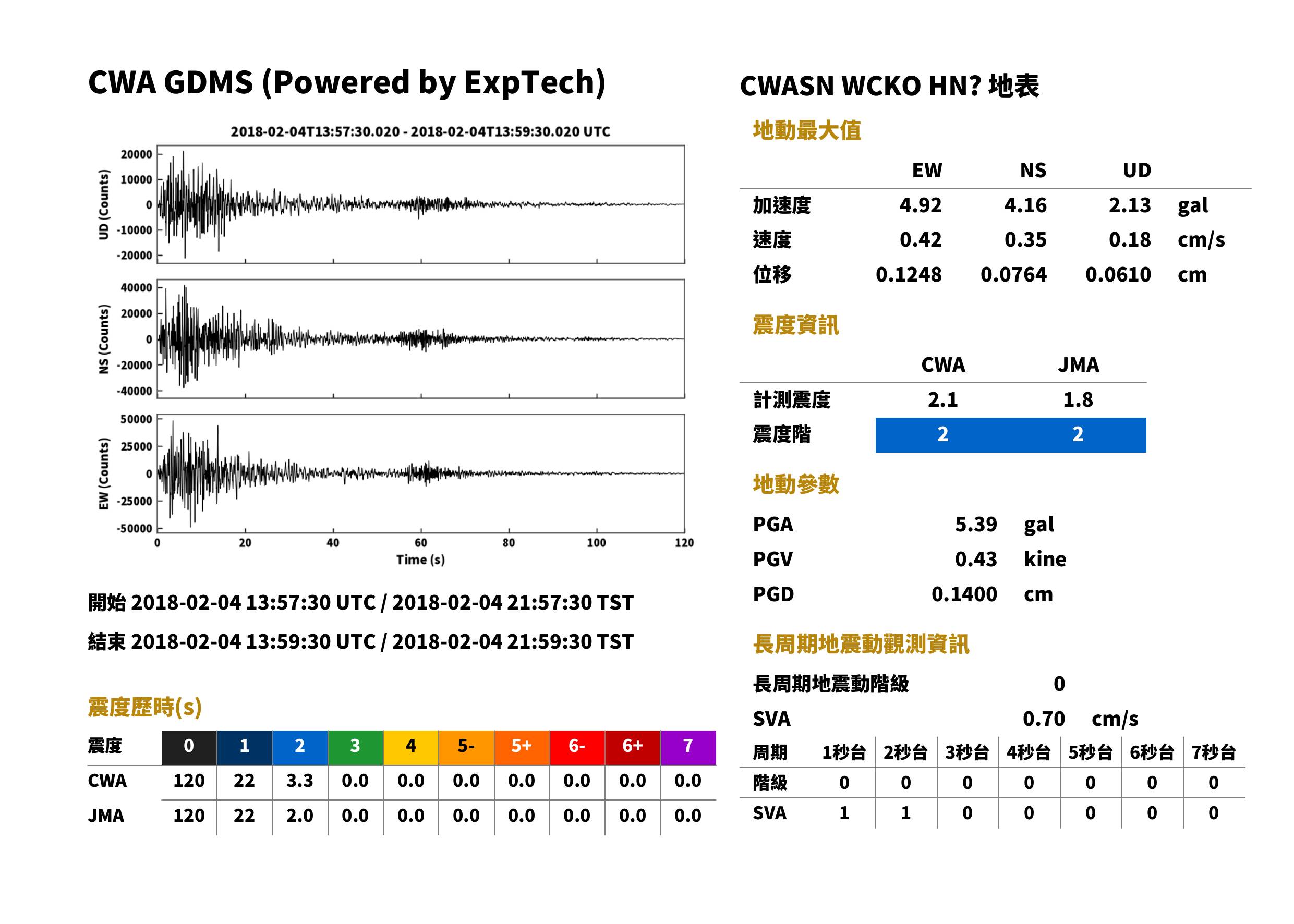

WCKO	嘉義縣番路鄉	233 m	CWASN	HN	138.8 km	21:58:05	21:58:21	4.16	4.92	2.13	5.39	0.35	0.42	0.18	0.43	2	1.8	2	2.1	0	下載	查看	查看
SML	南投縣魚池鄉	999 m	CWASN	HL	87.5 km	21:57:57	21:58:07	3.83	5.09	1.20	5.21	0.59	0.46	0.13	0.61	2	1.9	2	2.1	0	下載	查看	查看

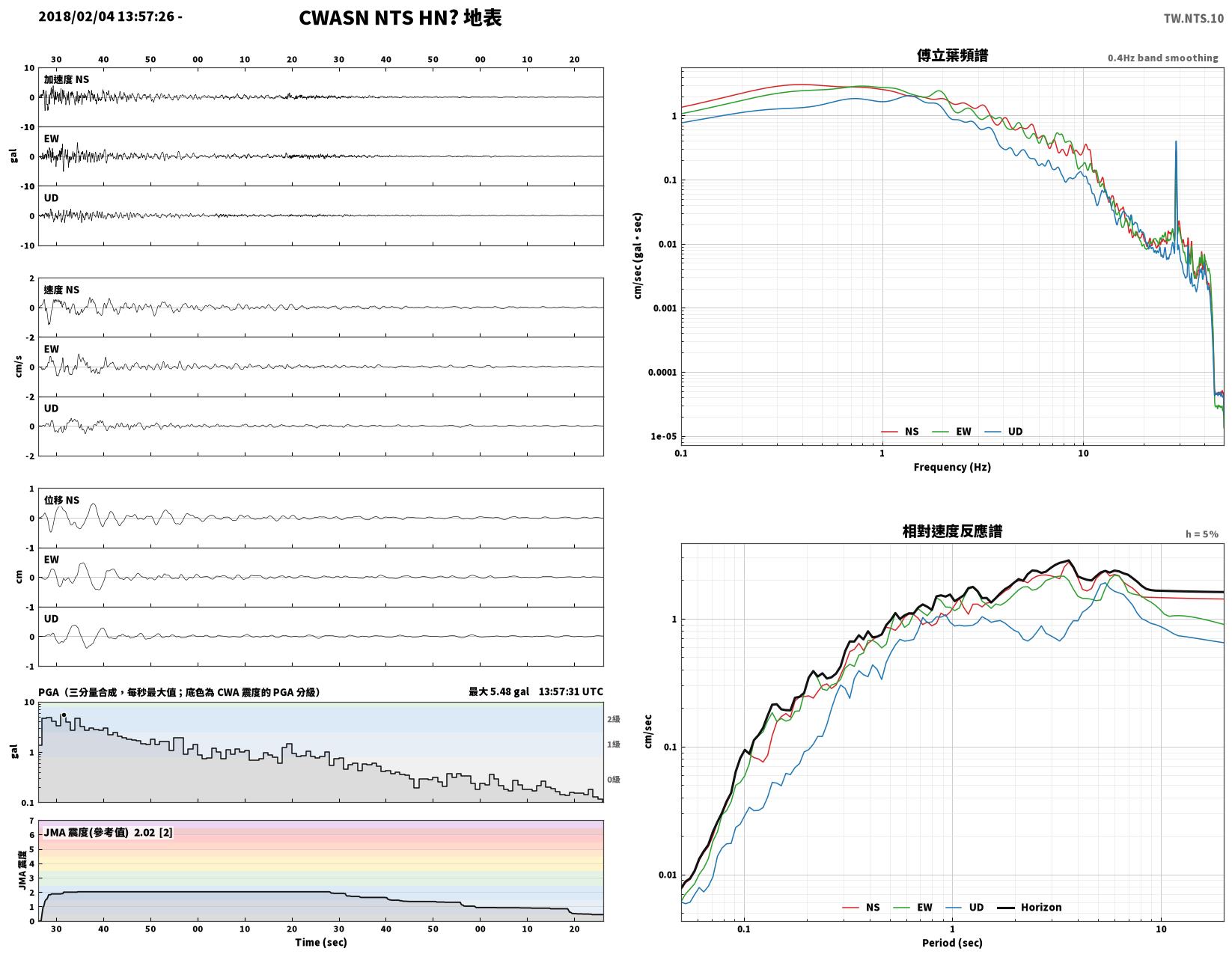

NTS	新北市淡水區	15 m	CWASN	HN	113.7 km	21:58:01	21:58:14	4.63	5.15	2.43	5.48	1.18	0.86	0.53	1.25	2	2.0	2	2.1	0	下載	查看	查看
NHW	桃園市觀音區	21 m	CWASN	HL	114.6 km	21:58:01	21:58:15	5.25	4.59	1.65	5.28	0.95	0.98	0.58	0.99	2	1.8	2	2.1	0	下載	查看	查看
NCU	桃園市中壢區	131 m	CWASN	HL	103.2 km	21:57:59	21:58:11	5.14	4.57	2.91	5.35	1.02	0.68	0.80	1.18	2	2.1	2	2.1	0	下載	查看	查看
HSN	新竹縣竹北市	31 m	CWASN	HL	101.6 km	21:57:59	21:58:11	4.54	5.15	2.67	5.27	0.79	0.81	0.46	0.95	2	2.0	2	2.1	0	下載	查看	查看

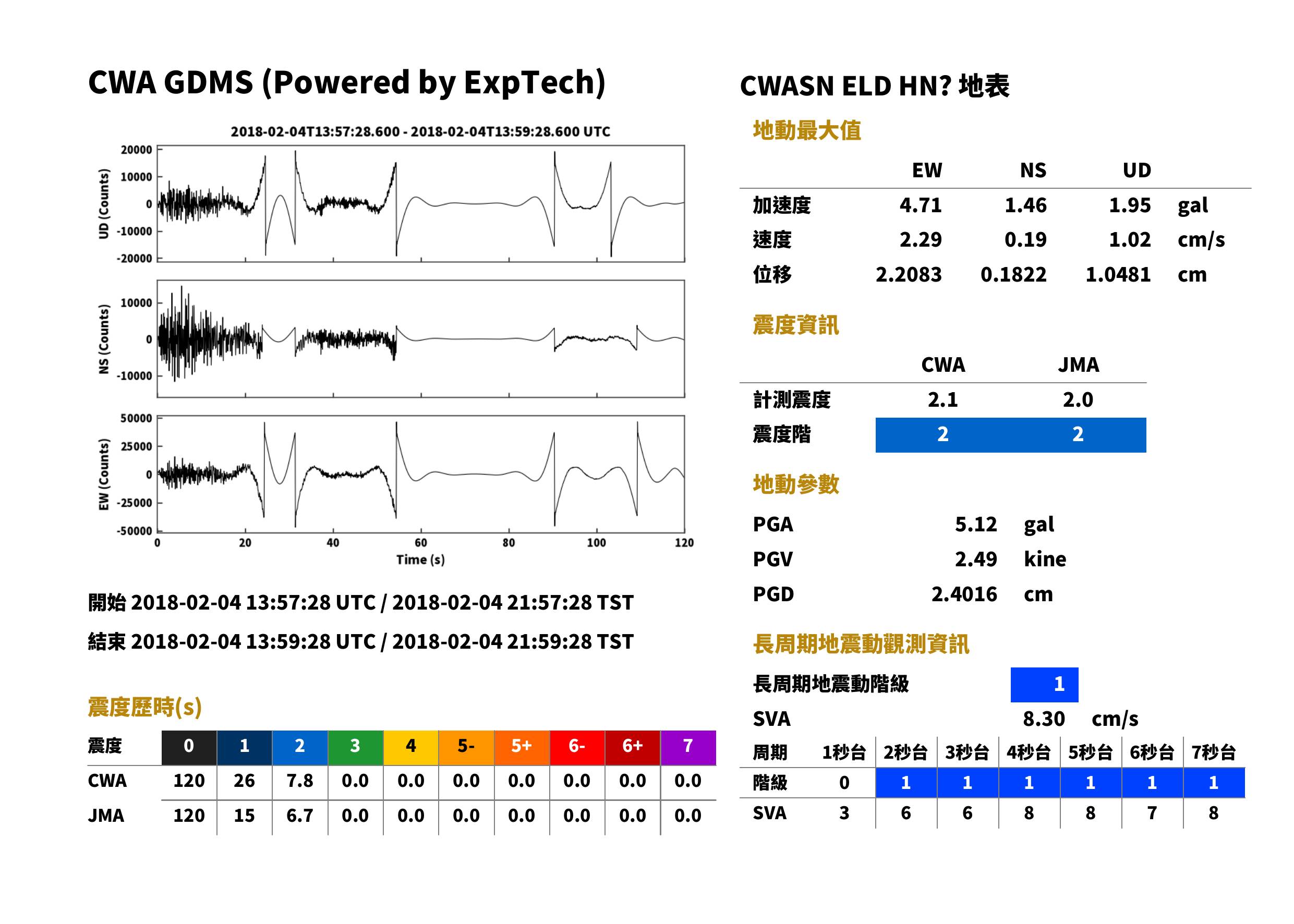

ELD	臺東縣海端鄉	1058 m	CWASN	HN	129.7 km	21:58:03	21:58:19	1.46	4.71	1.95	5.12	0.19	2.29	1.02	2.49	2	2.0	2	2.1	1	下載	查看	查看
NSY	苗栗縣三義鄉	299 m	CWASN	HL	99.1 km	21:57:58	21:58:10	3.62	4.34	2.68	4.85	0.62	2.89	1.43	3.26	2	2.1	2	2.0	2	下載	查看	查看

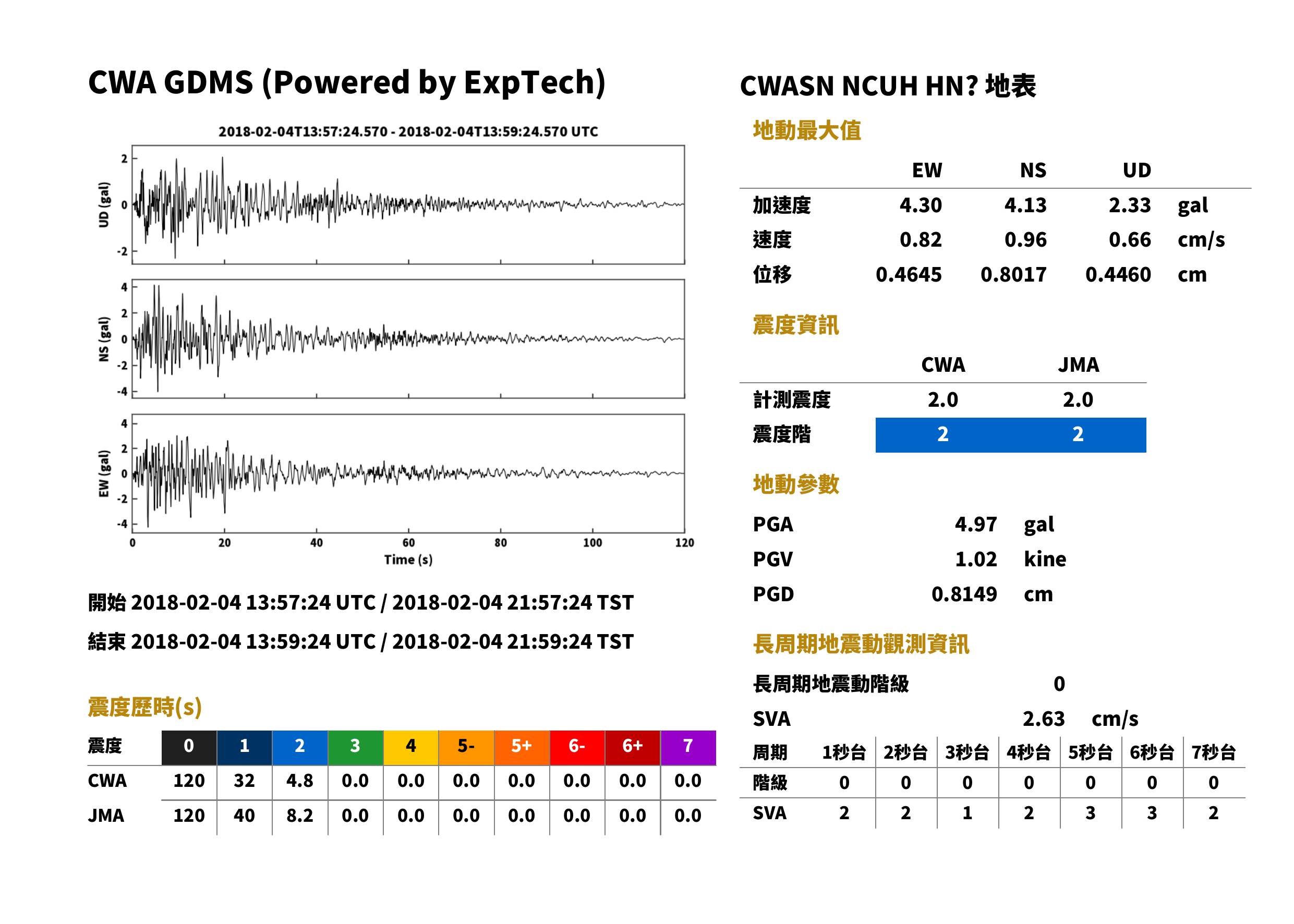

NCUH	桃園市中壢區	127 m	CWASN	HN	103.4 km	21:57:59	21:58:11	4.17	4.35	2.37	4.86	0.87	0.85	0.62	0.93	2	2.0	2	2.0	0	下載	查看	查看
ECS	臺東縣池上鄉	286 m	CWASN	HL	129.5 km	21:58:03	21:58:19	2.63	4.17	1.55	4.49	0.57	1.53	0.34	1.63	2	1.9	2	2.0	1	下載	查看	查看
CHY	嘉義市東區	31 m	CWASN	HN	150.0 km	21:58:06	21:58:24	3.99	4.26	2.13	4.78	0.54	0.45	0.27	0.60	2	1.9	2	2.0	0	下載	查看	查看
NJN	苗栗縣竹南鎮	11 m	CWASN	HL	102.4 km	21:57:59	21:58:11	3.53	4.04	1.59	4.12	0.54	0.38	0.22	0.55	2	1.7	2	1.9	0	下載	查看	查看
HSN1	新竹縣寶山鄉	91 m	CWASN	HL	97.4 km	21:57:58	21:58:10	4.11	3.36	2.19	4.44	0.58	0.64	0.35	0.66	2	1.8	2	1.9	0	下載	查看	查看

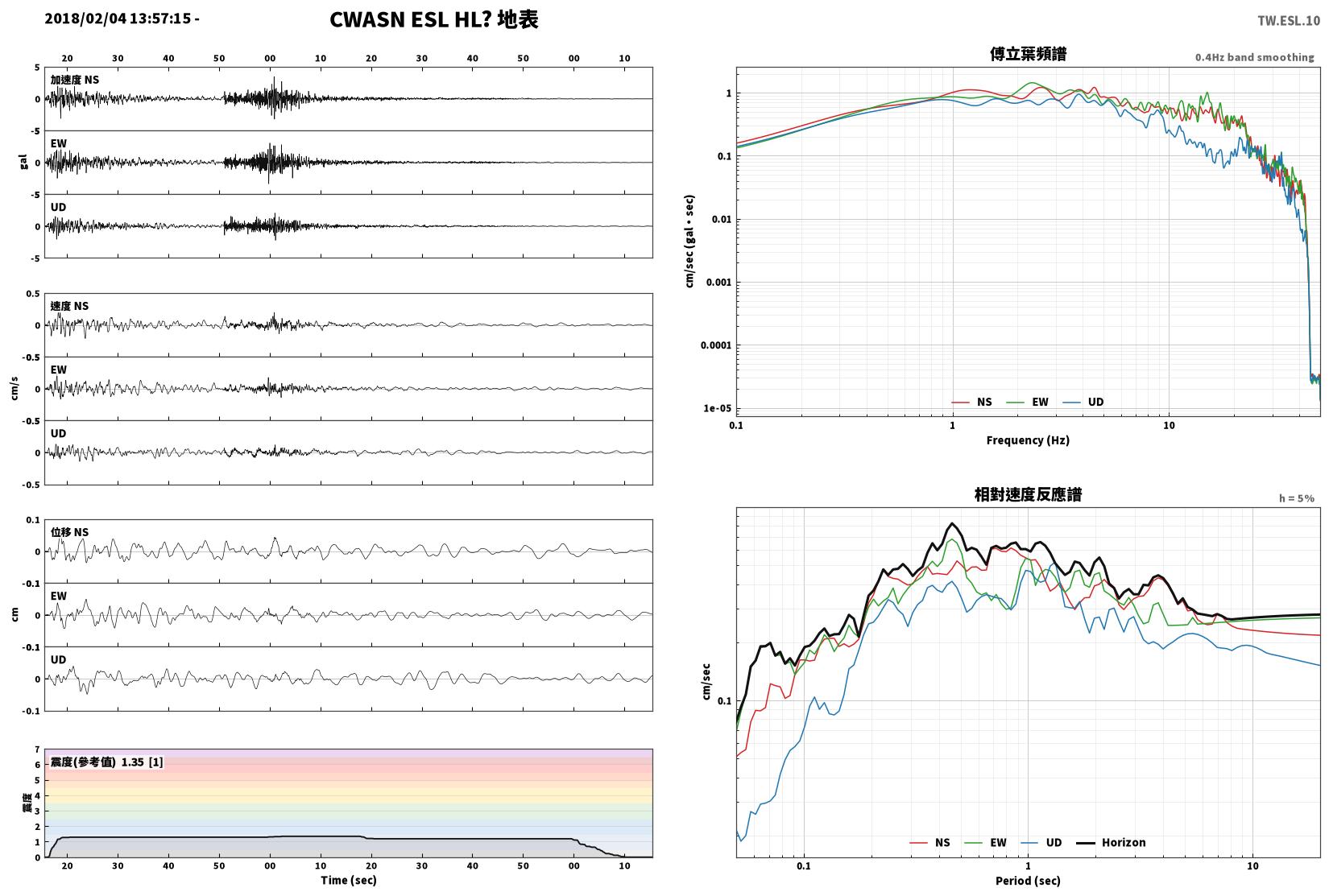

ESL	花蓮縣鳳林鎮	180 m	CWASN	HL	48.3 km	21:57:50	21:57:56	3.47	3.63	2.24	4.17	0.21	0.24	0.14	0.25	1	1.3	2	1.9	0	下載	查看	查看
WNT	南投縣南投市	113 m	CWASN	HL	108.4 km	21:58:00	21:58:13	3.27	2.36	1.40	3.70	0.37	0.24	0.24	0.38	1	1.3	2	1.8	0	下載	查看	查看
WDJ	臺中市大甲區	99 m	CWASN	HN	110.2 km	21:58:00	21:58:13	3.97	2.60	1.64	3.97	0.60	0.46	0.33	0.62	2	1.9	2	1.8	0	下載	查看	查看

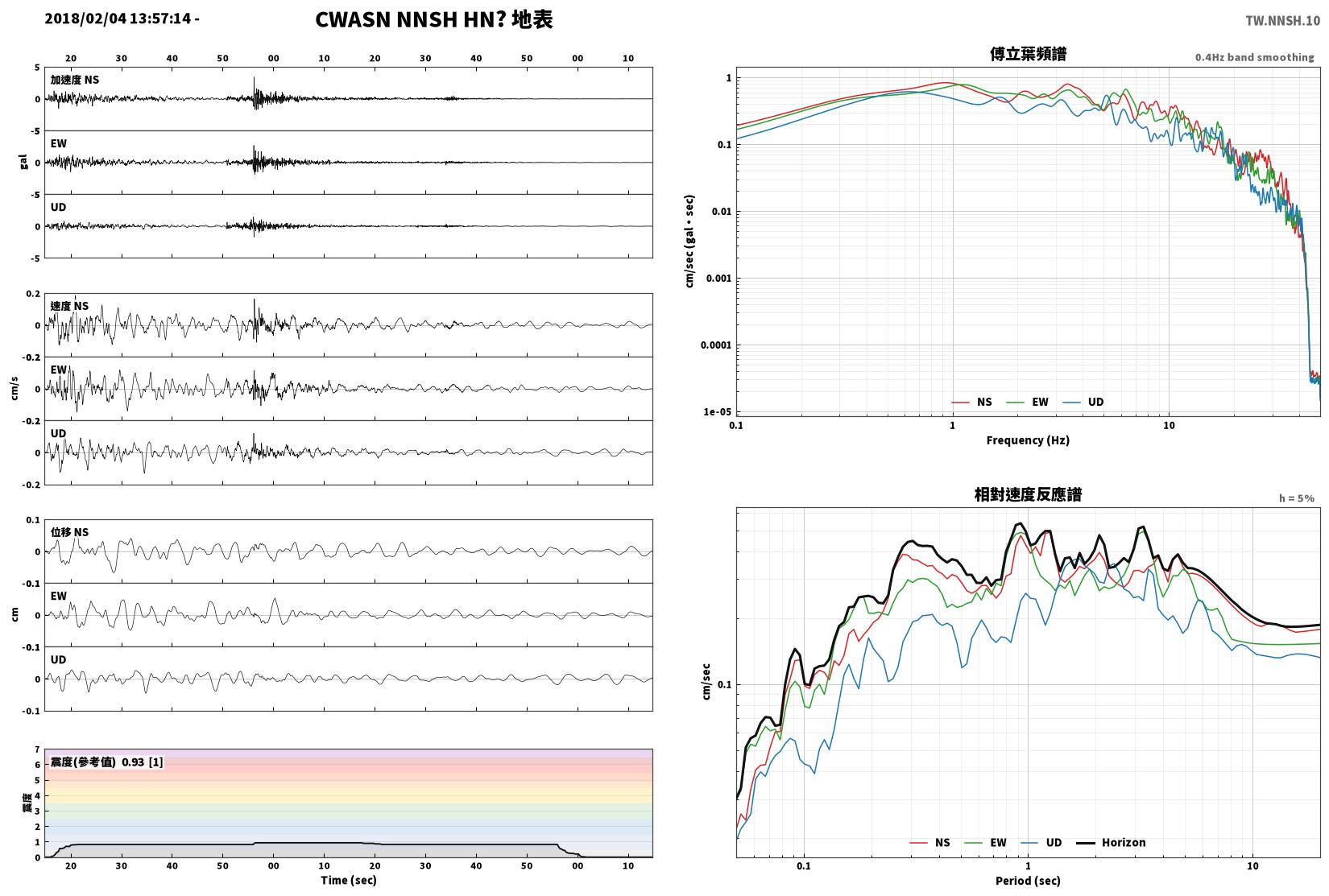

NNSH	新竹縣五峰鄉	1106 m	CWASN	HN	43.9 km	21:57:49	21:57:55	3.39	2.68	1.70	3.78	0.19	0.15	0.13	0.20	1	0.9	2	1.8	0	下載	查看	查看
ECB	臺東縣長濱鄉	63 m	CWASN	HL	98.5 km	21:57:58	21:58:10	3.41	3.38	1.79	3.91	0.48	0.43	0.27	0.59	2	1.7	2	1.8	0	下載	查看	查看
ALS	嘉義縣阿里山鄉	2417 m	CWASN	HL	117.2 km	21:58:01	21:58:15	3.19	3.61	1.25	3.97	0.31	0.32	0.15	0.44	2	1.6	2	1.8	0	下載	查看	查看
WHY	南投縣信義鄉	495 m	CWASN	HN	101.8 km	21:57:59	21:58:11	2.54	2.89	1.18	3.45	0.23	0.24	0.13	0.24	1	1.4	2	1.7	0	下載	查看	查看

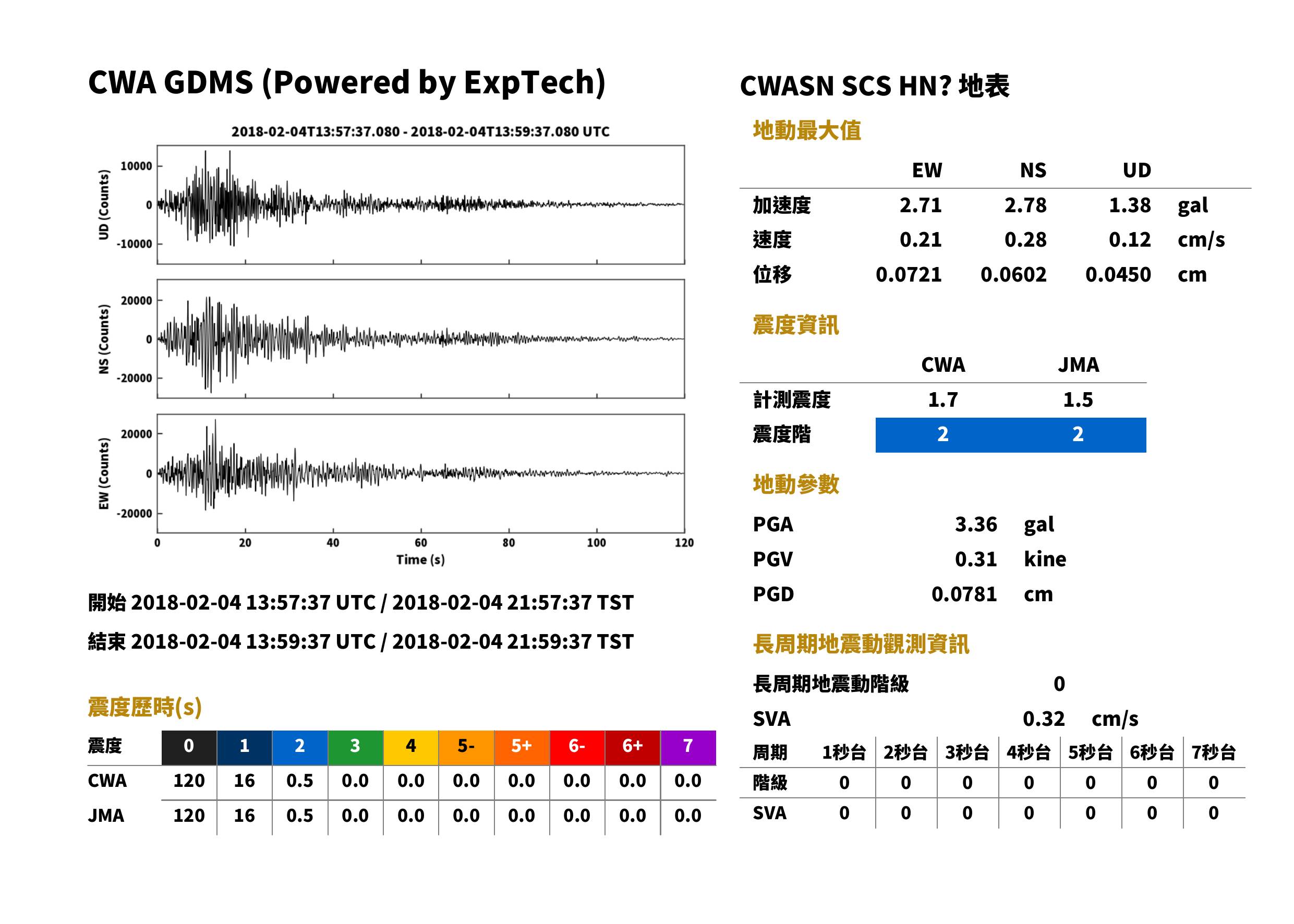

SCS	高雄市旗山區	70 m	CWASN	HN	189.1 km	21:58:12	21:58:33	2.78	2.71	1.38	3.36	0.28	0.21	0.12	0.31	2	1.5	2	1.7	0	下載	查看	查看

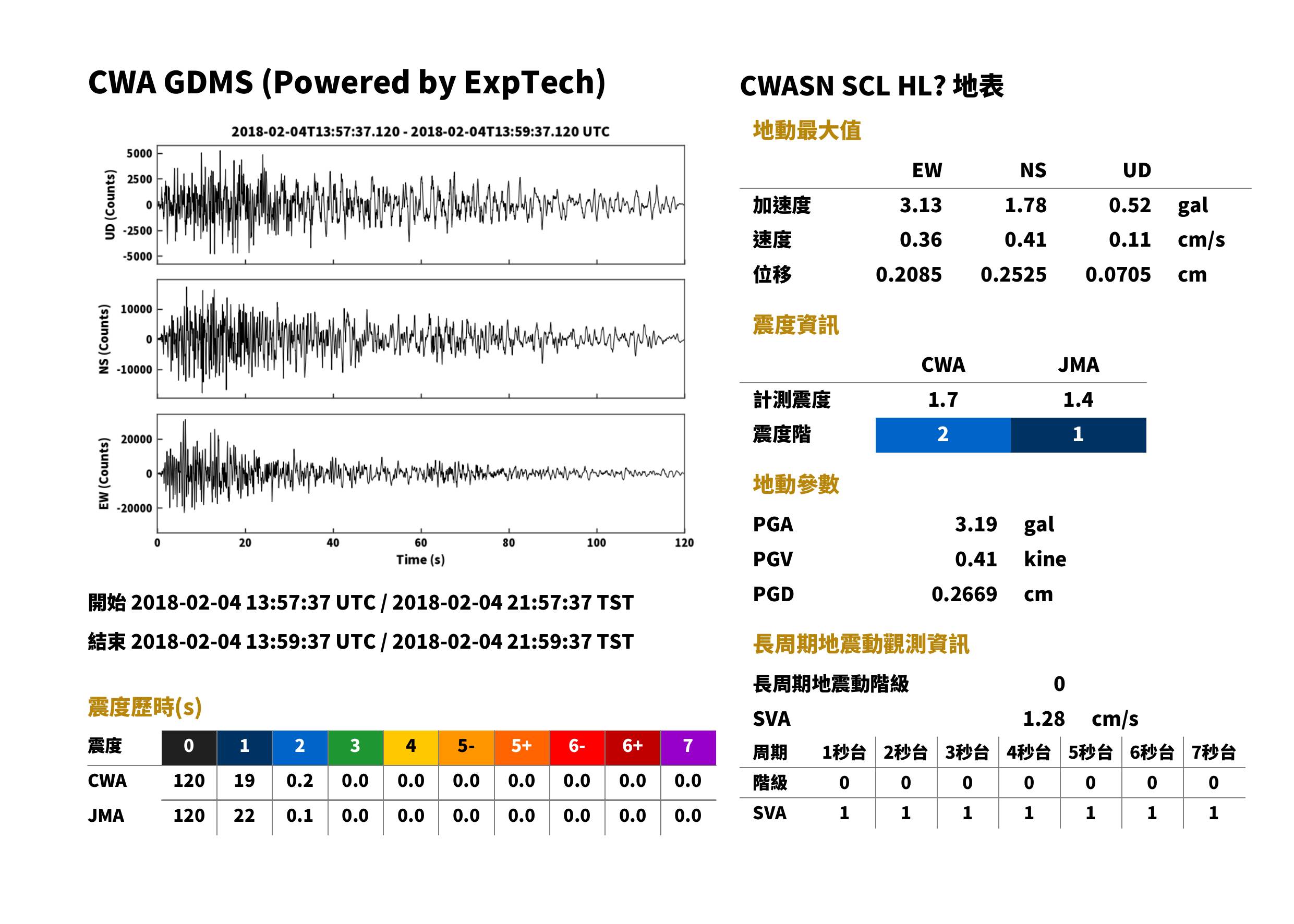

SCL	臺南市佳里區	7 m	CWASN	HL	189.3 km	21:58:12	21:58:33	1.78	3.13	0.52	3.19	0.41	0.36	0.11	0.41	1	1.4	2	1.7	0	下載	查看	查看
CHN8	嘉義縣義竹鄉	6 m	CWASN	HL	176.9 km	21:58:10	21:58:30	2.91	2.96	0.85	3.26	0.54	0.53	0.27	0.54	2	1.6	2	1.7	0	下載	查看	查看
CHK	臺東縣成功鎮	37 m	CWASN	HL	124.1 km	21:58:02	21:58:17	2.28	2.96	1.17	3.36	0.26	0.29	0.14	0.31	1	1.4	2	1.7	0	下載	查看	查看
NOU	基隆市中正區	16 m	CWASN	HL	109.1 km	21:58:00	21:58:13	2.13	2.32	1.62	3.13	0.28	0.32	0.32	0.42	1	1.3	2	1.6	0	下載	查看	查看

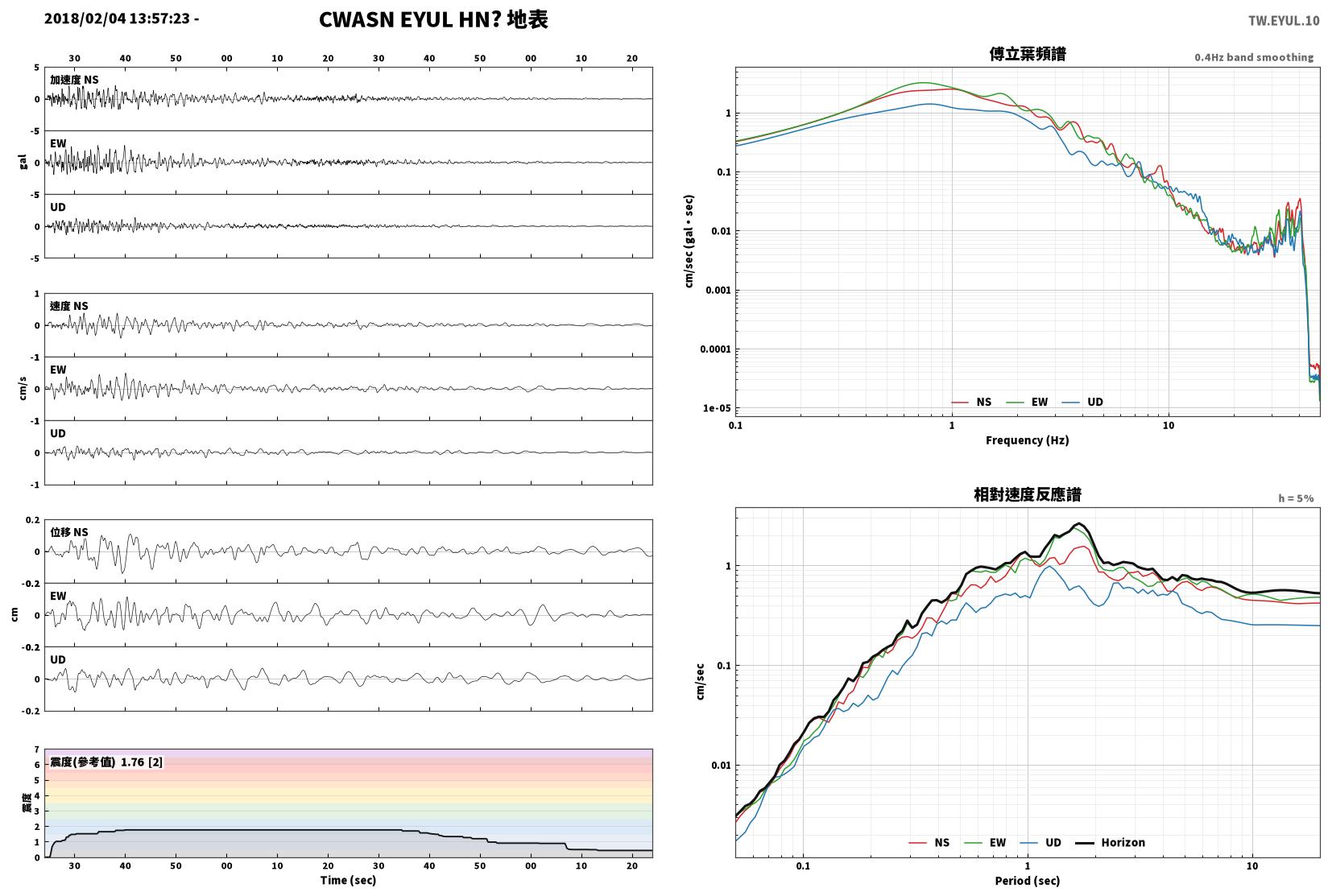

EYUL	花蓮縣玉里鎮	138 m	CWASN	HN	99.8 km	21:57:58	21:58:10	2.24	2.84	1.38	2.99	0.42	0.49	0.25	0.52	2	1.7	2	1.6	0	下載	查看	查看
EGFH	花蓮縣光復鄉	126 m	CWASN	HN	62.7 km	21:57:52	21:58:00	2.91	2.71	1.11	2.94	0.20	0.22	0.08	0.25	1	1.1	2	1.6	0	下載	查看	查看
EDH	臺東縣東河鄉	46 m	CWASN	HN	139.4 km	21:58:05	21:58:21	2.59	2.14	1.13	2.87	0.17	0.18	0.09	0.18	1	1.1	2	1.6	0	下載	查看	查看
CHKH	臺東縣成功鎮	11 m	CWASN	HN	113.4 km	21:58:01	21:58:14	1.98	2.69	1.36	2.87	0.19	0.27	0.19	0.28	1	1.1	2	1.6	0	下載	查看	查看
TCU	臺中市中區	89 m	CWASN	HL	104.1 km	21:57:59	21:58:12	2.46	2.71	1.35	2.77	0.37	0.28	0.24	0.44	2	1.5	2	1.5	0	下載	查看	查看

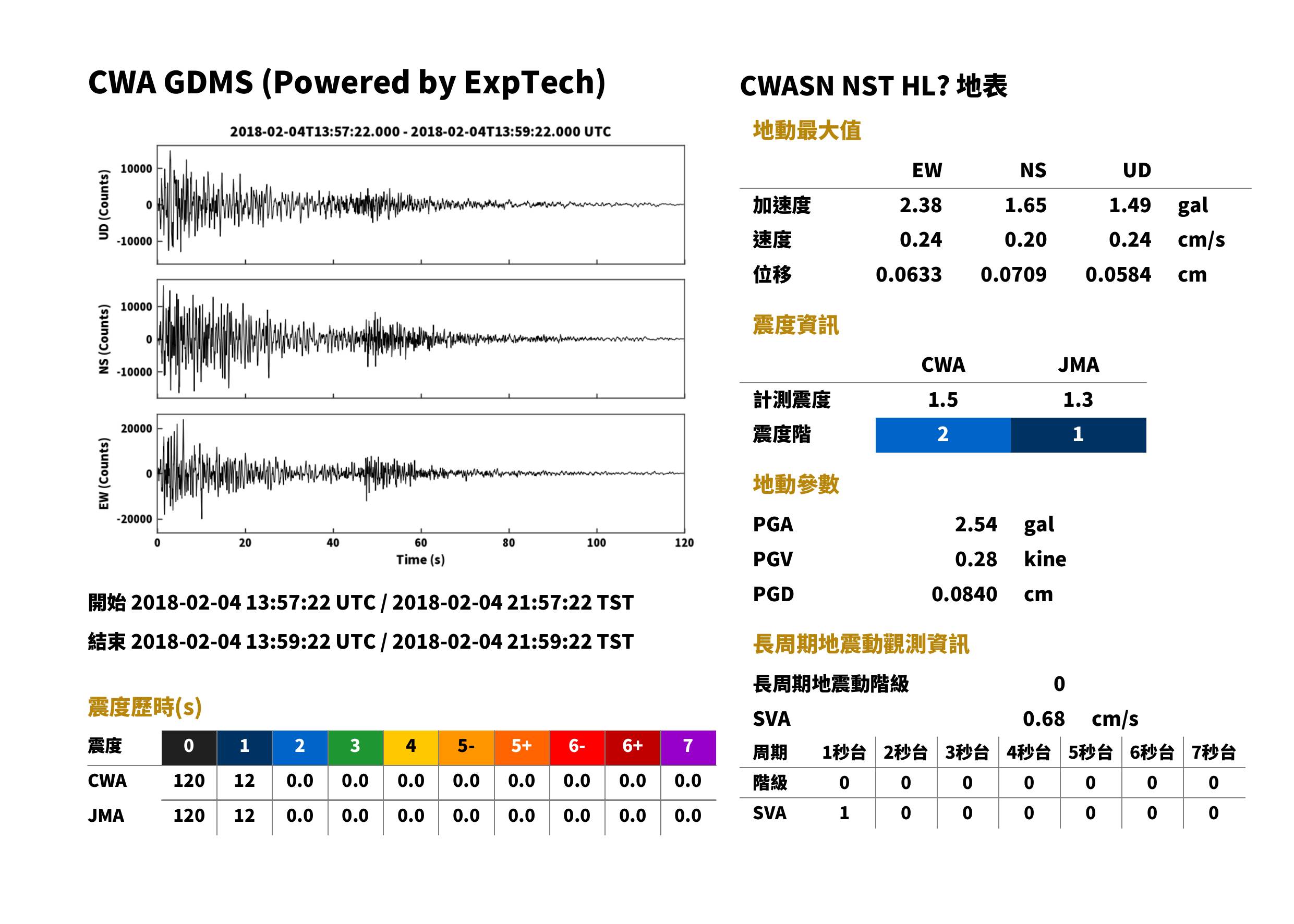

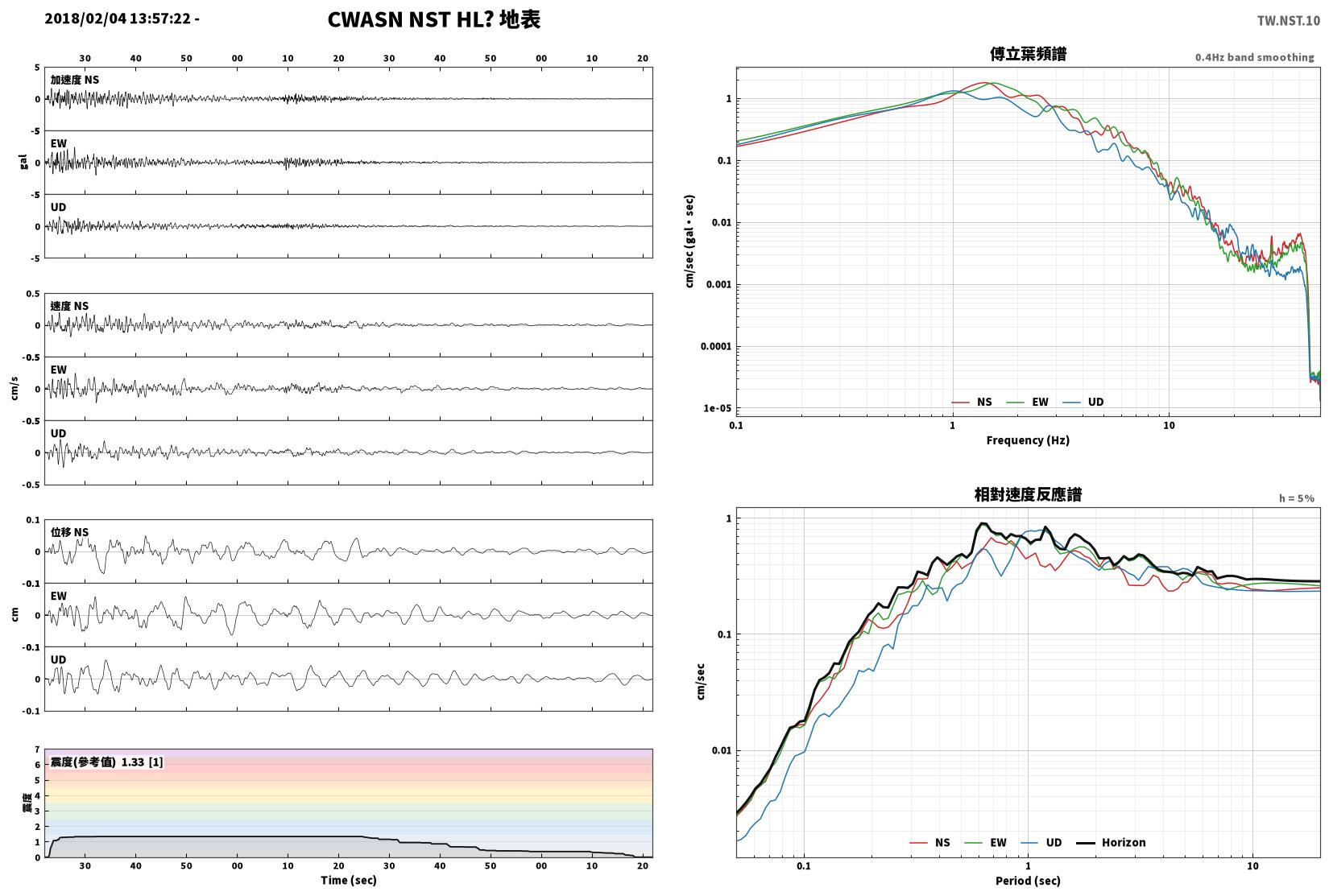

NST	苗栗縣南庄鄉	173 m	CWASN	HL	87.5 km	21:57:57	21:58:07	1.65	2.38	1.49	2.54	0.20	0.24	0.24	0.28	1	1.3	2	1.5	0	下載	查看	查看
NSK	桃園市復興區	685 m	CWASN	HL	65.9 km	21:57:53	21:58:01	1.77	2.56	1.32	2.67	0.16	0.20	0.15	0.21	1	1.0	2	1.5	0	下載	查看	查看
ANP	臺北市北投區	836 m	CWASN	HL	114.1 km	21:58:01	21:58:14	2.39	1.37	1.11	2.45	0.60	0.40	0.43	0.66	1	1.4	1	1.4	0	下載	查看	查看

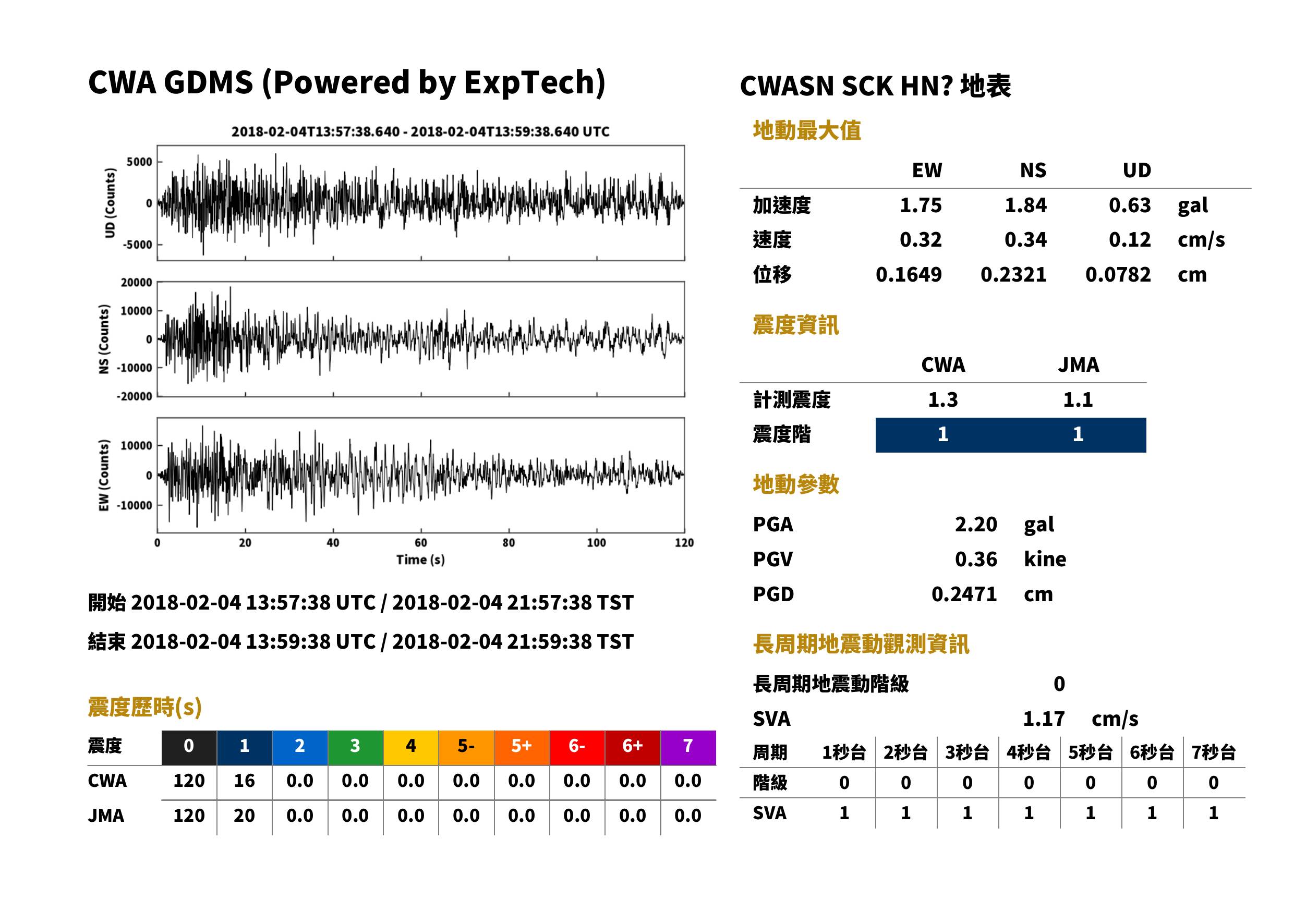

SCK	臺南市七股區	2 m	CWASN	HN	200.7 km	21:58:13	21:58:36	1.84	1.75	0.63	2.20	0.34	0.32	0.12	0.36	1	1.1	1	1.3	0	下載	查看	查看
WCS	南投縣國姓鄉	358 m	CWASN	HN	82.0 km	21:57:56	21:58:06	1.67	1.44	0.92	1.79	0.17	0.22	0.14	0.26	1	0.9	1	1.2	0	下載	查看	查看

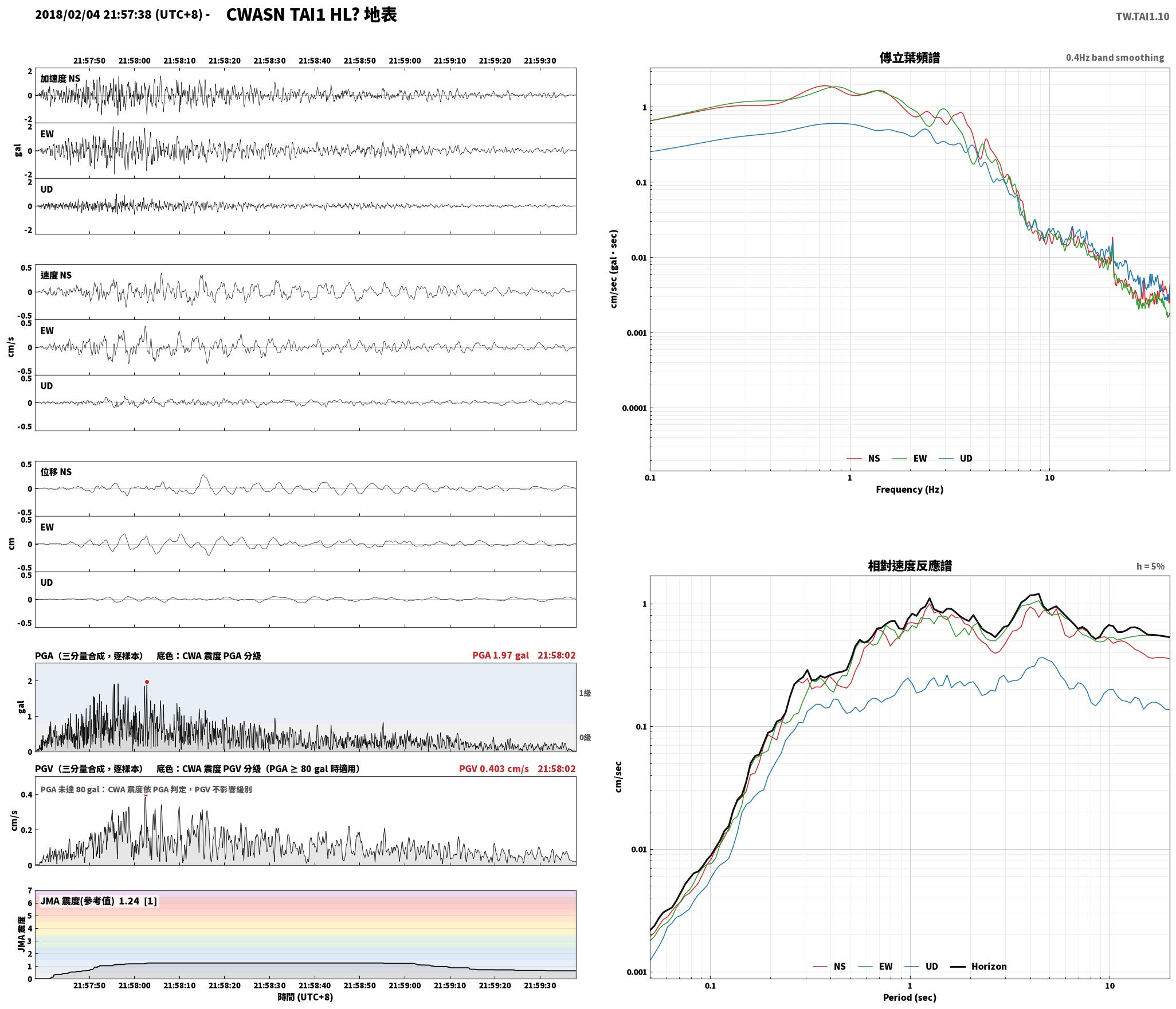

TAI1	臺南市永康區	10 m	CWASN	HL	195.9 km	21:58:13	21:58:35	1.49	1.77	0.86	1.97	0.30	0.36	0.12	0.39	1	1.2	1	1.2	0	下載	查看	查看
EHD	臺東縣池上鄉	295 m	CWASN	HN	124.6 km	21:58:02	21:58:17	1.68	1.32	0.70	1.84	0.15	0.18	0.08	0.20	1	0.8	1	1.2	0	下載	查看	查看

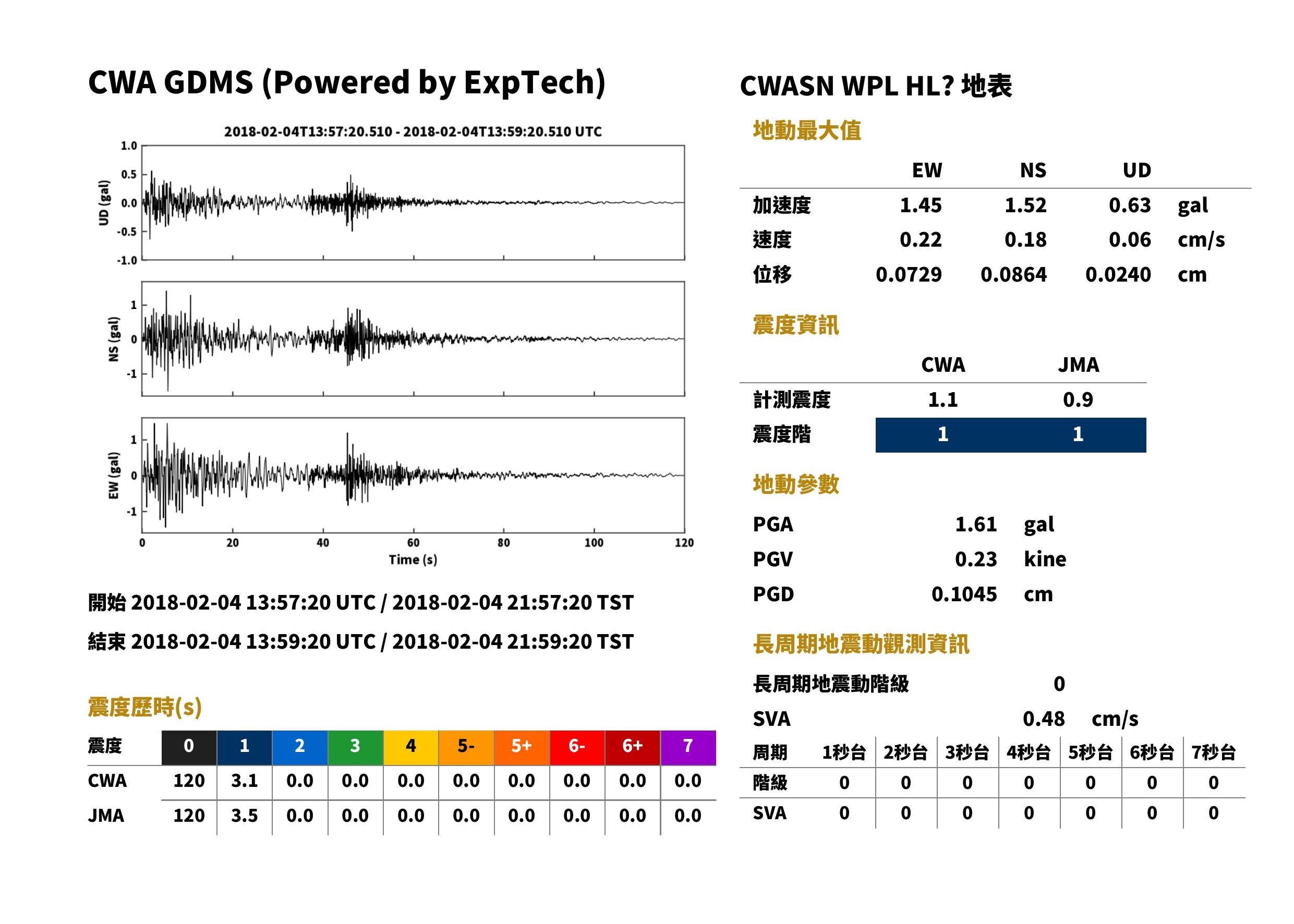

WPL	南投縣埔里鎮	465 m	CWASN	HL	78.4 km	21:57:55	21:58:05	1.51	1.46	0.64	1.60	0.17	0.23	0.06	0.23	1	0.9	1	1.1	0	下載	查看	查看
TIPB	新北市雙溪區	399 m	CWASN	HL	89.9 km	21:57:57	21:58:08	1.35	1.33	1.45	1.74	0.23	0.24	0.30	0.36	1	1.0	1	1.1	0	下載	查看	查看

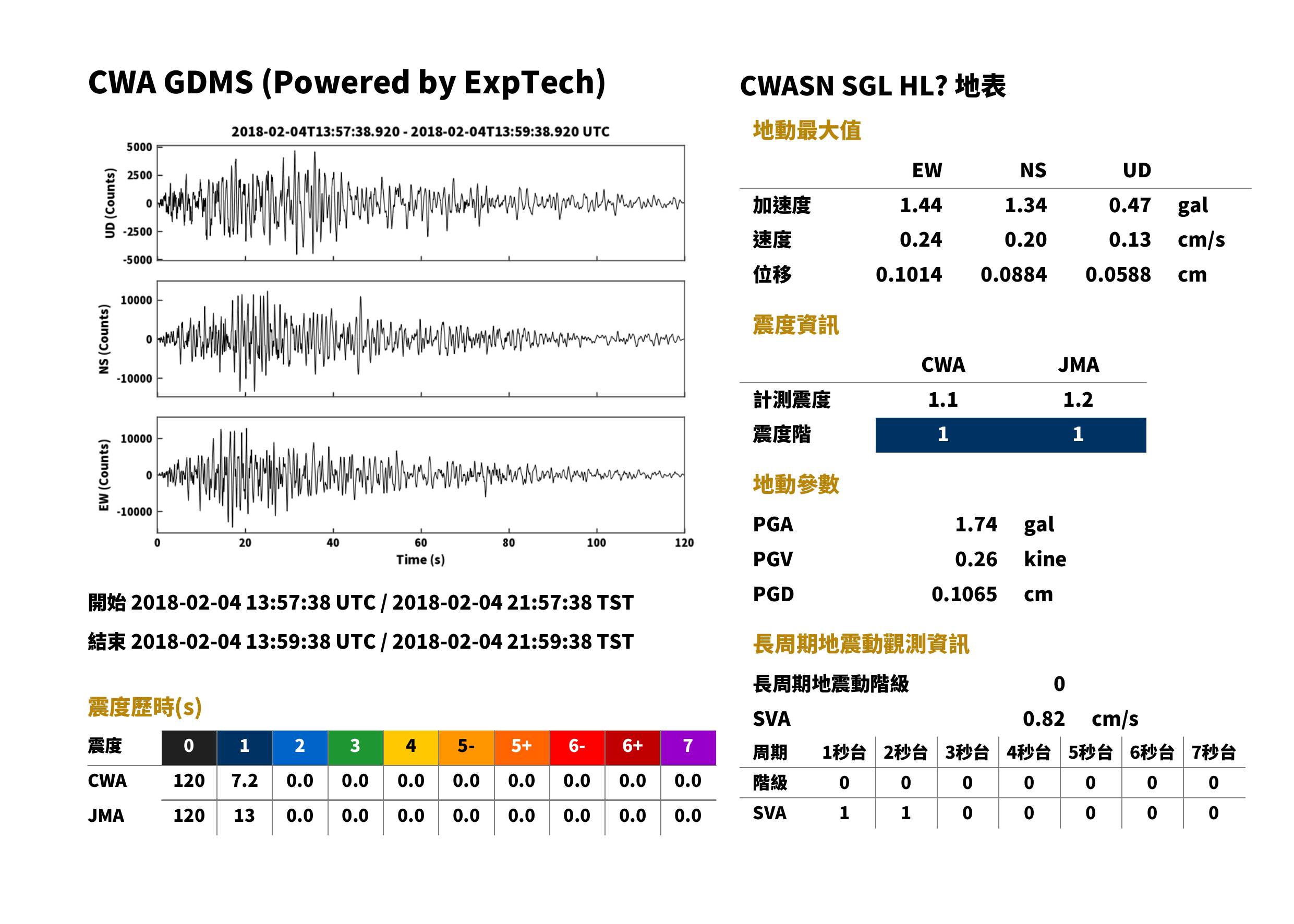

SGL	屏東縣九如鄉	31 m	CWASN	HL	202.8 km	21:58:13	21:58:37	1.34	1.44	0.47	1.74	0.20	0.24	0.13	0.26	1	1.2	1	1.1	0	下載	查看	查看

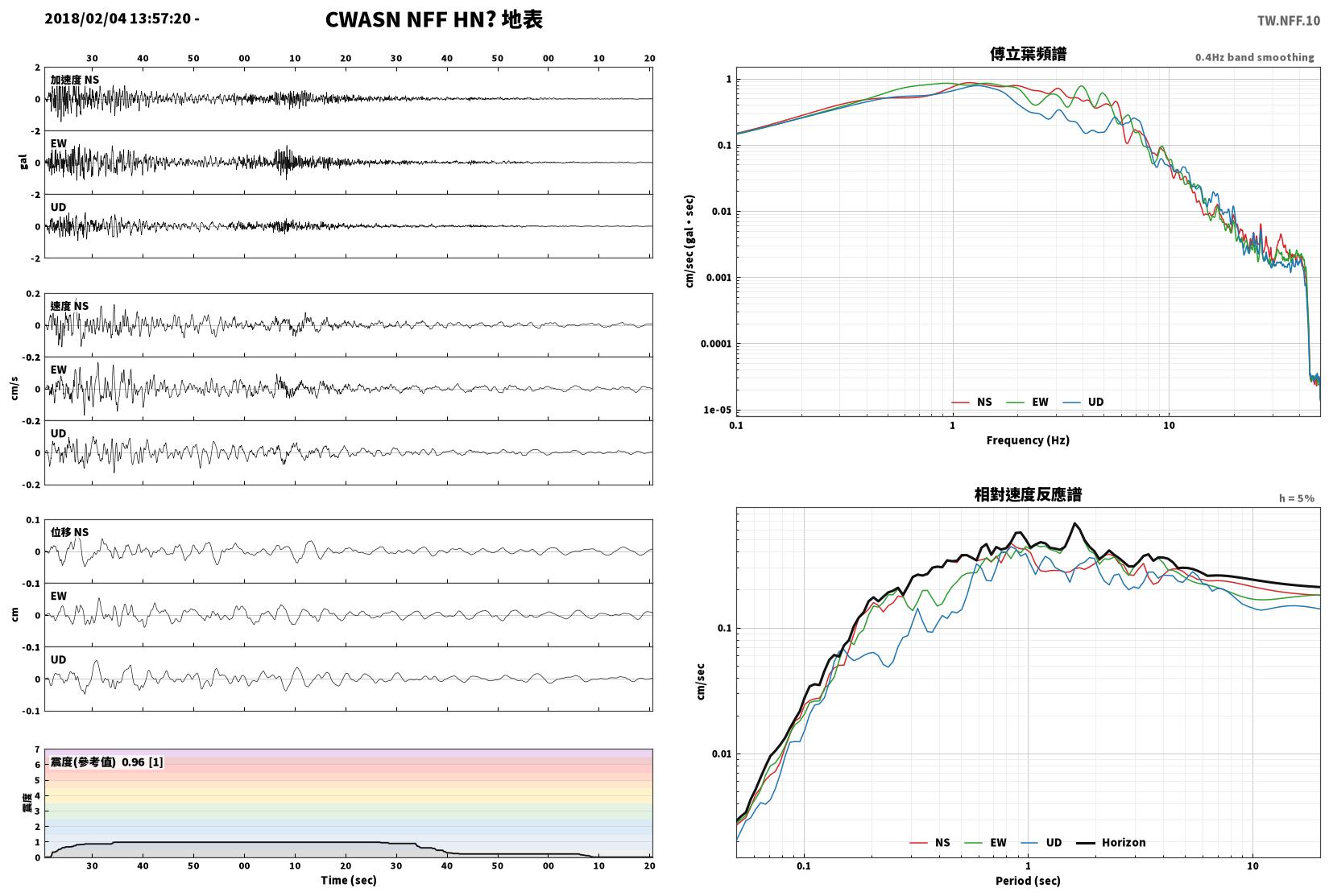

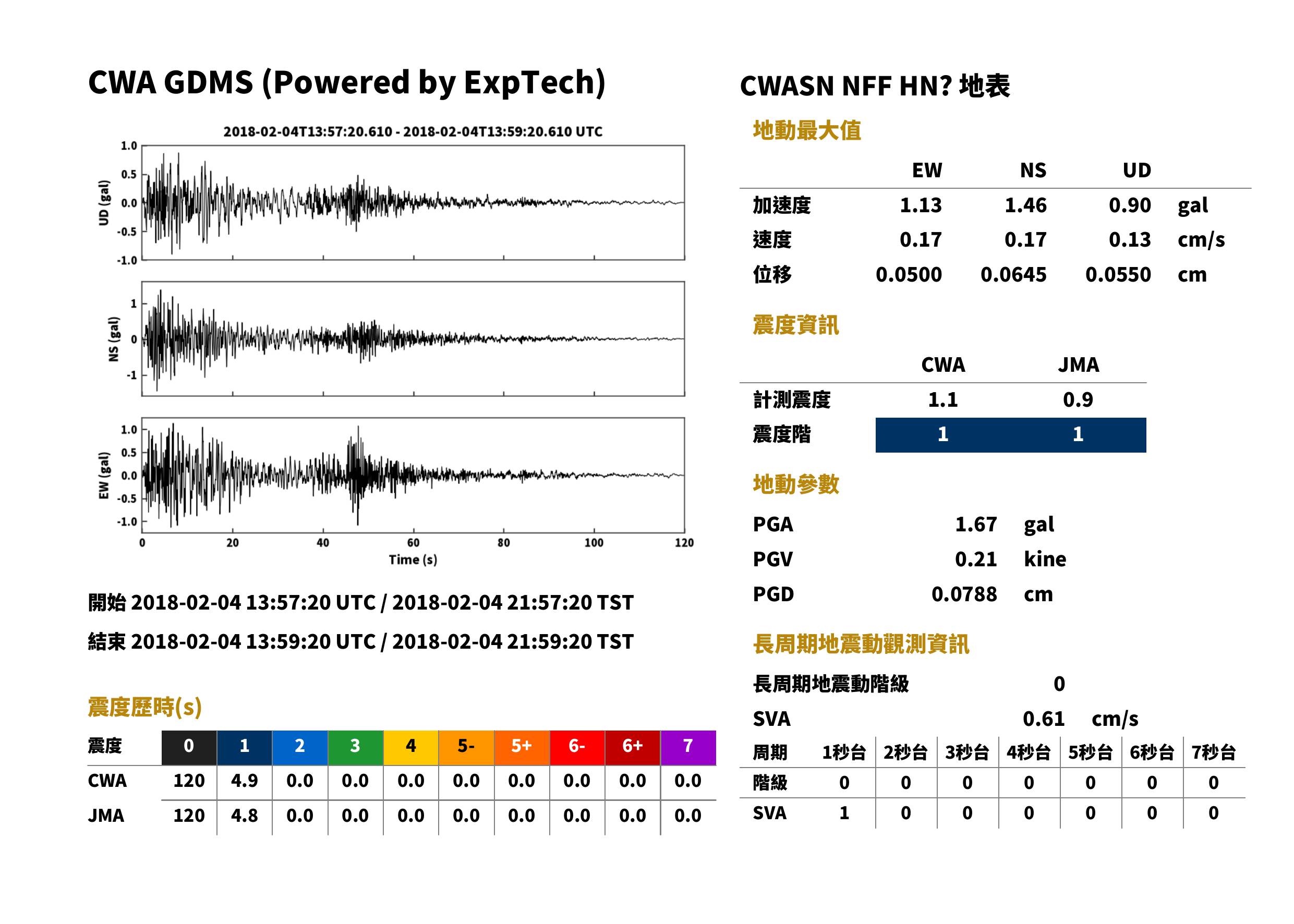

NFF	新竹縣五峰鄉	427 m	CWASN	HN	79.0 km	21:57:55	21:58:05	1.46	1.14	0.91	1.67	0.17	0.17	0.13	0.21	1	0.9	1	1.1	0	下載	查看	查看

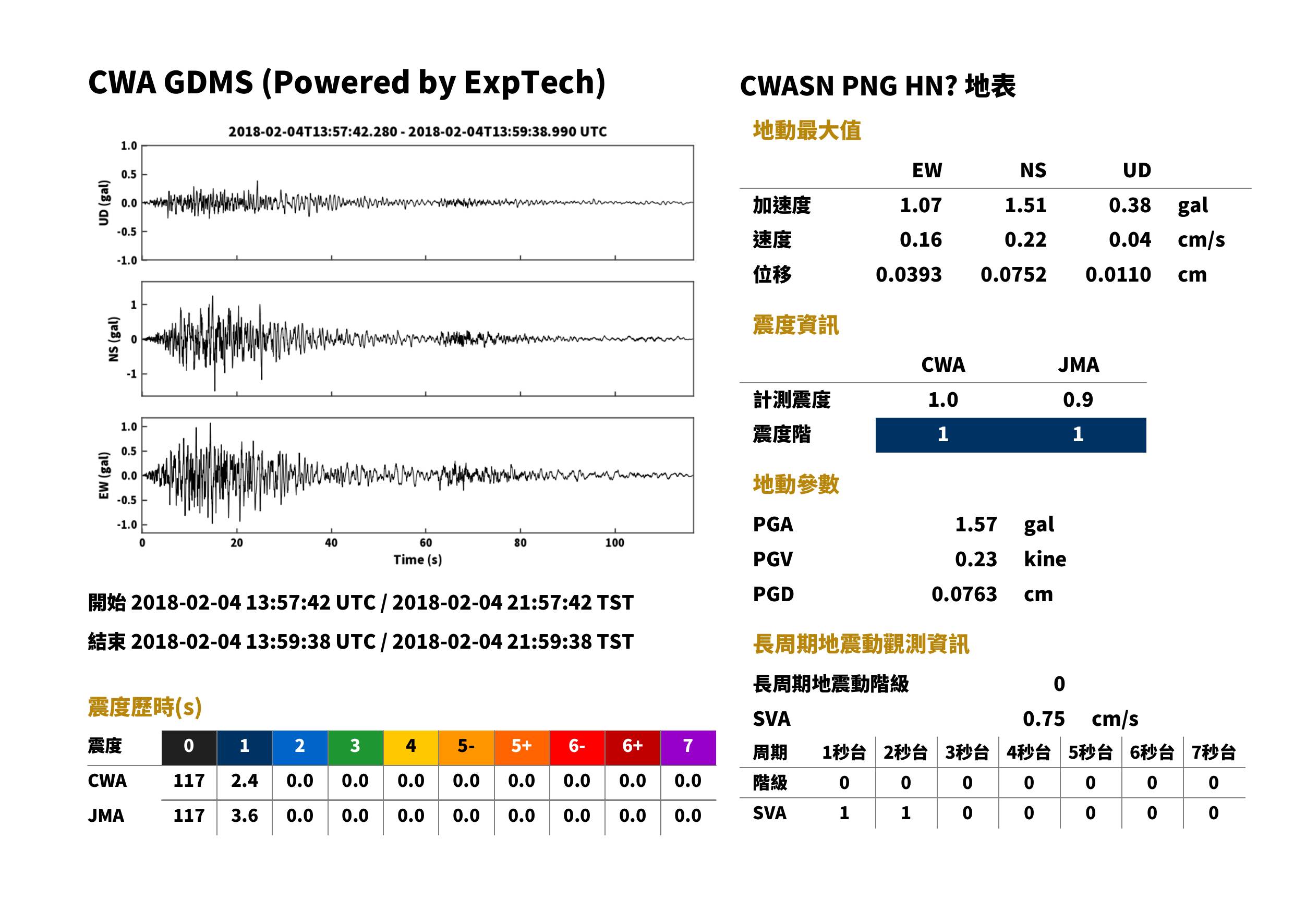

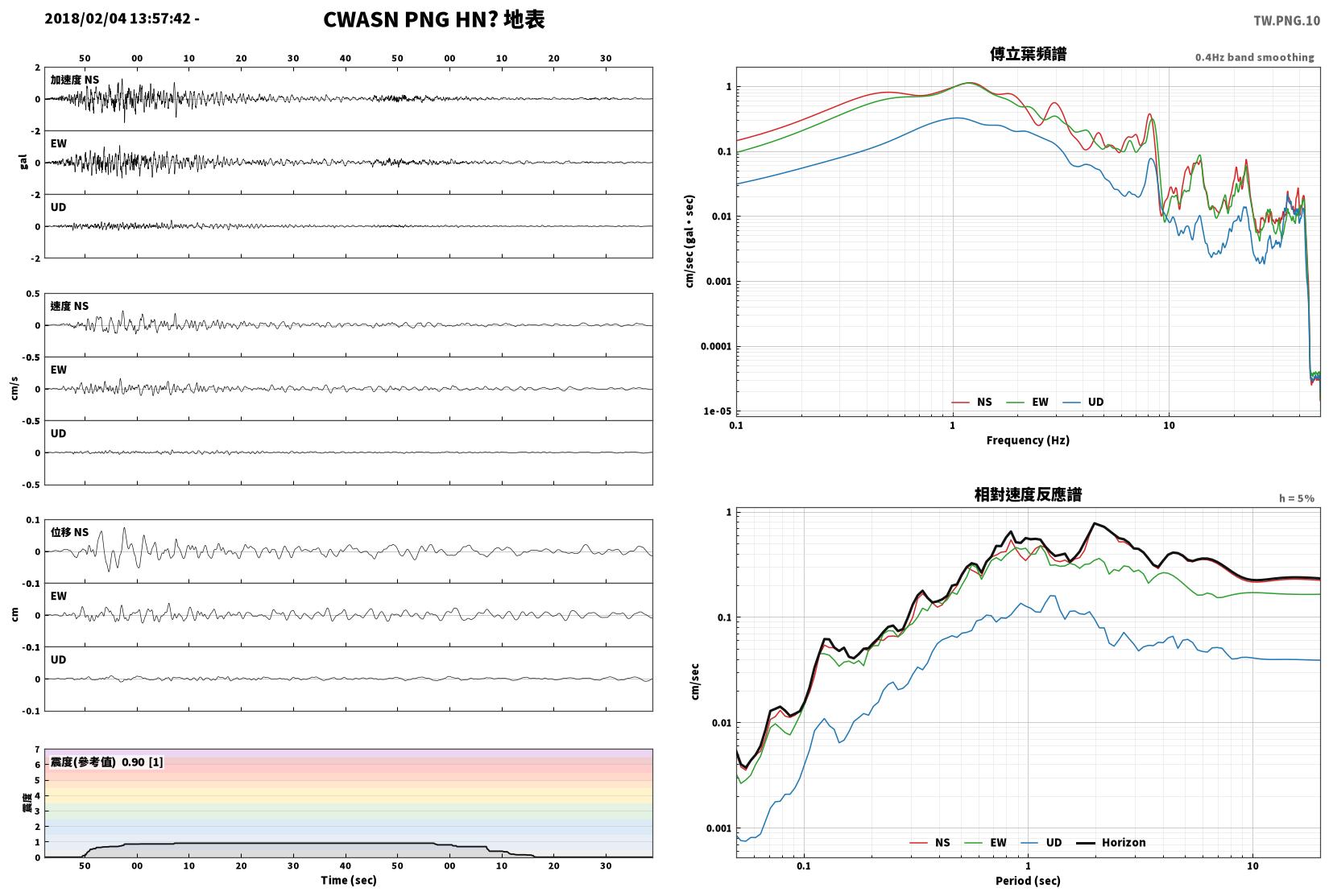

PNG	澎湖縣馬公市	10 m	CWASN	HN	228.4 km	21:58:17	21:58:43	1.51	1.06	0.38	1.57	0.22	0.16	0.04	0.24	1	0.9	1	1.0	0	下載	查看	查看
SNJ	高雄市大社區	16 m	CWASN	HN	210.9 km	21:58:15	21:58:39	1.23	1.30	0.44	1.34	0.17	0.24	0.08	0.26	1	0.9	1	0.9	0	下載	查看	查看

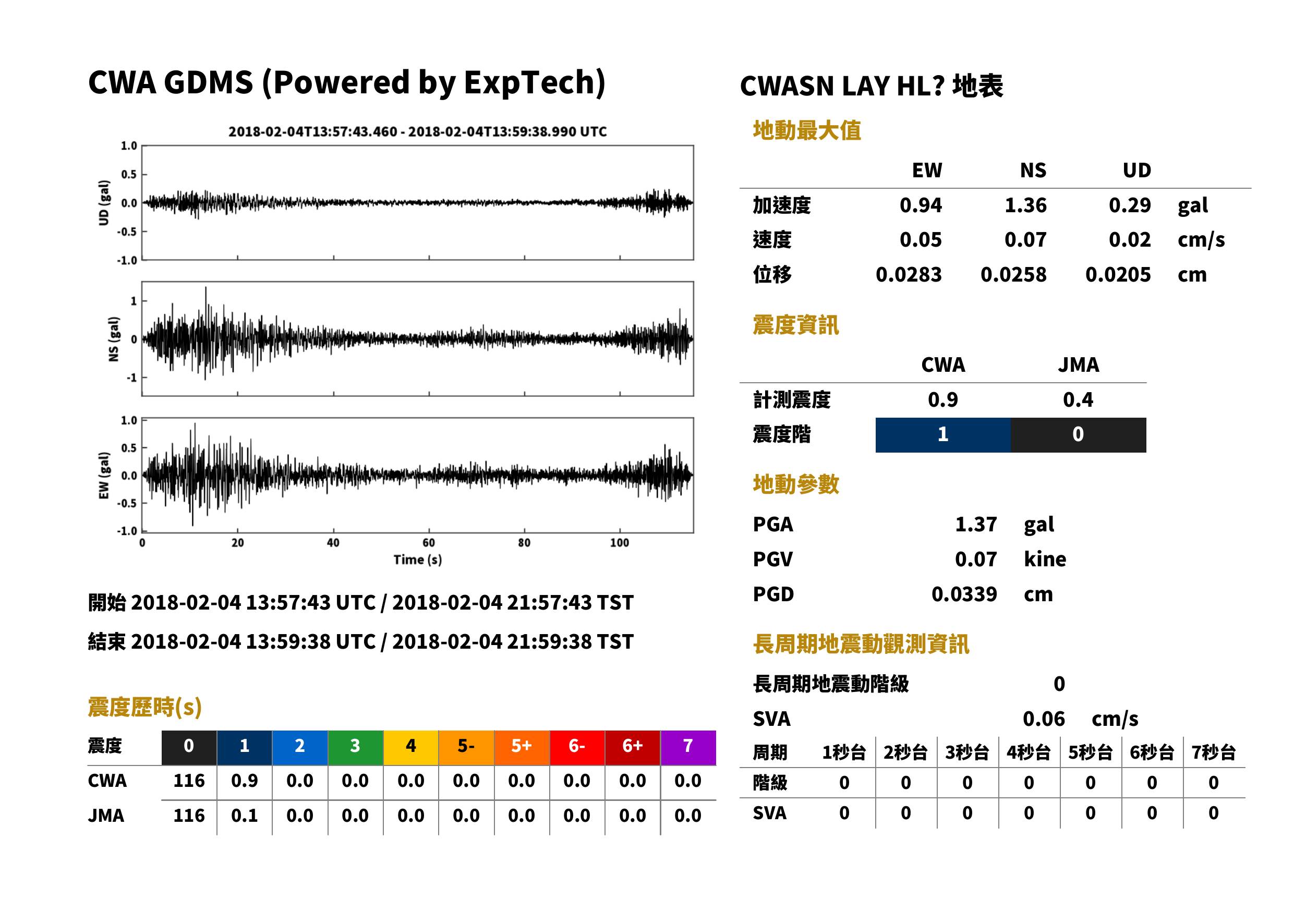

LAY	臺東縣蘭嶼鄉	309 m	CWASN	HL	237.7 km	21:58:18	21:58:45	1.36	0.94	0.29	1.37	0.07	0.05	0.02	0.07	0	0.4	1	0.9	0	下載	查看	查看
KAU	高雄市前鎮區	1 m	CWASN	HL	228.2 km	21:58:17	21:58:43	1.09	1.04	0.54	1.29	0.31	0.27	0.13	0.35	1	1.0	1	0.9	0	下載	查看	查看
TTN	臺東縣臺東市	12 m	CWASN	HL	167.5 km	21:58:09	21:58:28	0.94	1.07	0.54	1.14	0.22	0.20	0.12	0.25	1	0.8	1	0.8	0	下載	查看	查看
TAI	臺南市中西區	19 m	CWASN	HL	201.6 km	21:58:13	21:58:36	1.10	1.00	0.56	1.18	0.17	0.24	0.13	0.26	1	0.8	1	0.8	0	下載	查看	查看

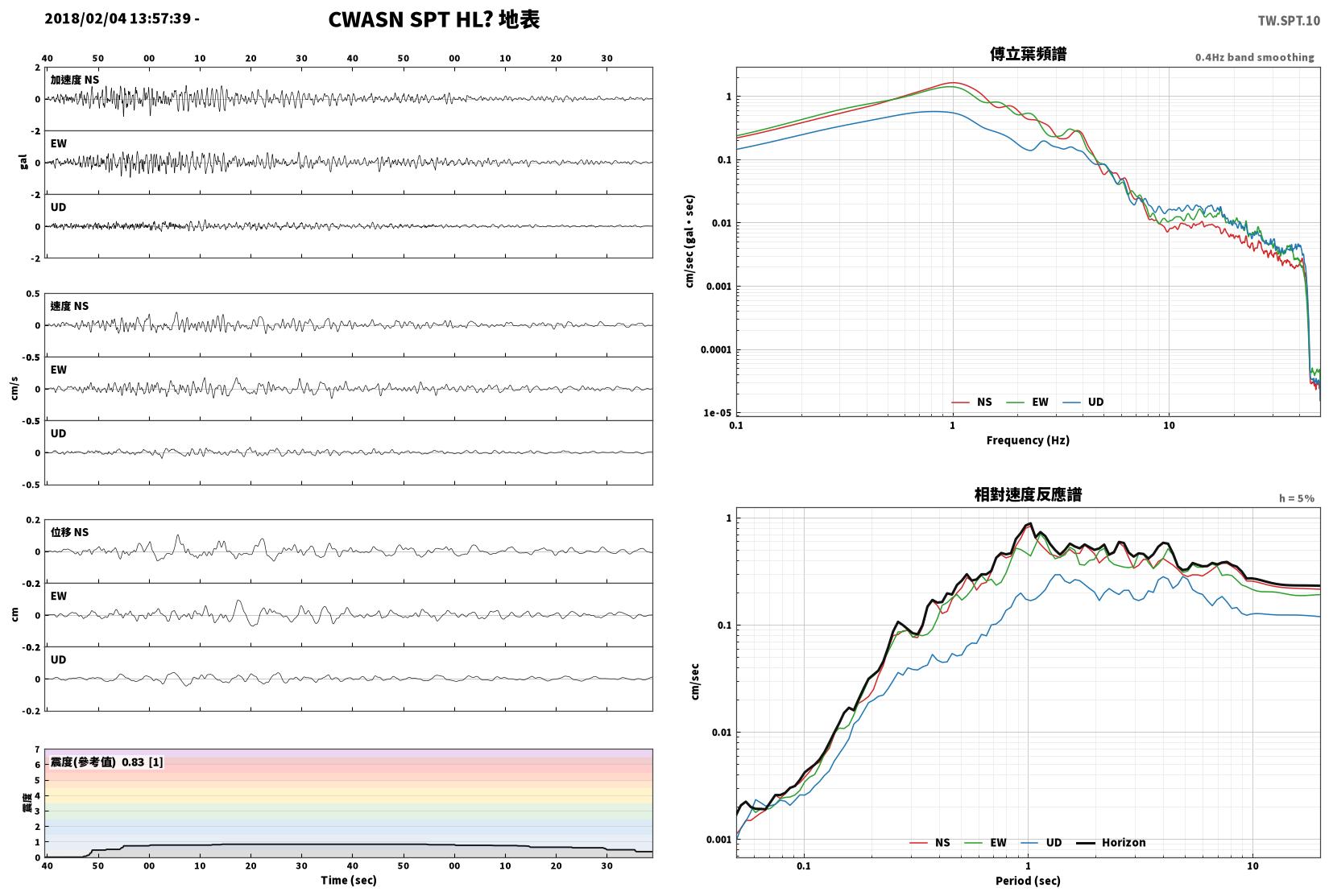

SPT	屏東縣屏東市	29 m	CWASN	HL	207.1 km	21:58:14	21:58:38	1.11	0.95	0.41	1.17	0.20	0.17	0.09	0.21	1	0.8	1	0.8	0	下載	查看	查看

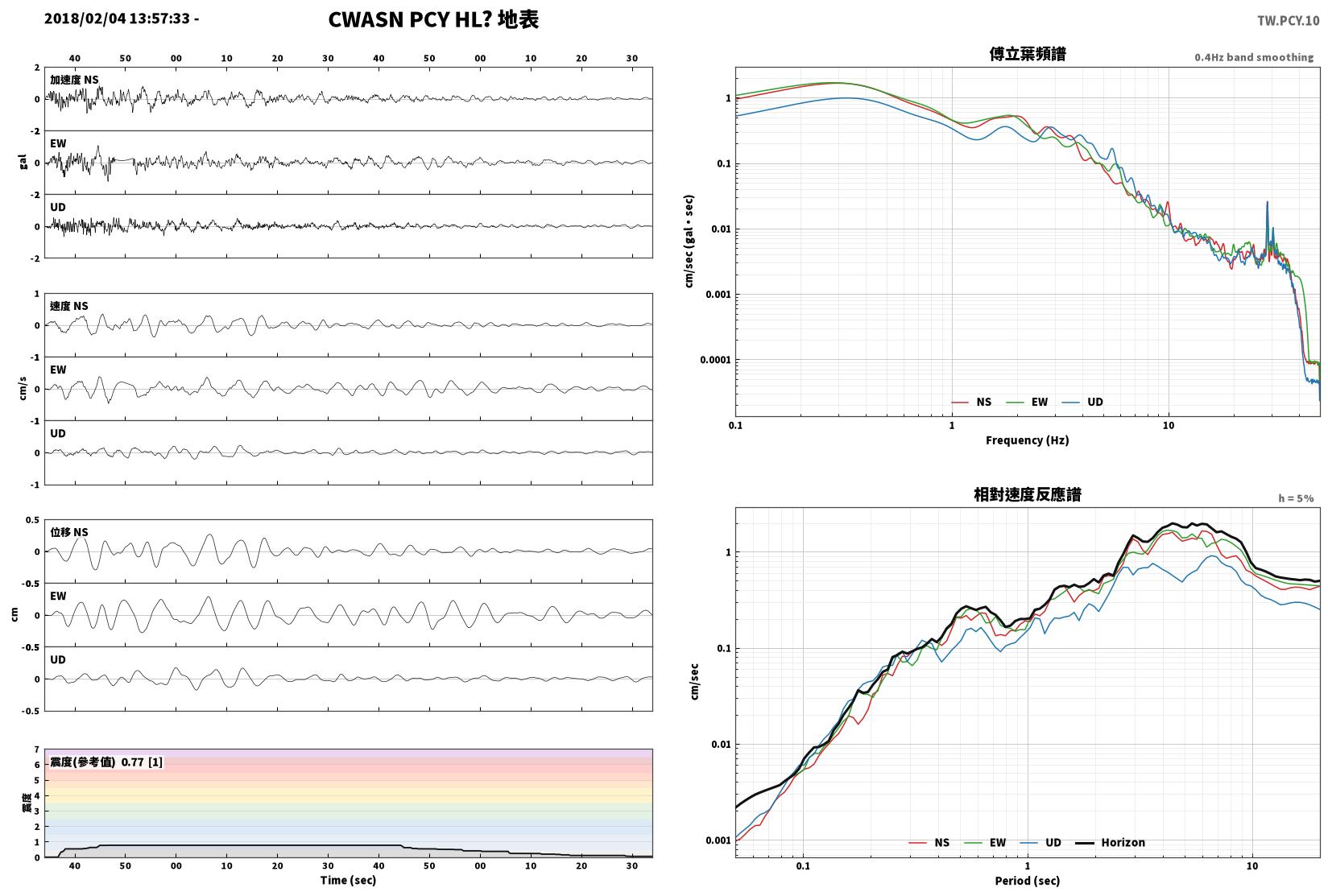

PCY	基隆市中正區	37 m	CWASN	HL	166.4 km	21:58:08	21:58:28	0.99	1.20	0.67	1.21	0.38	0.47	0.22	0.48	1	0.7	1	0.8	0	下載	查看	查看
LDU	臺東縣綠島鄉	17 m	CWASN	HN	168.2 km	21:58:09	21:58:28	0.74	0.66	0.40	0.84	0.10	0.15	0.05	0.16	0	0.4	1	0.5	0	下載	查看	查看

註：僅顯示 PGA > 0.5 gal 之測站。

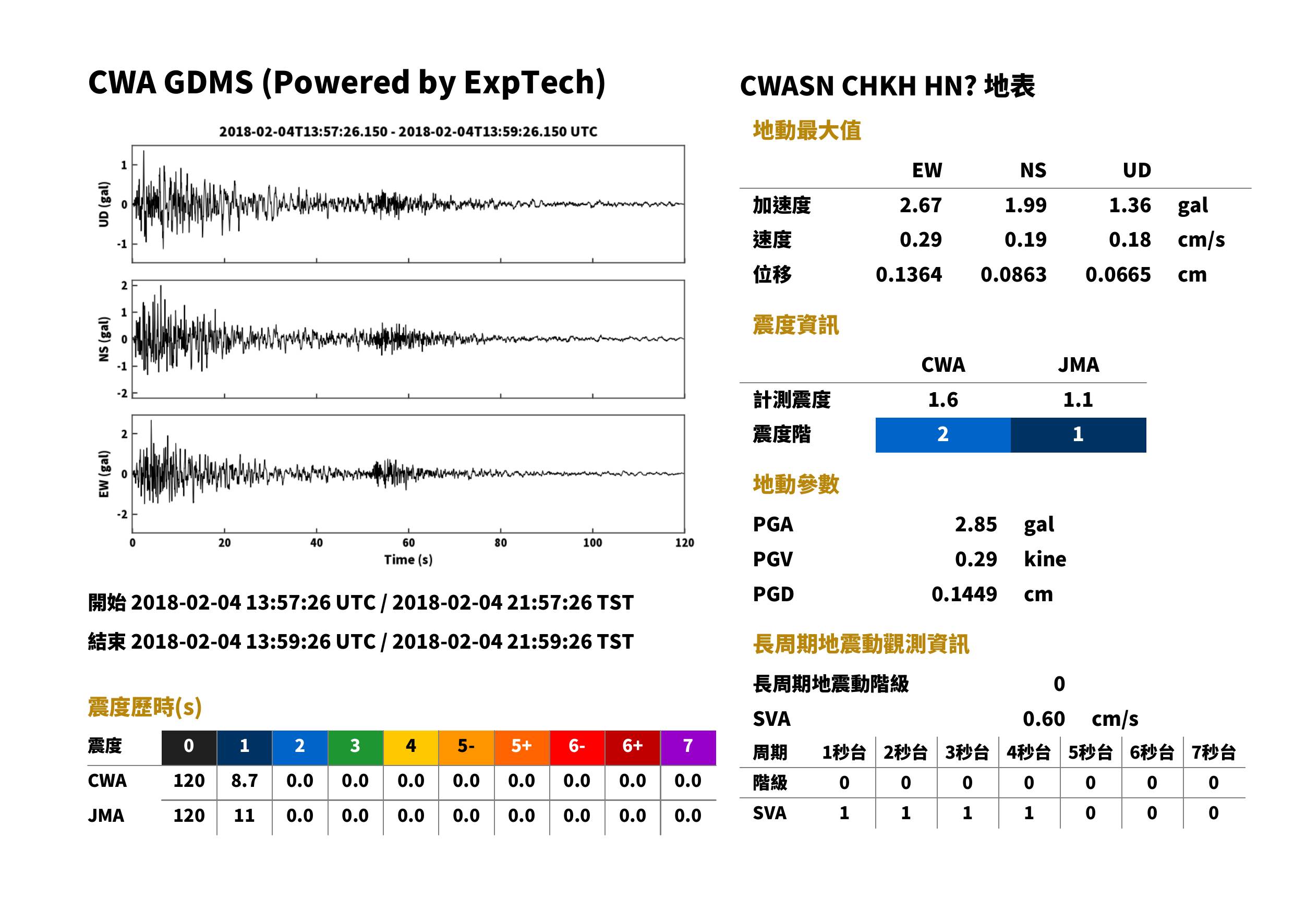

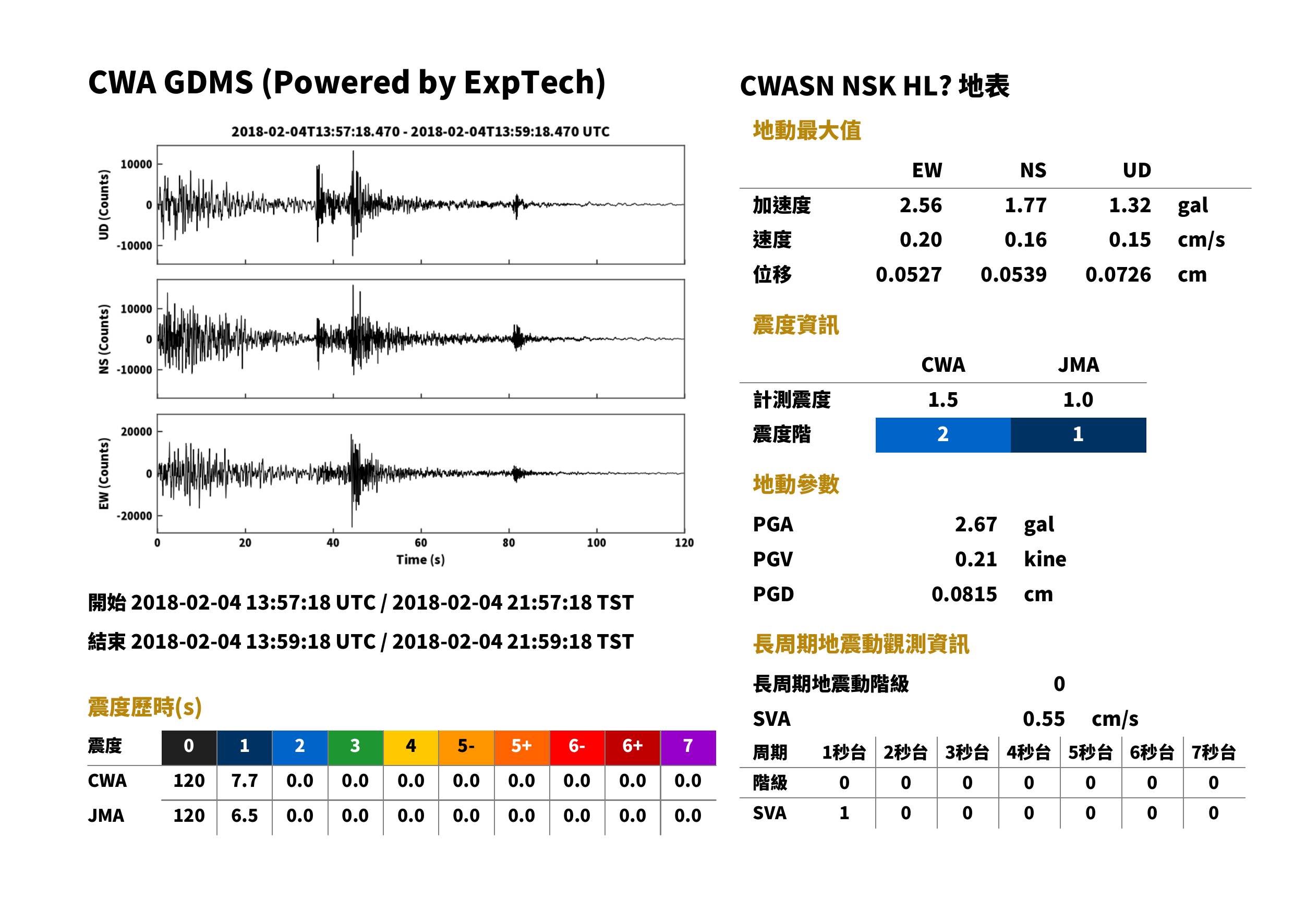

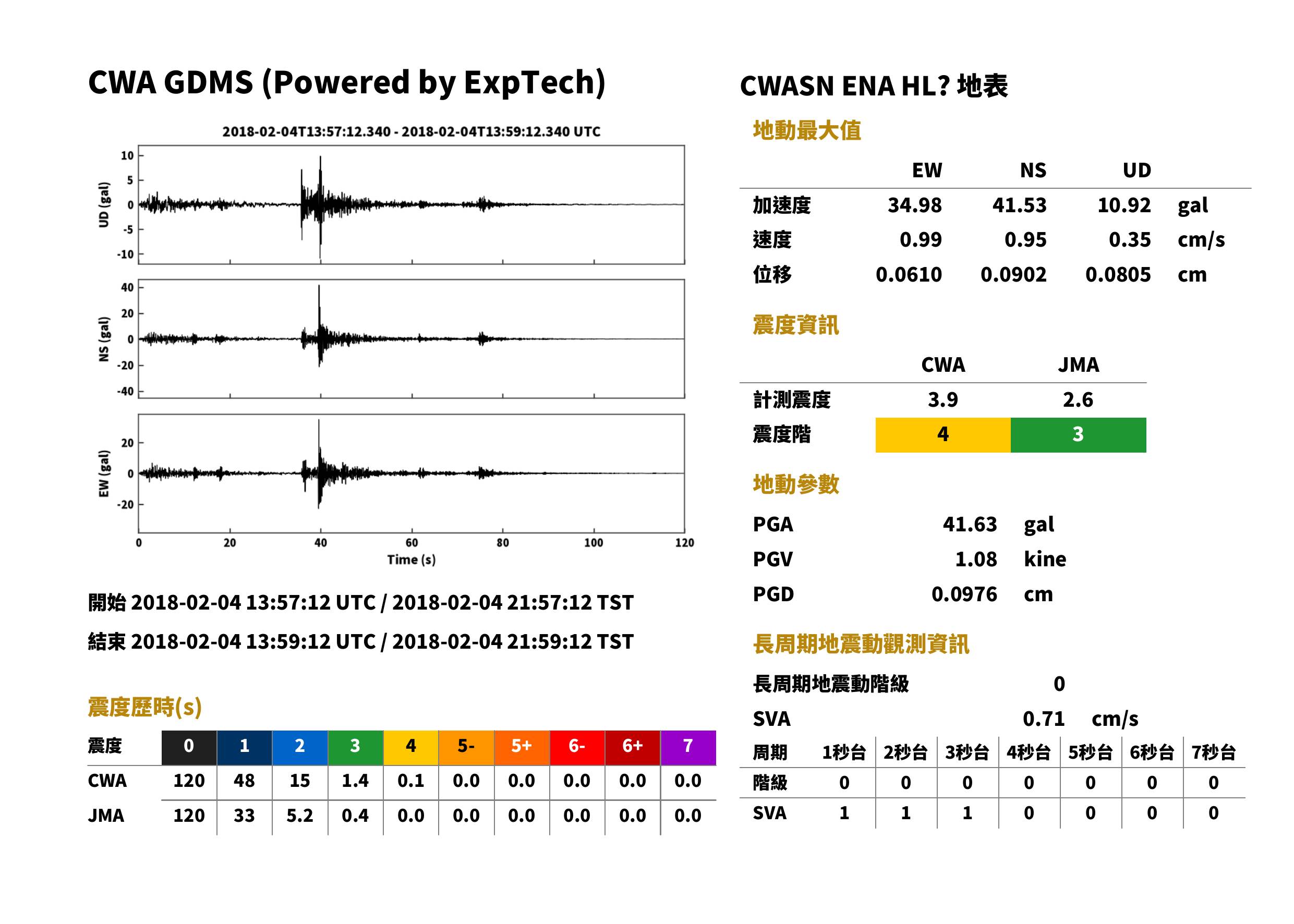

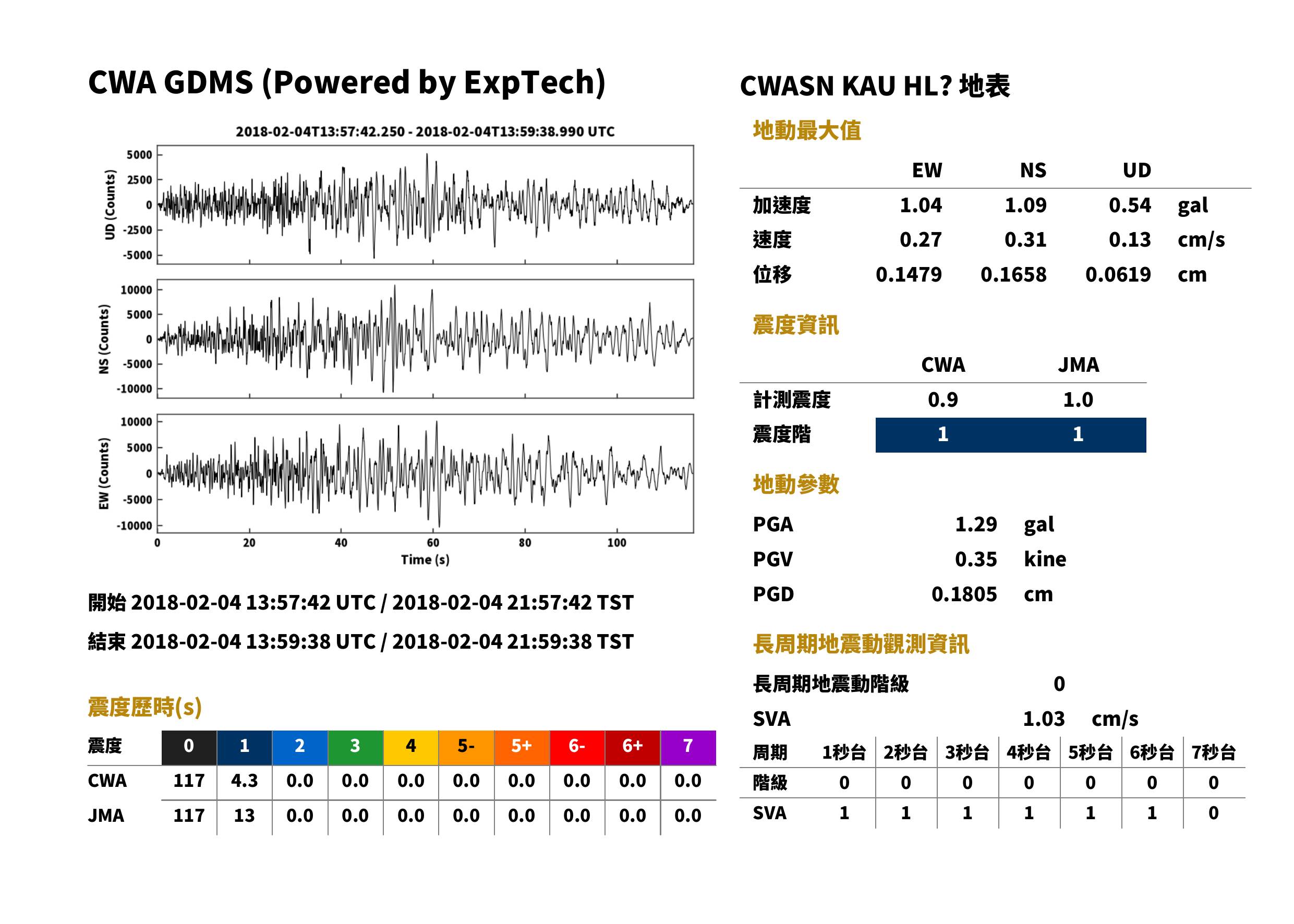

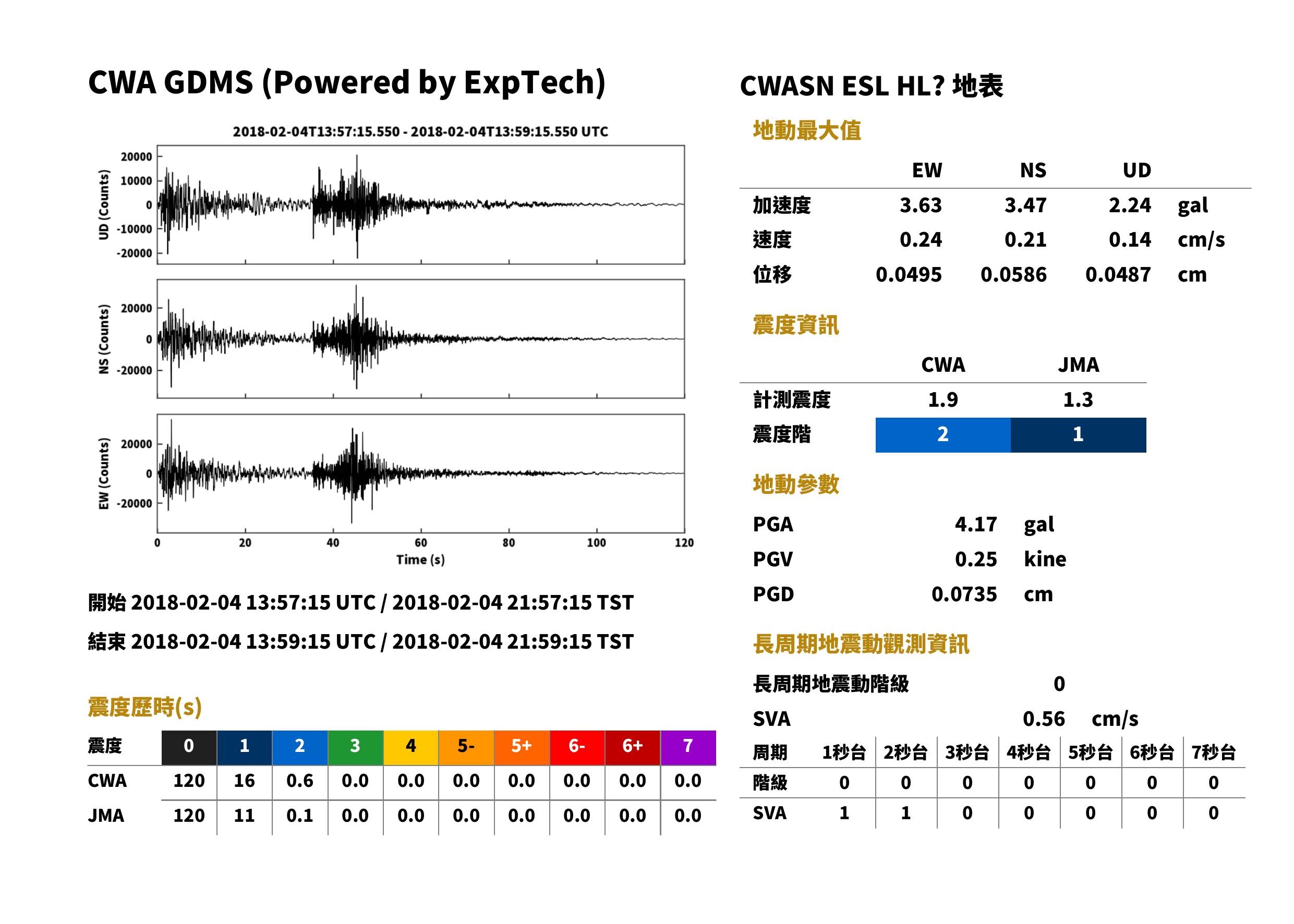

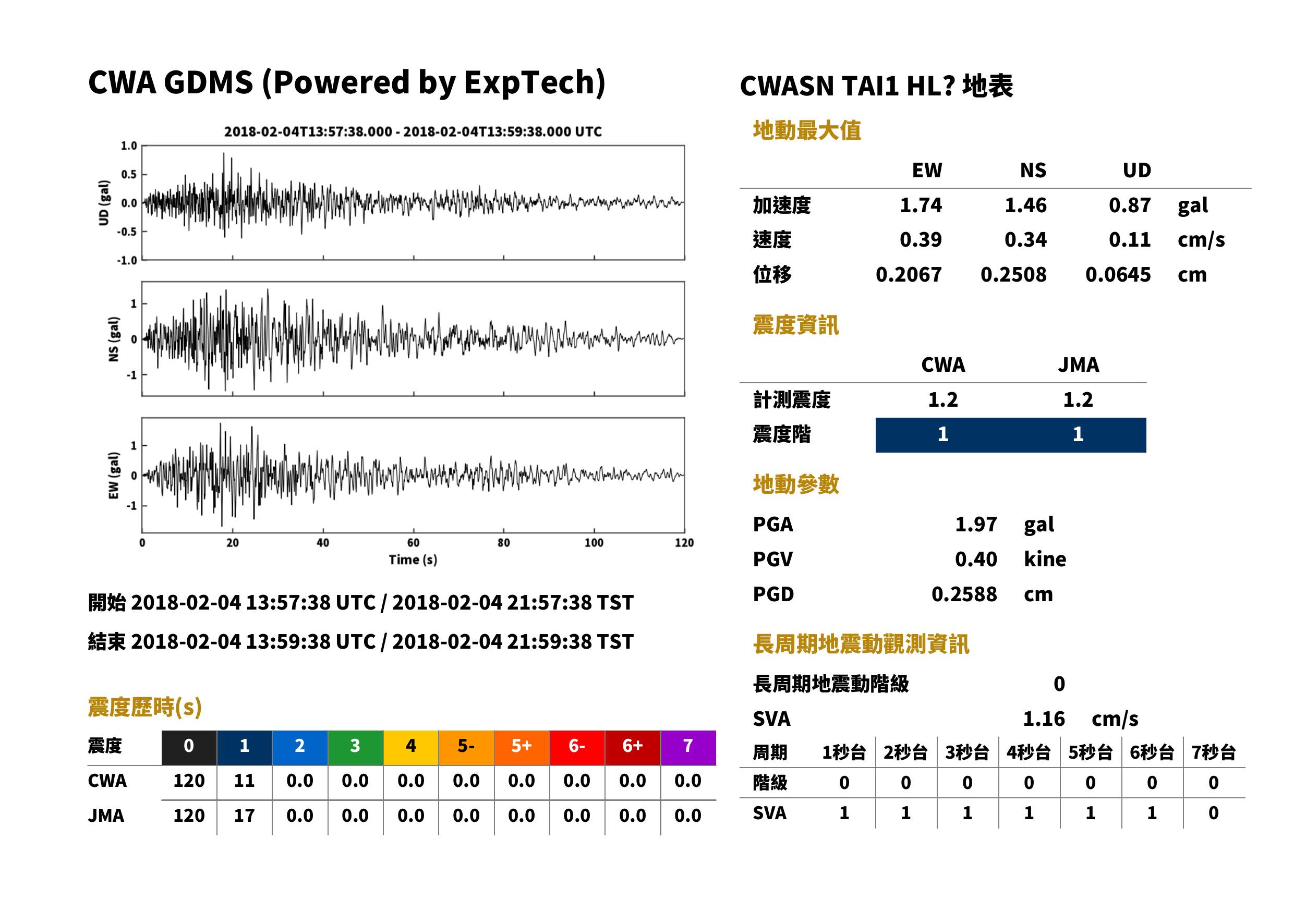

資料與圖表：濾波處理與注意事項

本文的報告圖（地動數值與各項震度）與分析圖（波形、頻譜、反應譜），背後依用途採用數條不同的濾波處理，彼此的物理意義與適用情境不同。感測器為力平衡式寬頻強震儀（非 MEMS），資料已移除儀器反應、為地表加速度（gal）。以下說明各項數值與圖面元素的來源，以及互相比較時的注意事項。

一、加速度、速度、PGA / PGV、CWA 計測震度採用「去均值 + 10 Hz 因果低通」

報告圖中的三軸加速度、三軸速度、合成 PGA / PGV，以及 CWA 計測震度，皆來自同一條處理鏈：

加速度：先去均值（baseline），再過 4 階 Butterworth 10 Hz 低通，以 sosfilt 單向處理，屬因果濾波。
速度 / 位移：由上述低通加速度積分而得，再各加 4 階 Butterworth 0.075 Hz 高通去除積分漂移。
因為感測器是力平衡式寬頻強震儀、非 MEMS，不需要 MEMS 那種 1–10 Hz 帶通（含高通至 1 Hz）去帶外雜訊；故保留完整低頻，僅削去 10 Hz 以上高頻（速度另去 0.075 Hz 以下漂移）。
因果濾波的特性：可即時實現（不需未來取樣）、對訊號有輕微相位延遲（集中在接近 10 Hz 截止附近），但不會在地震波到時之前產生假訊號。

因此，所有加速度／速度數值代表的是「經去均值 + 10 Hz 因果低通後的地動峰值」，而非原始未濾波值，也非 1–10 Hz 帶通值。

二、JMA 計測震度為另一條獨立路徑（非因果）

JMA 計測震度與上述 CWA 系列不同源、不可逐值互相比較：

採氣象廳規格的非因果（零相位）FFT 頻率域濾波，直接作用於原始加速度，未經上述 10 Hz 低通。
三個濾波器同時套用：低切 FL ≈ √(1−exp(−(f/0.5)³))（約 0.5 Hz 以下衰減）、高切 FH（約 10 Hz 以上衰減）、周期效果 FF = √(1/f)（強調長週期），刻意保留 0.5–1 Hz 的長週期成分（大地震所需）。
由於濾波方式（因果／非因果）與頻段整形皆不同，JMA 震度與 CWA 震度出現差異屬正常：以高頻為主的小事件，通常 CWA 大於 JMA。

三、長週期地震動（LPGM / SVA）為第三條路徑

LPGM 階級與各週期 SVA，使用「原始加速度去初始偏移 + 2 階 Butterworth 0.05 Hz 高通」後，對 1.6–7.8 s（32 個週期）以單自由度振子（阻尼 h = 5%）求絕對速度應答，取各週期與整體最大 SVA，與前兩者皆不同。

四、因果 vs 非因果的取捨

因果（CWA 所用）：即時系統唯一可行的方式；有相位延遲，但物理上不會出現「波還沒到就有訊號」的情形。
非因果／零相位（JMA 所用）：相位不失真、更忠實還原波形與長週期，適合事後、完整紀錄的分析；但因前向與反向兩次濾波，使濾波響應同時向前與向後展開，事件兩側都存在響應，會在真實到時之前出現不物理的前兆，故不能投入即時檢測。

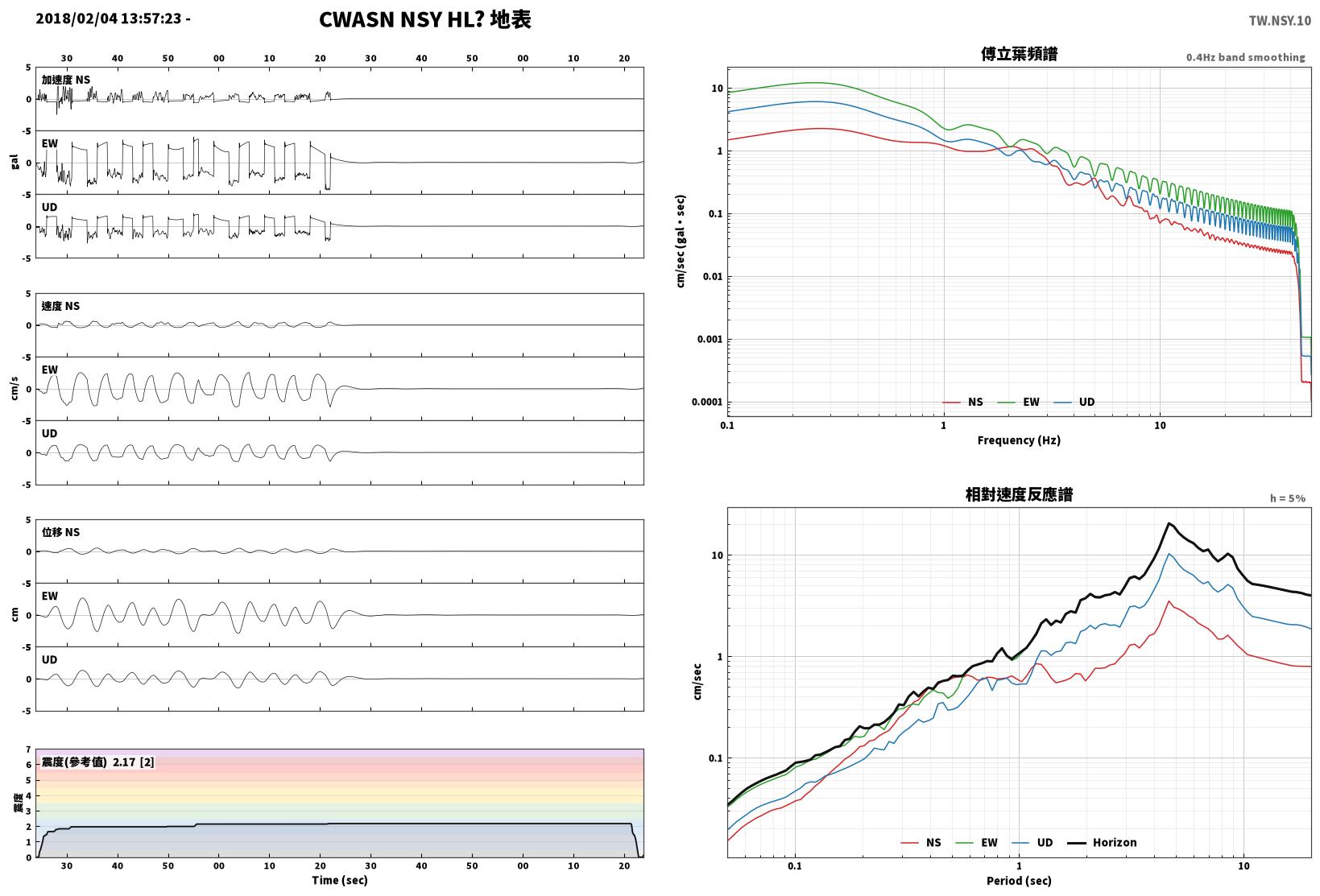

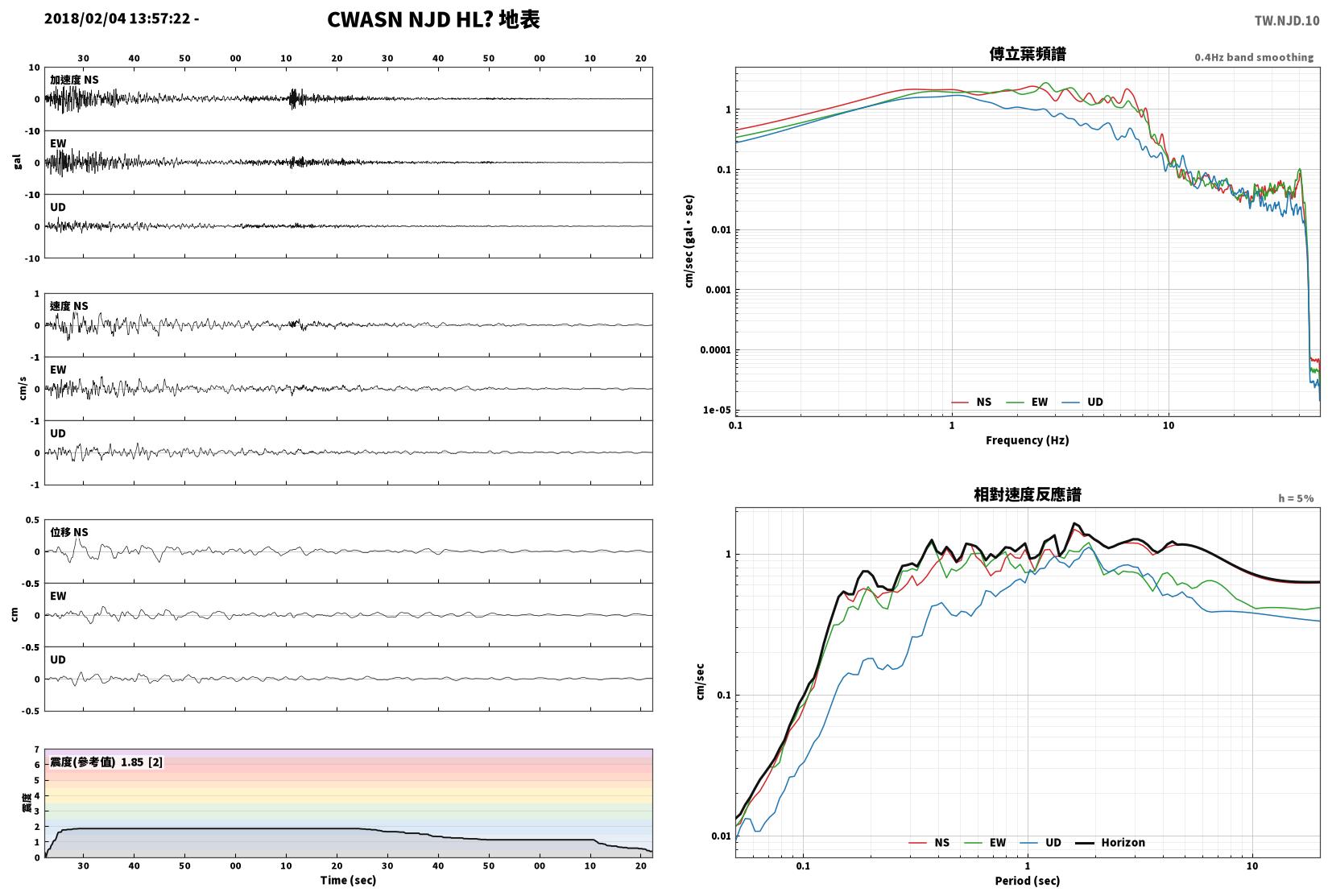

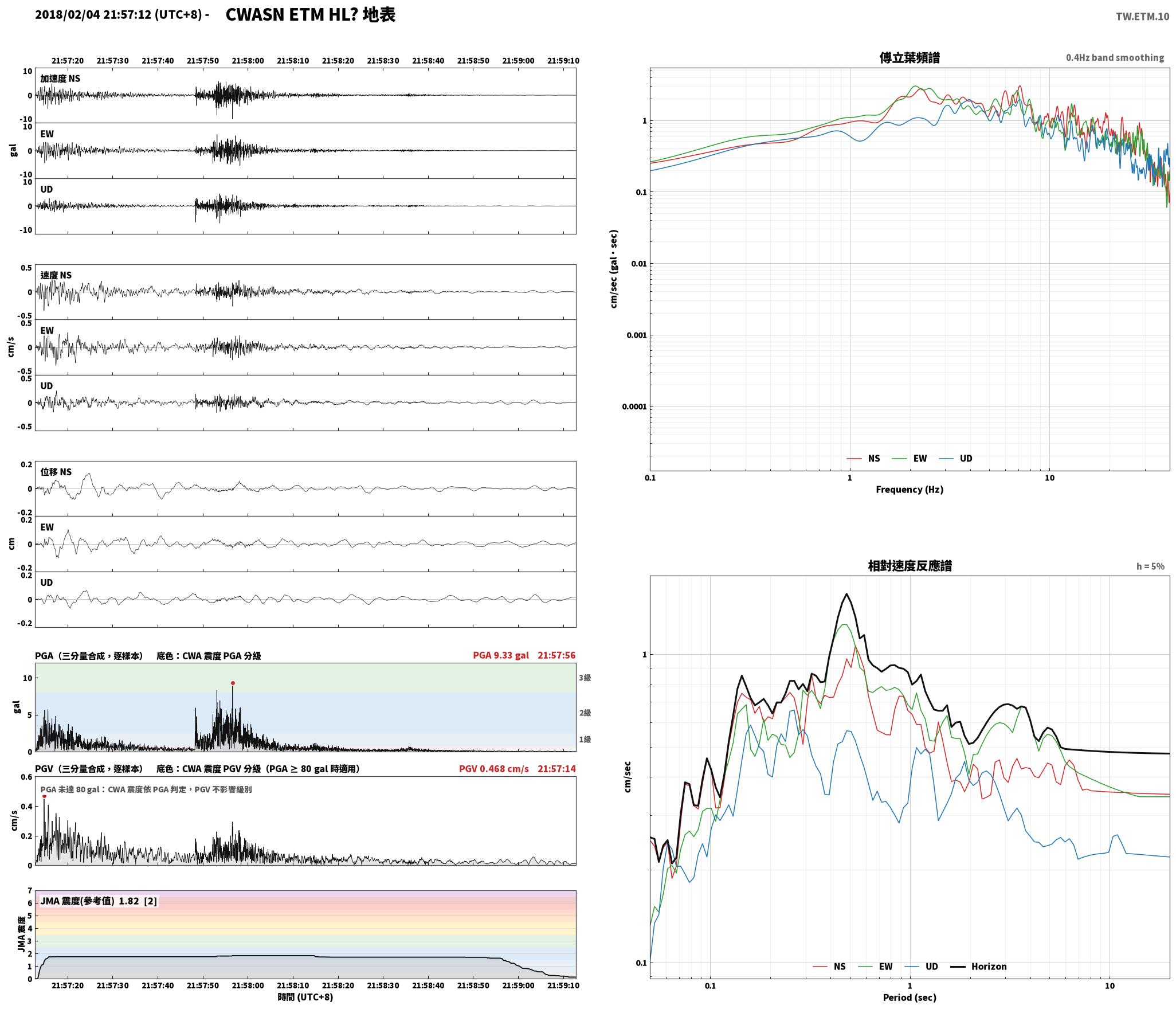

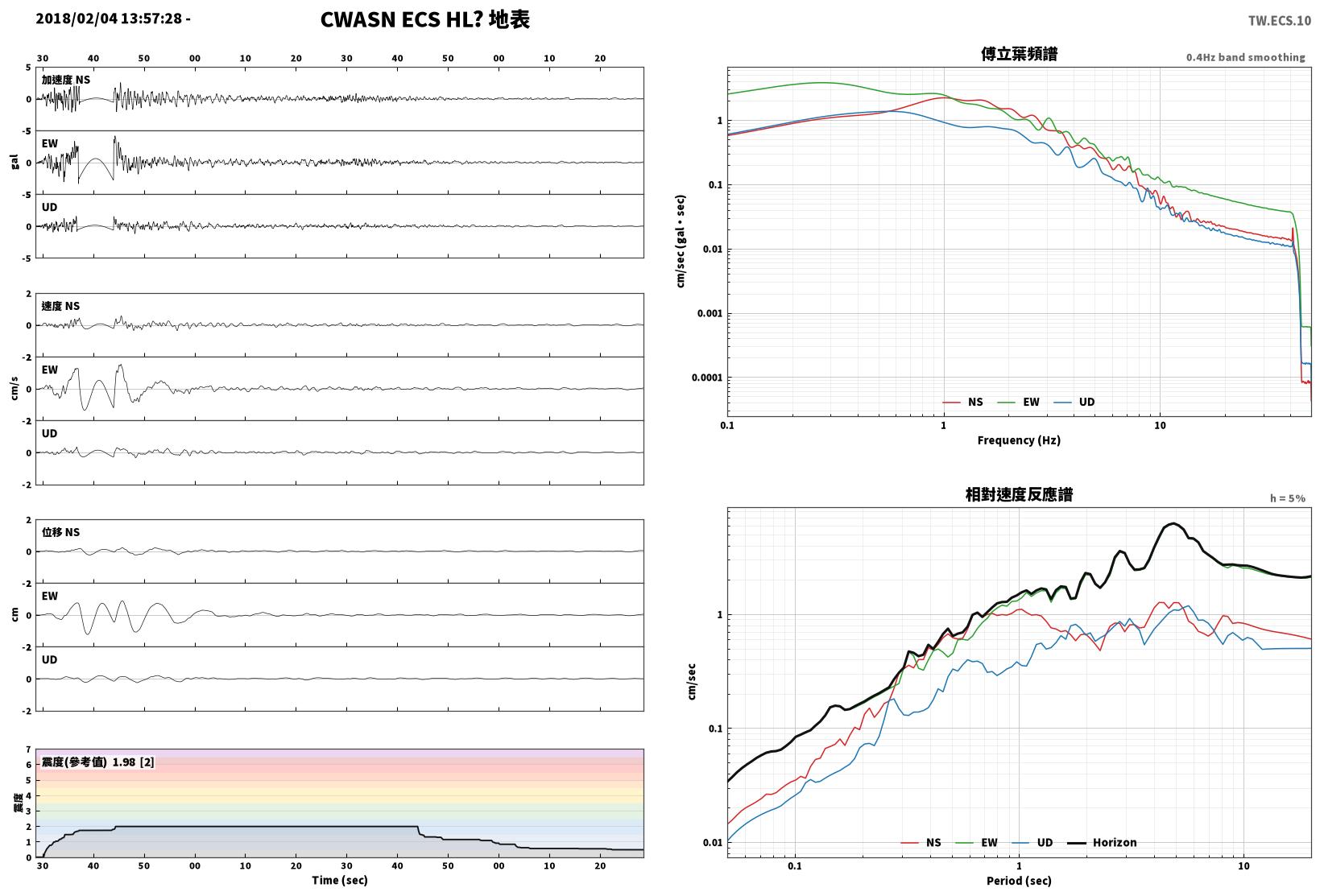

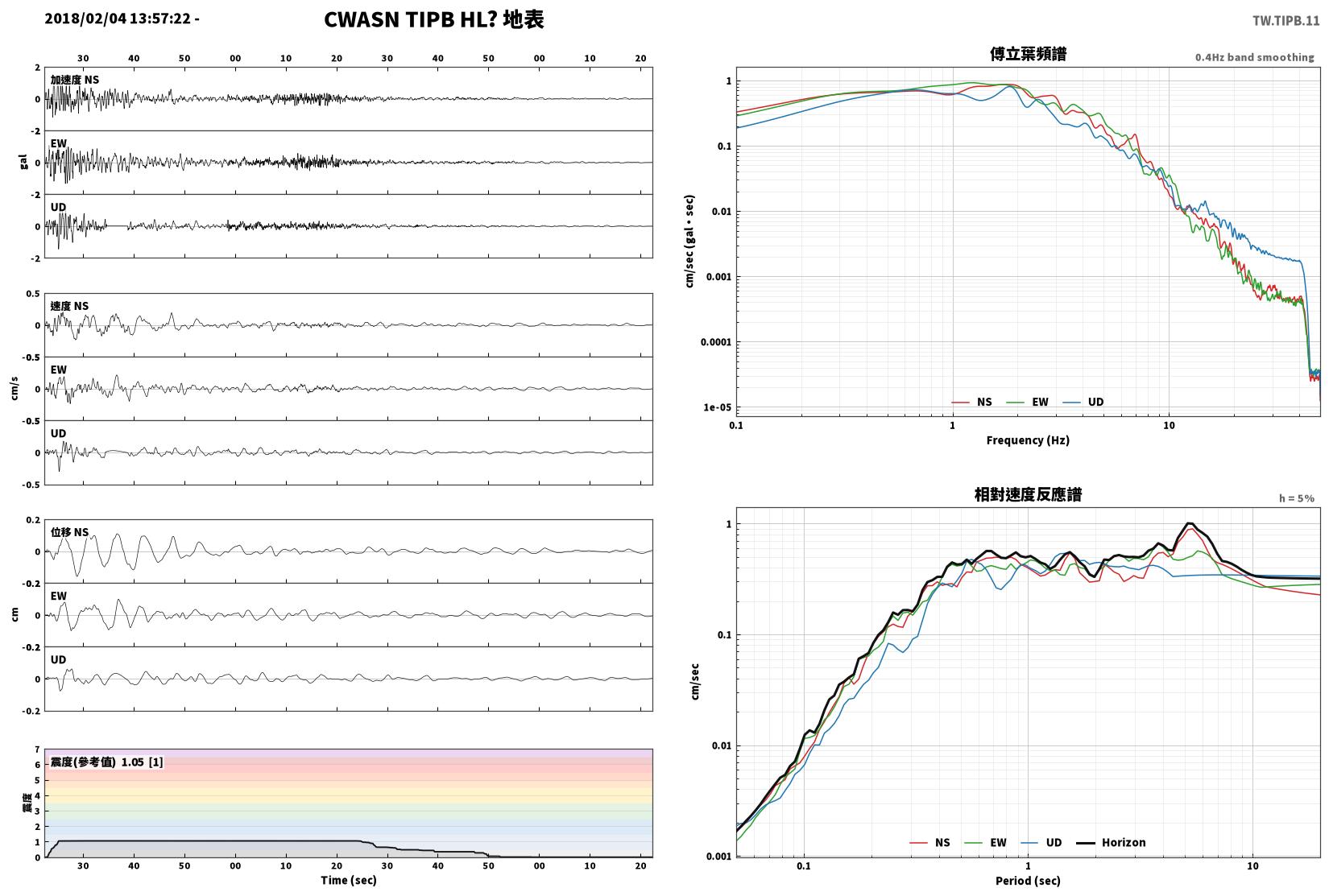

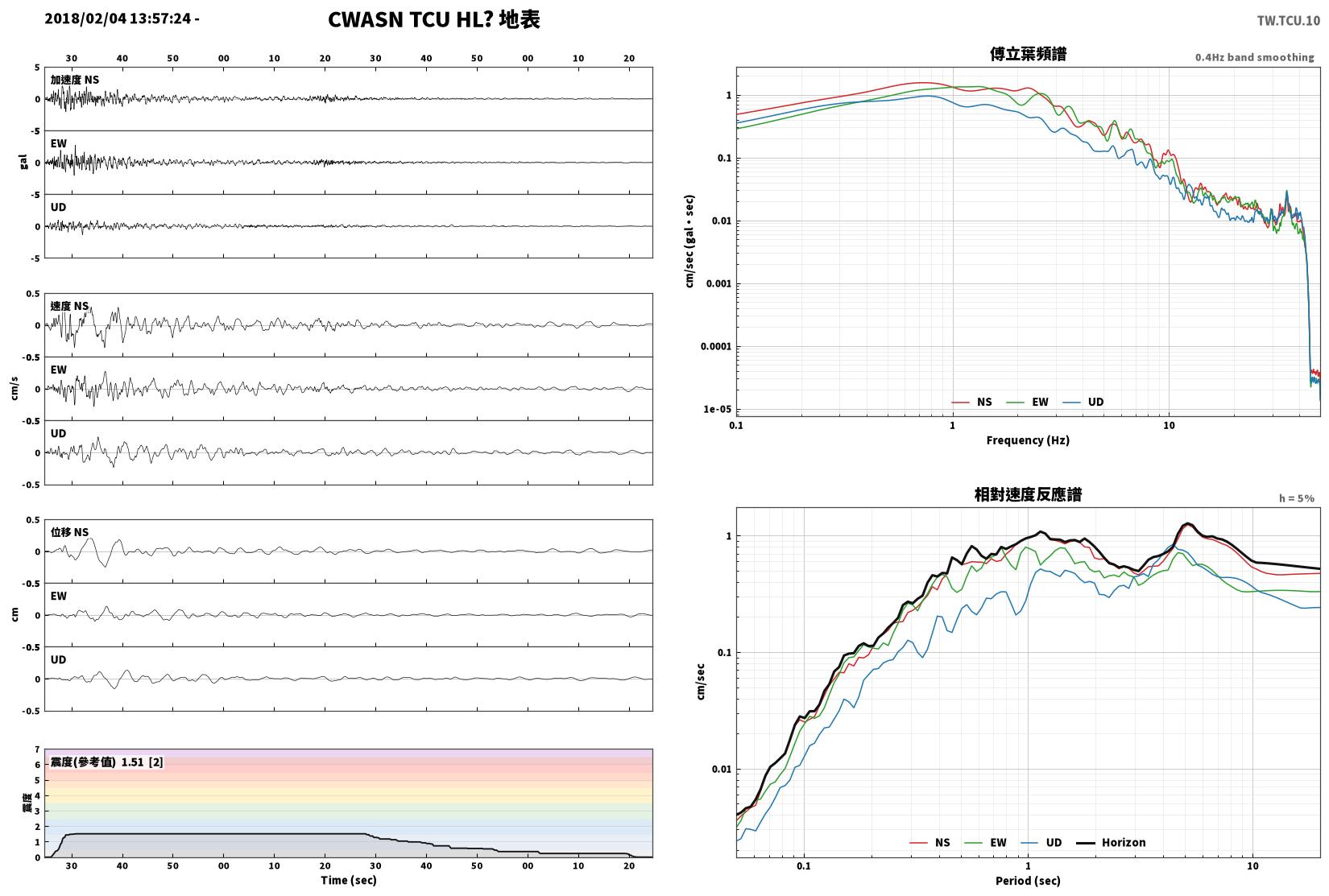

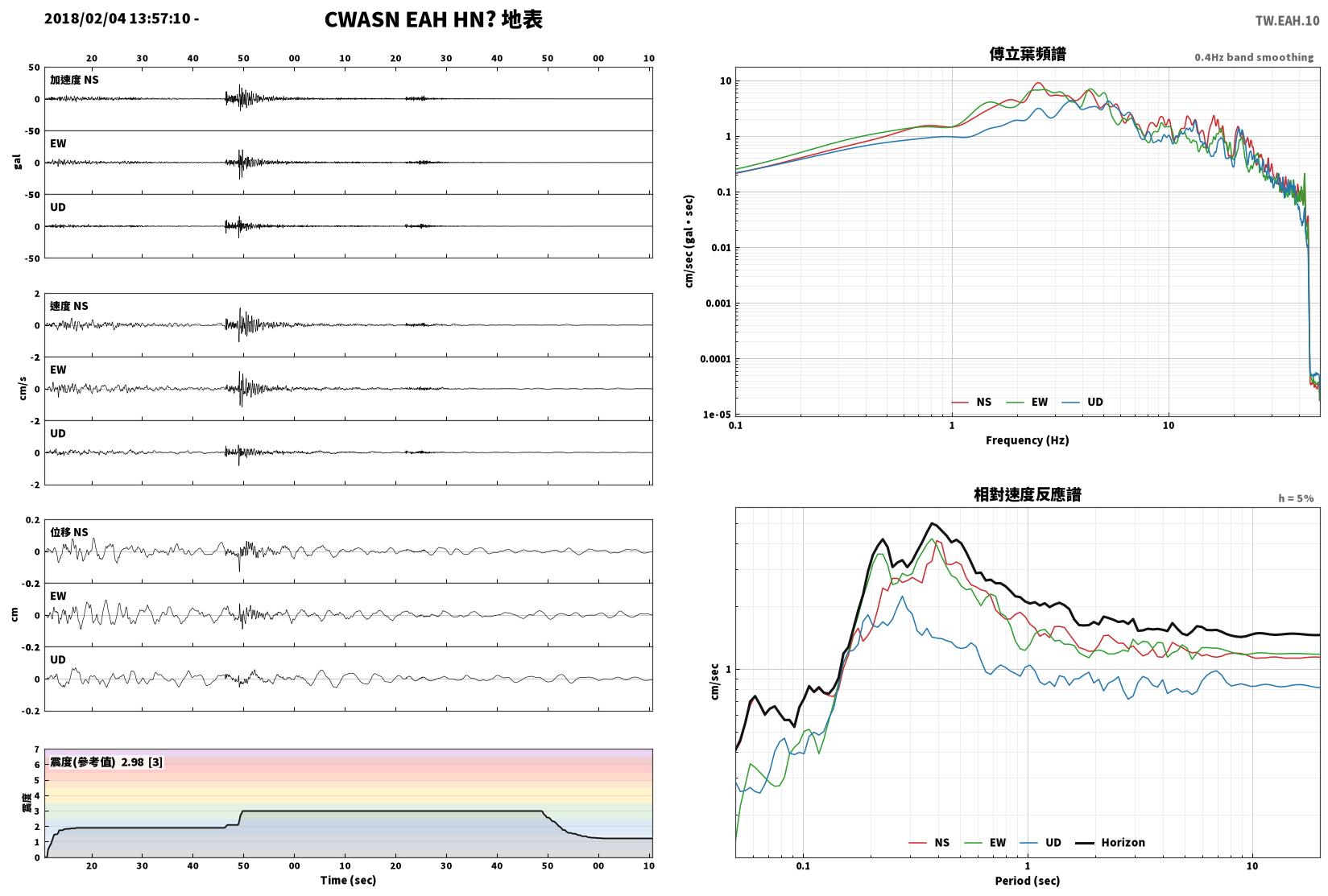

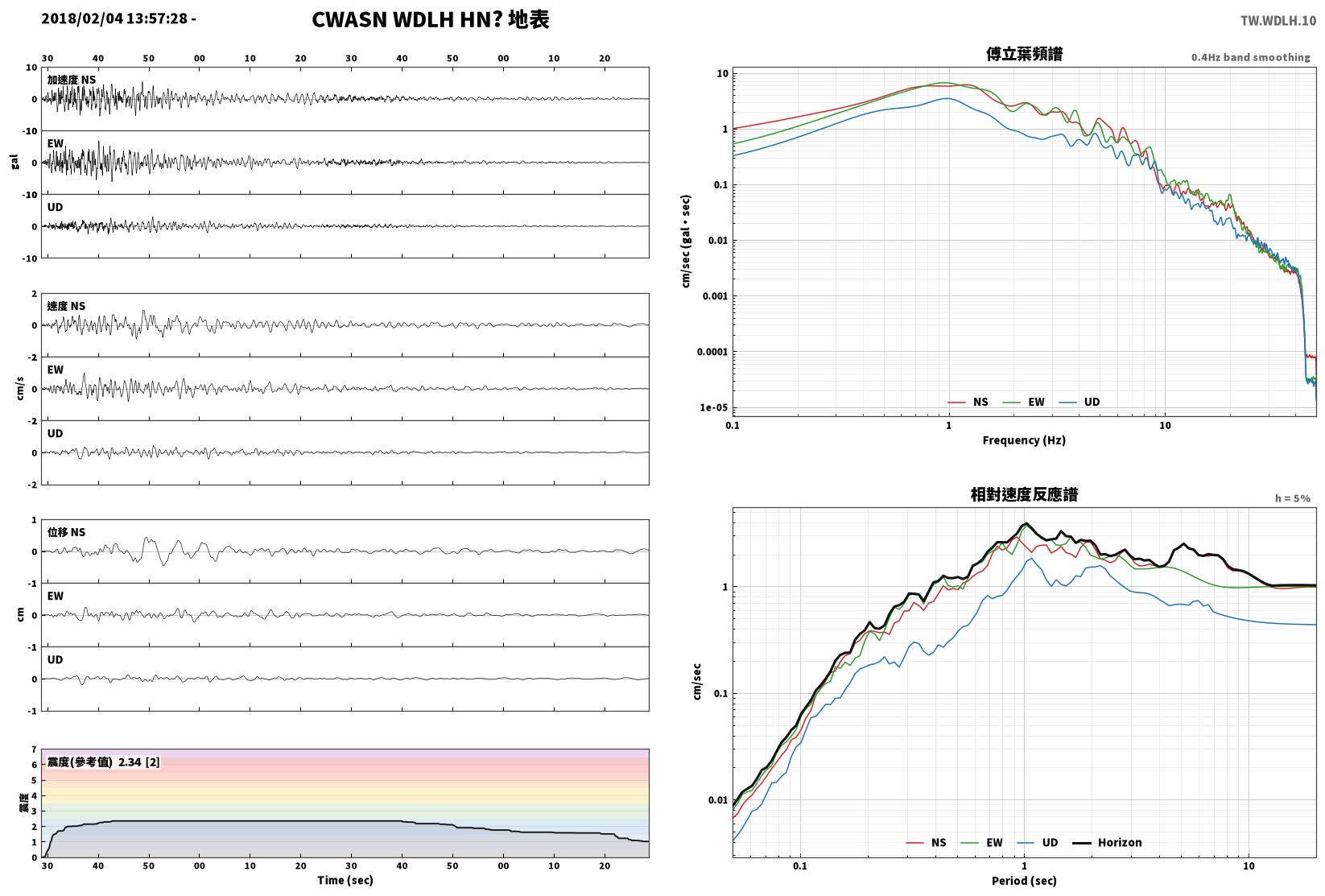

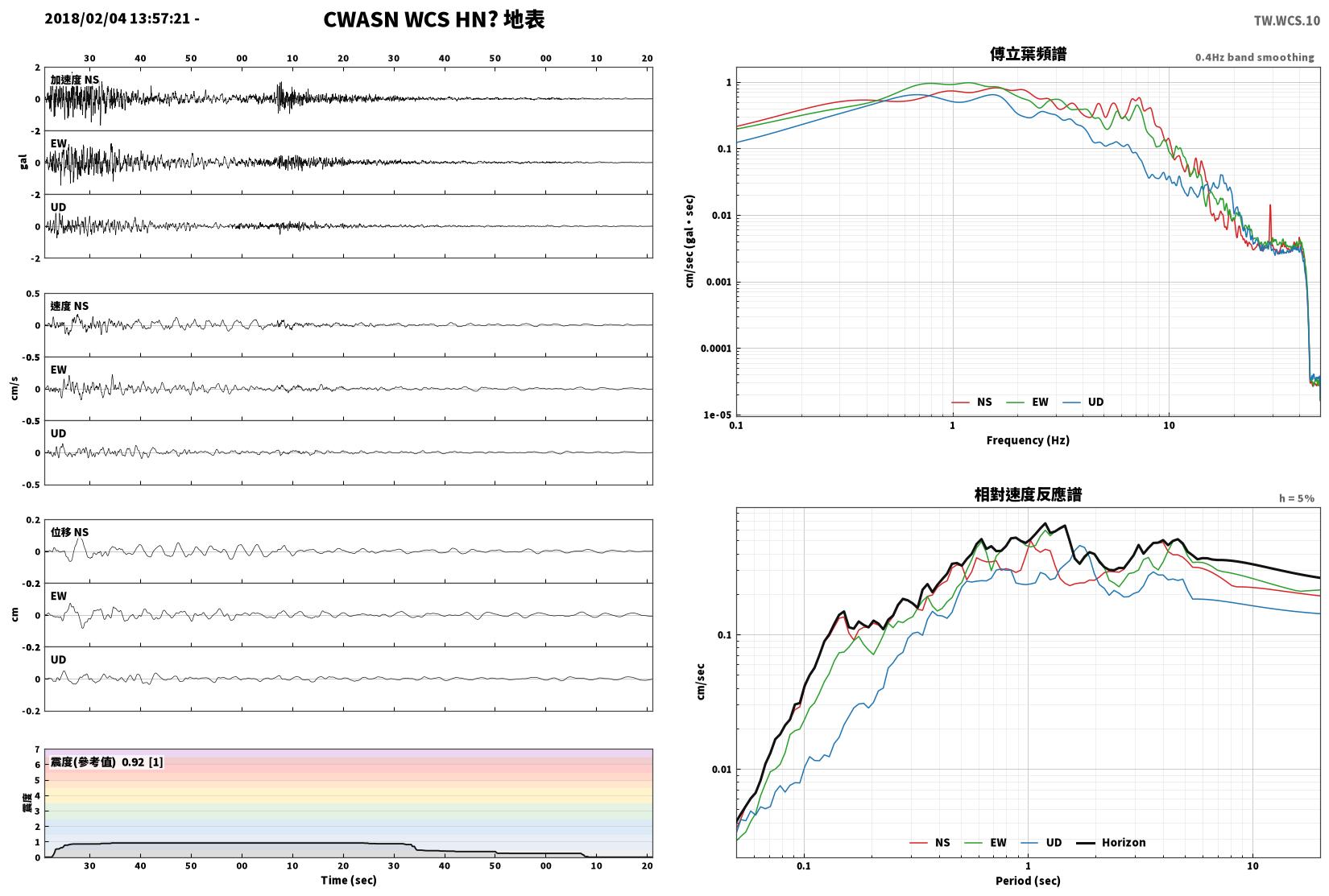

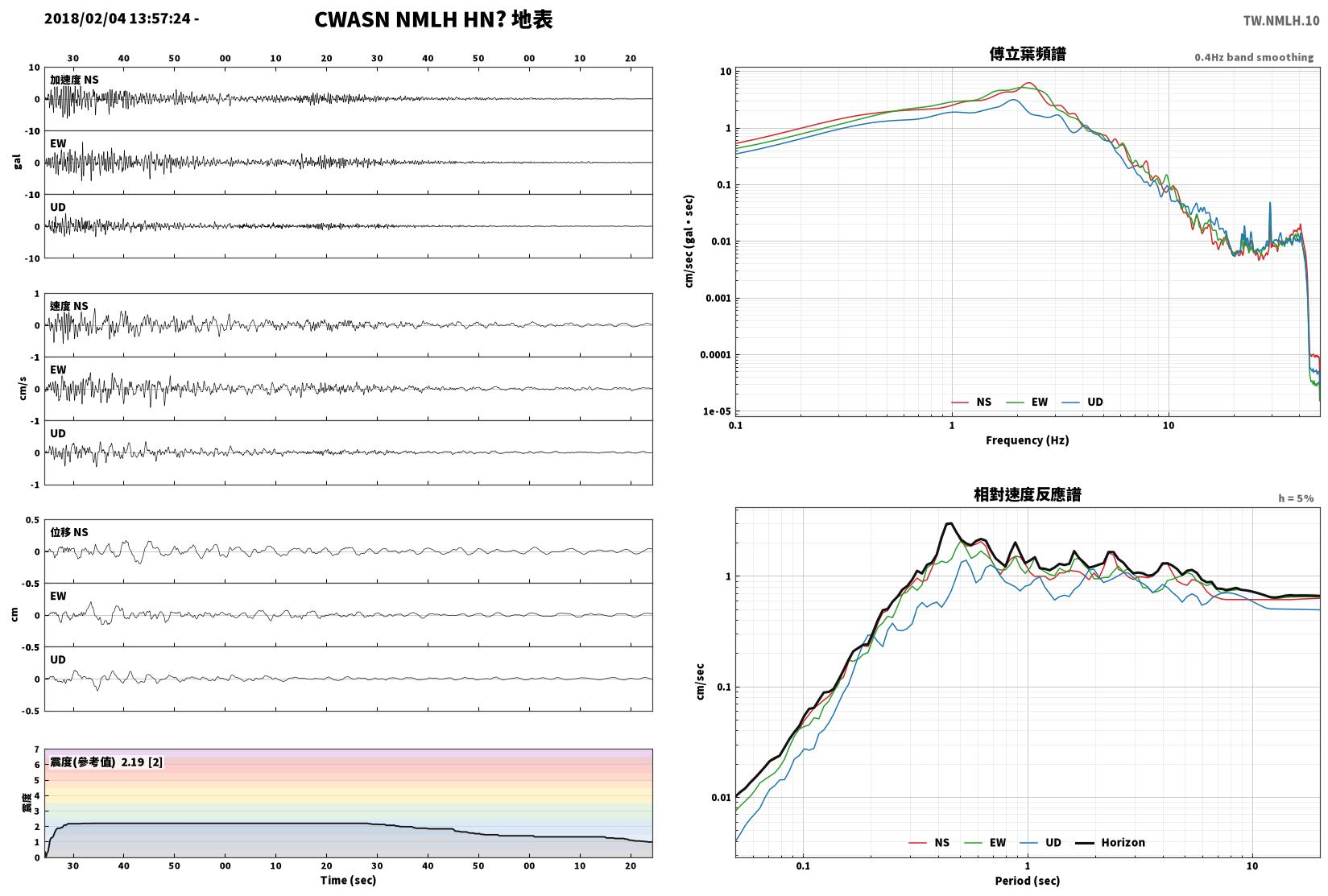

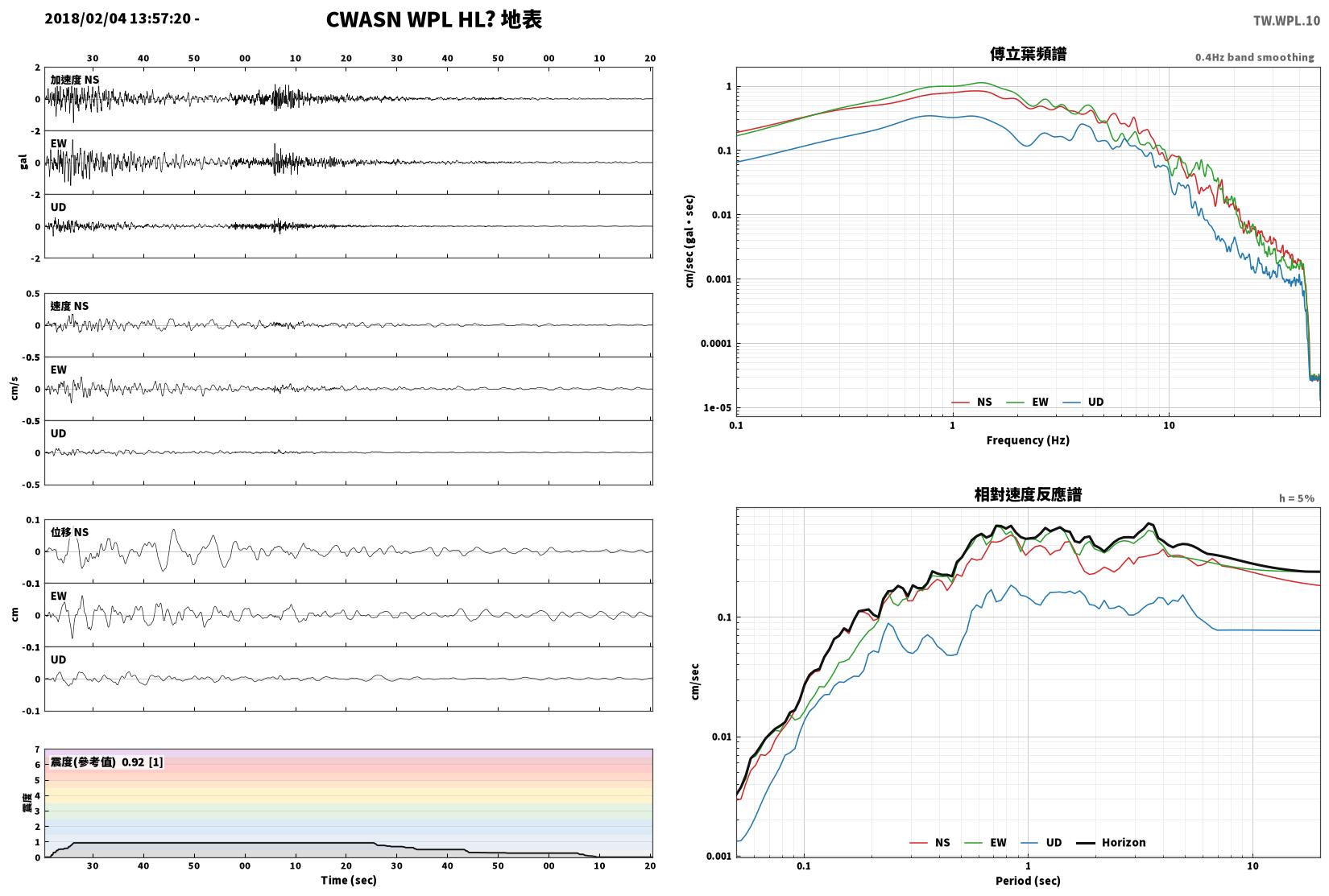

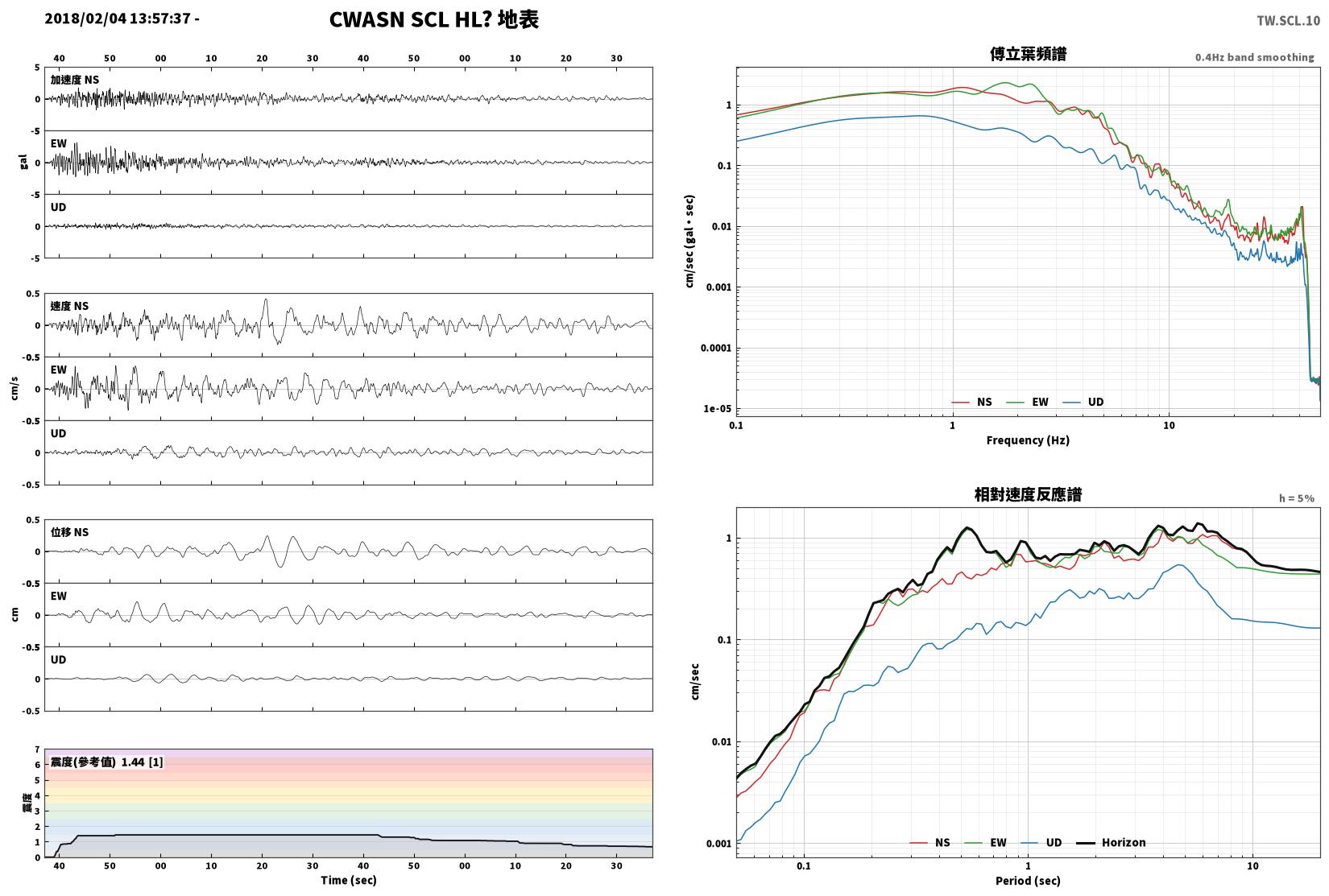

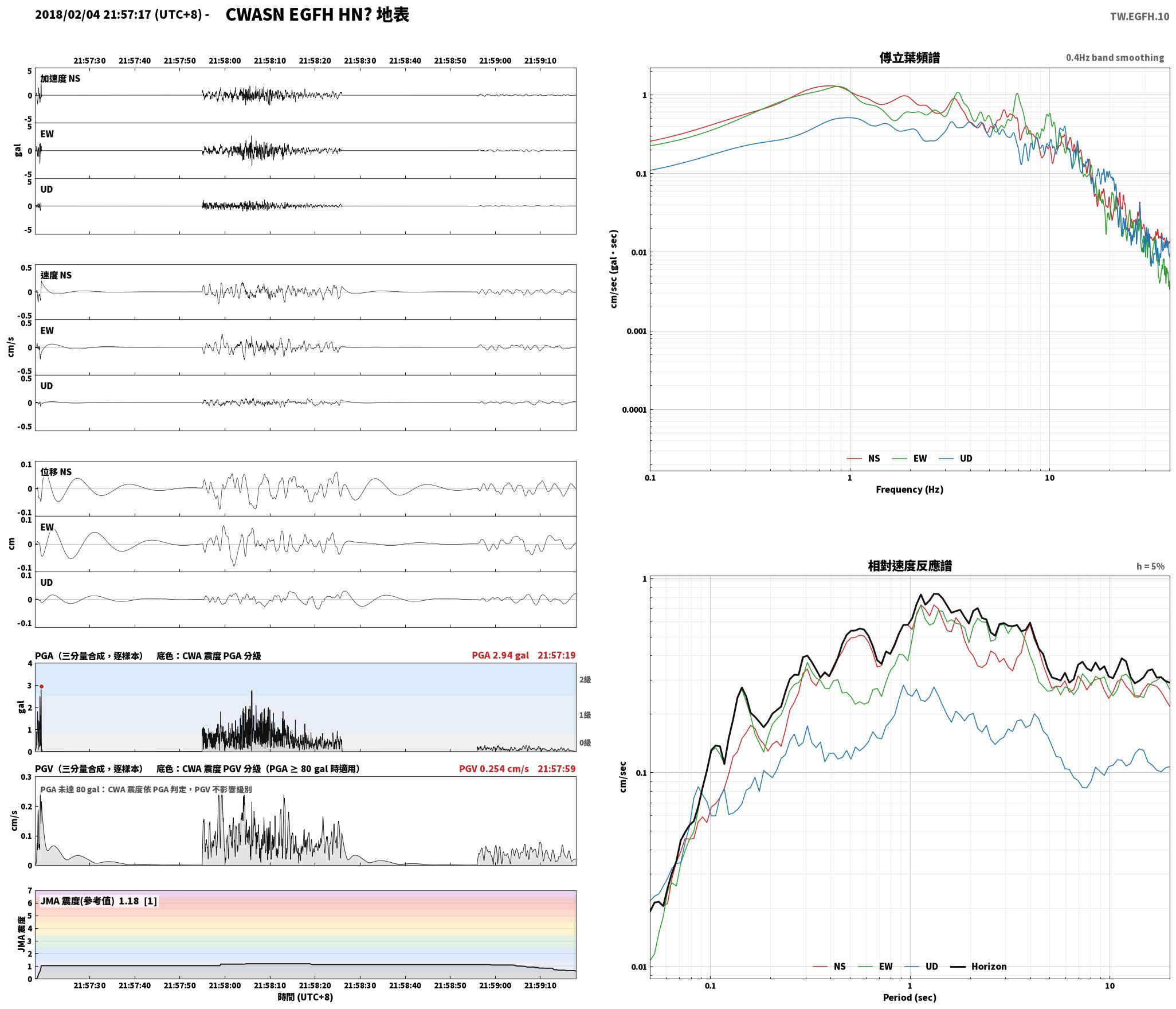

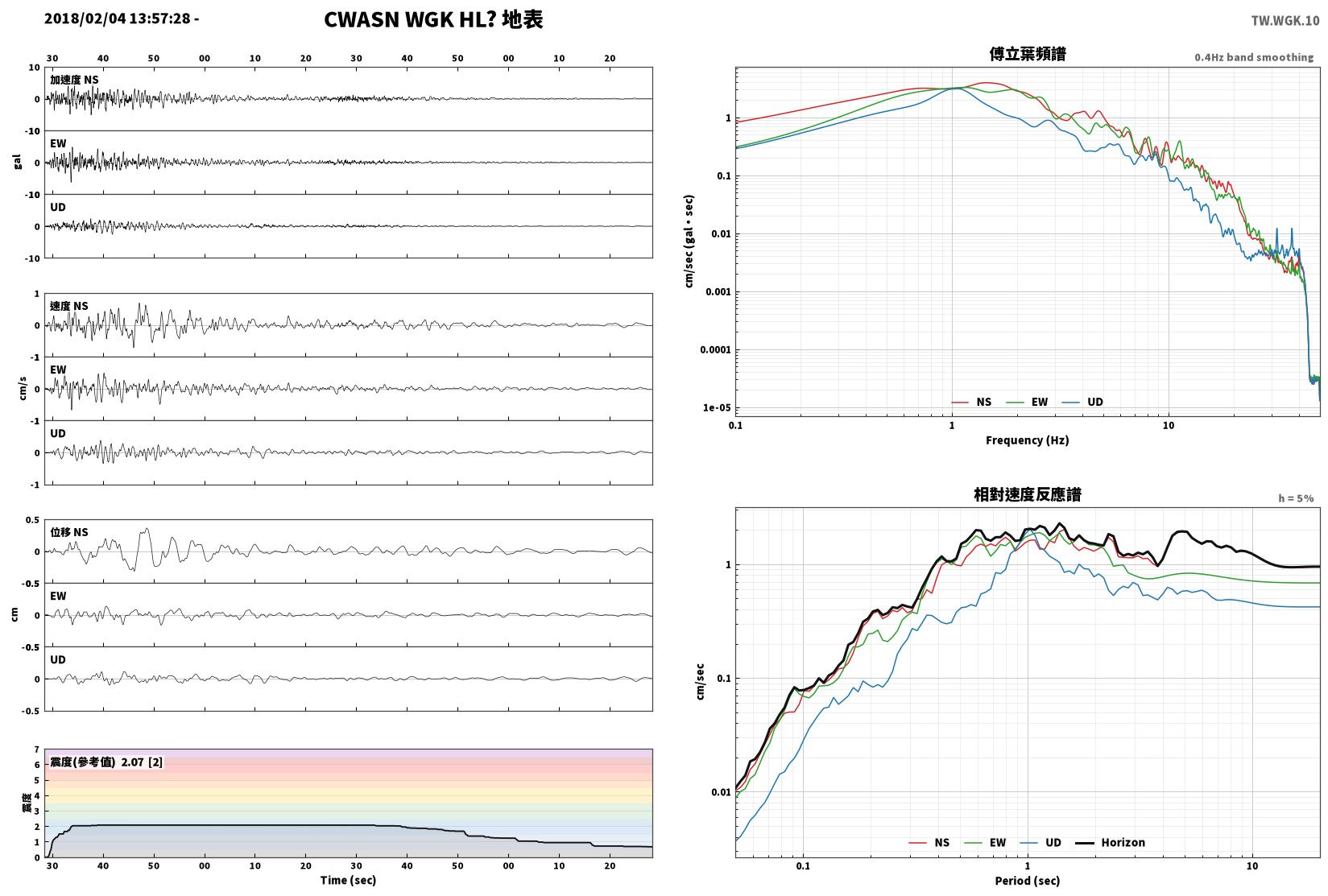

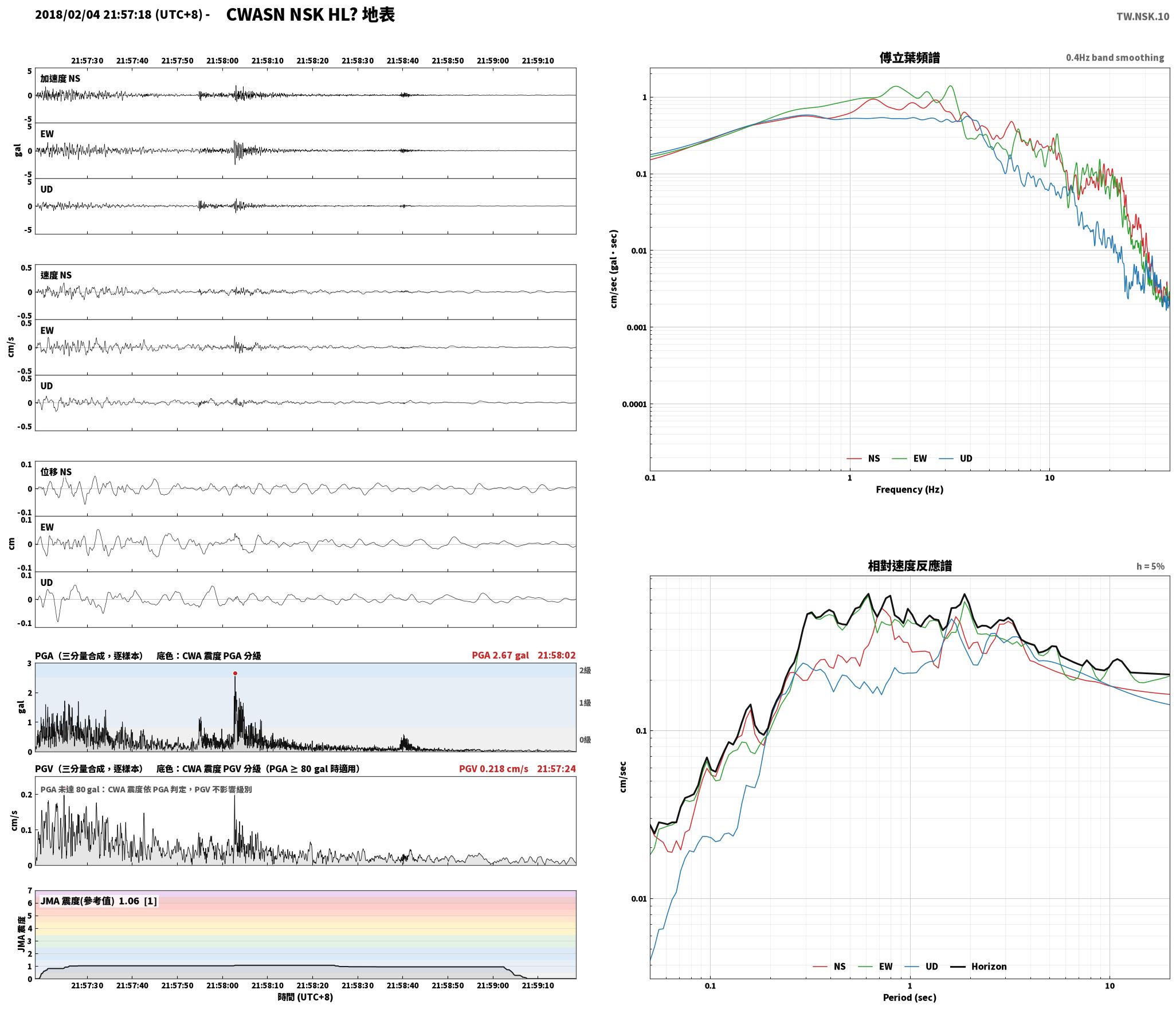

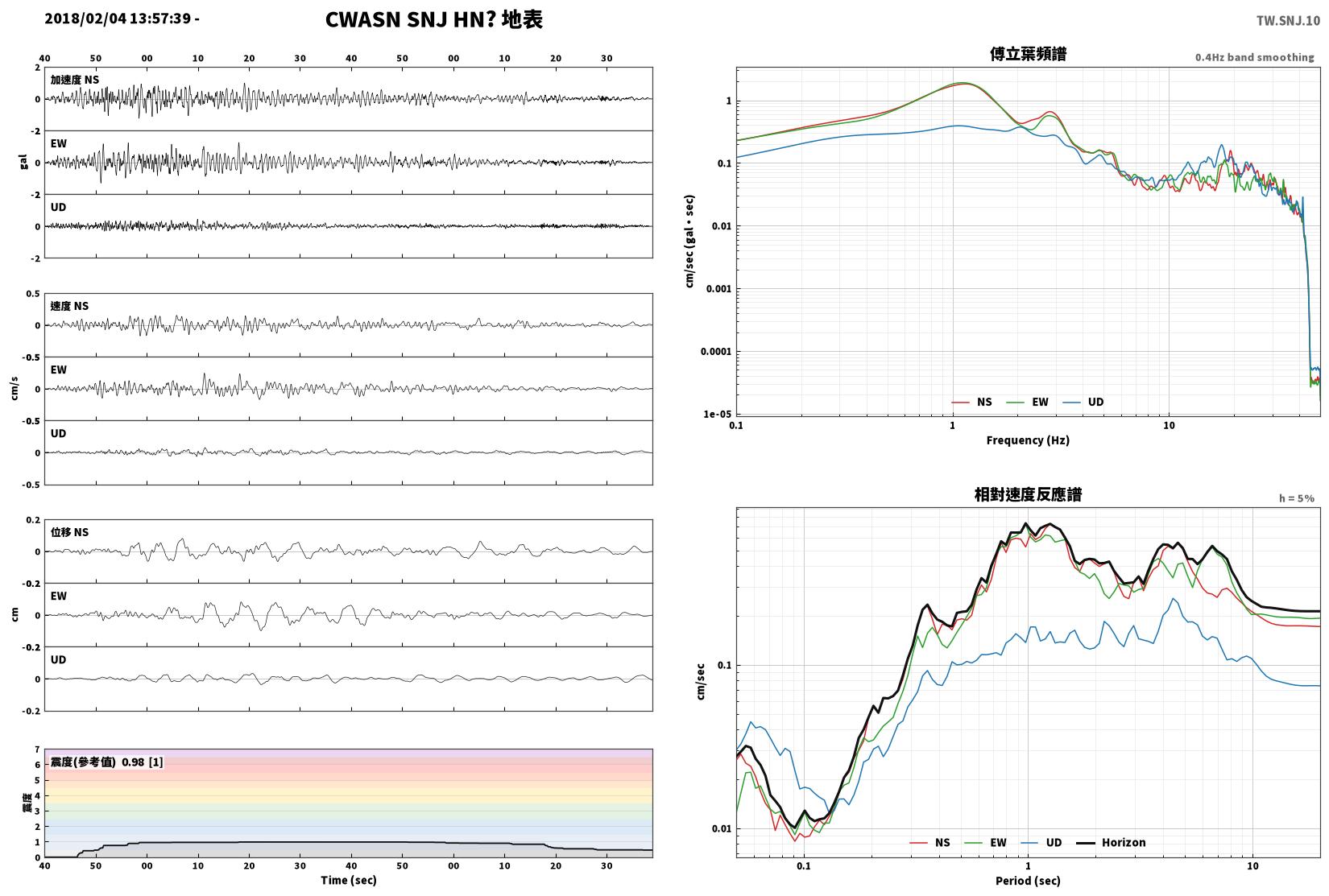

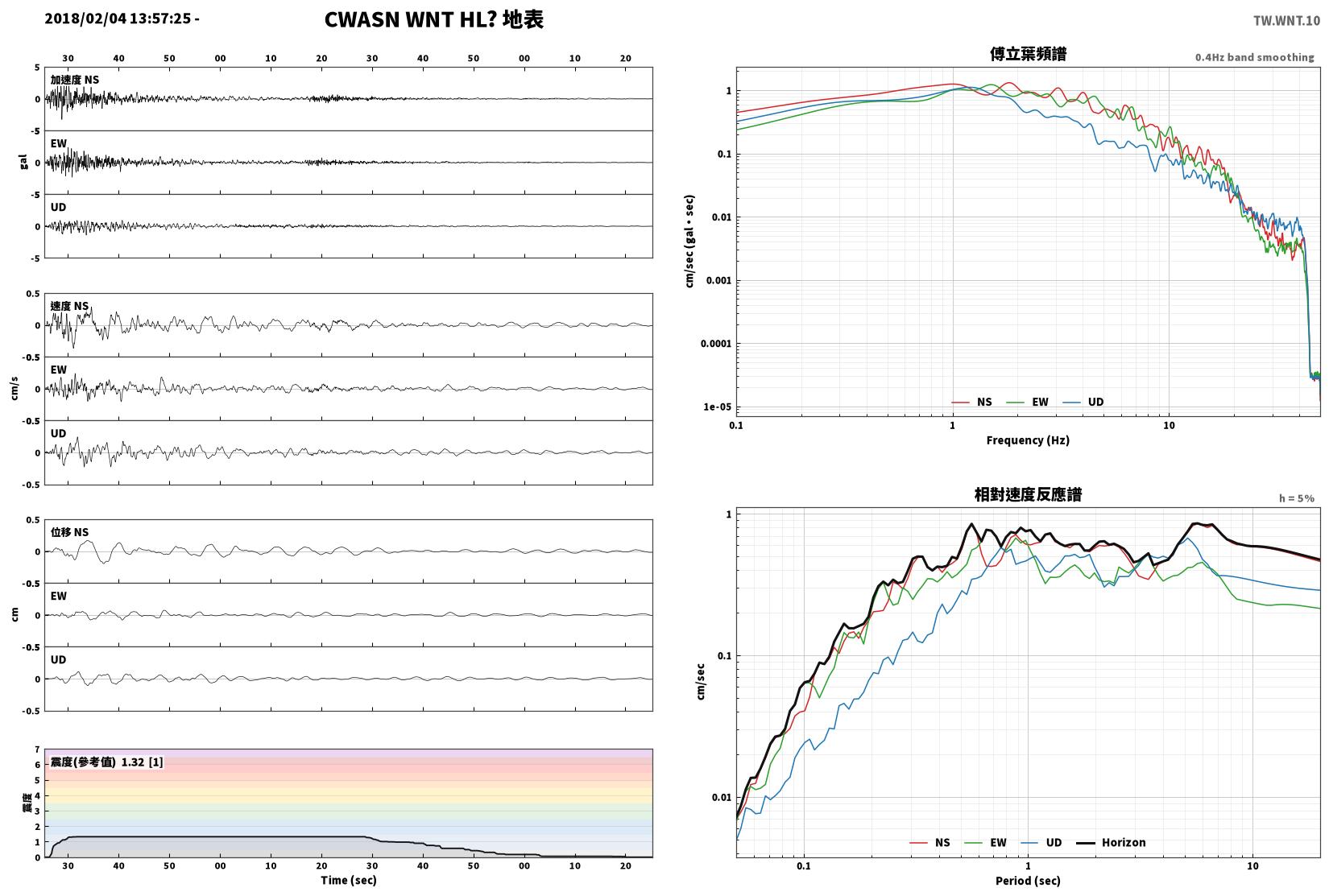

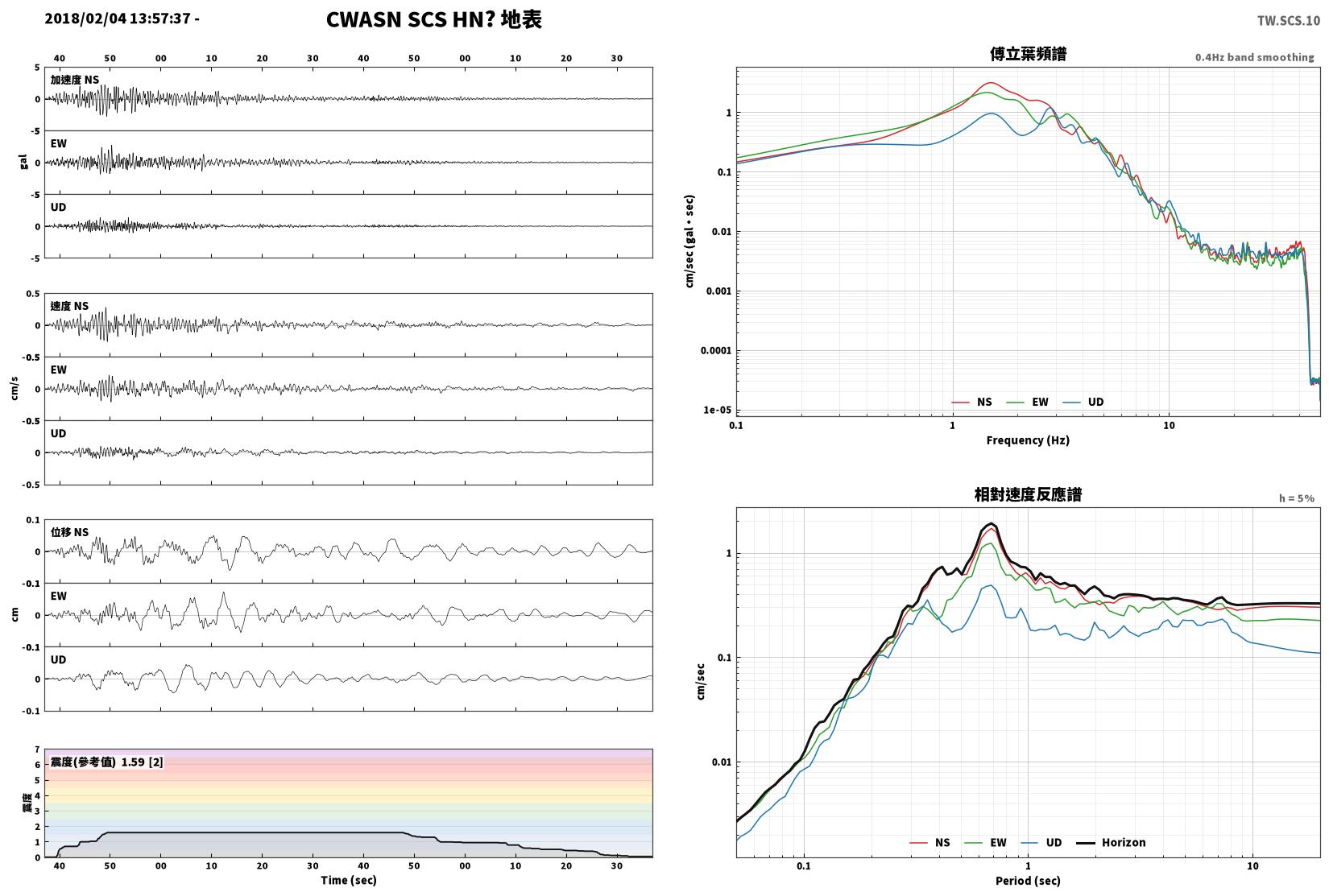

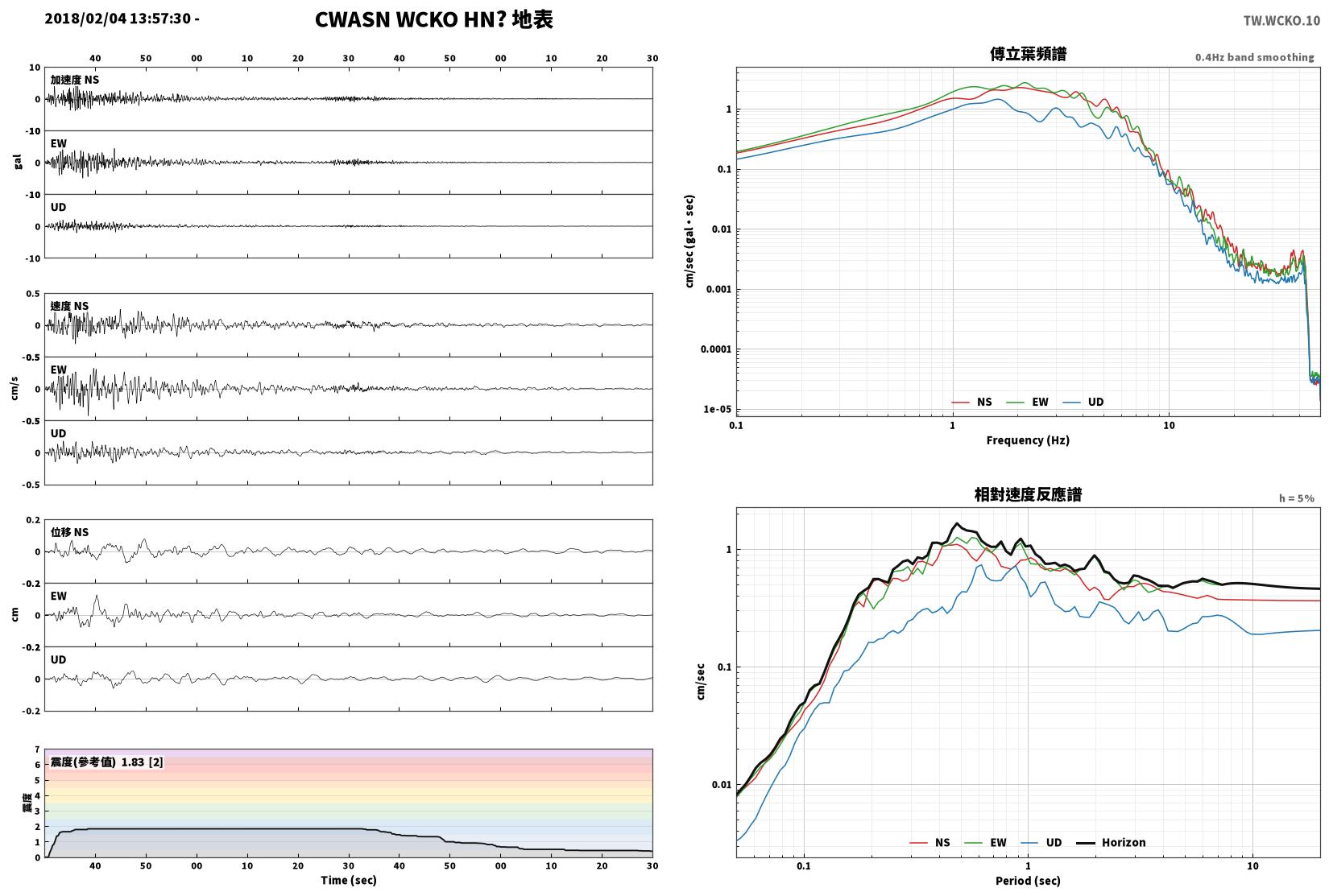

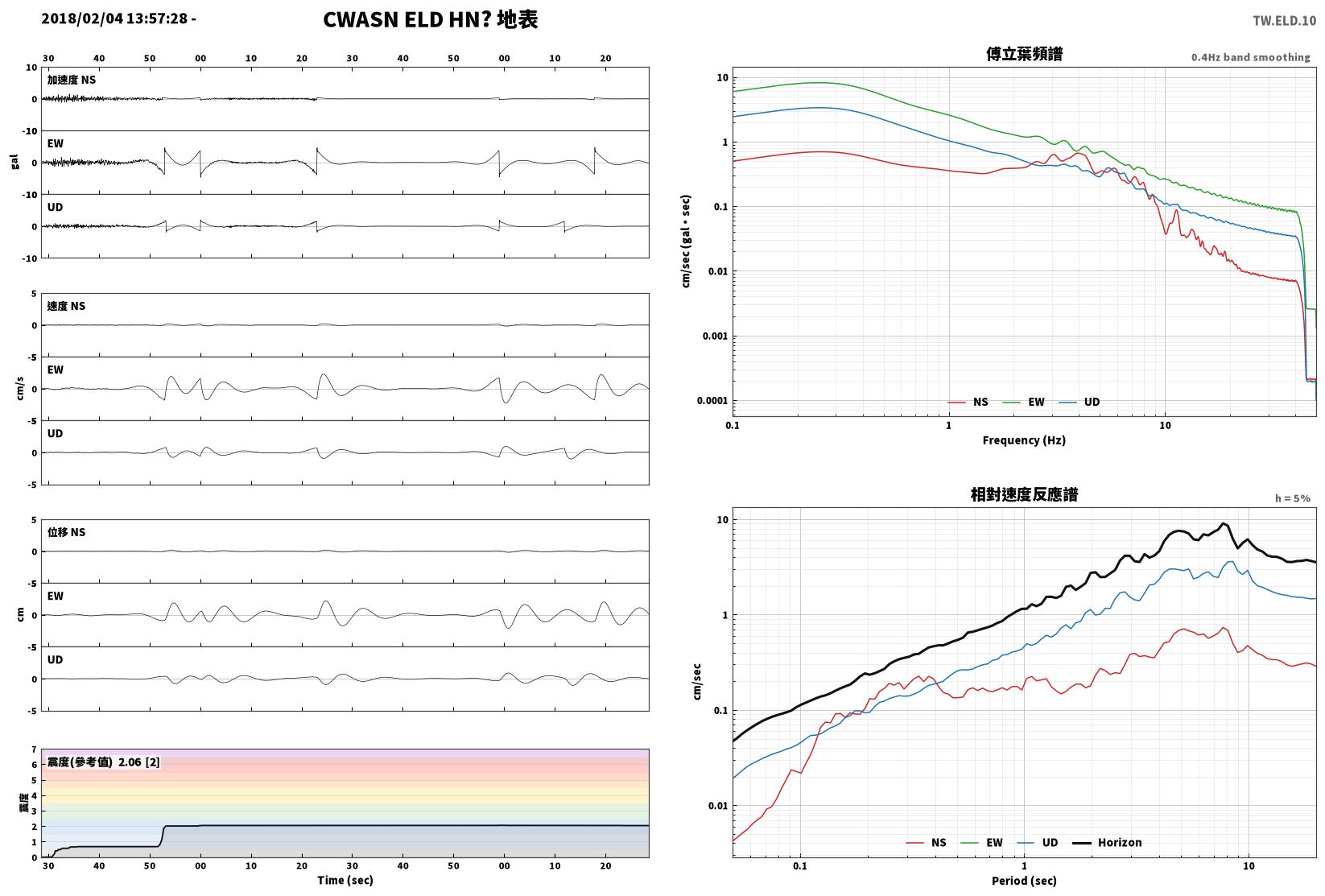

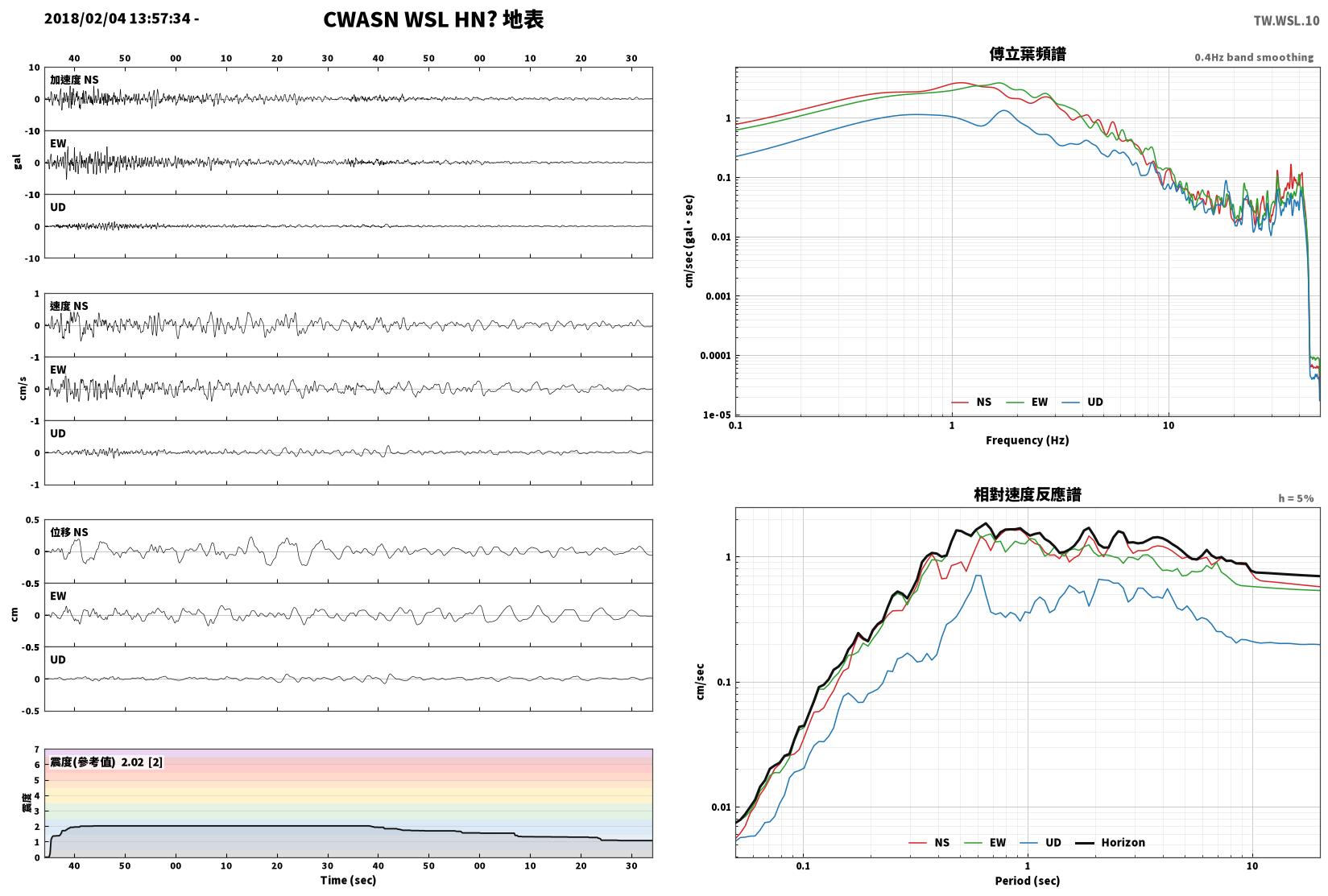

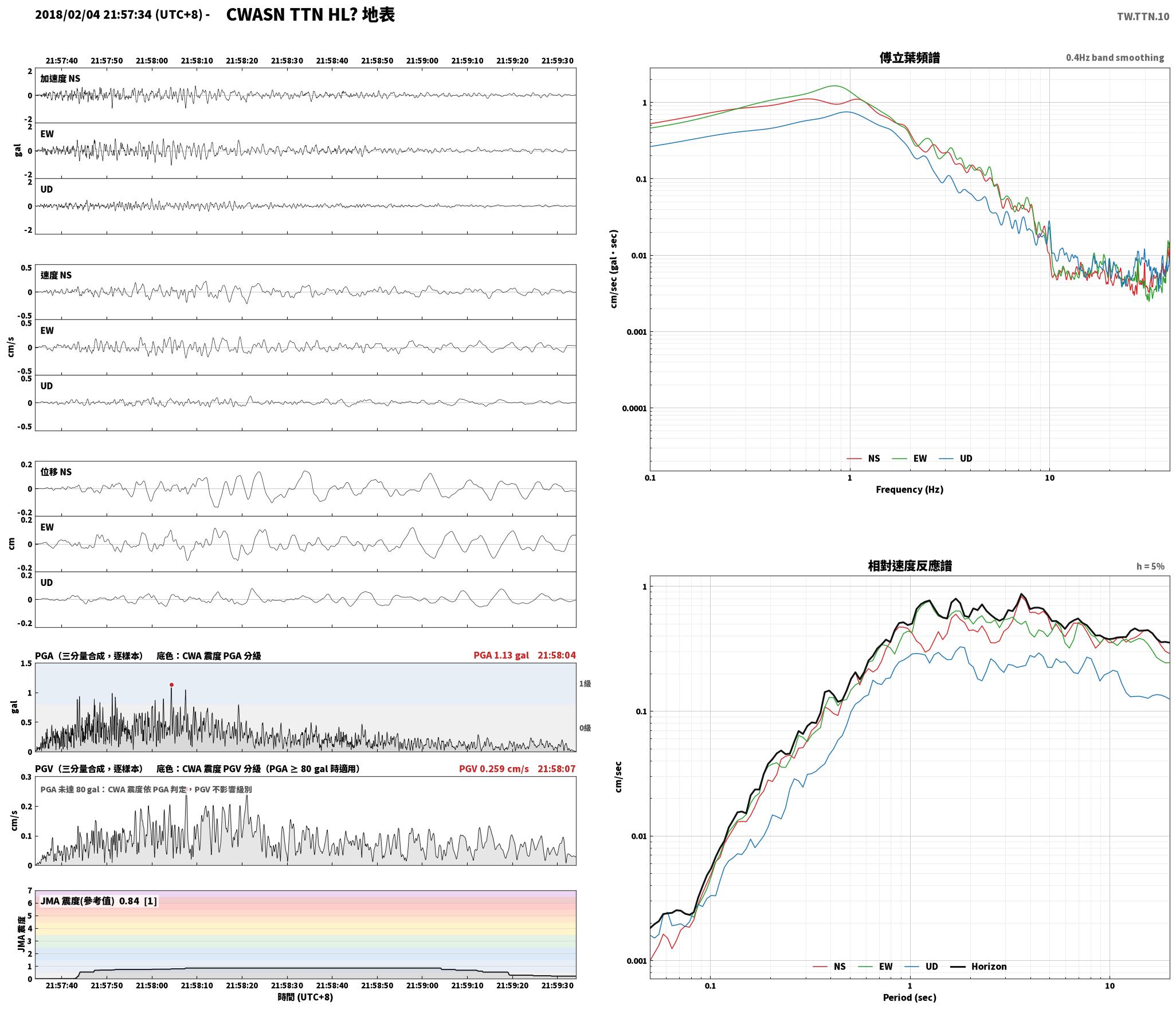

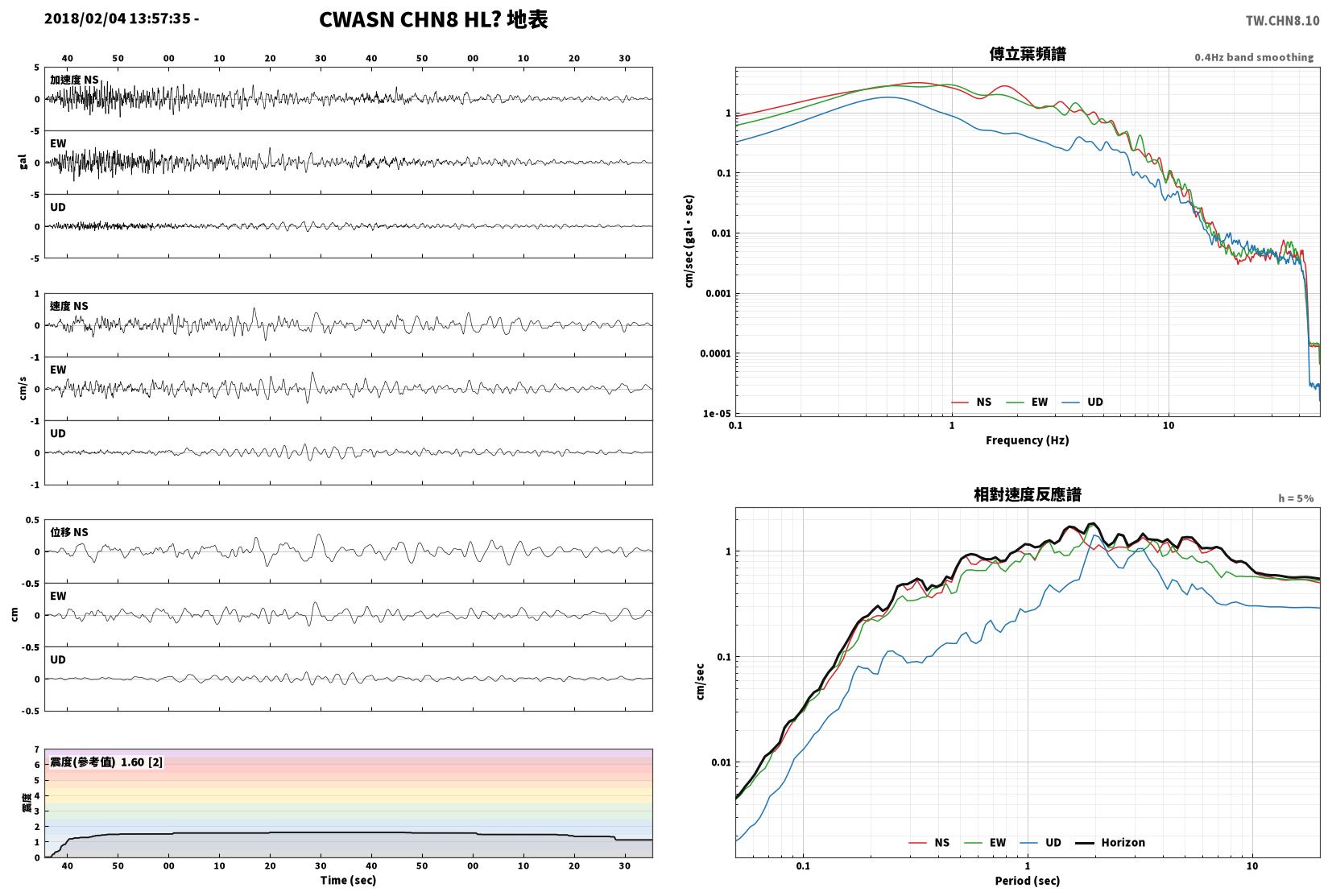

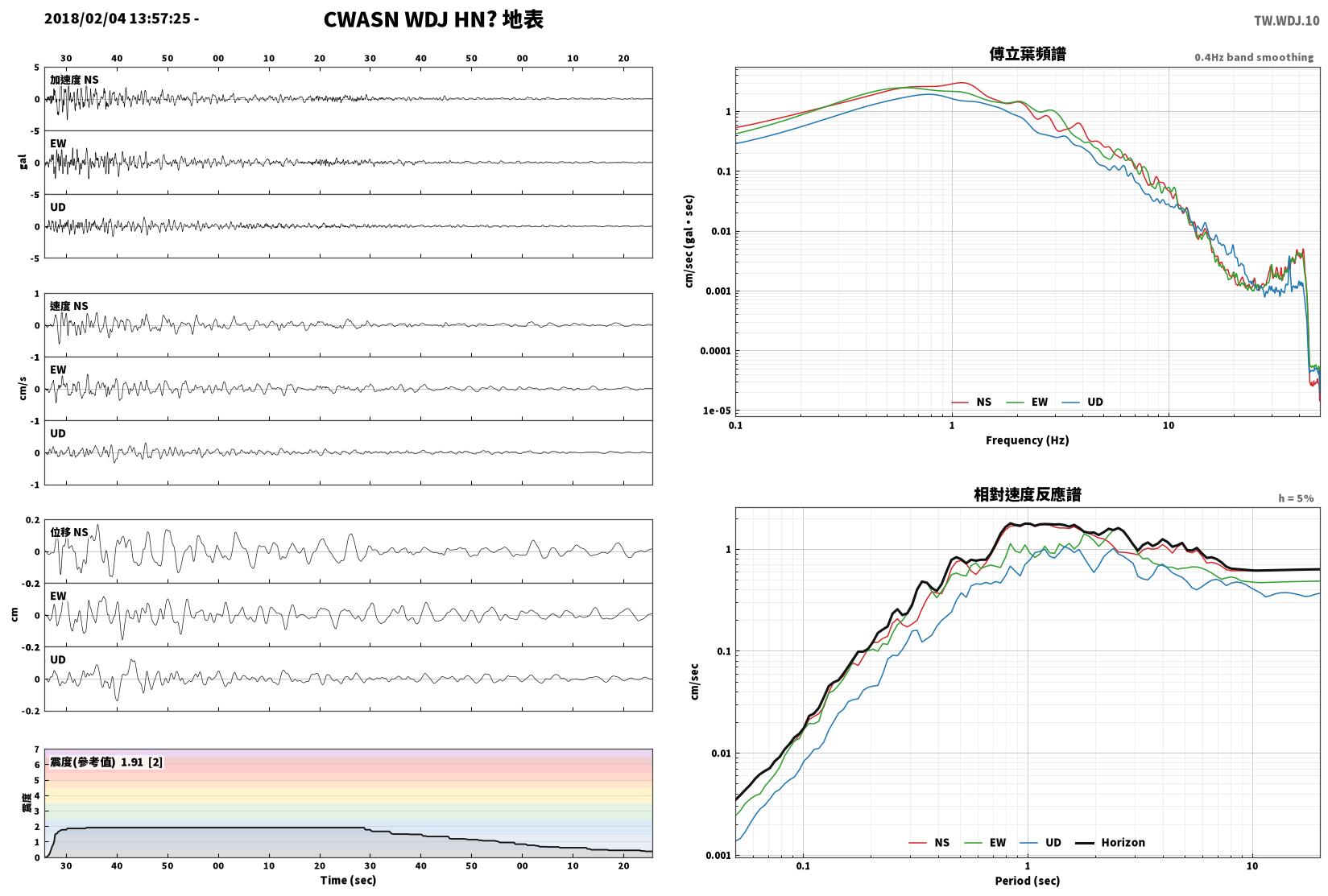

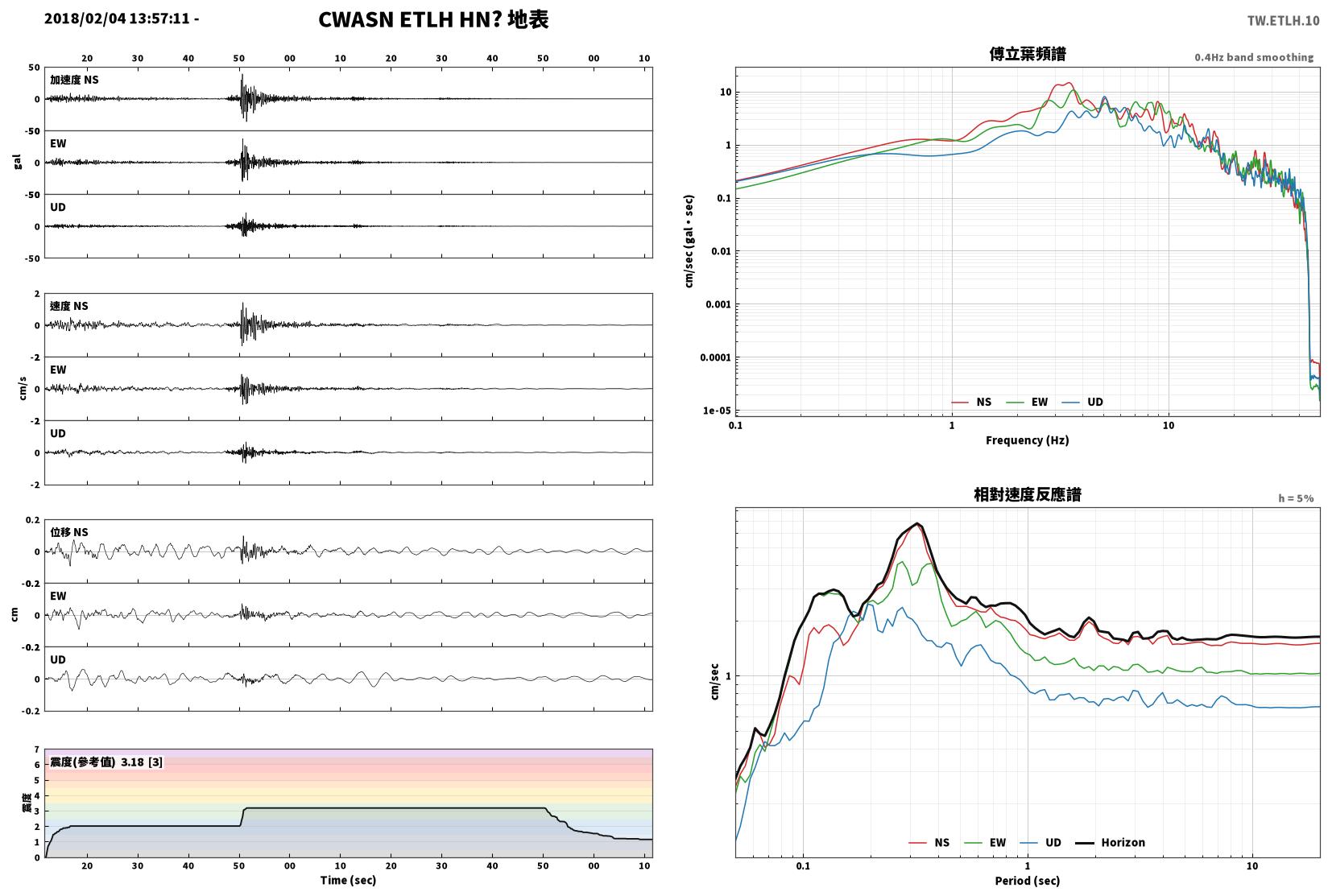

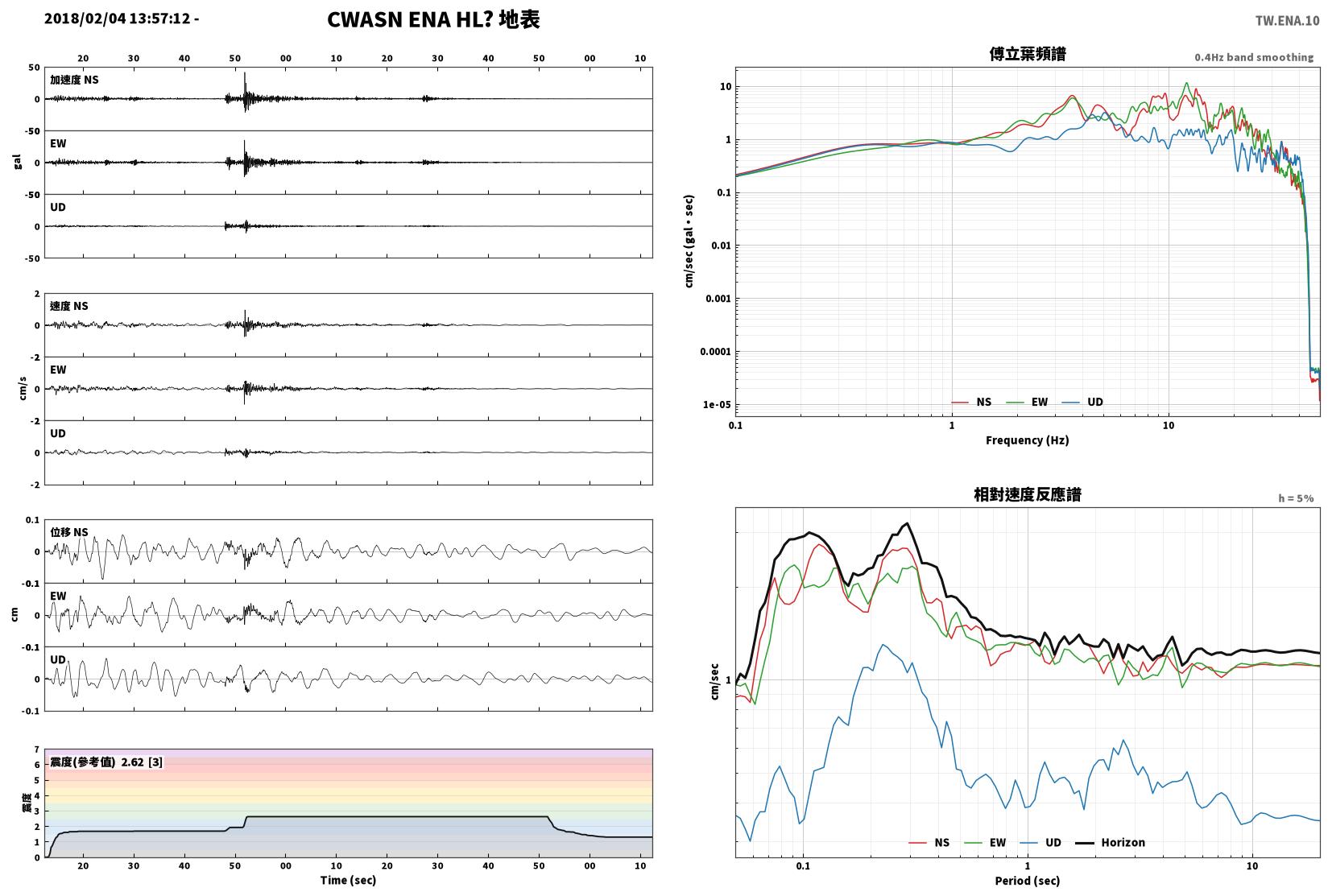

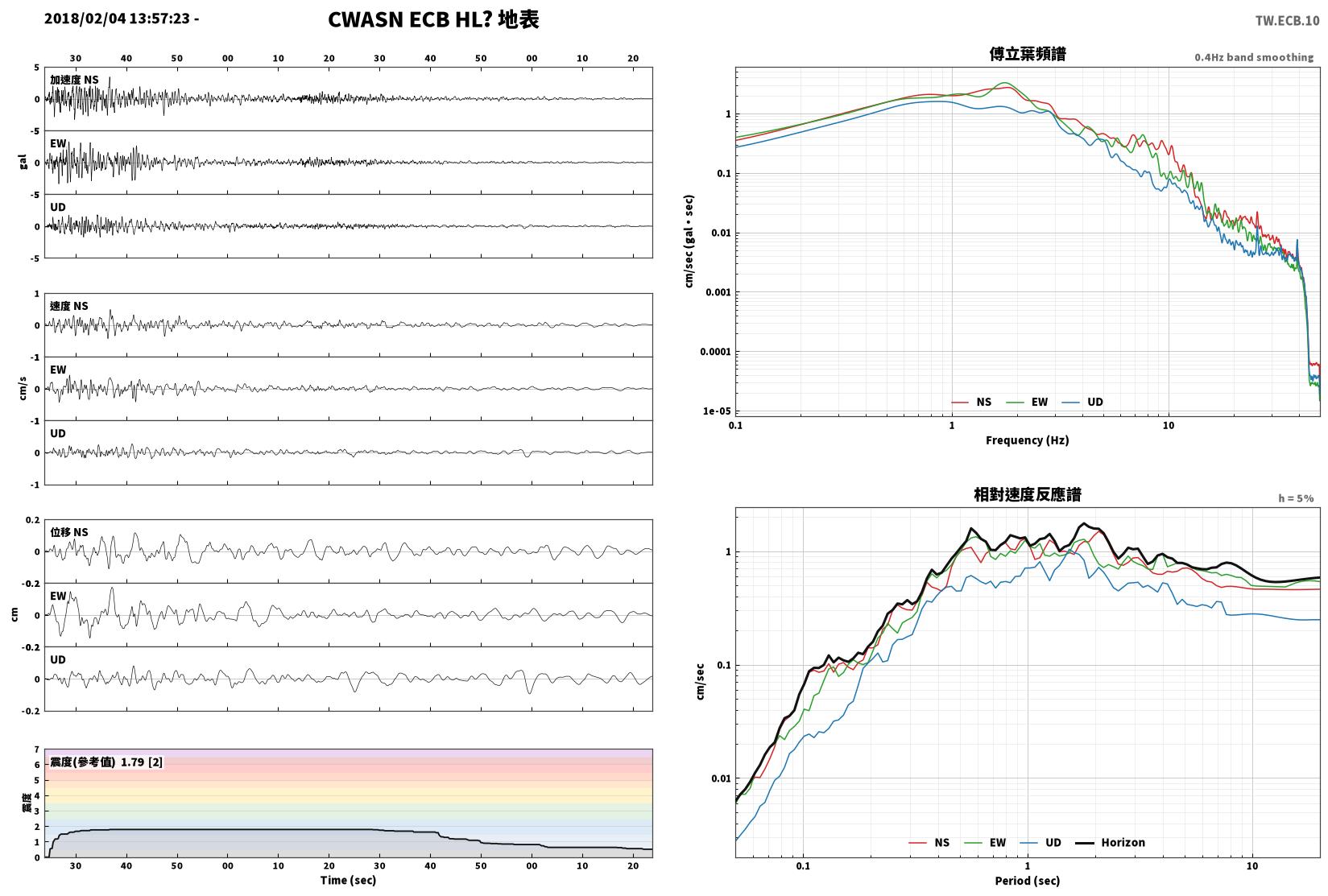

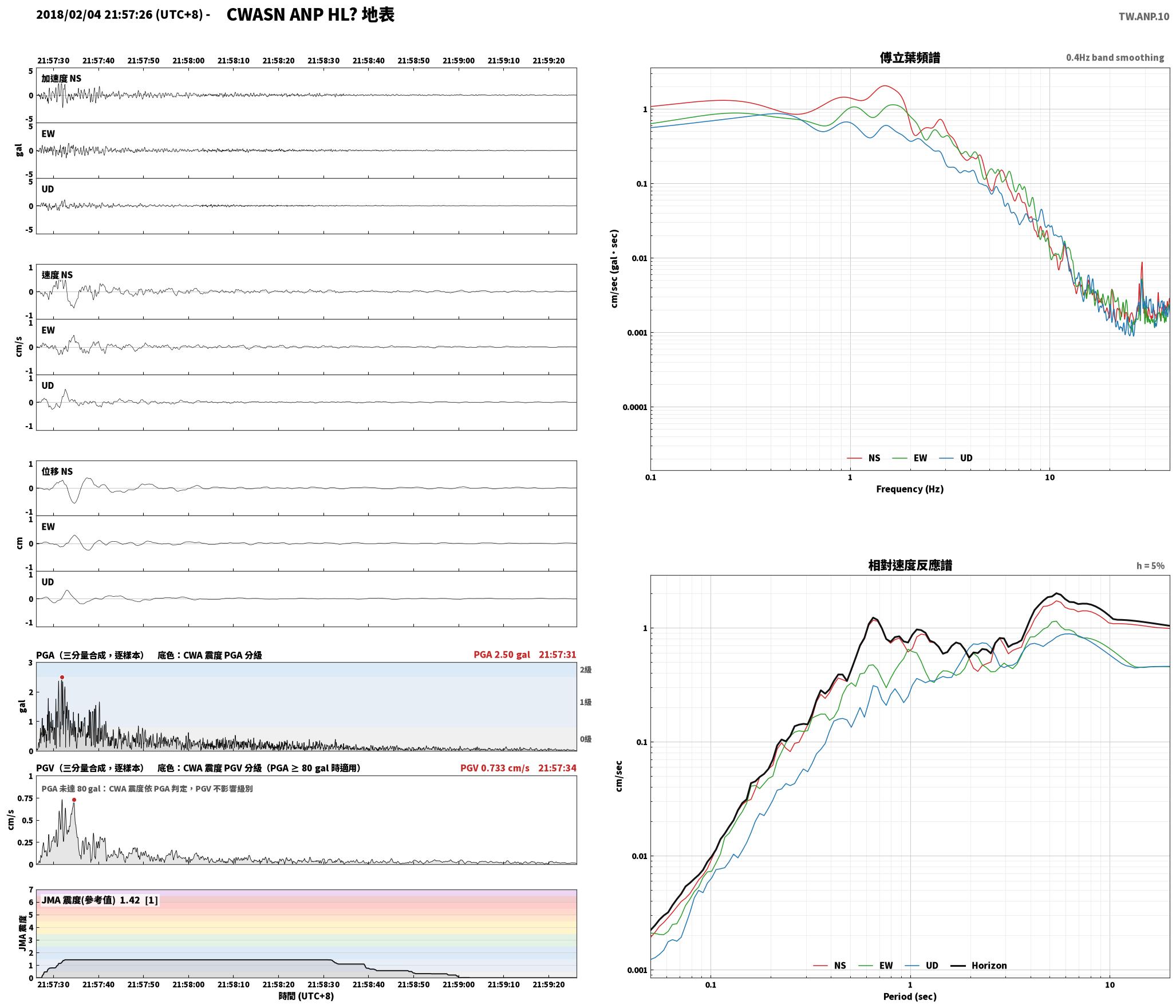

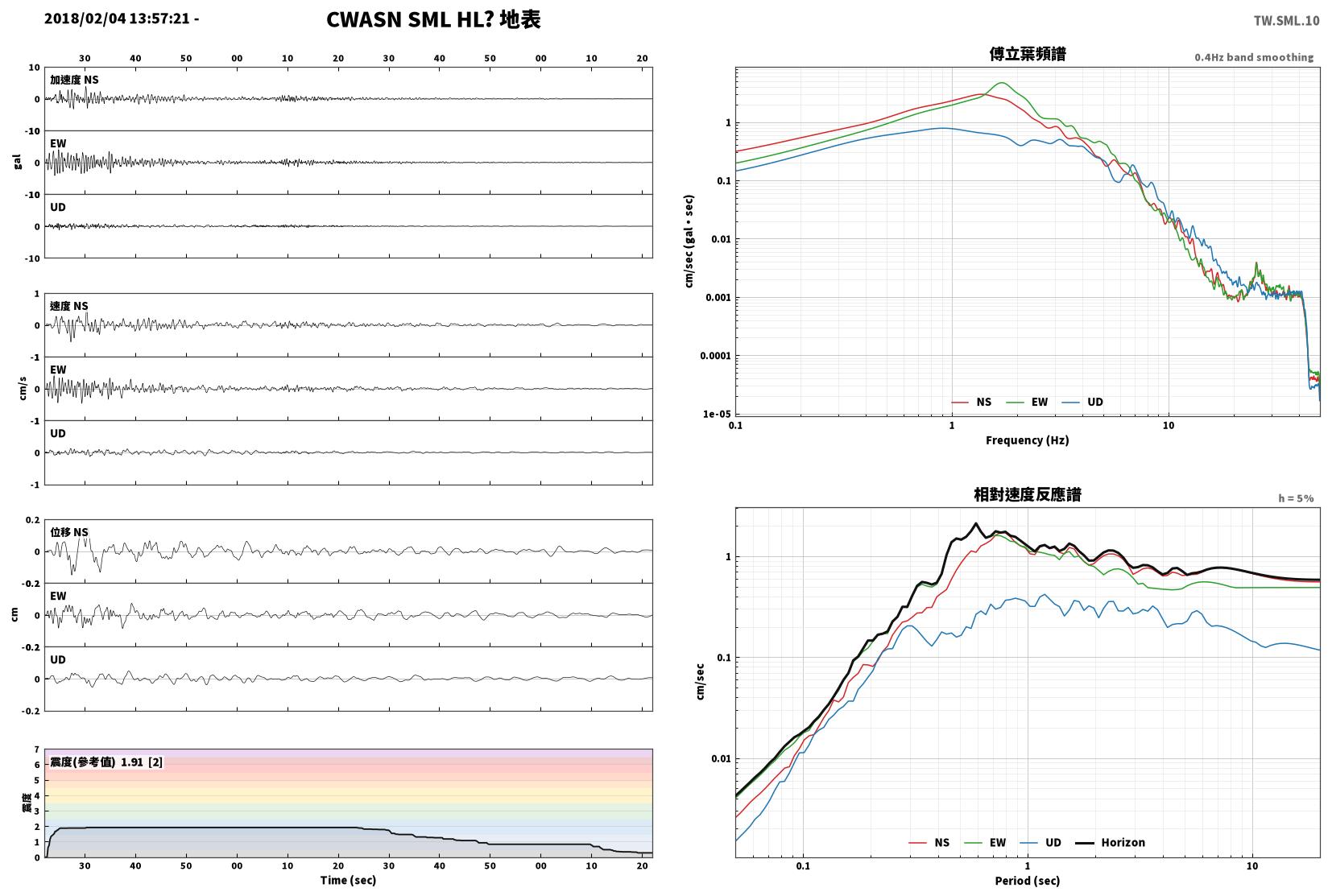

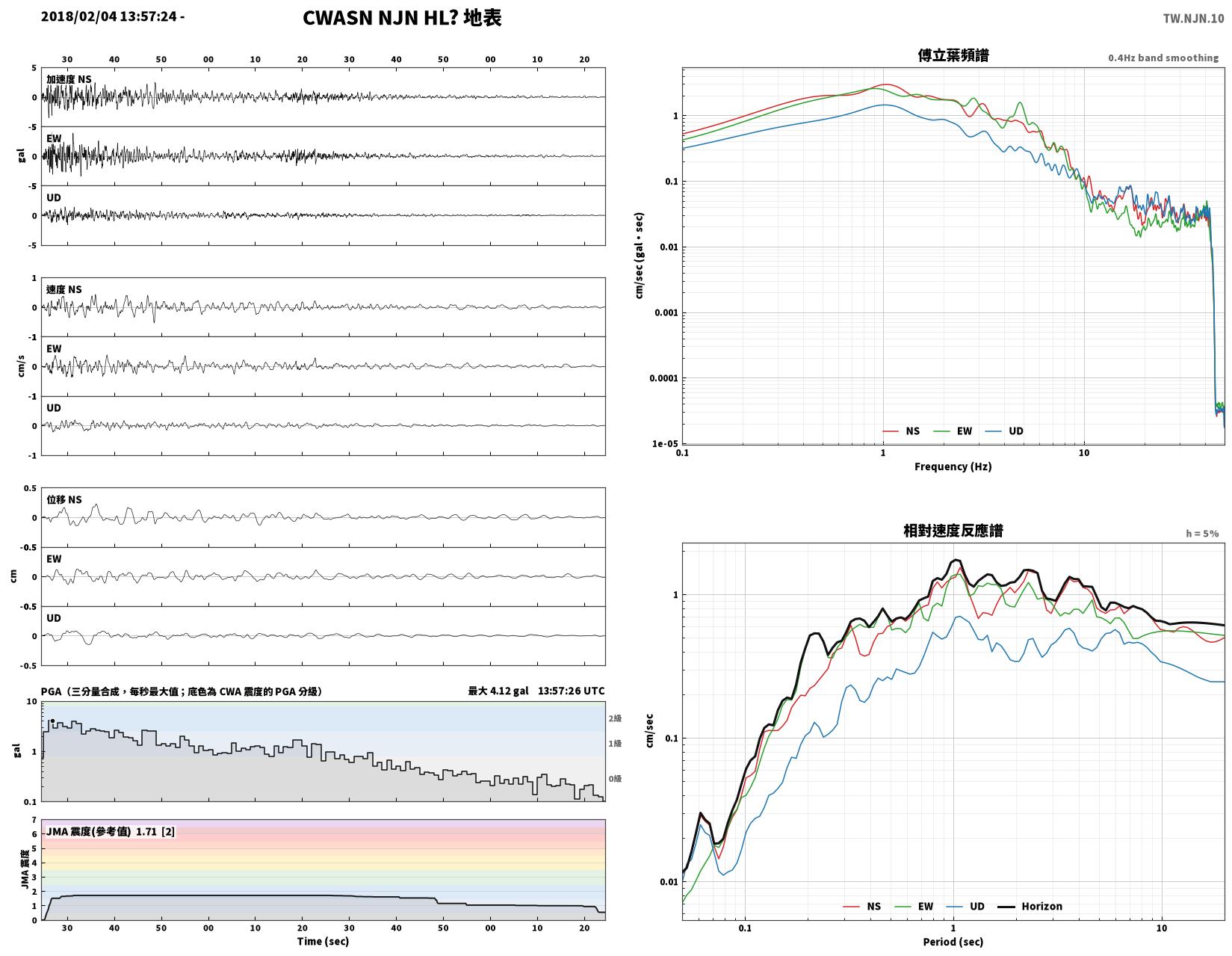

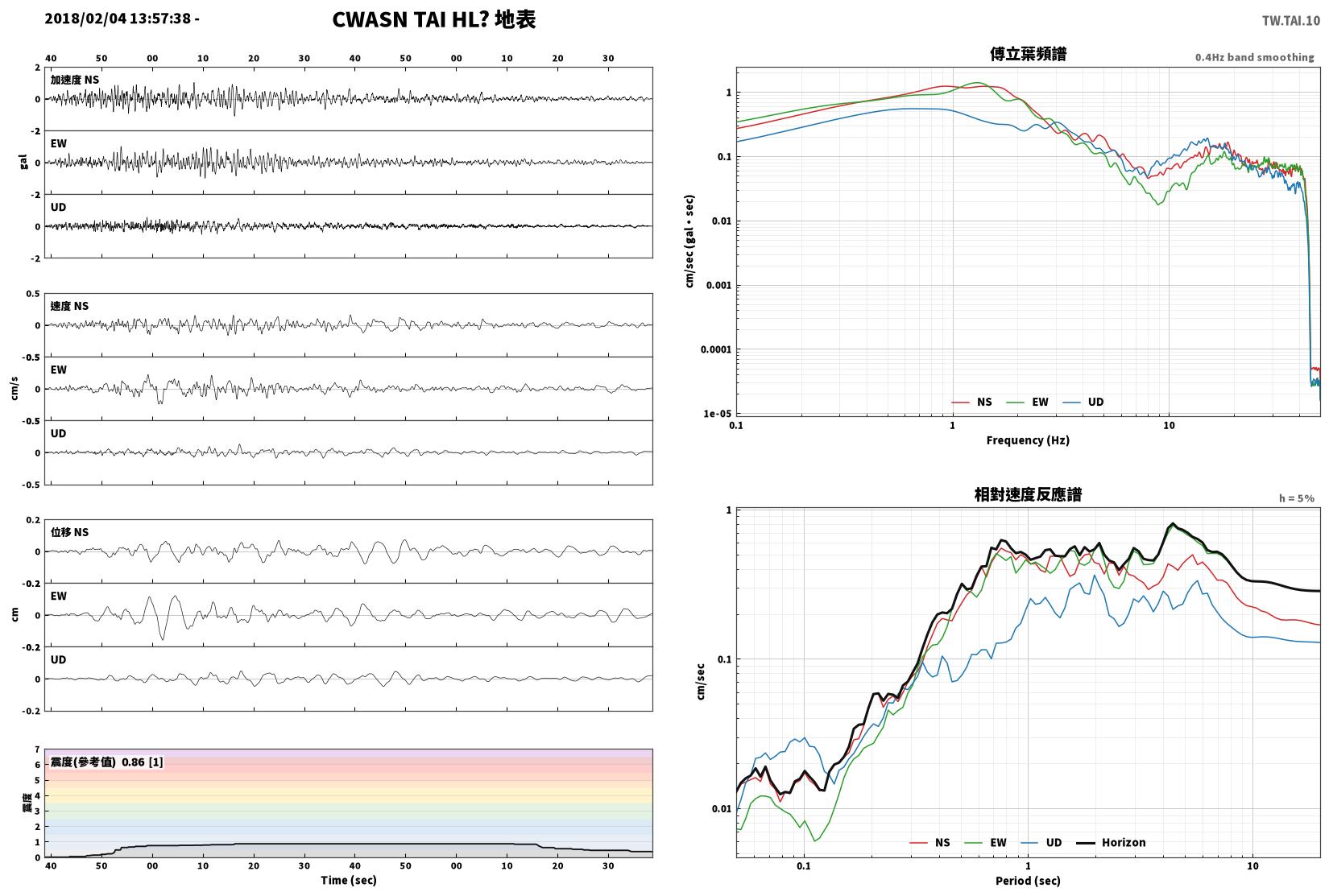

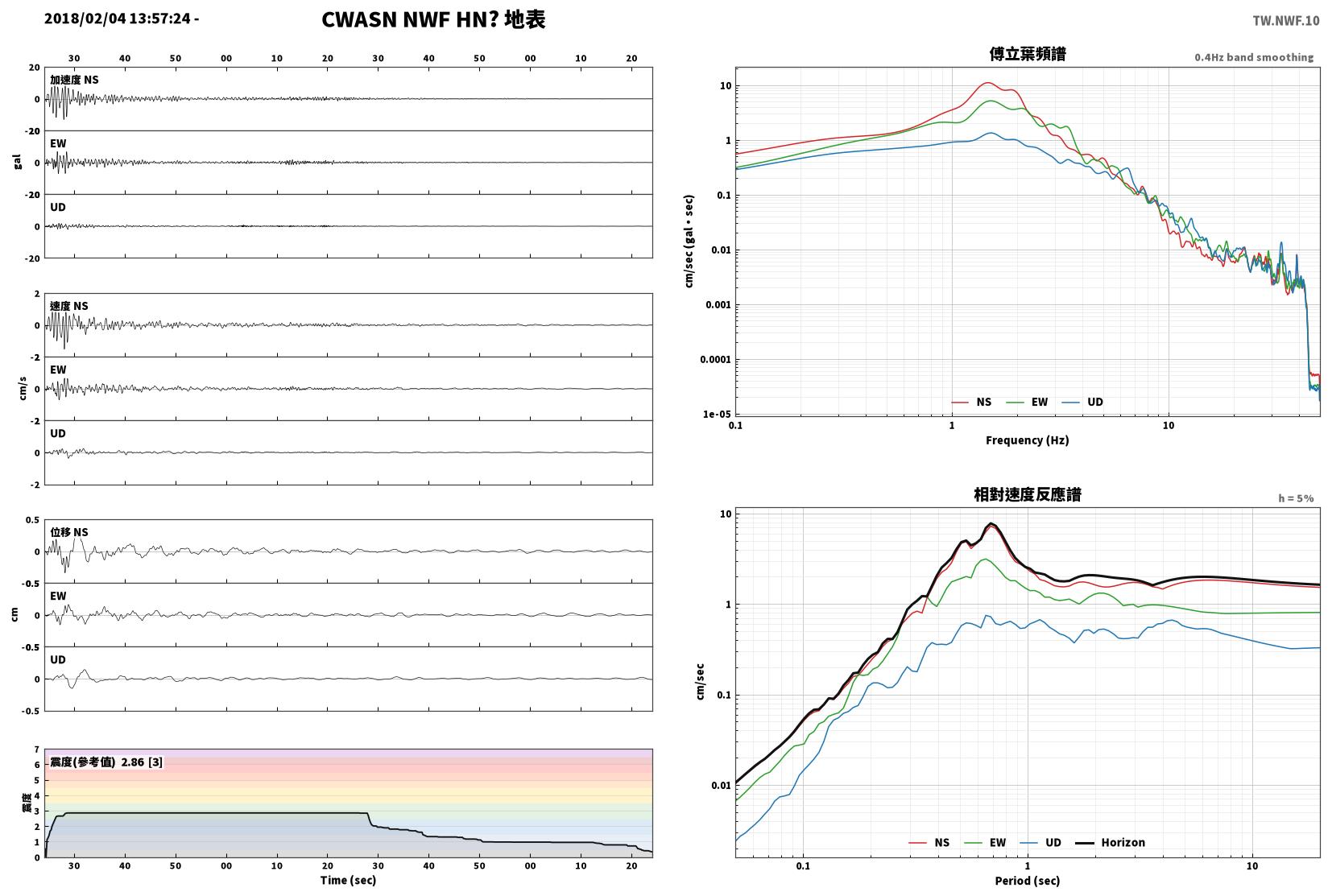

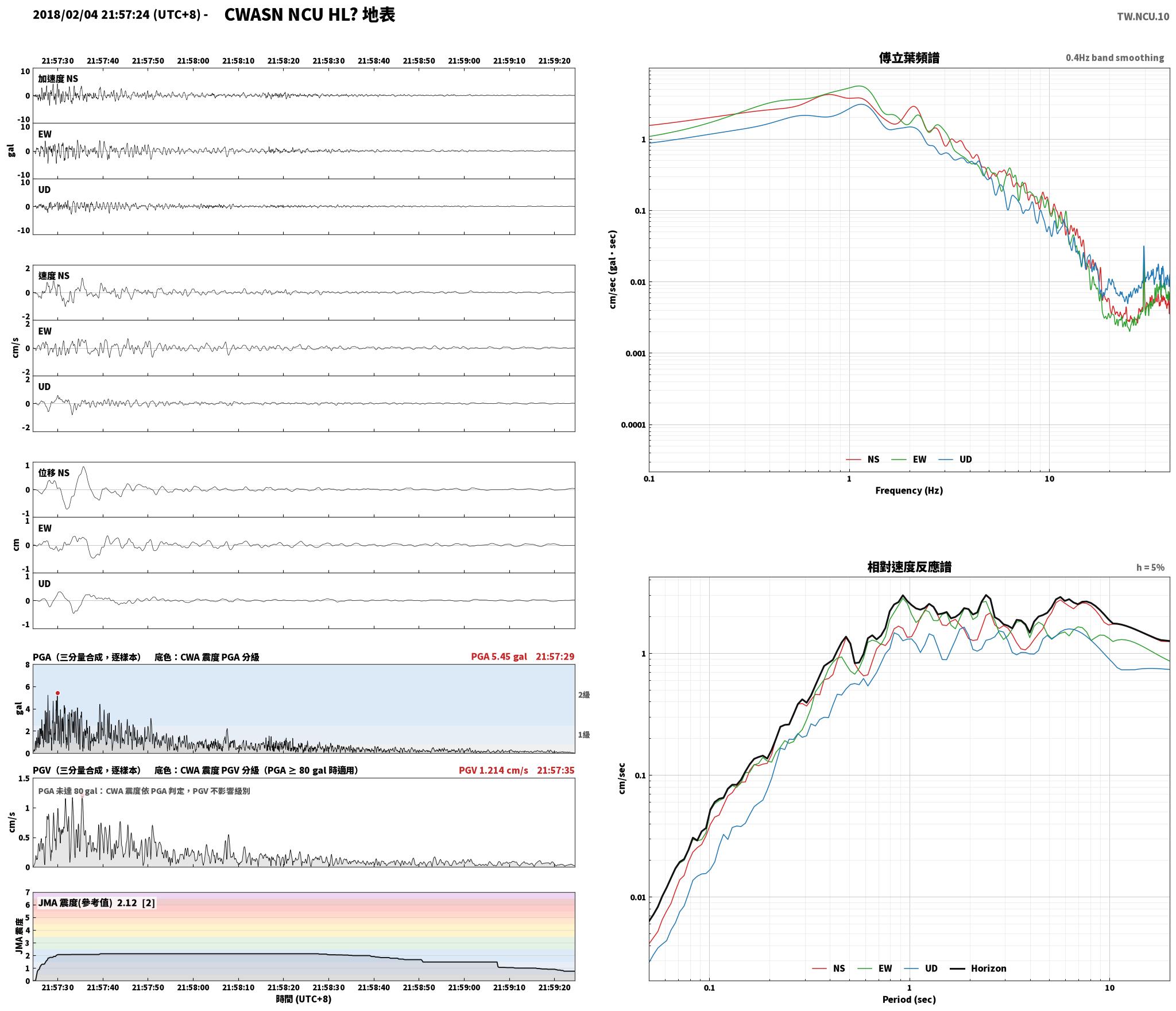

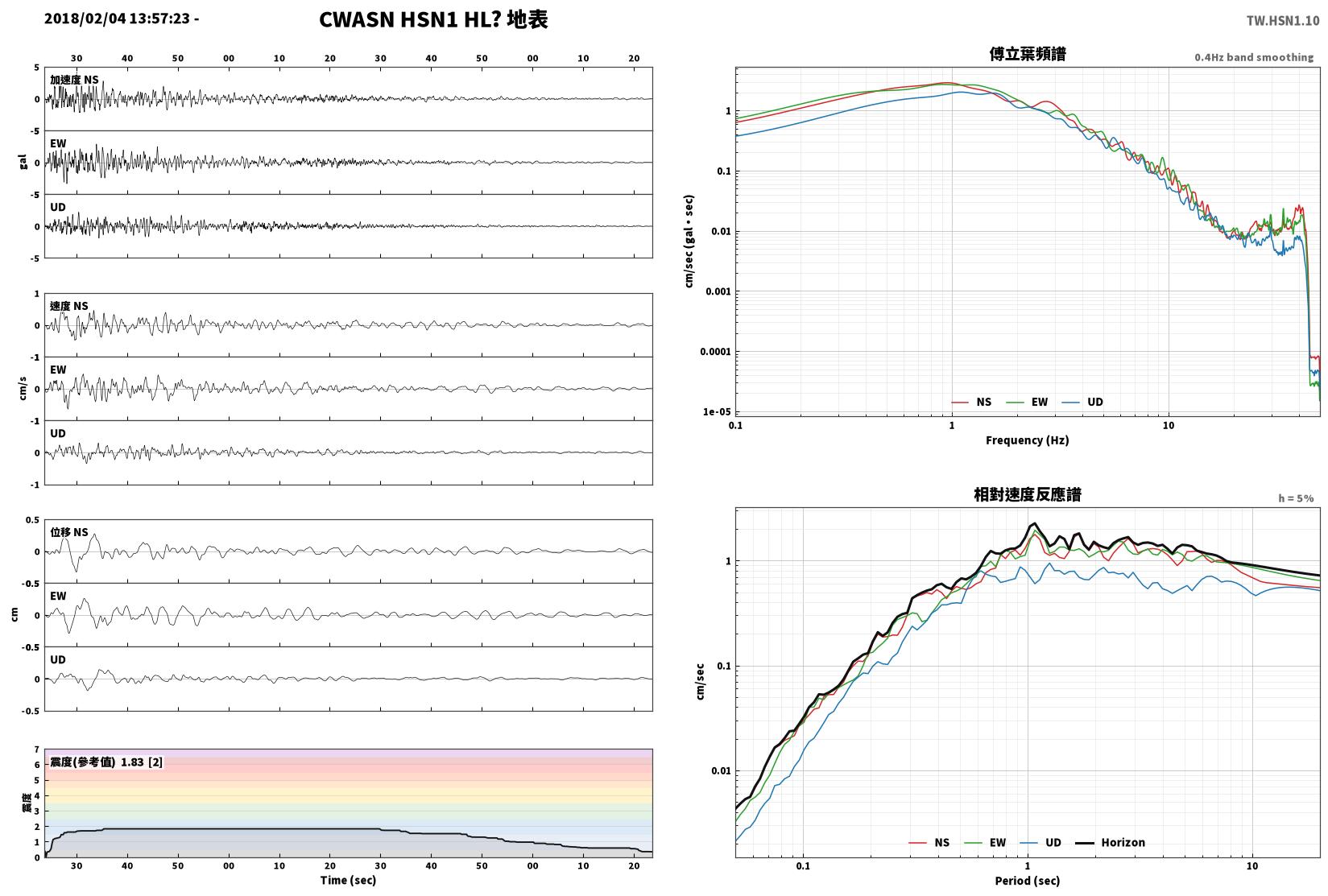

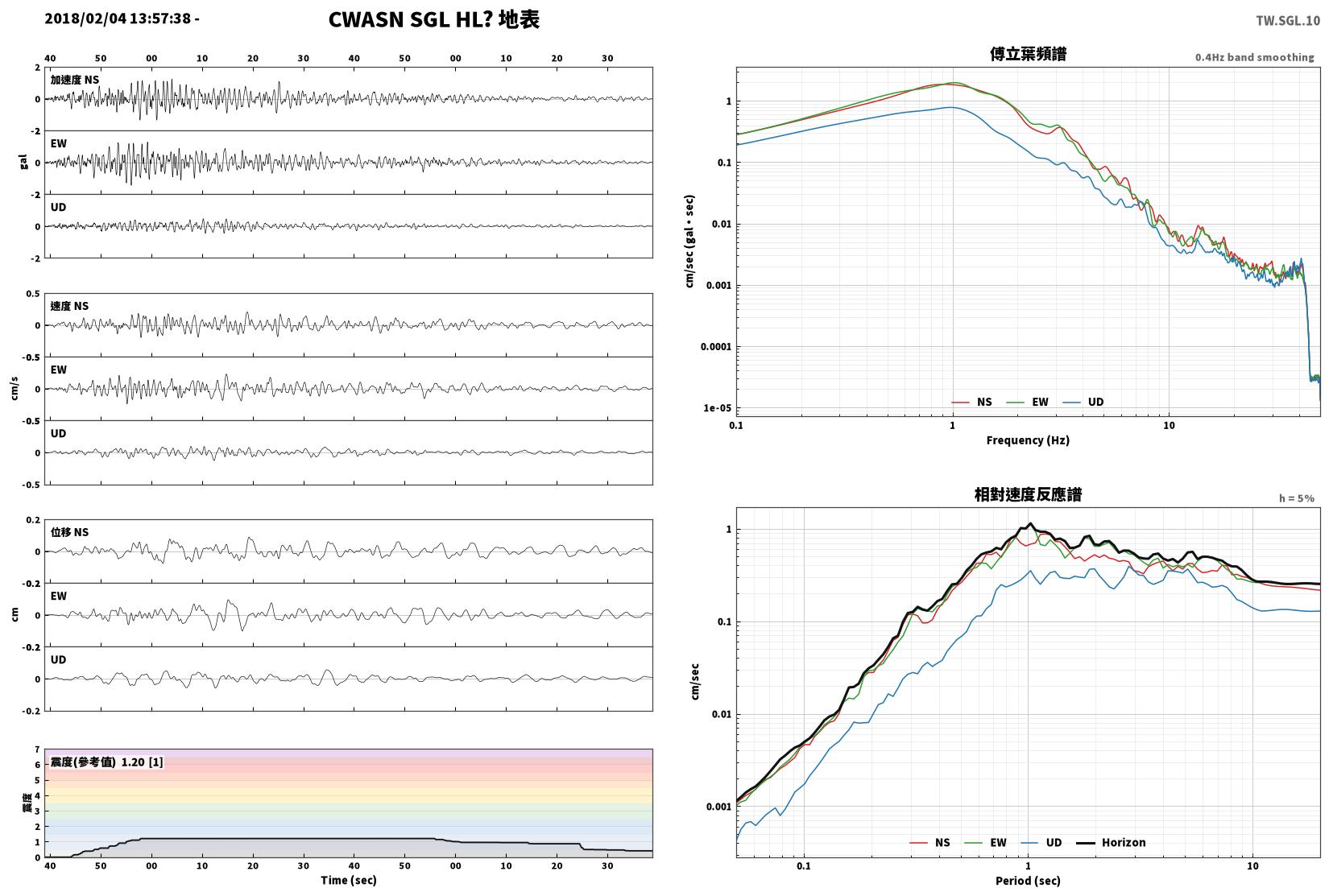

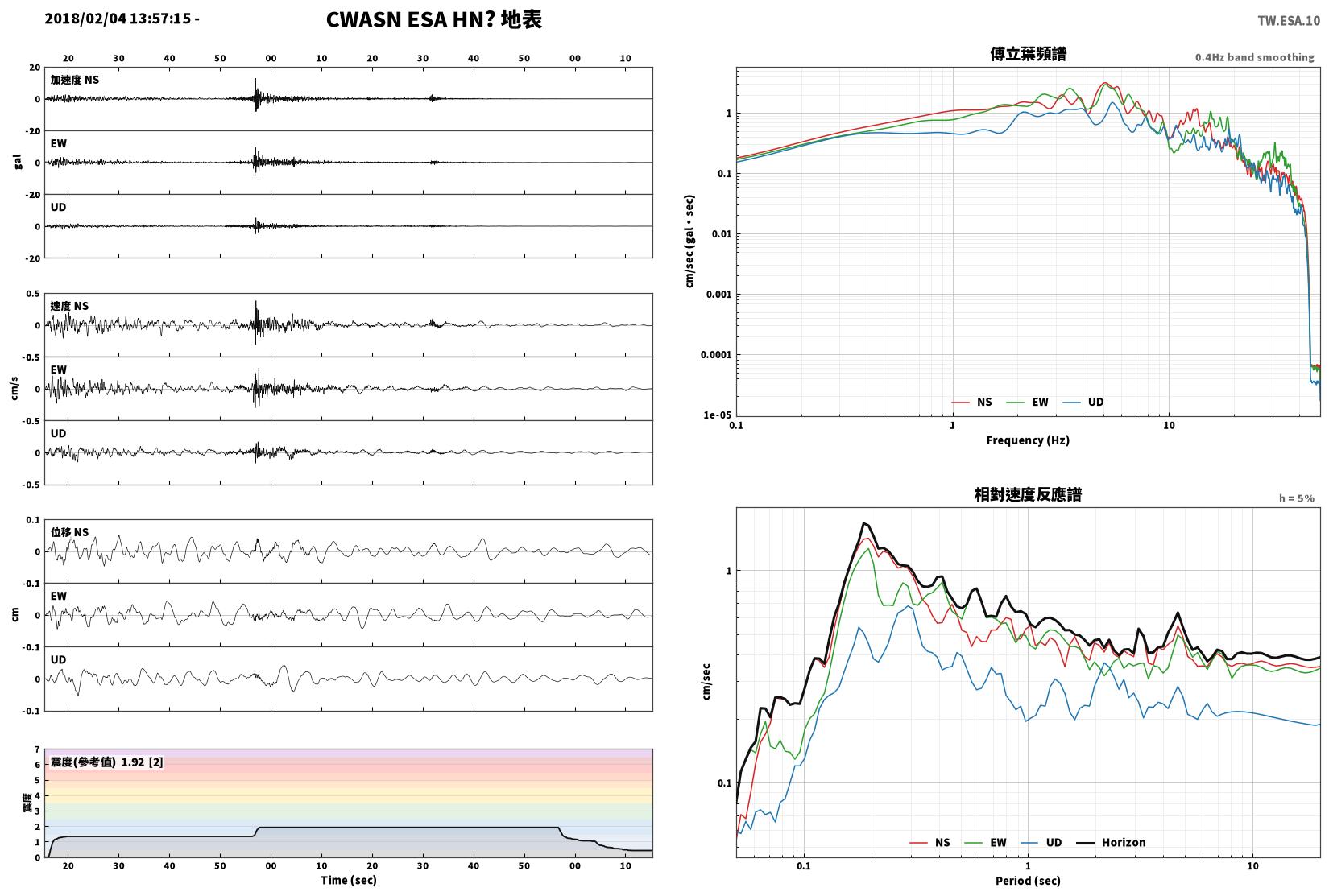

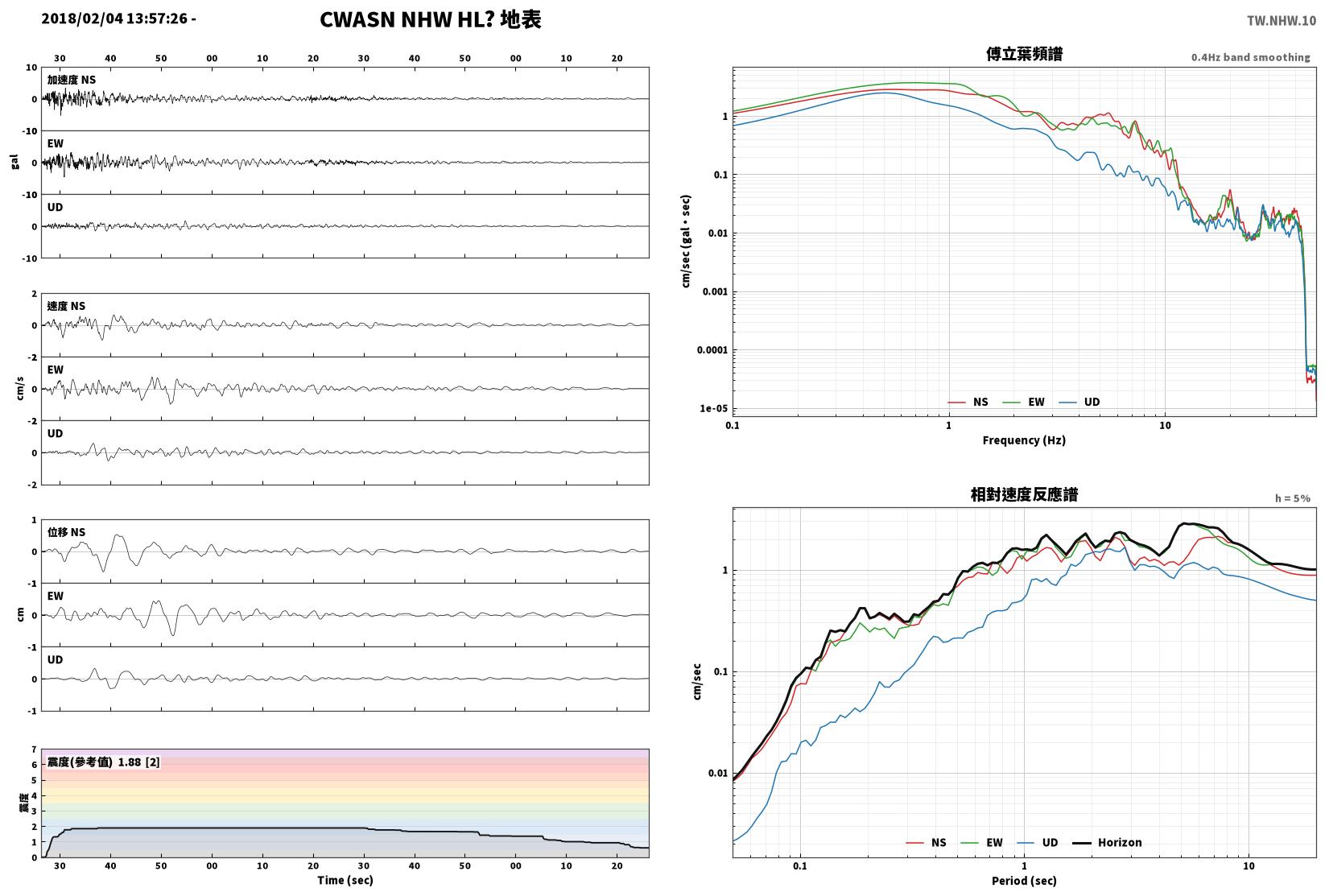

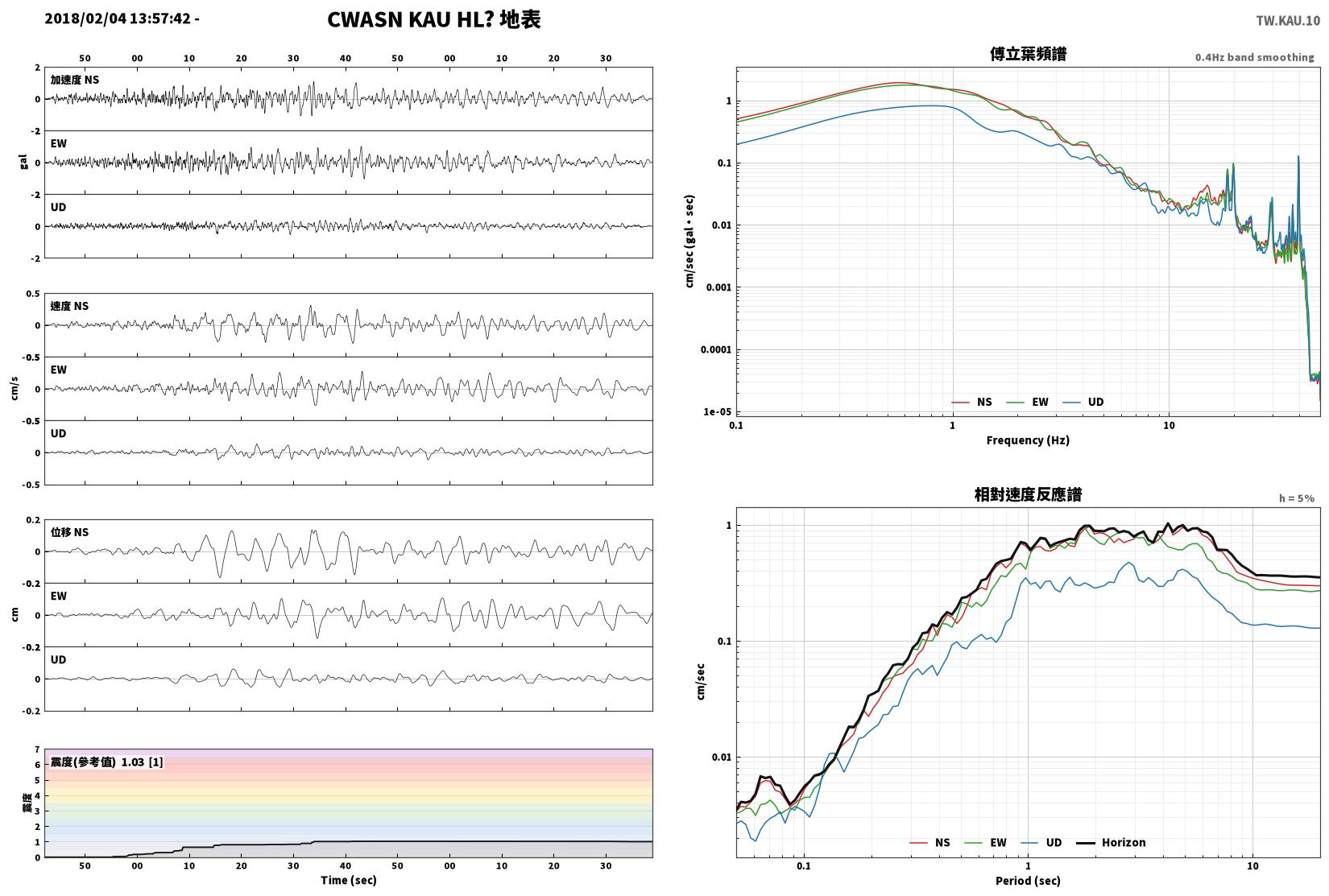

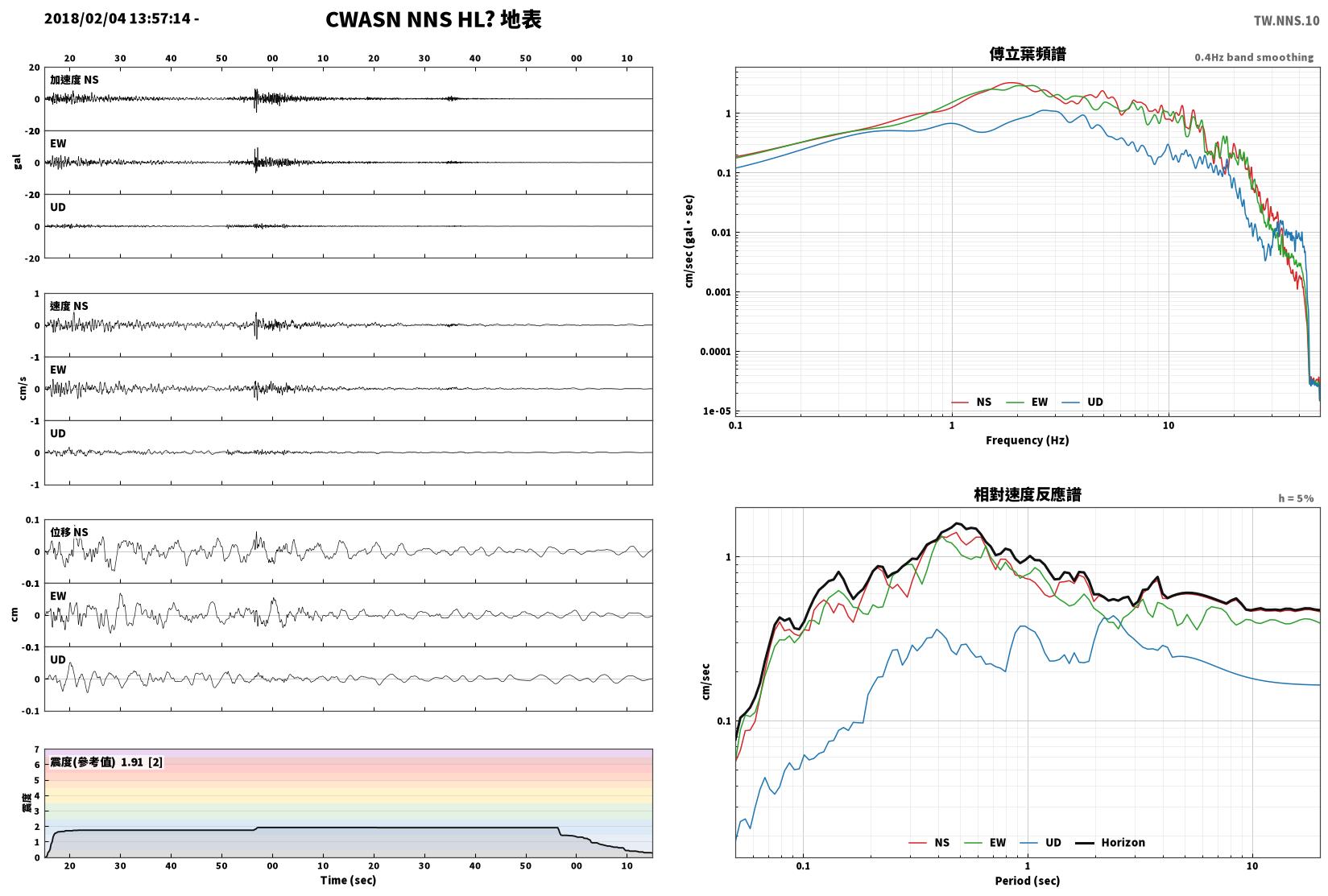

五、分析圖各面板的來源

分析圖各區塊分別對應不同路徑，判讀時請留意：

面板	來源與判讀
左欄三軸加速度／速度／位移波形	來自 CWA 因果 10 Hz 低通（保留完整低頻），與報告數值同源；因低頻完整，位移面板較能反映真實地表長週期位移。
底部即時震度（參考值）	來自 JMA 非因果濾波（直接取原始加速度），為隨時間變化的即時震度近似；與左欄不同源，不可與 CWA 系列逐值互比。
右上傅立葉頻譜	取自 10 Hz 低通後的加速度；約 10 Hz 以上為濾波器裙帶、無物理意義。
右下相對速度反應譜（阻尼 5%）	取自 0.05 Hz 高通的寬頻加速度所計算之單自由度應答；長週期成分完整、全段具物理意義。

六、各路徑一覽

資料／圖面	濾波	因果性	有效頻段／週期
加速度／速度、PGA/PGV、CWA 計測震度、分析圖左欄波形、傅立葉頻譜	去均值 + 10 Hz 因果低通（速度另 0.075 Hz 高通）	因果	≤ 10 Hz（保留完整低頻）
JMA 計測震度、分析圖即時震度	氣象廳規格 FFT 濾波（FL / FH / FF，直接取原始加速度）	非因果（零相位）	約 0.5–10 Hz
LPGM / SVA、分析圖相對速度反應譜	0.05 Hz 高通 + 單自由度速度應答（阻尼 5%）	—	週期 1.6–7.8 s（32 週期）

瞭解更多關於 CWASN 及 GDMS？

CWASN＝中央氣象署地震觀測網，1991 年起現代化為即時觀測網；2012 年新一代啟用，即時測站超過 170 站，地震監測量由每年約 4,000 增至 40,000。
三類地震儀：寬頻（速度型，可測長週期與 >1,000km 遠震）、短週期（速度型，測微弱地動）、強震儀（加速度型，記錄大地震不飽和）。
強震即時警報用的是加速度型強震儀（三軸），1995 年起設置、最多達 110 站，用於有感地震自動定位與各地震度。
現行測站全面升級為 24 位元高解析度、取樣每秒 100 點；第 2 階段並增建井下（平均 300m）與東部海域海底地震儀站。
通道代碼 HN、HL 為加速度型地震儀（強震儀）。
資料公開網址： https://gdms.cwa.gov.tw

資料來源與致謝｜GDMS

本頁逐站強震觀測資料取自中央氣象署「地震及地球物理資料管理系統」（GDMS），資料公開網址： https://gdms.cwa.gov.tw。

資料庫引用：Central Weather Administration (CWA, Taiwan). (2012). Central Weather Administration Seismographic Network [Data set]. International Federation of Digital Seismograph Networks. https://doi.org/10.7914/SN/T5
