CWA 正式地震報告

發生時刻	2018/02/04 21:56:40	震央地名	花蓮縣近海	最大震度	5
震央位置	花蓮縣政府東北方 21.7 公里			連結	報告
北緯	24.15°N	東經	121.74°E	深度 / 規模	10.6km / M 5.8

註：本報告發生於 2020/01/01 震度改制前（舊制 1~7 級，無 5弱/5強/6弱/6強）。以下地圖與公式對比已將舊制對應新制（標準：0~4 級不變、5 級→5弱、6 級→6弱、7 級→7）；新制較細，屬近似對應。

震度分佈對比（★ 震央，同心圓為 S 波到時秒數・等間隔）

觀測點

實測震度圖

觀測點：各觀測點的實測最大震度，依震度上色（共 76 站）。實測震度圖：以觀測點反距離加權（IDW）內插各鄉鎮震度，畫出實測震度分佈。

公式（場址）

公式（S=1）

TREM (舊)

TREM (新)

ML v1

ML v2（preview）

PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。ML 模型 v1（intensity_ml_v1.onnx，ExpTech/YuYu1015）：神經網路依震源與各鄉鎮座標（含方位角）預估的震度分布。ML 模型 v2（preview，intensity_ml_v2.onnx，ExpTech/YuYu1015）：另一組係數重訓的實驗版本，與 v1 各自獨立設定。參數仍在調整，不代表最終成品。

震度12345弱5強6弱6強7

公式 / 模型準確度・公平對比（逐站「預測 vs 實測」，各自使用其輸入；共 76 站，含 ML v1／v2）

場址 Sᵢ 0.81–2.42，單就場址即可造成約 1.0 級的縱向差異，且與震央距無關；因此「震度×震央距」圖上一條距離曲線無法公平呈現，改以下方逐站指標與對角圖比較。

公式 / 模型	平均偏差	MAE	RMSE	完全命中	±1 級
公式（場址）	+0.64	0.75	0.91	29%	96%
公式（S=1）	+0.16	0.42	0.69	61%	97%
TREM (舊)	+0.16	0.42	0.69	61%	97%
TREM (新)	-0.16	0.32	0.56	68%	100%
ML v1	-0.20	0.33	0.57	67%	100%
ML v2（preview）	-0.03	0.24	0.51	78%	99%

偏差＝預測−實測的平均（0 最佳，正=偏高）；MAE/RMSE 越小越準；命中率越高越好。各欄最佳者以粗體標示。

公式（場址）	公式（S=1）	TREM (舊)	TREM (新)	ML v1	ML v2（preview）
PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。ML 模型 v1（intensity_ml_v1.onnx，ExpTech/YuYu1015）：以震源與座標特徵（含方位角）輸出 PGA/PGV 再分級。ML 模型 v2（preview，intensity_ml_v2.onnx，ExpTech/YuYu1015）：另一組係數重訓的實驗版本，與 v1 各自獨立設定。參數仍在調整，不代表最終成品。

命中高估低估泡泡大小＝站數；虛線＝完美預測（預測＝實測）

震度 × 震央距衰減圖（距離趨勢參考；X 線性、震度階為整數階梯）

註：同一震央距的各站因場址不同會有縱向散布，單一距離曲線無法呈現，故此圖僅供看衰減趨勢；公式的公平橫向對比請見上方「公式準確度・公平對比」。

公式（場址）誤差 0.91	公式（S=1）誤差 0.69	TREM (舊)誤差 0.69	TREM (新)誤差 0.56
PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。

觀測點（依震度上色）選定公式理論曲線

最大震度時空熱圖 • 震央距剖面

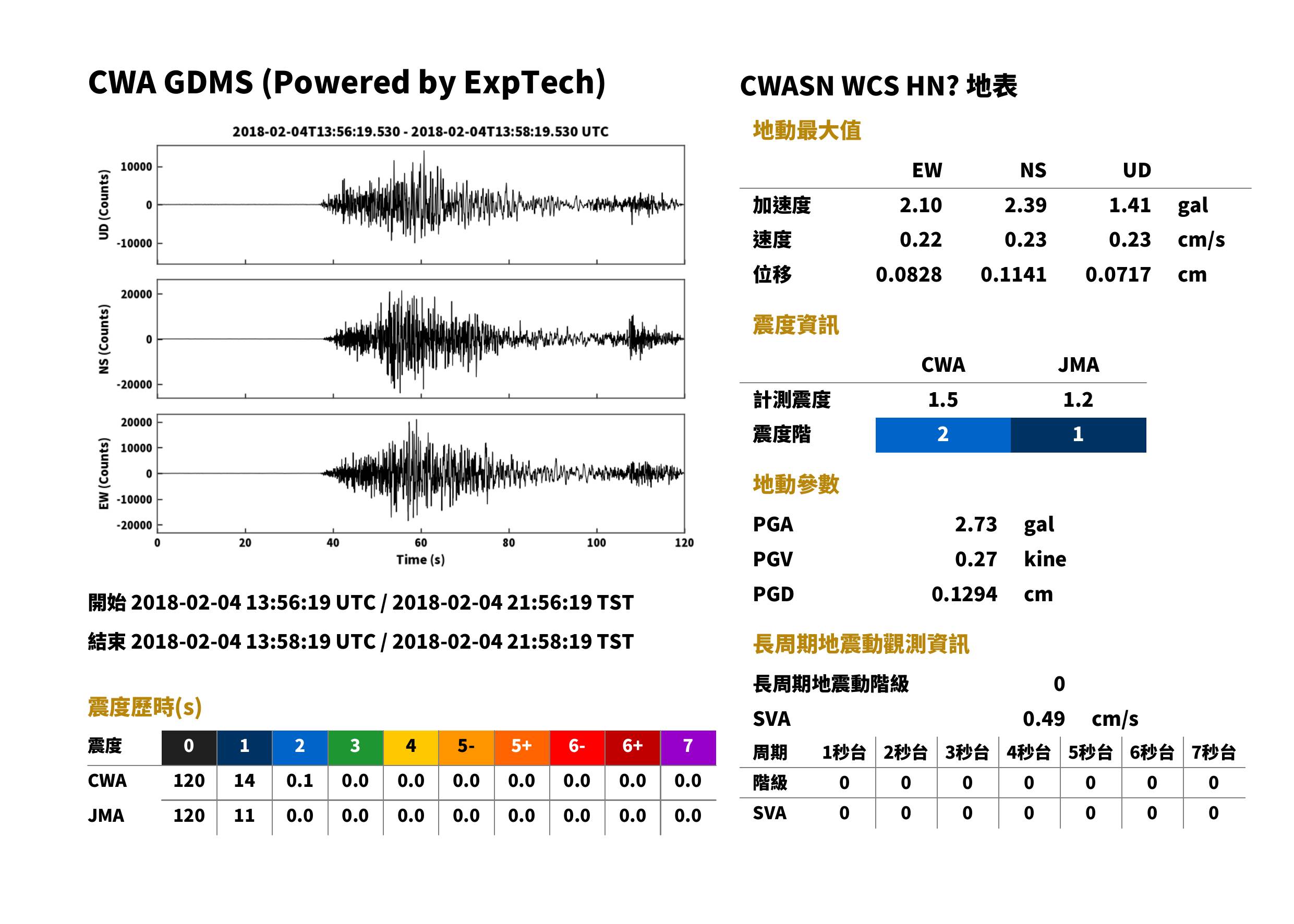

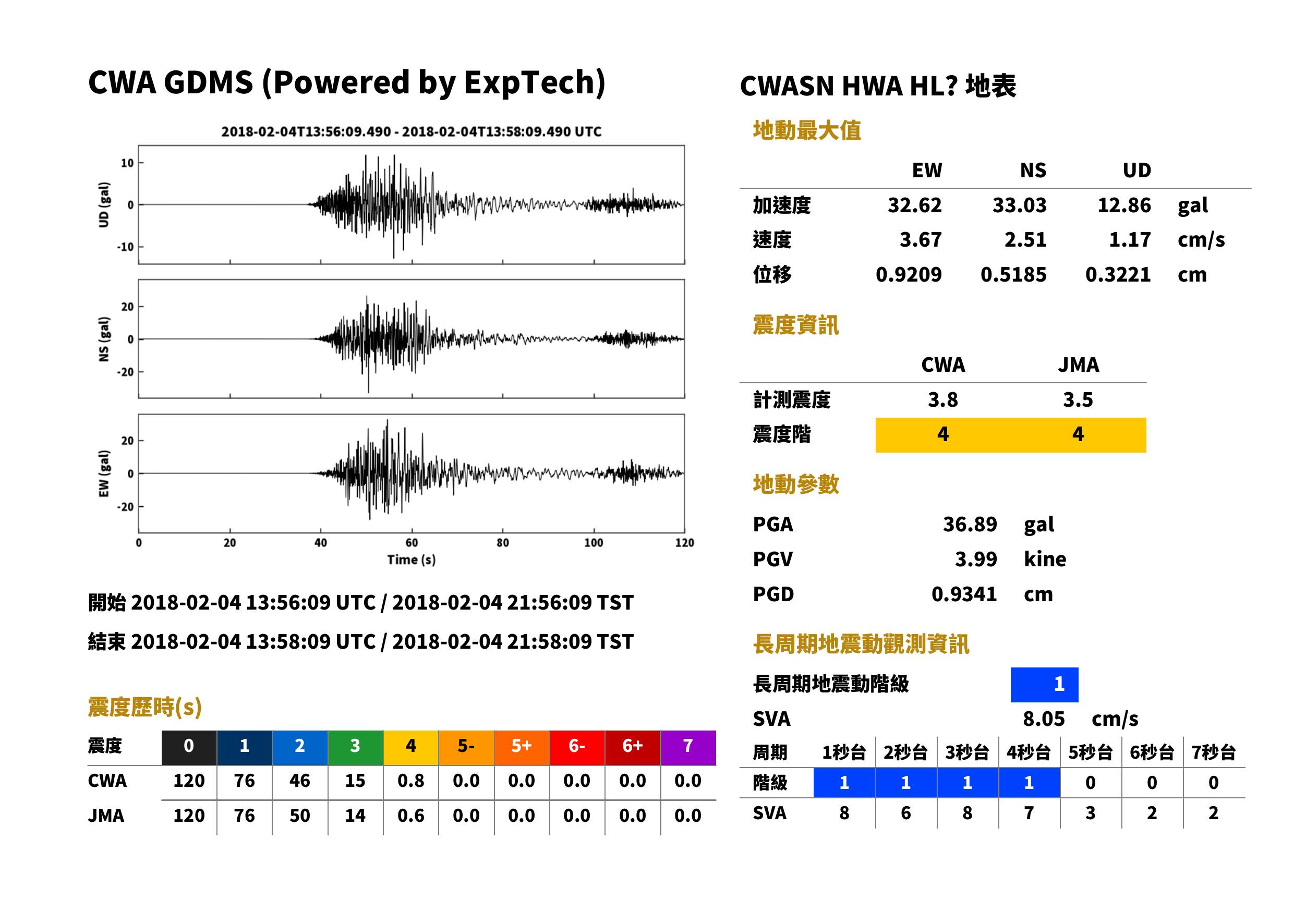

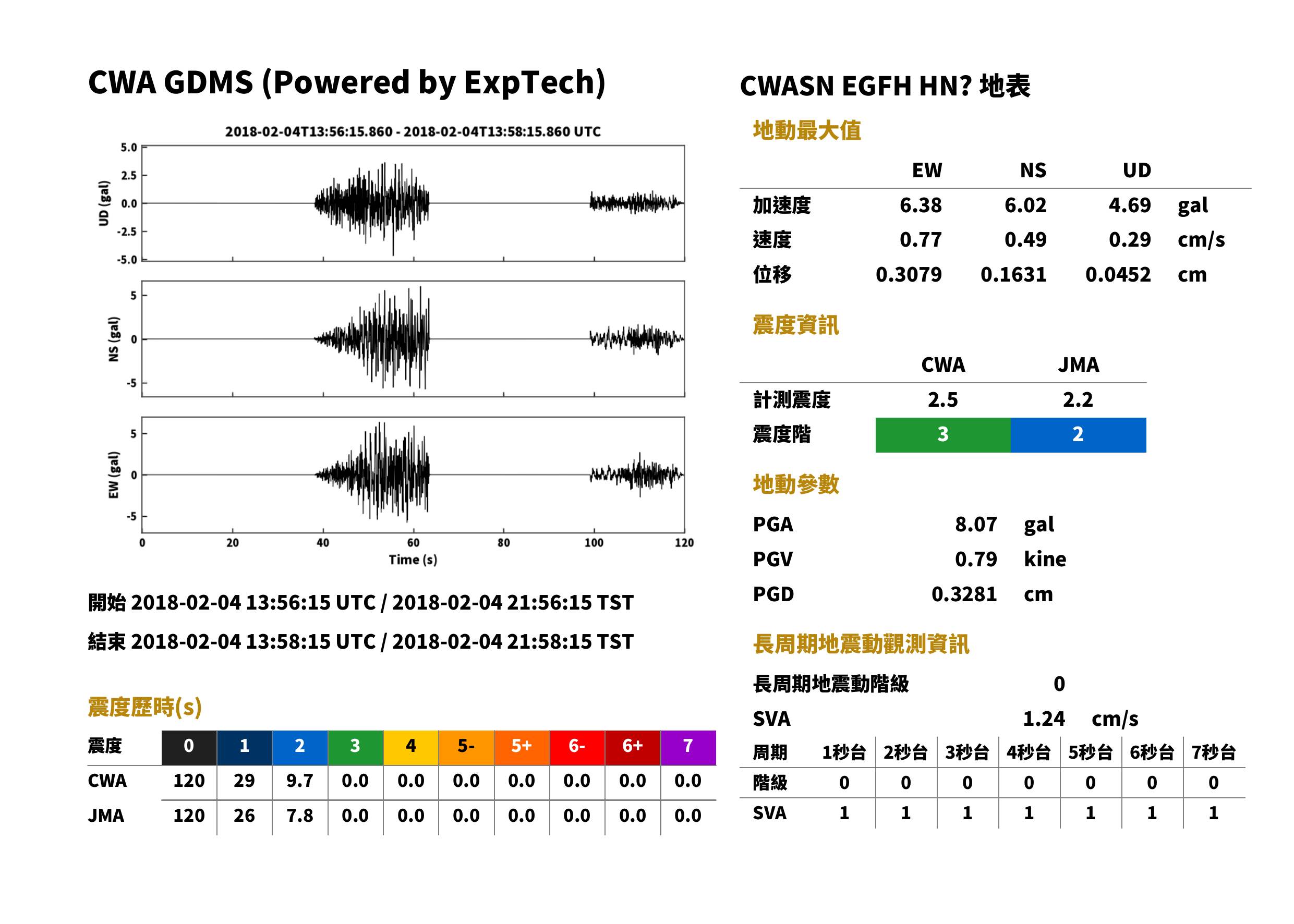

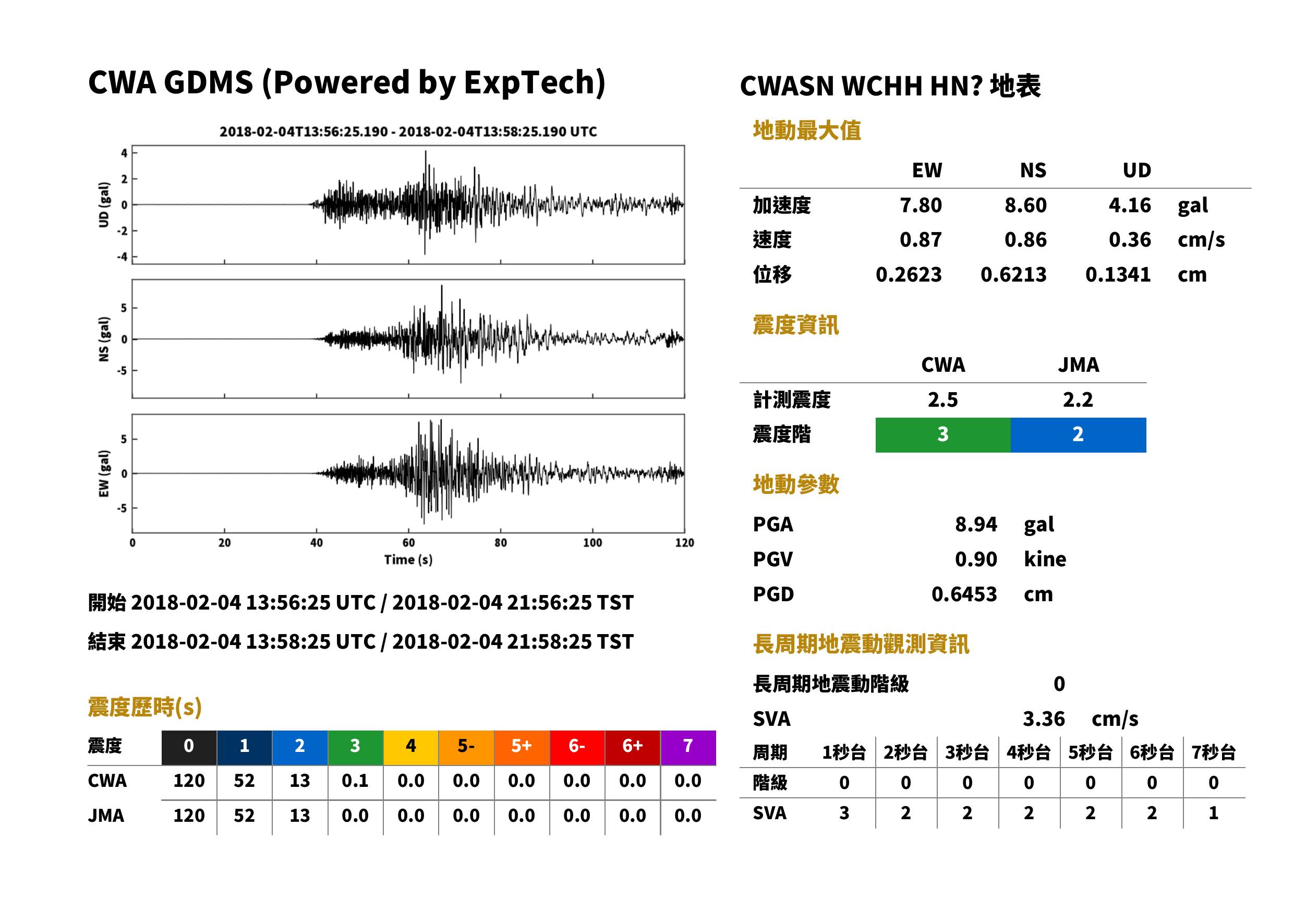

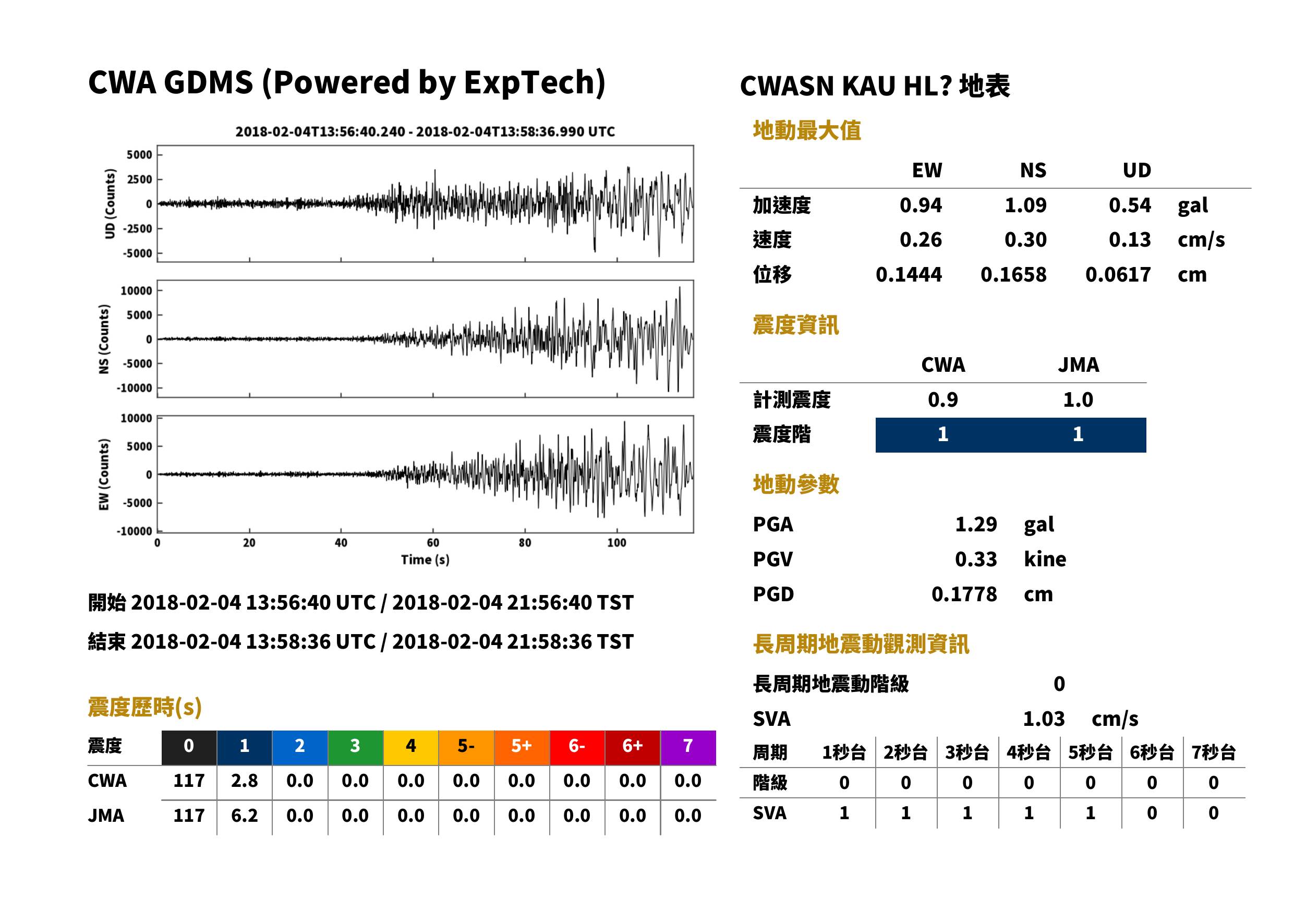

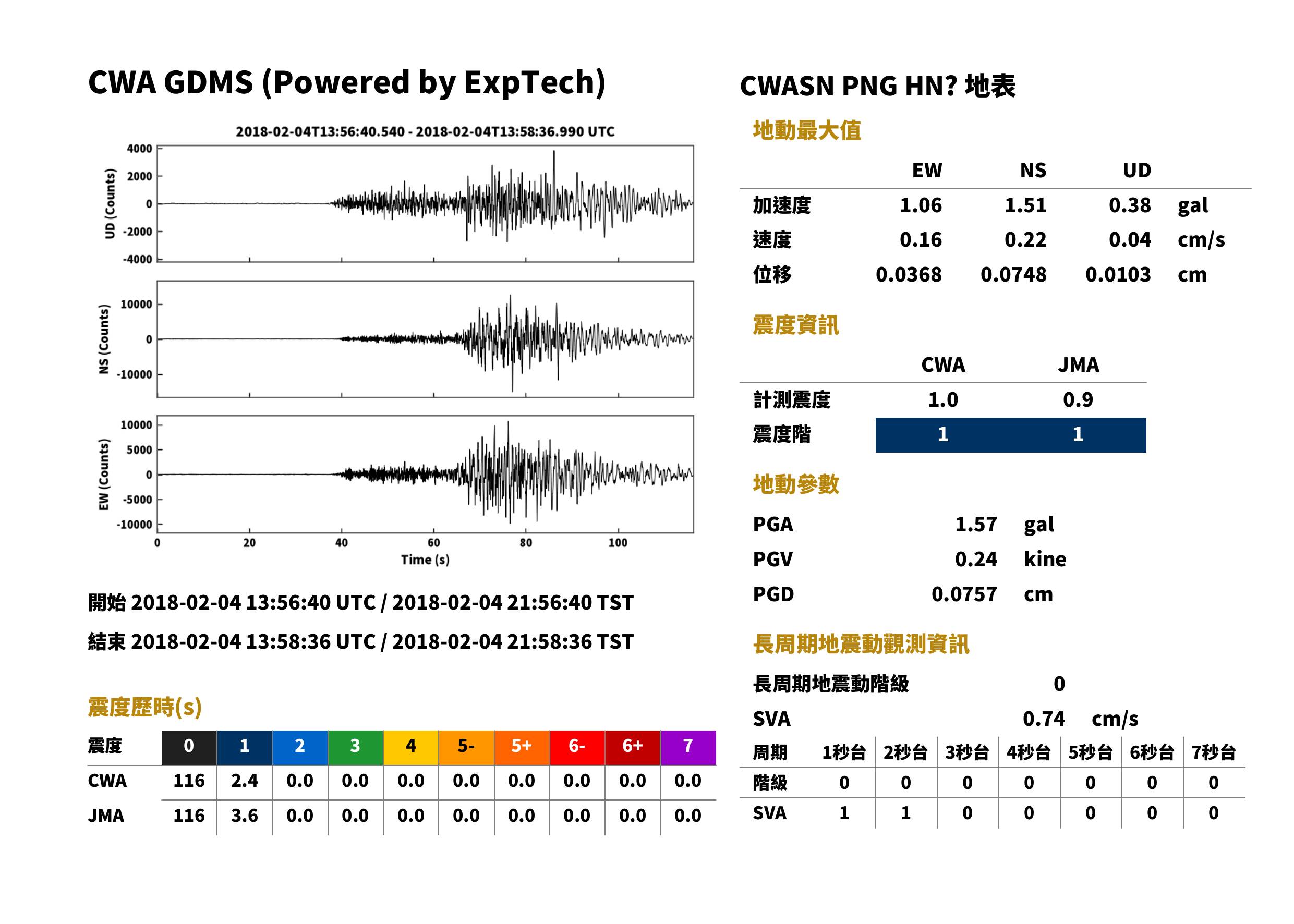

逐站觀測（GDMS 強震資料，共 81 站）

加速度單位 gal、速度 cm/s；合成為峰值（PGA/PGV）；JMA/CWA 為計測震度，色塊為震度階；地名取最近鄉鎮、海拔為測站高程；震央距與走時表估計 P/S 波時間由站點座標推算；長周期為長周期地震動階級。點欄位標題可排序。

ID	地名	海拔 ↕	觀測網	通道	震央距 ↕	走時表估計		加速度 (gal)				速度 (cm/s)				JMA		CWA		長周期 ↕	資料下載
ID	地名	海拔 ↕	觀測網	通道	震央距 ↕	P波時間 ↕	S波時間 ↕	南北 ↕	東西 ↕	上下 ↕	合成 ↕	南北 ↕	東西 ↕	上下 ↕	合成 ↕	震度階	計測震度 ↕	震度階	計測震度 ↕	長周期 ↕	波形	報告	分析

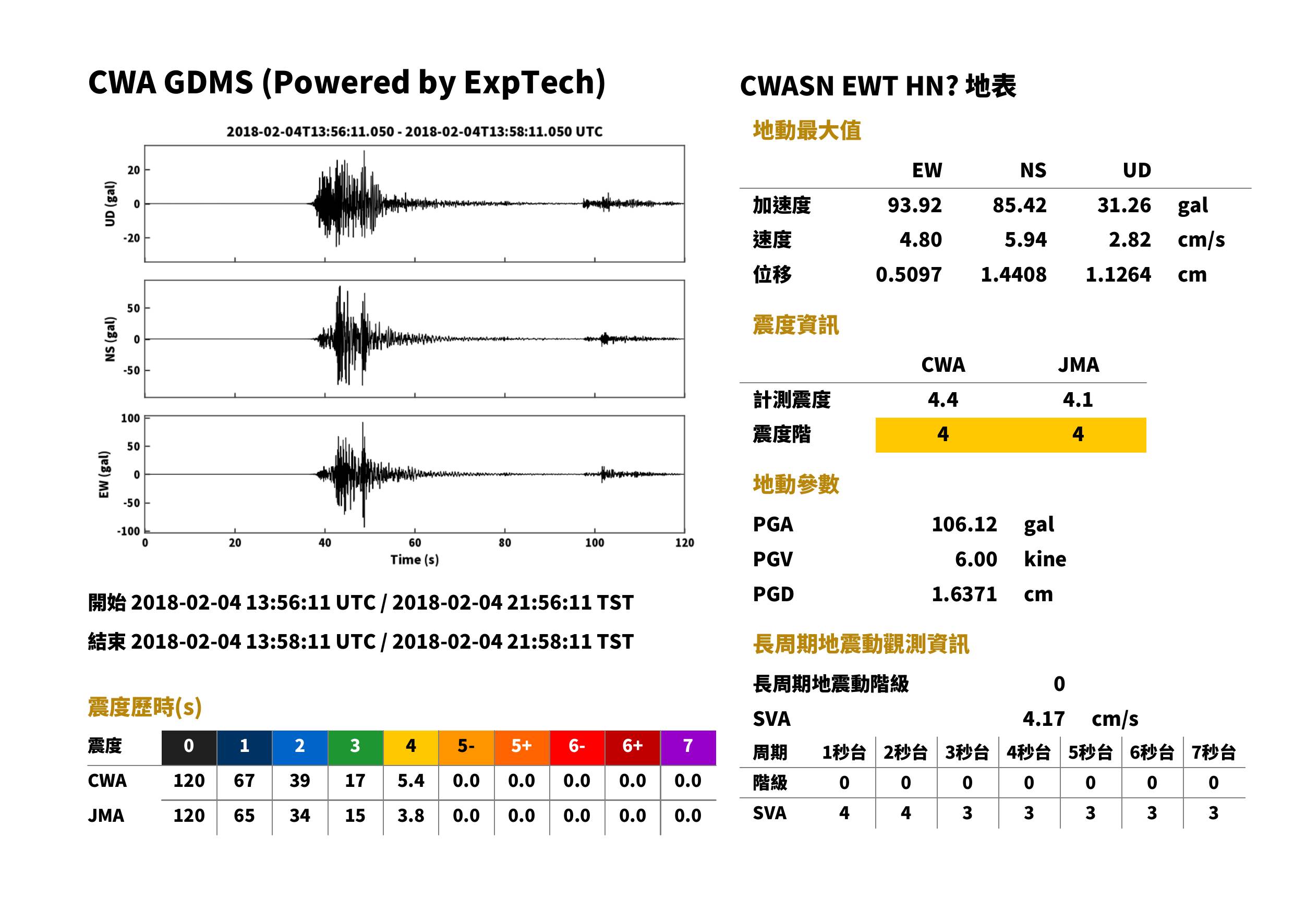

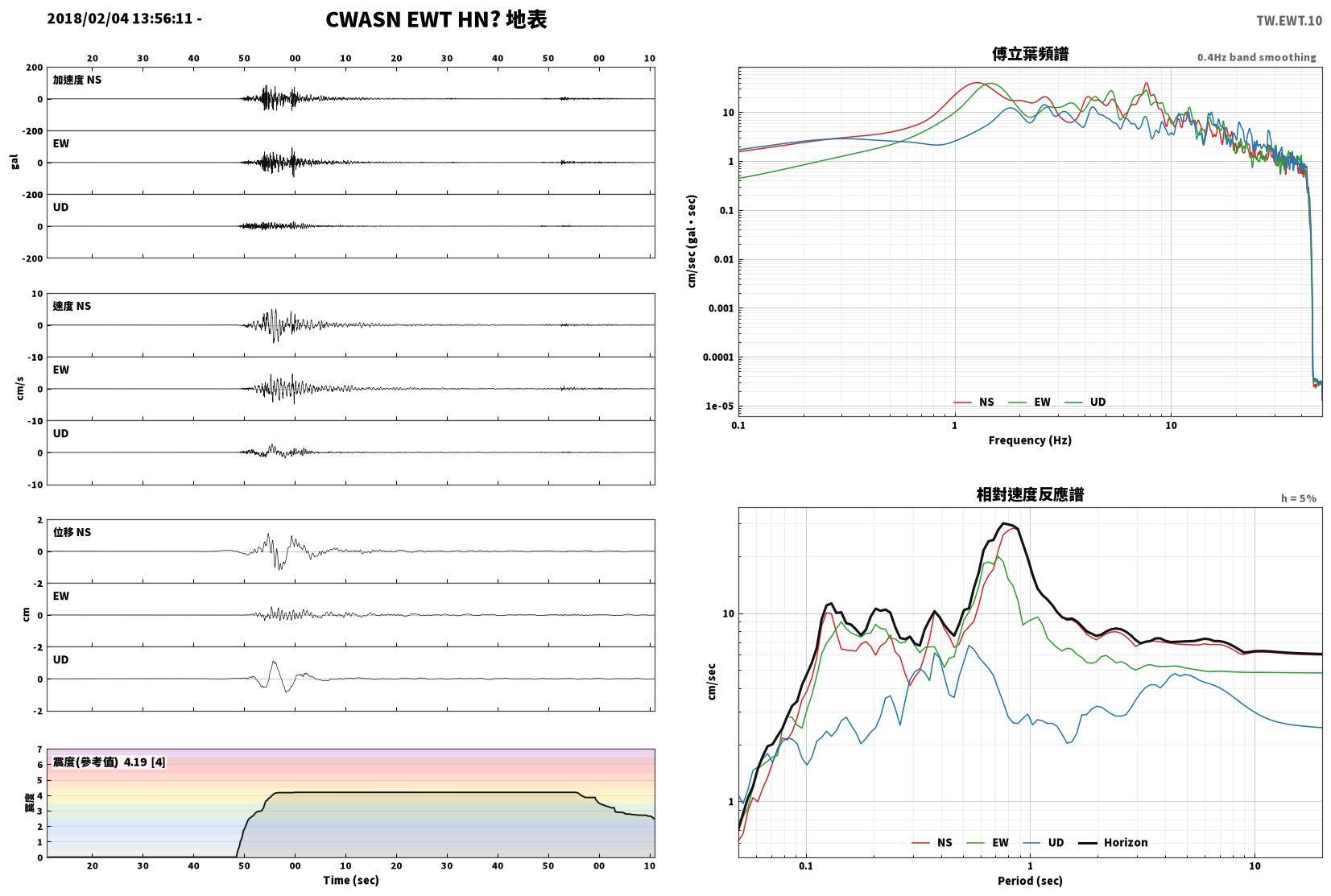

EWT	宜蘭縣南澳鄉	40 m	CWASN	HN	33.0 km	21:56:46	21:56:50	85.20	93.91	31.33	106.07	5.73	4.83	2.71	5.74	4	4.1	4	4.4	0	下載	查看	查看

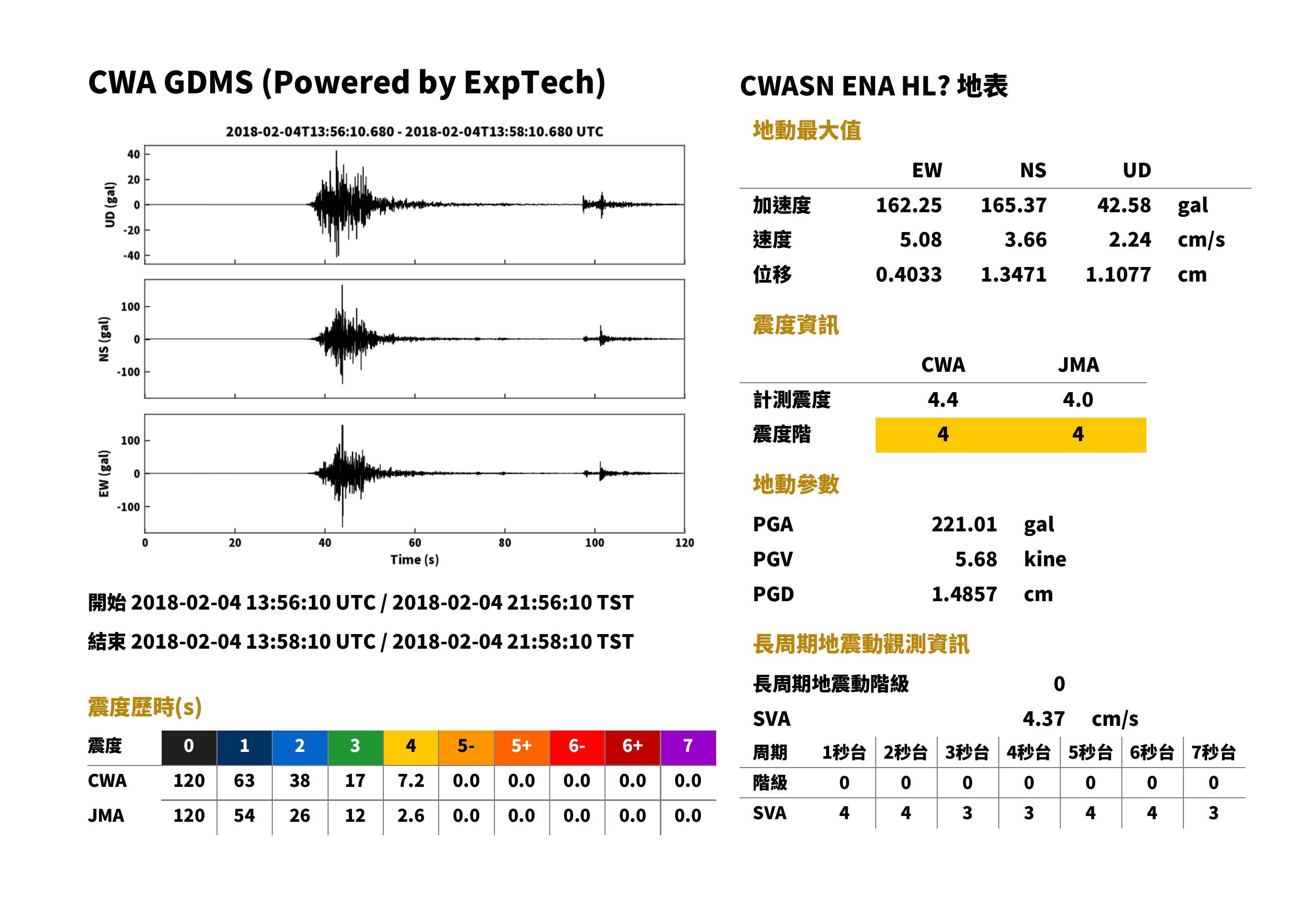

ENA	宜蘭縣南澳鄉	123 m	CWASN	HL	30.7 km	21:56:45	21:56:49	165.20	162.24	42.50	220.89	3.46	5.09	2.11	5.74	4	4.0	4	4.4	0	下載	查看	查看

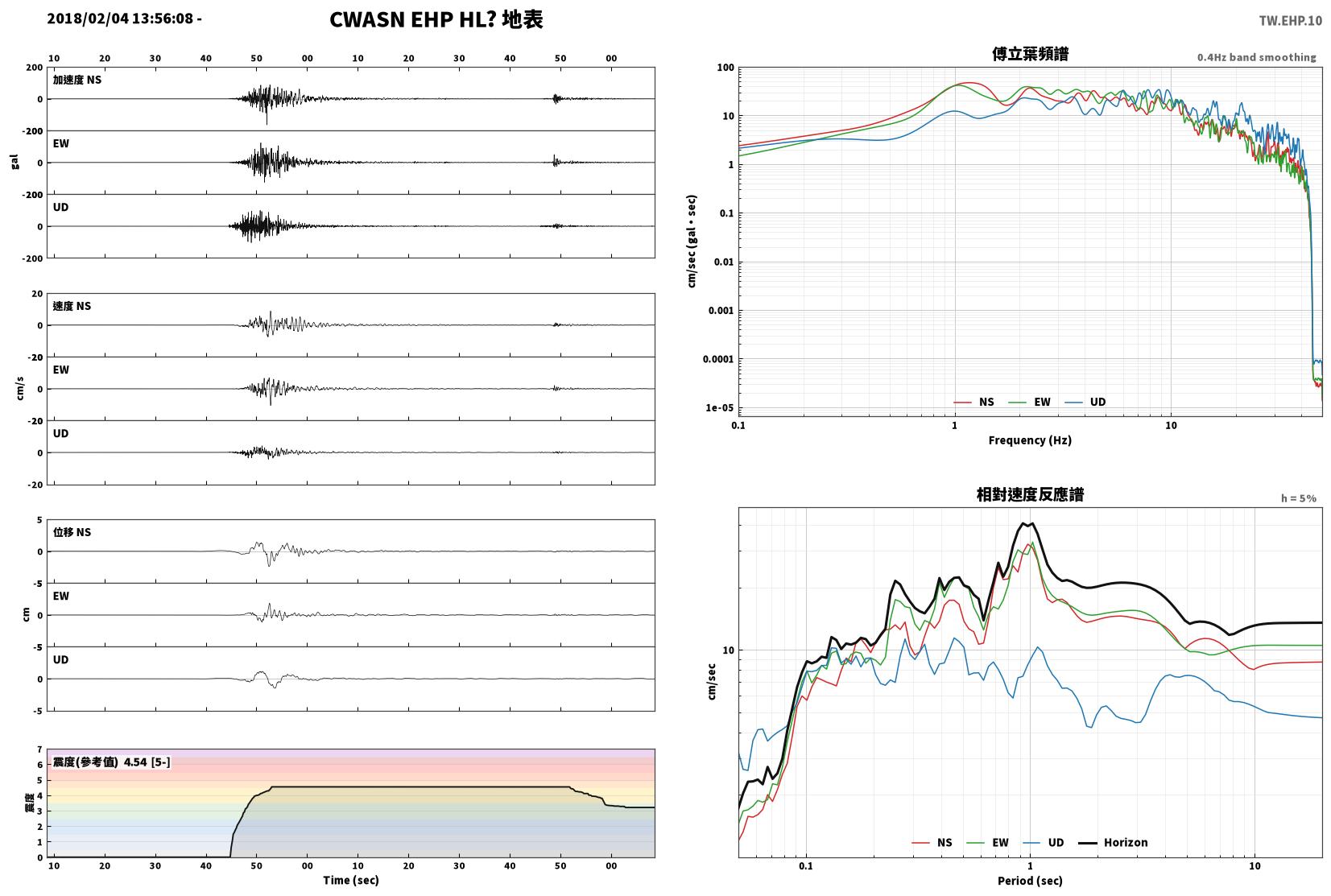

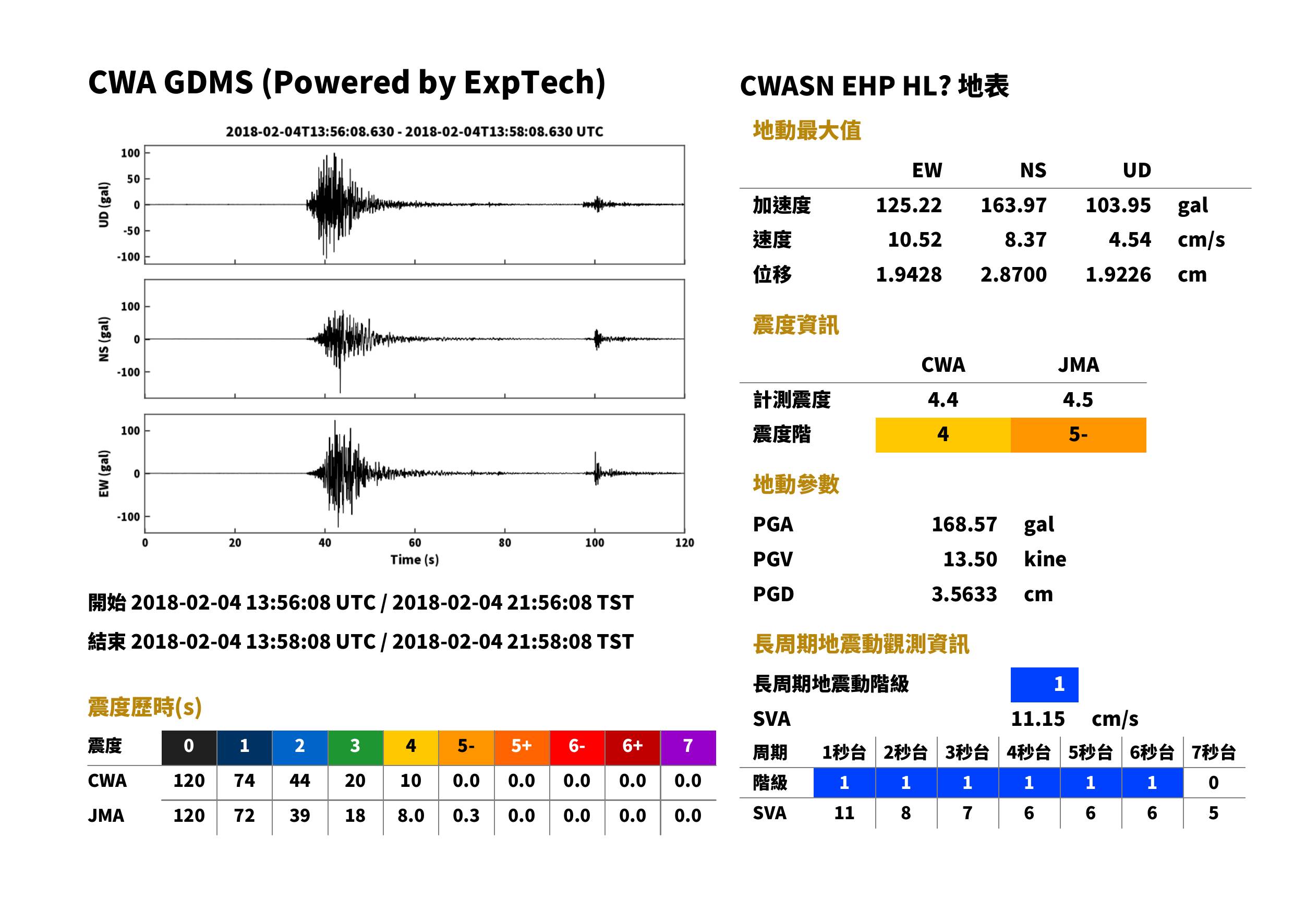

EHP	宜蘭縣南澳鄉	27 m	CWASN	HL	17.7 km	21:56:43	21:56:46	164.16	125.12	104.15	168.79	8.75	10.55	4.37	13.74	5弱	4.5	4	4.4	1	下載	查看	查看

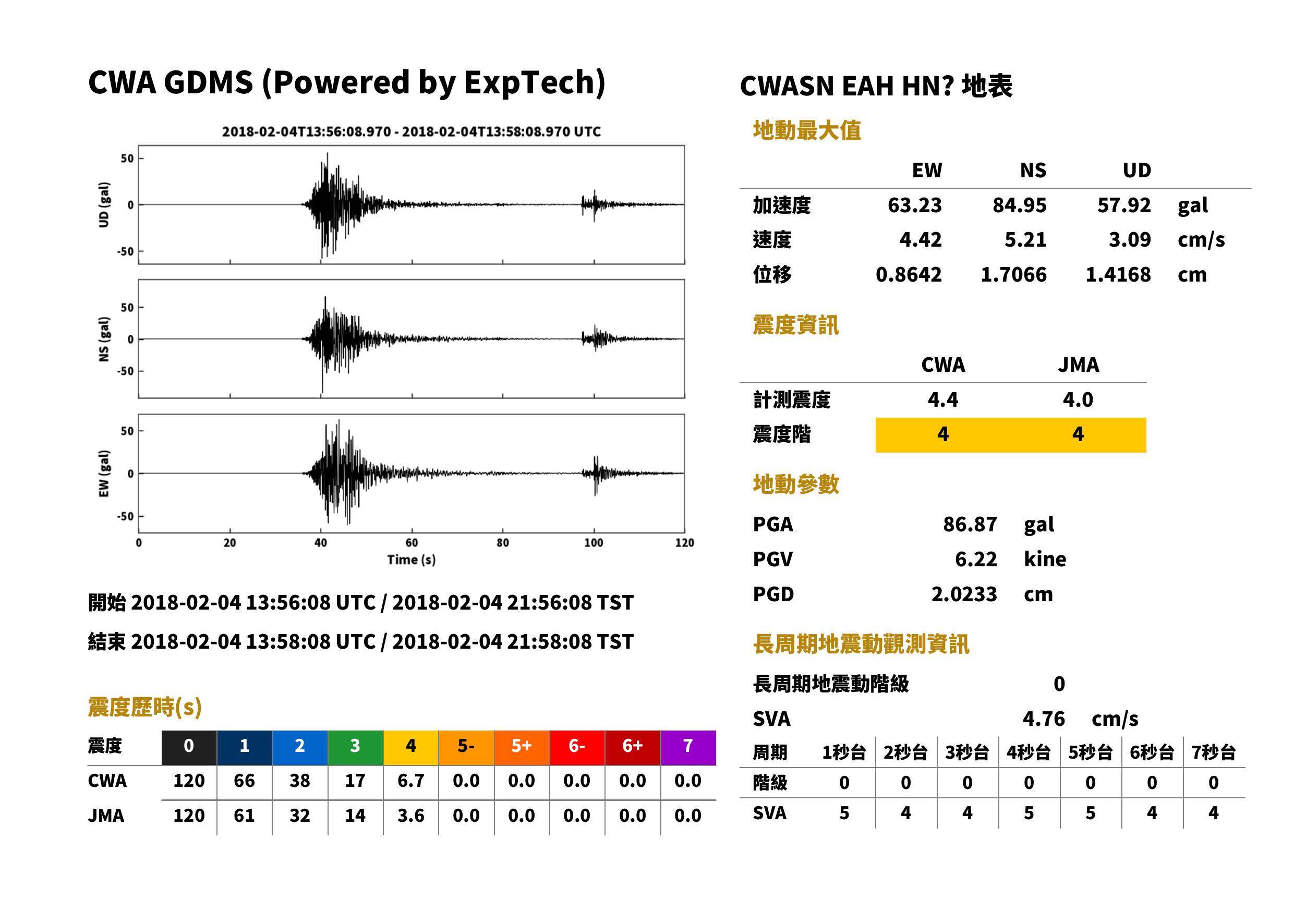

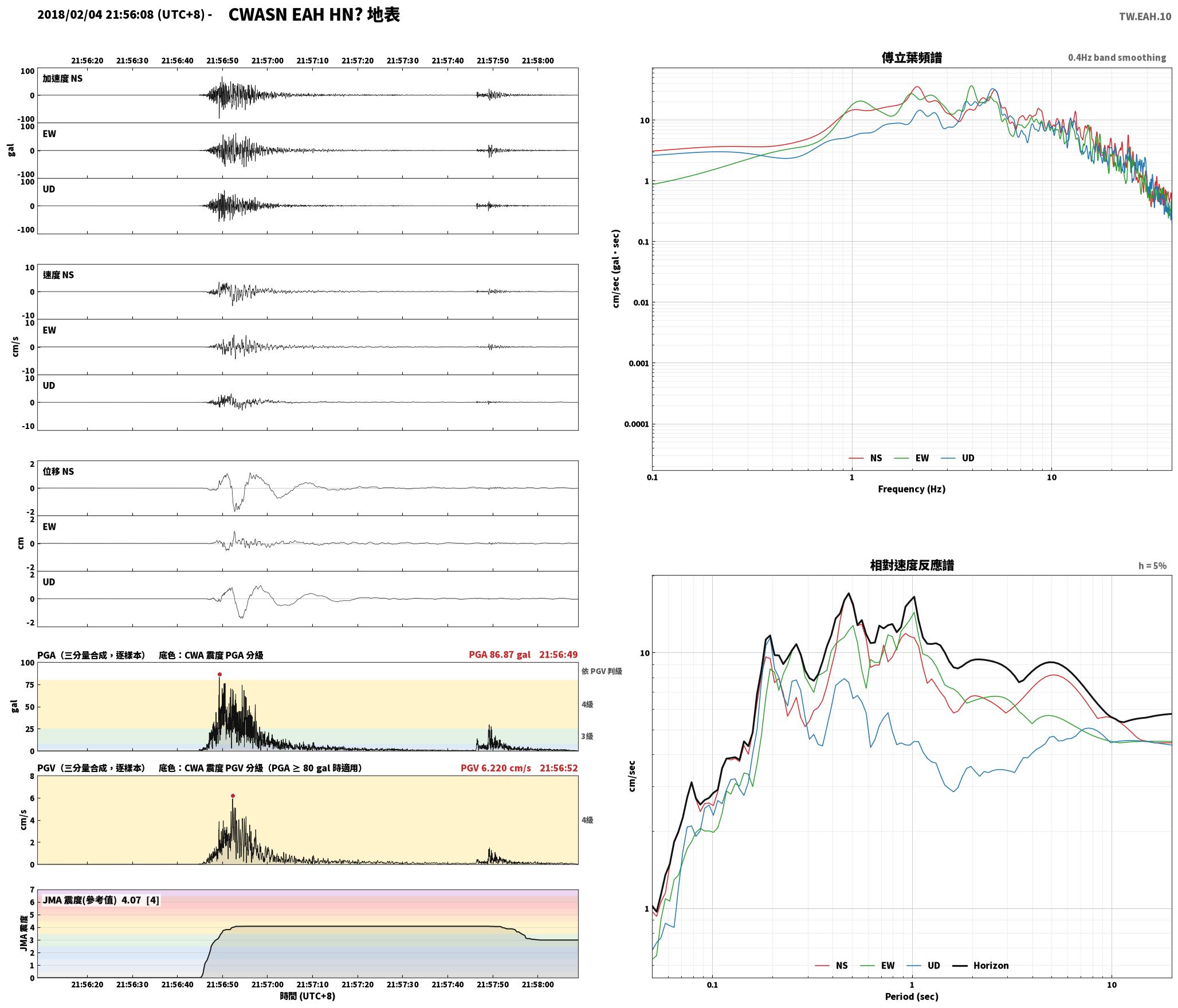

EAH	宜蘭縣南澳鄉	56 m	CWASN	HN	19.9 km	21:56:43	21:56:46	85.20	63.28	58.03	87.08	5.05	4.41	3.02	6.11	4	4.0	4	4.4	0	下載	查看	查看

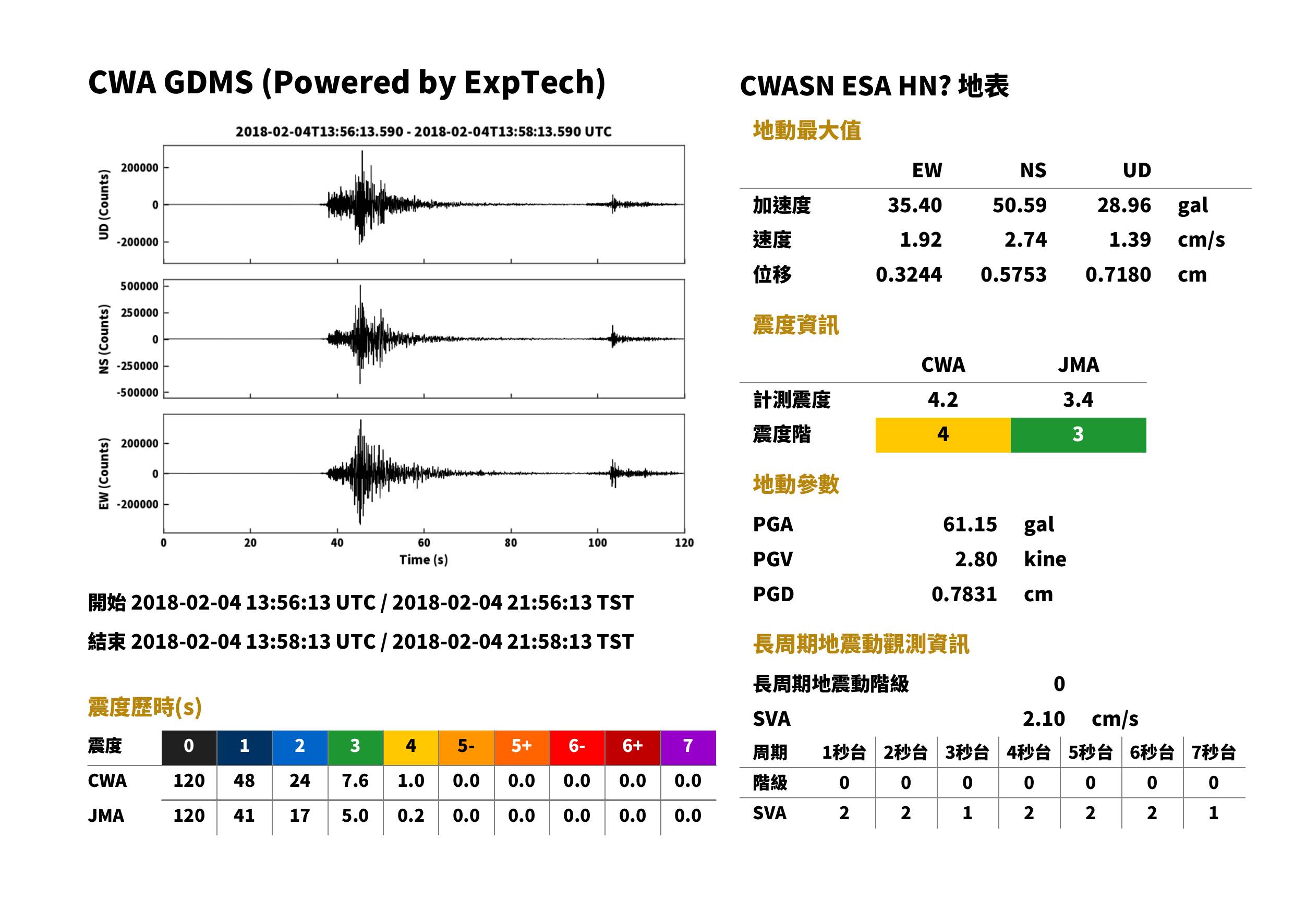

ESA	宜蘭縣蘇澳鎮	48 m	CWASN	HN	48.5 km	21:56:48	21:56:54	50.59	35.40	28.96	61.15	2.74	1.92	1.39	2.80	3	3.4	4	4.2	0	下載	查看	查看

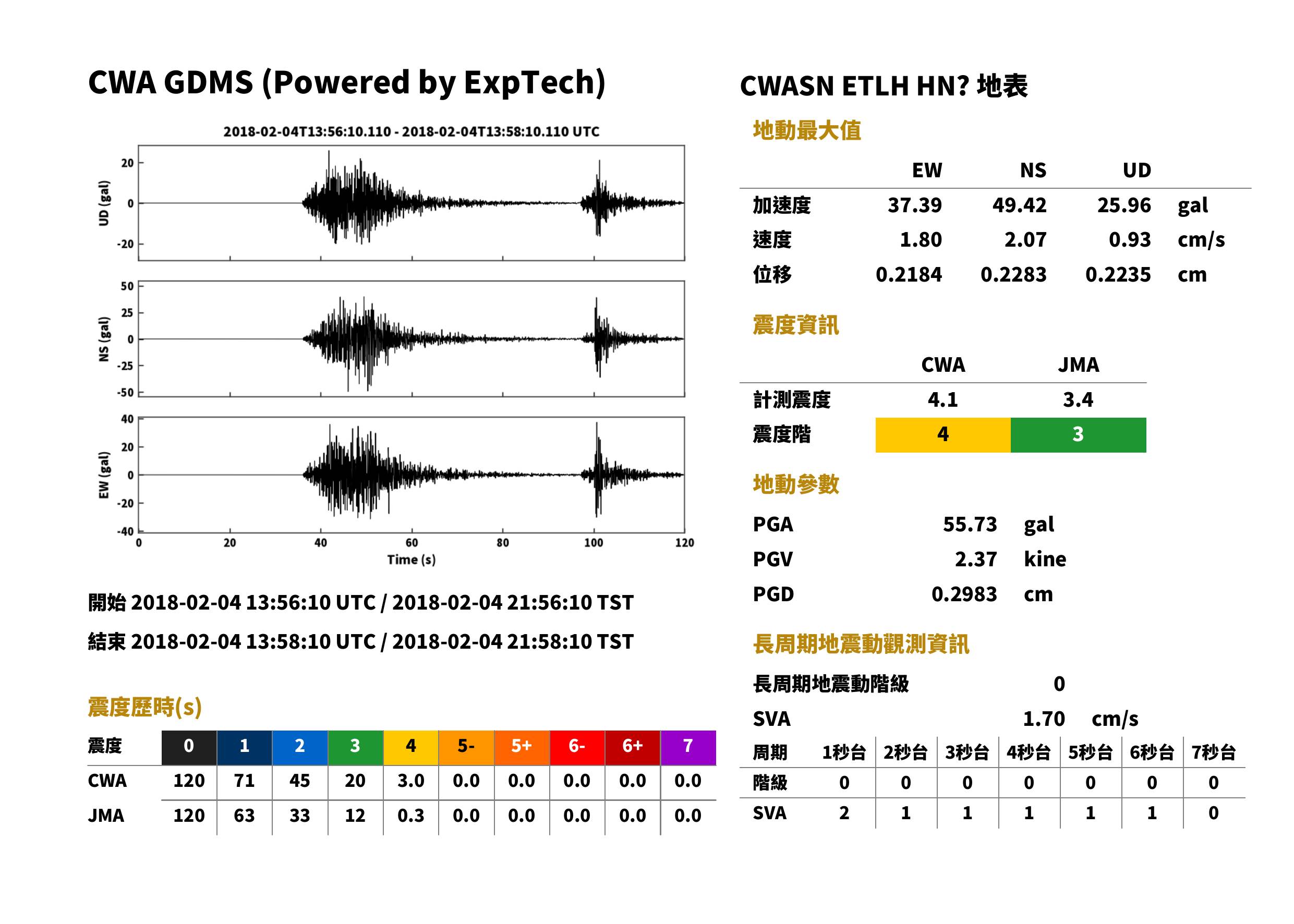

ETLH	花蓮縣秀林鄉	1005 m	CWASN	HN	27.0 km	21:56:45	21:56:48	49.42	37.39	25.99	55.74	2.06	1.81	0.92	2.36	3	3.4	4	4.1	0	下載	查看	查看

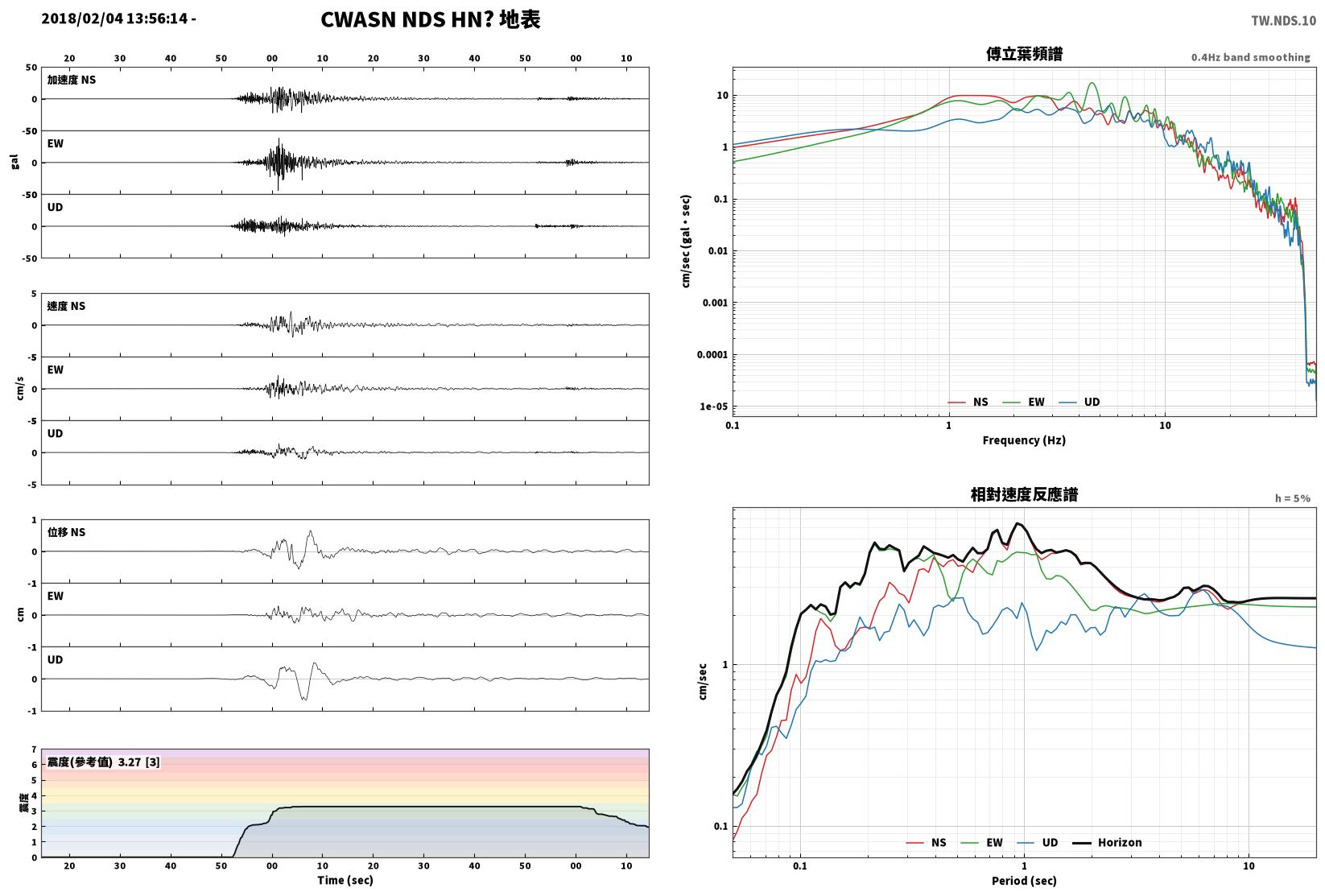

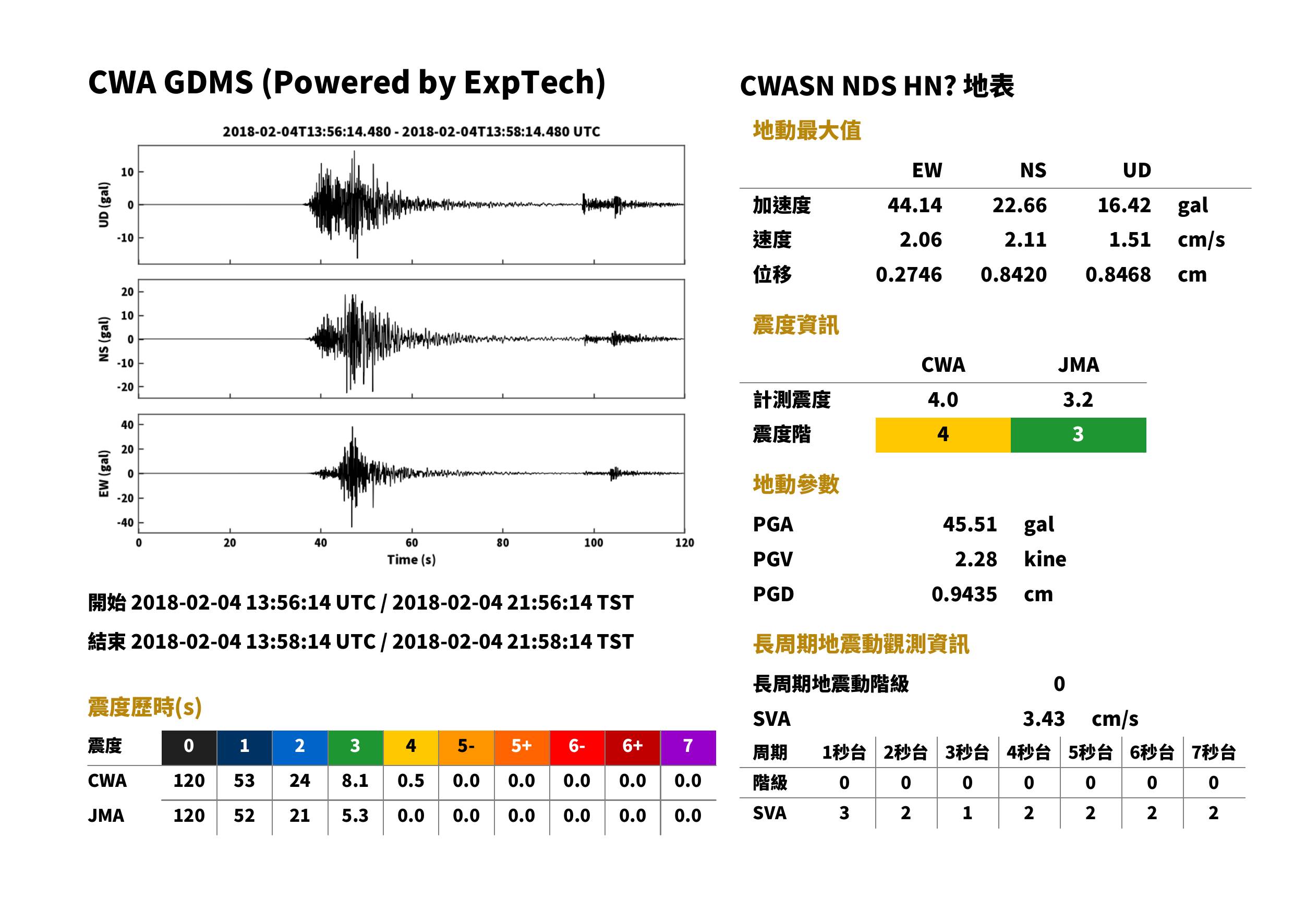

NDS	宜蘭縣羅東鎮	88 m	CWASN	HN	53.9 km	21:56:49	21:56:56	22.80	44.15	16.54	45.53	2.13	2.06	1.37	2.17	3	3.2	4	4.0	0	下載	查看	查看
HWA	花蓮縣花蓮市	18 m	CWASN	HL	23.3 km	21:56:44	21:56:47	33.03	32.64	12.87	36.90	2.51	3.58	1.19	3.90	4	3.5	4	3.8	1	下載	查看	查看

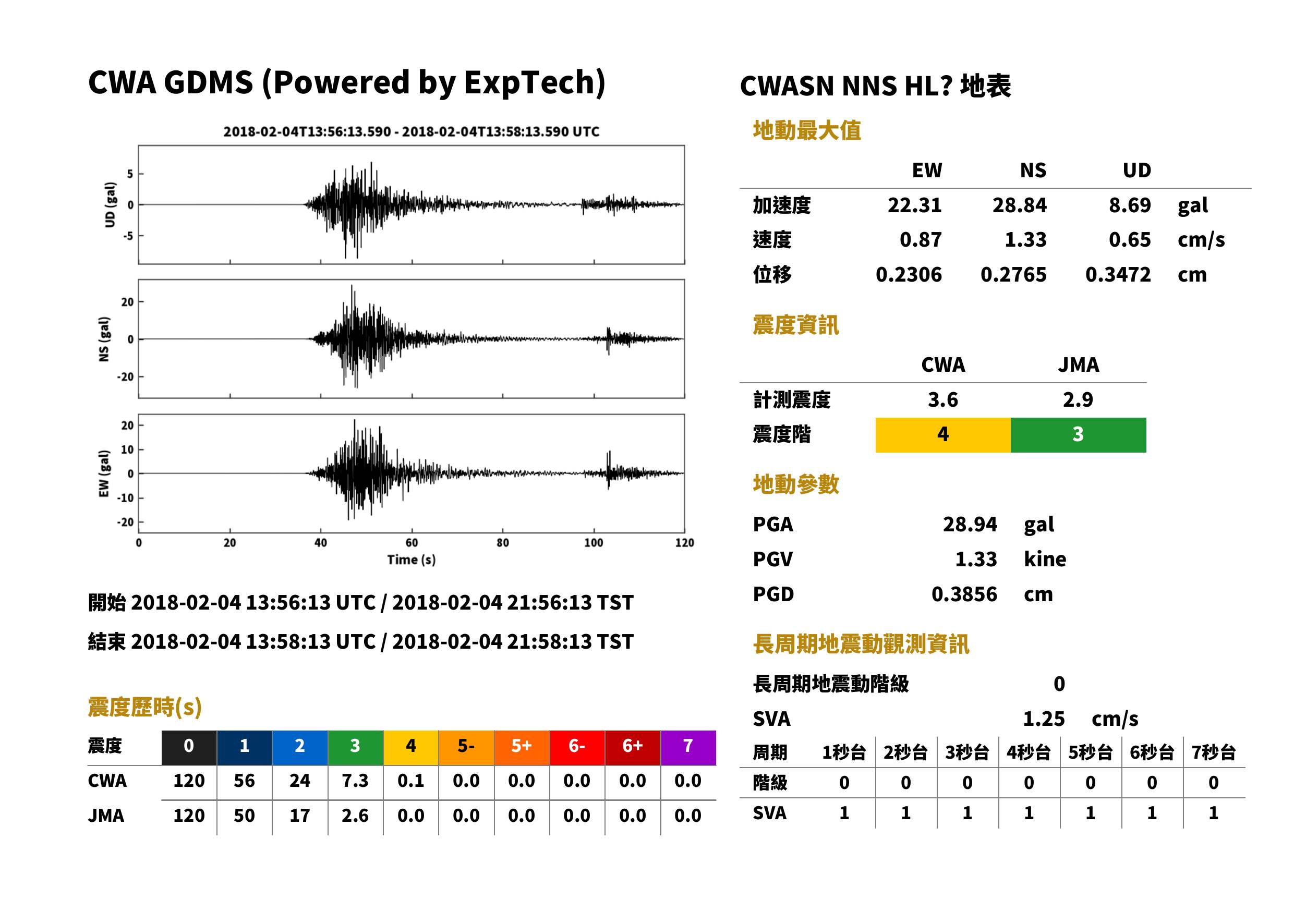

NNS	新竹縣五峰鄉	1148 m	CWASN	HL	48.4 km	21:56:48	21:56:54	28.79	22.34	8.76	28.89	1.29	0.90	0.57	1.31	3	2.9	4	3.6	0	下載	查看	查看

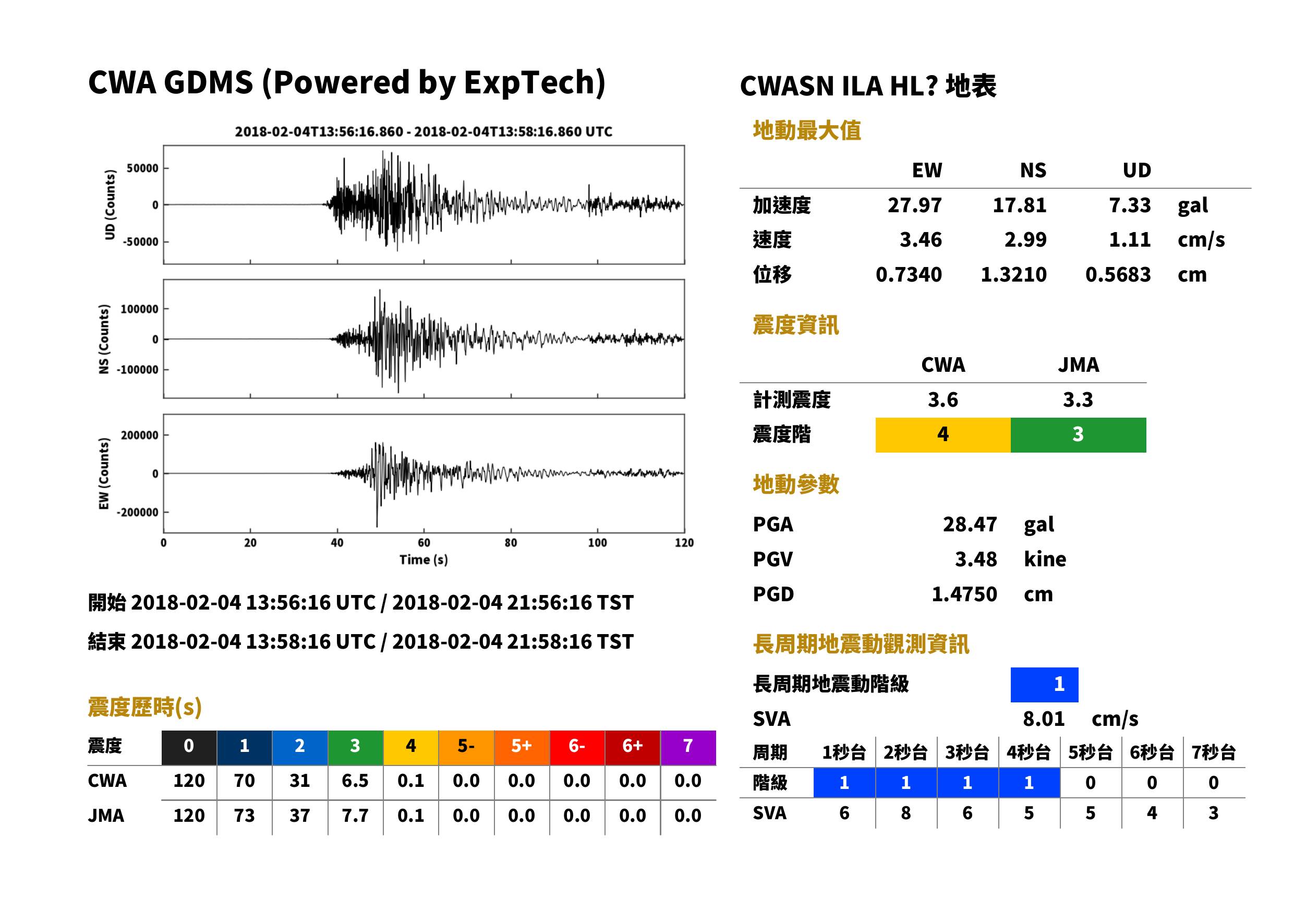

ILA	宜蘭縣宜蘭市	11 m	CWASN	HL	68.3 km	21:56:51	21:57:00	17.81	27.97	7.33	28.47	2.99	3.46	1.11	3.48	3	3.3	4	3.6	1	下載	查看	查看

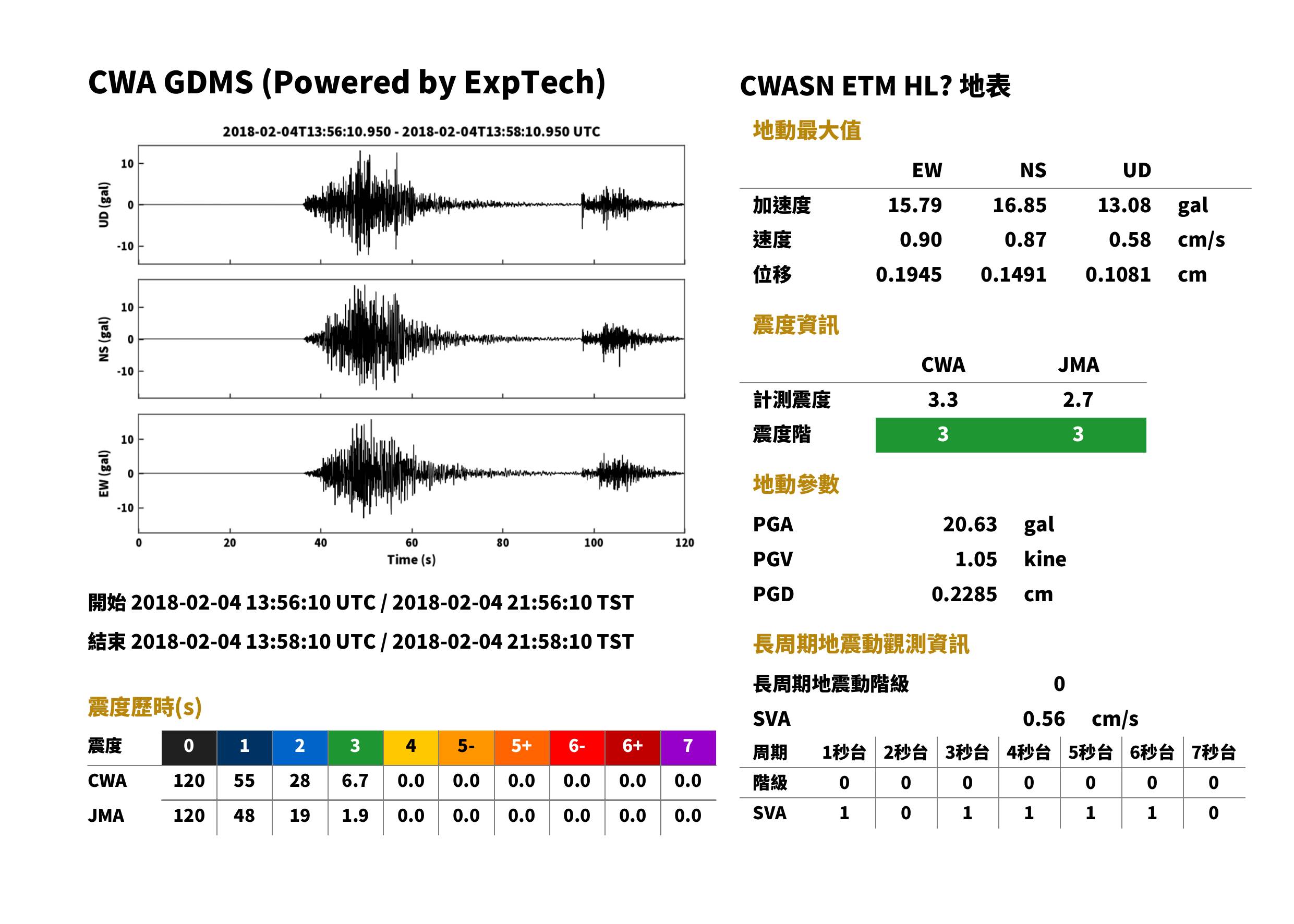

ETM	花蓮縣吉安鄉	170 m	CWASN	HL	32.4 km	21:56:45	21:56:50	16.86	15.81	13.10	20.63	0.86	0.94	0.56	1.09	3	2.7	3	3.3	0	下載	查看	查看
SHUL	花蓮縣壽豐鄉	34 m	CWASN	HN	44.2 km	21:56:47	21:56:53	16.44	17.33	9.45	19.42	1.20	1.30	0.85	1.44	3	2.9	3	3.2	0	下載	查看	查看
NWF	新北市瑞芳區	728 m	CWASN	HN	102.6 km	21:56:57	21:57:09	18.41	13.91	4.30	18.97	1.96	1.30	0.63	2.05	3	3.1	3	3.2	0	下載	查看	查看
EGC	花蓮縣鳳林鎮	9 m	CWASN	HL	52.9 km	21:56:49	21:56:55	15.14	10.66	6.60	15.59	0.85	1.33	0.45	1.58	3	2.7	3	3.0	0	下載	查看	查看
NJD	新竹縣竹東鎮	131 m	CWASN	HL	92.7 km	21:56:55	21:57:07	9.23	9.57	3.68	10.59	0.70	0.73	0.58	0.82	2	2.2	3	2.7	0	下載	查看	查看

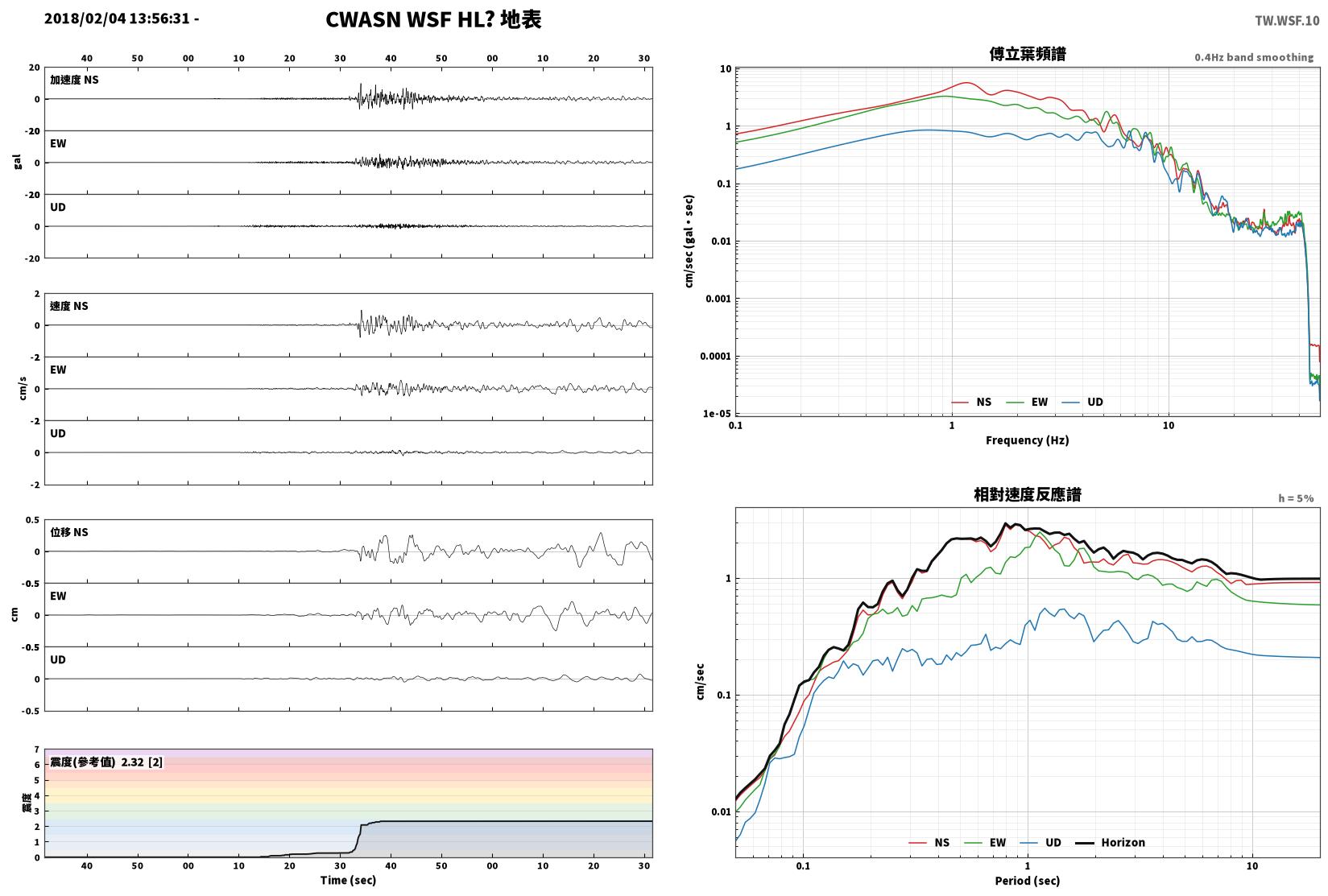

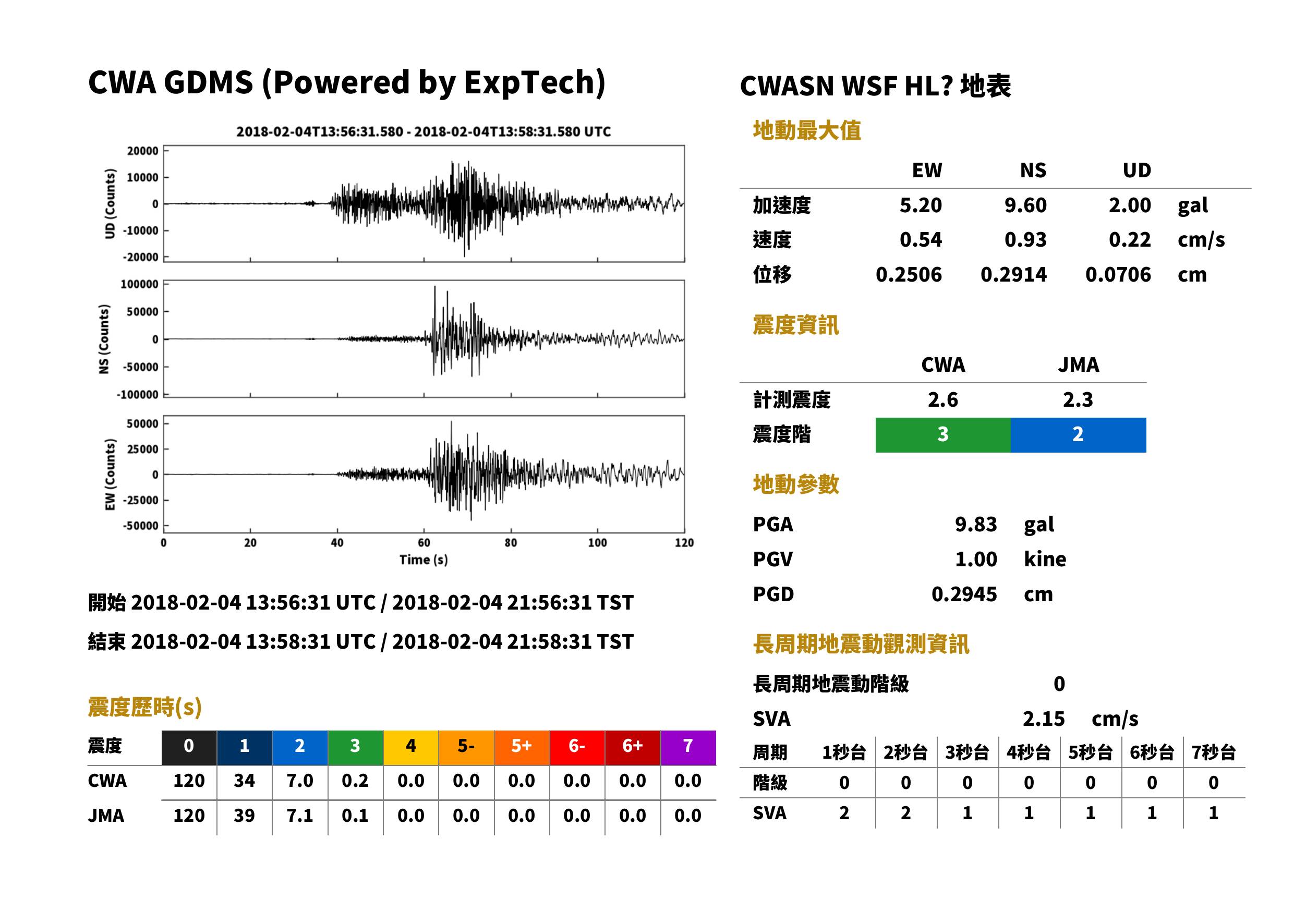

WSF	雲林縣四湖鄉	8 m	CWASN	HL	163.8 km	21:57:06	21:57:25	9.60	5.20	2.00	9.83	0.93	0.54	0.22	1.00	2	2.3	3	2.6	0	下載	查看	查看
WCHH	彰化縣彰化市	25 m	CWASN	HN	120.2 km	21:57:00	21:57:14	8.59	7.78	4.15	8.94	0.83	0.90	0.36	0.93	2	2.2	3	2.6	0	下載	查看	查看
NSK	桃園市復興區	685 m	CWASN	HL	69.4 km	21:56:52	21:57:00	9.24	6.84	4.66	9.52	0.59	0.55	0.47	0.66	2	2.0	3	2.6	0	下載	查看	查看
ESL	花蓮縣鳳林鎮	180 m	CWASN	HL	48.3 km	21:56:48	21:56:54	9.59	9.39	4.78	9.93	0.51	0.71	0.49	0.72	2	2.2	3	2.6	0	下載	查看	查看
WYL	彰化縣員林市	26 m	CWASN	HL	119.7 km	21:57:00	21:57:14	8.37	6.34	3.63	8.83	0.97	0.65	0.41	1.06	2	2.3	3	2.5	0	下載	查看	查看
SML	南投縣魚池鄉	999 m	CWASN	HL	89.6 km	21:56:55	21:57:06	8.26	6.35	2.09	8.44	0.88	0.67	0.24	0.92	2	2.3	3	2.5	0	下載	查看	查看
NNSH	新竹縣五峰鄉	1106 m	CWASN	HN	47.6 km	21:56:48	21:56:54	7.96	5.75	4.97	8.08	0.58	0.39	0.38	0.65	2	1.8	3	2.5	0	下載	查看	查看

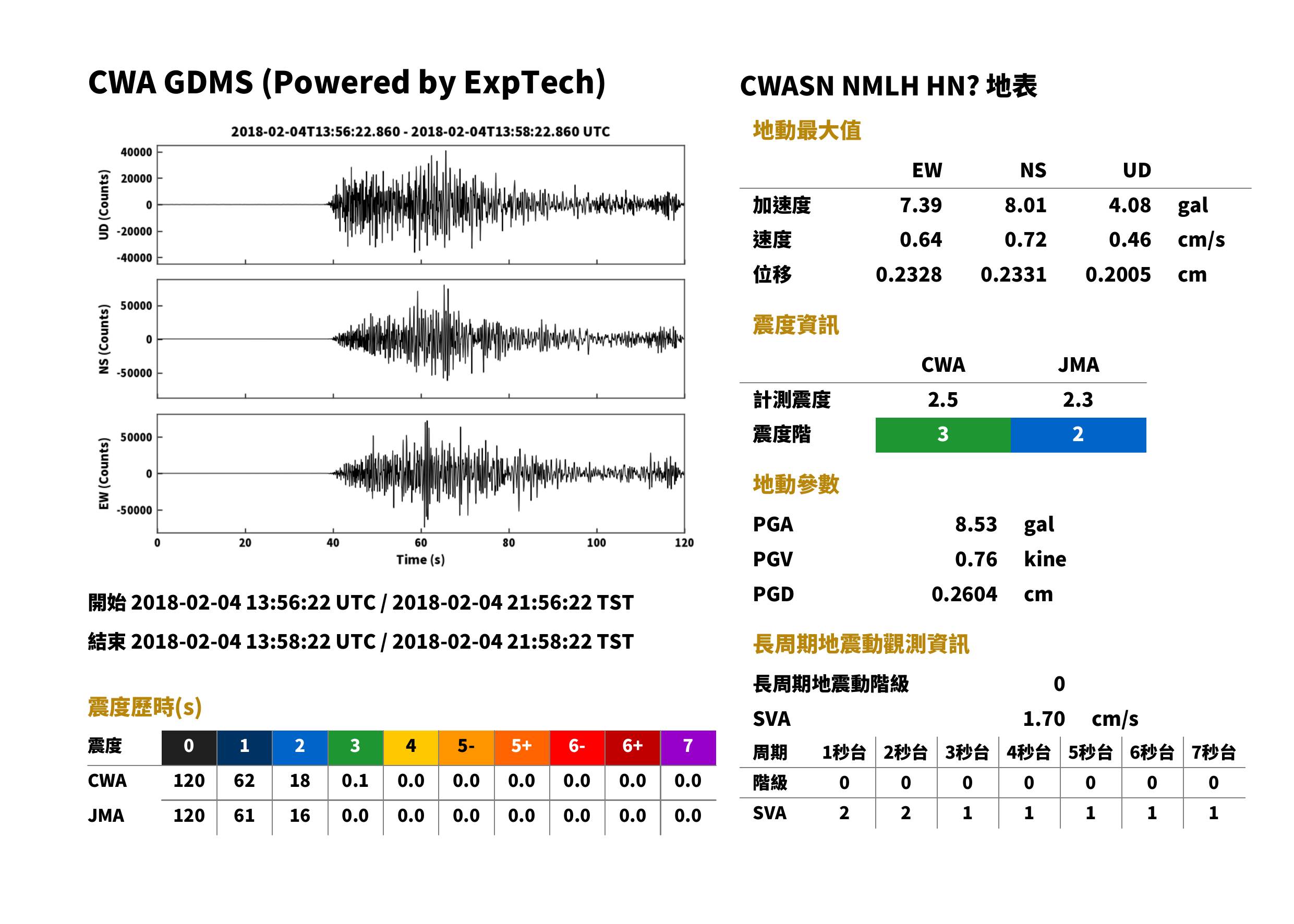

NMLH	苗栗縣苗栗市	179 m	CWASN	HN	105.4 km	21:56:57	21:57:10	8.01	7.39	4.08	8.53	0.72	0.64	0.46	0.76	2	2.3	3	2.5	0	下載	查看	查看

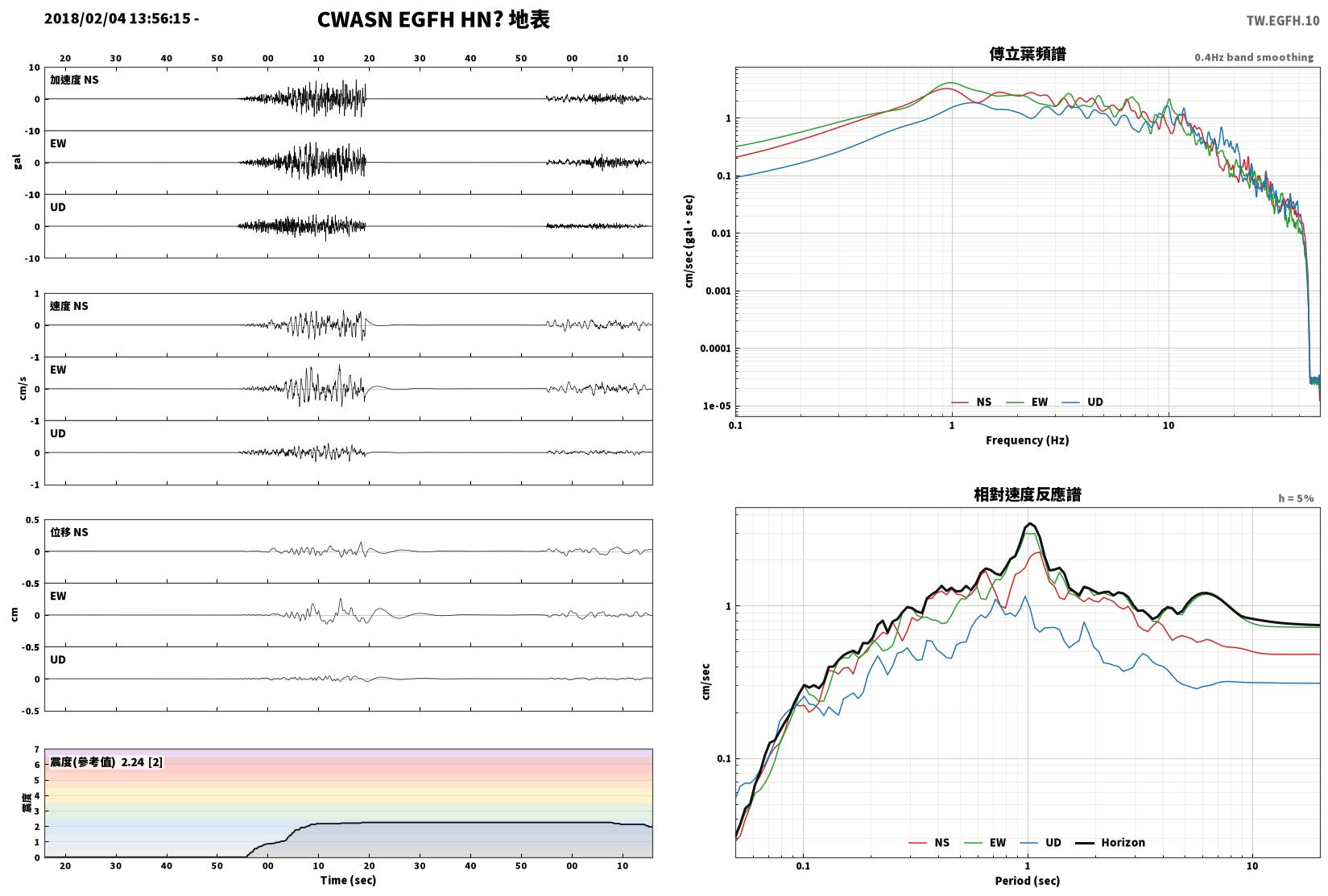

EGFH	花蓮縣光復鄉	126 m	CWASN	HN	62.2 km	21:56:50	21:56:58	6.01	6.35	4.69	8.06	0.50	0.76	0.29	0.78	2	2.2	3	2.5	0	下載	查看	查看

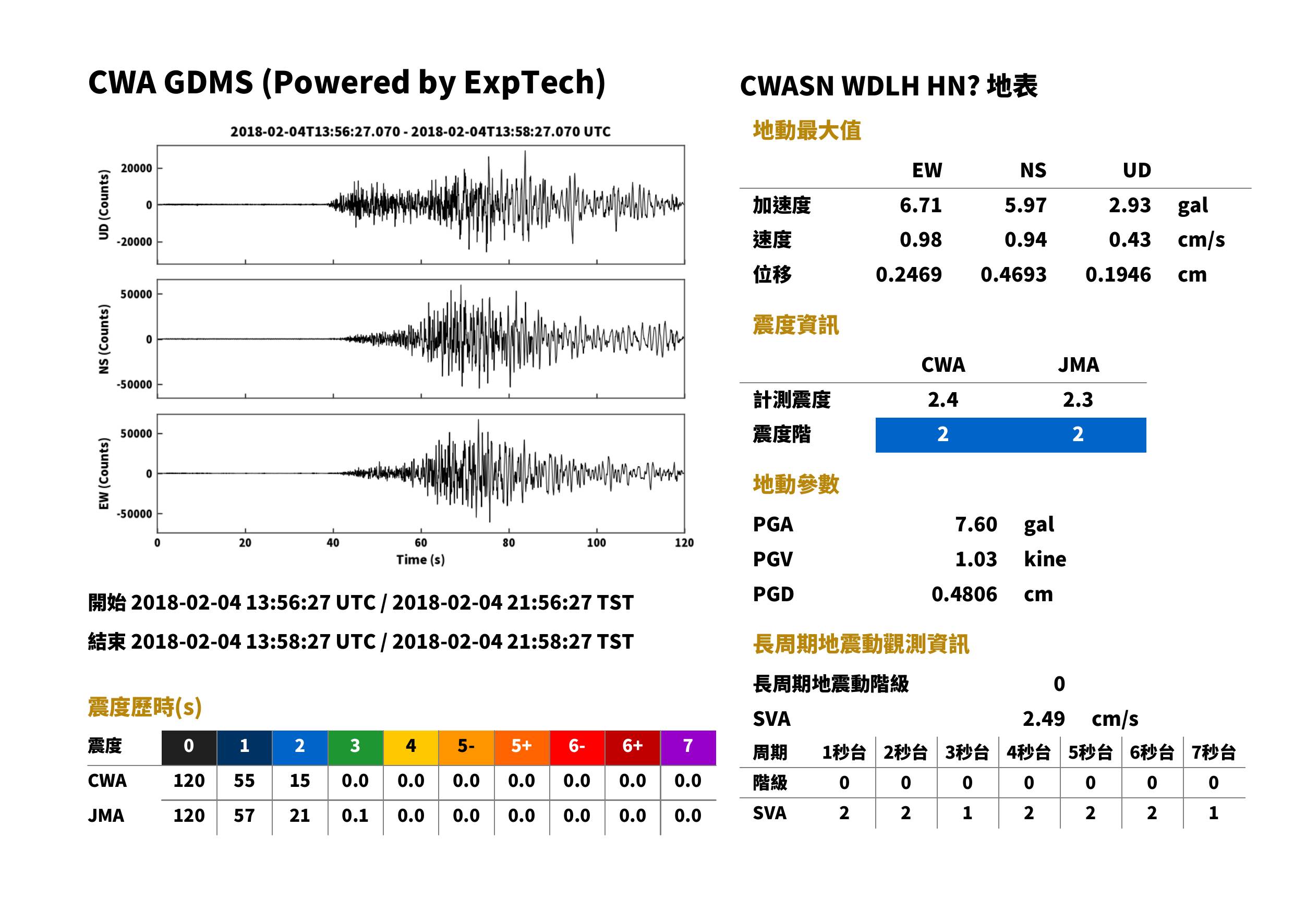

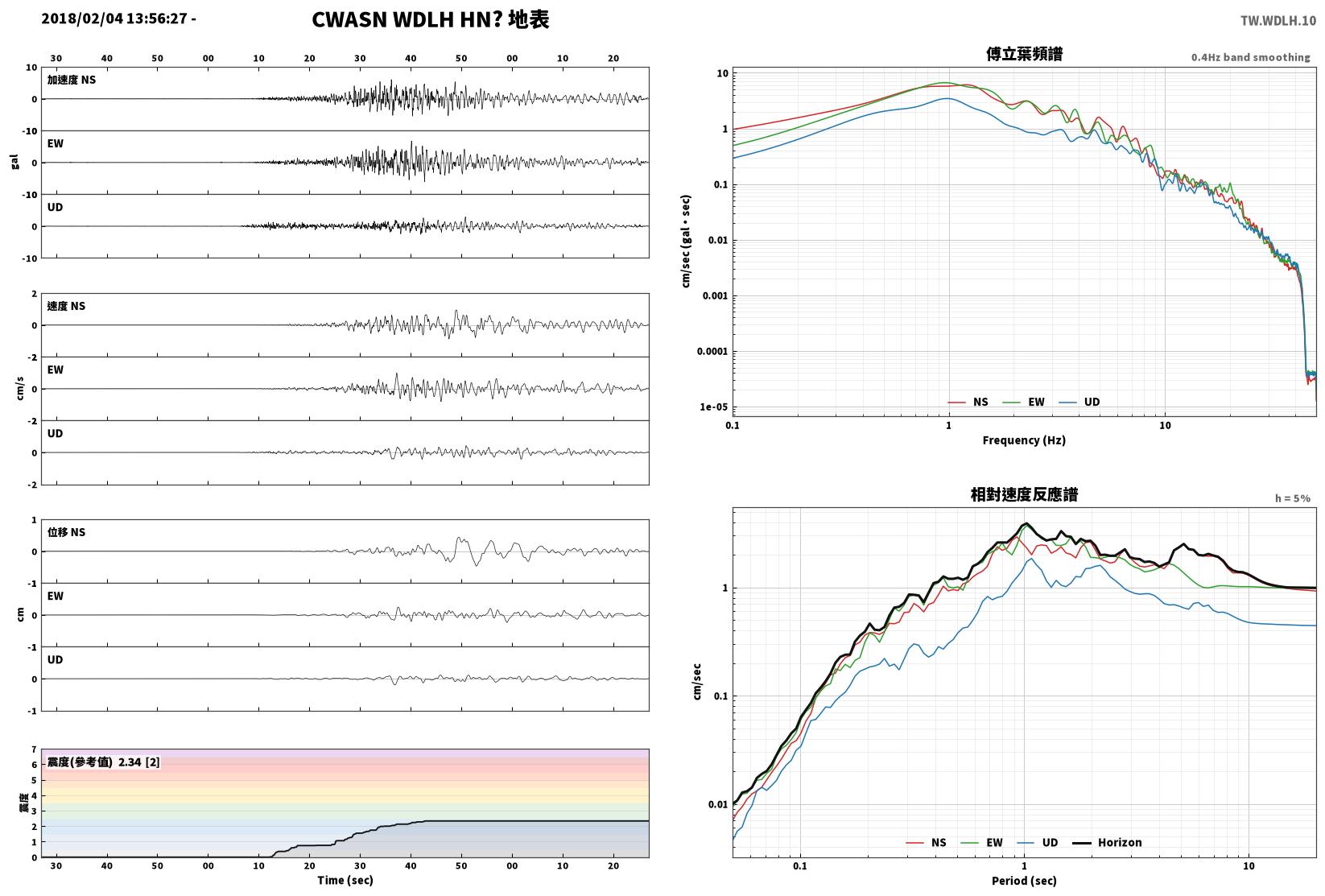

WDLH	雲林縣斗六市	54 m	CWASN	HN	132.5 km	21:57:02	21:57:17	5.97	6.71	2.93	7.60	0.94	0.98	0.43	1.03	2	2.3	2	2.4	0	下載	查看	查看

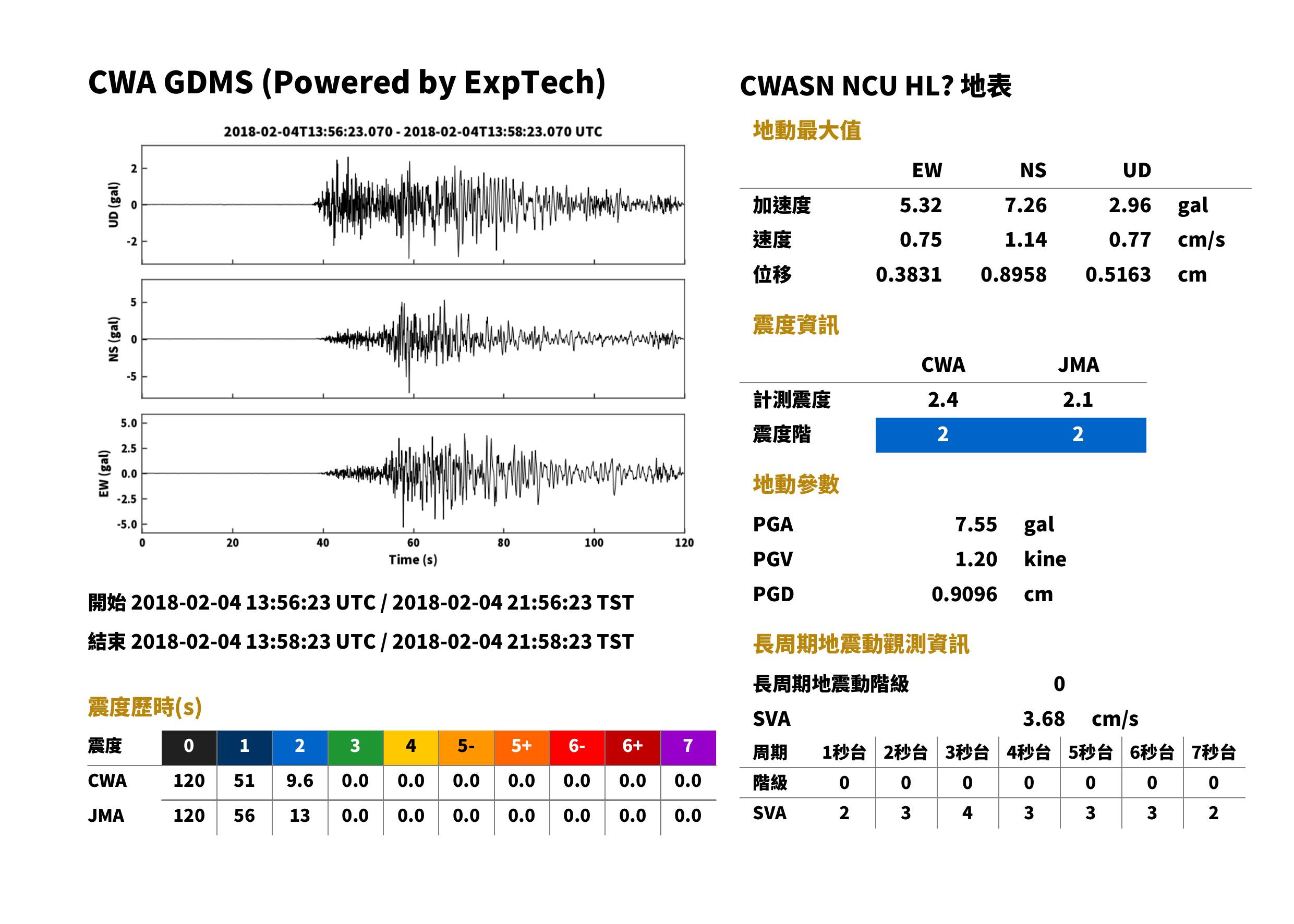

NCU	桃園市中壢區	131 m	CWASN	HL	106.7 km	21:56:58	21:57:10	7.26	5.30	3.04	7.57	1.16	0.81	0.80	1.19	2	2.1	2	2.4	0	下載	查看	查看

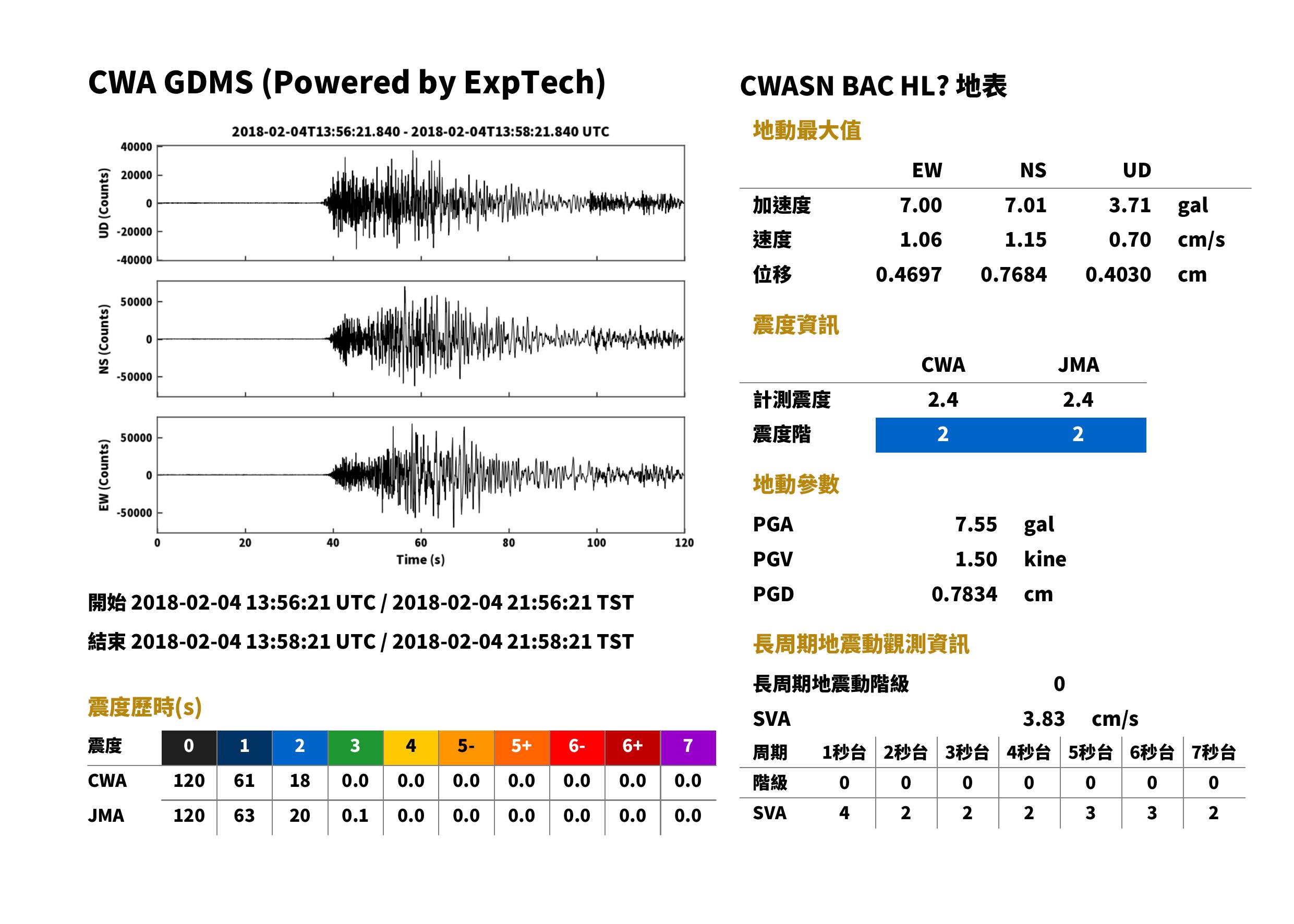

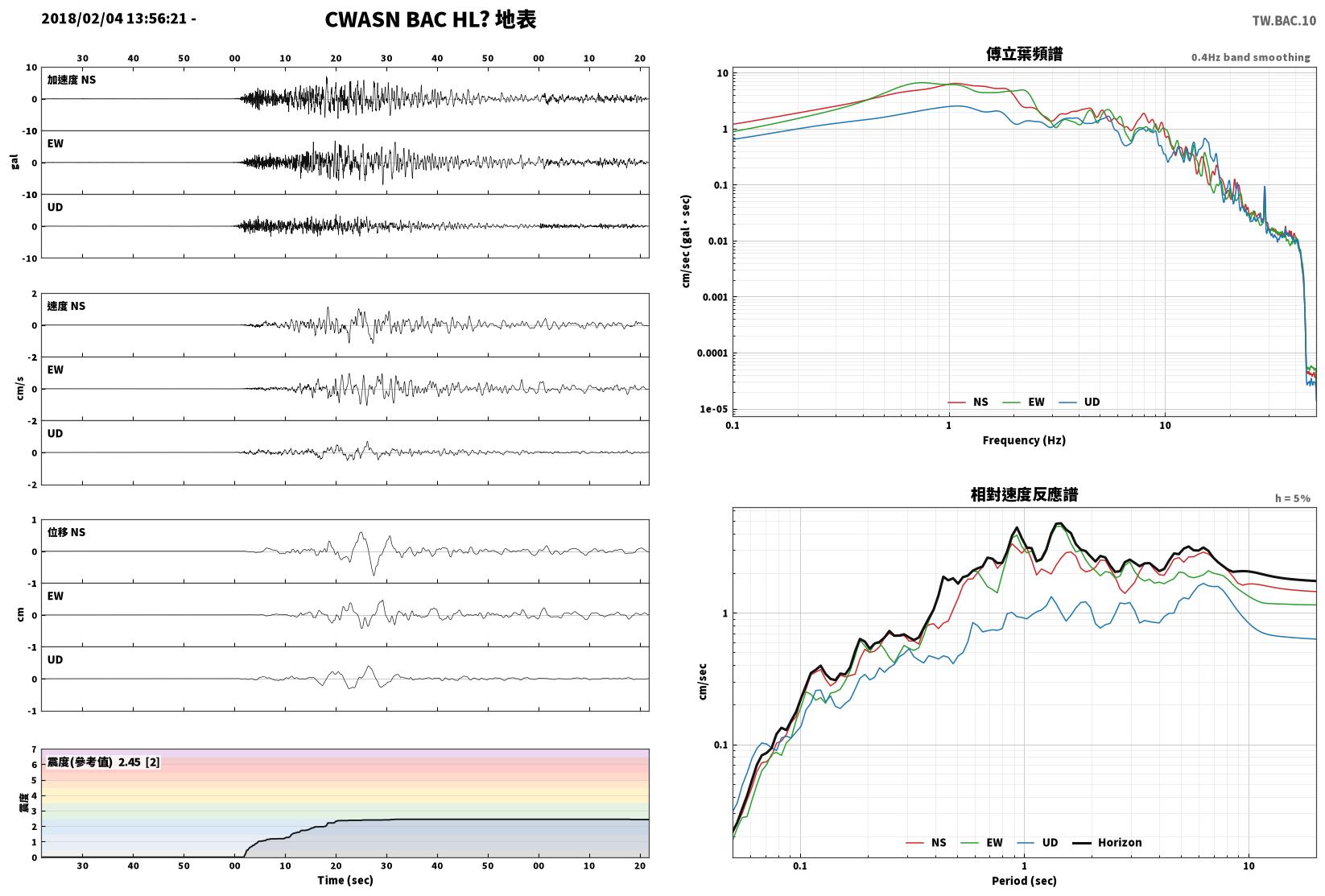

BAC	新北市樹林區	15 m	CWASN	HL	98.9 km	21:56:56	21:57:08	7.01	7.00	3.71	7.55	1.15	1.06	0.70	1.50	2	2.4	2	2.4	0	下載	查看	查看

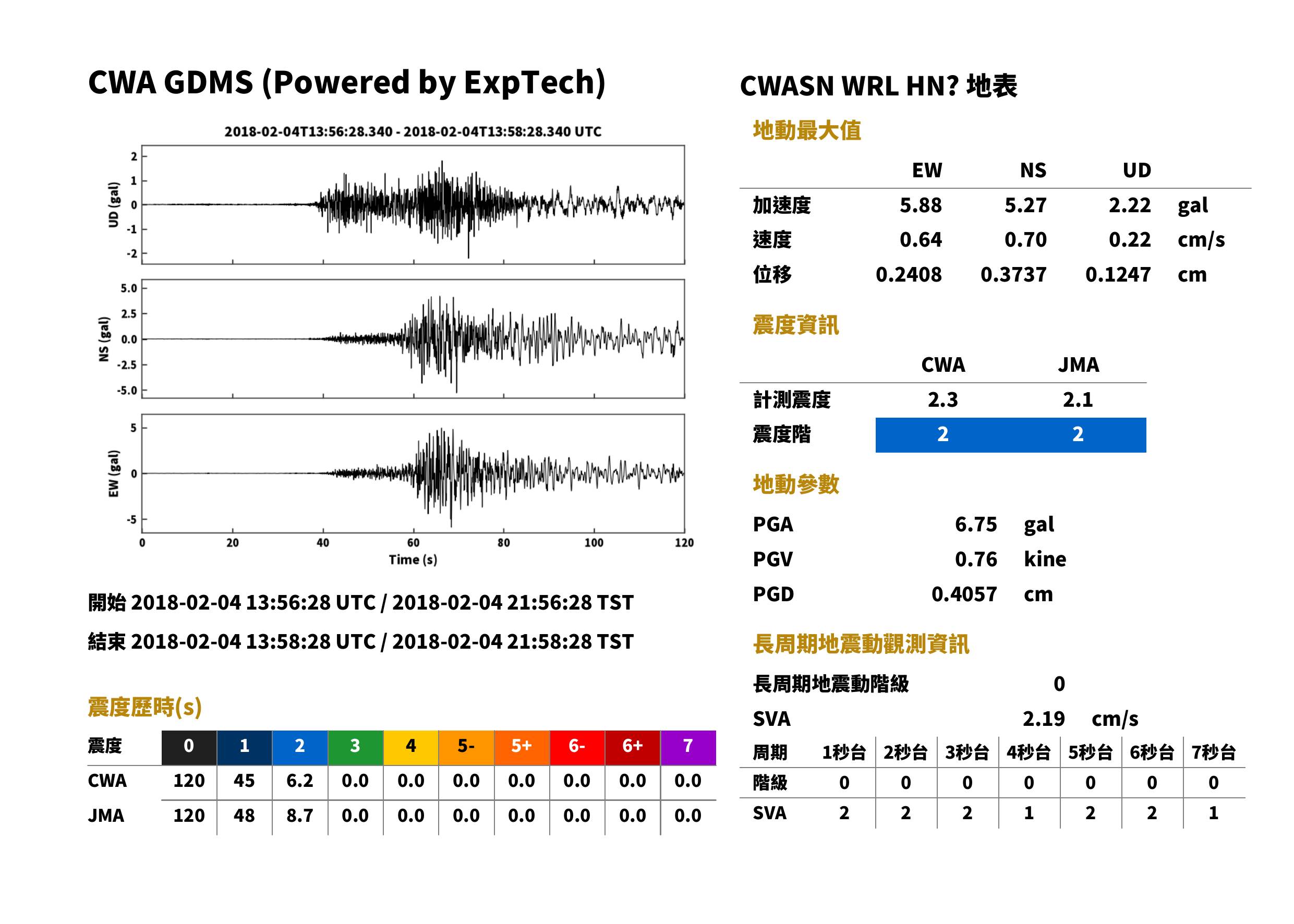

WRL	彰化縣二林鎮	14 m	CWASN	HN	141.0 km	21:57:03	21:57:20	5.30	5.88	2.22	6.76	0.68	0.66	0.22	0.77	2	2.1	2	2.3	0	下載	查看	查看

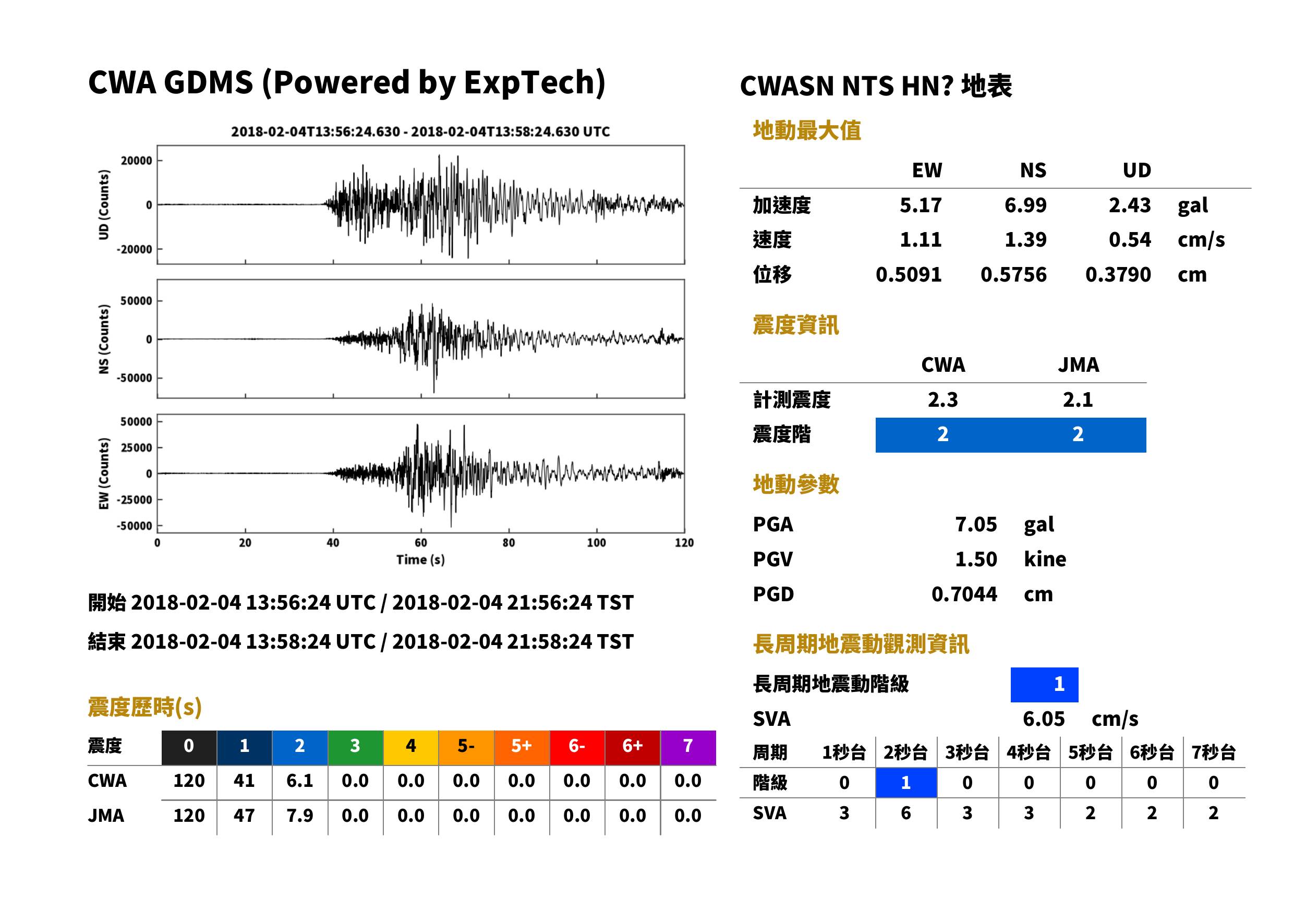

NTS	新北市淡水區	15 m	CWASN	HN	116.6 km	21:56:59	21:57:13	6.99	5.17	2.43	7.05	1.39	1.11	0.54	1.50	2	2.1	2	2.3	1	下載	查看	查看

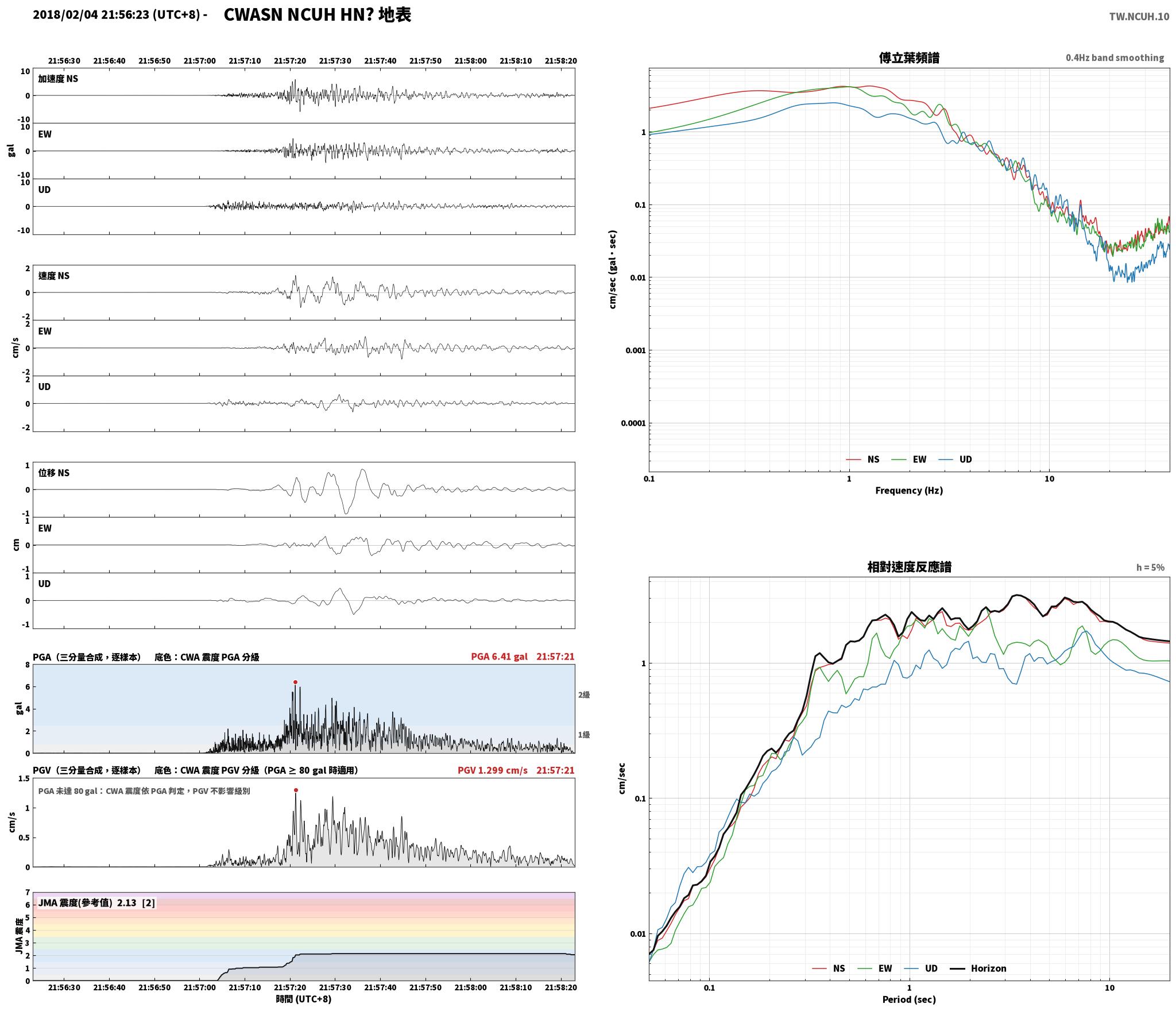

NCUH	桃園市中壢區	127 m	CWASN	HN	106.9 km	21:56:58	21:57:10	5.87	4.51	2.37	6.32	1.24	0.84	0.63	1.29	2	2.1	2	2.3	0	下載	查看	查看

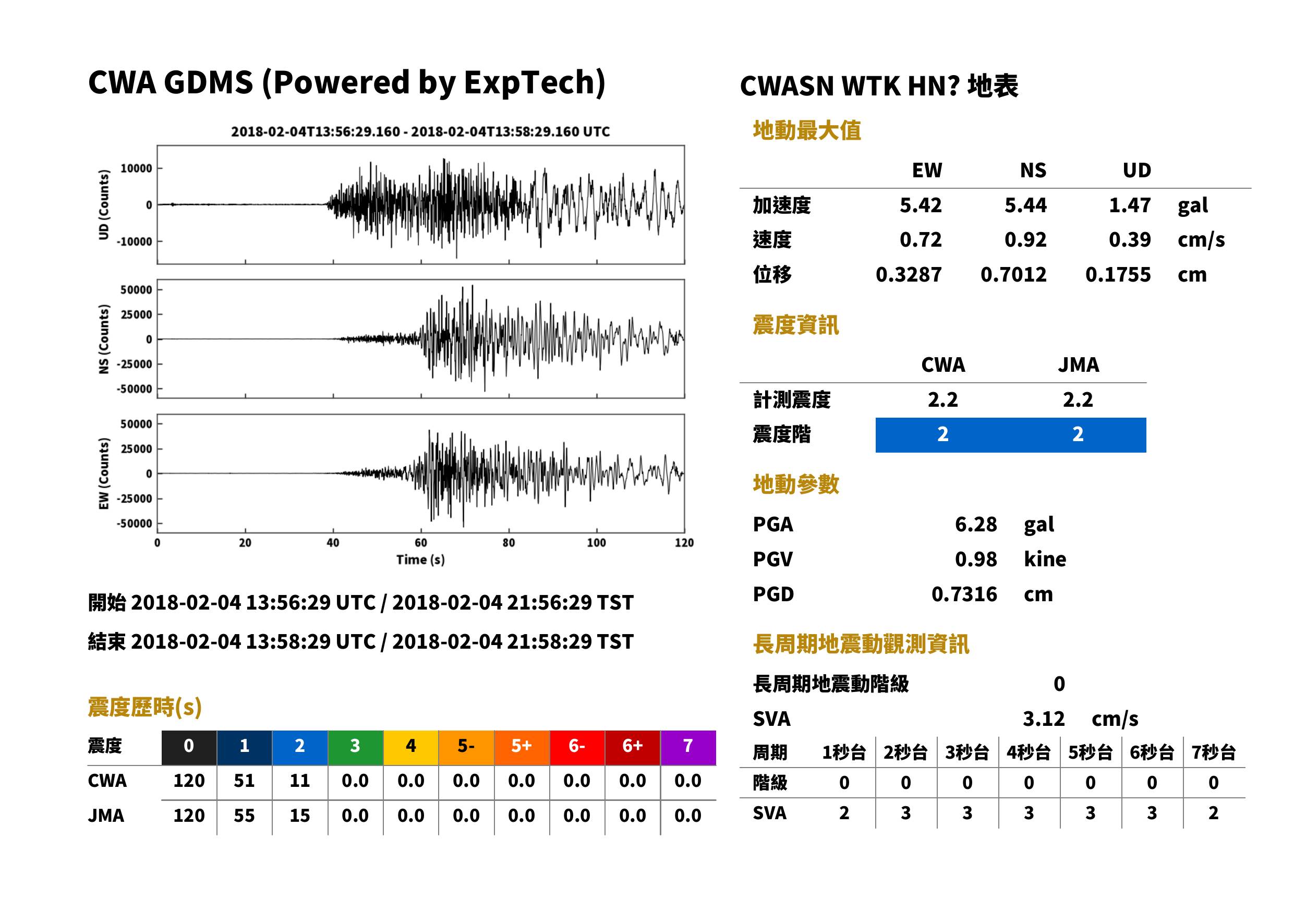

WTK	雲林縣土庫鎮	21 m	CWASN	HN	146.7 km	21:57:04	21:57:21	5.44	5.42	1.47	6.28	0.92	0.72	0.39	0.98	2	2.2	2	2.2	0	下載	查看	查看

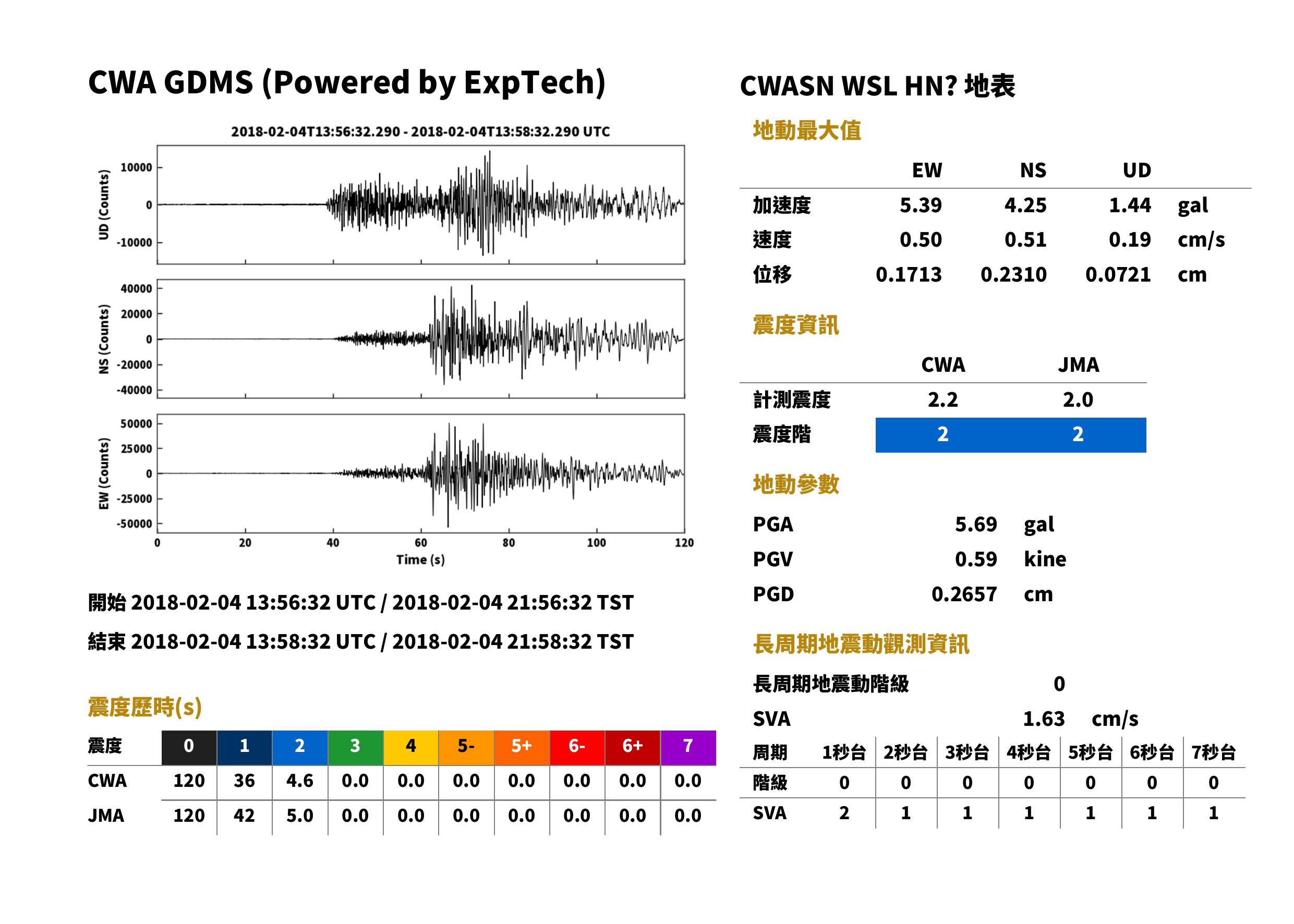

WSL	雲林縣水林鄉	3 m	CWASN	HN	168.9 km	21:57:07	21:57:27	4.25	5.39	1.44	5.69	0.51	0.50	0.19	0.59	2	2.0	2	2.2	0	下載	查看	查看

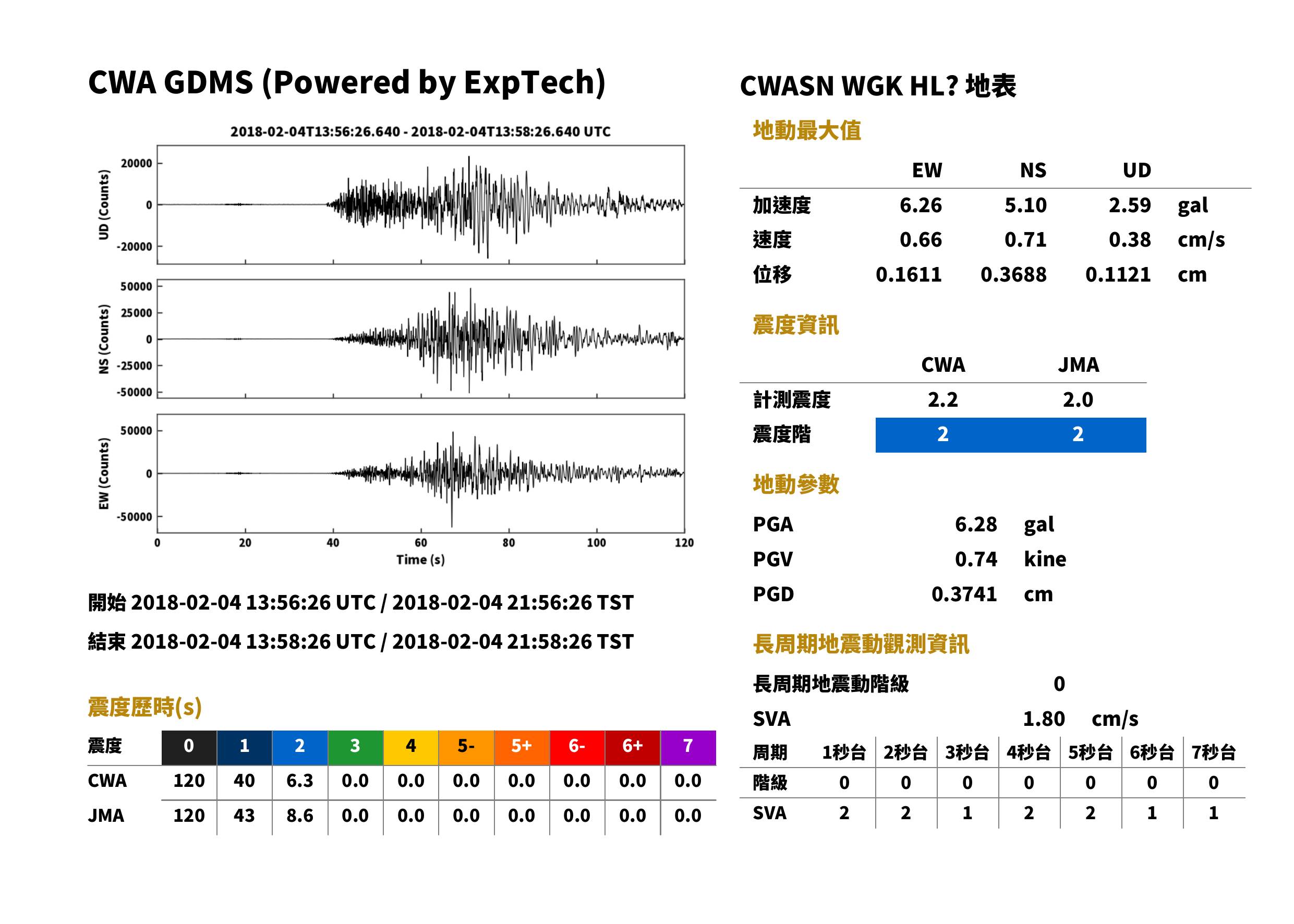

WGK	雲林縣斗六市	80 m	CWASN	HL	129.7 km	21:57:01	21:57:17	5.10	6.26	2.59	6.28	0.71	0.66	0.38	0.74	2	2.0	2	2.2	0	下載	查看	查看
HSN1	新竹縣寶山鄉	91 m	CWASN	HL	101.1 km	21:56:57	21:57:09	4.09	5.96	2.64	6.03	0.84	0.91	0.51	1.07	2	2.2	2	2.2	0	下載	查看	查看
WCKO	嘉義縣番路鄉	233 m	CWASN	HN	140.0 km	21:57:03	21:57:19	4.62	4.92	2.13	5.39	0.43	0.42	0.18	0.46	2	1.8	2	2.1	0	下載	查看	查看

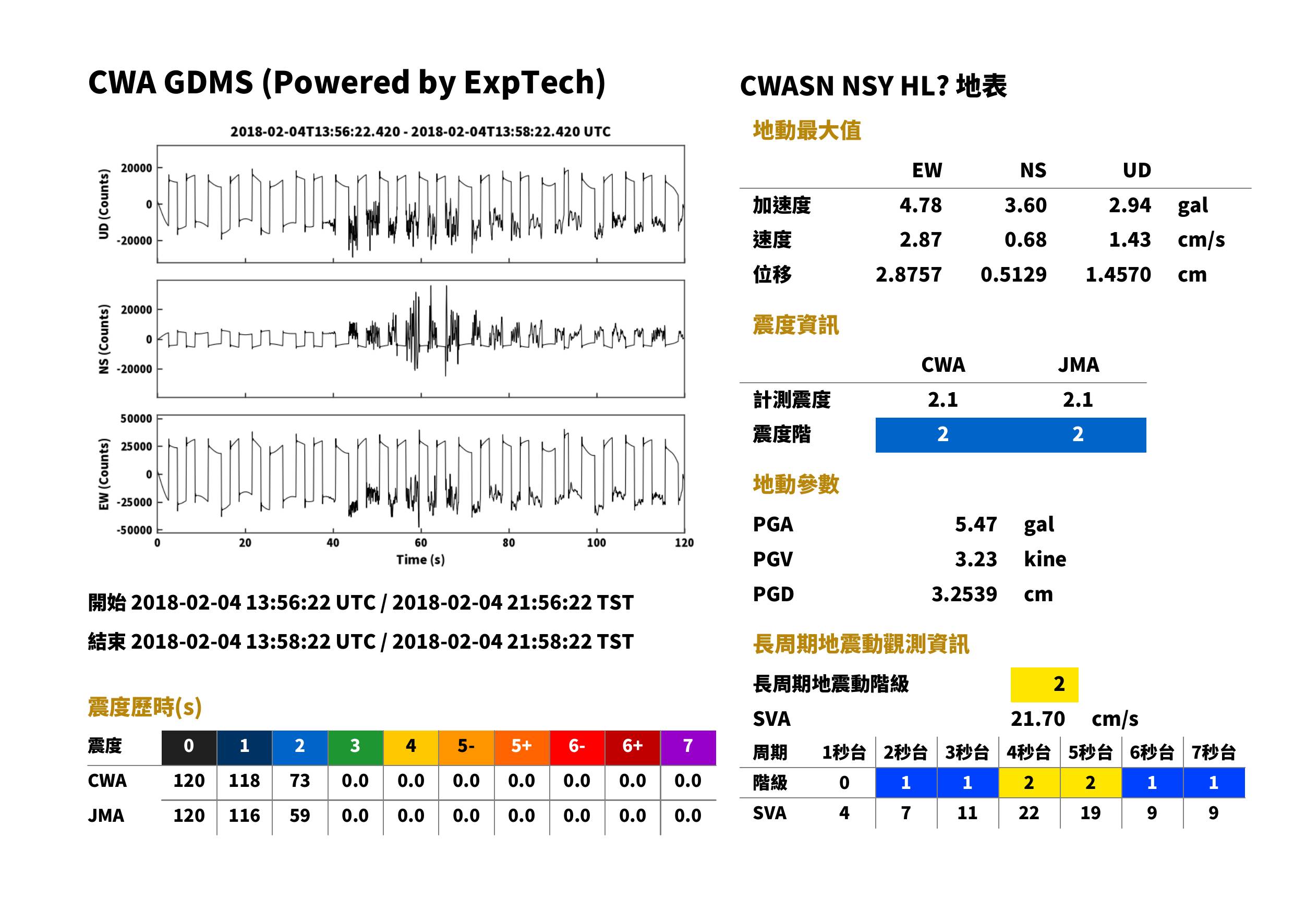

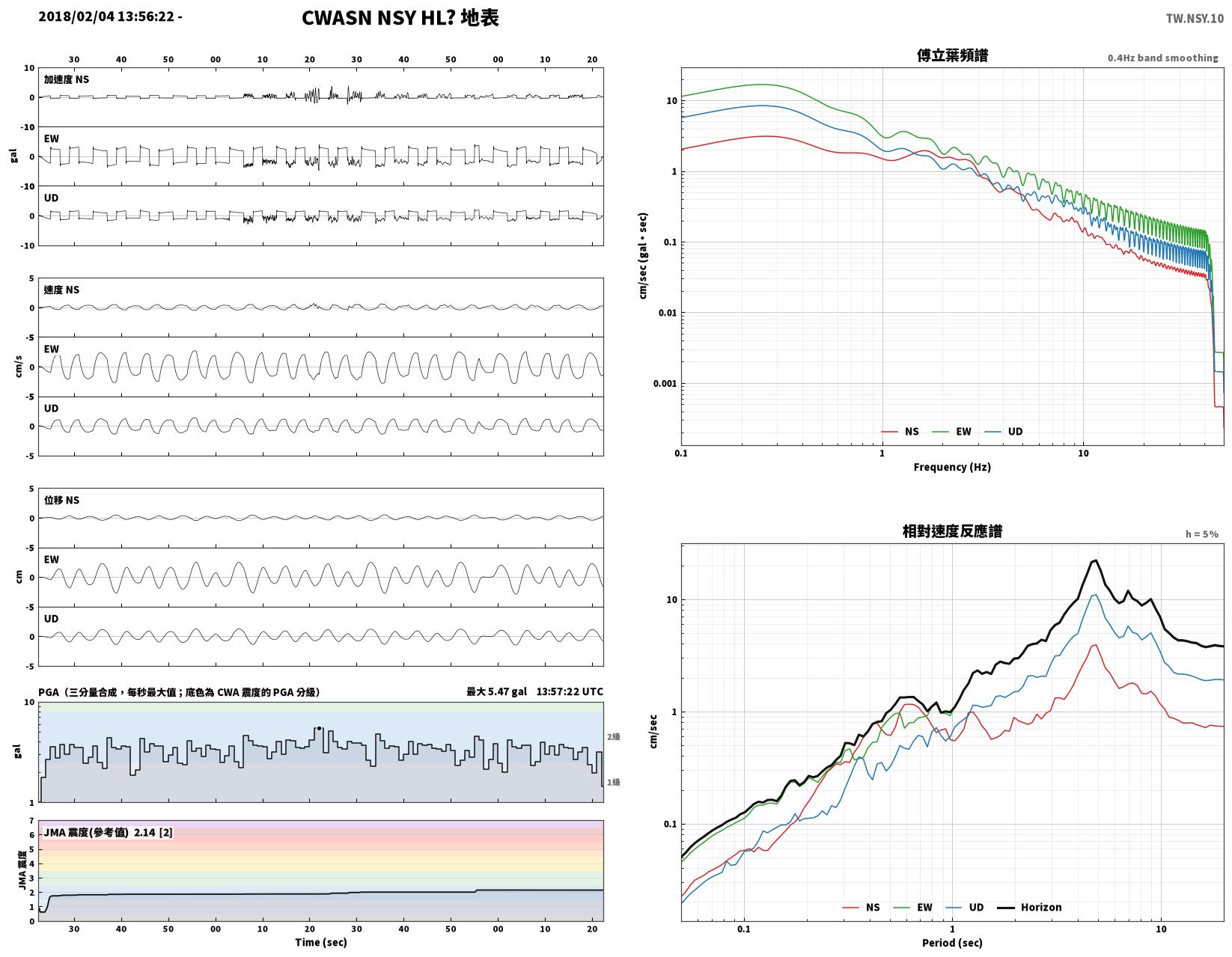

NSY	苗栗縣三義鄉	299 m	CWASN	HL	102.6 km	21:56:57	21:57:09	3.60	4.78	2.94	5.47	0.68	2.87	1.43	3.23	2	2.1	2	2.1	2	下載	查看	查看
NHW	桃園市觀音區	21 m	CWASN	HL	118.2 km	21:56:59	21:57:14	5.24	4.57	1.66	5.26	0.94	0.98	0.57	0.99	2	1.9	2	2.1	0	下載	查看	查看

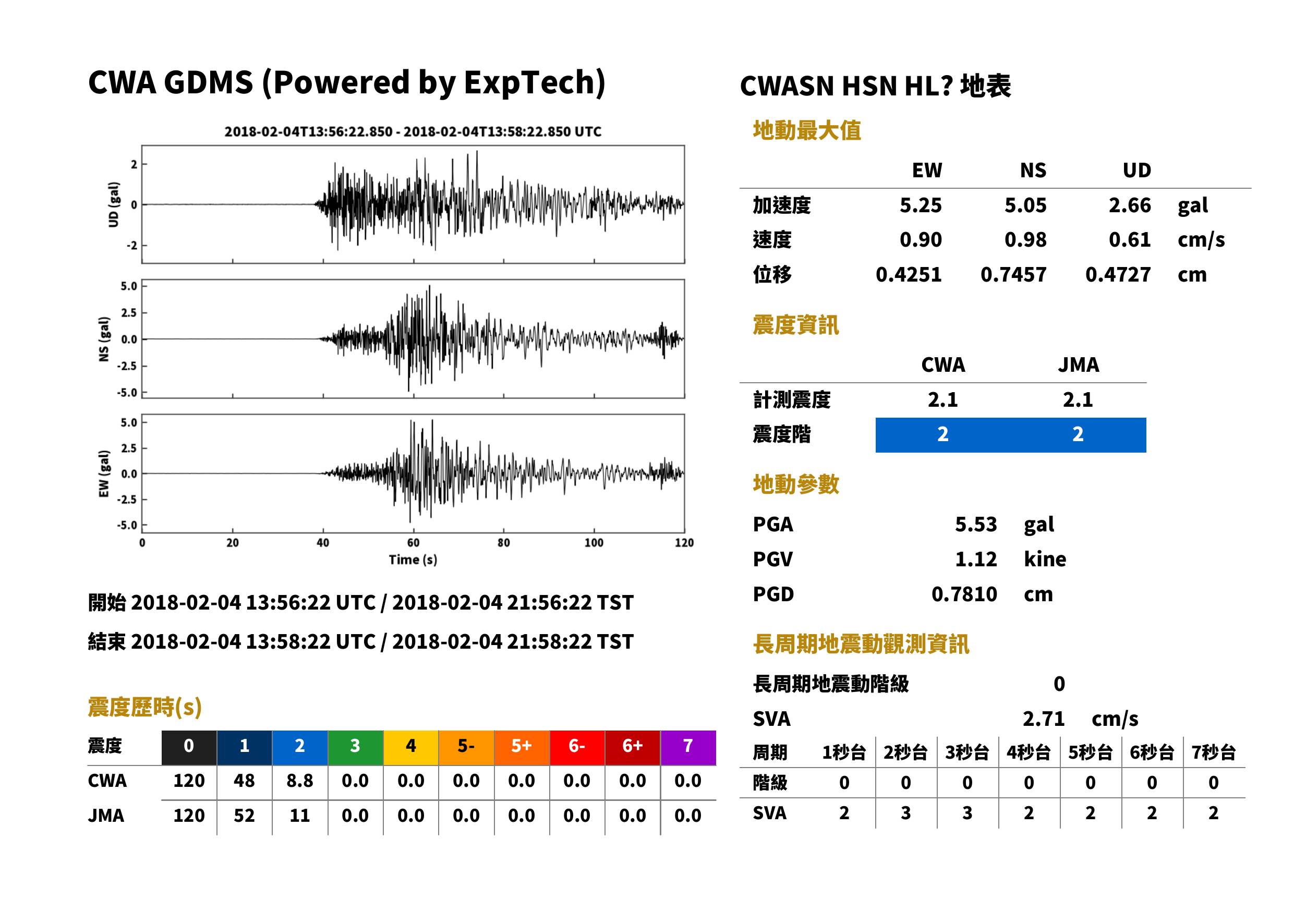

HSN	新竹縣竹北市	31 m	CWASN	HL	105.3 km	21:56:57	21:57:10	5.11	5.24	2.67	5.59	1.01	0.89	0.52	1.01	2	2.1	2	2.1	0	下載	查看	查看

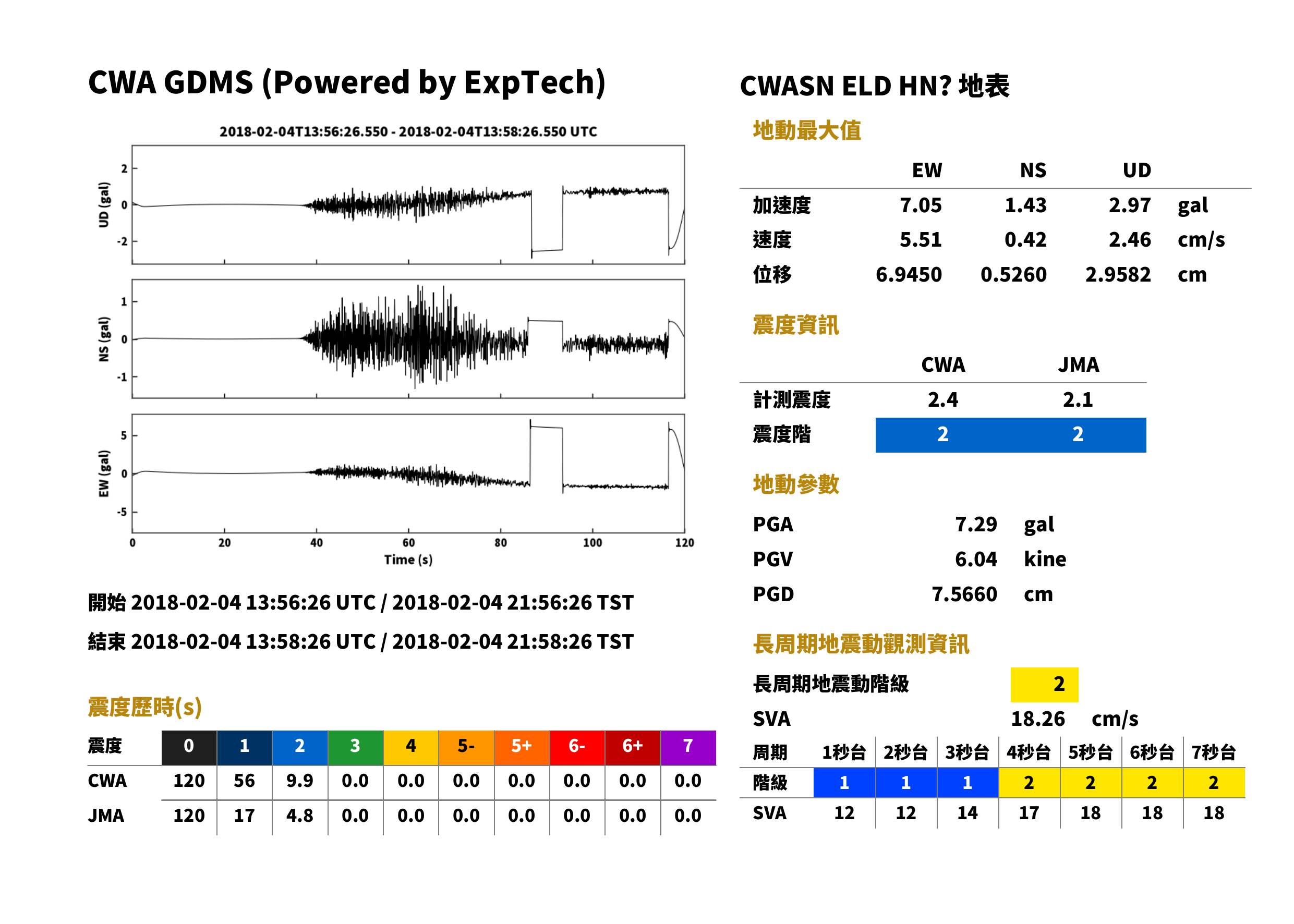

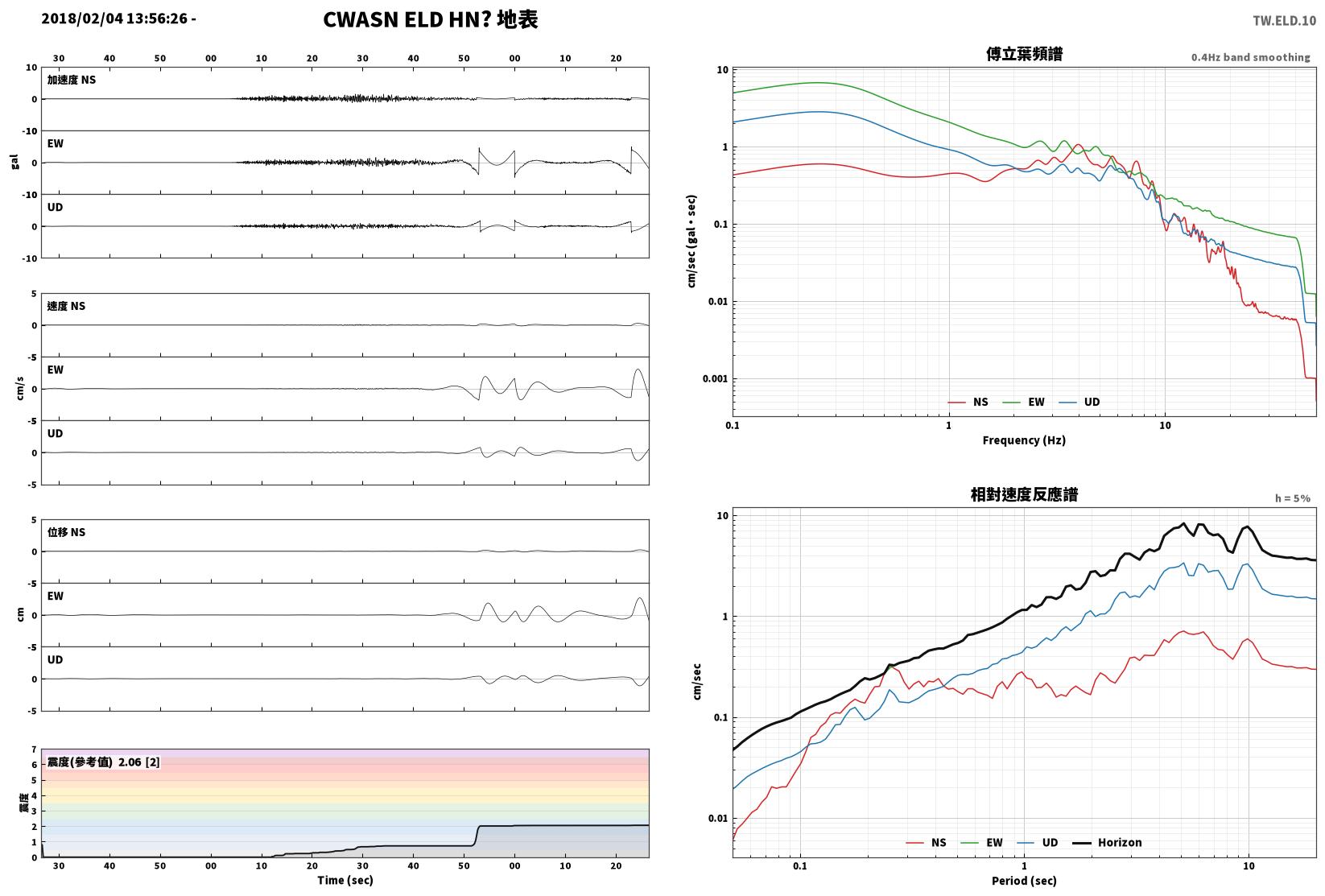

ELD	臺東縣海端鄉	1058 m	CWASN	HN	129.5 km	21:57:01	21:57:17	1.45	4.96	2.06	5.38	0.25	3.06	1.28	3.33	2	2.0	2	2.1	1	下載	查看	查看
WPL	南投縣埔里鎮	465 m	CWASN	HL	80.9 km	21:56:53	21:57:03	4.89	3.08	1.46	4.93	0.32	0.27	0.12	0.32	2	1.5	2	2.0	0	下載	查看	查看

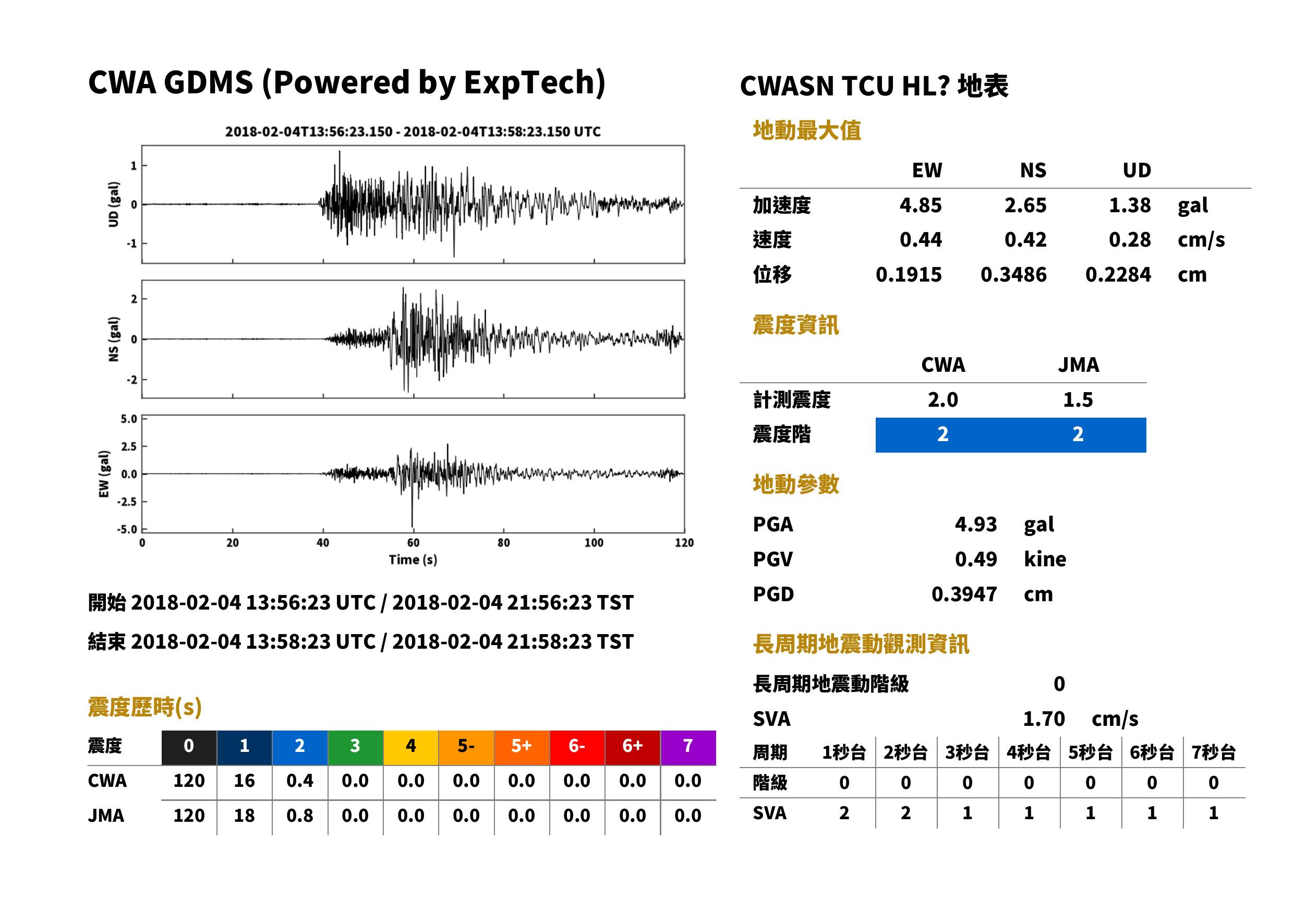

TCU	臺中市中區	89 m	CWASN	HL	107.1 km	21:56:58	21:57:11	2.64	4.82	1.38	4.91	0.42	0.46	0.24	0.47	2	1.5	2	2.0	0	下載	查看	查看

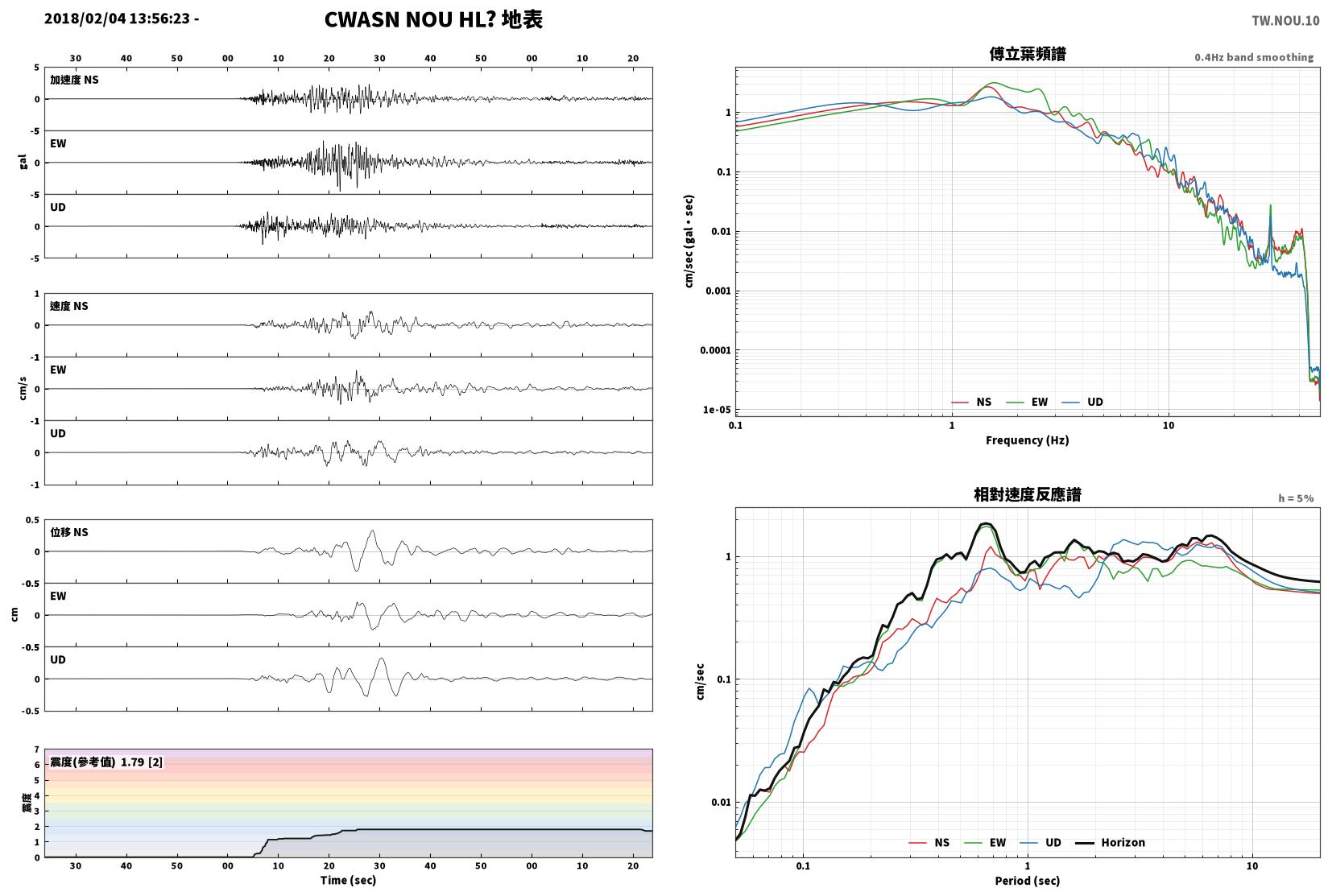

NOU	基隆市中正區	16 m	CWASN	HL	111.2 km	21:56:58	21:57:12	2.39	4.57	2.92	4.80	0.44	0.57	0.44	0.66	2	1.7	2	2.0	0	下載	查看	查看

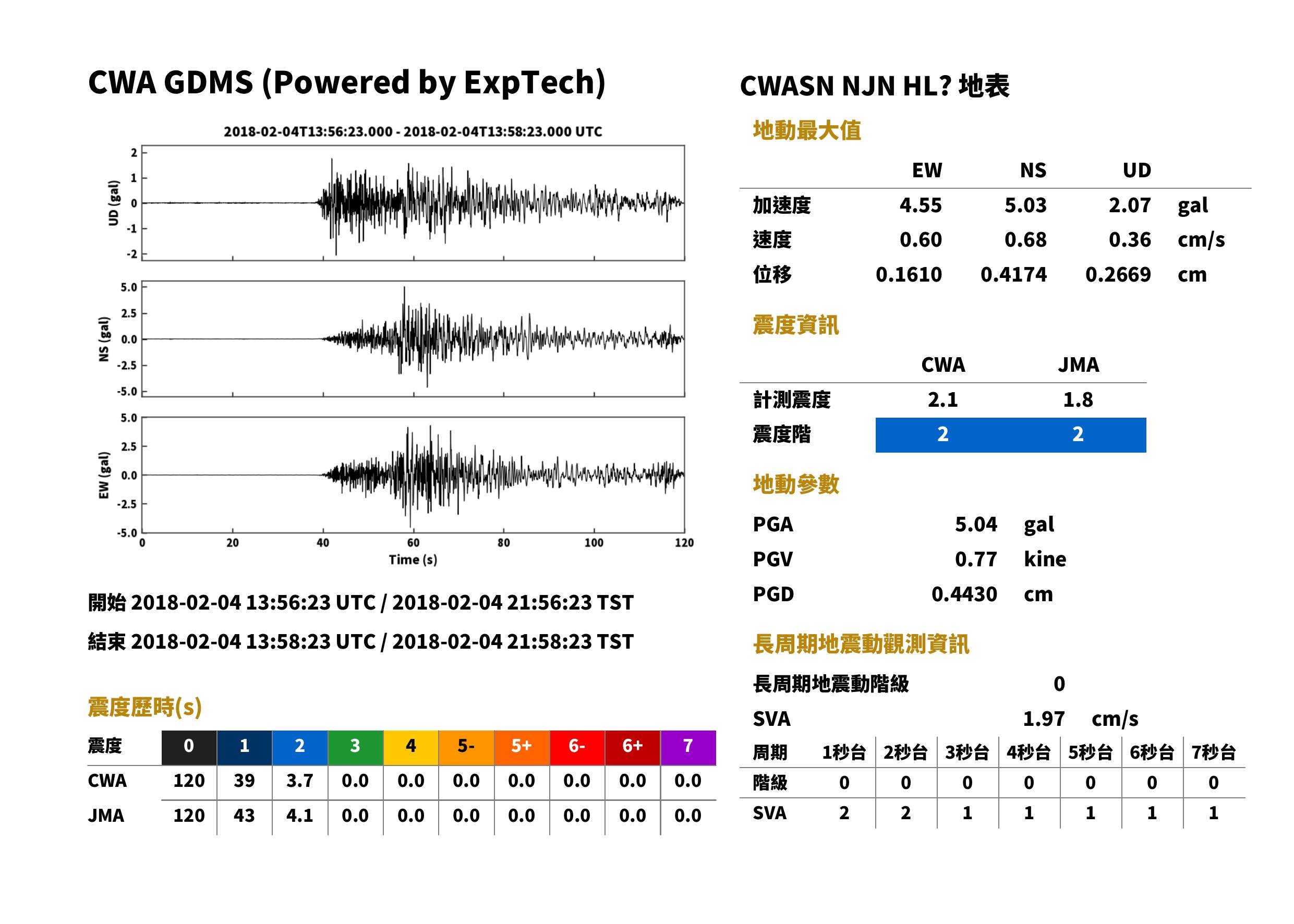

NJN	苗栗縣竹南鎮	11 m	CWASN	HL	106.2 km	21:56:58	21:57:10	4.96	4.55	2.07	4.96	0.66	0.59	0.34	0.76	2	1.8	2	2.0	0	下載	查看	查看

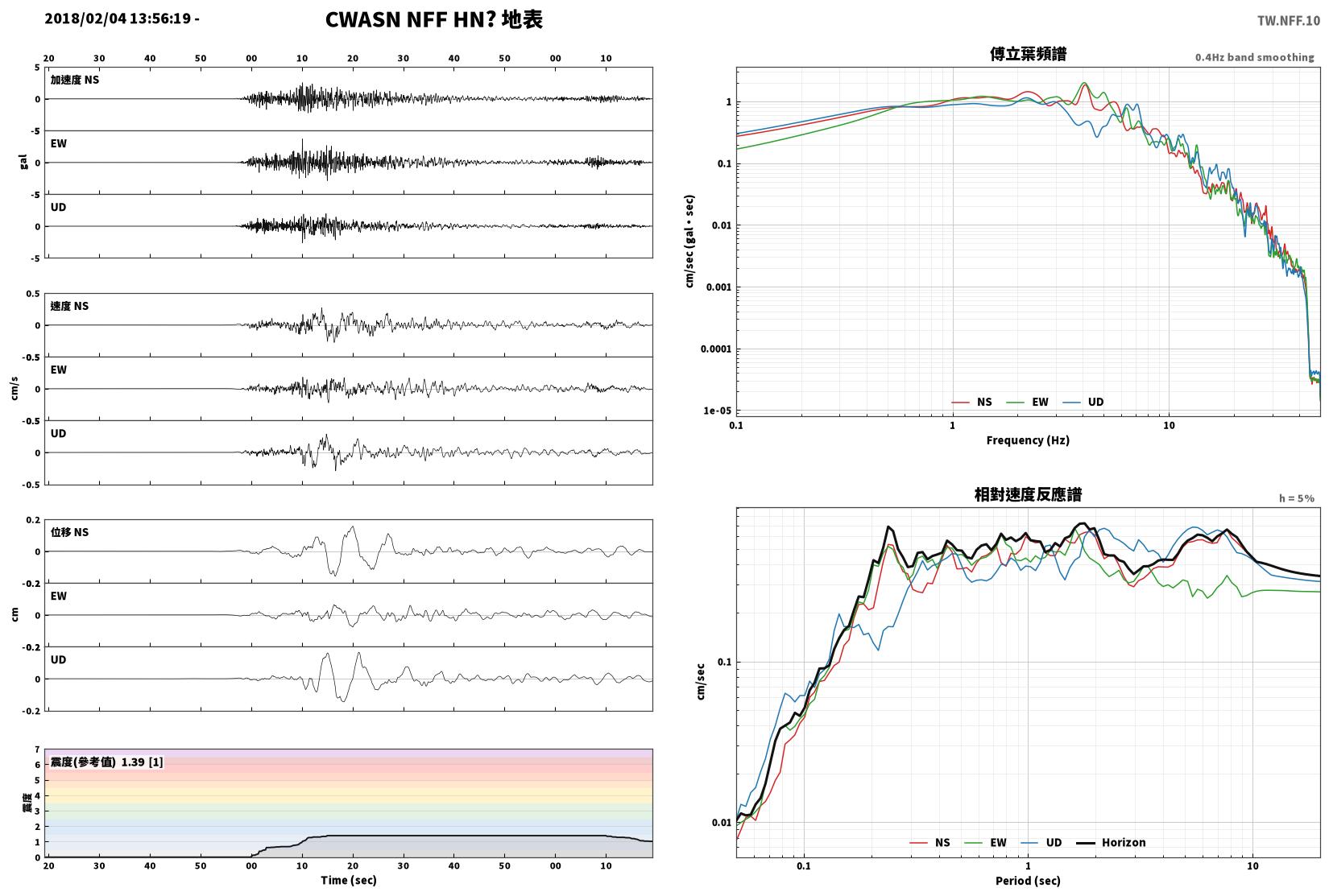

NFF	新竹縣五峰鄉	427 m	CWASN	HN	82.7 km	21:56:54	21:57:04	2.52	3.69	2.65	4.98	0.28	0.22	0.29	0.36	1	1.3	2	2.0	0	下載	查看	查看

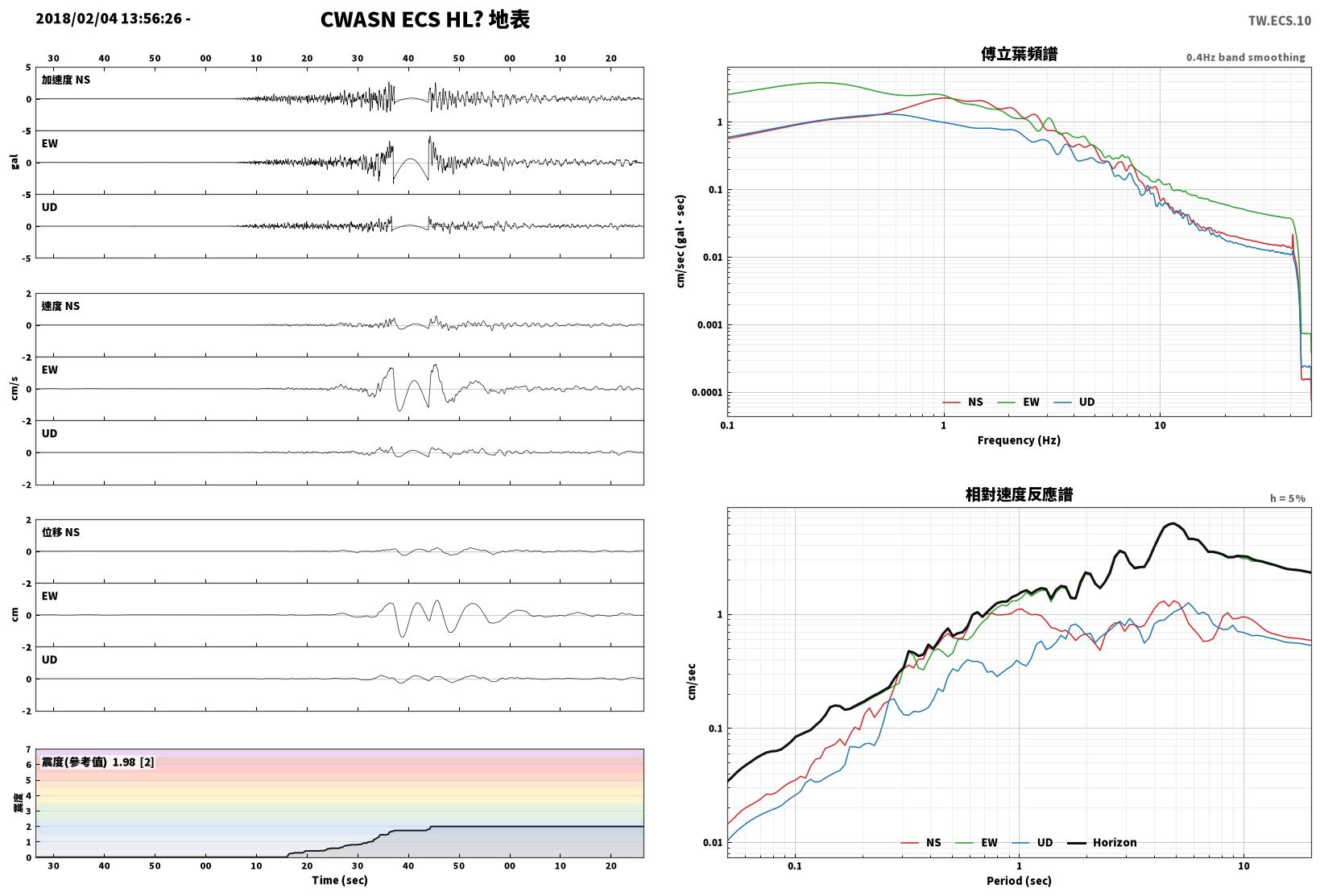

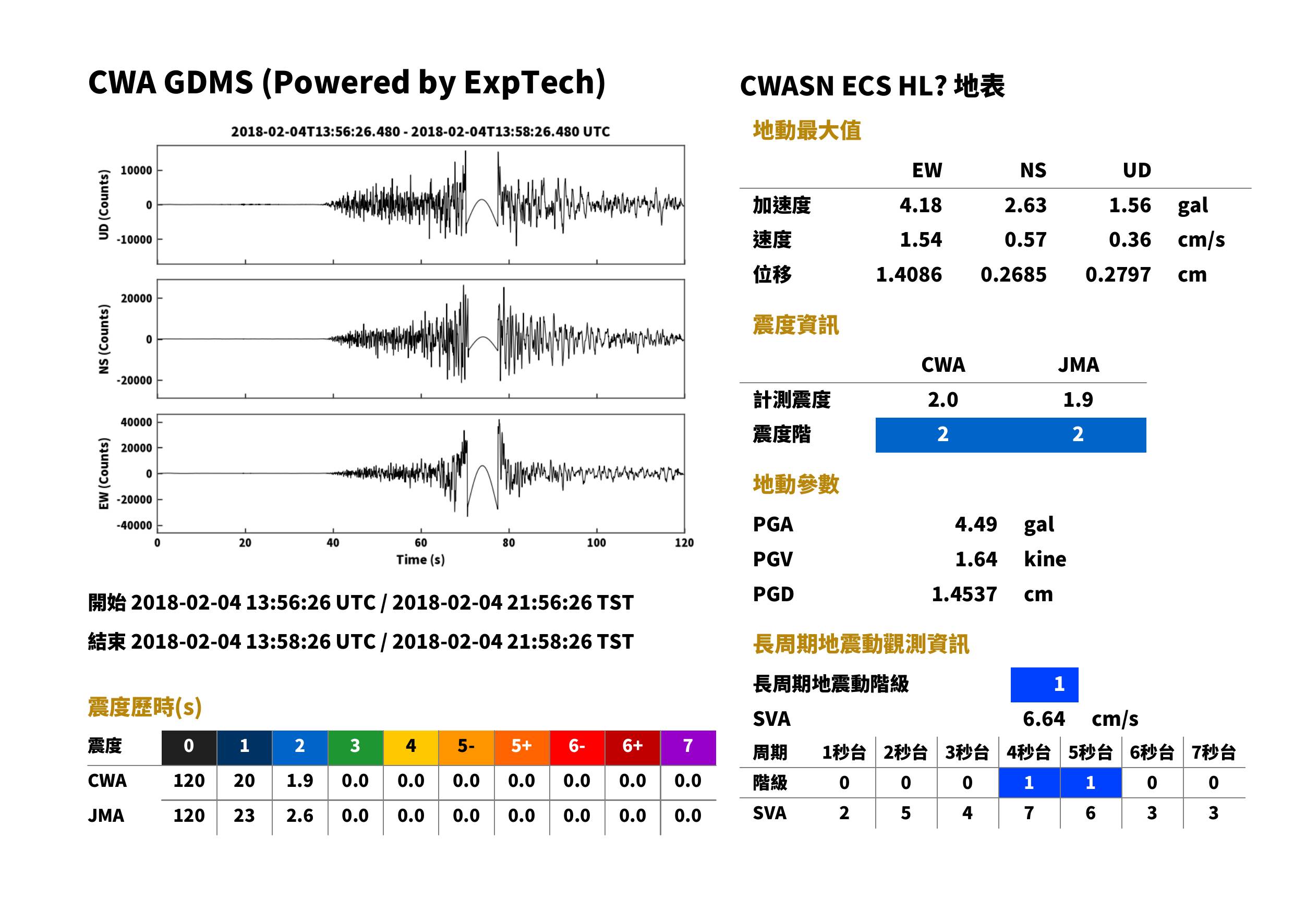

ECS	臺東縣池上鄉	286 m	CWASN	HL	128.7 km	21:57:01	21:57:16	2.63	4.18	1.56	4.49	0.57	1.54	0.36	1.64	2	1.9	2	2.0	1	下載	查看	查看

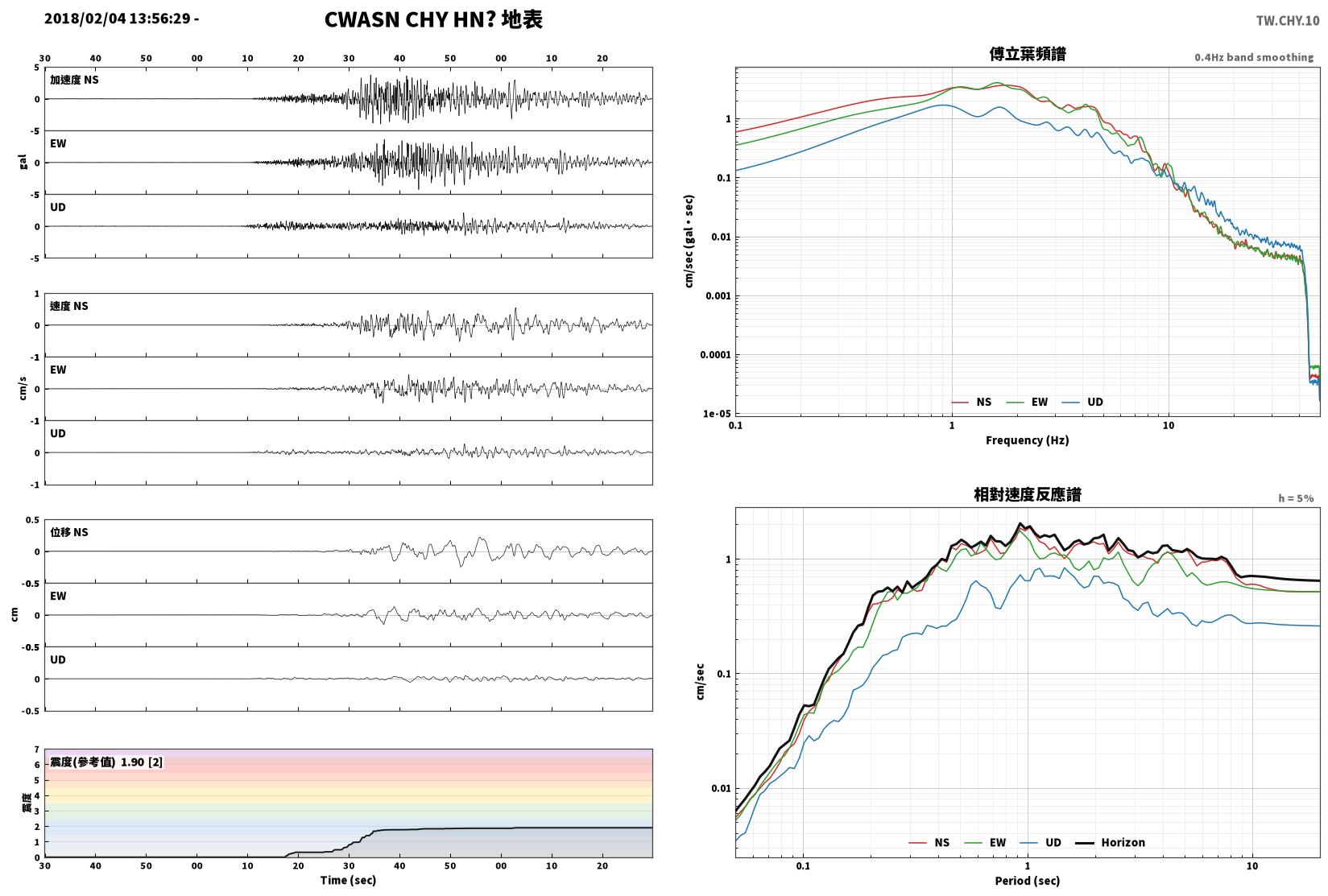

CHY	嘉義市東區	31 m	CWASN	HN	151.6 km	21:57:04	21:57:22	3.99	4.26	2.13	4.78	0.54	0.45	0.27	0.60	2	1.9	2	2.0	0	下載	查看	查看
WDJ	臺中市大甲區	99 m	CWASN	HN	113.6 km	21:56:59	21:57:12	3.95	3.14	2.01	4.08	0.68	0.52	0.33	0.69	2	1.9	2	1.9	0	下載	查看	查看

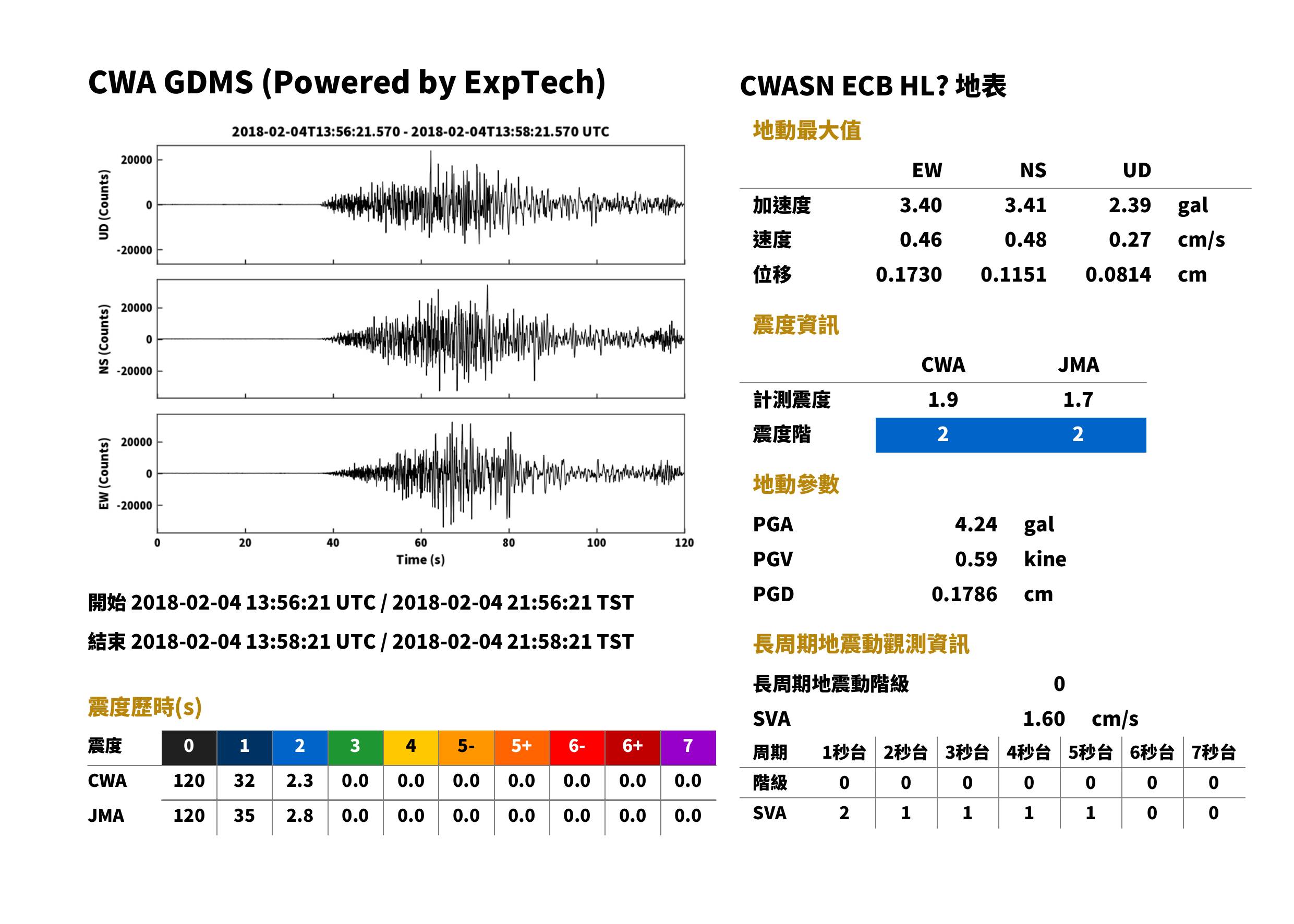

ECB	臺東縣長濱鄉	63 m	CWASN	HL	97.3 km	21:56:56	21:57:08	3.41	3.40	2.39	4.24	0.48	0.46	0.27	0.59	2	1.7	2	1.9	0	下載	查看	查看
WNT	南投縣南投市	113 m	CWASN	HL	110.7 km	21:56:58	21:57:11	3.29	3.03	1.40	3.72	0.39	0.23	0.24	0.40	1	1.4	2	1.8	0	下載	查看	查看
WHY	南投縣信義鄉	495 m	CWASN	HN	103.3 km	21:56:57	21:57:09	3.63	3.15	1.46	3.69	0.23	0.26	0.15	0.30	2	1.5	2	1.8	0	下載	查看	查看

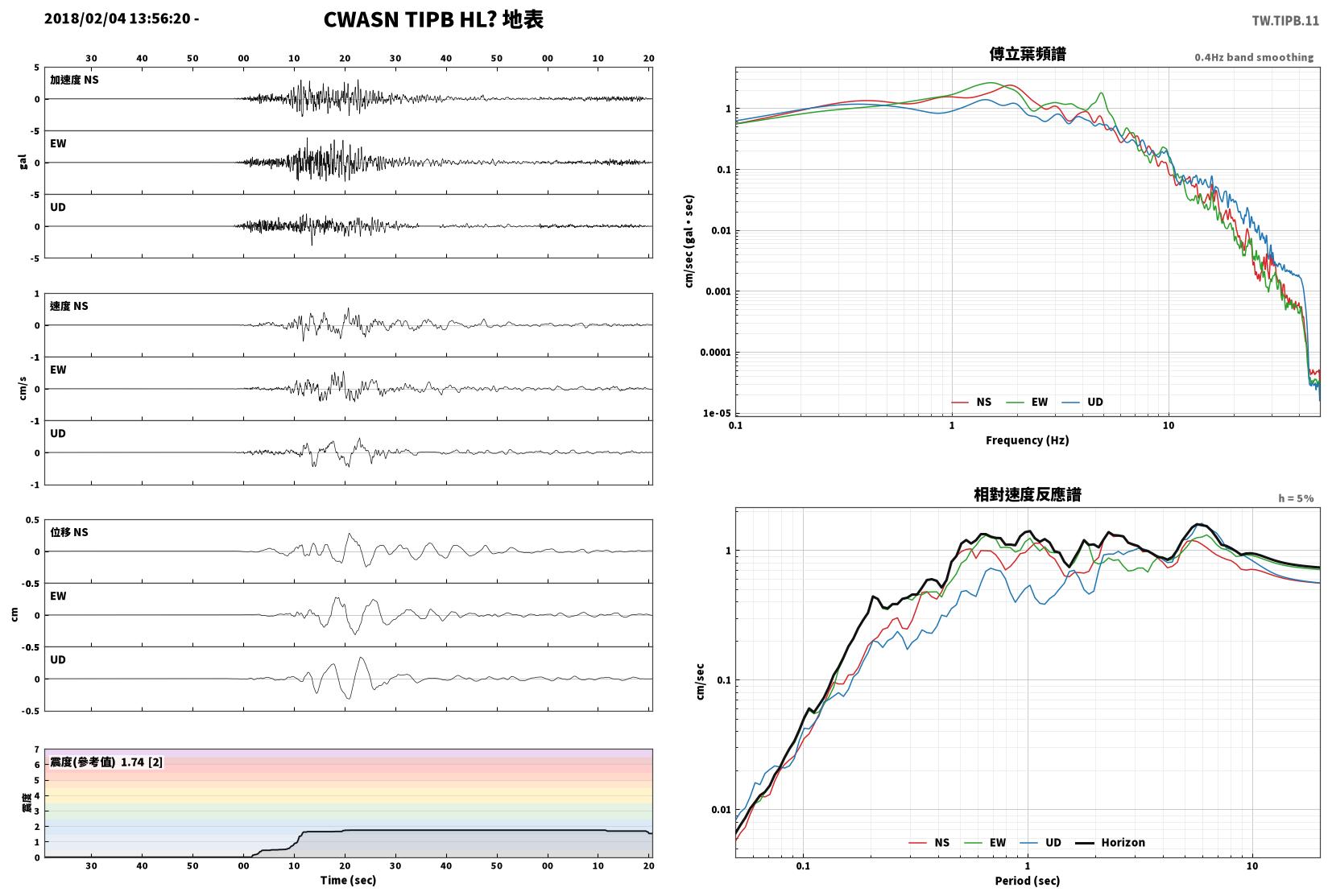

TIPB	新北市雙溪區	399 m	CWASN	HL	91.8 km	21:56:55	21:57:06	3.00	3.88	3.06	3.93	0.54	0.55	0.46	0.66	2	1.7	2	1.8	0	下載	查看	查看

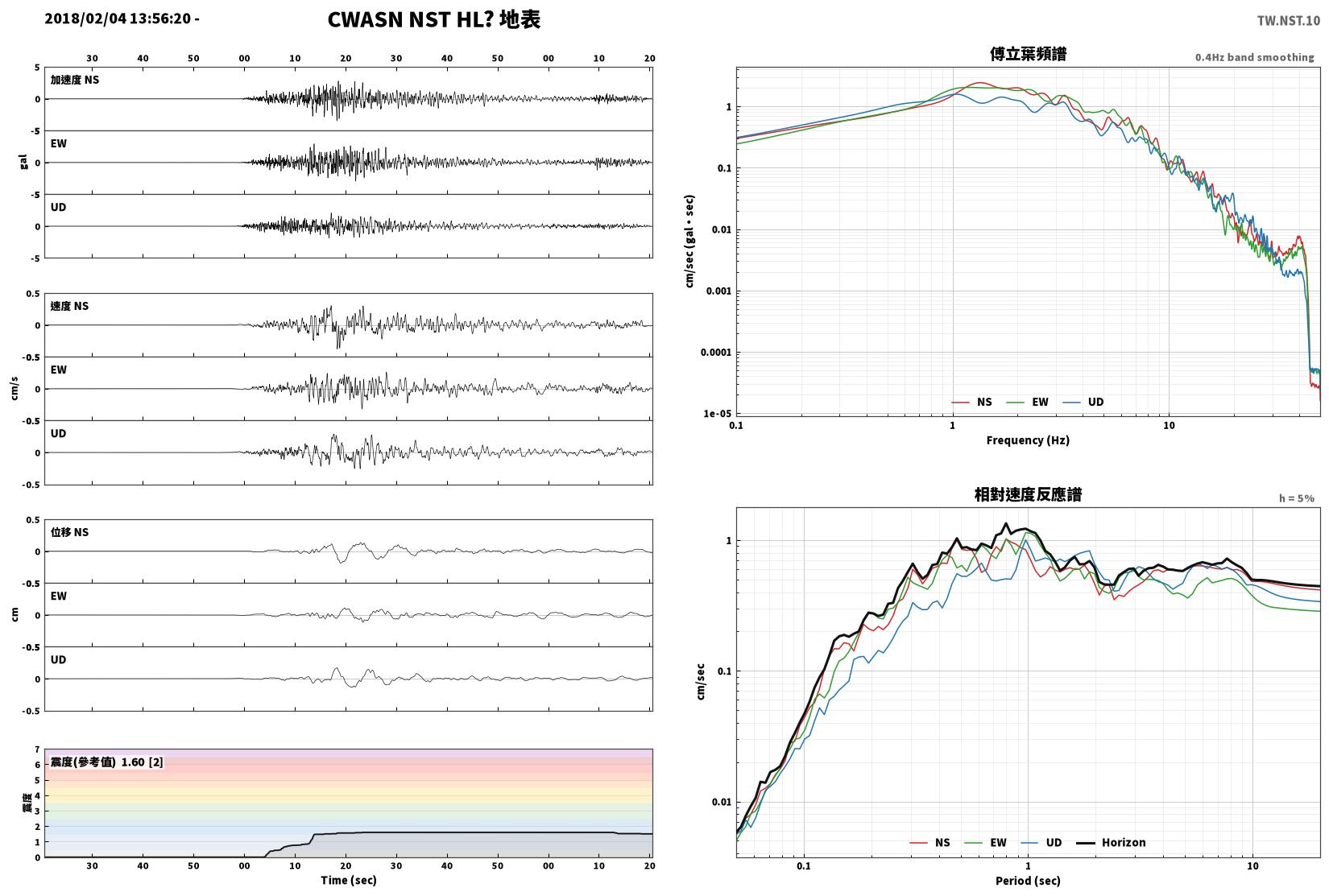

NST	苗栗縣南庄鄉	173 m	CWASN	HL	91.3 km	21:56:55	21:57:06	3.46	2.93	2.08	3.68	0.38	0.32	0.29	0.40	2	1.6	2	1.8	0	下載	查看	查看

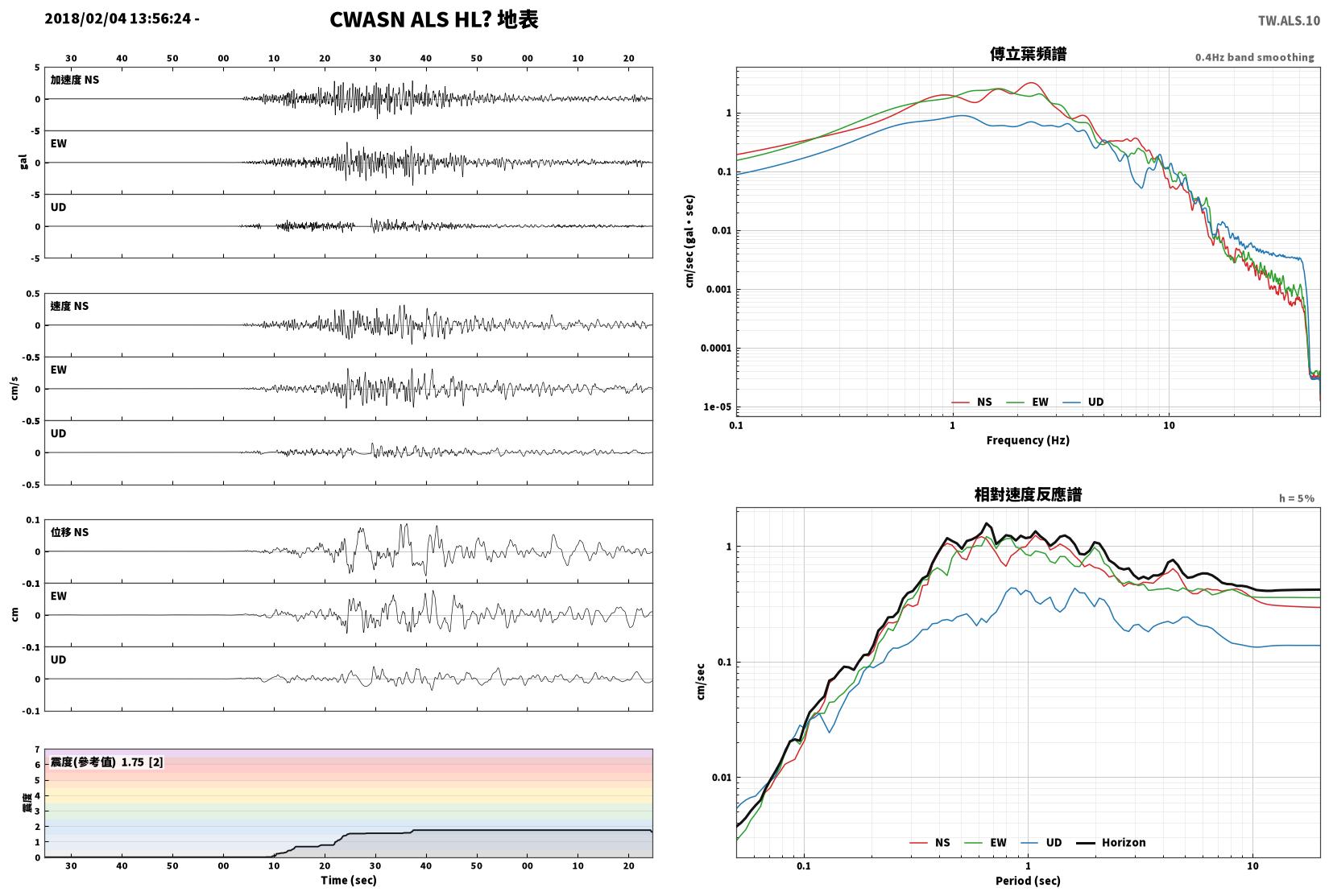

ALS	嘉義縣阿里山鄉	2417 m	CWASN	HL	118.2 km	21:56:59	21:57:14	3.20	3.61	1.27	3.97	0.31	0.32	0.15	0.44	2	1.7	2	1.8	0	下載	查看	查看

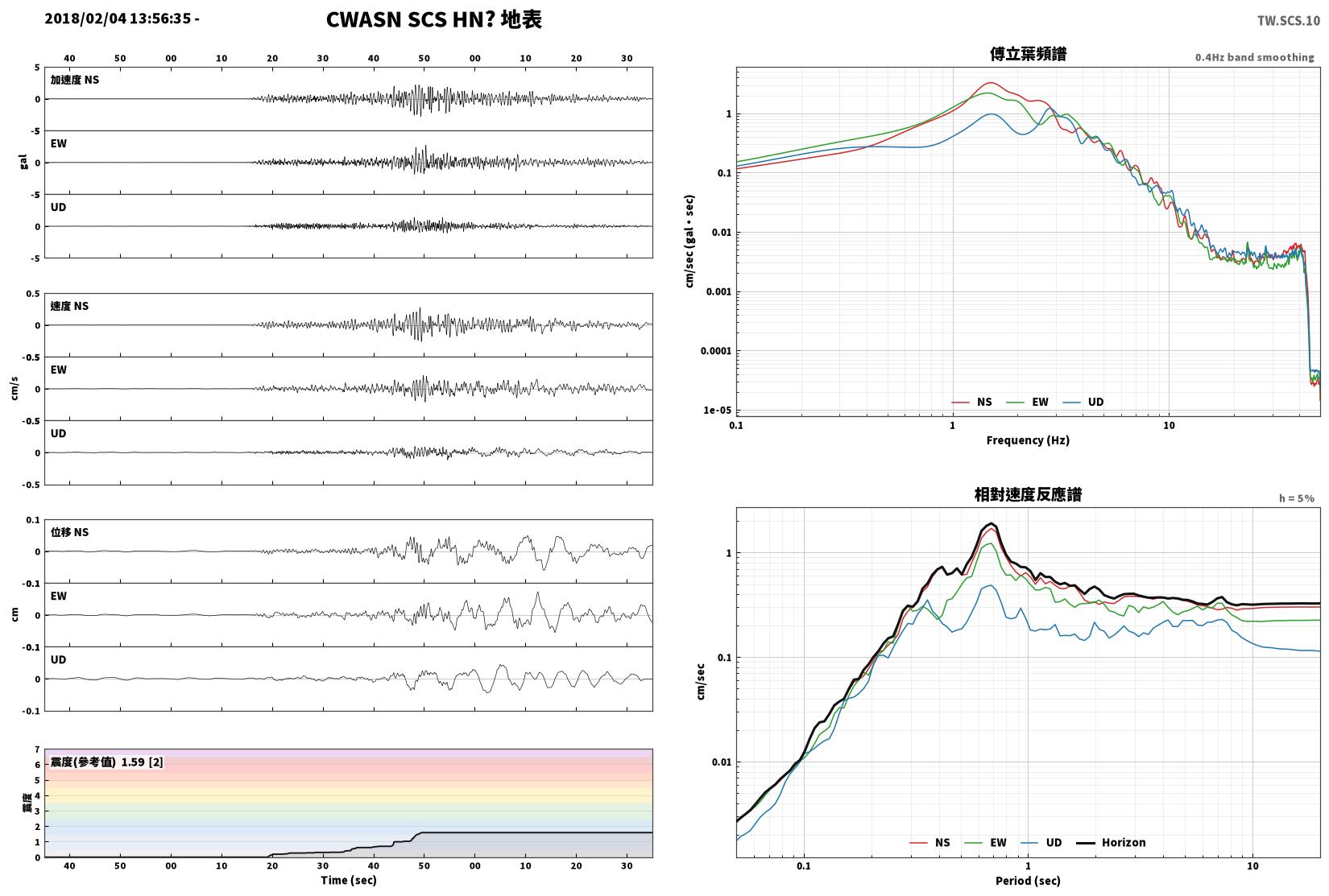

SCS	高雄市旗山區	70 m	CWASN	HN	189.5 km	21:57:10	21:57:32	2.78	2.71	1.38	3.36	0.28	0.21	0.12	0.31	2	1.5	2	1.7	0	下載	查看	查看

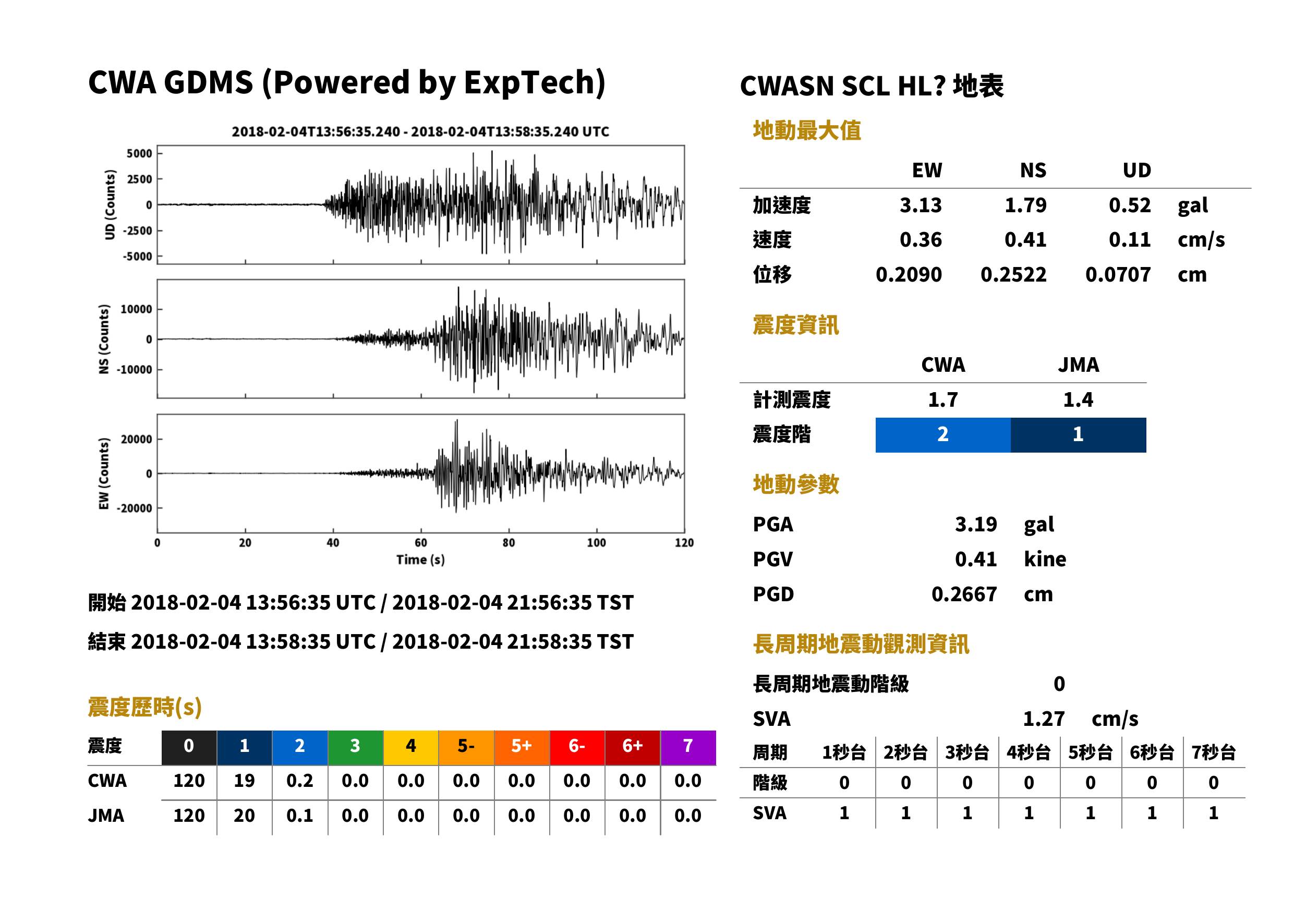

SCL	臺南市佳里區	7 m	CWASN	HL	190.6 km	21:57:10	21:57:32	1.79	3.13	0.52	3.19	0.41	0.36	0.11	0.41	1	1.4	2	1.7	0	下載	查看	查看
CHN8	嘉義縣義竹鄉	6 m	CWASN	HL	178.4 km	21:57:08	21:57:29	2.91	2.96	0.85	3.26	0.54	0.53	0.27	0.54	2	1.6	2	1.7	0	下載	查看	查看
CHK	臺東縣成功鎮	37 m	CWASN	HL	122.8 km	21:57:00	21:57:15	3.21	2.96	1.28	3.52	0.26	0.29	0.14	0.30	2	1.5	2	1.7	0	下載	查看	查看

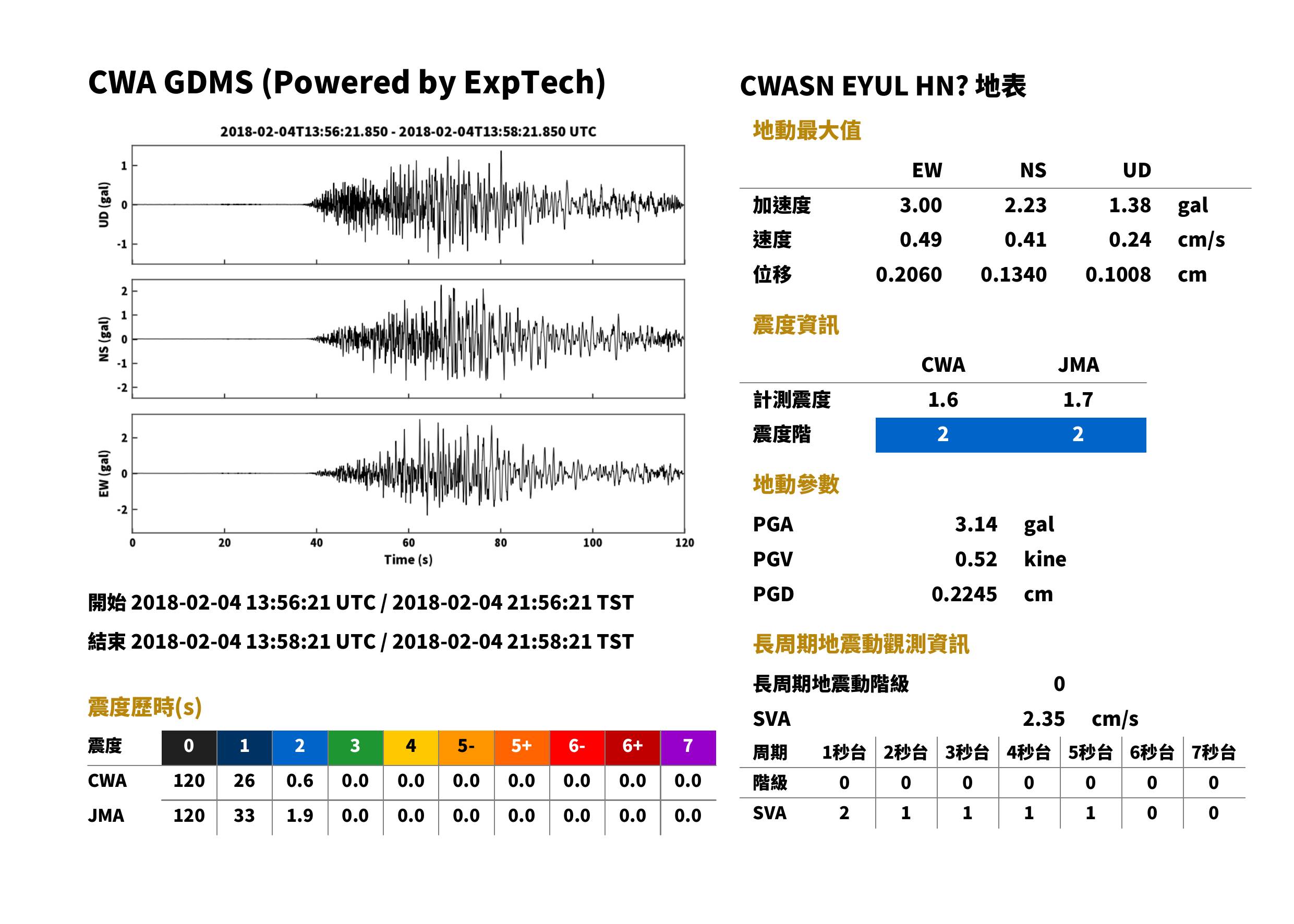

EYUL	花蓮縣玉里鎮	138 m	CWASN	HN	99.0 km	21:56:56	21:57:08	2.23	3.02	1.38	3.15	0.42	0.49	0.24	0.52	2	1.7	2	1.6	0	下載	查看	查看

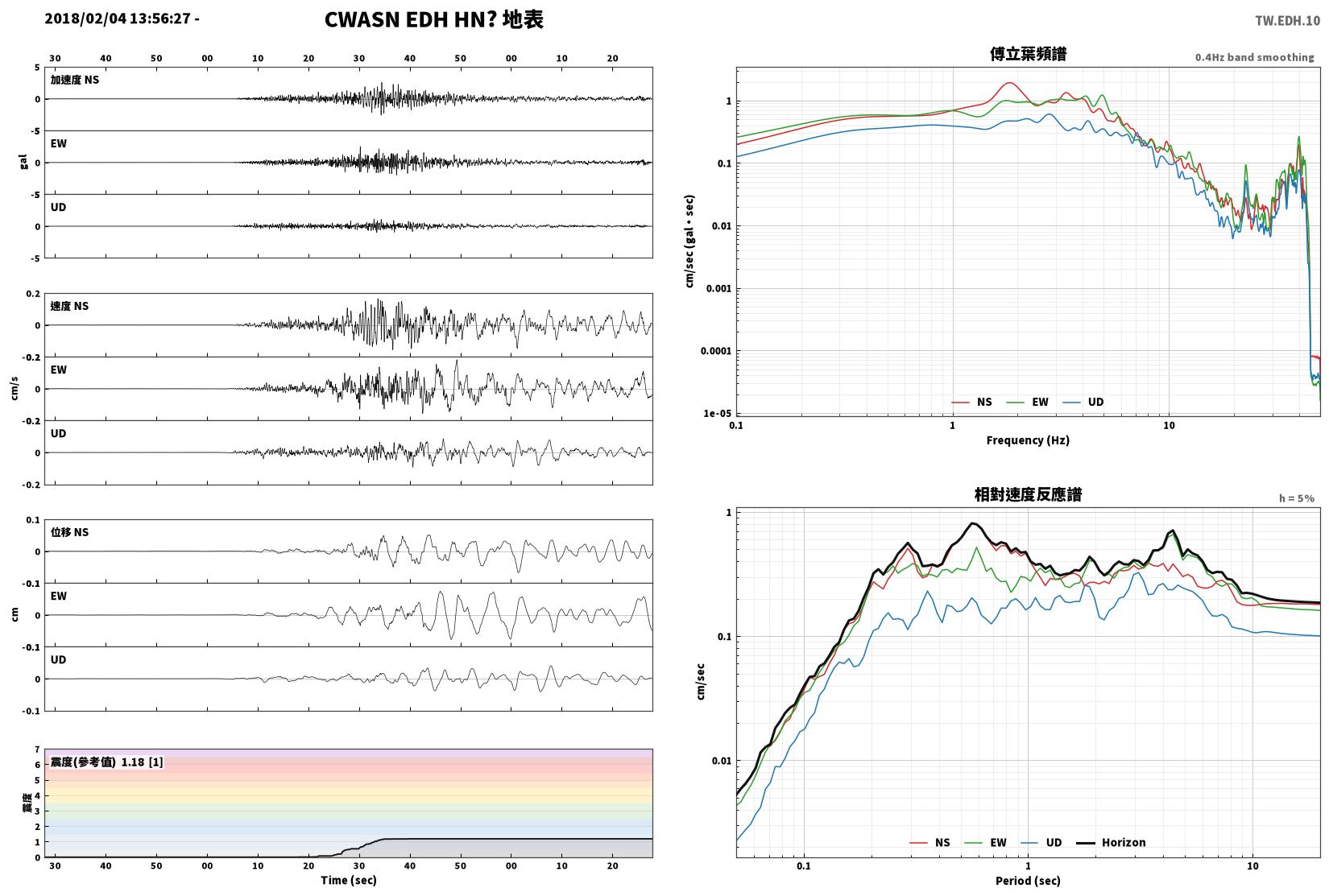

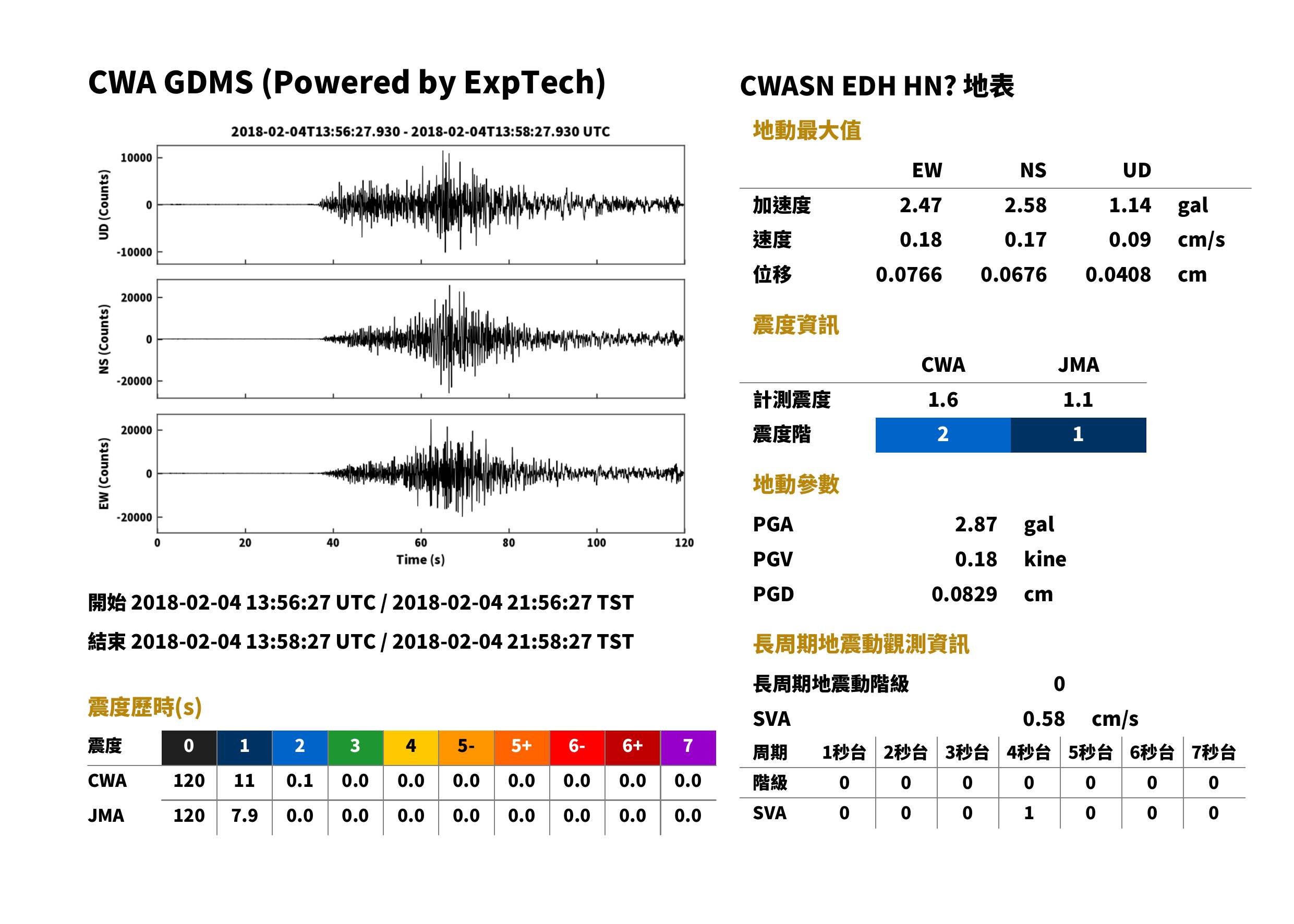

EDH	臺東縣東河鄉	46 m	CWASN	HN	138.3 km	21:57:02	21:57:19	2.58	2.47	1.14	2.87	0.17	0.18	0.09	0.18	1	1.1	2	1.6	0	下載	查看	查看
CHKH	臺東縣成功鎮	11 m	CWASN	HN	112.2 km	21:56:58	21:57:12	1.98	2.69	1.43	2.87	0.19	0.27	0.19	0.28	1	1.1	2	1.6	0	下載	查看	查看

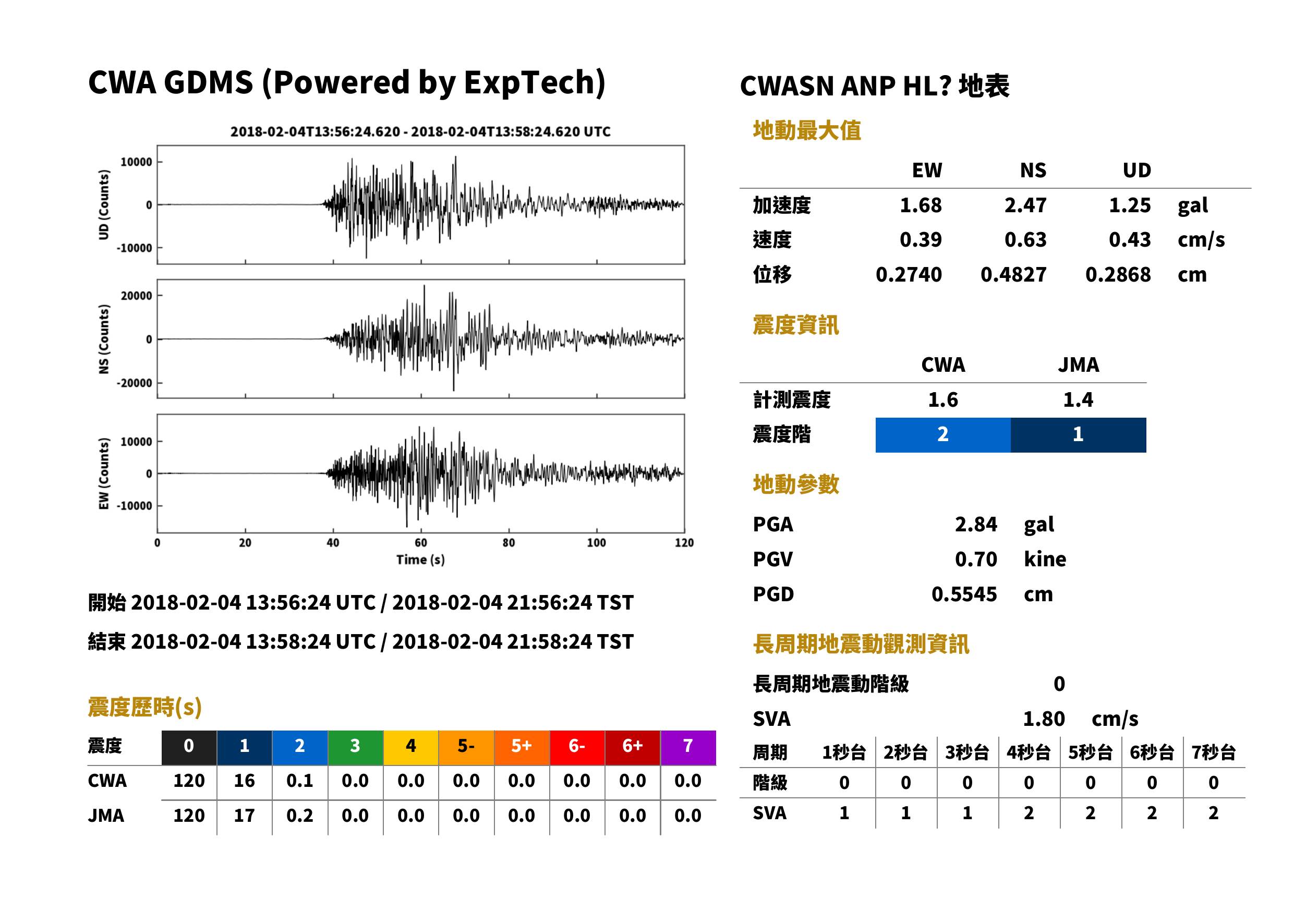

ANP	臺北市北投區	836 m	CWASN	HL	116.8 km	21:56:59	21:57:13	2.47	1.68	1.25	2.84	0.63	0.39	0.43	0.70	1	1.4	2	1.6	0	下載	查看	查看
WCS	南投縣國姓鄉	358 m	CWASN	HN	84.7 km	21:56:54	21:57:04	2.39	2.10	1.41	2.73	0.23	0.22	0.23	0.27	1	1.2	2	1.5	0	下載	查看	查看

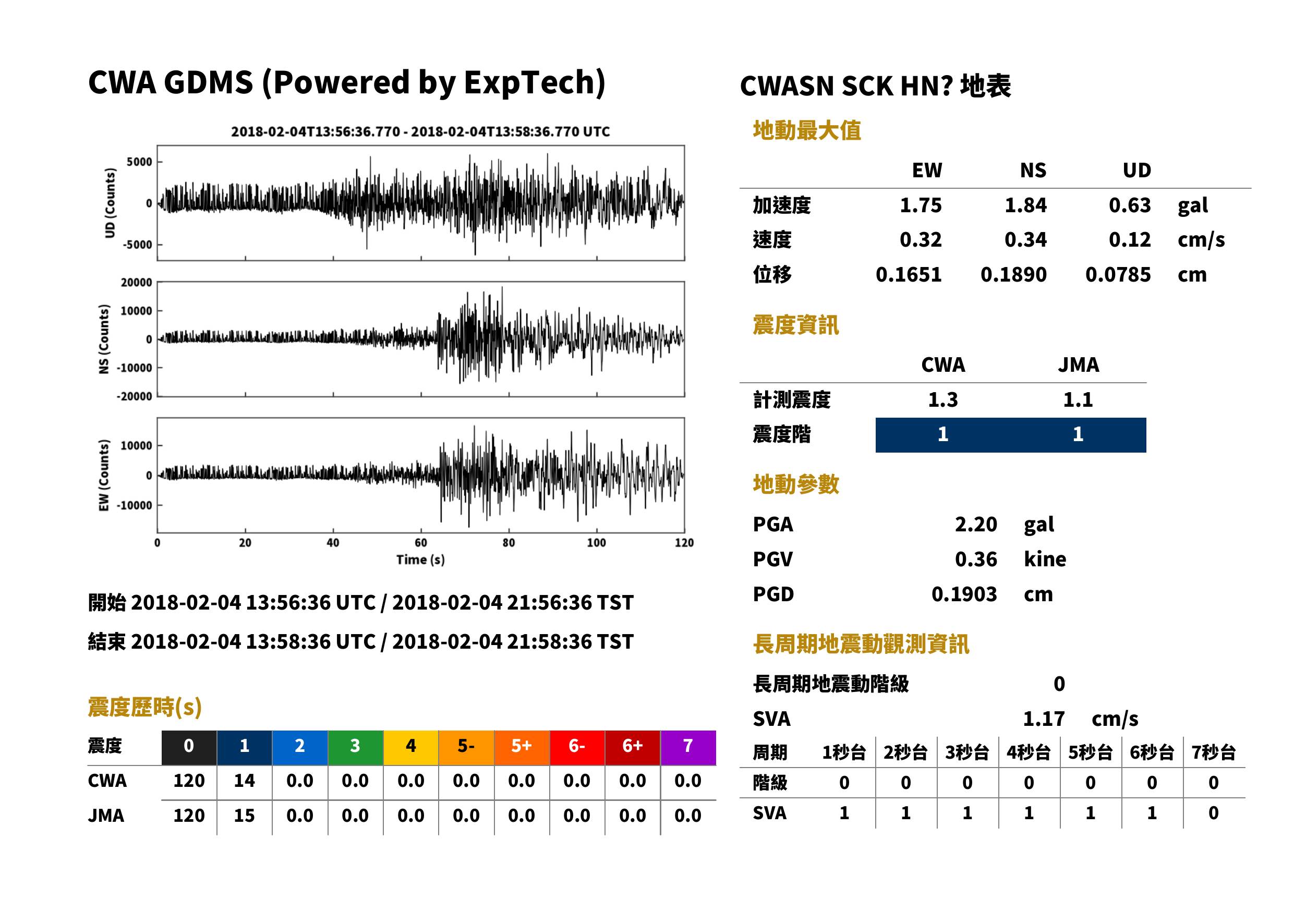

SCK	臺南市七股區	2 m	CWASN	HN	202.0 km	21:57:11	21:57:34	1.84	1.75	0.63	2.20	0.34	0.32	0.12	0.36	1	1.1	1	1.3	0	下載	查看	查看

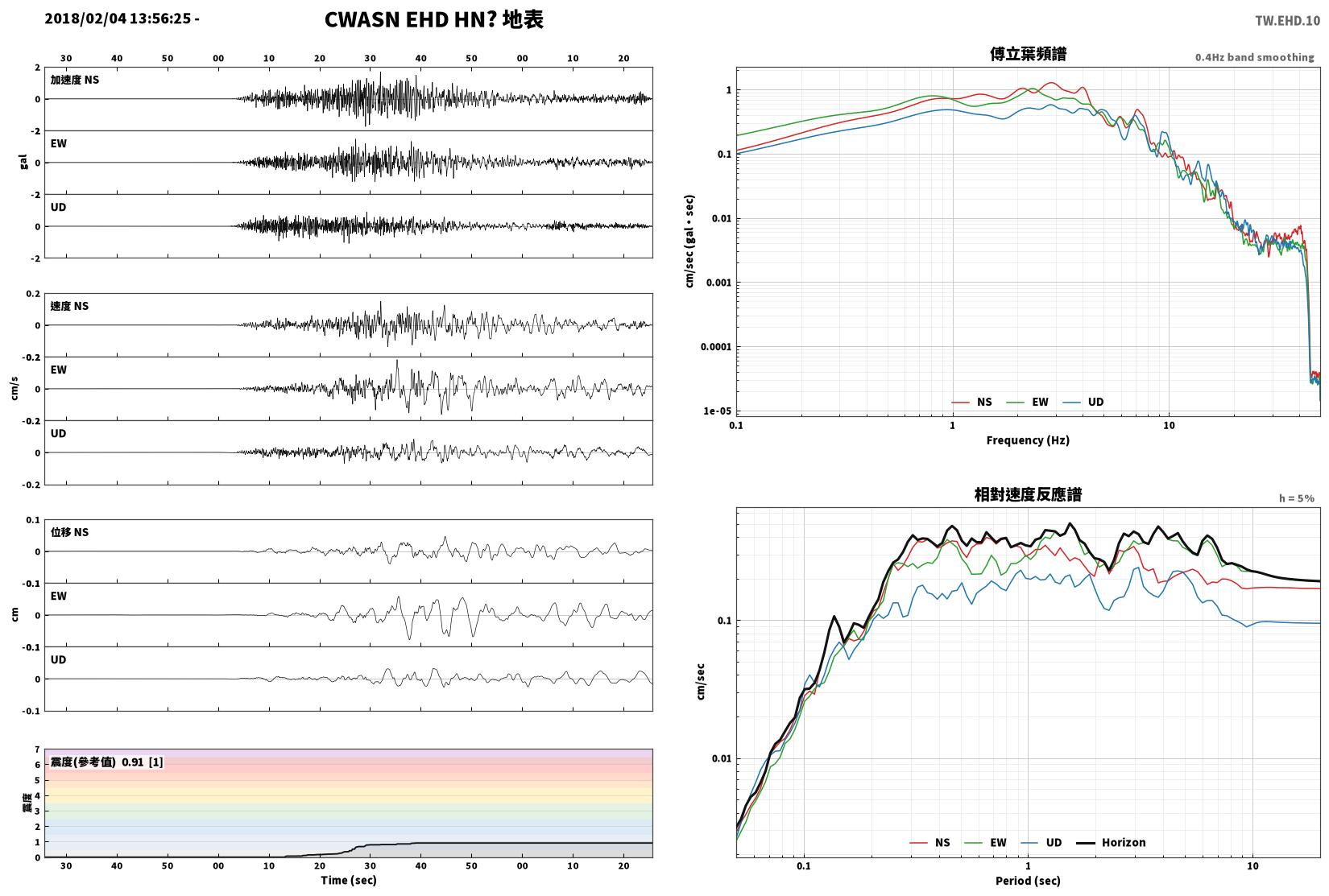

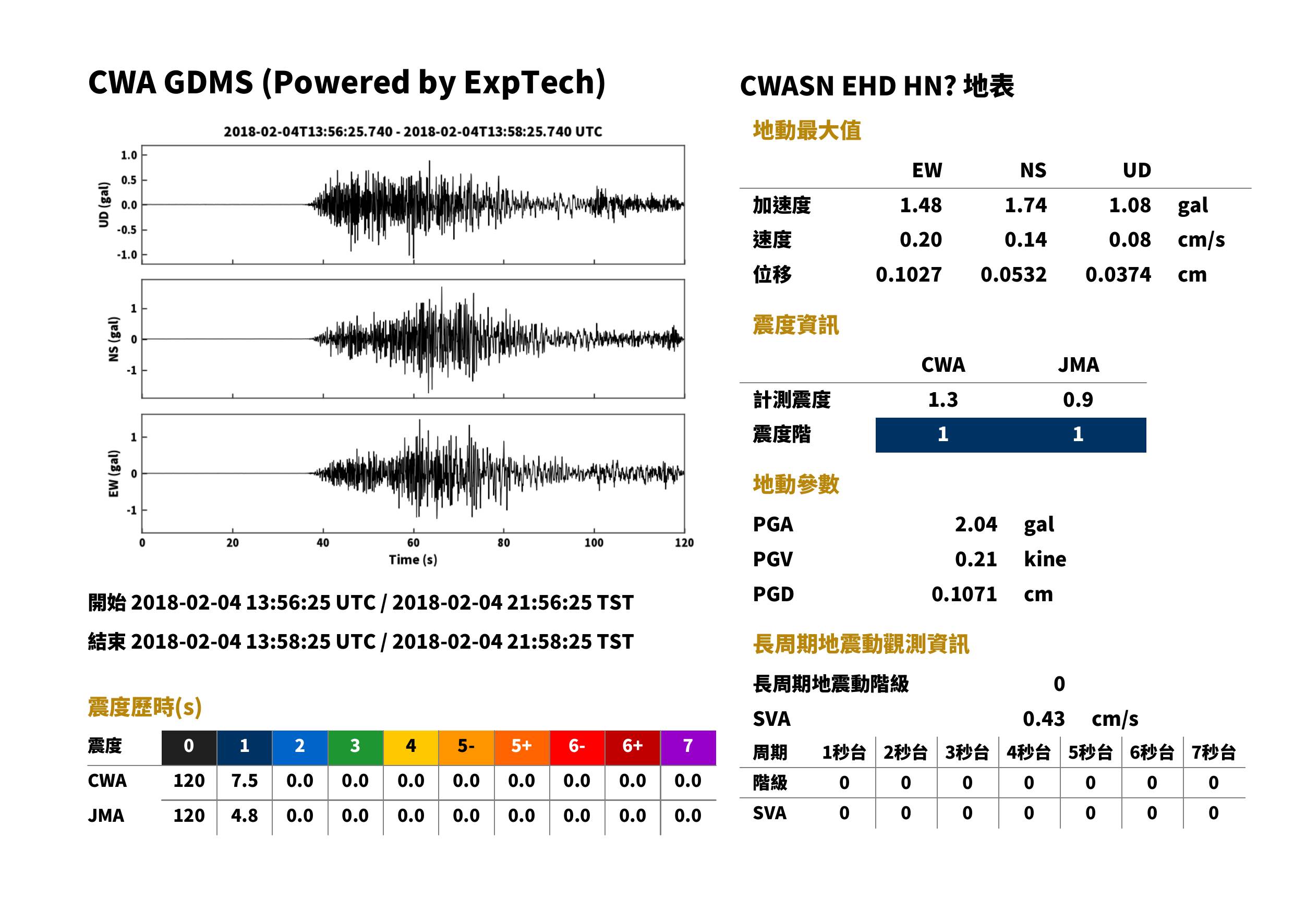

EHD	臺東縣池上鄉	295 m	CWASN	HN	123.9 km	21:57:00	21:57:15	1.75	1.47	1.09	2.04	0.15	0.18	0.08	0.19	1	0.9	1	1.3	0	下載	查看	查看

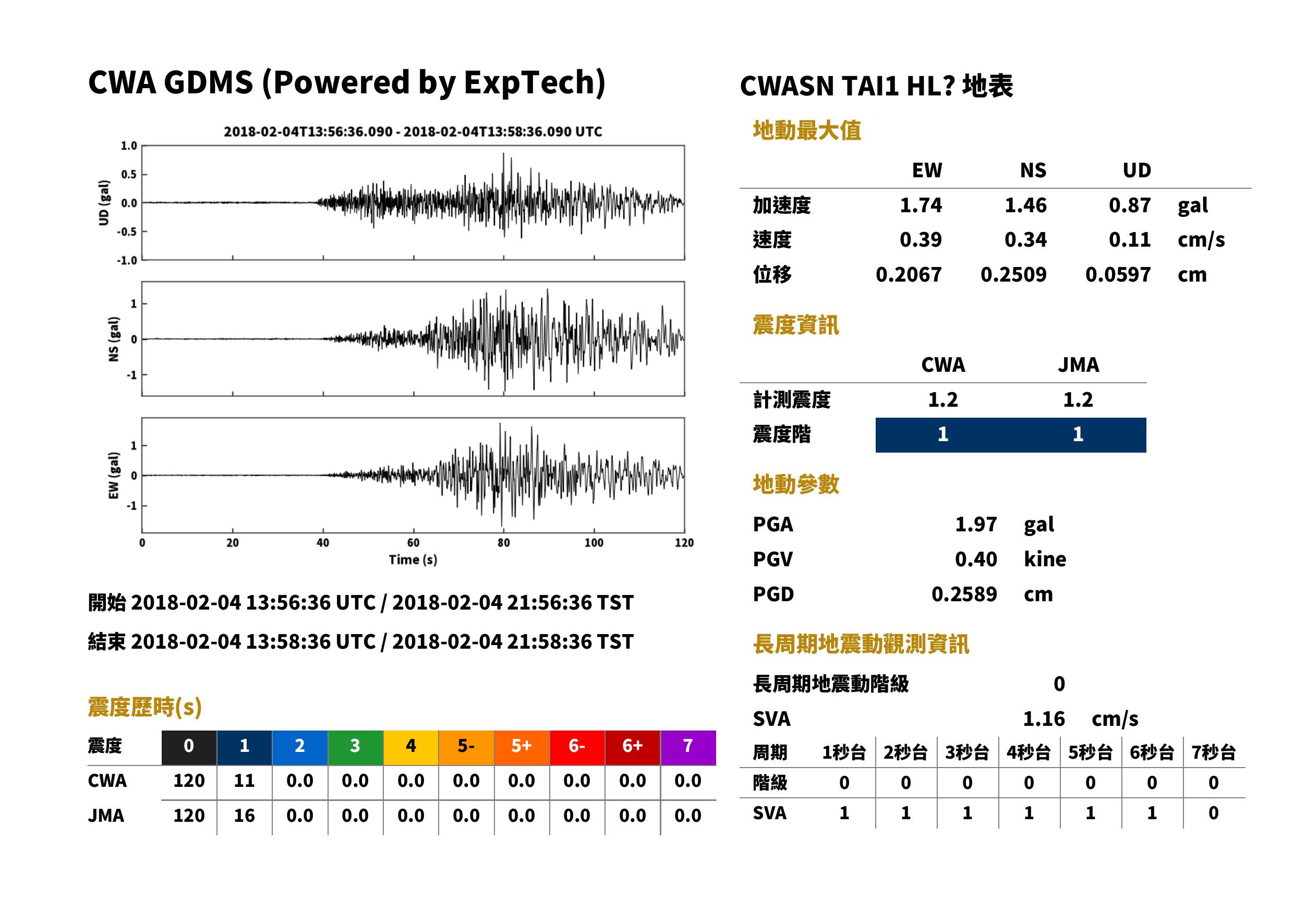

TAI1	臺南市永康區	10 m	CWASN	HL	196.9 km	21:57:11	21:57:33	1.49	1.77	0.86	1.97	0.30	0.36	0.12	0.39	1	1.2	1	1.2	0	下載	查看	查看

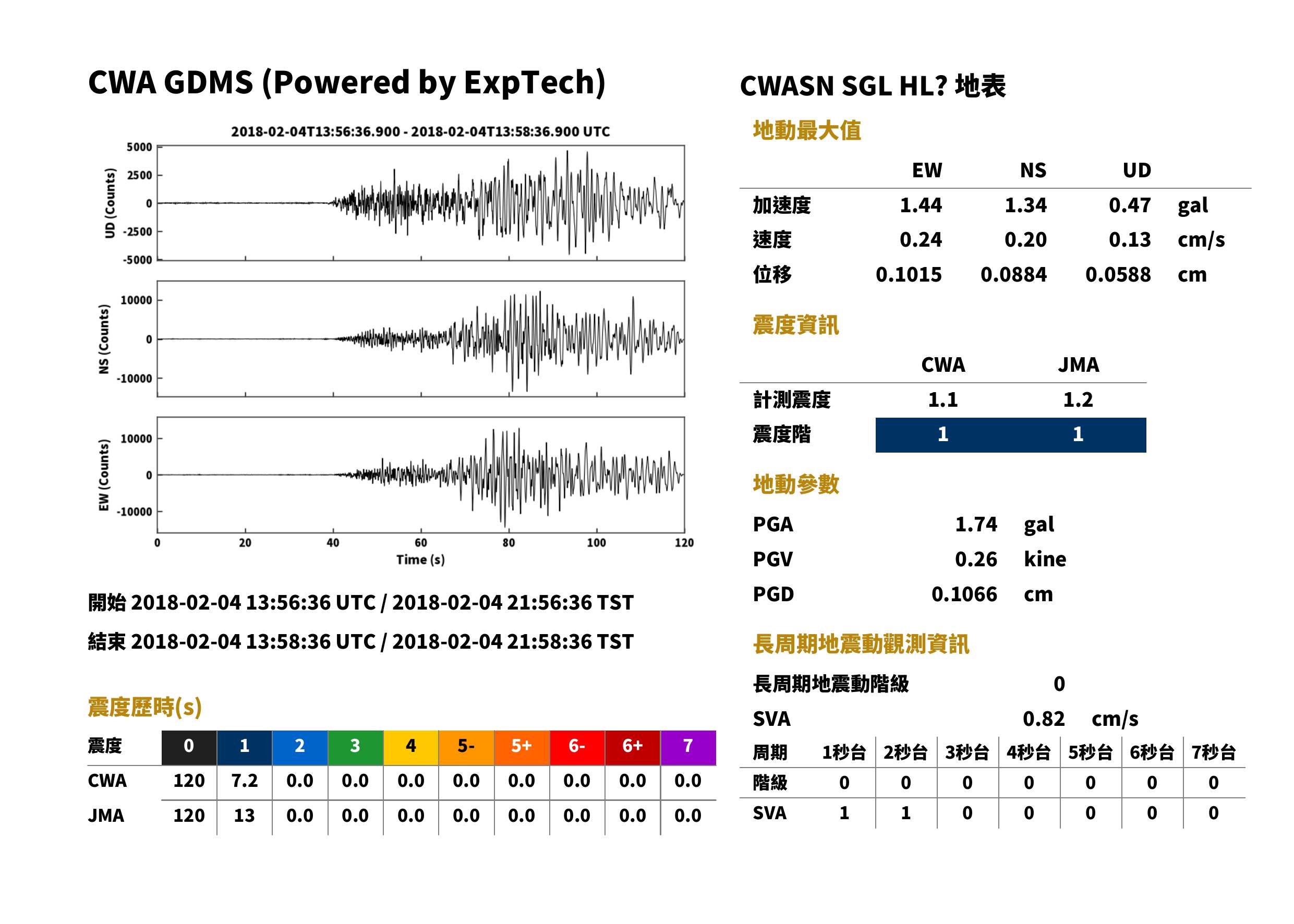

SGL	屏東縣九如鄉	31 m	CWASN	HL	203.0 km	21:57:11	21:57:35	1.34	1.44	0.47	1.74	0.20	0.24	0.13	0.26	1	1.2	1	1.1	0	下載	查看	查看

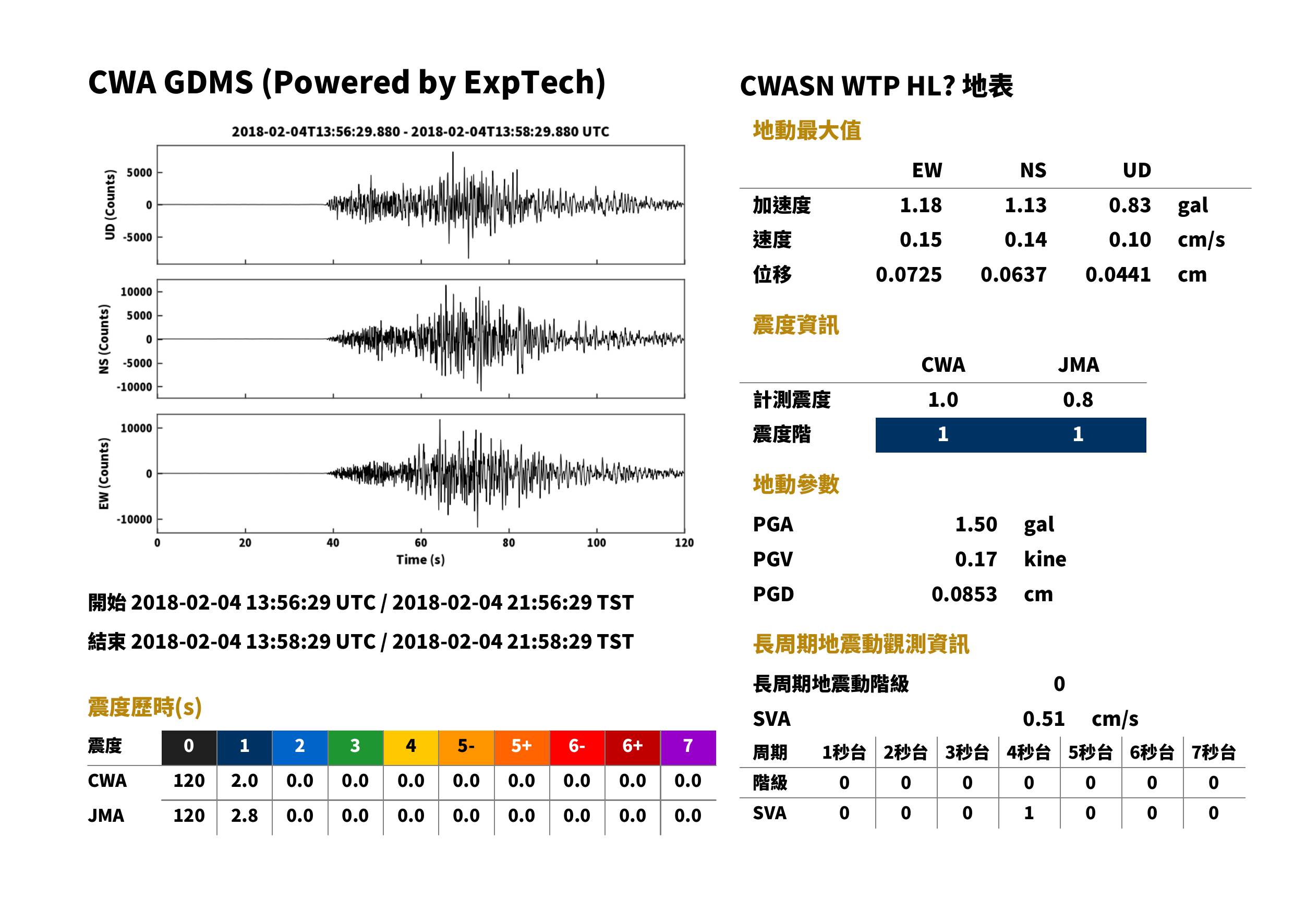

WTP	嘉義縣大埔鄉	555 m	CWASN	HL	152.0 km	21:57:04	21:57:22	1.13	1.18	0.83	1.50	0.14	0.15	0.10	0.17	1	0.8	1	1.0	0	下載	查看	查看

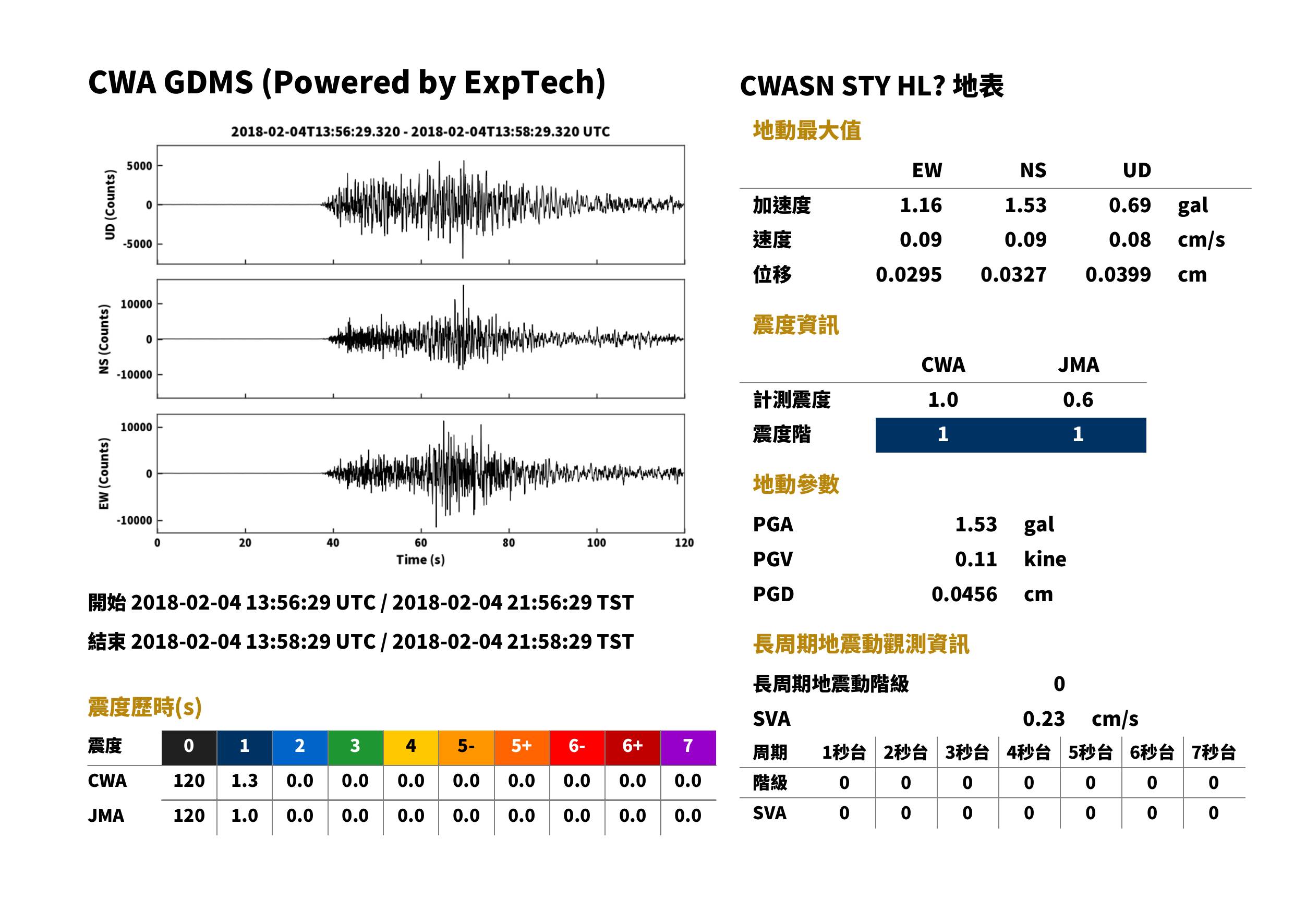

STY	高雄市桃源區	642 m	CWASN	HL	148.2 km	21:57:04	21:57:21	1.53	1.16	0.69	1.53	0.09	0.09	0.08	0.11	1	0.6	1	1.0	0	下載	查看	查看
PNG	澎湖縣馬公市	10 m	CWASN	HN	230.7 km	21:57:15	21:57:41	1.51	1.06	0.38	1.57	0.22	0.16	0.04	0.24	1	0.9	1	1.0	0	下載	查看	查看

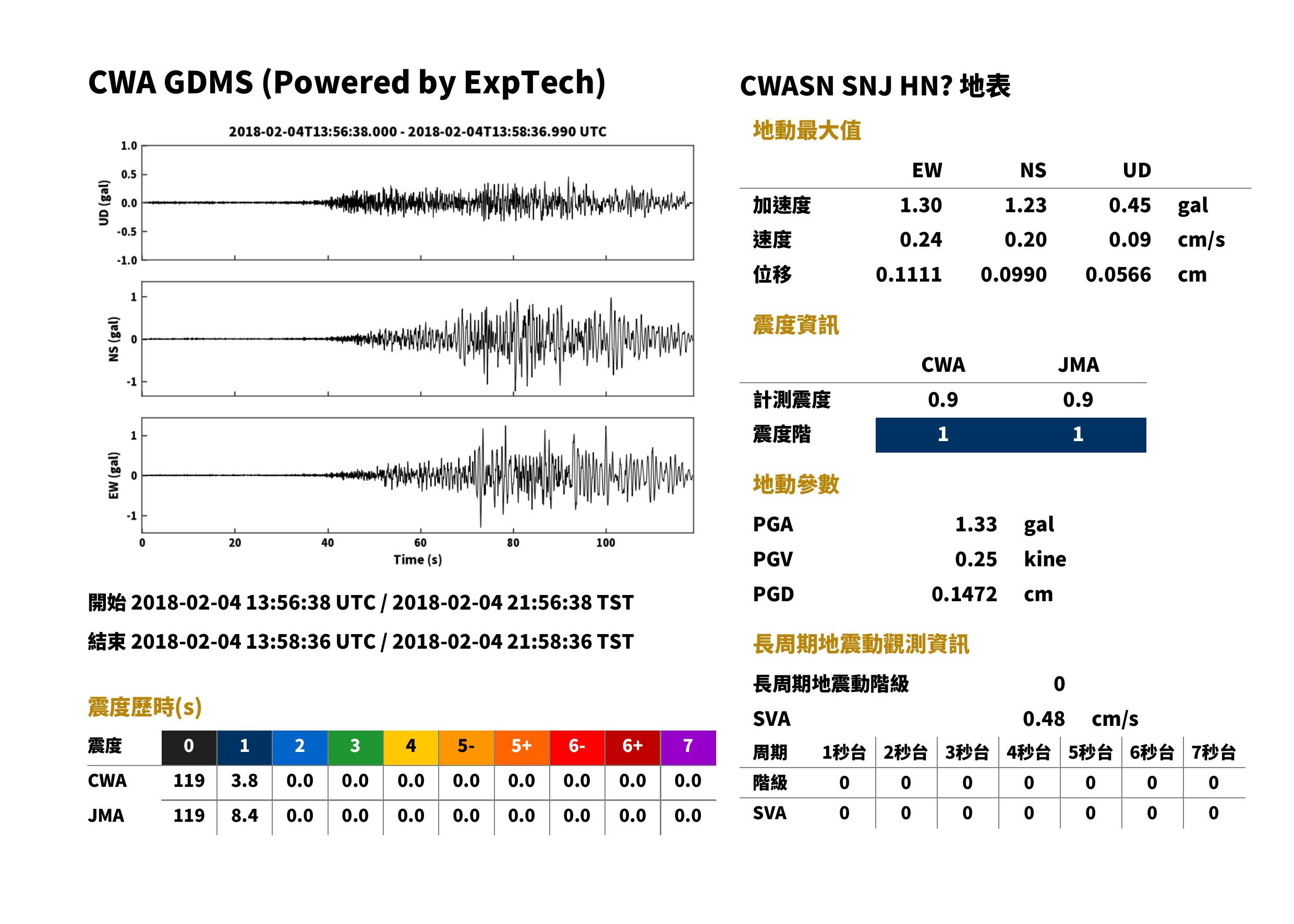

SNJ	高雄市大社區	16 m	CWASN	HN	211.3 km	21:57:13	21:57:37	1.23	1.30	0.44	1.34	0.17	0.24	0.08	0.26	1	0.9	1	0.9	0	下載	查看	查看
SGS	高雄市甲仙區	279 m	CWASN	HL	166.9 km	21:57:07	21:57:26	1.23	1.15	0.53	1.33	0.14	0.17	0.09	0.19	1	0.7	1	0.9	0	下載	查看	查看

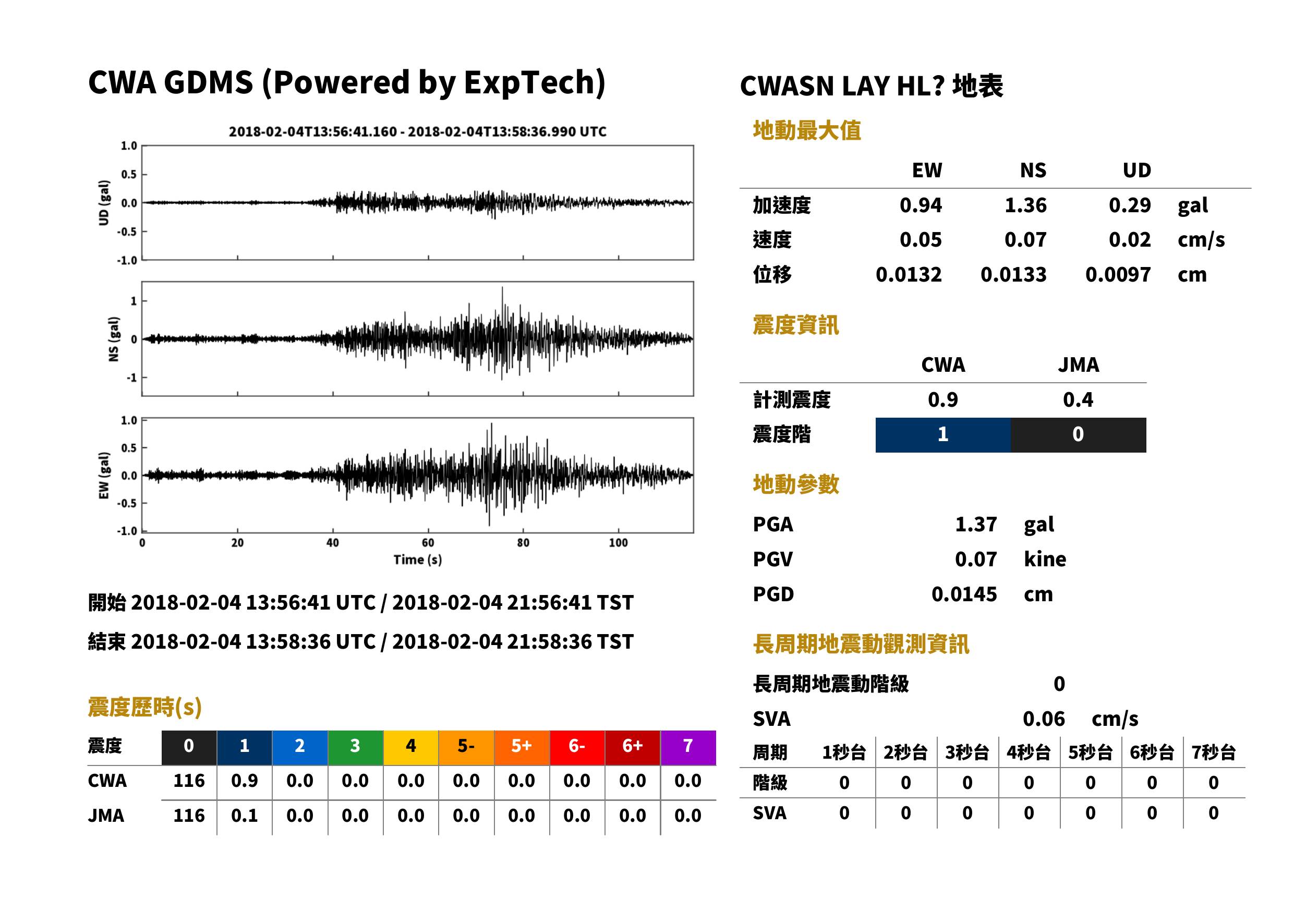

LAY	臺東縣蘭嶼鄉	309 m	CWASN	HL	235.7 km	21:57:16	21:57:42	1.36	0.94	0.29	1.37	0.07	0.05	0.02	0.07	0	0.4	1	0.9	0	下載	查看	查看
KAU	高雄市前鎮區	1 m	CWASN	HL	228.4 km	21:57:15	21:57:41	1.09	0.94	0.54	1.29	0.30	0.26	0.13	0.33	1	1.0	1	0.9	0	下載	查看	查看

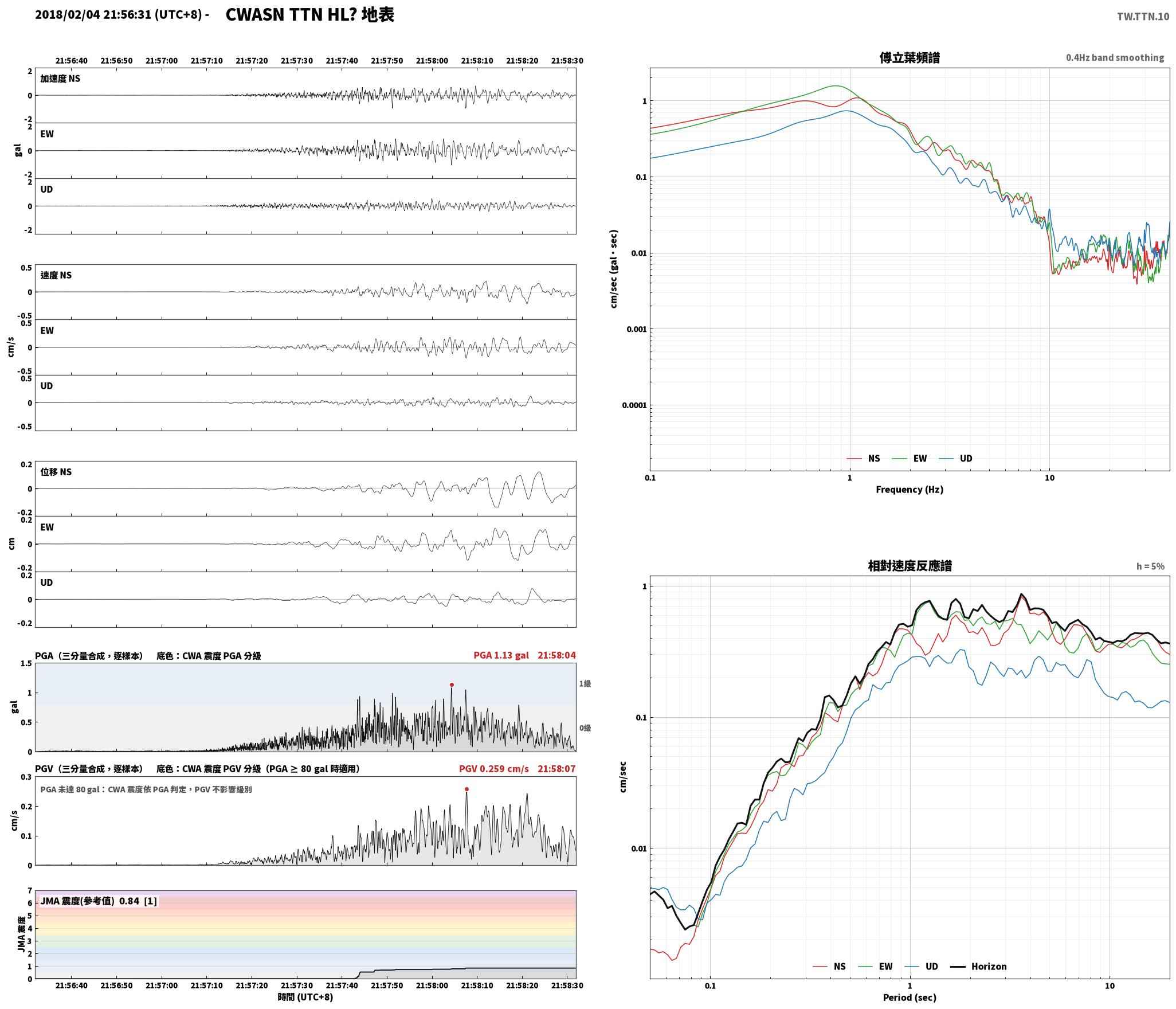

TTN	臺東縣臺東市	12 m	CWASN	HL	166.5 km	21:57:07	21:57:26	0.94	1.07	0.54	1.14	0.22	0.20	0.12	0.25	1	0.8	1	0.8	0	下載	查看	查看
TAI	臺南市中西區	19 m	CWASN	HL	202.6 km	21:57:11	21:57:35	1.10	1.00	0.62	1.18	0.17	0.24	0.13	0.26	1	0.8	1	0.8	0	下載	查看	查看
STYH	高雄市桃源區	624 m	CWASN	HN	145.6 km	21:57:04	21:57:21	0.99	1.20	0.71	1.20	0.09	0.09	0.08	0.10	0	0.4	1	0.8	0	下載	查看	查看

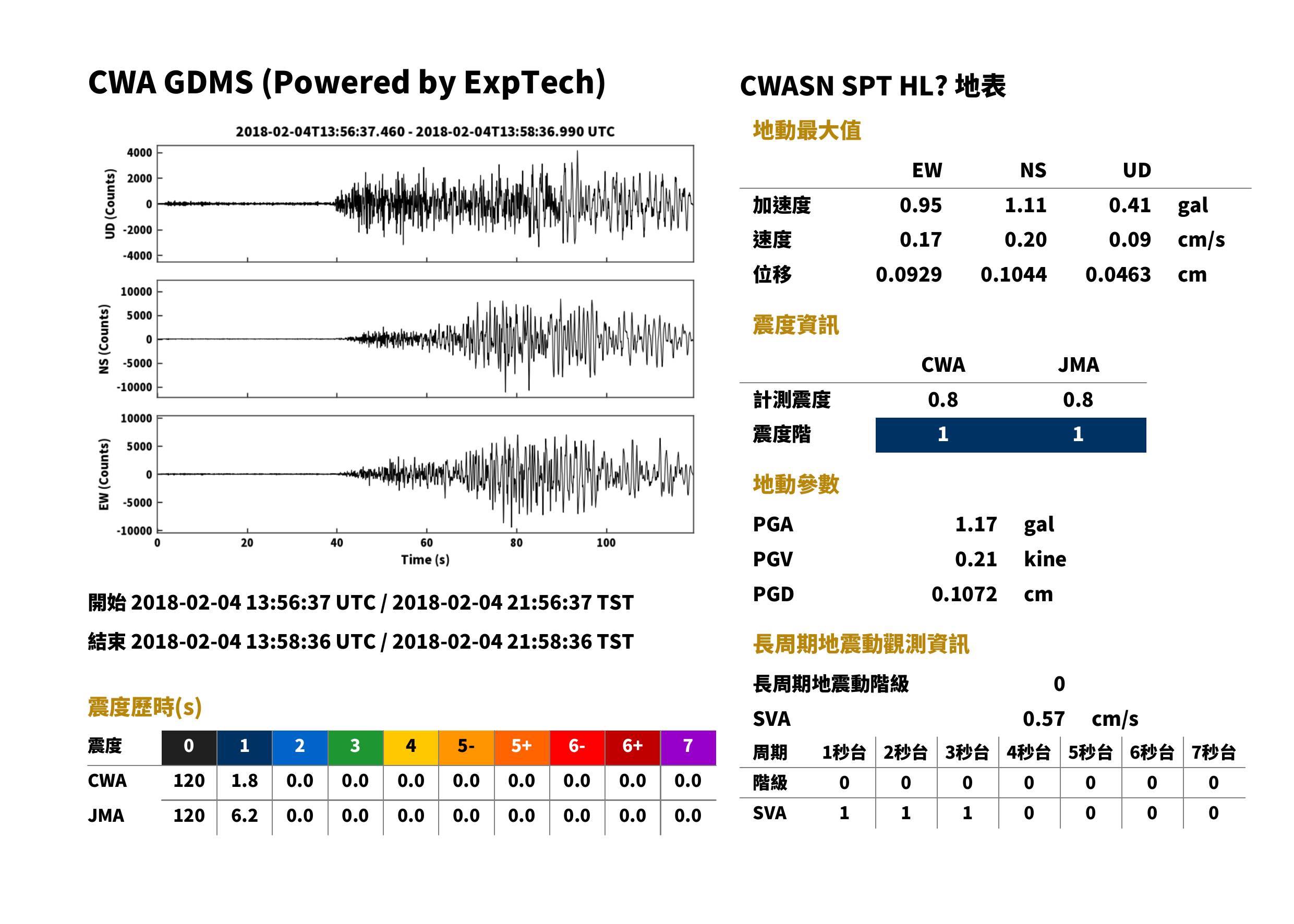

SPT	屏東縣屏東市	29 m	CWASN	HL	207.2 km	21:57:12	21:57:36	1.11	0.95	0.41	1.17	0.20	0.17	0.09	0.21	1	0.8	1	0.8	0	下載	查看	查看

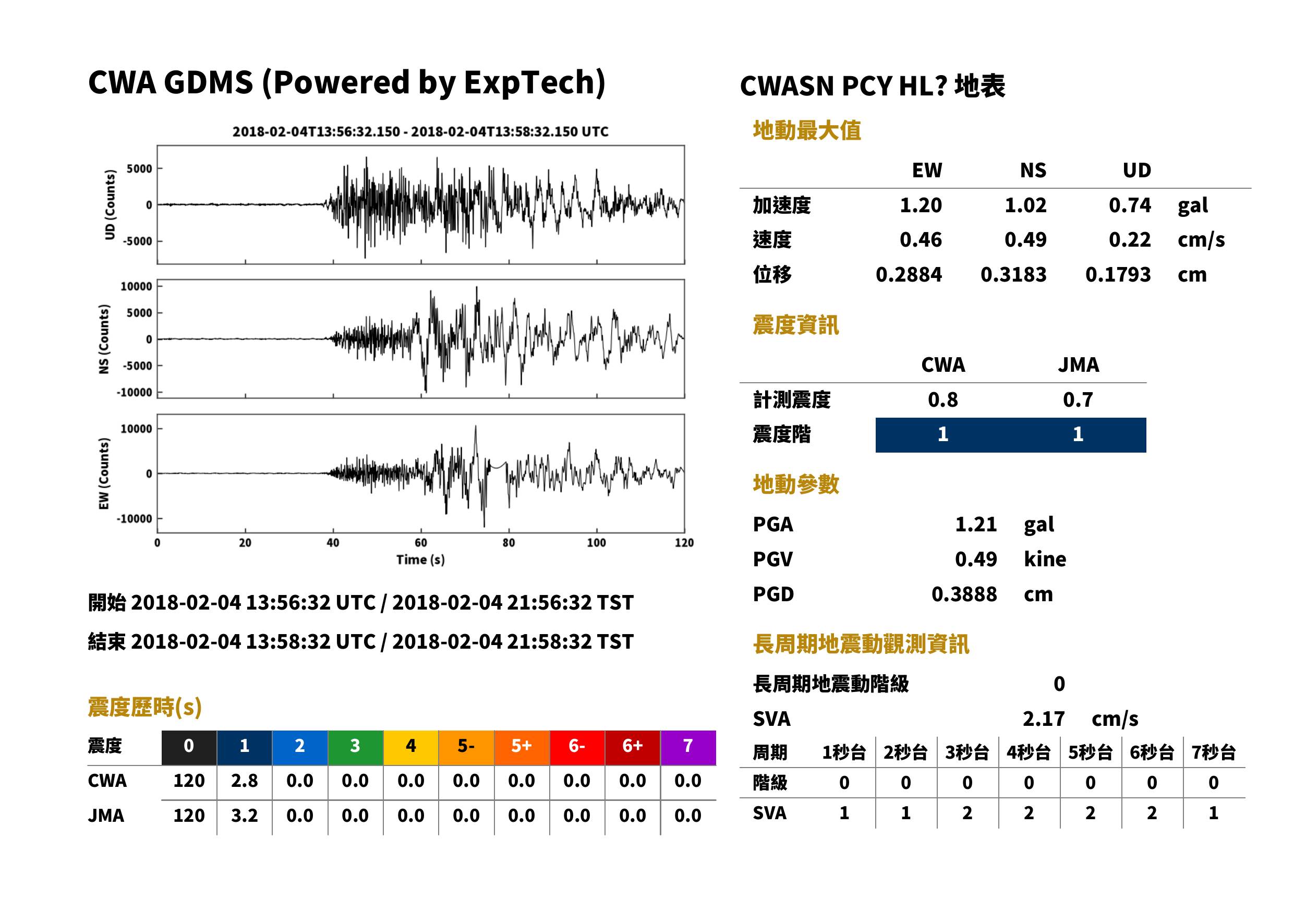

PCY	基隆市中正區	37 m	CWASN	HL	167.9 km	21:57:07	21:57:26	1.02	1.20	0.74	1.21	0.49	0.46	0.22	0.49	1	0.7	1	0.8	0	下載	查看	查看

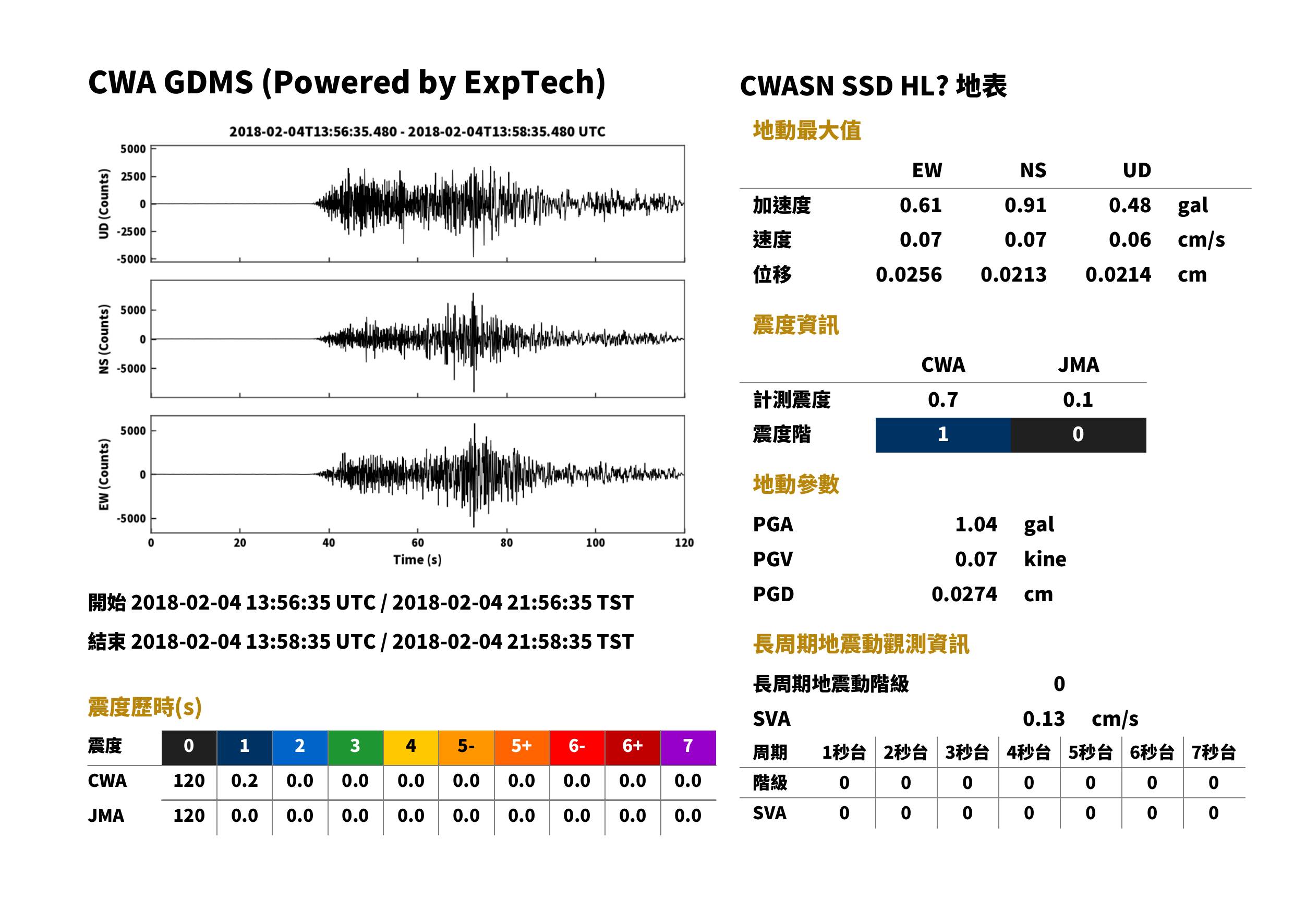

SSD	屏東縣三地門鄉	148 m	CWASN	HL	192.4 km	21:57:10	21:57:32	0.91	0.61	0.48	1.04	0.07	0.07	0.06	0.07	0	0.1	1	0.7	0	下載	查看	查看

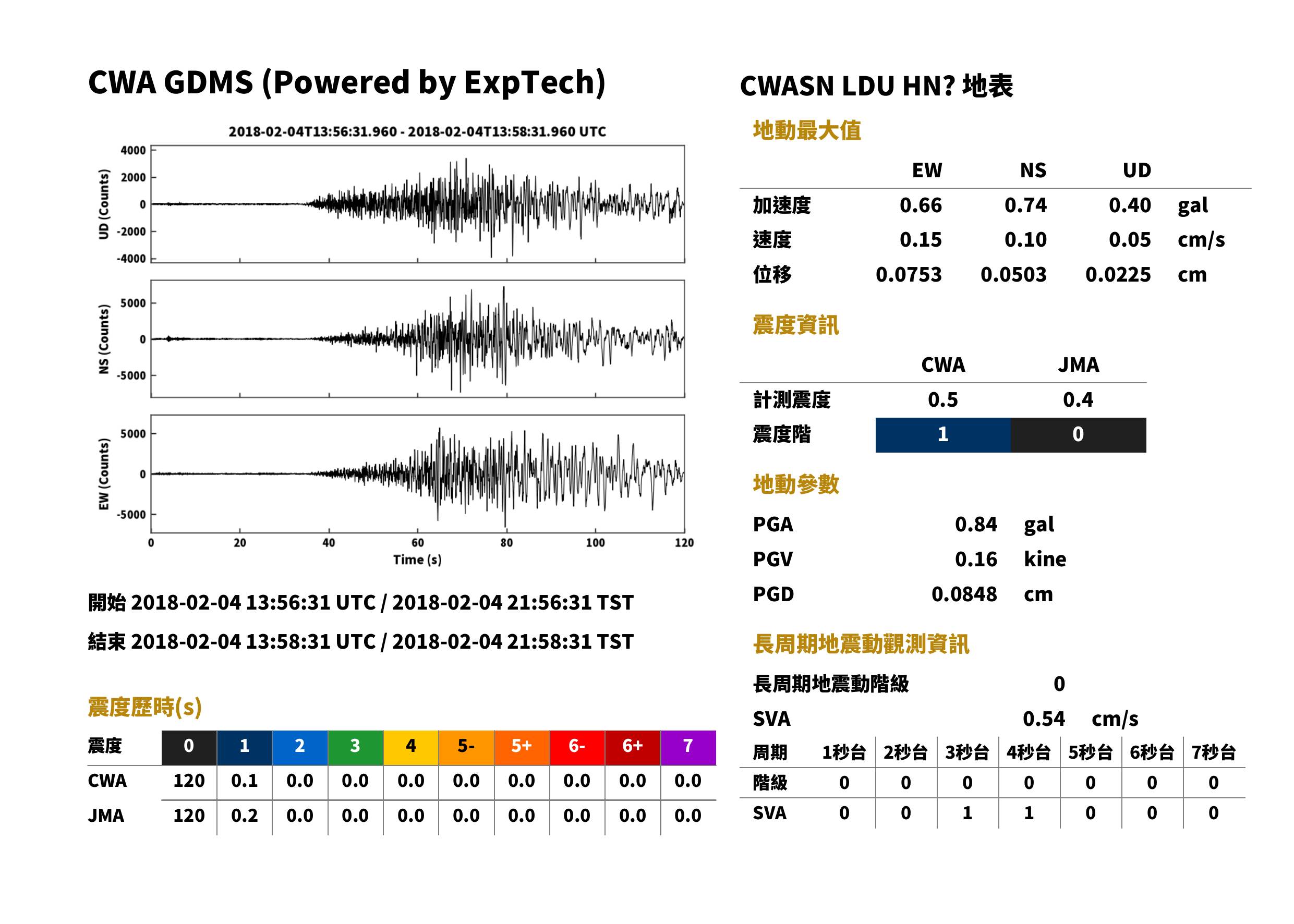

LDU	臺東縣綠島鄉	17 m	CWASN	HN	166.5 km	21:57:07	21:57:26	0.74	0.66	0.40	0.84	0.10	0.15	0.05	0.16	0	0.4	1	0.5	0	下載	查看	查看

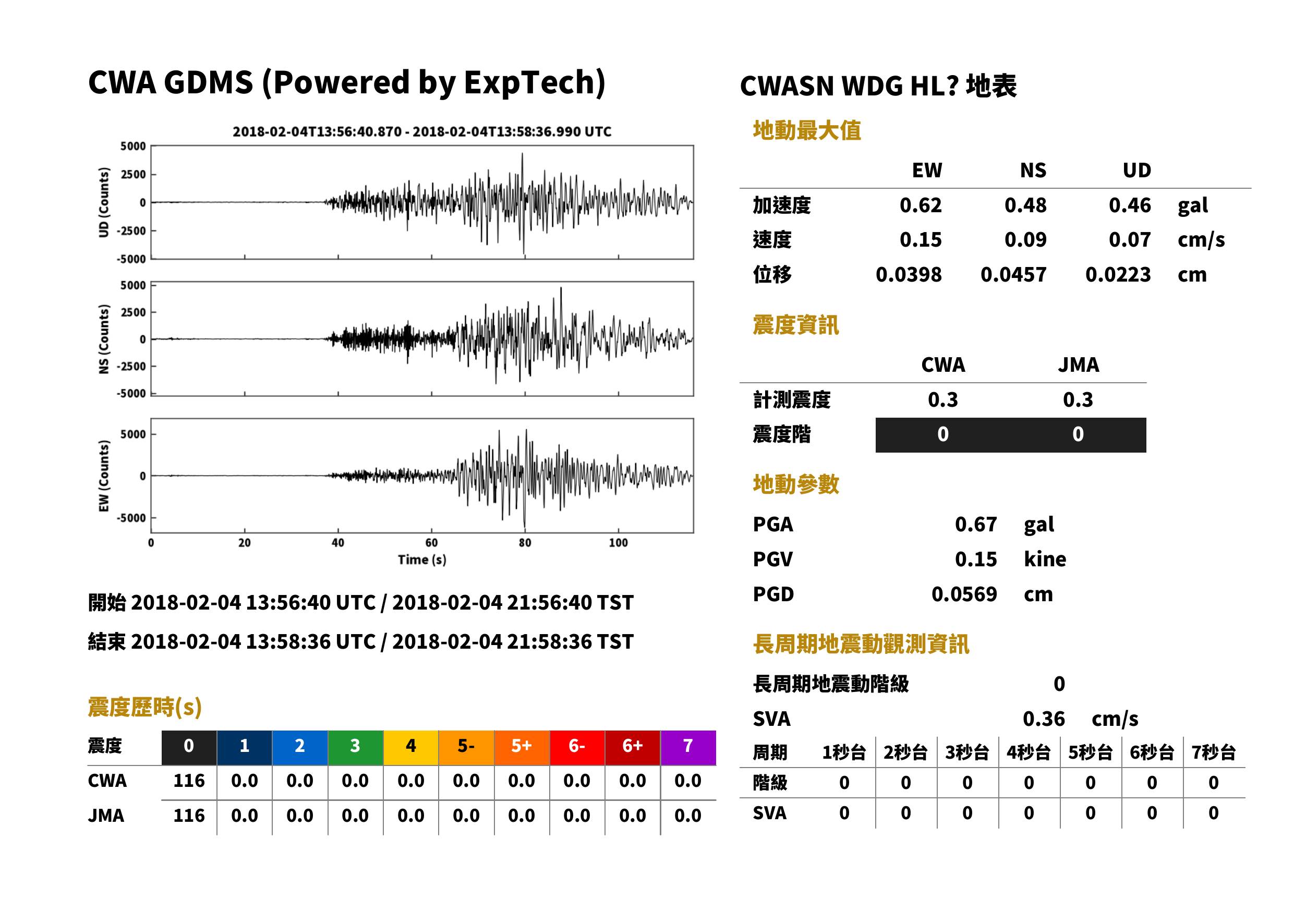

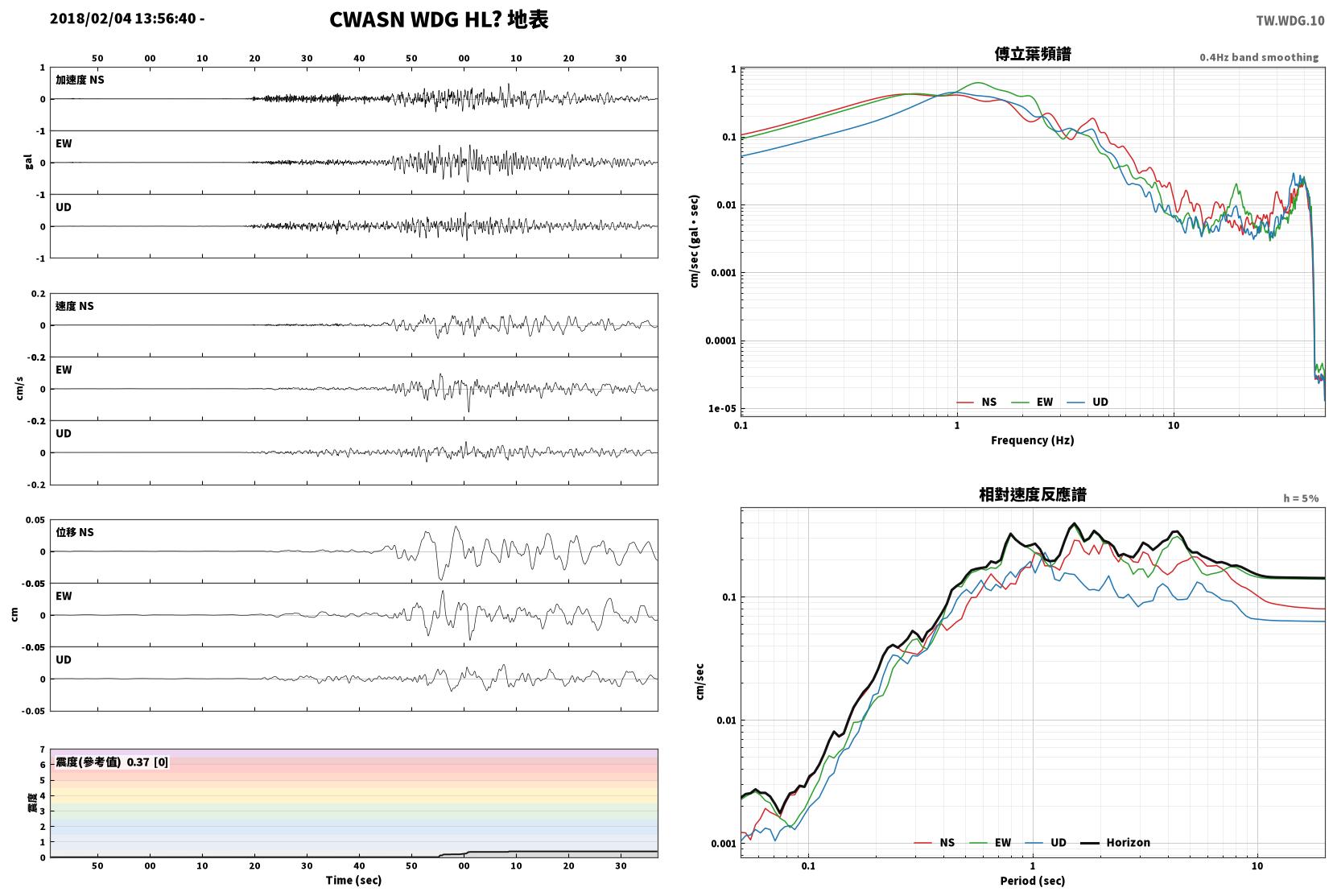

WDG	澎湖縣望安鄉	34 m	CWASN	HL	233.2 km	21:57:15	21:57:42	0.48	0.62	0.46	0.67	0.09	0.15	0.07	0.15	0	0.3	0	0.3	0	下載	查看	查看

註：僅顯示 PGA > 0.5 gal 之測站。

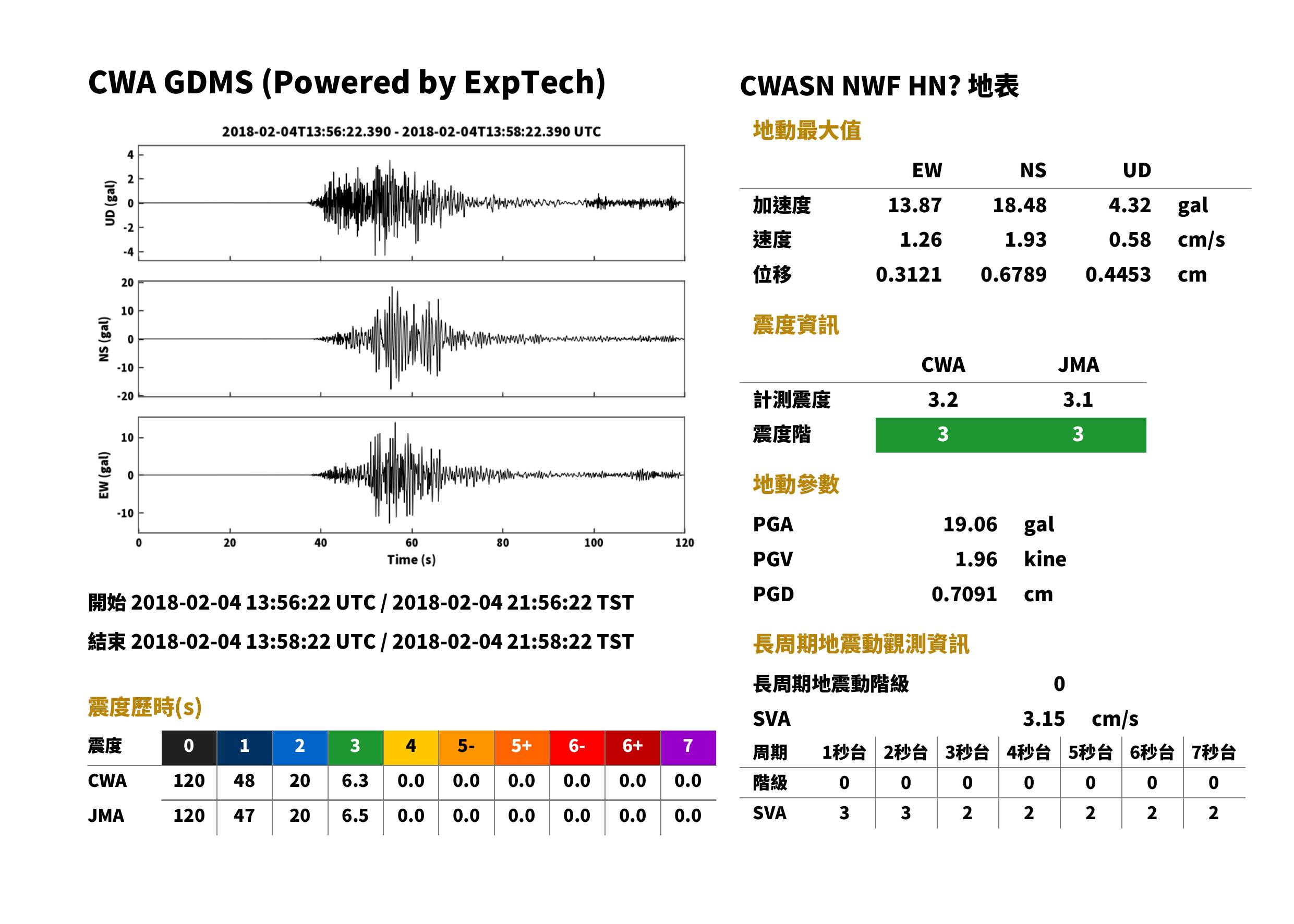

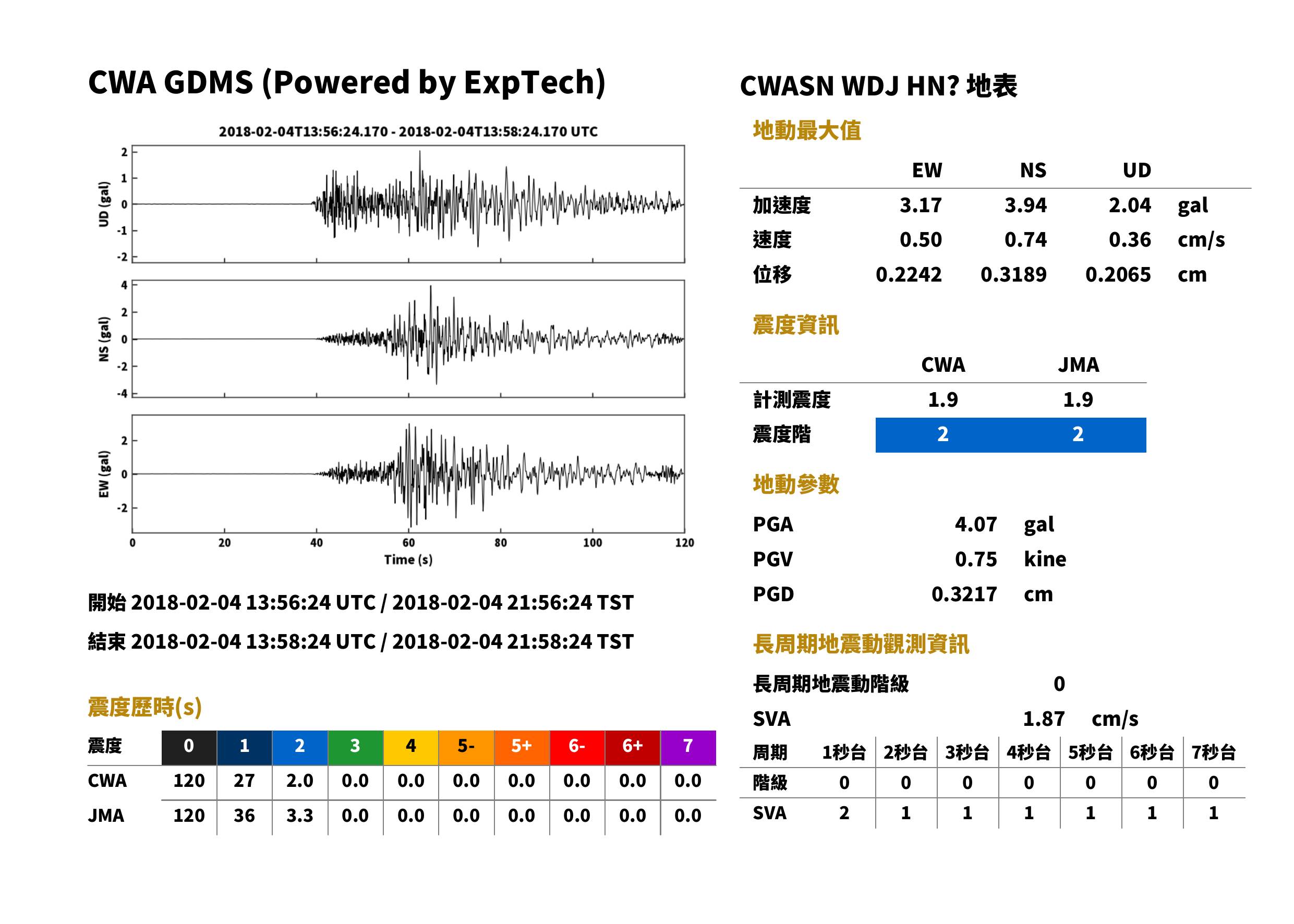

資料與圖表：濾波處理與注意事項

本文的報告圖（地動數值與各項震度）與分析圖（波形、頻譜、反應譜），背後依用途採用數條不同的濾波處理，彼此的物理意義與適用情境不同。感測器為力平衡式寬頻強震儀（非 MEMS），資料已移除儀器反應、為地表加速度（gal）。以下說明各項數值與圖面元素的來源，以及互相比較時的注意事項。

一、加速度、速度、PGA / PGV、CWA 計測震度採用「去均值 + 10 Hz 因果低通」

報告圖中的三軸加速度、三軸速度、合成 PGA / PGV，以及 CWA 計測震度，皆來自同一條處理鏈：

加速度：先去均值（baseline），再過 4 階 Butterworth 10 Hz 低通，以 sosfilt 單向處理，屬因果濾波。
速度 / 位移：由上述低通加速度積分而得，再各加 4 階 Butterworth 0.075 Hz 高通去除積分漂移。
因為感測器是力平衡式寬頻強震儀、非 MEMS，不需要 MEMS 那種 1–10 Hz 帶通（含高通至 1 Hz）去帶外雜訊；故保留完整低頻，僅削去 10 Hz 以上高頻（速度另去 0.075 Hz 以下漂移）。
因果濾波的特性：可即時實現（不需未來取樣）、對訊號有輕微相位延遲（集中在接近 10 Hz 截止附近），但不會在地震波到時之前產生假訊號。

因此，所有加速度／速度數值代表的是「經去均值 + 10 Hz 因果低通後的地動峰值」，而非原始未濾波值，也非 1–10 Hz 帶通值。

二、JMA 計測震度為另一條獨立路徑（非因果）

JMA 計測震度與上述 CWA 系列不同源、不可逐值互相比較：

採氣象廳規格的非因果（零相位）FFT 頻率域濾波，直接作用於原始加速度，未經上述 10 Hz 低通。
三個濾波器同時套用：低切 FL ≈ √(1−exp(−(f/0.5)³))（約 0.5 Hz 以下衰減）、高切 FH（約 10 Hz 以上衰減）、周期效果 FF = √(1/f)（強調長週期），刻意保留 0.5–1 Hz 的長週期成分（大地震所需）。
由於濾波方式（因果／非因果）與頻段整形皆不同，JMA 震度與 CWA 震度出現差異屬正常：以高頻為主的小事件，通常 CWA 大於 JMA。

三、長週期地震動（LPGM / SVA）為第三條路徑

LPGM 階級與各週期 SVA，使用「原始加速度去初始偏移 + 2 階 Butterworth 0.05 Hz 高通」後，對 1.6–7.8 s（32 個週期）以單自由度振子（阻尼 h = 5%）求絕對速度應答，取各週期與整體最大 SVA，與前兩者皆不同。

四、因果 vs 非因果的取捨

因果（CWA 所用）：即時系統唯一可行的方式；有相位延遲，但物理上不會出現「波還沒到就有訊號」的情形。
非因果／零相位（JMA 所用）：相位不失真、更忠實還原波形與長週期，適合事後、完整紀錄的分析；但因前向與反向兩次濾波，使濾波響應同時向前與向後展開，事件兩側都存在響應，會在真實到時之前出現不物理的前兆，故不能投入即時檢測。

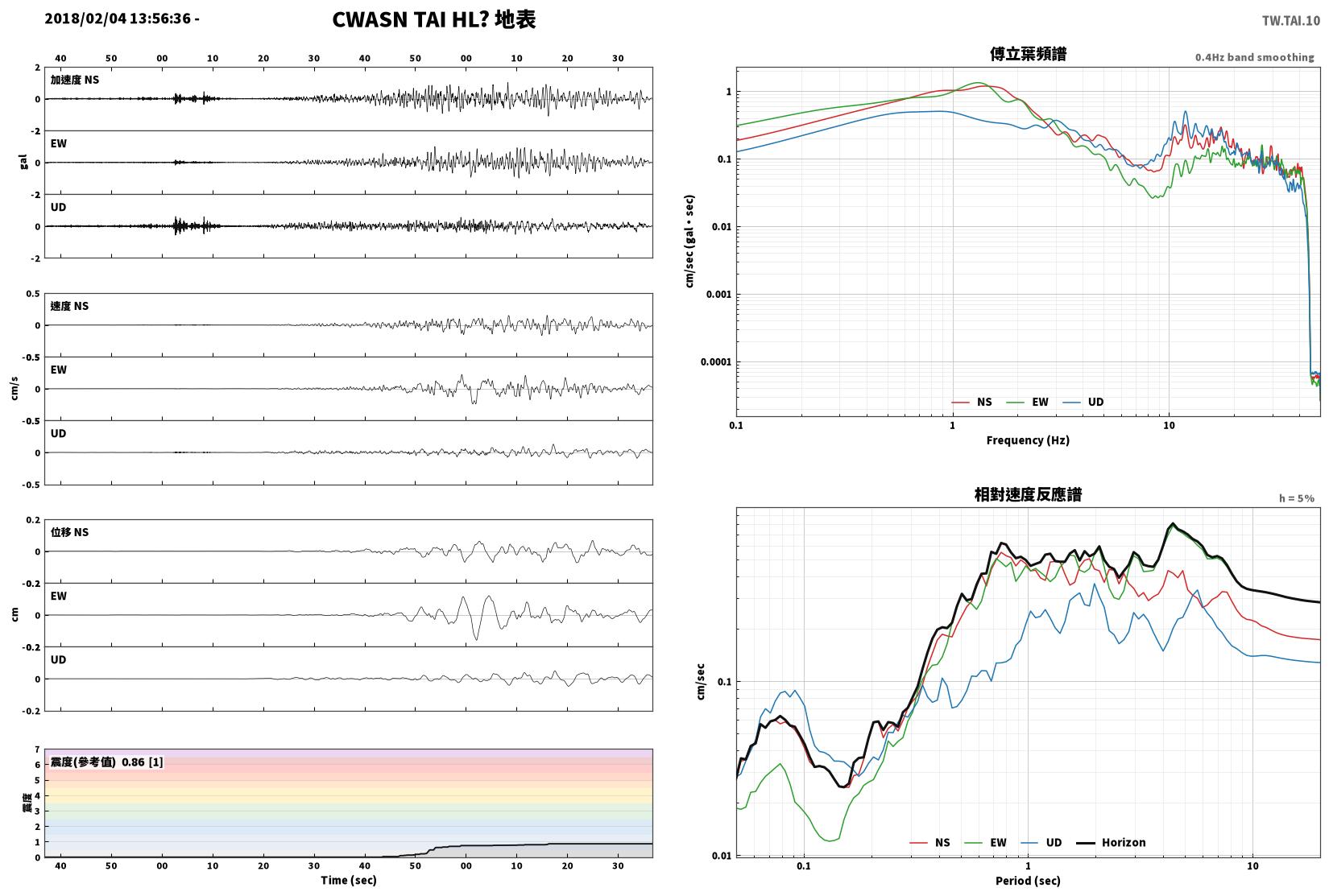

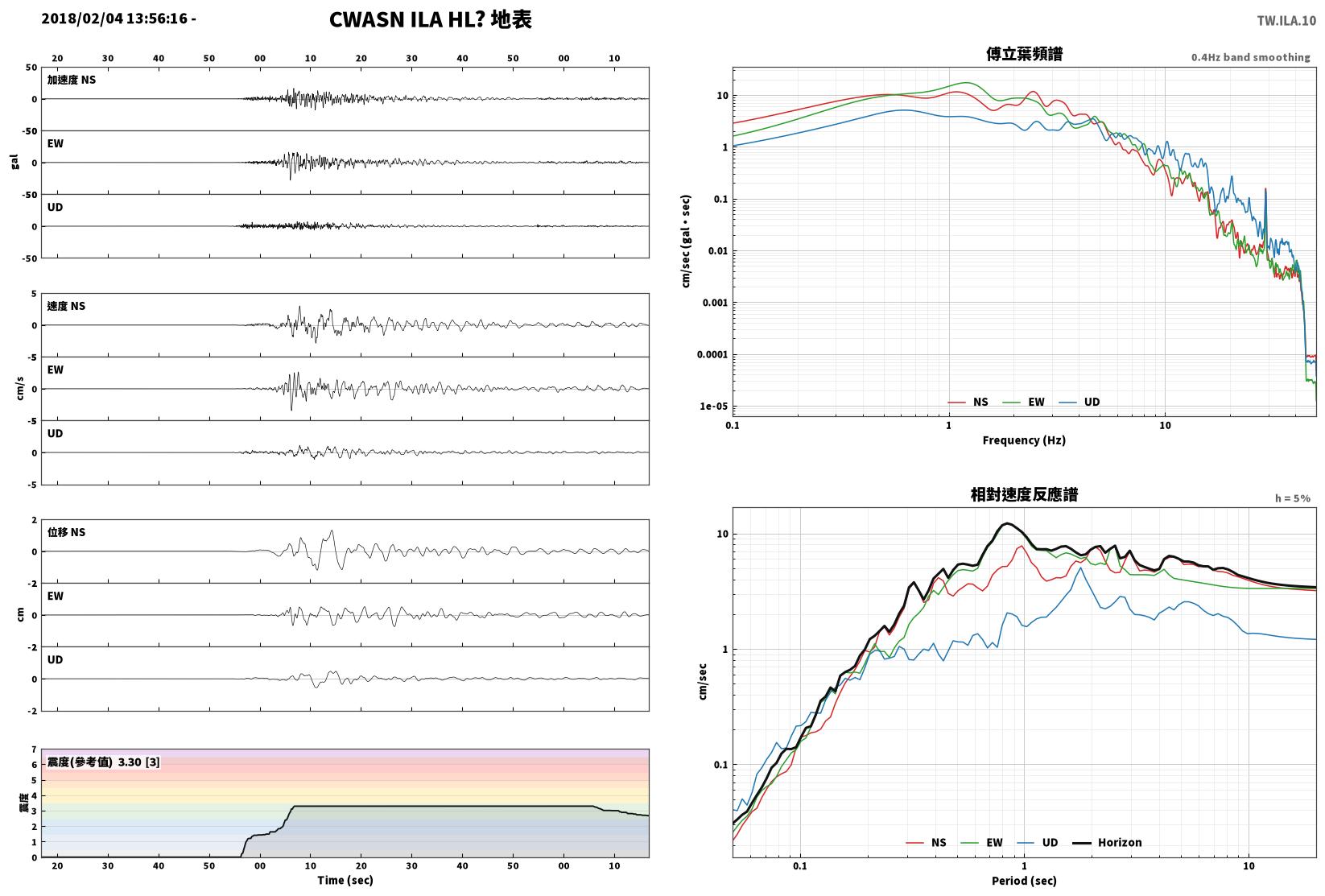

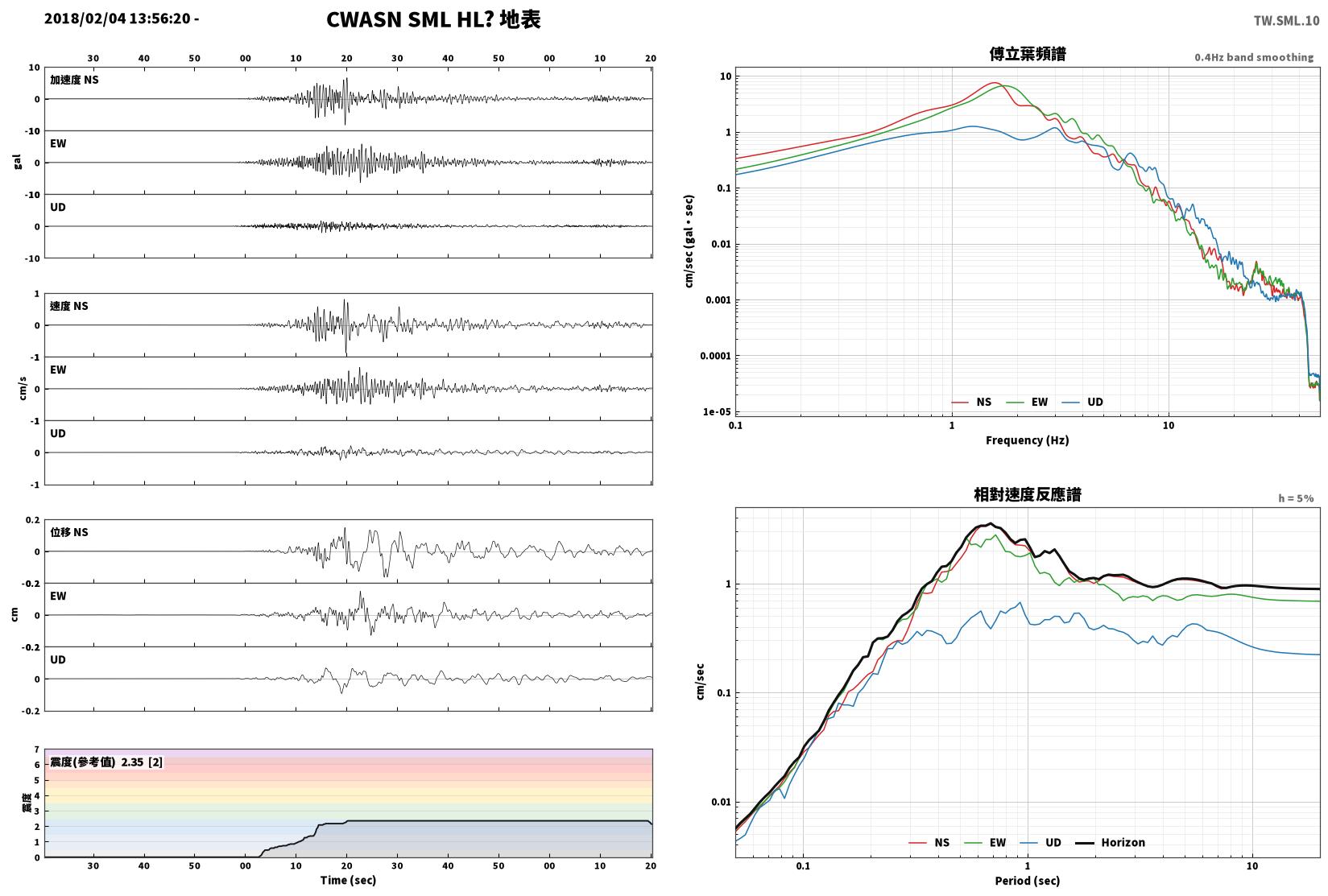

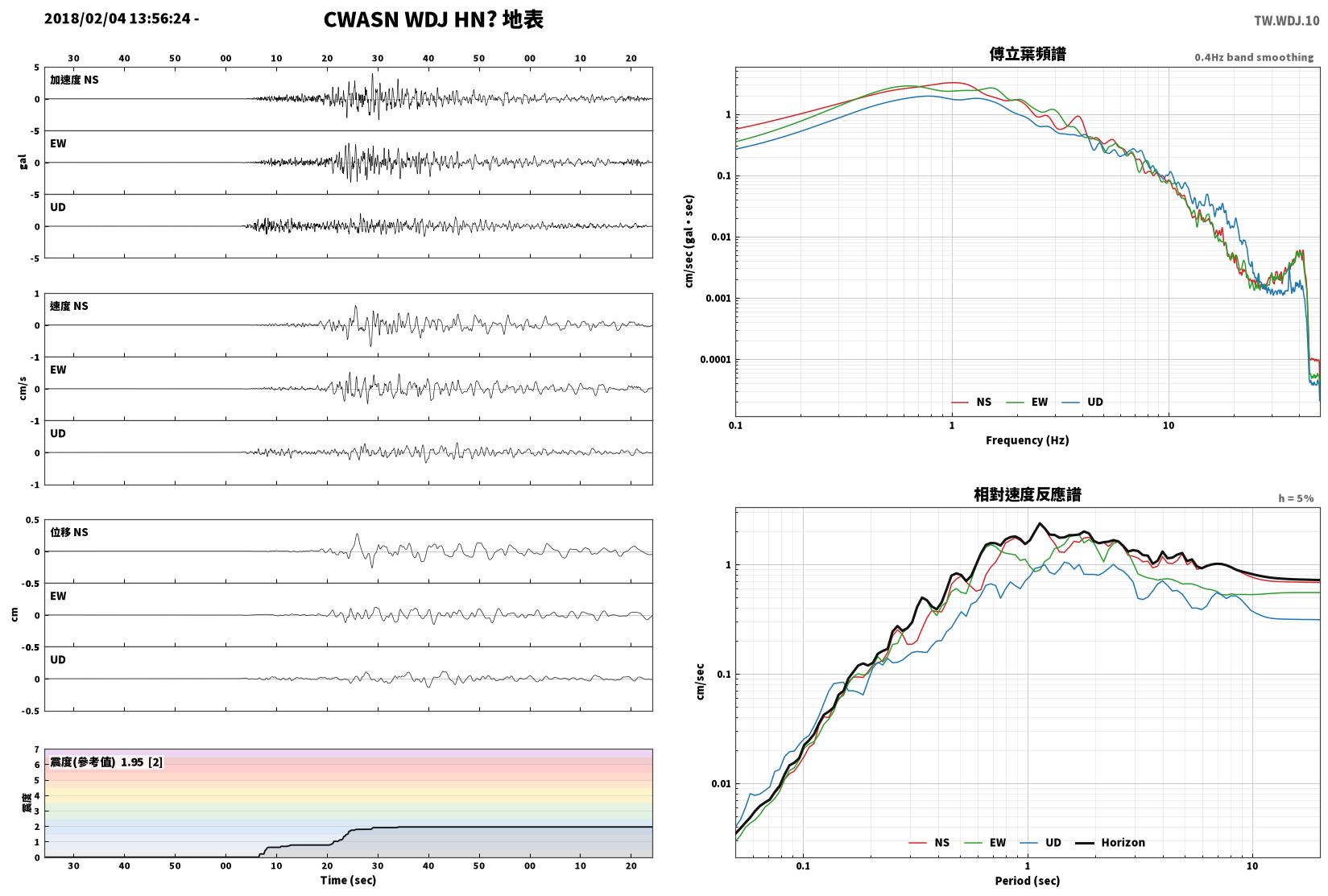

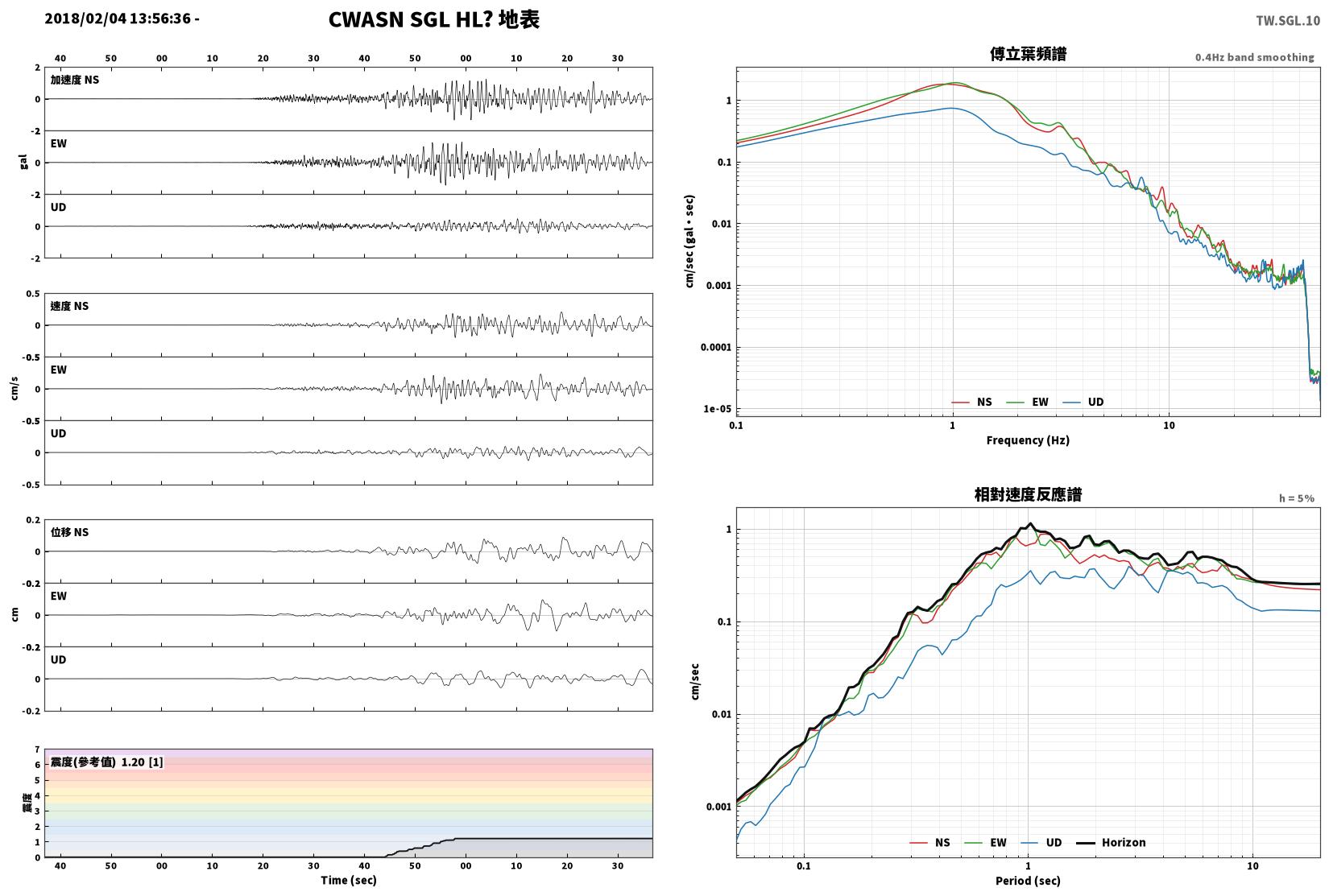

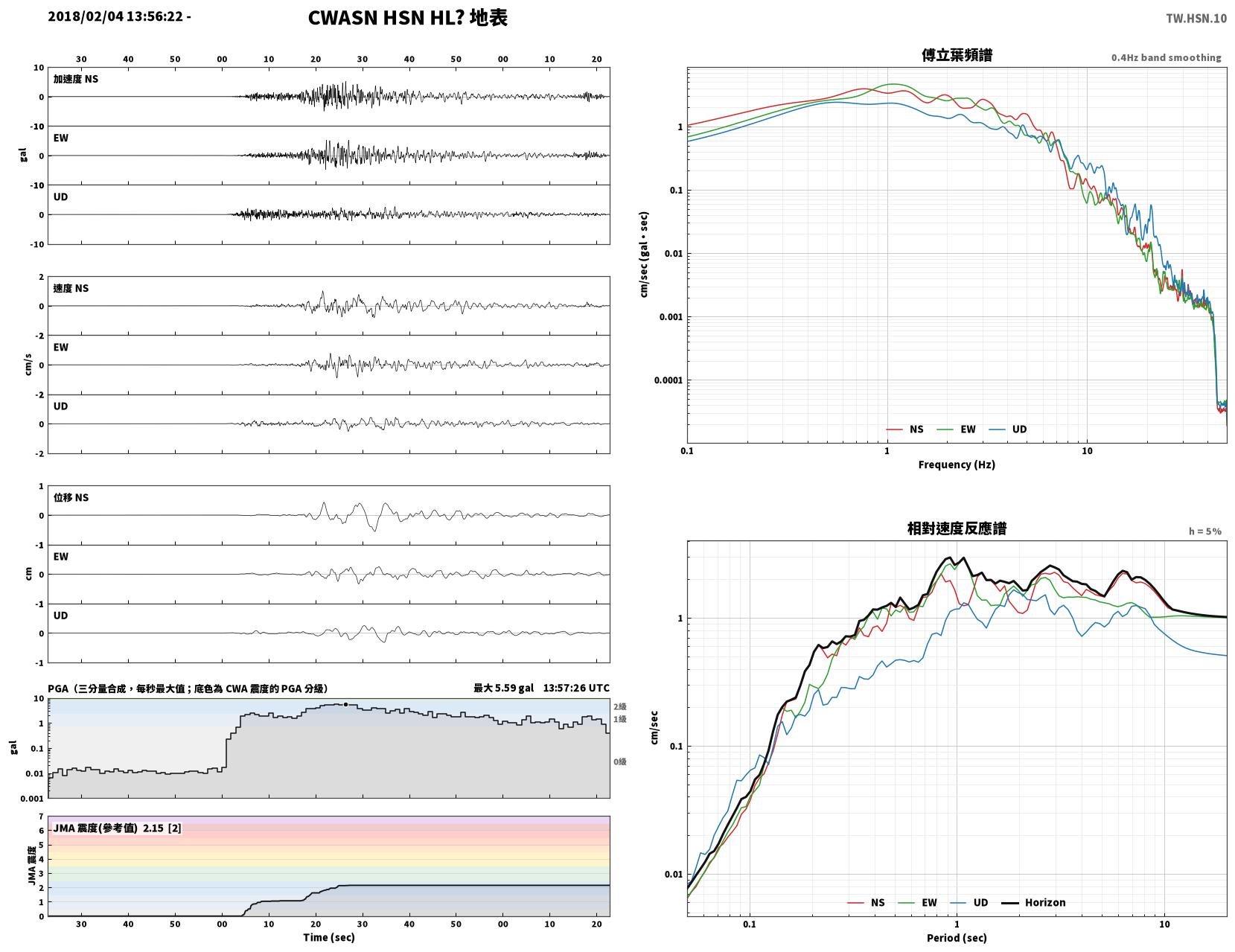

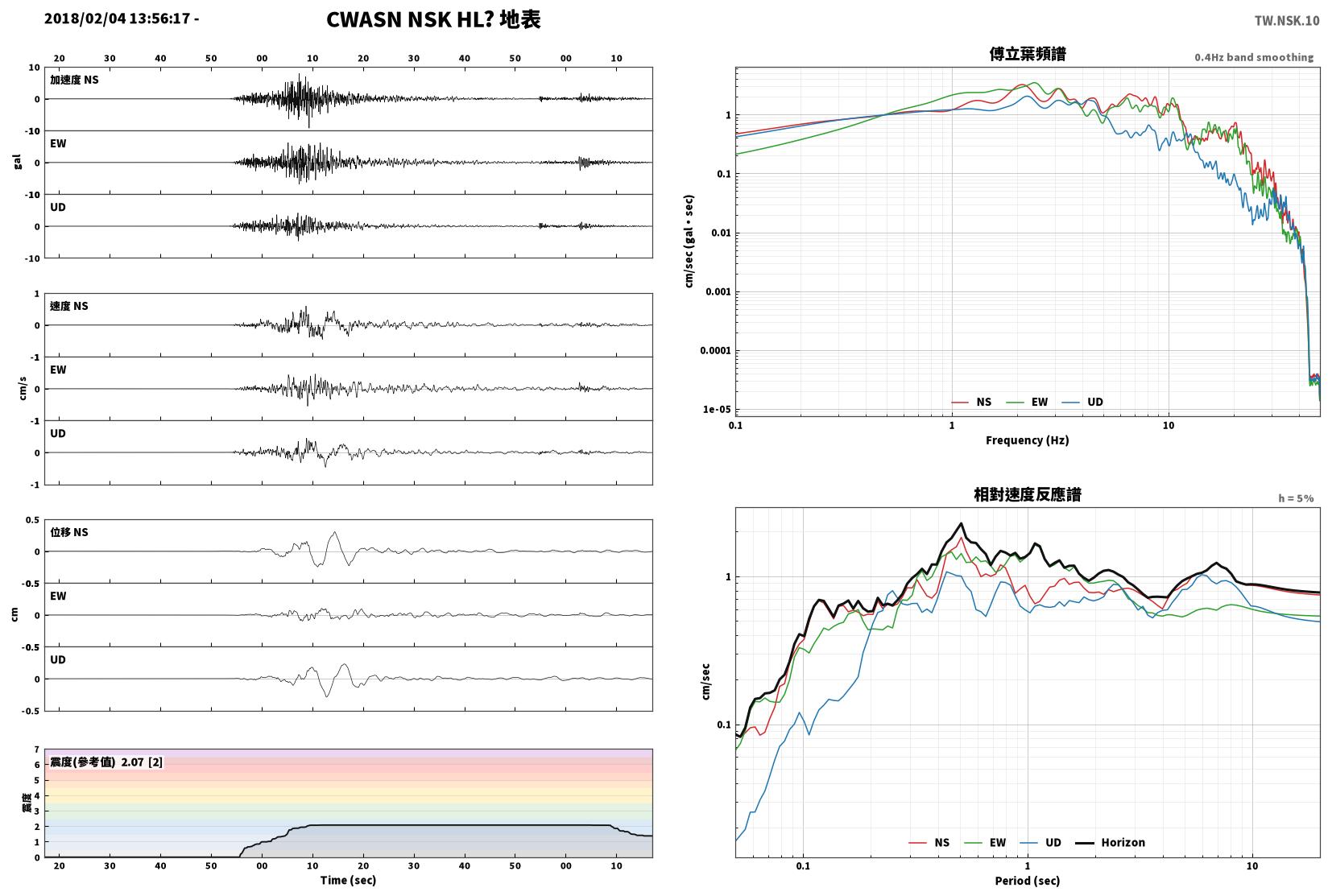

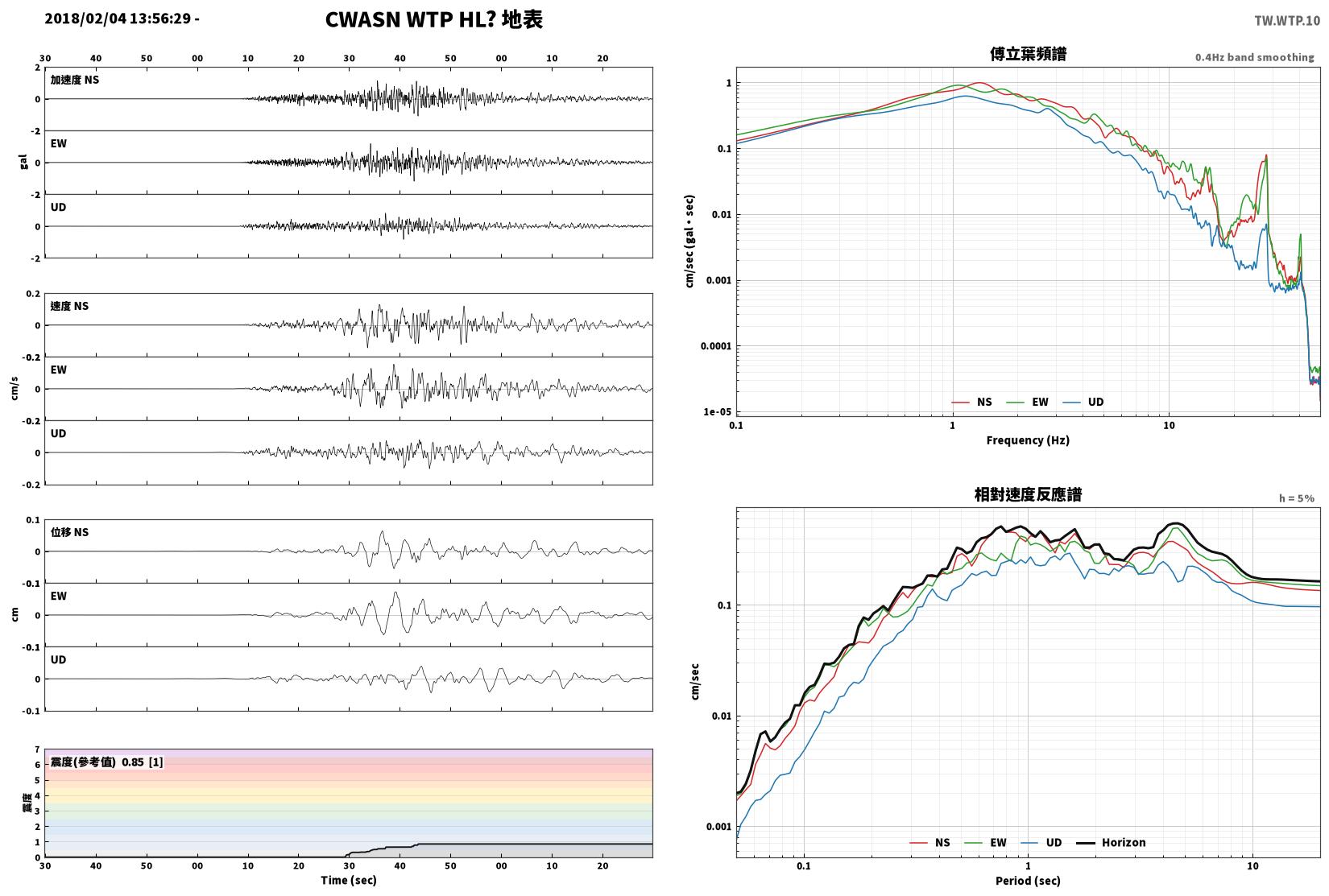

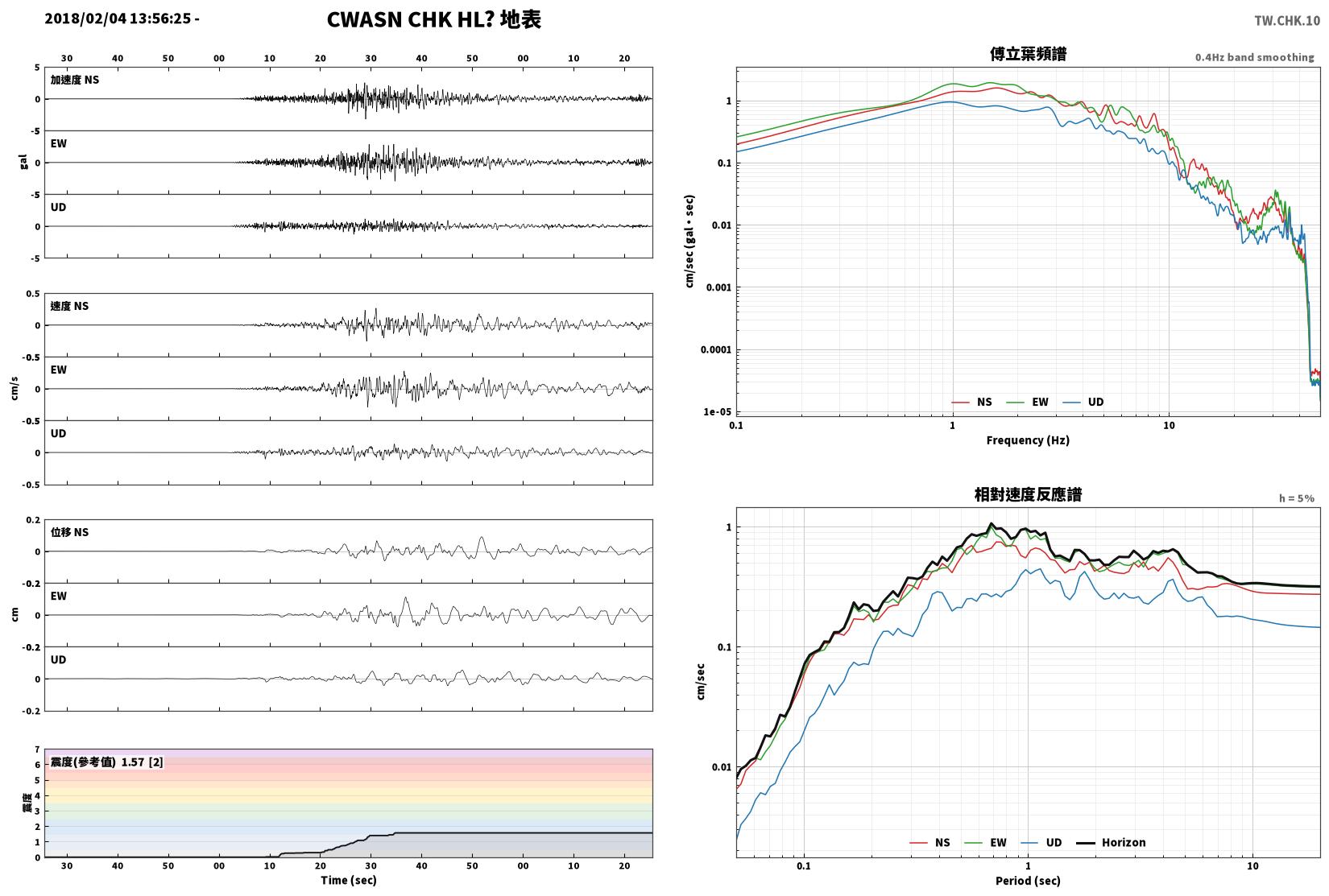

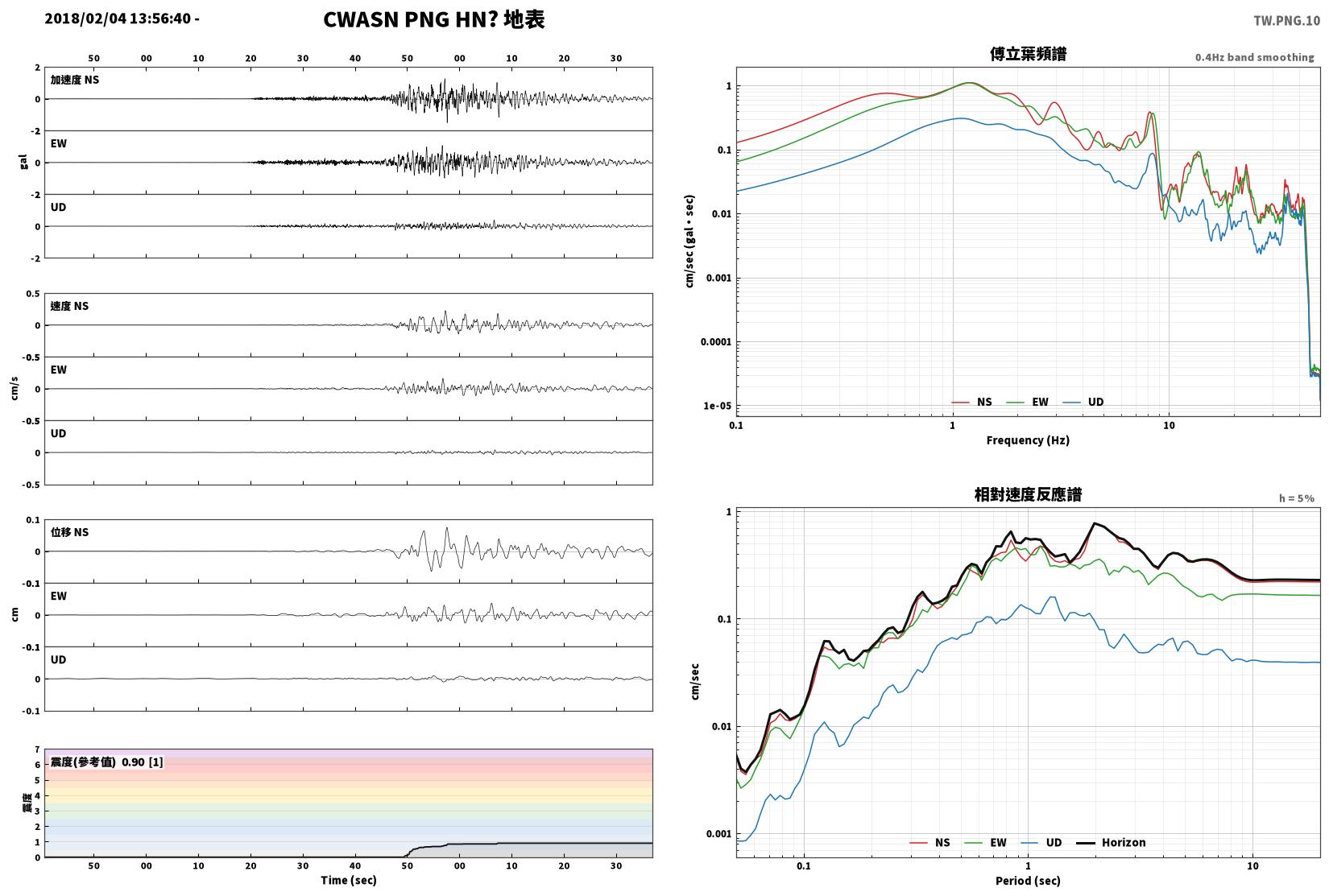

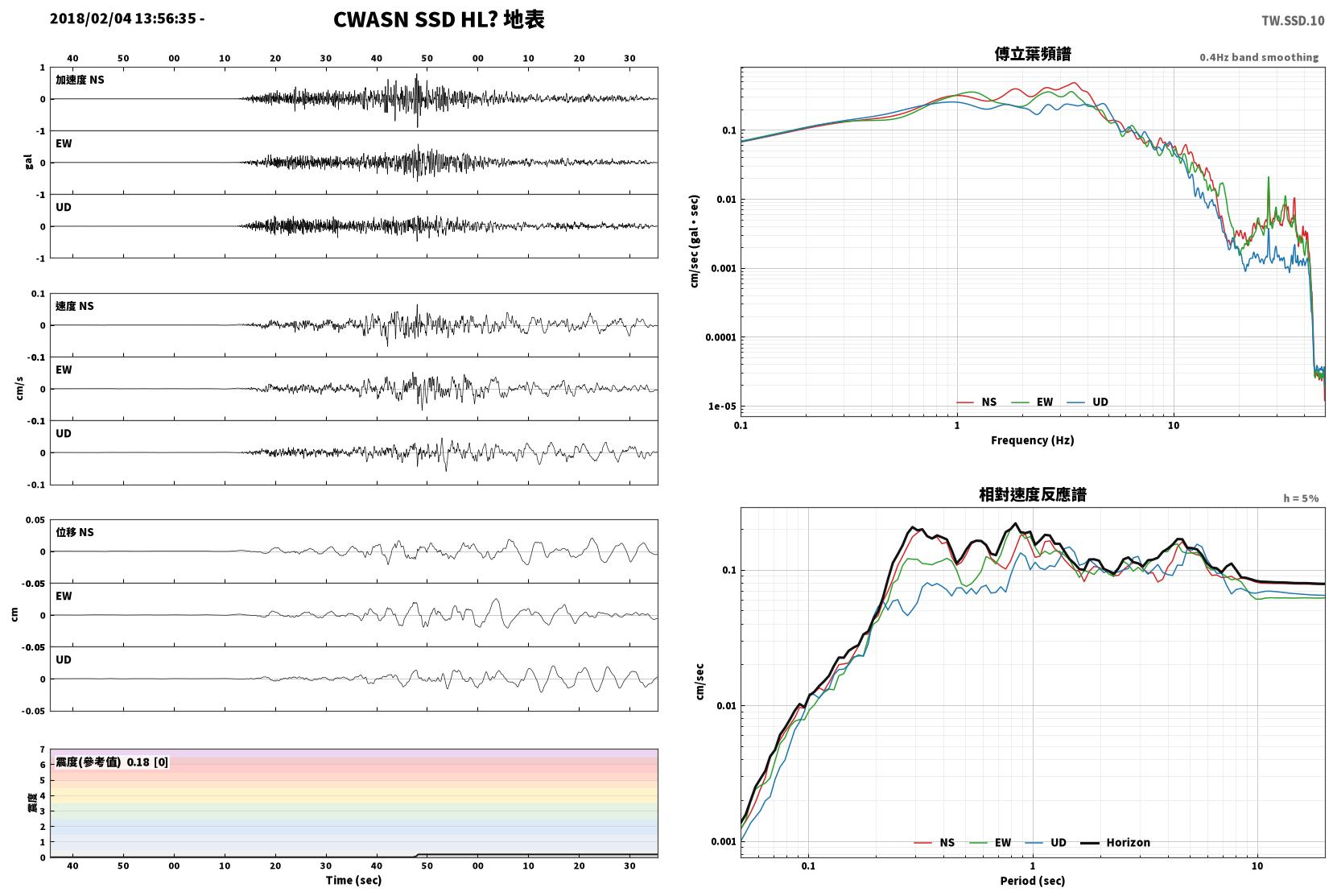

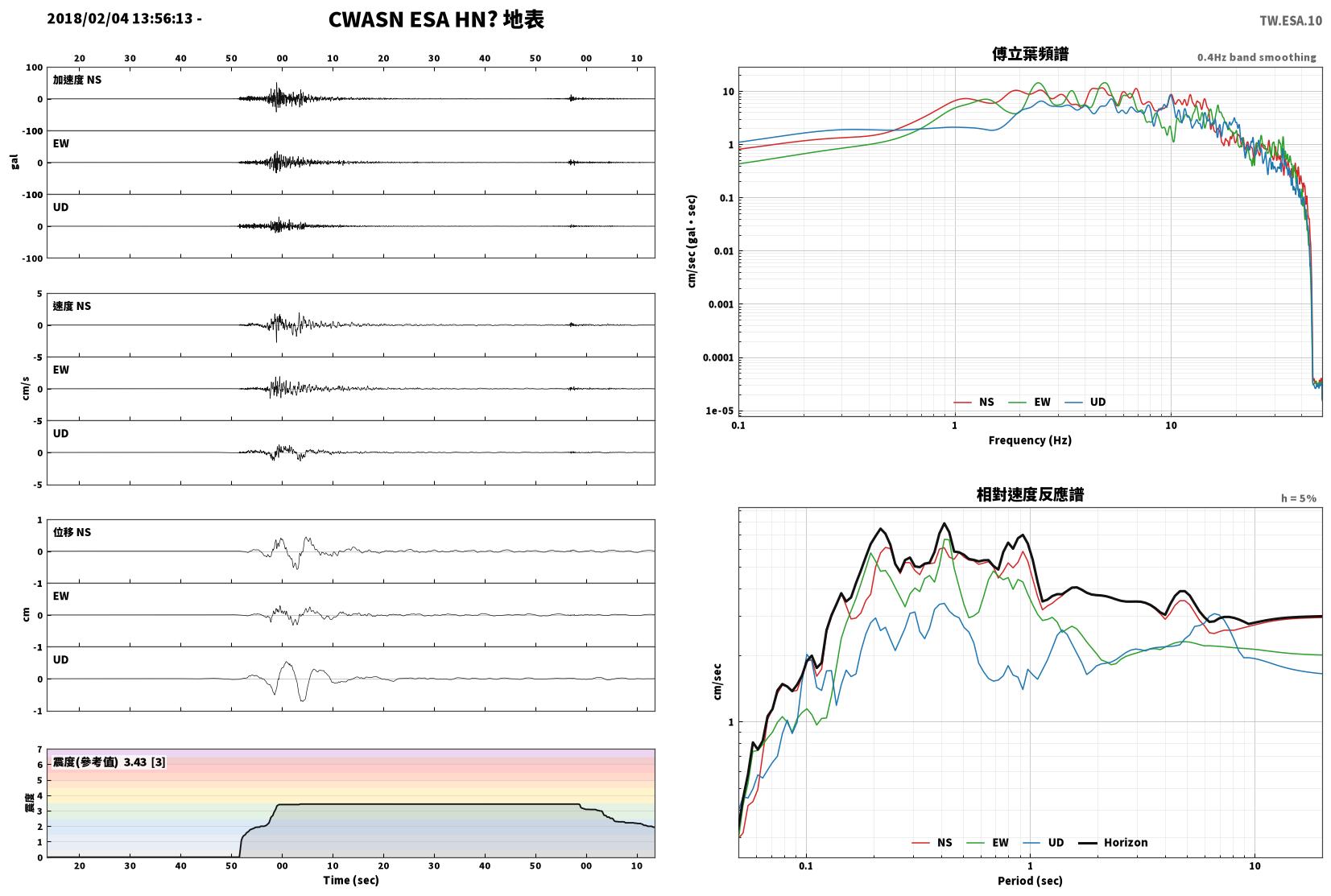

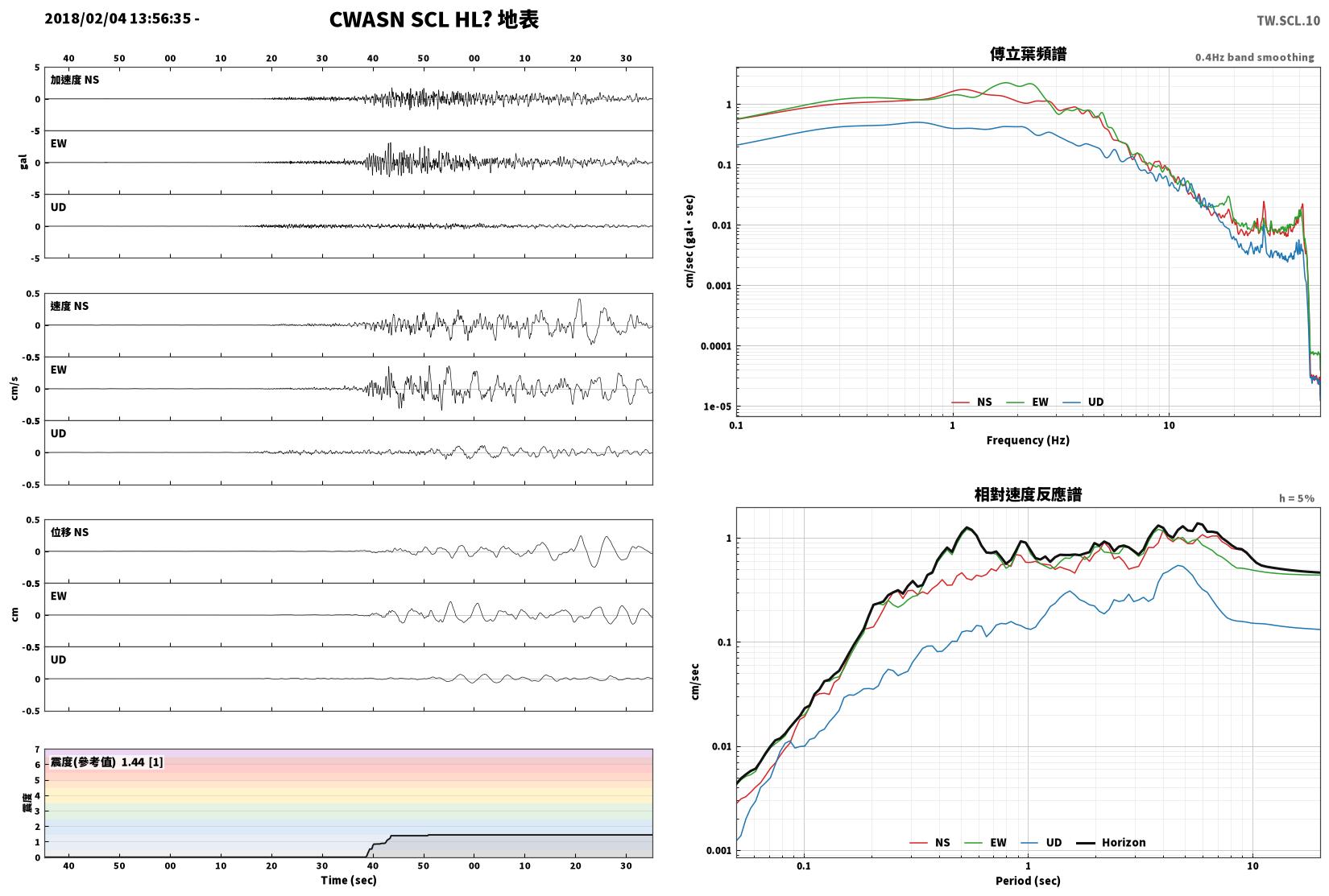

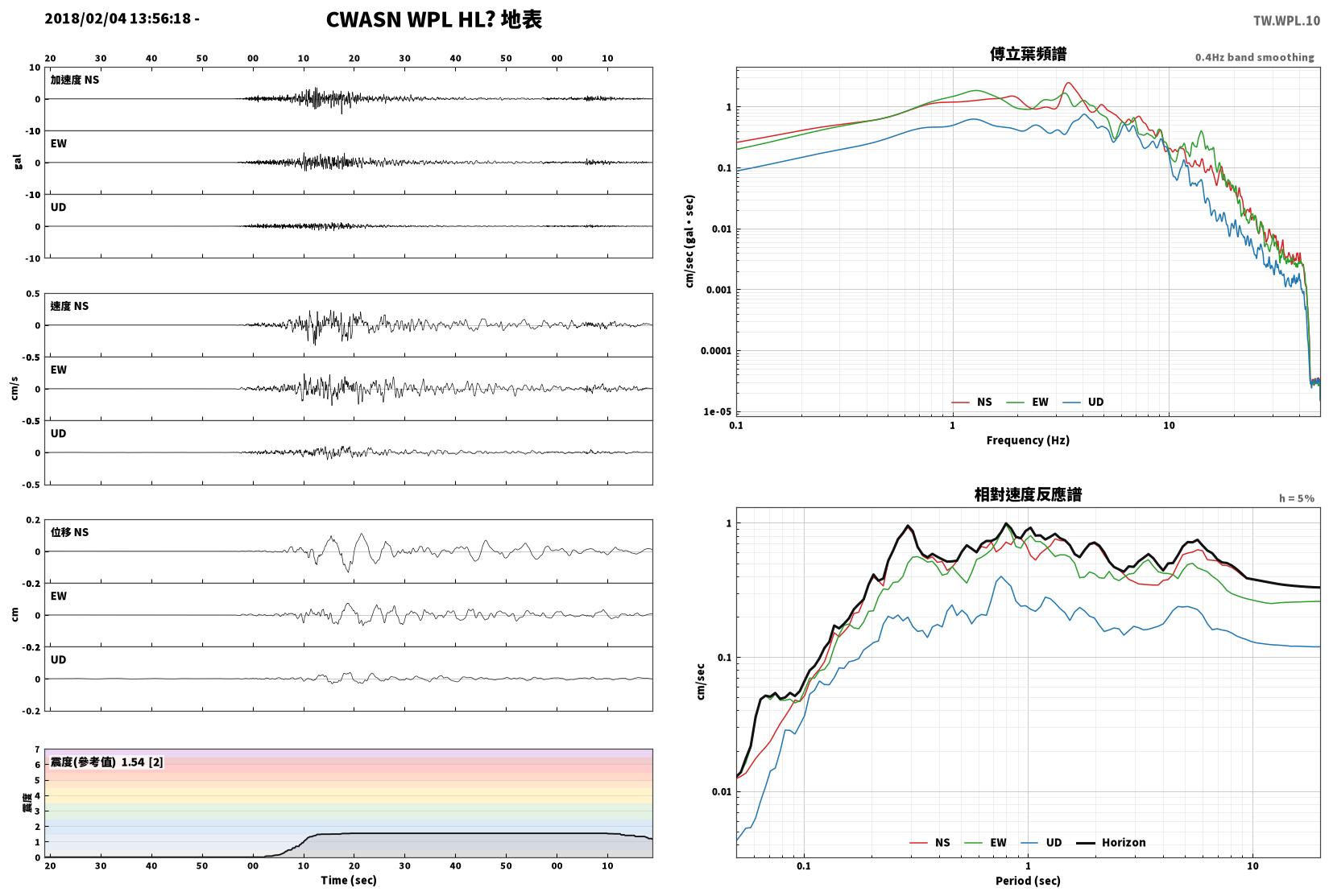

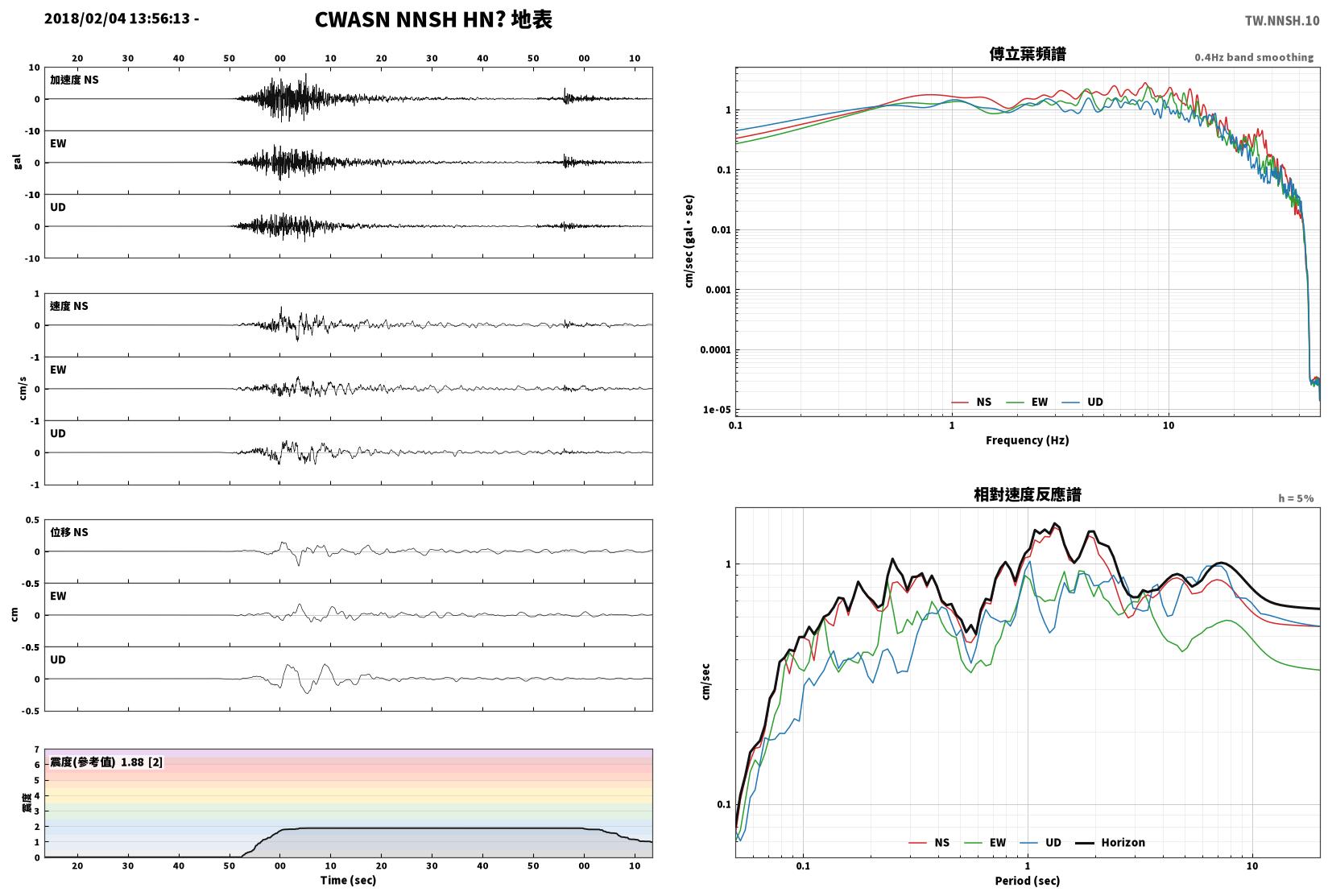

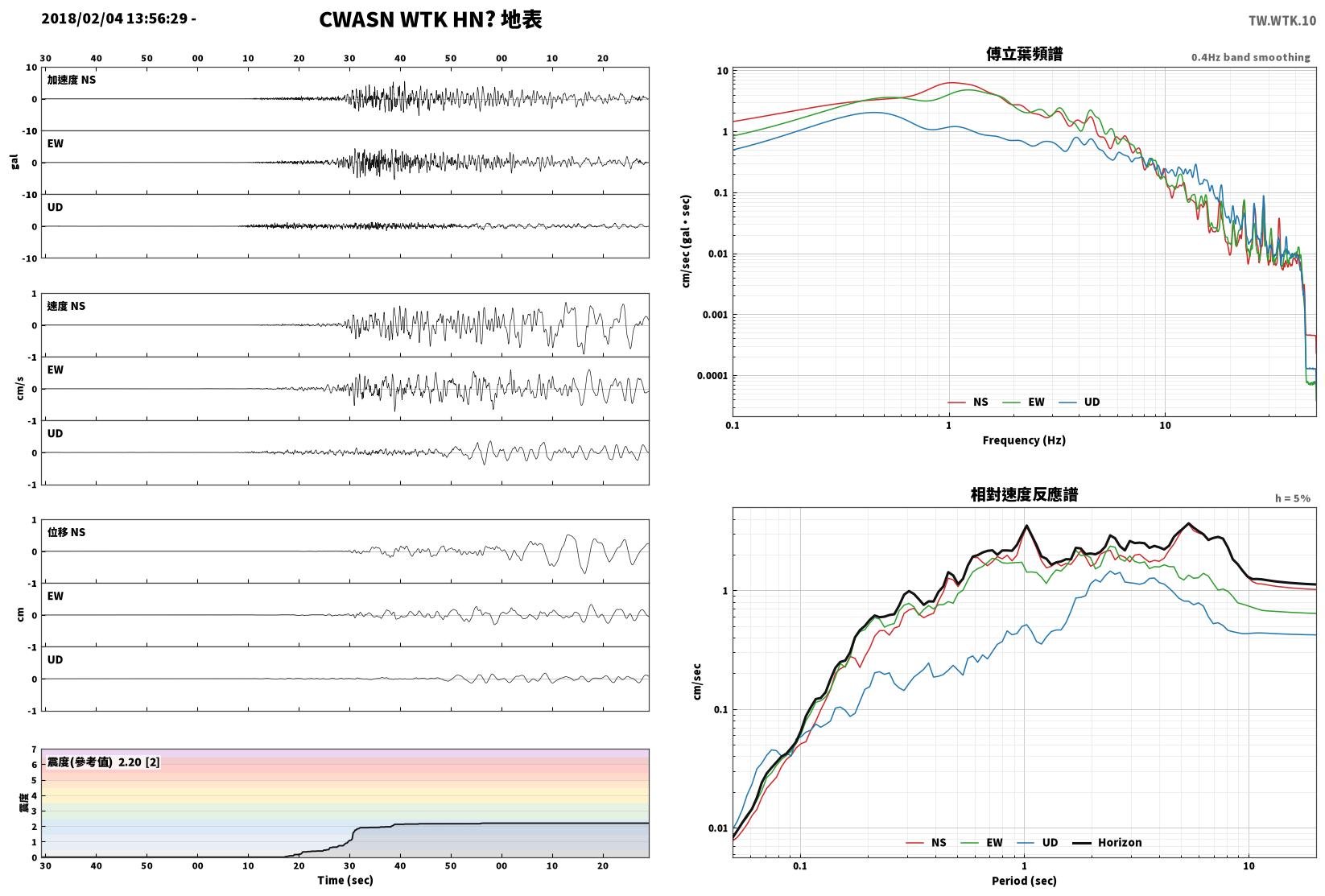

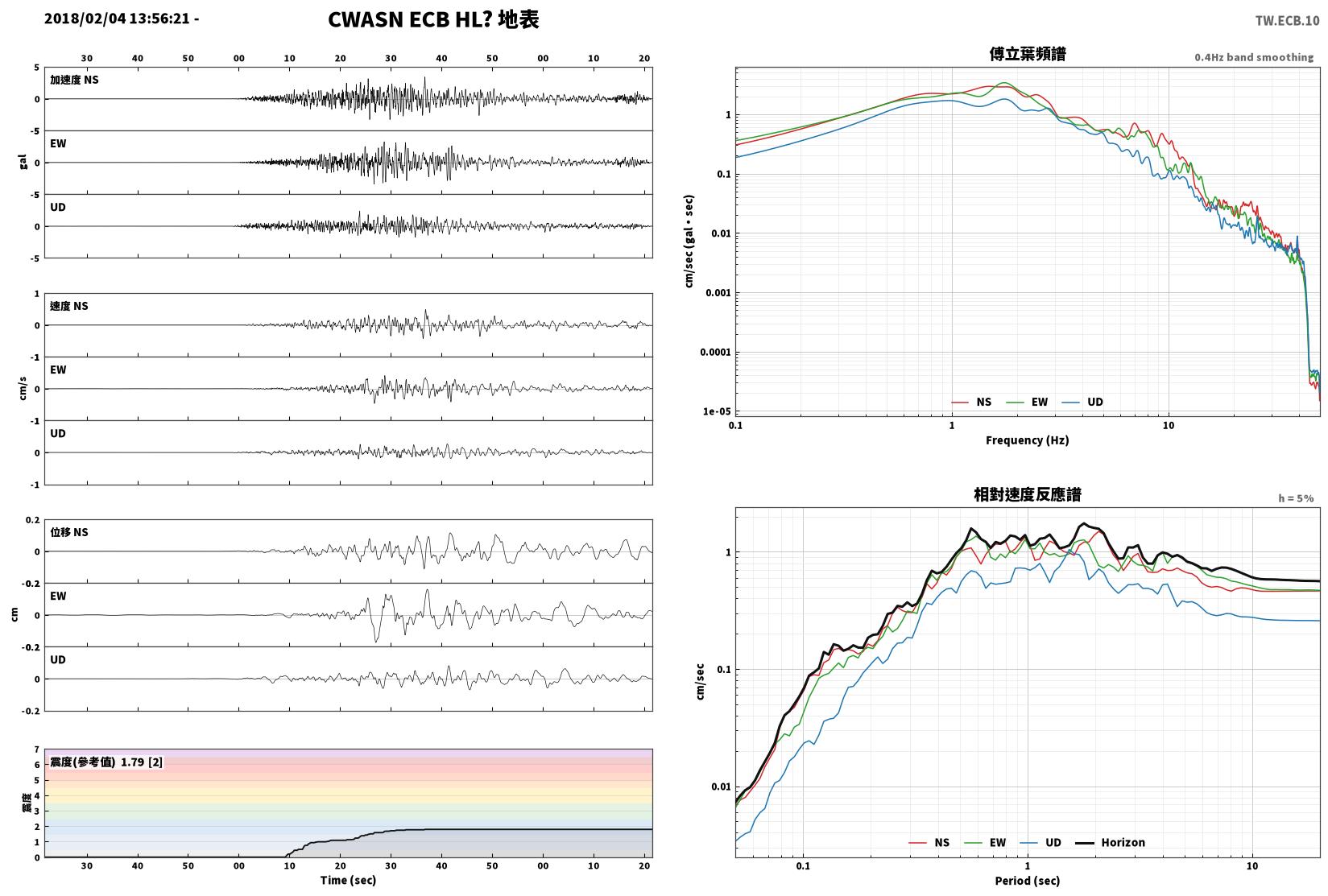

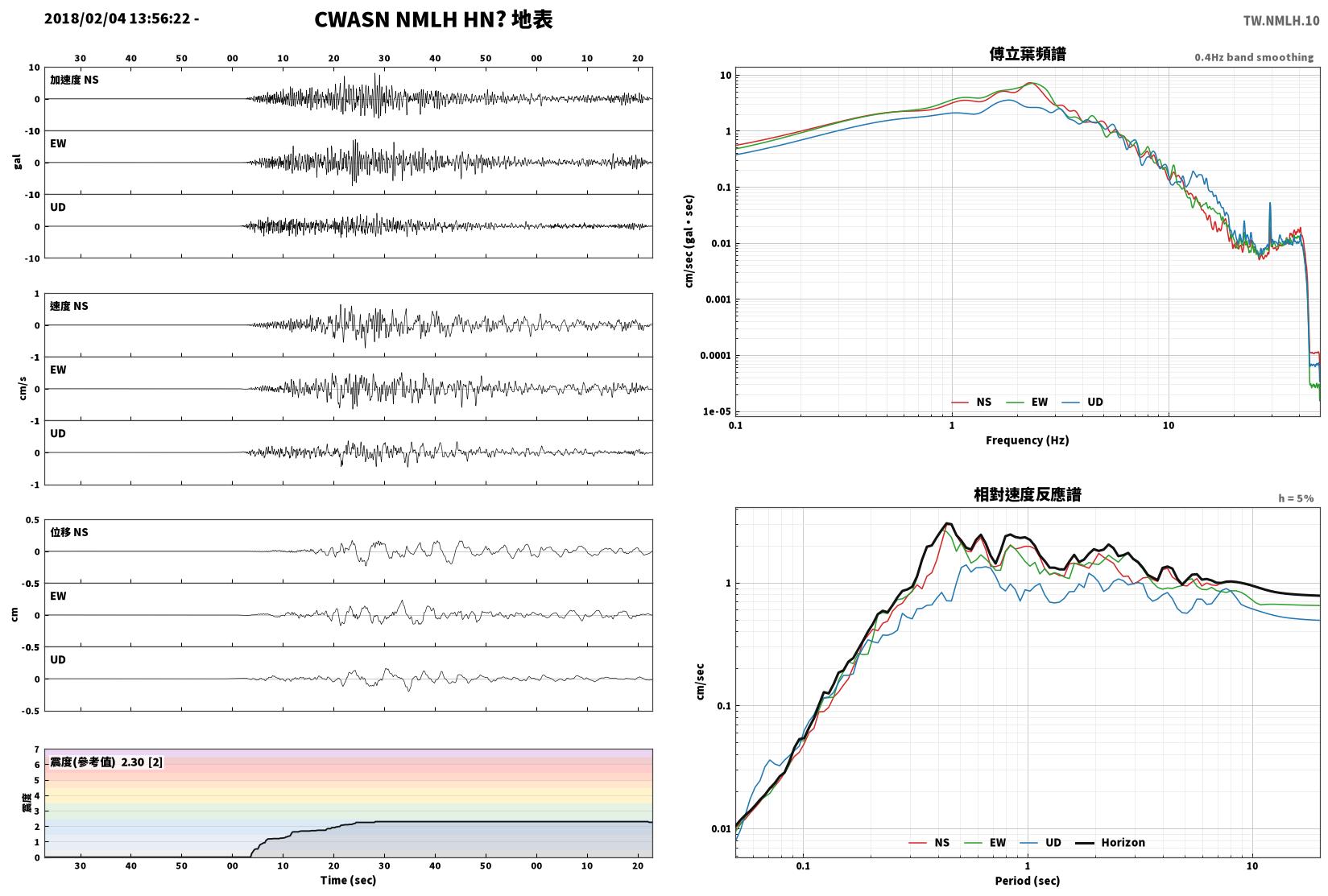

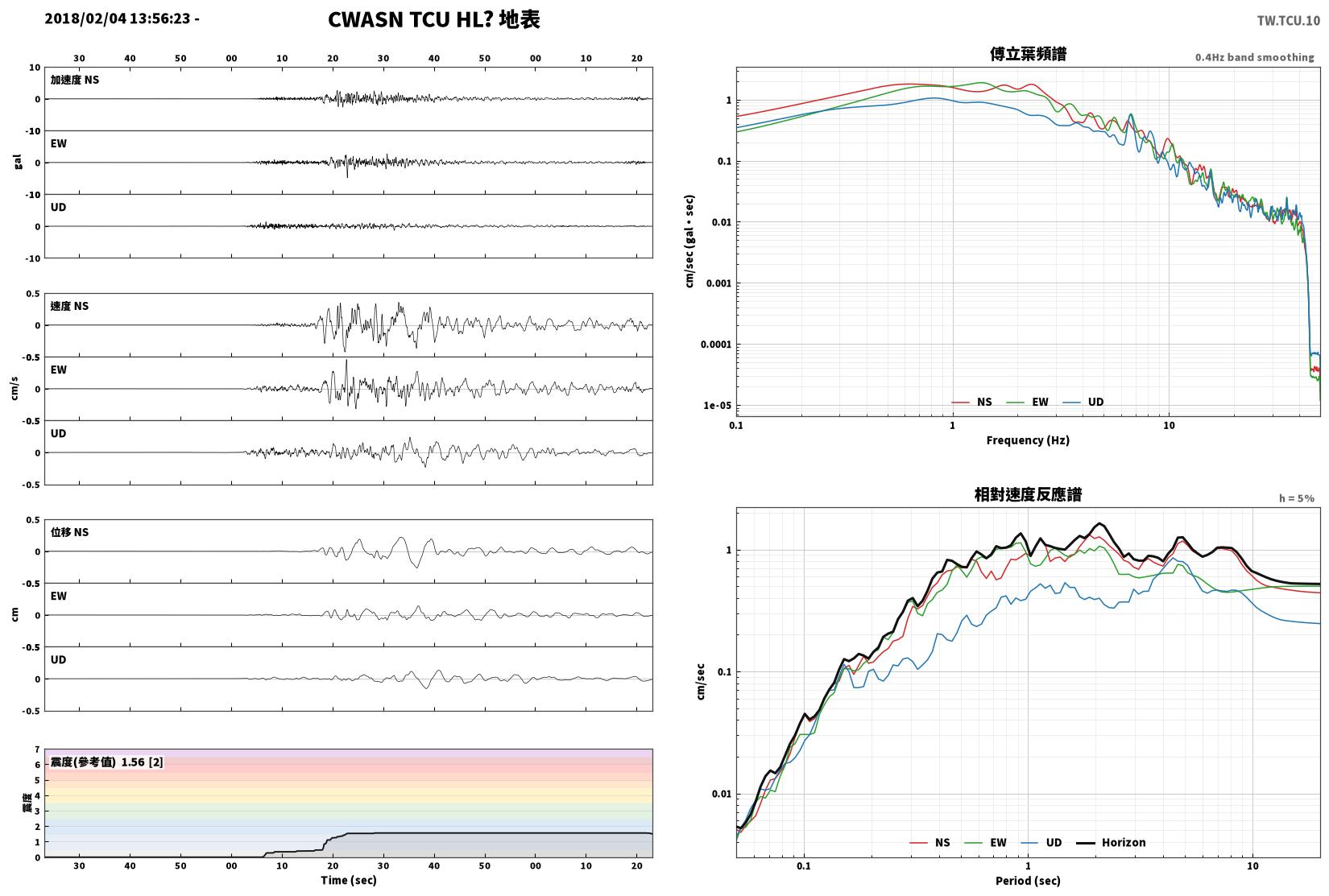

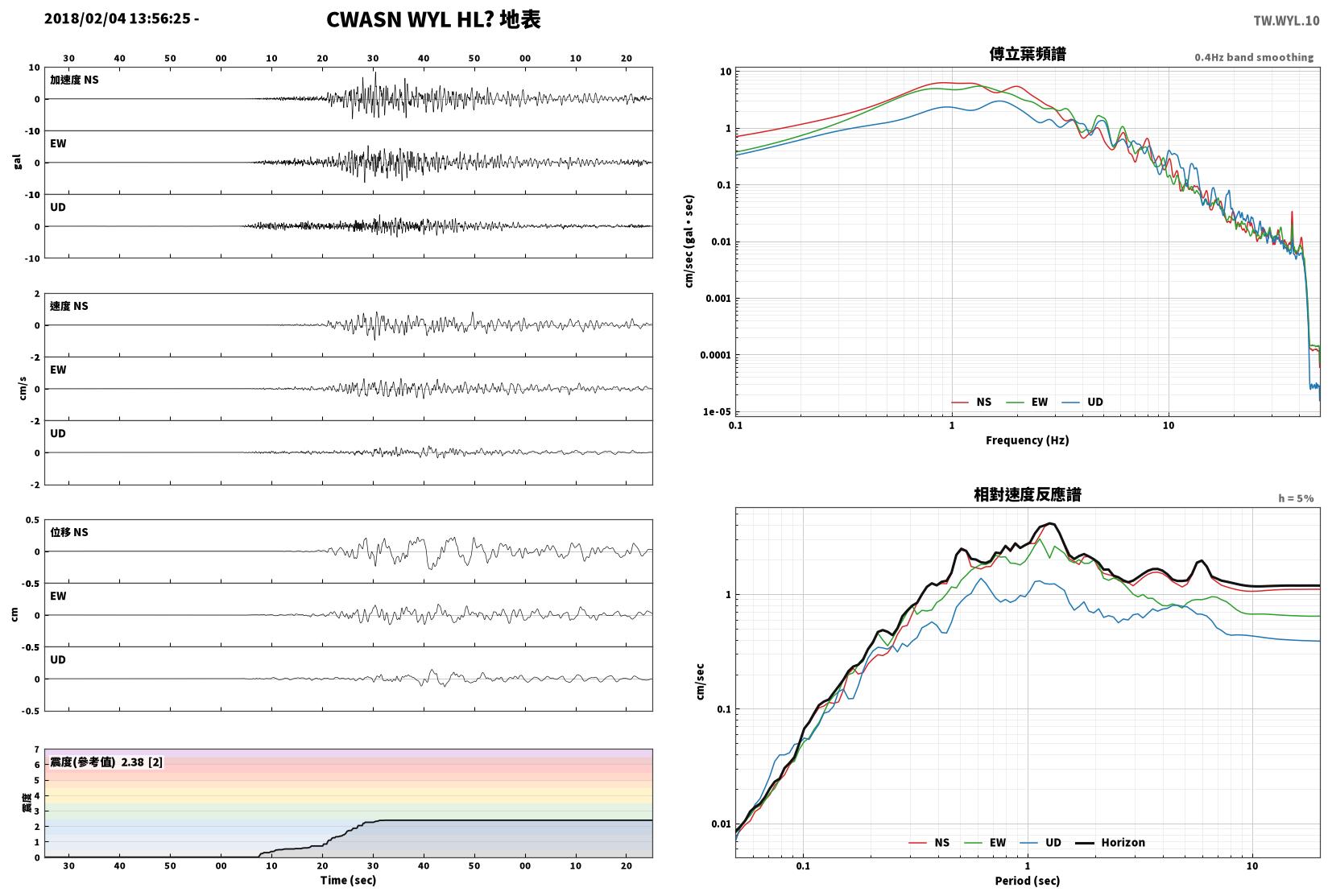

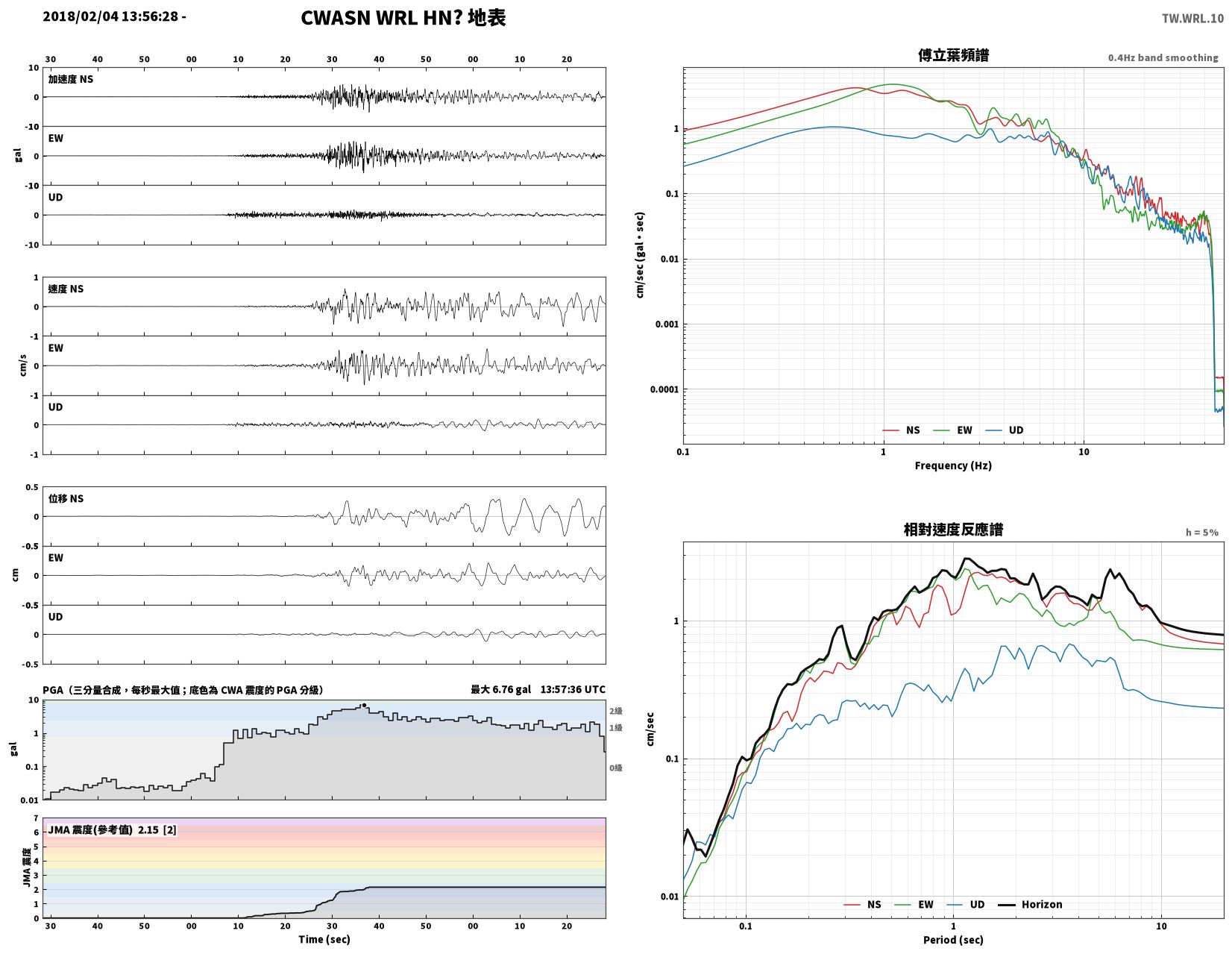

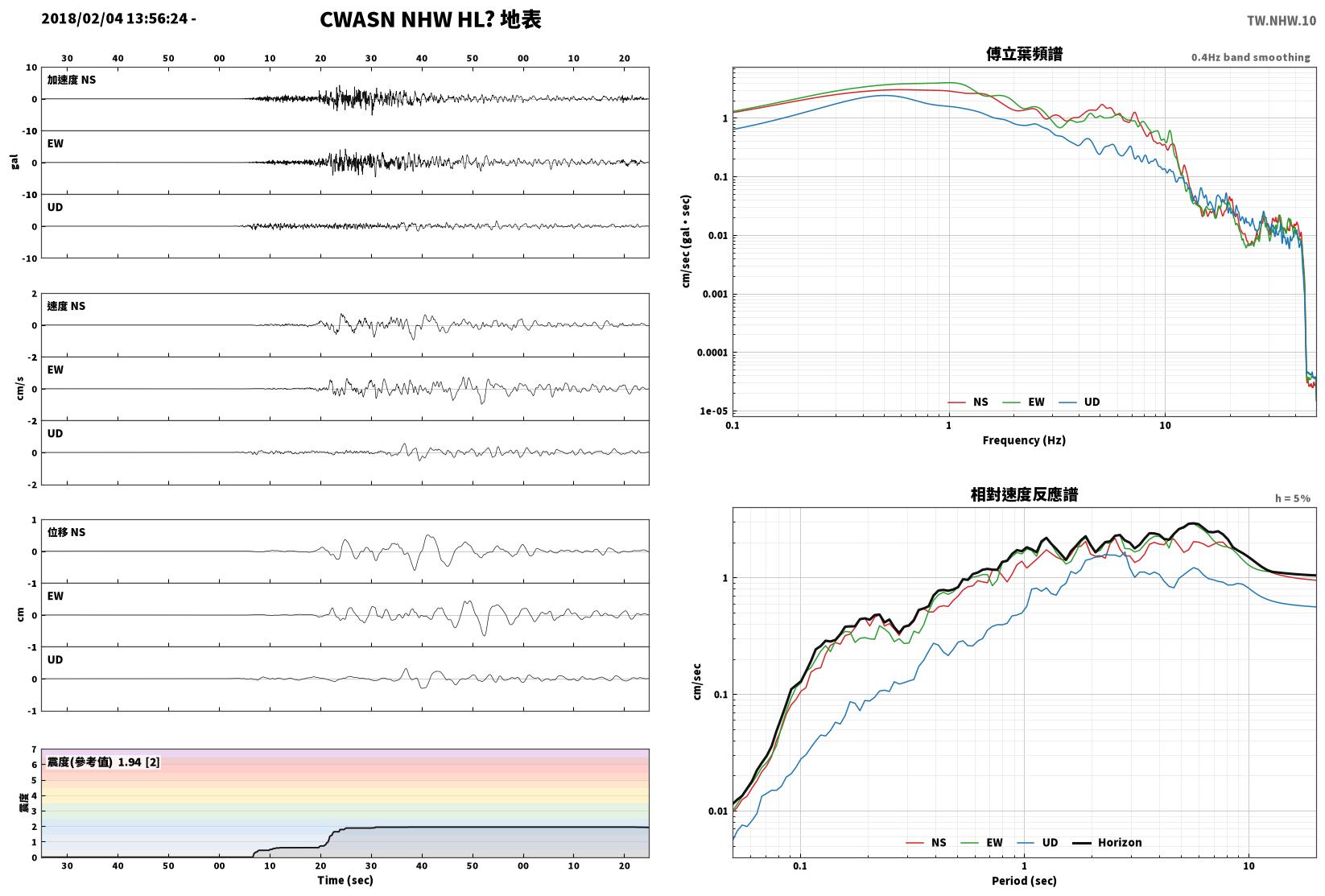

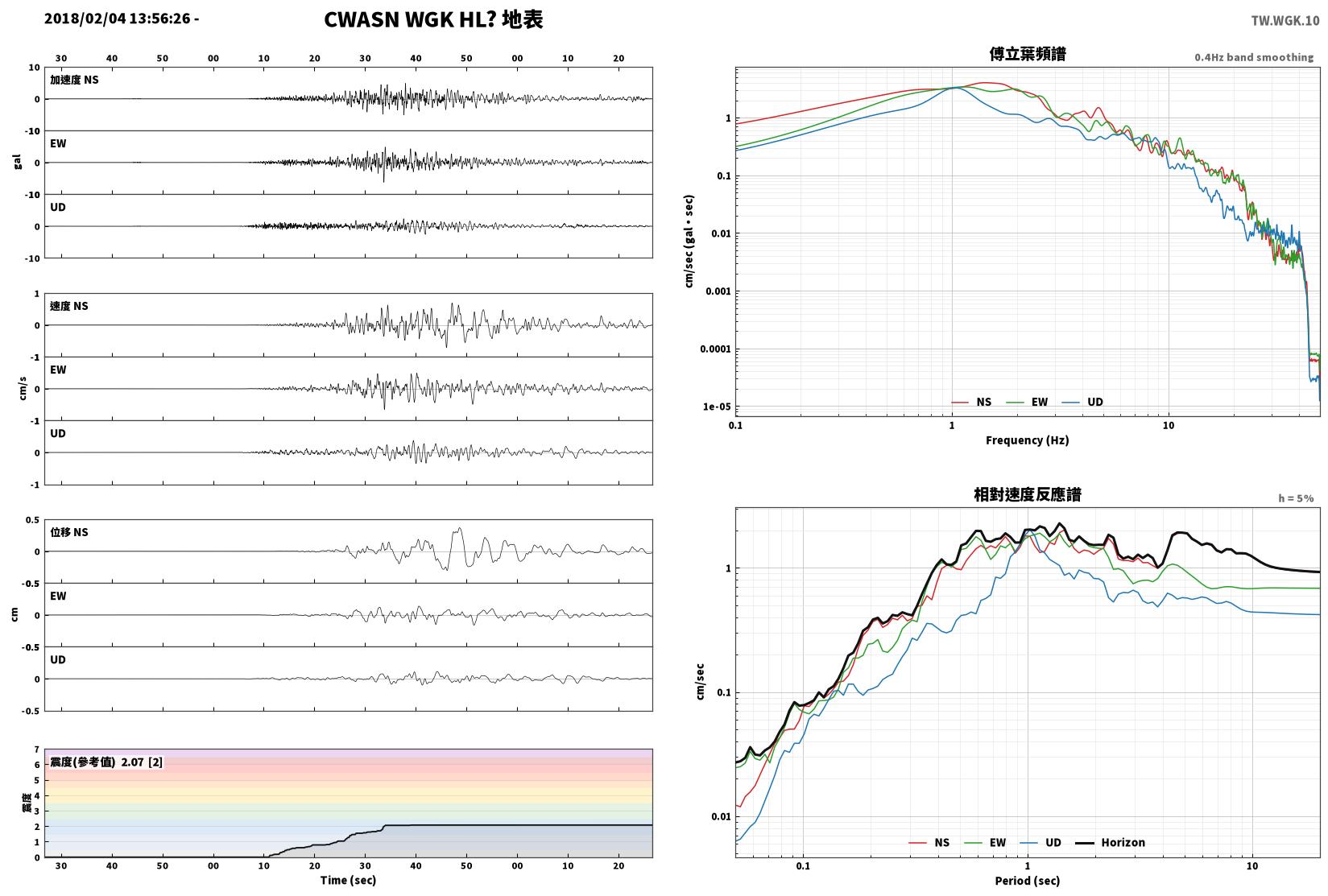

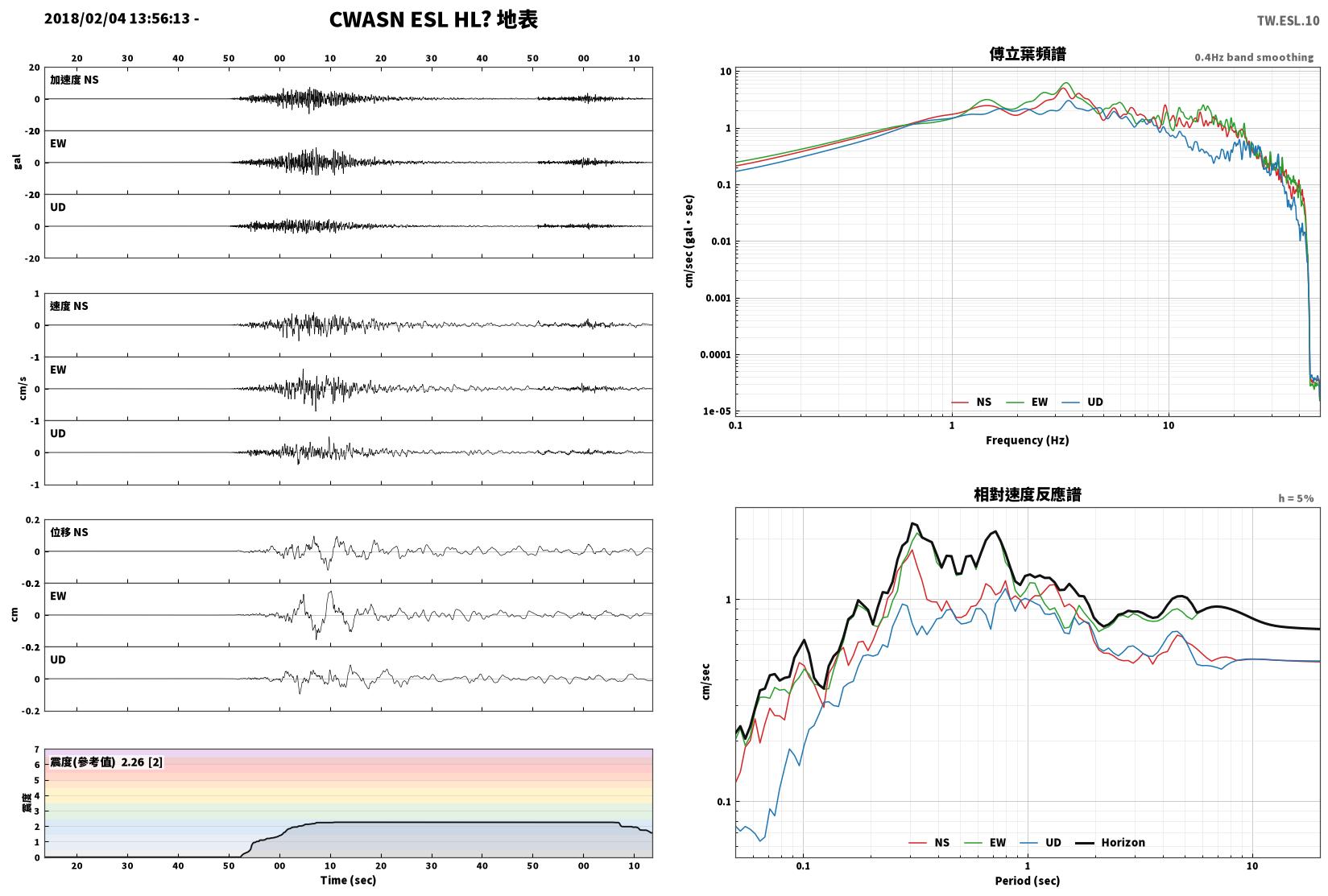

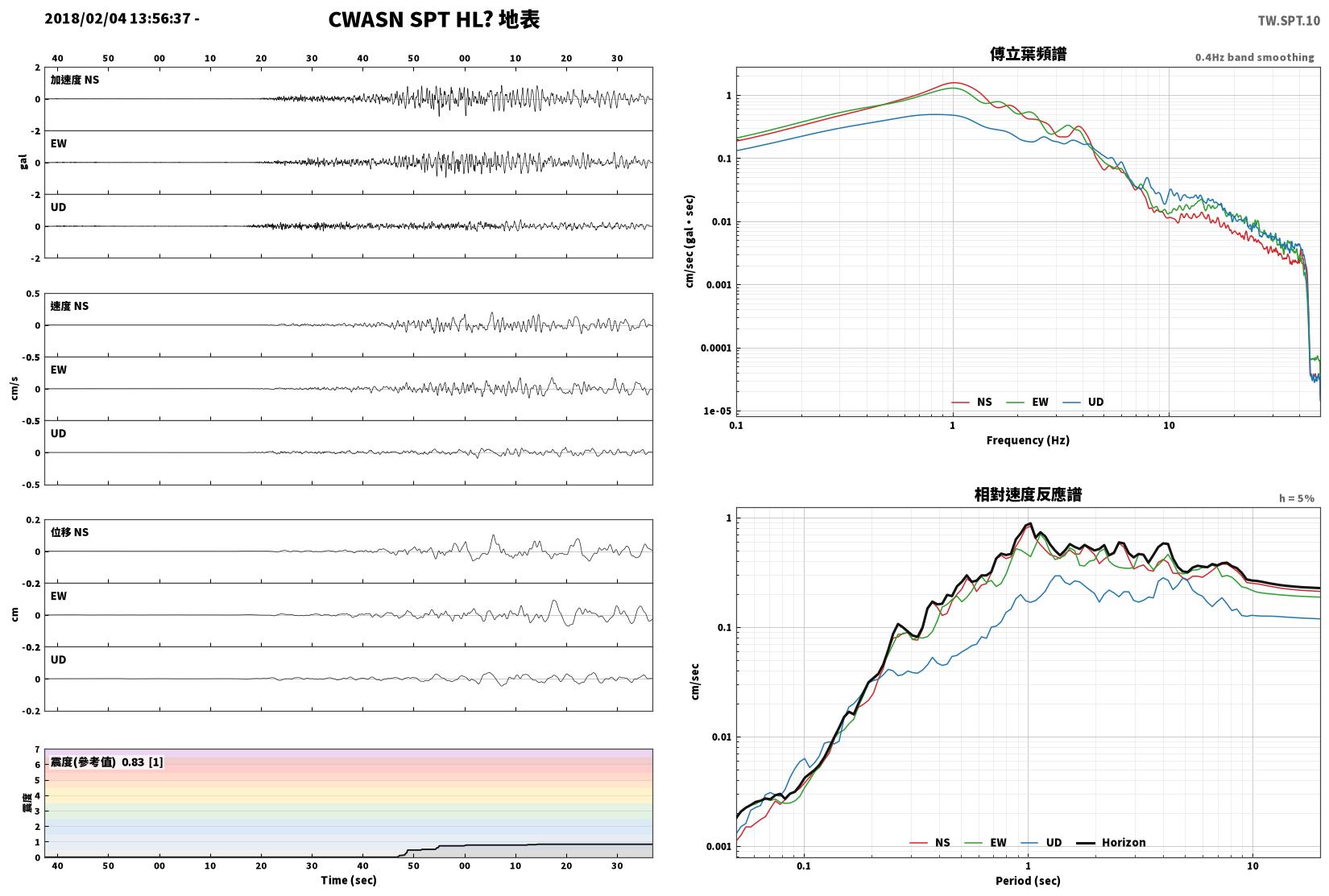

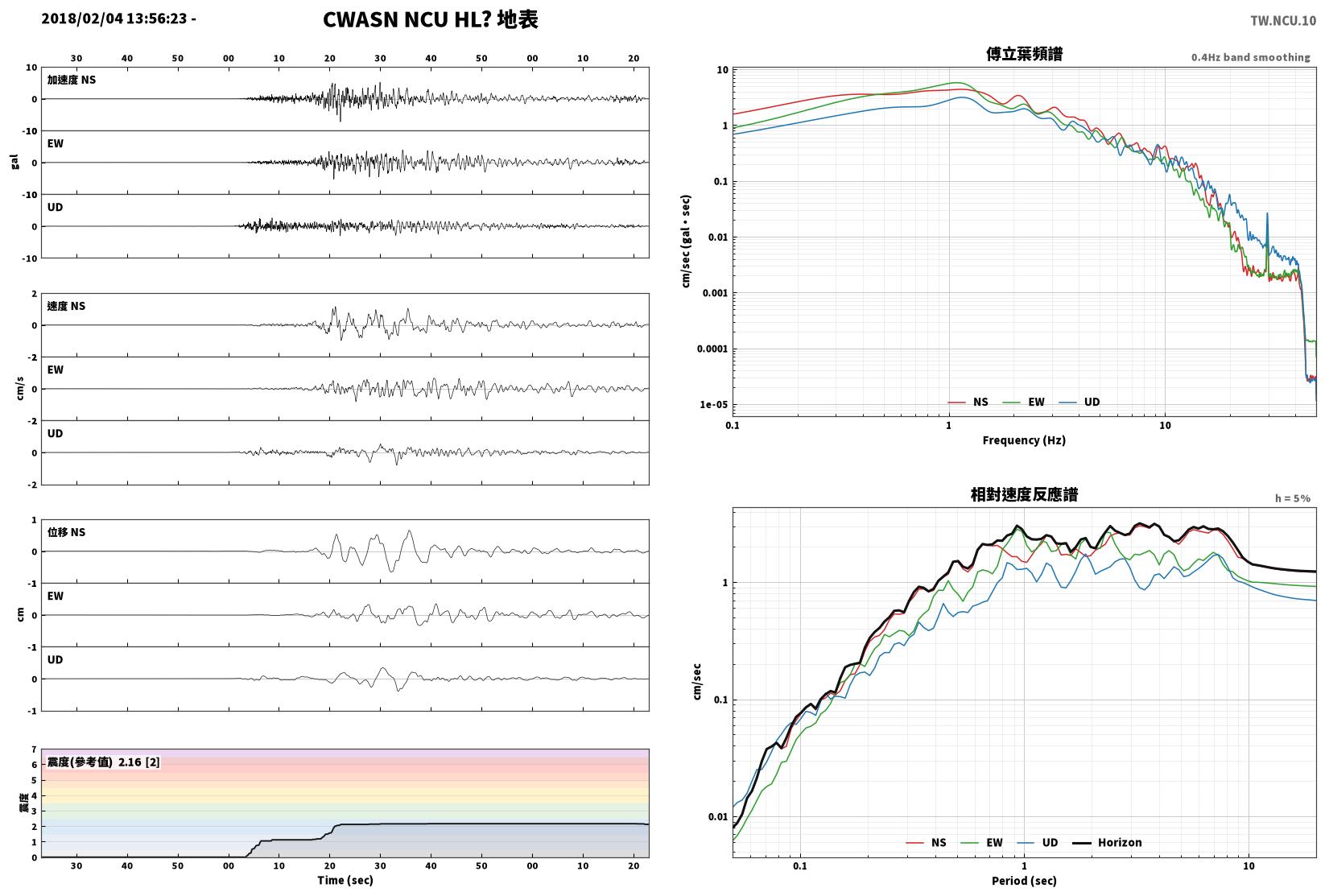

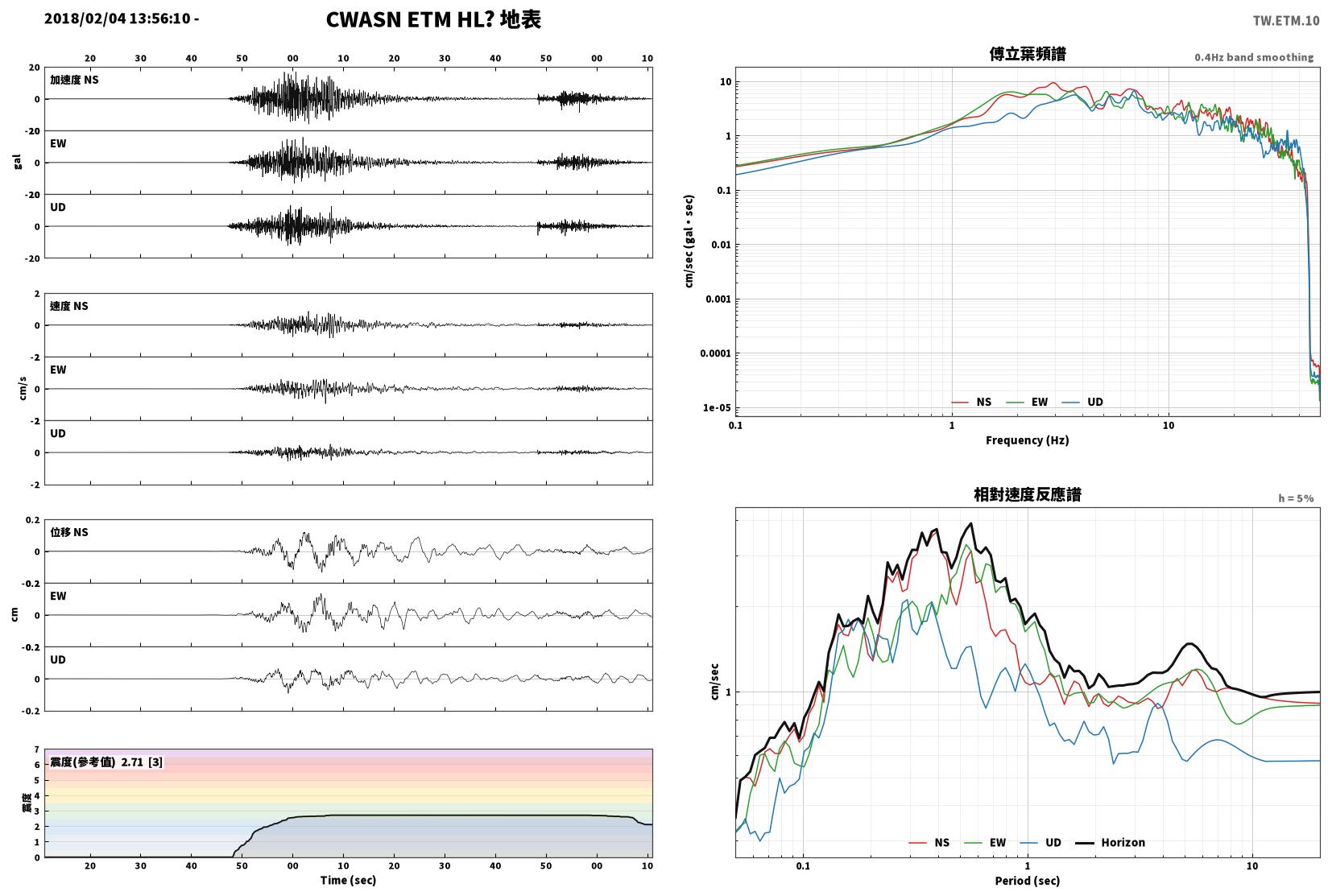

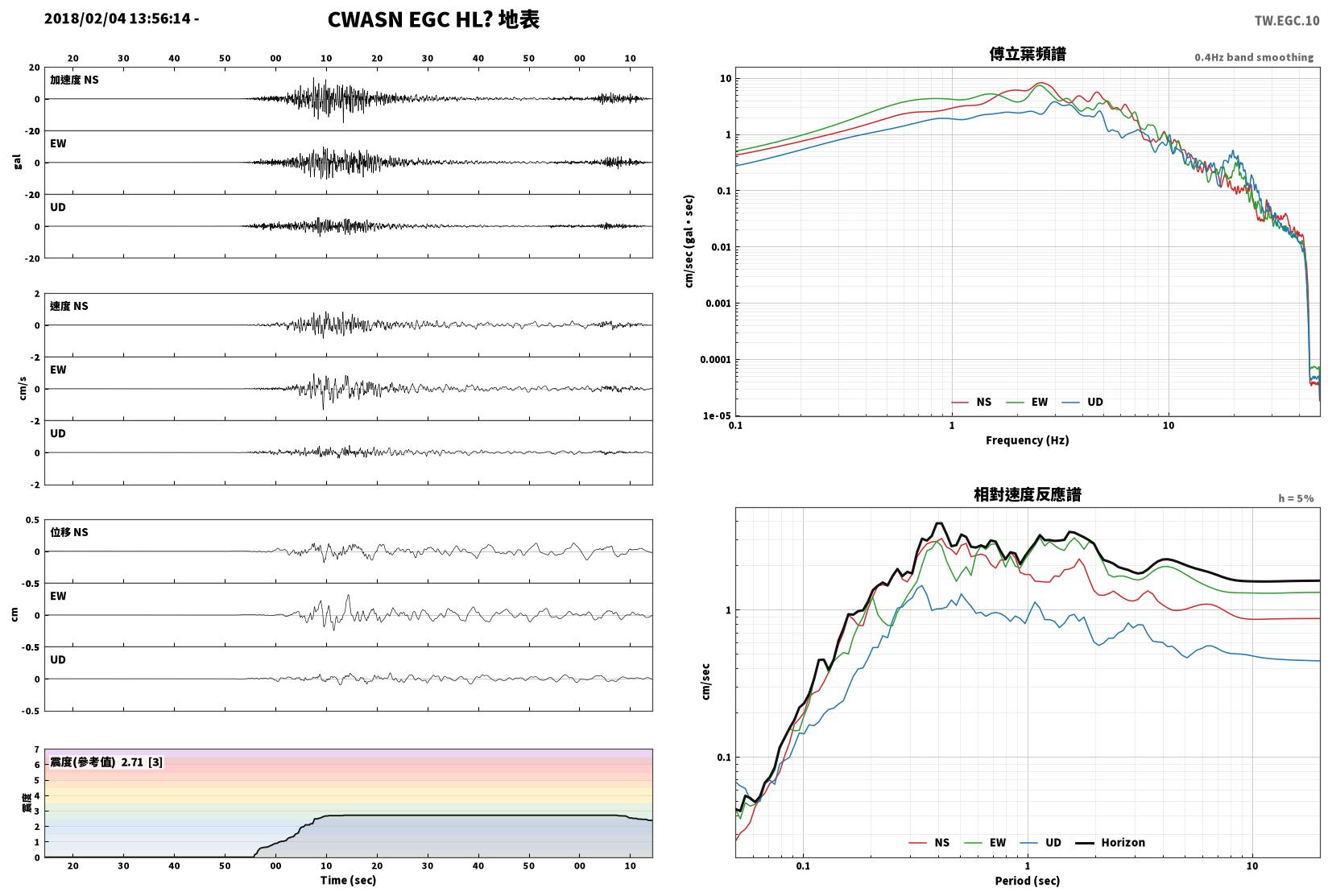

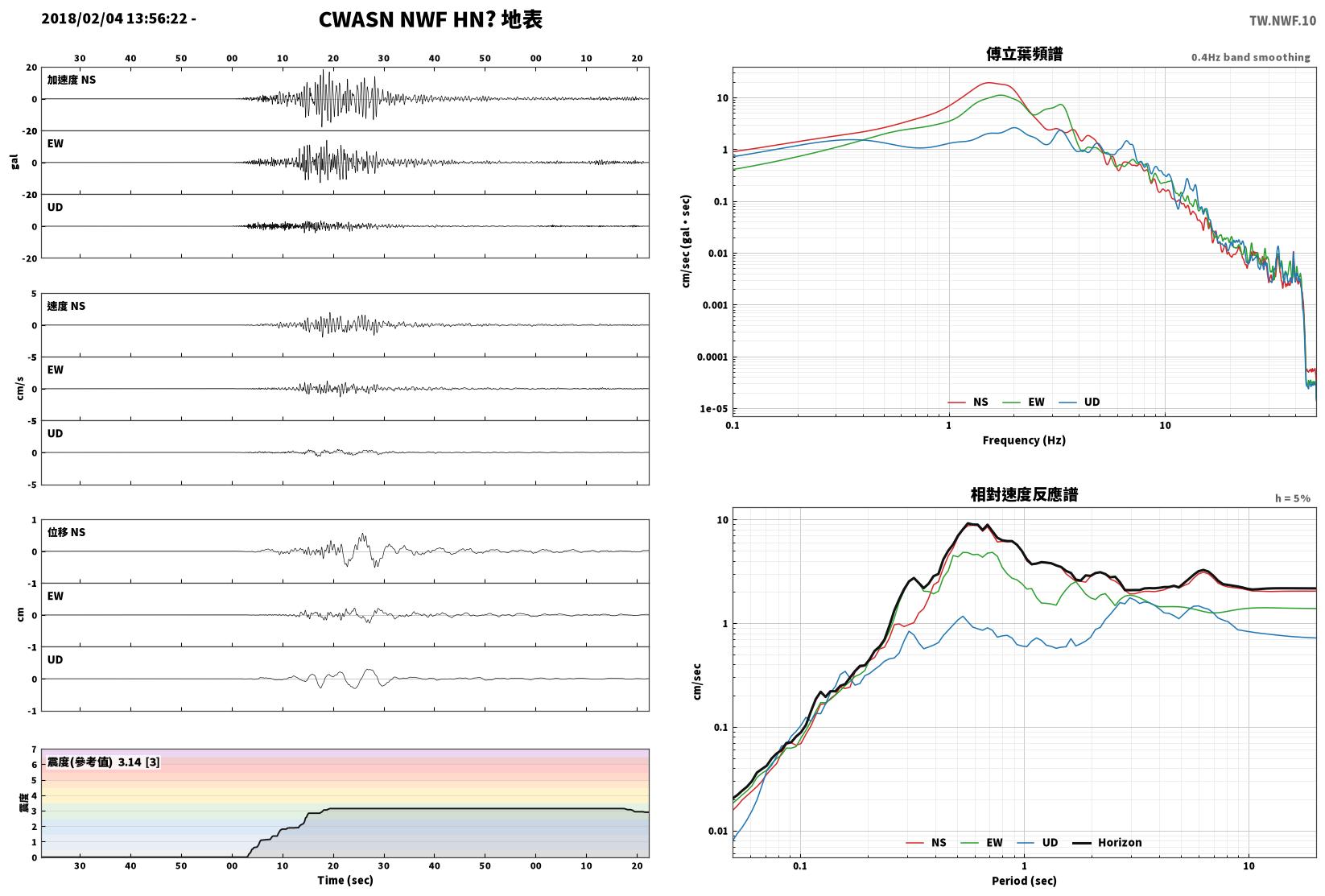

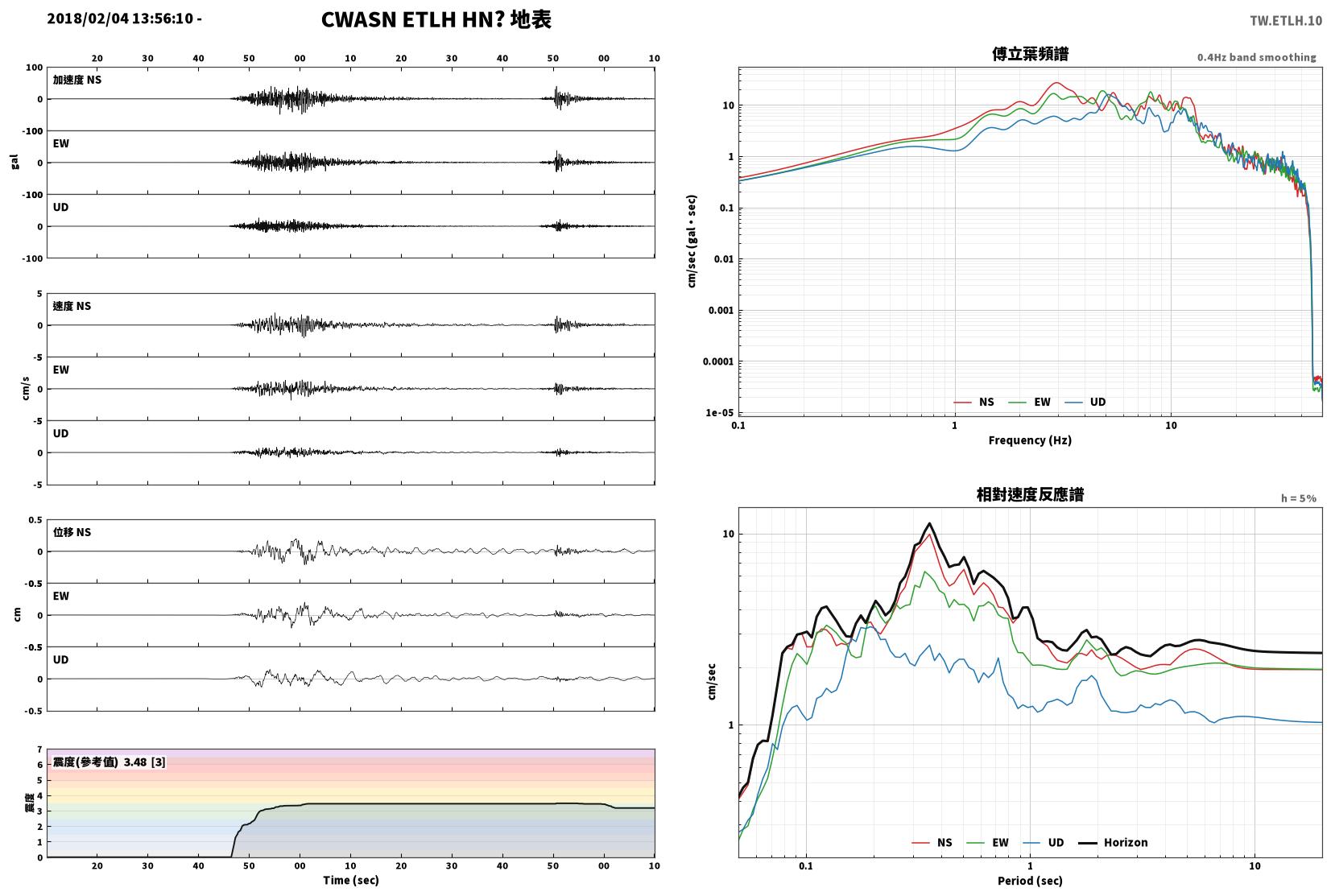

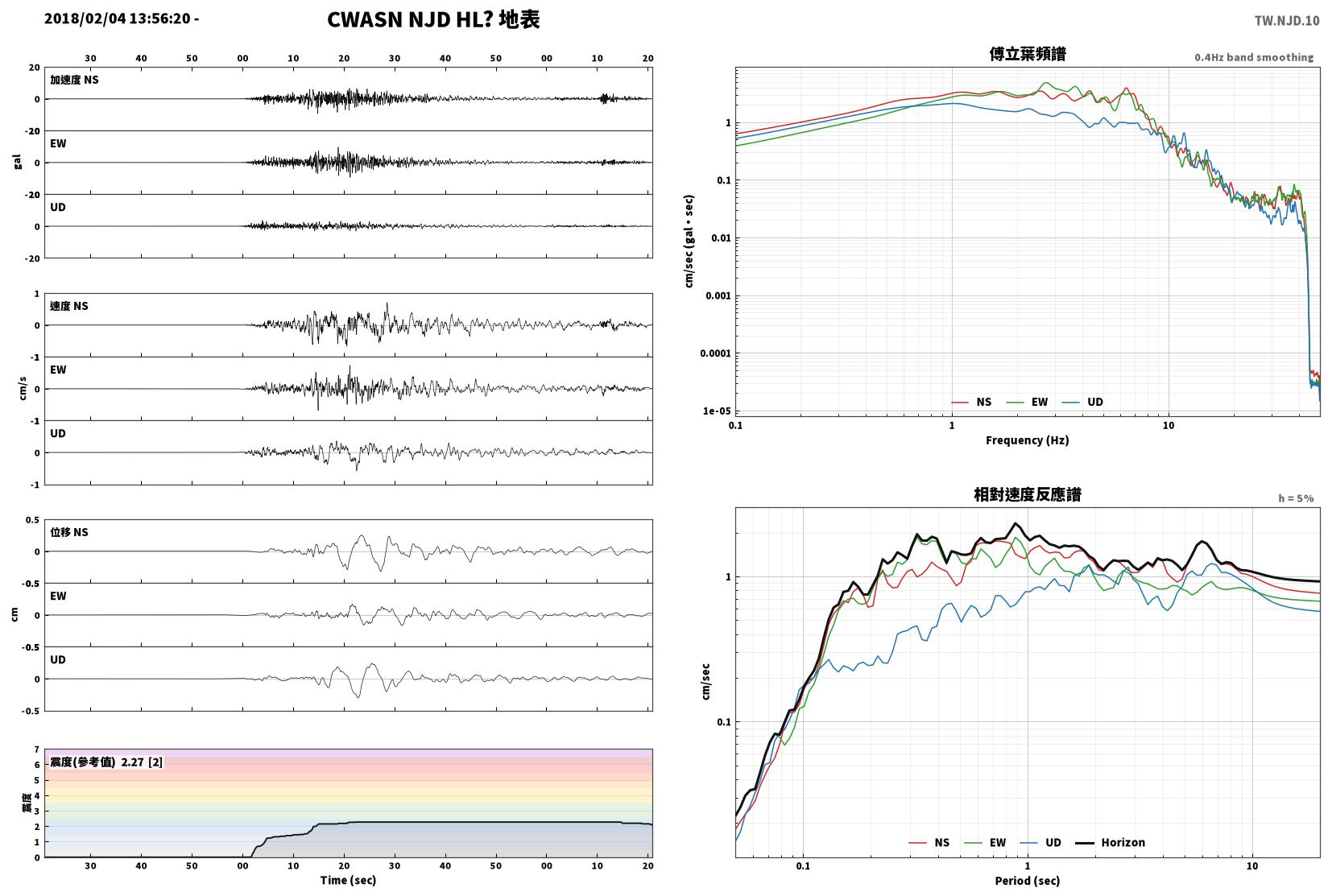

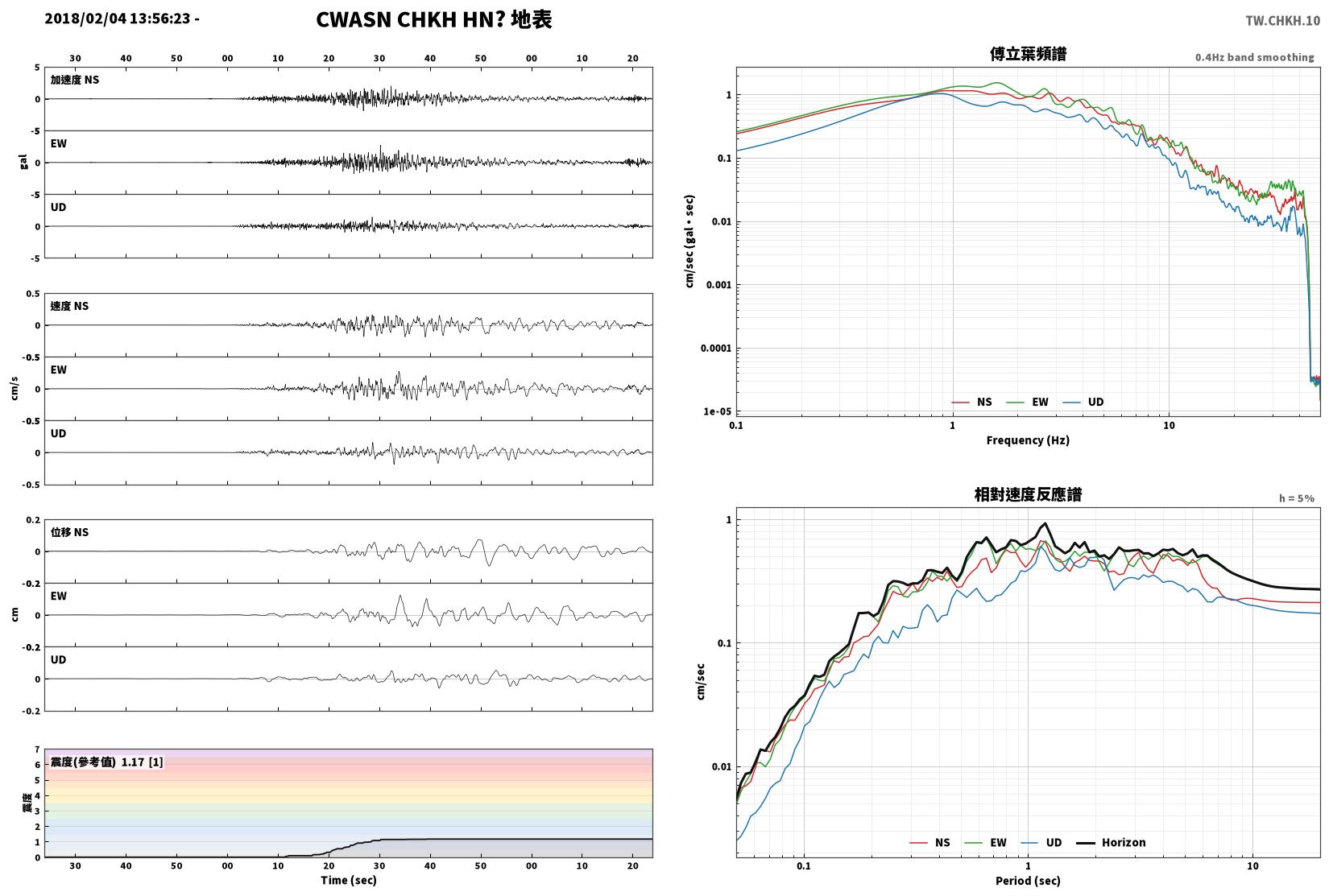

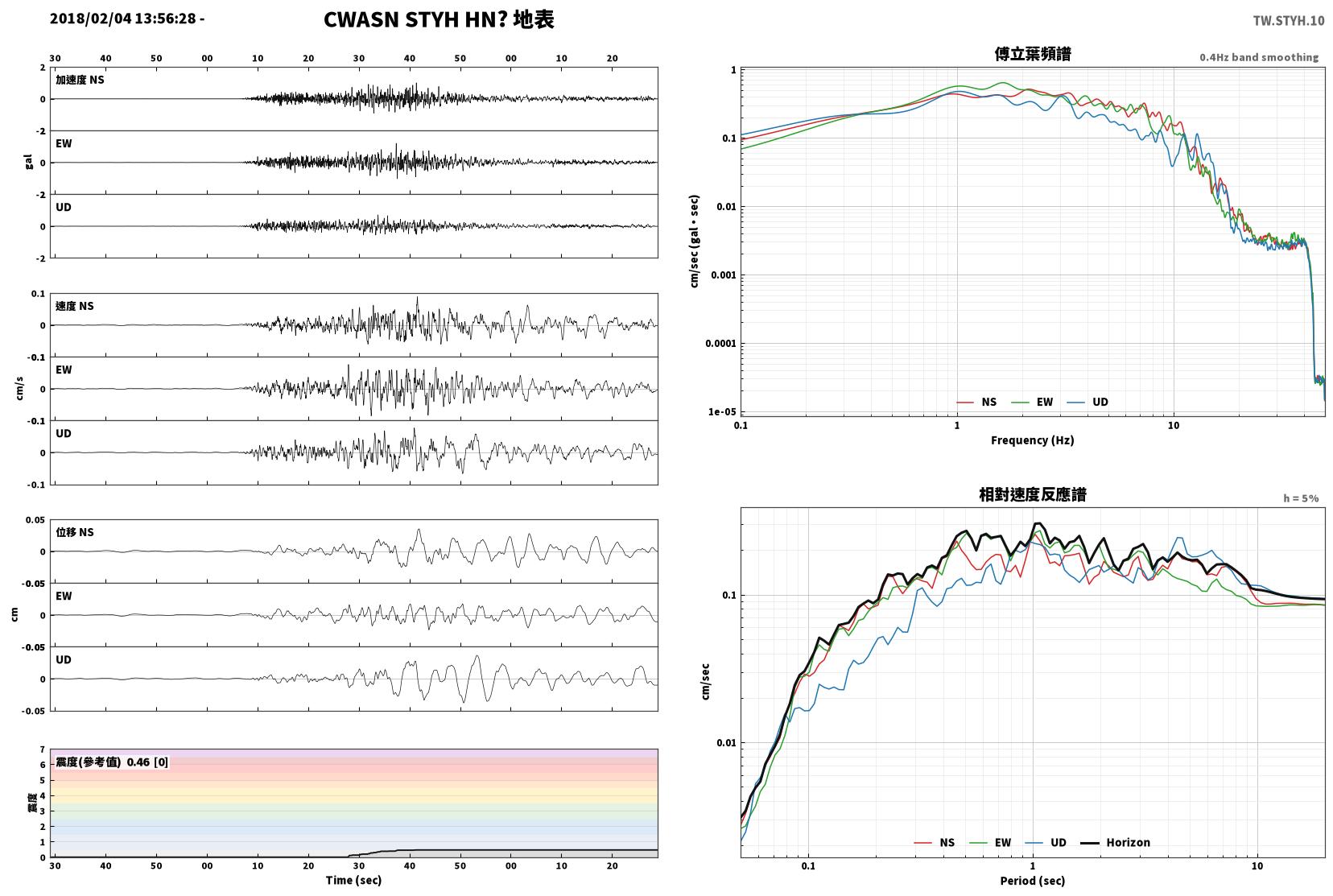

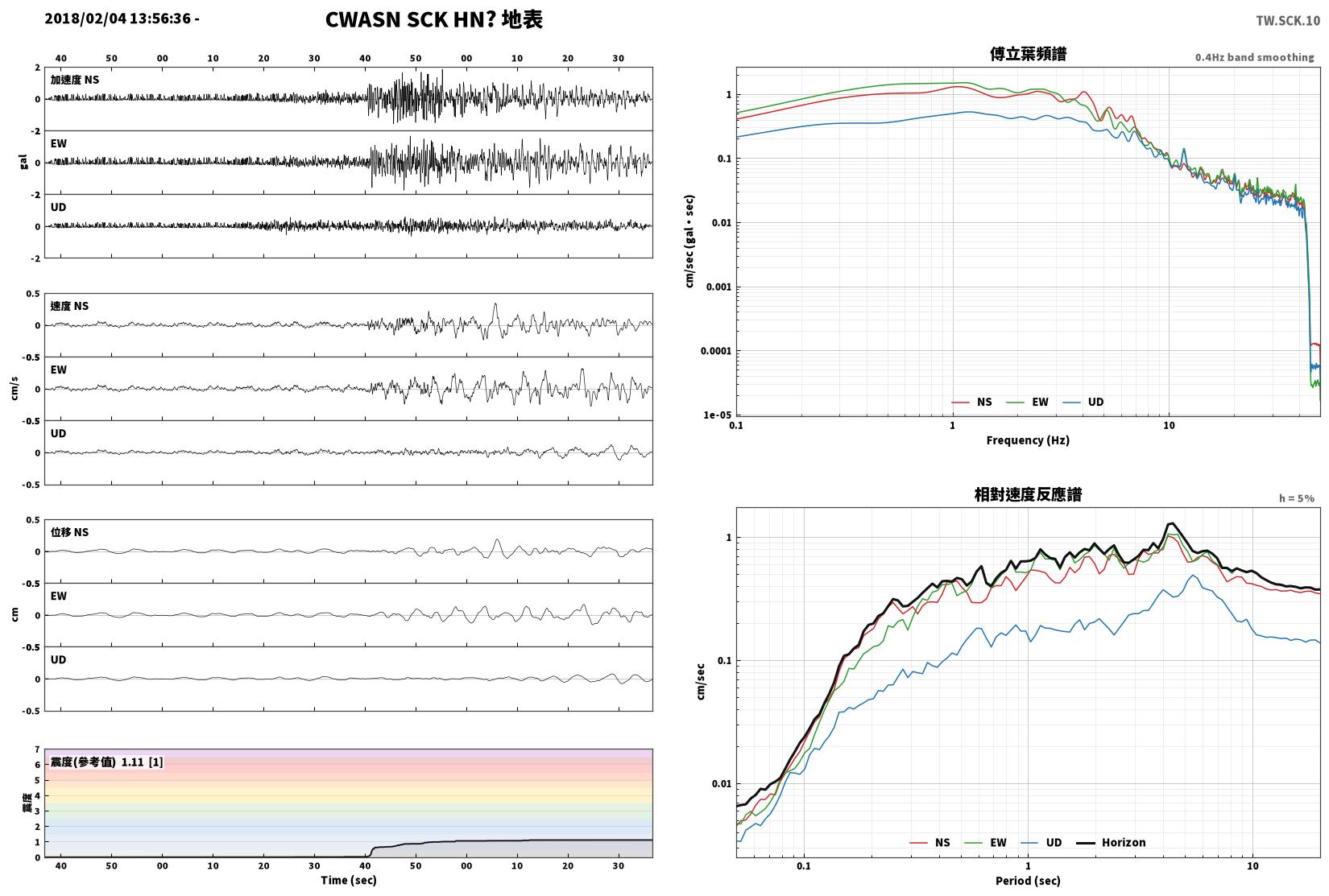

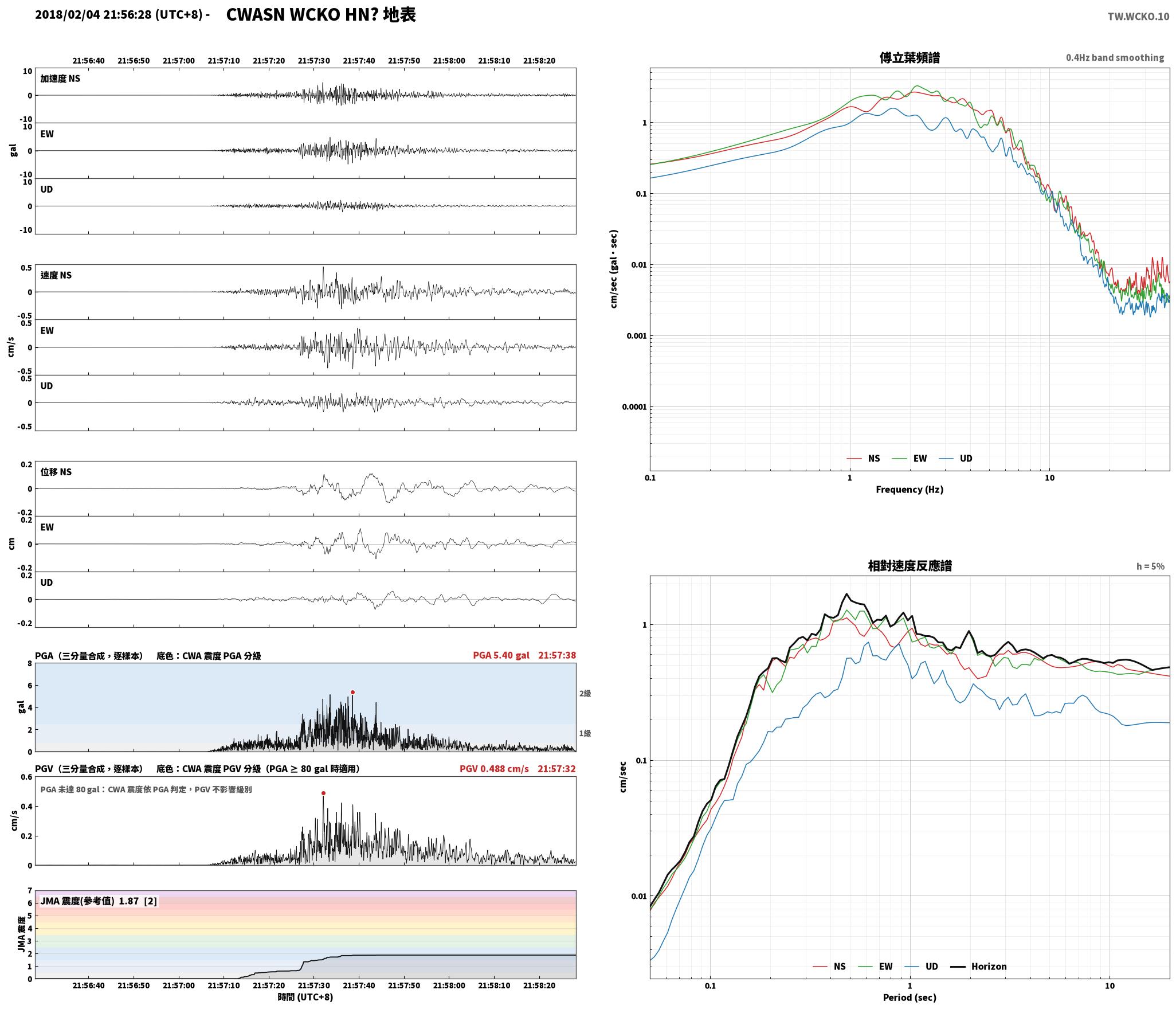

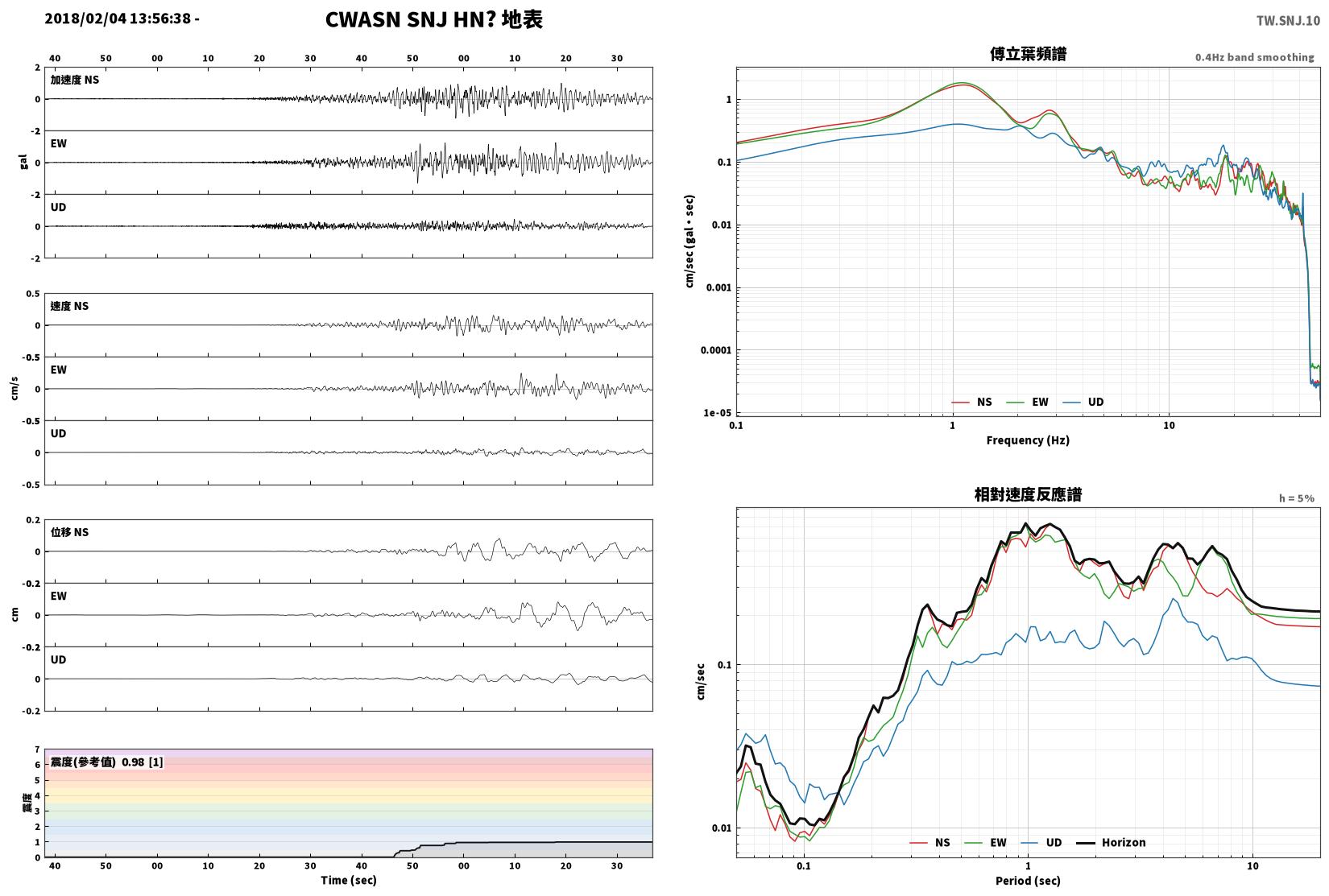

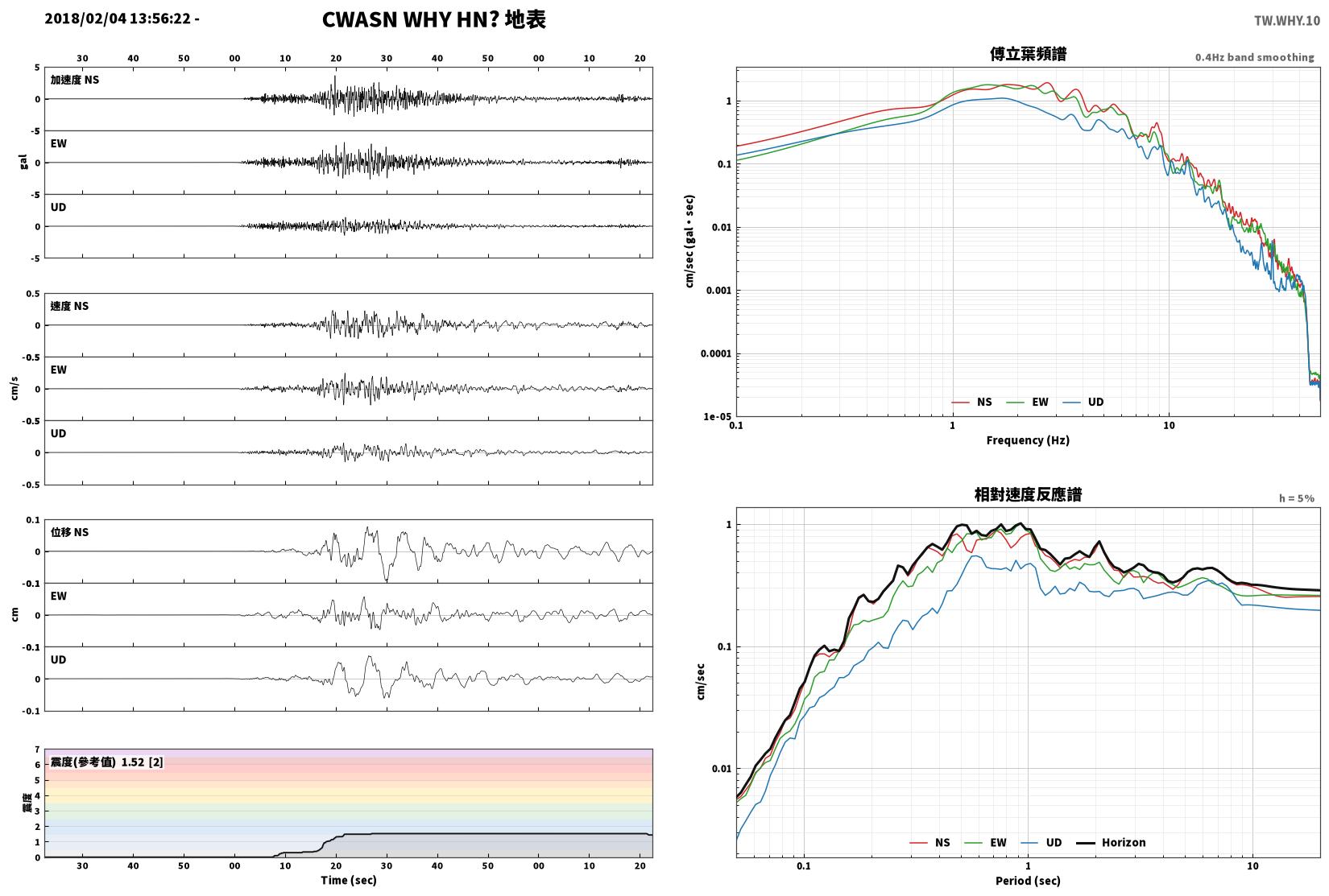

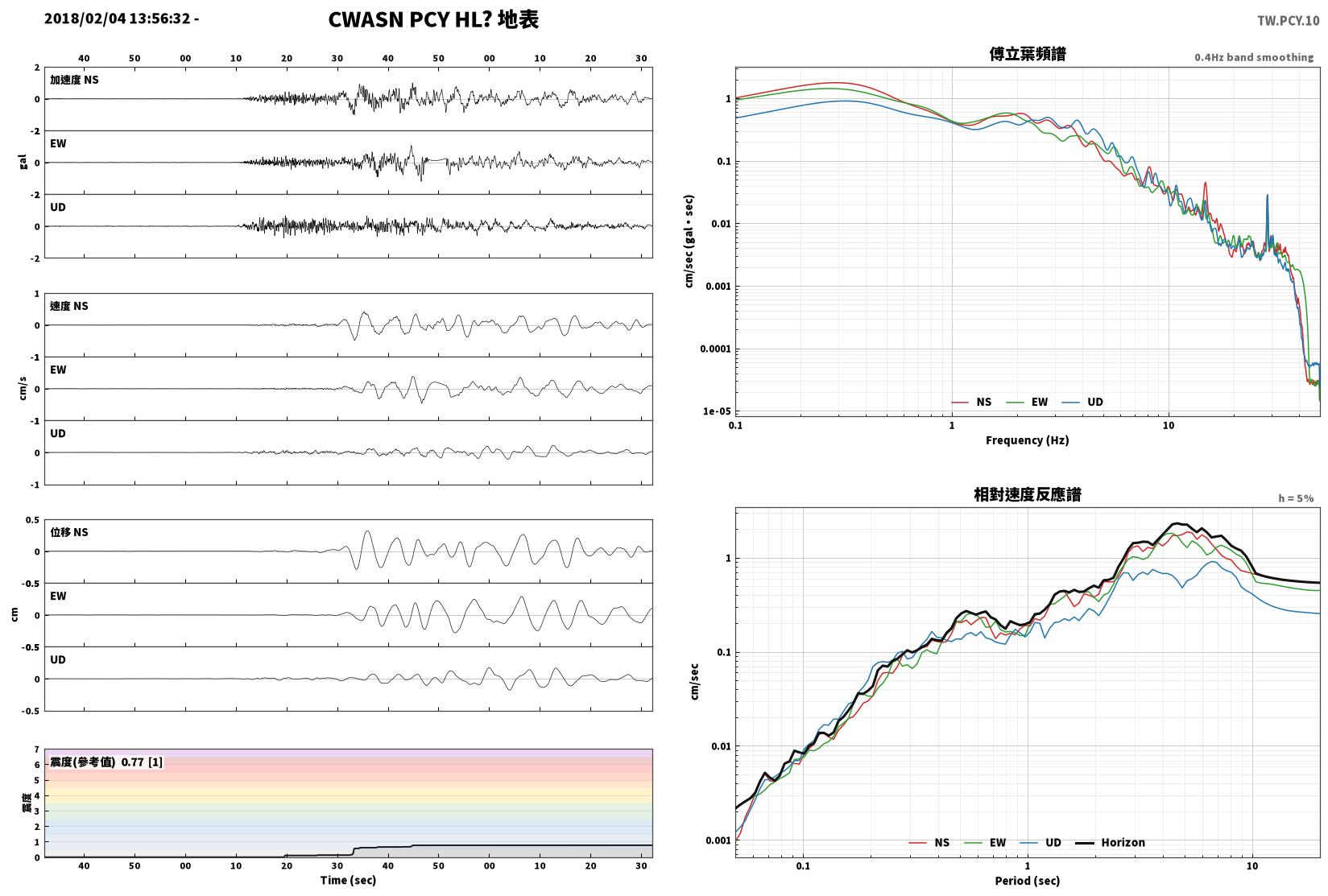

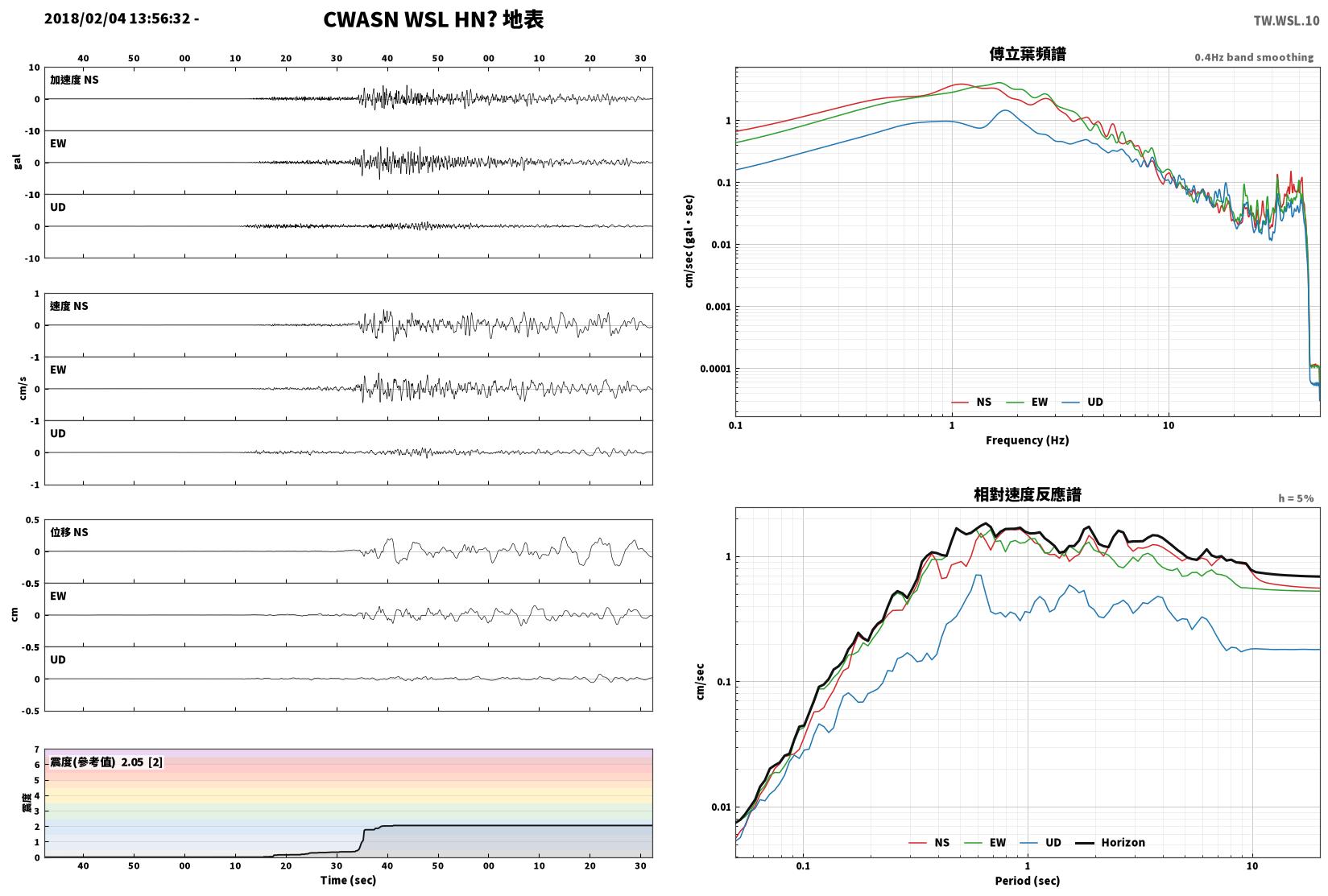

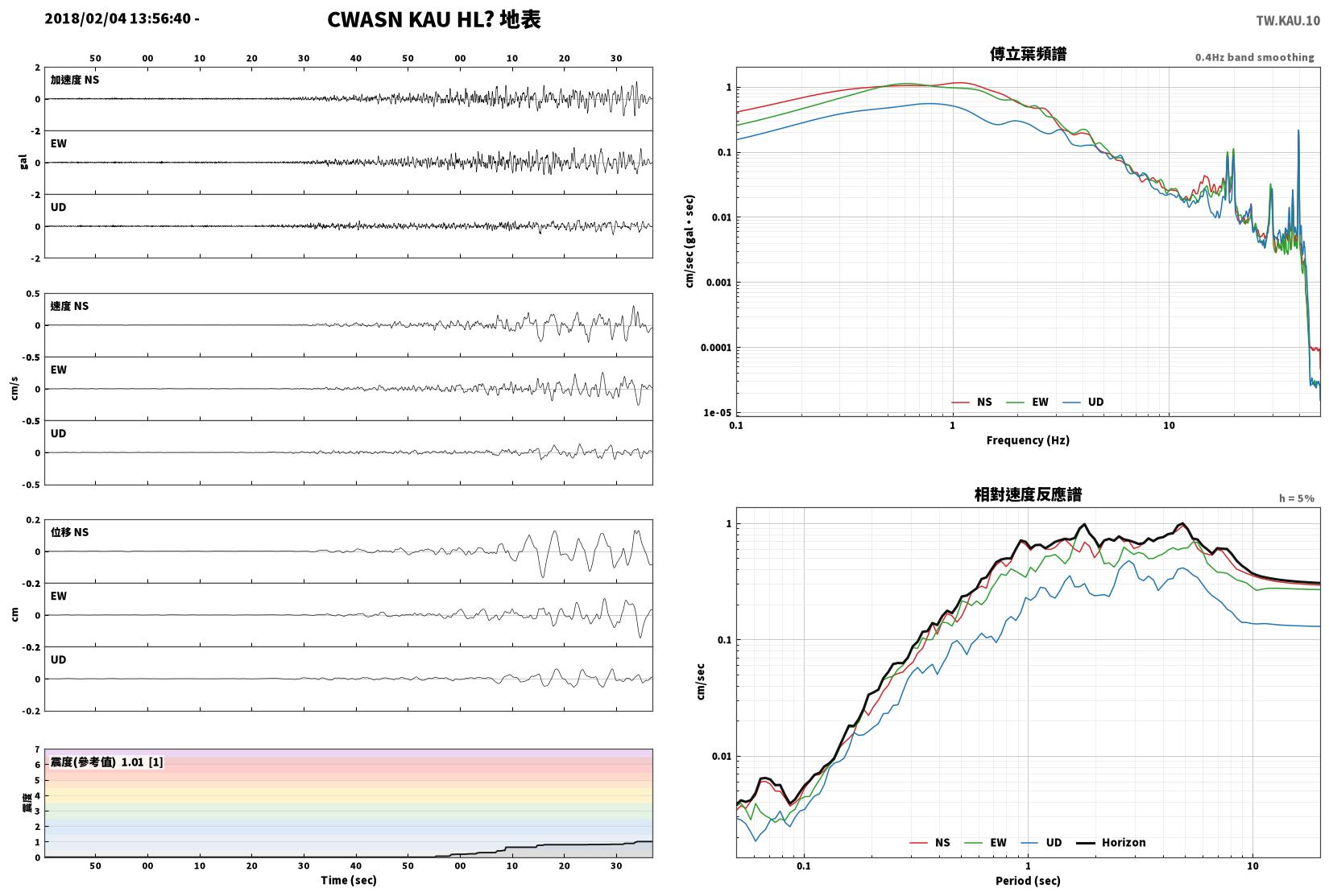

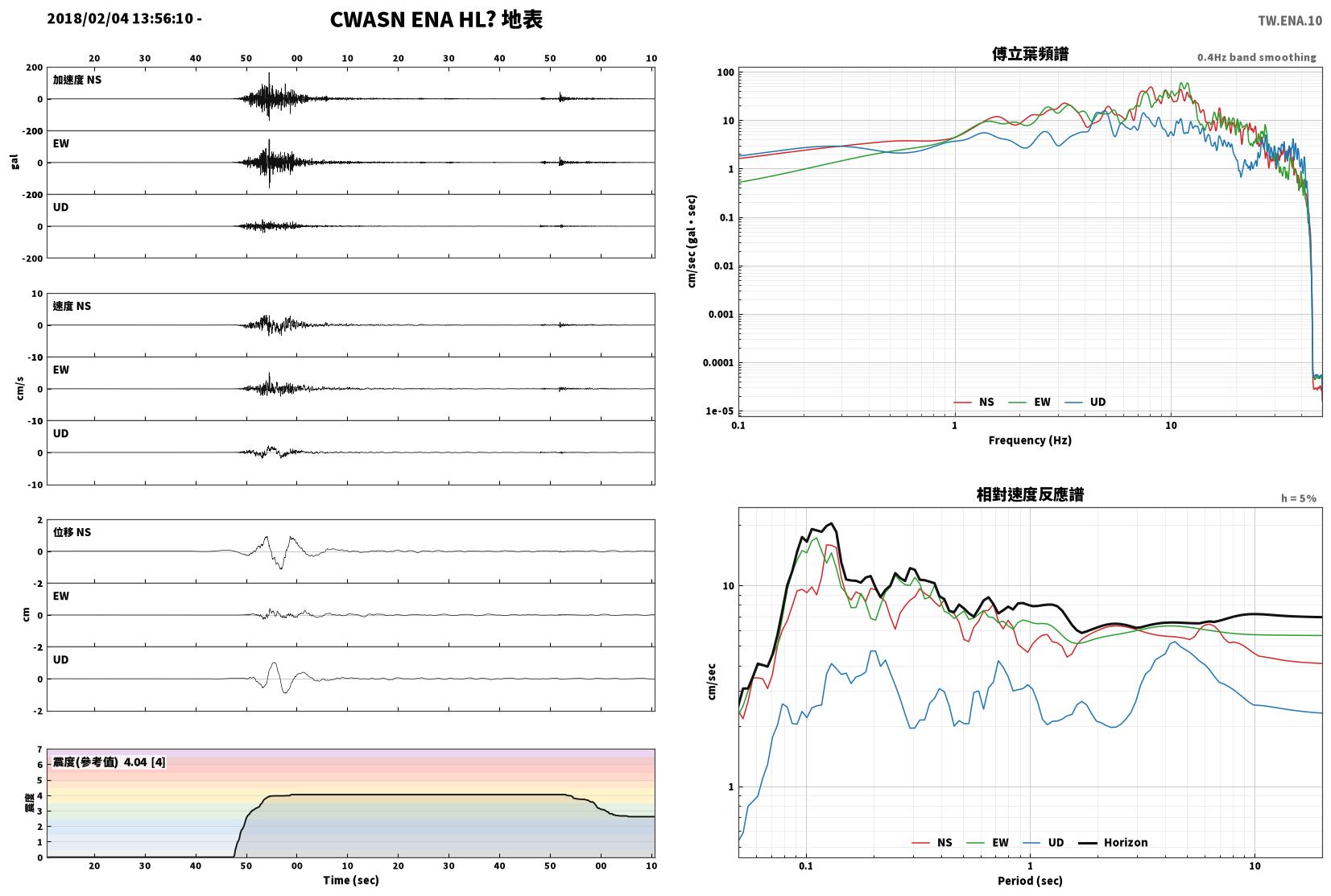

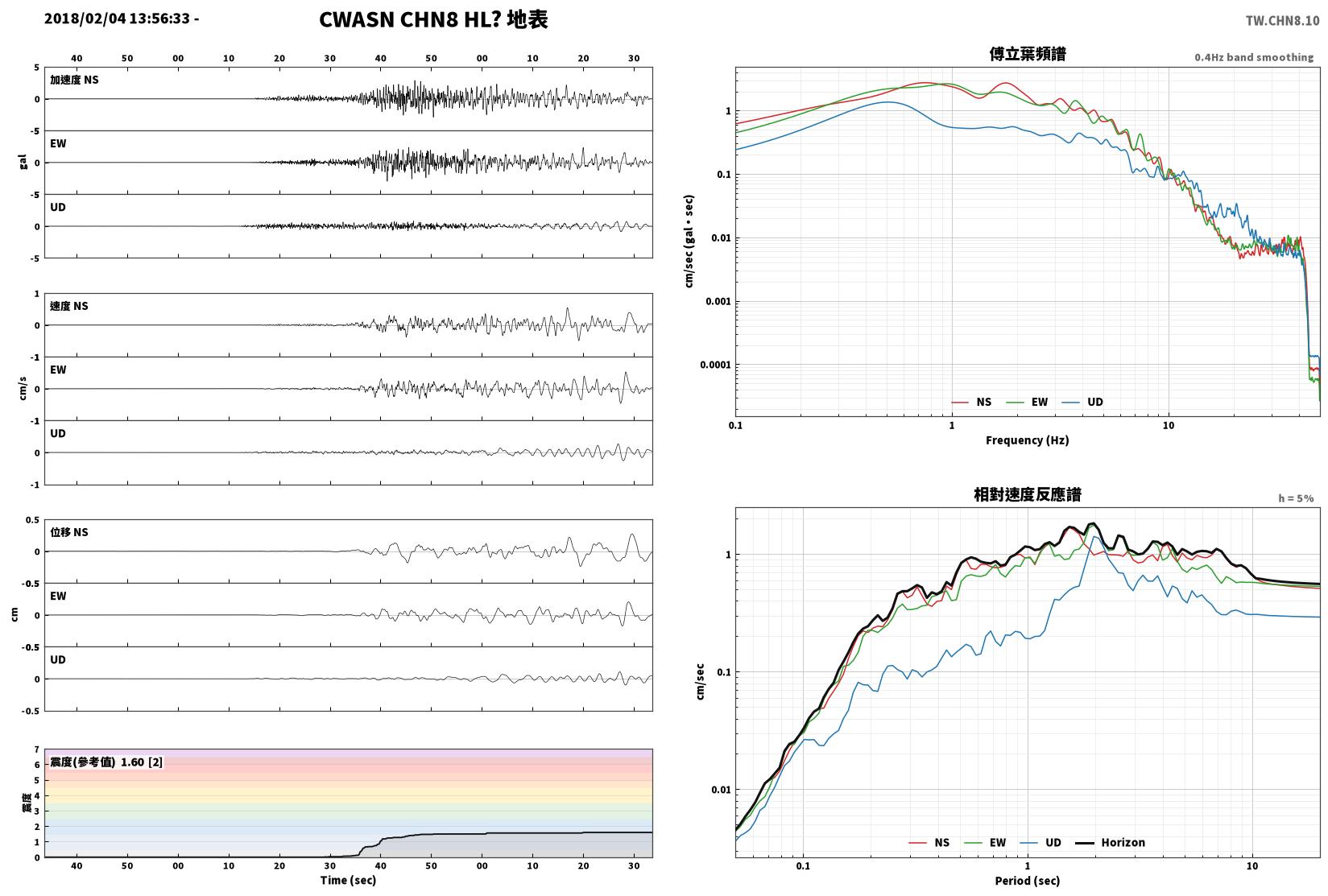

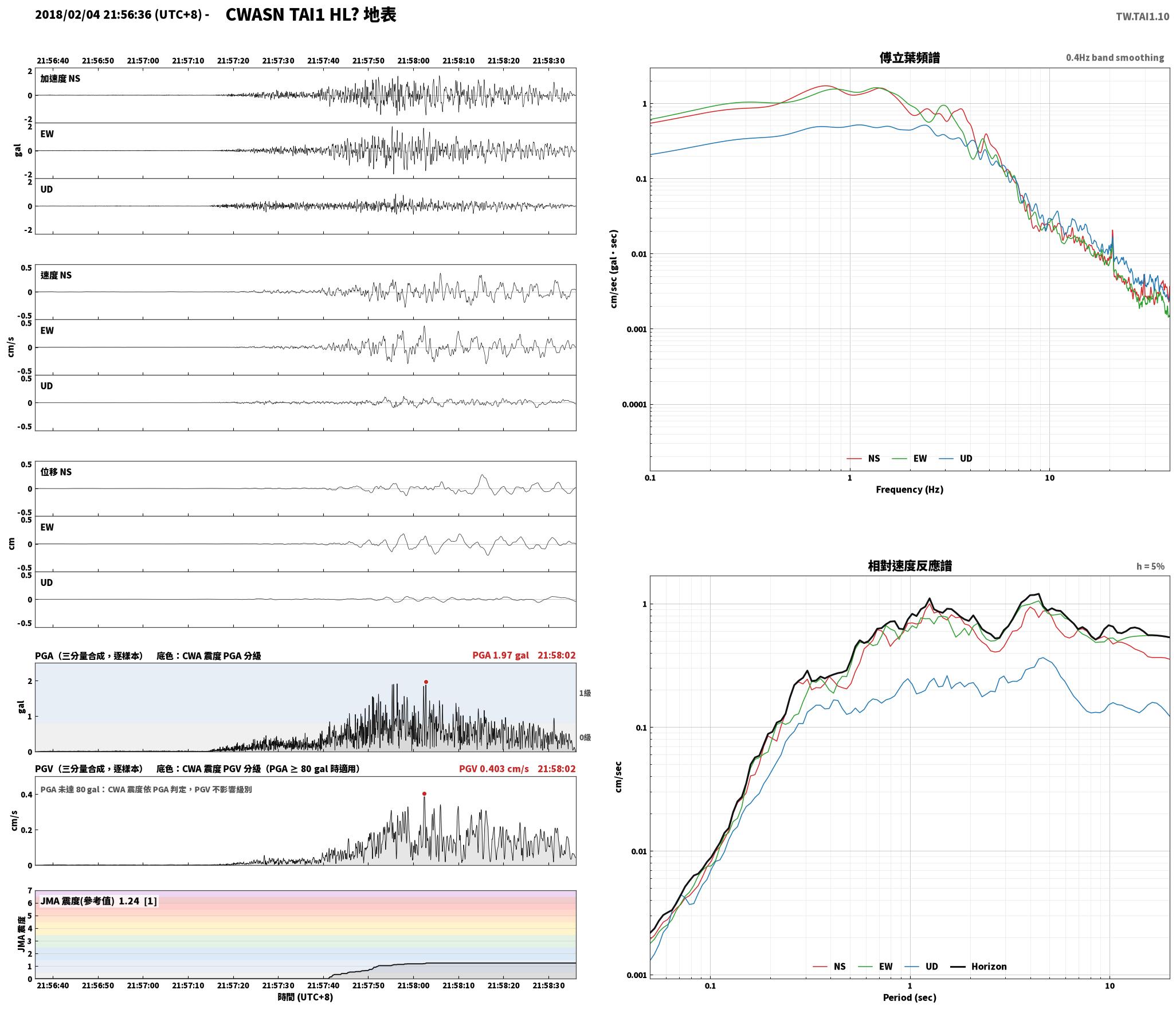

五、分析圖各面板的來源

分析圖各區塊分別對應不同路徑，判讀時請留意：

面板	來源與判讀
左欄三軸加速度／速度／位移波形	來自 CWA 因果 10 Hz 低通（保留完整低頻），與報告數值同源；因低頻完整，位移面板較能反映真實地表長週期位移。
底部即時震度（參考值）	來自 JMA 非因果濾波（直接取原始加速度），為隨時間變化的即時震度近似；與左欄不同源，不可與 CWA 系列逐值互比。
右上傅立葉頻譜	取自 10 Hz 低通後的加速度；約 10 Hz 以上為濾波器裙帶、無物理意義。
右下相對速度反應譜（阻尼 5%）	取自 0.05 Hz 高通的寬頻加速度所計算之單自由度應答；長週期成分完整、全段具物理意義。

六、各路徑一覽

資料／圖面	濾波	因果性	有效頻段／週期
加速度／速度、PGA/PGV、CWA 計測震度、分析圖左欄波形、傅立葉頻譜	去均值 + 10 Hz 因果低通（速度另 0.075 Hz 高通）	因果	≤ 10 Hz（保留完整低頻）
JMA 計測震度、分析圖即時震度	氣象廳規格 FFT 濾波（FL / FH / FF，直接取原始加速度）	非因果（零相位）	約 0.5–10 Hz
LPGM / SVA、分析圖相對速度反應譜	0.05 Hz 高通 + 單自由度速度應答（阻尼 5%）	—	週期 1.6–7.8 s（32 週期）

瞭解更多關於 CWASN 及 GDMS？

CWASN＝中央氣象署地震觀測網，1991 年起現代化為即時觀測網；2012 年新一代啟用，即時測站超過 170 站，地震監測量由每年約 4,000 增至 40,000。
三類地震儀：寬頻（速度型，可測長週期與 >1,000km 遠震）、短週期（速度型，測微弱地動）、強震儀（加速度型，記錄大地震不飽和）。
強震即時警報用的是加速度型強震儀（三軸），1995 年起設置、最多達 110 站，用於有感地震自動定位與各地震度。
現行測站全面升級為 24 位元高解析度、取樣每秒 100 點；第 2 階段並增建井下（平均 300m）與東部海域海底地震儀站。
通道代碼 HN、HL 為加速度型地震儀（強震儀）。
資料公開網址： https://gdms.cwa.gov.tw

資料來源與致謝｜GDMS

本頁逐站強震觀測資料取自中央氣象署「地震及地球物理資料管理系統」（GDMS），資料公開網址： https://gdms.cwa.gov.tw。

資料庫引用：Central Weather Administration (CWA, Taiwan). (2012). Central Weather Administration Seismographic Network [Data set]. International Federation of Digital Seismograph Networks. https://doi.org/10.7914/SN/T5
