CWA 正式地震報告

發生時刻	2018/02/07 03:15:28	震央地名	花蓮縣近海	最大震度	4
震央位置	花蓮縣政府東方 11.1 公里			連結	報告
北緯	24.01°N	東經	121.73°E	深度 / 規模	5.7km / M 5.4

註：本報告發生於 2020/01/01 震度改制前（舊制 1~7 級，無 5弱/5強/6弱/6強）。以下地圖與公式對比已將舊制對應新制（標準：0~4 級不變、5 級→5弱、6 級→6弱、7 級→7）；新制較細，屬近似對應。

震度分佈對比（★ 震央，同心圓為 S 波到時秒數・等間隔）

觀測點

實測震度圖

觀測點：各觀測點的實測最大震度，依震度上色（共 51 站）。實測震度圖：以觀測點反距離加權（IDW）內插各鄉鎮震度，畫出實測震度分佈。

公式（場址）

公式（S=1）

TREM (舊)

TREM (新)

ML v1

ML v2（preview）

PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。ML 模型 v1（intensity_ml_v1.onnx，ExpTech/YuYu1015）：神經網路依震源與各鄉鎮座標（含方位角）預估的震度分布。ML 模型 v2（preview，intensity_ml_v2.onnx，ExpTech/YuYu1015）：另一組係數重訓的實驗版本，與 v1 各自獨立設定。參數仍在調整，不代表最終成品。

震度12345弱5強6弱6強7

公式 / 模型準確度・公平對比（逐站「預測 vs 實測」，各自使用其輸入；共 51 站，含 ML v1／v2）

場址 Sᵢ 1.00–2.25，單就場址即可造成約 0.7 級的縱向差異，且與震央距無關；因此「震度×震央距」圖上一條距離曲線無法公平呈現，改以下方逐站指標與對角圖比較。

公式 / 模型	平均偏差	MAE	RMSE	完全命中	±1 級
公式（場址）	+0.96	0.96	1.06	12%	92%
公式（S=1）	+0.69	0.73	0.85	27%	100%
TREM (舊)	+0.69	0.73	0.85	27%	100%
TREM (新)	+0.31	0.47	0.69	53%	100%
ML v1	+0.00	0.20	0.44	80%	100%
ML v2（preview）	+0.12	0.24	0.49	76%	100%

偏差＝預測−實測的平均（0 最佳，正=偏高）；MAE/RMSE 越小越準；命中率越高越好。各欄最佳者以粗體標示。

公式（場址）	公式（S=1）	TREM (舊)	TREM (新)	ML v1	ML v2（preview）
PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。ML 模型 v1（intensity_ml_v1.onnx，ExpTech/YuYu1015）：以震源與座標特徵（含方位角）輸出 PGA/PGV 再分級。ML 模型 v2（preview，intensity_ml_v2.onnx，ExpTech/YuYu1015）：另一組係數重訓的實驗版本，與 v1 各自獨立設定。參數仍在調整，不代表最終成品。

命中高估低估泡泡大小＝站數；虛線＝完美預測（預測＝實測）

震度 × 震央距衰減圖（距離趨勢參考；X 線性、震度階為整數階梯）

註：同一震央距的各站因場址不同會有縱向散布，單一距離曲線無法呈現，故此圖僅供看衰減趨勢；公式的公平橫向對比請見上方「公式準確度・公平對比」。

公式（場址）誤差 1.06	公式（S=1）誤差 0.85	TREM (舊)誤差 0.85	TREM (新)誤差 0.69
PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。

觀測點（依震度上色）選定公式理論曲線

最大震度時空熱圖 • 震央距剖面

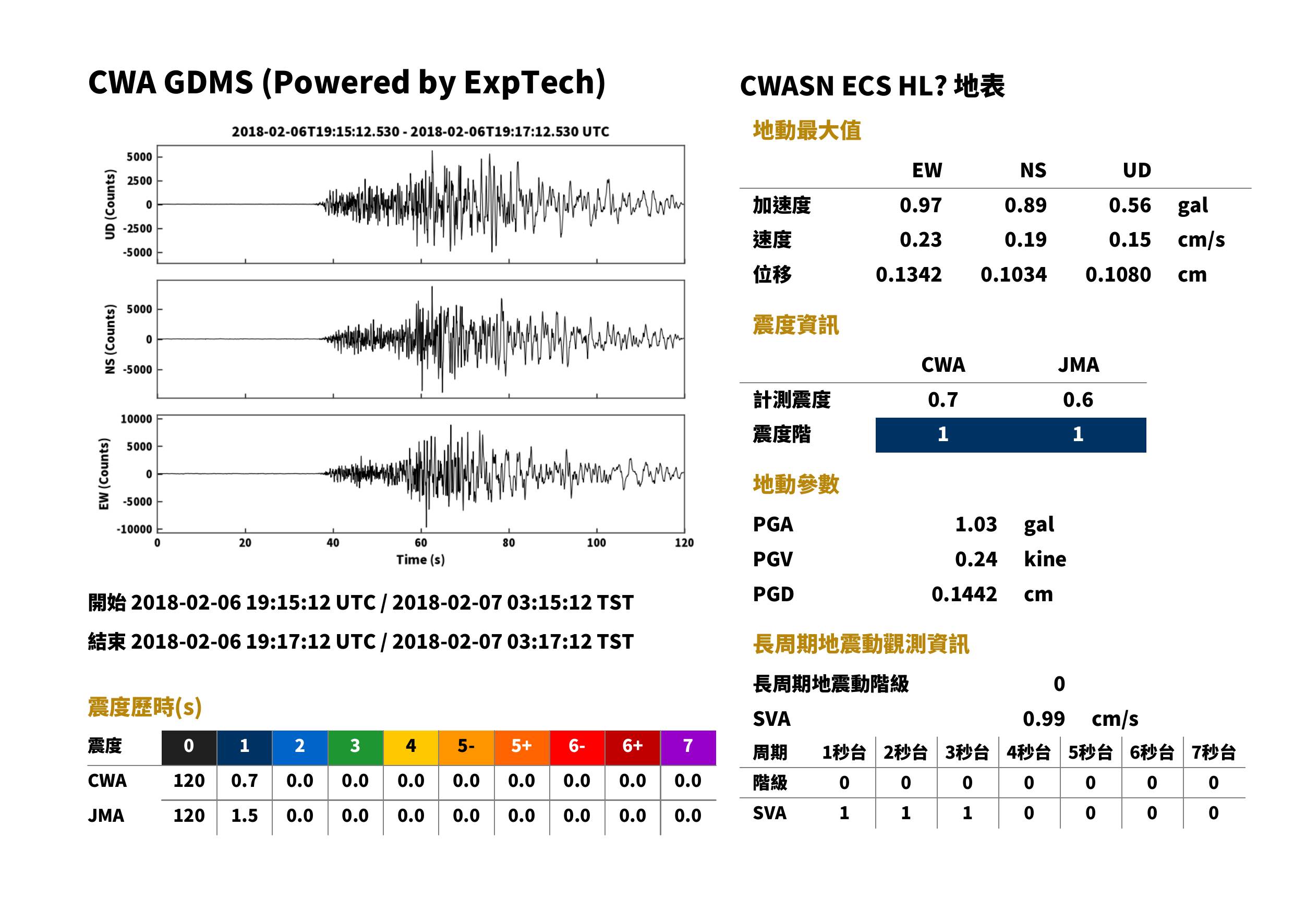

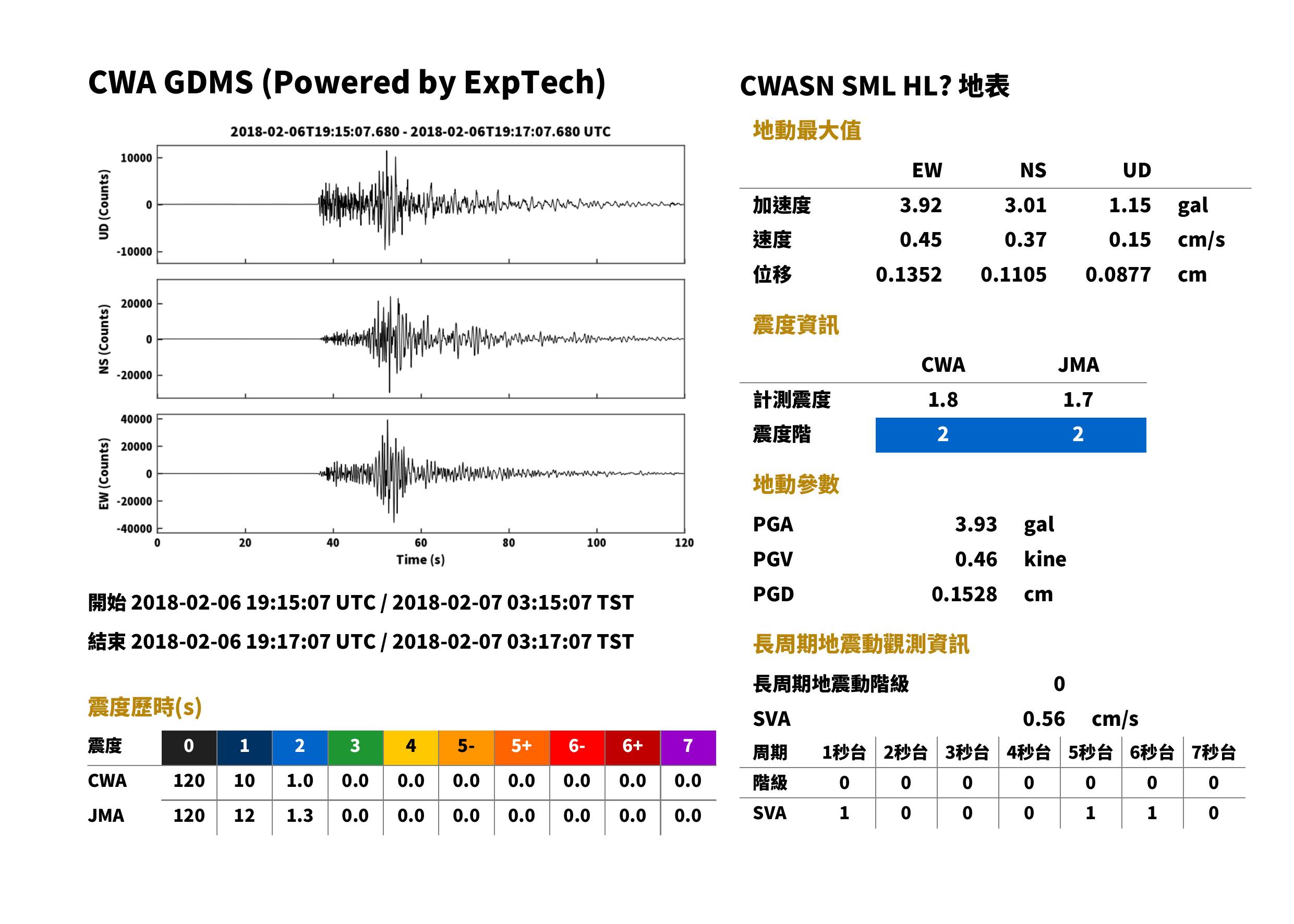

逐站觀測（GDMS 強震資料，共 75 站）

加速度單位 gal、速度 cm/s；合成為峰值（PGA/PGV）；JMA/CWA 為計測震度，色塊為震度階；地名取最近鄉鎮、海拔為測站高程；震央距與走時表估計 P/S 波時間由站點座標推算；長周期為長周期地震動階級。點欄位標題可排序。

ID	地名	海拔 ↕	觀測網	通道	震央距 ↕	走時表估計		加速度 (gal)				速度 (cm/s)				JMA		CWA		長周期 ↕	資料下載
ID	地名	海拔 ↕	觀測網	通道	震央距 ↕	P波時間 ↕	S波時間 ↕	南北 ↕	東西 ↕	上下 ↕	合成 ↕	南北 ↕	東西 ↕	上下 ↕	合成 ↕	震度階	計測震度 ↕	震度階	計測震度 ↕	長周期 ↕	波形	報告	分析

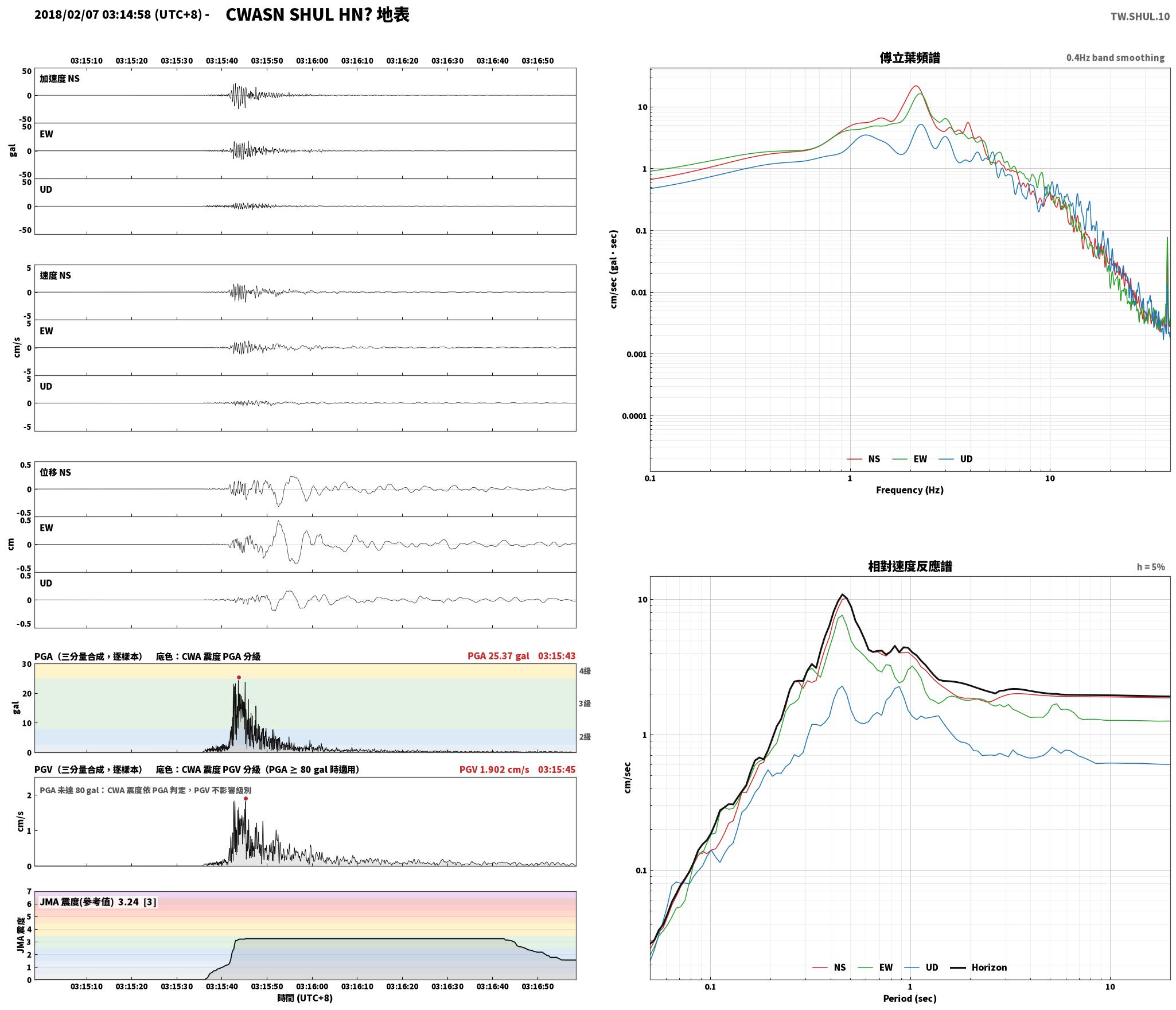

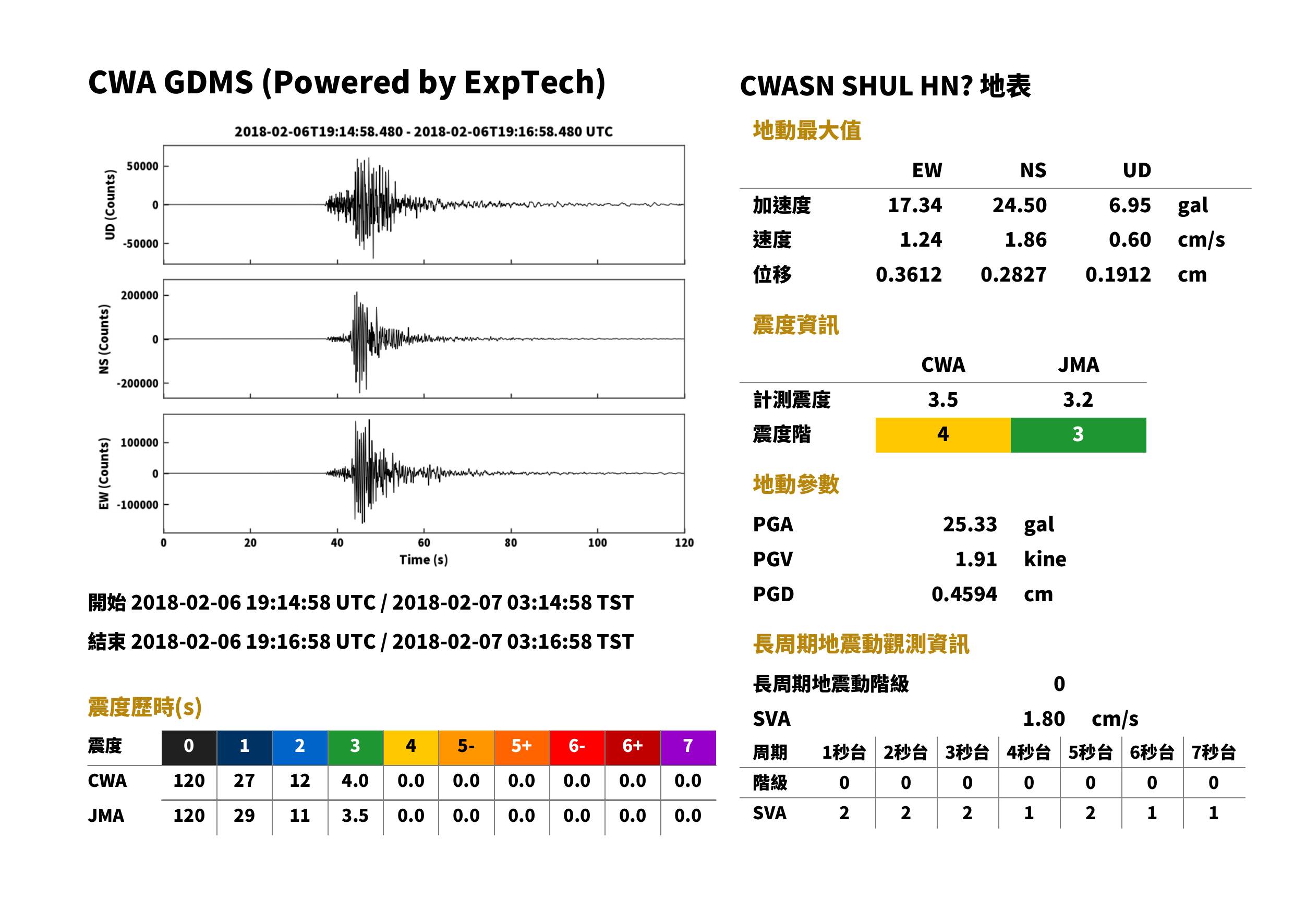

SHUL	花蓮縣壽豐鄉	34 m	CWASN	HN	30.0 km	03:15:33	03:15:37	24.50	17.34	6.95	25.33	1.86	1.24	0.60	1.91	3	3.2	4	3.5	0	下載	查看	查看

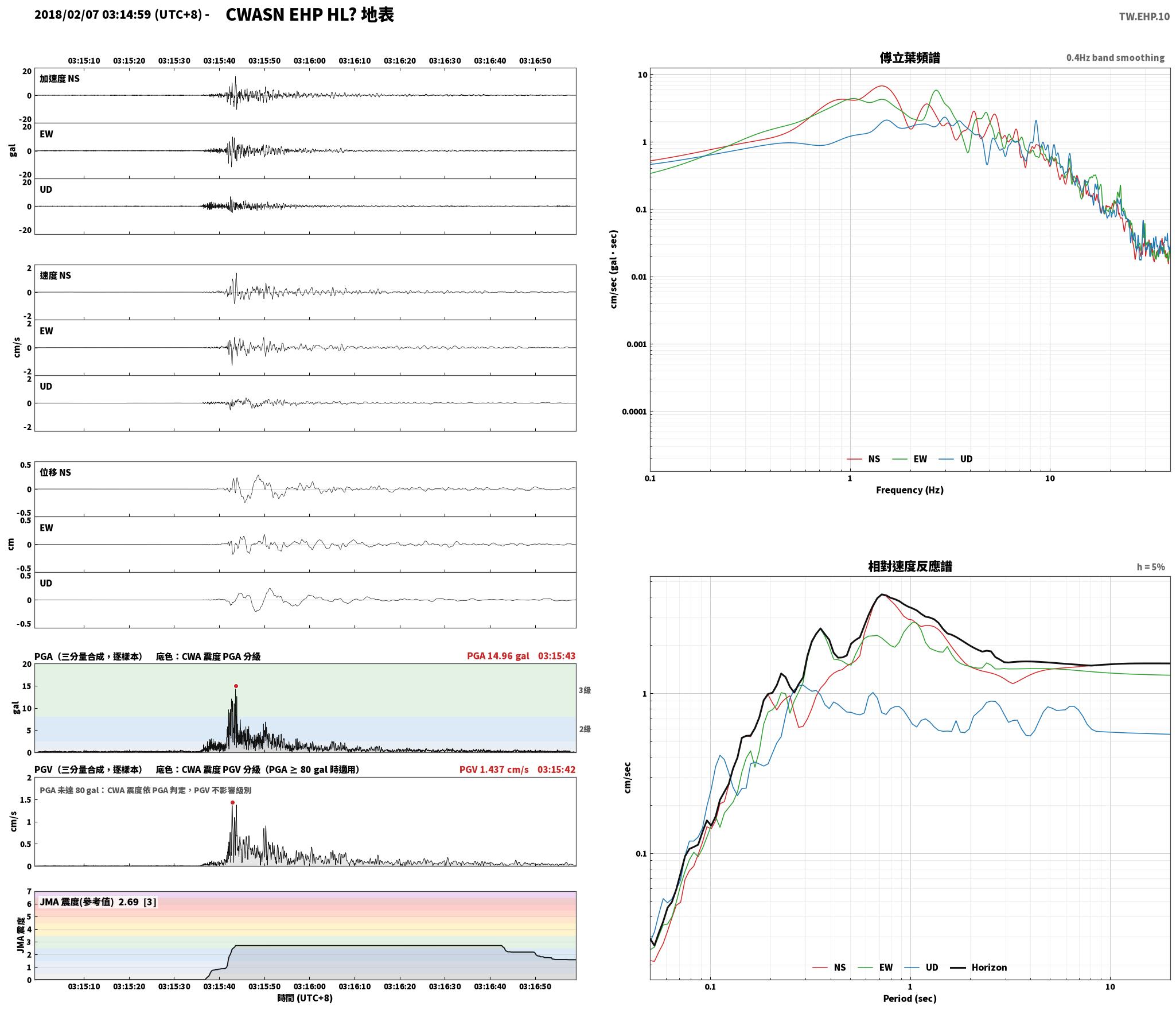

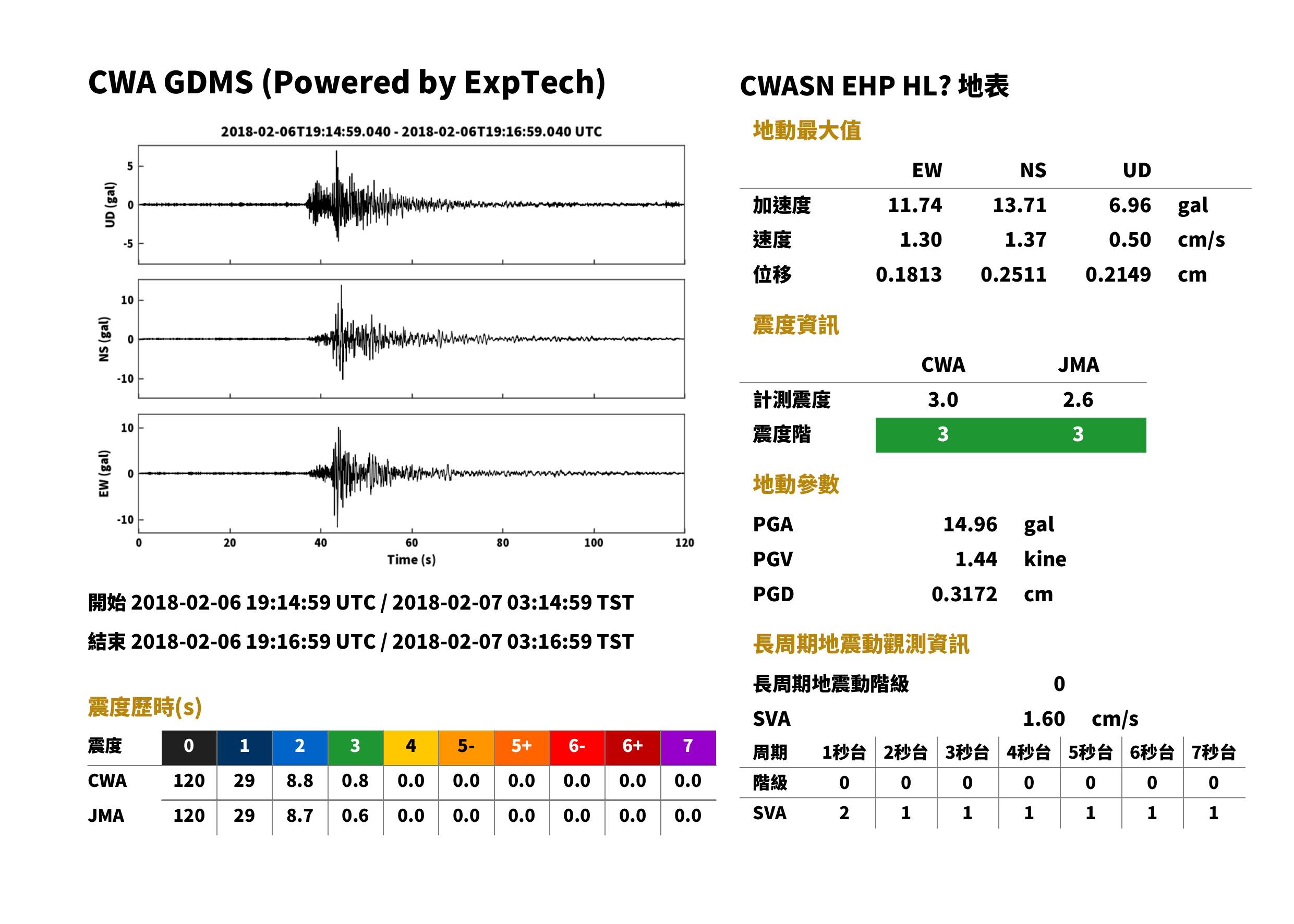

EHP	宜蘭縣南澳鄉	27 m	CWASN	HL	33.3 km	03:15:34	03:15:38	13.70	11.75	6.95	14.95	1.40	1.29	0.52	1.43	3	2.6	3	3.0	0	下載	查看	查看
EGC	花蓮縣鳳林鎮	9 m	CWASN	HL	38.4 km	03:15:34	03:15:39	11.70	12.19	7.18	13.69	0.55	0.95	0.44	0.99	3	2.5	3	2.9	0	下載	查看	查看

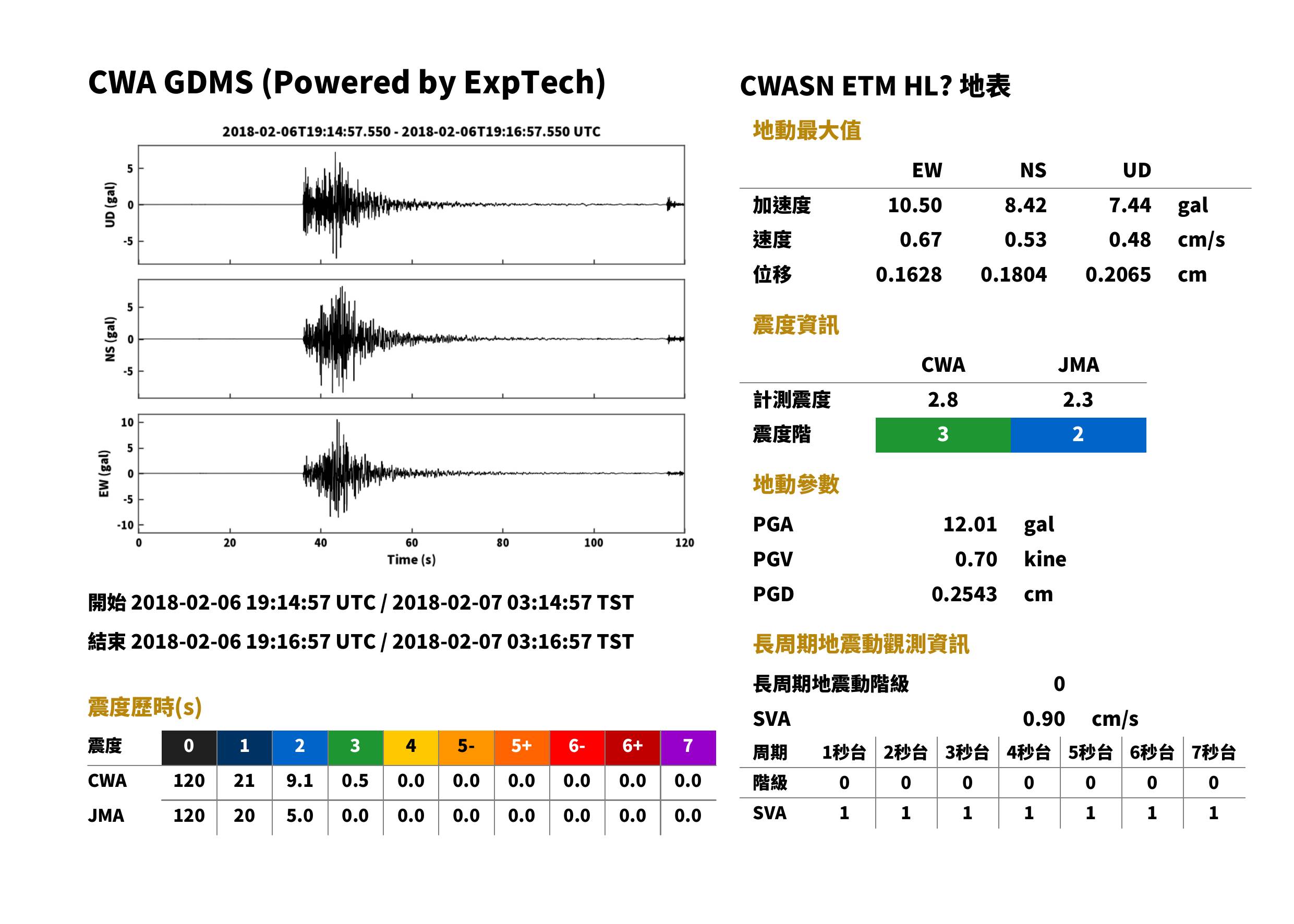

ETM	花蓮縣吉安鄉	170 m	CWASN	HL	24.6 km	03:15:32	03:15:35	8.40	10.51	7.46	12.02	0.54	0.68	0.50	0.71	2	2.3	3	2.8	0	下載	查看	查看
EAH	宜蘭縣南澳鄉	56 m	CWASN	HN	35.5 km	03:15:34	03:15:38	6.77	11.45	4.49	11.54	0.47	0.99	0.39	1.03	2	2.2	3	2.8	0	下載	查看	查看
ESL	花蓮縣鳳林鎮	180 m	CWASN	HL	36.7 km	03:15:34	03:15:39	3.20	6.91	2.51	7.10	0.23	0.41	0.22	0.42	2	1.5	2	2.4	0	下載	查看	查看
NNS	新竹縣五峰鄉	1148 m	CWASN	HL	59.2 km	03:15:38	03:15:45	6.07	5.96	1.97	6.53	0.34	0.34	0.38	0.43	2	1.9	2	2.3	0	下載	查看	查看

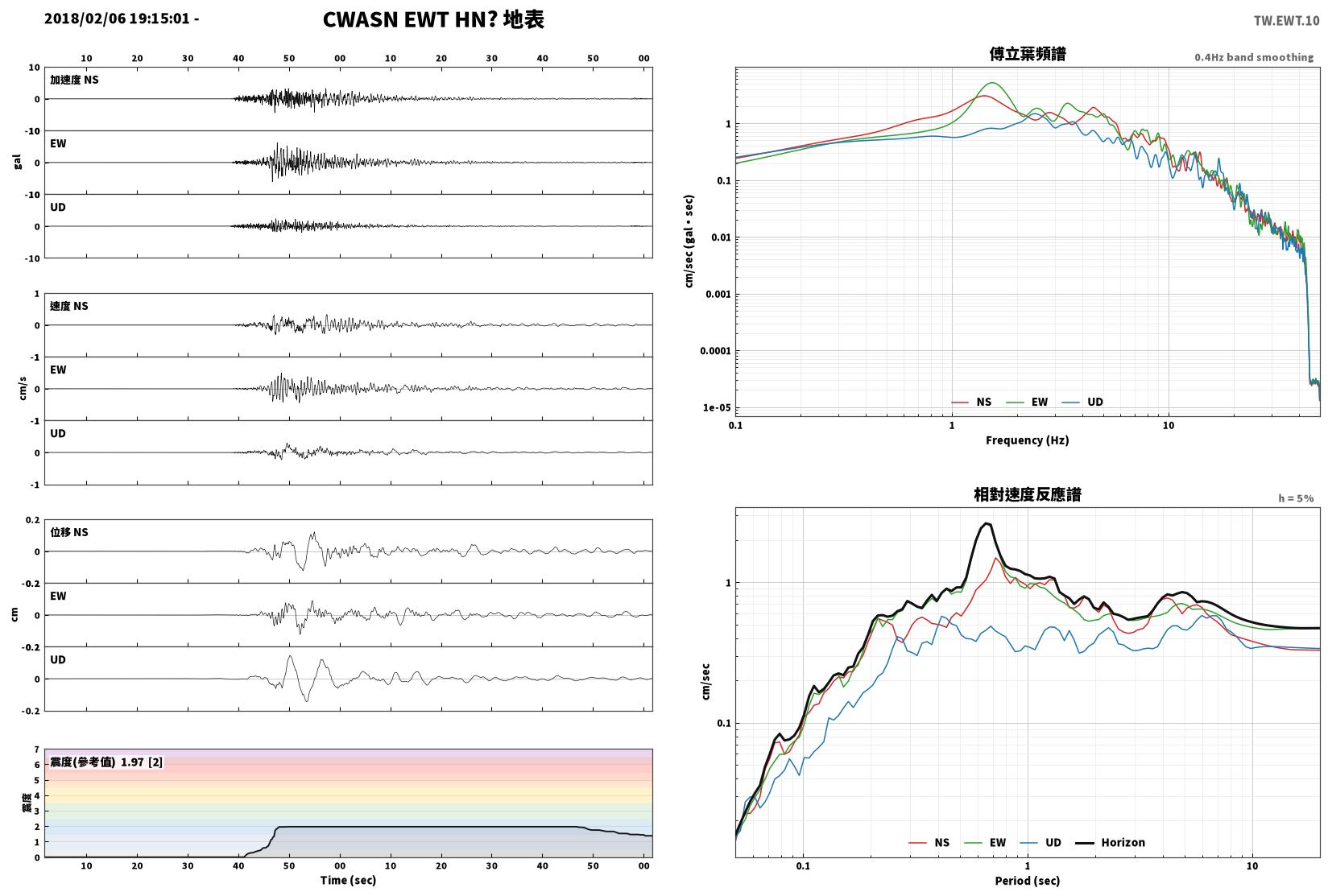

EWT	宜蘭縣南澳鄉	40 m	CWASN	HN	48.6 km	03:15:36	03:15:42	4.47	6.22	2.37	6.53	0.33	0.49	0.30	0.55	2	1.9	2	2.3	0	下載	查看	查看

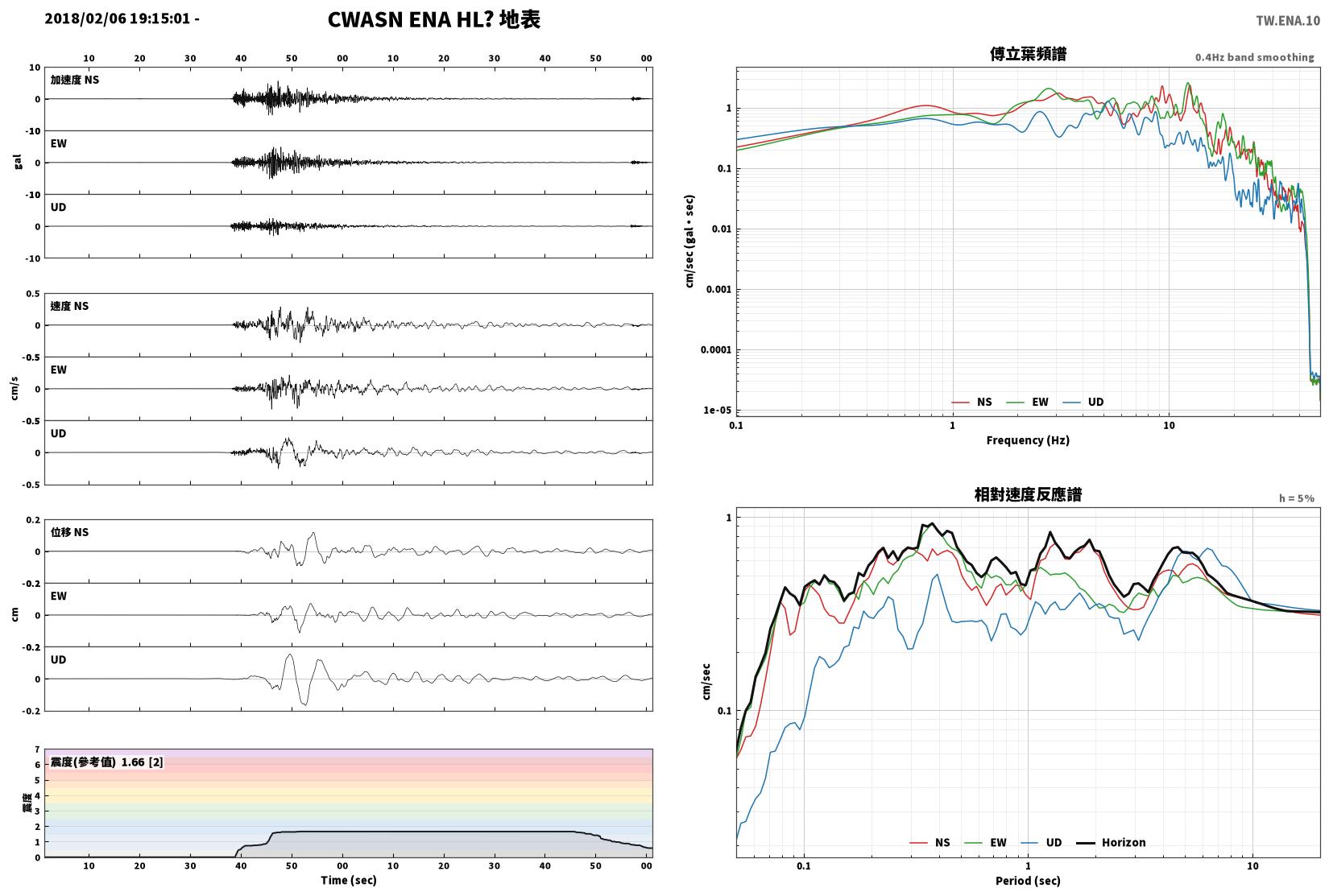

ENA	宜蘭縣南澳鄉	123 m	CWASN	HL	46.3 km	03:15:36	03:15:41	5.54	5.21	3.09	6.34	0.28	0.32	0.26	0.36	2	1.6	2	2.3	0	下載	查看	查看
NDS	宜蘭縣羅東鎮	88 m	CWASN	HN	69.4 km	03:15:40	03:15:48	2.82	3.51	1.87	4.50	0.33	0.33	0.24	0.40	2	1.5	2	2.0	0	下載	查看	查看

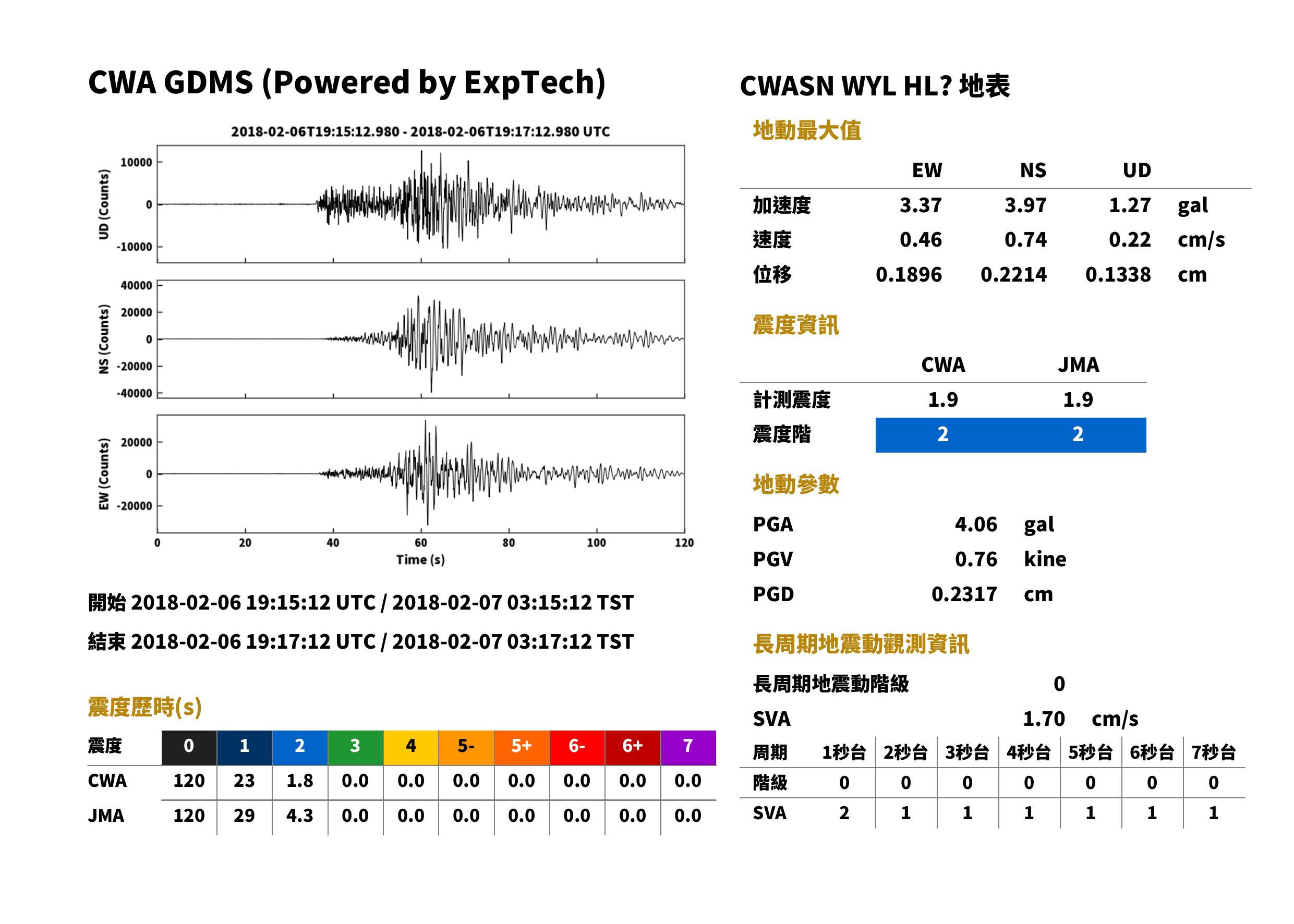

WYL	彰化縣員林市	26 m	CWASN	HL	117.0 km	03:15:47	03:16:02	3.97	3.37	1.27	4.06	0.74	0.46	0.22	0.76	2	1.9	2	1.9	0	下載	查看	查看
EGFH	花蓮縣光復鄉	126 m	CWASN	HN	48.8 km	03:15:36	03:15:42	4.05	3.87	1.60	4.10	0.29	0.34	0.20	0.41	2	1.6	2	1.9	0	下載	查看	查看
EDH	臺東縣東河鄉	46 m	CWASN	HN	123.3 km	03:15:48	03:16:03	0.22	3.38	2.38	4.11	0.12	1.47	1.14	1.85	2	1.8	2	1.9	1	下載	查看	查看
SML	南投縣魚池鄉	999 m	CWASN	HL	84.7 km	03:15:42	03:15:53	3.01	3.92	1.15	3.93	0.37	0.45	0.15	0.46	2	1.7	2	1.8	0	下載	查看	查看
ILA	宜蘭縣宜蘭市	11 m	CWASN	HL	83.9 km	03:15:42	03:15:52	2.71	3.45	1.31	3.46	0.49	0.65	0.23	0.68	2	1.7	2	1.7	0	下載	查看	查看
WCKO	嘉義縣番路鄉	233 m	CWASN	HN	131.0 km	03:15:50	03:16:05	2.50	2.87	1.15	3.12	0.34	0.38	0.16	0.41	1	1.3	2	1.6	0	下載	查看	查看
WCHH	彰化縣彰化市	25 m	CWASN	HN	119.2 km	03:15:48	03:16:02	2.91	2.24	0.94	2.93	0.69	0.40	0.30	0.69	2	1.7	2	1.6	0	下載	查看	查看
NMLH	苗栗縣苗栗市	179 m	CWASN	HN	111.8 km	03:15:47	03:16:00	2.07	2.74	1.82	2.84	0.25	0.38	0.30	0.41	1	1.4	2	1.6	0	下載	查看	查看
CHY	嘉義市東區	31 m	CWASN	HN	143.9 km	03:15:52	03:16:09	2.44	2.96	0.74	3.12	0.40	0.48	0.17	0.51	1	1.4	2	1.6	0	下載	查看	查看

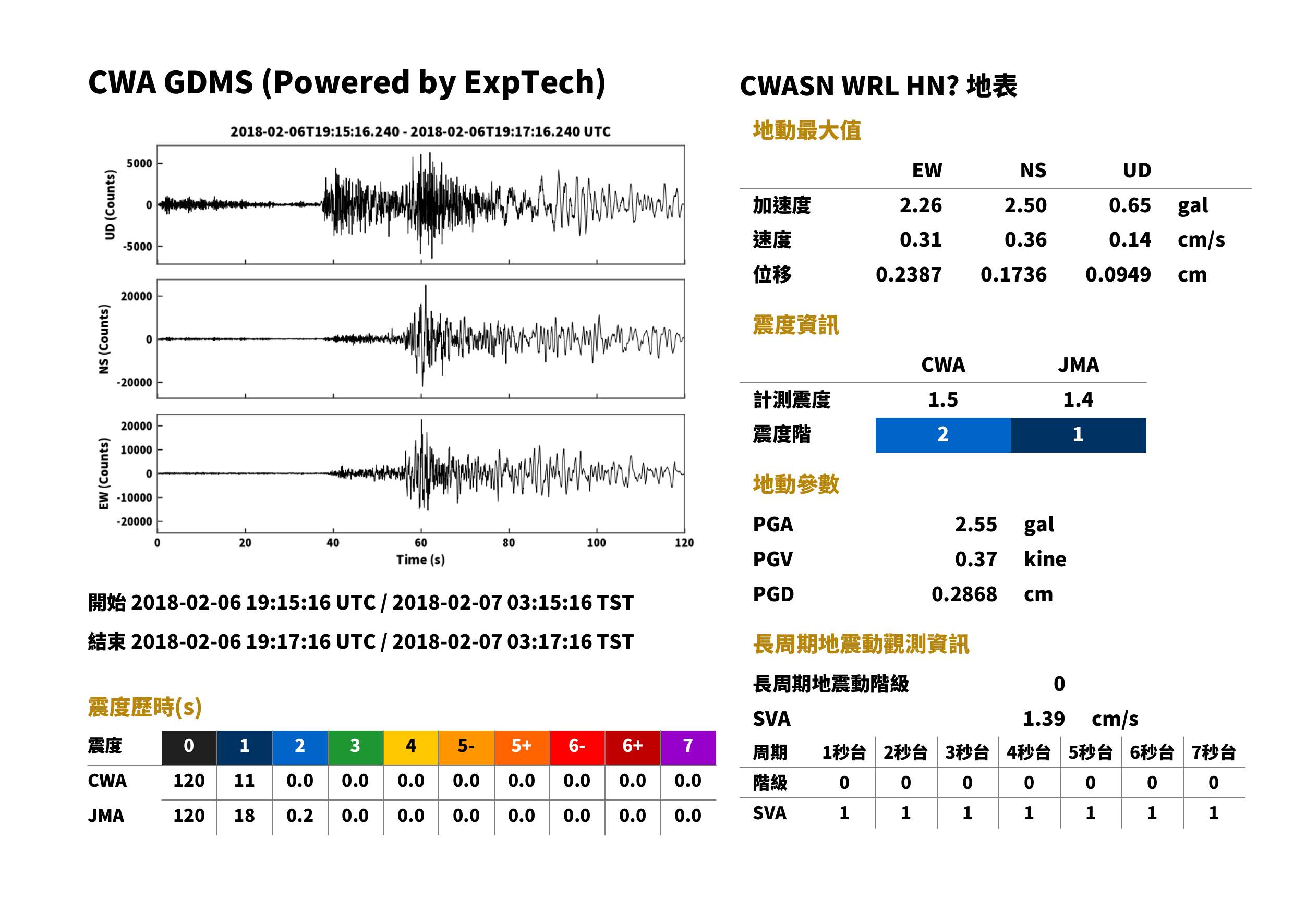

WRL	彰化縣二林鎮	14 m	CWASN	HN	137.9 km	03:15:51	03:16:07	2.50	2.26	0.65	2.55	0.36	0.31	0.14	0.37	1	1.4	2	1.5	0	下載	查看	查看
WGK	雲林縣斗六市	80 m	CWASN	HL	123.4 km	03:15:48	03:16:03	2.34	1.96	1.32	2.71	0.54	0.48	0.25	0.55	2	1.5	2	1.5	0	下載	查看	查看
WDLH	雲林縣斗六市	54 m	CWASN	HN	126.4 km	03:15:49	03:16:04	2.48	2.49	1.67	2.63	0.62	0.56	0.33	0.70	2	1.7	2	1.5	0	下載	查看	查看
NJN	苗栗縣竹南鎮	11 m	CWASN	HL	114.9 km	03:15:47	03:16:01	2.24	1.95	0.91	2.63	0.29	0.27	0.20	0.35	1	1.3	2	1.5	0	下載	查看	查看
ESA	宜蘭縣蘇澳鎮	48 m	CWASN	HN	64.0 km	03:15:39	03:15:47	2.61	2.54	1.47	2.75	0.19	0.23	0.18	0.30	1	1.0	2	1.5	0	下載	查看	查看

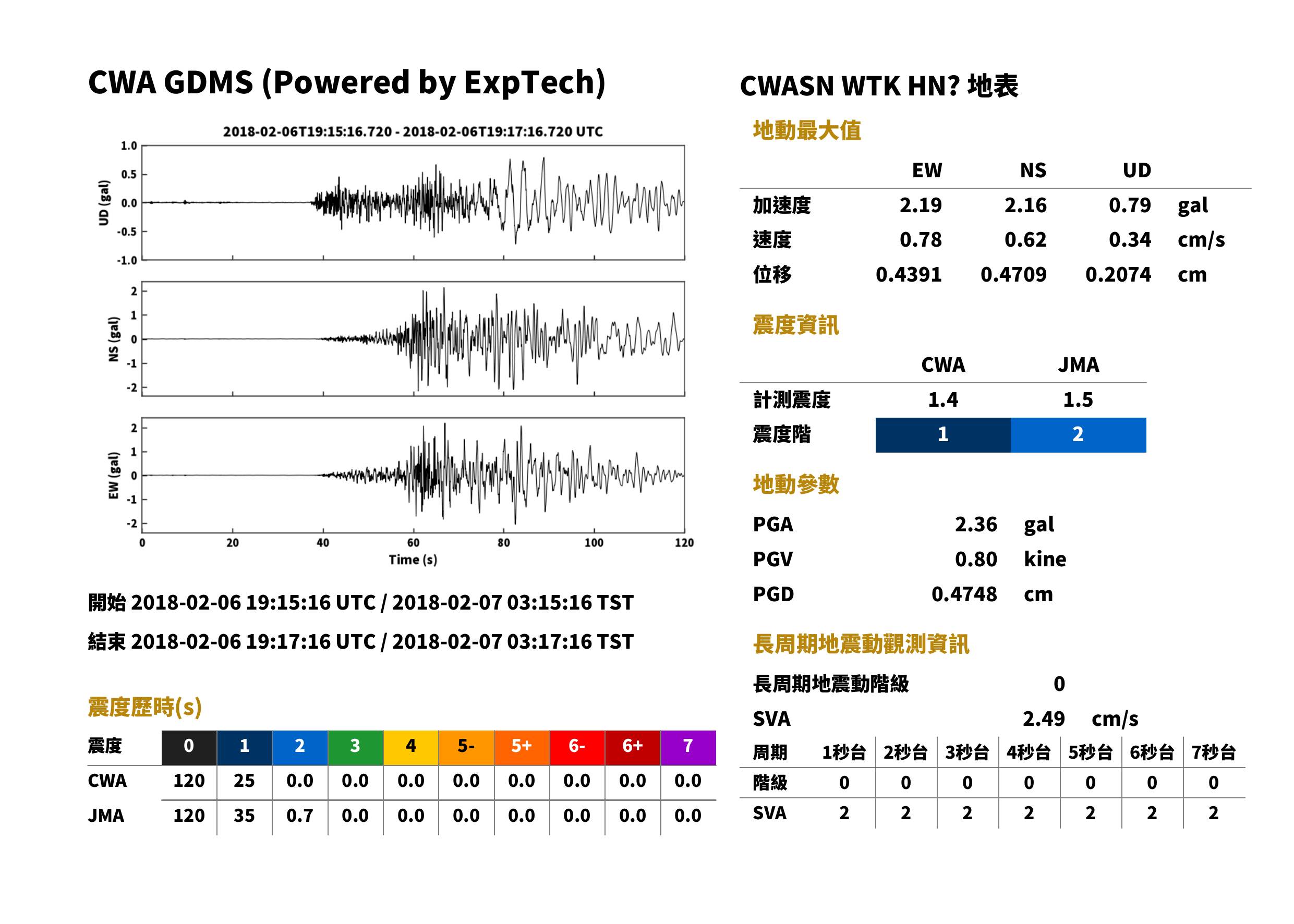

WTK	雲林縣土庫鎮	21 m	CWASN	HN	141.1 km	03:15:51	03:16:08	2.17	2.18	0.79	2.36	0.61	0.74	0.34	0.77	2	1.5	1	1.4	0	下載	查看	查看

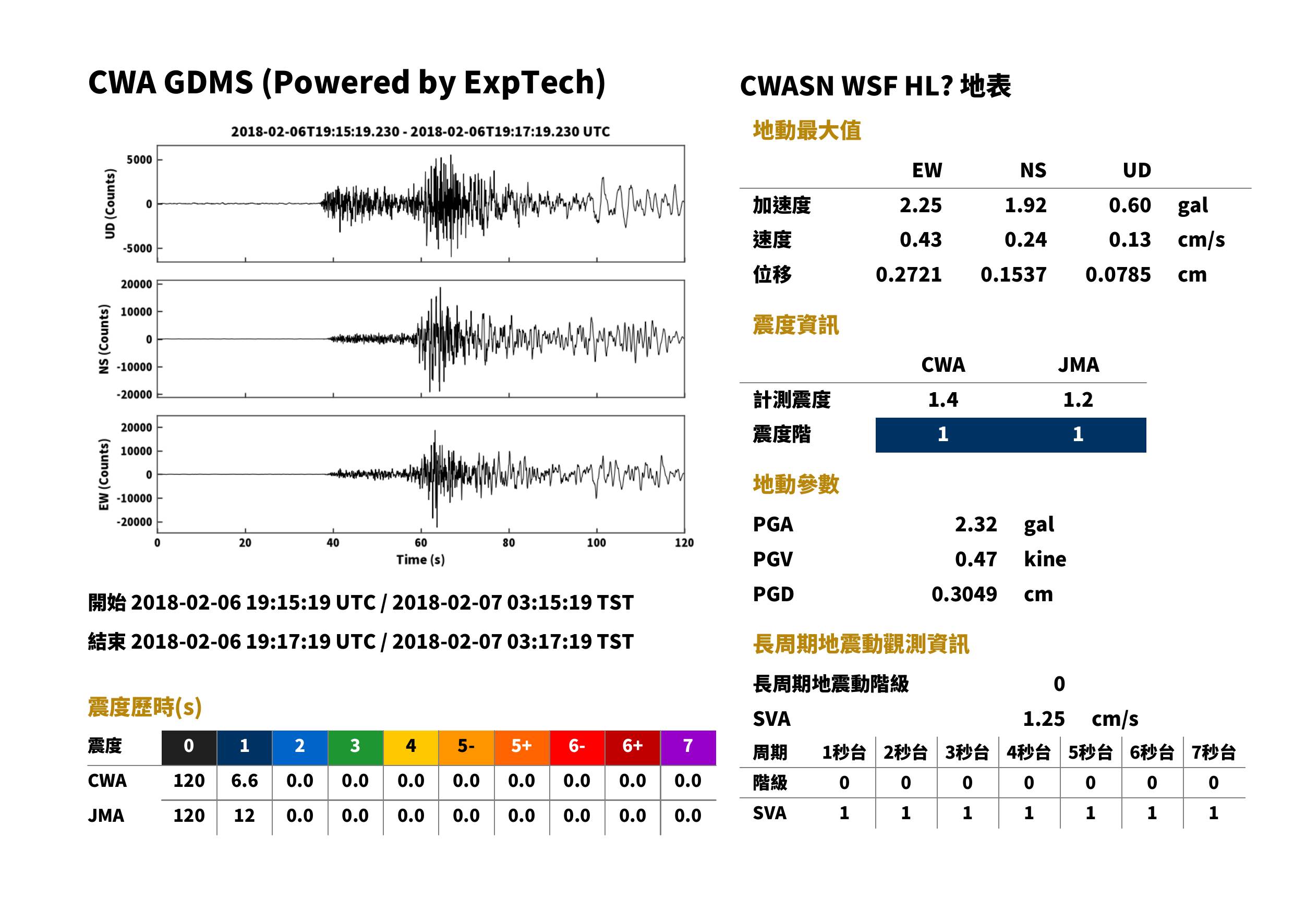

WSF	雲林縣四湖鄉	8 m	CWASN	HL	158.2 km	03:15:54	03:16:12	1.92	2.25	0.60	2.32	0.24	0.43	0.13	0.47	1	1.2	1	1.4	0	下載	查看	查看
BAC	新北市樹林區	15 m	CWASN	HL	113.6 km	03:15:47	03:16:01	2.38	2.12	1.28	2.49	0.65	0.47	0.32	0.67	2	1.6	1	1.4	0	下載	查看	查看

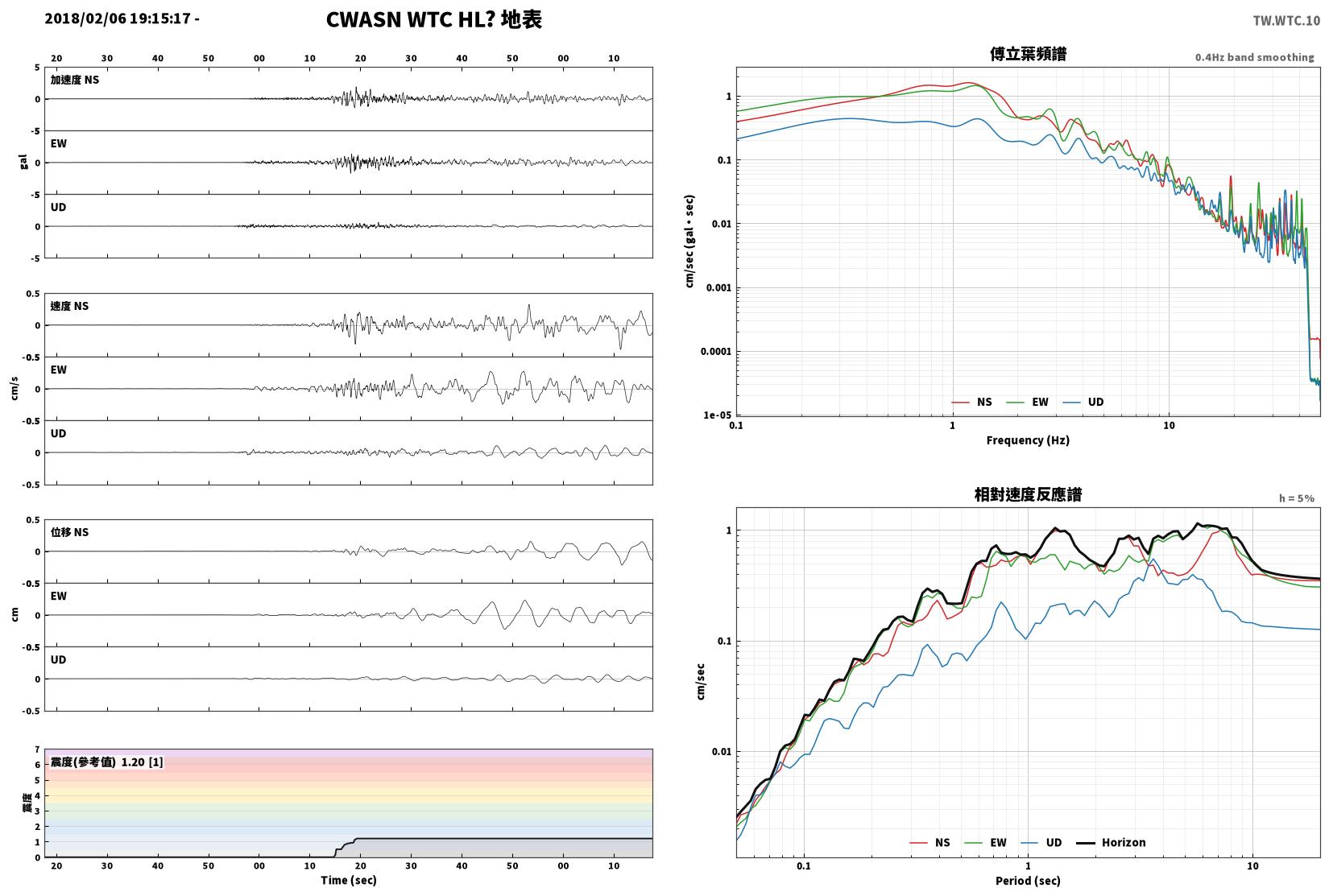

WTC	彰化縣大城鄉	4 m	CWASN	HL	147.4 km	03:15:52	03:16:10	1.87	1.71	0.62	2.11	0.38	0.28	0.12	0.39	1	1.2	1	1.3	0	下載	查看	查看
TCU	臺中市中區	89 m	CWASN	HL	107.2 km	03:15:46	03:15:59	1.10	1.67	1.01	2.04	0.21	0.36	0.22	0.43	1	1.1	1	1.3	0	下載	查看	查看
NCUH	桃園市中壢區	127 m	CWASN	HN	119.9 km	03:15:48	03:16:02	1.88	1.36	0.81	2.06	0.45	0.34	0.26	0.49	1	1.4	1	1.3	0	下載	查看	查看
HSN1	新竹縣寶山鄉	91 m	CWASN	HL	111.8 km	03:15:47	03:16:00	2.03	1.23	0.89	2.04	0.38	0.35	0.24	0.40	1	1.3	1	1.3	0	下載	查看	查看
HSN	新竹縣竹北市	31 m	CWASN	HL	116.3 km	03:15:47	03:16:01	1.57	1.76	1.52	2.10	0.40	0.31	0.40	0.47	1	1.4	1	1.3	0	下載	查看	查看
NWF	新北市瑞芳區	728 m	CWASN	HN	118.1 km	03:15:48	03:16:02	1.74	1.35	0.47	1.89	0.36	0.24	0.10	0.38	1	1.2	1	1.2	0	下載	查看	查看
NTS	新北市淡水區	15 m	CWASN	HN	131.5 km	03:15:50	03:16:05	1.23	1.75	0.68	1.88	0.38	0.40	0.16	0.50	1	1.4	1	1.2	0	下載	查看	查看
NNSH	新竹縣五峰鄉	1106 m	CWASN	HN	58.3 km	03:15:38	03:15:45	1.94	1.46	1.22	1.97	0.23	0.17	0.38	0.38	1	0.9	1	1.2	0	下載	查看	查看
NJD	新竹縣竹東鎮	131 m	CWASN	HL	103.6 km	03:15:45	03:15:58	1.56	1.36	1.03	1.84	0.27	0.27	0.36	0.42	1	1.0	1	1.2	0	下載	查看	查看
NCU	桃園市中壢區	131 m	CWASN	HL	119.8 km	03:15:48	03:16:02	1.83	1.08	0.88	1.85	0.45	0.26	0.29	0.46	1	1.4	1	1.2	0	下載	查看	查看
WSL	雲林縣水林鄉	3 m	CWASN	HN	162.2 km	03:15:54	03:16:13	1.43	1.19	0.51	1.67	0.41	0.32	0.14	0.41	1	1.1	1	1.1	0	下載	查看	查看

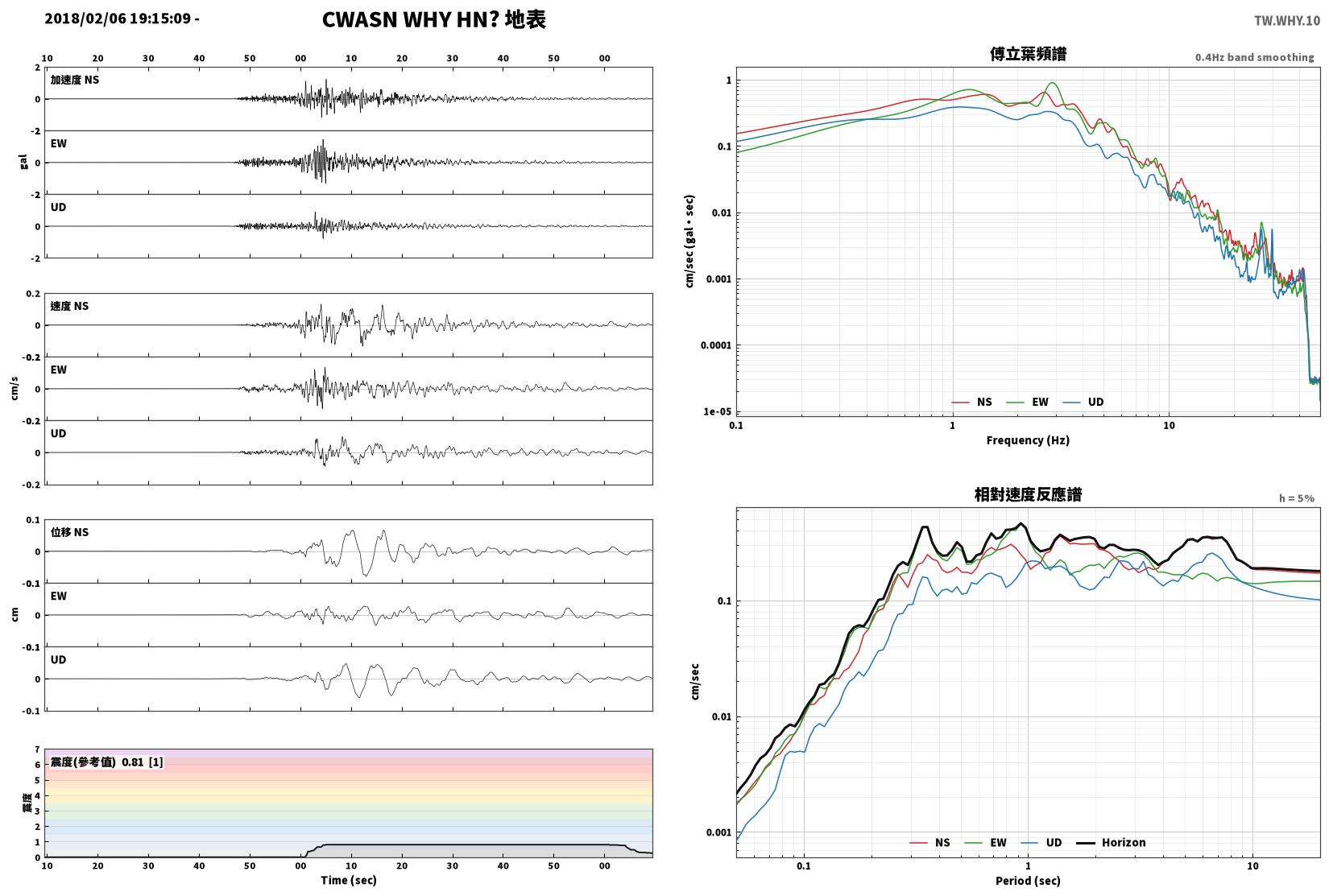

WHY	南投縣信義鄉	495 m	CWASN	HN	95.8 km	03:15:44	03:15:56	1.22	1.45	0.89	1.68	0.13	0.13	0.10	0.17	1	0.8	1	1.1	0	下載	查看	查看
NHW	桃園市觀音區	21 m	CWASN	HL	130.6 km	03:15:50	03:16:05	1.28	1.38	0.56	1.62	0.46	0.36	0.25	0.51	1	1.1	1	1.1	0	下載	查看	查看
ECB	臺東縣長濱鄉	63 m	CWASN	HL	82.2 km	03:15:42	03:15:52	1.48	1.59	0.80	1.67	0.29	0.16	0.17	0.32	1	1.0	1	1.1	0	下載	查看	查看
ALS	嘉義縣阿里山鄉	2417 m	CWASN	HL	108.7 km	03:15:46	03:15:59	1.53	1.65	0.68	1.76	0.19	0.16	0.10	0.24	1	1.0	1	1.1	0	下載	查看	查看
WPL	南投縣埔里鎮	465 m	CWASN	HL	78.5 km	03:15:41	03:15:51	0.99	1.38	0.50	1.50	0.13	0.17	0.06	0.18	1	0.9	1	1.0	0	下載	查看	查看
NSK	桃園市復興區	685 m	CWASN	HL	82.5 km	03:15:42	03:15:52	0.91	1.35	0.64	1.44	0.17	0.16	0.21	0.23	1	0.7	1	1.0	0	下載	查看	查看
EYUL	花蓮縣玉里鎮	138 m	CWASN	HN	84.7 km	03:15:42	03:15:53	1.46	1.11	0.66	1.58	0.28	0.25	0.20	0.34	1	1.0	1	1.0	0	下載	查看	查看
CHN8	嘉義縣義竹鄉	6 m	CWASN	HL	170.3 km	03:15:55	03:16:15	1.21	1.41	0.45	1.45	0.29	0.37	0.16	0.39	1	1.0	1	1.0	0	下載	查看	查看
CHK	臺東縣成功鎮	37 m	CWASN	HL	107.8 km	03:15:46	03:15:59	1.22	1.34	0.52	1.51	0.12	0.14	0.08	0.15	1	0.6	1	1.0	0	下載	查看	查看
NWL	新北市烏來區	404 m	CWASN	HN	88.4 km	03:15:43	03:15:54	1.22	0.81	0.52	1.40	0.14	0.09	0.15	0.17	0	0.3	1	0.9	0	下載	查看	查看
WNT	南投縣南投市	113 m	CWASN	HL	106.5 km	03:15:46	03:15:59	0.89	1.03	0.54	1.25	0.23	0.16	0.24	0.28	1	0.7	1	0.8	0	下載	查看	查看
WDJ	臺中市大甲區	99 m	CWASN	HN	116.7 km	03:15:47	03:16:01	0.78	1.00	0.98	1.10	0.20	0.35	0.26	0.36	1	0.8	1	0.7	0	下載	查看	查看
NSY	苗栗縣三義鄉	299 m	CWASN	HL	107.3 km	03:15:46	03:15:59	0.89	0.63	0.70	1.10	0.21	0.20	0.24	0.27	1	0.7	1	0.7	0	下載	查看	查看
NST	苗栗縣南庄鄉	173 m	CWASN	HL	100.4 km	03:15:45	03:15:57	0.73	0.83	0.73	1.02	0.18	0.14	0.16	0.22	1	0.6	1	0.7	0	下載	查看	查看
ECS	臺東縣池上鄉	286 m	CWASN	HL	114.3 km	03:15:47	03:16:01	0.89	0.97	0.56	1.03	0.19	0.23	0.15	0.24	1	0.6	1	0.7	0	下載	查看	查看
CHKH	臺東縣成功鎮	11 m	CWASN	HN	97.1 km	03:15:44	03:15:56	0.74	1.08	0.59	1.09	0.13	0.11	0.11	0.17	0	0.4	1	0.7	0	下載	查看	查看

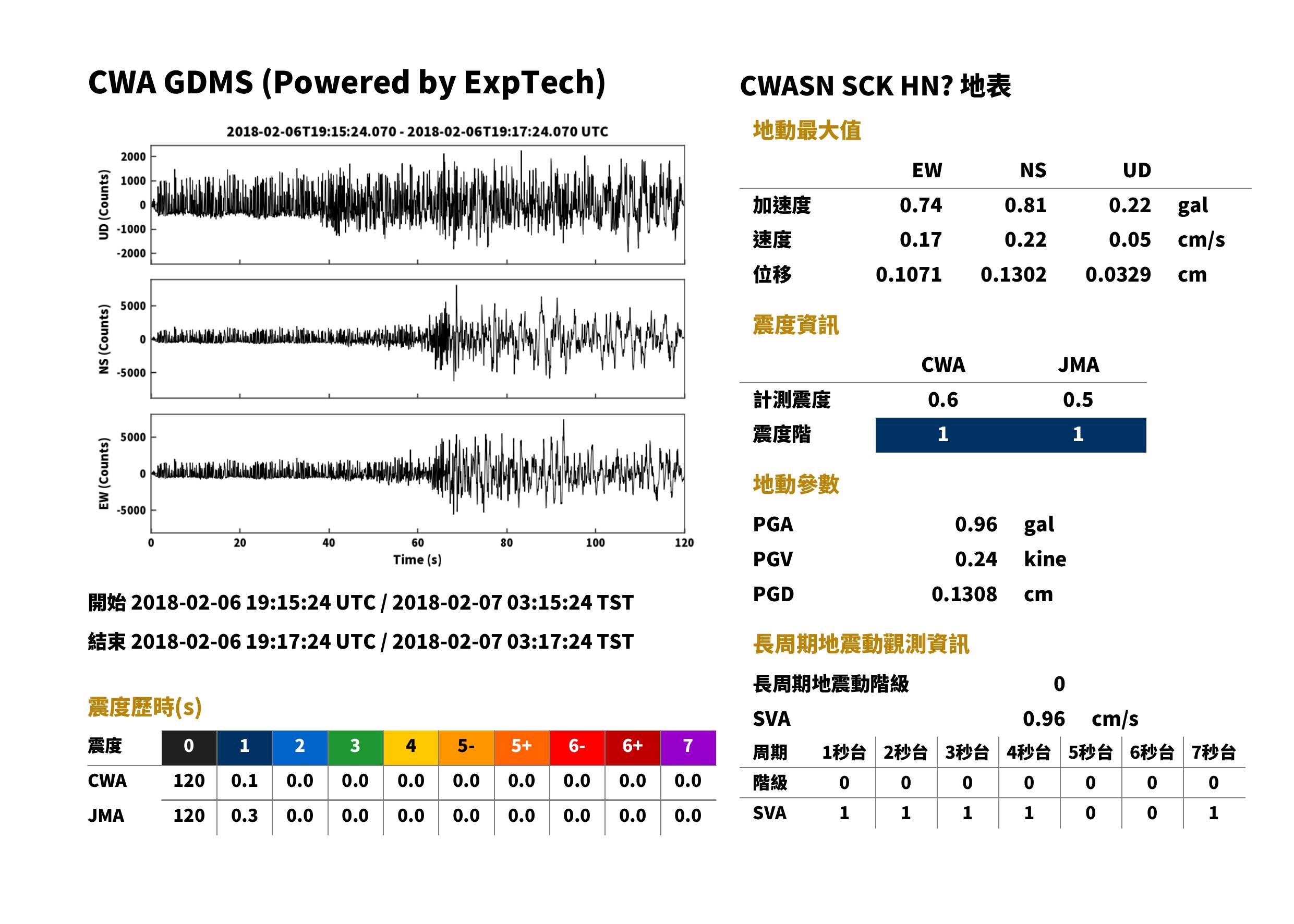

SCK	臺南市七股區	2 m	CWASN	HN	193.0 km	03:15:59	03:16:21	0.81	0.74	0.22	0.96	0.22	0.17	0.05	0.24	1	0.5	1	0.6	0	下載	查看	查看
WCS	南投縣國姓鄉	358 m	CWASN	HN	83.3 km	03:15:42	03:15:52	0.81	0.75	0.48	0.88	0.09	0.13	0.10	0.13	0	0.4	1	0.5	0	下載	查看	查看
TIPB	新北市雙溪區	399 m	CWASN	HL	107.4 km	03:15:46	03:15:59	0.67	0.80	0.39	0.83	0.12	0.13	0.11	0.19	1	0.6	1	0.5	0	下載	查看	查看

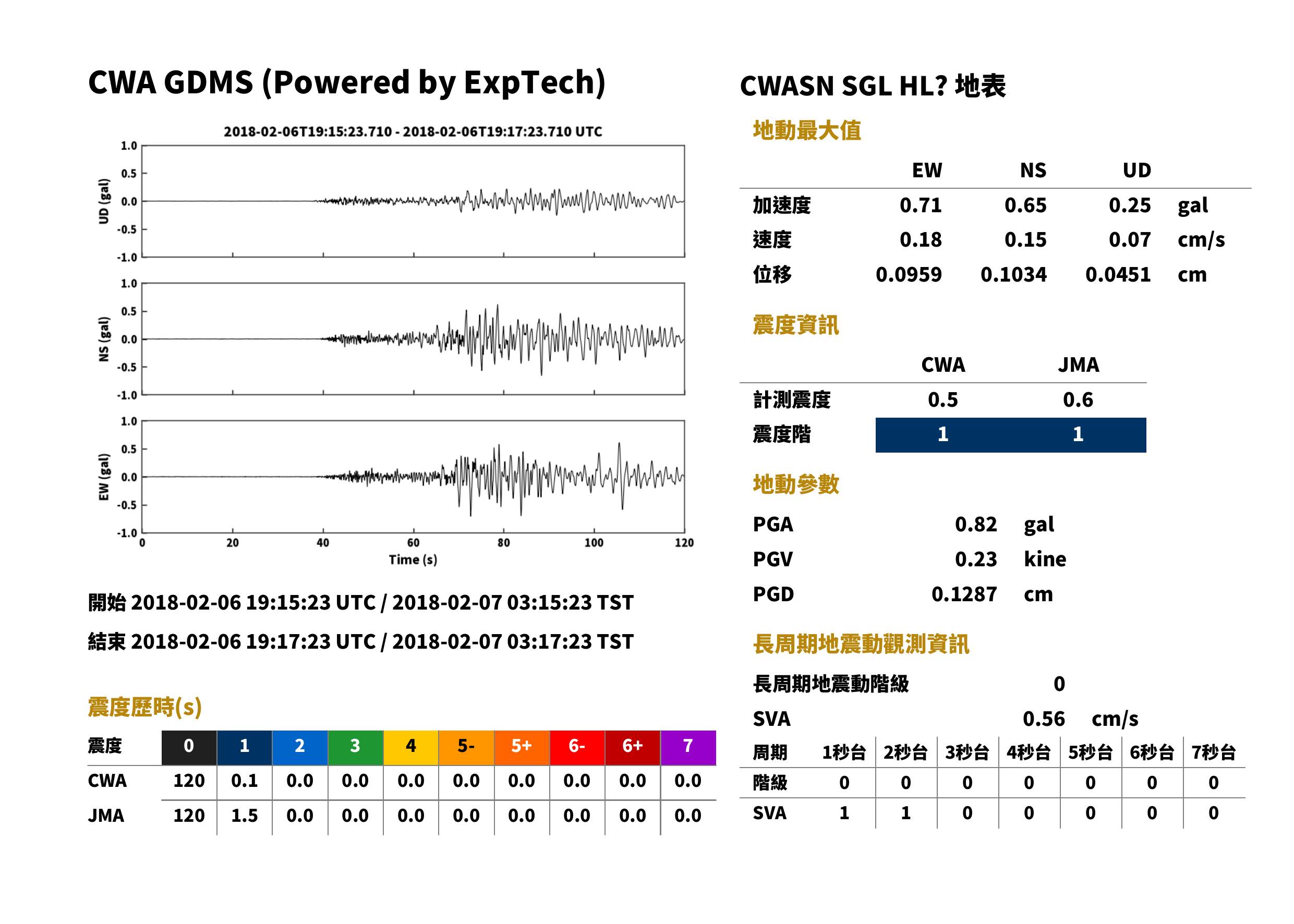

SGL	屏東縣九如鄉	31 m	CWASN	HL	190.4 km	03:15:58	03:16:20	0.64	0.71	0.26	0.83	0.14	0.18	0.07	0.23	1	0.6	1	0.5	0	下載	查看	查看
SCS	高雄市旗山區	70 m	CWASN	HN	177.6 km	03:15:56	03:16:17	0.76	0.60	0.41	0.80	0.13	0.09	0.06	0.14	0	0.4	1	0.5	0	下載	查看	查看
NFF	新竹縣五峰鄉	427 m	CWASN	HN	92.9 km	03:15:44	03:15:55	0.49	0.61	0.78	0.84	0.13	0.12	0.23	0.24	1	0.5	1	0.5	0	下載	查看	查看
WTP	嘉義縣大埔鄉	555 m	CWASN	HL	141.4 km	03:15:51	03:16:08	0.70	0.69	0.36	0.78	0.09	0.11	0.08	0.12	0	0.4	0	0.4	0	下載	查看	查看

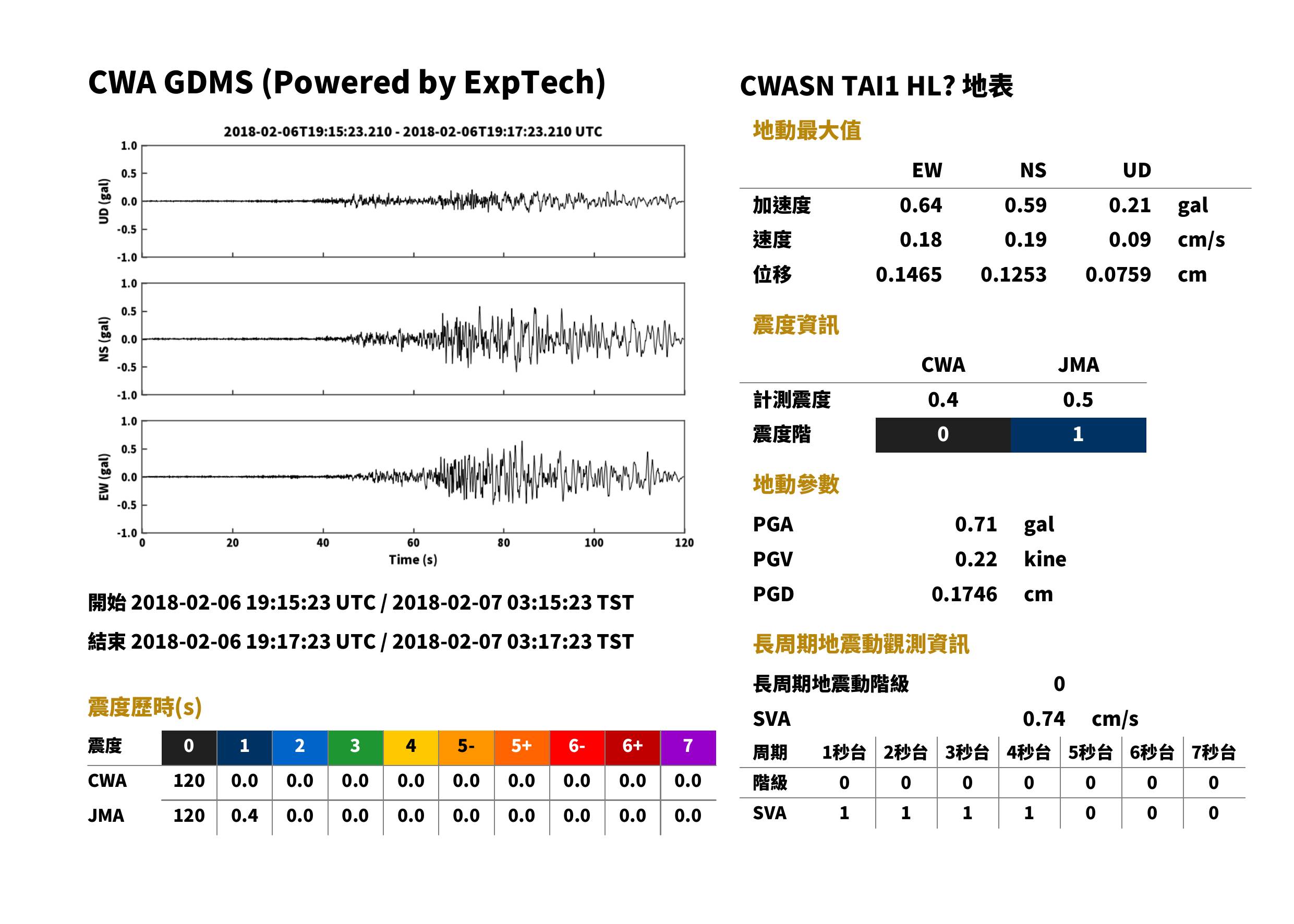

TAI1	臺南市永康區	10 m	CWASN	HL	186.7 km	03:15:58	03:16:19	0.57	0.65	0.20	0.72	0.20	0.15	0.09	0.22	1	0.5	0	0.4	0	下載	查看	查看

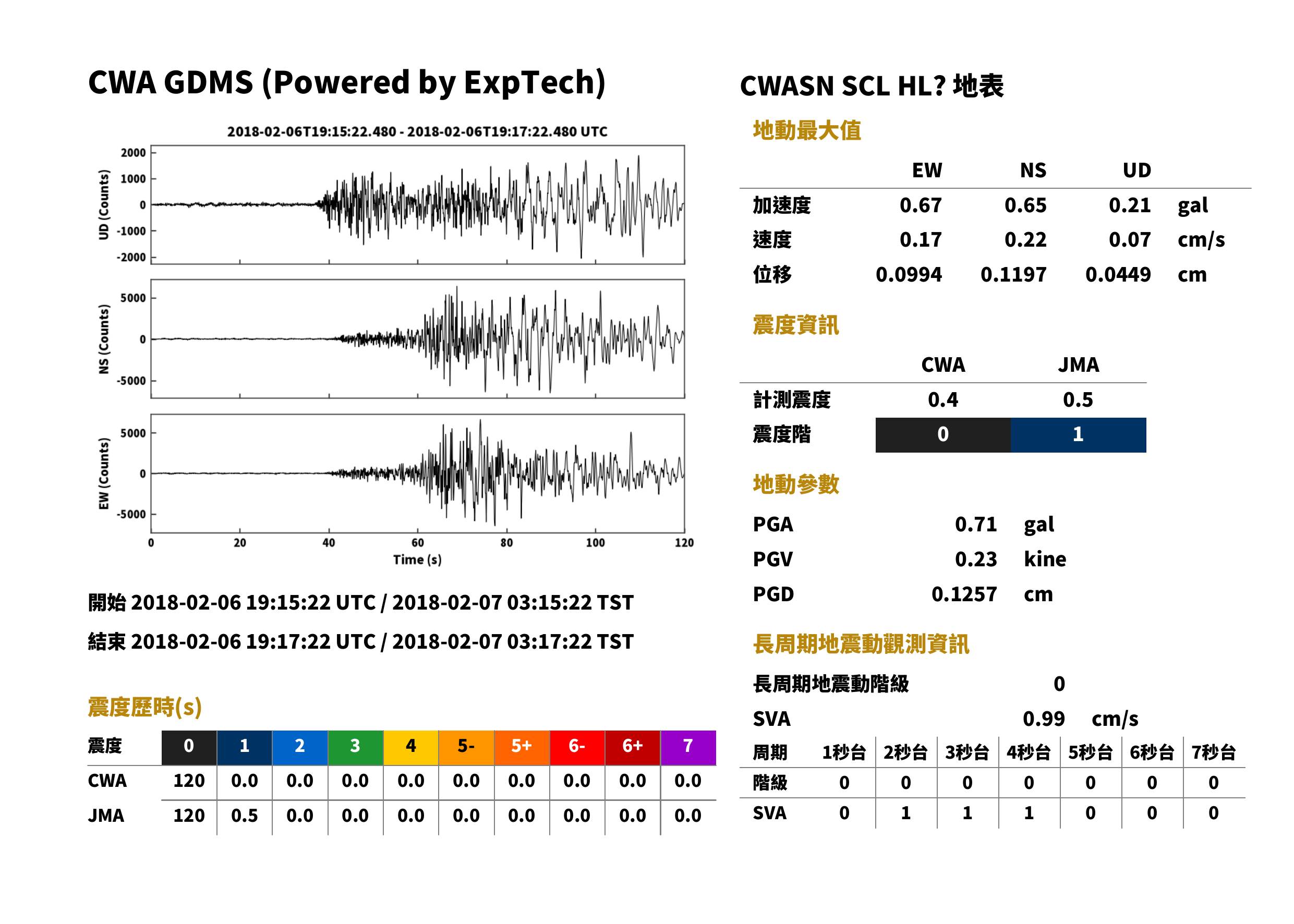

SCL	臺南市佳里區	7 m	CWASN	HL	181.3 km	03:15:57	03:16:18	0.65	0.67	0.21	0.71	0.22	0.17	0.07	0.23	1	0.5	0	0.4	0	下載	查看	查看
PNG	澎湖縣馬公市	10 m	CWASN	HN	225.9 km	03:16:03	03:16:29	0.71	0.52	0.12	0.72	0.14	0.12	0.03	0.14	0	0.3	0	0.4	0	下載	查看	查看
NOU	基隆市中正區	16 m	CWASN	HL	126.8 km	03:15:49	03:16:04	0.51	0.62	0.33	0.73	0.15	0.13	0.10	0.16	0	0.3	0	0.4	0	下載	查看	查看
EHD	臺東縣池上鄉	295 m	CWASN	HN	109.6 km	03:15:46	03:16:00	0.78	0.61	0.35	0.79	0.07	0.09	0.06	0.11	0	0.0	0	0.4	0	下載	查看	查看
SNJ	高雄市大社區	16 m	CWASN	HN	199.5 km	03:15:59	03:16:23	0.62	0.56	0.29	0.66	0.14	0.12	0.05	0.14	0	0.4	0	0.3	0	下載	查看	查看
KAU	高雄市前鎮區	1 m	CWASN	HL	216.0 km	03:16:02	03:16:26	0.62	0.57	0.25	0.69	0.20	0.21	0.10	0.22	1	0.5	0	0.3	0	下載	查看	查看

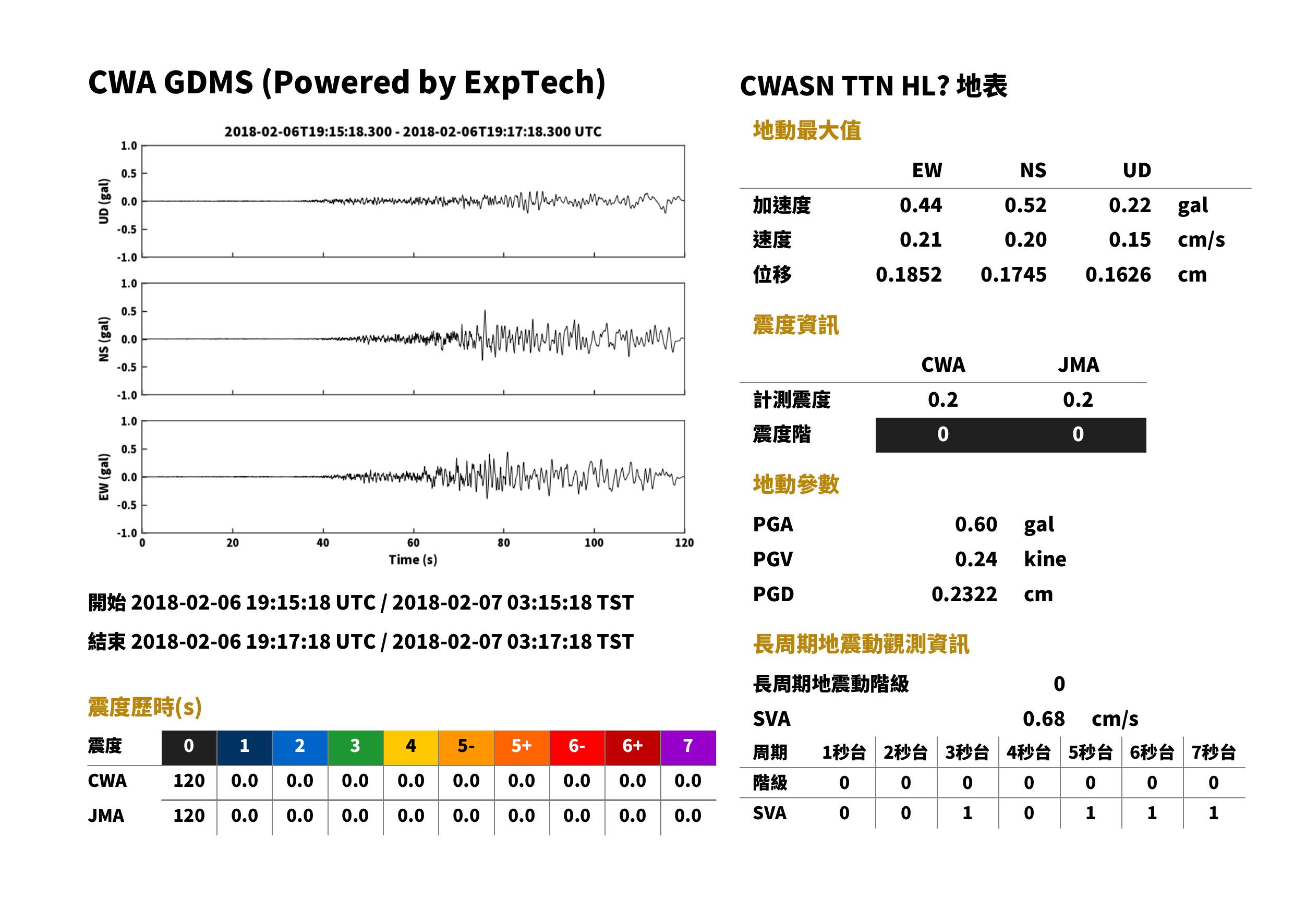

TTN	臺東縣臺東市	12 m	CWASN	HL	151.7 km	03:15:53	03:16:11	0.53	0.44	0.20	0.61	0.14	0.17	0.11	0.18	0	0.2	0	0.2	0	下載	查看	查看
TAI	臺南市中西區	19 m	CWASN	HL	192.3 km	03:15:58	03:16:21	0.60	0.46	0.23	0.61	0.11	0.12	0.07	0.14	0	0.3	0	0.2	0	下載	查看	查看
SPT	屏東縣屏東市	29 m	CWASN	HL	194.5 km	03:15:59	03:16:21	0.48	0.50	0.17	0.58	0.13	0.11	0.04	0.15	0	0.4	0	0.2	0	下載	查看	查看
ELD	臺東縣海端鄉	1058 m	CWASN	HN	116.3 km	03:15:47	03:16:01	0.56	0.50	0.33	0.60	0.05	0.04	0.05	0.07	0	0.0	0	0.2	0	下載	查看	查看
ANP	臺北市北投區	836 m	CWASN	HL	132.0 km	03:15:50	03:16:06	0.54	0.36	0.21	0.56	0.14	0.10	0.09	0.17	0	0.1	0	0.2	0	下載	查看	查看
STY	高雄市桃源區	642 m	CWASN	HL	136.3 km	03:15:50	03:16:07	0.53	0.48	0.31	0.55	0.05	0.07	0.04	0.07	0	0.0	0	0.1	0	下載	查看	查看
SGS	高雄市甲仙區	279 m	CWASN	HL	155.5 km	03:15:53	03:16:12	0.45	0.48	0.21	0.54	0.07	0.08	0.10	0.12	0	0.0	0	0.1	0	下載	查看	查看

註：僅顯示 PGA > 0.5 gal 之測站。

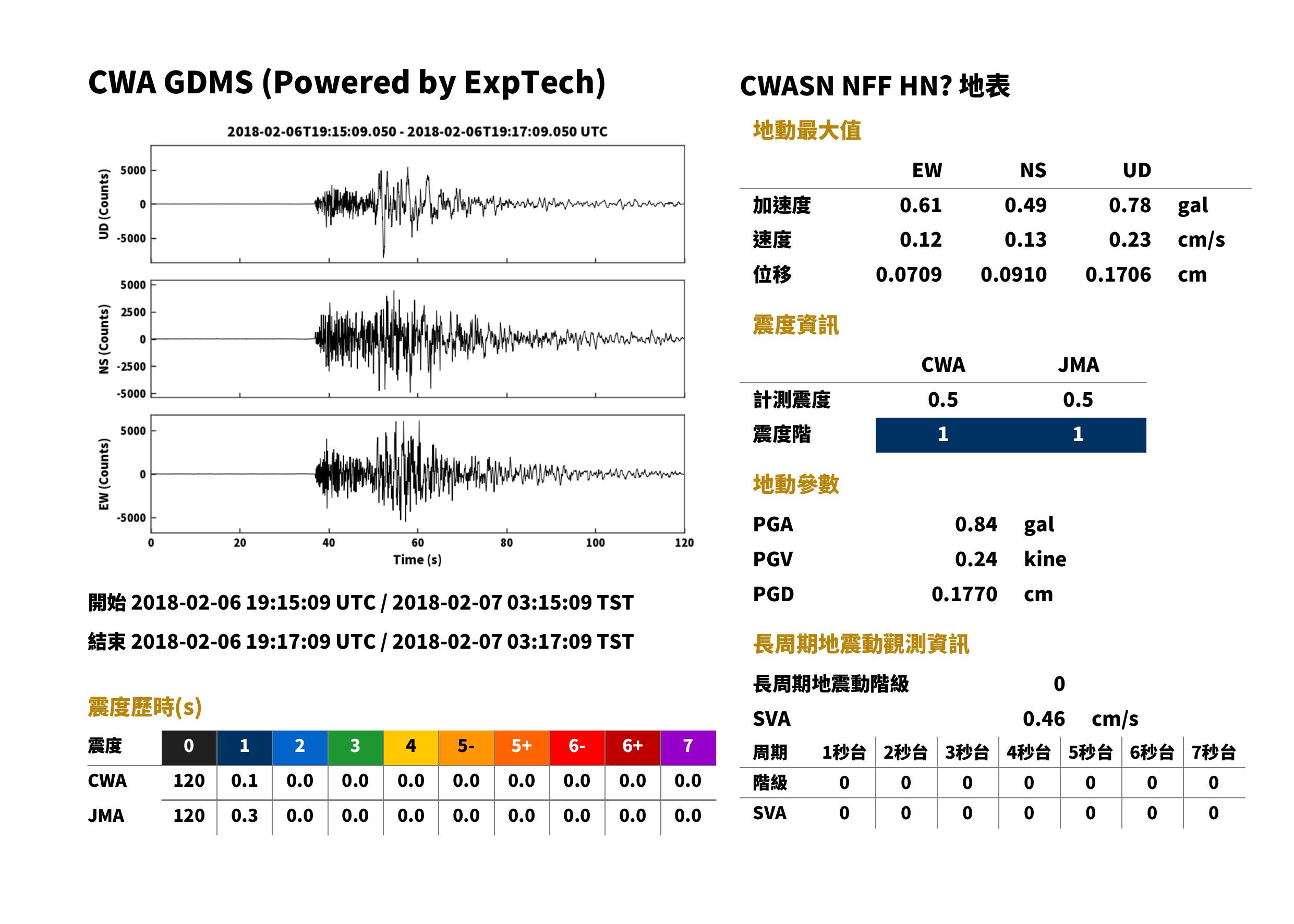

資料與圖表：濾波處理與注意事項

本文的報告圖（地動數值與各項震度）與分析圖（波形、頻譜、反應譜），背後依用途採用數條不同的濾波處理，彼此的物理意義與適用情境不同。感測器為力平衡式寬頻強震儀（非 MEMS），資料已移除儀器反應、為地表加速度（gal）。以下說明各項數值與圖面元素的來源，以及互相比較時的注意事項。

一、加速度、速度、PGA / PGV、CWA 計測震度採用「去均值 + 10 Hz 因果低通」

報告圖中的三軸加速度、三軸速度、合成 PGA / PGV，以及 CWA 計測震度，皆來自同一條處理鏈：

加速度：先去均值（baseline），再過 4 階 Butterworth 10 Hz 低通，以 sosfilt 單向處理，屬因果濾波。
速度 / 位移：由上述低通加速度積分而得，再各加 4 階 Butterworth 0.075 Hz 高通去除積分漂移。
因為感測器是力平衡式寬頻強震儀、非 MEMS，不需要 MEMS 那種 1–10 Hz 帶通（含高通至 1 Hz）去帶外雜訊；故保留完整低頻，僅削去 10 Hz 以上高頻（速度另去 0.075 Hz 以下漂移）。
因果濾波的特性：可即時實現（不需未來取樣）、對訊號有輕微相位延遲（集中在接近 10 Hz 截止附近），但不會在地震波到時之前產生假訊號。

因此，所有加速度／速度數值代表的是「經去均值 + 10 Hz 因果低通後的地動峰值」，而非原始未濾波值，也非 1–10 Hz 帶通值。

二、JMA 計測震度為另一條獨立路徑（非因果）

JMA 計測震度與上述 CWA 系列不同源、不可逐值互相比較：

採氣象廳規格的非因果（零相位）FFT 頻率域濾波，直接作用於原始加速度，未經上述 10 Hz 低通。
三個濾波器同時套用：低切 FL ≈ √(1−exp(−(f/0.5)³))（約 0.5 Hz 以下衰減）、高切 FH（約 10 Hz 以上衰減）、周期效果 FF = √(1/f)（強調長週期），刻意保留 0.5–1 Hz 的長週期成分（大地震所需）。
由於濾波方式（因果／非因果）與頻段整形皆不同，JMA 震度與 CWA 震度出現差異屬正常：以高頻為主的小事件，通常 CWA 大於 JMA。

三、長週期地震動（LPGM / SVA）為第三條路徑

LPGM 階級與各週期 SVA，使用「原始加速度去初始偏移 + 2 階 Butterworth 0.05 Hz 高通」後，對 1.6–7.8 s（32 個週期）以單自由度振子（阻尼 h = 5%）求絕對速度應答，取各週期與整體最大 SVA，與前兩者皆不同。

四、因果 vs 非因果的取捨

因果（CWA 所用）：即時系統唯一可行的方式；有相位延遲，但物理上不會出現「波還沒到就有訊號」的情形。
非因果／零相位（JMA 所用）：相位不失真、更忠實還原波形與長週期，適合事後、完整紀錄的分析；但因前向與反向兩次濾波，使濾波響應同時向前與向後展開，事件兩側都存在響應，會在真實到時之前出現不物理的前兆，故不能投入即時檢測。

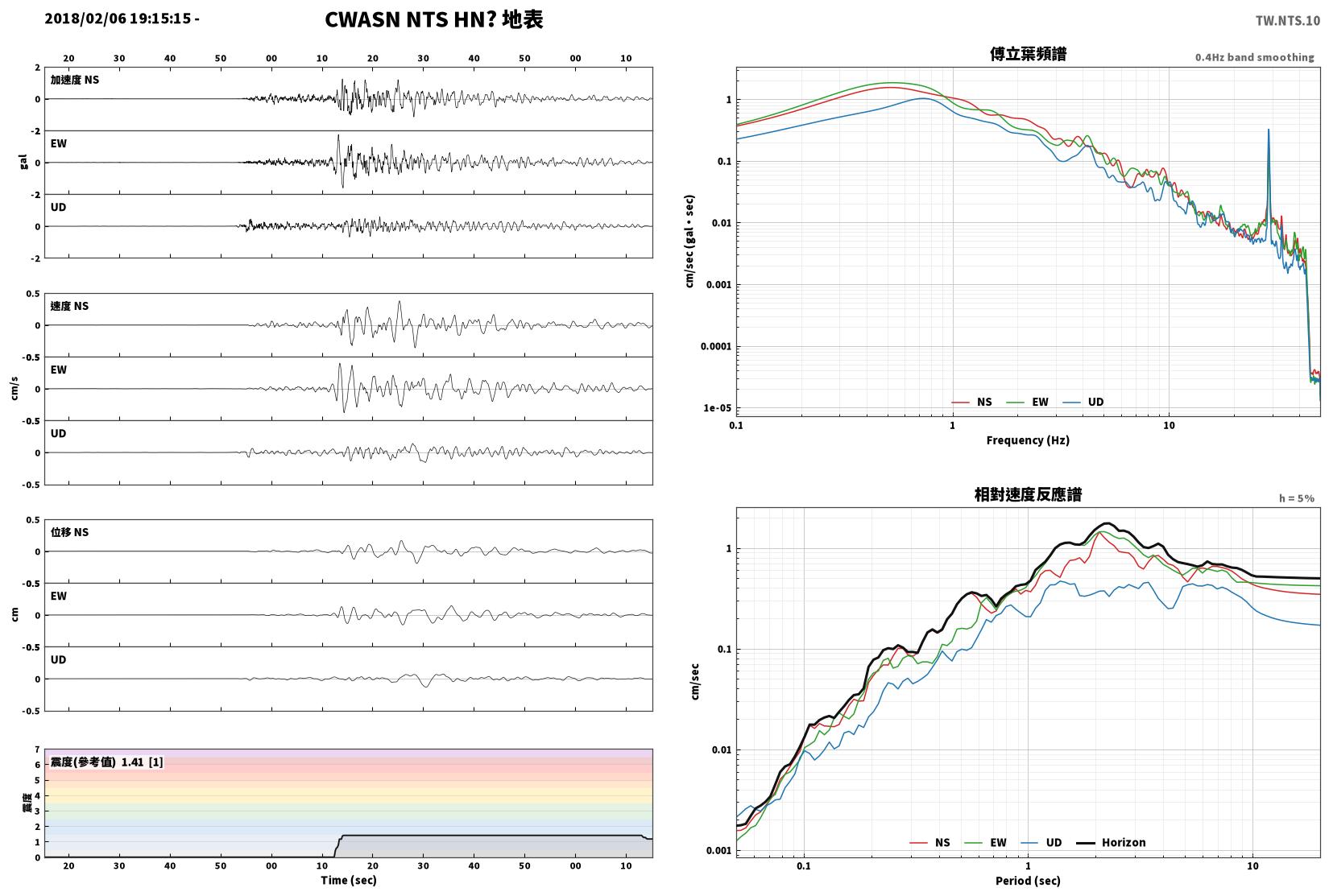

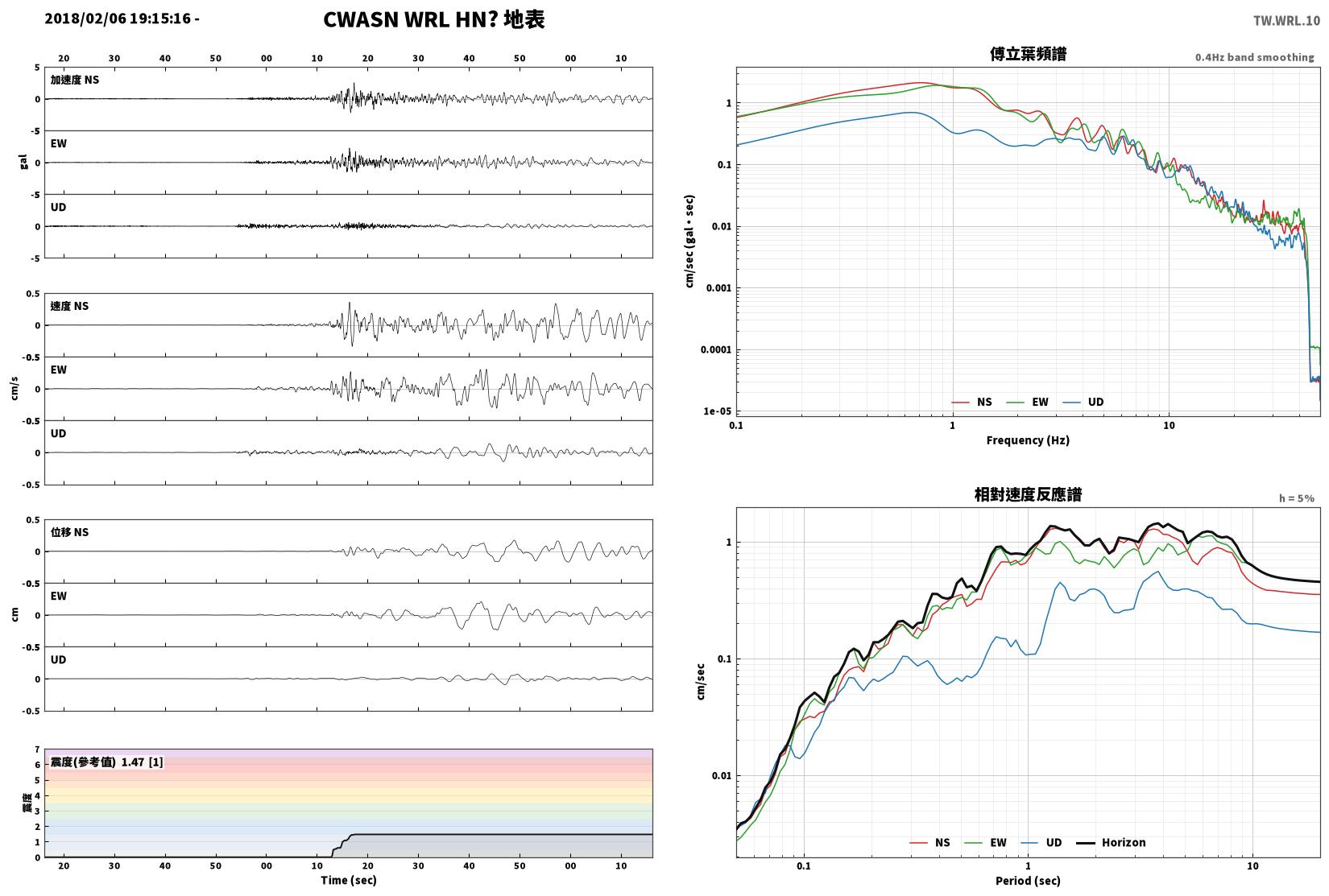

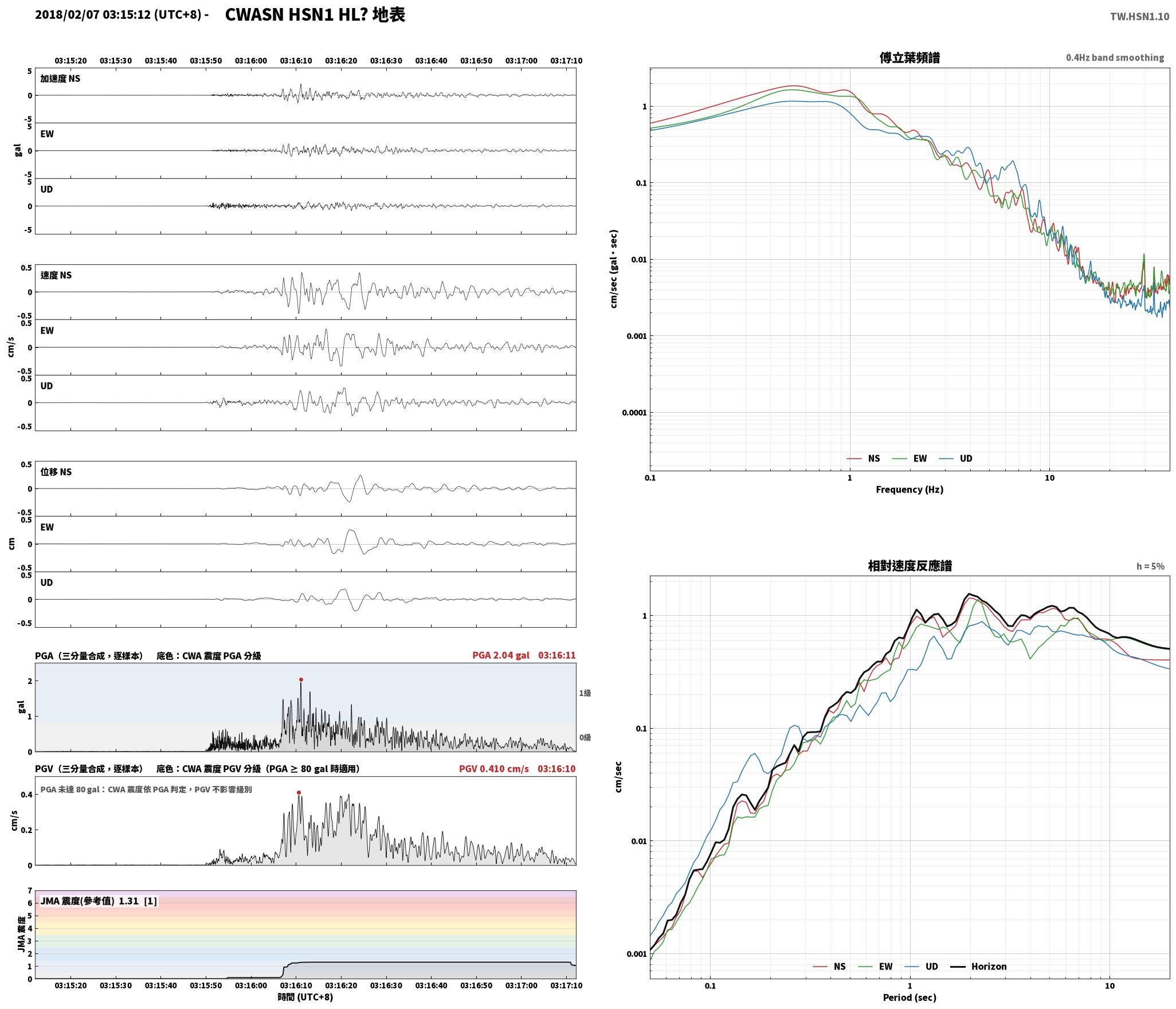

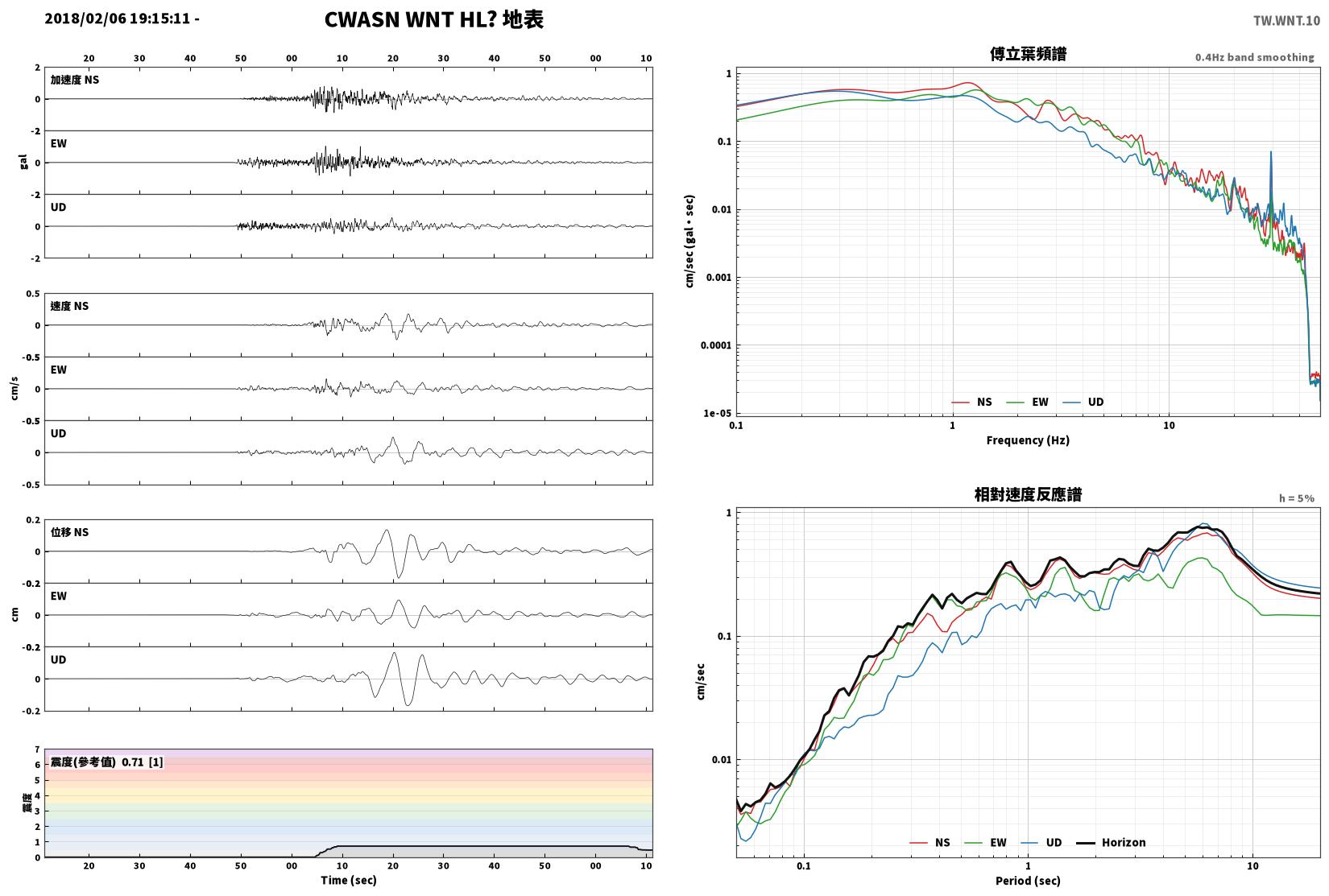

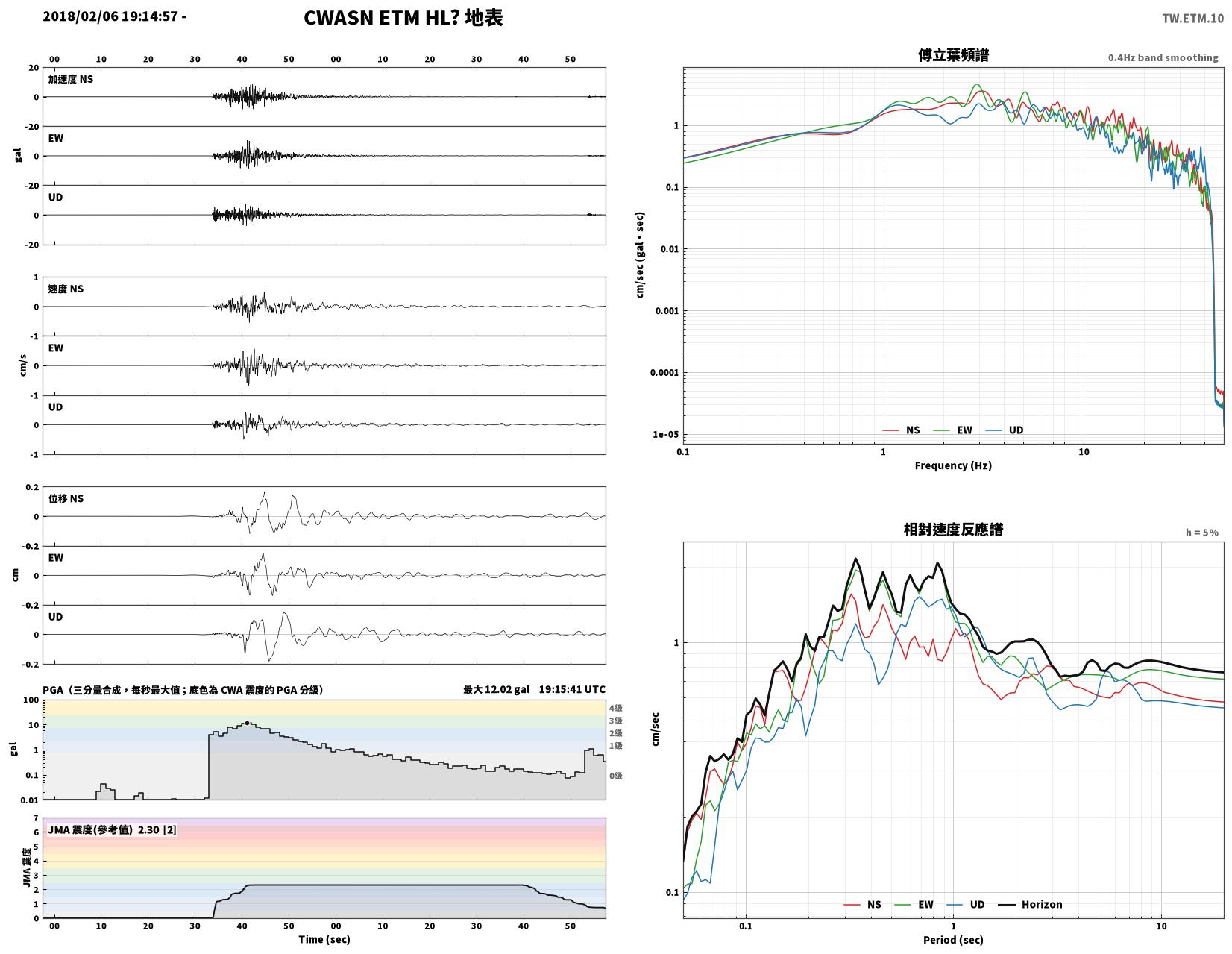

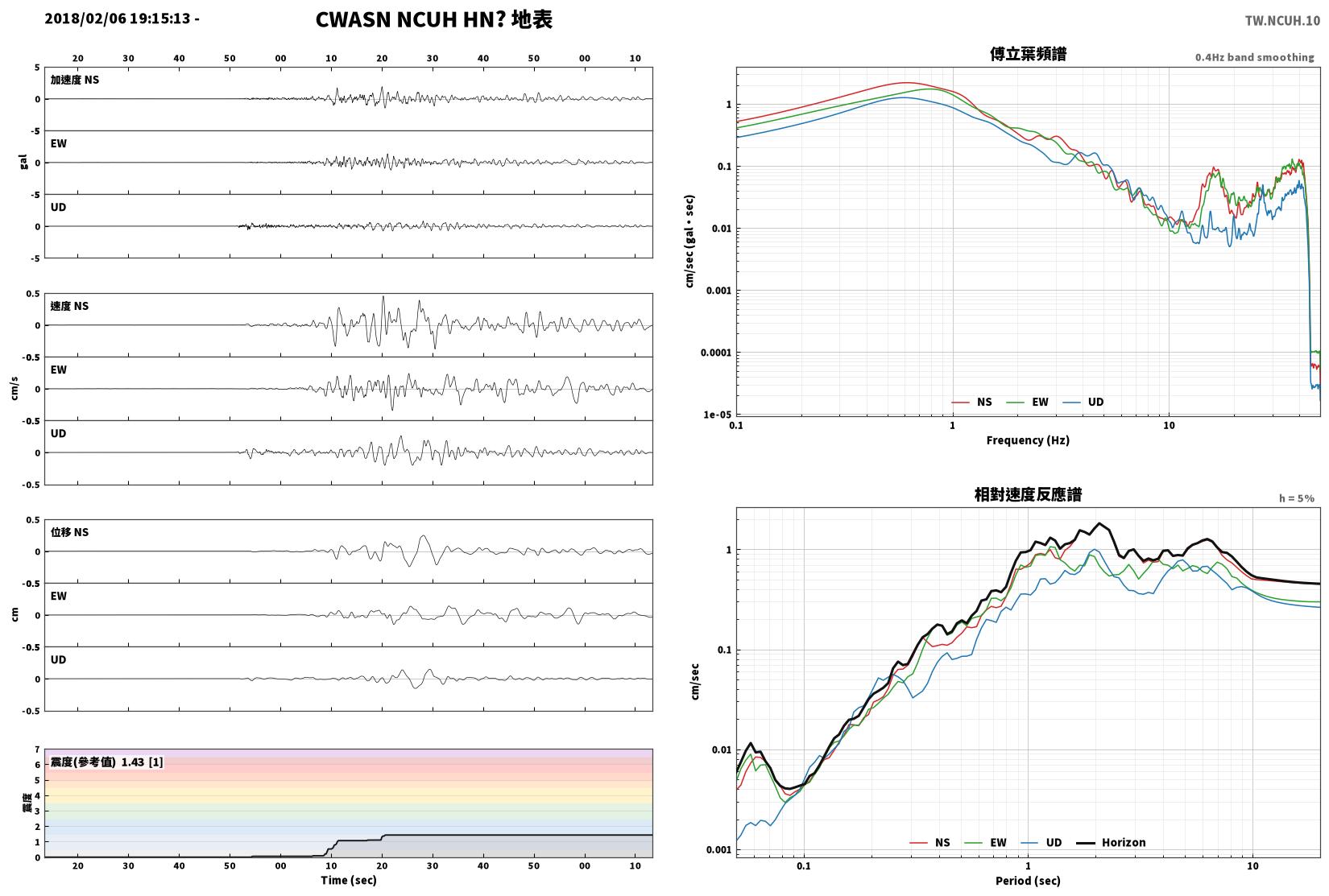

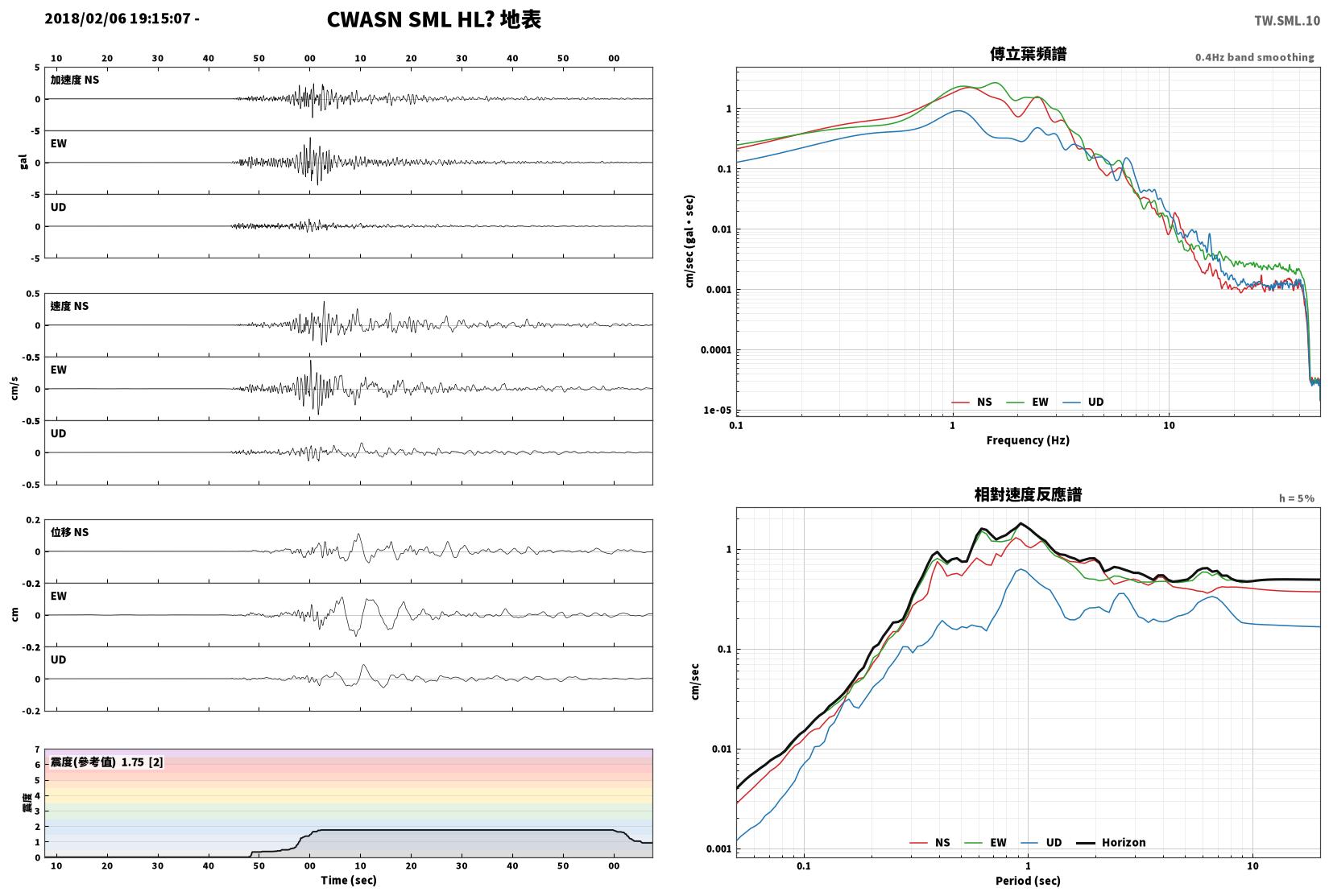

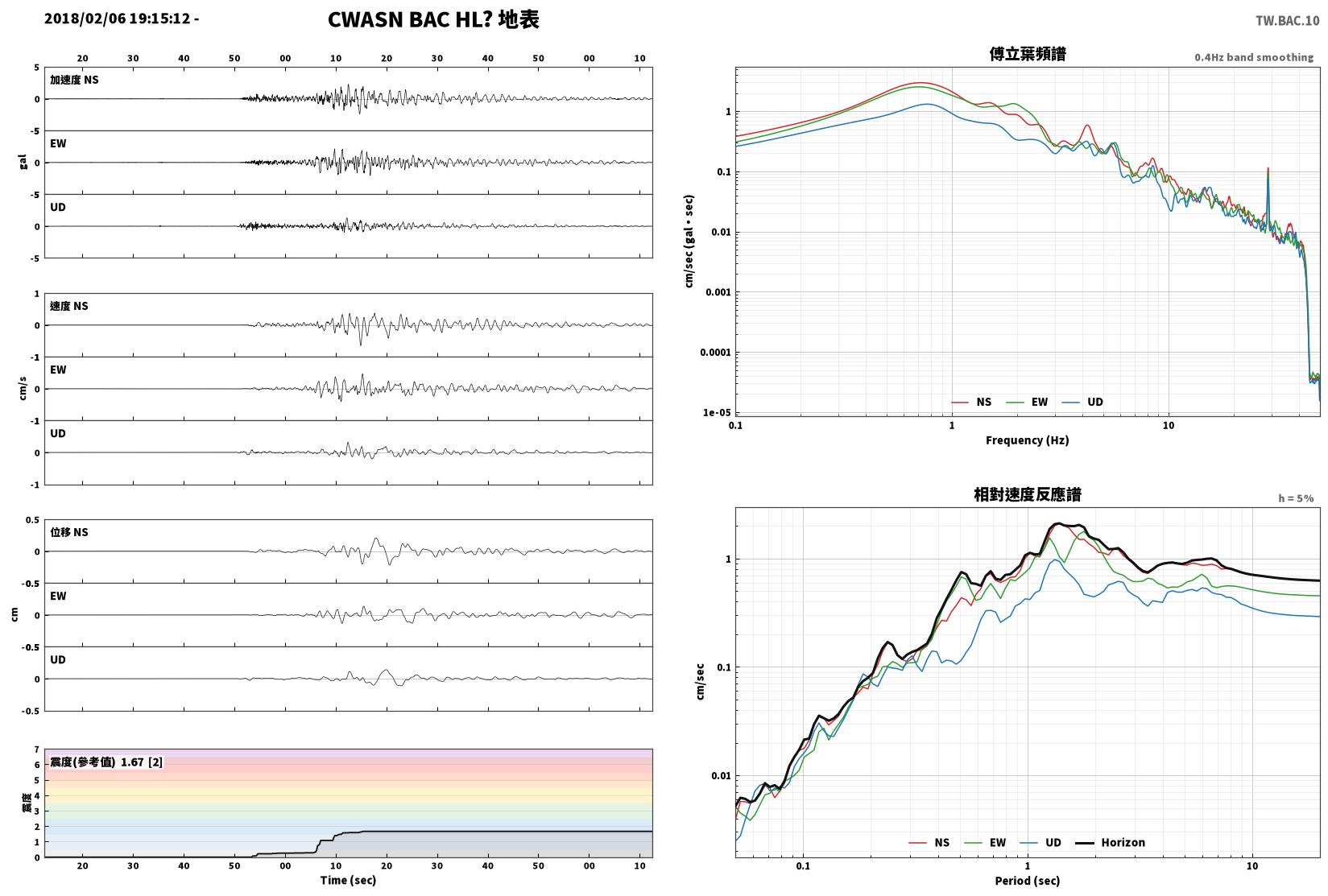

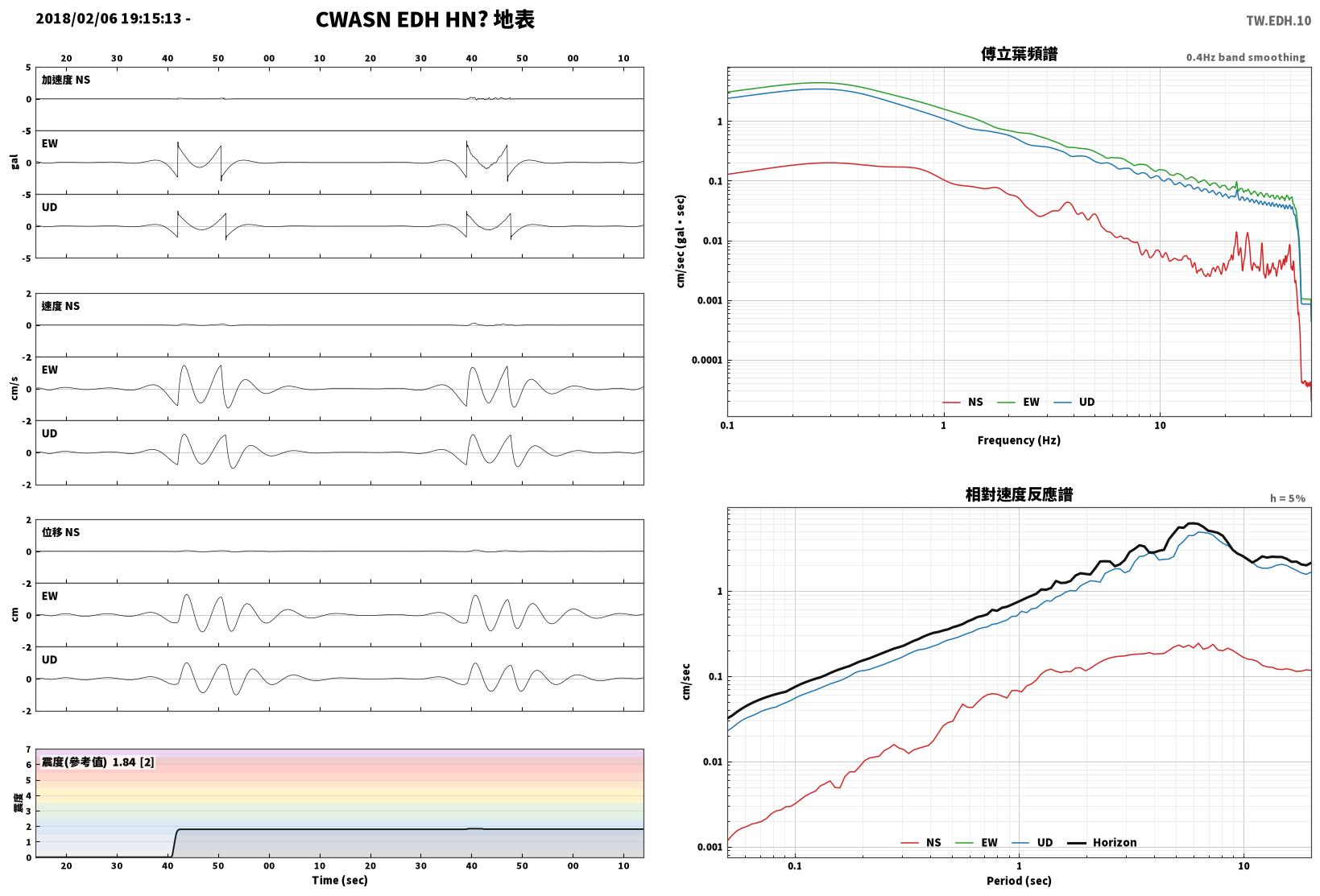

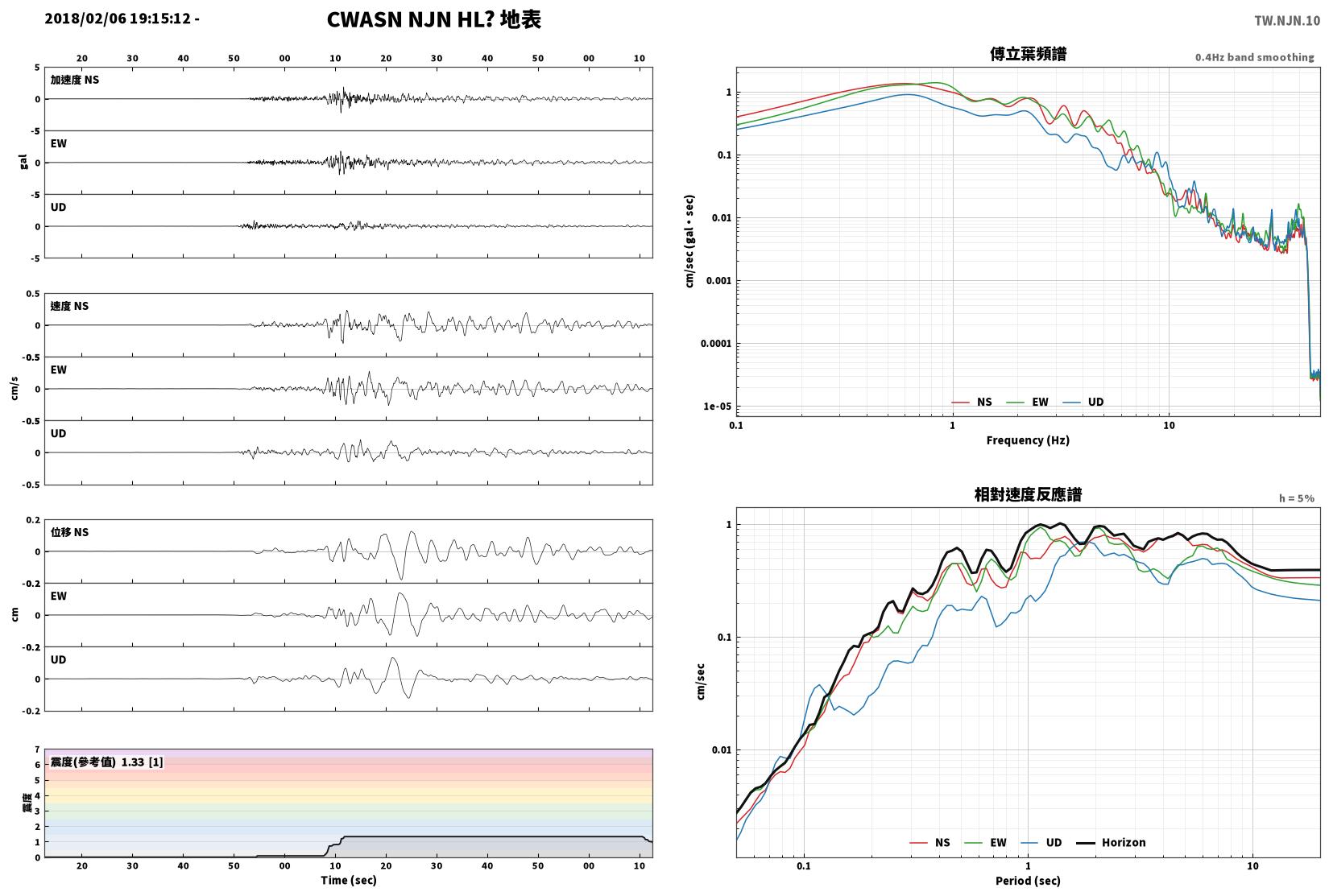

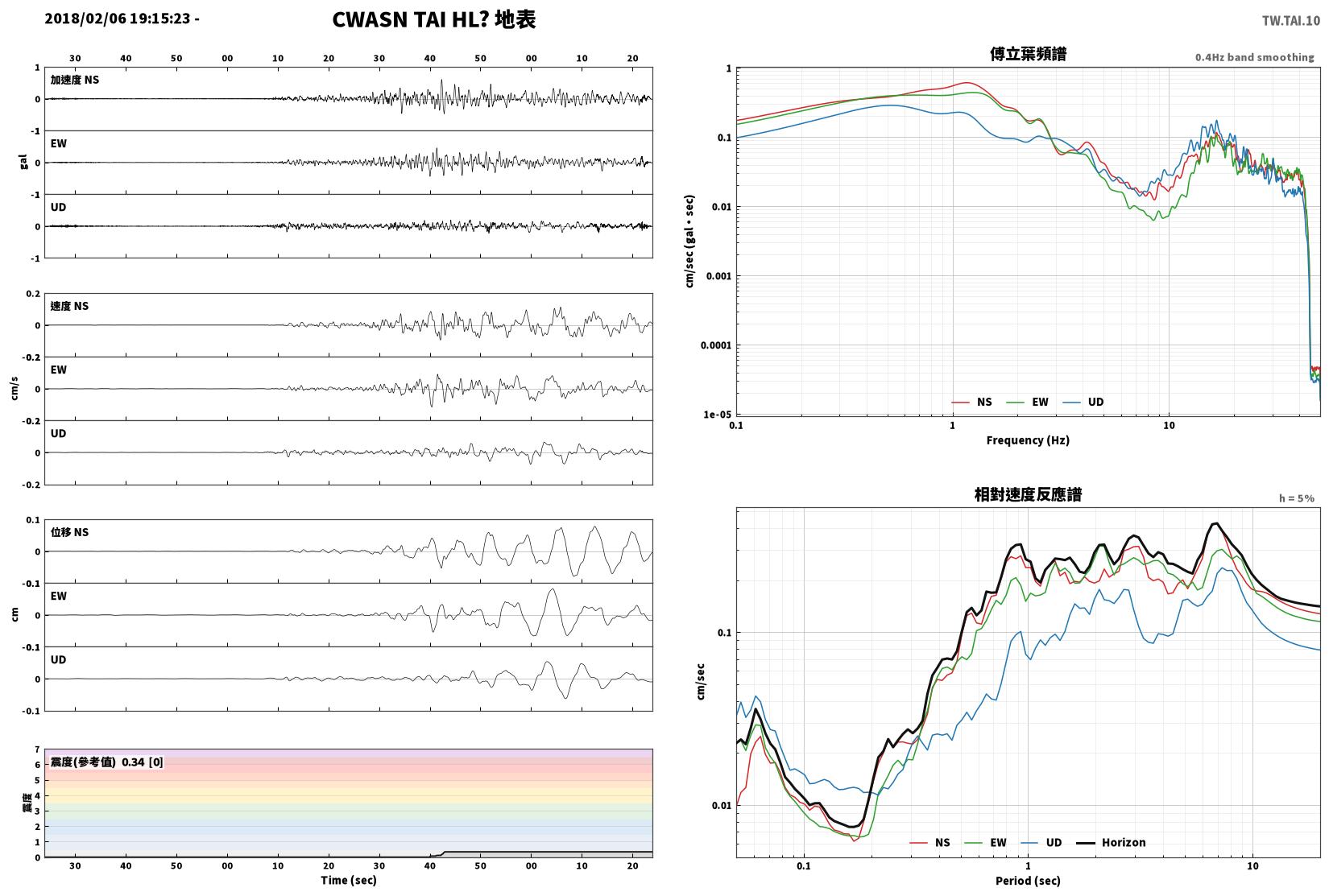

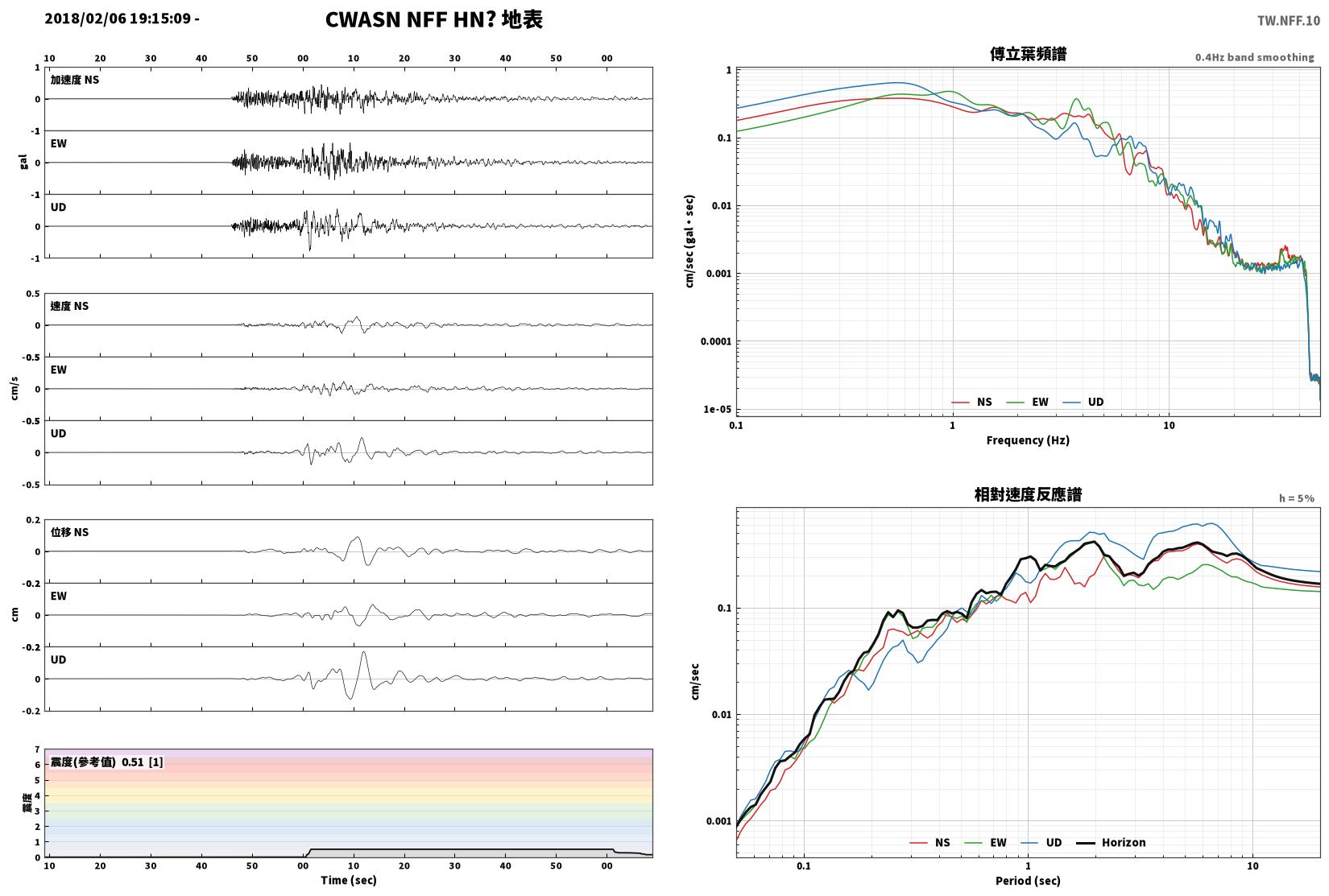

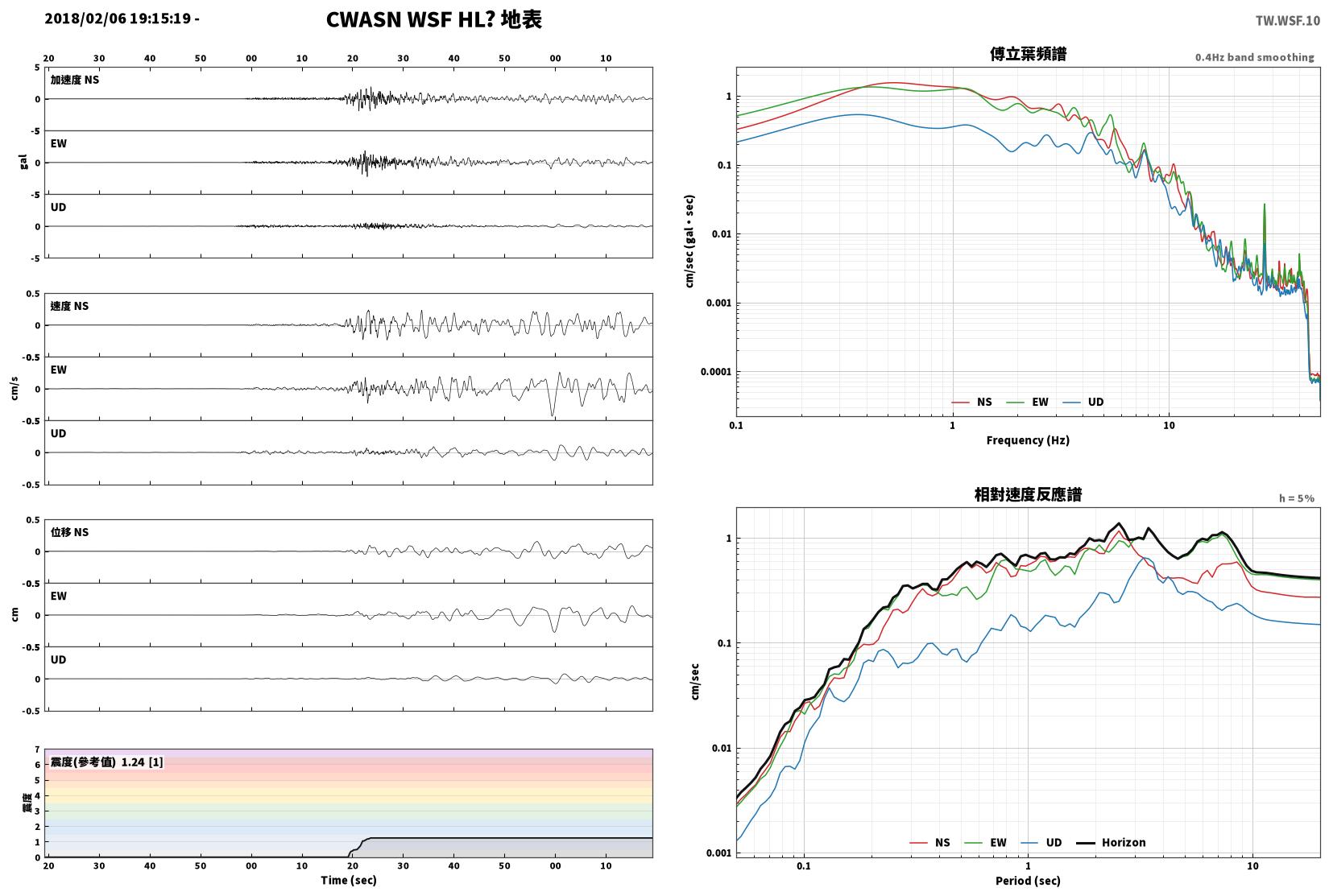

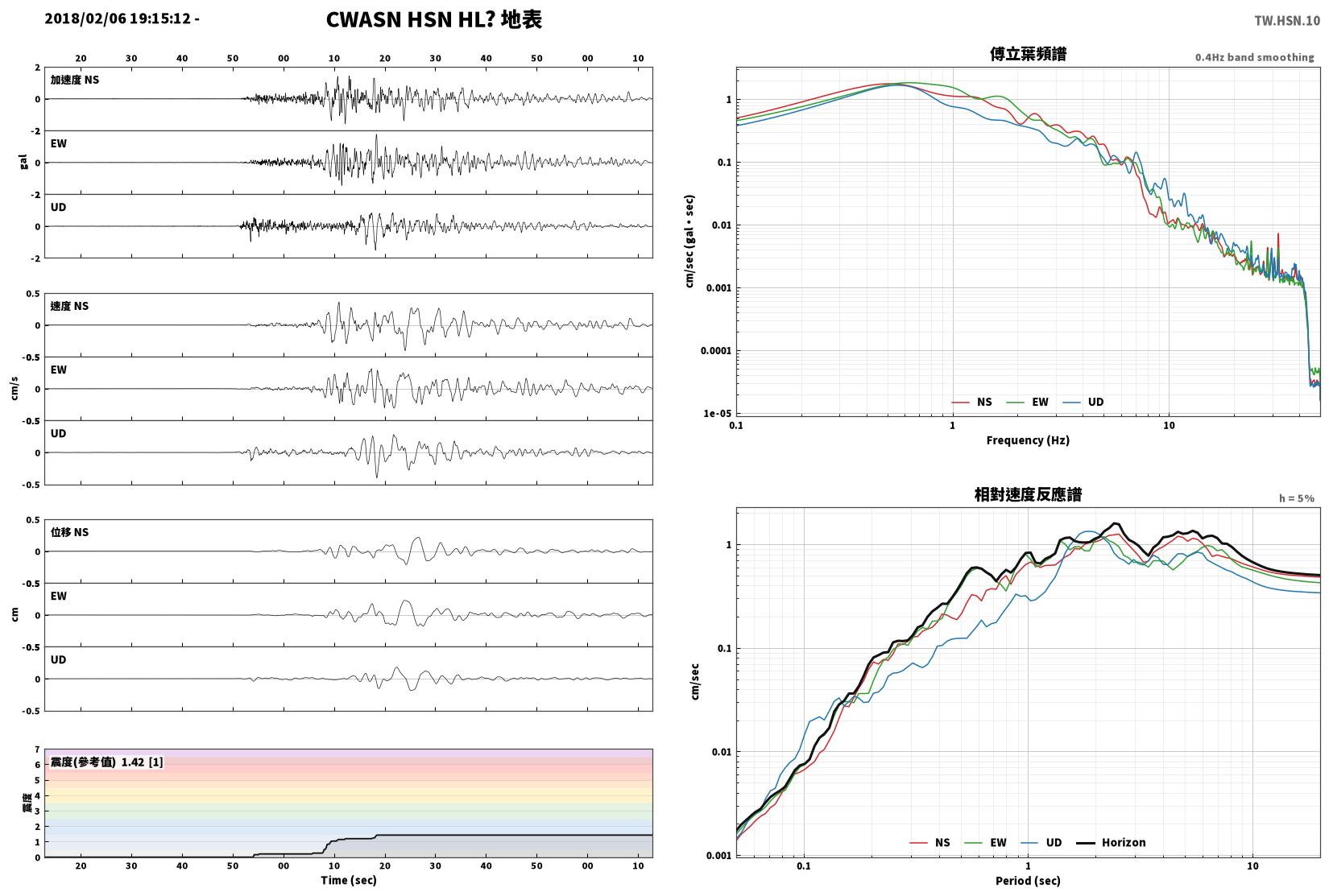

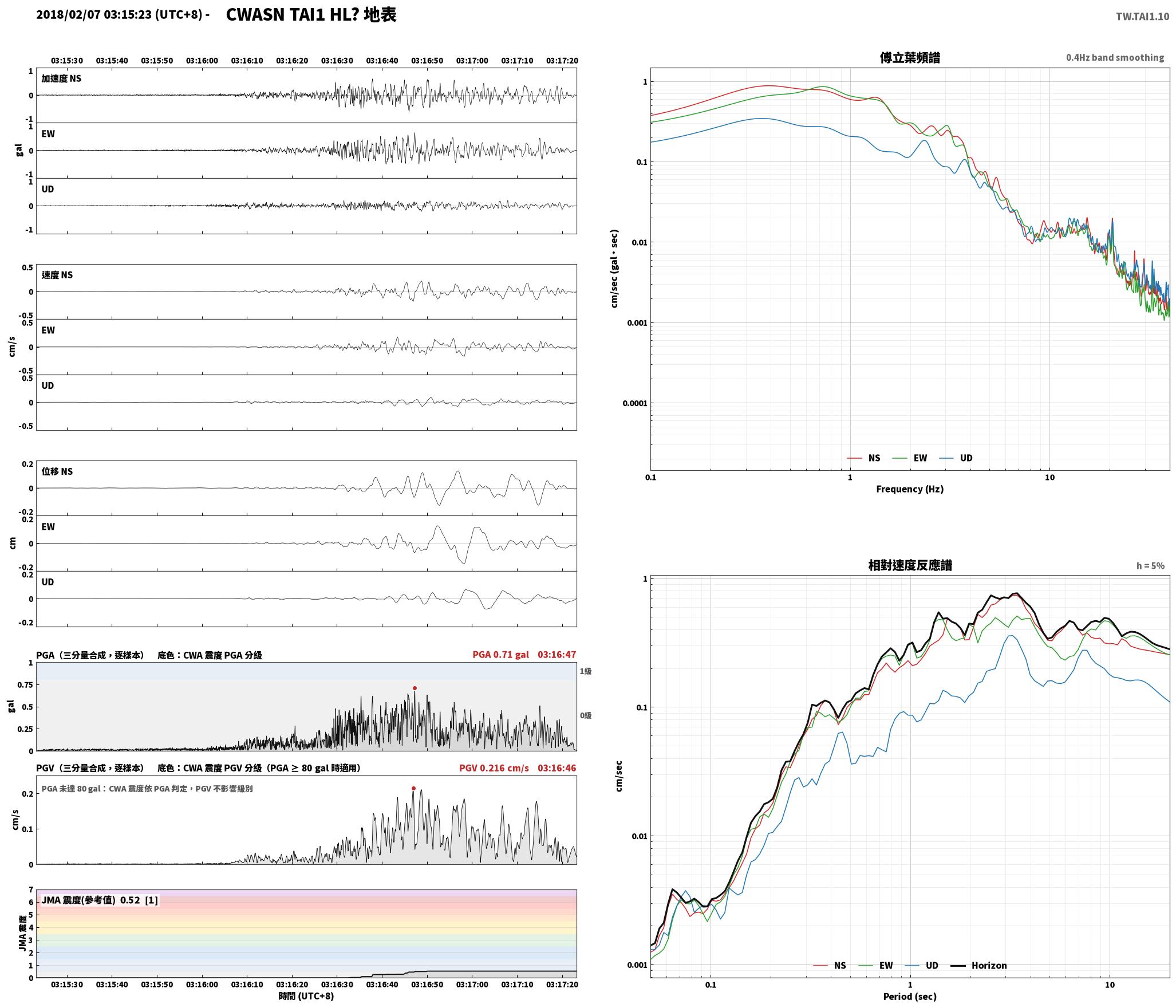

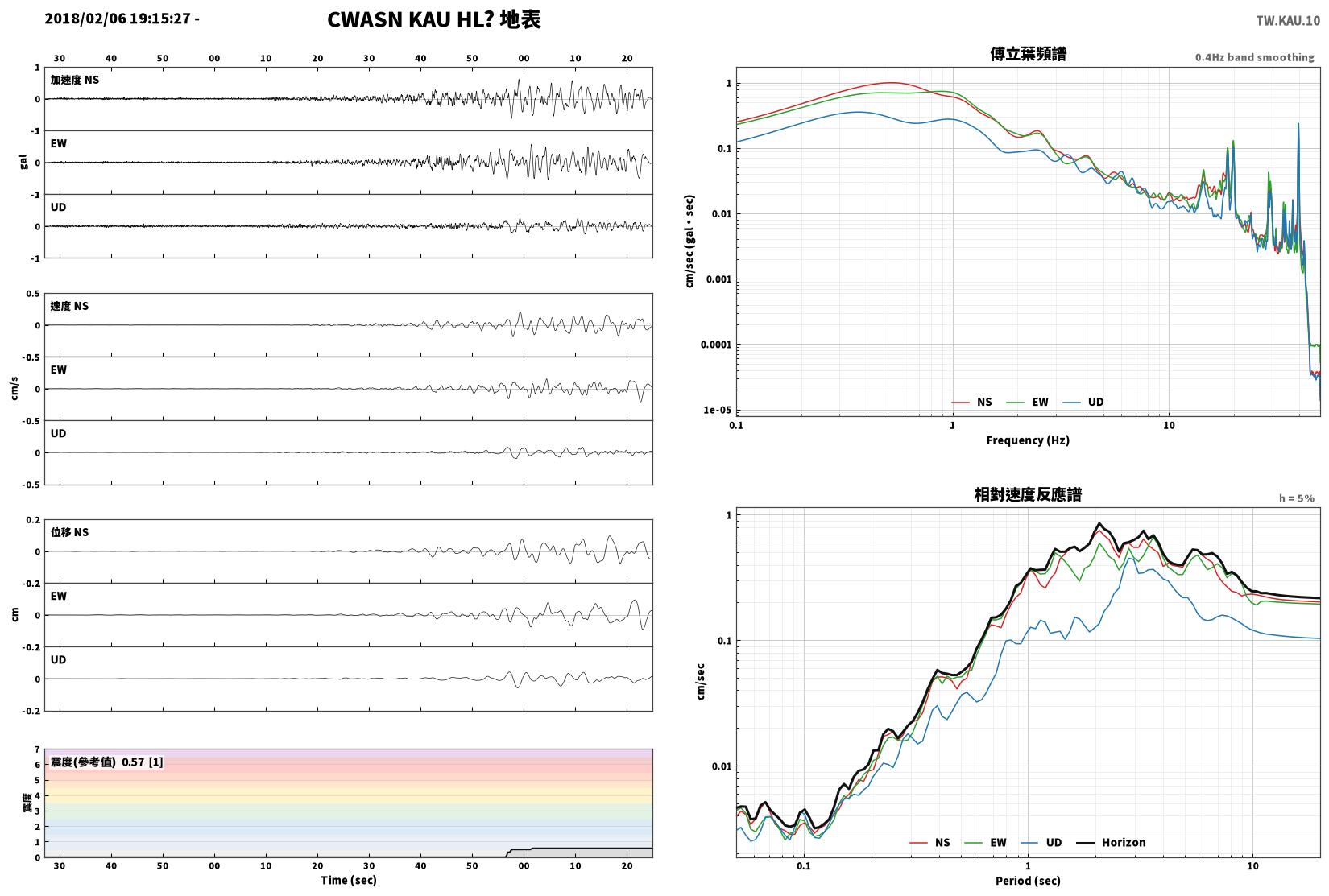

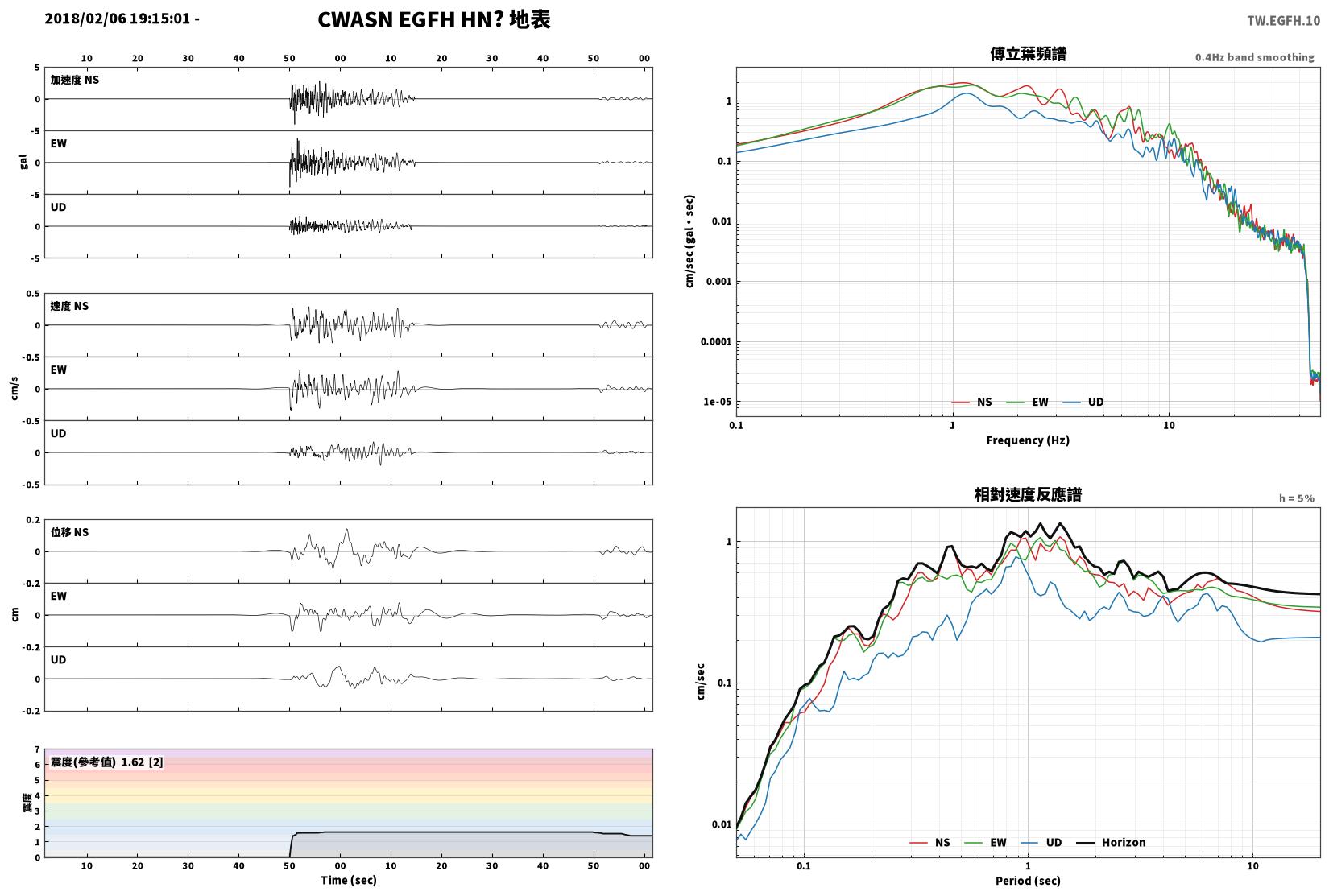

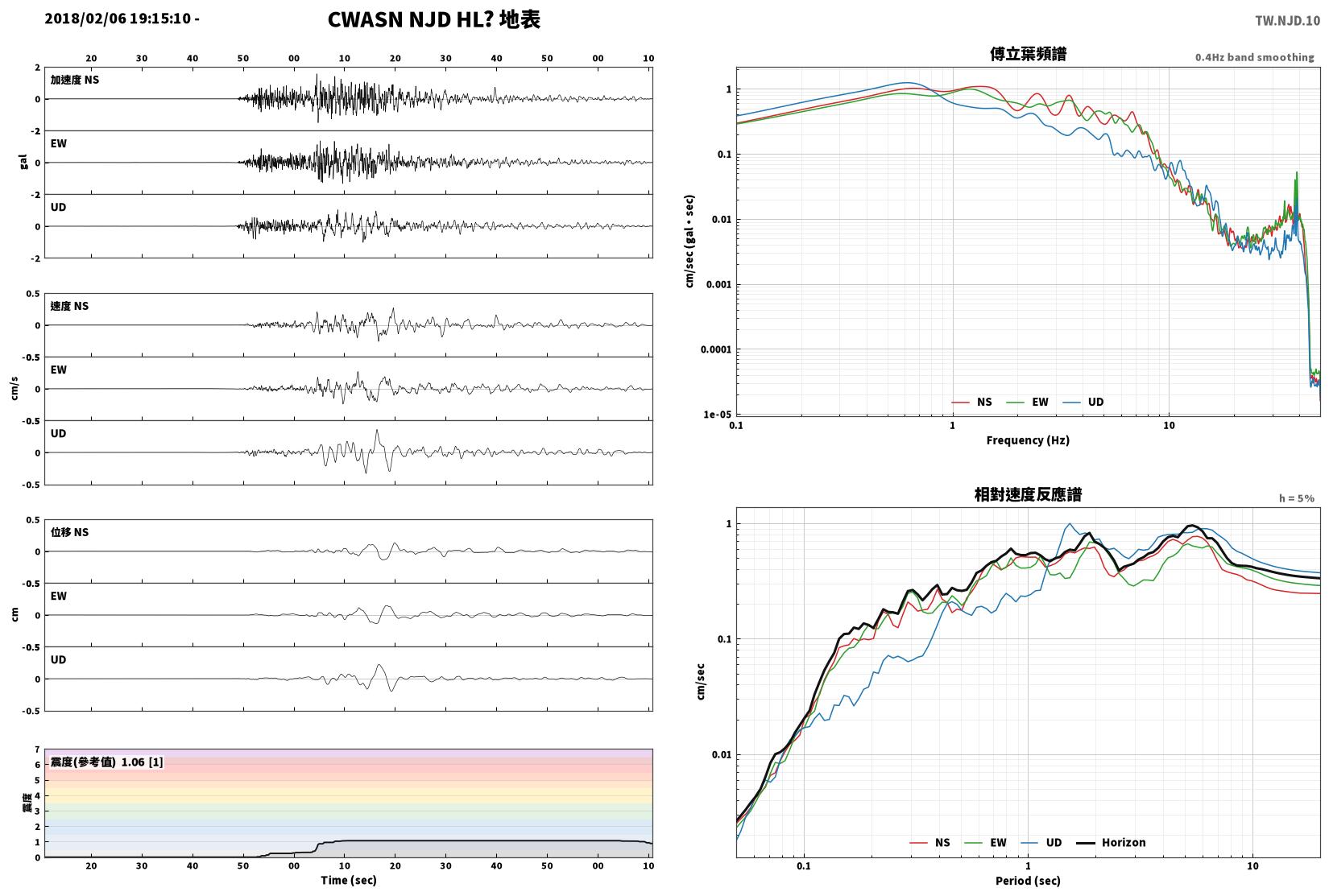

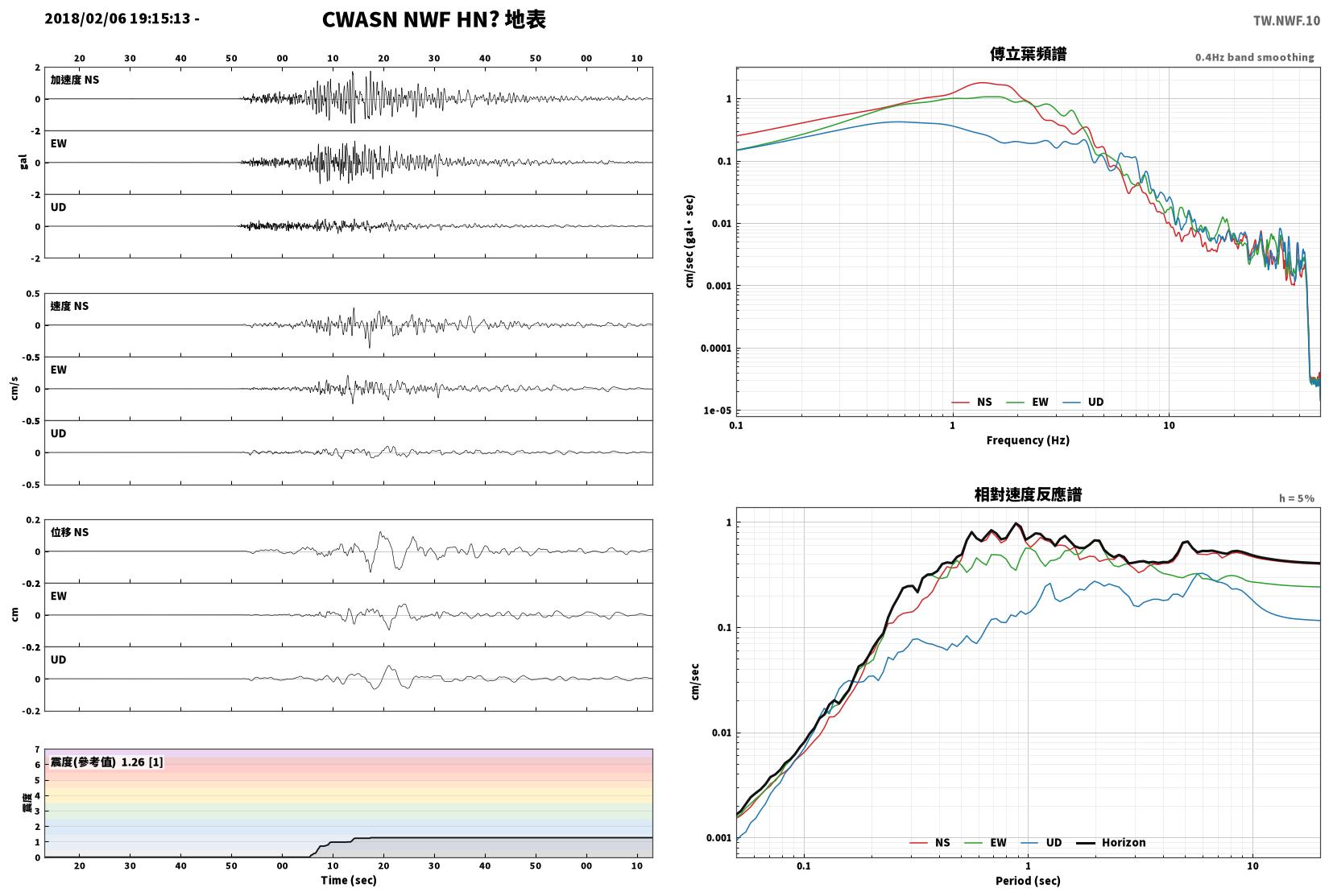

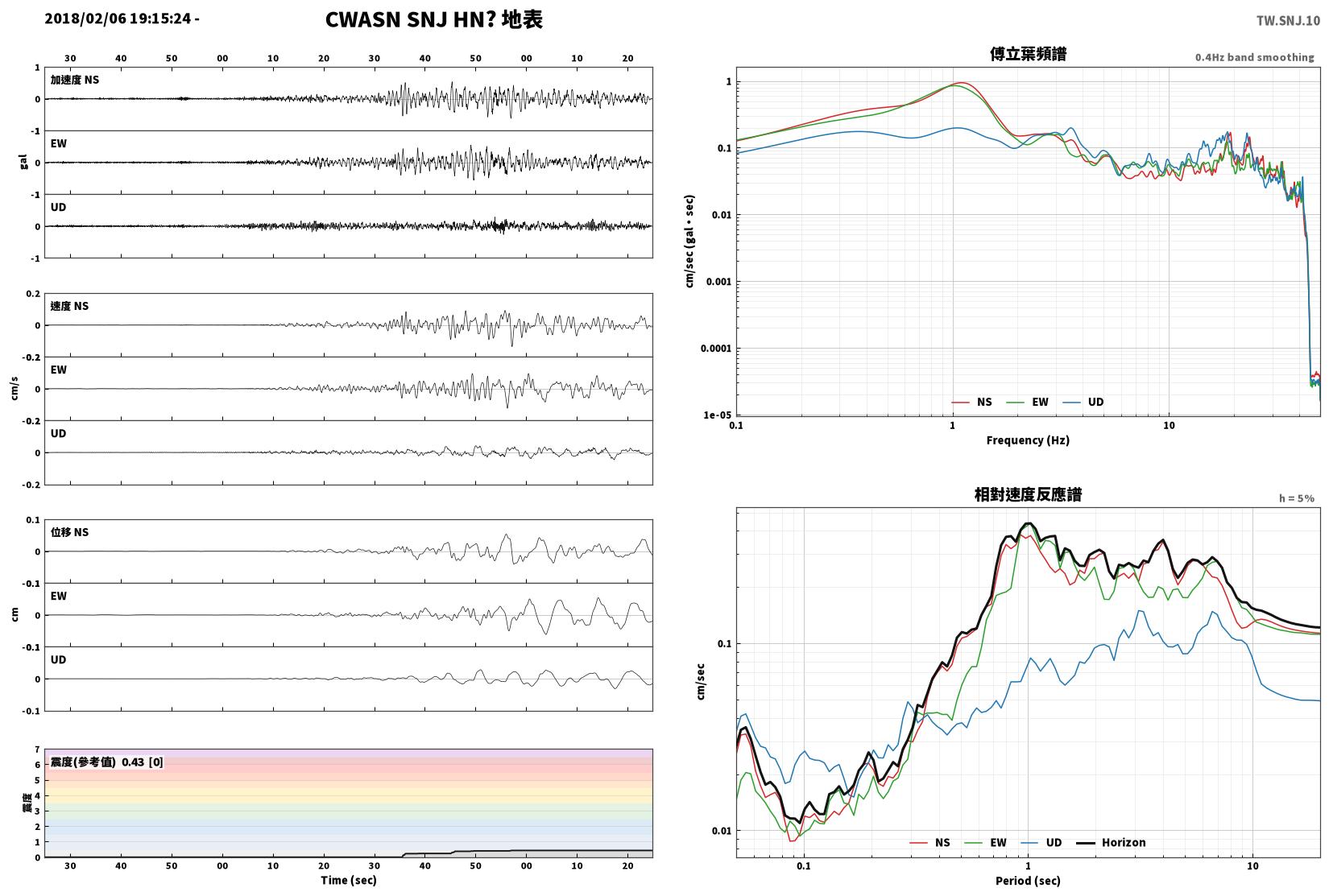

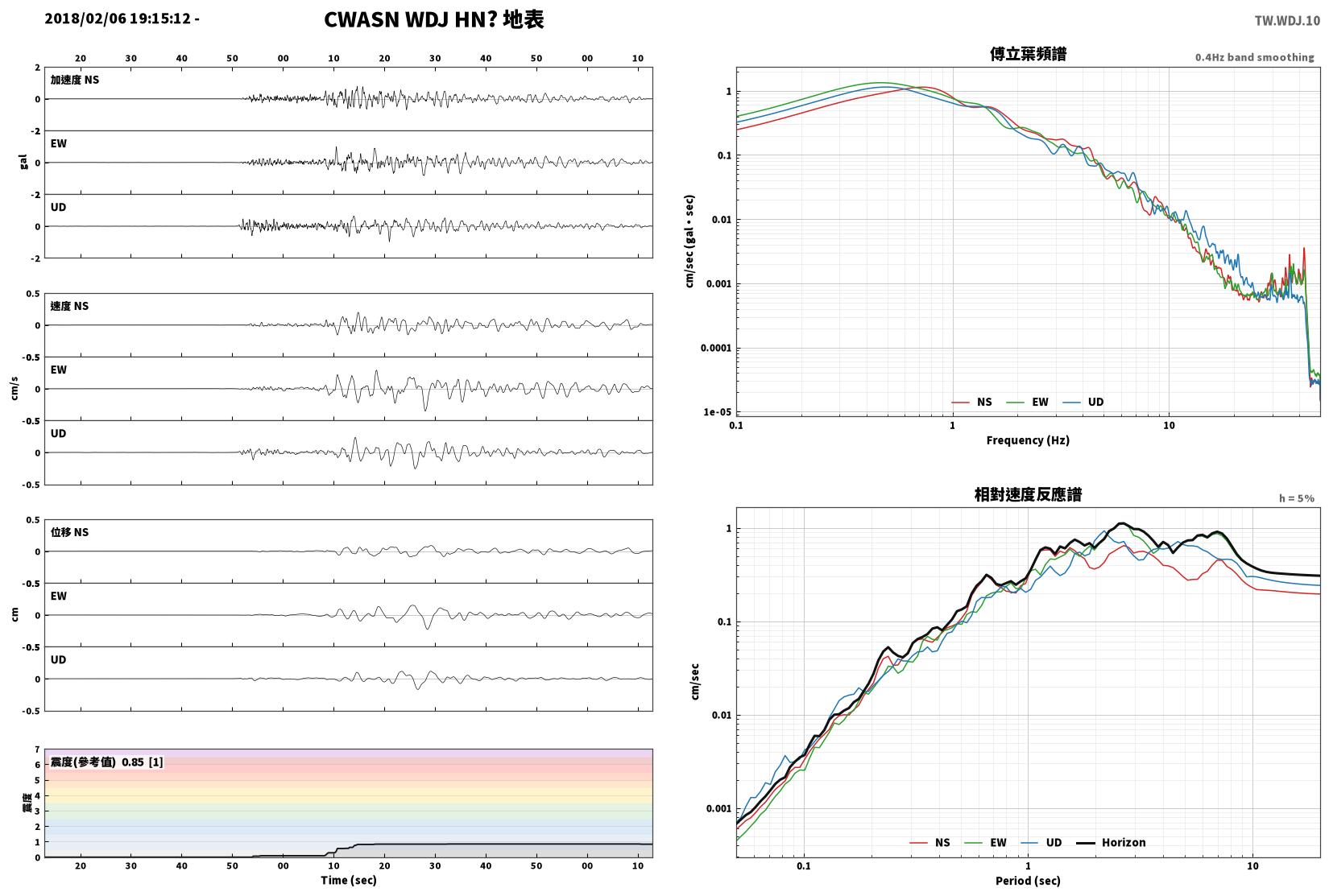

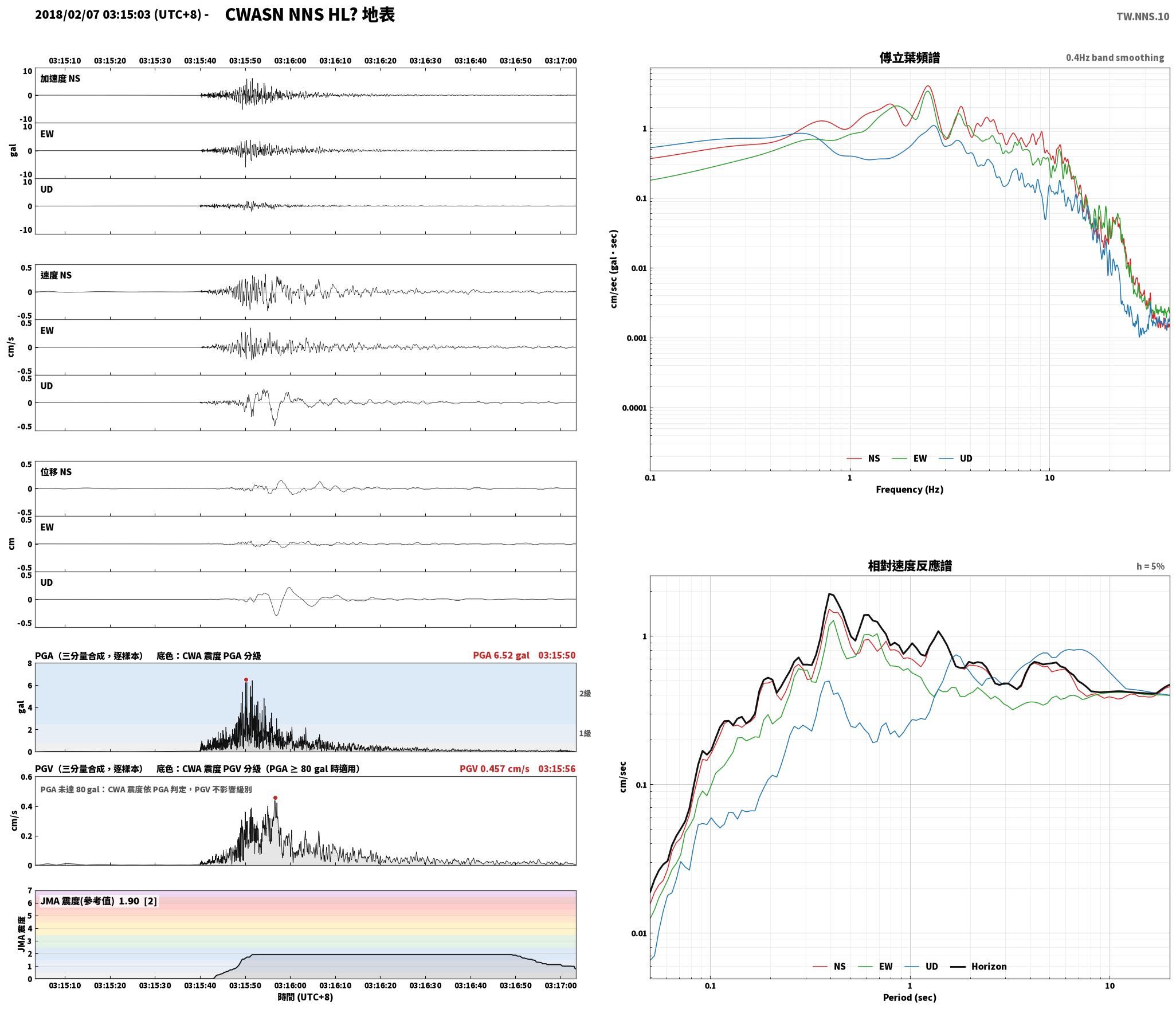

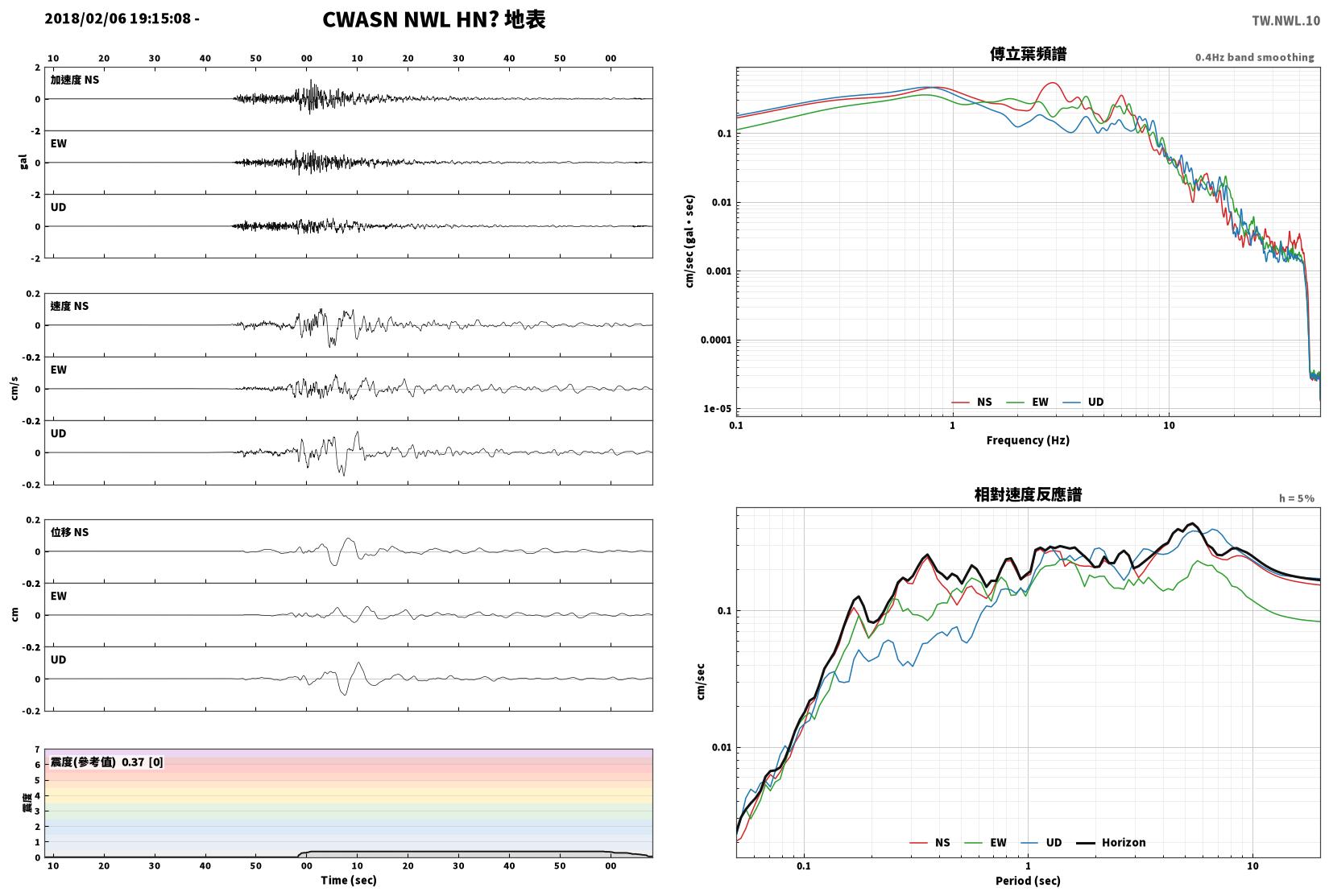

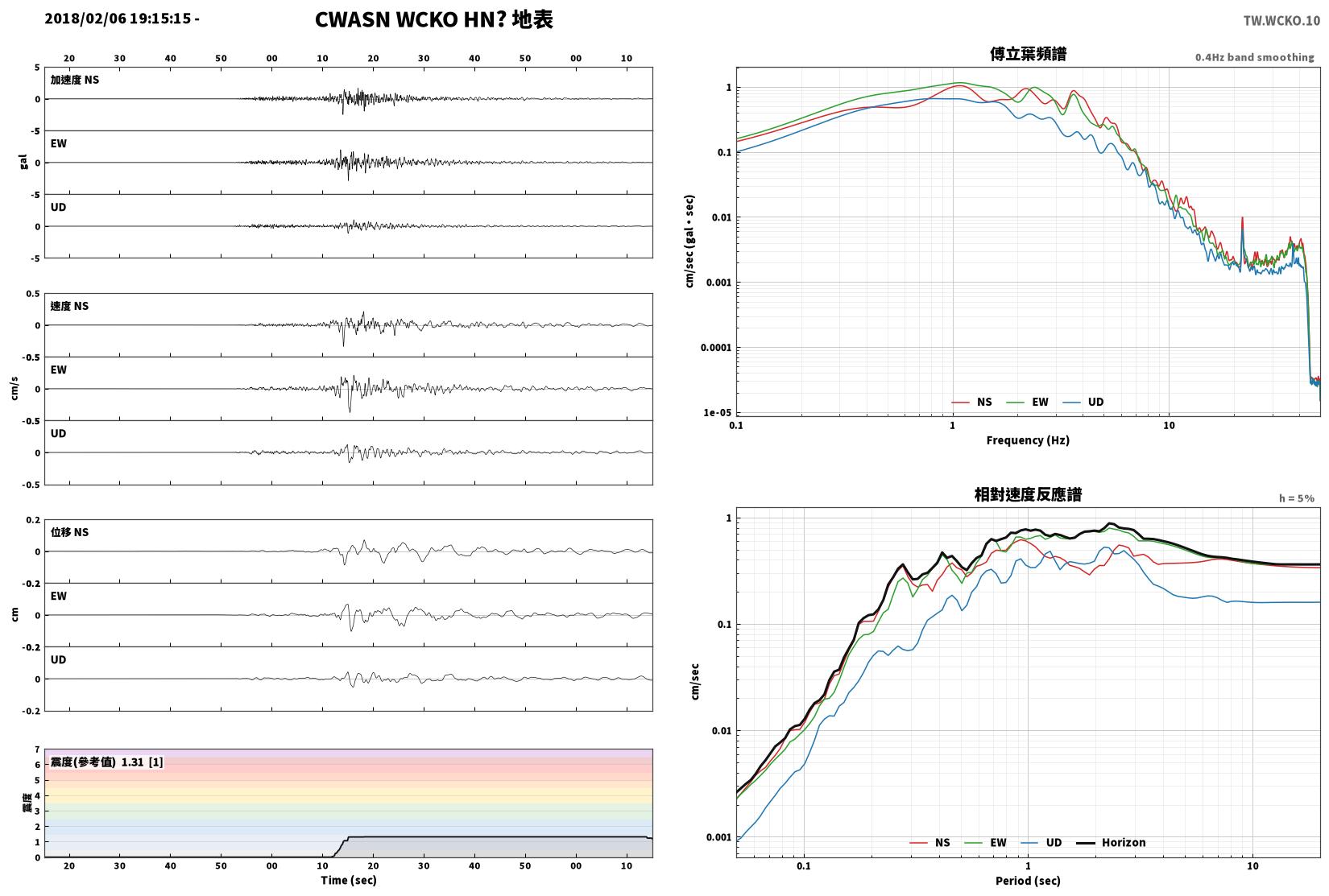

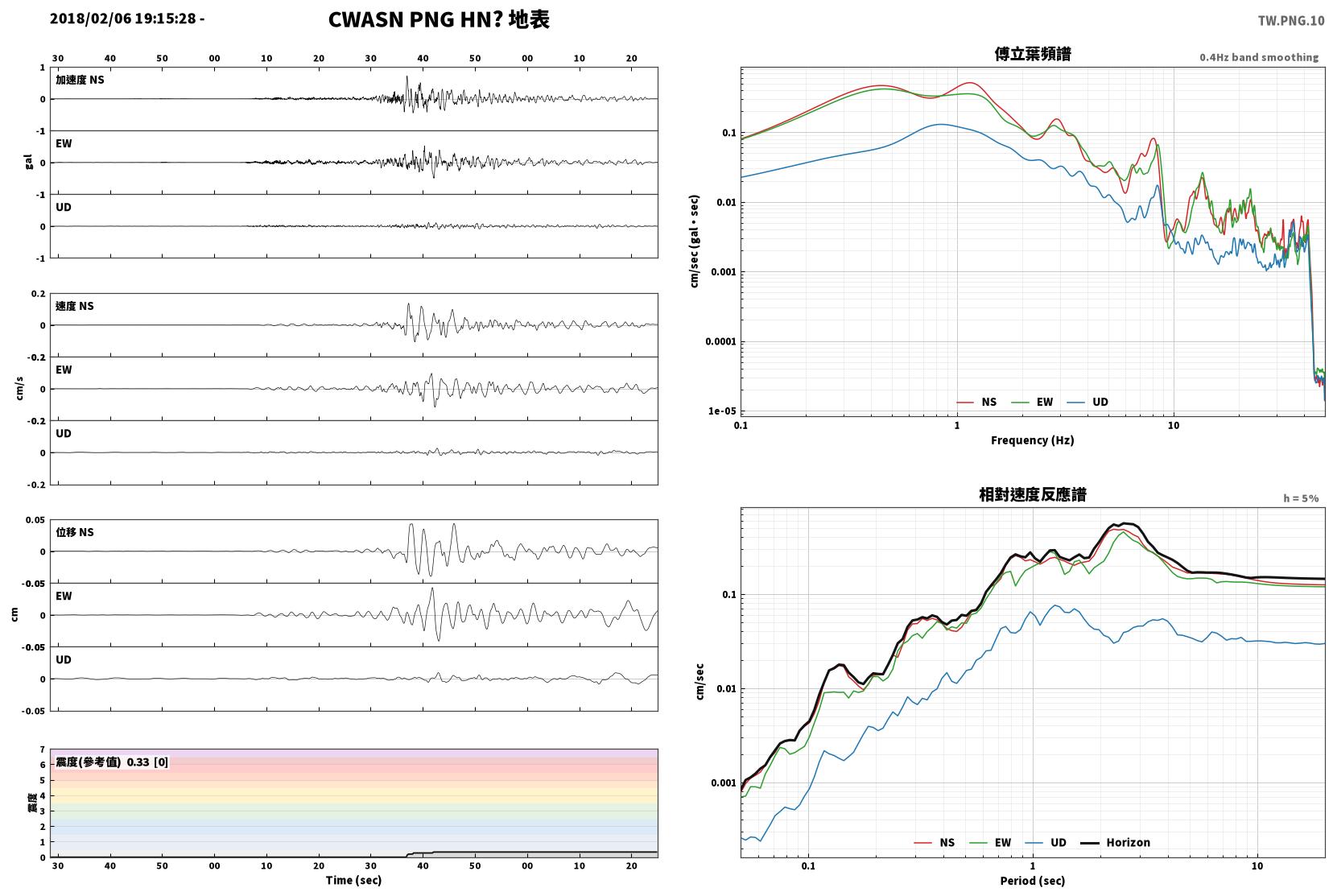

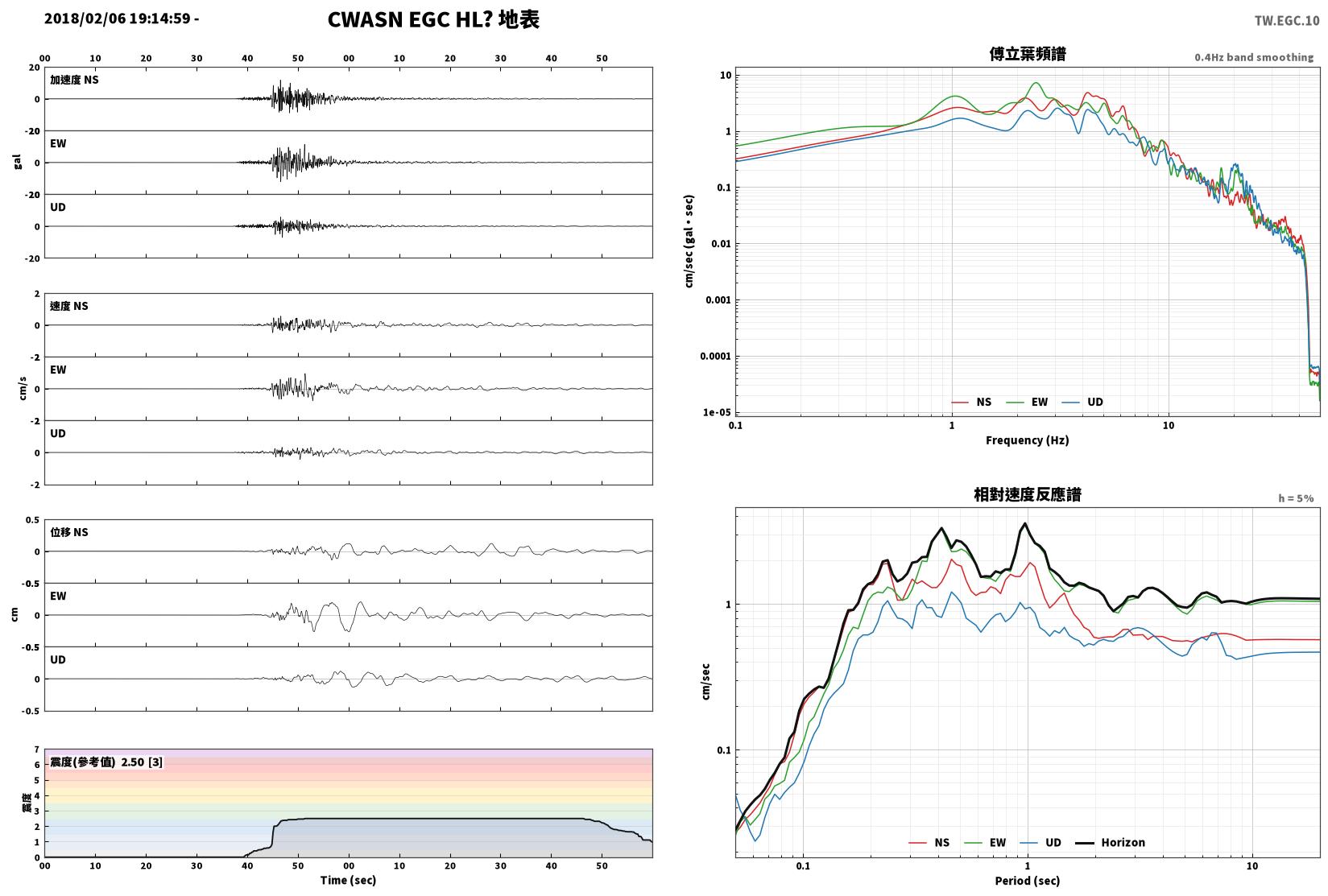

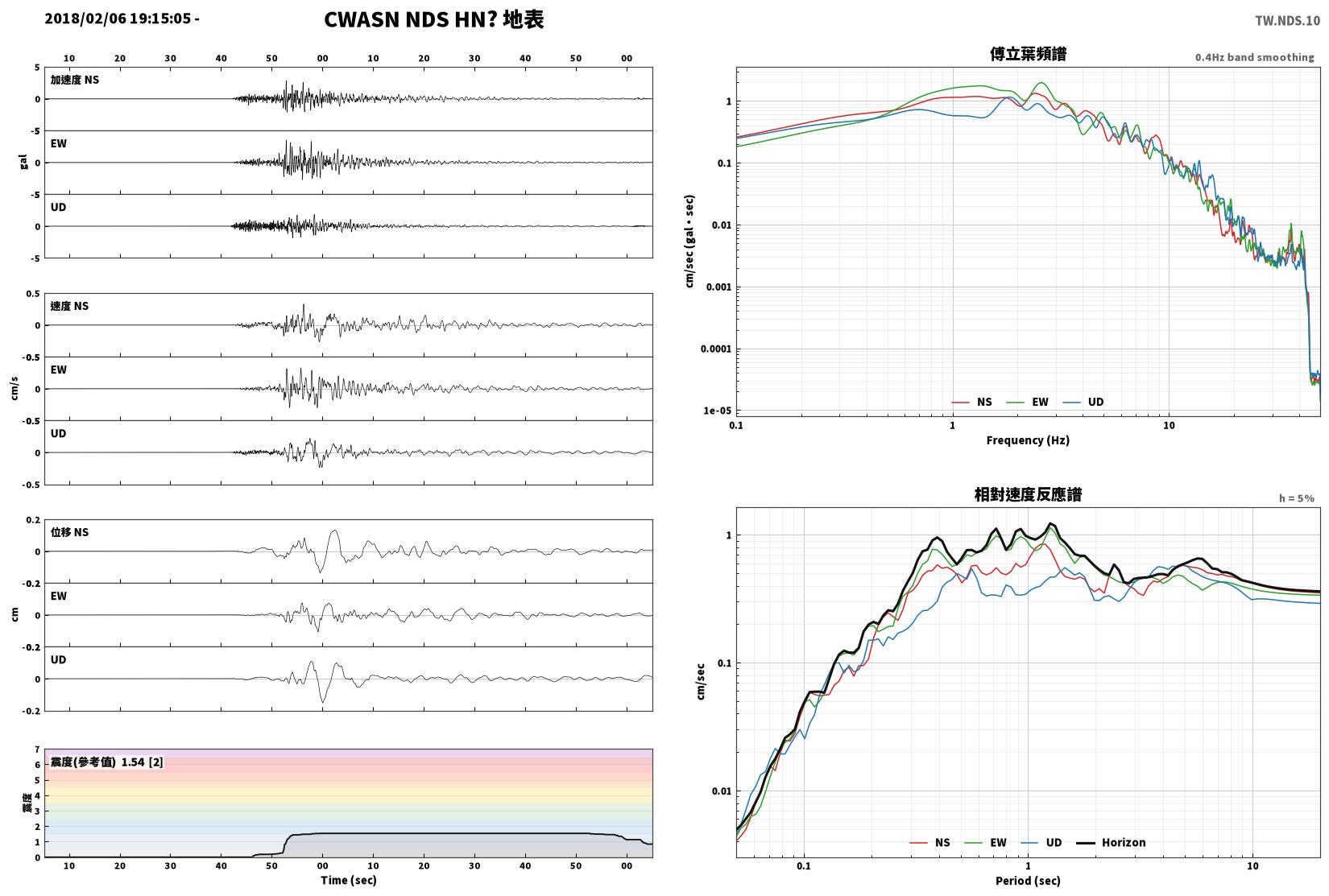

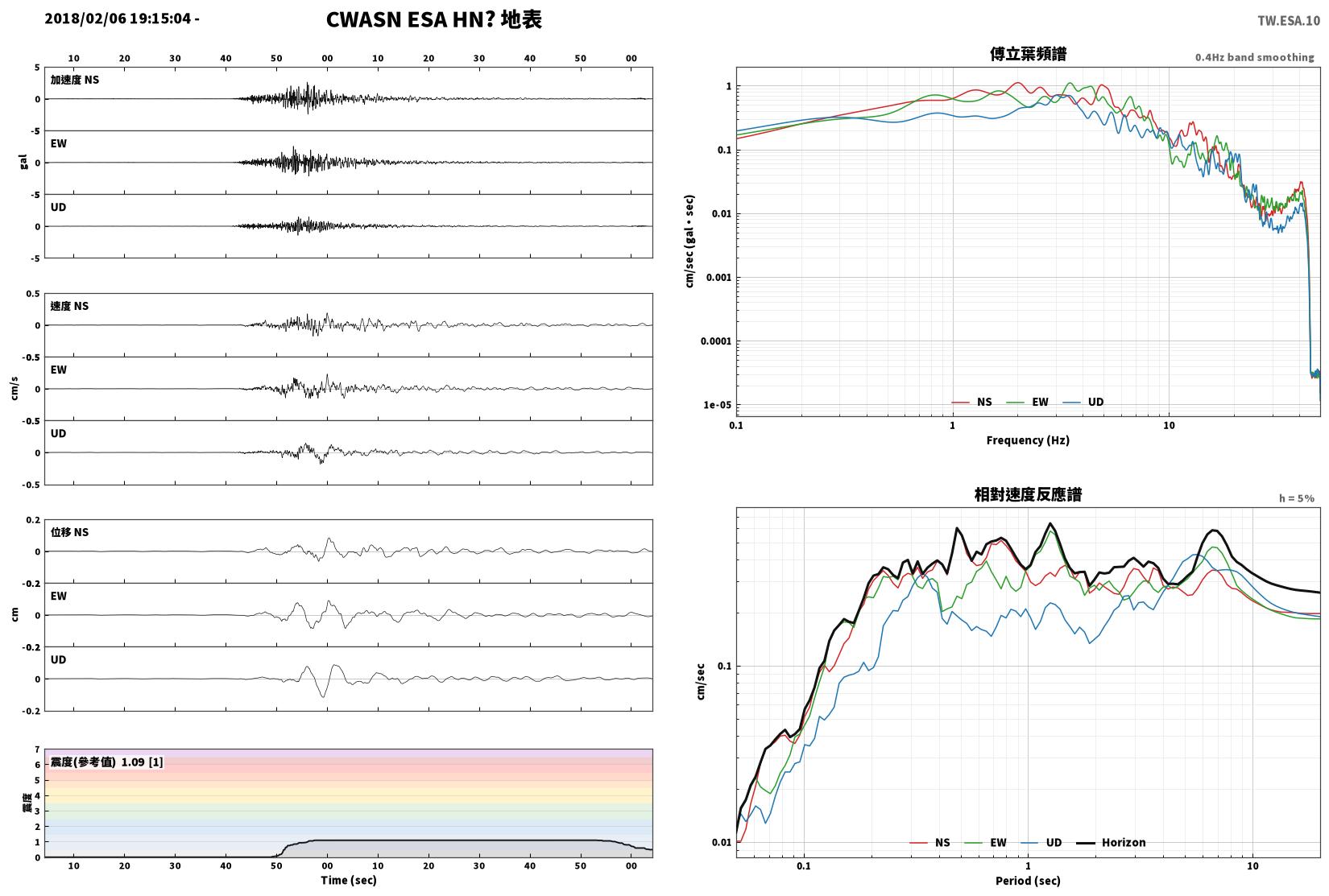

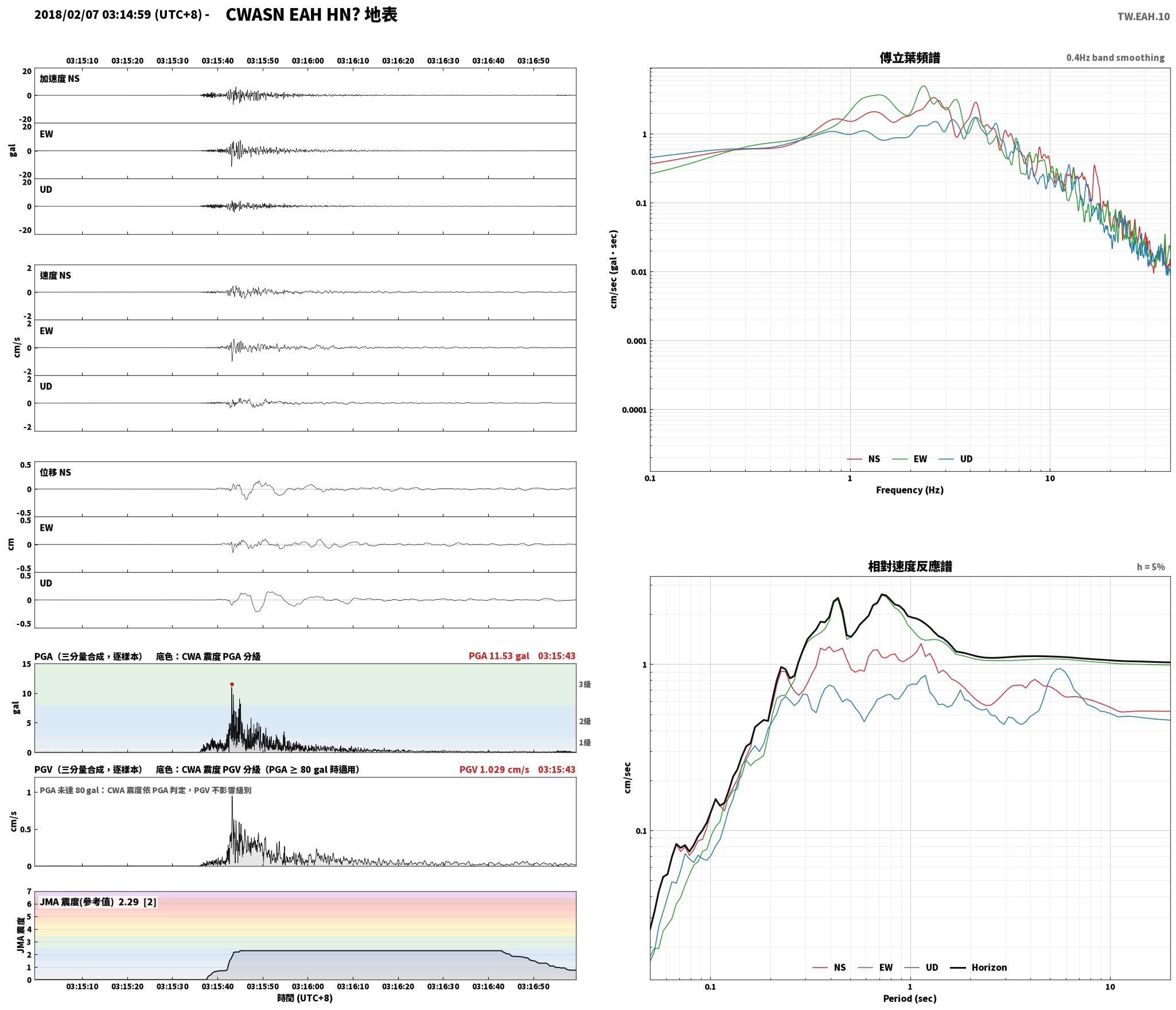

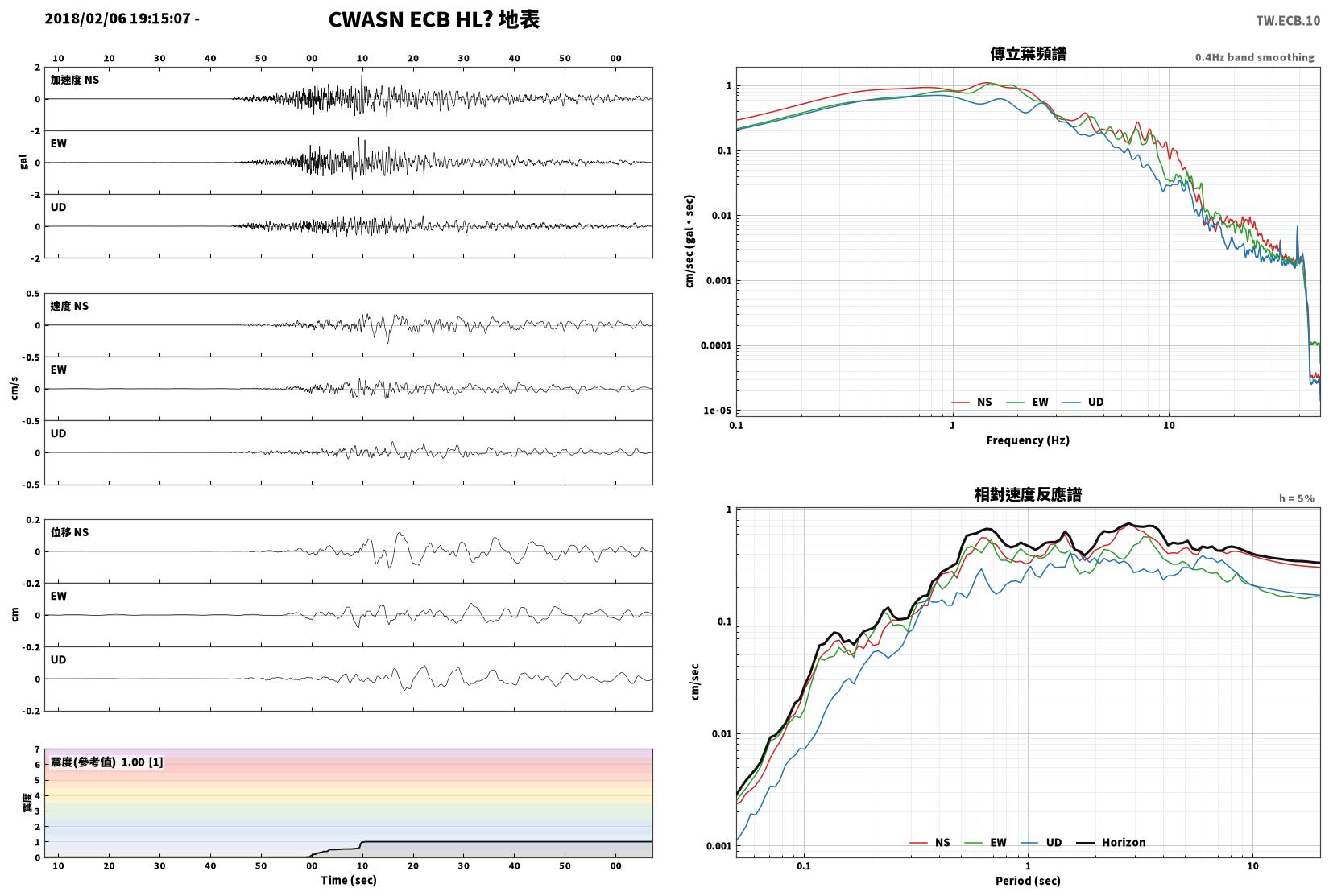

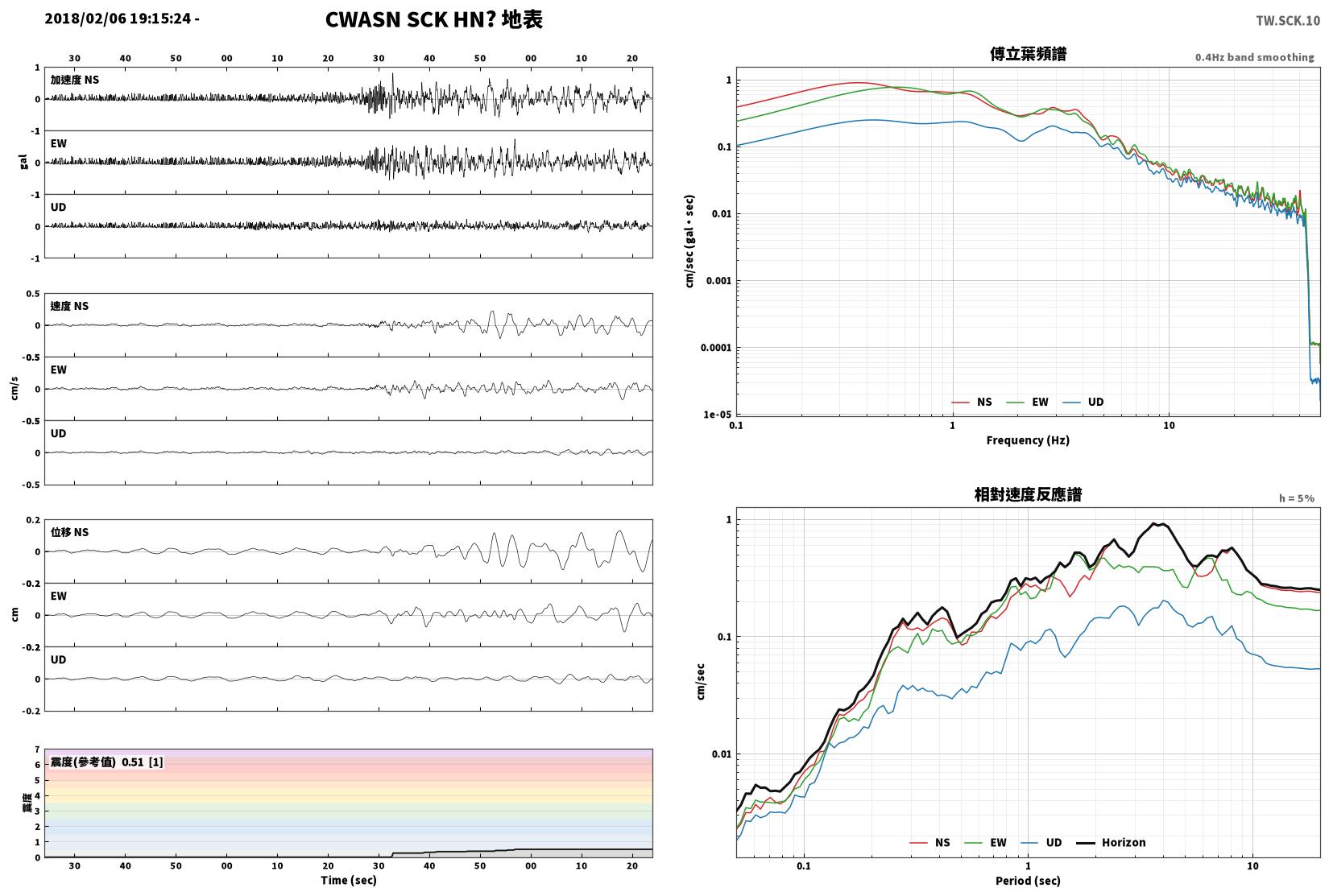

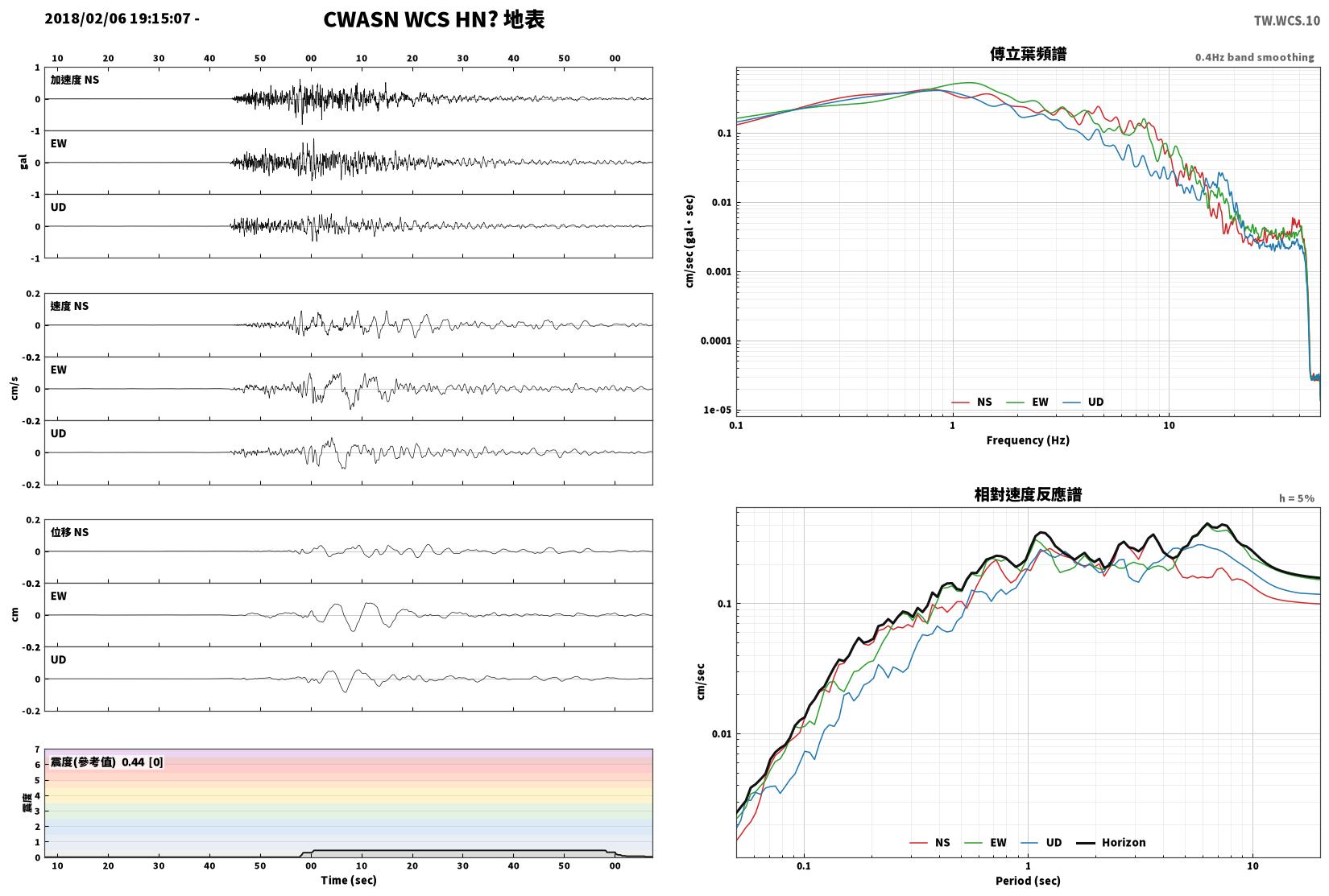

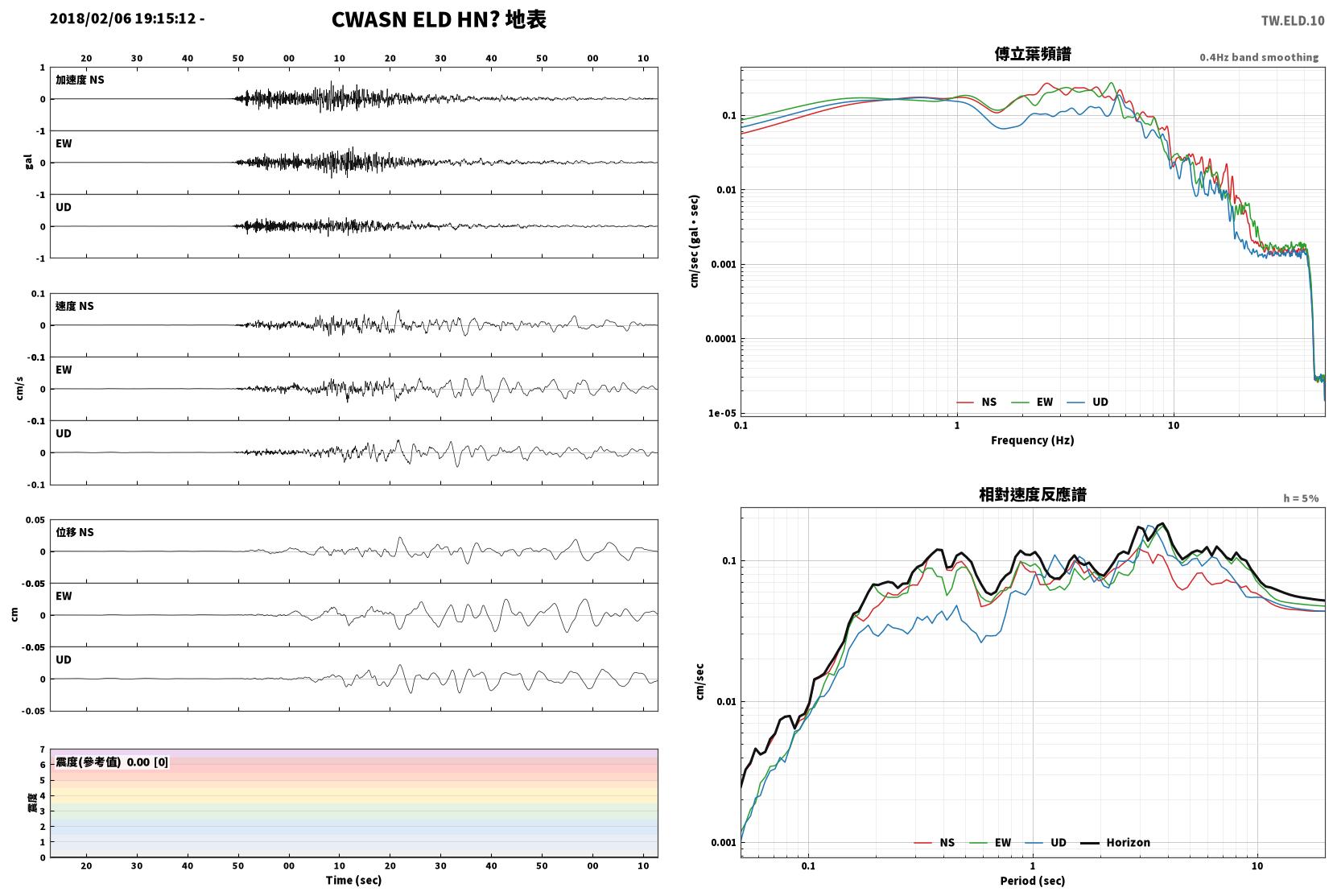

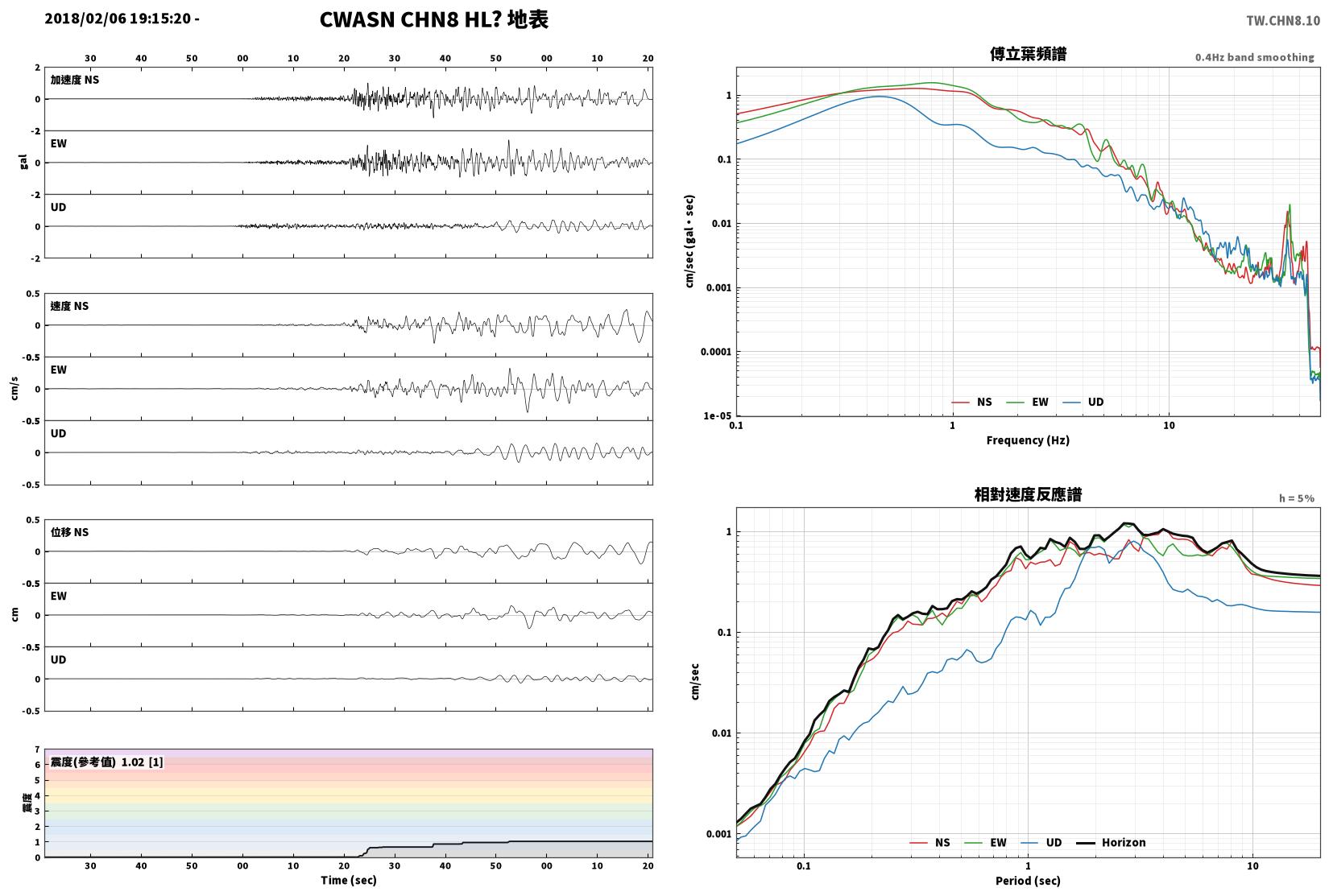

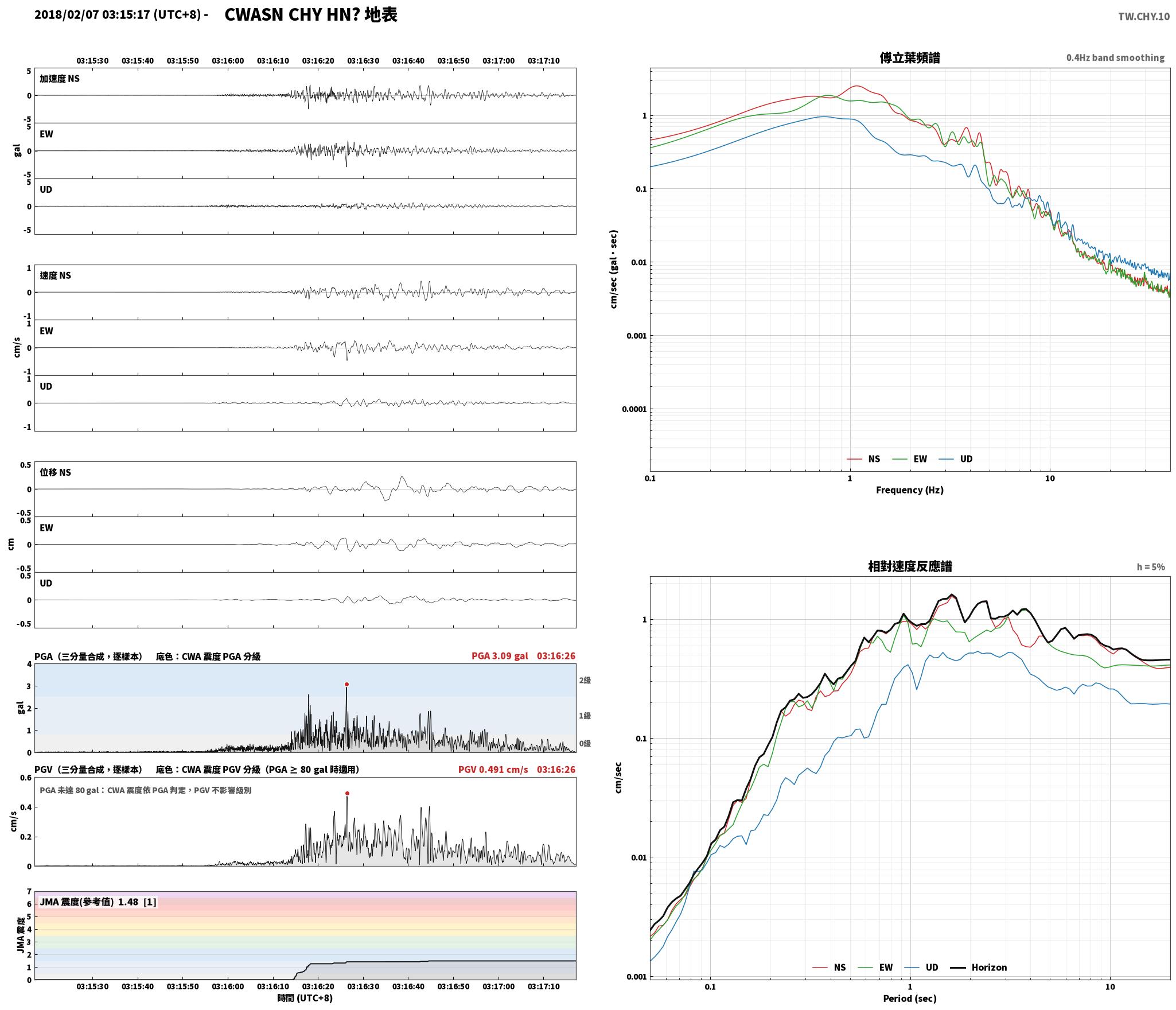

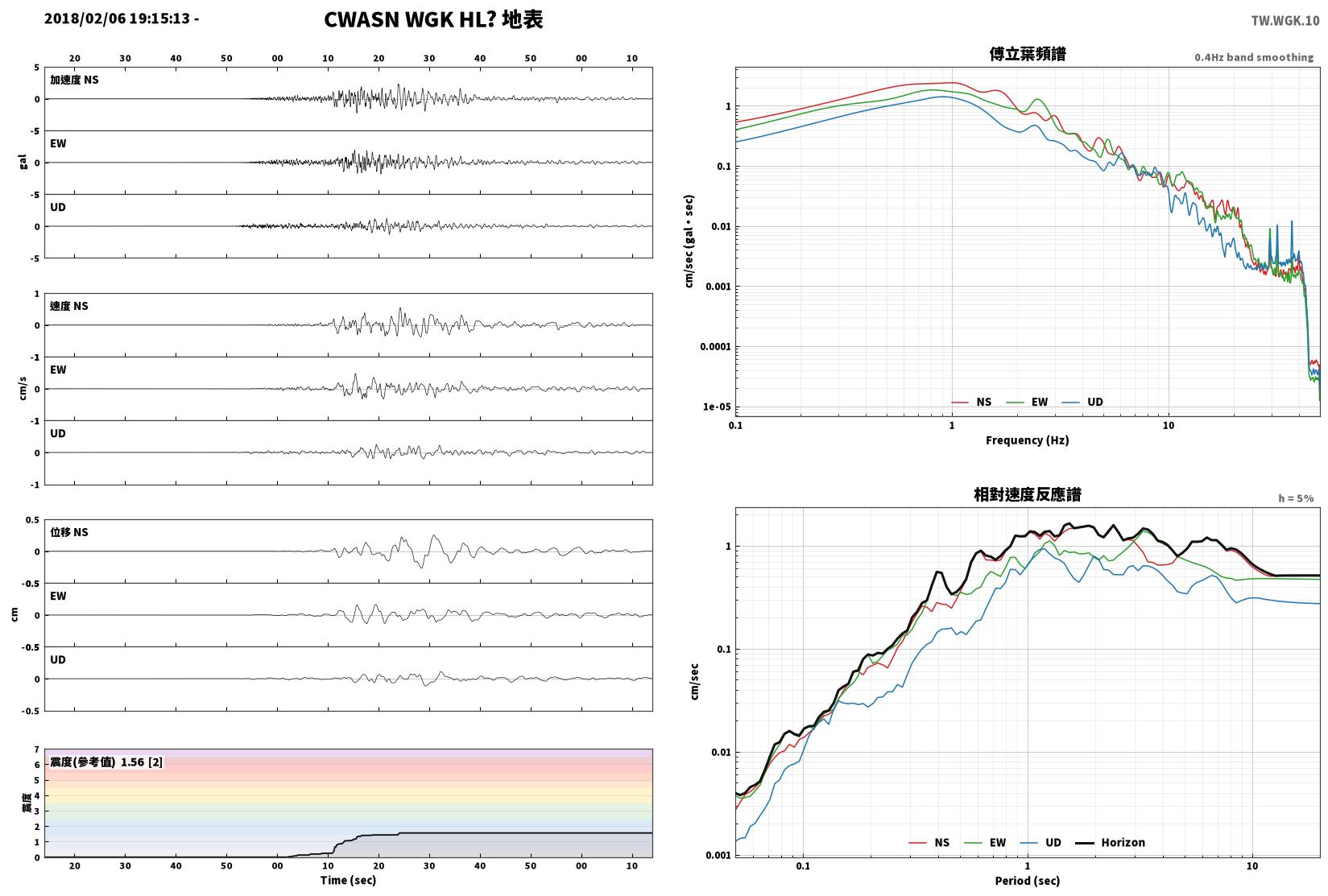

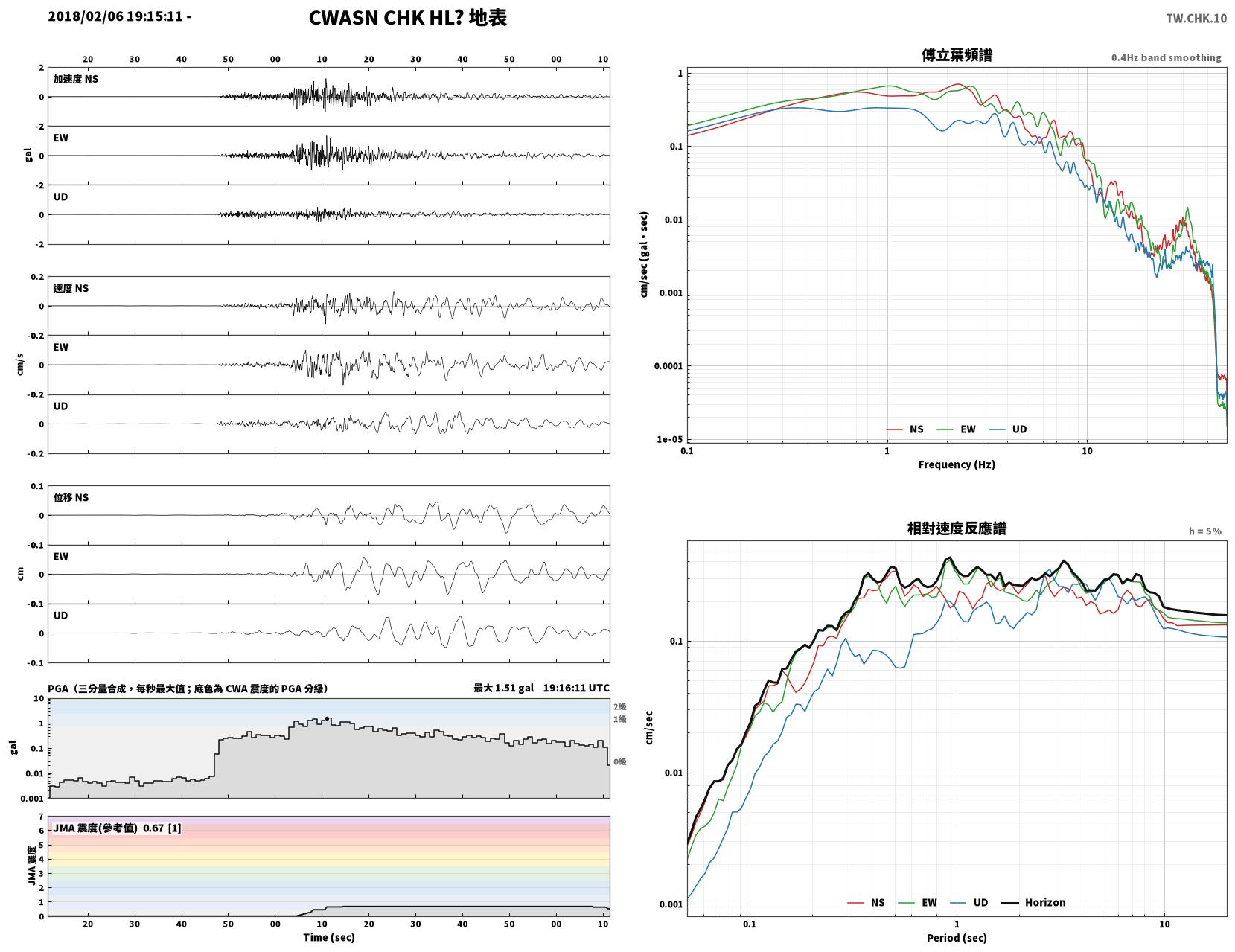

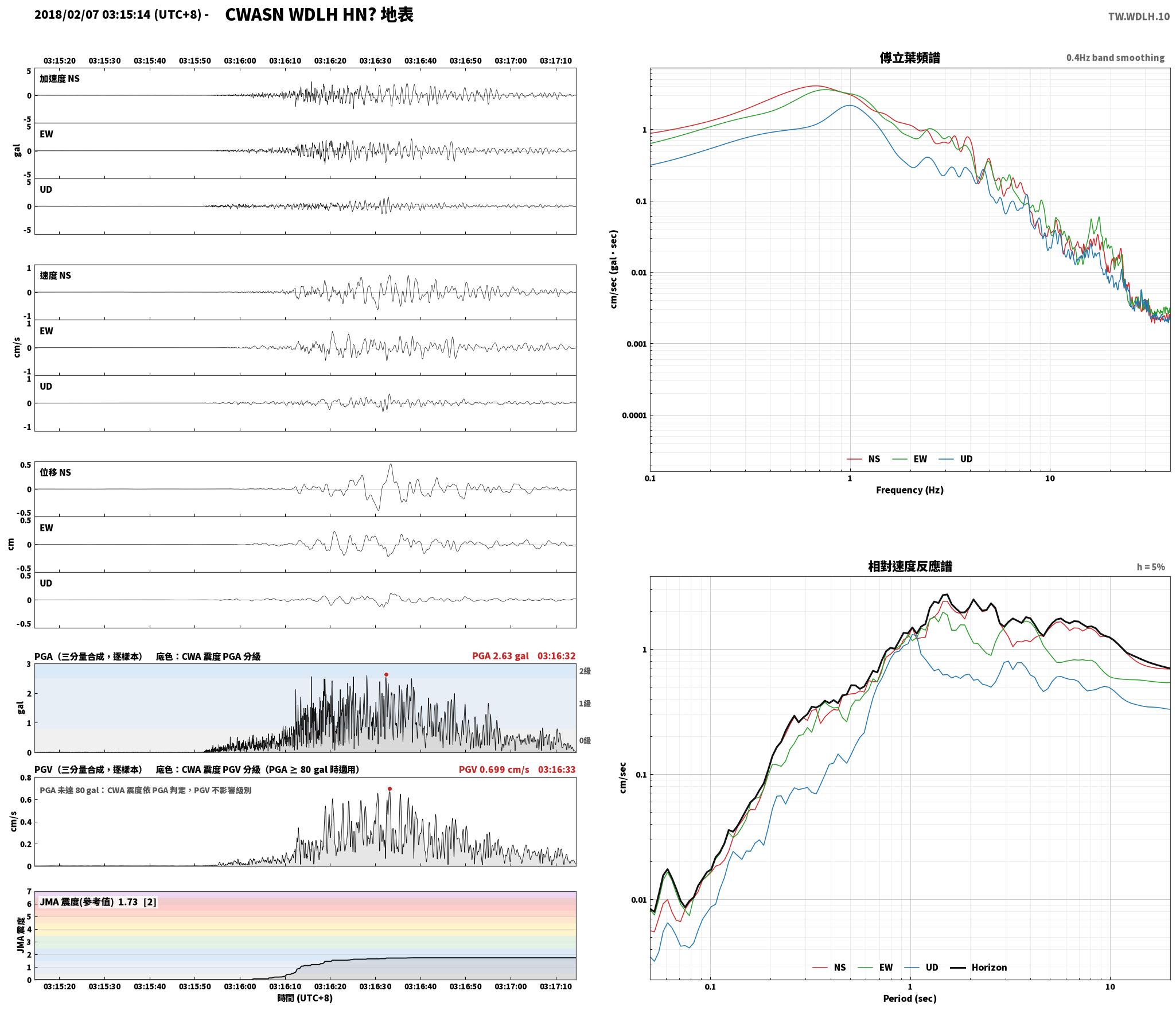

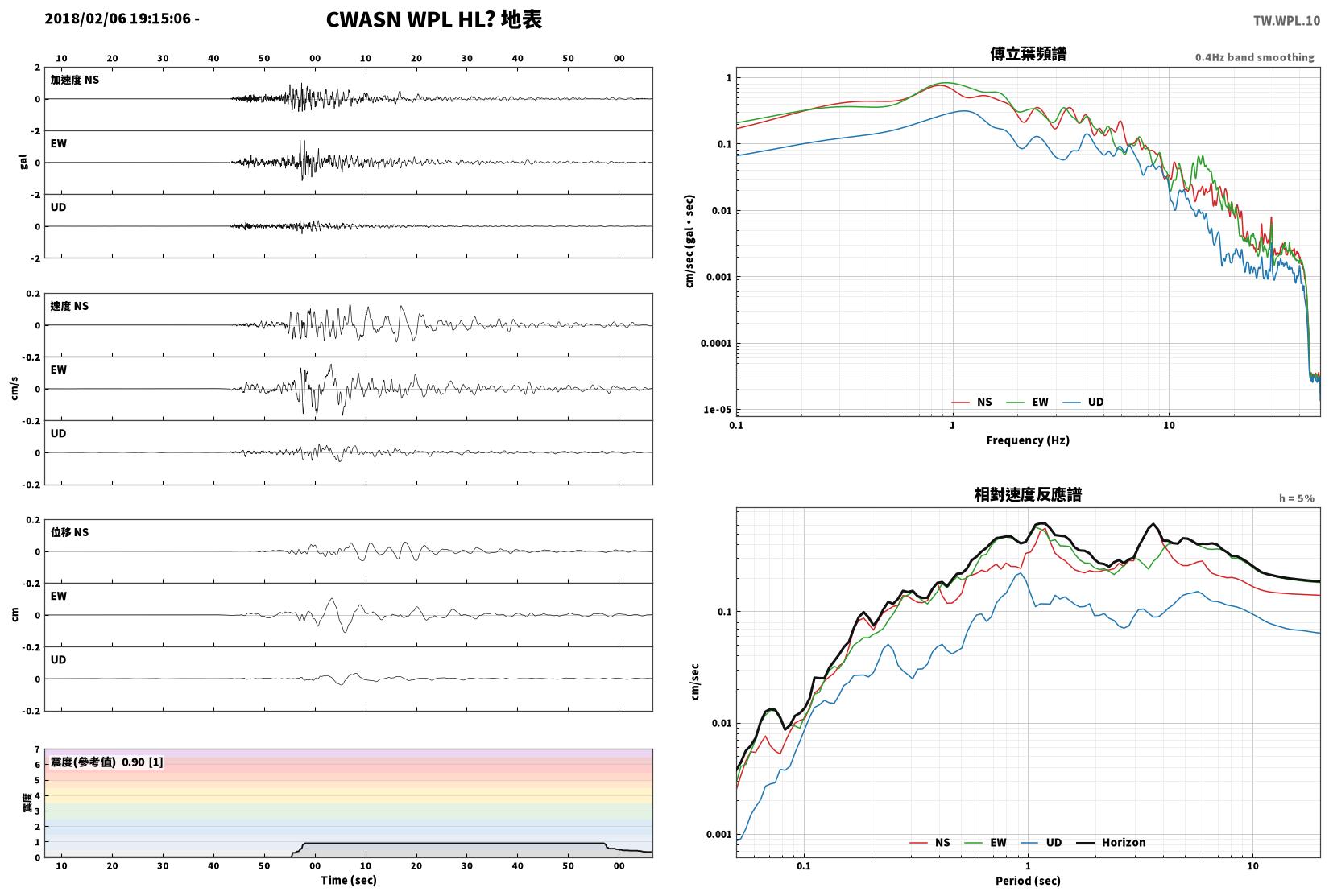

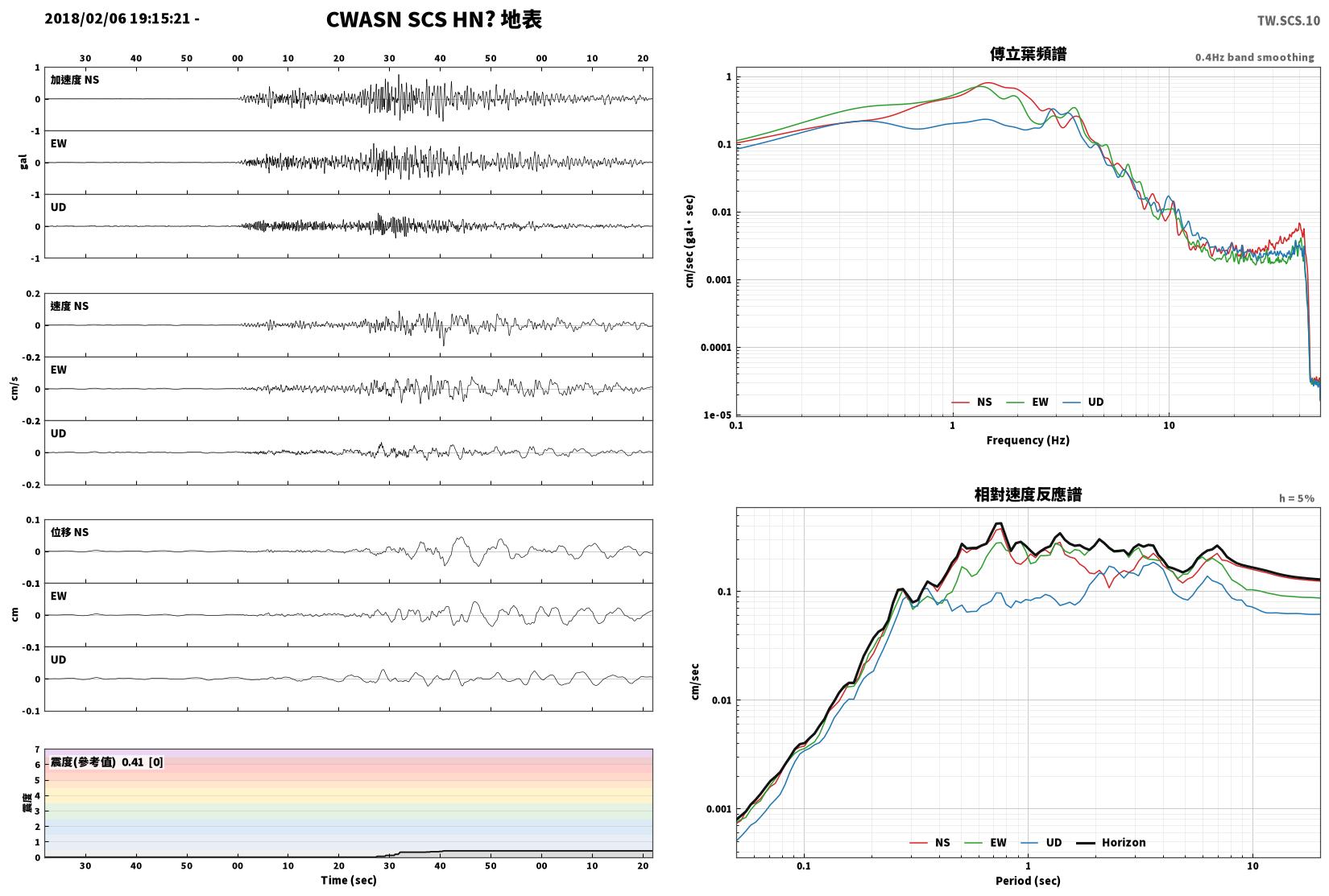

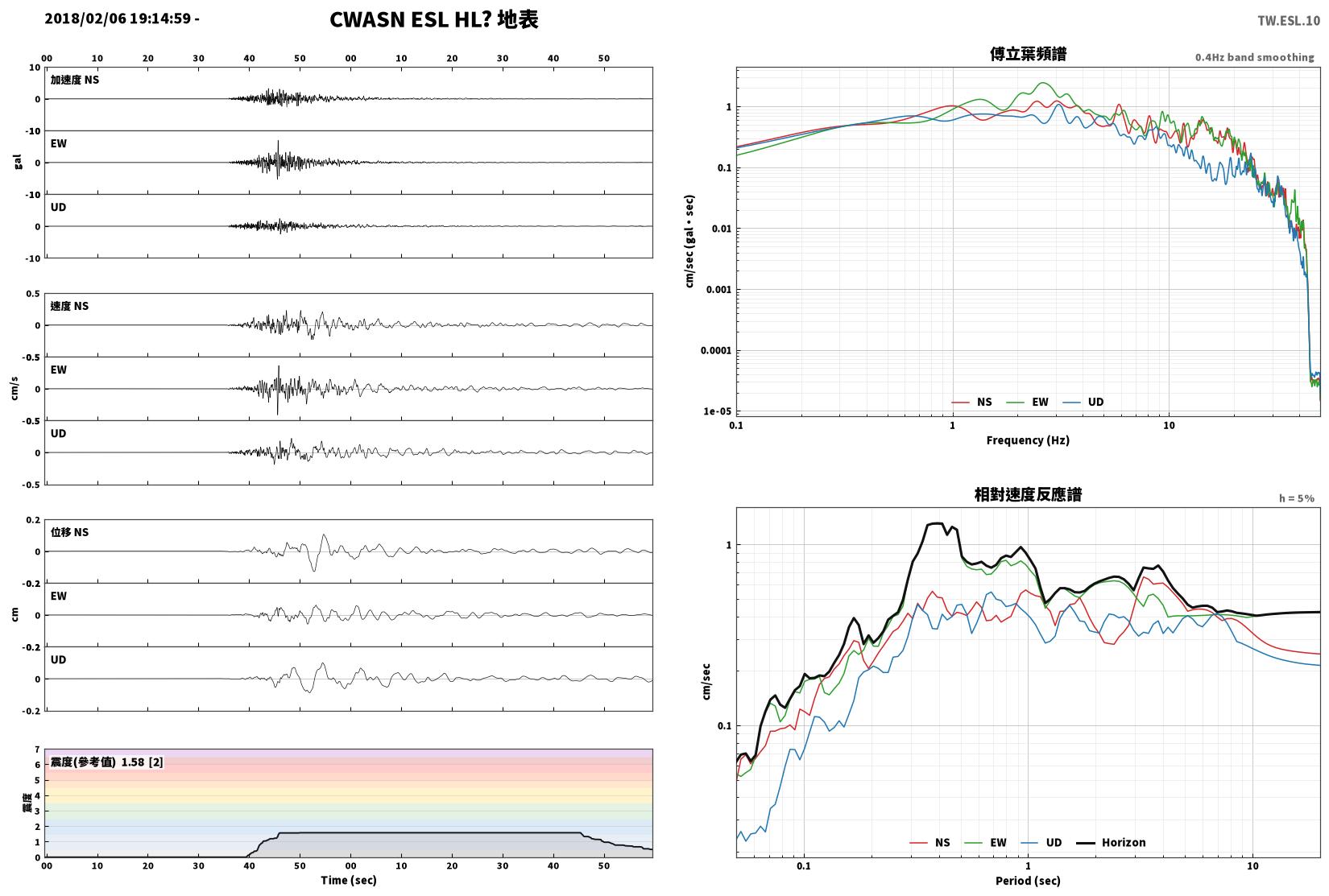

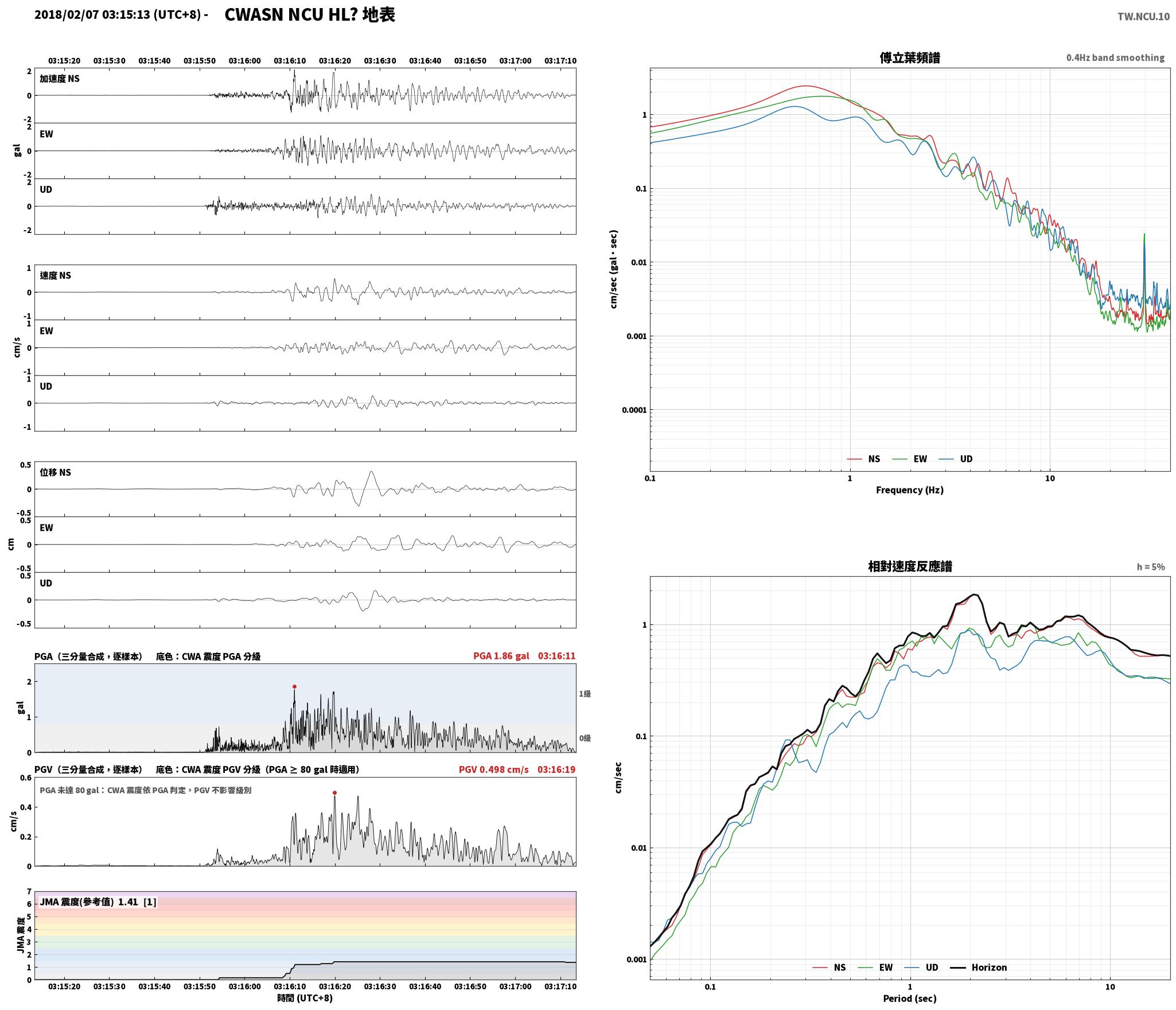

五、分析圖各面板的來源

分析圖各區塊分別對應不同路徑，判讀時請留意：

面板	來源與判讀
左欄三軸加速度／速度／位移波形	來自 CWA 因果 10 Hz 低通（保留完整低頻），與報告數值同源；因低頻完整，位移面板較能反映真實地表長週期位移。
底部即時震度（參考值）	來自 JMA 非因果濾波（直接取原始加速度），為隨時間變化的即時震度近似；與左欄不同源，不可與 CWA 系列逐值互比。
右上傅立葉頻譜	取自 10 Hz 低通後的加速度；約 10 Hz 以上為濾波器裙帶、無物理意義。
右下相對速度反應譜（阻尼 5%）	取自 0.05 Hz 高通的寬頻加速度所計算之單自由度應答；長週期成分完整、全段具物理意義。

六、各路徑一覽

資料／圖面	濾波	因果性	有效頻段／週期
加速度／速度、PGA/PGV、CWA 計測震度、分析圖左欄波形、傅立葉頻譜	去均值 + 10 Hz 因果低通（速度另 0.075 Hz 高通）	因果	≤ 10 Hz（保留完整低頻）
JMA 計測震度、分析圖即時震度	氣象廳規格 FFT 濾波（FL / FH / FF，直接取原始加速度）	非因果（零相位）	約 0.5–10 Hz
LPGM / SVA、分析圖相對速度反應譜	0.05 Hz 高通 + 單自由度速度應答（阻尼 5%）	—	週期 1.6–7.8 s（32 週期）

瞭解更多關於 CWASN 及 GDMS？

CWASN＝中央氣象署地震觀測網，1991 年起現代化為即時觀測網；2012 年新一代啟用，即時測站超過 170 站，地震監測量由每年約 4,000 增至 40,000。
三類地震儀：寬頻（速度型，可測長週期與 >1,000km 遠震）、短週期（速度型，測微弱地動）、強震儀（加速度型，記錄大地震不飽和）。
強震即時警報用的是加速度型強震儀（三軸），1995 年起設置、最多達 110 站，用於有感地震自動定位與各地震度。
現行測站全面升級為 24 位元高解析度、取樣每秒 100 點；第 2 階段並增建井下（平均 300m）與東部海域海底地震儀站。
通道代碼 HN、HL 為加速度型地震儀（強震儀）。
資料公開網址： https://gdms.cwa.gov.tw

資料來源與致謝｜GDMS

本頁逐站強震觀測資料取自中央氣象署「地震及地球物理資料管理系統」（GDMS），資料公開網址： https://gdms.cwa.gov.tw。

資料庫引用：Central Weather Administration (CWA, Taiwan). (2012). Central Weather Administration Seismographic Network [Data set]. International Federation of Digital Seismograph Networks. https://doi.org/10.7914/SN/T5
