CWA 正式地震報告

發生時刻	2019/01/08 20:16:46	震央地名	臺灣東部海域	最大震度	4
震央位置	臺東縣政府東北方 66.8 公里			連結	報告
北緯	23.24°N	東經	121.53°E	深度 / 規模	34km / M 5.4

註：本報告發生於 2020/01/01 震度改制前（舊制 1~7 級，無 5弱/5強/6弱/6強）。以下地圖與公式對比已將舊制對應新制（標準：0~4 級不變、5 級→5弱、6 級→6弱、7 級→7）；新制較細，屬近似對應。

震度分佈對比（★ 震央，同心圓為 S 波到時秒數・等間隔）

觀測點

實測震度圖

觀測點：各觀測點的實測最大震度，依震度上色（共 98 站）。實測震度圖：以觀測點反距離加權（IDW）內插各鄉鎮震度，畫出實測震度分佈。

公式（場址）

公式（S=1）

TREM (舊)

TREM (新)

ML v1

ML v2（preview）

PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。ML 模型 v1（intensity_ml_v1.onnx，ExpTech/YuYu1015）：神經網路依震源與各鄉鎮座標（含方位角）預估的震度分布。ML 模型 v2（preview，intensity_ml_v2.onnx，ExpTech/YuYu1015）：另一組係數重訓的實驗版本，與 v1 各自獨立設定。參數仍在調整，不代表最終成品。

震度12345弱5強6弱6強7

公式 / 模型準確度・公平對比（逐站「預測 vs 實測」，各自使用其輸入；共 98 站，含 ML v1／v2）

場址 Sᵢ 0.73–2.42，單就場址即可造成約 1.0 級的縱向差異，且與震央距無關；因此「震度×震央距」圖上一條距離曲線無法公平呈現，改以下方逐站指標與對角圖比較。

公式 / 模型	平均偏差	MAE	RMSE	完全命中	±1 級
公式（場址）	+0.40	0.48	0.71	53%	99%
公式（S=1）	+0.06	0.41	0.65	60%	99%
TREM (舊)	+0.06	0.41	0.65	60%	99%
TREM (新)	-0.33	0.39	0.64	62%	99%
ML v1	+0.03	0.40	0.65	61%	99%
ML v2（preview）	+0.02	0.45	0.69	56%	99%

偏差＝預測−實測的平均（0 最佳，正=偏高）；MAE/RMSE 越小越準；命中率越高越好。各欄最佳者以粗體標示。

公式（場址）	公式（S=1）	TREM (舊)	TREM (新)	ML v1	ML v2（preview）
PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。ML 模型 v1（intensity_ml_v1.onnx，ExpTech/YuYu1015）：以震源與座標特徵（含方位角）輸出 PGA/PGV 再分級。ML 模型 v2（preview，intensity_ml_v2.onnx，ExpTech/YuYu1015）：另一組係數重訓的實驗版本，與 v1 各自獨立設定。參數仍在調整，不代表最終成品。

命中高估低估泡泡大小＝站數；虛線＝完美預測（預測＝實測）

震度 × 震央距衰減圖（距離趨勢參考；X 線性、震度階為整數階梯）

註：同一震央距的各站因場址不同會有縱向散布，單一距離曲線無法呈現，故此圖僅供看衰減趨勢；公式的公平橫向對比請見上方「公式準確度・公平對比」。

公式（場址）誤差 0.71	公式（S=1）誤差 0.65	TREM (舊)誤差 0.65	TREM (新)誤差 0.64
PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。

觀測點（依震度上色）選定公式理論曲線

最大震度時空熱圖 • 震央距剖面

逐站觀測（GDMS 強震資料，共 88 站）

加速度單位 gal、速度 cm/s；合成為峰值（PGA/PGV）；JMA/CWA 為計測震度，色塊為震度階；地名取最近鄉鎮、海拔為測站高程；震央距與走時表估計 P/S 波時間由站點座標推算；長周期為長周期地震動階級。點欄位標題可排序。

ID	地名	海拔 ↕	觀測網	通道	震央距 ↕	走時表估計		加速度 (gal)				速度 (cm/s)				JMA		CWA		長周期 ↕	資料下載
ID	地名	海拔 ↕	觀測網	通道	震央距 ↕	P波時間 ↕	S波時間 ↕	南北 ↕	東西 ↕	上下 ↕	合成 ↕	南北 ↕	東西 ↕	上下 ↕	合成 ↕	震度階	計測震度 ↕	震度階	計測震度 ↕	長周期 ↕	波形	報告	分析
ECB	臺東縣長濱鄉	63 m	CWASN	HL	11.7 km	20:16:51	20:16:55	35.45	31.19	10.52	35.73	0.94	1.26	0.67	1.46	3	2.8	4	3.8	0	下載	查看	查看

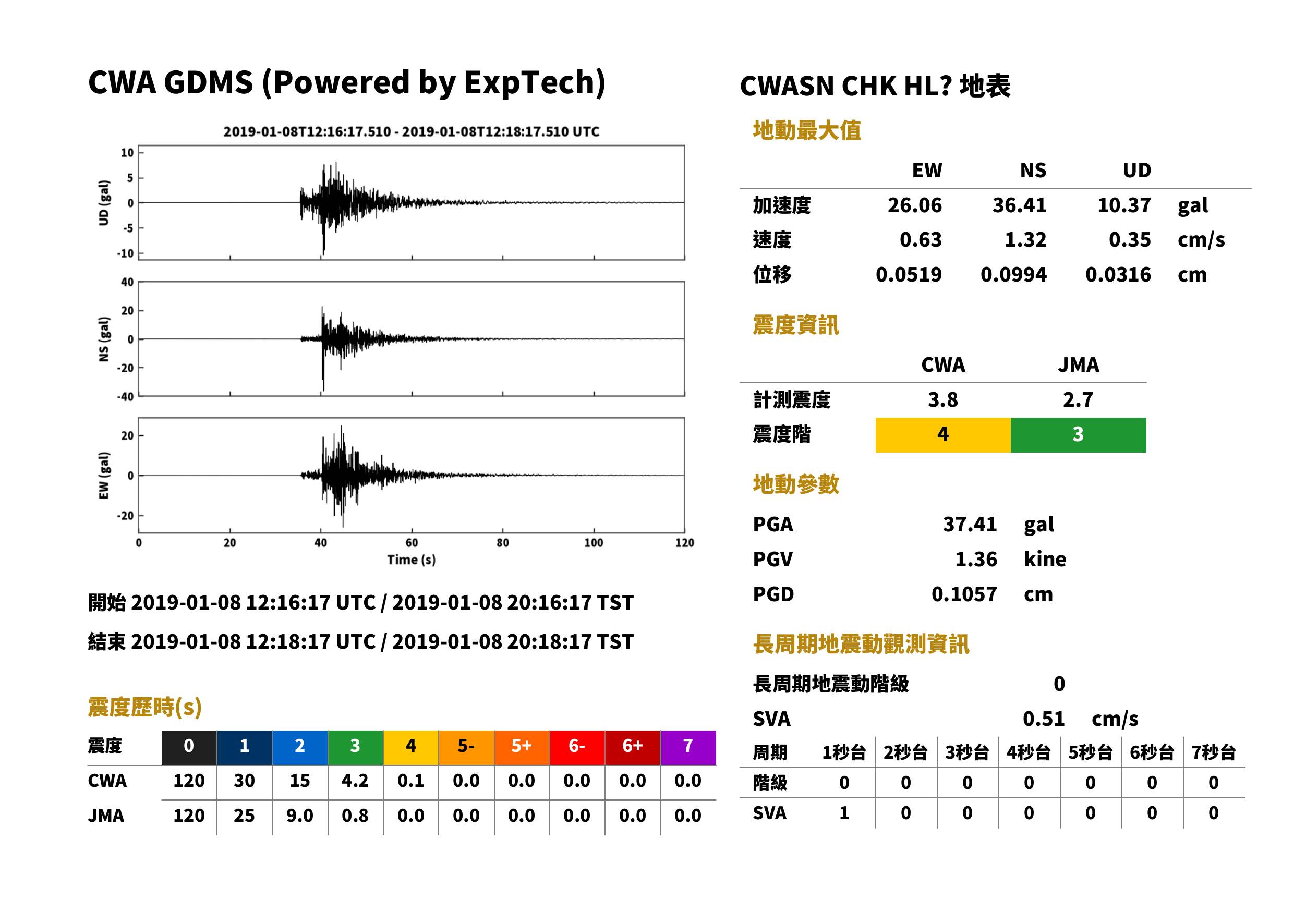

CHK	臺東縣成功鎮	37 m	CWASN	HL	22.5 km	20:16:52	20:16:57	36.41	26.06	10.37	37.41	1.32	0.63	0.35	1.36	3	2.7	4	3.8	0	下載	查看	查看

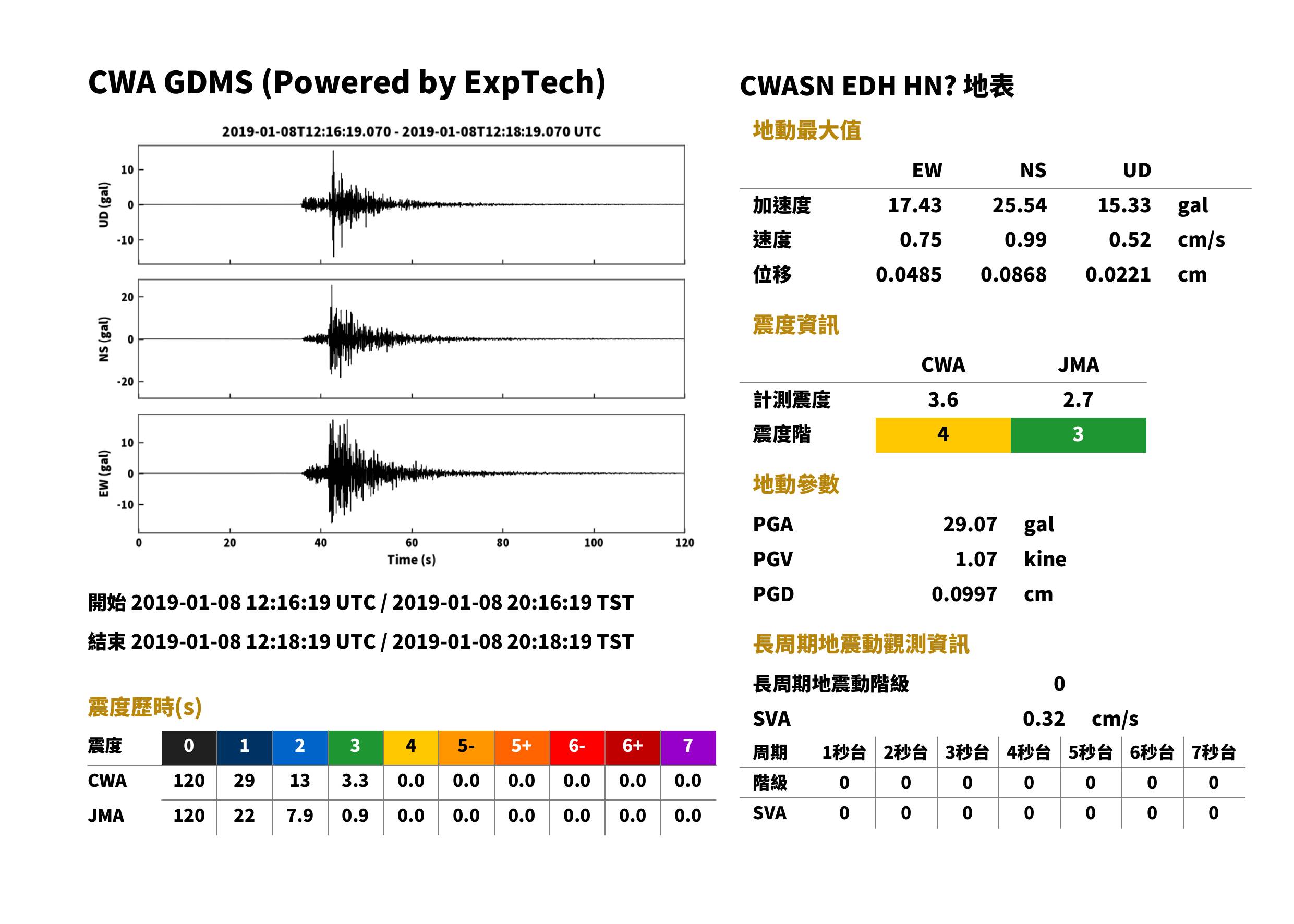

EDH	臺東縣東河鄉	46 m	CWASN	HN	37.7 km	20:16:54	20:16:59	25.53	17.43	15.33	29.07	0.99	0.75	0.52	1.07	3	2.7	4	3.6	0	下載	查看	查看

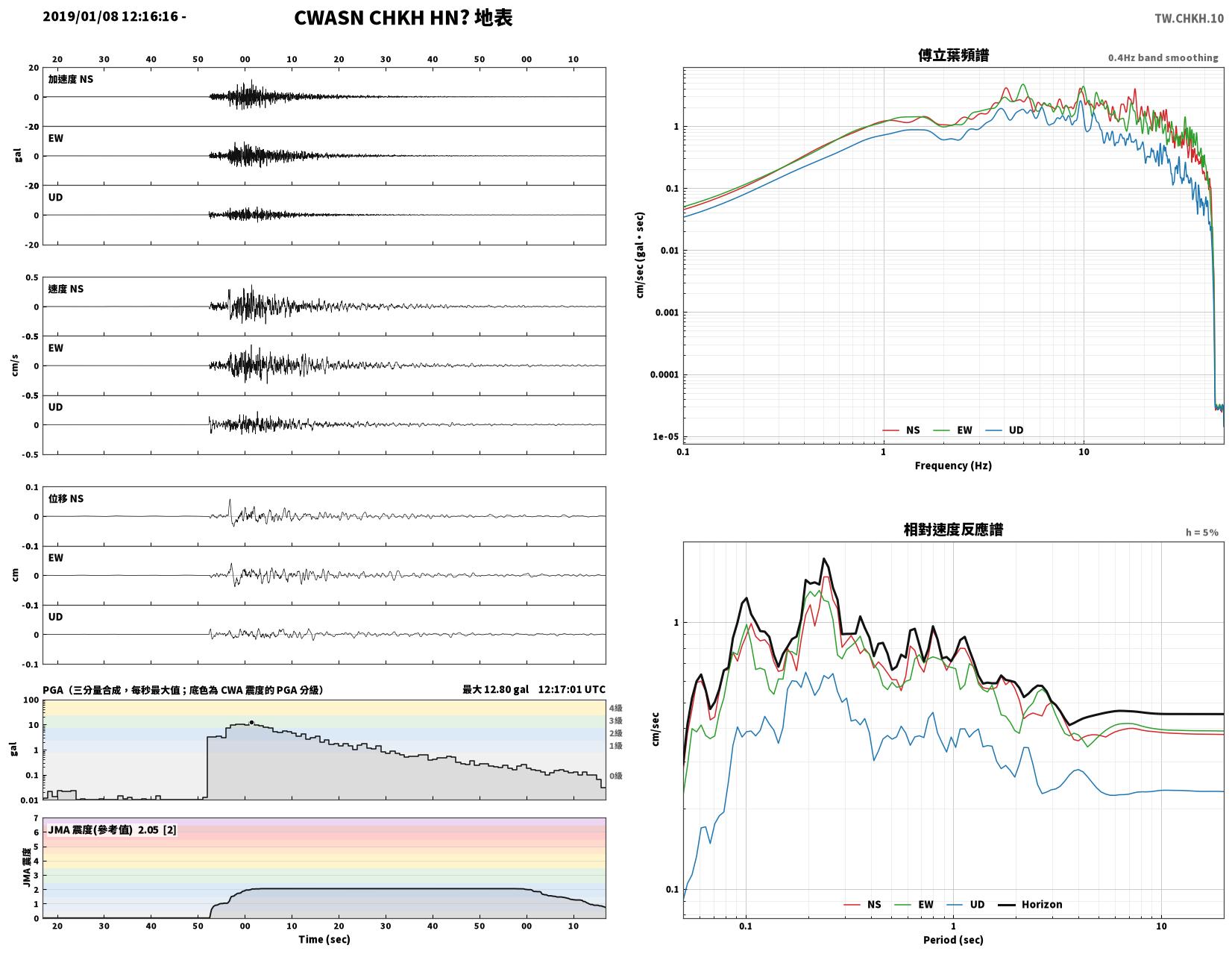

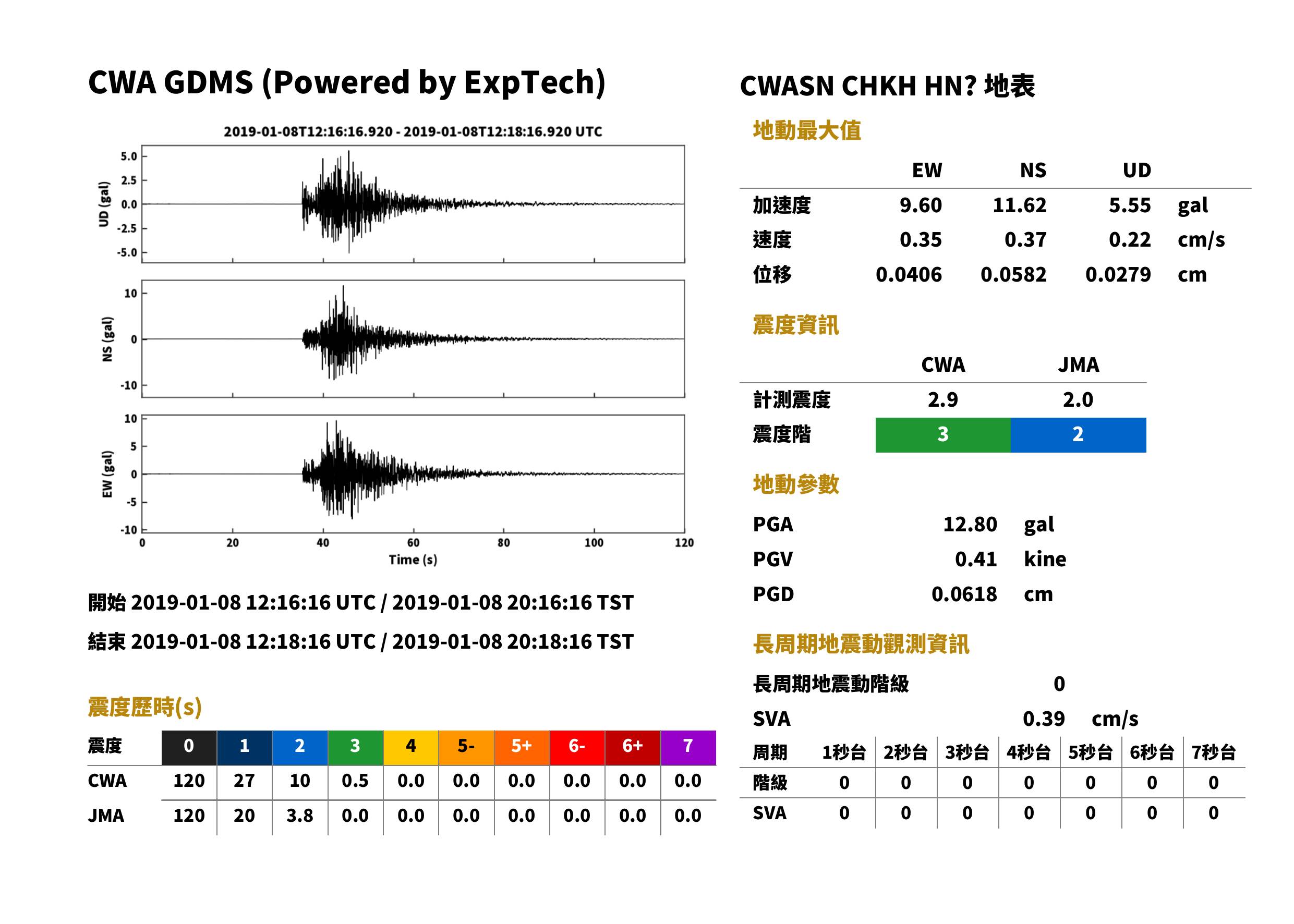

CHKH	臺東縣成功鎮	11 m	CWASN	HN	14.7 km	20:16:51	20:16:56	11.61	9.59	5.55	12.80	0.37	0.35	0.22	0.41	2	2.0	3	2.9	0	下載	查看	查看
EGC	花蓮縣鳳林鎮	9 m	CWASN	HL	52.0 km	20:16:55	20:17:02	6.76	8.76	4.02	9.02	0.31	0.37	0.19	0.39	2	1.9	3	2.6	0	下載	查看	查看
ECS	臺東縣池上鄉	286 m	CWASN	HL	35.6 km	20:16:53	20:16:59	9.18	8.10	4.21	9.52	0.95	0.95	0.27	1.05	2	2.4	3	2.6	0	下載	查看	查看
SHUL	花蓮縣壽豐鄉	34 m	CWASN	HN	61.0 km	20:16:57	20:17:04	6.56	7.59	2.51	8.25	0.44	0.35	0.15	0.44	2	1.8	3	2.5	0	下載	查看	查看

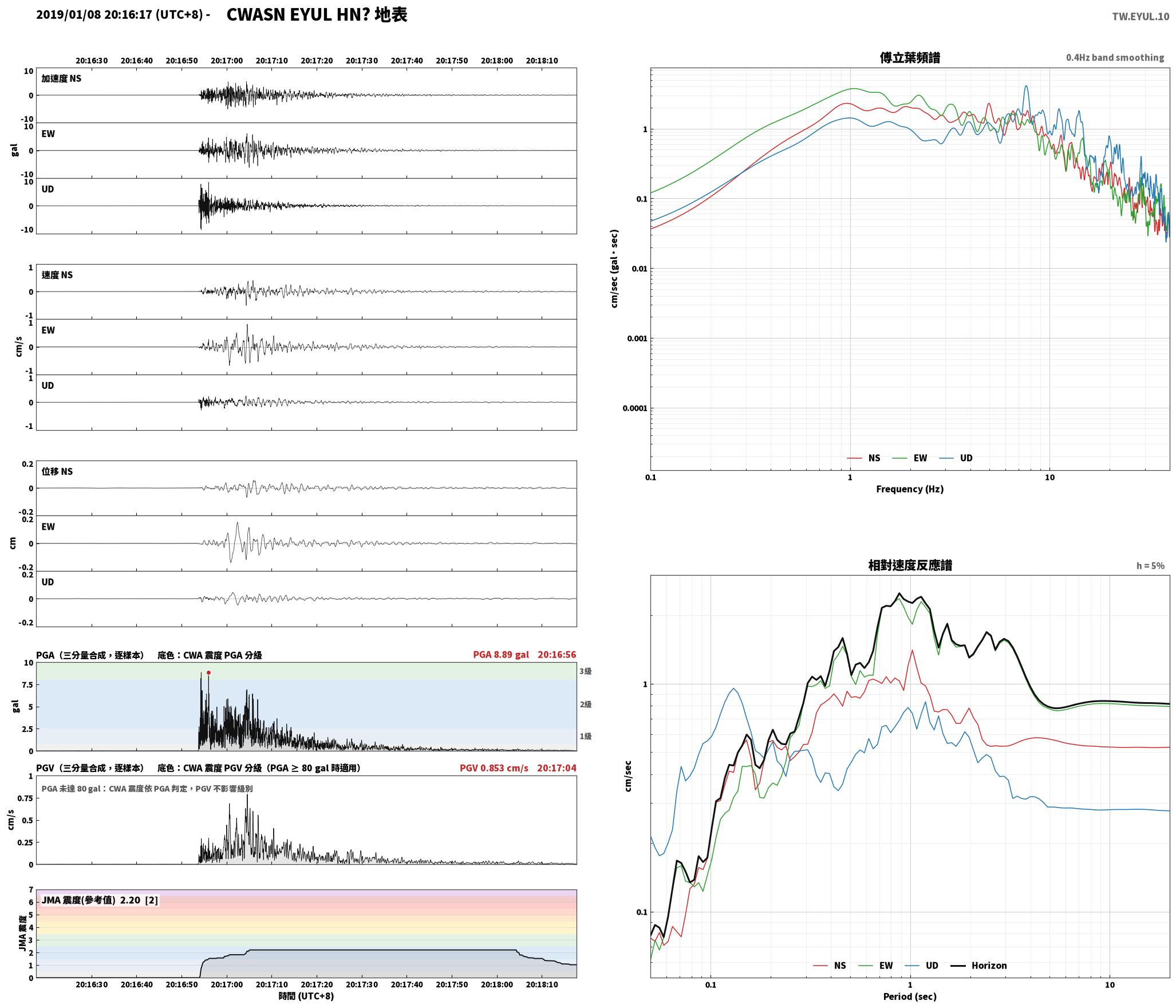

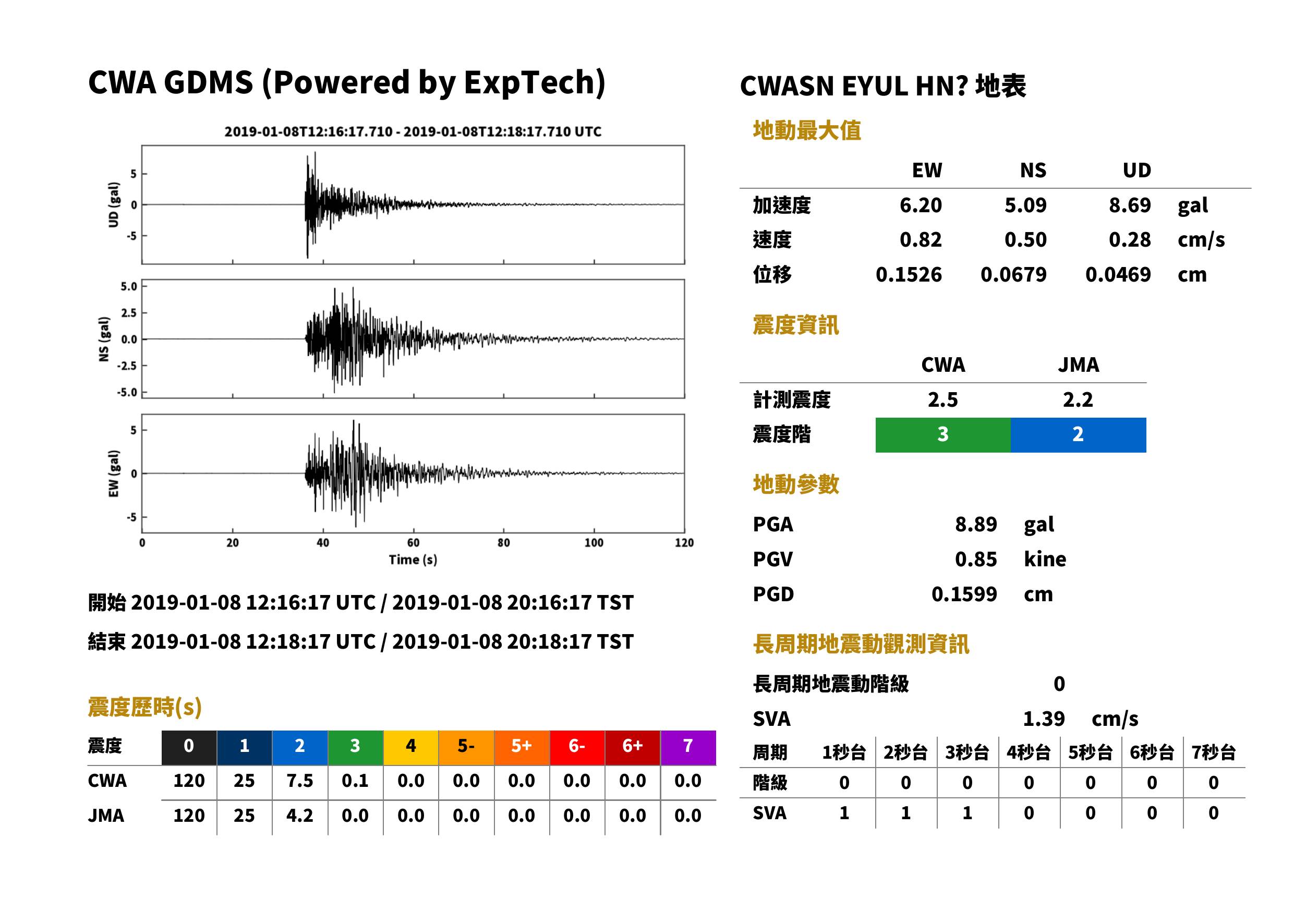

EYUL	花蓮縣玉里鎮	138 m	CWASN	HN	24.6 km	20:16:52	20:16:57	5.09	6.20	8.69	8.89	0.50	0.82	0.28	0.85	2	2.2	3	2.5	0	下載	查看	查看
ESL	花蓮縣鳳林鎮	180 m	CWASN	HL	64.2 km	20:16:57	20:17:05	7.49	4.56	2.89	8.16	0.38	0.25	0.13	0.41	2	1.6	3	2.5	0	下載	查看	查看
EHD	臺東縣池上鄉	295 m	CWASN	HN	34.6 km	20:16:53	20:16:59	7.86	5.09	7.53	8.03	0.39	0.27	0.19	0.40	2	1.7	3	2.5	0	下載	查看	查看

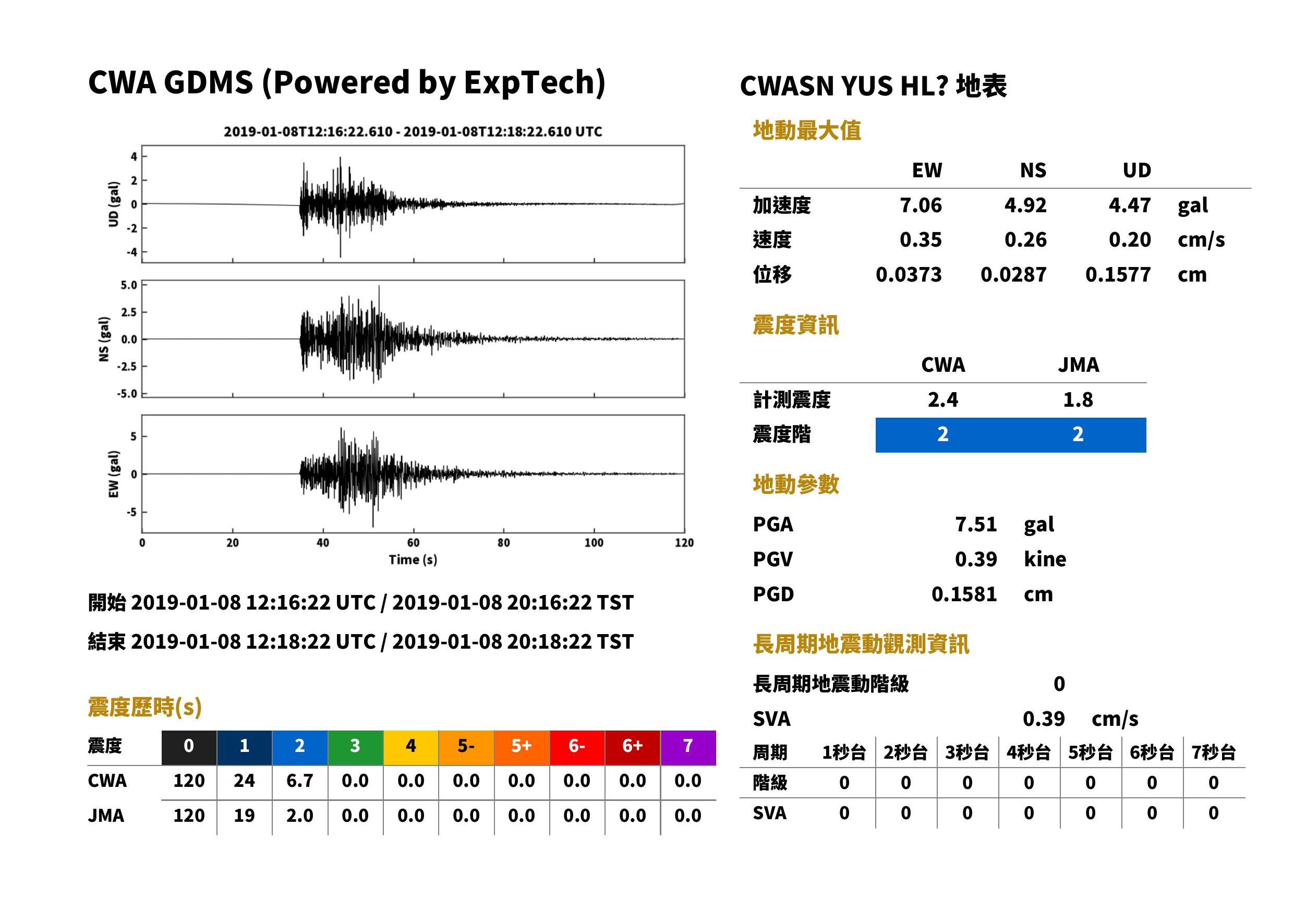

YUS	嘉義縣阿里山鄉	3856 m	CWASN	HL	64.4 km	20:16:57	20:17:05	4.92	7.06	4.53	7.51	0.26	0.35	0.17	0.39	2	1.8	2	2.4	0	下載	查看	查看
EHYH	花蓮縣瑞穗鄉	173 m	CWASN	HN	34.0 km	20:16:53	20:16:59	5.21	6.42	7.21	7.26	0.28	0.42	0.20	0.43	2	1.7	2	2.4	0	下載	查看	查看
WCH1	彰化縣彰化市	17 m	CWASN	HL	136.3 km	20:17:07	20:17:22	5.16	3.84	3.47	5.87	0.22	0.19	0.13	0.24	2	1.5	2	2.2	0	下載	查看	查看

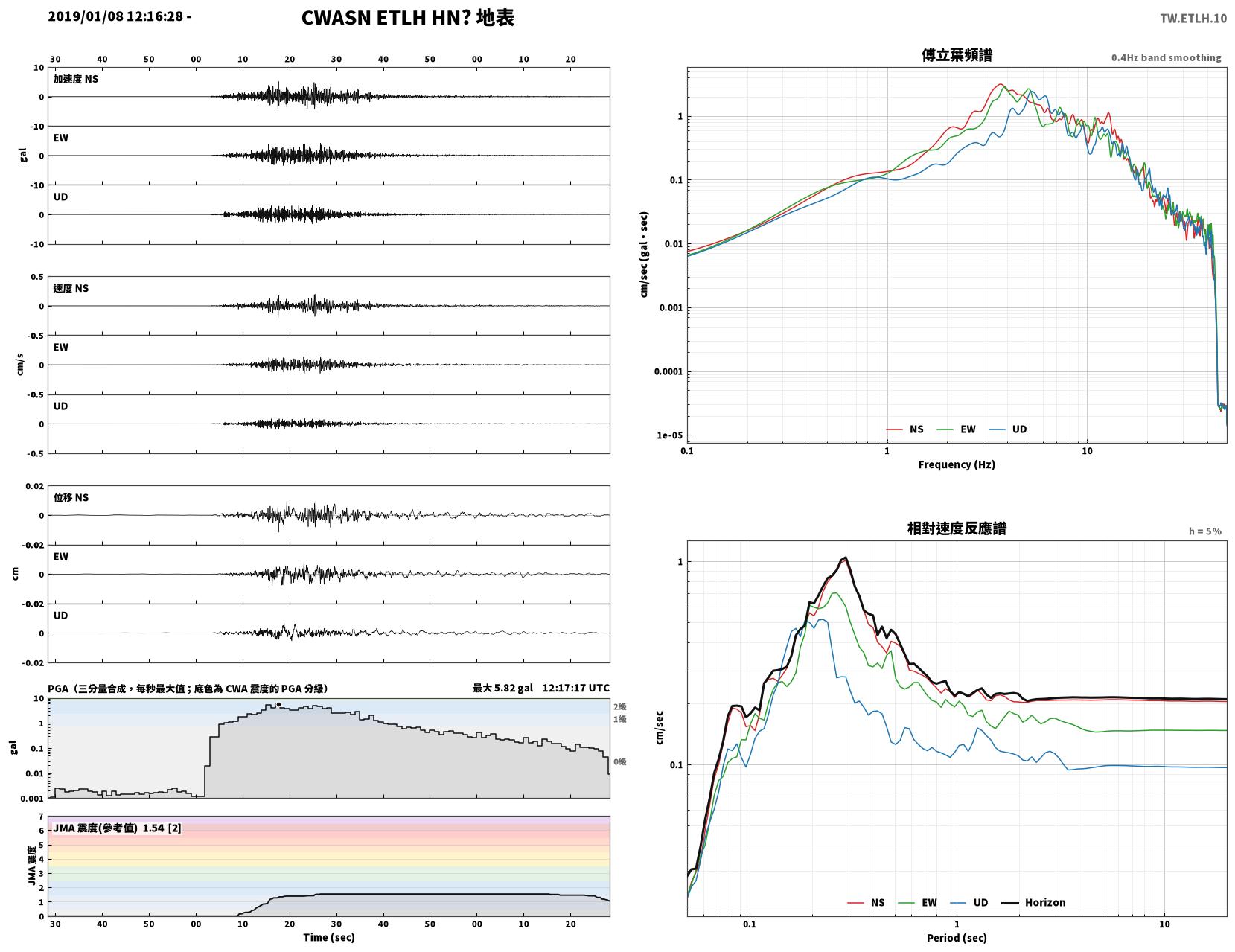

ETLH	花蓮縣秀林鄉	1005 m	CWASN	HN	107.6 km	20:17:03	20:17:16	5.14	4.20	3.20	5.82	0.21	0.14	0.10	0.22	2	1.5	2	2.2	0	下載	查看	查看
ELD	臺東縣海端鄉	1058 m	CWASN	HN	51.9 km	20:16:55	20:17:02	5.04	3.63	3.09	5.68	0.12	0.14	0.10	0.16	1	1.3	2	2.2	0	下載	查看	查看
NST	苗栗縣南庄鄉	173 m	CWASN	HL	163.3 km	20:17:10	20:17:29	4.42	0.99	3.07	5.19	1.86	0.21	2.04	2.64	2	2.0	2	2.1	1	下載	查看	查看
ETM	花蓮縣吉安鄉	170 m	CWASN	HL	80.8 km	20:16:59	20:17:09	4.34	3.04	2.82	5.38	0.18	0.17	0.10	0.20	1	1.2	2	2.1	0	下載	查看	查看
WCHH	彰化縣彰化市	25 m	CWASN	HN	136.1 km	20:17:07	20:17:22	4.43	3.91	1.78	4.56	0.12	0.11	0.06	0.15	1	1.2	2	2.0	0	下載	查看	查看
CHN8	嘉義縣義竹鄉	6 m	CWASN	HL	134.0 km	20:17:07	20:17:22	4.29	4.42	0.97	4.93	0.39	0.22	0.04	0.42	2	1.7	2	2.0	0	下載	查看	查看
WCS	南投縣國姓鄉	358 m	CWASN	HN	110.5 km	20:17:03	20:17:16	3.39	2.98	0.75	4.29	0.09	0.08	0.03	0.11	1	0.8	2	1.9	0	下載	查看	查看
SNJ	高雄市大社區	16 m	CWASN	HN	133.7 km	20:17:06	20:17:22	3.93	3.49	1.43	4.10	0.40	0.26	0.08	0.41	2	1.7	2	1.9	0	下載	查看	查看

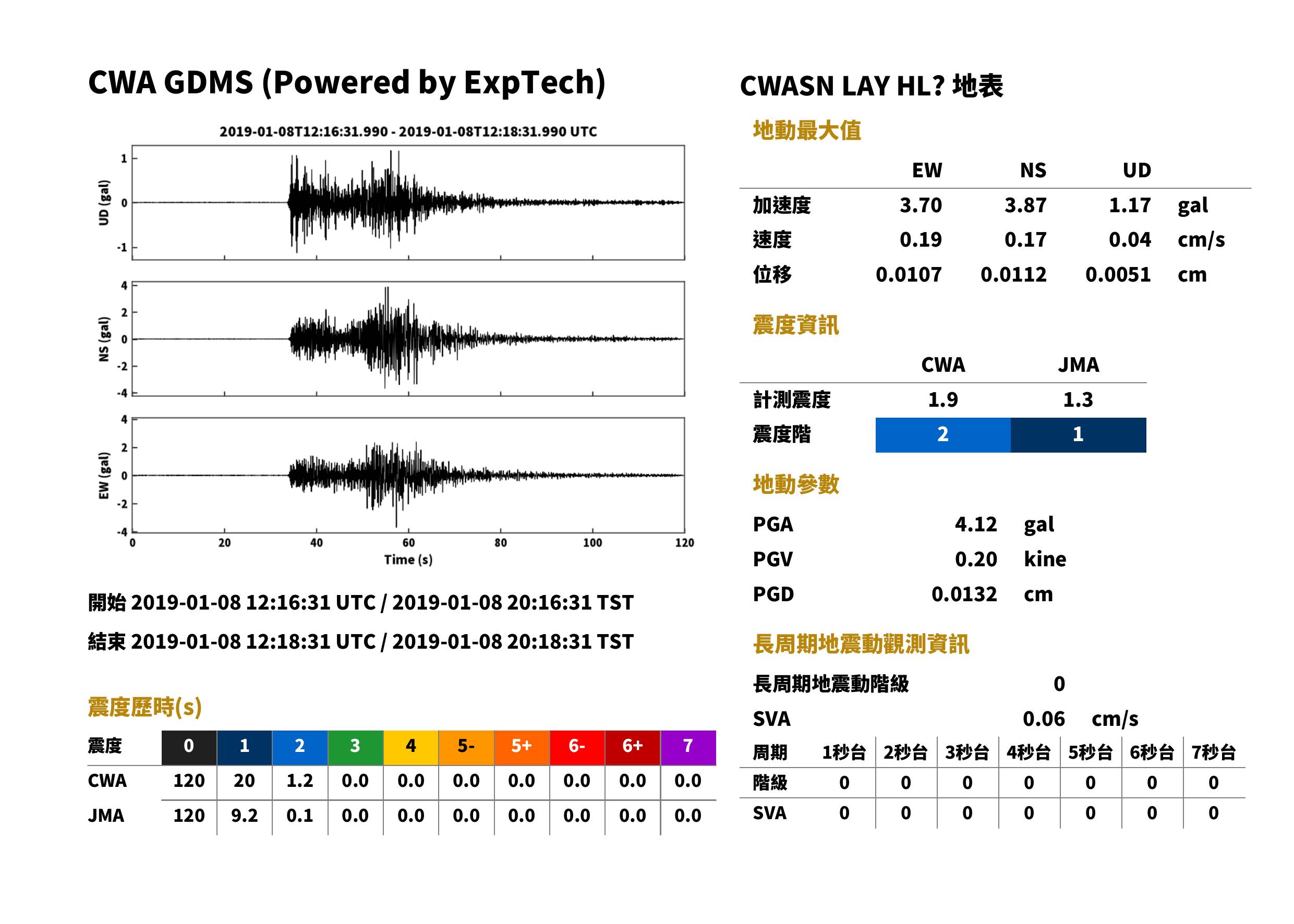

LAY	臺東縣蘭嶼鄉	309 m	CWASN	HL	133.8 km	20:17:06	20:17:22	3.87	3.70	1.17	4.12	0.17	0.19	0.04	0.20	1	1.3	2	1.9	0	下載	查看	查看

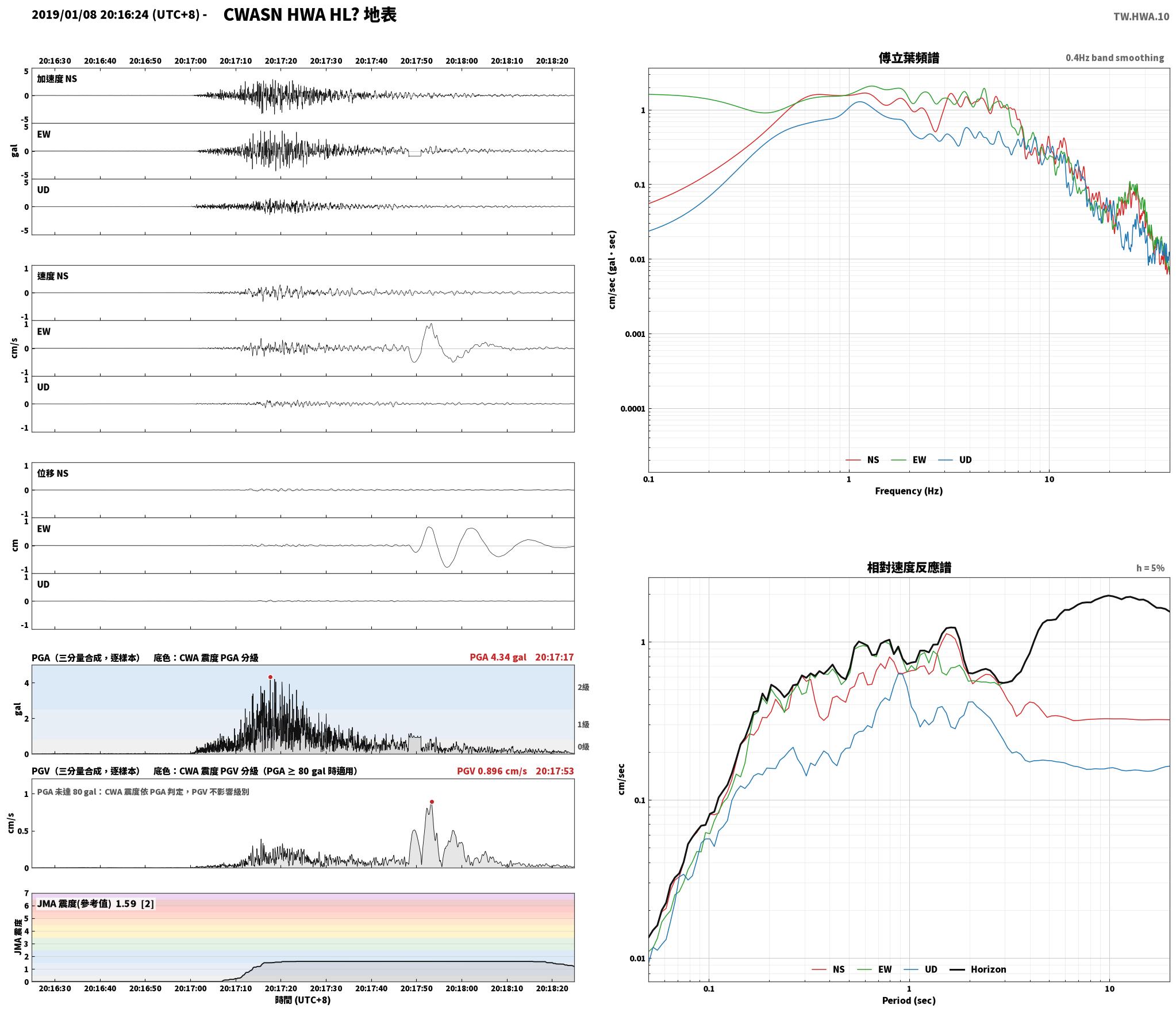

HWA	花蓮縣花蓮市	18 m	CWASN	HL	82.2 km	20:16:59	20:17:09	3.41	3.66	1.49	4.34	0.32	0.48	0.14	0.49	2	1.5	2	1.9	0	下載	查看	查看
WDLH	雲林縣斗六市	54 m	CWASN	HN	112.8 km	20:17:04	20:17:17	3.77	3.37	1.74	3.79	0.18	0.23	0.11	0.24	1	1.3	2	1.8	0	下載	查看	查看

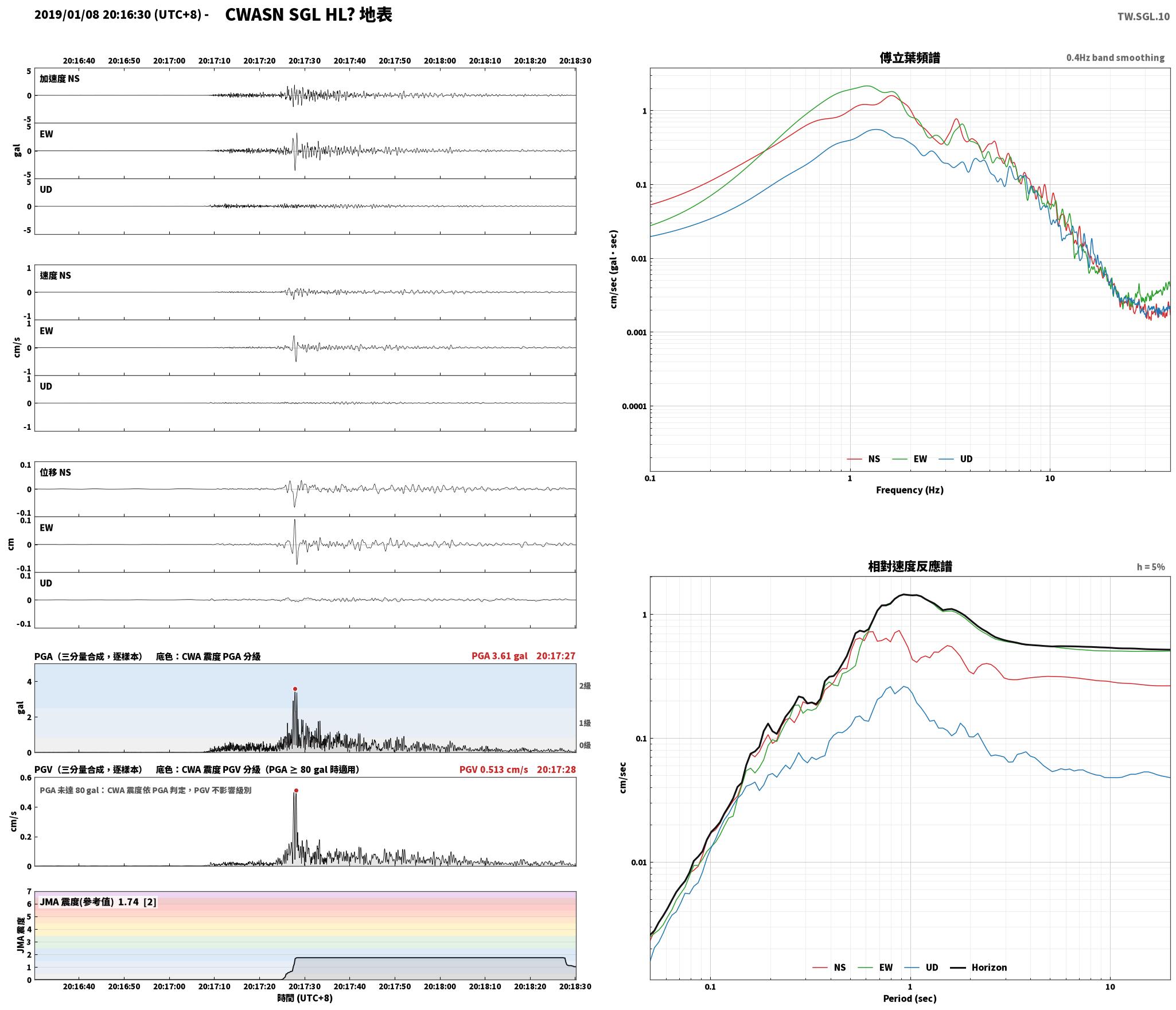

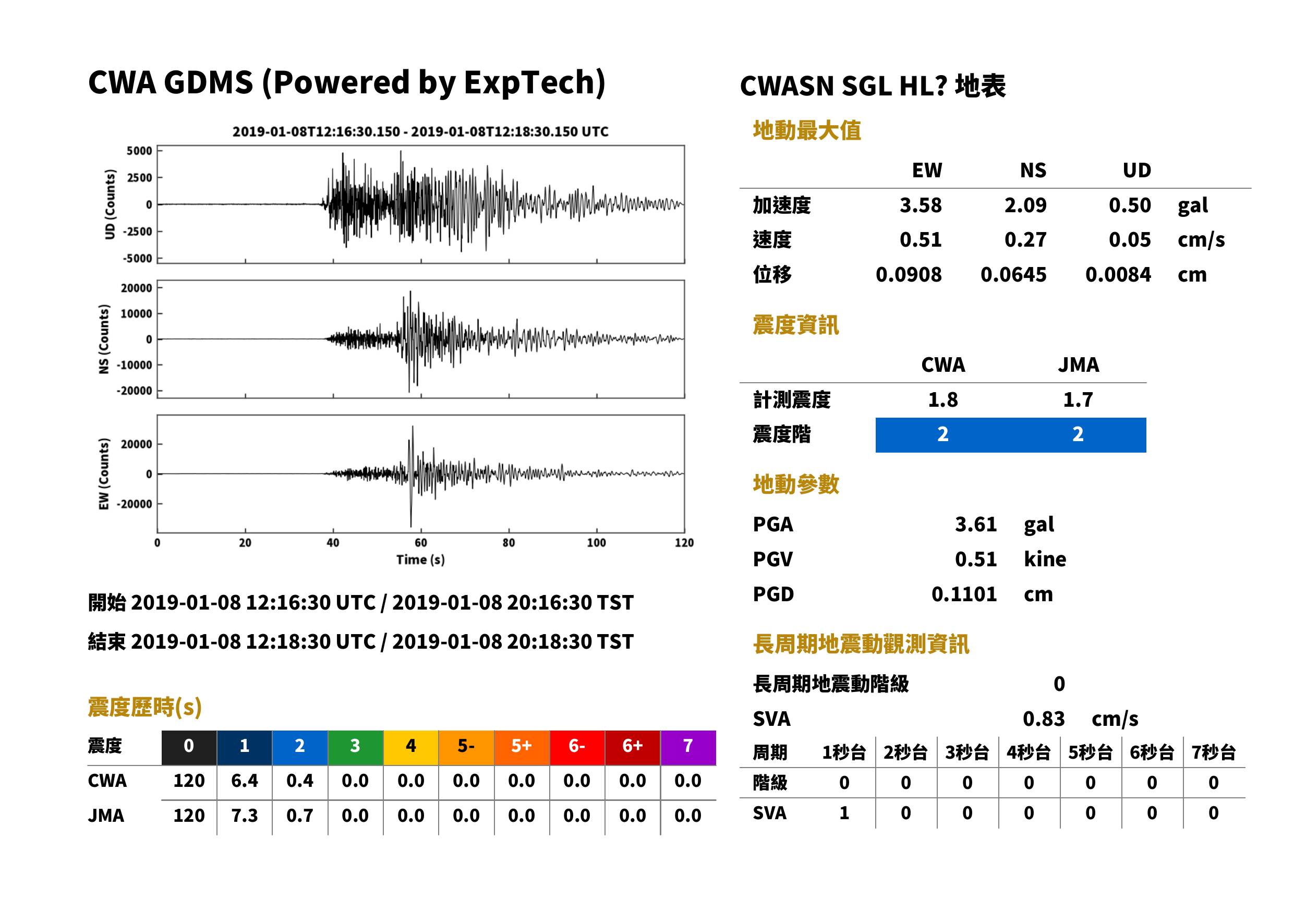

SGL	屏東縣九如鄉	31 m	CWASN	HL	120.2 km	20:17:05	20:17:19	2.09	3.58	0.50	3.61	0.27	0.51	0.05	0.51	2	1.7	2	1.8	0	下載	查看	查看
LDU	臺東縣綠島鄉	17 m	CWASN	HN	63.3 km	20:16:57	20:17:05	3.52	2.64	2.01	3.67	0.16	0.13	0.11	0.18	1	1.1	2	1.8	0	下載	查看	查看

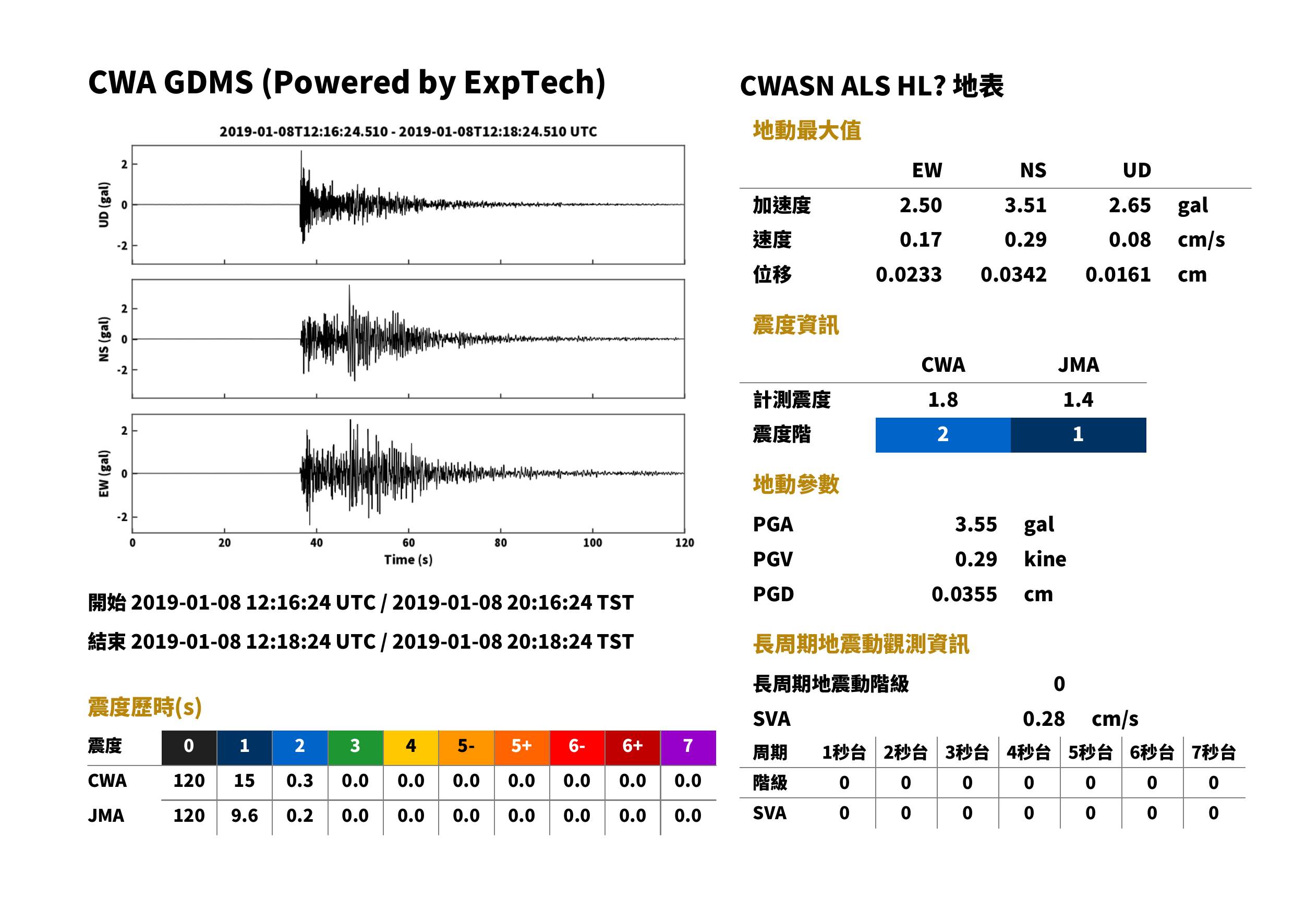

ALS	嘉義縣阿里山鄉	2417 m	CWASN	HL	79.0 km	20:16:59	20:17:09	3.51	2.50	2.65	3.55	0.29	0.17	0.08	0.29	1	1.4	2	1.8	0	下載	查看	查看

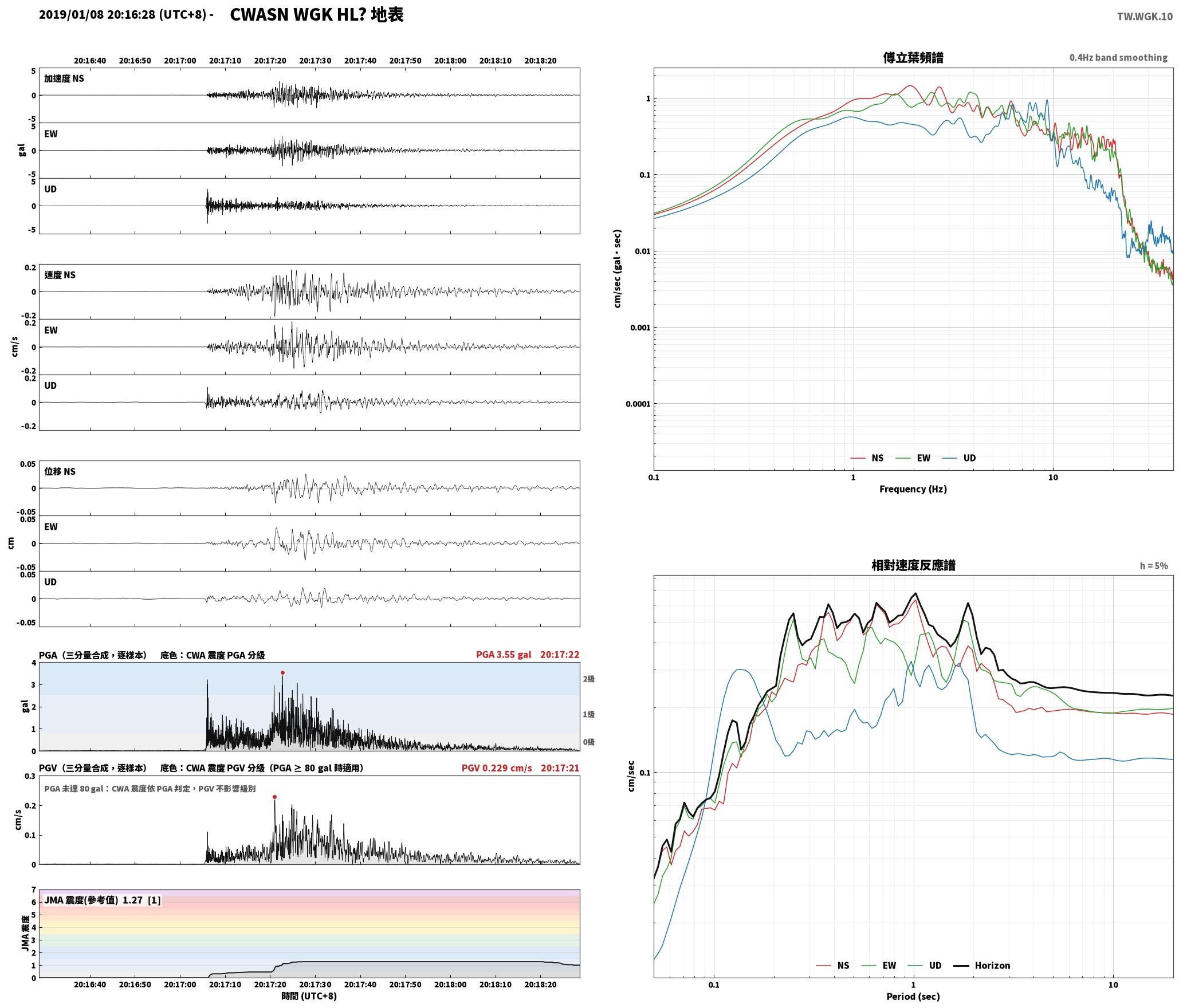

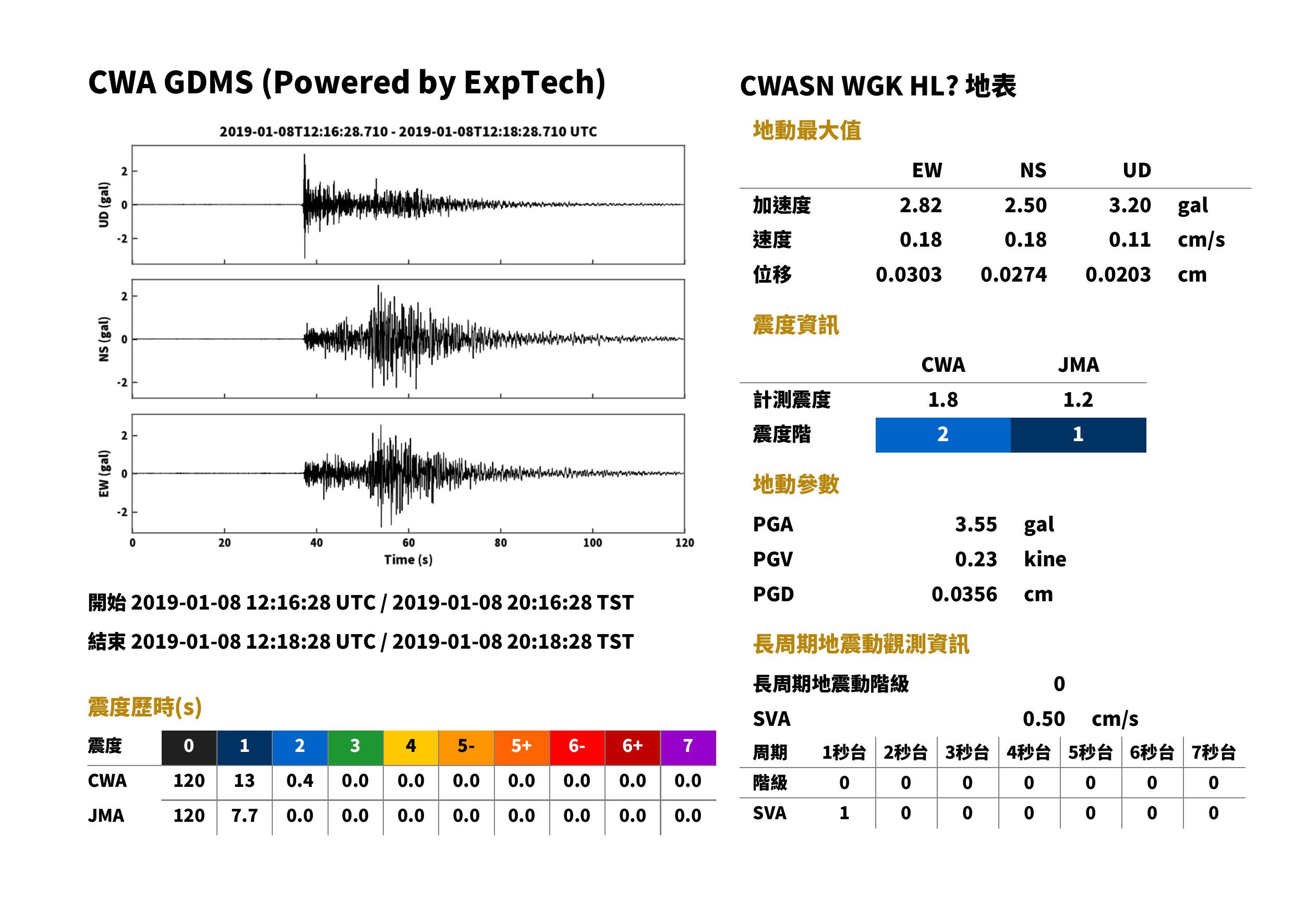

WGK	雲林縣斗六市	80 m	CWASN	HL	109.7 km	20:17:03	20:17:16	2.50	2.82	3.20	3.55	0.18	0.18	0.11	0.23	1	1.2	2	1.7	0	下載	查看	查看
WDL	雲林縣斗六市	52 m	CWASN	HL	114.1 km	20:17:04	20:17:17	2.92	2.41	1.40	3.28	0.17	0.20	0.10	0.22	1	1.1	2	1.7	0	下載	查看	查看
WCKO	嘉義縣番路鄉	233 m	CWASN	HN	97.0 km	20:17:01	20:17:13	2.91	3.04	1.41	3.51	0.20	0.15	0.07	0.25	1	1.2	2	1.7	0	下載	查看	查看
EWT	宜蘭縣南澳鄉	40 m	CWASN	HN	136.3 km	20:17:07	20:17:22	2.92	2.49	1.46	3.20	0.17	0.14	0.09	0.18	1	1.1	2	1.7	0	下載	查看	查看
WTC	彰化縣大城鄉	4 m	CWASN	HL	144.1 km	20:17:08	20:17:24	2.13	2.44	1.04	3.04	0.09	0.09	0.04	0.11	1	0.7	2	1.6	0	下載	查看	查看

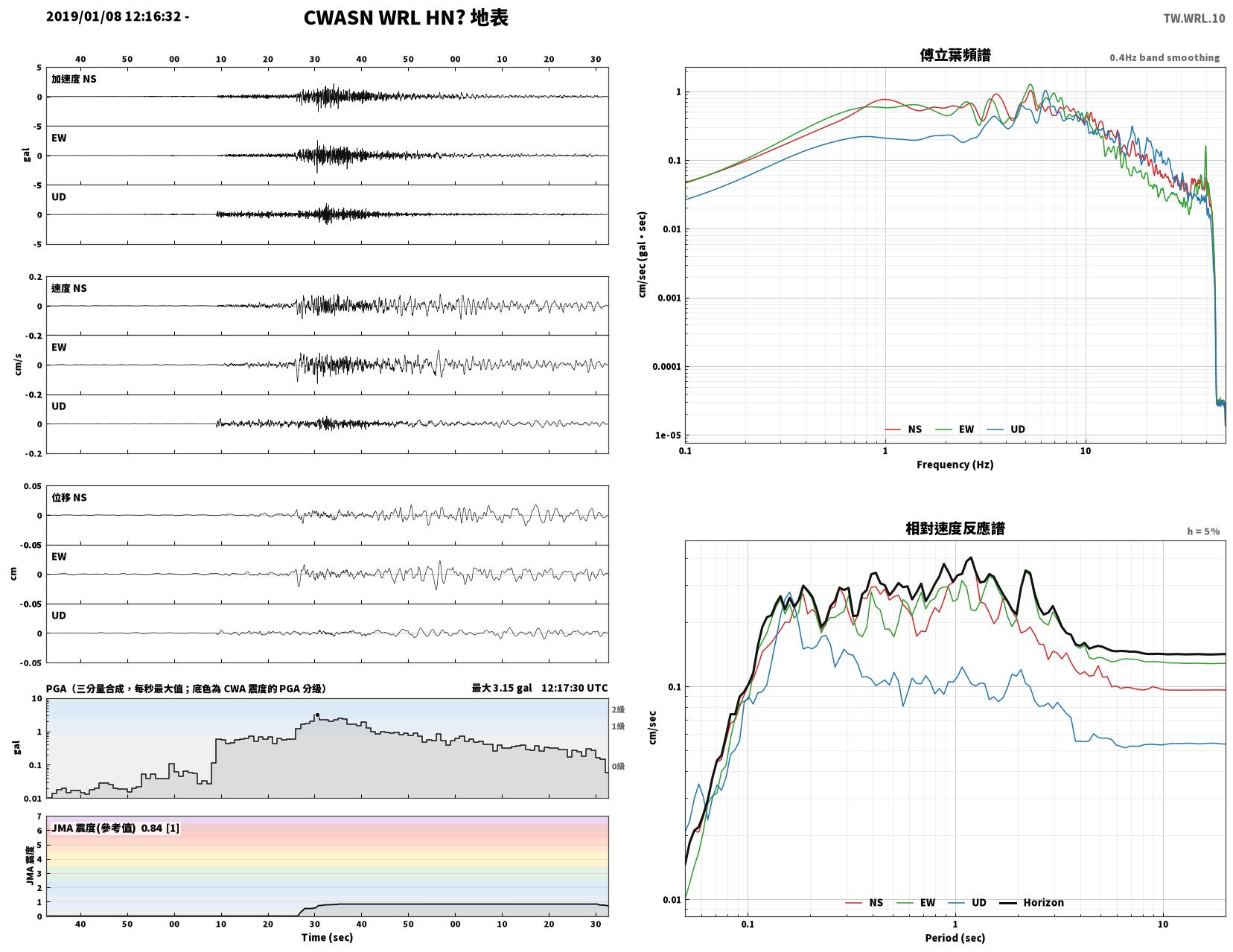

WRL	彰化縣二林鎮	14 m	CWASN	HN	138.6 km	20:17:07	20:17:23	2.60	3.01	1.86	3.15	0.09	0.13	0.05	0.14	1	0.8	2	1.6	0	下載	查看	查看
WNT	南投縣南投市	113 m	CWASN	HL	110.9 km	20:17:03	20:17:16	3.04	2.12	0.84	3.11	1.99	0.07	0.06	1.99	2	1.5	2	1.6	0	下載	查看	查看

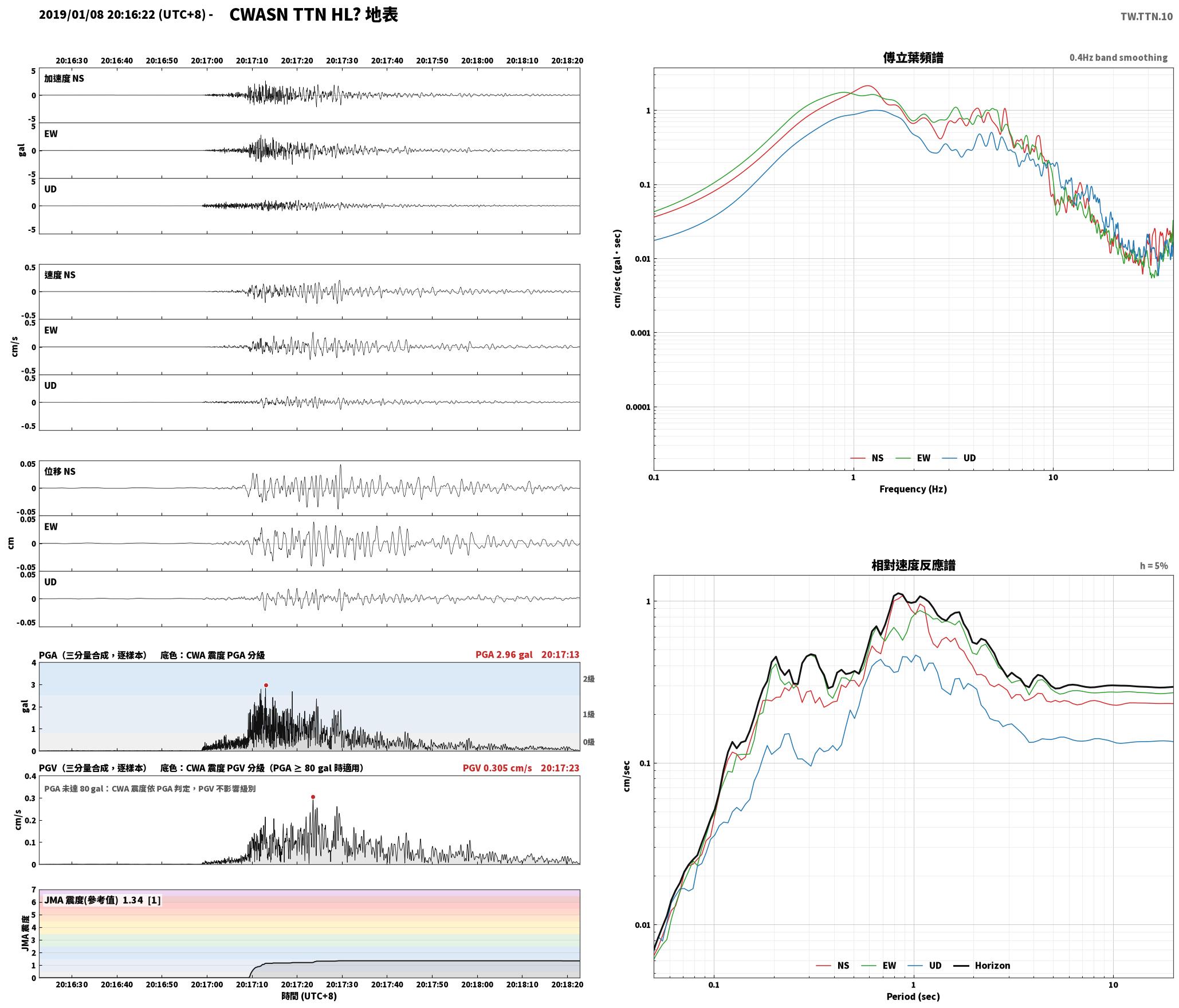

TTN	臺東縣臺東市	12 m	CWASN	HL	66.5 km	20:16:57	20:17:06	2.58	2.79	1.04	2.96	0.22	0.27	0.13	0.30	1	1.3	2	1.6	0	下載	查看	查看
TCU	臺中市中區	89 m	CWASN	HL	132.5 km	20:17:06	20:17:21	2.35	2.78	0.88	2.82	0.12	0.12	0.04	0.13	1	1.0	2	1.6	0	下載	查看	查看

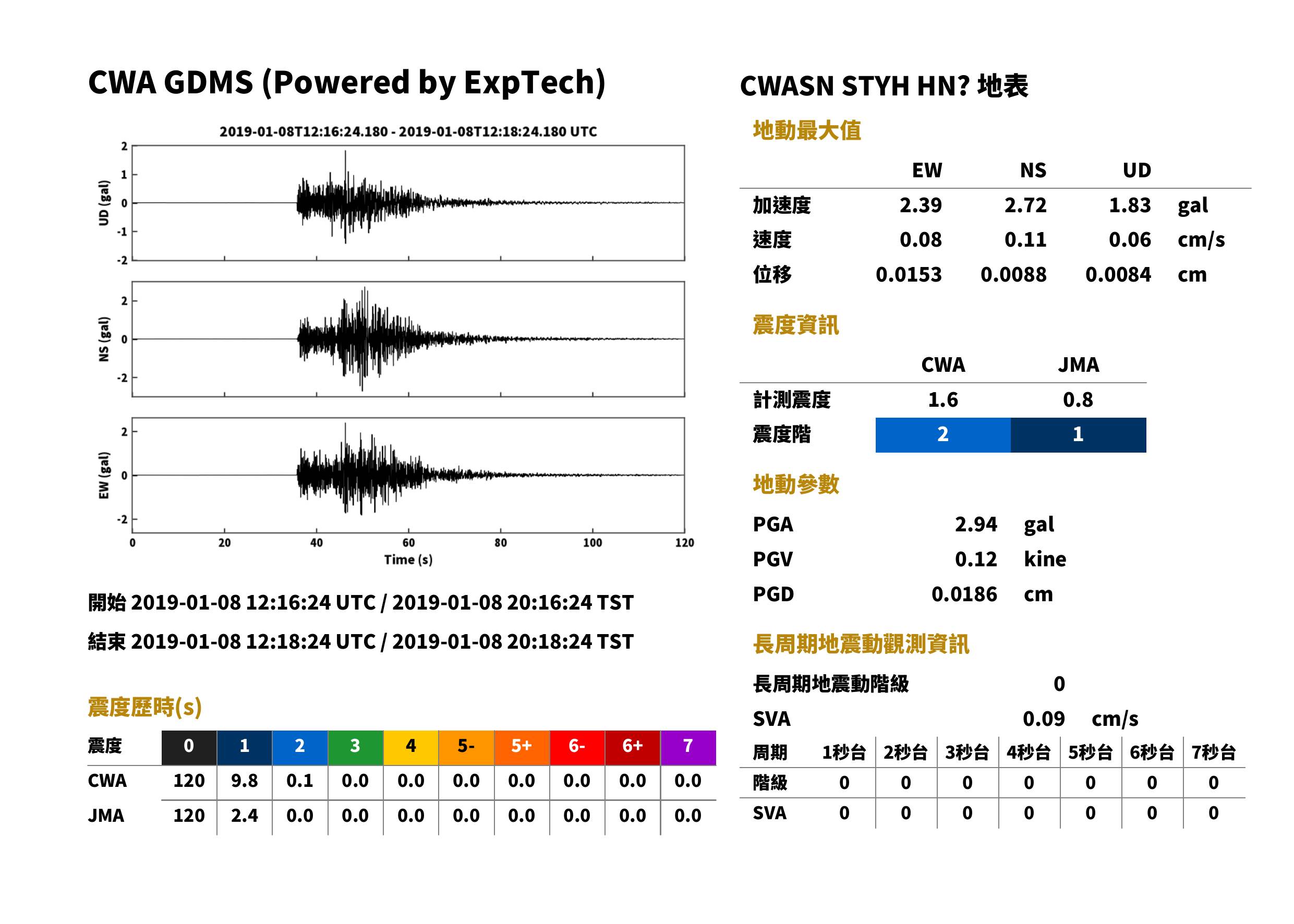

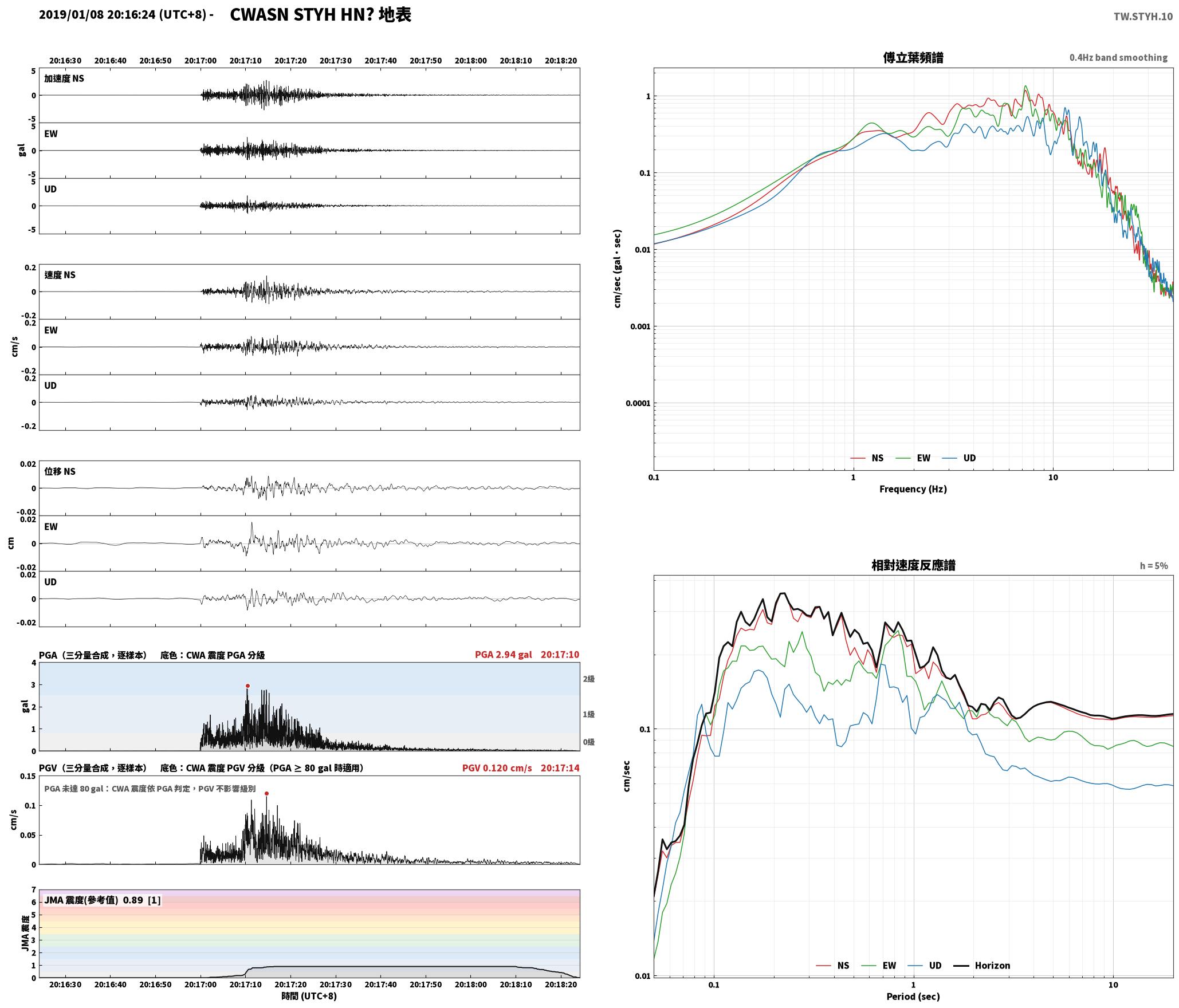

STYH	高雄市桃源區	624 m	CWASN	HN	76.8 km	20:16:59	20:17:08	2.72	2.39	1.83	2.94	0.11	0.09	0.06	0.12	1	0.8	2	1.6	0	下載	查看	查看

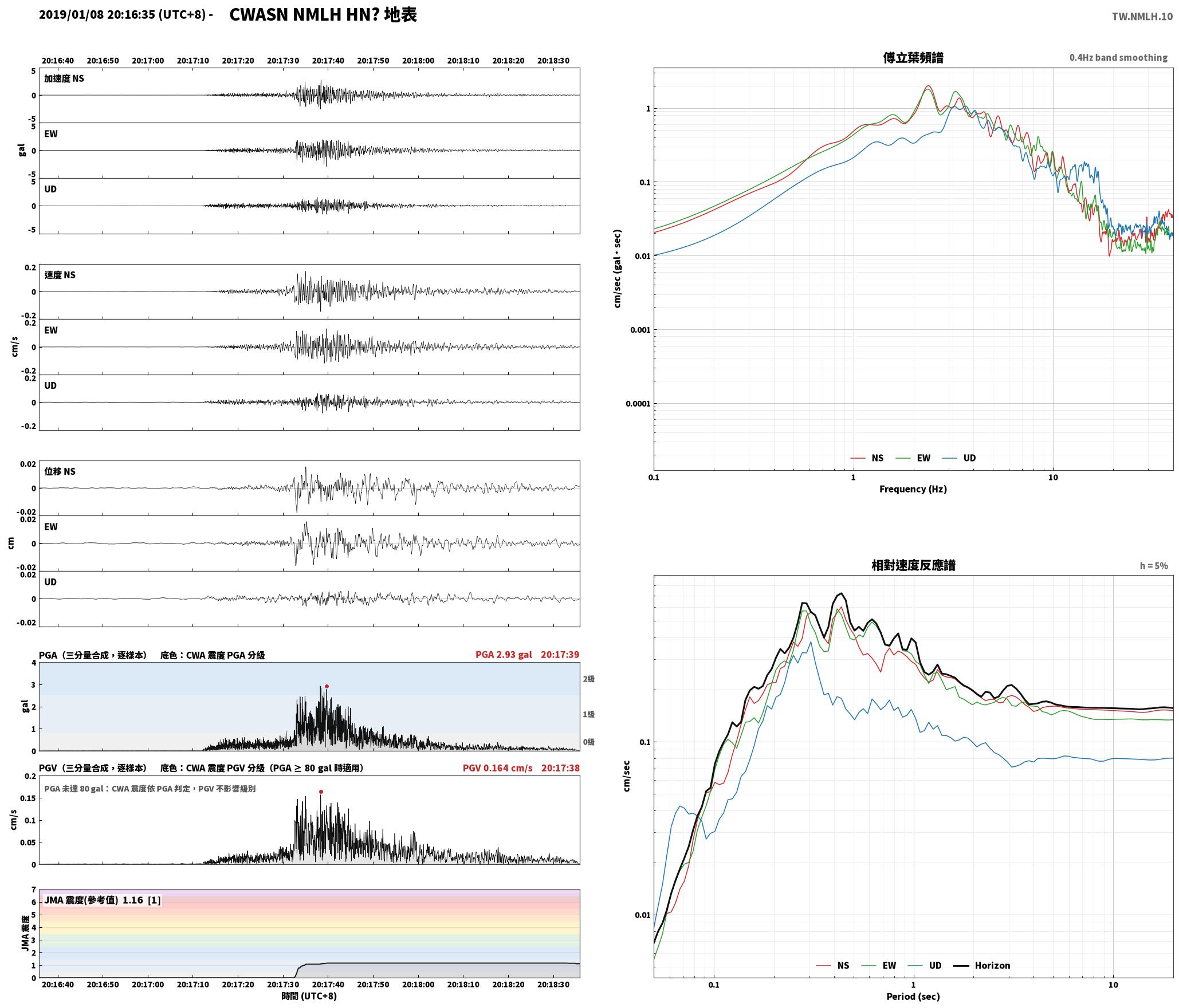

NMLH	苗栗縣苗栗市	179 m	CWASN	HN	162.7 km	20:17:10	20:17:29	2.73	2.92	1.55	2.93	0.15	0.13	0.08	0.16	1	1.1	2	1.6	0	下載	查看	查看

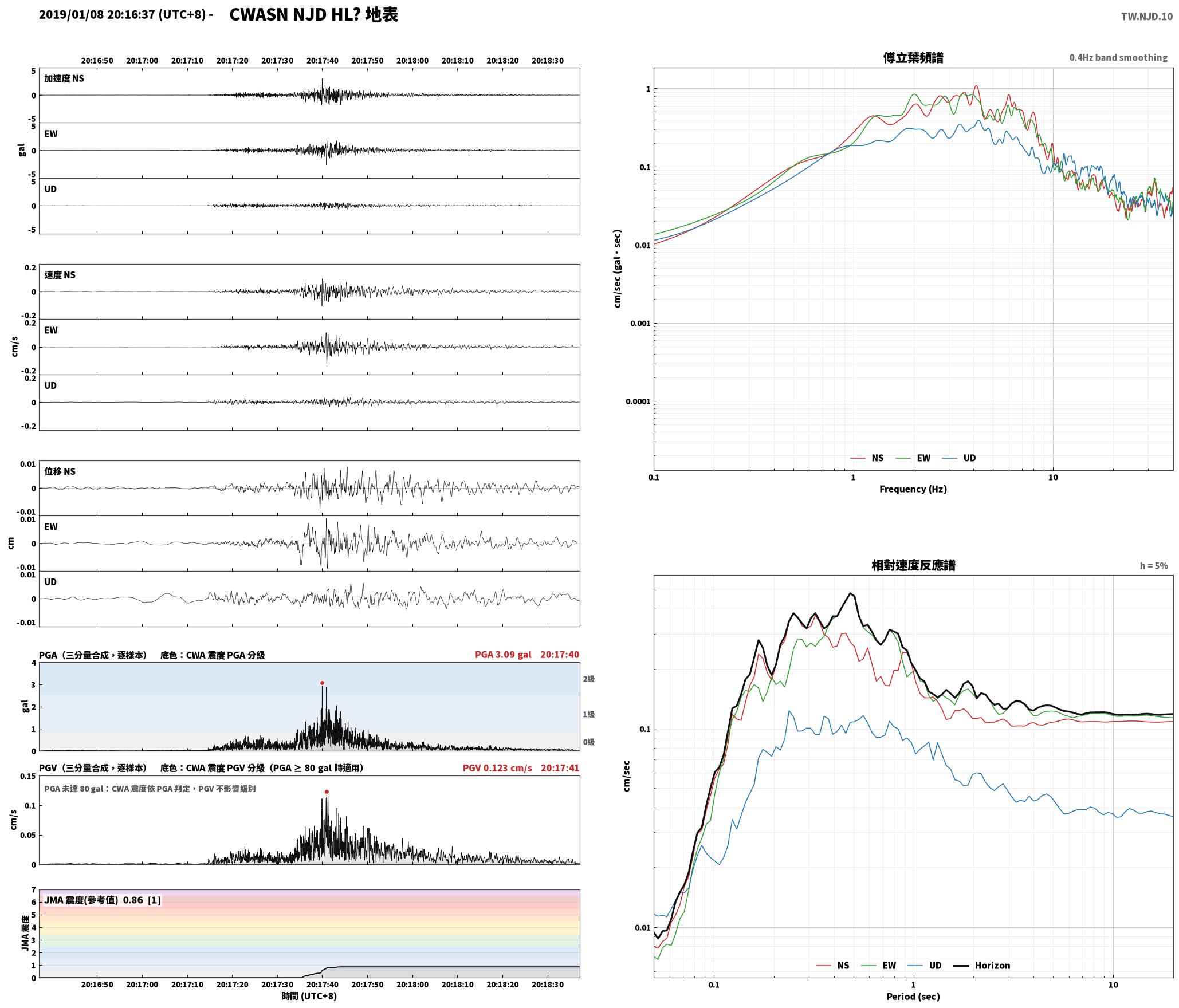

NJD	新竹縣竹東鎮	131 m	CWASN	HL	172.3 km	20:17:12	20:17:31	3.01	2.63	0.69	3.09	0.10	0.12	0.04	0.12	1	0.8	2	1.6	0	下載	查看	查看
ENA	宜蘭縣南澳鄉	123 m	CWASN	HL	133.7 km	20:17:06	20:17:22	2.30	2.24	0.96	2.86	0.11	0.08	0.05	0.11	1	0.8	2	1.6	0	下載	查看	查看
EHP	宜蘭縣南澳鄉	27 m	CWASN	HL	120.9 km	20:17:05	20:17:19	3.10	2.84	1.68	3.11	0.15	0.15	0.08	0.19	1	1.1	2	1.6	0	下載	查看	查看

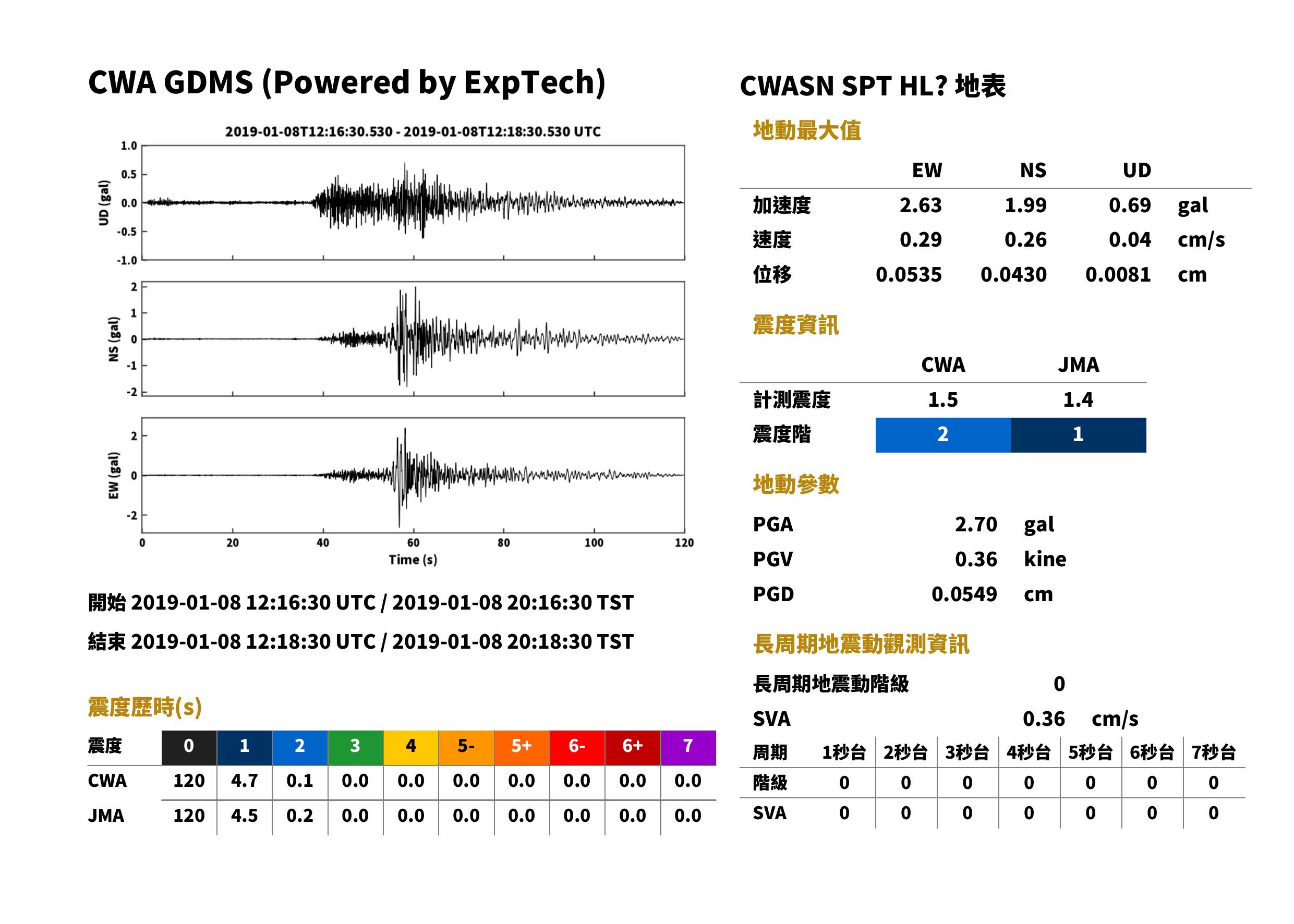

SPT	屏東縣屏東市	29 m	CWASN	HL	123.0 km	20:17:05	20:17:19	1.99	2.63	0.69	2.70	0.26	0.29	0.04	0.36	1	1.4	2	1.5	0	下載	查看	查看

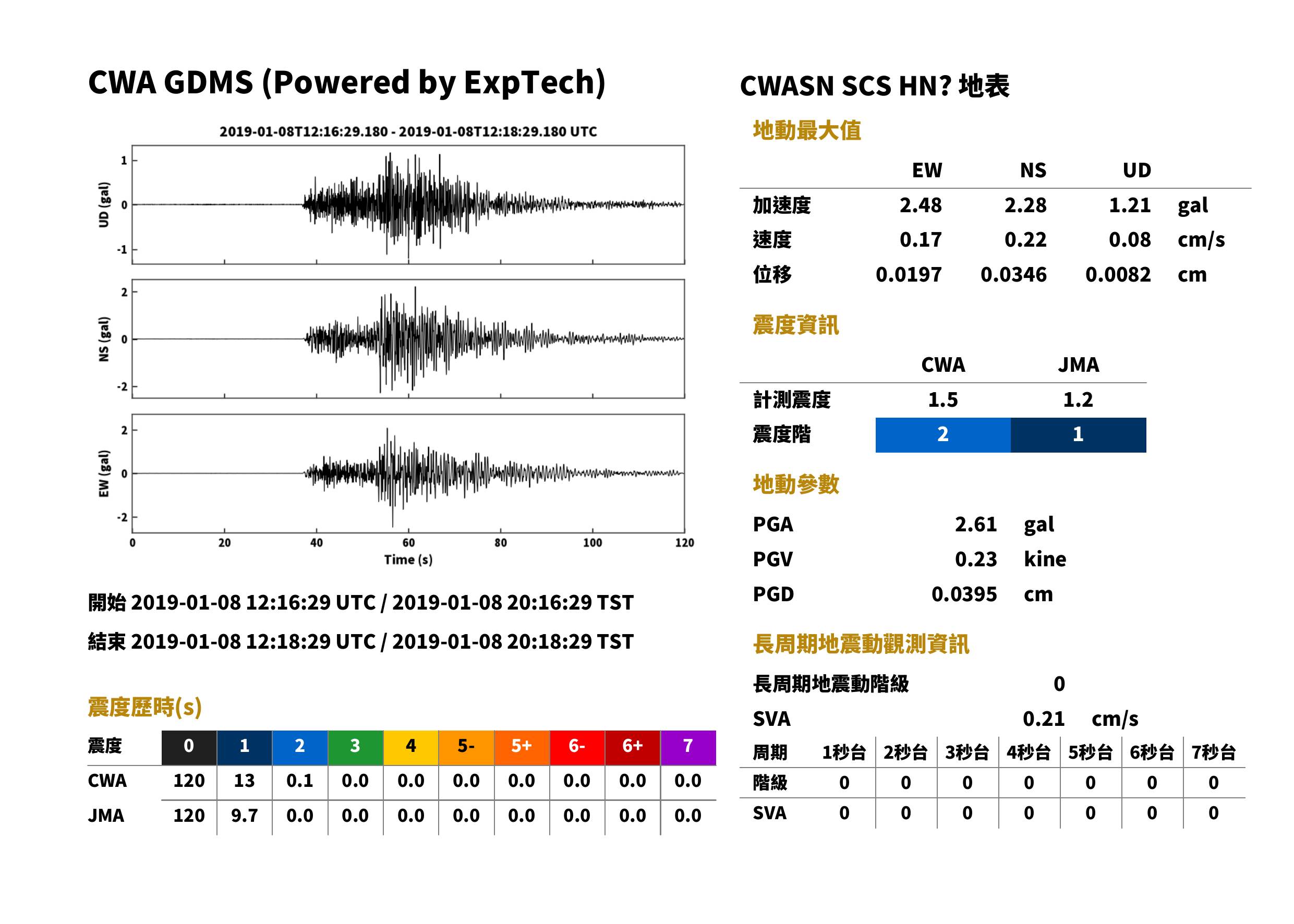

SCS	高雄市旗山區	70 m	CWASN	HN	113.1 km	20:17:04	20:17:17	2.29	2.48	1.21	2.61	0.22	0.17	0.08	0.23	1	1.2	2	1.5	0	下載	查看	查看
NNS	新竹縣五峰鄉	1148 m	CWASN	HL	134.0 km	20:17:07	20:17:22	2.46	2.05	0.91	2.81	0.12	0.09	0.04	0.13	1	0.9	2	1.5	0	下載	查看	查看
WTP	嘉義縣大埔鄉	555 m	CWASN	HL	92.7 km	20:17:01	20:17:12	1.78	2.05	1.14	2.36	0.10	0.11	0.09	0.13	1	0.8	1	1.4	0	下載	查看	查看

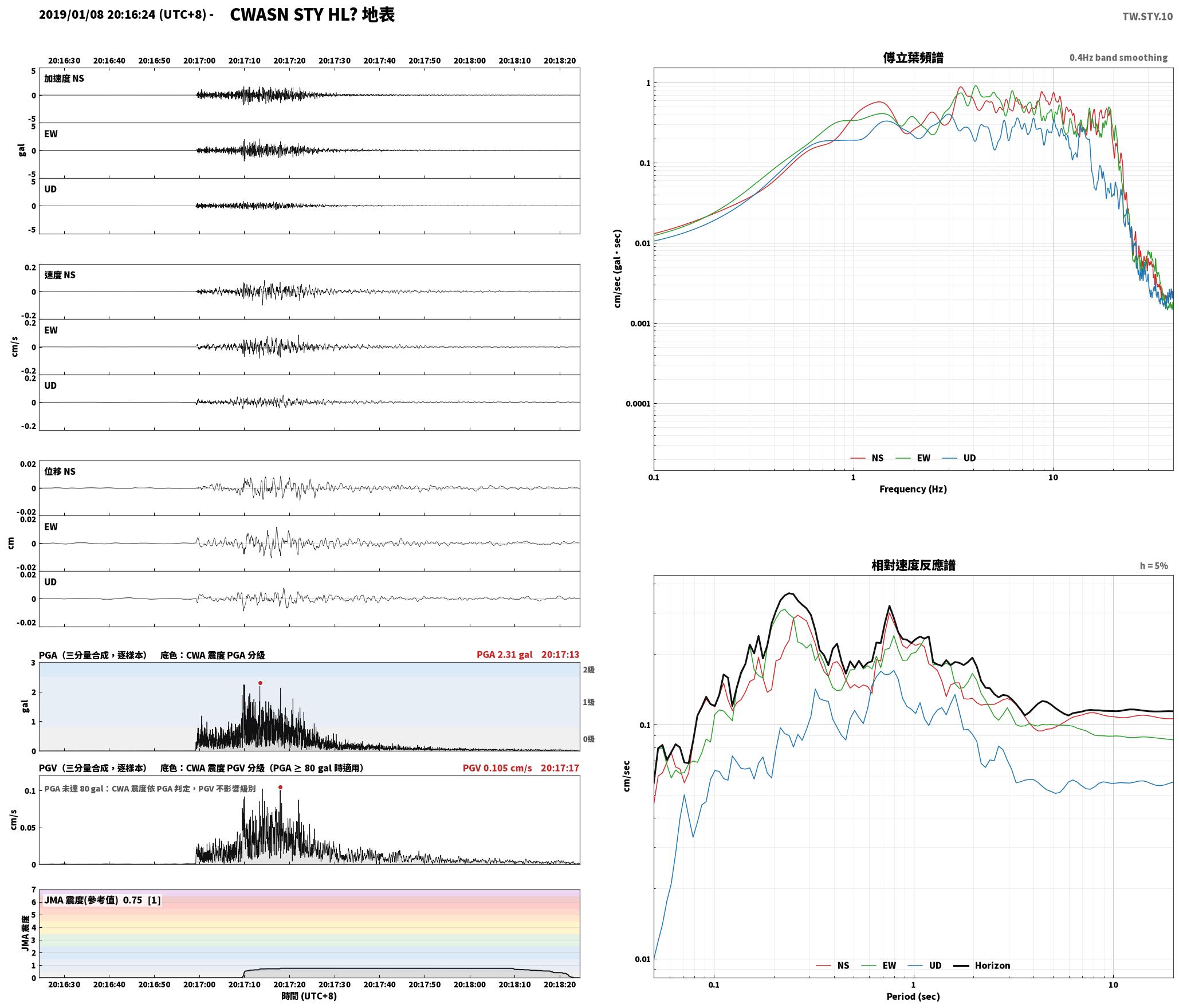

STY	高雄市桃源區	642 m	CWASN	HL	78.6 km	20:16:59	20:17:09	1.81	2.07	0.84	2.31	0.10	0.09	0.05	0.10	1	0.7	1	1.4	0	下載	查看	查看

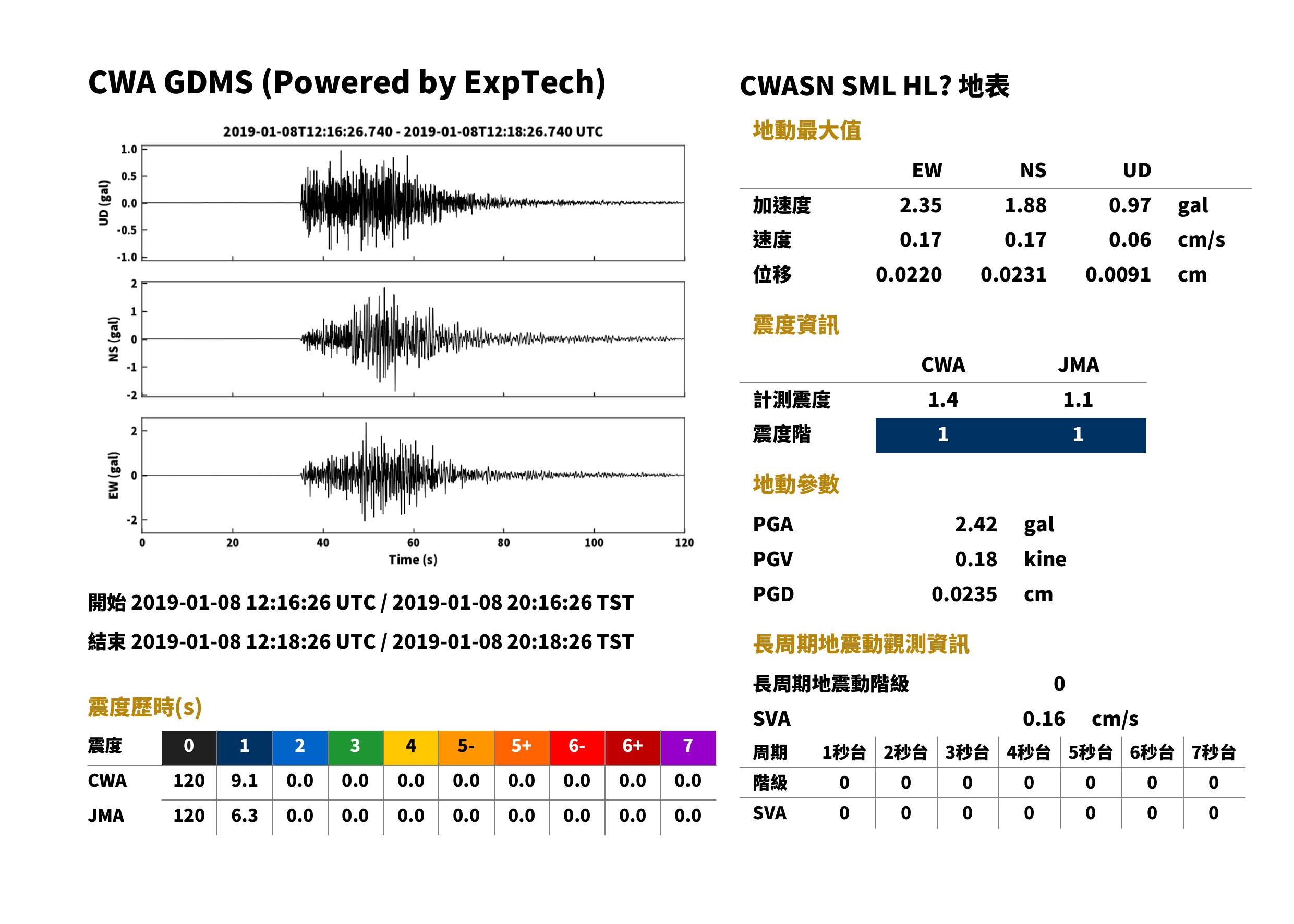

SML	南投縣魚池鄉	999 m	CWASN	HL	95.4 km	20:17:01	20:17:13	1.88	2.35	0.97	2.42	0.17	0.17	0.06	0.18	1	1.1	1	1.4	0	下載	查看	查看
NWF	新北市瑞芳區	728 m	CWASN	HN	205.2 km	20:17:16	20:17:38	1.82	2.32	0.35	2.34	0.17	0.20	0.03	0.20	1	1.1	1	1.4	0	下載	查看	查看
KSHI	新竹縣關西鎮	147 m	CWASN	HN	174.7 km	20:17:12	20:17:31	2.30	2.08	0.94	2.38	0.09	0.14	0.06	0.15	1	0.9	1	1.4	0	下載	查看	查看
EAH	宜蘭縣南澳鄉	56 m	CWASN	HN	123.0 km	20:17:05	20:17:19	1.93	2.18	1.76	2.45	0.12	0.09	0.07	0.13	1	0.9	1	1.4	0	下載	查看	查看
CHY	嘉義市東區	31 m	CWASN	HN	115.6 km	20:17:04	20:17:17	2.06	1.97	0.67	2.30	0.23	0.20	0.07	0.23	1	1.1	1	1.4	0	下載	查看	查看
WSL	雲林縣水林鄉	3 m	CWASN	HN	136.6 km	20:17:07	20:17:22	1.94	1.96	0.68	2.19	0.13	0.12	0.03	0.14	1	0.8	1	1.3	0	下載	查看	查看

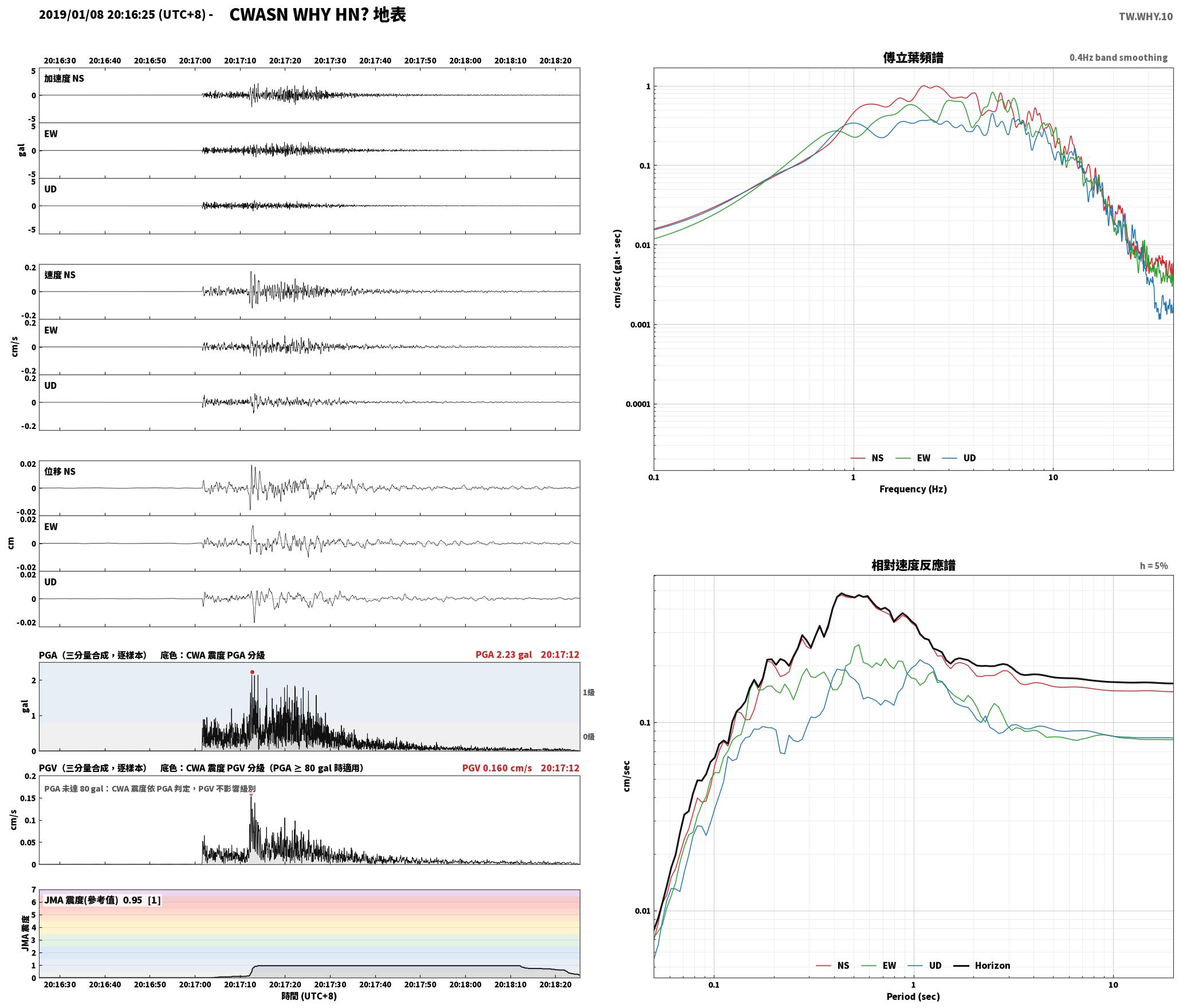

WHY	南投縣信義鄉	495 m	CWASN	HN	85.7 km	20:17:00	20:17:10	2.15	1.54	1.01	2.23	0.15	0.08	0.08	0.16	1	0.9	1	1.3	0	下載	查看	查看
SSD	屏東縣三地門鄉	148 m	CWASN	HL	106.5 km	20:17:03	20:17:15	1.68	1.85	1.03	2.10	0.11	1.09	0.04	1.09	1	1.1	1	1.3	0	下載	查看	查看

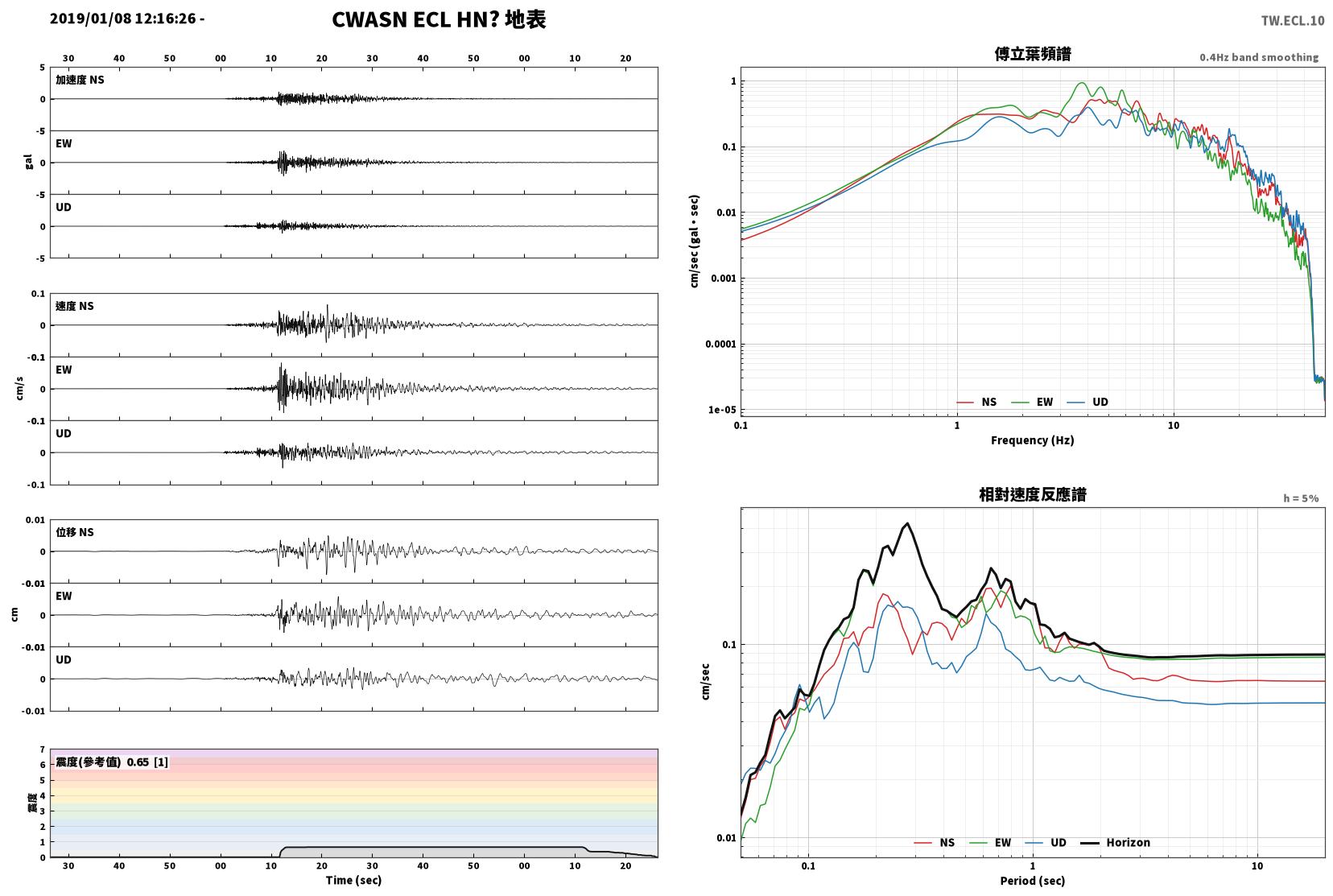

ECL	臺東縣金峰鄉	88 m	CWASN	HN	92.3 km	20:17:01	20:17:12	1.11	2.15	1.15	2.16	0.06	0.08	0.05	0.09	1	0.6	1	1.3	0	下載	查看	查看

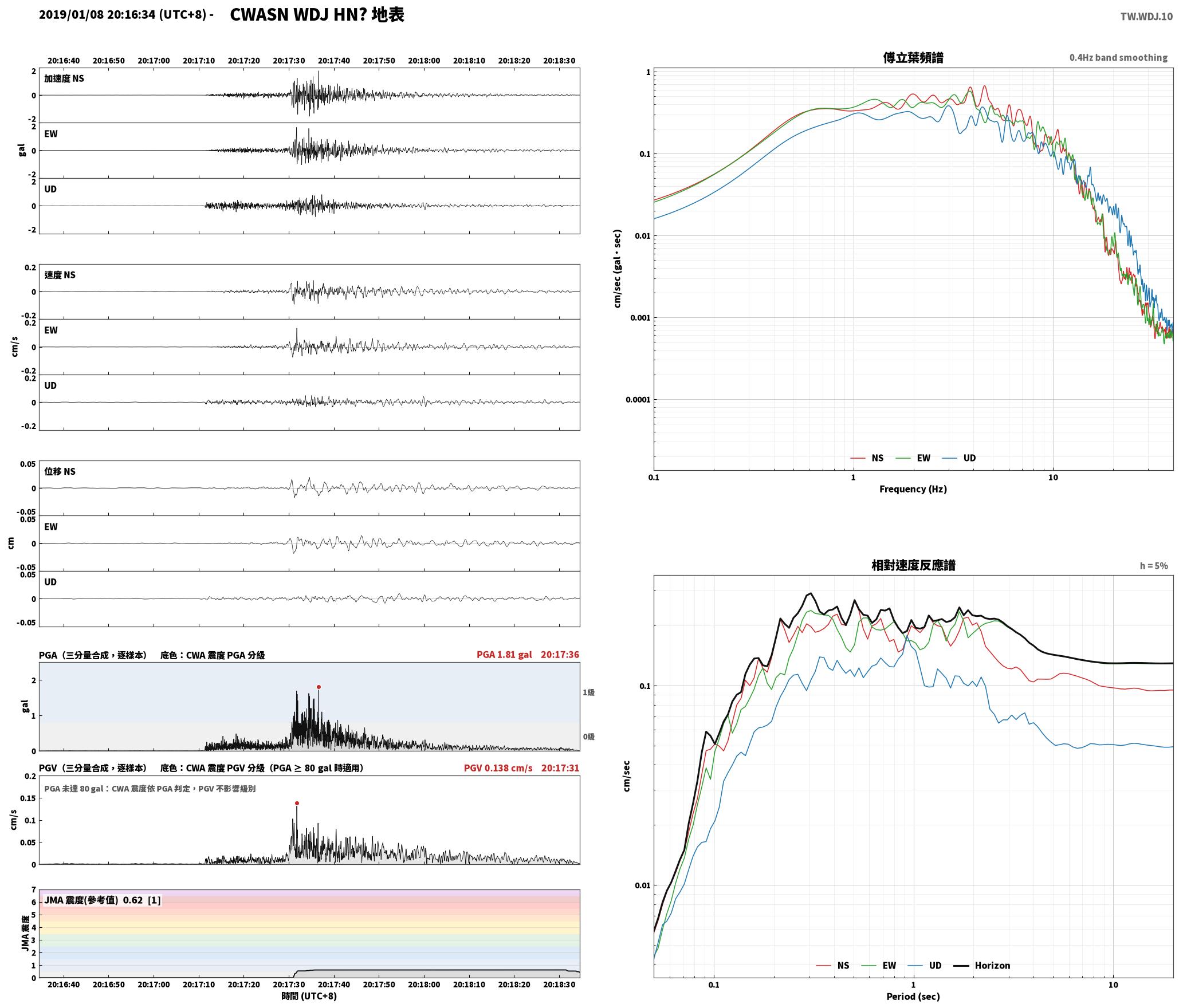

WDJ	臺中市大甲區	99 m	CWASN	HN	152.9 km	20:17:09	20:17:26	1.75	1.66	0.81	1.81	0.09	0.14	0.05	0.14	1	0.6	1	1.2	0	下載	查看	查看
NSY	苗栗縣三義鄉	299 m	CWASN	HL	151.8 km	20:17:09	20:17:26	1.34	1.28	1.34	1.82	0.09	0.10	0.68	0.68	1	0.7	1	1.2	0	下載	查看	查看
NJN	苗栗縣竹南鎮	11 m	CWASN	HL	174.0 km	20:17:12	20:17:31	1.73	1.48	0.63	1.84	0.06	0.08	0.03	0.08	1	0.5	1	1.2	0	下載	查看	查看

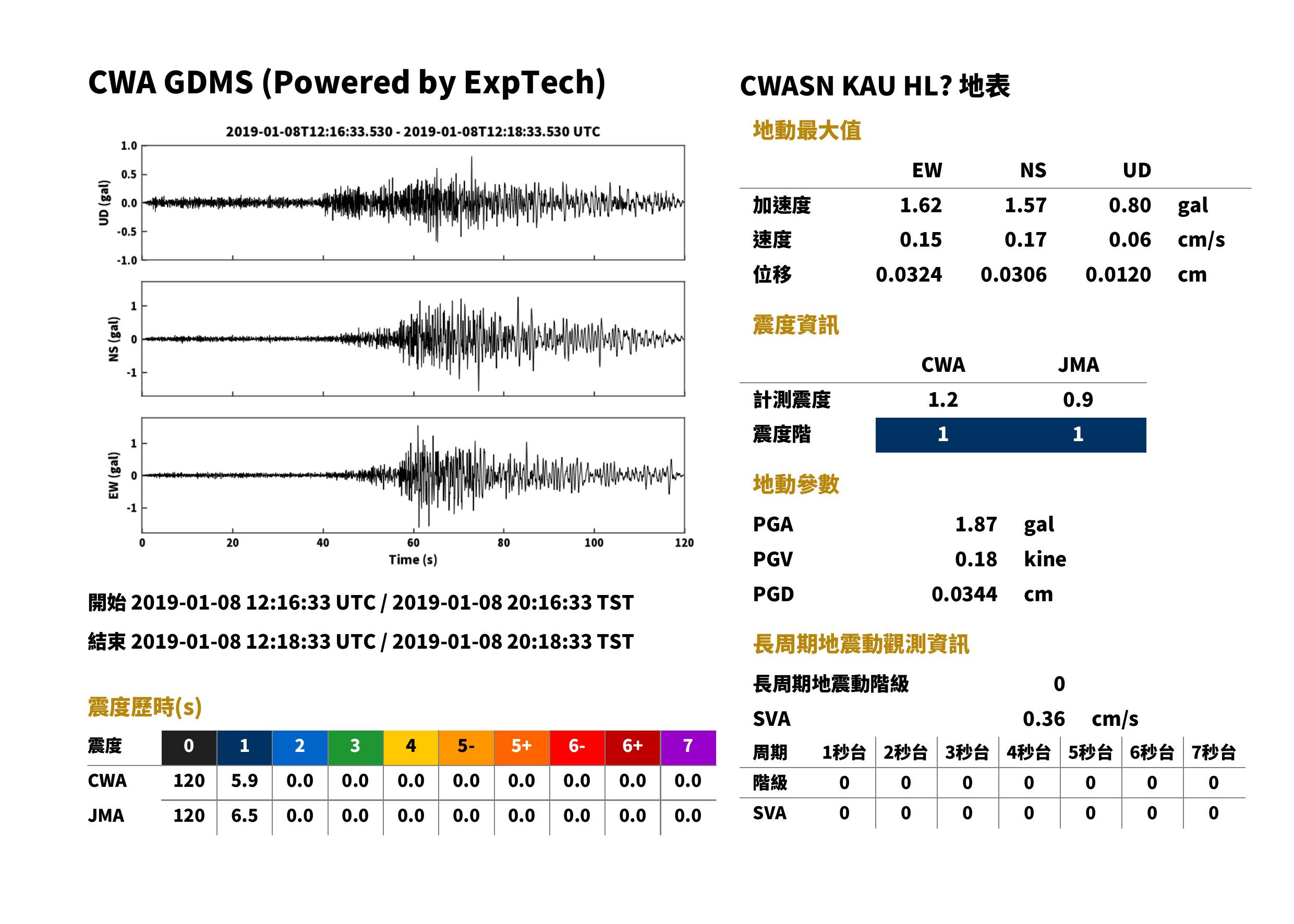

KAU	高雄市前鎮區	1 m	CWASN	HL	145.2 km	20:17:08	20:17:24	1.57	1.62	0.80	1.87	0.17	0.15	0.06	0.18	1	0.9	1	1.2	0	下載	查看	查看

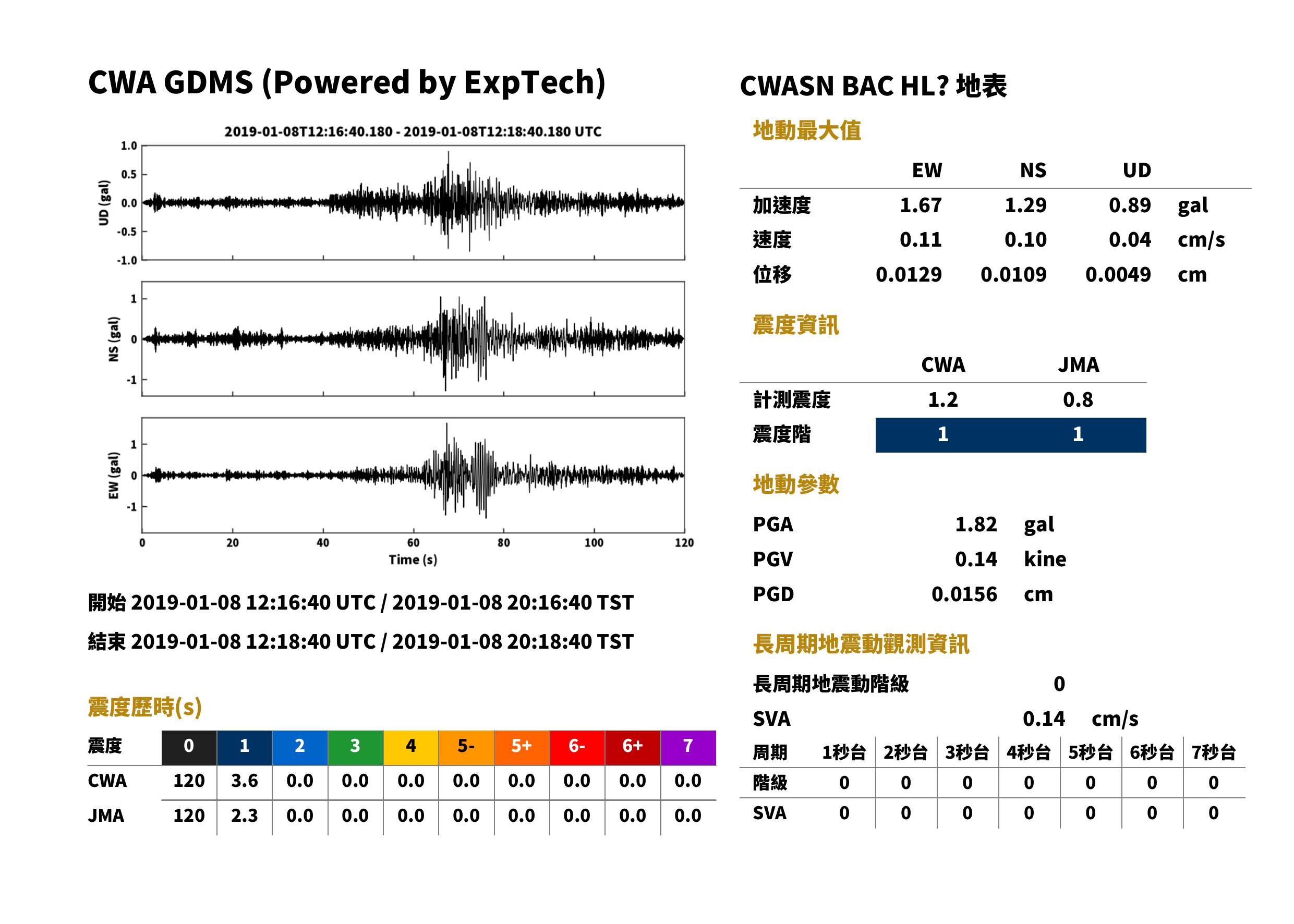

BAC	新北市樹林區	15 m	CWASN	HL	195.6 km	20:17:15	20:17:36	1.29	1.67	0.89	1.82	0.10	0.11	0.04	0.14	1	0.8	1	1.2	0	下載	查看	查看
WTK	雲林縣土庫鎮	21 m	CWASN	HN	126.6 km	20:17:06	20:17:20	1.53	1.34	0.82	1.63	0.12	0.17	0.05	0.20	1	0.7	1	1.1	0	下載	查看	查看
WSF	雲林縣四湖鄉	8 m	CWASN	HL	139.8 km	20:17:07	20:17:23	1.37	1.48	0.95	1.61	0.07	0.10	0.04	0.11	1	0.5	1	1.1	0	下載	查看	查看
ILA	宜蘭縣宜蘭市	11 m	CWASN	HL	171.0 km	20:17:11	20:17:30	1.38	1.58	0.63	1.72	0.08	0.11	0.03	0.11	1	0.7	1	1.1	0	下載	查看	查看
SCL	臺南市佳里區	7 m	CWASN	HL	135.9 km	20:17:07	20:17:22	1.35	1.32	0.40	1.41	0.14	0.10	0.04	0.15	1	0.7	1	1.0	0	下載	查看	查看

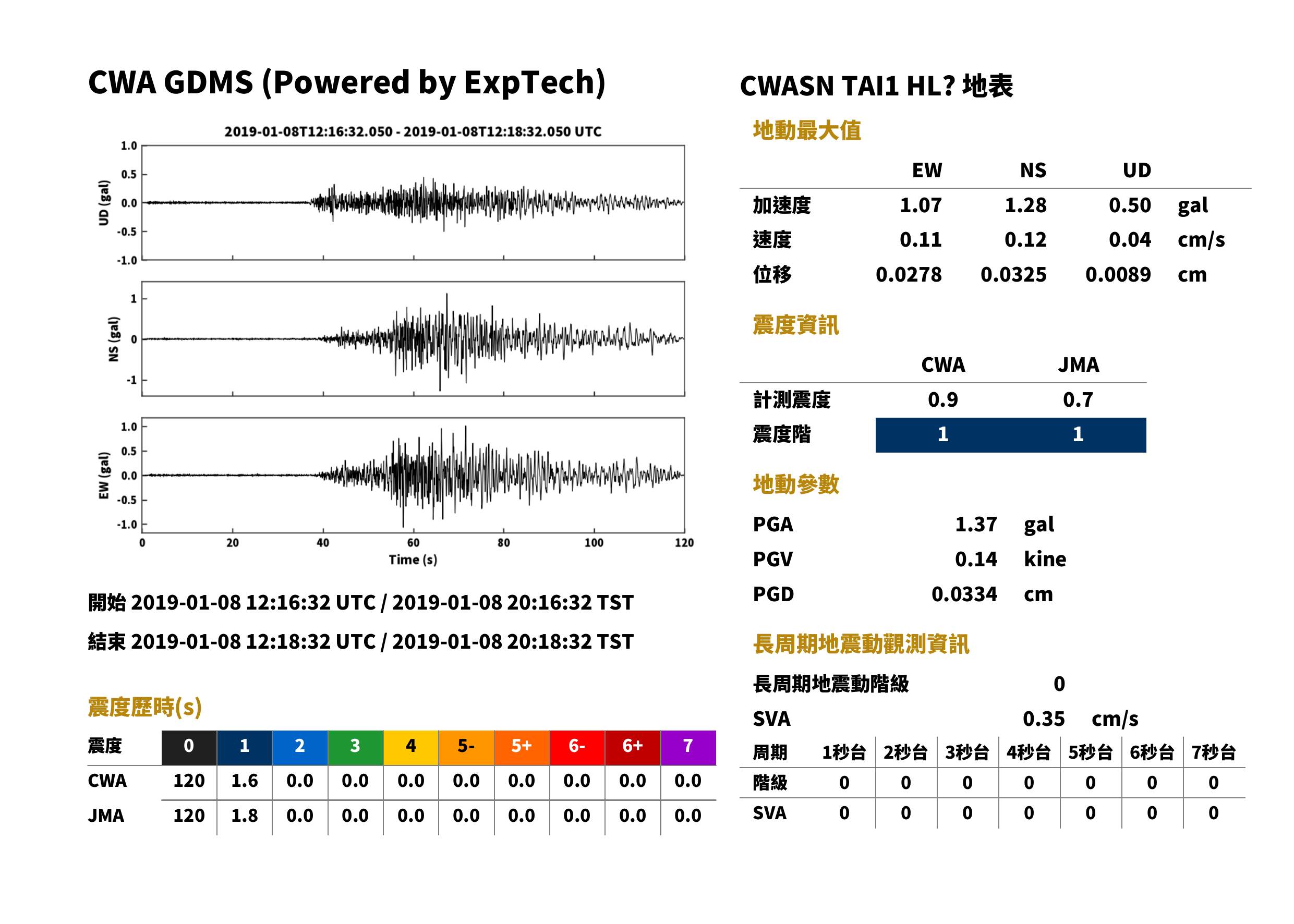

TAI1	臺南市永康區	10 m	CWASN	HL	134.1 km	20:17:07	20:17:22	1.28	1.07	0.50	1.37	0.12	0.11	0.04	0.14	1	0.7	1	0.9	0	下載	查看	查看

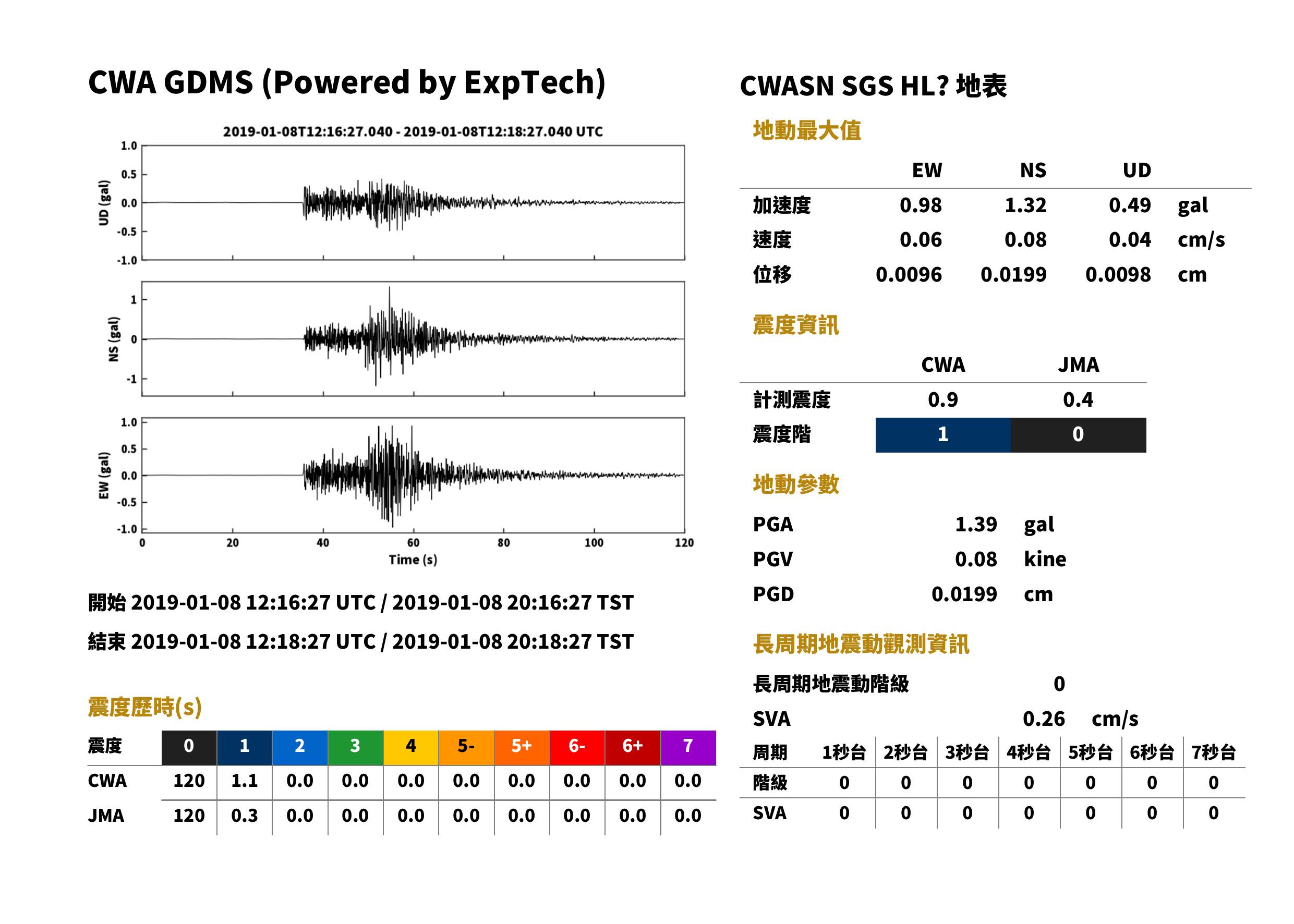

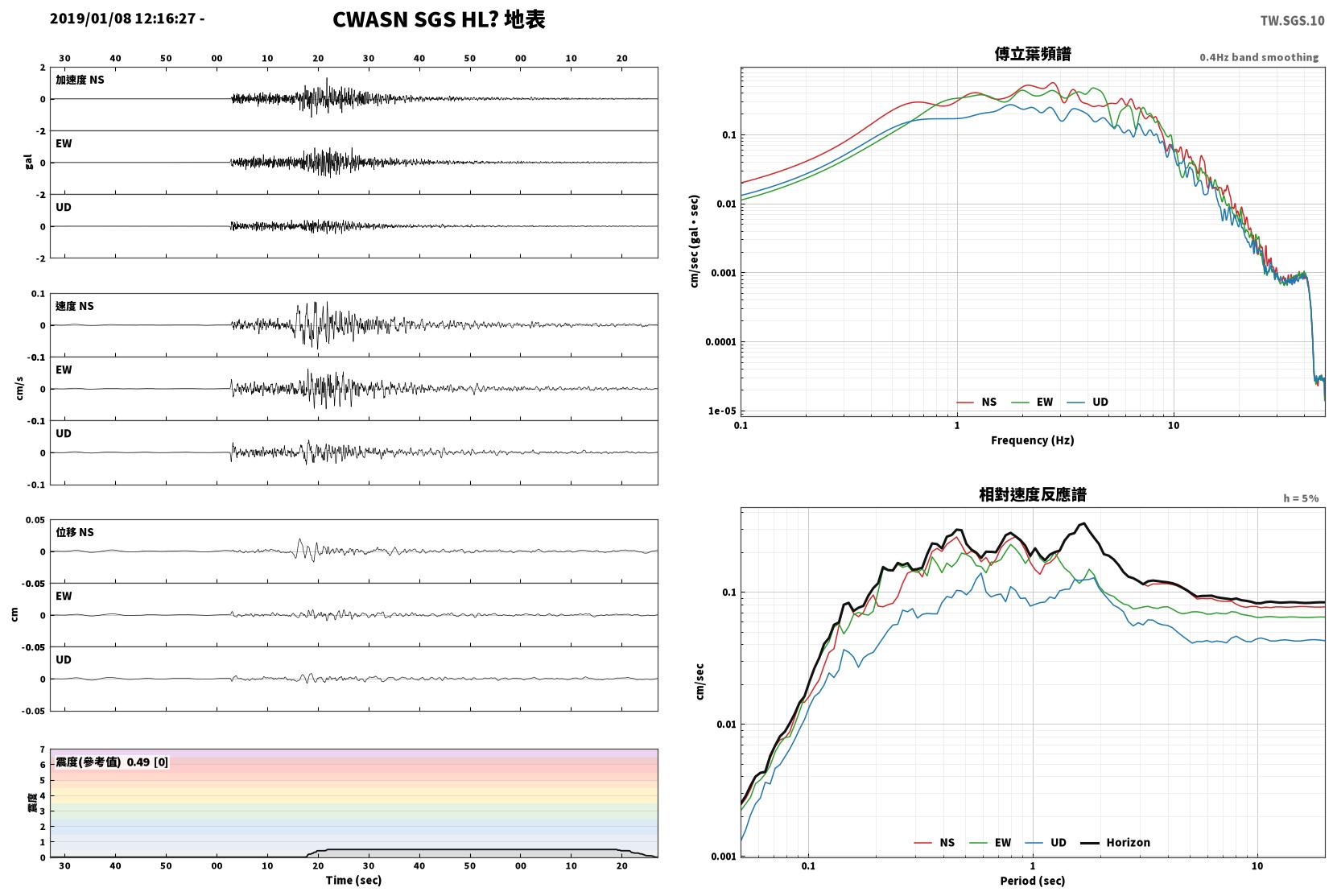

SGS	高雄市甲仙區	279 m	CWASN	HL	97.6 km	20:17:02	20:17:13	1.32	0.98	0.49	1.39	0.08	0.06	0.04	0.08	0	0.4	1	0.9	0	下載	查看	查看

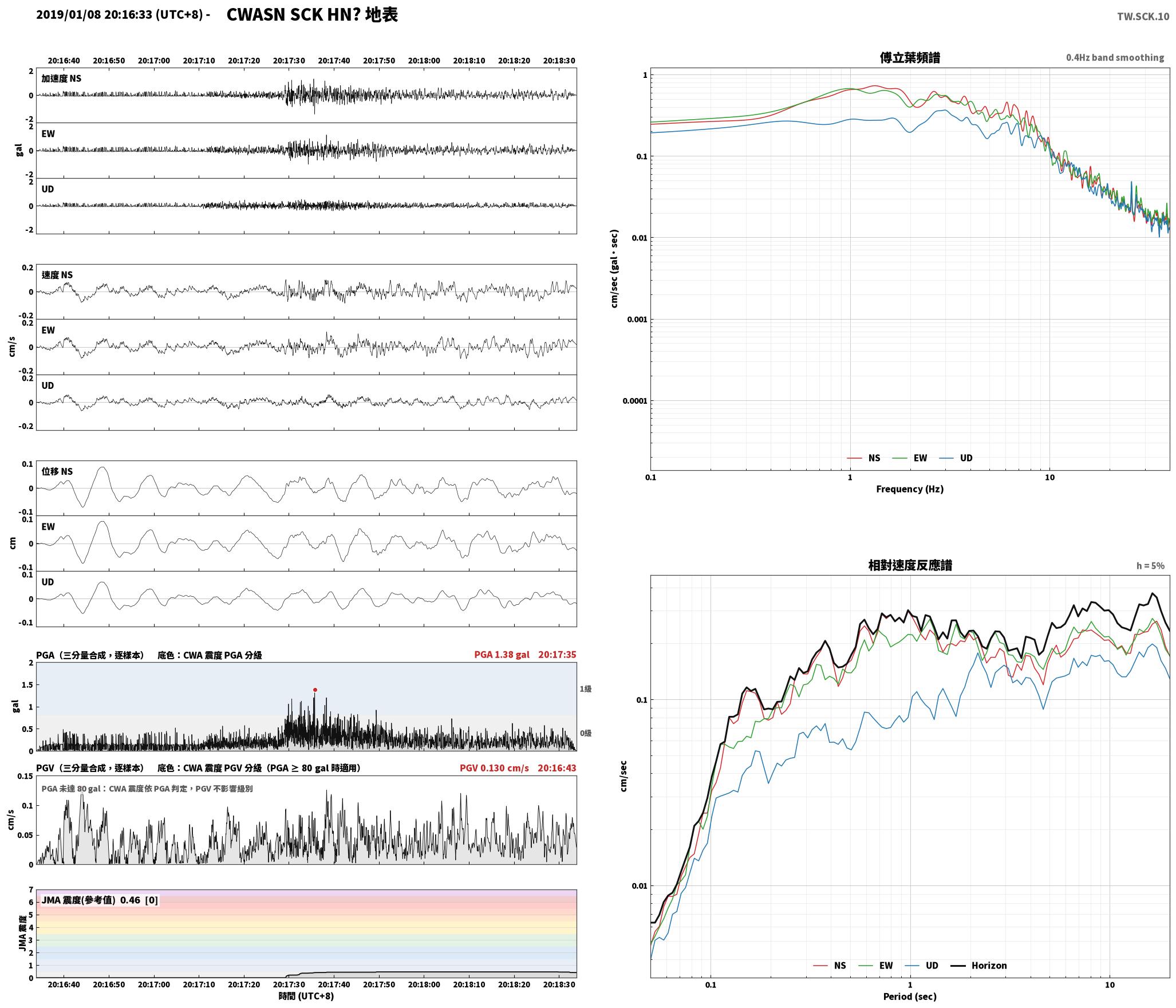

SCK	臺南市七股區	2 m	CWASN	HN	147.9 km	20:17:08	20:17:25	1.39	1.11	0.47	1.39	0.10	0.10	0.05	0.12	0	0.4	1	0.9	0	下載	查看	查看
PNG	澎湖縣馬公市	10 m	CWASN	HN	203.9 km	20:17:16	20:17:38	1.10	0.73	0.16	1.26	0.03	0.06	0.01	0.06	0	0.0	1	0.9	0	下載	查看	查看
NDS	宜蘭縣羅東鎮	88 m	CWASN	HN	156.2 km	20:17:09	20:17:27	1.18	1.29	0.84	1.29	0.07	0.08	0.05	0.09	1	0.6	1	0.9	0	下載	查看	查看

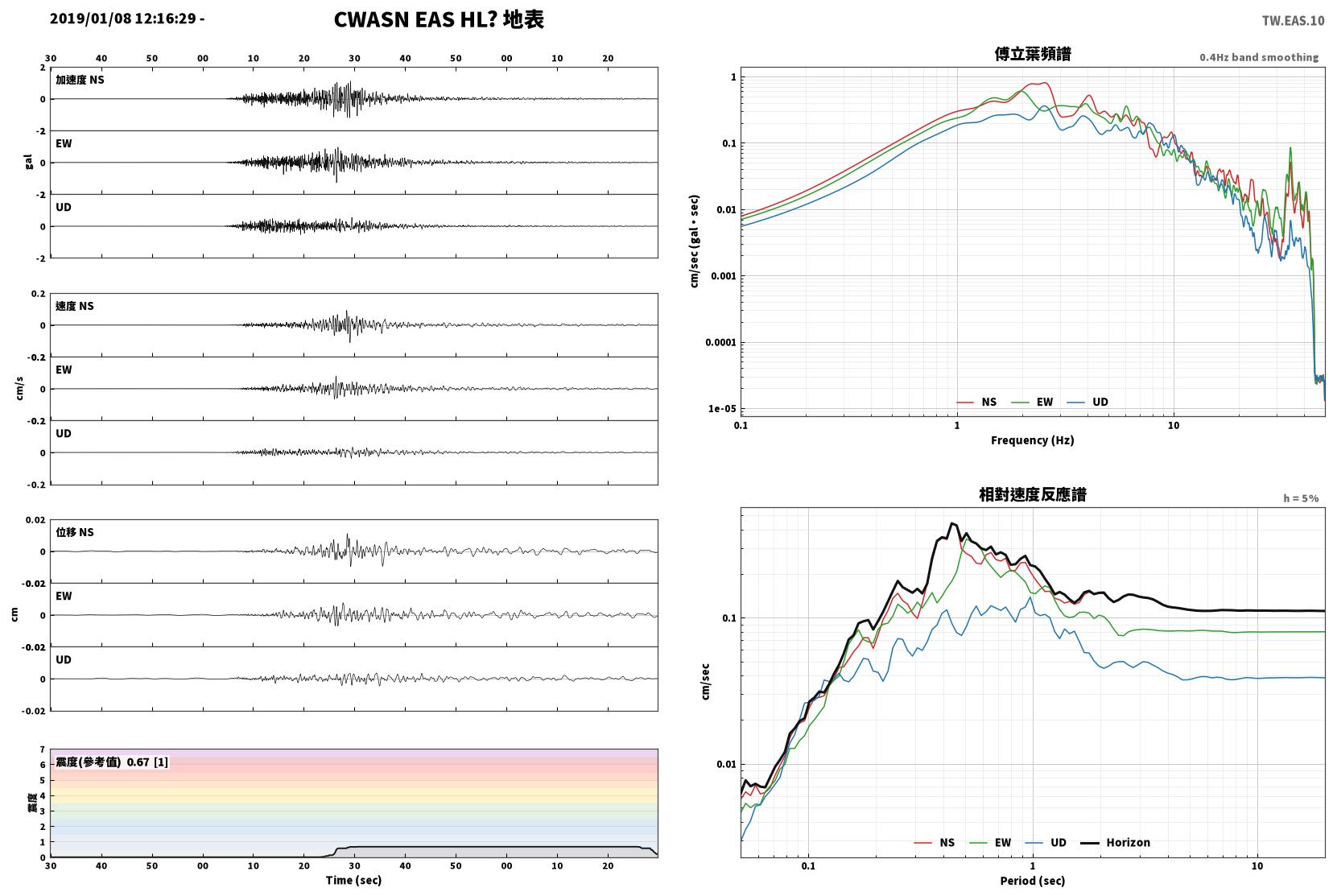

EAS	臺東縣大武鄉	457 m	CWASN	HL	117.8 km	20:17:04	20:17:18	1.20	1.27	0.55	1.37	0.11	0.08	0.04	0.11	1	0.6	1	0.9	0	下載	查看	查看

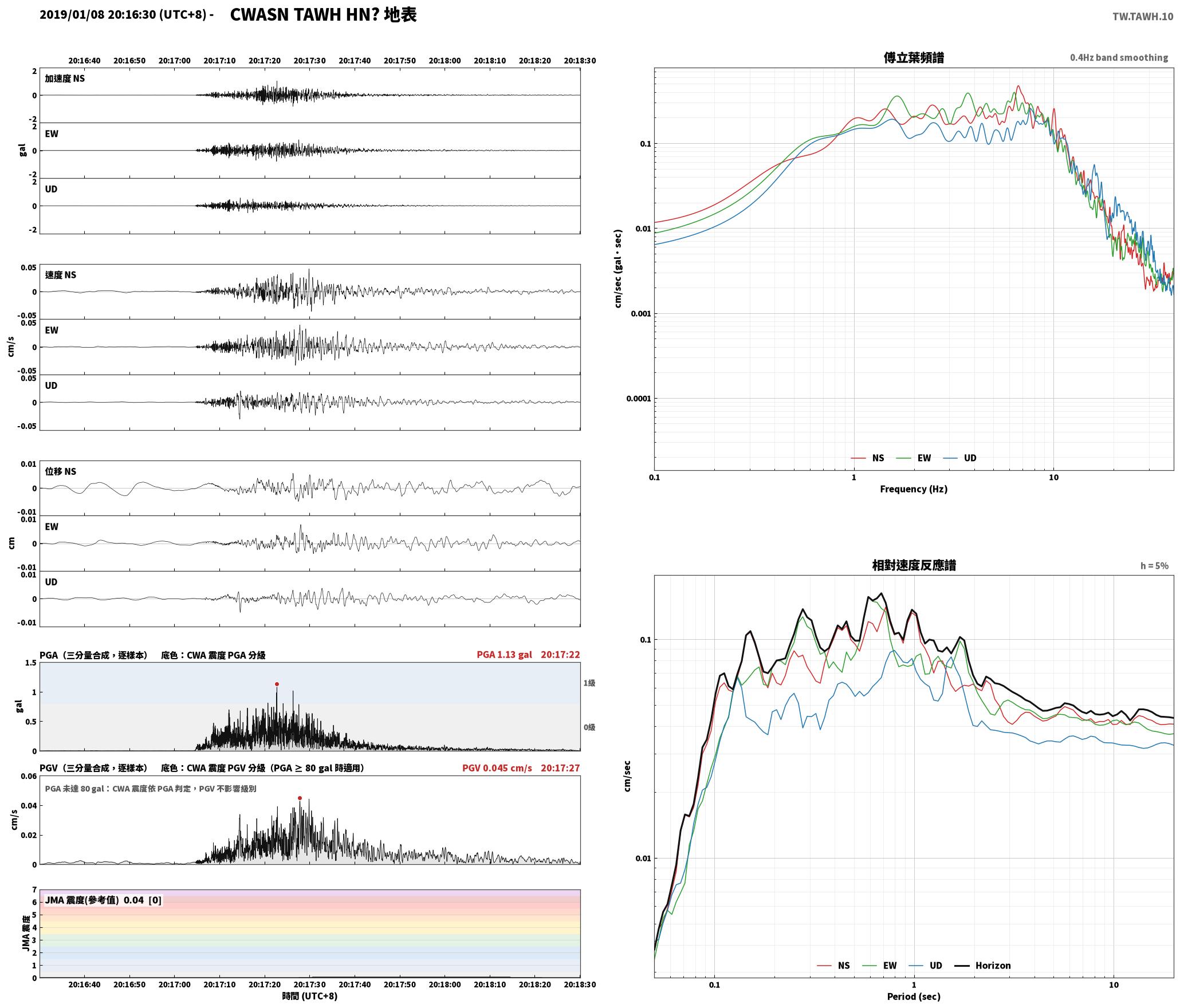

TAWH	臺東縣大武鄉	24 m	CWASN	HN	119.8 km	20:17:05	20:17:18	1.02	0.80	0.57	1.13	0.04	0.04	0.03	0.05	0	0.0	1	0.8	0	下載	查看	查看
TAI	臺南市中西區	19 m	CWASN	HL	138.3 km	20:17:07	20:17:23	0.98	1.08	0.68	1.16	0.11	0.10	0.04	0.13	1	0.6	1	0.8	0	下載	查看	查看
HSN	新竹縣竹北市	31 m	CWASN	HN	184.2 km	20:17:13	20:17:33	0.91	1.02	0.56	1.21	0.06	0.07	0.03	0.08	0	0.3	1	0.8	0	下載	查看	查看
SEB	屏東縣滿州鄉	32 m	CWASN	HL	164.2 km	20:17:11	20:17:29	0.90	1.00	0.61	1.08	0.08	0.08	0.04	0.09	0	0.4	1	0.7	0	下載	查看	查看

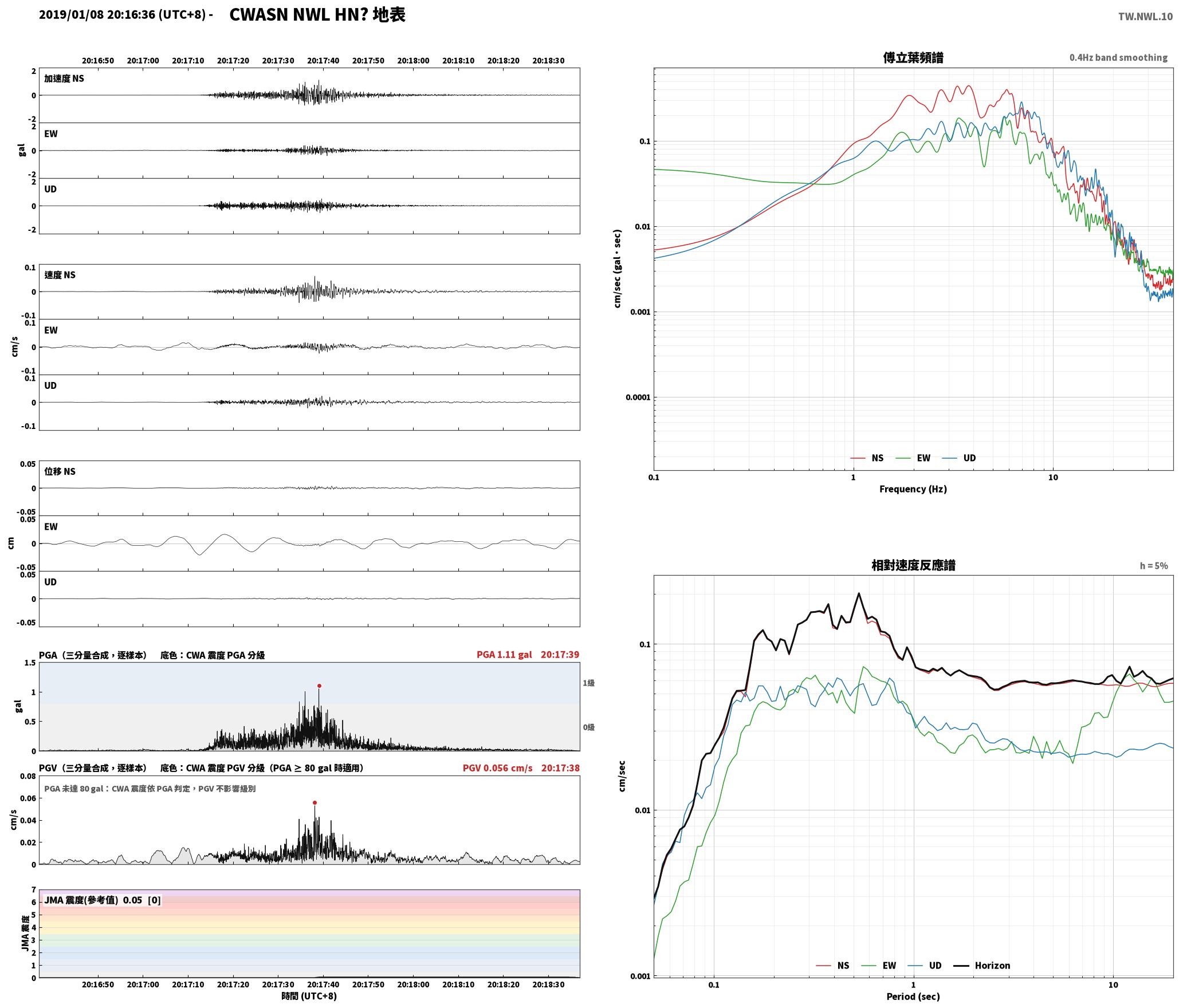

NWL	新北市烏來區	404 m	CWASN	HN	171.0 km	20:17:11	20:17:30	1.09	0.39	0.51	1.11	0.06	0.02	0.02	0.06	0	0.0	1	0.7	0	下載	查看	查看

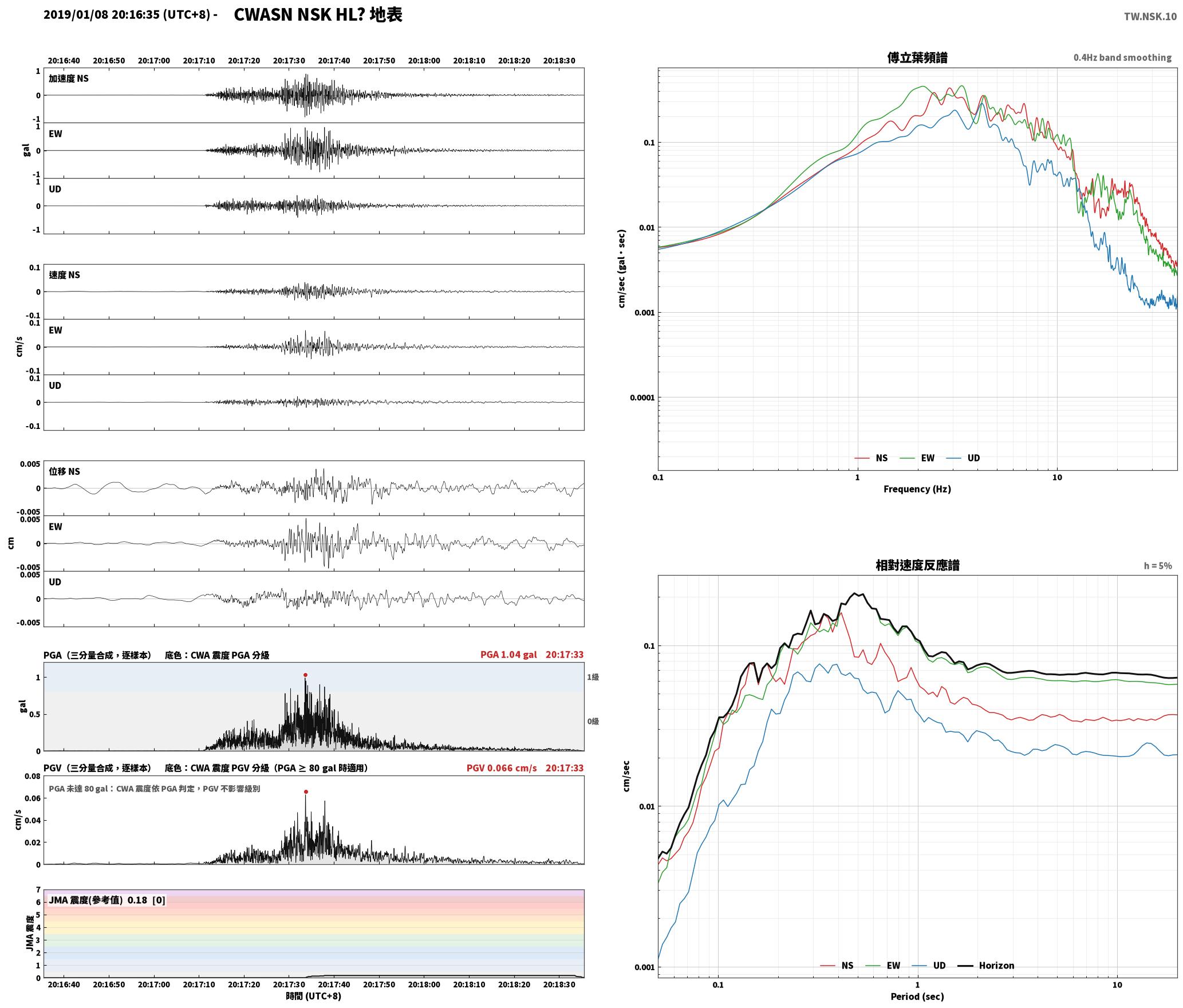

NSK	桃園市復興區	685 m	CWASN	HL	160.3 km	20:17:10	20:17:28	0.80	0.84	0.42	1.04	0.03	0.06	0.02	0.07	0	0.1	1	0.7	0	下載	查看	查看

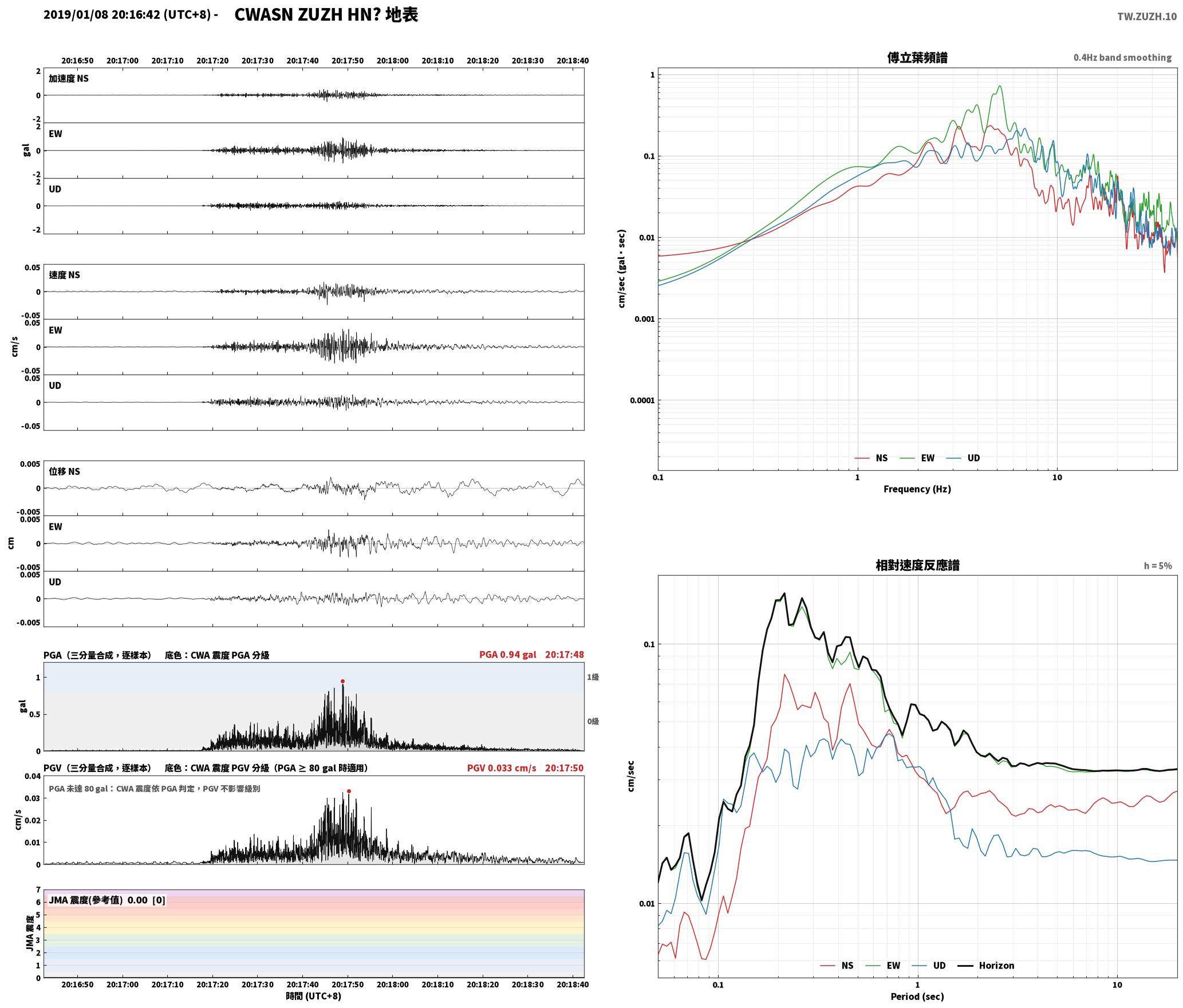

ZUZH	臺北市北投區	612 m	CWASN	HN	213.8 km	20:17:17	20:17:40	0.48	0.94	0.35	0.94	0.02	0.03	0.01	0.03	0	0.0	1	0.6	0	下載	查看	查看

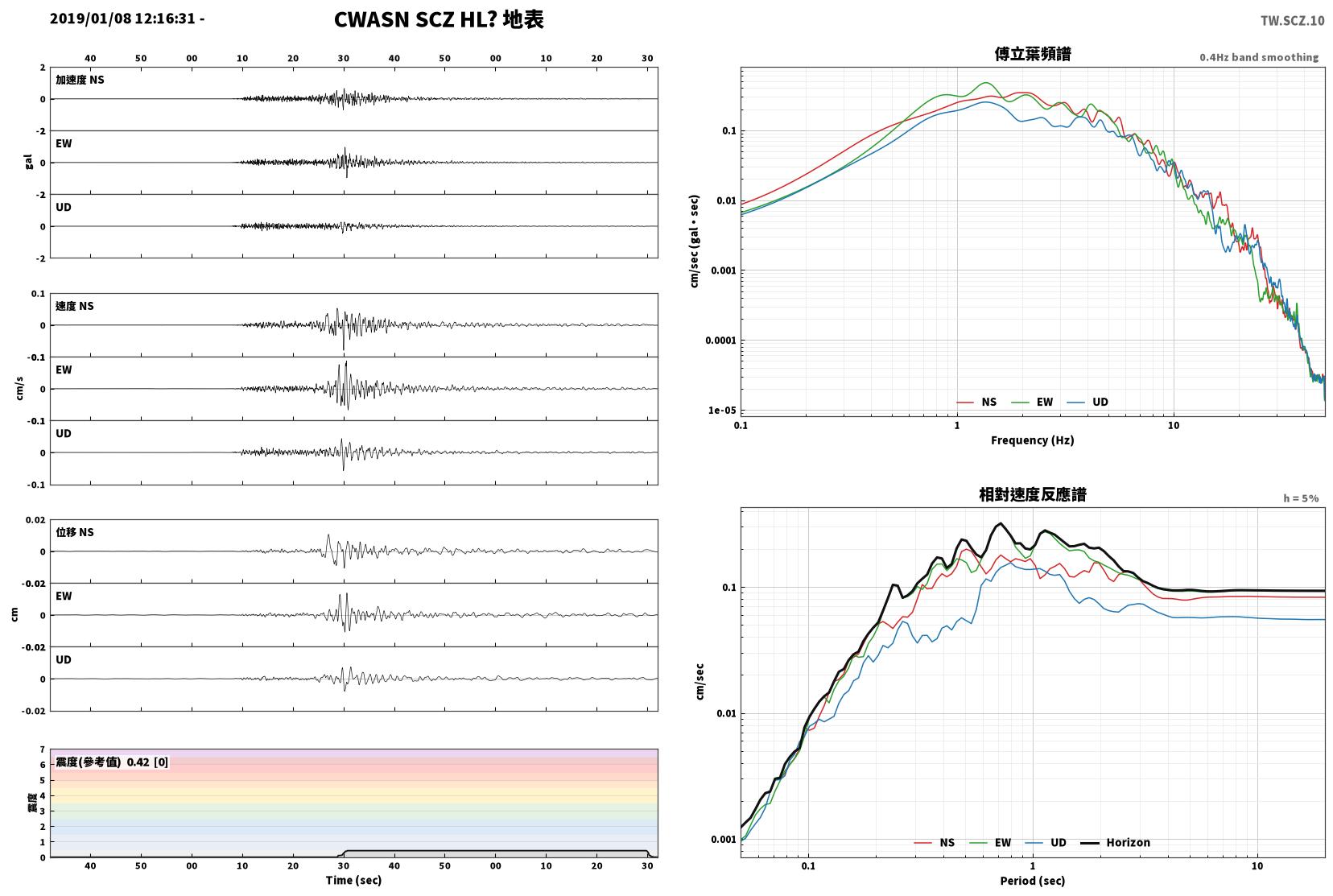

SCZ	屏東縣春日鄉	66 m	CWASN	HL	133.8 km	20:17:06	20:17:22	0.71	0.97	0.46	0.99	0.08	0.09	0.06	0.10	0	0.4	1	0.6	0	下載	查看	查看
NTS	新北市淡水區	15 m	CWASN	HN	214.1 km	20:17:17	20:17:40	0.80	0.90	0.35	0.93	0.05	0.05	0.03	0.06	0	0.1	1	0.6	0	下載	查看	查看
NFF	新竹縣五峰鄉	427 m	CWASN	HN	160.3 km	20:17:10	20:17:28	0.71	0.85	0.57	0.99	0.03	0.05	0.03	0.06	0	0.1	1	0.6	0	下載	查看	查看

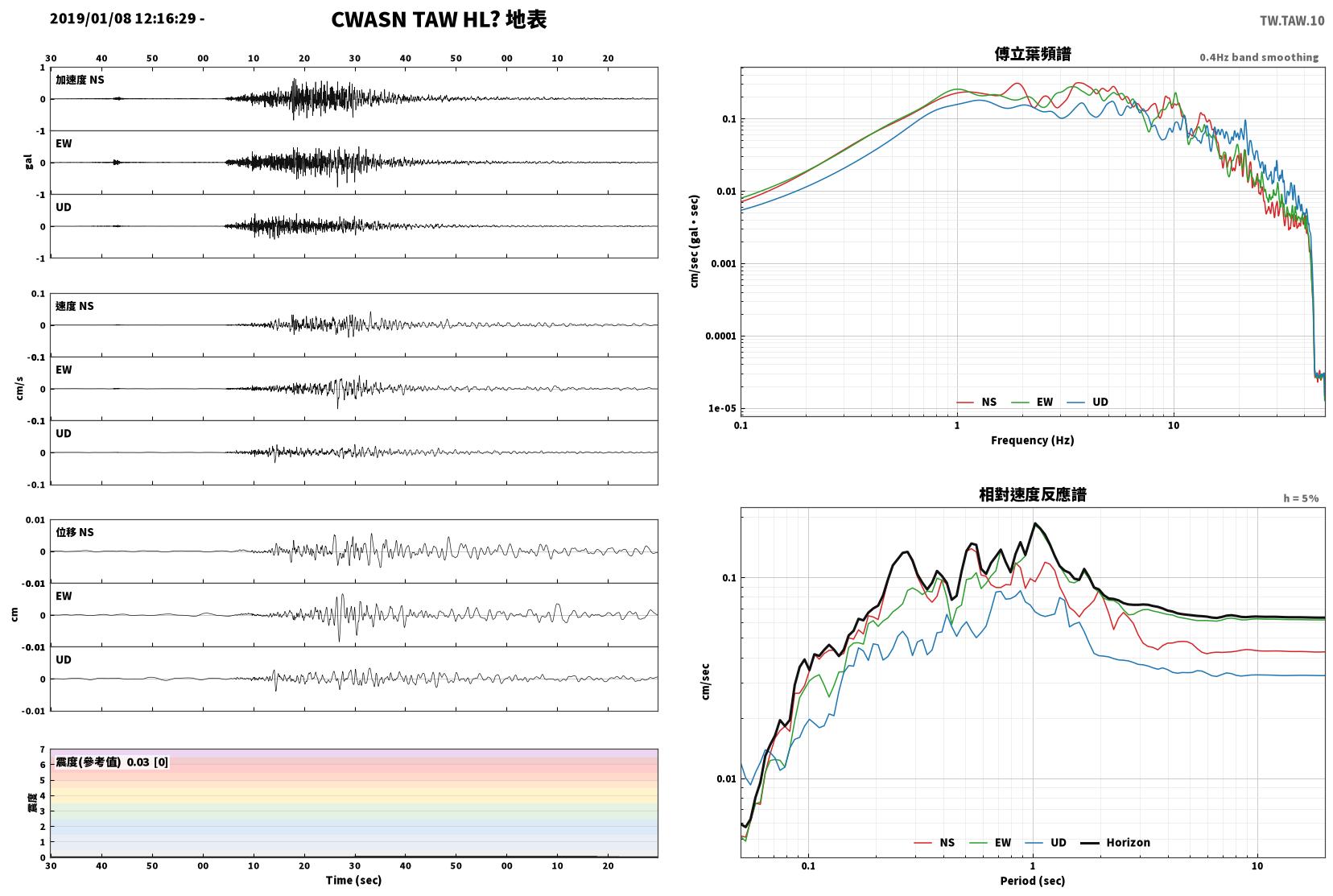

TAW	臺東縣大武鄉	11 m	CWASN	HL	117.4 km	20:17:04	20:17:18	0.68	0.78	0.42	0.79	0.04	0.06	0.03	0.06	0	0.0	1	0.5	0	下載	查看	查看
NNSH	新竹縣五峰鄉	1106 m	CWASN	HN	133.0 km	20:17:06	20:17:22	0.82	0.81	0.37	0.87	0.03	0.03	0.02	0.04	0	0.0	1	0.5	0	下載	查看	查看
NCU	桃園市中壢區	131 m	CWASN	HL	195.2 km	20:17:15	20:17:36	0.59	0.79	0.33	0.80	0.05	0.06	0.03	0.07	0	0.2	1	0.5	0	下載	查看	查看

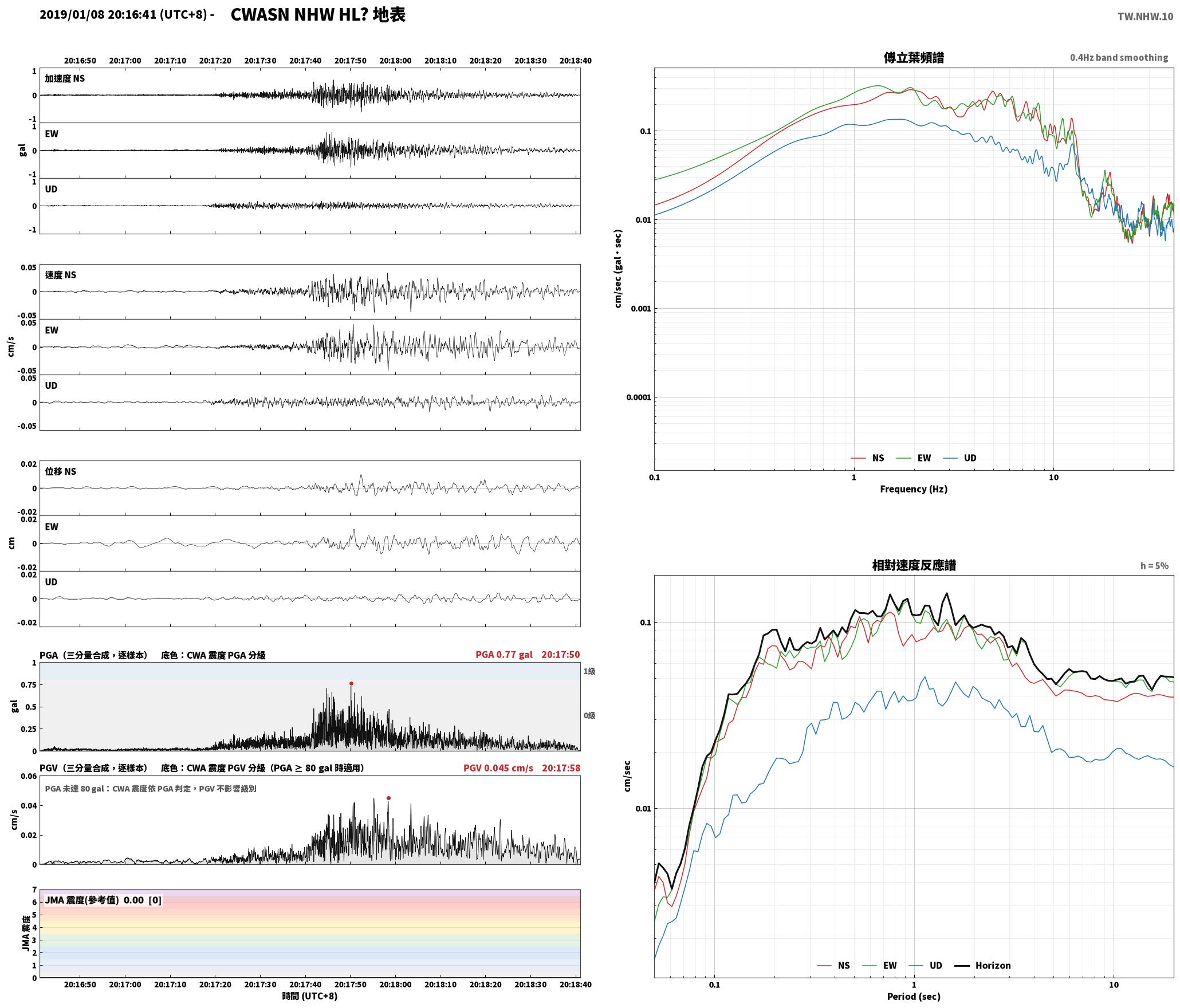

NHW	桃園市觀音區	21 m	CWASN	HL	202.5 km	20:17:16	20:17:38	0.60	0.65	0.18	0.76	0.04	0.04	0.02	0.04	0	0.0	0	0.4	0	下載	查看	查看
HSN1	新竹縣寶山鄉	91 m	CWASN	HL	178.8 km	20:17:12	20:17:32	0.66	0.72	0.65	0.78	0.06	0.05	0.04	0.07	0	0.1	0	0.4	0	下載	查看	查看
NCUH	桃園市中壢區	127 m	CWASN	HN	195.3 km	20:17:15	20:17:36	0.64	0.57	0.32	0.69	0.05	0.06	0.03	0.06	0	0.1	0	0.3	0	下載	查看	查看

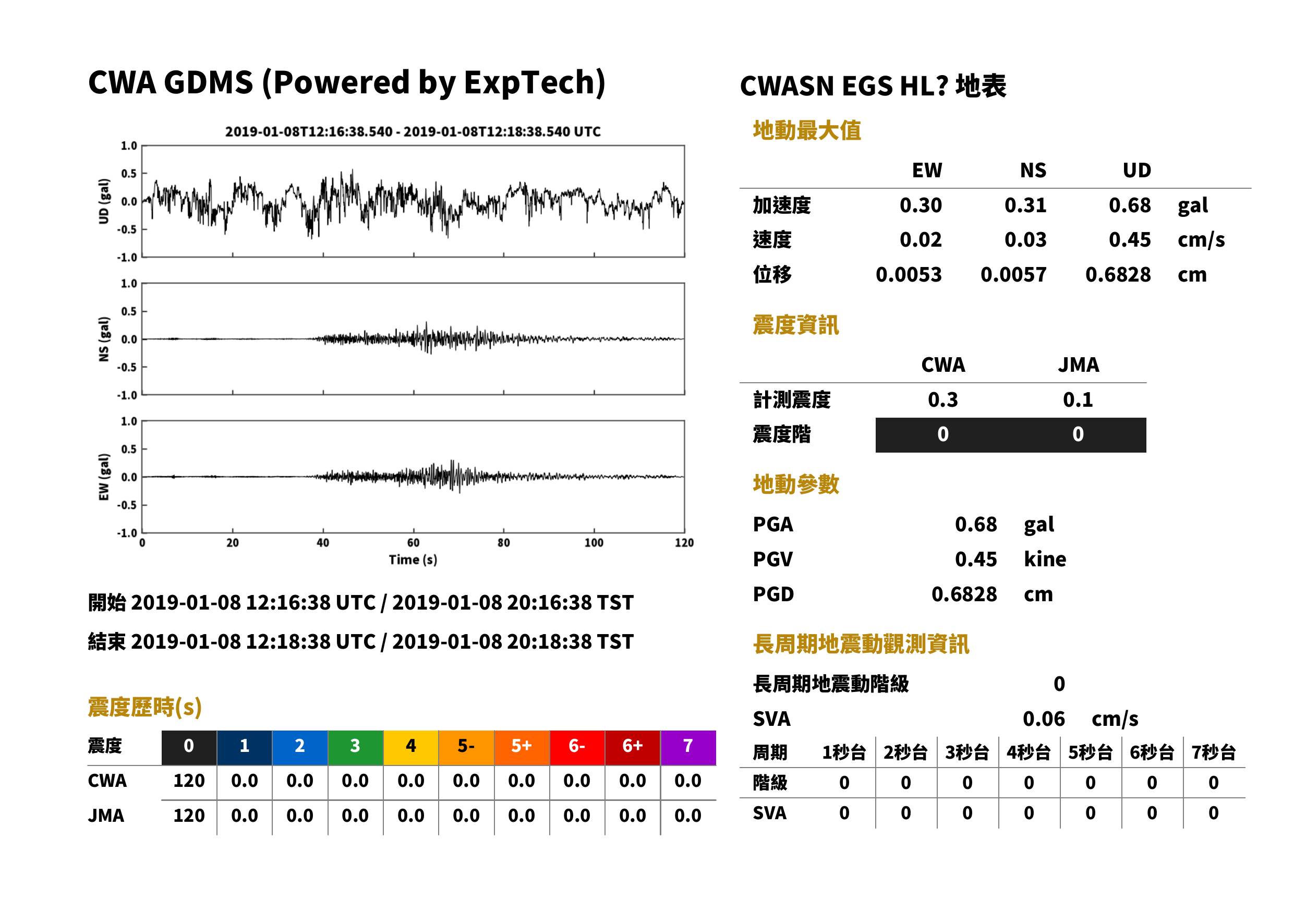

EGS	宜蘭縣頭城鎮	20 m	CWASN	HL	183.1 km	20:17:13	20:17:33	0.31	0.30	0.58	0.58	0.03	0.02	0.26	0.26	0	0.1	0	0.2	0	下載	查看	查看

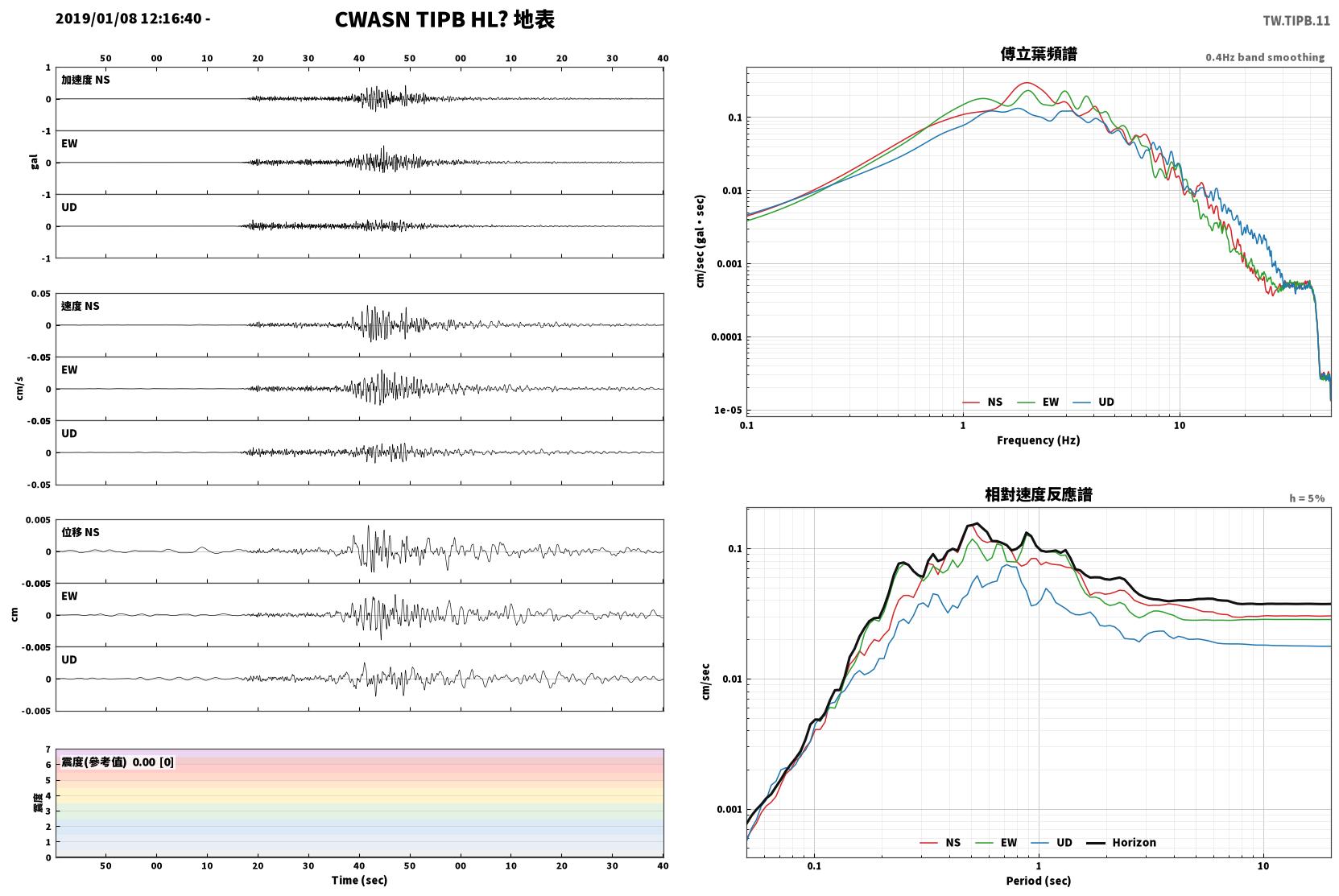

TIPB	新北市雙溪區	399 m	CWASN	HL	194.9 km	20:17:15	20:17:36	0.42	0.53	0.21	0.53	0.03	0.03	0.02	0.04	0	0.0	0	0.1	0	下載	查看	查看

註：僅顯示 PGA > 0.5 gal 之測站。

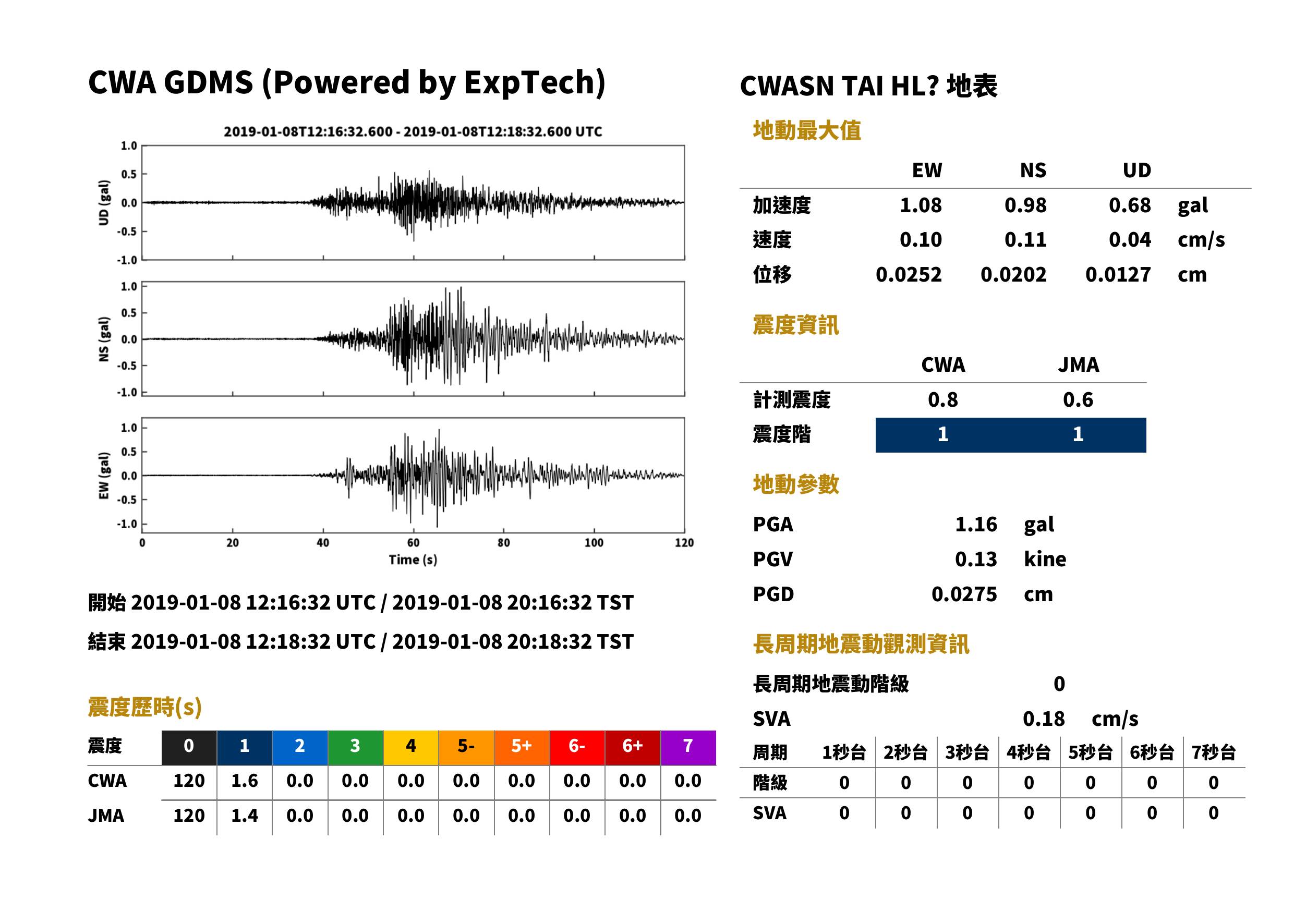

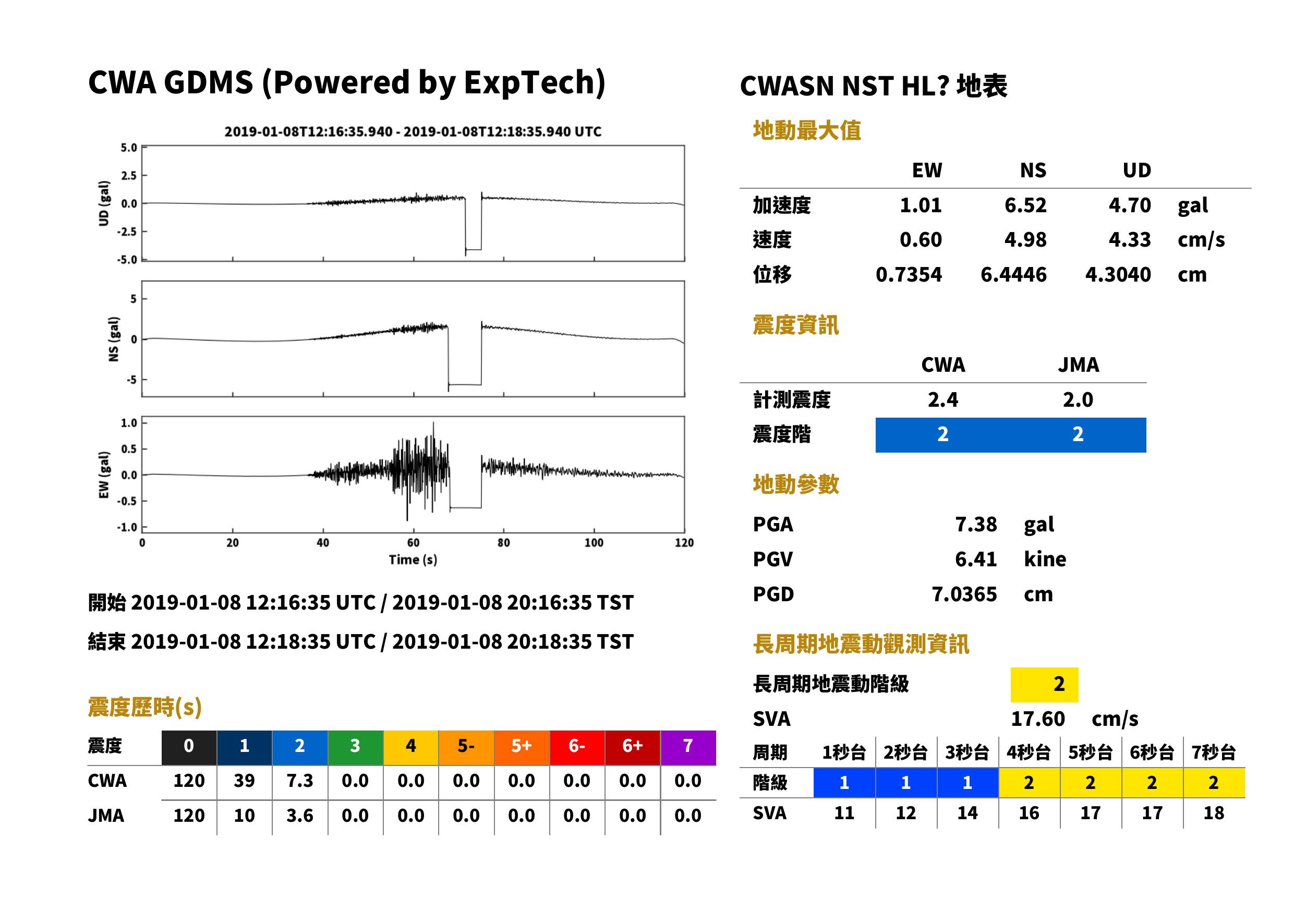

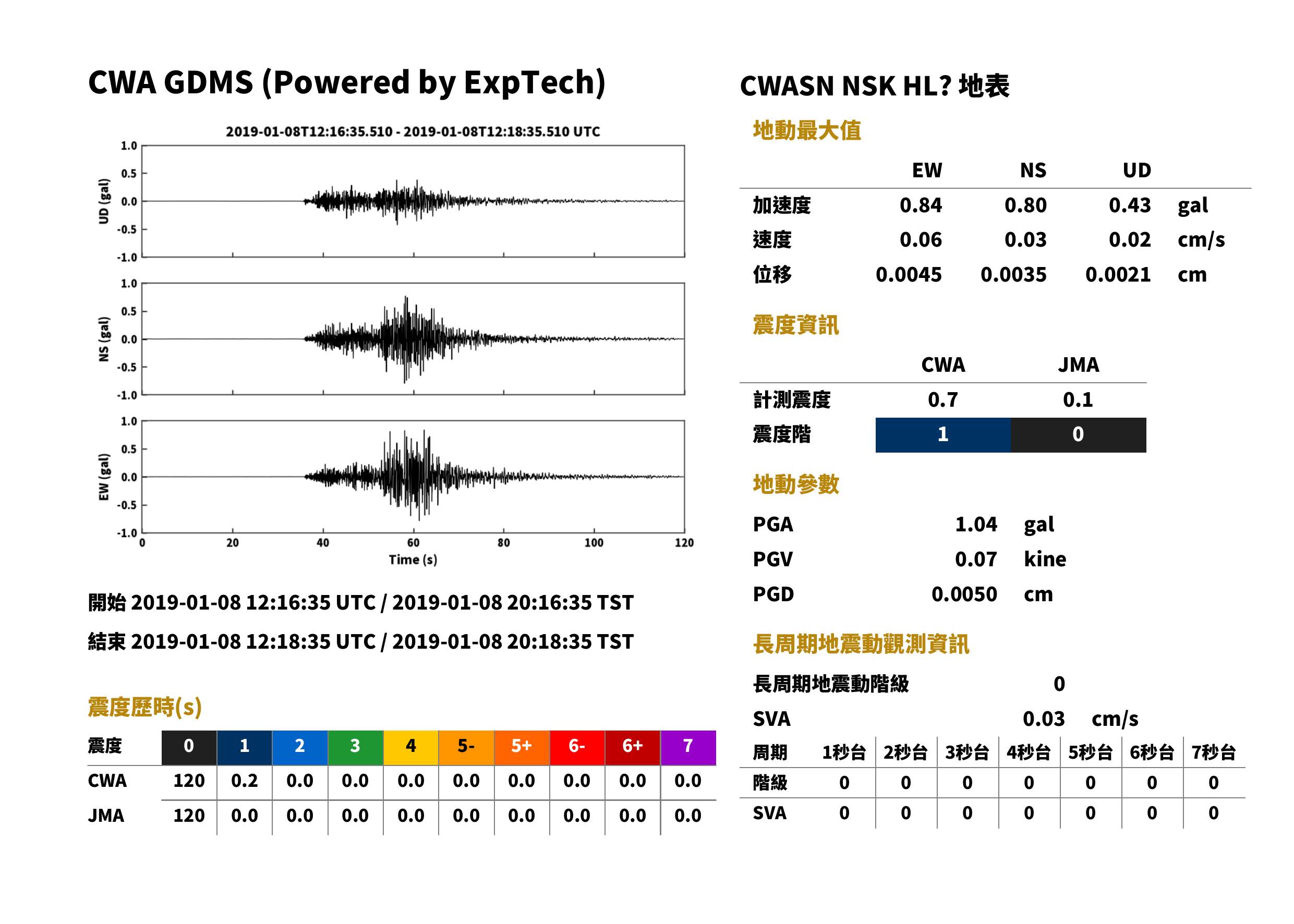

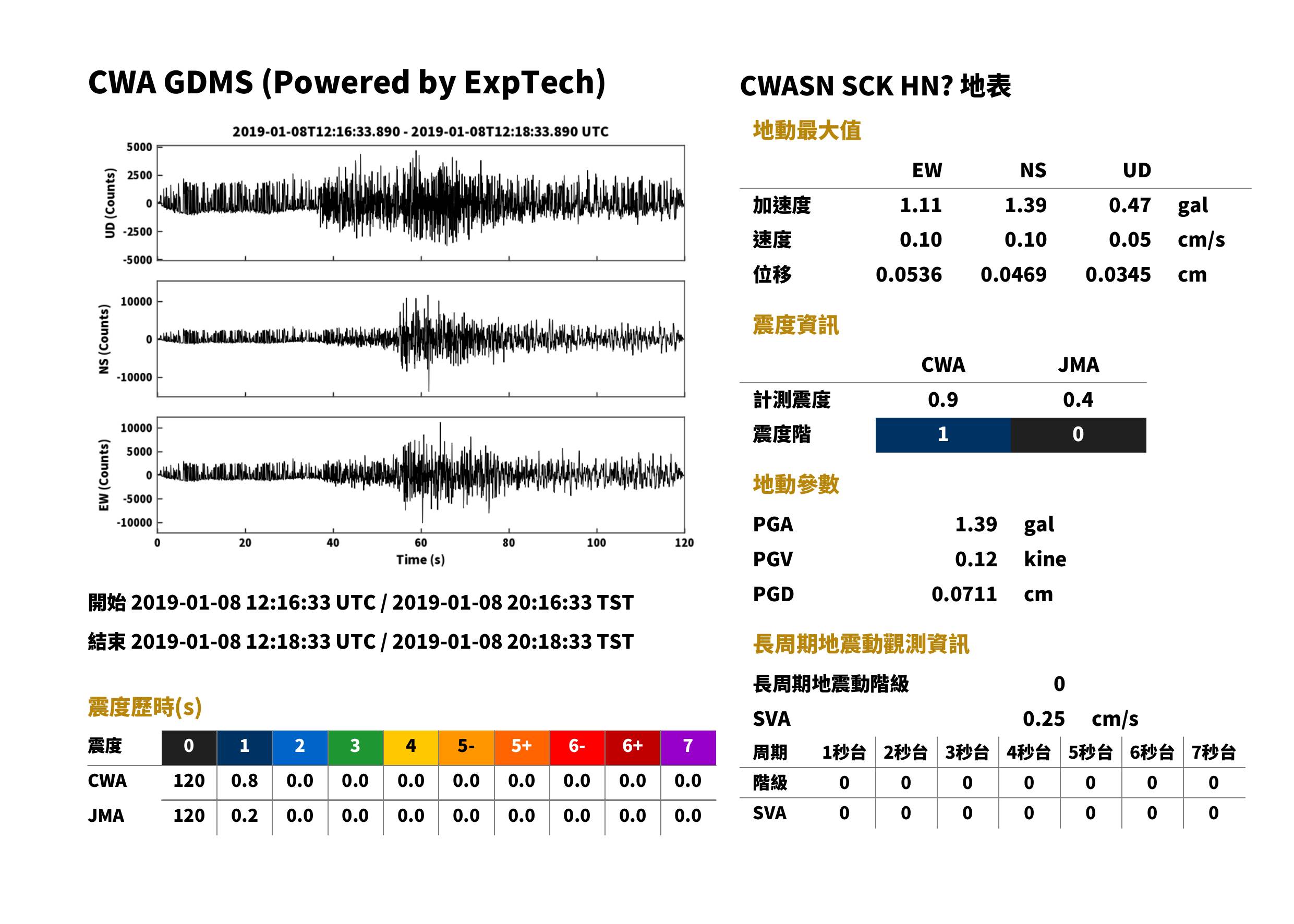

資料與圖表：濾波處理與注意事項

本文的報告圖（地動數值與各項震度）與分析圖（波形、頻譜、反應譜），背後依用途採用數條不同的濾波處理，彼此的物理意義與適用情境不同。感測器為力平衡式寬頻強震儀（非 MEMS），資料已移除儀器反應、為地表加速度（gal）。以下說明各項數值與圖面元素的來源，以及互相比較時的注意事項。

一、加速度、速度、PGA / PGV、CWA 計測震度採用「去均值 + 10 Hz 因果低通」

報告圖中的三軸加速度、三軸速度、合成 PGA / PGV，以及 CWA 計測震度，皆來自同一條處理鏈：

加速度：先去均值（baseline），再過 4 階 Butterworth 10 Hz 低通，以 sosfilt 單向處理，屬因果濾波。
速度 / 位移：由上述低通加速度積分而得，再各加 4 階 Butterworth 0.075 Hz 高通去除積分漂移。
因為感測器是力平衡式寬頻強震儀、非 MEMS，不需要 MEMS 那種 1–10 Hz 帶通（含高通至 1 Hz）去帶外雜訊；故保留完整低頻，僅削去 10 Hz 以上高頻（速度另去 0.075 Hz 以下漂移）。
因果濾波的特性：可即時實現（不需未來取樣）、對訊號有輕微相位延遲（集中在接近 10 Hz 截止附近），但不會在地震波到時之前產生假訊號。

因此，所有加速度／速度數值代表的是「經去均值 + 10 Hz 因果低通後的地動峰值」，而非原始未濾波值，也非 1–10 Hz 帶通值。

二、JMA 計測震度為另一條獨立路徑（非因果）

JMA 計測震度與上述 CWA 系列不同源、不可逐值互相比較：

採氣象廳規格的非因果（零相位）FFT 頻率域濾波，直接作用於原始加速度，未經上述 10 Hz 低通。
三個濾波器同時套用：低切 FL ≈ √(1−exp(−(f/0.5)³))（約 0.5 Hz 以下衰減）、高切 FH（約 10 Hz 以上衰減）、周期效果 FF = √(1/f)（強調長週期），刻意保留 0.5–1 Hz 的長週期成分（大地震所需）。
由於濾波方式（因果／非因果）與頻段整形皆不同，JMA 震度與 CWA 震度出現差異屬正常：以高頻為主的小事件，通常 CWA 大於 JMA。

三、長週期地震動（LPGM / SVA）為第三條路徑

LPGM 階級與各週期 SVA，使用「原始加速度去初始偏移 + 2 階 Butterworth 0.05 Hz 高通」後，對 1.6–7.8 s（32 個週期）以單自由度振子（阻尼 h = 5%）求絕對速度應答，取各週期與整體最大 SVA，與前兩者皆不同。

四、因果 vs 非因果的取捨

因果（CWA 所用）：即時系統唯一可行的方式；有相位延遲，但物理上不會出現「波還沒到就有訊號」的情形。
非因果／零相位（JMA 所用）：相位不失真、更忠實還原波形與長週期，適合事後、完整紀錄的分析；但因前向與反向兩次濾波，使濾波響應同時向前與向後展開，事件兩側都存在響應，會在真實到時之前出現不物理的前兆，故不能投入即時檢測。

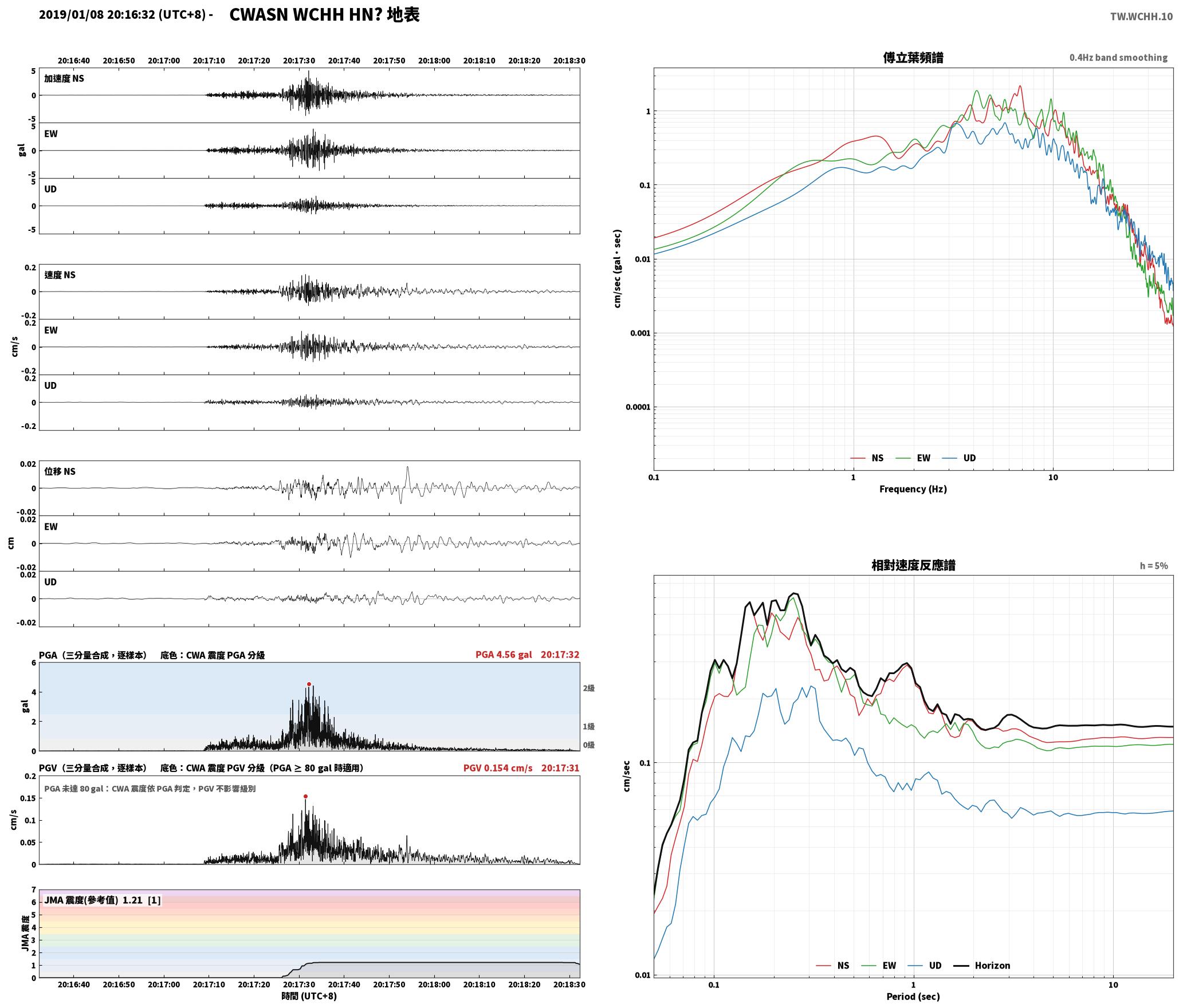

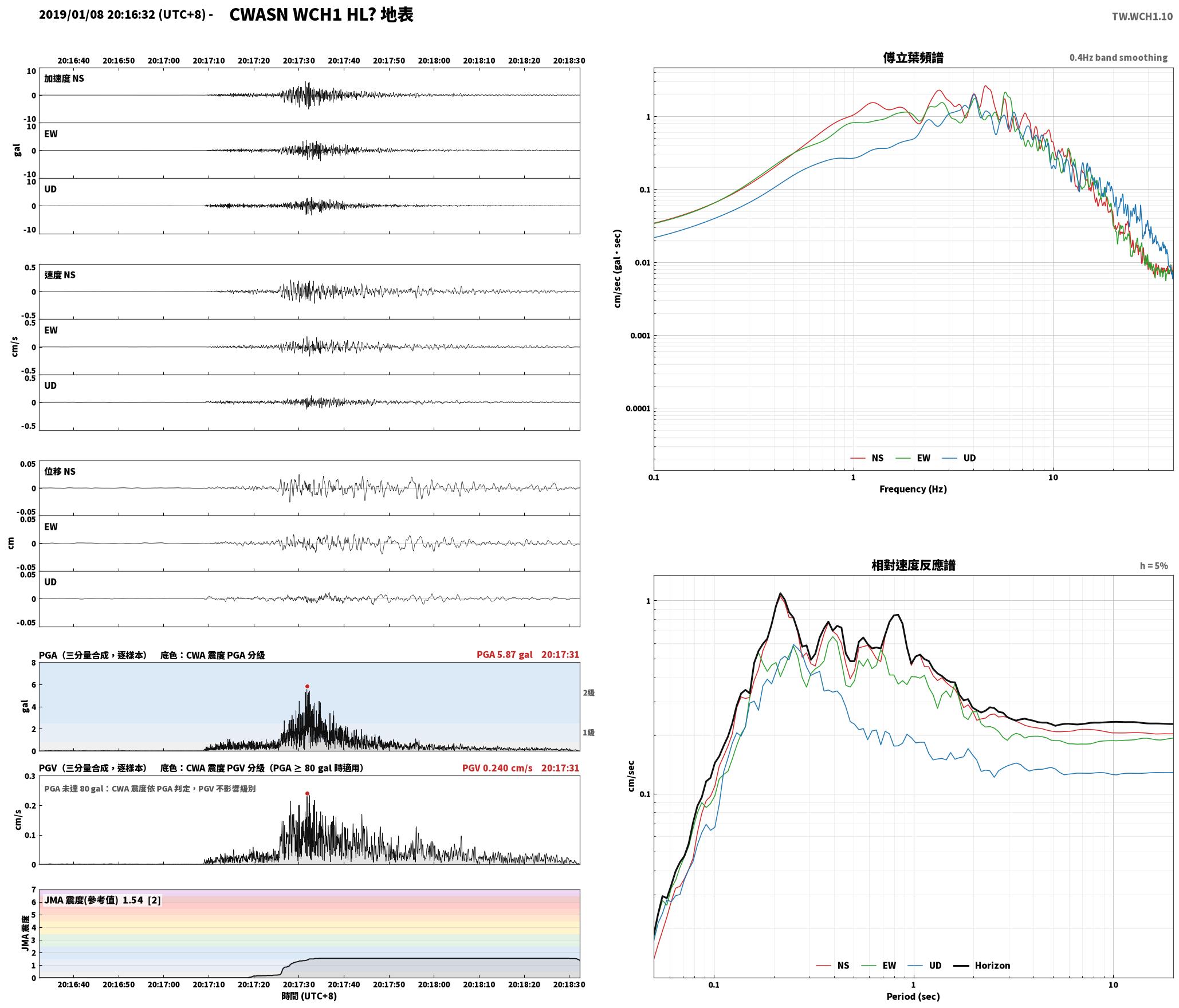

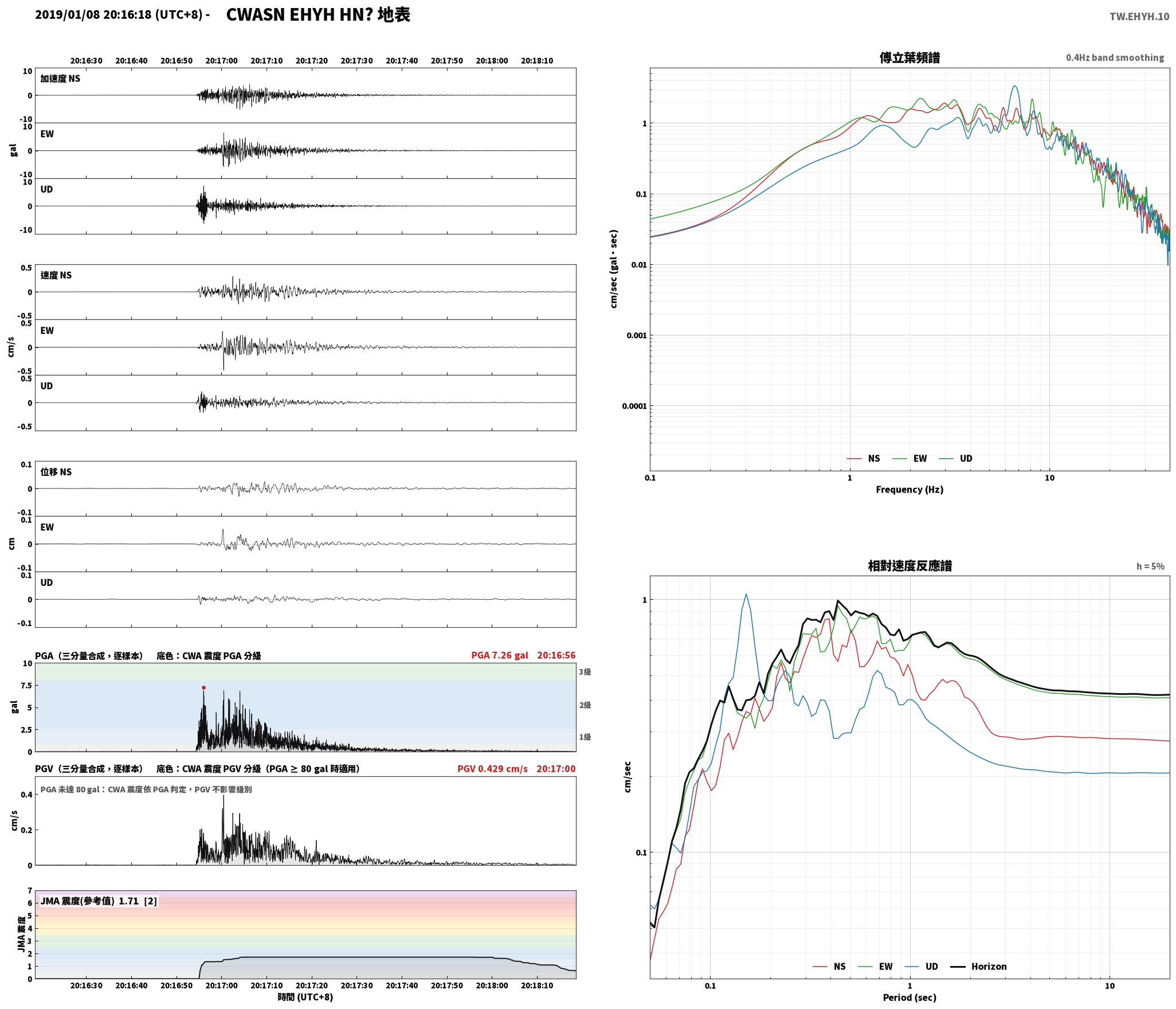

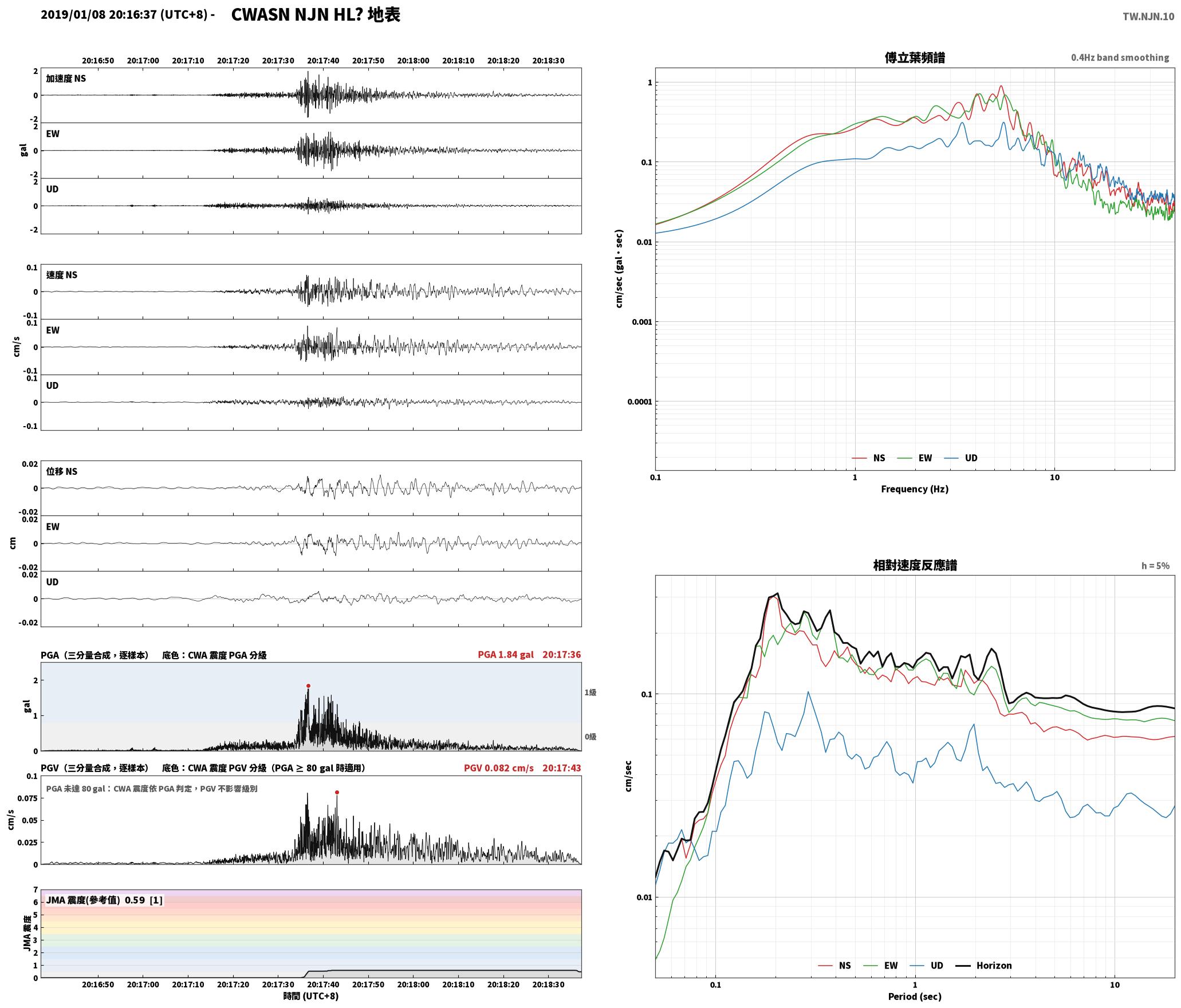

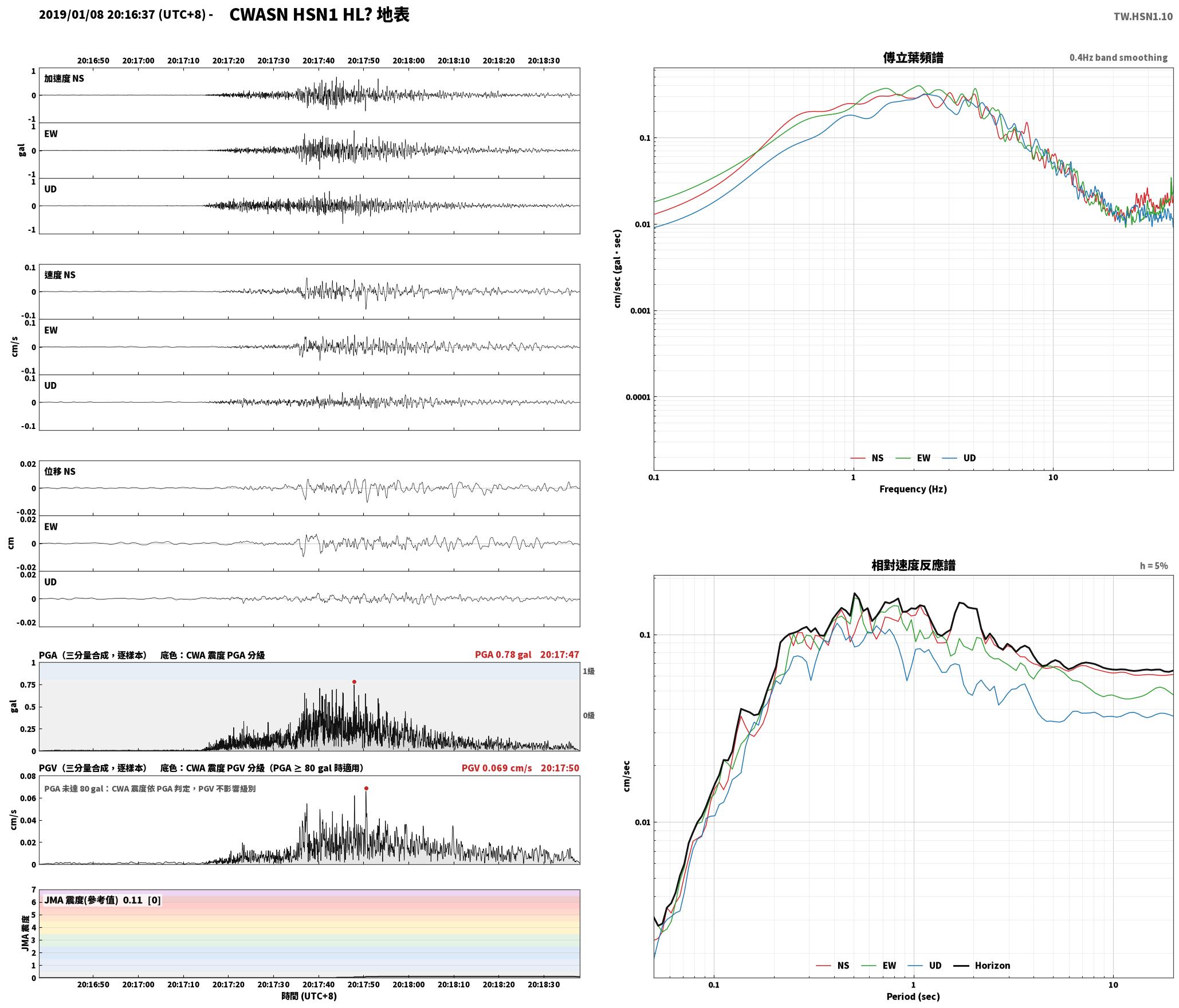

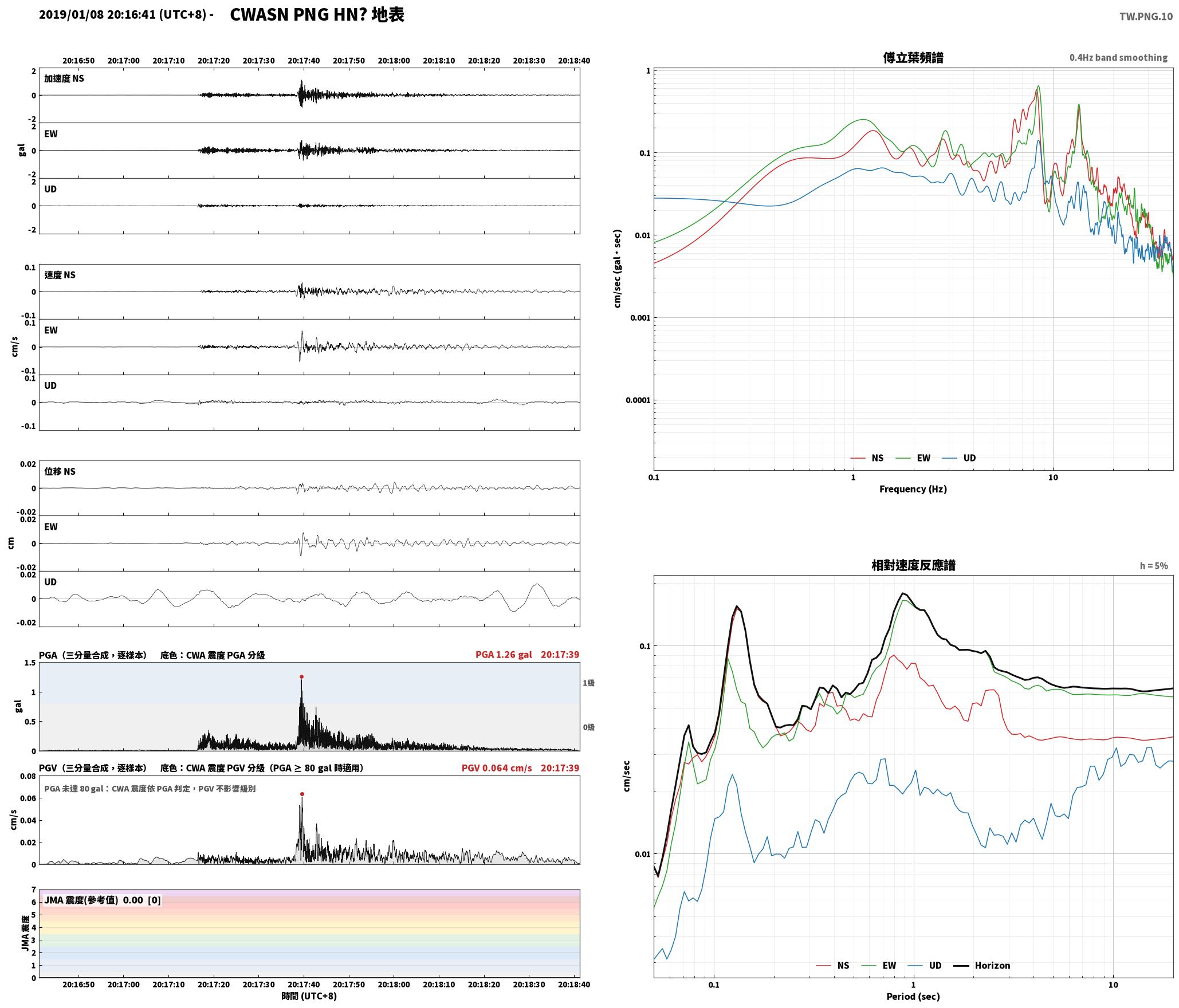

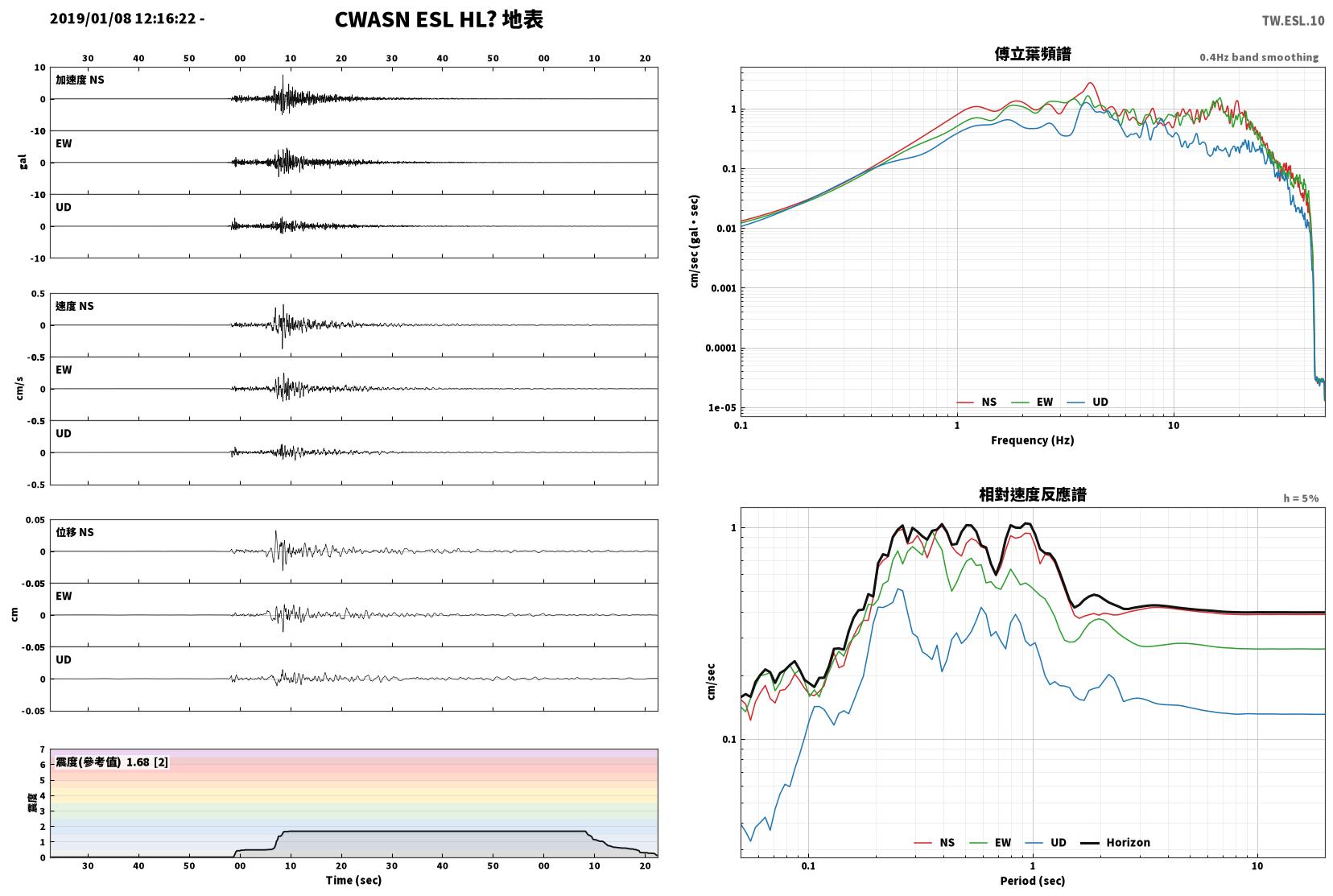

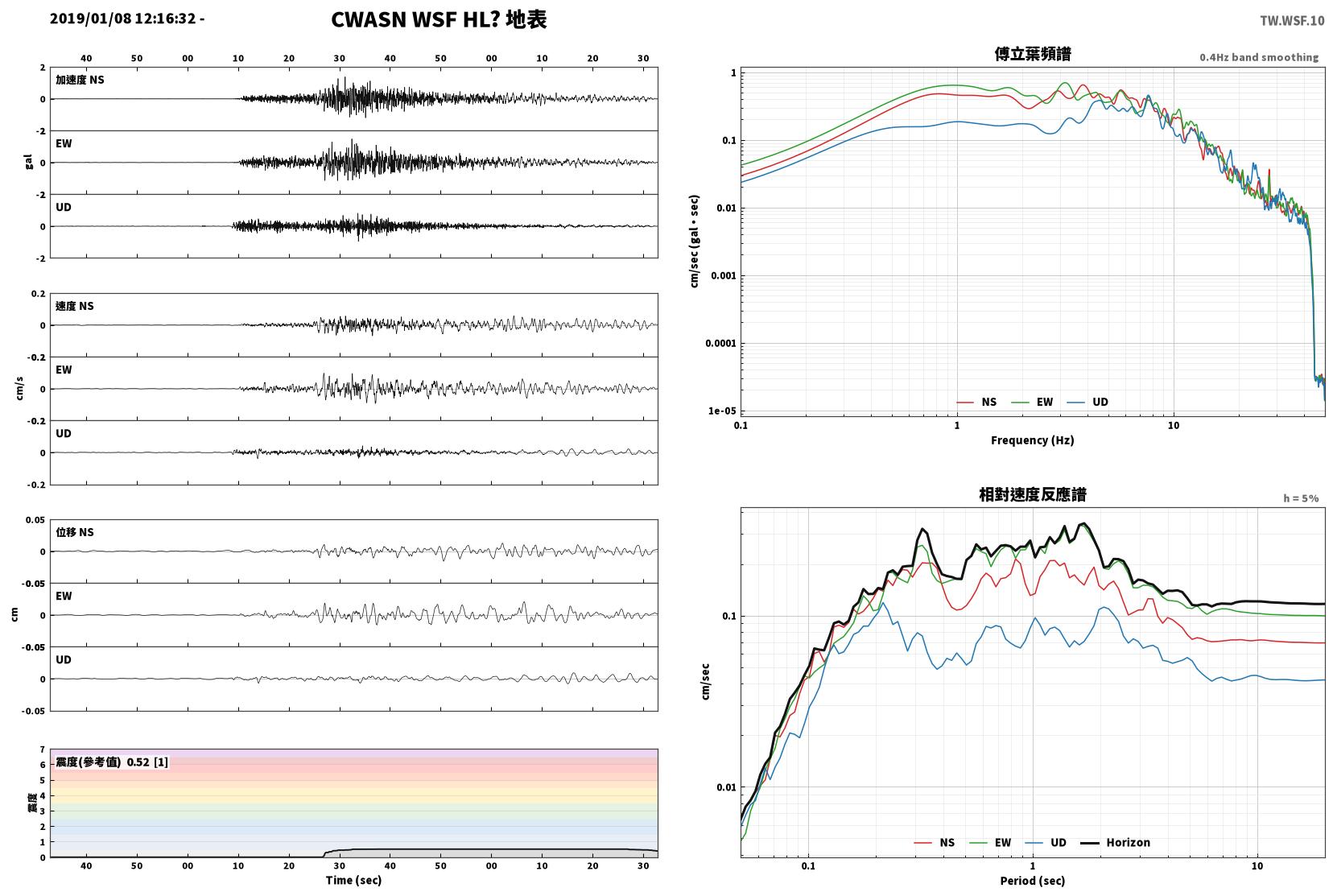

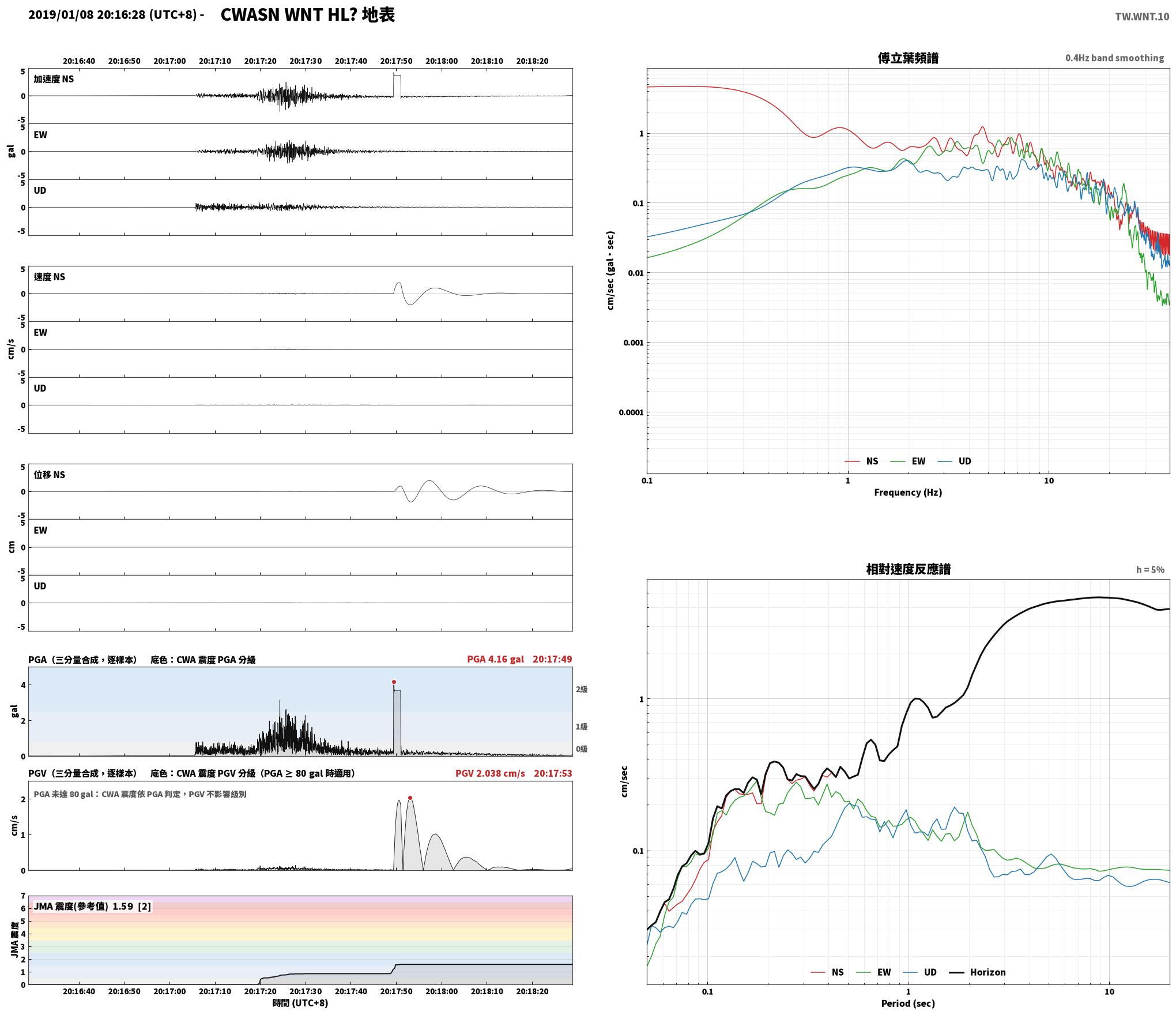

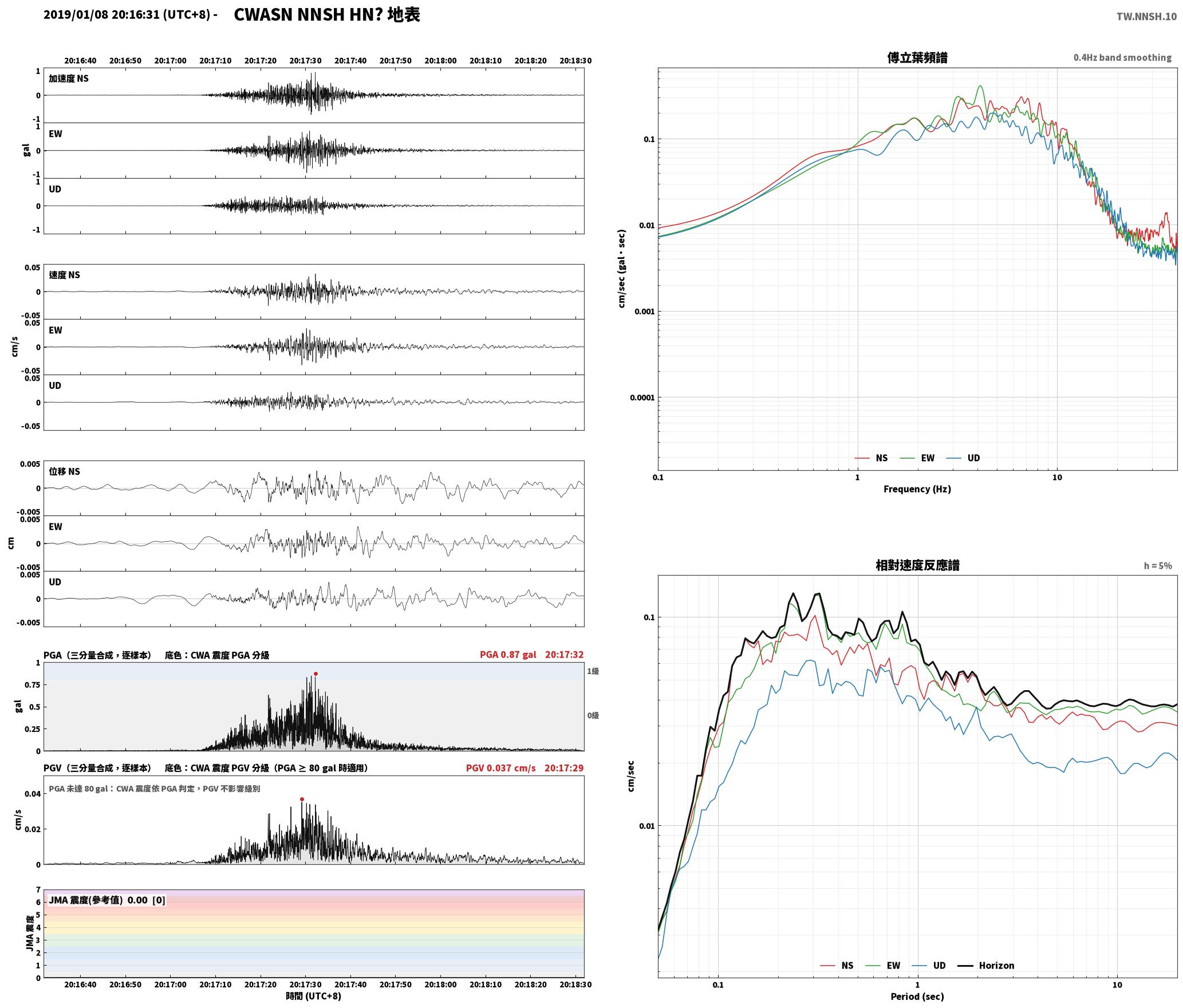

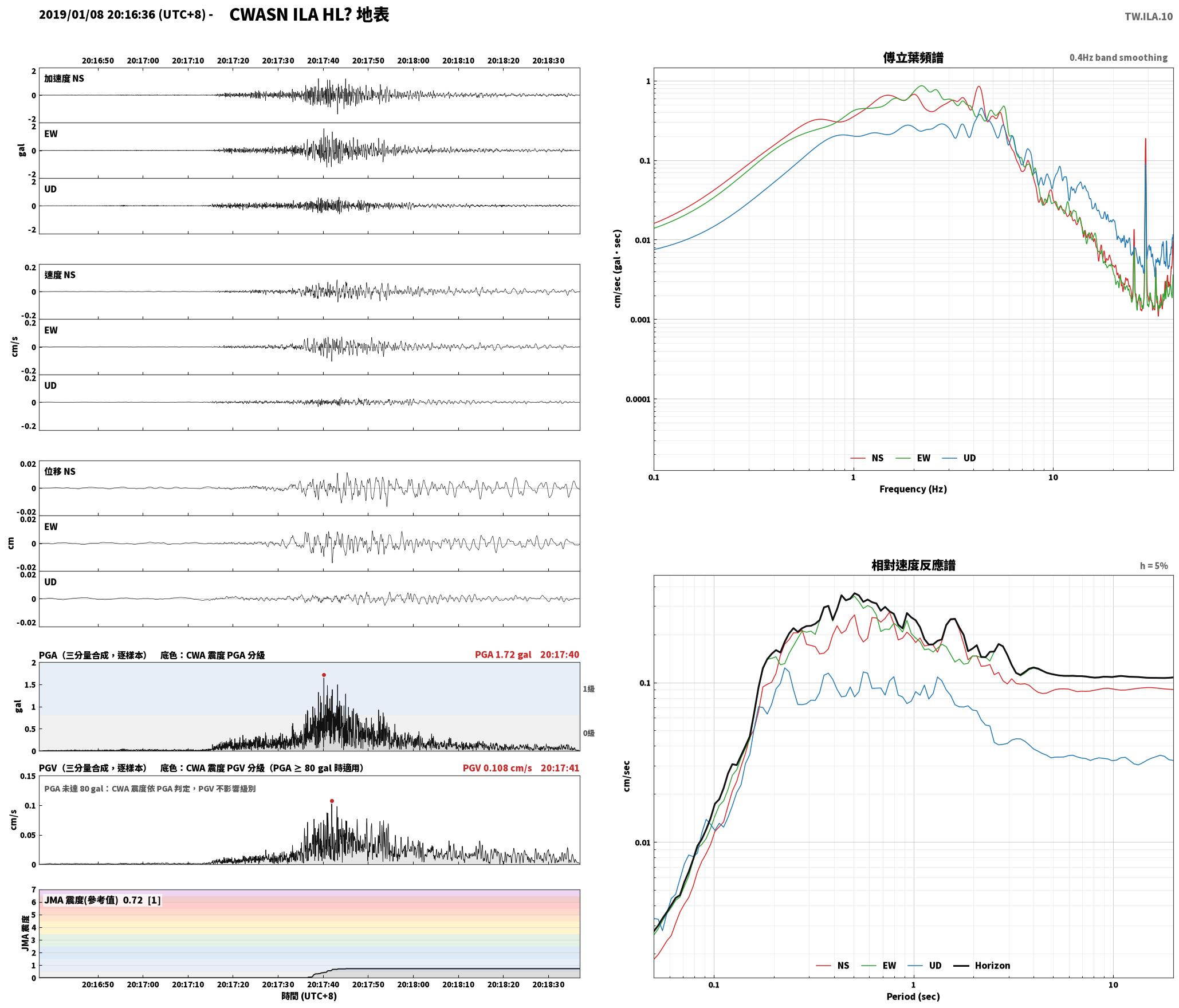

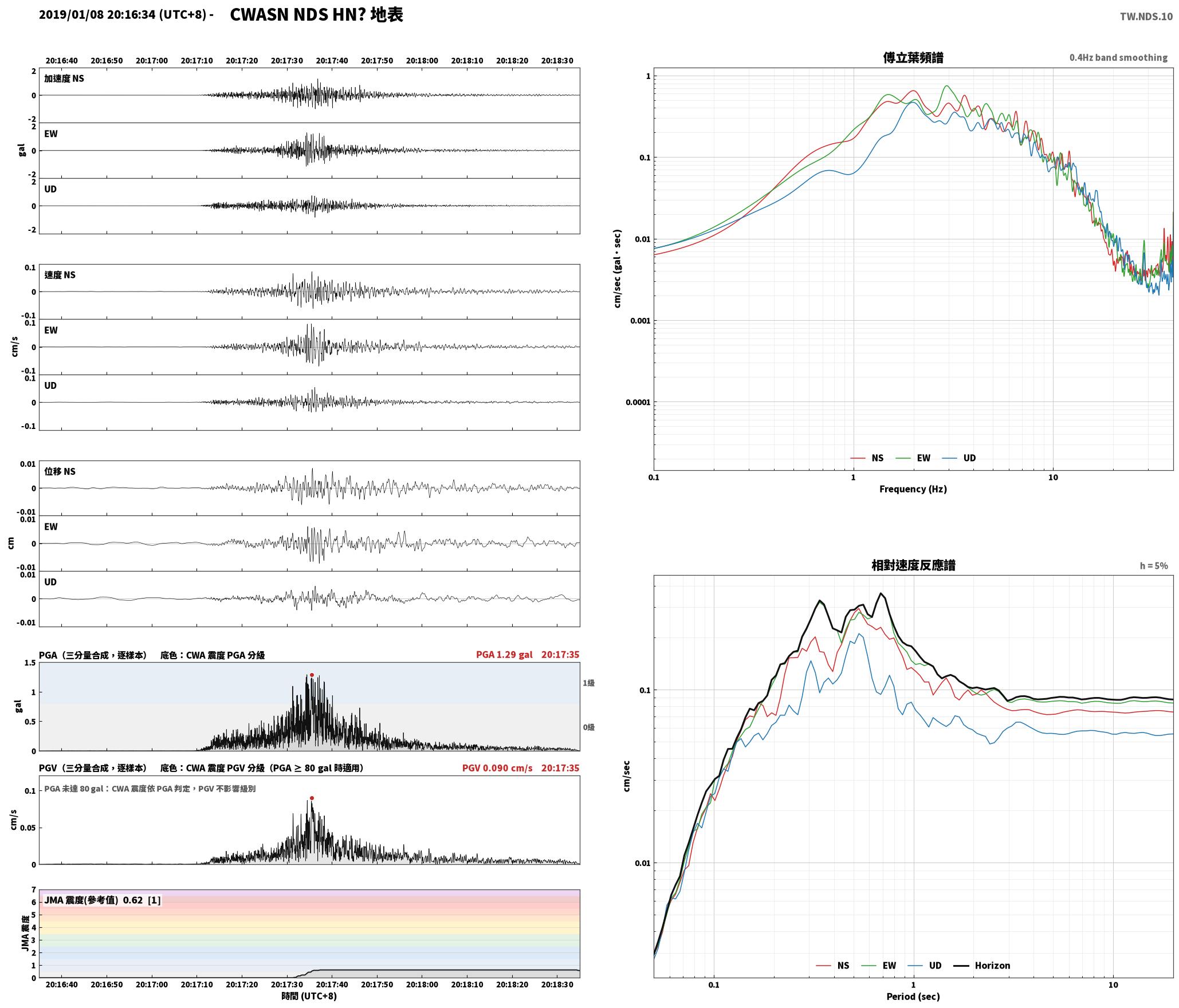

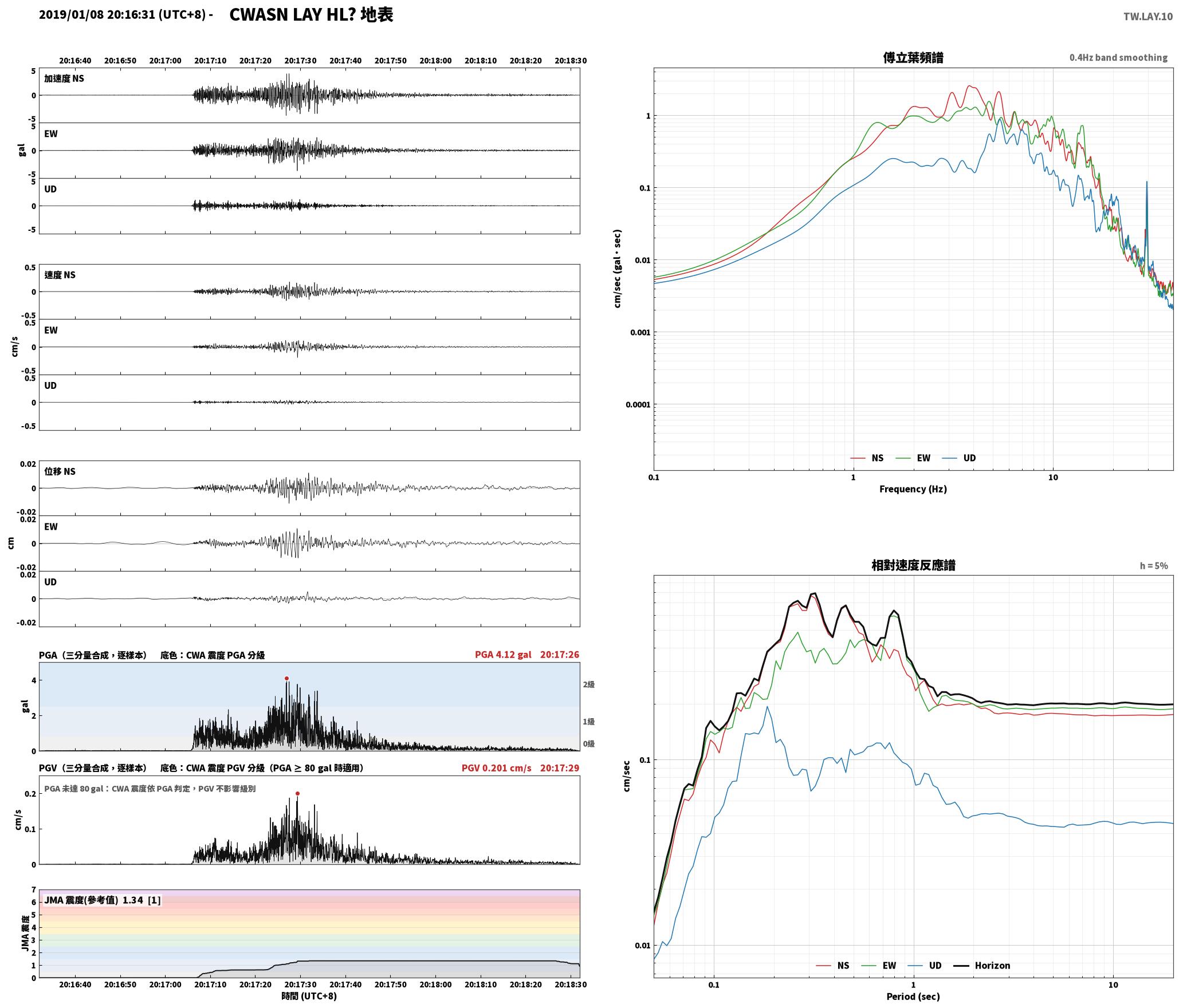

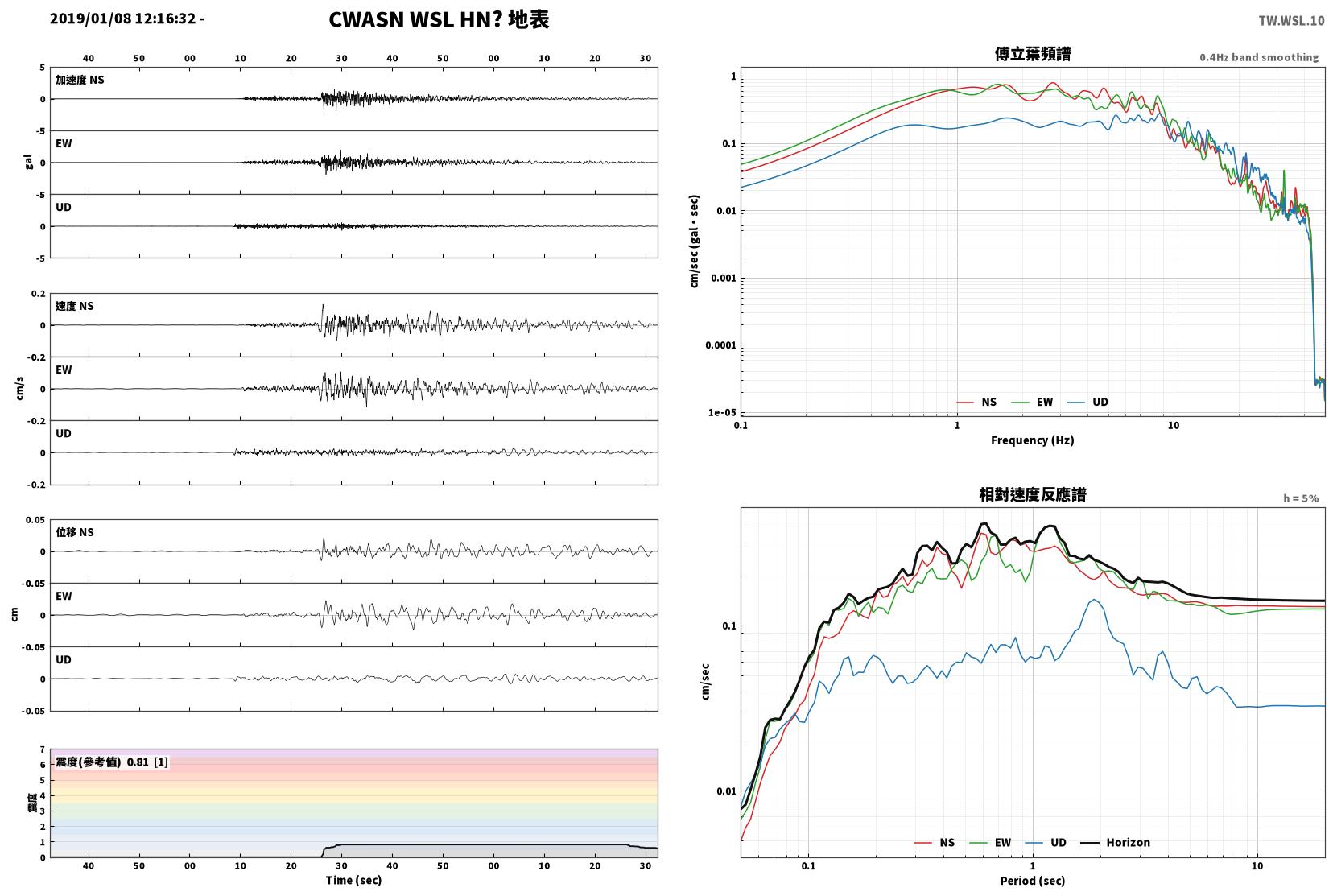

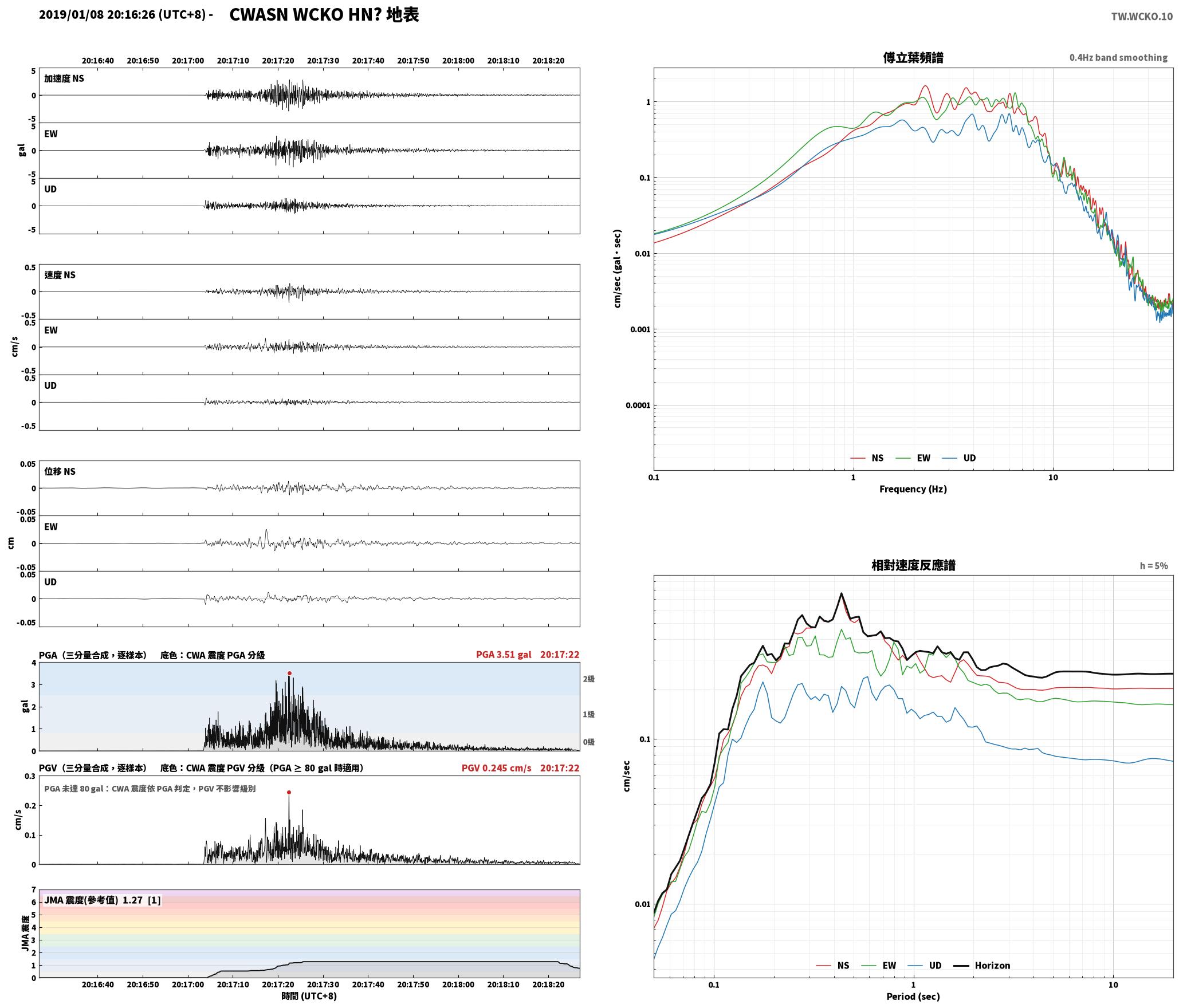

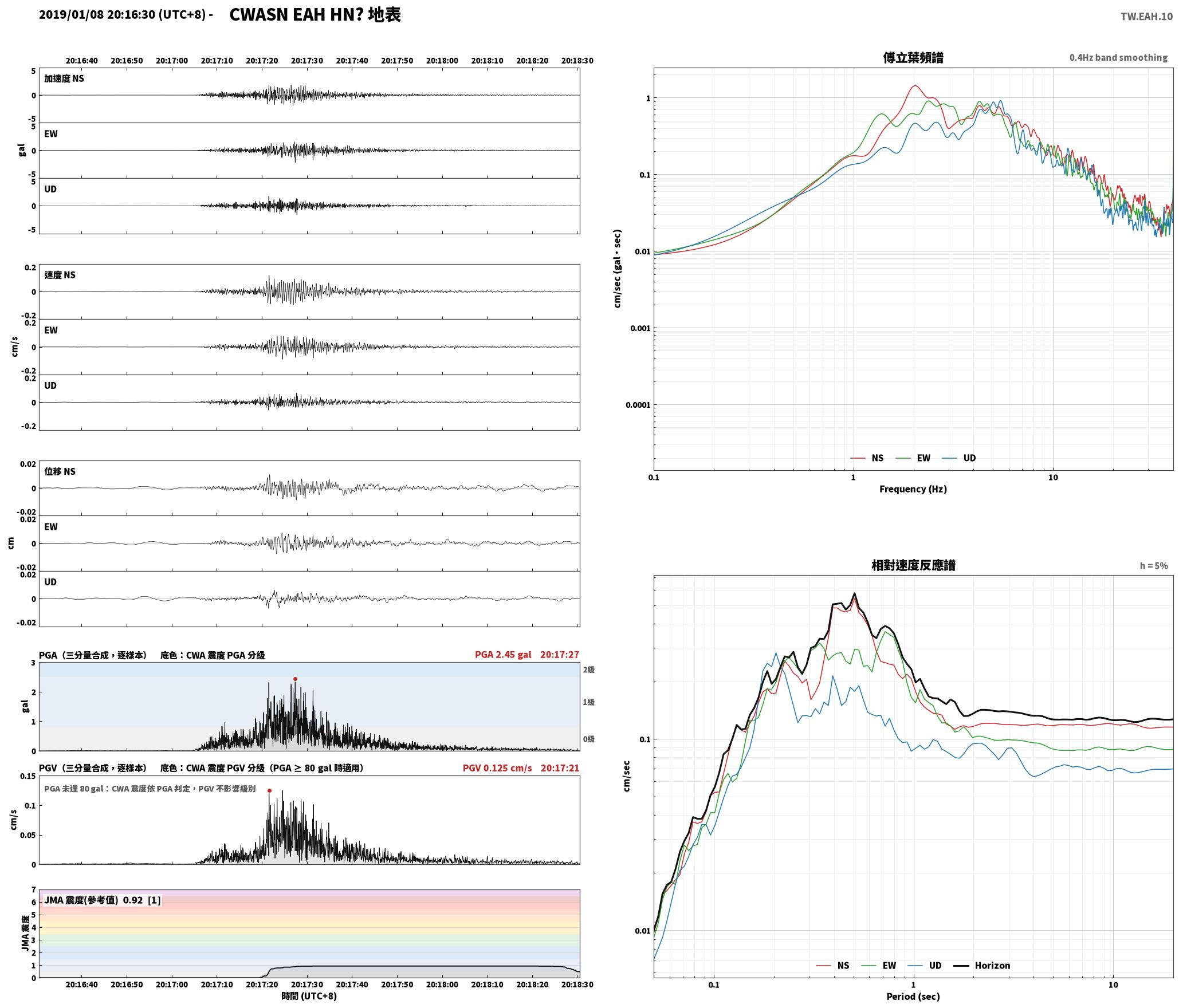

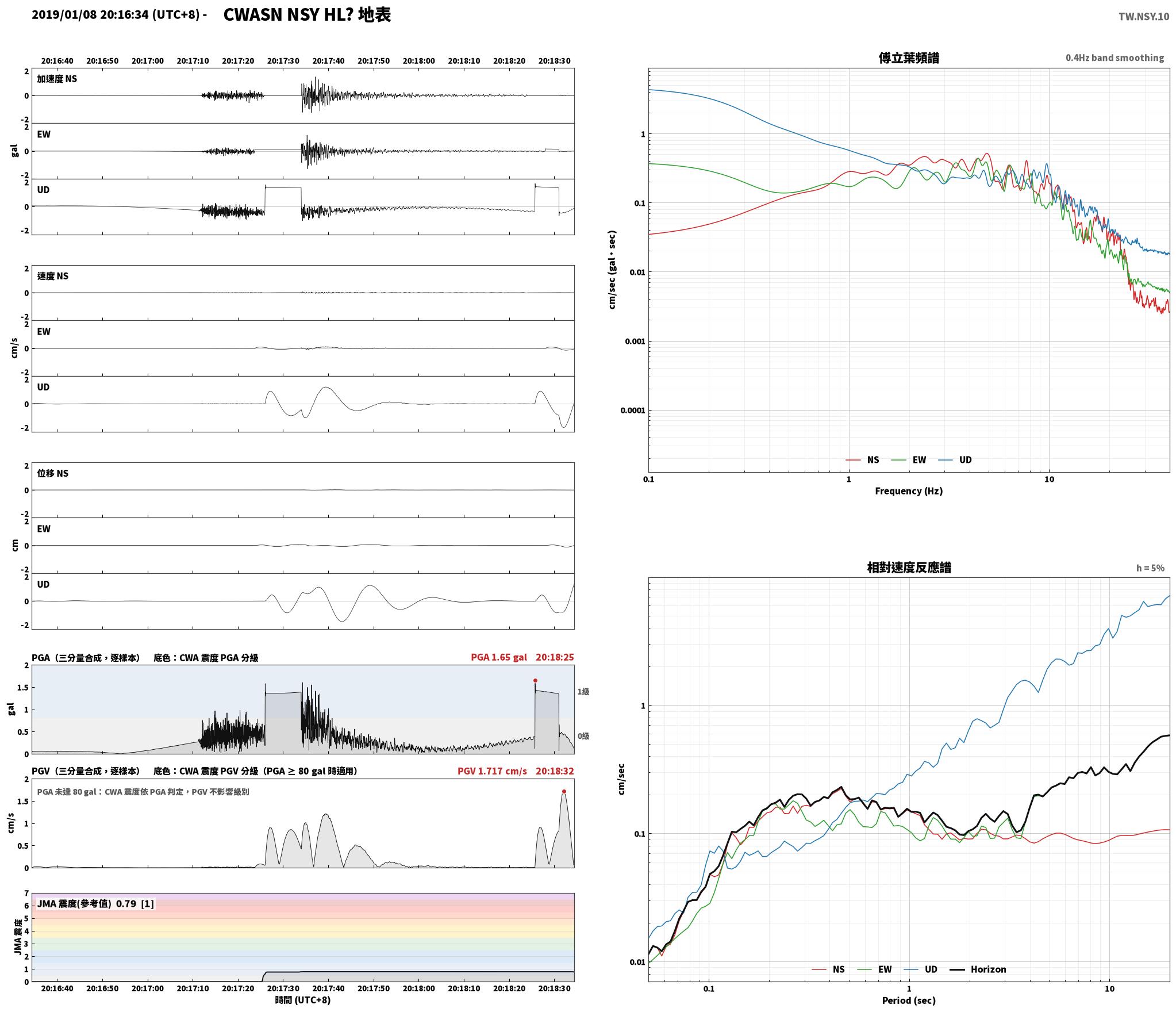

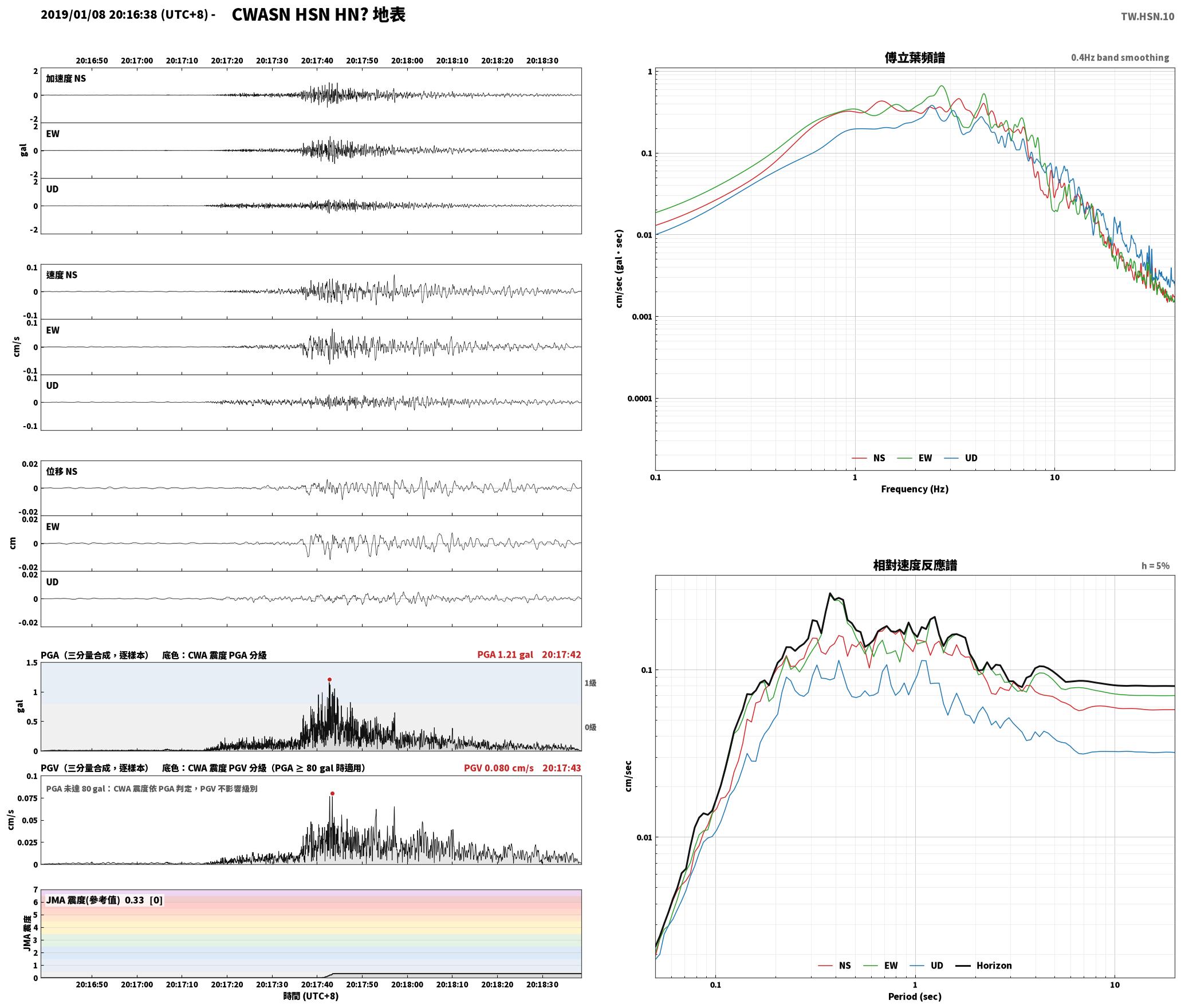

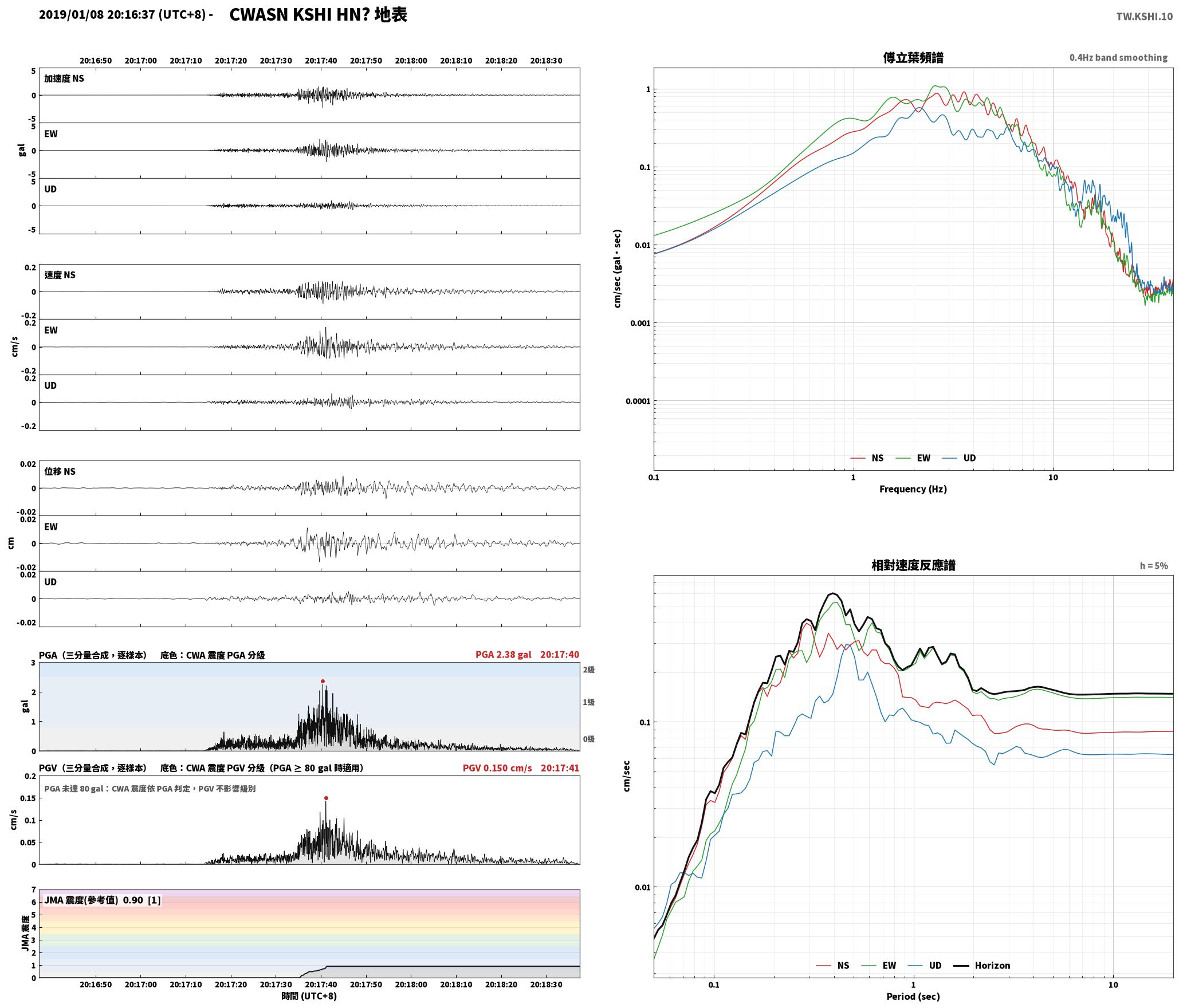

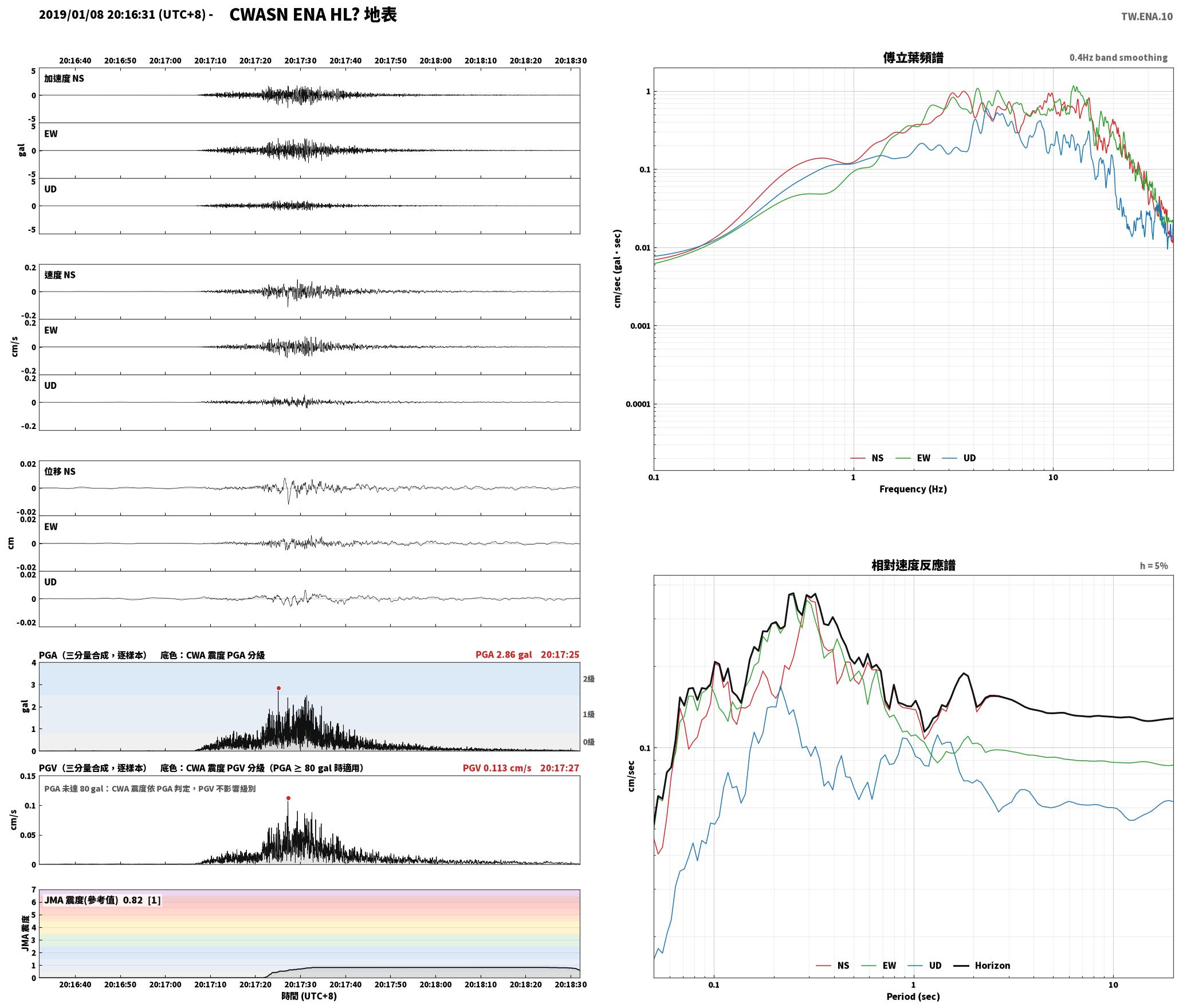

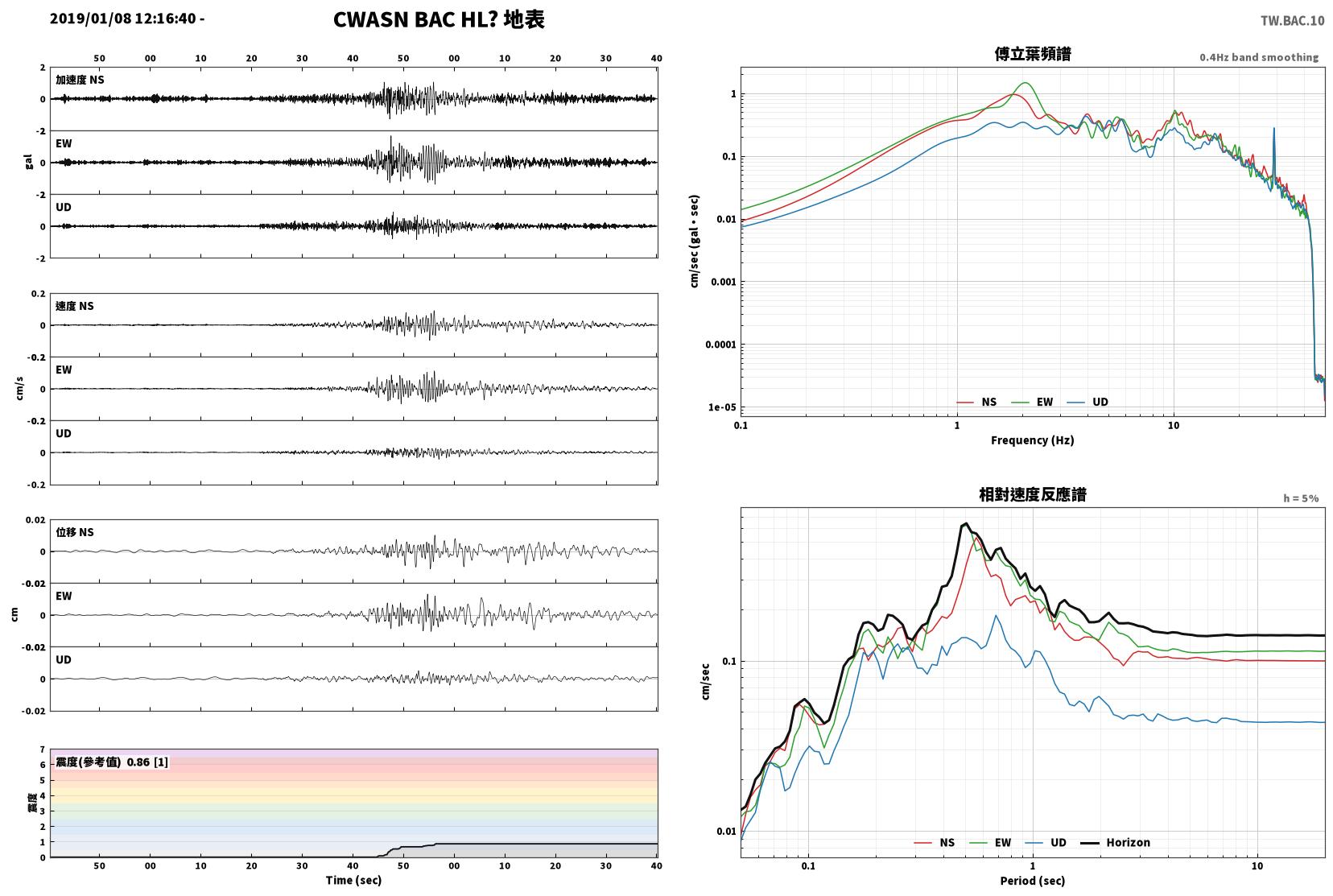

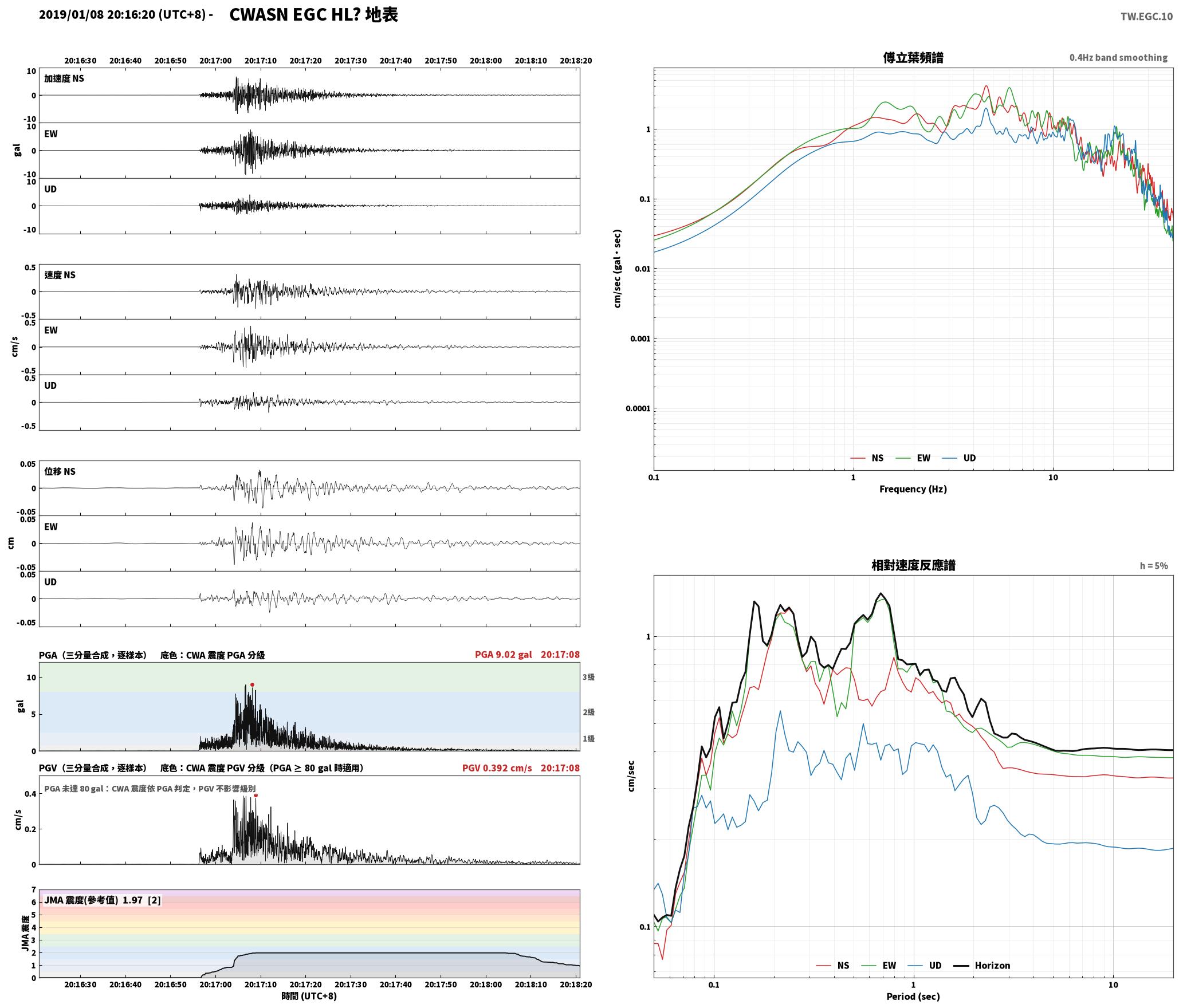

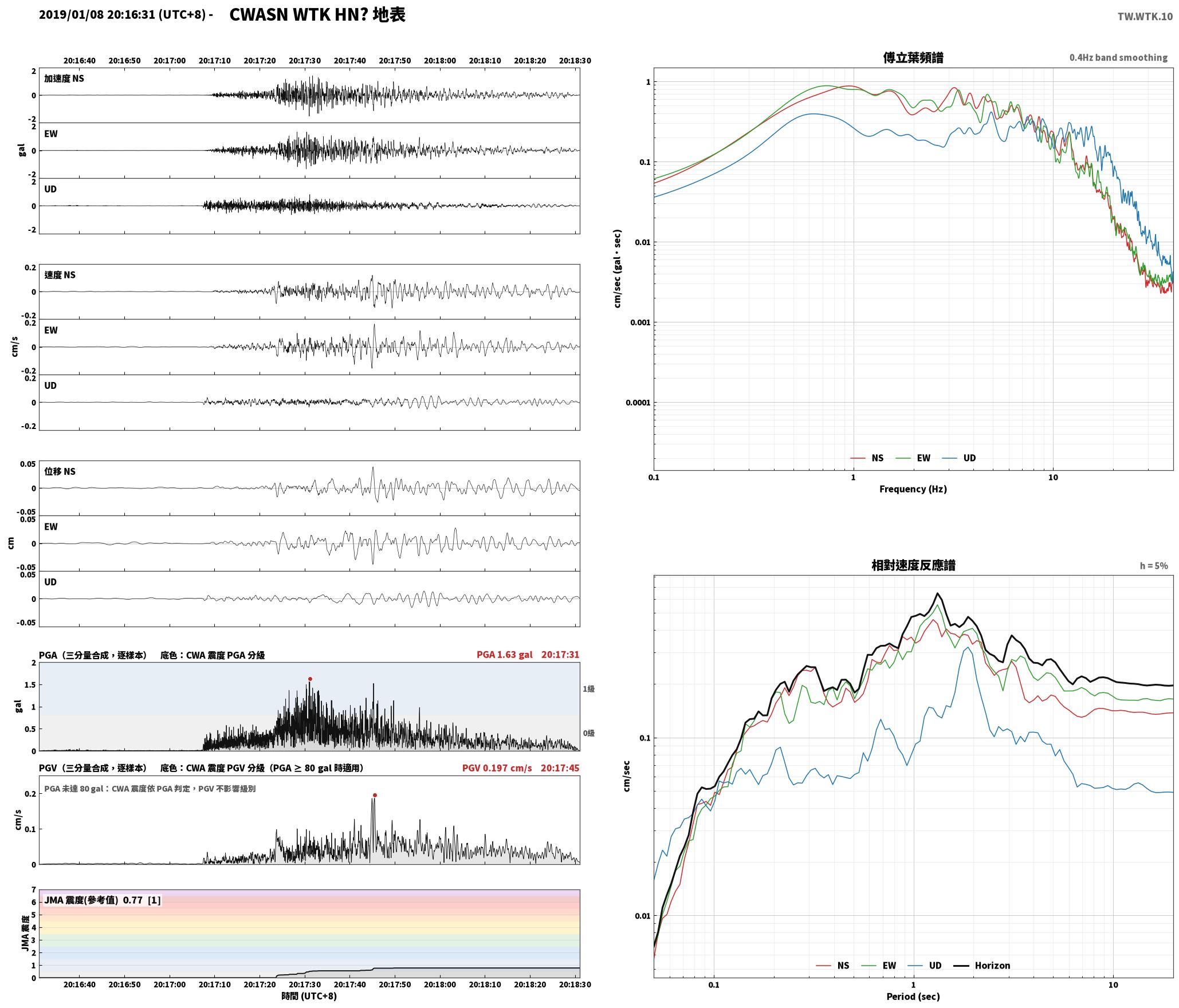

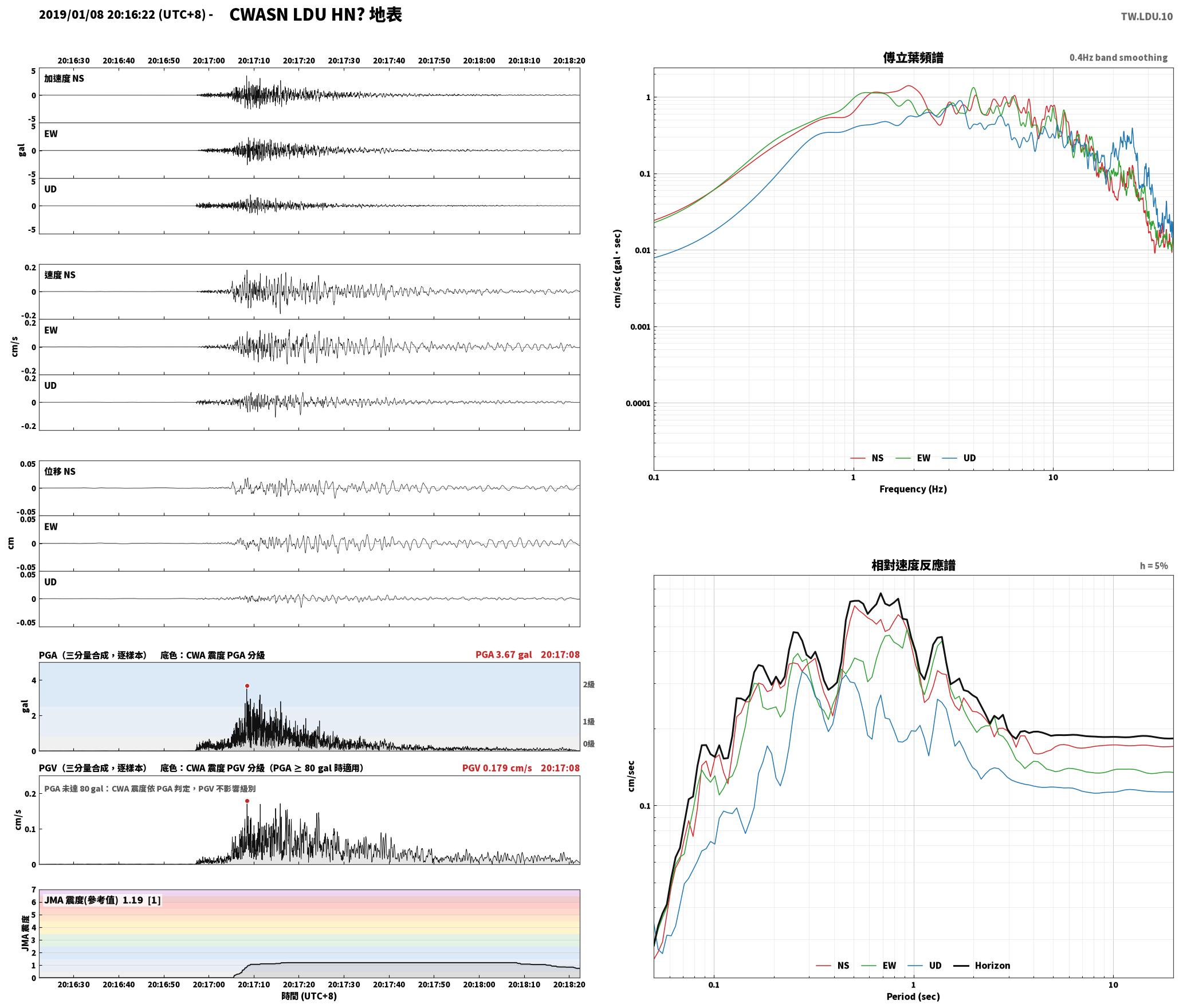

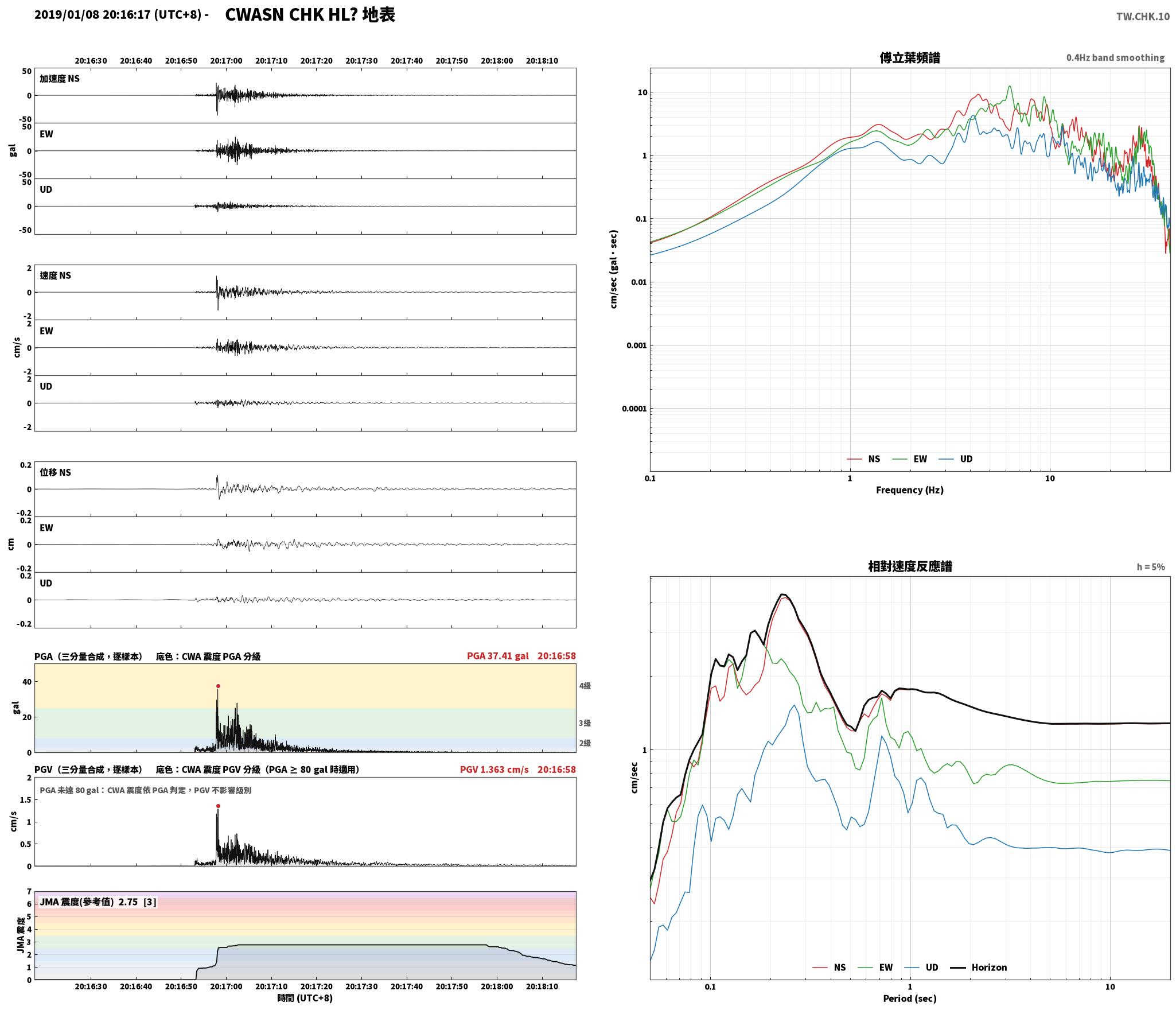

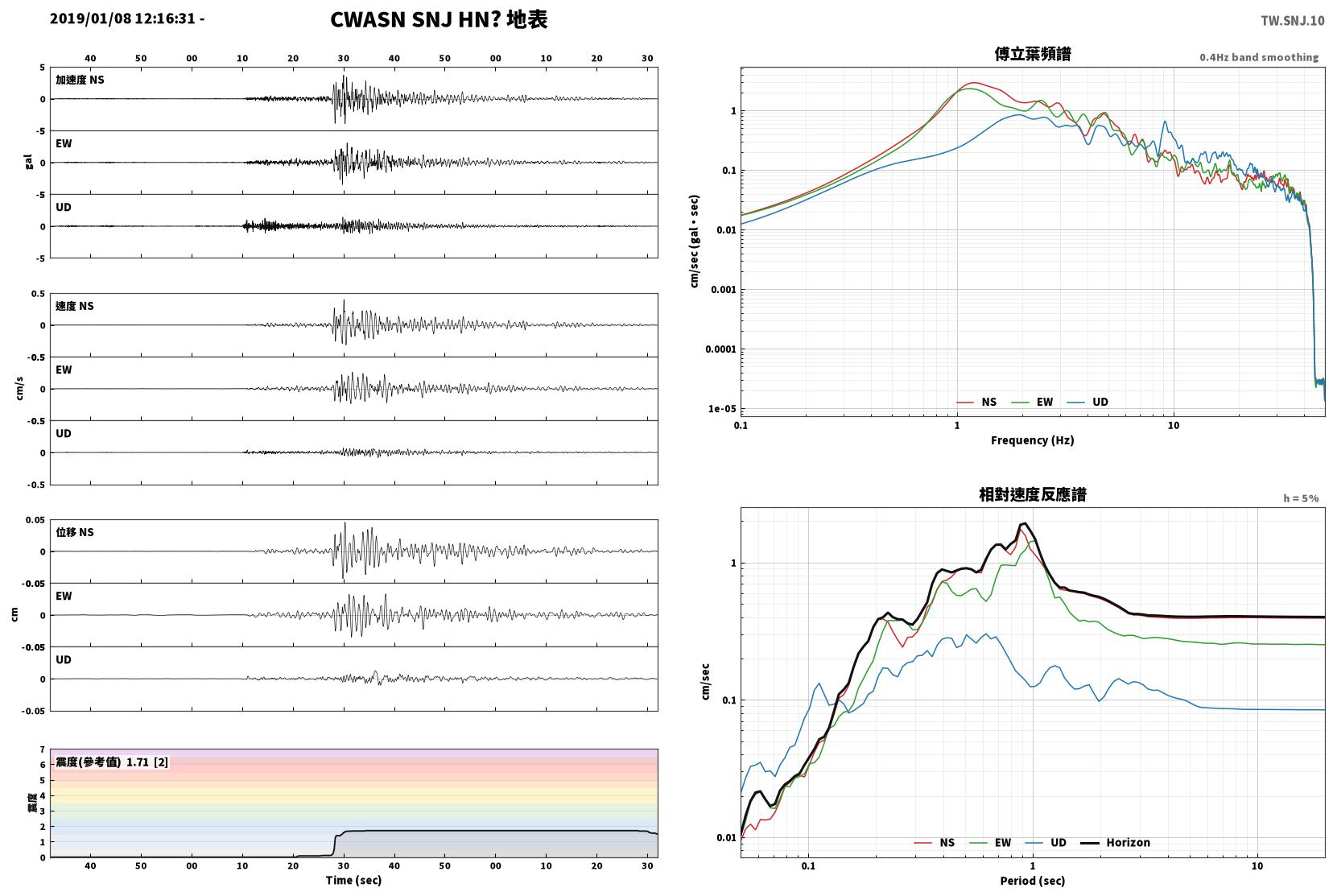

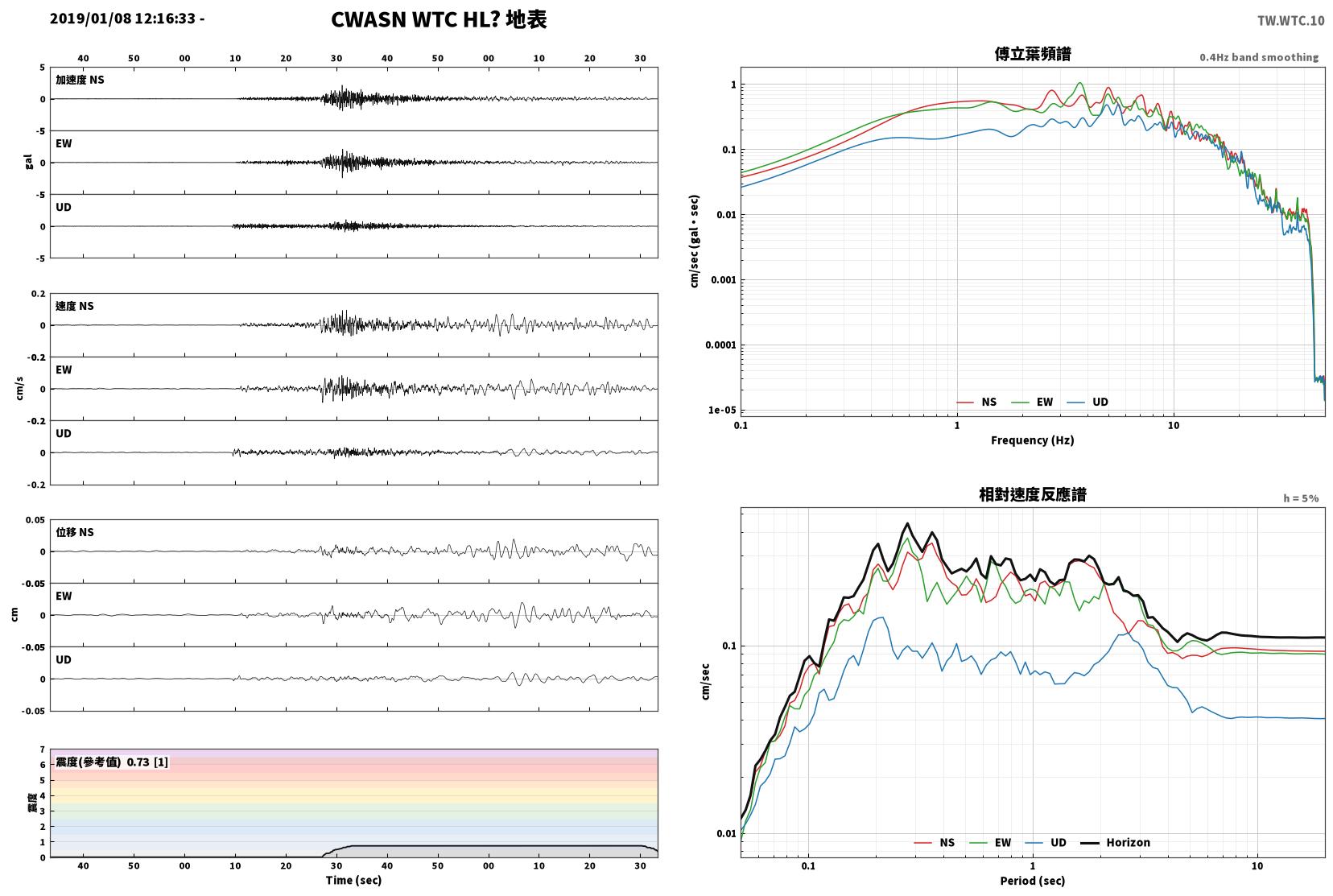

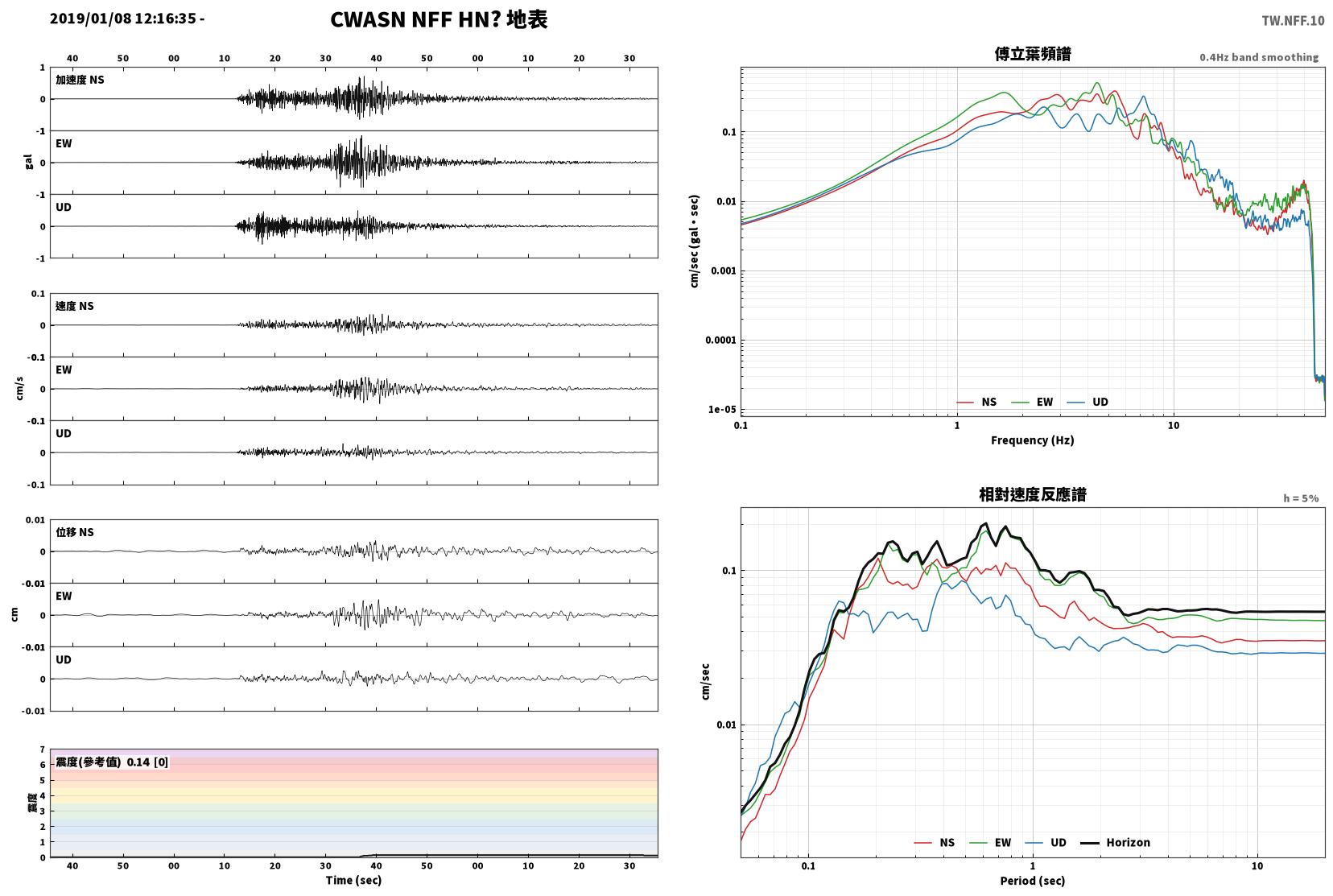

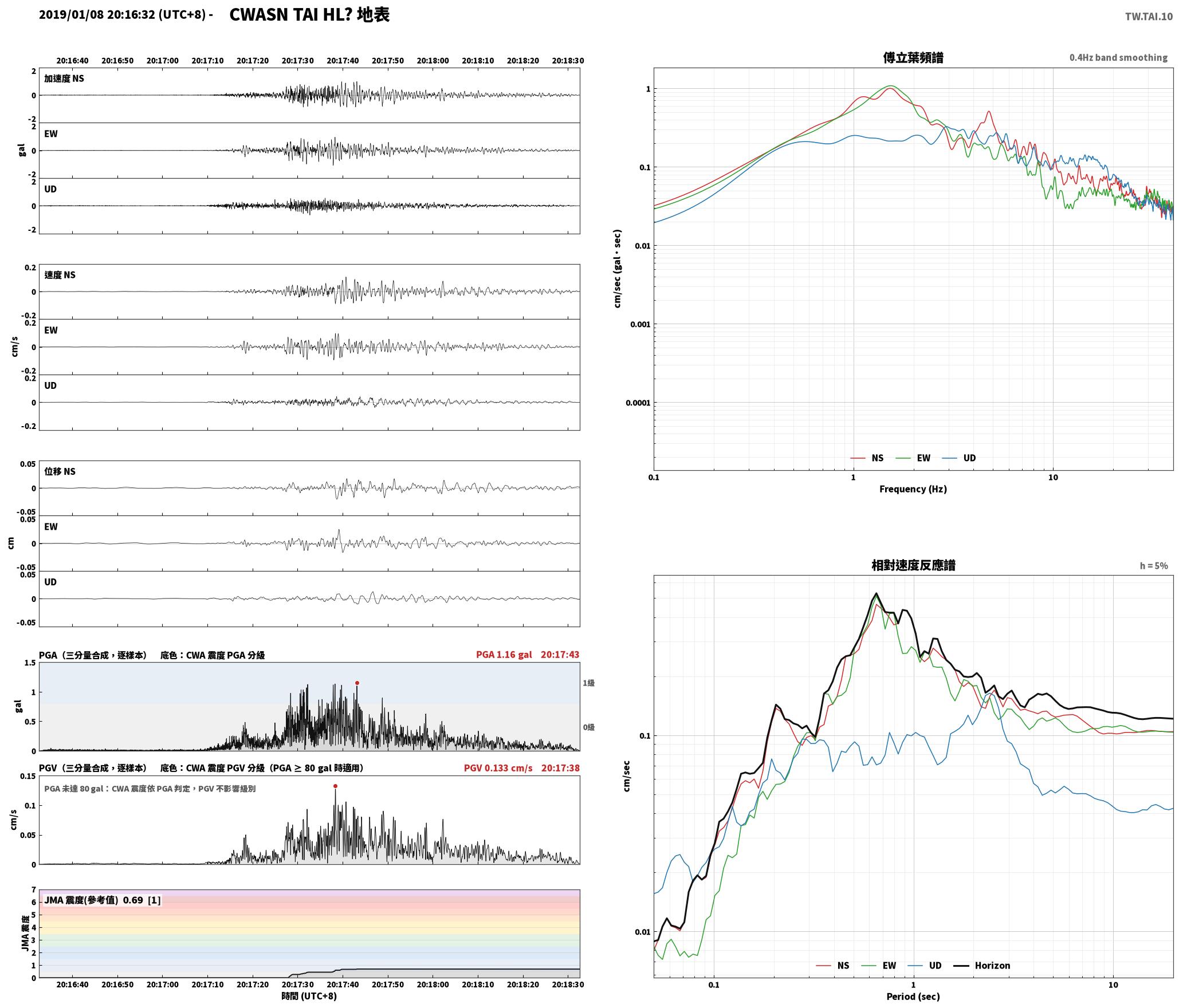

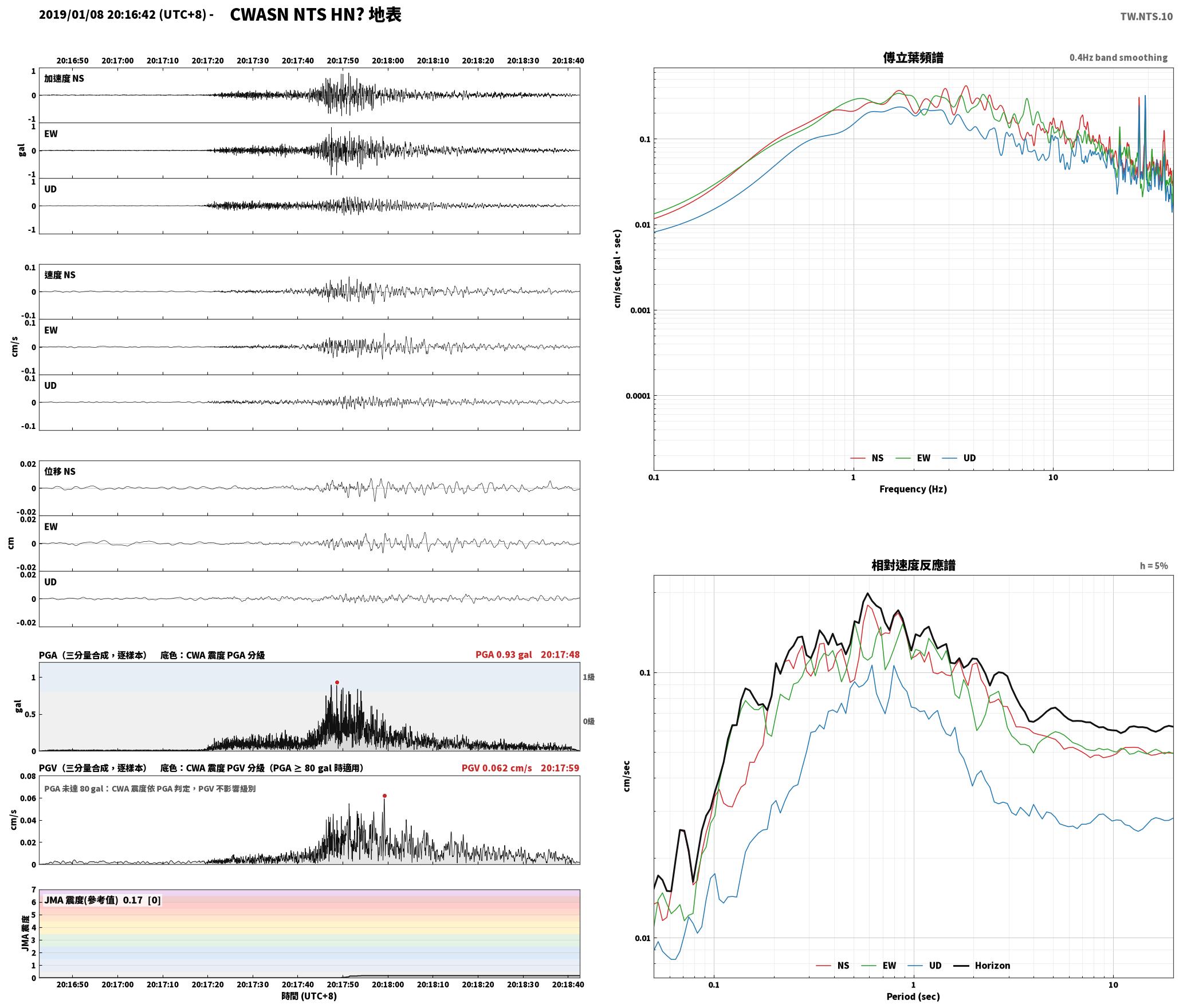

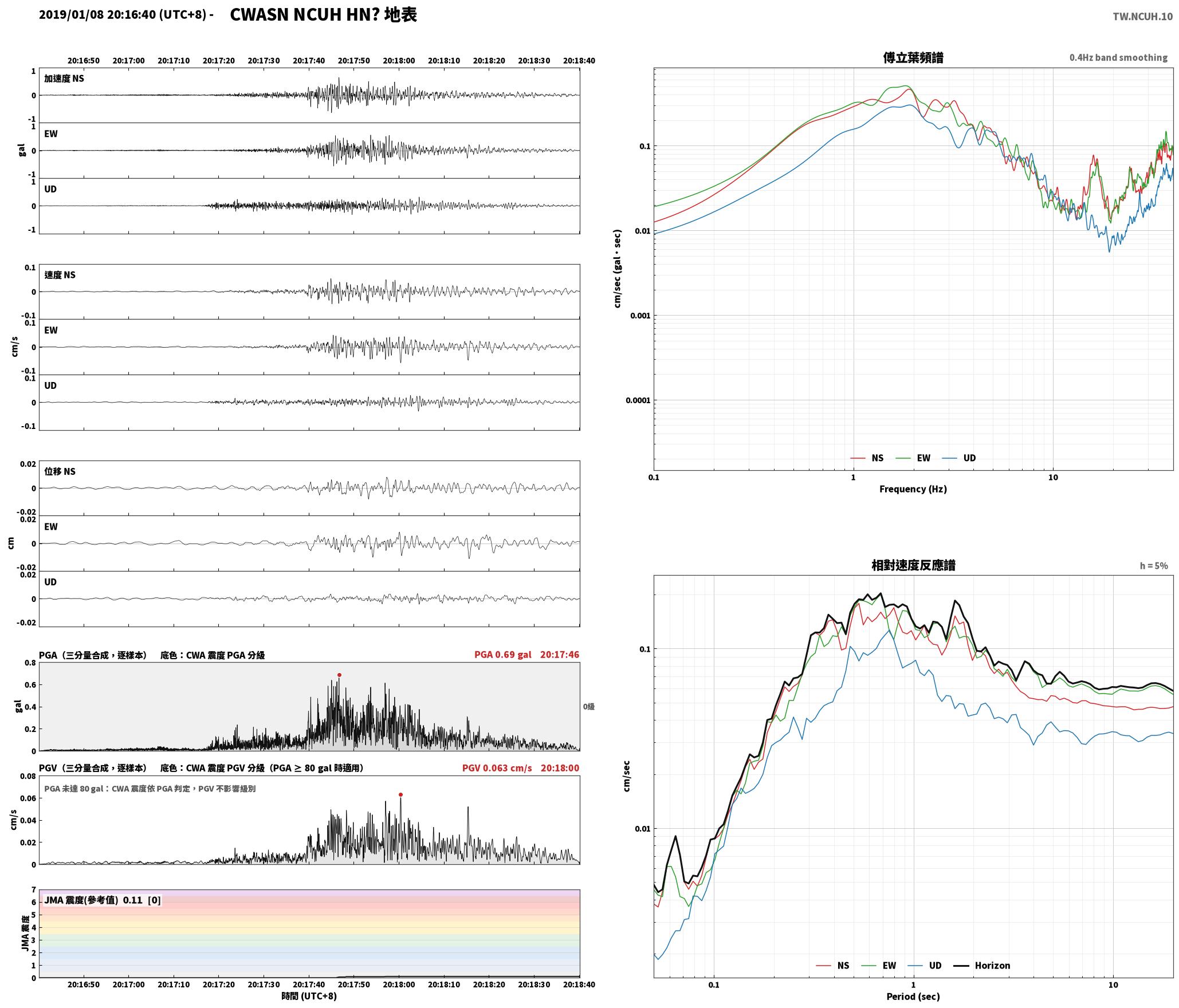

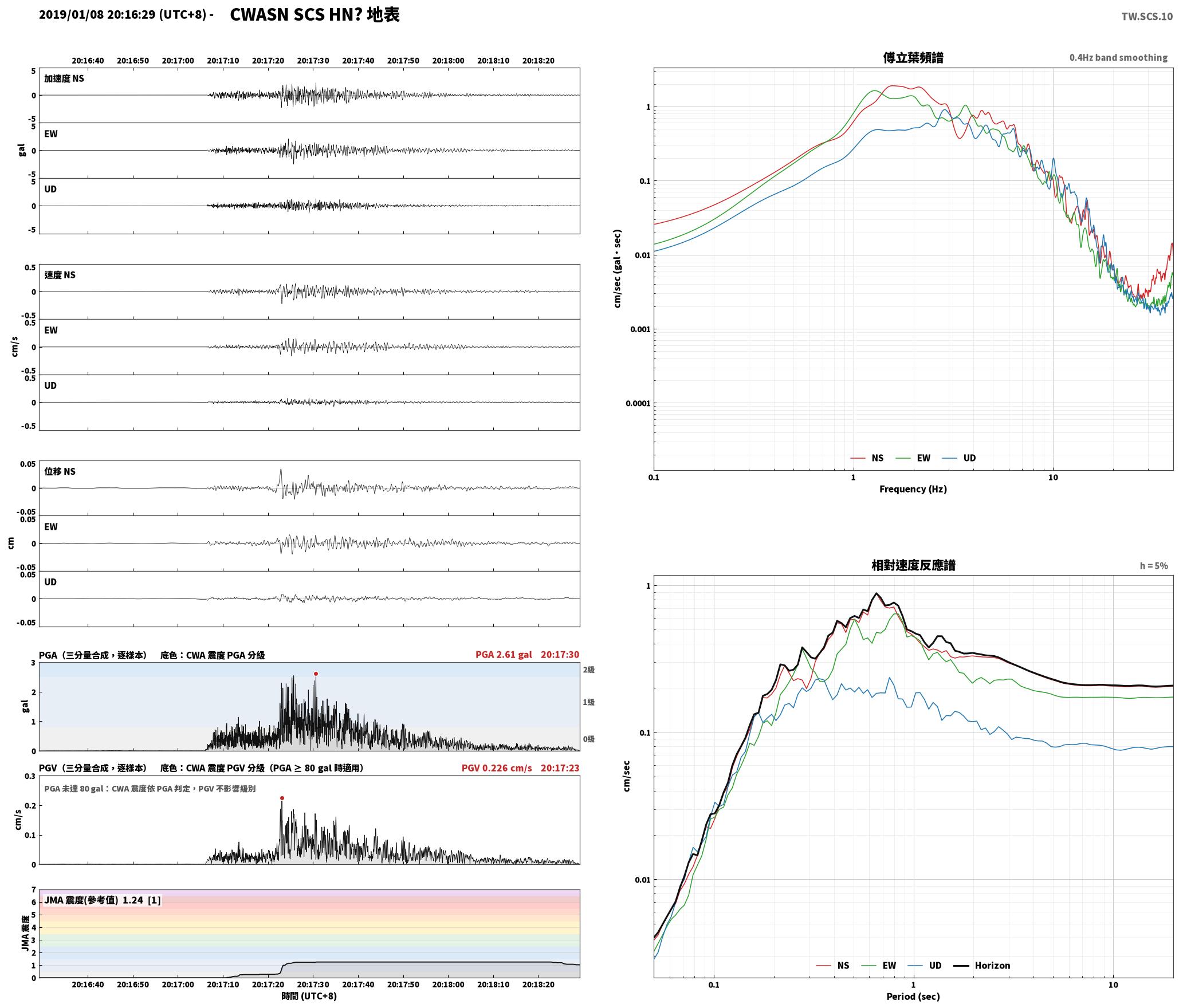

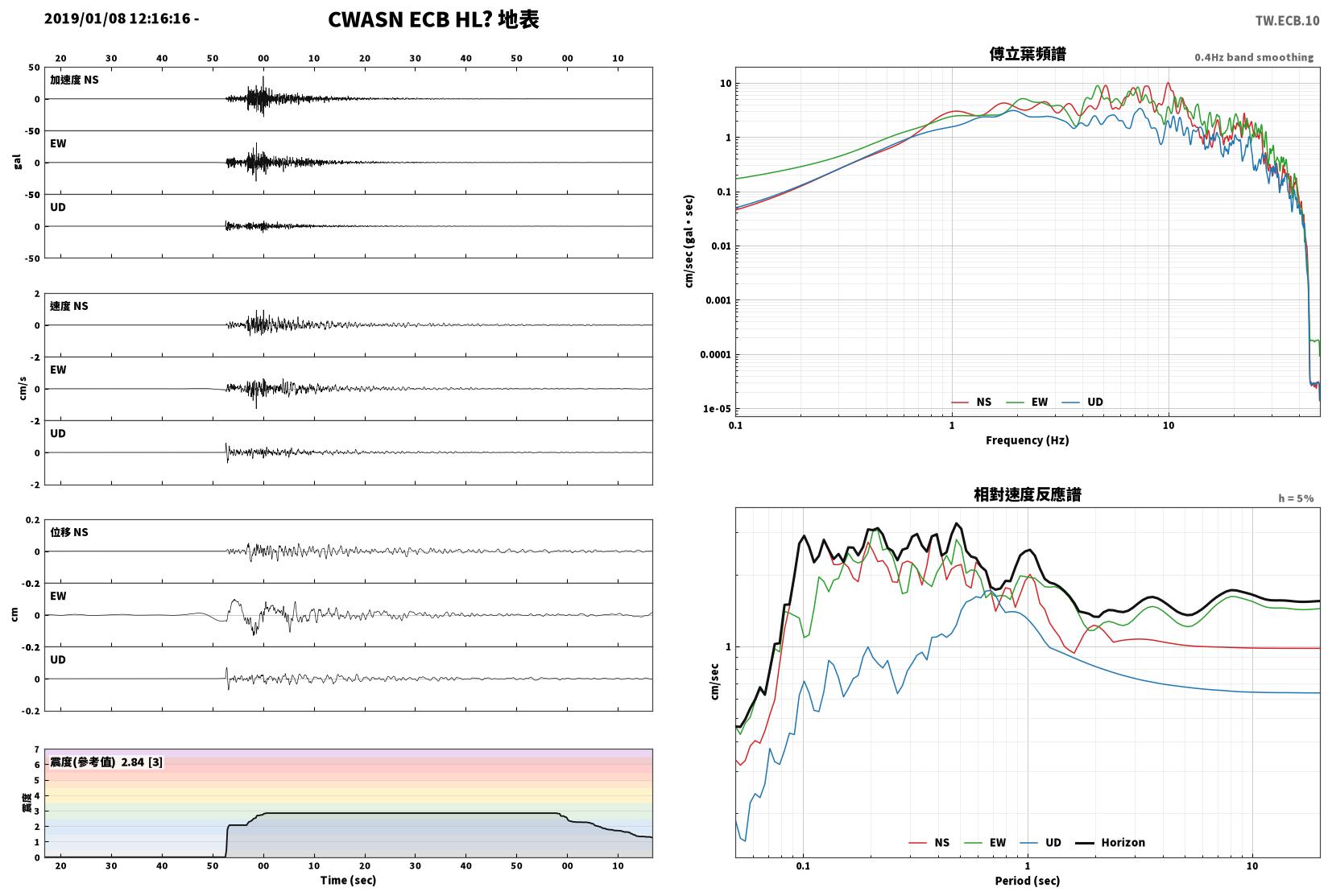

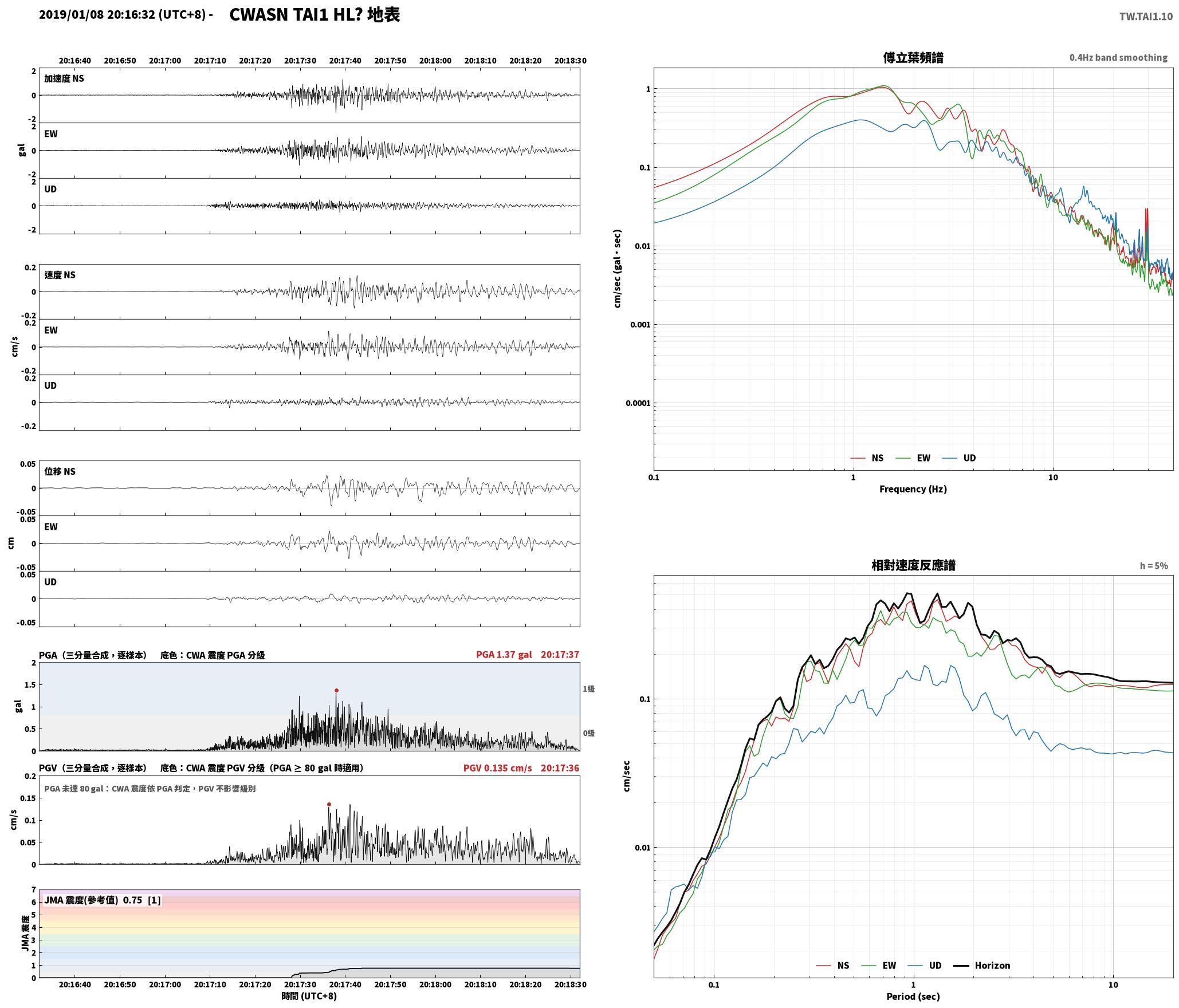

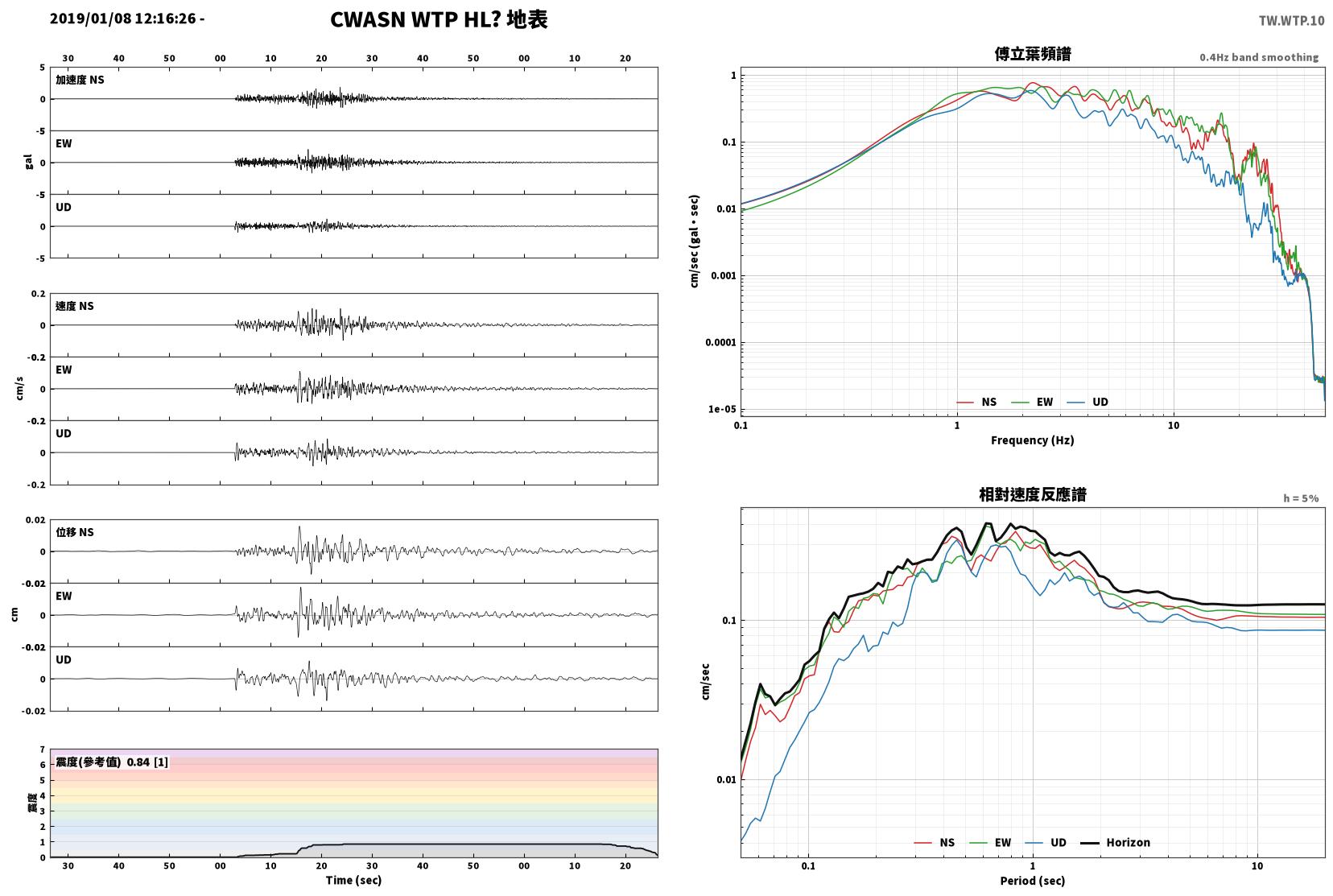

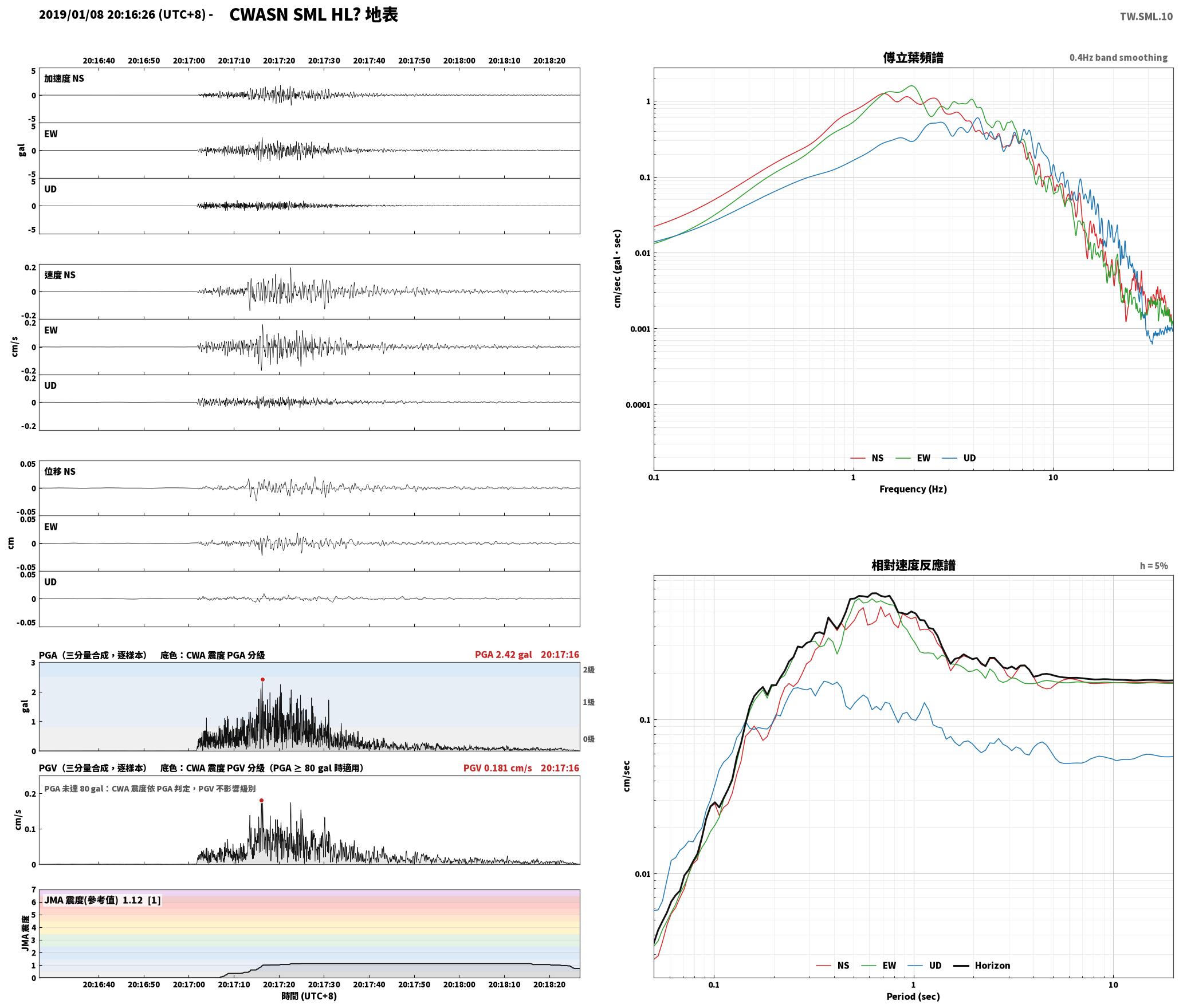

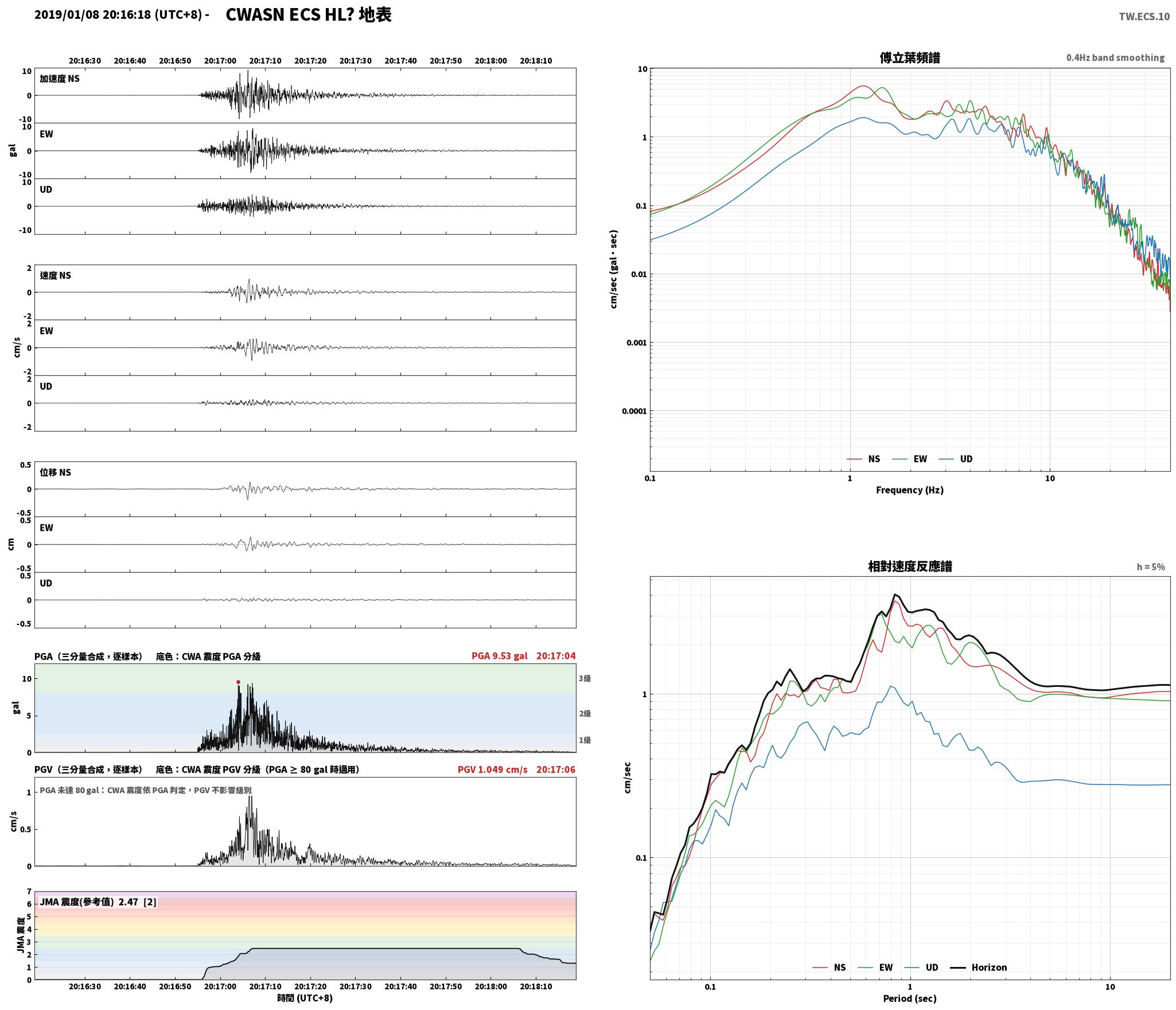

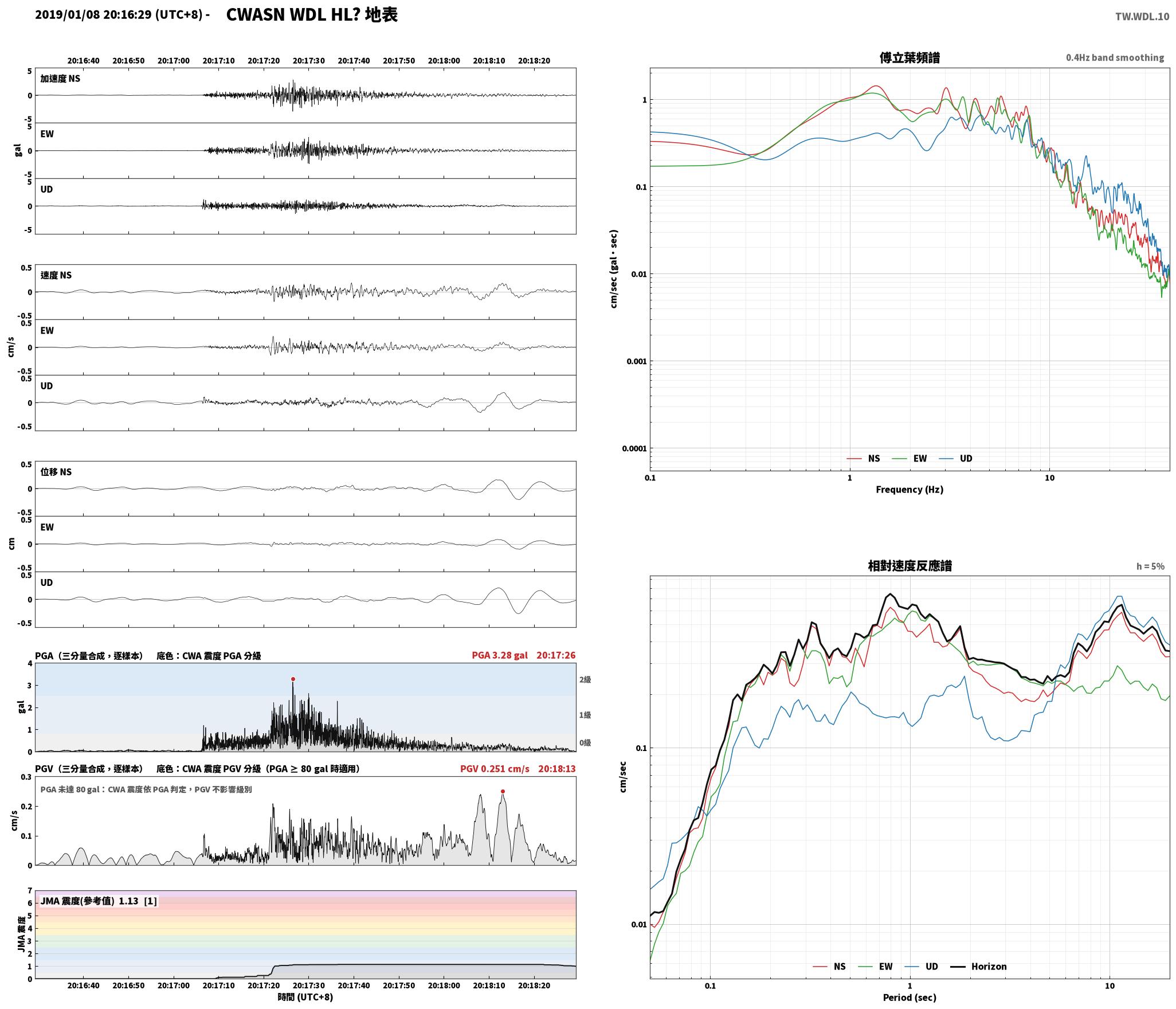

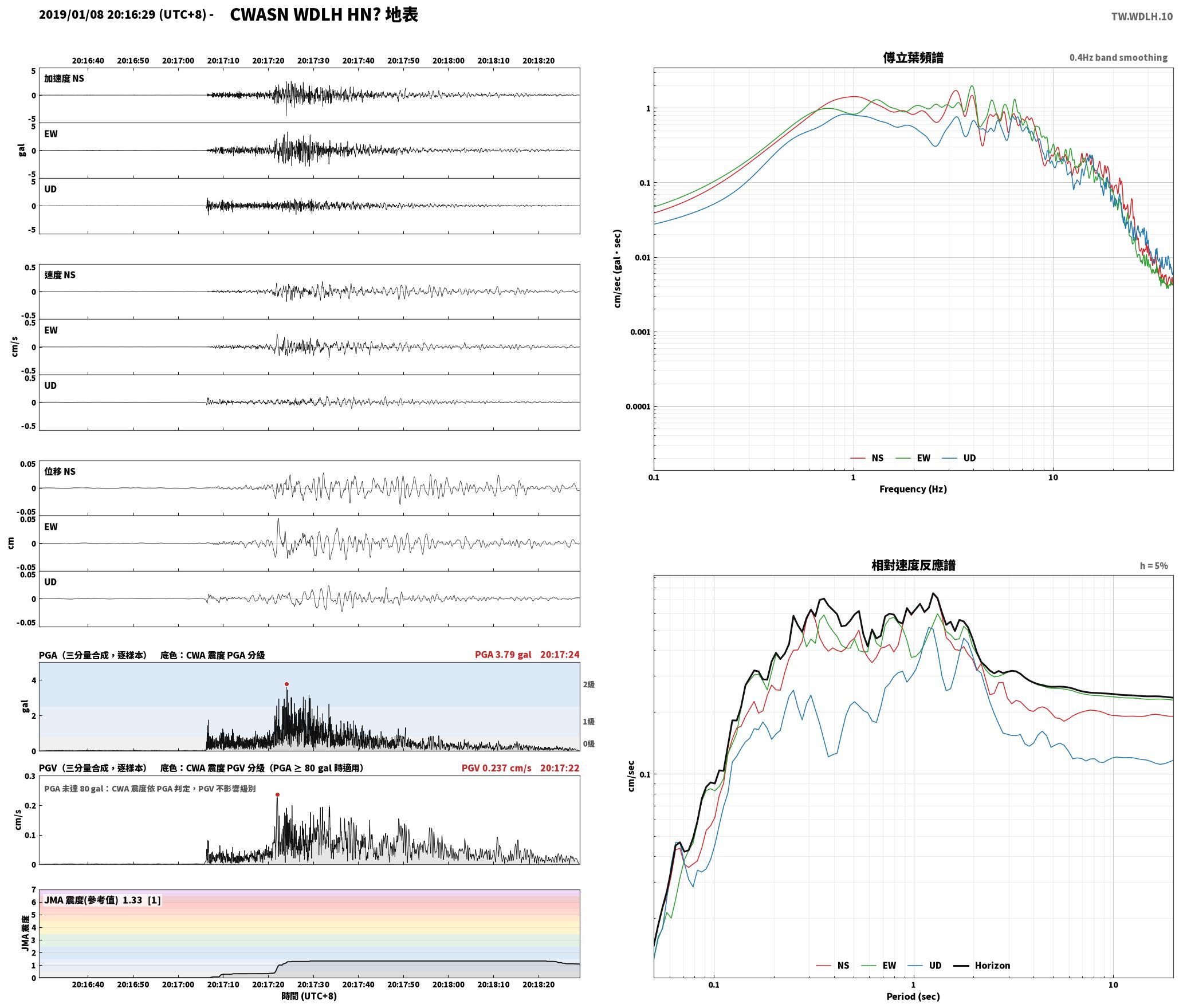

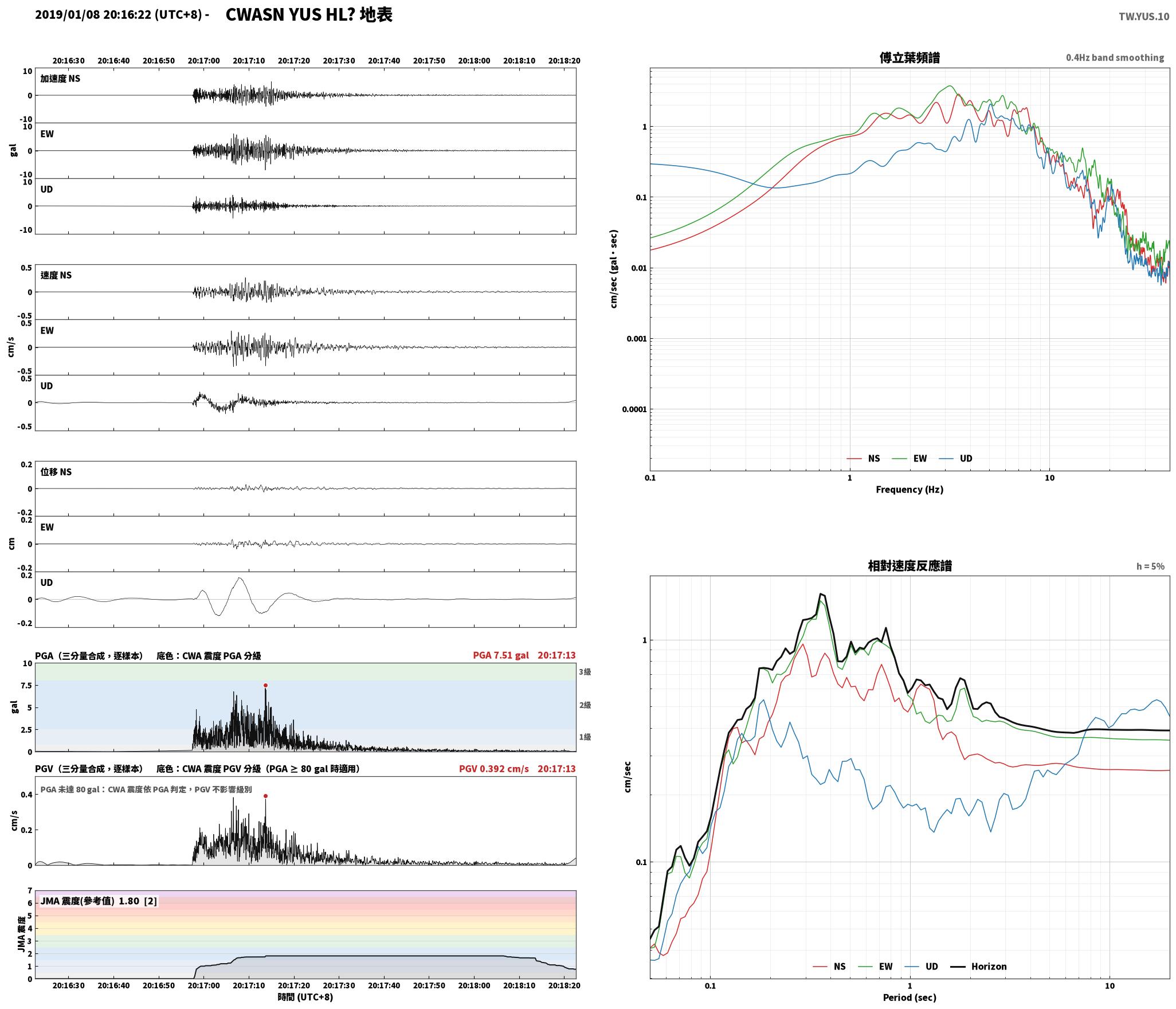

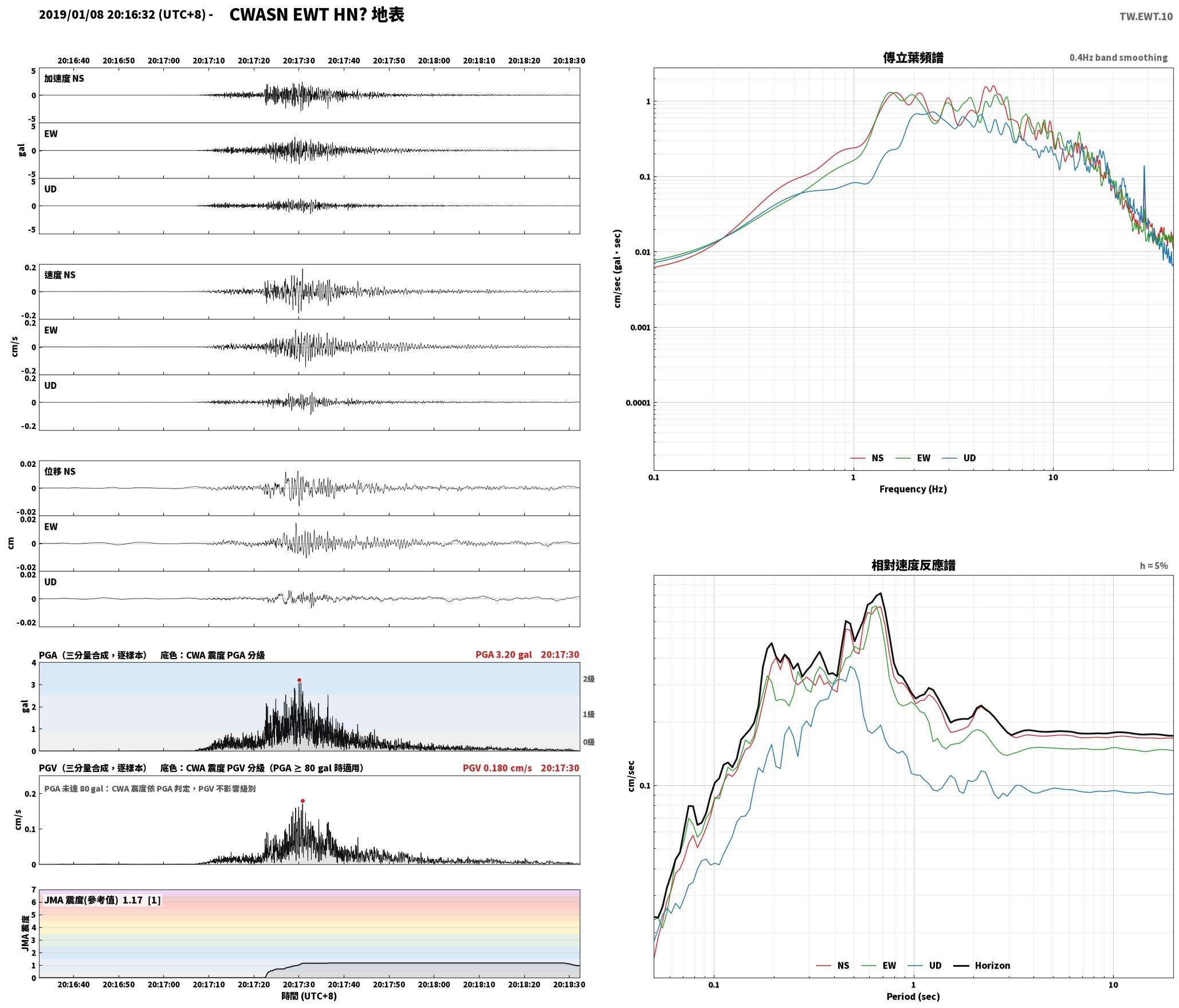

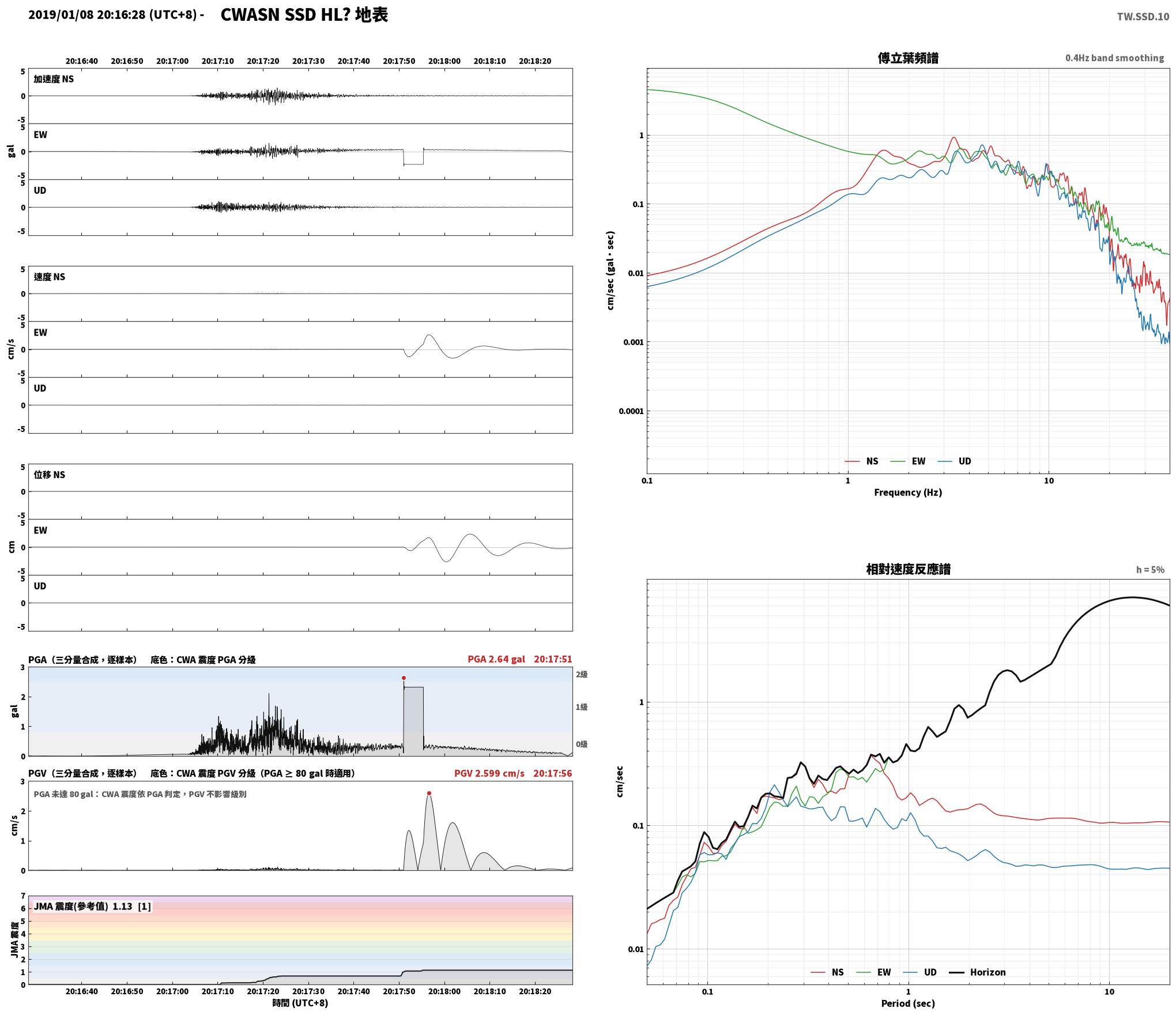

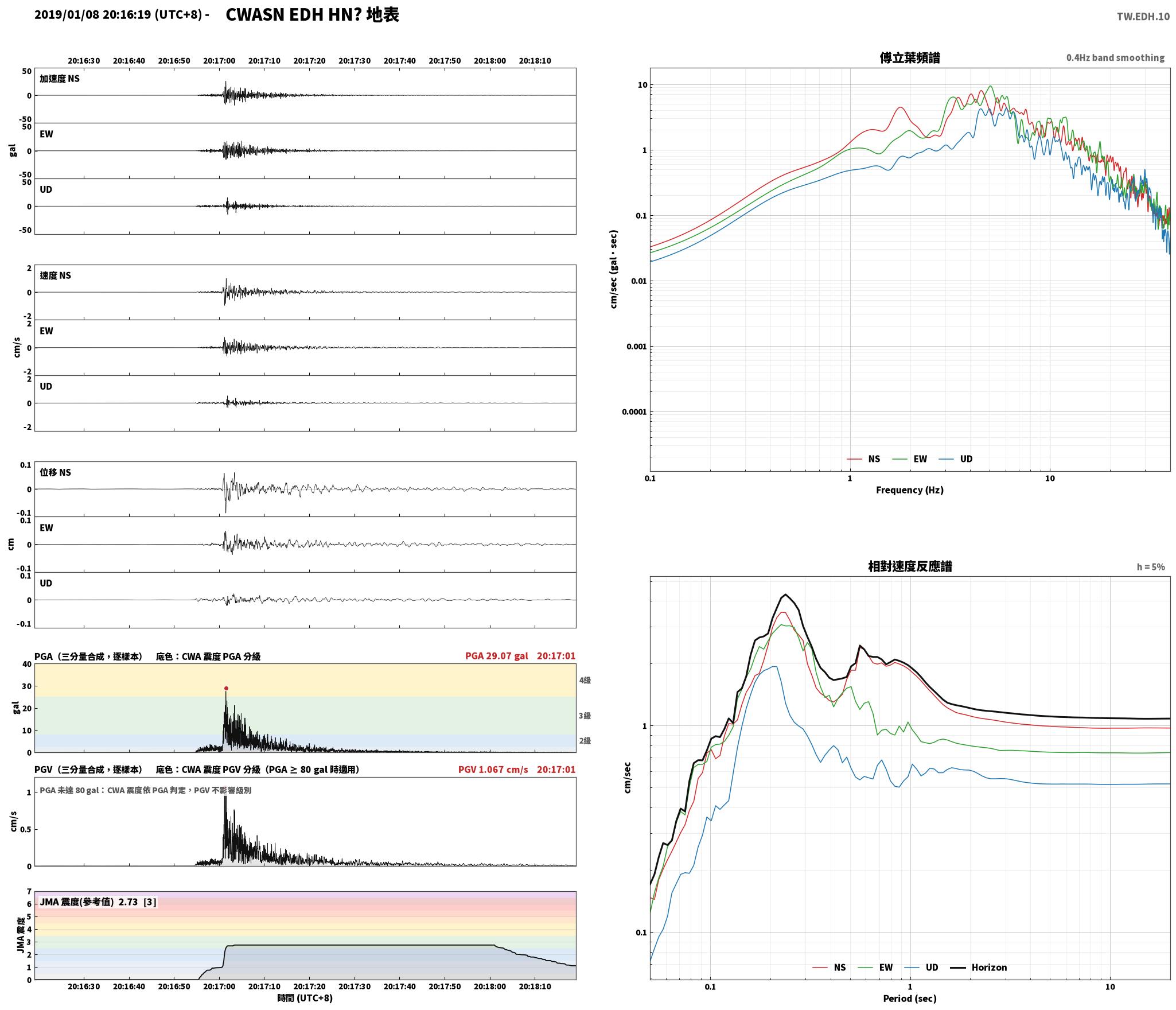

五、分析圖各面板的來源

分析圖各區塊分別對應不同路徑，判讀時請留意：

面板	來源與判讀
左欄三軸加速度／速度／位移波形	來自 CWA 因果 10 Hz 低通（保留完整低頻），與報告數值同源；因低頻完整，位移面板較能反映真實地表長週期位移。
底部即時震度（參考值）	來自 JMA 非因果濾波（直接取原始加速度），為隨時間變化的即時震度近似；與左欄不同源，不可與 CWA 系列逐值互比。
右上傅立葉頻譜	取自 10 Hz 低通後的加速度；約 10 Hz 以上為濾波器裙帶、無物理意義。
右下相對速度反應譜（阻尼 5%）	取自 0.05 Hz 高通的寬頻加速度所計算之單自由度應答；長週期成分完整、全段具物理意義。

六、各路徑一覽

資料／圖面	濾波	因果性	有效頻段／週期
加速度／速度、PGA/PGV、CWA 計測震度、分析圖左欄波形、傅立葉頻譜	去均值 + 10 Hz 因果低通（速度另 0.075 Hz 高通）	因果	≤ 10 Hz（保留完整低頻）
JMA 計測震度、分析圖即時震度	氣象廳規格 FFT 濾波（FL / FH / FF，直接取原始加速度）	非因果（零相位）	約 0.5–10 Hz
LPGM / SVA、分析圖相對速度反應譜	0.05 Hz 高通 + 單自由度速度應答（阻尼 5%）	—	週期 1.6–7.8 s（32 週期）

瞭解更多關於 CWASN 及 GDMS？

CWASN＝中央氣象署地震觀測網，1991 年起現代化為即時觀測網；2012 年新一代啟用，即時測站超過 170 站，地震監測量由每年約 4,000 增至 40,000。
三類地震儀：寬頻（速度型，可測長週期與 >1,000km 遠震）、短週期（速度型，測微弱地動）、強震儀（加速度型，記錄大地震不飽和）。
強震即時警報用的是加速度型強震儀（三軸），1995 年起設置、最多達 110 站，用於有感地震自動定位與各地震度。
現行測站全面升級為 24 位元高解析度、取樣每秒 100 點；第 2 階段並增建井下（平均 300m）與東部海域海底地震儀站。
通道代碼 HN、HL 為加速度型地震儀（強震儀）。
資料公開網址： https://gdms.cwa.gov.tw

資料來源與致謝｜GDMS

本頁逐站強震觀測資料取自中央氣象署「地震及地球物理資料管理系統」（GDMS），資料公開網址： https://gdms.cwa.gov.tw。

資料庫引用：Central Weather Administration (CWA, Taiwan). (2012). Central Weather Administration Seismographic Network [Data set]. International Federation of Digital Seismograph Networks. https://doi.org/10.7914/SN/T5
