CWA 正式地震報告

發生時刻	2019/06/30 03:44:12	震央地名	臺灣東南部海域	最大震度	3
震央位置	臺東縣政府東偏南方 133.0 公里			連結	報告
北緯	22.32°N	東經	122.36°E	深度 / 規模	46.6km / M 5.8

註：本報告發生於 2020/01/01 震度改制前（舊制 1~7 級，無 5弱/5強/6弱/6強）。以下地圖與公式對比已將舊制對應新制（標準：0~4 級不變、5 級→5弱、6 級→6弱、7 級→7）；新制較細，屬近似對應。

震度分佈對比（★ 震央，同心圓為 S 波到時秒數・等間隔）

觀測點

實測震度圖

觀測點：各觀測點的實測最大震度，依震度上色（共 71 站）。實測震度圖：以觀測點反距離加權（IDW）內插各鄉鎮震度，畫出實測震度分佈。

公式（場址）

公式（S=1）

TREM (舊)

TREM (新)

ML v1

ML v2（preview）

PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。ML 模型 v1（intensity_ml_v1.onnx，ExpTech/YuYu1015）：神經網路依震源與各鄉鎮座標（含方位角）預估的震度分布。ML 模型 v2（preview，intensity_ml_v2.onnx，ExpTech/YuYu1015）：另一組係數重訓的實驗版本，與 v1 各自獨立設定。參數仍在調整，不代表最終成品。

震度12345弱5強6弱6強7

公式 / 模型準確度・公平對比（逐站「預測 vs 實測」，各自使用其輸入；共 71 站，含 ML v1／v2）

場址 Sᵢ 0.84–2.32，單就場址即可造成約 0.9 級的縱向差異，且與震央距無關；因此「震度×震央距」圖上一條距離曲線無法公平呈現，改以下方逐站指標與對角圖比較。

公式 / 模型	平均偏差	MAE	RMSE	完全命中	±1 級
公式（場址）	+0.41	0.55	0.74	45%	100%
公式（S=1）	+0.03	0.31	0.56	69%	100%
TREM (舊)	+0.03	0.31	0.56	69%	100%
TREM (新)	-0.24	0.27	0.52	73%	100%
ML v1	-0.17	0.25	0.50	75%	100%
ML v2（preview）	-0.10	0.21	0.46	79%	100%

偏差＝預測−實測的平均（0 最佳，正=偏高）；MAE/RMSE 越小越準；命中率越高越好。各欄最佳者以粗體標示。

公式（場址）	公式（S=1）	TREM (舊)	TREM (新)	ML v1	ML v2（preview）
PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。ML 模型 v1（intensity_ml_v1.onnx，ExpTech/YuYu1015）：以震源與座標特徵（含方位角）輸出 PGA/PGV 再分級。ML 模型 v2（preview，intensity_ml_v2.onnx，ExpTech/YuYu1015）：另一組係數重訓的實驗版本，與 v1 各自獨立設定。參數仍在調整，不代表最終成品。

命中高估低估泡泡大小＝站數；虛線＝完美預測（預測＝實測）

震度 × 震央距衰減圖（距離趨勢參考；X 線性、震度階為整數階梯）

註：同一震央距的各站因場址不同會有縱向散布，單一距離曲線無法呈現，故此圖僅供看衰減趨勢；公式的公平橫向對比請見上方「公式準確度・公平對比」。

公式（場址）誤差 0.74	公式（S=1）誤差 0.56	TREM (舊)誤差 0.56	TREM (新)誤差 0.52
PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。

觀測點（依震度上色）選定公式理論曲線

最大震度時空熱圖 • 震央距剖面

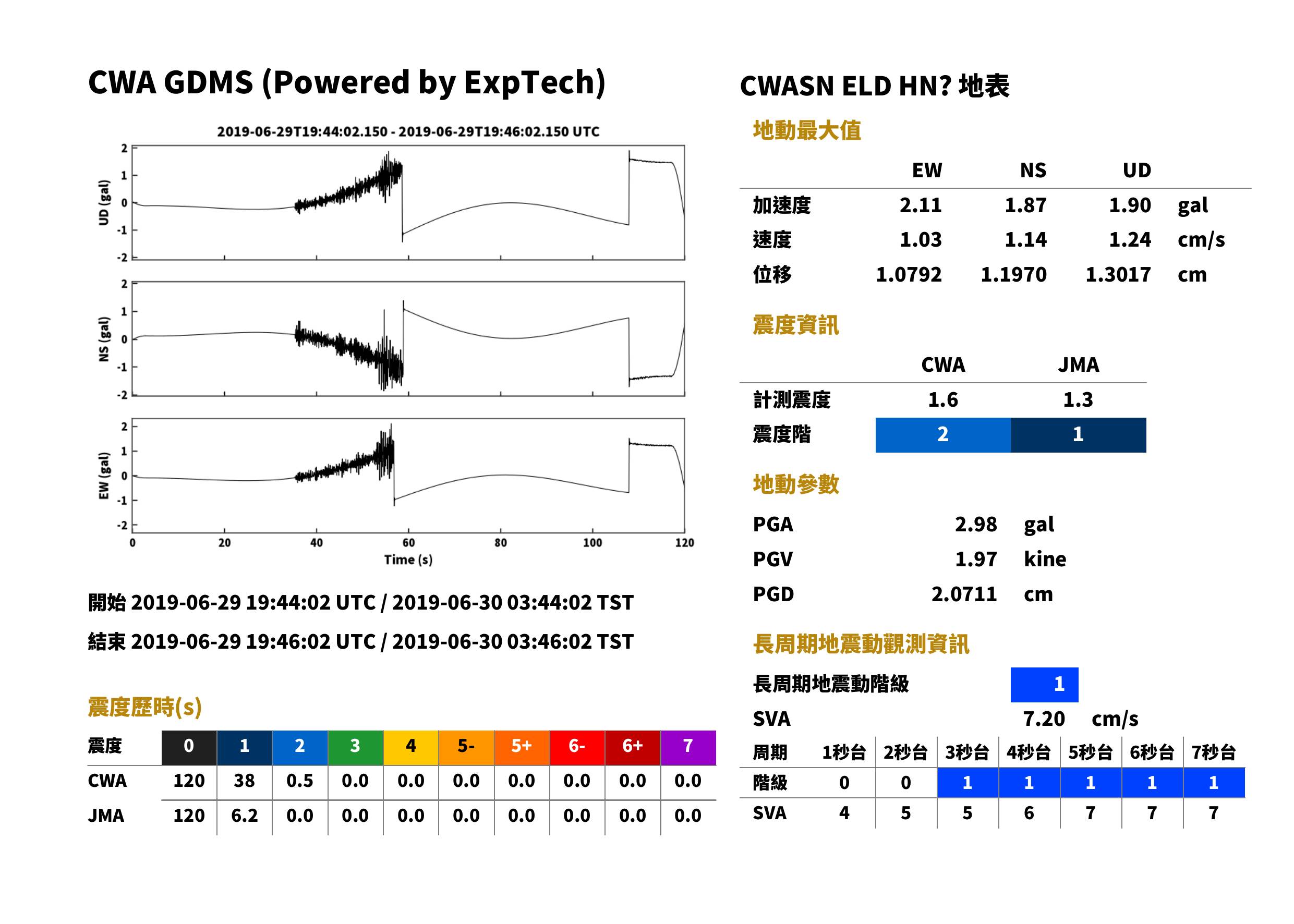

逐站觀測（GDMS 強震資料，共 83 站）

加速度單位 gal、速度 cm/s；合成為峰值（PGA/PGV）；JMA/CWA 為計測震度，色塊為震度階；地名取最近鄉鎮、海拔為測站高程；震央距與走時表估計 P/S 波時間由站點座標推算；長周期為長周期地震動階級。點欄位標題可排序。

ID	地名	海拔 ↕	觀測網	通道	震央距 ↕	走時表估計		加速度 (gal)				速度 (cm/s)				JMA		CWA		長周期 ↕	資料下載
ID	地名	海拔 ↕	觀測網	通道	震央距 ↕	P波時間 ↕	S波時間 ↕	南北 ↕	東西 ↕	上下 ↕	合成 ↕	南北 ↕	東西 ↕	上下 ↕	合成 ↕	震度階	計測震度 ↕	震度階	計測震度 ↕	長周期 ↕	波形	報告	分析
LAY	臺東縣蘭嶼鄉	309 m	CWASN	HL	88.4 km	03:44:26	03:44:37	19.06	19.32	1.63	20.53	0.62	0.54	0.05	0.63	3	2.5	3	3.3	0	下載	查看	查看
EDH	臺東縣東河鄉	46 m	CWASN	HN	130.4 km	03:44:32	03:44:47	6.01	5.09	2.34	7.34	0.27	0.14	0.07	0.28	1	1.4	2	2.4	0	下載	查看	查看
ECB	臺東縣長濱鄉	63 m	CWASN	HL	144.7 km	03:44:34	03:44:50	6.90	5.04	2.62	7.28	0.23	0.24	0.14	0.31	1	1.4	2	2.4	0	下載	查看	查看
CHK	臺東縣成功鎮	37 m	CWASN	HL	133.1 km	03:44:32	03:44:47	6.71	6.44	2.52	6.96	0.35	0.25	0.11	0.35	2	1.6	2	2.3	0	下載	查看	查看
ECS	臺東縣池上鄉	286 m	CWASN	HL	145.3 km	03:44:34	03:44:50	4.17	3.94	1.81	4.44	0.18	0.23	0.11	0.26	1	1.4	2	1.9	0	下載	查看	查看
CHKH	臺東縣成功鎮	11 m	CWASN	HN	138.5 km	03:44:33	03:44:49	3.92	3.62	1.88	4.07	0.13	0.13	0.06	0.15	1	1.2	2	1.9	0	下載	查看	查看

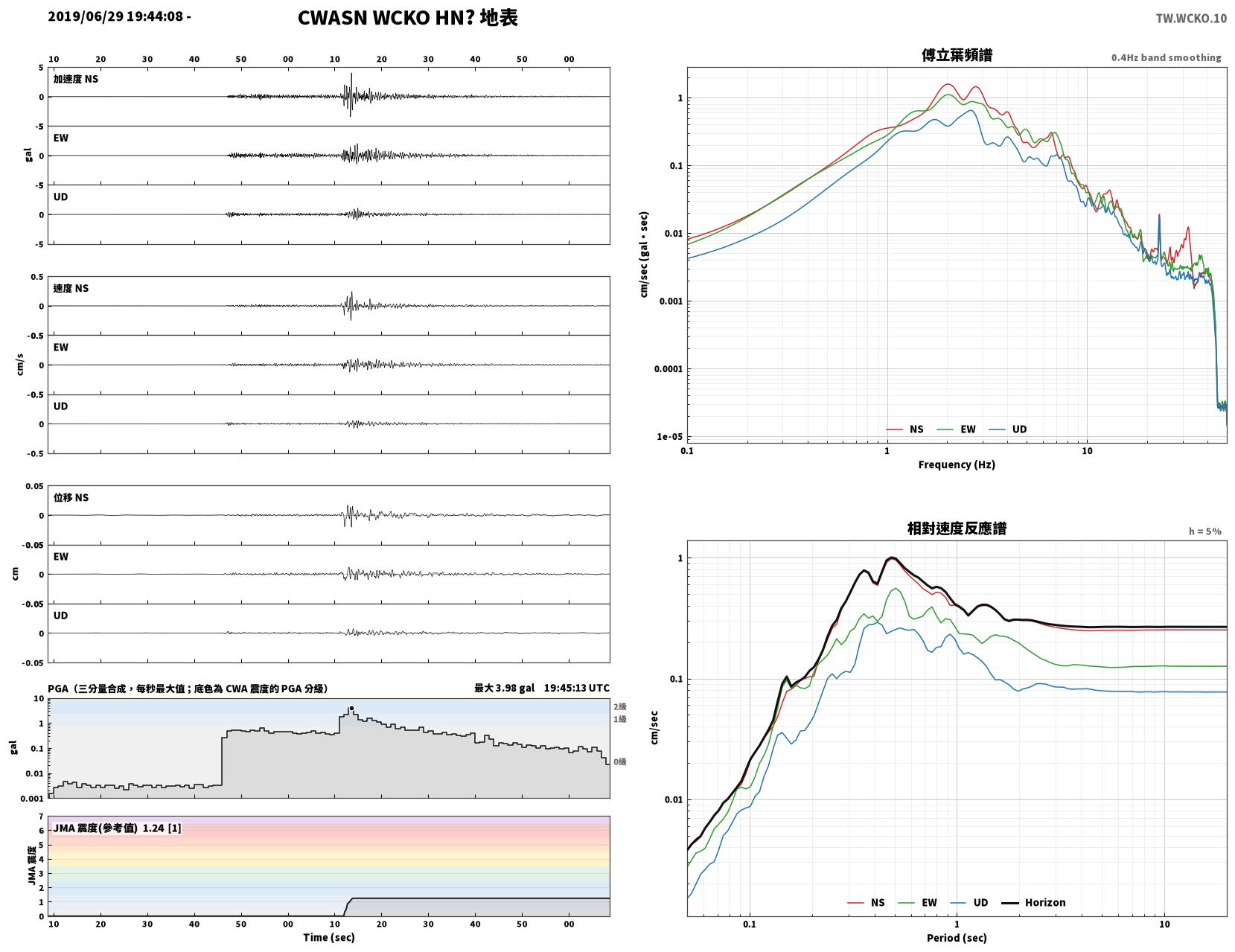

WCKO	嘉義縣番路鄉	233 m	CWASN	HN	218.6 km	03:44:43	03:45:07	3.97	2.02	1.08	3.98	0.25	0.13	0.08	0.27	1	1.2	2	1.8	0	下載	查看	查看
ETLH	花蓮縣秀林鄉	1005 m	CWASN	HN	228.2 km	03:44:44	03:45:09	3.05	2.05	1.76	3.72	0.12	0.09	0.08	0.13	1	1.0	2	1.8	0	下載	查看	查看
WCH1	彰化縣彰化市	17 m	CWASN	HL	268.9 km	03:44:50	03:45:18	3.05	2.64	1.37	3.23	0.21	0.15	0.08	0.23	1	1.2	2	1.7	0	下載	查看	查看
SHUL	花蓮縣壽豐鄉	34 m	CWASN	HN	182.4 km	03:44:39	03:44:59	2.54	3.16	2.05	3.35	0.19	0.20	0.09	0.27	1	1.3	2	1.7	0	下載	查看	查看

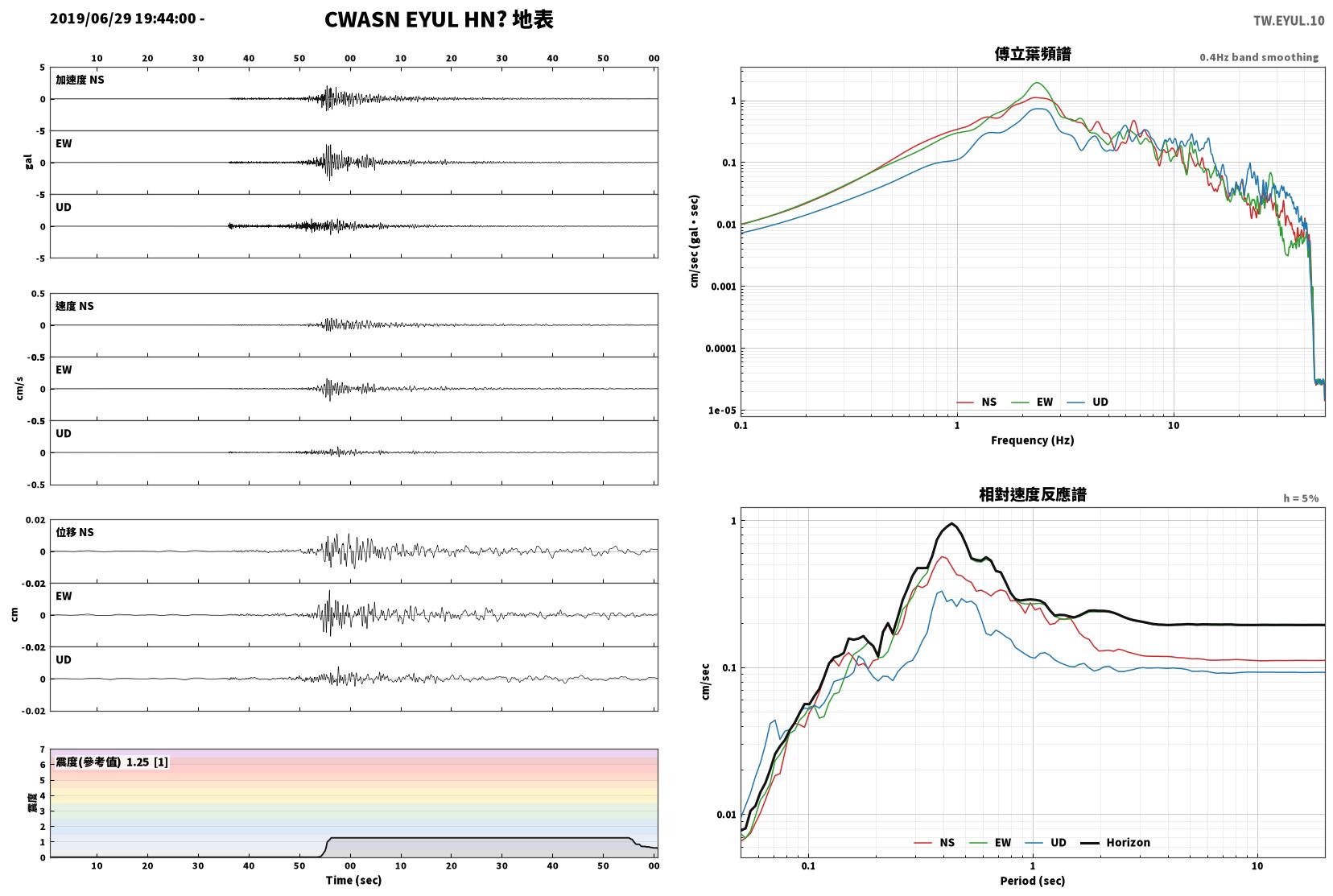

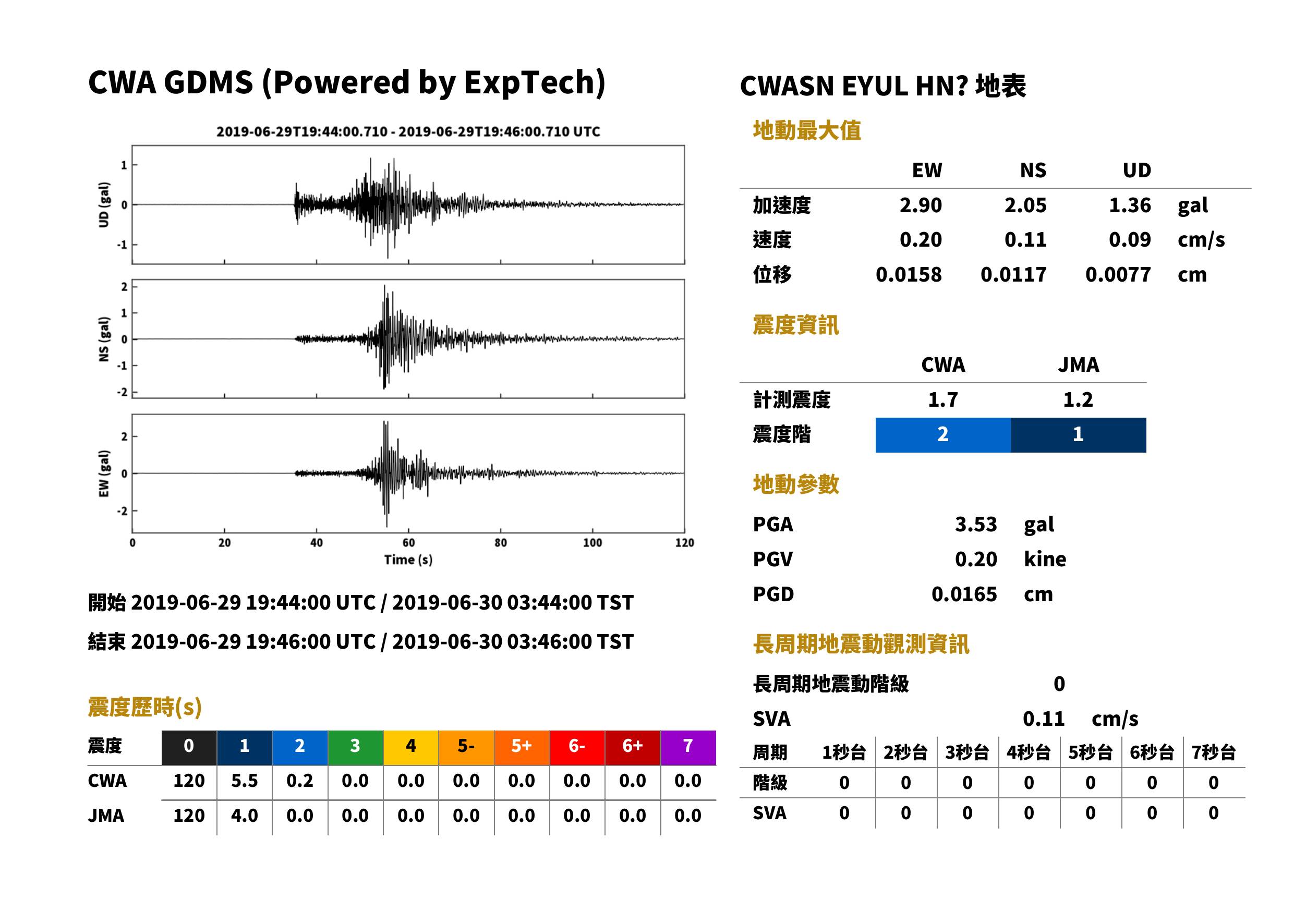

EYUL	花蓮縣玉里鎮	138 m	CWASN	HN	156.3 km	03:44:35	03:44:53	2.05	2.90	1.36	3.53	0.11	0.20	0.09	0.20	1	1.2	2	1.7	0	下載	查看	查看

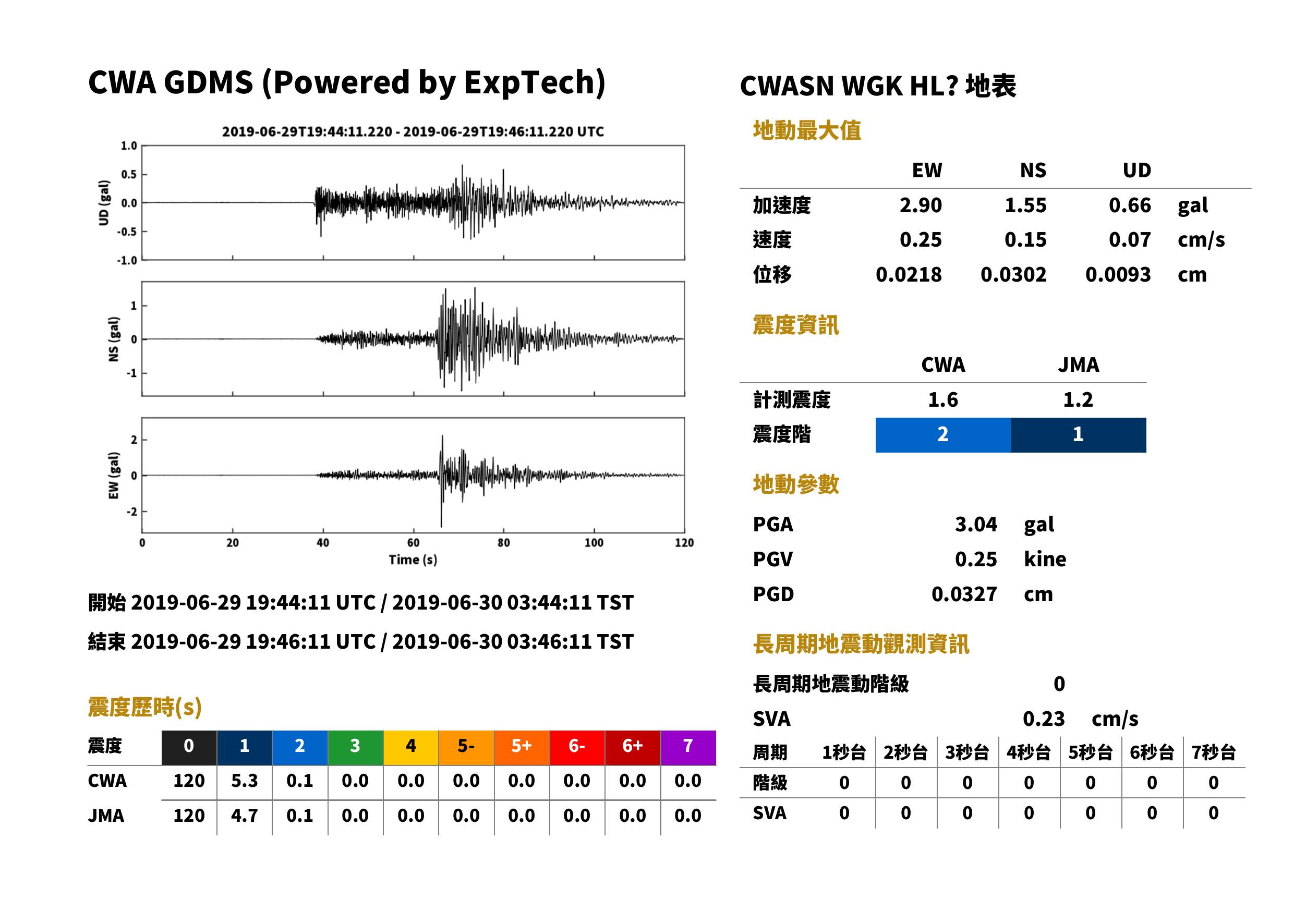

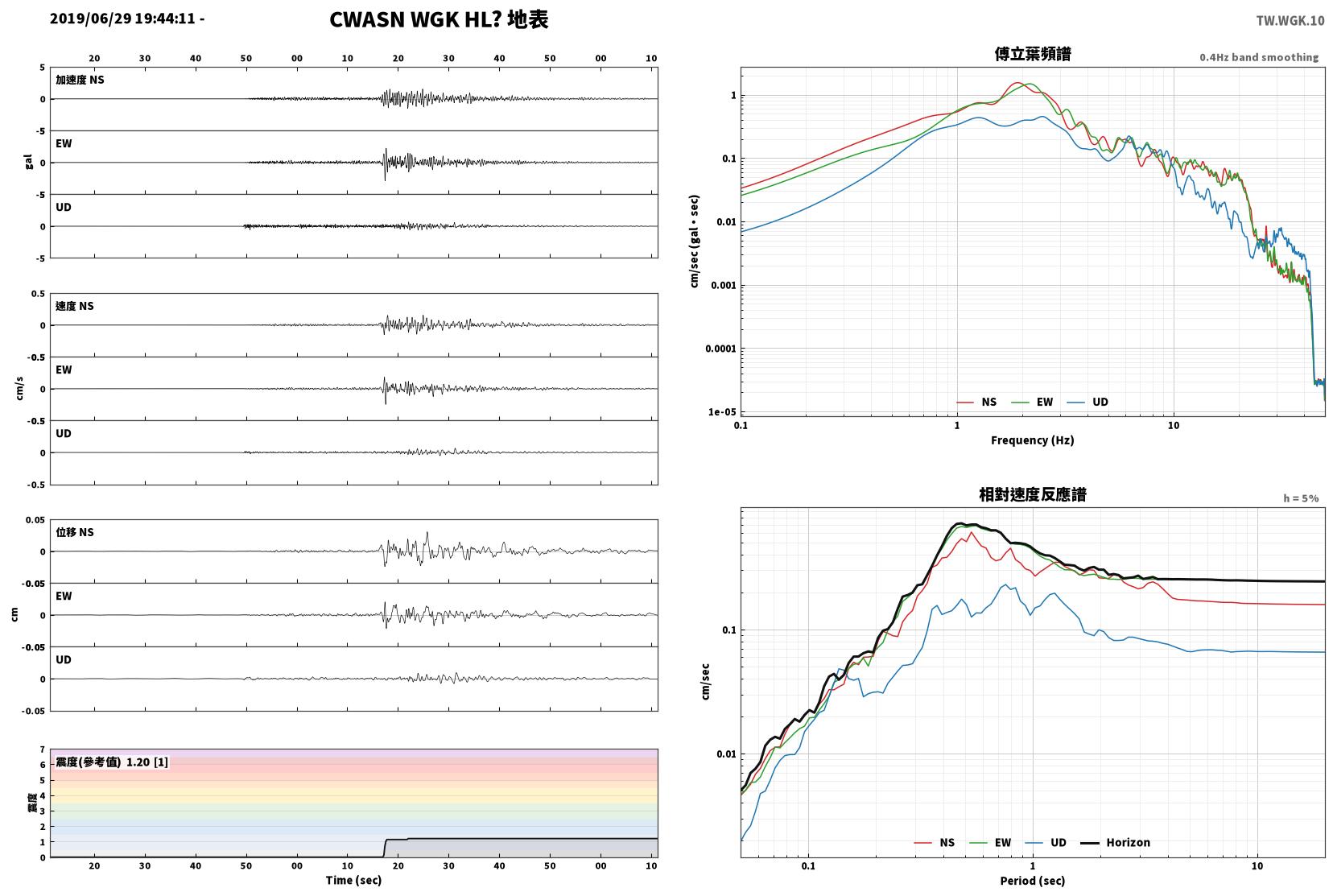

WGK	雲林縣斗六市	80 m	CWASN	HL	237.8 km	03:44:46	03:45:11	1.55	2.90	0.66	3.04	0.15	0.25	0.07	0.25	1	1.2	2	1.6	0	下載	查看	查看

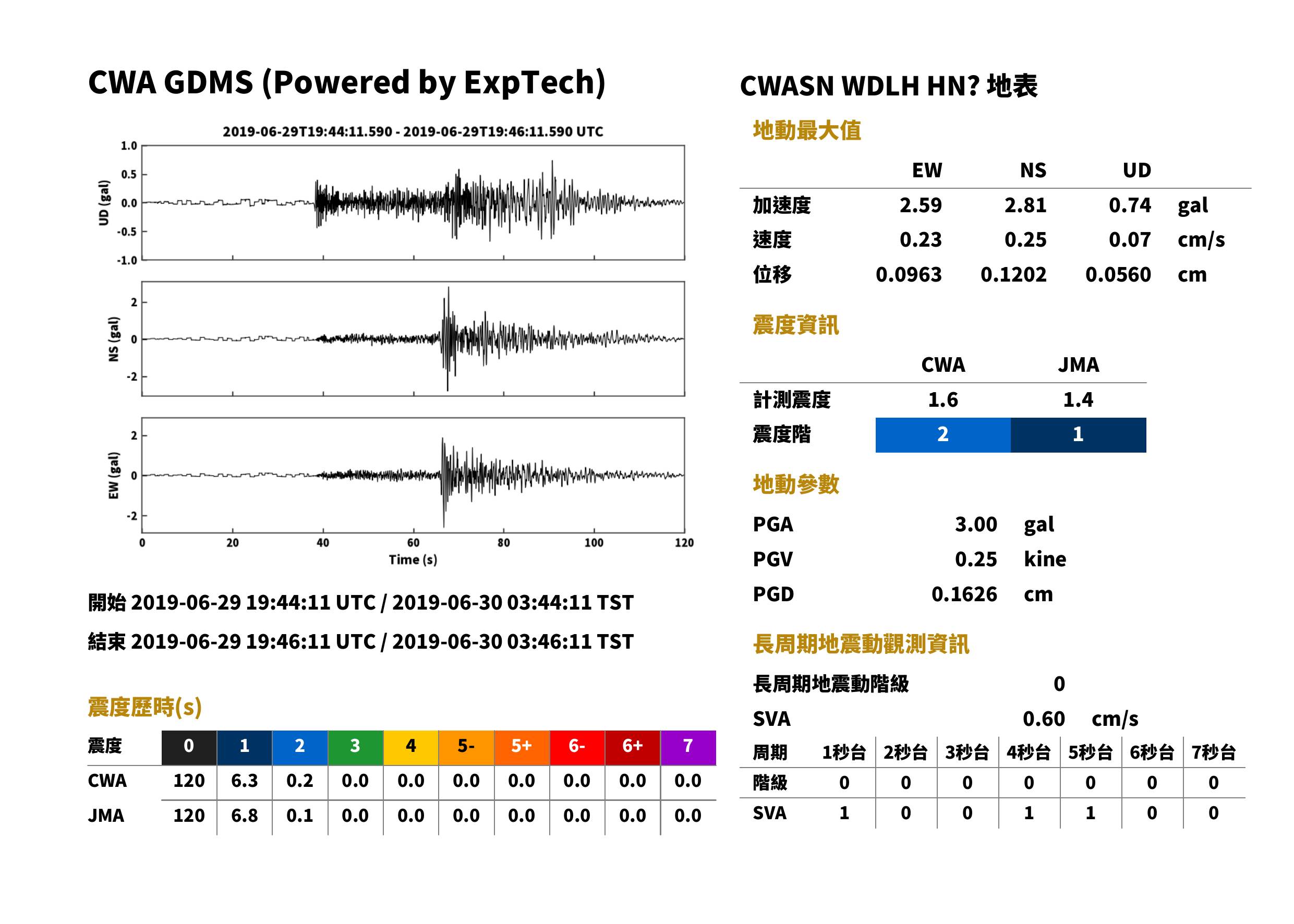

WDLH	雲林縣斗六市	54 m	CWASN	HN	240.7 km	03:44:46	03:45:12	2.82	2.61	0.73	3.02	0.24	0.22	0.07	0.25	1	1.4	2	1.6	0	下載	查看	查看

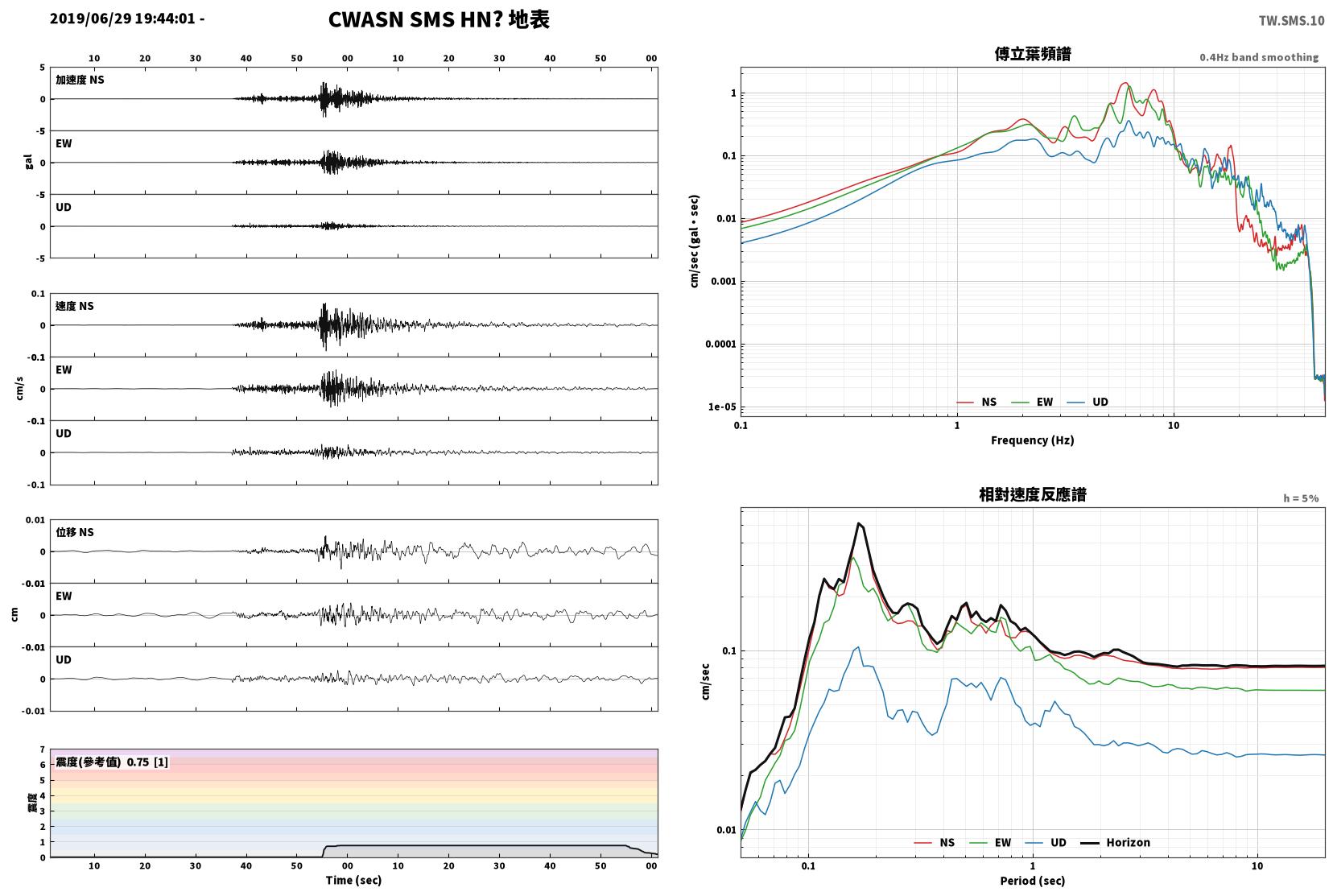

SMS	屏東縣滿州鄉	45 m	CWASN	HN	160.3 km	03:44:36	03:44:54	2.90	1.94	0.72	3.12	0.08	0.06	0.03	0.08	1	0.7	2	1.6	0	下載	查看	查看

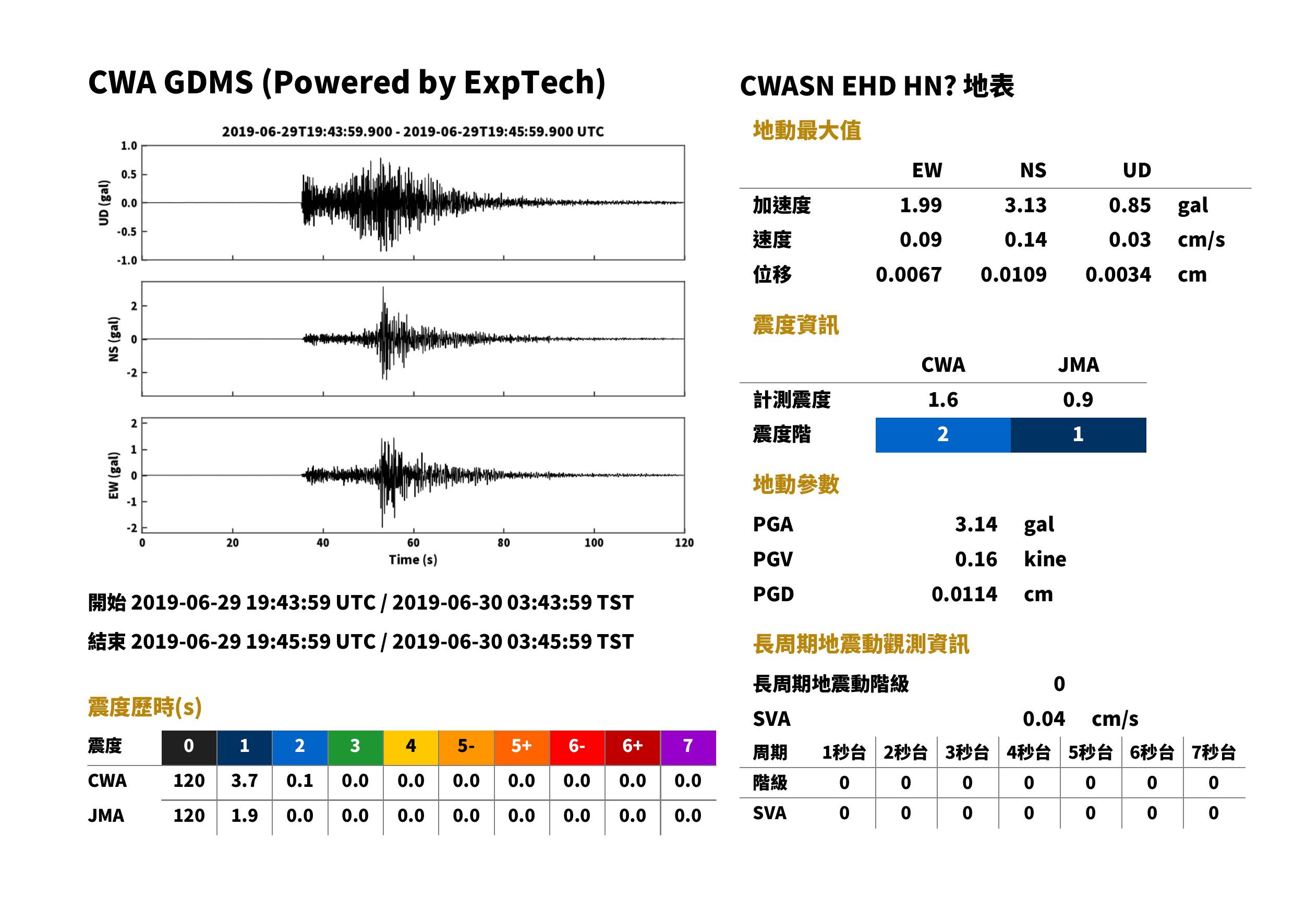

EHD	臺東縣池上鄉	295 m	CWASN	HN	150.0 km	03:44:34	03:44:51	3.13	1.99	0.85	3.14	0.14	0.09	0.03	0.16	1	0.9	2	1.6	0	下載	查看	查看

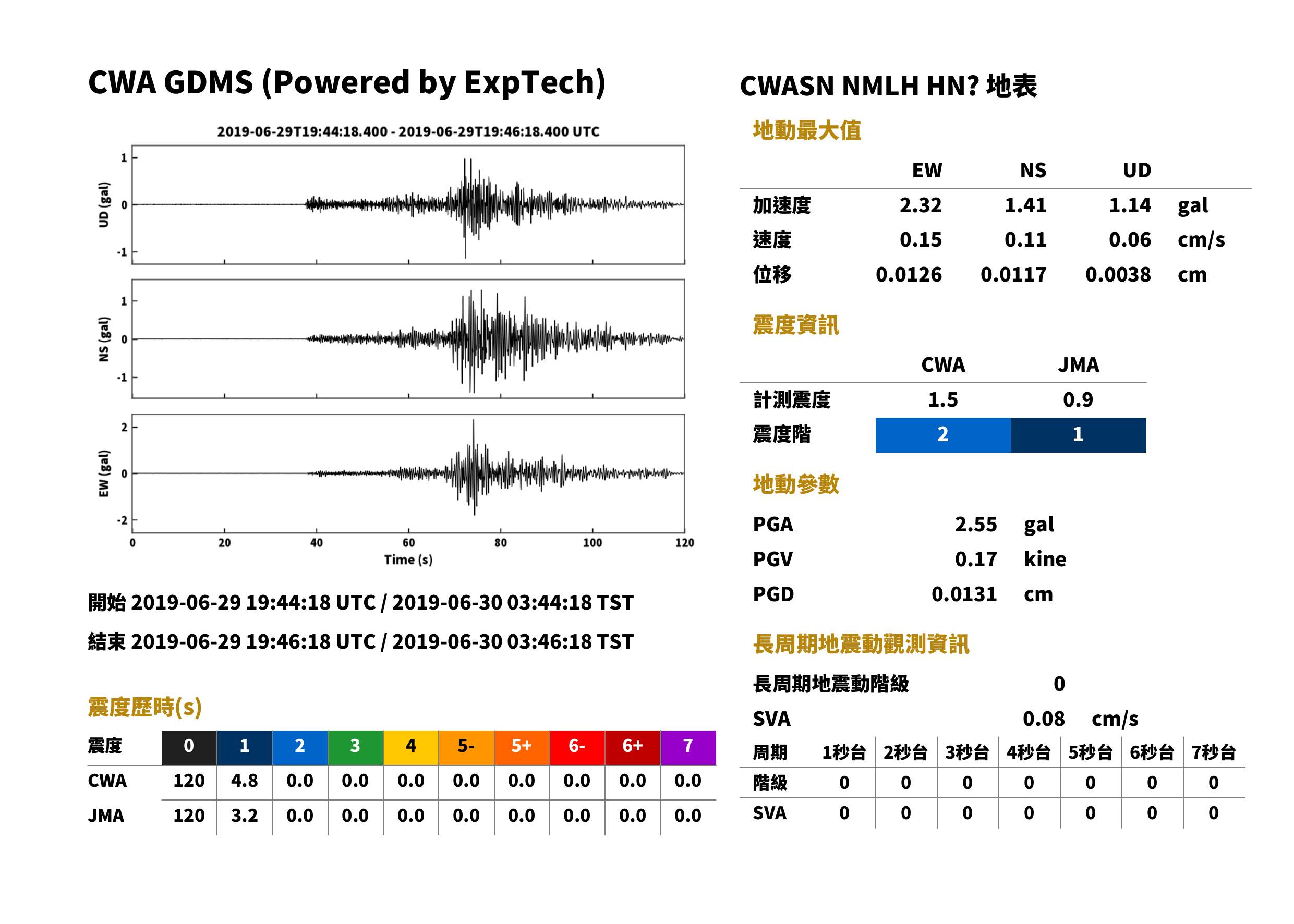

NMLH	苗栗縣苗栗市	179 m	CWASN	HN	294.0 km	03:44:53	03:45:24	1.41	2.32	1.14	2.55	0.11	0.15	0.06	0.17	1	0.9	2	1.5	0	下載	查看	查看
ALS	嘉義縣阿里山鄉	2417 m	CWASN	HL	206.3 km	03:44:42	03:45:04	1.81	2.49	0.49	2.79	0.16	0.18	0.04	0.21	1	1.3	2	1.5	0	下載	查看	查看
WSL	雲林縣水林鄉	3 m	CWASN	HN	256.1 km	03:44:48	03:45:15	2.26	1.38	0.92	2.32	0.18	0.10	0.04	0.20	1	0.9	1	1.4	0	下載	查看	查看
ESL	花蓮縣鳳林鎮	180 m	CWASN	HL	190.7 km	03:44:40	03:45:00	2.26	2.16	1.09	2.49	0.13	0.10	0.05	0.14	1	0.8	1	1.4	0	下載	查看	查看
ELD	臺東縣海端鄉	1058 m	CWASN	HN	167.4 km	03:44:37	03:44:55	2.06	1.86	1.51	2.36	0.69	0.63	0.75	1.20	1	1.3	1	1.4	0	下載	查看	查看

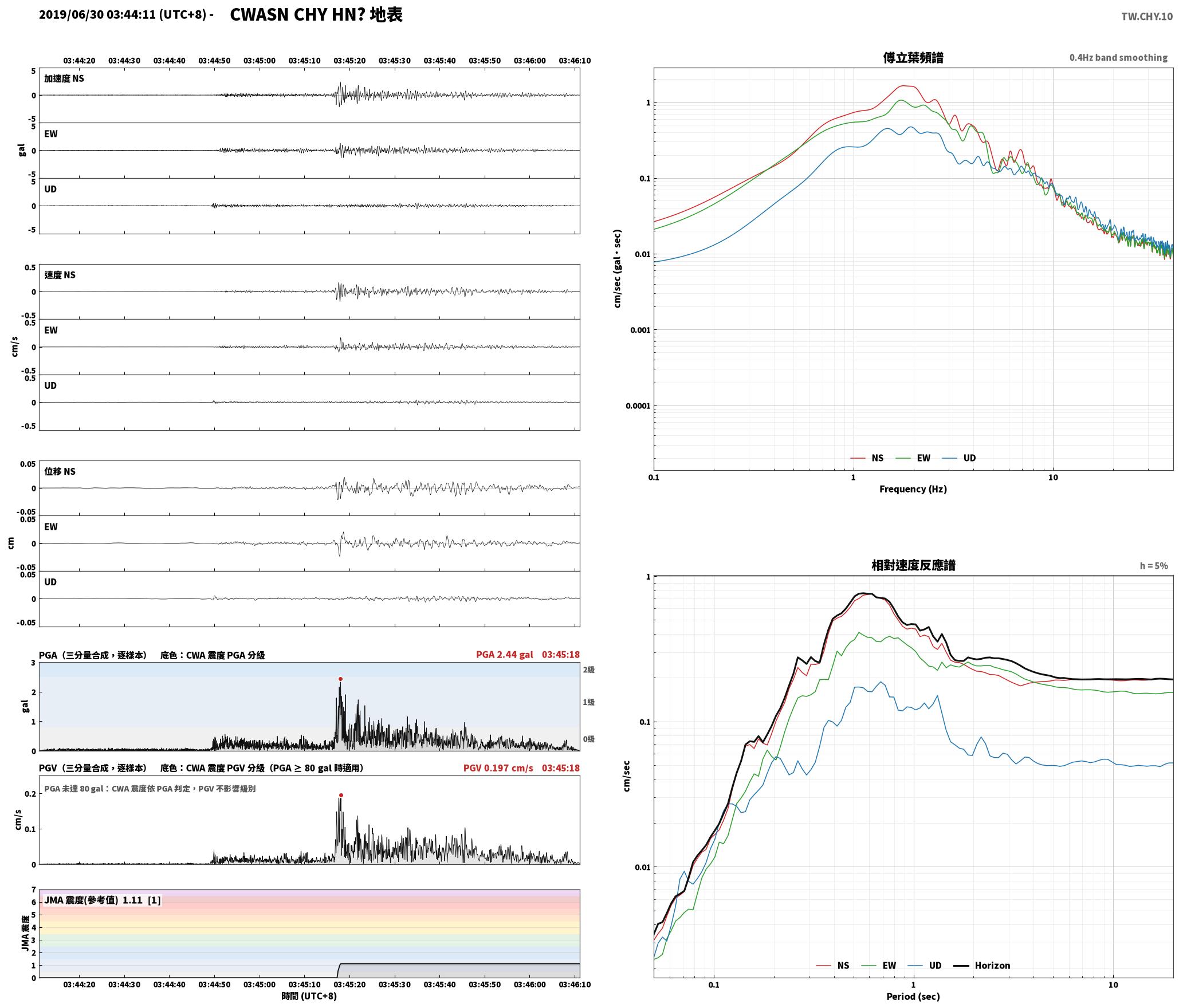

CHY	嘉義市東區	31 m	CWASN	HN	236.8 km	03:44:46	03:45:11	2.30	1.36	0.58	2.44	0.19	0.17	0.05	0.20	1	1.1	1	1.4	0	下載	查看	查看
YUS	嘉義縣阿里山鄉	3856 m	CWASN	HL	193.5 km	03:44:40	03:45:01	1.58	1.95	0.70	2.00	0.11	0.12	0.03	0.13	1	0.9	1	1.3	0	下載	查看	查看
WNT	南投縣南投市	113 m	CWASN	HL	243.0 km	03:44:46	03:45:12	1.27	2.10	1.08	2.13	0.07	0.14	0.04	0.14	1	0.9	1	1.3	0	下載	查看	查看
WDL	雲林縣斗六市	52 m	CWASN	HL	242.5 km	03:44:46	03:45:12	1.48	2.13	0.56	2.14	0.15	0.15	0.05	0.18	1	1.0	1	1.3	0	下載	查看	查看
KSHI	新竹縣關西鎮	147 m	CWASN	HN	298.7 km	03:44:54	03:45:25	1.32	2.10	0.55	2.18	0.10	0.13	0.04	0.14	1	0.8	1	1.3	0	下載	查看	查看

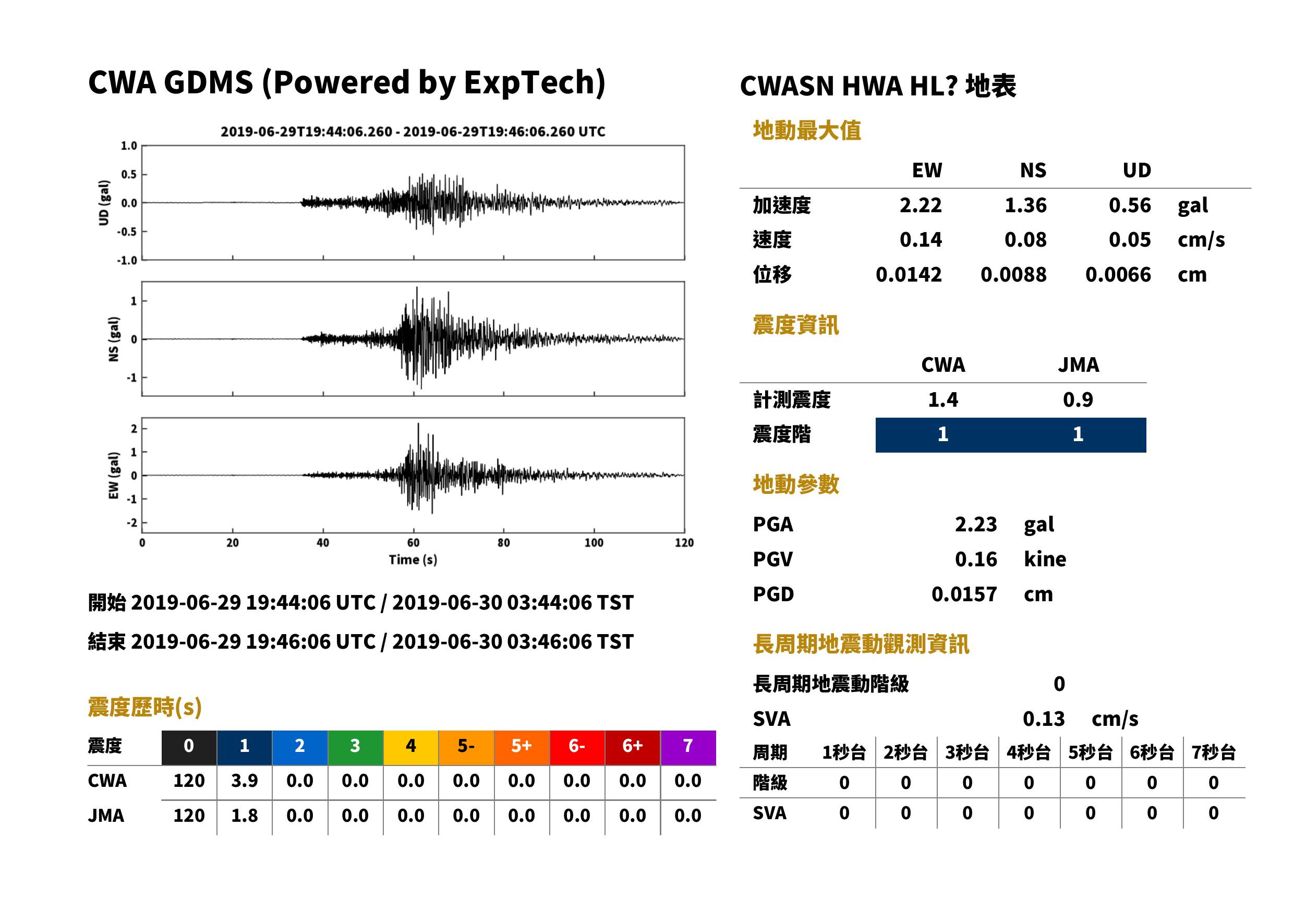

HWA	花蓮縣花蓮市	18 m	CWASN	HL	199.2 km	03:44:41	03:45:02	1.36	2.22	0.56	2.23	0.08	0.14	0.05	0.16	1	0.9	1	1.3	0	下載	查看	查看
EWT	宜蘭縣南澳鄉	40 m	CWASN	HN	243.6 km	03:44:46	03:45:12	1.79	1.95	1.45	2.12	0.09	0.12	0.08	0.13	1	0.9	1	1.3	0	下載	查看	查看
EHYH	花蓮縣瑞穗鄉	173 m	CWASN	HN	166.9 km	03:44:37	03:44:55	1.97	1.72	1.11	2.12	0.12	0.12	0.05	0.14	1	0.9	1	1.3	0	下載	查看	查看

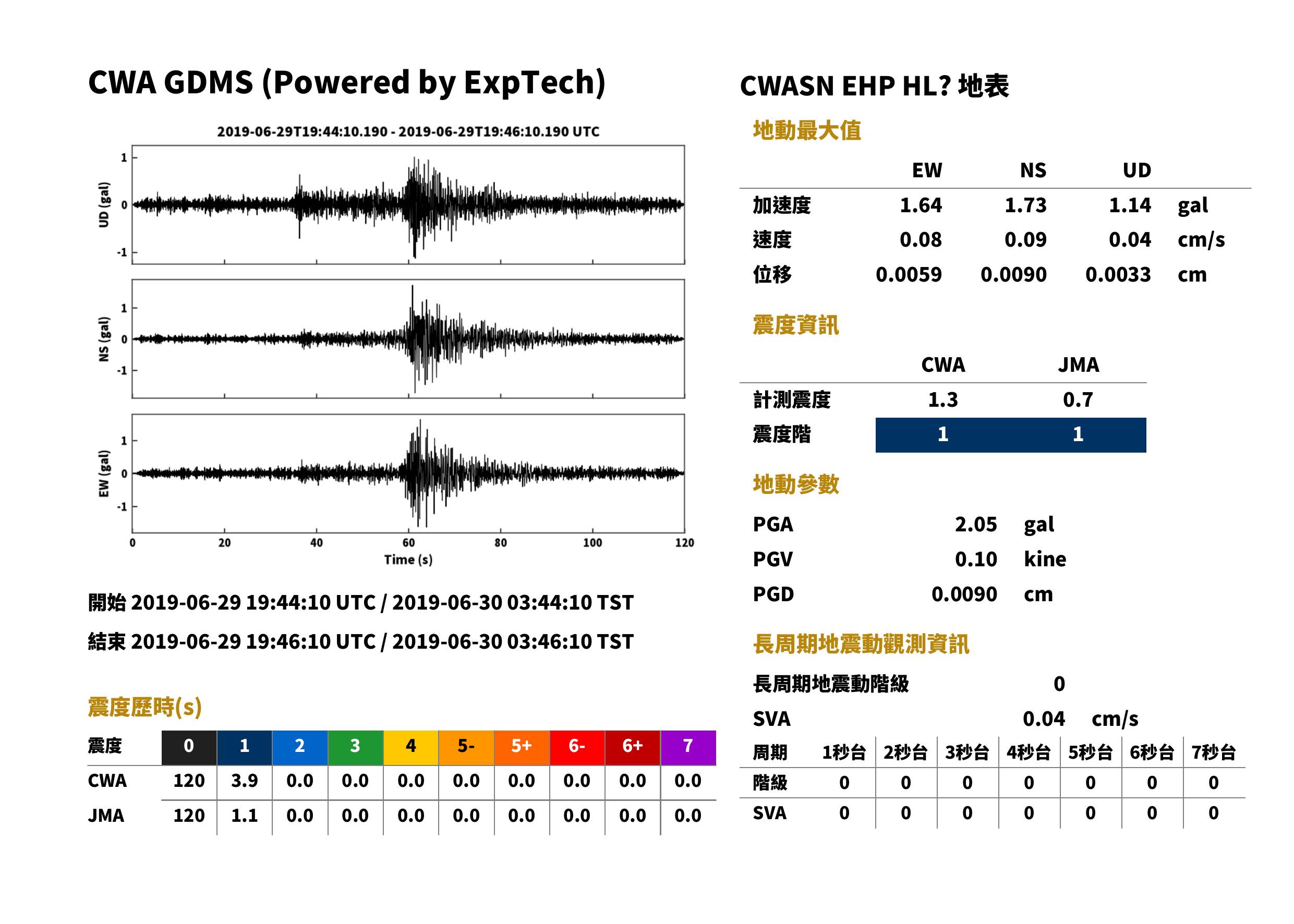

EHP	宜蘭縣南澳鄉	27 m	CWASN	HL	229.8 km	03:44:45	03:45:09	1.73	1.64	1.14	2.05	0.09	0.08	0.04	0.10	1	0.7	1	1.3	0	下載	查看	查看

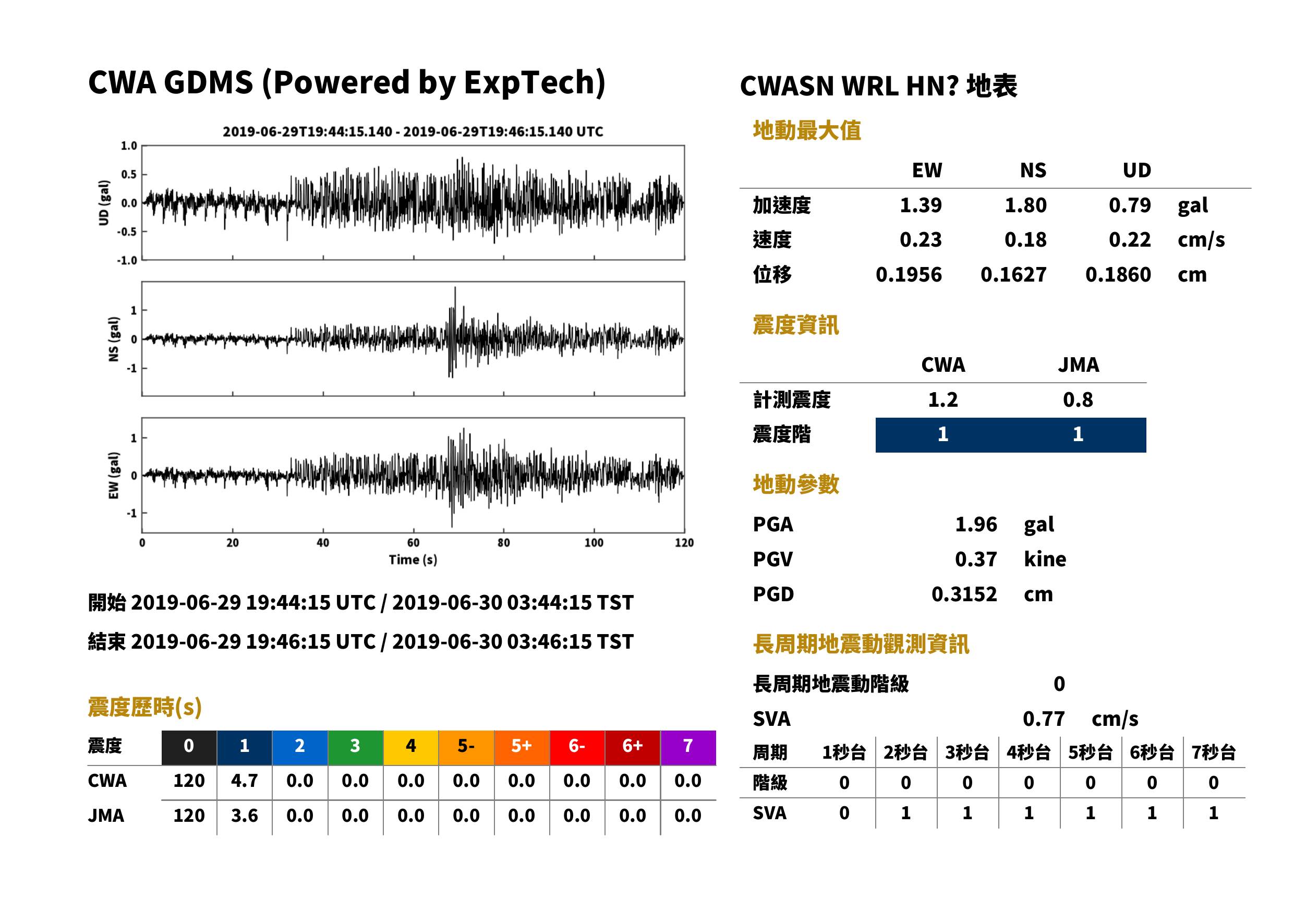

WRL	彰化縣二林鎮	14 m	CWASN	HN	268.4 km	03:44:50	03:45:18	1.78	1.40	0.76	1.93	0.18	0.17	0.14	0.24	1	0.8	1	1.2	0	下載	查看	查看

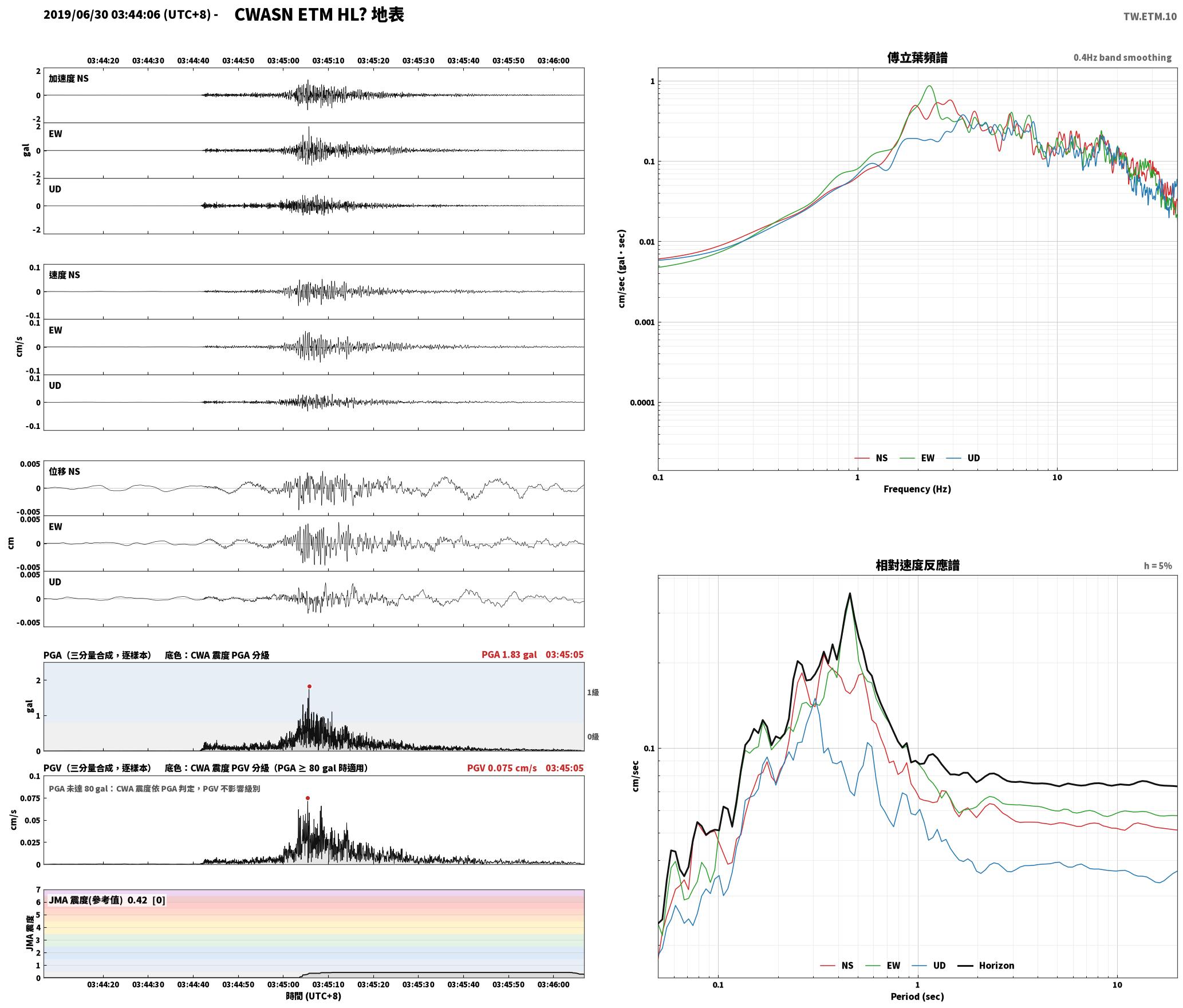

ETM	花蓮縣吉安鄉	170 m	CWASN	HL	203.4 km	03:44:41	03:45:03	1.11	1.73	0.81	1.83	0.05	0.06	0.03	0.08	0	0.4	1	1.2	0	下載	查看	查看
ENA	宜蘭縣南澳鄉	123 m	CWASN	HL	242.3 km	03:44:46	03:45:12	1.88	1.34	0.73	1.96	0.08	0.07	0.02	0.09	1	0.5	1	1.2	0	下載	查看	查看
EGC	花蓮縣鳳林鎮	9 m	CWASN	HL	175.3 km	03:44:38	03:44:57	1.30	1.54	0.90	1.86	0.08	0.06	0.03	0.09	1	0.5	1	1.2	0	下載	查看	查看

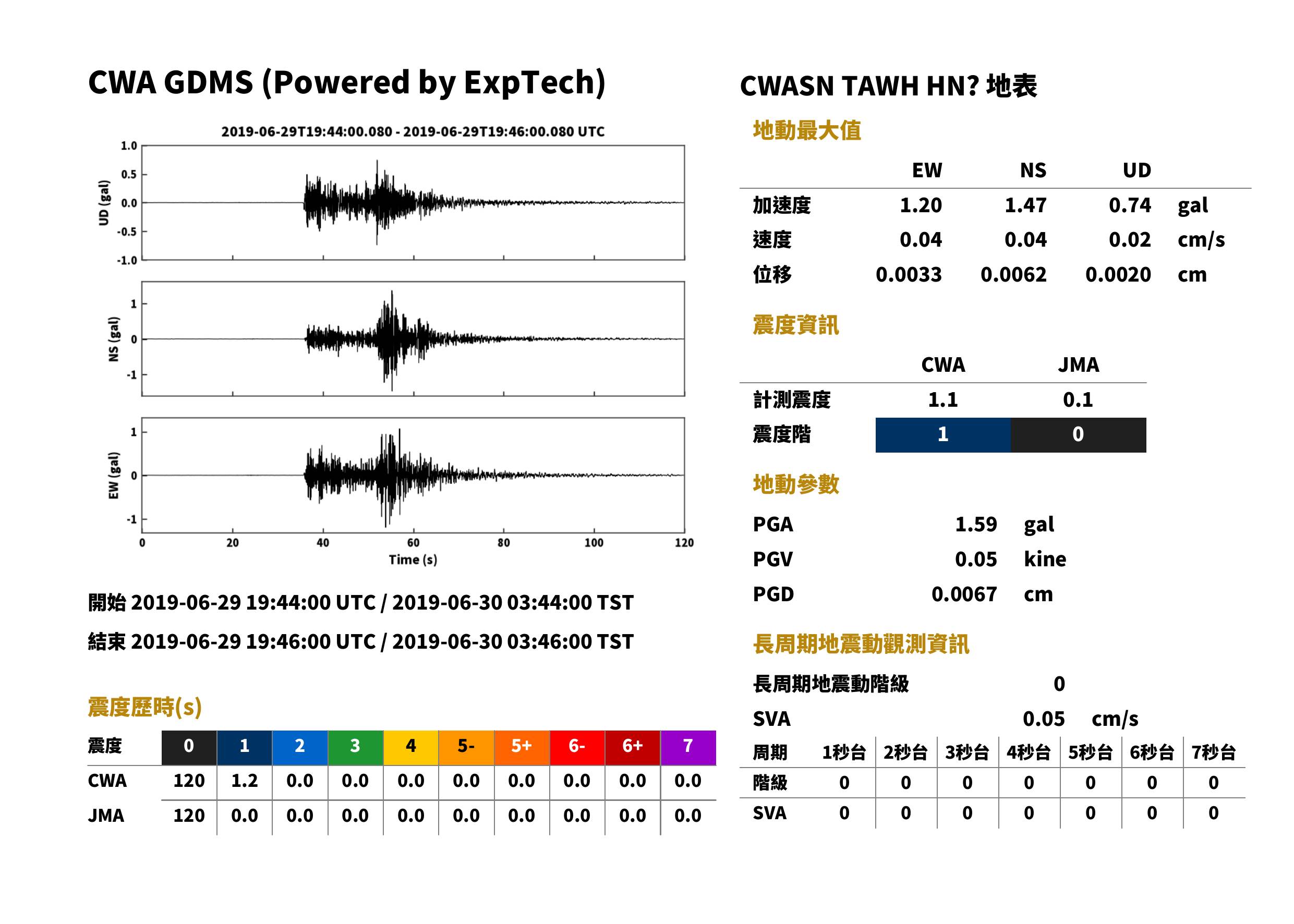

TAWH	臺東縣大武鄉	24 m	CWASN	HN	151.4 km	03:44:35	03:44:52	1.47	1.19	0.74	1.59	0.04	0.04	0.02	0.05	0	0.1	1	1.1	0	下載	查看	查看

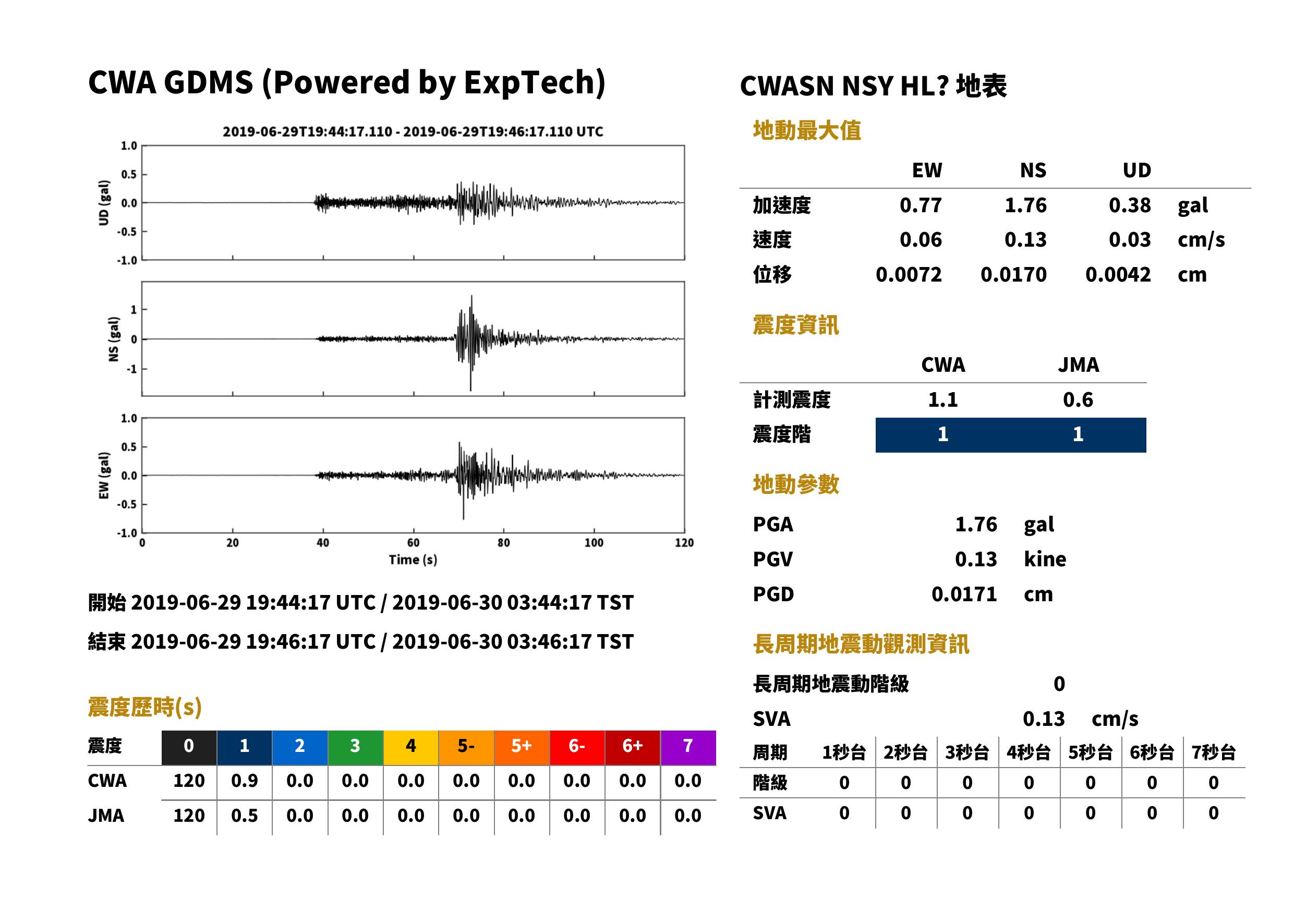

NSY	苗栗縣三義鄉	299 m	CWASN	HL	283.9 km	03:44:52	03:45:22	1.76	0.77	0.38	1.76	0.13	0.06	0.03	0.13	1	0.6	1	1.1	0	下載	查看	查看
EAS	臺東縣大武鄉	457 m	CWASN	HL	154.8 km	03:44:35	03:44:52	1.03	1.39	1.17	1.61	0.05	0.08	0.03	0.08	0	0.2	1	1.1	0	下載	查看	查看
EAH	宜蘭縣南澳鄉	56 m	CWASN	HN	232.2 km	03:44:45	03:45:10	1.46	1.64	1.07	1.68	0.07	0.09	0.04	0.09	1	0.6	1	1.1	0	下載	查看	查看

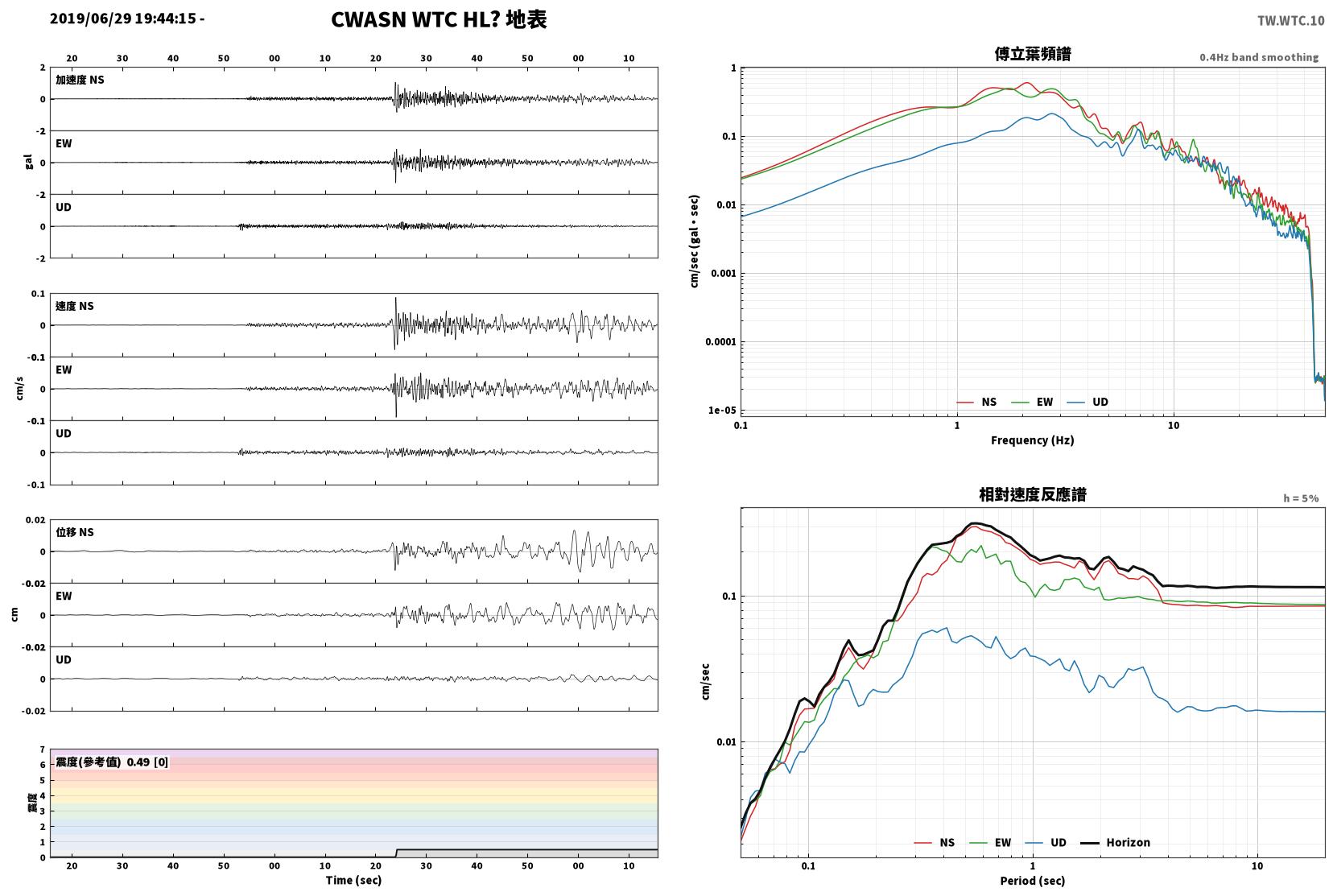

WTC	彰化縣大城鄉	4 m	CWASN	HL	272.5 km	03:44:50	03:45:19	1.03	1.29	0.29	1.42	0.09	0.09	0.02	0.12	0	0.4	1	1.0	0	下載	查看	查看
WCHH	彰化縣彰化市	25 m	CWASN	HN	268.7 km	03:44:50	03:45:18	1.26	1.31	0.64	1.42	0.06	0.07	0.03	0.08	0	0.4	1	1.0	0	下載	查看	查看

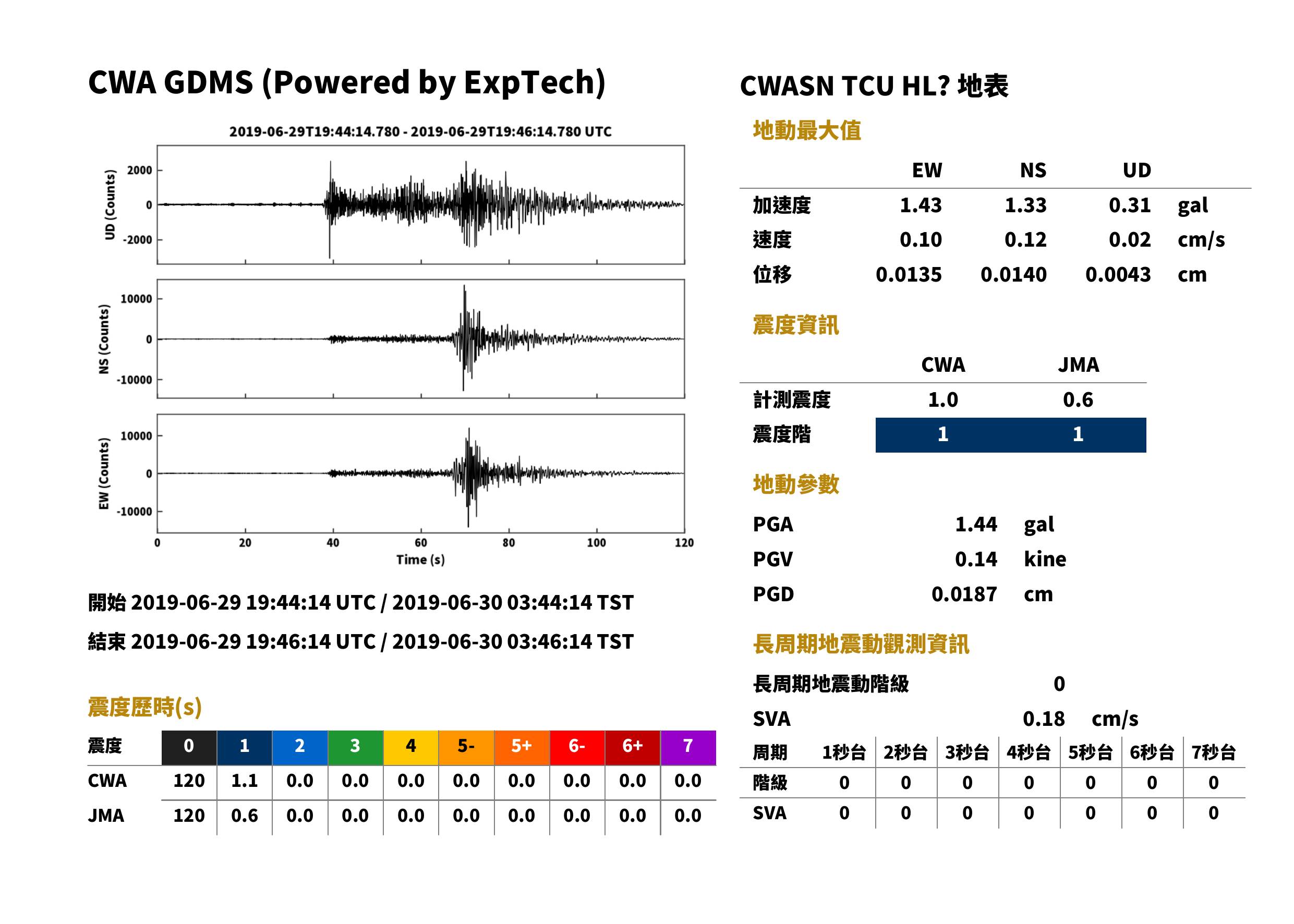

TCU	臺中市中區	89 m	CWASN	HL	265.6 km	03:44:49	03:45:17	1.33	1.43	0.31	1.44	0.12	0.10	0.02	0.14	1	0.6	1	1.0	0	下載	查看	查看
SSD	屏東縣三地門鄉	148 m	CWASN	HL	182.8 km	03:44:39	03:44:59	1.13	0.97	1.41	1.43	0.03	0.04	0.07	0.07	0	0.3	1	1.0	0	下載	查看	查看
SML	南投縣魚池鄉	999 m	CWASN	HL	228.4 km	03:44:45	03:45:09	1.10	1.45	0.58	1.55	0.10	0.12	0.04	0.13	1	0.7	1	1.0	0	下載	查看	查看

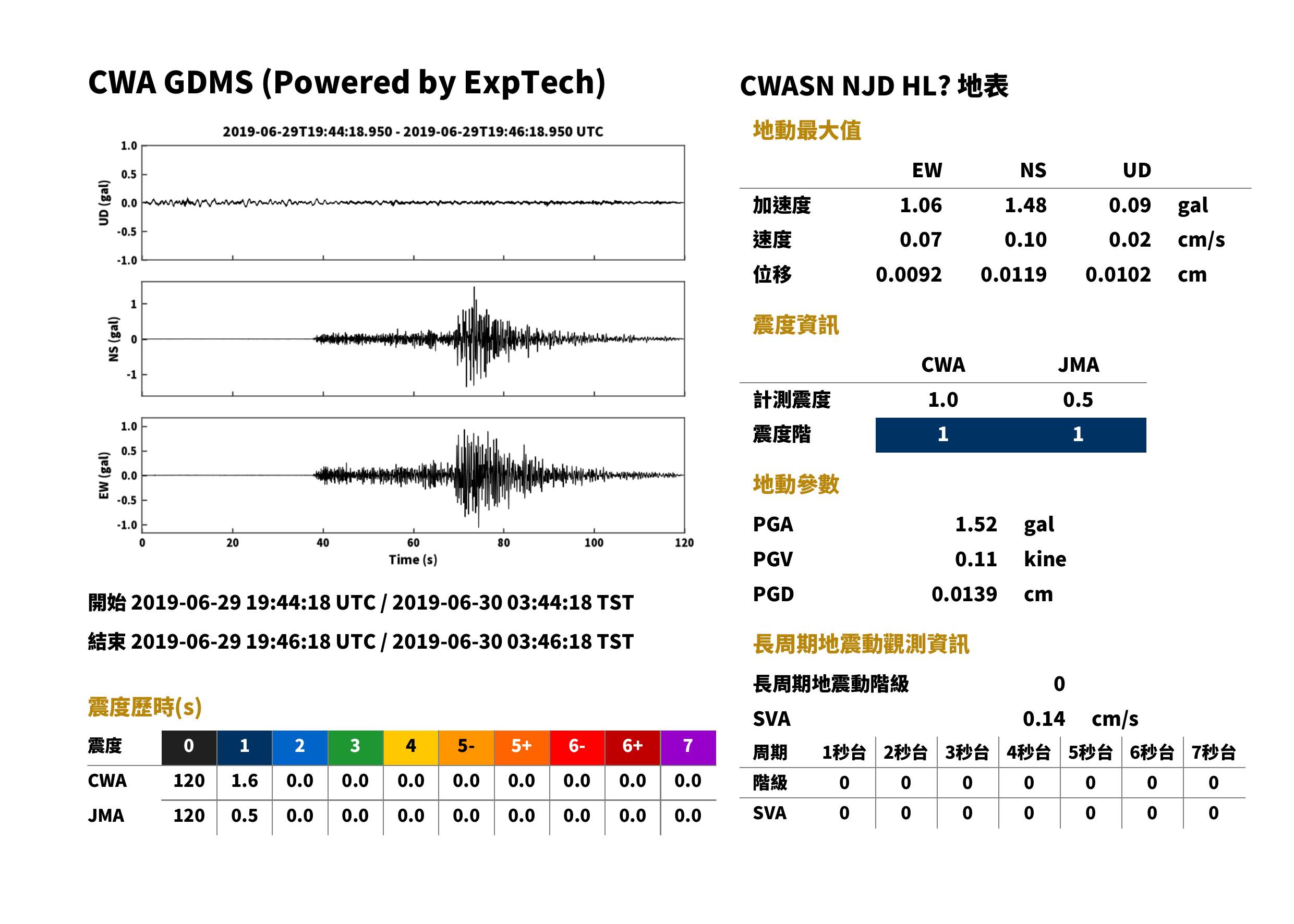

NJD	新竹縣竹東鎮	131 m	CWASN	HL	298.3 km	03:44:53	03:45:25	1.48	1.06	0.08	1.52	0.10	0.07	0.02	0.11	1	0.5	1	1.0	0	下載	查看	查看
NHDH	新北市新店區	22 m	CWASN	HN	305.6 km	03:44:54	03:45:26	1.45	1.14	0.28	1.46	0.08	0.06	0.01	0.08	0	0.3	1	1.0	0	下載	查看	查看
ECL	臺東縣金峰鄉	88 m	CWASN	HN	146.9 km	03:44:34	03:44:50	0.88	1.40	0.71	1.43	0.03	0.05	0.02	0.05	0	0.0	1	1.0	0	下載	查看	查看
WTK	雲林縣土庫鎮	21 m	CWASN	HN	252.7 km	03:44:48	03:45:14	1.17	1.13	0.41	1.41	0.12	0.10	0.03	0.16	1	0.8	1	0.9	0	下載	查看	查看
WDJ	臺中市大甲區	99 m	CWASN	HN	285.8 km	03:44:52	03:45:22	1.07	1.37	0.75	1.39	0.10	0.12	0.06	0.12	0	0.4	1	0.9	0	下載	查看	查看
TTN	臺東縣臺東市	12 m	CWASN	HL	132.8 km	03:44:32	03:44:47	1.00	1.24	1.19	1.28	0.07	0.09	0.09	0.09	0	0.4	1	0.9	0	下載	查看	查看
SCS	高雄市旗山區	70 m	CWASN	HN	201.6 km	03:44:41	03:45:03	1.36	0.81	0.64	1.37	0.07	0.05	0.03	0.07	0	0.4	1	0.9	0	下載	查看	查看

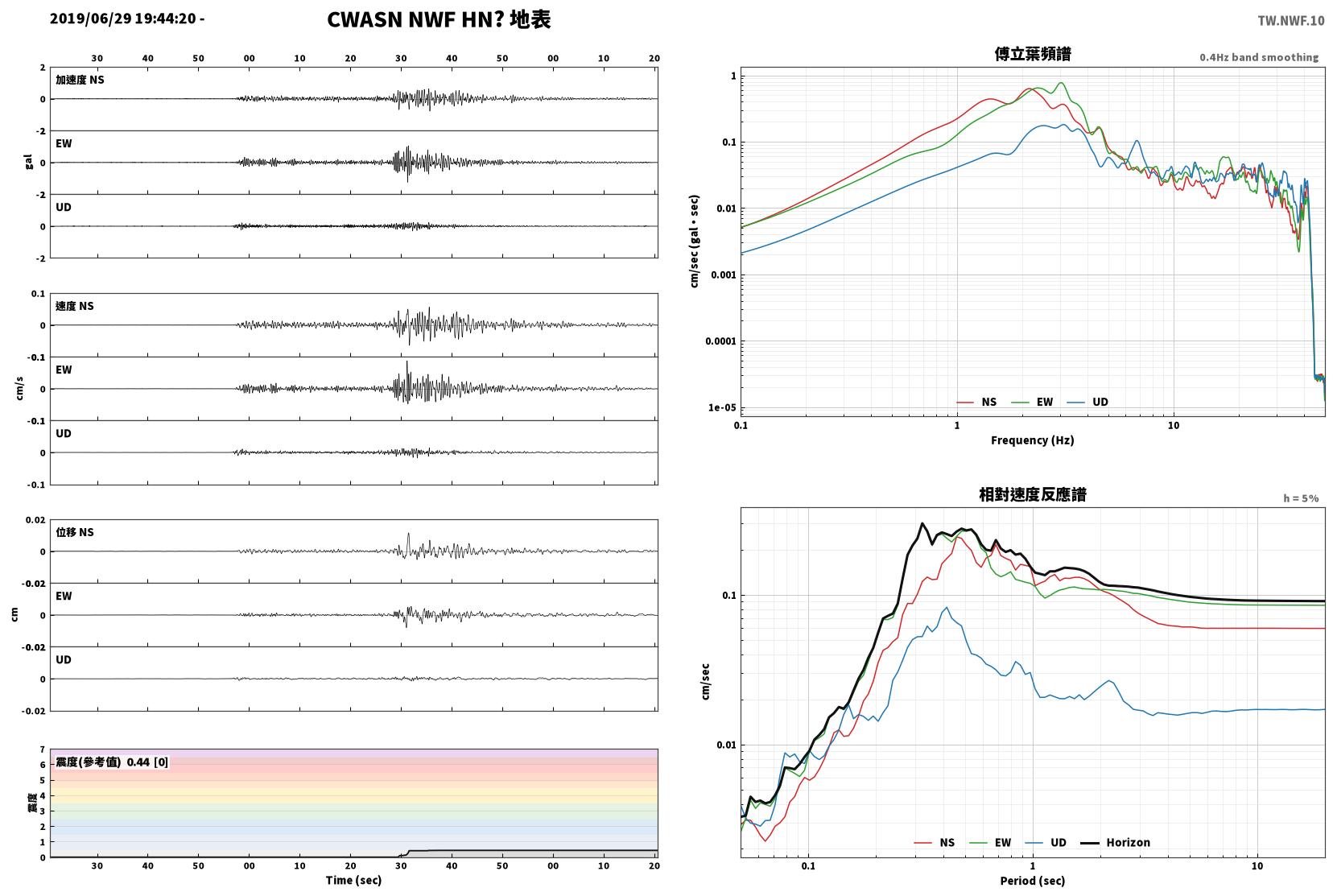

NWF	新北市瑞芳區	728 m	CWASN	HN	311.6 km	03:44:55	03:45:28	0.78	1.25	0.30	1.27	0.06	0.09	0.02	0.09	0	0.4	1	0.9	0	下載	查看	查看
CHN8	嘉義縣義竹鄉	6 m	CWASN	HL	247.0 km	03:44:47	03:45:13	1.39	0.97	0.35	1.40	0.12	0.07	0.02	0.12	1	0.6	1	0.9	0	下載	查看	查看
WTP	嘉義縣大埔鄉	555 m	CWASN	HL	205.6 km	03:44:42	03:45:04	0.93	0.98	0.89	1.14	0.07	0.07	0.03	0.08	0	0.4	1	0.8	0	下載	查看	查看
WSF	雲林縣四湖鄉	8 m	CWASN	HL	262.6 km	03:44:49	03:45:17	0.91	1.15	0.93	1.23	0.09	0.08	0.03	0.11	1	0.5	1	0.8	0	下載	查看	查看

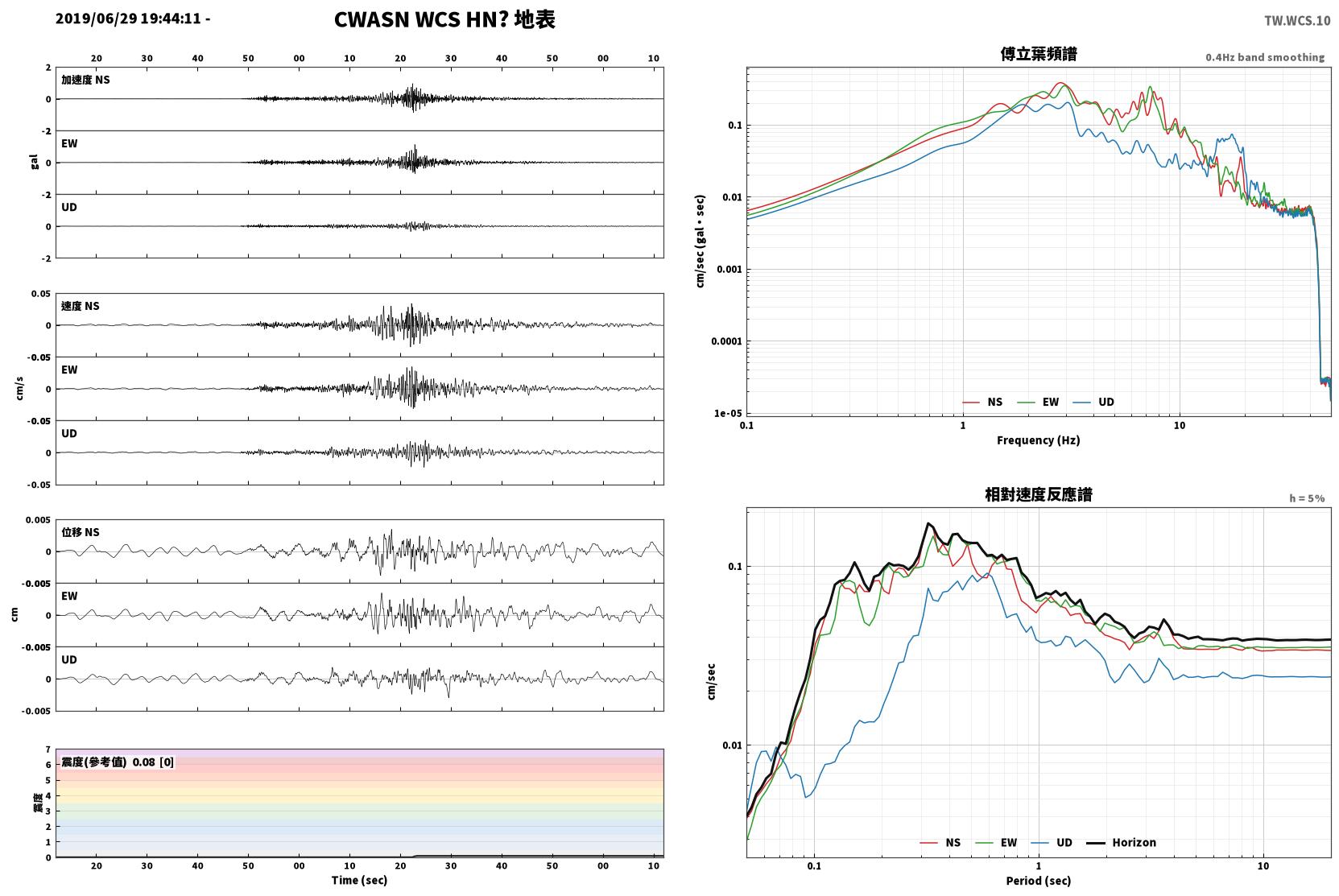

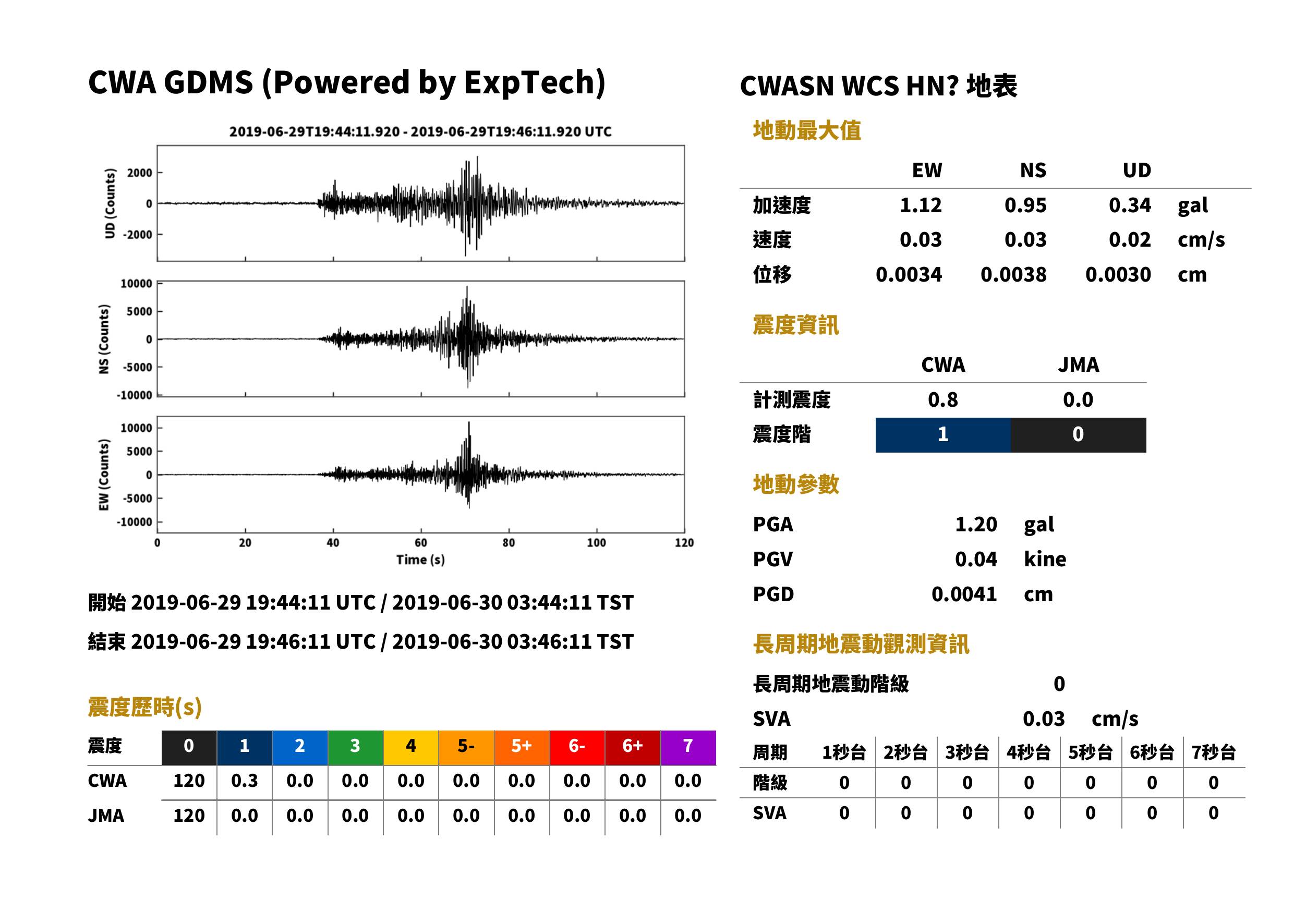

WCS	南投縣國姓鄉	358 m	CWASN	HN	243.3 km	03:44:46	03:45:12	0.95	1.12	0.34	1.20	0.03	0.03	0.02	0.04	0	0.0	1	0.8	0	下載	查看	查看
SEB	屏東縣滿州鄉	32 m	CWASN	HL	161.9 km	03:44:36	03:44:54	0.91	1.01	0.50	1.17	0.07	0.08	0.05	0.09	0	0.4	1	0.8	0	下載	查看	查看
NNS	新竹縣五峰鄉	1148 m	CWASN	HL	255.8 km	03:44:48	03:45:15	1.10	0.82	0.37	1.14	0.05	0.04	0.02	0.05	0	0.2	1	0.8	0	下載	查看	查看
WHY	南投縣信義鄉	495 m	CWASN	HN	217.2 km	03:44:43	03:45:06	1.09	0.76	0.36	1.11	0.07	0.04	0.02	0.07	0	0.4	1	0.7	0	下載	查看	查看
SCK	臺南市七股區	2 m	CWASN	HN	250.6 km	03:44:47	03:45:14	1.03	0.95	0.38	1.04	0.07	0.06	0.05	0.10	0	0.1	1	0.7	0	下載	查看	查看
KAU	高雄市前鎮區	1 m	CWASN	HL	211.9 km	03:44:42	03:45:05	0.81	0.90	0.64	1.02	0.08	0.06	0.04	0.09	0	0.3	1	0.7	0	下載	查看	查看
TAW	臺東縣大武鄉	11 m	CWASN	HL	149.8 km	03:44:34	03:44:51	0.97	0.58	0.38	0.98	0.04	0.03	0.01	0.04	0	0.0	1	0.6	0	下載	查看	查看

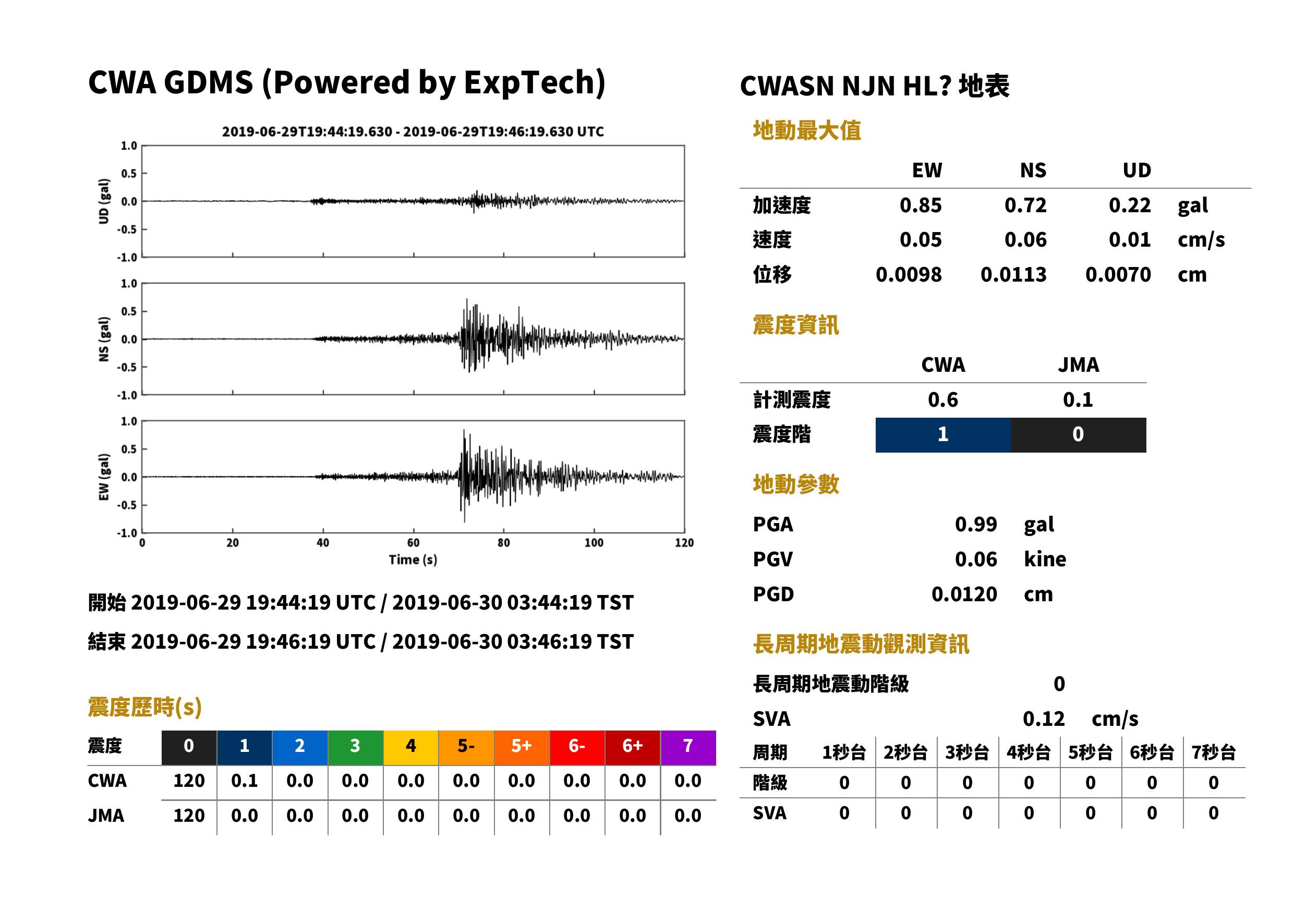

NJN	苗栗縣竹南鎮	11 m	CWASN	HL	303.6 km	03:44:54	03:45:26	0.72	0.85	0.22	0.99	0.06	0.05	0.01	0.06	0	0.1	1	0.6	0	下載	查看	查看
ILA	宜蘭縣宜蘭市	11 m	CWASN	HL	278.6 km	03:44:51	03:45:20	0.86	0.80	0.43	0.94	0.05	0.05	0.02	0.06	0	0.2	1	0.6	0	下載	查看	查看

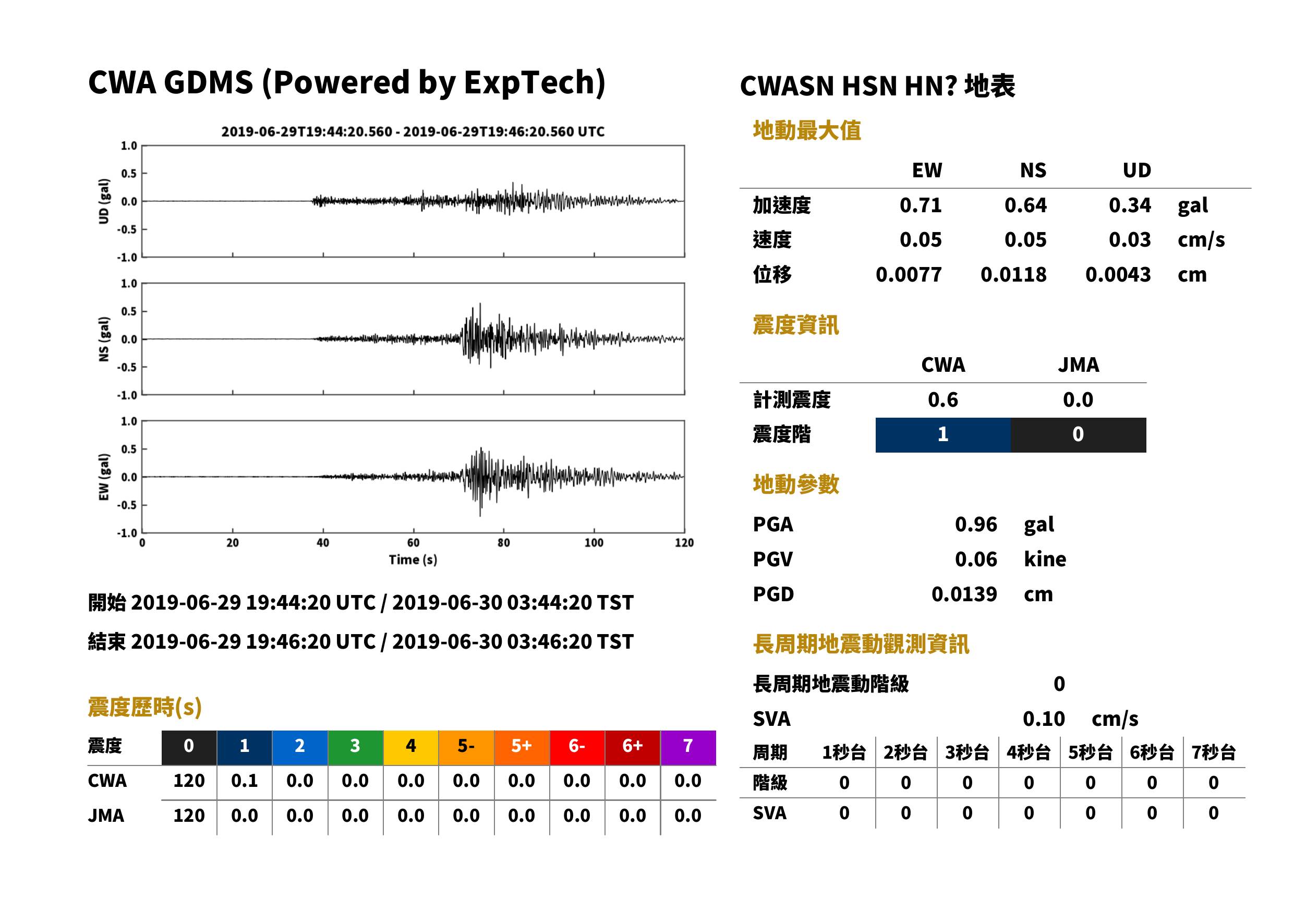

HSN	新竹縣竹北市	31 m	CWASN	HN	310.8 km	03:44:55	03:45:28	0.64	0.71	0.34	0.96	0.05	0.05	0.03	0.06	0	0.0	1	0.6	0	下載	查看	查看
BAC	新北市樹林區	15 m	CWASN	HL	312.1 km	03:44:55	03:45:28	0.75	0.80	0.51	0.90	0.07	0.06	0.03	0.08	0	0.3	1	0.6	0	下載	查看	查看

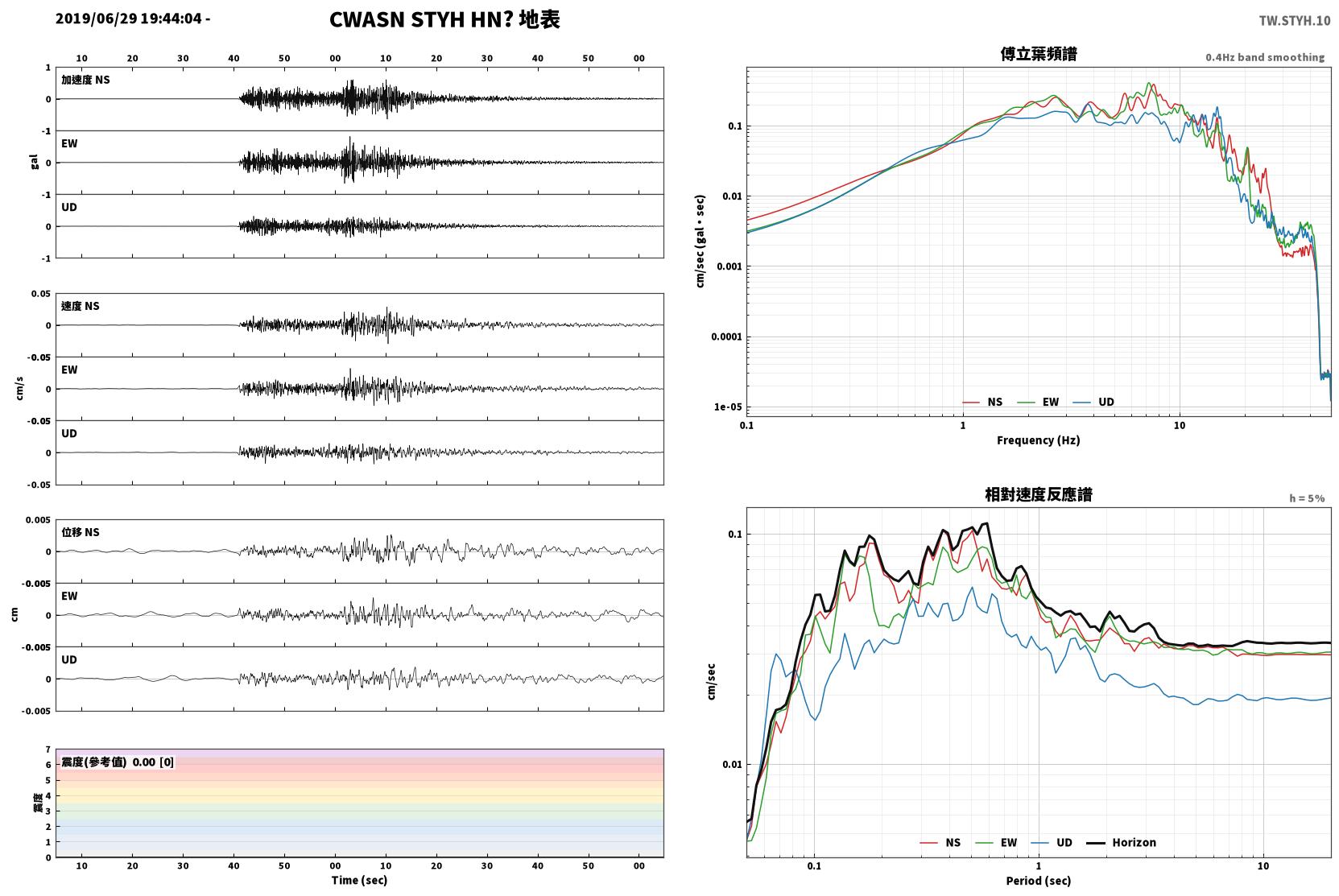

STYH	高雄市桃源區	624 m	CWASN	HN	188.0 km	03:44:39	03:45:00	0.64	0.82	0.36	0.88	0.03	0.03	0.02	0.03	0	0.0	1	0.5	0	下載	查看	查看
STY	高雄市桃源區	642 m	CWASN	HL	188.3 km	03:44:39	03:45:00	0.65	0.70	0.43	0.83	0.03	0.05	0.02	0.05	0	0.0	1	0.5	0	下載	查看	查看
NST	苗栗縣南庄鄉	173 m	CWASN	HL	291.4 km	03:44:53	03:45:23	0.66	0.77	0.33	0.80	0.05	0.06	0.03	0.06	0	0.1	1	0.5	0	下載	查看	查看
NDS	宜蘭縣羅東鎮	88 m	CWASN	HN	265.5 km	03:44:49	03:45:17	0.83	0.73	0.51	0.84	0.04	0.05	0.02	0.06	0	0.1	1	0.5	0	下載	查看	查看
SPT	屏東縣屏東市	29 m	CWASN	HL	195.5 km	03:44:40	03:45:02	0.46	0.63	0.40	0.73	0.05	0.08	0.03	0.08	0	0.2	0	0.4	0	下載	查看	查看
SNJ	高雄市大社區	16 m	CWASN	HN	213.5 km	03:44:43	03:45:06	0.61	0.52	0.52	0.74	0.05	0.05	0.02	0.07	0	0.0	0	0.4	0	下載	查看	查看
SGL	屏東縣九如鄉	31 m	CWASN	HL	196.4 km	03:44:40	03:45:02	0.60	0.60	0.76	0.77	0.07	0.06	0.07	0.07	0	0.2	0	0.4	0	下載	查看	查看
SCZ	屏東縣春日鄉	66 m	CWASN	HL	178.2 km	03:44:38	03:44:58	0.73	0.53	0.69	0.79	0.05	0.04	0.04	0.06	0	0.1	0	0.4	0	下載	查看	查看

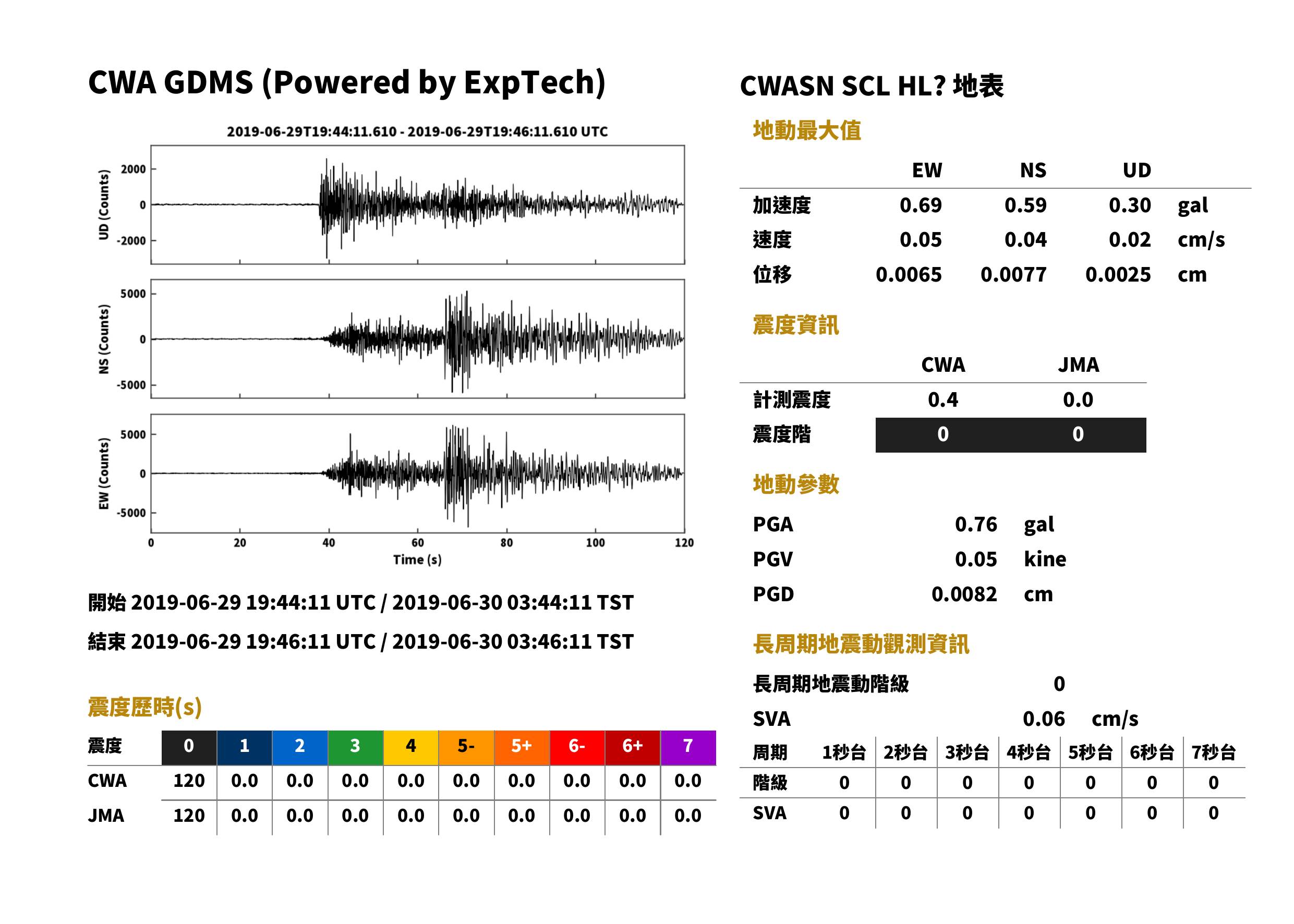

SCL	臺南市佳里區	7 m	CWASN	HL	240.8 km	03:44:46	03:45:12	0.59	0.69	0.30	0.76	0.04	0.05	0.02	0.05	0	0.0	0	0.4	0	下載	查看	查看
NSK	桃園市復興區	685 m	CWASN	HL	280.6 km	03:44:51	03:45:21	0.33	0.70	0.21	0.73	0.02	0.05	0.01	0.05	0	0.0	0	0.4	0	下載	查看	查看
NFF	新竹縣五峰鄉	427 m	CWASN	HN	286.6 km	03:44:52	03:45:22	0.66	0.57	0.26	0.74	0.05	0.04	0.02	0.06	0	0.0	0	0.4	0	下載	查看	查看

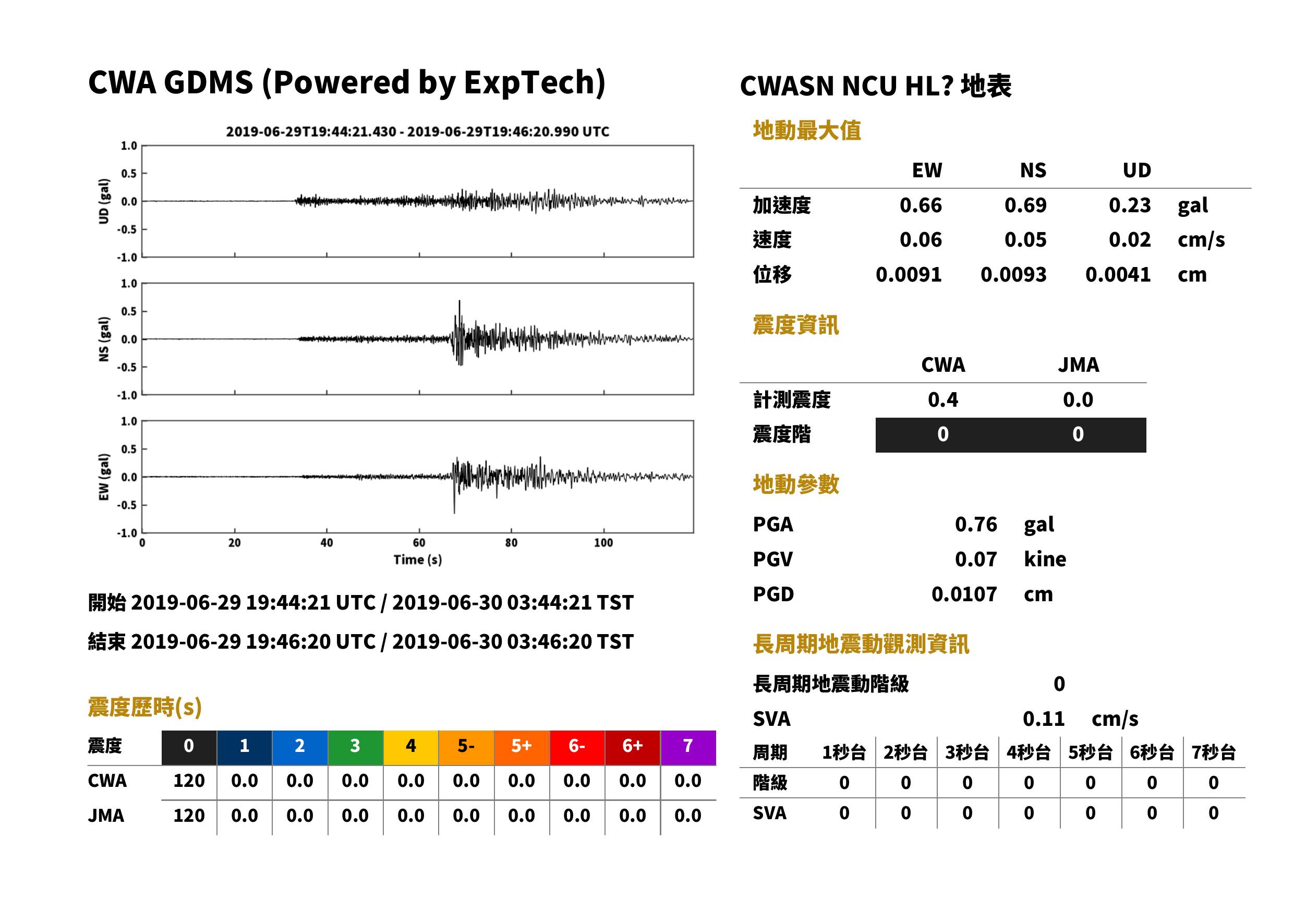

NCU	桃園市中壢區	131 m	CWASN	HL	317.7 km	03:44:56	03:45:29	0.69	0.66	0.23	0.76	0.05	0.06	0.02	0.07	0	0.0	0	0.4	0	下載	查看	查看
SGS	高雄市甲仙區	279 m	CWASN	HL	200.2 km	03:44:41	03:45:03	0.64	0.42	0.44	0.68	0.03	0.04	0.04	0.05	0	0.0	0	0.3	0	下載	查看	查看

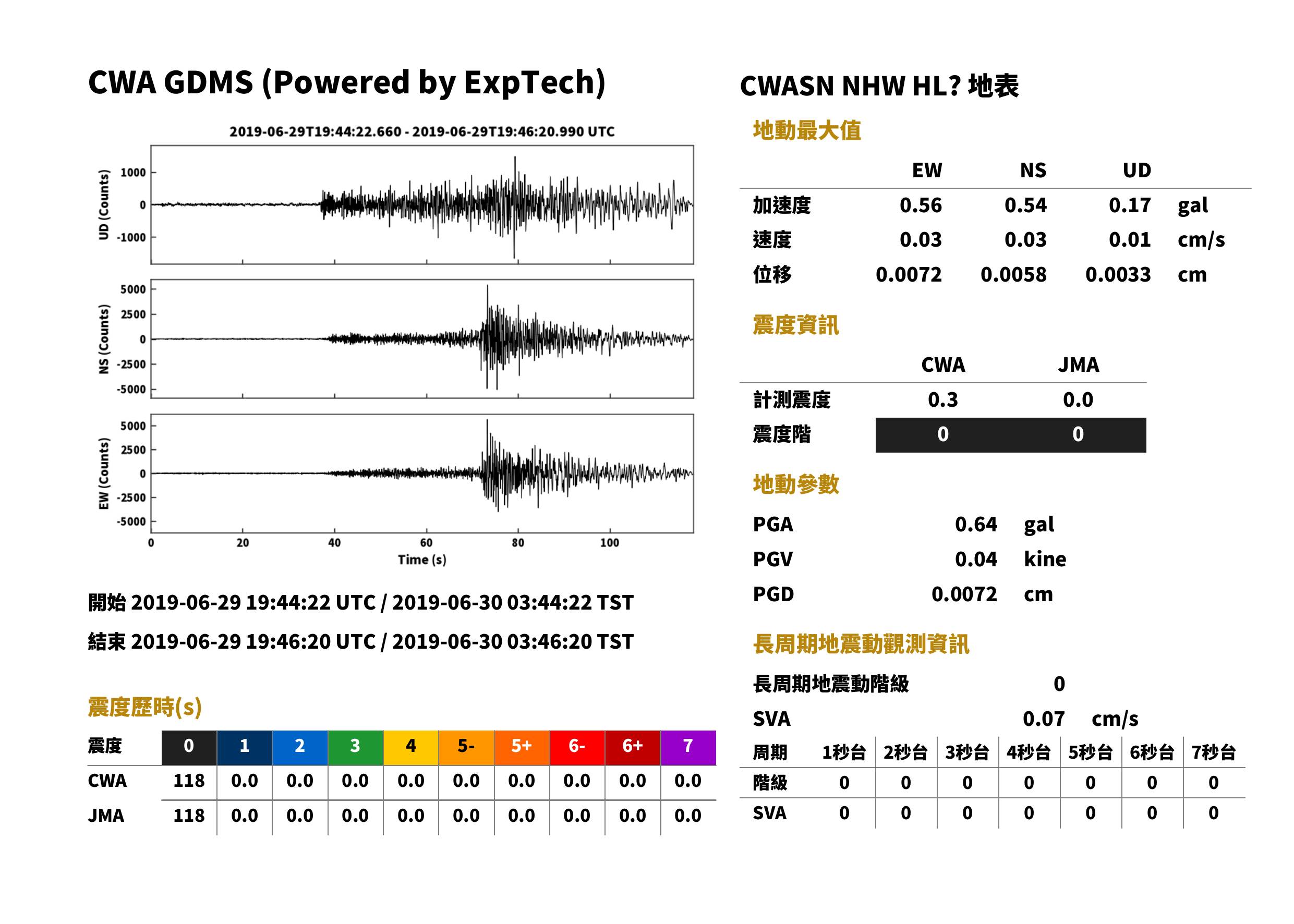

NHW	桃園市觀音區	21 m	CWASN	HL	327.3 km	03:44:57	03:45:31	0.54	0.56	0.17	0.64	0.03	0.03	0.01	0.04	0	0.0	0	0.3	0	下載	查看	查看
HSN1	新竹縣寶山鄉	91 m	CWASN	HL	305.7 km	03:44:54	03:45:26	0.58	0.47	0.33	0.68	0.05	0.04	0.03	0.06	0	0.0	0	0.3	0	下載	查看	查看
TAI	臺南市中西區	19 m	CWASN	HL	233.5 km	03:44:45	03:45:10	0.48	0.49	0.35	0.57	0.04	0.04	0.02	0.04	0	0.0	0	0.2	0	下載	查看	查看

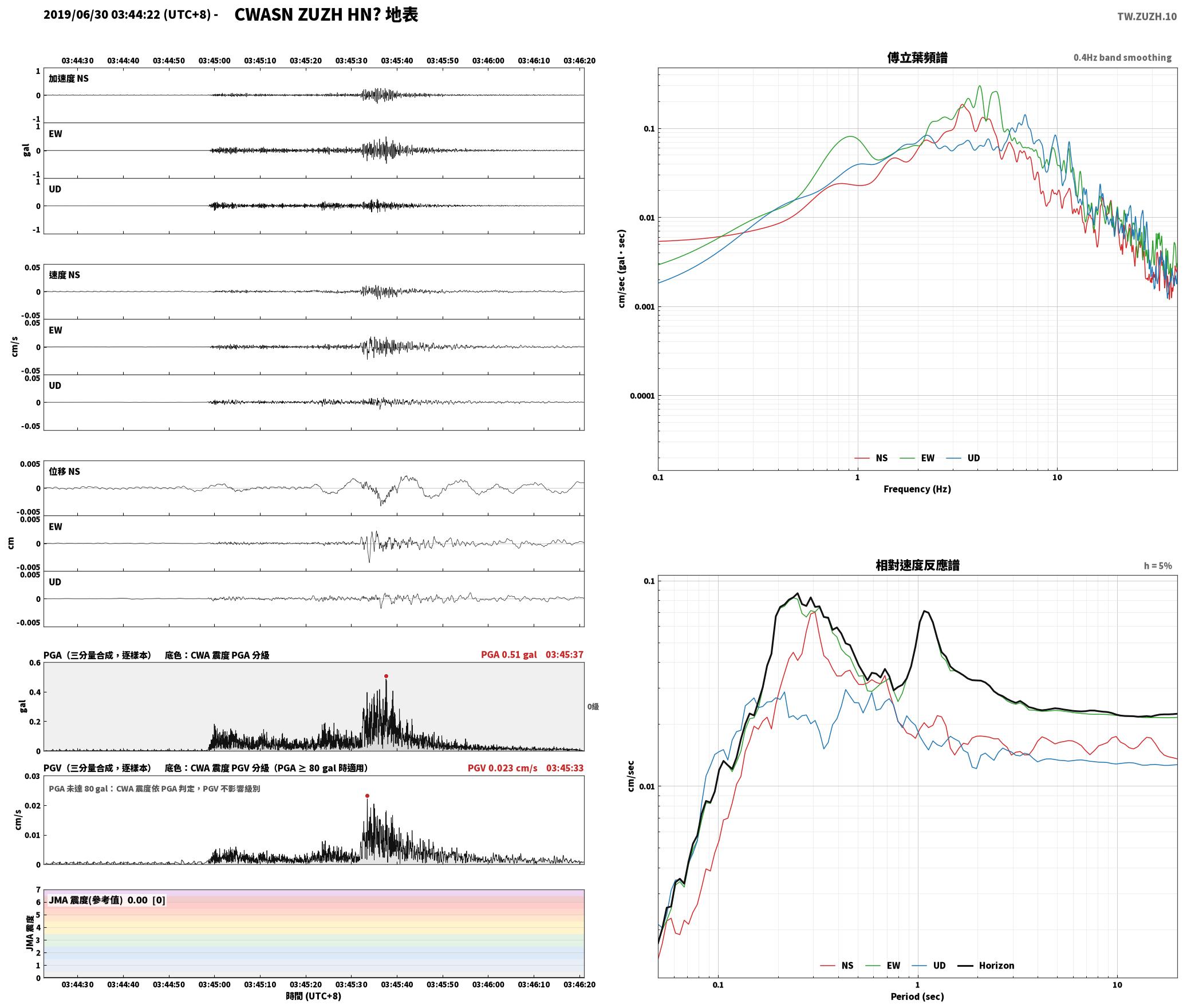

ZUZH	臺北市北投區	612 m	CWASN	HN	326.8 km	03:44:57	03:45:31	0.31	0.50	0.25	0.51	0.01	0.02	0.01	0.02	0	0.0	0	0.1	0	下載	查看	查看
NTS	新北市淡水區	15 m	CWASN	HN	329.6 km	03:44:57	03:45:32	0.51	0.50	0.28	0.51	0.03	0.03	0.02	0.03	0	0.0	0	0.1	0	下載	查看	查看
NCUH	桃園市中壢區	127 m	CWASN	HN	317.8 km	03:44:56	03:45:29	0.48	0.52	0.21	0.53	0.04	0.05	0.02	0.06	0	0.0	0	0.1	0	下載	查看	查看

註：僅顯示 PGA > 0.5 gal 之測站。

資料與圖表：濾波處理與注意事項

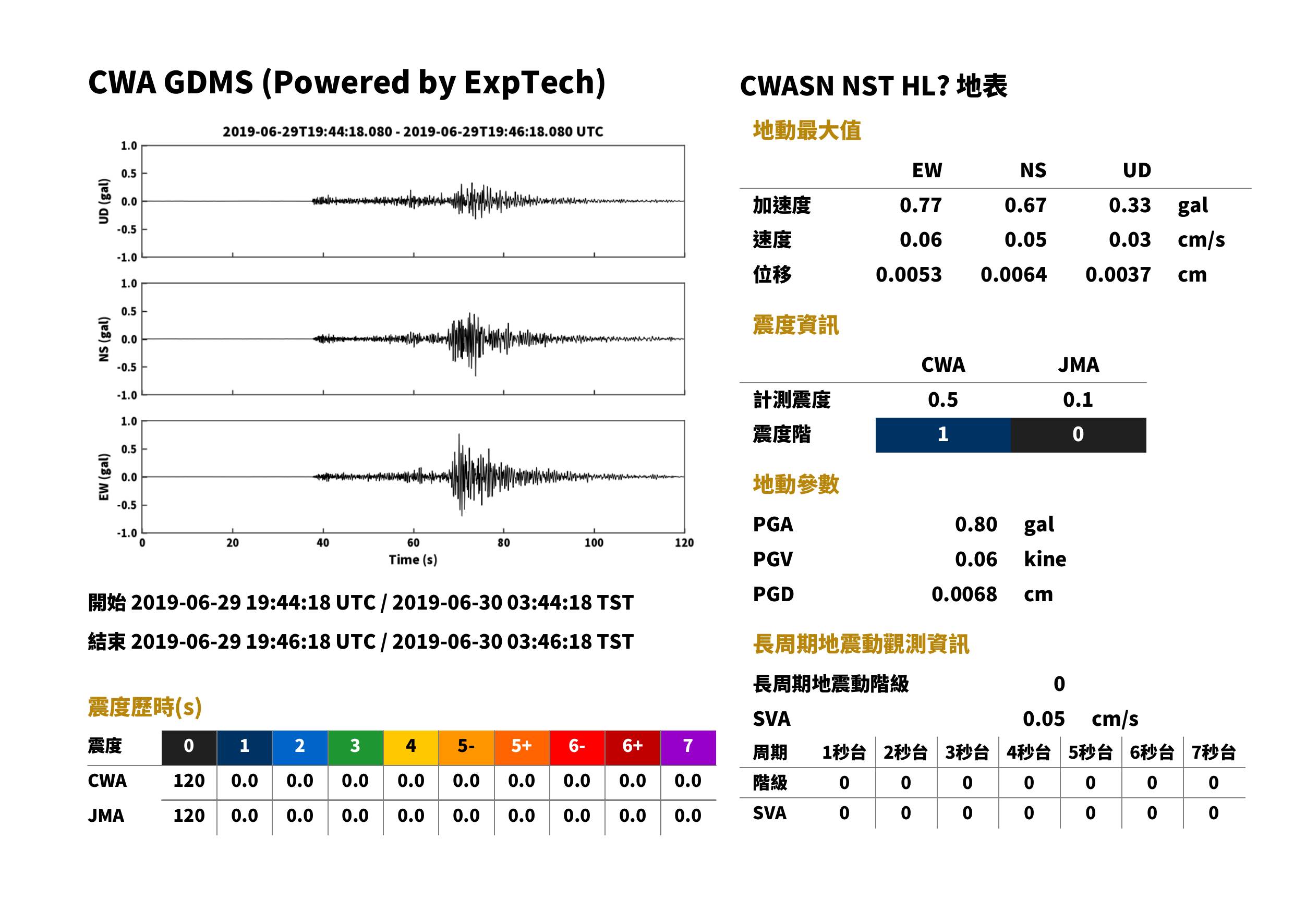

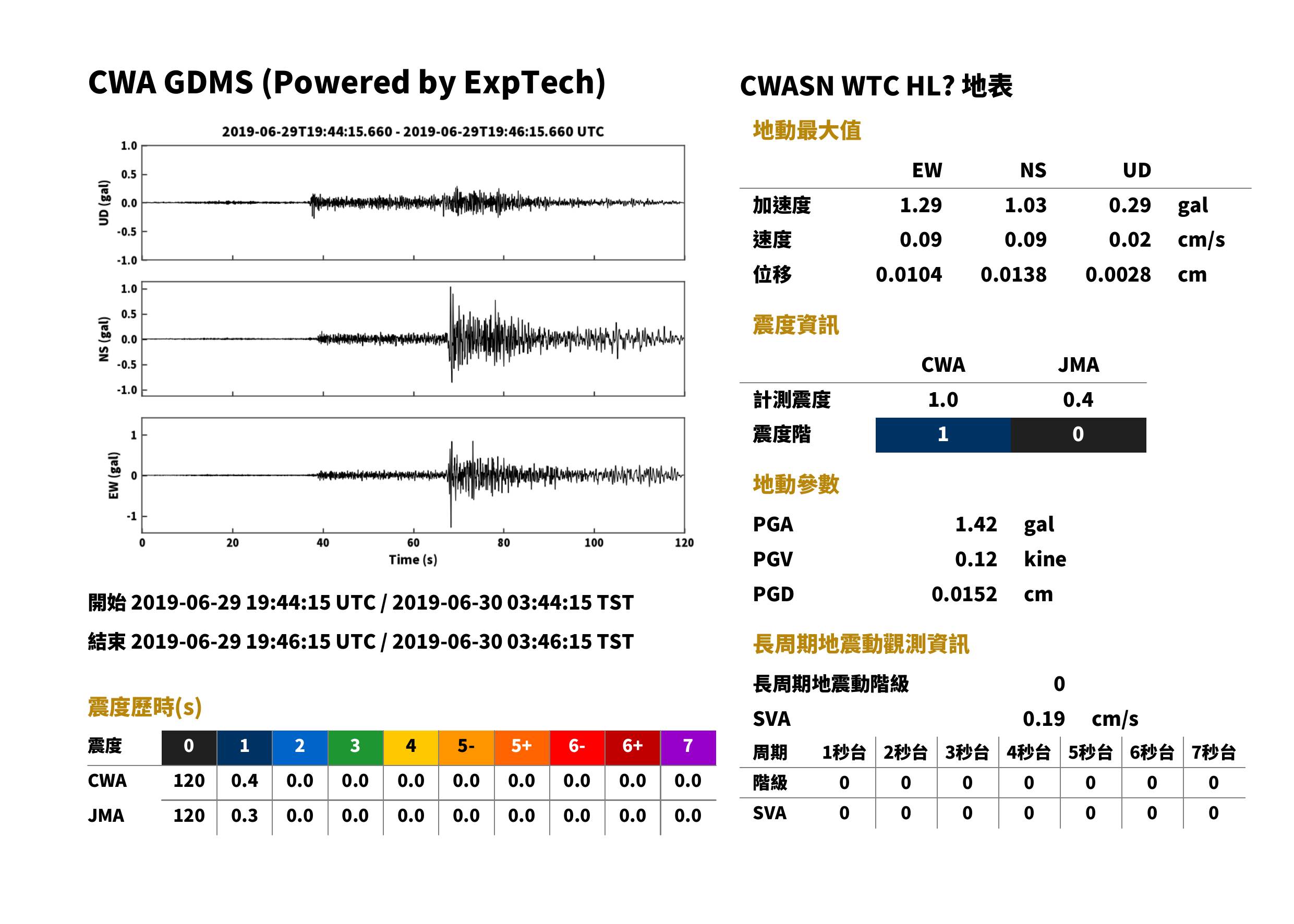

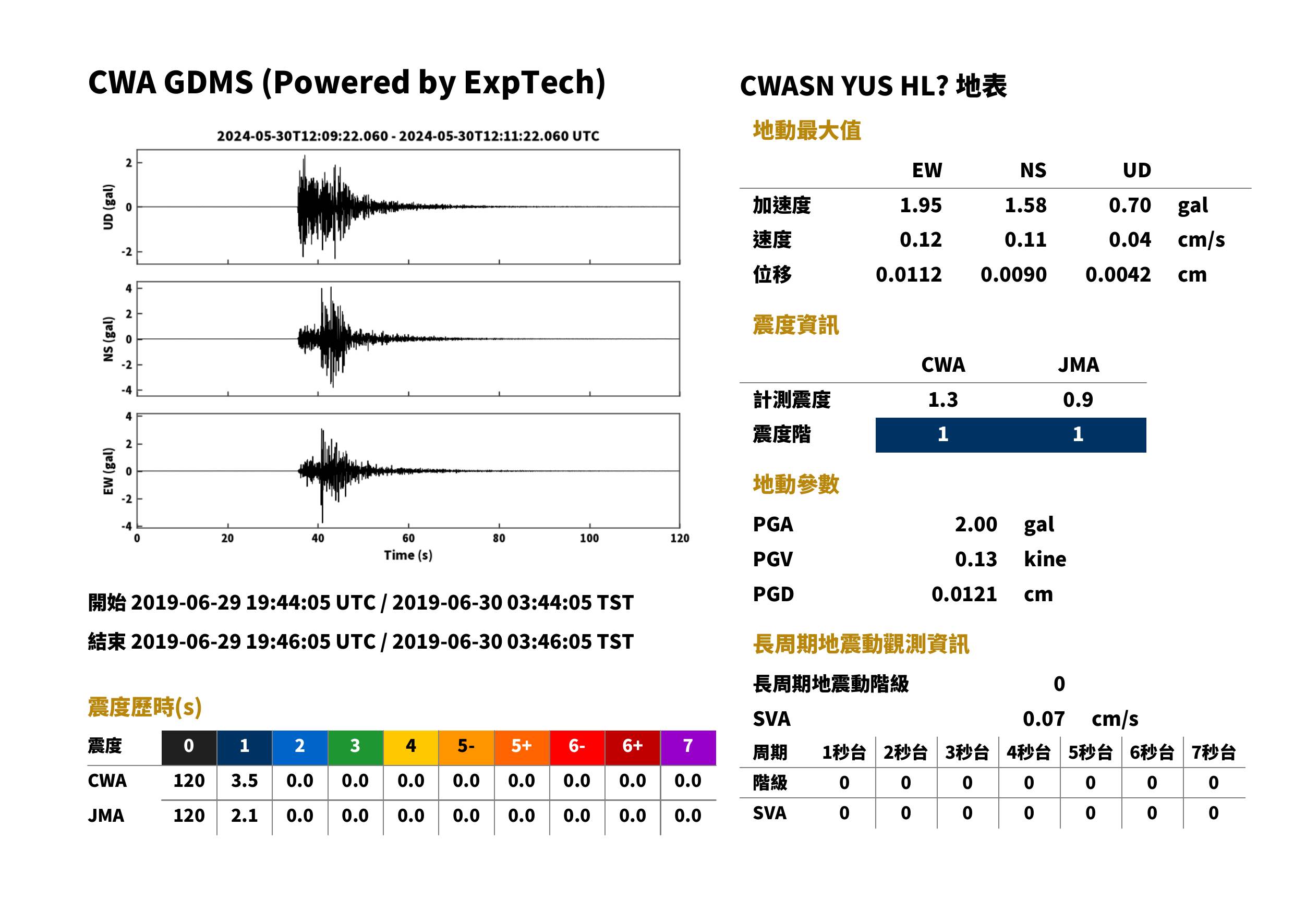

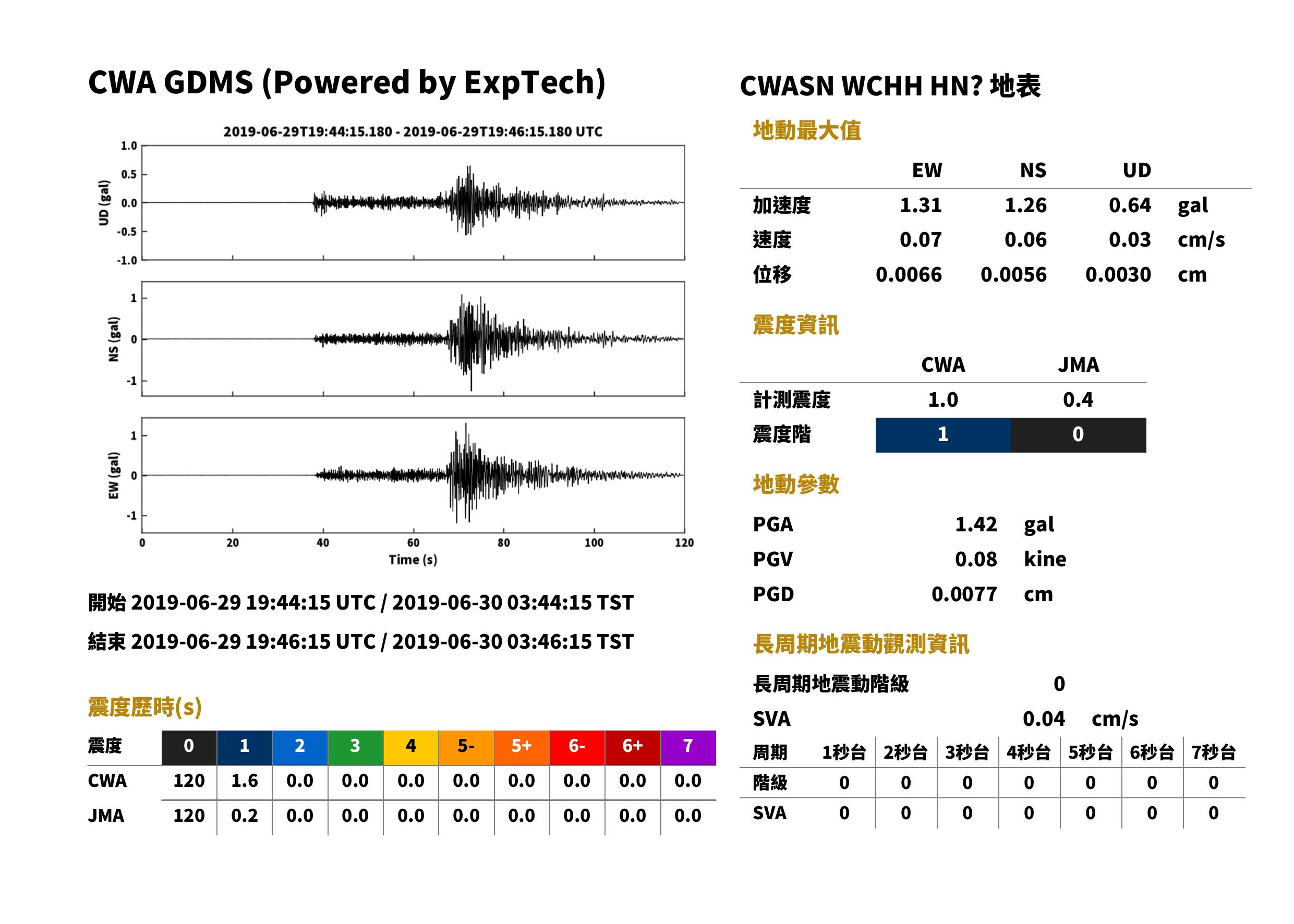

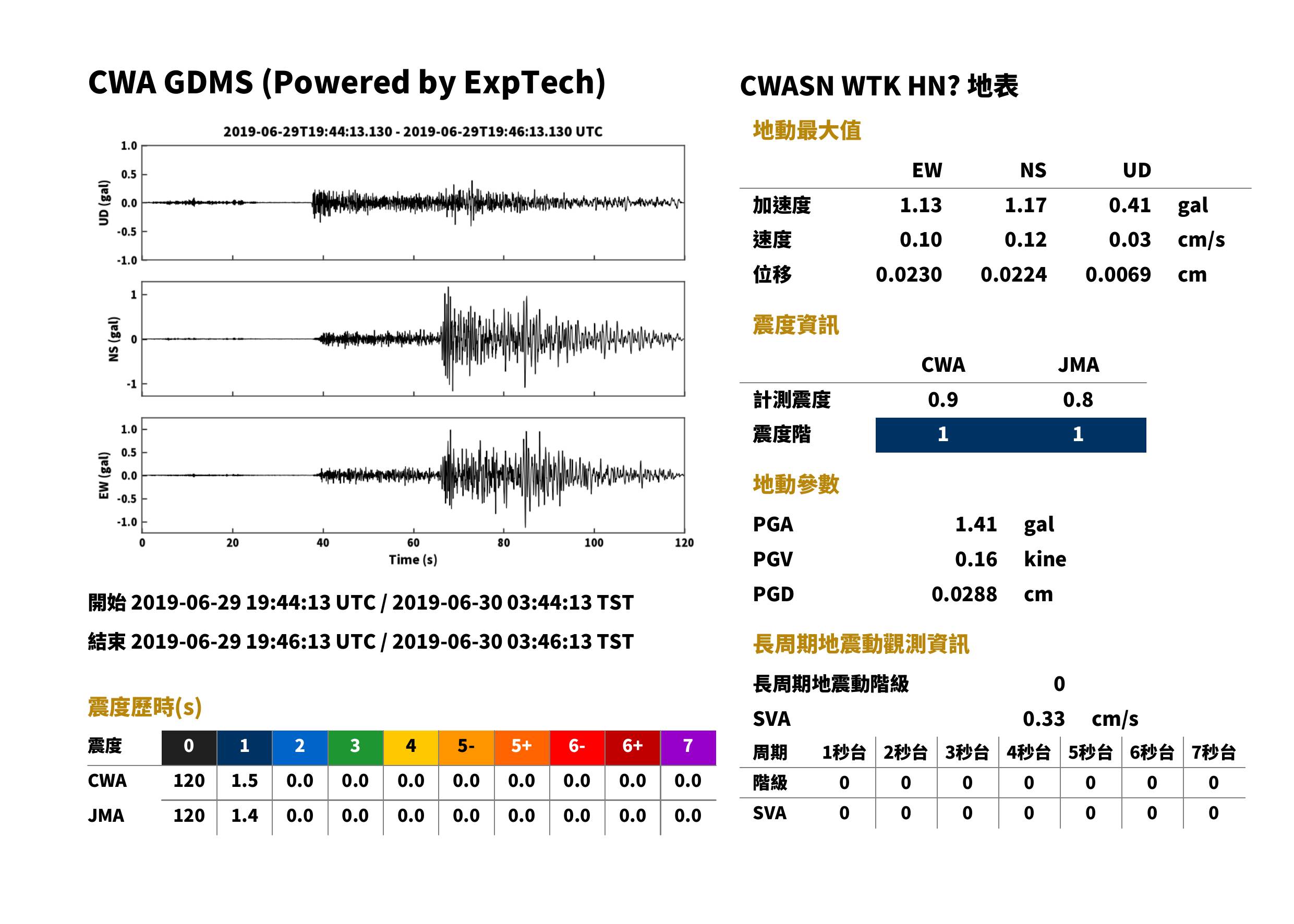

本文的報告圖（地動數值與各項震度）與分析圖（波形、頻譜、反應譜），背後依用途採用數條不同的濾波處理，彼此的物理意義與適用情境不同。感測器為力平衡式寬頻強震儀（非 MEMS），資料已移除儀器反應、為地表加速度（gal）。以下說明各項數值與圖面元素的來源，以及互相比較時的注意事項。

一、加速度、速度、PGA / PGV、CWA 計測震度採用「去均值 + 10 Hz 因果低通」

報告圖中的三軸加速度、三軸速度、合成 PGA / PGV，以及 CWA 計測震度，皆來自同一條處理鏈：

加速度：先去均值（baseline），再過 4 階 Butterworth 10 Hz 低通，以 sosfilt 單向處理，屬因果濾波。
速度 / 位移：由上述低通加速度積分而得，再各加 4 階 Butterworth 0.075 Hz 高通去除積分漂移。
因為感測器是力平衡式寬頻強震儀、非 MEMS，不需要 MEMS 那種 1–10 Hz 帶通（含高通至 1 Hz）去帶外雜訊；故保留完整低頻，僅削去 10 Hz 以上高頻（速度另去 0.075 Hz 以下漂移）。
因果濾波的特性：可即時實現（不需未來取樣）、對訊號有輕微相位延遲（集中在接近 10 Hz 截止附近），但不會在地震波到時之前產生假訊號。

因此，所有加速度／速度數值代表的是「經去均值 + 10 Hz 因果低通後的地動峰值」，而非原始未濾波值，也非 1–10 Hz 帶通值。

二、JMA 計測震度為另一條獨立路徑（非因果）

JMA 計測震度與上述 CWA 系列不同源、不可逐值互相比較：

採氣象廳規格的非因果（零相位）FFT 頻率域濾波，直接作用於原始加速度，未經上述 10 Hz 低通。
三個濾波器同時套用：低切 FL ≈ √(1−exp(−(f/0.5)³))（約 0.5 Hz 以下衰減）、高切 FH（約 10 Hz 以上衰減）、周期效果 FF = √(1/f)（強調長週期），刻意保留 0.5–1 Hz 的長週期成分（大地震所需）。
由於濾波方式（因果／非因果）與頻段整形皆不同，JMA 震度與 CWA 震度出現差異屬正常：以高頻為主的小事件，通常 CWA 大於 JMA。

三、長週期地震動（LPGM / SVA）為第三條路徑

LPGM 階級與各週期 SVA，使用「原始加速度去初始偏移 + 2 階 Butterworth 0.05 Hz 高通」後，對 1.6–7.8 s（32 個週期）以單自由度振子（阻尼 h = 5%）求絕對速度應答，取各週期與整體最大 SVA，與前兩者皆不同。

四、因果 vs 非因果的取捨

因果（CWA 所用）：即時系統唯一可行的方式；有相位延遲，但物理上不會出現「波還沒到就有訊號」的情形。
非因果／零相位（JMA 所用）：相位不失真、更忠實還原波形與長週期，適合事後、完整紀錄的分析；但因前向與反向兩次濾波，使濾波響應同時向前與向後展開，事件兩側都存在響應，會在真實到時之前出現不物理的前兆，故不能投入即時檢測。

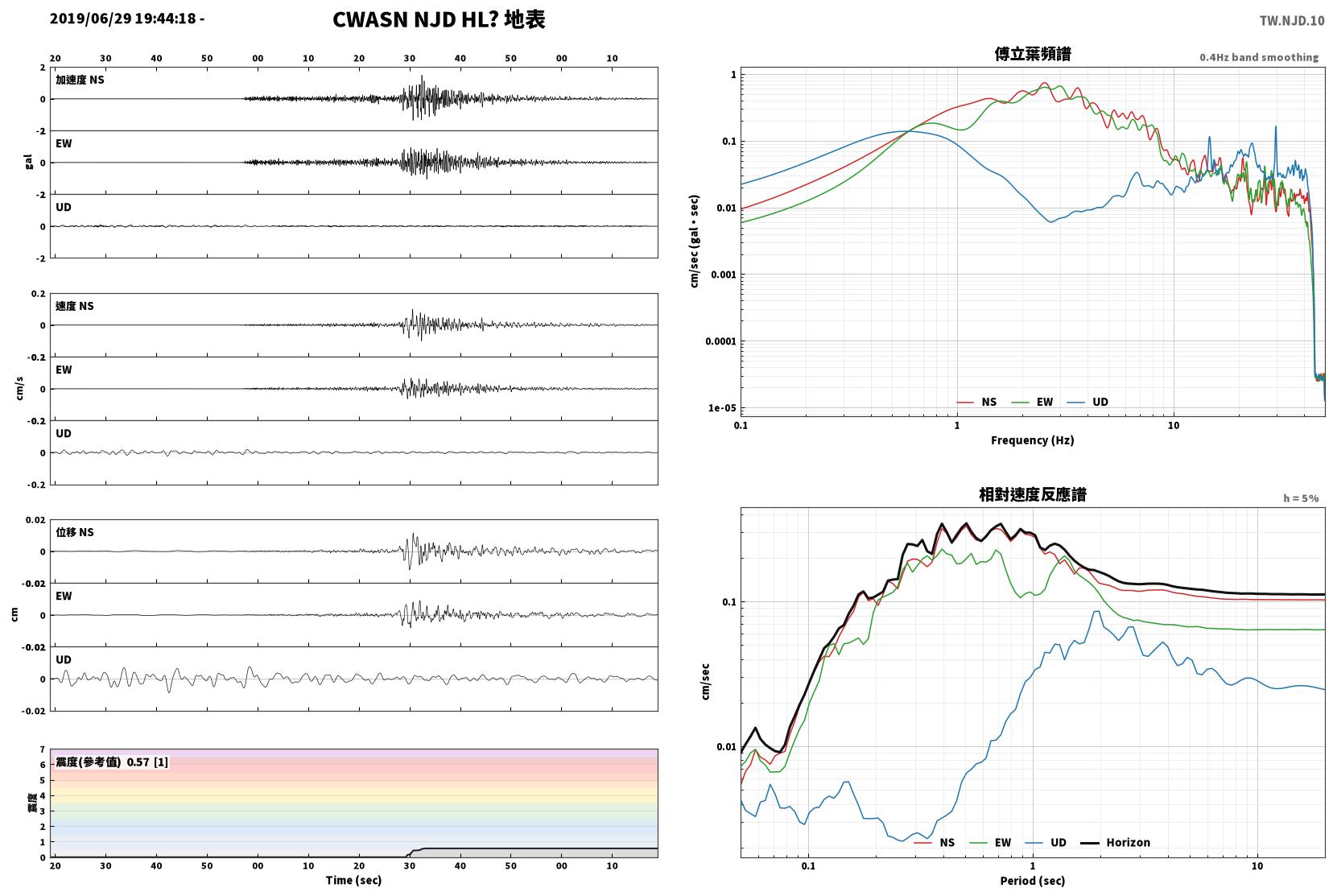

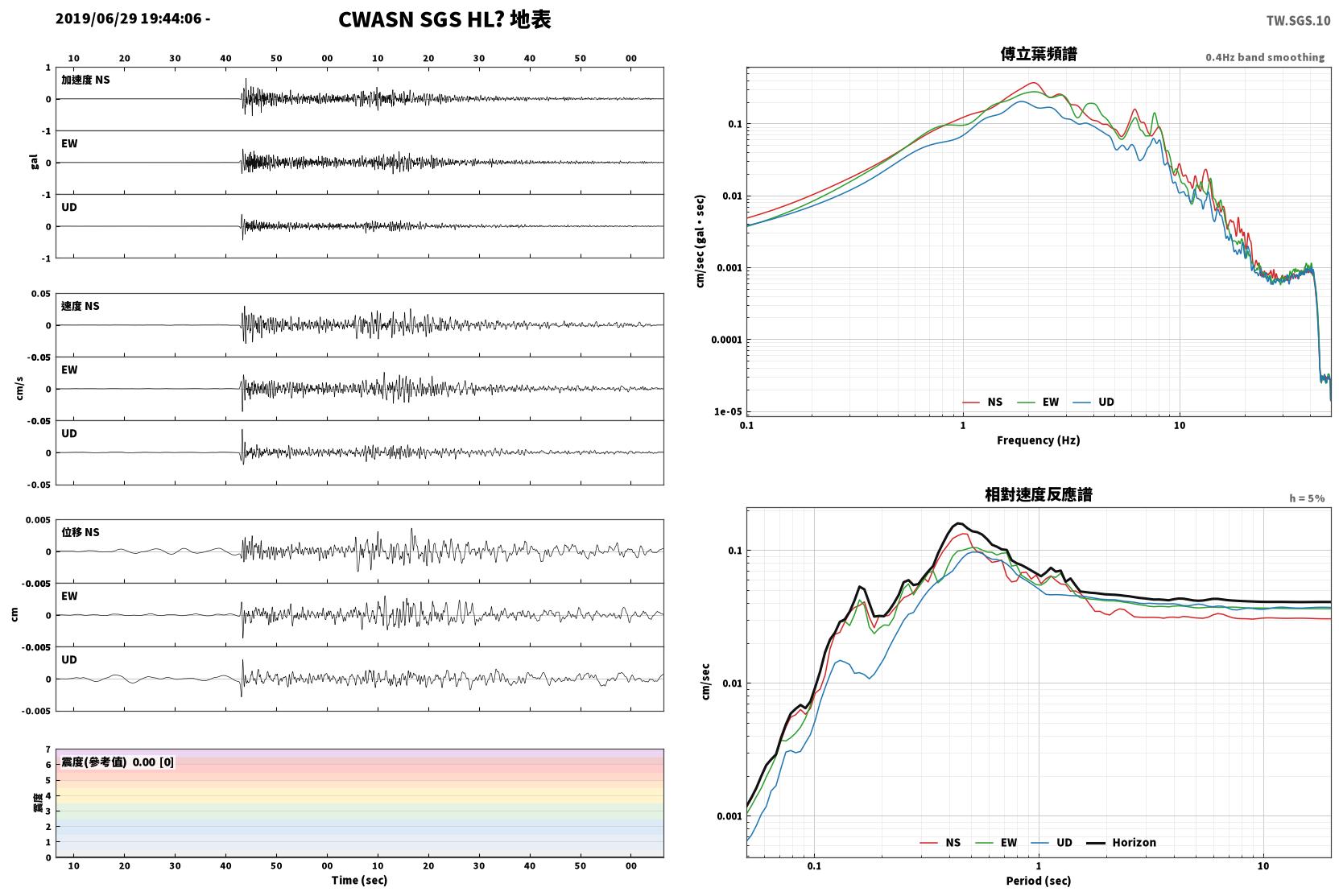

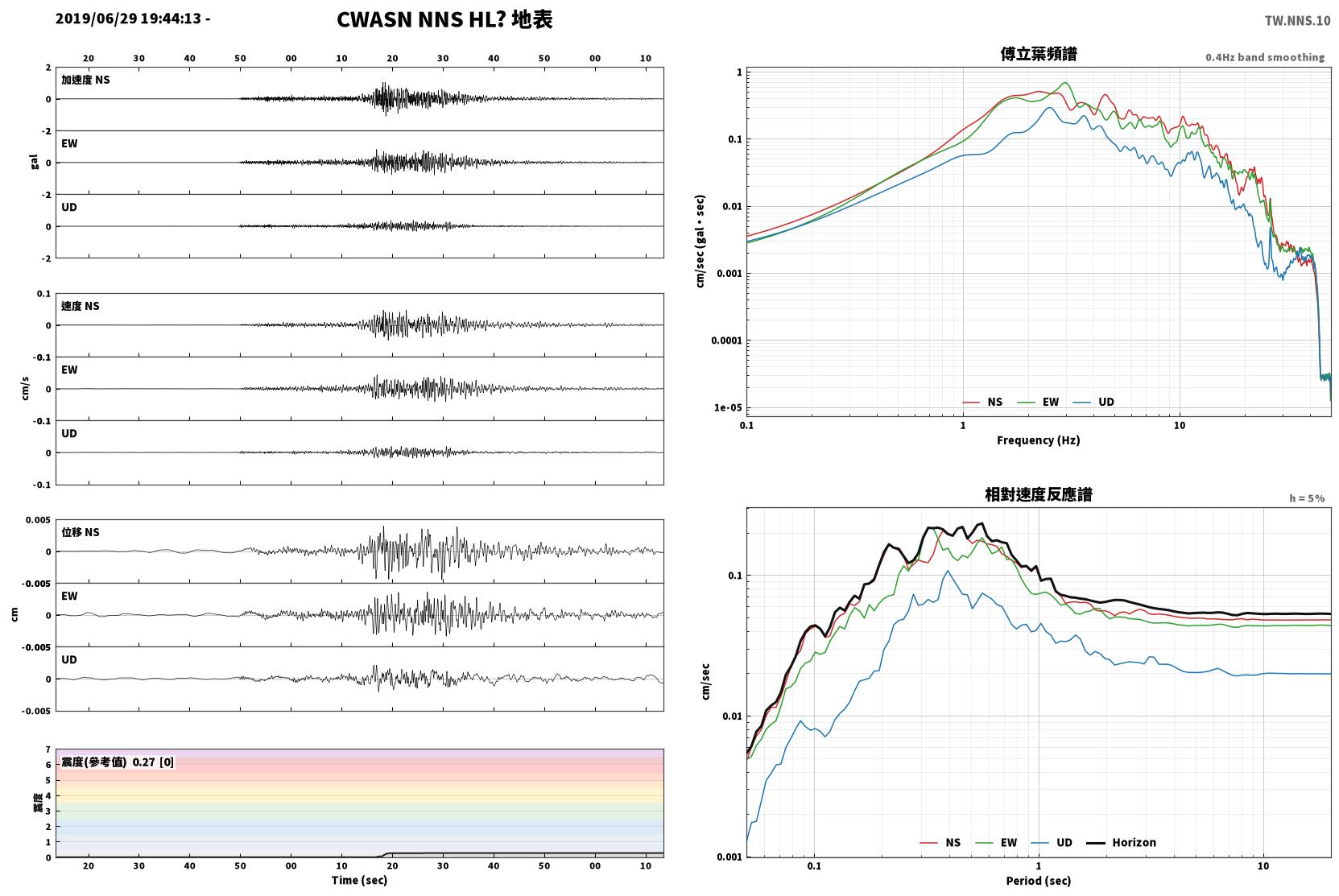

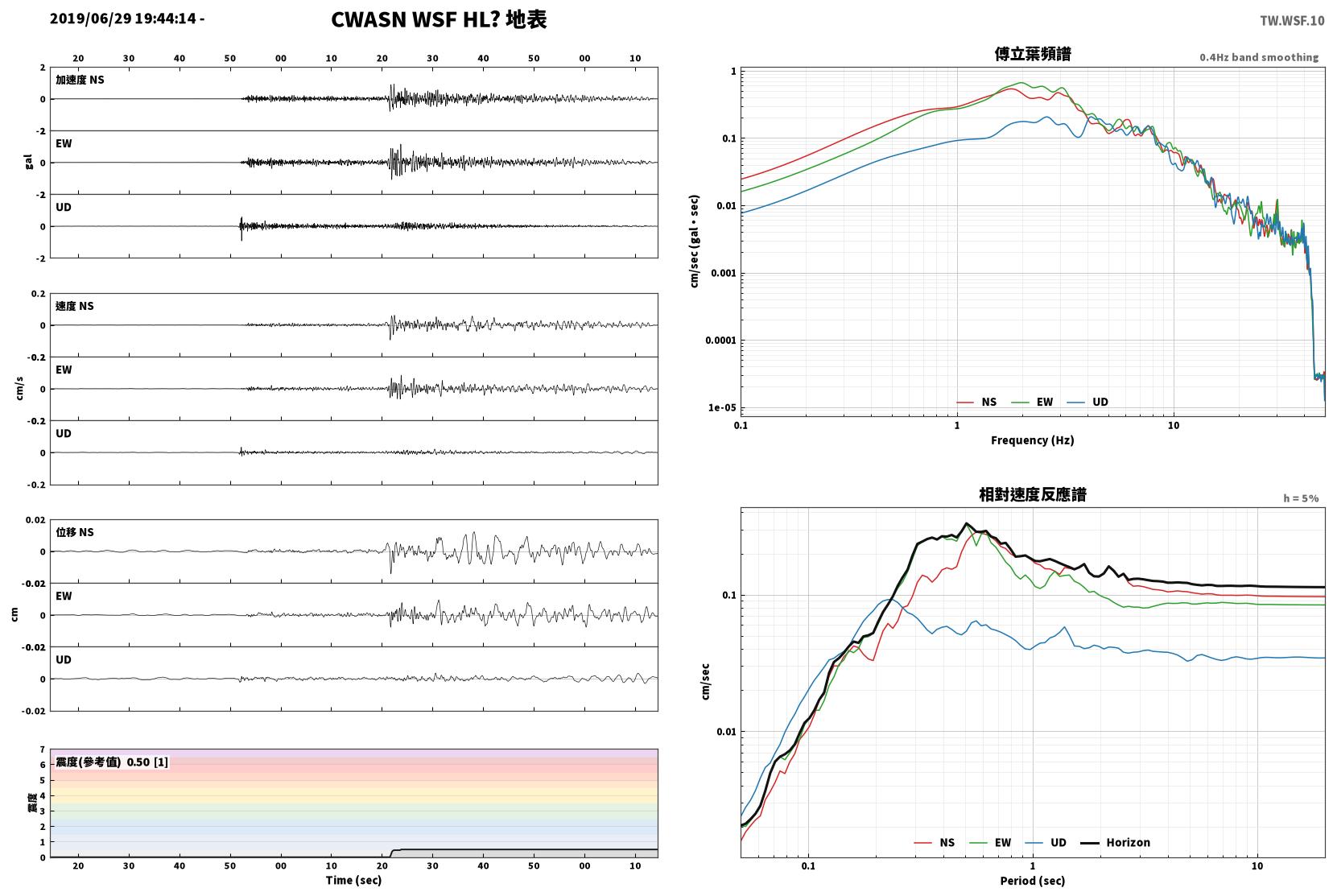

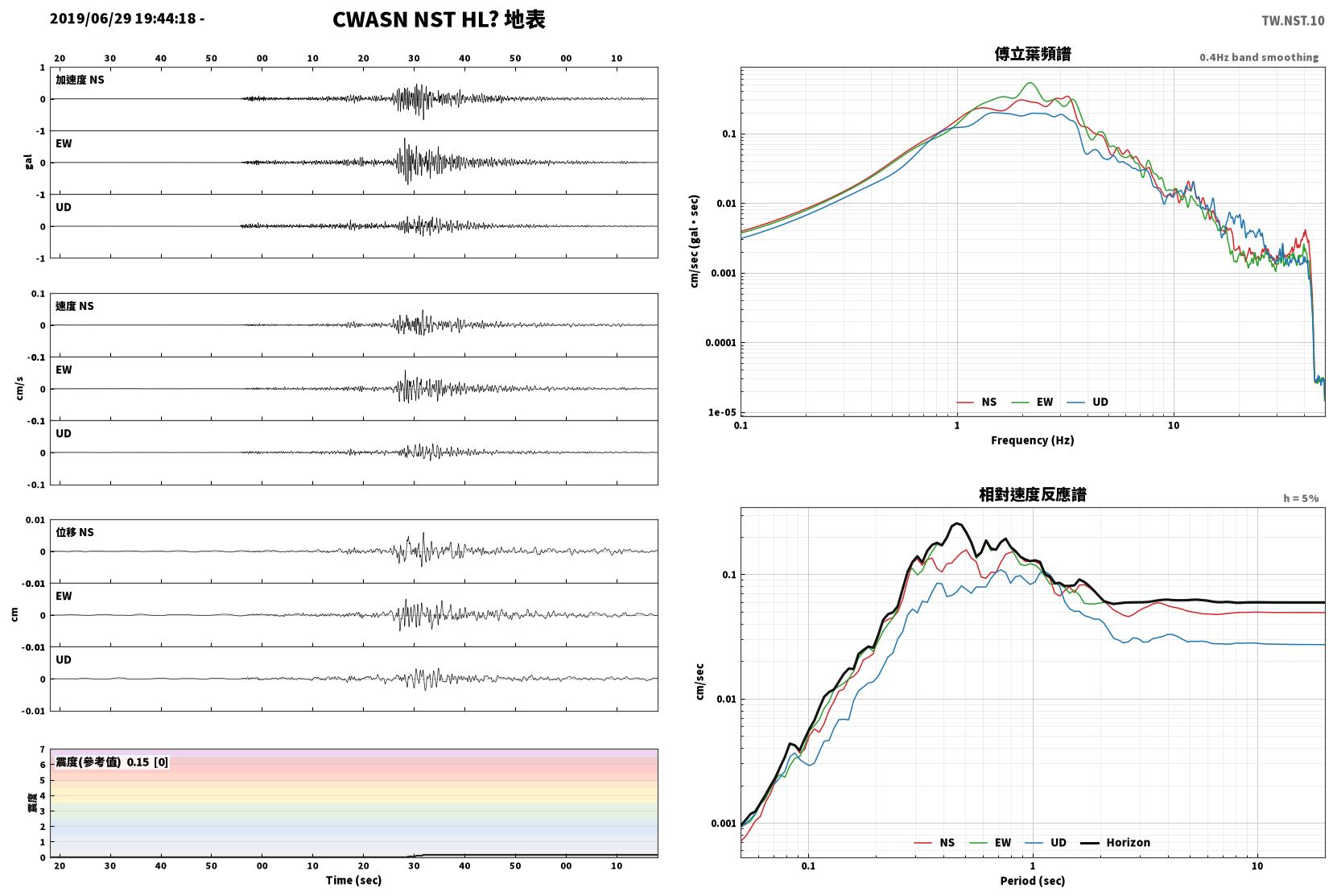

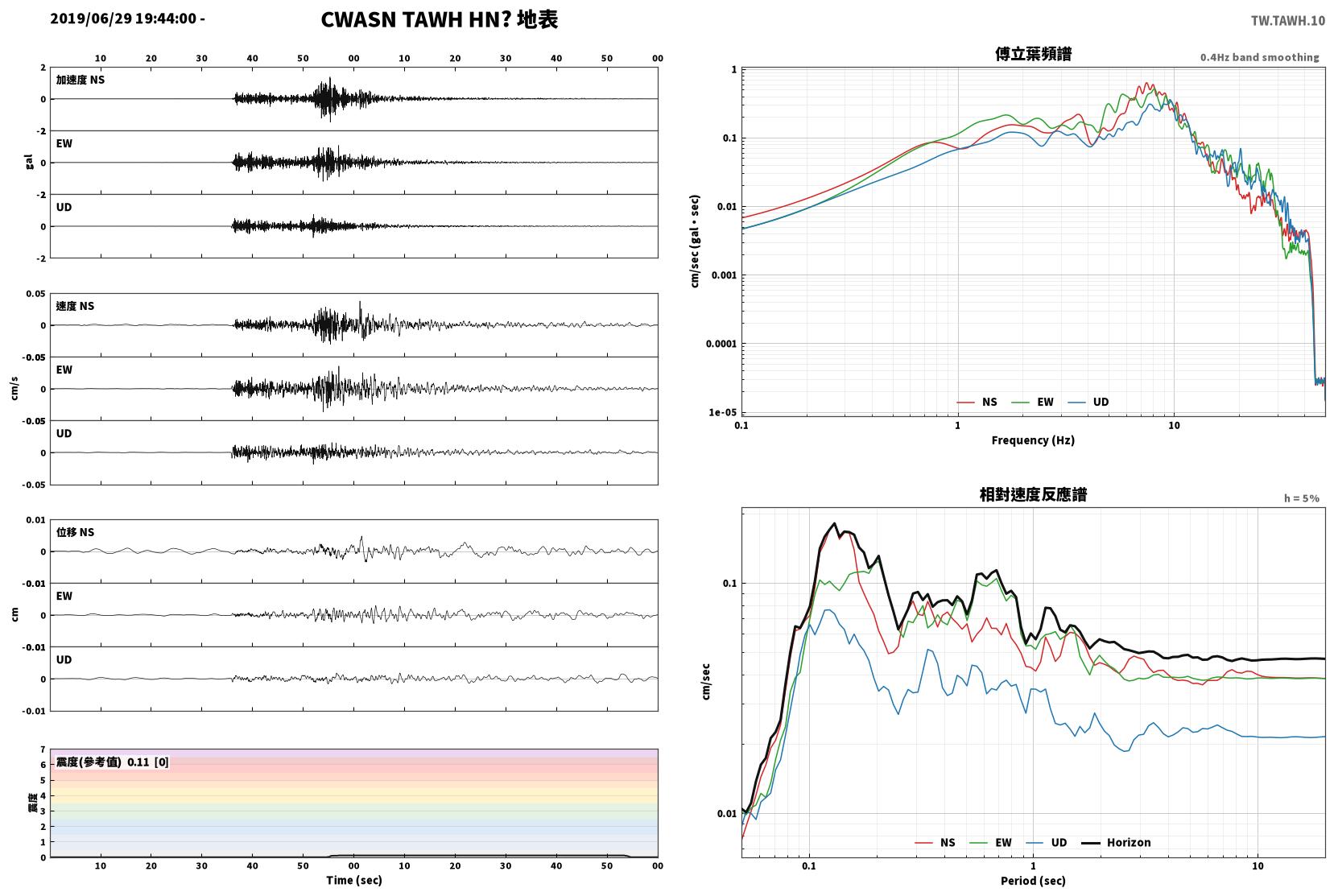

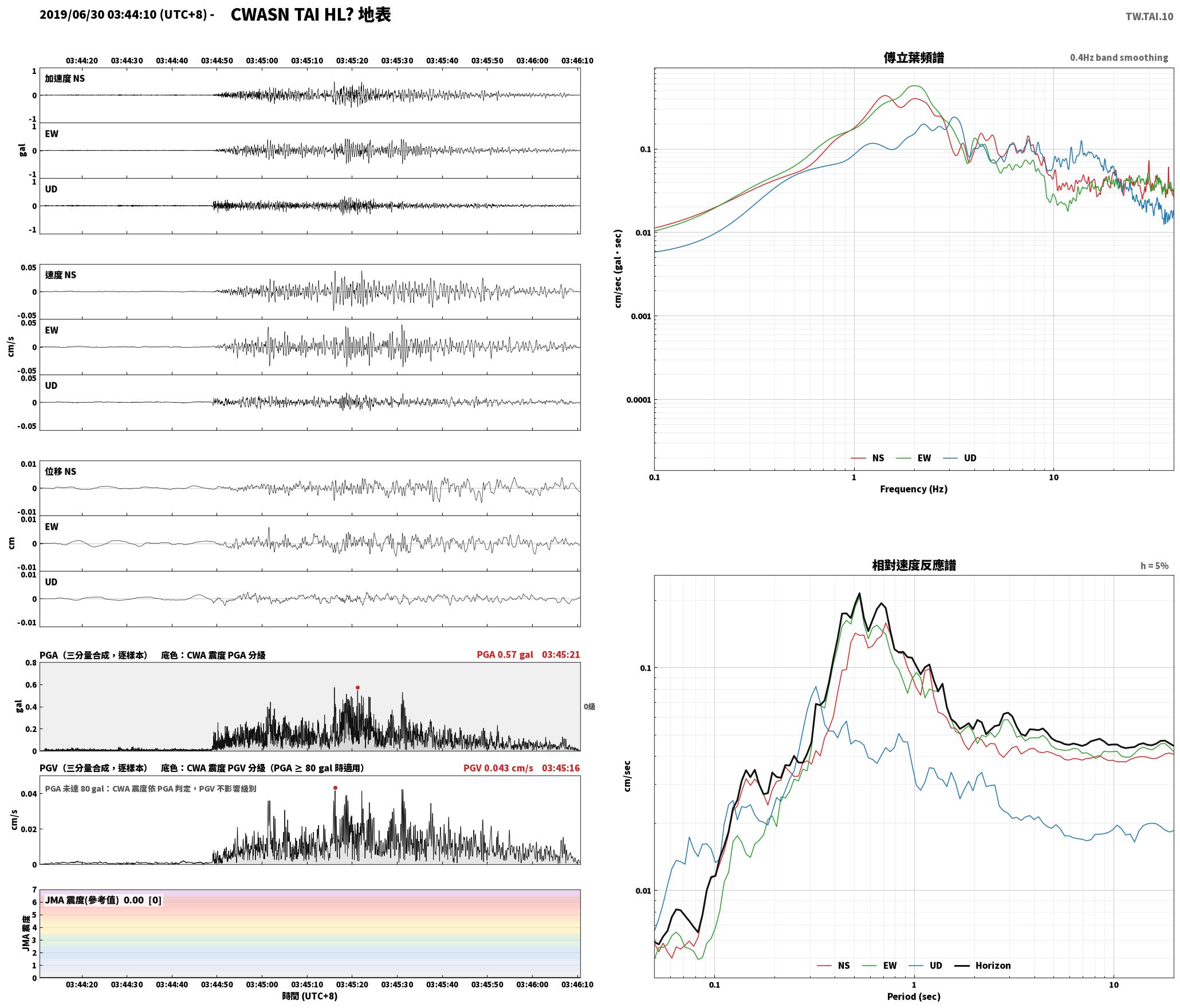

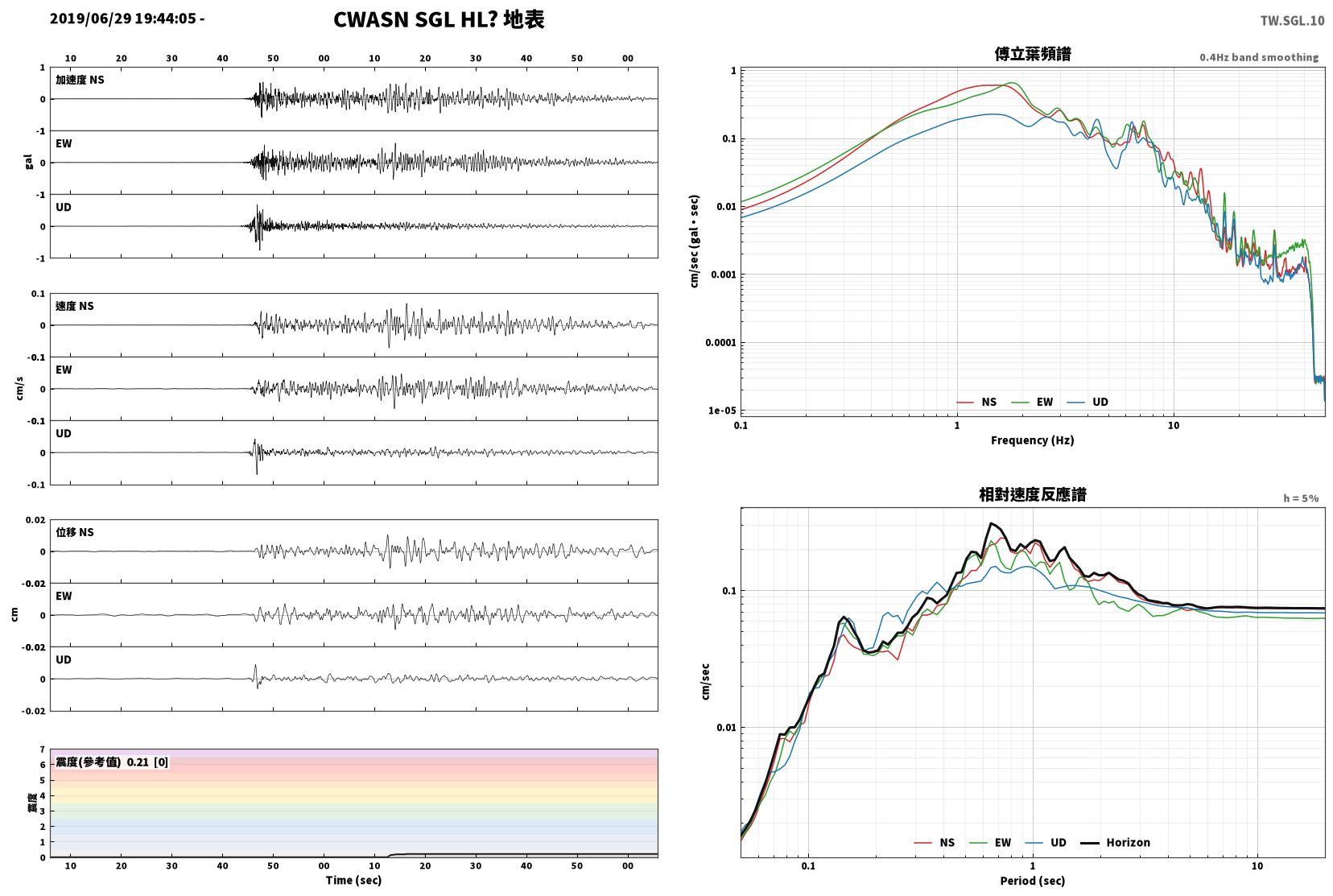

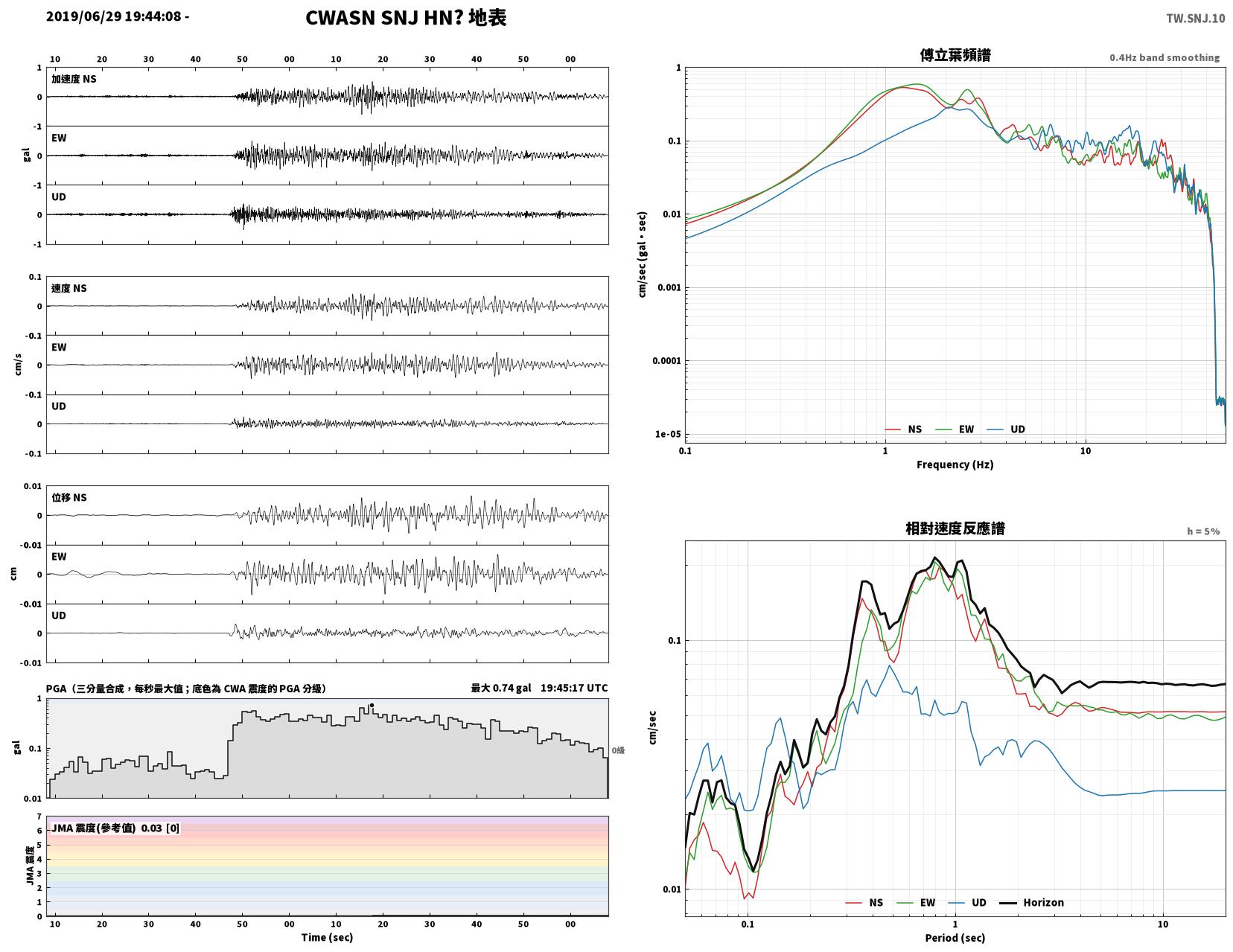

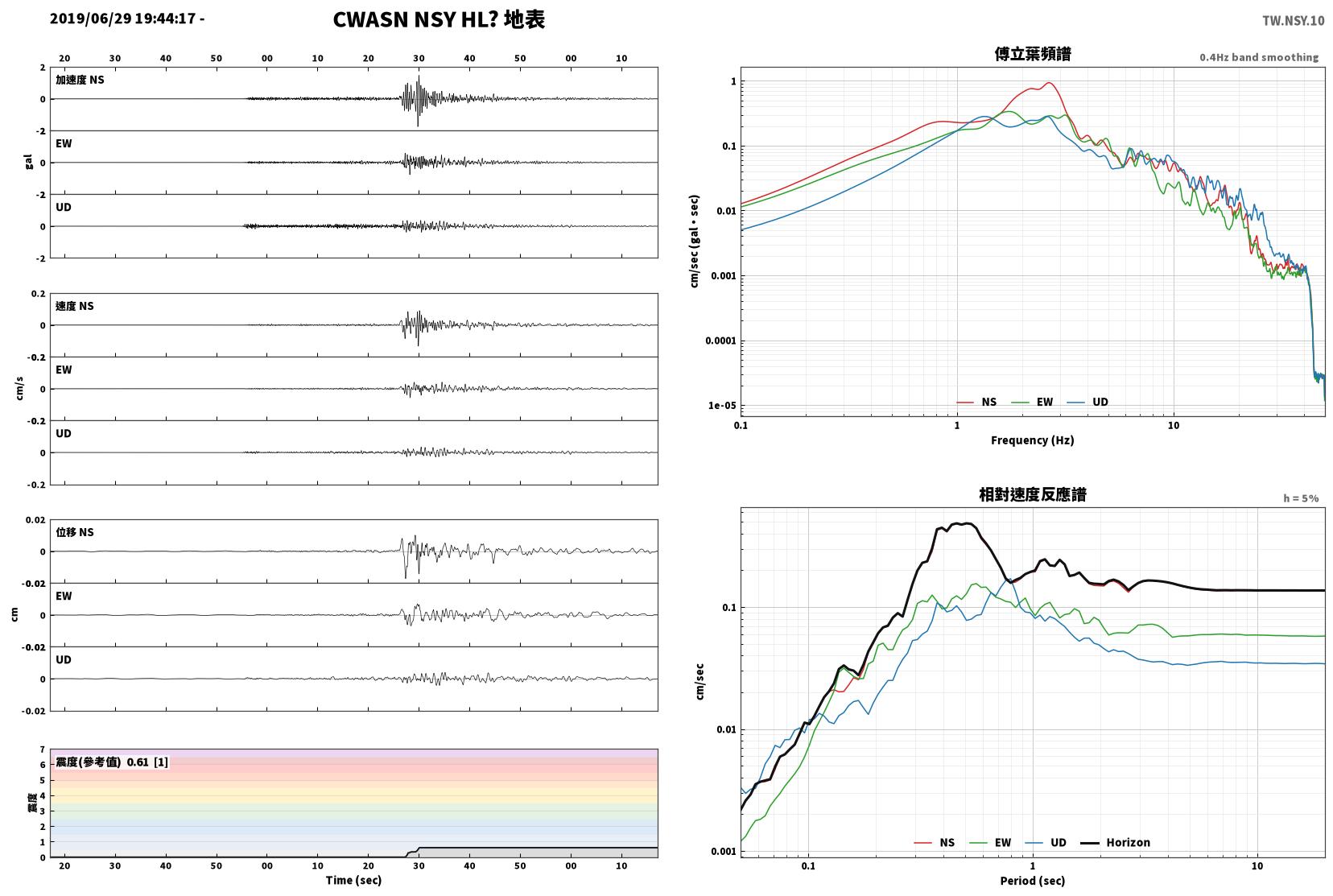

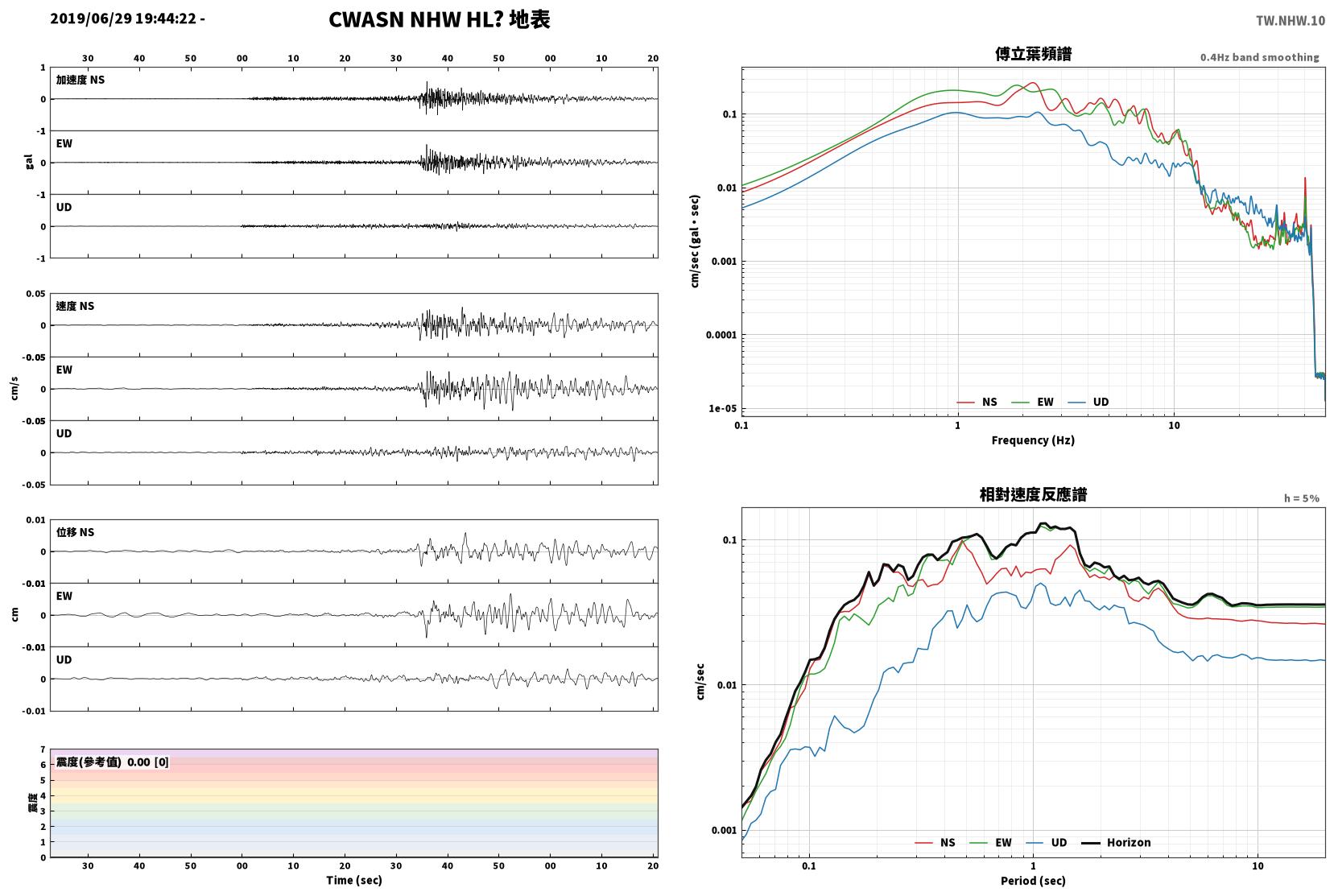

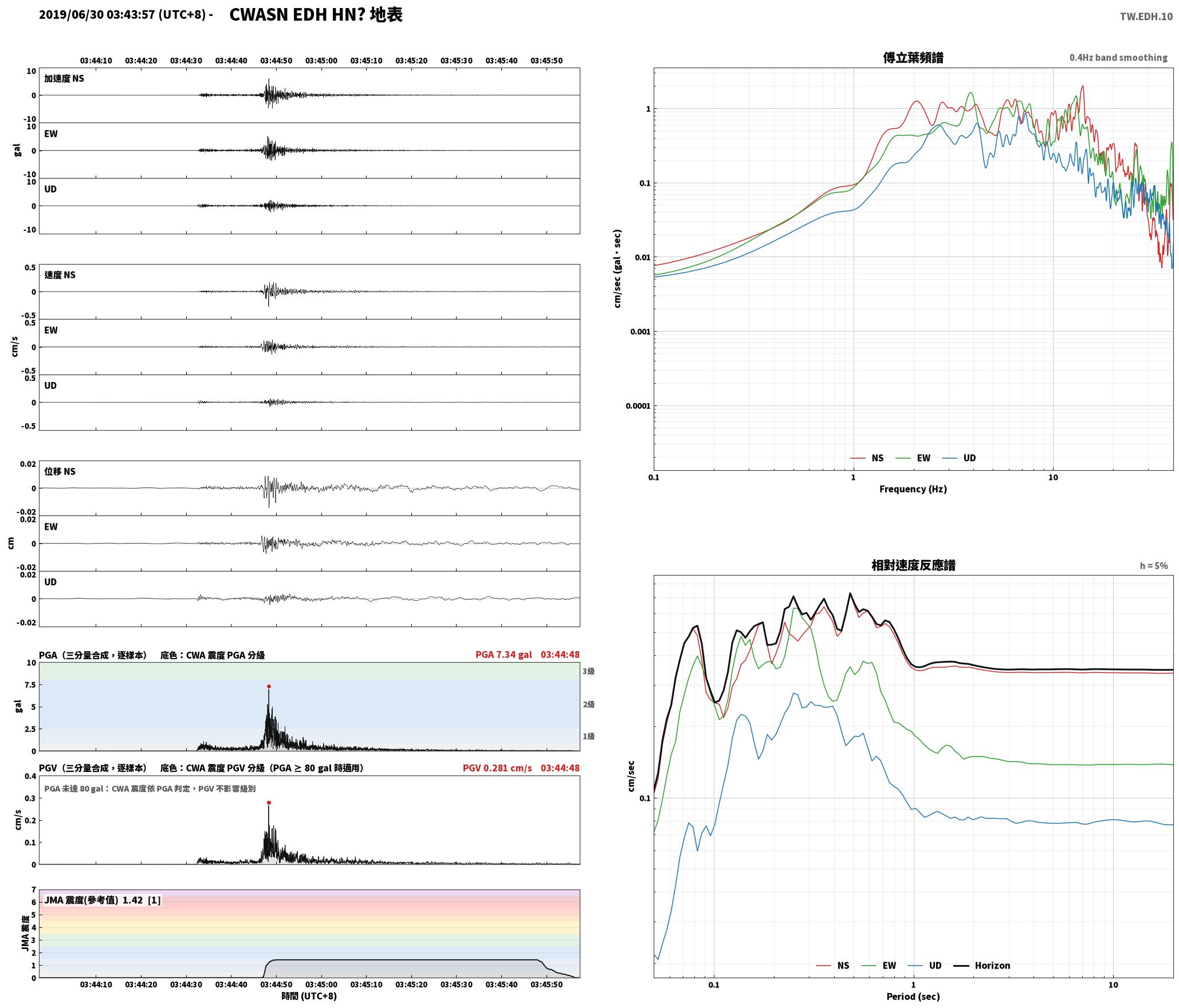

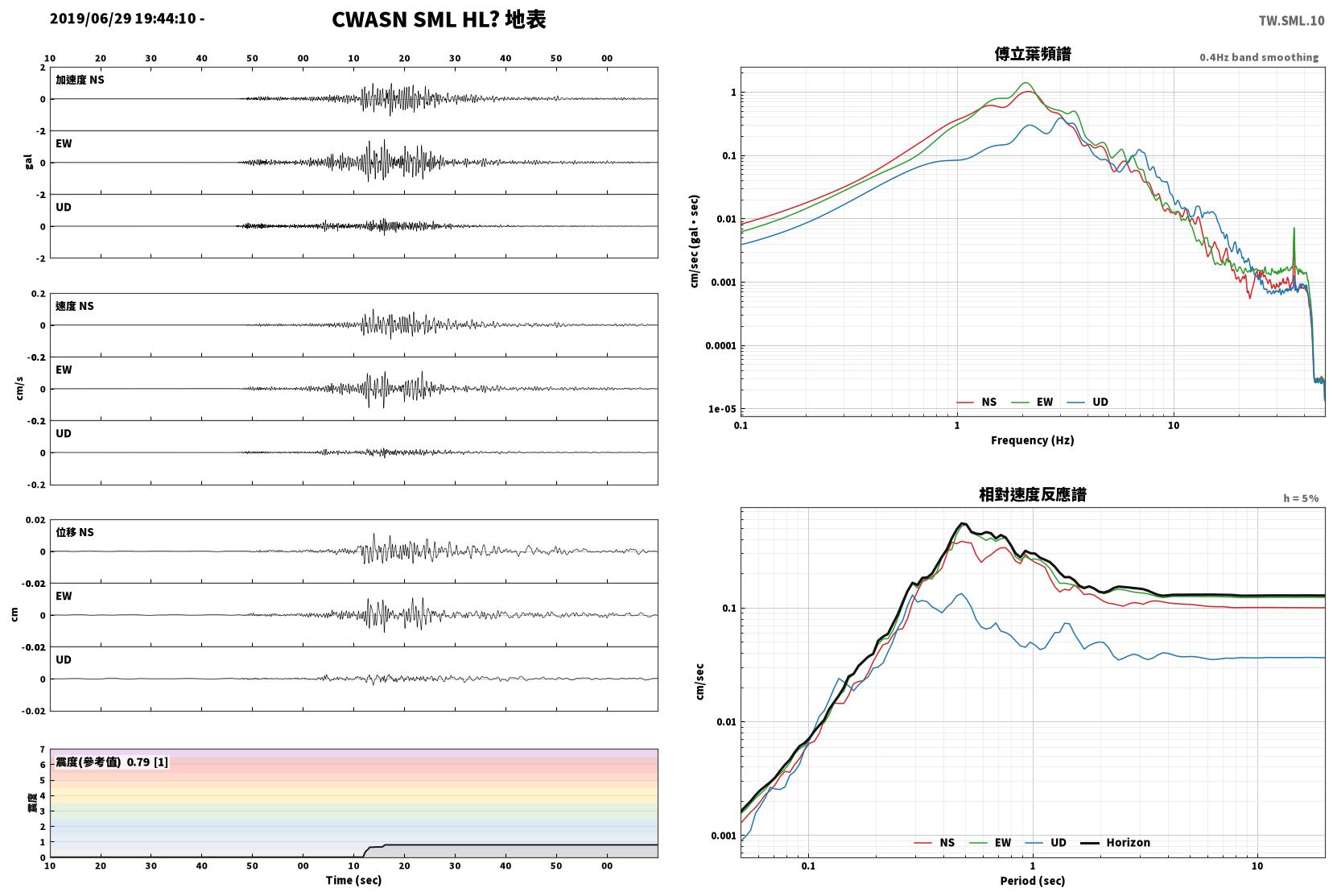

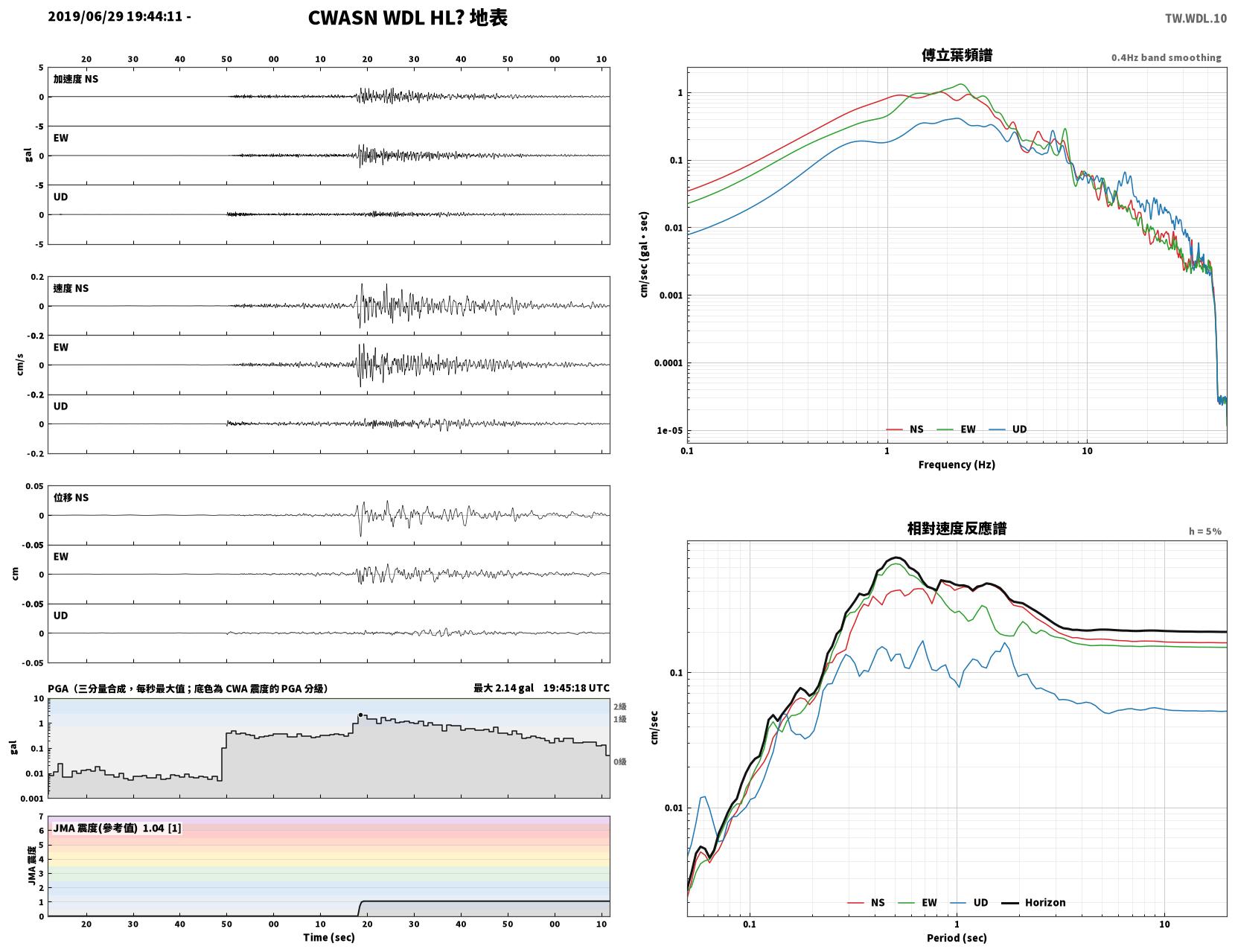

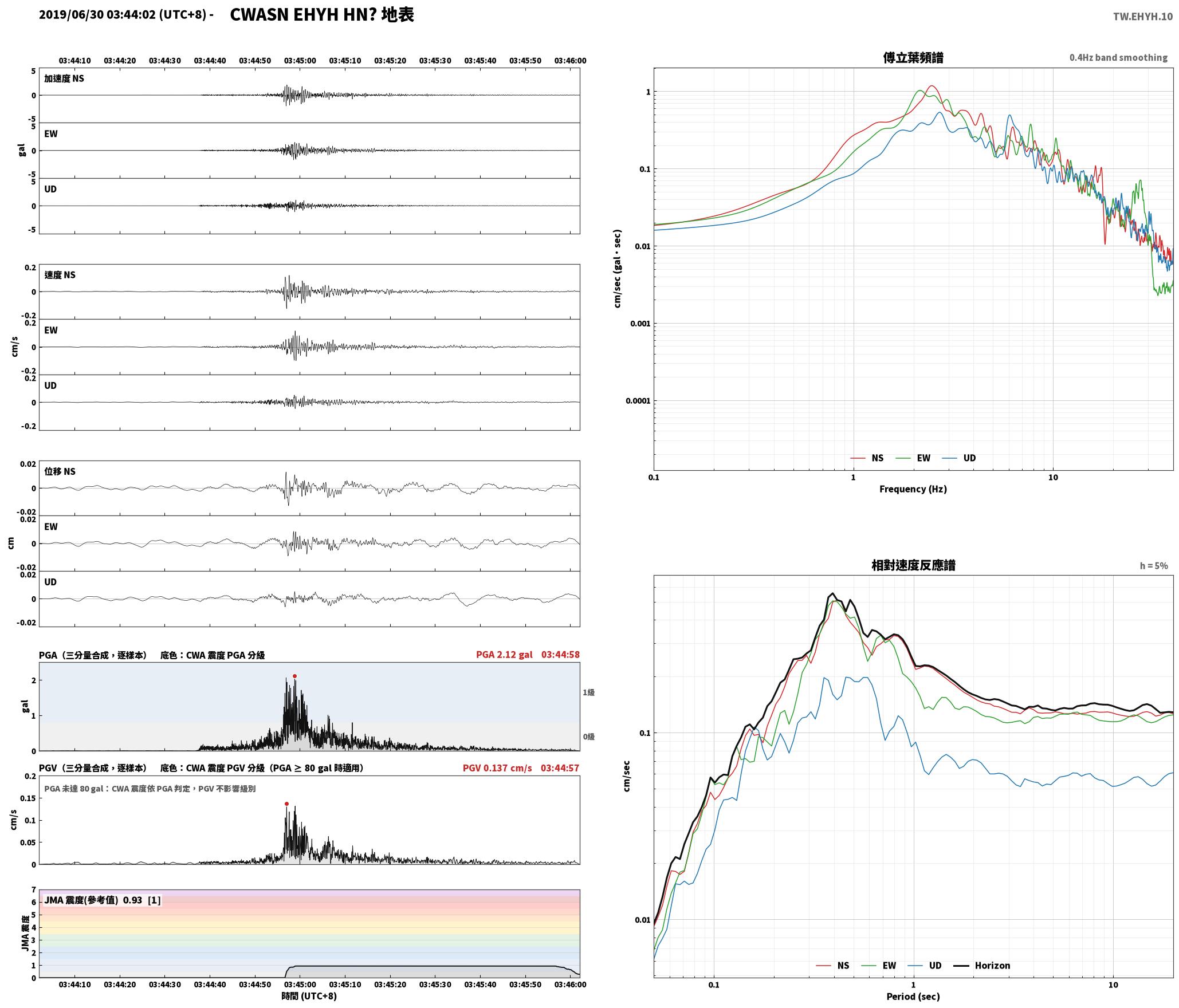

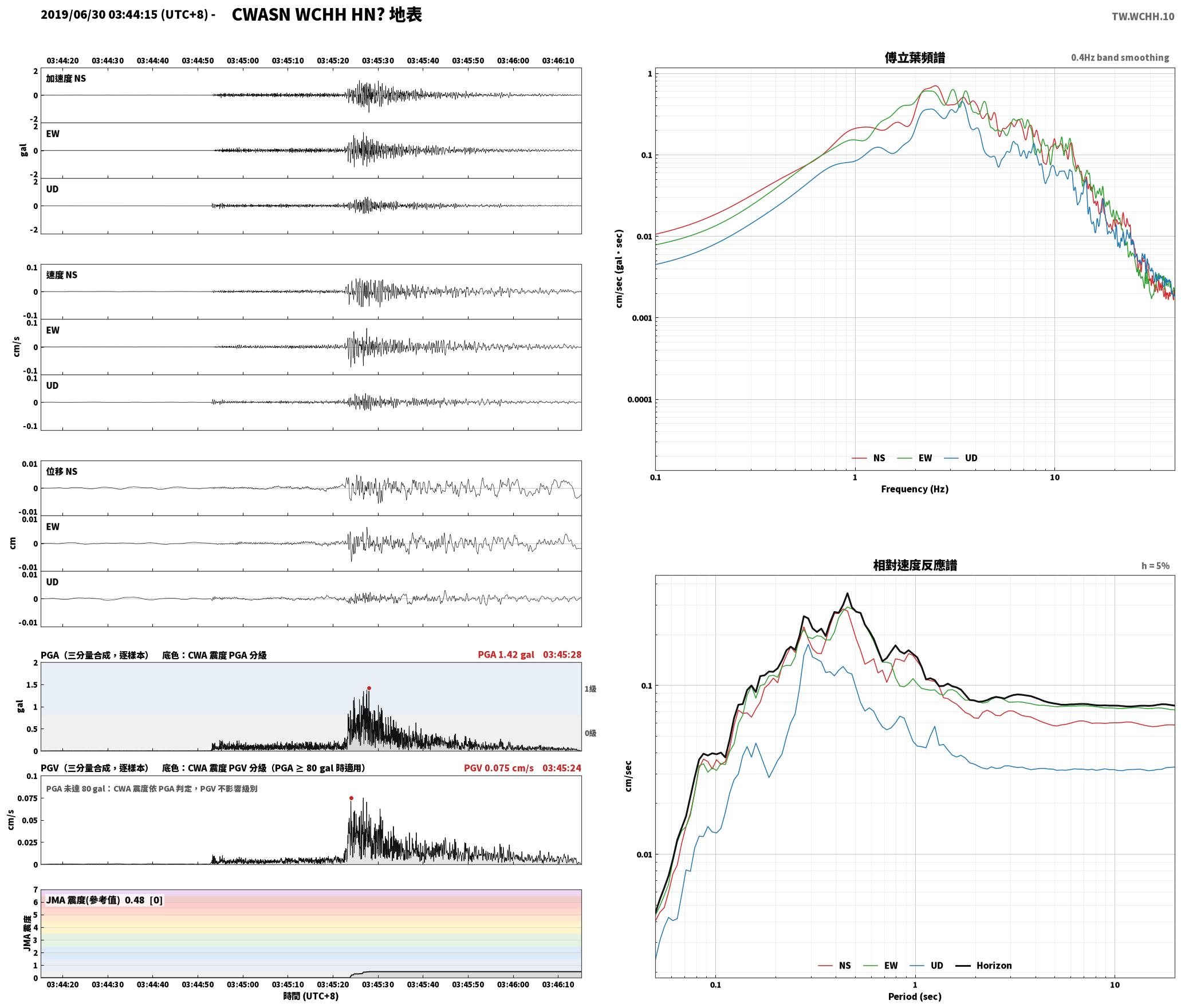

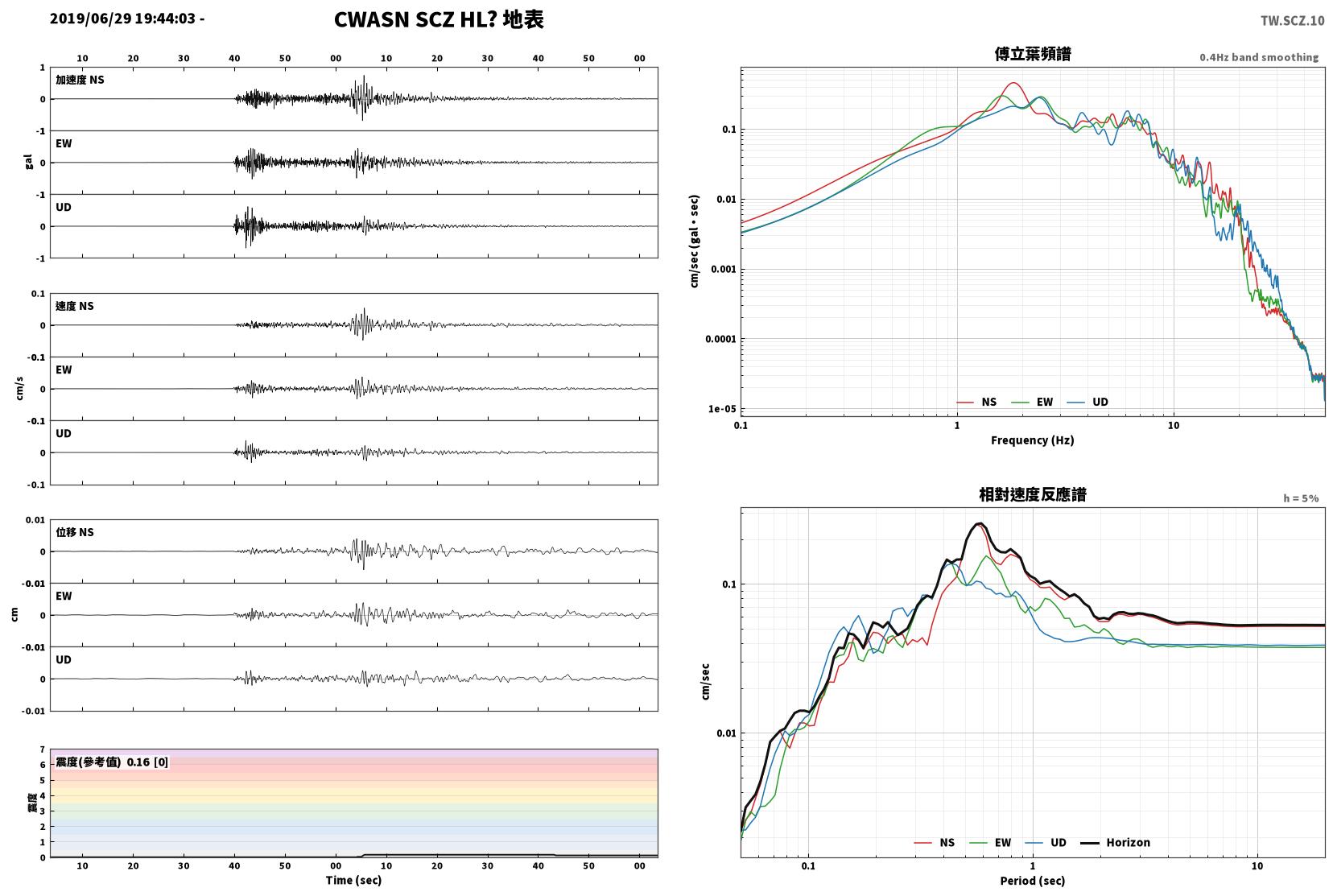

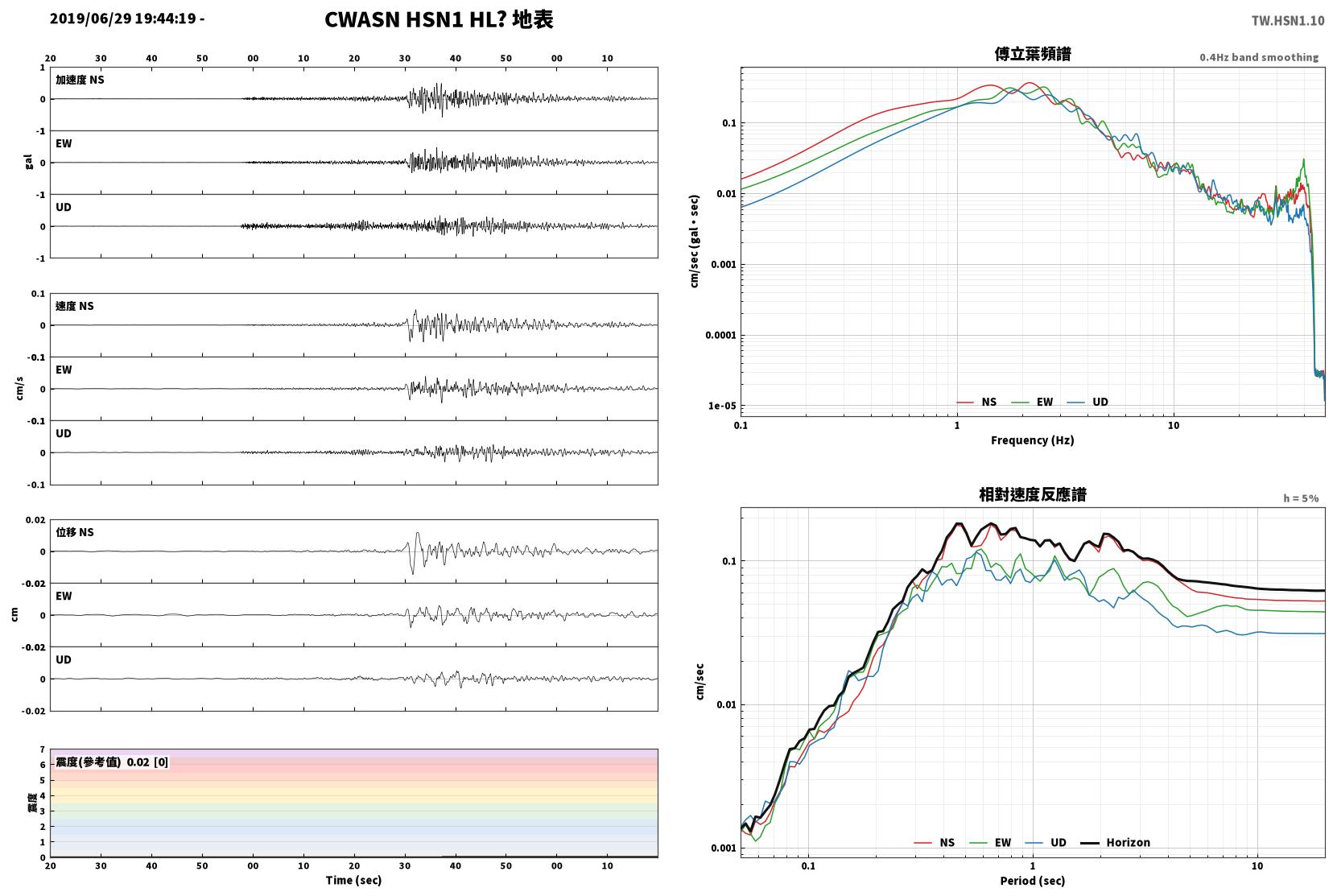

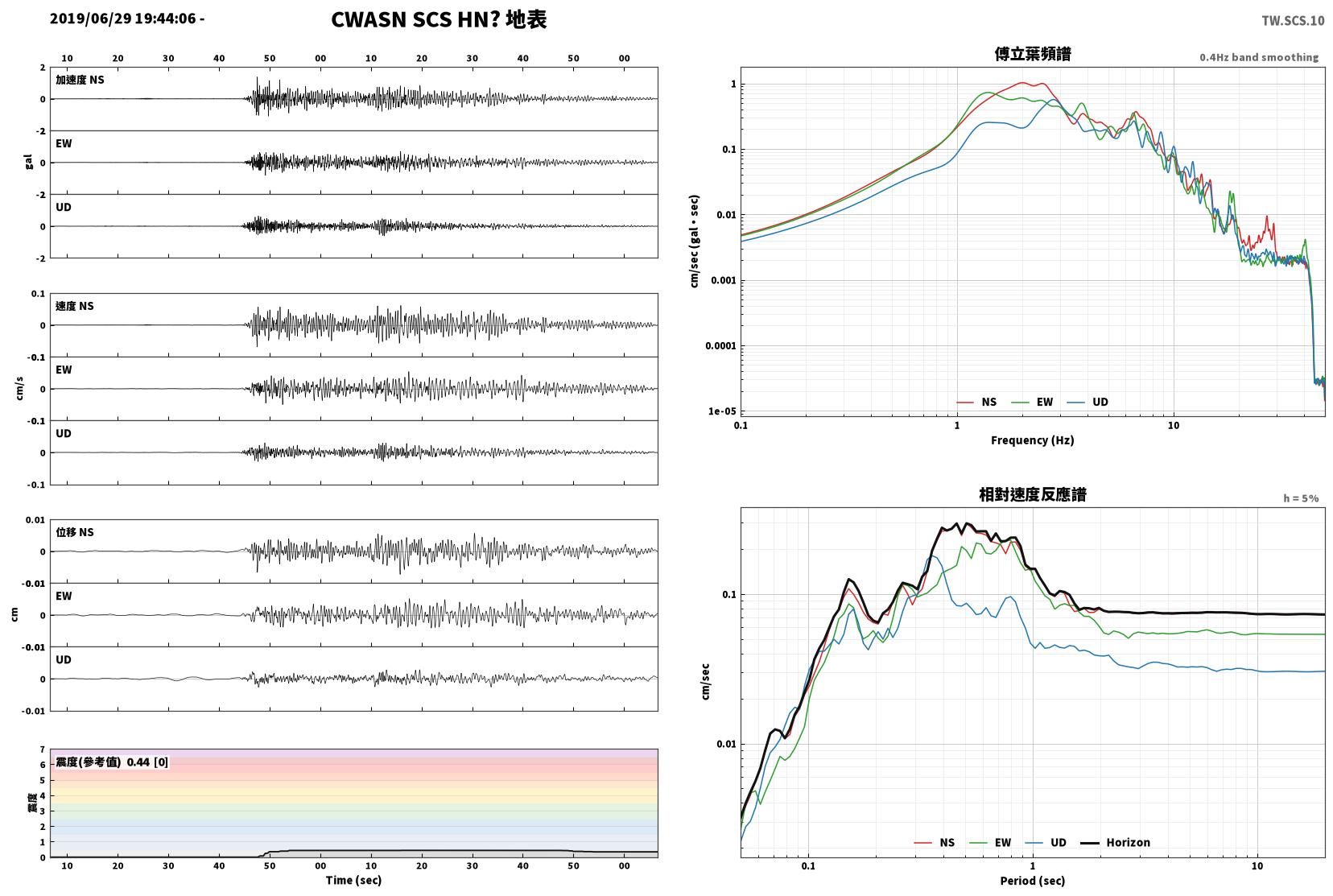

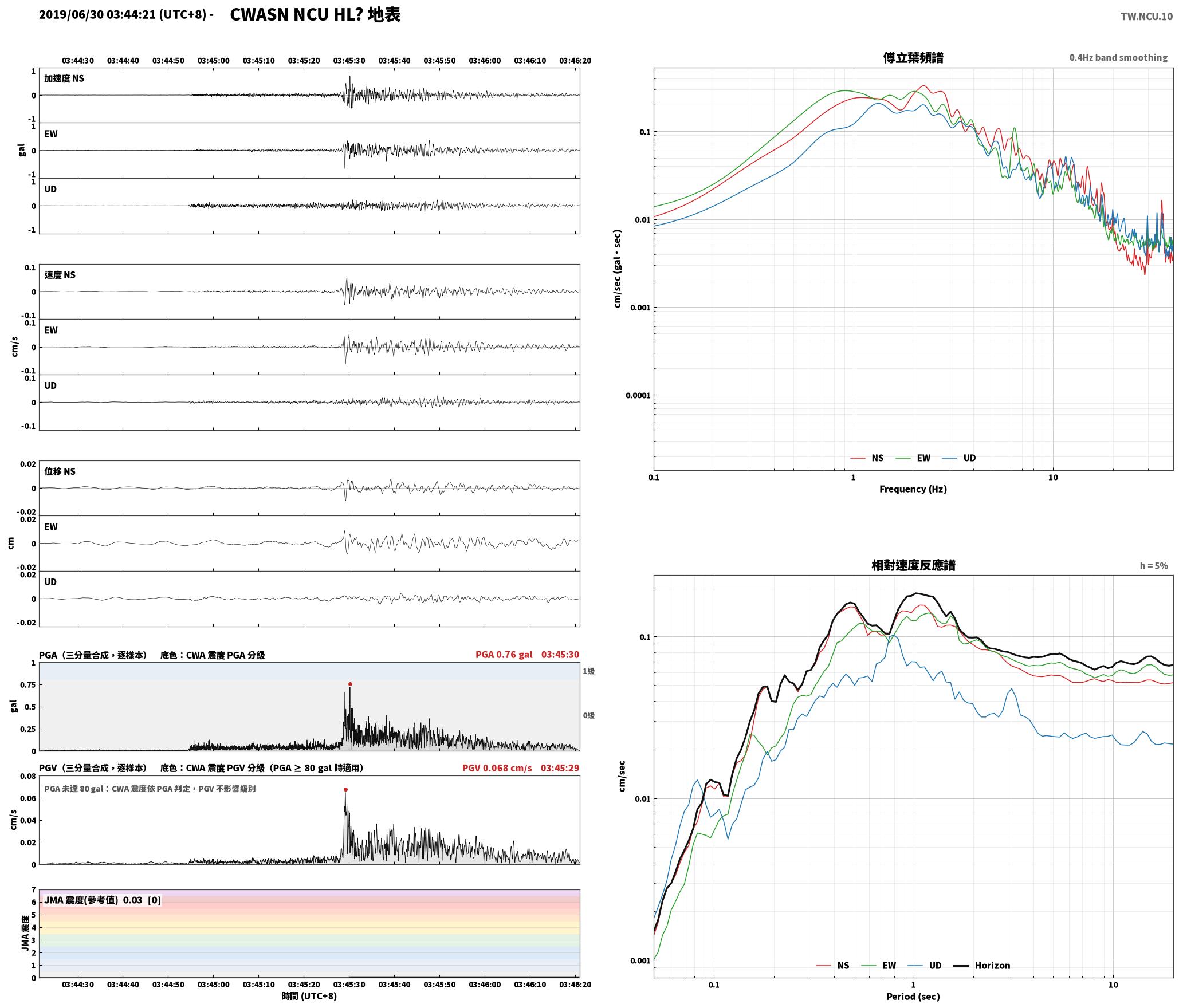

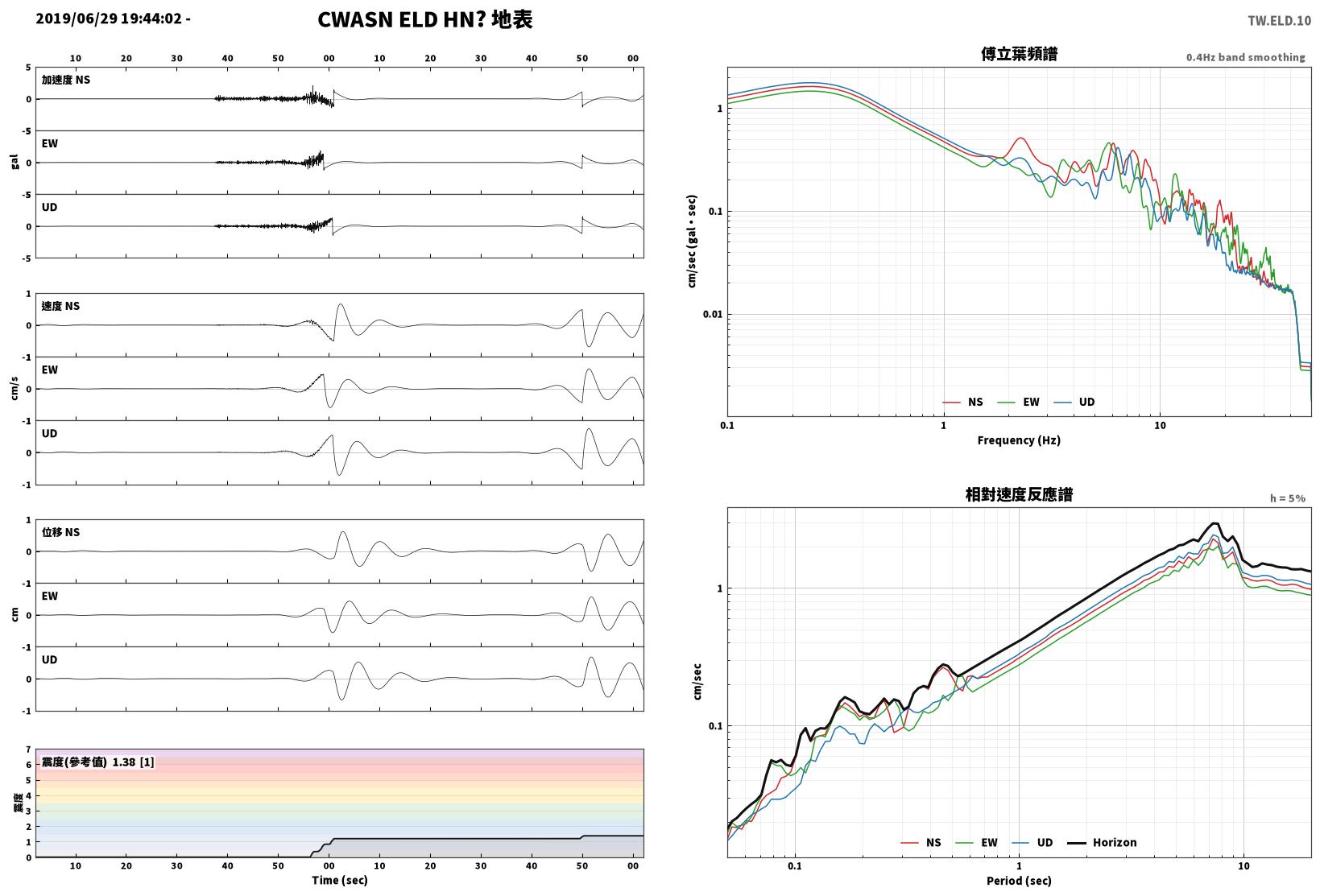

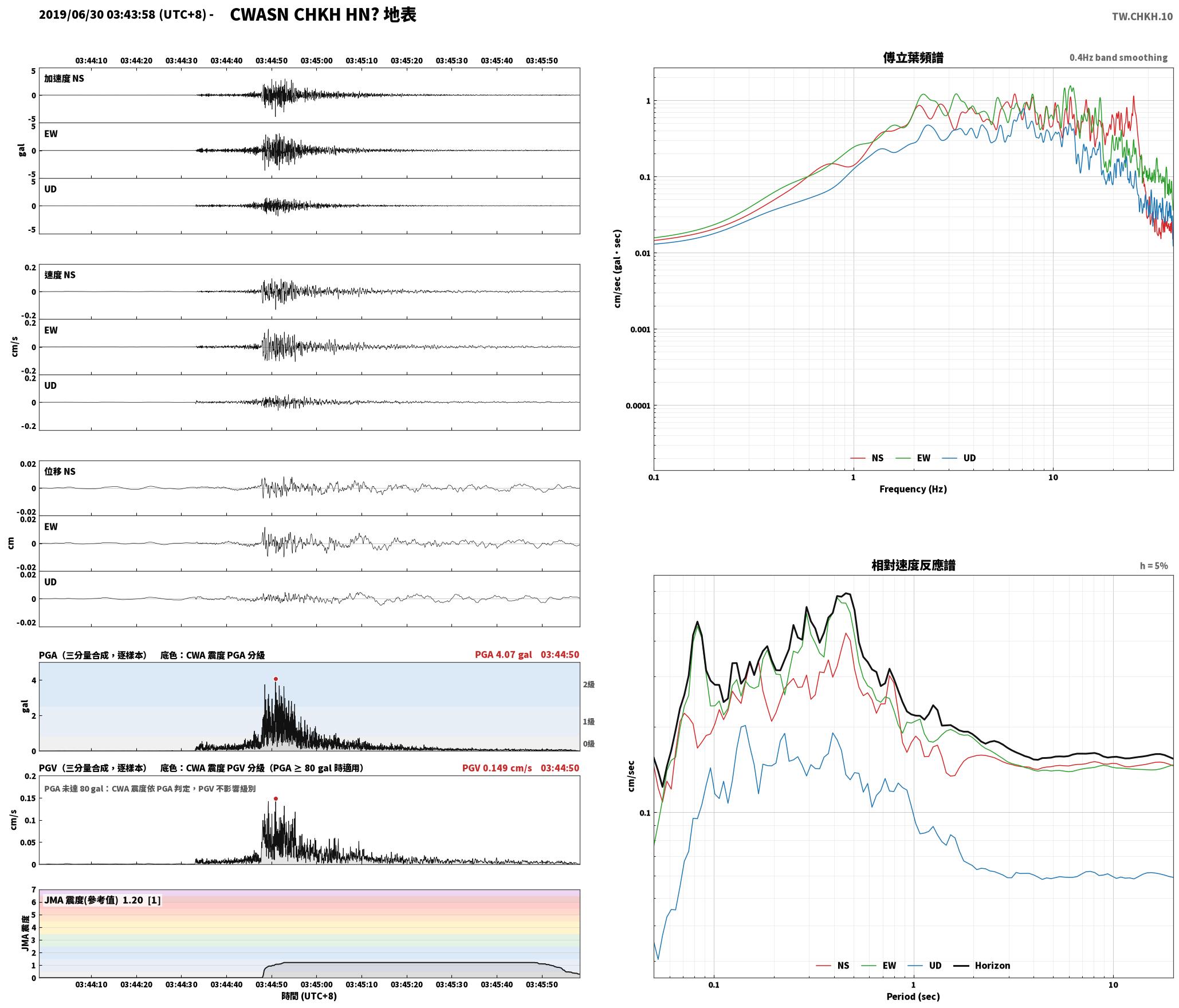

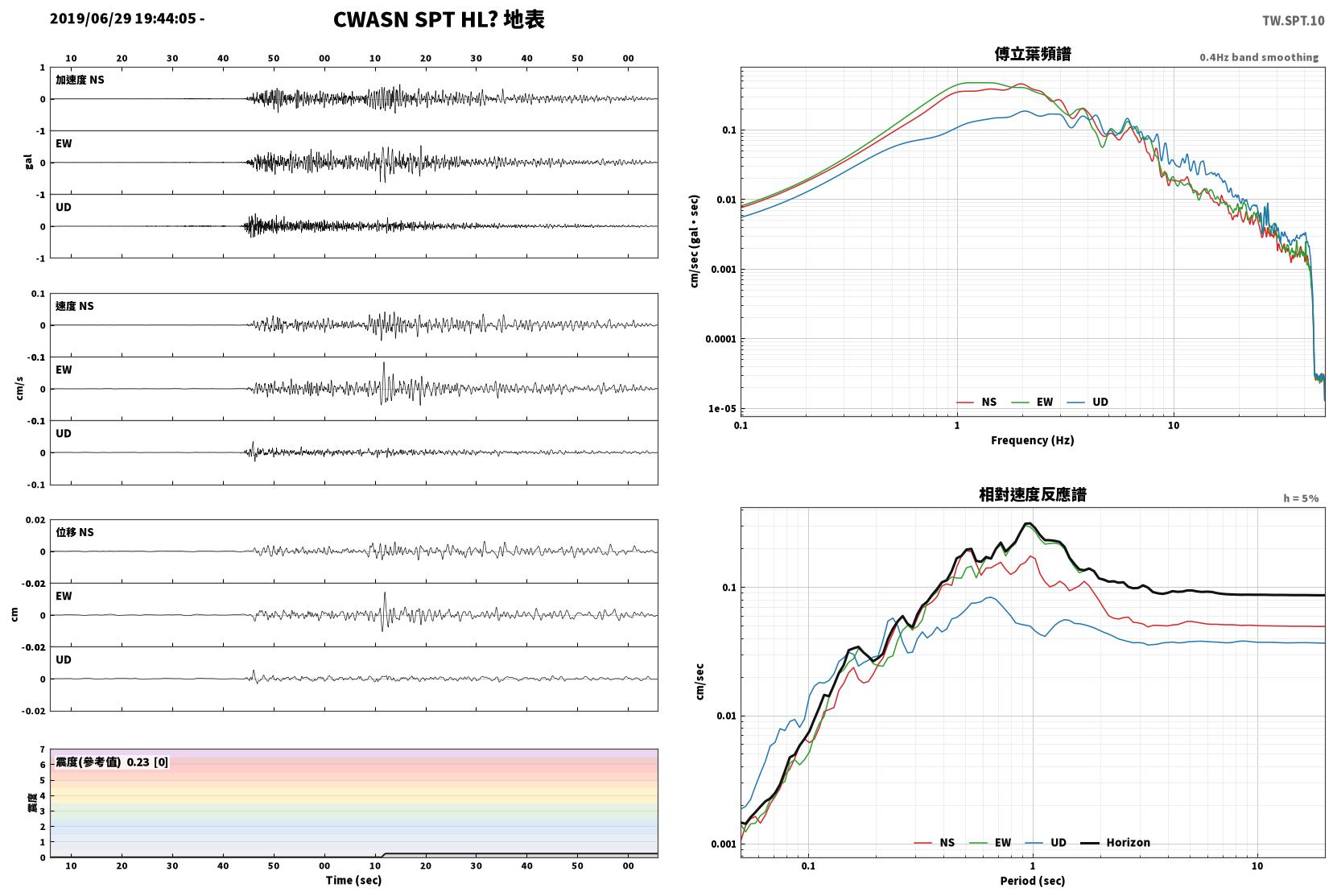

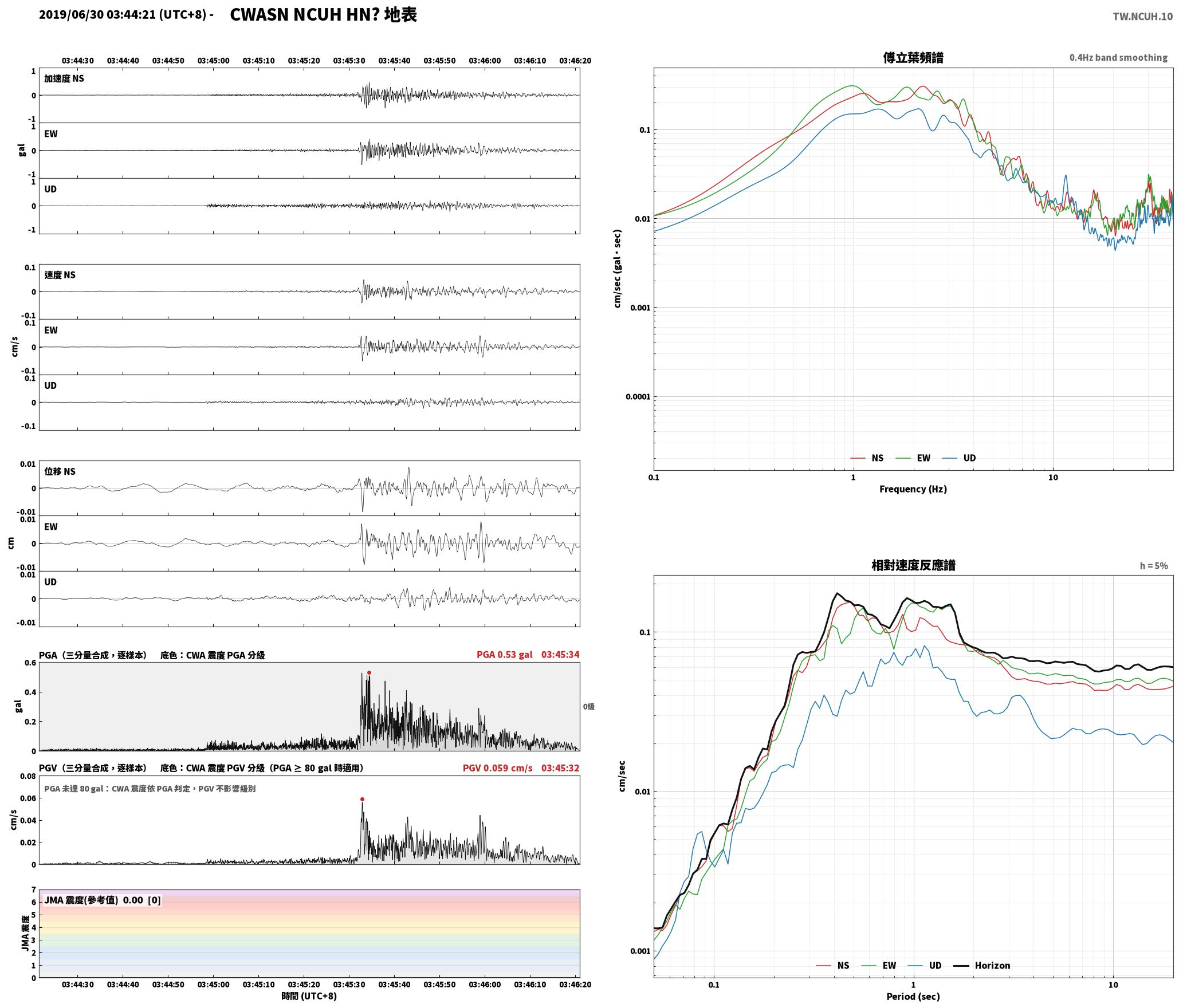

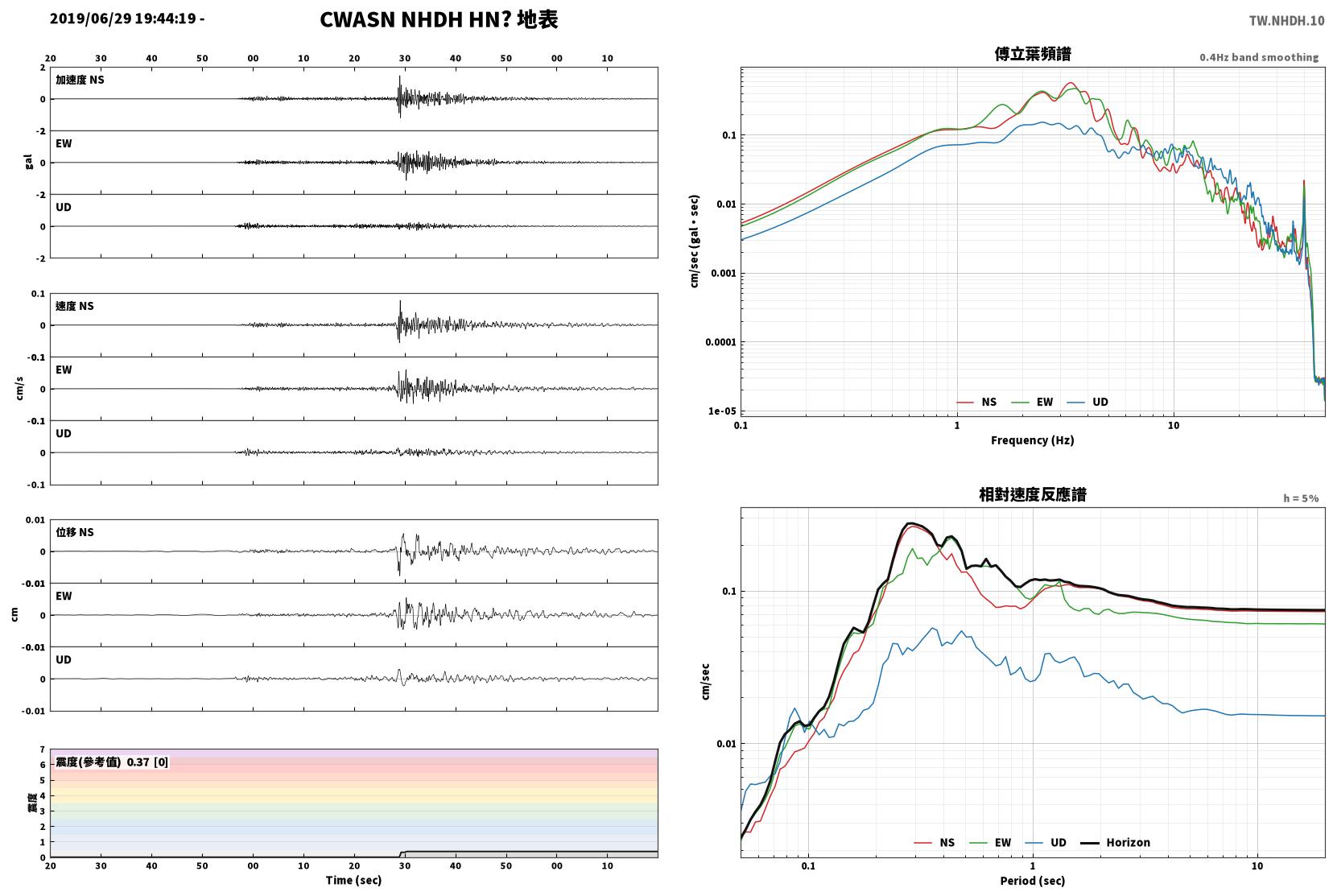

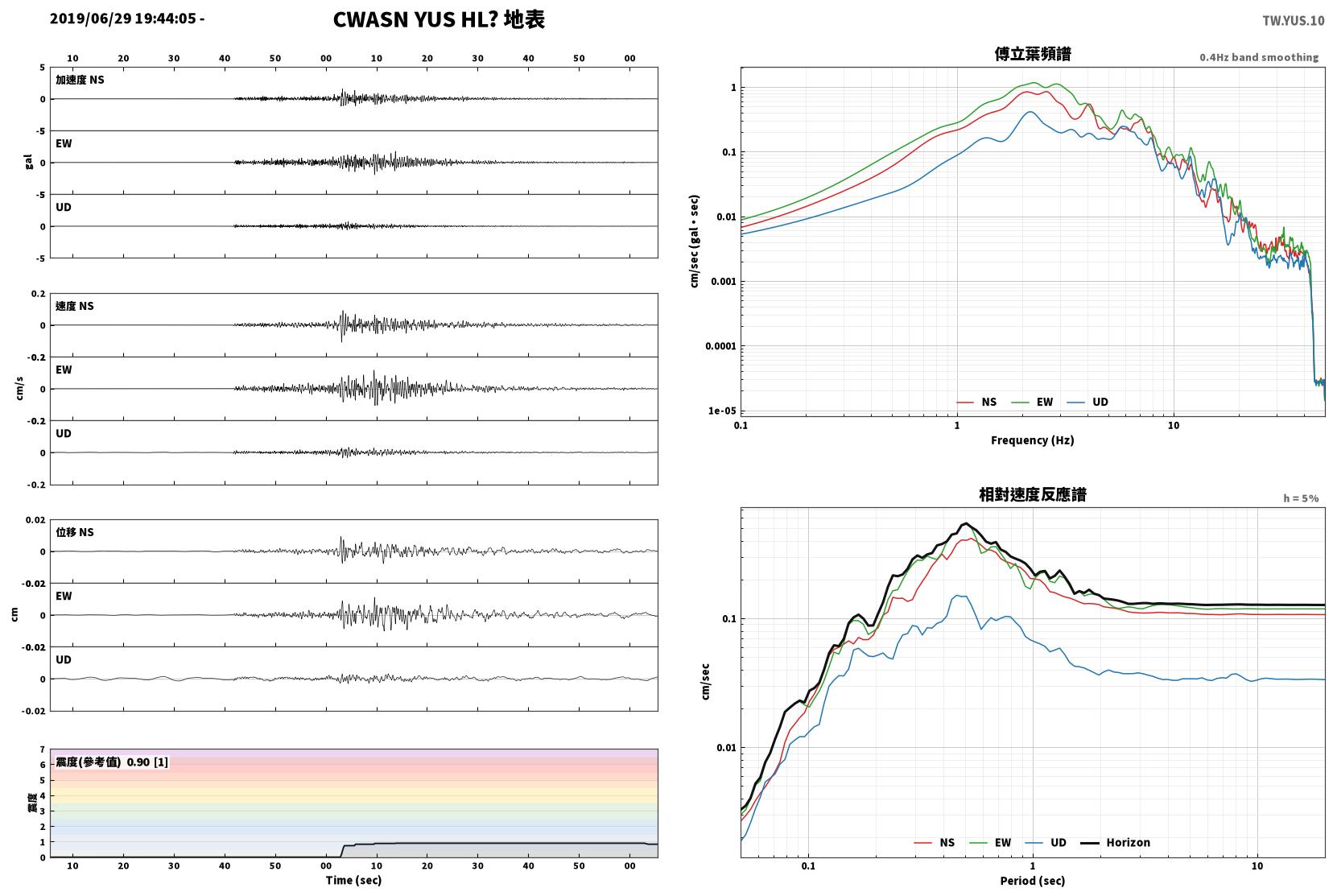

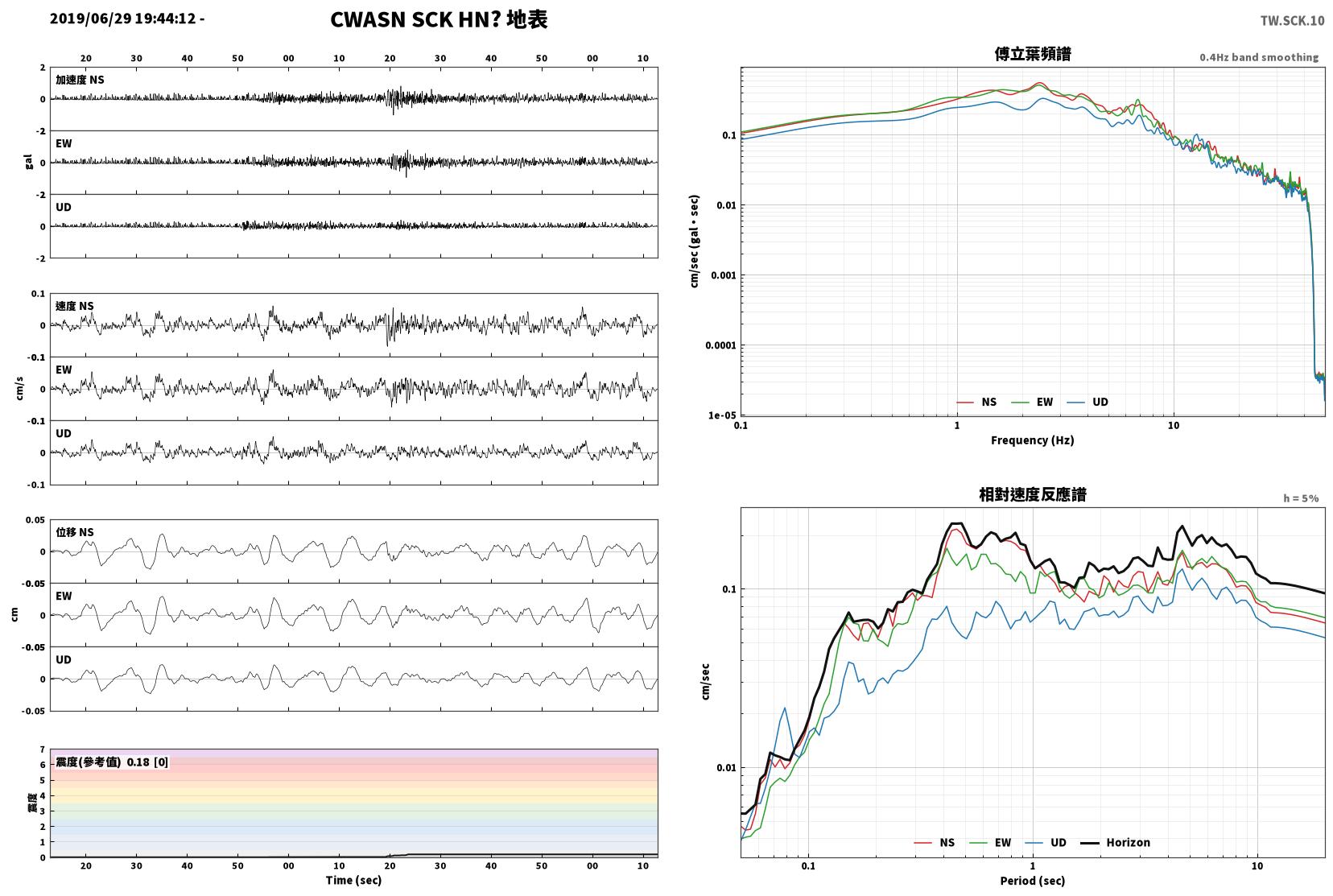

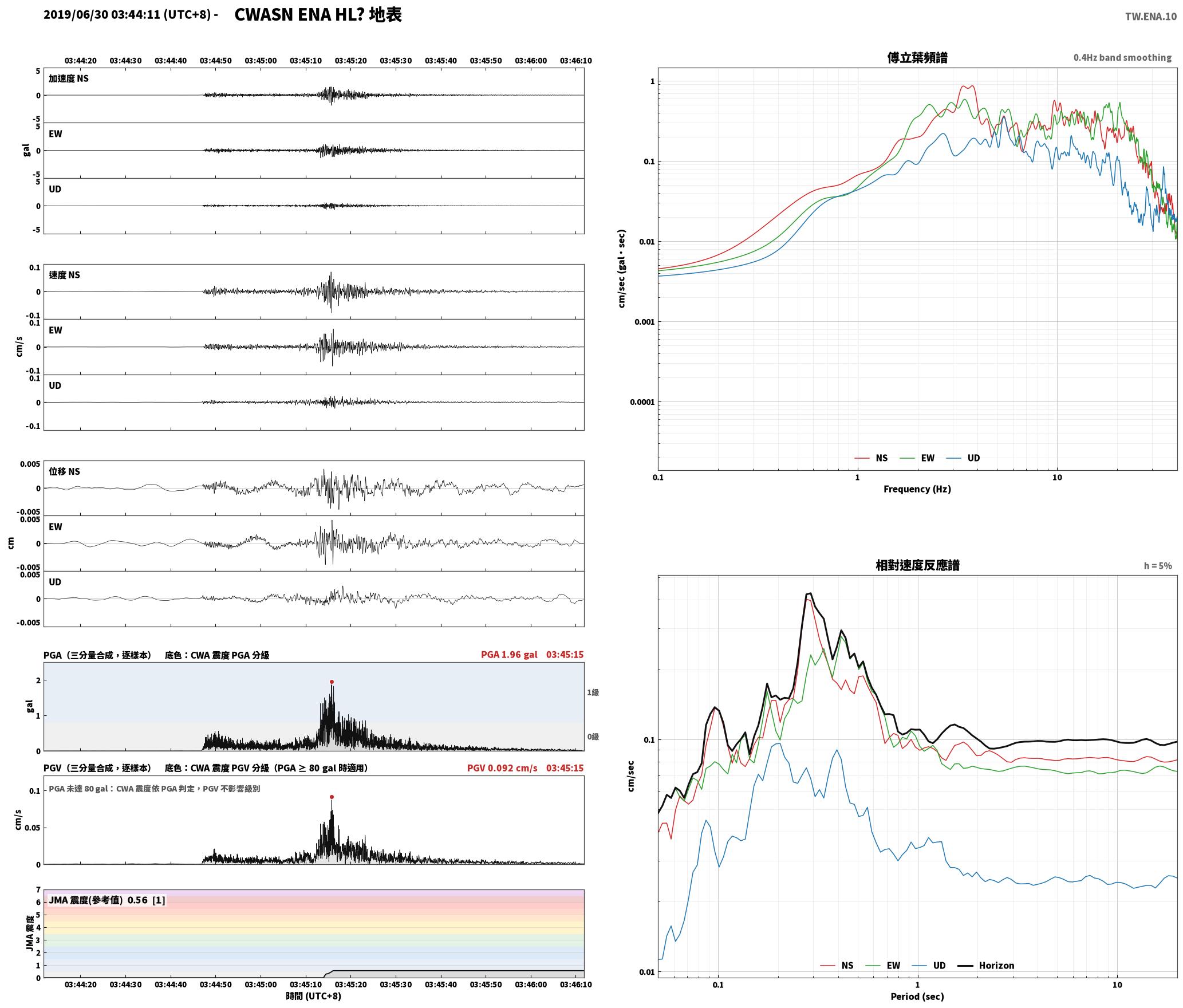

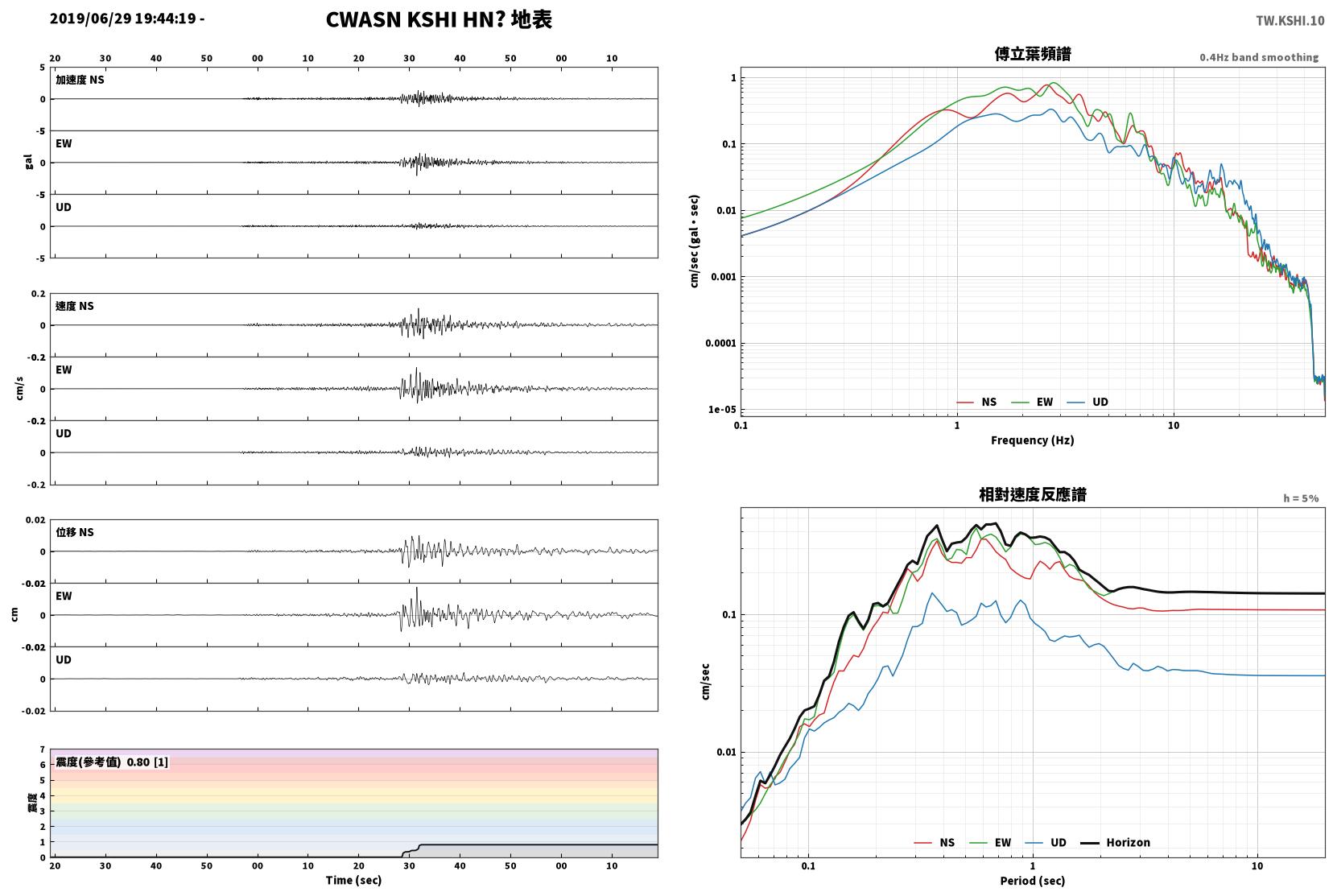

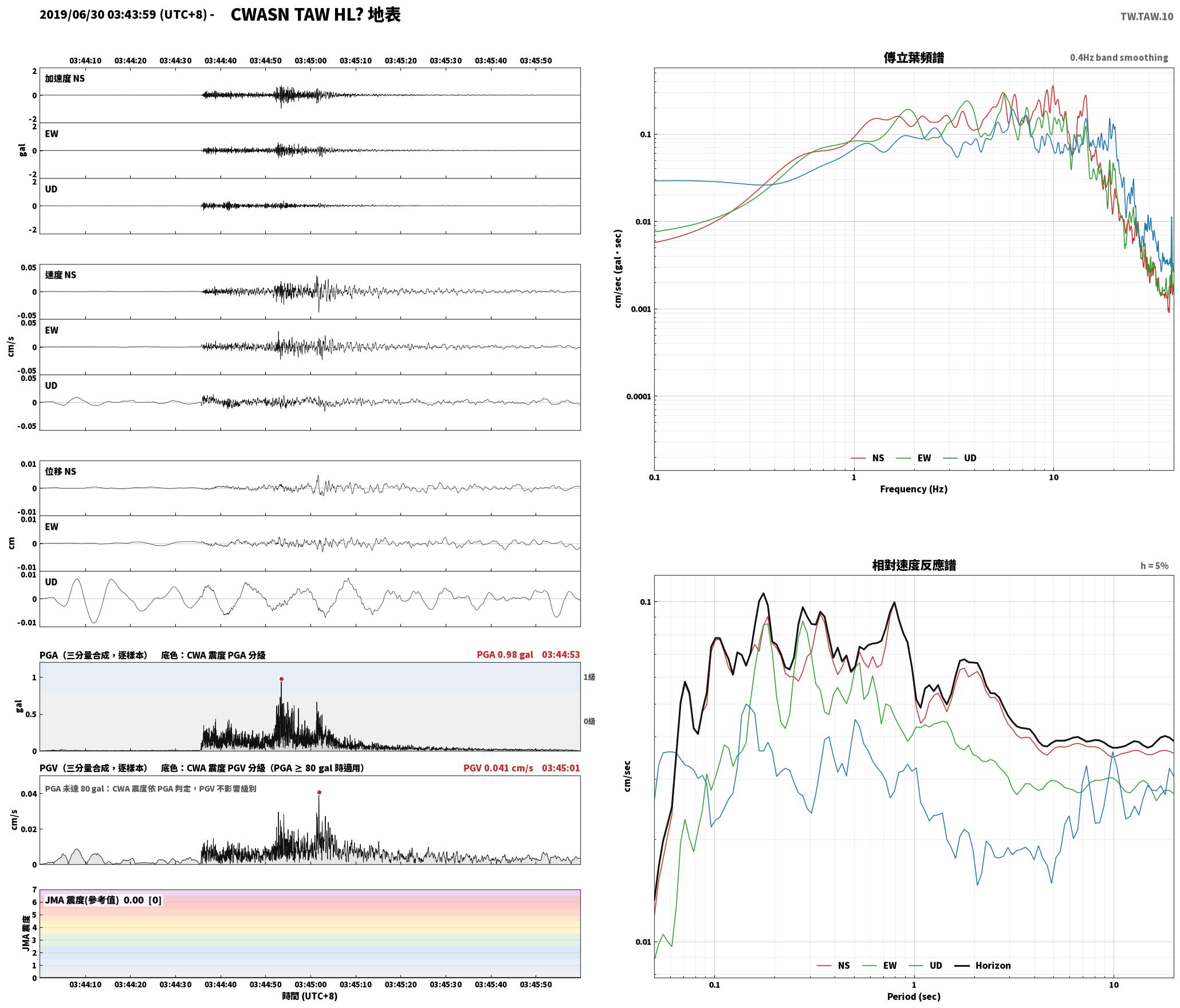

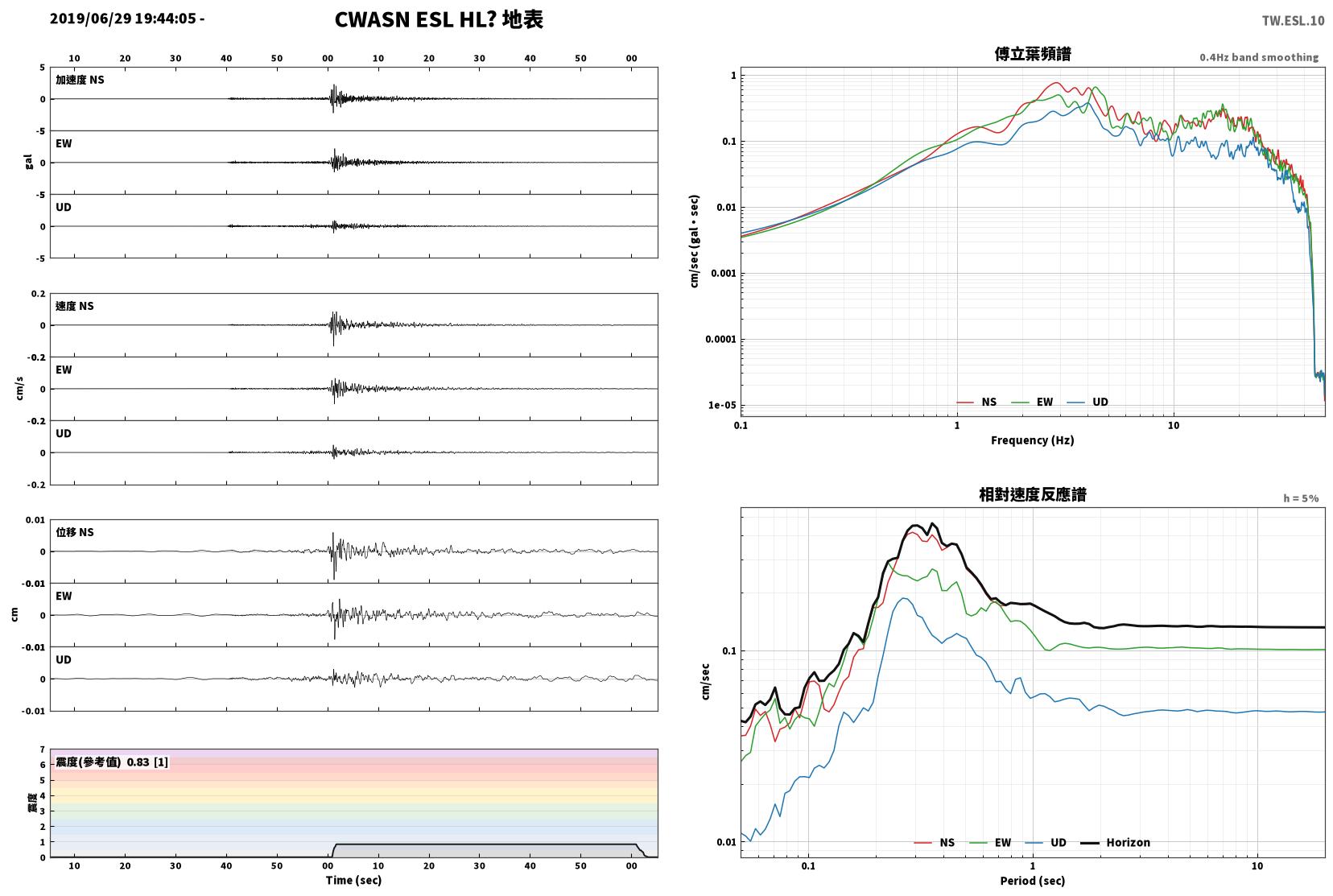

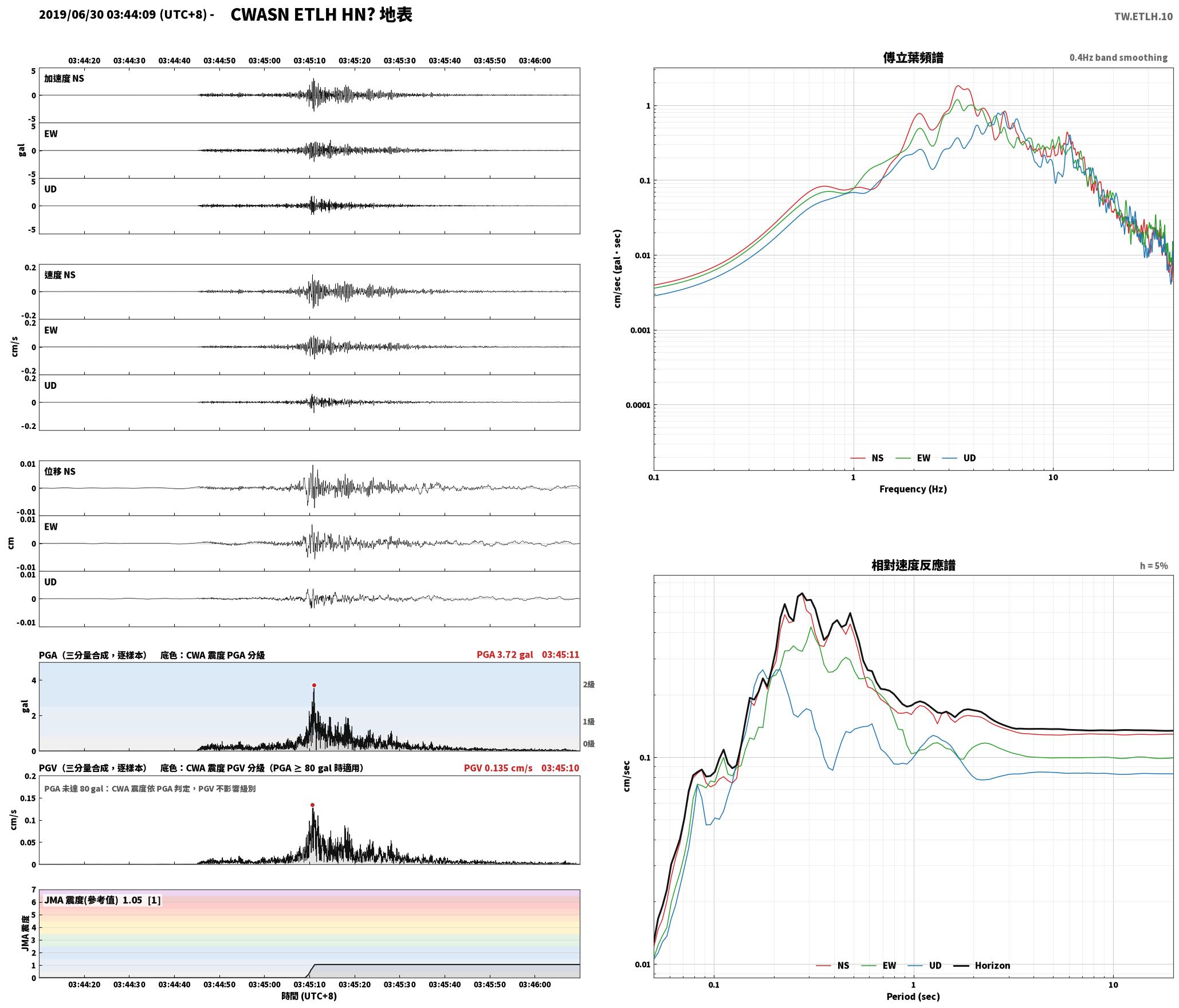

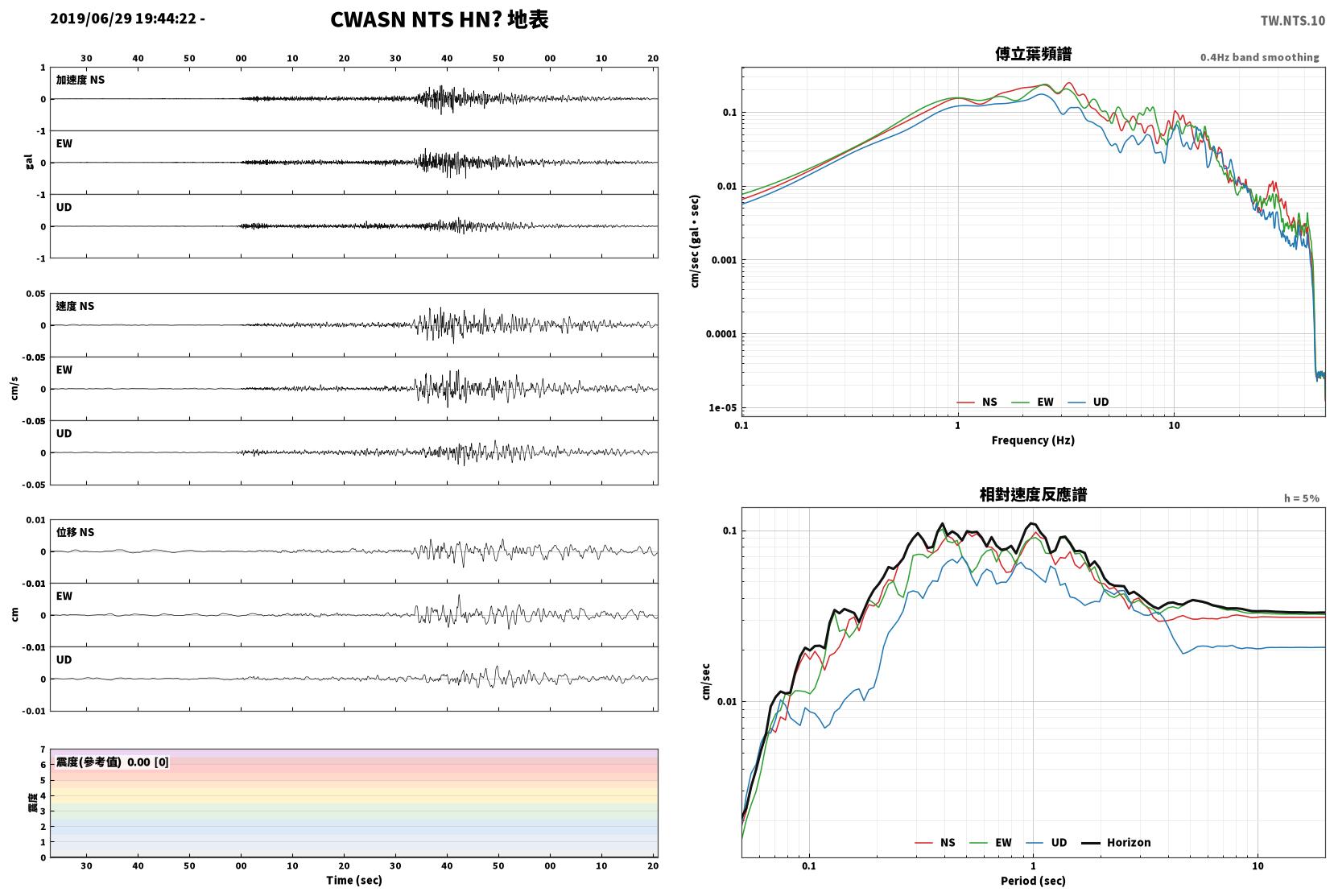

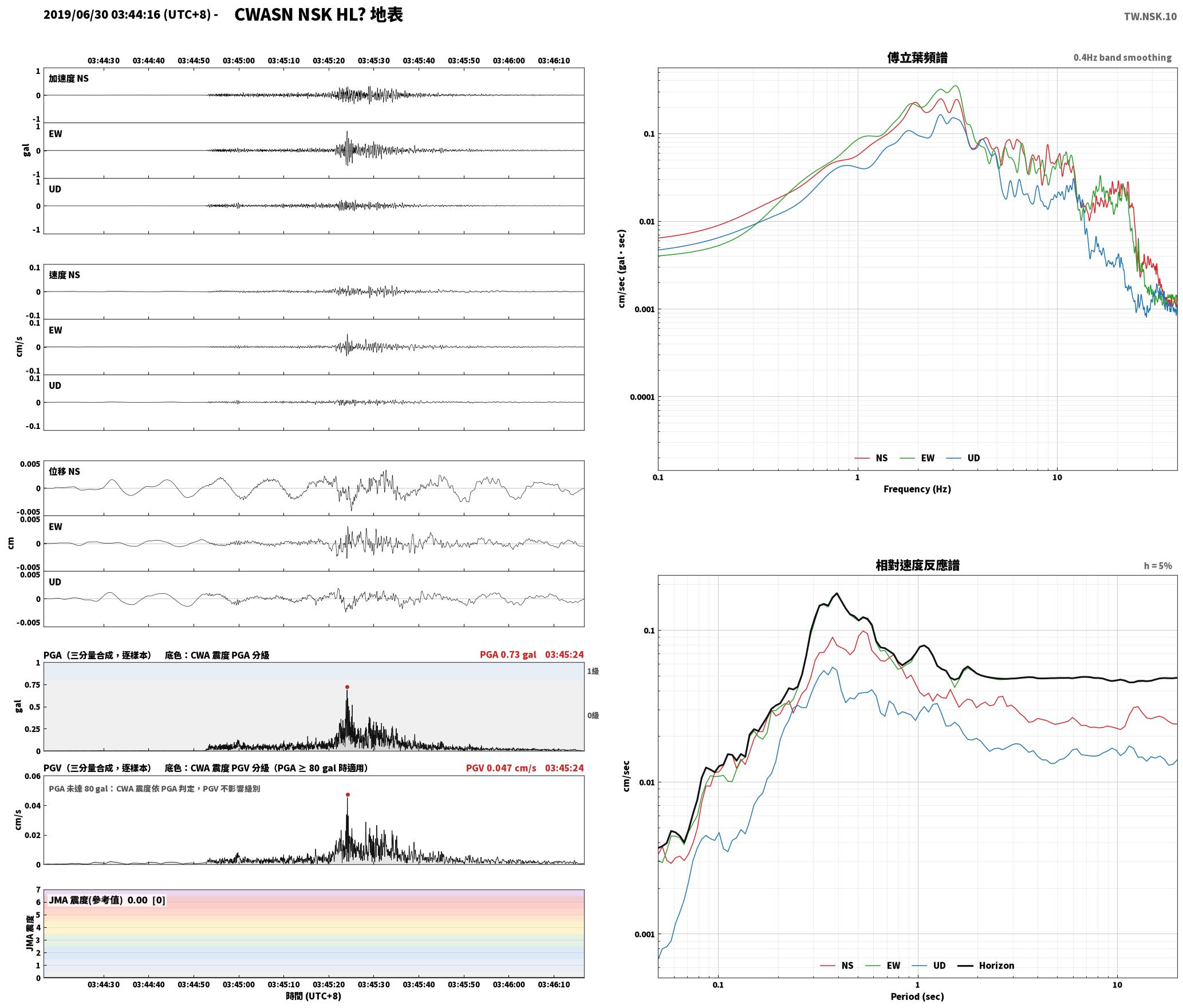

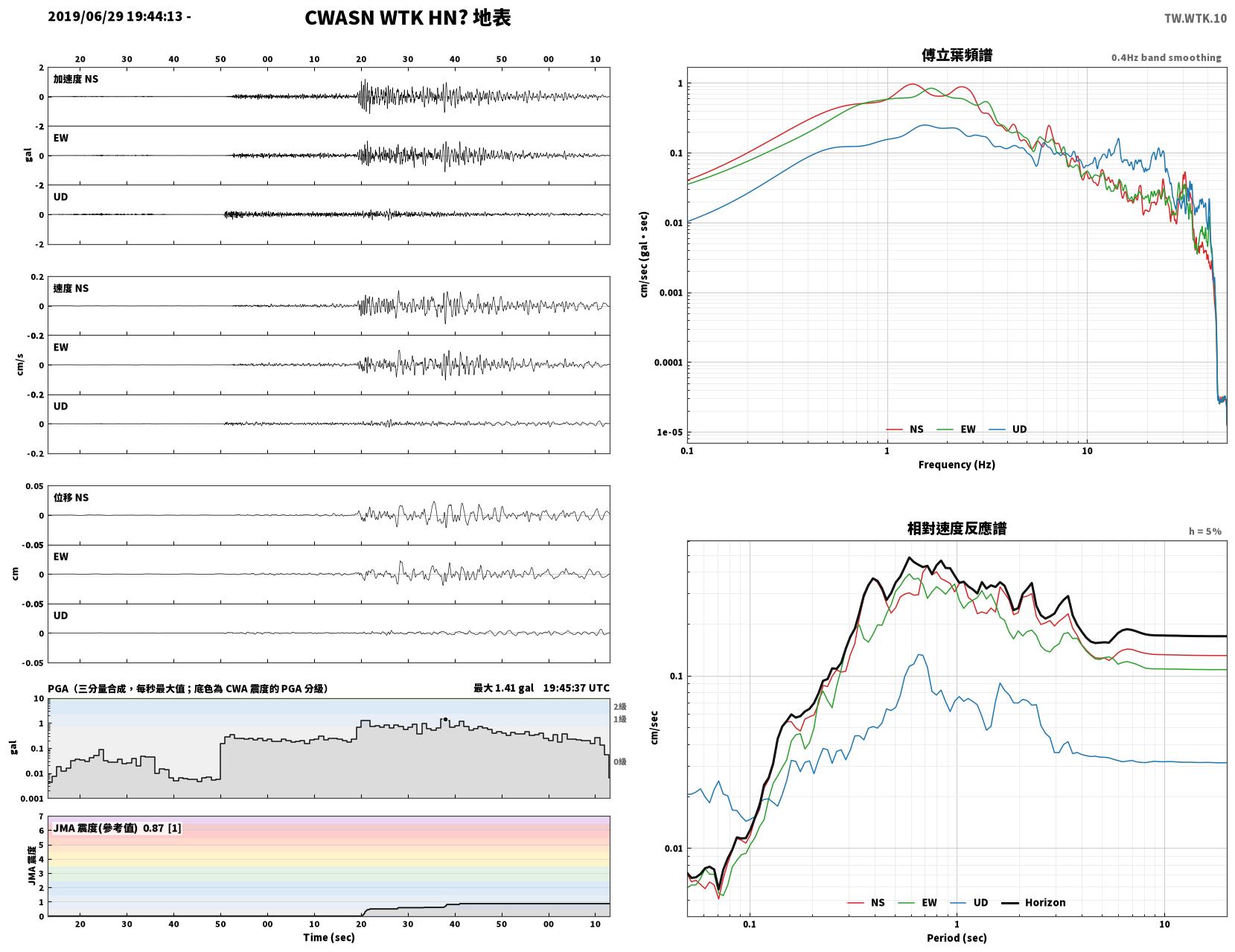

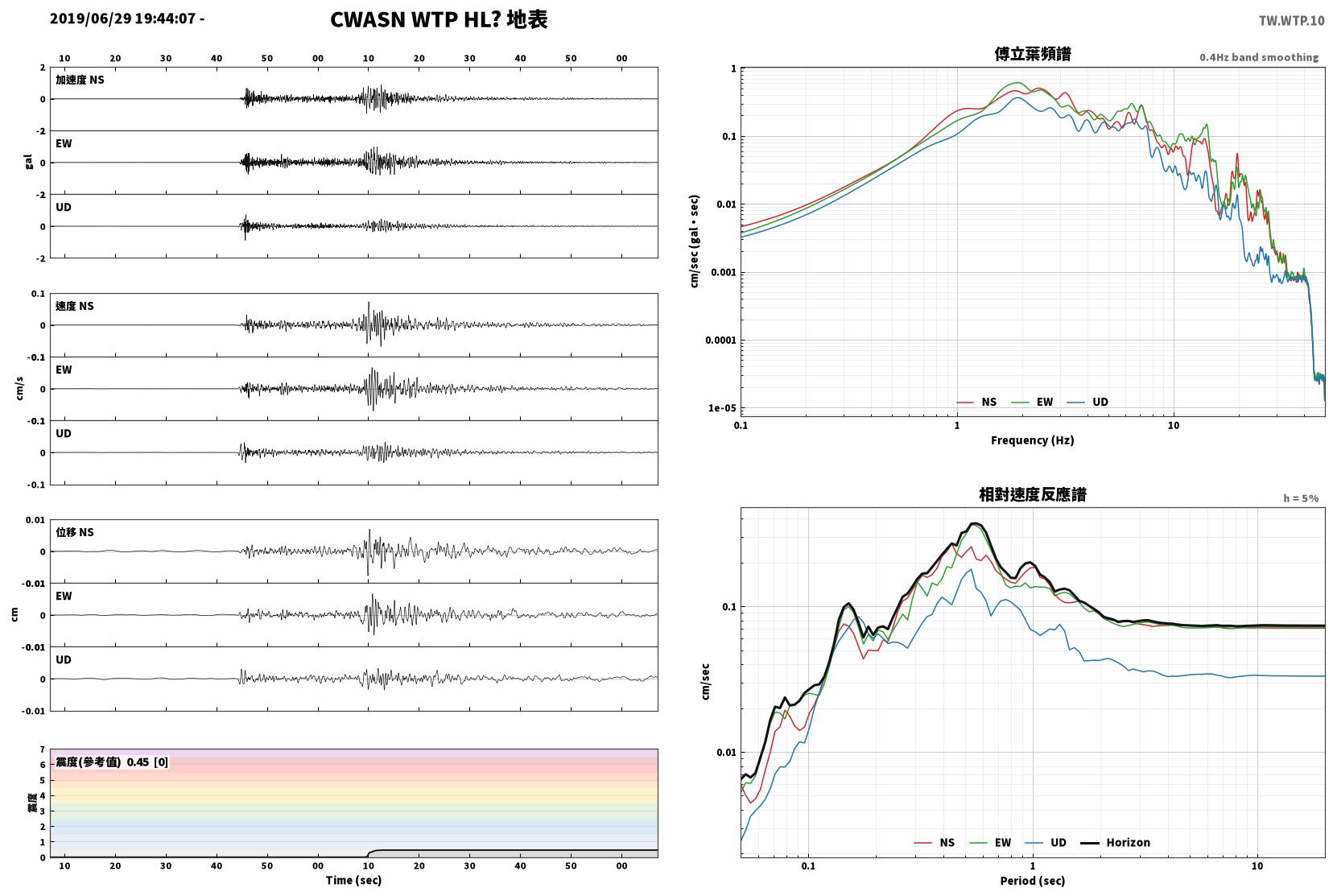

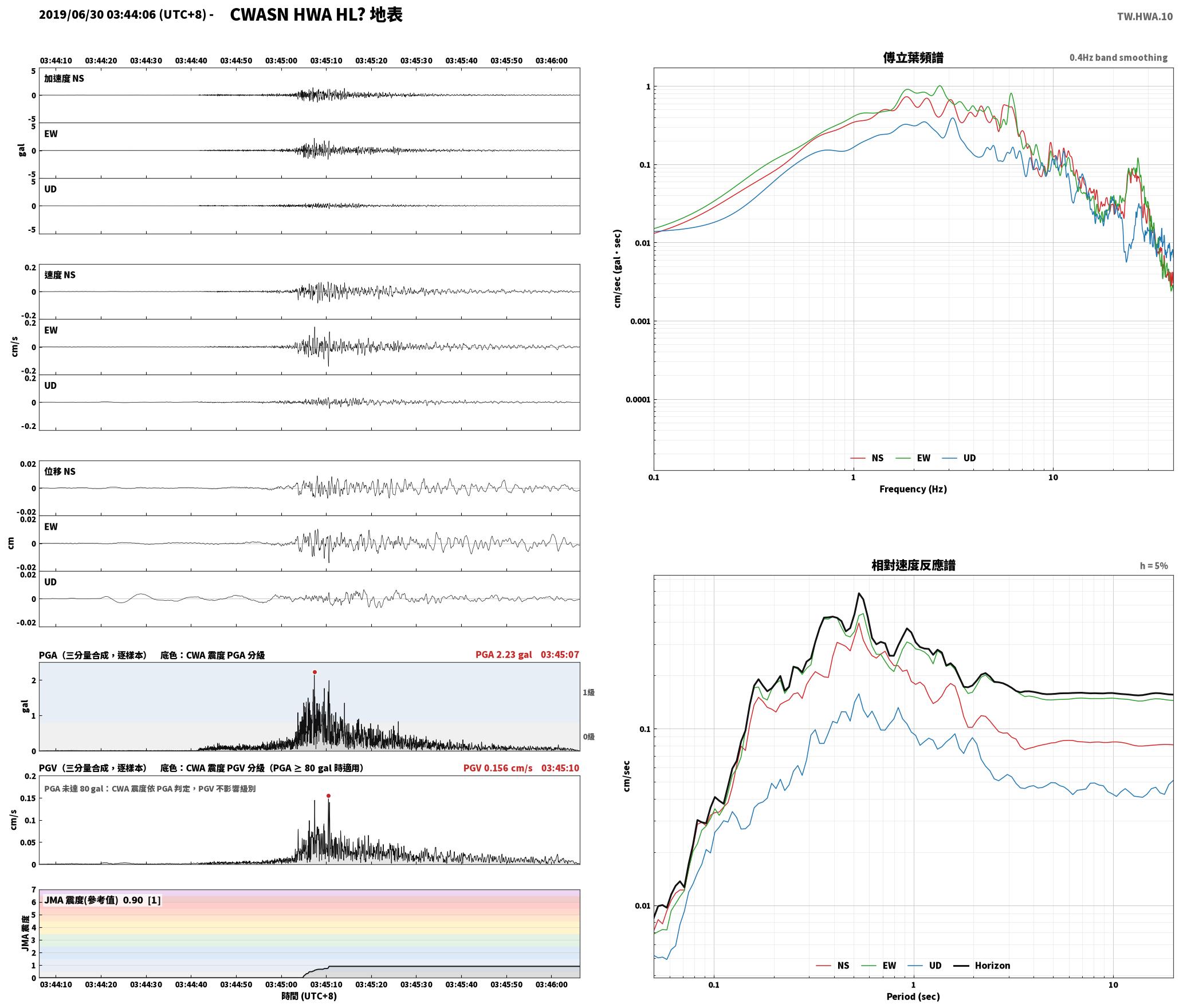

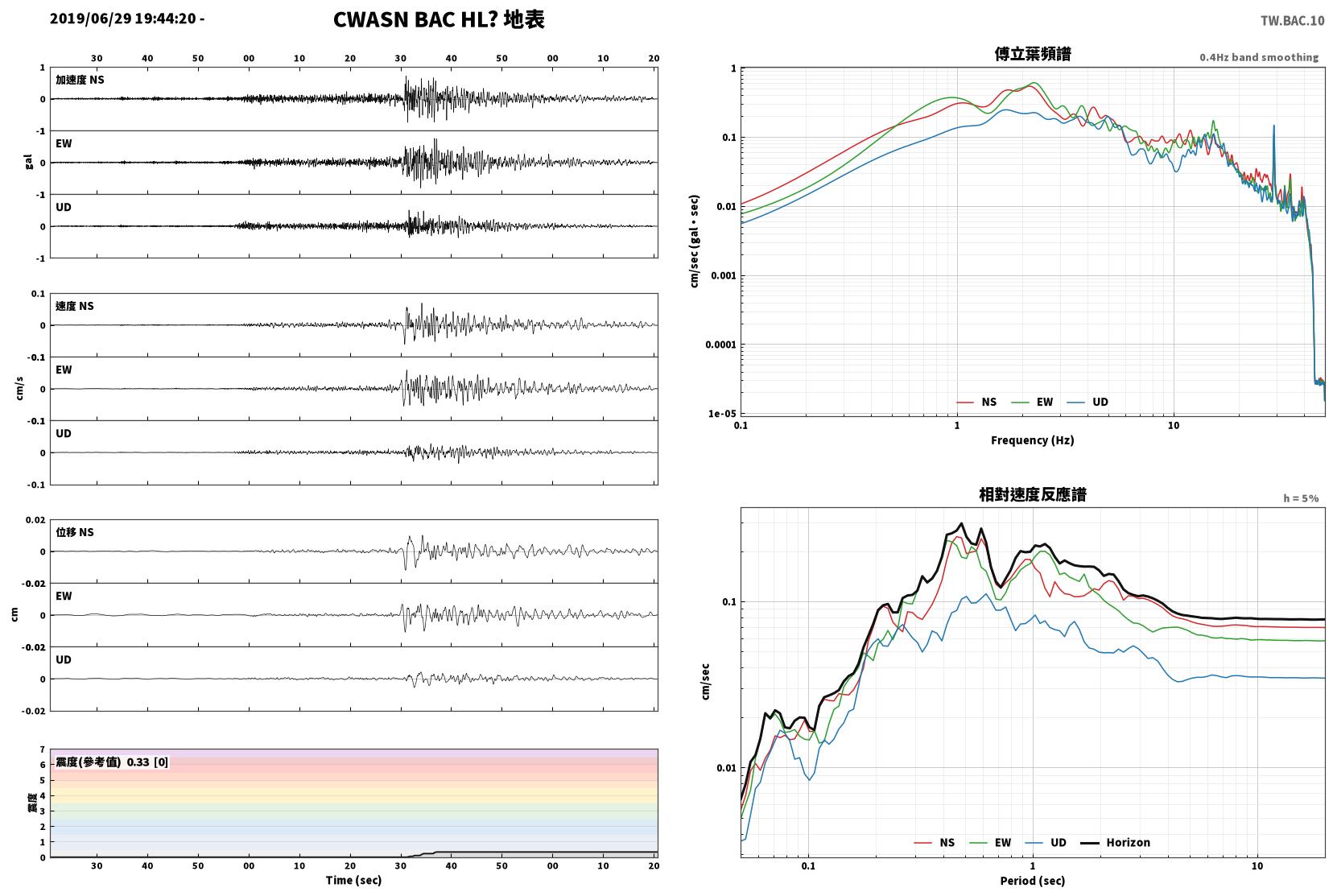

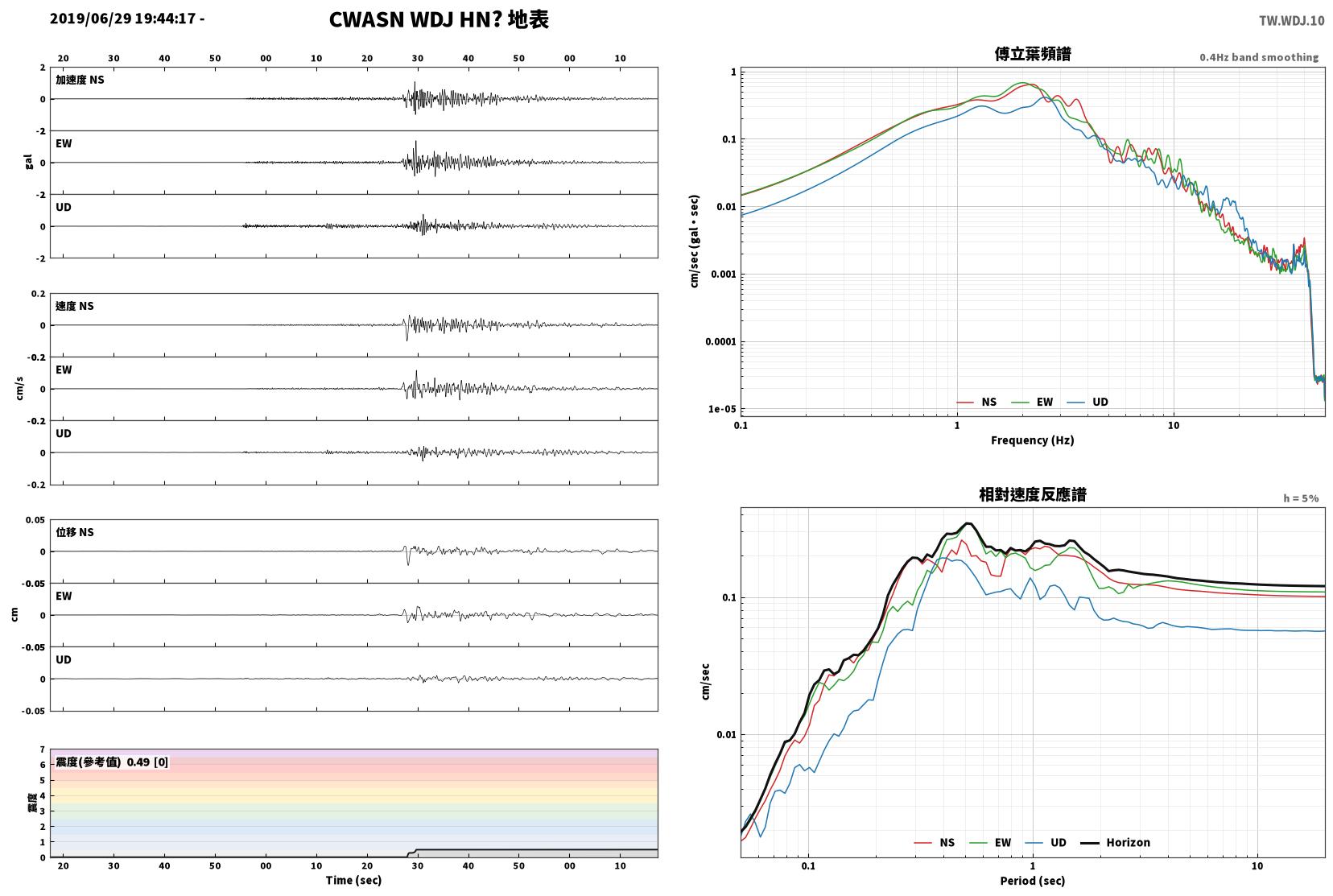

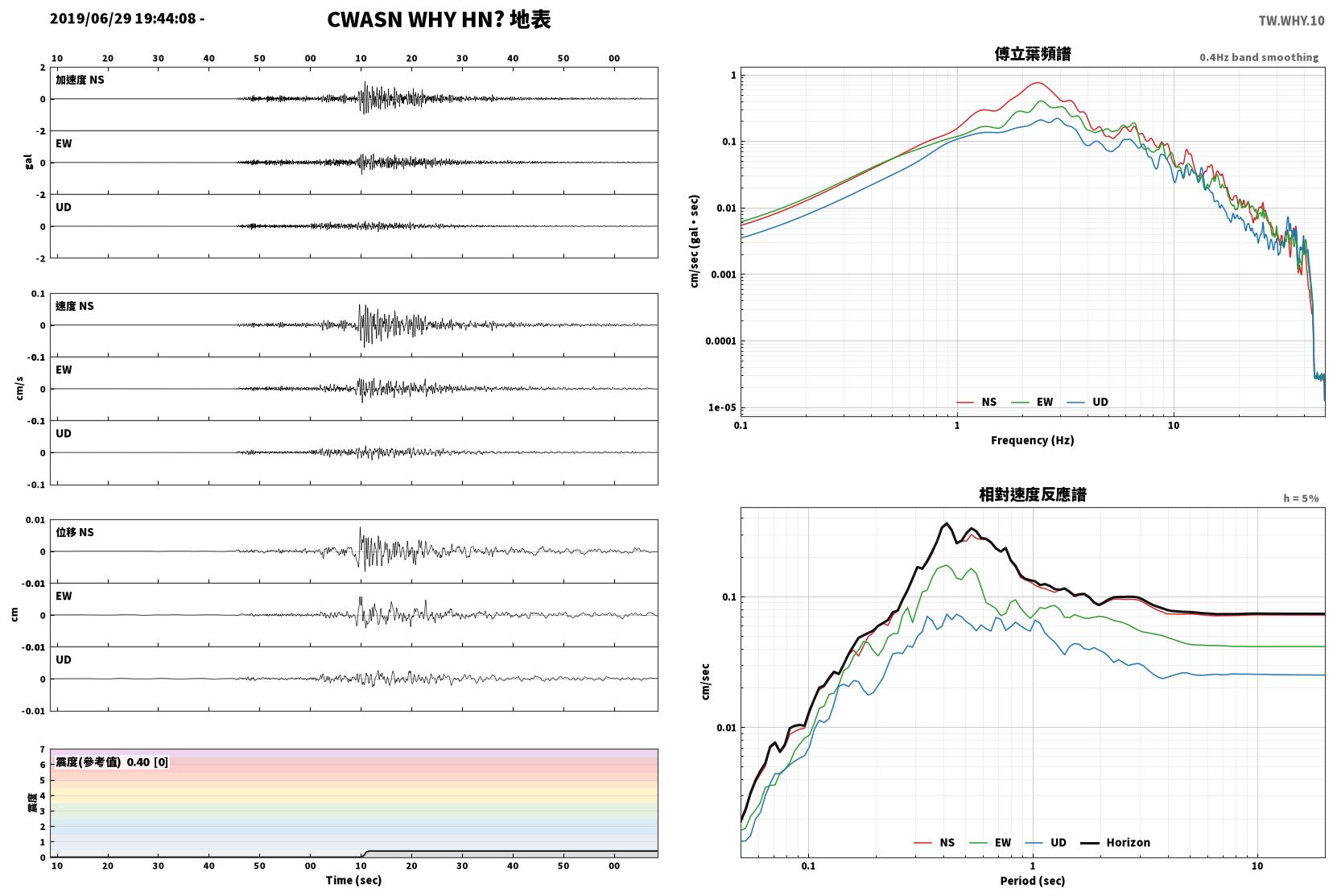

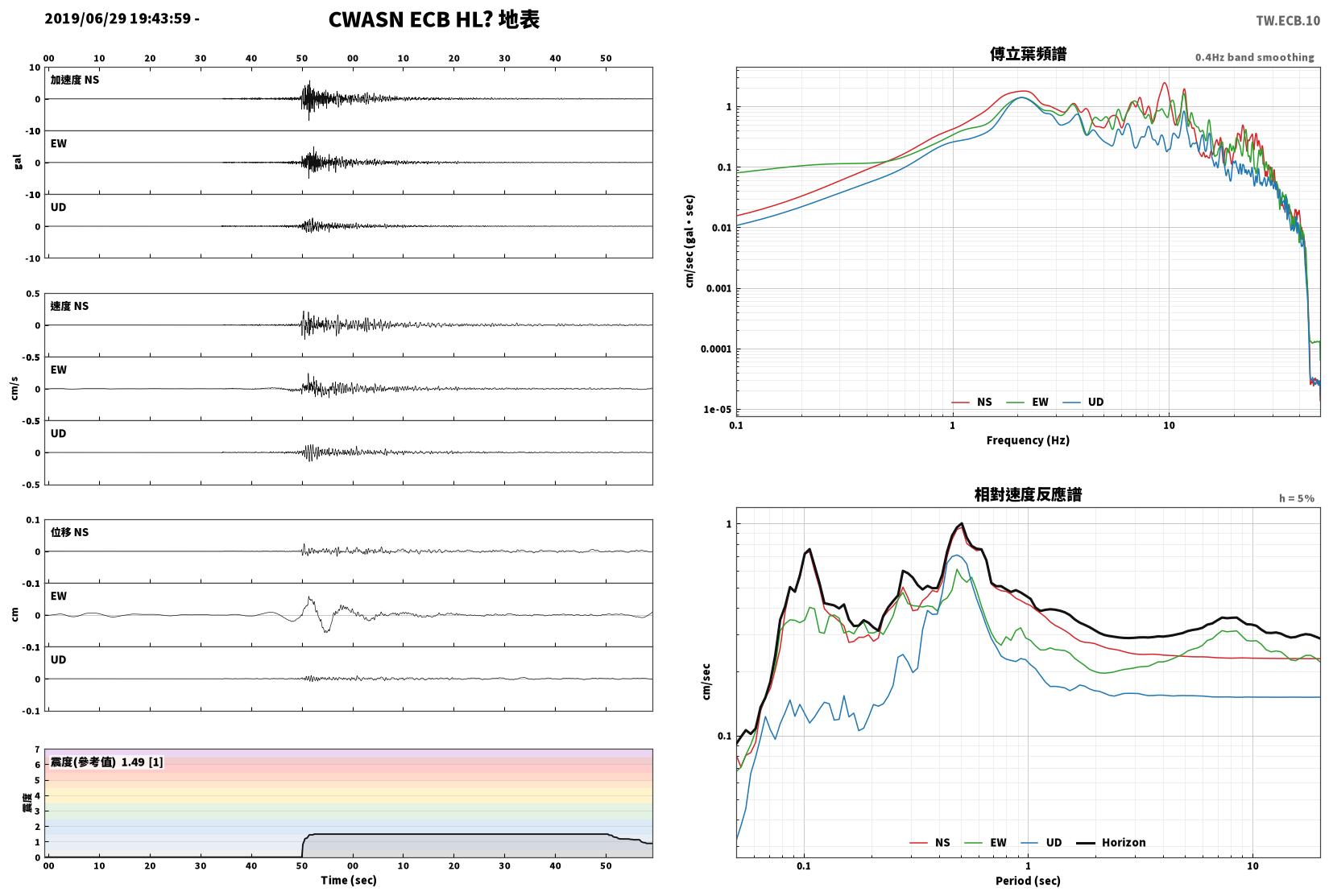

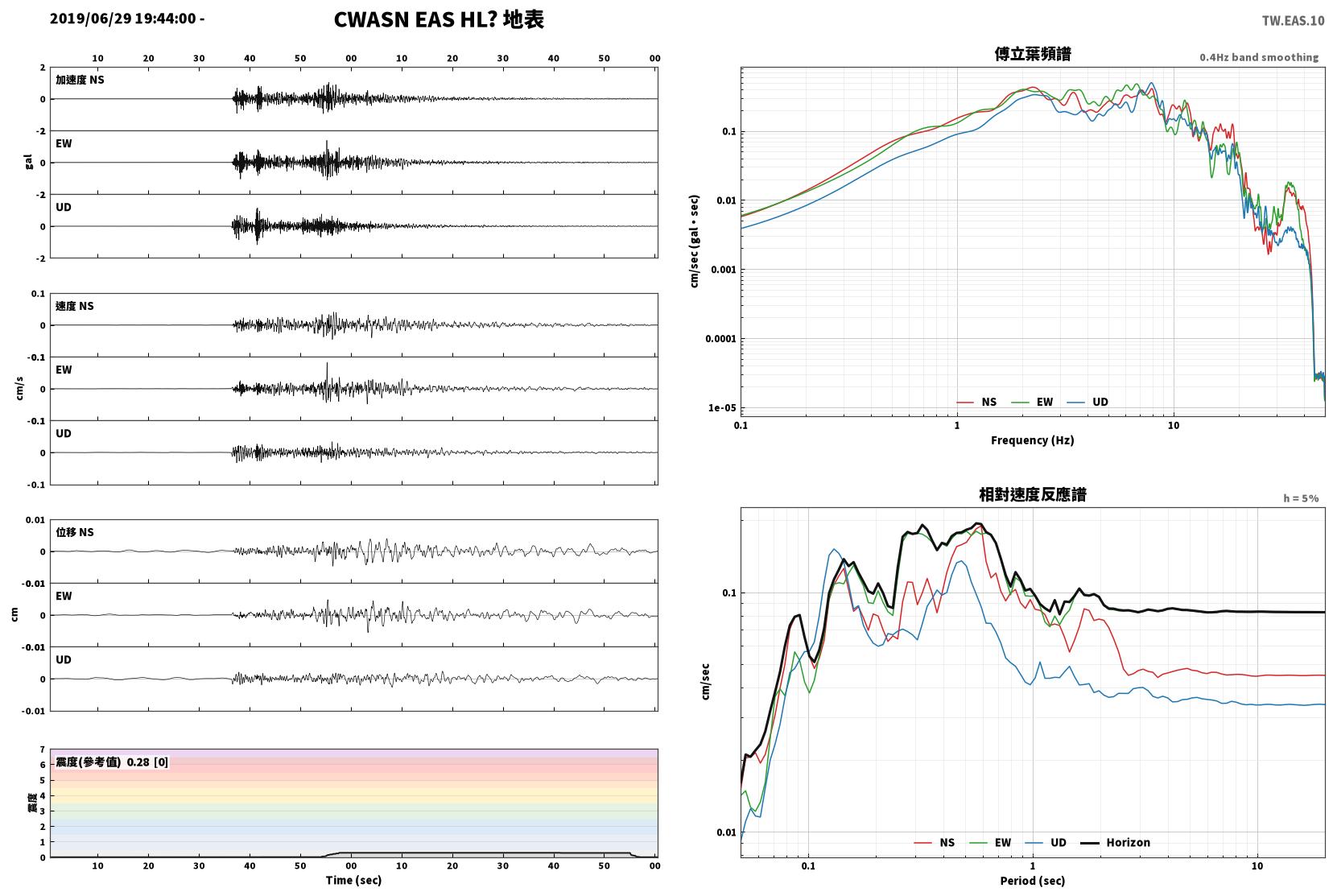

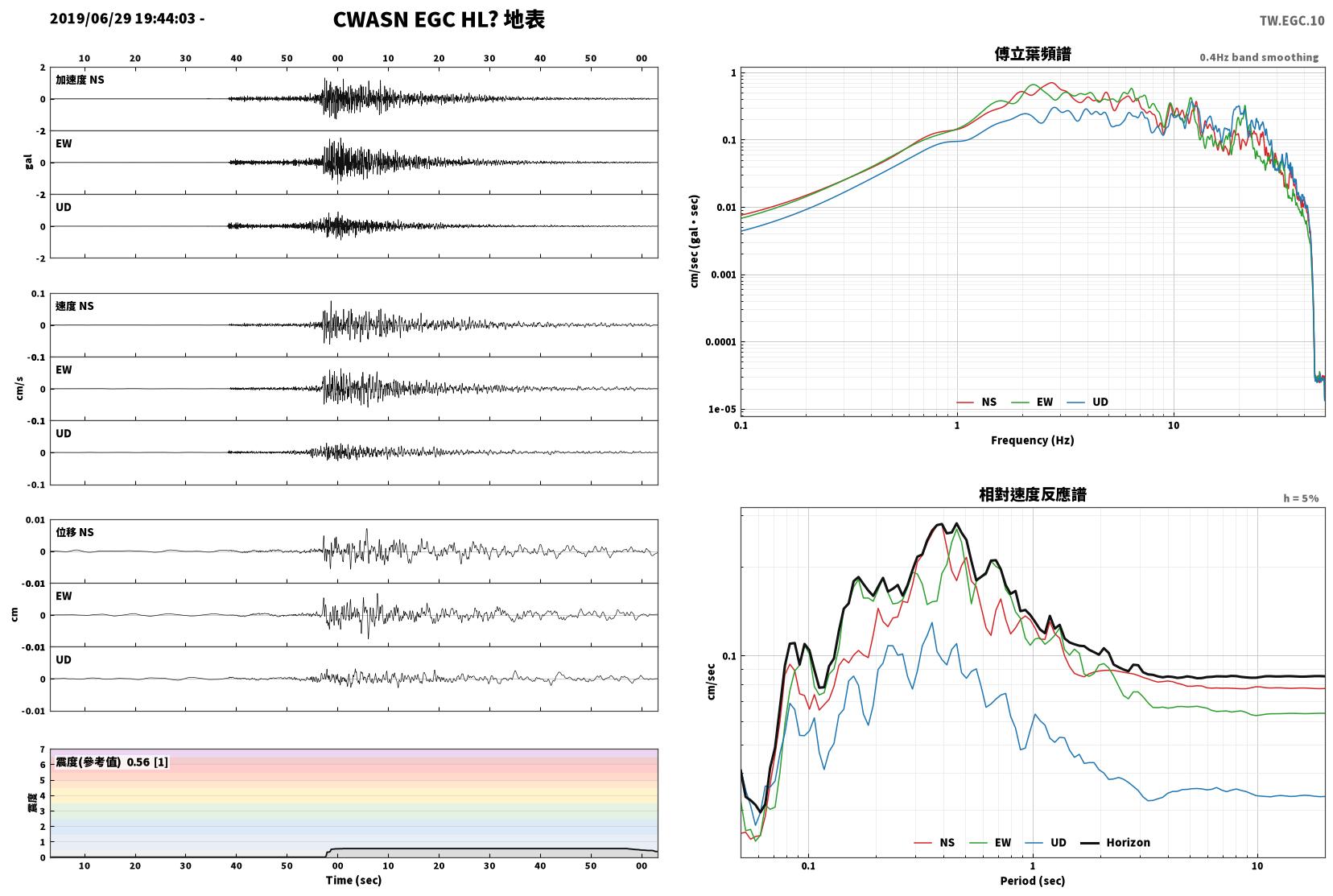

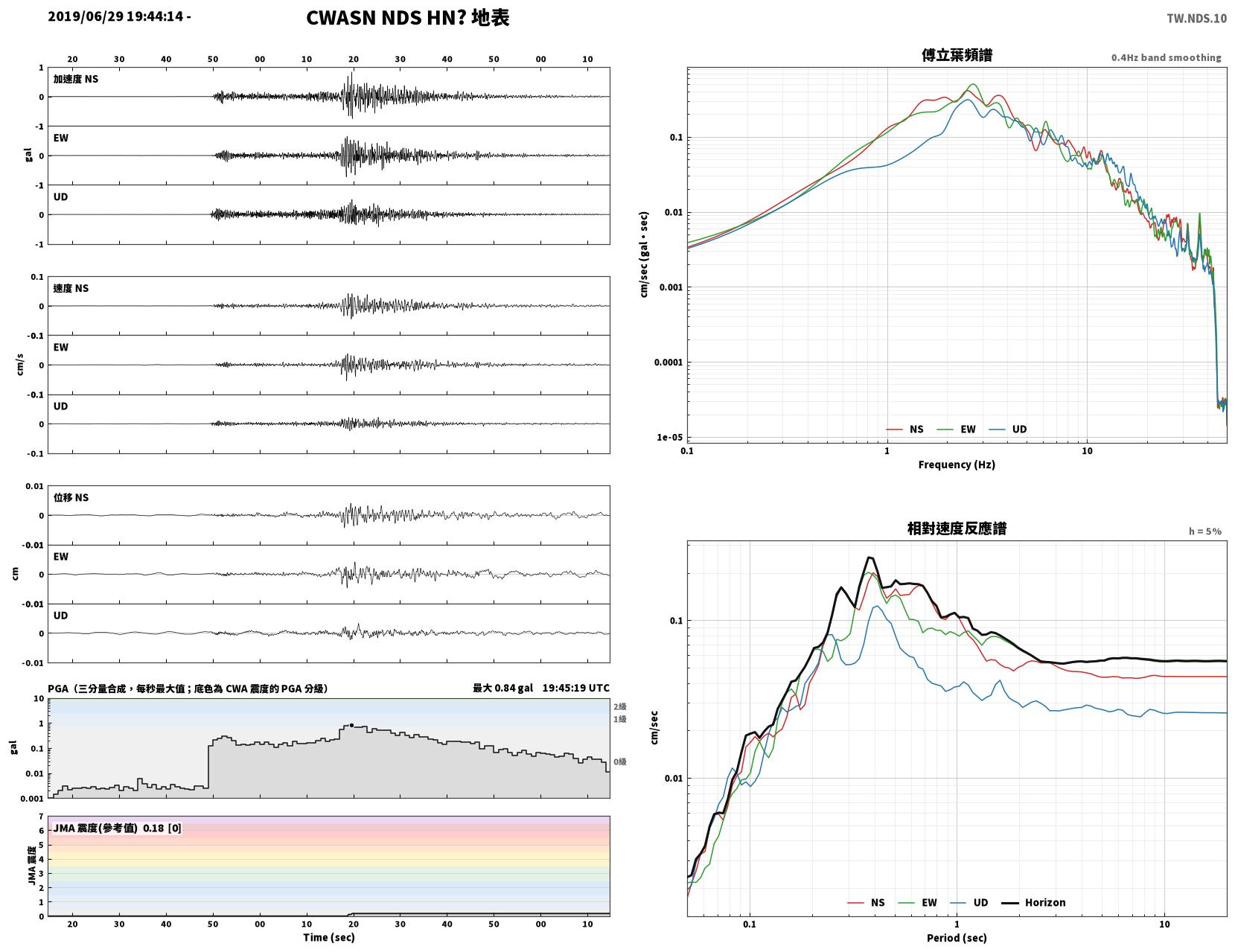

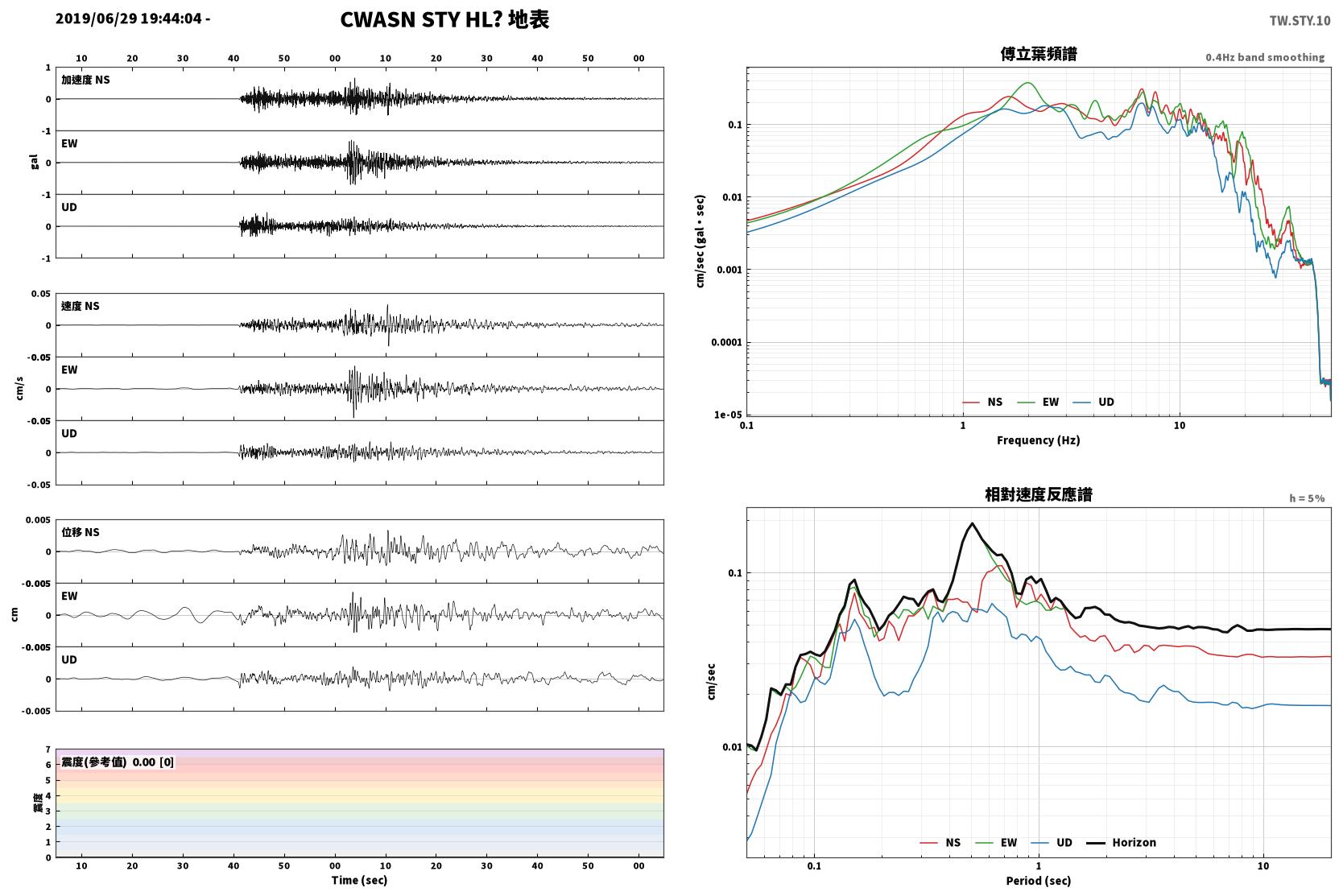

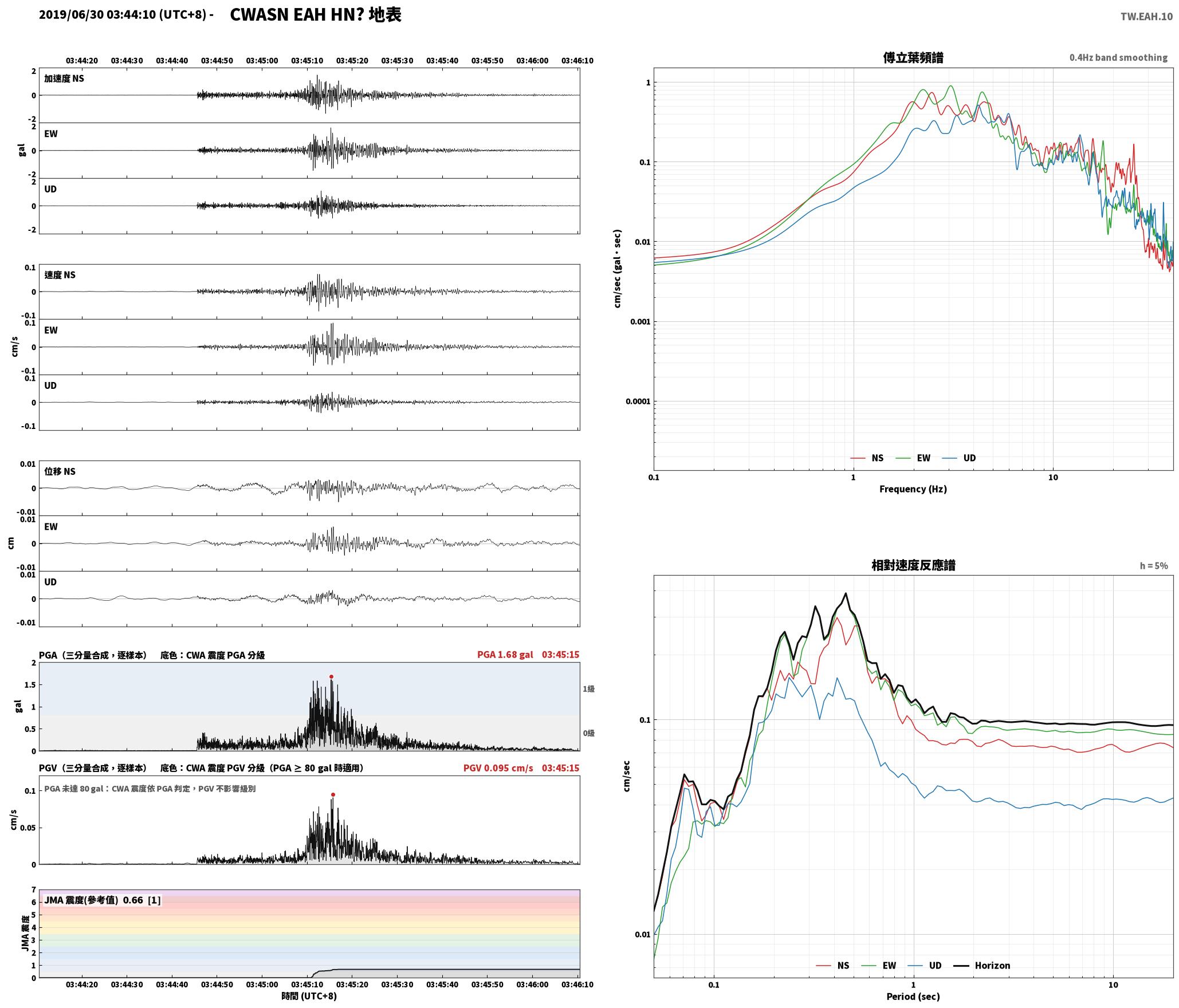

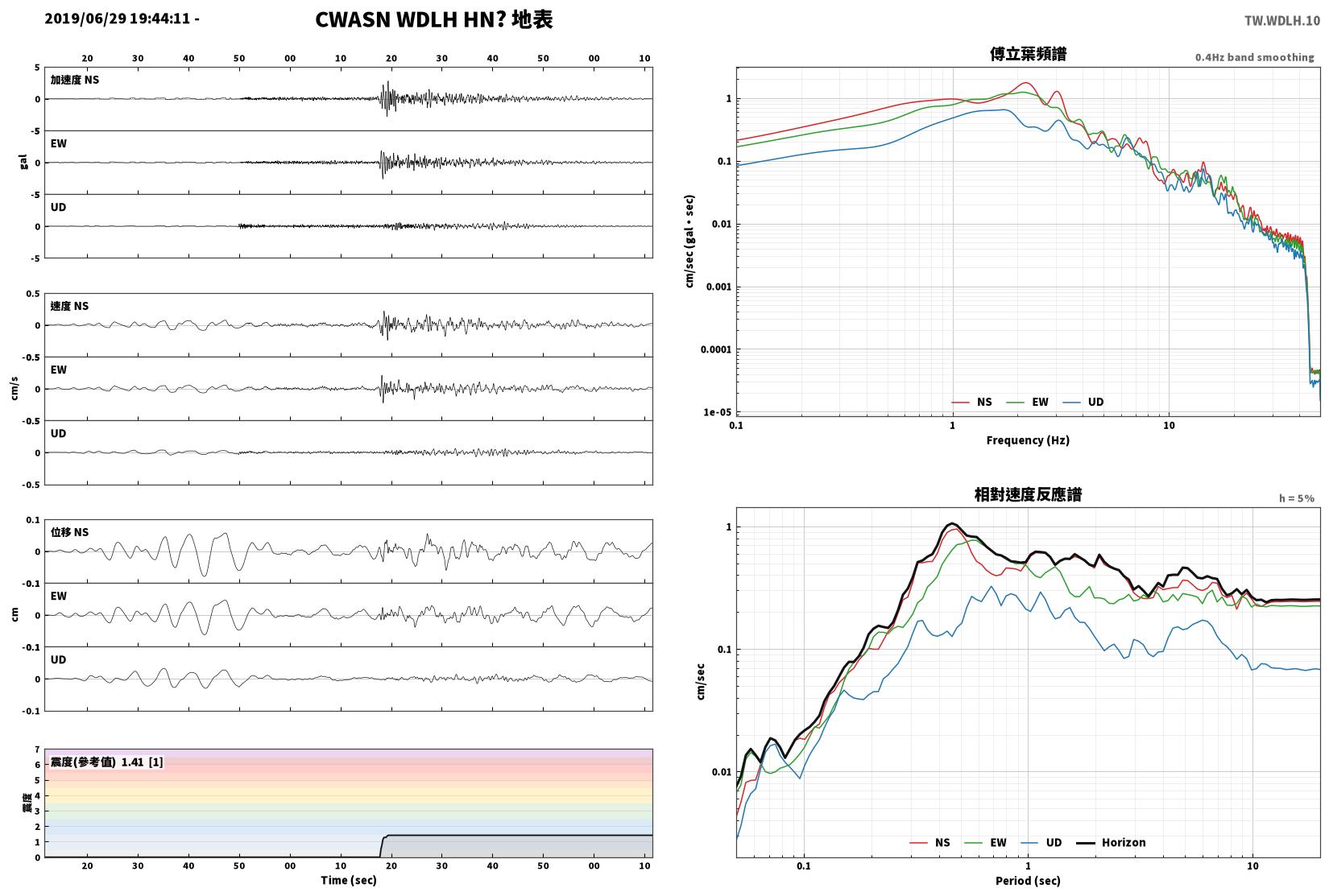

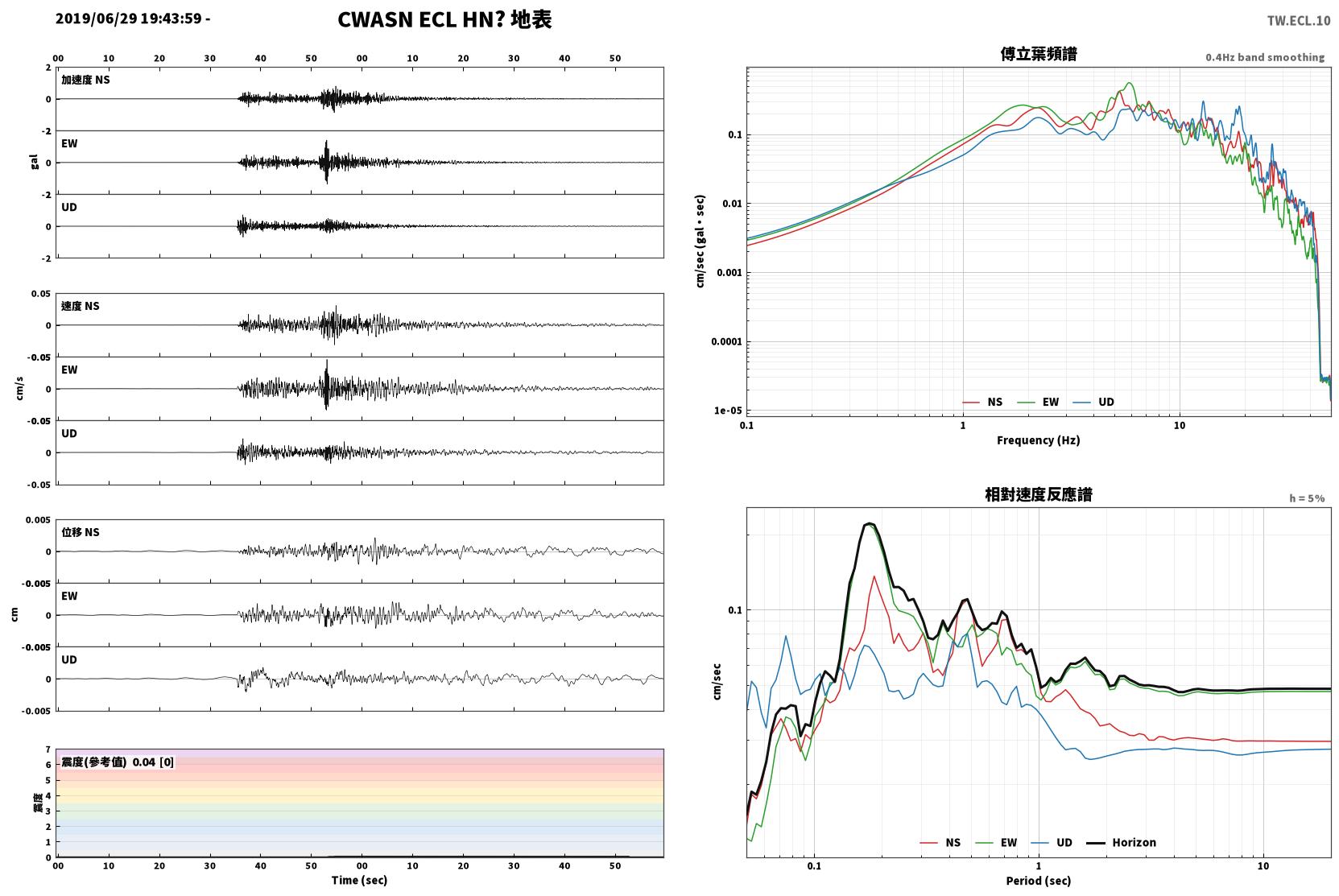

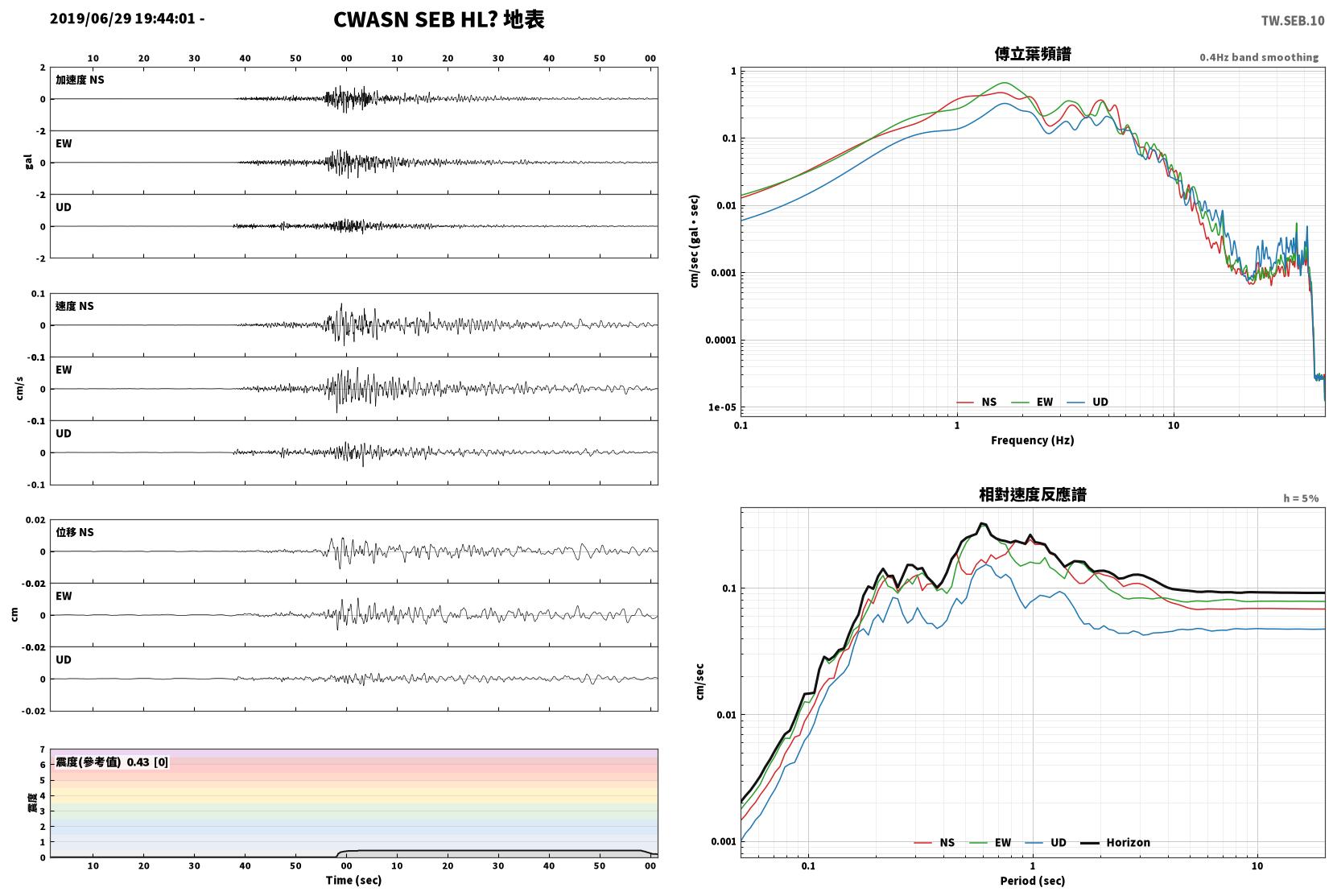

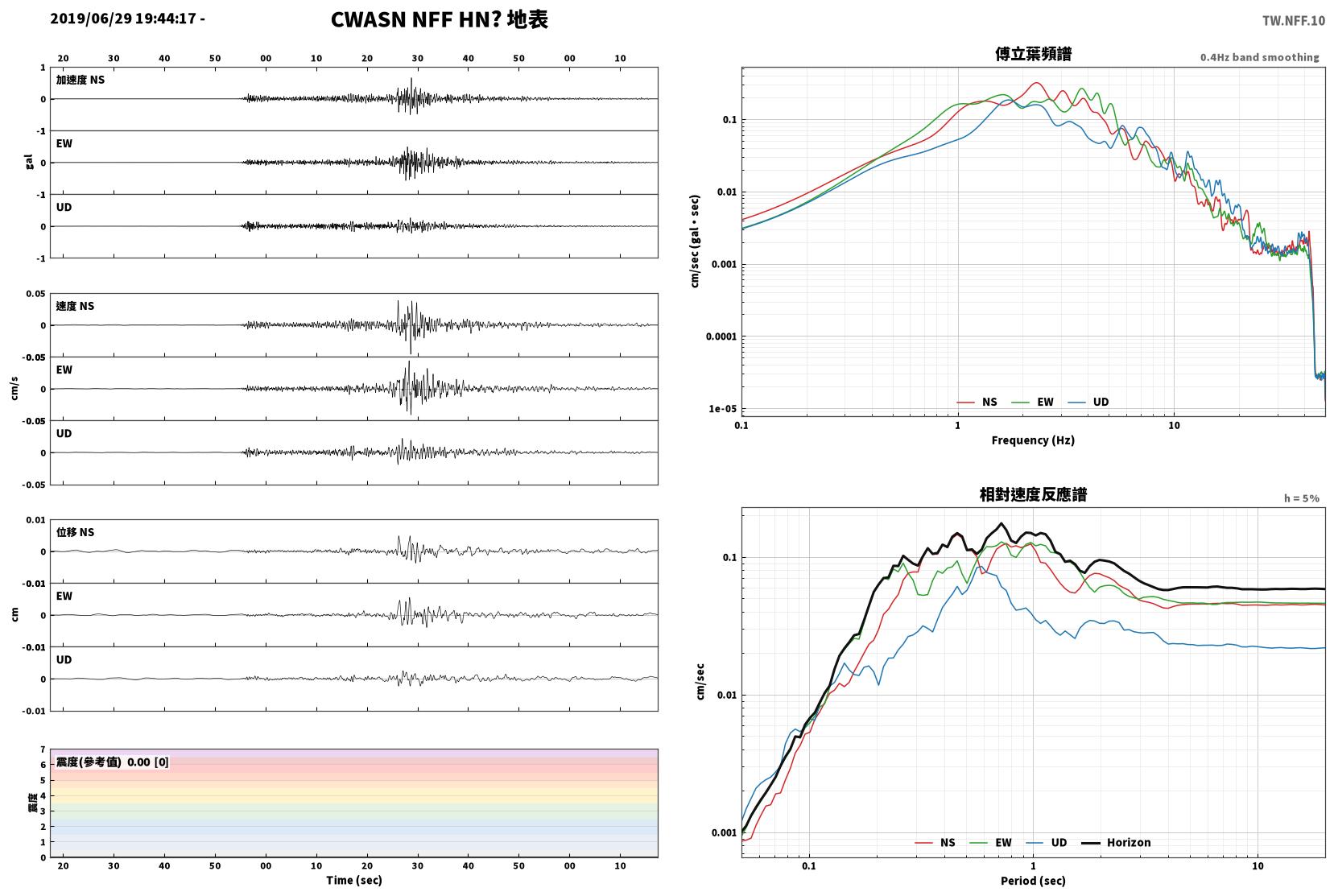

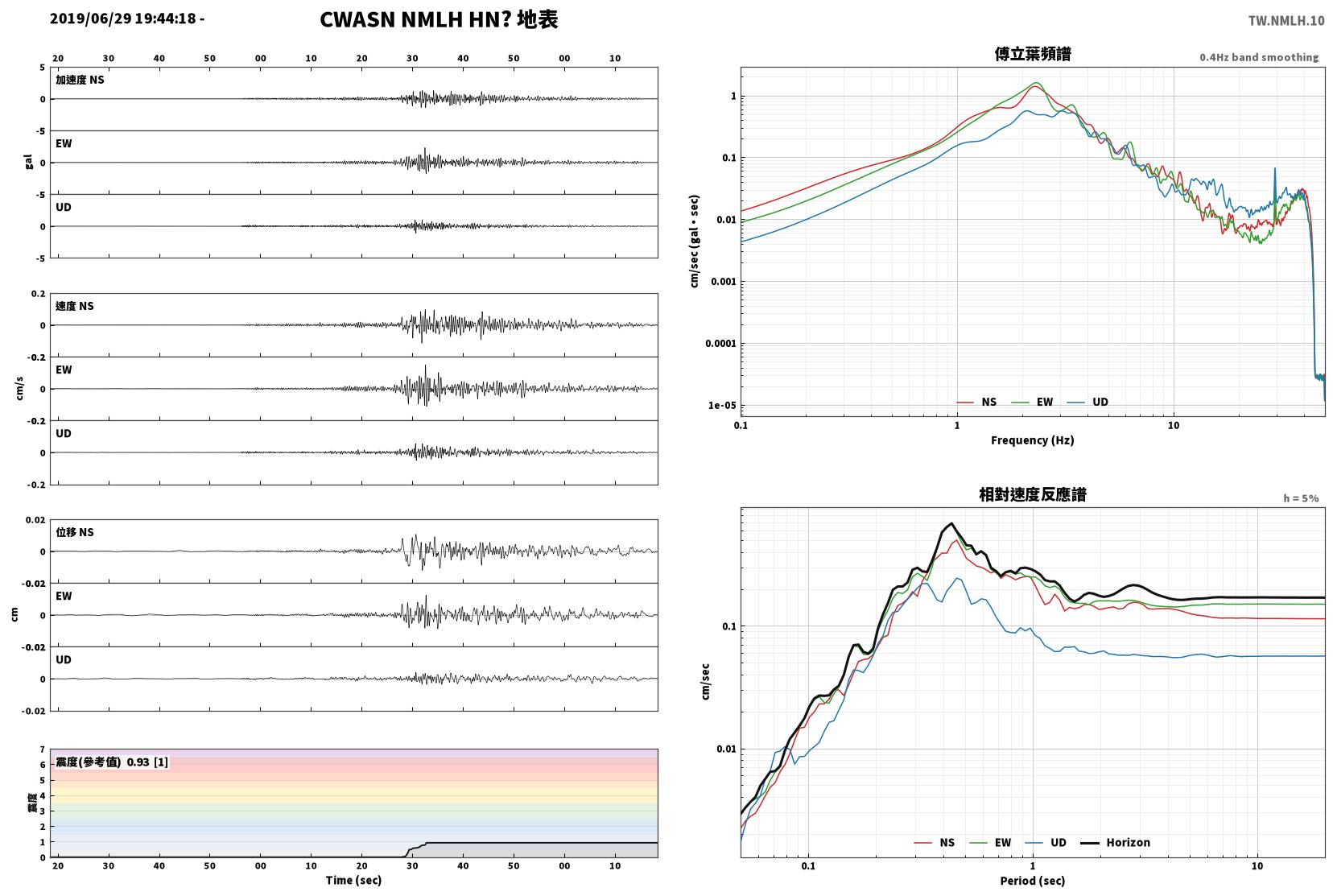

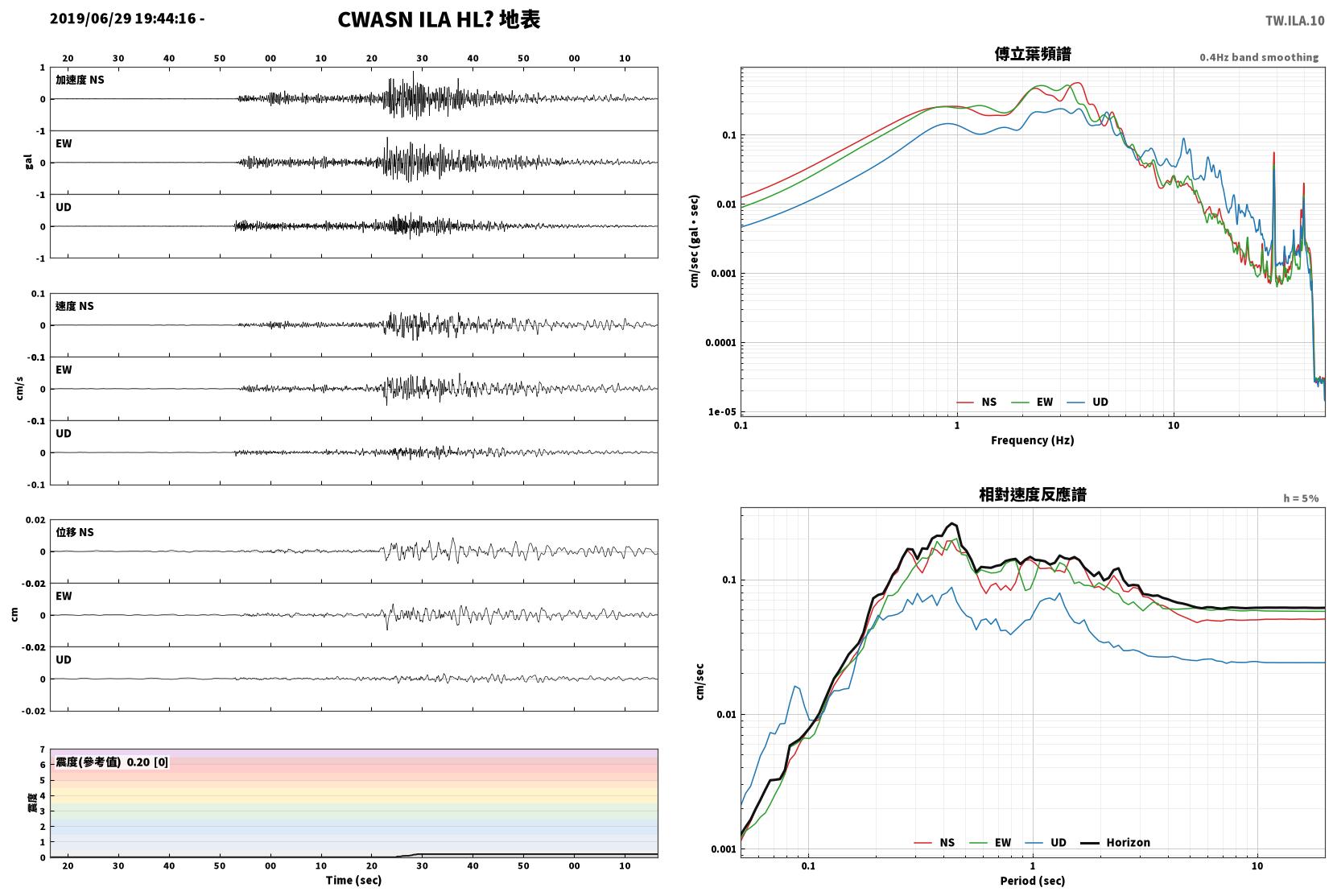

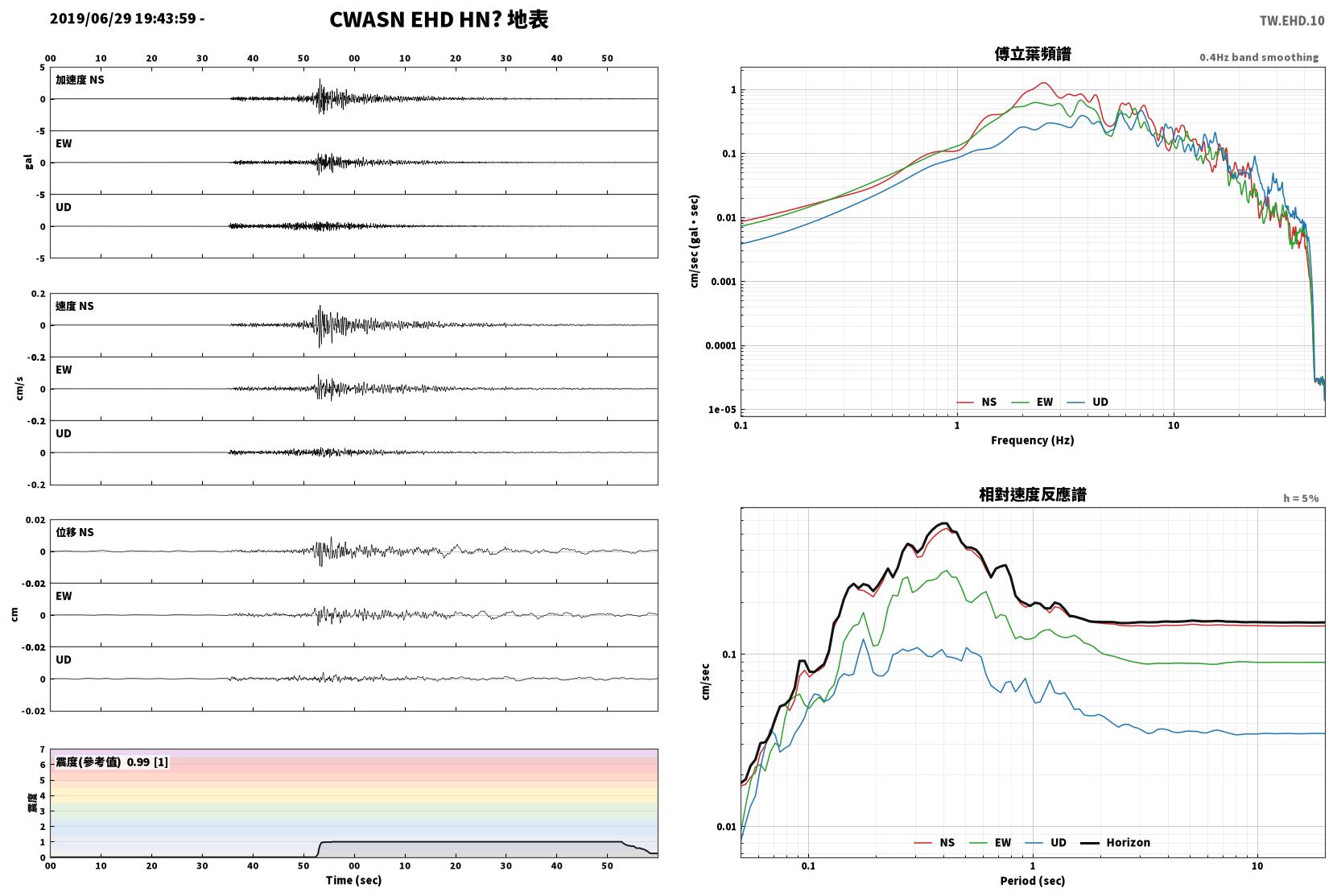

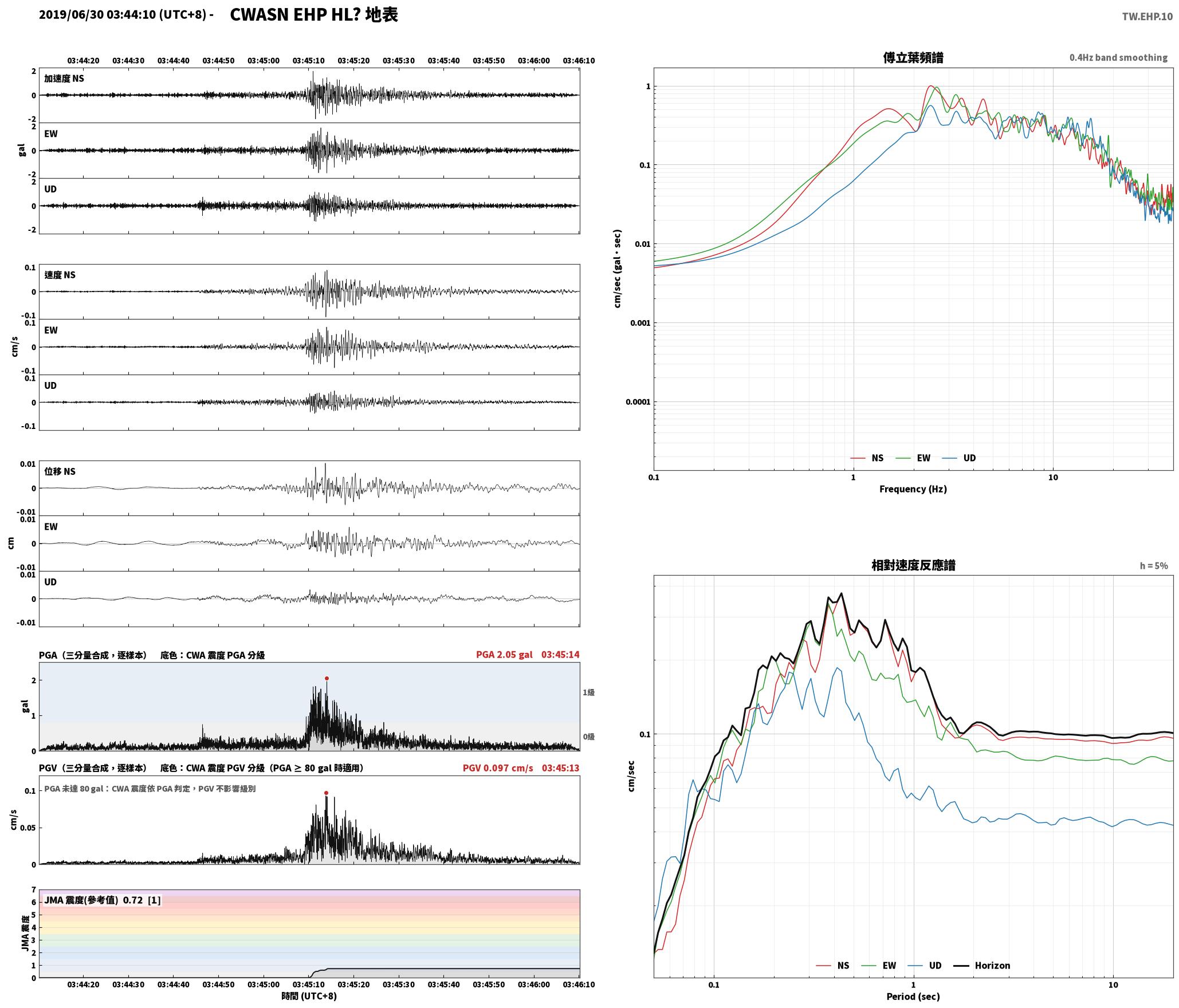

五、分析圖各面板的來源

分析圖各區塊分別對應不同路徑，判讀時請留意：

面板	來源與判讀
左欄三軸加速度／速度／位移波形	來自 CWA 因果 10 Hz 低通（保留完整低頻），與報告數值同源；因低頻完整，位移面板較能反映真實地表長週期位移。
底部即時震度（參考值）	來自 JMA 非因果濾波（直接取原始加速度），為隨時間變化的即時震度近似；與左欄不同源，不可與 CWA 系列逐值互比。
右上傅立葉頻譜	取自 10 Hz 低通後的加速度；約 10 Hz 以上為濾波器裙帶、無物理意義。
右下相對速度反應譜（阻尼 5%）	取自 0.05 Hz 高通的寬頻加速度所計算之單自由度應答；長週期成分完整、全段具物理意義。

六、各路徑一覽

資料／圖面	濾波	因果性	有效頻段／週期
加速度／速度、PGA/PGV、CWA 計測震度、分析圖左欄波形、傅立葉頻譜	去均值 + 10 Hz 因果低通（速度另 0.075 Hz 高通）	因果	≤ 10 Hz（保留完整低頻）
JMA 計測震度、分析圖即時震度	氣象廳規格 FFT 濾波（FL / FH / FF，直接取原始加速度）	非因果（零相位）	約 0.5–10 Hz
LPGM / SVA、分析圖相對速度反應譜	0.05 Hz 高通 + 單自由度速度應答（阻尼 5%）	—	週期 1.6–7.8 s（32 週期）

瞭解更多關於 CWASN 及 GDMS？

CWASN＝中央氣象署地震觀測網，1991 年起現代化為即時觀測網；2012 年新一代啟用，即時測站超過 170 站，地震監測量由每年約 4,000 增至 40,000。
三類地震儀：寬頻（速度型，可測長週期與 >1,000km 遠震）、短週期（速度型，測微弱地動）、強震儀（加速度型，記錄大地震不飽和）。
強震即時警報用的是加速度型強震儀（三軸），1995 年起設置、最多達 110 站，用於有感地震自動定位與各地震度。
現行測站全面升級為 24 位元高解析度、取樣每秒 100 點；第 2 階段並增建井下（平均 300m）與東部海域海底地震儀站。
通道代碼 HN、HL 為加速度型地震儀（強震儀）。
資料公開網址： https://gdms.cwa.gov.tw

資料來源與致謝｜GDMS

本頁逐站強震觀測資料取自中央氣象署「地震及地球物理資料管理系統」（GDMS），資料公開網址： https://gdms.cwa.gov.tw。

資料庫引用：Central Weather Administration (CWA, Taiwan). (2012). Central Weather Administration Seismographic Network [Data set]. International Federation of Digital Seismograph Networks. https://doi.org/10.7914/SN/T5
