CWA 正式地震報告

發生時刻	2020/12/10 13:29:38	震央地名	花蓮縣近海	最大震度	4
震央位置	花蓮縣政府南方 60.0 公里			連結	報告
北緯	23.45°N	東經	121.55°E	深度 / 規模	38km / M 5.4

震度分佈對比（★ 震央，同心圓為 S 波到時秒數・等間隔）

觀測點

實測震度圖

觀測點：各觀測點的實測最大震度，依震度上色（共 89 站）。實測震度圖：以觀測點反距離加權（IDW）內插各鄉鎮震度，畫出實測震度分佈。

公式（場址）

公式（S=1）

TREM (舊)

TREM (新)

ML v1

ML v2（preview）

PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。ML 模型 v1（intensity_ml_v1.onnx，ExpTech/YuYu1015）：神經網路依震源與各鄉鎮座標（含方位角）預估的震度分布。ML 模型 v2（preview，intensity_ml_v2.onnx，ExpTech/YuYu1015）：另一組係數重訓的實驗版本，與 v1 各自獨立設定。參數仍在調整，不代表最終成品。

震度12345弱5強6弱6強7

公式 / 模型準確度・公平對比（逐站「預測 vs 實測」，各自使用其輸入；共 89 站，含 ML v1／v2）

場址 Sᵢ 0.81–2.47，單就場址即可造成約 1.0 級的縱向差異，且與震央距無關；因此「震度×震央距」圖上一條距離曲線無法公平呈現，改以下方逐站指標與對角圖比較。

公式 / 模型	平均偏差	MAE	RMSE	完全命中	±1 級
公式（場址）	+0.44	0.55	0.74	45%	100%
公式（S=1）	+0.10	0.37	0.61	63%	100%
TREM (舊)	+0.10	0.37	0.61	63%	100%
TREM (新)	-0.25	0.47	0.73	56%	97%
ML v1	+0.00	0.25	0.50	75%	100%
ML v2（preview）	+0.21	0.39	0.63	61%	100%

偏差＝預測−實測的平均（0 最佳，正=偏高）；MAE/RMSE 越小越準；命中率越高越好。各欄最佳者以粗體標示。

公式（場址）	公式（S=1）	TREM (舊)	TREM (新)	ML v1	ML v2（preview）
PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。ML 模型 v1（intensity_ml_v1.onnx，ExpTech/YuYu1015）：以震源與座標特徵（含方位角）輸出 PGA/PGV 再分級。ML 模型 v2（preview，intensity_ml_v2.onnx，ExpTech/YuYu1015）：另一組係數重訓的實驗版本，與 v1 各自獨立設定。參數仍在調整，不代表最終成品。

命中高估低估泡泡大小＝站數；虛線＝完美預測（預測＝實測）

震度 × 震央距衰減圖（距離趨勢參考；X 線性、震度階為整數階梯）

註：同一震央距的各站因場址不同會有縱向散布，單一距離曲線無法呈現，故此圖僅供看衰減趨勢；公式的公平橫向對比請見上方「公式準確度・公平對比」。

公式（場址）誤差 0.74	公式（S=1）誤差 0.61	TREM (舊)誤差 0.61	TREM (新)誤差 0.73
PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。

觀測點（依震度上色）選定公式理論曲線

最大震度時空熱圖 • 震央距剖面

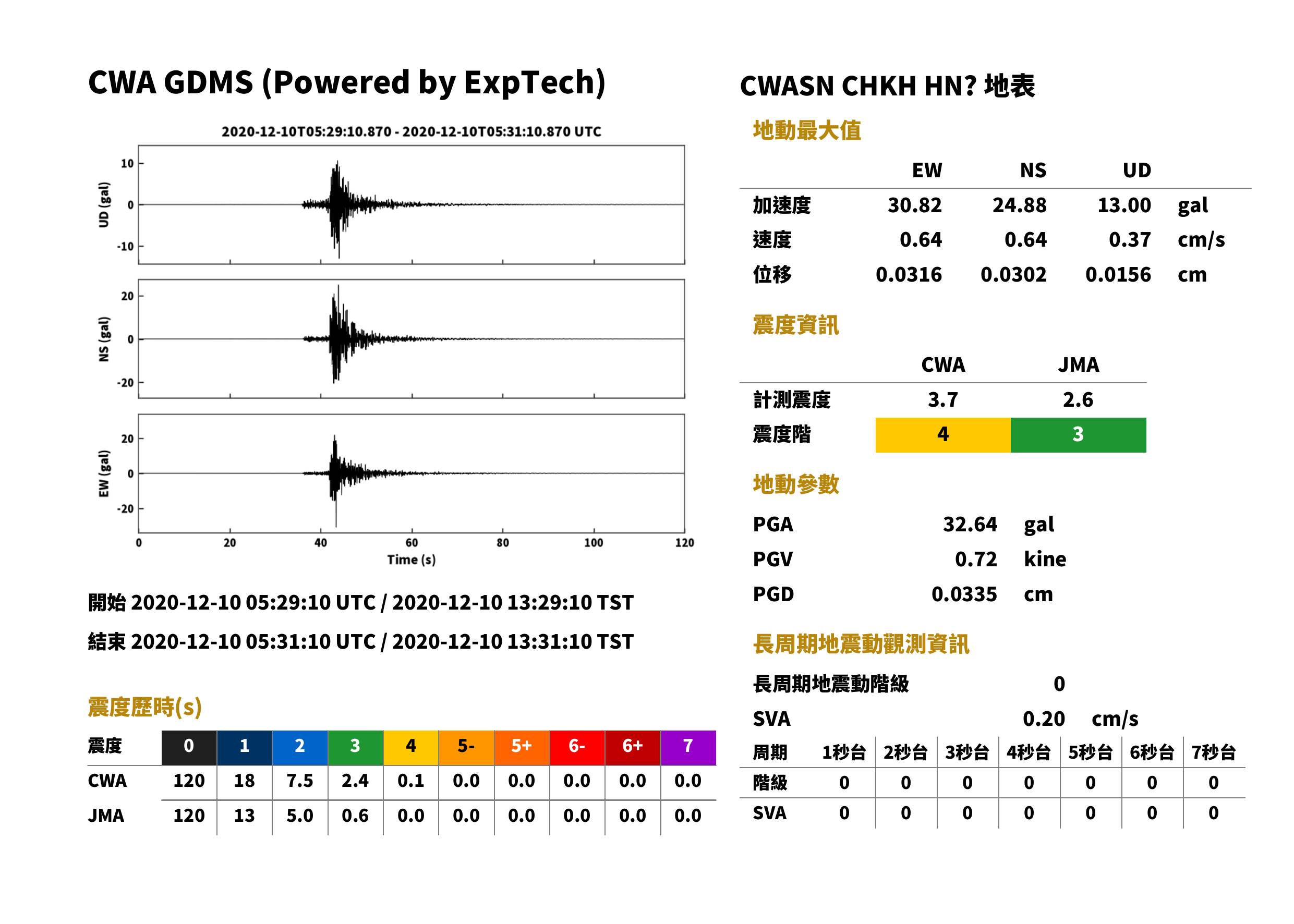

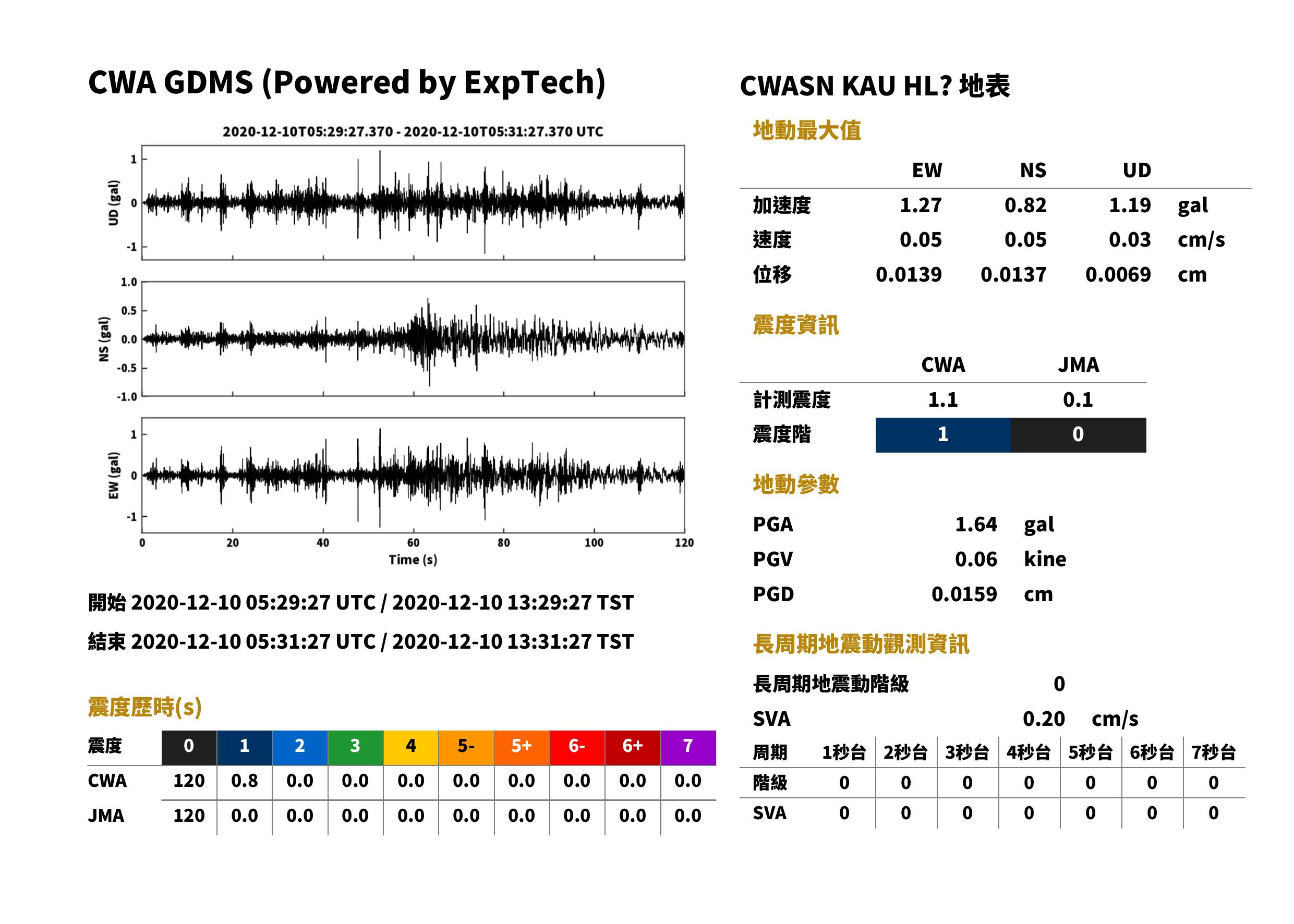

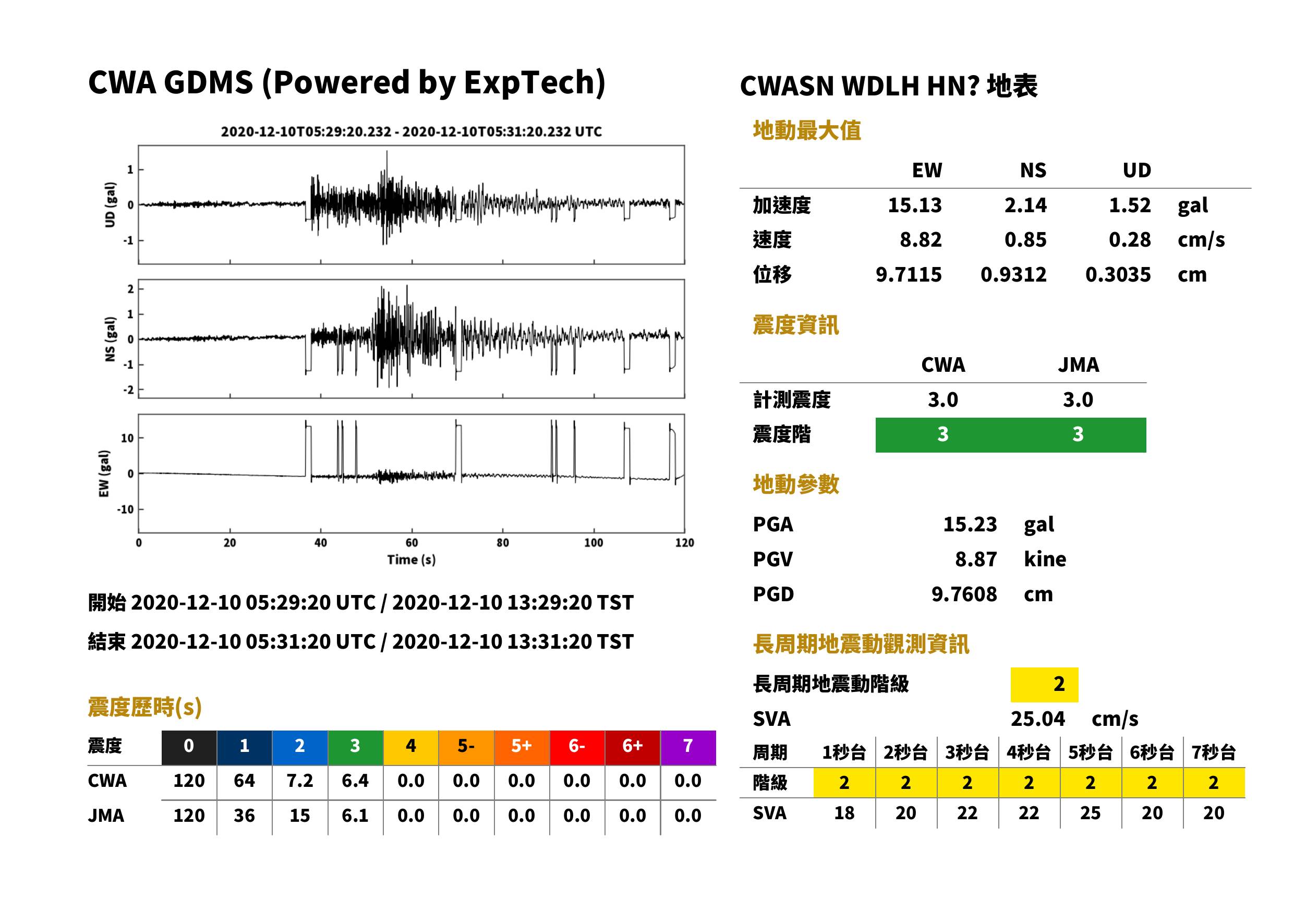

逐站觀測（GDMS 強震資料，共 82 站）

加速度單位 gal、速度 cm/s；合成為峰值（PGA/PGV）；JMA/CWA 為計測震度，色塊為震度階；地名取最近鄉鎮、海拔為測站高程；震央距與走時表估計 P/S 波時間由站點座標推算；長周期為長周期地震動階級。點欄位標題可排序。

ID	地名	海拔 ↕	觀測網	通道	震央距 ↕	走時表估計		加速度 (gal)				速度 (cm/s)				JMA		CWA		長周期 ↕	資料下載
ID	地名	海拔 ↕	觀測網	通道	震央距 ↕	P波時間 ↕	S波時間 ↕	南北 ↕	東西 ↕	上下 ↕	合成 ↕	南北 ↕	東西 ↕	上下 ↕	合成 ↕	震度階	計測震度 ↕	震度階	計測震度 ↕	長周期 ↕	波形	報告	分析
ECB	臺東縣長濱鄉	63 m	CWASN	HL	18.0 km	13:29:44	13:29:49	36.75	71.36	12.57	73.62	1.07	1.60	0.43	1.61	3	3.2	4	4.4	0	下載	查看	查看

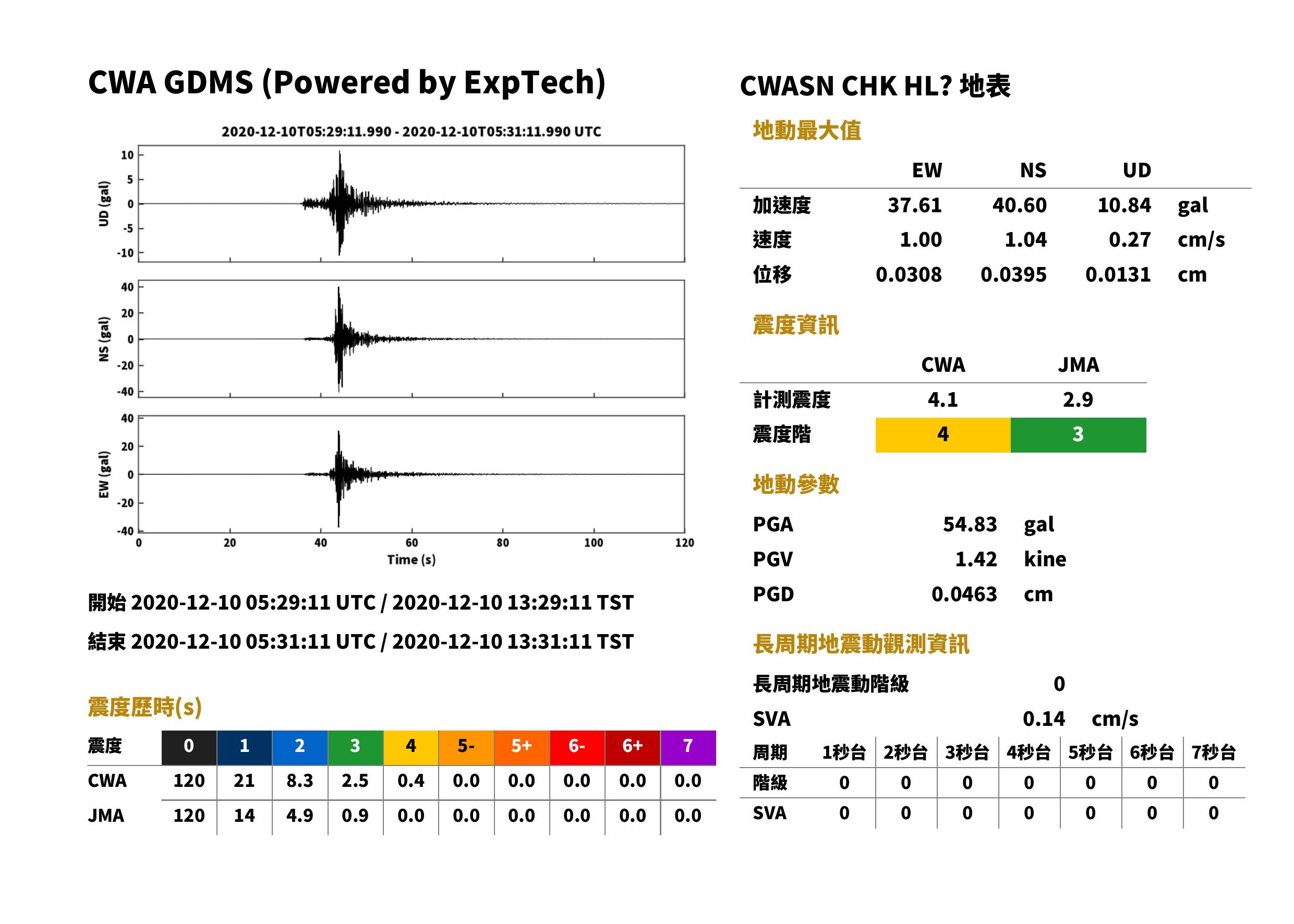

CHK	臺東縣成功鎮	37 m	CWASN	HL	43.1 km	13:29:46	13:29:53	40.60	37.61	10.84	54.83	1.04	1.00	0.27	1.42	3	2.9	4	4.1	0	下載	查看	查看
CHKH	臺東縣成功鎮	11 m	CWASN	HN	32.7 km	13:29:45	13:29:51	24.88	30.82	13.00	32.64	0.64	0.64	0.37	0.72	3	2.6	4	3.7	0	下載	查看	查看
EGFH	花蓮縣光復鄉	126 m	CWASN	HN	27.4 km	13:29:45	13:29:50	20.90	23.05	12.61	24.35	1.17	0.85	0.41	1.27	3	2.7	3	3.4	0	下載	查看	查看
EGC	花蓮縣鳳林鎮	9 m	CWASN	HL	28.7 km	13:29:45	13:29:50	19.27	15.78	10.99	23.31	0.64	0.67	0.30	0.85	3	2.5	3	3.4	0	下載	查看	查看

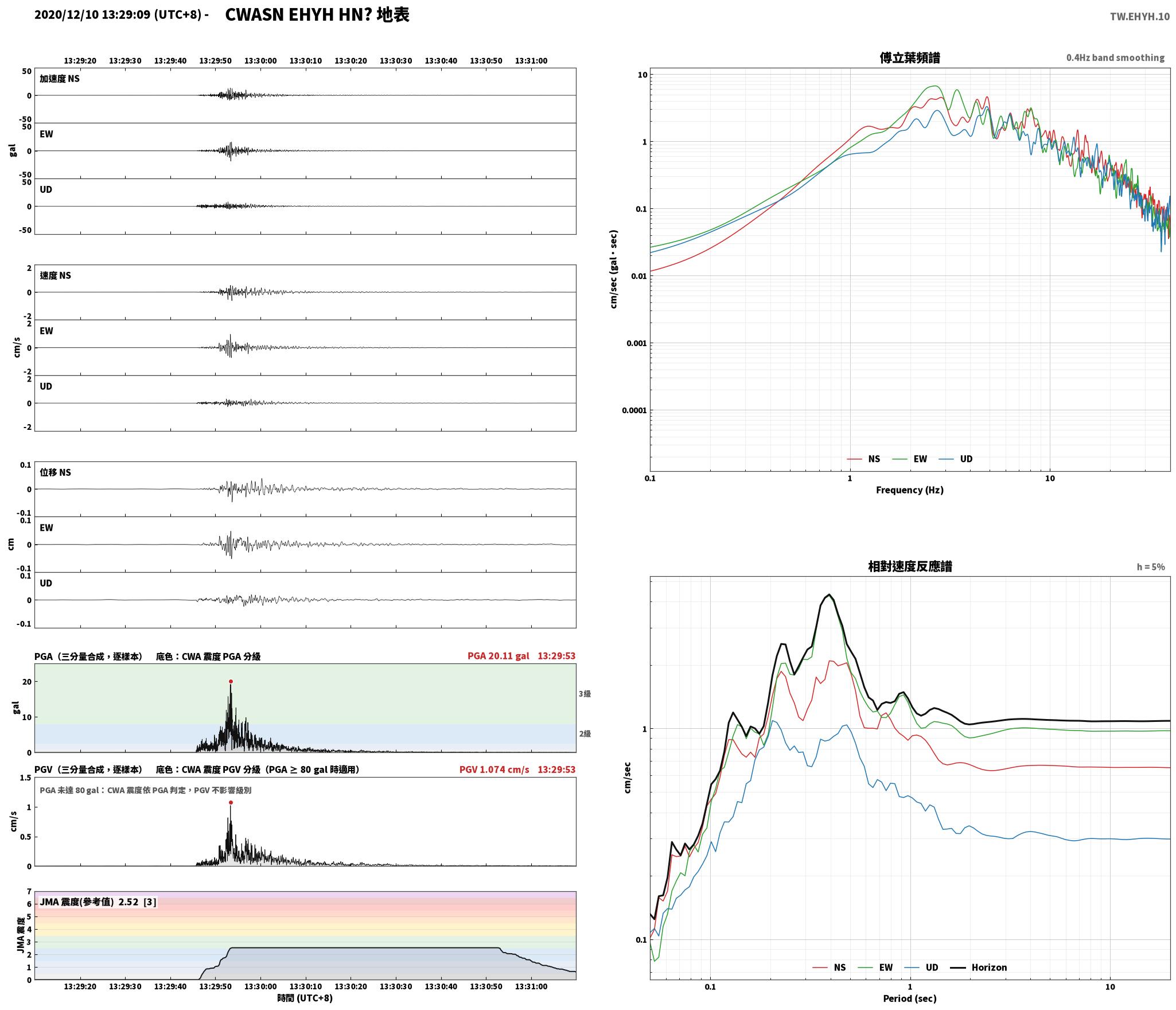

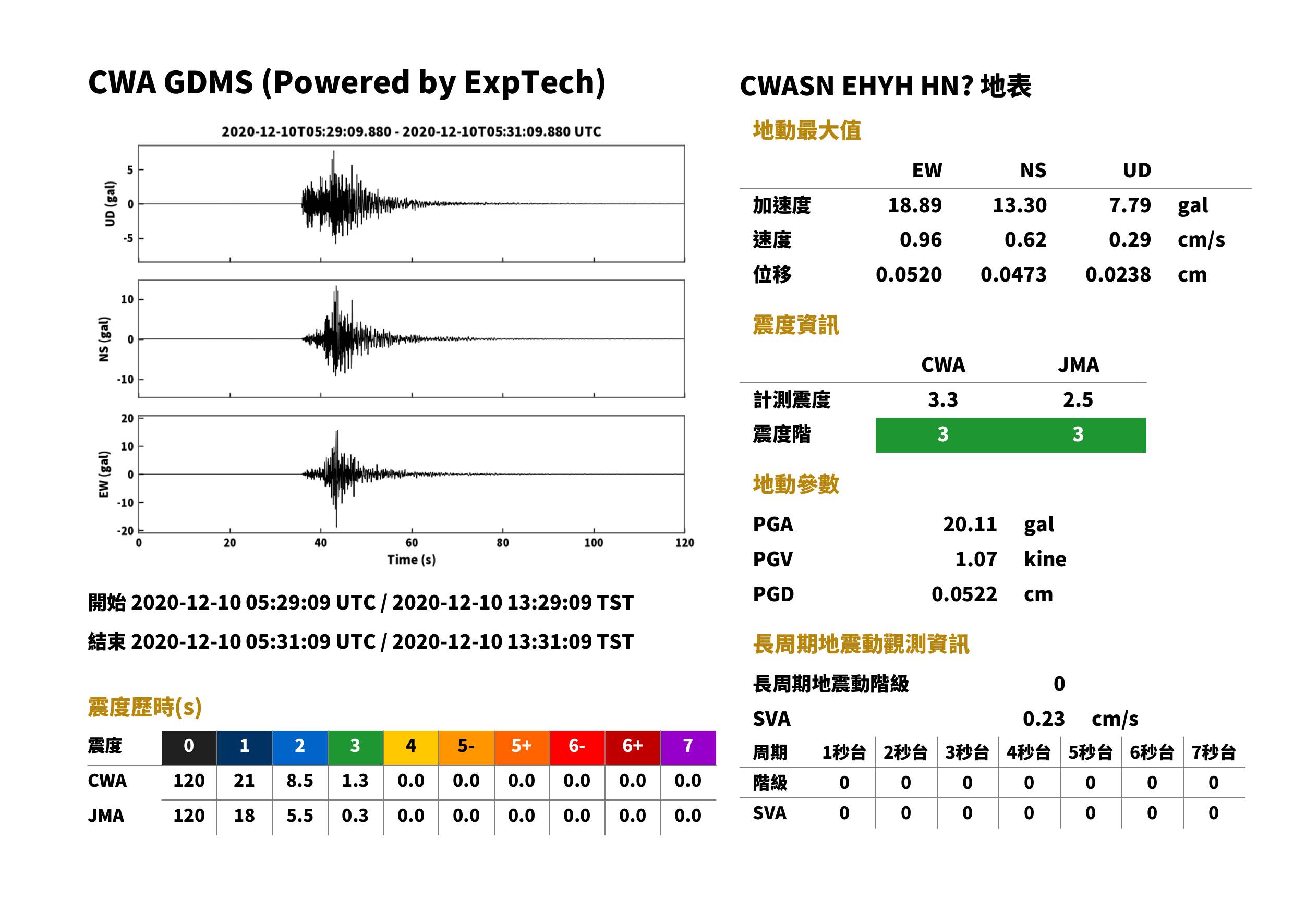

EHYH	花蓮縣瑞穗鄉	173 m	CWASN	HN	21.5 km	13:29:44	13:29:49	13.30	18.89	7.79	20.11	0.62	0.96	0.29	1.07	3	2.5	3	3.3	0	下載	查看	查看
WDLH	雲林縣斗六市	54 m	CWASN	HN	106.5 km	13:29:55	13:30:07	2.08	14.92	1.49	15.00	0.71	7.50	0.24	7.53	3	3.0	3	3.0	2	下載	查看	查看
EDH	臺東縣東河鄉	46 m	CWASN	HN	58.7 km	13:29:48	13:29:56	13.97	11.01	7.31	14.60	0.39	0.33	0.20	0.41	2	2.0	3	3.0	0	下載	查看	查看
EYUL	花蓮縣玉里鎮	138 m	CWASN	HN	26.2 km	13:29:45	13:29:50	12.43	12.03	5.62	12.67	0.53	0.47	0.26	0.55	2	2.2	3	2.9	0	下載	查看	查看
ESL	花蓮縣鳳林鎮	180 m	CWASN	HL	41.7 km	13:29:46	13:29:53	12.87	9.39	4.23	13.42	0.58	0.35	0.19	0.60	2	2.0	3	2.9	0	下載	查看	查看

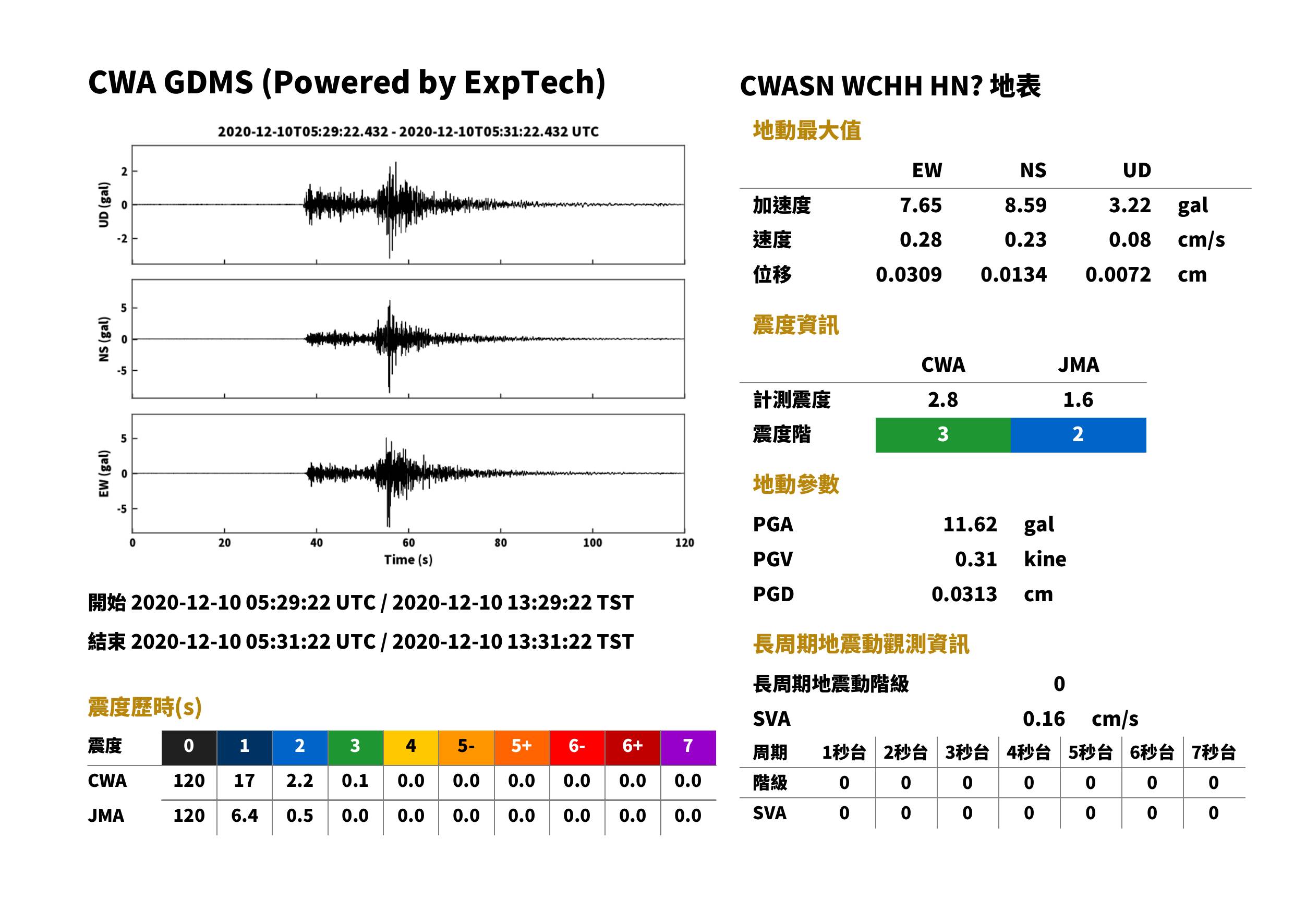

WCHH	彰化縣彰化市	25 m	CWASN	HN	122.8 km	13:29:57	13:30:11	8.59	7.65	3.22	11.62	0.23	0.28	0.08	0.31	2	1.6	3	2.8	0	下載	查看	查看
SHUL	花蓮縣壽豐鄉	34 m	CWASN	HN	37.6 km	13:29:46	13:29:52	9.68	9.84	4.07	10.68	0.58	0.51	0.18	0.60	2	2.2	3	2.7	0	下載	查看	查看
HWA	花蓮縣花蓮市	18 m	CWASN	HL	58.7 km	13:29:48	13:29:56	7.61	8.00	2.08	8.95	0.40	0.55	0.14	0.60	2	2.0	3	2.6	0	下載	查看	查看
WCH1	彰化縣彰化市	17 m	CWASN	HL	123.3 km	13:29:57	13:30:11	5.05	5.83	2.84	6.68	0.25	0.32	0.11	0.40	2	1.5	2	2.3	0	下載	查看	查看
ETM	花蓮縣吉安鄉	170 m	CWASN	HL	57.7 km	13:29:48	13:29:56	6.17	5.98	2.94	6.62	0.31	0.45	0.12	0.45	2	1.9	2	2.3	0	下載	查看	查看
ELD	臺東縣海端鄉	1058 m	CWASN	HN	61.1 km	13:29:49	13:29:57	6.55	4.70	5.25	6.59	0.17	0.12	0.12	0.18	1	1.3	2	2.3	0	下載	查看	查看
ETLH	花蓮縣秀林鄉	1005 m	CWASN	HN	84.4 km	13:29:52	13:30:02	4.13	4.43	5.05	5.71	0.17	0.15	0.15	0.19	1	1.4	2	2.2	0	下載	查看	查看
EHD	臺東縣池上鄉	295 m	CWASN	HN	48.5 km	13:29:47	13:29:54	5.84	4.81	3.21	5.88	0.16	0.18	0.12	0.19	1	1.4	2	2.2	0	下載	查看	查看
ECS	臺東縣池上鄉	286 m	CWASN	HL	51.9 km	13:29:48	13:29:55	4.30	5.02	2.56	5.67	0.22	0.22	0.17	0.26	2	1.5	2	2.2	0	下載	查看	查看
EWT	宜蘭縣南澳鄉	40 m	CWASN	HN	113.0 km	13:29:56	13:30:09	4.09	2.30	3.40	5.55	1.86	0.74	1.56	2.54	2	2.2	2	2.1	1	下載	查看	查看

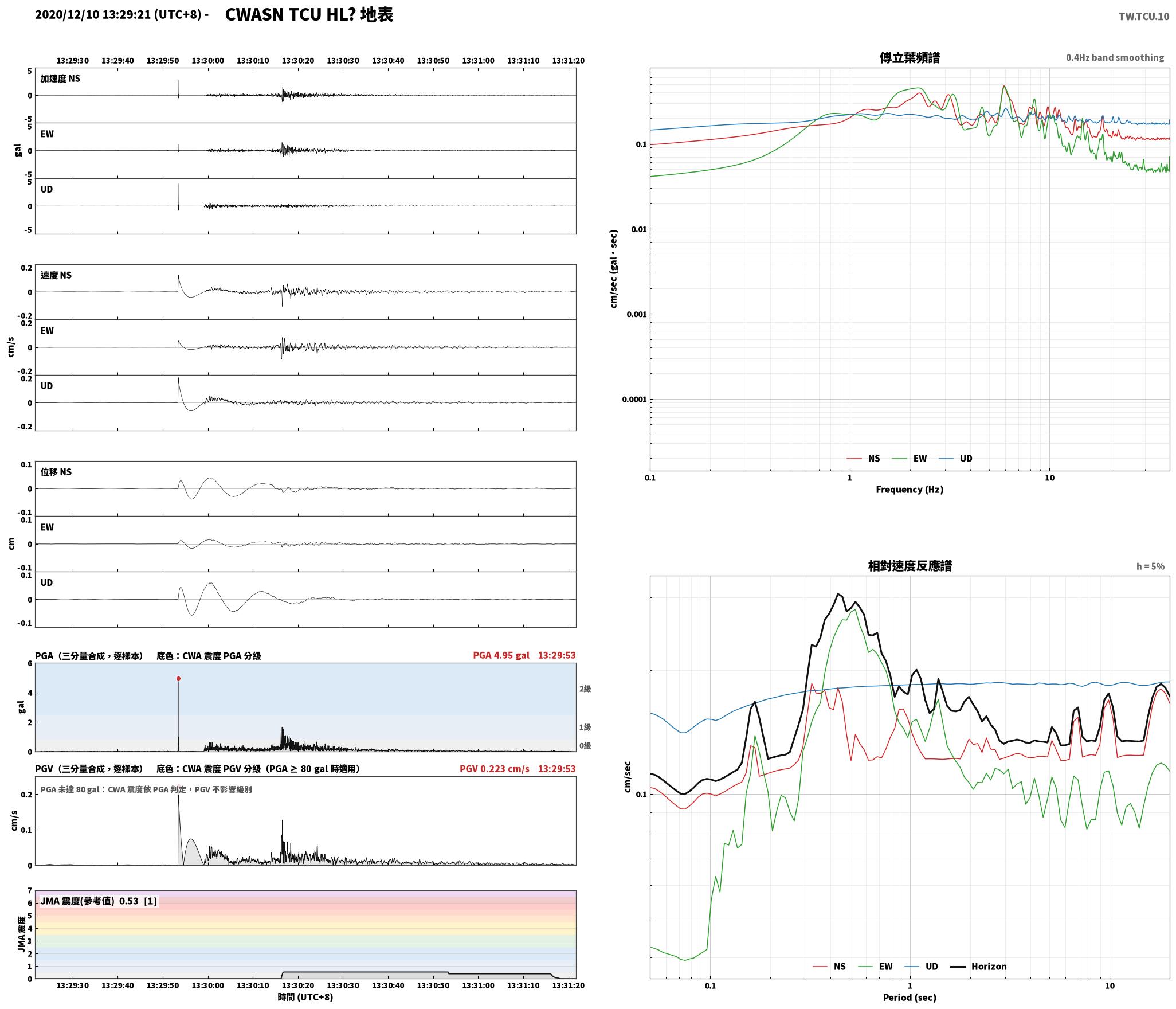

TCU	臺中市中區	89 m	CWASN	HL	117.2 km	13:29:56	13:30:10	2.63	1.46	3.99	4.91	0.12	0.09	0.18	0.22	1	0.5	2	2.0	0	下載	查看	查看

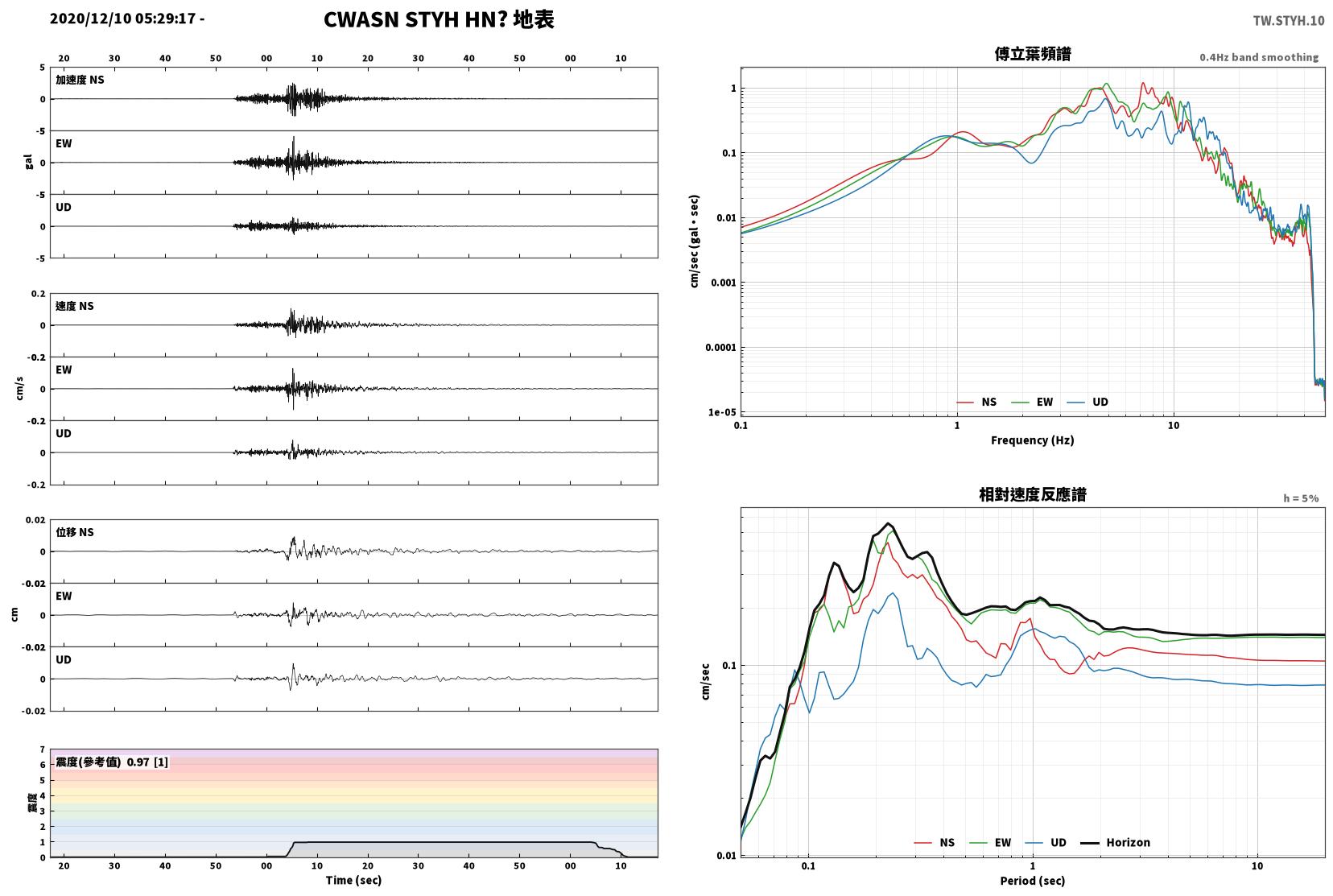

STYH	高雄市桃源區	624 m	CWASN	HN	84.1 km	13:29:52	13:30:02	2.75	4.12	1.41	4.50	0.10	0.13	0.08	0.16	1	0.9	2	2.0	0	下載	查看	查看

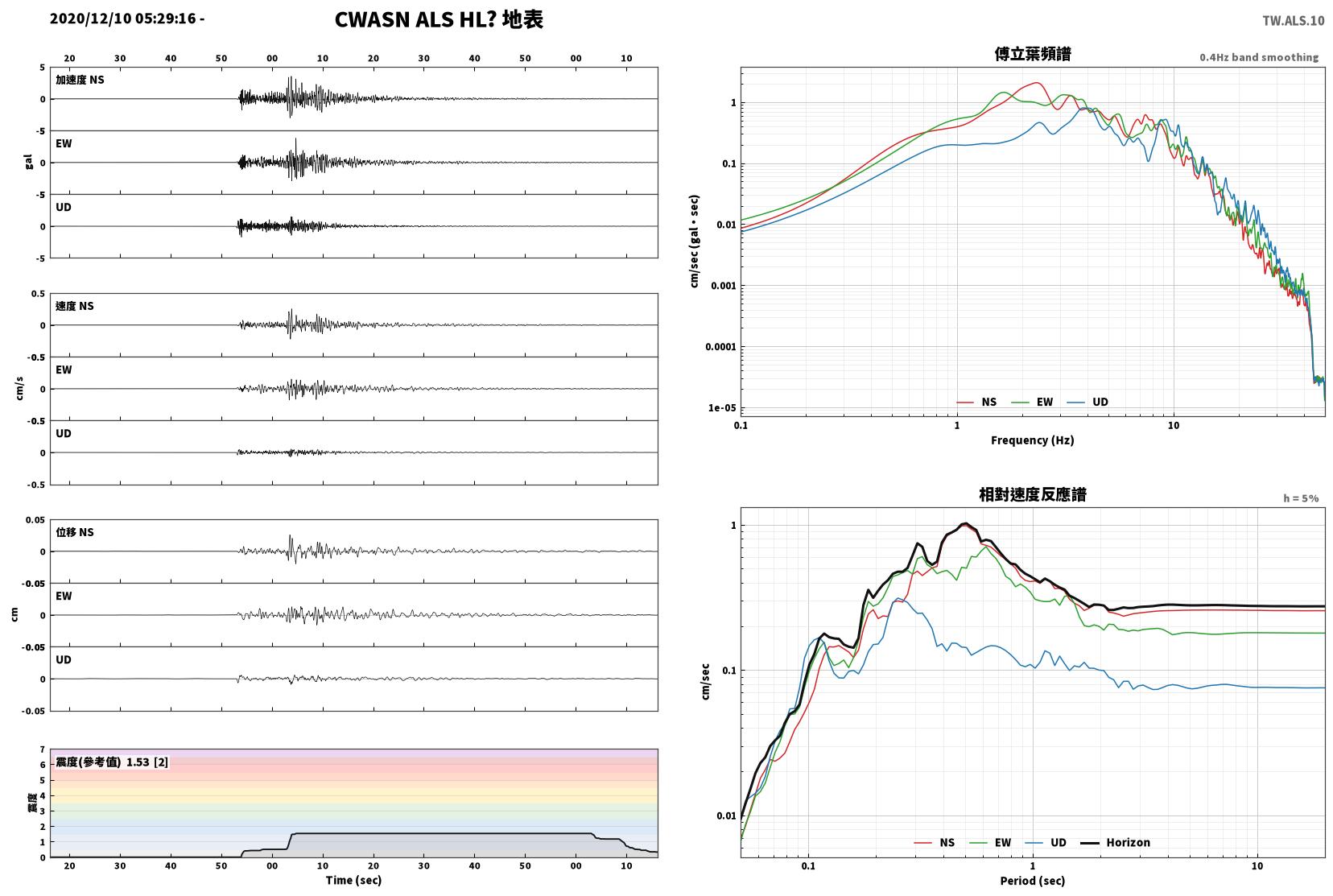

ALS	嘉義縣阿里山鄉	2417 m	CWASN	HL	75.4 km	13:29:51	13:30:00	3.52	3.80	1.72	4.90	0.25	0.18	0.07	0.27	2	1.5	2	2.0	0	下載	查看	查看

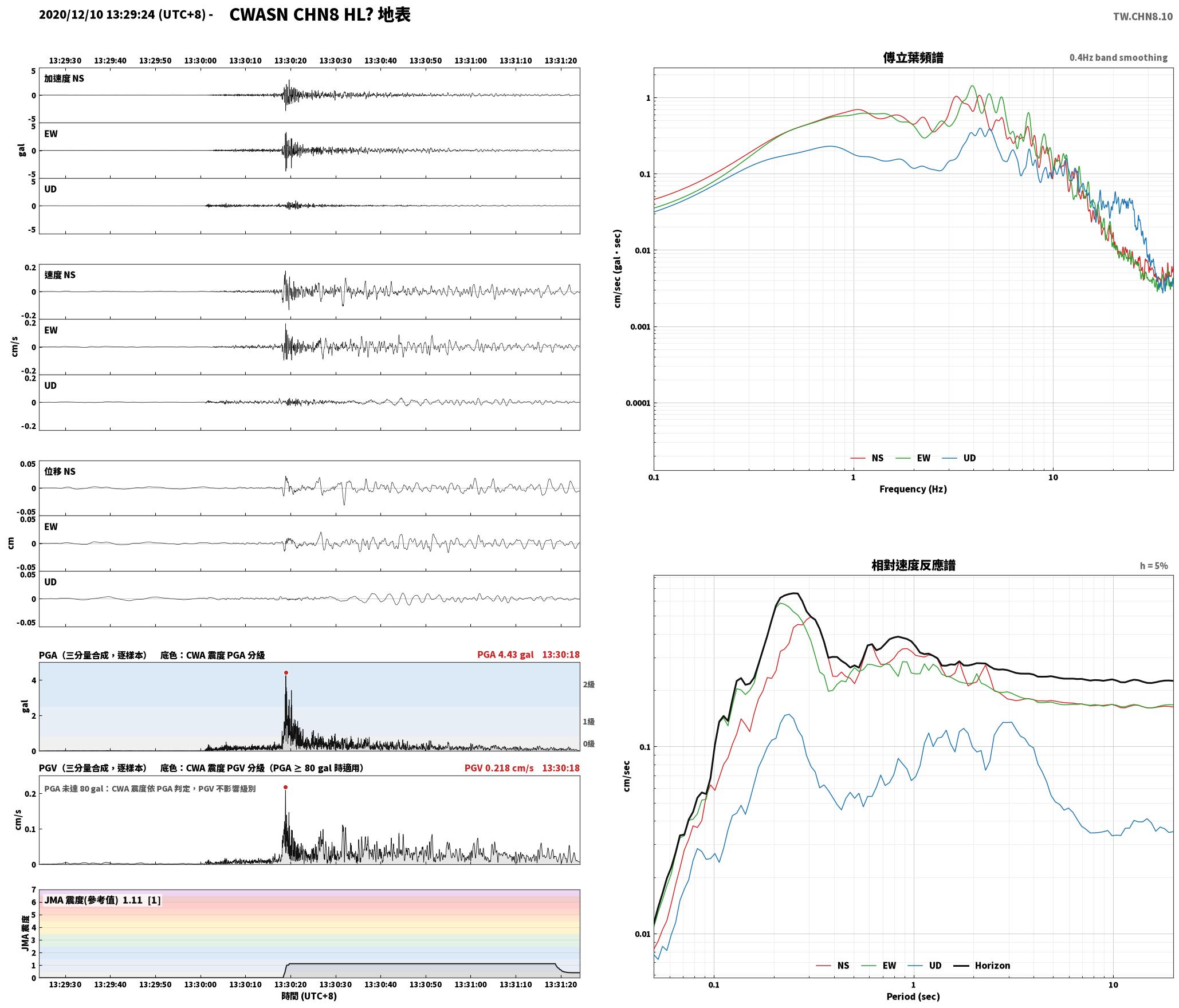

CHN8	嘉義縣義竹鄉	6 m	CWASN	HL	135.9 km	13:29:59	13:30:14	2.85	3.78	0.94	4.43	0.15	0.17	0.03	0.22	1	1.1	2	1.9	0	下載	查看	查看

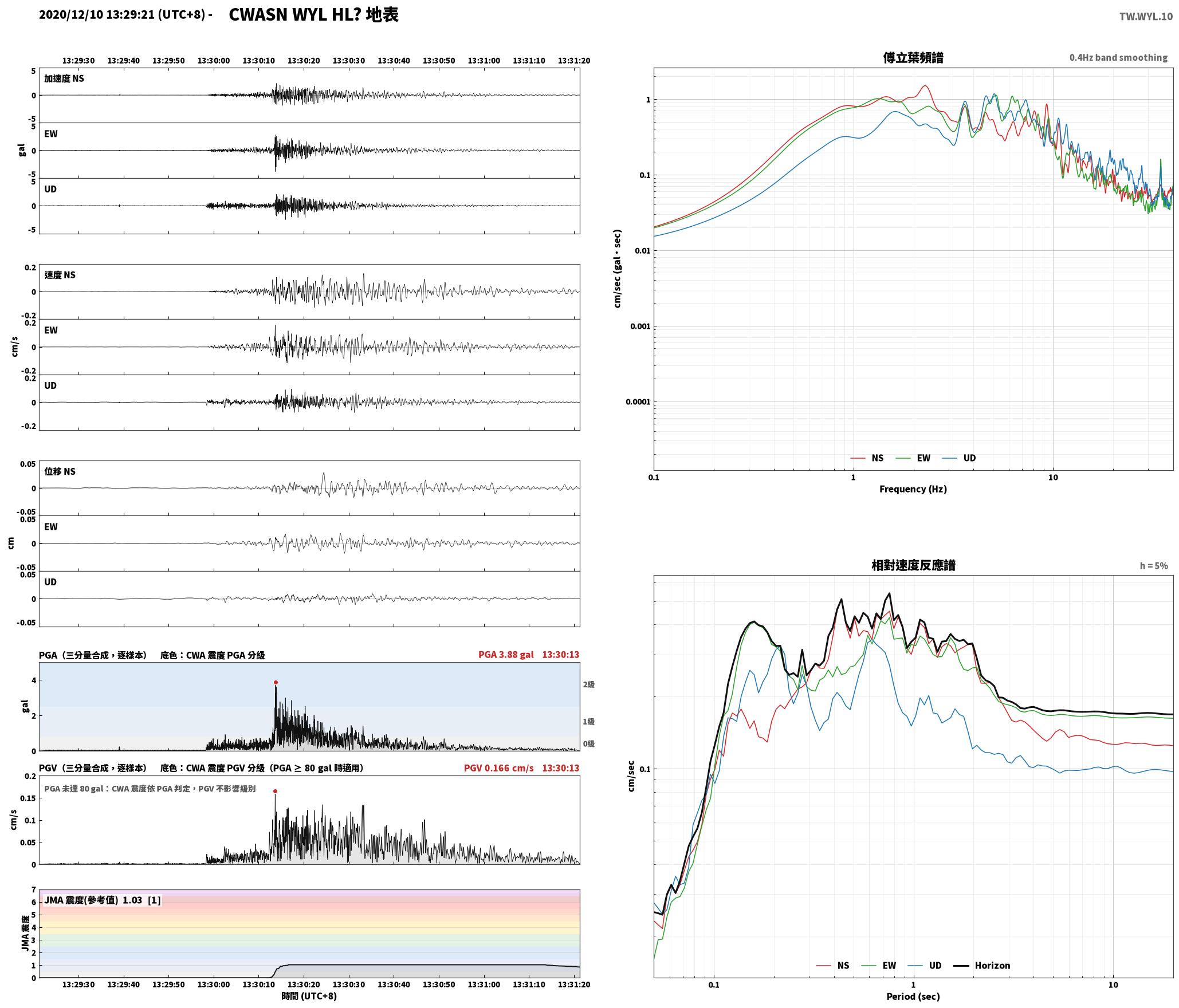

WYL	彰化縣員林市	26 m	CWASN	HL	113.9 km	13:29:56	13:30:09	2.11	3.82	2.50	3.88	0.13	0.16	0.10	0.17	1	1.0	2	1.8	0	下載	查看	查看
WCKO	嘉義縣番路鄉	233 m	CWASN	HN	96.4 km	13:29:53	13:30:05	3.31	2.67	1.74	3.48	0.15	0.13	0.07	0.17	1	1.2	2	1.7	0	下載	查看	查看
STY	高雄市桃源區	642 m	CWASN	HL	86.3 km	13:29:52	13:30:02	2.20	3.02	1.18	3.10	0.09	0.10	0.06	0.12	1	0.7	2	1.6	0	下載	查看	查看
CHY	嘉義市東區	31 m	CWASN	HN	114.1 km	13:29:56	13:30:09	2.55	2.46	0.60	2.93	0.17	0.12	0.06	0.18	1	1.0	2	1.6	0	下載	查看	查看
WRL	彰化縣二林鎮	14 m	CWASN	HN	129.5 km	13:29:58	13:30:13	2.04	2.12	2.02	2.37	0.12	0.15	0.05	0.17	1	0.8	1	1.4	0	下載	查看	查看
WHY	南投縣信義鄉	495 m	CWASN	HN	76.1 km	13:29:51	13:30:00	2.26	1.51	1.02	2.45	0.12	0.07	0.06	0.12	1	0.8	1	1.4	0	下載	查看	查看
WGK	雲林縣斗六市	80 m	CWASN	HL	103.2 km	13:29:54	13:30:06	2.04	2.39	1.20	2.45	0.13	0.15	0.06	0.15	1	0.8	1	1.4	0	下載	查看	查看
NSY	苗栗縣三義鄉	299 m	CWASN	HL	133.4 km	13:29:58	13:30:14	2.28	0.73	0.87	2.32	0.23	0.07	0.05	0.23	1	0.9	1	1.4	0	下載	查看	查看
WDL	雲林縣斗六市	52 m	CWASN	HL	107.2 km	13:29:55	13:30:07	2.06	1.94	0.87	2.08	0.09	0.12	0.05	0.12	1	0.7	1	1.3	0	下載	查看	查看
SML	南投縣魚池鄉	999 m	CWASN	HL	81.1 km	13:29:51	13:30:01	1.44	2.00	0.70	2.01	0.11	0.13	0.05	0.15	1	0.9	1	1.3	0	下載	查看	查看
SCS	高雄市旗山區	70 m	CWASN	HN	124.9 km	13:29:57	13:30:12	2.02	1.49	1.64	2.07	0.11	0.07	0.07	0.11	1	0.7	1	1.3	0	下載	查看	查看
NNS	新竹縣五峰鄉	1148 m	CWASN	HL	111.1 km	13:29:55	13:30:08	1.97	1.80	0.80	2.00	0.08	0.11	0.03	0.11	1	0.7	1	1.3	0	下載	查看	查看
NMLH	苗栗縣苗栗市	179 m	CWASN	HN	143.4 km	13:30:00	13:30:16	1.90	1.58	0.87	2.09	0.11	0.11	0.05	0.14	1	0.8	1	1.3	0	下載	查看	查看

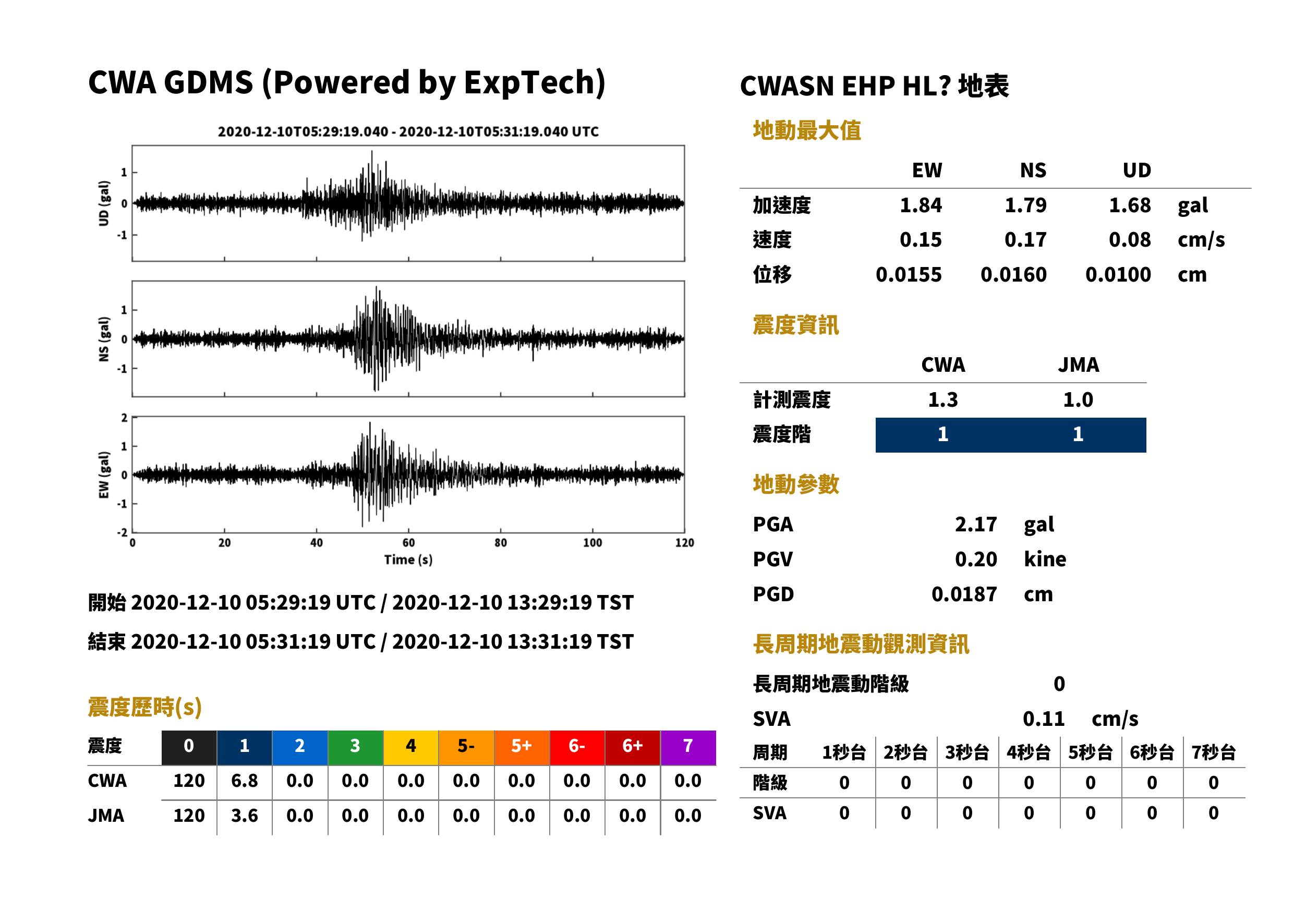

EHP	宜蘭縣南澳鄉	27 m	CWASN	HL	97.6 km	13:29:54	13:30:05	1.79	1.83	1.68	2.17	0.17	0.15	0.08	0.20	1	1.0	1	1.3	0	下載	查看	查看

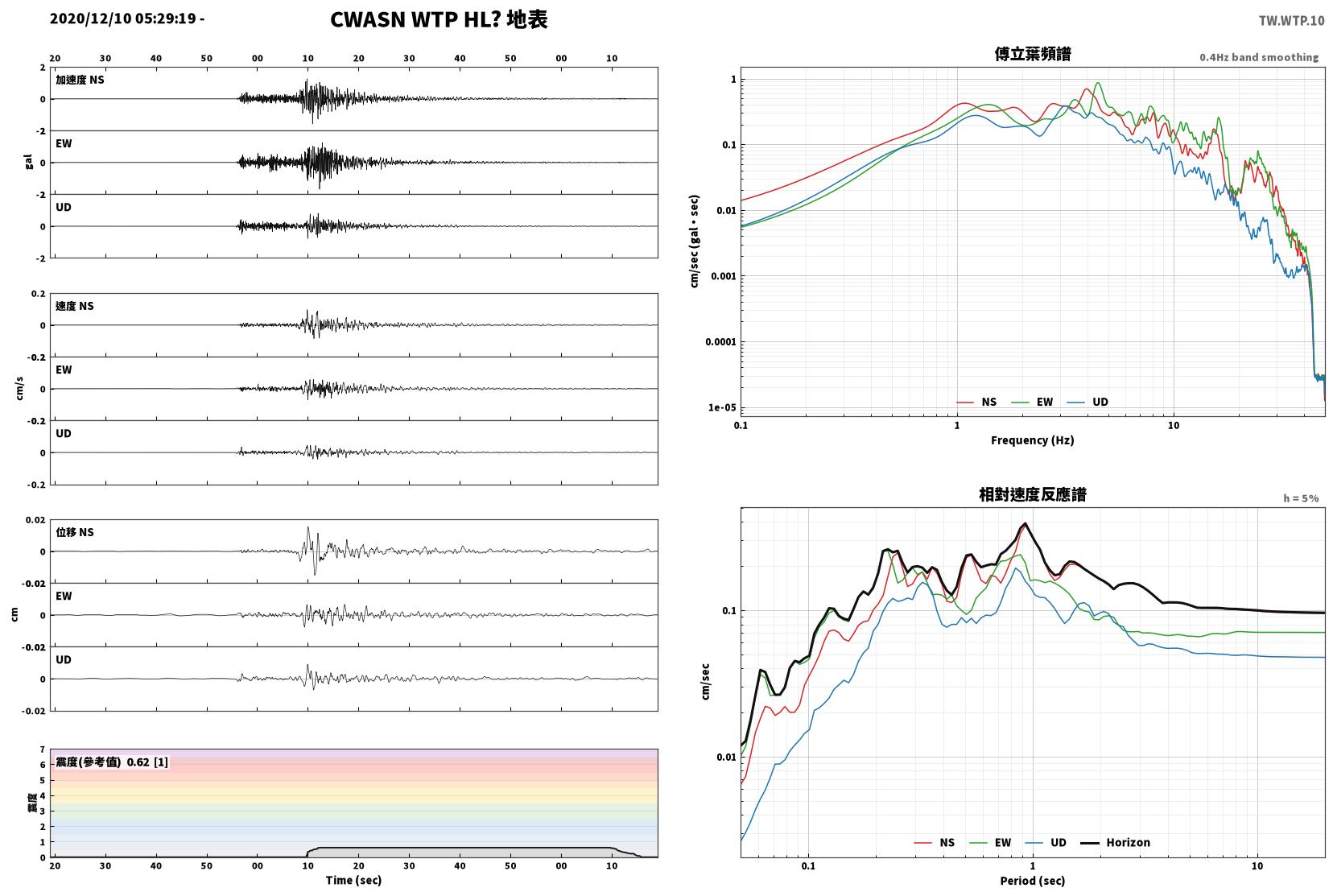

WTP	嘉義縣大埔鄉	555 m	CWASN	HL	97.4 km	13:29:54	13:30:05	1.59	1.68	0.81	1.98	0.10	0.07	0.05	0.11	1	0.6	1	1.2	0	下載	查看	查看

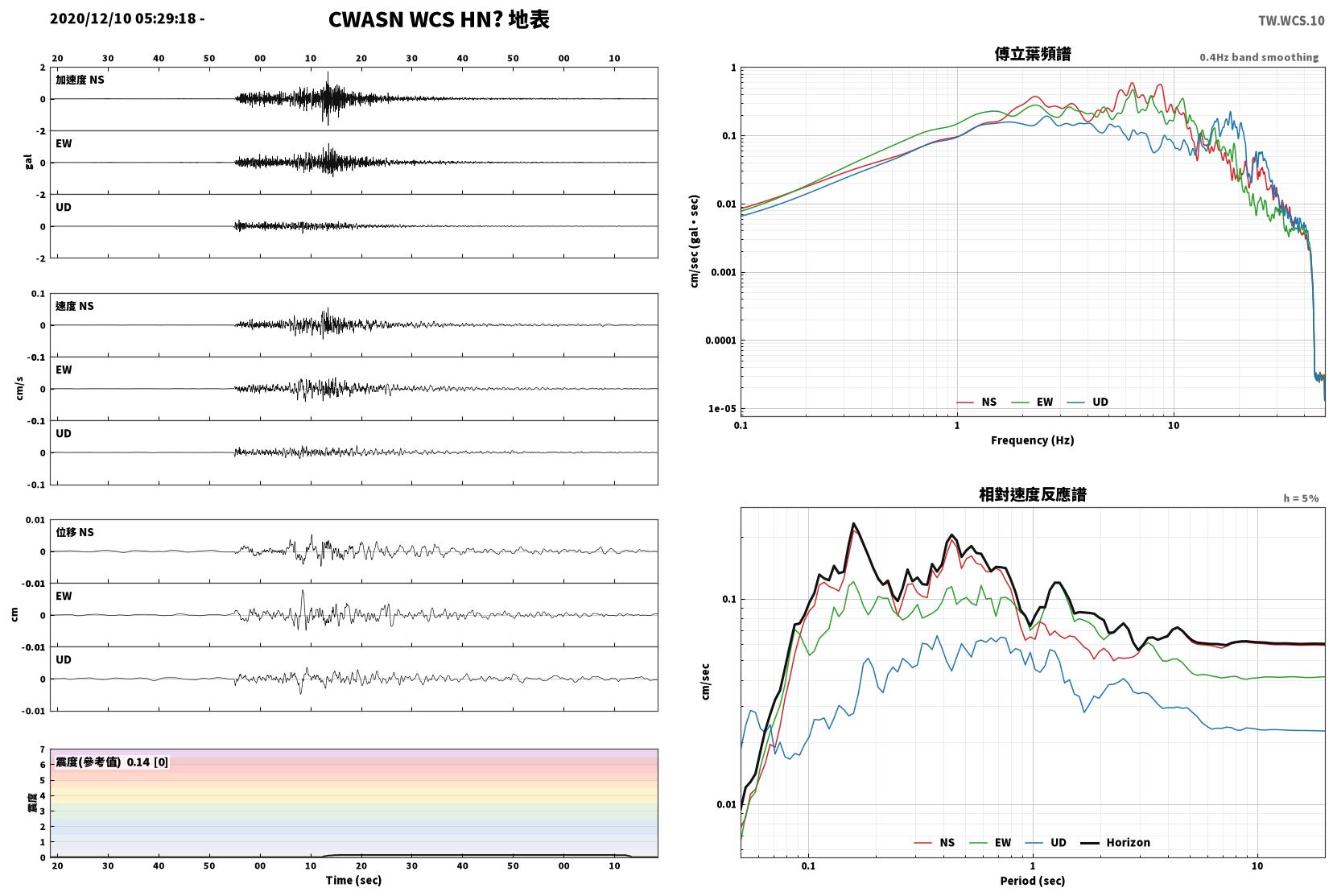

WCS	南投縣國姓鄉	358 m	CWASN	HN	93.6 km	13:29:53	13:30:04	1.70	1.20	0.46	1.84	0.05	0.04	0.02	0.06	0	0.1	1	1.2	0	下載	查看	查看
WTC	彰化縣大城鄉	4 m	CWASN	HL	136.3 km	13:29:59	13:30:14	1.39	1.51	0.84	1.63	0.06	0.11	0.03	0.12	1	0.5	1	1.1	0	下載	查看	查看
WNT	南投縣南投市	113 m	CWASN	HL	99.4 km	13:29:54	13:30:06	1.18	1.65	0.77	1.66	0.05	0.06	0.06	0.07	0	0.3	1	1.1	0	下載	查看	查看
WDJ	臺中市大甲區	99 m	CWASN	HN	136.1 km	13:29:59	13:30:14	1.61	0.96	0.70	1.62	0.14	0.08	0.04	0.14	1	0.5	1	1.1	0	下載	查看	查看
KAU	高雄市前鎮區	1 m	CWASN	HL	160.1 km	13:30:02	13:30:20	0.82	1.27	1.19	1.64	0.05	0.05	0.03	0.06	0	0.1	1	1.1	0	下載	查看	查看
ENA	宜蘭縣南澳鄉	123 m	CWASN	HL	110.4 km	13:29:55	13:30:08	1.44	1.66	0.83	1.68	0.06	0.05	0.04	0.07	0	0.4	1	1.1	0	下載	查看	查看
EAH	宜蘭縣南澳鄉	56 m	CWASN	HN	99.7 km	13:29:54	13:30:06	1.38	1.54	0.99	1.72	0.06	0.12	0.04	0.12	1	0.6	1	1.1	0	下載	查看	查看
SGS	高雄市甲仙區	279 m	CWASN	HL	106.2 km	13:29:55	13:30:07	1.10	1.27	0.37	1.41	0.06	0.06	0.03	0.07	0	0.3	1	1.0	0	下載	查看	查看

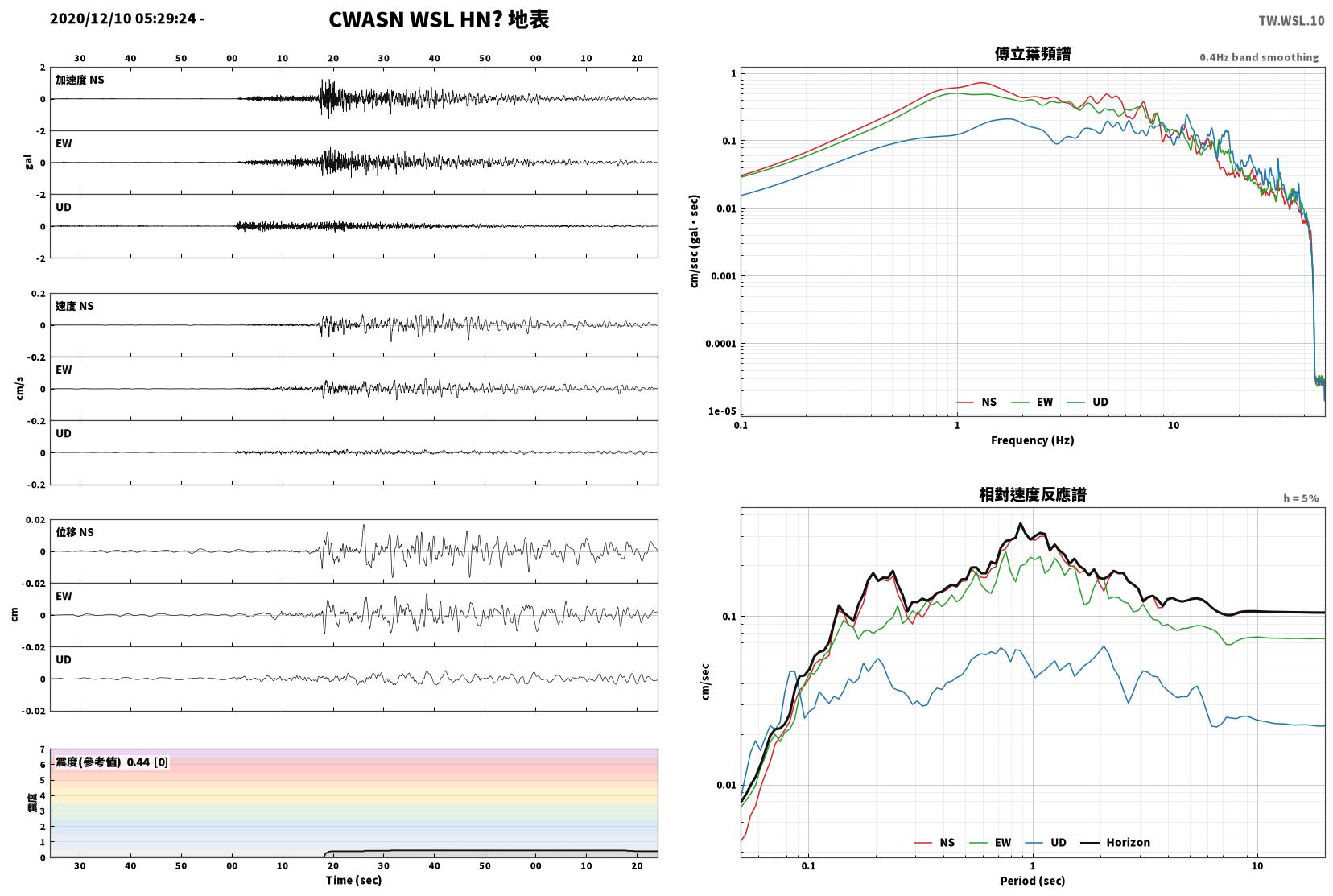

WSL	雲林縣水林鄉	3 m	CWASN	HN	135.1 km	13:29:59	13:30:14	1.27	0.97	0.40	1.33	0.11	0.07	0.02	0.11	0	0.4	1	0.9	0	下載	查看	查看

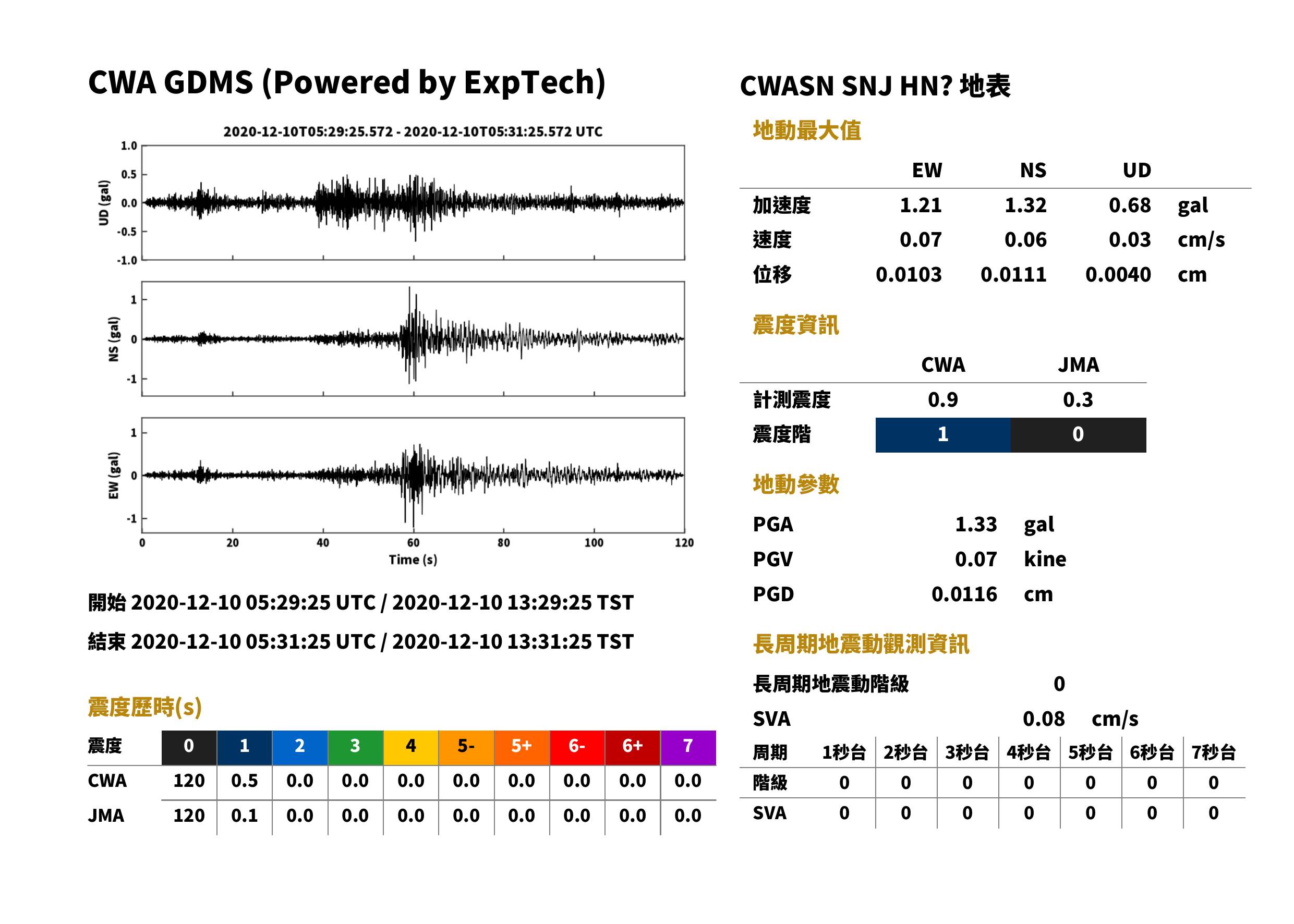

SNJ	高雄市大社區	16 m	CWASN	HN	146.4 km	13:30:00	13:30:17	1.32	1.22	0.68	1.33	0.06	0.07	0.03	0.07	0	0.3	1	0.9	0	下載	查看	查看

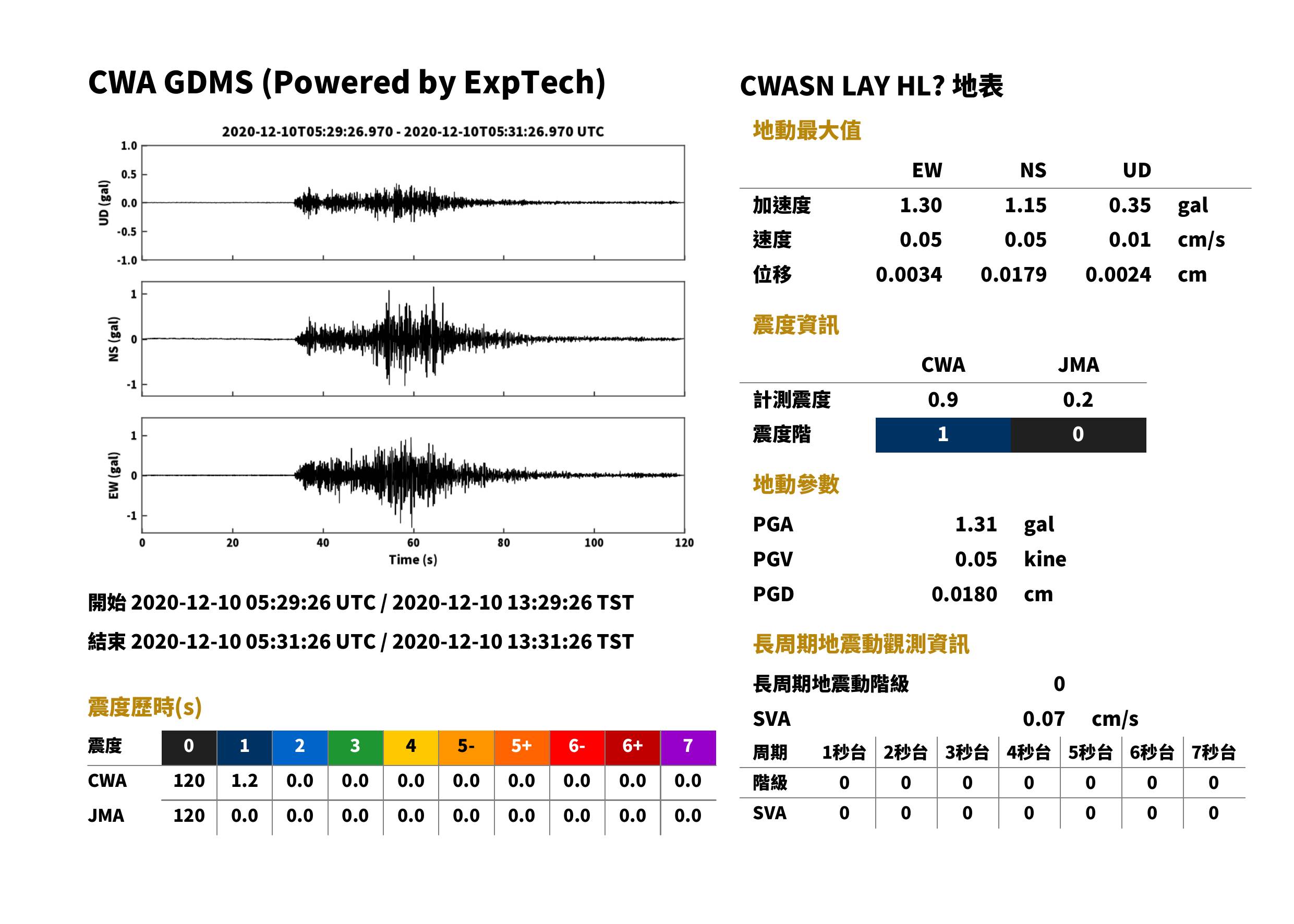

LAY	臺東縣蘭嶼鄉	309 m	CWASN	HL	157.1 km	13:30:01	13:30:19	1.15	1.30	0.35	1.31	0.04	0.05	0.01	0.05	0	0.2	1	0.9	0	下載	查看	查看
WSF	雲林縣四湖鄉	8 m	CWASN	HL	136.2 km	13:29:59	13:30:14	0.99	1.13	0.58	1.13	0.08	0.06	0.02	0.09	0	0.2	1	0.8	0	下載	查看	查看
SCL	臺南市佳里區	7 m	CWASN	HL	141.0 km	13:29:59	13:30:15	1.15	0.86	0.58	1.16	0.07	0.06	0.02	0.08	0	0.1	1	0.8	0	下載	查看	查看
SCK	臺南市七股區	2 m	CWASN	HN	153.2 km	13:30:01	13:30:18	1.15	0.91	0.55	1.16	0.08	0.05	0.02	0.08	0	0.2	1	0.8	0	下載	查看	查看
NWF	新北市瑞芳區	728 m	CWASN	HL	181.8 km	13:30:05	13:30:25	0.81	0.85	0.24	1.17	0.07	0.06	0.03	0.09	0	0.3	1	0.8	0	下載	查看	查看
NJD	新竹縣竹東鎮	131 m	CWASN	HL	150.5 km	13:30:01	13:30:17	0.95	1.15	0.49	1.17	0.05	0.05	0.03	0.06	0	0.2	1	0.8	0	下載	查看	查看
ESA	宜蘭縣蘇澳鎮	48 m	CWASN	HN	128.7 km	13:29:58	13:30:12	0.90	0.92	0.61	1.16	0.06	0.04	0.02	0.07	0	0.1	1	0.8	0	下載	查看	查看

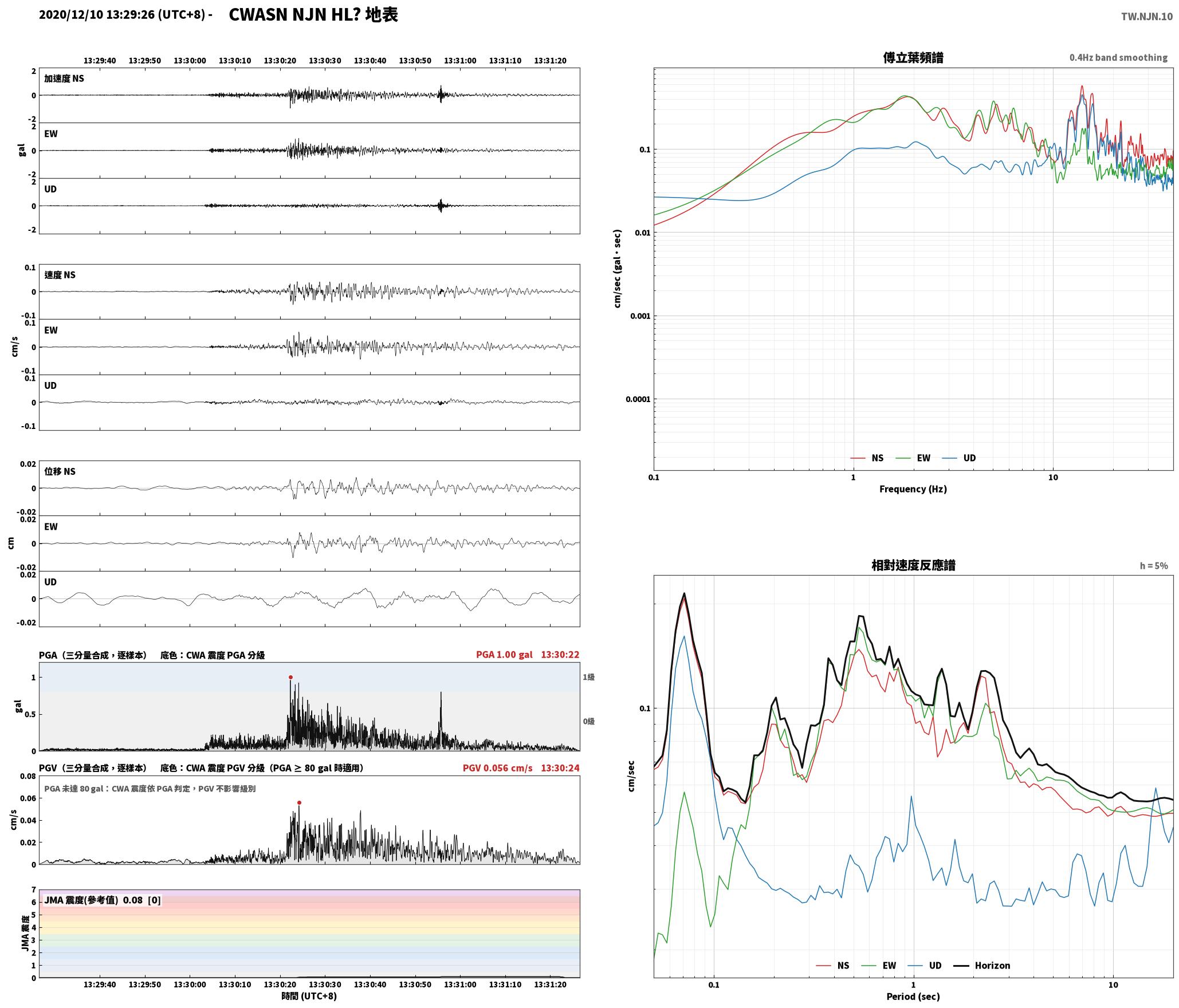

NJN	苗栗縣竹南鎮	11 m	CWASN	HL	153.6 km	13:30:01	13:30:18	0.95	0.88	0.51	1.00	0.05	0.05	0.01	0.06	0	0.0	1	0.7	0	下載	查看	查看
NHDH	新北市新店區	22 m	CWASN	HN	167.9 km	13:30:03	13:30:21	0.79	1.01	0.30	1.08	0.05	0.05	0.02	0.05	0	0.0	1	0.7	0	下載	查看	查看
LDU	臺東縣綠島鄉	17 m	CWASN	HN	86.8 km	13:29:52	13:30:03	0.91	0.75	0.72	1.02	0.04	0.03	0.03	0.05	0	0.0	1	0.7	0	下載	查看	查看
KSHI	新竹縣關西鎮	147 m	CWASN	HN	152.4 km	13:30:01	13:30:18	0.97	1.04	0.52	1.07	0.06	0.12	0.05	0.14	1	0.5	1	0.7	0	下載	查看	查看

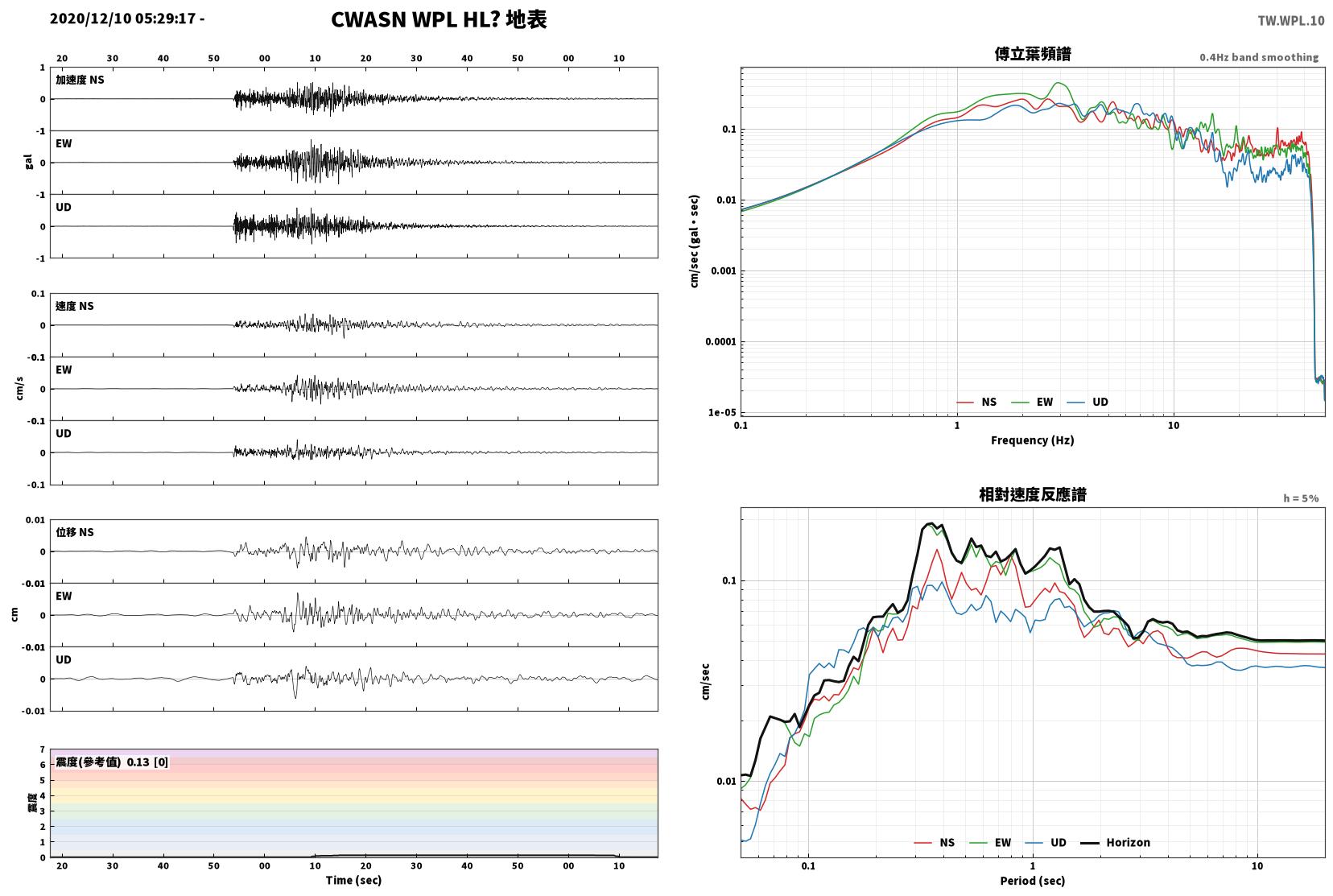

WPL	南投縣埔里鎮	465 m	CWASN	HL	86.9 km	13:29:52	13:30:03	0.56	0.72	0.58	0.91	0.04	0.05	0.04	0.06	0	0.1	1	0.6	0	下載	查看	查看
TTN	臺東縣臺東市	12 m	CWASN	HL	87.5 km	13:29:52	13:30:03	0.94	0.92	0.32	0.96	0.05	0.05	0.03	0.06	0	0.1	1	0.6	0	下載	查看	查看
SPT	屏東縣屏東市	29 m	CWASN	HL	137.9 km	13:29:59	13:30:15	0.75	0.88	0.47	0.93	0.05	0.04	0.02	0.05	0	0.0	1	0.6	0	下載	查看	查看
NDS	宜蘭縣羅東鎮	88 m	CWASN	HN	132.7 km	13:29:58	13:30:13	0.93	0.69	0.51	0.95	0.07	0.04	0.03	0.08	0	0.3	1	0.6	0	下載	查看	查看
HSN1	新竹縣寶山鄉	91 m	CWASN	HL	157.3 km	13:30:02	13:30:19	0.47	0.86	0.36	0.90	0.06	0.11	0.03	0.11	0	0.2	1	0.6	0	下載	查看	查看
SSP	屏東縣新埤鄉	38 m	CWASN	HN	147.2 km	13:30:00	13:30:17	0.71	0.79	0.26	0.86	0.05	0.05	0.02	0.06	0	0.1	1	0.5	0	下載	查看	查看
SSD	屏東縣三地門鄉	148 m	CWASN	HL	121.7 km	13:29:57	13:30:11	0.68	0.71	0.60	0.82	0.03	0.03	0.02	0.03	0	0.0	1	0.5	0	下載	查看	查看

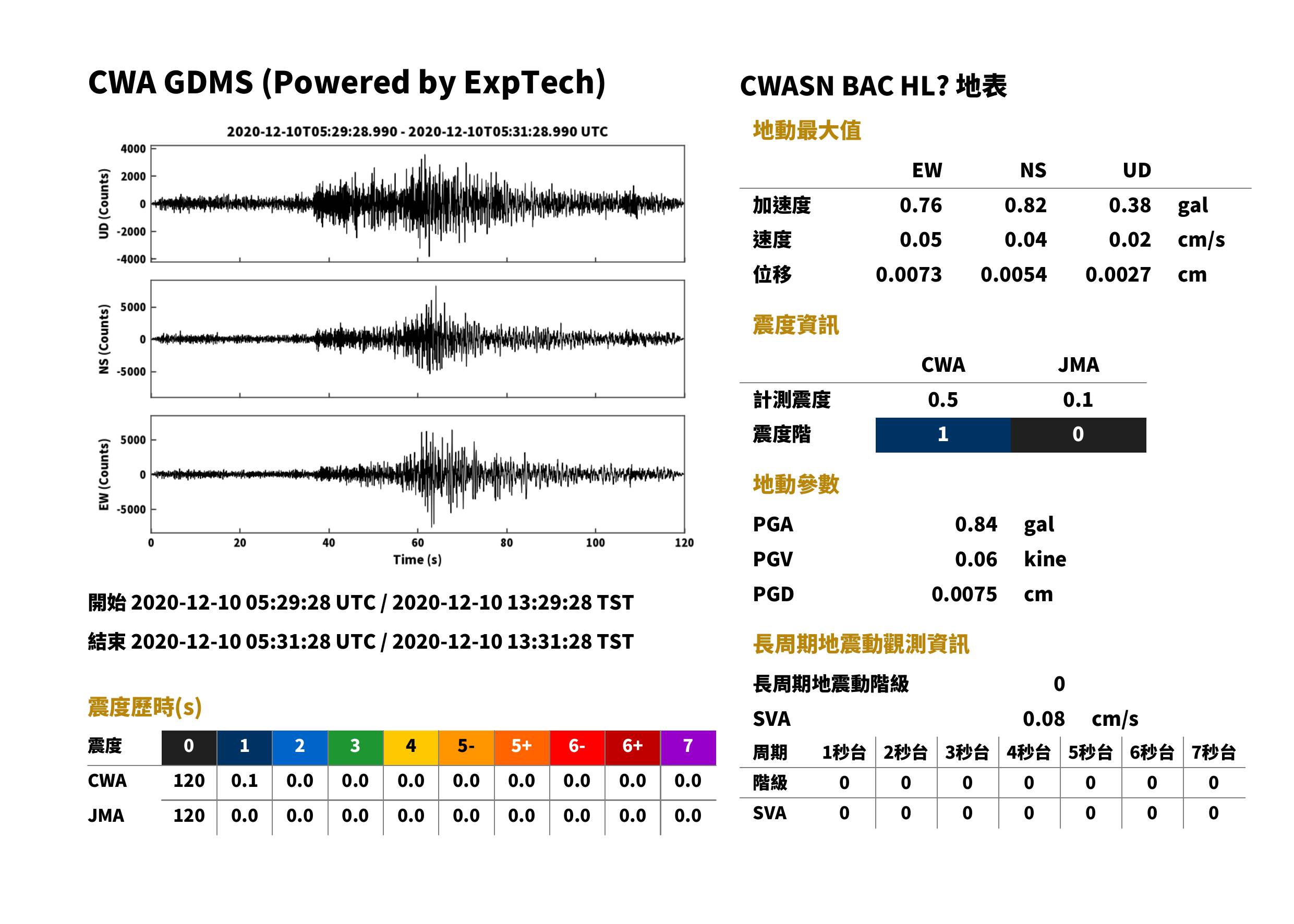

BAC	新北市樹林區	15 m	CWASN	HL	172.4 km	13:30:03	13:30:23	0.82	0.76	0.38	0.84	0.04	0.05	0.02	0.06	0	0.1	1	0.5	0	下載	查看	查看
TAI1	臺南市永康區	10 m	CWASN	HL	141.8 km	13:29:59	13:30:15	0.73	0.73	0.37	0.74	0.10	0.07	0.02	0.10	0	0.2	0	0.4	0	下載	查看	查看
TAI	臺南市中西區	19 m	CWASN	HL	146.6 km	13:30:00	13:30:17	0.63	0.50	0.55	0.74	0.06	0.05	0.02	0.07	0	0.0	0	0.4	0	下載	查看	查看
SGL	屏東縣九如鄉	31 m	CWASN	HL	134.5 km	13:29:58	13:30:14	0.60	0.68	0.20	0.75	0.07	0.08	0.03	0.08	0	0.2	0	0.4	0	下載	查看	查看
NFF	新竹縣五峰鄉	427 m	CWASN	HN	138.6 km	13:29:59	13:30:15	0.42	0.59	0.60	0.72	0.03	0.03	0.02	0.04	0	0.0	0	0.4	0	下載	查看	查看
HSN	新竹縣竹北市	31 m	CWASN	HN	162.6 km	13:30:02	13:30:20	0.63	0.72	0.33	0.74	0.05	0.07	0.03	0.07	0	0.0	0	0.4	0	下載	查看	查看
NWL	新北市烏來區	404 m	CWASN	HN	147.7 km	13:30:00	13:30:17	0.65	0.46	0.37	0.69	0.03	0.02	0.01	0.03	0	0.0	0	0.3	0	下載	查看	查看
NST	苗栗縣南庄鄉	173 m	CWASN	HL	142.2 km	13:30:00	13:30:16	0.46	0.52	0.28	0.63	0.04	0.04	0.03	0.05	0	0.0	0	0.3	0	下載	查看	查看
NNSH	新竹縣五峰鄉	1106 m	CWASN	HN	110.1 km	13:29:55	13:30:08	0.06	0.64	0.32	0.66	0.02	0.03	0.02	0.03	0	0.0	0	0.3	0	下載	查看	查看
NHW	桃園市觀音區	21 m	CWASN	HL	180.4 km	13:30:05	13:30:24	0.34	0.63	0.14	0.64	0.03	0.04	0.01	0.04	0	0.0	0	0.3	0	下載	查看	查看
ECL	臺東縣金峰鄉	88 m	CWASN	HL	112.5 km	13:29:56	13:30:09	0.41	0.61	0.35	0.66	0.01	0.02	0.01	0.02	0	0.0	0	0.3	0	下載	查看	查看

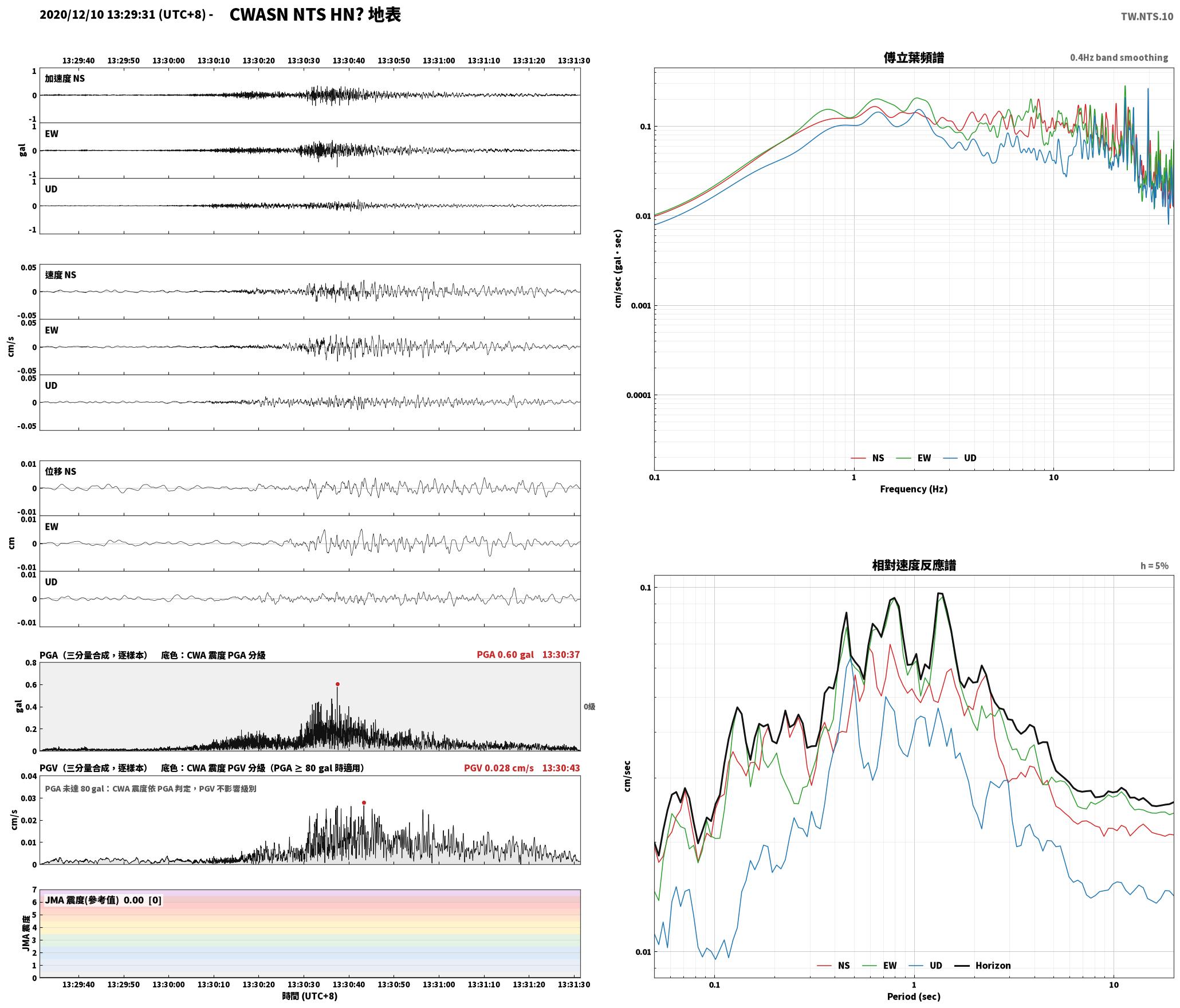

NTS	新北市淡水區	15 m	CWASN	HN	190.9 km	13:30:06	13:30:27	0.39	0.60	0.23	0.60	0.02	0.03	0.01	0.03	0	0.0	0	0.2	0	下載	查看	查看
NSK	桃園市復興區	685 m	CWASN	HL	137.3 km	13:29:59	13:30:14	0.55	0.47	0.30	0.57	0.03	0.03	0.02	0.04	0	0.0	0	0.2	0	下載	查看	查看
ZUZH	臺北市北投區	612 m	CWASN	HN	190.4 km	13:30:06	13:30:27	0.50	0.42	0.26	0.56	0.02	0.01	0.01	0.02	0	0.0	0	0.1	0	下載	查看	查看

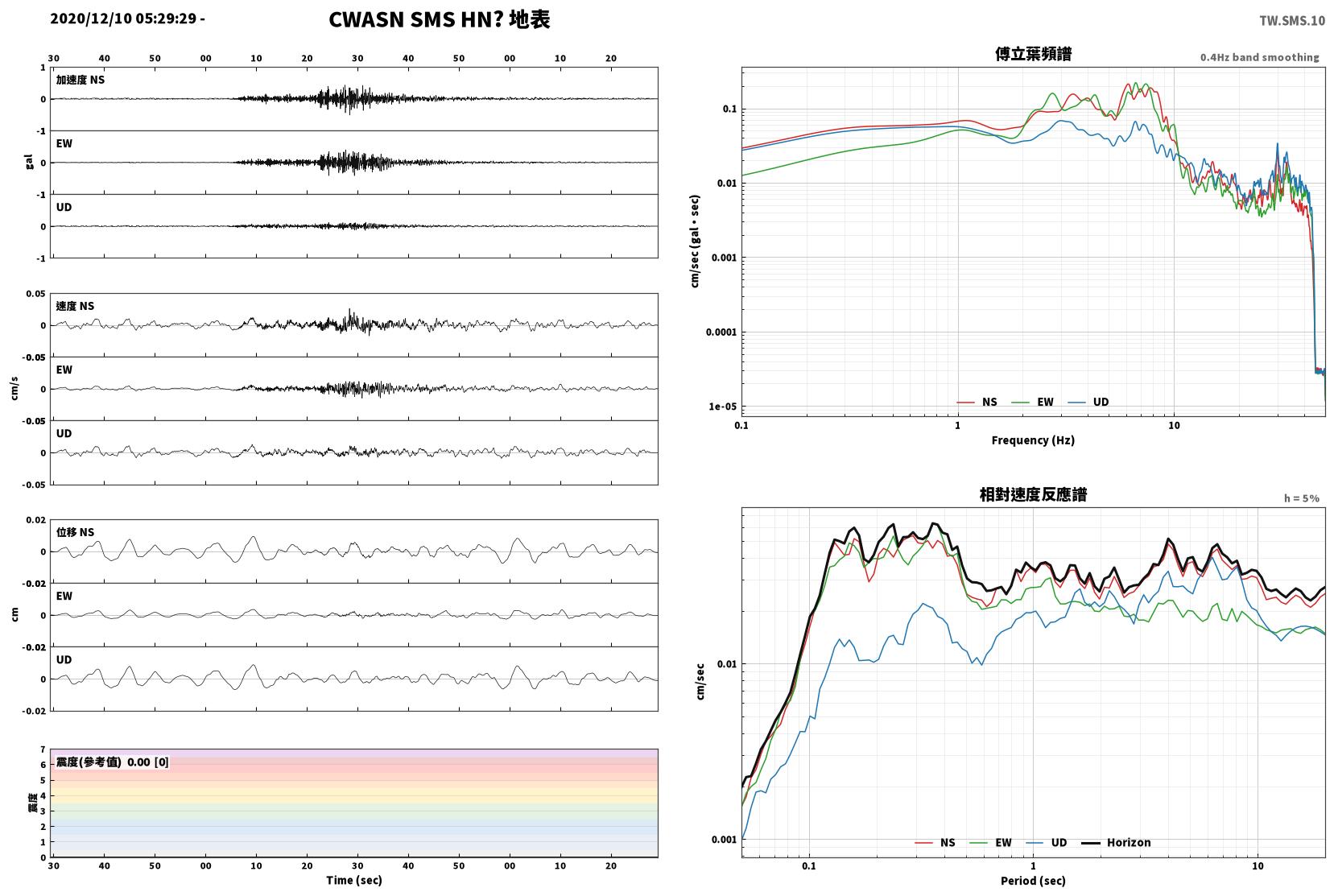

SMS	屏東縣滿州鄉	45 m	CWASN	HN	175.0 km	13:30:04	13:30:23	0.52	0.42	0.13	0.54	0.03	0.02	0.01	0.03	0	0.0	0	0.1	0	下載	查看	查看

註：僅顯示 PGA > 0.5 gal 之測站。

資料與圖表：濾波處理與注意事項

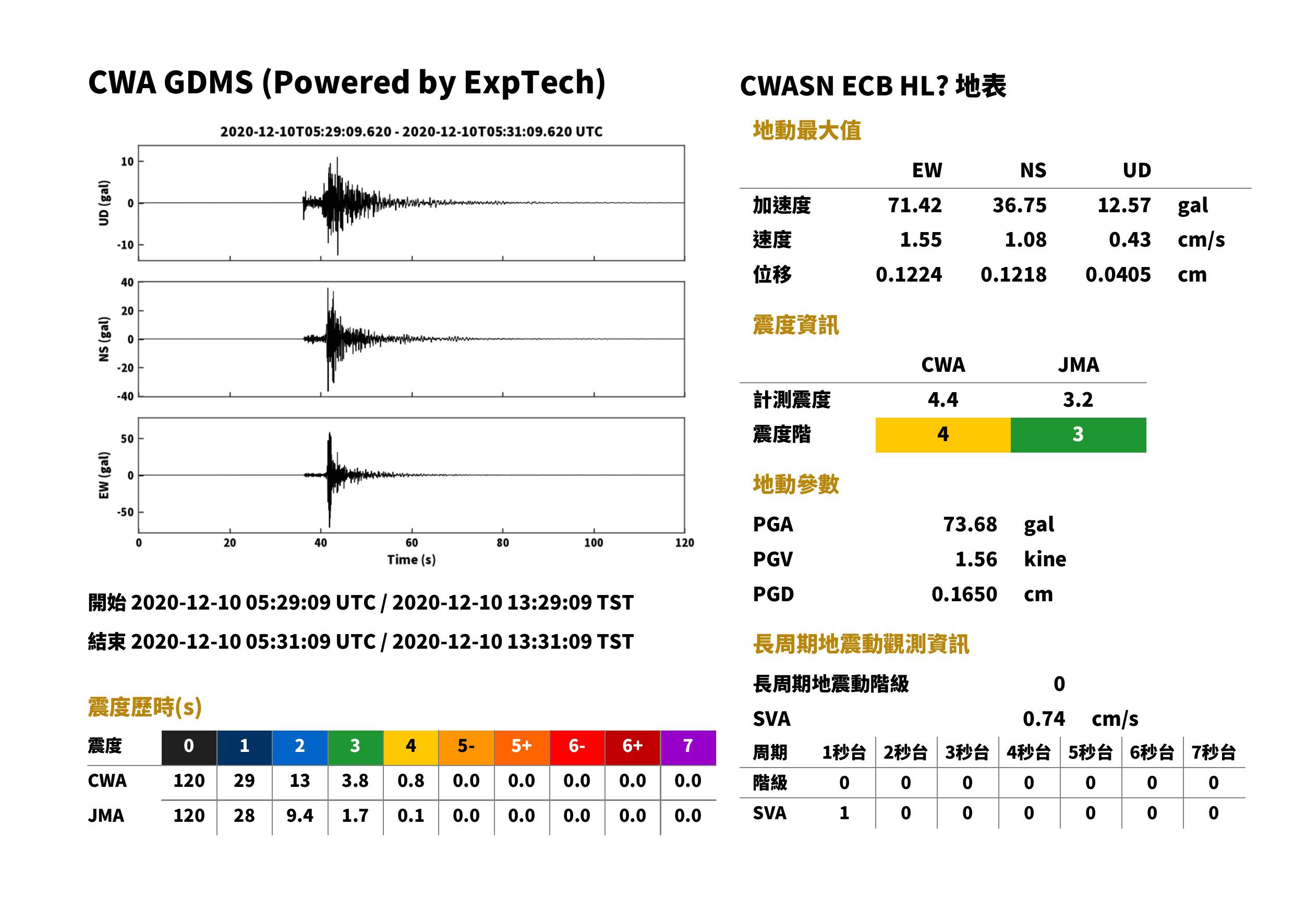

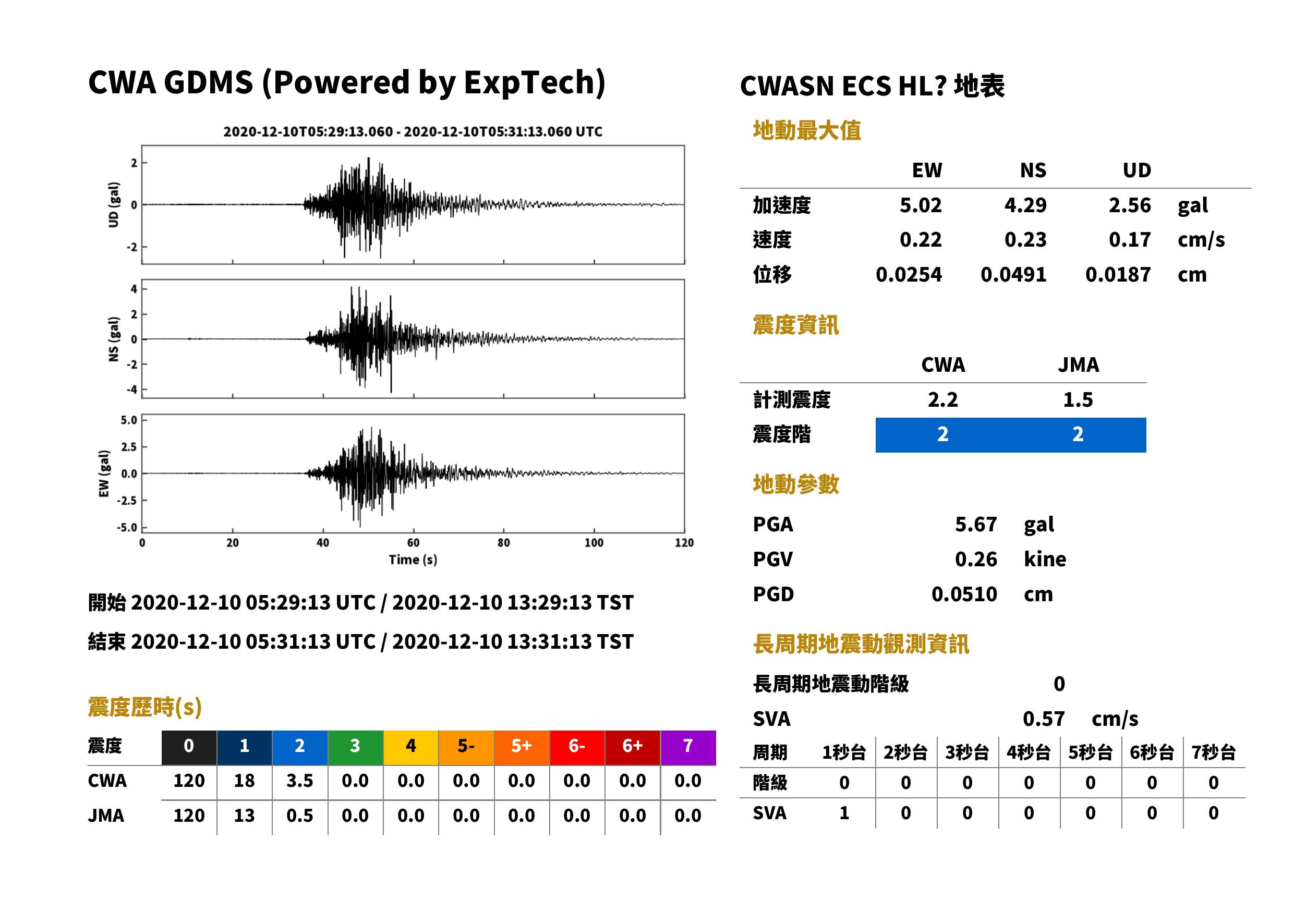

本文的報告圖（地動數值與各項震度）與分析圖（波形、頻譜、反應譜），背後依用途採用數條不同的濾波處理，彼此的物理意義與適用情境不同。感測器為力平衡式寬頻強震儀（非 MEMS），資料已移除儀器反應、為地表加速度（gal）。以下說明各項數值與圖面元素的來源，以及互相比較時的注意事項。

一、加速度、速度、PGA / PGV、CWA 計測震度採用「去均值 + 10 Hz 因果低通」

報告圖中的三軸加速度、三軸速度、合成 PGA / PGV，以及 CWA 計測震度，皆來自同一條處理鏈：

加速度：先去均值（baseline），再過 4 階 Butterworth 10 Hz 低通，以 sosfilt 單向處理，屬因果濾波。
速度 / 位移：由上述低通加速度積分而得，再各加 4 階 Butterworth 0.075 Hz 高通去除積分漂移。
因為感測器是力平衡式寬頻強震儀、非 MEMS，不需要 MEMS 那種 1–10 Hz 帶通（含高通至 1 Hz）去帶外雜訊；故保留完整低頻，僅削去 10 Hz 以上高頻（速度另去 0.075 Hz 以下漂移）。
因果濾波的特性：可即時實現（不需未來取樣）、對訊號有輕微相位延遲（集中在接近 10 Hz 截止附近），但不會在地震波到時之前產生假訊號。

因此，所有加速度／速度數值代表的是「經去均值 + 10 Hz 因果低通後的地動峰值」，而非原始未濾波值，也非 1–10 Hz 帶通值。

二、JMA 計測震度為另一條獨立路徑（非因果）

JMA 計測震度與上述 CWA 系列不同源、不可逐值互相比較：

採氣象廳規格的非因果（零相位）FFT 頻率域濾波，直接作用於原始加速度，未經上述 10 Hz 低通。
三個濾波器同時套用：低切 FL ≈ √(1−exp(−(f/0.5)³))（約 0.5 Hz 以下衰減）、高切 FH（約 10 Hz 以上衰減）、周期效果 FF = √(1/f)（強調長週期），刻意保留 0.5–1 Hz 的長週期成分（大地震所需）。
由於濾波方式（因果／非因果）與頻段整形皆不同，JMA 震度與 CWA 震度出現差異屬正常：以高頻為主的小事件，通常 CWA 大於 JMA。

三、長週期地震動（LPGM / SVA）為第三條路徑

LPGM 階級與各週期 SVA，使用「原始加速度去初始偏移 + 2 階 Butterworth 0.05 Hz 高通」後，對 1.6–7.8 s（32 個週期）以單自由度振子（阻尼 h = 5%）求絕對速度應答，取各週期與整體最大 SVA，與前兩者皆不同。

四、因果 vs 非因果的取捨

因果（CWA 所用）：即時系統唯一可行的方式；有相位延遲，但物理上不會出現「波還沒到就有訊號」的情形。
非因果／零相位（JMA 所用）：相位不失真、更忠實還原波形與長週期，適合事後、完整紀錄的分析；但因前向與反向兩次濾波，使濾波響應同時向前與向後展開，事件兩側都存在響應，會在真實到時之前出現不物理的前兆，故不能投入即時檢測。

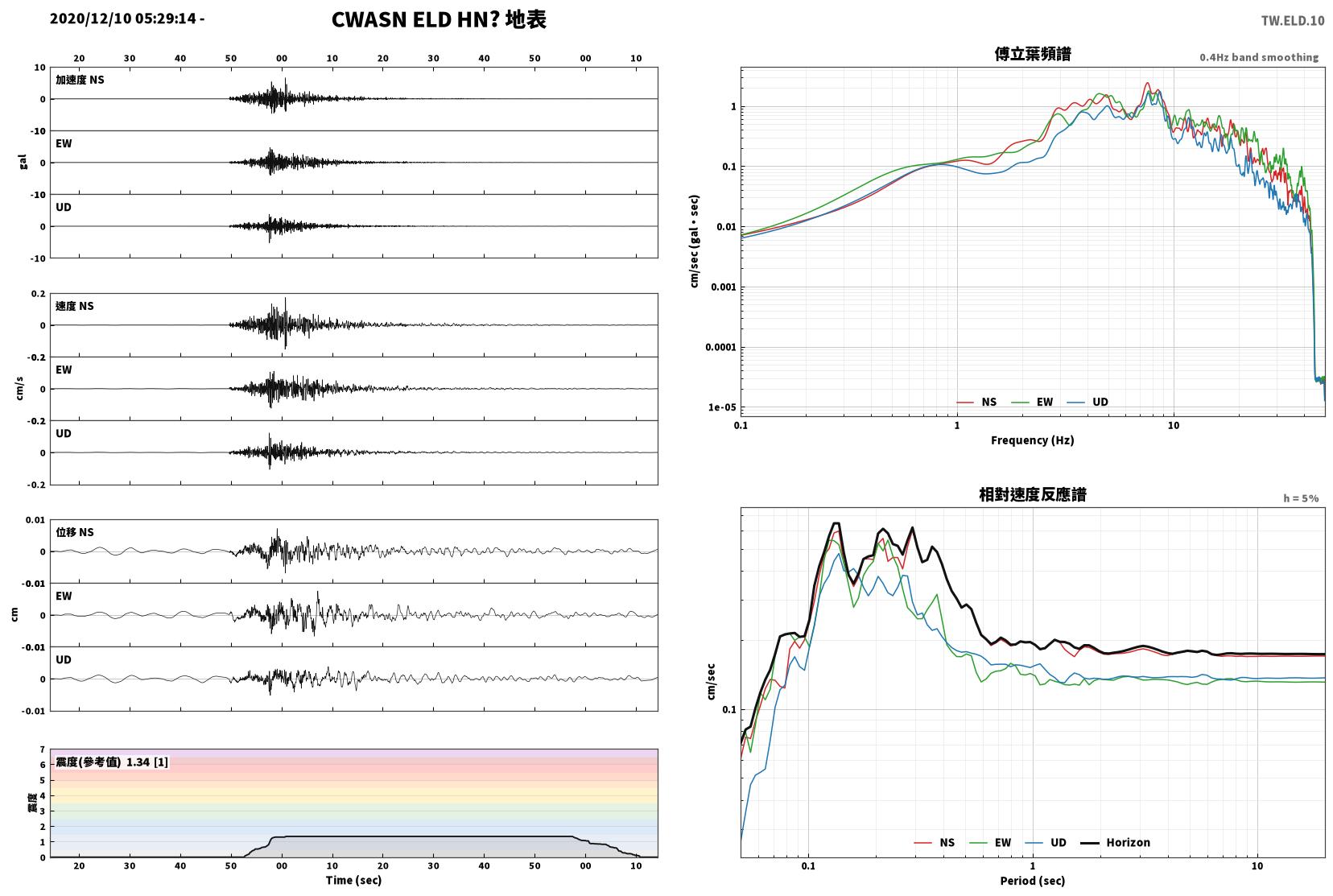

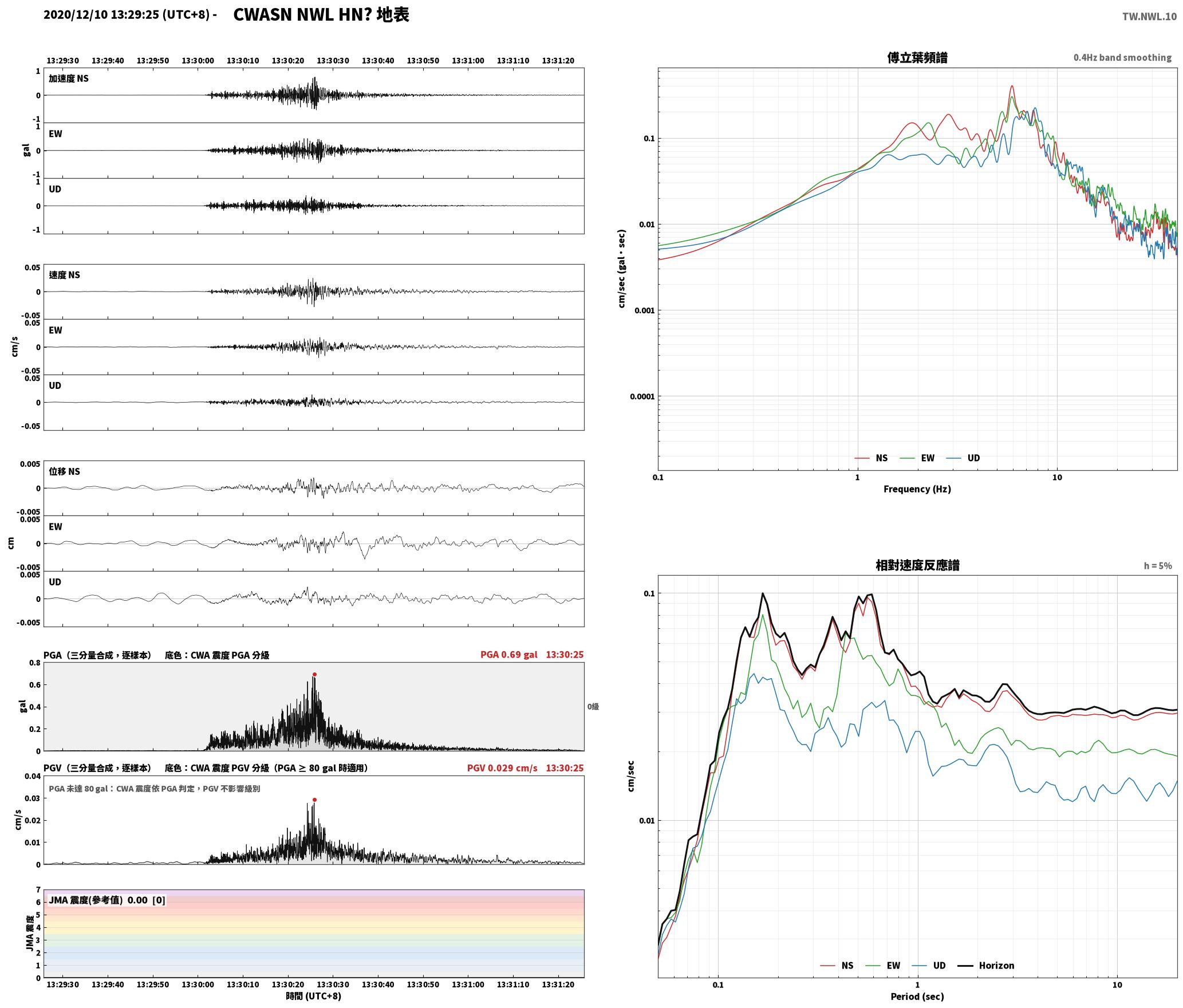

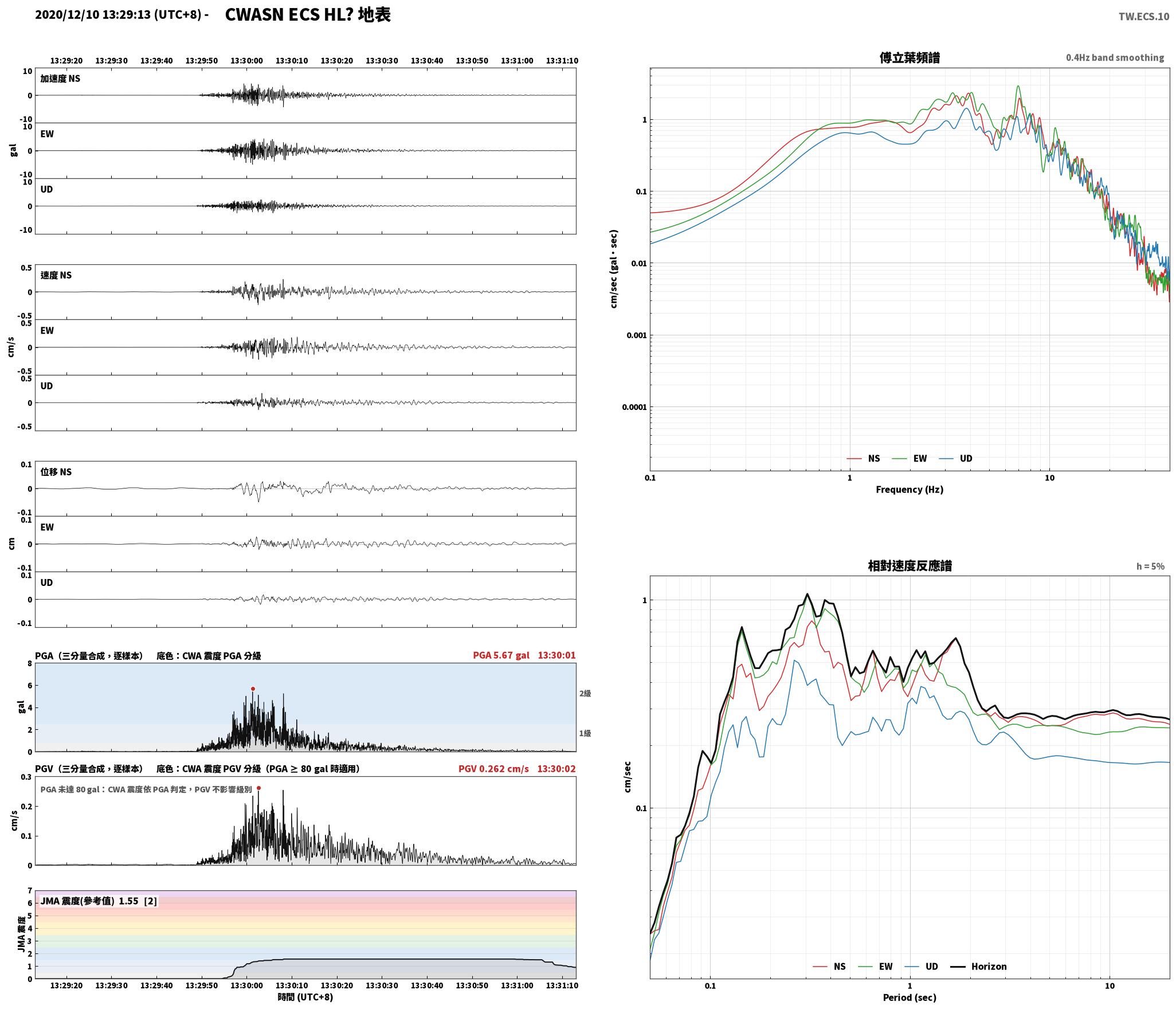

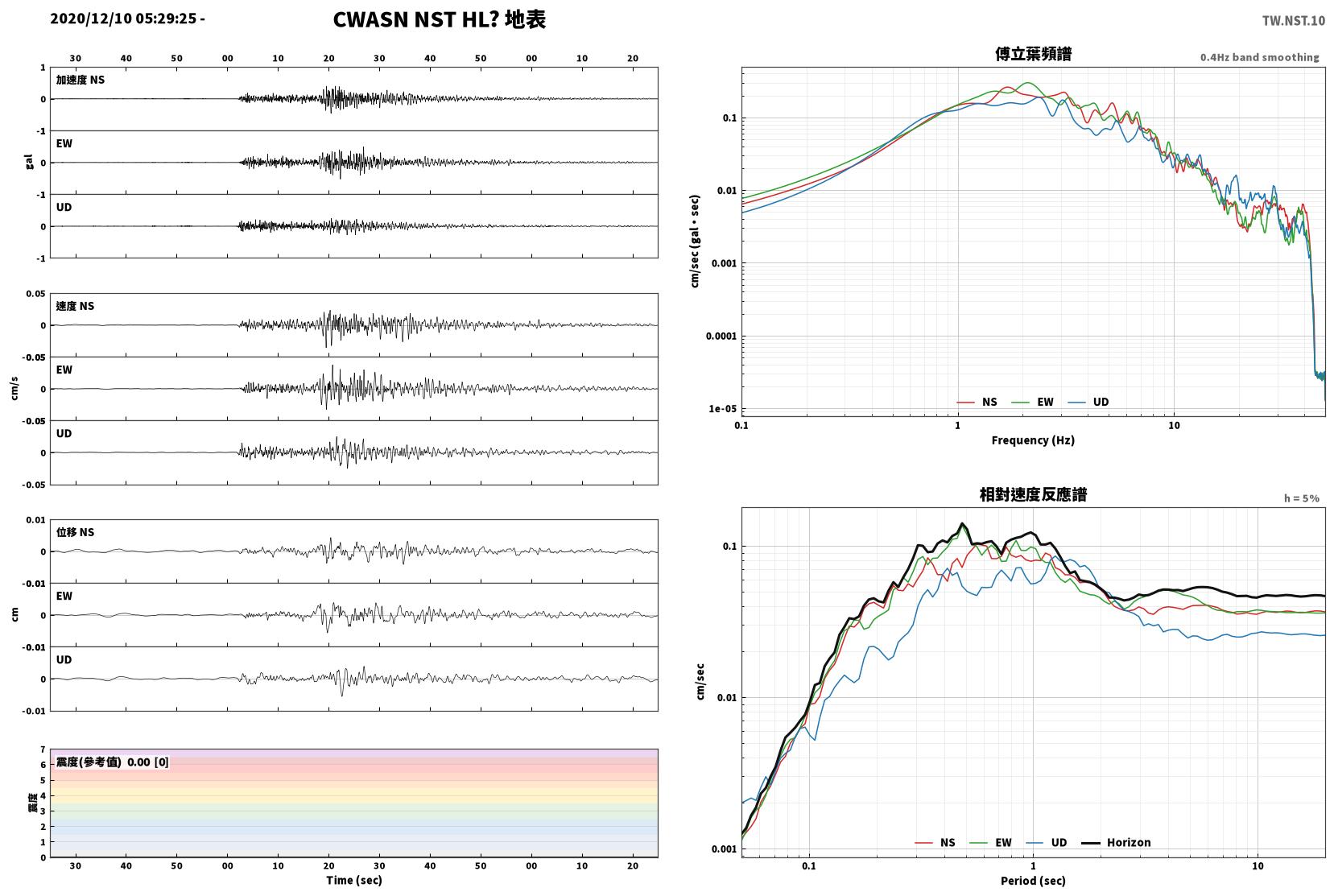

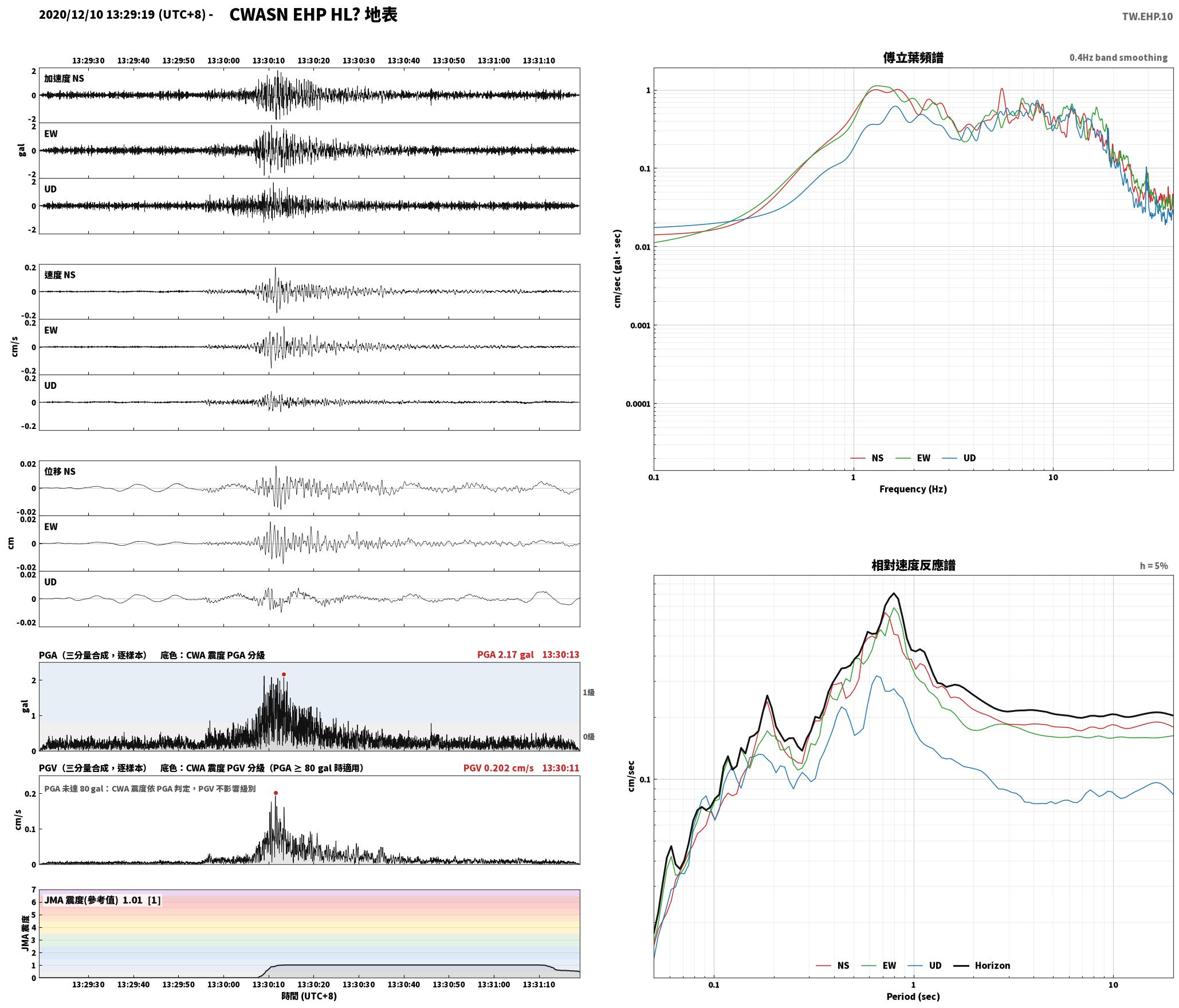

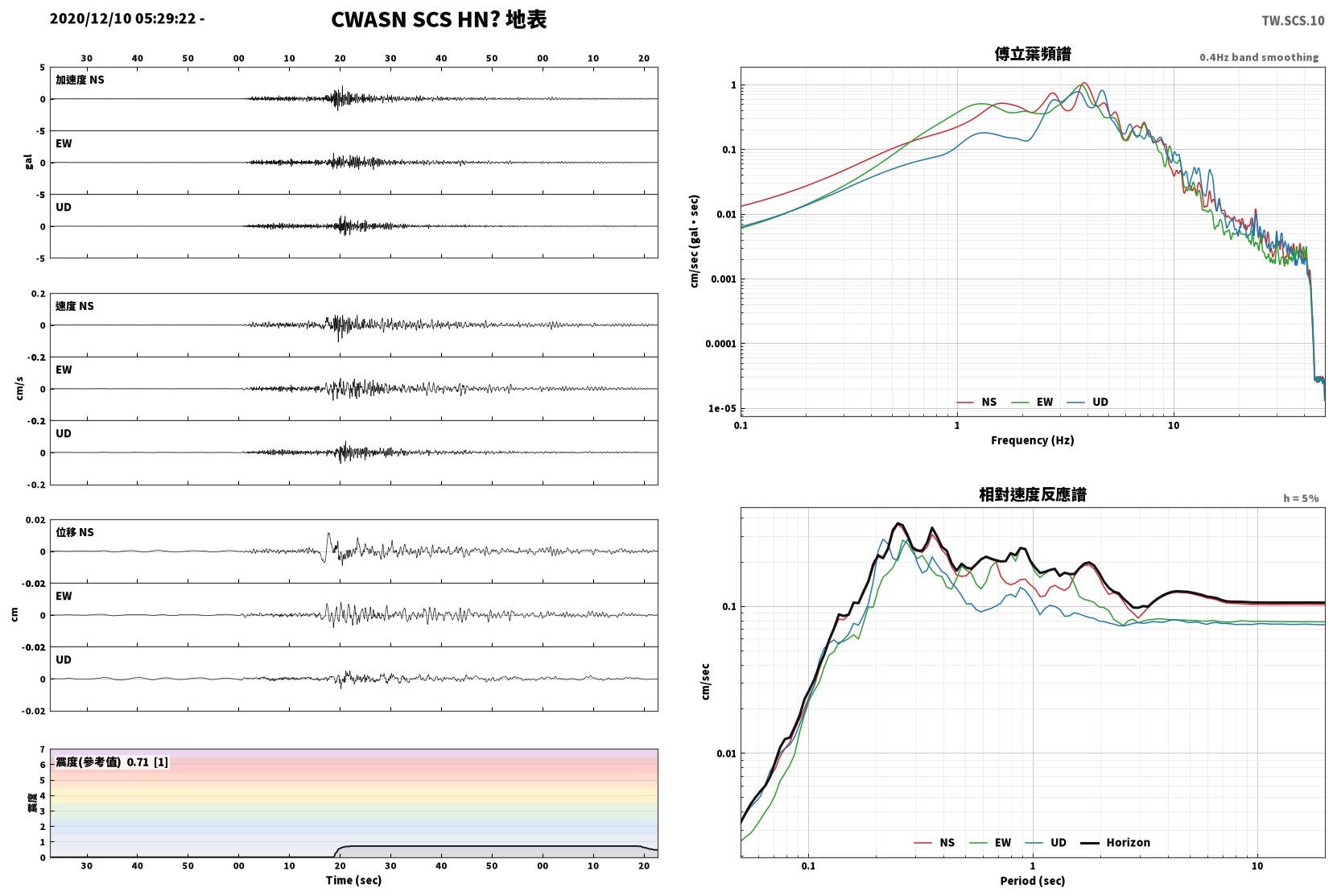

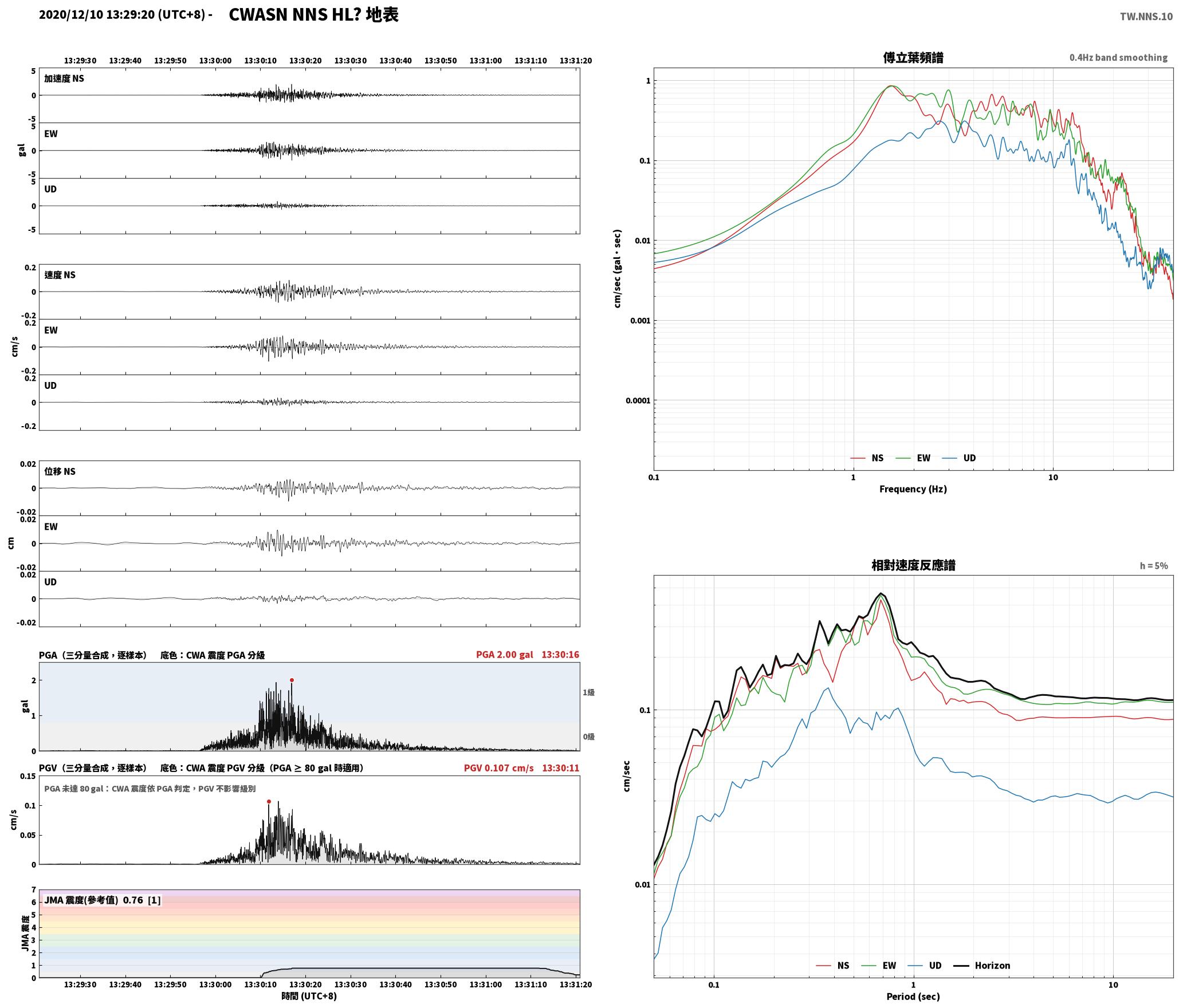

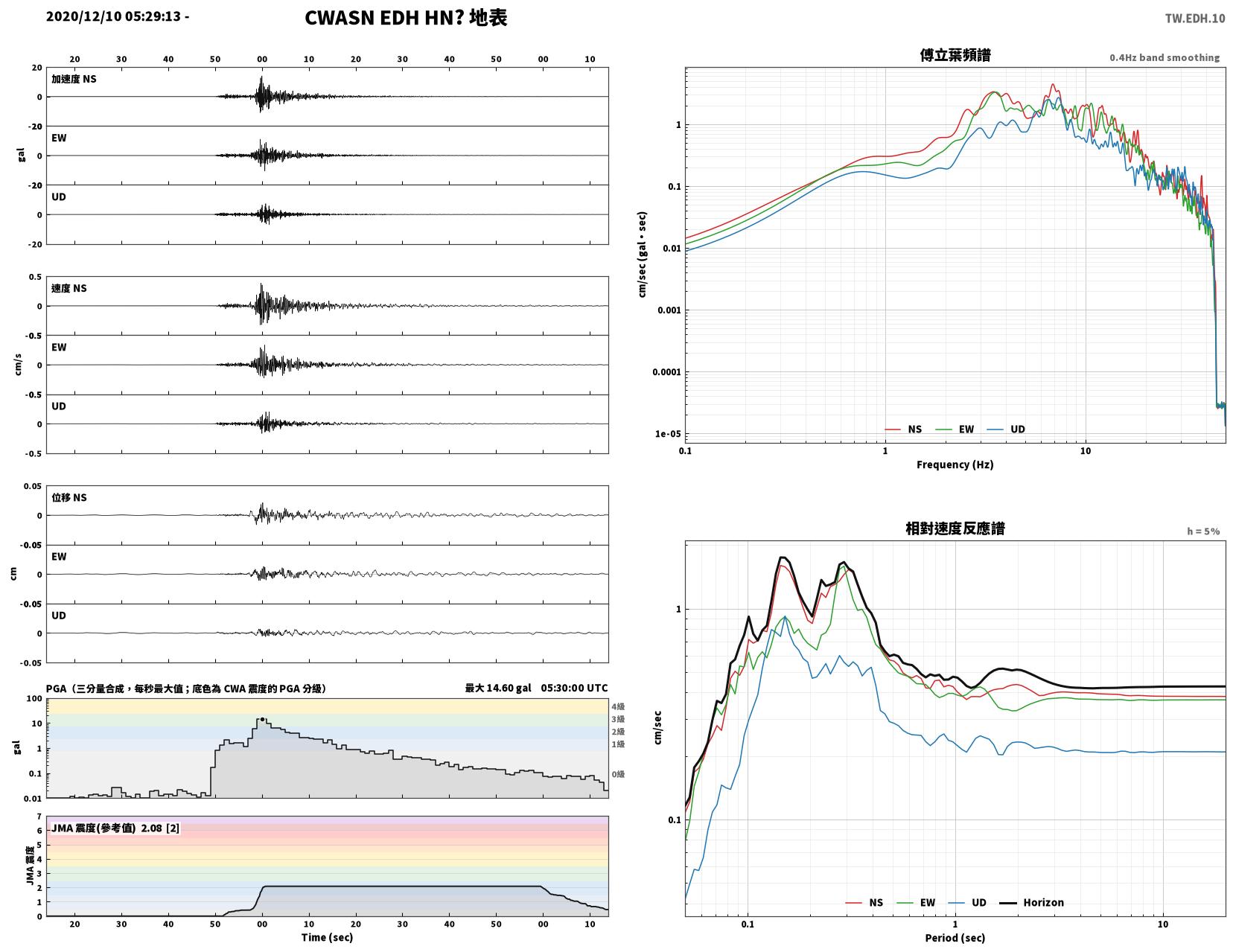

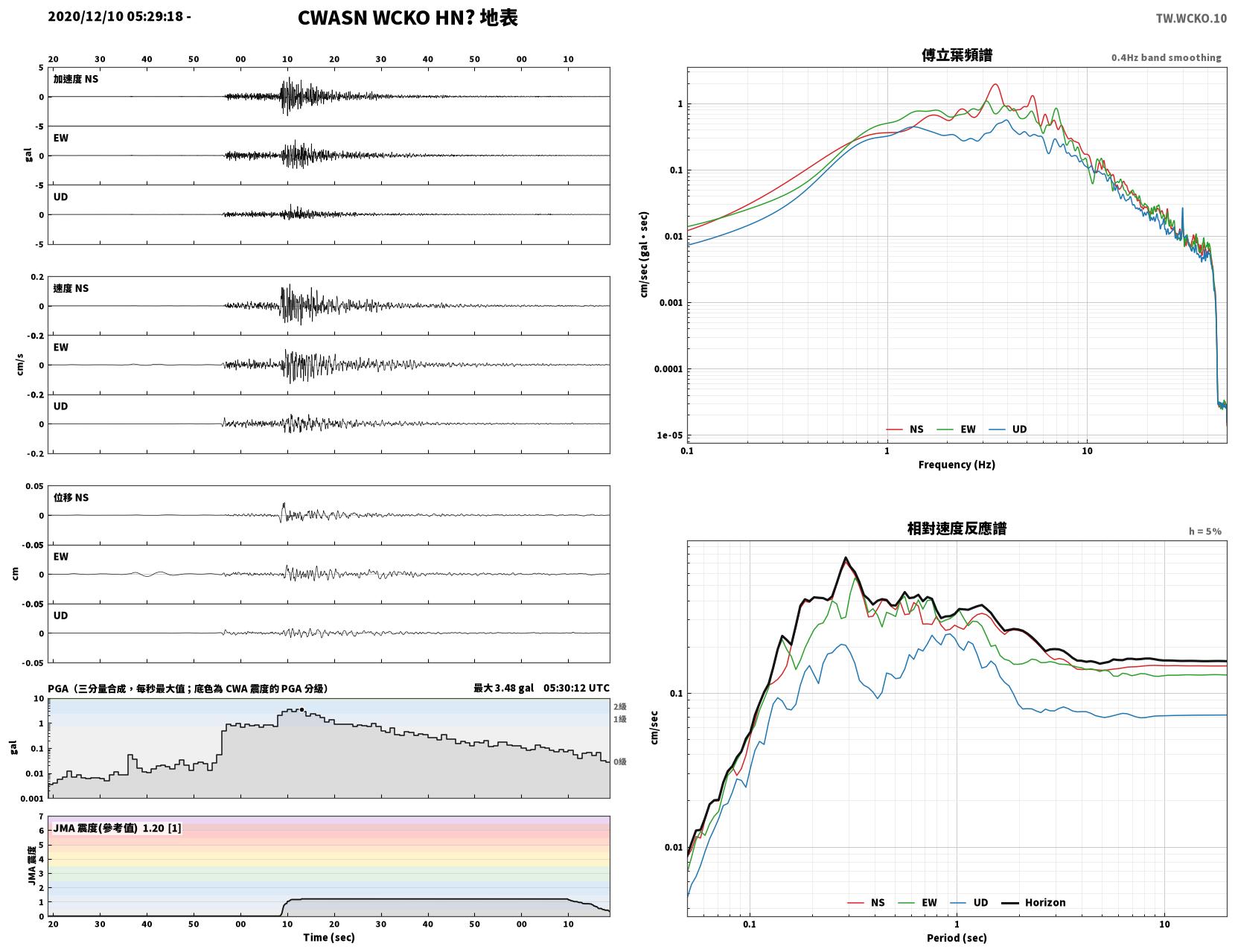

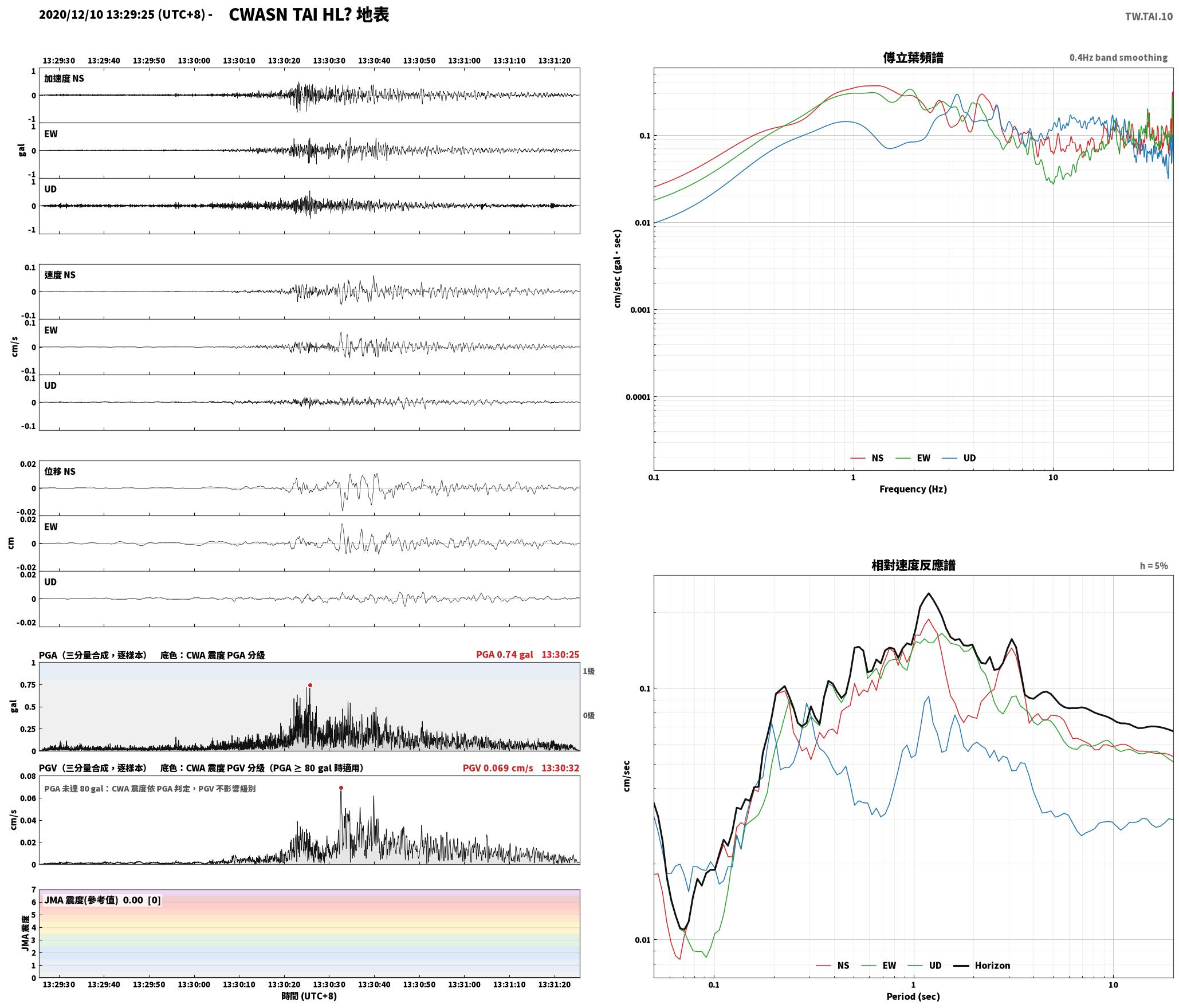

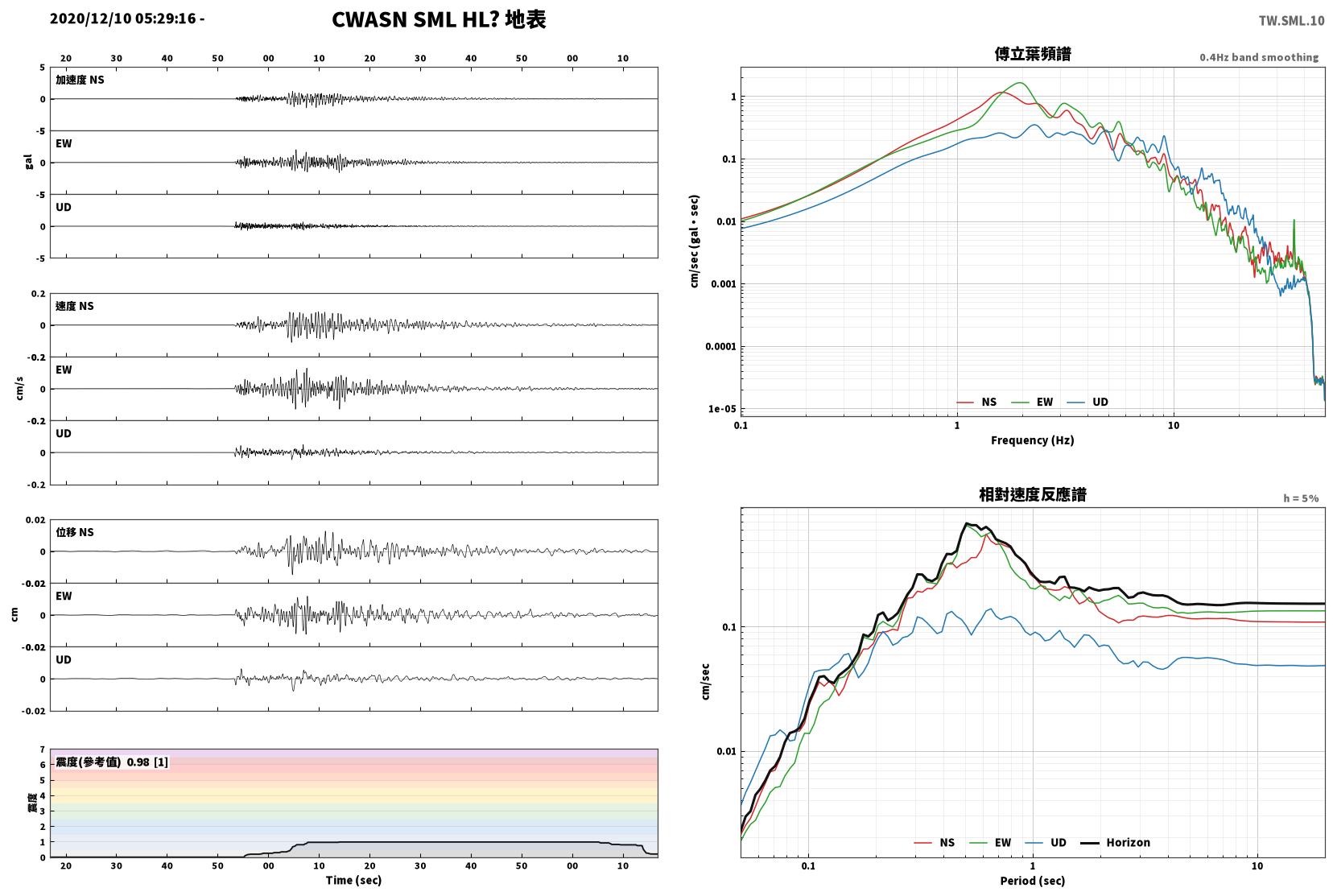

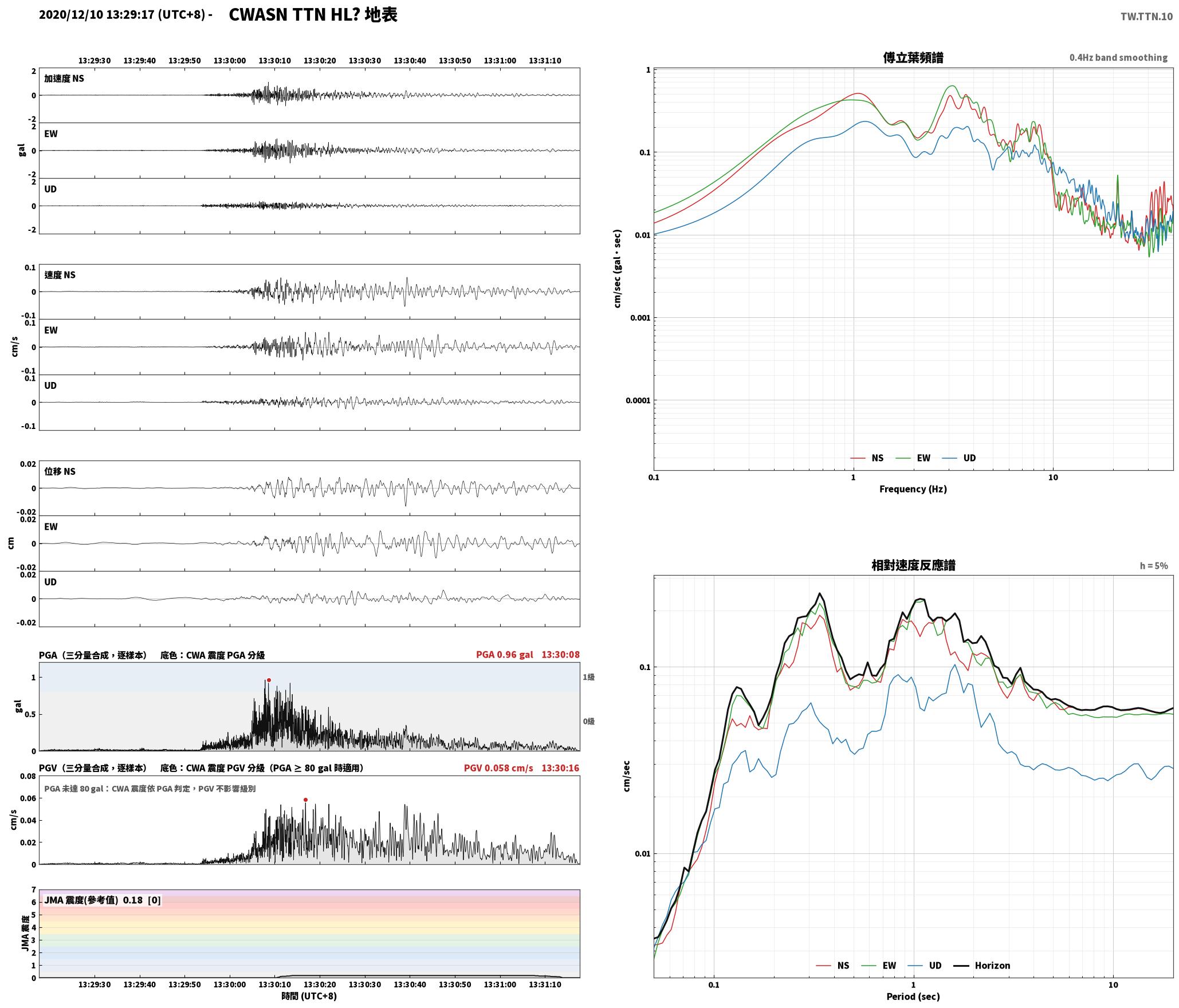

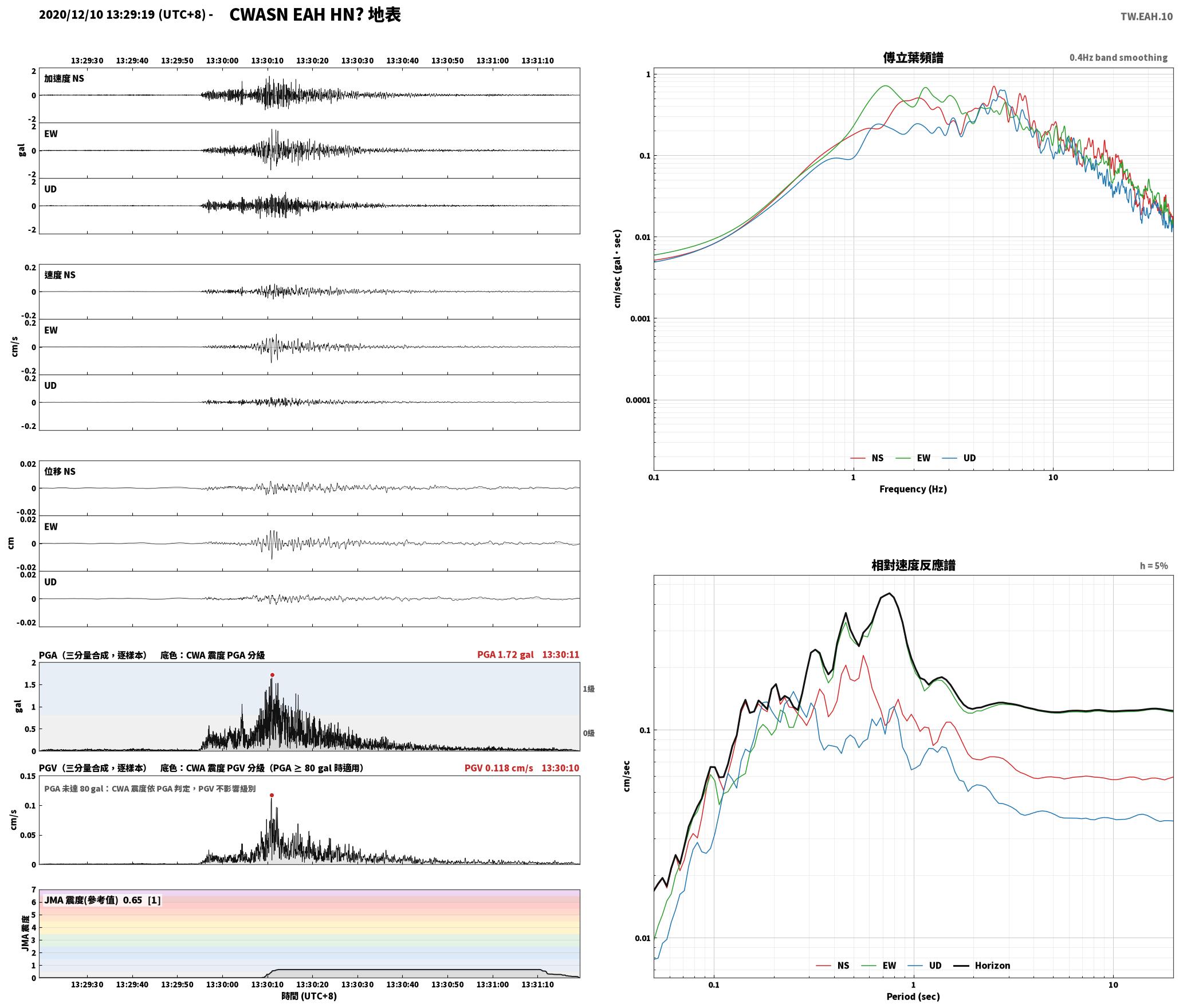

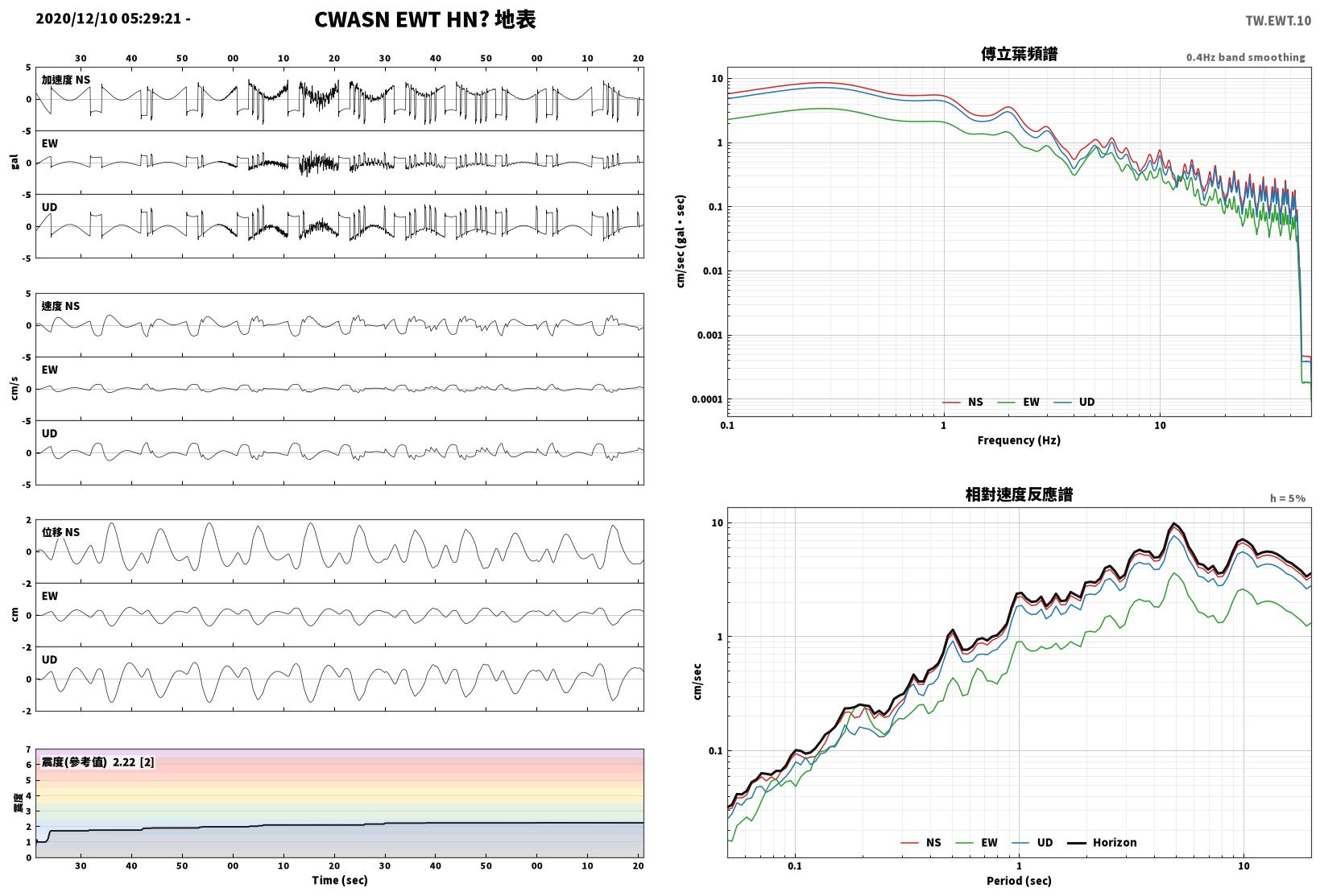

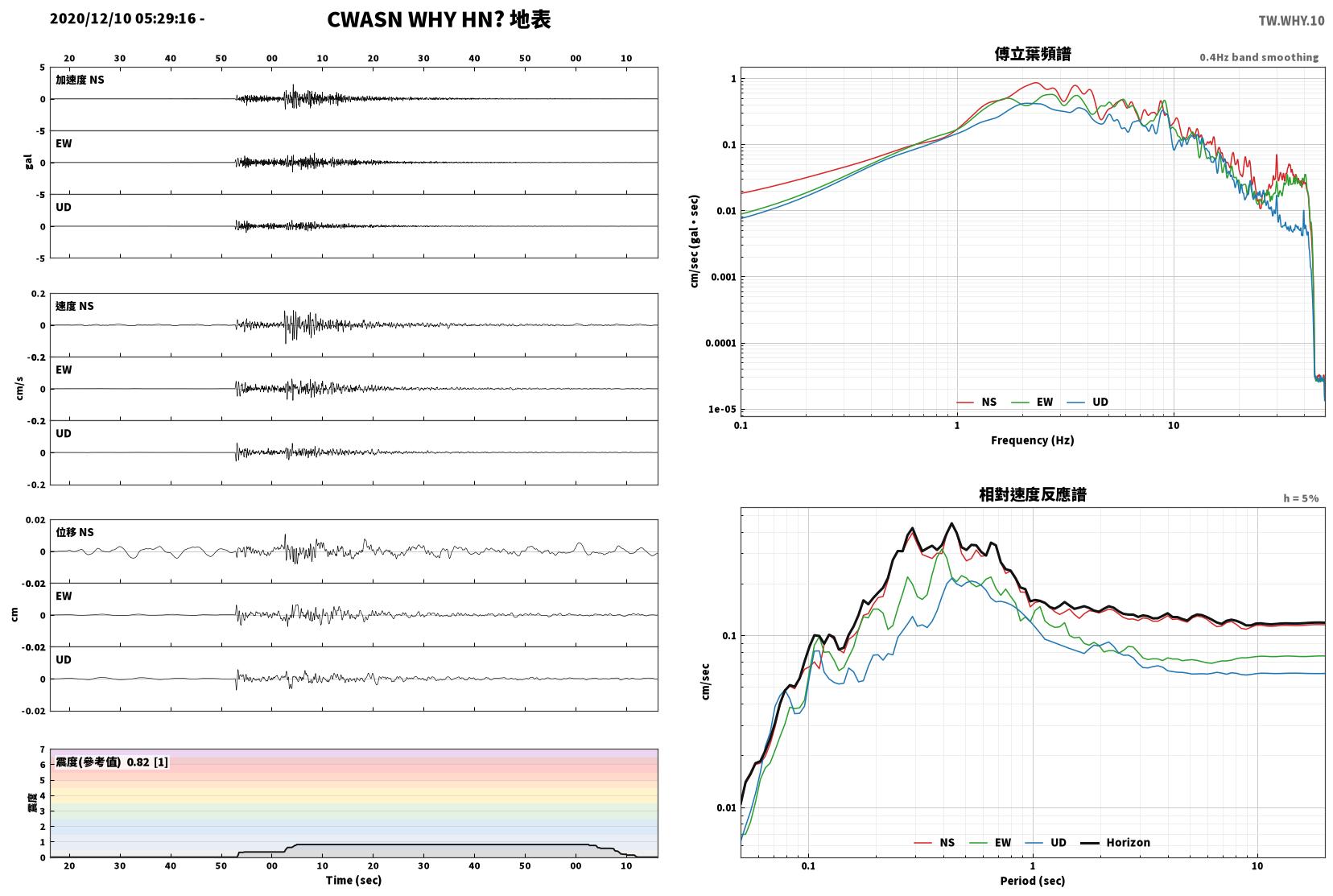

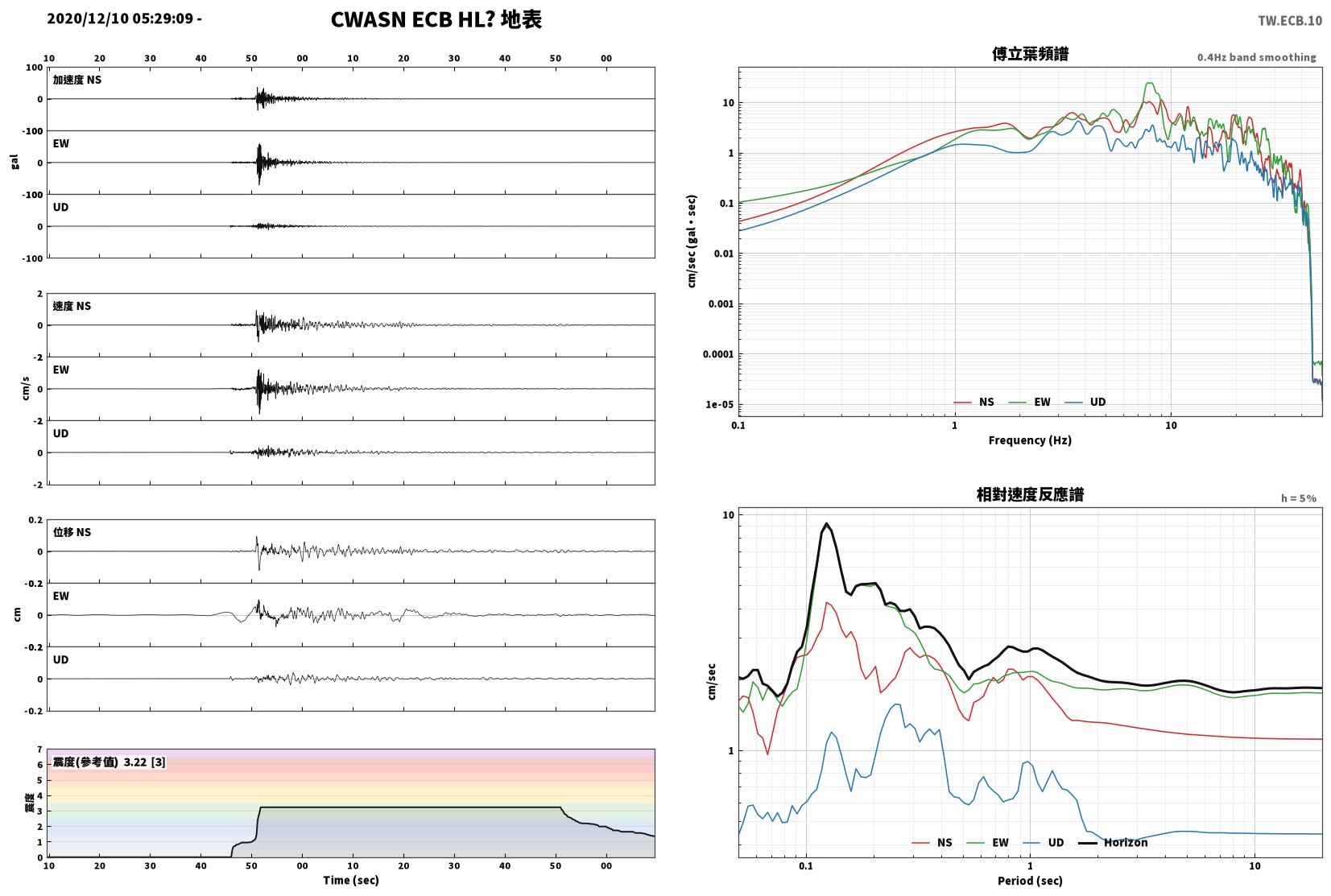

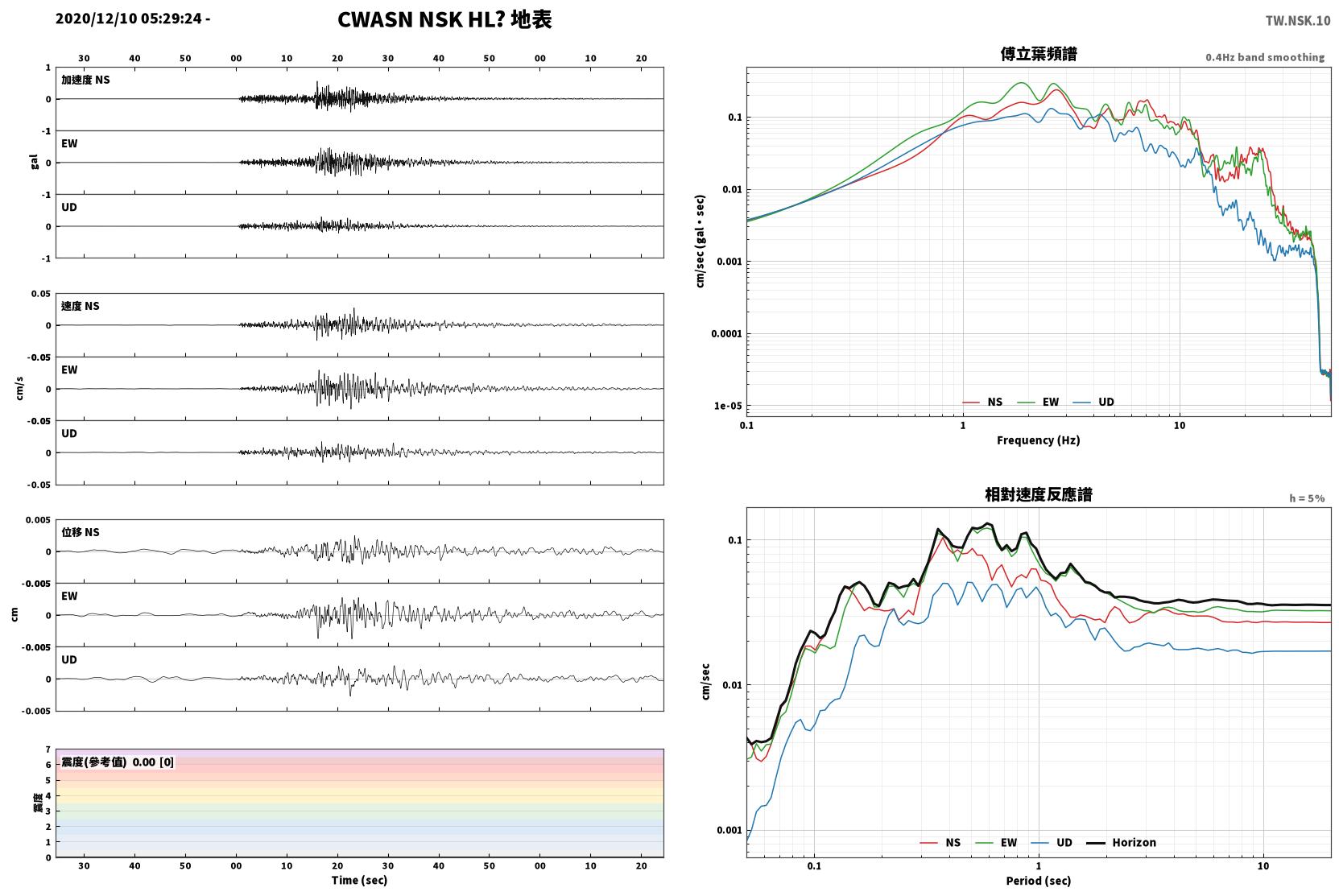

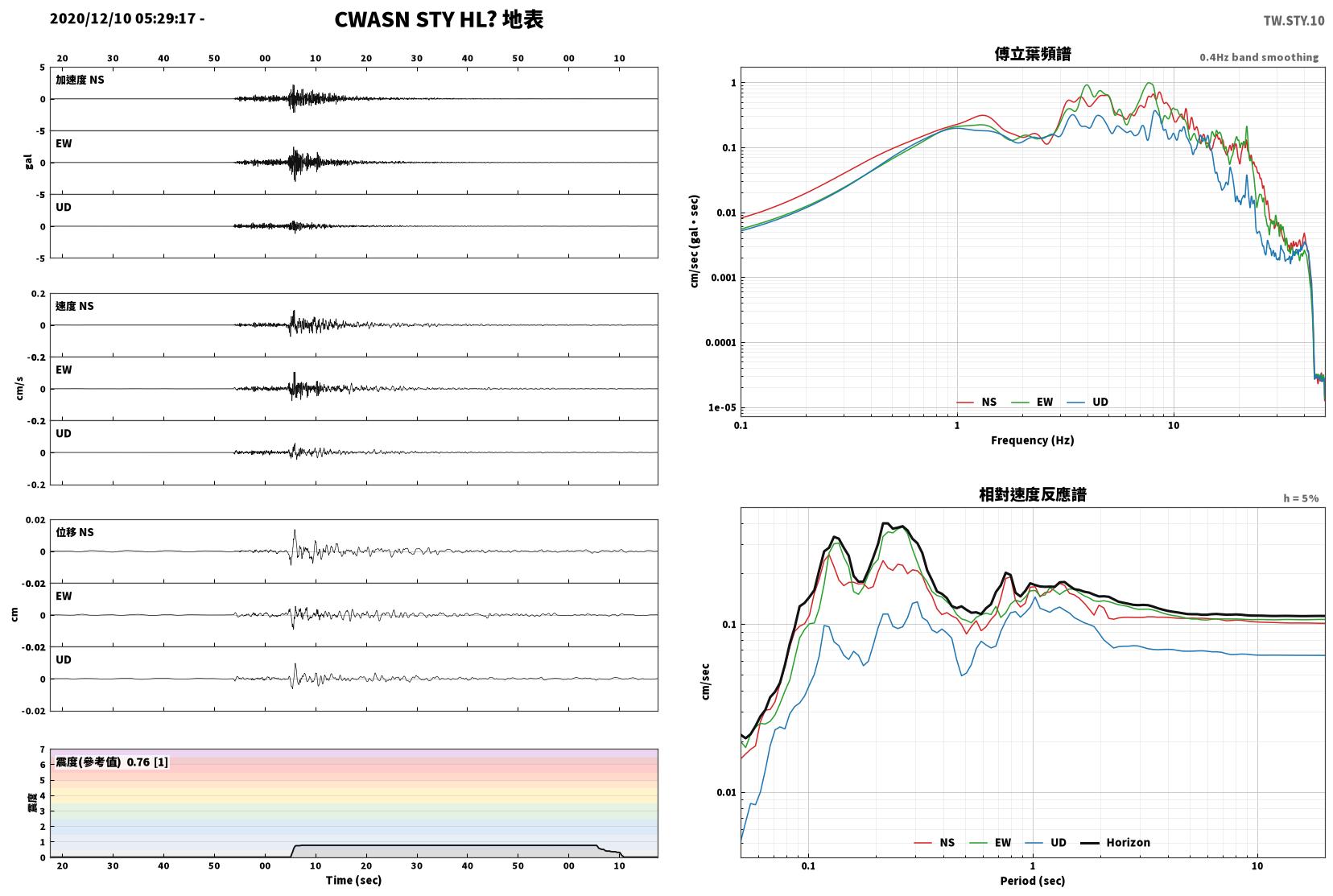

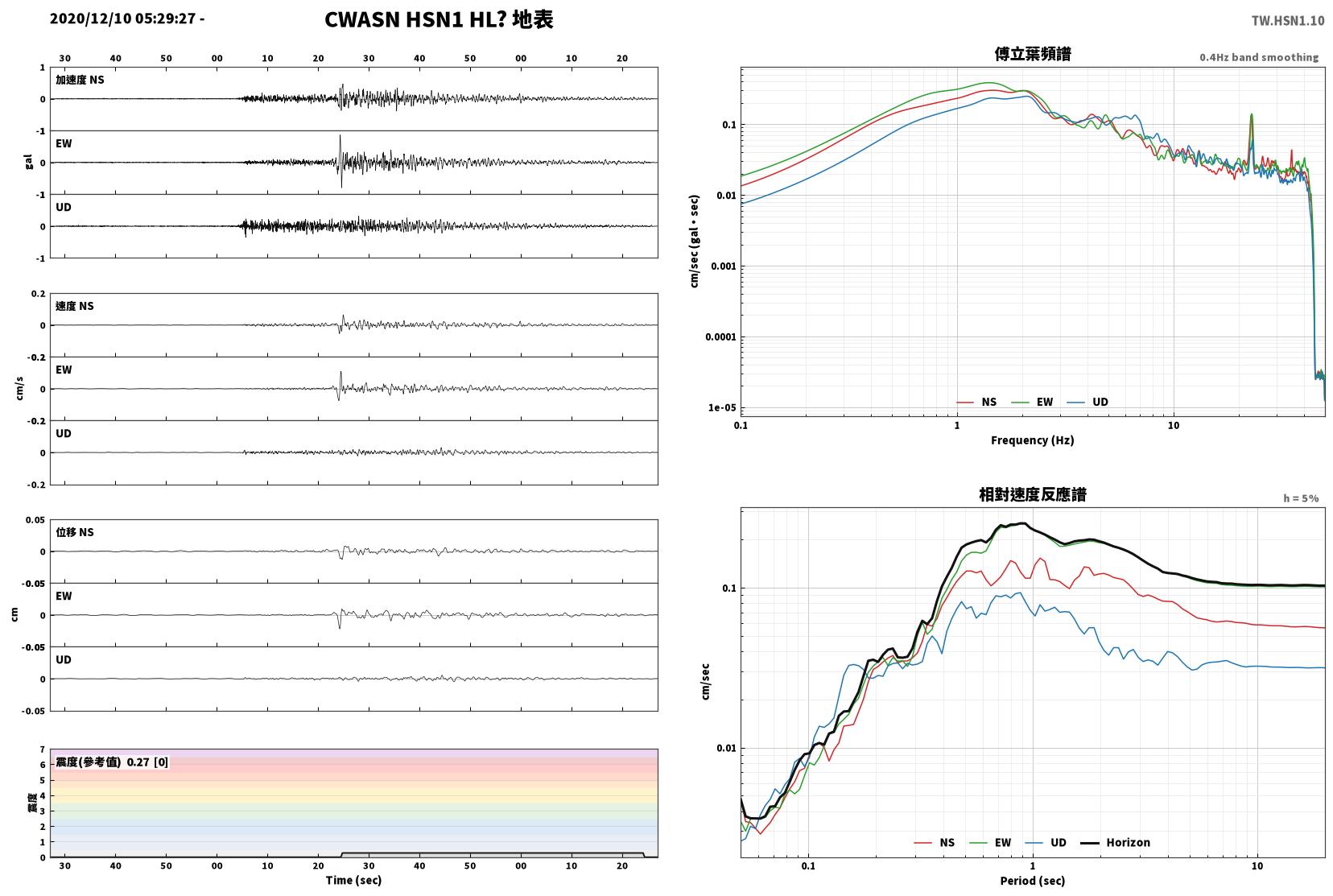

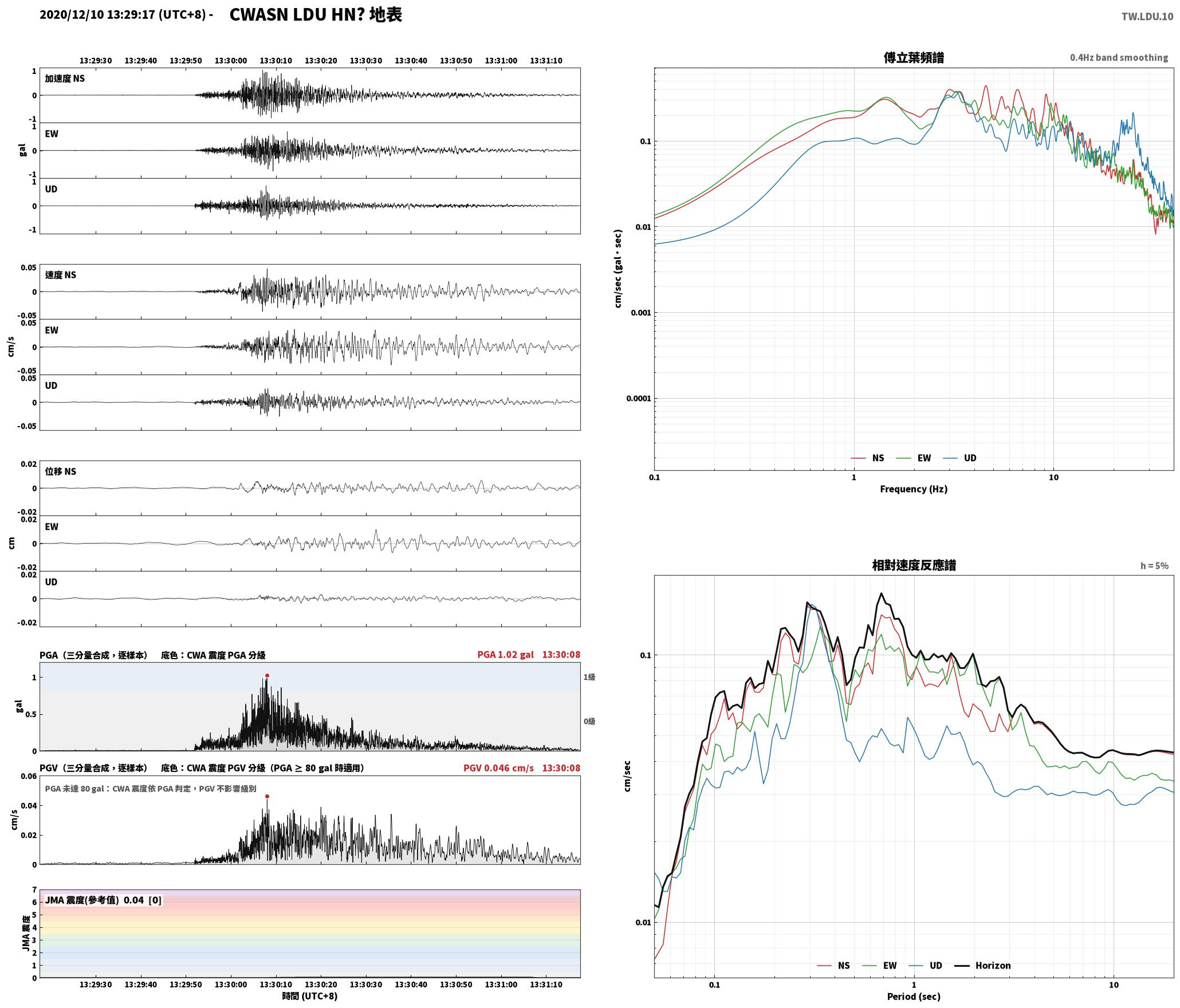

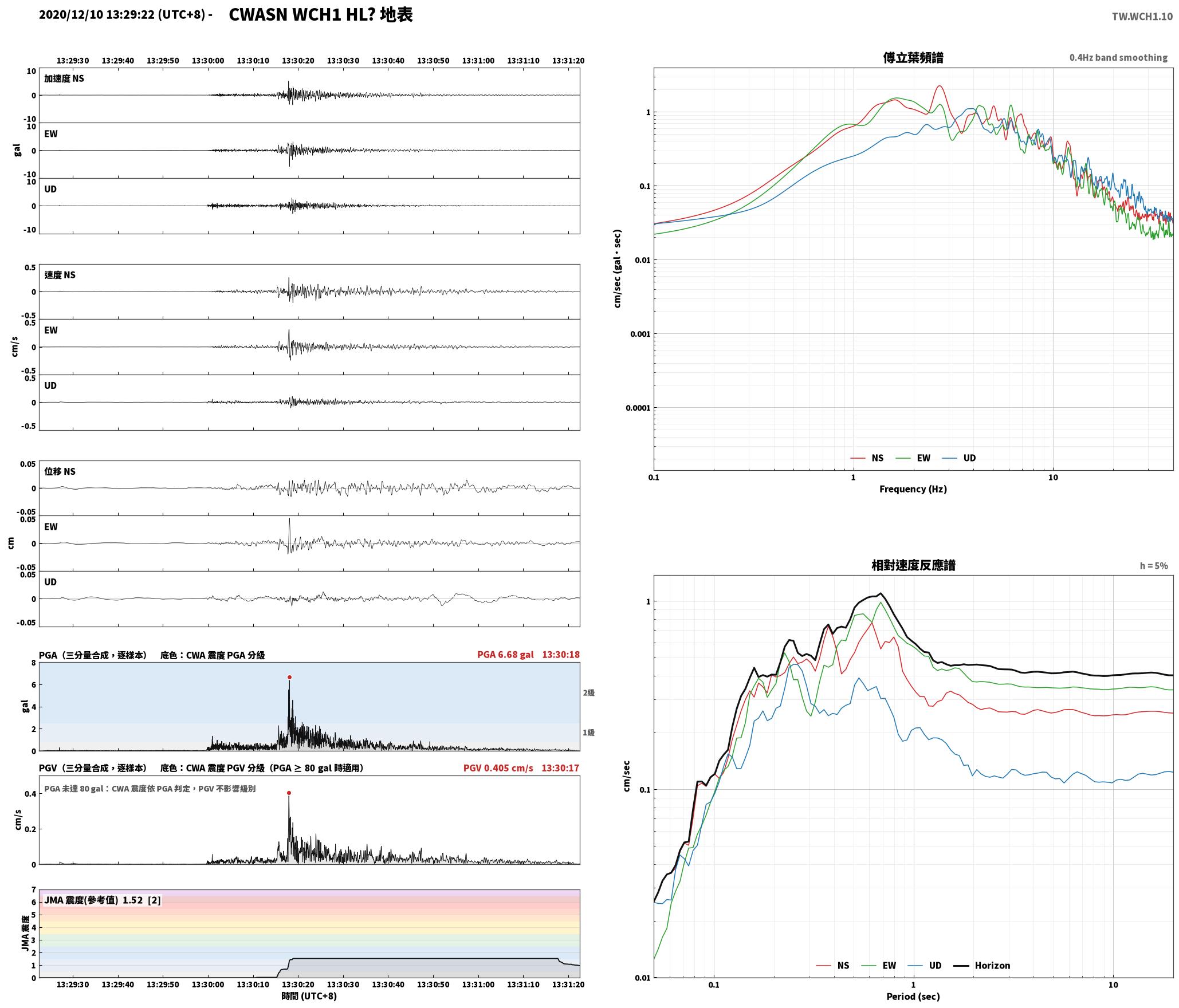

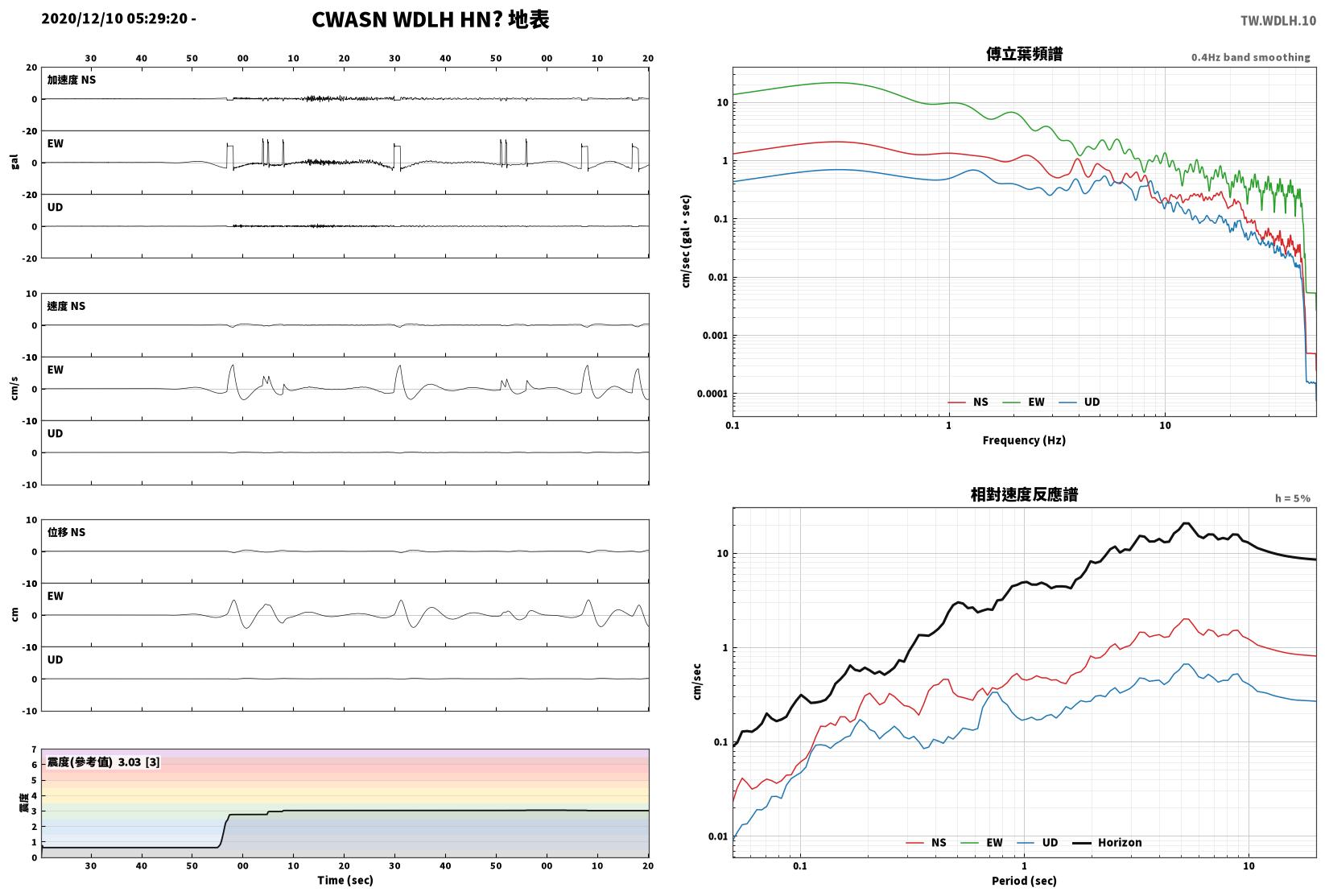

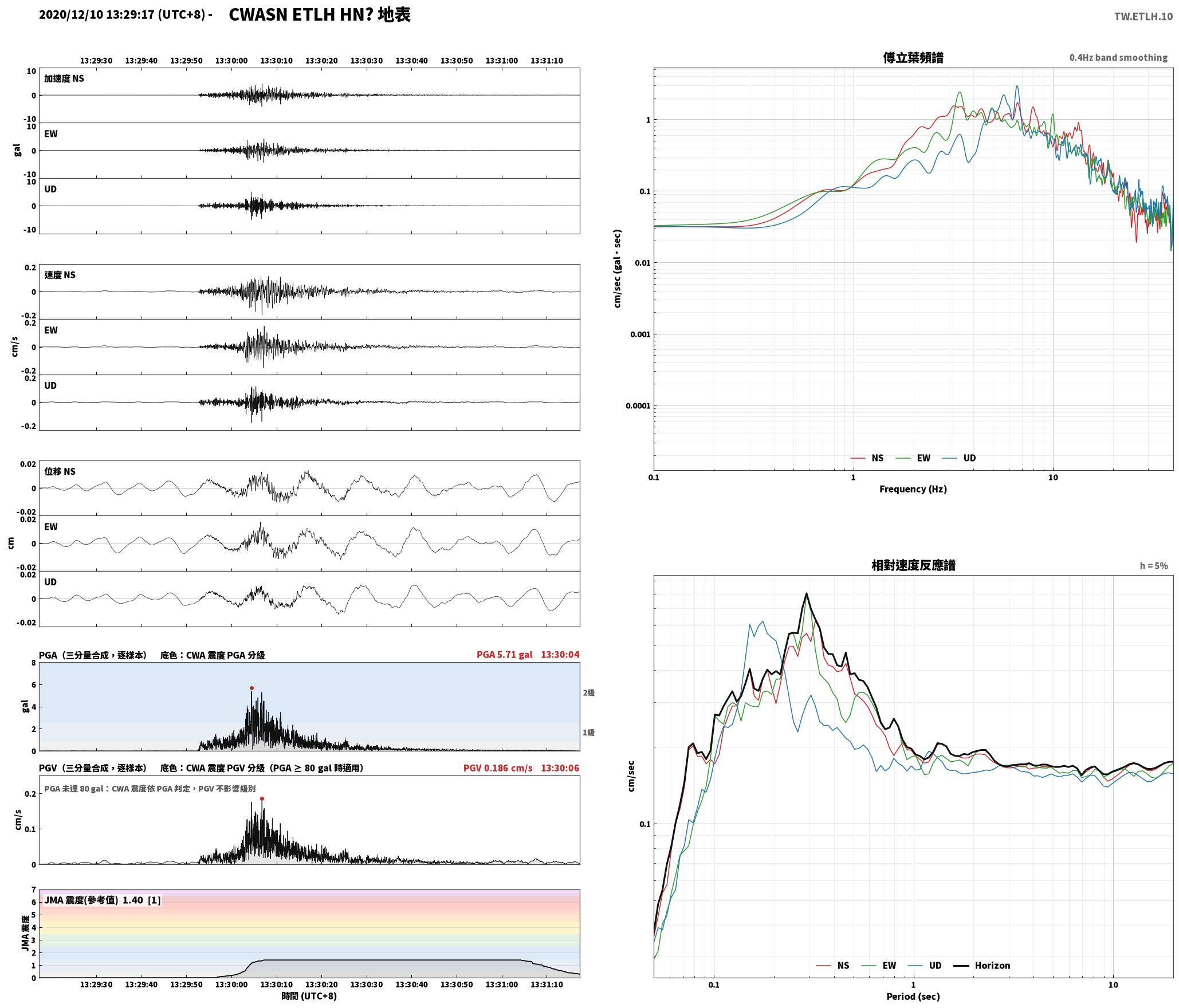

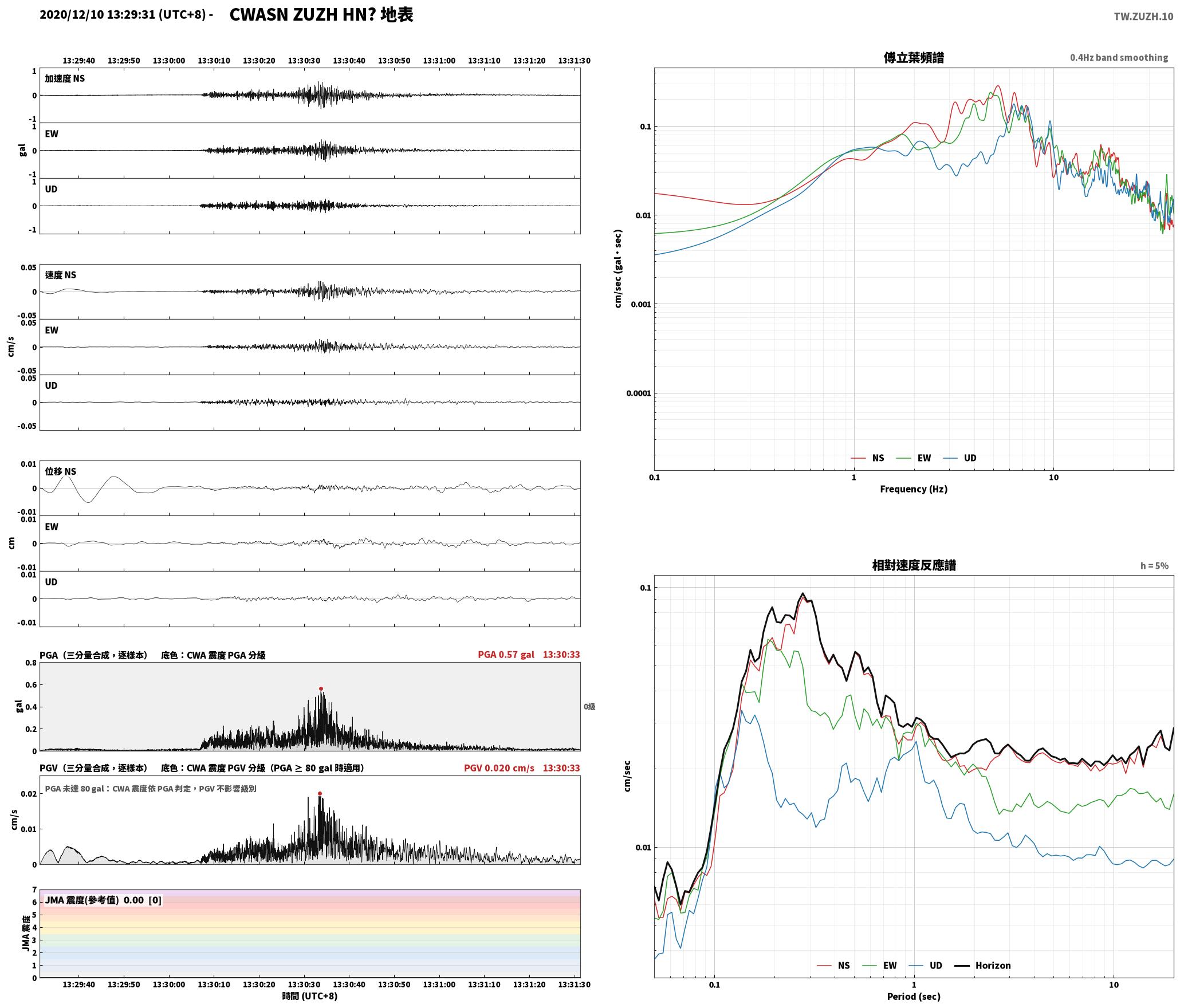

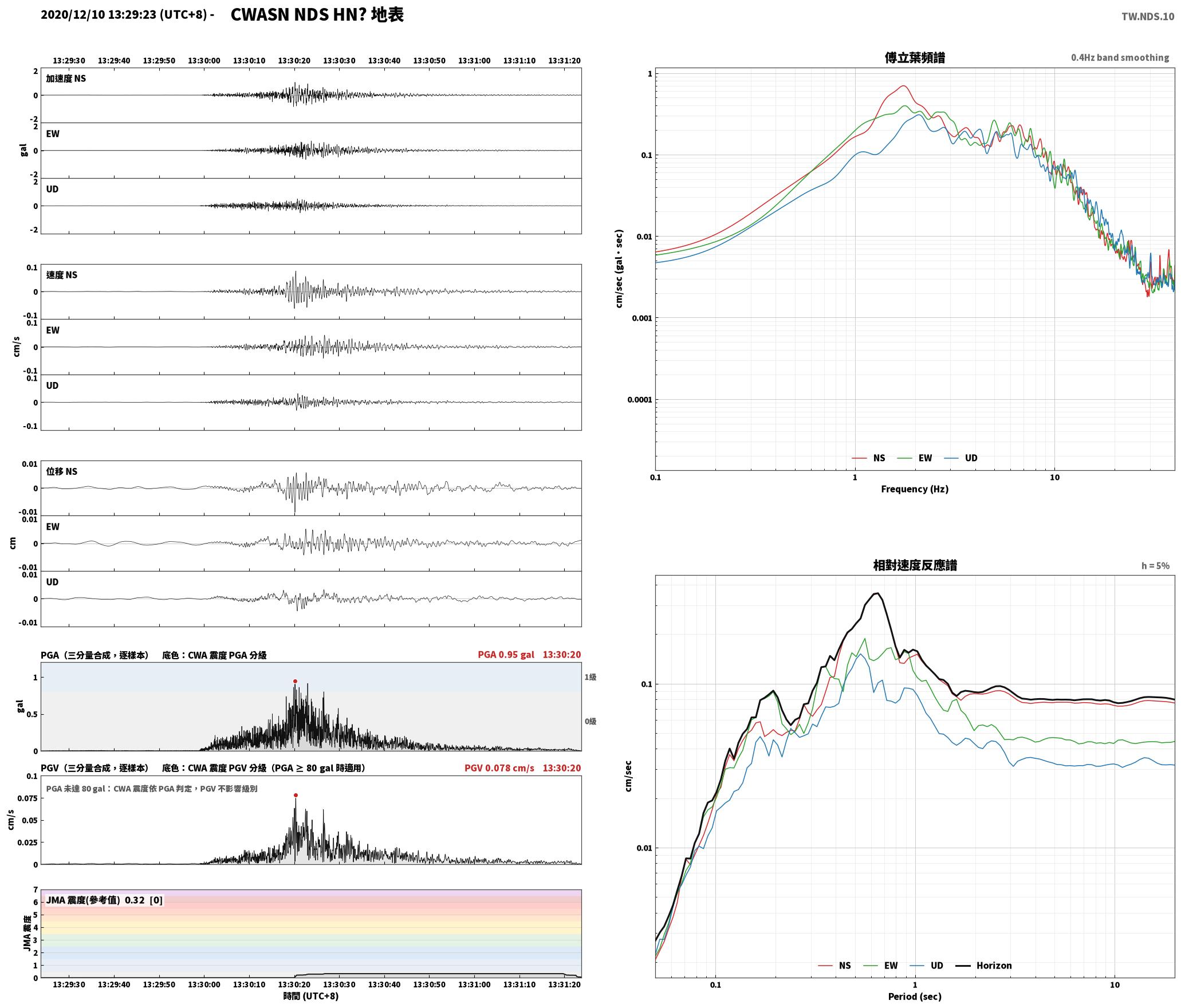

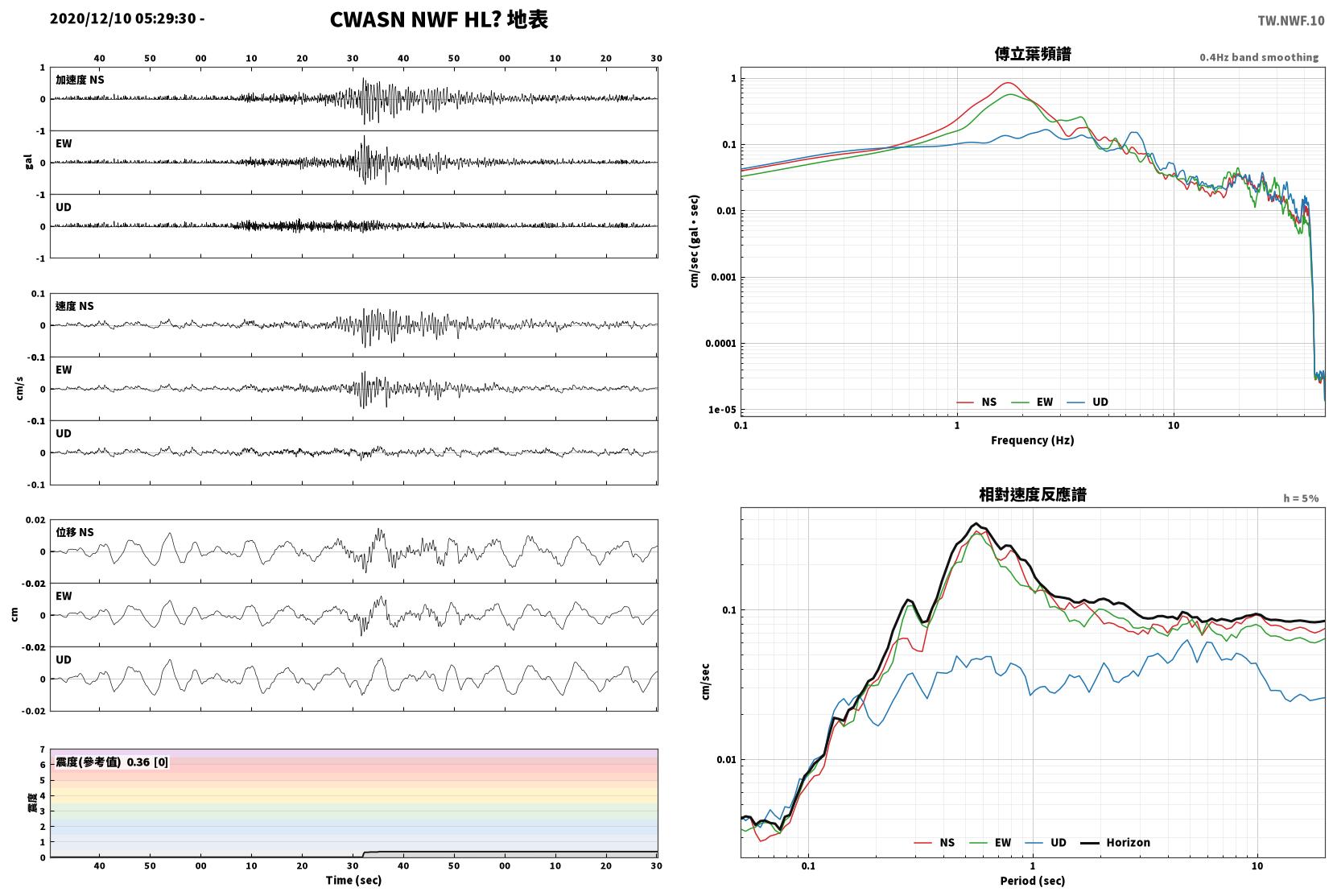

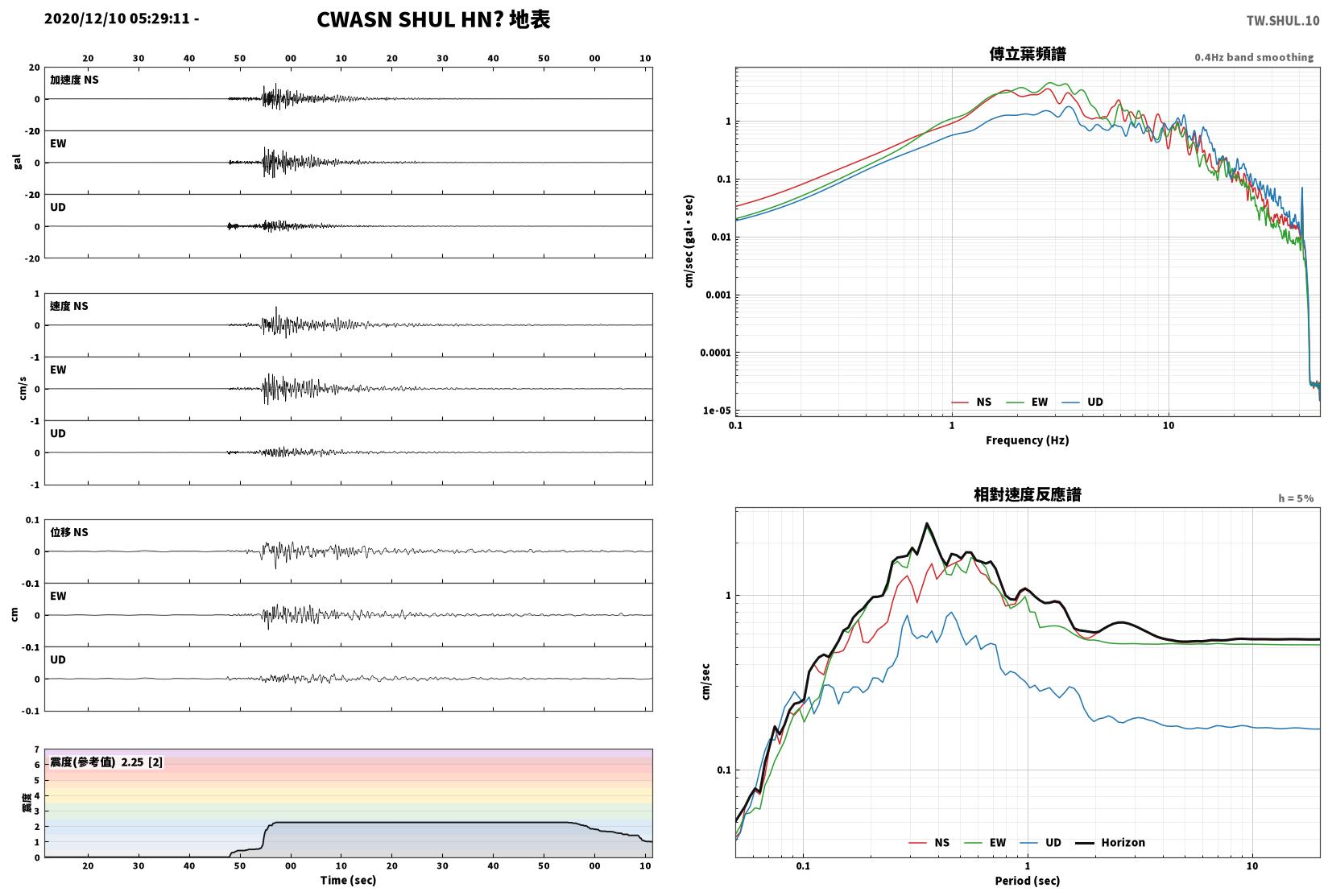

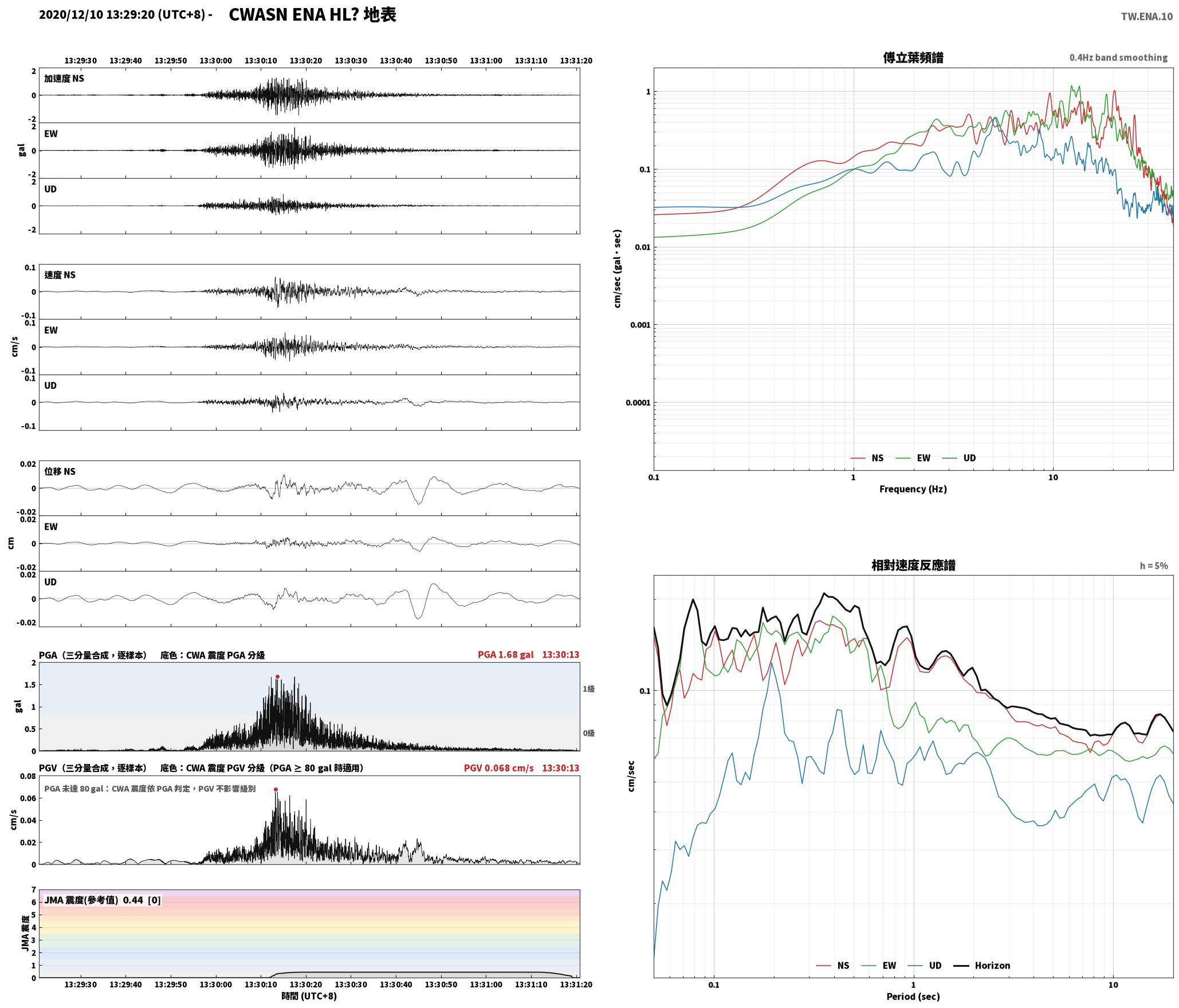

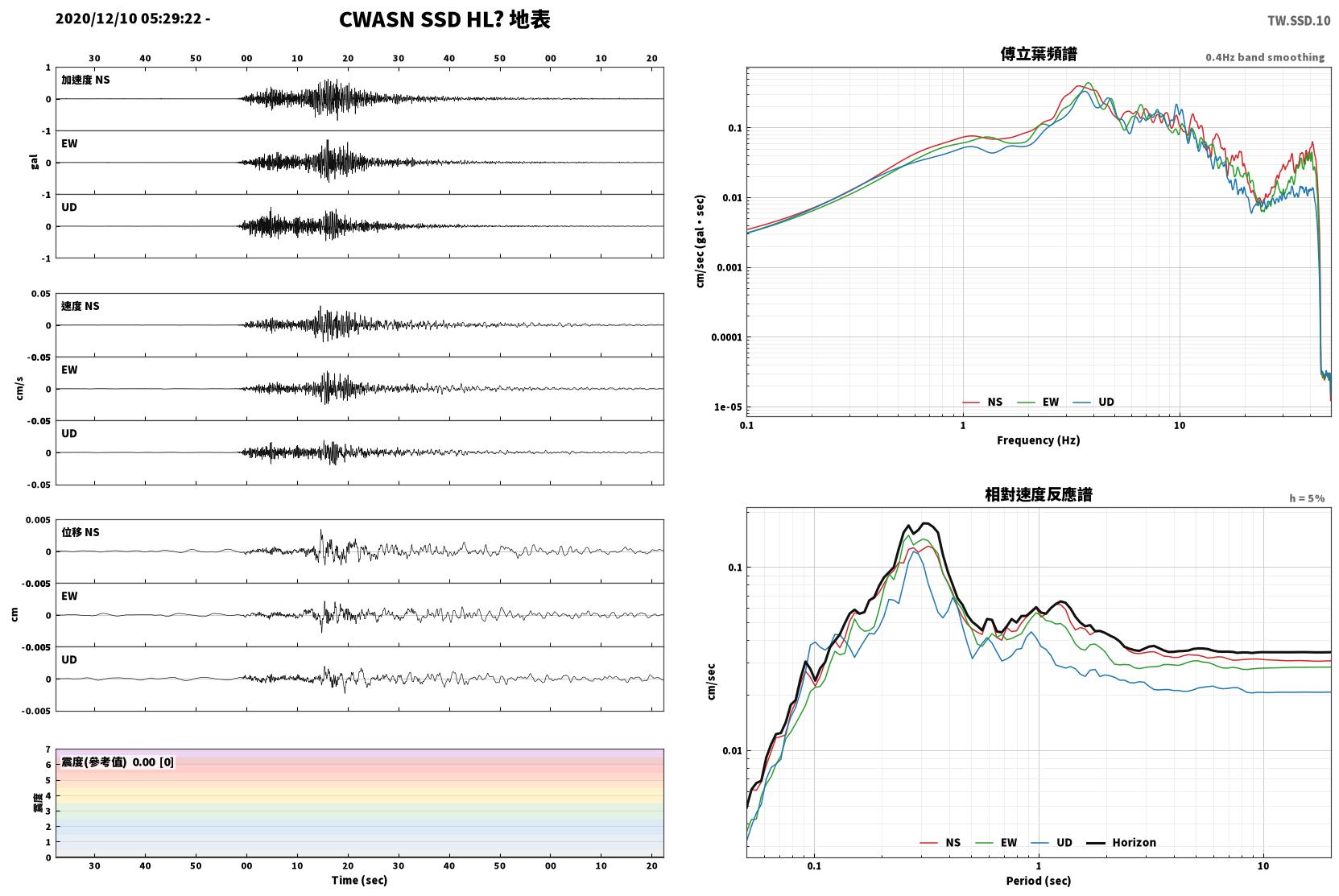

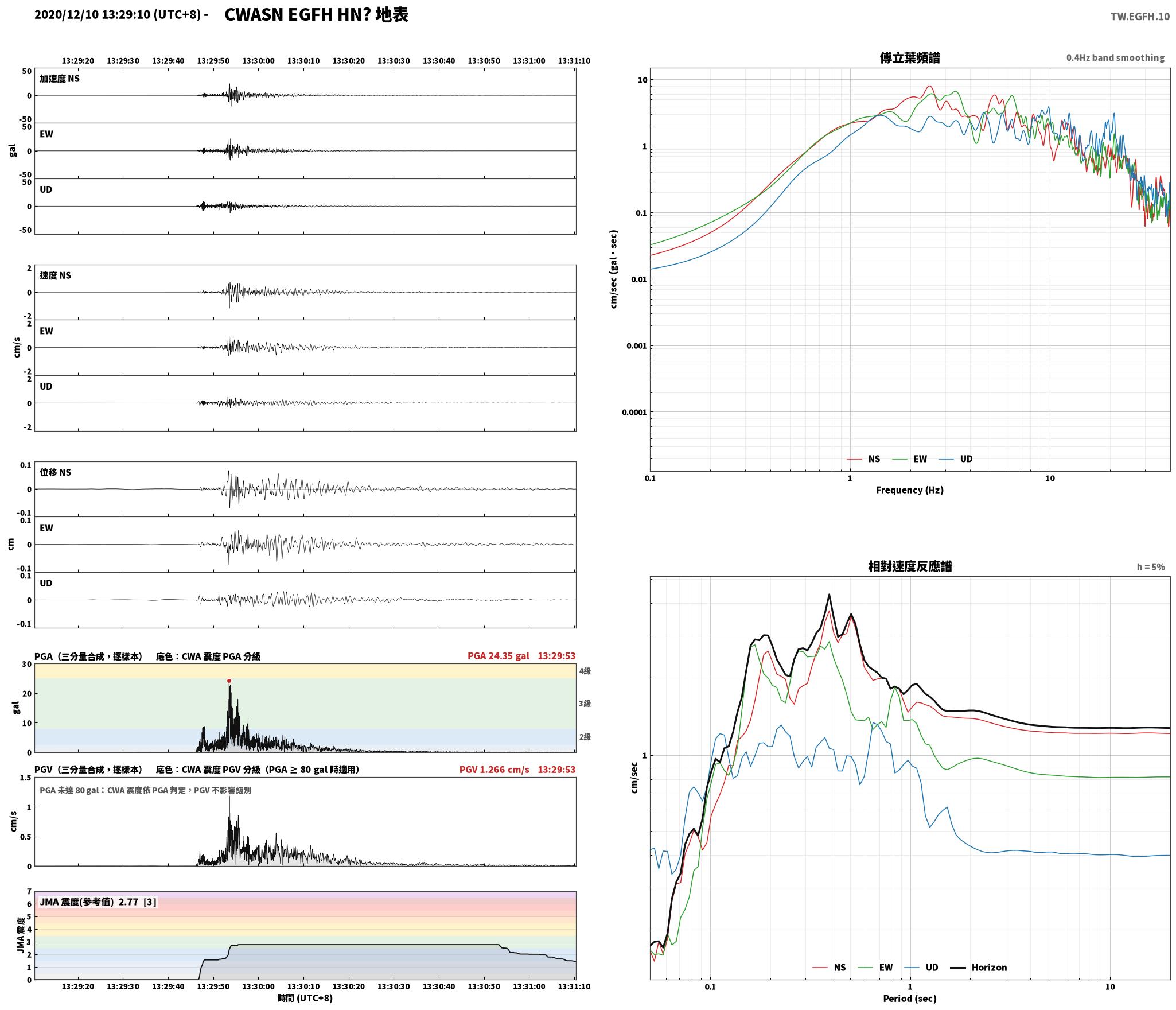

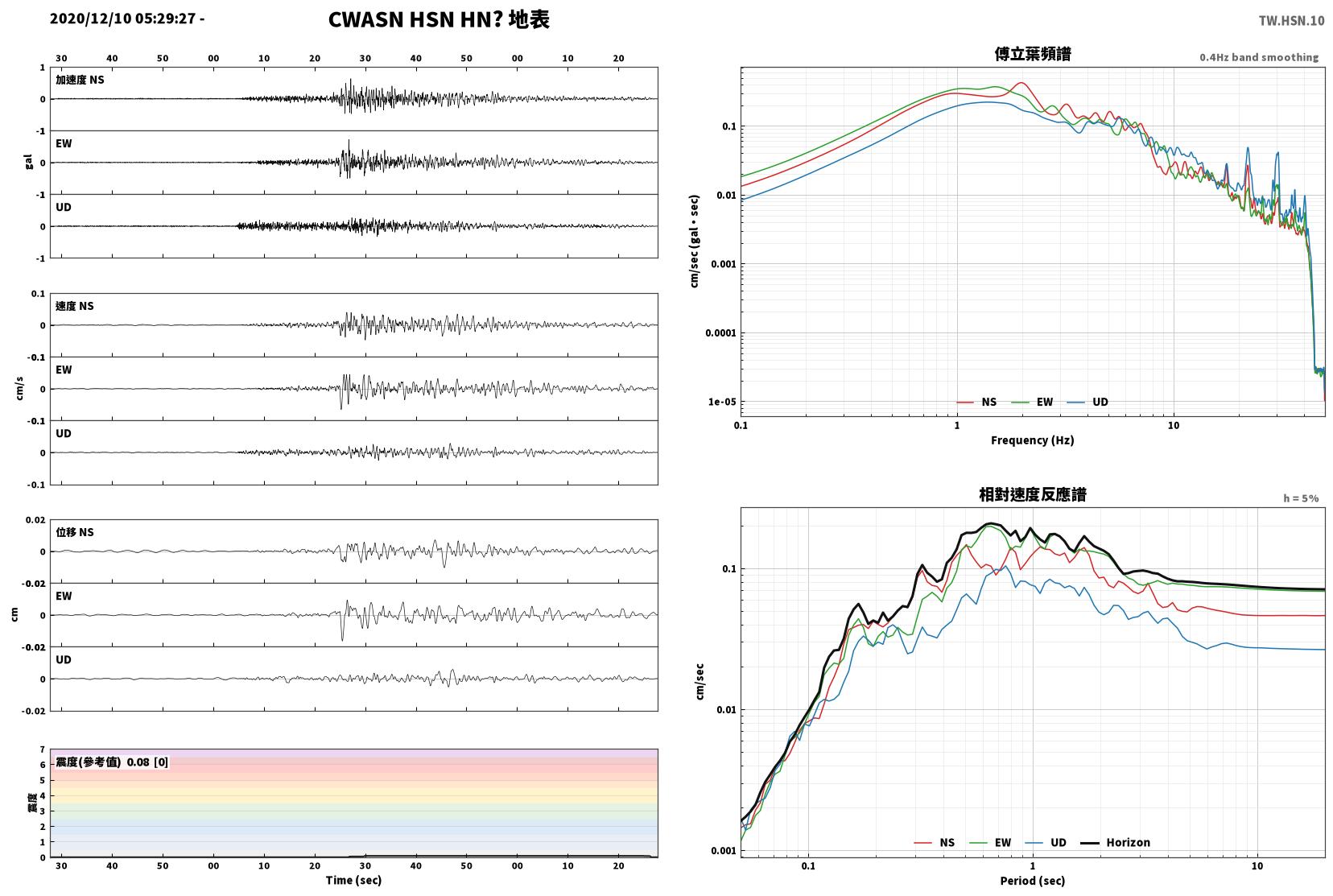

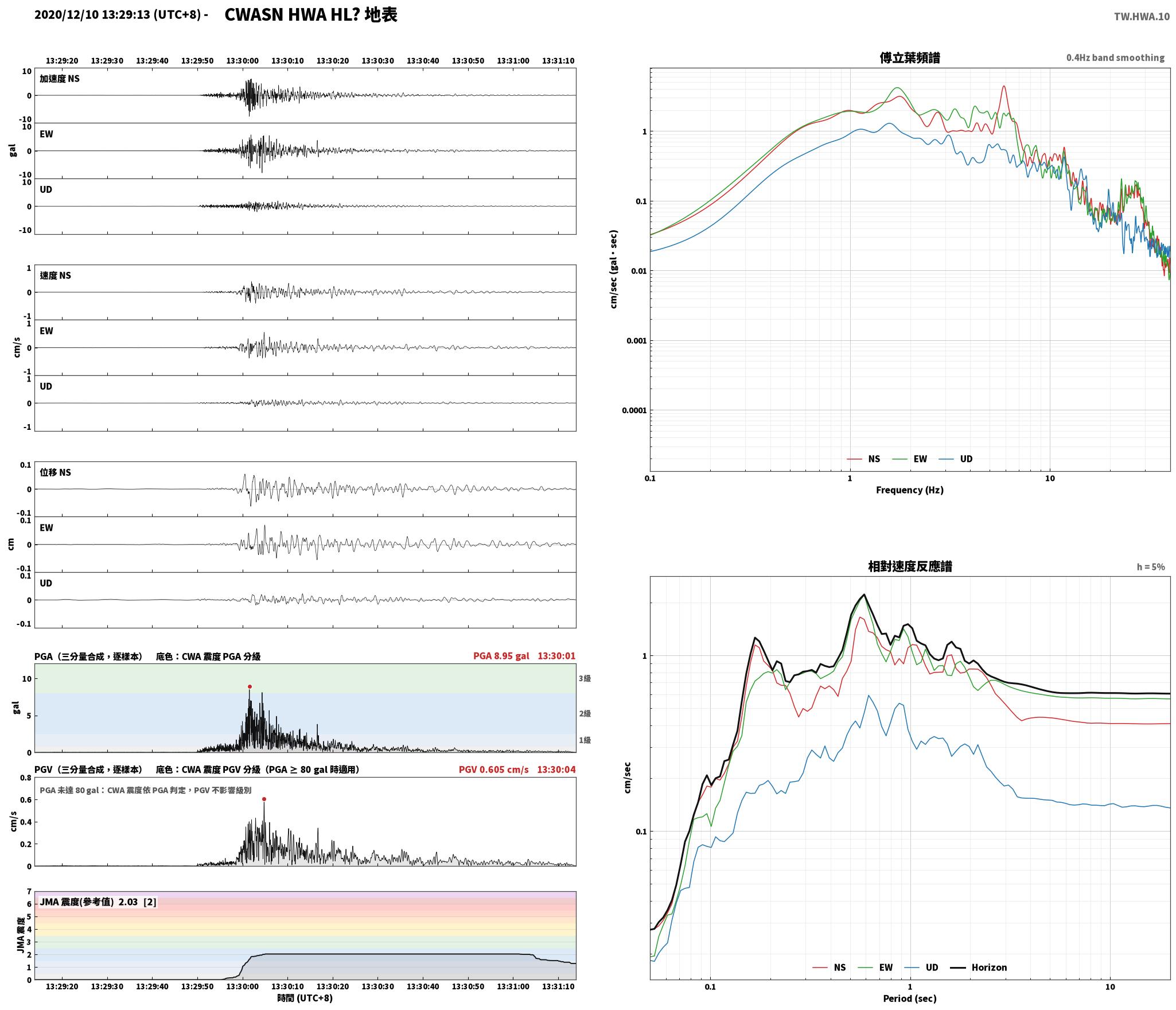

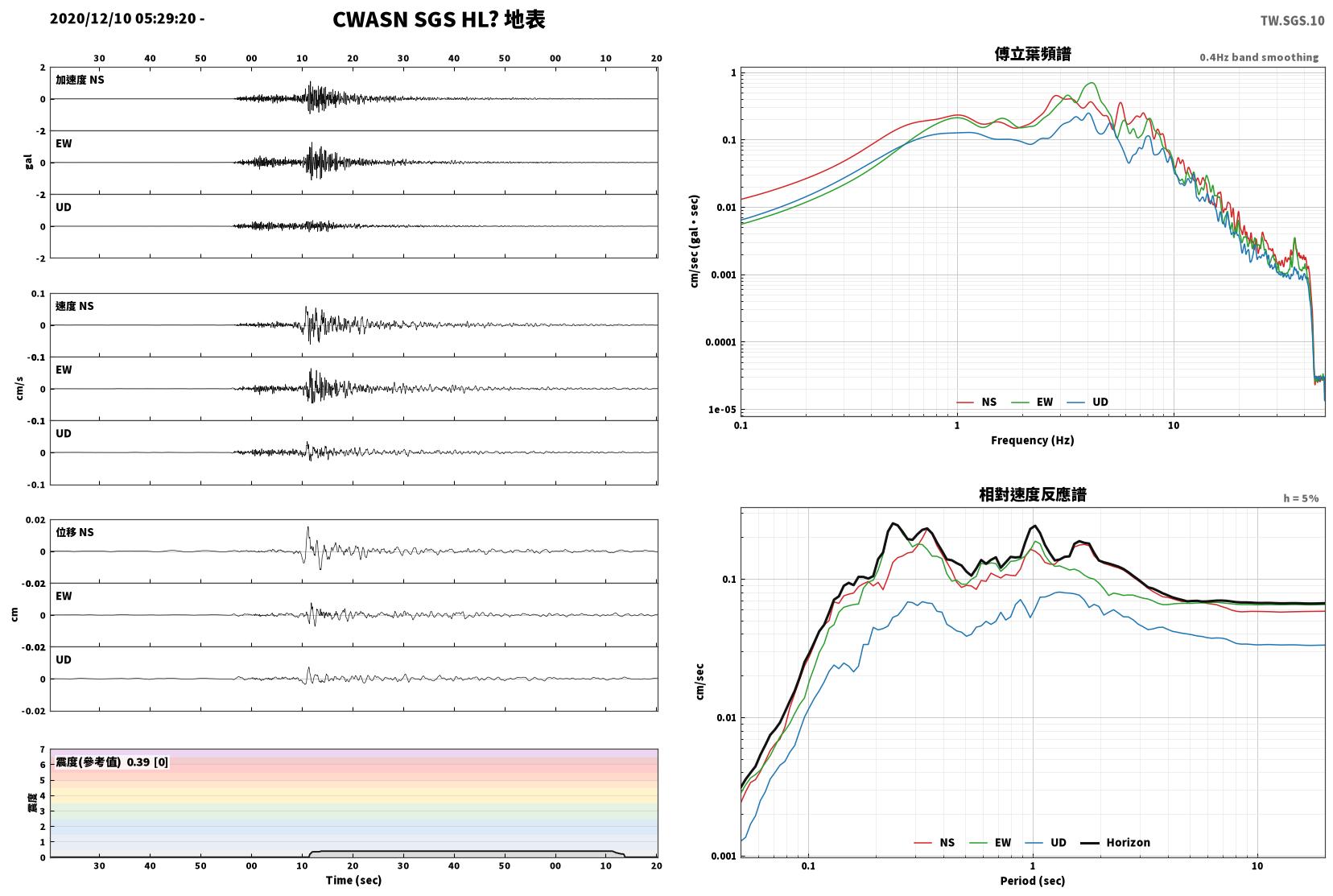

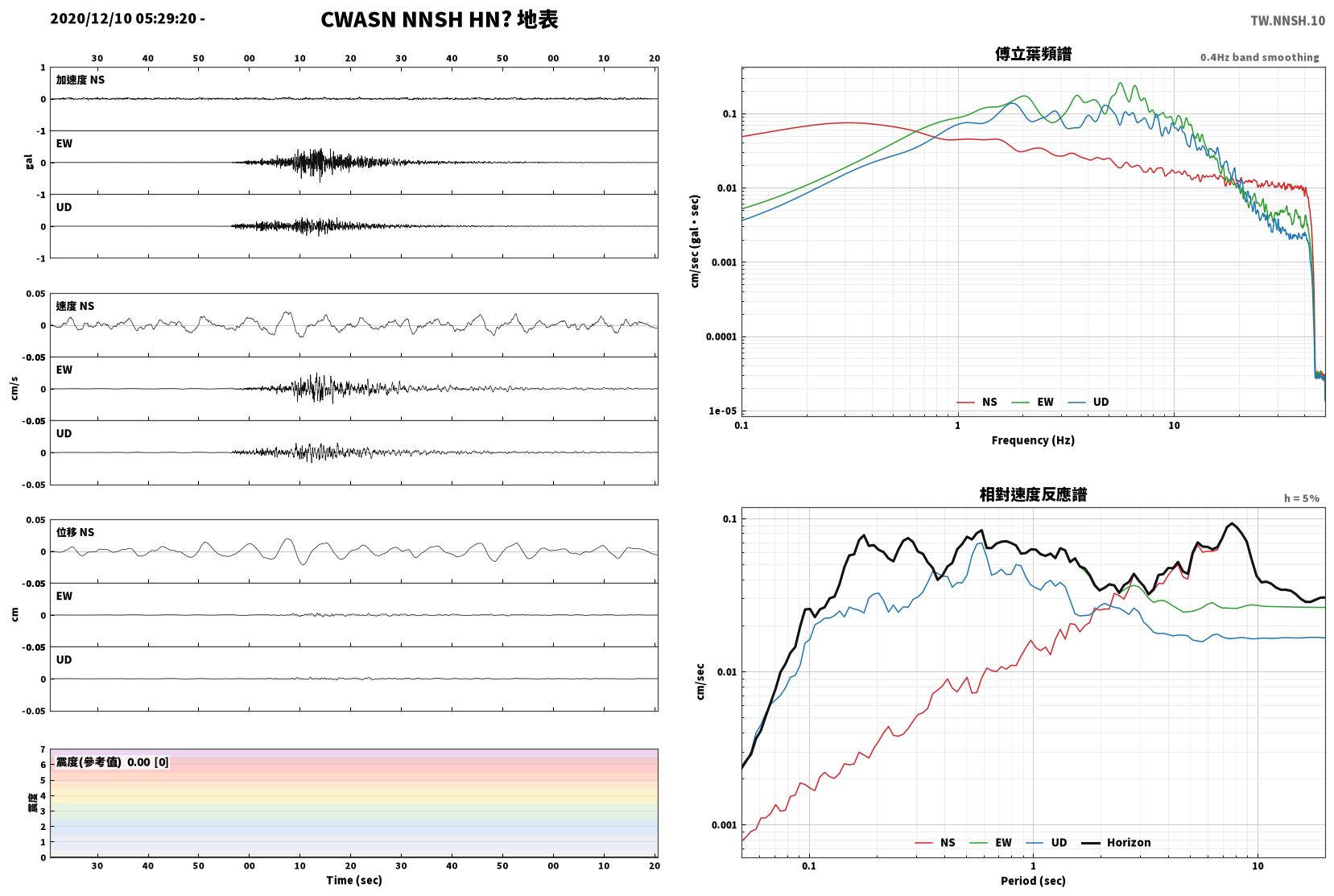

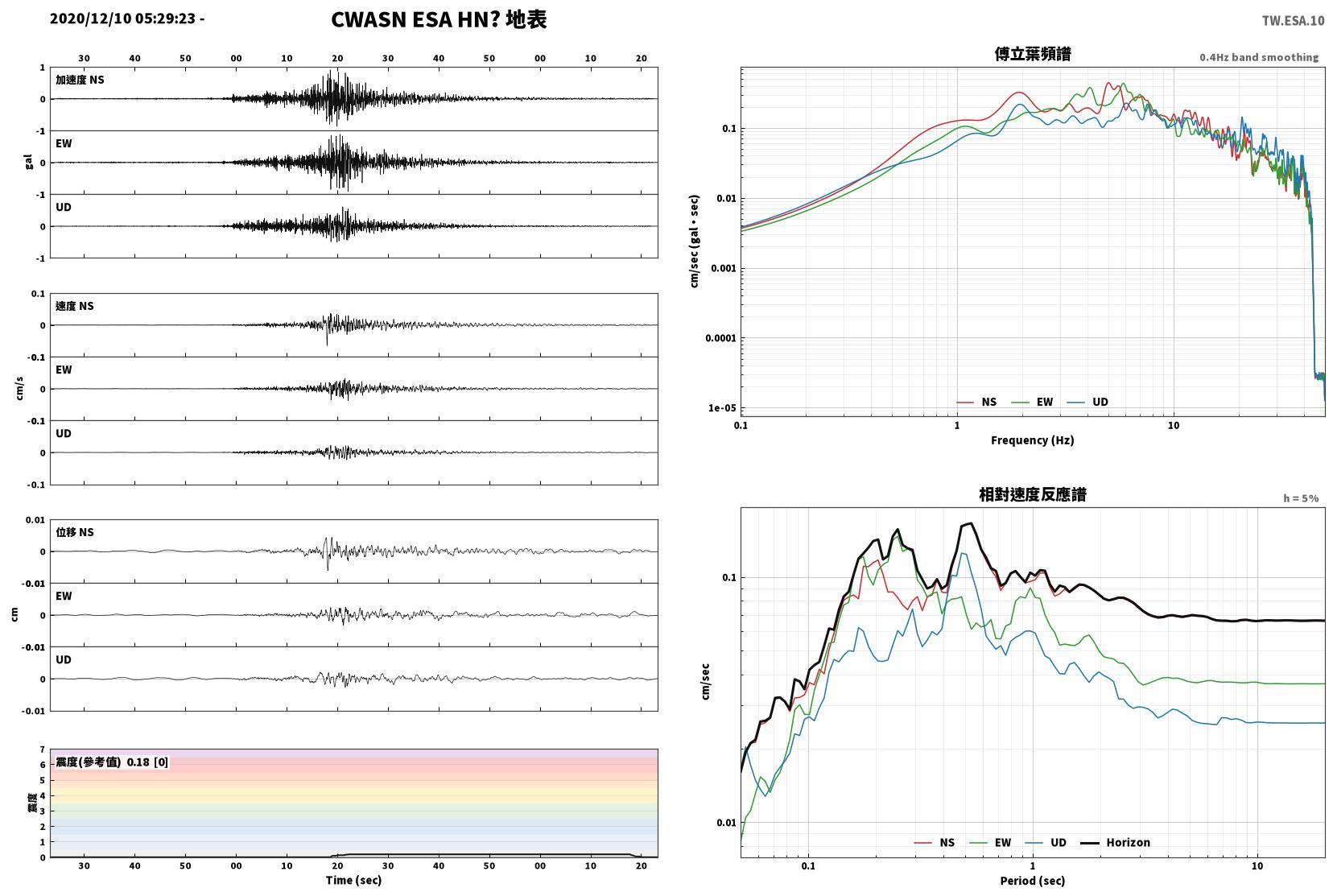

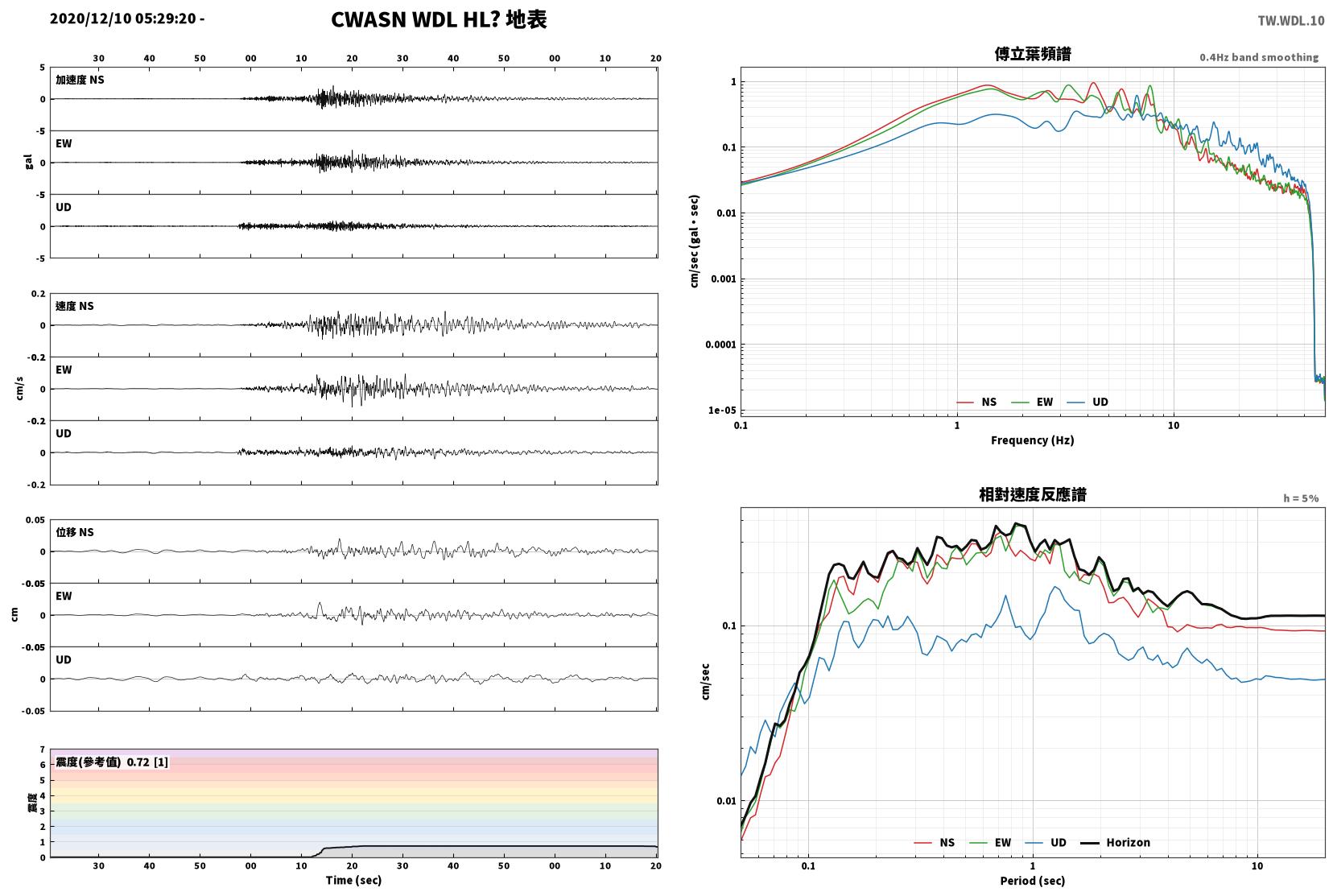

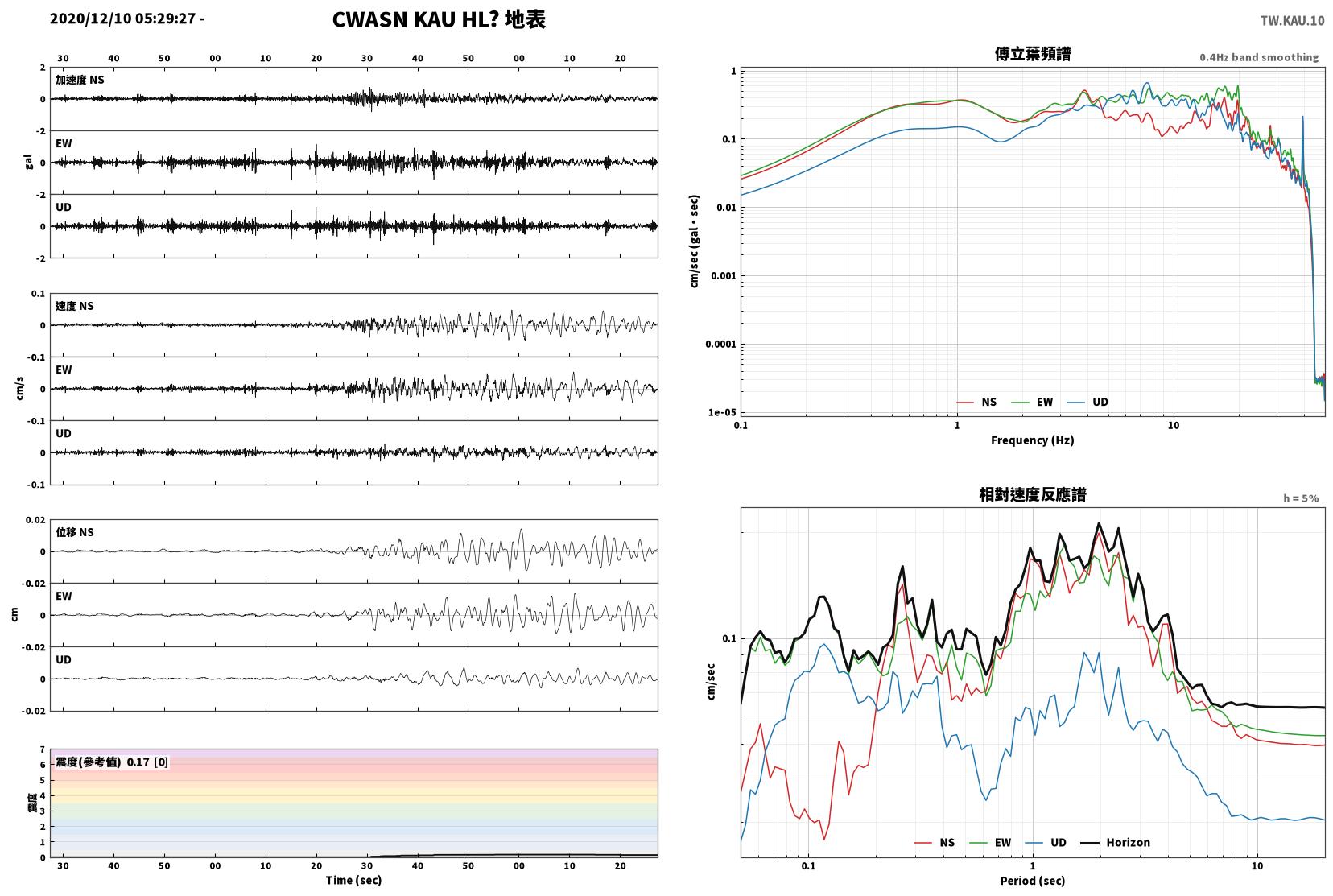

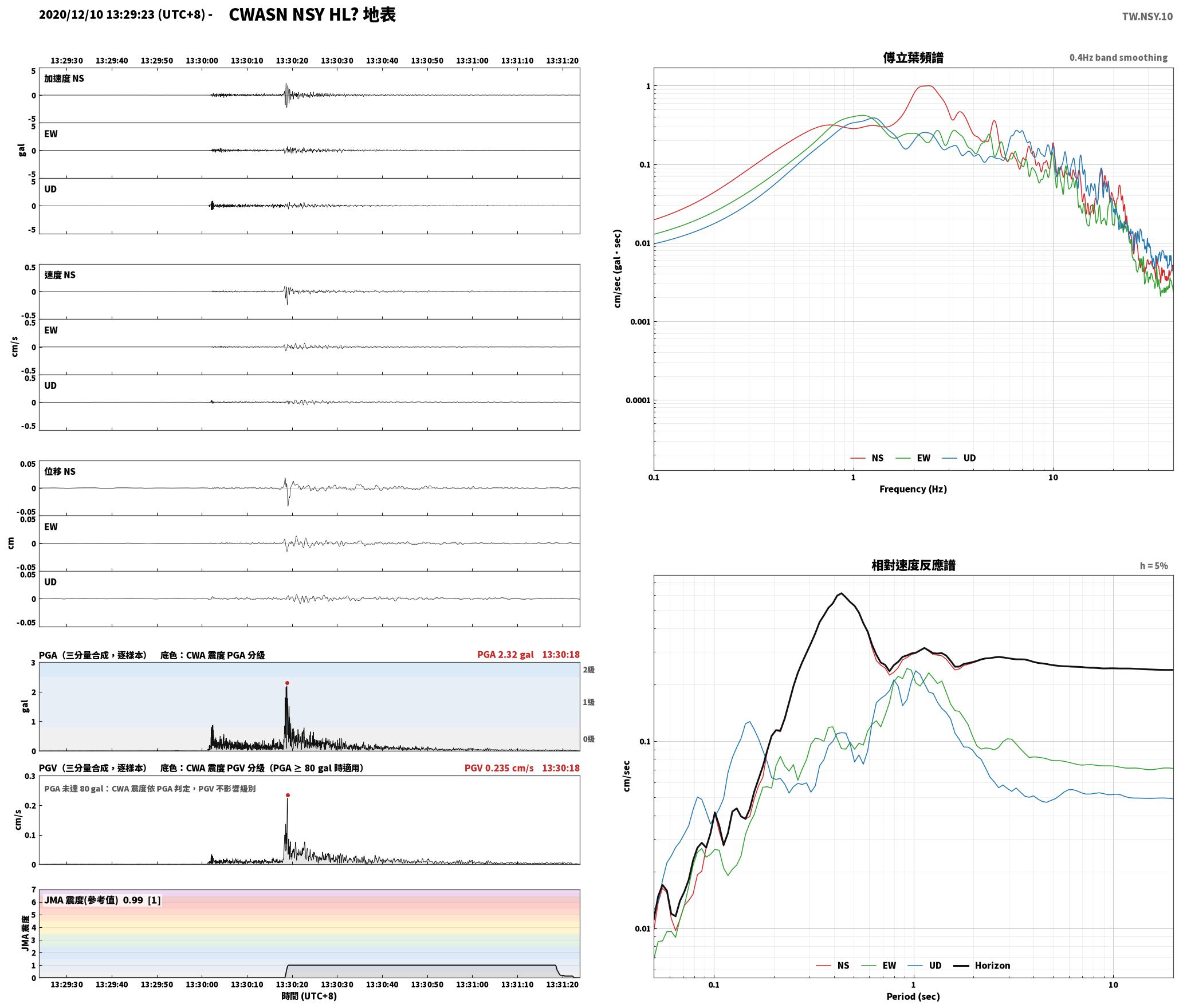

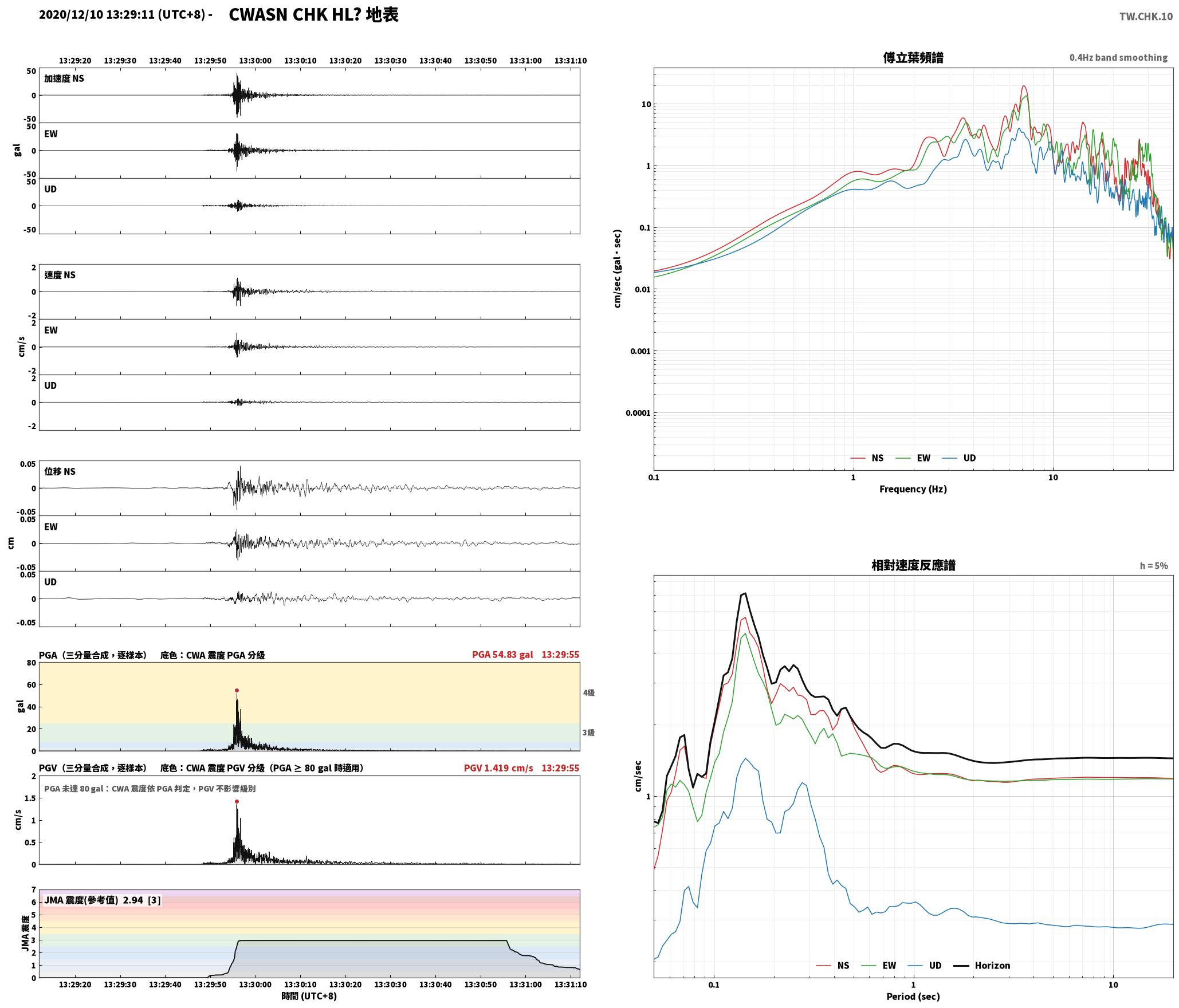

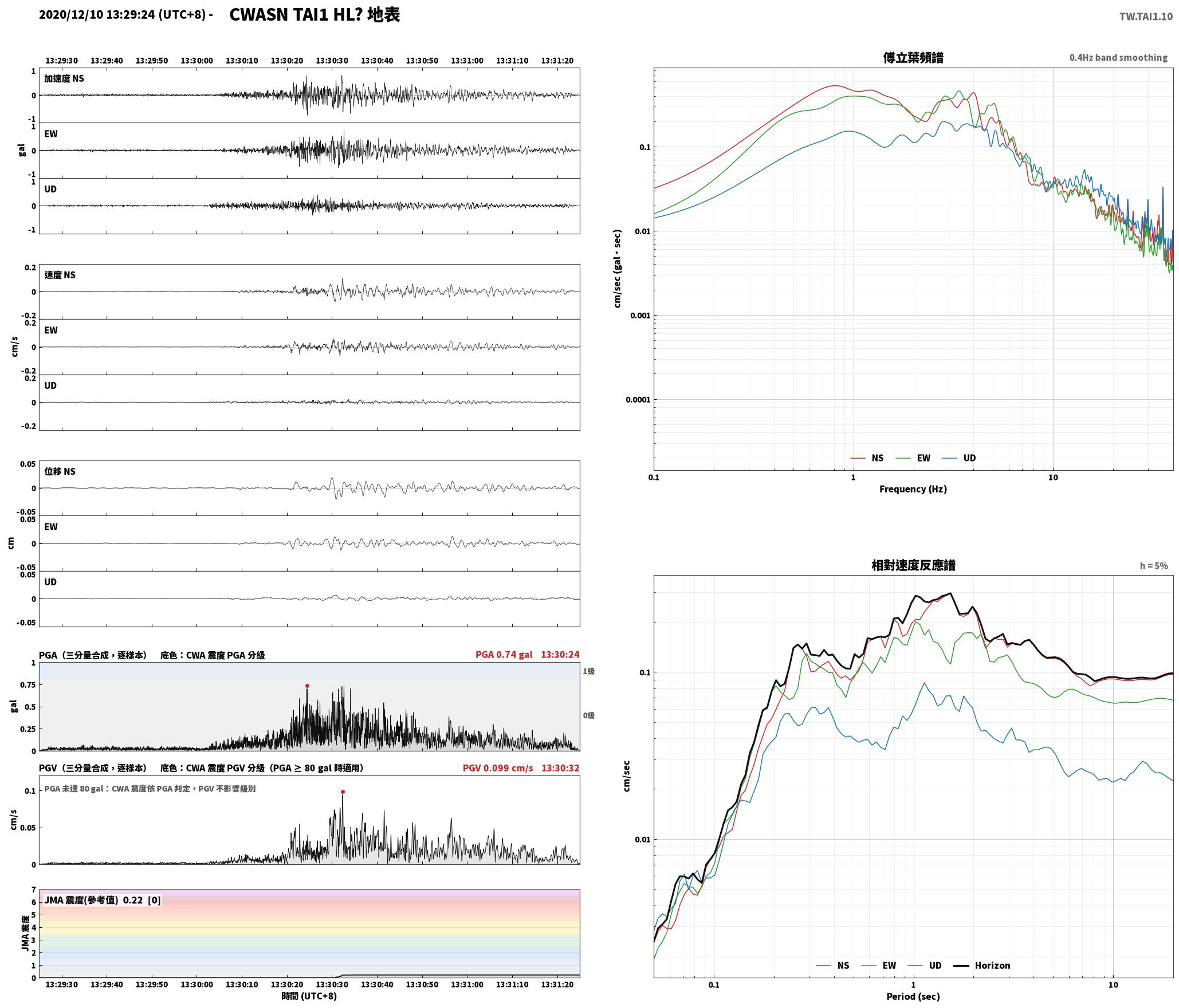

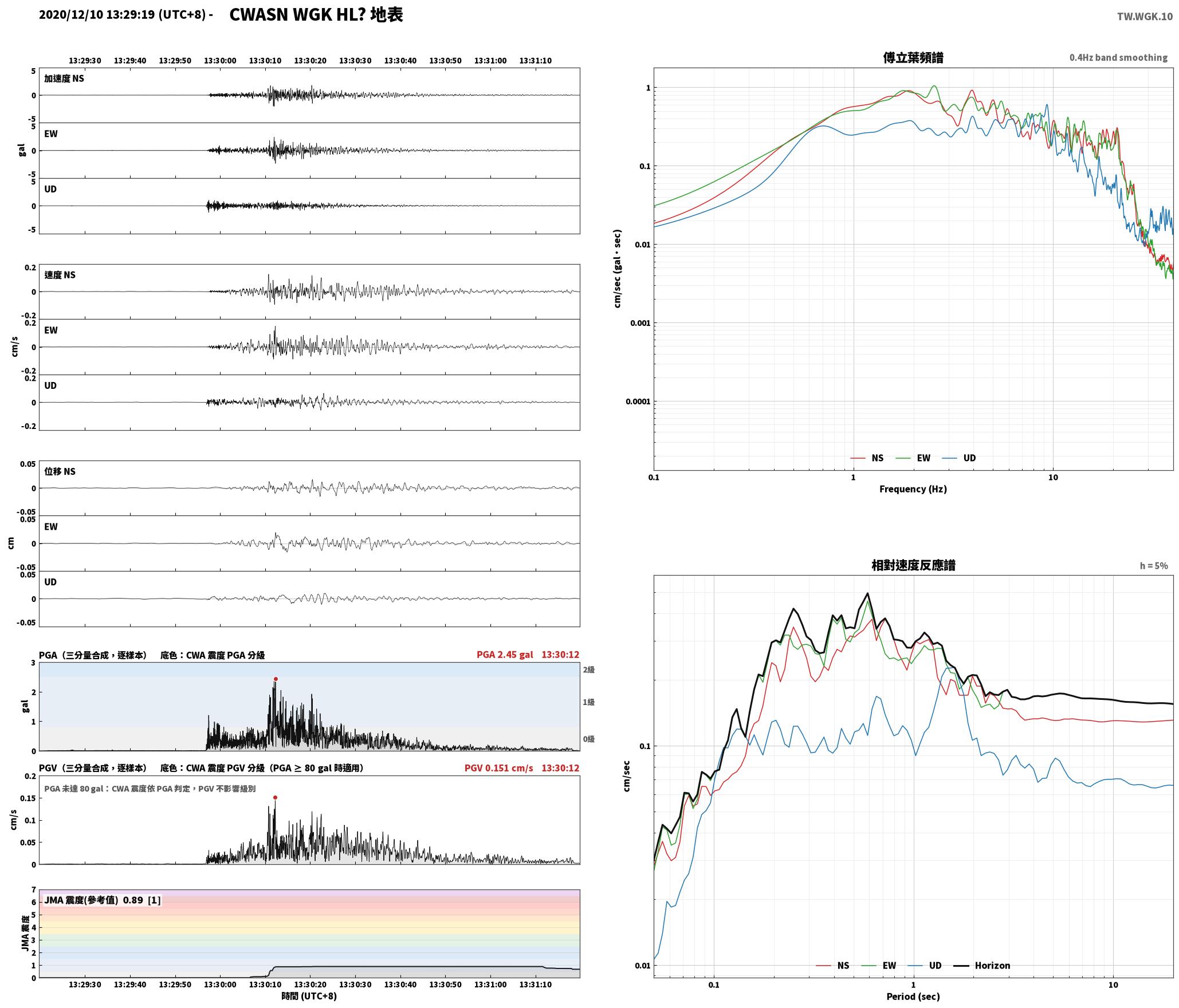

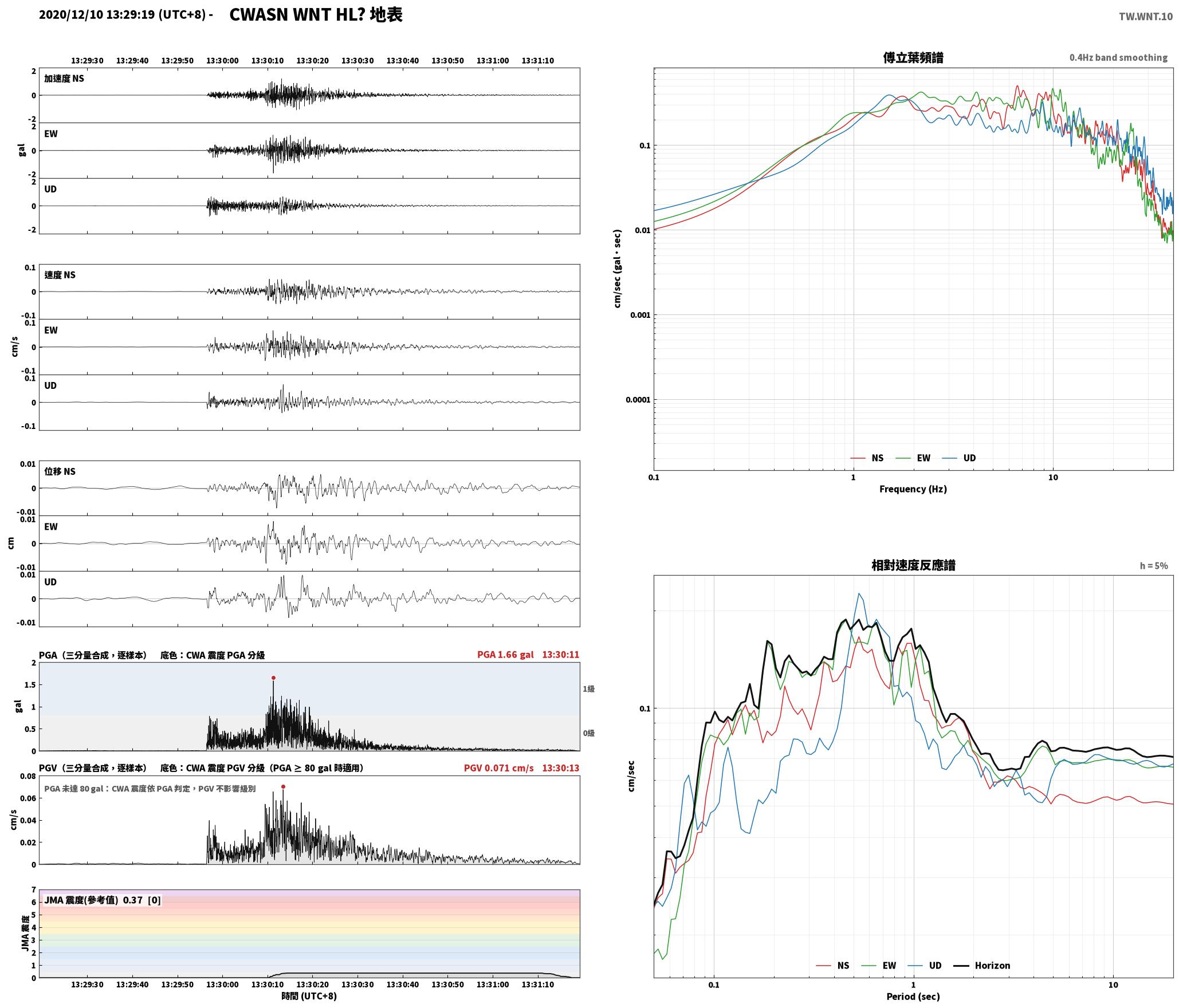

五、分析圖各面板的來源

分析圖各區塊分別對應不同路徑，判讀時請留意：

面板	來源與判讀
左欄三軸加速度／速度／位移波形	來自 CWA 因果 10 Hz 低通（保留完整低頻），與報告數值同源；因低頻完整，位移面板較能反映真實地表長週期位移。
底部即時震度（參考值）	來自 JMA 非因果濾波（直接取原始加速度），為隨時間變化的即時震度近似；與左欄不同源，不可與 CWA 系列逐值互比。
右上傅立葉頻譜	取自 10 Hz 低通後的加速度；約 10 Hz 以上為濾波器裙帶、無物理意義。
右下相對速度反應譜（阻尼 5%）	取自 0.05 Hz 高通的寬頻加速度所計算之單自由度應答；長週期成分完整、全段具物理意義。

六、各路徑一覽

資料／圖面	濾波	因果性	有效頻段／週期
加速度／速度、PGA/PGV、CWA 計測震度、分析圖左欄波形、傅立葉頻譜	去均值 + 10 Hz 因果低通（速度另 0.075 Hz 高通）	因果	≤ 10 Hz（保留完整低頻）
JMA 計測震度、分析圖即時震度	氣象廳規格 FFT 濾波（FL / FH / FF，直接取原始加速度）	非因果（零相位）	約 0.5–10 Hz
LPGM / SVA、分析圖相對速度反應譜	0.05 Hz 高通 + 單自由度速度應答（阻尼 5%）	—	週期 1.6–7.8 s（32 週期）

瞭解更多關於 CWASN 及 GDMS？

CWASN＝中央氣象署地震觀測網，1991 年起現代化為即時觀測網；2012 年新一代啟用，即時測站超過 170 站，地震監測量由每年約 4,000 增至 40,000。
三類地震儀：寬頻（速度型，可測長週期與 >1,000km 遠震）、短週期（速度型，測微弱地動）、強震儀（加速度型，記錄大地震不飽和）。
強震即時警報用的是加速度型強震儀（三軸），1995 年起設置、最多達 110 站，用於有感地震自動定位與各地震度。
現行測站全面升級為 24 位元高解析度、取樣每秒 100 點；第 2 階段並增建井下（平均 300m）與東部海域海底地震儀站。
通道代碼 HN、HL 為加速度型地震儀（強震儀）。
資料公開網址： https://gdms.cwa.gov.tw

資料來源與致謝｜GDMS

本頁逐站強震觀測資料取自中央氣象署「地震及地球物理資料管理系統」（GDMS），資料公開網址： https://gdms.cwa.gov.tw。

資料庫引用：Central Weather Administration (CWA, Taiwan). (2012). Central Weather Administration Seismographic Network [Data set]. International Federation of Digital Seismograph Networks. https://doi.org/10.7914/SN/T5
