CWA 正式地震報告

發生時刻	2021/01/19 21:04:35	震央地名	花蓮縣秀林鄉	最大震度	2
震央位置	花蓮縣政府西偏北方 13.5 公里			連結	報告
北緯	24.02°N	東經	121.49°E	深度 / 規模	20.3km / M 3.3

震度分佈對比（★ 震央，同心圓為 S 波到時秒數・等間隔）

觀測點

實測震度圖

觀測點：各觀測點的實測最大震度，依震度上色（共 7 站）。實測震度圖：以觀測點反距離加權（IDW）內插各鄉鎮震度，畫出實測震度分佈。

公式（場址）

公式（S=1）

TREM (舊)

TREM (新)

ML v1

ML v2（preview）

PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。ML 模型 v1（intensity_ml_v1.onnx，ExpTech/YuYu1015）：神經網路依震源與各鄉鎮座標（含方位角）預估的震度分布。ML 模型 v2（preview，intensity_ml_v2.onnx，ExpTech/YuYu1015）：另一組係數重訓的實驗版本，與 v1 各自獨立設定。參數仍在調整，不代表最終成品。

震度12345弱5強6弱6強7

公式 / 模型準確度・公平對比（逐站「預測 vs 實測」，各自使用其輸入；共 7 站，含 ML v1／v2）

場址 Sᵢ 1.21–1.43，單就場址即可造成約 0.1 級的縱向差異，且與震央距無關；因此「震度×震央距」圖上一條距離曲線無法公平呈現，改以下方逐站指標與對角圖比較。

公式 / 模型	平均偏差	MAE	RMSE	完全命中	±1 級
公式（場址）	+0.00	0.00	0.00	100%	100%
公式（S=1）	-0.14	0.14	0.38	86%	100%
TREM (舊)	-0.14	0.14	0.38	86%	100%
TREM (新)	-0.29	0.29	0.53	71%	100%
ML v1	+0.86	0.86	0.93	14%	100%
ML v2（preview）	+0.29	0.29	0.53	71%	100%

偏差＝預測−實測的平均（0 最佳，正=偏高）；MAE/RMSE 越小越準；命中率越高越好。各欄最佳者以粗體標示。

公式（場址）	公式（S=1）	TREM (舊)	TREM (新)	ML v1	ML v2（preview）
PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。ML 模型 v1（intensity_ml_v1.onnx，ExpTech/YuYu1015）：以震源與座標特徵（含方位角）輸出 PGA/PGV 再分級。ML 模型 v2（preview，intensity_ml_v2.onnx，ExpTech/YuYu1015）：另一組係數重訓的實驗版本，與 v1 各自獨立設定。參數仍在調整，不代表最終成品。

命中高估低估泡泡大小＝站數；虛線＝完美預測（預測＝實測）

震度 × 震央距衰減圖（距離趨勢參考；X 線性、震度階為整數階梯）

註：同一震央距的各站因場址不同會有縱向散布，單一距離曲線無法呈現，故此圖僅供看衰減趨勢；公式的公平橫向對比請見上方「公式準確度・公平對比」。

公式（場址）誤差 0.00	公式（S=1）誤差 0.38	TREM (舊)誤差 0.38	TREM (新)誤差 0.53
PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。

觀測點（依震度上色）選定公式理論曲線

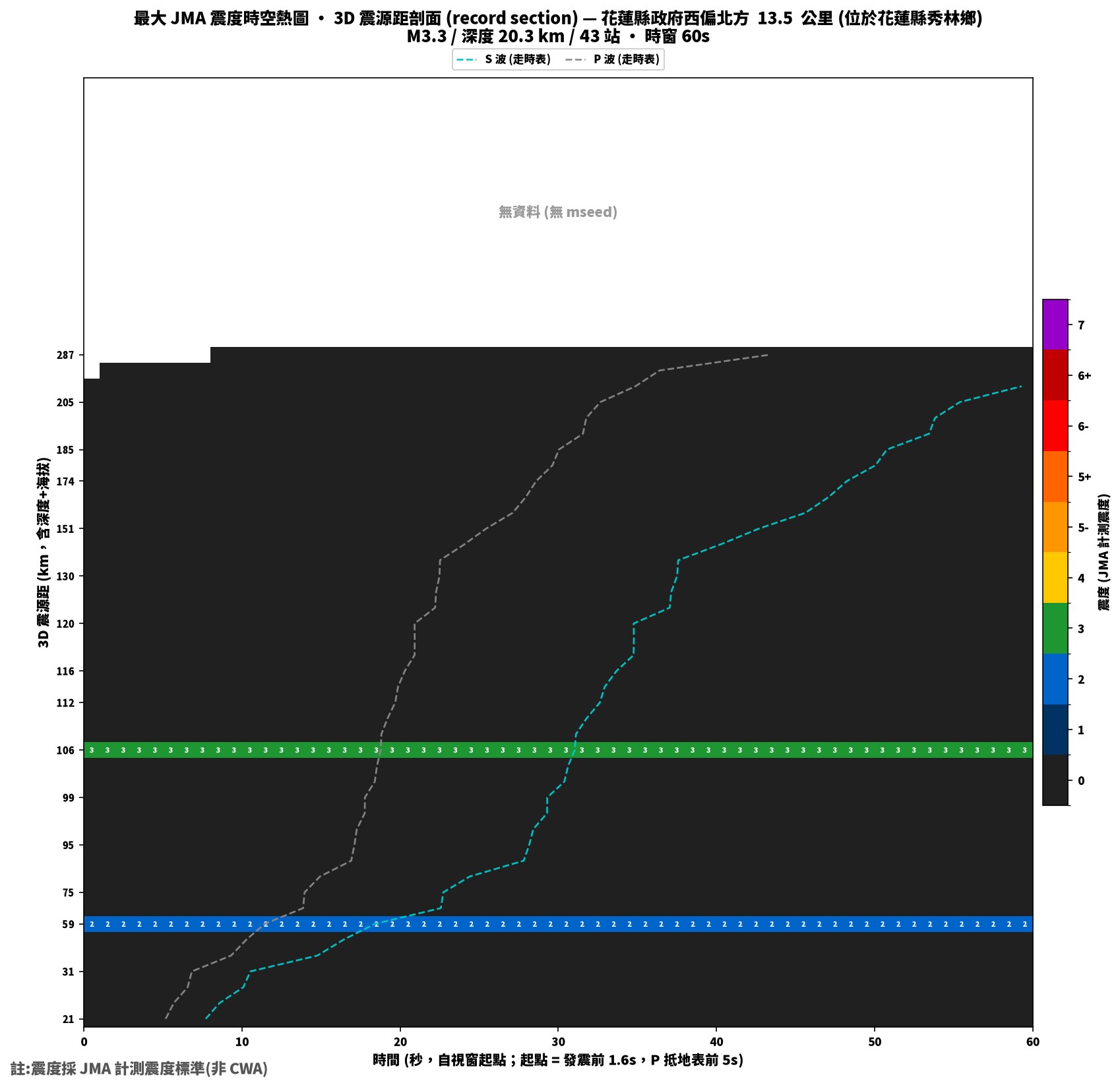

最大震度時空熱圖 • 震央距剖面

逐站觀測（GDMS 強震資料，共 43 站）

加速度單位 gal、速度 cm/s；合成為峰值（PGA/PGV）；JMA/CWA 為計測震度，色塊為震度階；地名取最近鄉鎮、海拔為測站高程；震央距與走時表估計 P/S 波時間由站點座標推算；長周期為長周期地震動階級。點欄位標題可排序。

ID	地名	海拔 ↕	觀測網	通道	震央距 ↕	走時表估計		加速度 (gal)				速度 (cm/s)				JMA		CWA		長周期 ↕	資料下載
ID	地名	海拔 ↕	觀測網	通道	震央距 ↕	P波時間 ↕	S波時間 ↕	南北 ↕	東西 ↕	上下 ↕	合成 ↕	南北 ↕	東西 ↕	上下 ↕	合成 ↕	震度階	計測震度 ↕	震度階	計測震度 ↕	長周期 ↕	波形	報告	分析

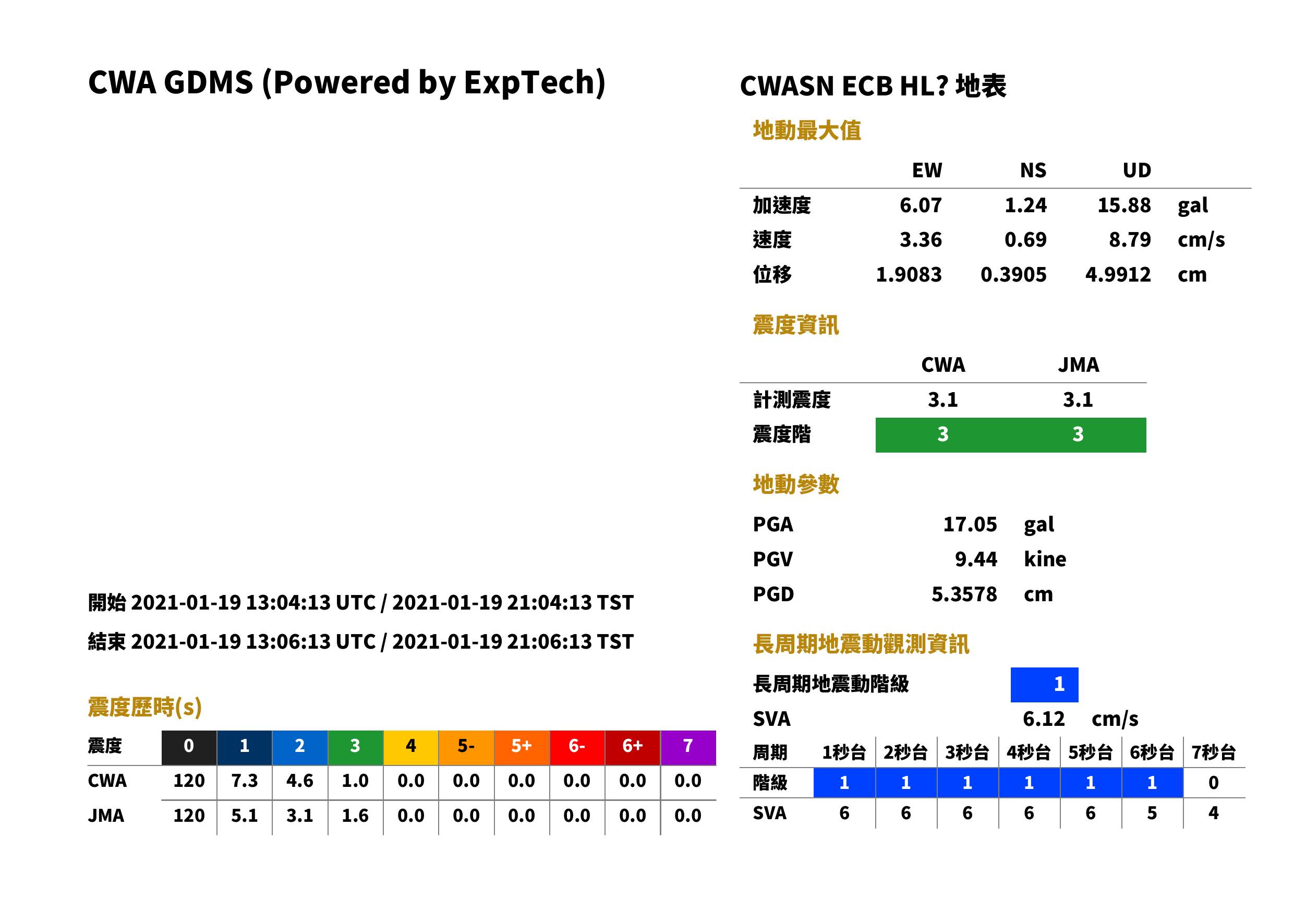

ECB	臺東縣長濱鄉	63 m	CWASN	HL	78.3 km	21:04:48	21:04:57	1.24	6.07	15.88	17.05	0.69	3.36	8.79	9.44	3	3.1	3	3.1	1	下載	查看	查看
WTK	雲林縣土庫鎮	21 m	CWASN	HN	117.9 km	21:04:54	21:05:08	11.24	10.45	3.74	15.79	6.22	5.78	2.07	8.74	3	3.0	3	3.0	2	下載	查看	查看
HSN1	新竹縣寶山鄉	91 m	CWASN	HL	96.9 km	21:04:51	21:05:02	5.73	12.02	1.39	13.39	3.17	6.65	0.77	7.41	3	2.9	3	2.9	1	下載	查看	查看
NOU	基隆市中正區	16 m	CWASN	HL	128.8 km	21:04:55	21:05:10	9.08	0.02	6.74	11.30	5.02	0.01	3.73	6.26	3	2.7	3	2.8	1	下載	查看	查看

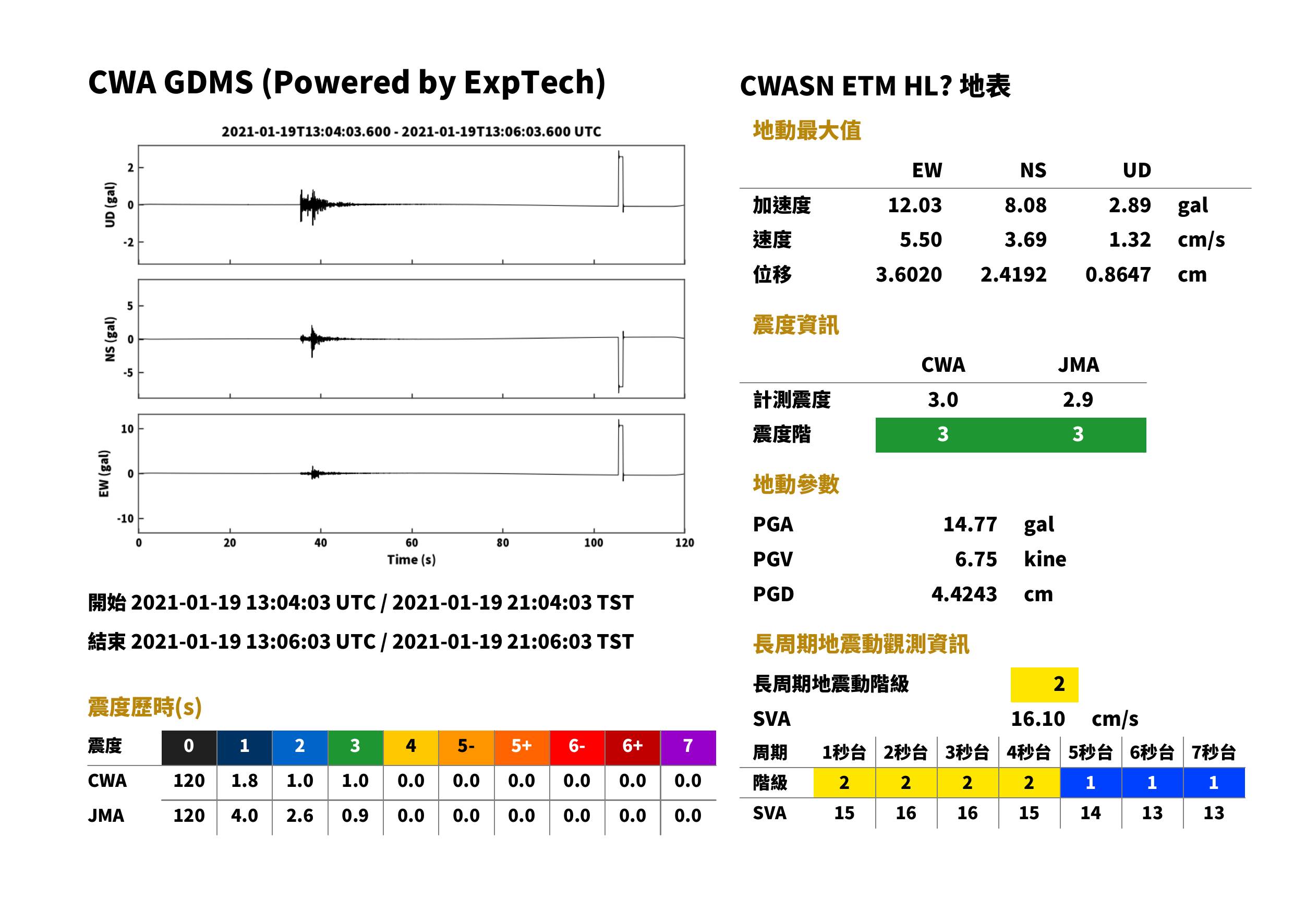

ETM	花蓮縣吉安鄉	170 m	CWASN	HL	6.0 km	21:04:38	21:04:41	6.70	9.98	2.40	12.26	3.71	5.52	1.33	6.78	3	2.8	3	2.8	1	下載	查看	查看
WDLH	雲林縣斗六市	54 m	CWASN	HN	103.6 km	21:04:52	21:05:04	4.71	9.54	0.18	10.64	2.85	5.76	0.06	6.42	3	2.6	3	2.7	2	下載	查看	查看
NCU	桃園市中壢區	131 m	CWASN	HL	109.7 km	21:04:53	21:05:06	10.12	1.56	4.39	11.14	5.60	0.87	2.43	6.17	3	2.7	3	2.7	1	下載	查看	查看
SSP	屏東縣新埤鄉	38 m	CWASN	HN	195.1 km	21:05:05	21:05:26	0.75	7.71	5.07	9.26	0.52	5.34	3.51	6.41	2	2.4	3	2.6	1	下載	查看	查看
WCKO	嘉義縣番路鄉	233 m	CWASN	HN	110.9 km	21:04:53	21:05:06	5.29	6.06	3.14	8.64	3.67	4.20	2.17	5.98	2	2.4	3	2.5	2	下載	查看	查看
CHKH	臺東縣成功鎮	11 m	CWASN	HN	92.6 km	21:04:50	21:05:01	2.28	4.96	5.86	8.01	1.26	2.75	3.24	4.43	2	2.4	3	2.5	1	下載	查看	查看
WDJ	臺中市大甲區	99 m	CWASN	HN	93.6 km	21:04:50	21:05:01	5.35	2.42	4.89	7.64	2.96	1.34	2.70	4.23	2	2.4	2	2.4	1	下載	查看	查看
NMLH	苗栗縣苗栗市	179 m	CWASN	HN	91.3 km	21:04:50	21:05:01	4.87	1.43	4.05	6.49	3.37	0.99	2.80	4.49	2	2.1	2	2.3	1	下載	查看	查看
LAY	臺東縣蘭嶼鄉	309 m	CWASN	HL	220.6 km	21:05:08	21:05:32	3.89	3.17	4.29	6.60	2.15	1.75	2.37	3.65	2	2.3	2	2.3	0	下載	查看	查看

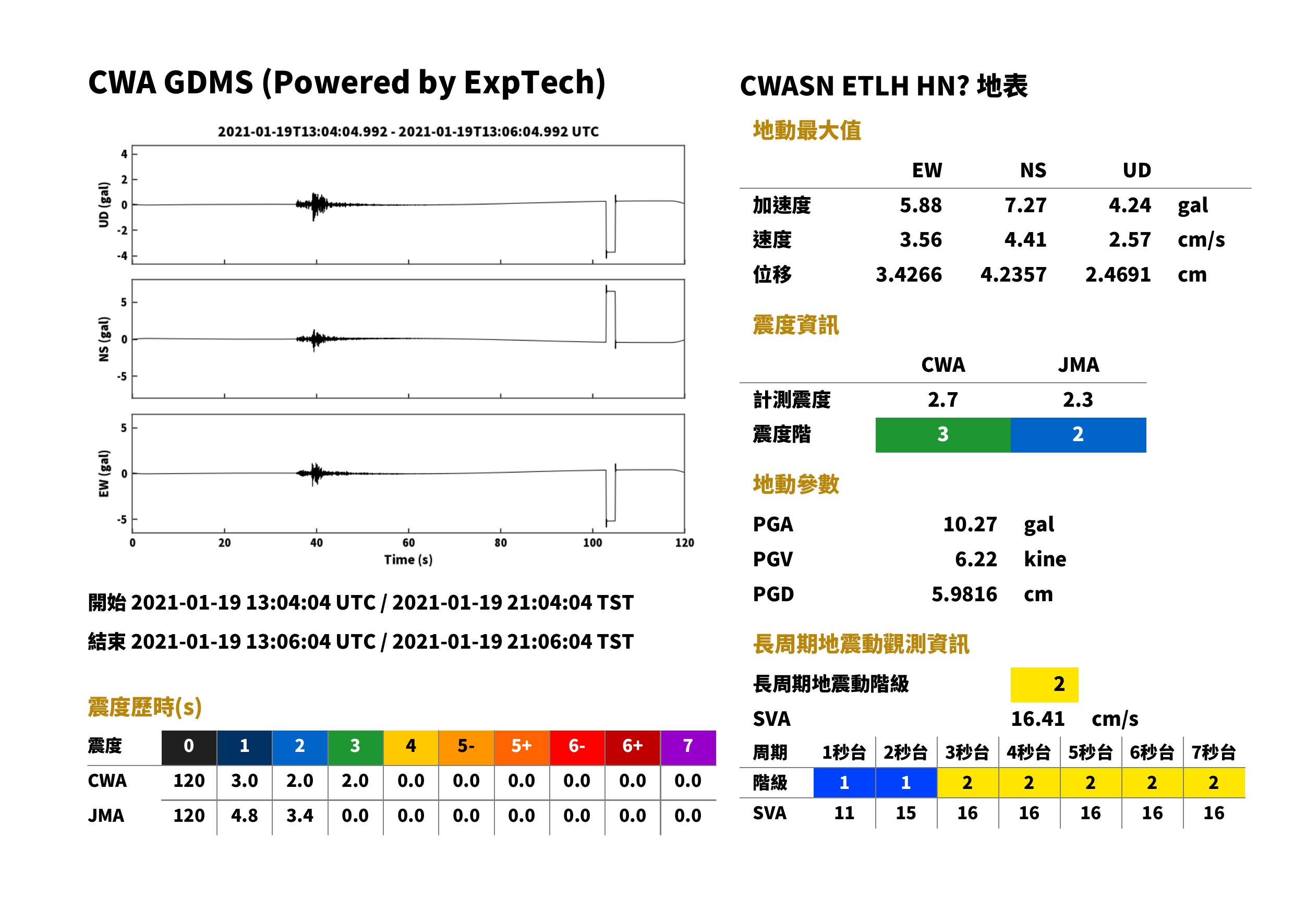

ETLH	花蓮縣秀林鄉	1005 m	CWASN	HN	20.8 km	21:04:39	21:04:43	4.94	3.99	2.88	6.97	3.42	2.77	1.99	4.83	2	2.2	2	2.3	1	下載	查看	查看

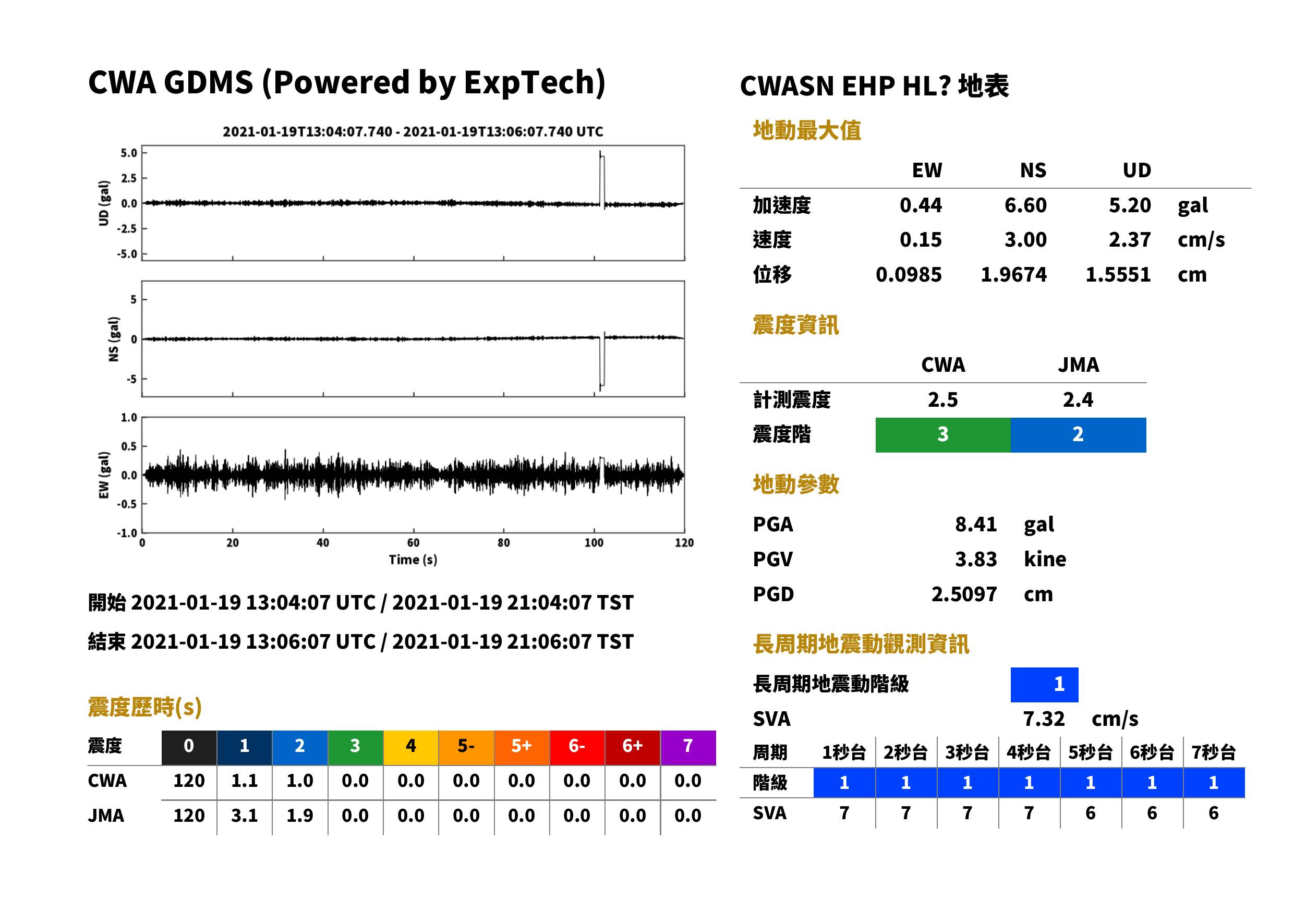

EHP	宜蘭縣南澳鄉	27 m	CWASN	HL	41.5 km	21:04:42	21:04:48	5.46	0.44	4.30	6.96	3.02	0.15	2.39	3.85	2	2.3	2	2.3	1	下載	查看	查看
MSU	連江縣南竿鄉	85 m	CWASN	HL	286.4 km	21:05:16	21:05:47	4.40	1.45	4.27	6.30	2.43	0.80	2.36	3.49	2	2.2	2	2.2	0	下載	查看	查看
ESA	宜蘭縣蘇澳鎮	48 m	CWASN	HN	71.4 km	21:04:47	21:04:55	1.44	1.93	5.10	5.64	1.00	1.34	3.53	3.91	2	2.0	2	2.2	0	下載	查看	查看
ECS	臺東縣池上鄉	286 m	CWASN	HL	106.5 km	21:04:52	21:05:05	2.79	5.13	2.00	6.17	1.54	2.84	1.11	3.42	2	2.2	2	2.2	1	下載	查看	查看
WSL	雲林縣水林鄉	3 m	CWASN	HN	139.8 km	21:04:57	21:05:13	5.07	1.97	1.33	5.60	3.51	1.36	0.92	3.88	2	2.0	2	2.1	1	下載	查看	查看
WRL	彰化縣二林鎮	14 m	CWASN	HN	113.7 km	21:04:53	21:05:07	2.95	2.82	3.10	5.13	2.04	1.96	2.15	3.55	2	1.9	2	2.1	1	下載	查看	查看
TAWH	臺東縣大武鄉	24 m	CWASN	HN	196.7 km	21:05:05	21:05:27	3.50	4.09	1.37	5.56	2.43	2.83	0.95	3.85	2	2.0	2	2.1	1	下載	查看	查看

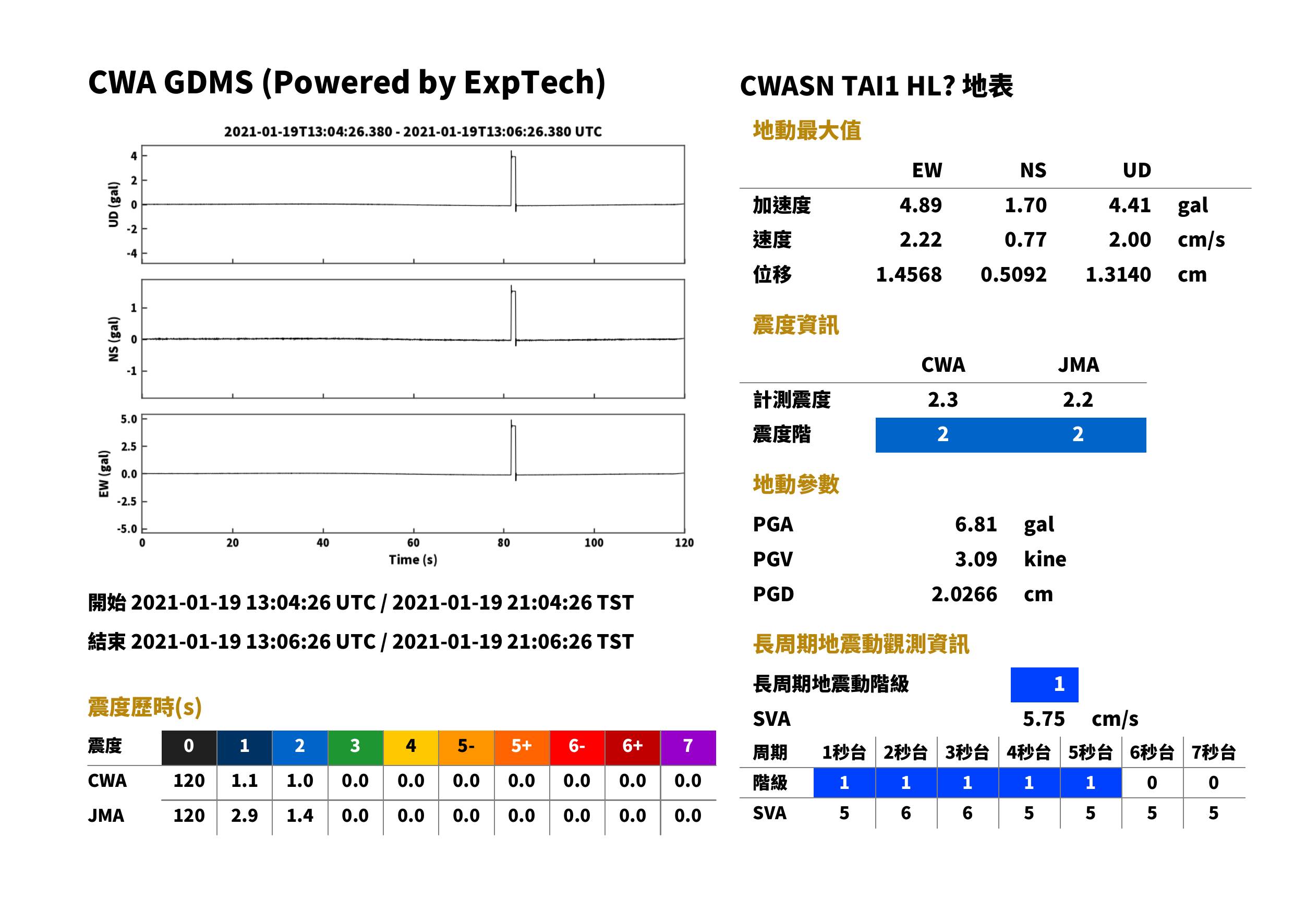

TAI1	臺南市永康區	10 m	CWASN	HL	168.1 km	21:05:01	21:05:20	1.41	4.04	3.64	5.62	0.78	2.23	2.01	3.11	2	2.1	2	2.1	0	下載	查看	查看
SMS	屏東縣滿州鄉	45 m	CWASN	HN	232.2 km	21:05:09	21:05:35	2.94	1.29	4.21	5.30	2.03	0.89	2.91	3.66	2	1.9	2	2.1	1	下載	查看	查看
NDS	宜蘭縣羅東鎮	88 m	CWASN	HN	72.0 km	21:04:47	21:04:56	1.83	3.66	3.48	5.37	1.27	2.53	2.41	3.72	2	2.0	2	2.1	1	下載	查看	查看
EHD	臺東縣池上鄉	295 m	CWASN	HN	101.1 km	21:04:51	21:05:03	3.66	1.64	3.04	5.04	2.54	1.14	2.10	3.49	2	1.9	2	2.1	1	下載	查看	查看
EDH	臺東縣東河鄉	46 m	CWASN	HN	118.0 km	21:04:54	21:05:08	4.16	2.76	0.72	5.04	2.88	1.91	0.50	3.49	2	1.9	2	2.1	1	下載	查看	查看
SNJ	高雄市大社區	16 m	CWASN	HN	183.7 km	21:05:03	21:05:24	3.51	2.99	1.45	4.83	2.43	2.07	1.01	3.35	2	1.9	2	2.0	1	下載	查看	查看
SCZ	屏東縣春日鄉	66 m	CWASN	HL	203.5 km	21:05:06	21:05:28	0.55	1.05	4.67	4.77	0.39	0.73	3.06	3.17	2	1.8	2	2.0	0	下載	查看	查看
LDU	臺東縣綠島鄉	17 m	CWASN	HN	149.8 km	21:04:58	21:05:16	3.78	2.34	1.30	4.63	2.62	1.62	0.90	3.21	2	1.8	2	2.0	1	下載	查看	查看
ANP	臺北市北投區	836 m	CWASN	HL	129.4 km	21:04:56	21:05:11	4.14	0.79	1.04	4.34	2.29	0.44	0.58	2.40	2	1.9	2	1.9	0	下載	查看	查看

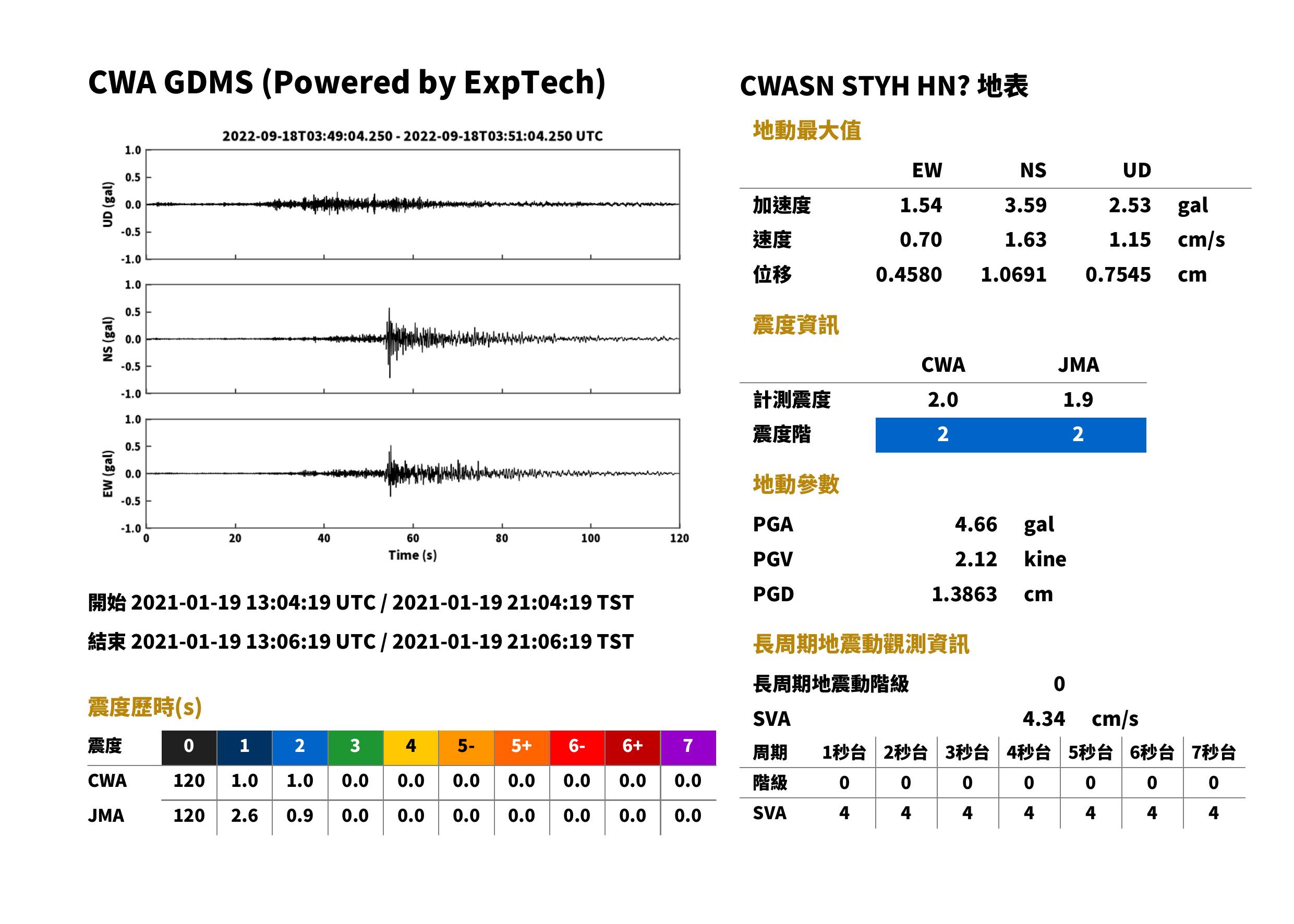

STYH	高雄市桃源區	624 m	CWASN	HN	118.1 km	21:04:54	21:05:08	2.96	1.27	2.09	3.84	1.64	0.70	1.16	2.13	2	1.8	2	1.8	0	下載	查看	查看

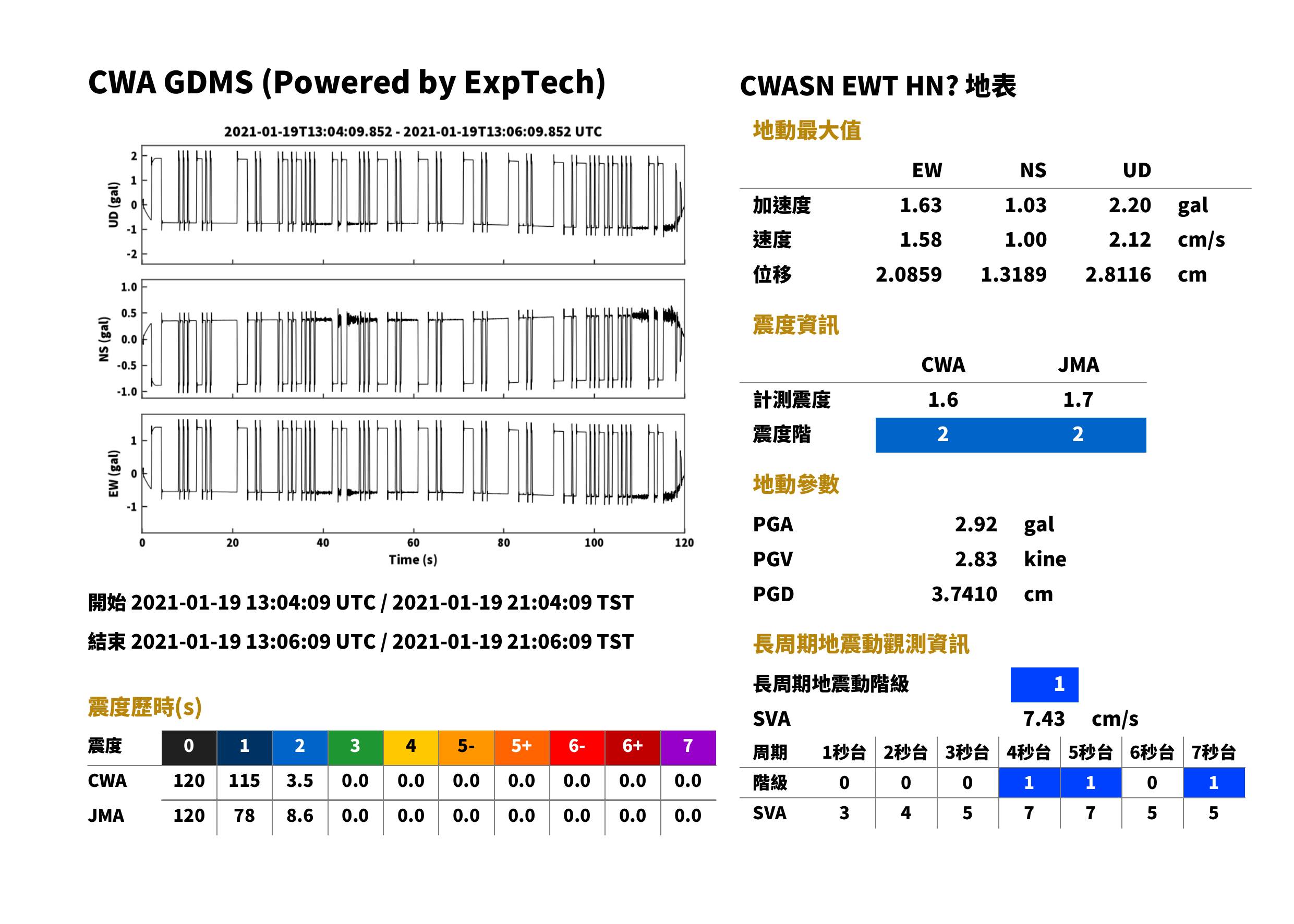

EWT	宜蘭縣南澳鄉	40 m	CWASN	HN	55.6 km	21:04:44	21:04:51	1.27	2.02	2.72	3.62	0.71	1.12	1.51	2.01	2	1.8	2	1.8	1	下載	查看	查看
ZUZH	臺北市北投區	612 m	CWASN	HN	127.1 km	21:04:55	21:05:10	0.74	2.43	1.96	3.21	0.51	1.68	1.36	2.22	2	1.5	2	1.7	0	下載	查看	查看
SPT	屏東縣屏東市	29 m	CWASN	HL	180.6 km	21:05:03	21:05:23	2.11	0.78	2.43	3.31	1.04	0.39	1.20	1.63	2	1.6	2	1.7	0	下載	查看	查看
SCS	高雄市旗山區	70 m	CWASN	HN	162.0 km	21:05:00	21:05:19	0.35	3.40	0.88	3.53	0.24	2.35	0.61	2.44	2	1.6	2	1.7	1	下載	查看	查看
SCK	臺南市七股區	2 m	CWASN	HN	172.9 km	21:05:02	21:05:21	0.13	0.41	2.88	2.92	0.07	0.23	1.59	1.61	2	1.6	2	1.6	0	下載	查看	查看
ELD	臺東縣海端鄉	1058 m	CWASN	HN	104.0 km	21:04:52	21:05:04	0.25	1.35	2.46	2.82	0.17	0.93	1.70	1.95	1	1.4	2	1.5	0	下載	查看	查看
NTS	新北市淡水區	15 m	CWASN	HN	127.3 km	21:04:55	21:05:10	1.91	0.30	0.13	1.94	1.32	0.16	0.09	1.33	1	1.1	1	1.2	0	下載	查看	查看
NJN	苗栗縣竹南鎮	11 m	CWASN	HL	96.9 km	21:04:51	21:05:02	0.86	0.12	1.21	1.50	0.43	0.06	0.60	0.74	1	0.9	1	1.0	0	下載	查看	查看
HWA	花蓮縣花蓮市	18 m	CWASN	HL	13.5 km	21:04:39	21:04:41	1.32	1.26	0.32	1.43	0.04	0.04	0.01	0.04	0	0.0	1	1.0	0	下載	查看	查看
ESL	花蓮縣鳳林鎮	180 m	CWASN	HL	23.6 km	21:04:40	21:04:43	1.14	1.32	0.48	1.39	0.02	0.02	0.01	0.02	0	0.1	1	0.9	0	下載	查看	查看
HSN	新竹縣竹北市	31 m	CWASN	HN	102.0 km	21:04:51	21:05:04	0.03	0.89	0.03	0.89	0.00	0.55	0.00	0.55	0	0.4	1	0.6	0	下載	查看	查看
NNS	新竹縣五峰鄉	1148 m	CWASN	HL	47.7 km	21:04:43	21:04:49	0.56	0.54	0.09	0.65	0.01	0.01	0.00	0.02	0	0.0	0	0.3	0	下載	查看	查看

註：僅顯示 PGA > 0.5 gal 之測站。

資料與圖表：濾波處理與注意事項

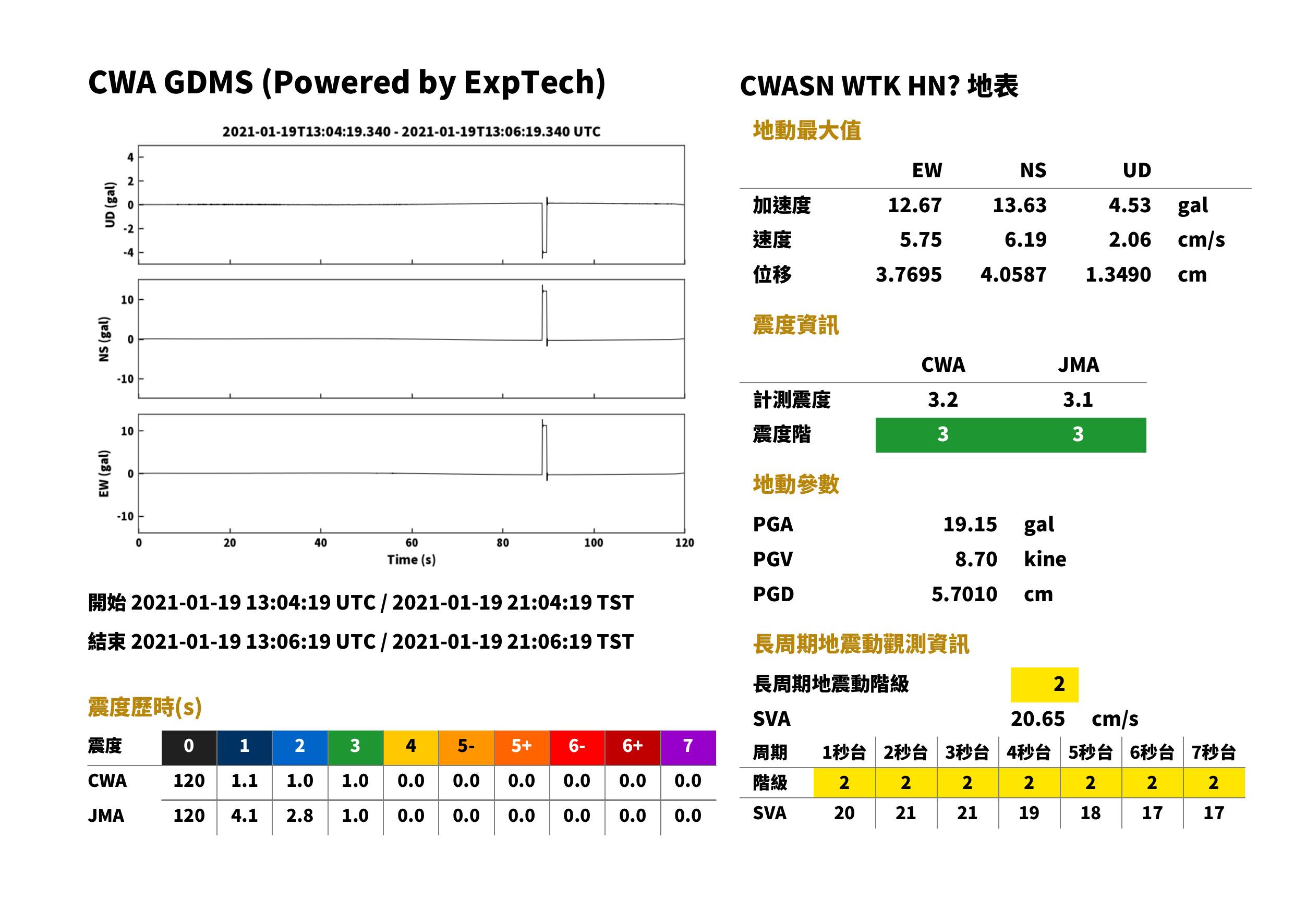

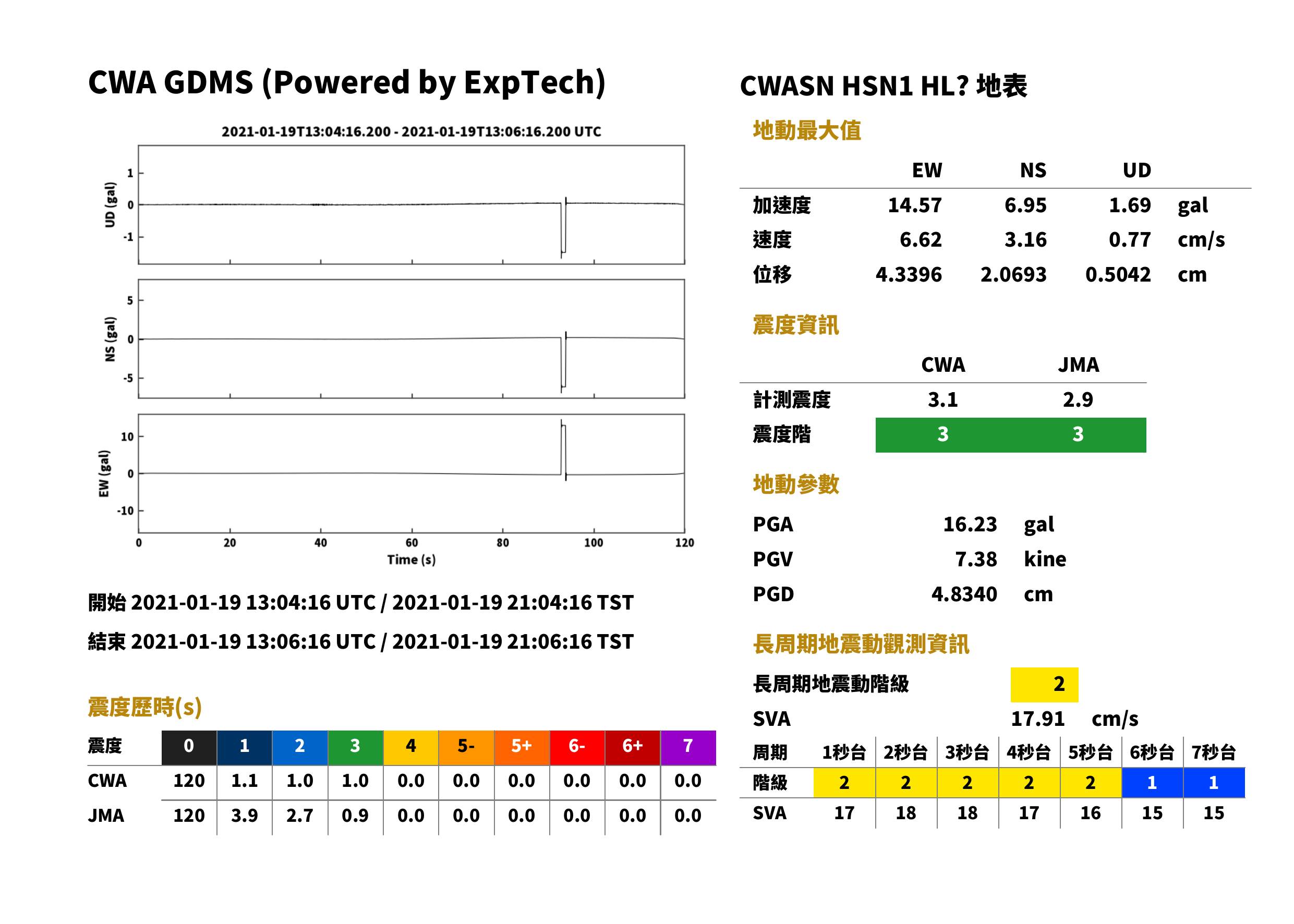

本文的報告圖（地動數值與各項震度）與分析圖（波形、頻譜、反應譜），背後依用途採用數條不同的濾波處理，彼此的物理意義與適用情境不同。感測器為力平衡式寬頻強震儀（非 MEMS），資料已移除儀器反應、為地表加速度（gal）。以下說明各項數值與圖面元素的來源，以及互相比較時的注意事項。

一、加速度、速度、PGA / PGV、CWA 計測震度採用「去均值 + 10 Hz 因果低通」

報告圖中的三軸加速度、三軸速度、合成 PGA / PGV，以及 CWA 計測震度，皆來自同一條處理鏈：

加速度：先去均值（baseline），再過 4 階 Butterworth 10 Hz 低通，以 sosfilt 單向處理，屬因果濾波。
速度 / 位移：由上述低通加速度積分而得，再各加 4 階 Butterworth 0.075 Hz 高通去除積分漂移。
因為感測器是力平衡式寬頻強震儀、非 MEMS，不需要 MEMS 那種 1–10 Hz 帶通（含高通至 1 Hz）去帶外雜訊；故保留完整低頻，僅削去 10 Hz 以上高頻（速度另去 0.075 Hz 以下漂移）。
因果濾波的特性：可即時實現（不需未來取樣）、對訊號有輕微相位延遲（集中在接近 10 Hz 截止附近），但不會在地震波到時之前產生假訊號。

因此，所有加速度／速度數值代表的是「經去均值 + 10 Hz 因果低通後的地動峰值」，而非原始未濾波值，也非 1–10 Hz 帶通值。

二、JMA 計測震度為另一條獨立路徑（非因果）

JMA 計測震度與上述 CWA 系列不同源、不可逐值互相比較：

採氣象廳規格的非因果（零相位）FFT 頻率域濾波，直接作用於原始加速度，未經上述 10 Hz 低通。
三個濾波器同時套用：低切 FL ≈ √(1−exp(−(f/0.5)³))（約 0.5 Hz 以下衰減）、高切 FH（約 10 Hz 以上衰減）、周期效果 FF = √(1/f)（強調長週期），刻意保留 0.5–1 Hz 的長週期成分（大地震所需）。
由於濾波方式（因果／非因果）與頻段整形皆不同，JMA 震度與 CWA 震度出現差異屬正常：以高頻為主的小事件，通常 CWA 大於 JMA。

三、長週期地震動（LPGM / SVA）為第三條路徑

LPGM 階級與各週期 SVA，使用「原始加速度去初始偏移 + 2 階 Butterworth 0.05 Hz 高通」後，對 1.6–7.8 s（32 個週期）以單自由度振子（阻尼 h = 5%）求絕對速度應答，取各週期與整體最大 SVA，與前兩者皆不同。

四、因果 vs 非因果的取捨

因果（CWA 所用）：即時系統唯一可行的方式；有相位延遲，但物理上不會出現「波還沒到就有訊號」的情形。
非因果／零相位（JMA 所用）：相位不失真、更忠實還原波形與長週期，適合事後、完整紀錄的分析；但因前向與反向兩次濾波，使濾波響應同時向前與向後展開，事件兩側都存在響應，會在真實到時之前出現不物理的前兆，故不能投入即時檢測。

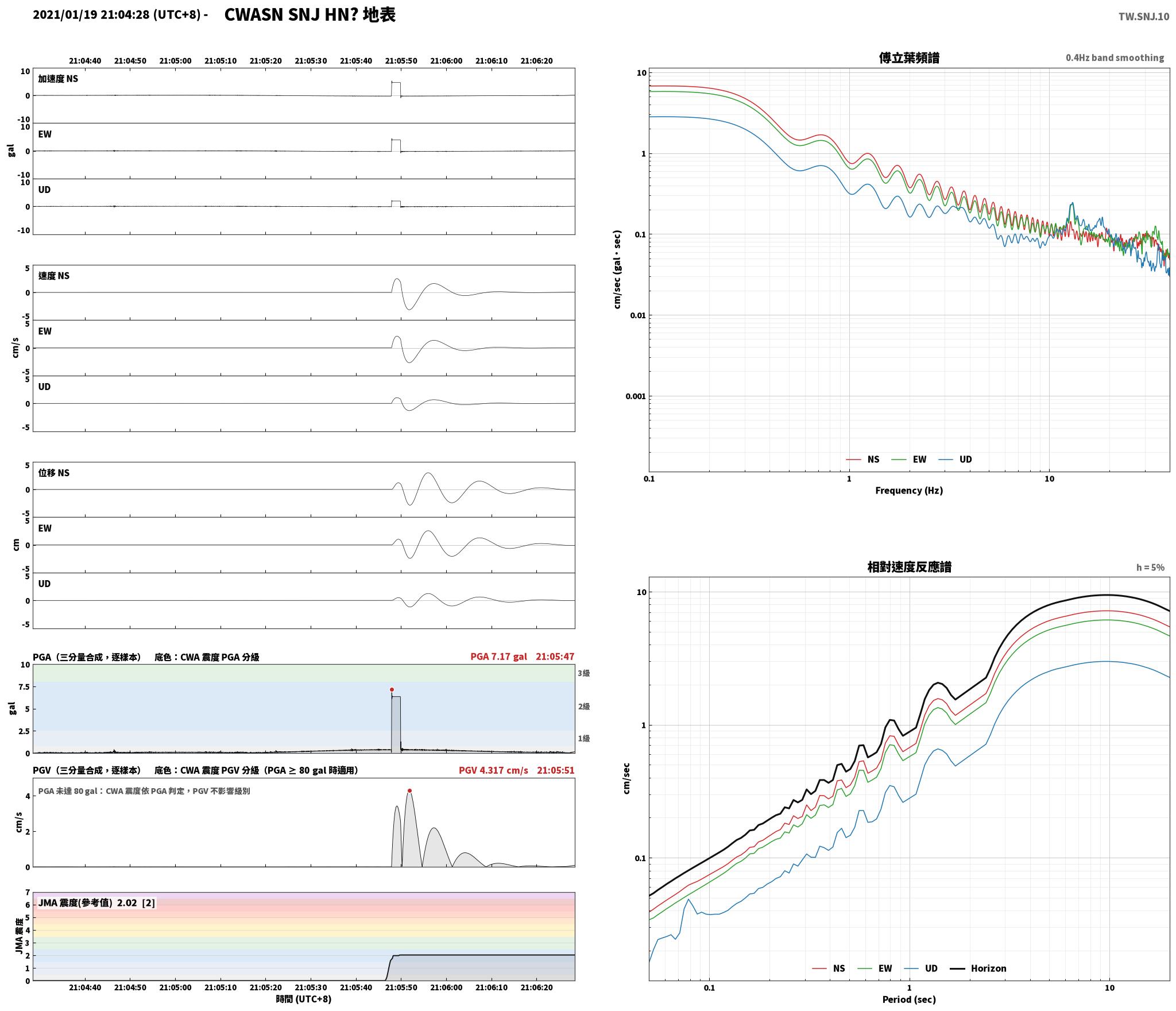

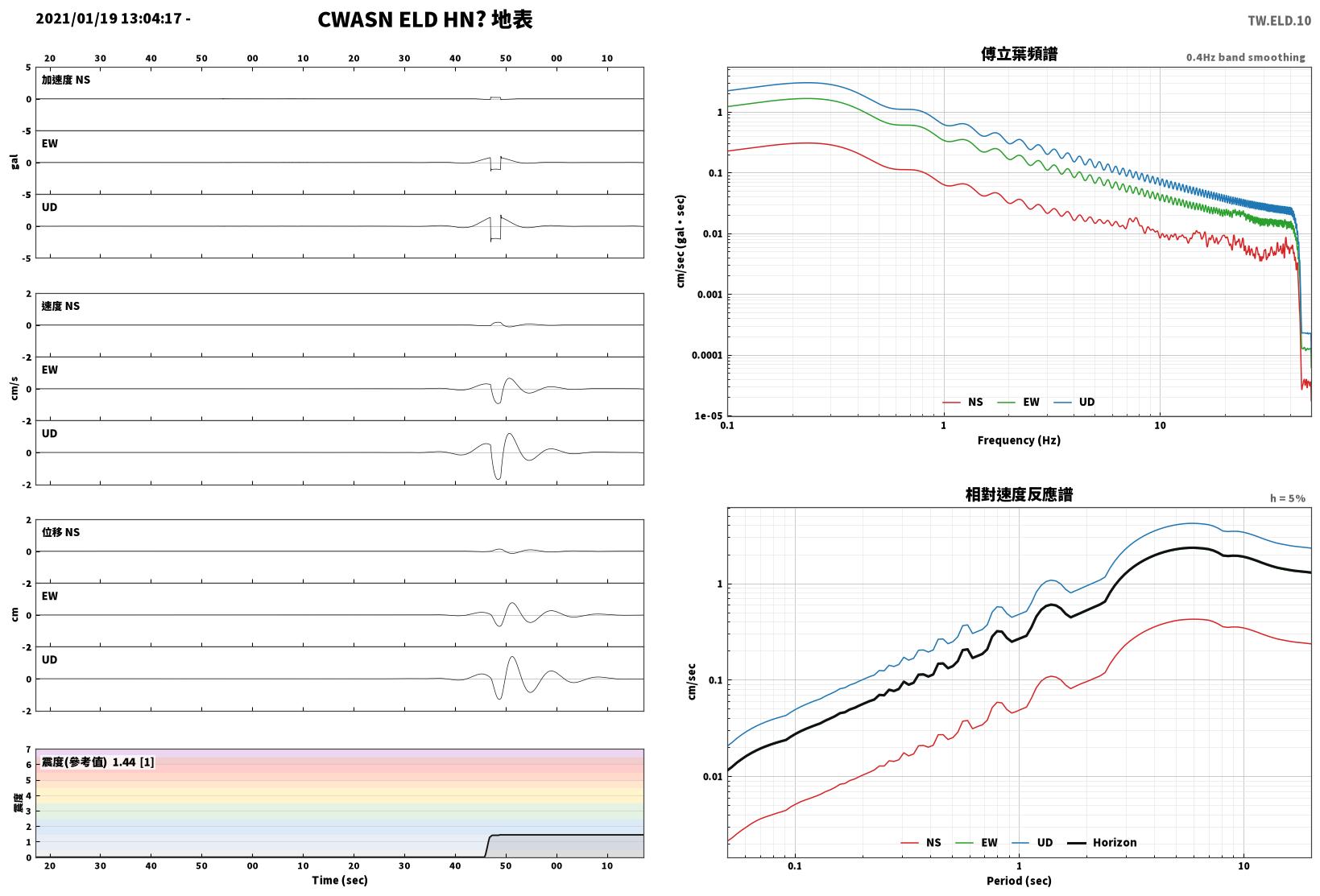

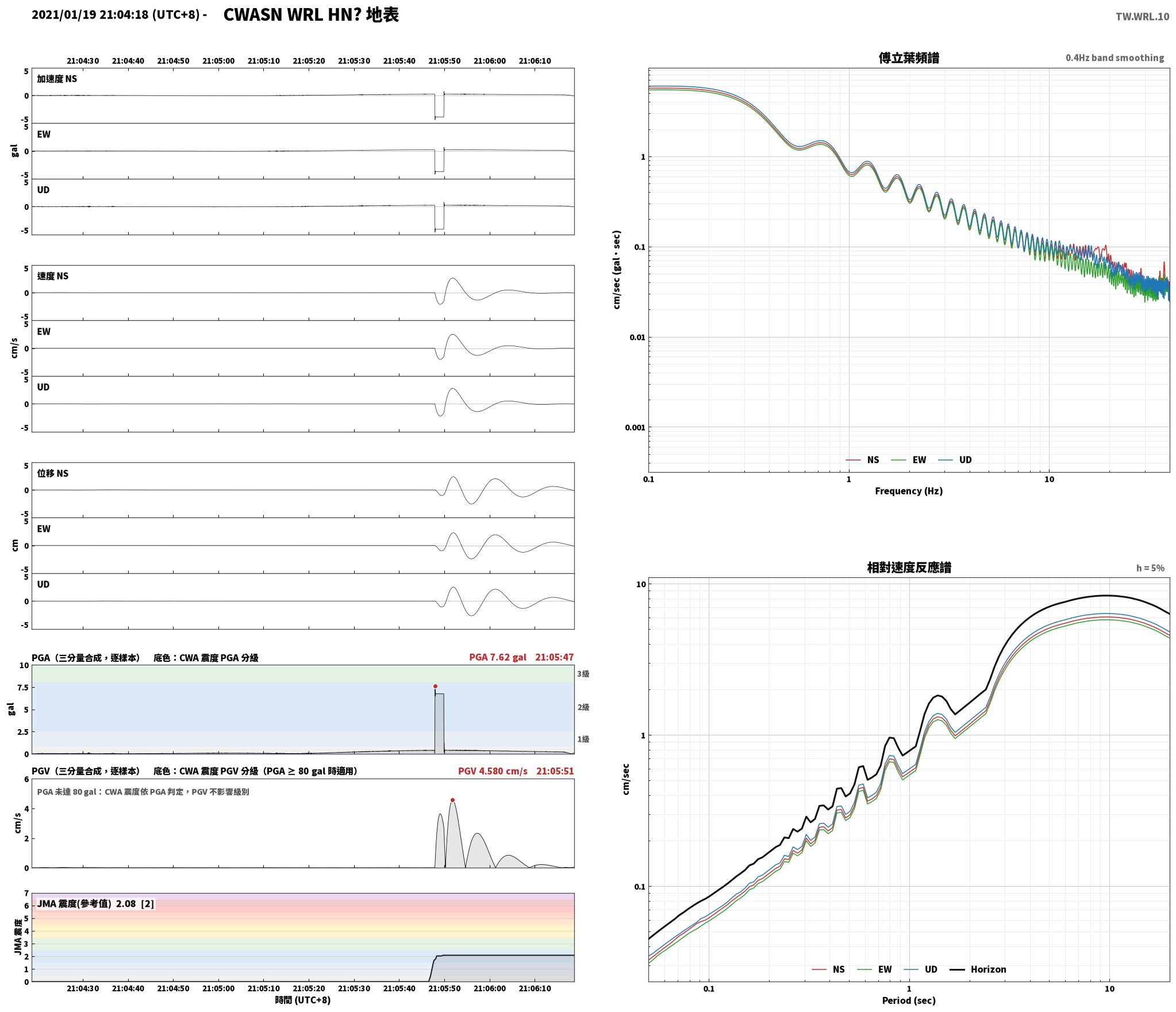

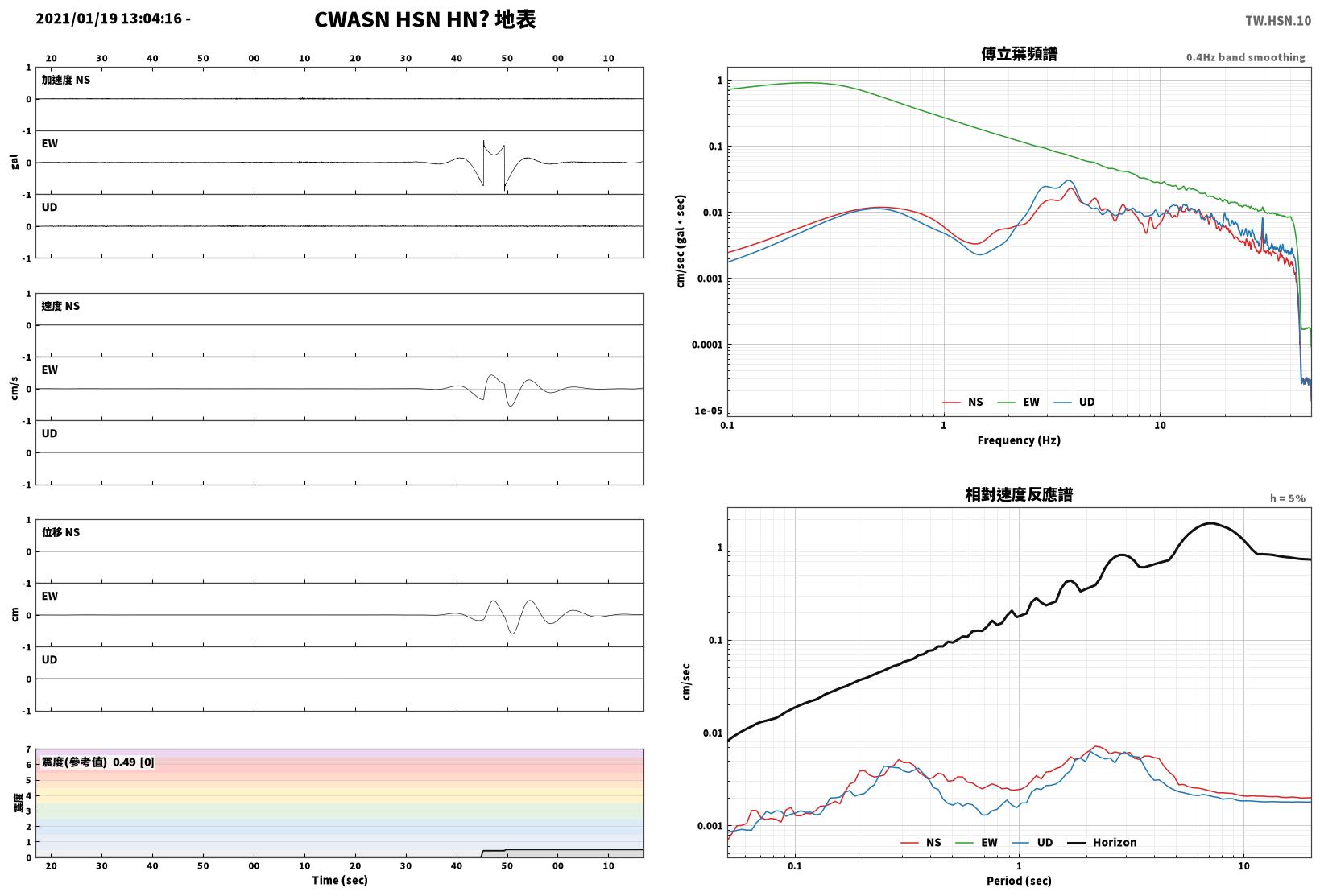

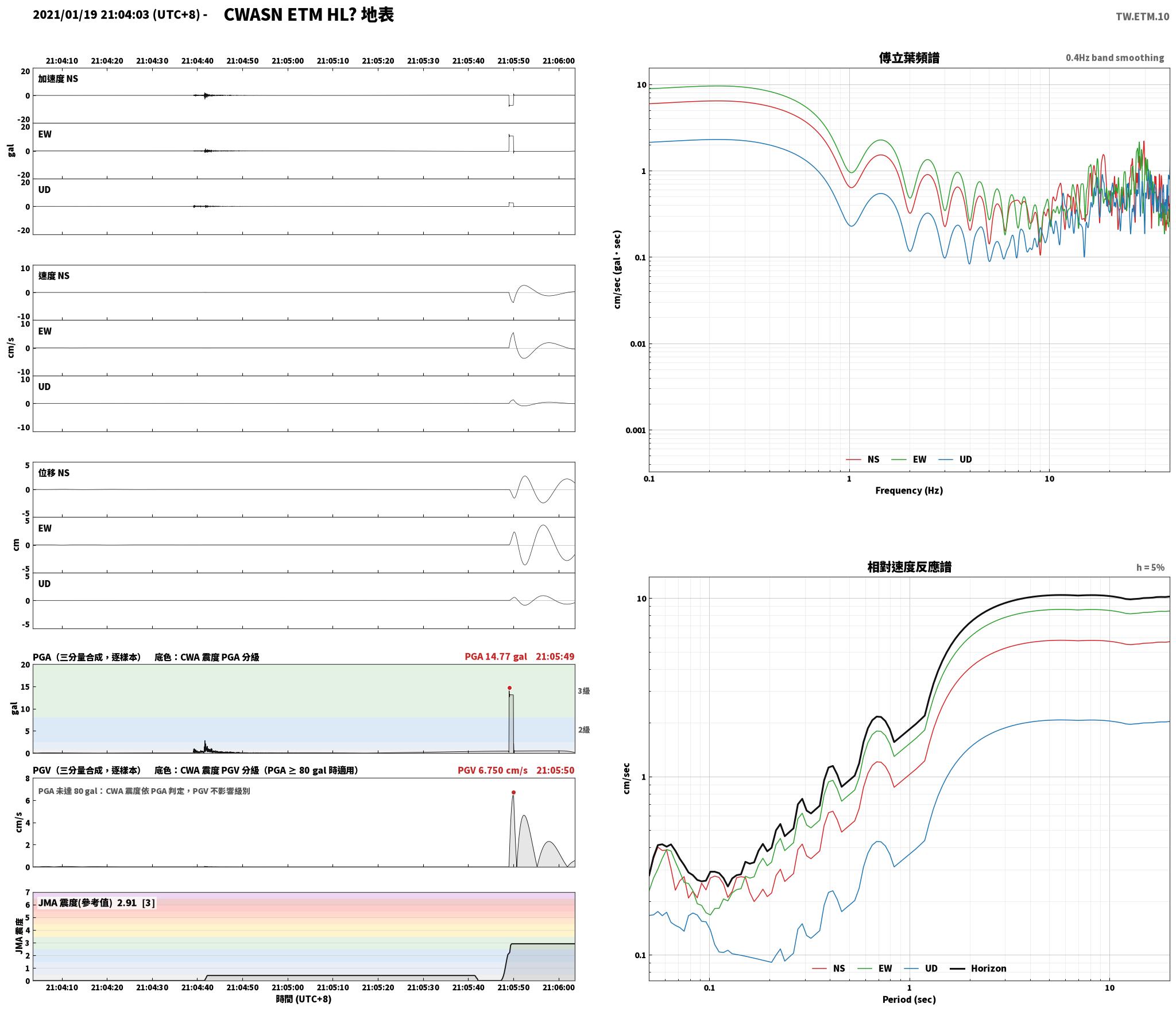

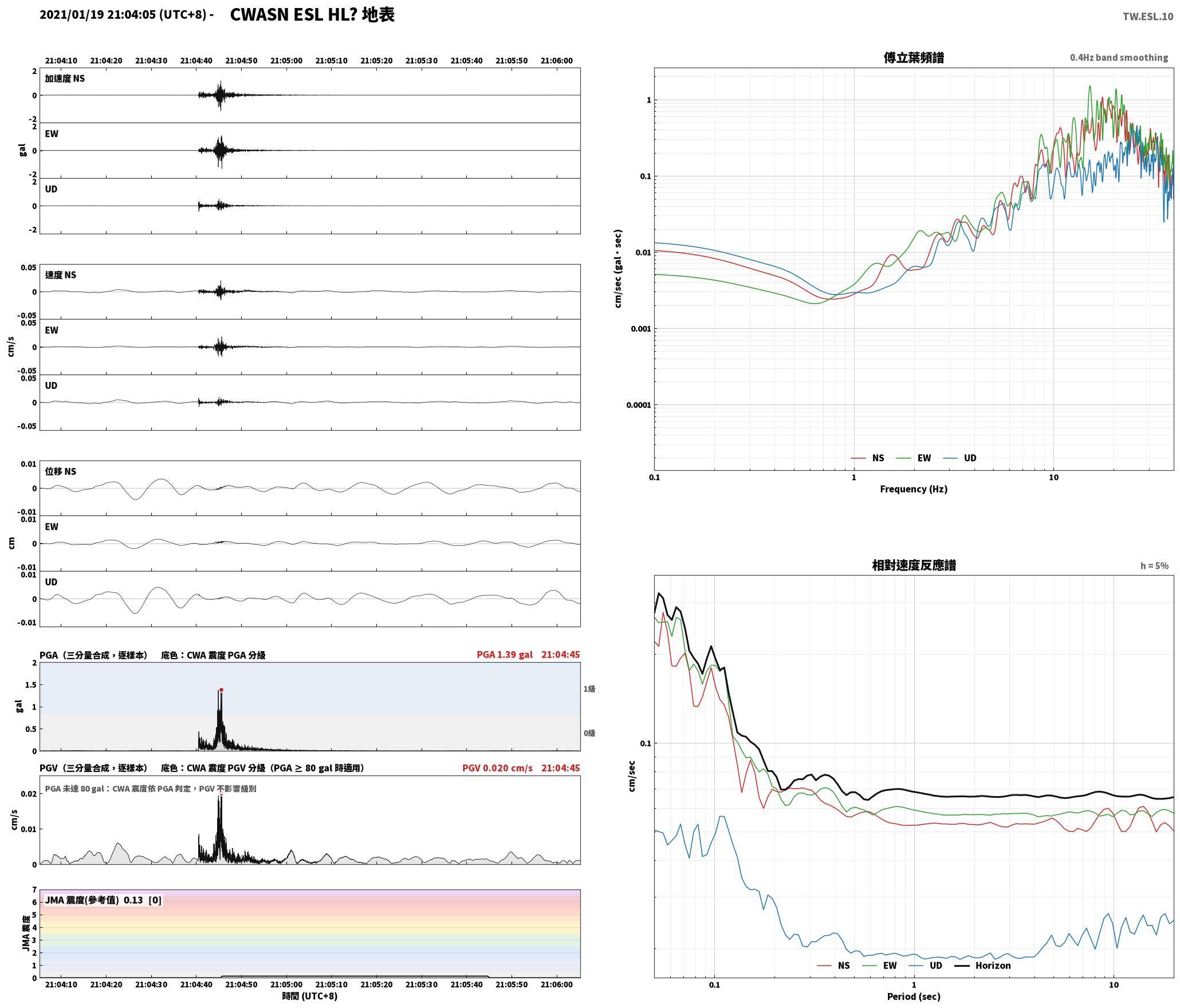

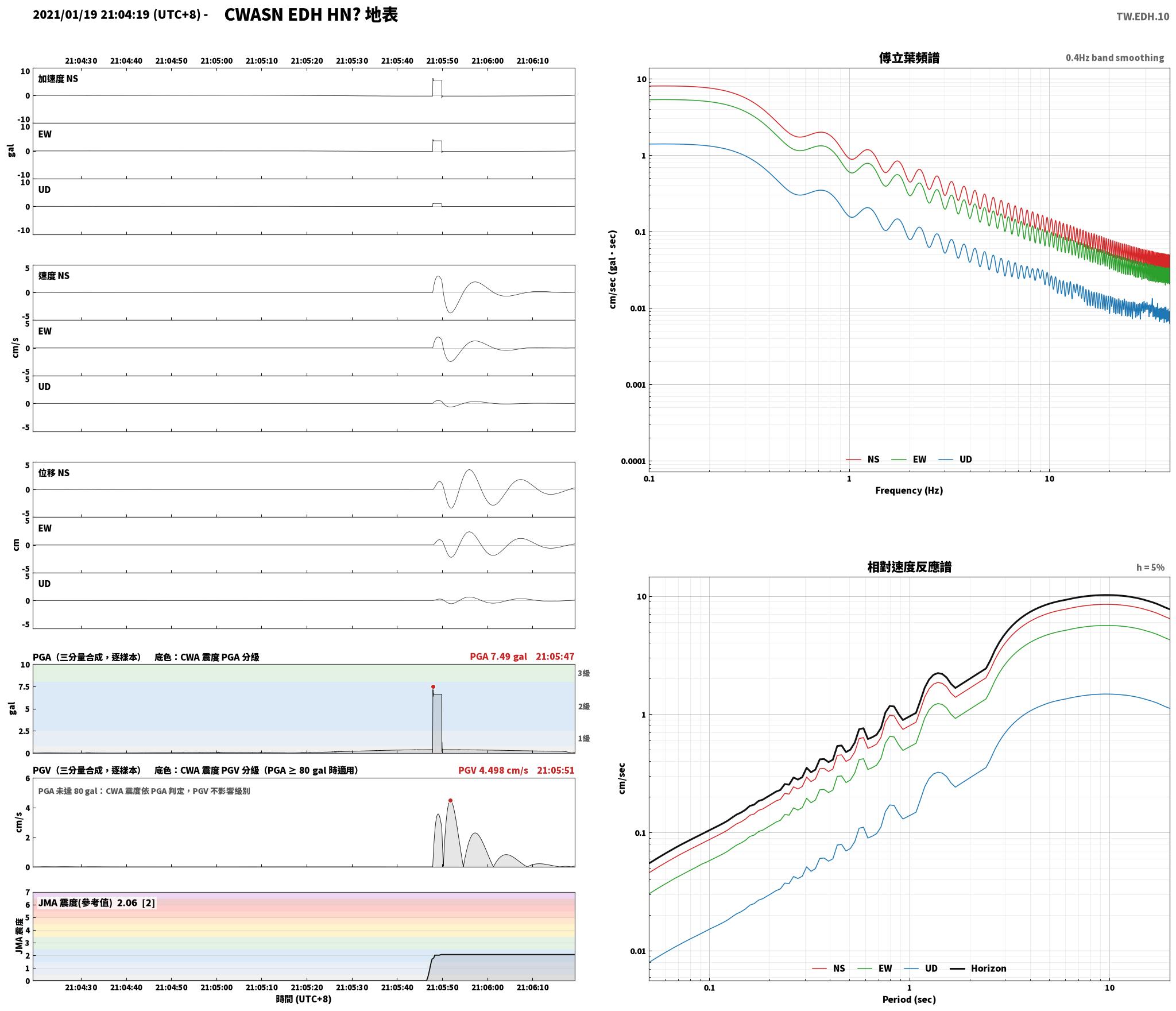

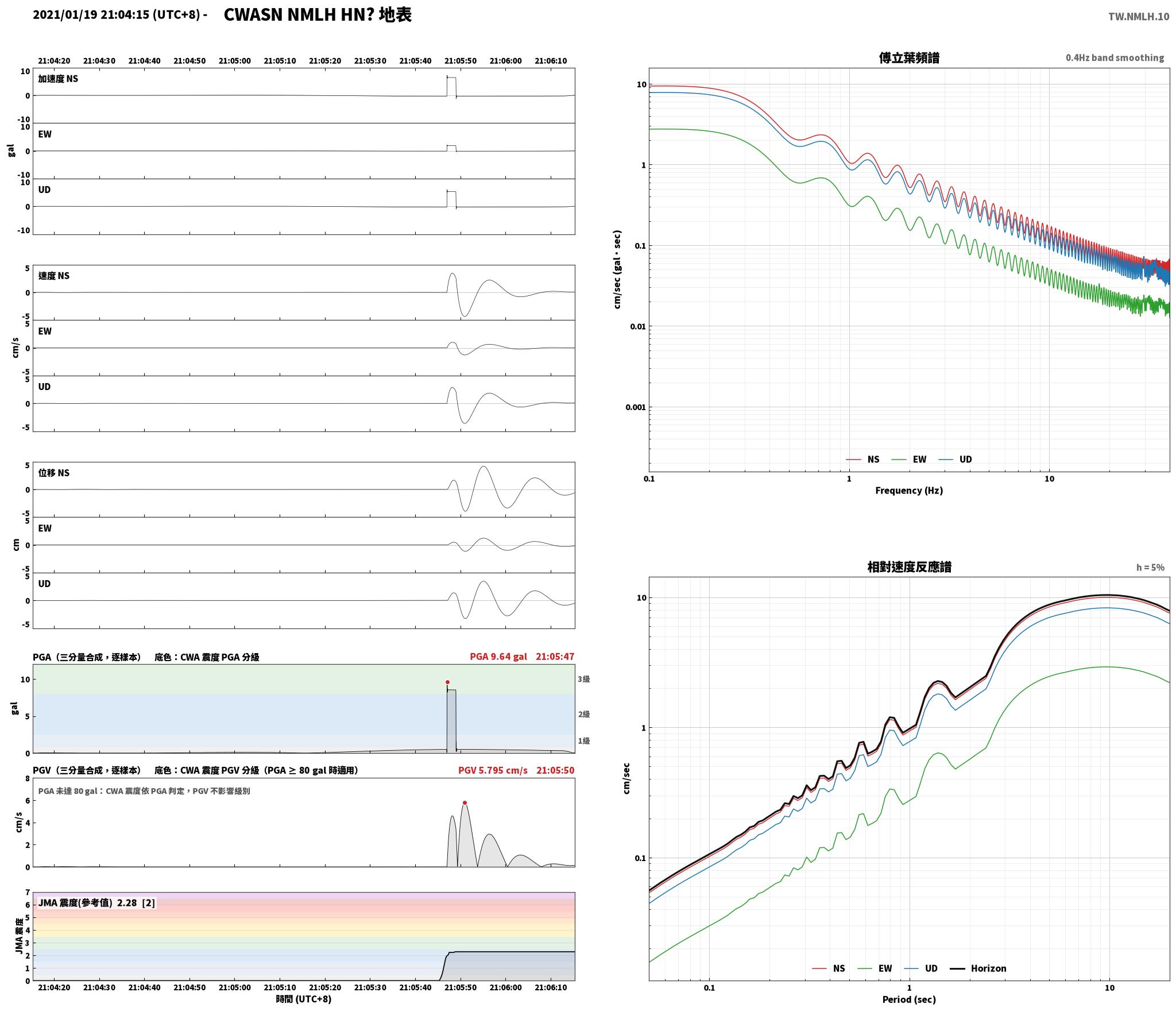

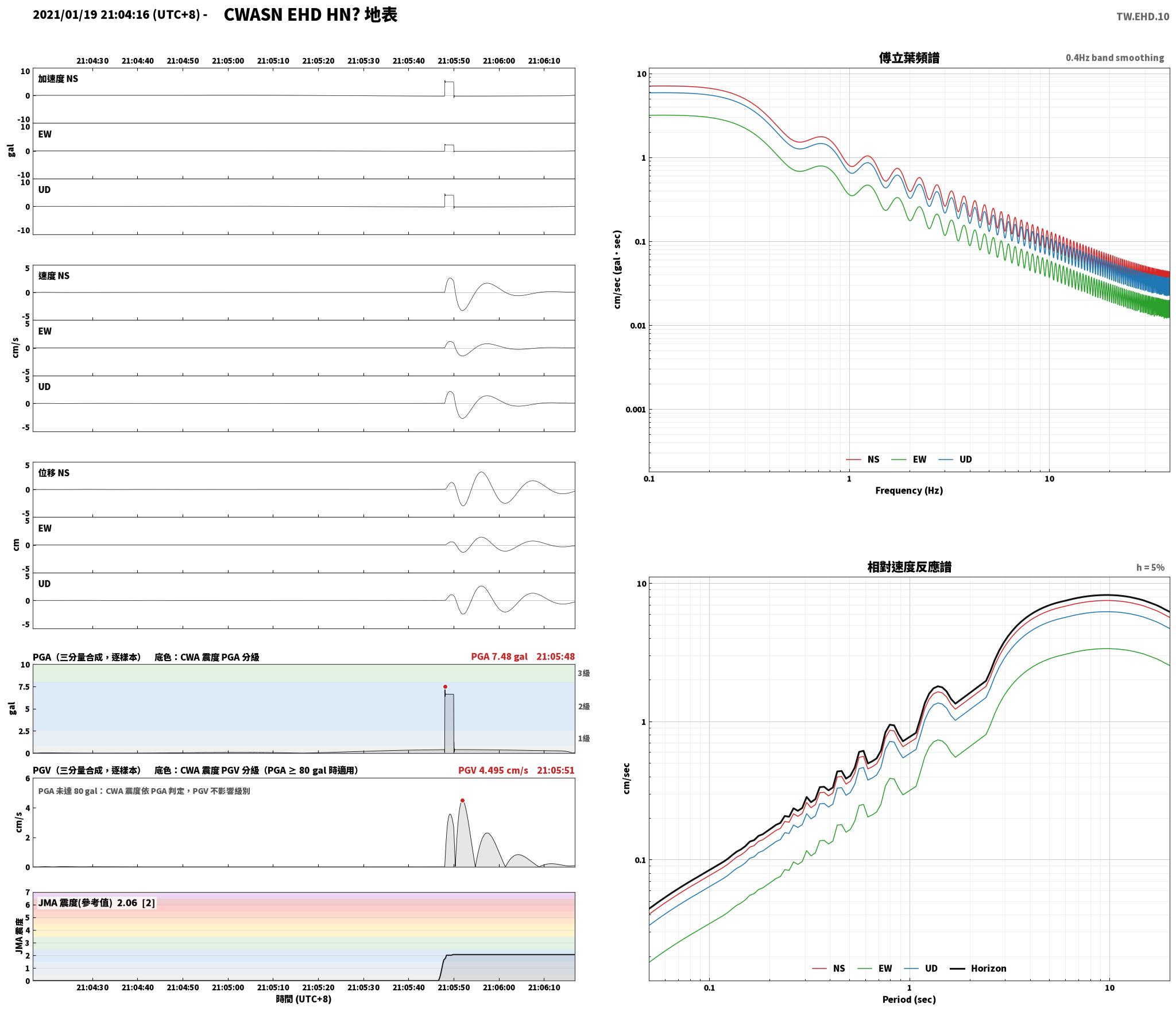

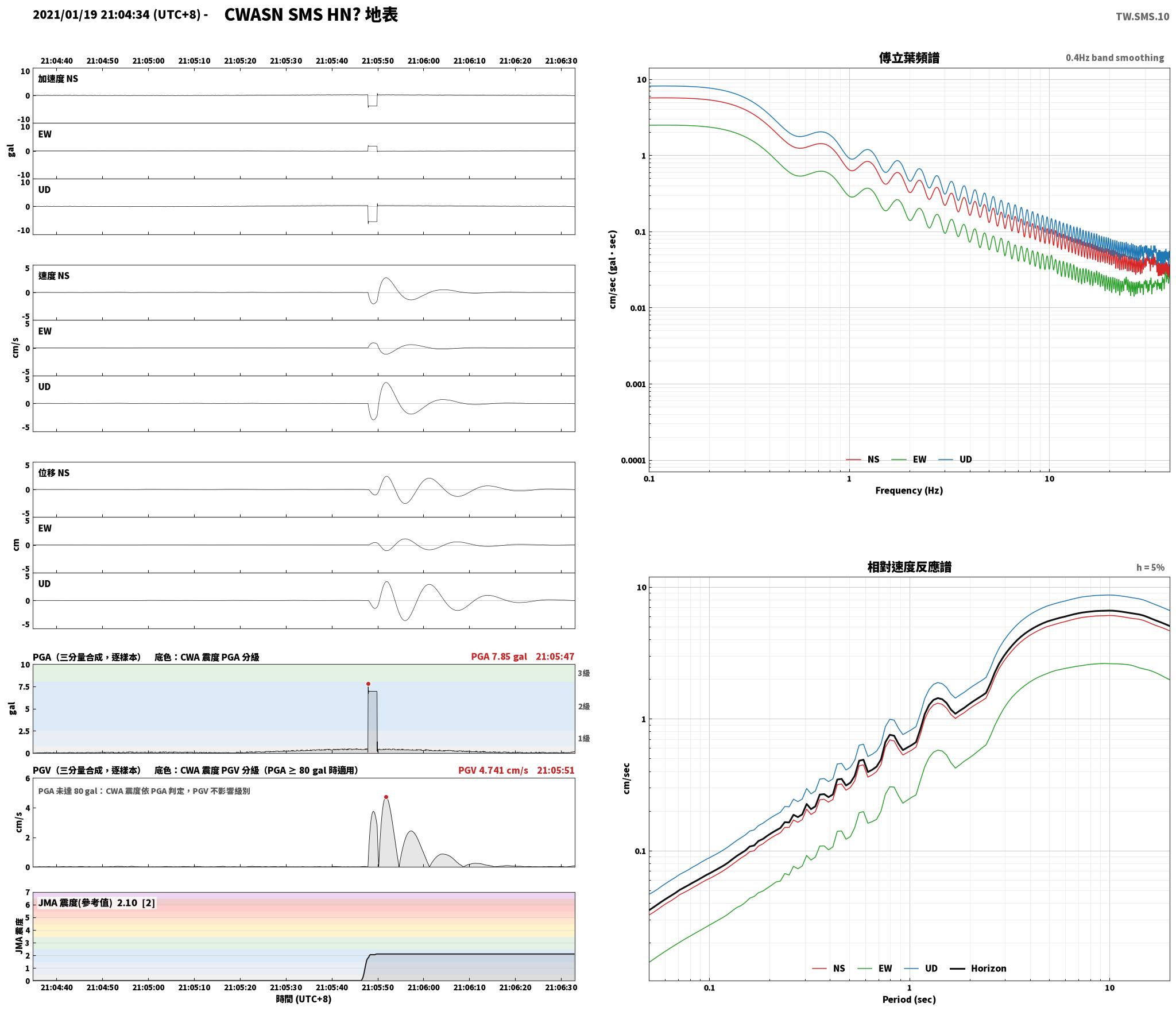

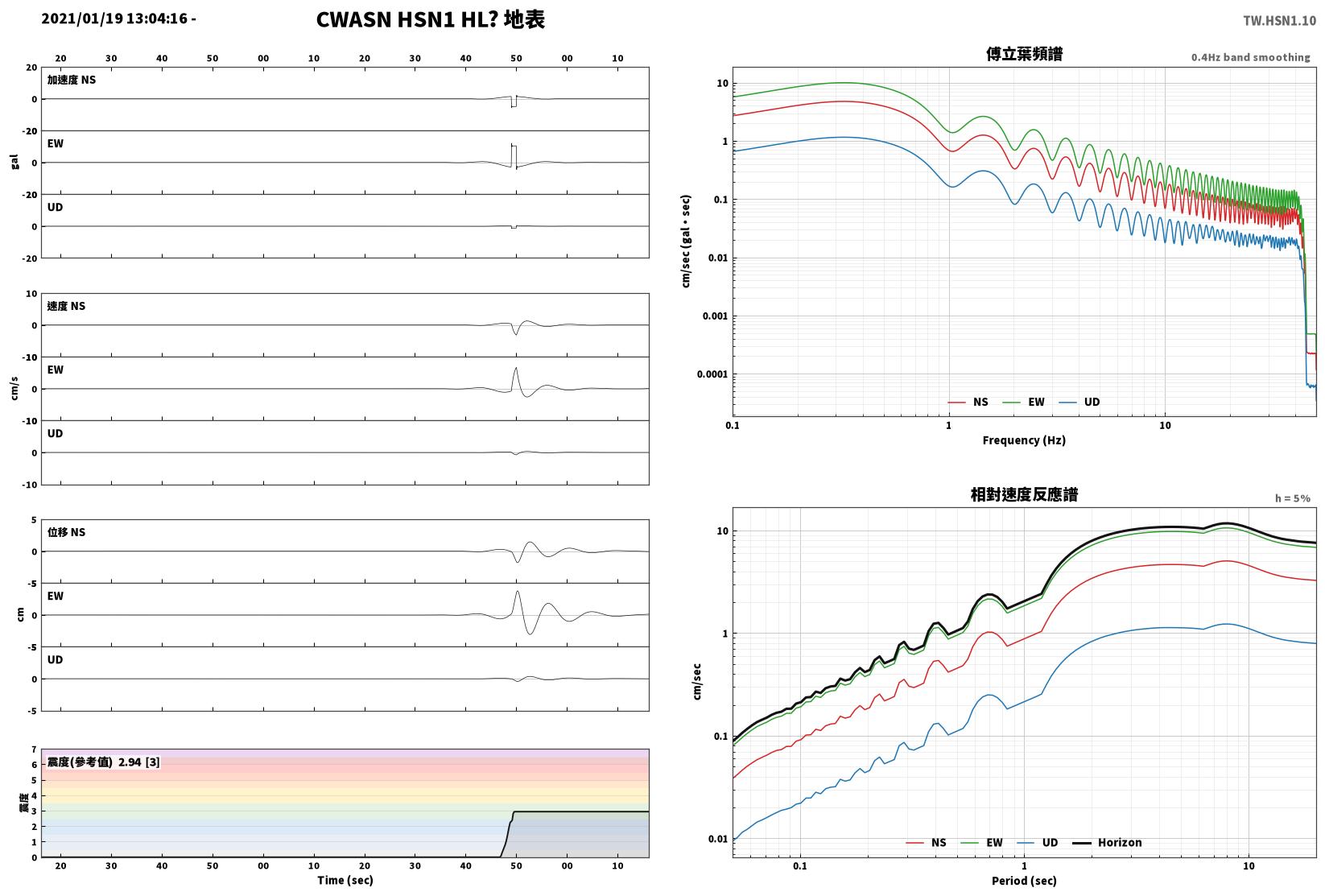

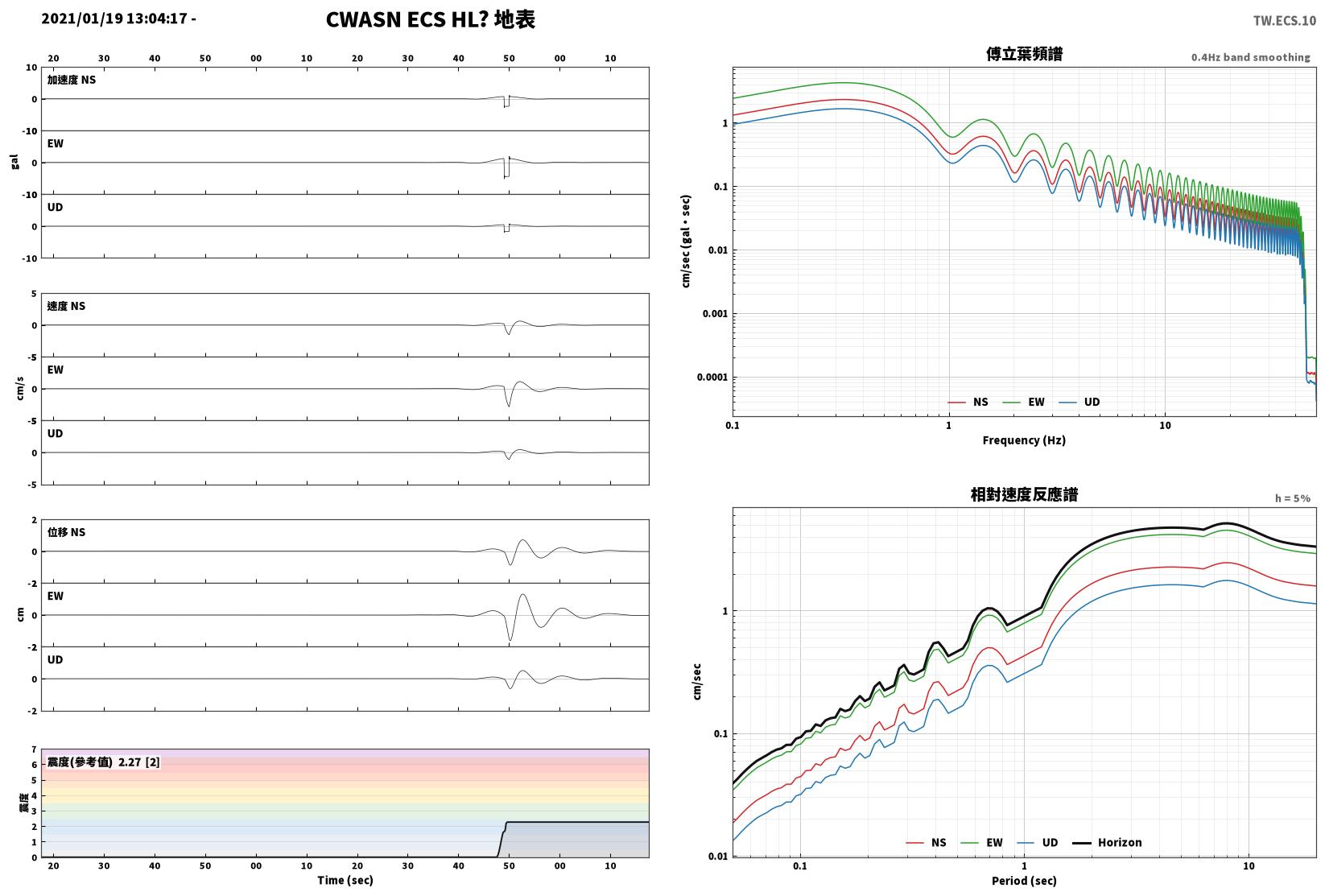

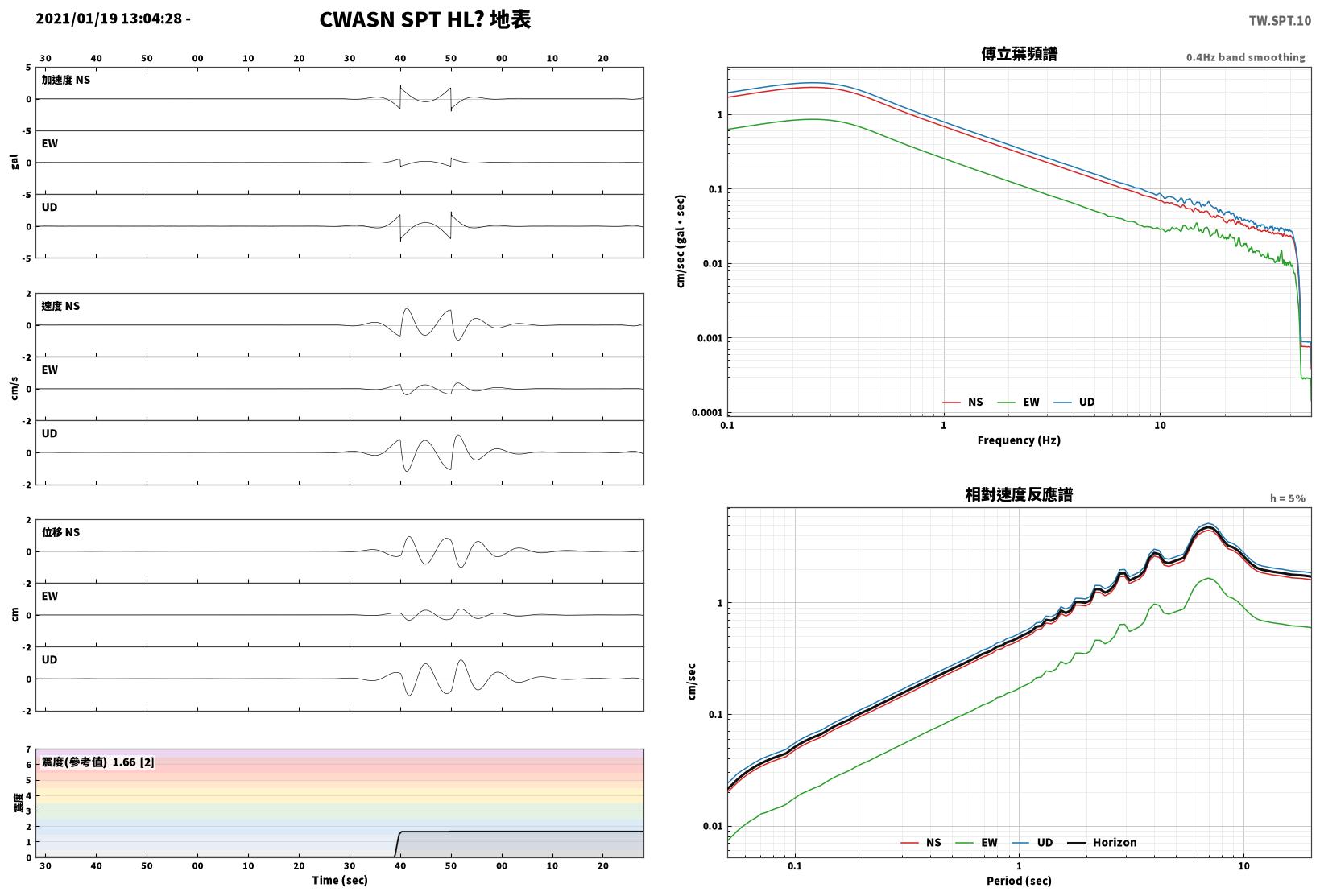

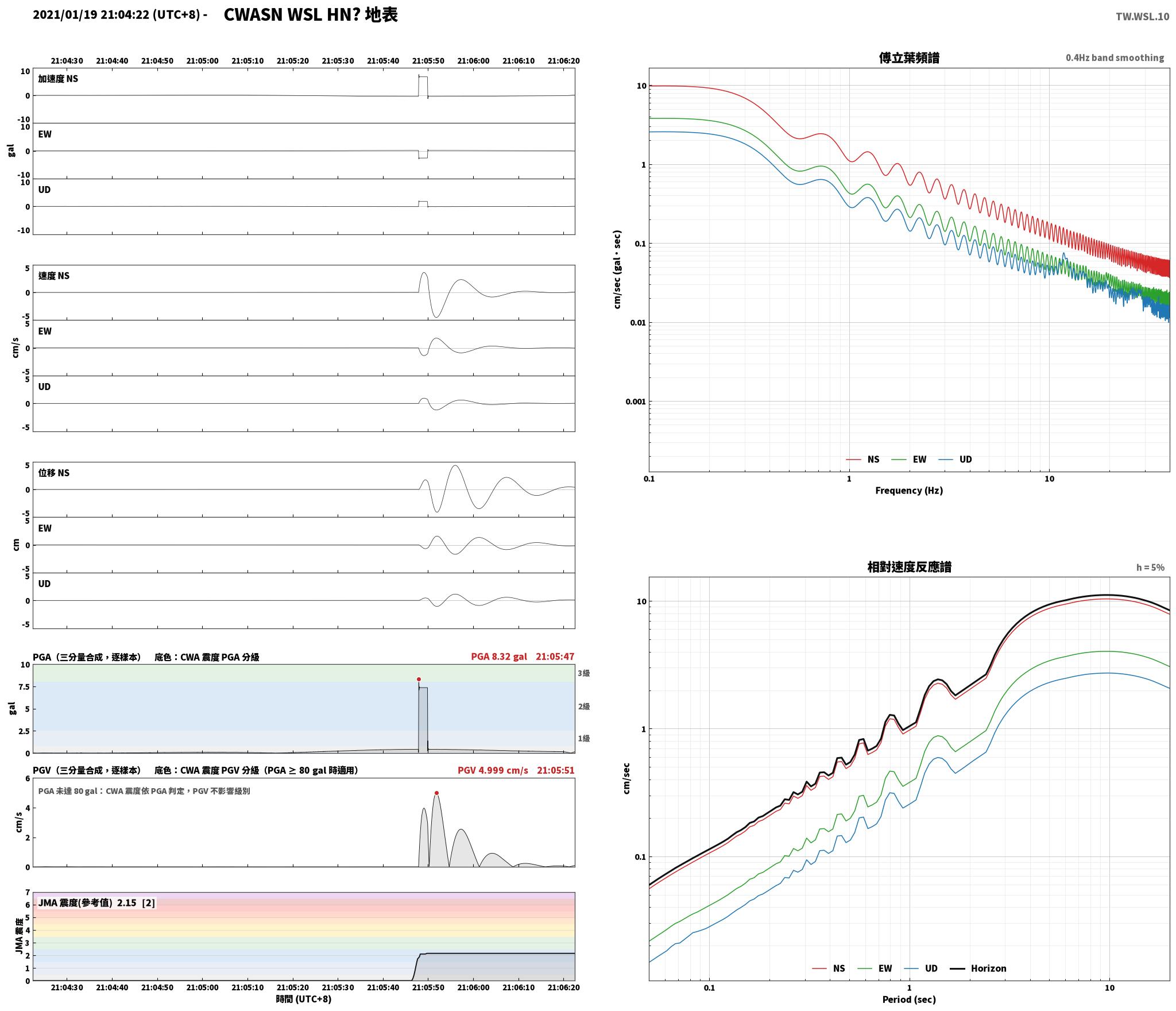

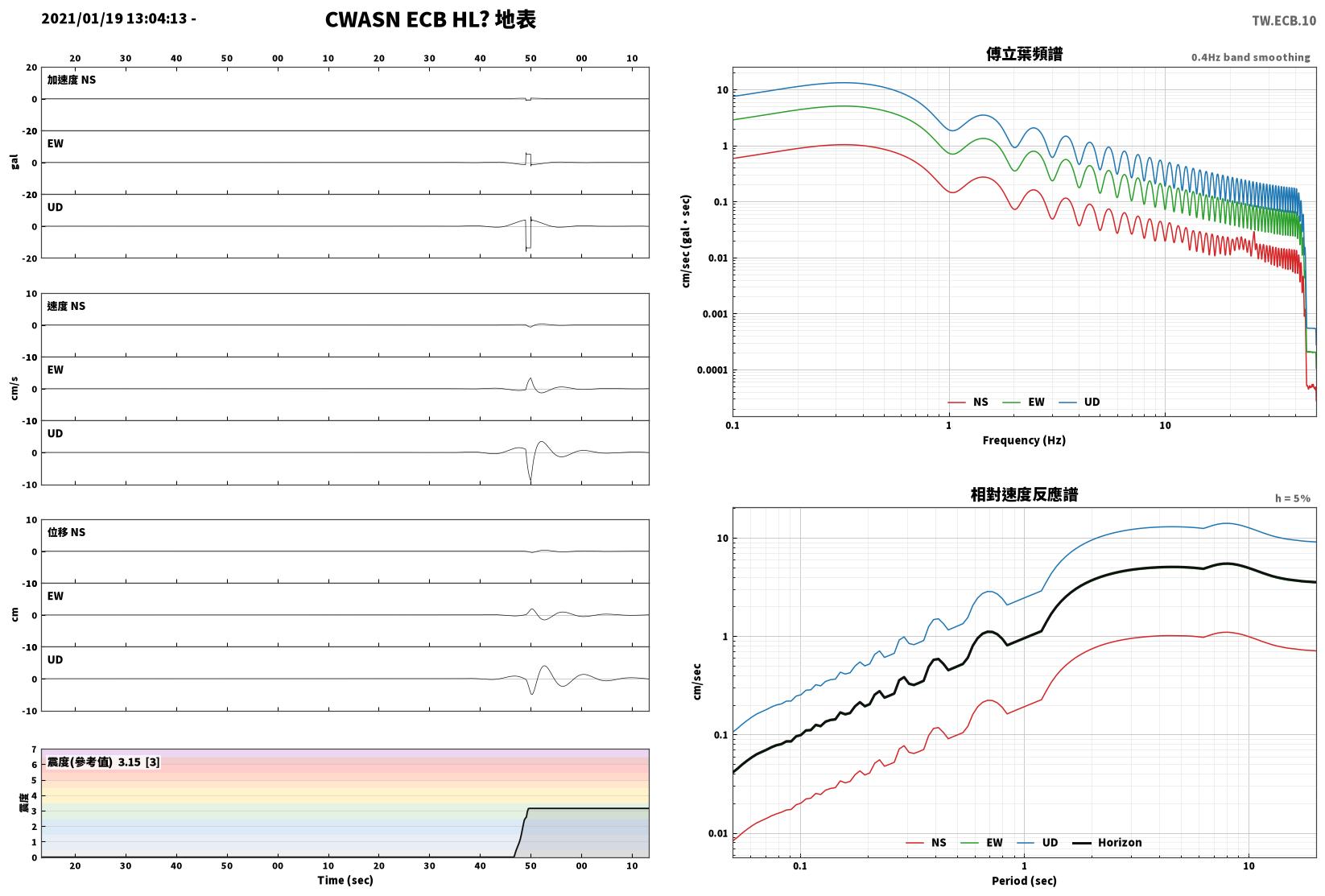

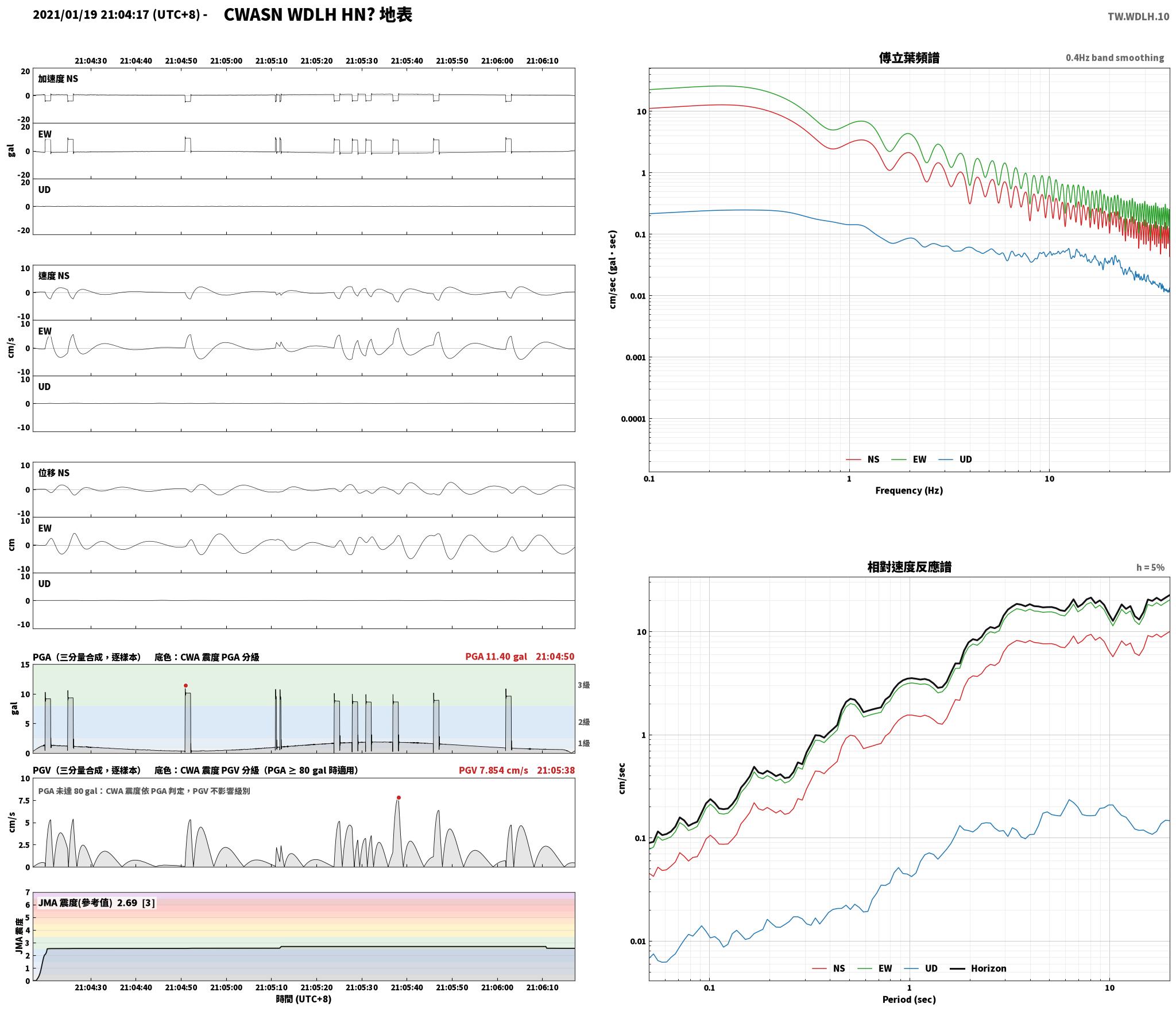

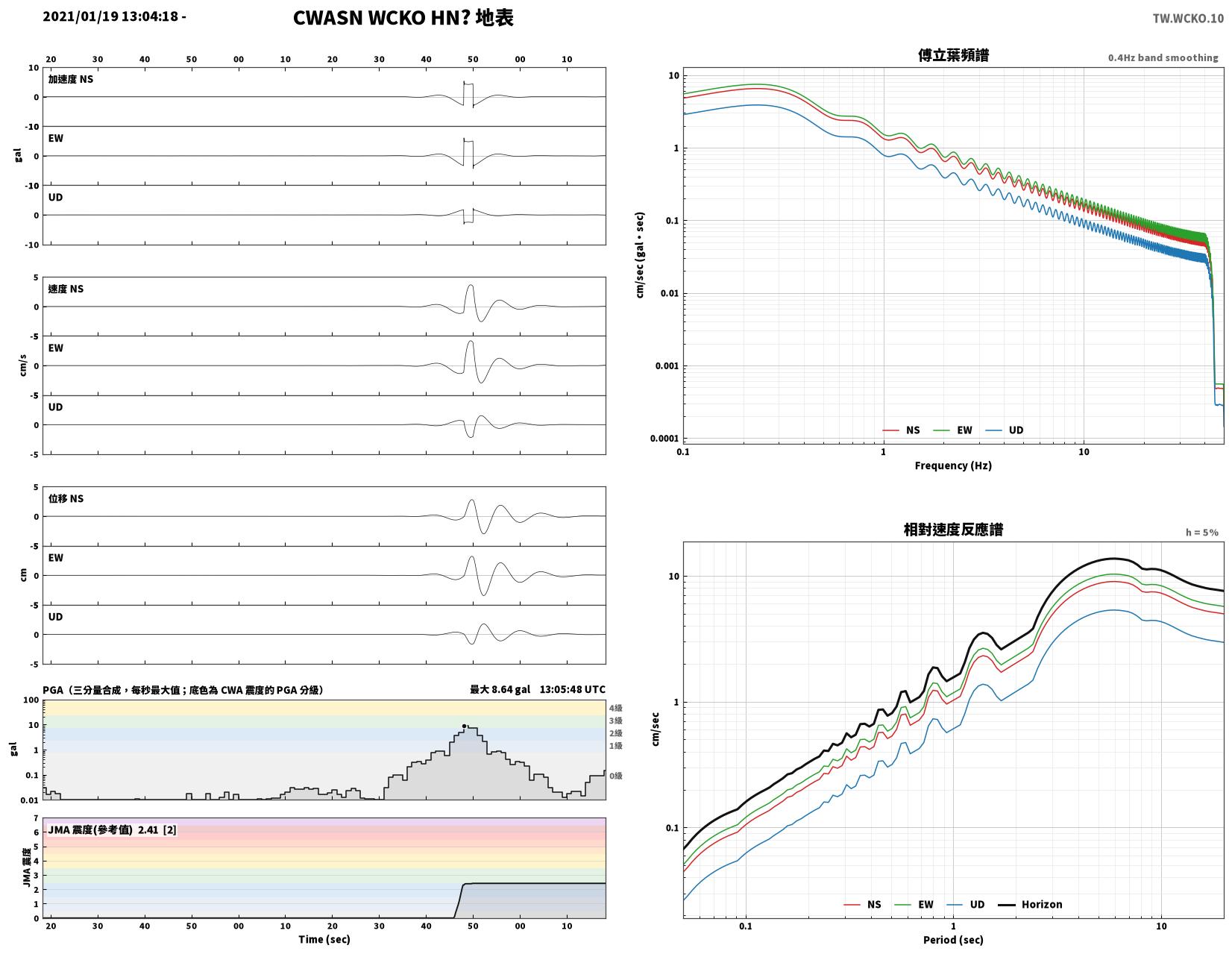

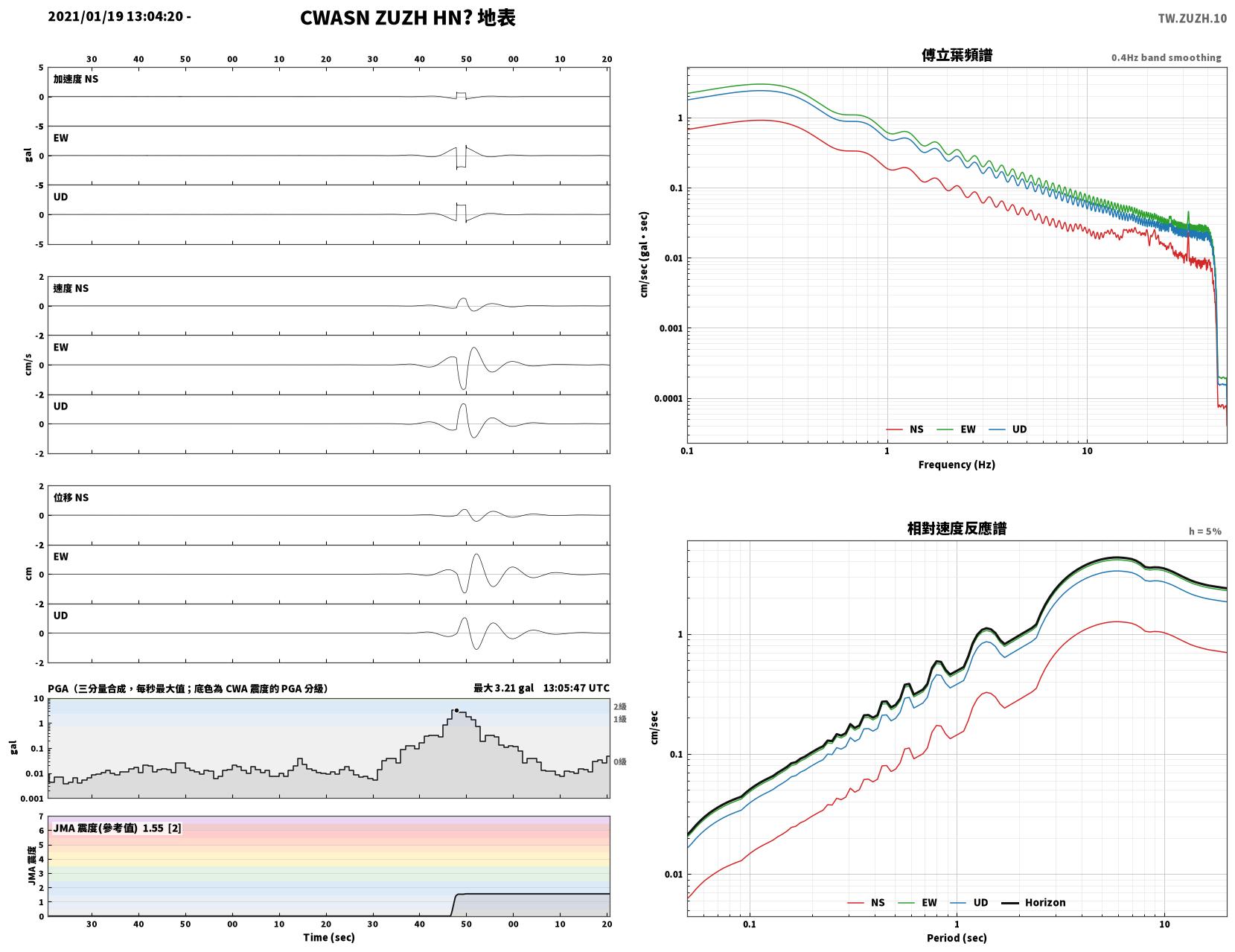

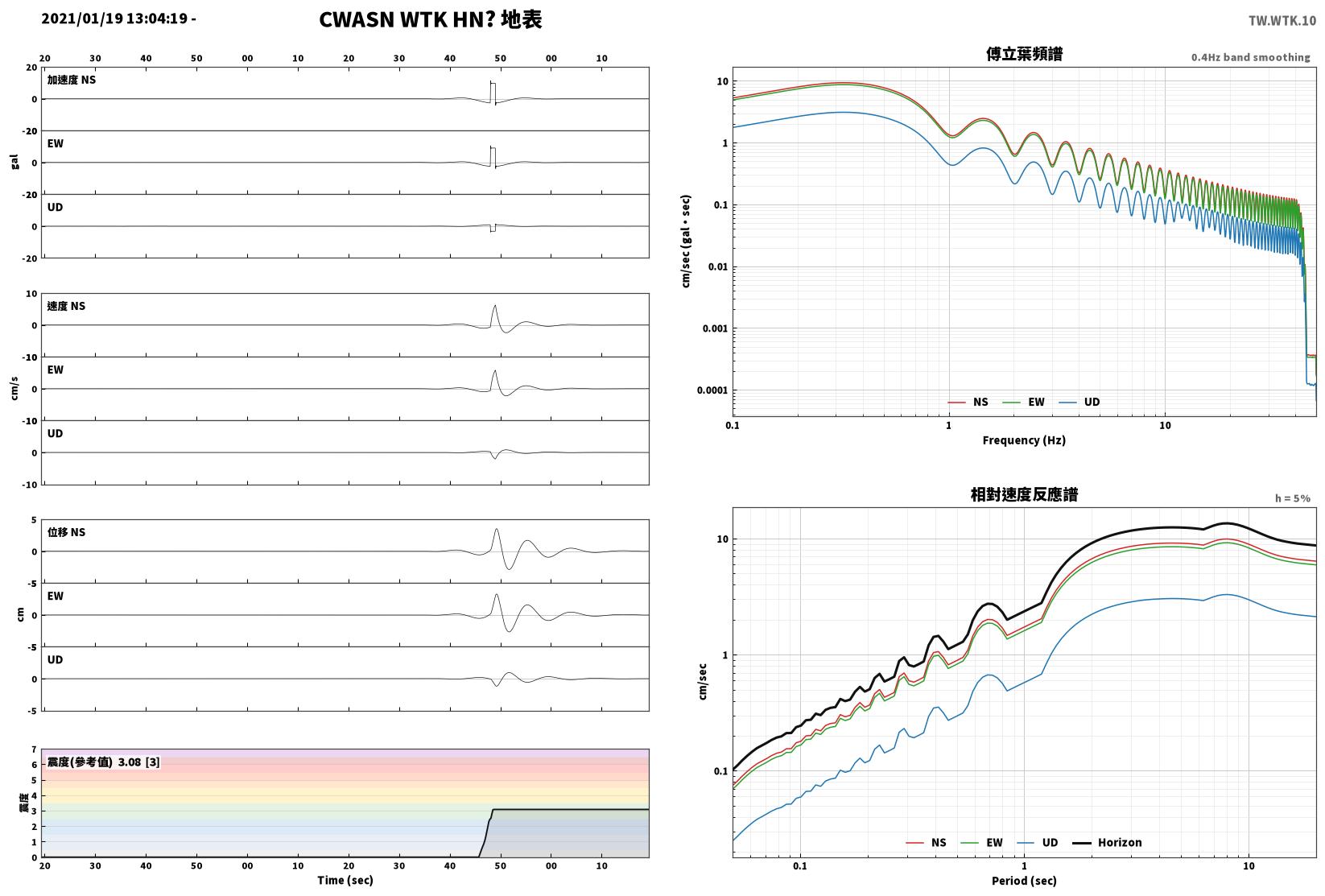

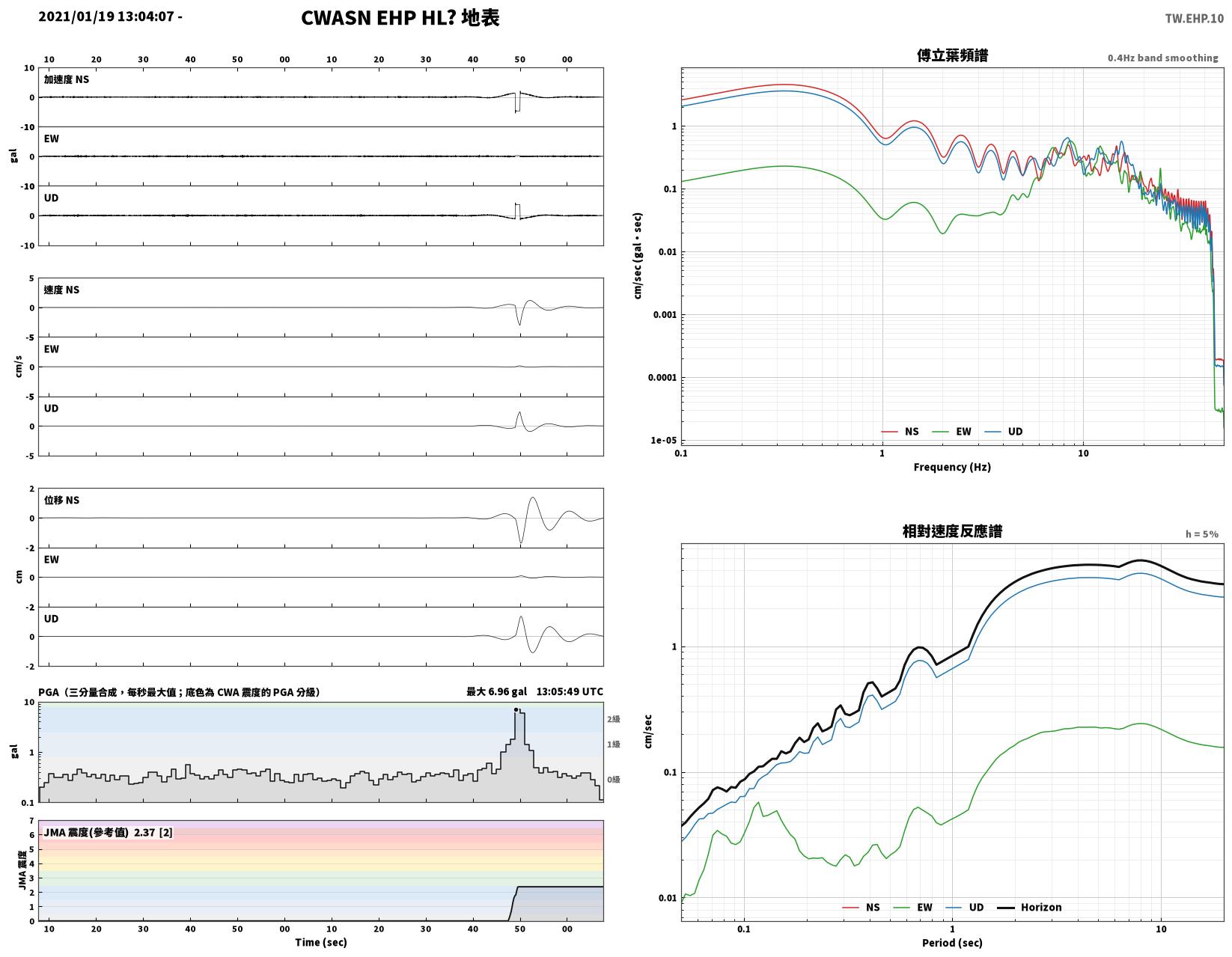

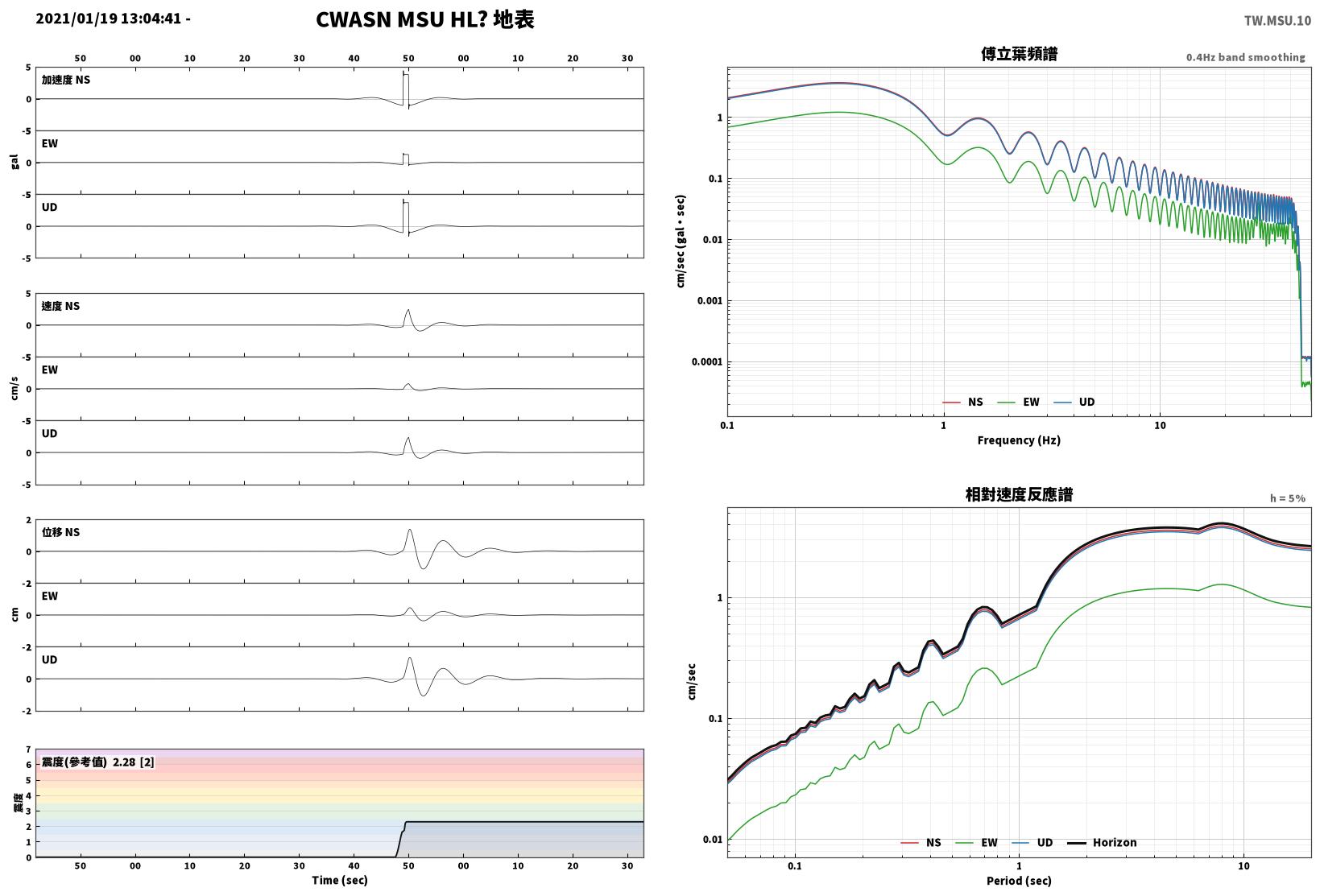

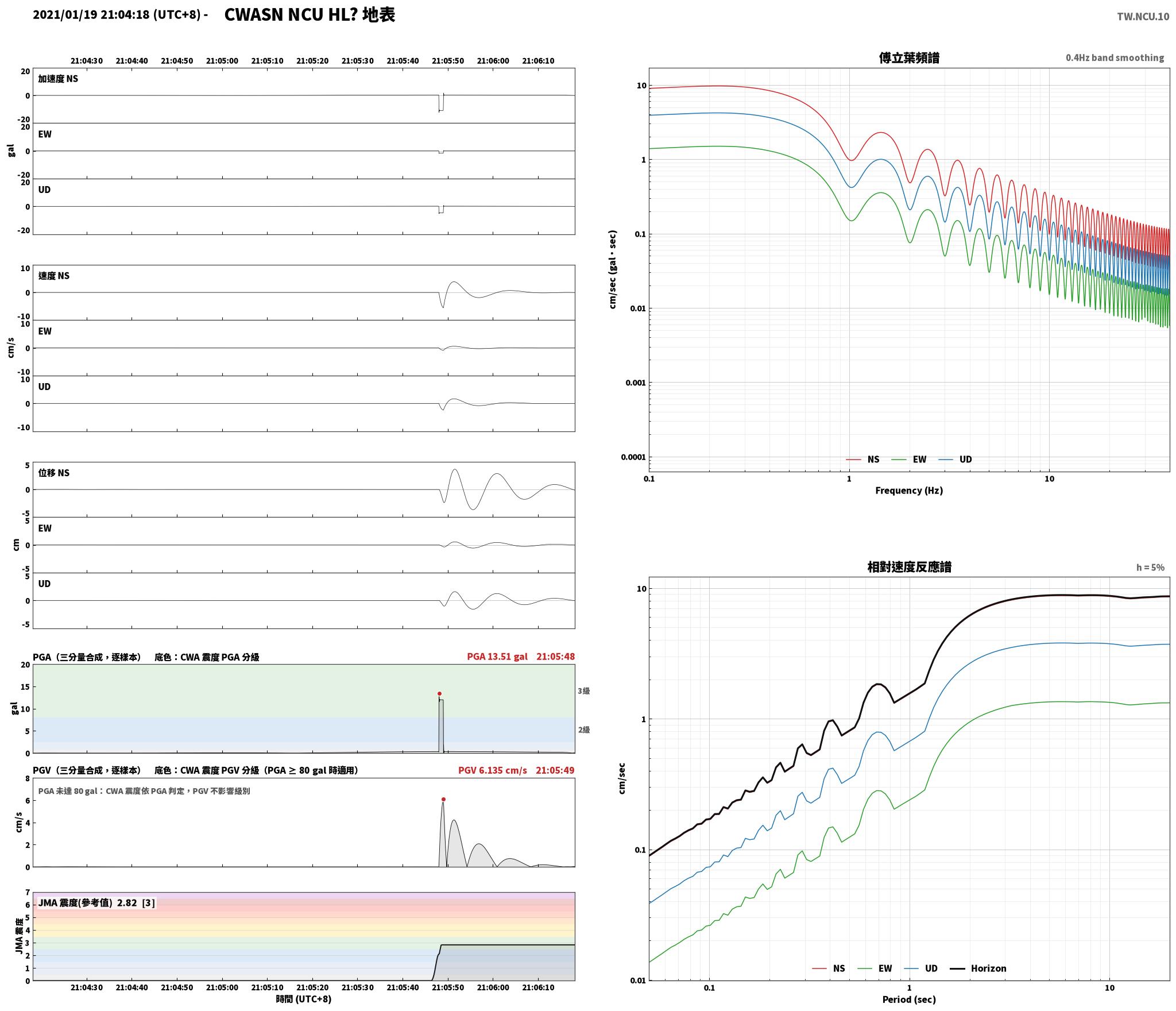

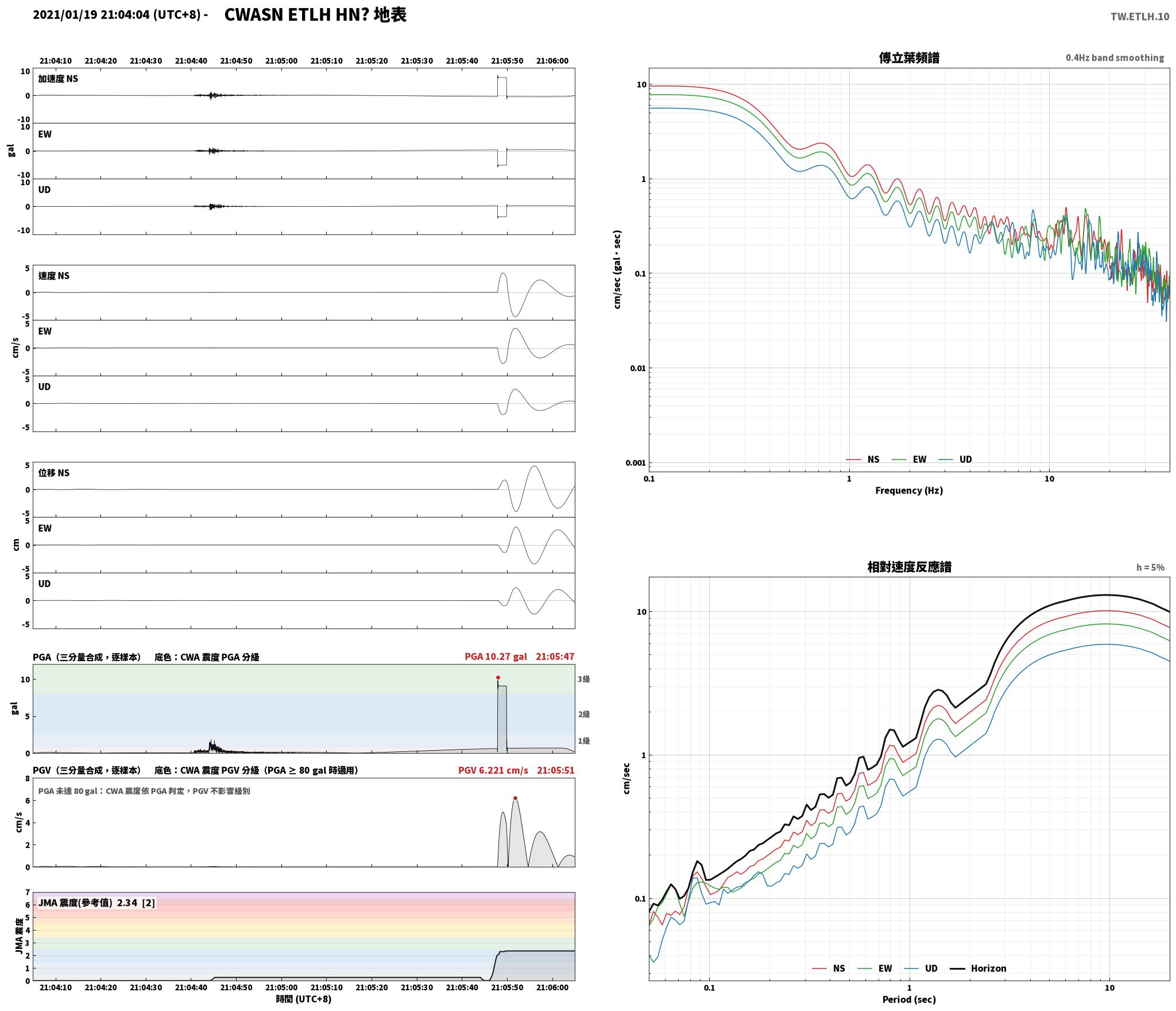

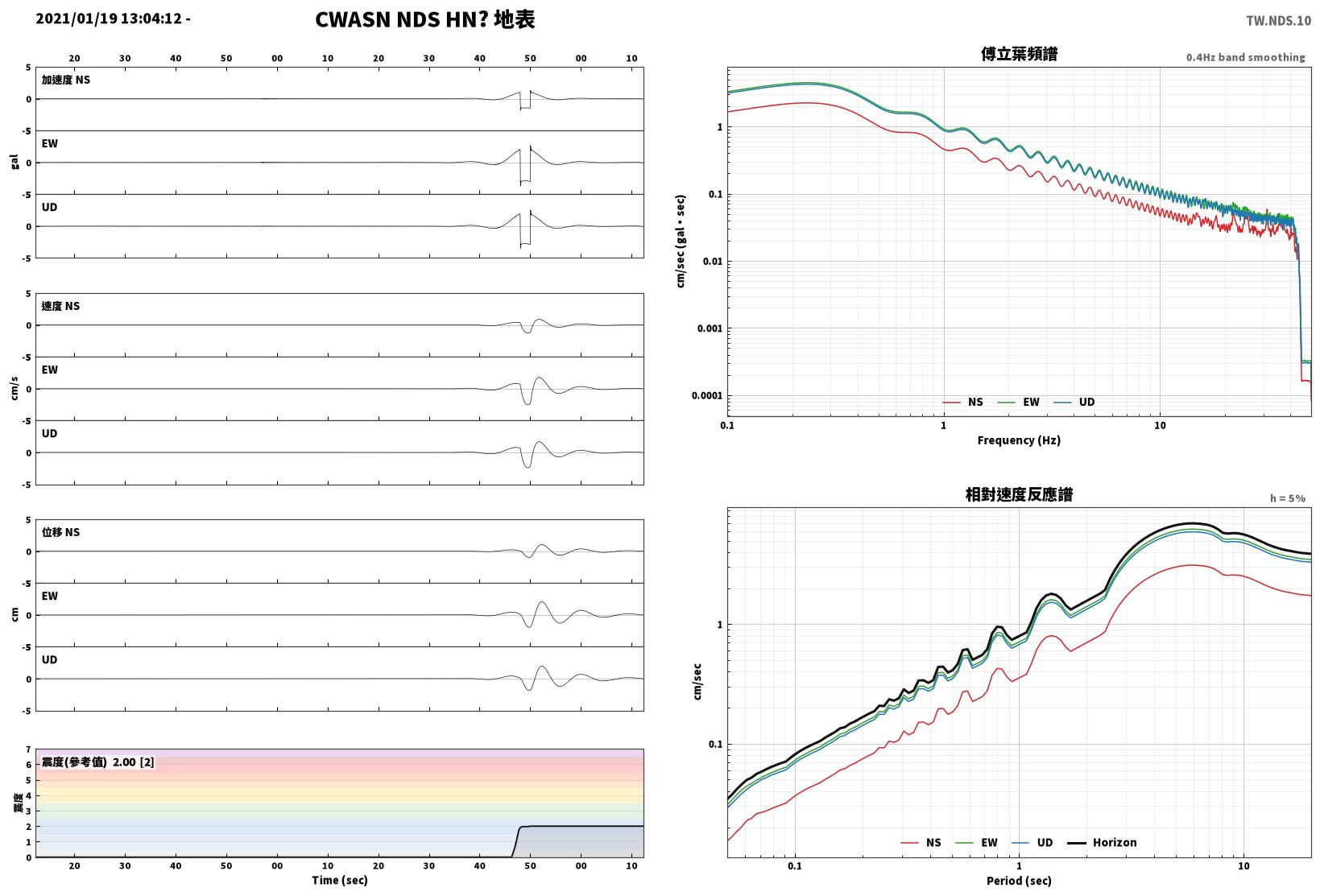

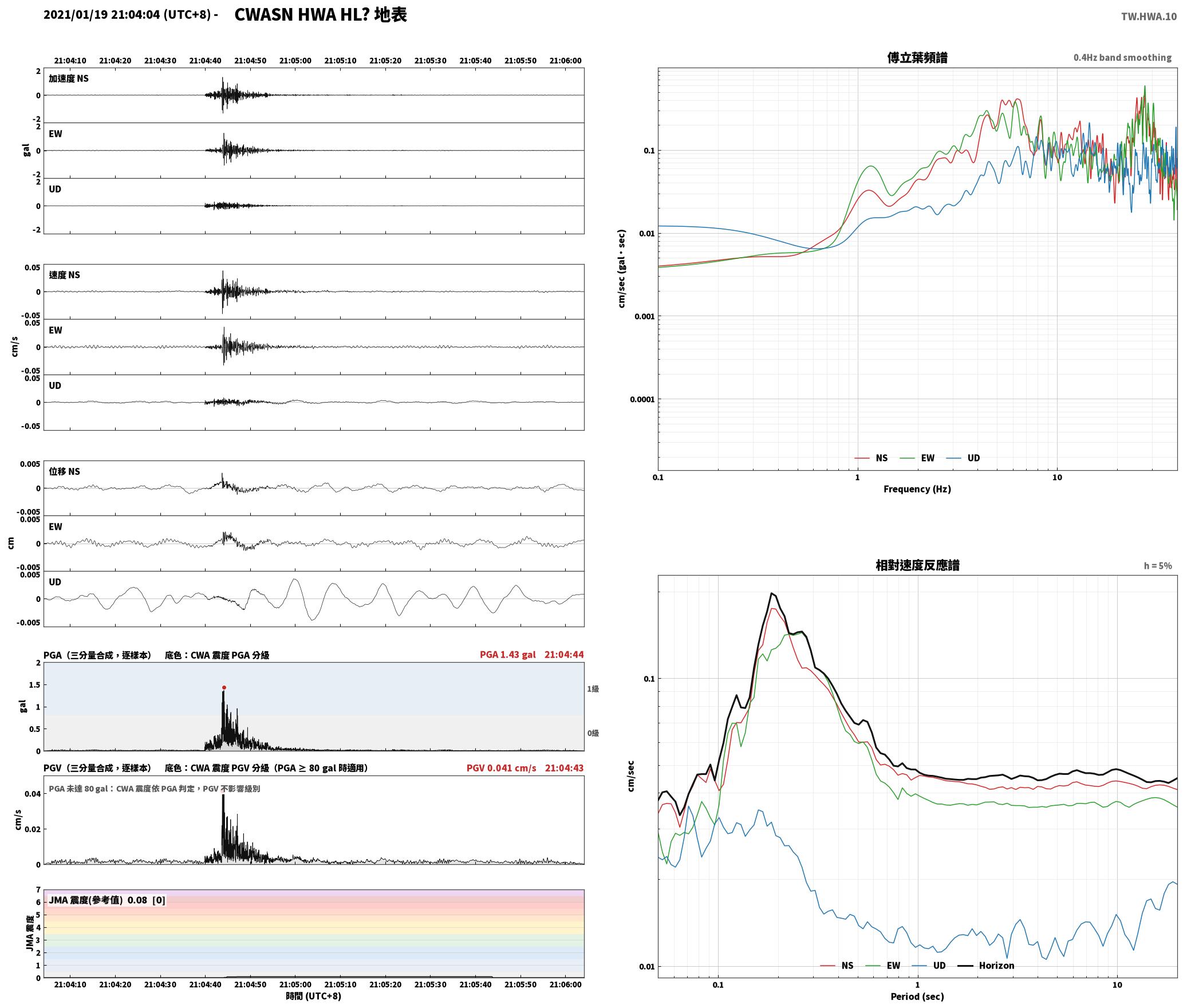

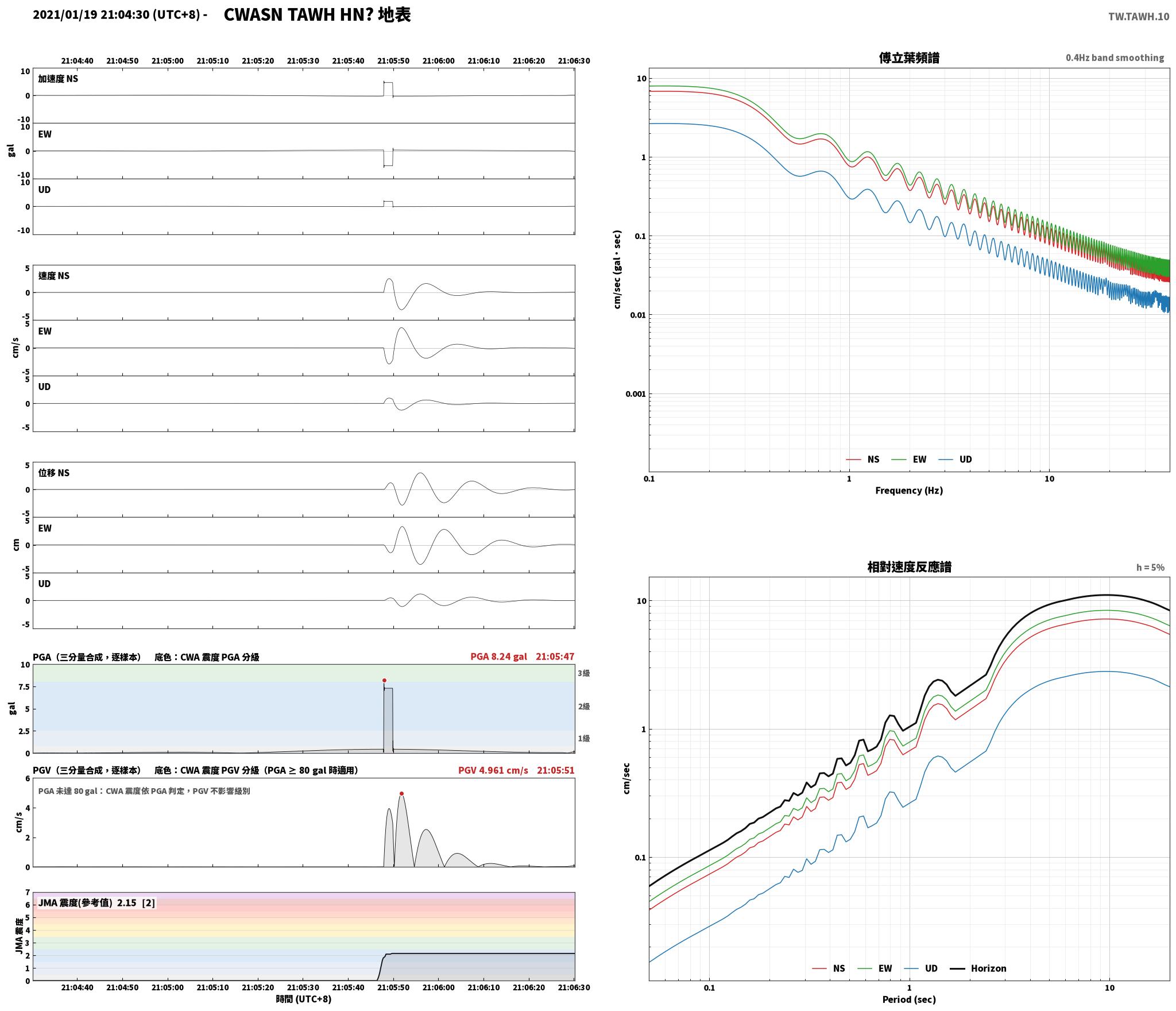

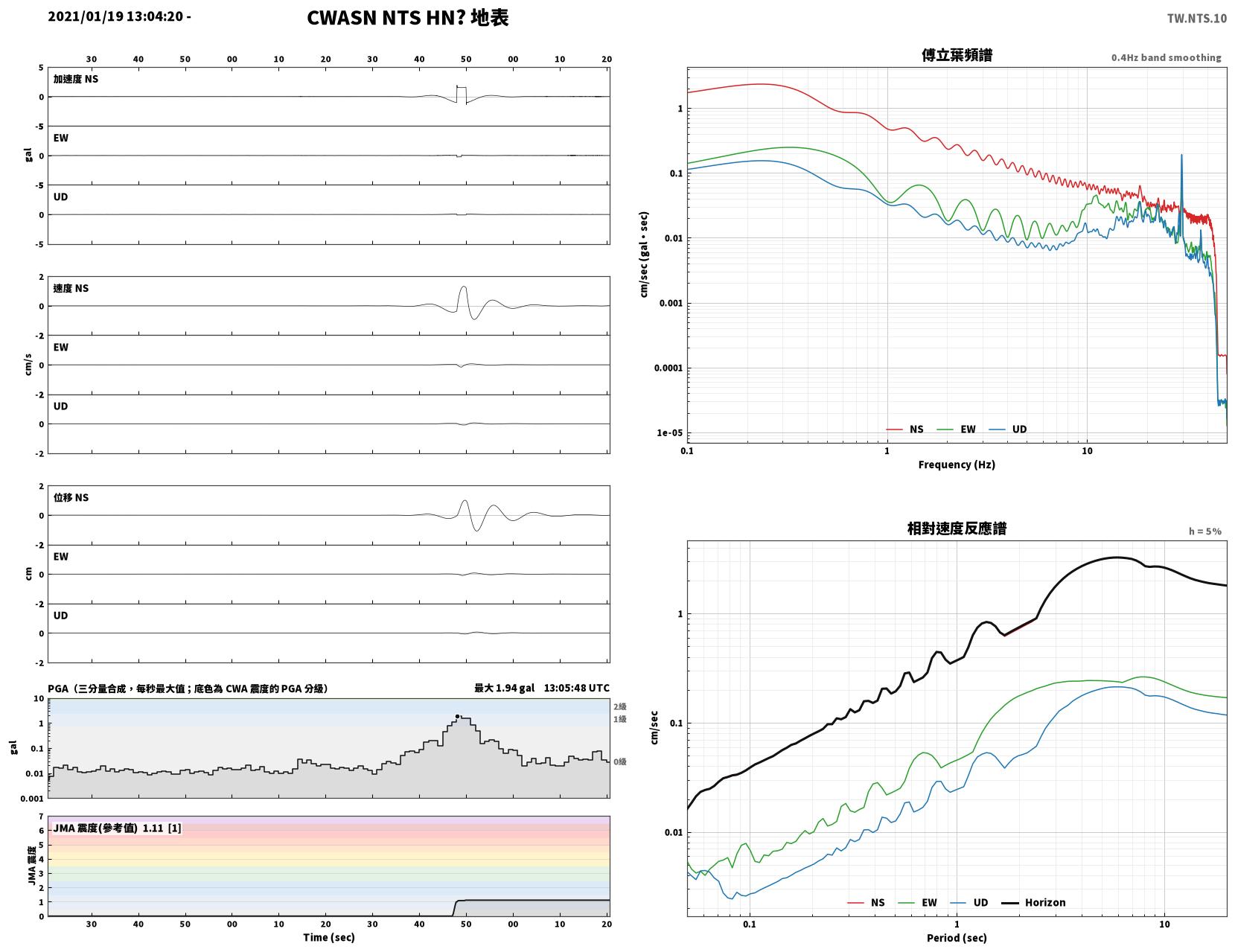

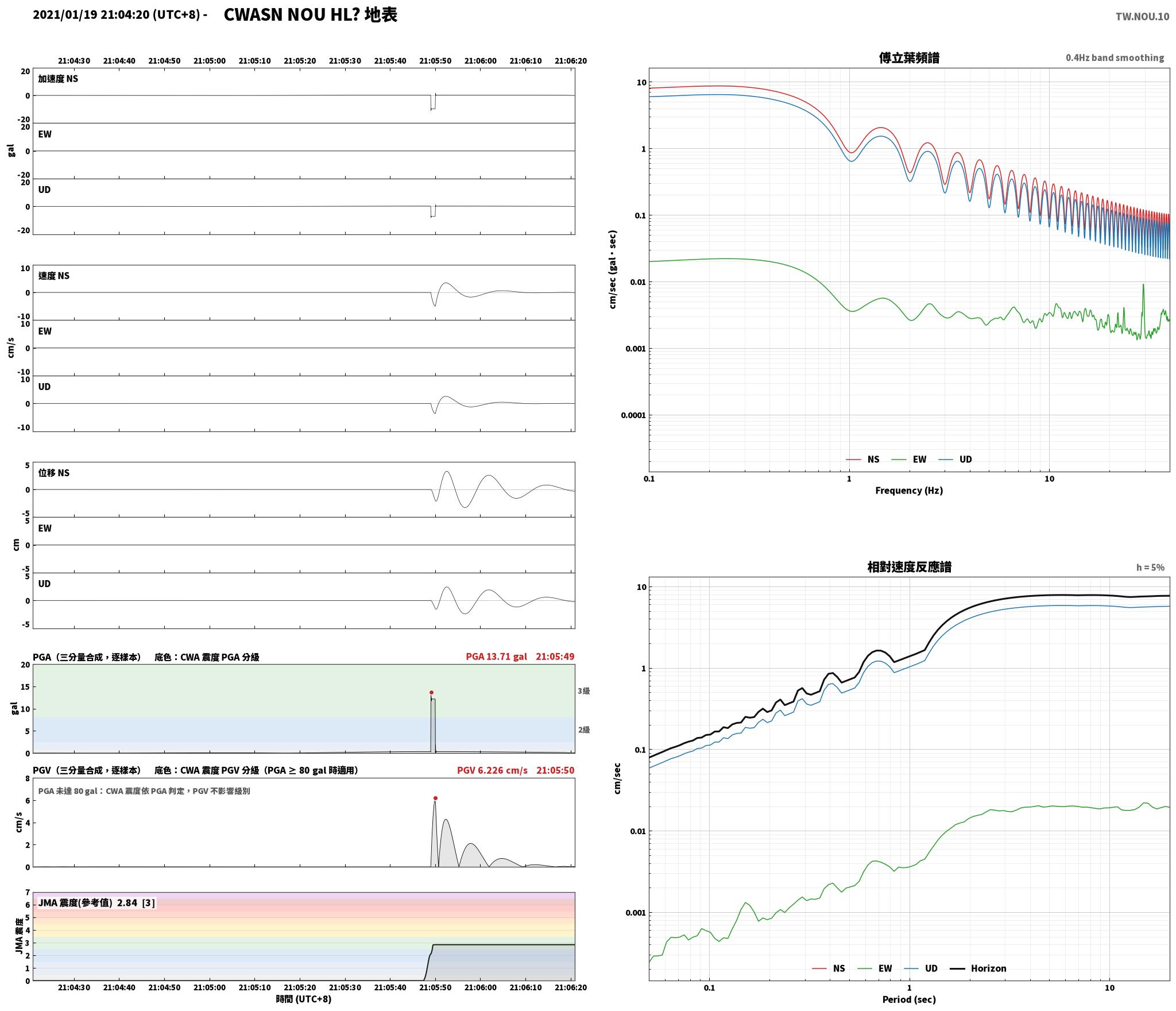

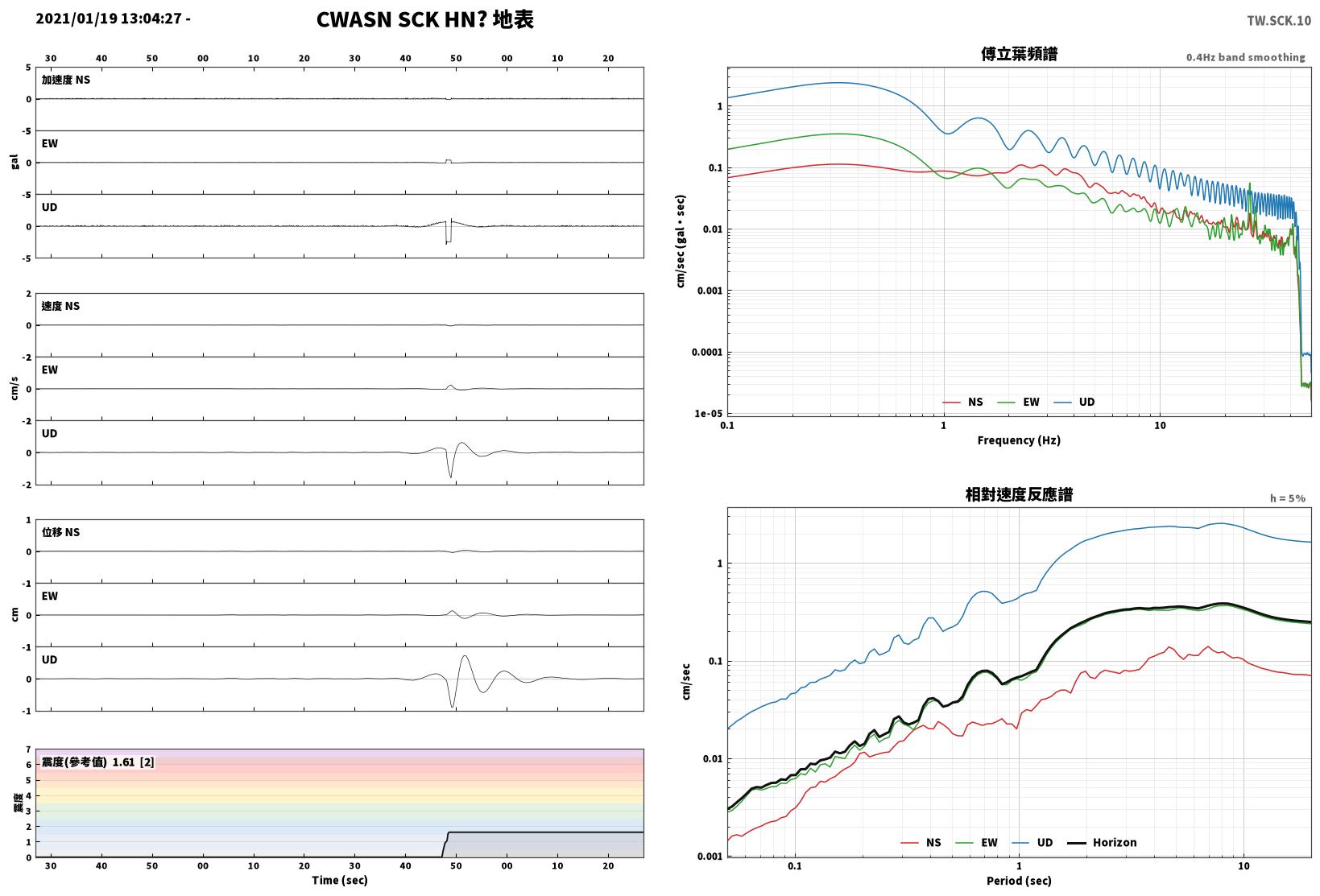

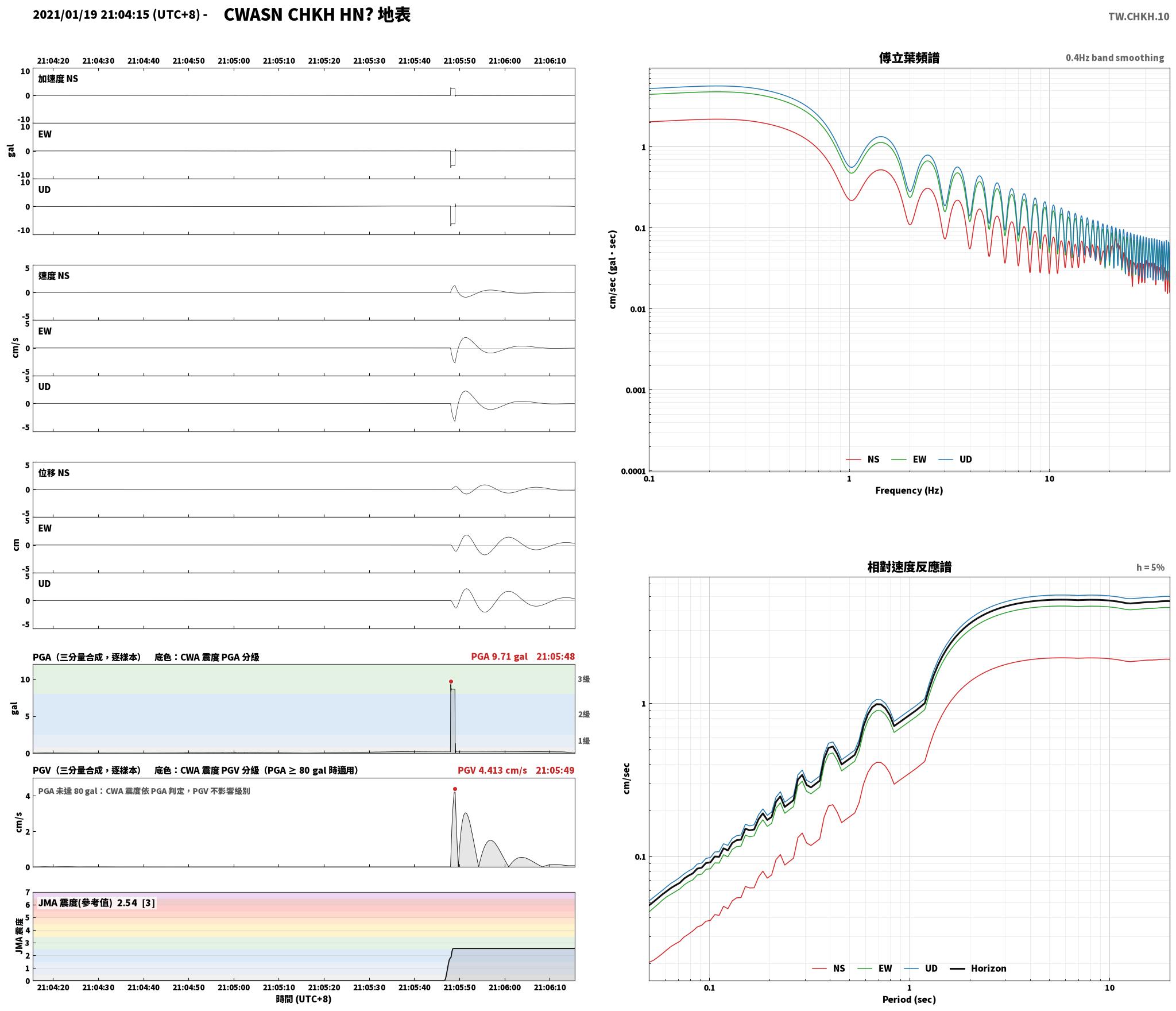

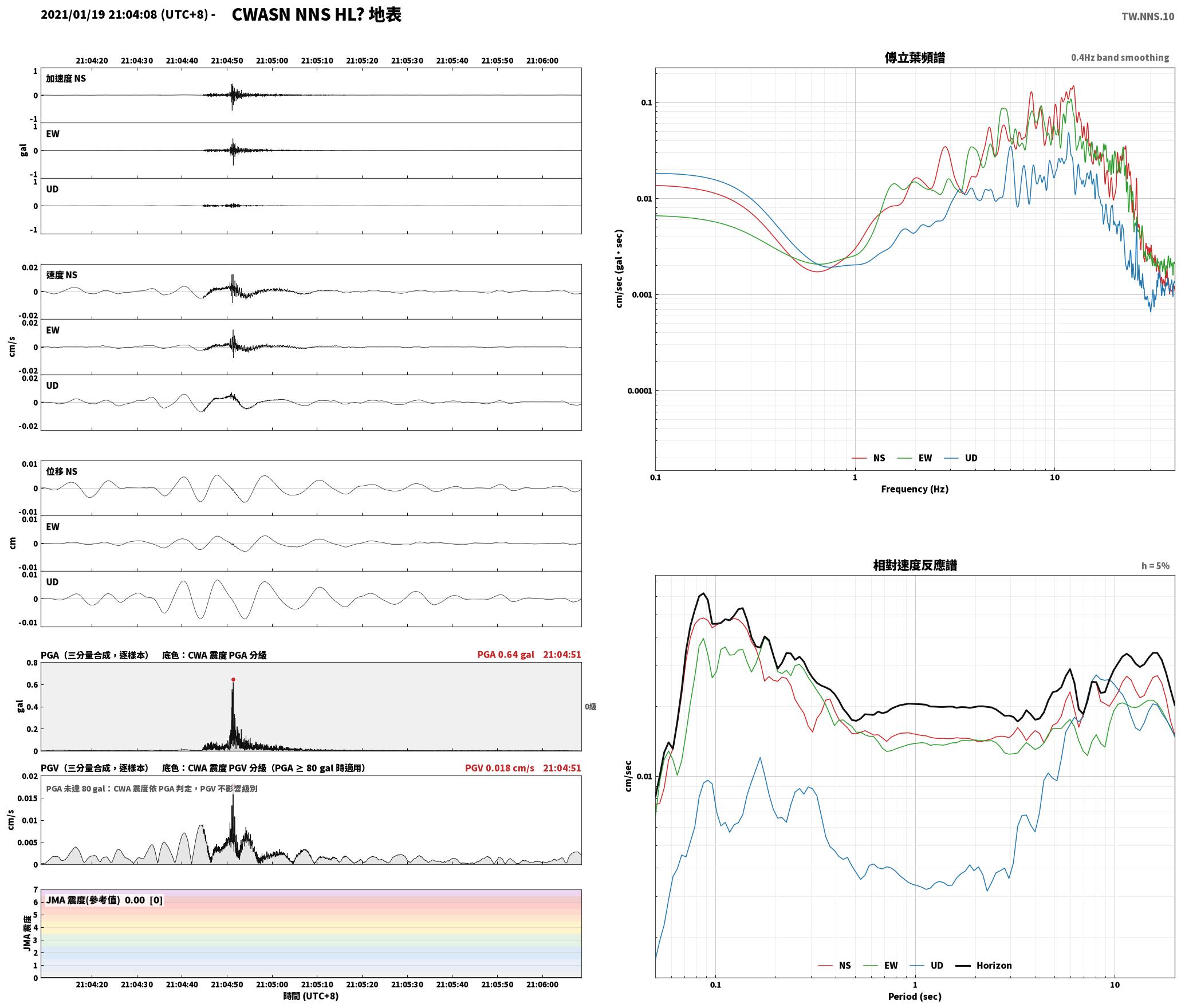

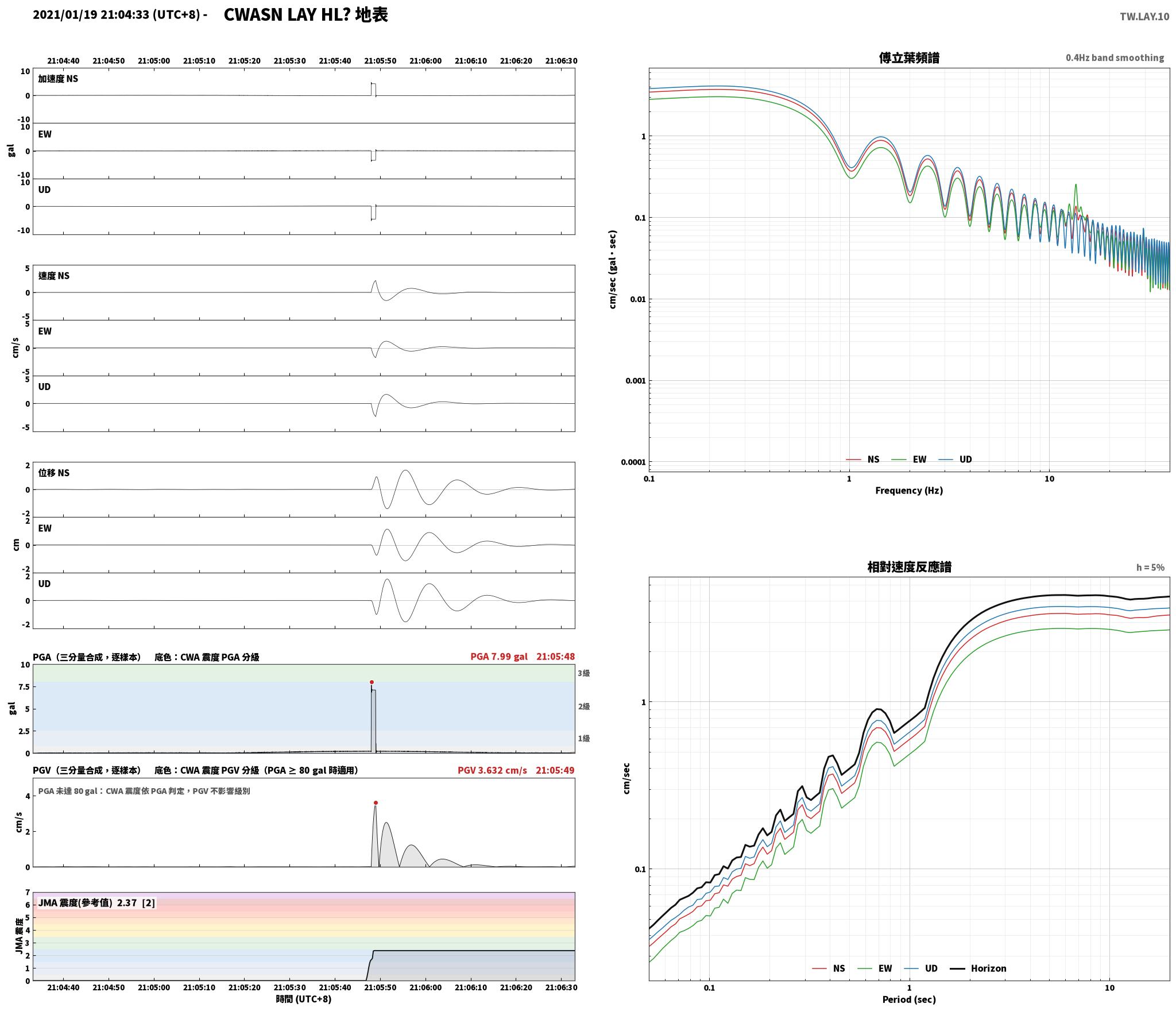

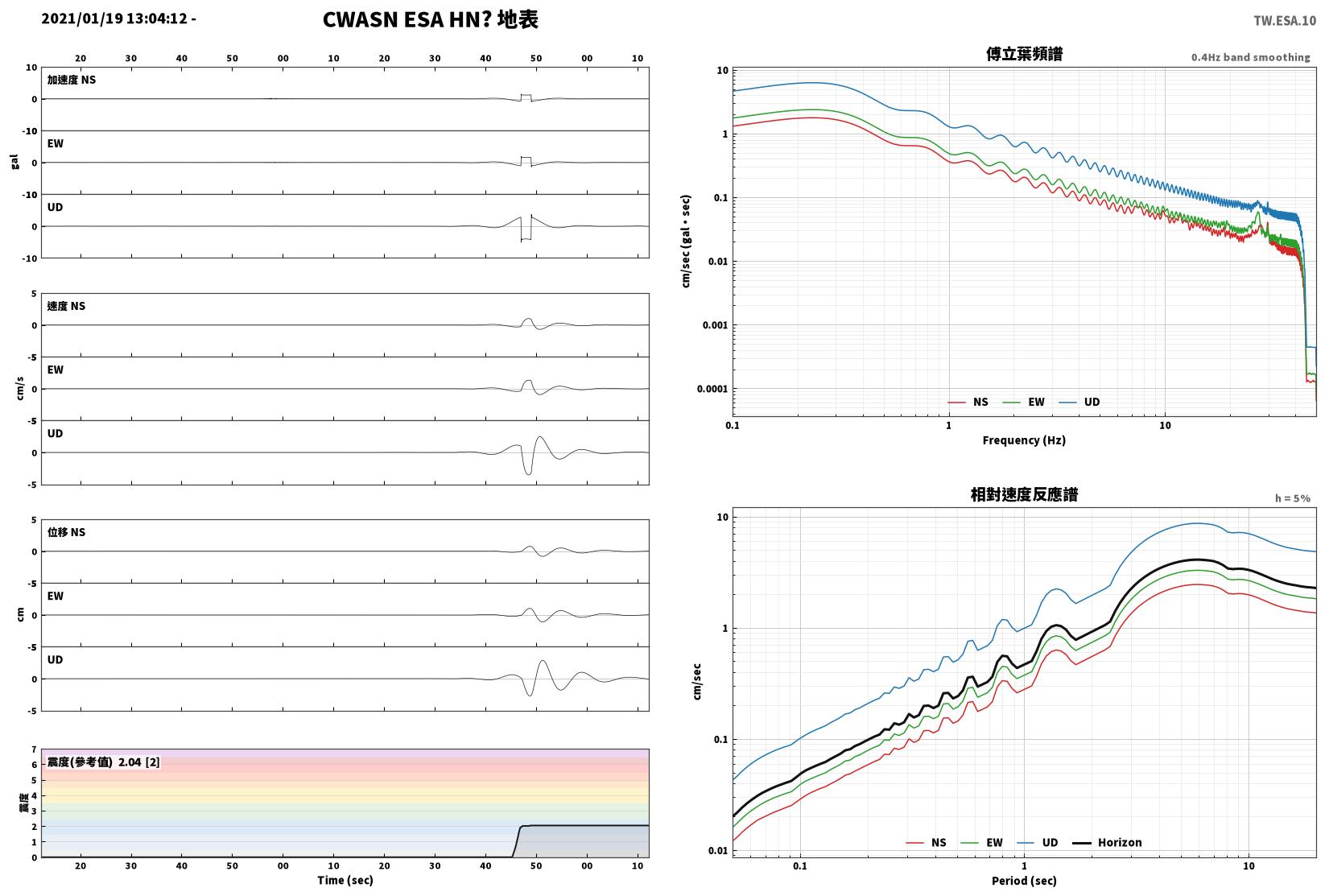

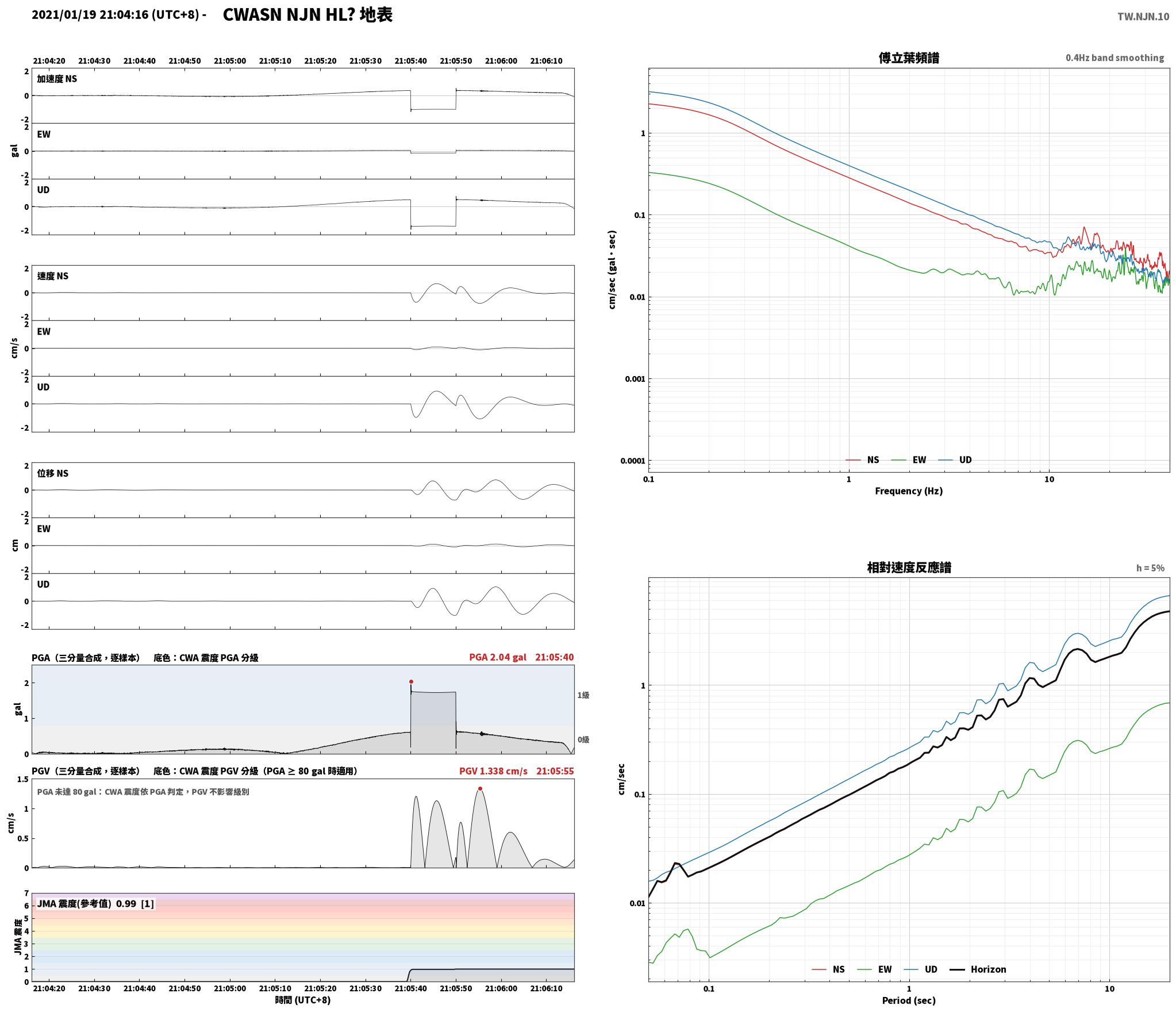

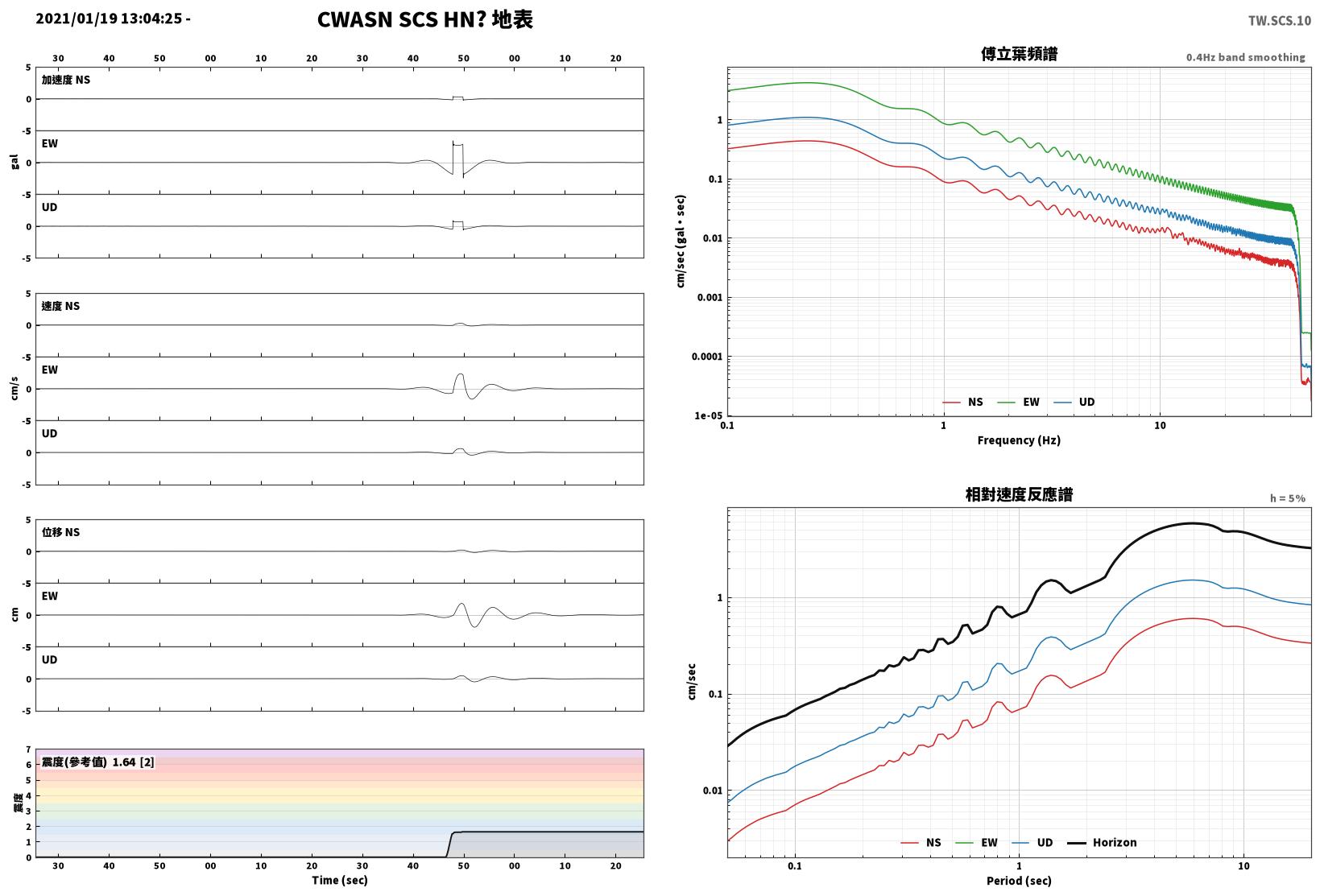

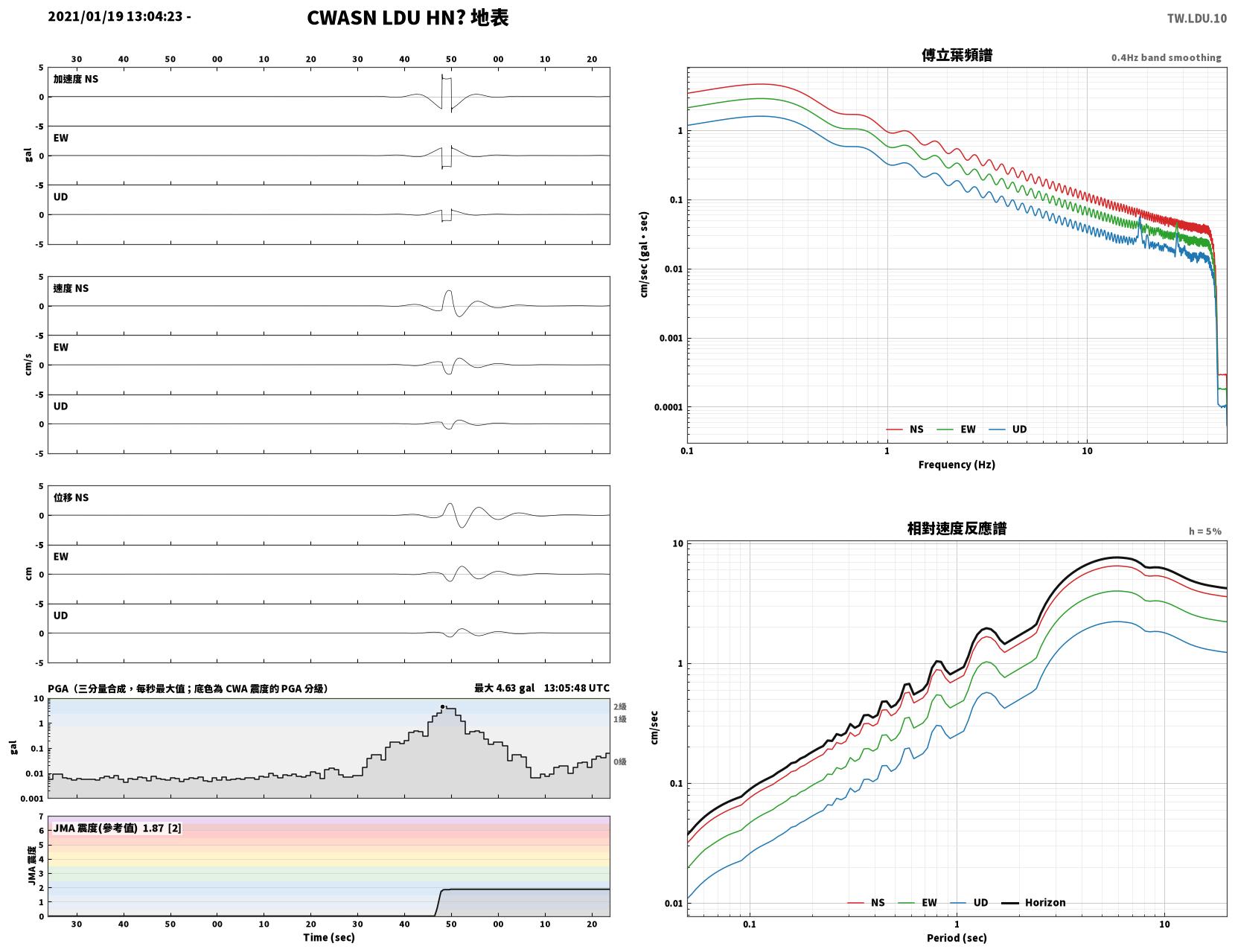

五、分析圖各面板的來源

分析圖各區塊分別對應不同路徑，判讀時請留意：

面板	來源與判讀
左欄三軸加速度／速度／位移波形	來自 CWA 因果 10 Hz 低通（保留完整低頻），與報告數值同源；因低頻完整，位移面板較能反映真實地表長週期位移。
底部即時震度（參考值）	來自 JMA 非因果濾波（直接取原始加速度），為隨時間變化的即時震度近似；與左欄不同源，不可與 CWA 系列逐值互比。
右上傅立葉頻譜	取自 10 Hz 低通後的加速度；約 10 Hz 以上為濾波器裙帶、無物理意義。
右下相對速度反應譜（阻尼 5%）	取自 0.05 Hz 高通的寬頻加速度所計算之單自由度應答；長週期成分完整、全段具物理意義。

六、各路徑一覽

資料／圖面	濾波	因果性	有效頻段／週期
加速度／速度、PGA/PGV、CWA 計測震度、分析圖左欄波形、傅立葉頻譜	去均值 + 10 Hz 因果低通（速度另 0.075 Hz 高通）	因果	≤ 10 Hz（保留完整低頻）
JMA 計測震度、分析圖即時震度	氣象廳規格 FFT 濾波（FL / FH / FF，直接取原始加速度）	非因果（零相位）	約 0.5–10 Hz
LPGM / SVA、分析圖相對速度反應譜	0.05 Hz 高通 + 單自由度速度應答（阻尼 5%）	—	週期 1.6–7.8 s（32 週期）

瞭解更多關於 CWASN 及 GDMS？

CWASN＝中央氣象署地震觀測網，1991 年起現代化為即時觀測網；2012 年新一代啟用，即時測站超過 170 站，地震監測量由每年約 4,000 增至 40,000。
三類地震儀：寬頻（速度型，可測長週期與 >1,000km 遠震）、短週期（速度型，測微弱地動）、強震儀（加速度型，記錄大地震不飽和）。
強震即時警報用的是加速度型強震儀（三軸），1995 年起設置、最多達 110 站，用於有感地震自動定位與各地震度。
現行測站全面升級為 24 位元高解析度、取樣每秒 100 點；第 2 階段並增建井下（平均 300m）與東部海域海底地震儀站。
通道代碼 HN、HL 為加速度型地震儀（強震儀）。
資料公開網址： https://gdms.cwa.gov.tw

資料來源與致謝｜GDMS

本頁逐站強震觀測資料取自中央氣象署「地震及地球物理資料管理系統」（GDMS），資料公開網址： https://gdms.cwa.gov.tw。

資料庫引用：Central Weather Administration (CWA, Taiwan). (2012). Central Weather Administration Seismographic Network [Data set]. International Federation of Digital Seismograph Networks. https://doi.org/10.7914/SN/T5
