CWA 正式地震報告

發生時刻	2021/08/06 19:16:46	震央地名	花蓮縣富里鄉	最大震度	3
震央位置	花蓮縣政府南南西方 97.6 公里			連結	報告
北緯	23.16°N	東經	121.29°E	深度 / 規模	7.2km / M 3.5

震度分佈對比（★ 震央，同心圓為 S 波到時秒數・等間隔）

觀測點

實測震度圖

觀測點：各觀測點的實測最大震度，依震度上色（共 4 站）。實測震度圖：以觀測點反距離加權（IDW）內插各鄉鎮震度，畫出實測震度分佈。

公式（場址）

公式（S=1）

TREM (舊)

TREM (新)

ML v1

ML v2（preview）

PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。ML 模型 v1（intensity_ml_v1.onnx，ExpTech/YuYu1015）：神經網路依震源與各鄉鎮座標（含方位角）預估的震度分布。ML 模型 v2（preview，intensity_ml_v2.onnx，ExpTech/YuYu1015）：另一組係數重訓的實驗版本，與 v1 各自獨立設定。參數仍在調整，不代表最終成品。

震度12345弱5強6弱6強7

公式 / 模型準確度・公平對比（逐站「預測 vs 實測」，各自使用其輸入；共 4 站，含 ML v1／v2）

場址 Sᵢ 1.26–1.60，單就場址即可造成約 0.2 級的縱向差異，且與震央距無關；因此「震度×震央距」圖上一條距離曲線無法公平呈現，改以下方逐站指標與對角圖比較。

公式 / 模型	平均偏差	MAE	RMSE	完全命中	±1 級
公式（場址）	+1.00	1.00	1.22	25%	75%
公式（S=1）	+0.25	0.25	0.50	75%	100%
TREM (舊)	+0.25	0.25	0.50	75%	100%
TREM (新)	+0.00	0.50	0.71	50%	100%
ML v1	+0.75	0.75	0.87	25%	100%
ML v2（preview）	+1.00	1.00	1.22	25%	75%

偏差＝預測−實測的平均（0 最佳，正=偏高）；MAE/RMSE 越小越準；命中率越高越好。各欄最佳者以粗體標示。

公式（場址）	公式（S=1）	TREM (舊)	TREM (新)	ML v1	ML v2（preview）
PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。ML 模型 v1（intensity_ml_v1.onnx，ExpTech/YuYu1015）：以震源與座標特徵（含方位角）輸出 PGA/PGV 再分級。ML 模型 v2（preview，intensity_ml_v2.onnx，ExpTech/YuYu1015）：另一組係數重訓的實驗版本，與 v1 各自獨立設定。參數仍在調整，不代表最終成品。

命中高估低估泡泡大小＝站數；虛線＝完美預測（預測＝實測）

震度 × 震央距衰減圖（距離趨勢參考；X 線性、震度階為整數階梯）

註：同一震央距的各站因場址不同會有縱向散布，單一距離曲線無法呈現，故此圖僅供看衰減趨勢；公式的公平橫向對比請見上方「公式準確度・公平對比」。

公式（場址）誤差 1.22	公式（S=1）誤差 0.50	TREM (舊)誤差 0.50	TREM (新)誤差 0.71
PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。

觀測點（依震度上色）選定公式理論曲線

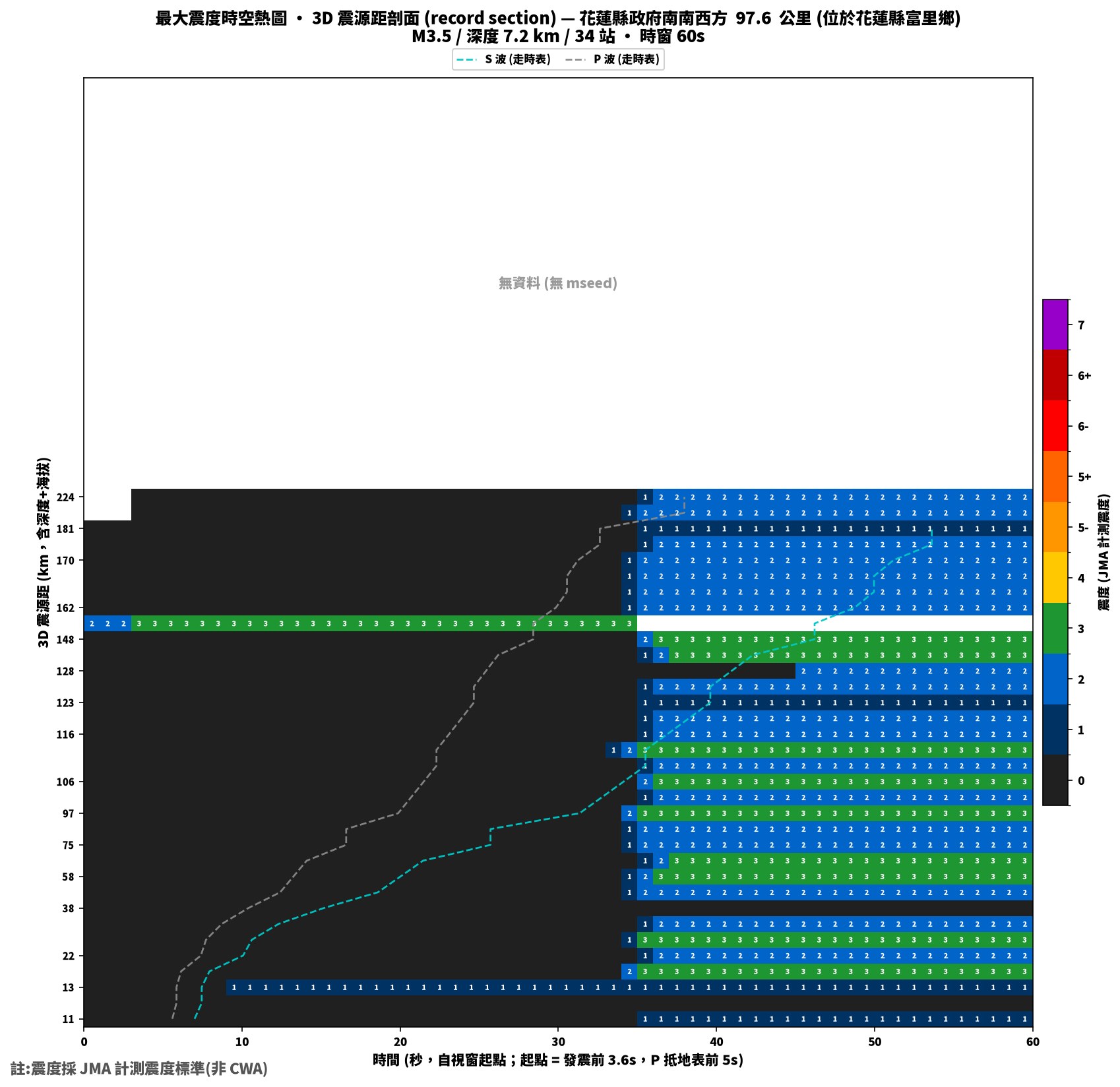

最大震度時空熱圖 • 震央距剖面

逐站觀測（GDMS 強震資料，共 33 站）

加速度單位 gal、速度 cm/s；合成為峰值（PGA/PGV）；JMA/CWA 為計測震度，色塊為震度階；地名取最近鄉鎮、海拔為測站高程；震央距與走時表估計 P/S 波時間由站點座標推算；長周期為長周期地震動階級。點欄位標題可排序。

ID	地名	海拔 ↕	觀測網	通道	震央距 ↕	走時表估計		加速度 (gal)				速度 (cm/s)				JMA		CWA		長周期 ↕	資料下載
ID	地名	海拔 ↕	觀測網	通道	震央距 ↕	P波時間 ↕	S波時間 ↕	南北 ↕	東西 ↕	上下 ↕	合成 ↕	南北 ↕	東西 ↕	上下 ↕	合成 ↕	震度階	計測震度 ↕	震度階	計測震度 ↕	長周期 ↕	波形	報告	分析

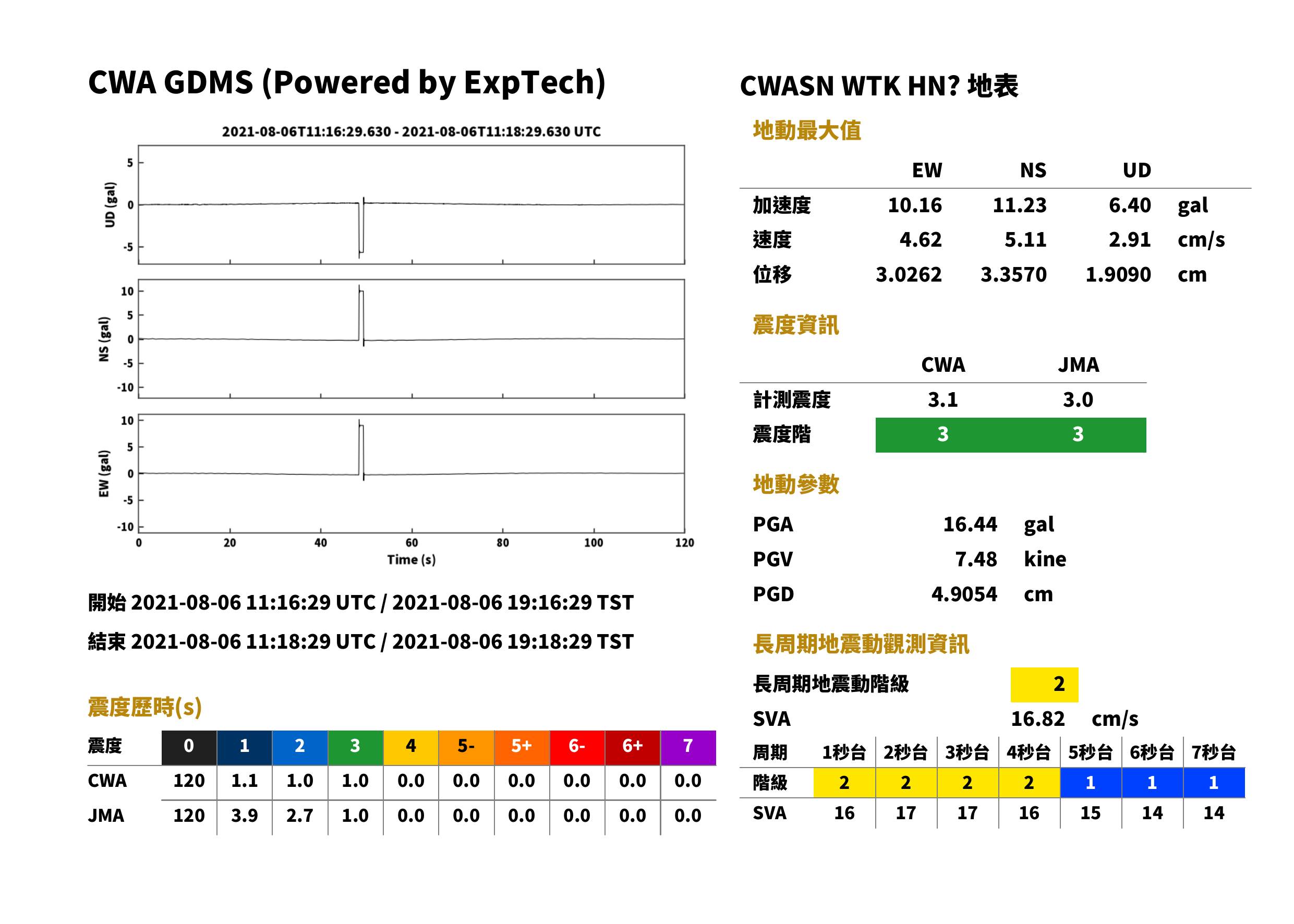

WTK	雲林縣土庫鎮	21 m	CWASN	HN	109.1 km	19:17:04	19:17:17	9.28	8.39	5.28	13.58	5.13	4.64	2.92	7.51	3	2.9	3	2.9	1	下載	查看	查看

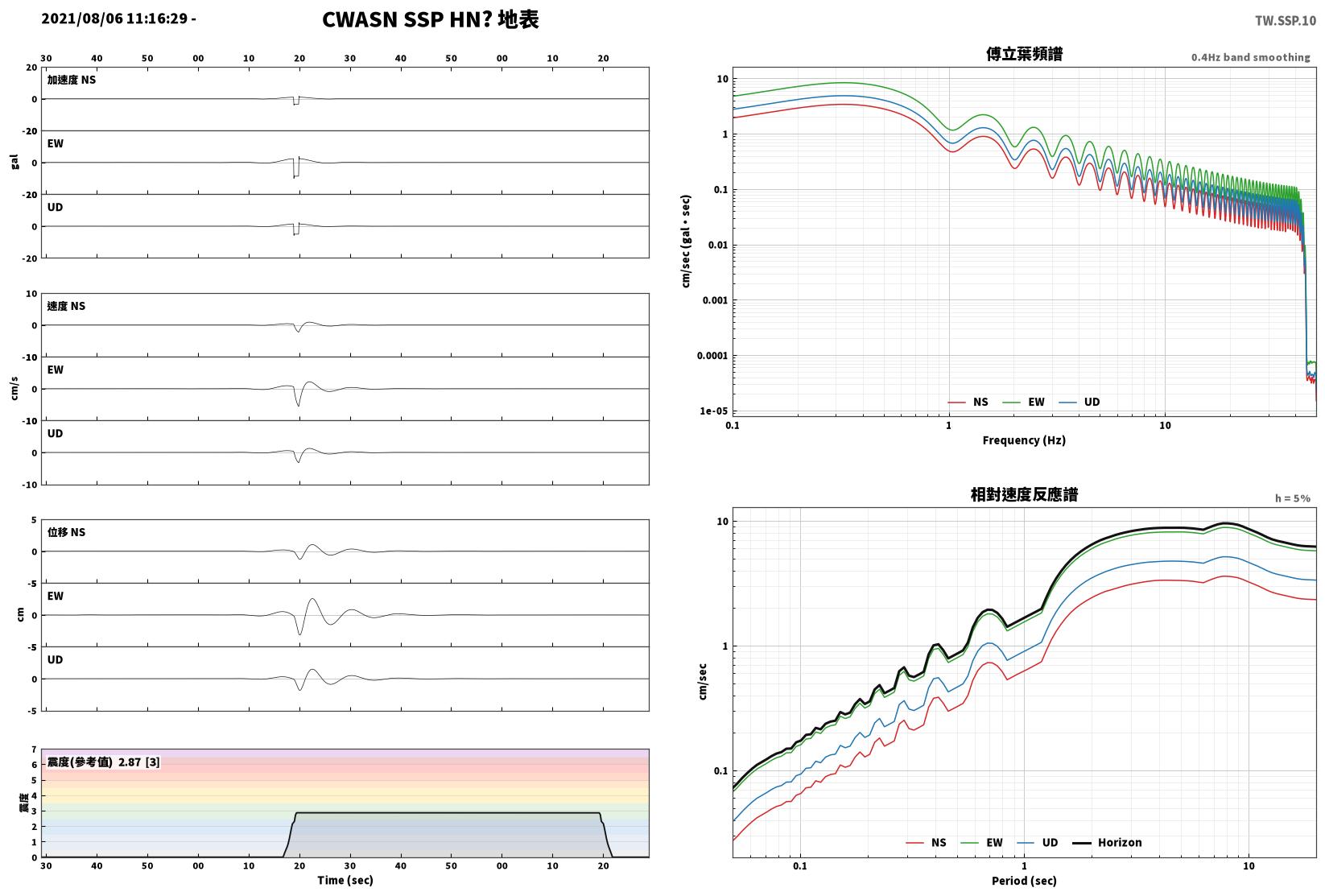

SSP	屏東縣新埤鄉	38 m	CWASN	HN	105.5 km	19:17:04	19:17:16	4.09	10.06	5.86	12.34	2.26	5.57	3.24	6.83	3	2.8	3	2.8	1	下載	查看	查看
EYUL	花蓮縣玉里鎮	138 m	CWASN	HN	21.0 km	19:16:50	19:16:52	8.84	1.05	7.37	11.56	4.89	0.58	4.08	6.40	3	2.8	3	2.8	1	下載	查看	查看

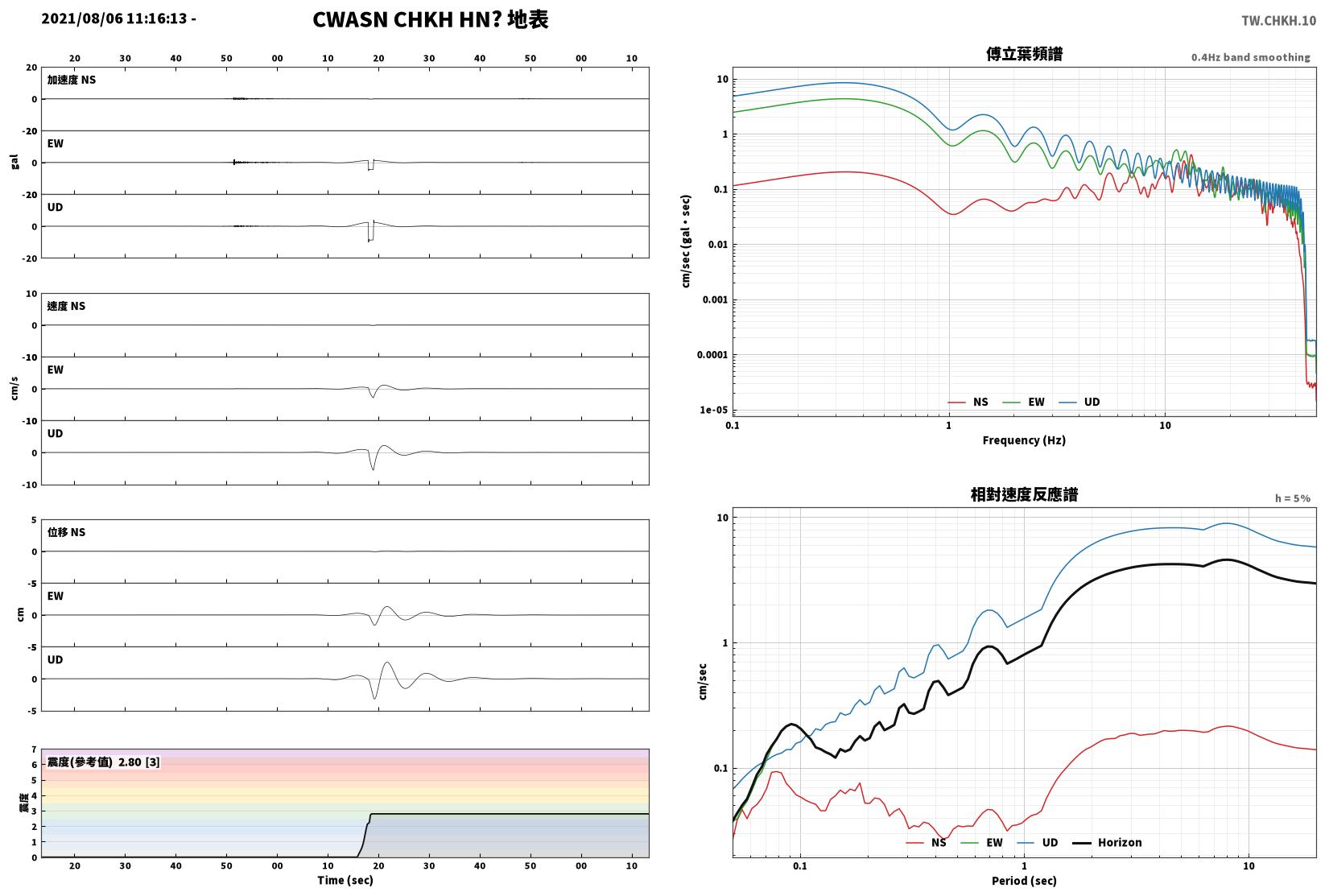

CHKH	臺東縣成功鎮	11 m	CWASN	HN	11.4 km	19:16:48	19:16:50	0.69	5.19	10.13	11.38	0.13	2.87	5.61	6.30	3	2.8	3	2.8	1	下載	查看	查看
WDJ	臺中市大甲區	99 m	CWASN	HN	147.7 km	19:17:10	19:17:28	6.17	4.17	6.98	10.20	3.42	2.30	3.86	5.65	3	2.7	3	2.7	1	下載	查看	查看

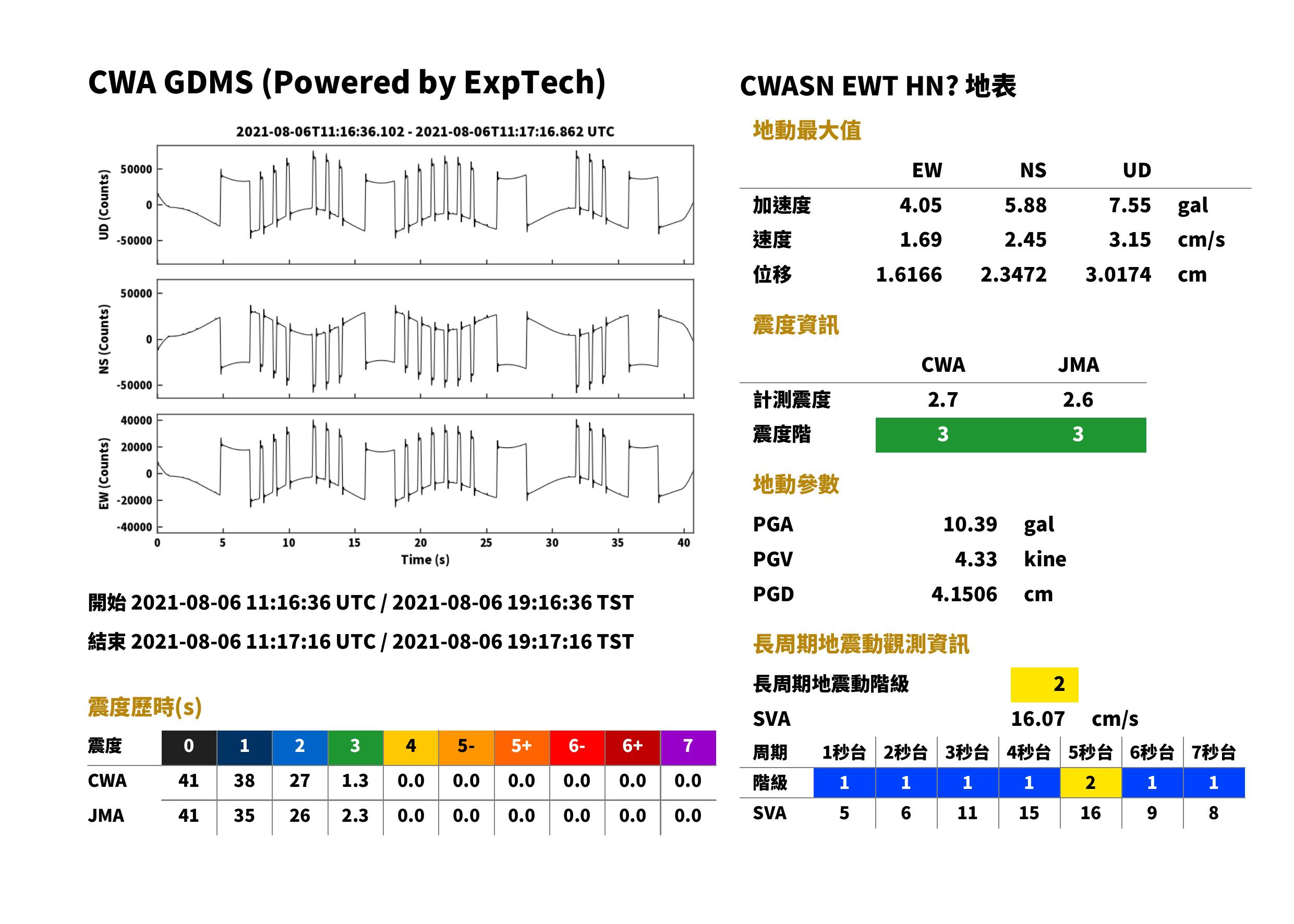

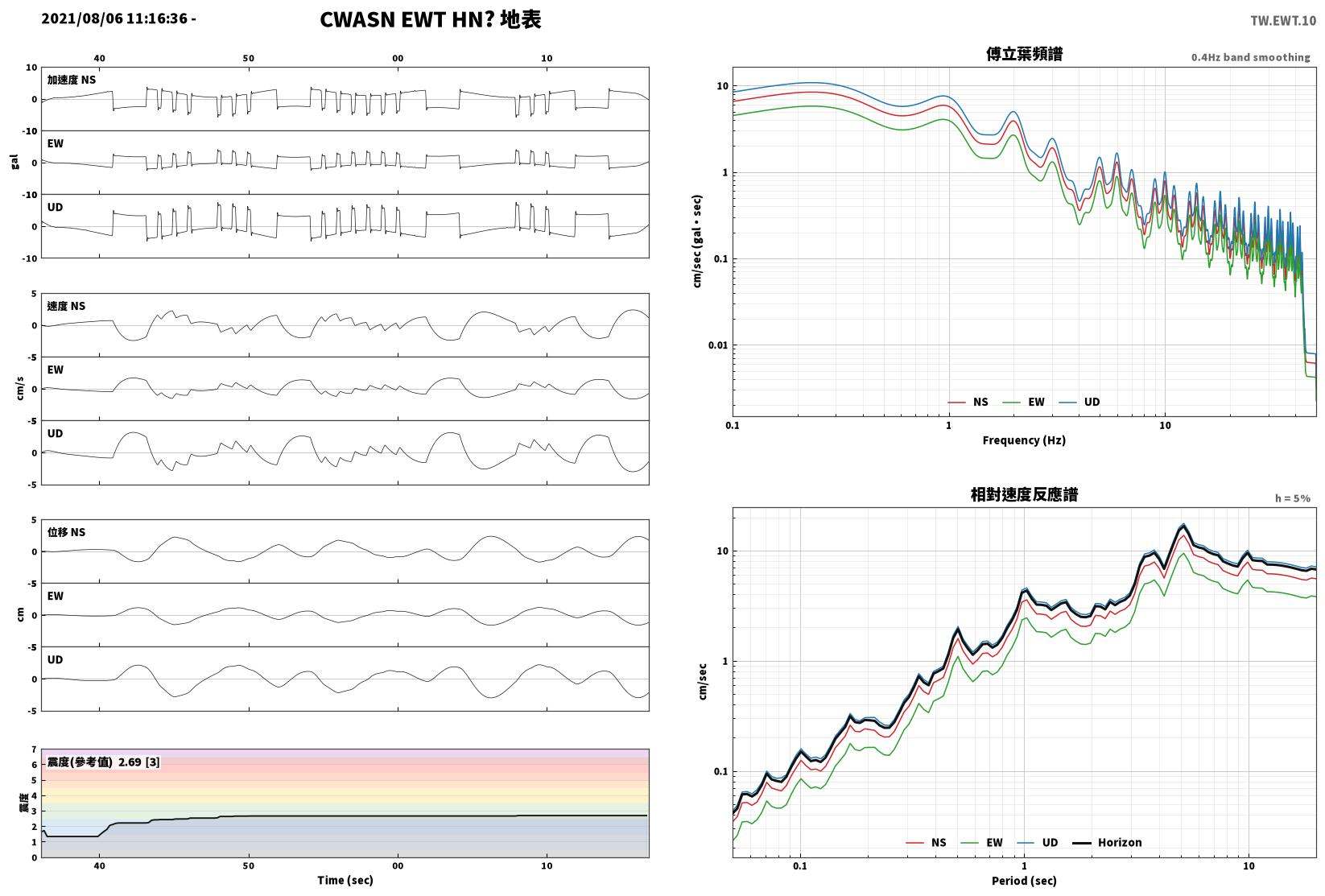

EWT	宜蘭縣南澳鄉	40 m	CWASN	HN	151.3 km	19:17:11	19:17:28	5.88	4.05	7.55	10.39	2.45	1.69	3.15	4.33	3	2.6	3	2.7	2	下載	查看	查看

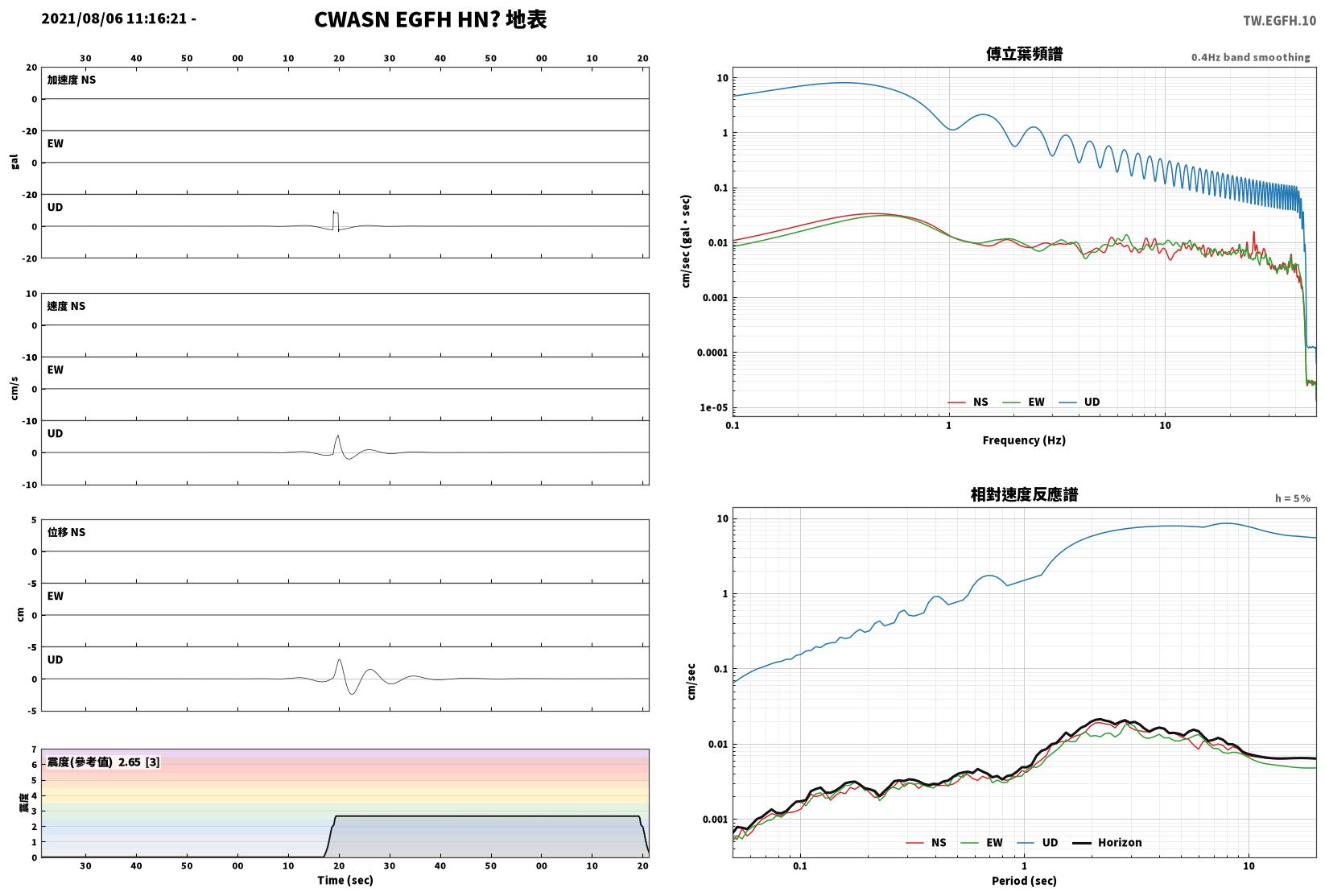

EGFH	花蓮縣光復鄉	126 m	CWASN	HN	58.3 km	19:16:56	19:17:03	0.03	0.03	9.65	9.65	0.01	0.00	5.34	5.34	3	2.6	3	2.6	0	下載	查看	查看
WDLH	雲林縣斗六市	54 m	CWASN	HN	96.7 km	19:17:02	19:17:14	2.45	8.40	1.62	8.90	1.35	4.65	0.89	4.93	3	2.5	3	2.5	1	下載	查看	查看

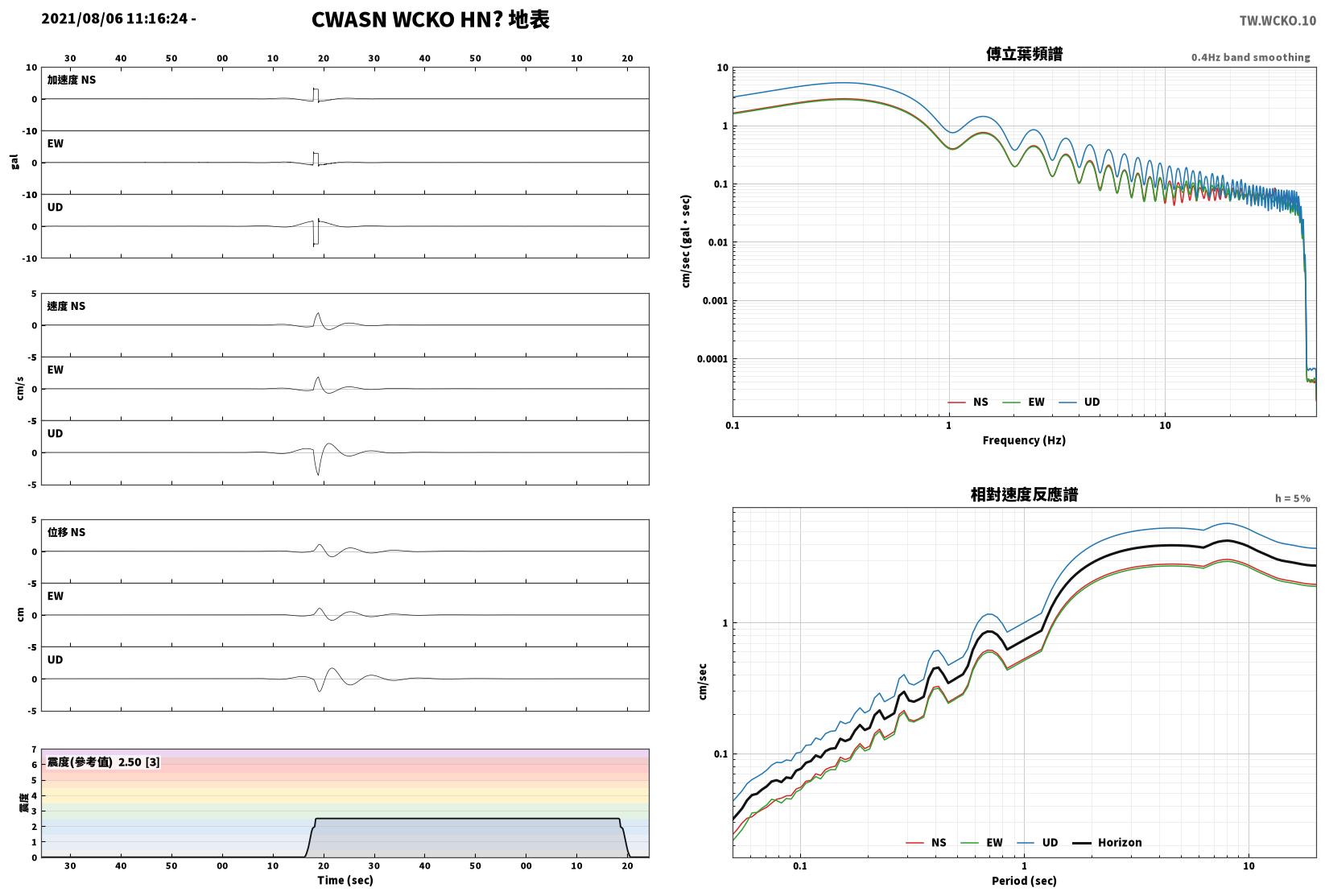

WCKO	嘉義縣番路鄉	233 m	CWASN	HN	76.5 km	19:16:59	19:17:08	3.45	3.33	6.49	8.07	1.91	1.84	3.59	4.46	3	2.5	3	2.5	0	下載	查看	查看
SMS	屏東縣滿州鄉	45 m	CWASN	HN	135.0 km	19:17:08	19:17:24	3.20	1.53	7.91	8.67	1.77	0.85	4.38	4.80	3	2.5	3	2.5	0	下載	查看	查看
LDU	臺東縣綠島鄉	17 m	CWASN	HN	57.1 km	19:16:56	19:17:03	4.34	6.96	1.32	8.31	2.40	3.85	0.73	4.60	3	2.5	3	2.5	1	下載	查看	查看
WSL	雲林縣水林鄉	3 m	CWASN	HN	115.7 km	19:17:05	19:17:19	6.57	4.21	0.29	7.81	3.64	2.33	0.16	4.32	2	2.4	2	2.4	1	下載	查看	查看

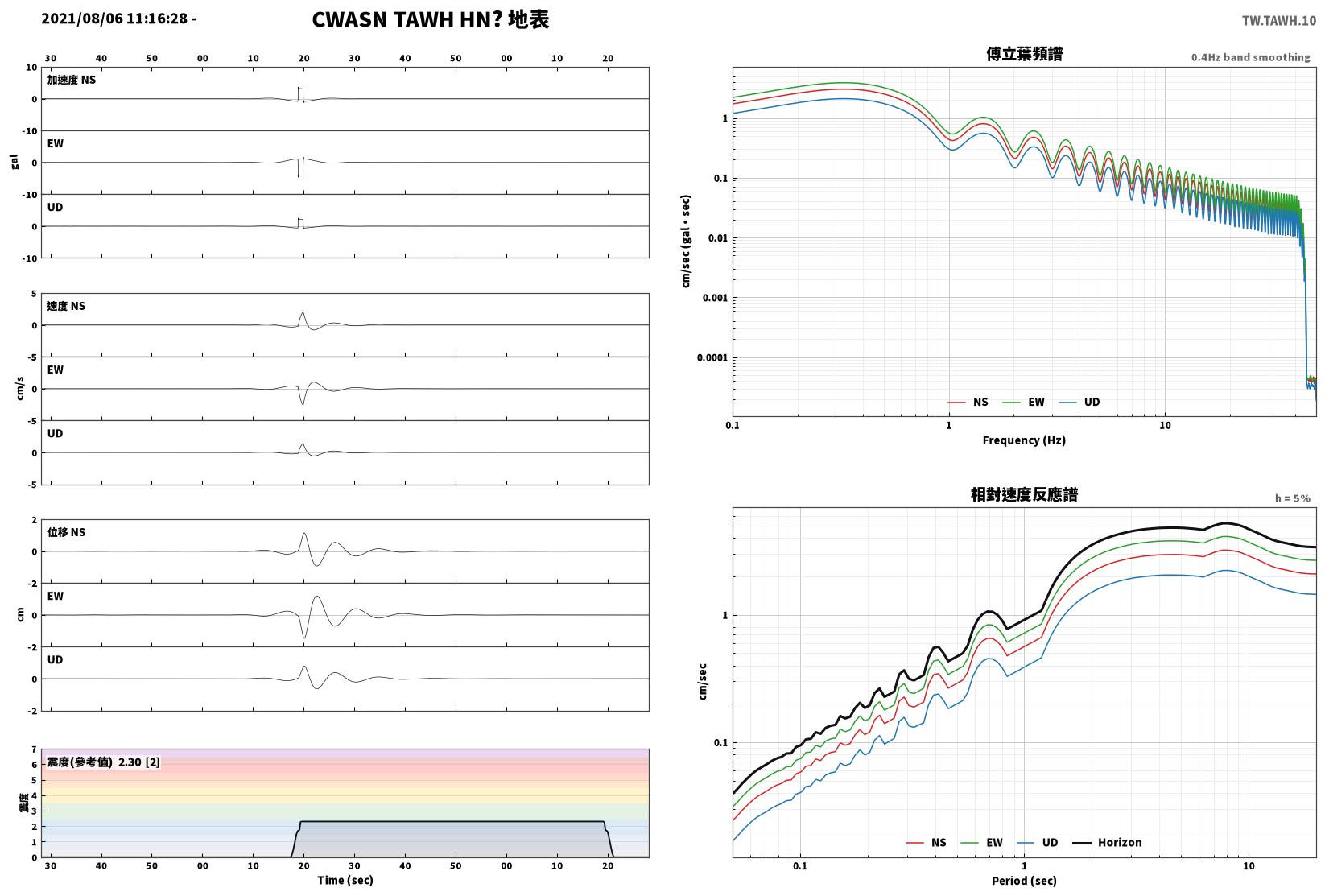

TAWH	臺東縣大武鄉	24 m	CWASN	HN	100.1 km	19:17:03	19:17:15	3.65	4.67	2.53	6.45	2.02	2.59	1.40	3.57	2	2.3	2	2.3	1	下載	查看	查看

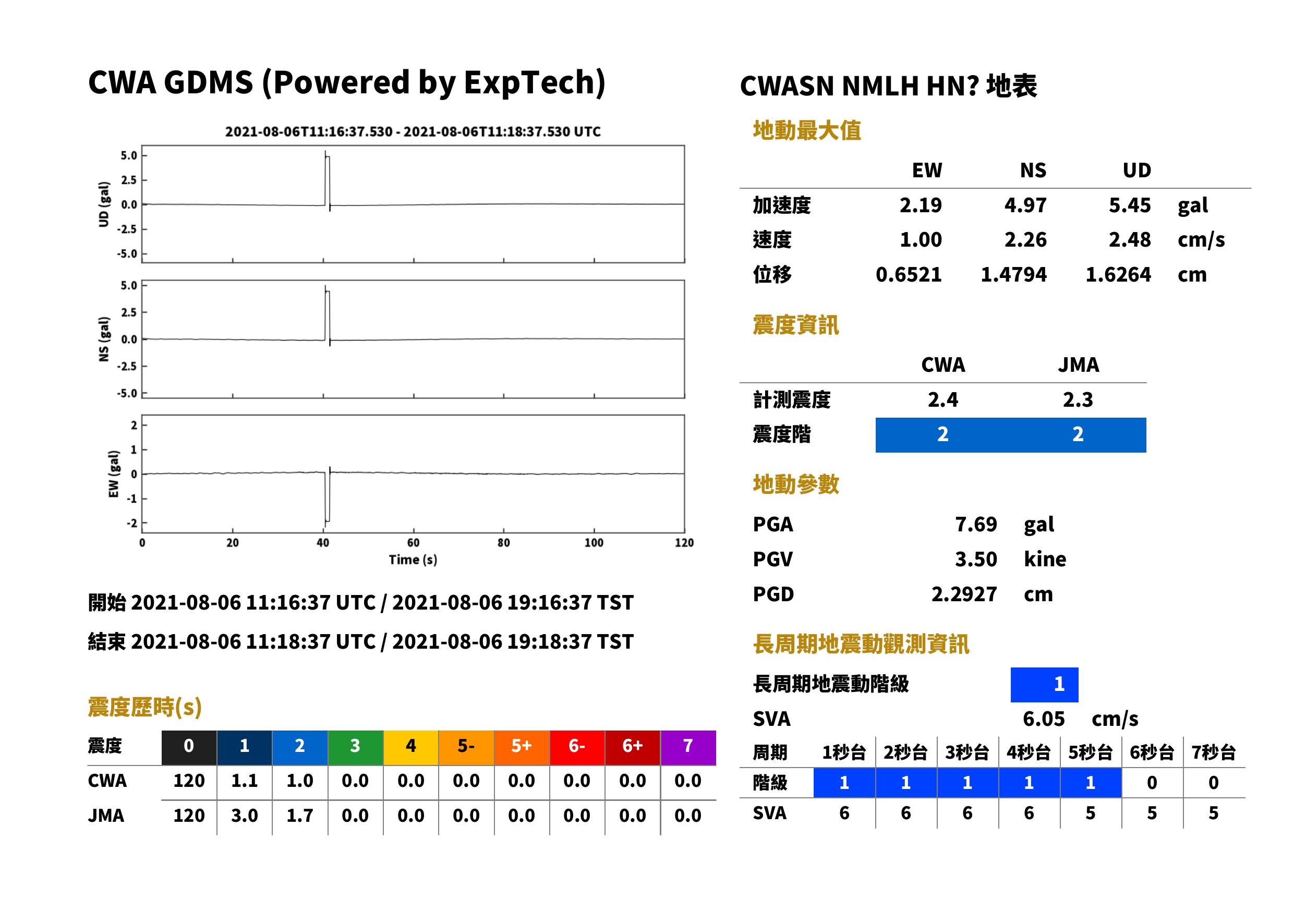

NMLH	苗栗縣苗栗市	179 m	CWASN	HN	161.4 km	19:17:12	19:17:31	4.10	1.81	4.50	6.35	2.27	1.00	2.49	3.52	2	2.2	2	2.3	0	下載	查看	查看
ETLH	花蓮縣秀林鄉	1005 m	CWASN	HN	118.0 km	19:17:06	19:17:20	2.79	4.19	4.58	6.81	1.54	2.32	2.53	3.77	2	2.3	2	2.3	0	下載	查看	查看
ESA	宜蘭縣蘇澳鎮	48 m	CWASN	HN	167.2 km	19:17:13	19:17:32	1.22	2.08	5.84	6.32	0.68	1.15	3.23	3.50	2	2.2	2	2.3	0	下載	查看	查看

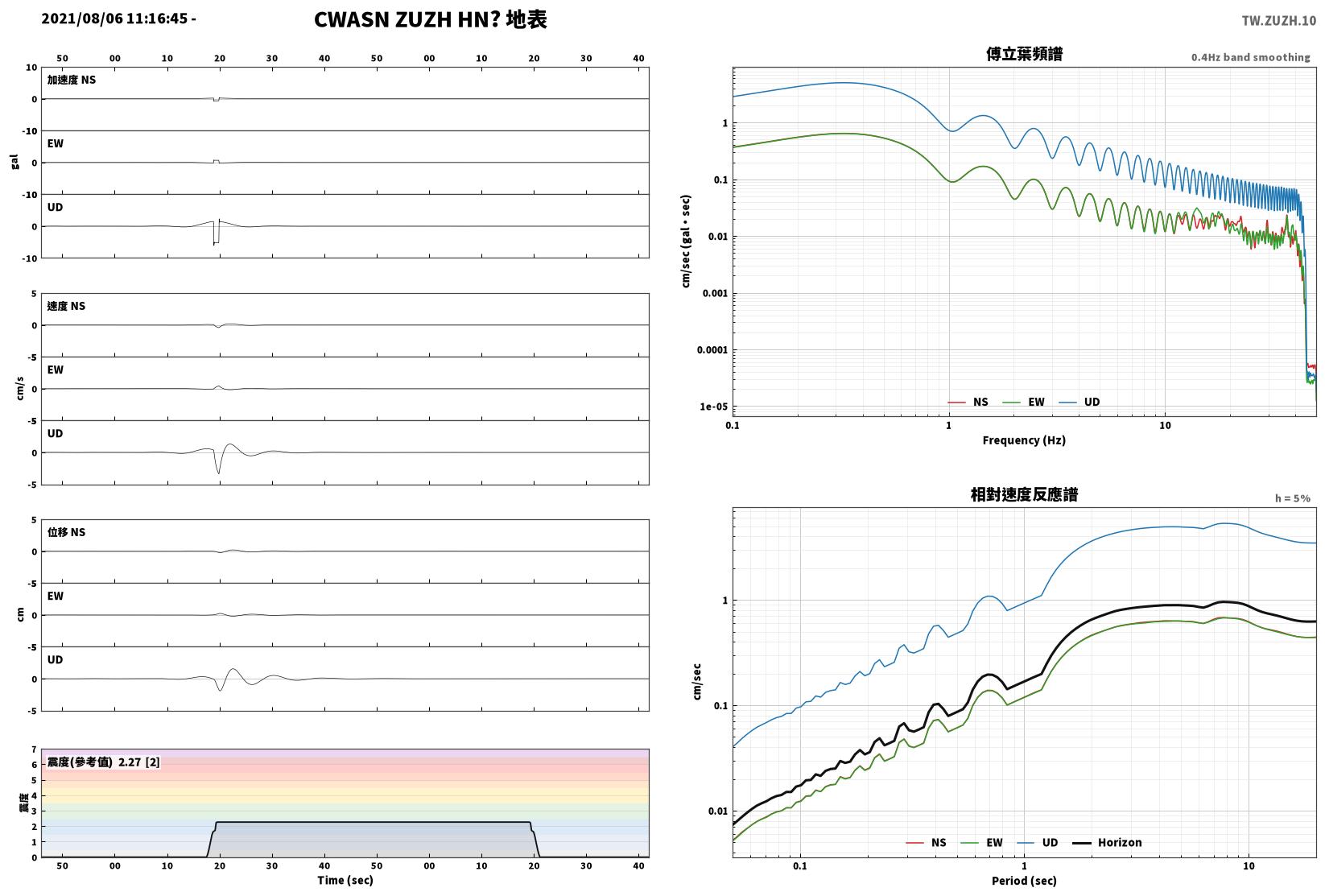

ZUZH	臺北市北投區	612 m	CWASN	HN	224.1 km	19:17:20	19:17:46	0.78	0.77	6.08	6.17	0.43	0.43	3.36	3.42	2	2.2	2	2.2	0	下載	查看	查看
NTS	新北市淡水區	15 m	CWASN	HN	223.5 km	19:17:20	19:17:46	1.86	2.55	5.46	6.31	1.03	1.41	3.02	3.49	2	2.2	2	2.2	0	下載	查看	查看
NDS	宜蘭縣羅東鎮	88 m	CWASN	HN	169.5 km	19:17:13	19:17:33	2.50	4.02	3.85	6.10	1.38	2.23	2.13	3.38	2	2.2	2	2.2	0	下載	查看	查看
WHY	南投縣信義鄉	495 m	CWASN	HN	74.4 km	19:16:58	19:17:07	3.53	2.31	3.40	5.41	1.95	1.28	1.88	3.00	2	2.1	2	2.1	0	下載	查看	查看
EDH	臺東縣東河鄉	46 m	CWASN	HN	20.9 km	19:16:49	19:16:52	5.40	1.52	0.14	5.61	2.99	0.84	0.02	3.11	2	2.1	2	2.1	1	下載	查看	查看

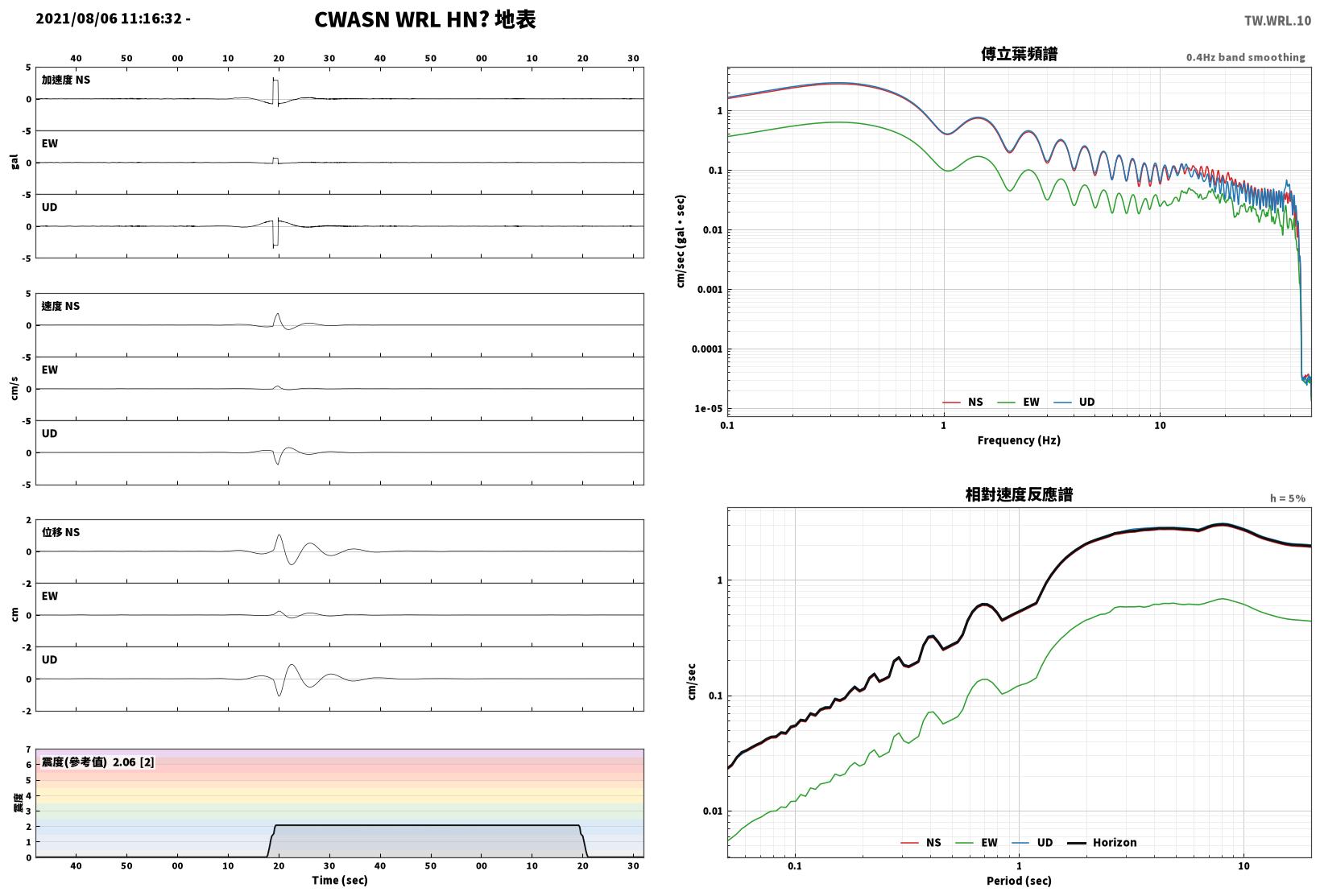

WRL	彰化縣二林鎮	14 m	CWASN	HN	124.3 km	19:17:06	19:17:21	3.34	0.76	3.49	4.89	1.85	0.42	1.94	2.71	2	2.0	2	2.0	0	下載	查看	查看
STYH	高雄市桃源區	624 m	CWASN	HN	52.1 km	19:16:55	19:17:01	1.37	4.24	2.29	5.01	0.76	2.34	1.27	2.77	2	2.0	2	2.0	0	下載	查看	查看
CHK	臺東縣成功鎮	37 m	CWASN	HL	11.0 km	19:16:48	19:16:50	4.54	3.01	1.02	4.72	0.13	0.08	0.03	0.14	1	0.8	2	2.0	0	下載	查看	查看

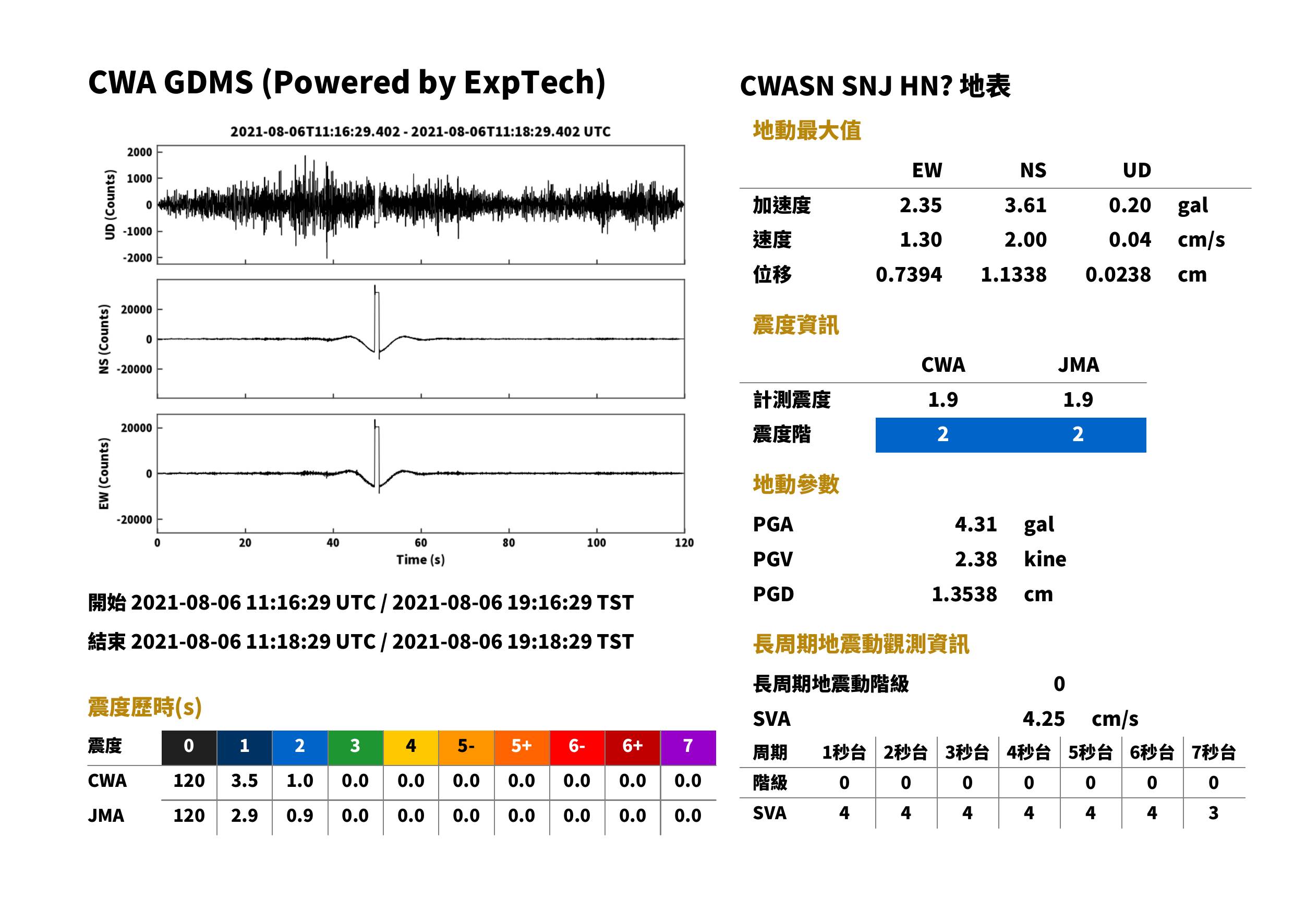

SNJ	高雄市大社區	16 m	CWASN	HN	107.7 km	19:17:04	19:17:17	3.61	2.35	0.20	4.31	2.00	1.30	0.04	2.38	2	1.9	2	1.9	0	下載	查看	查看

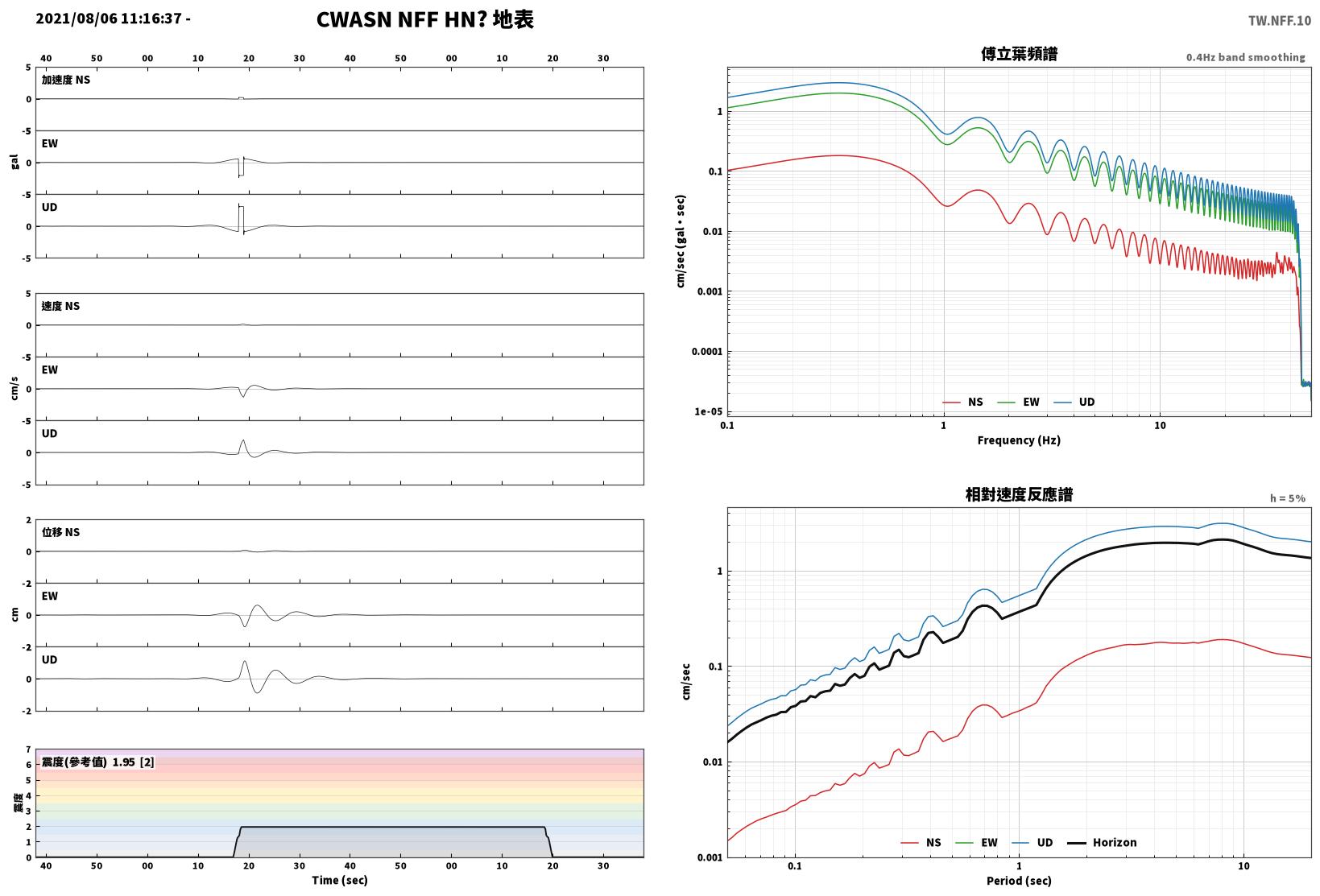

NFF	新竹縣五峰鄉	427 m	CWASN	HN	164.6 km	19:17:12	19:17:32	0.22	2.39	3.56	4.29	0.12	1.32	1.97	2.38	2	1.9	2	1.9	0	下載	查看	查看
KSHI	新竹縣關西鎮	147 m	CWASN	HN	180.2 km	19:17:15	19:17:36	2.96	1.47	2.60	4.20	1.64	0.81	1.44	2.33	2	1.9	2	1.9	0	下載	查看	查看
ELD	臺東縣海端鄉	1058 m	CWASN	HN	27.2 km	19:16:51	19:16:54	1.53	1.77	3.53	4.24	0.85	0.98	1.96	2.34	2	1.9	2	1.9	0	下載	查看	查看

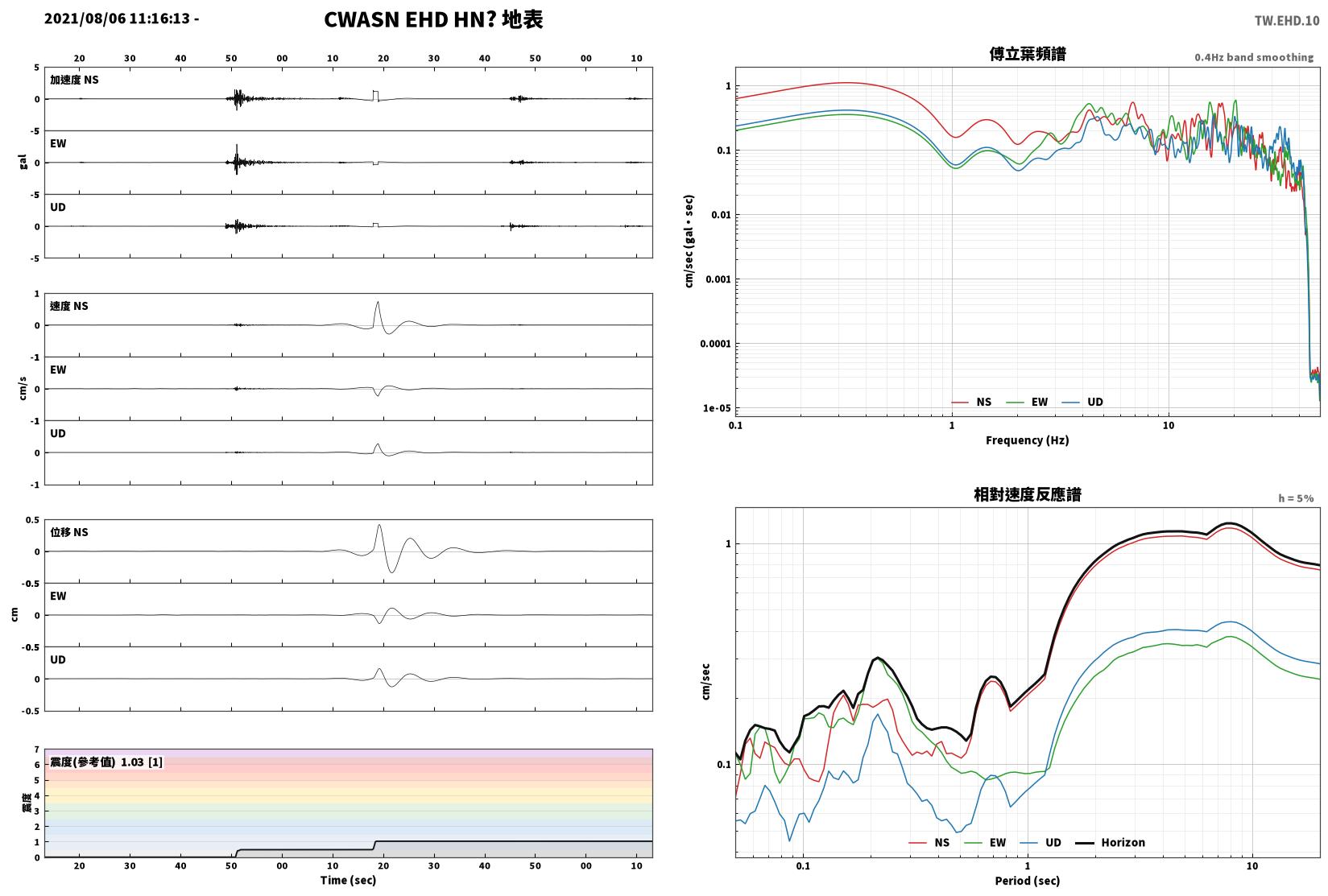

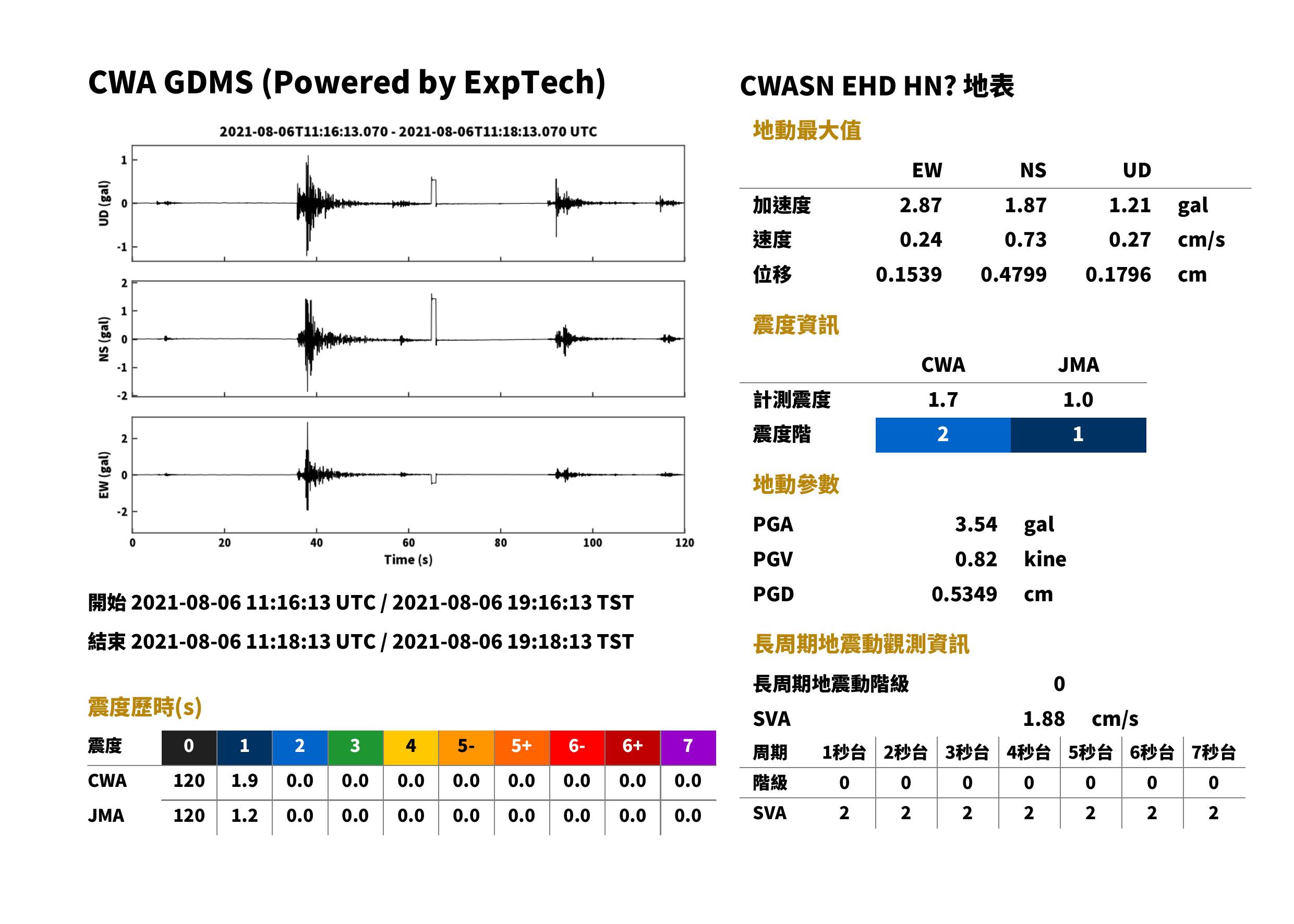

EHD	臺東縣池上鄉	295 m	CWASN	HN	8.7 km	19:16:48	19:16:49	1.86	2.87	1.21	3.53	0.74	0.24	0.28	0.82	1	1.0	2	1.7	0	下載	查看	查看
SCK	臺南市七股區	2 m	CWASN	HN	123.1 km	19:17:06	19:17:21	1.90	0.63	1.57	2.54	1.04	0.35	0.87	1.41	2	1.5	2	1.5	0	下載	查看	查看

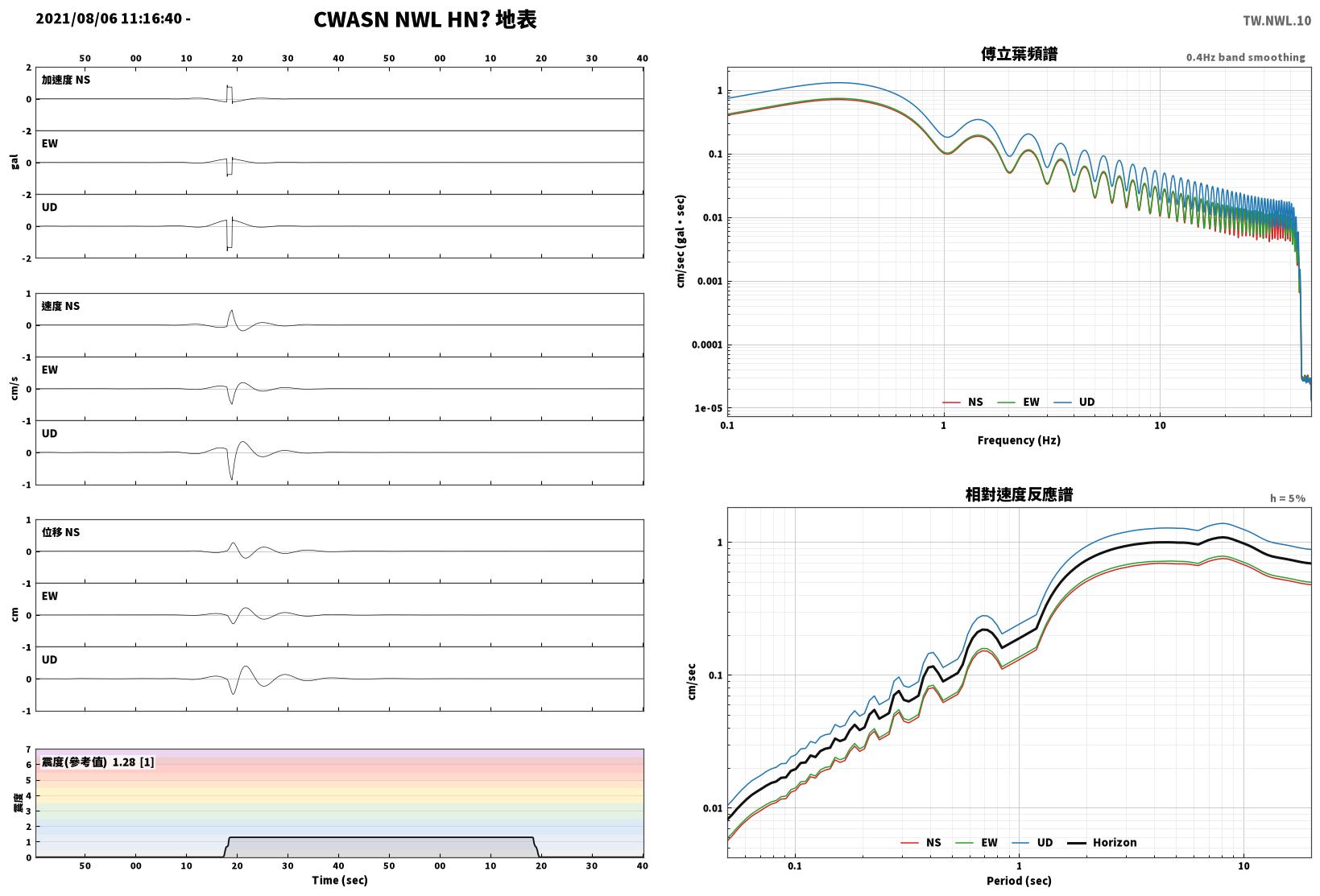

NWL	新北市烏來區	404 m	CWASN	HN	181.2 km	19:17:15	19:17:36	0.85	0.88	1.56	1.99	0.47	0.49	0.86	1.10	1	1.2	1	1.2	0	下載	查看	查看

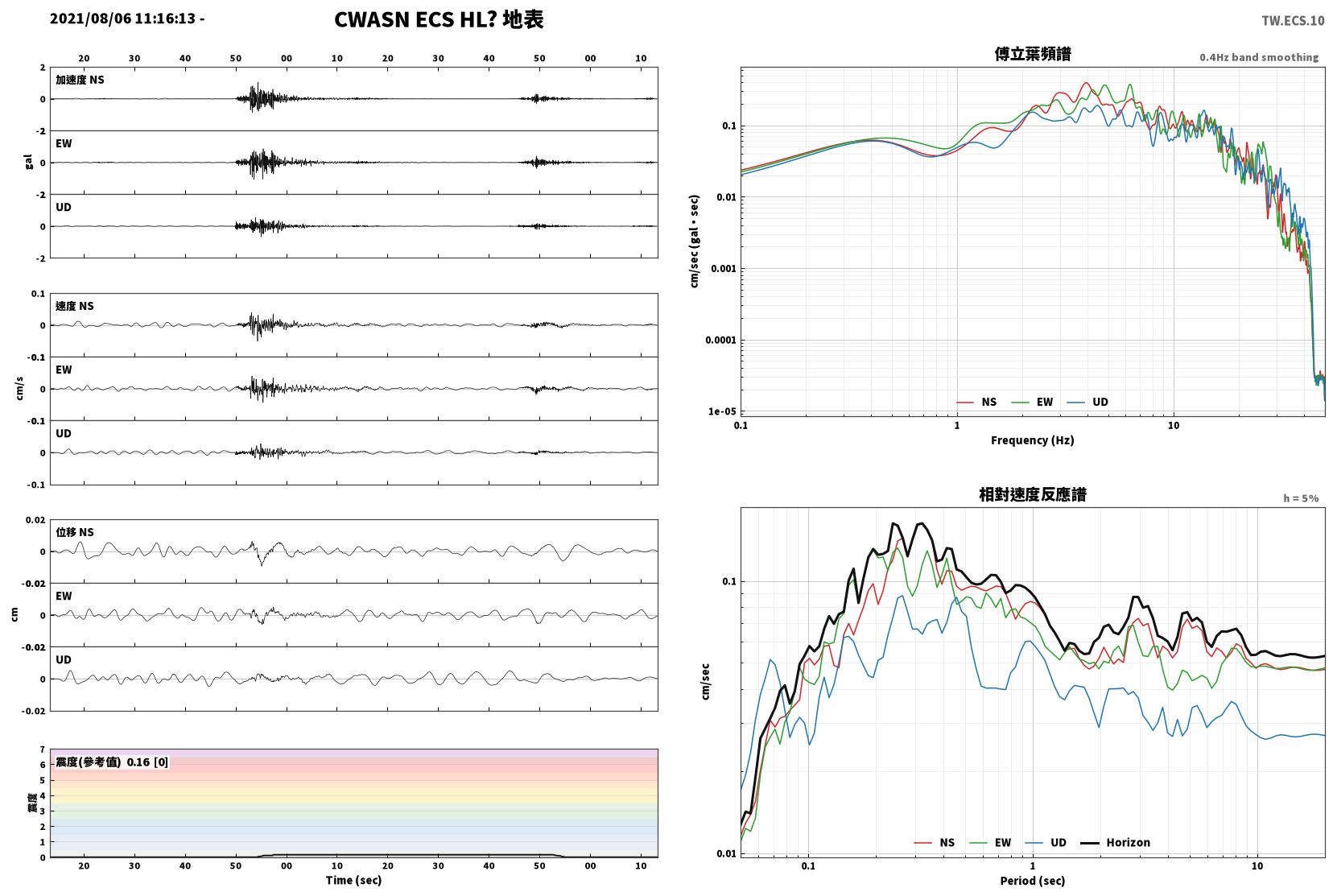

ECS	臺東縣池上鄉	286 m	CWASN	HL	10.2 km	19:16:48	19:16:49	1.04	1.06	0.67	1.19	0.05	0.04	0.03	0.06	0	0.1	1	0.8	0	下載	查看	查看

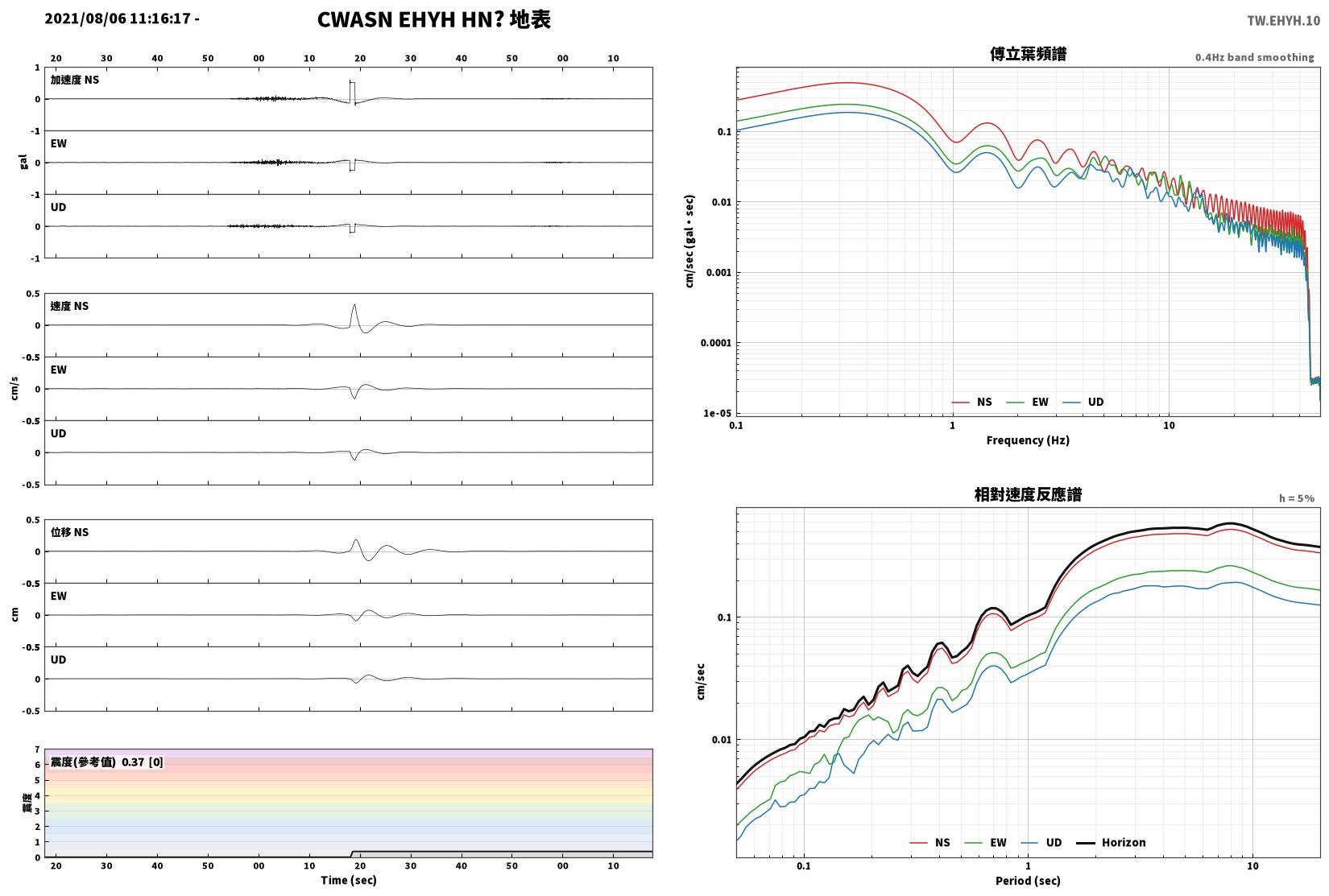

EHYH	花蓮縣瑞穗鄉	173 m	CWASN	HN	37.6 km	19:16:52	19:16:57	0.59	0.29	0.22	0.69	0.33	0.16	0.12	0.38	0	0.3	0	0.3	0	下載	查看	查看

註：僅顯示 PGA > 0.5 gal 之測站。

資料與圖表：濾波處理與注意事項

本文的報告圖（地動數值與各項震度）與分析圖（波形、頻譜、反應譜），背後依用途採用數條不同的濾波處理，彼此的物理意義與適用情境不同。感測器為力平衡式寬頻強震儀（非 MEMS），資料已移除儀器反應、為地表加速度（gal）。以下說明各項數值與圖面元素的來源，以及互相比較時的注意事項。

一、加速度、速度、PGA / PGV、CWA 計測震度採用「去均值 + 10 Hz 因果低通」

報告圖中的三軸加速度、三軸速度、合成 PGA / PGV，以及 CWA 計測震度，皆來自同一條處理鏈：

加速度：先去均值（baseline），再過 4 階 Butterworth 10 Hz 低通，以 sosfilt 單向處理，屬因果濾波。
速度 / 位移：由上述低通加速度積分而得，再各加 4 階 Butterworth 0.075 Hz 高通去除積分漂移。
因為感測器是力平衡式寬頻強震儀、非 MEMS，不需要 MEMS 那種 1–10 Hz 帶通（含高通至 1 Hz）去帶外雜訊；故保留完整低頻，僅削去 10 Hz 以上高頻（速度另去 0.075 Hz 以下漂移）。
因果濾波的特性：可即時實現（不需未來取樣）、對訊號有輕微相位延遲（集中在接近 10 Hz 截止附近），但不會在地震波到時之前產生假訊號。

因此，所有加速度／速度數值代表的是「經去均值 + 10 Hz 因果低通後的地動峰值」，而非原始未濾波值，也非 1–10 Hz 帶通值。

二、JMA 計測震度為另一條獨立路徑（非因果）

JMA 計測震度與上述 CWA 系列不同源、不可逐值互相比較：

採氣象廳規格的非因果（零相位）FFT 頻率域濾波，直接作用於原始加速度，未經上述 10 Hz 低通。
三個濾波器同時套用：低切 FL ≈ √(1−exp(−(f/0.5)³))（約 0.5 Hz 以下衰減）、高切 FH（約 10 Hz 以上衰減）、周期效果 FF = √(1/f)（強調長週期），刻意保留 0.5–1 Hz 的長週期成分（大地震所需）。
由於濾波方式（因果／非因果）與頻段整形皆不同，JMA 震度與 CWA 震度出現差異屬正常：以高頻為主的小事件，通常 CWA 大於 JMA。

三、長週期地震動（LPGM / SVA）為第三條路徑

LPGM 階級與各週期 SVA，使用「原始加速度去初始偏移 + 2 階 Butterworth 0.05 Hz 高通」後，對 1.6–7.8 s（32 個週期）以單自由度振子（阻尼 h = 5%）求絕對速度應答，取各週期與整體最大 SVA，與前兩者皆不同。

四、因果 vs 非因果的取捨

因果（CWA 所用）：即時系統唯一可行的方式；有相位延遲，但物理上不會出現「波還沒到就有訊號」的情形。
非因果／零相位（JMA 所用）：相位不失真、更忠實還原波形與長週期，適合事後、完整紀錄的分析；但因前向與反向兩次濾波，使濾波響應同時向前與向後展開，事件兩側都存在響應，會在真實到時之前出現不物理的前兆，故不能投入即時檢測。

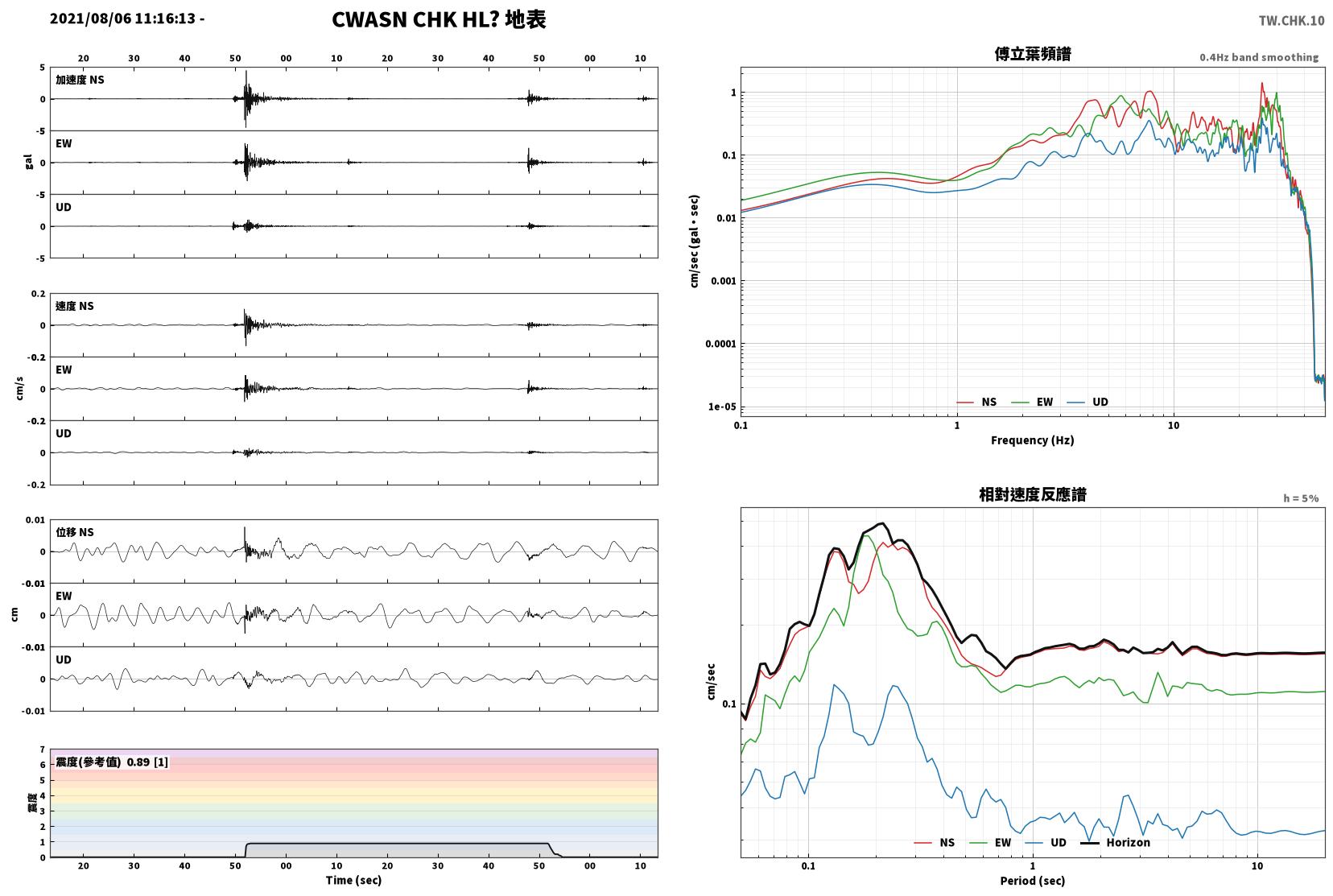

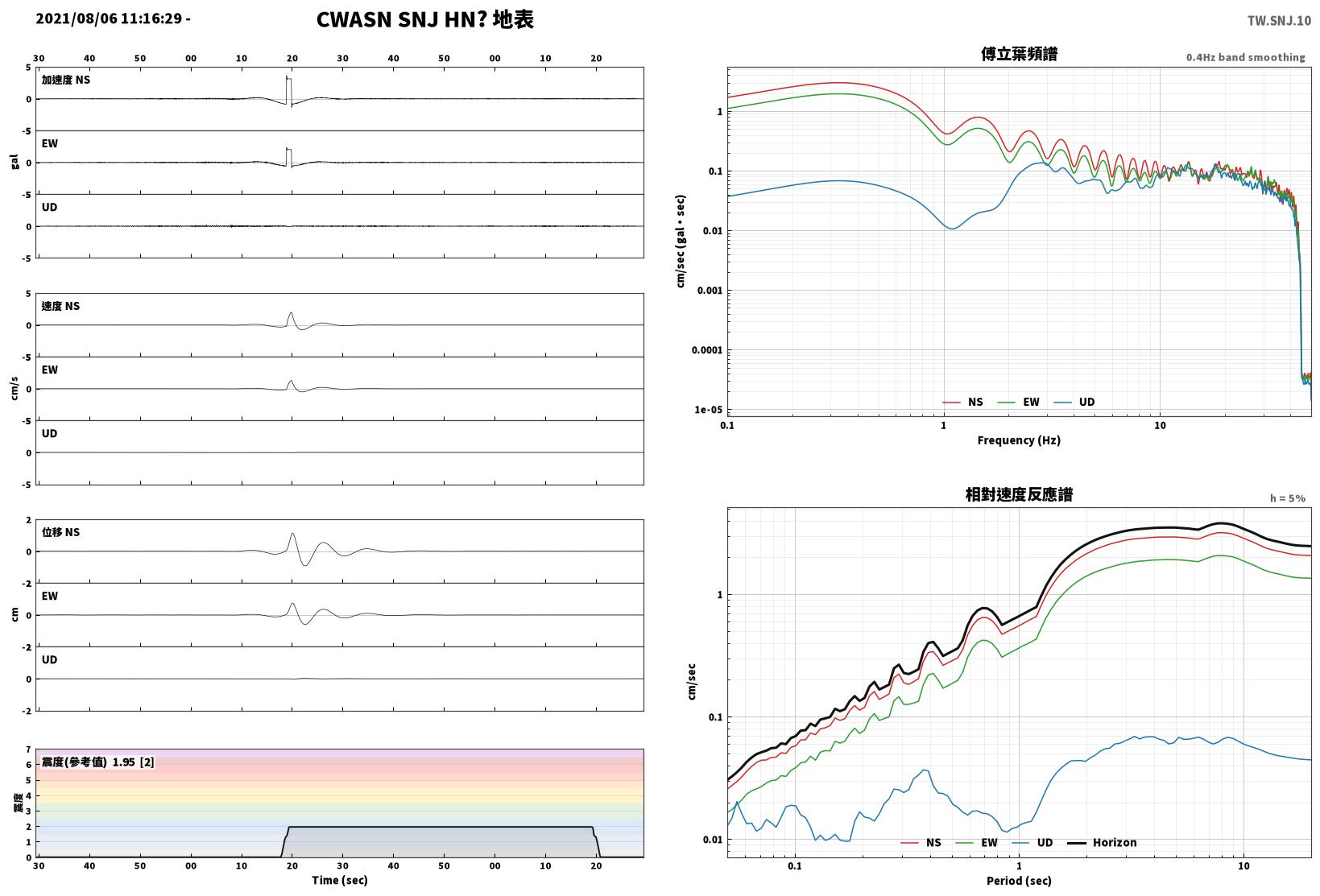

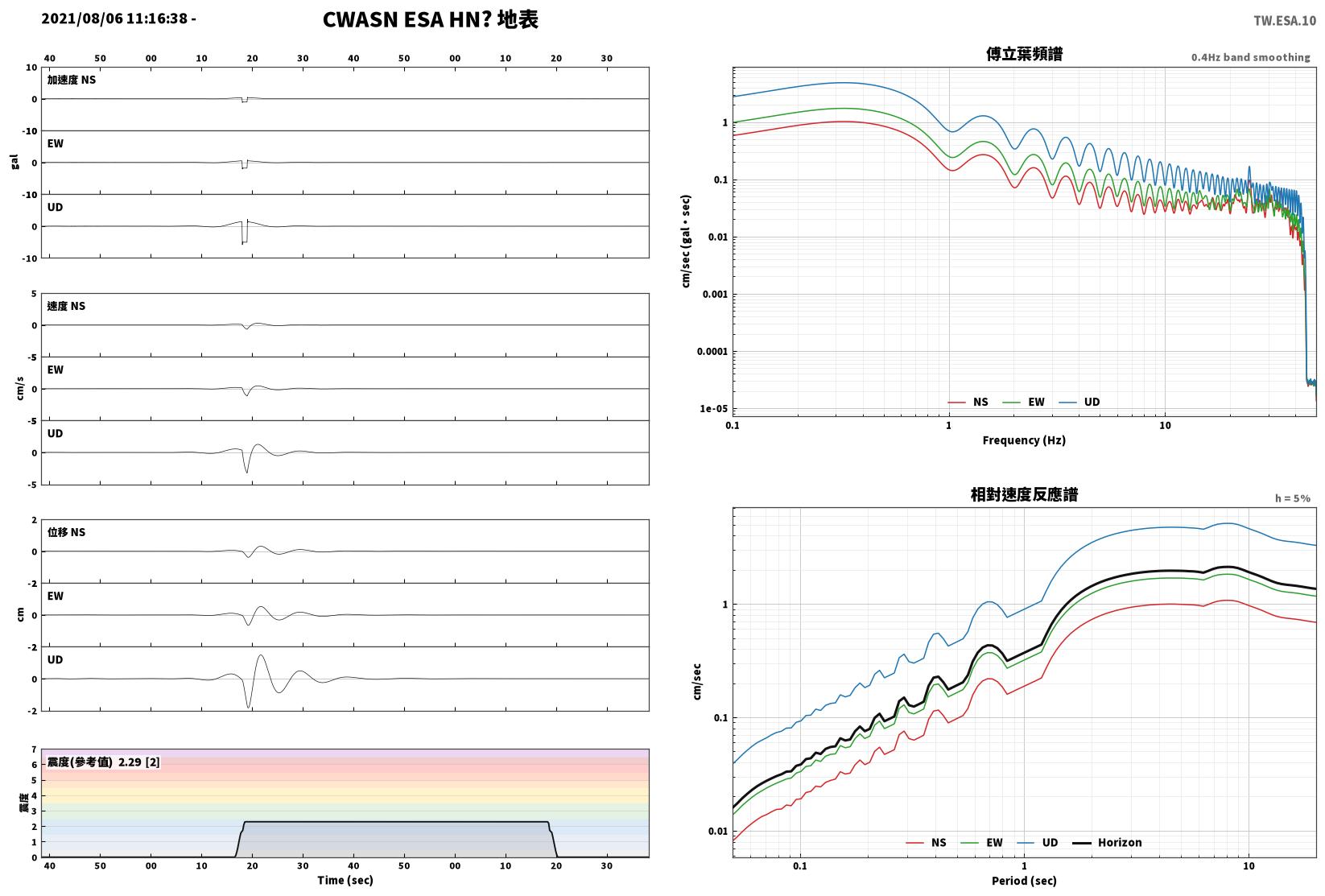

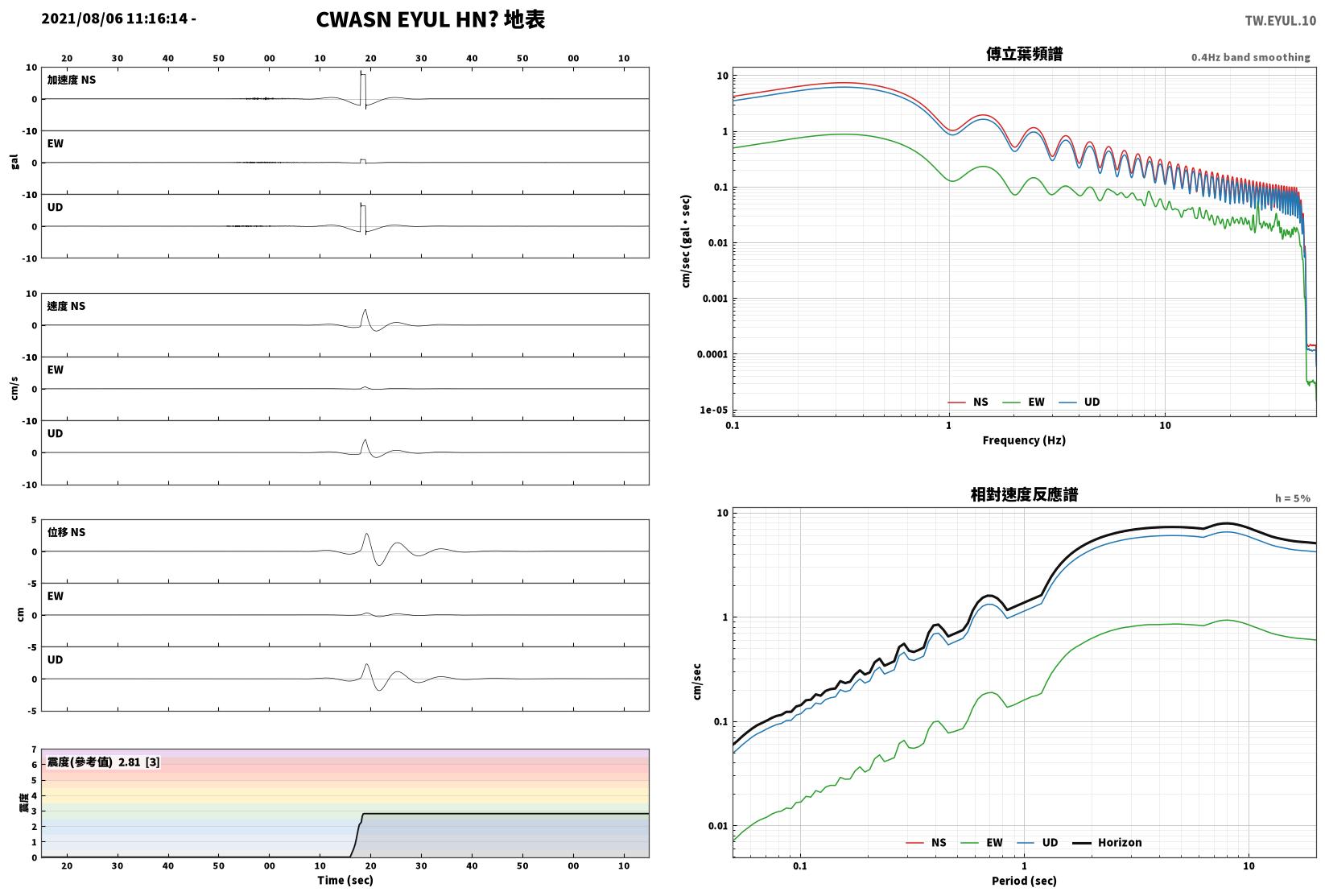

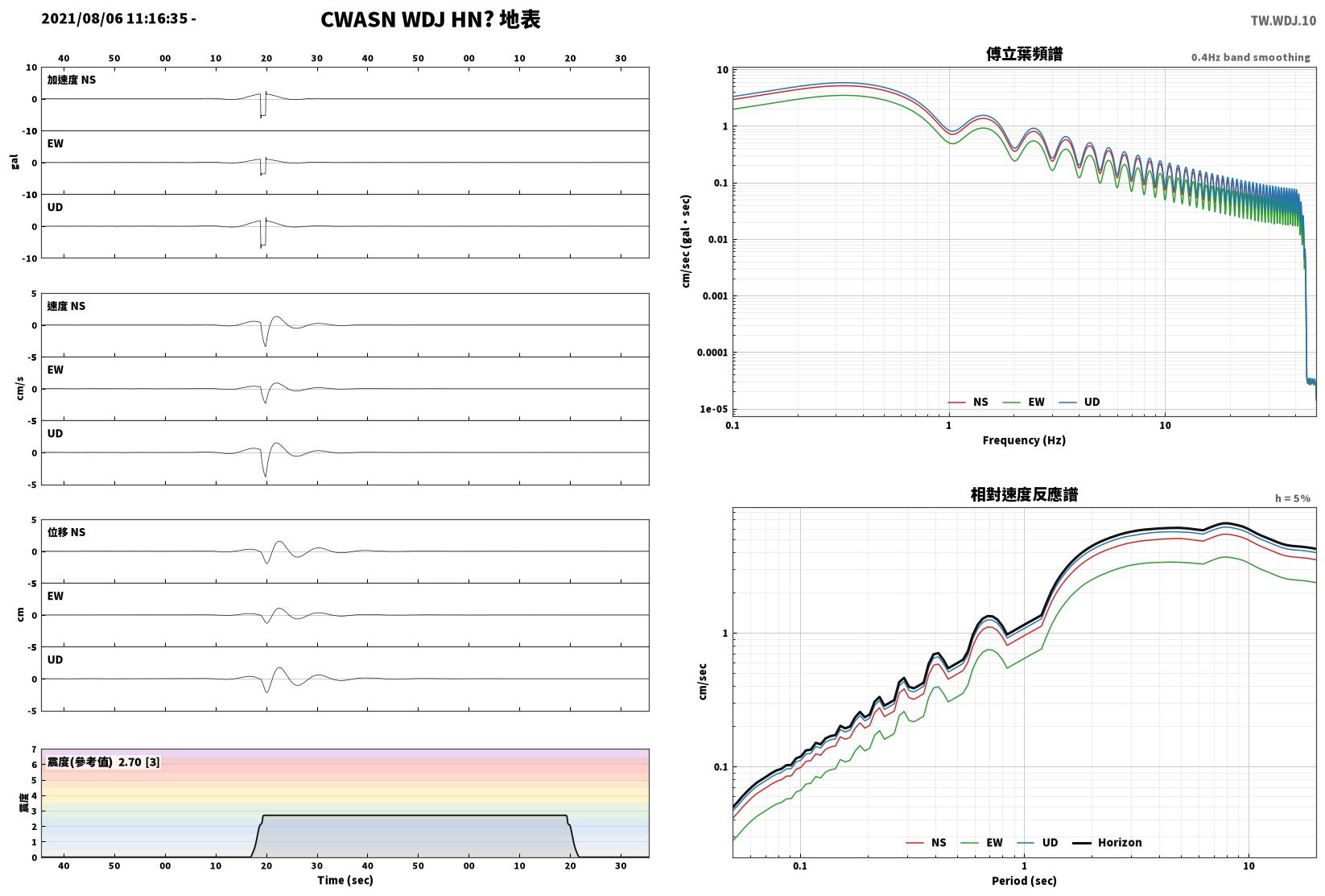

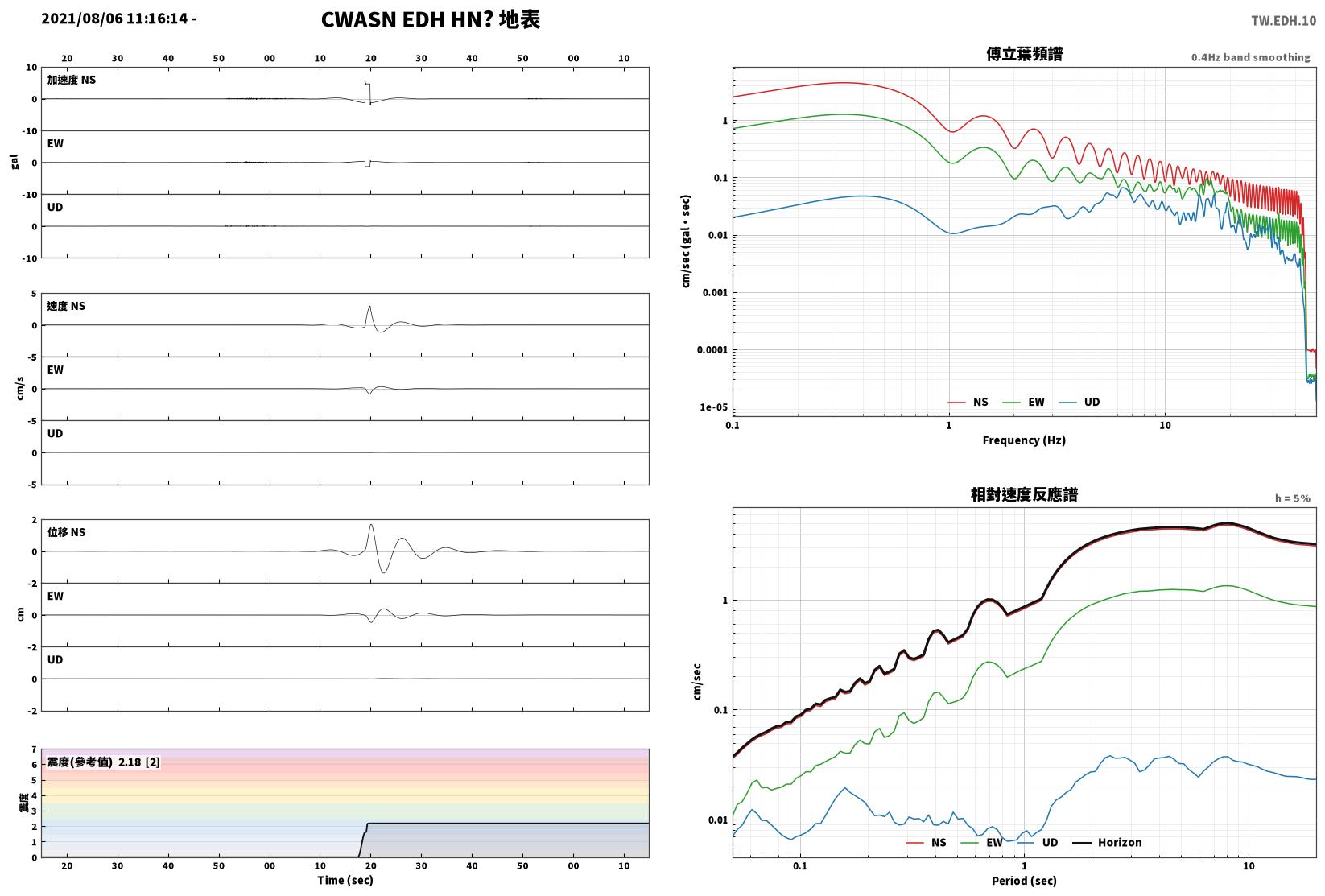

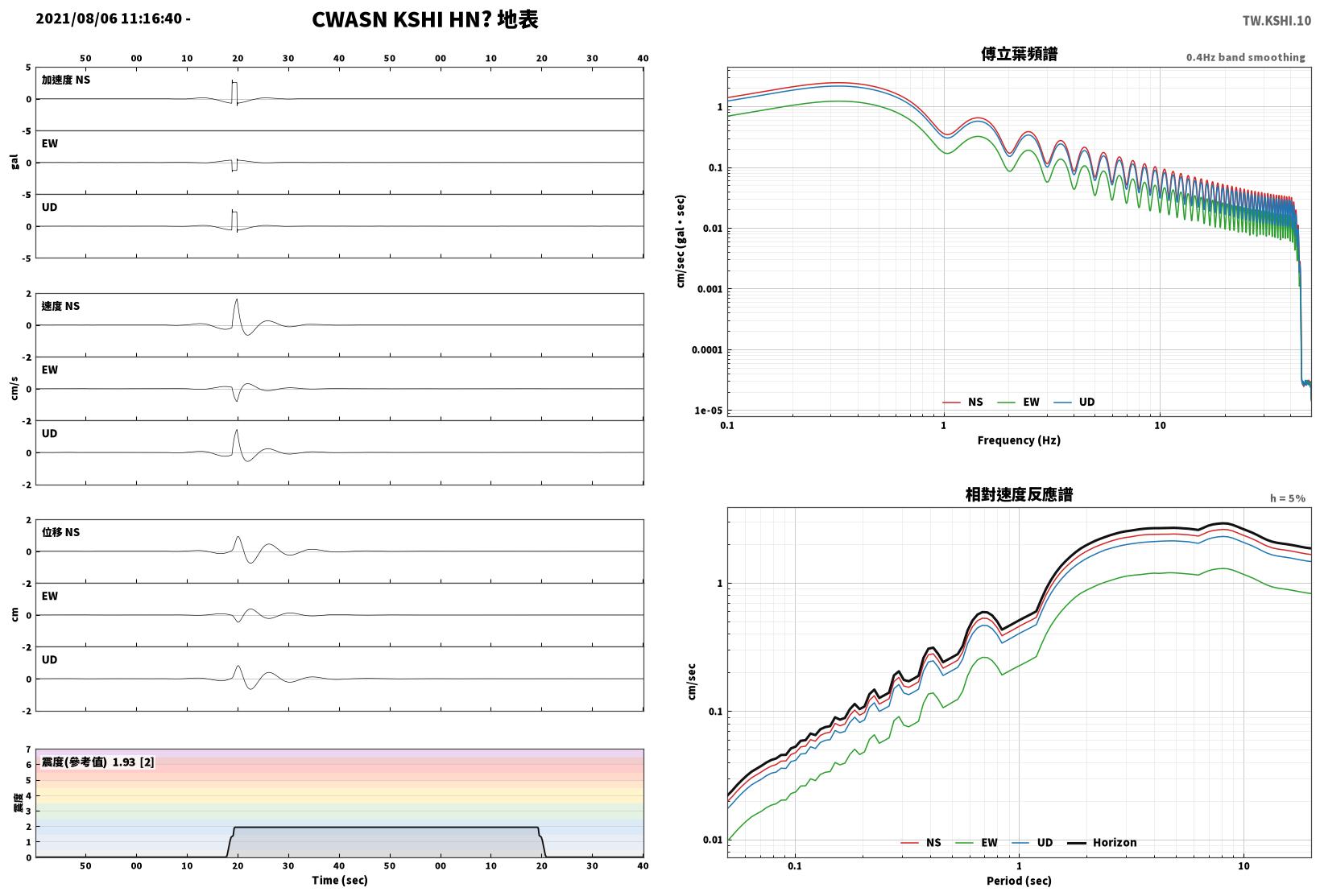

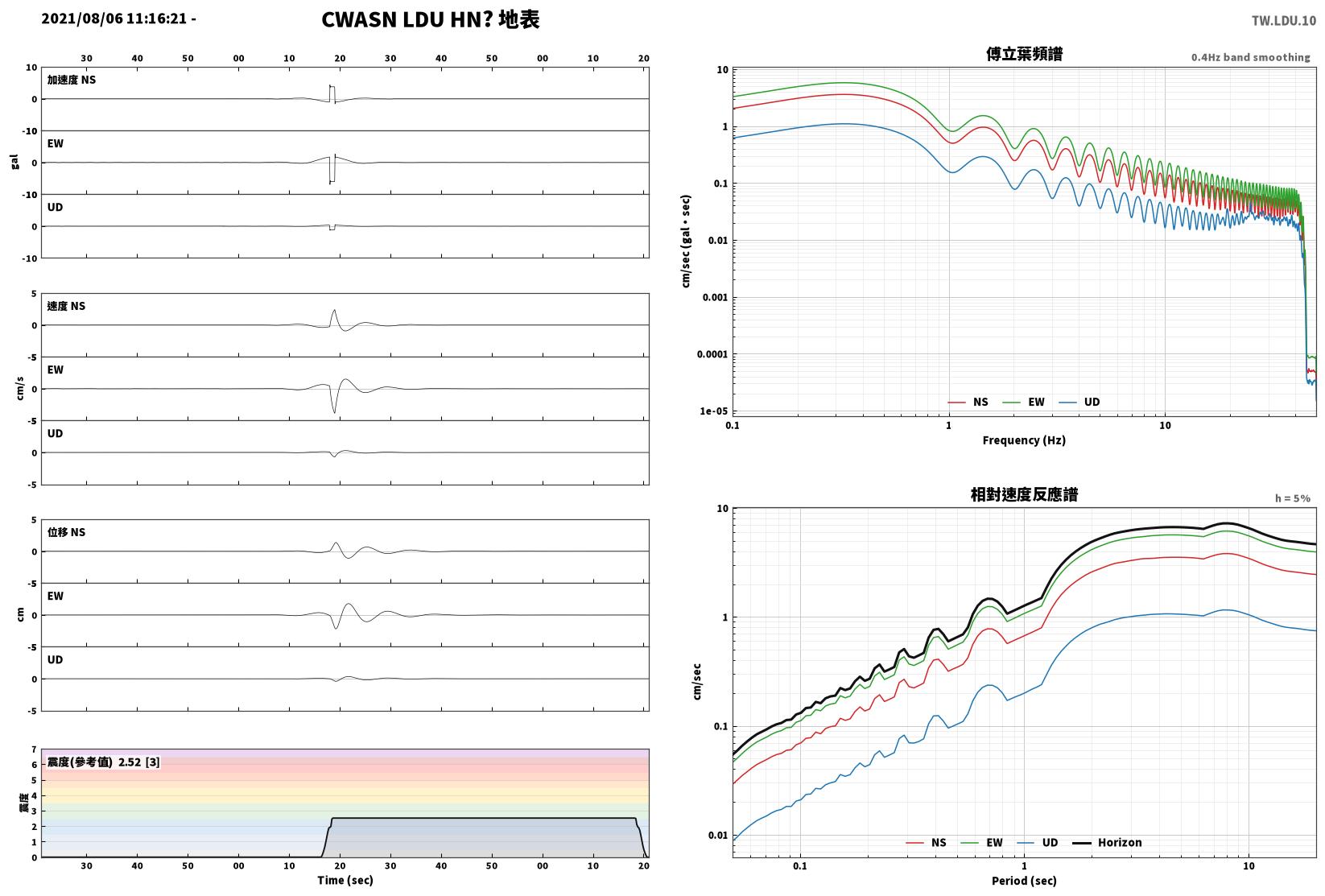

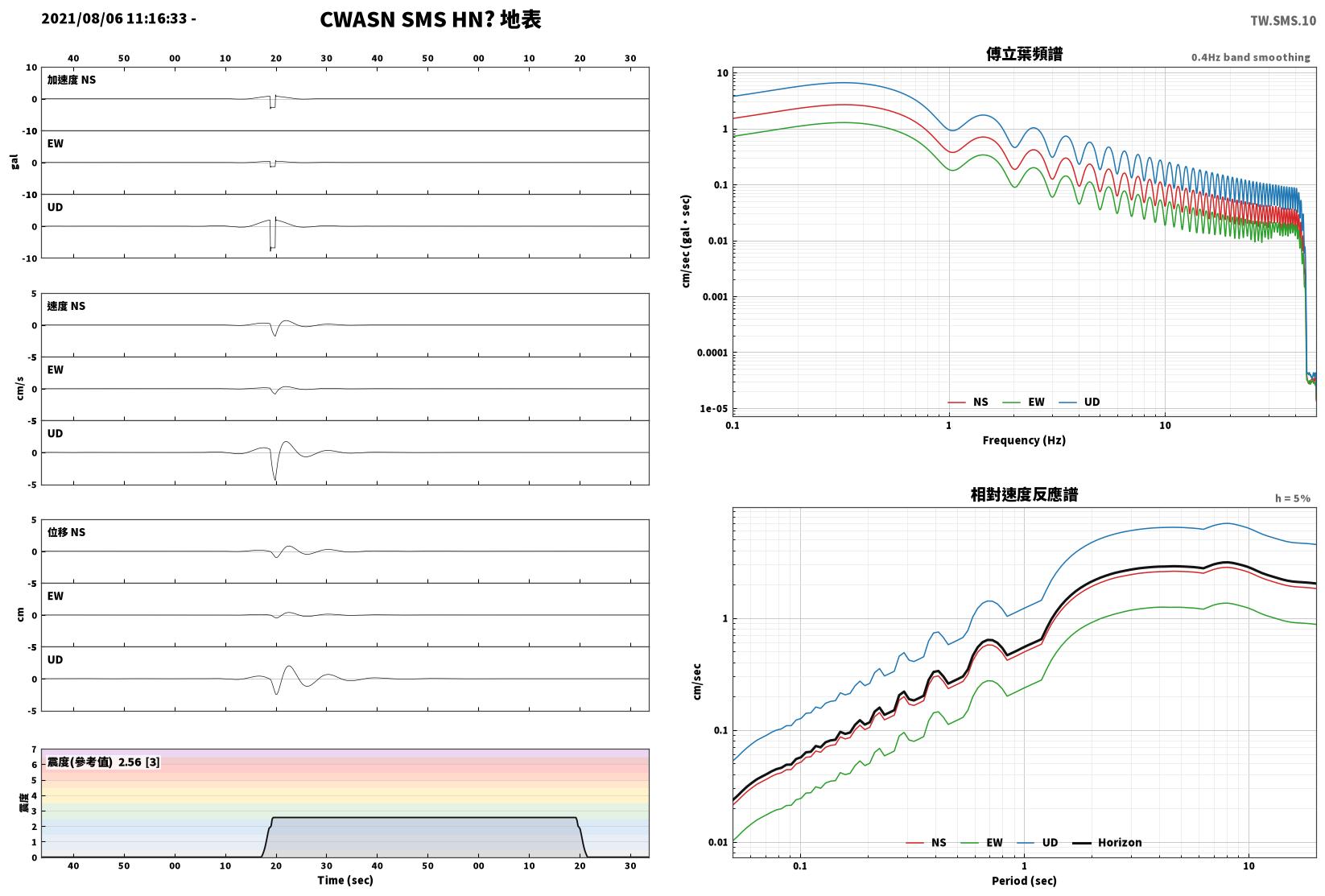

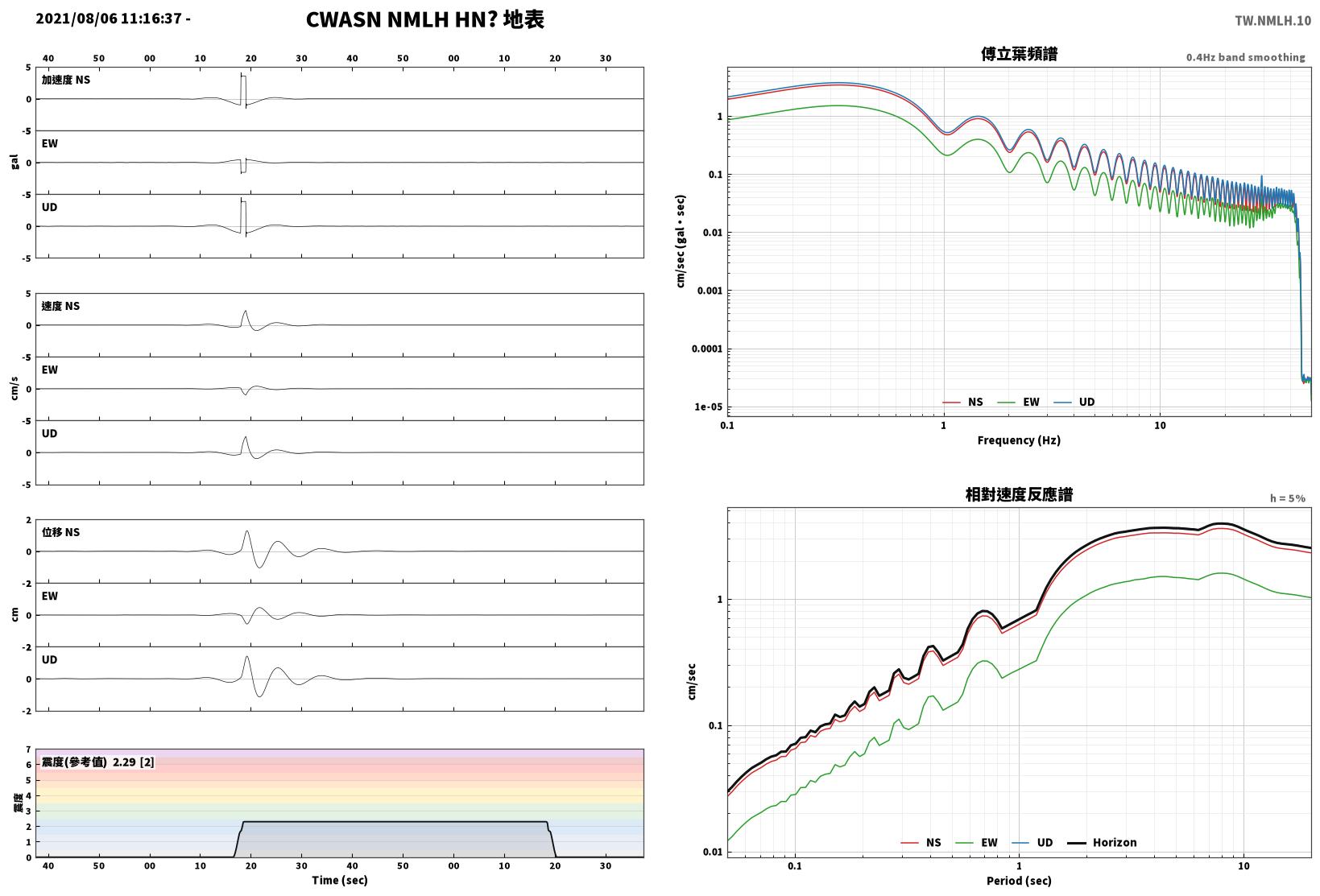

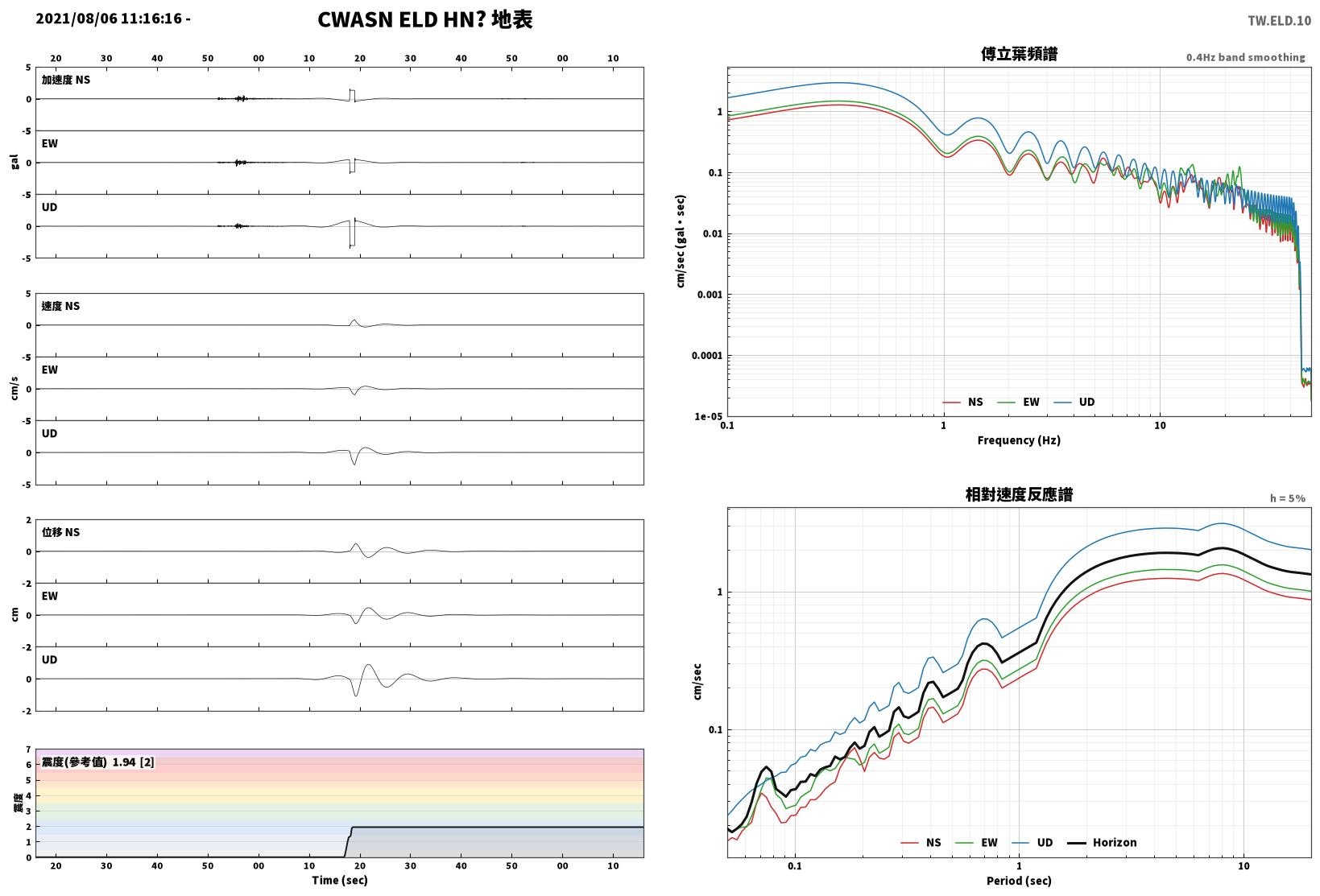

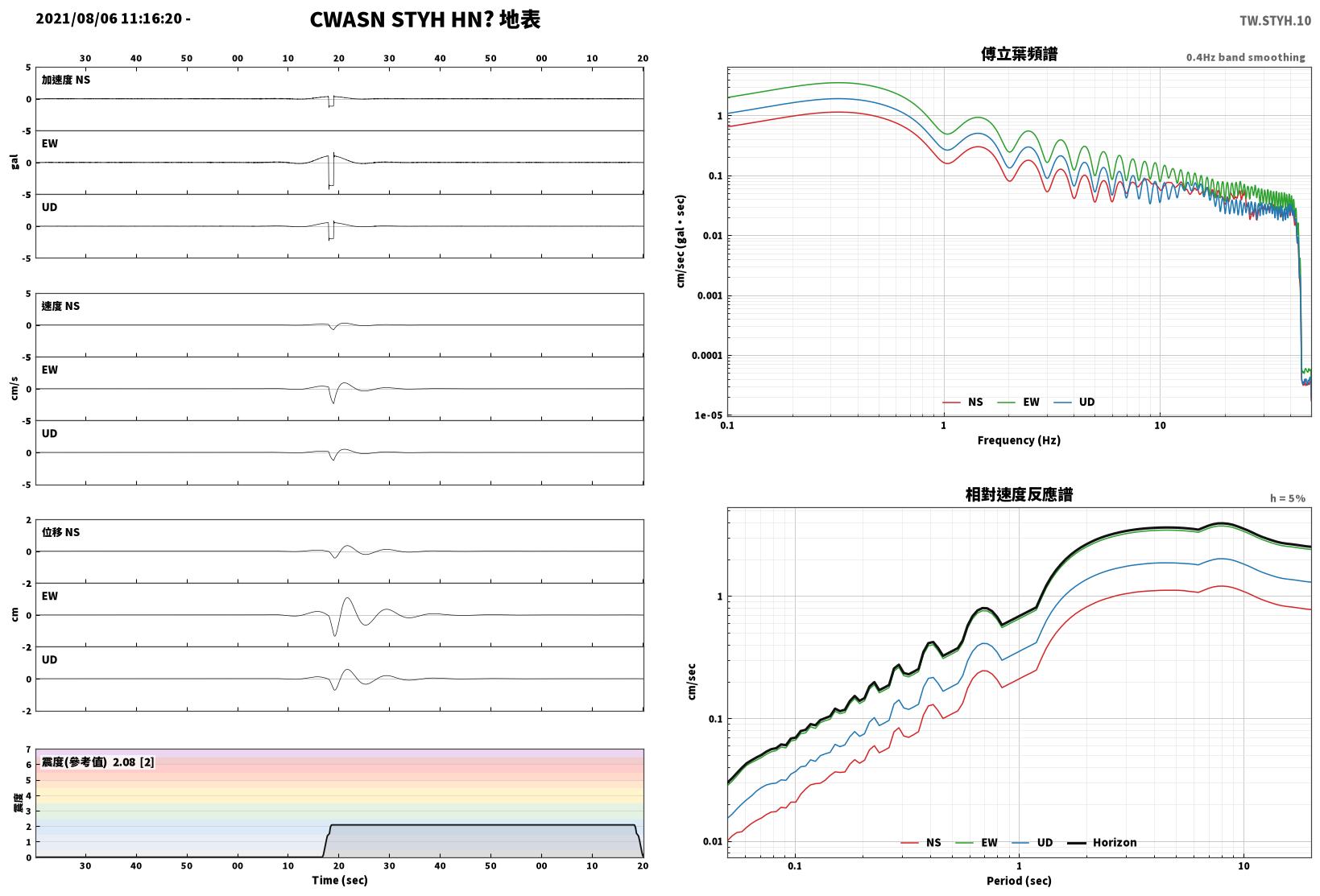

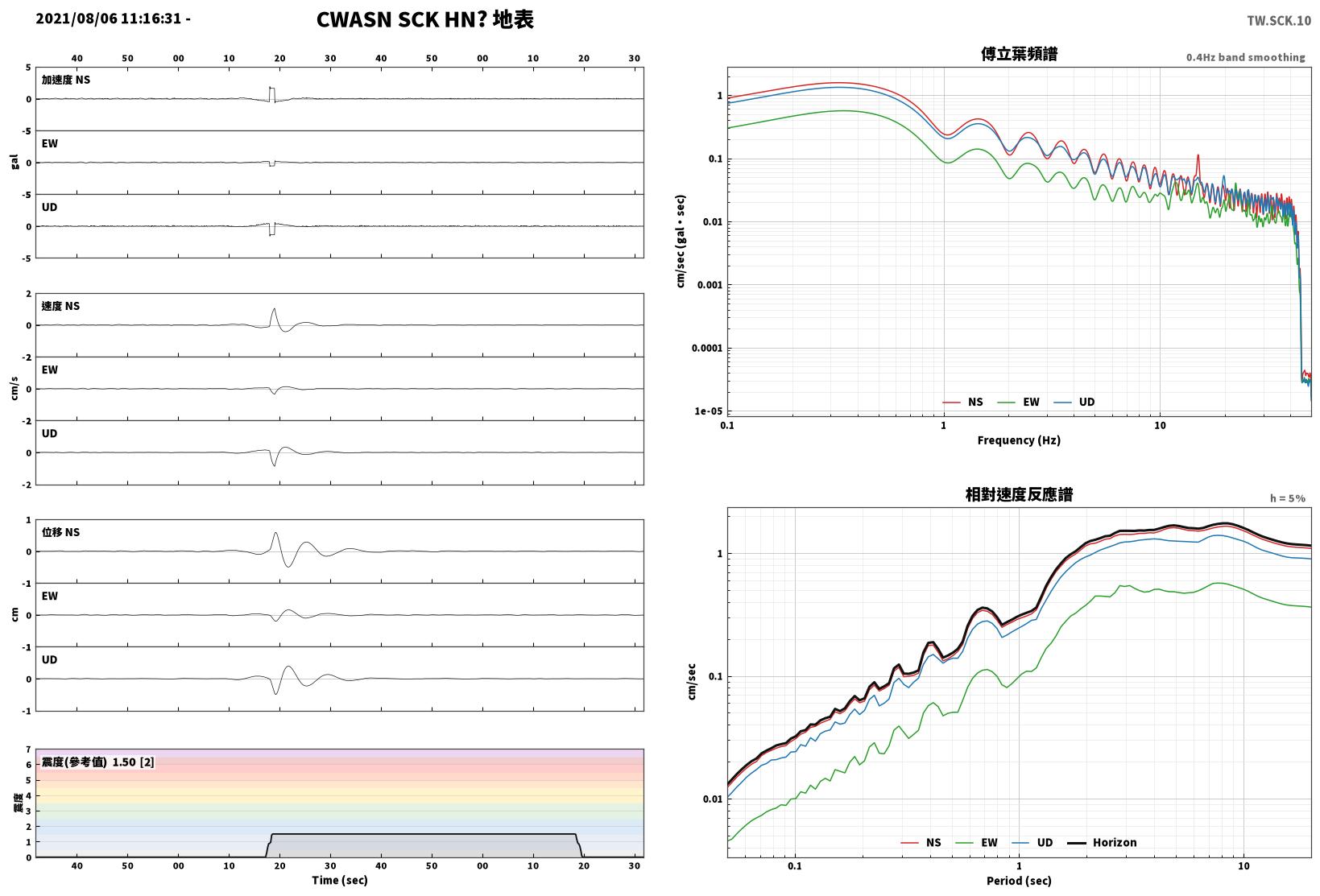

五、分析圖各面板的來源

分析圖各區塊分別對應不同路徑，判讀時請留意：

面板	來源與判讀
左欄三軸加速度／速度／位移波形	來自 CWA 因果 10 Hz 低通（保留完整低頻），與報告數值同源；因低頻完整，位移面板較能反映真實地表長週期位移。
底部即時震度（參考值）	來自 JMA 非因果濾波（直接取原始加速度），為隨時間變化的即時震度近似；與左欄不同源，不可與 CWA 系列逐值互比。
右上傅立葉頻譜	取自 10 Hz 低通後的加速度；約 10 Hz 以上為濾波器裙帶、無物理意義。
右下相對速度反應譜（阻尼 5%）	取自 0.05 Hz 高通的寬頻加速度所計算之單自由度應答；長週期成分完整、全段具物理意義。

六、各路徑一覽

資料／圖面	濾波	因果性	有效頻段／週期
加速度／速度、PGA/PGV、CWA 計測震度、分析圖左欄波形、傅立葉頻譜	去均值 + 10 Hz 因果低通（速度另 0.075 Hz 高通）	因果	≤ 10 Hz（保留完整低頻）
JMA 計測震度、分析圖即時震度	氣象廳規格 FFT 濾波（FL / FH / FF，直接取原始加速度）	非因果（零相位）	約 0.5–10 Hz
LPGM / SVA、分析圖相對速度反應譜	0.05 Hz 高通 + 單自由度速度應答（阻尼 5%）	—	週期 1.6–7.8 s（32 週期）

瞭解更多關於 CWASN 及 GDMS？

CWASN＝中央氣象署地震觀測網，1991 年起現代化為即時觀測網；2012 年新一代啟用，即時測站超過 170 站，地震監測量由每年約 4,000 增至 40,000。
三類地震儀：寬頻（速度型，可測長週期與 >1,000km 遠震）、短週期（速度型，測微弱地動）、強震儀（加速度型，記錄大地震不飽和）。
強震即時警報用的是加速度型強震儀（三軸），1995 年起設置、最多達 110 站，用於有感地震自動定位與各地震度。
現行測站全面升級為 24 位元高解析度、取樣每秒 100 點；第 2 階段並增建井下（平均 300m）與東部海域海底地震儀站。
通道代碼 HN、HL 為加速度型地震儀（強震儀）。
資料公開網址： https://gdms.cwa.gov.tw

資料來源與致謝｜GDMS

本頁逐站強震觀測資料取自中央氣象署「地震及地球物理資料管理系統」（GDMS），資料公開網址： https://gdms.cwa.gov.tw。

資料庫引用：Central Weather Administration (CWA, Taiwan). (2012). Central Weather Administration Seismographic Network [Data set]. International Federation of Digital Seismograph Networks. https://doi.org/10.7914/SN/T5
