CWA 正式地震報告

發生時刻	2021/10/27 23:00:50	震央地名	臺灣東南部海域	最大震度	3
震央位置	臺東縣政府南南東方 94.3 公里			連結	報告
北緯	21.95°N	東經	121.46°E	深度 / 規模	24km / M 3.5

震度分佈對比（★ 震央，同心圓為 S 波到時秒數・等間隔）

觀測點

實測震度圖

觀測點：各觀測點的實測最大震度，依震度上色（共 1 站）。實測震度圖：以觀測點反距離加權（IDW）內插各鄉鎮震度，畫出實測震度分佈。

公式（場址）

公式（S=1）

TREM (舊)

TREM (新)

ML v1

ML v2（preview）

PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。ML 模型 v1（intensity_ml_v1.onnx，ExpTech/YuYu1015）：神經網路依震源與各鄉鎮座標（含方位角）預估的震度分布。ML 模型 v2（preview，intensity_ml_v2.onnx，ExpTech/YuYu1015）：另一組係數重訓的實驗版本，與 v1 各自獨立設定。參數仍在調整，不代表最終成品。

震度12345弱5強6弱6強7

震度 × 震央距衰減圖（距離趨勢參考；X 線性、震度階為整數階梯）

註：同一震央距的各站因場址不同會有縱向散布，單一距離曲線無法呈現，故此圖僅供看衰減趨勢；公式的公平橫向對比請見上方「公式準確度・公平對比」。

公式（場址）誤差 1.00	公式（S=1）誤差 2.00	TREM (舊)誤差 2.00	TREM (新)誤差 2.00
PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。

觀測點（依震度上色）選定公式理論曲線

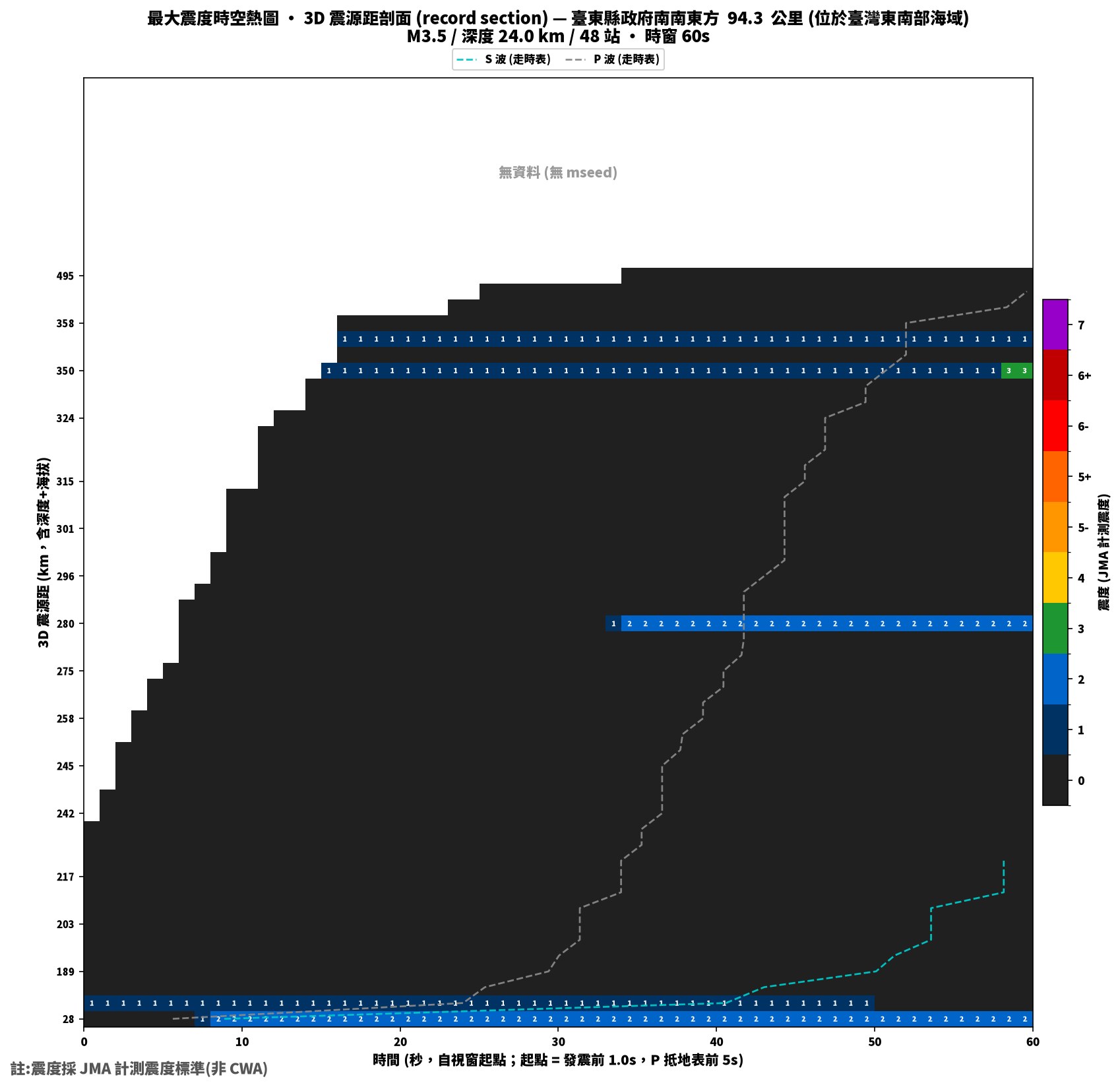

最大震度時空熱圖 • 震央距剖面

逐站觀測（GDMS 強震資料，共 47 站）

加速度單位 gal、速度 cm/s；合成為峰值（PGA/PGV）；JMA/CWA 為計測震度，色塊為震度階；地名取最近鄉鎮、海拔為測站高程；震央距與走時表估計 P/S 波時間由站點座標推算；長周期為長周期地震動階級。點欄位標題可排序。

ID	地名	海拔 ↕	觀測網	通道	震央距 ↕	走時表估計		加速度 (gal)				速度 (cm/s)				JMA		CWA		長周期 ↕	資料下載
ID	地名	海拔 ↕	觀測網	通道	震央距 ↕	P波時間 ↕	S波時間 ↕	南北 ↕	東西 ↕	上下 ↕	合成 ↕	南北 ↕	東西 ↕	上下 ↕	合成 ↕	震度階	計測震度 ↕	震度階	計測震度 ↕	長周期 ↕	波形	報告	分析

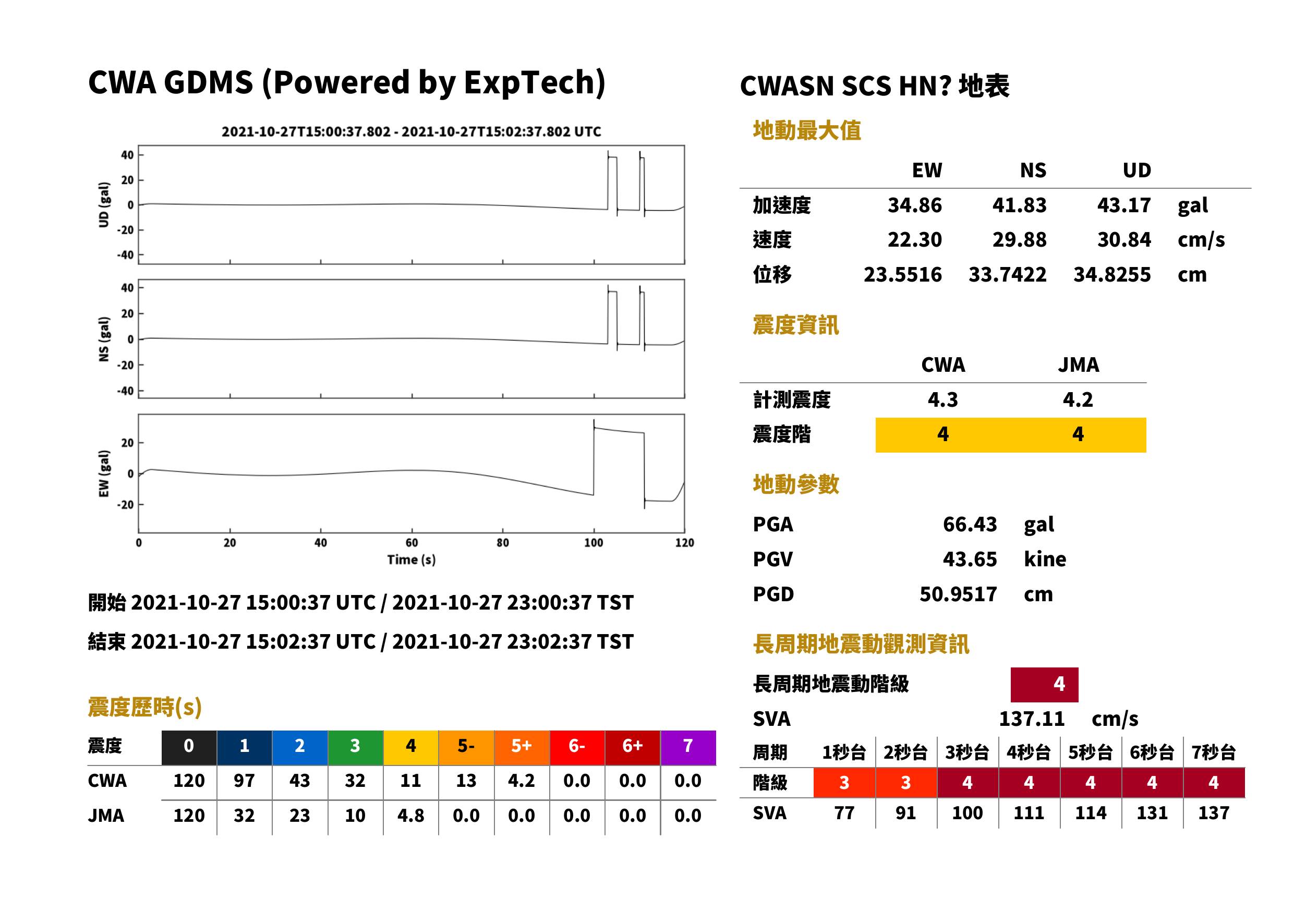

SCS	高雄市旗山區	70 m	CWASN	HN	143.8 km	23:01:12	23:01:29	39.58	27.01	40.85	58.40	26.14	13.78	26.98	39.03	4	4.2	4	4.2	3	下載	查看	查看

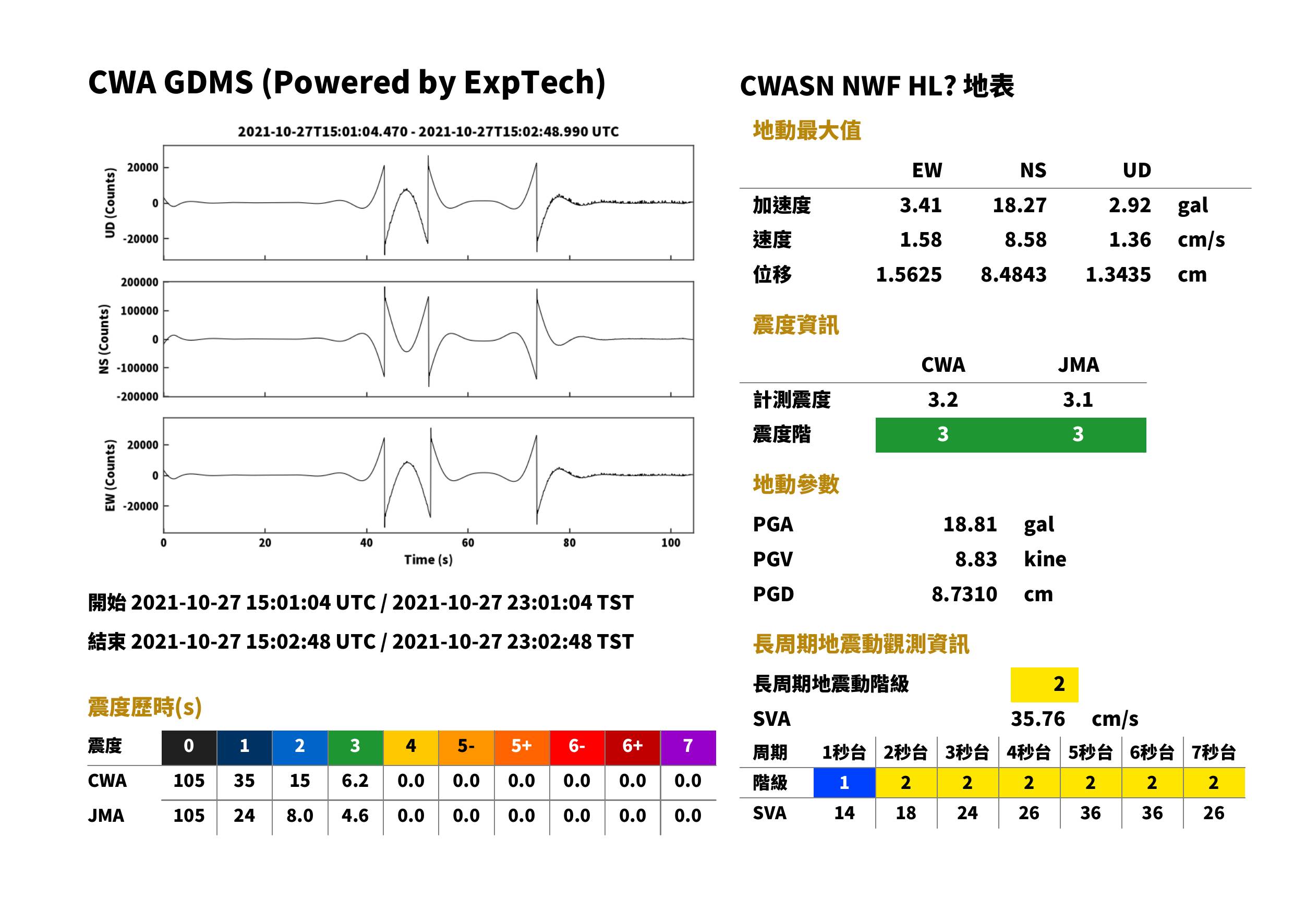

NWF	新北市瑞芳區	728 m	CWASN	HL	348.6 km	23:01:39	23:02:16	18.27	3.41	2.92	18.81	8.58	1.58	1.36	8.83	3	3.1	3	3.2	2	下載	查看	查看

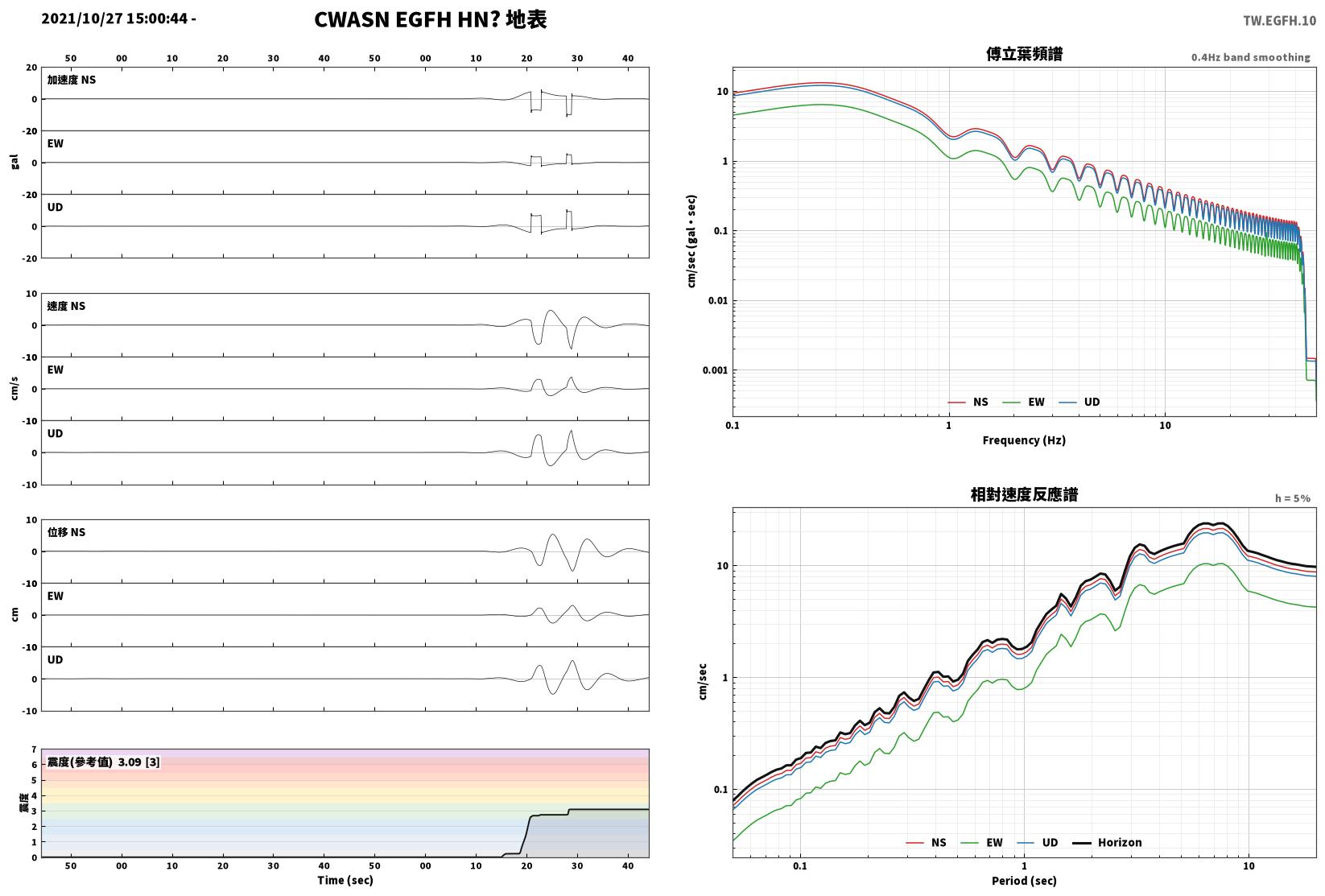

EGFH	花蓮縣光復鄉	126 m	CWASN	HN	191.2 km	23:01:19	23:01:40	11.48	5.57	10.50	16.53	7.57	3.67	6.92	10.89	3	3.0	3	3.1	2	下載	查看	查看
HSN1	新竹縣寶山鄉	91 m	CWASN	HL	317.7 km	23:01:35	23:02:09	4.92	13.31	2.74	14.45	2.72	7.36	1.51	8.00	3	3.0	3	3.0	1	下載	查看	查看

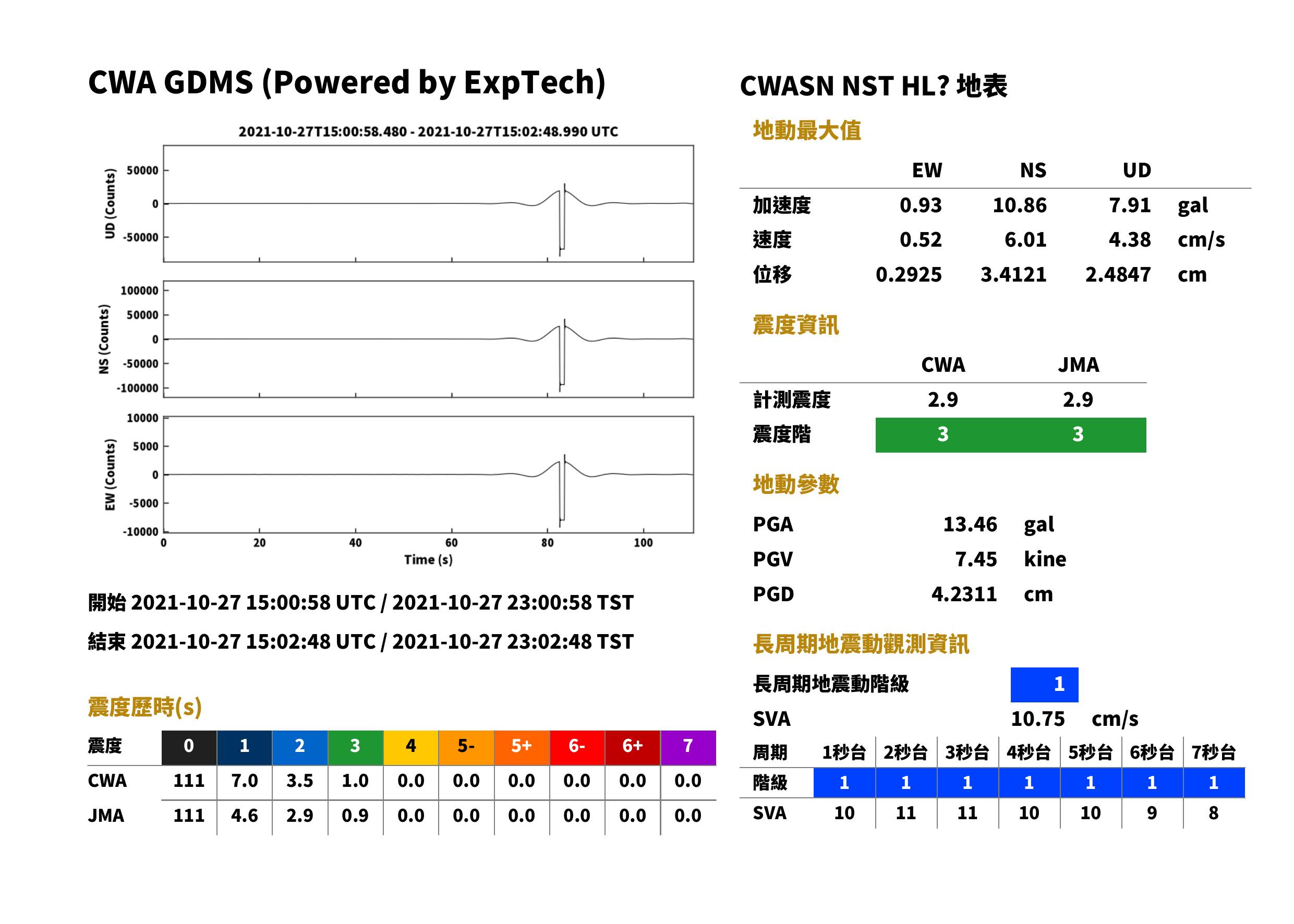

NST	苗栗縣南庄鄉	173 m	CWASN	HL	301.5 km	23:01:33	23:02:05	10.86	0.93	7.91	13.46	6.01	0.52	4.38	7.45	3	2.9	3	2.9	1	下載	查看	查看
LAY	臺東縣蘭嶼鄉	309 m	CWASN	HL	14.0 km	23:00:54	23:00:57	11.19	10.42	4.67	11.66	0.32	0.19	0.10	0.32	2	1.8	3	2.8	0	下載	查看	查看
WWC	臺中市梧棲區	5 m	CWASN	HL	273.8 km	23:01:29	23:01:59	6.70	7.40	3.29	10.51	3.71	4.10	1.82	5.82	3	2.7	3	2.7	1	下載	查看	查看
WTK	雲林縣土庫鎮	21 m	CWASN	HN	222.2 km	23:01:23	23:01:47	8.19	6.71	5.10	10.91	3.57	2.94	3.53	4.82	3	2.7	3	2.7	1	下載	查看	查看

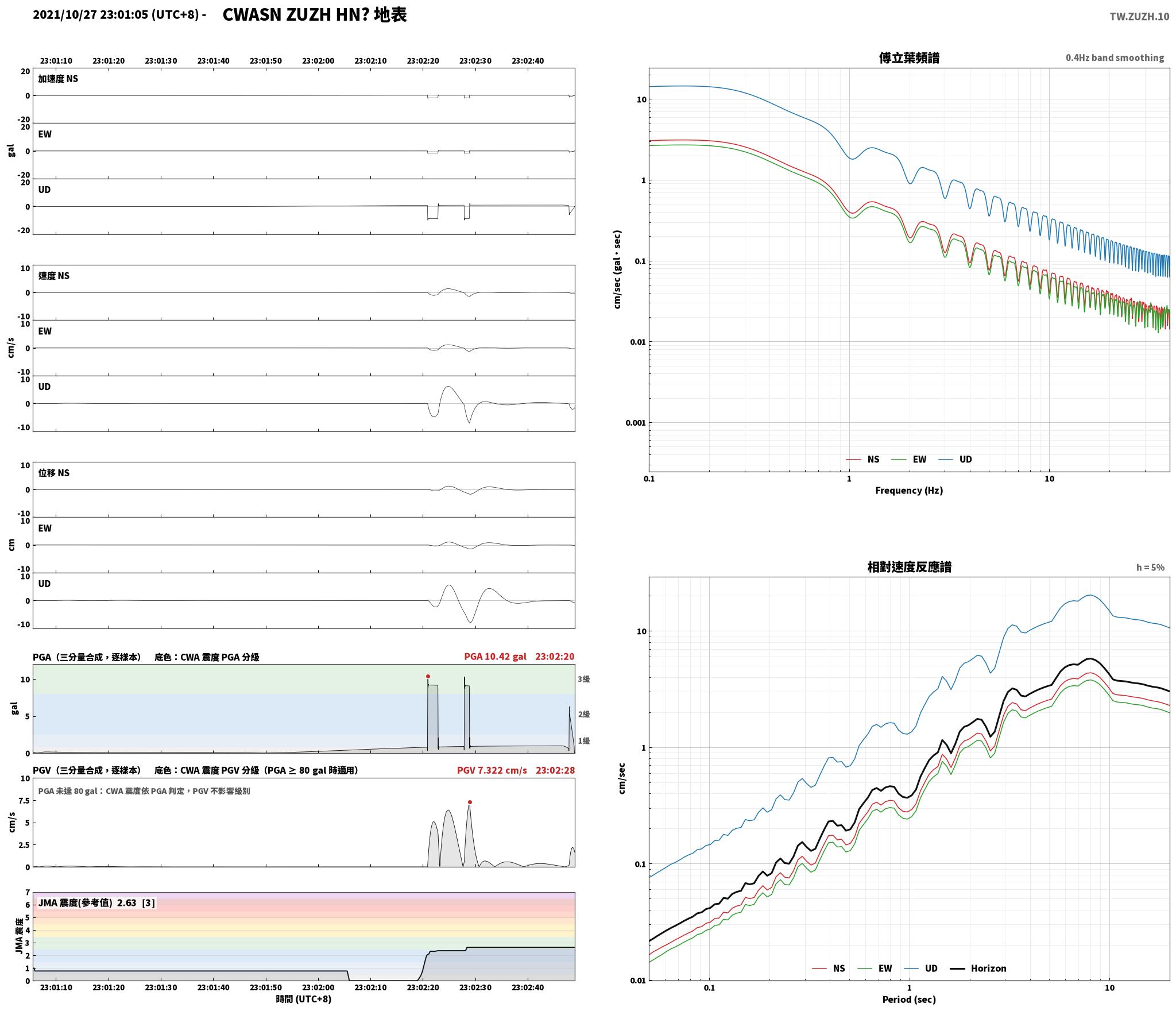

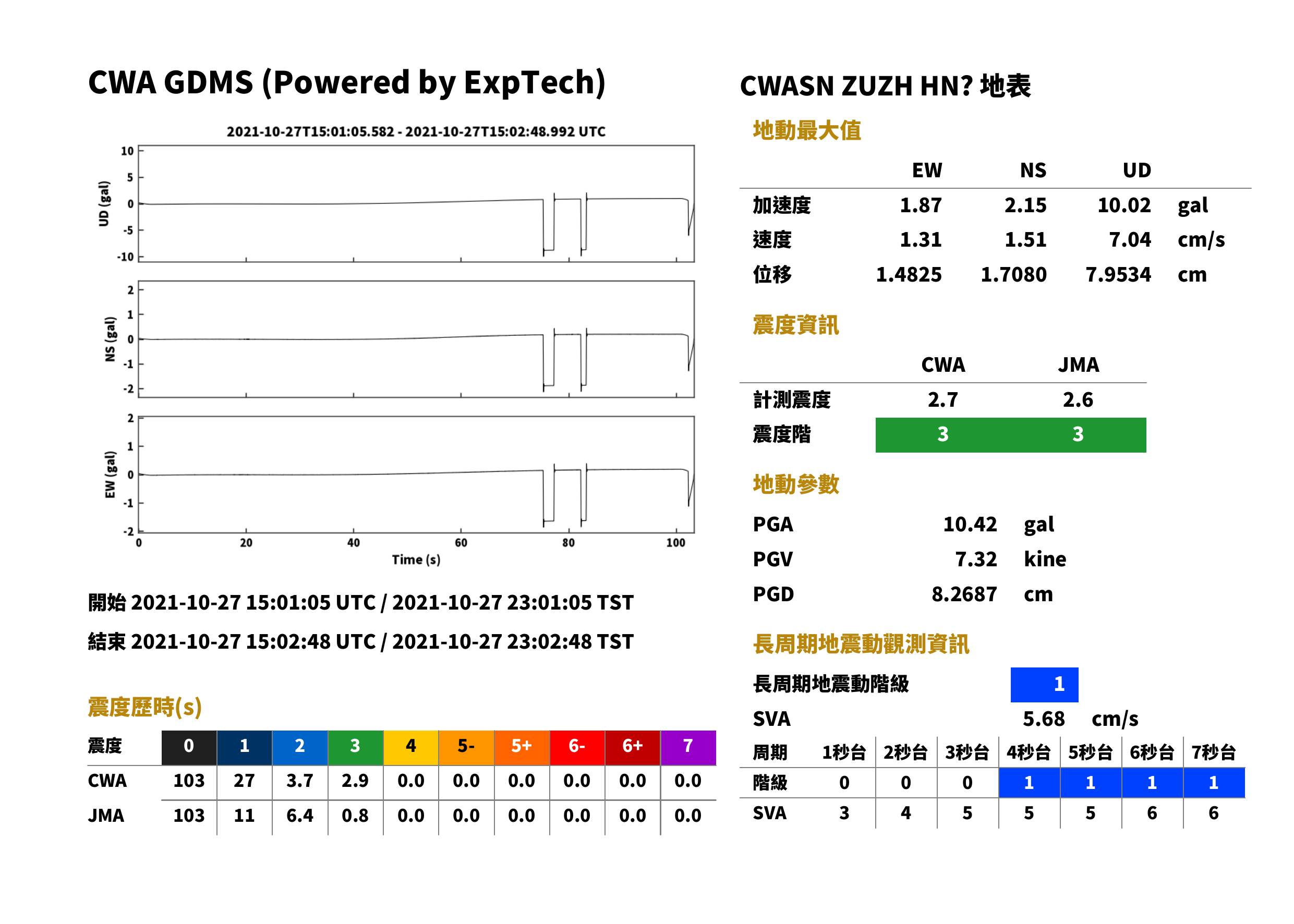

ZUZH	臺北市北投區	612 m	CWASN	HN	357.3 km	23:01:40	23:02:18	2.00	1.74	9.34	9.71	1.32	1.15	6.16	6.41	3	2.6	3	2.6	1	下載	查看	查看

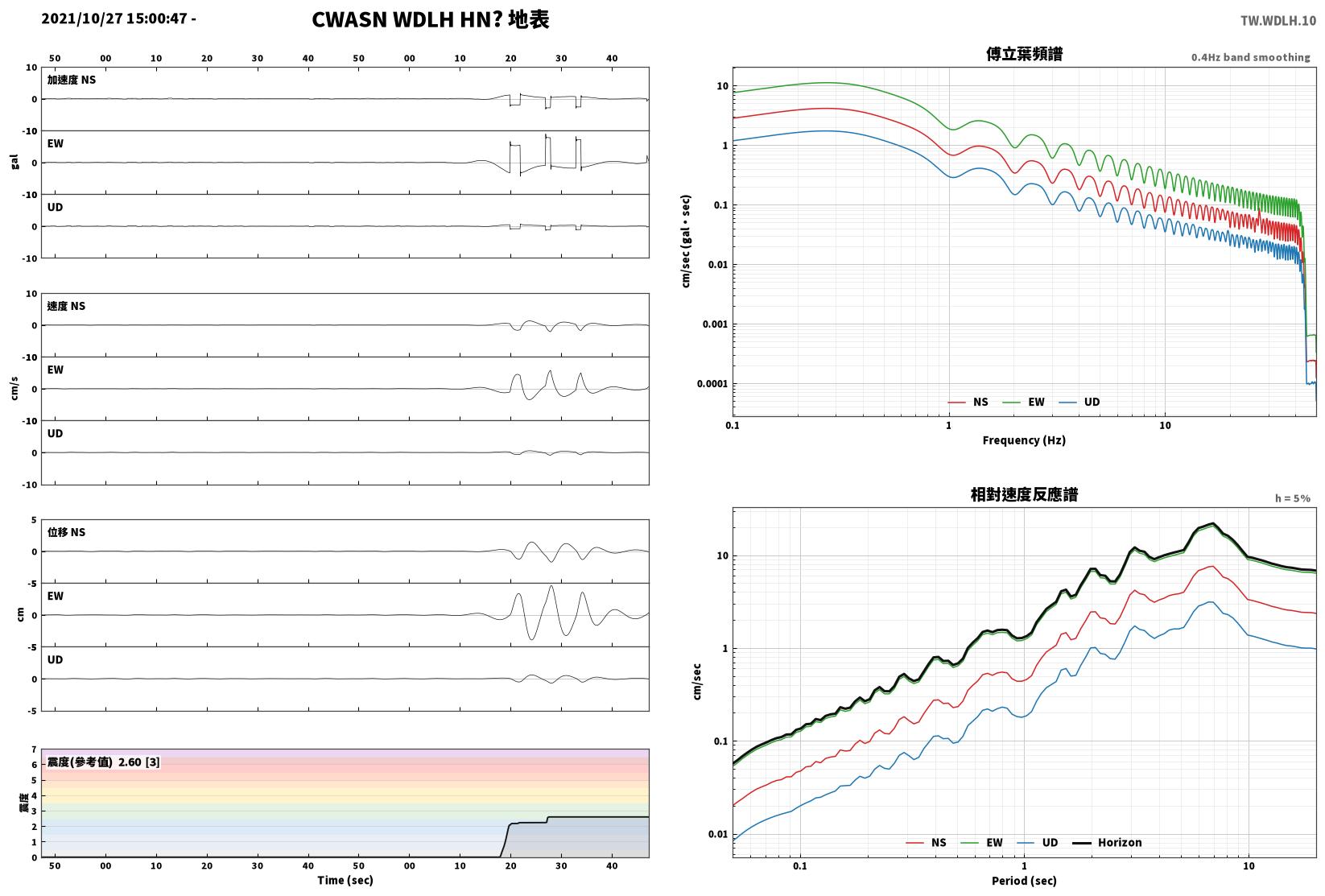

WDLH	雲林縣斗六市	54 m	CWASN	HN	215.2 km	23:01:22	23:01:46	3.29	8.91	1.36	9.59	2.14	5.76	0.88	6.20	3	2.6	3	2.6	2	下載	查看	查看
WYL	彰化縣員林市	26 m	CWASN	HL	241.0 km	23:01:25	23:01:51	6.11	3.80	1.74	7.41	3.38	2.10	0.96	4.10	2	2.4	2	2.4	1	下載	查看	查看
WSL	雲林縣水林鄉	3 m	CWASN	HN	215.7 km	23:01:22	23:01:46	7.74	3.33	0.16	7.90	5.10	1.79	0.11	5.21	2	2.4	2	2.4	1	下載	查看	查看

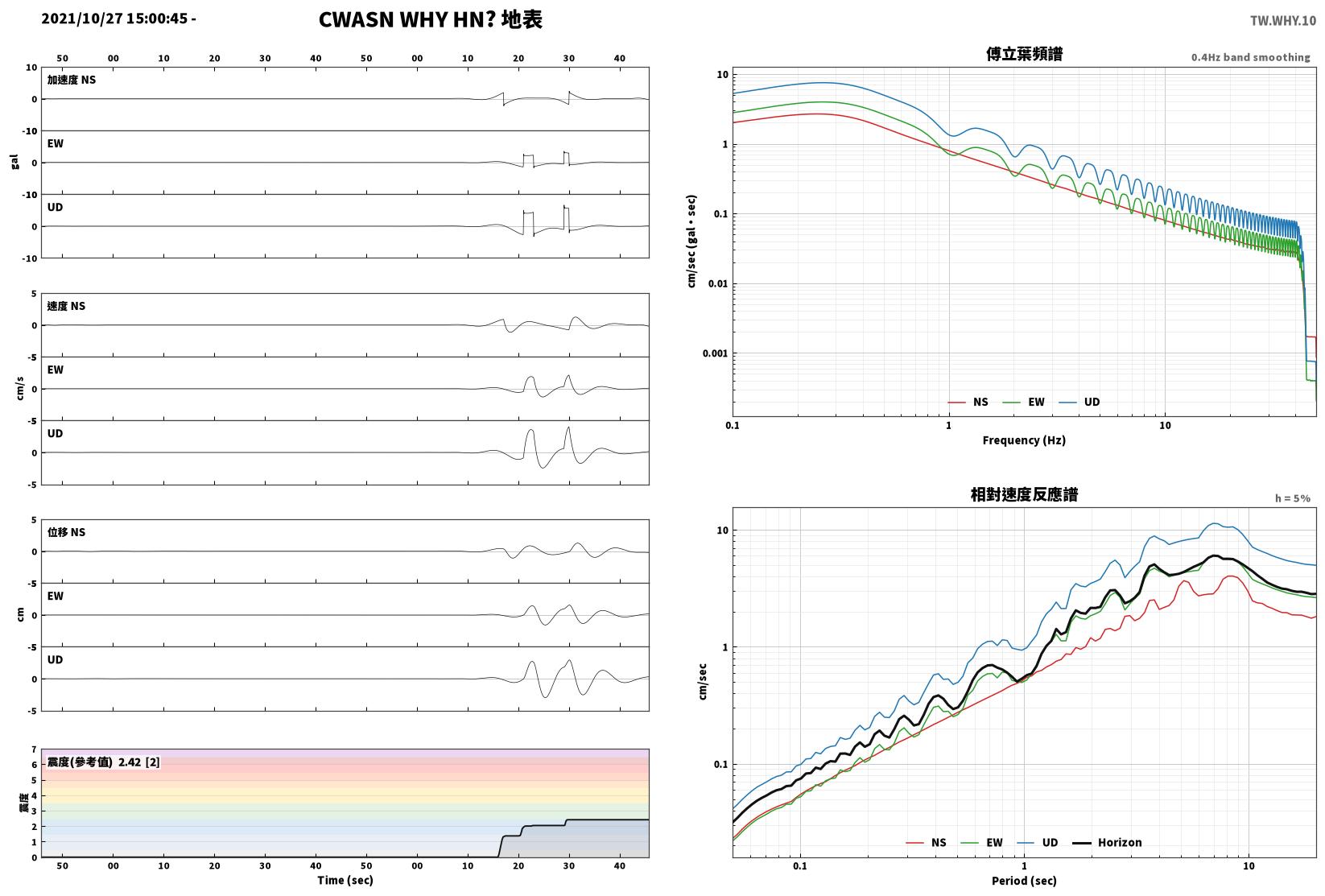

WHY	南投縣信義鄉	495 m	CWASN	HN	203.9 km	23:01:20	23:01:43	2.37	3.51	6.62	7.58	1.24	2.12	4.01	4.60	2	2.4	2	2.4	1	下載	查看	查看
WDJ	臺中市大甲區	99 m	CWASN	HN	279.5 km	23:01:30	23:02:00	4.67	2.92	5.42	7.73	3.23	2.02	3.75	5.35	2	2.3	2	2.4	1	下載	查看	查看
WCKO	嘉義縣番路鄉	233 m	CWASN	HN	187.3 km	23:01:18	23:01:39	3.16	5.05	4.34	7.37	2.19	3.50	3.00	5.10	2	2.2	2	2.4	1	下載	查看	查看
HWA	花蓮縣花蓮市	18 m	CWASN	HL	225.7 km	23:01:23	23:01:48	6.12	0.66	4.78	7.77	3.39	0.28	2.64	4.30	2	2.4	2	2.4	1	下載	查看	查看
EWT	宜蘭縣南澳鄉	40 m	CWASN	HN	279.3 km	23:01:30	23:02:00	4.04	2.89	5.07	7.10	2.32	1.66	2.91	4.08	2	2.3	2	2.4	1	下載	查看	查看
WNT	南投縣南投市	113 m	CWASN	HL	228.2 km	23:01:24	23:01:49	3.96	2.83	4.36	6.53	2.19	1.57	2.41	3.62	2	2.3	2	2.3	0	下載	查看	查看

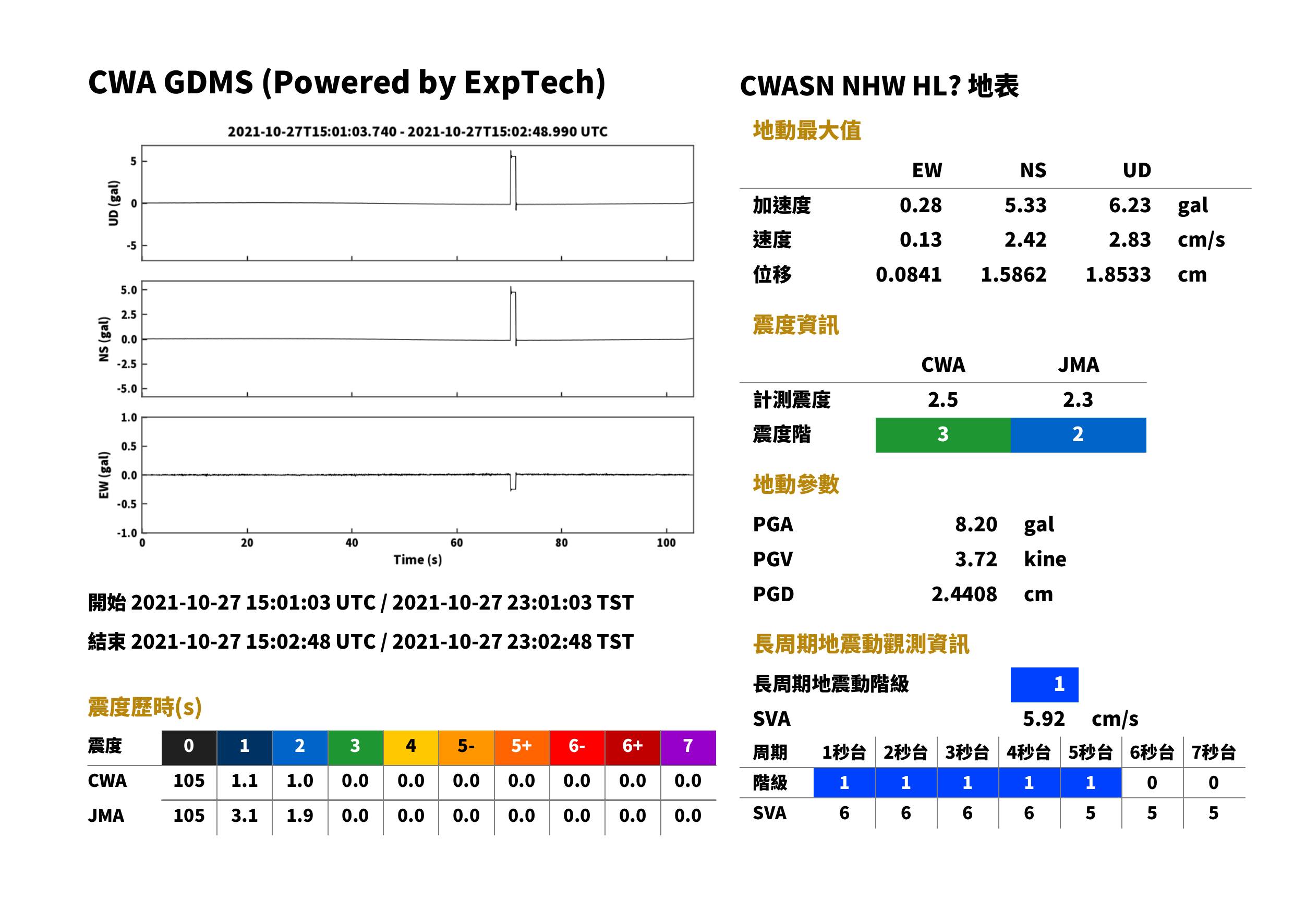

NHW	桃園市觀音區	21 m	CWASN	HL	342.5 km	23:01:38	23:02:14	4.39	0.23	5.13	6.76	2.43	0.13	2.84	3.74	2	2.3	2	2.3	0	下載	查看	查看

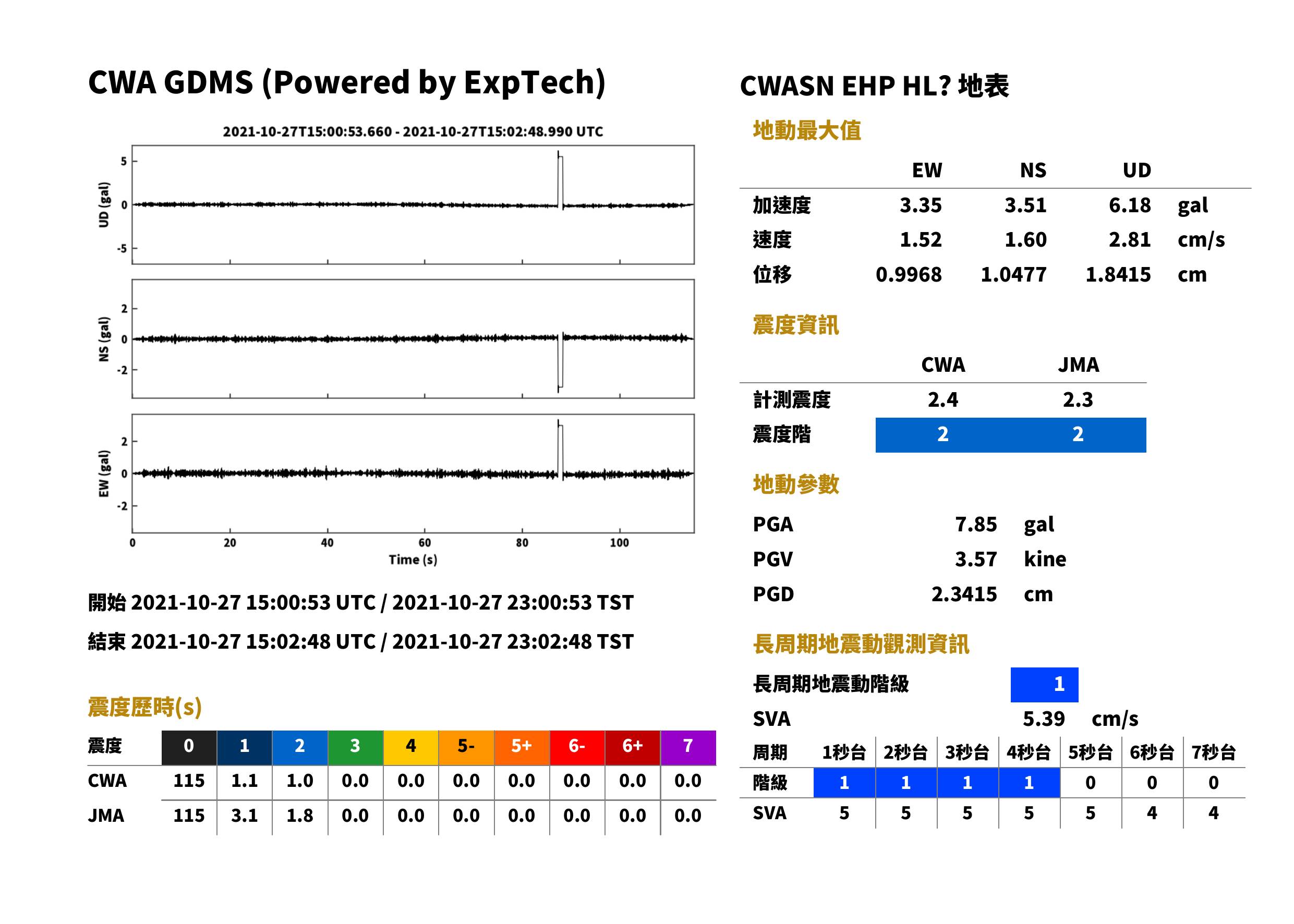

EHP	宜蘭縣南澳鄉	27 m	CWASN	HL	264.0 km	23:01:28	23:01:57	2.89	2.76	5.10	6.47	1.61	1.53	2.82	3.59	2	2.3	2	2.3	0	下載	查看	查看
EAH	宜蘭縣南澳鄉	56 m	CWASN	HN	266.1 km	23:01:28	23:01:57	5.36	1.29	4.19	6.92	3.71	0.90	2.90	4.79	2	2.2	2	2.3	1	下載	查看	查看
WRL	彰化縣二林鎮	14 m	CWASN	HN	243.8 km	23:01:26	23:01:52	4.58	1.48	3.20	5.79	2.74	0.89	1.92	3.46	2	2.1	2	2.2	1	下載	查看	查看
NMLH	苗栗縣苗栗市	179 m	CWASN	HN	295.7 km	23:01:32	23:02:04	4.85	0.68	3.62	6.09	3.36	0.47	2.50	4.21	2	2.1	2	2.2	1	下載	查看	查看
EYUL	花蓮縣玉里鎮	138 m	CWASN	HN	156.0 km	23:01:14	23:01:32	4.43	0.92	3.95	5.74	1.89	0.54	2.85	3.09	2	2.1	2	2.2	1	下載	查看	查看

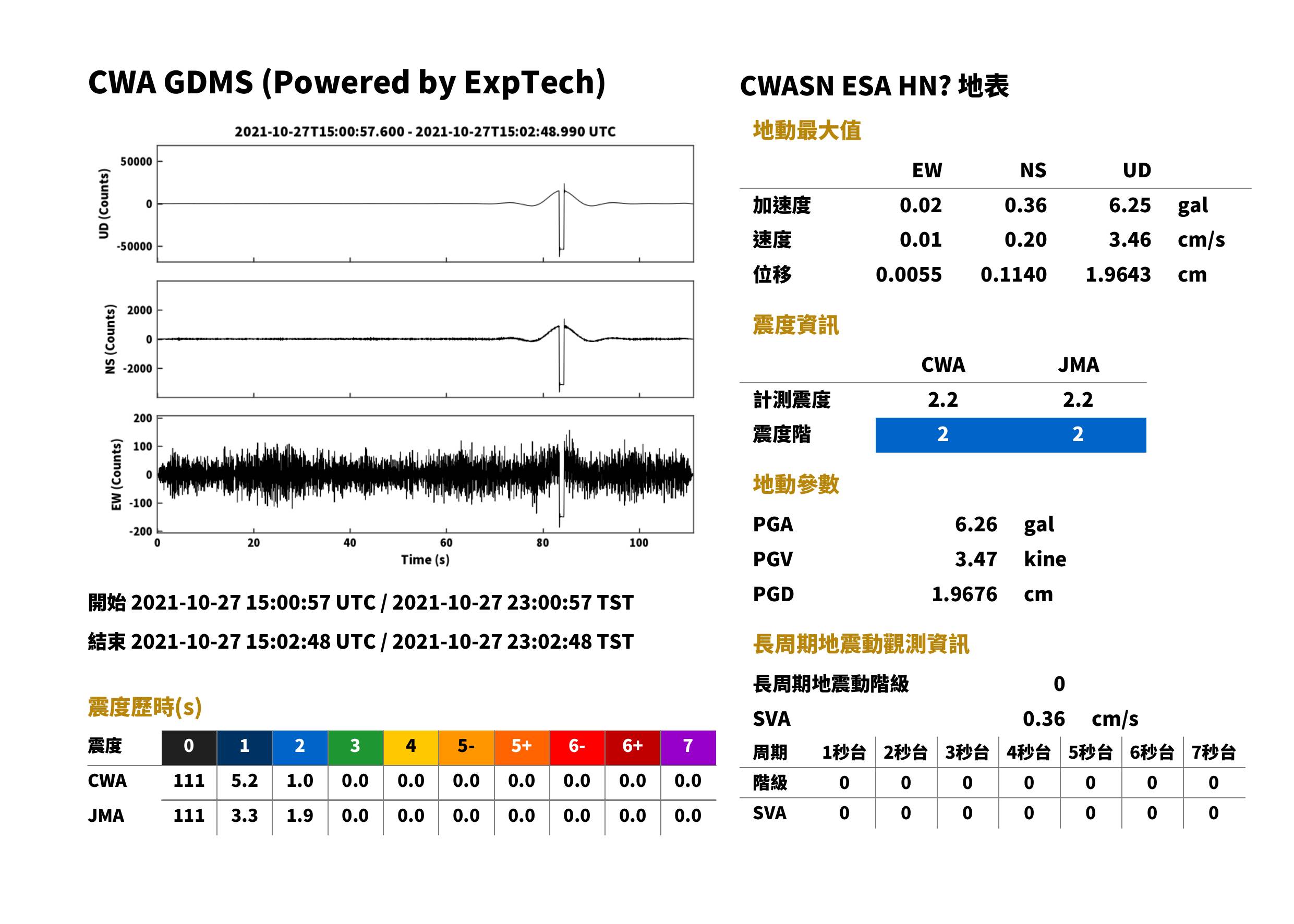

ESA	宜蘭縣蘇澳鎮	48 m	CWASN	HN	294.6 km	23:01:32	23:02:04	0.36	0.02	6.25	6.26	0.20	0.01	3.46	3.47	2	2.2	2	2.2	0	下載	查看	查看

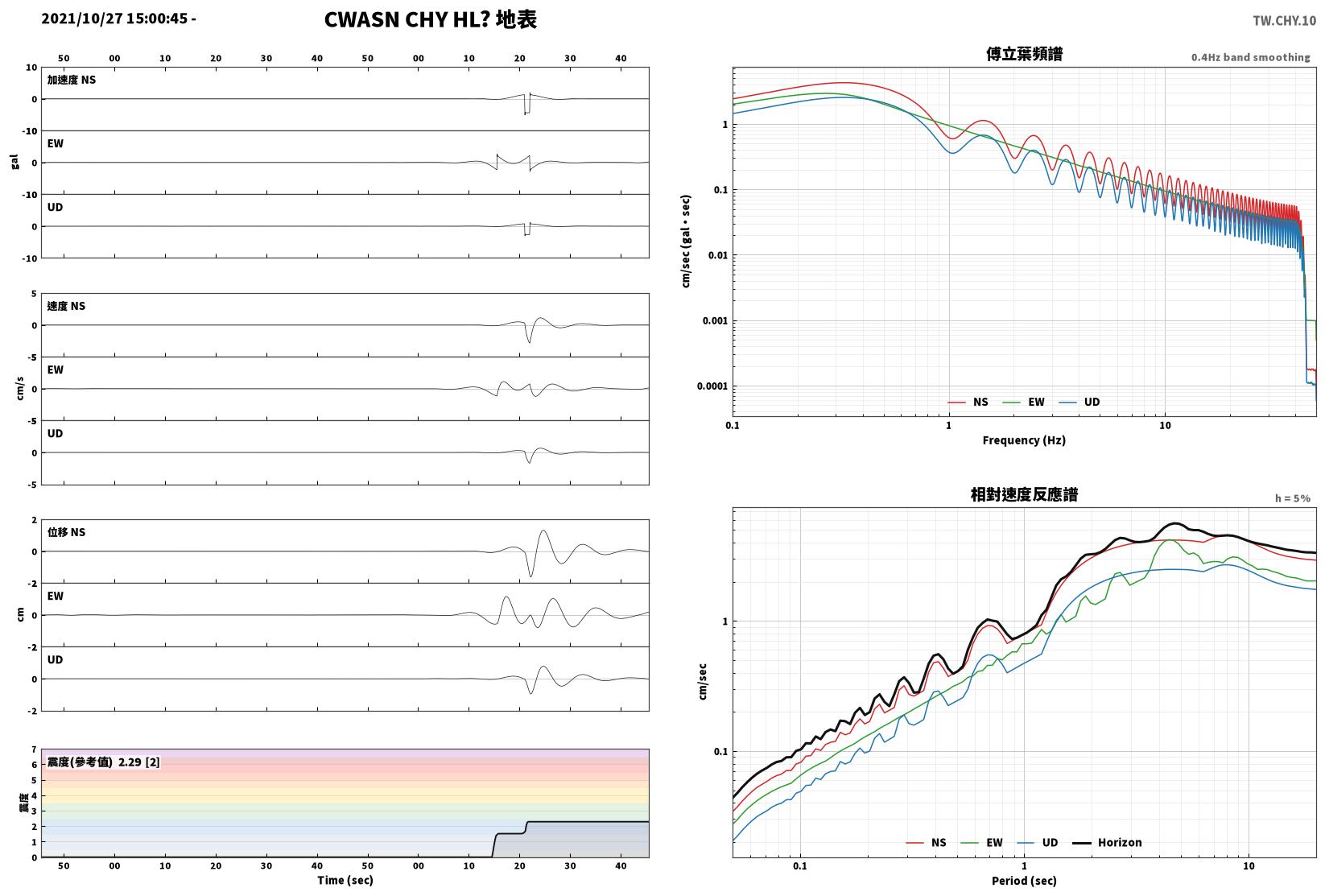

CHY	嘉義市東區	31 m	CWASN	HL	201.7 km	23:01:20	23:01:42	5.14	2.87	3.06	6.08	2.85	1.20	1.70	3.40	2	2.2	2	2.2	1	下載	查看	查看
KNM	金門縣金城鎮	31 m	CWASN	HL	423.9 km	23:01:49	23:02:33	1.72	4.76	2.02	5.45	0.95	2.64	1.12	3.02	2	2.1	2	2.1	0	下載	查看	查看
WCS	南投縣國姓鄉	358 m	CWASN	HN	240.9 km	23:01:25	23:01:51	2.48	2.94	3.02	4.89	1.37	1.63	1.67	2.71	2	2.0	2	2.0	0	下載	查看	查看
NTS	新北市淡水區	15 m	CWASN	HN	357.4 km	23:01:40	23:02:18	0.62	2.77	3.88	4.81	0.38	1.68	2.35	2.92	2	2.0	2	2.0	0	下載	查看	查看
NSK	桃園市復興區	685 m	CWASN	HL	303.0 km	23:01:33	23:02:06	2.93	2.74	2.76	4.12	1.62	1.37	1.53	2.26	2	1.9	2	1.9	0	下載	查看	查看
MSU	連江縣南竿鄉	85 m	CWASN	HL	494.4 km	23:01:58	23:02:49	1.79	3.56	0.74	4.05	0.99	1.97	0.41	2.24	2	1.9	2	1.9	0	下載	查看	查看

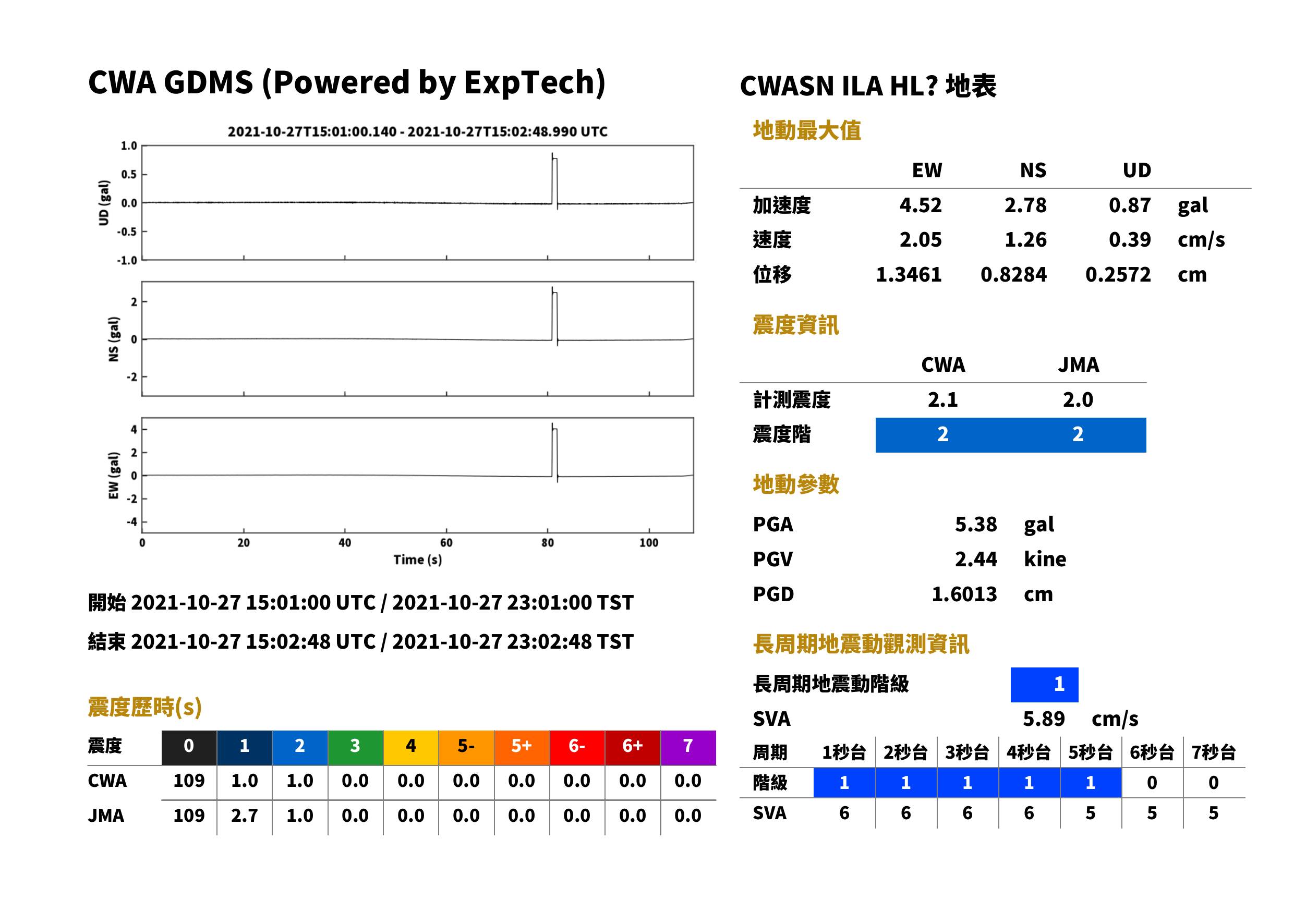

ILA	宜蘭縣宜蘭市	11 m	CWASN	HL	314.3 km	23:01:35	23:02:08	2.29	3.73	0.71	4.44	1.27	2.06	0.39	2.46	2	1.9	2	1.9	0	下載	查看	查看

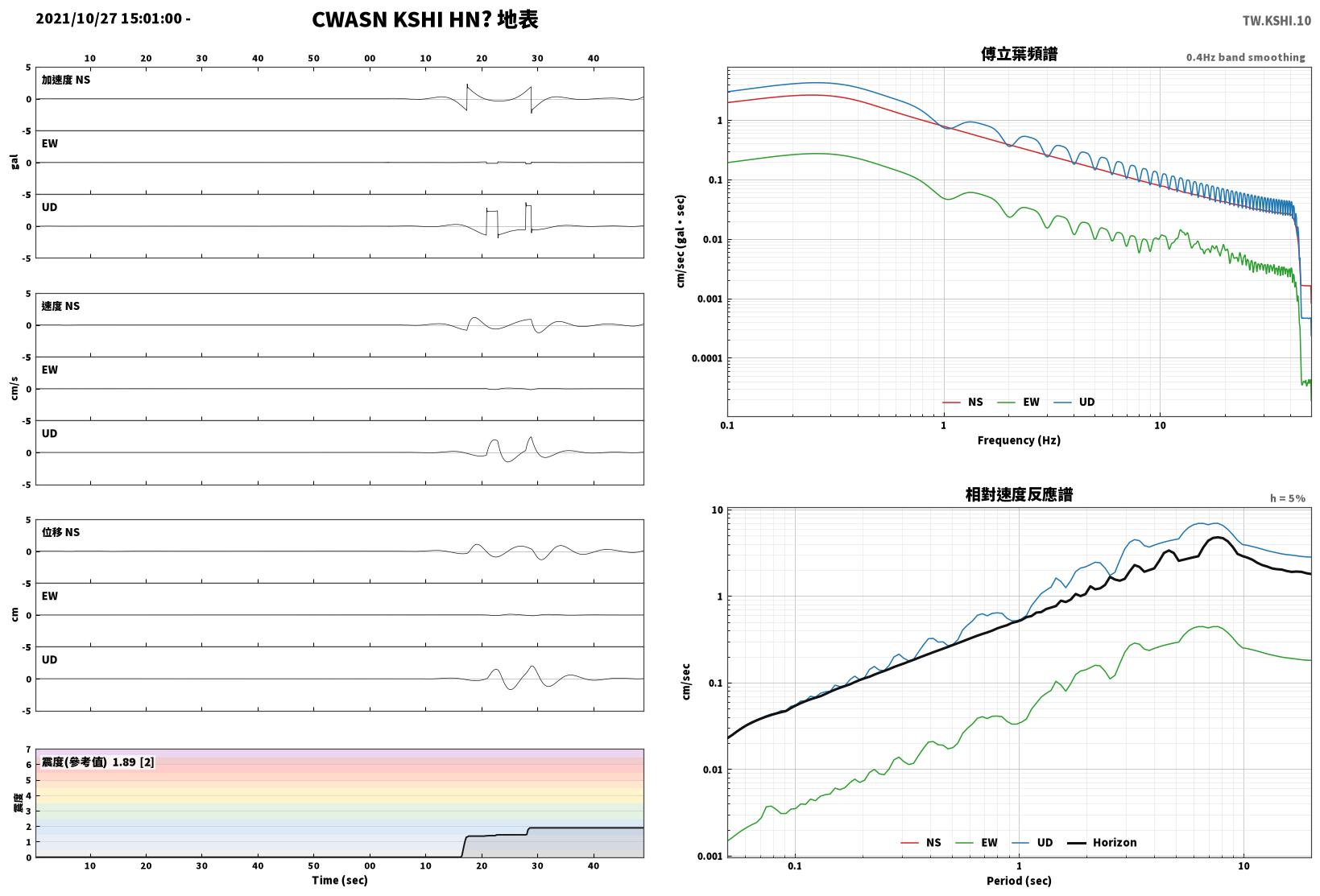

KSHI	新竹縣關西鎮	147 m	CWASN	HN	315.7 km	23:01:35	23:02:08	2.31	0.24	3.72	3.90	1.22	0.16	2.45	2.60	2	1.8	2	1.8	0	下載	查看	查看
ENA	宜蘭縣南澳鄉	123 m	CWASN	HL	276.9 km	23:01:30	23:02:00	1.51	3.39	0.22	3.72	0.83	1.88	0.12	2.06	2	1.8	2	1.8	0	下載	查看	查看
NNS	新竹縣五峰鄉	1148 m	CWASN	HL	276.7 km	23:01:30	23:02:00	0.47	2.60	3.02	3.18	0.26	1.53	1.67	1.72	2	1.7	2	1.7	0	下載	查看	查看
NFF	新竹縣五峰鄉	427 m	CWASN	HN	300.3 km	23:01:33	23:02:05	0.90	0.84	3.10	3.33	0.62	0.58	2.14	2.31	2	1.5	2	1.7	0	下載	查看	查看

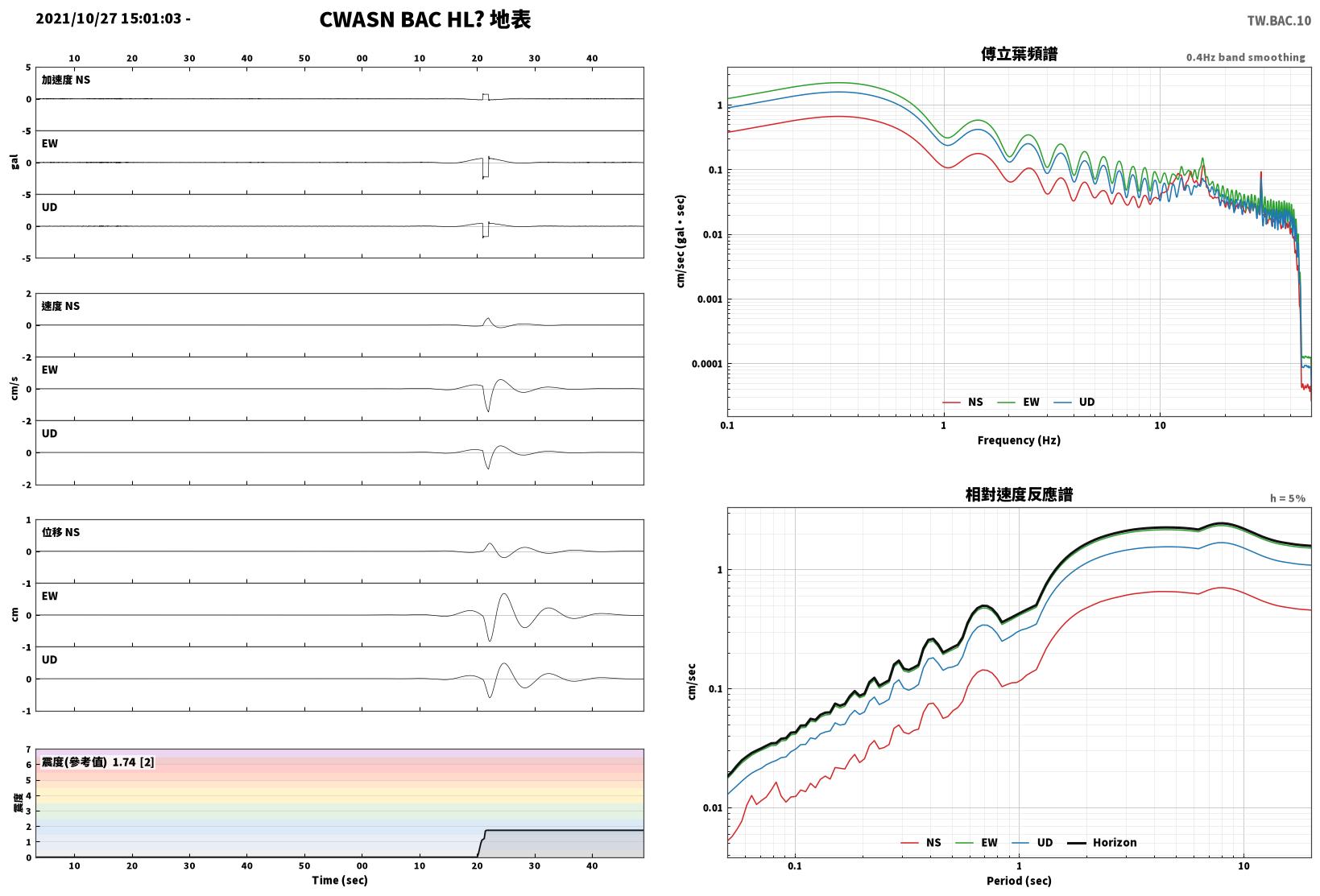

BAC	新北市樹林區	15 m	CWASN	HL	338.9 km	23:01:38	23:02:14	0.79	2.64	1.90	3.35	0.44	1.46	1.05	1.85	2	1.7	2	1.7	0	下載	查看	查看
PCY	基隆市中正區	37 m	CWASN	HL	413.8 km	23:01:47	23:02:31	2.00	2.35	0.51	3.13	1.11	1.30	0.28	1.73	2	1.6	2	1.6	0	下載	查看	查看
TCU	臺中市中區	89 m	CWASN	HL	256.7 km	23:01:27	23:01:55	0.89	2.27	0.82	2.57	0.49	1.25	0.45	1.42	2	1.5	2	1.5	0	下載	查看	查看

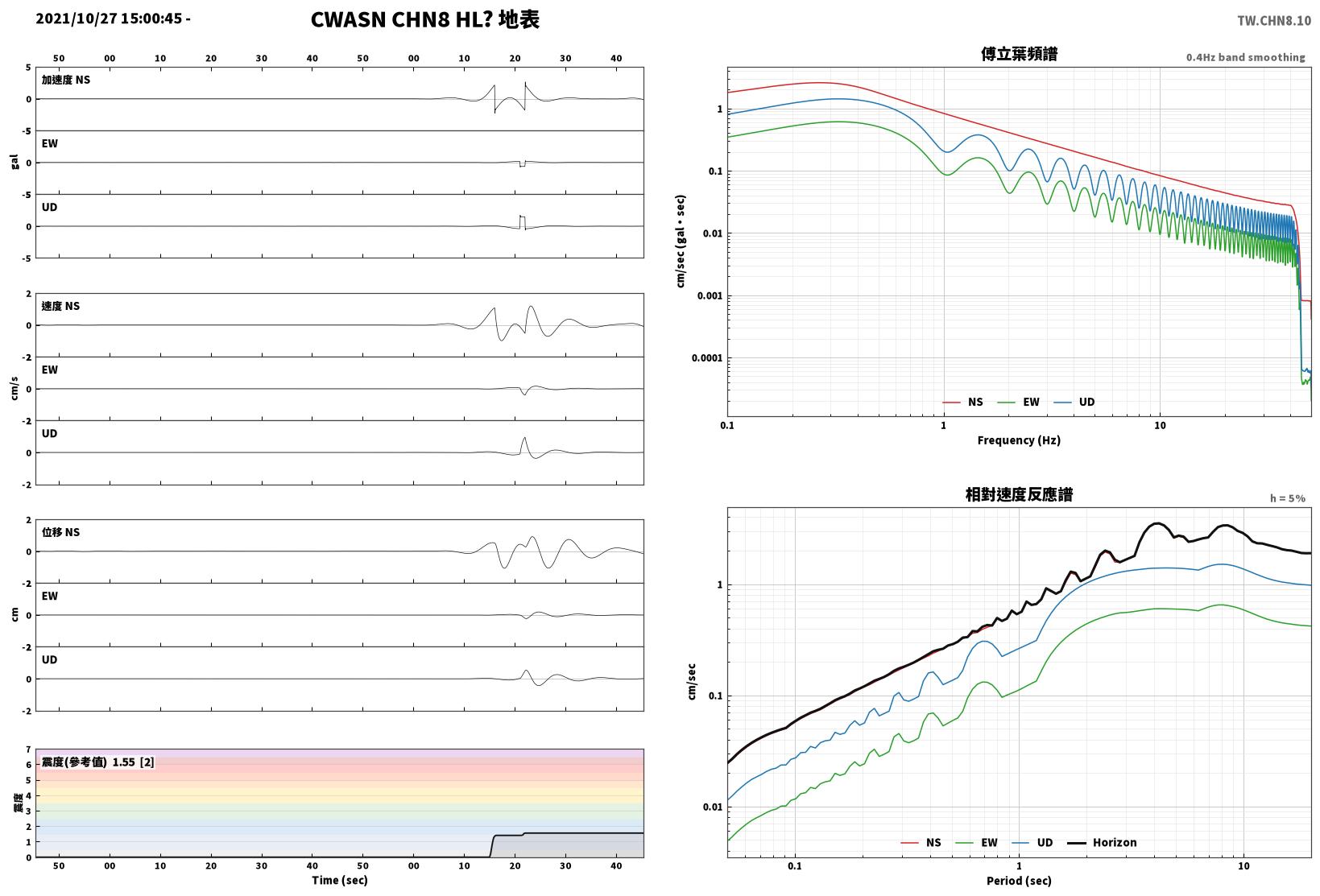

CHN8	嘉義縣義竹鄉	6 m	CWASN	HL	200.7 km	23:01:20	23:01:42	2.62	0.74	1.71	2.71	1.19	0.41	0.95	1.21	2	1.5	2	1.5	0	下載	查看	查看
WTC	彰化縣大城鄉	4 m	CWASN	HL	244.1 km	23:01:26	23:01:52	1.78	0.11	1.58	2.39	0.99	0.04	0.88	1.32	1	1.4	1	1.4	0	下載	查看	查看
WCH1	彰化縣彰化市	17 m	CWASN	HL	253.8 km	23:01:27	23:01:54	2.18	0.85	0.25	2.35	1.20	0.47	0.14	1.30	1	1.4	1	1.4	0	下載	查看	查看
NWL	新北市烏來區	404 m	CWASN	HN	314.4 km	23:01:35	23:02:08	0.21	1.96	1.44	2.44	0.14	1.29	0.95	1.61	1	1.4	1	1.4	0	下載	查看	查看
NOU	基隆市中正區	16 m	CWASN	HL	357.2 km	23:01:40	23:02:18	0.14	2.11	1.13	2.39	0.08	1.17	0.62	1.33	1	1.4	1	1.4	0	下載	查看	查看

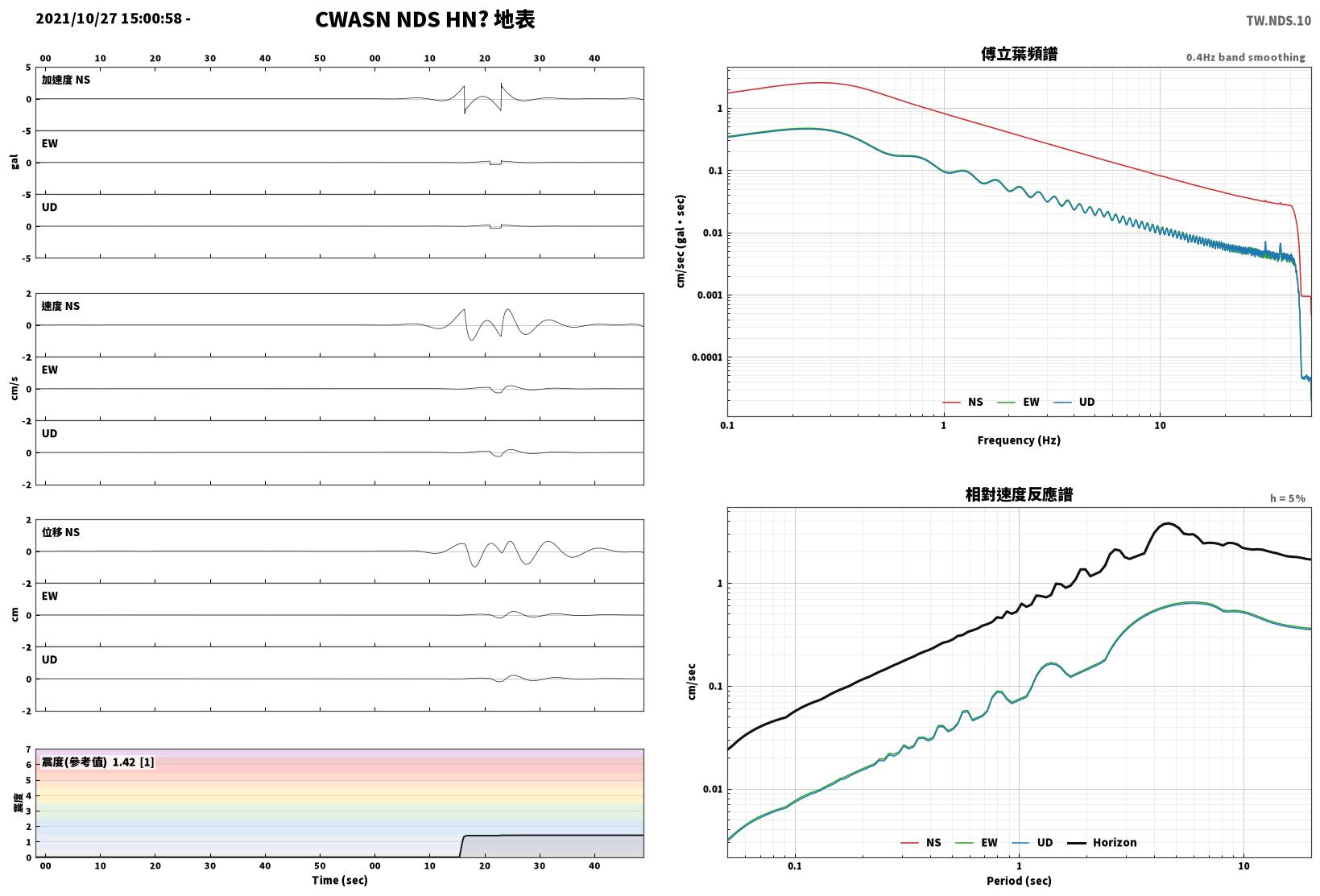

NDS	宜蘭縣羅東鎮	88 m	CWASN	HN	299.6 km	23:01:33	23:02:05	2.45	0.38	0.37	2.48	1.00	0.26	0.26	1.02	1	1.4	1	1.4	0	下載	查看	查看

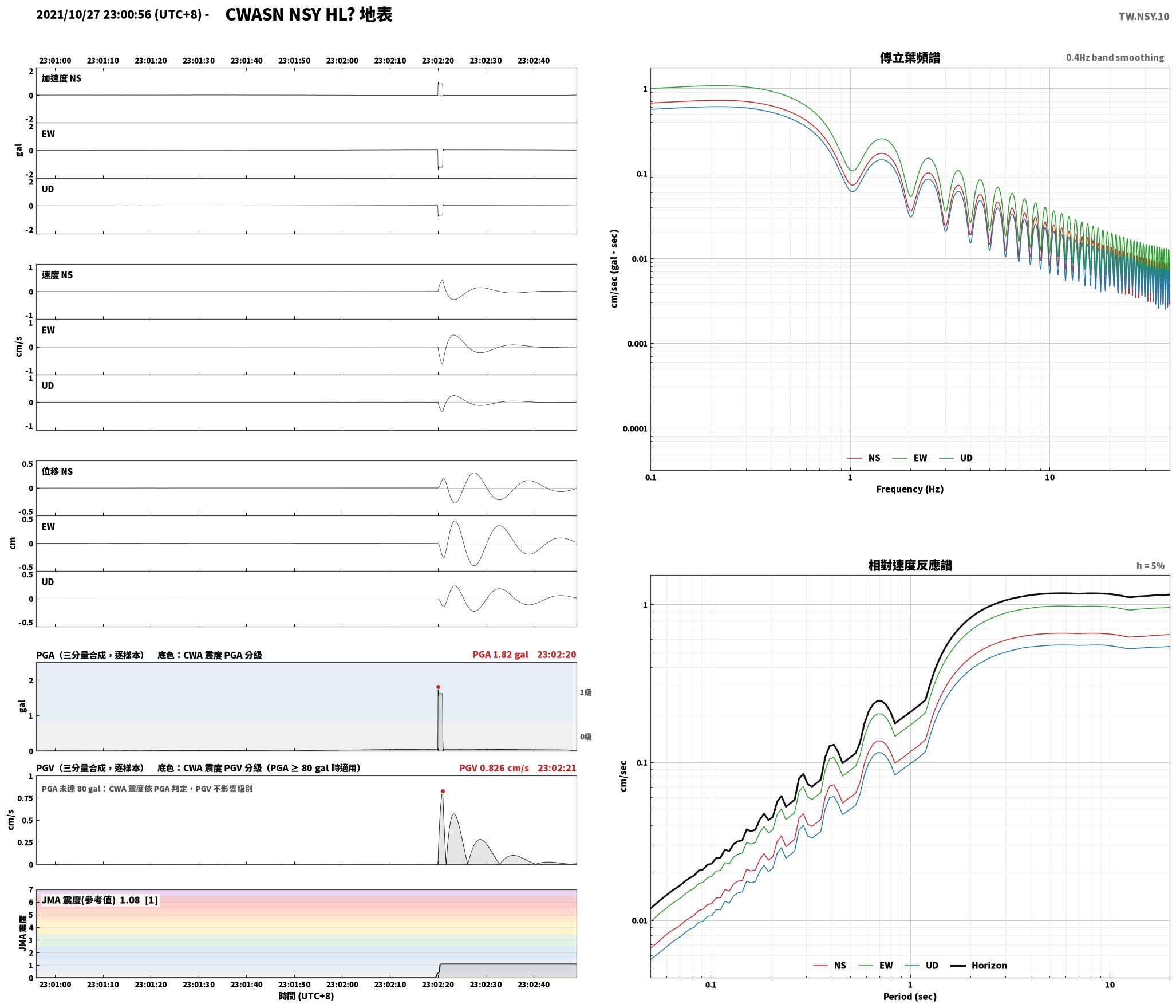

NSY	苗栗縣三義鄉	299 m	CWASN	HL	283.0 km	23:01:31	23:02:01	0.76	1.13	0.64	1.50	0.42	0.62	0.35	0.83	1	1.0	1	1.0	0	下載	查看	查看
HSN	新竹縣竹北市	31 m	CWASN	HN	323.3 km	23:01:36	23:02:10	0.02	1.08	1.26	1.36	0.00	0.52	0.56	0.71	1	0.9	1	0.9	0	下載	查看	查看

註：僅顯示 PGA > 0.5 gal 之測站。

資料與圖表：濾波處理與注意事項

本文的報告圖（地動數值與各項震度）與分析圖（波形、頻譜、反應譜），背後依用途採用數條不同的濾波處理，彼此的物理意義與適用情境不同。感測器為力平衡式寬頻強震儀（非 MEMS），資料已移除儀器反應、為地表加速度（gal）。以下說明各項數值與圖面元素的來源，以及互相比較時的注意事項。

一、加速度、速度、PGA / PGV、CWA 計測震度採用「去均值 + 10 Hz 因果低通」

報告圖中的三軸加速度、三軸速度、合成 PGA / PGV，以及 CWA 計測震度，皆來自同一條處理鏈：

加速度：先去均值（baseline），再過 4 階 Butterworth 10 Hz 低通，以 sosfilt 單向處理，屬因果濾波。
速度 / 位移：由上述低通加速度積分而得，再各加 4 階 Butterworth 0.075 Hz 高通去除積分漂移。
因為感測器是力平衡式寬頻強震儀、非 MEMS，不需要 MEMS 那種 1–10 Hz 帶通（含高通至 1 Hz）去帶外雜訊；故保留完整低頻，僅削去 10 Hz 以上高頻（速度另去 0.075 Hz 以下漂移）。
因果濾波的特性：可即時實現（不需未來取樣）、對訊號有輕微相位延遲（集中在接近 10 Hz 截止附近），但不會在地震波到時之前產生假訊號。

因此，所有加速度／速度數值代表的是「經去均值 + 10 Hz 因果低通後的地動峰值」，而非原始未濾波值，也非 1–10 Hz 帶通值。

二、JMA 計測震度為另一條獨立路徑（非因果）

JMA 計測震度與上述 CWA 系列不同源、不可逐值互相比較：

採氣象廳規格的非因果（零相位）FFT 頻率域濾波，直接作用於原始加速度，未經上述 10 Hz 低通。
三個濾波器同時套用：低切 FL ≈ √(1−exp(−(f/0.5)³))（約 0.5 Hz 以下衰減）、高切 FH（約 10 Hz 以上衰減）、周期效果 FF = √(1/f)（強調長週期），刻意保留 0.5–1 Hz 的長週期成分（大地震所需）。
由於濾波方式（因果／非因果）與頻段整形皆不同，JMA 震度與 CWA 震度出現差異屬正常：以高頻為主的小事件，通常 CWA 大於 JMA。

三、長週期地震動（LPGM / SVA）為第三條路徑

LPGM 階級與各週期 SVA，使用「原始加速度去初始偏移 + 2 階 Butterworth 0.05 Hz 高通」後，對 1.6–7.8 s（32 個週期）以單自由度振子（阻尼 h = 5%）求絕對速度應答，取各週期與整體最大 SVA，與前兩者皆不同。

四、因果 vs 非因果的取捨

因果（CWA 所用）：即時系統唯一可行的方式；有相位延遲，但物理上不會出現「波還沒到就有訊號」的情形。
非因果／零相位（JMA 所用）：相位不失真、更忠實還原波形與長週期，適合事後、完整紀錄的分析；但因前向與反向兩次濾波，使濾波響應同時向前與向後展開，事件兩側都存在響應，會在真實到時之前出現不物理的前兆，故不能投入即時檢測。

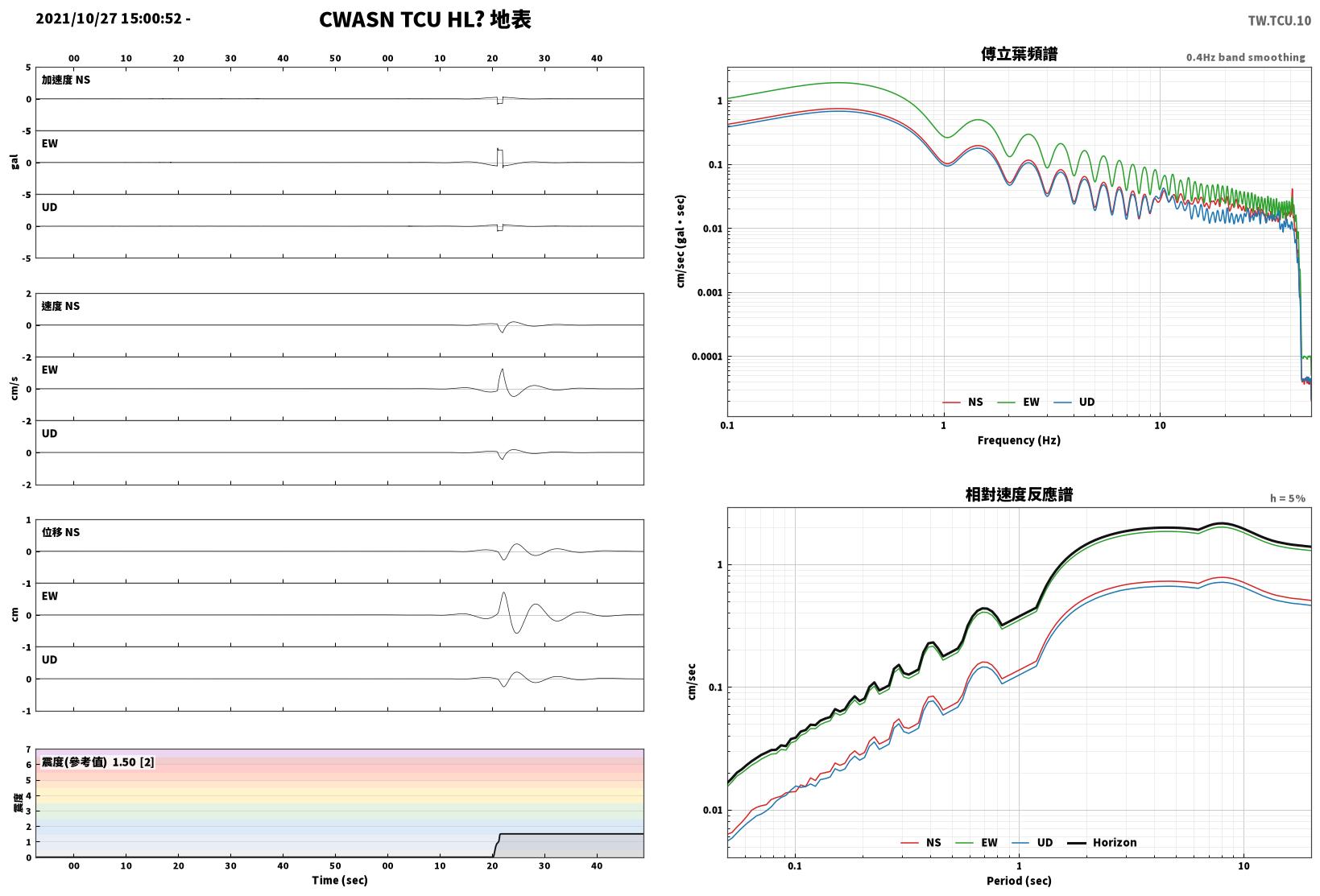

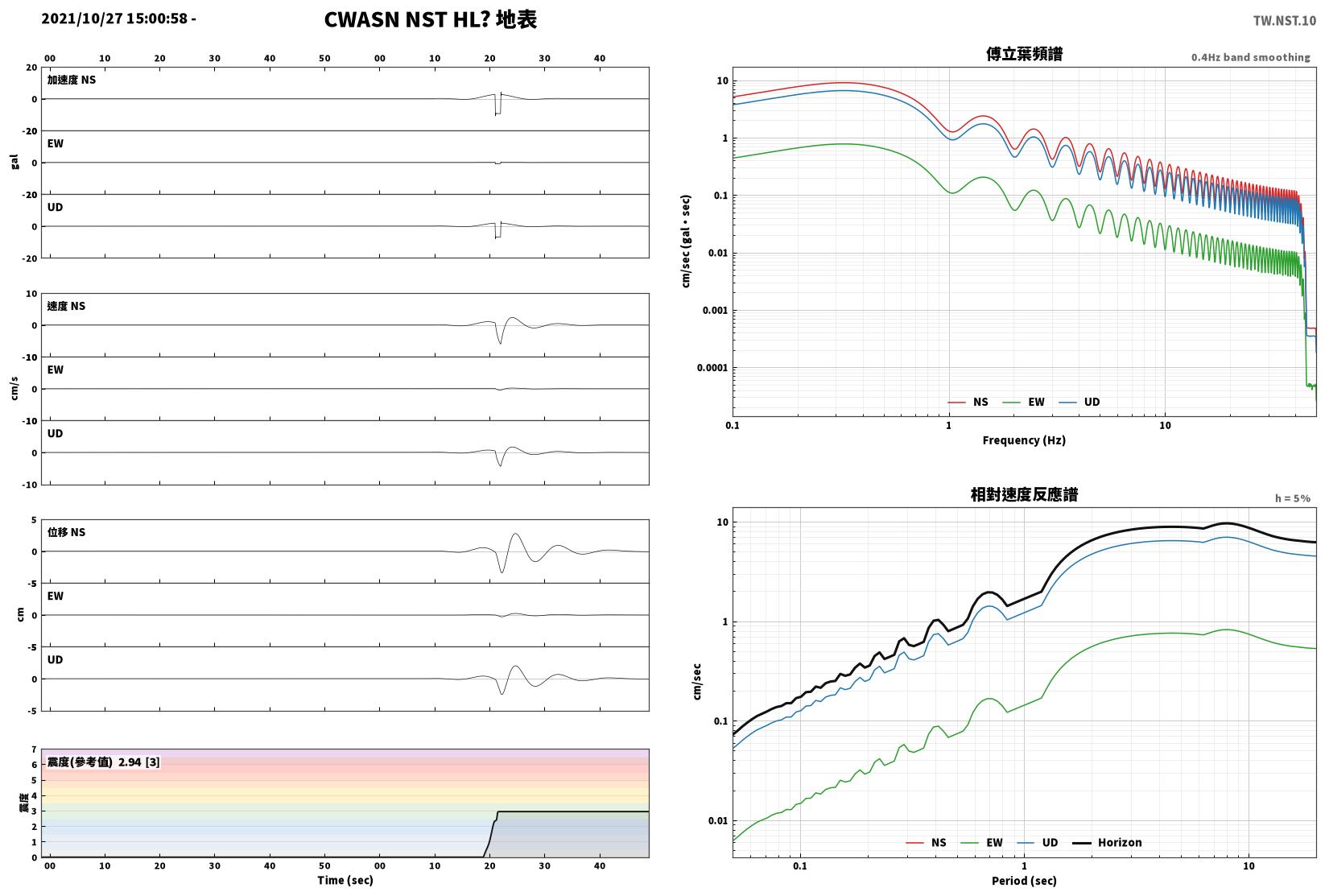

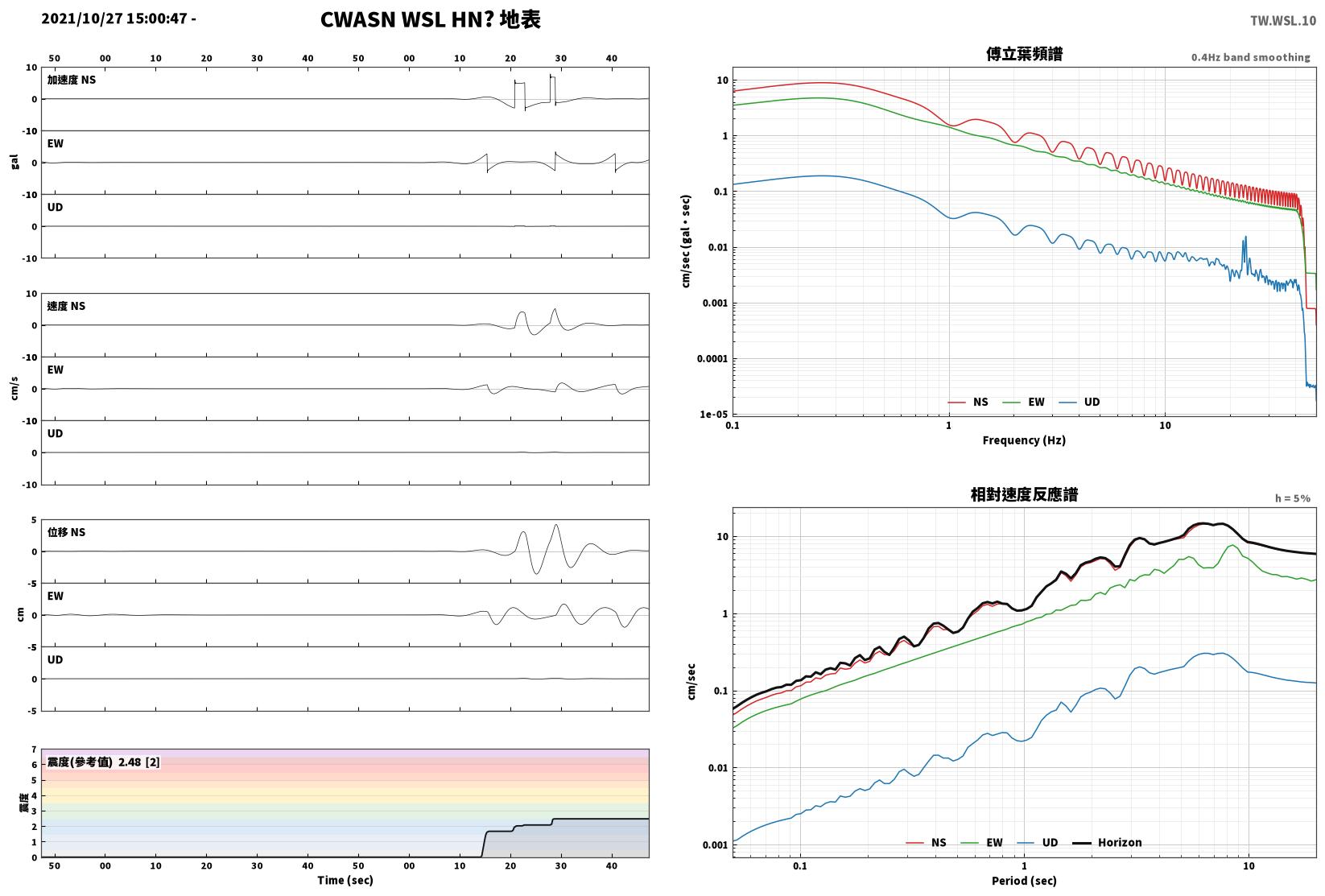

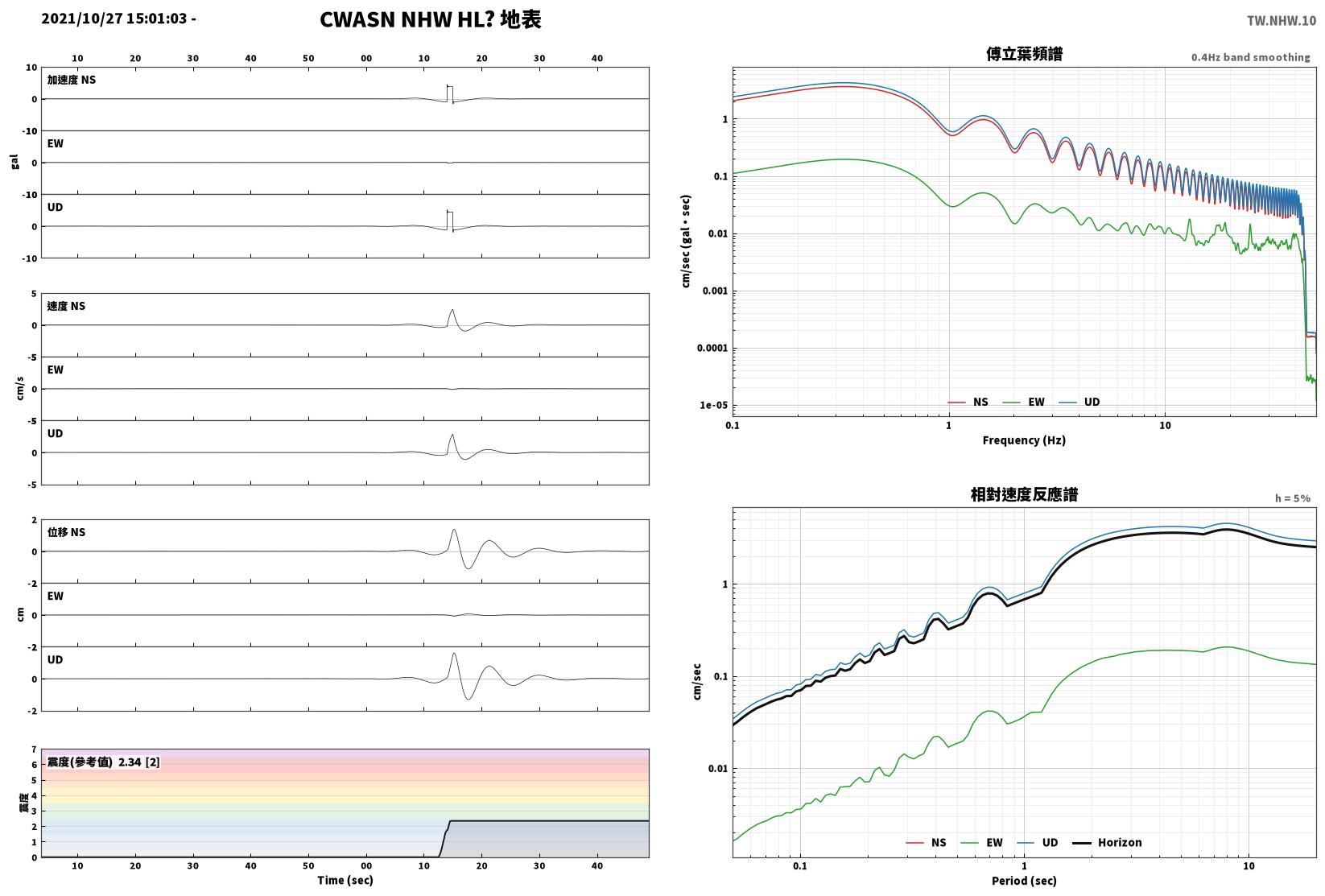

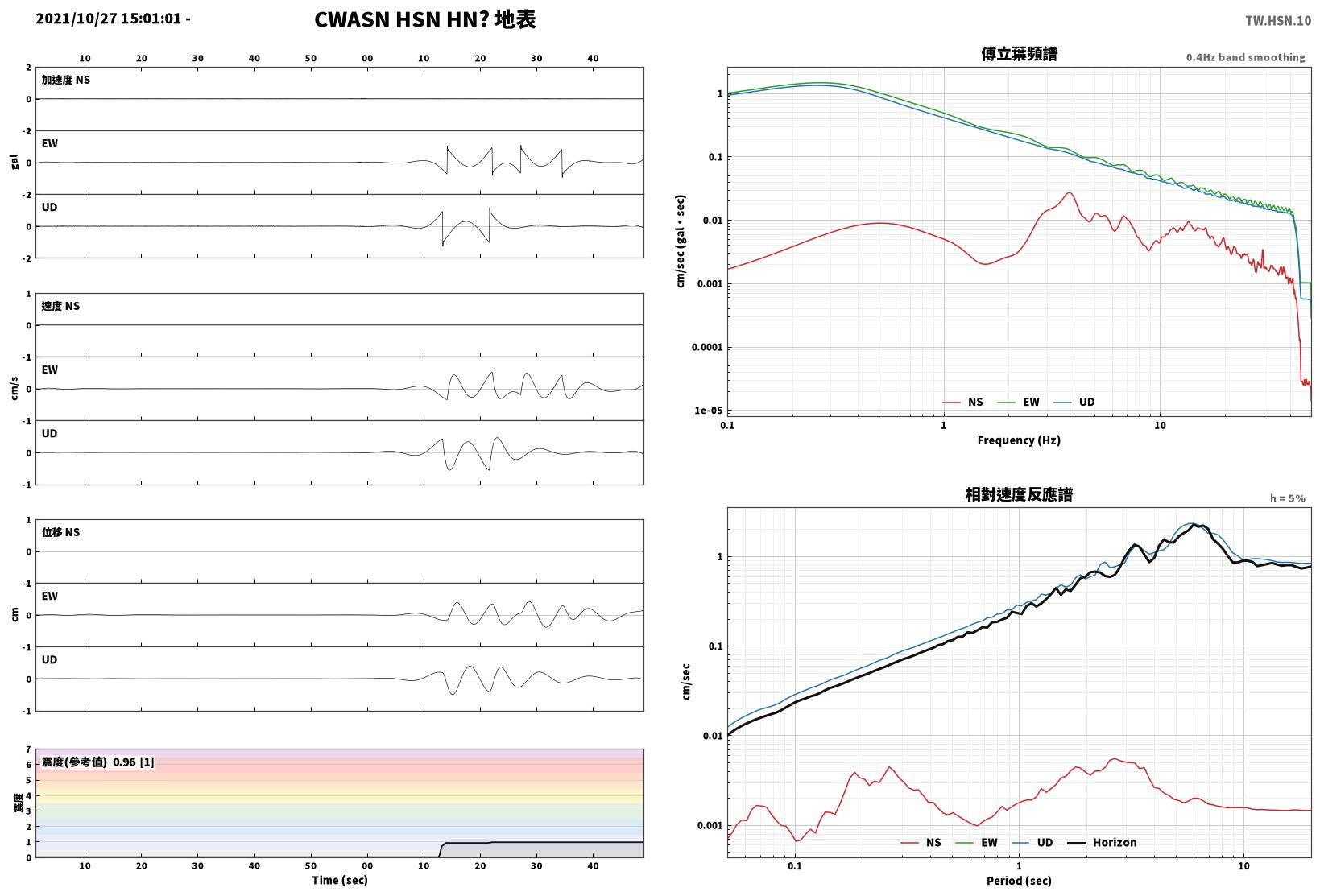

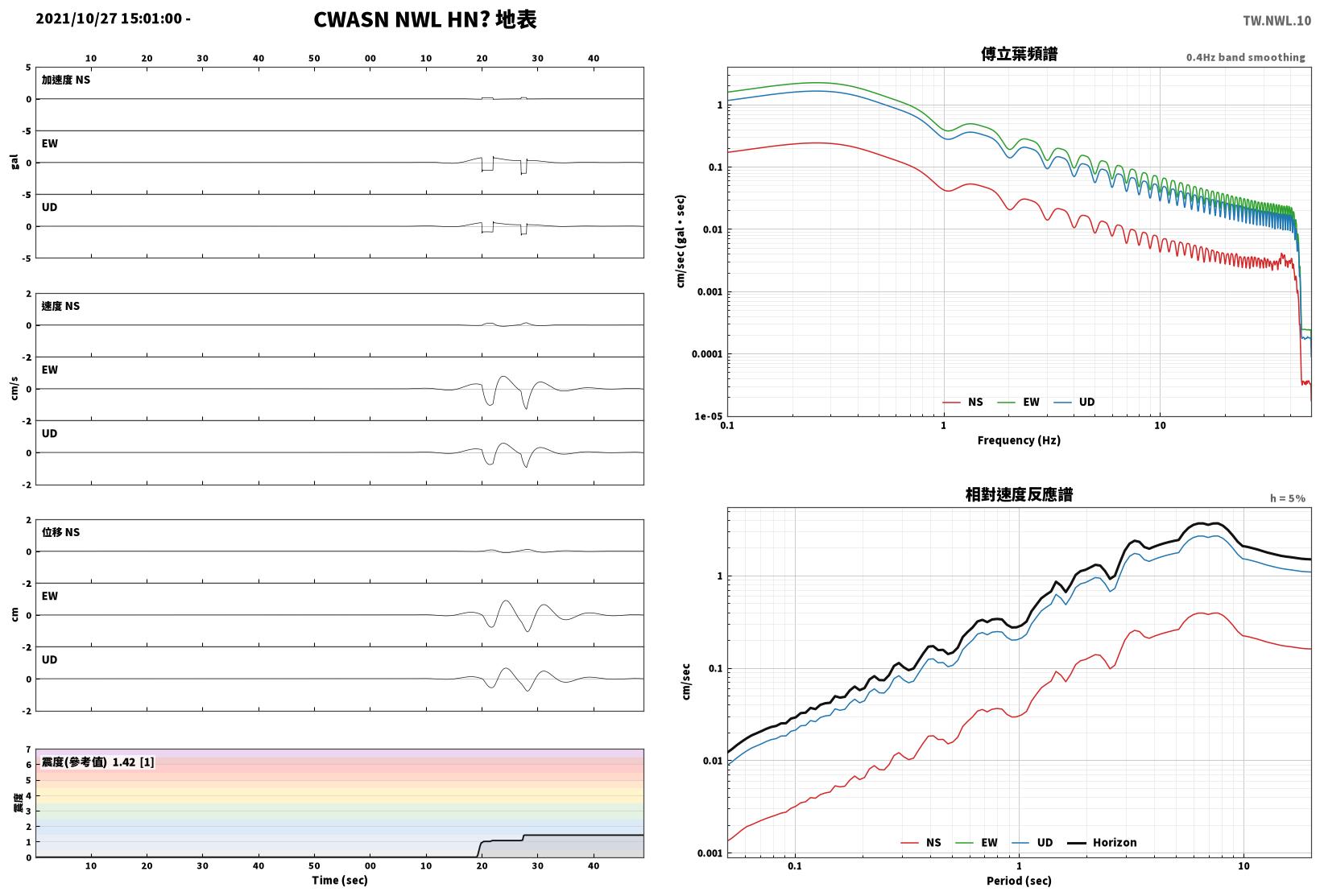

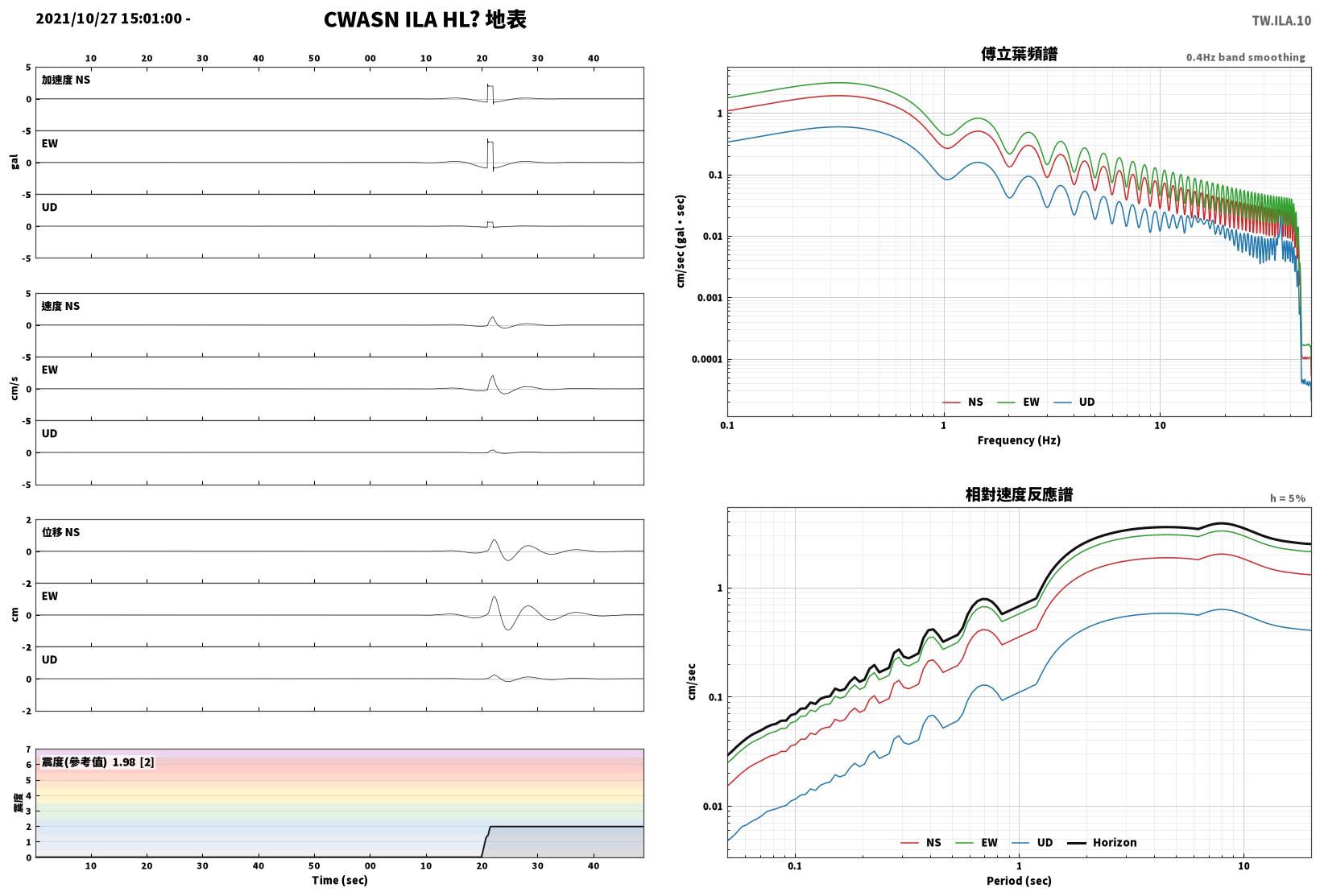

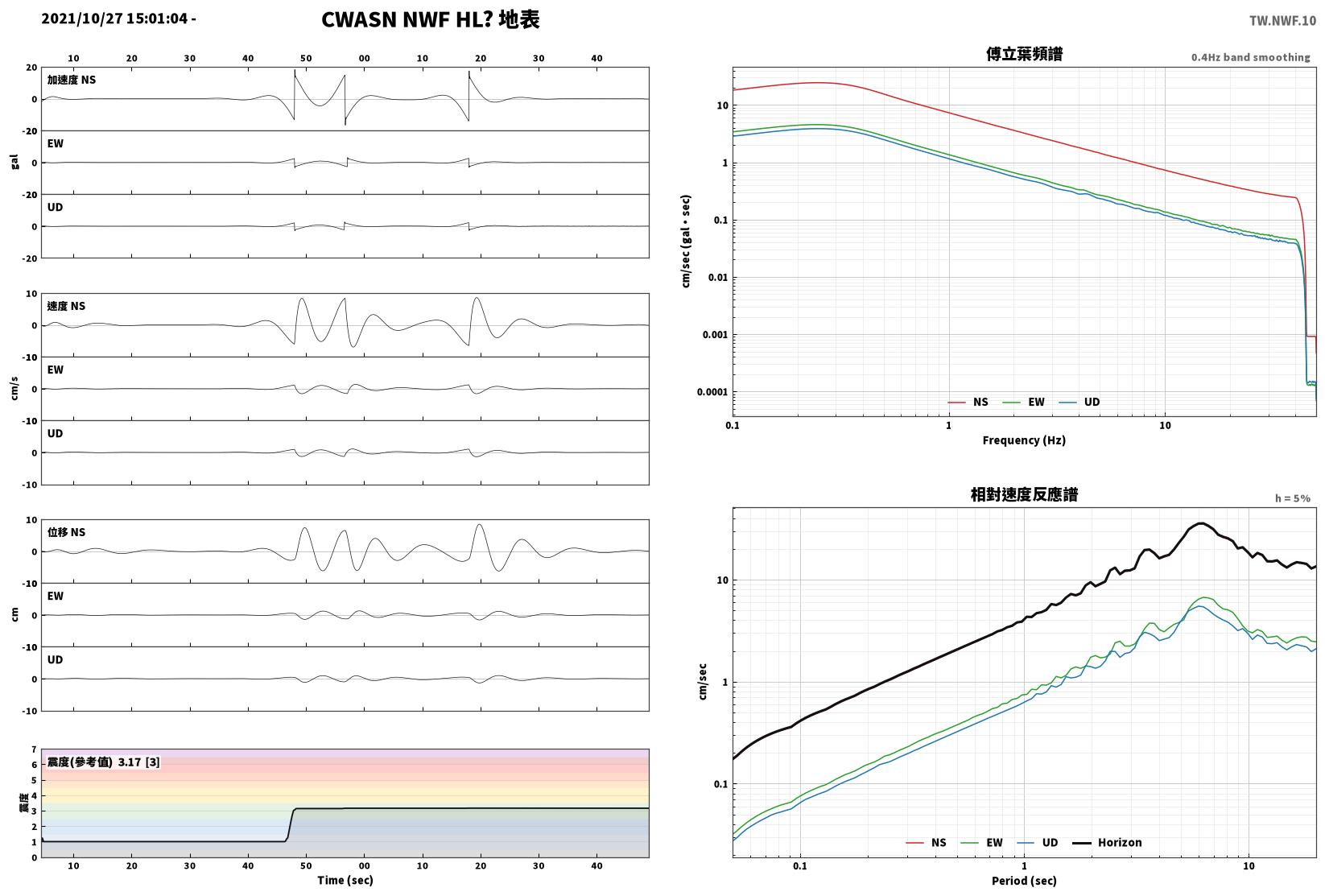

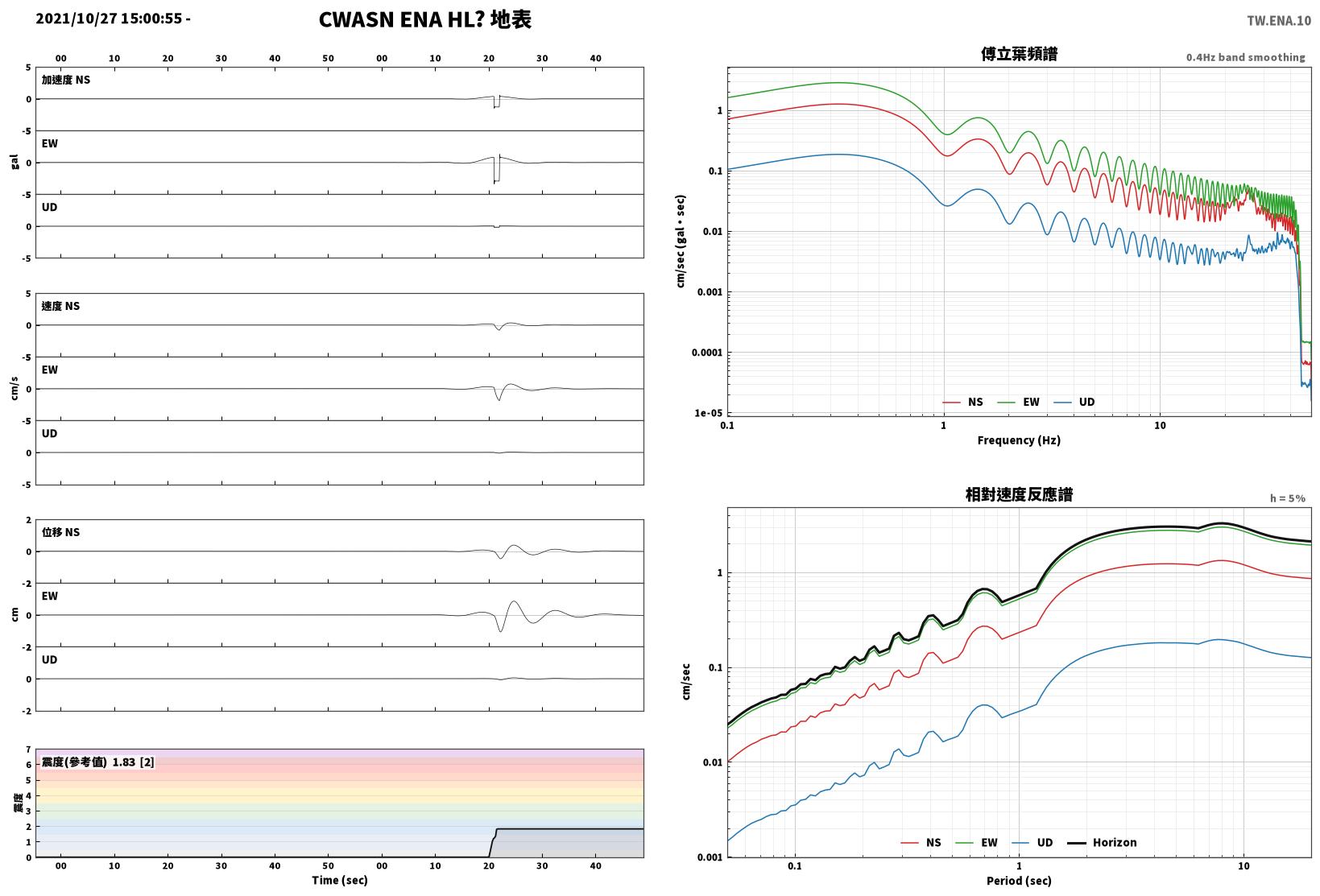

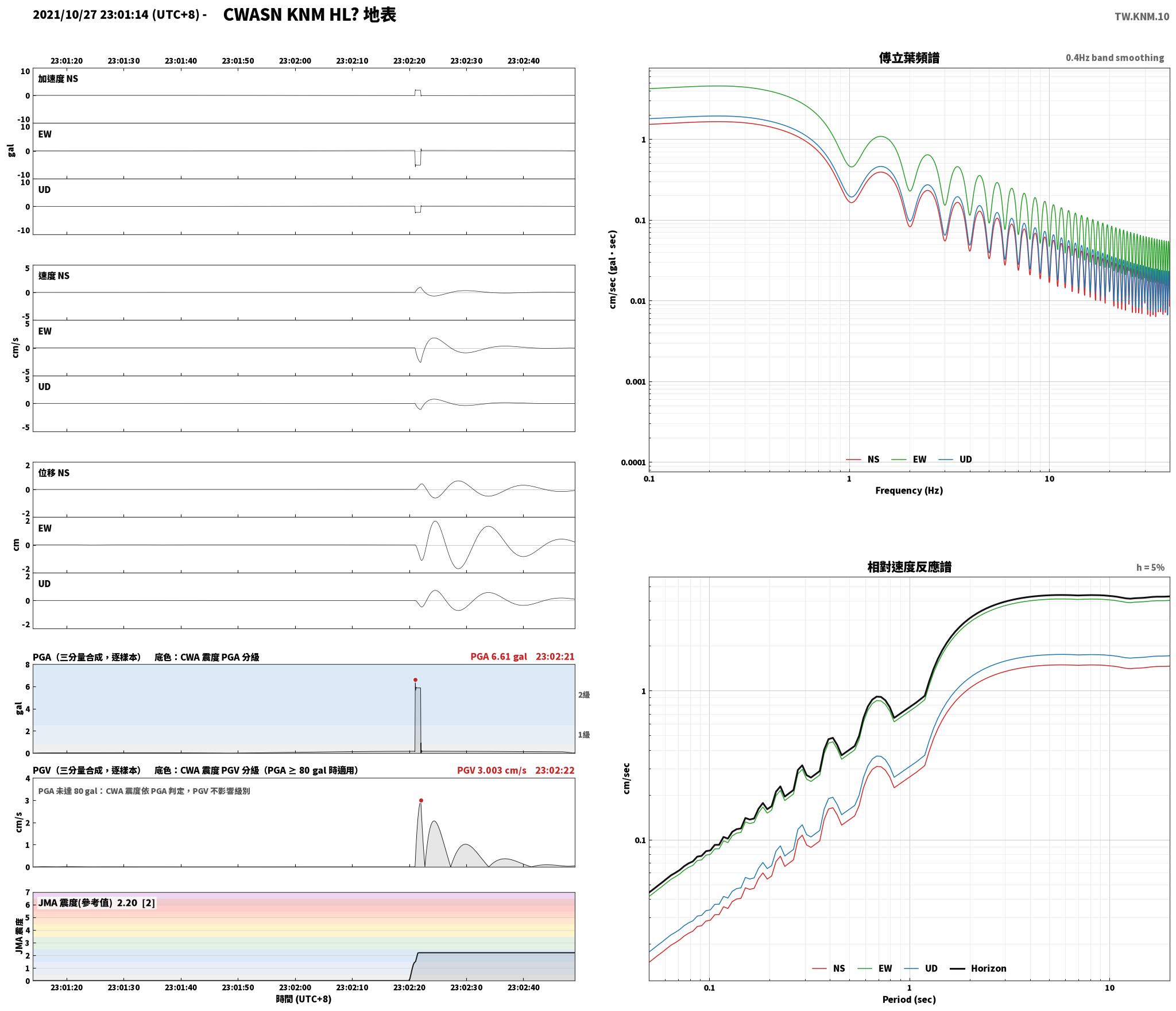

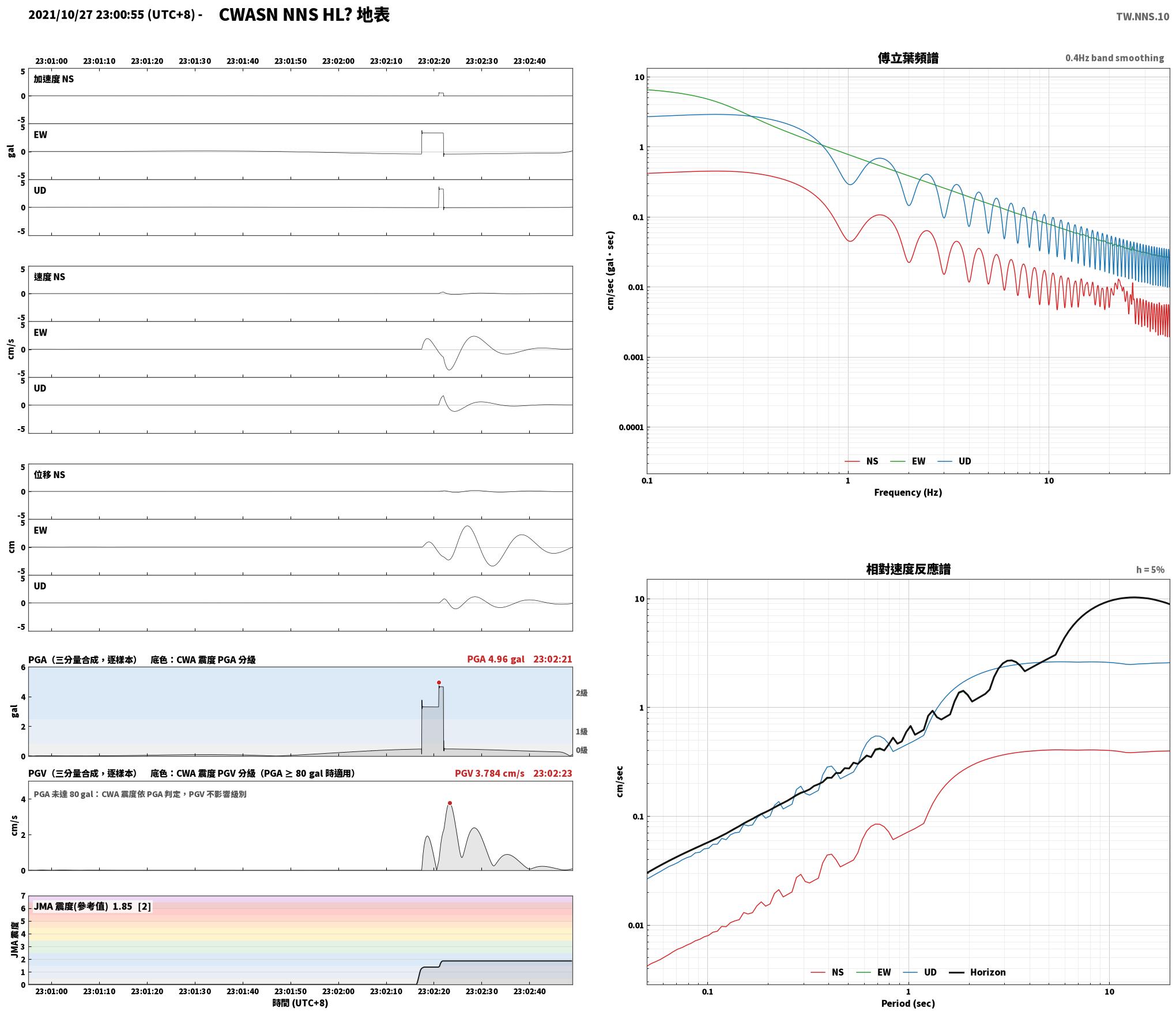

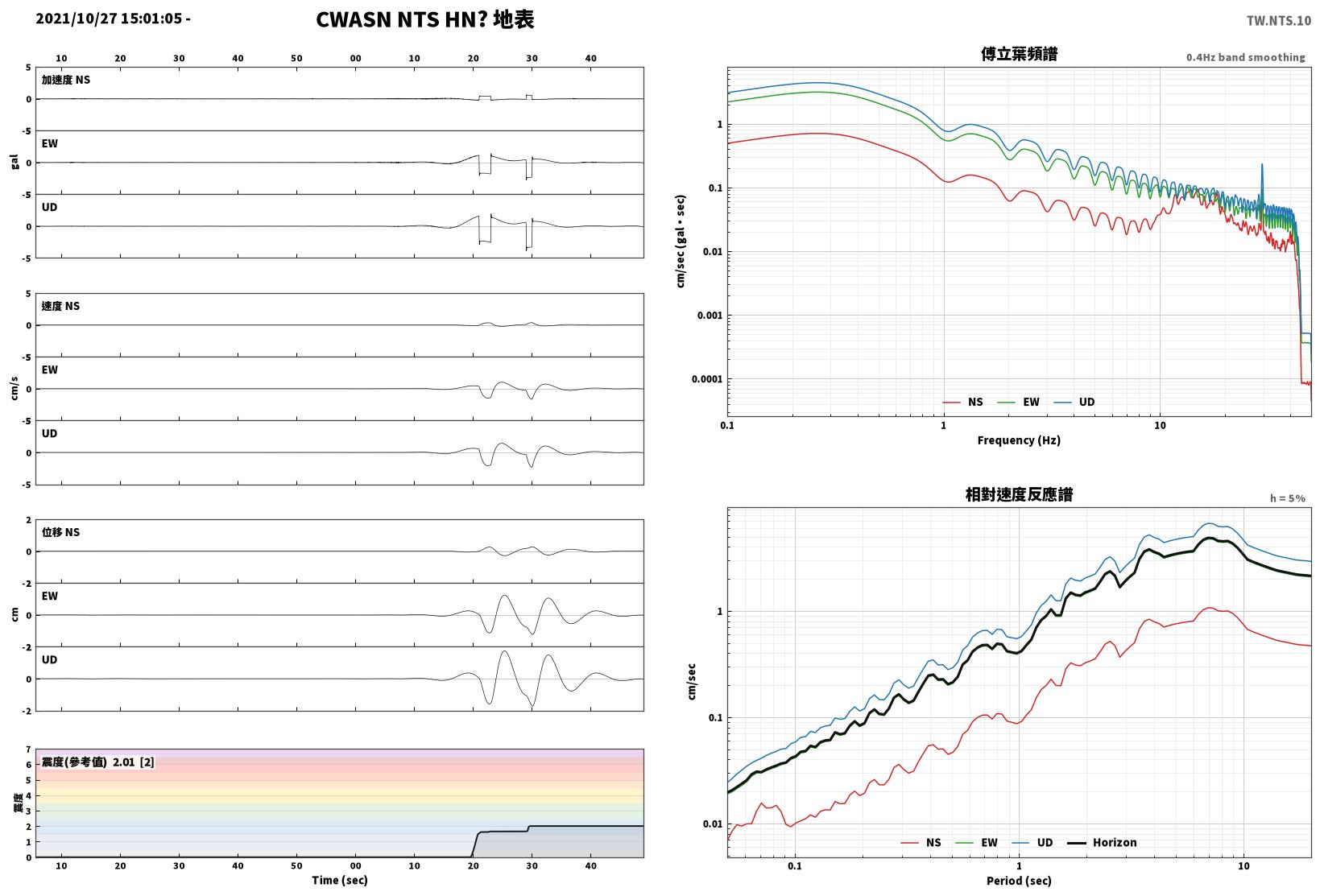

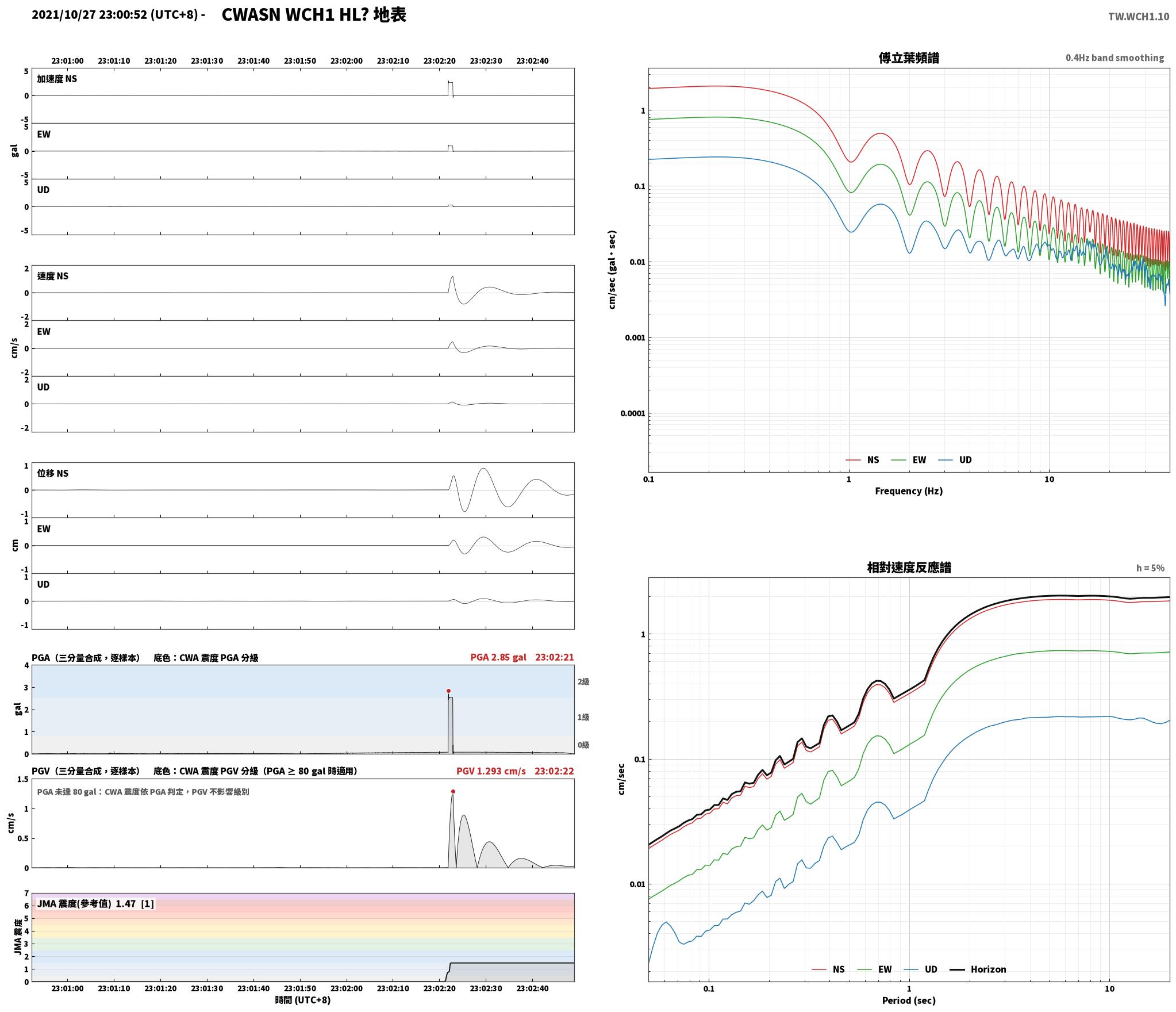

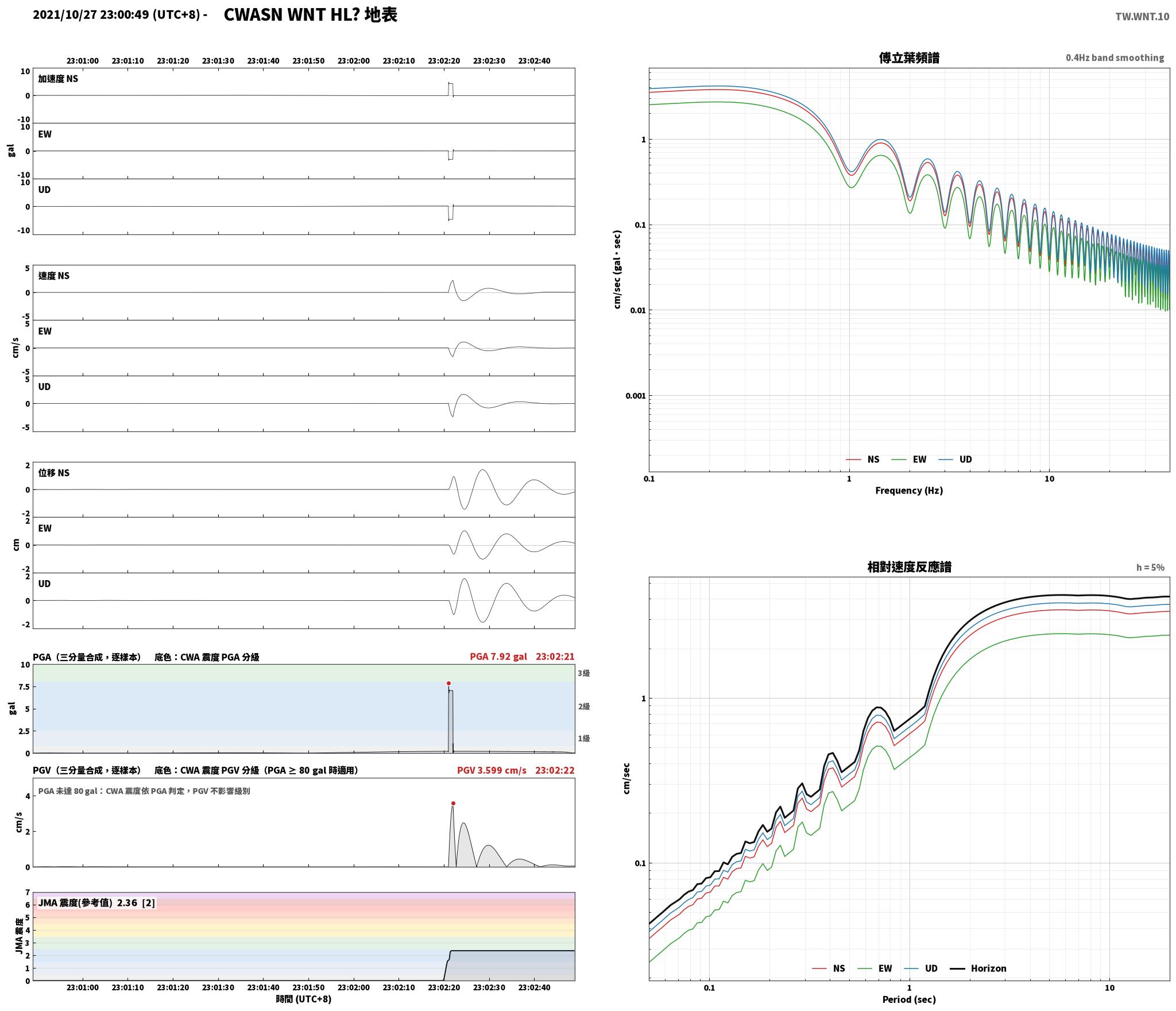

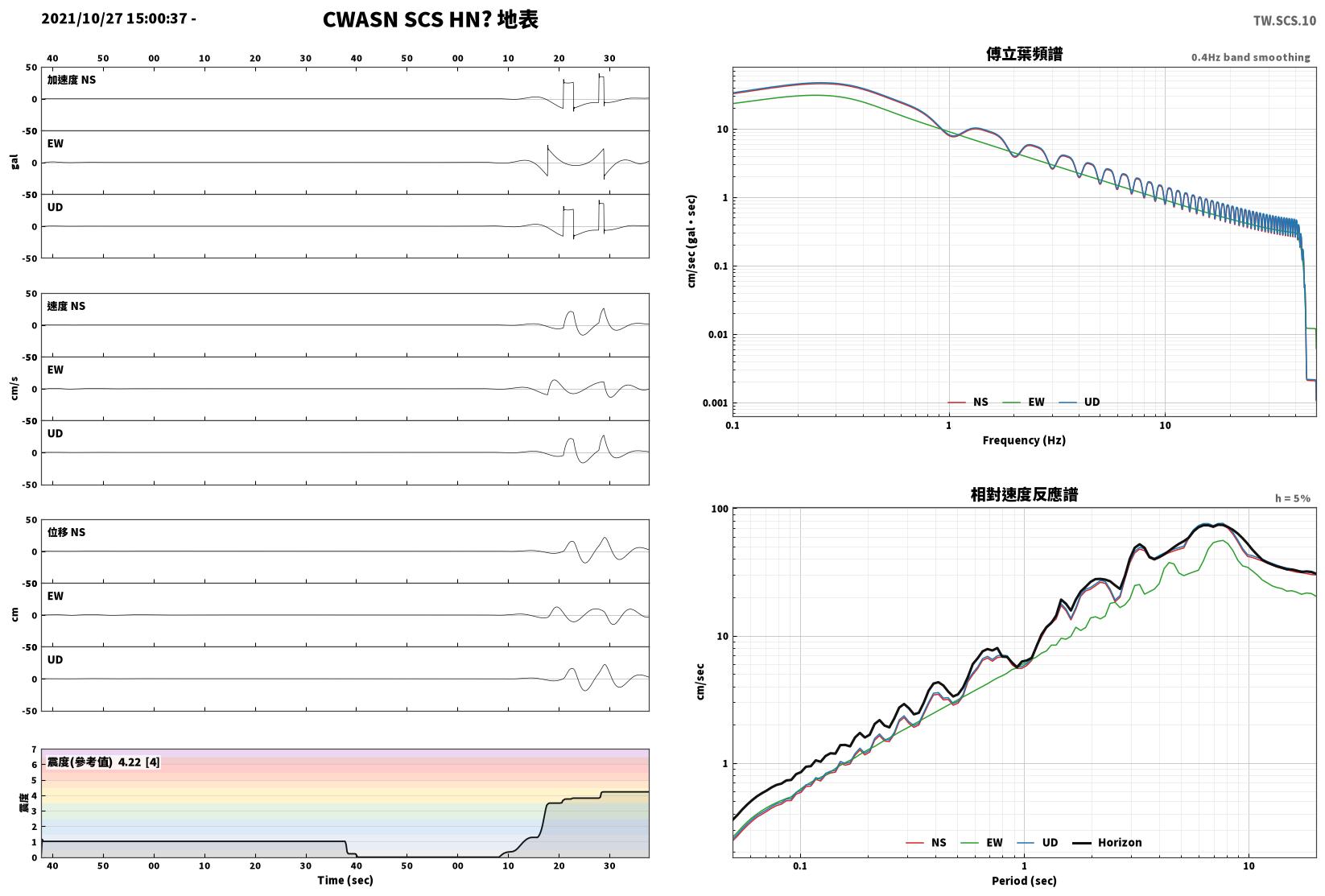

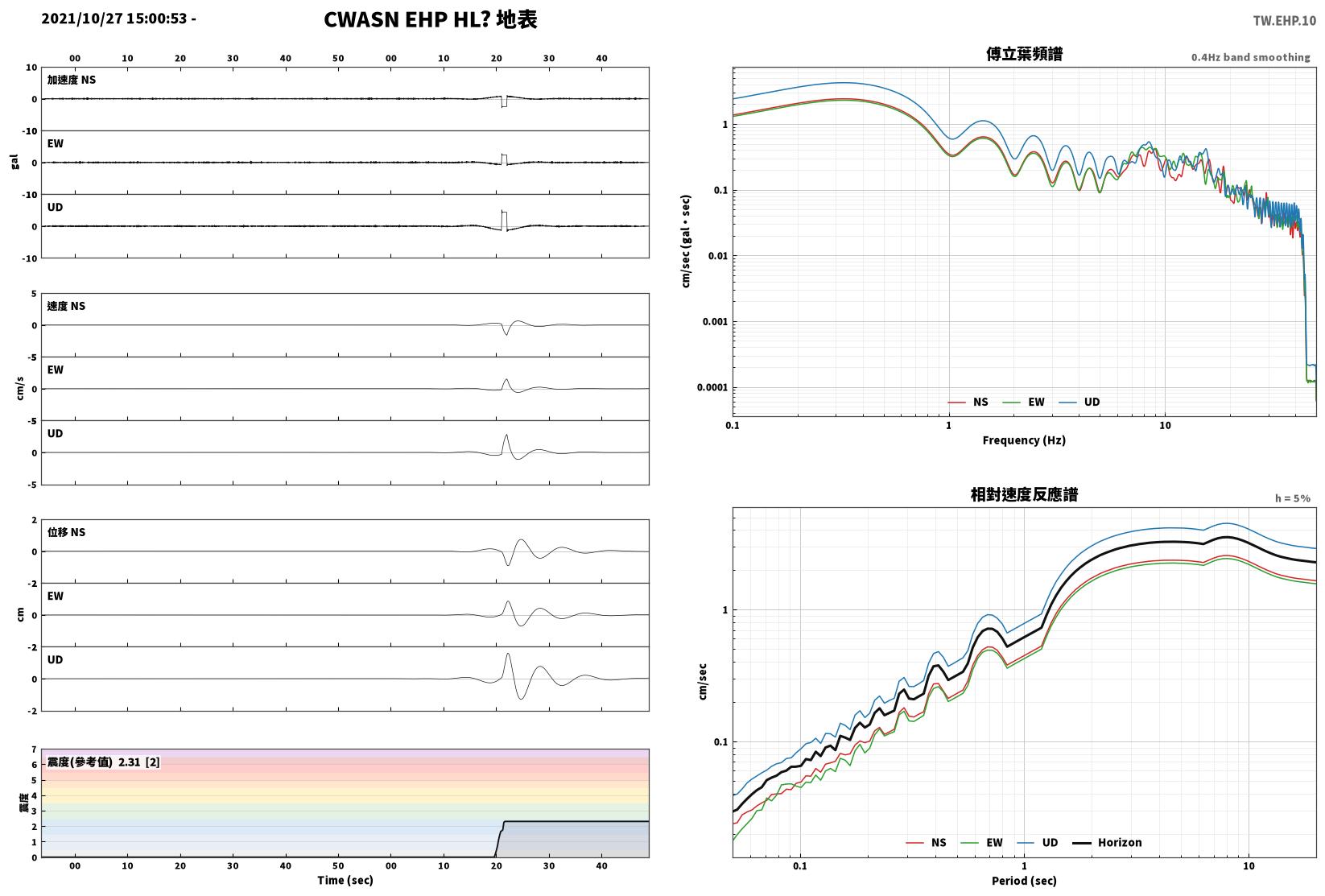

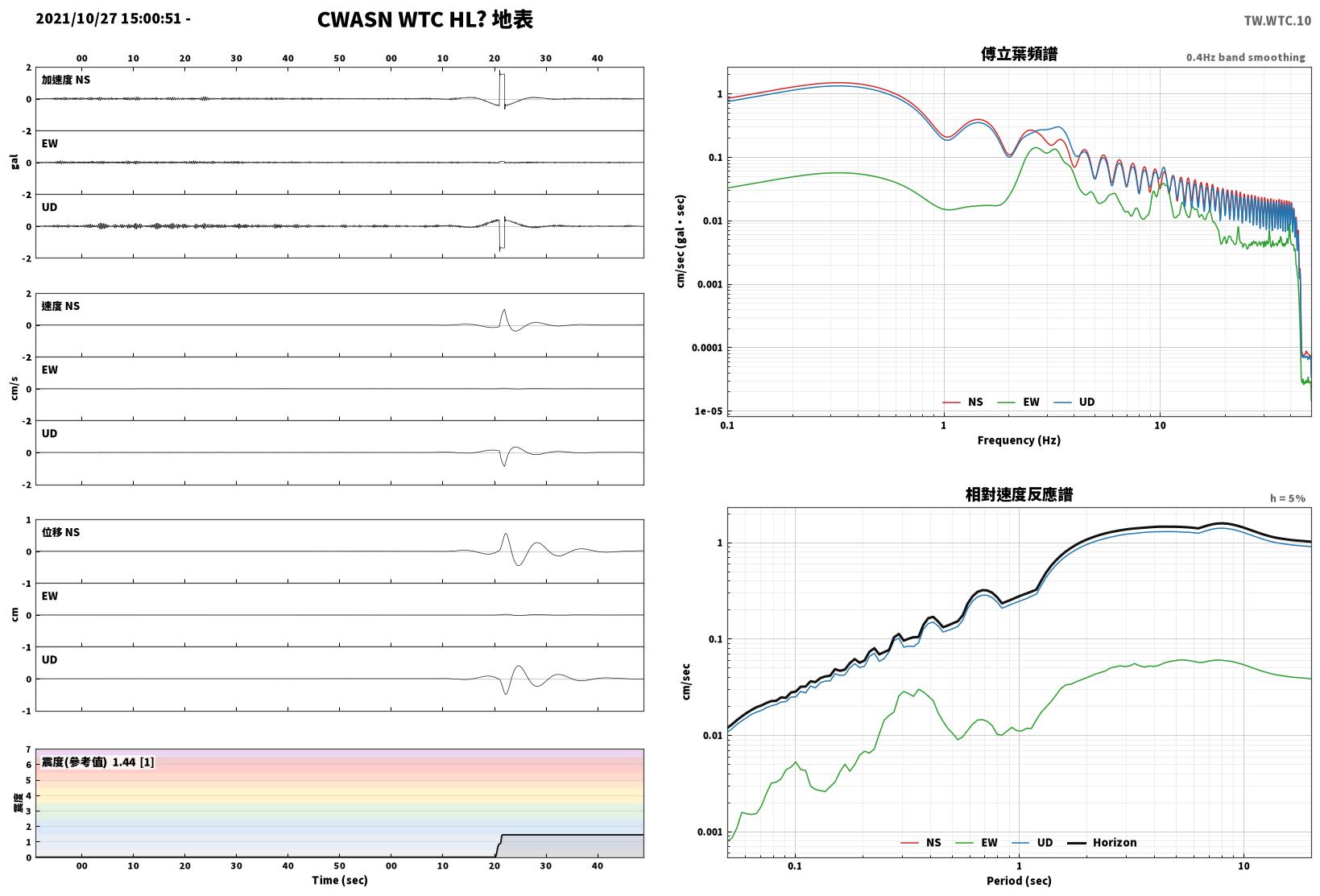

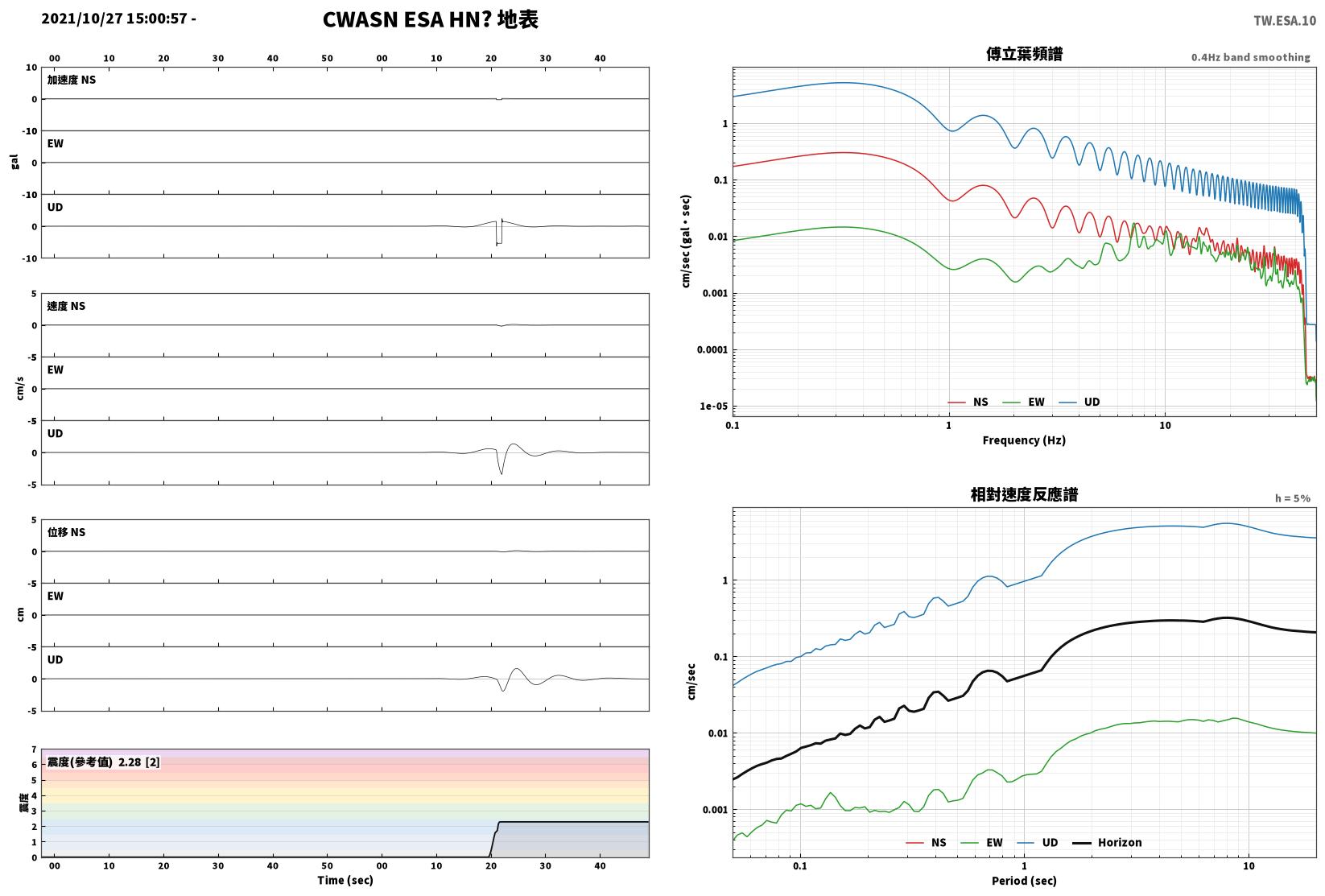

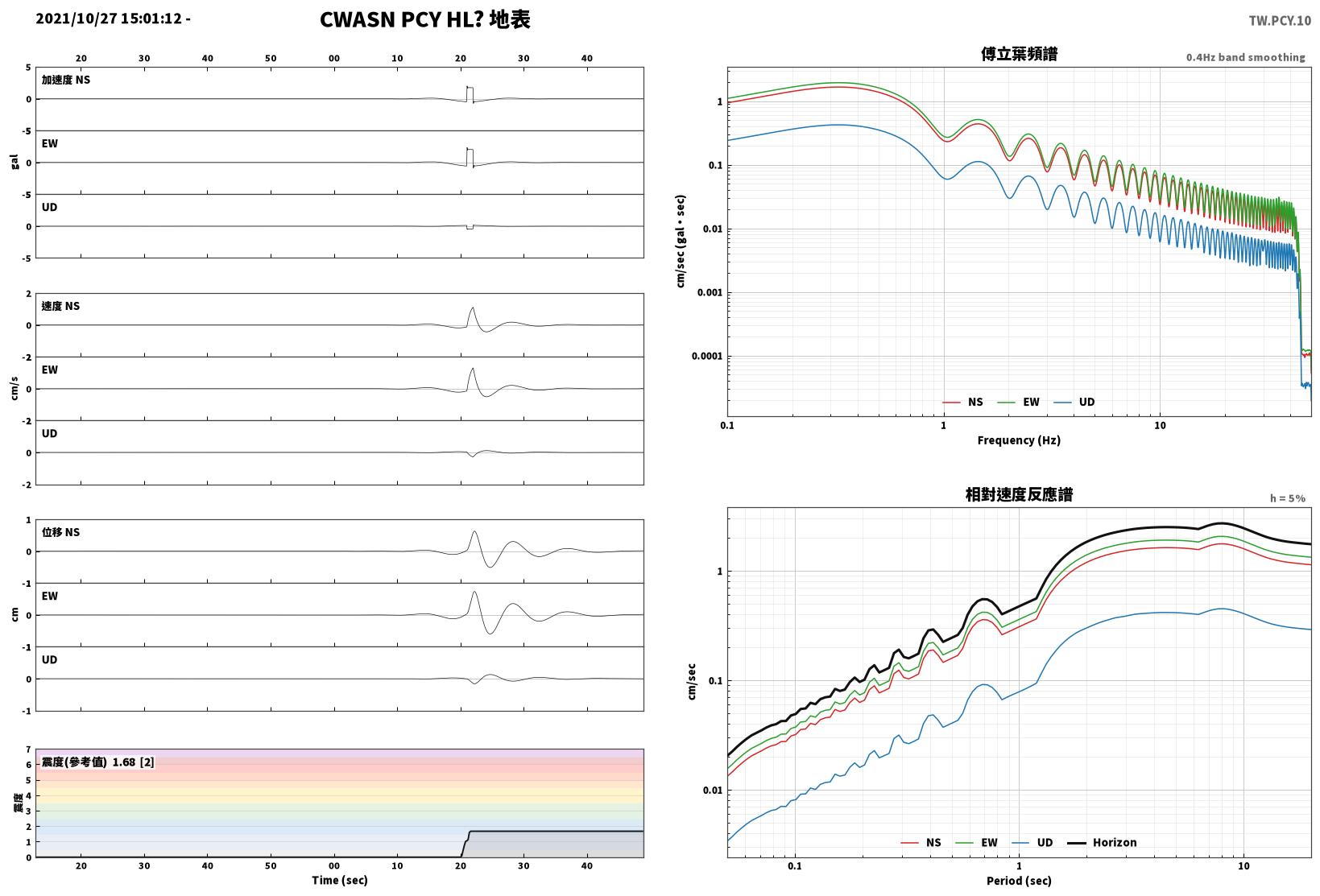

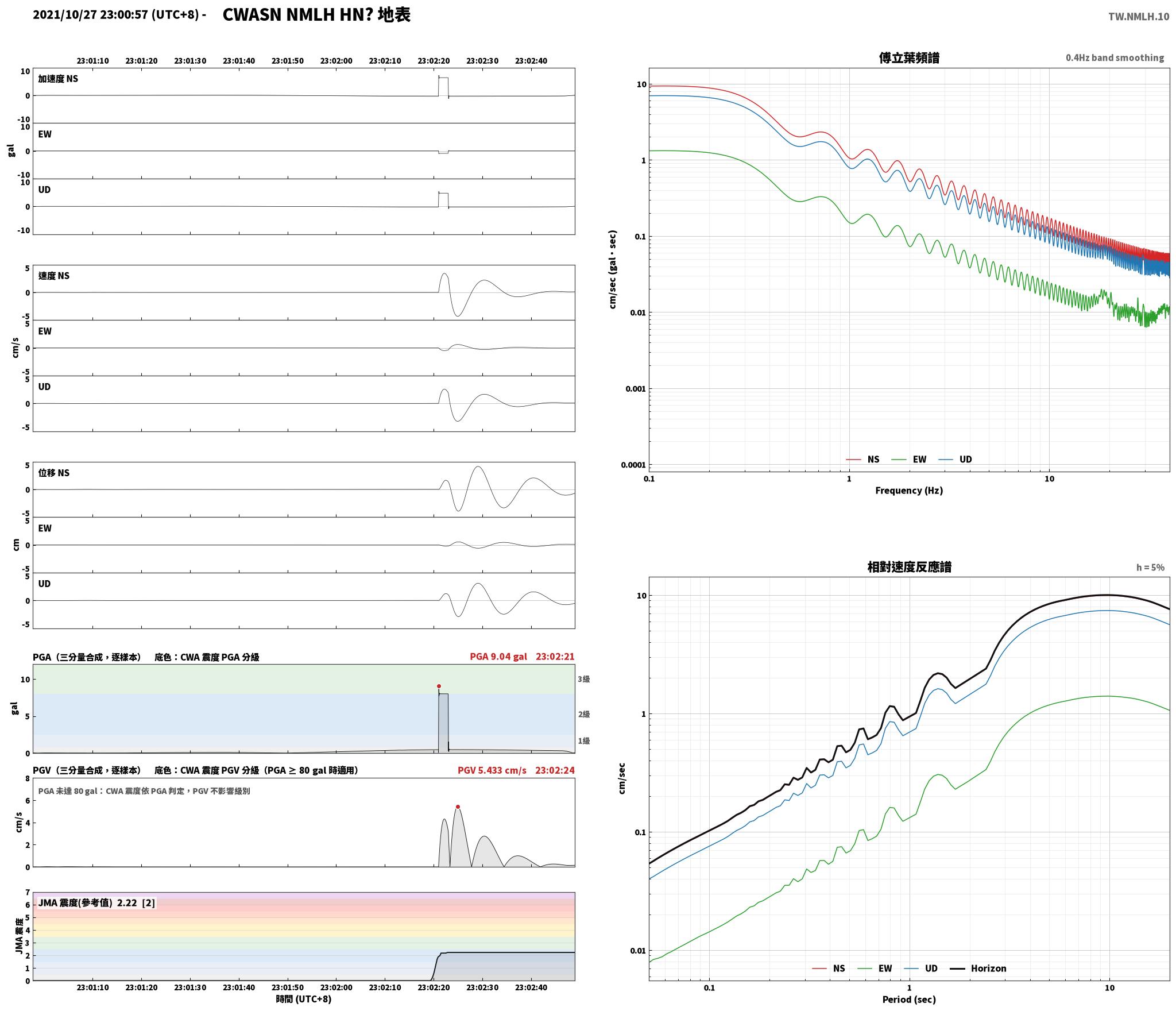

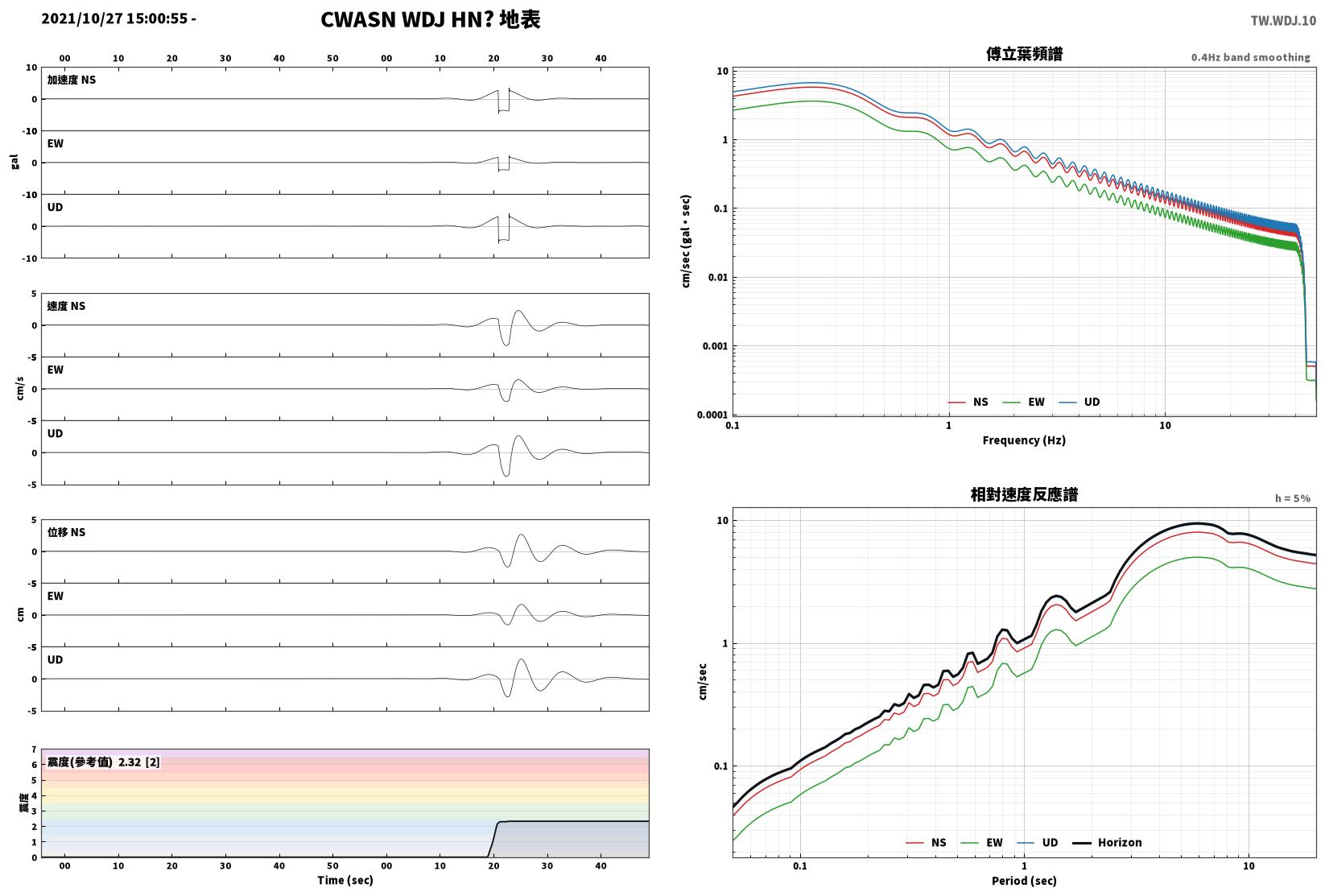

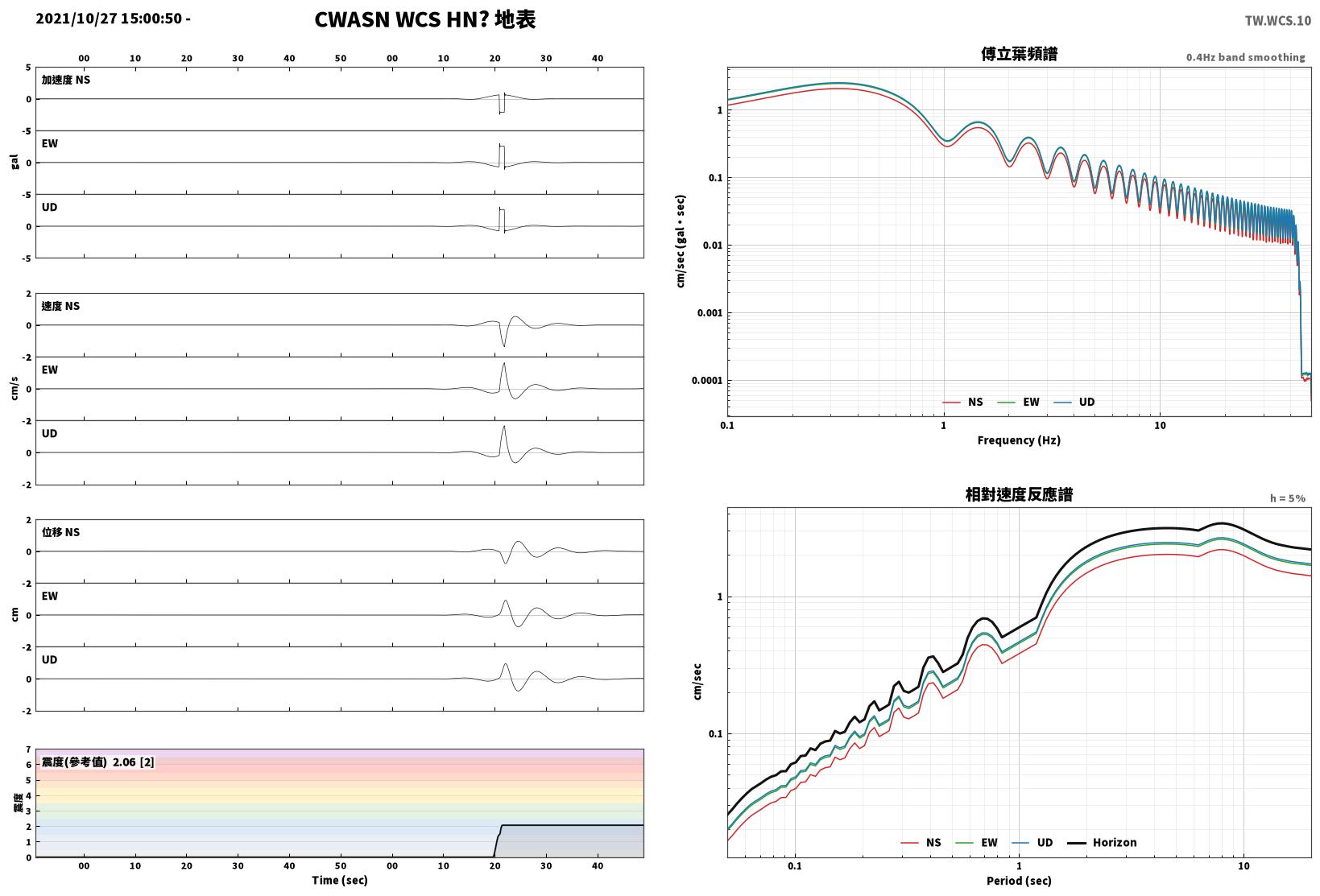

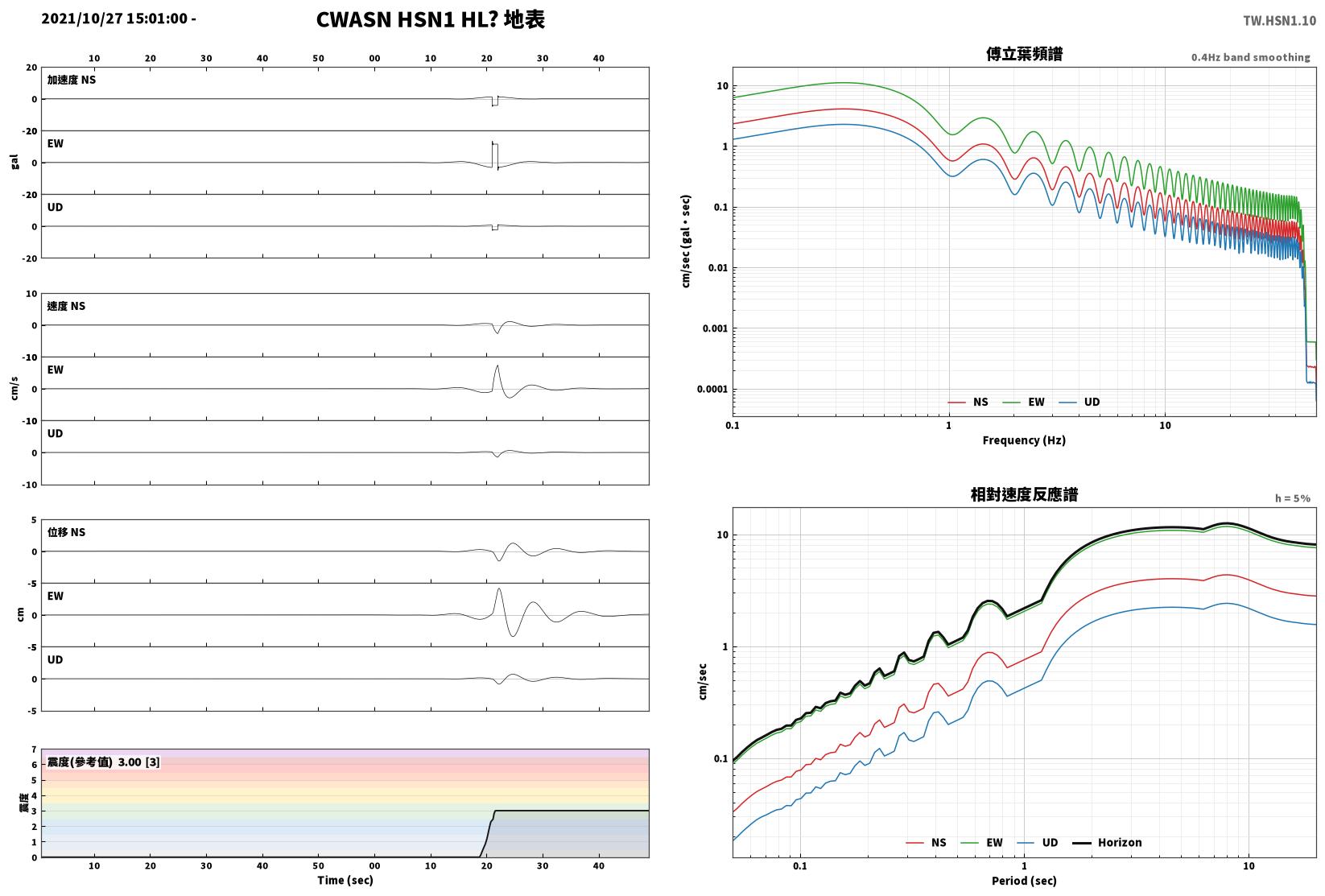

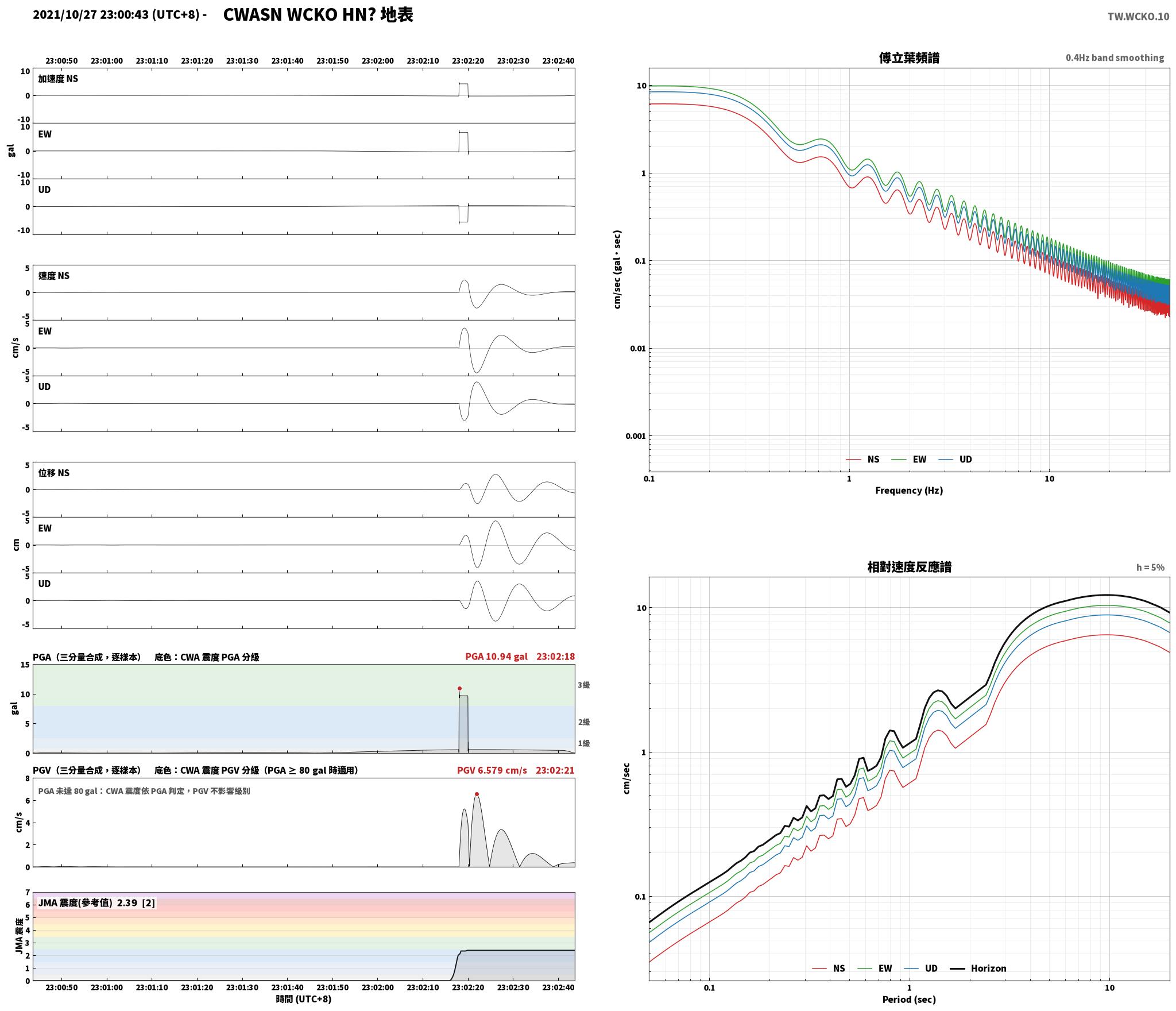

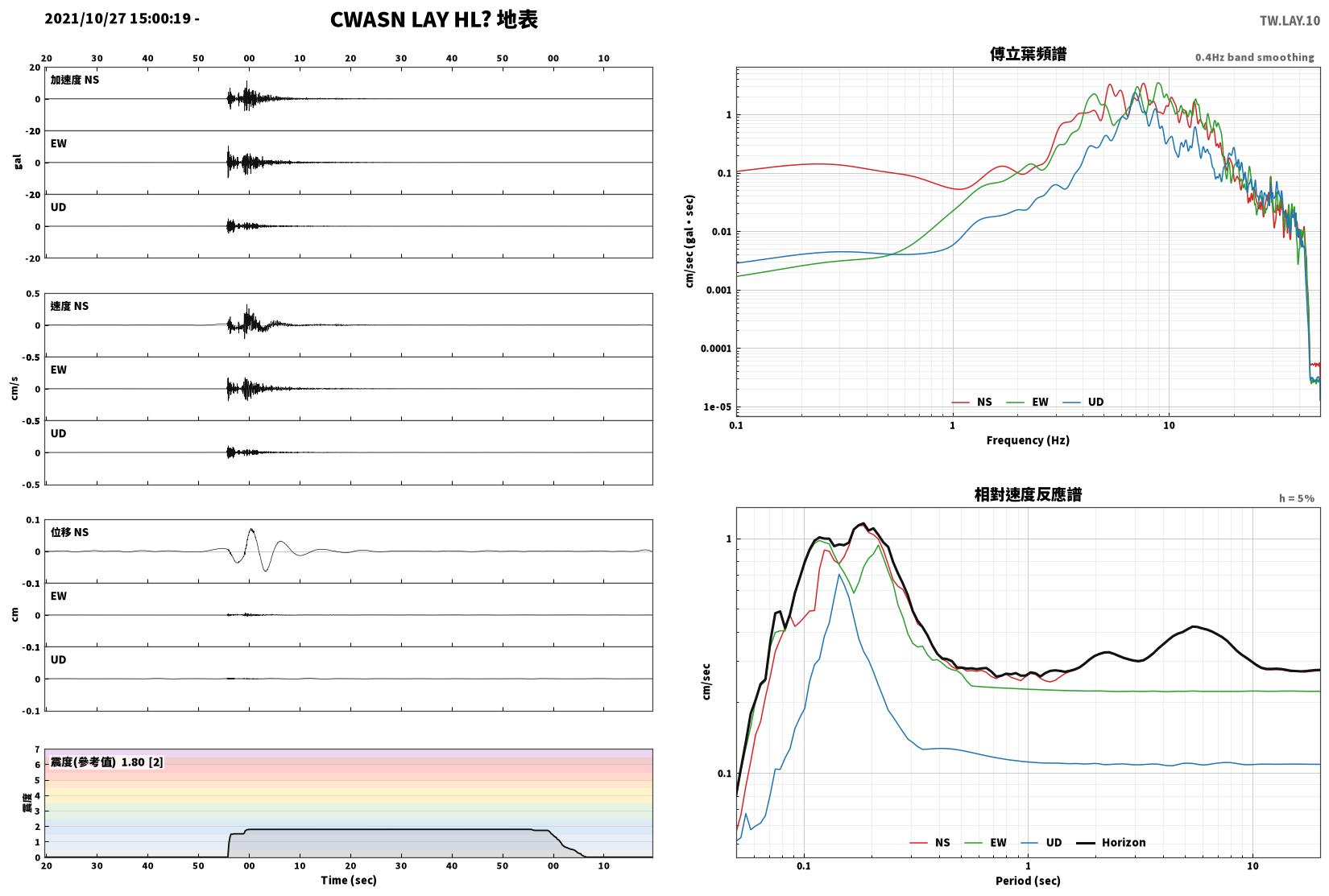

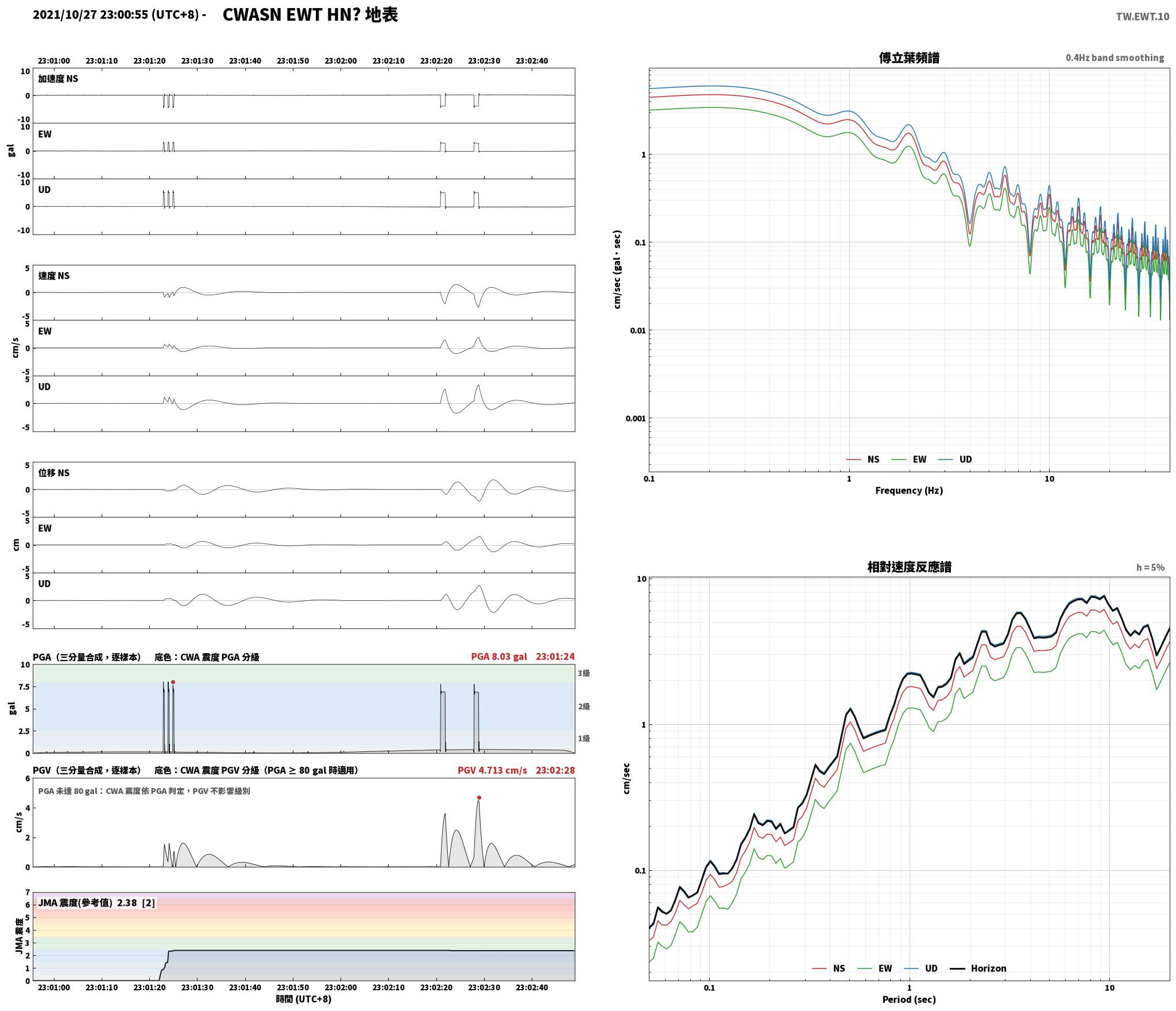

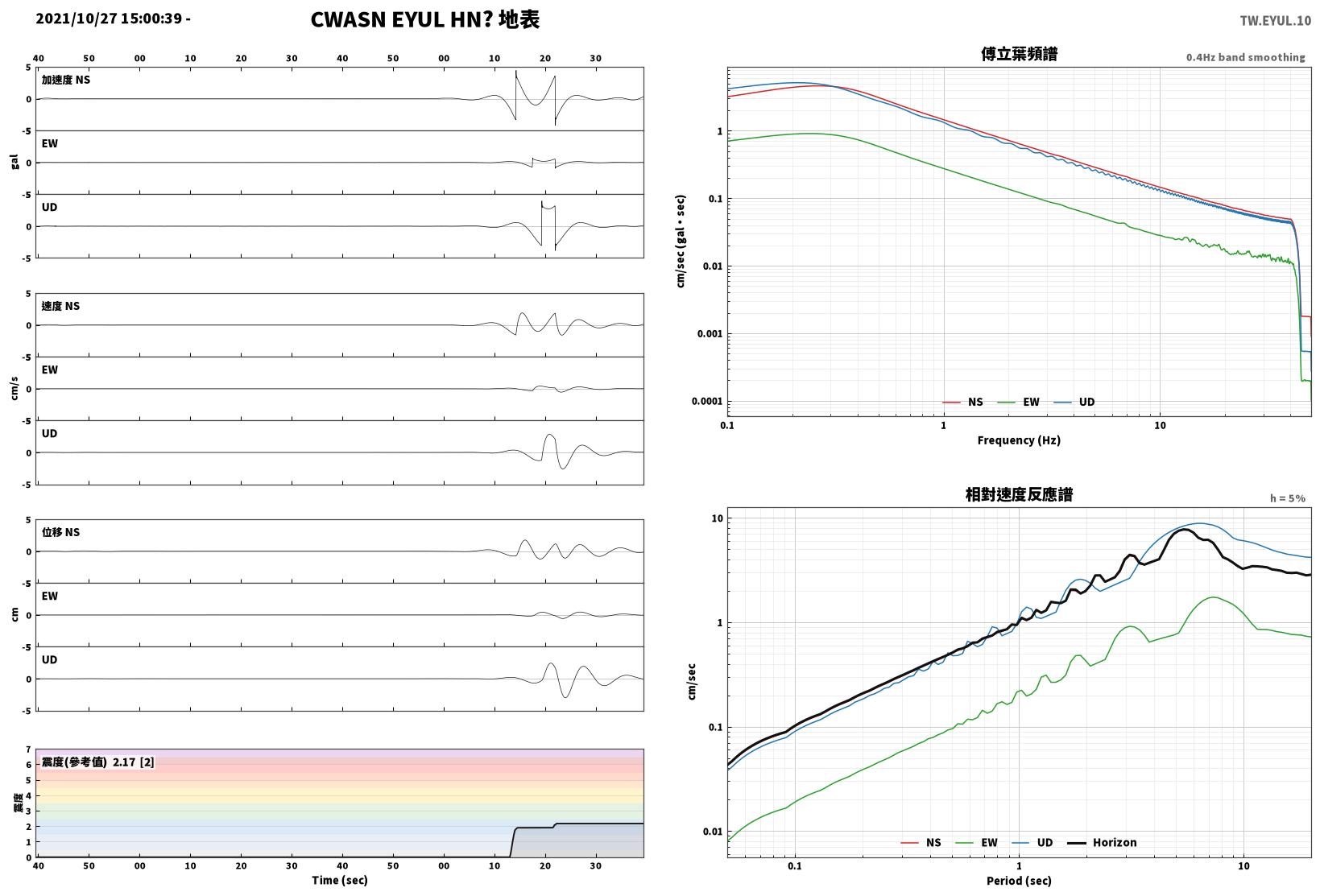

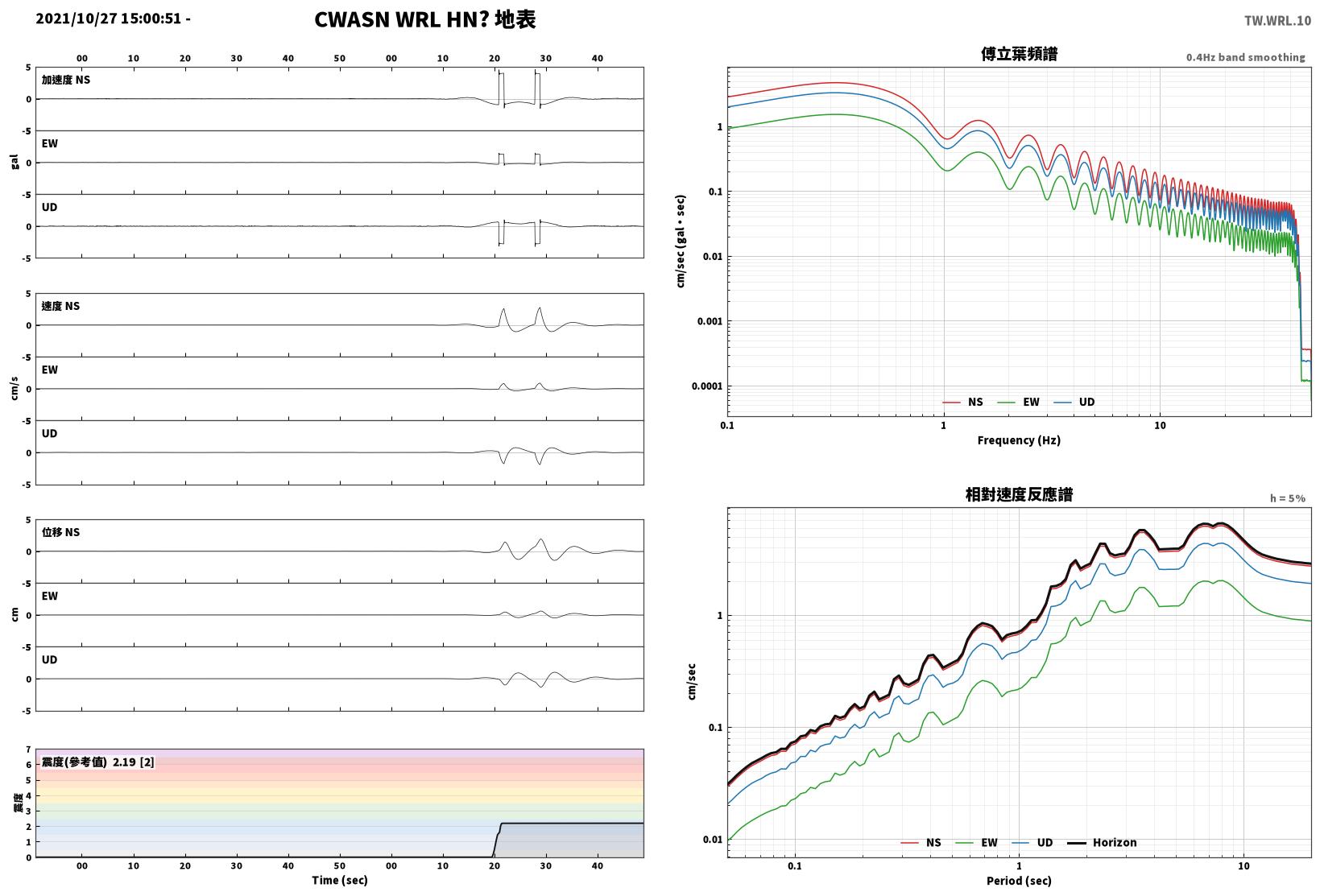

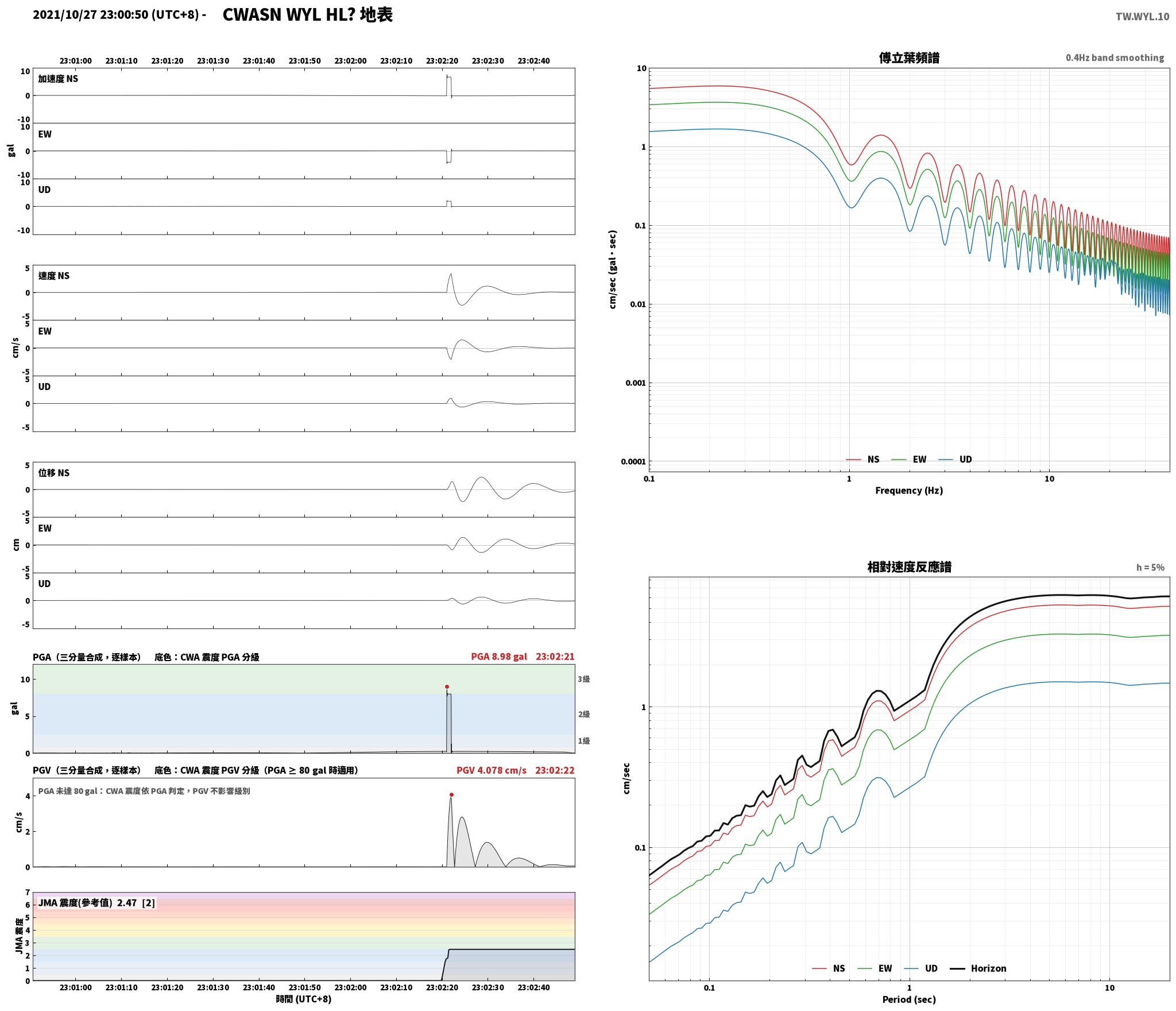

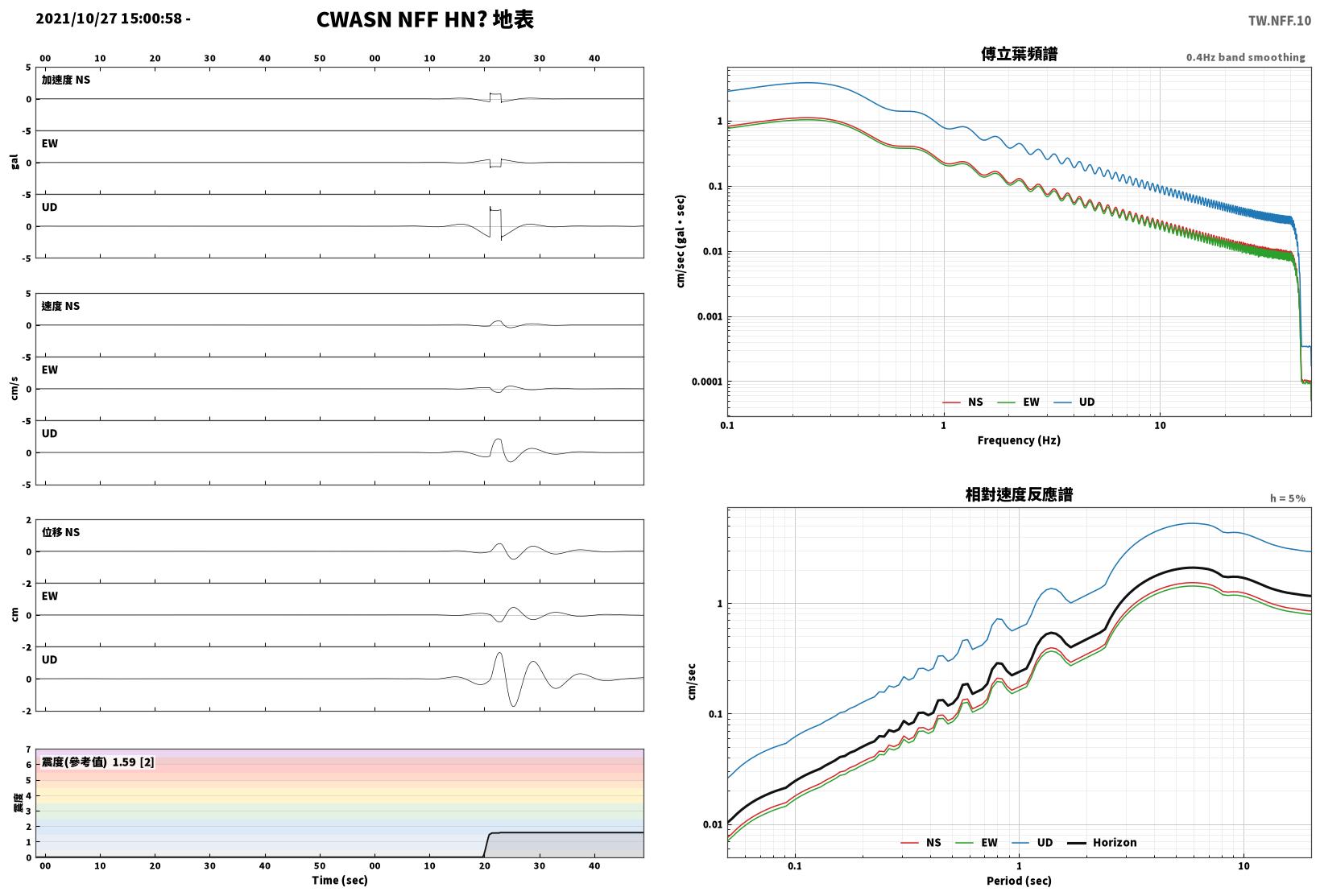

五、分析圖各面板的來源

分析圖各區塊分別對應不同路徑，判讀時請留意：

面板	來源與判讀
左欄三軸加速度／速度／位移波形	來自 CWA 因果 10 Hz 低通（保留完整低頻），與報告數值同源；因低頻完整，位移面板較能反映真實地表長週期位移。
底部即時震度（參考值）	來自 JMA 非因果濾波（直接取原始加速度），為隨時間變化的即時震度近似；與左欄不同源，不可與 CWA 系列逐值互比。
右上傅立葉頻譜	取自 10 Hz 低通後的加速度；約 10 Hz 以上為濾波器裙帶、無物理意義。
右下相對速度反應譜（阻尼 5%）	取自 0.05 Hz 高通的寬頻加速度所計算之單自由度應答；長週期成分完整、全段具物理意義。

六、各路徑一覽

資料／圖面	濾波	因果性	有效頻段／週期
加速度／速度、PGA/PGV、CWA 計測震度、分析圖左欄波形、傅立葉頻譜	去均值 + 10 Hz 因果低通（速度另 0.075 Hz 高通）	因果	≤ 10 Hz（保留完整低頻）
JMA 計測震度、分析圖即時震度	氣象廳規格 FFT 濾波（FL / FH / FF，直接取原始加速度）	非因果（零相位）	約 0.5–10 Hz
LPGM / SVA、分析圖相對速度反應譜	0.05 Hz 高通 + 單自由度速度應答（阻尼 5%）	—	週期 1.6–7.8 s（32 週期）

瞭解更多關於 CWASN 及 GDMS？

CWASN＝中央氣象署地震觀測網，1991 年起現代化為即時觀測網；2012 年新一代啟用，即時測站超過 170 站，地震監測量由每年約 4,000 增至 40,000。
三類地震儀：寬頻（速度型，可測長週期與 >1,000km 遠震）、短週期（速度型，測微弱地動）、強震儀（加速度型，記錄大地震不飽和）。
強震即時警報用的是加速度型強震儀（三軸），1995 年起設置、最多達 110 站，用於有感地震自動定位與各地震度。
現行測站全面升級為 24 位元高解析度、取樣每秒 100 點；第 2 階段並增建井下（平均 300m）與東部海域海底地震儀站。
通道代碼 HN、HL 為加速度型地震儀（強震儀）。
