CWA 正式地震報告

發生時刻	2021/07/08 06:11:55	震央地名	花蓮縣壽豐鄉	最大震度	4
震央位置	花蓮縣政府南南西方 12.2 公里			連結	報告
北緯	23.89°N	東經	121.57°E	深度 / 規模	8.2km / M 5.5

震度分佈對比（★ 震央，同心圓為 S 波到時秒數・等間隔）

觀測點

實測震度圖

觀測點：各觀測點的實測最大震度，依震度上色（共 100 站）。實測震度圖：以觀測點反距離加權（IDW）內插各鄉鎮震度，畫出實測震度分佈。

公式（場址）

公式（S=1）

TREM (舊)

TREM (新)

ML v1

ML v2（preview）

PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。ML 模型 v1（intensity_ml_v1.onnx，ExpTech/YuYu1015）：神經網路依震源與各鄉鎮座標（含方位角）預估的震度分布。ML 模型 v2（preview，intensity_ml_v2.onnx，ExpTech/YuYu1015）：另一組係數重訓的實驗版本，與 v1 各自獨立設定。參數仍在調整，不代表最終成品。

震度12345弱5強6弱6強7

公式 / 模型準確度・公平對比（逐站「預測 vs 實測」，各自使用其輸入；共 100 站，含 ML v1／v2）

場址 Sᵢ 0.73–2.47，單就場址即可造成約 1.1 級的縱向差異，且與震央距無關；因此「震度×震央距」圖上一條距離曲線無法公平呈現，改以下方逐站指標與對角圖比較。

公式 / 模型	平均偏差	MAE	RMSE	完全命中	±1 級
公式（場址）	+0.81	0.85	1.07	29%	87%
公式（S=1）	+0.58	0.62	0.84	42%	96%
TREM (舊)	+0.58	0.62	0.84	42%	96%
TREM (新)	+0.22	0.34	0.58	66%	100%
ML v1	+0.07	0.27	0.59	76%	98%
ML v2（preview）	+0.13	0.41	0.71	63%	97%

偏差＝預測−實測的平均（0 最佳，正=偏高）；MAE/RMSE 越小越準；命中率越高越好。各欄最佳者以粗體標示。

公式（場址）	公式（S=1）	TREM (舊)	TREM (新)	ML v1	ML v2（preview）
PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。ML 模型 v1（intensity_ml_v1.onnx，ExpTech/YuYu1015）：以震源與座標特徵（含方位角）輸出 PGA/PGV 再分級。ML 模型 v2（preview，intensity_ml_v2.onnx，ExpTech/YuYu1015）：另一組係數重訓的實驗版本，與 v1 各自獨立設定。參數仍在調整，不代表最終成品。

命中高估低估泡泡大小＝站數；虛線＝完美預測（預測＝實測）

震度 × 震央距衰減圖（距離趨勢參考；X 線性、震度階為整數階梯）

註：同一震央距的各站因場址不同會有縱向散布，單一距離曲線無法呈現，故此圖僅供看衰減趨勢；公式的公平橫向對比請見上方「公式準確度・公平對比」。

公式（場址）誤差 1.07	公式（S=1）誤差 0.84	TREM (舊)誤差 0.84	TREM (新)誤差 0.58
PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。

觀測點（依震度上色）選定公式理論曲線

最大震度時空熱圖 • 震央距剖面

逐站觀測（GDMS 強震資料，共 80 站）

加速度單位 gal、速度 cm/s；合成為峰值（PGA/PGV）；JMA/CWA 為計測震度，色塊為震度階；地名取最近鄉鎮、海拔為測站高程；震央距與走時表估計 P/S 波時間由站點座標推算；長周期為長周期地震動階級。點欄位標題可排序。

ID	地名	海拔 ↕	觀測網	通道	震央距 ↕	走時表估計		加速度 (gal)				速度 (cm/s)				JMA		CWA		長周期 ↕	資料下載
ID	地名	海拔 ↕	觀測網	通道	震央距 ↕	P波時間 ↕	S波時間 ↕	南北 ↕	東西 ↕	上下 ↕	合成 ↕	南北 ↕	東西 ↕	上下 ↕	合成 ↕	震度階	計測震度 ↕	震度階	計測震度 ↕	長周期 ↕	波形	報告	分析

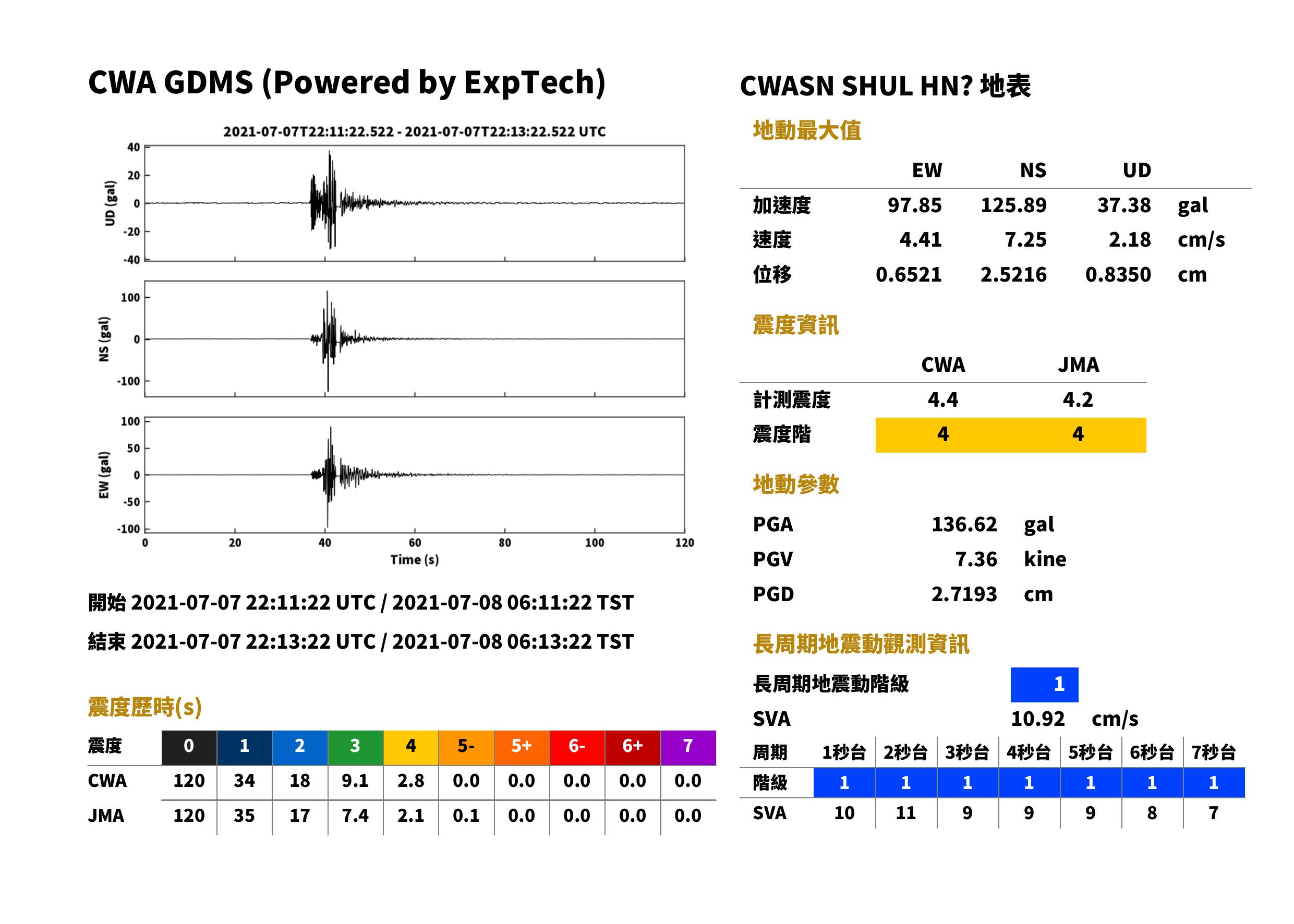

SHUL	花蓮縣壽豐鄉	34 m	CWASN	HN	11.4 km	06:11:57	06:11:59	125.06	97.71	37.69	135.91	7.85	4.30	2.36	7.97	4	4.2	4	4.4	1	下載	查看	查看

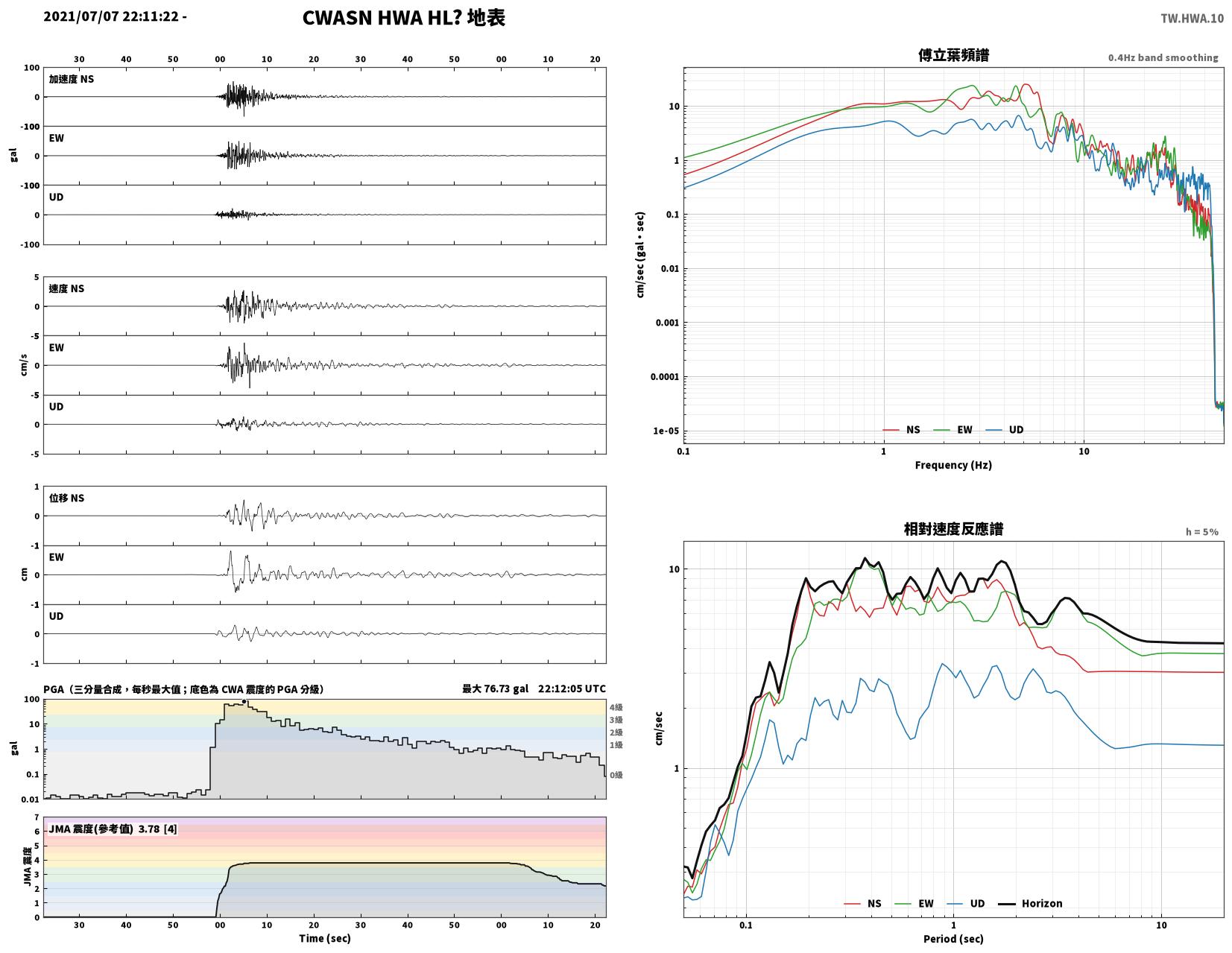

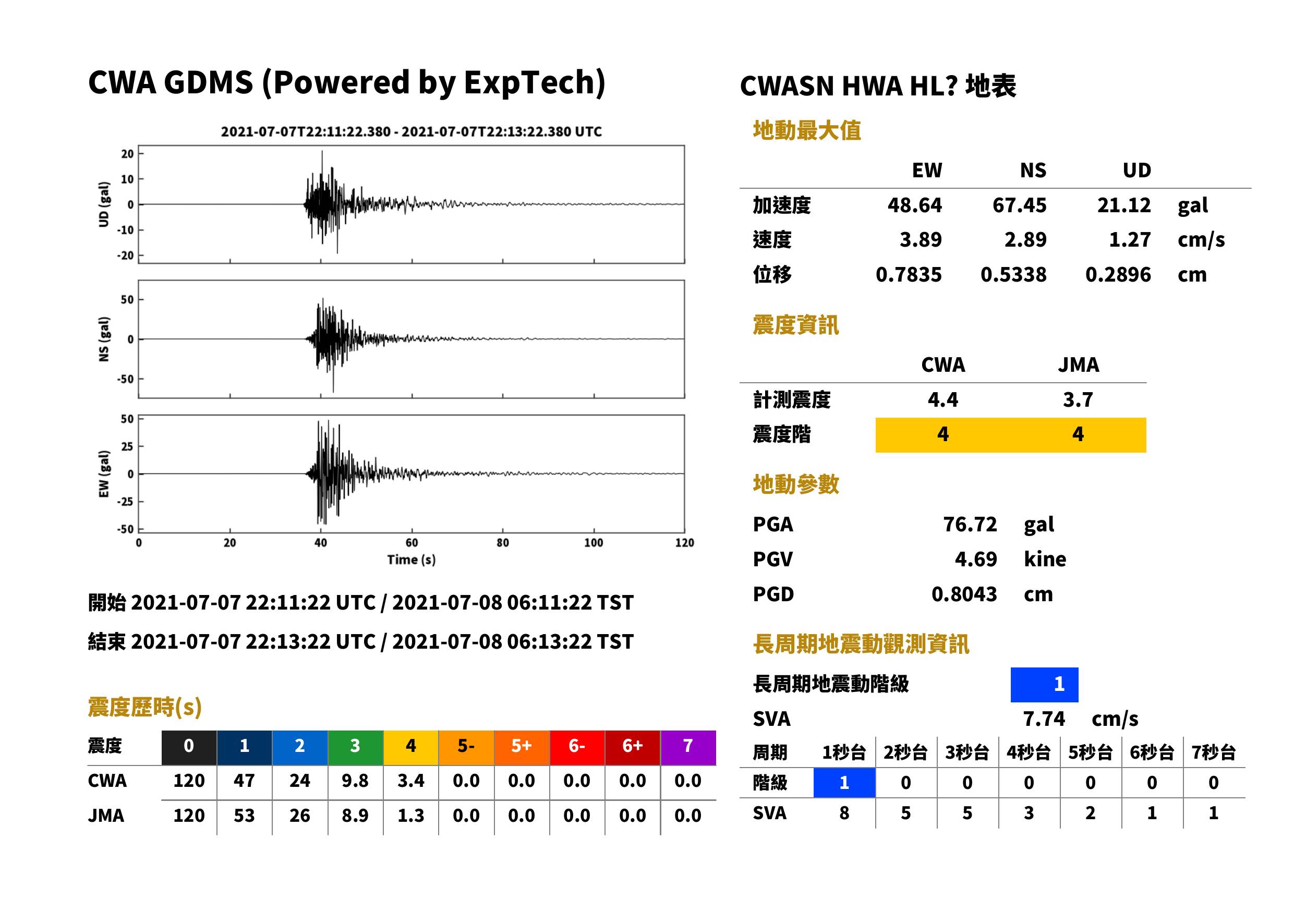

HWA	花蓮縣花蓮市	18 m	CWASN	HL	10.4 km	06:11:57	06:11:58	67.45	48.67	21.11	76.73	2.89	3.90	1.28	4.70	4	3.7	4	4.4	1	下載	查看	查看

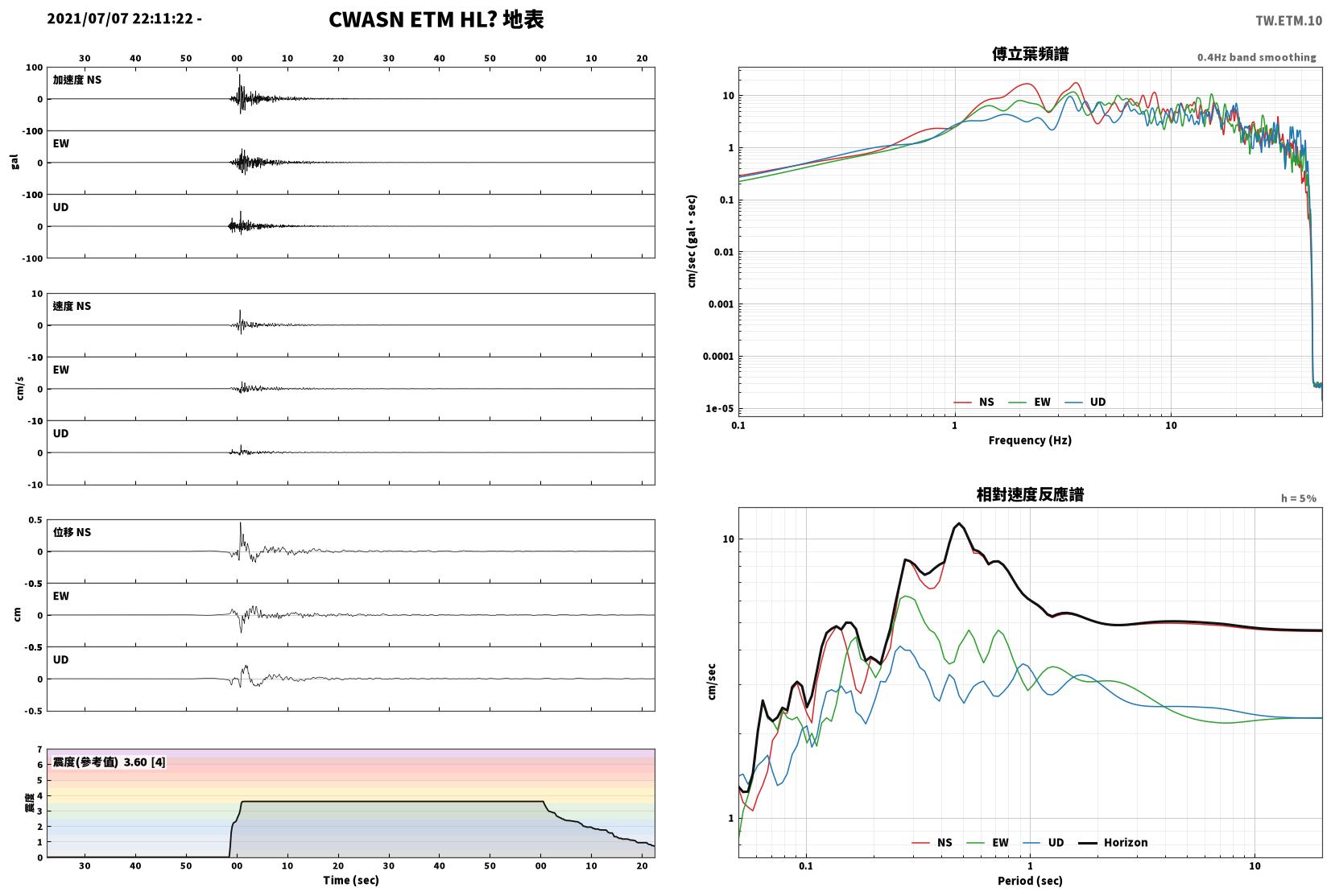

ETM	花蓮縣吉安鄉	170 m	CWASN	HL	11.5 km	06:11:57	06:11:59	76.37	43.19	47.58	80.37	4.74	2.26	2.38	4.90	4	3.6	4	4.4	0	下載	查看	查看

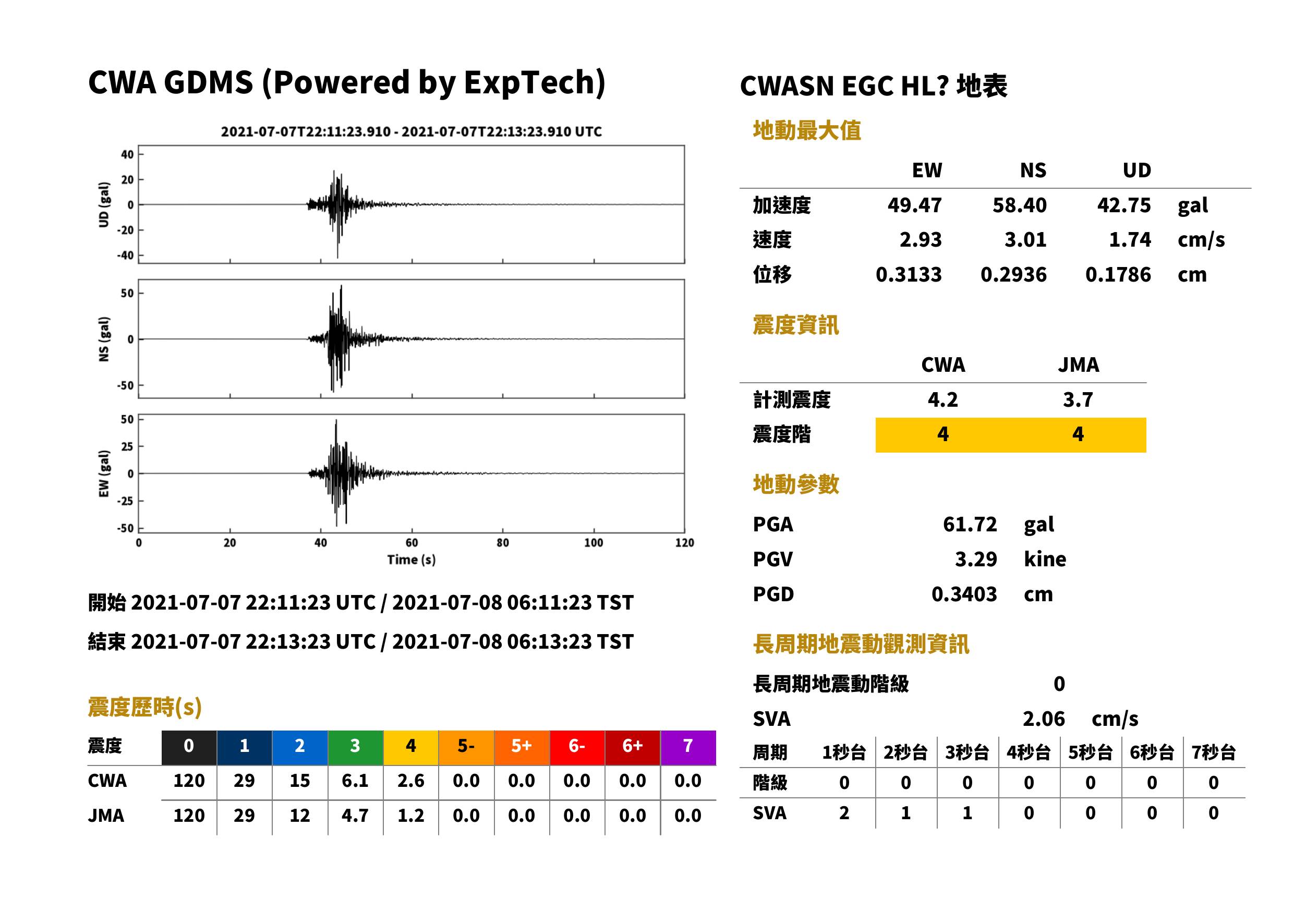

EGC	花蓮縣鳳林鎮	9 m	CWASN	HL	20.4 km	06:11:58	06:12:01	58.41	49.46	42.75	61.73	3.00	2.93	1.75	3.30	4	3.7	4	4.2	0	下載	查看	查看
ESL	花蓮縣鳳林鎮	180 m	CWASN	HL	15.7 km	06:11:58	06:12:00	34.63	53.98	13.95	54.16	1.47	1.77	0.60	2.30	3	3.2	4	4.1	0	下載	查看	查看

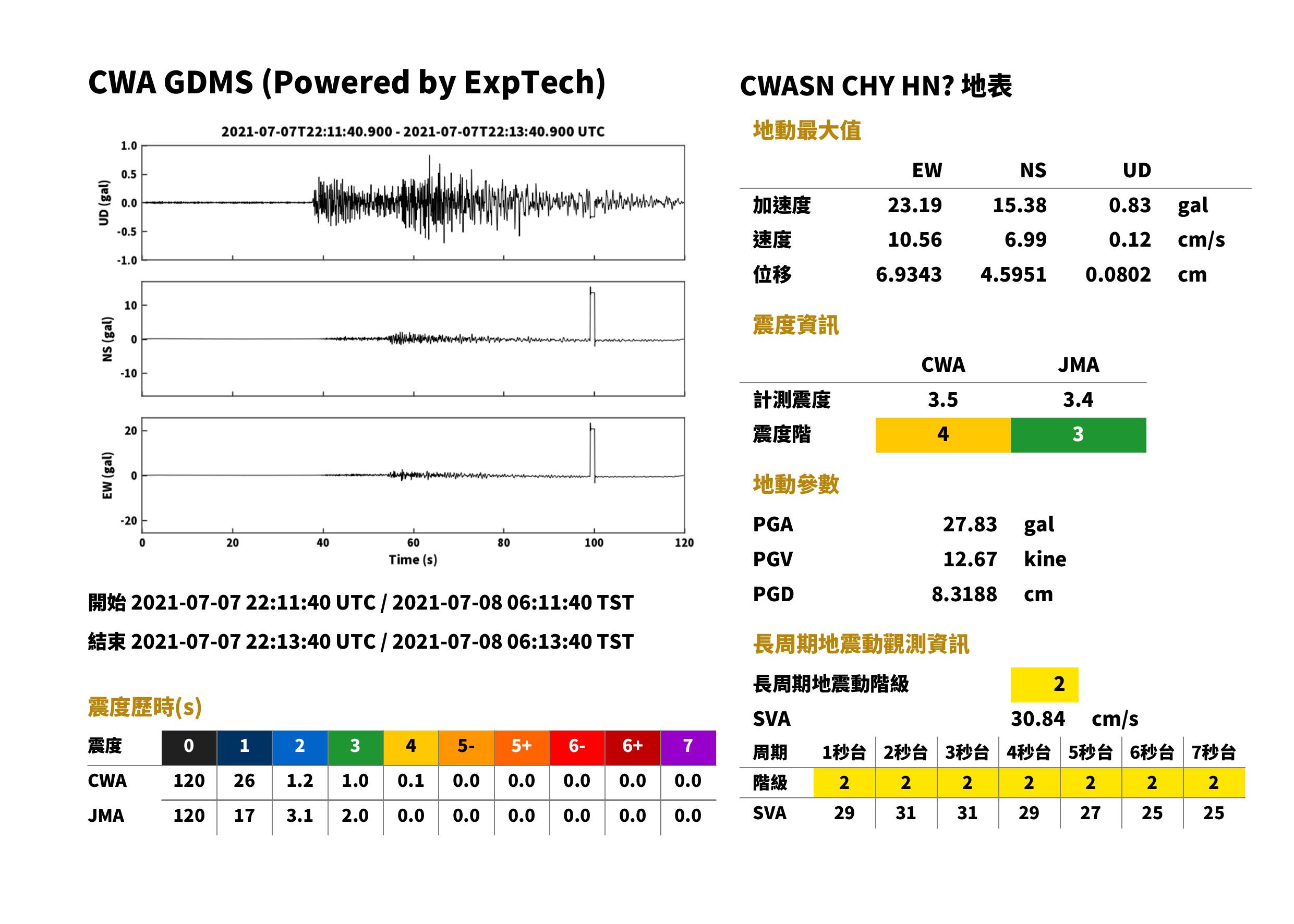

CHY	嘉義市東區	31 m	CWASN	HN	123.8 km	06:12:15	06:12:30	12.72	19.15	0.83	22.99	7.03	10.62	0.12	12.73	3	3.4	3	3.4	2	下載	查看	查看
EGFH	花蓮縣光復鄉	126 m	CWASN	HN	28.5 km	06:12:00	06:12:03	12.86	13.66	9.49	16.80	7.04	3.08	5.25	9.31	3	3.1	3	3.1	1	下載	查看	查看

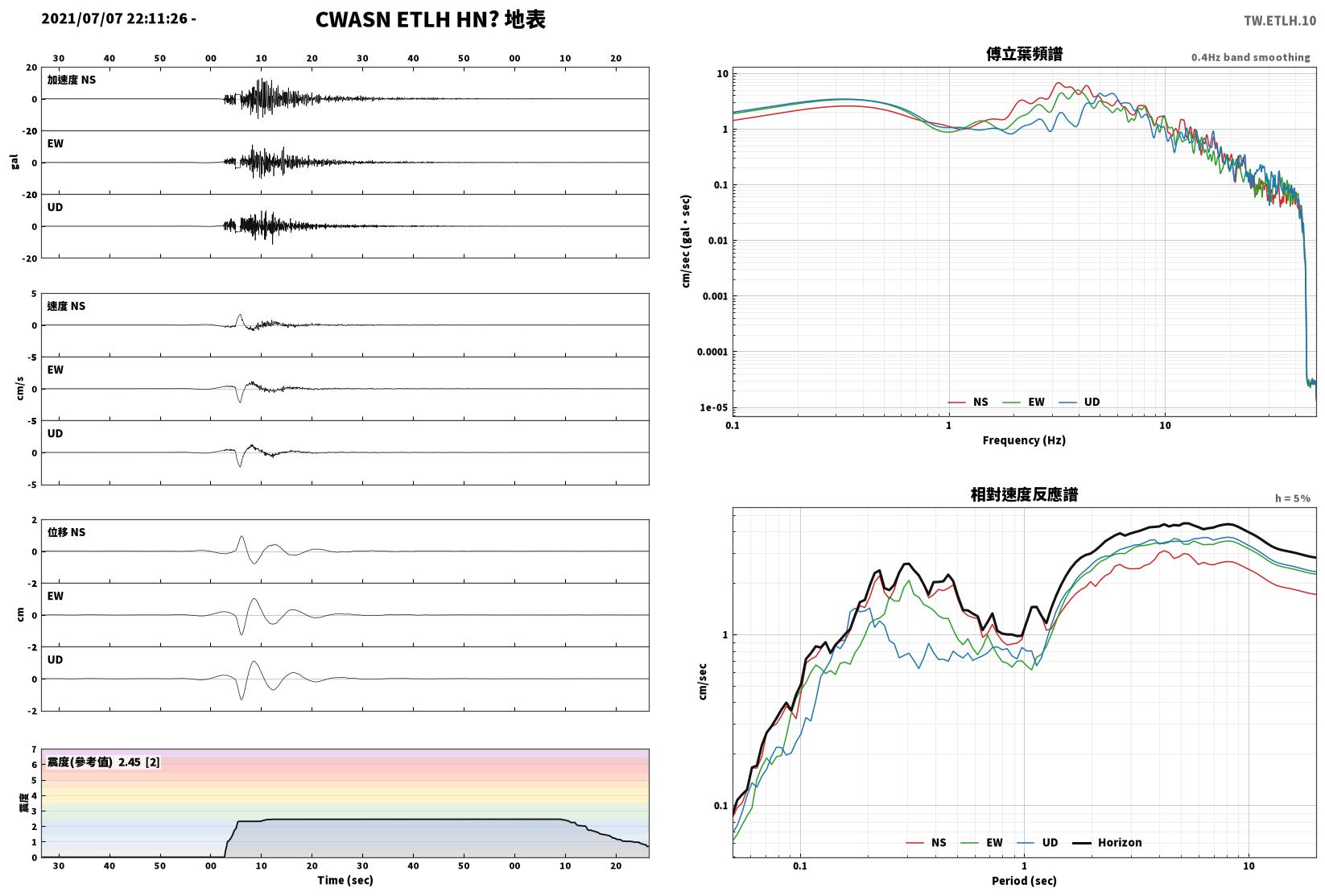

ETLH	花蓮縣秀林鄉	1005 m	CWASN	HN	36.3 km	06:12:01	06:12:06	12.99	11.06	11.41	14.37	1.68	2.20	2.30	3.60	2	2.4	3	3.0	0	下載	查看	查看
SSP	屏東縣新埤鄉	38 m	CWASN	HN	186.9 km	06:12:25	06:12:46	5.07	10.26	5.28	12.60	2.81	5.69	2.93	6.99	3	2.8	3	2.9	1	下載	查看	查看
WDJ	臺中市大甲區	99 m	CWASN	HN	107.2 km	06:12:13	06:12:26	7.36	4.63	8.95	12.48	4.08	2.56	4.96	6.91	3	2.8	3	2.8	1	下載	查看	查看
EWT	宜蘭縣南澳鄉	40 m	CWASN	HN	65.2 km	06:12:06	06:12:14	7.83	8.25	7.61	10.45	2.48	1.86	3.37	4.58	3	2.7	3	2.7	2	下載	查看	查看
WDLH	雲林縣斗六市	54 m	CWASN	HN	107.3 km	06:12:13	06:12:26	5.03	9.72	1.18	9.94	1.11	5.92	0.59	6.05	3	2.5	3	2.6	1	下載	查看	查看
EHP	宜蘭縣南澳鄉	27 m	CWASN	HL	50.0 km	06:12:03	06:12:10	7.93	6.52	4.27	8.48	0.48	0.46	0.27	0.58	2	2.1	3	2.5	0	下載	查看	查看
EAH	宜蘭縣南澳鄉	56 m	CWASN	HN	51.8 km	06:12:04	06:12:10	6.93	7.26	4.16	8.02	0.41	0.37	0.17	0.47	2	1.9	3	2.5	0	下載	查看	查看

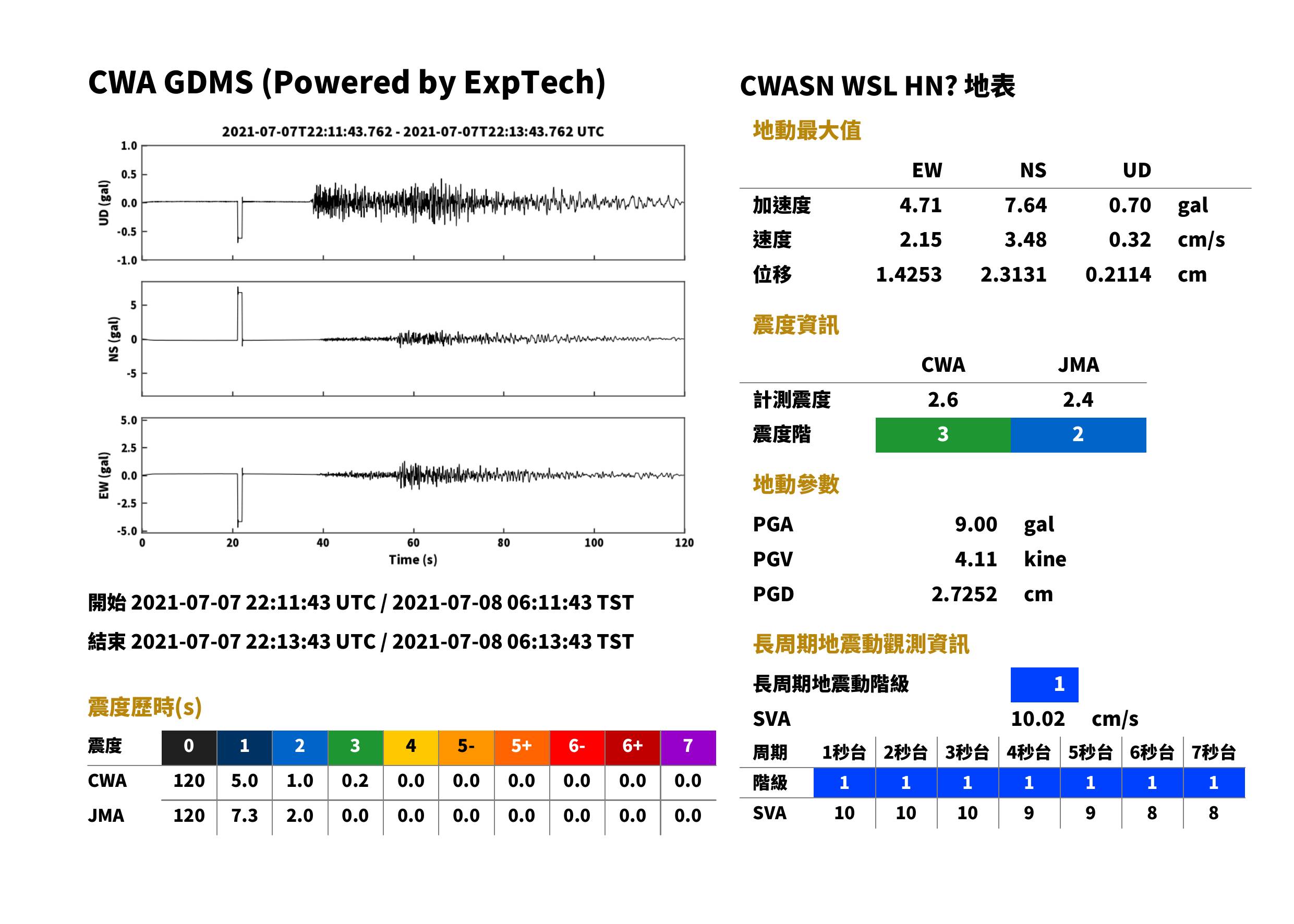

WSL	雲林縣水林鄉	3 m	CWASN	HN	142.6 km	06:12:18	06:12:35	6.31	3.89	0.58	7.44	3.49	2.15	0.32	4.12	2	2.4	2	2.4	1	下載	查看	查看

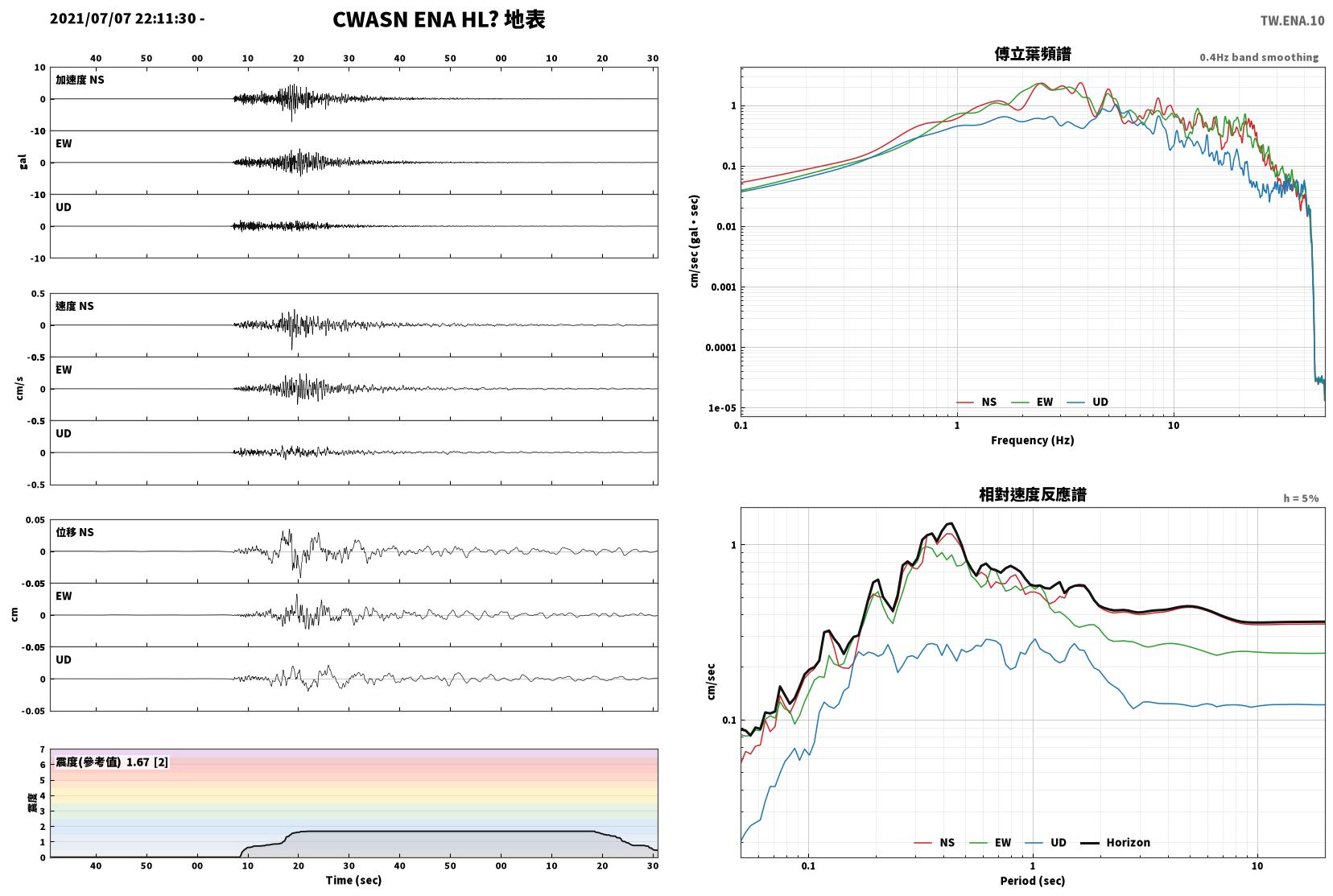

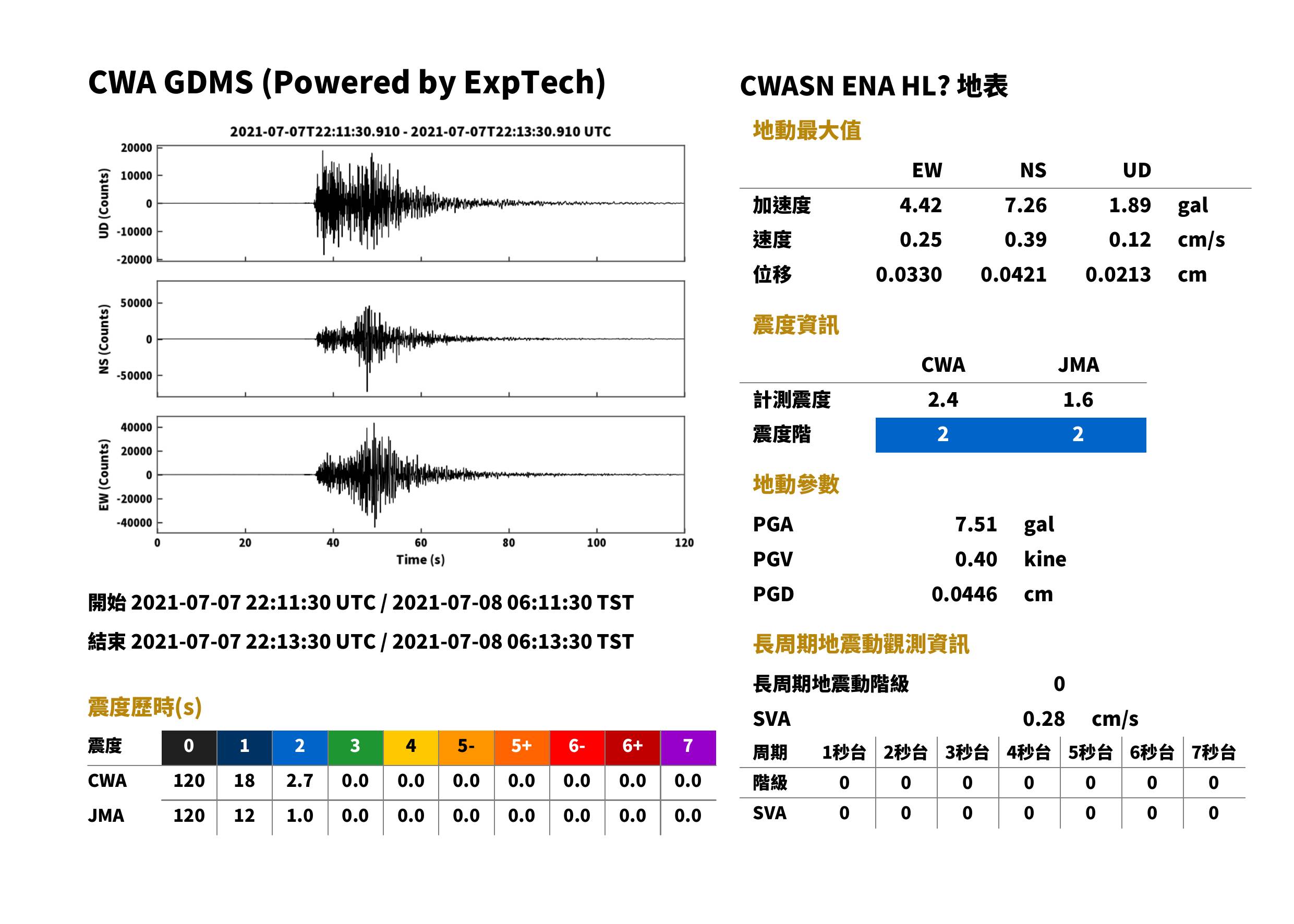

ENA	宜蘭縣南澳鄉	123 m	CWASN	HL	62.3 km	06:12:05	06:12:13	7.26	4.42	1.89	7.51	0.39	0.25	0.12	0.40	2	1.6	2	2.4	0	下載	查看	查看

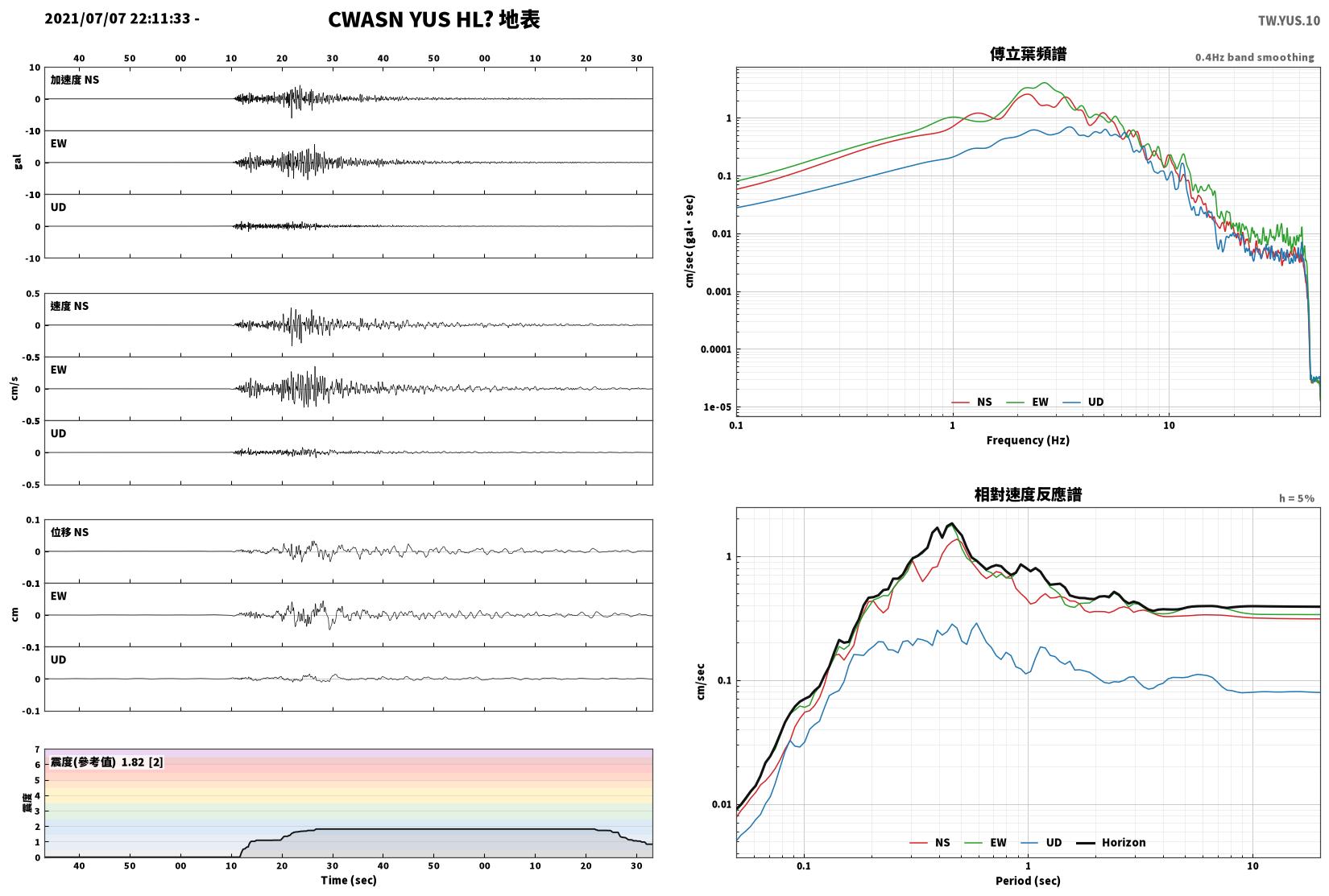

YUS	嘉義縣阿里山鄉	3856 m	CWASN	HL	76.6 km	06:12:08	06:12:17	6.13	5.65	1.72	6.37	0.33	0.35	0.09	0.36	2	1.8	2	2.3	0	下載	查看	查看
SNJ	高雄市大社區	16 m	CWASN	HN	178.5 km	06:12:23	06:12:44	5.55	3.37	2.17	6.84	3.08	1.87	1.20	3.79	2	2.3	2	2.3	1	下載	查看	查看

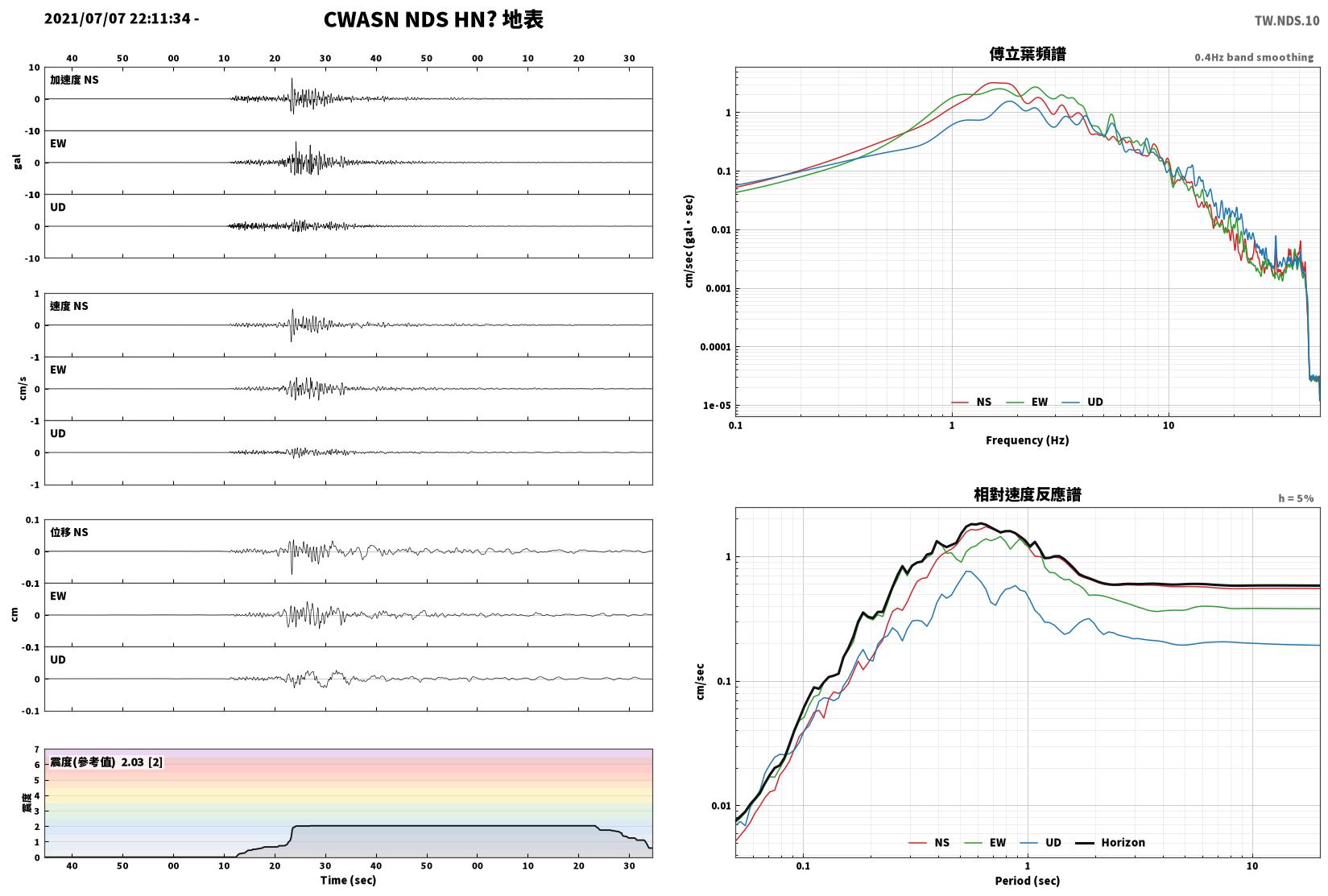

NDS	宜蘭縣羅東鎮	88 m	CWASN	HN	84.1 km	06:12:09	06:12:19	6.50	6.53	2.21	6.86	0.53	0.37	0.19	0.56	2	2.0	2	2.3	0	下載	查看	查看

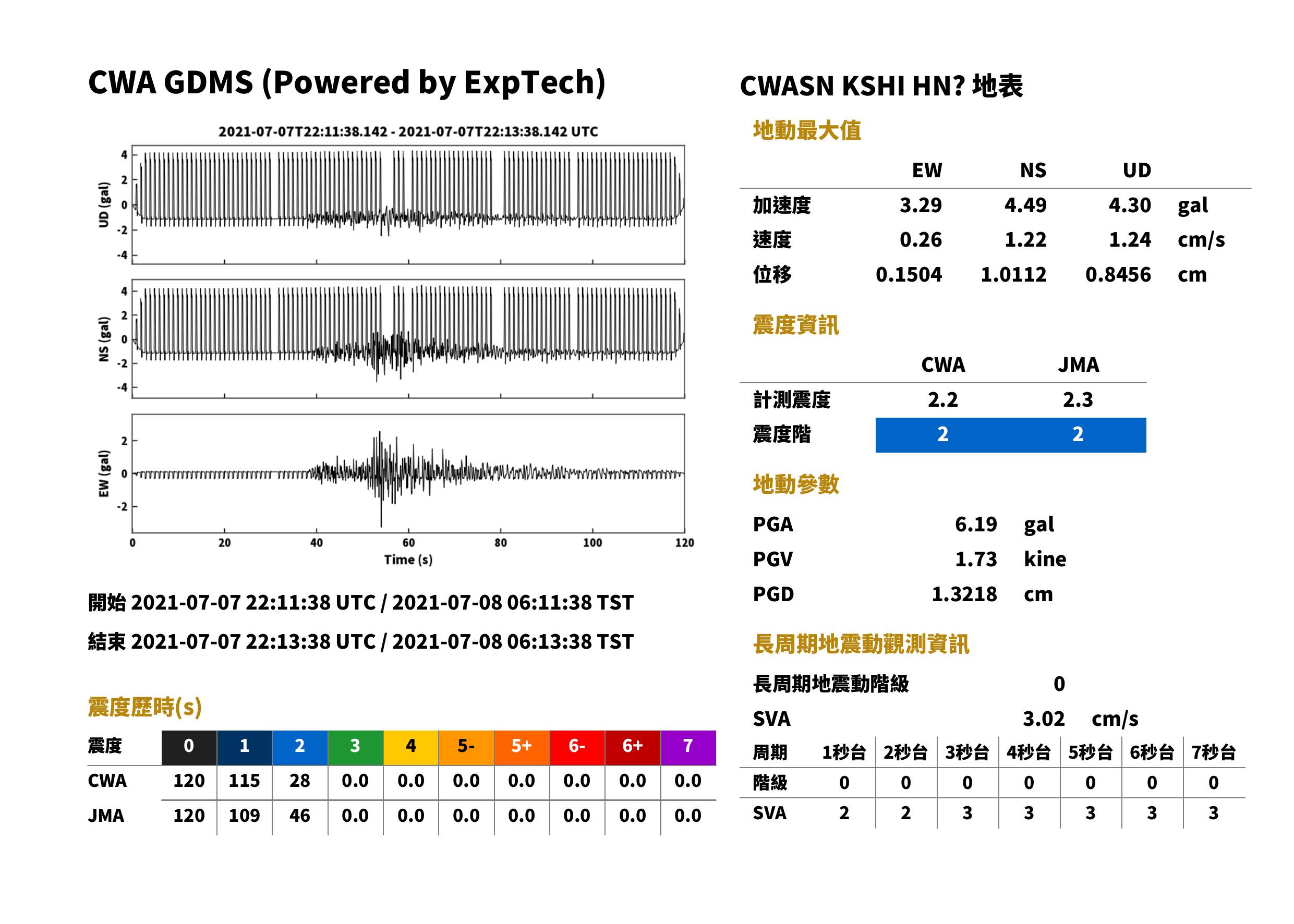

KSHI	新竹縣關西鎮	147 m	CWASN	HN	106.4 km	06:12:13	06:12:25	4.77	3.30	4.67	6.70	0.93	0.26	1.00	1.36	2	2.3	2	2.3	0	下載	查看	查看
WRL	彰化縣二林鎮	14 m	CWASN	HN	121.2 km	06:12:15	06:12:30	3.73	2.06	4.33	5.88	2.06	0.75	2.40	3.25	2	2.2	2	2.2	0	下載	查看	查看
NNS	新竹縣五峰鄉	1148 m	CWASN	HL	63.8 km	06:12:06	06:12:13	4.63	5.60	2.32	6.18	0.27	0.40	0.18	0.43	2	1.8	2	2.2	0	下載	查看	查看

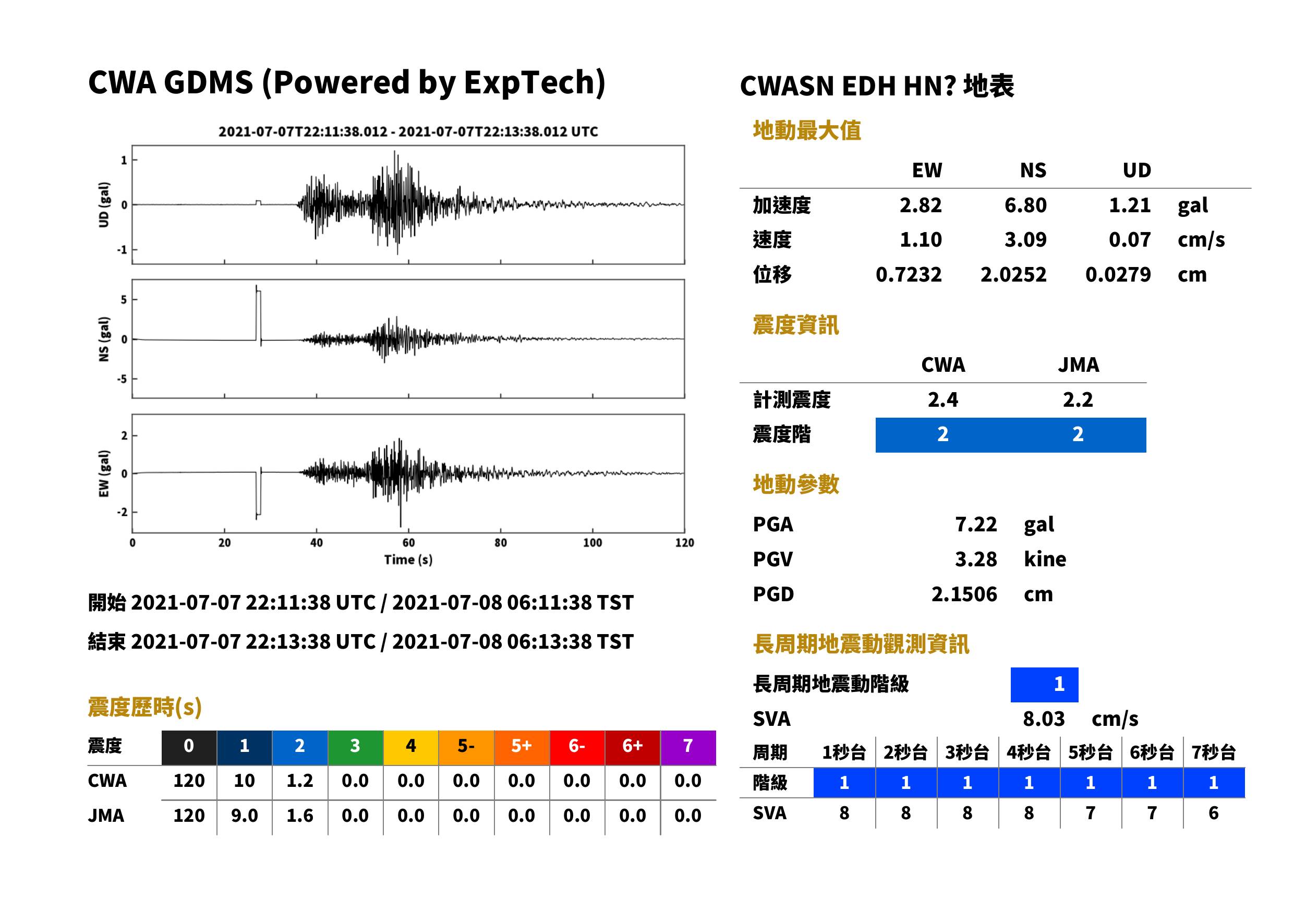

EDH	臺東縣東河鄉	46 m	CWASN	HN	105.6 km	06:12:13	06:12:25	5.61	2.82	1.21	5.96	3.11	1.11	0.07	3.30	2	2.2	2	2.2	1	下載	查看	查看

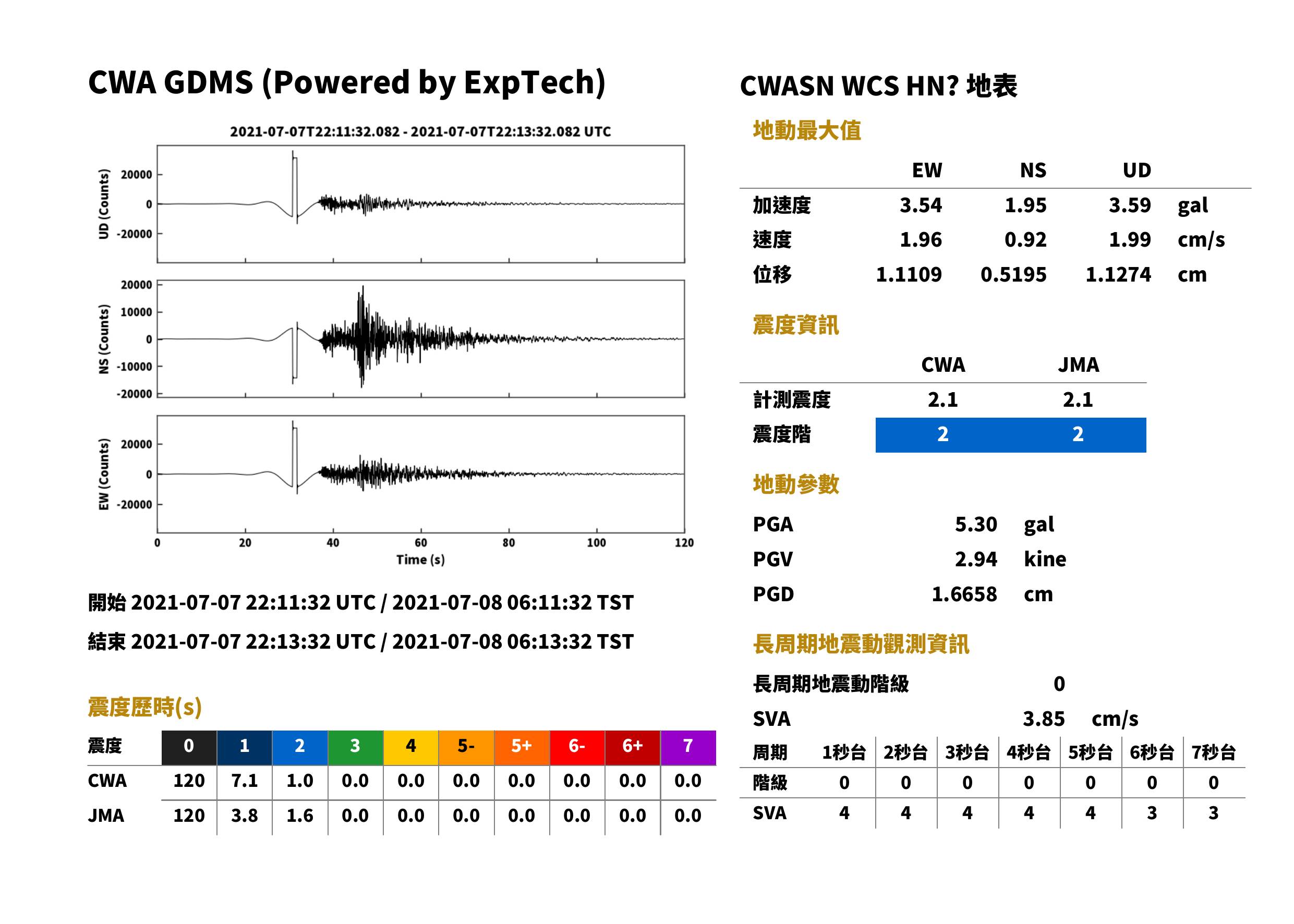

WCS	南投縣國姓鄉	358 m	CWASN	HN	69.4 km	06:12:07	06:12:15	1.95	3.54	3.59	5.30	0.92	1.96	1.99	2.94	2	2.1	2	2.1	0	下載	查看	查看

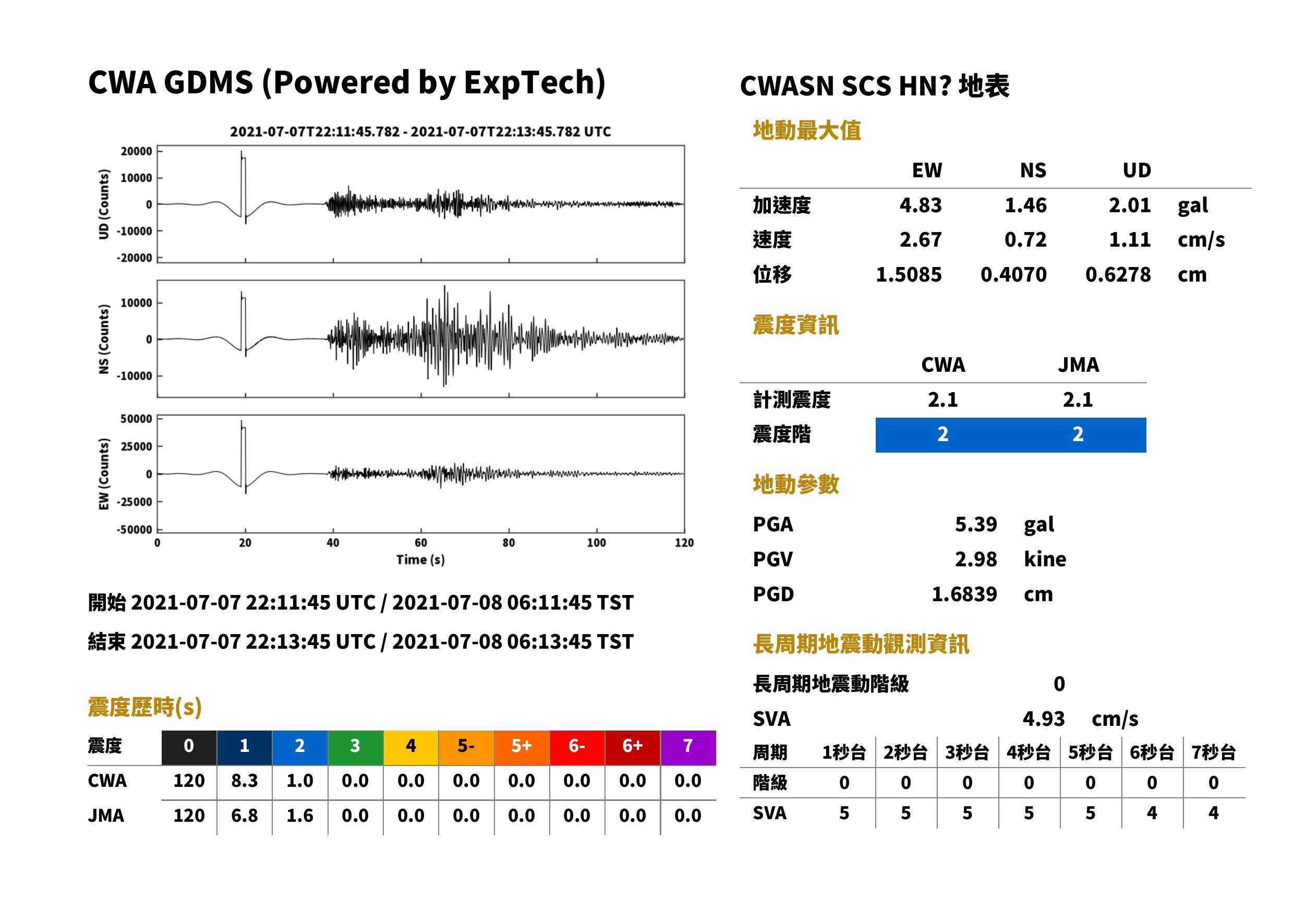

SCS	高雄市旗山區	70 m	CWASN	HN	156.7 km	06:12:20	06:12:39	1.46	4.83	2.01	5.39	0.72	2.67	1.11	2.98	2	2.1	2	2.1	0	下載	查看	查看

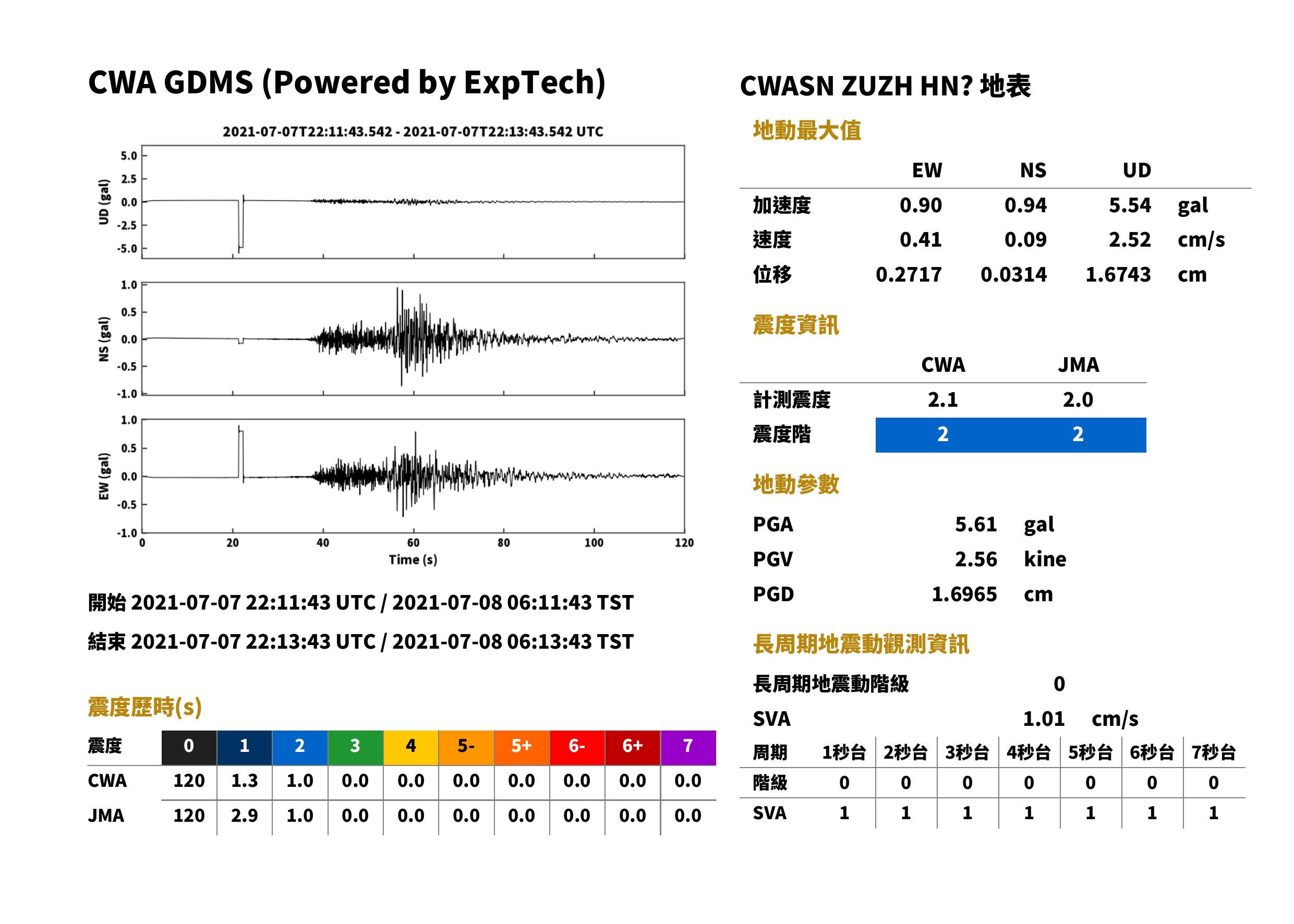

ZUZH	臺北市北投區	612 m	CWASN	HN	141.5 km	06:12:18	06:12:35	0.94	0.78	4.57	4.63	0.09	0.41	2.53	2.56	2	2.0	2	2.0	0	下載	查看	查看

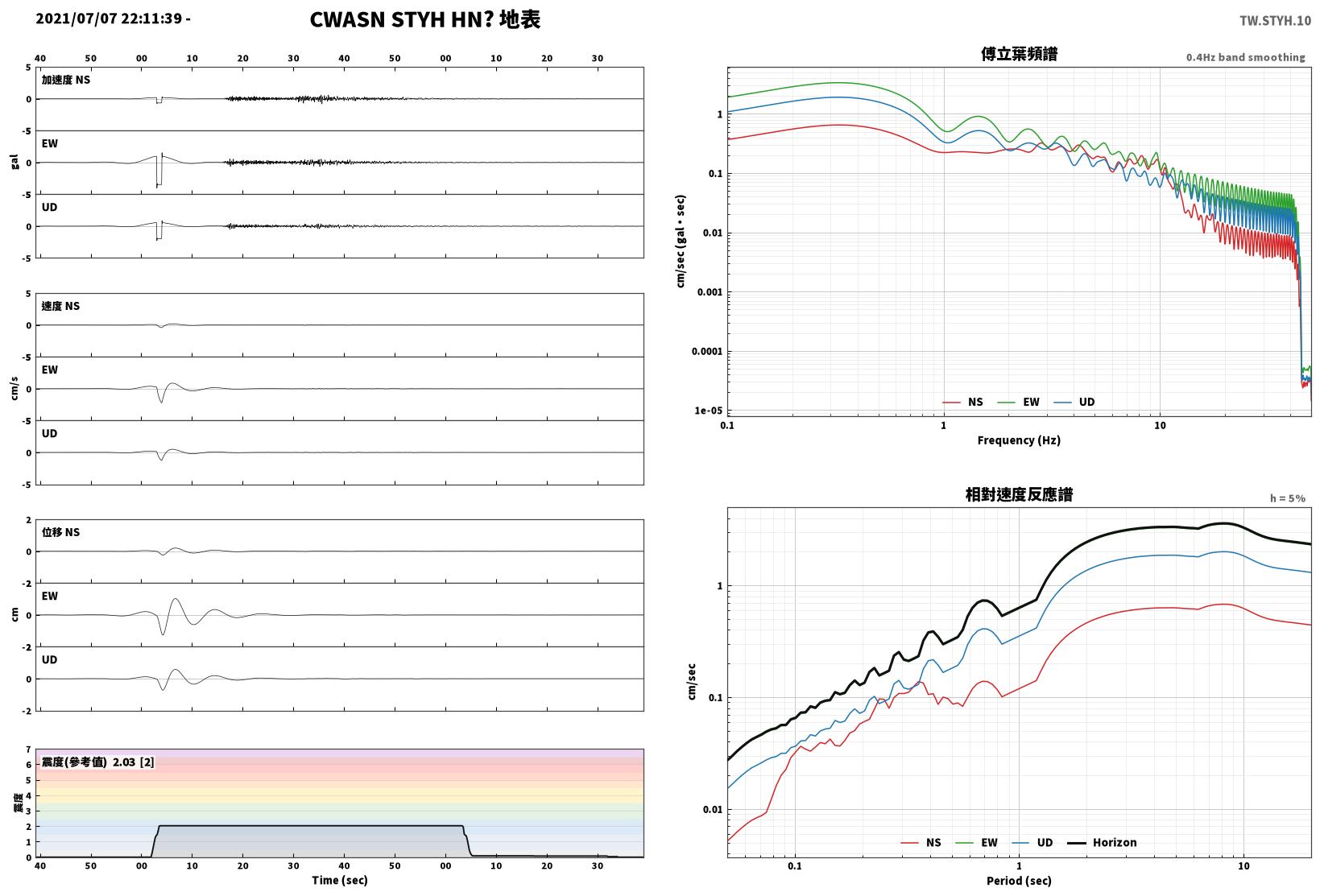

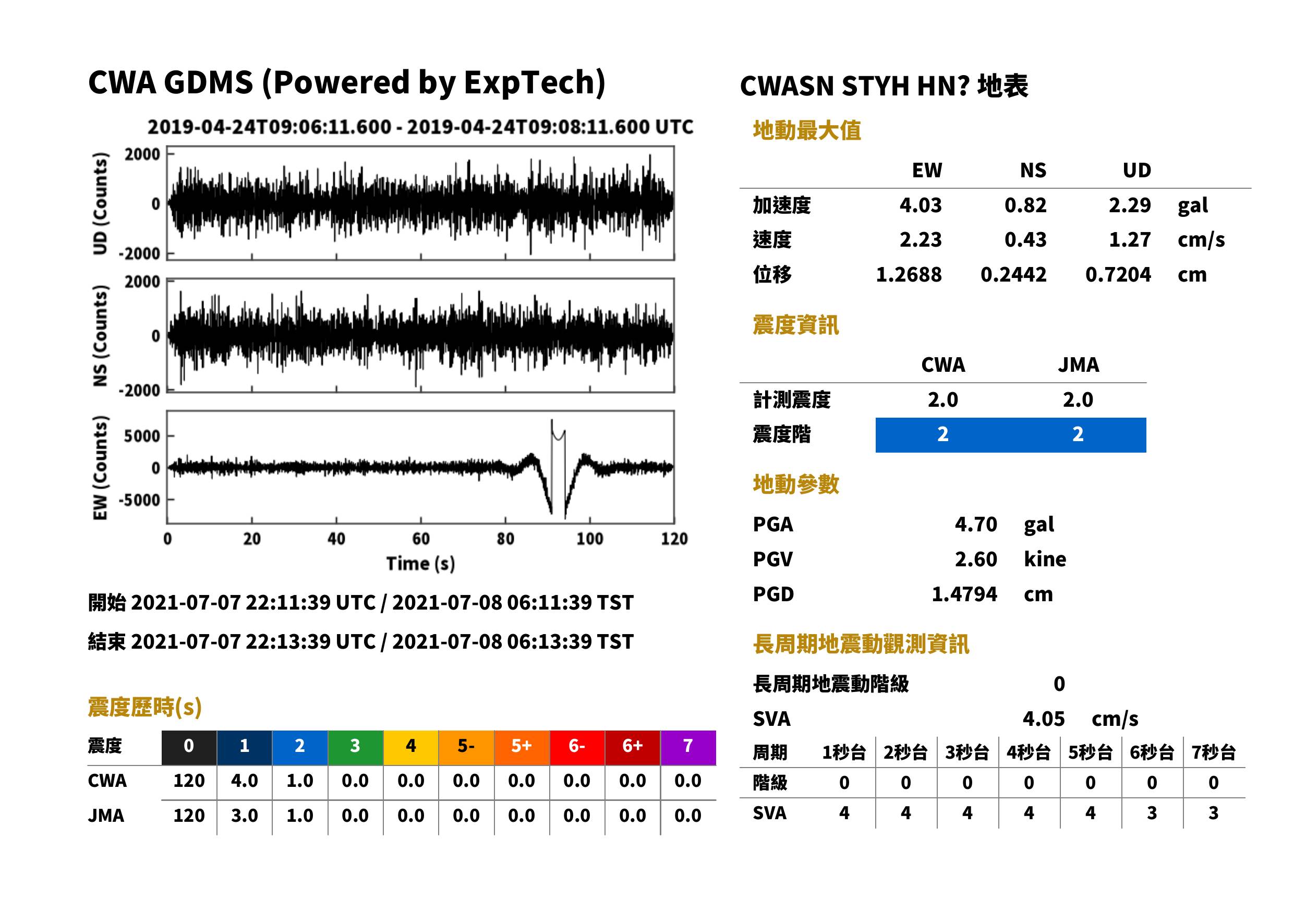

STYH	高雄市桃源區	624 m	CWASN	HN	112.8 km	06:12:14	06:12:27	0.82	4.03	2.29	4.70	0.43	2.23	1.27	2.60	2	2.0	2	2.0	0	下載	查看	查看

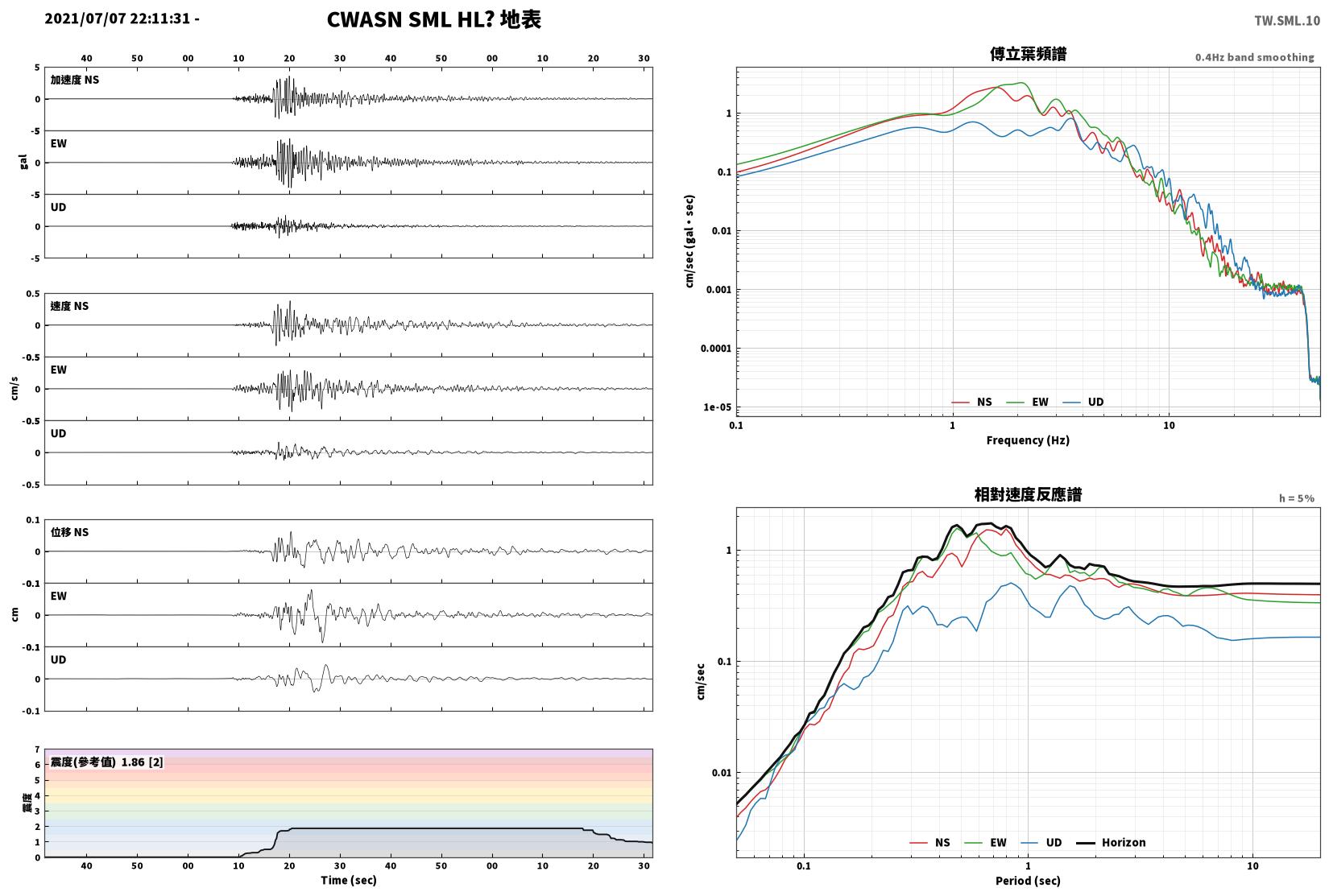

SML	南投縣魚池鄉	999 m	CWASN	HL	67.3 km	06:12:06	06:12:14	3.58	4.00	1.92	4.59	0.38	0.36	0.16	0.47	2	1.8	2	2.0	0	下載	查看	查看

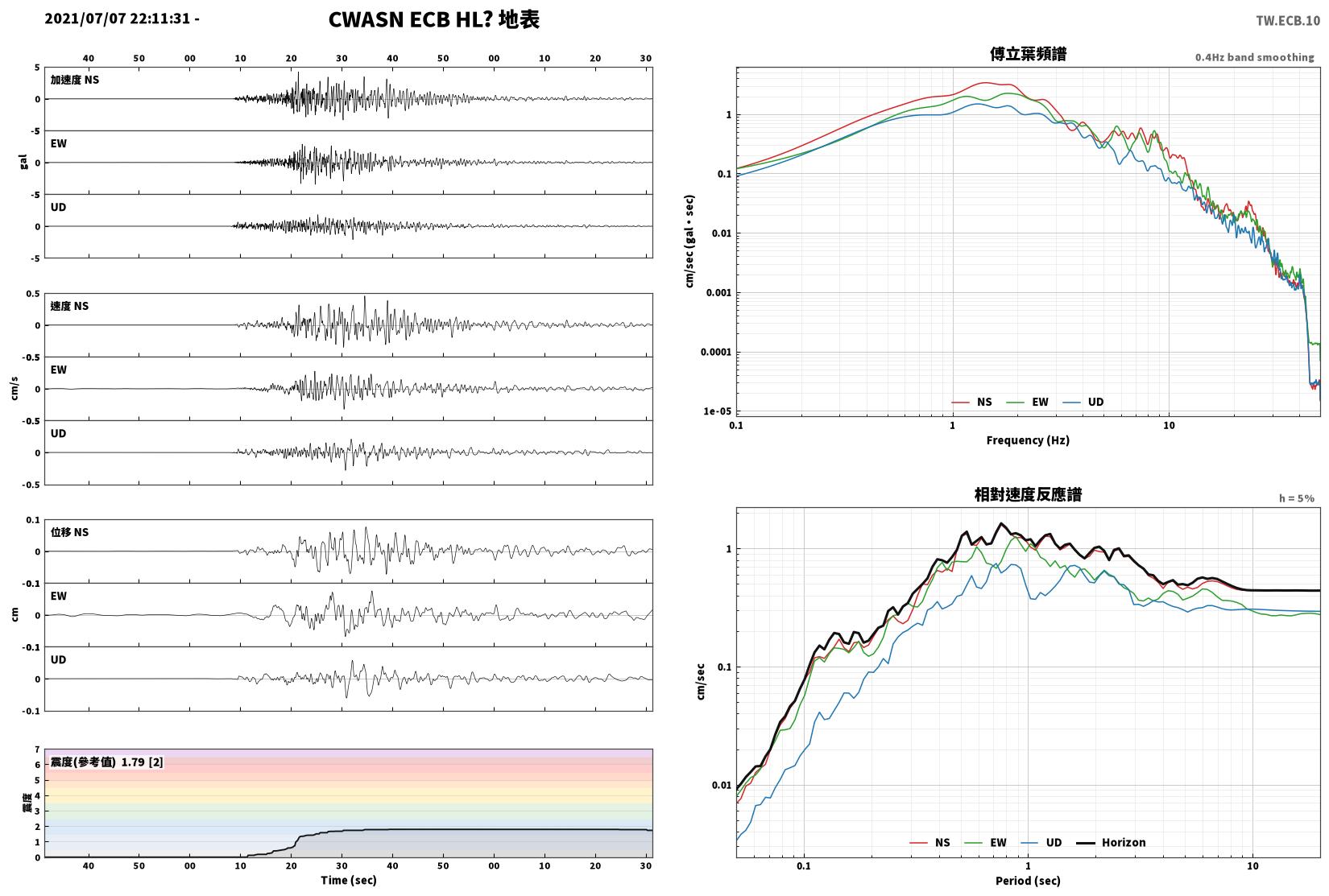

ECB	臺東縣長濱鄉	63 m	CWASN	HL	64.9 km	06:12:06	06:12:14	4.20	3.45	2.12	4.34	0.46	0.32	0.28	0.46	2	1.7	2	1.9	0	下載	查看	查看
WCHH	彰化縣彰化市	25 m	CWASN	HN	104.9 km	06:12:12	06:12:25	2.51	3.40	1.41	3.81	0.21	0.31	0.18	0.32	1	1.3	2	1.8	0	下載	查看	查看
NWF	新北市瑞芳區	728 m	CWASN	HL	133.1 km	06:12:17	06:12:33	3.68	2.50	0.53	3.77	0.39	0.21	0.06	0.40	2	1.7	2	1.8	0	下載	查看	查看
NMLH	苗栗縣苗栗市	179 m	CWASN	HN	106.9 km	06:12:13	06:12:26	2.79	3.03	1.45	3.60	0.26	0.33	0.18	0.36	2	1.5	2	1.8	0	下載	查看	查看

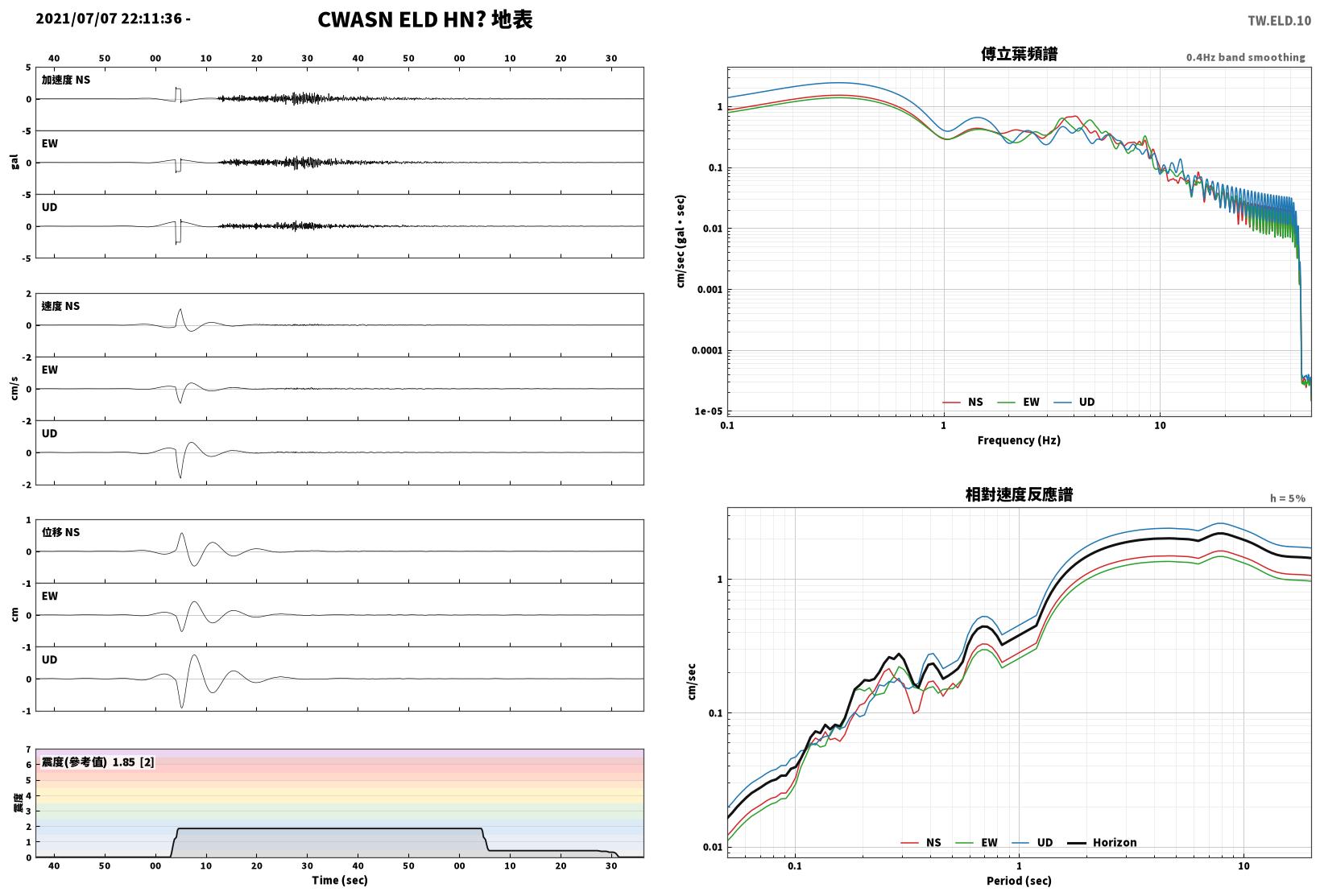

ELD	臺東縣海端鄉	1058 m	CWASN	HN	95.9 km	06:12:11	06:12:23	1.82	1.65	2.93	3.83	1.01	0.92	1.62	2.12	2	1.8	2	1.8	0	下載	查看	查看

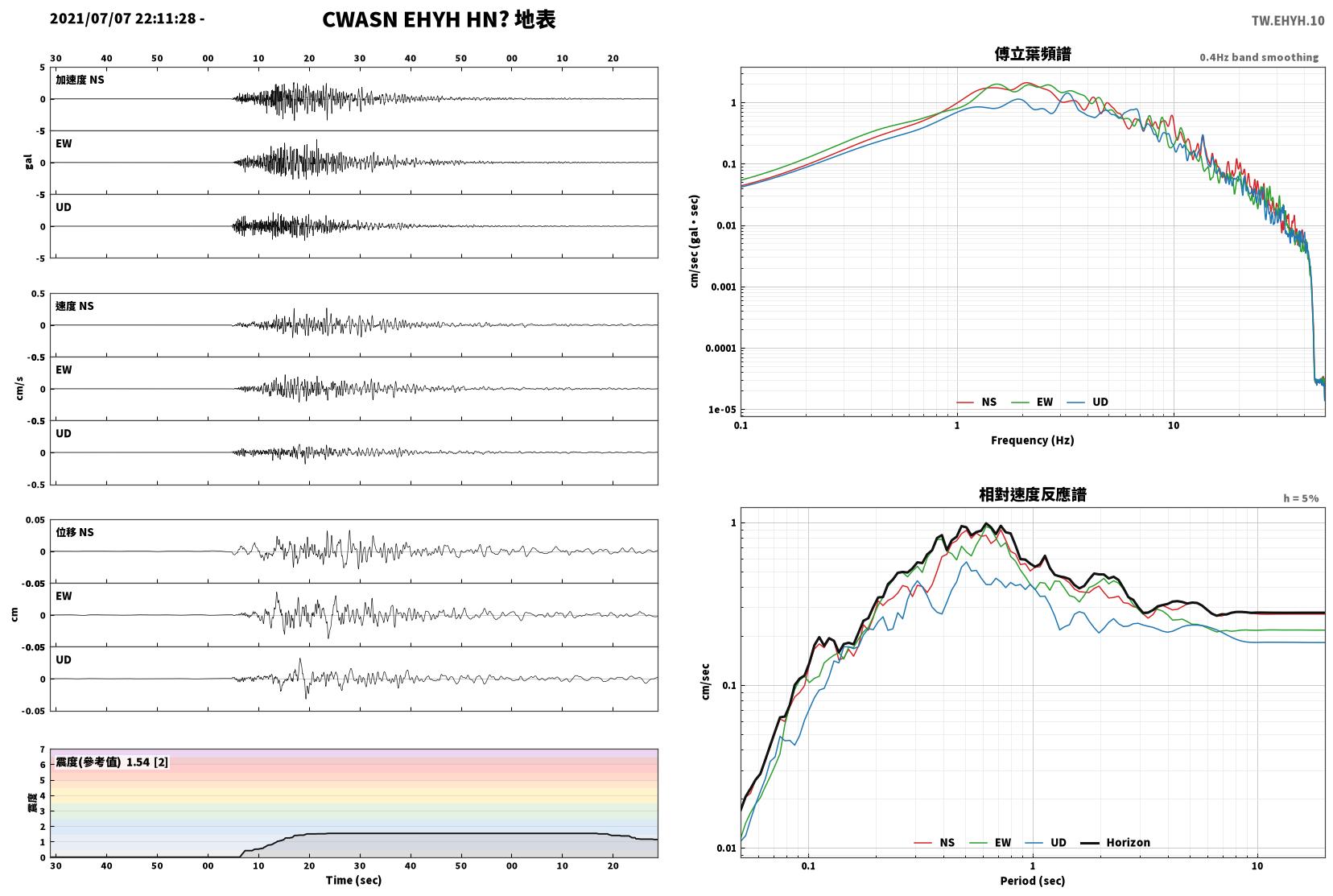

EHYH	花蓮縣瑞穗鄉	173 m	CWASN	HN	49.6 km	06:12:03	06:12:09	3.44	3.61	2.25	3.82	0.27	0.22	0.18	0.29	2	1.5	2	1.8	0	下載	查看	查看

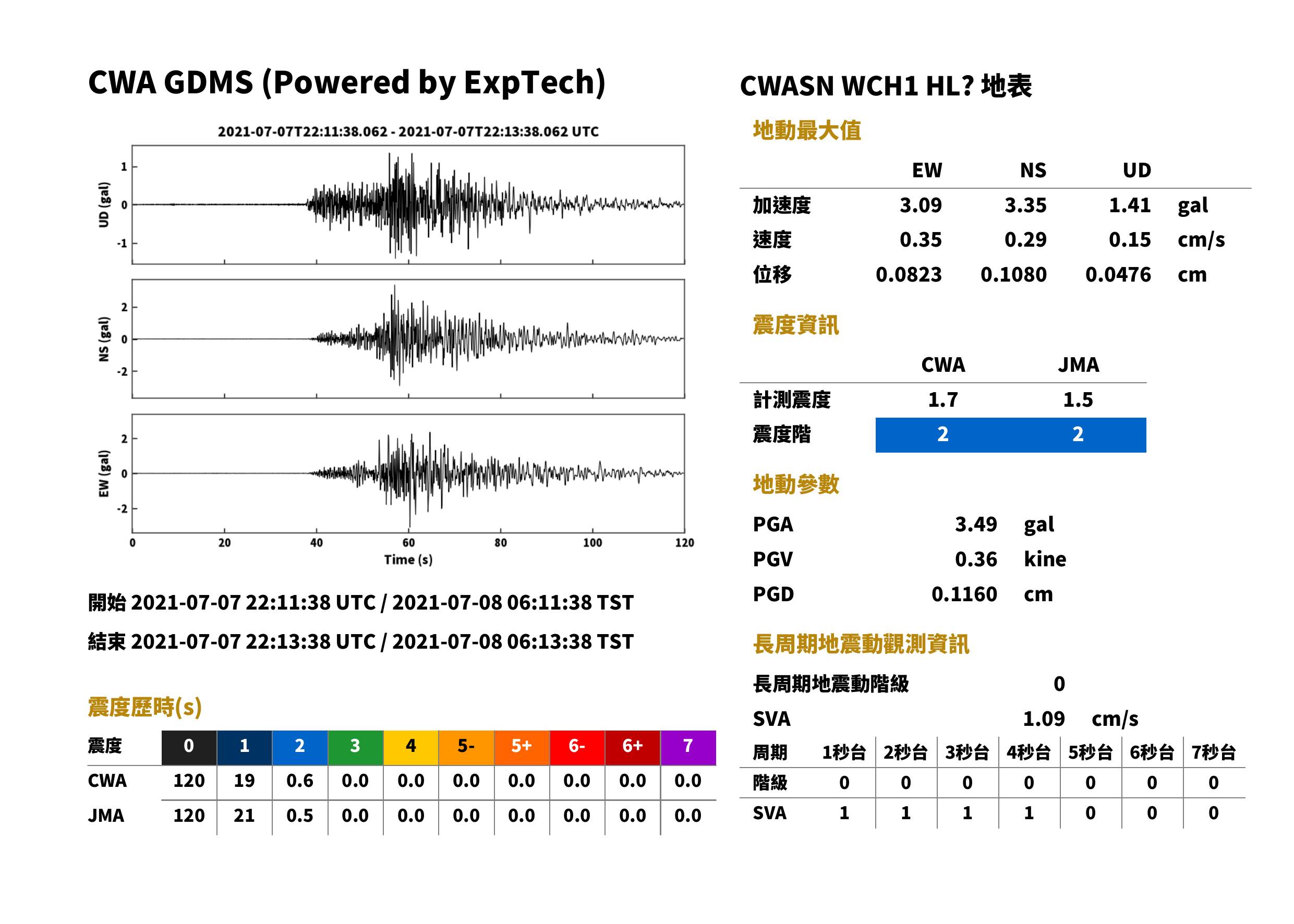

WCH1	彰化縣彰化市	17 m	CWASN	HL	105.9 km	06:12:13	06:12:25	3.34	3.09	1.41	3.48	0.30	0.35	0.15	0.36	2	1.5	2	1.7	0	下載	查看	查看

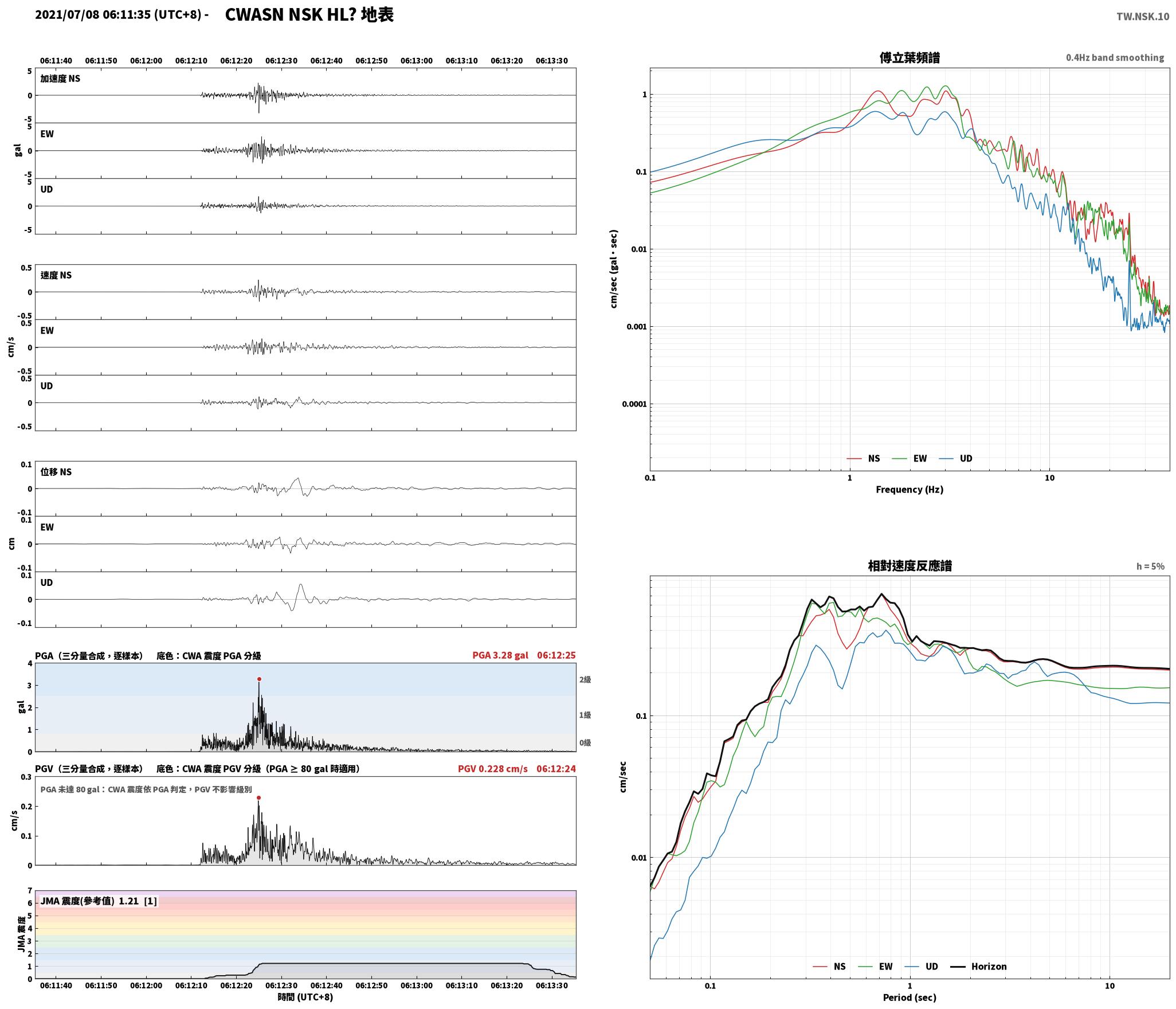

NSK	桃園市復興區	685 m	CWASN	HL	89.5 km	06:12:10	06:12:21	3.26	2.51	1.72	3.29	0.21	0.16	0.12	0.23	1	1.2	2	1.7	0	下載	查看	查看
ESA	宜蘭縣蘇澳鎮	48 m	CWASN	HN	81.1 km	06:12:09	06:12:18	2.96	3.24	2.25	3.37	0.17	0.17	0.11	0.19	1	1.2	2	1.7	0	下載	查看	查看
WYL	彰化縣員林市	26 m	CWASN	HL	100.9 km	06:12:12	06:12:24	3.07	2.02	1.27	3.10	0.31	0.29	0.21	0.33	1	1.3	2	1.6	0	下載	查看	查看
WDL	雲林縣斗六市	52 m	CWASN	HL	106.7 km	06:12:13	06:12:26	2.48	2.34	0.94	2.96	0.29	0.30	0.11	0.32	1	1.3	2	1.6	0	下載	查看	查看
WCKO	嘉義縣番路鄉	233 m	CWASN	HN	110.4 km	06:12:13	06:12:27	2.66	2.71	1.26	2.94	0.20	0.20	0.09	0.26	1	1.2	2	1.6	0	下載	查看	查看
NHW	桃園市觀音區	21 m	CWASN	HL	135.0 km	06:12:17	06:12:33	2.29	2.77	0.56	2.89	0.30	0.27	0.12	0.40	1	1.3	2	1.6	0	下載	查看	查看
EYUL	花蓮縣玉里鎮	138 m	CWASN	HN	65.5 km	06:12:06	06:12:14	2.36	2.44	1.22	2.92	0.27	0.36	0.17	0.38	2	1.5	2	1.6	0	下載	查看	查看
ECS	臺東縣池上鄉	286 m	CWASN	HL	95.3 km	06:12:11	06:12:22	2.51	2.70	1.29	3.13	0.38	0.32	0.18	0.42	2	1.5	2	1.6	0	下載	查看	查看
CHK	臺東縣成功鎮	37 m	CWASN	HL	90.3 km	06:12:10	06:12:21	2.76	2.34	1.30	3.11	0.19	0.17	0.11	0.22	1	1.2	2	1.6	0	下載	查看	查看

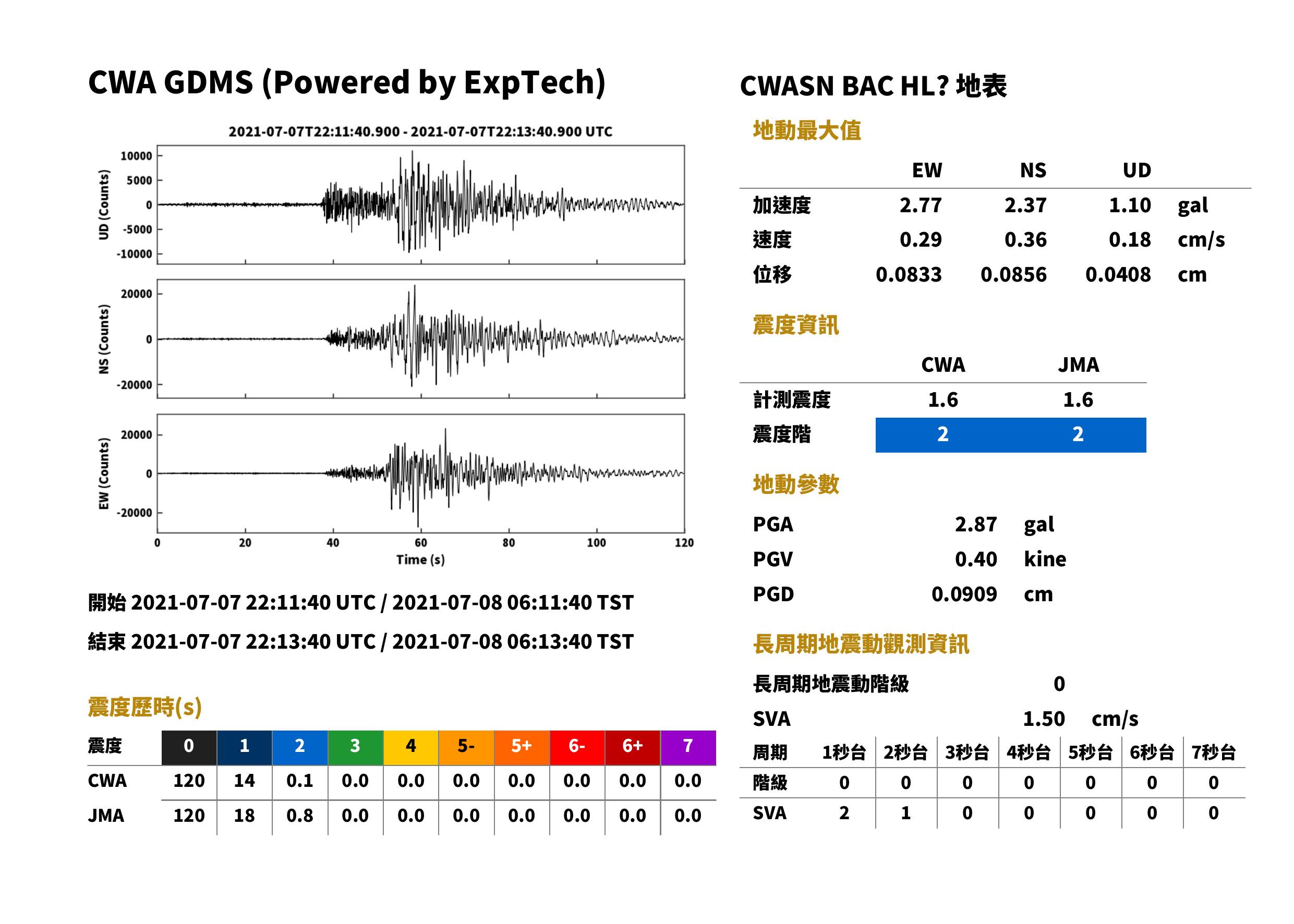

BAC	新北市樹林區	15 m	CWASN	HL	123.8 km	06:12:15	06:12:30	2.37	2.77	1.10	2.87	0.36	0.29	0.18	0.40	2	1.6	2	1.6	0	下載	查看	查看
WGK	雲林縣斗六市	80 m	CWASN	HL	104.3 km	06:12:12	06:12:25	2.25	2.03	0.96	2.67	0.28	0.26	0.14	0.34	1	1.3	2	1.5	0	下載	查看	查看
CHKH	臺東縣成功鎮	11 m	CWASN	HN	79.6 km	06:12:08	06:12:18	2.14	2.69	1.32	2.73	0.17	0.15	0.08	0.19	1	1.0	2	1.5	0	下載	查看	查看
WTK	雲林縣土庫鎮	21 m	CWASN	HN	122.3 km	06:12:15	06:12:30	2.09	2.08	0.91	2.41	0.28	0.33	0.11	0.38	1	1.3	1	1.4	0	下載	查看	查看

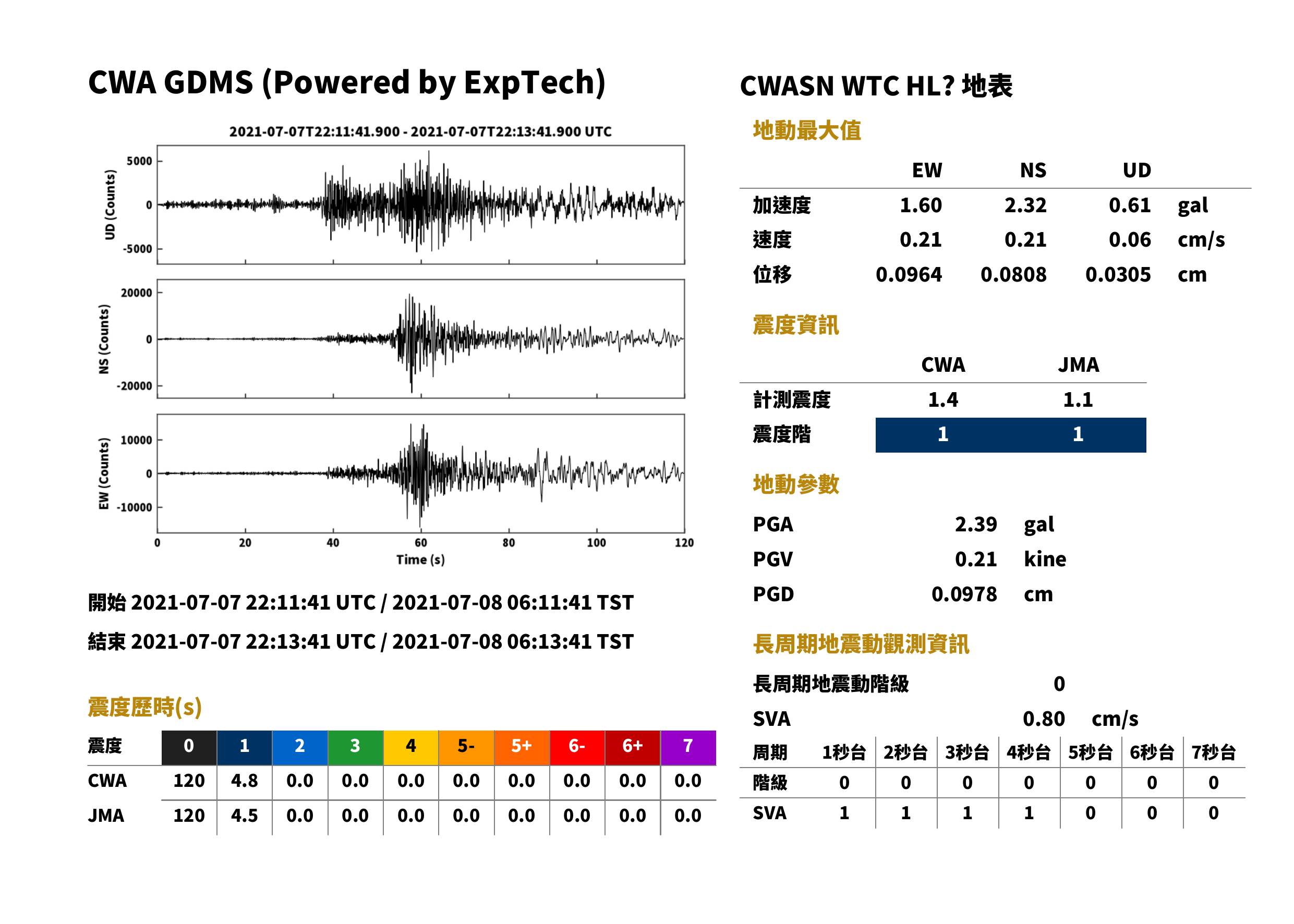

WTC	彰化縣大城鄉	4 m	CWASN	HL	130.3 km	06:12:16	06:12:32	2.32	1.60	0.61	2.39	0.21	0.21	0.06	0.21	1	1.1	1	1.4	0	下載	查看	查看
WSF	雲林縣四湖鄉	8 m	CWASN	HL	139.3 km	06:12:18	06:12:34	2.10	2.46	0.69	2.46	0.15	0.23	0.05	0.23	1	0.9	1	1.4	0	下載	查看	查看
WPL	南投縣埔里鎮	465 m	CWASN	HL	63.7 km	06:12:06	06:12:13	1.80	1.55	1.39	2.45	0.12	0.14	0.11	0.16	1	0.8	1	1.4	0	下載	查看	查看
NTS	新北市淡水區	15 m	CWASN	HN	142.2 km	06:12:18	06:12:35	1.99	2.24	1.26	2.46	0.35	0.37	0.14	0.38	1	1.4	1	1.4	0	下載	查看	查看
NJD	新竹縣竹東鎮	131 m	CWASN	HL	106.0 km	06:12:13	06:12:25	2.10	2.31	0.98	2.42	0.21	0.28	0.16	0.29	1	1.3	1	1.4	0	下載	查看	查看
HSN	新竹縣竹北市	31 m	CWASN	HN	118.6 km	06:12:15	06:12:29	2.16	1.55	0.92	2.26	0.22	0.20	0.18	0.27	1	1.2	1	1.4	0	下載	查看	查看
ALS	嘉義縣阿里山鄉	2417 m	CWASN	HL	87.9 km	06:12:10	06:12:20	1.82	1.99	0.80	2.29	0.18	0.19	0.07	0.21	1	1.1	1	1.4	0	下載	查看	查看
TCU	臺中市中區	89 m	CWASN	HL	94.4 km	06:12:11	06:12:22	1.16	2.07	0.52	2.18	0.25	0.32	0.09	0.38	1	1.1	1	1.3	0	下載	查看	查看
WNT	南投縣南投市	113 m	CWASN	HL	89.2 km	06:12:10	06:12:21	1.58	1.42	0.89	1.92	0.10	0.14	0.13	0.18	1	0.6	1	1.2	0	下載	查看	查看
WHY	南投縣信義鄉	495 m	CWASN	HN	76.1 km	06:12:08	06:12:17	1.75	1.21	0.73	1.76	0.09	0.08	0.06	0.10	1	0.5	1	1.1	0	下載	查看	查看
NWL	新北市烏來區	404 m	CWASN	HN	98.9 km	06:12:11	06:12:23	1.59	0.96	0.62	1.69	0.88	0.15	0.28	0.94	1	1.1	1	1.1	0	下載	查看	查看

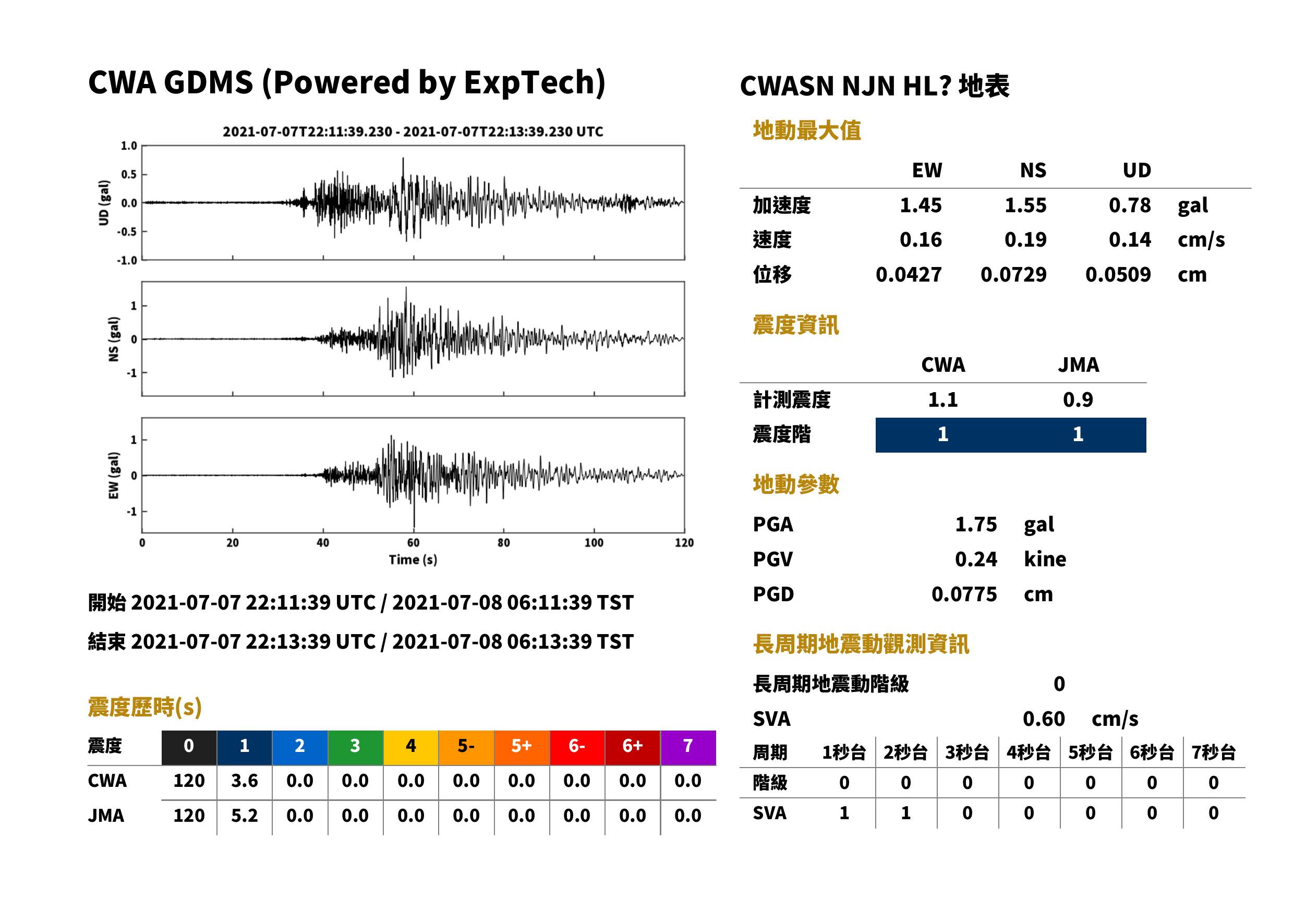

NJN	苗栗縣竹南鎮	11 m	CWASN	HL	113.2 km	06:12:14	06:12:27	1.56	1.45	0.78	1.76	0.20	0.16	0.14	0.23	1	0.9	1	1.1	0	下載	查看	查看
EHD	臺東縣池上鄉	295 m	CWASN	HN	90.4 km	06:12:10	06:12:21	1.45	1.41	0.81	1.73	0.08	0.13	0.05	0.13	1	0.7	1	1.1	0	下載	查看	查看
NST	苗栗縣南庄鄉	173 m	CWASN	HL	100.0 km	06:12:12	06:12:24	1.31	1.26	0.76	1.55	0.15	0.14	0.11	0.19	1	0.8	1	1.0	0	下載	查看	查看

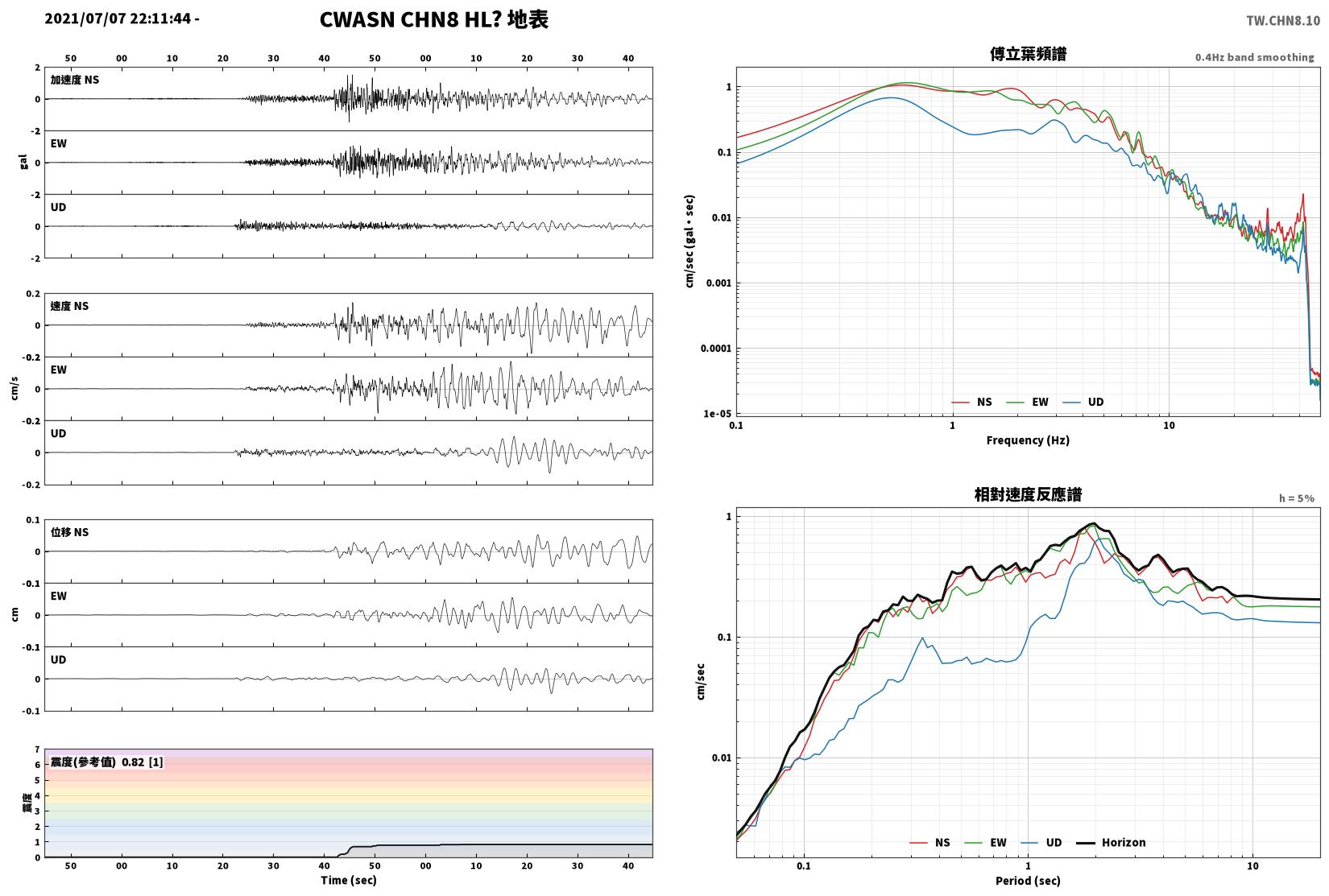

CHN8	嘉義縣義竹鄉	6 m	CWASN	HL	149.9 km	06:12:19	06:12:37	1.49	1.05	0.45	1.54	0.18	0.17	0.13	0.19	1	0.8	1	1.0	0	下載	查看	查看
NSY	苗栗縣三義鄉	299 m	CWASN	HL	100.0 km	06:12:12	06:12:24	1.19	1.04	0.77	1.40	0.19	0.15	0.14	0.20	1	0.9	1	0.9	0	下載	查看	查看

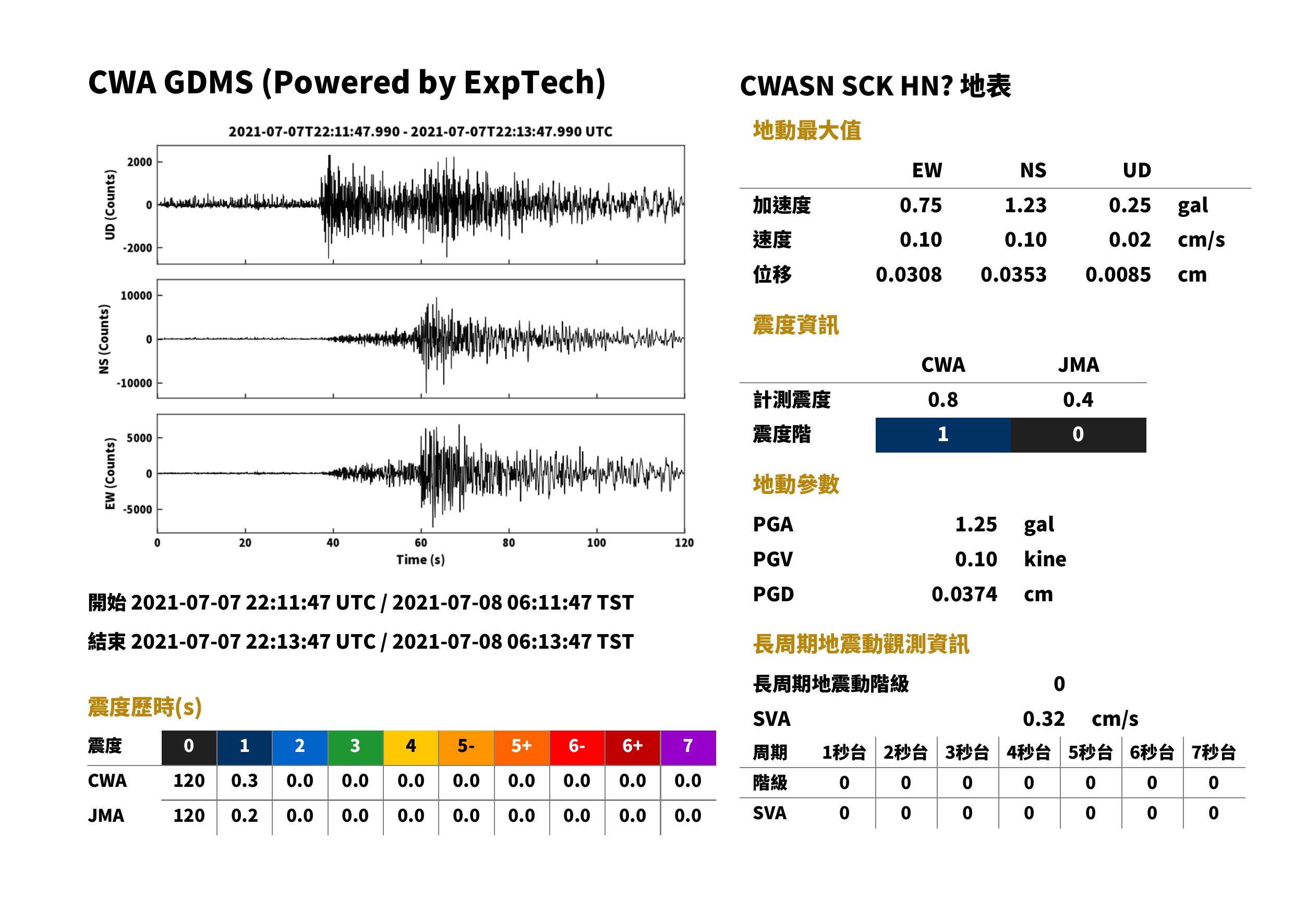

SCK	臺南市七股區	2 m	CWASN	HN	172.4 km	06:12:23	06:12:43	1.23	0.75	0.25	1.25	0.10	0.10	0.02	0.10	0	0.4	1	0.8	0	下載	查看	查看
NOU	基隆市中正區	16 m	CWASN	HL	141.5 km	06:12:18	06:12:35	0.56	1.22	0.41	1.26	0.08	0.18	0.07	0.19	1	0.7	1	0.8	0	下載	查看	查看
TAI1	臺南市永康區	10 m	CWASN	HL	165.7 km	06:12:22	06:12:41	0.96	1.05	0.30	1.06	0.12	0.12	0.05	0.14	1	0.6	1	0.7	0	下載	查看	查看

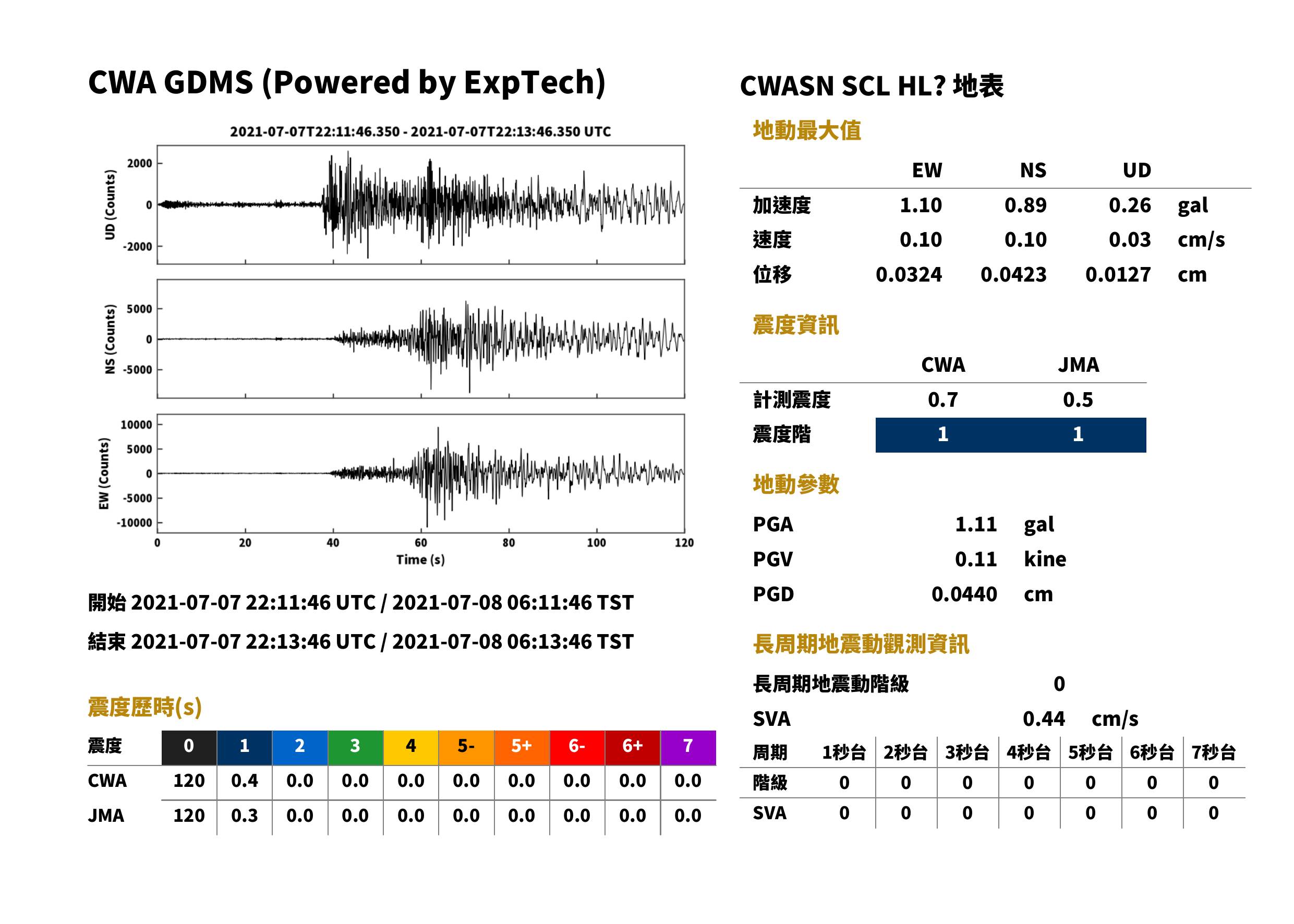

SCL	臺南市佳里區	7 m	CWASN	HL	160.6 km	06:12:21	06:12:40	0.89	1.10	0.26	1.11	0.10	0.10	0.03	0.11	1	0.5	1	0.7	0	下載	查看	查看
SGS	高雄市甲仙區	279 m	CWASN	HL	134.4 km	06:12:17	06:12:33	0.64	0.98	0.33	1.00	0.08	0.10	0.05	0.11	0	0.3	1	0.6	0	下載	查看	查看

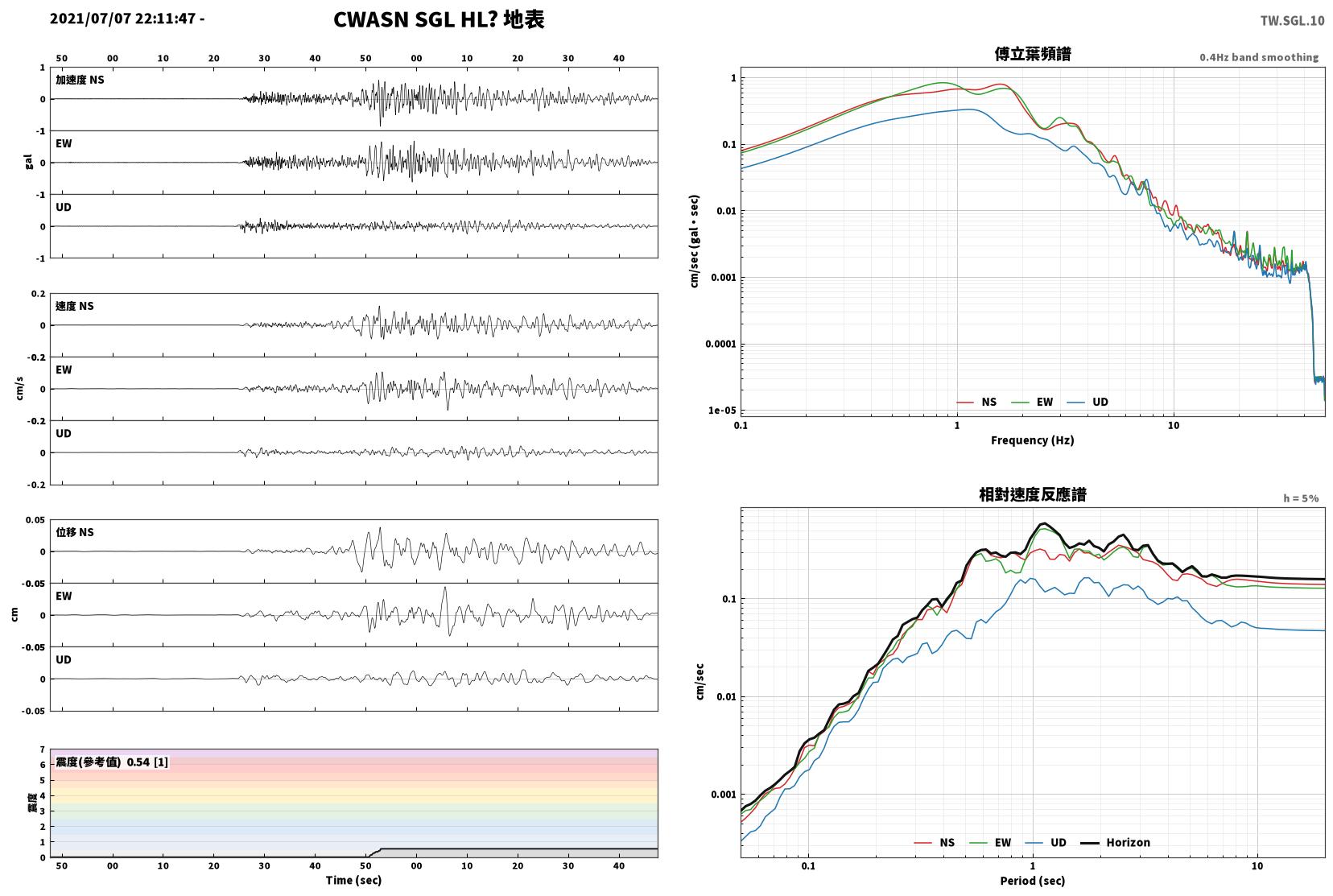

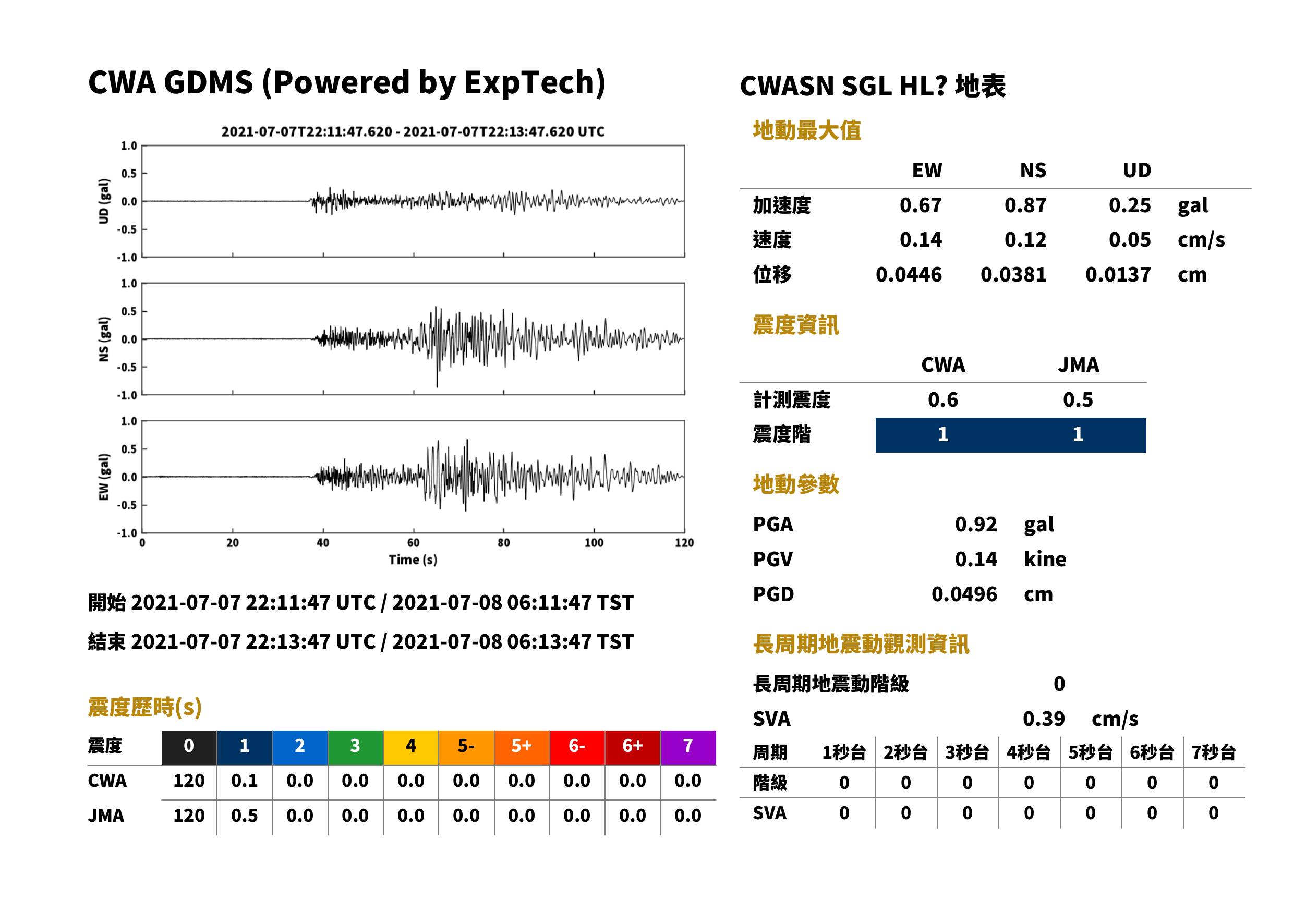

SGL	屏東縣九如鄉	31 m	CWASN	HL	169.7 km	06:12:22	06:12:42	0.87	0.67	0.25	0.93	0.12	0.14	0.05	0.14	1	0.5	1	0.6	0	下載	查看	查看
WTP	嘉義縣大埔鄉	555 m	CWASN	HL	120.4 km	06:12:15	06:12:29	0.84	0.72	0.49	0.87	0.10	0.09	0.06	0.11	0	0.3	1	0.5	0	下載	查看	查看
TIPB	新北市雙溪區	399 m	CWASN	HL	123.1 km	06:12:15	06:12:30	0.71	0.75	0.35	0.83	0.08	0.08	0.05	0.09	0	0.3	1	0.5	0	下載	查看	查看
STY	高雄市桃源區	642 m	CWASN	HL	115.3 km	06:12:14	06:12:28	0.83	0.63	0.50	0.85	0.06	0.05	0.05	0.07	0	0.1	1	0.5	0	下載	查看	查看
TTN	臺東縣臺東市	12 m	CWASN	HL	133.4 km	06:12:17	06:12:33	0.67	0.60	0.31	0.74	0.15	0.13	0.07	0.16	1	0.5	0	0.4	0	下載	查看	查看

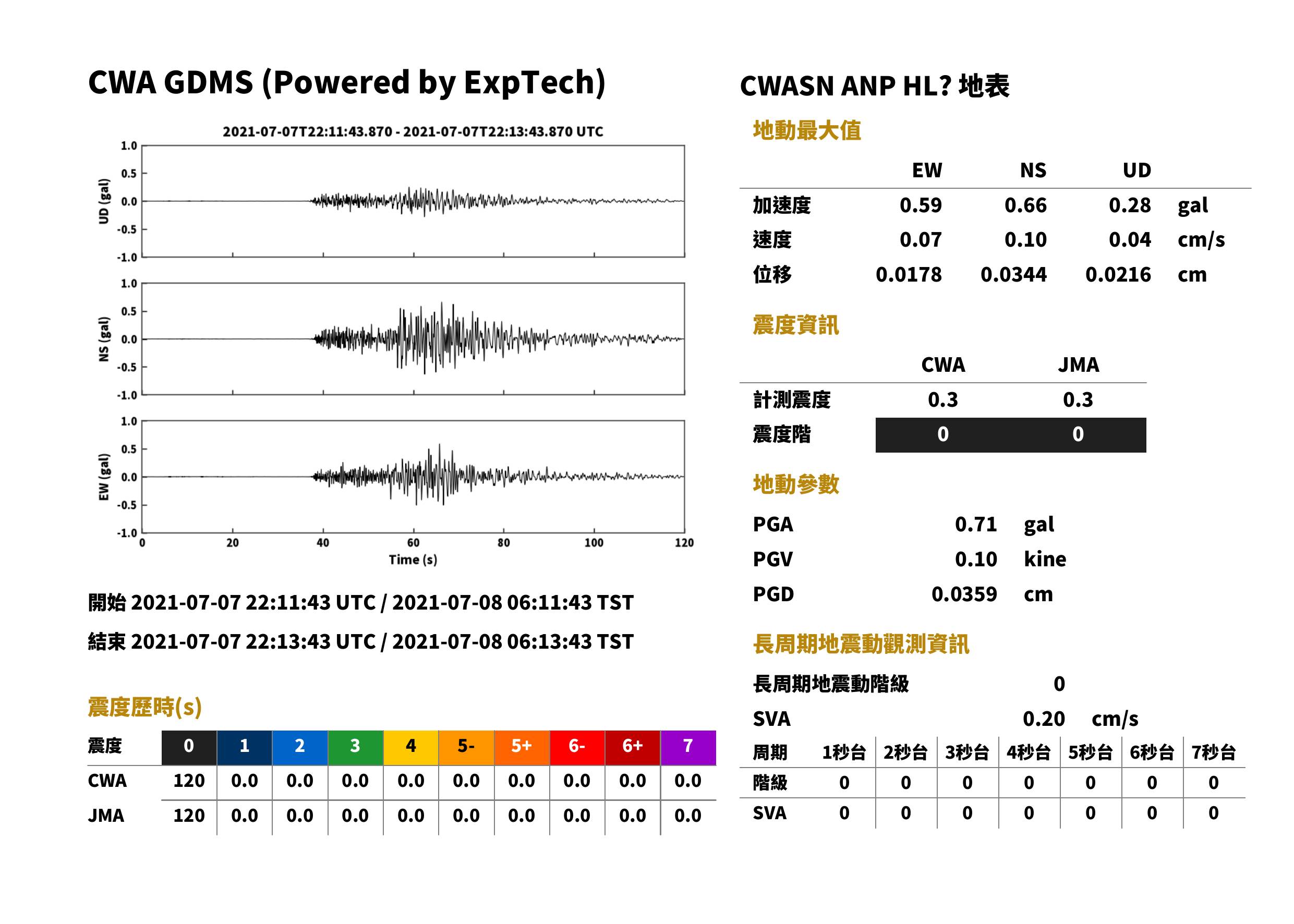

ANP	臺北市北投區	836 m	CWASN	HL	143.8 km	06:12:18	06:12:36	0.66	0.59	0.28	0.71	0.10	0.07	0.04	0.11	0	0.3	0	0.4	0	下載	查看	查看

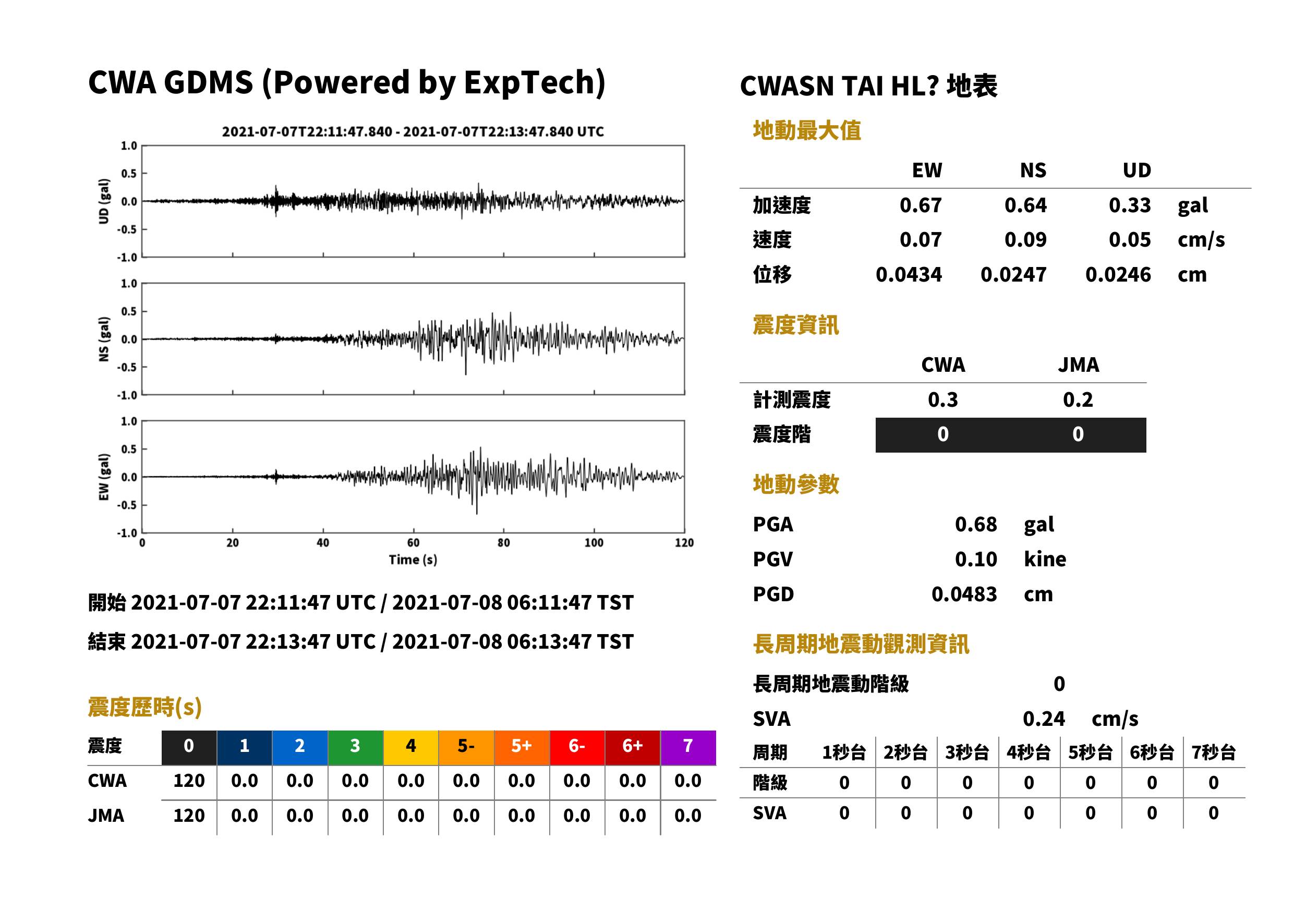

TAI	臺南市中西區	19 m	CWASN	HL	171.3 km	06:12:22	06:12:42	0.65	0.67	0.32	0.68	0.09	0.07	0.04	0.10	0	0.2	0	0.3	0	下載	查看	查看

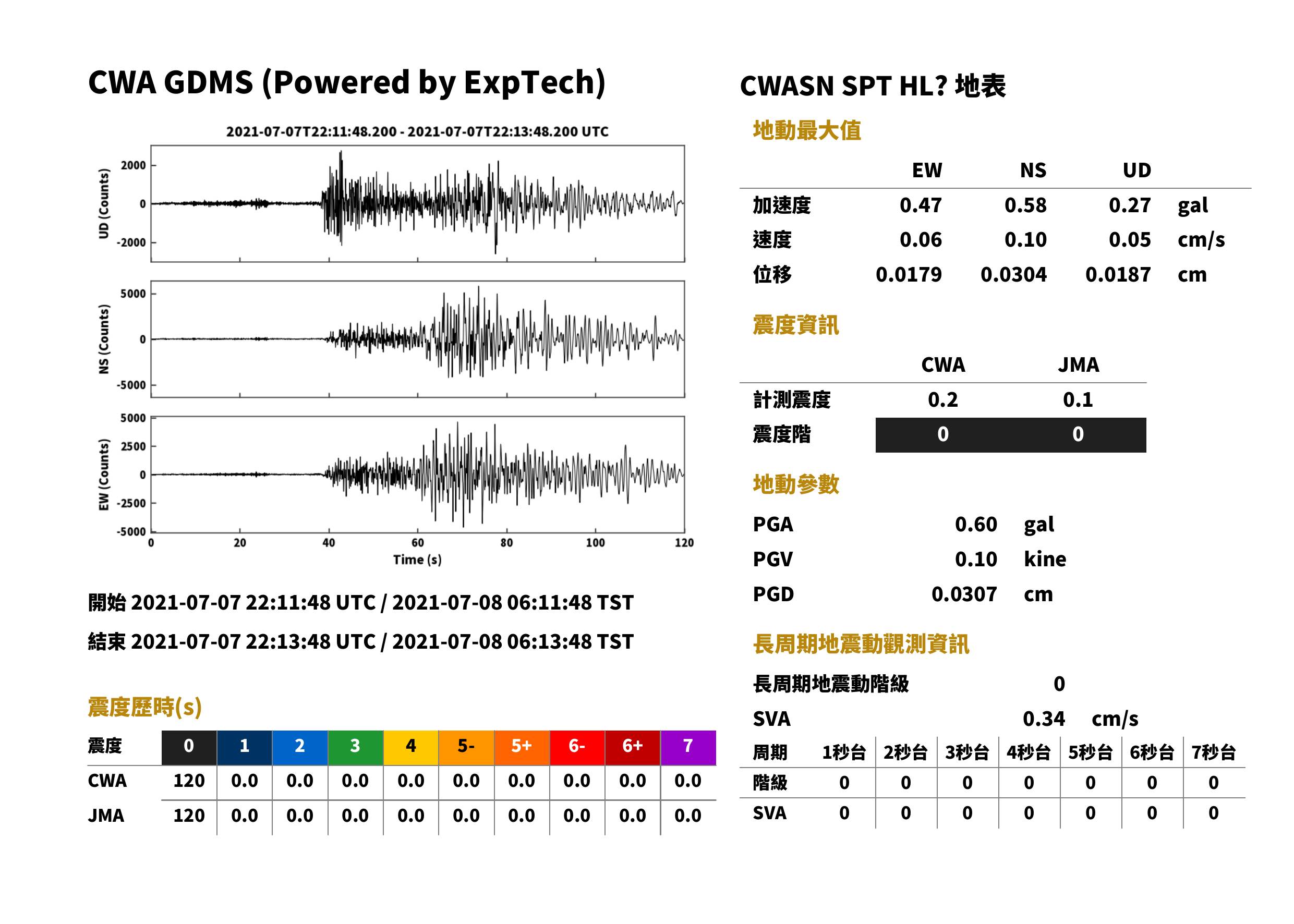

SPT	屏東縣屏東市	29 m	CWASN	HL	173.9 km	06:12:23	06:12:43	0.58	0.47	0.27	0.60	0.10	0.06	0.05	0.10	0	0.1	0	0.2	0	下載	查看	查看
PNG	澎湖縣馬公市	10 m	CWASN	HL	207.4 km	06:12:27	06:12:51	0.44	0.40	0.19	0.54	0.06	0.08	0.03	0.08	0	0.0	0	0.1	0	下載	查看	查看
LDU	臺東縣綠島鄉	17 m	CWASN	HN	135.7 km	06:12:17	06:12:33	0.50	0.39	0.20	0.53	0.06	0.06	0.03	0.07	0	0.0	0	0.1	0	下載	查看	查看
EGS	宜蘭縣頭城鎮	20 m	CWASN	HL	112.5 km	06:12:14	06:12:27	0.47	0.45	0.39	0.56	0.07	0.06	0.05	0.08	0	0.1	0	0.1	0	下載	查看	查看

註：僅顯示 PGA > 0.5 gal 之測站。

資料與圖表：濾波處理與注意事項

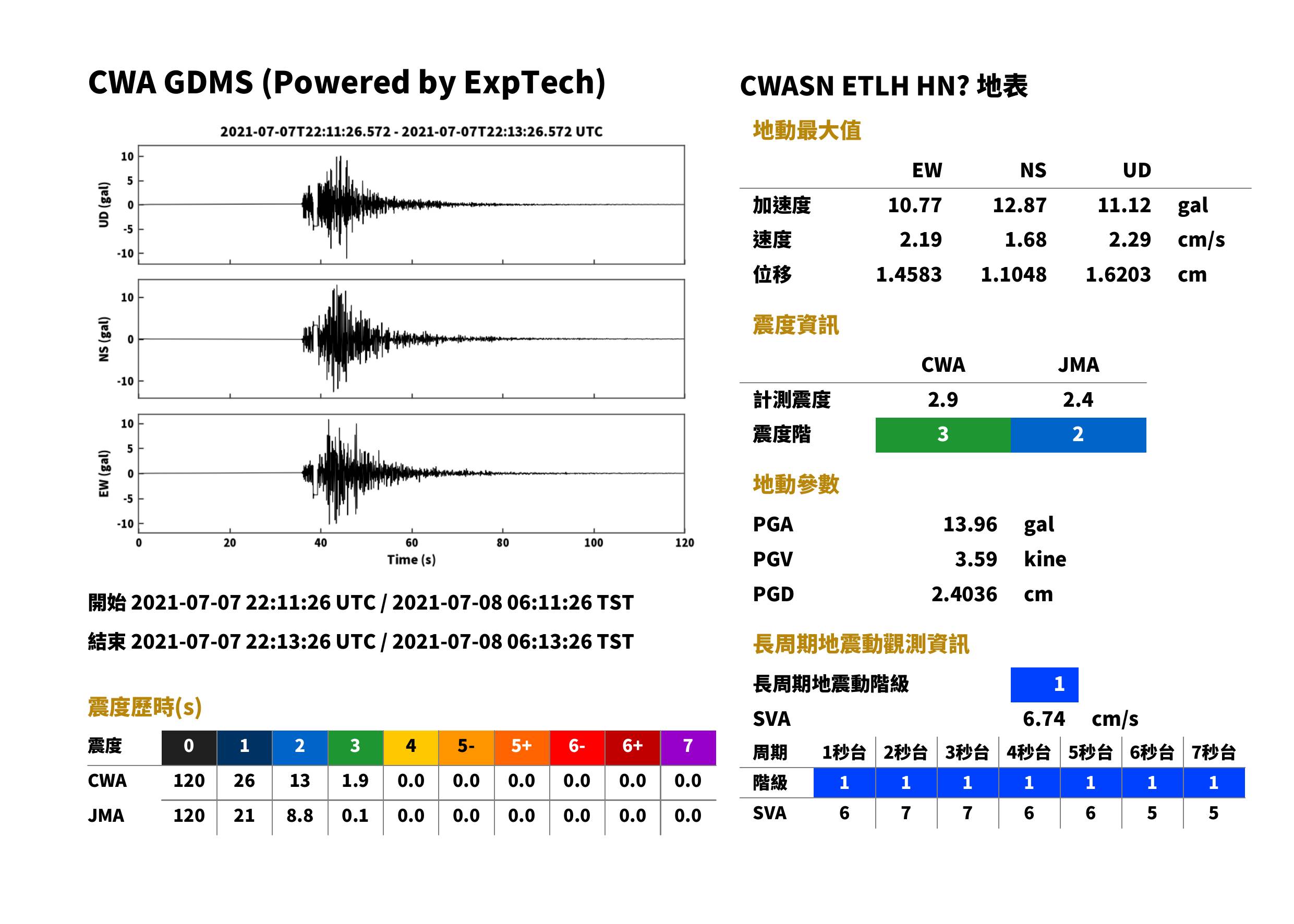

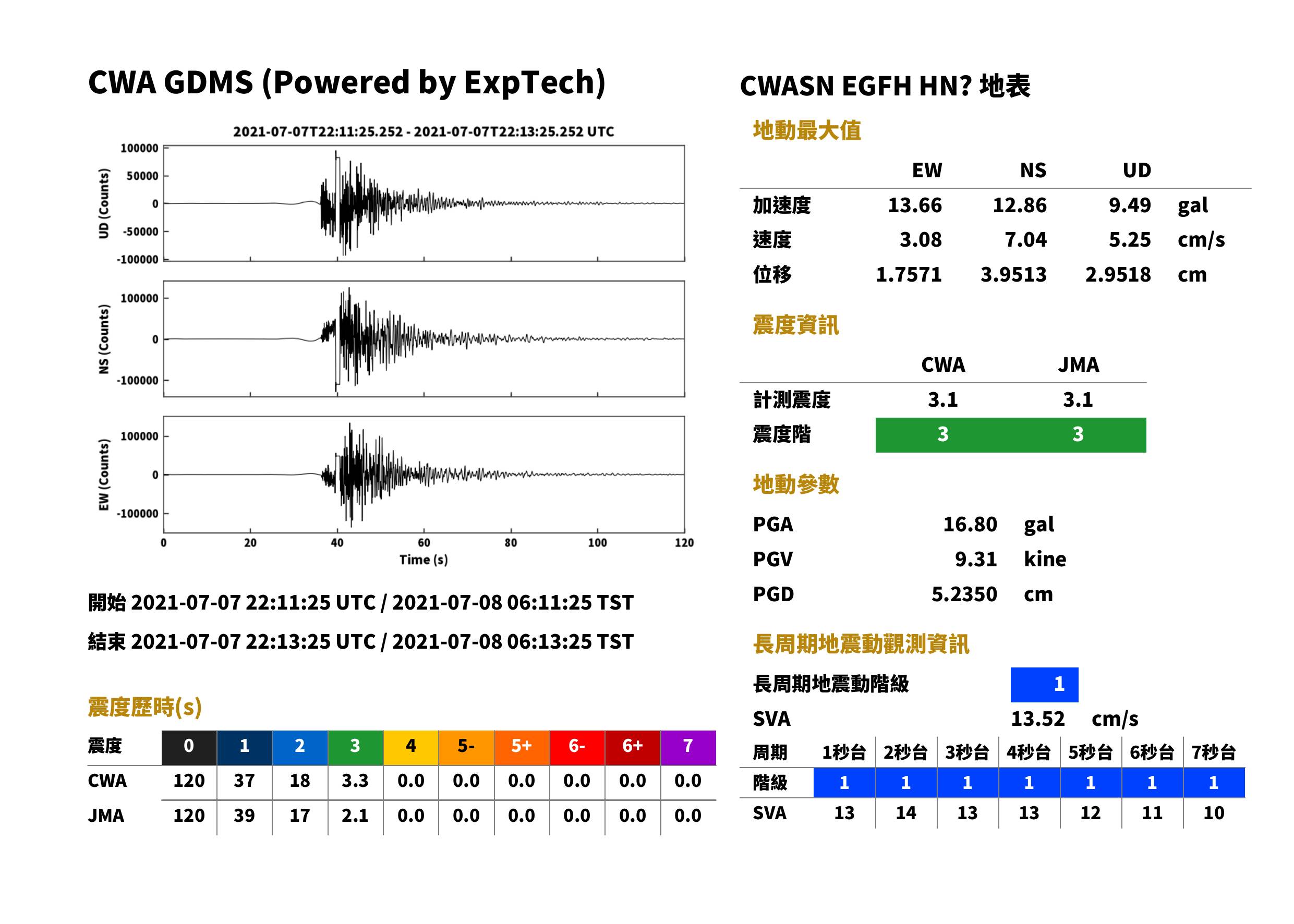

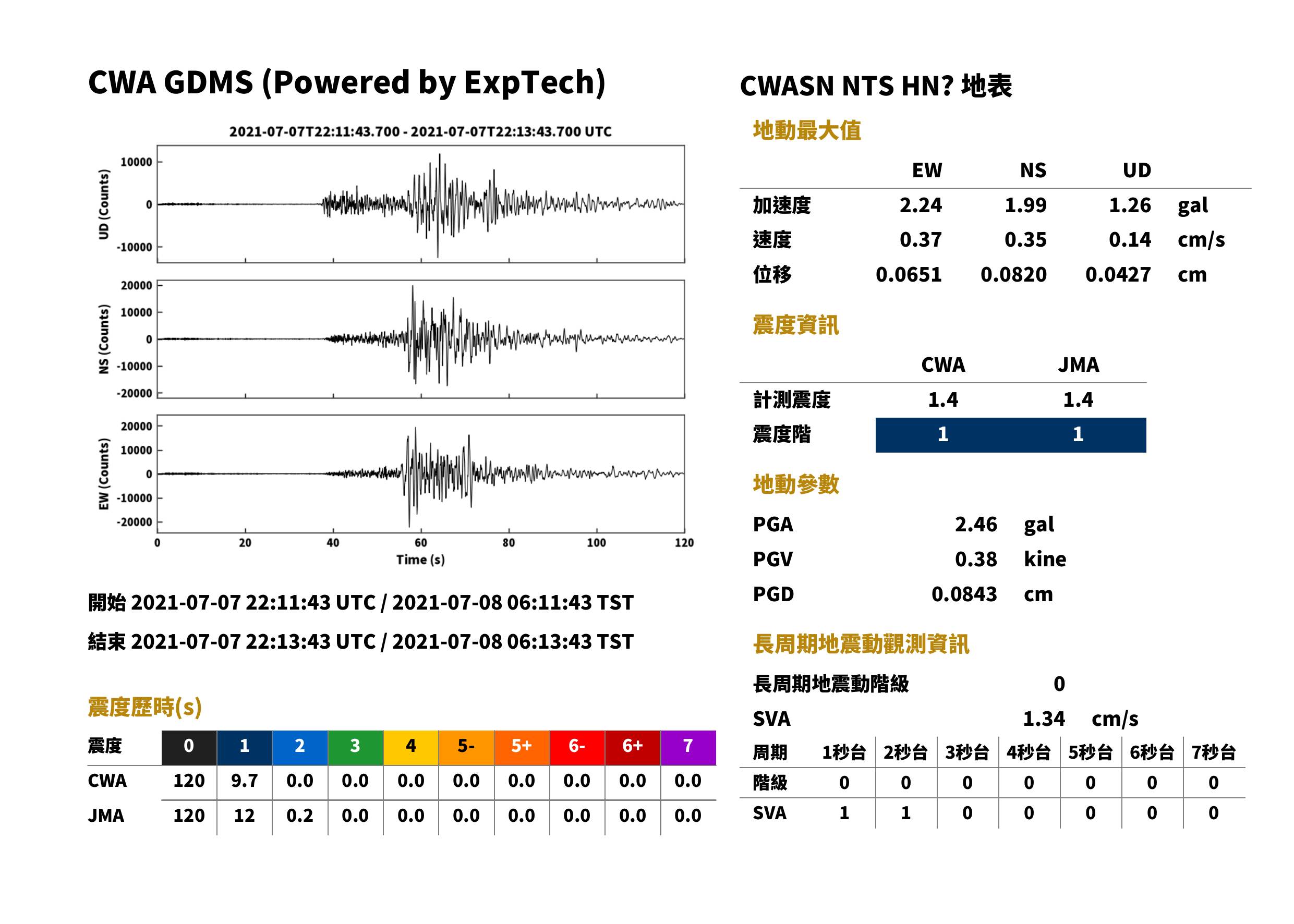

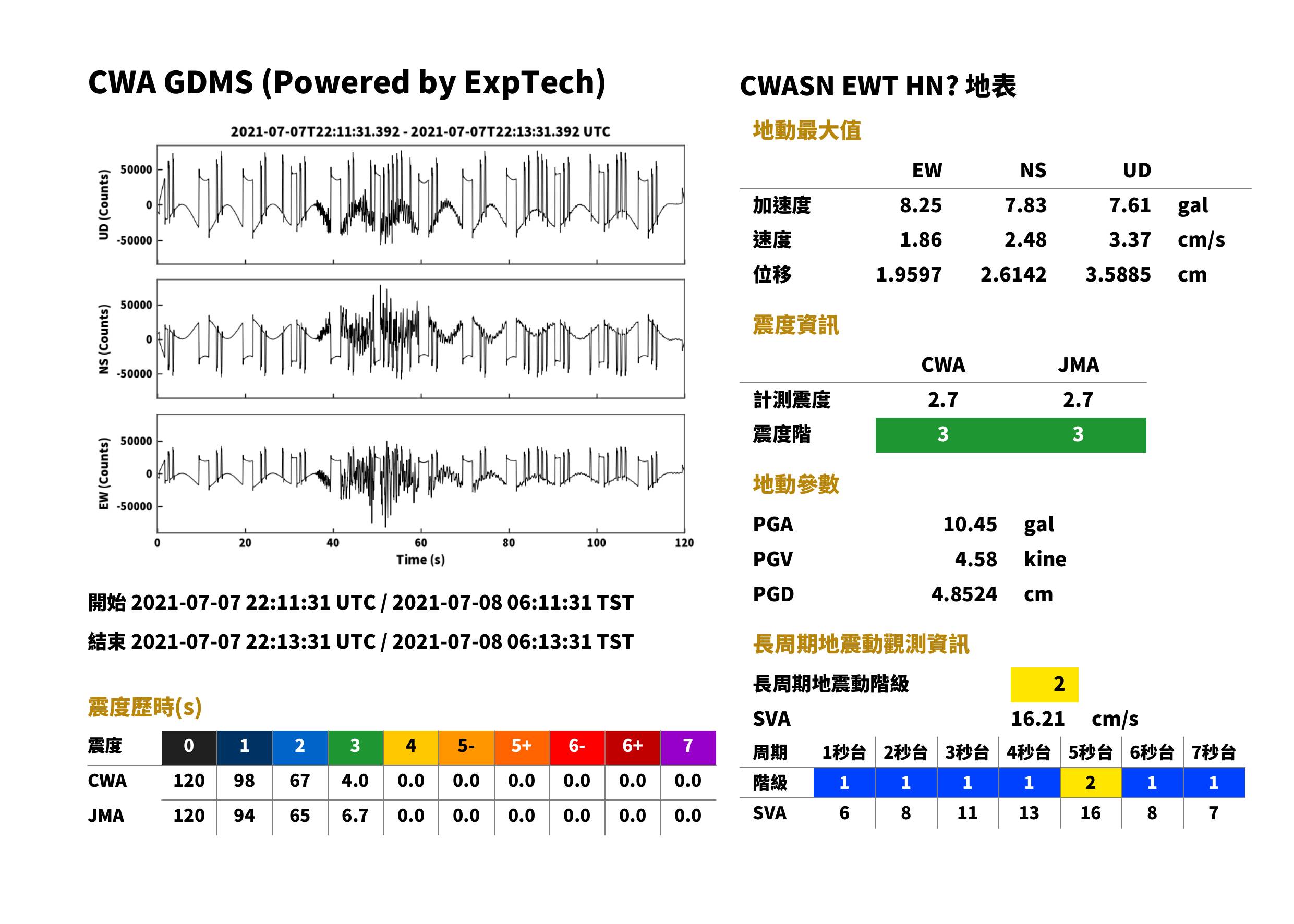

本文的報告圖（地動數值與各項震度）與分析圖（波形、頻譜、反應譜），背後依用途採用數條不同的濾波處理，彼此的物理意義與適用情境不同。感測器為力平衡式寬頻強震儀（非 MEMS），資料已移除儀器反應、為地表加速度（gal）。以下說明各項數值與圖面元素的來源，以及互相比較時的注意事項。

一、加速度、速度、PGA / PGV、CWA 計測震度採用「去均值 + 10 Hz 因果低通」

報告圖中的三軸加速度、三軸速度、合成 PGA / PGV，以及 CWA 計測震度，皆來自同一條處理鏈：

加速度：先去均值（baseline），再過 4 階 Butterworth 10 Hz 低通，以 sosfilt 單向處理，屬因果濾波。
速度 / 位移：由上述低通加速度積分而得，再各加 4 階 Butterworth 0.075 Hz 高通去除積分漂移。
因為感測器是力平衡式寬頻強震儀、非 MEMS，不需要 MEMS 那種 1–10 Hz 帶通（含高通至 1 Hz）去帶外雜訊；故保留完整低頻，僅削去 10 Hz 以上高頻（速度另去 0.075 Hz 以下漂移）。
因果濾波的特性：可即時實現（不需未來取樣）、對訊號有輕微相位延遲（集中在接近 10 Hz 截止附近），但不會在地震波到時之前產生假訊號。

因此，所有加速度／速度數值代表的是「經去均值 + 10 Hz 因果低通後的地動峰值」，而非原始未濾波值，也非 1–10 Hz 帶通值。

二、JMA 計測震度為另一條獨立路徑（非因果）

JMA 計測震度與上述 CWA 系列不同源、不可逐值互相比較：

採氣象廳規格的非因果（零相位）FFT 頻率域濾波，直接作用於原始加速度，未經上述 10 Hz 低通。
三個濾波器同時套用：低切 FL ≈ √(1−exp(−(f/0.5)³))（約 0.5 Hz 以下衰減）、高切 FH（約 10 Hz 以上衰減）、周期效果 FF = √(1/f)（強調長週期），刻意保留 0.5–1 Hz 的長週期成分（大地震所需）。
由於濾波方式（因果／非因果）與頻段整形皆不同，JMA 震度與 CWA 震度出現差異屬正常：以高頻為主的小事件，通常 CWA 大於 JMA。

三、長週期地震動（LPGM / SVA）為第三條路徑

LPGM 階級與各週期 SVA，使用「原始加速度去初始偏移 + 2 階 Butterworth 0.05 Hz 高通」後，對 1.6–7.8 s（32 個週期）以單自由度振子（阻尼 h = 5%）求絕對速度應答，取各週期與整體最大 SVA，與前兩者皆不同。

四、因果 vs 非因果的取捨

因果（CWA 所用）：即時系統唯一可行的方式；有相位延遲，但物理上不會出現「波還沒到就有訊號」的情形。
非因果／零相位（JMA 所用）：相位不失真、更忠實還原波形與長週期，適合事後、完整紀錄的分析；但因前向與反向兩次濾波，使濾波響應同時向前與向後展開，事件兩側都存在響應，會在真實到時之前出現不物理的前兆，故不能投入即時檢測。

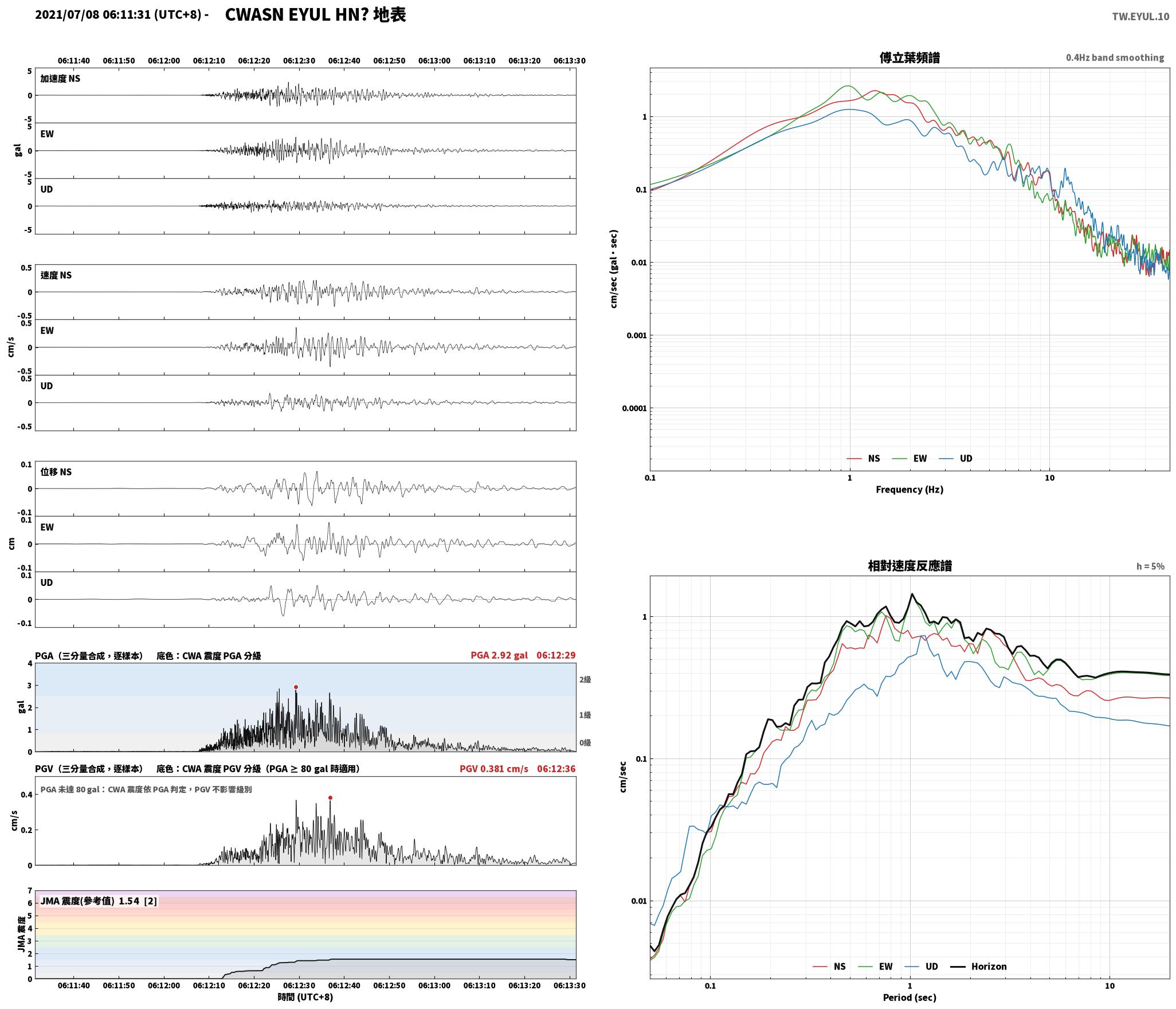

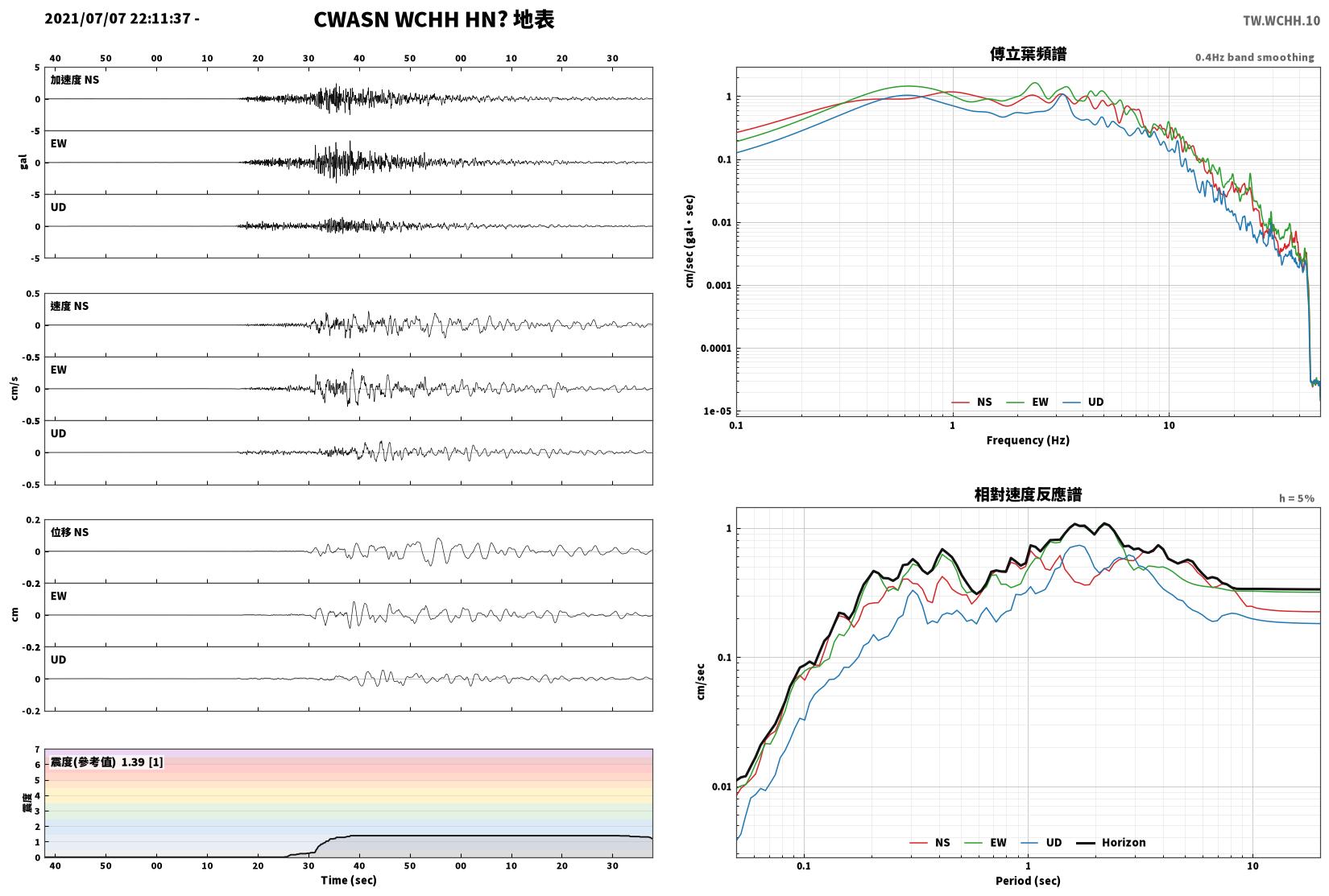

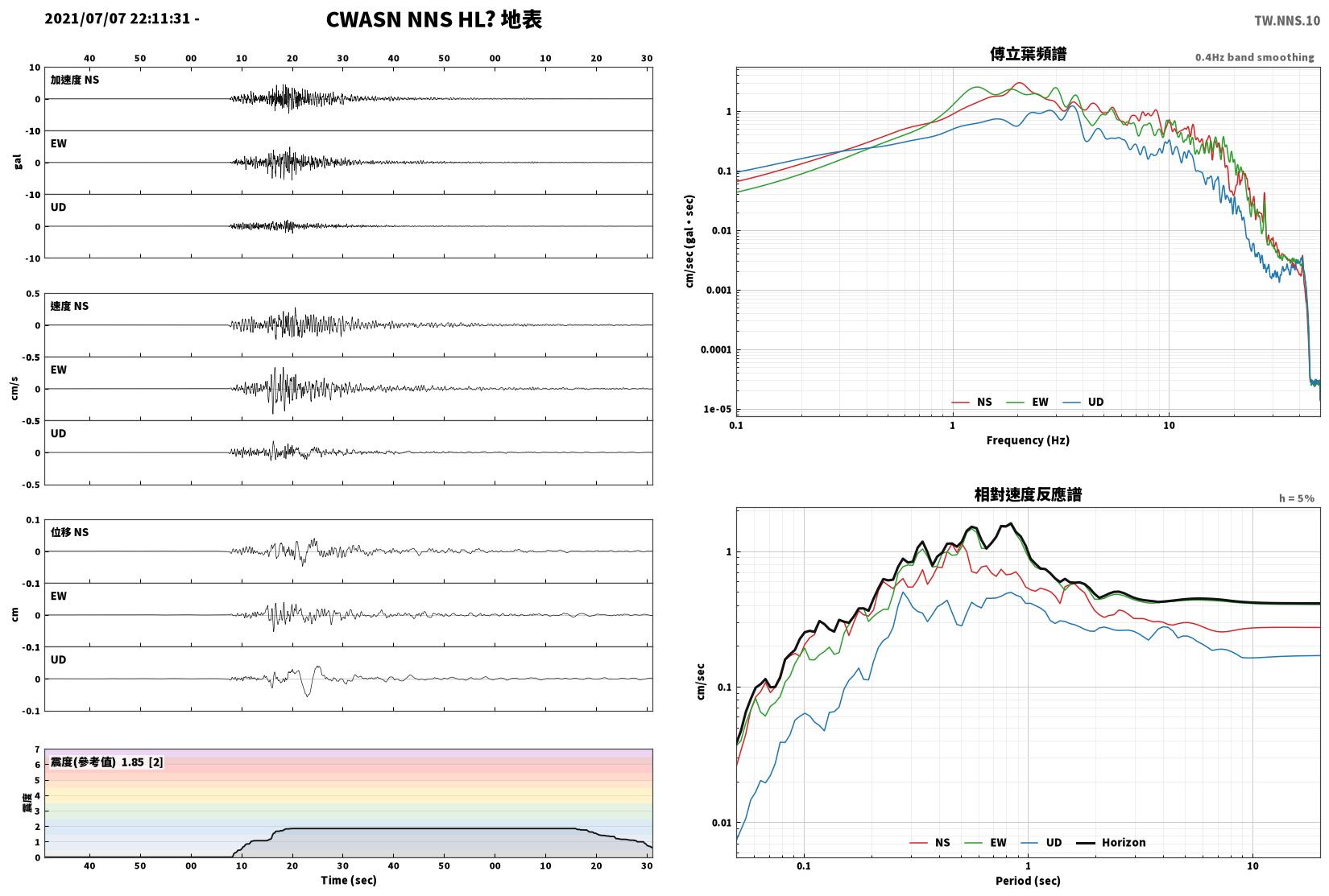

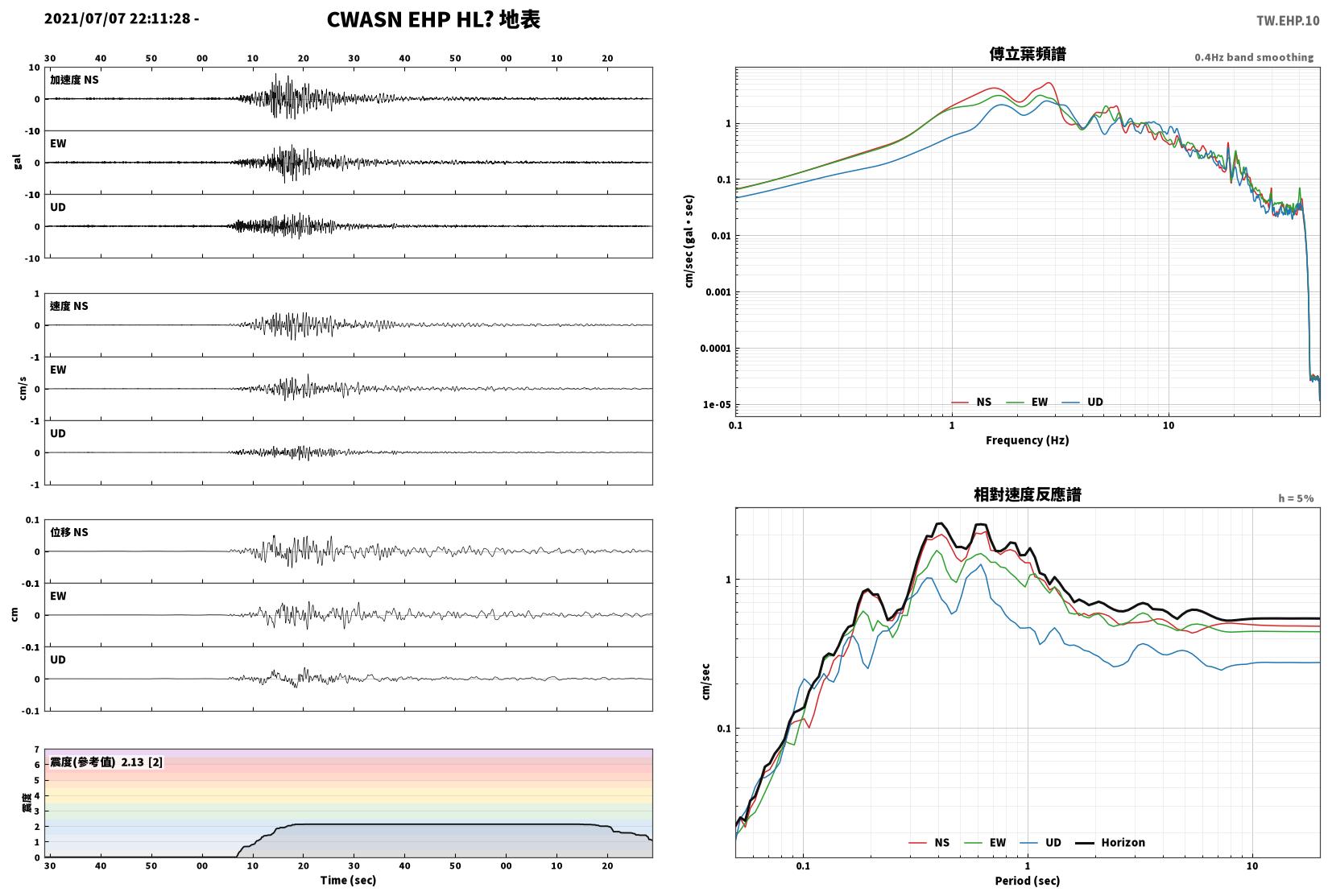

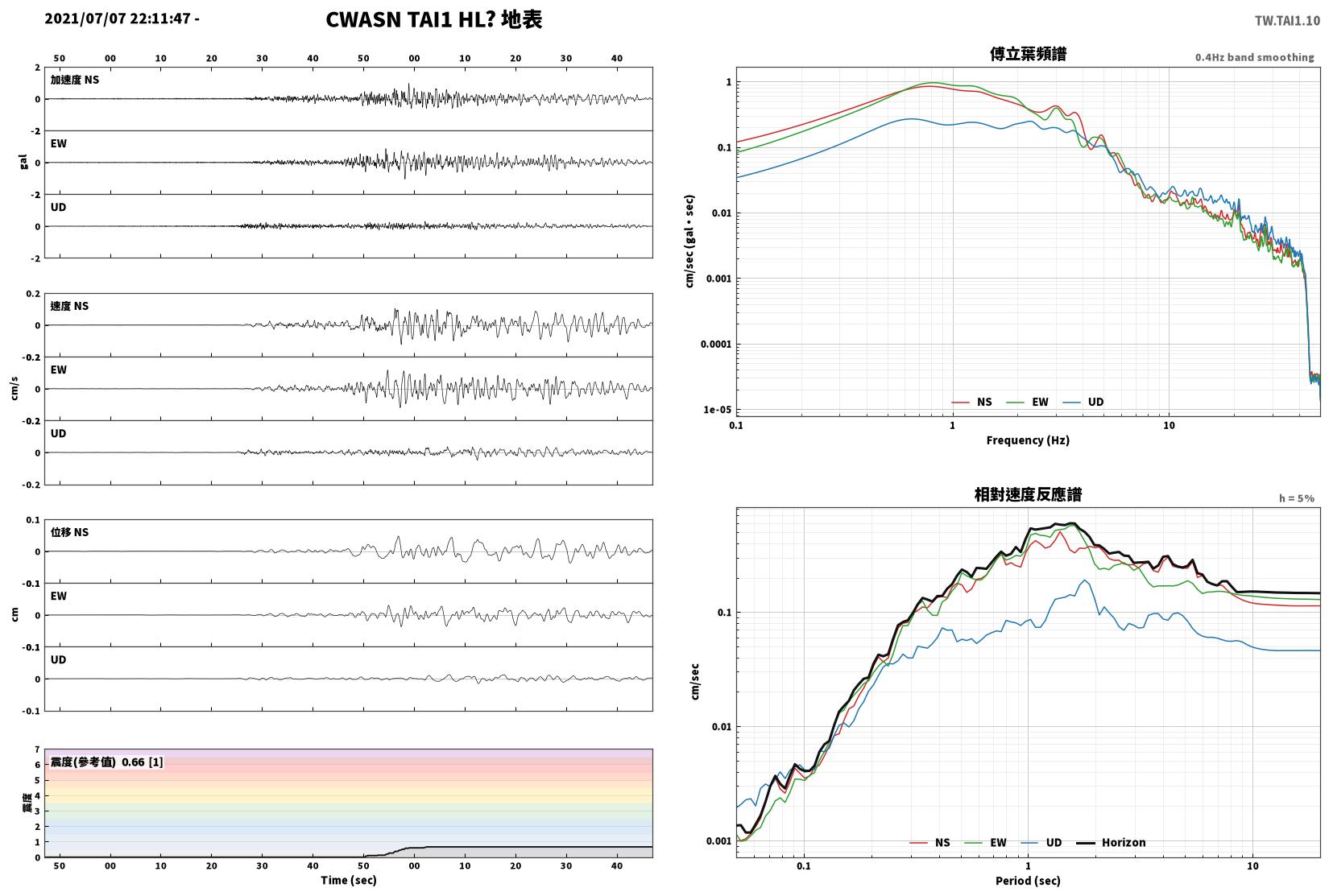

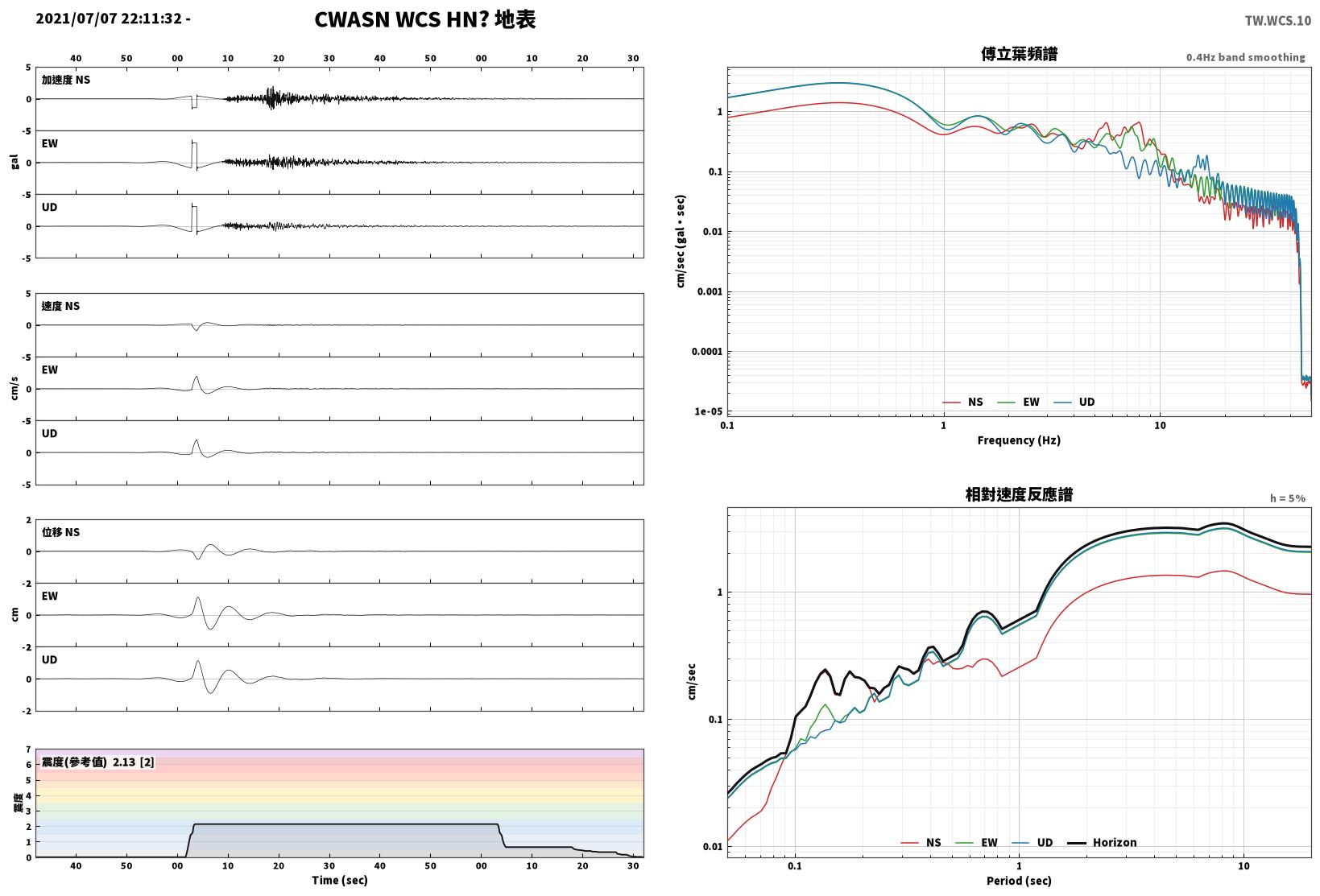

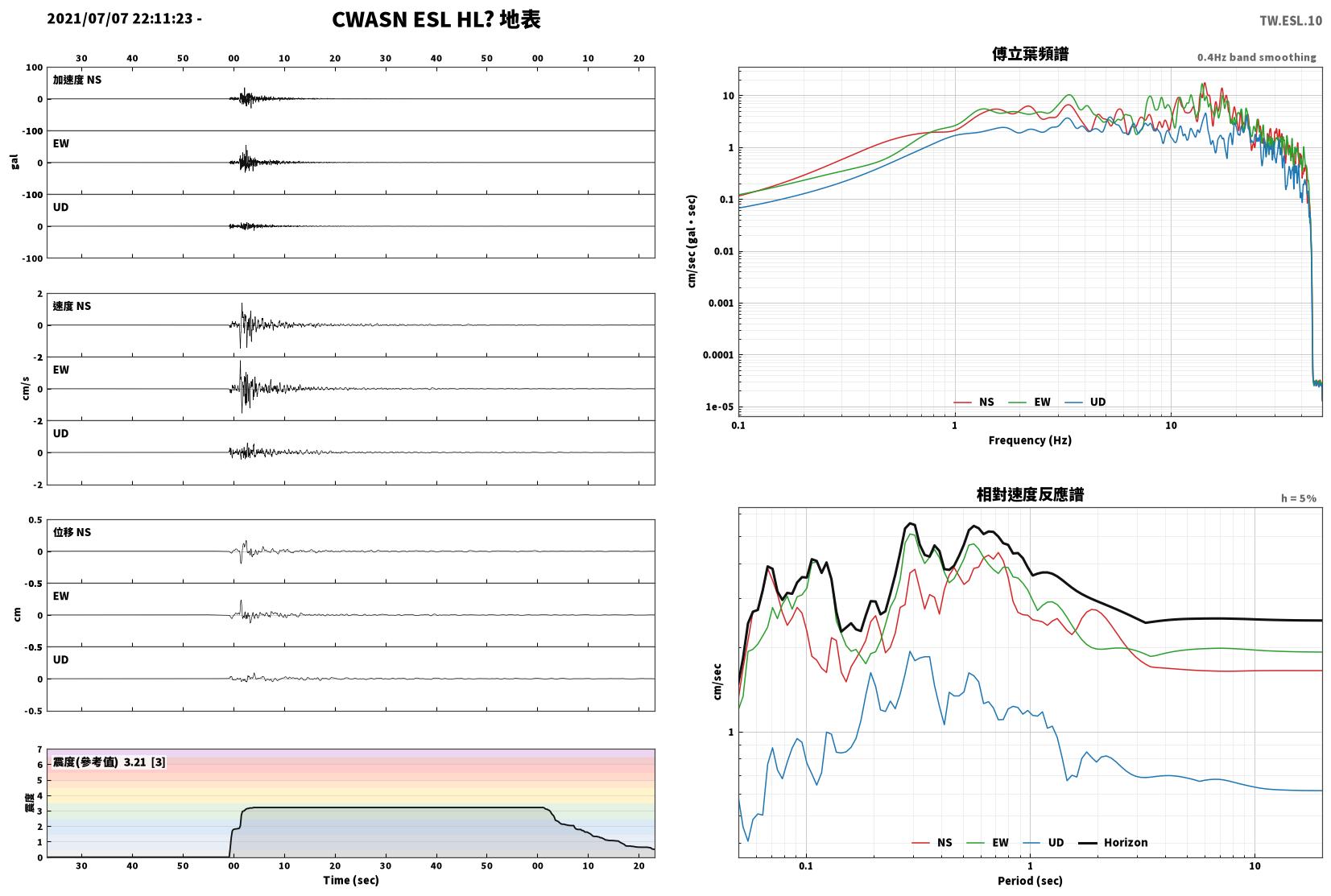

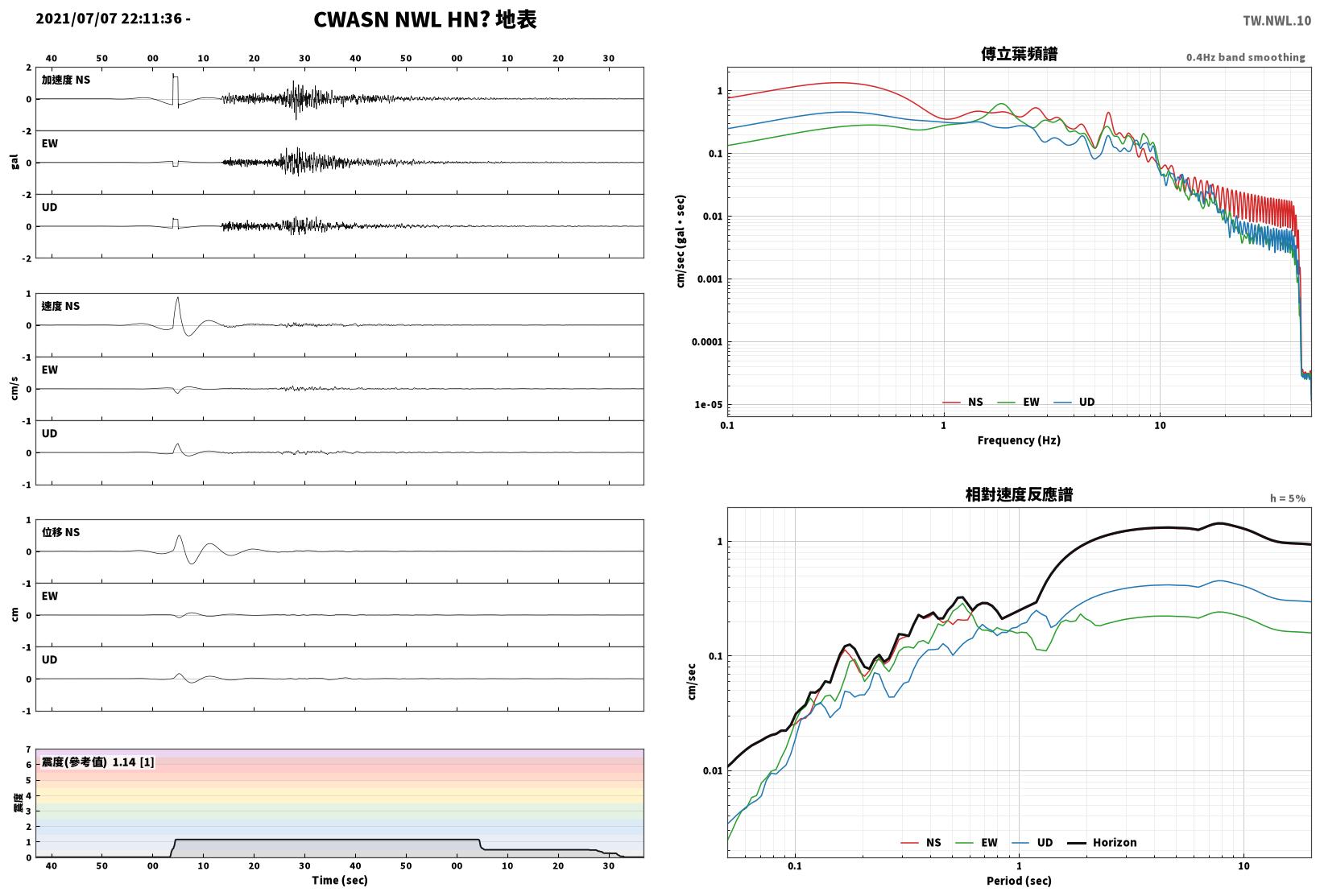

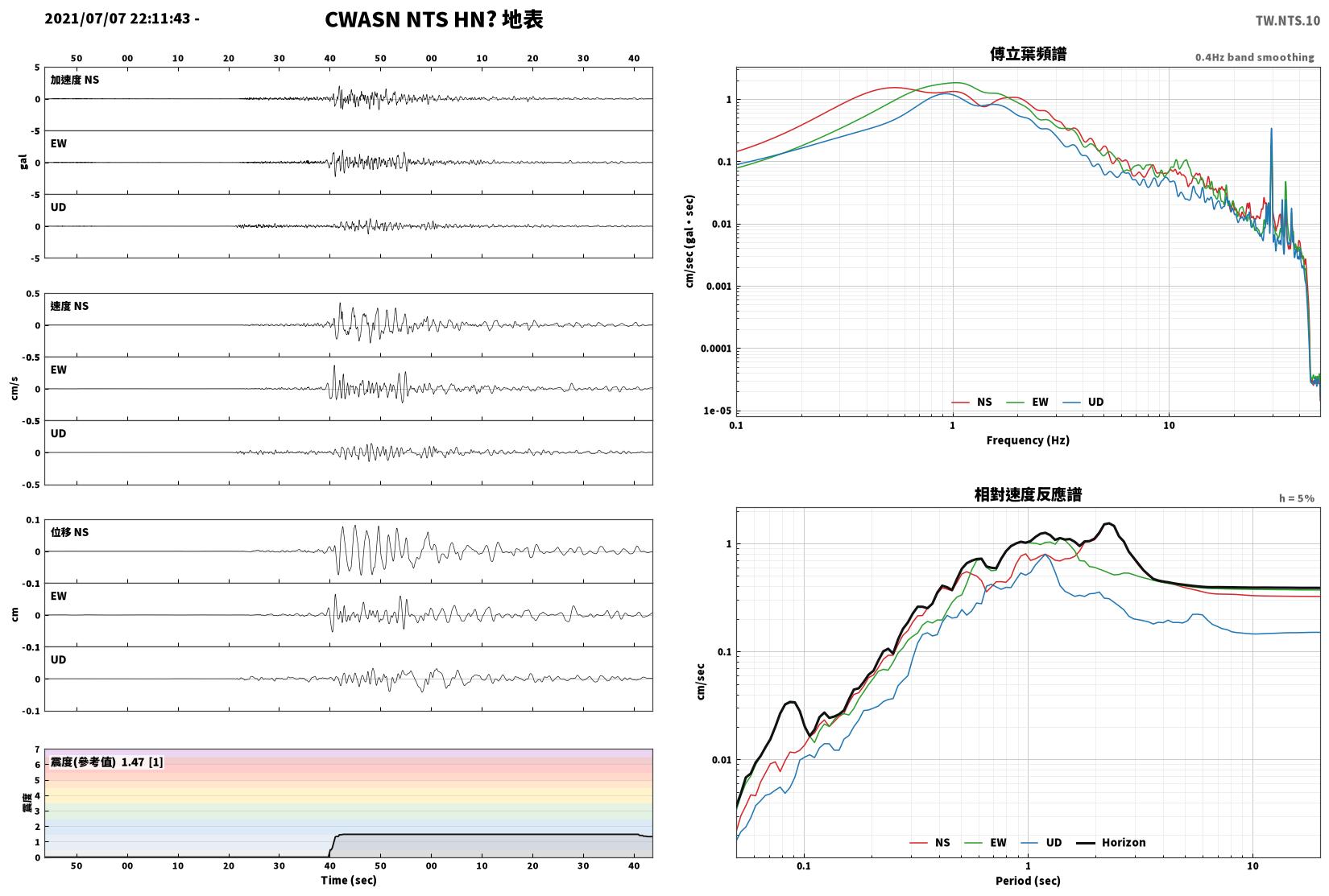

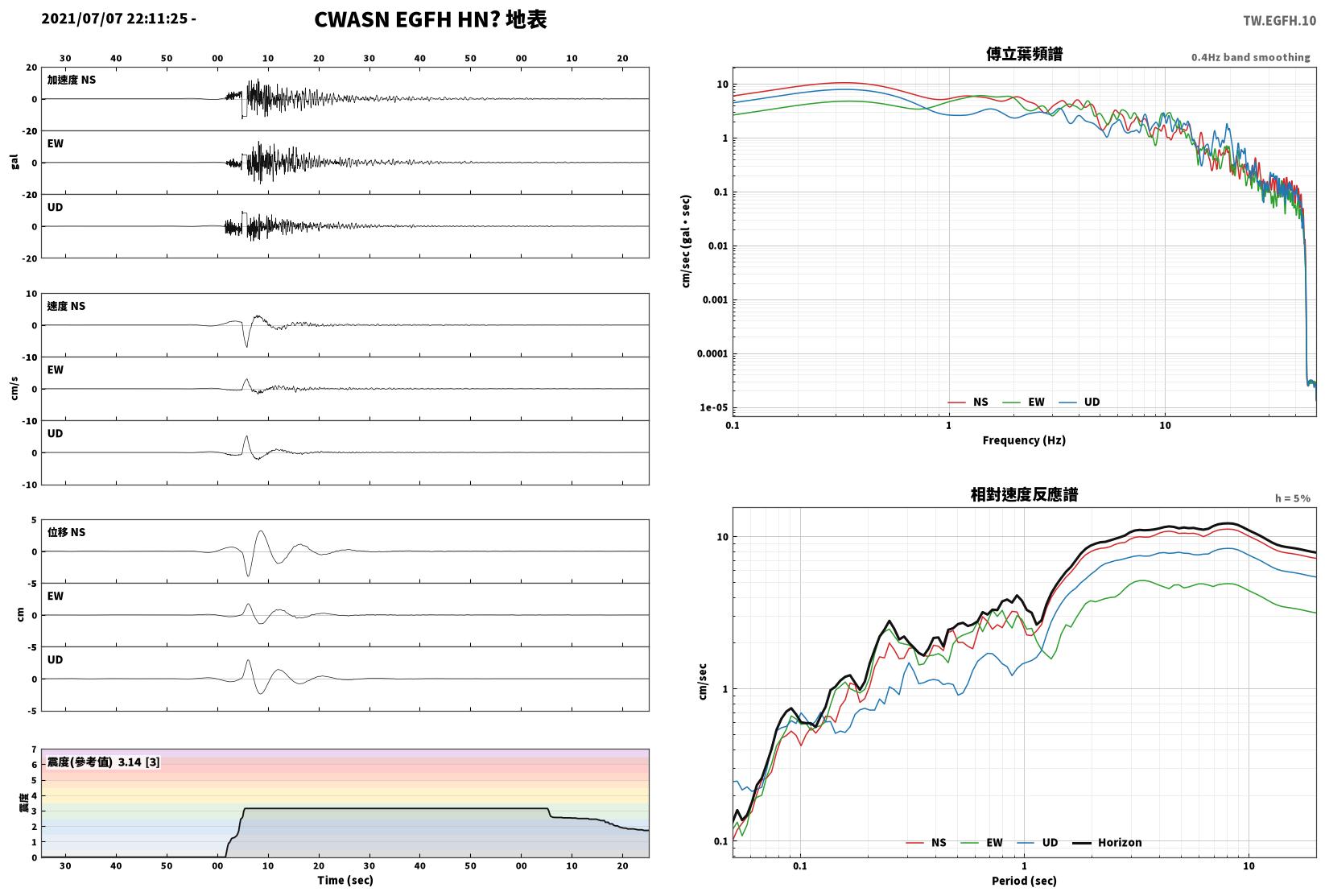

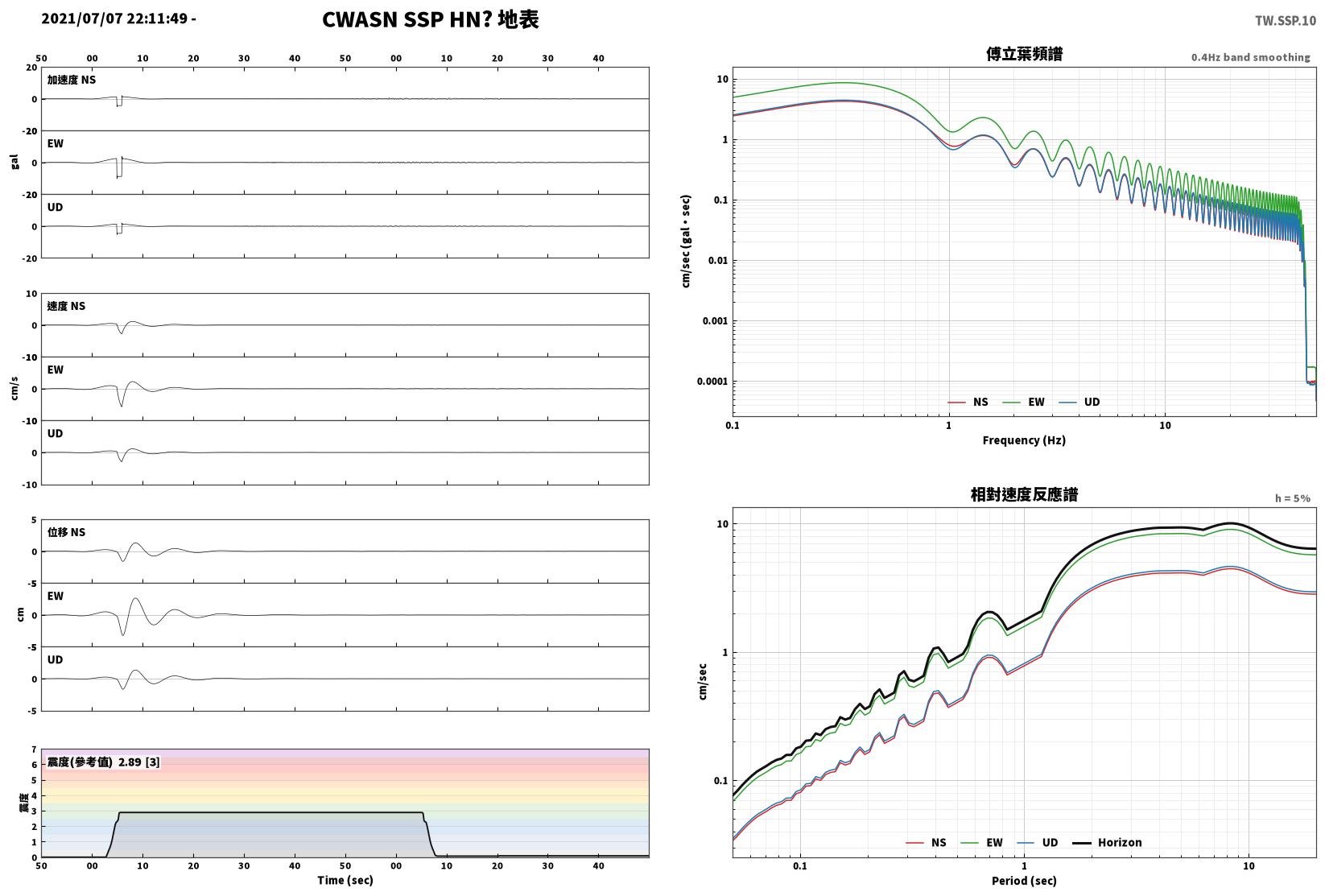

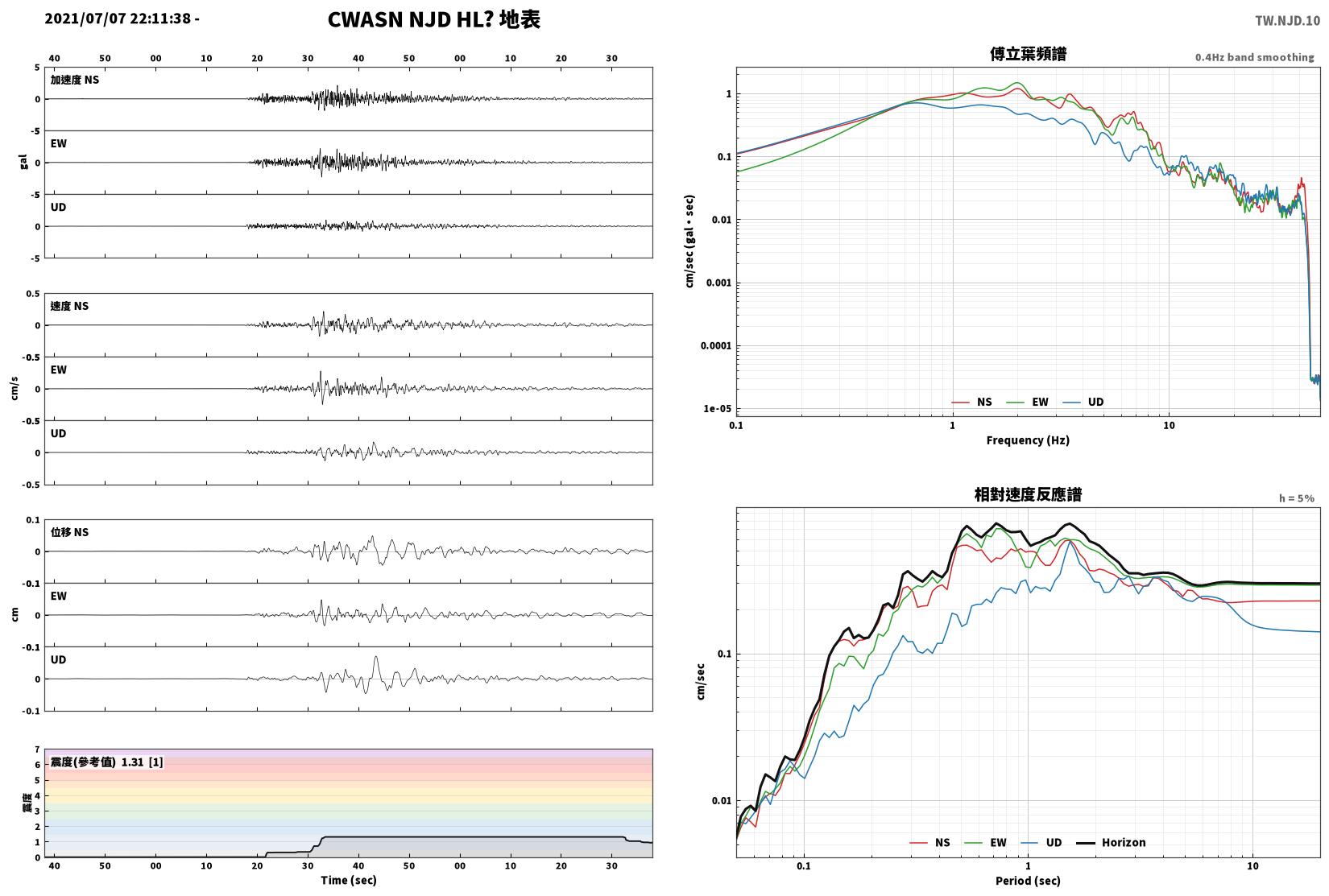

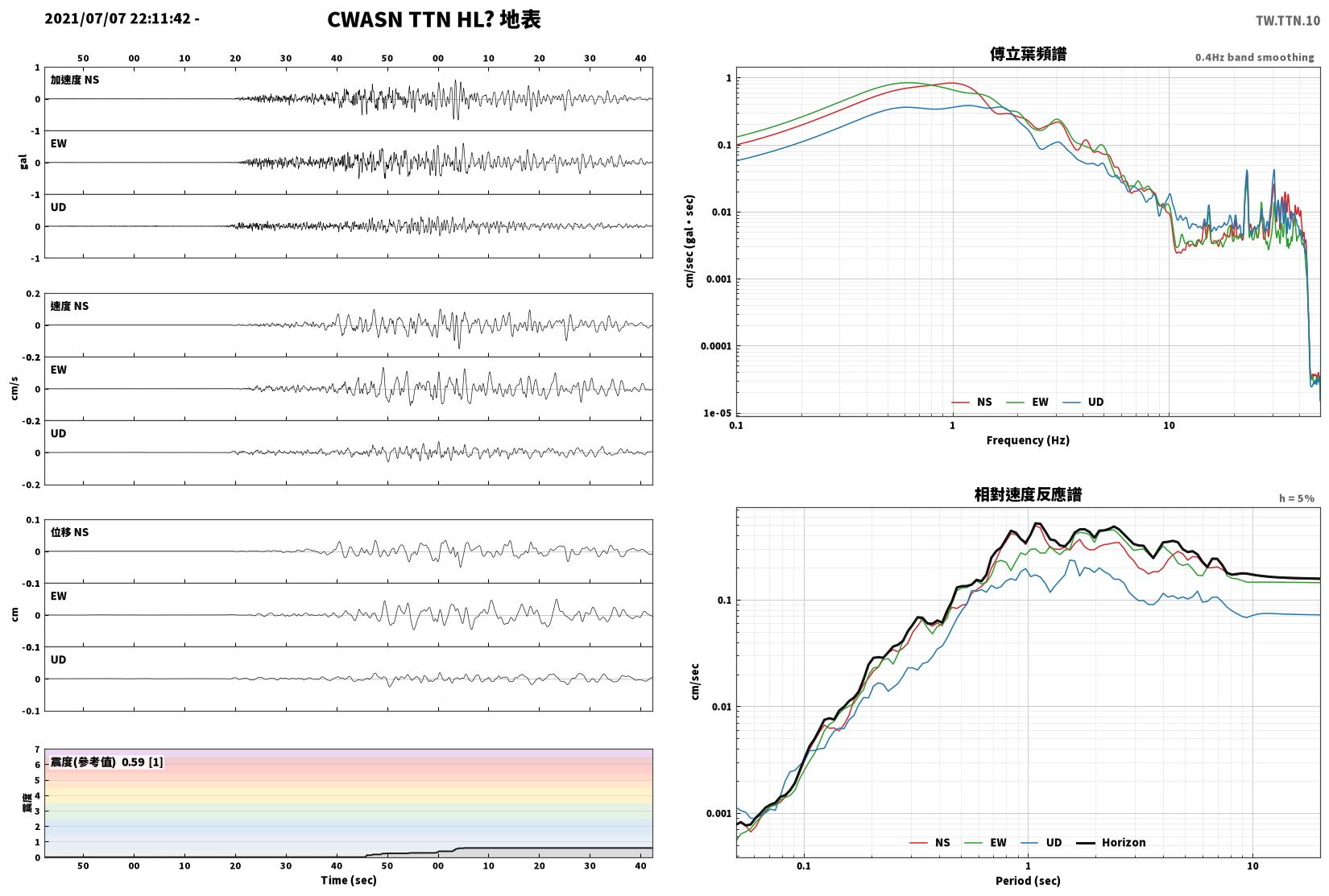

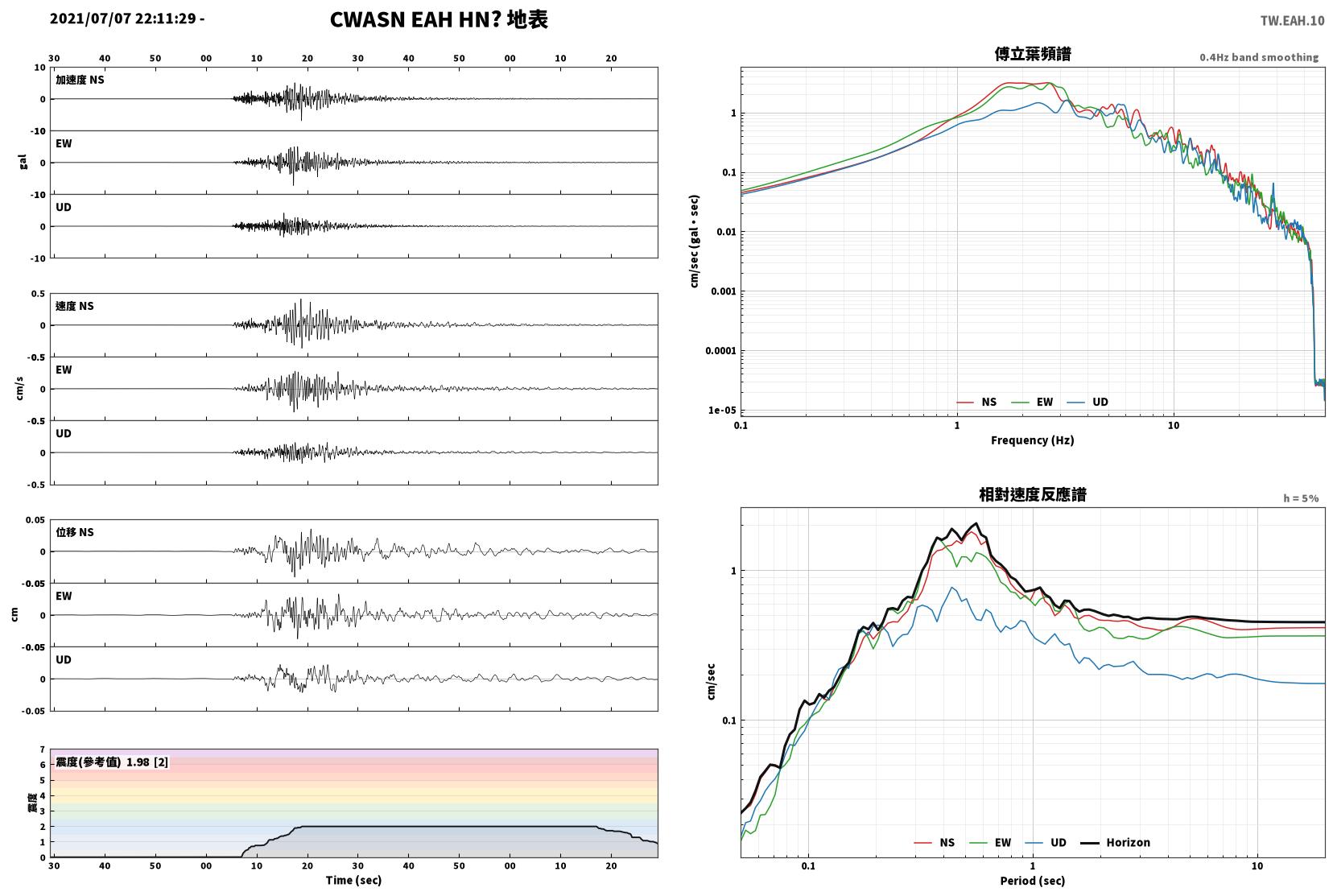

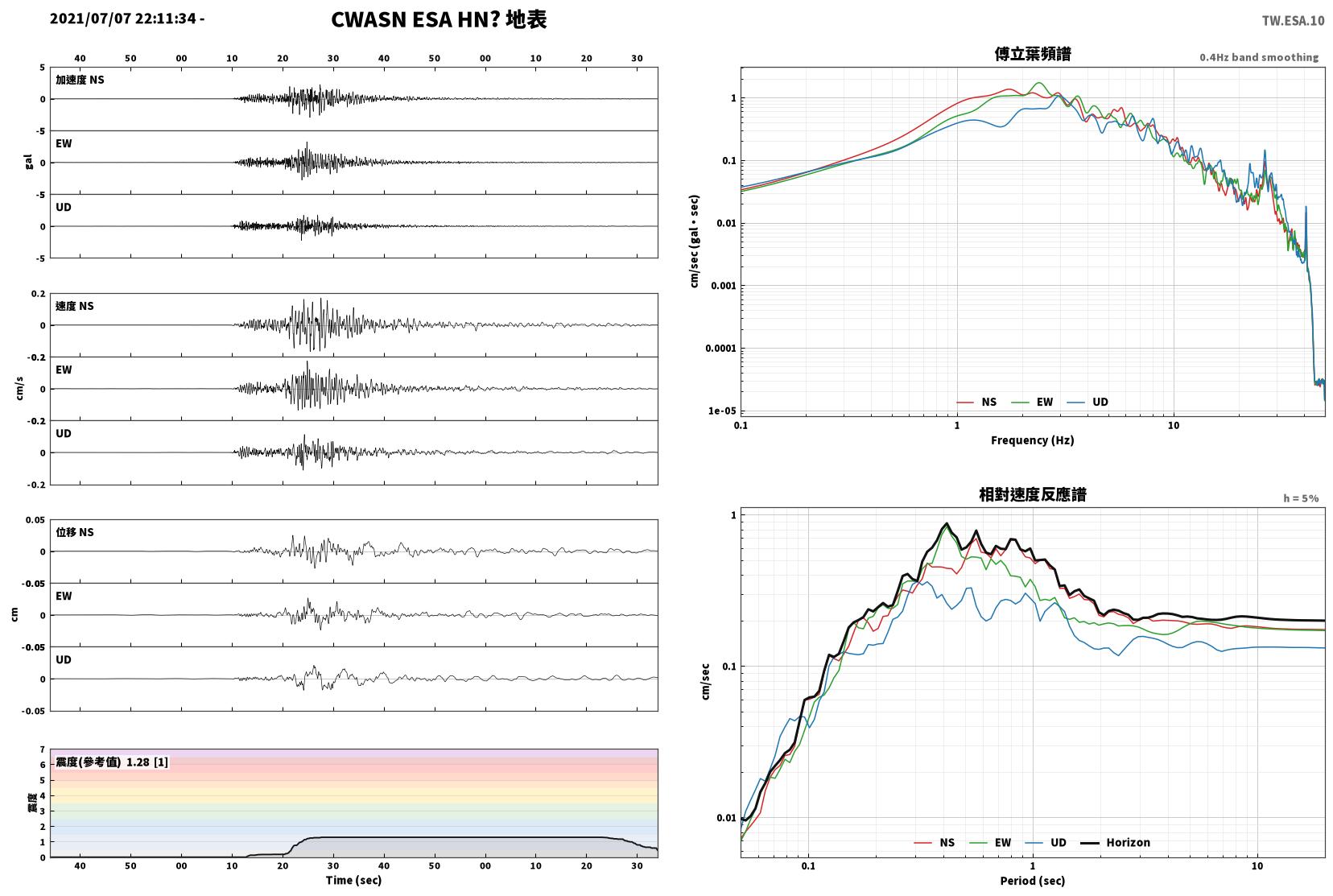

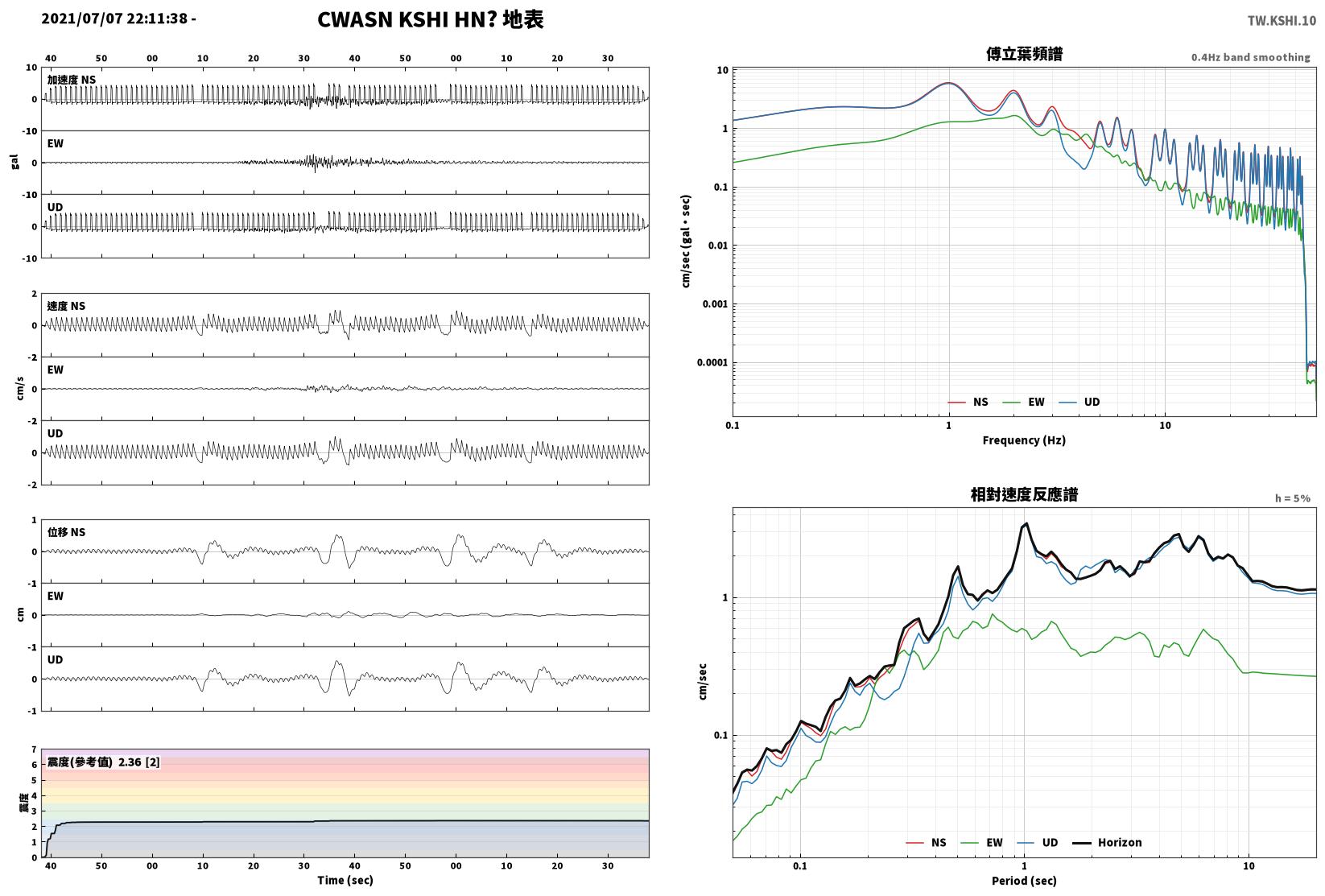

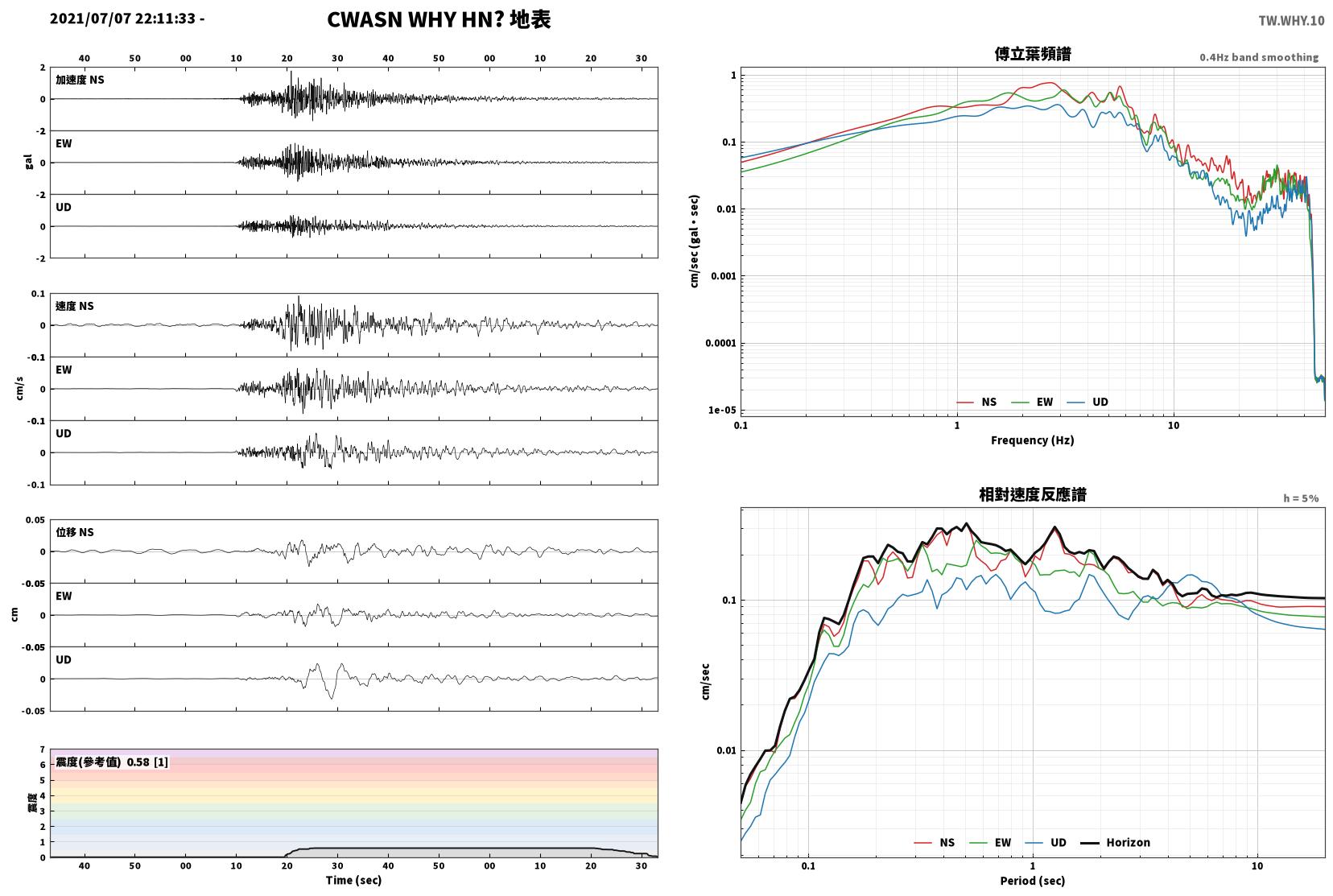

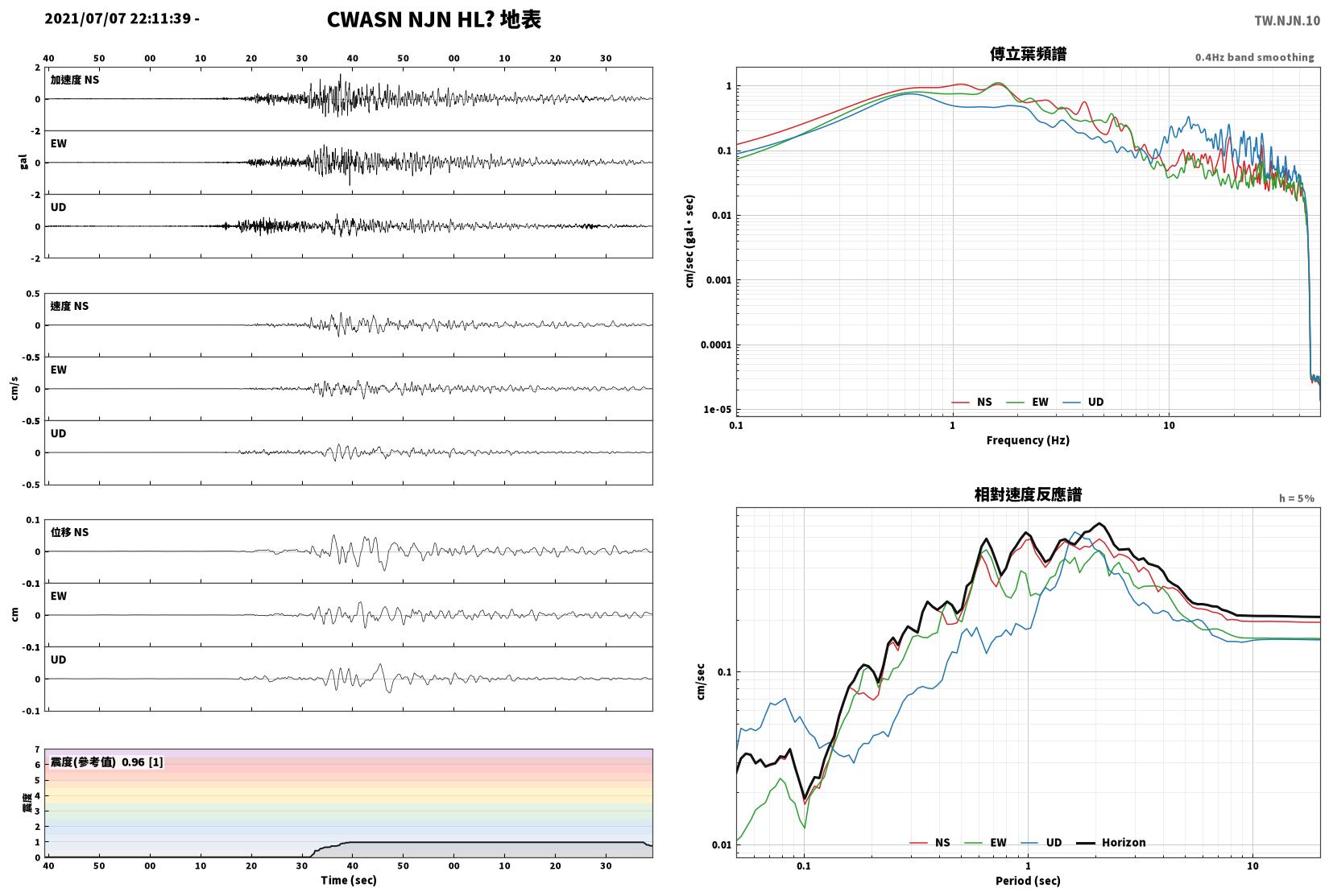

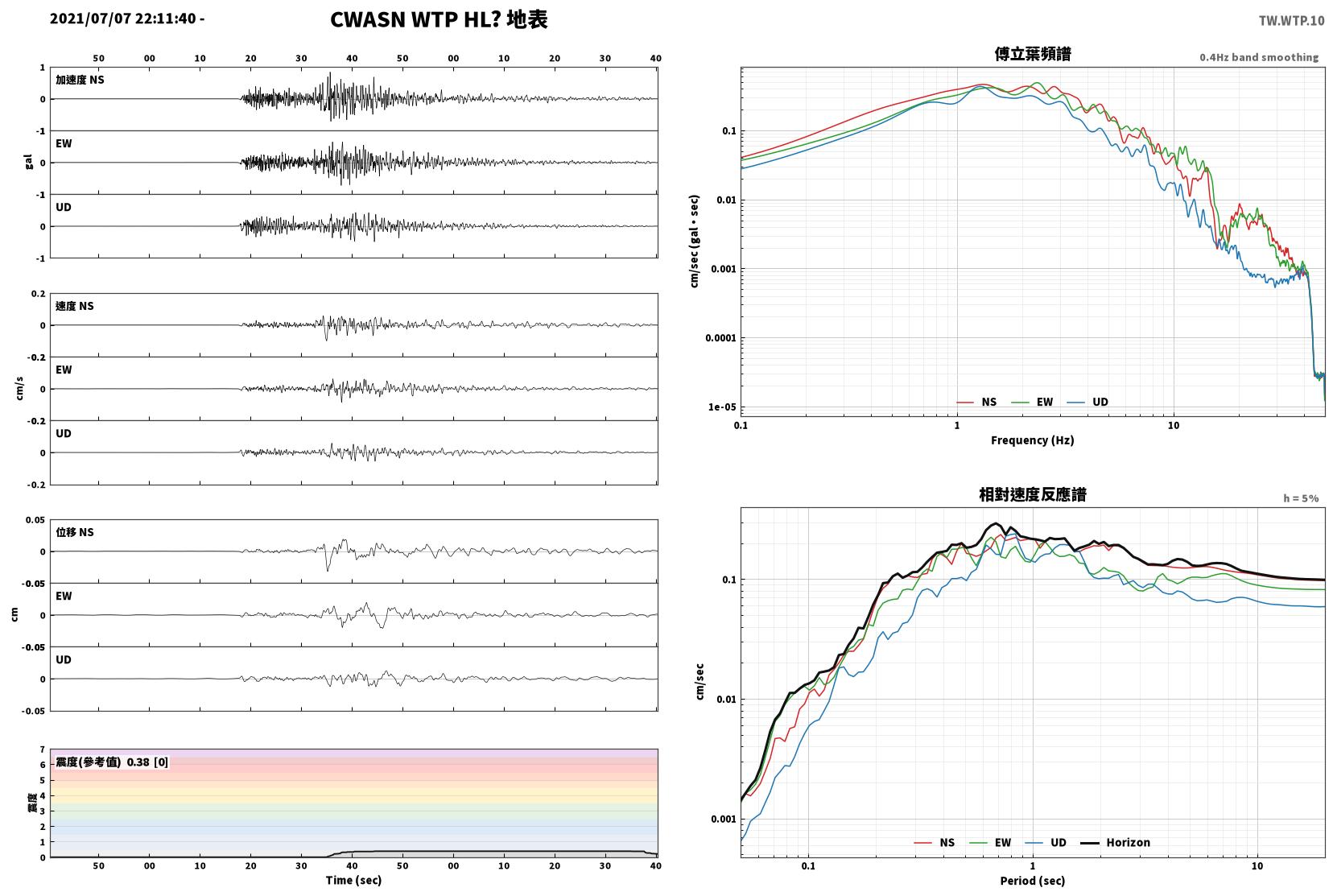

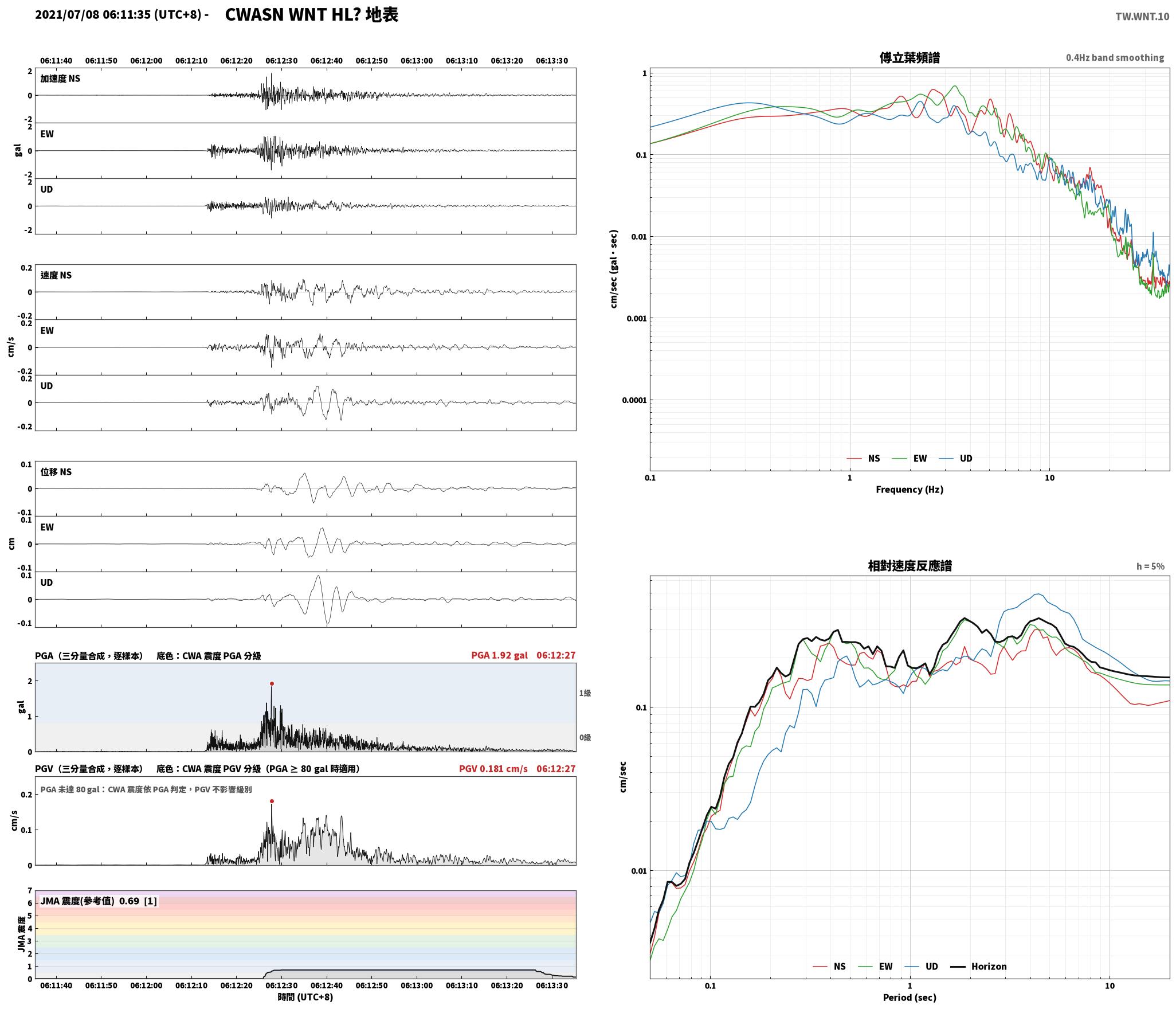

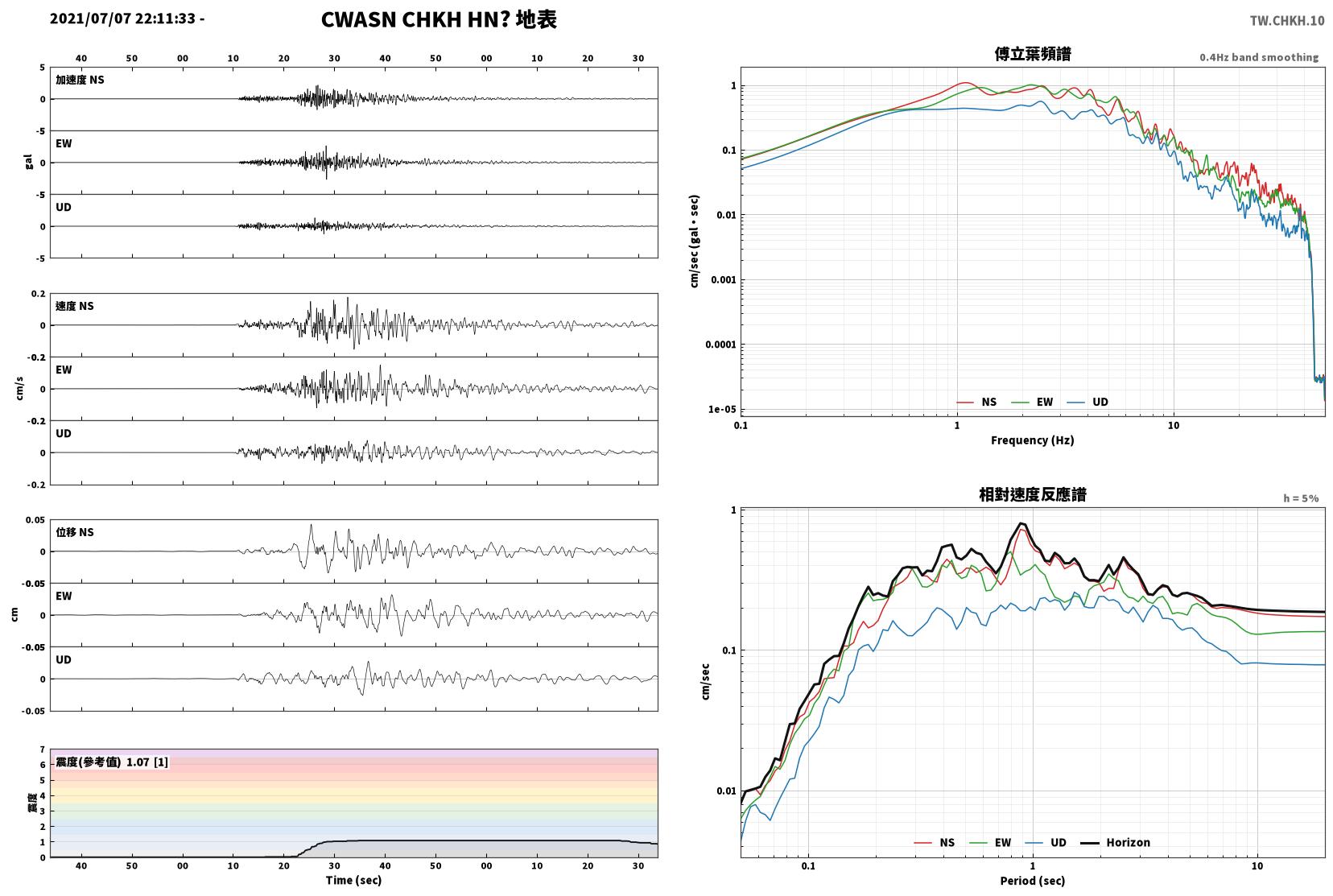

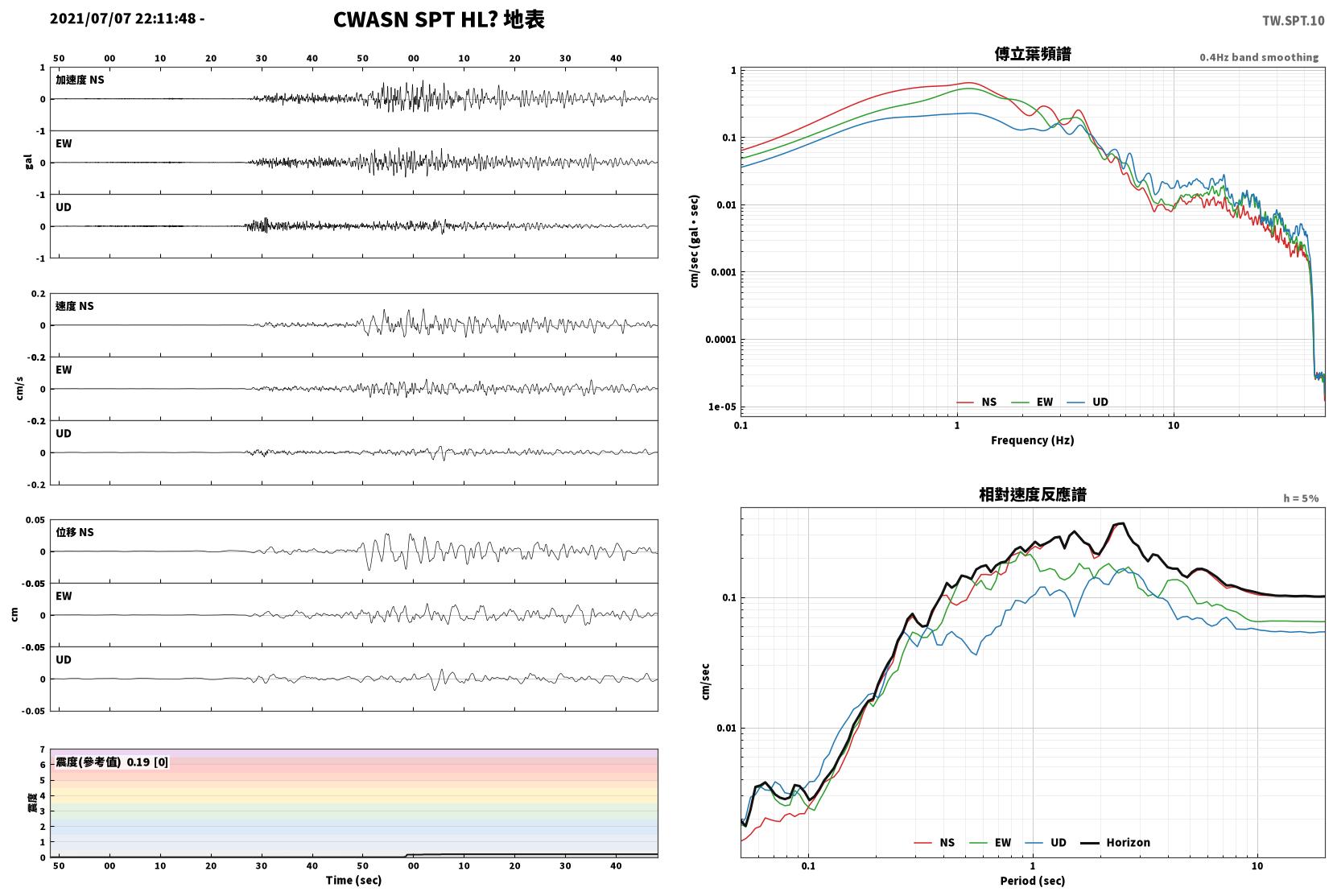

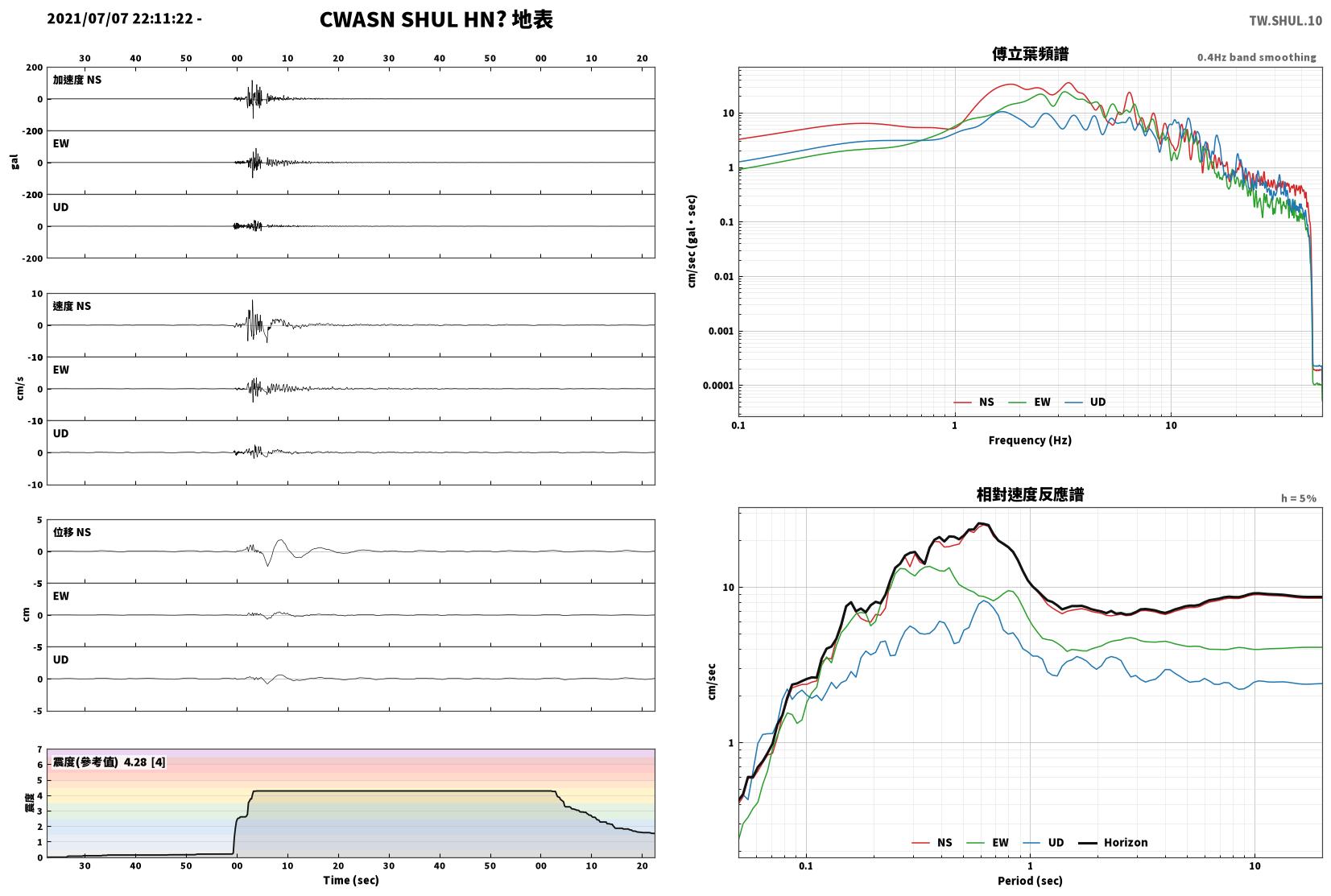

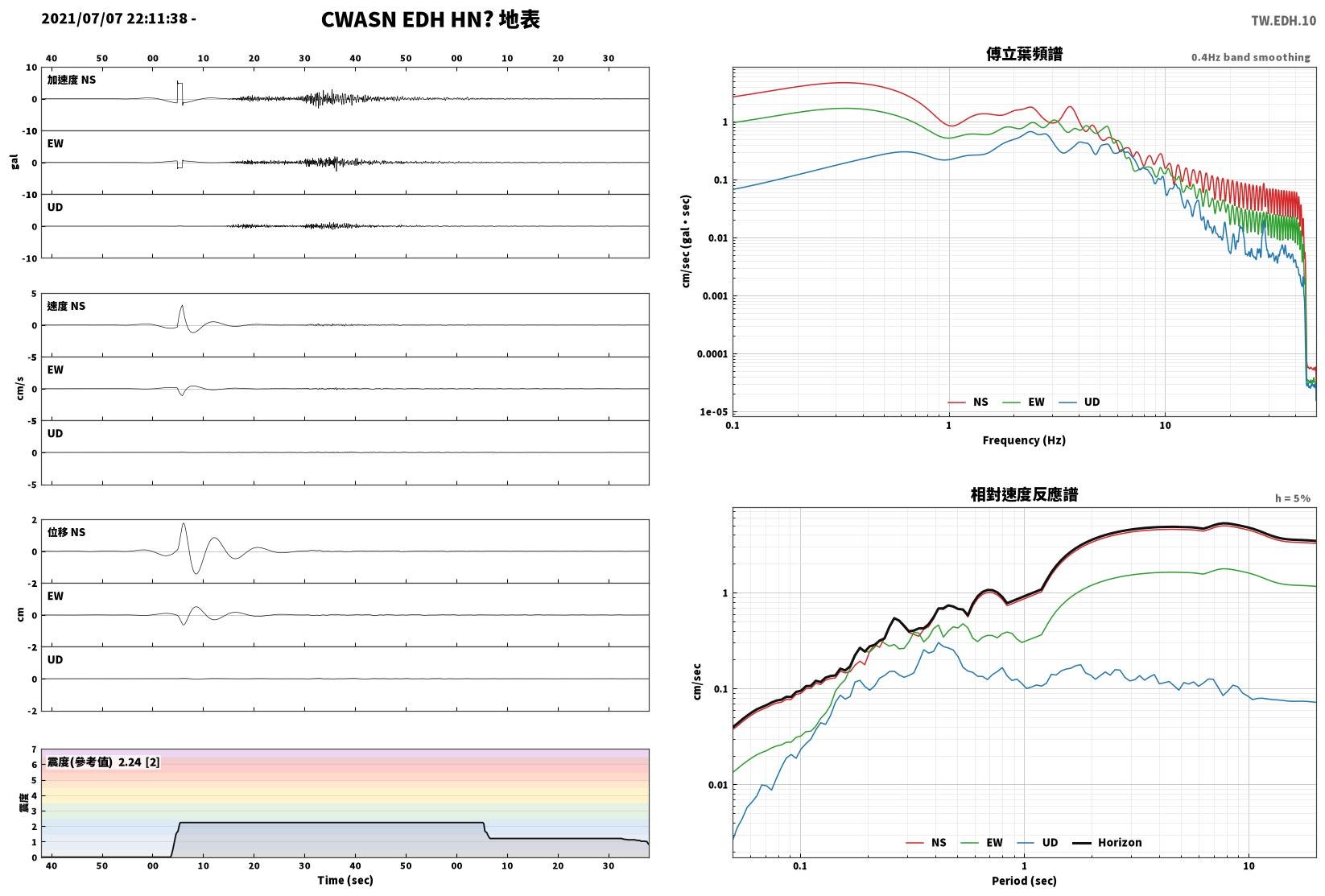

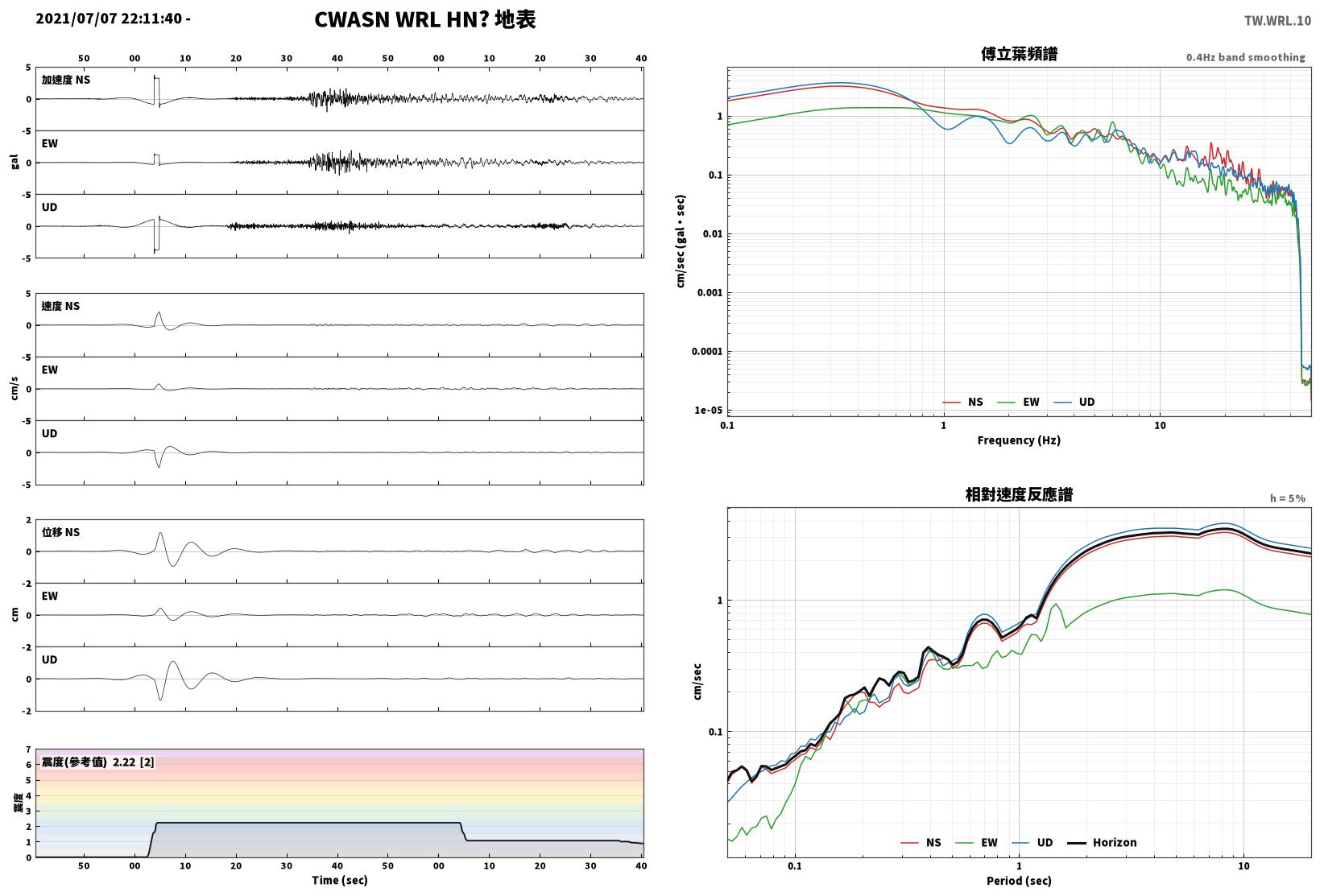

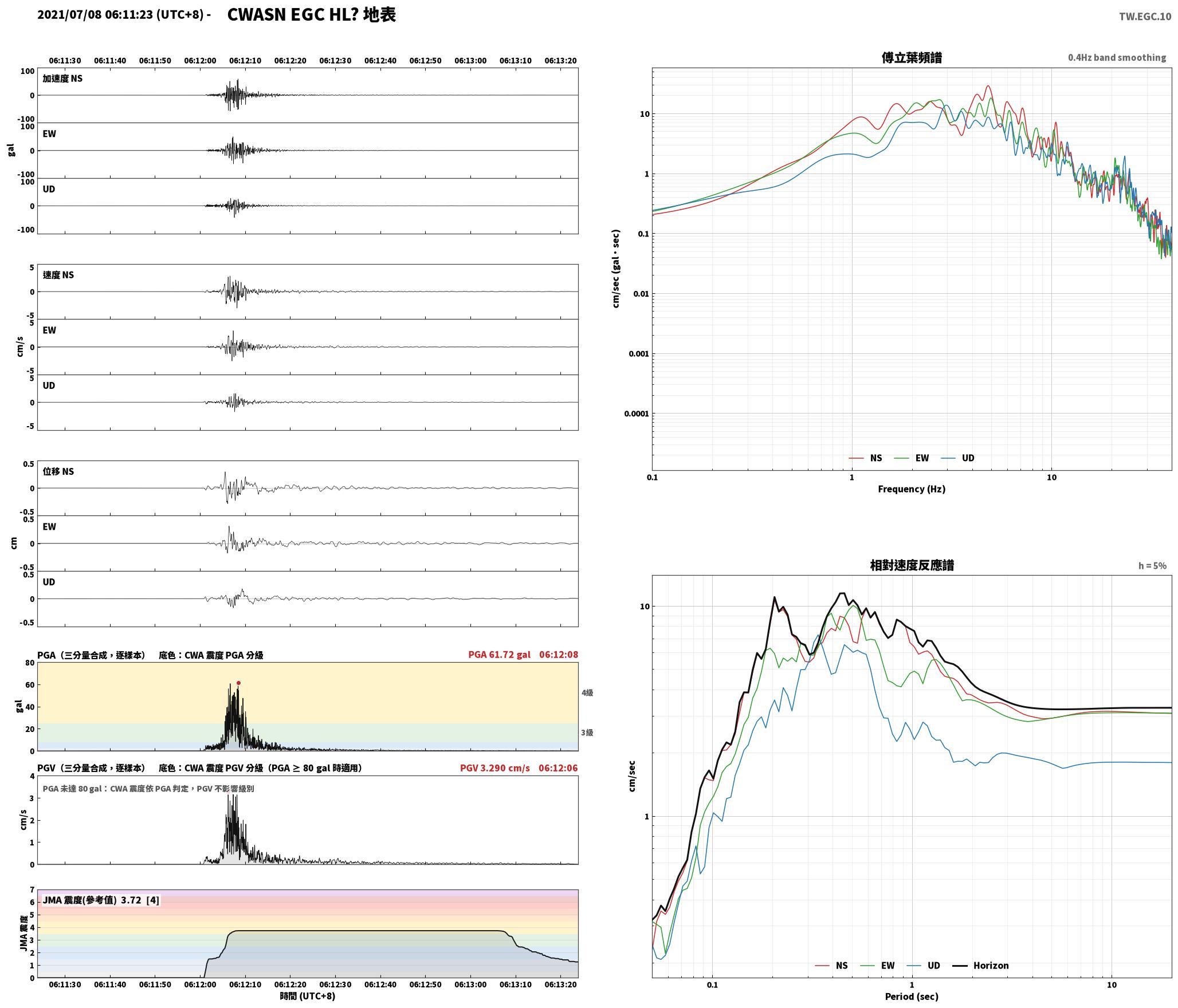

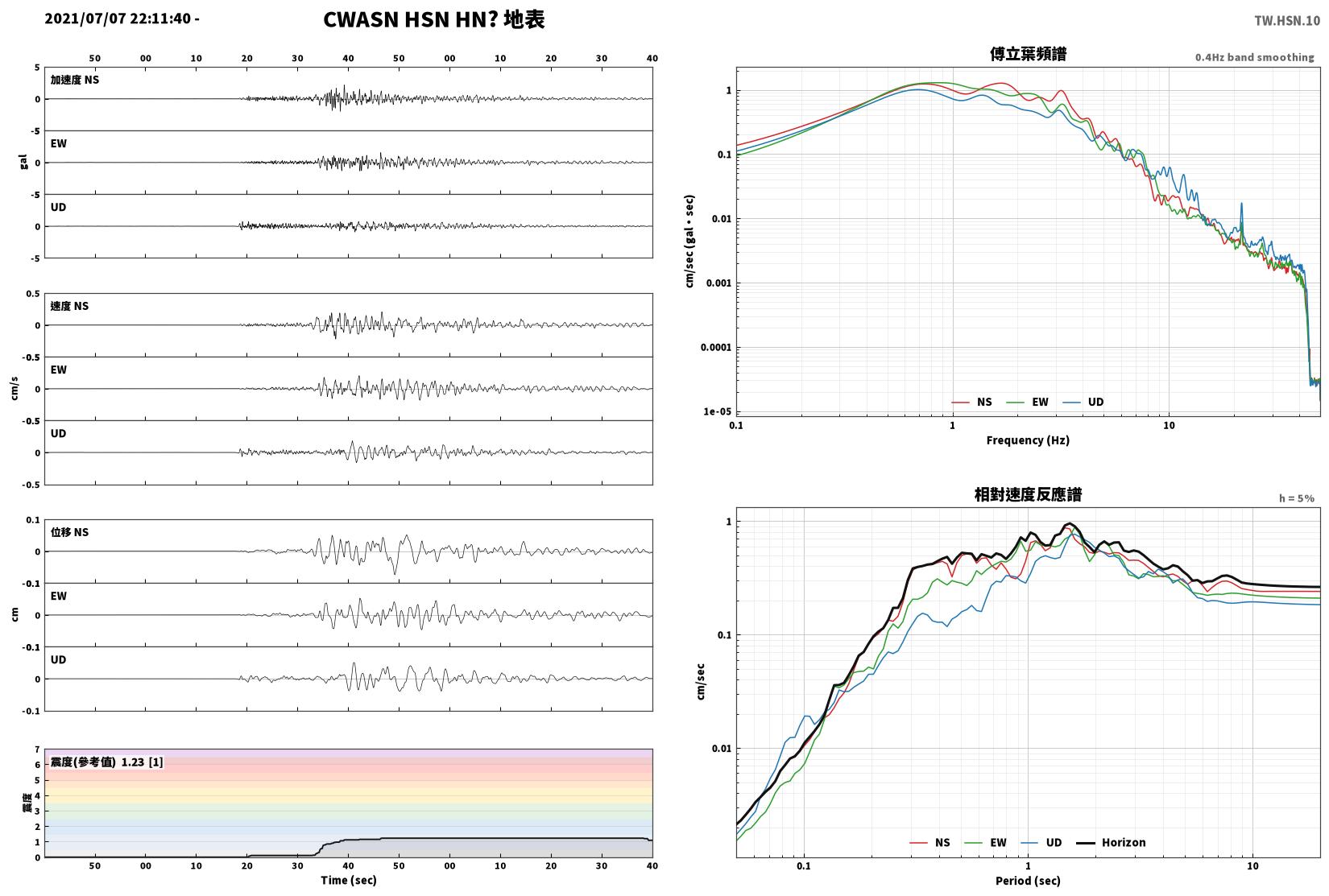

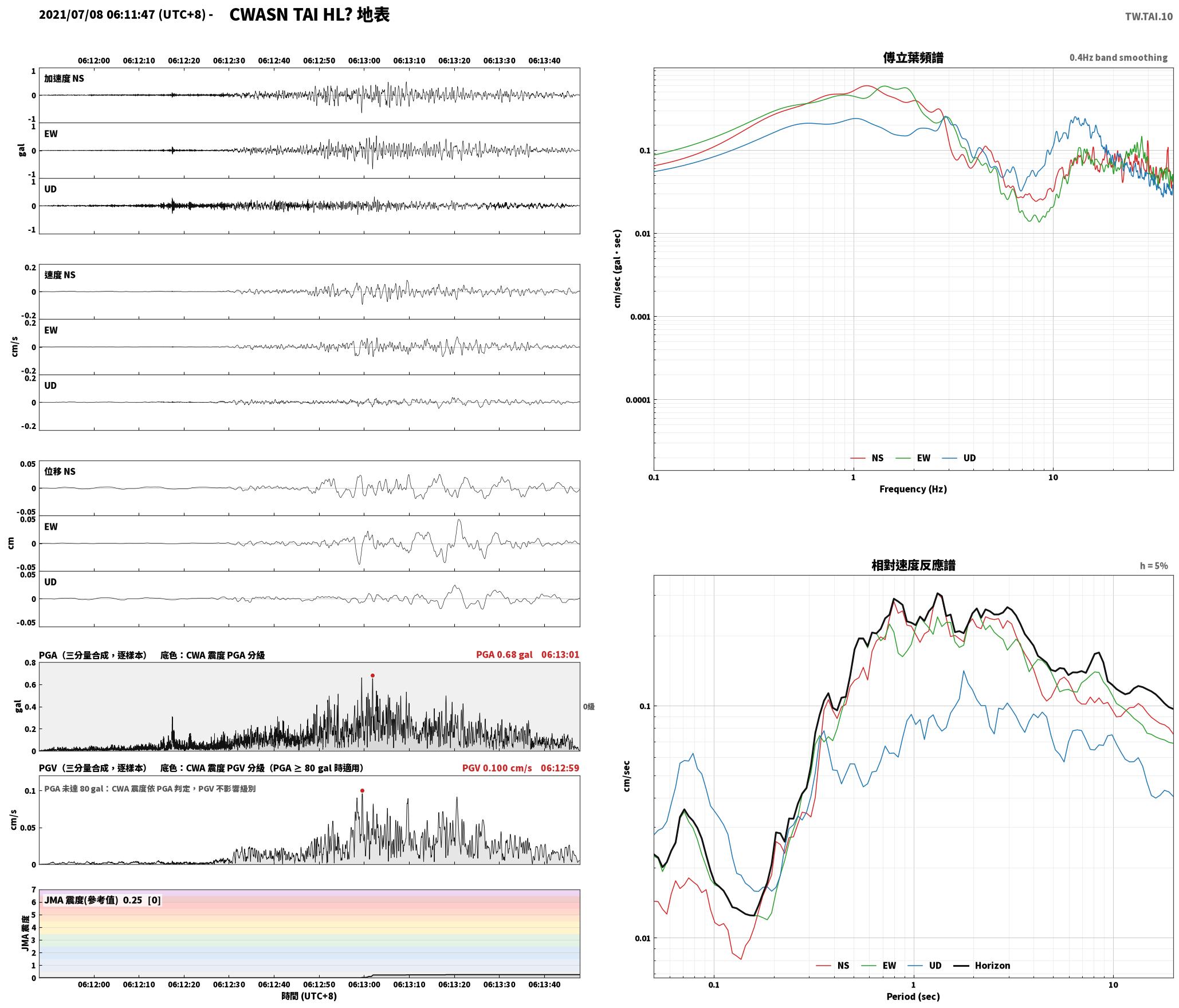

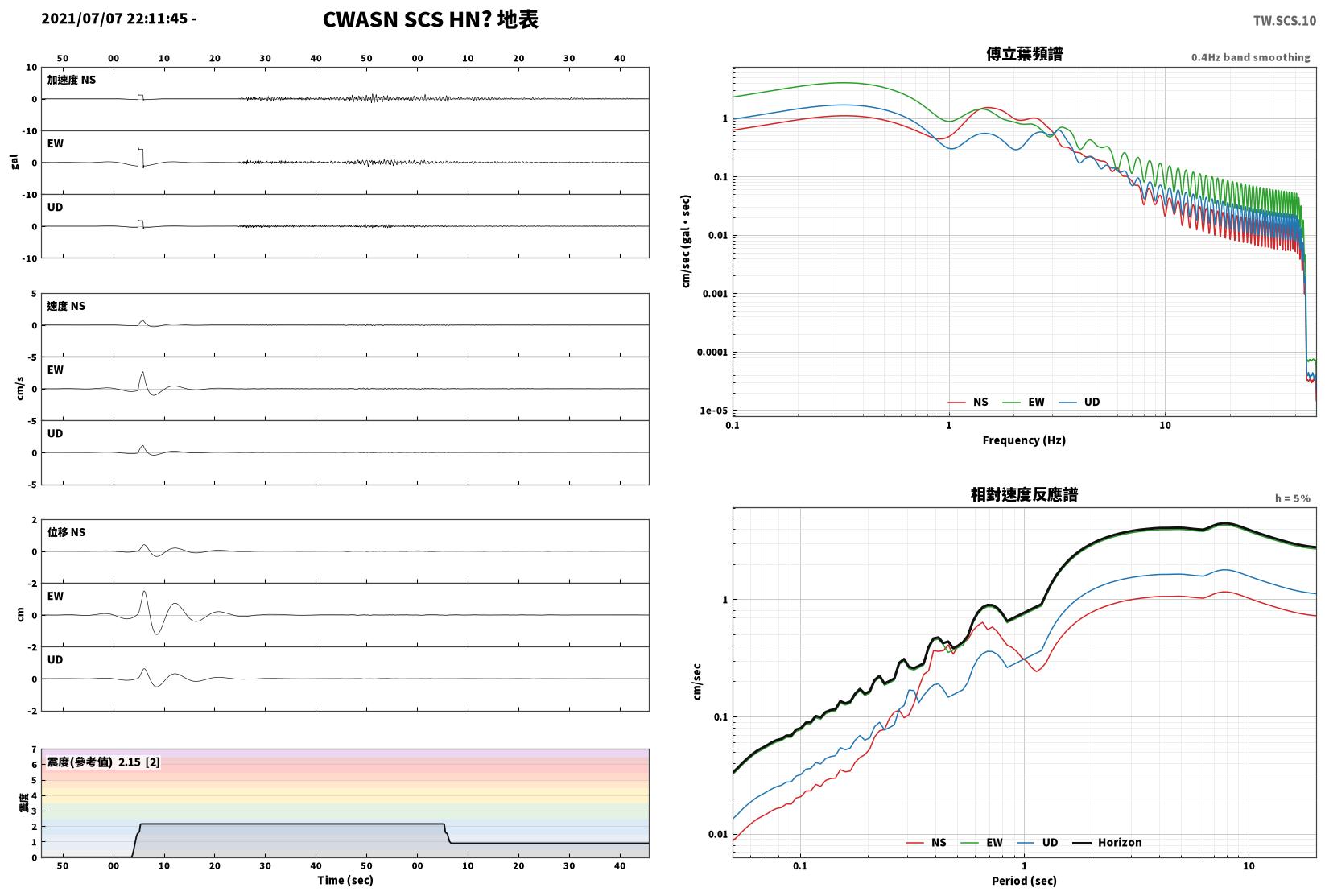

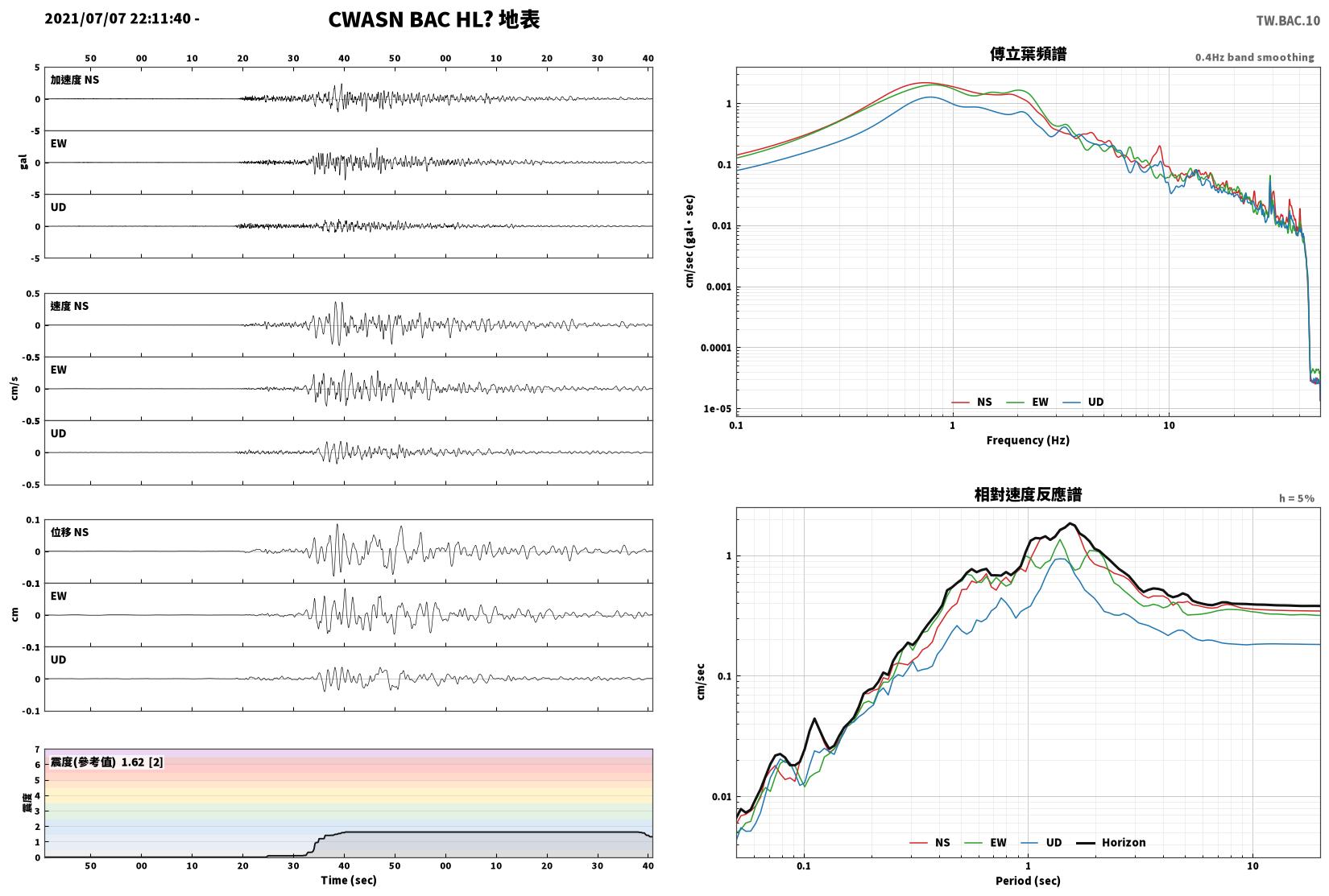

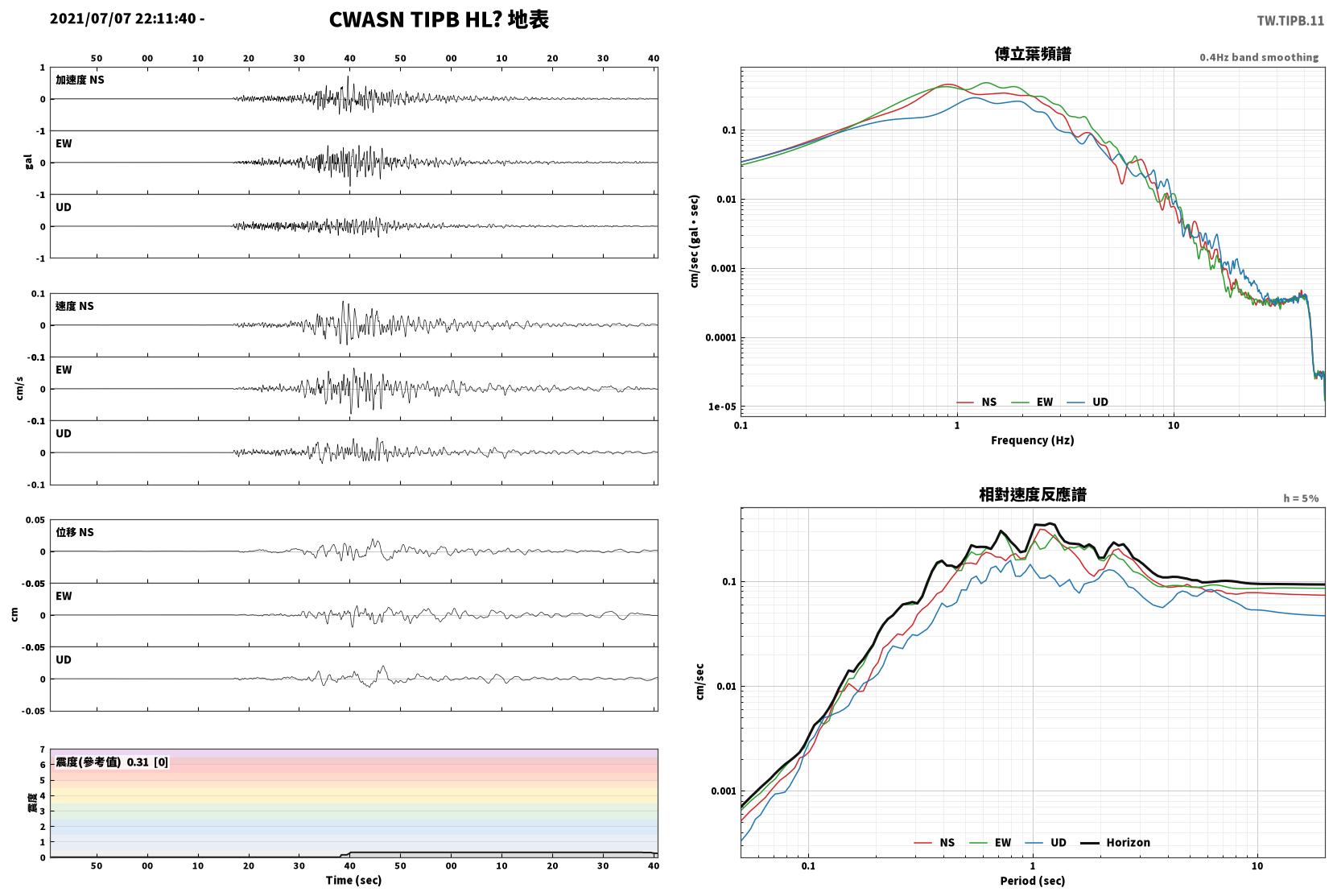

五、分析圖各面板的來源

分析圖各區塊分別對應不同路徑，判讀時請留意：

面板	來源與判讀
左欄三軸加速度／速度／位移波形	來自 CWA 因果 10 Hz 低通（保留完整低頻），與報告數值同源；因低頻完整，位移面板較能反映真實地表長週期位移。
底部即時震度（參考值）	來自 JMA 非因果濾波（直接取原始加速度），為隨時間變化的即時震度近似；與左欄不同源，不可與 CWA 系列逐值互比。
右上傅立葉頻譜	取自 10 Hz 低通後的加速度；約 10 Hz 以上為濾波器裙帶、無物理意義。
右下相對速度反應譜（阻尼 5%）	取自 0.05 Hz 高通的寬頻加速度所計算之單自由度應答；長週期成分完整、全段具物理意義。

六、各路徑一覽

資料／圖面	濾波	因果性	有效頻段／週期
加速度／速度、PGA/PGV、CWA 計測震度、分析圖左欄波形、傅立葉頻譜	去均值 + 10 Hz 因果低通（速度另 0.075 Hz 高通）	因果	≤ 10 Hz（保留完整低頻）
JMA 計測震度、分析圖即時震度	氣象廳規格 FFT 濾波（FL / FH / FF，直接取原始加速度）	非因果（零相位）	約 0.5–10 Hz
LPGM / SVA、分析圖相對速度反應譜	0.05 Hz 高通 + 單自由度速度應答（阻尼 5%）	—	週期 1.6–7.8 s（32 週期）

瞭解更多關於 CWASN 及 GDMS？

CWASN＝中央氣象署地震觀測網，1991 年起現代化為即時觀測網；2012 年新一代啟用，即時測站超過 170 站，地震監測量由每年約 4,000 增至 40,000。
三類地震儀：寬頻（速度型，可測長週期與 >1,000km 遠震）、短週期（速度型，測微弱地動）、強震儀（加速度型，記錄大地震不飽和）。
強震即時警報用的是加速度型強震儀（三軸），1995 年起設置、最多達 110 站，用於有感地震自動定位與各地震度。
現行測站全面升級為 24 位元高解析度、取樣每秒 100 點；第 2 階段並增建井下（平均 300m）與東部海域海底地震儀站。
通道代碼 HN、HL 為加速度型地震儀（強震儀）。
資料公開網址： https://gdms.cwa.gov.tw

資料來源與致謝｜GDMS

本頁逐站強震觀測資料取自中央氣象署「地震及地球物理資料管理系統」（GDMS），資料公開網址： https://gdms.cwa.gov.tw。

資料庫引用：Central Weather Administration (CWA, Taiwan). (2012). Central Weather Administration Seismographic Network [Data set]. International Federation of Digital Seismograph Networks. https://doi.org/10.7914/SN/T5
