CWA 正式地震報告

發生時刻	2021/10/24 13:11:34	震央地名	宜蘭縣南澳鄉	最大震度	4
震央位置	宜蘭縣政府南方 21.9 公里			連結	報告
北緯	24.53°N	東經	121.78°E	深度 / 規模	65.6km / M 6.5

震度分佈對比（★ 震央，同心圓為 S 波到時秒數・等間隔）

觀測點

實測震度圖

觀測點：各觀測點的實測最大震度，依震度上色（共 130 站）。實測震度圖：以觀測點反距離加權（IDW）內插各鄉鎮震度，畫出實測震度分佈。

公式（場址）

公式（S=1）

TREM (舊)

TREM (新)

ML v1

ML v2（preview）

PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。ML 模型 v1（intensity_ml_v1.onnx，ExpTech/YuYu1015）：神經網路依震源與各鄉鎮座標（含方位角）預估的震度分布。ML 模型 v2（preview，intensity_ml_v2.onnx，ExpTech/YuYu1015）：另一組係數重訓的實驗版本，與 v1 各自獨立設定。參數仍在調整，不代表最終成品。

震度12345弱5強6弱6強7

公式 / 模型準確度・公平對比（逐站「預測 vs 實測」，各自使用其輸入；共 130 站，含 ML v1／v2）

場址 Sᵢ 0.73–2.47，單就場址即可造成約 1.1 級的縱向差異，且與震央距無關；因此「震度×震央距」圖上一條距離曲線無法公平呈現，改以下方逐站指標與對角圖比較。

公式 / 模型	平均偏差	MAE	RMSE	完全命中	±1 級
公式（場址）	+0.34	0.42	0.68	61%	98%
公式（S=1）	-0.02	0.48	0.69	52%	100%
TREM (舊)	-0.02	0.48	0.69	52%	100%
TREM (新)	-0.53	0.65	0.82	35%	99%
ML v1	+0.08	0.16	0.40	84%	100%
ML v2（preview）	+0.19	0.28	0.53	72%	100%

偏差＝預測−實測的平均（0 最佳，正=偏高）；MAE/RMSE 越小越準；命中率越高越好。各欄最佳者以粗體標示。

公式（場址）	公式（S=1）	TREM (舊)	TREM (新)	ML v1	ML v2（preview）
PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。ML 模型 v1（intensity_ml_v1.onnx，ExpTech/YuYu1015）：以震源與座標特徵（含方位角）輸出 PGA/PGV 再分級。ML 模型 v2（preview，intensity_ml_v2.onnx，ExpTech/YuYu1015）：另一組係數重訓的實驗版本，與 v1 各自獨立設定。參數仍在調整，不代表最終成品。

命中高估低估泡泡大小＝站數；虛線＝完美預測（預測＝實測）

震度 × 震央距衰減圖（距離趨勢參考；X 線性、震度階為整數階梯）

註：同一震央距的各站因場址不同會有縱向散布，單一距離曲線無法呈現，故此圖僅供看衰減趨勢；公式的公平橫向對比請見上方「公式準確度・公平對比」。

公式（場址）誤差 0.68	公式（S=1）誤差 0.69	TREM (舊)誤差 0.69	TREM (新)誤差 0.82
PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。

觀測點（依震度上色）選定公式理論曲線

最大震度時空熱圖 • 震央距剖面

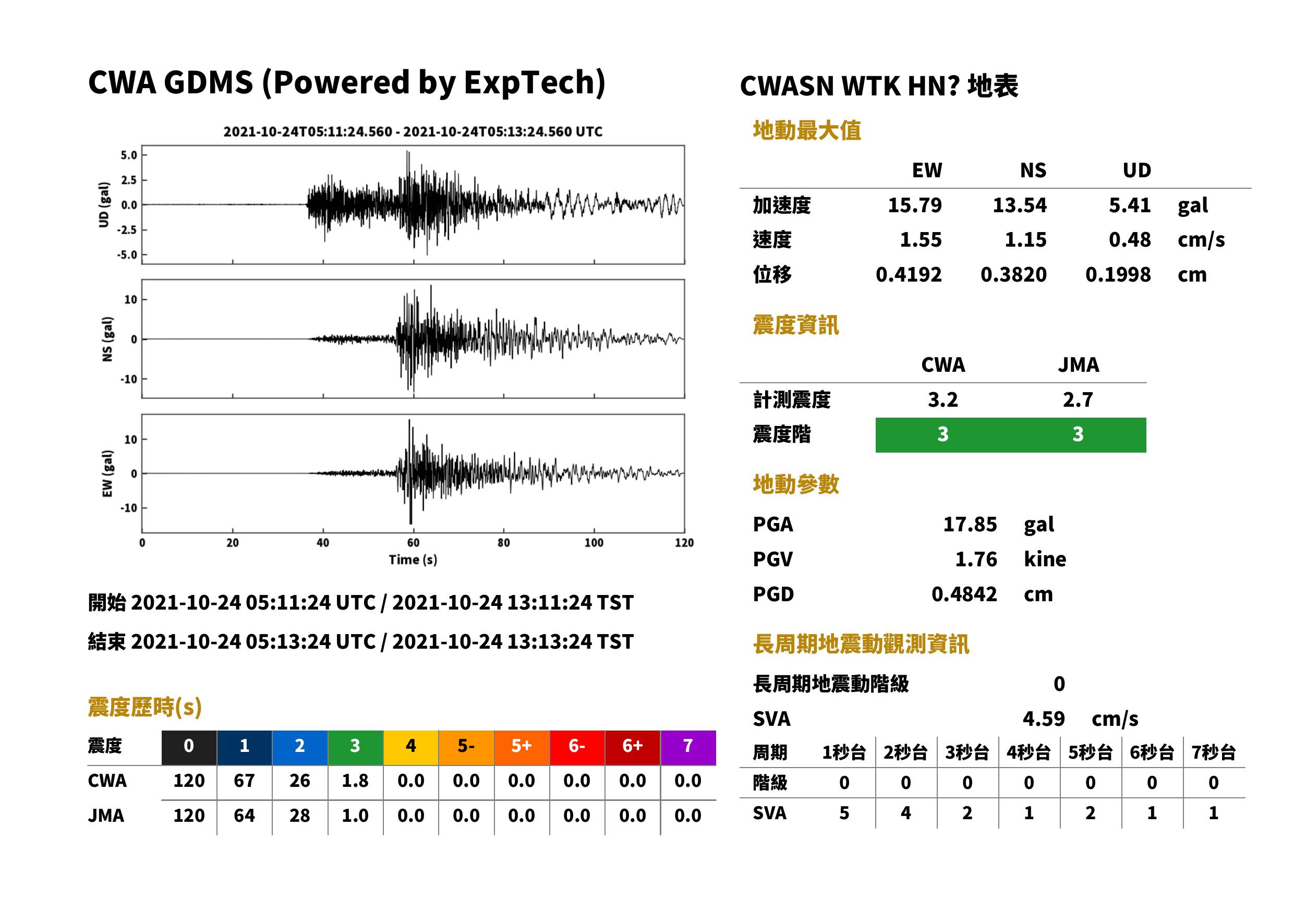

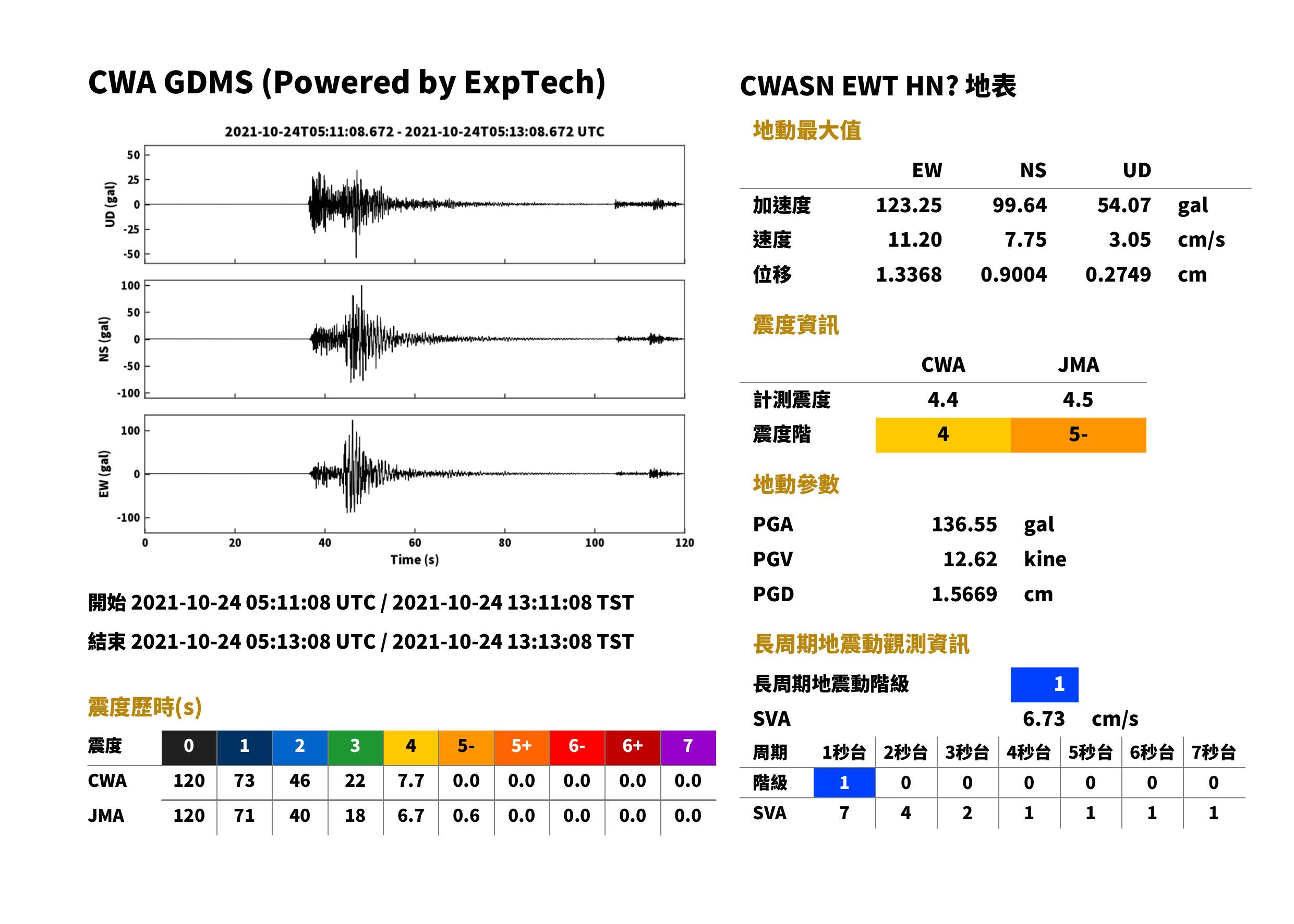

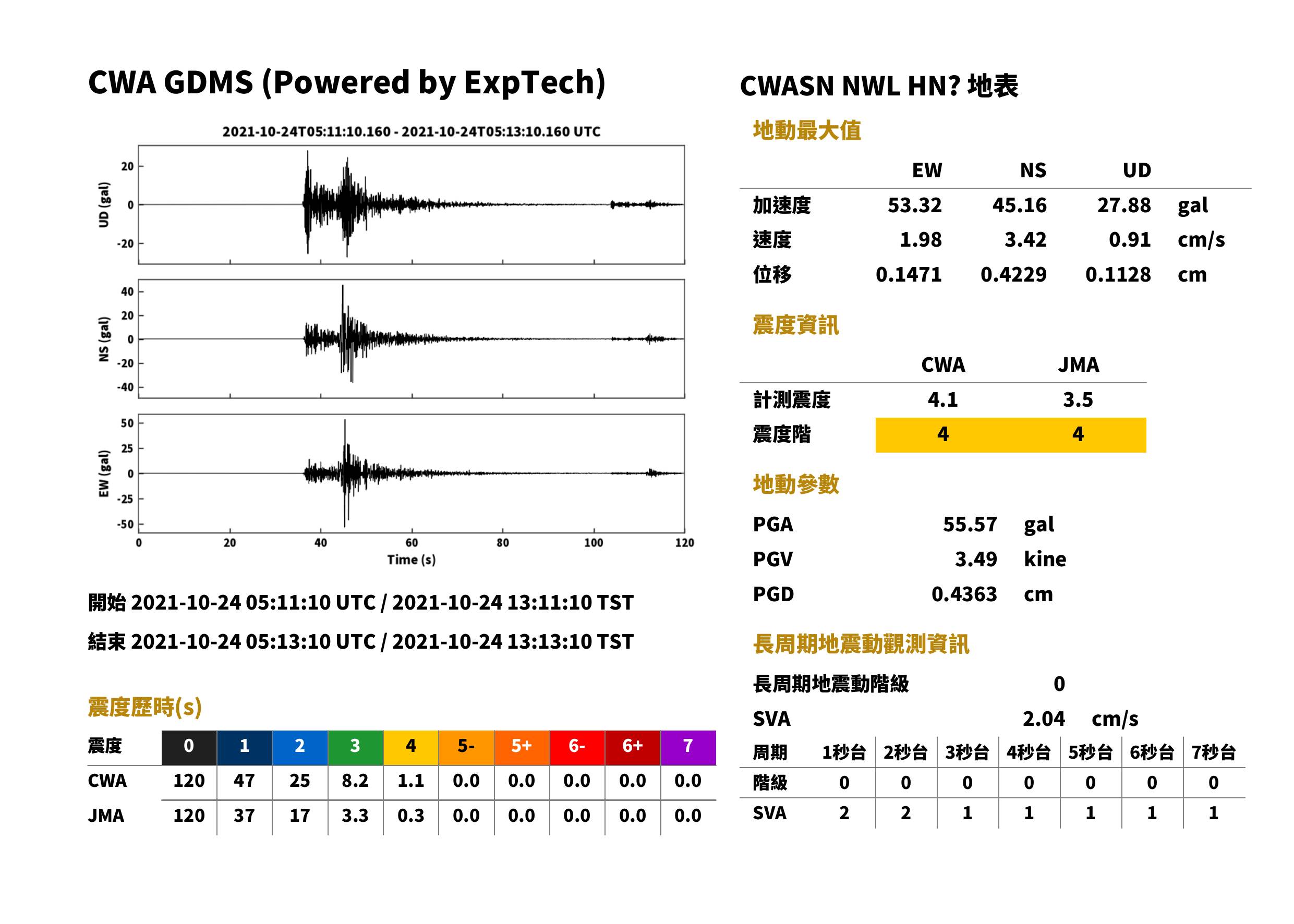

逐站觀測（GDMS 強震資料，共 97 站）

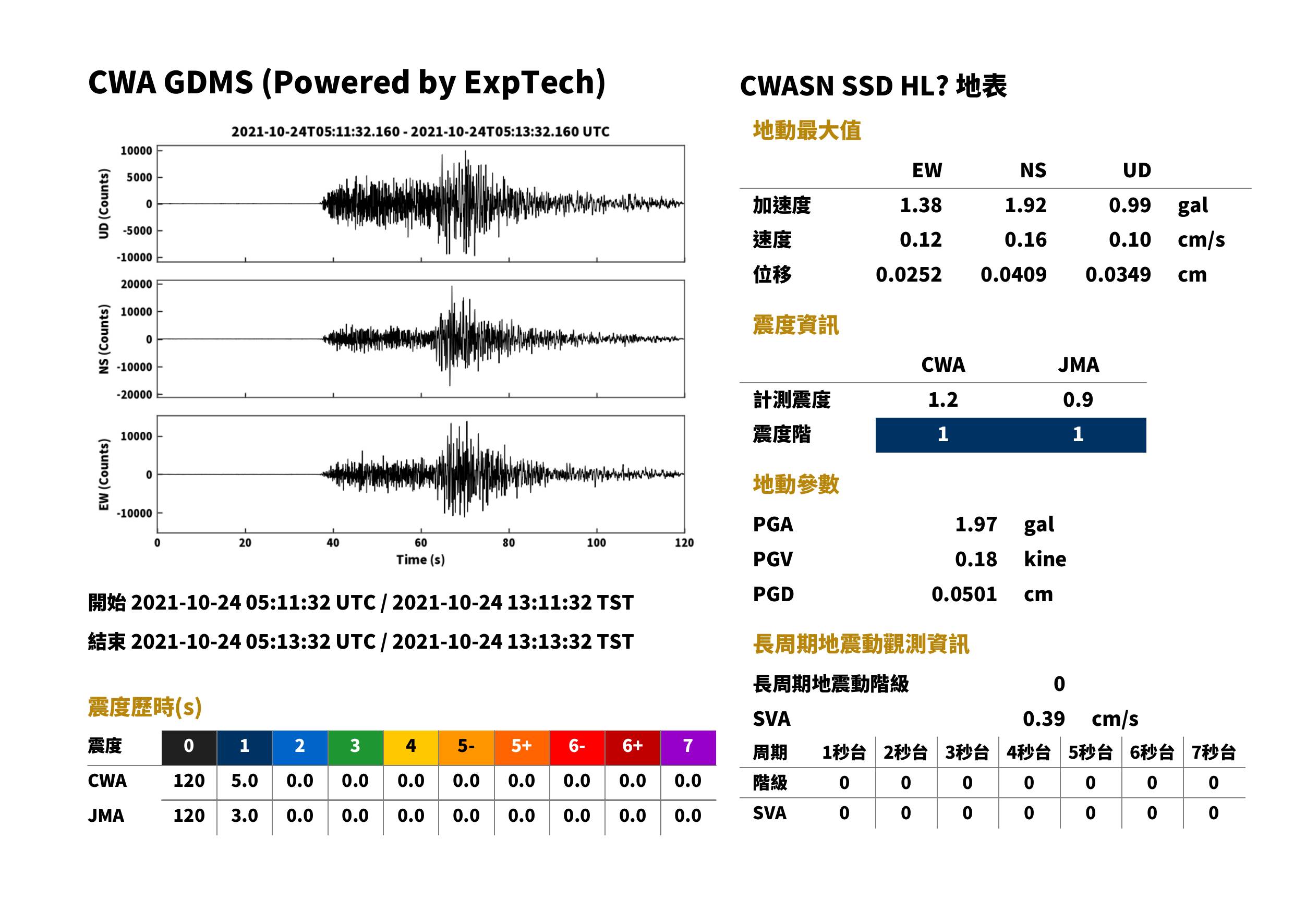

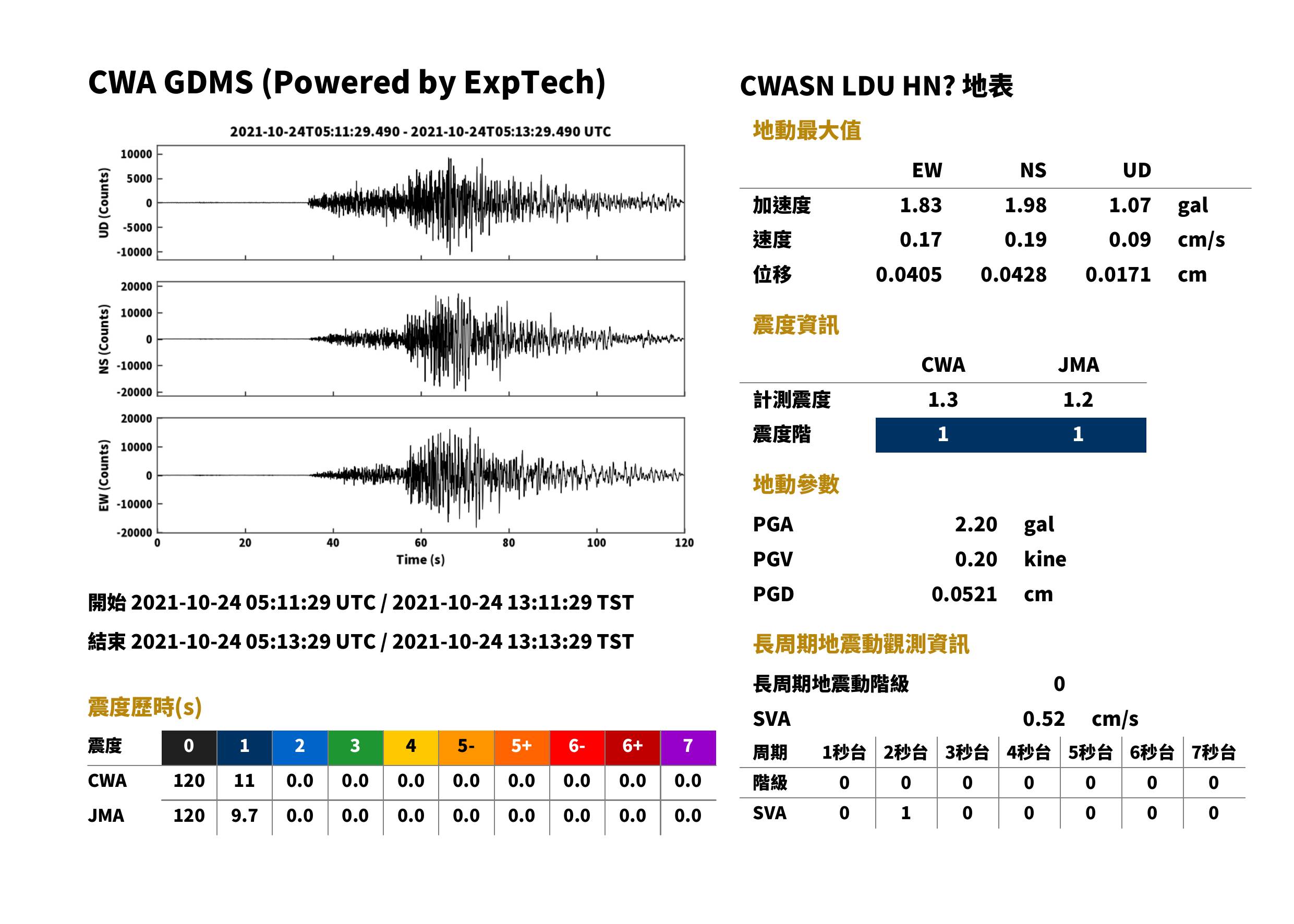

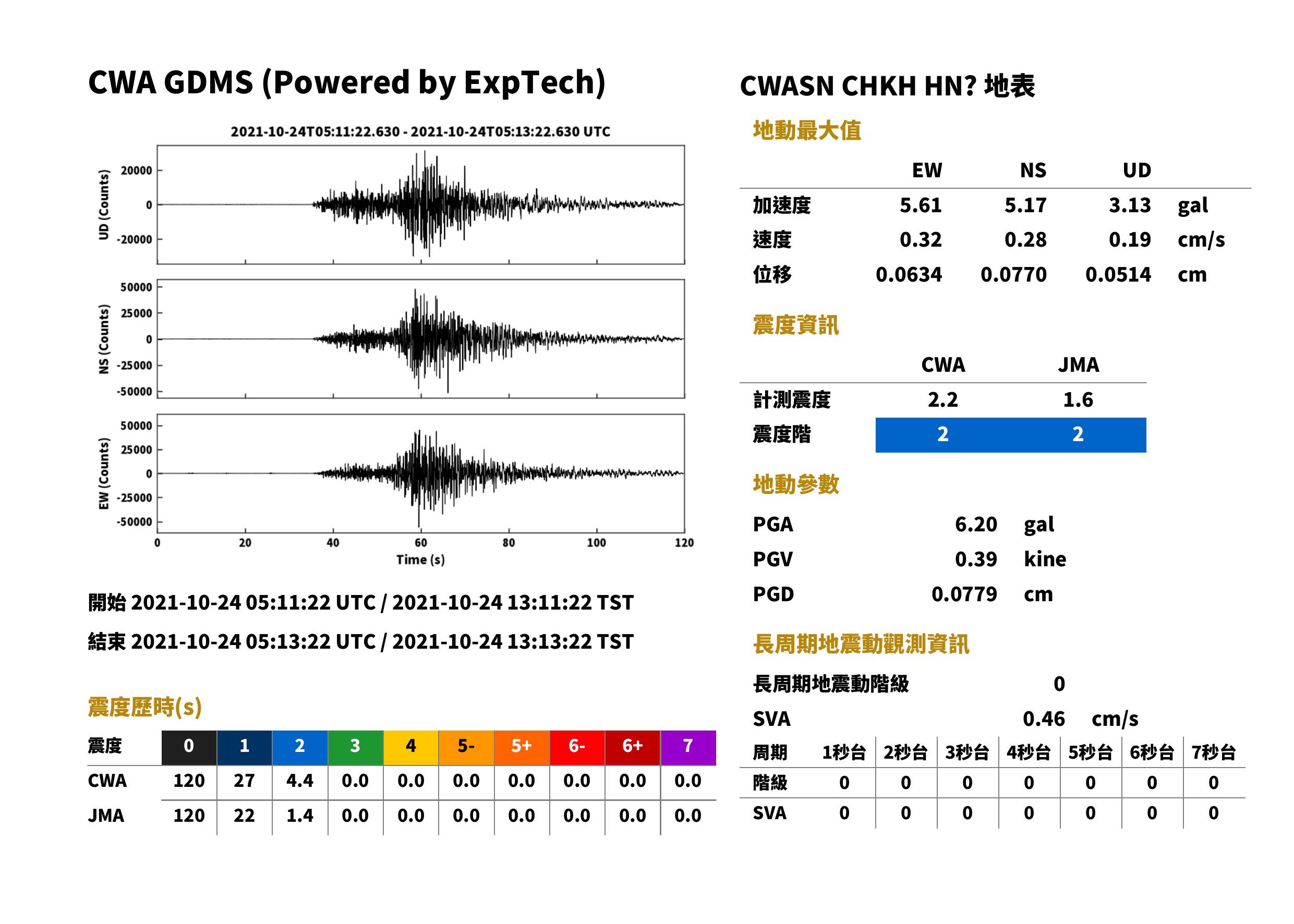

加速度單位 gal、速度 cm/s；合成為峰值（PGA/PGV）；JMA/CWA 為計測震度，色塊為震度階；地名取最近鄉鎮、海拔為測站高程；震央距與走時表估計 P/S 波時間由站點座標推算；長周期為長周期地震動階級。點欄位標題可排序。

ID	地名	海拔 ↕	觀測網	通道	震央距 ↕	走時表估計		加速度 (gal)				速度 (cm/s)				JMA		CWA		長周期 ↕	資料下載
ID	地名	海拔 ↕	觀測網	通道	震央距 ↕	P波時間 ↕	S波時間 ↕	南北 ↕	東西 ↕	上下 ↕	合成 ↕	南北 ↕	東西 ↕	上下 ↕	合成 ↕	震度階	計測震度 ↕	震度階	計測震度 ↕	長周期 ↕	波形	報告	分析

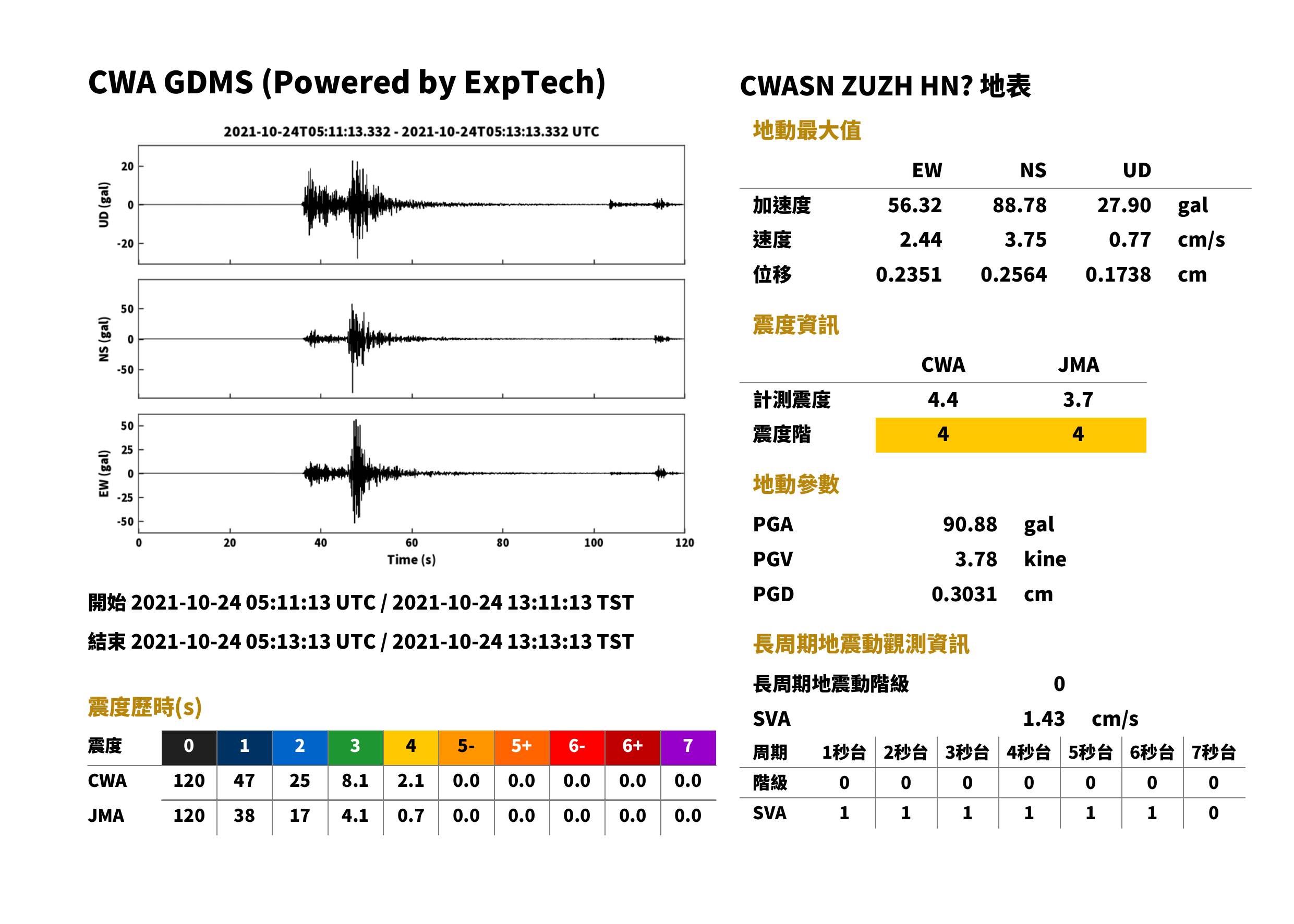

ZUZH	臺北市北投區	612 m	CWASN	HN	74.2 km	13:11:48	13:11:58	88.79	56.32	27.88	90.89	3.72	2.44	0.80	3.75	4	3.7	4	4.4	0	下載	查看	查看

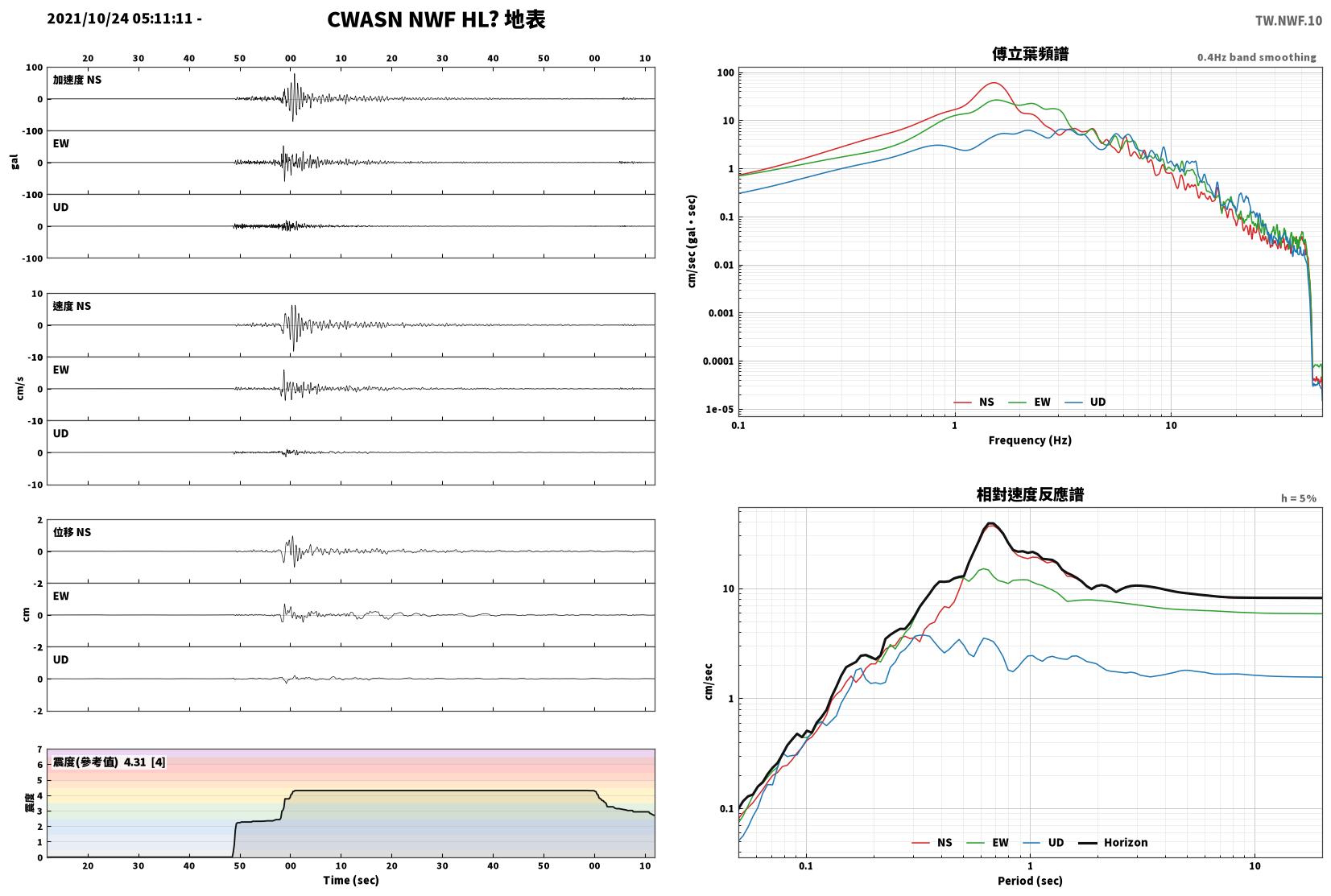

NWF	新北市瑞芳區	728 m	CWASN	HL	60.2 km	13:11:46	13:11:56	78.90	59.69	18.48	80.10	8.28	5.93	1.45	8.37	4	4.3	4	4.4	1	下載	查看	查看
NSK	桃園市復興區	685 m	CWASN	HL	44.7 km	13:11:45	13:11:53	73.42	60.92	17.47	73.53	4.50	3.48	1.15	4.74	4	3.9	4	4.4	0	下載	查看	查看
NJD	新竹縣竹東鎮	131 m	CWASN	HL	73.6 km	13:11:48	13:11:58	88.95	134.12	27.09	139.09	3.03	5.65	1.22	5.66	4	4.0	4	4.4	0	下載	查看	查看

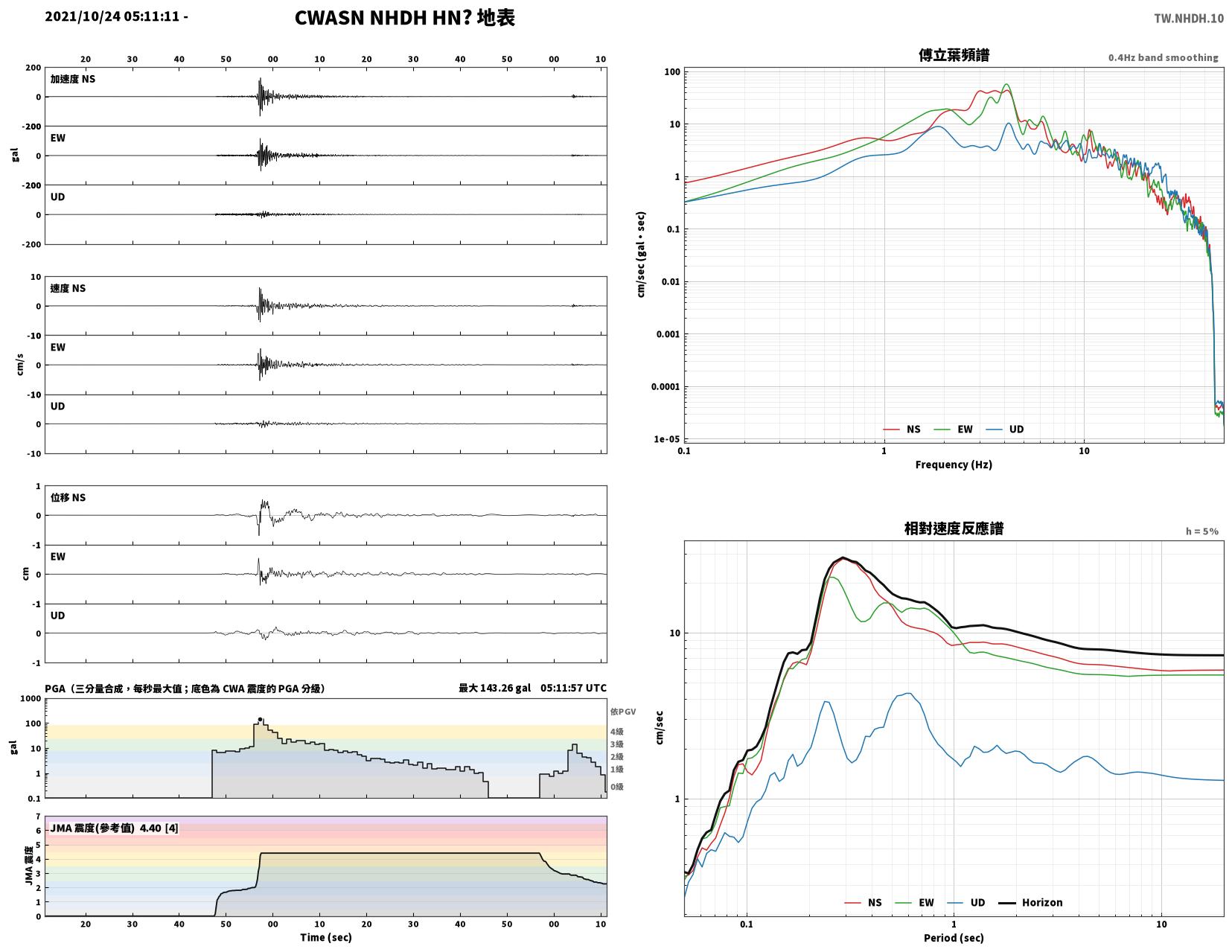

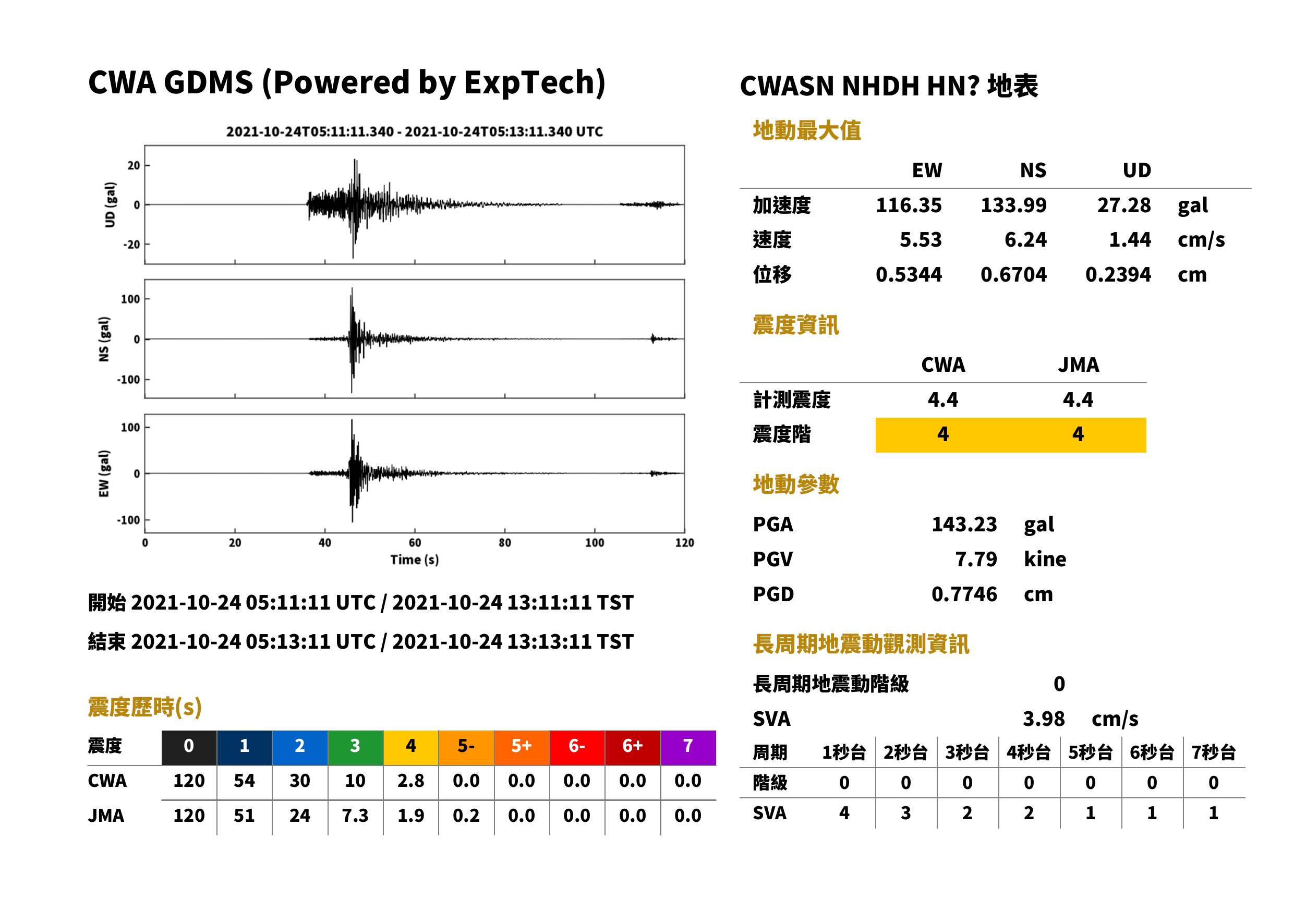

NHDH	新北市新店區	22 m	CWASN	HN	54.3 km	13:11:46	13:11:55	134.02	116.34	27.26	143.26	6.19	5.54	1.42	7.74	4	4.4	4	4.4	0	下載	查看	查看
KSHI	新竹縣關西鎮	147 m	CWASN	HN	67.0 km	13:11:47	13:11:57	53.64	65.86	22.94	74.63	2.97	3.37	1.78	3.64	4	3.6	4	4.4	0	下載	查看	查看
ILA	宜蘭縣宜蘭市	11 m	CWASN	HL	26.1 km	13:11:44	13:11:51	93.83	40.32	39.02	94.49	6.45	4.58	2.48	6.79	4	4.2	4	4.4	1	下載	查看	查看
EWT	宜蘭縣南澳鄉	40 m	CWASN	HN	9.5 km	13:11:43	13:11:50	99.66	123.16	54.06	136.49	7.78	11.27	3.05	12.67	5弱	4.5	4	4.4	1	下載	查看	查看

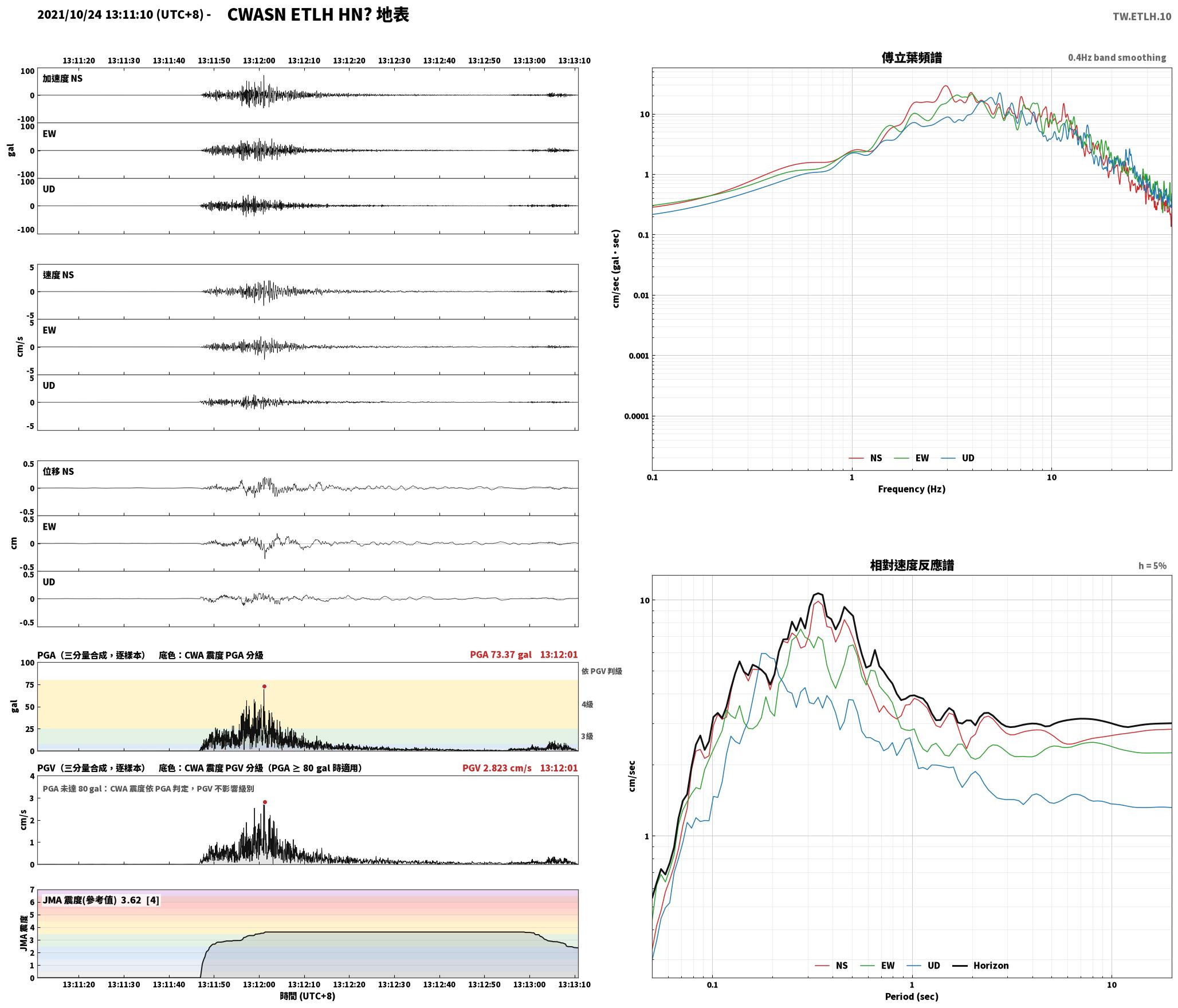

ETLH	花蓮縣秀林鄉	1005 m	CWASN	HN	47.0 km	13:11:45	13:11:54	71.58	44.27	40.00	73.38	2.56	2.26	1.39	2.80	4	3.6	4	4.4	0	下載	查看	查看

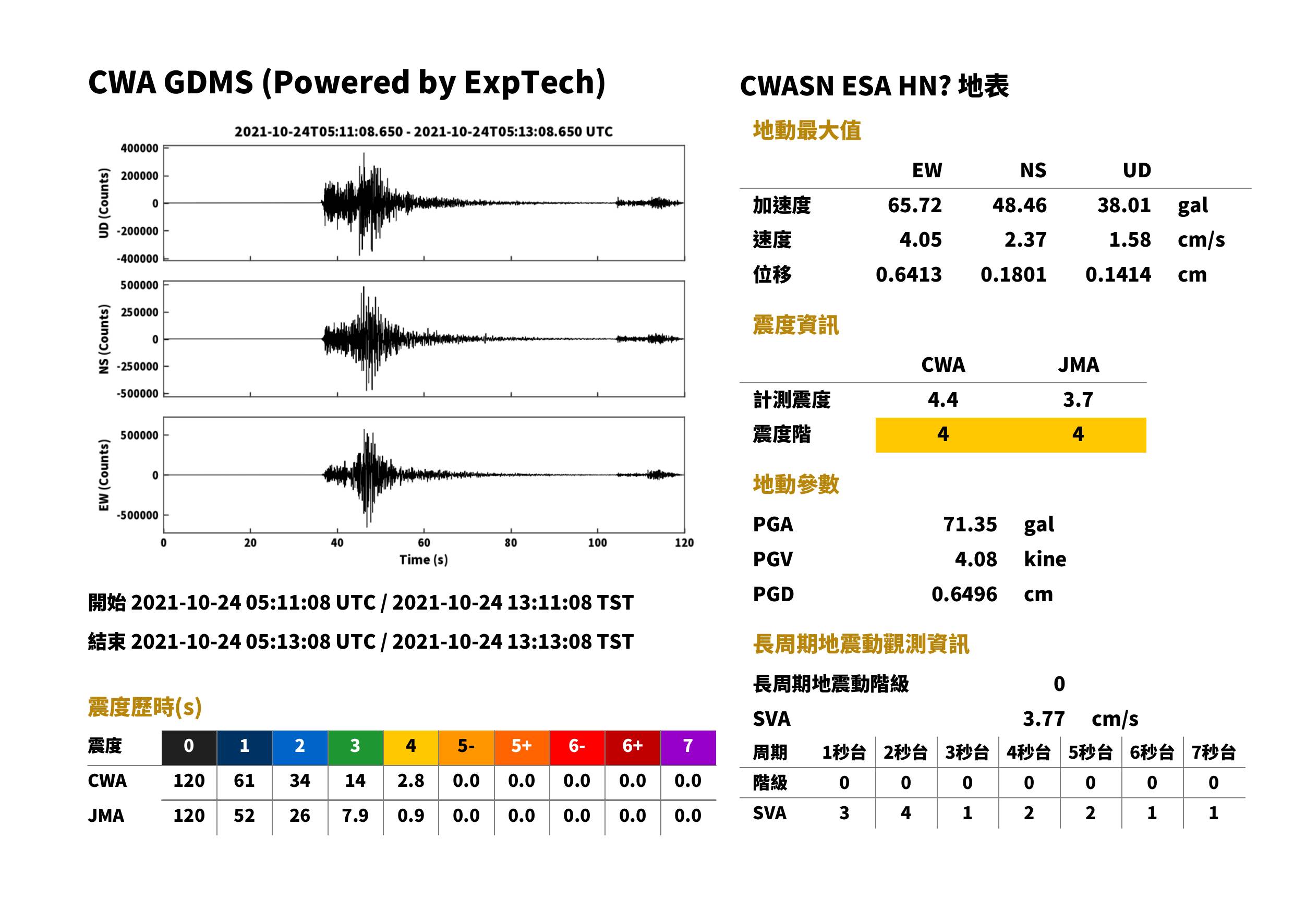

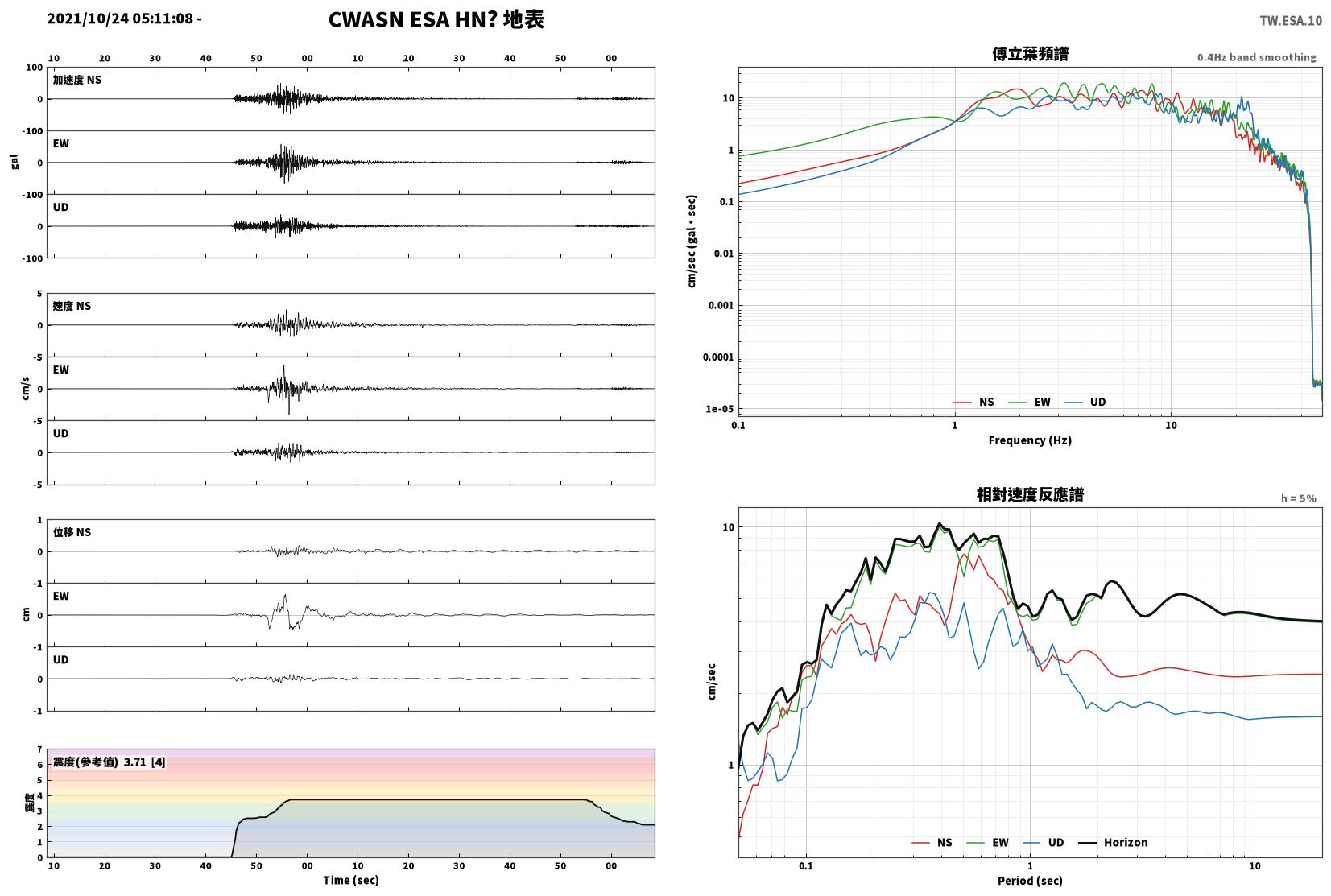

ESA	宜蘭縣蘇澳鎮	48 m	CWASN	HN	8.2 km	13:11:43	13:11:50	48.46	65.72	38.01	71.35	2.37	4.05	1.58	4.08	4	3.7	4	4.4	0	下載	查看	查看
ENA	宜蘭縣南澳鄉	123 m	CWASN	HL	12.0 km	13:11:43	13:11:50	114.13	131.03	30.12	138.29	3.54	5.72	1.46	5.82	4	4.0	4	4.4	0	下載	查看	查看

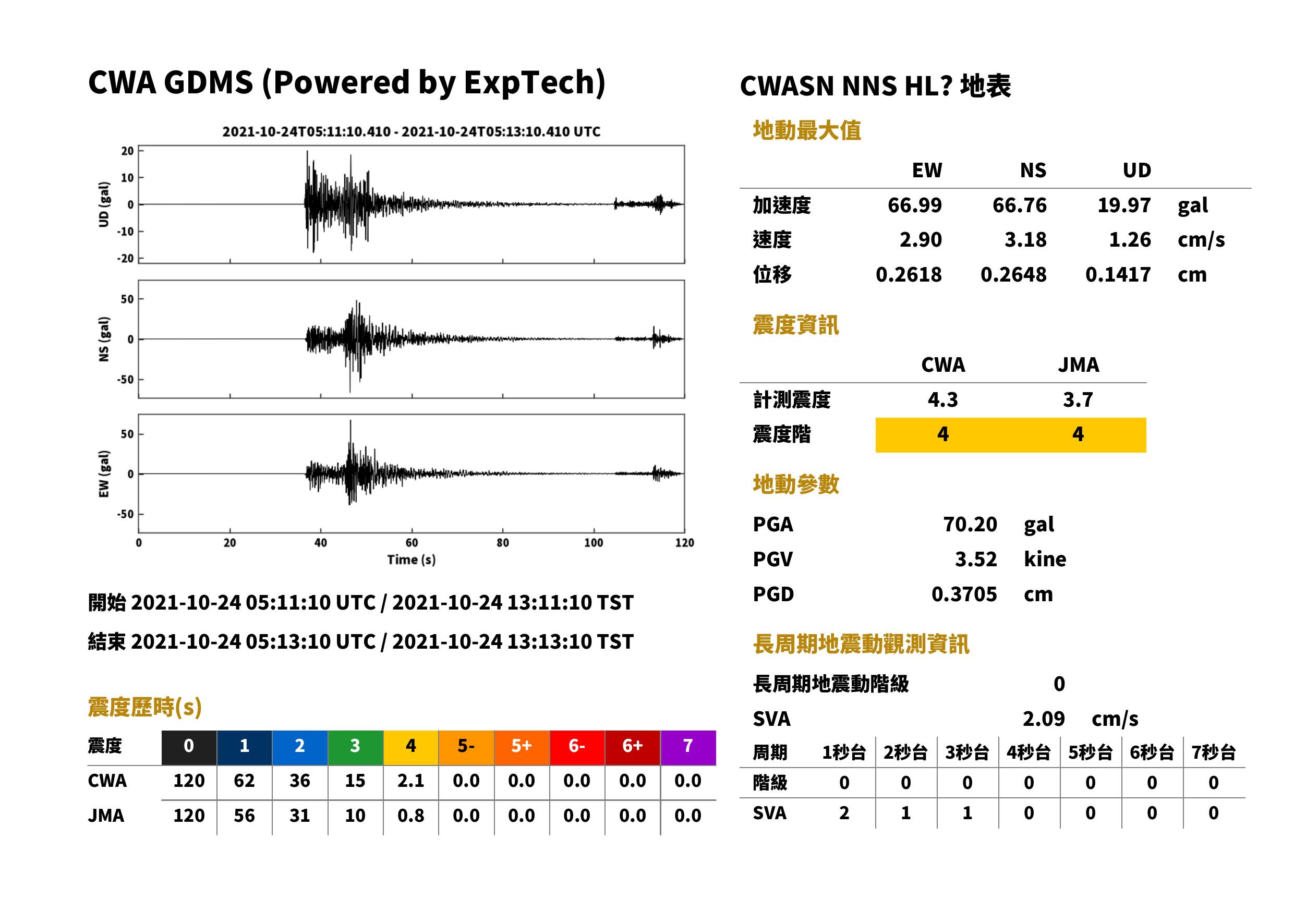

NNS	新竹縣五峰鄉	1148 m	CWASN	HL	41.6 km	13:11:45	13:11:53	66.77	66.98	19.97	70.20	3.19	2.91	1.26	3.52	4	3.7	4	4.3	0	下載	查看	查看

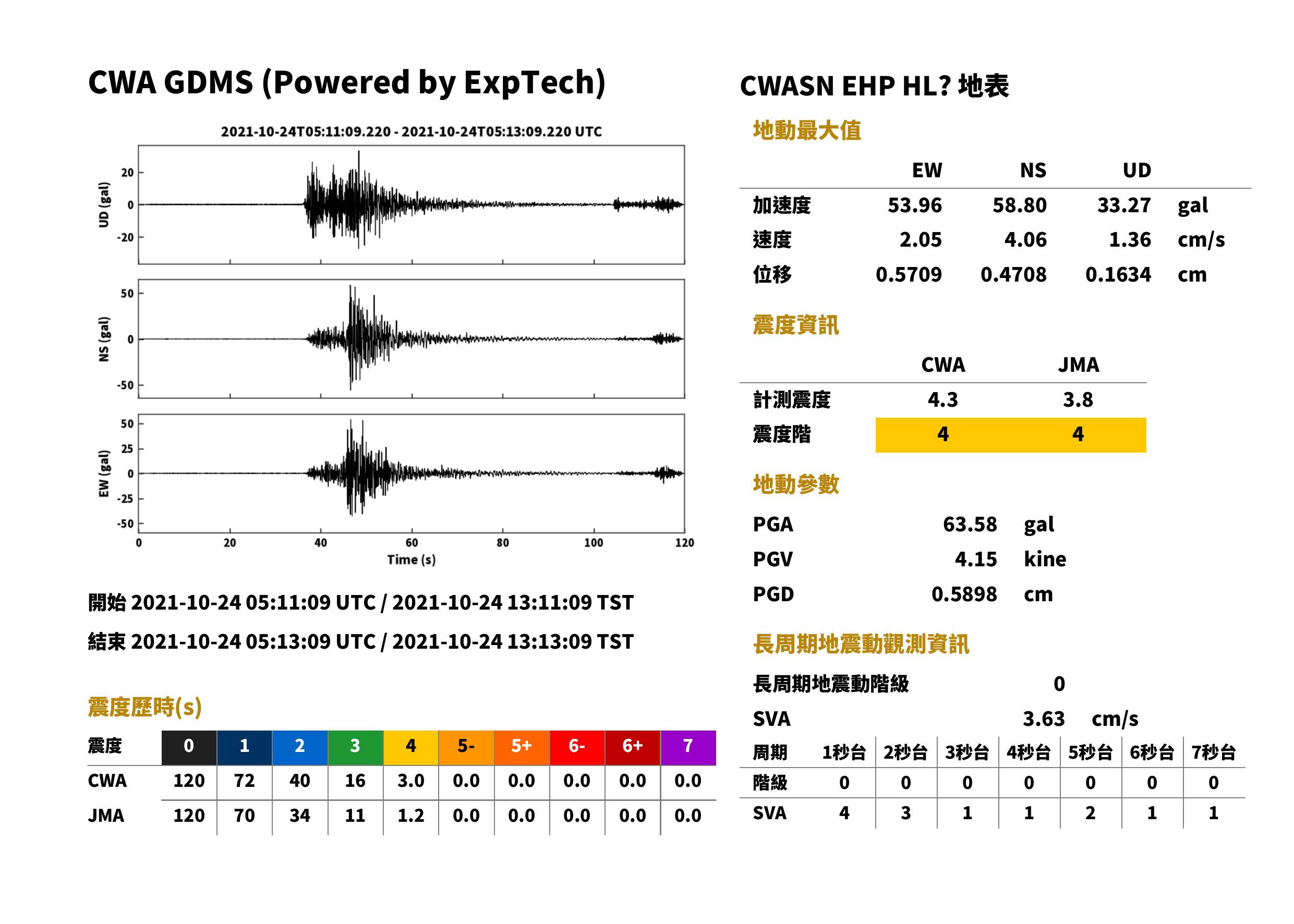

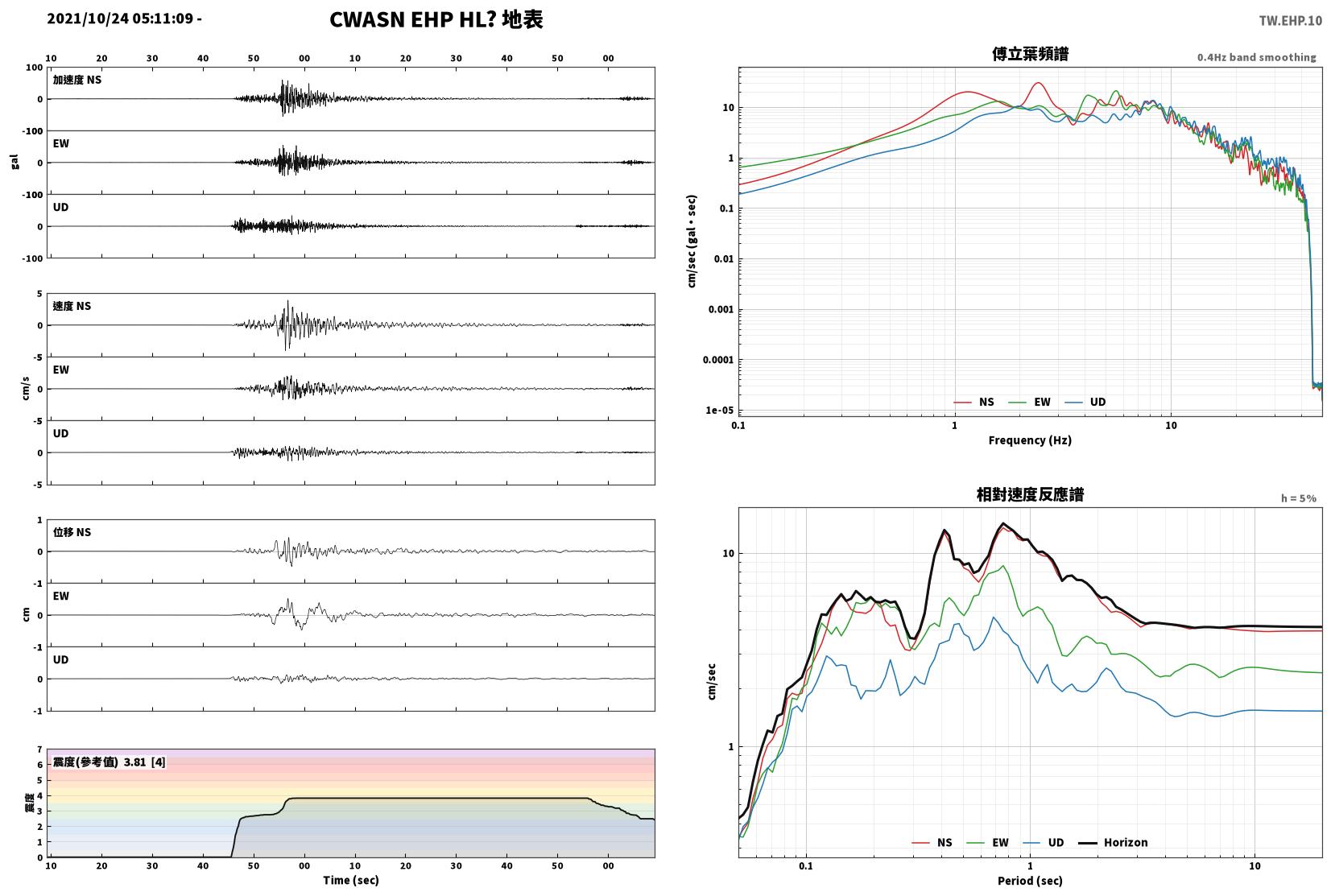

EHP	宜蘭縣南澳鄉	27 m	CWASN	HL	24.8 km	13:11:44	13:11:51	58.81	53.89	33.27	63.52	4.03	2.07	1.36	4.16	4	3.8	4	4.3	0	下載	查看	查看

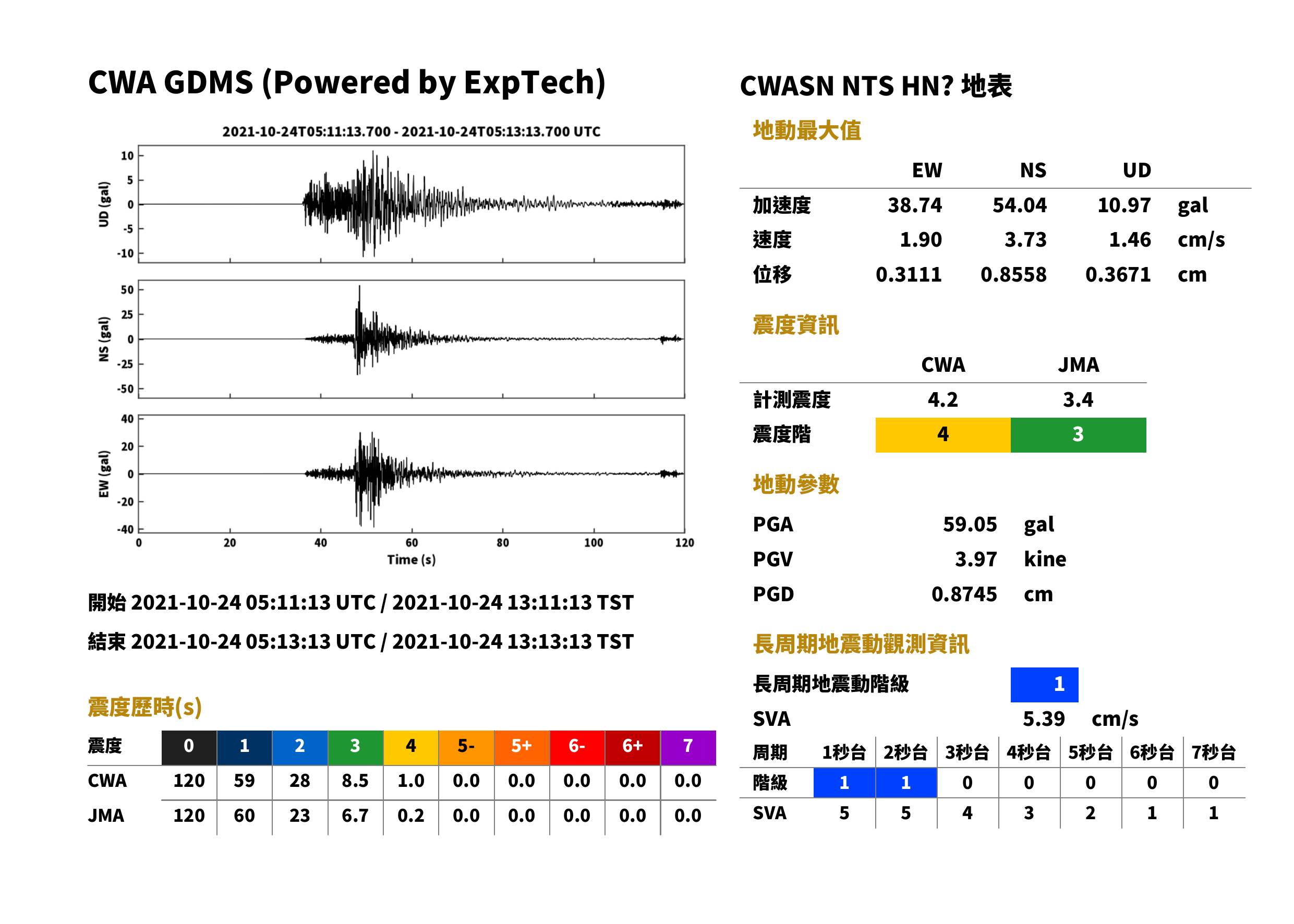

NTS	新北市淡水區	15 m	CWASN	HN	78.0 km	13:11:48	13:11:59	54.00	38.75	10.98	59.01	3.79	1.89	1.44	4.02	3	3.4	4	4.2	1	下載	查看	查看
NWL	新北市烏來區	404 m	CWASN	HN	39.3 km	13:11:45	13:11:53	45.15	53.31	27.87	55.59	3.37	1.98	0.92	3.45	4	3.5	4	4.1	0	下載	查看	查看

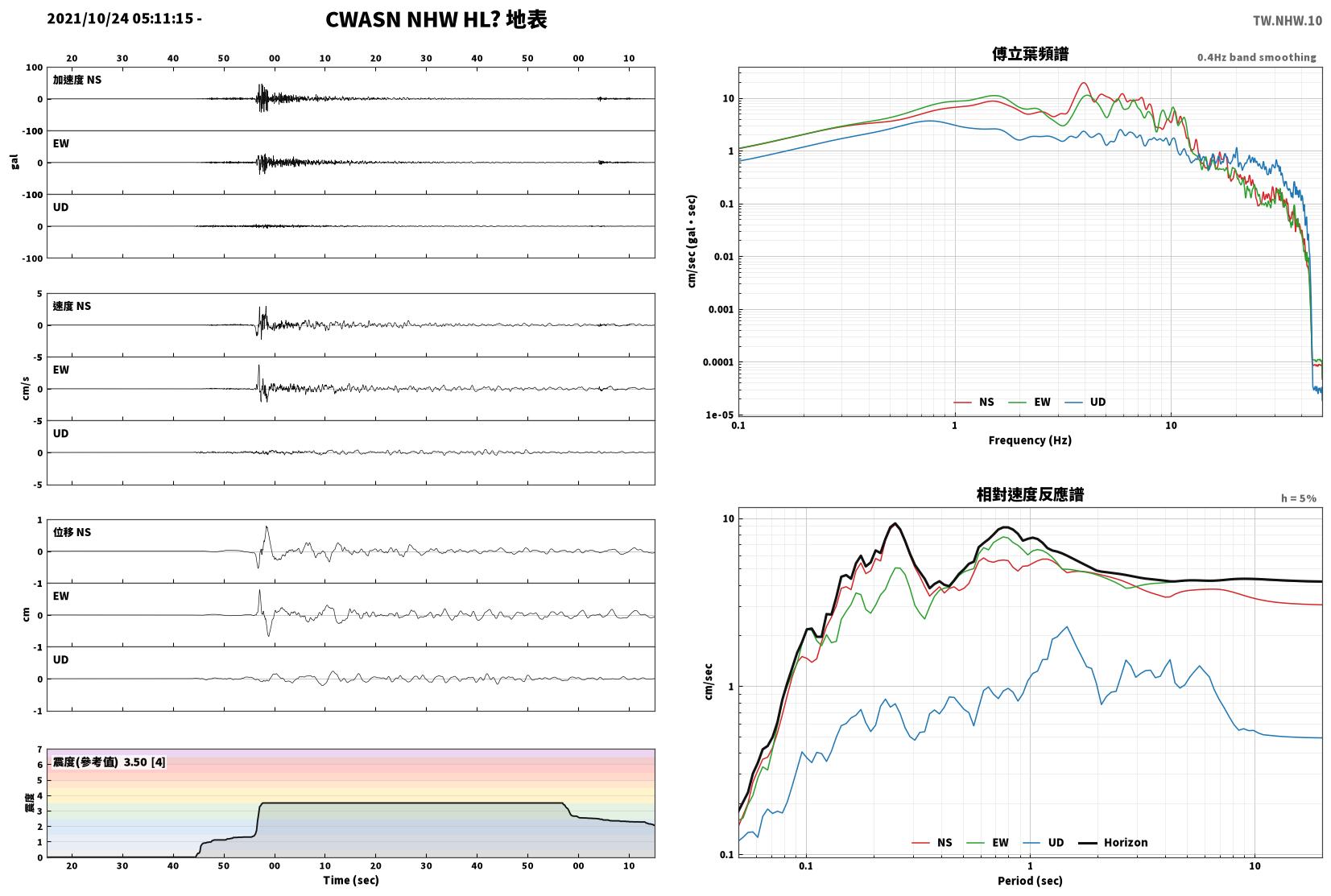

NHW	桃園市觀音區	21 m	CWASN	HL	91.0 km	13:11:50	13:12:01	46.79	37.76	6.56	54.59	2.95	3.75	0.48	3.78	4	3.5	4	4.1	0	下載	查看	查看
NDS	宜蘭縣羅東鎮	88 m	CWASN	HN	13.2 km	13:11:43	13:11:50	43.13	44.88	28.01	48.60	4.12	4.25	1.57	5.51	4	3.8	4	4.0	0	下載	查看	查看

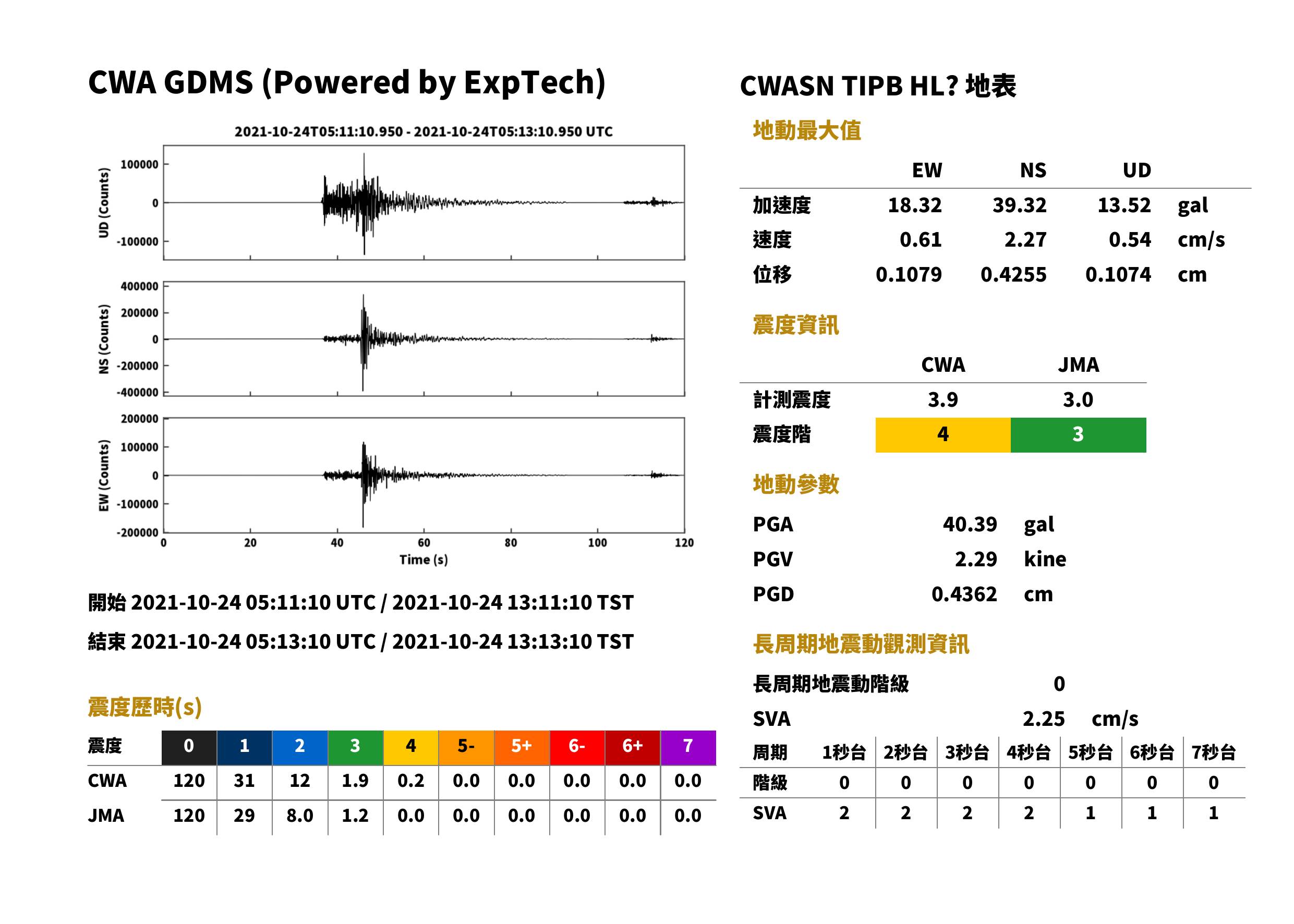

TIPB	新北市雙溪區	399 m	CWASN	HL	49.4 km	13:11:45	13:11:54	39.32	18.32	13.52	40.39	2.27	0.61	0.54	2.29	3	3.0	4	3.9	0	下載	查看	查看

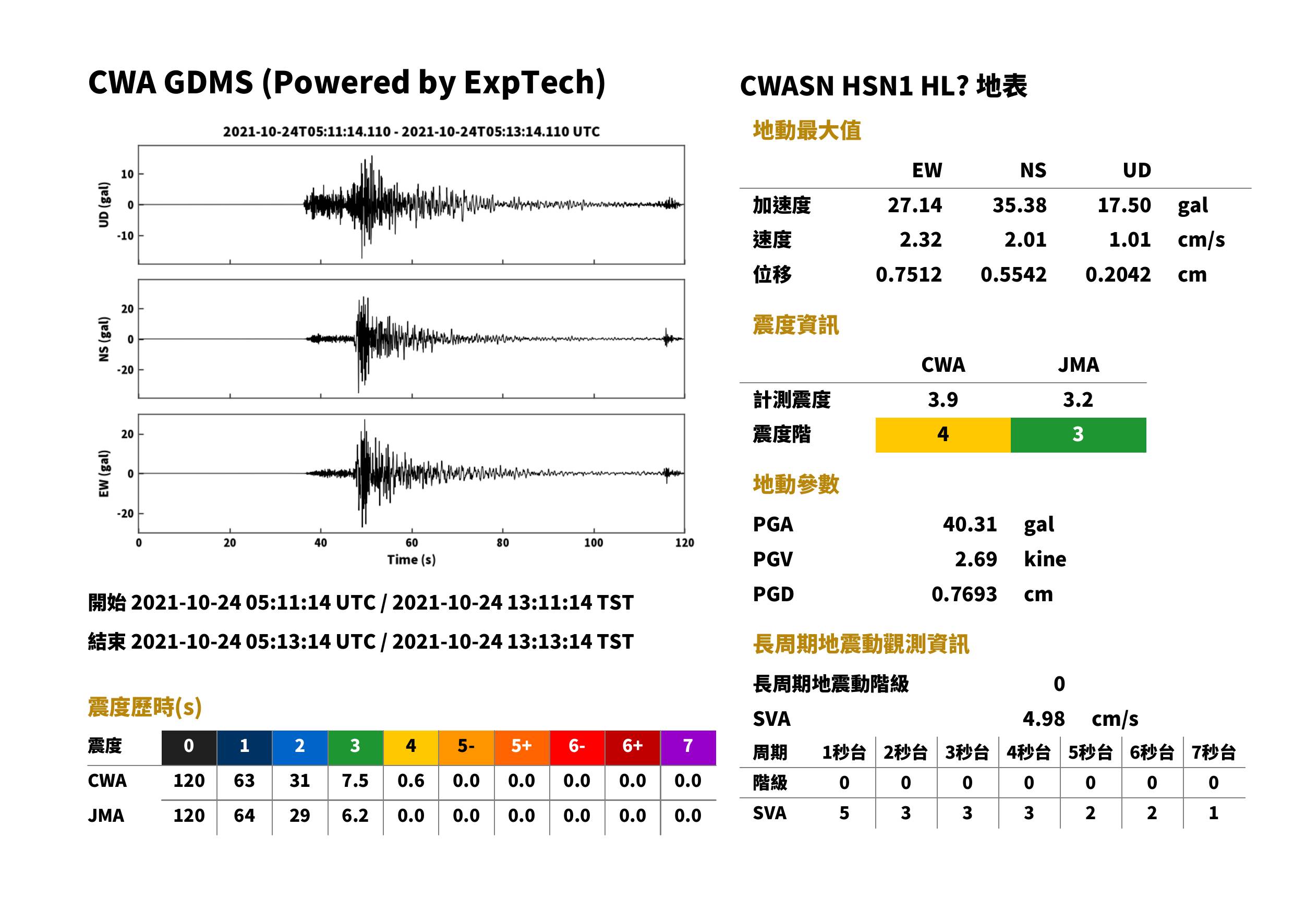

HSN1	新竹縣寶山鄉	91 m	CWASN	HL	81.8 km	13:11:49	13:12:00	35.41	27.18	17.47	40.37	1.98	2.38	1.00	2.71	3	3.2	4	3.9	0	下載	查看	查看
EAH	宜蘭縣南澳鄉	56 m	CWASN	HN	22.7 km	13:11:44	13:11:51	38.82	33.14	24.61	41.72	1.75	2.80	1.55	3.04	3	3.4	4	3.9	0	下載	查看	查看

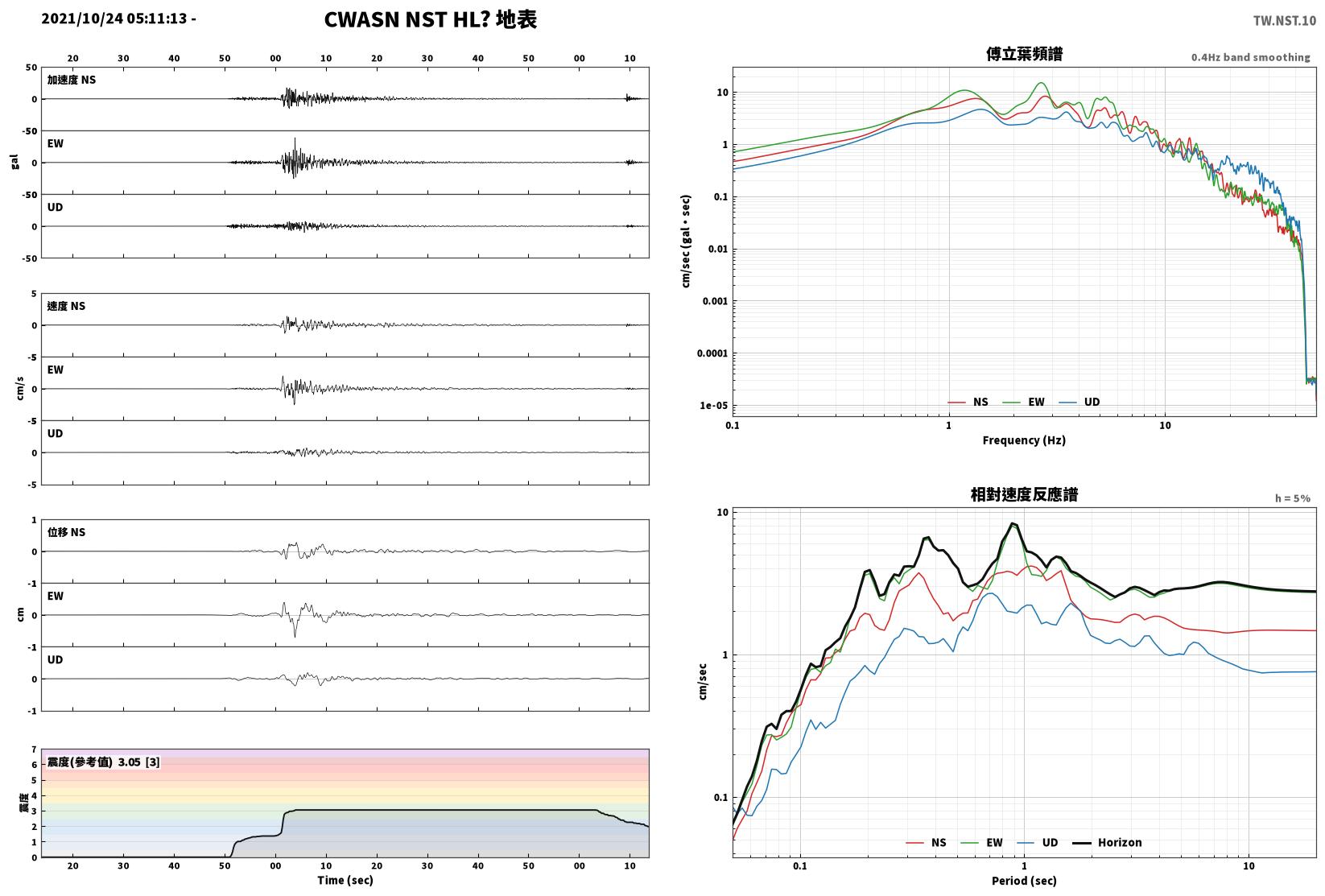

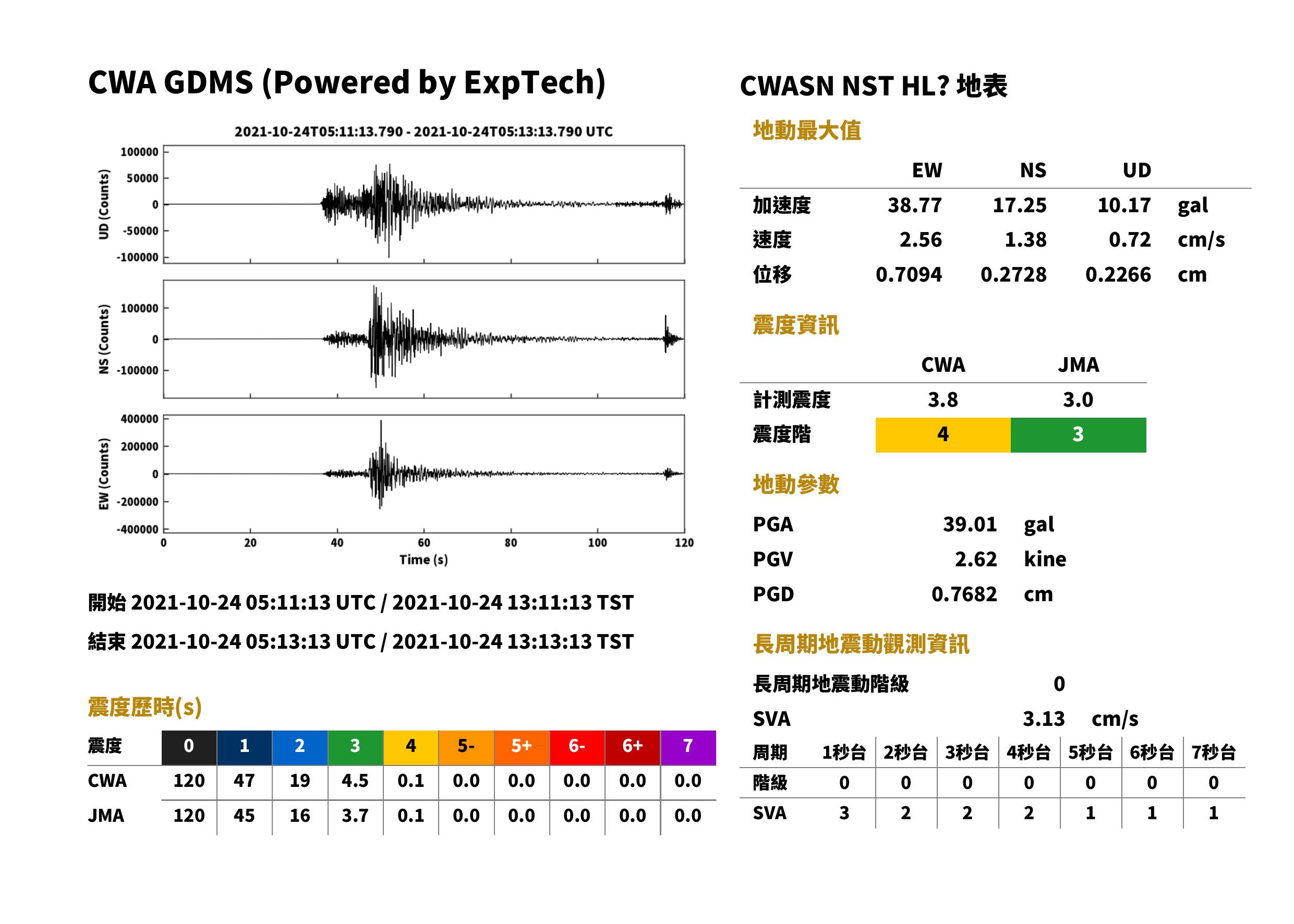

NST	苗栗縣南庄鄉	173 m	CWASN	HL	78.8 km	13:11:48	13:11:59	17.25	38.77	10.17	39.01	1.38	2.56	0.72	2.62	3	3.0	4	3.8	0	下載	查看	查看
HWA	花蓮縣花蓮市	18 m	CWASN	HL	64.0 km	13:11:47	13:11:56	29.80	32.73	10.24	36.64	2.08	2.48	0.72	2.54	3	3.4	4	3.8	1	下載	查看	查看
BAC	新北市樹林區	15 m	CWASN	HL	62.2 km	13:11:47	13:11:56	32.93	27.68	13.01	37.46	4.06	2.25	0.75	4.47	3	3.4	4	3.8	0	下載	查看	查看

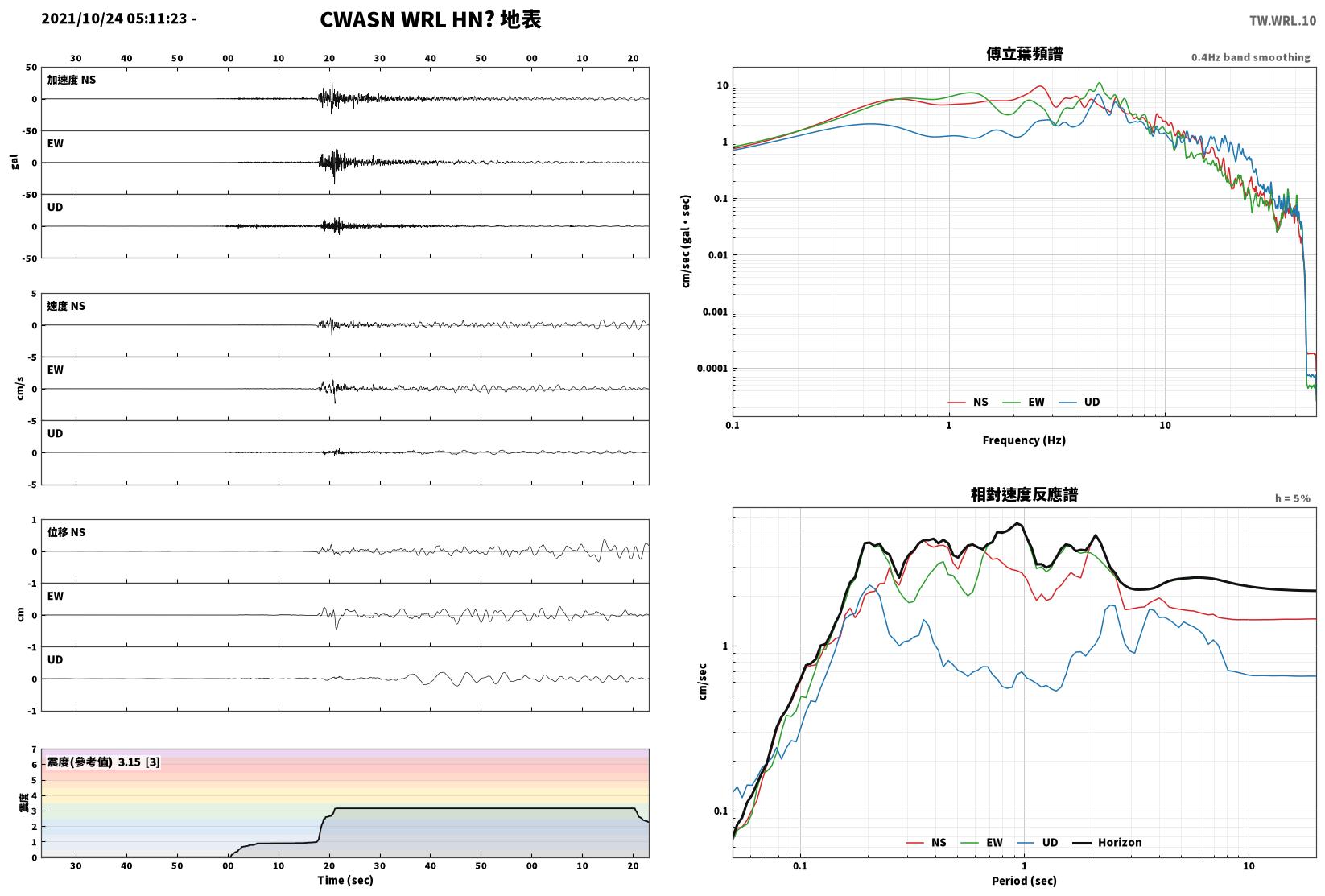

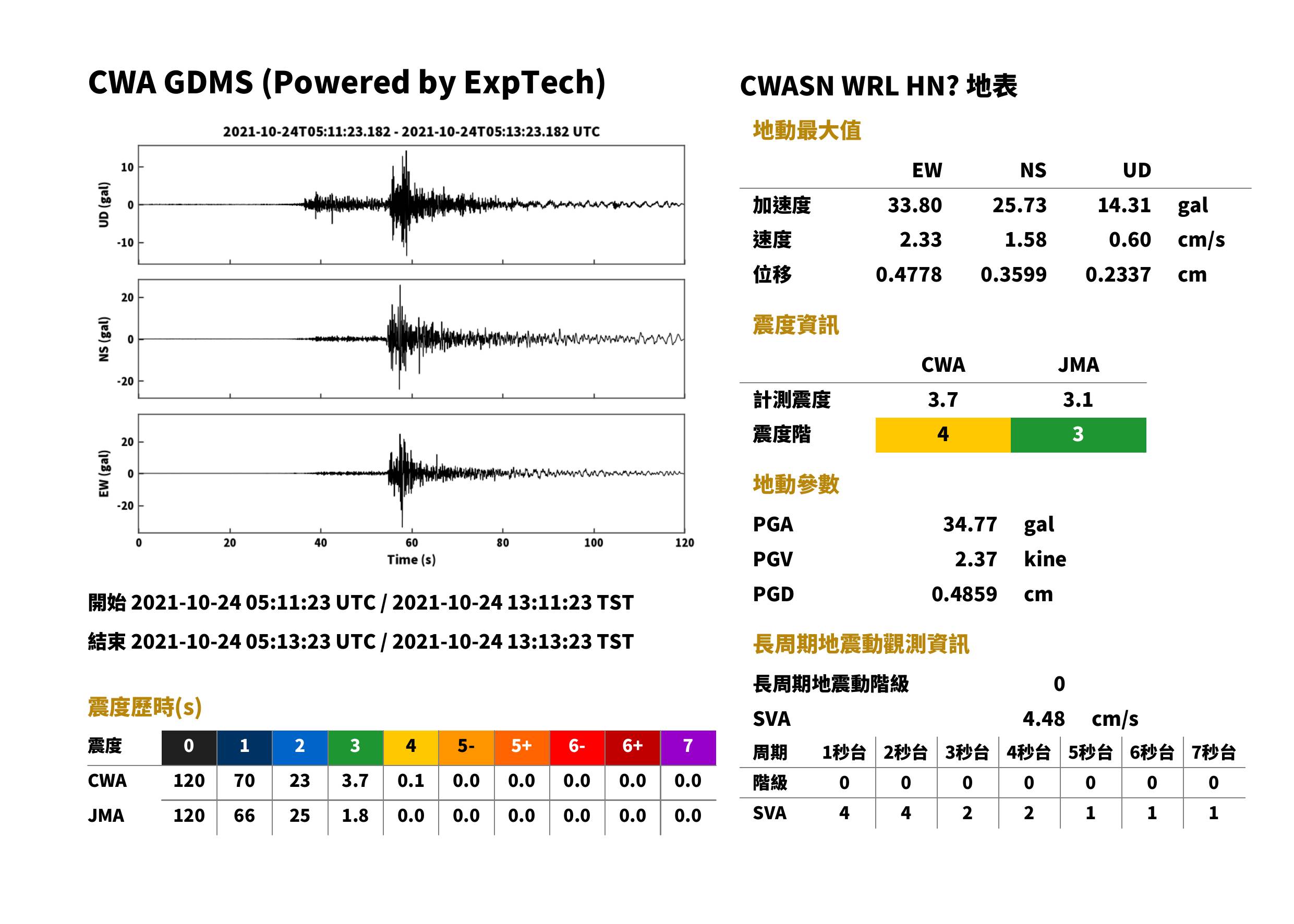

WRL	彰化縣二林鎮	14 m	CWASN	HN	158.4 km	13:11:58	13:12:16	25.73	33.77	14.33	34.74	1.57	2.31	0.61	2.35	3	3.1	4	3.7	0	下載	查看	查看
NJN	苗栗縣竹南鎮	11 m	CWASN	HL	93.5 km	13:11:50	13:12:02	20.24	26.54	8.09	32.33	2.04	2.18	0.66	2.20	3	3.0	4	3.7	0	下載	查看	查看
NFF	新竹縣五峰鄉	427 m	CWASN	HN	67.9 km	13:11:47	13:11:57	25.05	30.08	13.63	35.38	2.13	2.05	0.77	2.30	3	3.2	4	3.7	0	下載	查看	查看

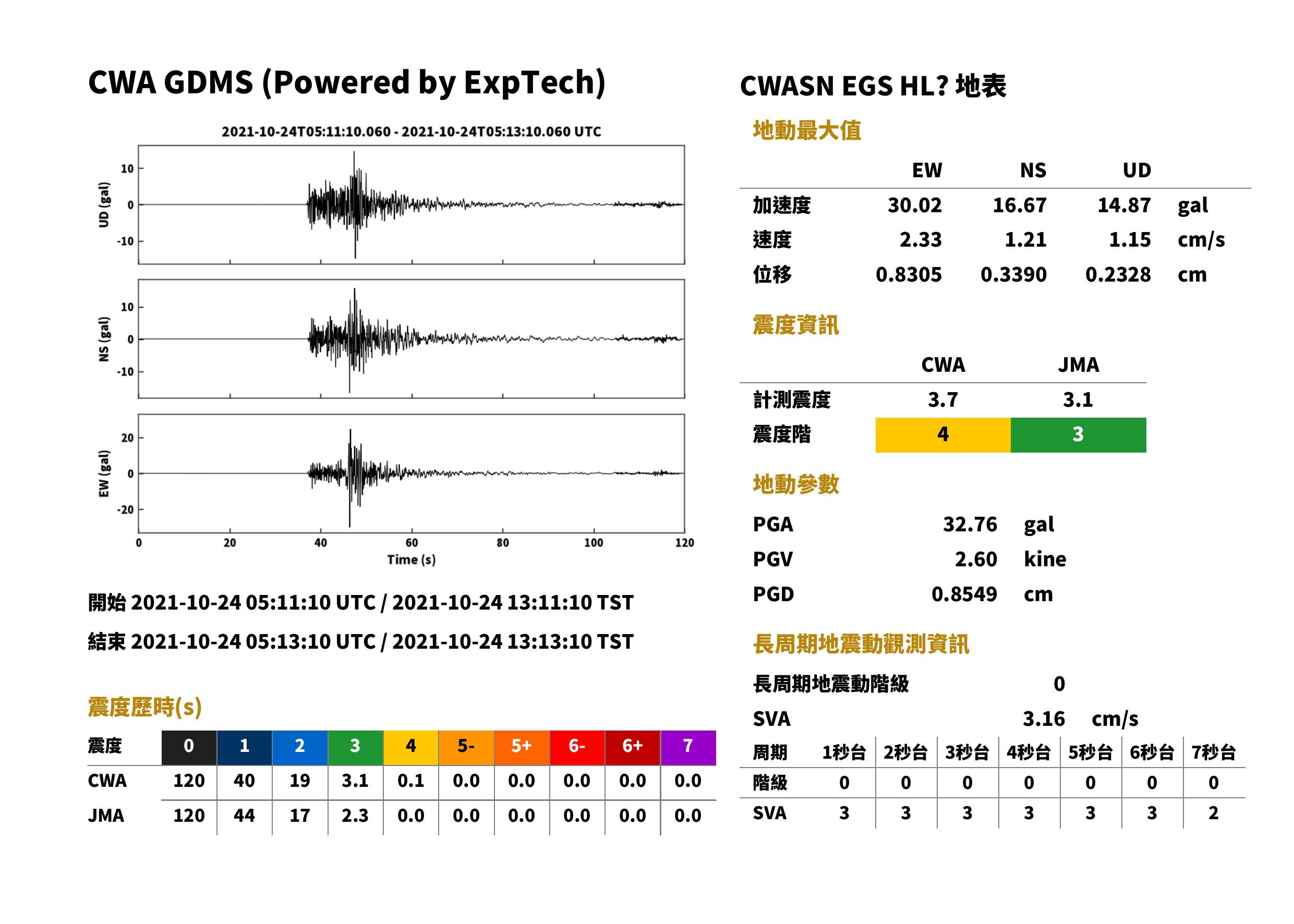

EGS	宜蘭縣頭城鎮	20 m	CWASN	HL	38.5 km	13:11:44	13:11:53	16.65	30.09	14.86	32.82	1.20	2.29	1.13	2.57	3	3.1	4	3.7	0	下載	查看	查看

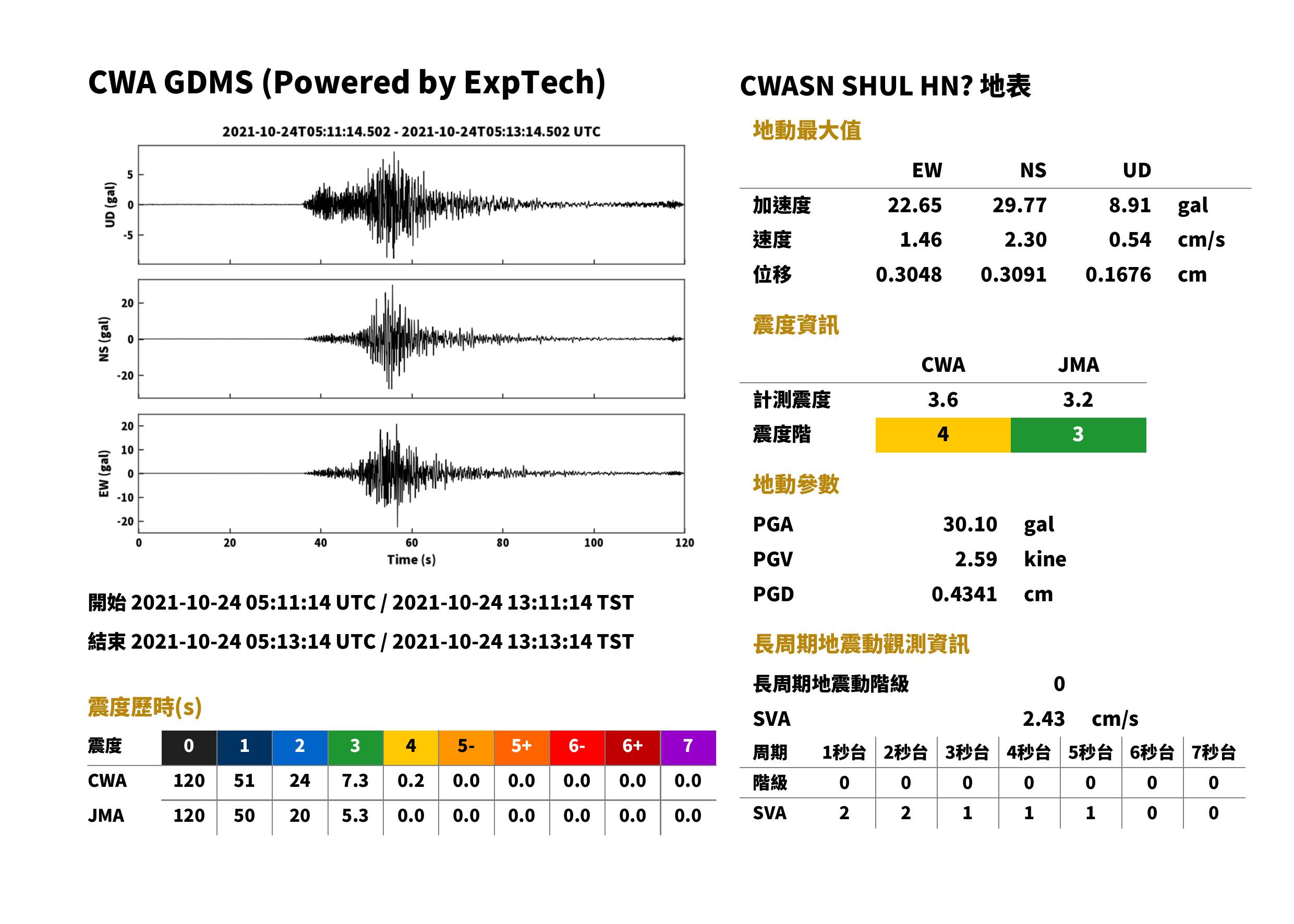

SHUL	花蓮縣壽豐鄉	34 m	CWASN	HN	85.5 km	13:11:49	13:12:00	29.78	22.64	8.92	30.11	2.29	1.47	0.52	2.56	3	3.2	4	3.6	0	下載	查看	查看
HSN	新竹縣竹北市	31 m	CWASN	HN	84.2 km	13:11:49	13:12:00	26.35	27.70	8.16	28.61	1.59	2.92	0.60	3.12	3	3.1	4	3.6	0	下載	查看	查看

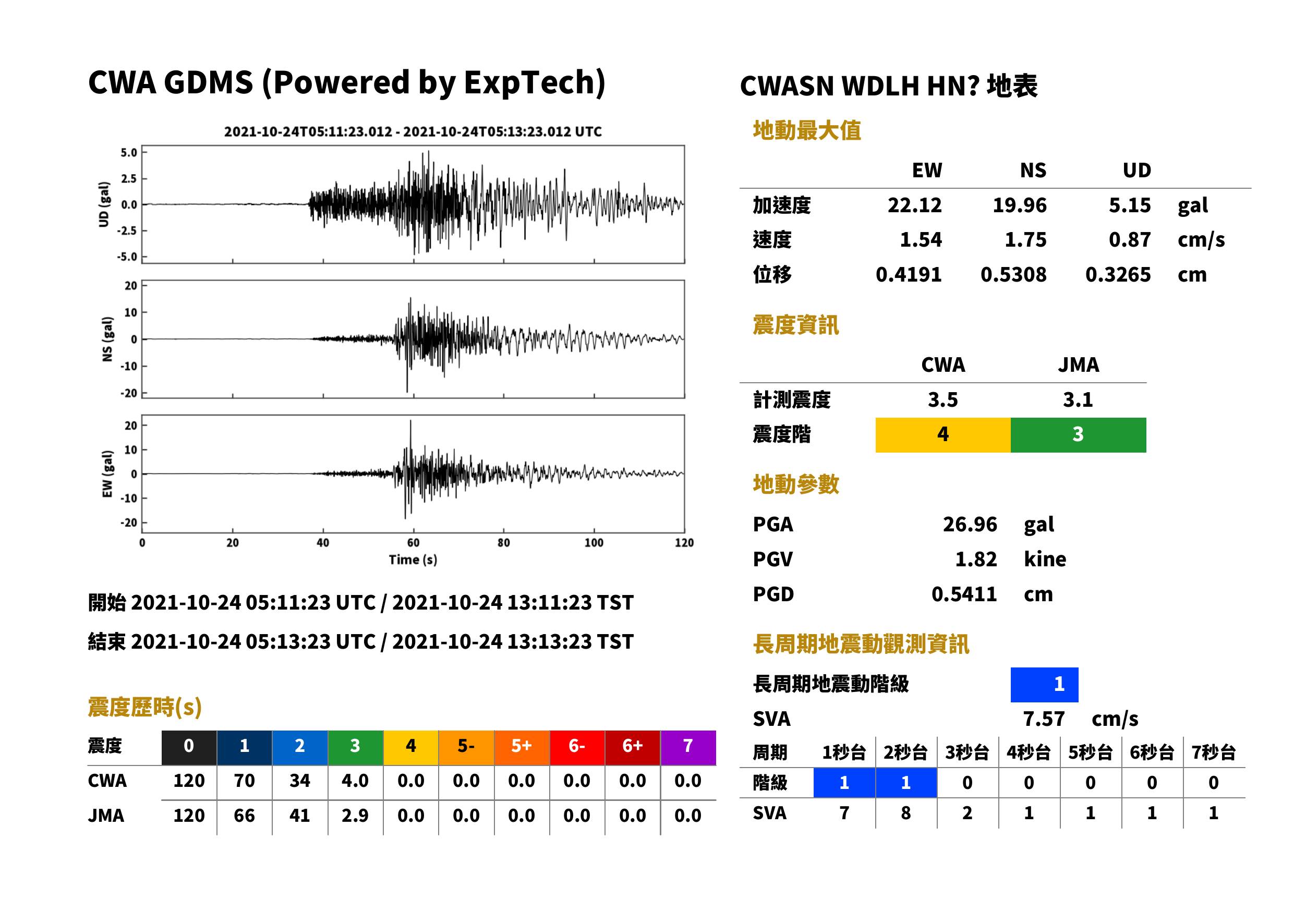

WDLH	雲林縣斗六市	54 m	CWASN	HN	157.0 km	13:11:57	13:12:15	19.96	22.14	5.13	26.98	1.72	1.53	0.89	1.85	3	3.1	4	3.5	1	下載	查看	查看

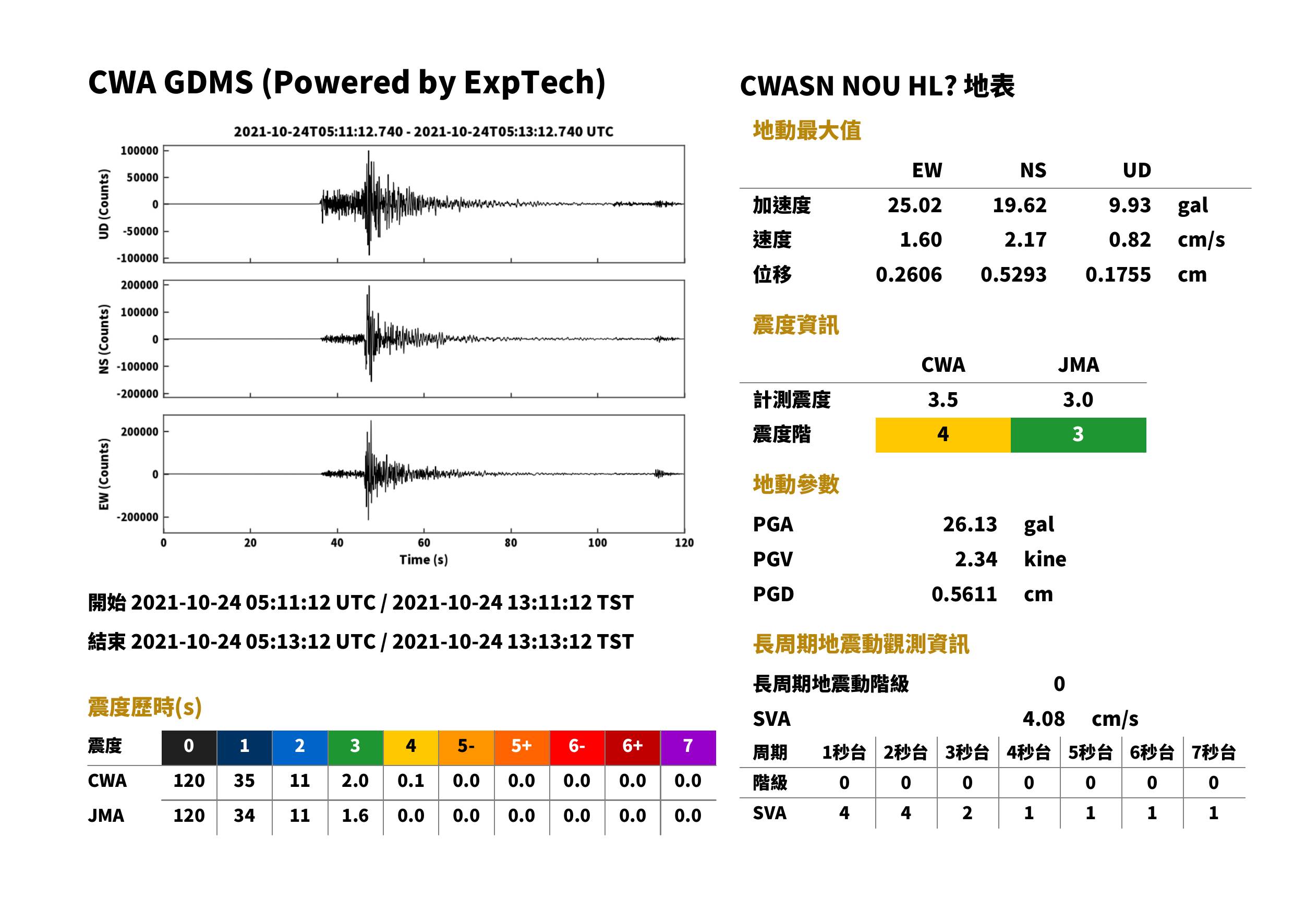

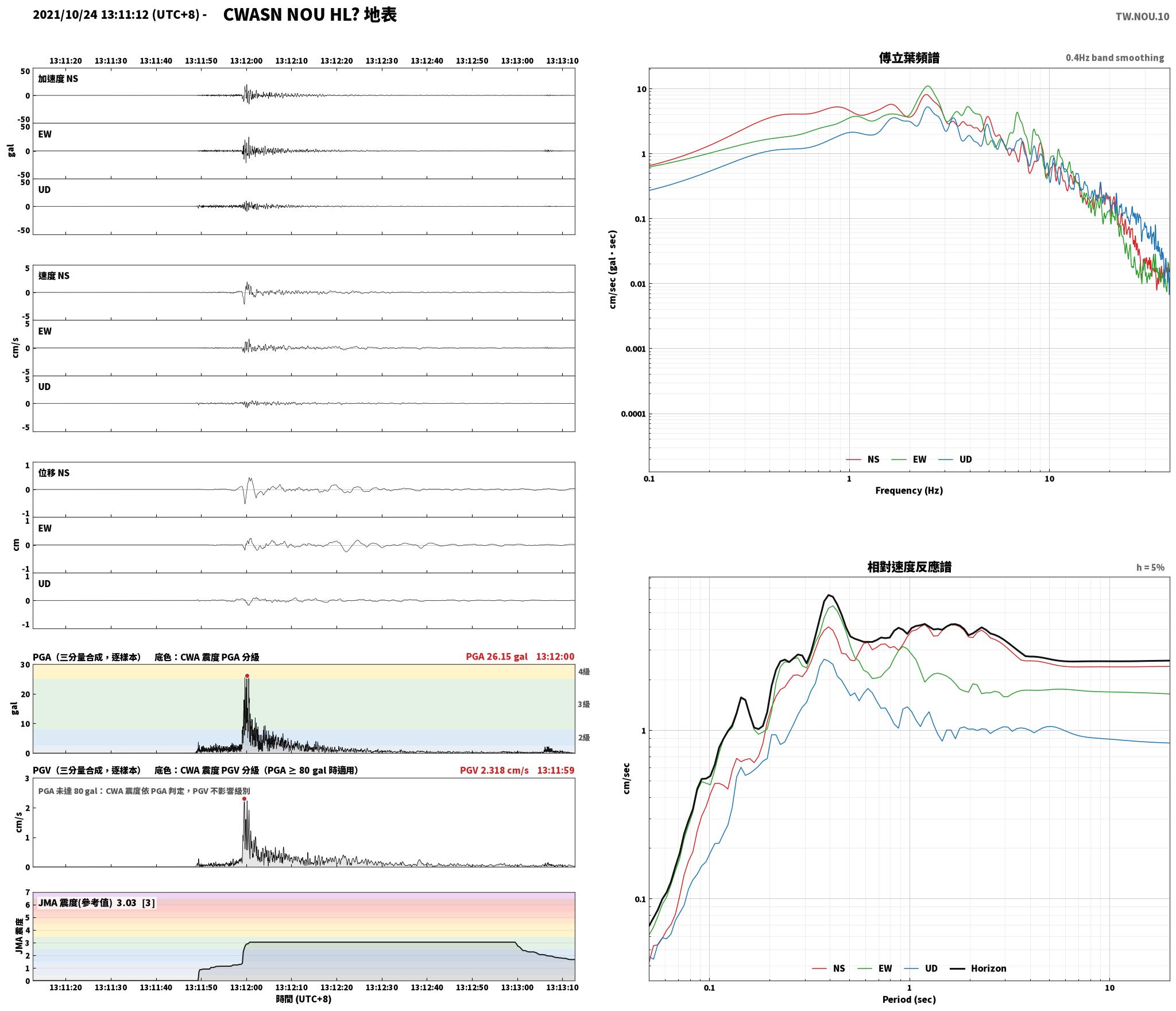

NOU	基隆市中正區	16 m	CWASN	HL	68.9 km	13:11:47	13:11:57	19.62	25.02	9.93	26.13	2.17	1.60	0.82	2.34	3	3.0	4	3.5	0	下載	查看	查看

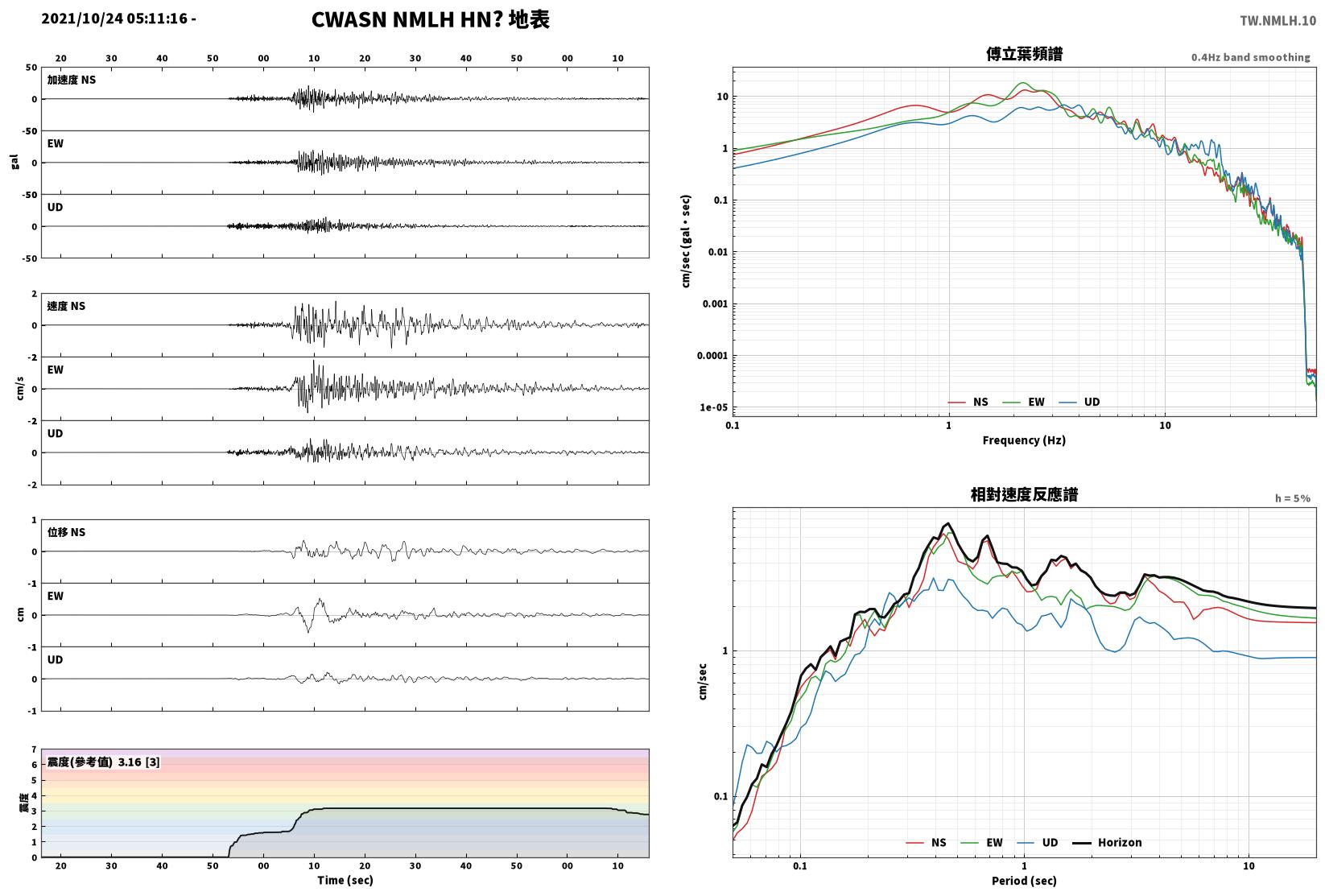

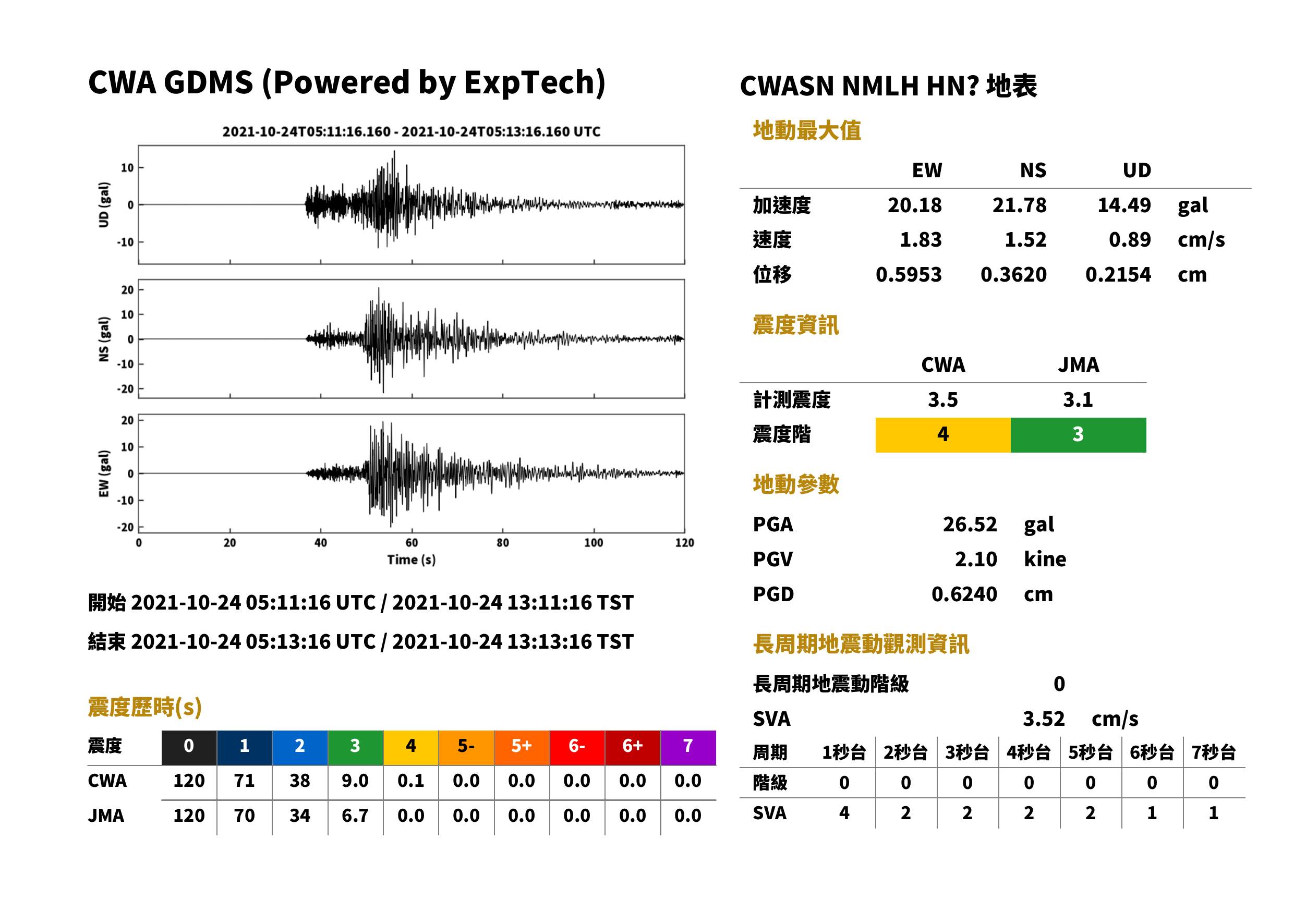

NMLH	苗栗縣苗栗市	179 m	CWASN	HN	100.1 km	13:11:51	13:12:03	21.78	20.20	14.47	26.53	1.50	1.80	0.88	2.07	3	3.1	4	3.5	0	下載	查看	查看

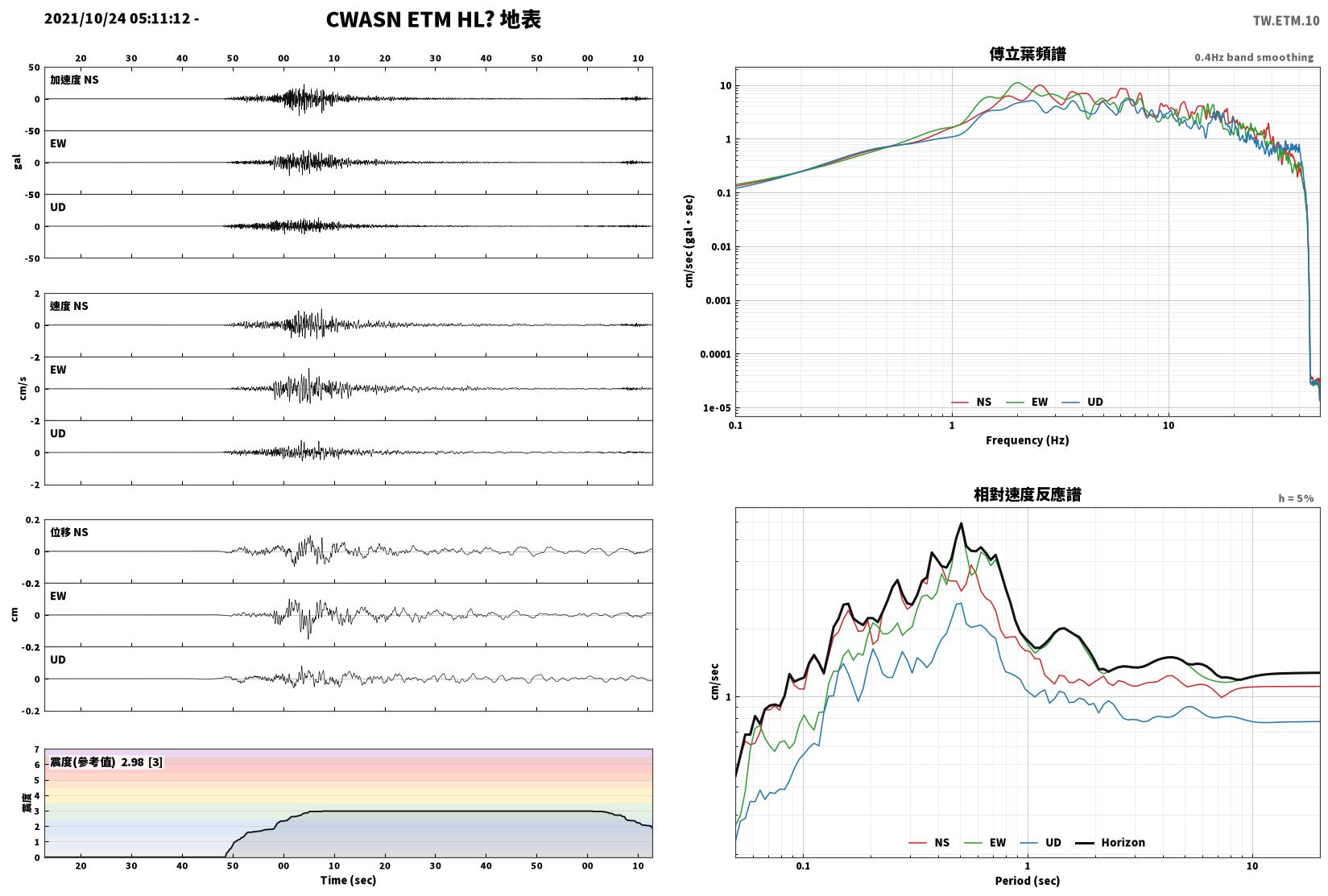

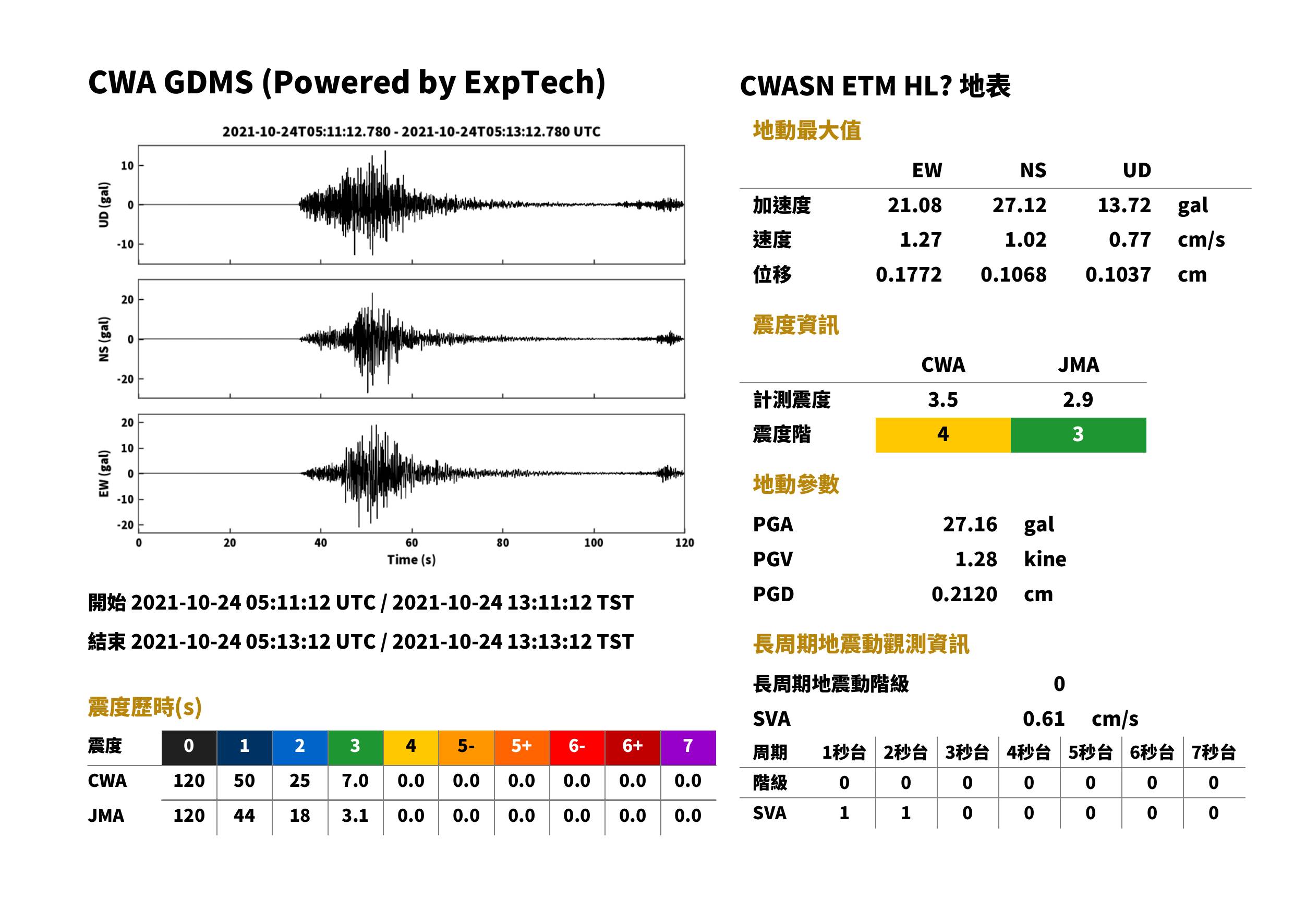

ETM	花蓮縣吉安鄉	170 m	CWASN	HL	69.2 km	13:11:47	13:11:57	27.11	21.09	13.71	27.15	1.01	1.29	0.77	1.29	3	2.9	4	3.5	0	下載	查看	查看
WDL	雲林縣斗六市	52 m	CWASN	HL	155.2 km	13:11:57	13:12:15	19.57	22.10	8.10	22.85	1.94	1.55	0.55	2.13	3	3.1	3	3.4	0	下載	查看	查看
EGC	花蓮縣鳳林鎮	9 m	CWASN	HL	94.4 km	13:11:50	13:12:02	19.12	19.84	8.40	23.75	1.31	1.17	0.55	1.38	3	2.9	3	3.4	0	下載	查看	查看

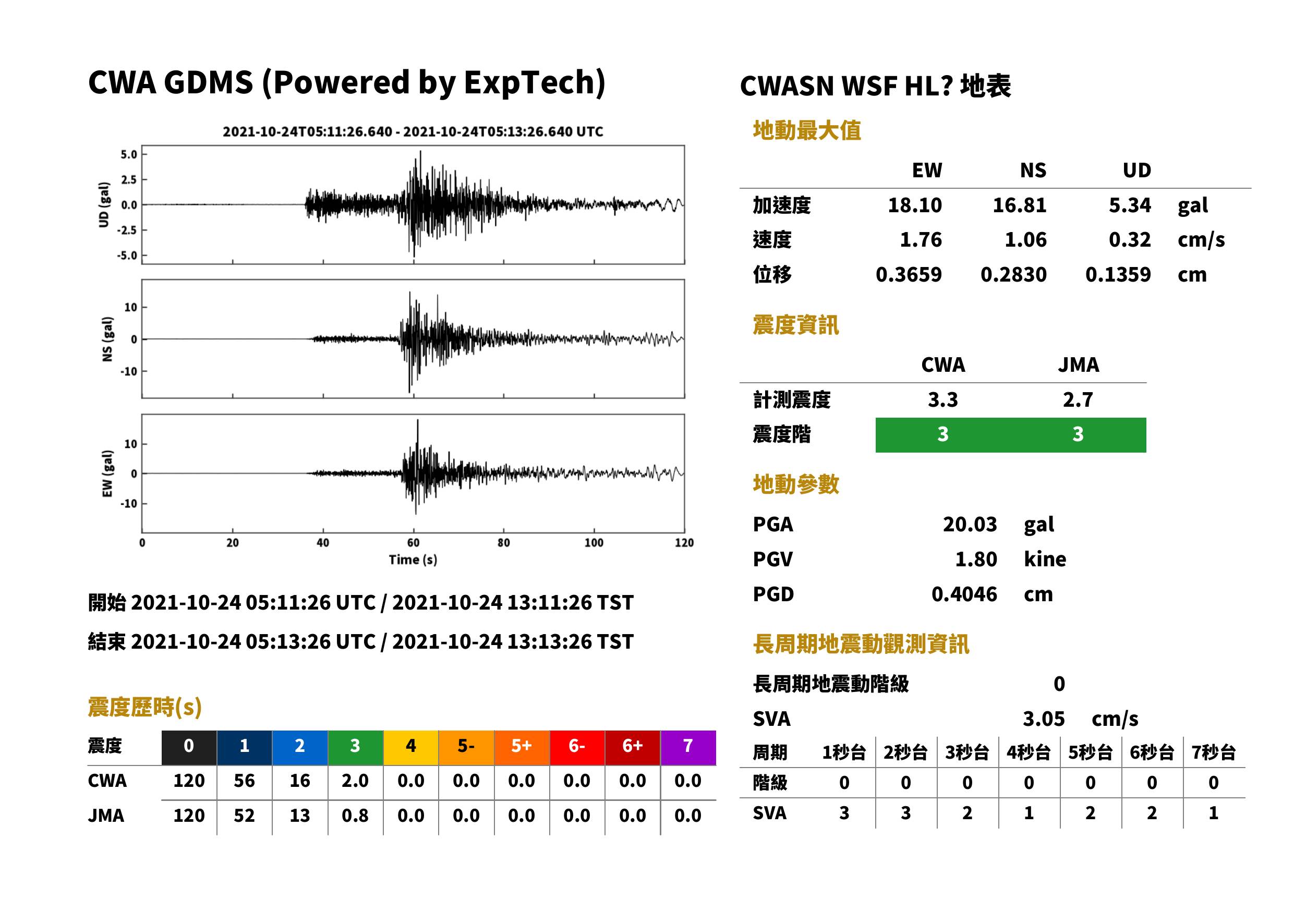

WSF	雲林縣四湖鄉	8 m	CWASN	HL	186.1 km	13:12:01	13:12:22	16.81	18.10	5.35	20.03	1.07	1.76	0.32	1.80	3	2.7	3	3.3	0	下載	查看	查看
WHY	南投縣信義鄉	495 m	CWASN	HN	132.1 km	13:11:54	13:12:10	19.98	15.66	6.78	22.14	1.32	1.13	0.70	1.33	3	2.7	3	3.3	0	下載	查看	查看
WCKO	嘉義縣番路鄉	233 m	CWASN	HN	170.2 km	13:11:59	13:12:18	19.22	16.74	6.06	20.88	1.23	0.96	0.59	1.36	3	2.9	3	3.3	0	下載	查看	查看
EGFH	花蓮縣光復鄉	126 m	CWASN	HN	102.2 km	13:11:51	13:12:04	19.07	14.06	9.27	22.01	0.88	0.76	0.46	0.93	3	2.5	3	3.3	0	下載	查看	查看

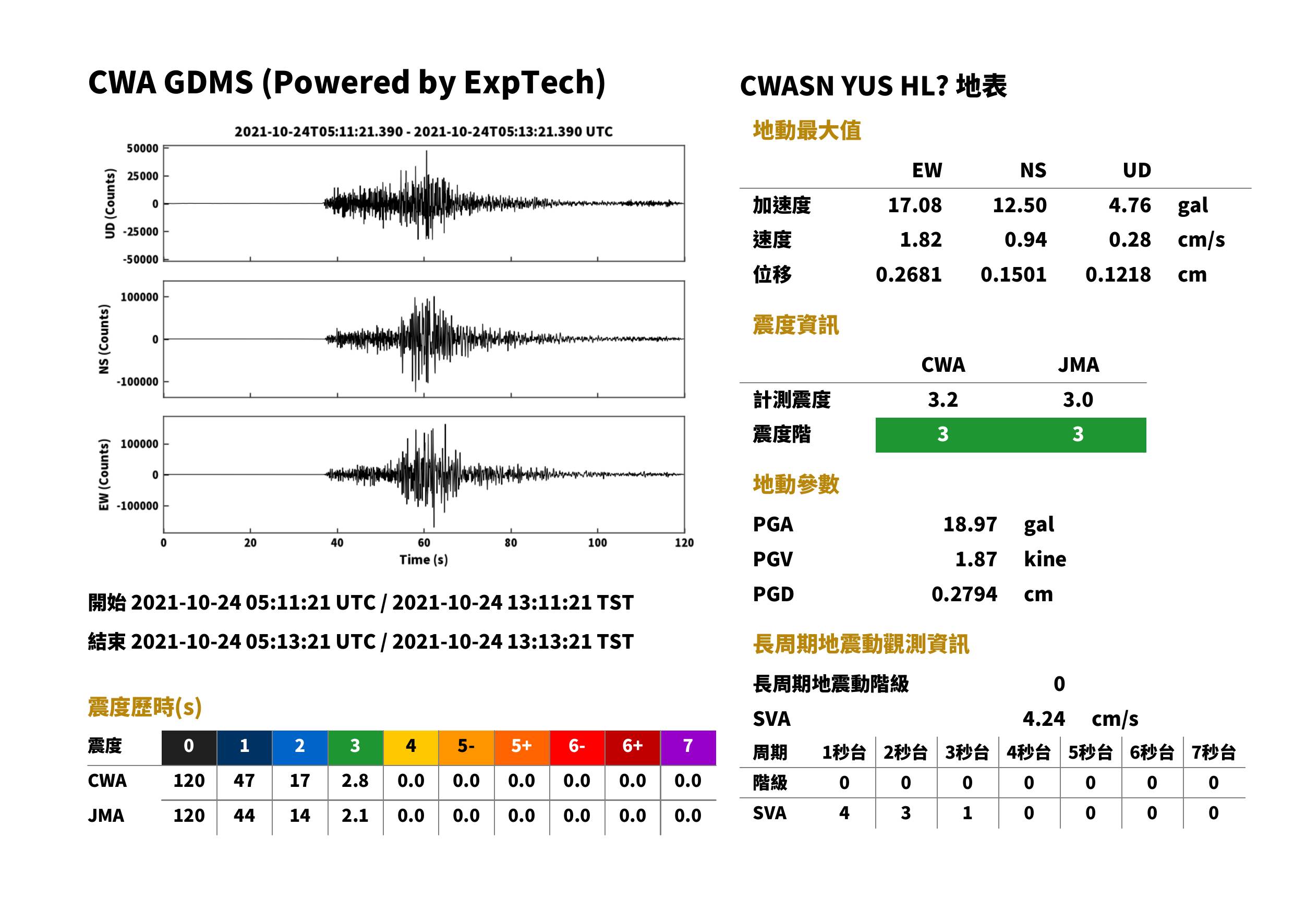

YUS	嘉義縣阿里山鄉	3856 m	CWASN	HL	142.8 km	13:11:56	13:12:12	12.50	17.08	4.76	18.97	0.94	1.82	0.28	1.87	3	3.0	3	3.2	0	下載	查看	查看
WTK	雲林縣土庫鎮	21 m	CWASN	HN	169.5 km	13:11:59	13:12:18	13.53	15.81	5.42	17.83	1.15	1.53	0.48	1.74	3	2.7	3	3.2	0	下載	查看	查看
WGK	雲林縣斗六市	80 m	CWASN	HL	154.6 km	13:11:57	13:12:15	17.64	14.45	5.47	17.95	1.55	1.28	0.68	1.55	3	2.7	3	3.2	0	下載	查看	查看
WWC	臺中市梧棲區	5 m	CWASN	HL	130.8 km	13:11:54	13:12:10	8.70	15.28	4.72	16.53	1.05	1.78	0.85	1.79	3	2.6	3	3.1	0	下載	查看	查看

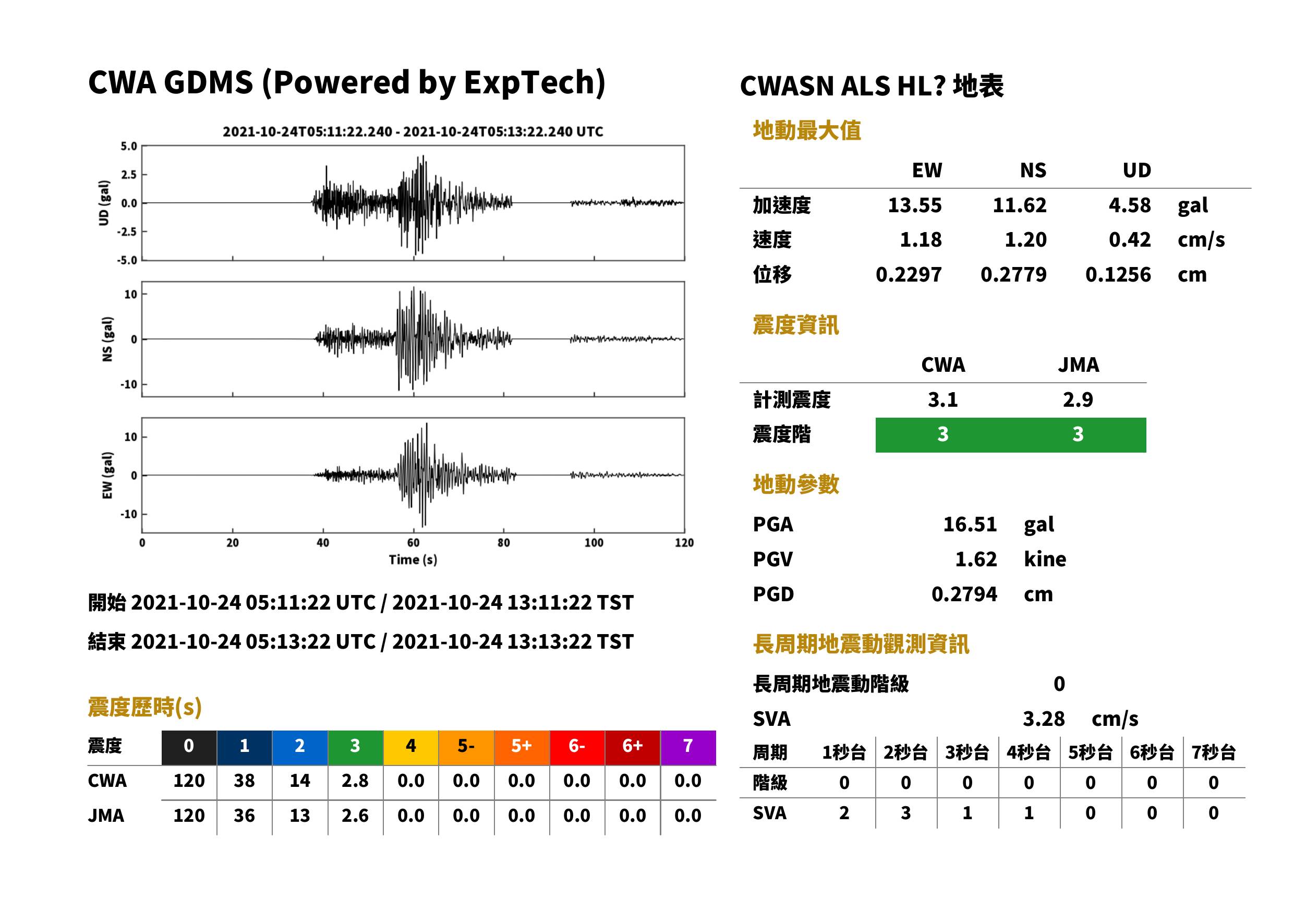

ALS	嘉義縣阿里山鄉	2417 m	CWASN	HL	150.1 km	13:11:57	13:12:14	11.62	13.55	4.58	16.51	1.19	1.17	0.43	1.61	3	2.9	3	3.1	0	下載	查看	查看
WTC	彰化縣大城鄉	4 m	CWASN	HL	168.5 km	13:11:59	13:12:18	13.97	15.08	3.85	15.31	1.27	1.76	0.44	1.78	3	2.7	3	3.0	0	下載	查看	查看
WNT	南投縣南投市	113 m	CWASN	HL	132.1 km	13:11:54	13:12:10	10.83	13.05	3.21	14.47	0.69	0.92	0.52	1.05	2	2.4	3	3.0	0	下載	查看	查看
WCH1	彰化縣彰化市	17 m	CWASN	HL	135.0 km	13:11:55	13:12:11	13.44	13.55	10.58	15.30	0.92	1.20	0.82	1.27	2	2.4	3	3.0	0	下載	查看	查看
ESL	花蓮縣鳳林鎮	180 m	CWASN	HL	86.9 km	13:11:49	13:12:01	14.00	15.36	7.36	15.62	0.74	0.67	0.45	0.78	2	2.4	3	3.0	0	下載	查看	查看

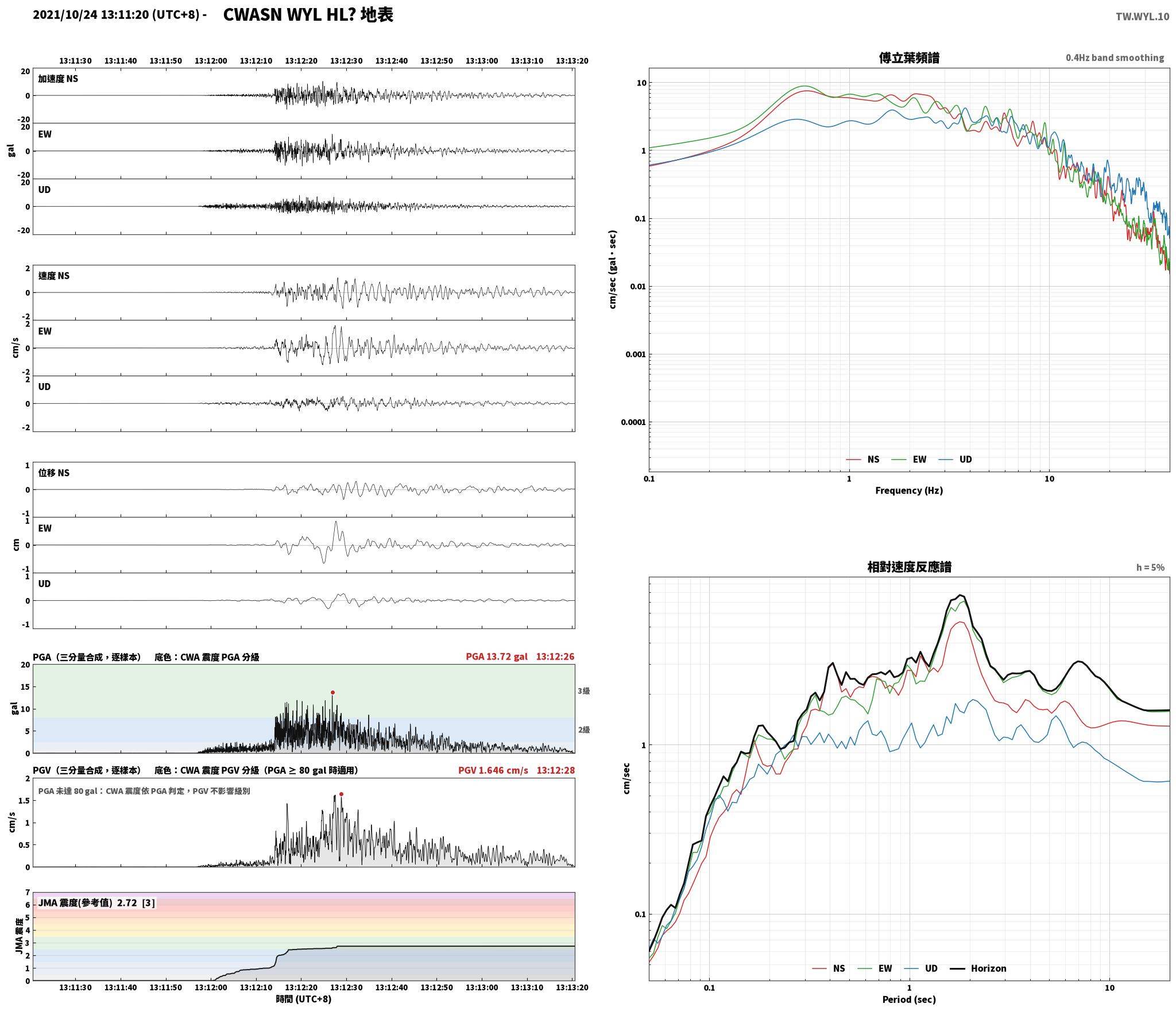

WYL	彰化縣員林市	26 m	CWASN	HL	137.2 km	13:11:55	13:12:11	10.14	12.08	8.00	13.74	1.15	1.60	0.59	1.61	3	2.7	3	2.9	1	下載	查看	查看
CHY	嘉義市東區	31 m	CWASN	HL	178.7 km	13:12:00	13:12:20	9.23	13.16	2.94	13.38	0.77	1.36	0.26	1.40	3	2.5	3	2.9	0	下載	查看	查看
WSL	雲林縣水林鄉	3 m	CWASN	HN	193.4 km	13:12:02	13:12:23	10.32	9.27	2.95	11.41	1.18	1.19	0.26	1.21	3	2.6	3	2.8	0	下載	查看	查看
WPL	南投縣埔里鎮	465 m	CWASN	HL	101.3 km	13:11:51	13:12:03	9.05	11.27	7.87	12.39	1.14	1.42	0.87	1.48	3	2.5	3	2.8	0	下載	查看	查看
NSY	苗栗縣三義鄉	299 m	CWASN	HL	103.1 km	13:11:51	13:12:04	11.32	6.85	3.98	11.47	1.06	1.33	0.64	1.35	2	2.3	3	2.8	0	下載	查看	查看

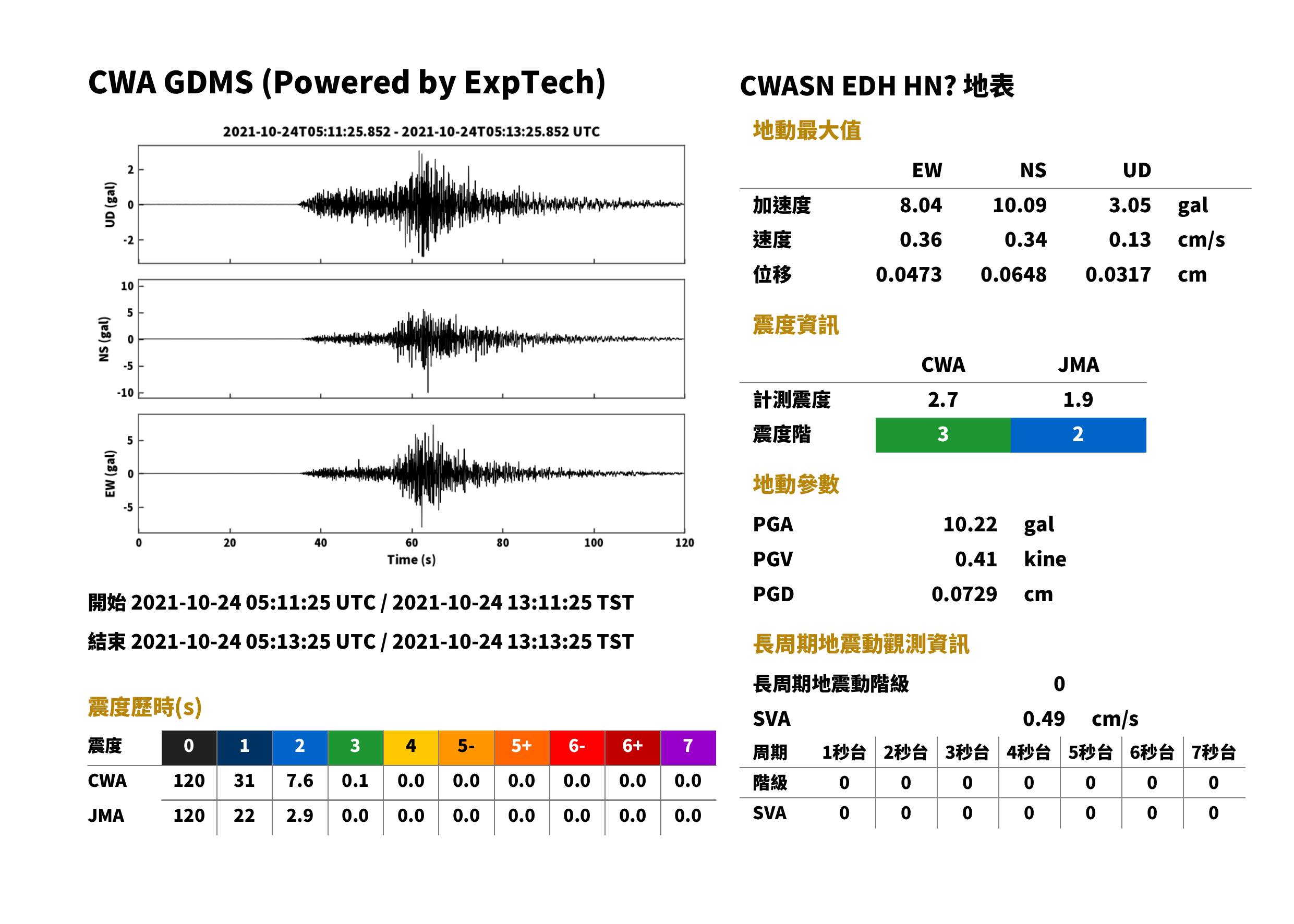

EDH	臺東縣東河鄉	46 m	CWASN	HN	179.8 km	13:12:00	13:12:20	10.09	8.04	3.05	10.22	0.34	0.36	0.13	0.42	2	1.9	3	2.7	0	下載	查看	查看

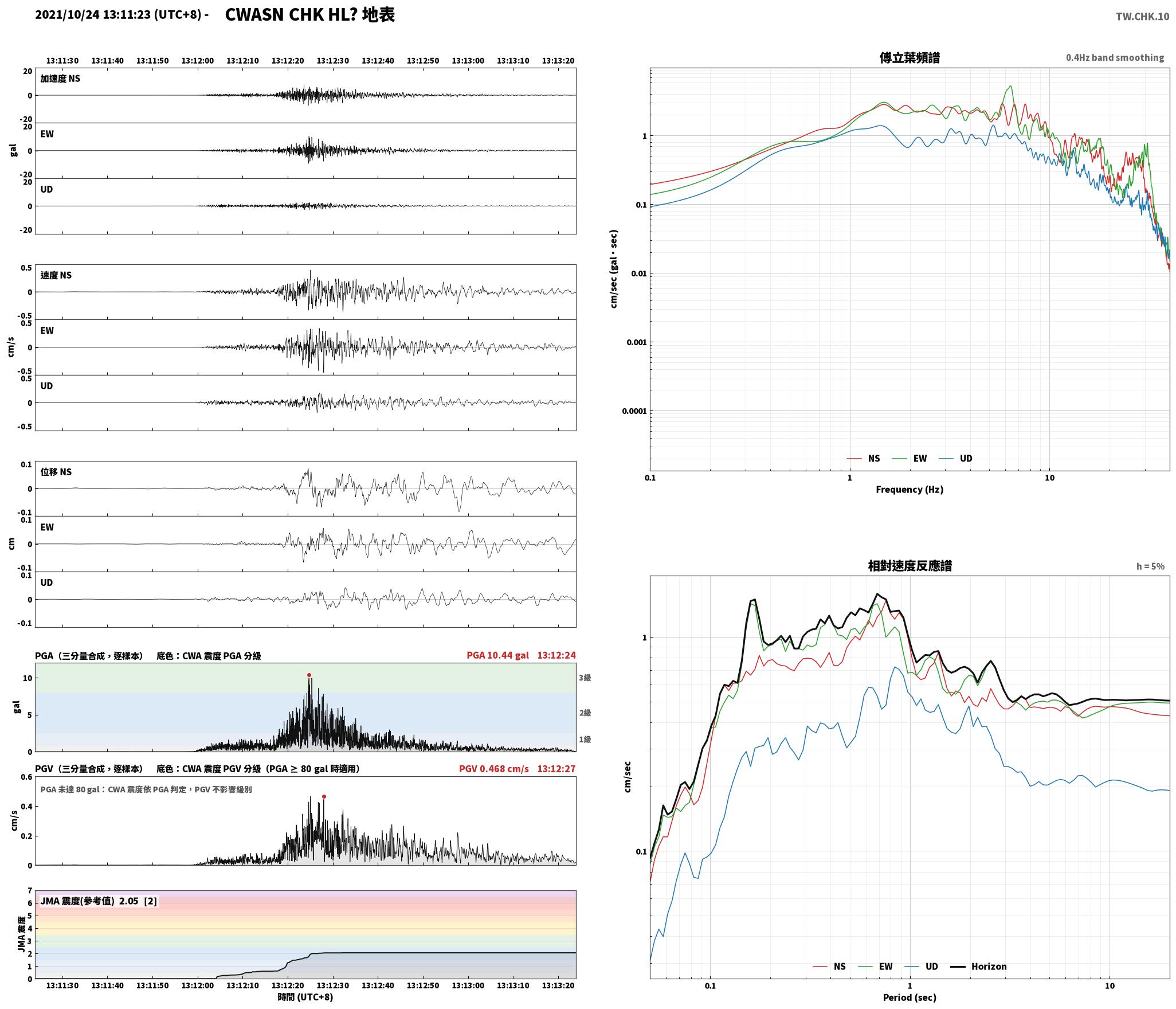

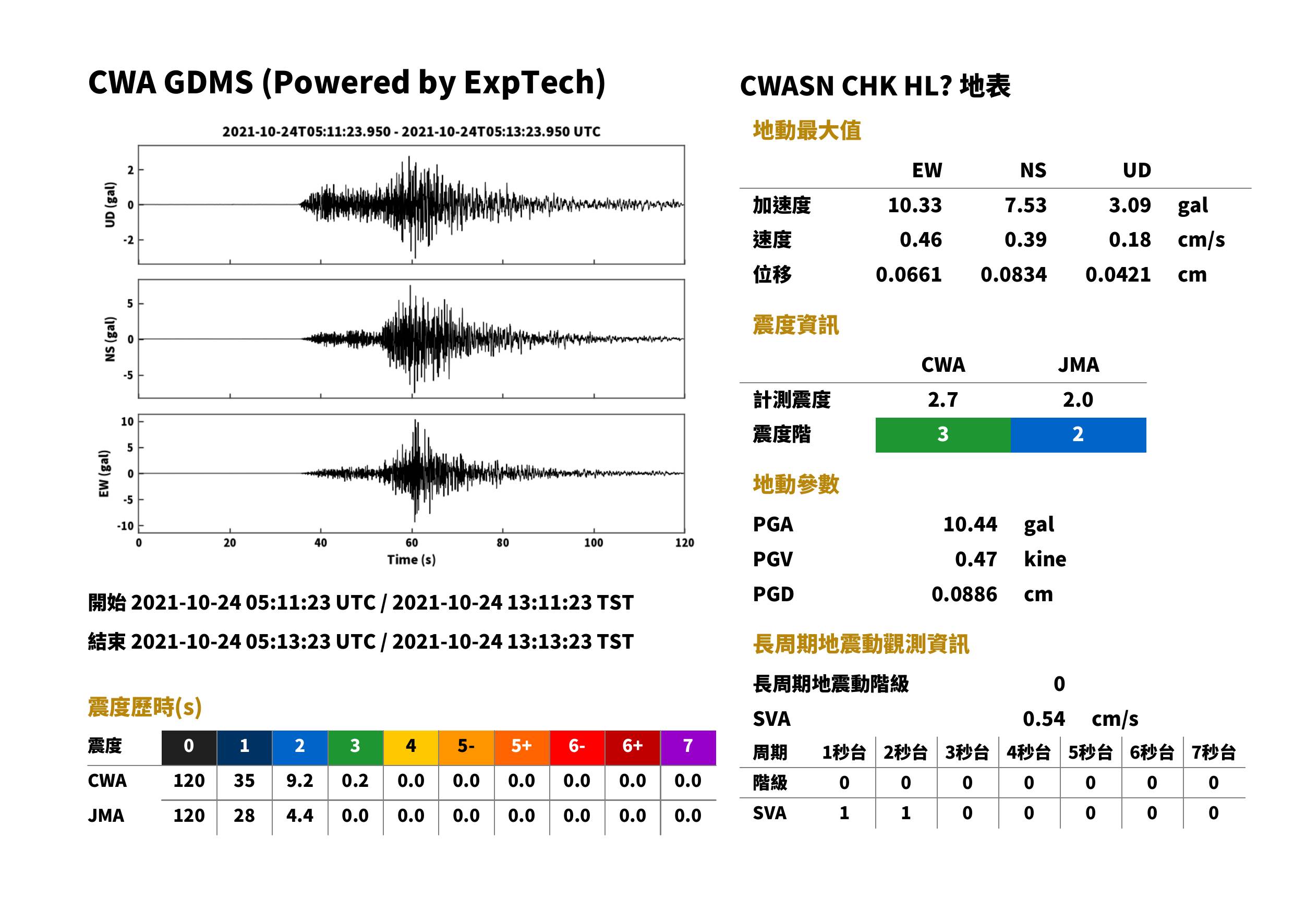

CHK	臺東縣成功鎮	37 m	CWASN	HL	164.5 km	13:11:58	13:12:17	7.54	10.33	3.09	10.44	0.38	0.46	0.19	0.47	2	2.0	3	2.7	0	下載	查看	查看
WDJ	臺中市大甲區	99 m	CWASN	HN	117.1 km	13:11:53	13:12:07	7.51	8.31	3.57	9.27	0.79	1.21	0.59	1.22	2	2.3	3	2.6	0	下載	查看	查看

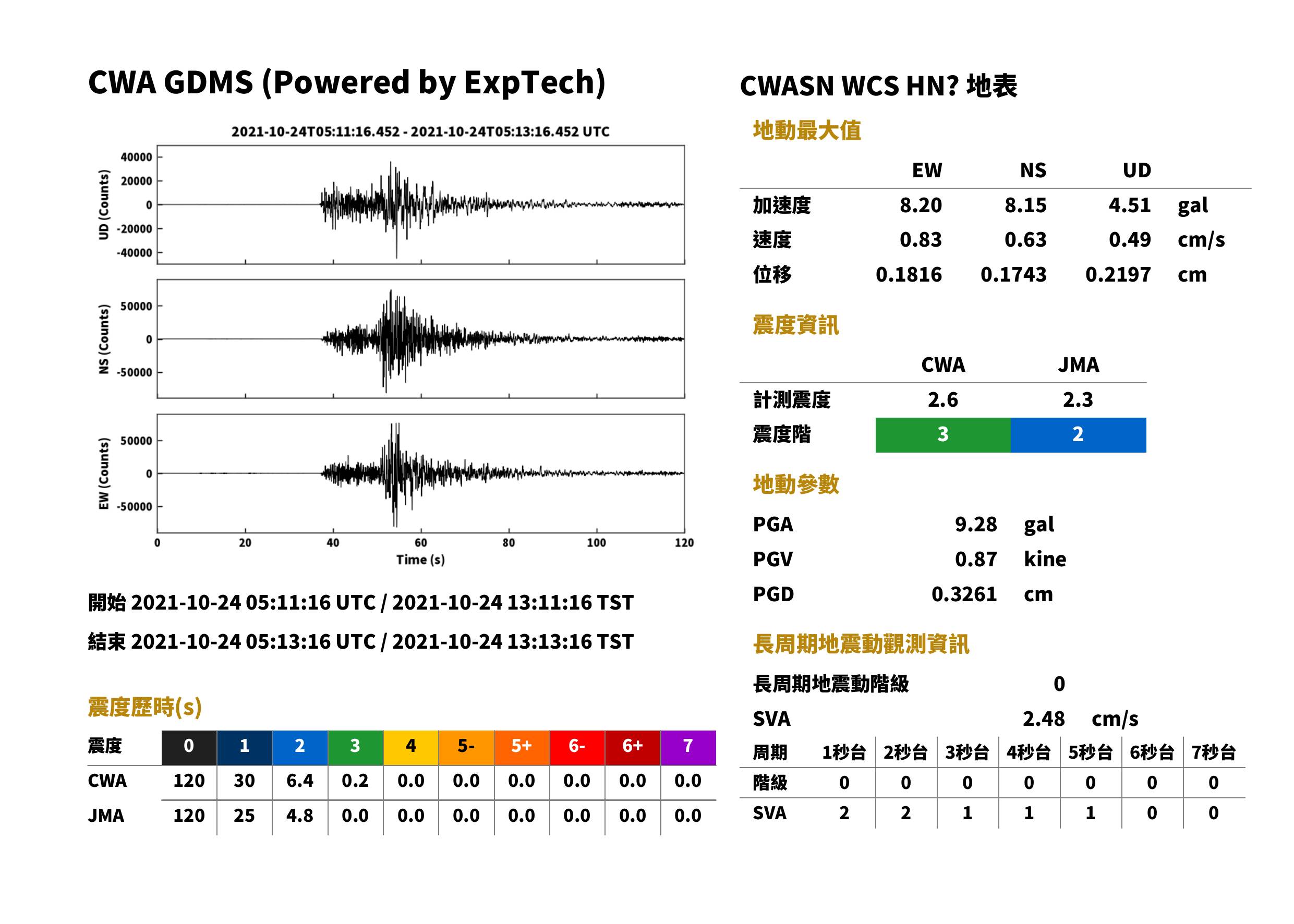

WCS	南投縣國姓鄉	358 m	CWASN	HN	102.5 km	13:11:51	13:12:04	8.15	8.20	4.51	9.28	0.63	0.83	0.49	0.87	2	2.3	3	2.6	0	下載	查看	查看

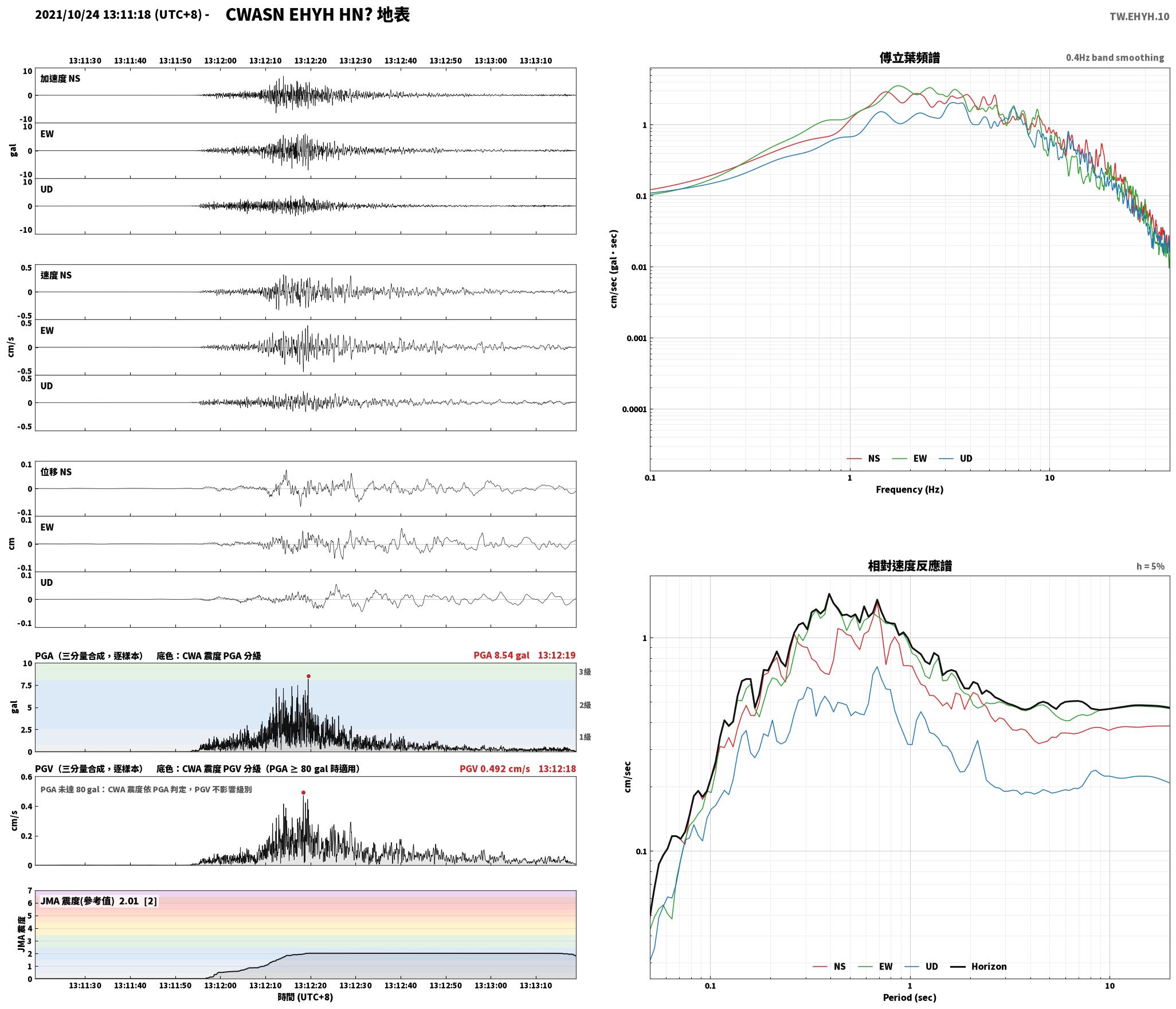

EHYH	花蓮縣瑞穗鄉	173 m	CWASN	HN	123.4 km	13:11:53	13:12:08	6.87	7.08	3.72	8.54	0.33	0.44	0.20	0.48	2	2.0	3	2.5	0	下載	查看	查看

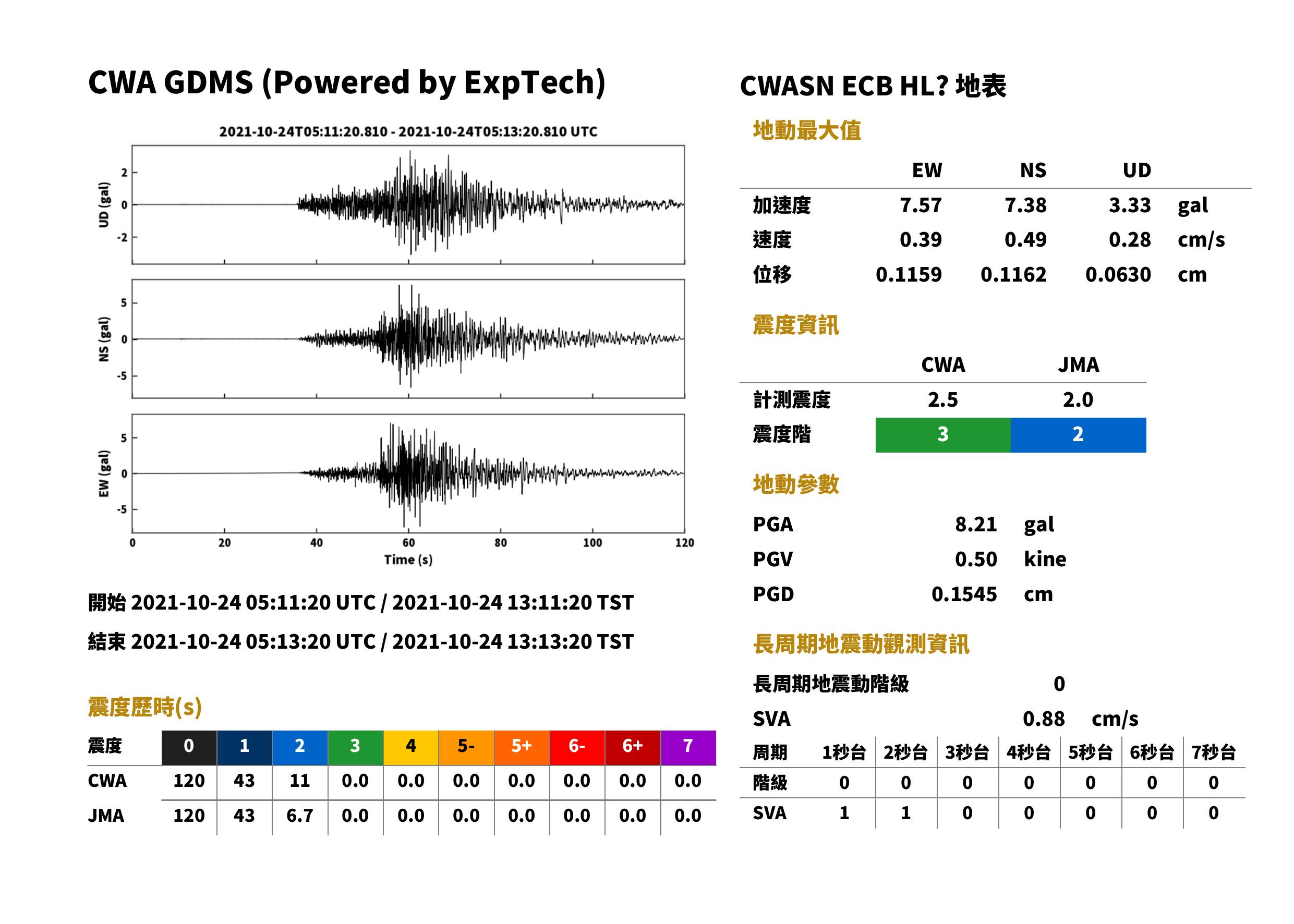

ECB	臺東縣長濱鄉	63 m	CWASN	HL	139.0 km	13:11:55	13:12:11	7.38	7.56	3.33	8.20	0.51	0.40	0.29	0.52	2	2.0	3	2.5	0	下載	查看	查看
CHN8	嘉義縣義竹鄉	6 m	CWASN	HL	205.8 km	13:12:04	13:12:26	6.90	7.61	2.27	8.56	0.60	0.61	0.32	0.67	2	2.0	3	2.5	0	下載	查看	查看

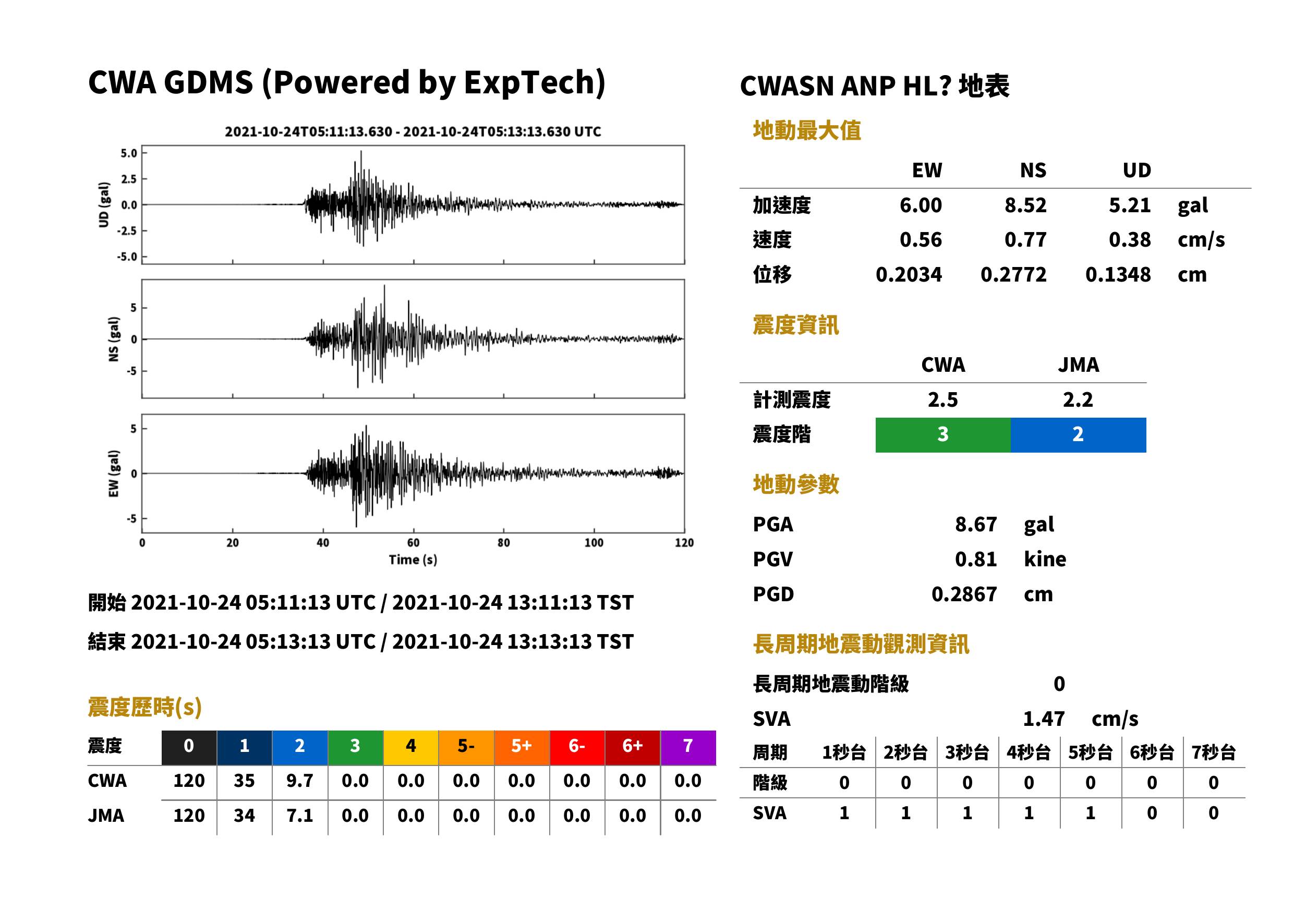

ANP	臺北市北投區	836 m	CWASN	HL	76.9 km	13:11:48	13:11:59	8.54	6.00	5.23	8.69	0.74	0.57	0.36	0.78	2	2.2	3	2.5	0	下載	查看	查看

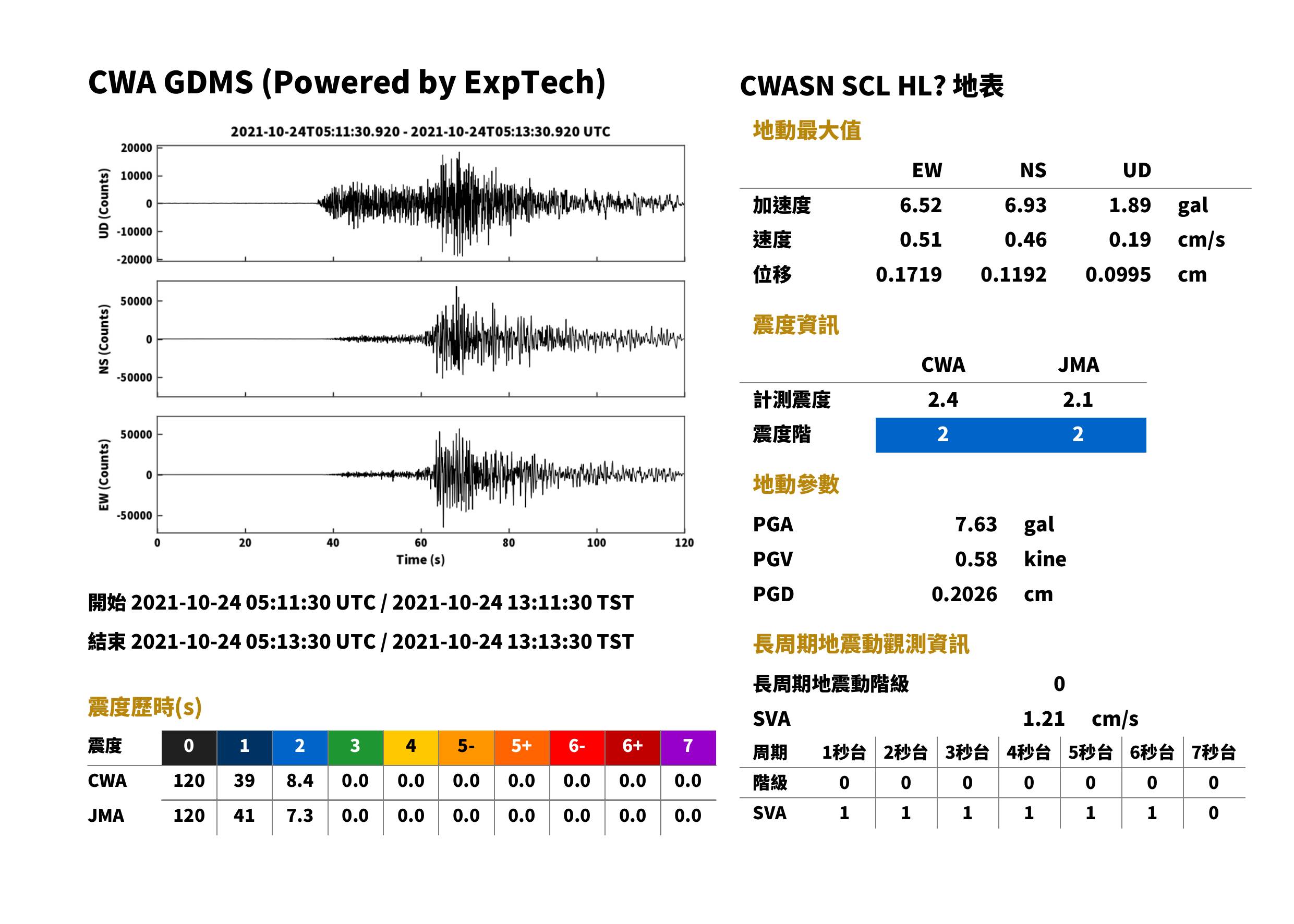

SCL	臺南市佳里區	7 m	CWASN	HL	220.2 km	13:12:05	13:12:29	6.93	6.52	1.89	7.63	0.46	0.51	0.19	0.58	2	2.1	2	2.4	0	下載	查看	查看
ELD	臺東縣海端鄉	1058 m	CWASN	HN	167.9 km	13:11:59	13:12:18	5.79	5.31	3.62	7.46	0.25	0.38	0.21	0.39	2	1.8	2	2.4	0	下載	查看	查看

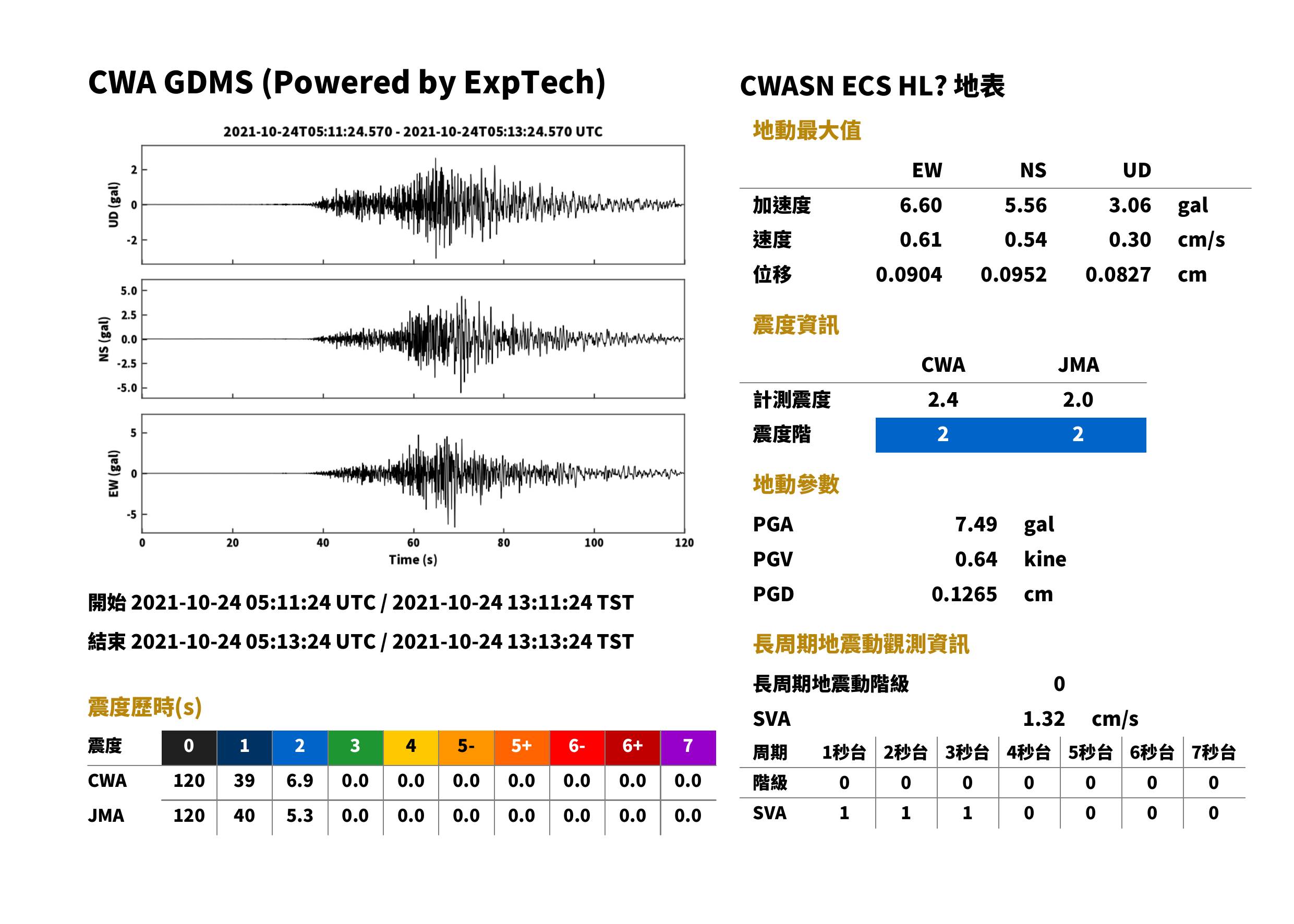

ECS	臺東縣池上鄉	286 m	CWASN	HL	169.4 km	13:11:59	13:12:18	5.56	6.60	3.06	7.49	0.54	0.62	0.30	0.65	2	2.0	2	2.4	0	下載	查看	查看

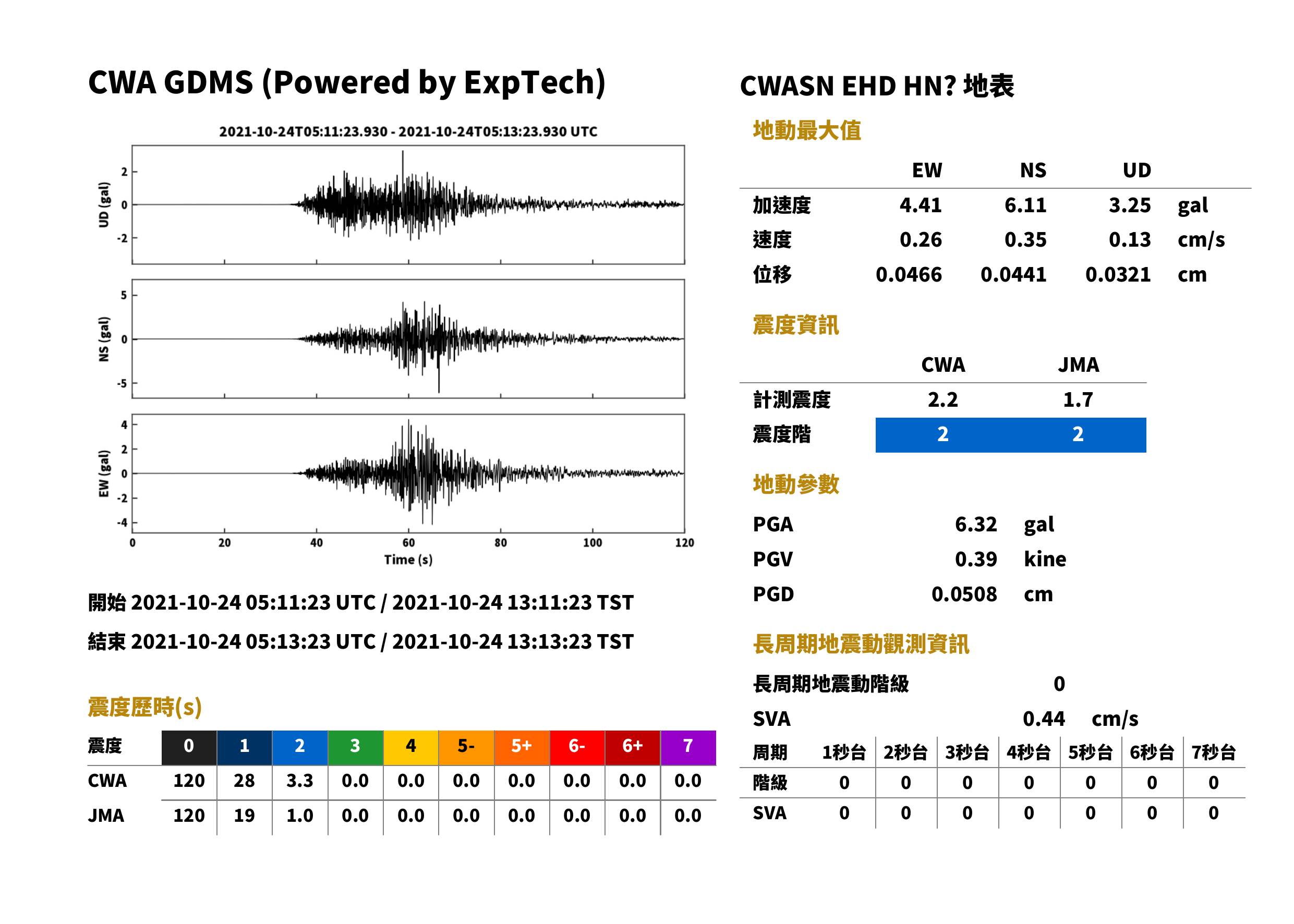

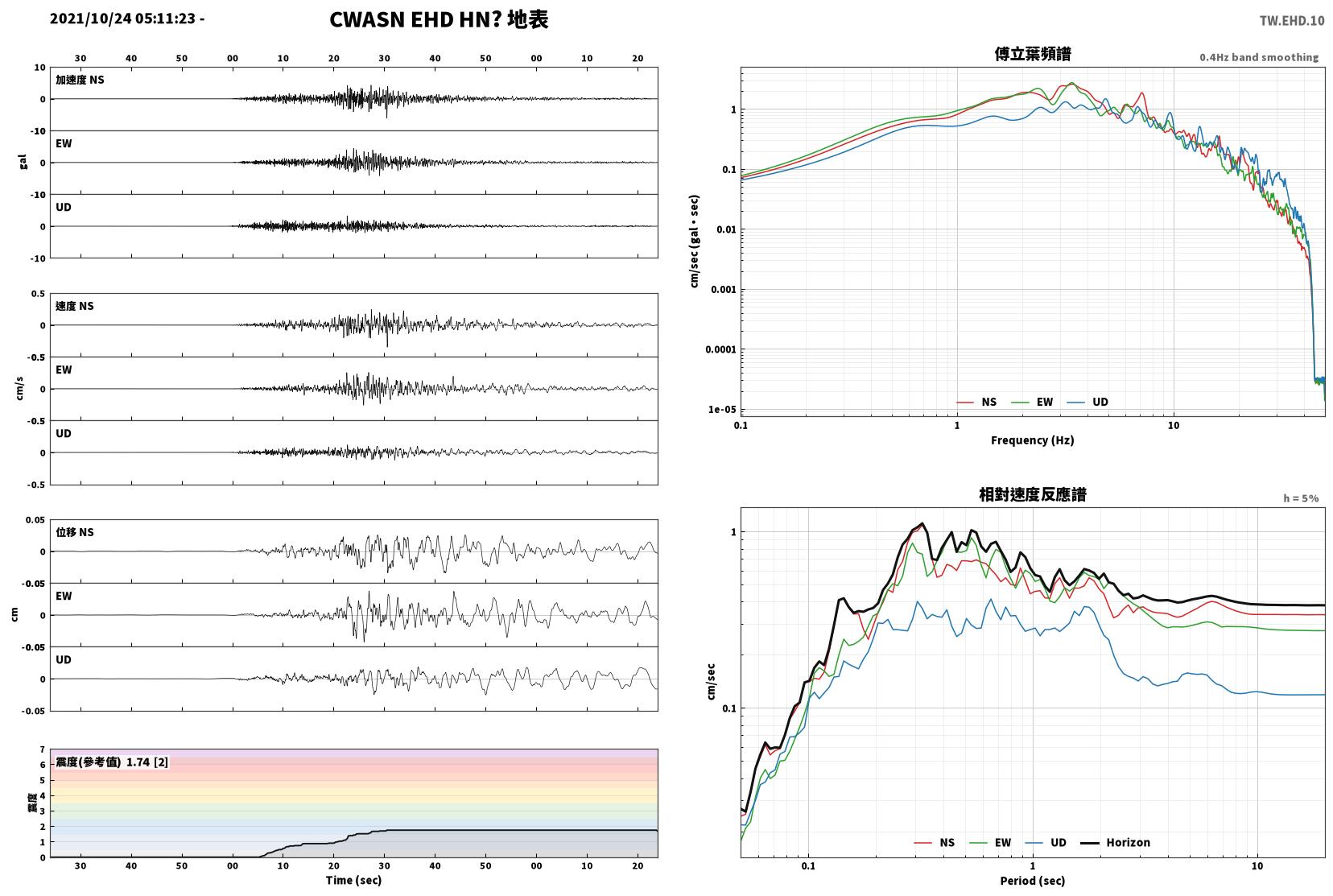

EHD	臺東縣池上鄉	295 m	CWASN	HN	164.3 km	13:11:58	13:12:17	6.11	4.41	3.25	6.32	0.35	0.26	0.12	0.39	2	1.7	2	2.3	0	下載	查看	查看
SCZ	屏東縣春日鄉	66 m	CWASN	HL	267.3 km	13:12:11	13:12:40	0.72	0.47	5.78	5.79	0.35	0.08	3.79	3.81	2	2.0	2	2.2	0	下載	查看	查看

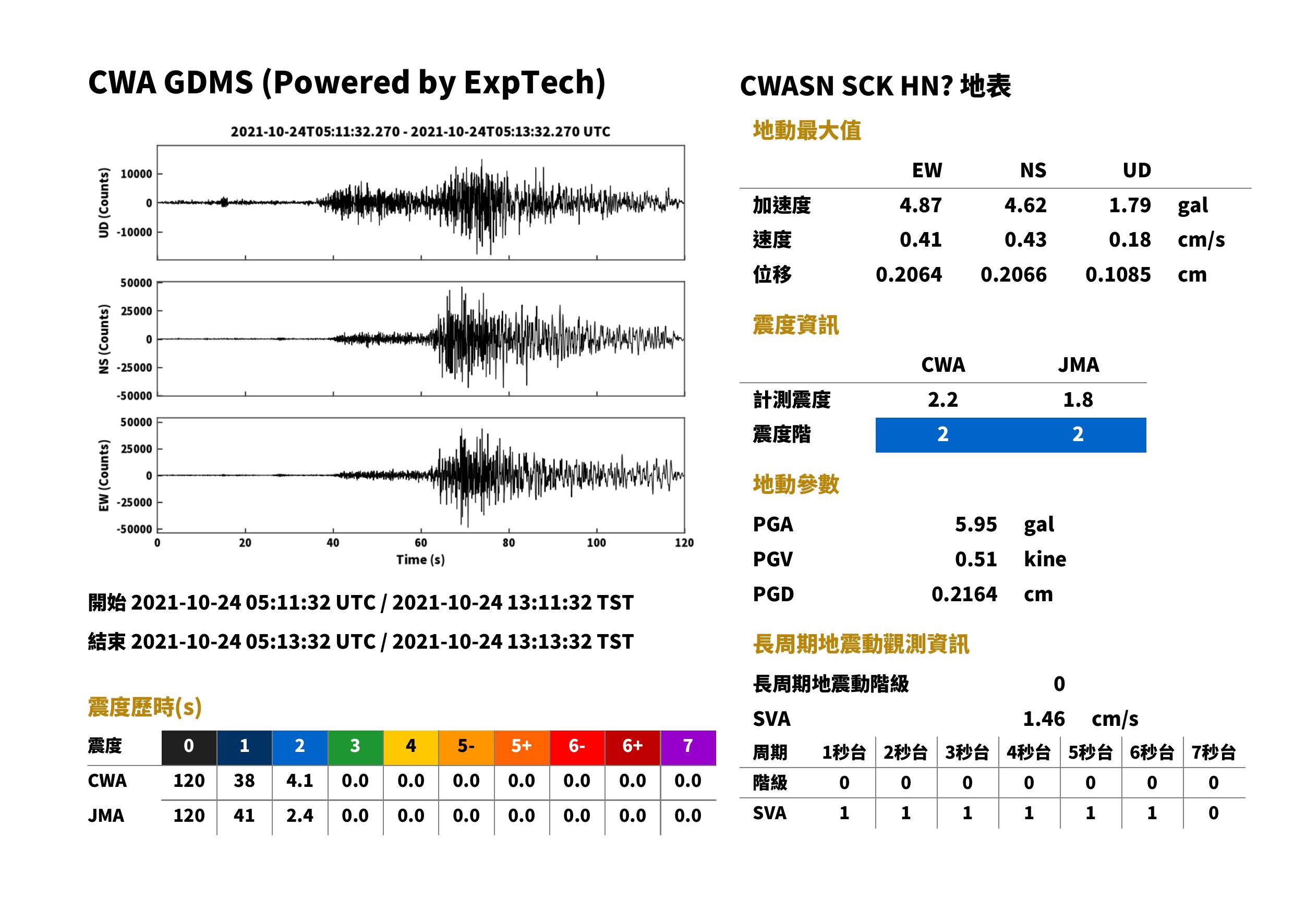

SCK	臺南市七股區	2 m	CWASN	HN	230.9 km	13:12:07	13:12:32	4.62	4.87	1.79	5.95	0.43	0.41	0.18	0.51	2	1.8	2	2.2	0	下載	查看	查看

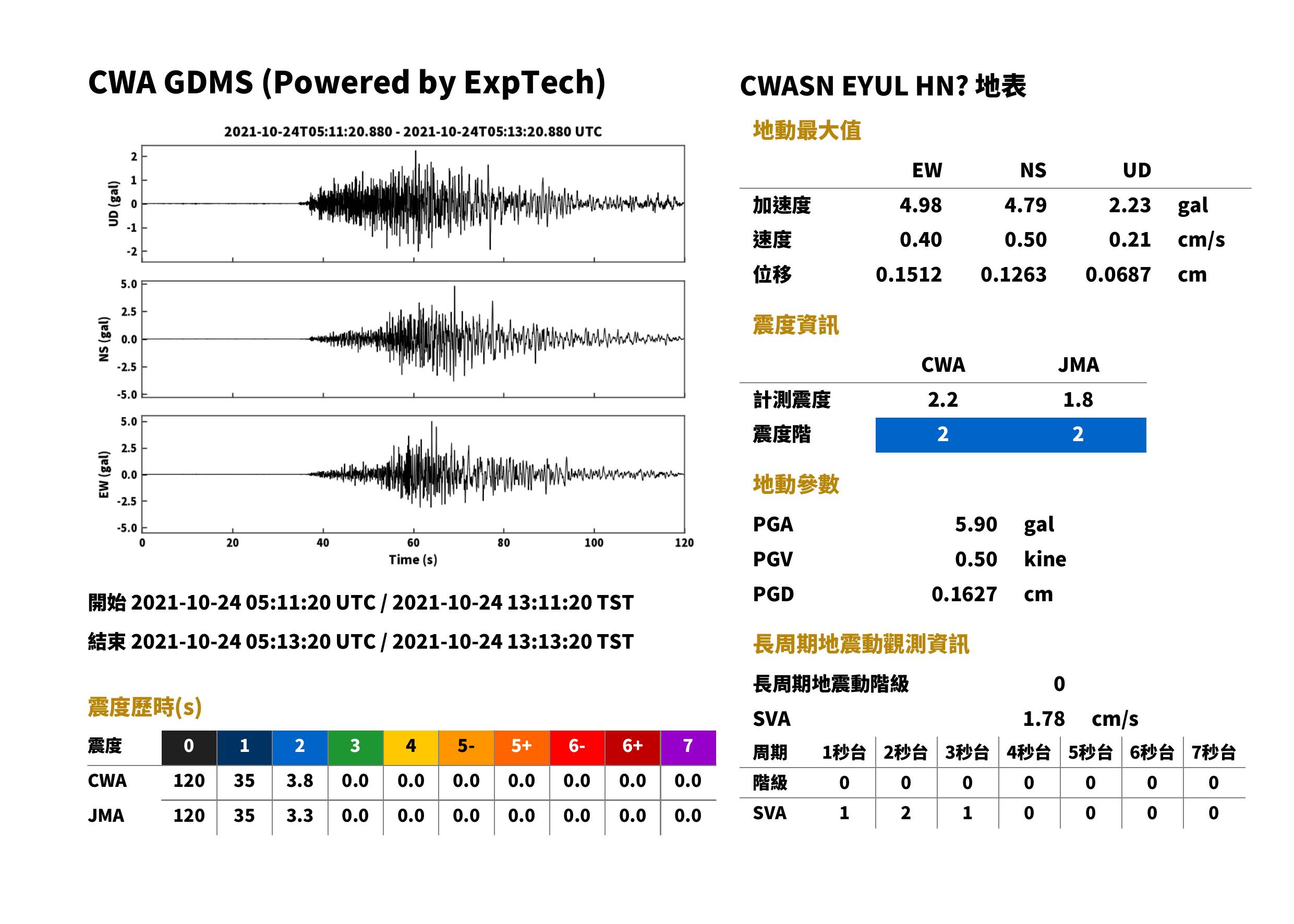

EYUL	花蓮縣玉里鎮	138 m	CWASN	HN	139.6 km	13:11:55	13:12:12	4.79	4.98	2.23	5.90	0.50	0.39	0.22	0.50	2	1.8	2	2.2	0	下載	查看	查看
CHKH	臺東縣成功鎮	11 m	CWASN	HN	153.8 km	13:11:57	13:12:15	5.17	5.61	3.13	6.20	0.28	0.32	0.19	0.39	2	1.6	2	2.2	0	下載	查看	查看
TCU	臺中市中區	89 m	CWASN	HL	119.0 km	13:11:53	13:12:07	4.80	4.96	2.48	5.18	0.71	0.72	0.40	0.79	2	1.9	2	2.1	0	下載	查看	查看

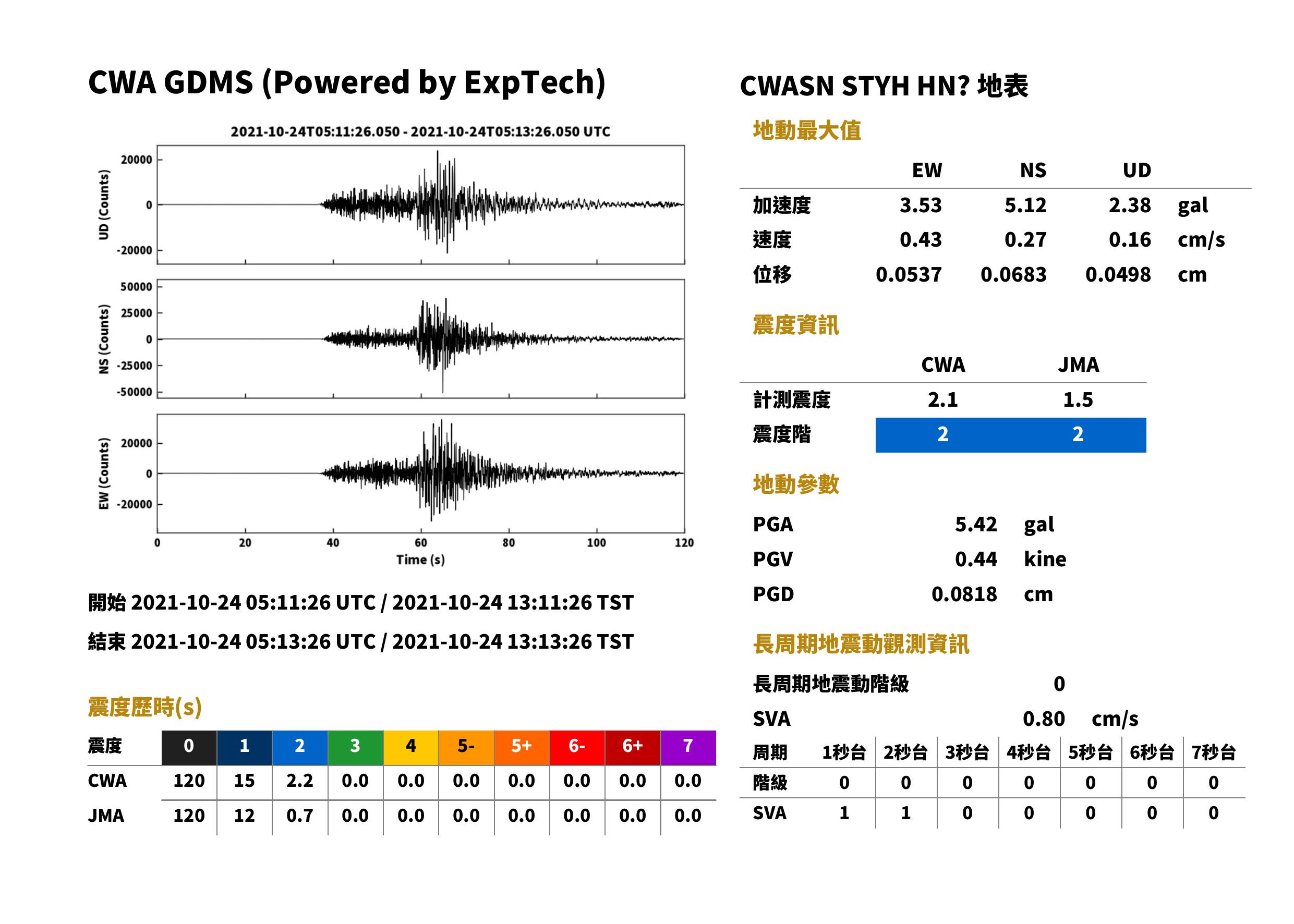

STYH	高雄市桃源區	624 m	CWASN	HN	181.3 km	13:12:01	13:12:21	5.12	3.53	2.38	5.42	0.27	0.43	0.16	0.44	2	1.5	2	2.1	0	下載	查看	查看

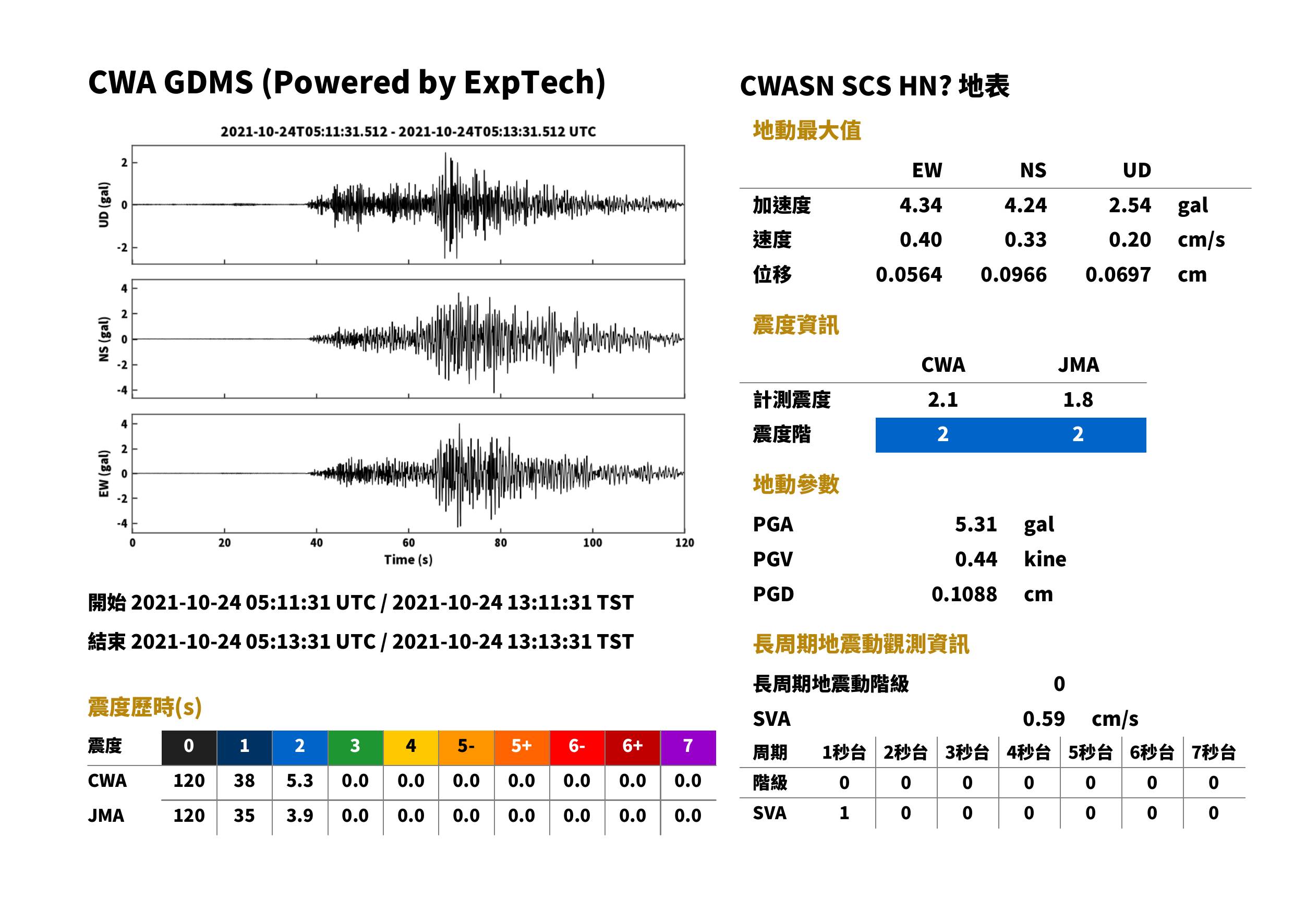

SCS	高雄市旗山區	70 m	CWASN	HN	224.9 km	13:12:06	13:12:30	4.24	4.34	2.54	5.31	0.33	0.40	0.20	0.44	2	1.8	2	2.1	0	下載	查看	查看
TAI1	臺南市永康區	10 m	CWASN	HL	228.4 km	13:12:06	13:12:31	4.23	4.02	1.46	4.53	0.53	0.41	0.17	0.56	2	1.7	2	2.0	0	下載	查看	查看
STY	高雄市桃源區	642 m	CWASN	HL	183.9 km	13:12:01	13:12:21	4.44	2.98	1.52	4.61	0.42	0.30	0.21	0.43	2	1.7	2	2.0	0	下載	查看	查看
PCY	基隆市中正區	37 m	CWASN	HL	125.8 km	13:11:54	13:12:09	4.07	3.42	3.23	4.97	0.61	0.42	0.34	0.72	2	1.9	2	2.0	0	下載	查看	查看

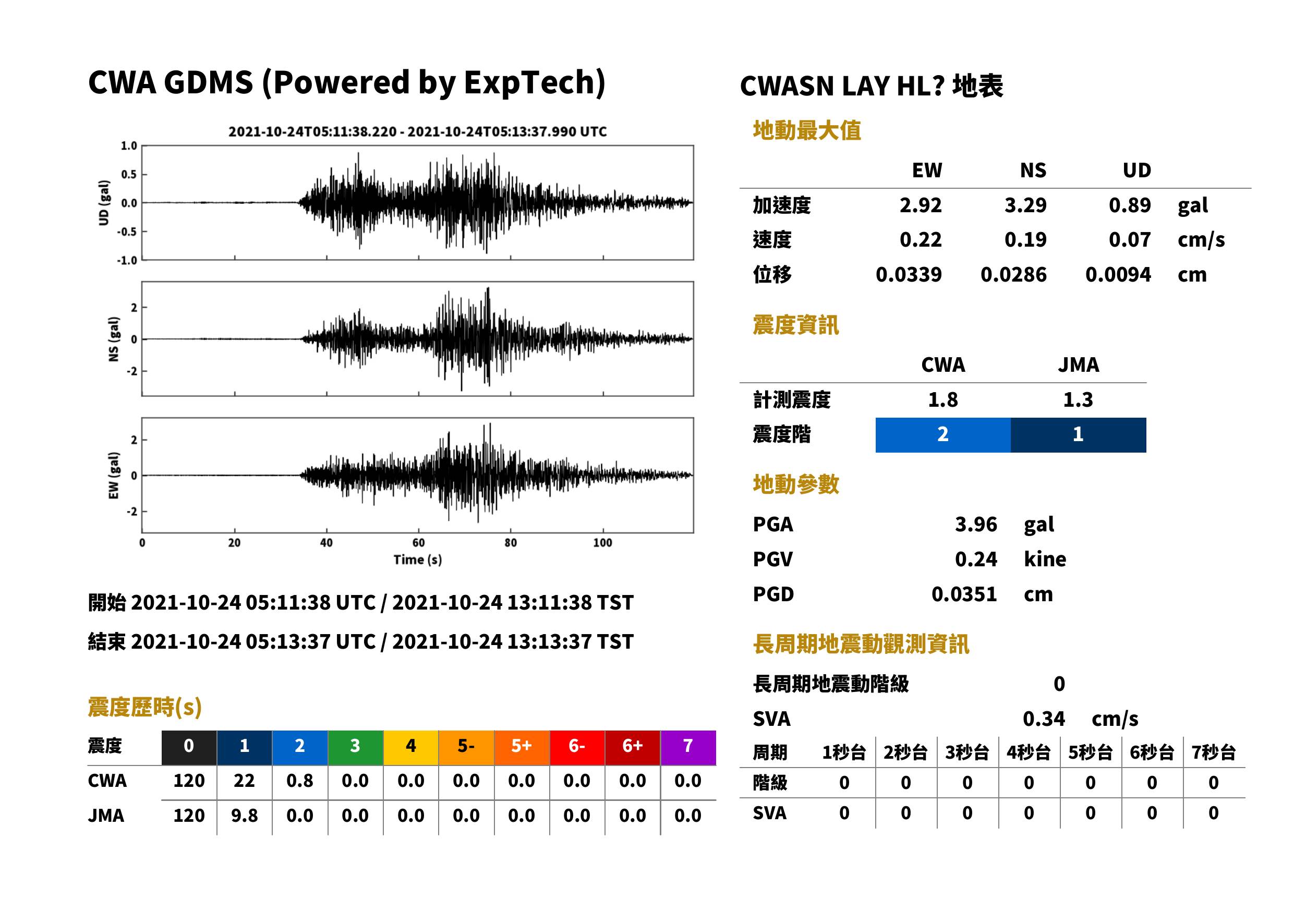

LAY	臺東縣蘭嶼鄉	309 m	CWASN	HL	278.1 km	13:12:13	13:12:42	3.29	2.92	0.89	3.96	0.19	0.22	0.07	0.24	1	1.3	2	1.8	0	下載	查看	查看
WTP	嘉義縣大埔鄉	555 m	CWASN	HL	185.2 km	13:12:01	13:12:21	3.13	2.98	1.50	3.51	0.33	0.29	0.15	0.38	2	1.5	2	1.7	0	下載	查看	查看
SGS	高雄市甲仙區	279 m	CWASN	HL	201.5 km	13:12:03	13:12:25	2.46	2.62	1.12	3.23	0.30	0.33	0.16	0.34	1	1.4	2	1.7	0	下載	查看	查看

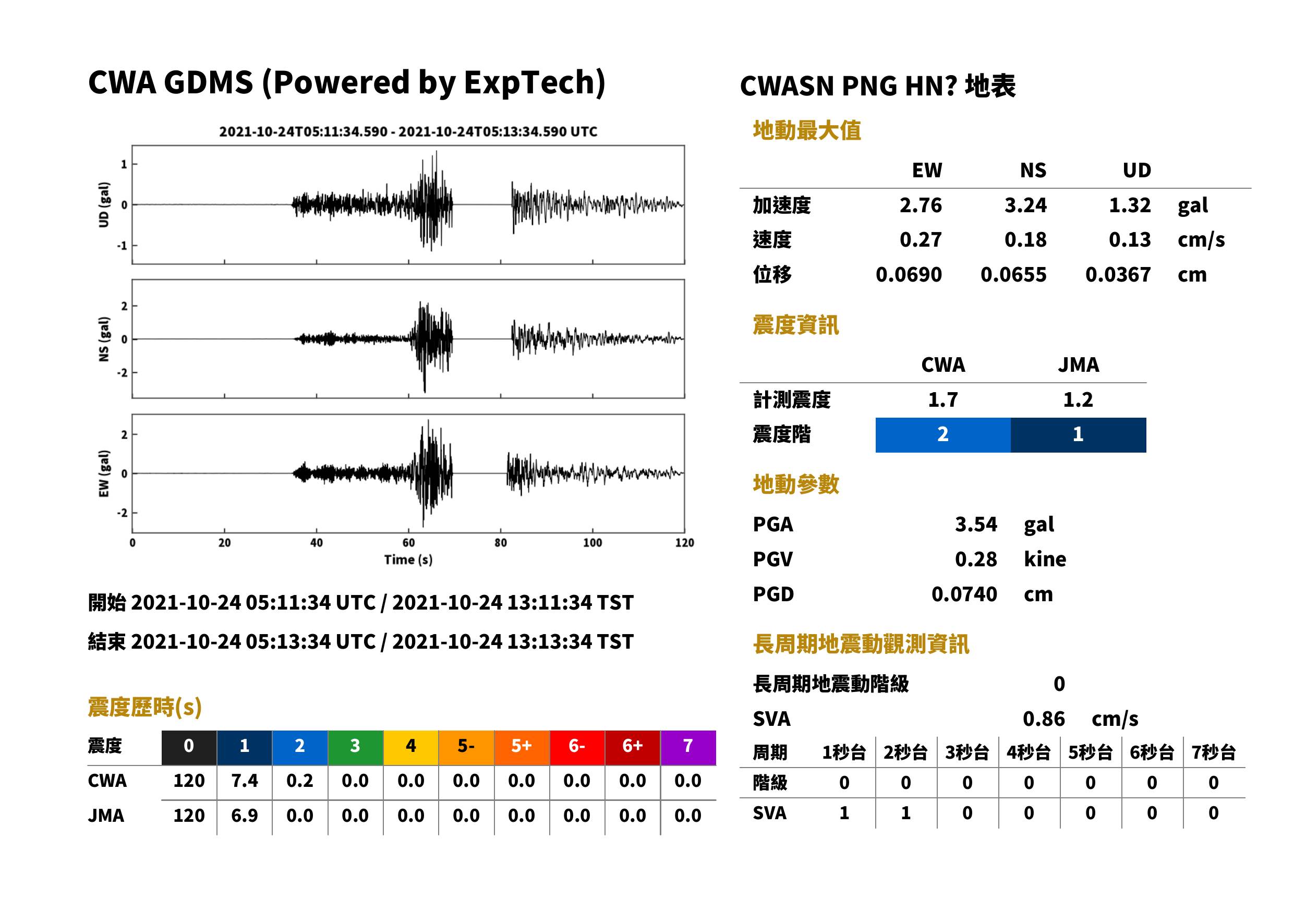

PNG	澎湖縣馬公市	10 m	CWASN	HN	249.3 km	13:12:09	13:12:36	3.24	2.76	1.33	3.54	0.17	0.27	0.12	0.28	1	1.2	2	1.7	0	下載	查看	查看

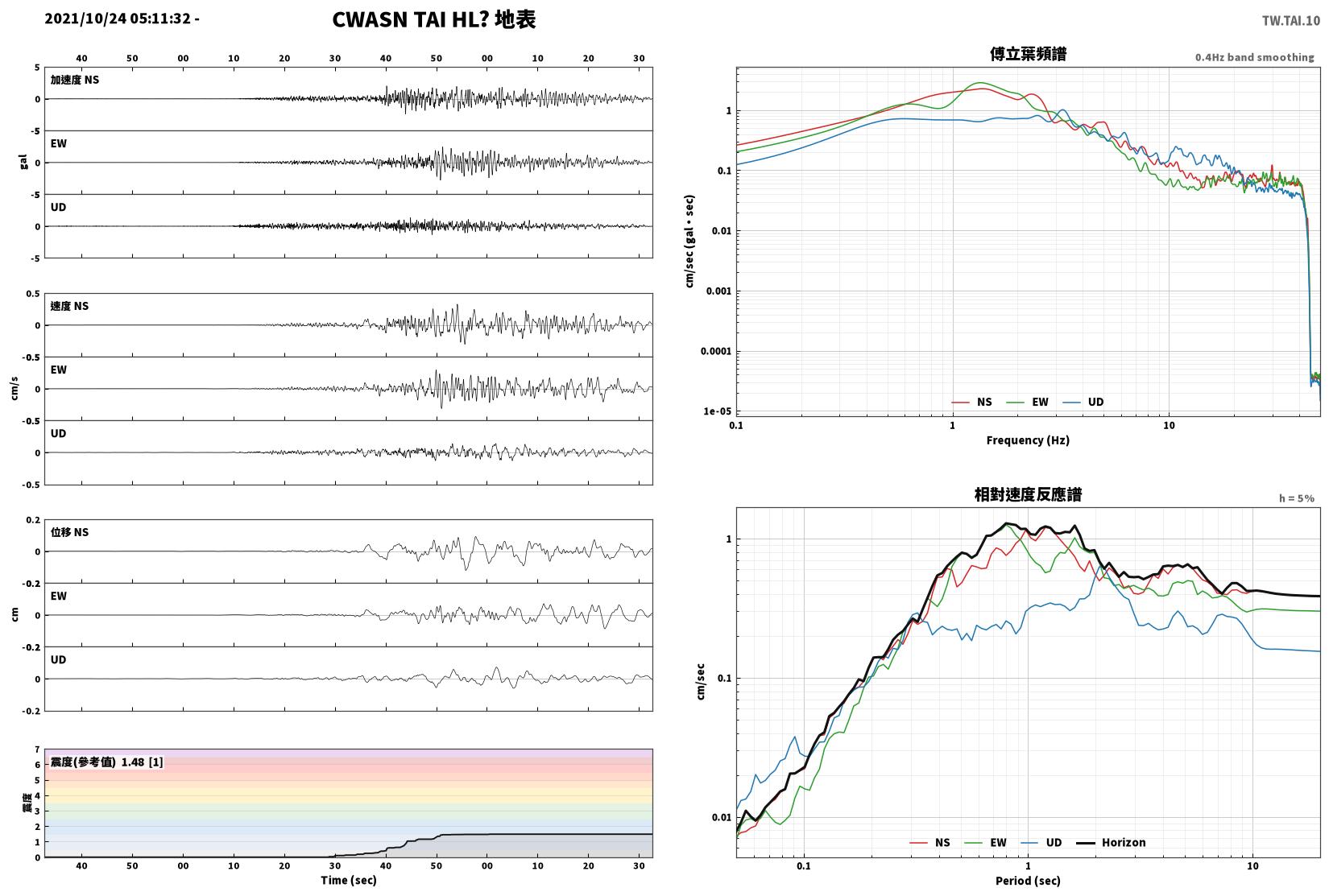

TAI	臺南市中西區	19 m	CWASN	HL	234.3 km	13:12:07	13:12:32	2.40	2.79	1.34	2.91	0.33	0.31	0.14	0.36	1	1.4	2	1.6	0	下載	查看	查看
SGL	屏東縣九如鄉	31 m	CWASN	HL	239.6 km	13:12:08	13:12:34	2.79	3.08	1.02	3.12	0.50	0.40	0.24	0.52	2	1.6	2	1.6	0	下載	查看	查看

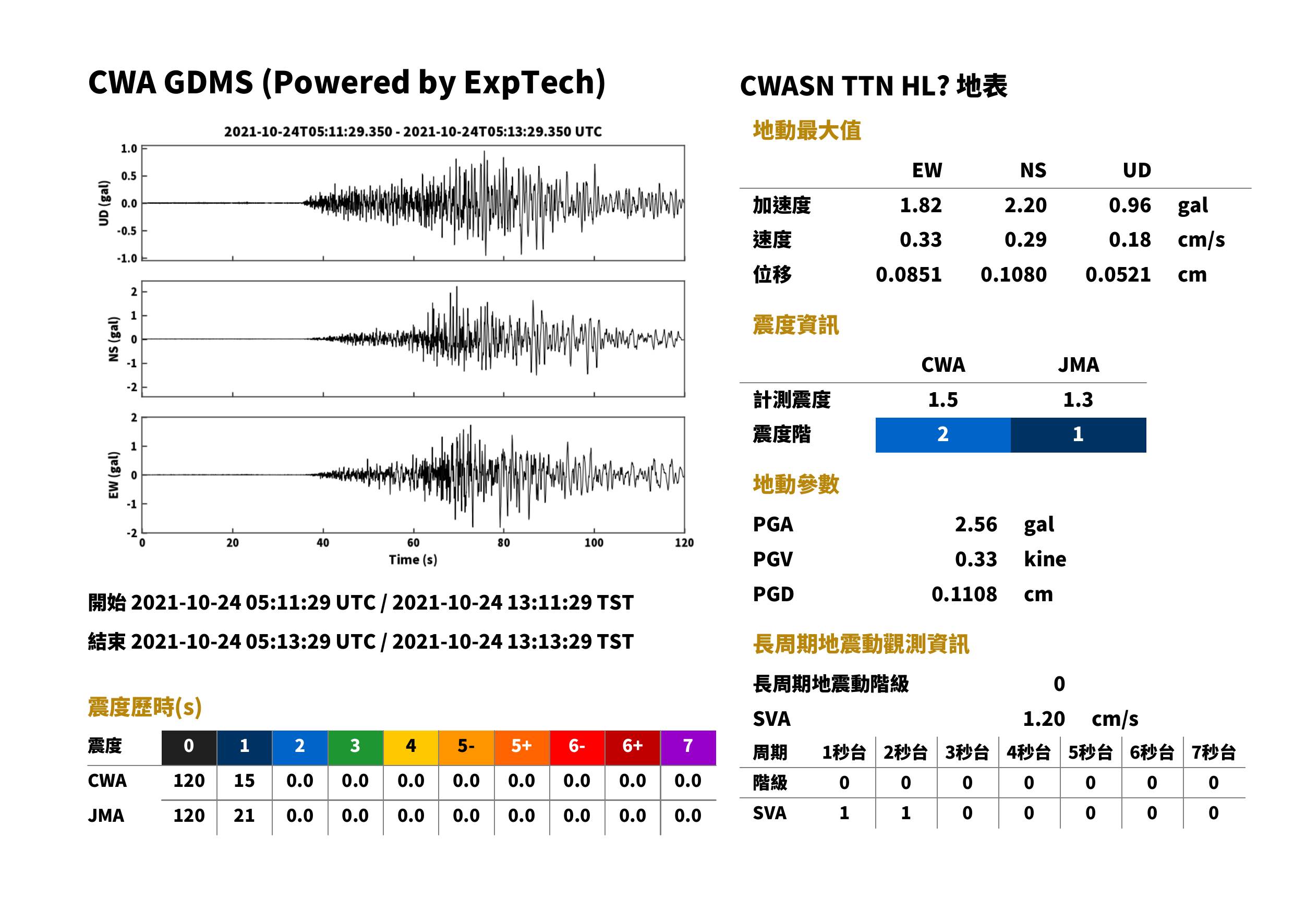

TTN	臺東縣臺東市	12 m	CWASN	HL	207.7 km	13:12:04	13:12:26	2.21	1.82	0.96	2.57	0.29	0.33	0.18	0.33	1	1.3	2	1.5	0	下載	查看	查看

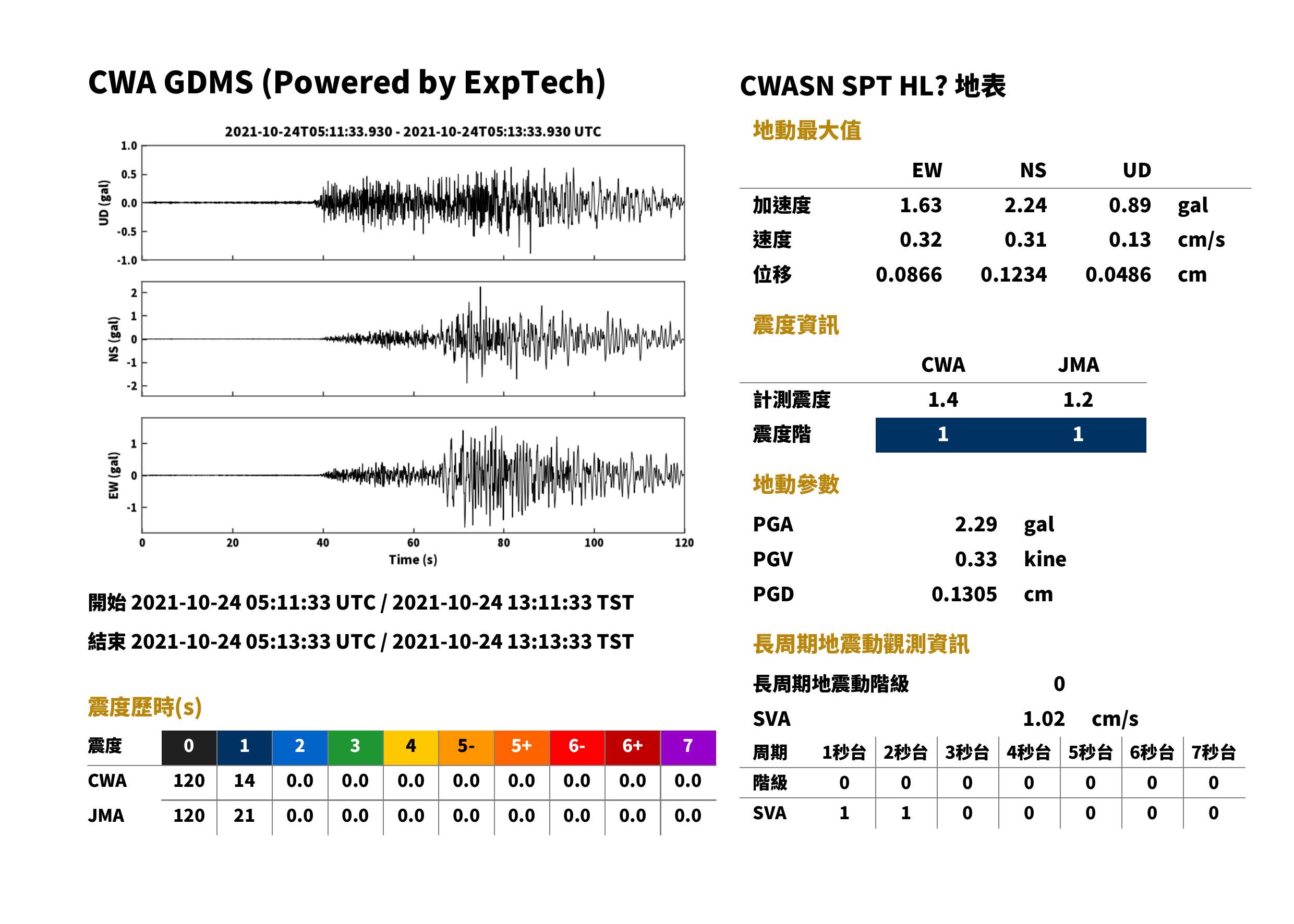

SPT	屏東縣屏東市	29 m	CWASN	HL	244.1 km	13:12:08	13:12:35	2.24	1.63	0.89	2.28	0.30	0.32	0.12	0.33	1	1.2	1	1.4	0	下載	查看	查看

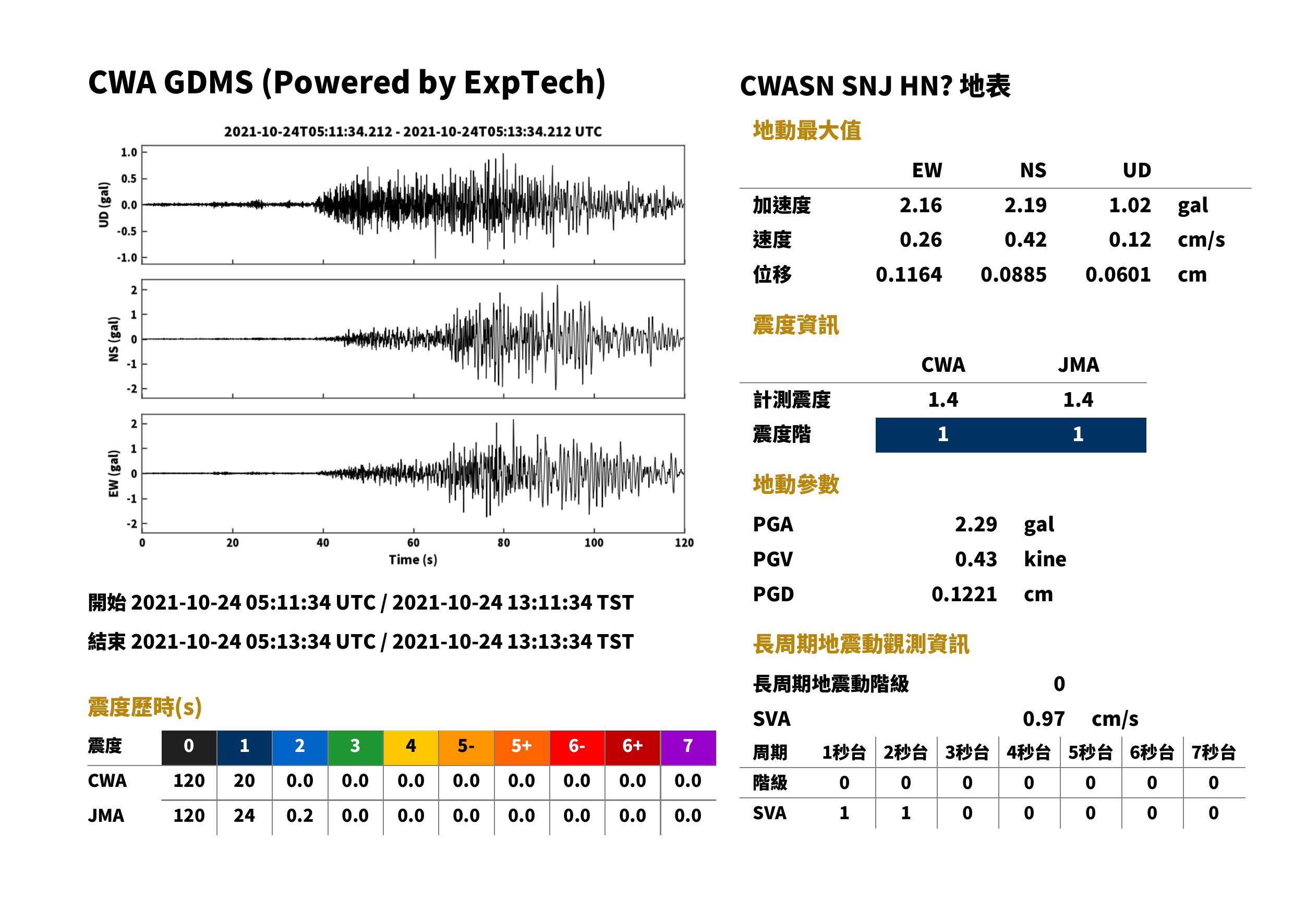

SNJ	高雄市大社區	16 m	CWASN	HN	246.3 km	13:12:09	13:12:35	2.19	2.15	1.03	2.29	0.42	0.27	0.12	0.42	1	1.4	1	1.4	0	下載	查看	查看
SSP	屏東縣新埤鄉	38 m	CWASN	HN	258.9 km	13:12:10	13:12:38	1.71	1.96	0.99	2.09	0.29	0.39	0.15	0.41	1	1.4	1	1.3	0	下載	查看	查看

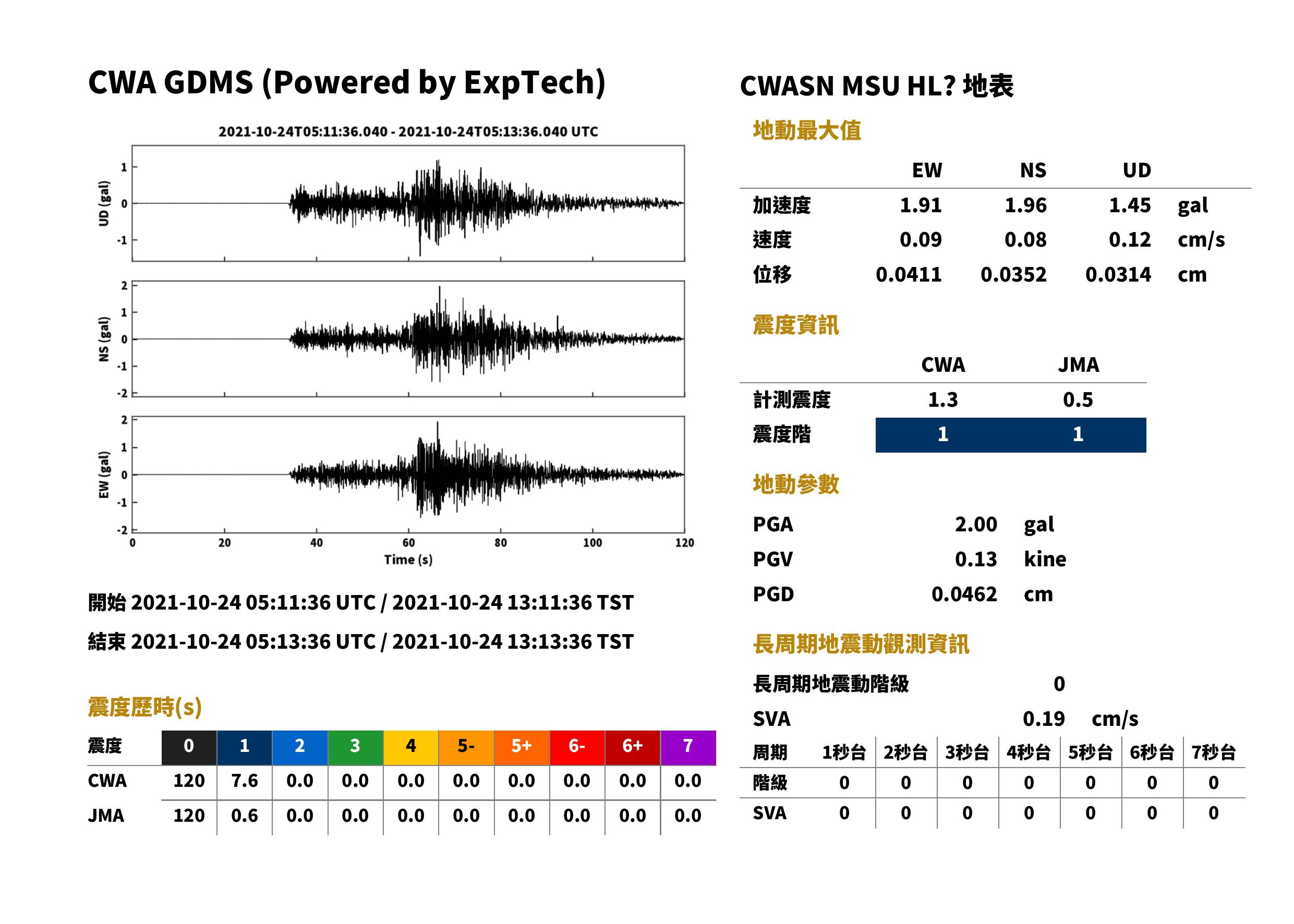

MSU	連江縣南竿鄉	85 m	CWASN	HL	260.8 km	13:12:11	13:12:38	1.96	1.92	1.44	2.00	0.08	0.09	0.12	0.12	1	0.5	1	1.3	0	下載	查看	查看
LDU	臺東縣綠島鄉	17 m	CWASN	HN	208.9 km	13:12:04	13:12:27	1.98	1.83	1.07	2.20	0.19	0.17	0.09	0.20	1	1.2	1	1.3	0	下載	查看	查看

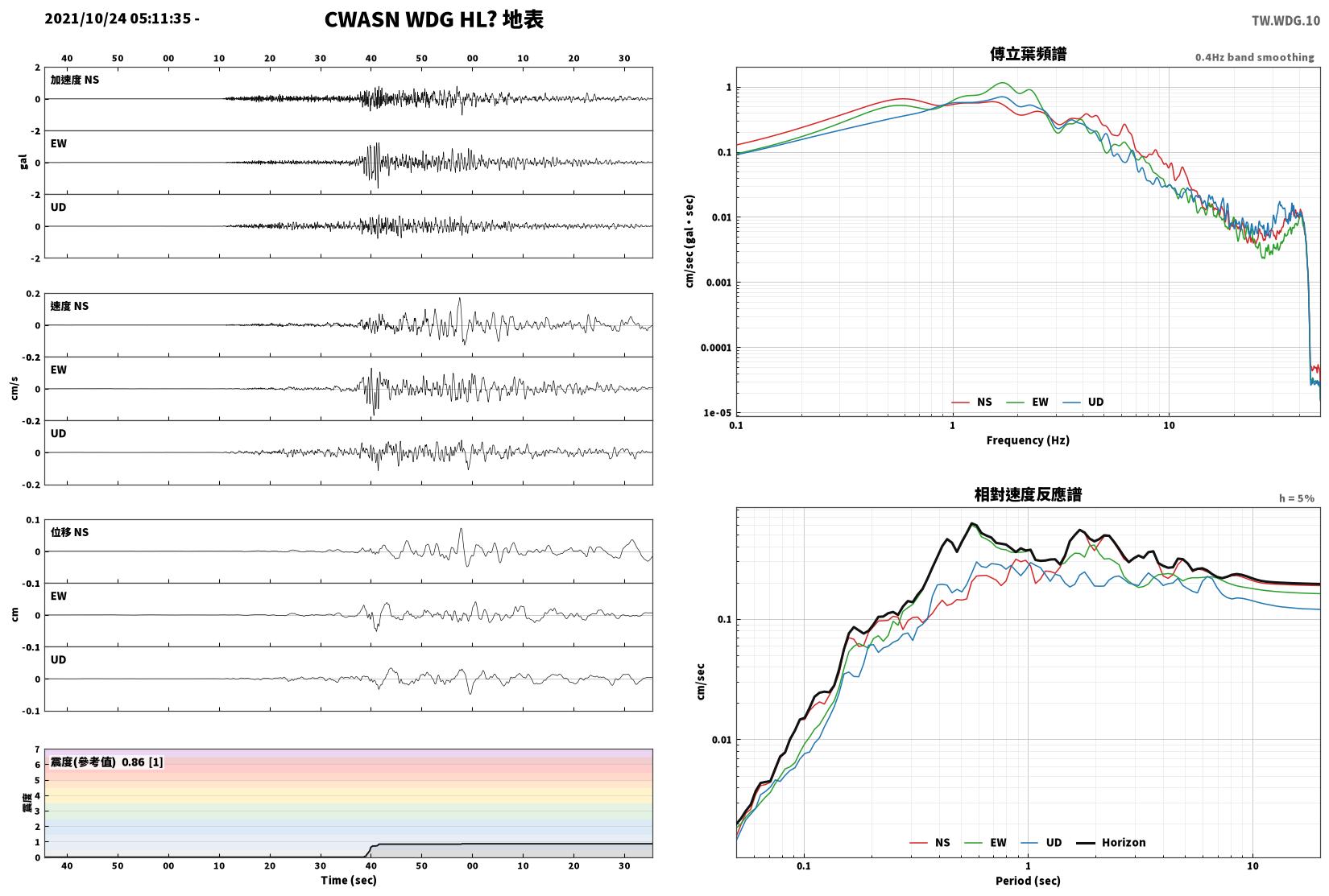

WDG	澎湖縣望安鄉	34 m	CWASN	HL	257.2 km	13:12:10	13:12:37	1.04	1.63	0.78	1.79	0.17	0.17	0.11	0.18	1	0.8	1	1.2	0	下載	查看	查看
SSD	屏東縣三地門鄉	148 m	CWASN	HL	230.0 km	13:12:07	13:12:31	1.92	1.38	0.99	1.97	0.16	0.12	0.10	0.18	1	0.9	1	1.2	0	下載	查看	查看

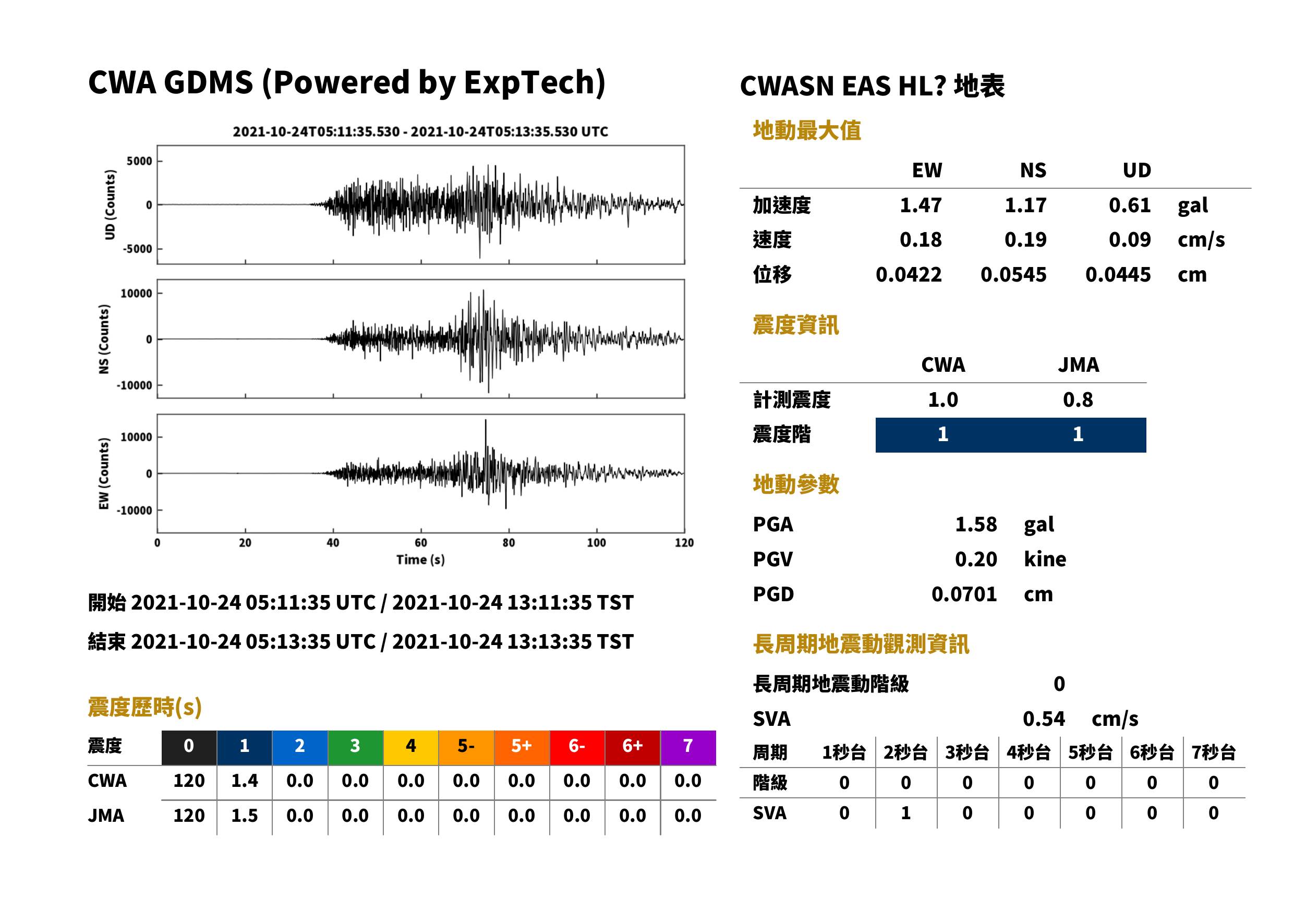

EAS	臺東縣大武鄉	457 m	CWASN	HL	256.8 km	13:12:10	13:12:37	1.17	1.47	0.61	1.58	0.19	0.18	0.09	0.20	1	0.8	1	1.0	0	下載	查看	查看

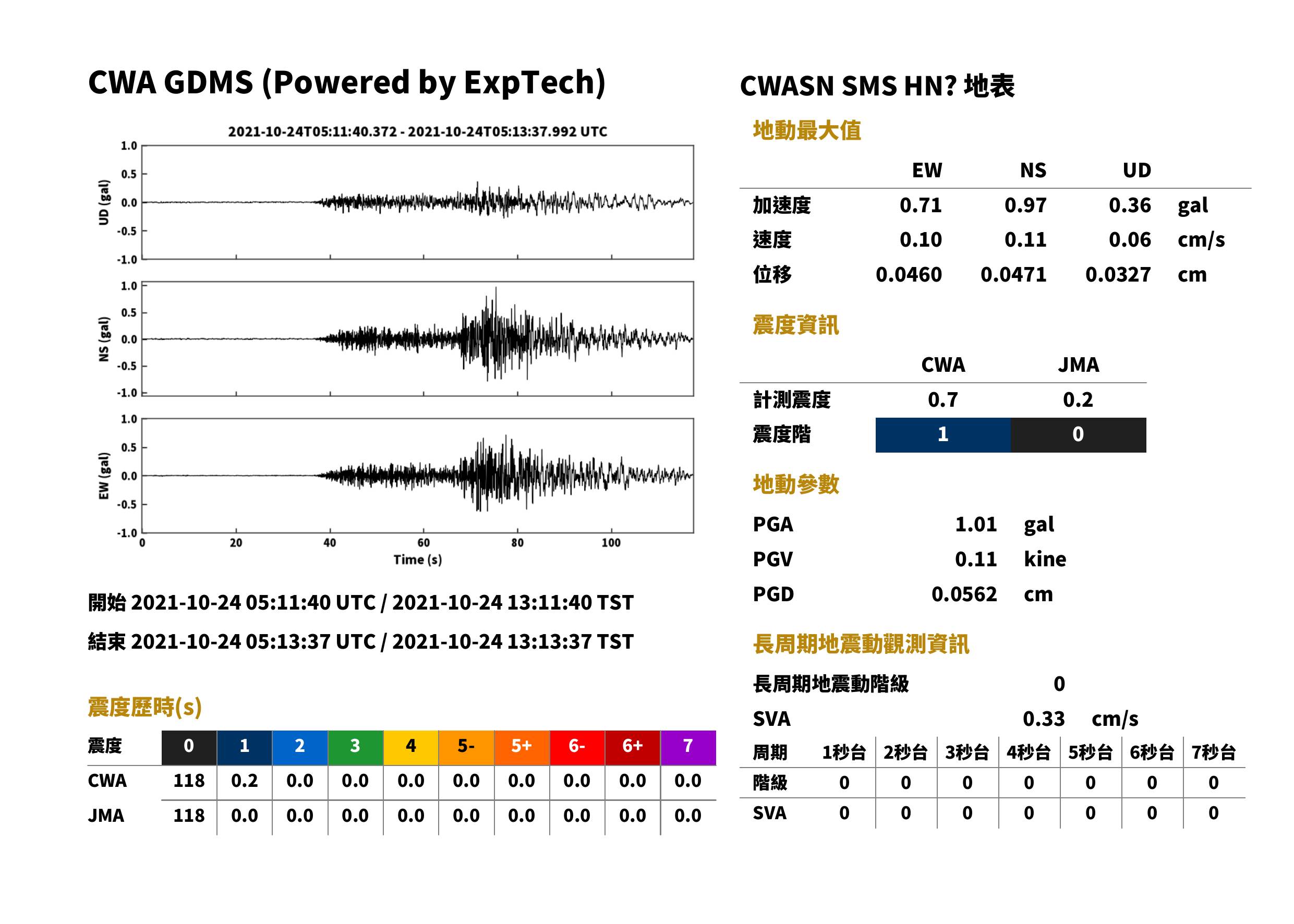

SMS	屏東縣滿州鄉	45 m	CWASN	HN	295.2 km	13:12:15	13:12:46	0.97	0.72	0.36	1.01	0.10	0.10	0.06	0.11	0	0.2	1	0.7	0	下載	查看	查看

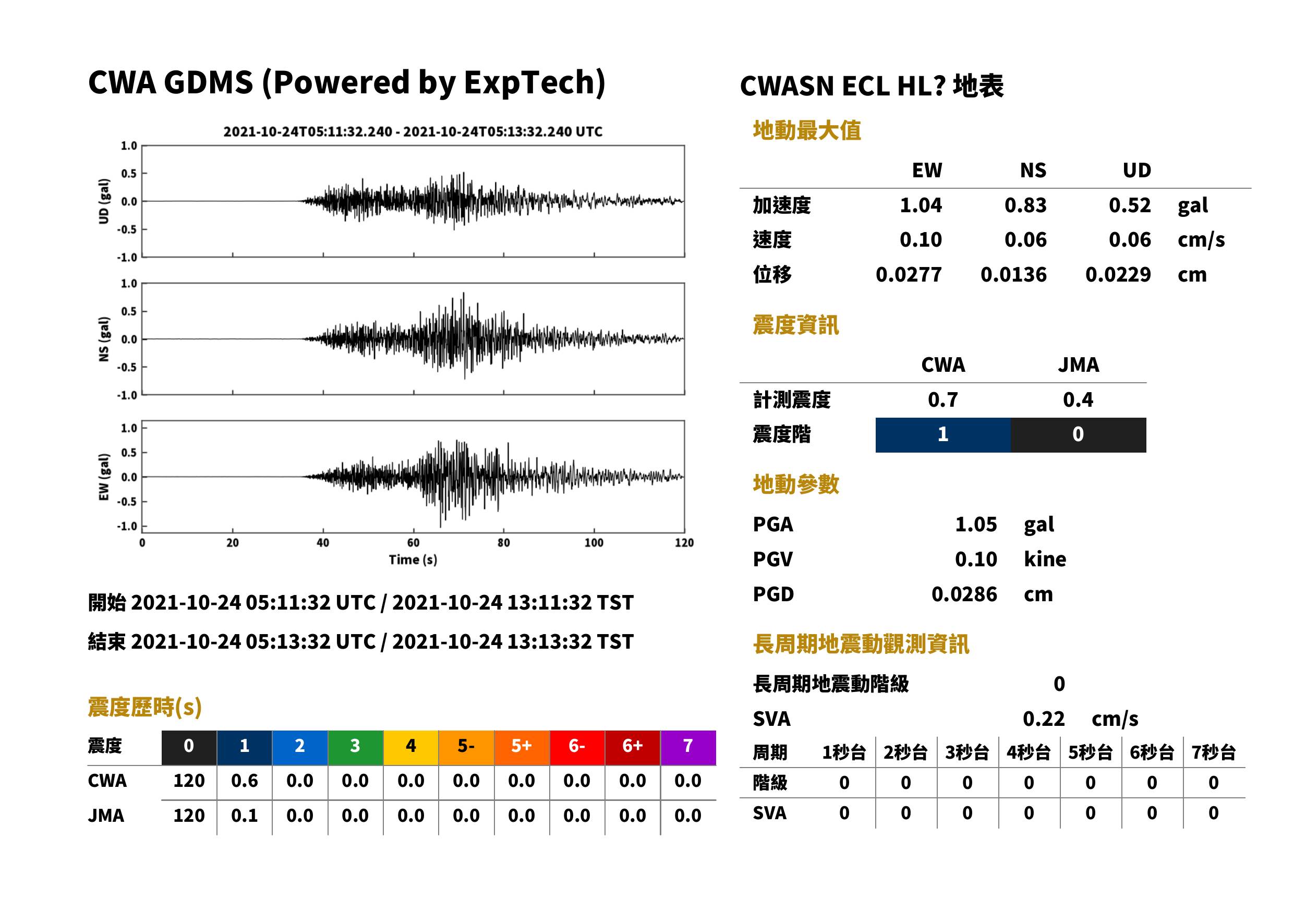

ECL	臺東縣金峰鄉	88 m	CWASN	HL	230.7 km	13:12:07	13:12:32	0.84	1.04	0.52	1.05	0.06	0.10	0.06	0.10	0	0.4	1	0.7	0	下載	查看	查看

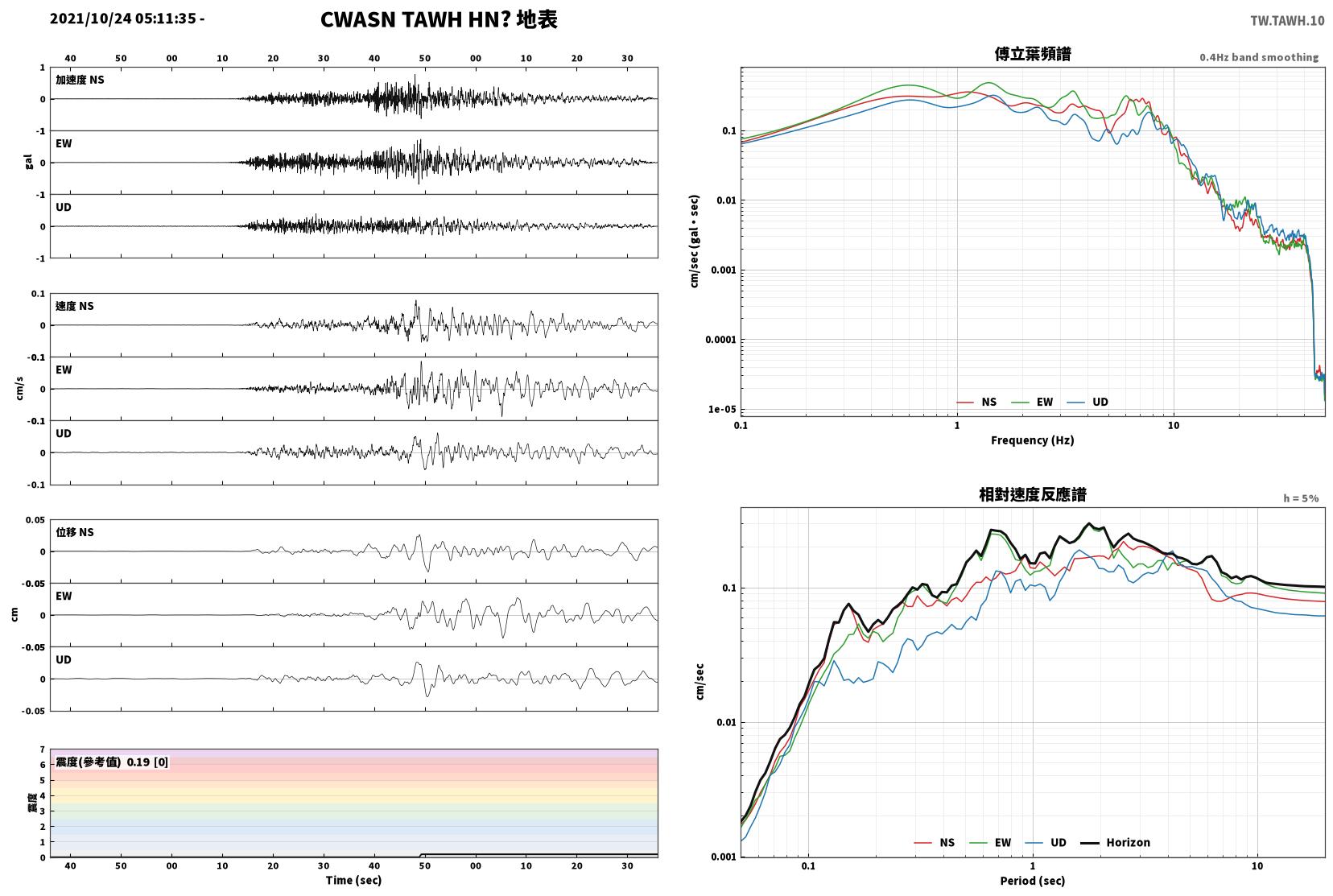

TAWH	臺東縣大武鄉	24 m	CWASN	HN	260.0 km	13:12:10	13:12:38	0.76	0.73	0.39	0.81	0.08	0.09	0.06	0.10	0	0.1	1	0.5	0	下載	查看	查看

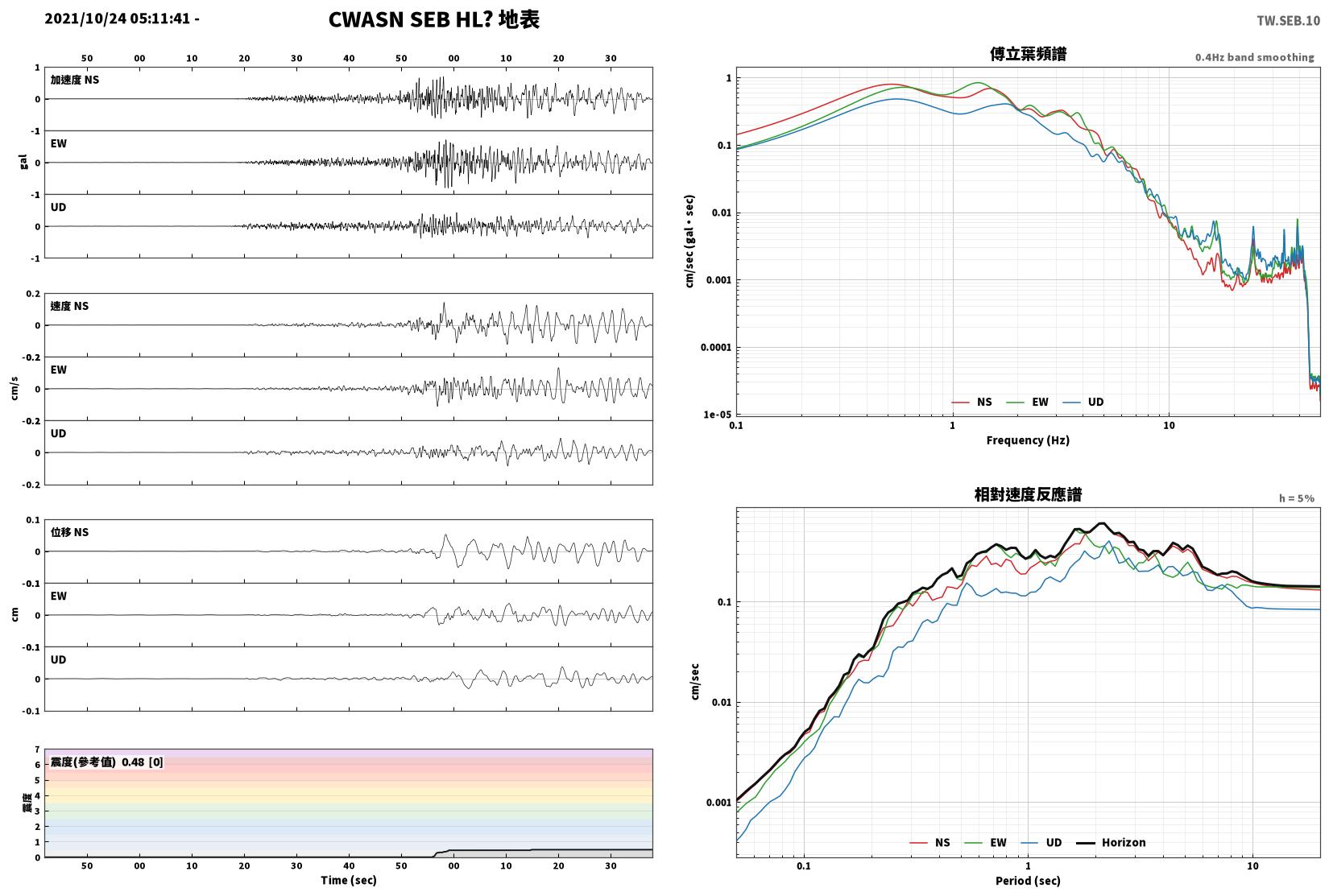

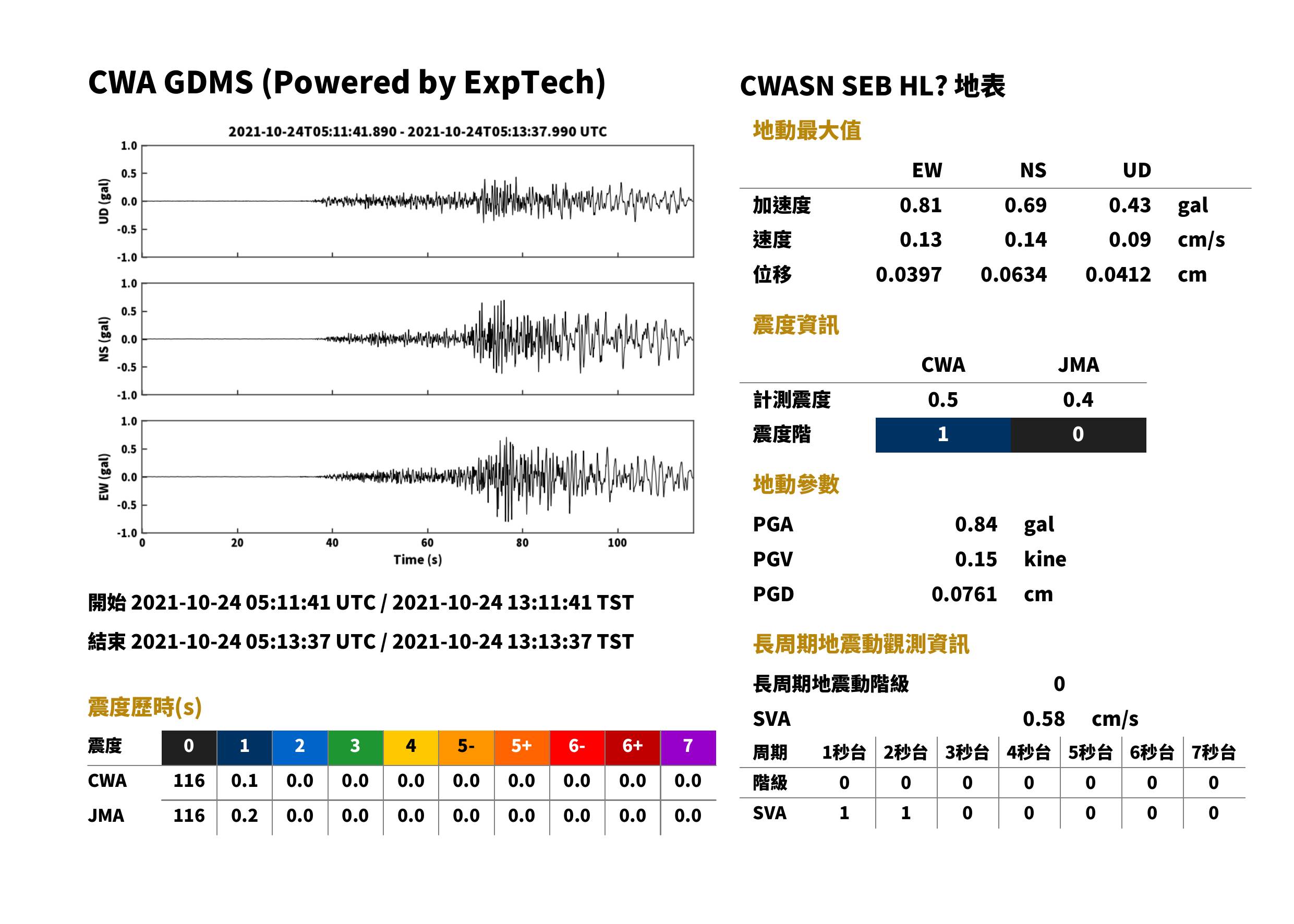

SEB	屏東縣滿州鄉	32 m	CWASN	HL	307.2 km	13:12:16	13:12:49	0.69	0.80	0.43	0.84	0.14	0.13	0.09	0.15	0	0.4	1	0.5	0	下載	查看	查看
WLC	屏東縣琉球鄉	38 m	CWASN	HL	282.2 km	13:12:13	13:12:43	0.72	0.67	0.36	0.76	0.14	0.14	0.08	0.15	0	0.3	0	0.4	0	下載	查看	查看
TAW	臺東縣大武鄉	11 m	CWASN	HL	257.7 km	13:12:10	13:12:38	0.70	0.69	0.31	0.71	0.07	0.10	0.07	0.11	0	0.1	0	0.3	0	下載	查看	查看

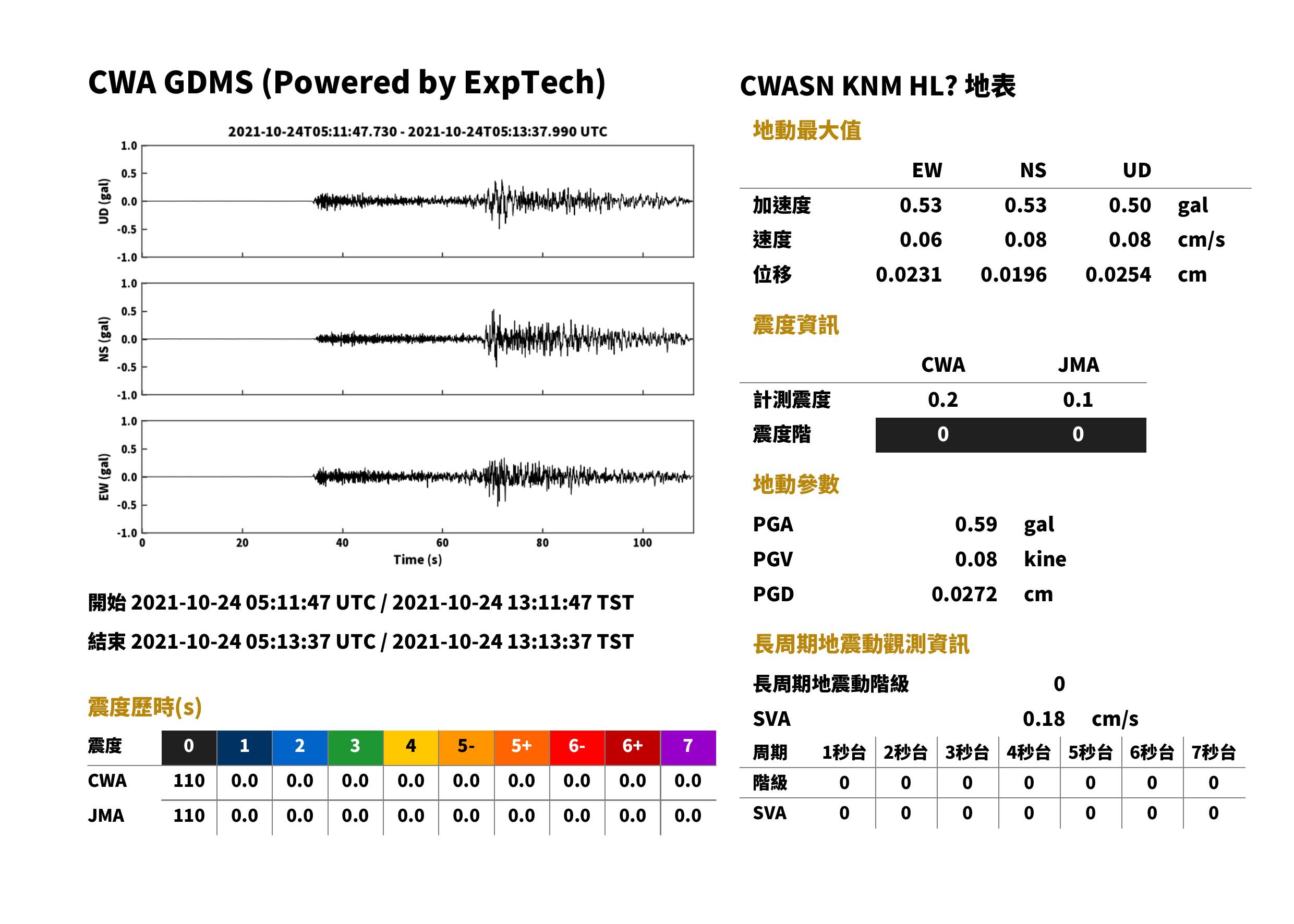

KNM	金門縣金城鎮	31 m	CWASN	HL	353.6 km	13:12:22	13:12:59	0.53	0.53	0.50	0.59	0.08	0.06	0.08	0.08	0	0.1	0	0.2	0	下載	查看	查看

註：僅顯示 PGA > 0.5 gal 之測站。

資料與圖表：濾波處理與注意事項

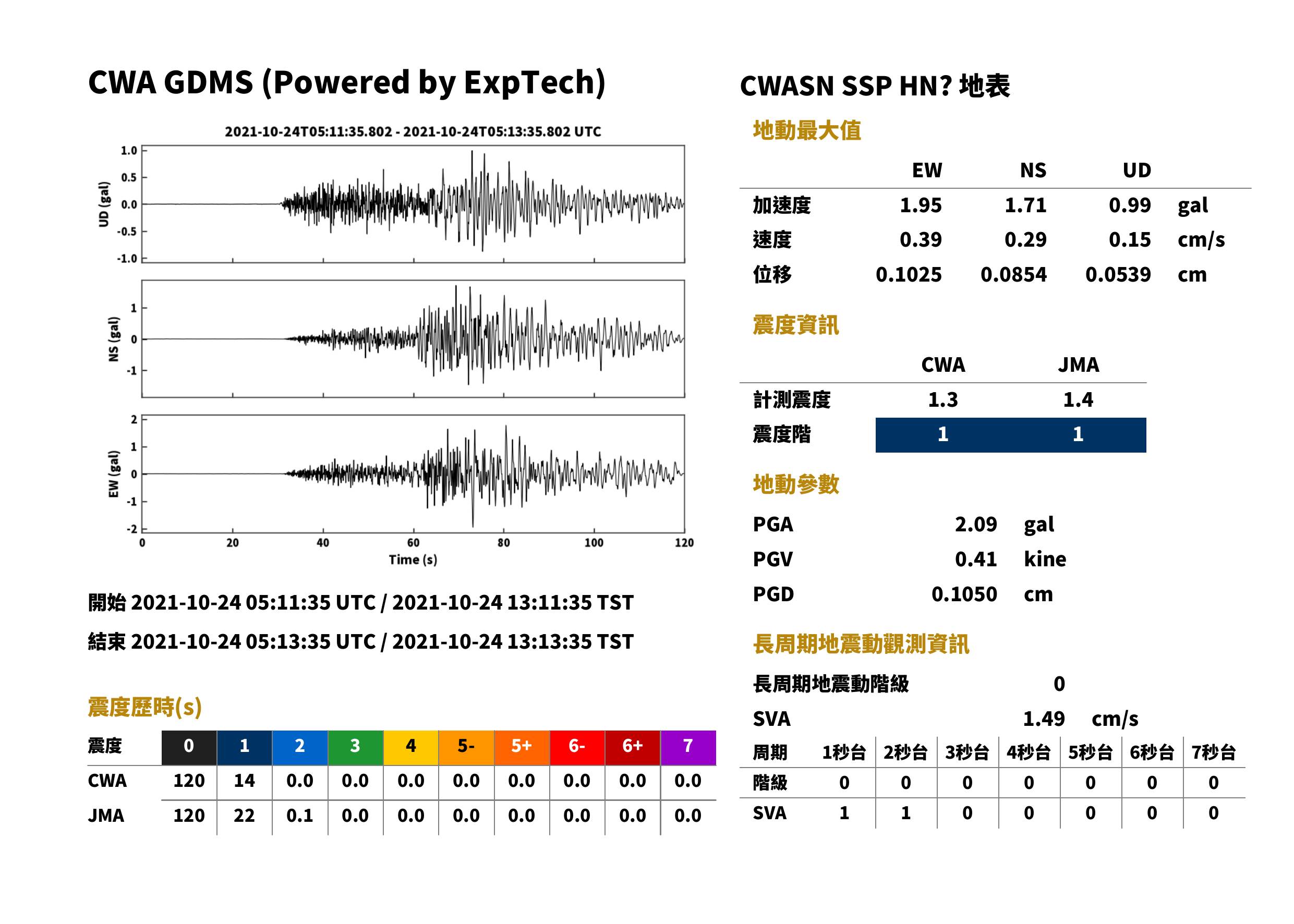

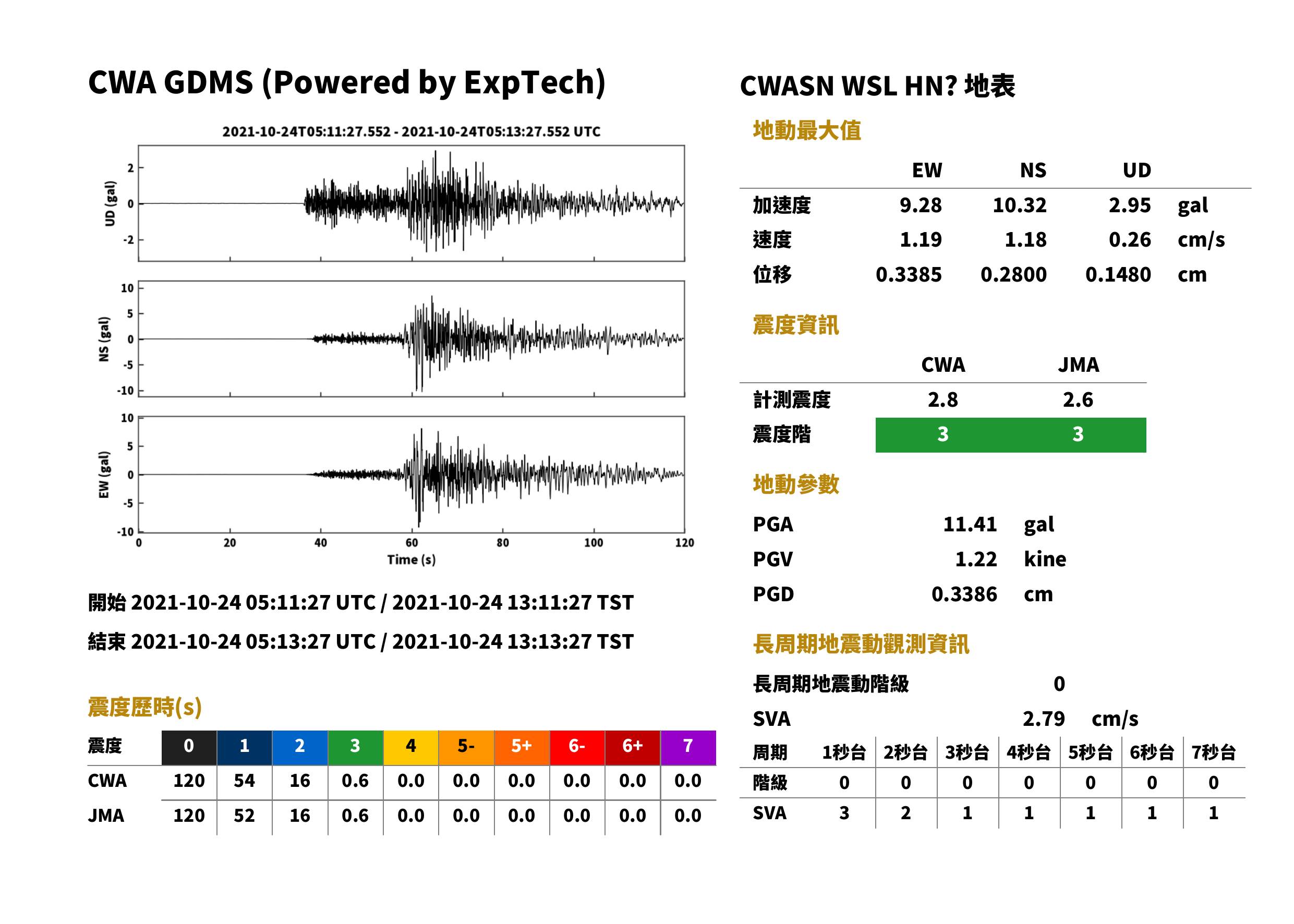

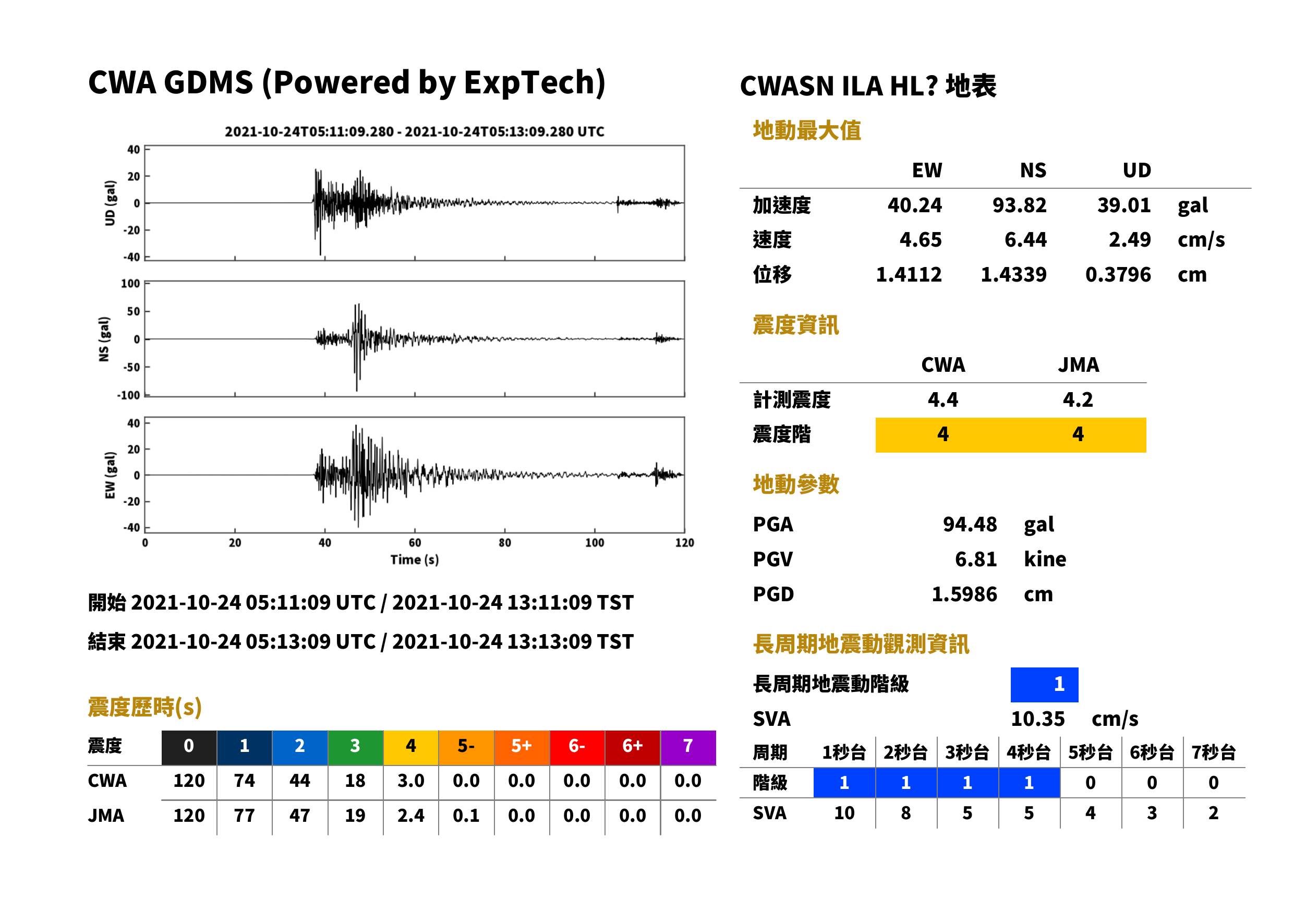

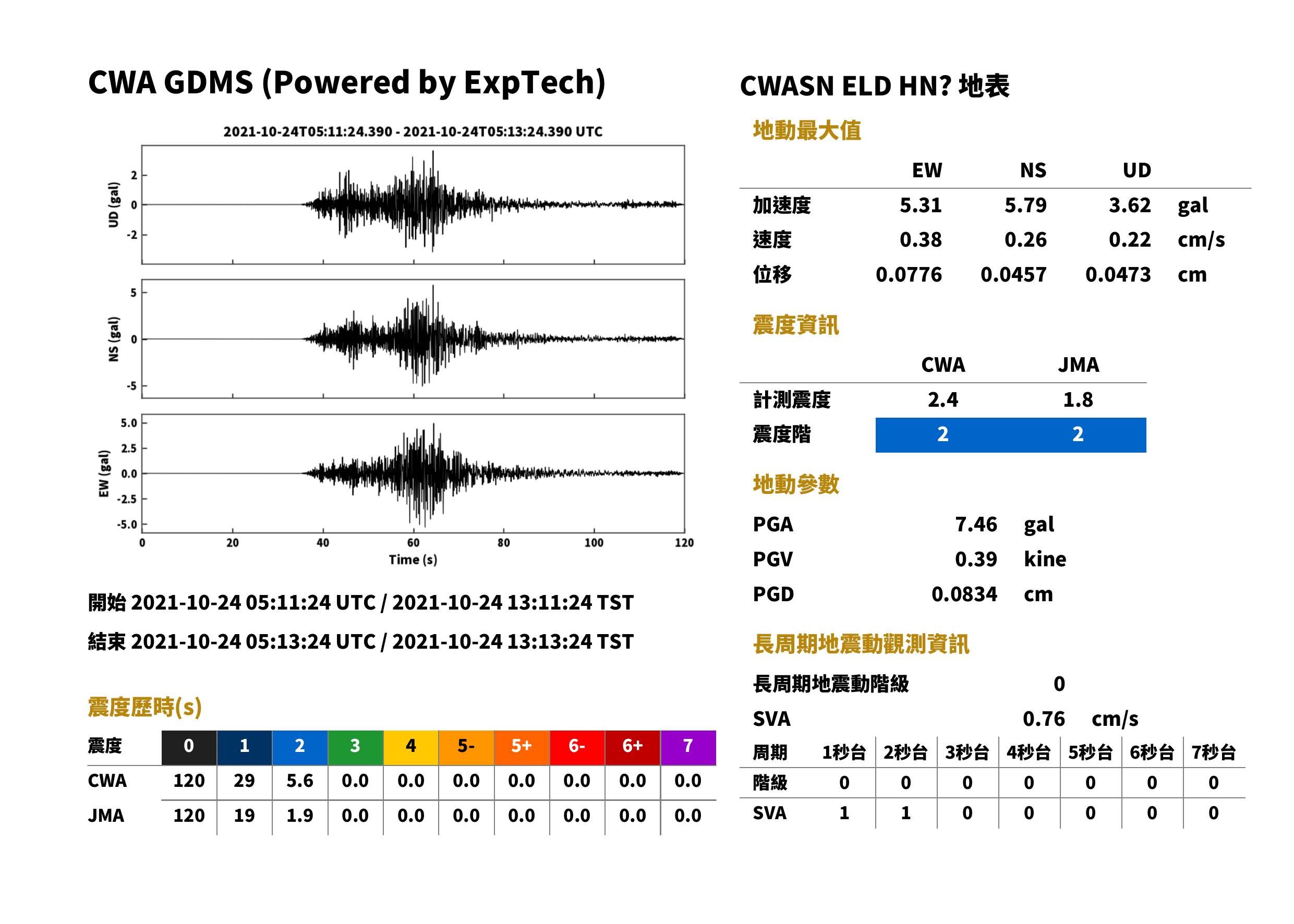

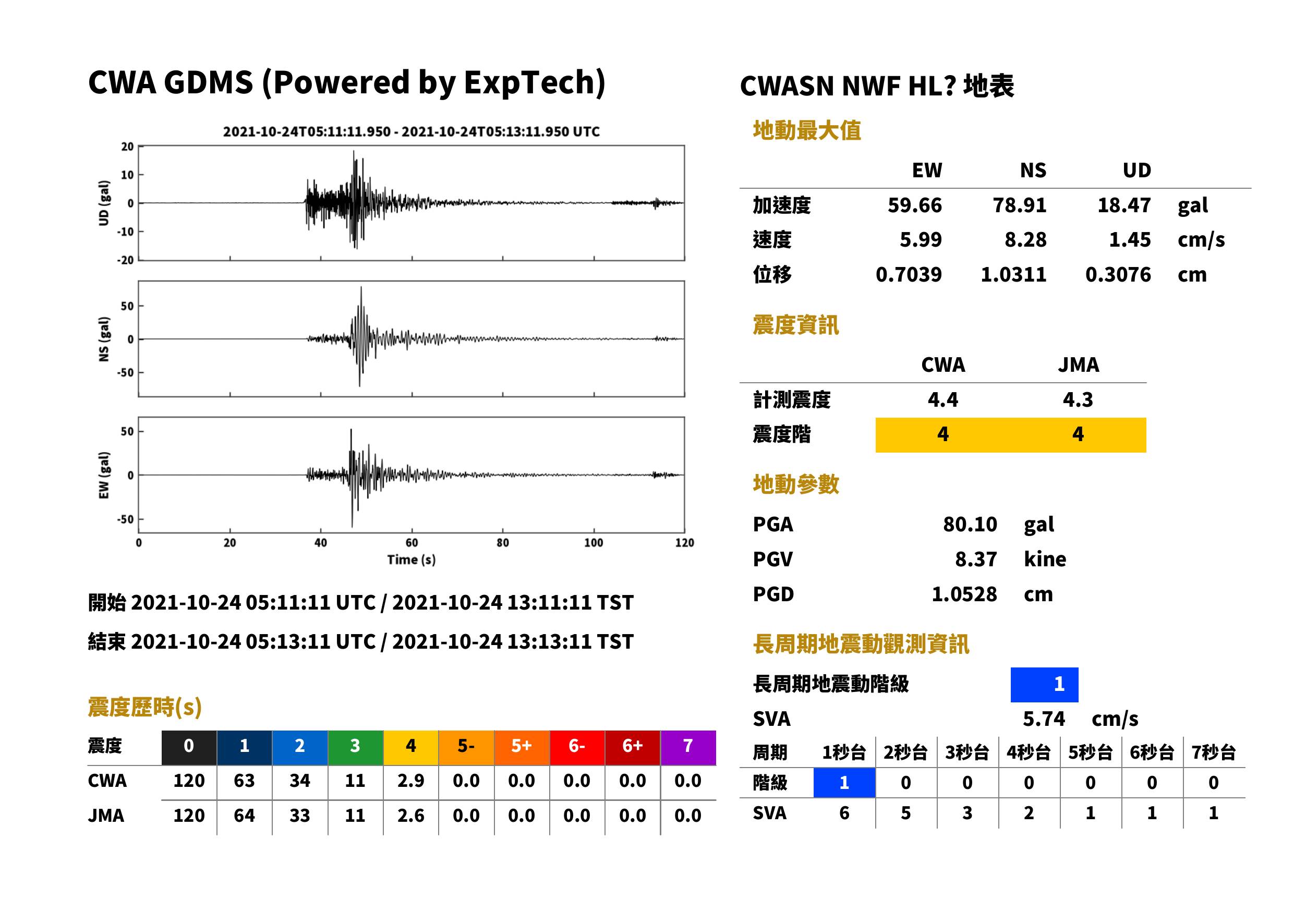

本文的報告圖（地動數值與各項震度）與分析圖（波形、頻譜、反應譜），背後依用途採用數條不同的濾波處理，彼此的物理意義與適用情境不同。感測器為力平衡式寬頻強震儀（非 MEMS），資料已移除儀器反應、為地表加速度（gal）。以下說明各項數值與圖面元素的來源，以及互相比較時的注意事項。

一、加速度、速度、PGA / PGV、CWA 計測震度採用「去均值 + 10 Hz 因果低通」

報告圖中的三軸加速度、三軸速度、合成 PGA / PGV，以及 CWA 計測震度，皆來自同一條處理鏈：

加速度：先去均值（baseline），再過 4 階 Butterworth 10 Hz 低通，以 sosfilt 單向處理，屬因果濾波。
速度 / 位移：由上述低通加速度積分而得，再各加 4 階 Butterworth 0.075 Hz 高通去除積分漂移。
因為感測器是力平衡式寬頻強震儀、非 MEMS，不需要 MEMS 那種 1–10 Hz 帶通（含高通至 1 Hz）去帶外雜訊；故保留完整低頻，僅削去 10 Hz 以上高頻（速度另去 0.075 Hz 以下漂移）。
因果濾波的特性：可即時實現（不需未來取樣）、對訊號有輕微相位延遲（集中在接近 10 Hz 截止附近），但不會在地震波到時之前產生假訊號。

因此，所有加速度／速度數值代表的是「經去均值 + 10 Hz 因果低通後的地動峰值」，而非原始未濾波值，也非 1–10 Hz 帶通值。

二、JMA 計測震度為另一條獨立路徑（非因果）

JMA 計測震度與上述 CWA 系列不同源、不可逐值互相比較：

採氣象廳規格的非因果（零相位）FFT 頻率域濾波，直接作用於原始加速度，未經上述 10 Hz 低通。
三個濾波器同時套用：低切 FL ≈ √(1−exp(−(f/0.5)³))（約 0.5 Hz 以下衰減）、高切 FH（約 10 Hz 以上衰減）、周期效果 FF = √(1/f)（強調長週期），刻意保留 0.5–1 Hz 的長週期成分（大地震所需）。
由於濾波方式（因果／非因果）與頻段整形皆不同，JMA 震度與 CWA 震度出現差異屬正常：以高頻為主的小事件，通常 CWA 大於 JMA。

三、長週期地震動（LPGM / SVA）為第三條路徑

LPGM 階級與各週期 SVA，使用「原始加速度去初始偏移 + 2 階 Butterworth 0.05 Hz 高通」後，對 1.6–7.8 s（32 個週期）以單自由度振子（阻尼 h = 5%）求絕對速度應答，取各週期與整體最大 SVA，與前兩者皆不同。

四、因果 vs 非因果的取捨

因果（CWA 所用）：即時系統唯一可行的方式；有相位延遲，但物理上不會出現「波還沒到就有訊號」的情形。
非因果／零相位（JMA 所用）：相位不失真、更忠實還原波形與長週期，適合事後、完整紀錄的分析；但因前向與反向兩次濾波，使濾波響應同時向前與向後展開，事件兩側都存在響應，會在真實到時之前出現不物理的前兆，故不能投入即時檢測。

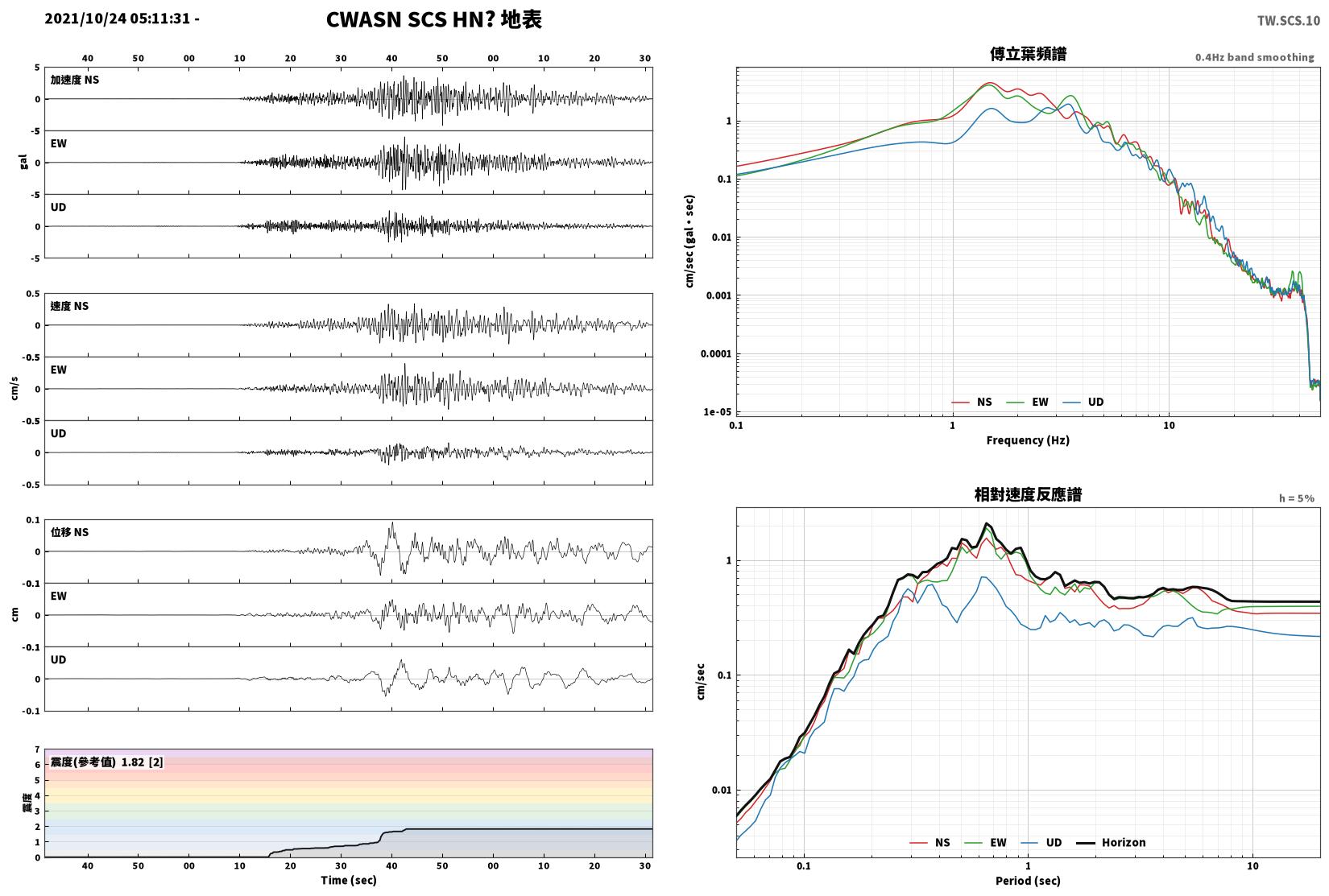

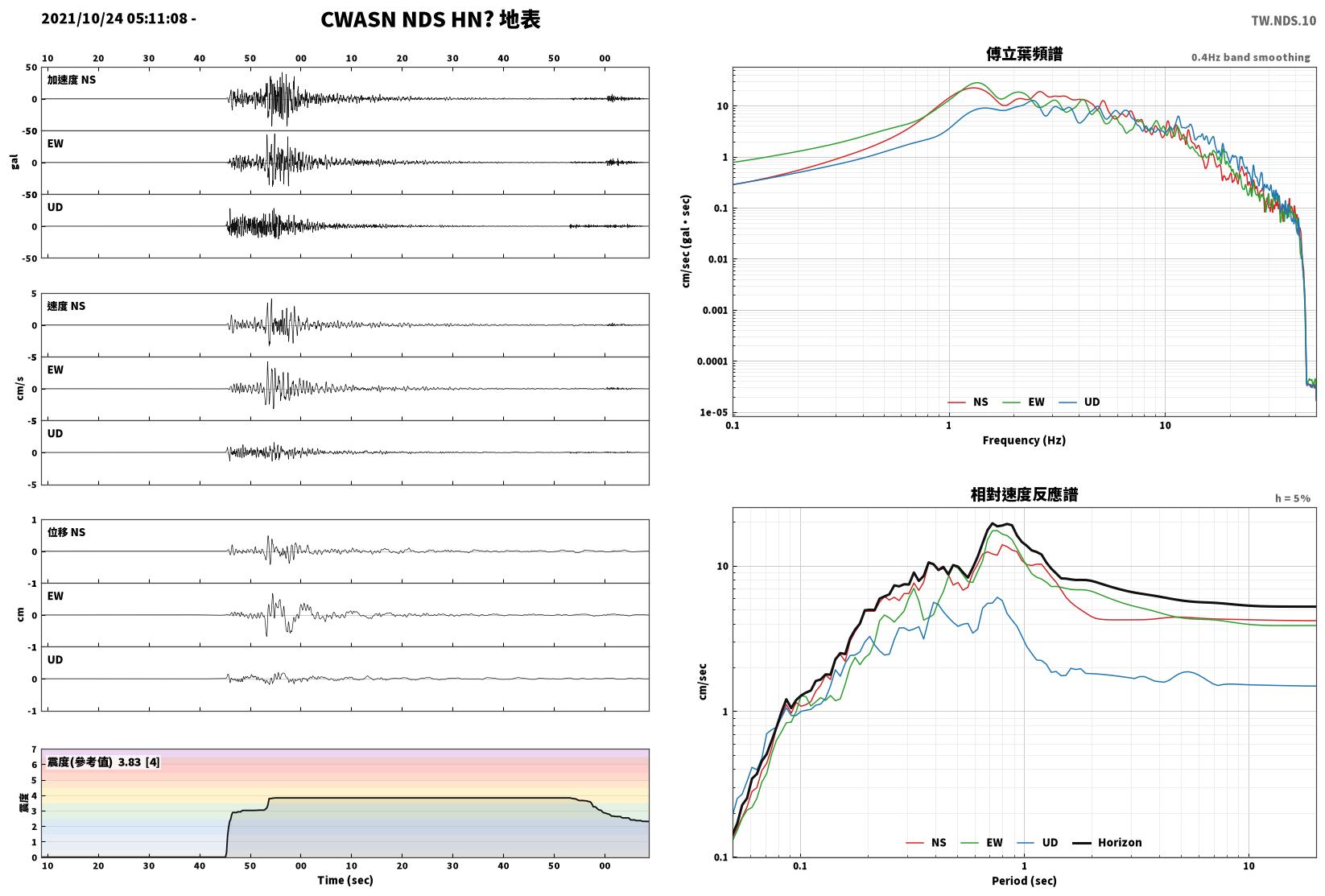

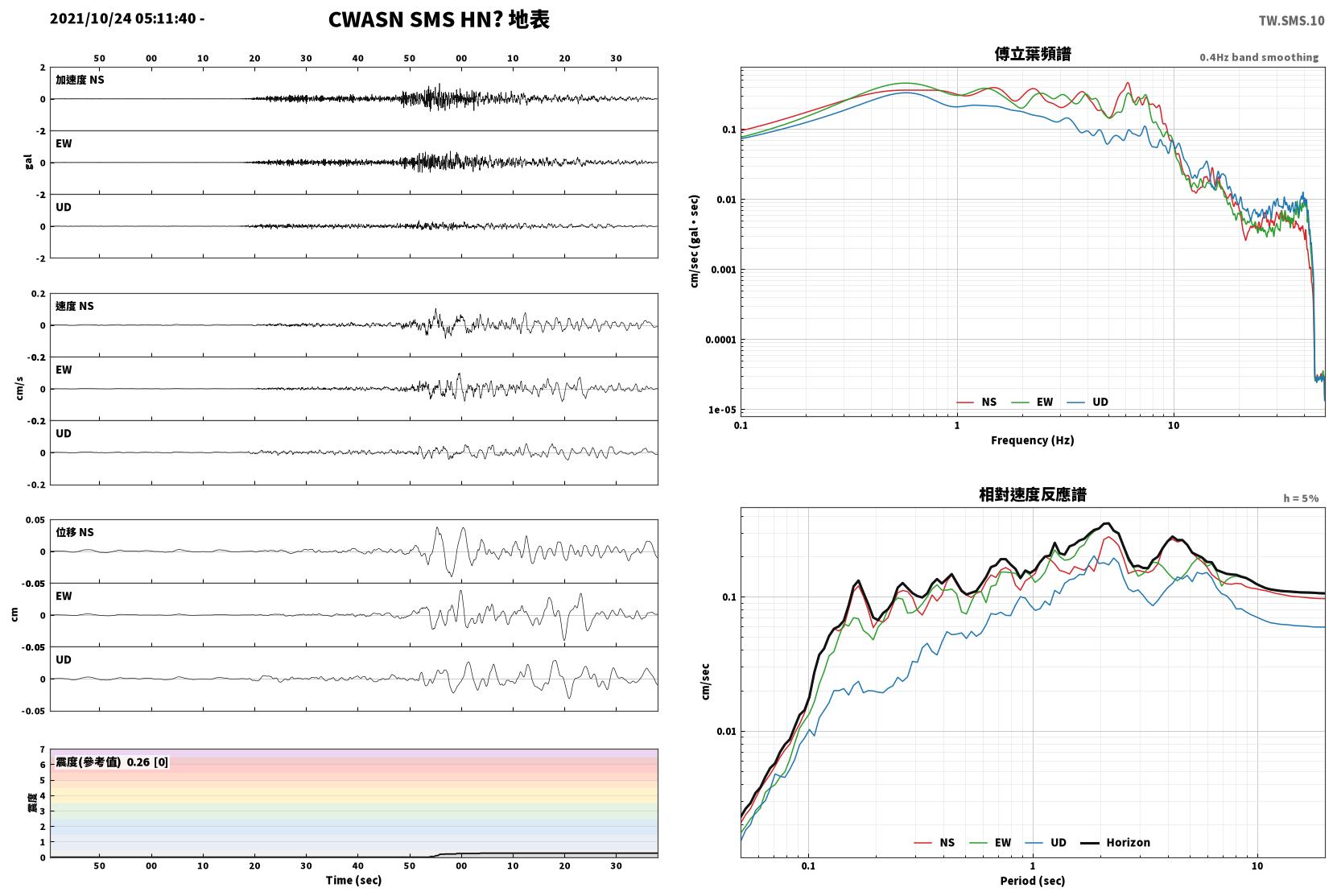

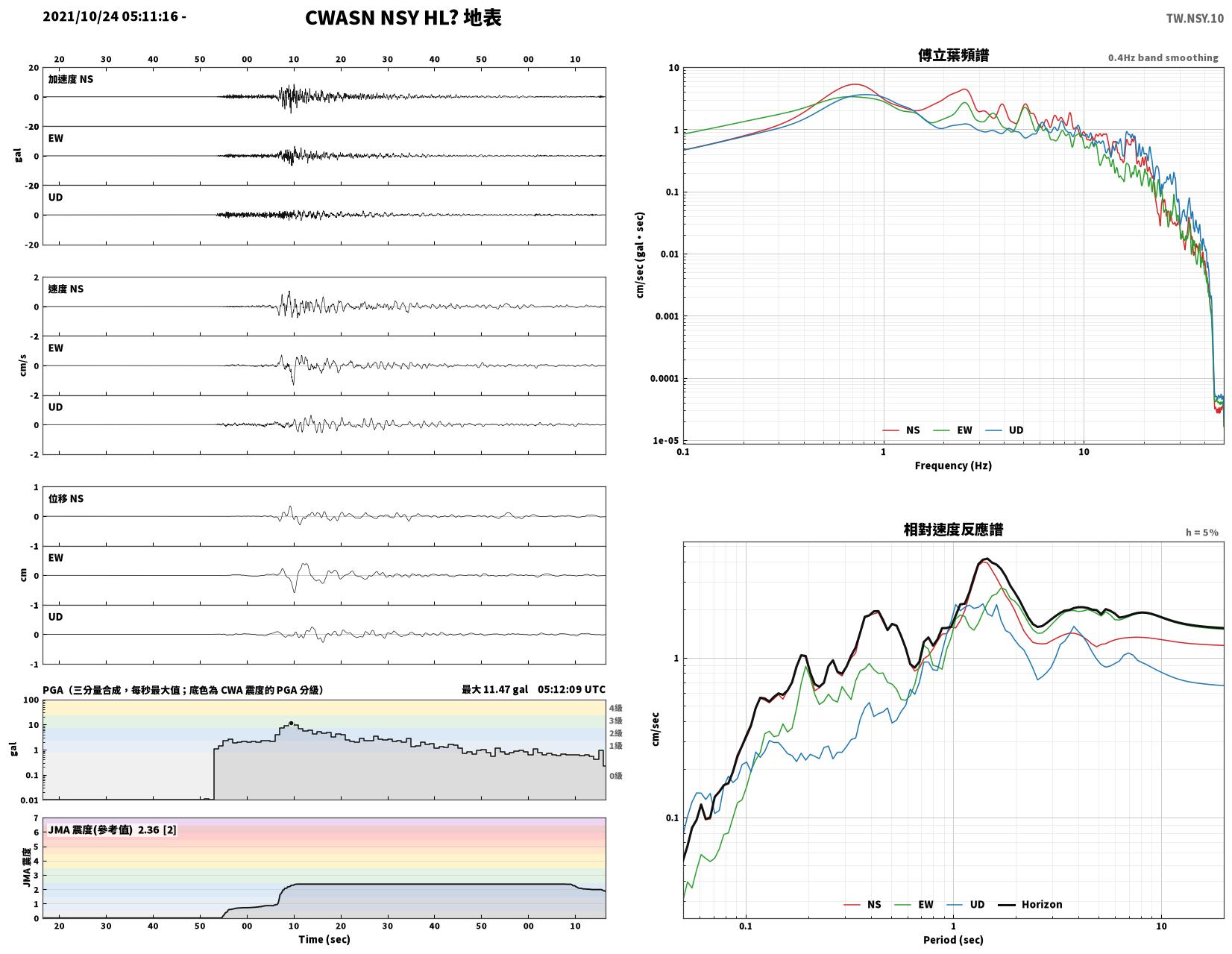

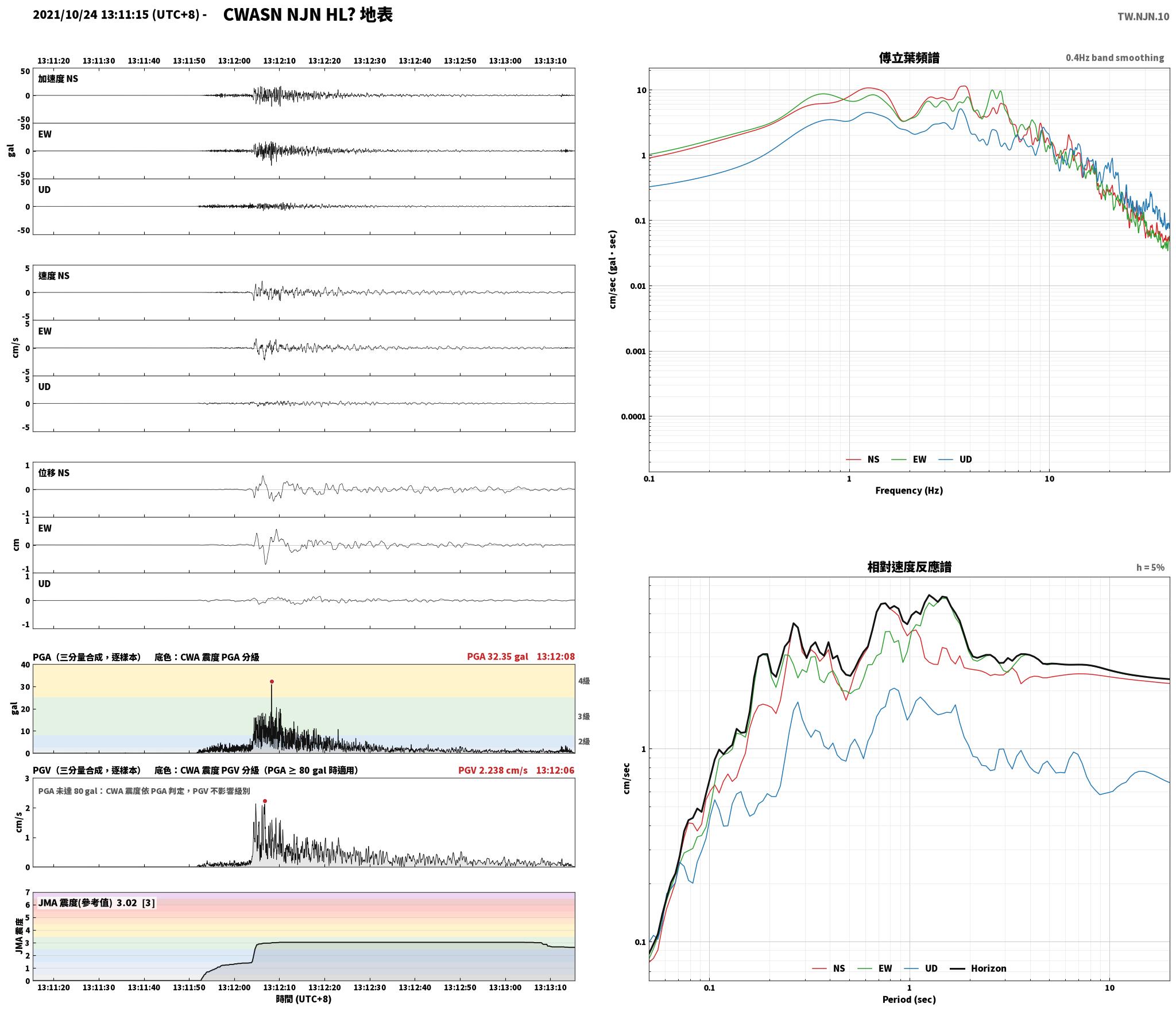

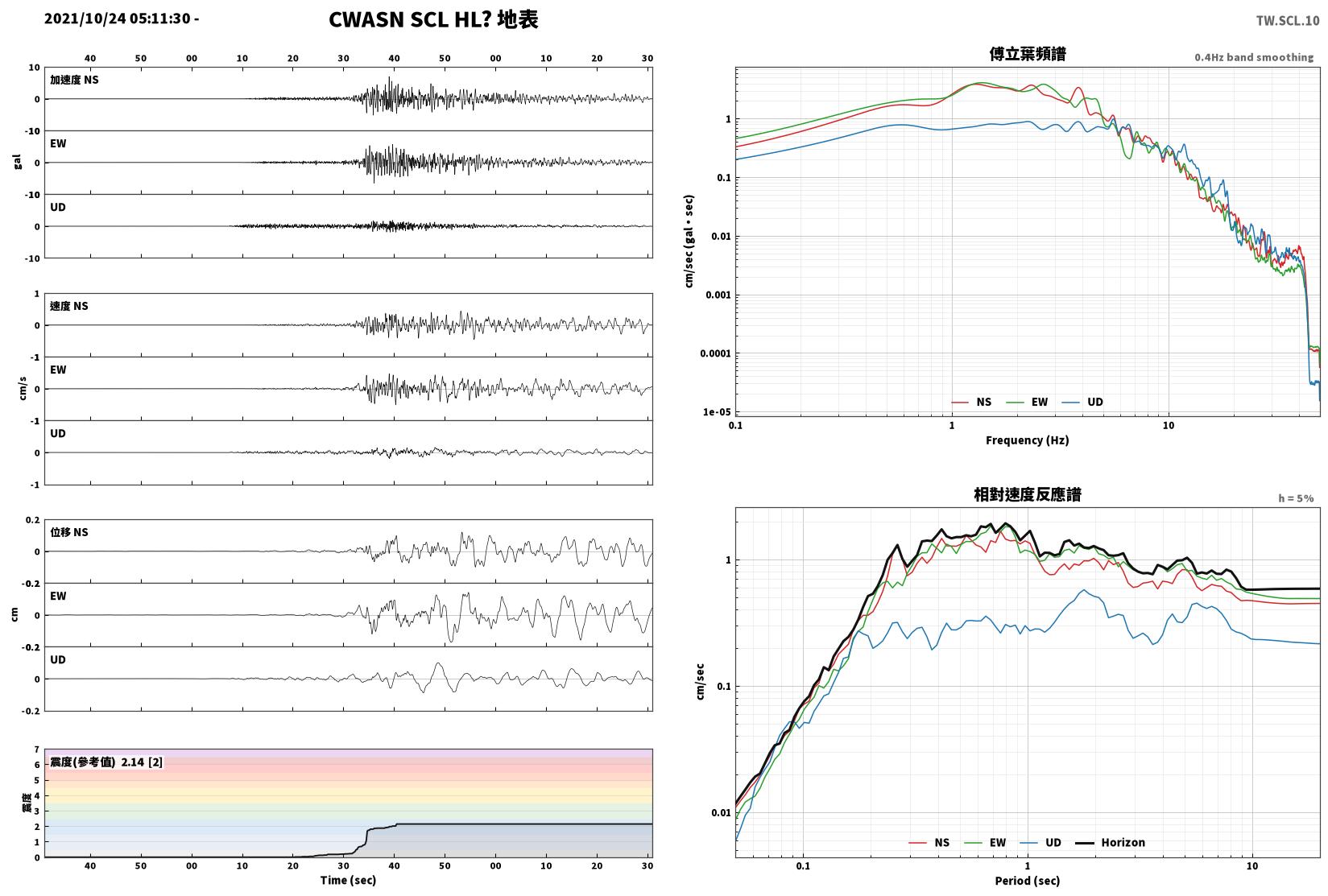

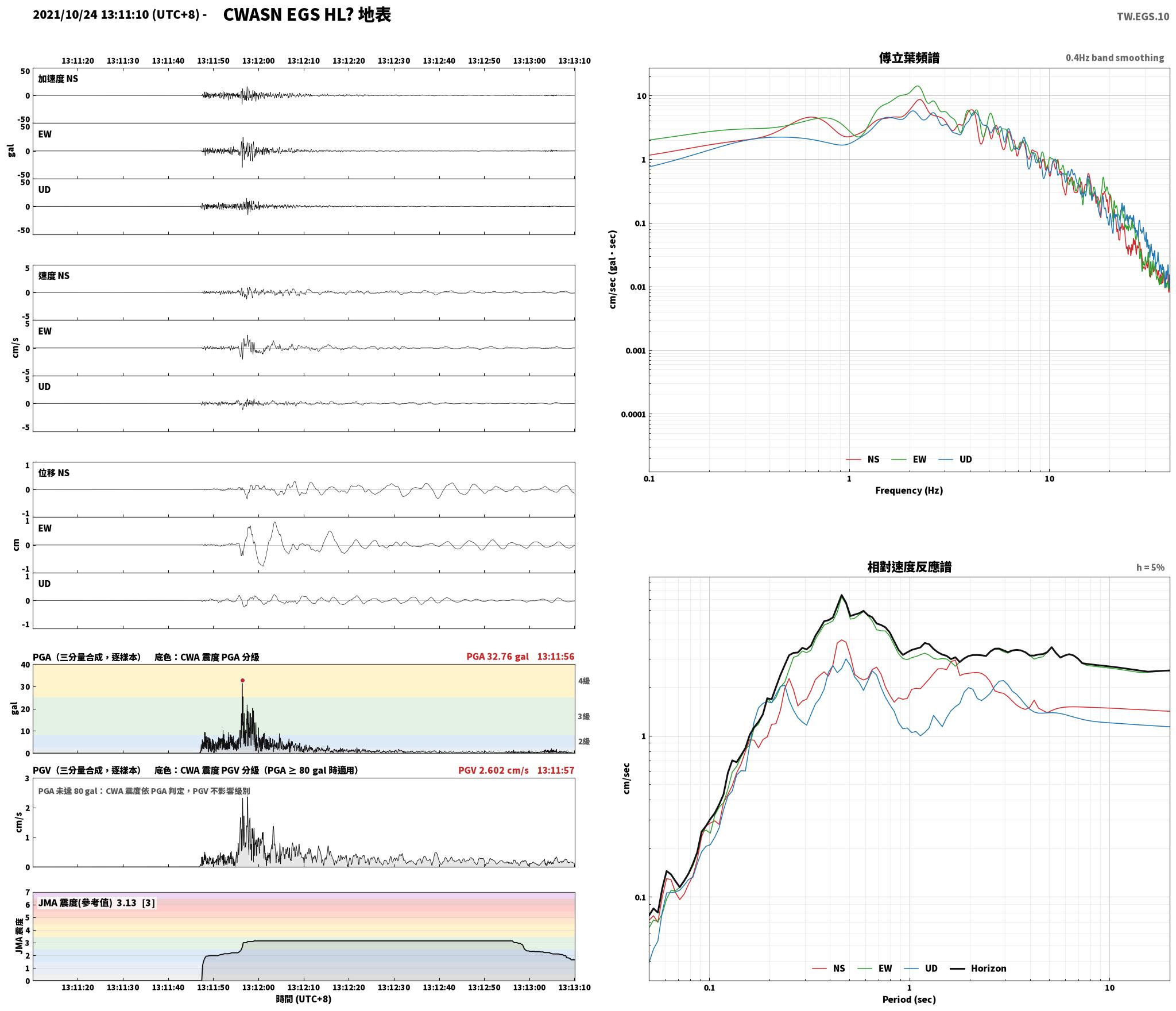

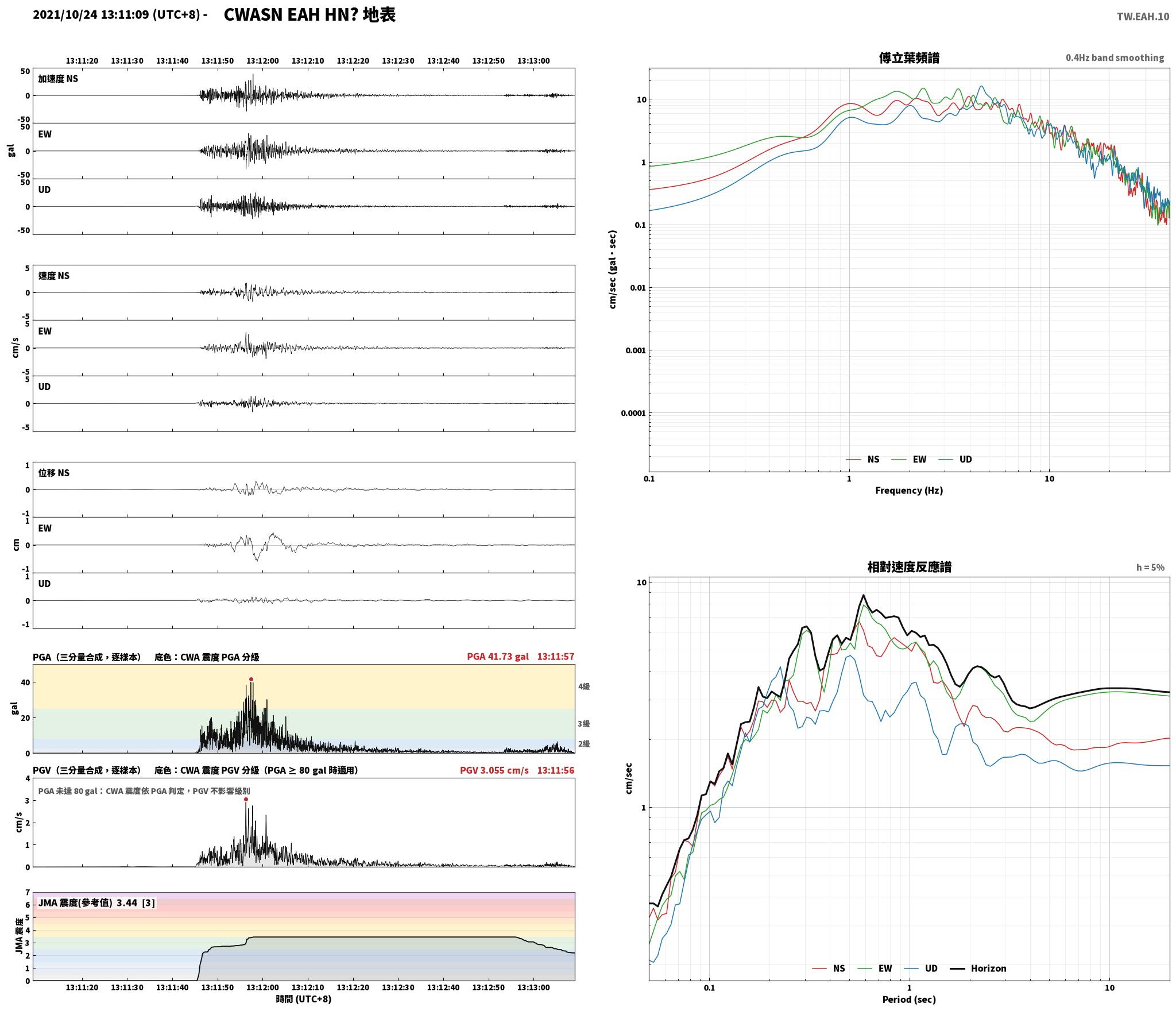

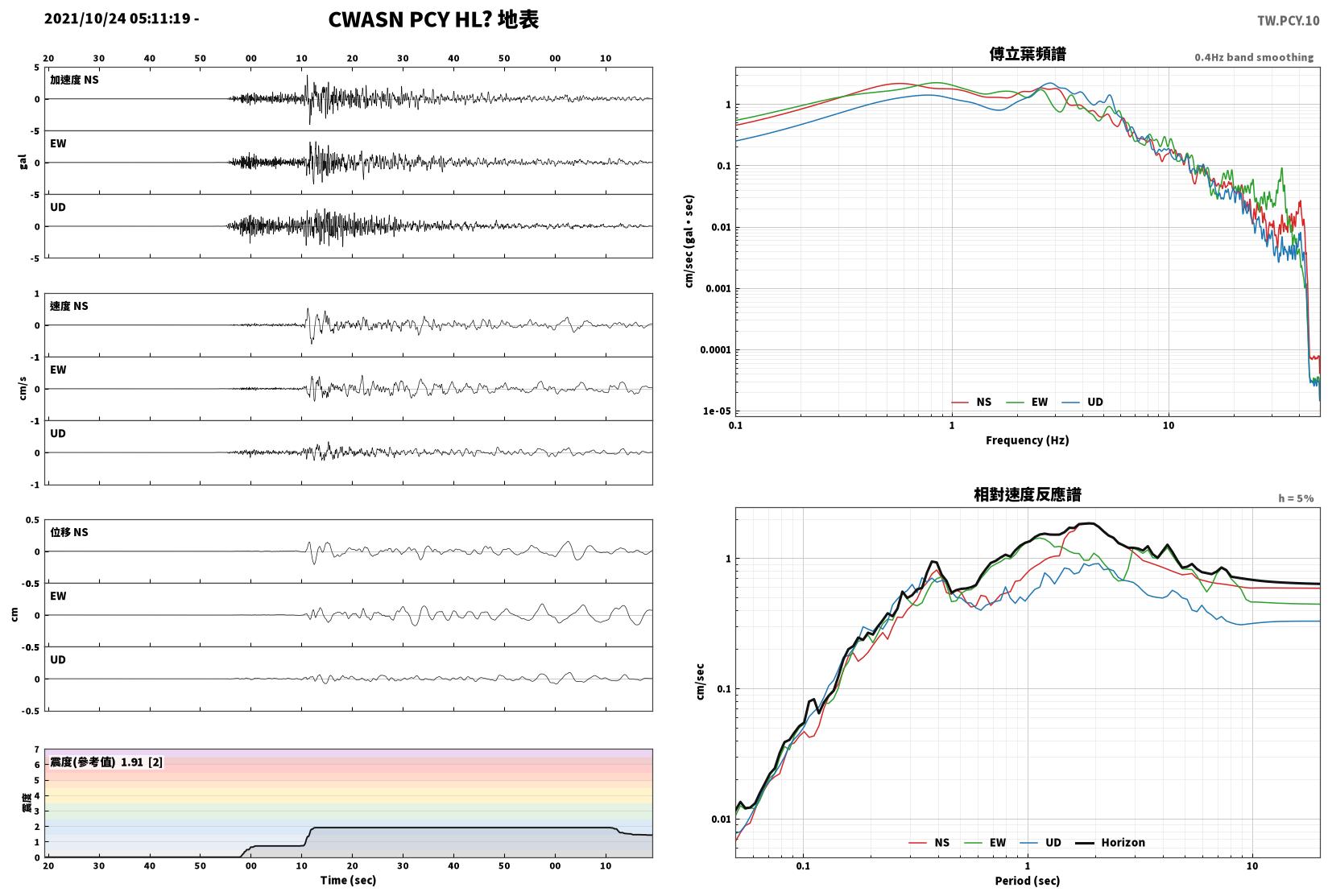

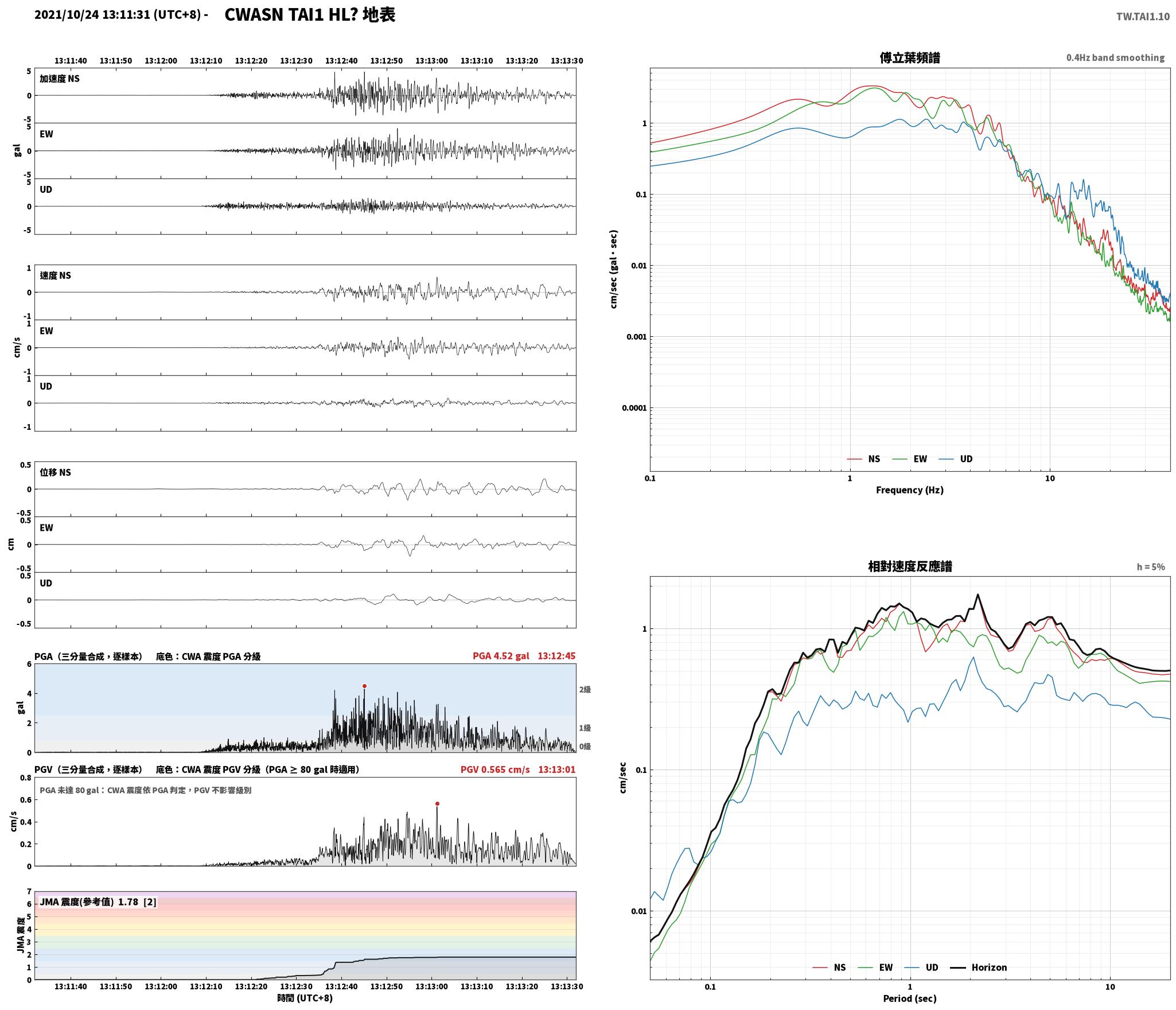

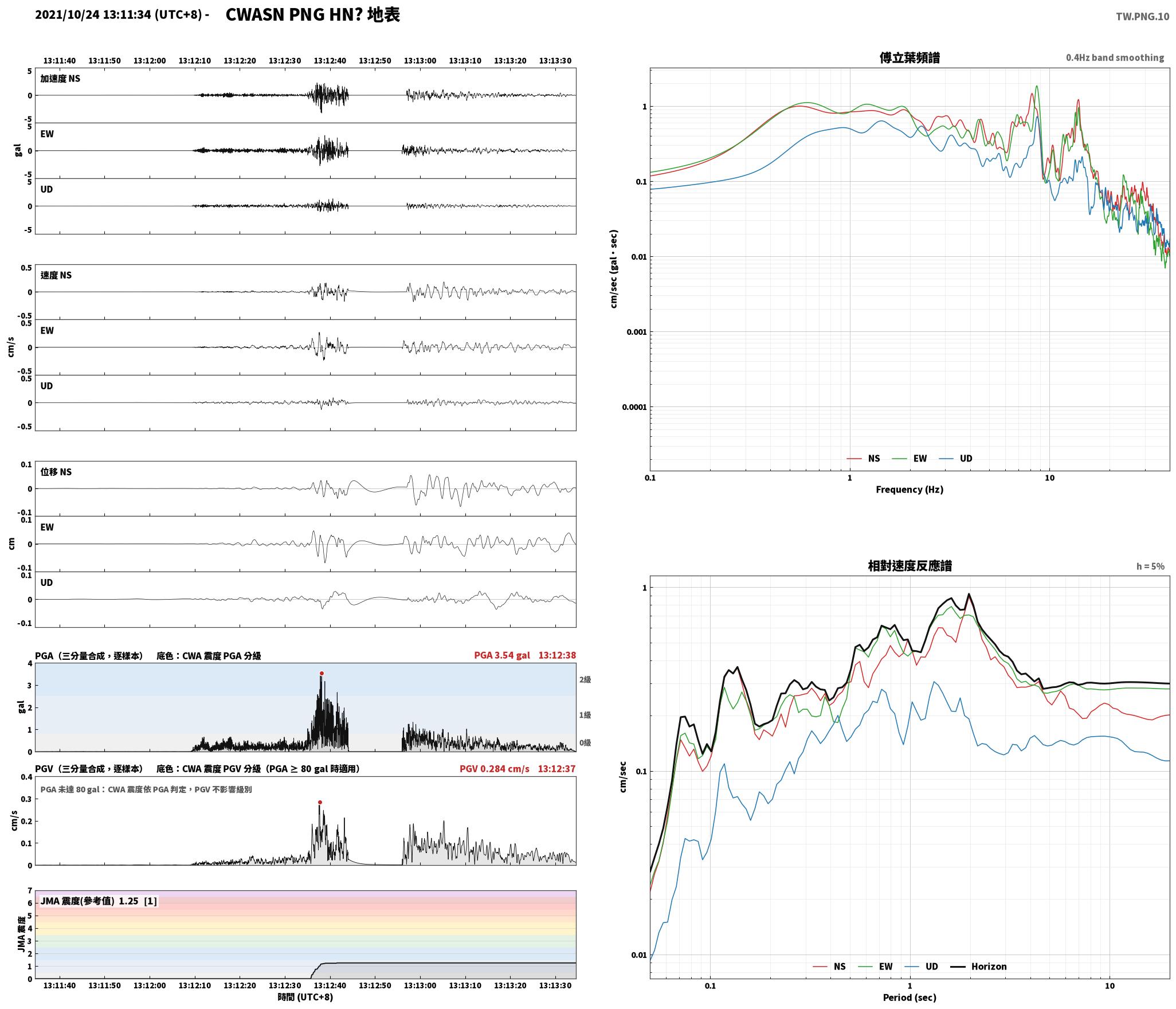

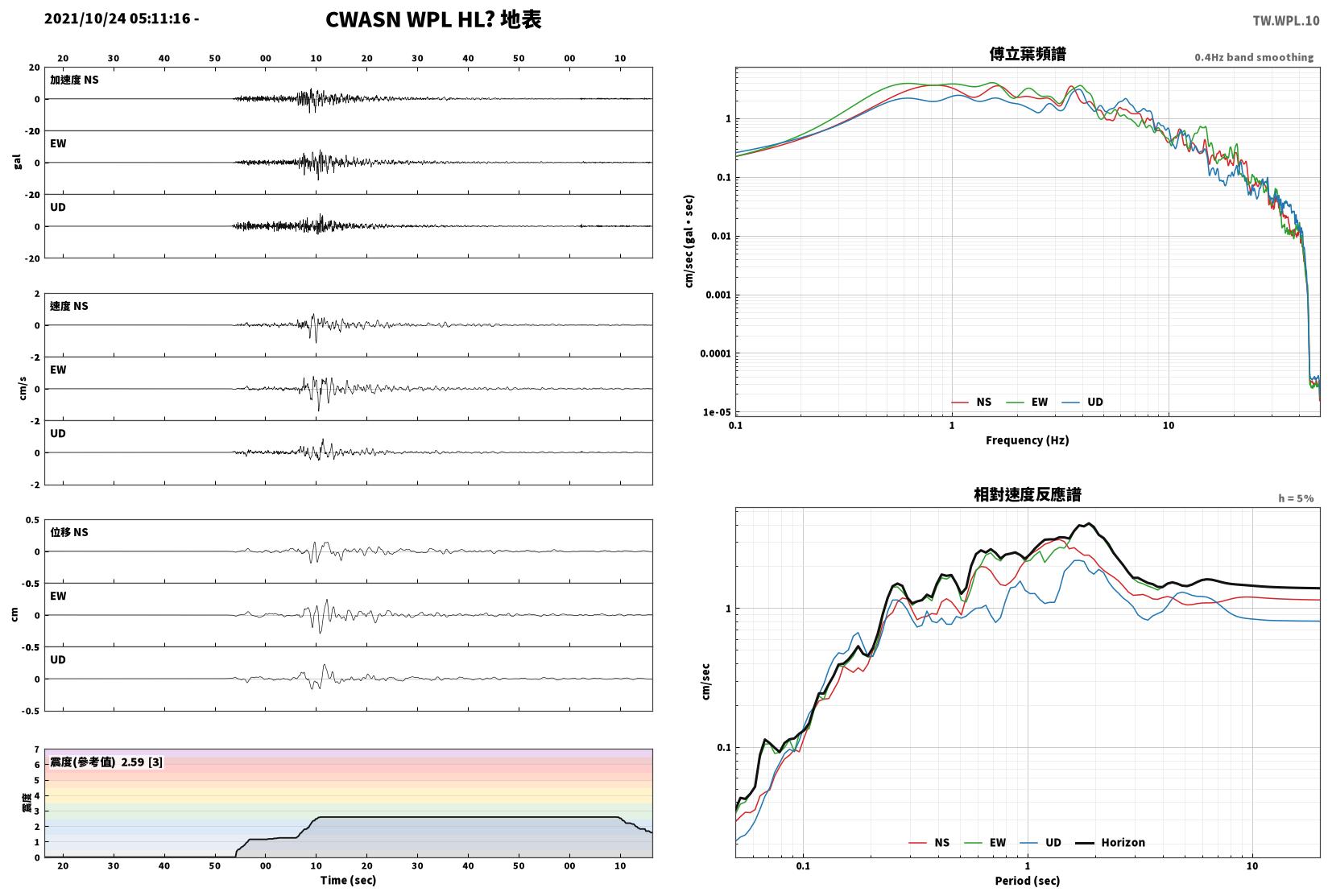

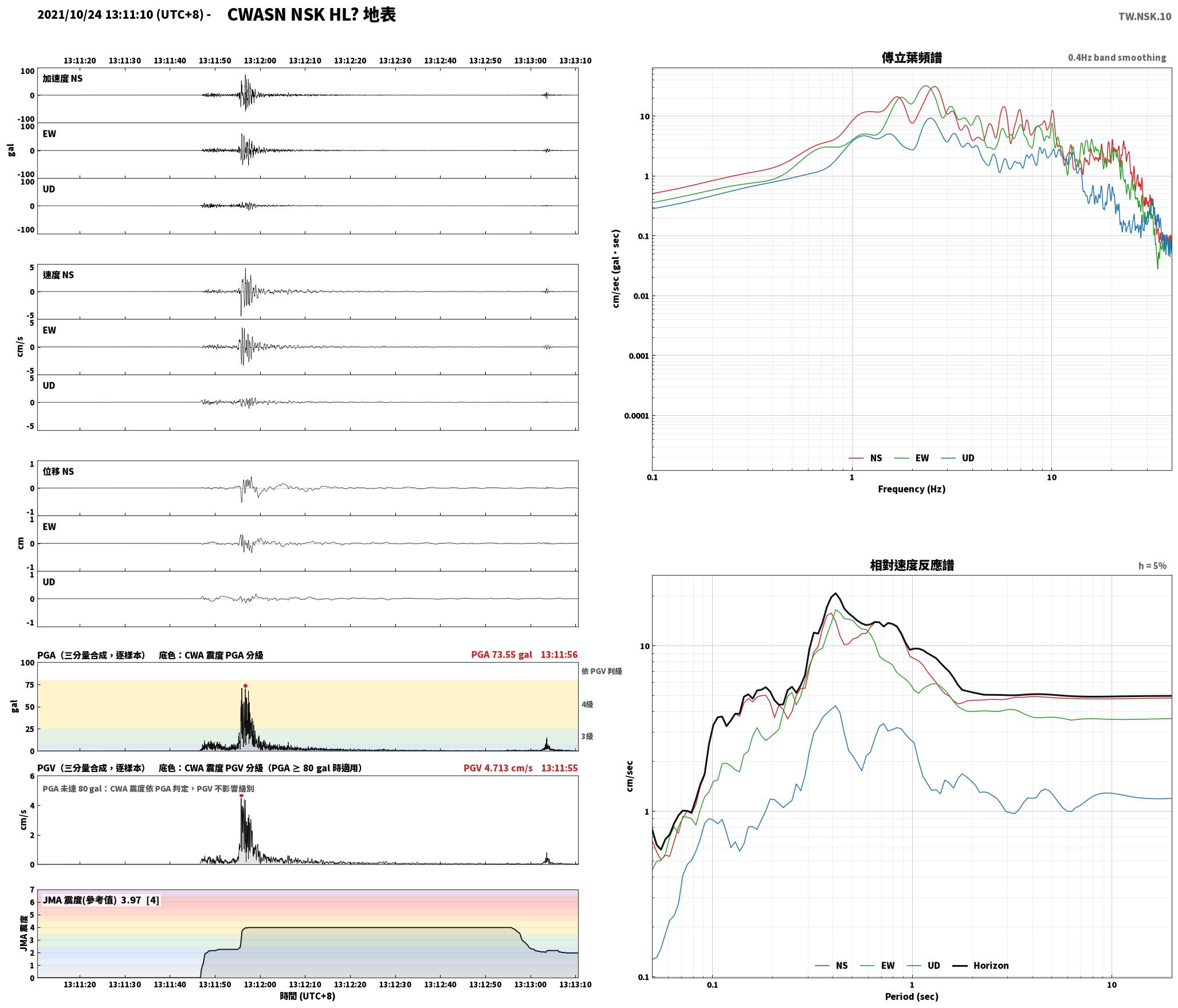

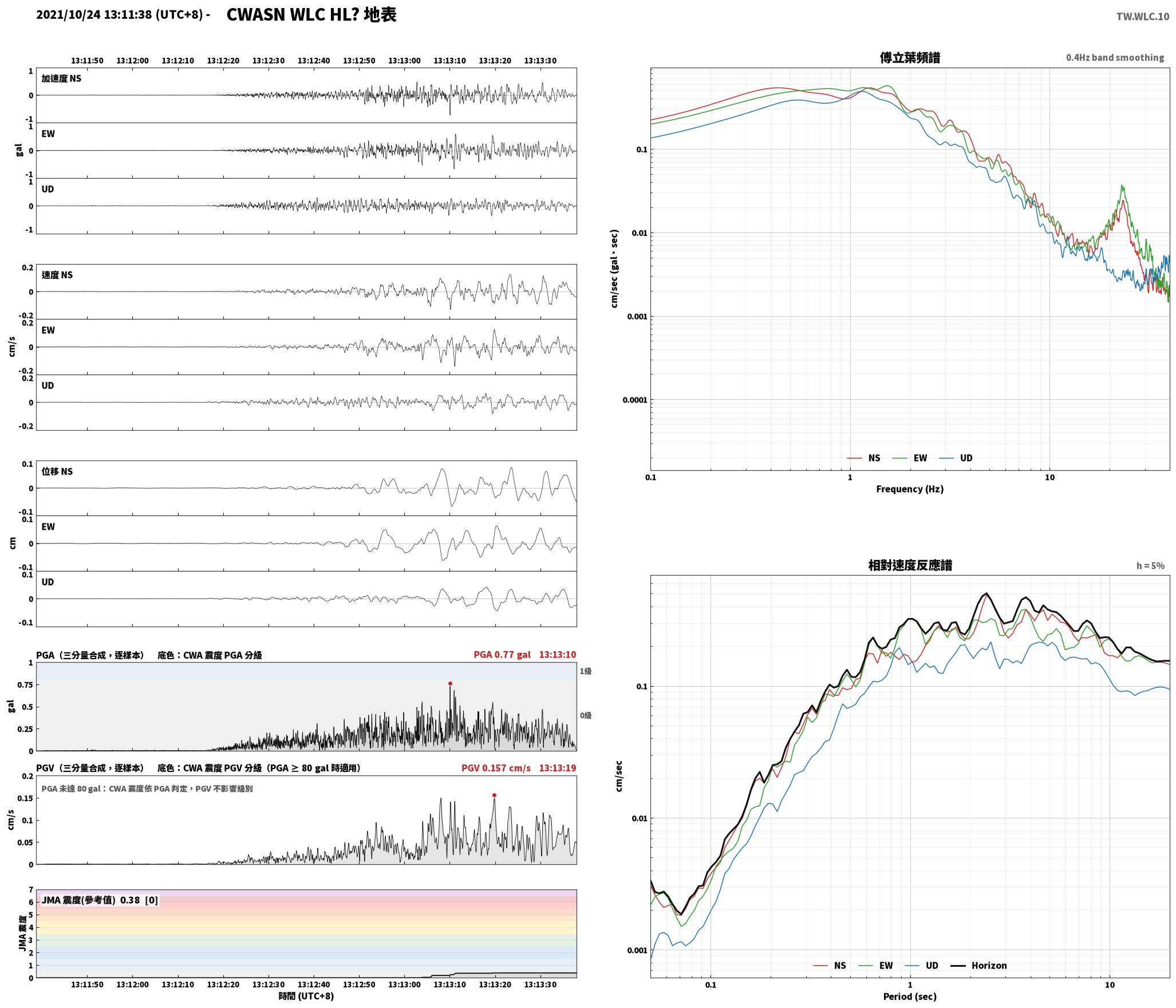

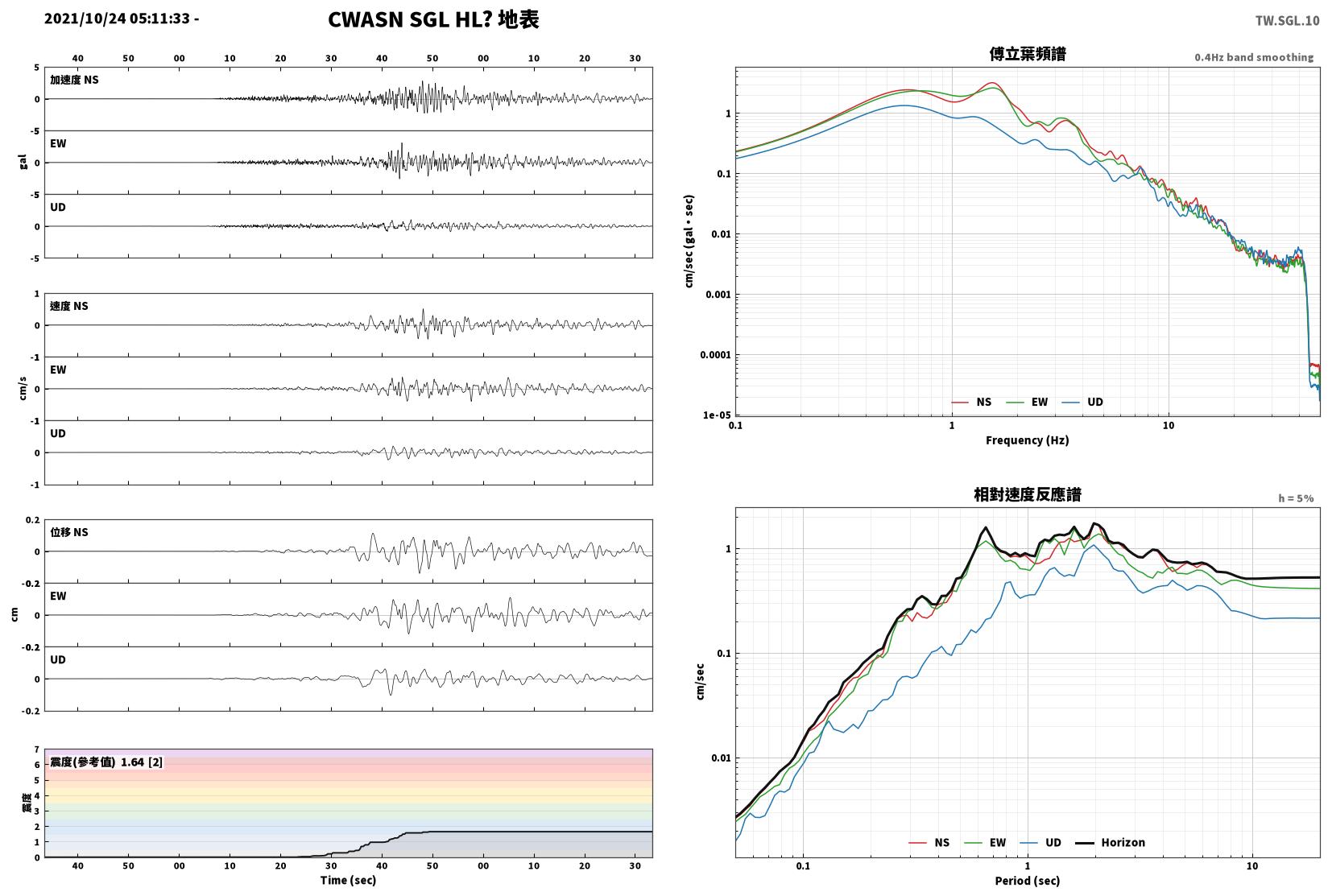

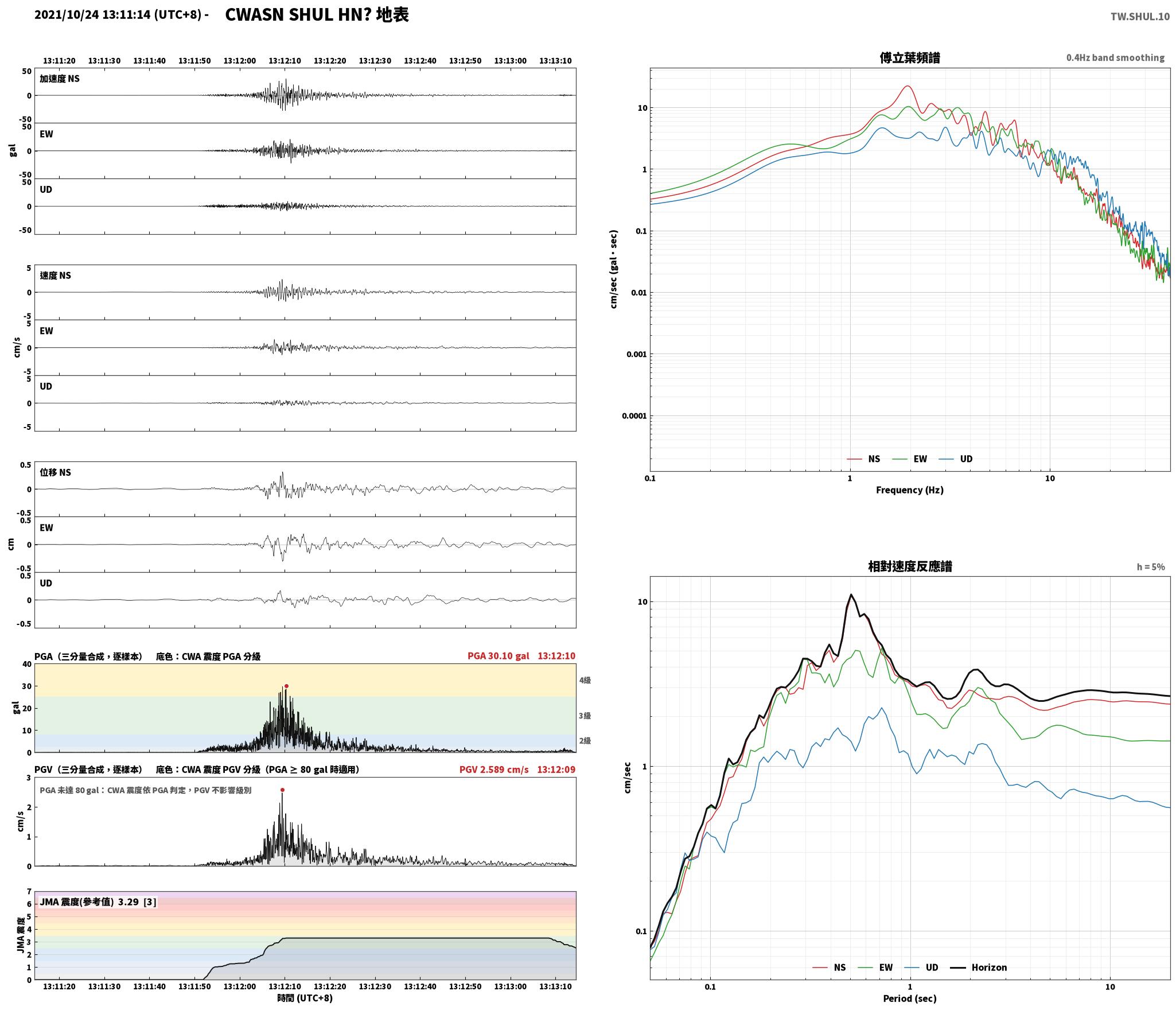

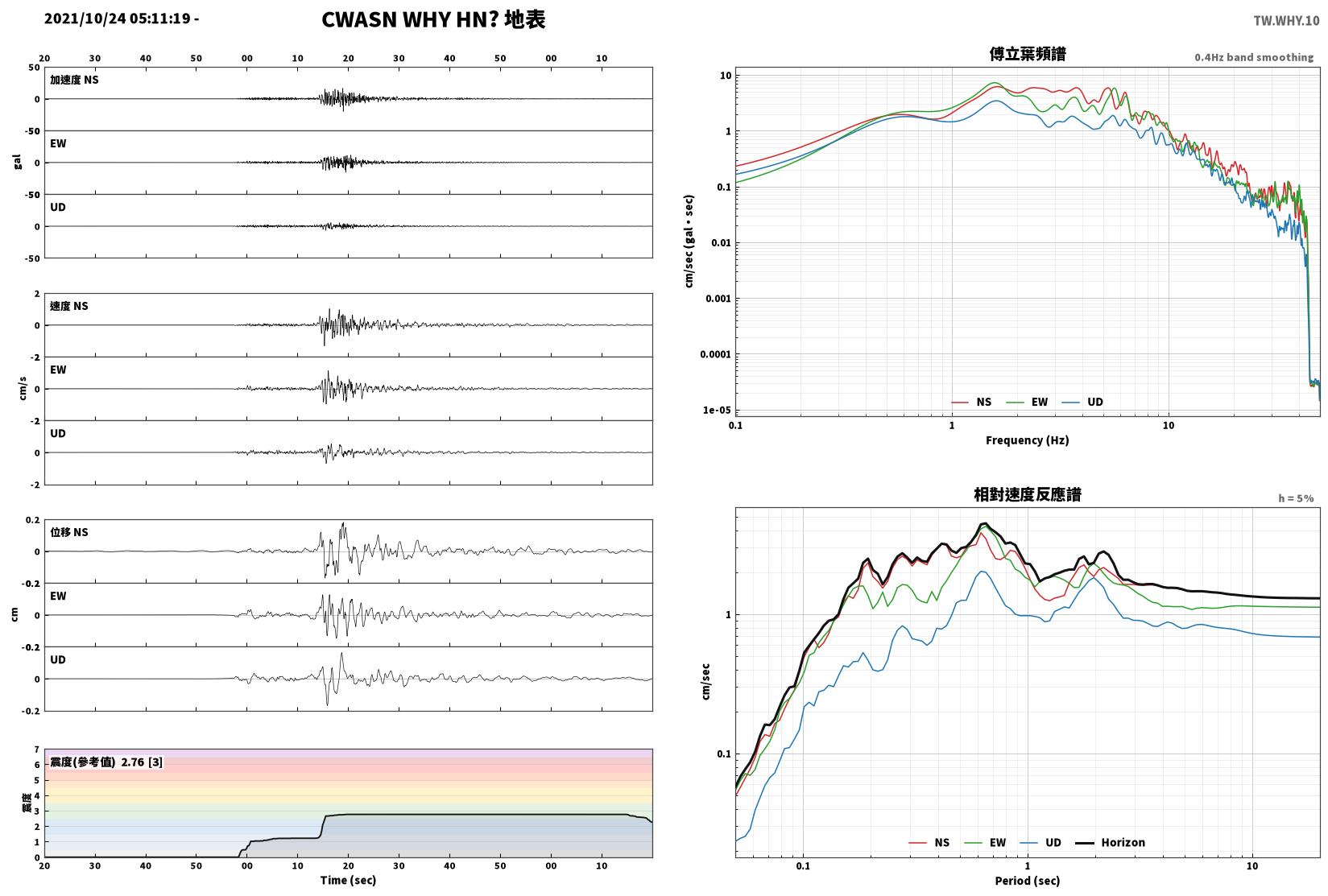

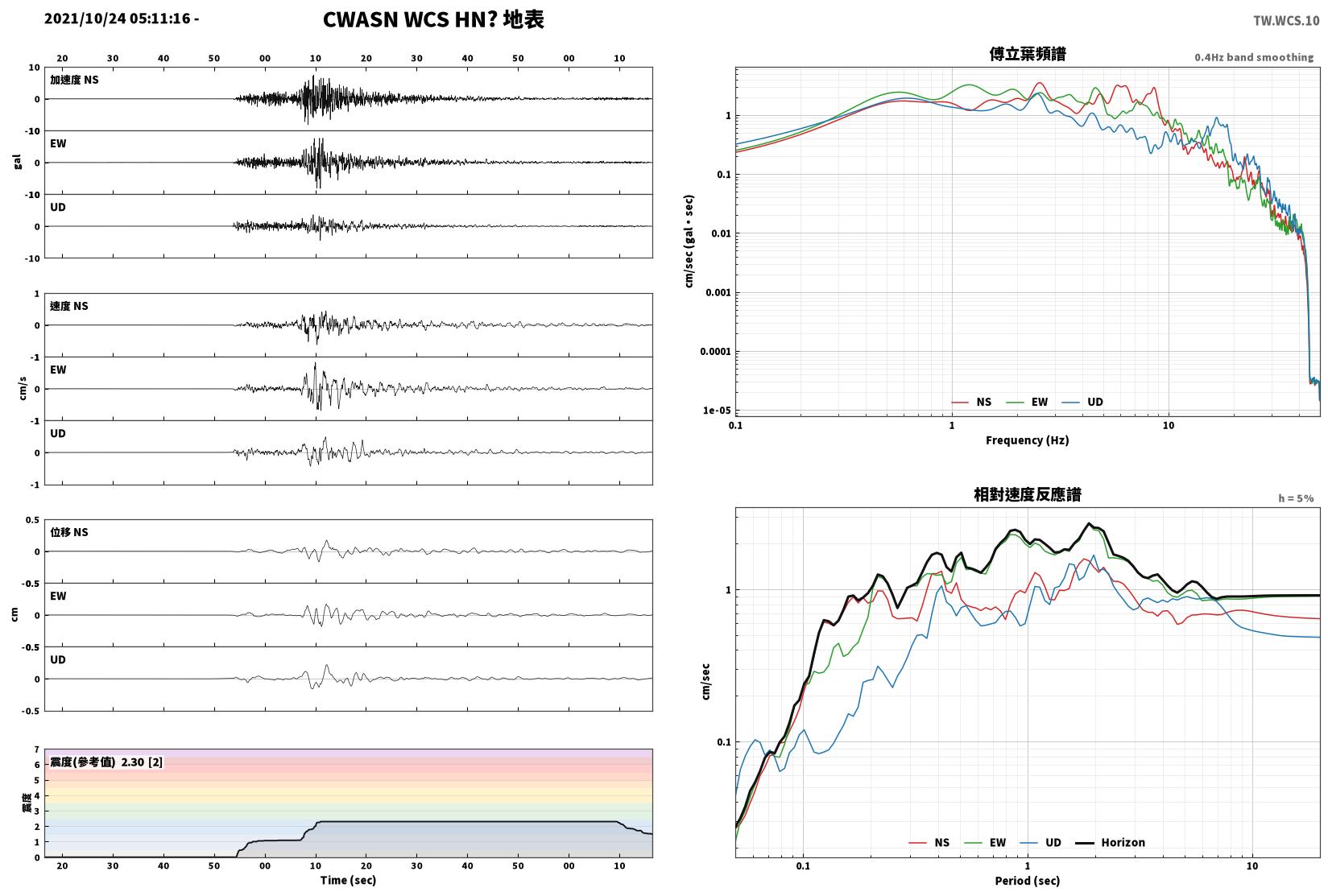

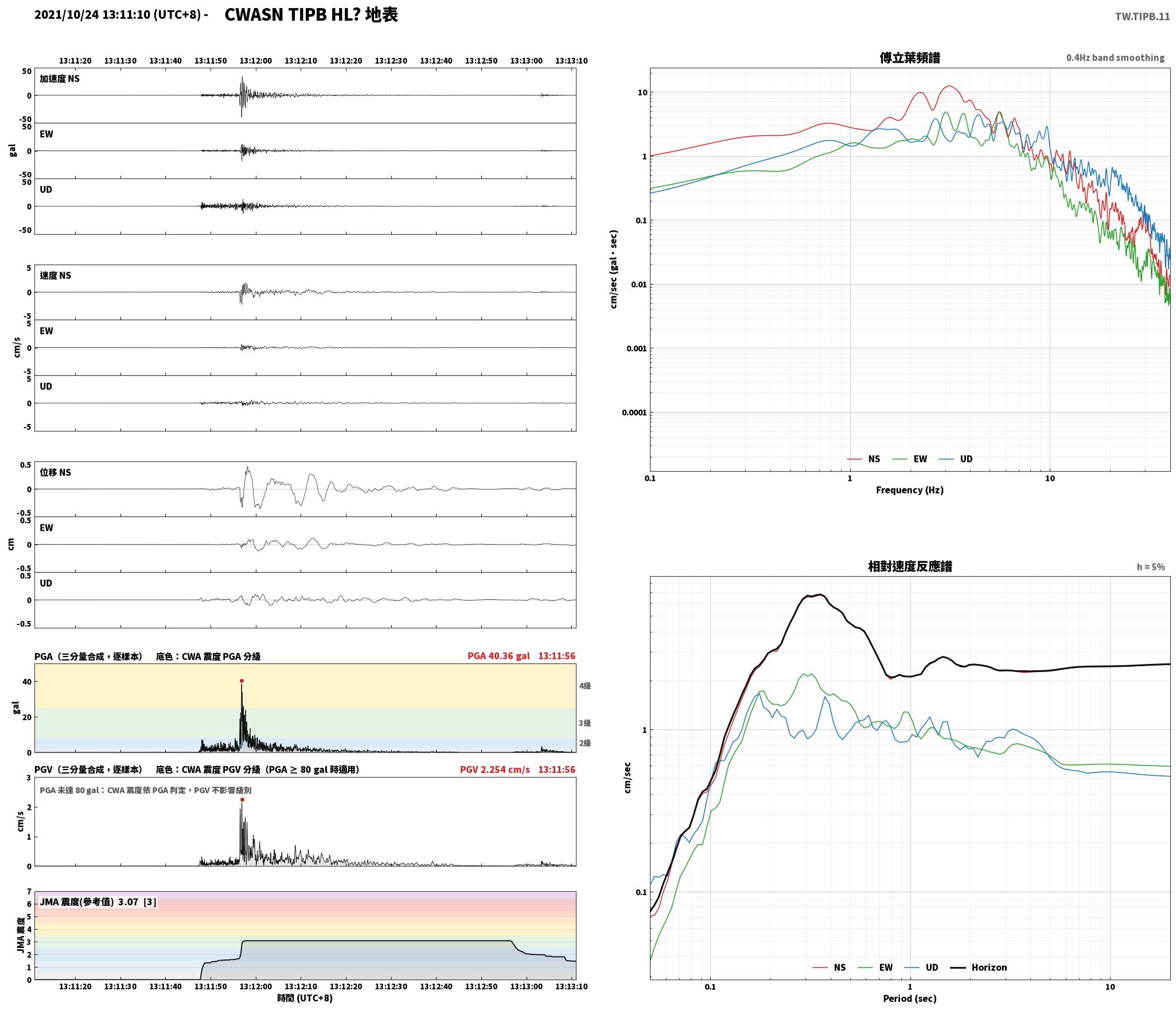

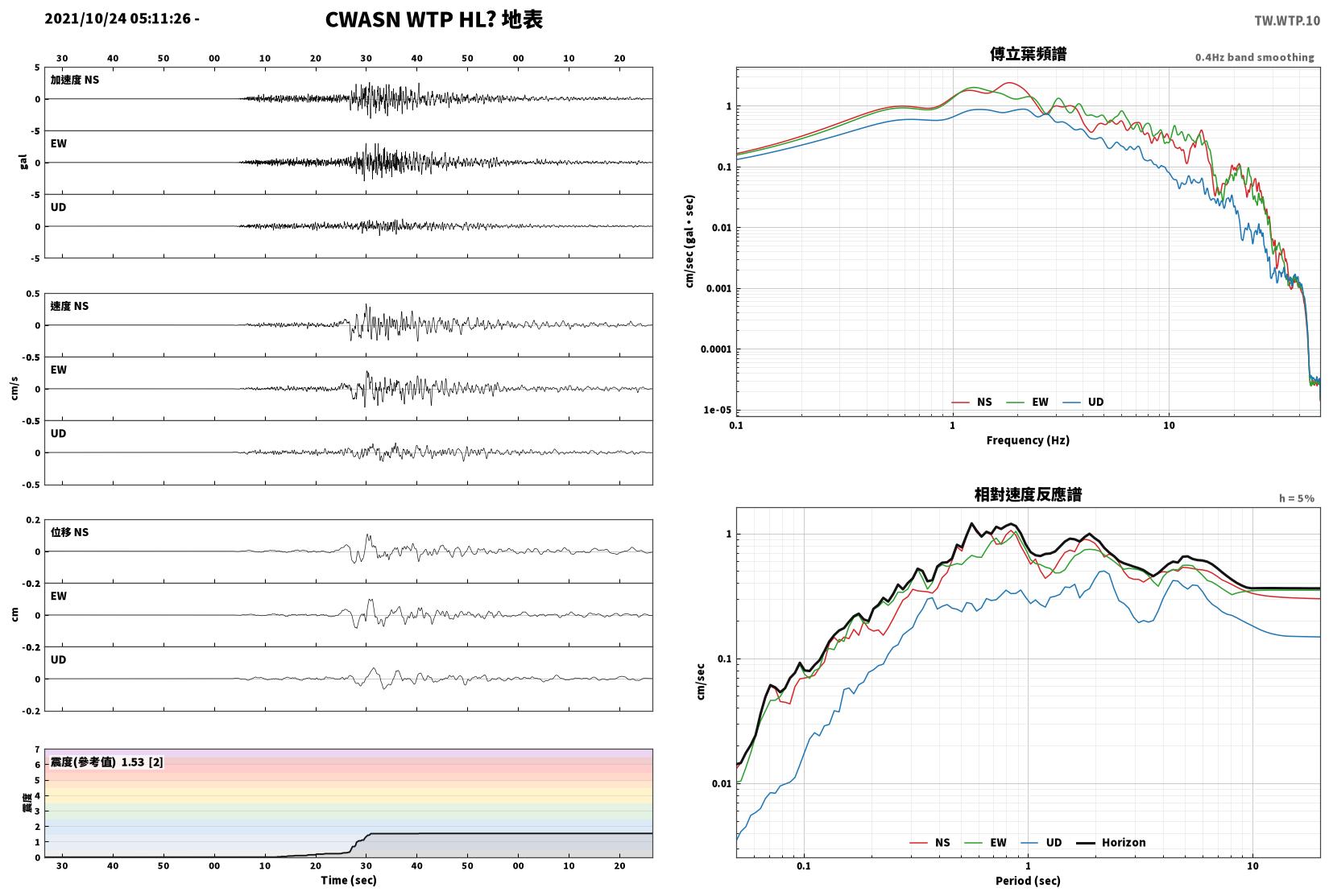

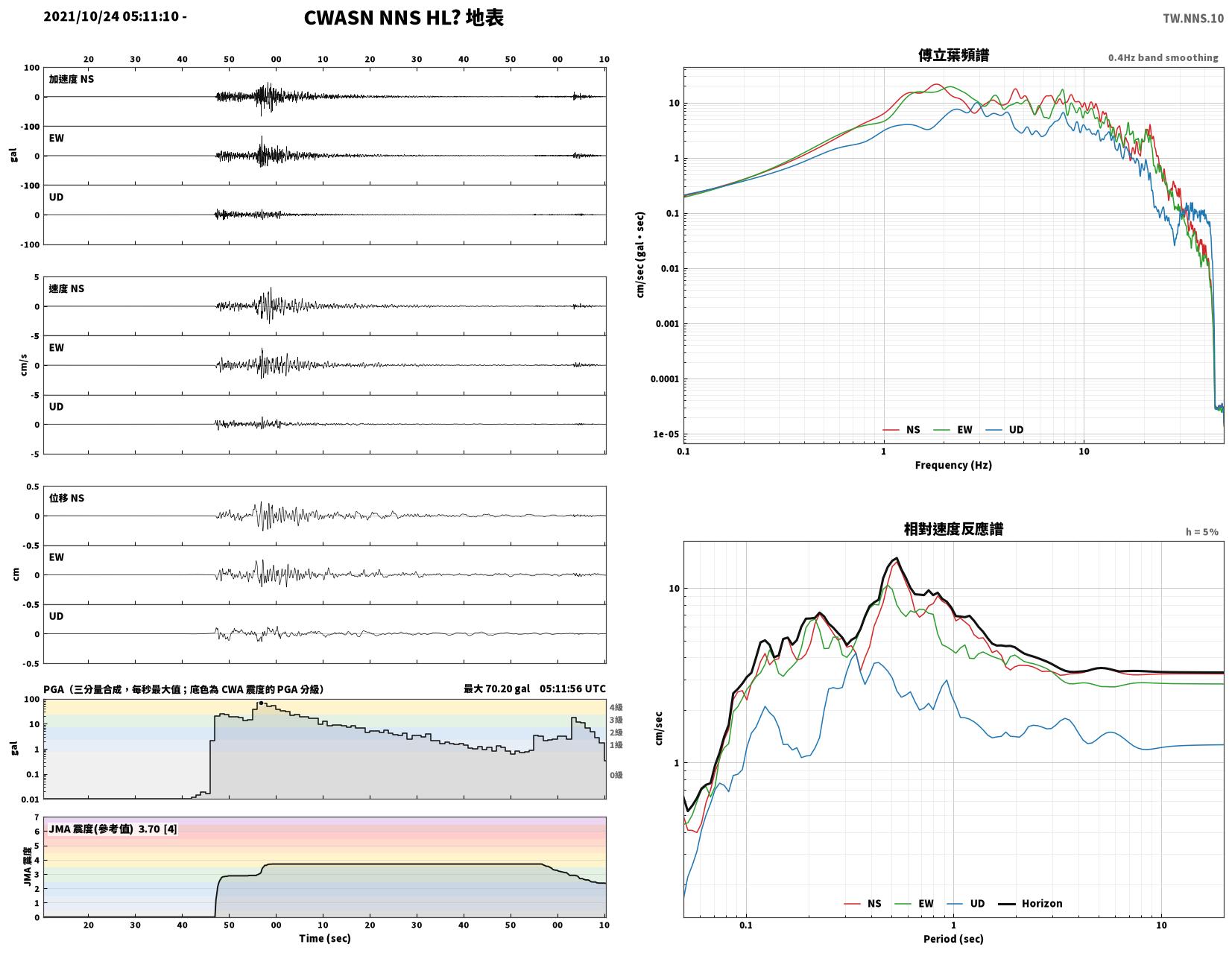

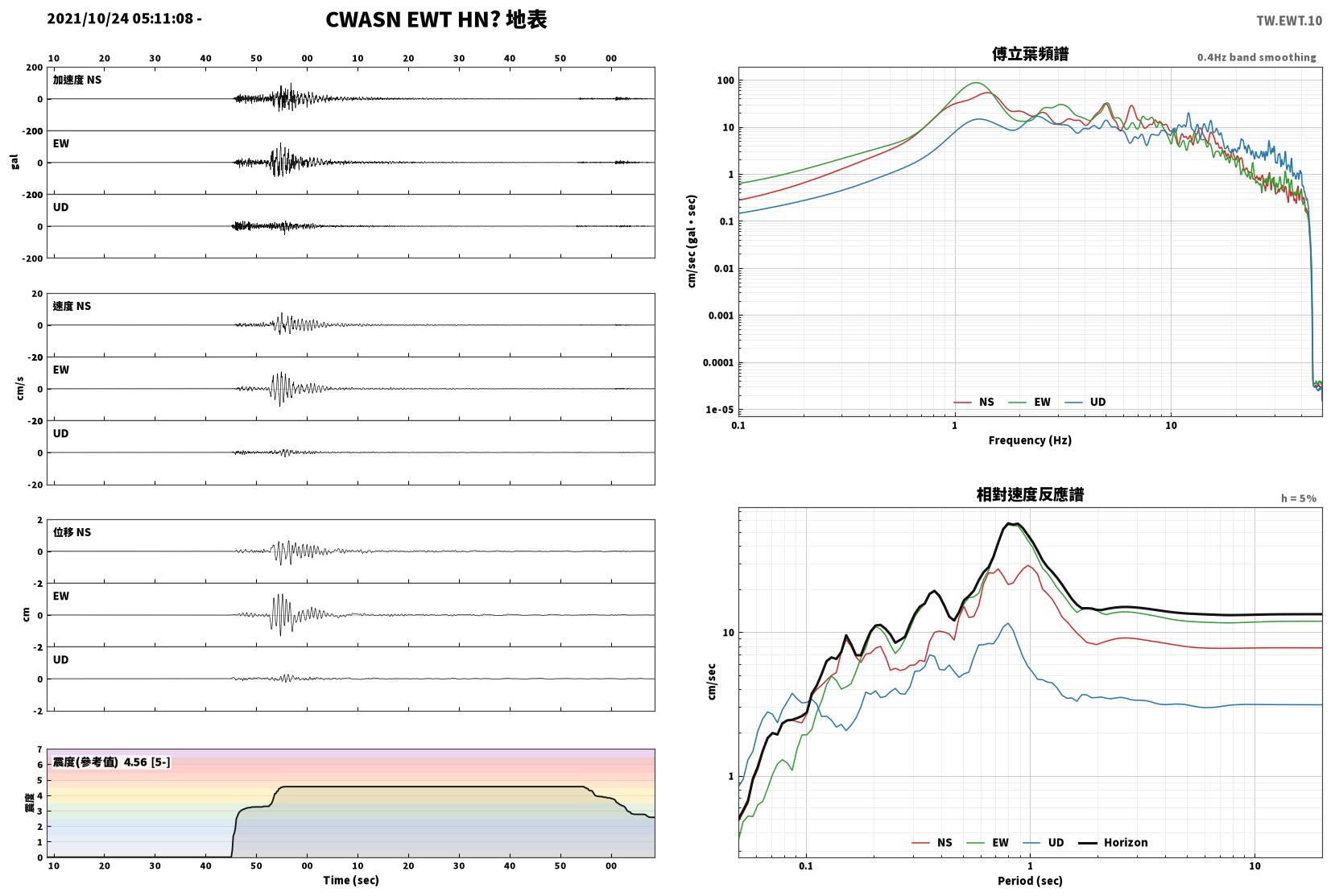

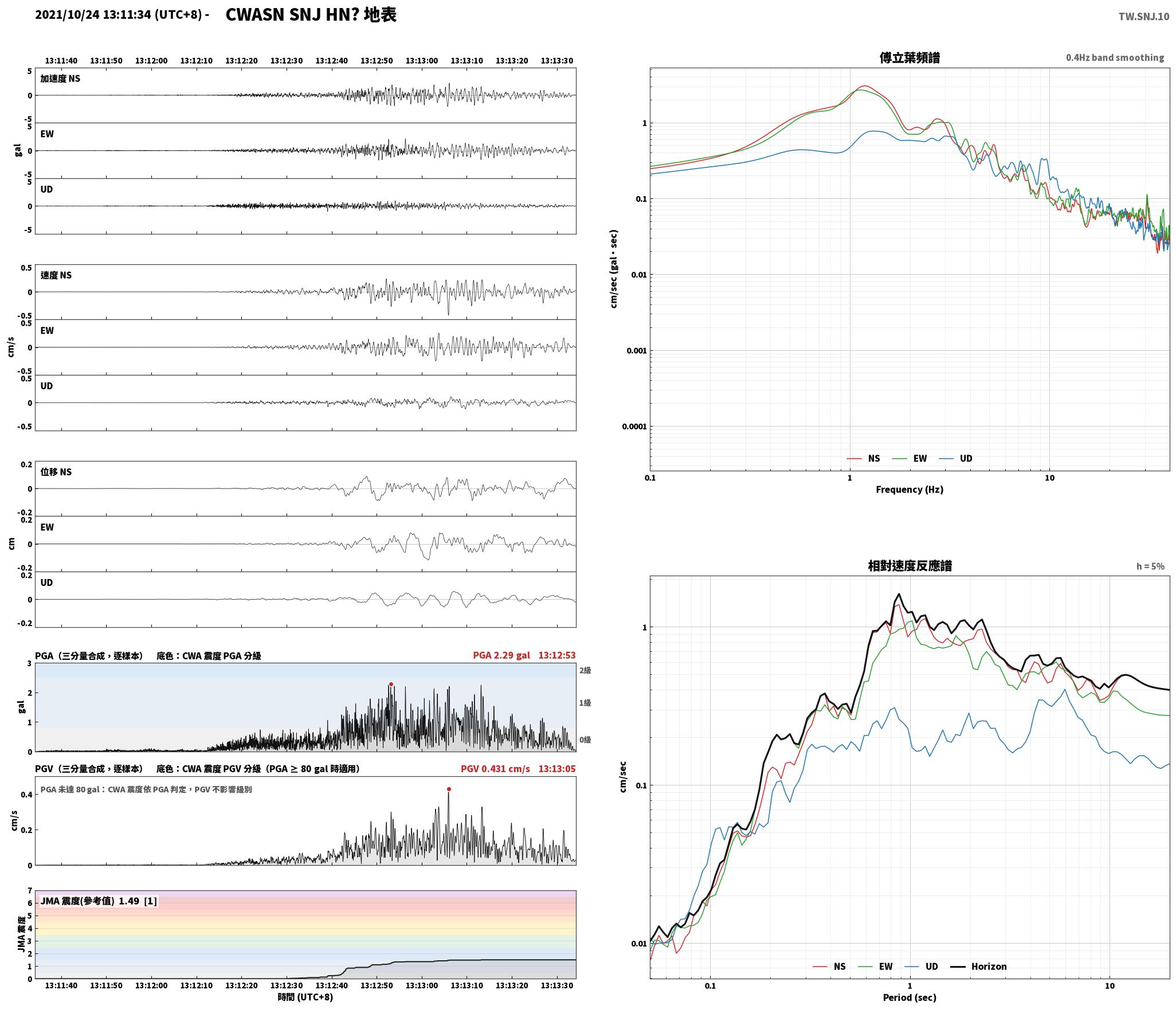

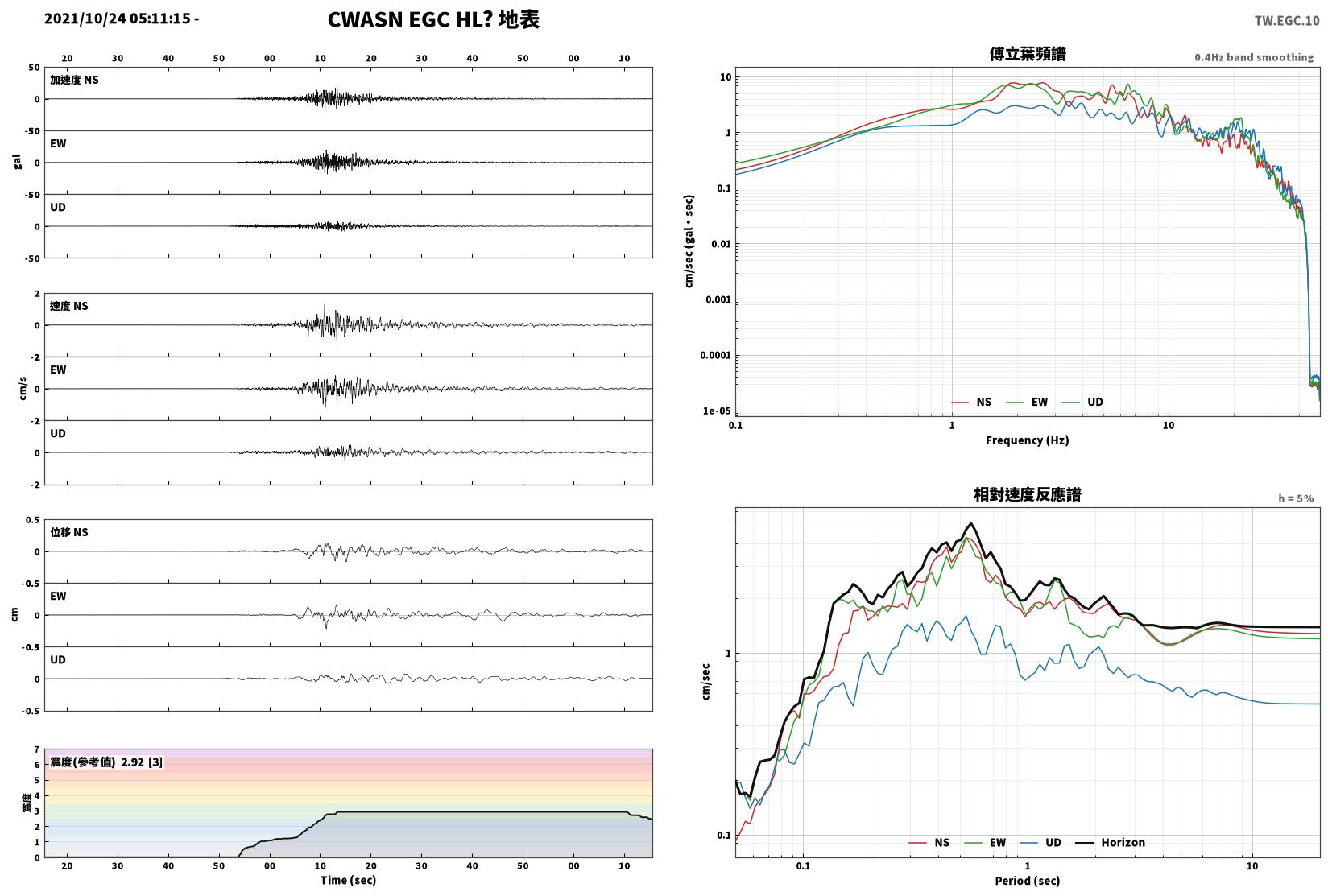

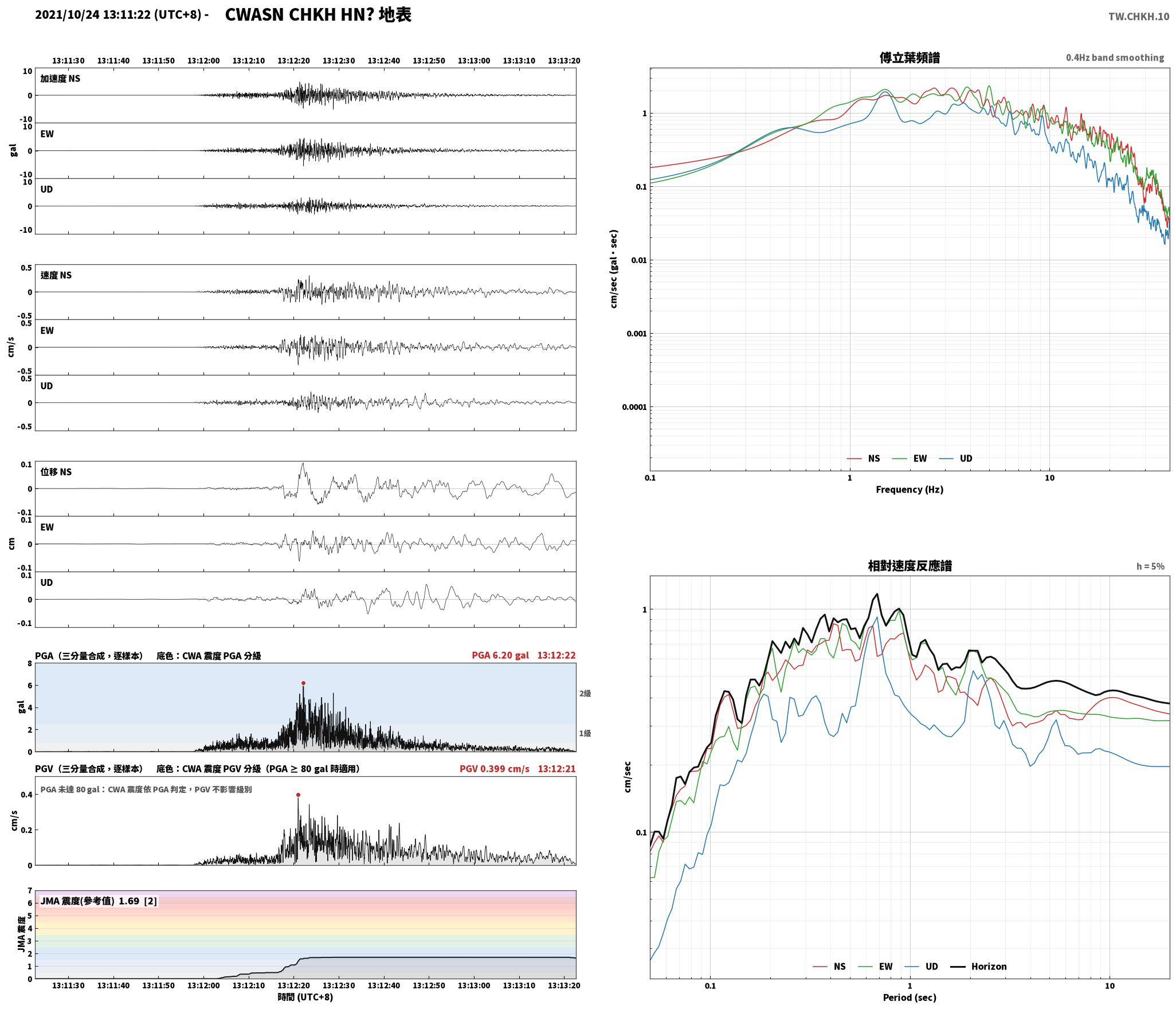

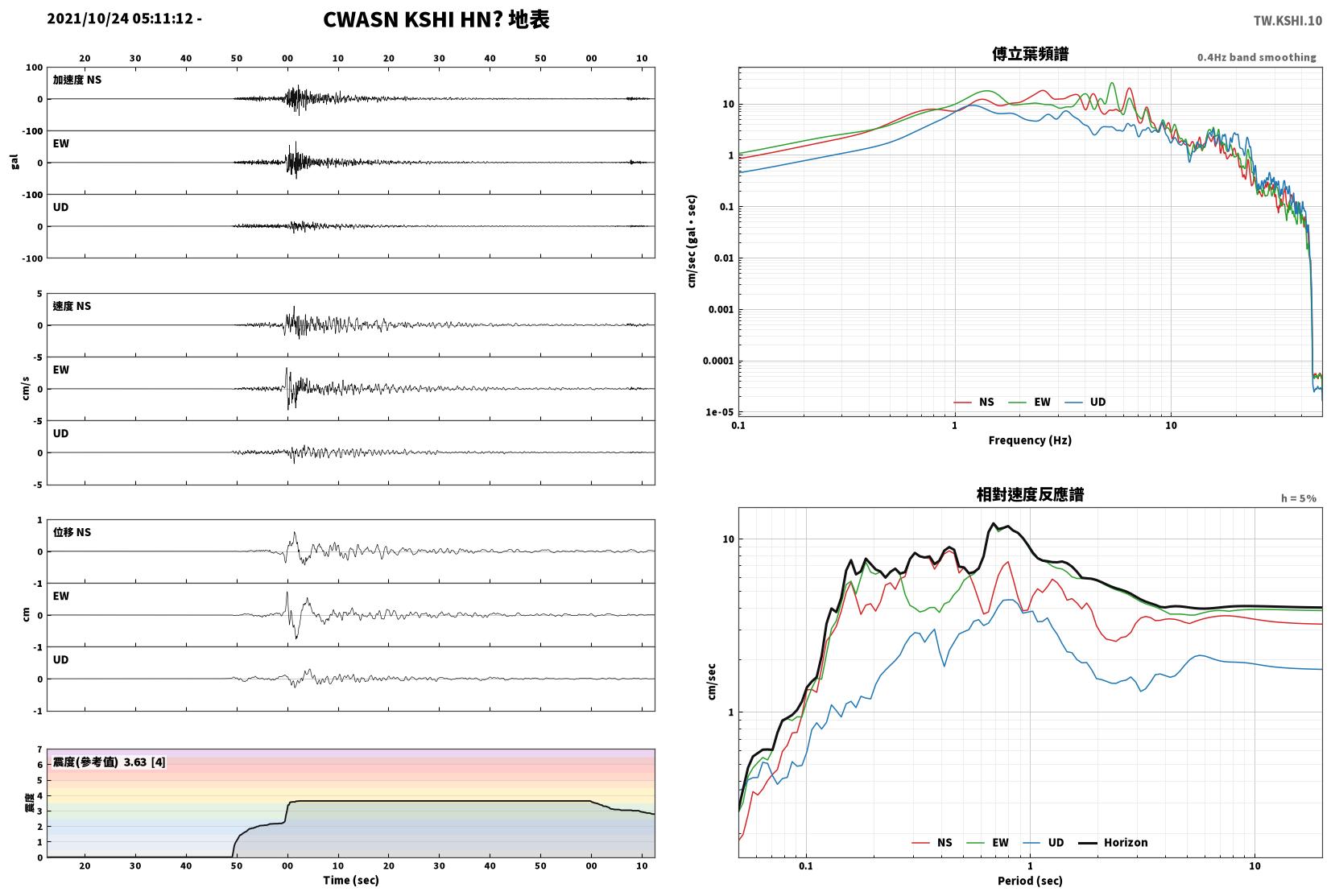

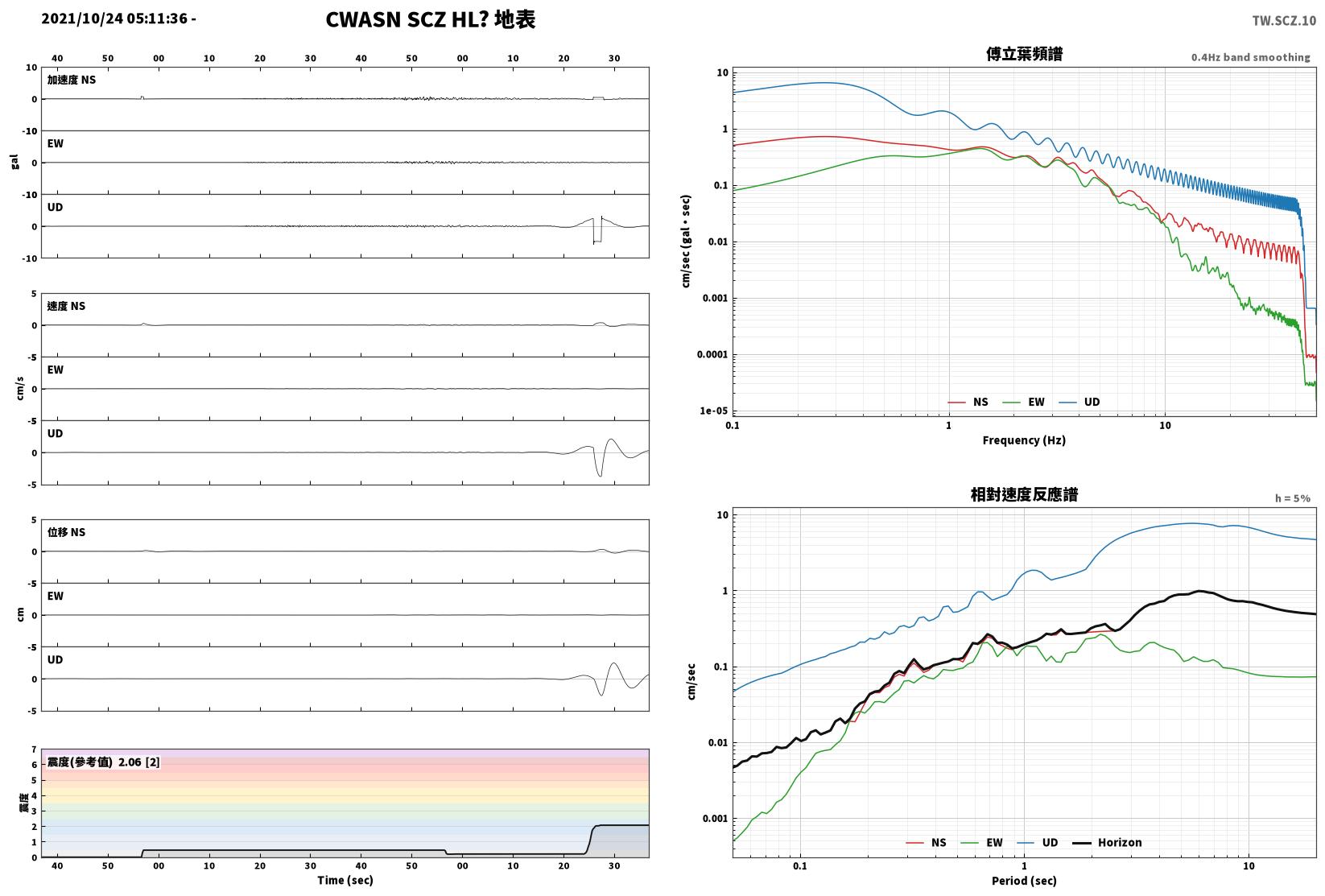

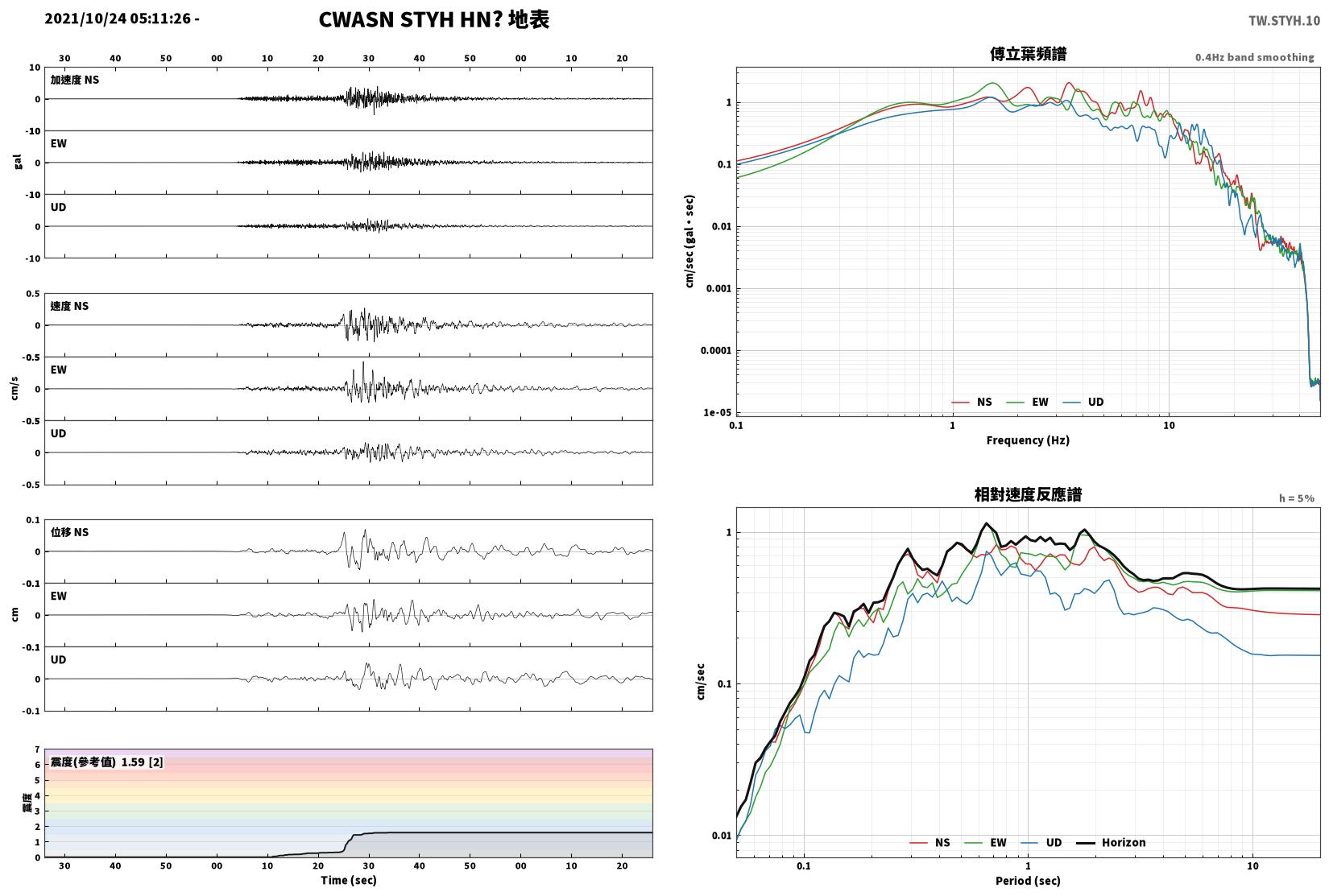

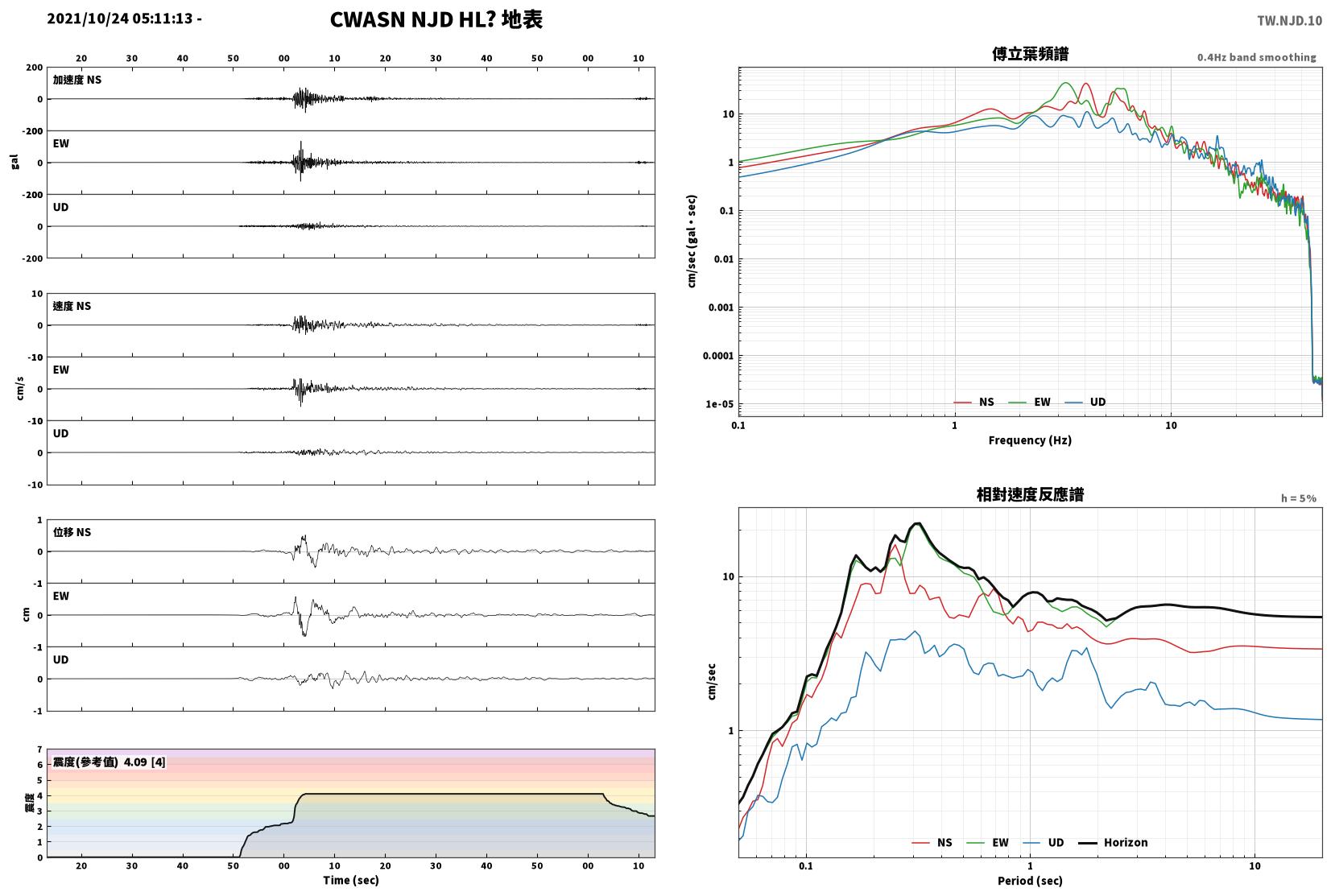

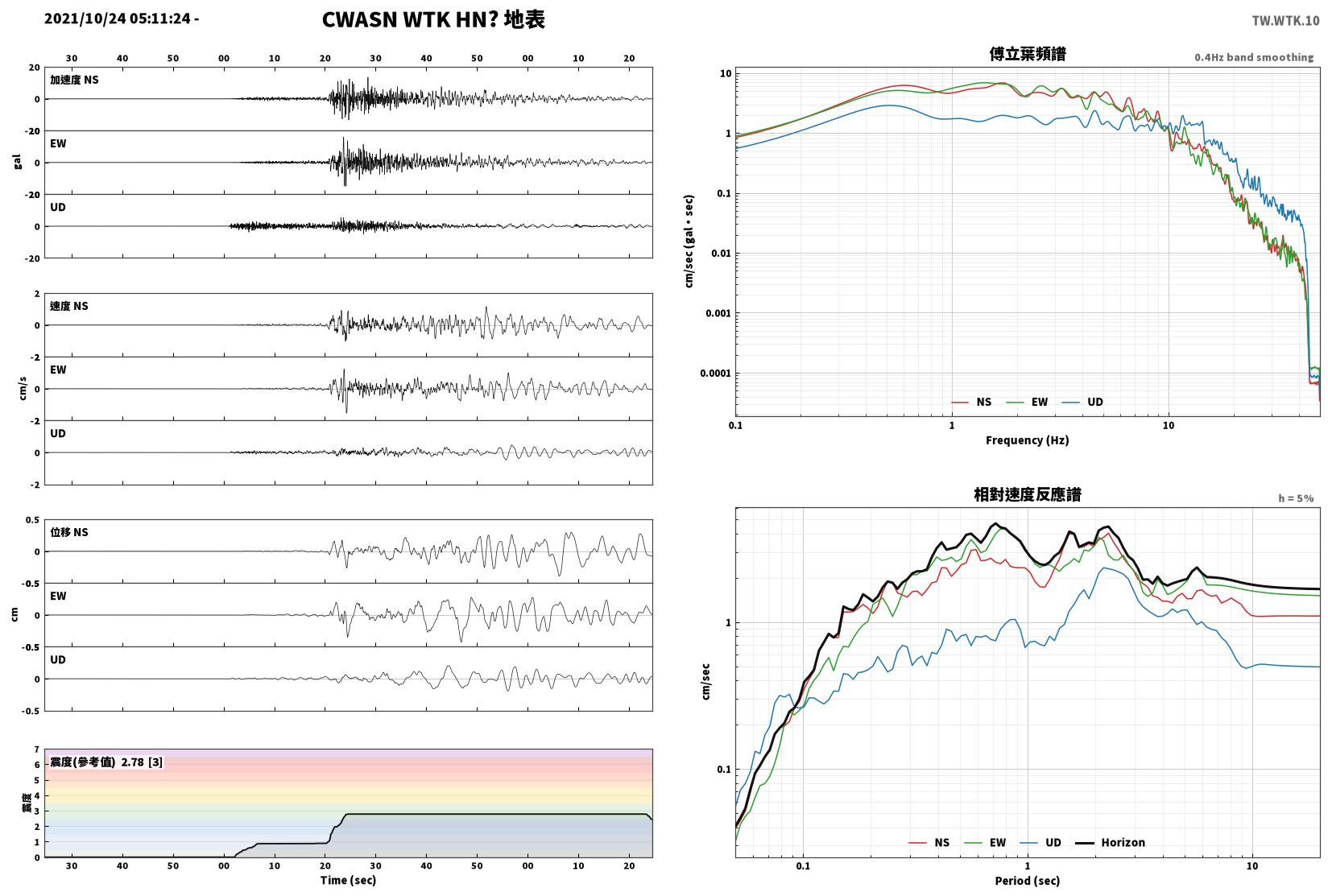

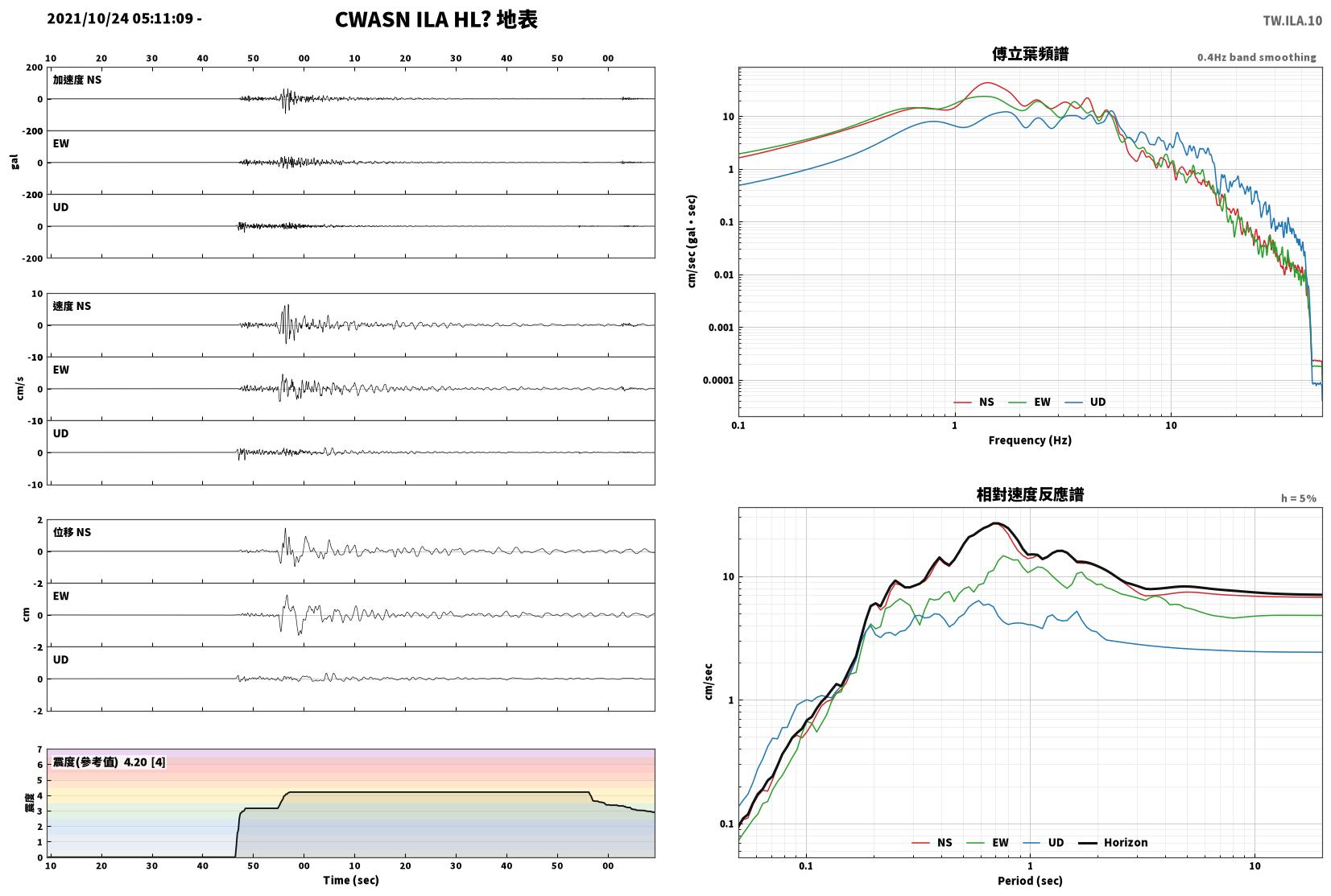

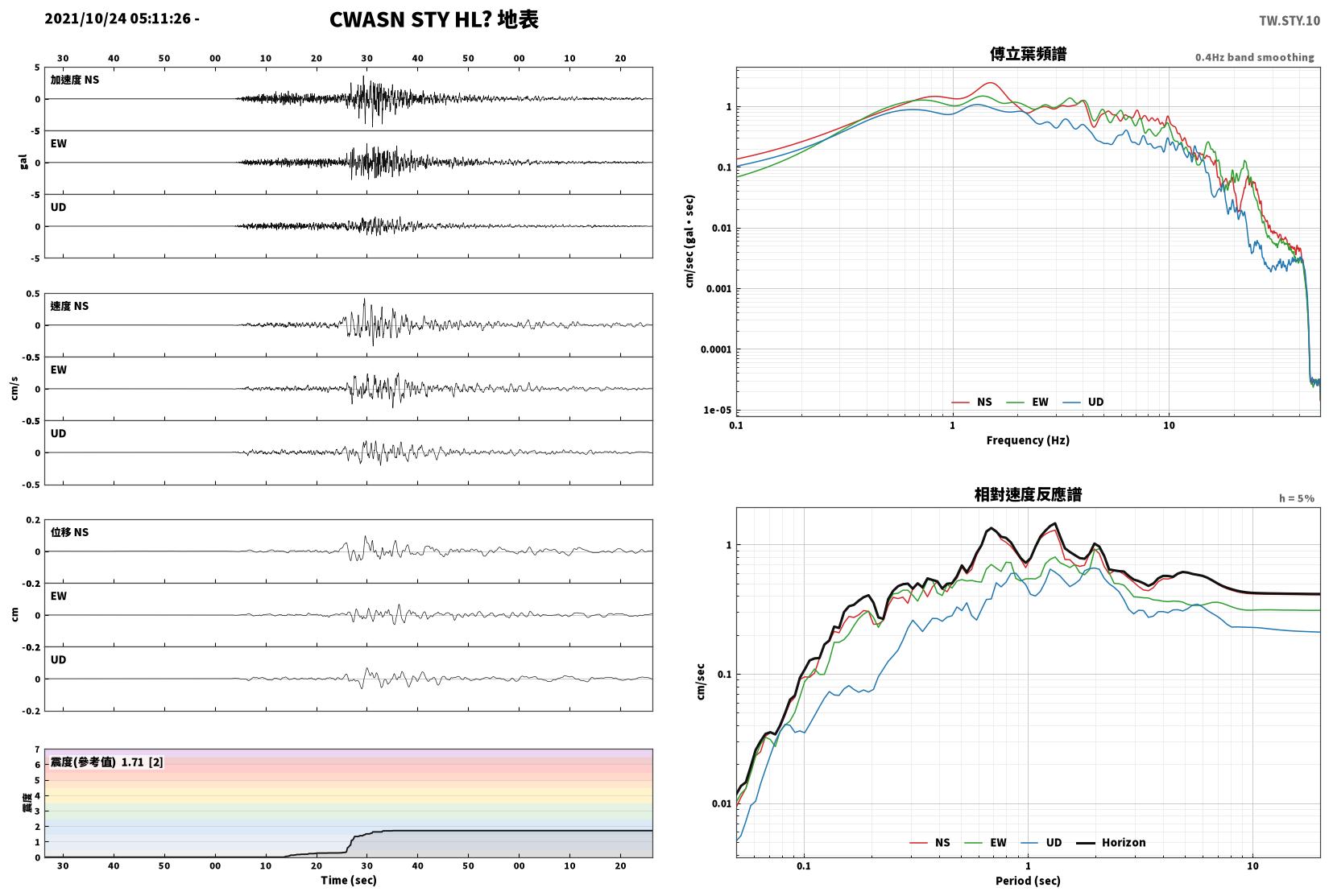

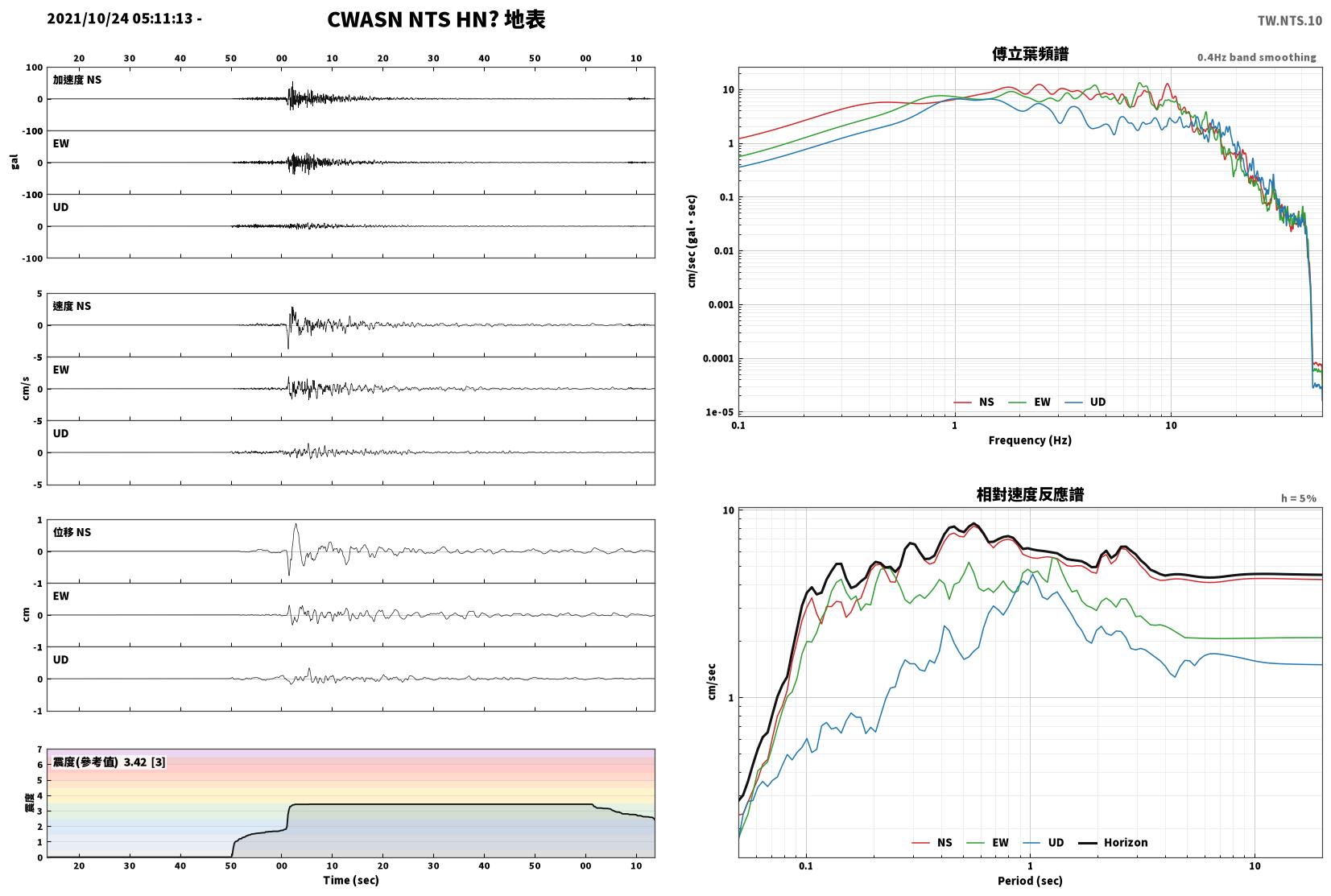

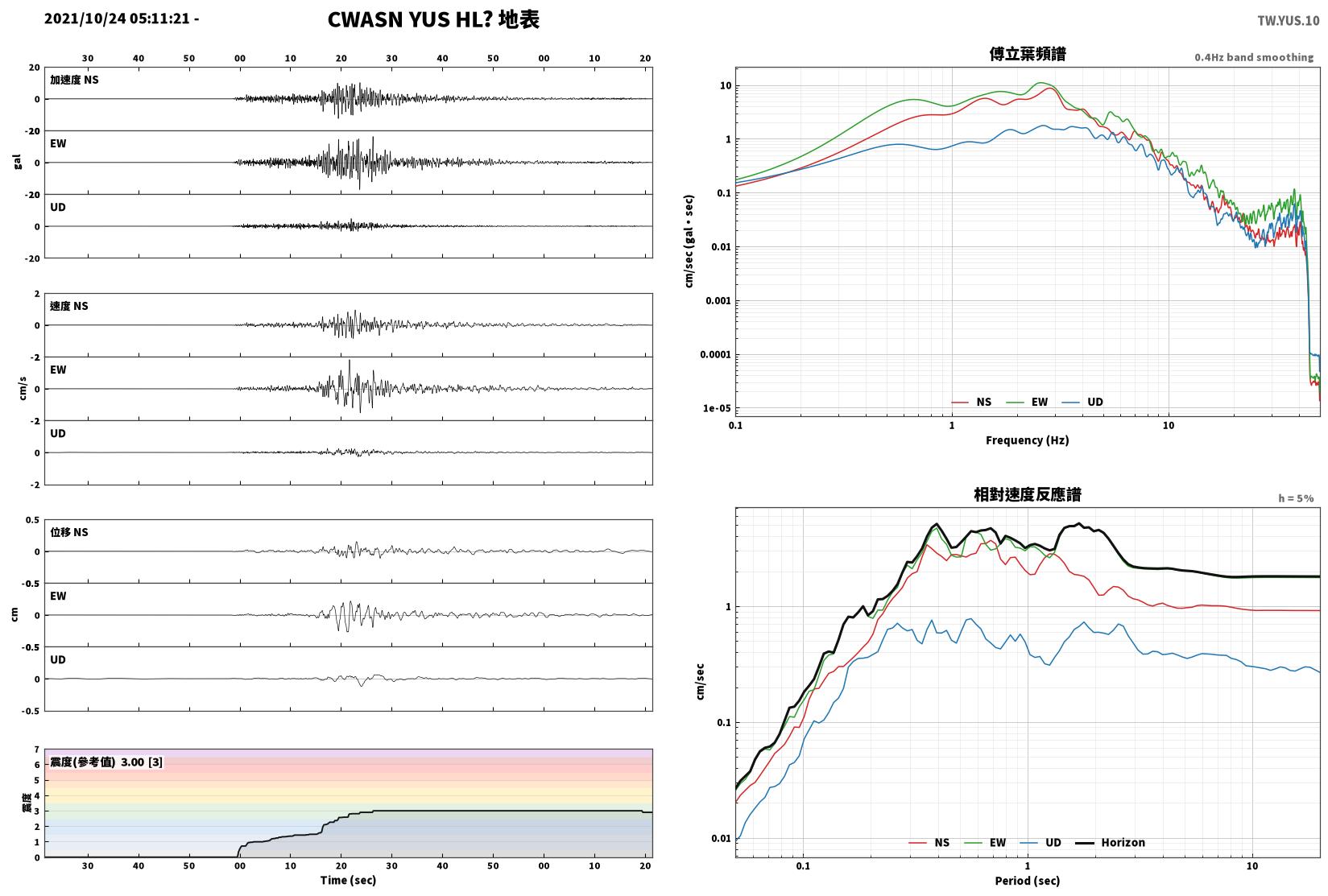

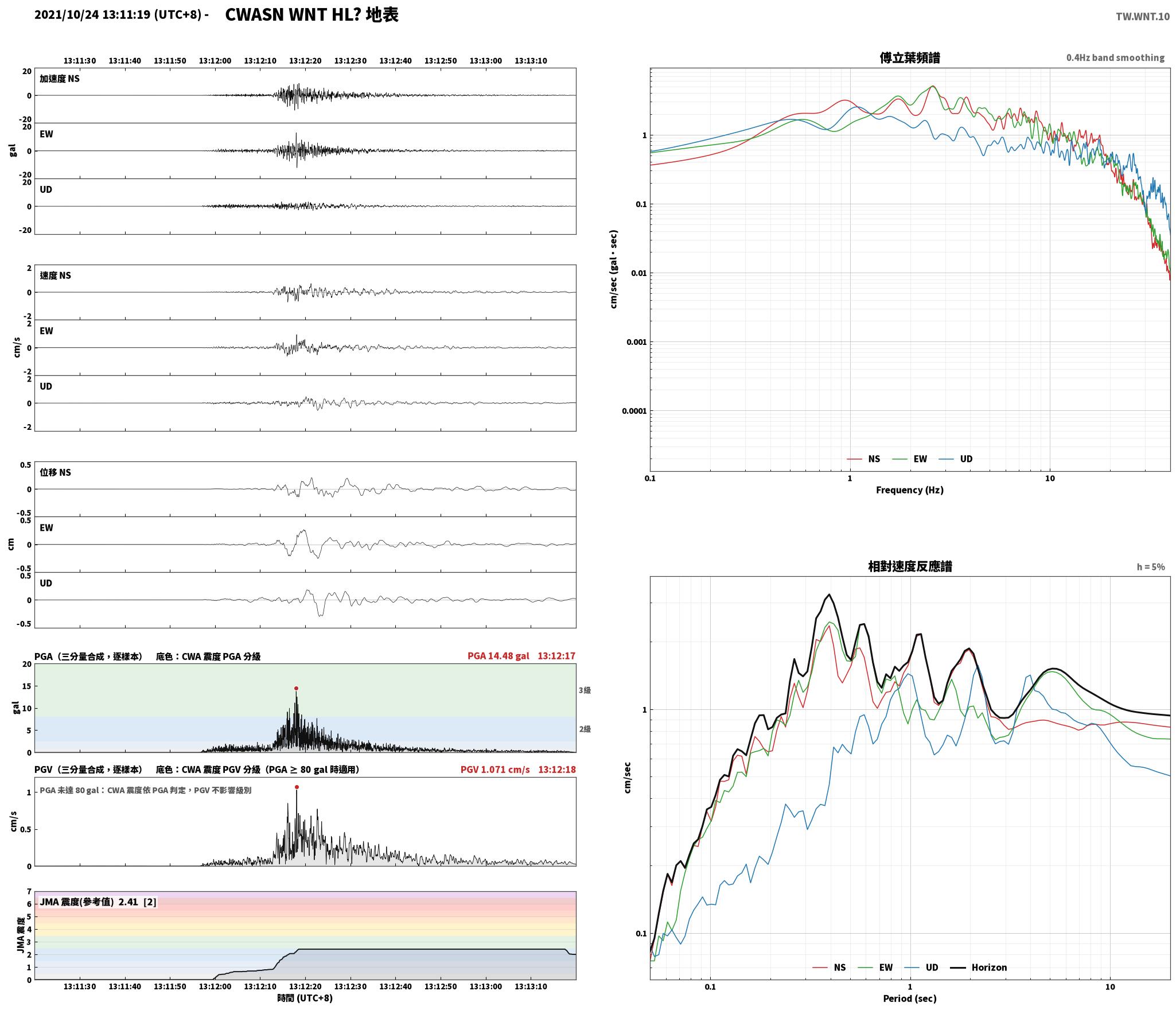

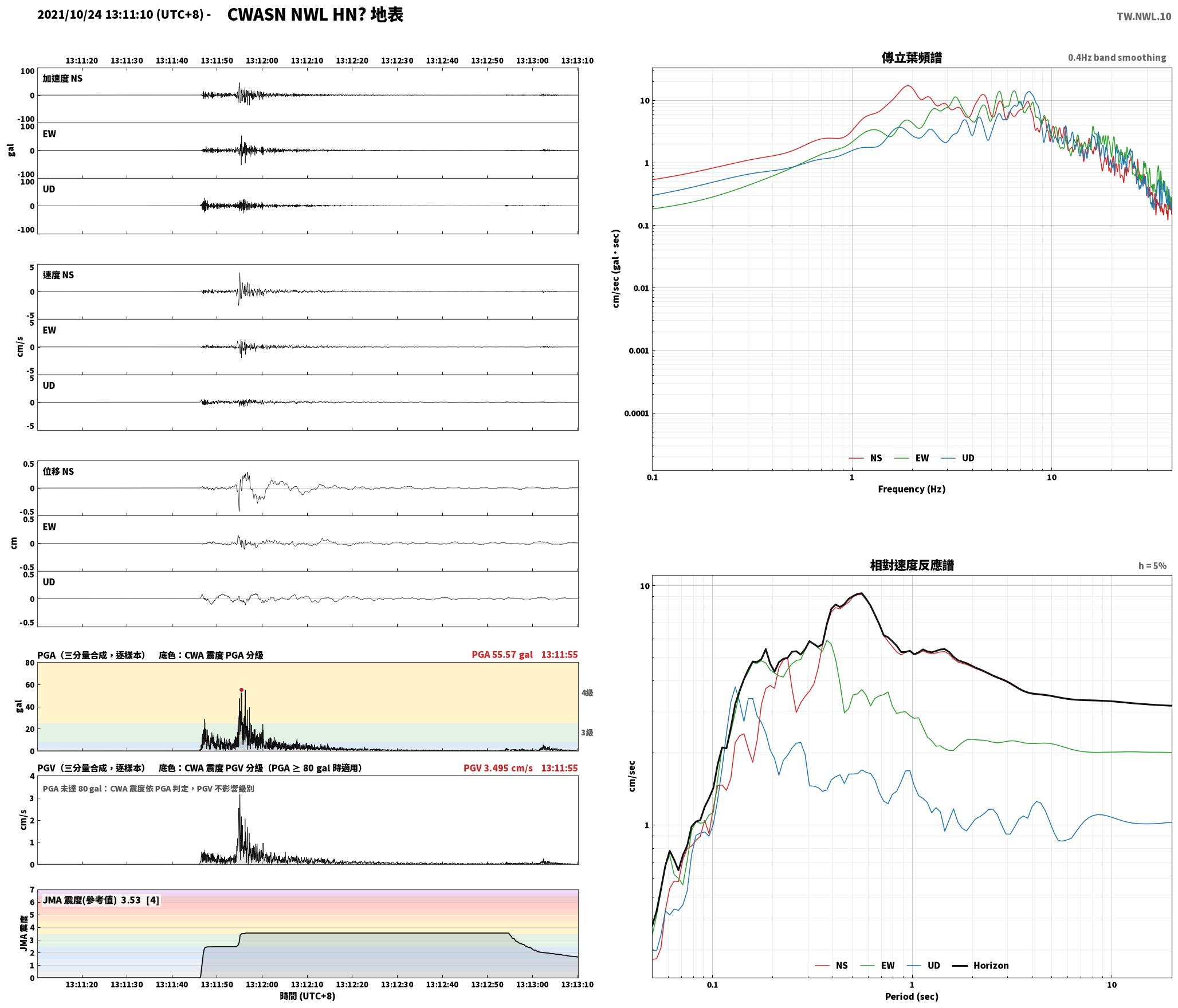

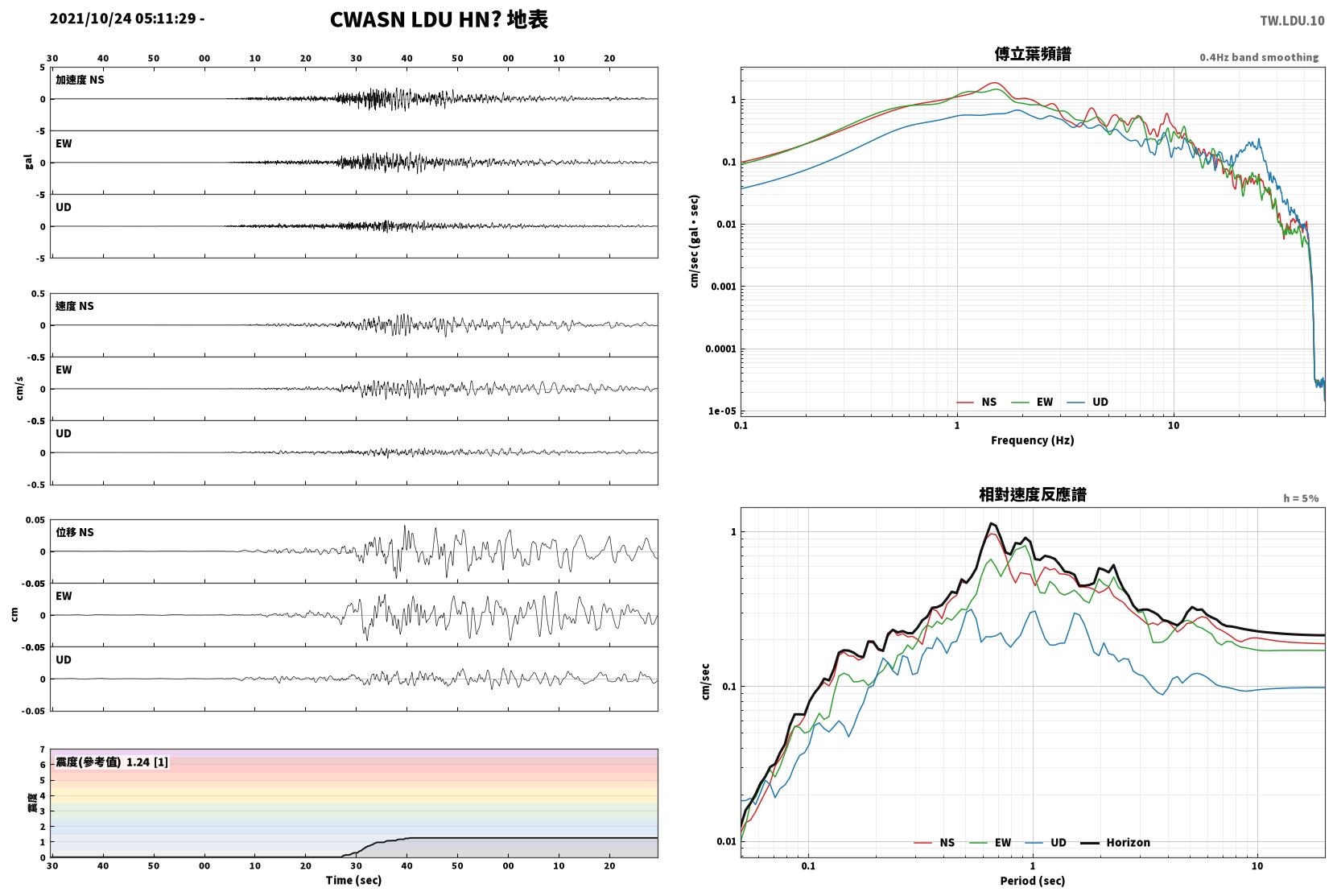

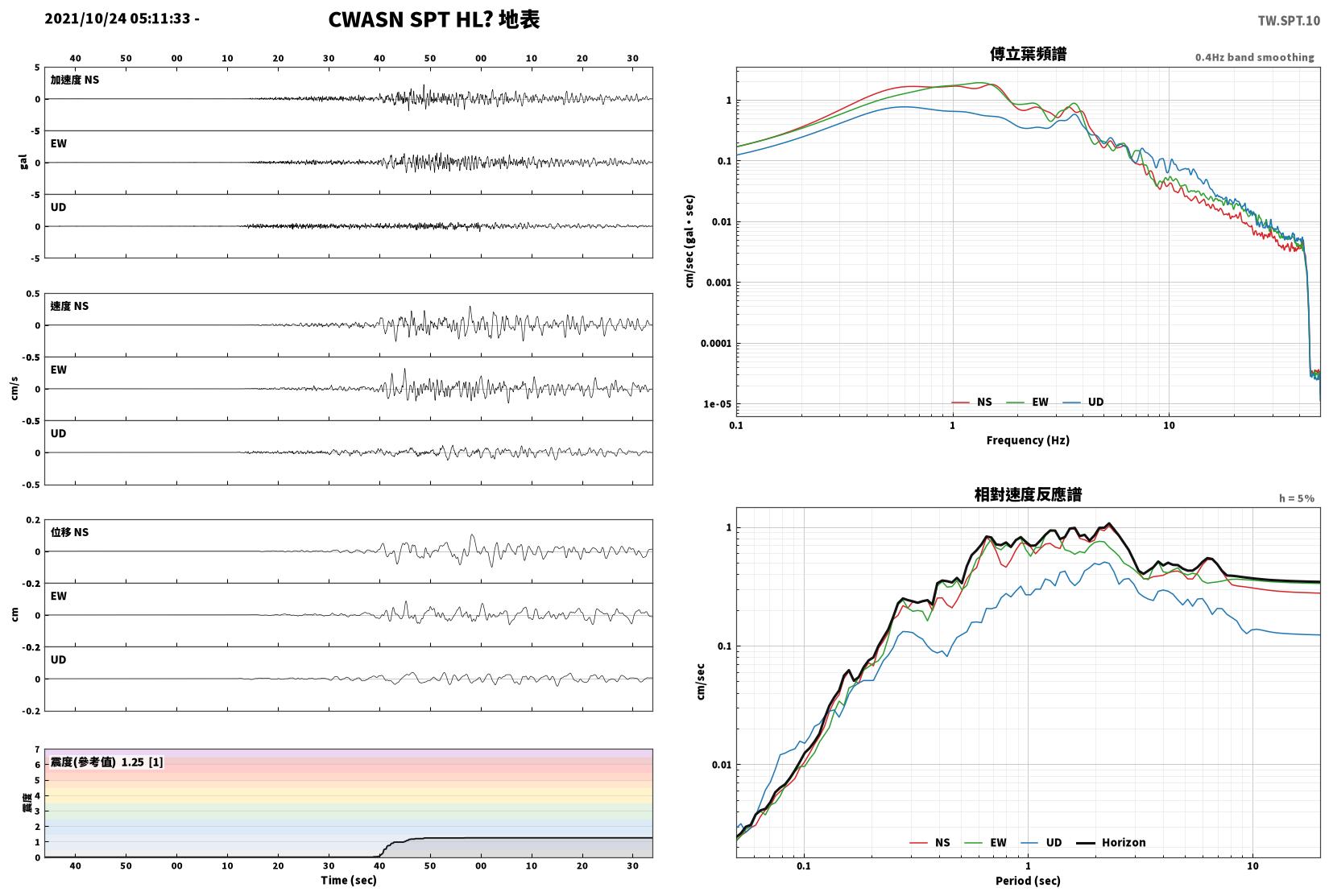

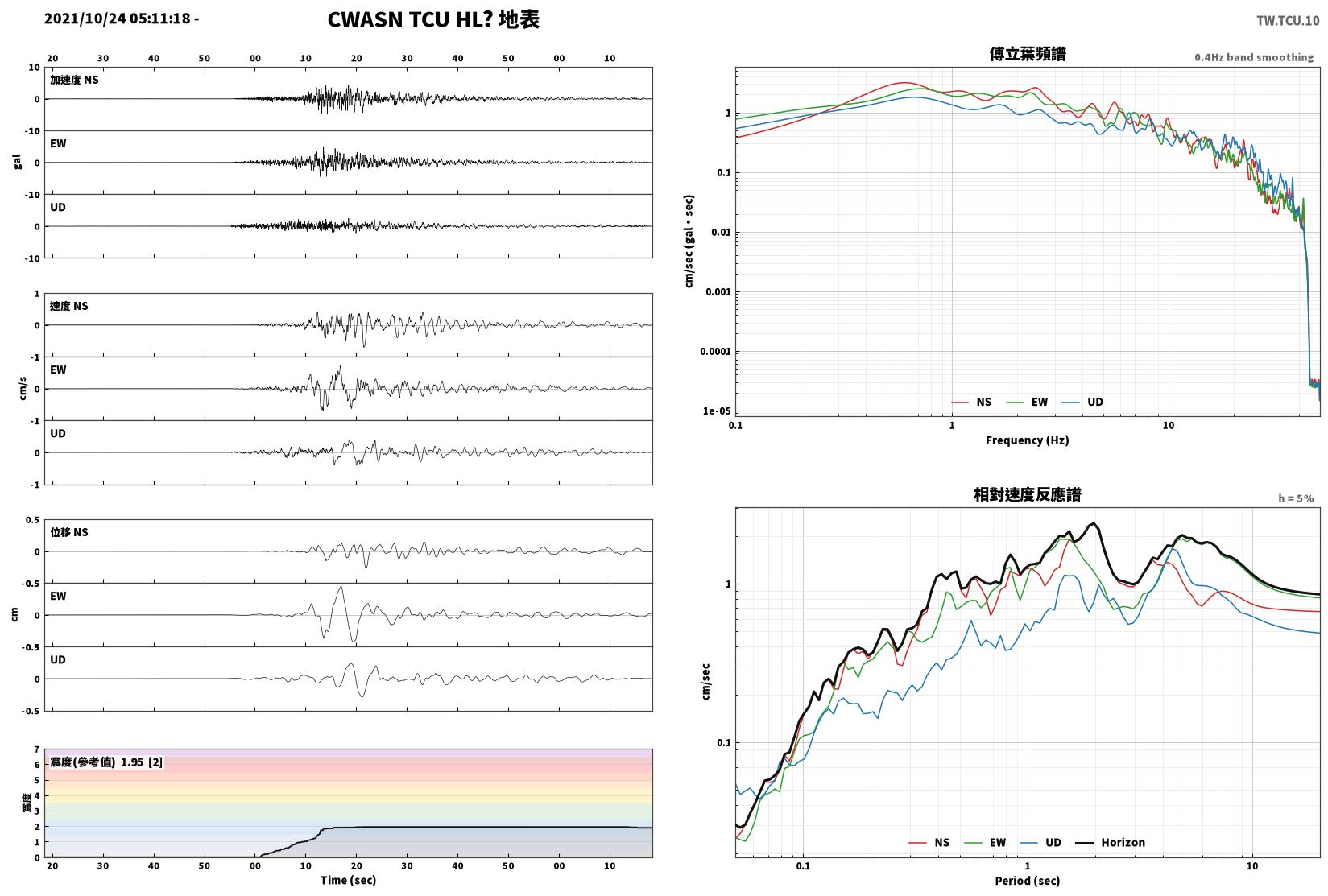

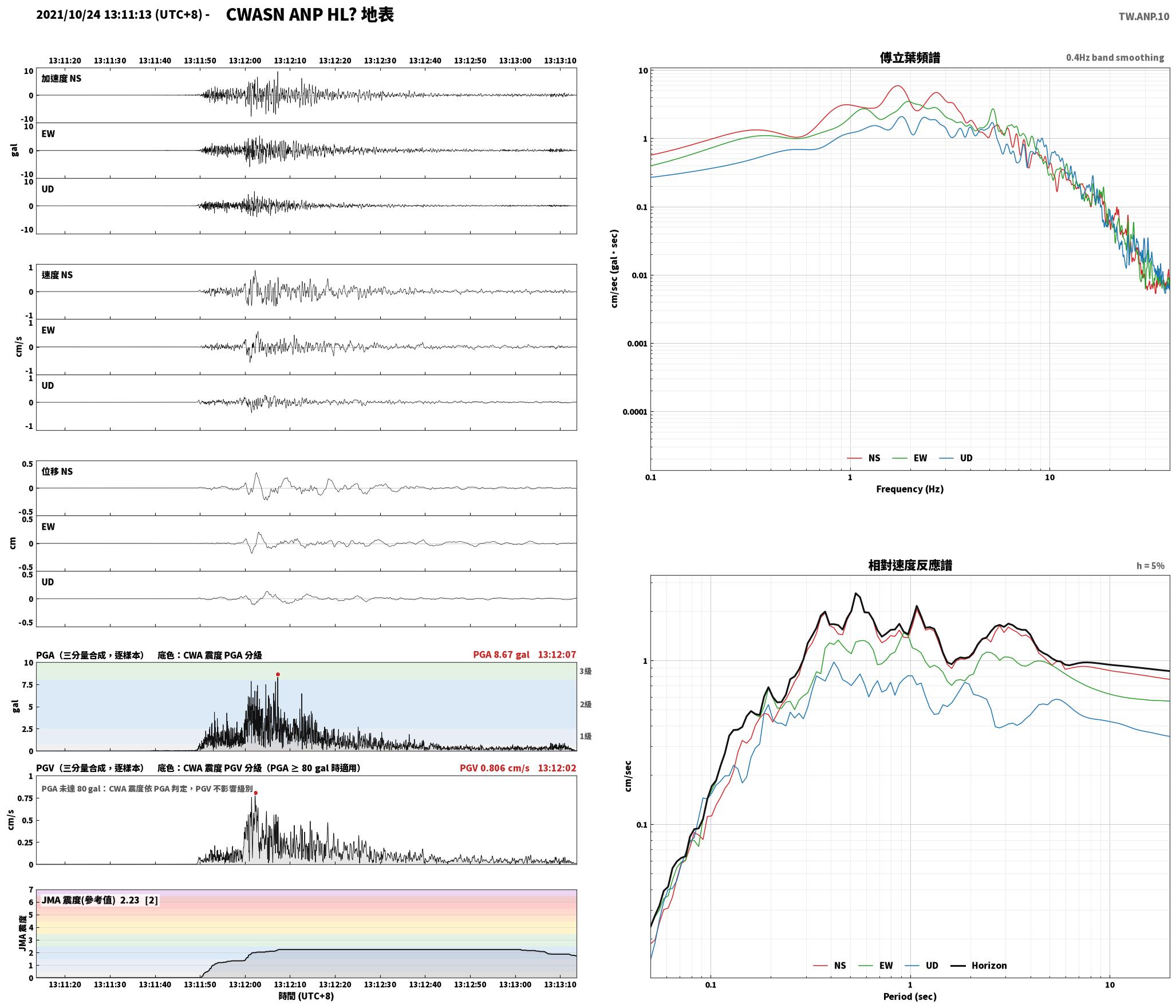

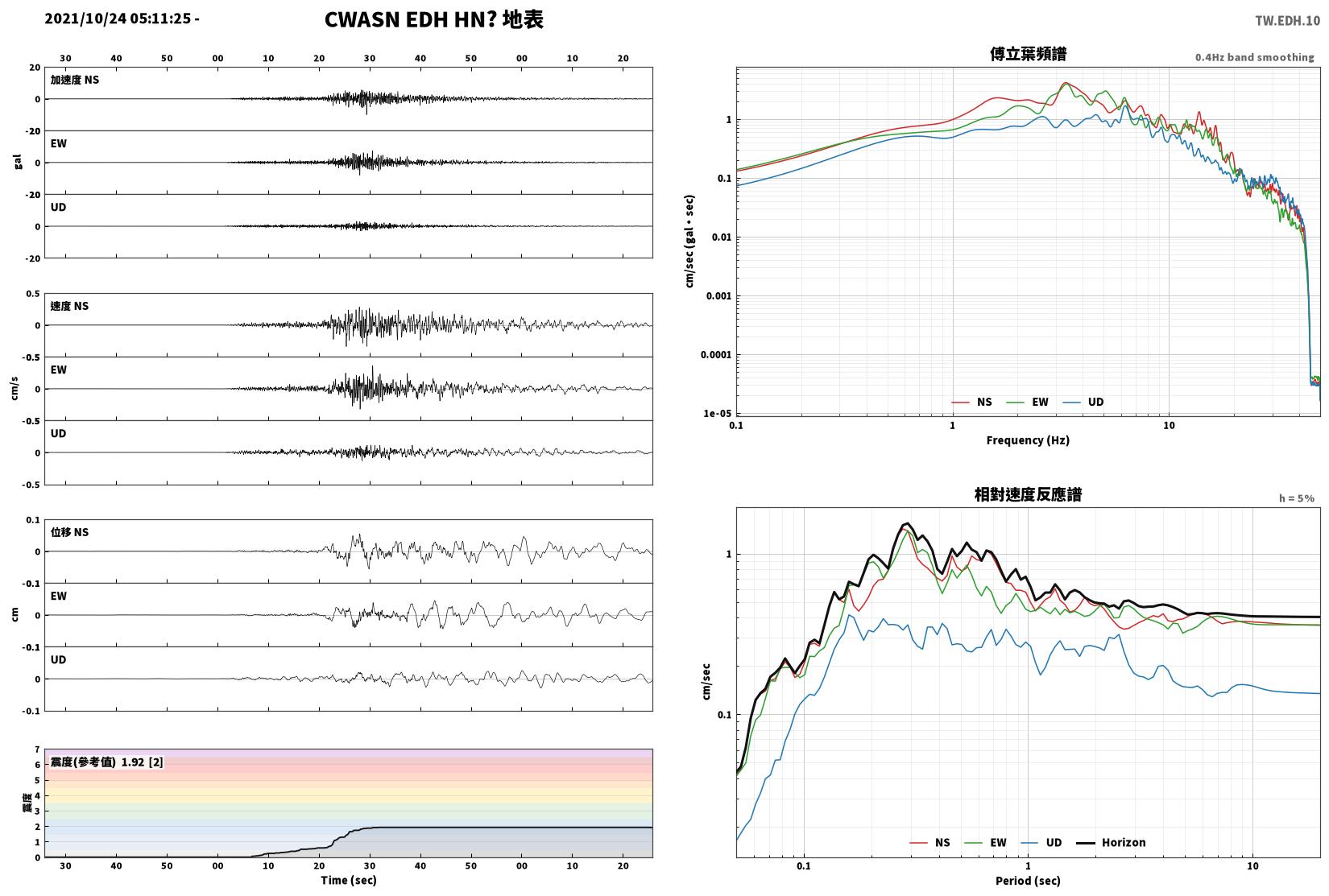

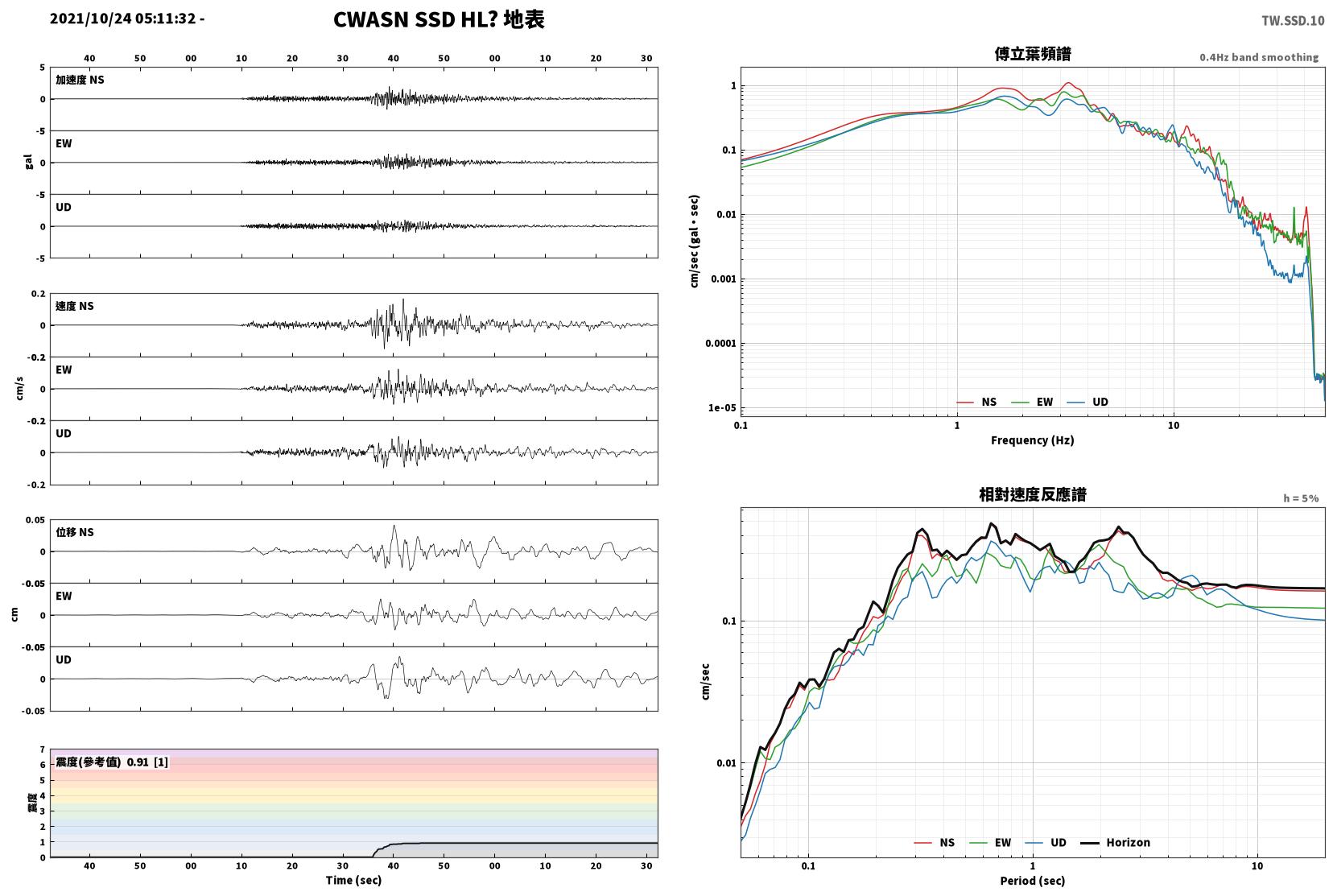

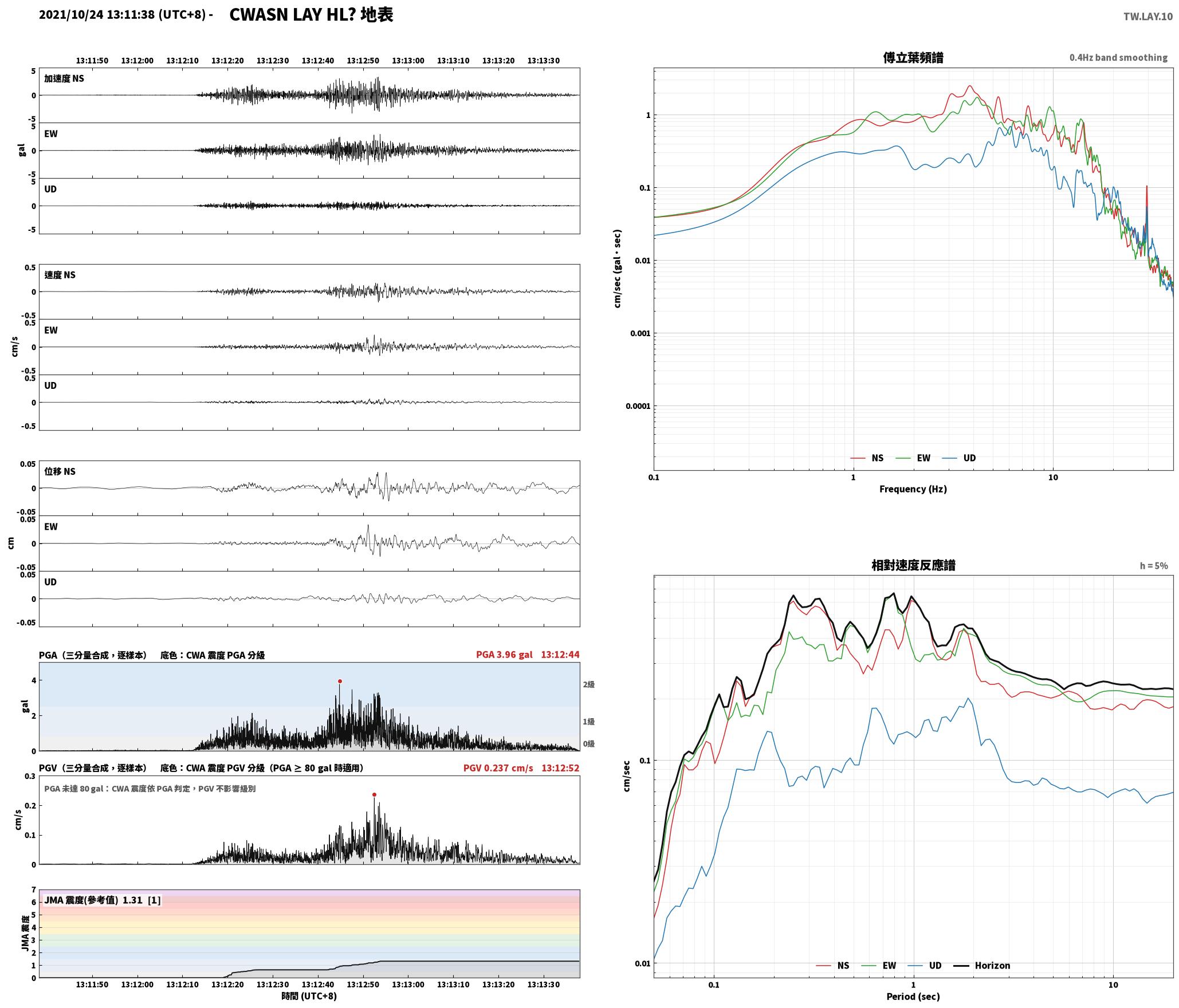

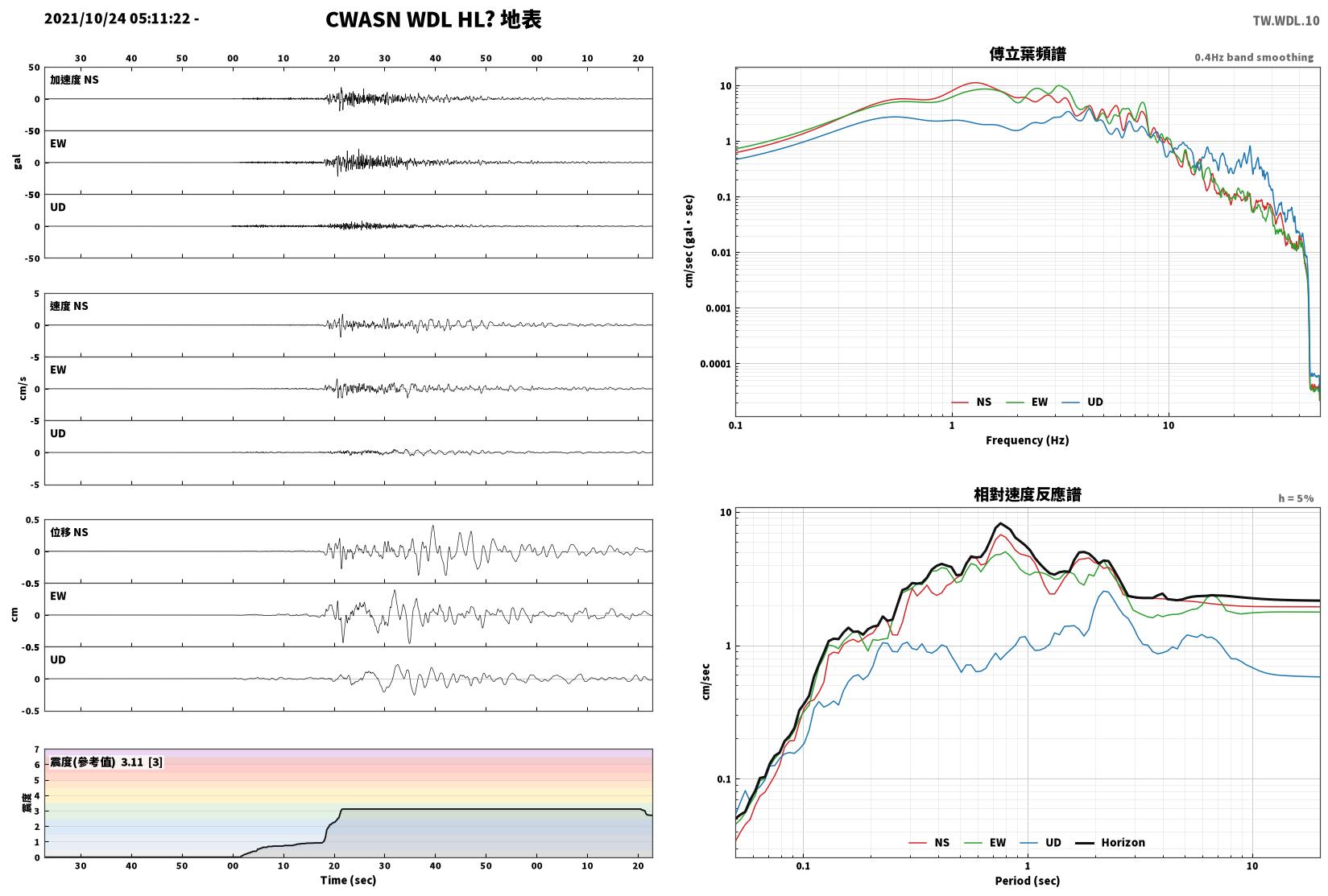

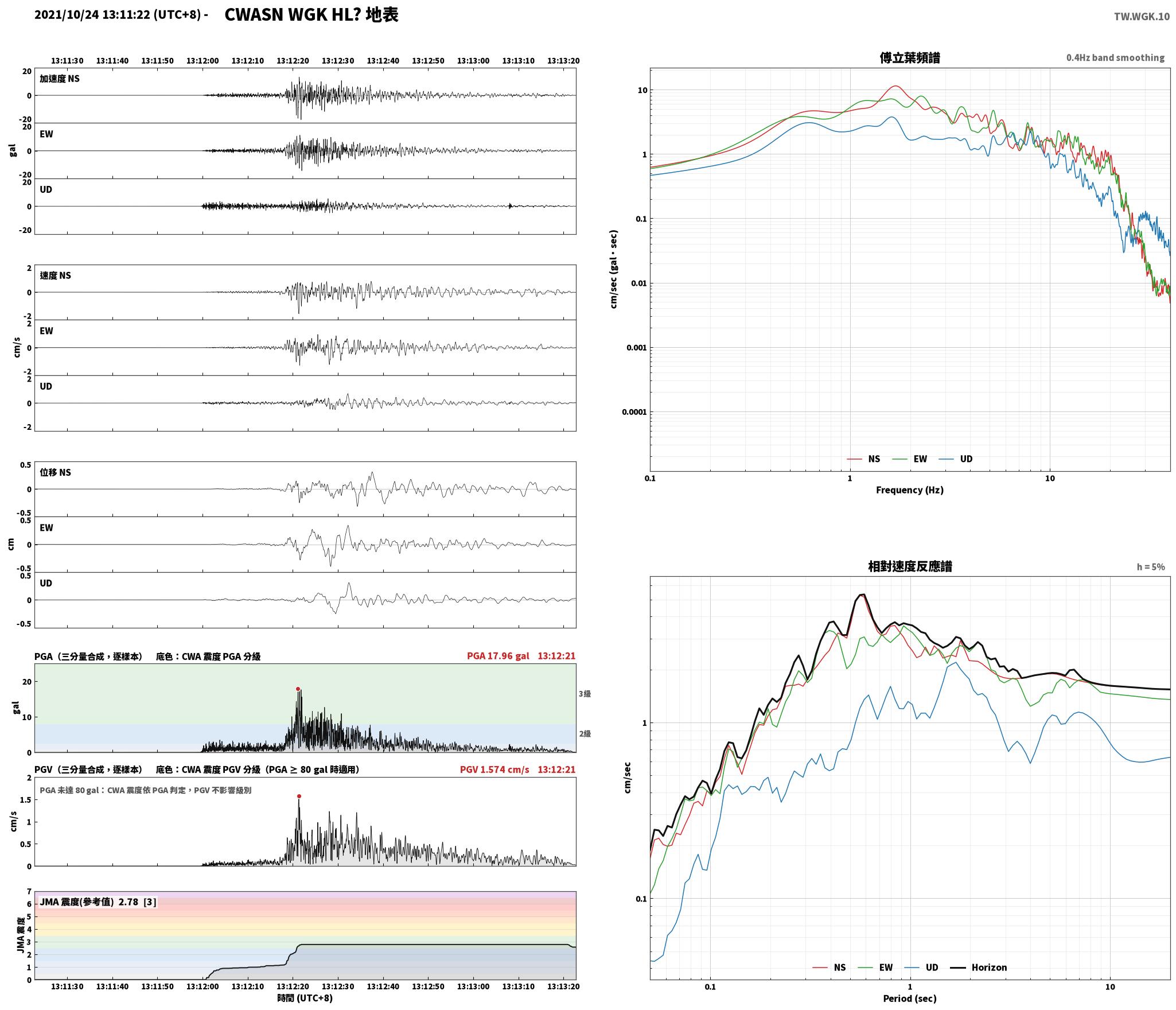

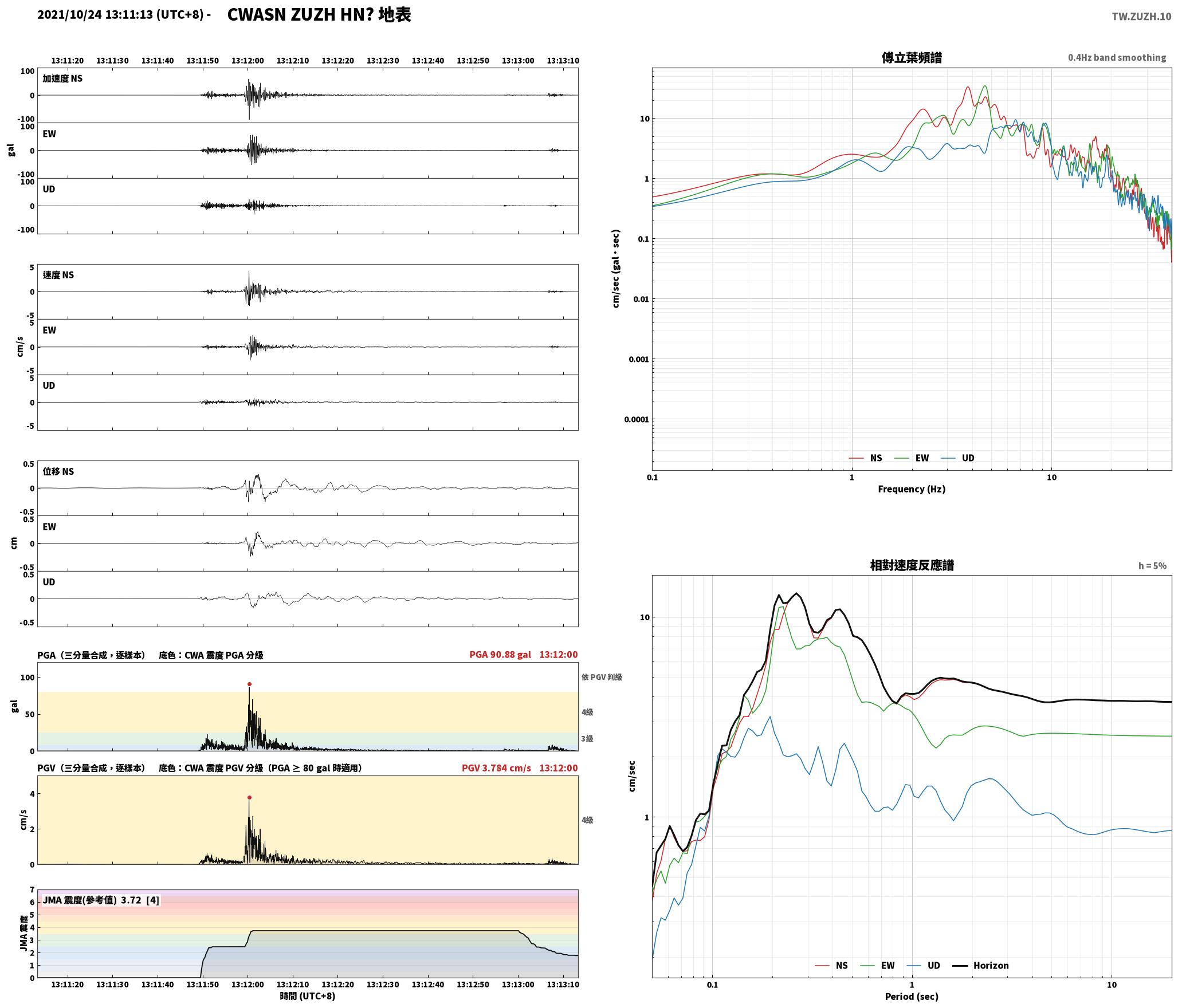

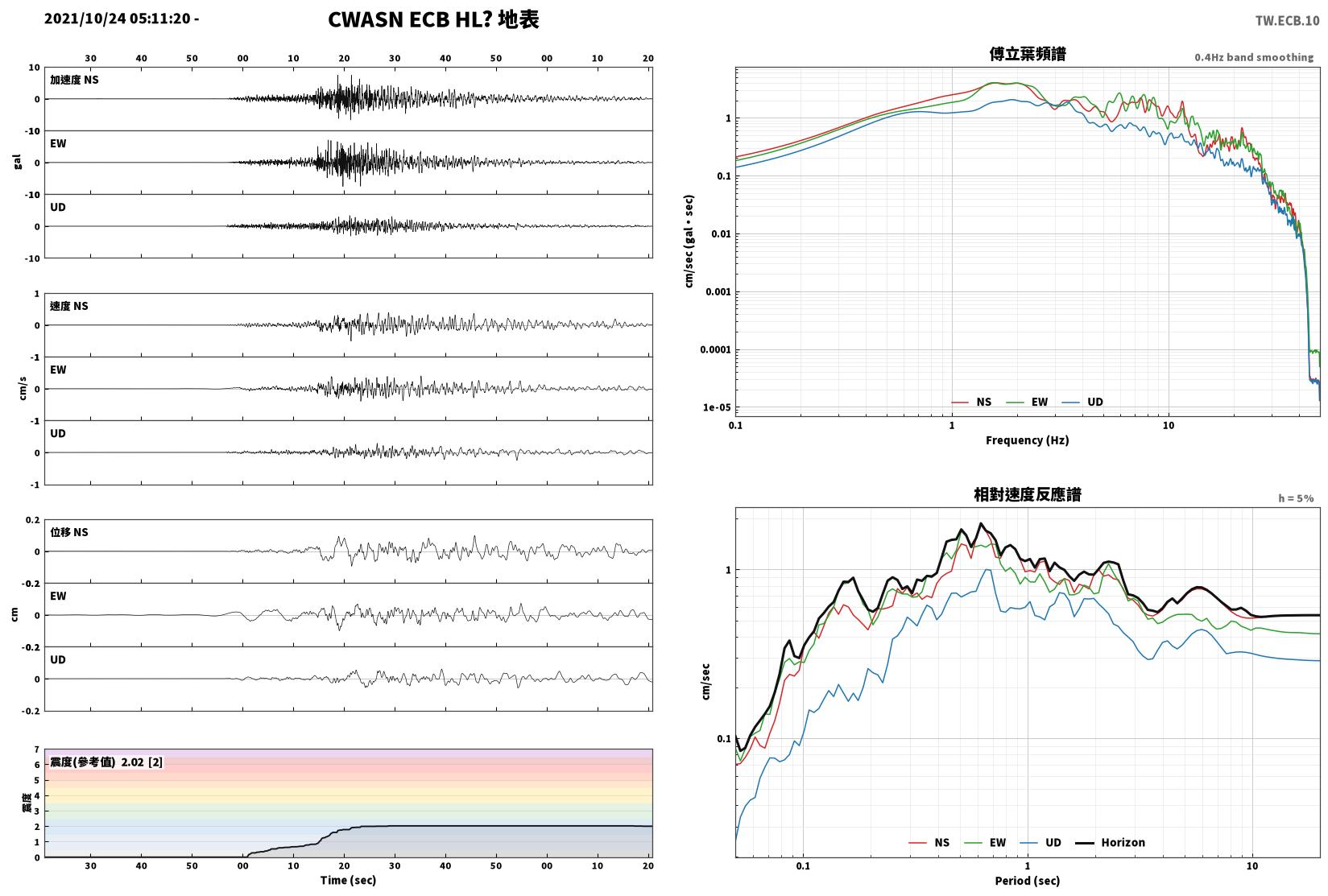

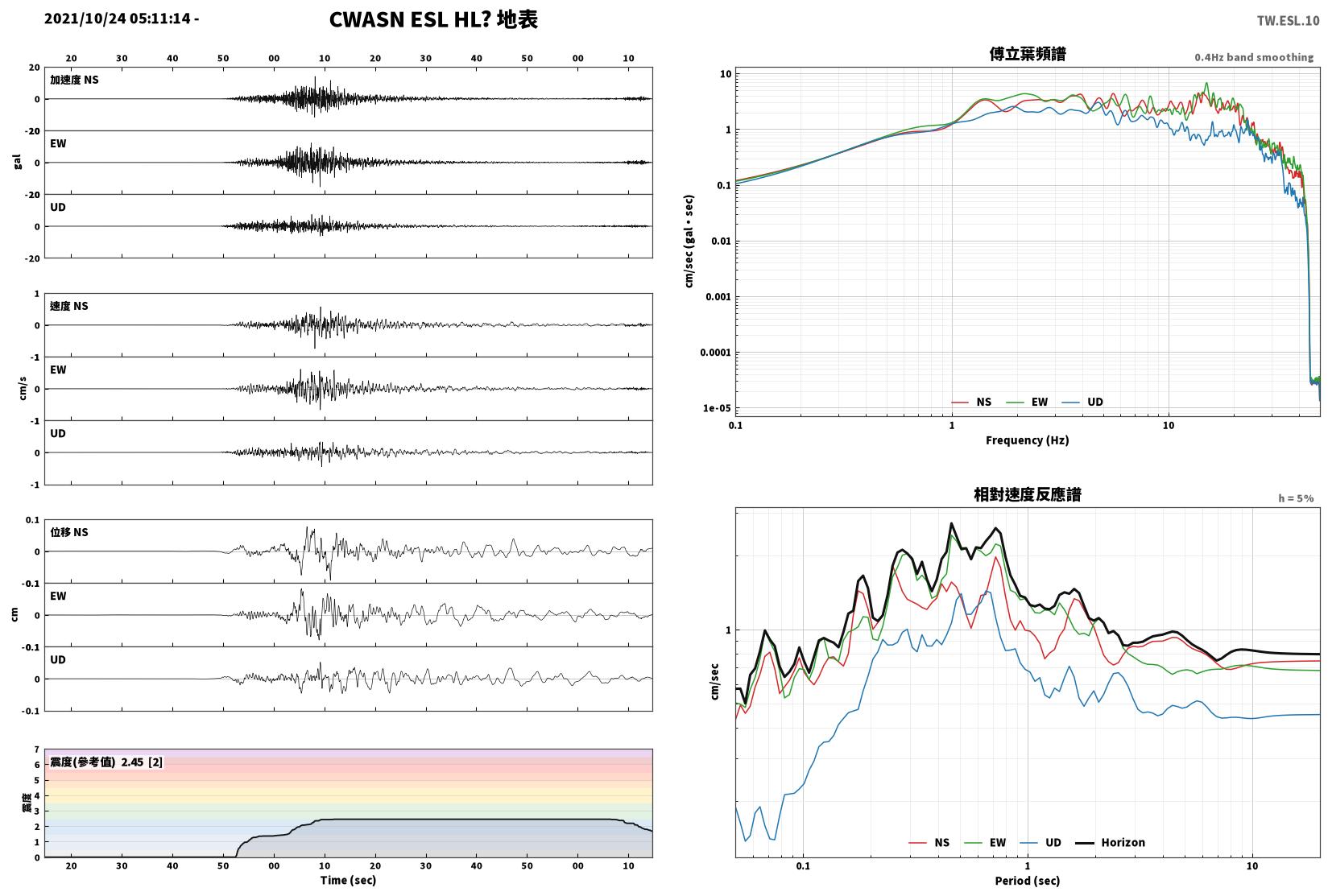

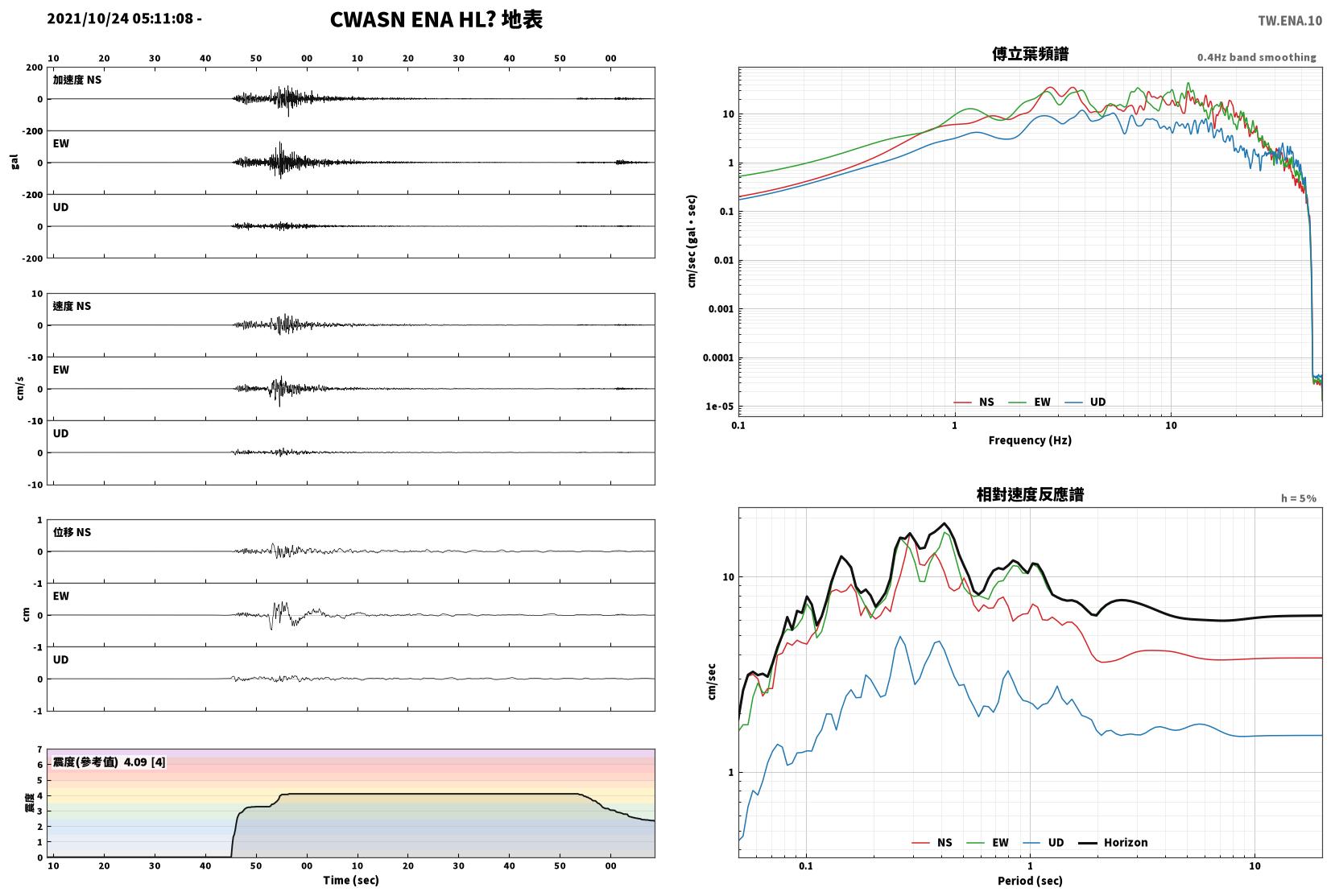

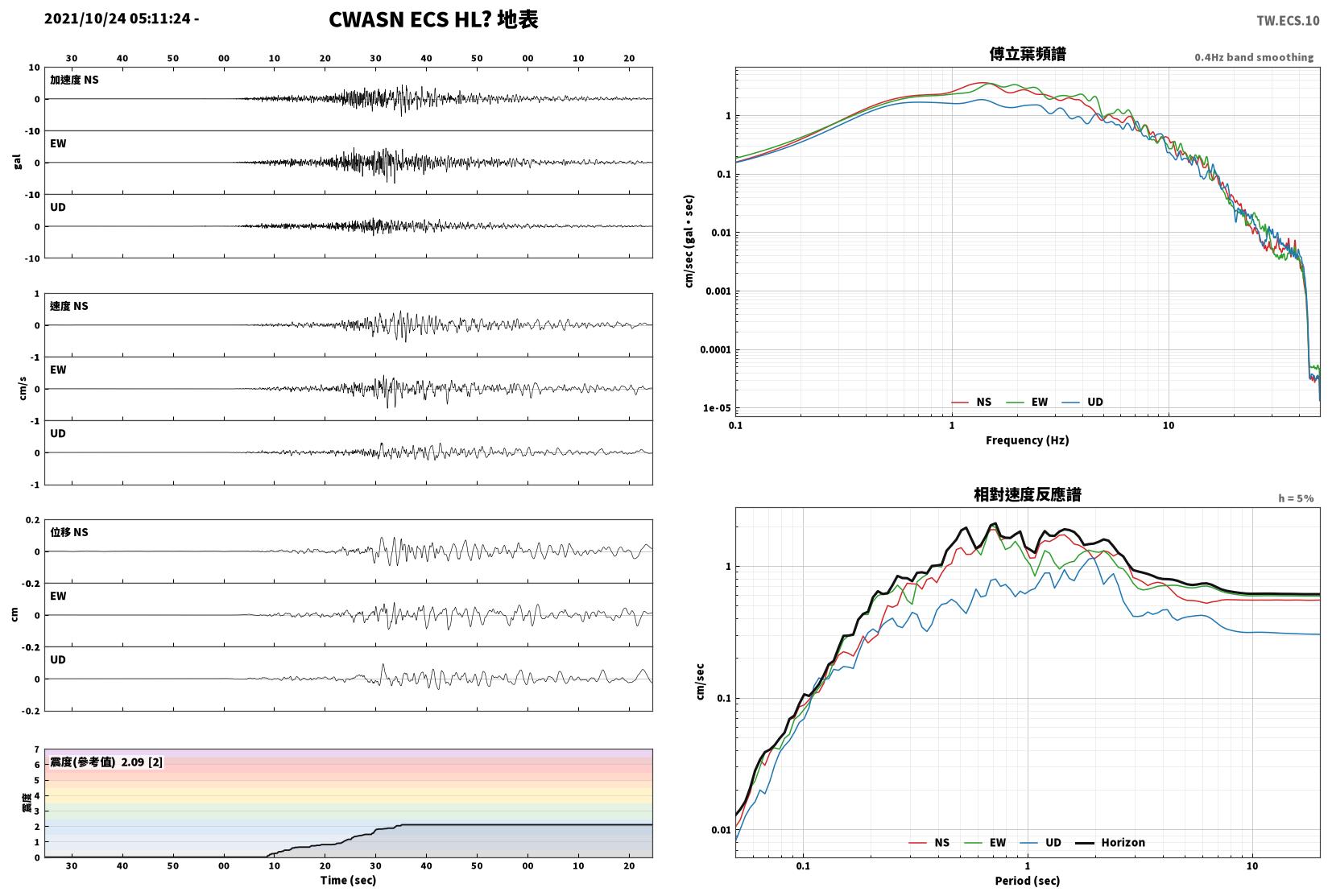

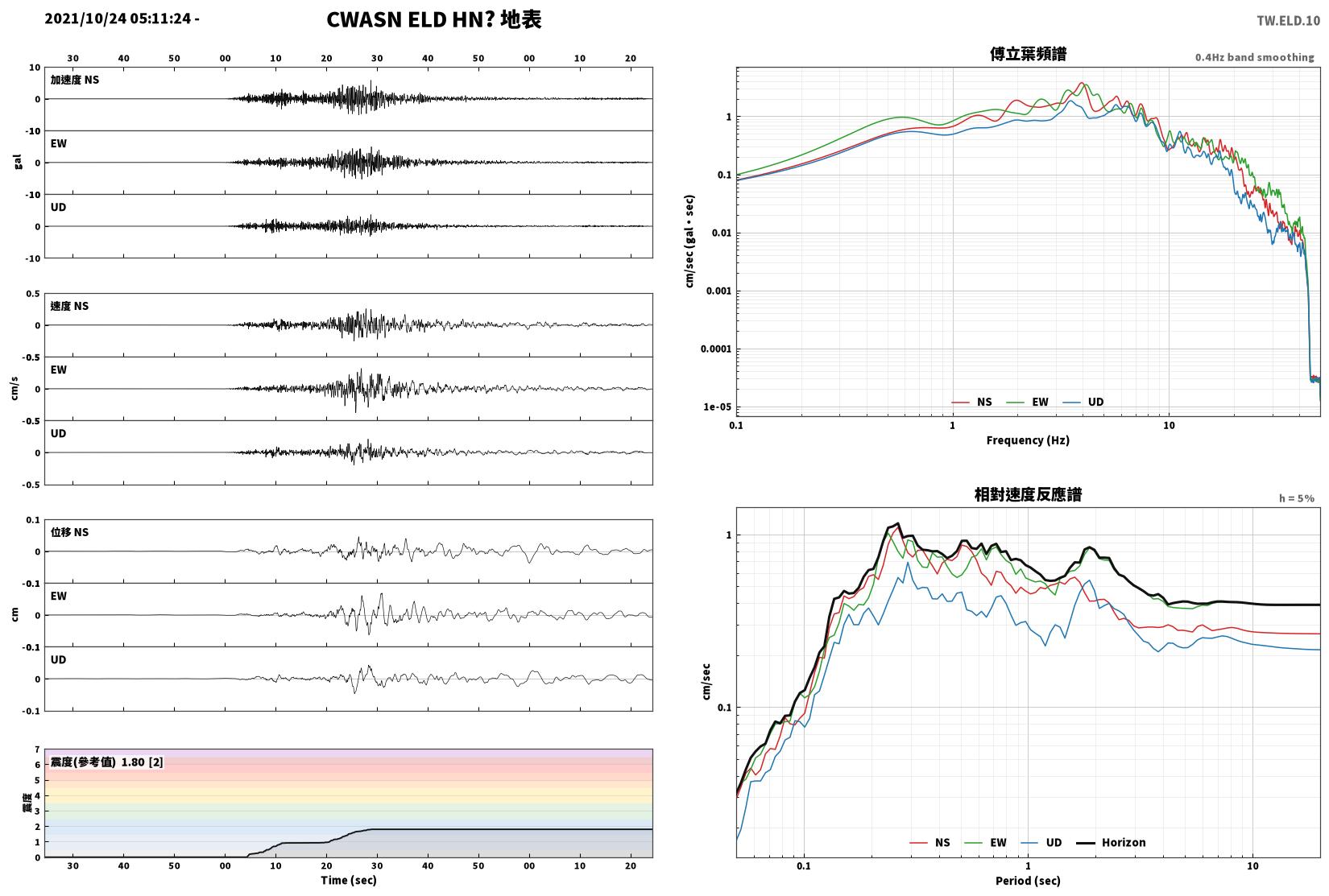

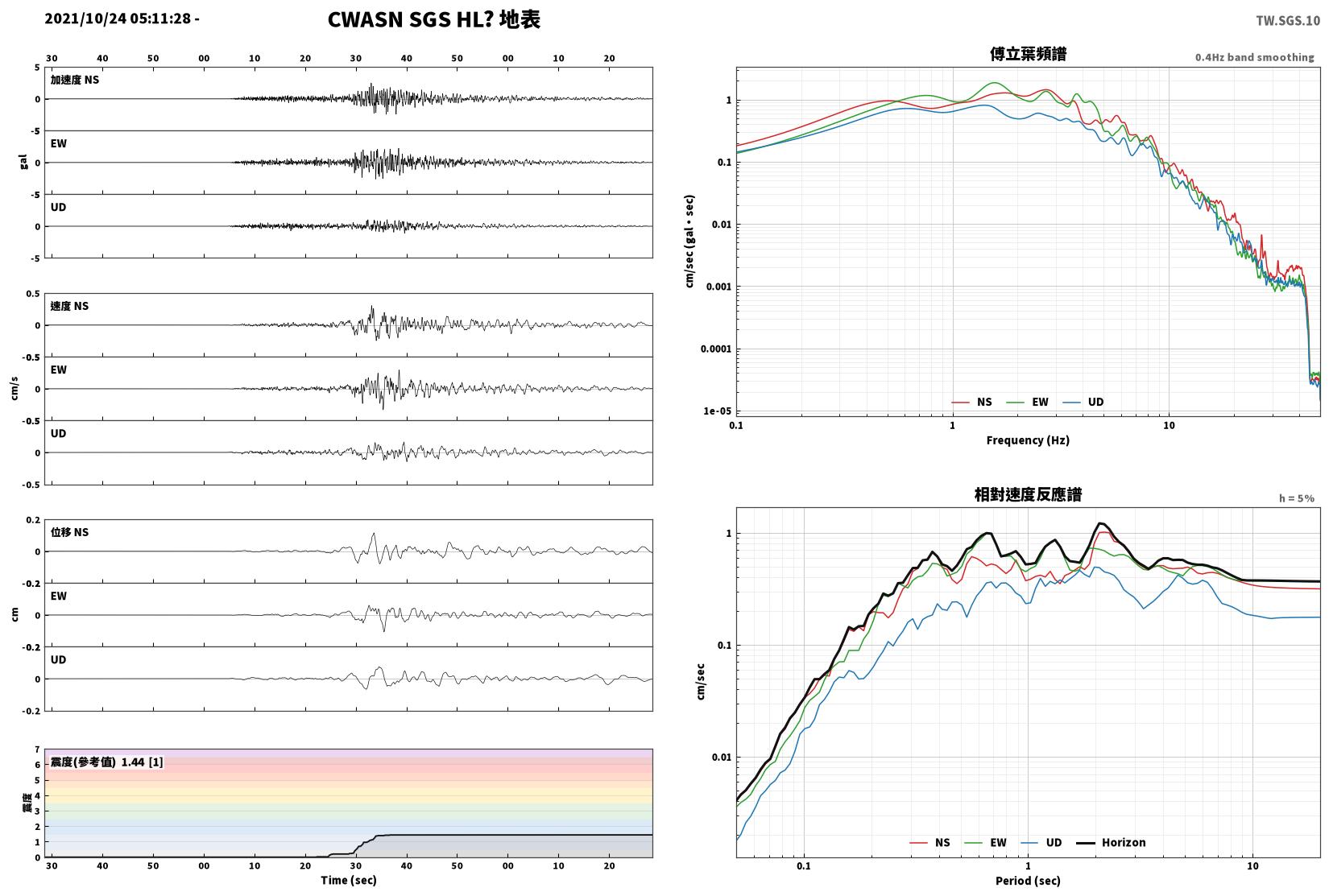

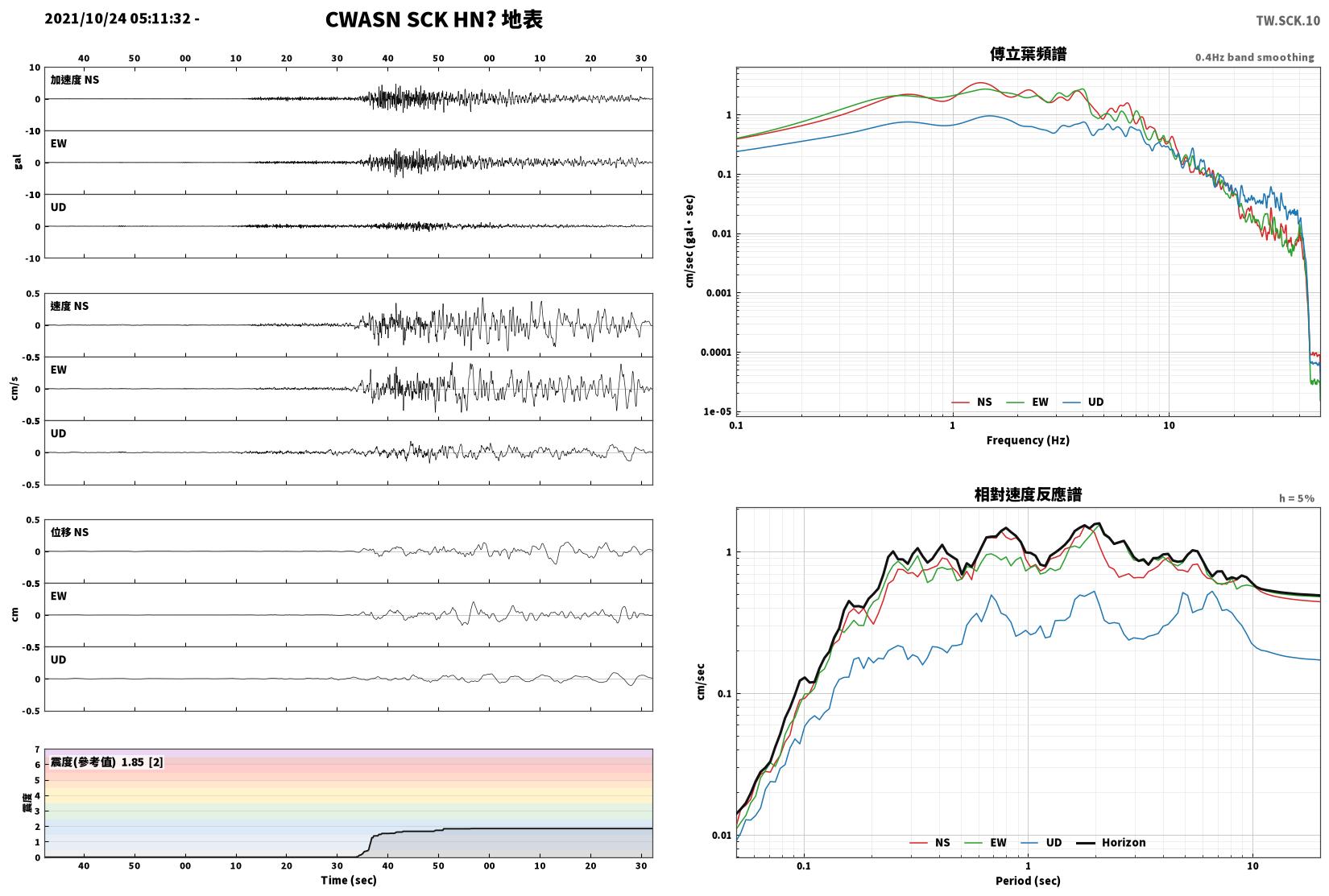

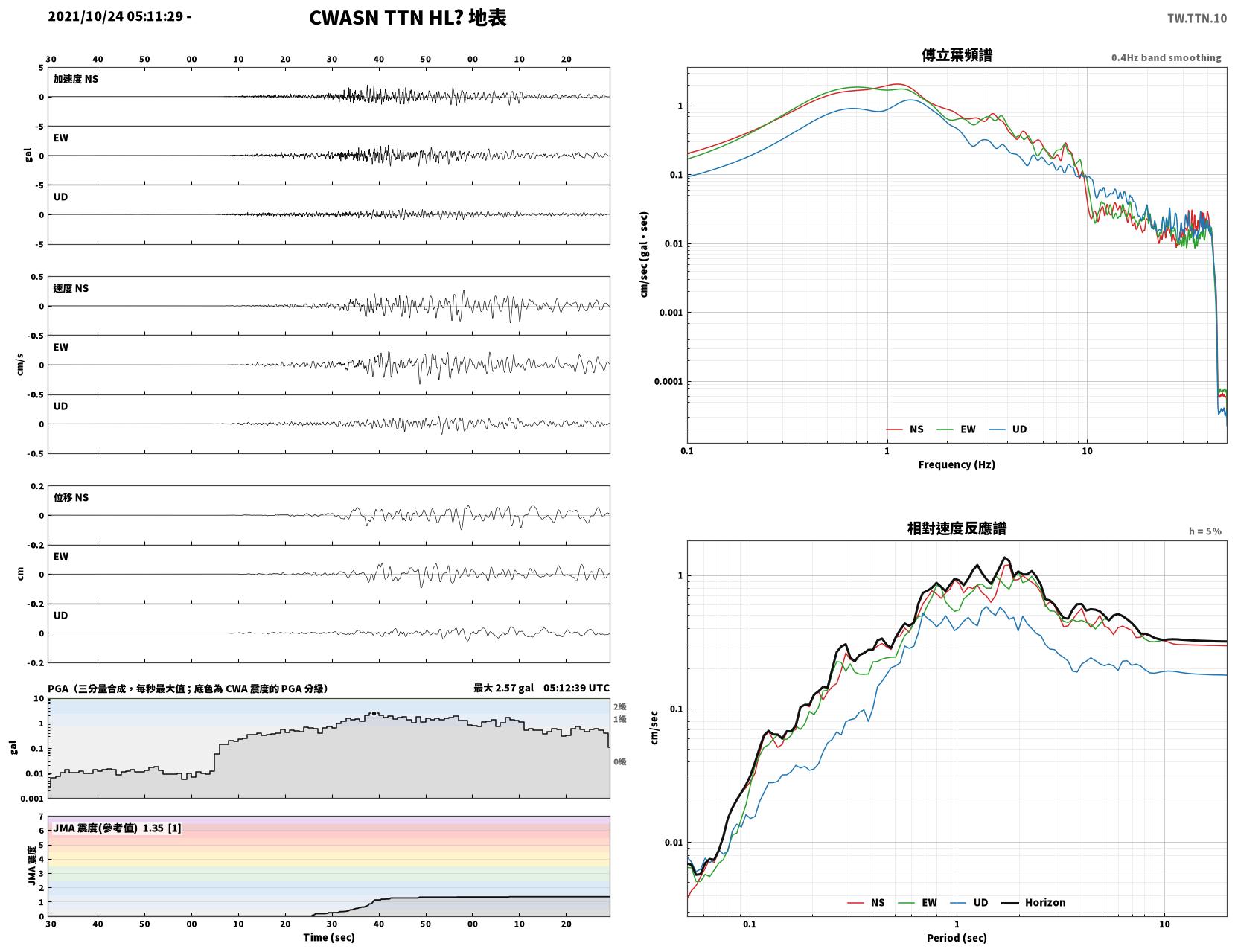

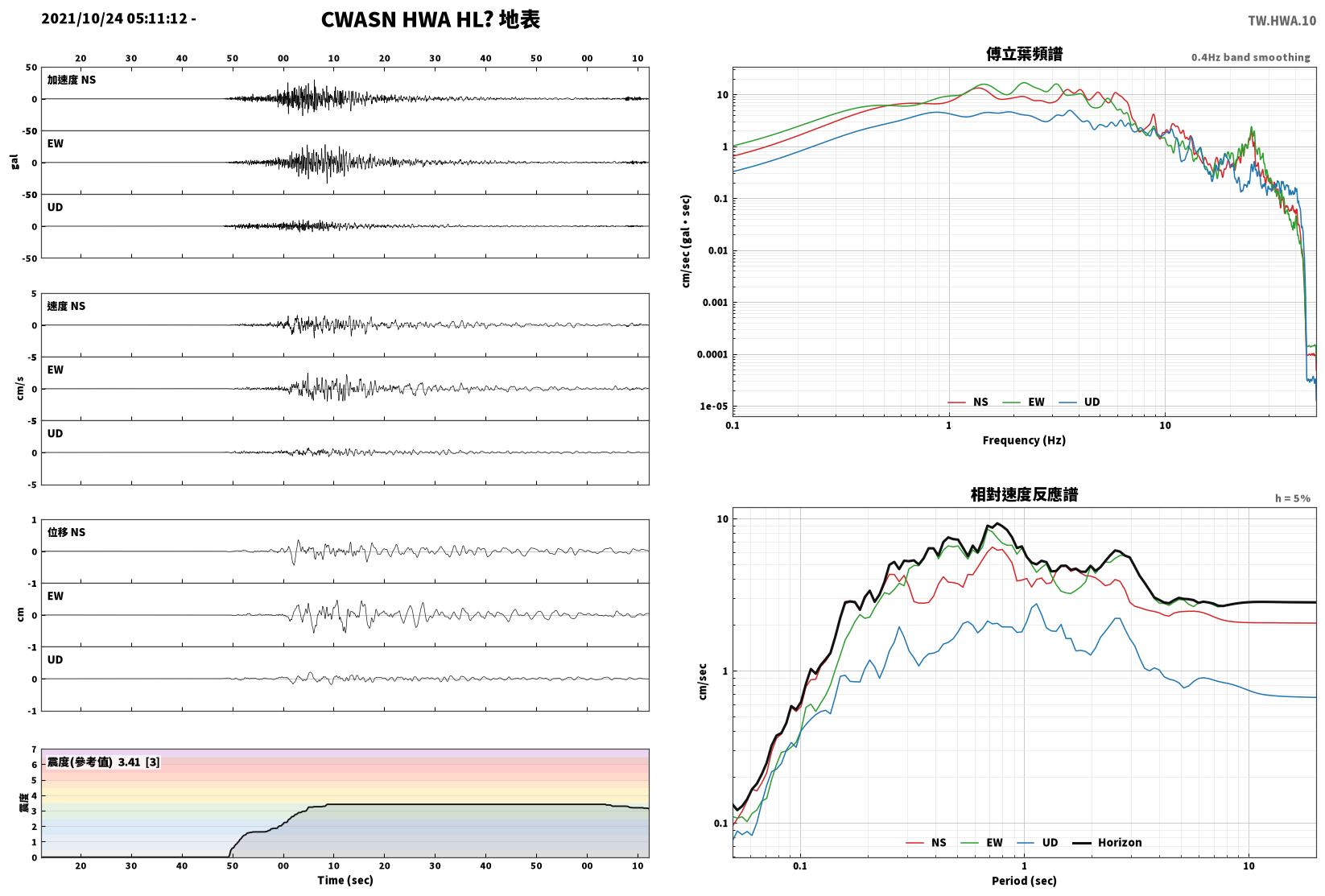

五、分析圖各面板的來源

分析圖各區塊分別對應不同路徑，判讀時請留意：

面板	來源與判讀
左欄三軸加速度／速度／位移波形	來自 CWA 因果 10 Hz 低通（保留完整低頻），與報告數值同源；因低頻完整，位移面板較能反映真實地表長週期位移。
底部即時震度（參考值）	來自 JMA 非因果濾波（直接取原始加速度），為隨時間變化的即時震度近似；與左欄不同源，不可與 CWA 系列逐值互比。
右上傅立葉頻譜	取自 10 Hz 低通後的加速度；約 10 Hz 以上為濾波器裙帶、無物理意義。
右下相對速度反應譜（阻尼 5%）	取自 0.05 Hz 高通的寬頻加速度所計算之單自由度應答；長週期成分完整、全段具物理意義。

六、各路徑一覽

資料／圖面	濾波	因果性	有效頻段／週期
加速度／速度、PGA/PGV、CWA 計測震度、分析圖左欄波形、傅立葉頻譜	去均值 + 10 Hz 因果低通（速度另 0.075 Hz 高通）	因果	≤ 10 Hz（保留完整低頻）
JMA 計測震度、分析圖即時震度	氣象廳規格 FFT 濾波（FL / FH / FF，直接取原始加速度）	非因果（零相位）	約 0.5–10 Hz
LPGM / SVA、分析圖相對速度反應譜	0.05 Hz 高通 + 單自由度速度應答（阻尼 5%）	—	週期 1.6–7.8 s（32 週期）

瞭解更多關於 CWASN 及 GDMS？

CWASN＝中央氣象署地震觀測網，1991 年起現代化為即時觀測網；2012 年新一代啟用，即時測站超過 170 站，地震監測量由每年約 4,000 增至 40,000。
三類地震儀：寬頻（速度型，可測長週期與 >1,000km 遠震）、短週期（速度型，測微弱地動）、強震儀（加速度型，記錄大地震不飽和）。
強震即時警報用的是加速度型強震儀（三軸），1995 年起設置、最多達 110 站，用於有感地震自動定位與各地震度。
現行測站全面升級為 24 位元高解析度、取樣每秒 100 點；第 2 階段並增建井下（平均 300m）與東部海域海底地震儀站。
通道代碼 HN、HL 為加速度型地震儀（強震儀）。
資料公開網址： https://gdms.cwa.gov.tw

資料來源與致謝｜GDMS

本頁逐站強震觀測資料取自中央氣象署「地震及地球物理資料管理系統」（GDMS），資料公開網址： https://gdms.cwa.gov.tw。

資料庫引用：Central Weather Administration (CWA, Taiwan). (2012). Central Weather Administration Seismographic Network [Data set]. International Federation of Digital Seismograph Networks. https://doi.org/10.7914/SN/T5
