CWA 正式地震報告

發生時刻	2022/06/20 09:06:18	震央地名	花蓮縣光復鄉	最大震度	2
震央位置	花蓮縣政府南南西方 33.4 公里			連結	報告
北緯	23.71°N	東經	121.49°E	深度 / 規模	5.3km / M 4.5

震度分佈對比（★ 震央，同心圓為 S 波到時秒數・等間隔）

觀測點

實測震度圖

觀測點：各觀測點的實測最大震度，依震度上色（共 8 站）。實測震度圖：以觀測點反距離加權（IDW）內插各鄉鎮震度，畫出實測震度分佈。

公式（場址）

公式（S=1）

TREM (舊)

TREM (新)

ML v1

ML v2（preview）

PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。ML 模型 v1（intensity_ml_v1.onnx，ExpTech/YuYu1015）：神經網路依震源與各鄉鎮座標（含方位角）預估的震度分布。ML 模型 v2（preview，intensity_ml_v2.onnx，ExpTech/YuYu1015）：另一組係數重訓的實驗版本，與 v1 各自獨立設定。參數仍在調整，不代表最終成品。

震度12345弱5強6弱6強7

公式 / 模型準確度・公平對比（逐站「預測 vs 實測」，各自使用其輸入；共 8 站，含 ML v1／v2）

場址 Sᵢ 0.96–1.50，單就場址即可造成約 0.4 級的縱向差異，且與震央距無關；因此「震度×震央距」圖上一條距離曲線無法公平呈現，改以下方逐站指標與對角圖比較。

公式 / 模型	平均偏差	MAE	RMSE	完全命中	±1 級
公式（場址）	+1.63	1.63	1.70	0%	38%
公式（S=1）	+1.50	1.50	1.66	13%	38%
TREM (舊)	+1.50	1.50	1.66	13%	38%
TREM (新)	+0.88	0.88	1.17	38%	75%
ML v1	+0.88	0.88	1.17	38%	75%
ML v2（preview）	+1.25	1.25	1.58	38%	38%

偏差＝預測−實測的平均（0 最佳，正=偏高）；MAE/RMSE 越小越準；命中率越高越好。各欄最佳者以粗體標示。

公式（場址）	公式（S=1）	TREM (舊)	TREM (新)	ML v1	ML v2（preview）
PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。ML 模型 v1（intensity_ml_v1.onnx，ExpTech/YuYu1015）：以震源與座標特徵（含方位角）輸出 PGA/PGV 再分級。ML 模型 v2（preview，intensity_ml_v2.onnx，ExpTech/YuYu1015）：另一組係數重訓的實驗版本，與 v1 各自獨立設定。參數仍在調整，不代表最終成品。

命中高估低估泡泡大小＝站數；虛線＝完美預測（預測＝實測）

震度 × 震央距衰減圖（距離趨勢參考；X 線性、震度階為整數階梯）

註：同一震央距的各站因場址不同會有縱向散布，單一距離曲線無法呈現，故此圖僅供看衰減趨勢；公式的公平橫向對比請見上方「公式準確度・公平對比」。

公式（場址）誤差 1.70	公式（S=1）誤差 1.66	TREM (舊)誤差 1.66	TREM (新)誤差 1.17
PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。

觀測點（依震度上色）選定公式理論曲線

最大震度時空熱圖 • 震央距剖面

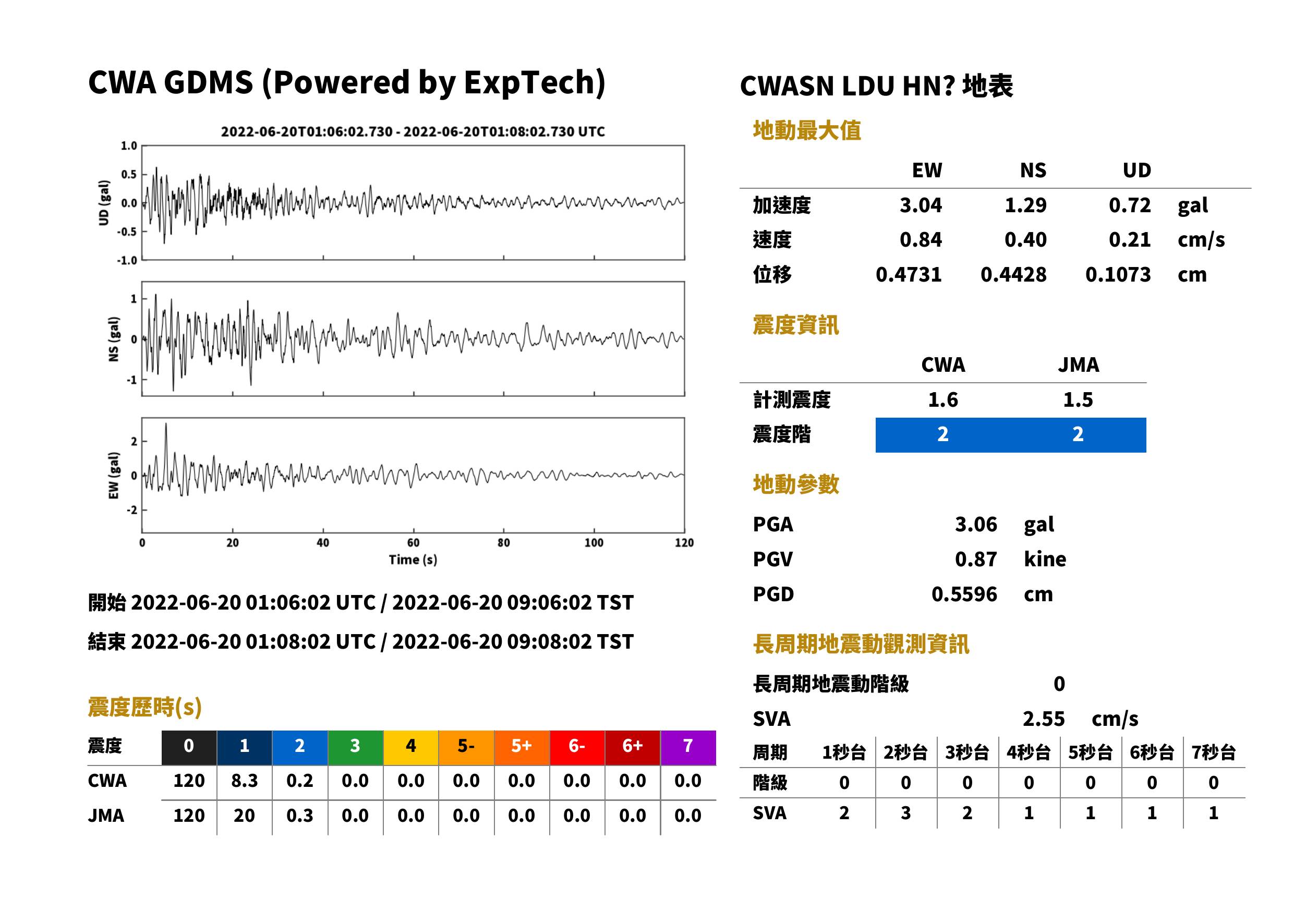

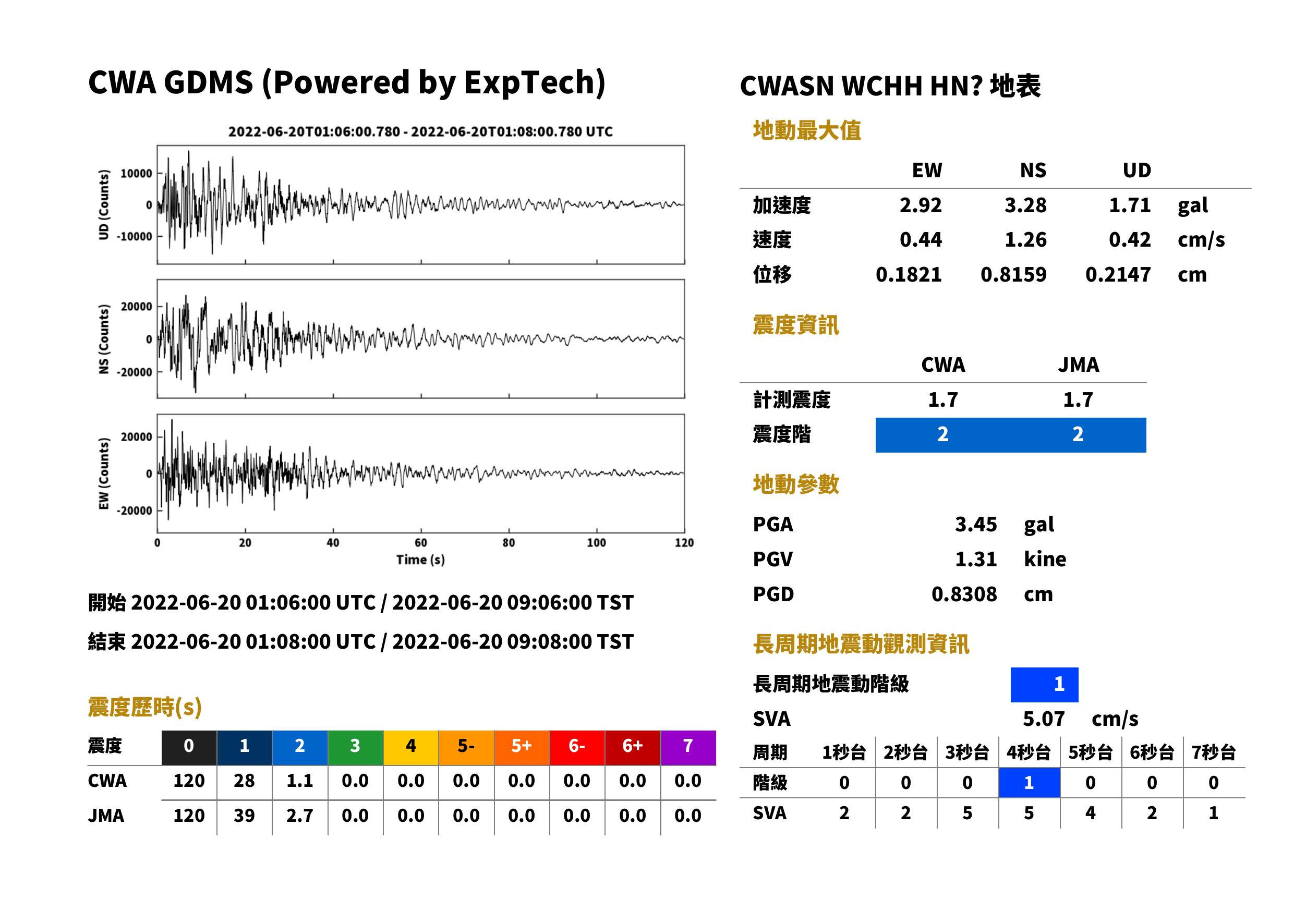

逐站觀測（GDMS 強震資料，共 66 站）

加速度單位 gal、速度 cm/s；合成為峰值（PGA/PGV）；JMA/CWA 為計測震度，色塊為震度階；地名取最近鄉鎮、海拔為測站高程；震央距與走時表估計 P/S 波時間由站點座標推算；長周期為長周期地震動階級。點欄位標題可排序。

ID	地名	海拔 ↕	觀測網	通道	震央距 ↕	走時表估計		加速度 (gal)				速度 (cm/s)				JMA		CWA		長周期 ↕	資料下載
ID	地名	海拔 ↕	觀測網	通道	震央距 ↕	P波時間 ↕	S波時間 ↕	南北 ↕	東西 ↕	上下 ↕	合成 ↕	南北 ↕	東西 ↕	上下 ↕	合成 ↕	震度階	計測震度 ↕	震度階	計測震度 ↕	長周期 ↕	波形	報告	分析

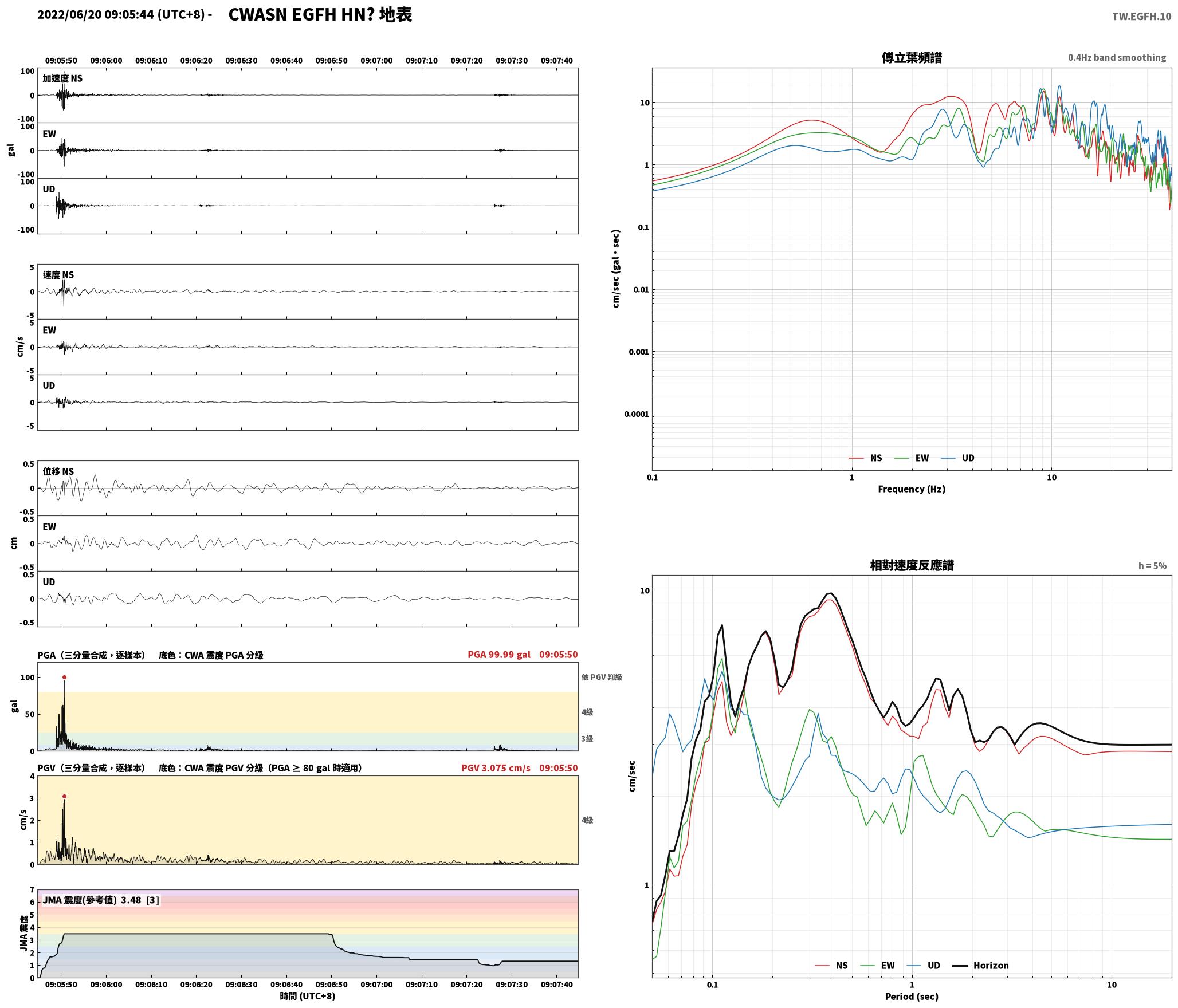

EGFH	花蓮縣光復鄉	126 m	CWASN	HN	7.8 km	09:06:19	09:06:21	85.83	57.88	49.16	99.99	2.75	1.38	1.13	3.08	3	3.4	4	4.4	0	下載	查看	查看

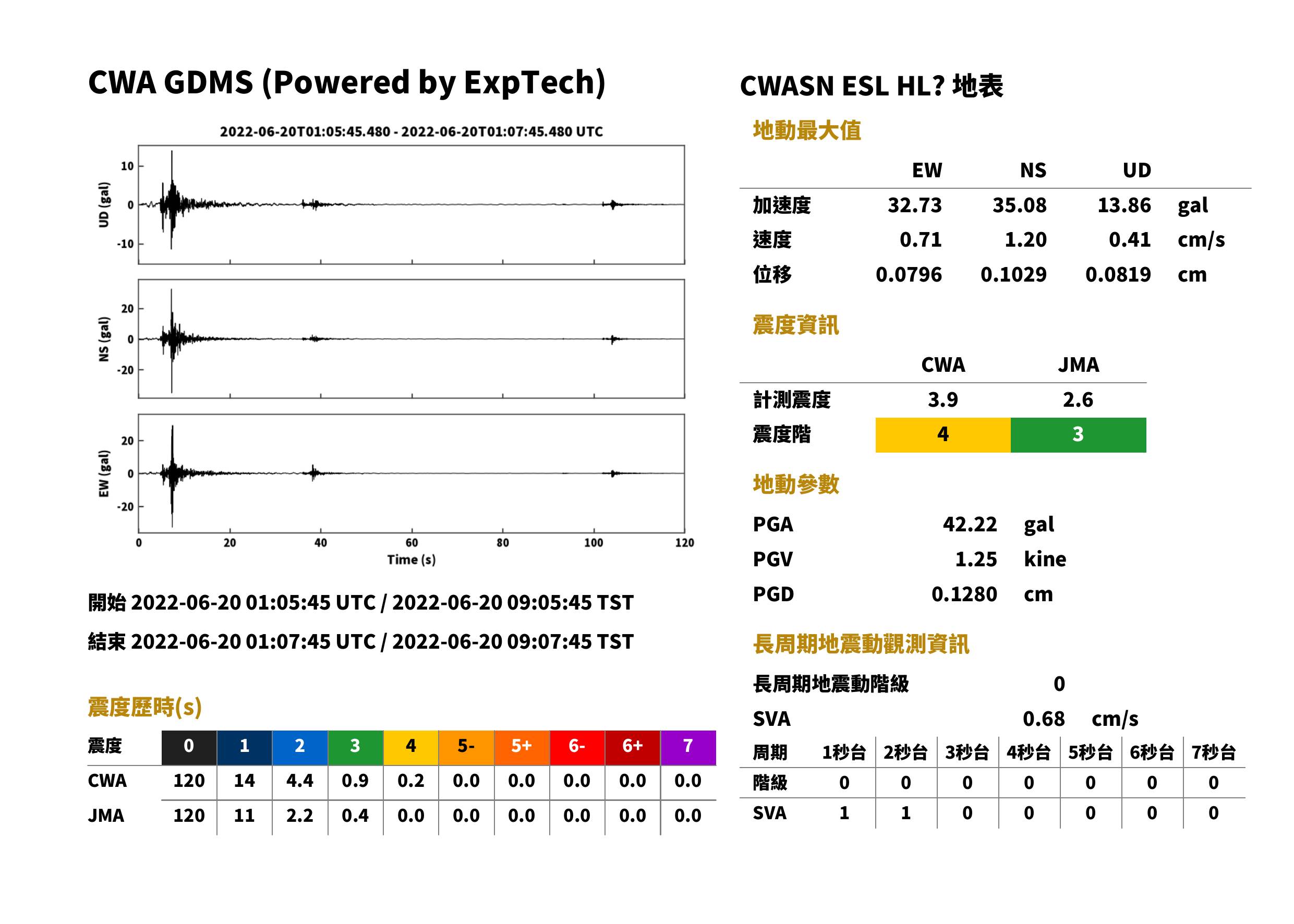

ESL	花蓮縣鳳林鎮	180 m	CWASN	HL	12.4 km	09:06:20	09:06:22	35.09	32.73	13.86	42.23	1.19	0.70	0.41	1.25	3	2.5	4	3.9	0	下載	查看	查看

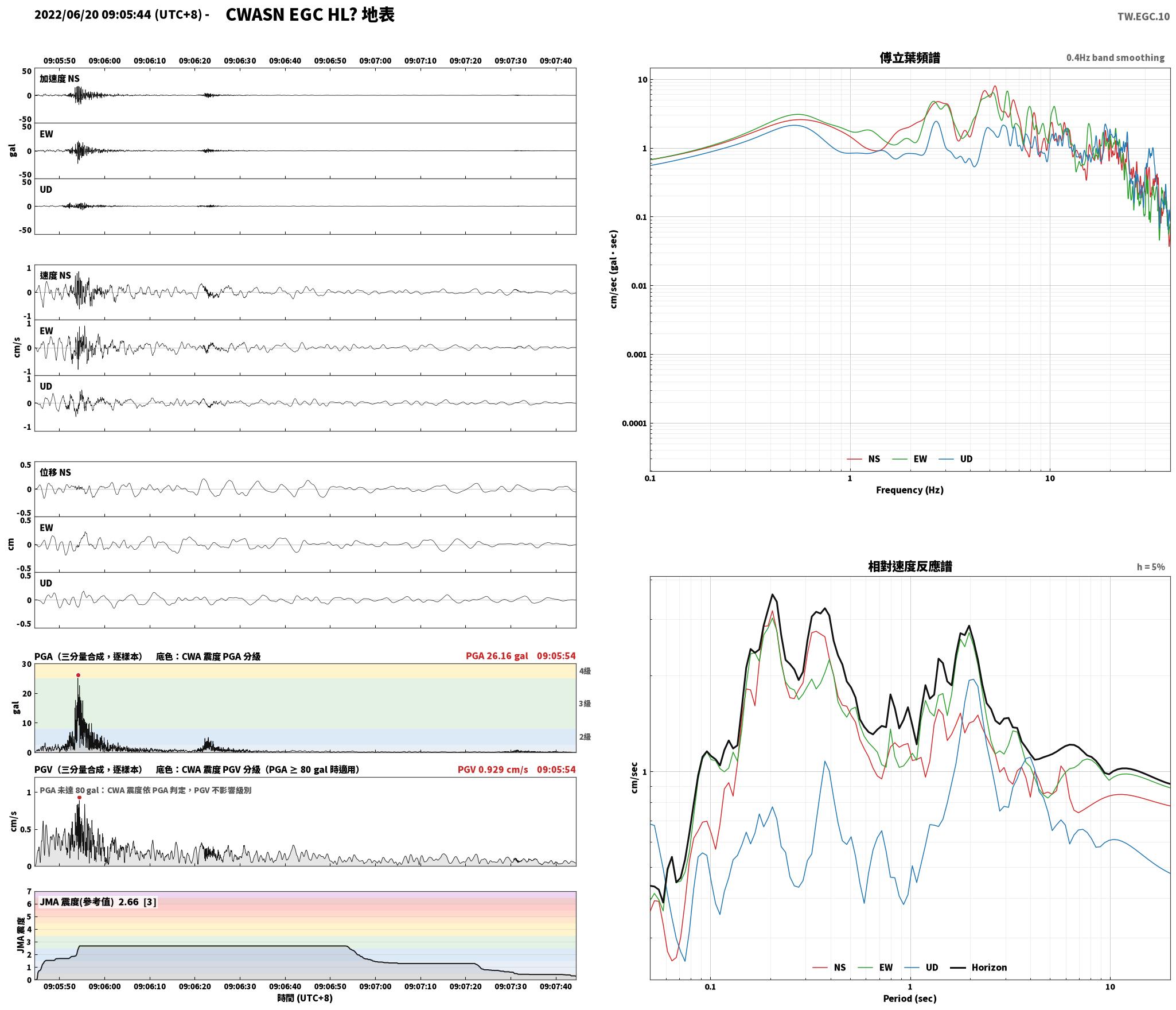

EGC	花蓮縣鳳林鎮	9 m	CWASN	HL	5.9 km	09:06:19	09:06:20	17.07	23.41	7.13	26.16	0.73	0.79	0.49	0.96	3	2.6	4	3.5	0	下載	查看	查看

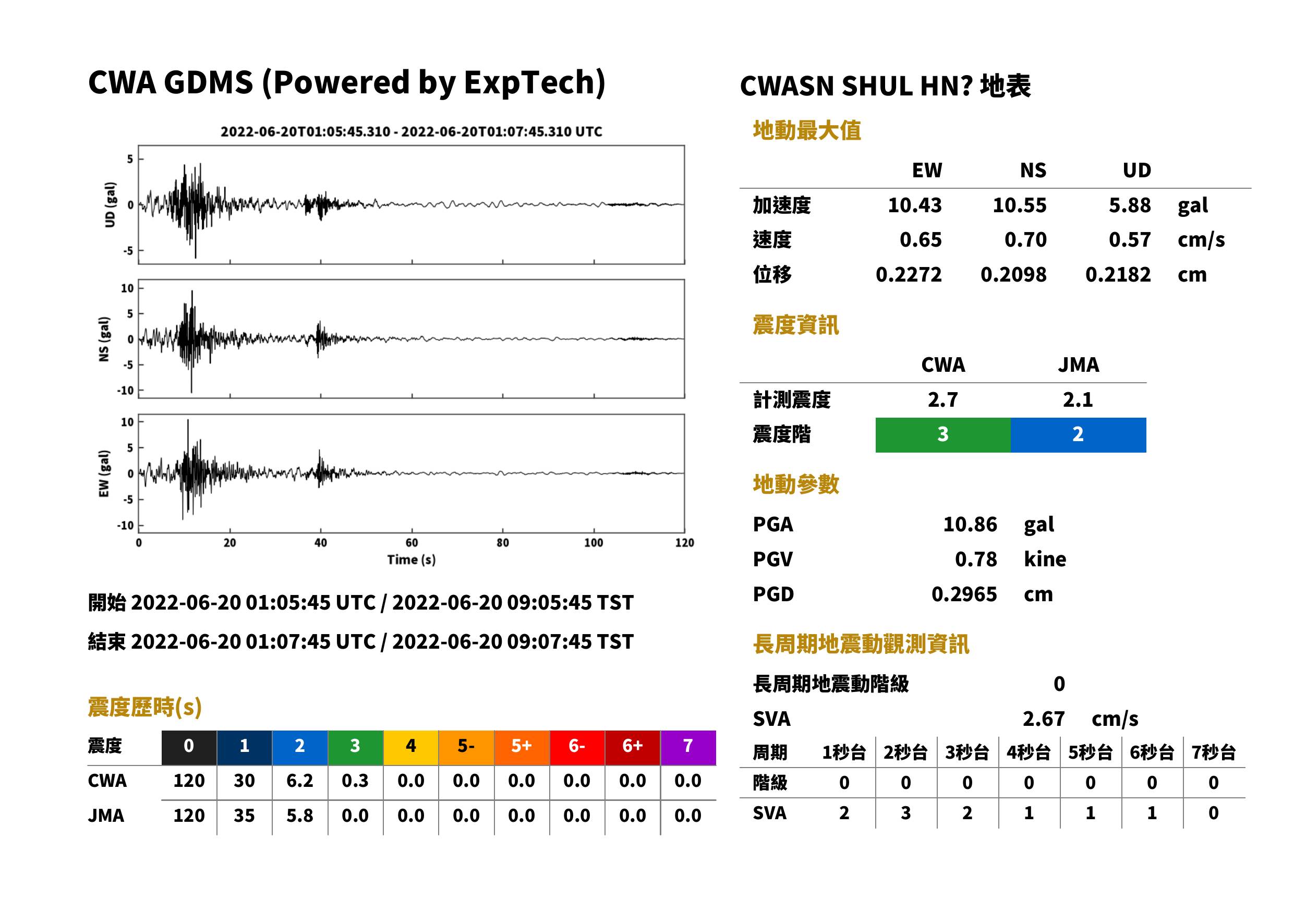

SHUL	花蓮縣壽豐鄉	34 m	CWASN	HN	11.4 km	09:06:20	09:06:21	10.55	10.43	5.86	10.85	0.68	0.65	0.59	0.77	2	2.1	3	2.7	0	下載	查看	查看

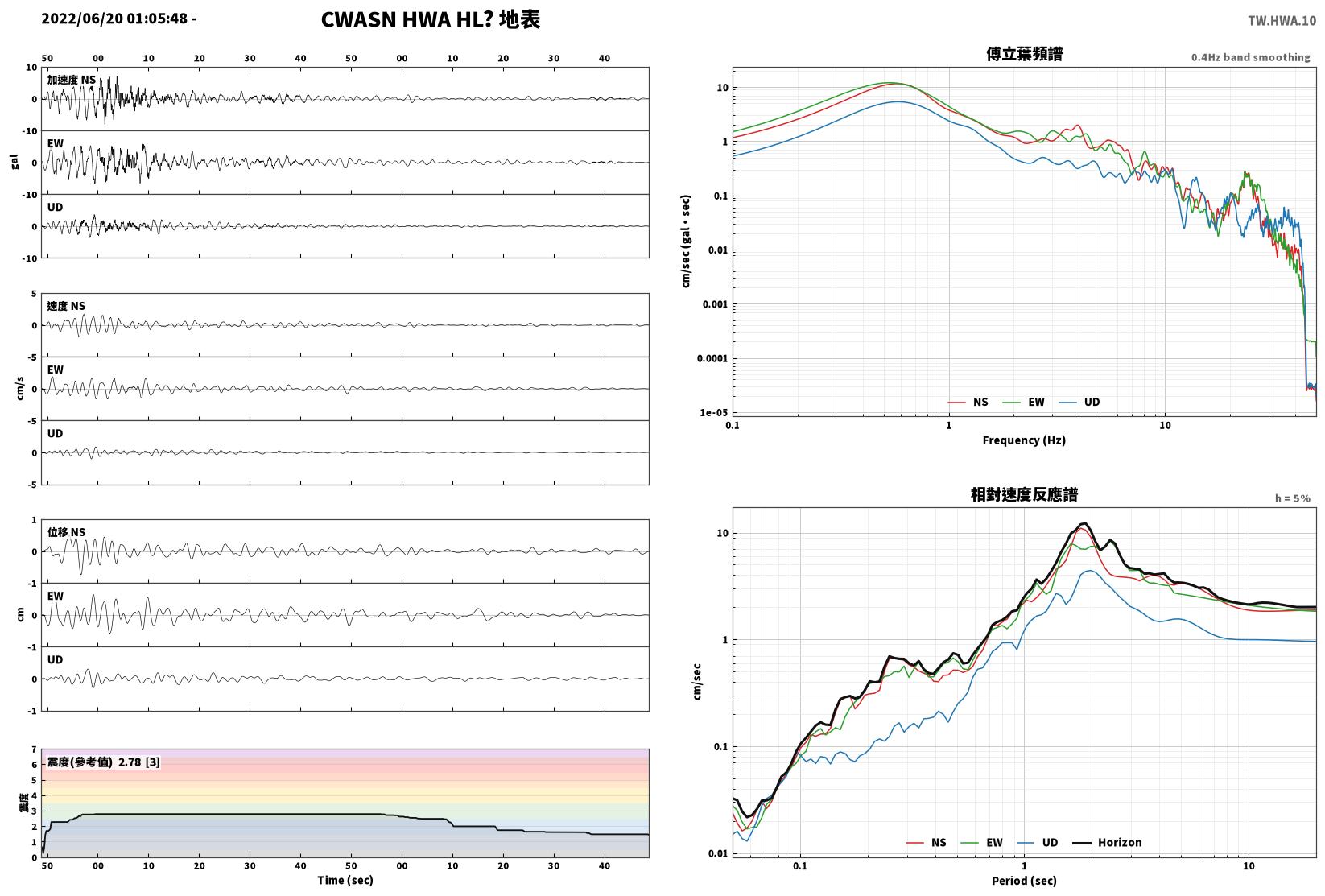

HWA	花蓮縣花蓮市	18 m	CWASN	HL	32.0 km	09:06:23	09:06:27	8.04	6.55	3.63	8.71	1.92	1.88	1.02	2.17	3	2.7	3	2.5	1	下載	查看	查看
WDLH	雲林縣斗六市	54 m	CWASN	HN	96.9 km	09:06:34	09:06:46	7.70	4.34	2.60	7.71	1.86	1.05	0.43	1.94	2	2.4	2	2.4	1	下載	查看	查看

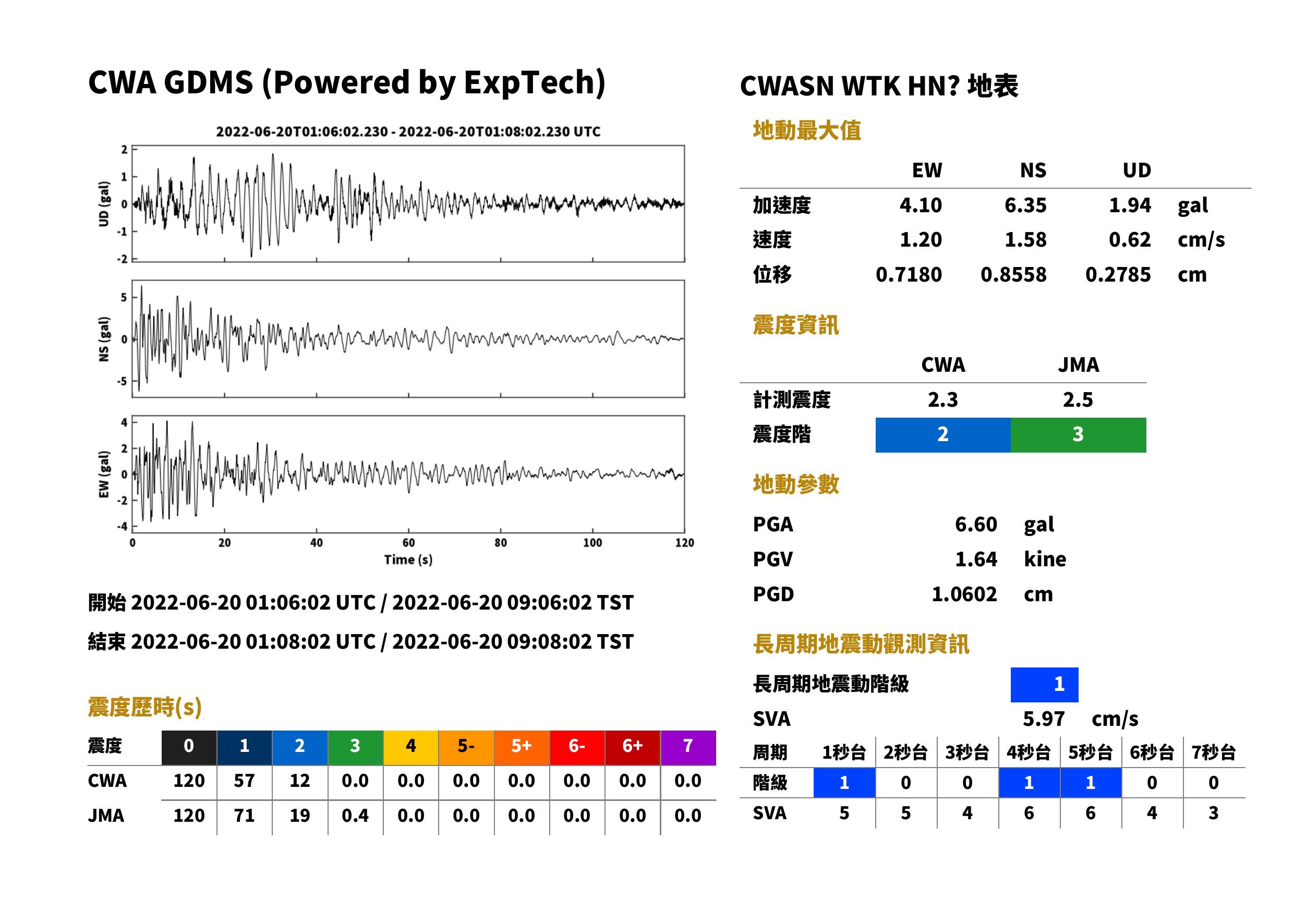

WTK	雲林縣土庫鎮	21 m	CWASN	HN	112.2 km	09:06:37	09:06:50	6.40	4.04	1.94	6.61	1.59	1.10	0.62	1.64	3	2.5	2	2.3	1	下載	查看	查看

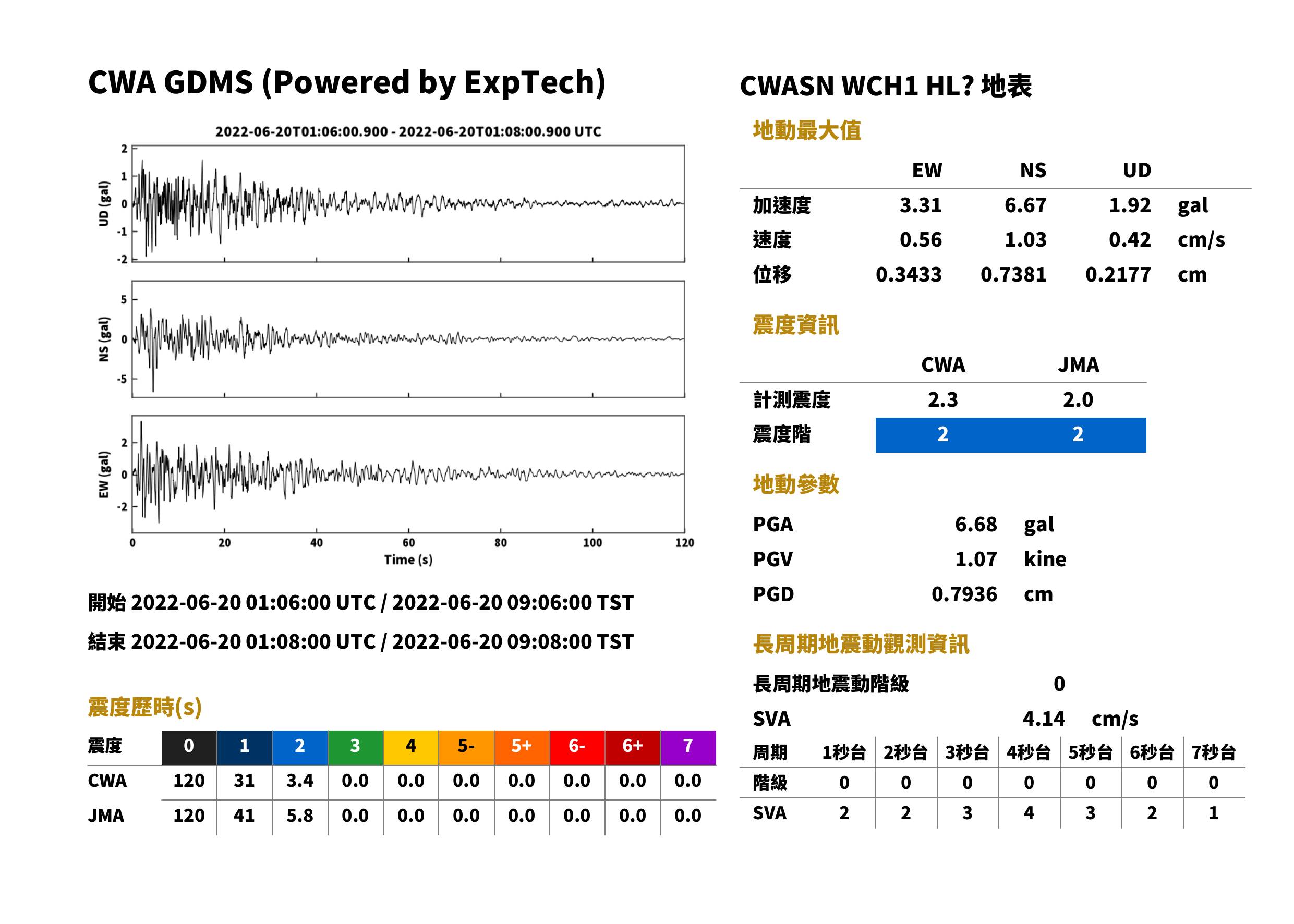

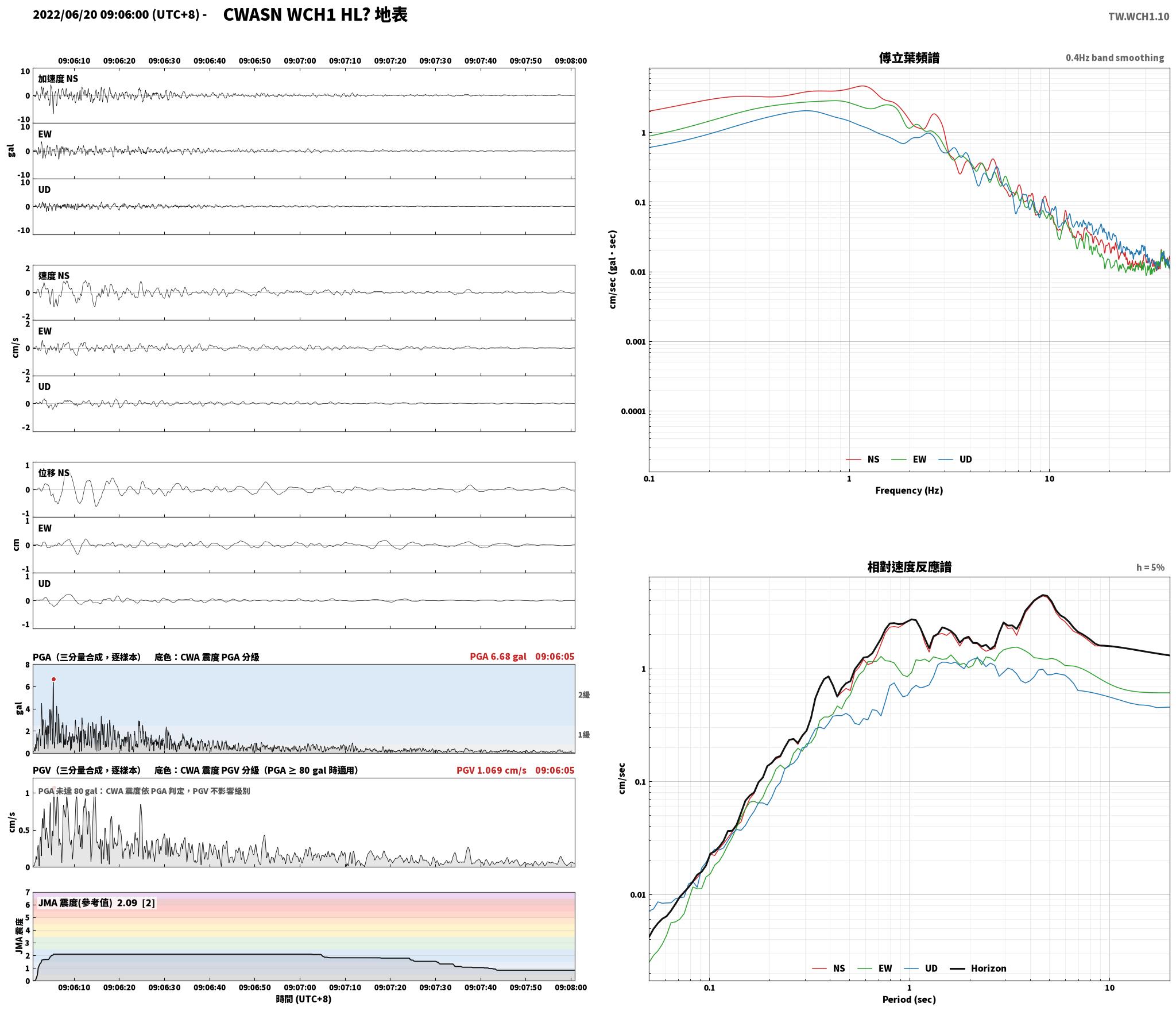

WCH1	彰化縣彰化市	17 m	CWASN	HL	104.0 km	09:06:35	09:06:48	6.64	3.32	1.93	6.65	1.00	0.55	0.38	1.04	2	2.0	2	2.3	0	下載	查看	查看

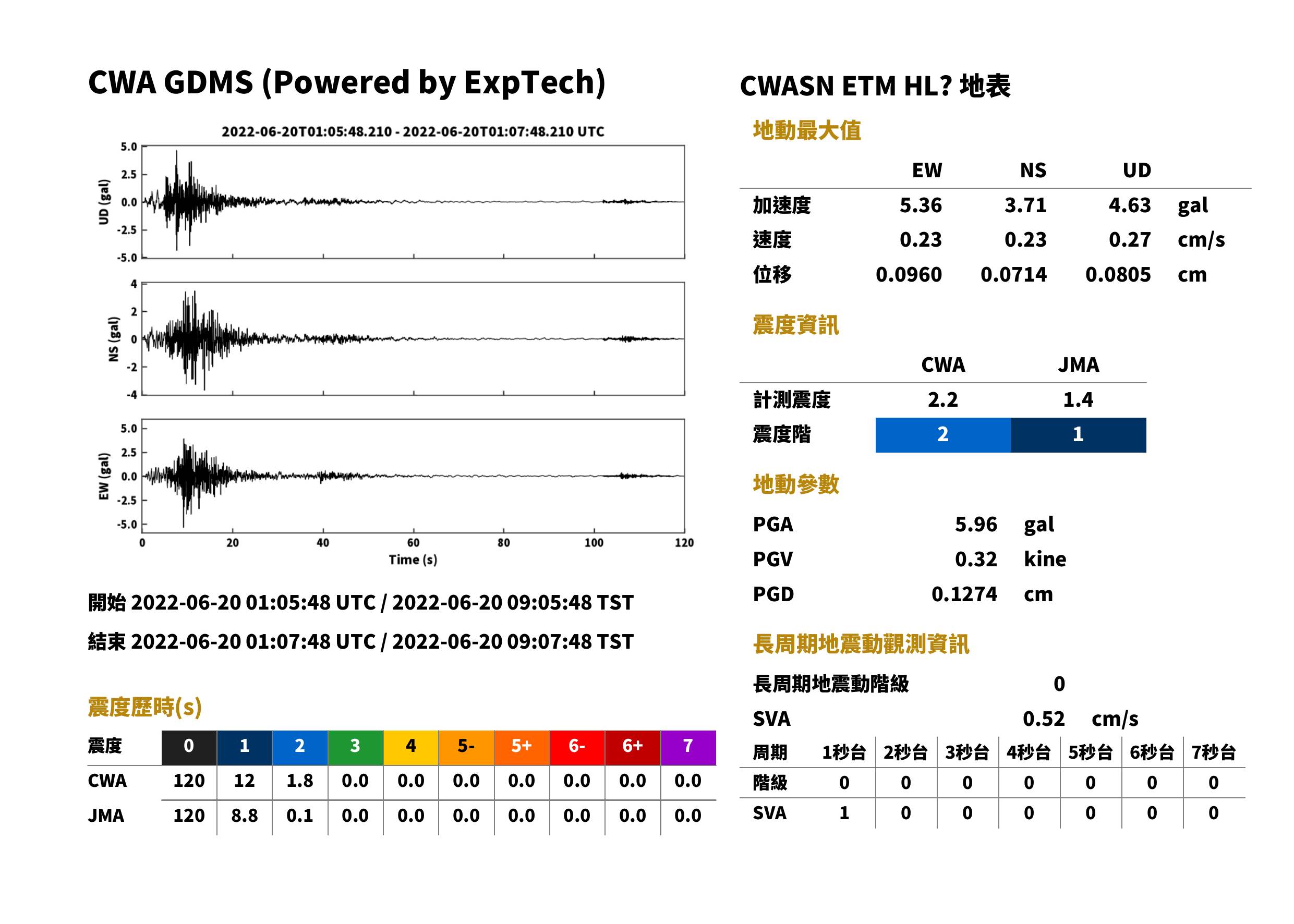

ETM	花蓮縣吉安鄉	170 m	CWASN	HL	28.5 km	09:06:23	09:06:26	3.70	5.35	4.63	5.95	0.21	0.22	0.26	0.31	1	1.4	2	2.2	0	下載	查看	查看
ECS	臺東縣池上鄉	286 m	CWASN	HL	73.7 km	09:06:30	09:06:39	4.87	3.79	3.45	6.14	1.42	1.15	0.90	1.73	2	2.4	2	2.2	1	下載	查看	查看
CHY	嘉義市東區	31 m	CWASN	HL	110.3 km	09:06:36	09:06:50	5.29	3.30	1.64	5.76	1.00	0.58	0.38	1.04	2	2.2	2	2.2	0	下載	查看	查看
WYL	彰化縣員林市	26 m	CWASN	HL	96.7 km	09:06:34	09:06:46	5.41	4.34	2.49	5.48	1.17	1.05	0.40	1.30	2	2.3	2	2.1	0	下載	查看	查看
WDL	雲林縣斗六市	52 m	CWASN	HL	96.9 km	09:06:34	09:06:46	5.20	3.16	1.64	5.37	1.49	0.77	0.32	1.59	2	2.0	2	2.1	0	下載	查看	查看

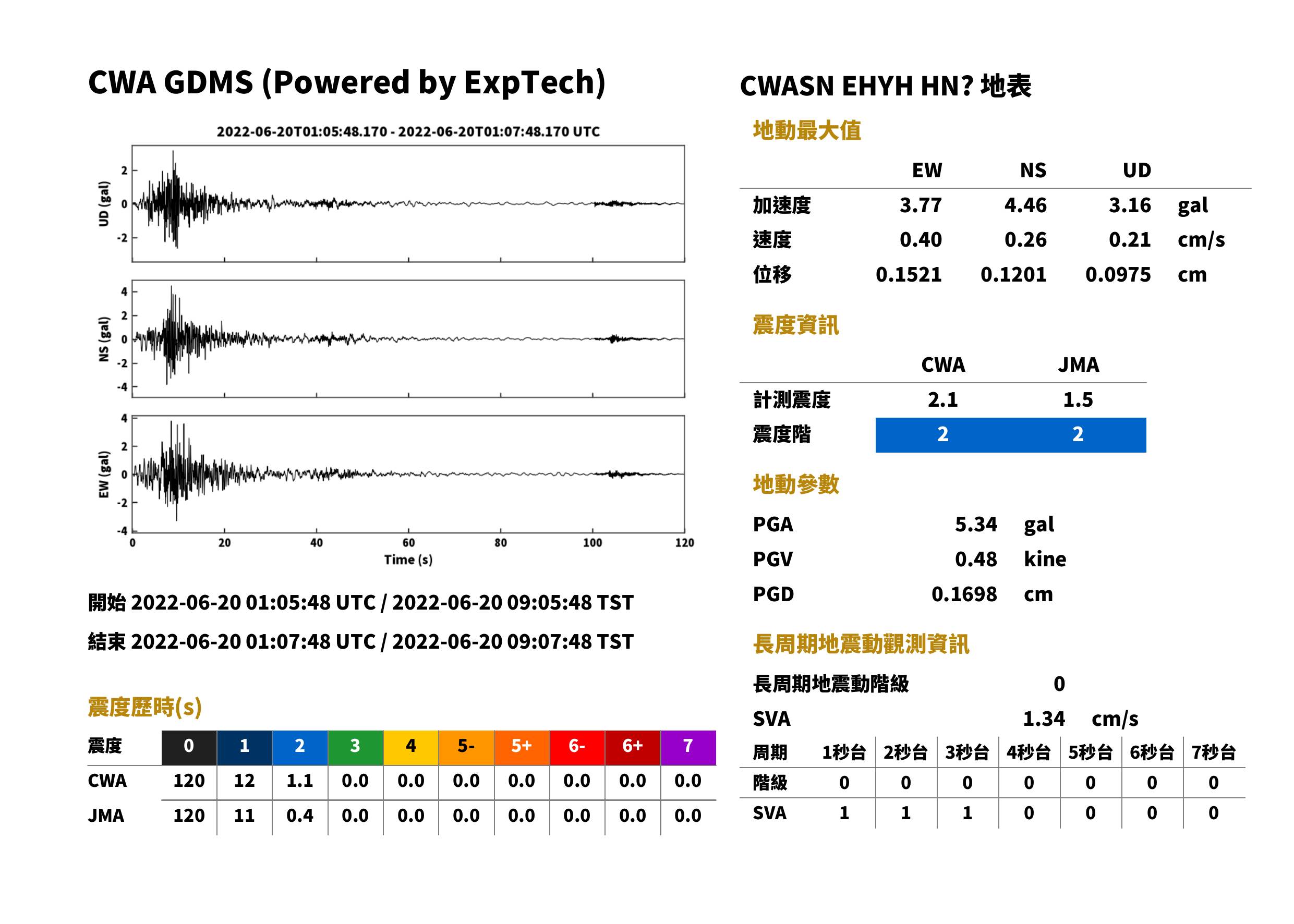

EHYH	花蓮縣瑞穗鄉	173 m	CWASN	HN	28.2 km	09:06:23	09:06:26	4.46	3.77	3.15	5.34	0.25	0.39	0.22	0.47	2	1.5	2	2.1	0	下載	查看	查看

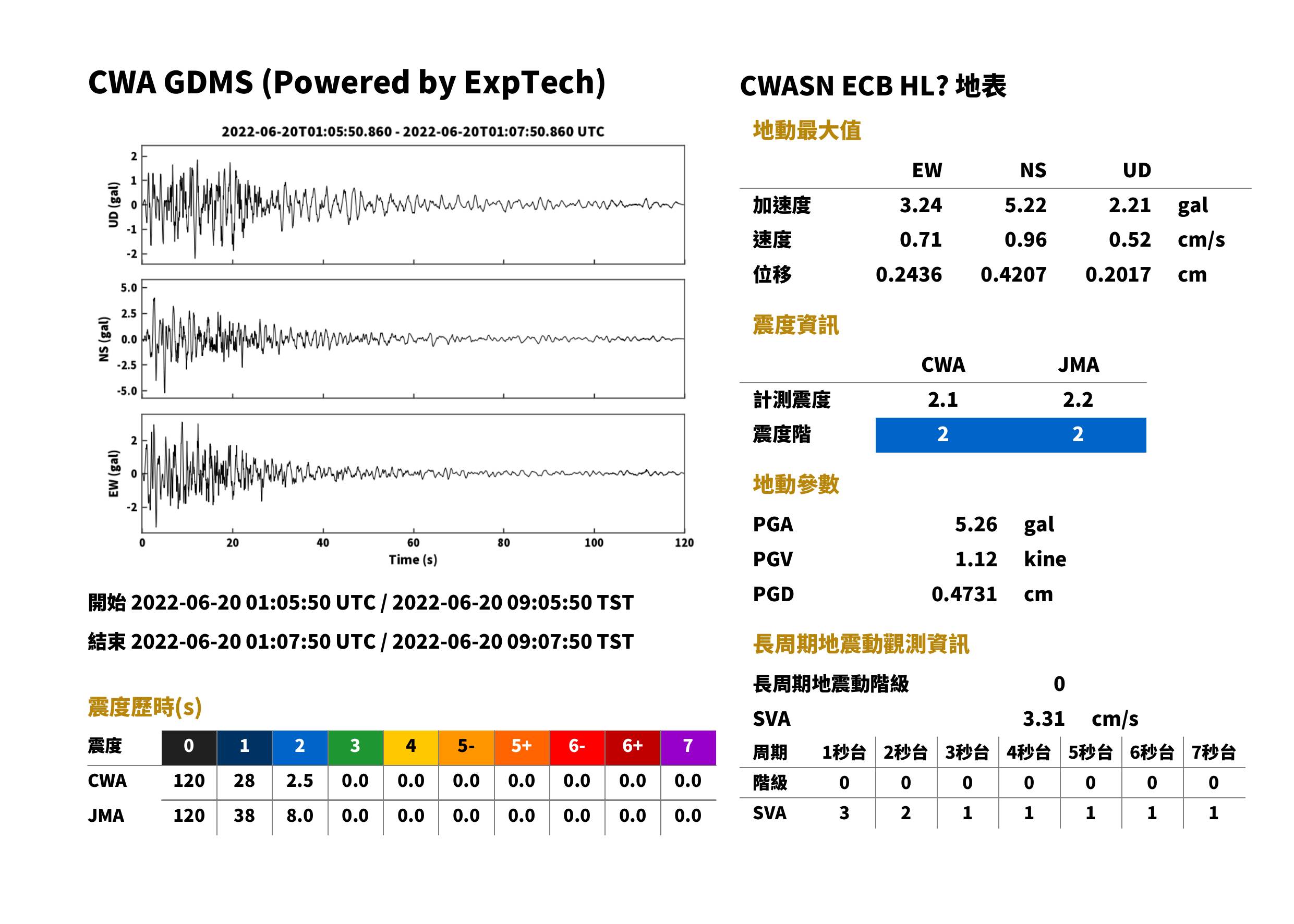

ECB	臺東縣長濱鄉	63 m	CWASN	HL	44.0 km	09:06:25	09:06:31	5.20	3.24	2.21	5.23	0.97	0.66	0.51	1.14	2	2.2	2	2.1	0	下載	查看	查看

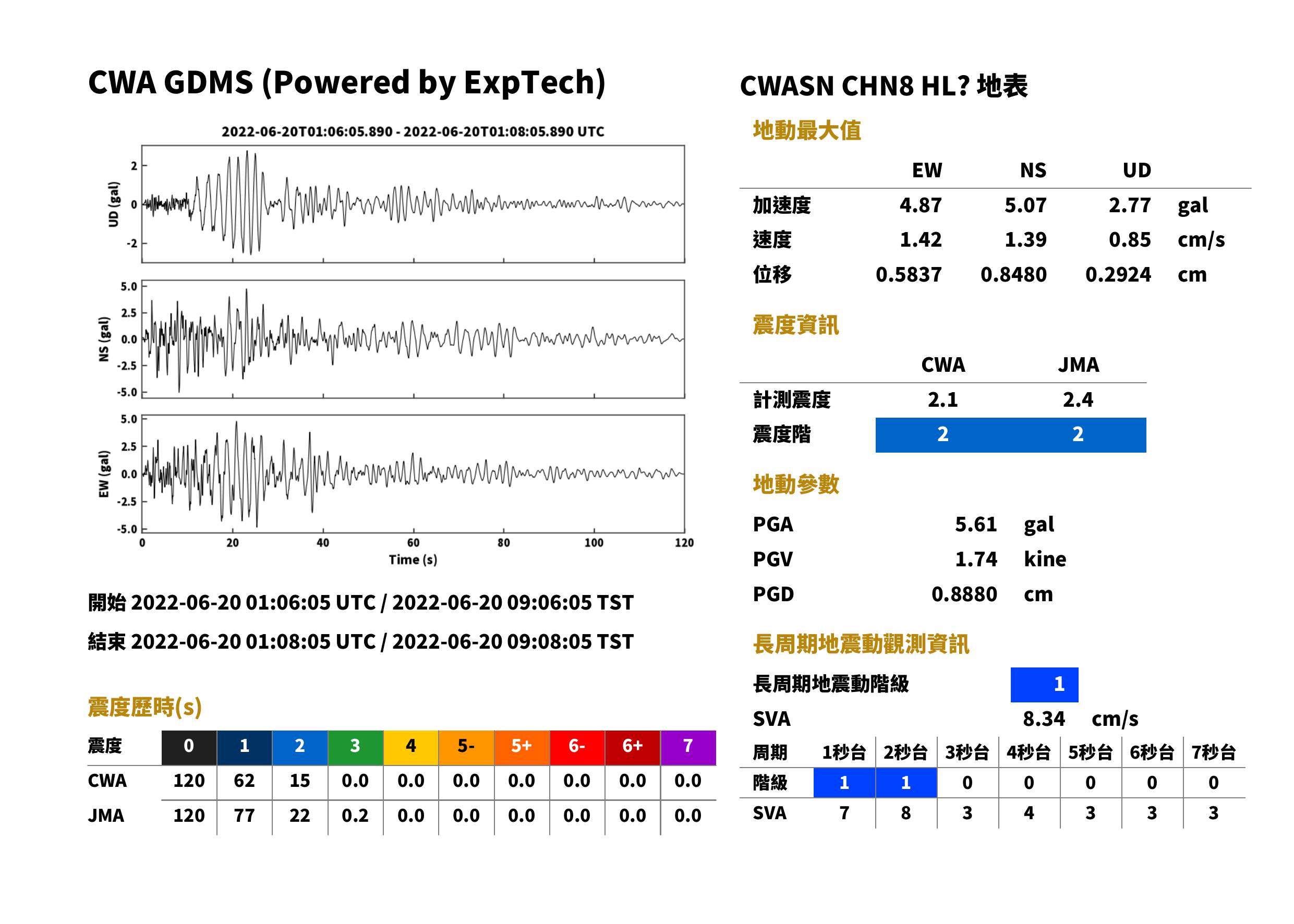

CHN8	嘉義縣義竹鄉	6 m	CWASN	HL	135.3 km	09:06:40	09:06:57	5.12	4.86	2.76	5.61	1.40	1.44	0.84	1.75	2	2.4	2	2.1	1	下載	查看	查看
WWC	臺中市梧棲區	5 m	CWASN	HL	115.5 km	09:06:37	09:06:51	3.55	4.65	2.28	4.77	0.94	1.12	0.38	1.14	2	2.1	2	2.0	0	下載	查看	查看
WSL	雲林縣水林鄉	3 m	CWASN	HN	130.3 km	09:06:40	09:06:55	4.53	4.65	0.97	4.94	0.92	1.13	0.32	1.39	2	2.2	2	2.0	0	下載	查看	查看

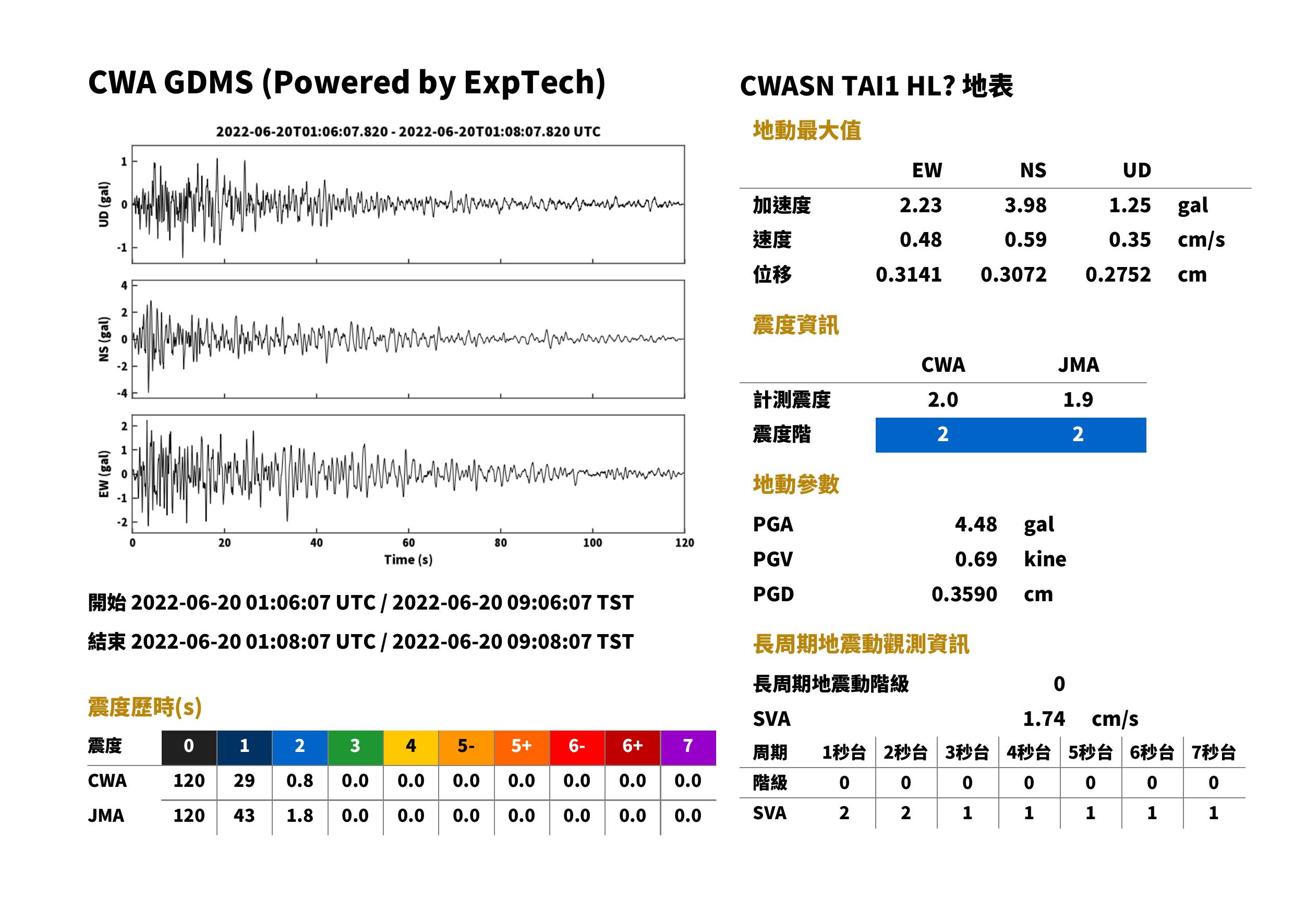

TAI1	臺南市永康區	10 m	CWASN	HL	148.2 km	09:06:42	09:07:00	4.01	2.29	1.20	4.49	0.57	0.45	0.31	0.68	2	1.9	2	2.0	0	下載	查看	查看
WRL	彰化縣二林鎮	14 m	CWASN	HN	115.1 km	09:06:37	09:06:51	4.09	3.75	1.73	4.18	0.86	1.21	0.56	1.23	2	2.0	2	1.9	0	下載	查看	查看

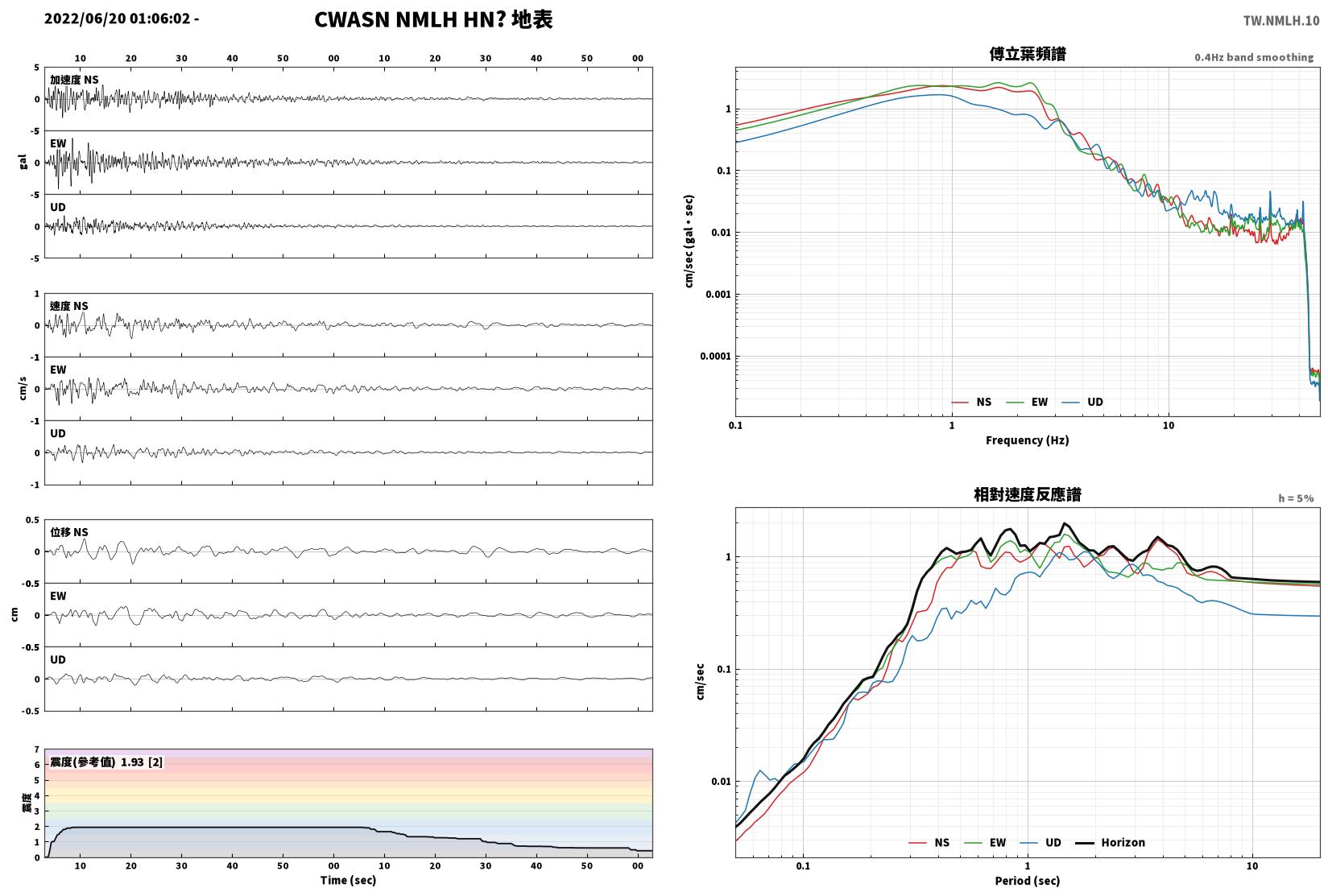

NMLH	苗栗縣苗栗市	179 m	CWASN	HN	116.2 km	09:06:37	09:06:51	3.77	4.20	1.66	4.46	0.47	0.52	0.32	0.57	2	1.9	2	1.9	0	下載	查看	查看
NCU	桃園市中壢區	131 m	CWASN	HL	143.1 km	09:06:42	09:06:59	4.00	3.05	2.28	4.14	0.89	0.60	0.53	0.90	2	2.1	2	1.9	0	下載	查看	查看
ILA	宜蘭縣宜蘭市	11 m	CWASN	HL	120.2 km	09:06:38	09:06:52	3.82	3.39	1.45	4.26	0.88	0.76	0.31	0.89	2	2.1	2	1.9	0	下載	查看	查看
ETLH	花蓮縣秀林鄉	1005 m	CWASN	HN	55.2 km	09:06:27	09:06:34	3.84	3.49	2.60	4.36	0.19	0.18	0.17	0.23	1	1.3	2	1.9	0	下載	查看	查看

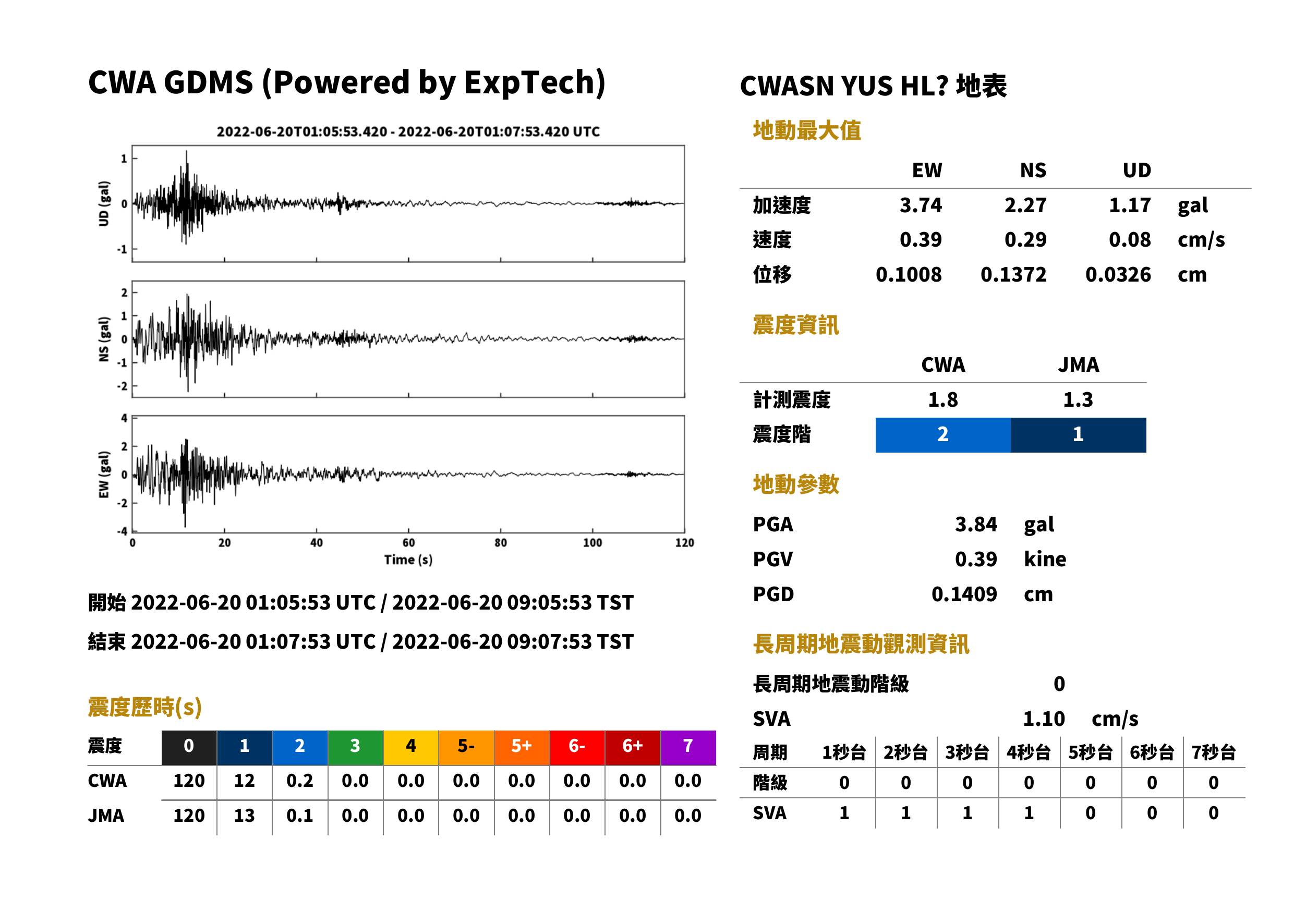

YUS	嘉義縣阿里山鄉	3856 m	CWASN	HL	59.5 km	09:06:28	09:06:35	2.26	3.75	1.17	3.84	0.28	0.38	0.08	0.39	1	1.3	2	1.8	0	下載	查看	查看
WTC	彰化縣大城鄉	4 m	CWASN	HL	123.3 km	09:06:38	09:06:53	3.36	3.29	0.95	3.55	0.88	0.98	0.35	1.08	2	1.9	2	1.8	0	下載	查看	查看

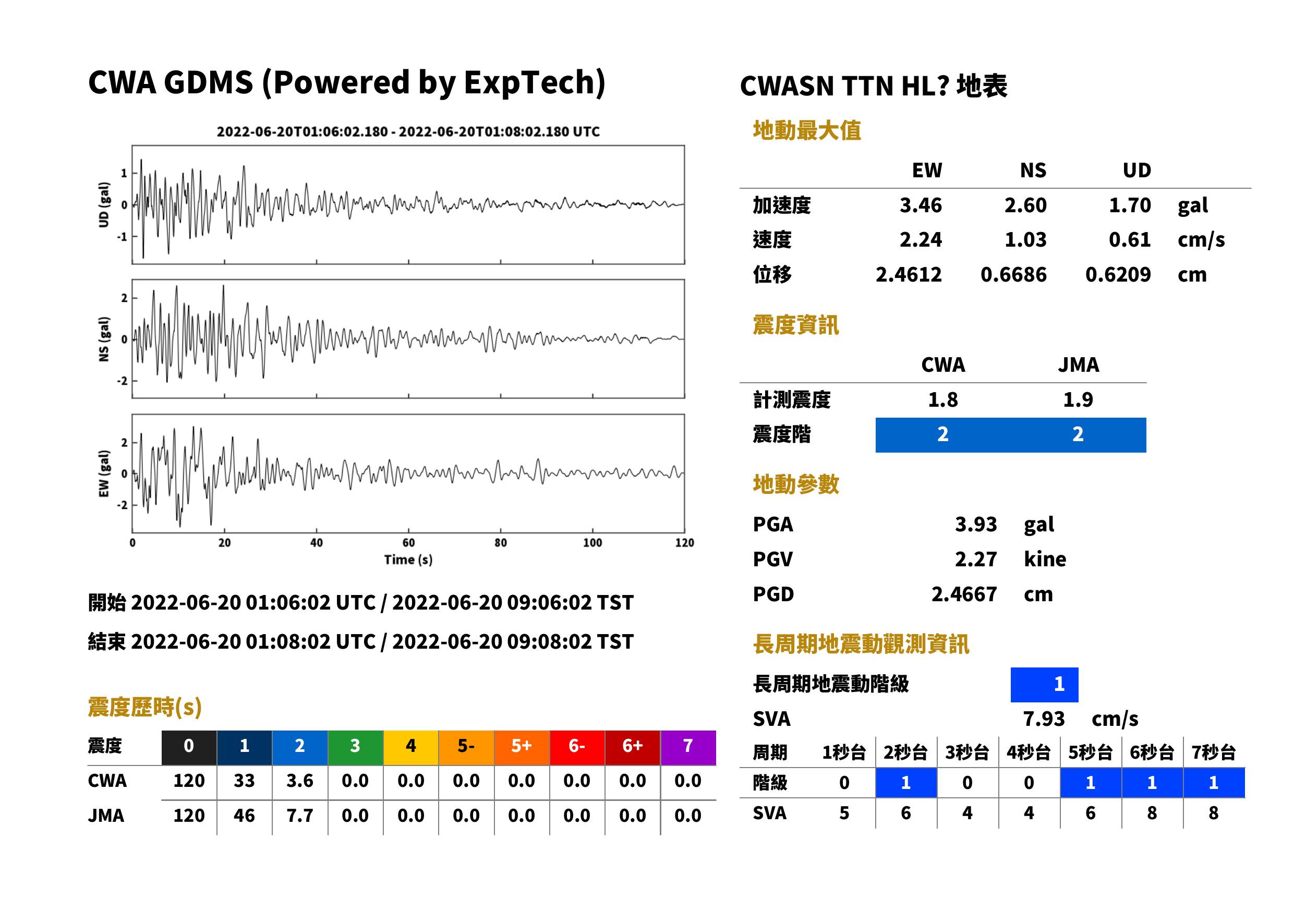

TTN	臺東縣臺東市	12 m	CWASN	HL	111.9 km	09:06:37	09:06:50	2.64	3.32	1.82	3.83	1.02	2.01	0.65	2.01	2	1.9	2	1.8	1	下載	查看	查看

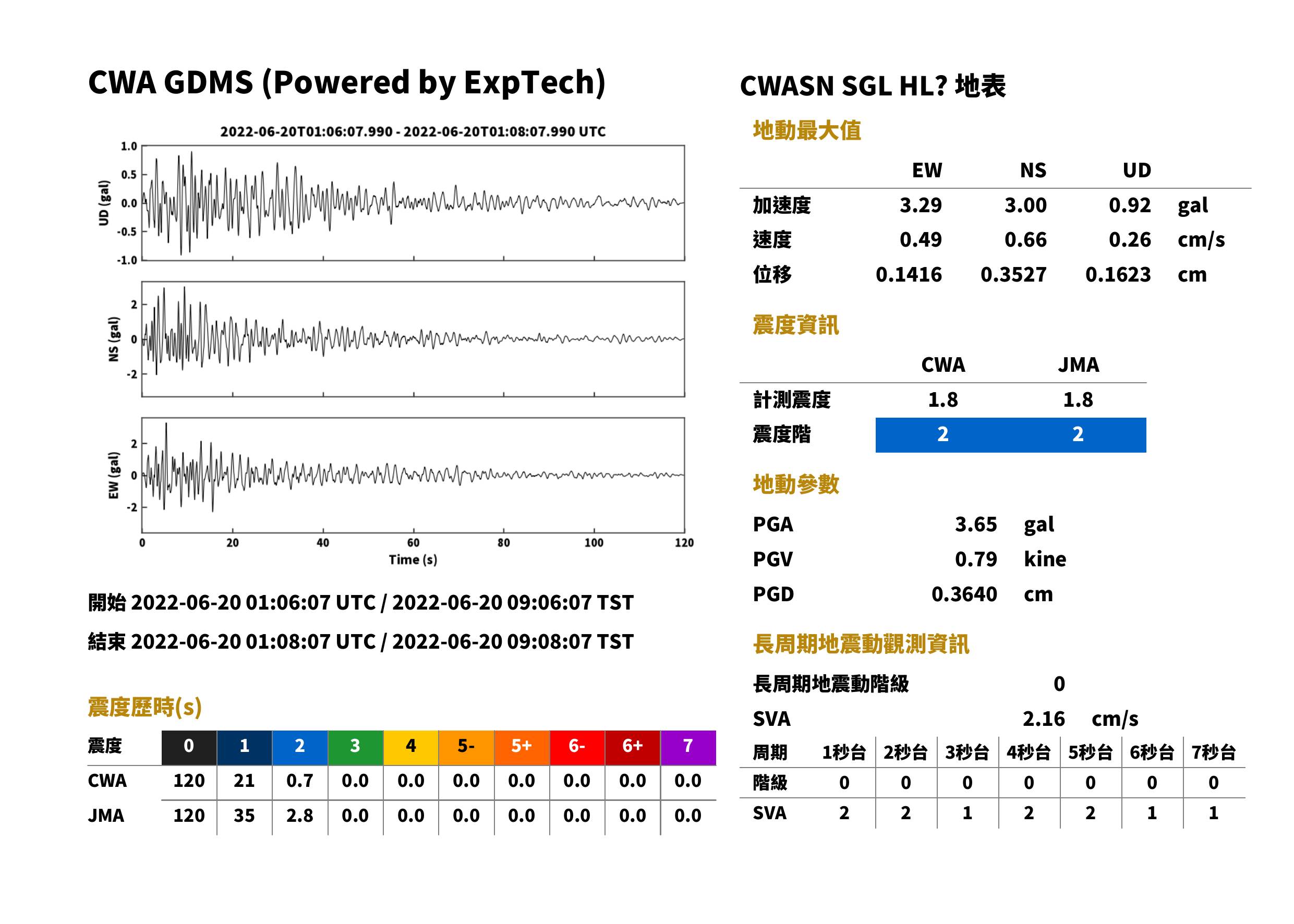

SGL	屏東縣九如鄉	31 m	CWASN	HL	149.3 km	09:06:42	09:07:00	3.02	3.29	0.89	3.62	0.67	0.51	0.24	0.77	2	1.8	2	1.8	0	下載	查看	查看
SCL	臺南市佳里區	7 m	CWASN	HL	144.3 km	09:06:42	09:06:59	3.48	2.65	1.01	3.85	0.56	0.76	0.33	0.82	2	1.9	2	1.8	0	下載	查看	查看

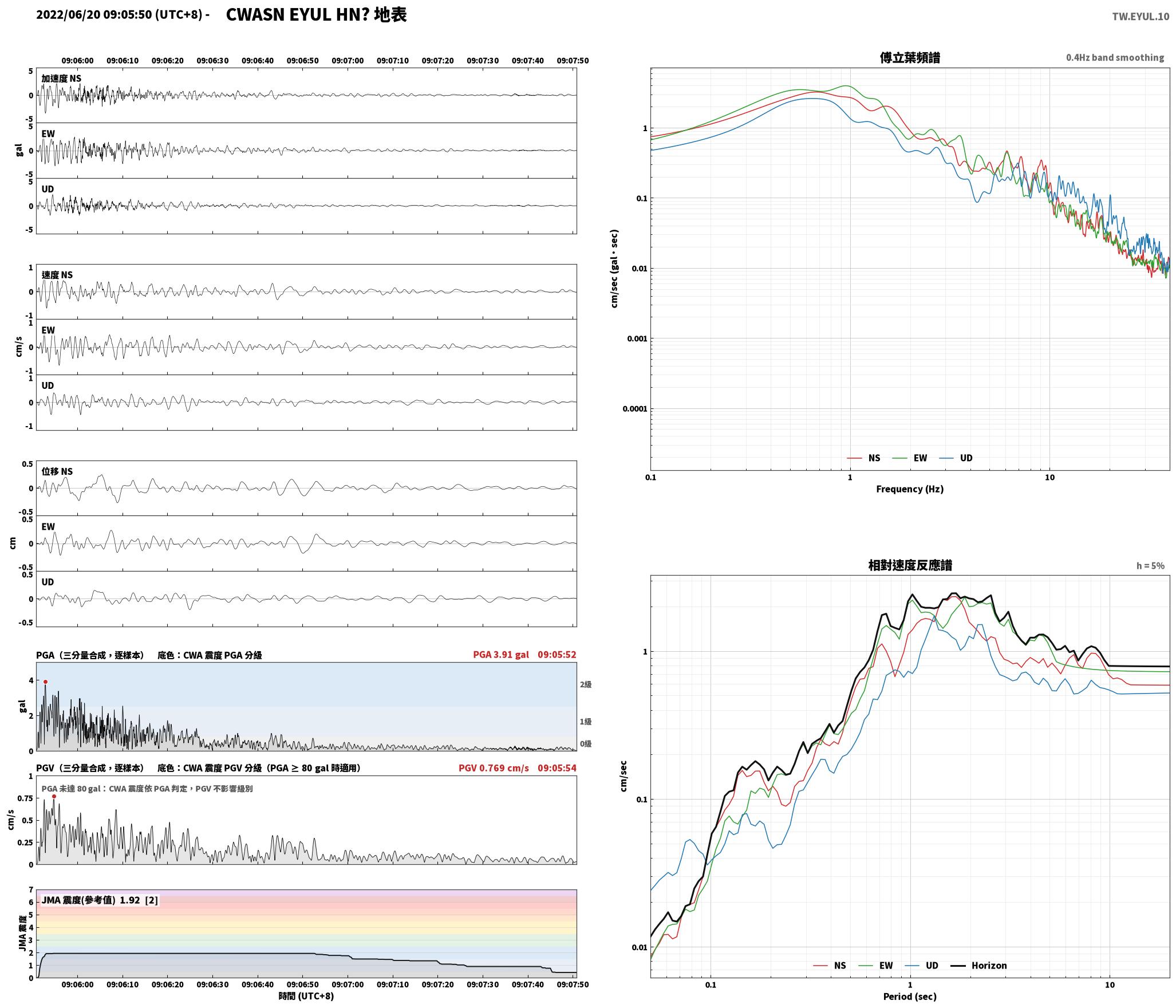

EYUL	花蓮縣玉里鎮	138 m	CWASN	HN	43.9 km	09:06:25	09:06:31	3.23	2.79	2.13	3.87	0.59	0.68	0.45	0.77	2	1.9	2	1.8	0	下載	查看	查看

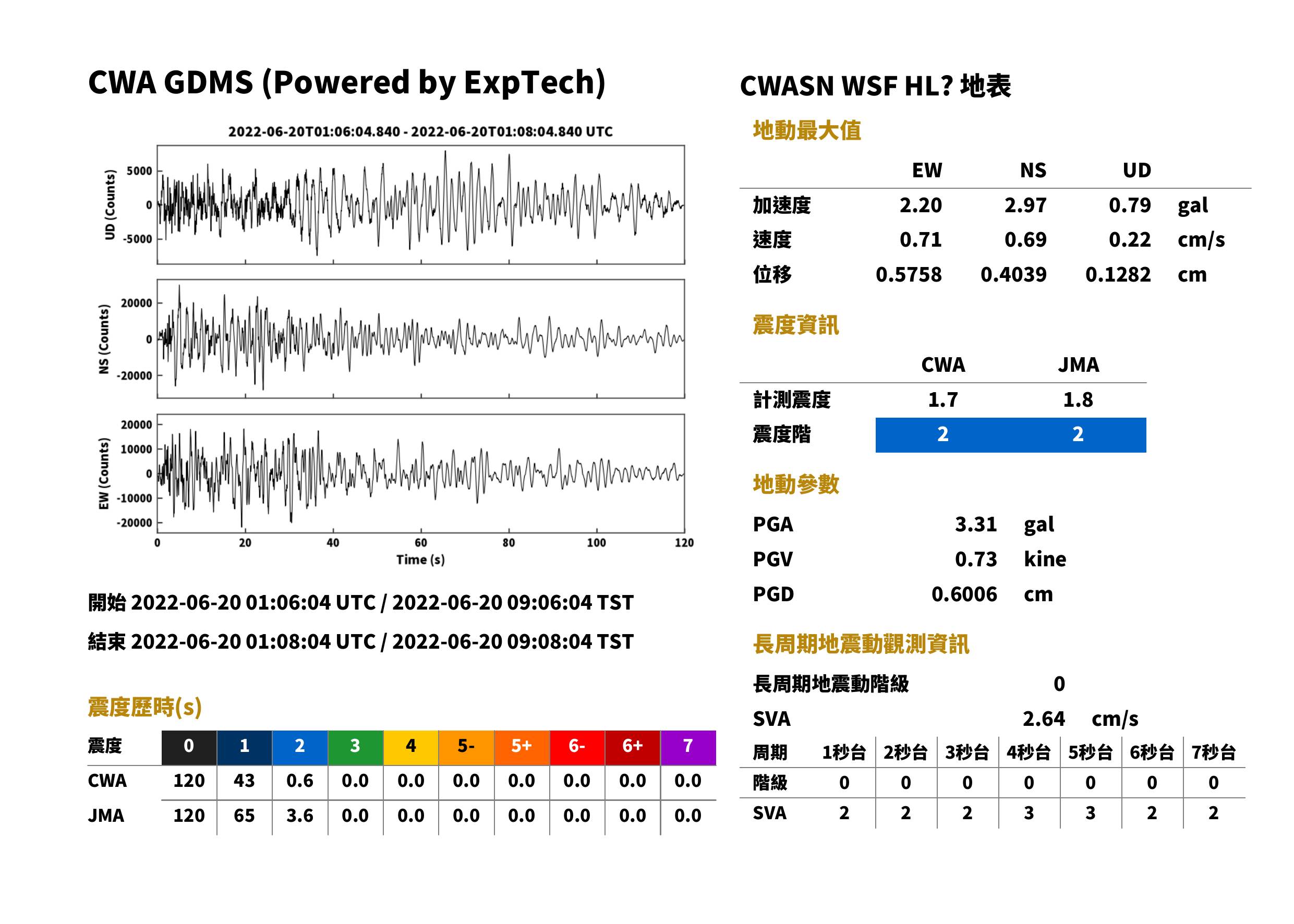

WSF	雲林縣四湖鄉	8 m	CWASN	HL	128.6 km	09:06:39	09:06:55	2.97	2.20	0.79	3.31	0.69	0.71	0.22	0.73	2	1.8	2	1.7	0	下載	查看	查看
WGK	雲林縣斗六市	80 m	CWASN	HL	93.7 km	09:06:34	09:06:45	2.48	2.12	1.56	3.19	0.51	0.62	0.34	0.73	2	1.8	2	1.7	0	下載	查看	查看
WCHH	彰化縣彰化市	25 m	CWASN	HN	103.3 km	09:06:35	09:06:48	3.28	2.92	1.71	3.45	1.26	0.44	0.42	1.31	2	1.7	2	1.7	1	下載	查看	查看
SCS	高雄市旗山區	70 m	CWASN	HN	137.0 km	09:06:41	09:06:57	1.99	3.36	0.90	3.45	0.32	0.37	0.21	0.41	2	1.5	2	1.7	0	下載	查看	查看
BAC	新北市樹林區	15 m	CWASN	HL	143.2 km	09:06:42	09:06:59	2.59	3.35	1.79	3.39	0.68	0.71	0.42	0.85	2	1.8	2	1.7	0	下載	查看	查看

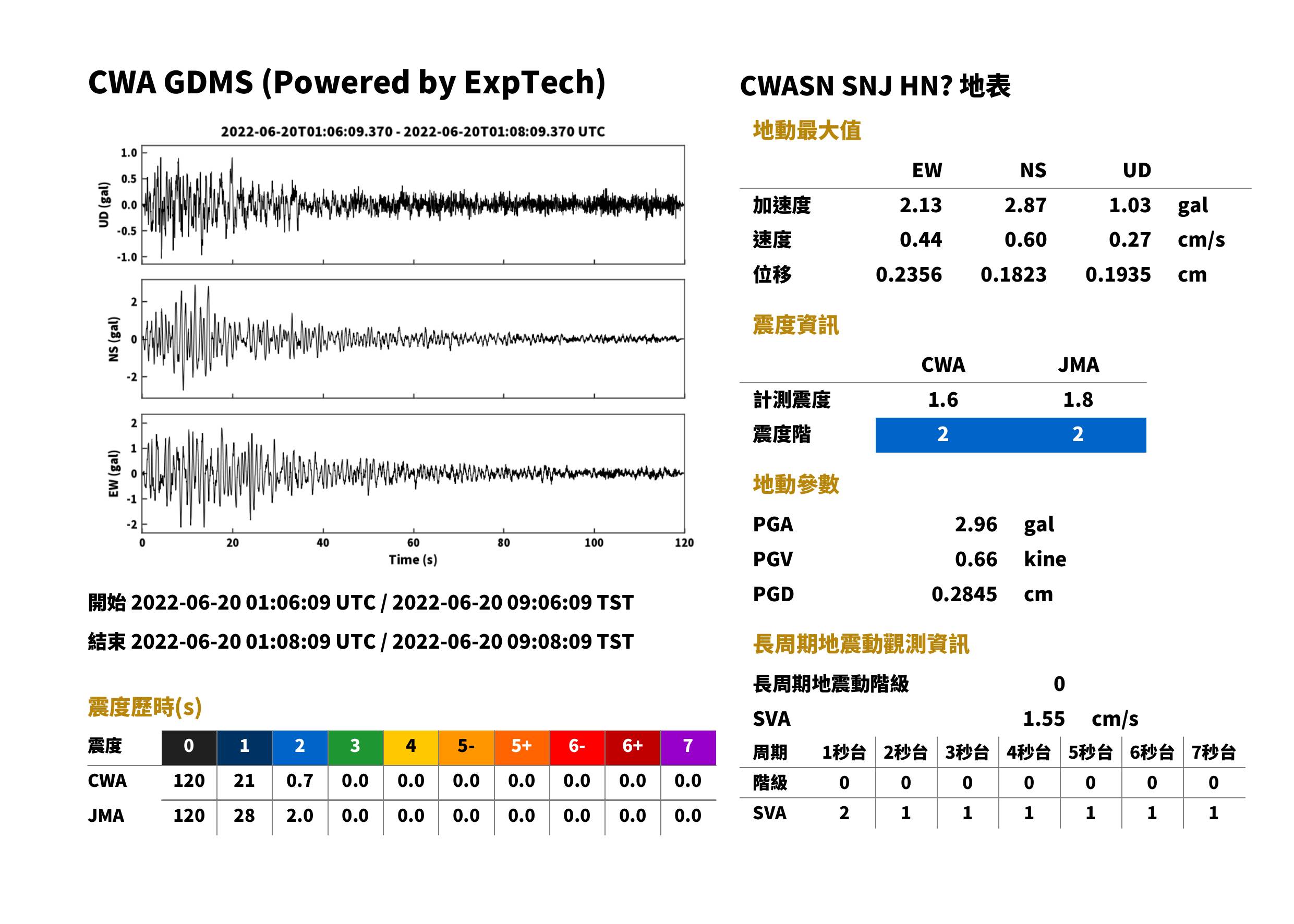

SNJ	高雄市大社區	16 m	CWASN	HN	158.9 km	09:06:44	09:07:03	2.88	2.14	1.01	2.98	0.59	0.43	0.21	0.63	2	1.8	2	1.6	0	下載	查看	查看
NWF	新北市瑞芳區	728 m	CWASN	HN	154.2 km	09:06:43	09:07:01	2.87	1.61	0.65	3.04	0.51	0.26	0.20	0.52	1	1.4	2	1.6	0	下載	查看	查看
LDU	臺東縣綠島鄉	17 m	CWASN	HN	115.3 km	09:06:37	09:06:51	1.26	2.95	0.70	2.97	0.36	0.79	0.19	0.82	2	1.5	2	1.6	0	下載	查看	查看

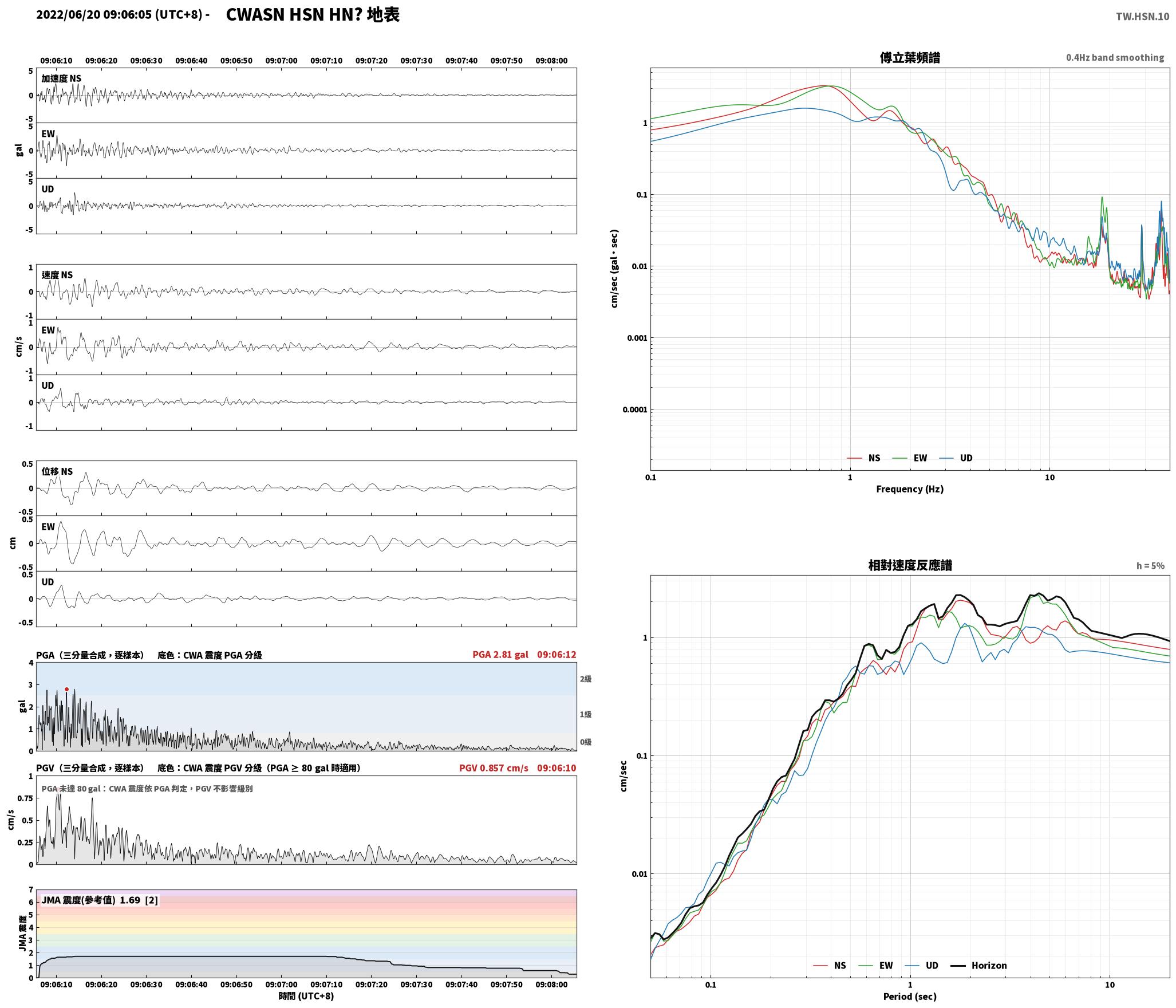

HSN	新竹縣竹北市	31 m	CWASN	HN	133.4 km	09:06:40	09:06:56	2.45	2.81	2.35	2.83	0.67	0.68	0.48	0.80	2	1.6	2	1.6	0	下載	查看	查看
TAI	臺南市中西區	19 m	CWASN	HL	153.5 km	09:06:43	09:07:01	1.90	2.04	1.42	2.60	0.36	0.40	0.30	0.44	2	1.5	2	1.5	0	下載	查看	查看

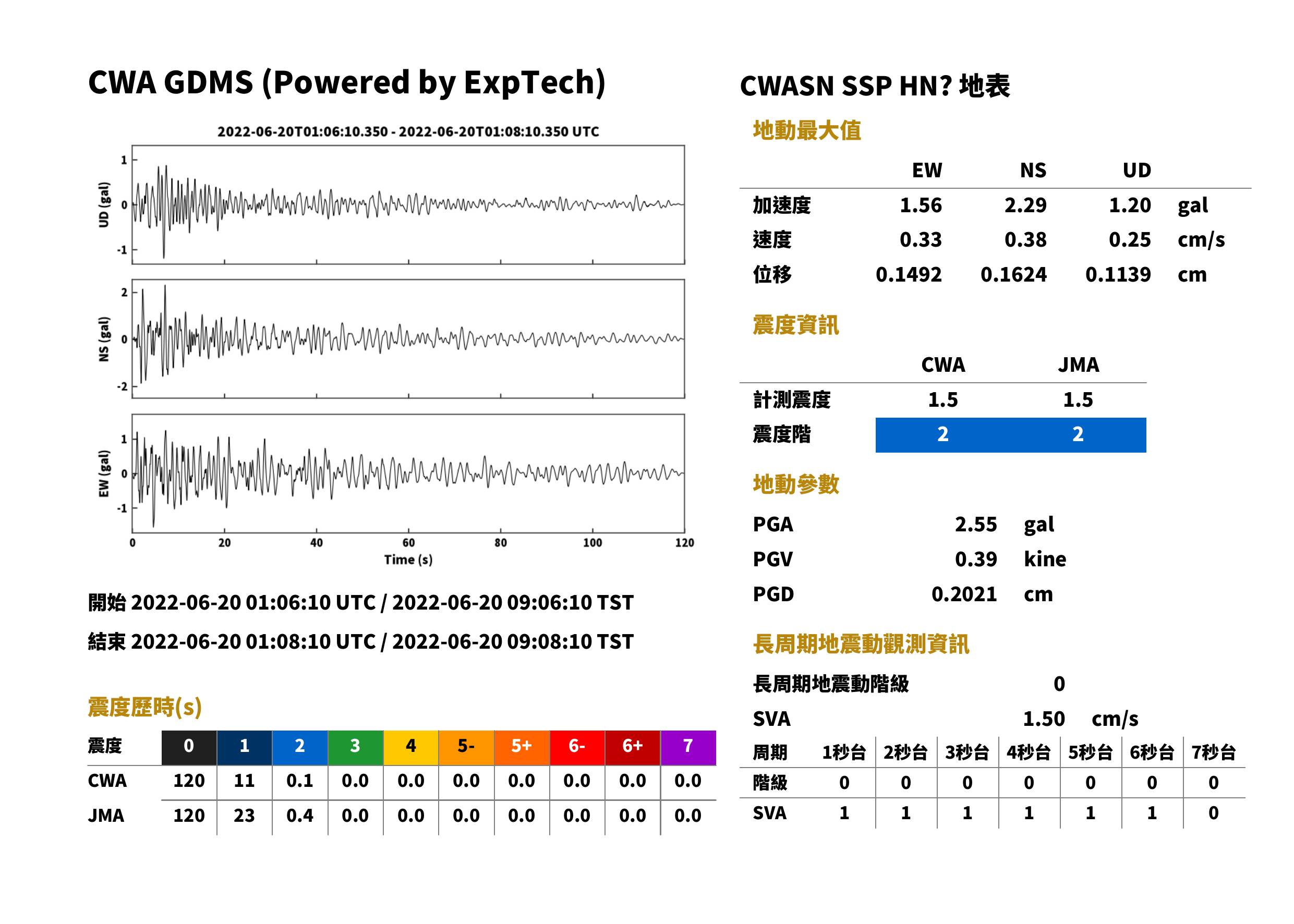

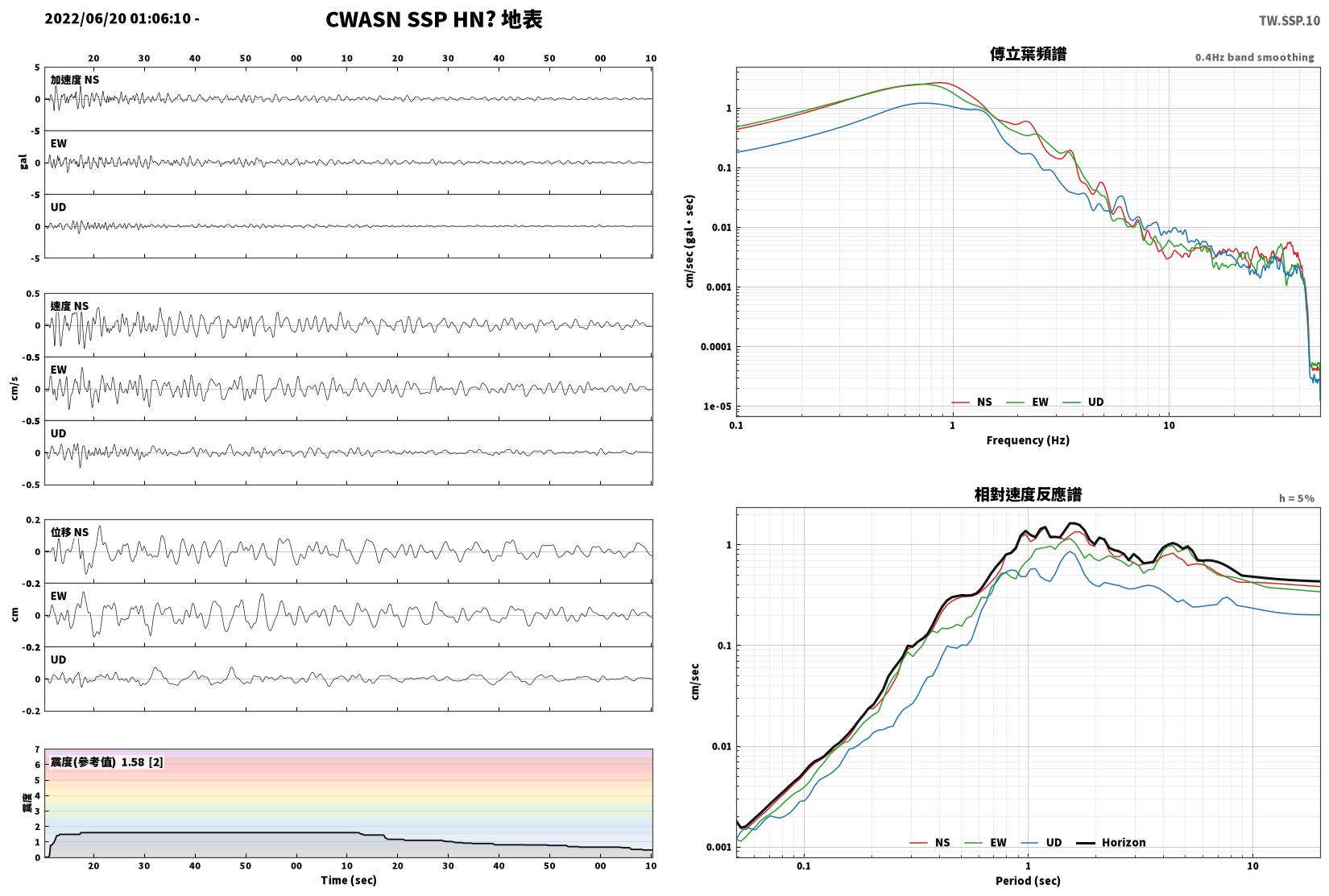

SSP	屏東縣新埤鄉	38 m	CWASN	HN	165.8 km	09:06:45	09:07:04	2.29	1.58	1.20	2.54	0.37	0.33	0.24	0.39	2	1.5	2	1.5	0	下載	查看	查看
NTS	新北市淡水區	15 m	CWASN	HN	161.8 km	09:06:44	09:07:03	2.52	2.37	1.40	2.58	0.64	0.45	0.34	0.64	2	1.7	2	1.5	0	下載	查看	查看
KSHI	新竹縣關西鎮	147 m	CWASN	HN	122.9 km	09:06:38	09:06:53	1.71	2.43	1.42	2.66	0.31	0.37	0.27	0.44	2	1.5	2	1.5	0	下載	查看	查看

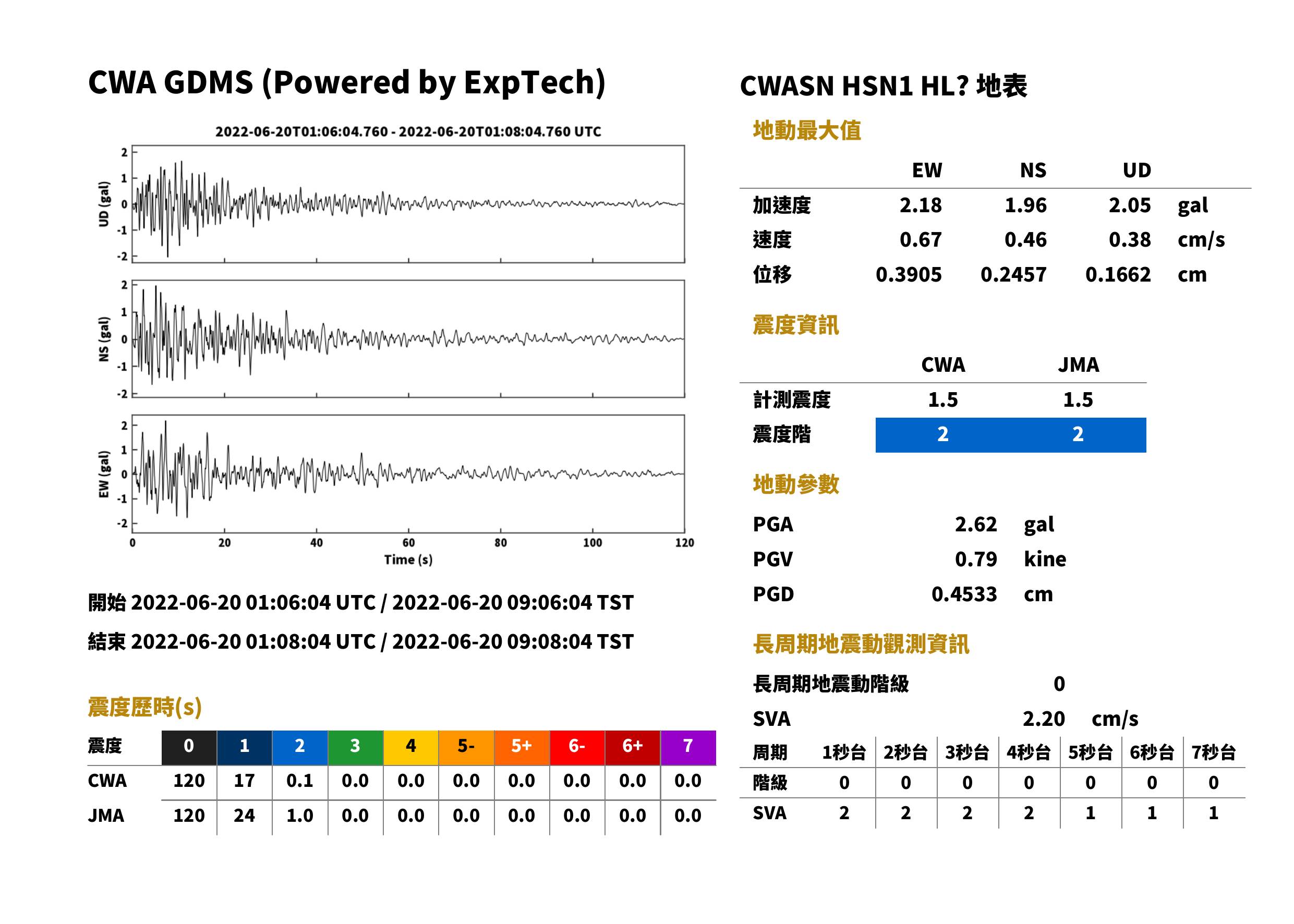

HSN1	新竹縣寶山鄉	91 m	CWASN	HL	128.1 km	09:06:39	09:06:55	1.96	2.19	2.05	2.62	0.46	0.68	0.38	0.80	2	1.5	2	1.5	0	下載	查看	查看

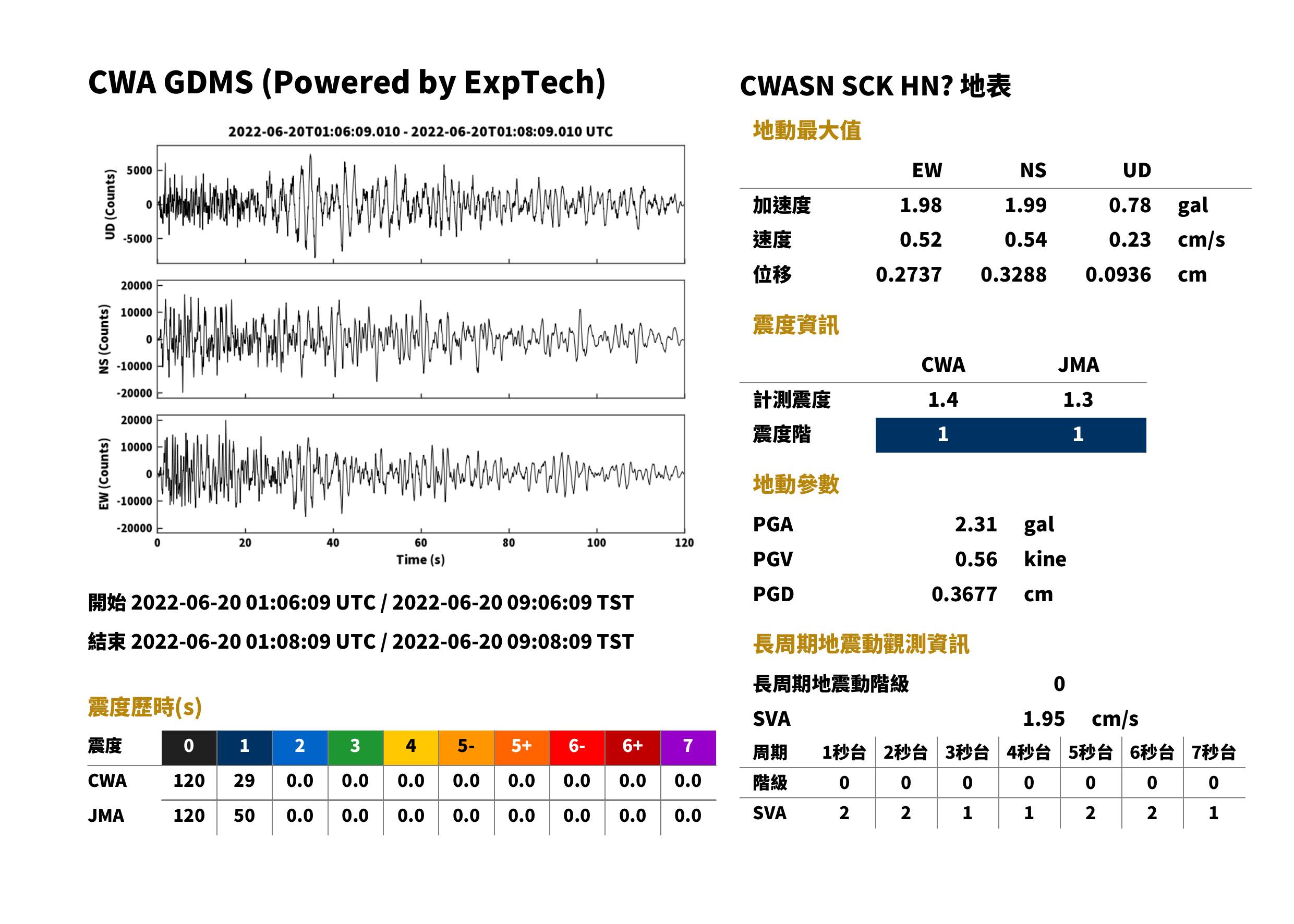

SCK	臺南市七股區	2 m	CWASN	HN	156.3 km	09:06:43	09:07:02	1.99	1.98	0.78	2.31	0.54	0.52	0.23	0.56	1	1.3	1	1.4	0	下載	查看	查看
NJN	苗栗縣竹南鎮	11 m	CWASN	HL	125.2 km	09:06:39	09:06:54	1.95	2.30	1.14	2.43	0.35	0.49	0.23	0.54	2	1.5	1	1.4	0	下載	查看	查看
NJD	新竹縣竹東鎮	131 m	CWASN	HL	121.1 km	09:06:38	09:06:53	2.25	1.89	1.93	2.39	0.47	0.39	0.35	0.55	2	1.5	1	1.4	0	下載	查看	查看

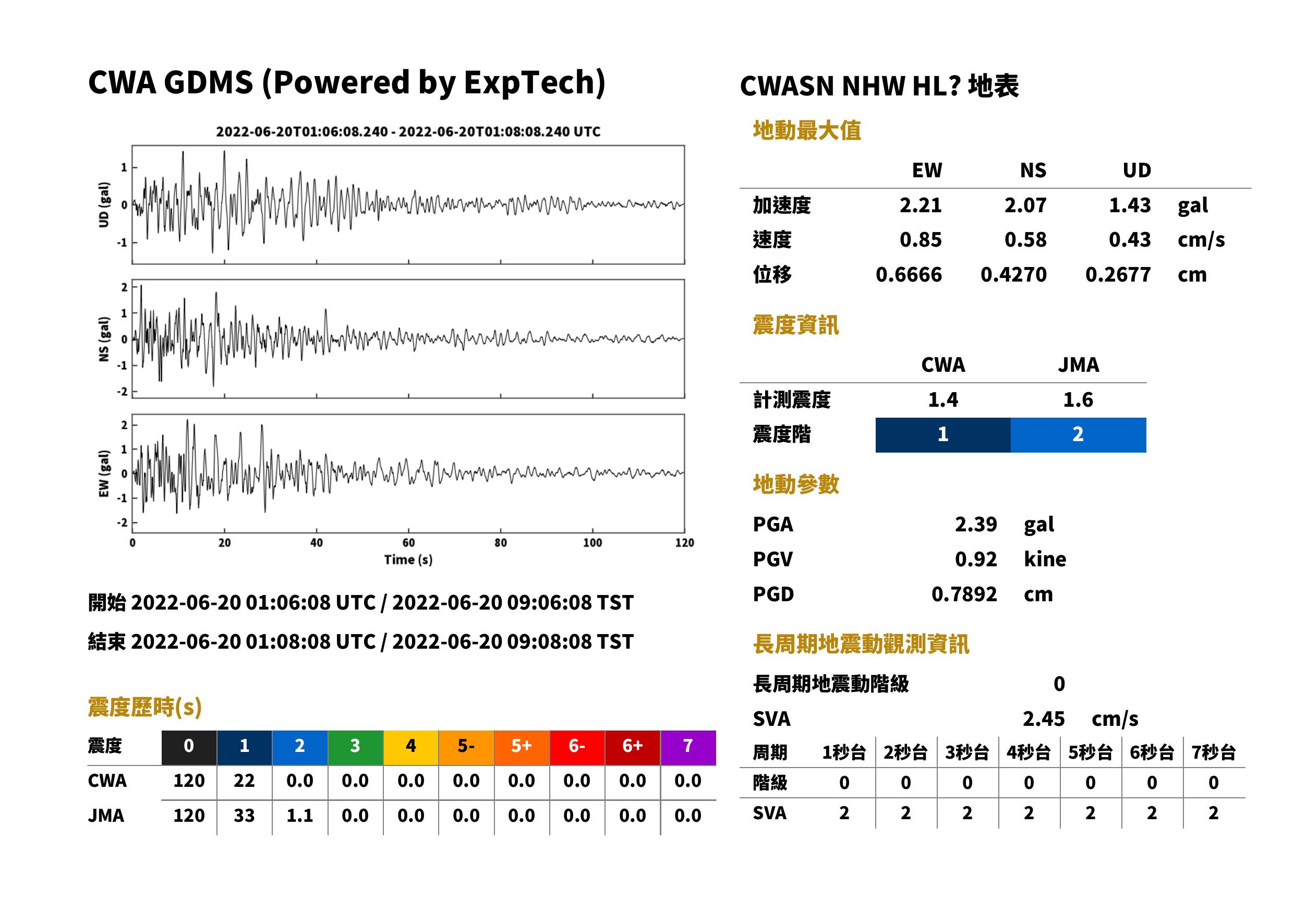

NHW	桃園市觀音區	21 m	CWASN	HL	151.0 km	09:06:43	09:07:01	1.97	2.21	1.44	2.41	0.54	0.84	0.43	0.92	2	1.6	1	1.4	0	下載	查看	查看
EHP	宜蘭縣南澳鄉	27 m	CWASN	HL	71.6 km	09:06:30	09:06:39	1.94	2.24	1.09	2.33	0.28	0.24	0.14	0.31	1	1.2	1	1.4	0	下載	查看	查看
CHK	臺東縣成功鎮	37 m	CWASN	HL	69.1 km	09:06:30	09:06:38	2.10	2.09	1.37	2.34	0.44	0.49	0.29	0.61	2	1.5	1	1.4	0	下載	查看	查看
SPT	屏東縣屏東市	29 m	CWASN	HL	153.4 km	09:06:43	09:07:01	1.86	1.72	0.79	2.21	0.40	0.42	0.21	0.43	1	1.3	1	1.3	0	下載	查看	查看

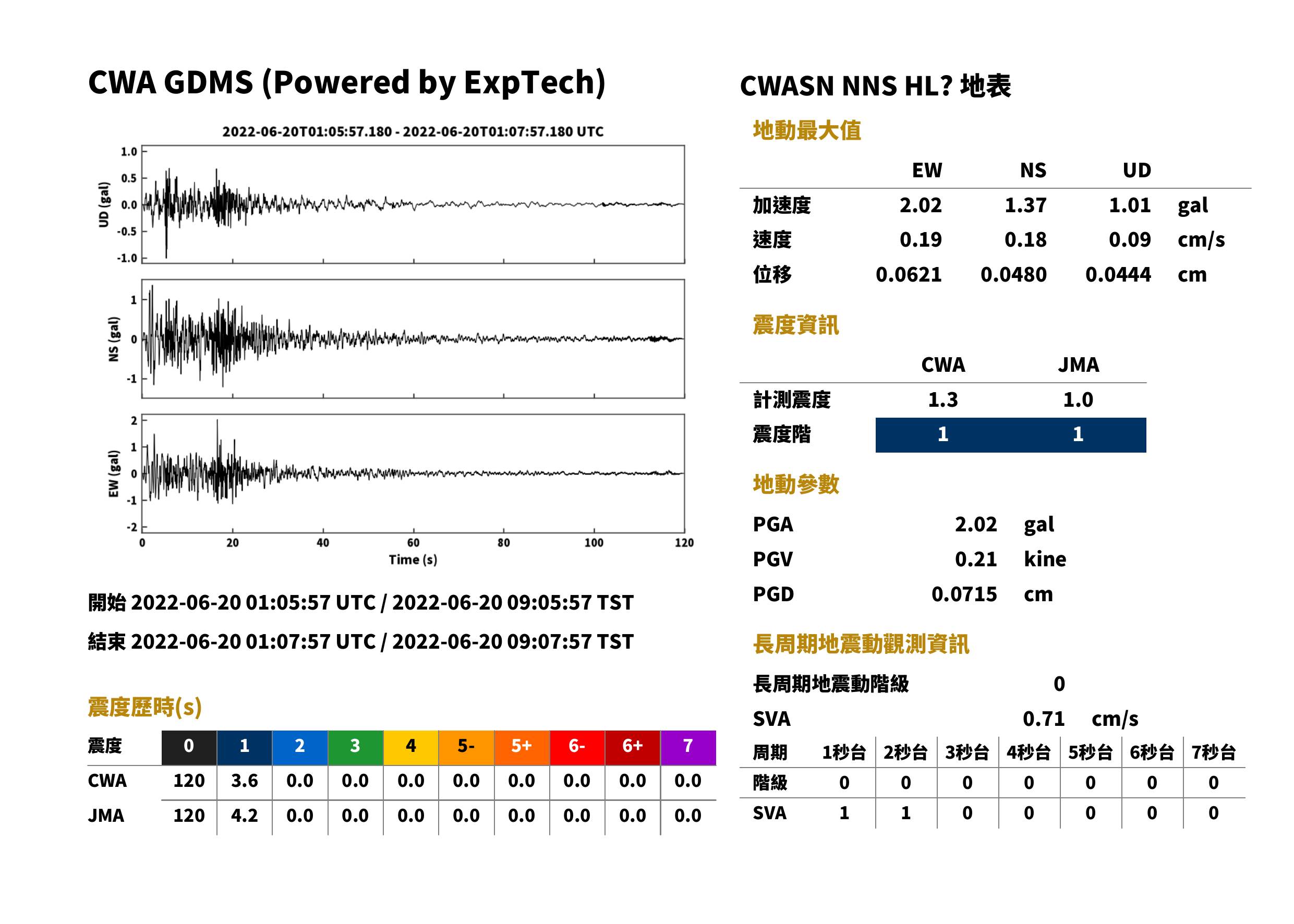

NNS	新竹縣五峰鄉	1148 m	CWASN	HL	81.6 km	09:06:32	09:06:42	1.37	2.02	1.01	2.03	0.18	0.19	0.09	0.21	1	1.0	1	1.3	0	下載	查看	查看
NML	苗栗縣苗栗市	50 m	CWASN	HL	116.5 km	09:06:37	09:06:51	1.83	1.90	1.21	2.17	0.40	0.32	0.17	0.40	1	1.4	1	1.3	0	下載	查看	查看
WDJ	臺中市大甲區	99 m	CWASN	HN	111.7 km	09:06:37	09:06:50	1.80	1.26	1.20	1.96	0.40	0.38	0.22	0.45	1	1.3	1	1.2	0	下載	查看	查看

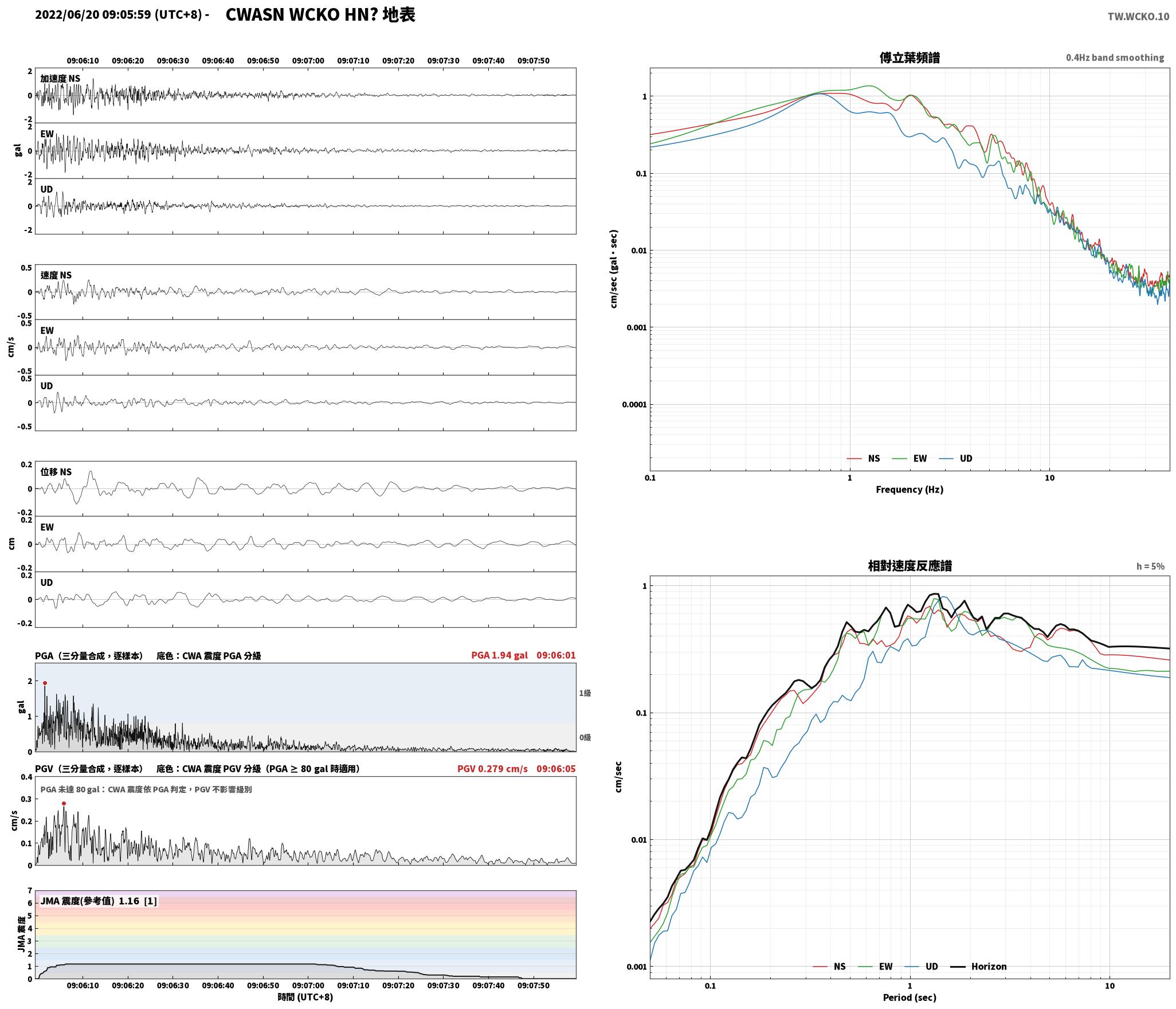

WCKO	嘉義縣番路鄉	233 m	CWASN	HN	95.1 km	09:06:34	09:06:45	1.58	1.58	1.03	1.95	0.23	0.24	0.20	0.28	1	1.1	1	1.2	0	下載	查看	查看
SML	南投縣魚池鄉	999 m	CWASN	HL	62.2 km	09:06:28	09:06:36	1.88	1.91	0.72	1.93	0.35	0.34	0.15	0.38	1	1.3	1	1.2	0	下載	查看	查看
EWT	宜蘭縣南澳鄉	40 m	CWASN	HN	86.8 km	09:06:33	09:06:43	1.59	1.76	0.72	1.92	0.19	0.26	0.14	0.29	1	1.2	1	1.2	0	下載	查看	查看
EDH	臺東縣東河鄉	46 m	CWASN	HN	84.2 km	09:06:32	09:06:42	1.91	1.38	1.25	1.93	0.42	0.37	0.34	0.49	1	1.2	1	1.2	0	下載	查看	查看
CHKH	臺東縣成功鎮	11 m	CWASN	HN	58.4 km	09:06:28	09:06:35	1.77	1.70	1.16	1.89	0.35	0.42	0.30	0.55	1	1.3	1	1.2	0	下載	查看	查看

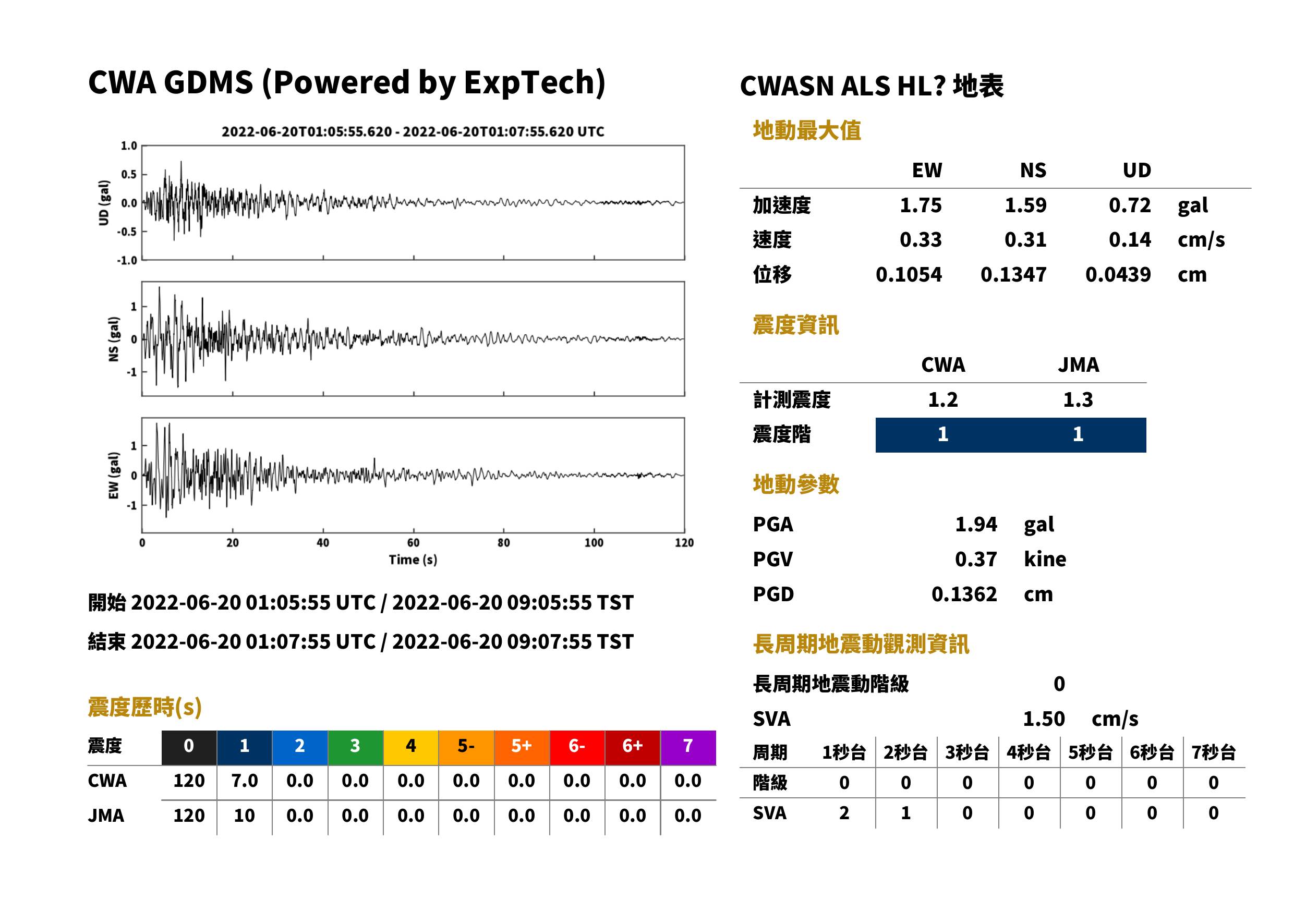

ALS	嘉義縣阿里山鄉	2417 m	CWASN	HL	72.5 km	09:06:30	09:06:39	1.55	1.73	0.68	1.87	0.30	0.31	0.13	0.36	1	1.3	1	1.2	0	下載	查看	查看

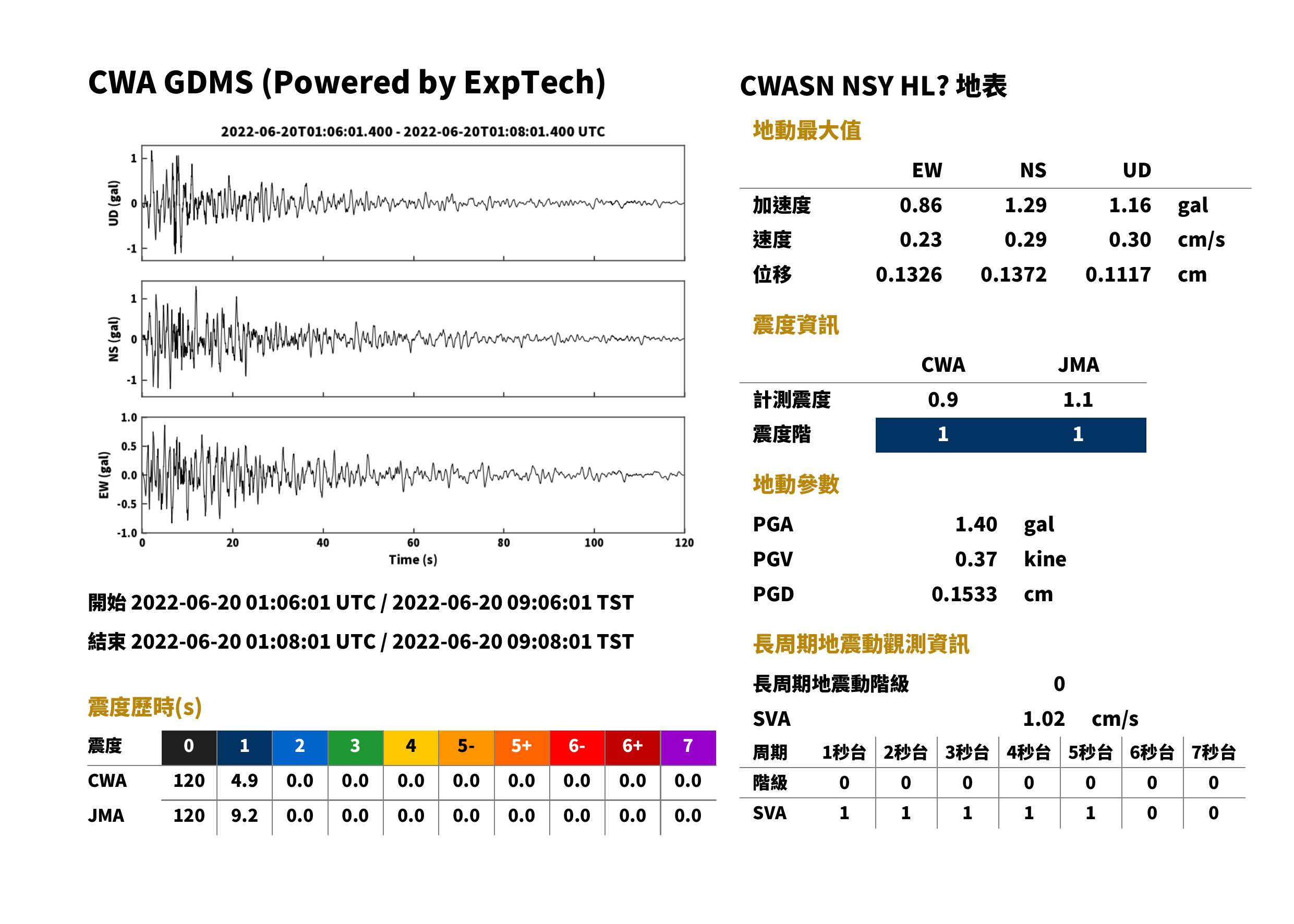

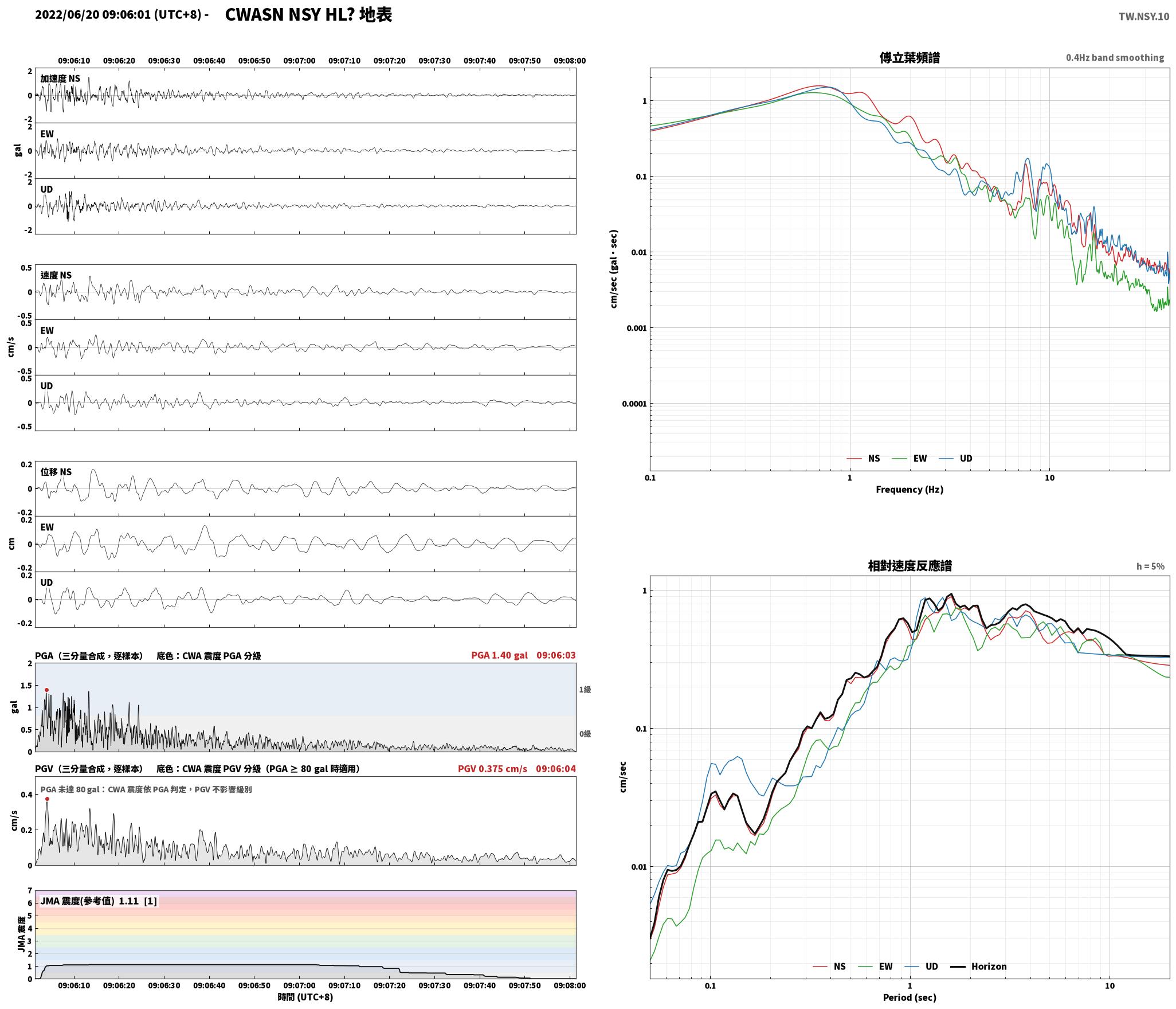

NSY	苗栗縣三義鄉	299 m	CWASN	HL	107.2 km	09:06:36	09:06:49	1.30	0.84	1.15	1.38	0.28	0.22	0.30	0.37	1	1.1	1	0.9	0	下載	查看	查看
WLC	屏東縣琉球鄉	38 m	CWASN	HL	190.1 km	09:06:48	09:07:10	0.78	1.14	0.49	1.18	0.25	0.34	0.15	0.38	1	0.7	1	0.8	0	下載	查看	查看
TCU	臺中市中區	89 m	CWASN	HL	95.2 km	09:06:34	09:06:45	1.05	0.87	0.95	1.13	0.32	0.26	0.28	0.32	1	0.9	1	0.8	0	下載	查看	查看

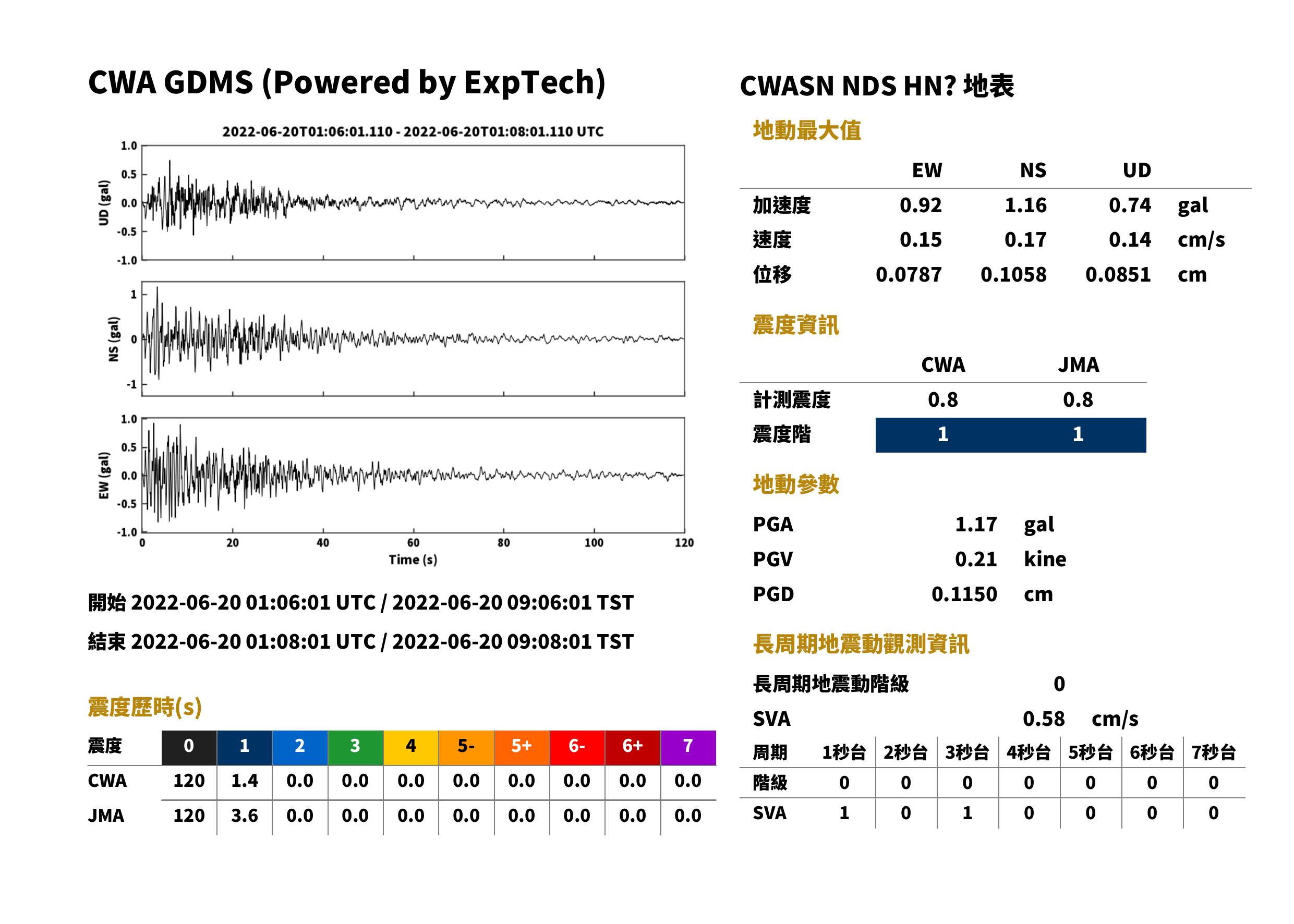

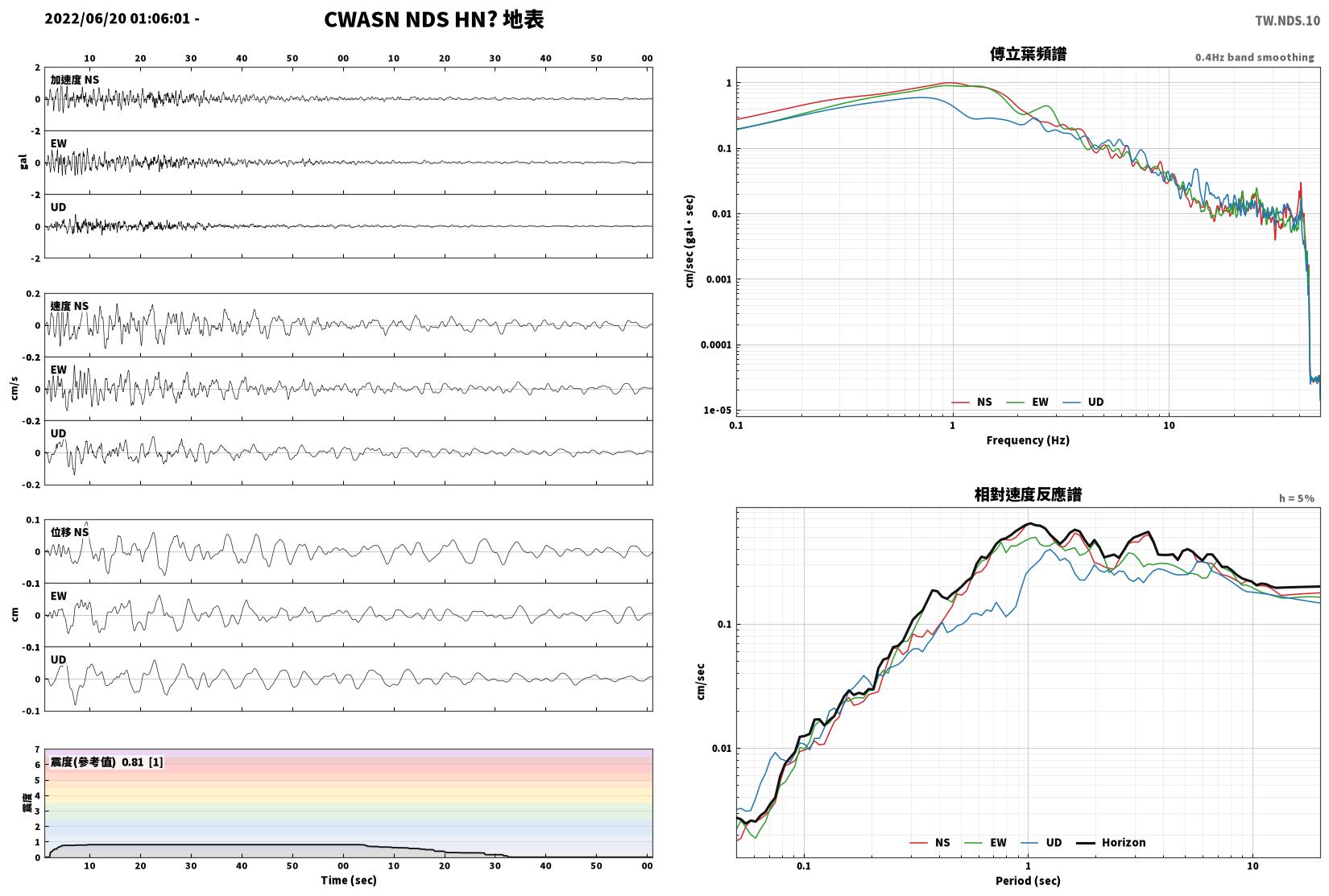

NDS	宜蘭縣羅東鎮	88 m	CWASN	HN	105.3 km	09:06:36	09:06:48	1.17	0.92	0.74	1.18	0.16	0.15	0.14	0.21	1	0.8	1	0.8	0	下載	查看	查看

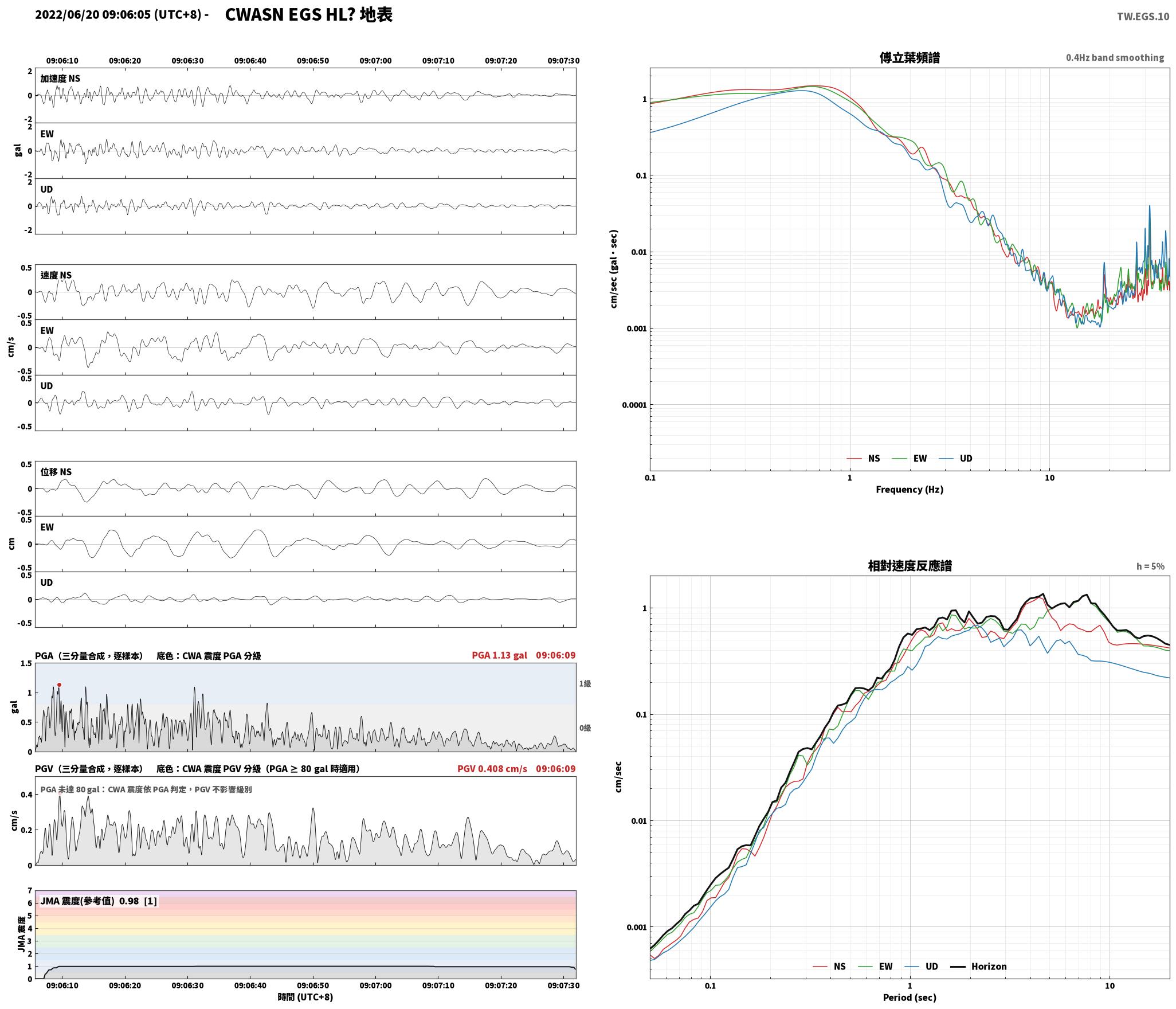

EGS	宜蘭縣頭城鎮	20 m	CWASN	HL	134.1 km	09:06:40	09:06:56	0.86	0.96	0.74	1.13	0.29	0.36	0.22	0.39	1	0.9	1	0.8	0	下載	查看	查看

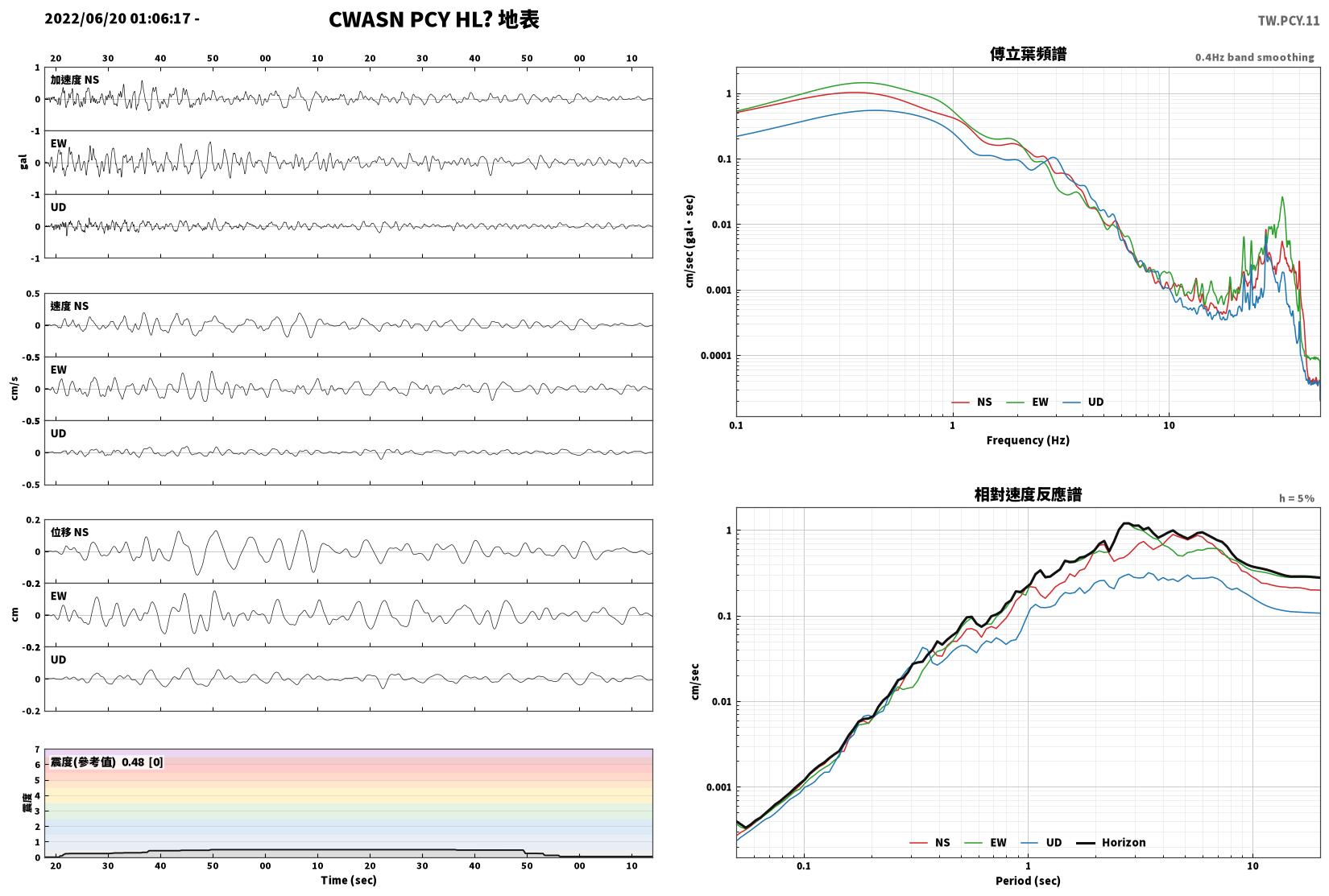

PCY	基隆市中正區	37 m	CWASN	HL	221.4 km	09:06:52	09:07:18	0.57	0.65	0.31	0.65	0.20	0.27	0.11	0.28	0	0.4	0	0.3	0	下載	查看	查看

註：僅顯示 PGA > 0.5 gal 之測站。

資料與圖表：濾波處理與注意事項

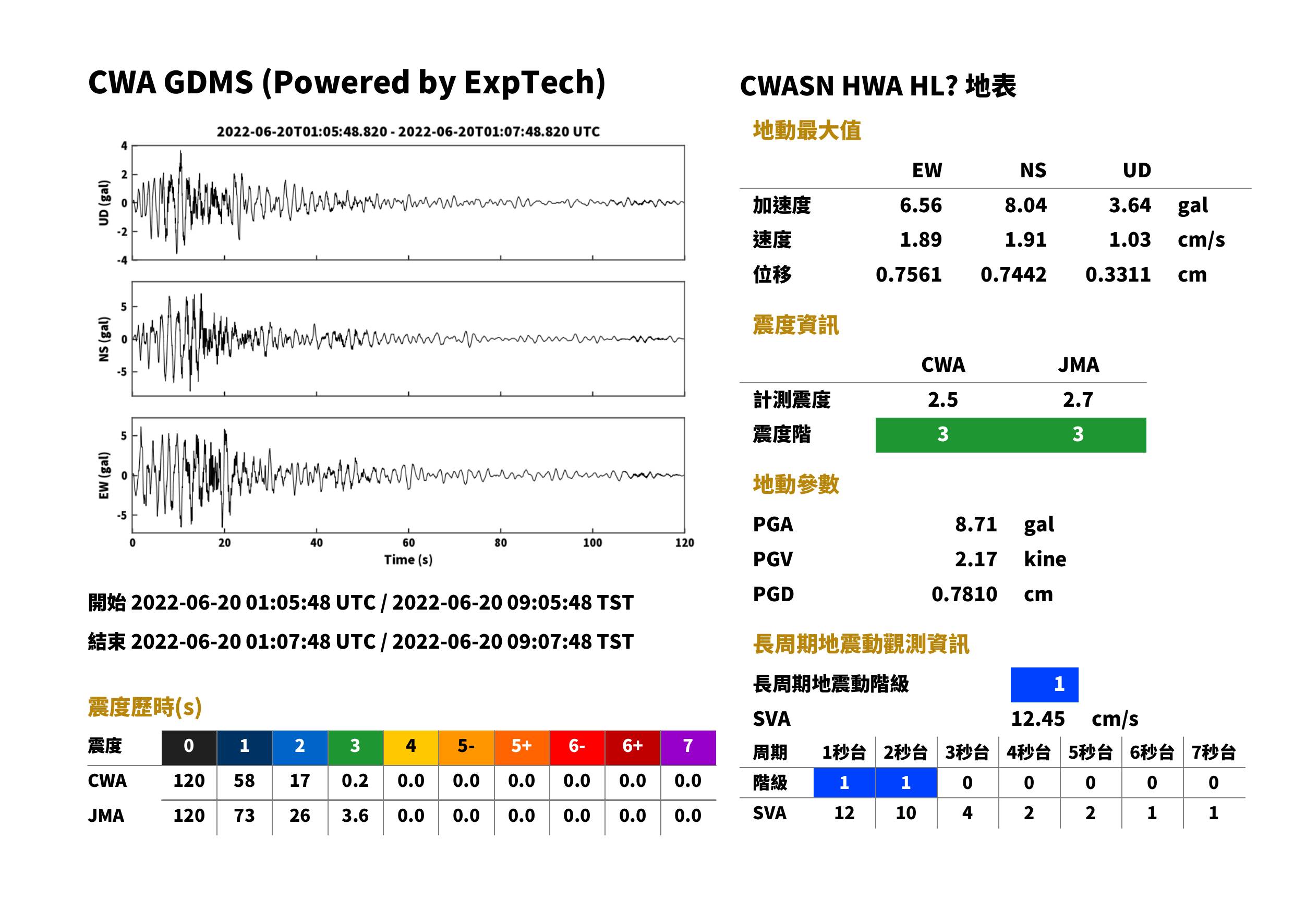

本文的報告圖（地動數值與各項震度）與分析圖（波形、頻譜、反應譜），背後依用途採用數條不同的濾波處理，彼此的物理意義與適用情境不同。感測器為力平衡式寬頻強震儀（非 MEMS），資料已移除儀器反應、為地表加速度（gal）。以下說明各項數值與圖面元素的來源，以及互相比較時的注意事項。

一、加速度、速度、PGA / PGV、CWA 計測震度採用「去均值 + 10 Hz 因果低通」

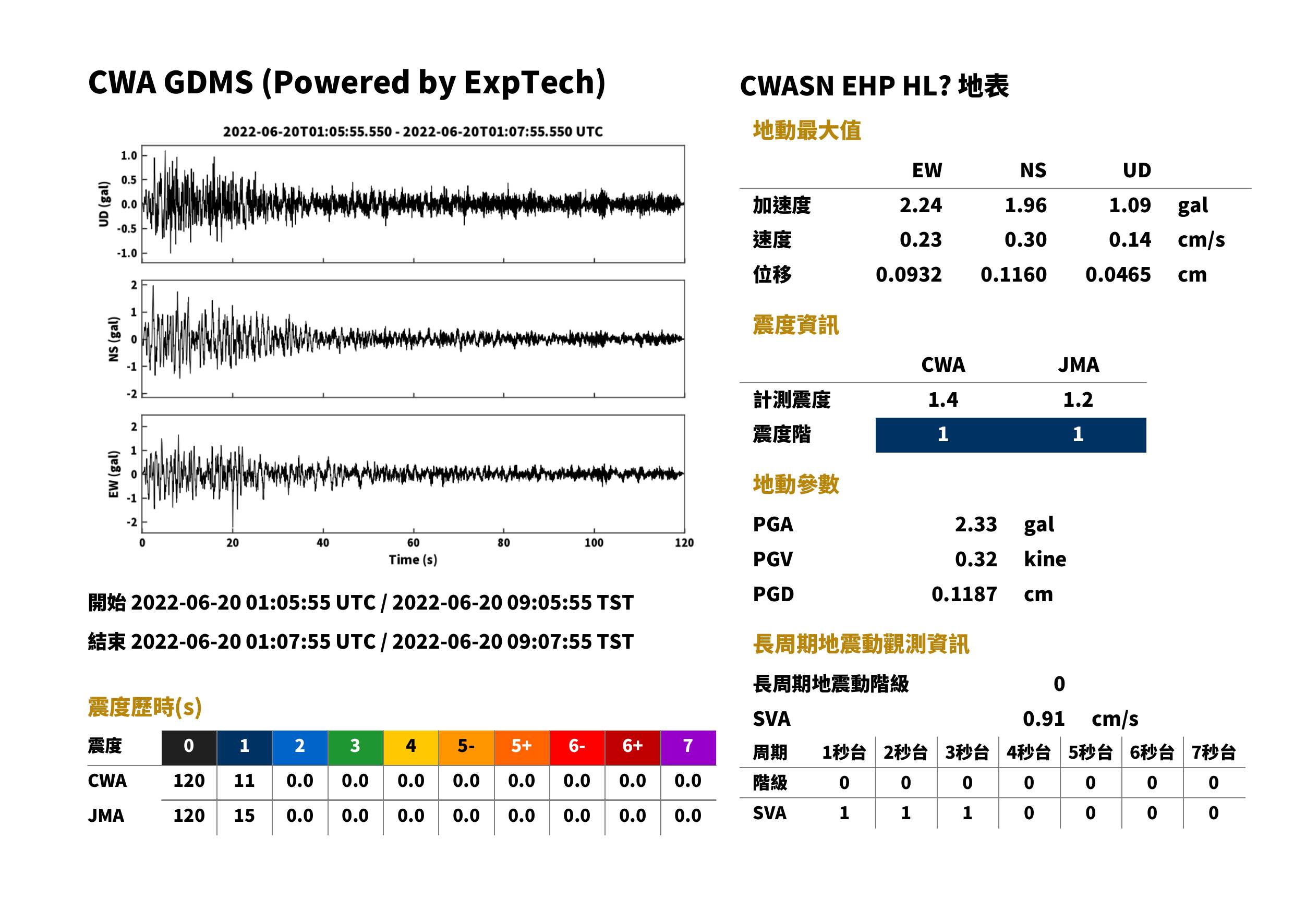

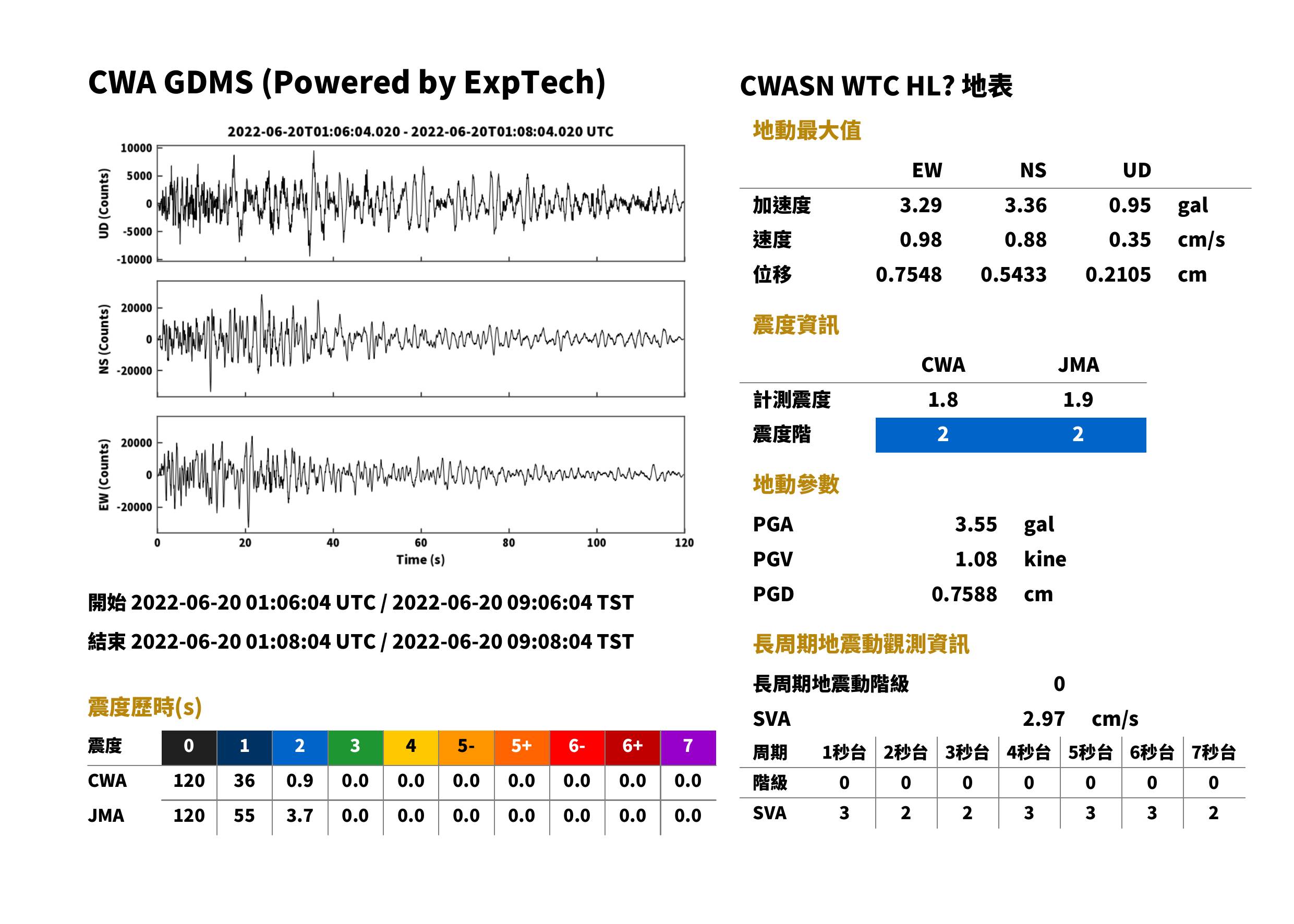

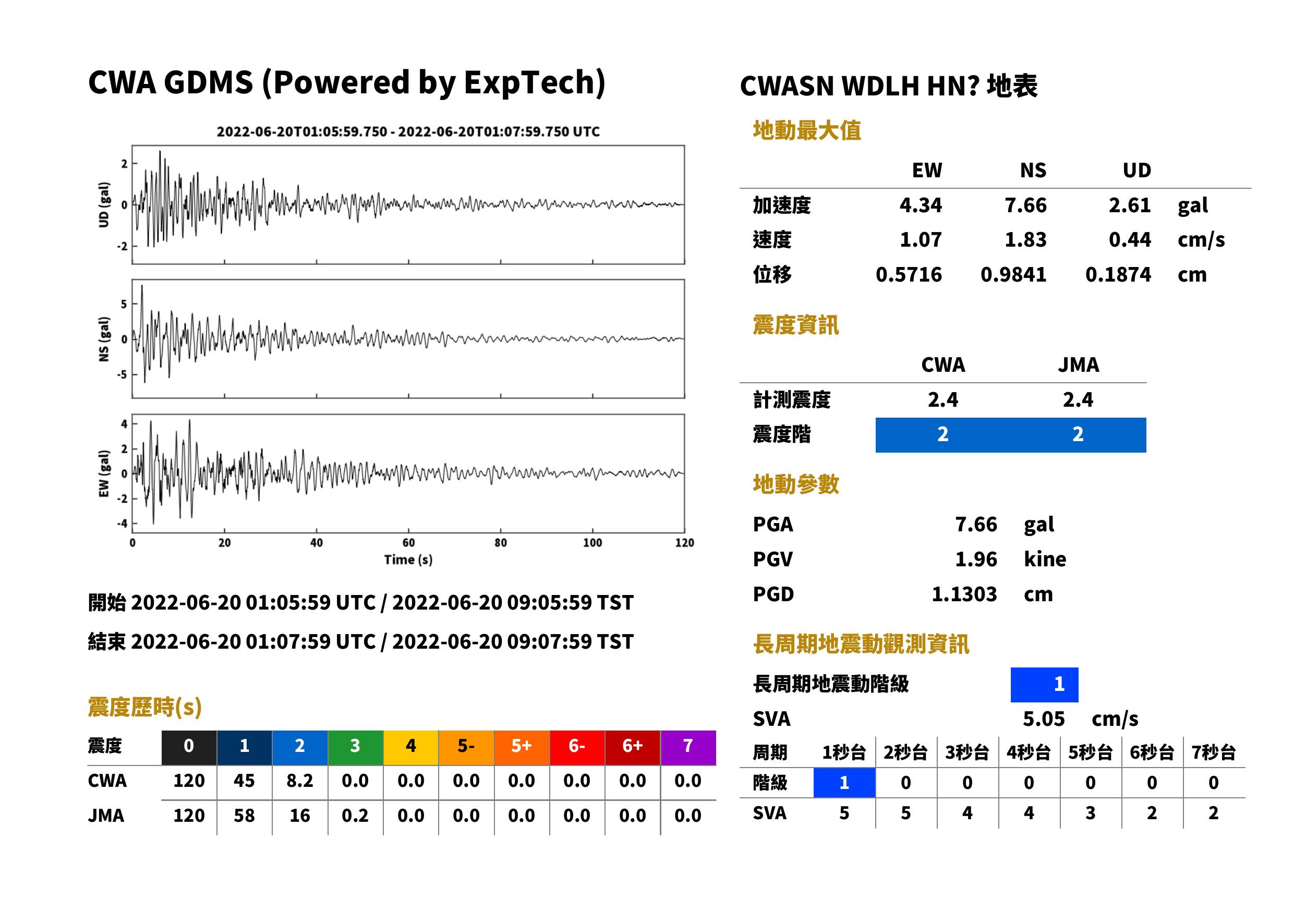

報告圖中的三軸加速度、三軸速度、合成 PGA / PGV，以及 CWA 計測震度，皆來自同一條處理鏈：

加速度：先去均值（baseline），再過 4 階 Butterworth 10 Hz 低通，以 sosfilt 單向處理，屬因果濾波。
速度 / 位移：由上述低通加速度積分而得，再各加 4 階 Butterworth 0.075 Hz 高通去除積分漂移。
因為感測器是力平衡式寬頻強震儀、非 MEMS，不需要 MEMS 那種 1–10 Hz 帶通（含高通至 1 Hz）去帶外雜訊；故保留完整低頻，僅削去 10 Hz 以上高頻（速度另去 0.075 Hz 以下漂移）。
因果濾波的特性：可即時實現（不需未來取樣）、對訊號有輕微相位延遲（集中在接近 10 Hz 截止附近），但不會在地震波到時之前產生假訊號。

因此，所有加速度／速度數值代表的是「經去均值 + 10 Hz 因果低通後的地動峰值」，而非原始未濾波值，也非 1–10 Hz 帶通值。

二、JMA 計測震度為另一條獨立路徑（非因果）

JMA 計測震度與上述 CWA 系列不同源、不可逐值互相比較：

採氣象廳規格的非因果（零相位）FFT 頻率域濾波，直接作用於原始加速度，未經上述 10 Hz 低通。
三個濾波器同時套用：低切 FL ≈ √(1−exp(−(f/0.5)³))（約 0.5 Hz 以下衰減）、高切 FH（約 10 Hz 以上衰減）、周期效果 FF = √(1/f)（強調長週期），刻意保留 0.5–1 Hz 的長週期成分（大地震所需）。
由於濾波方式（因果／非因果）與頻段整形皆不同，JMA 震度與 CWA 震度出現差異屬正常：以高頻為主的小事件，通常 CWA 大於 JMA。

三、長週期地震動（LPGM / SVA）為第三條路徑

LPGM 階級與各週期 SVA，使用「原始加速度去初始偏移 + 2 階 Butterworth 0.05 Hz 高通」後，對 1.6–7.8 s（32 個週期）以單自由度振子（阻尼 h = 5%）求絕對速度應答，取各週期與整體最大 SVA，與前兩者皆不同。

四、因果 vs 非因果的取捨

因果（CWA 所用）：即時系統唯一可行的方式；有相位延遲，但物理上不會出現「波還沒到就有訊號」的情形。
非因果／零相位（JMA 所用）：相位不失真、更忠實還原波形與長週期，適合事後、完整紀錄的分析；但因前向與反向兩次濾波，使濾波響應同時向前與向後展開，事件兩側都存在響應，會在真實到時之前出現不物理的前兆，故不能投入即時檢測。

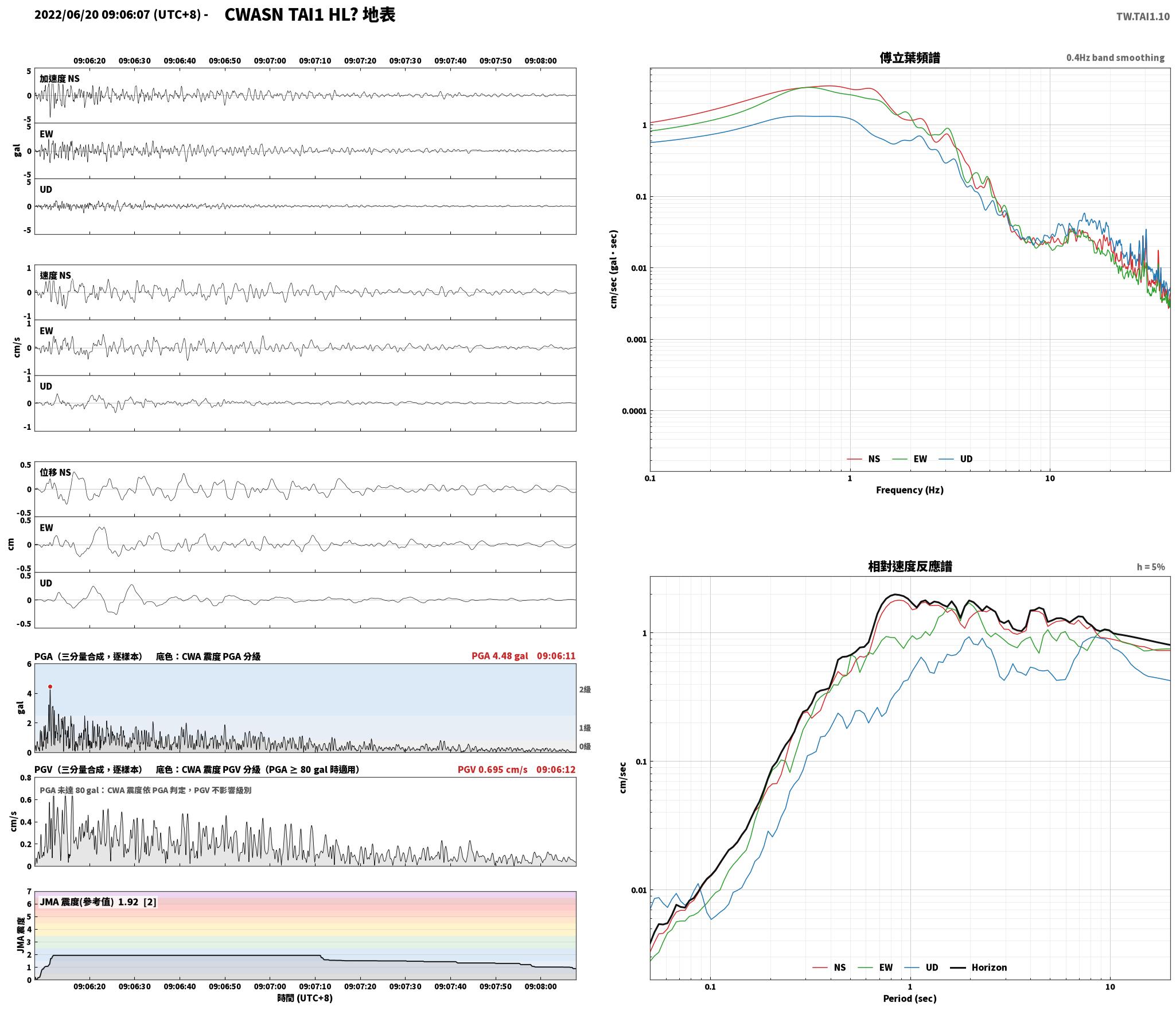

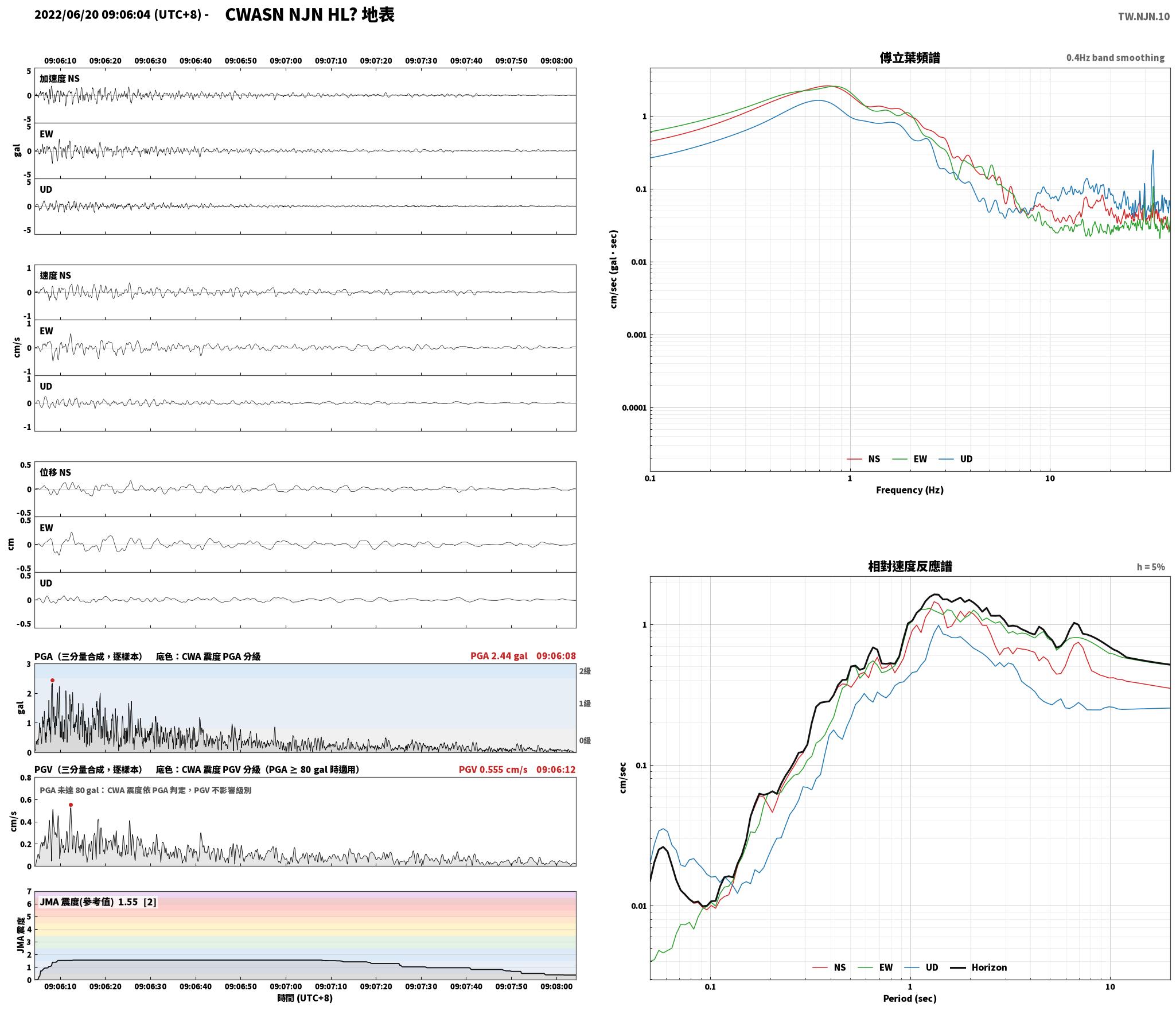

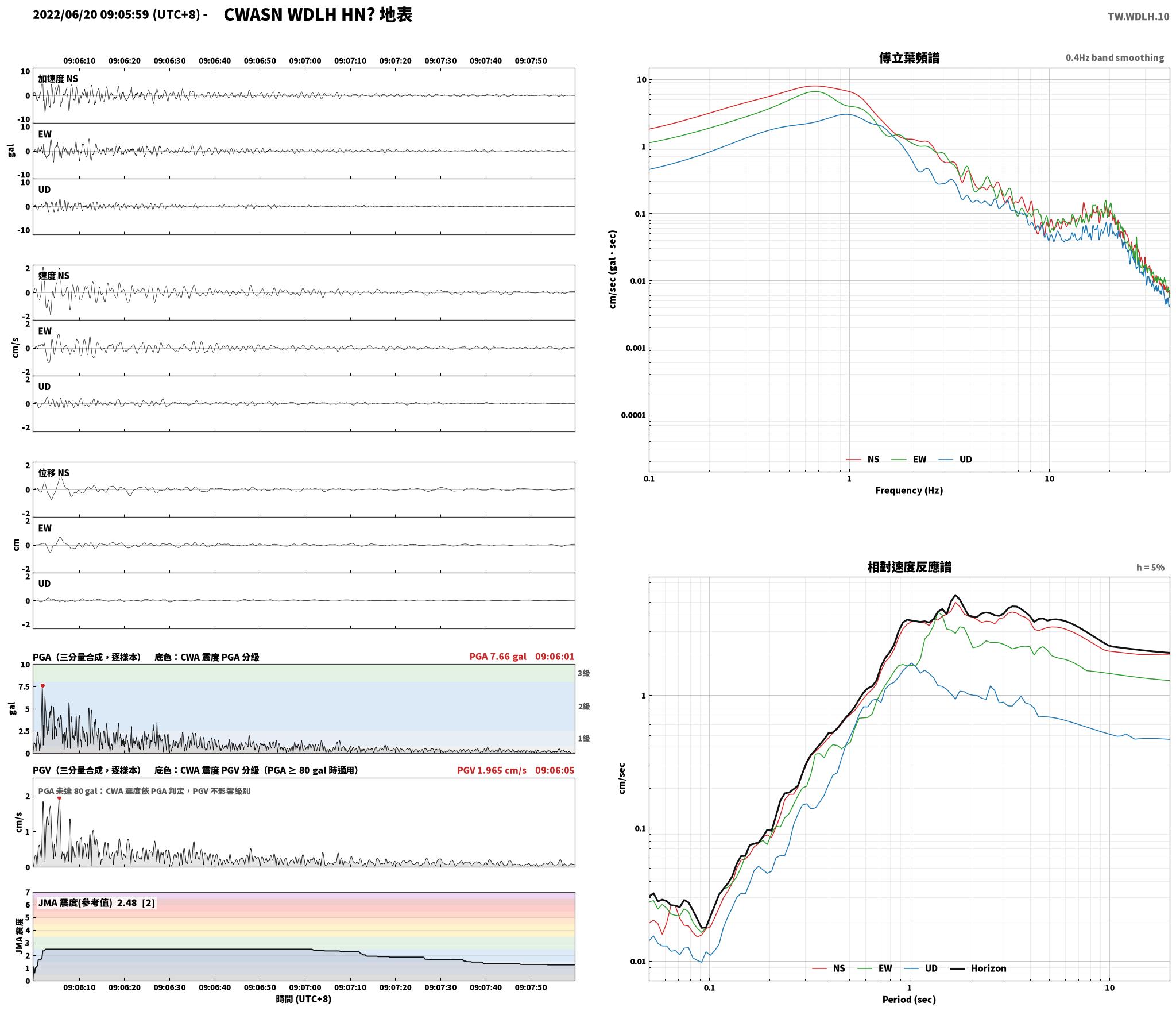

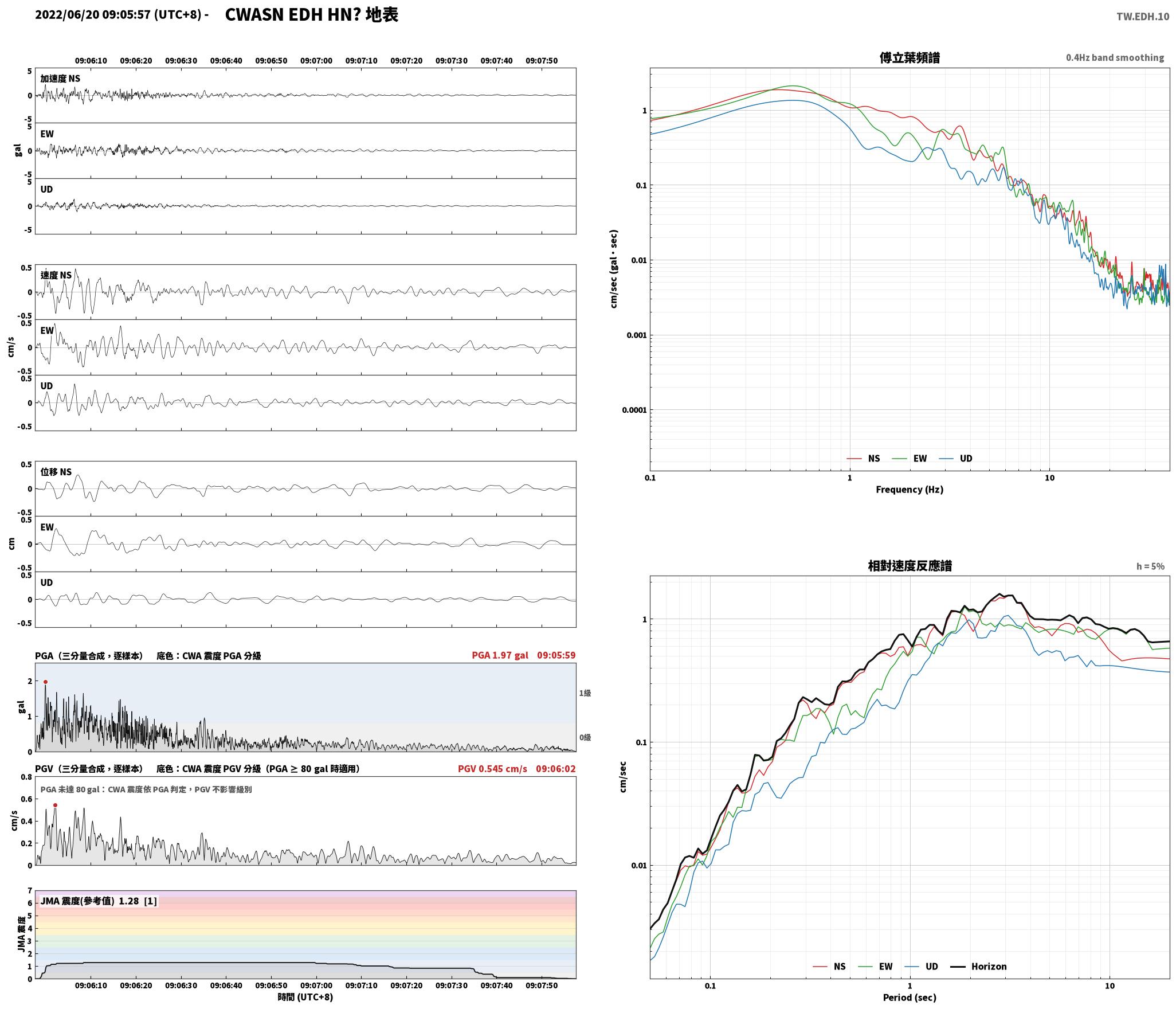

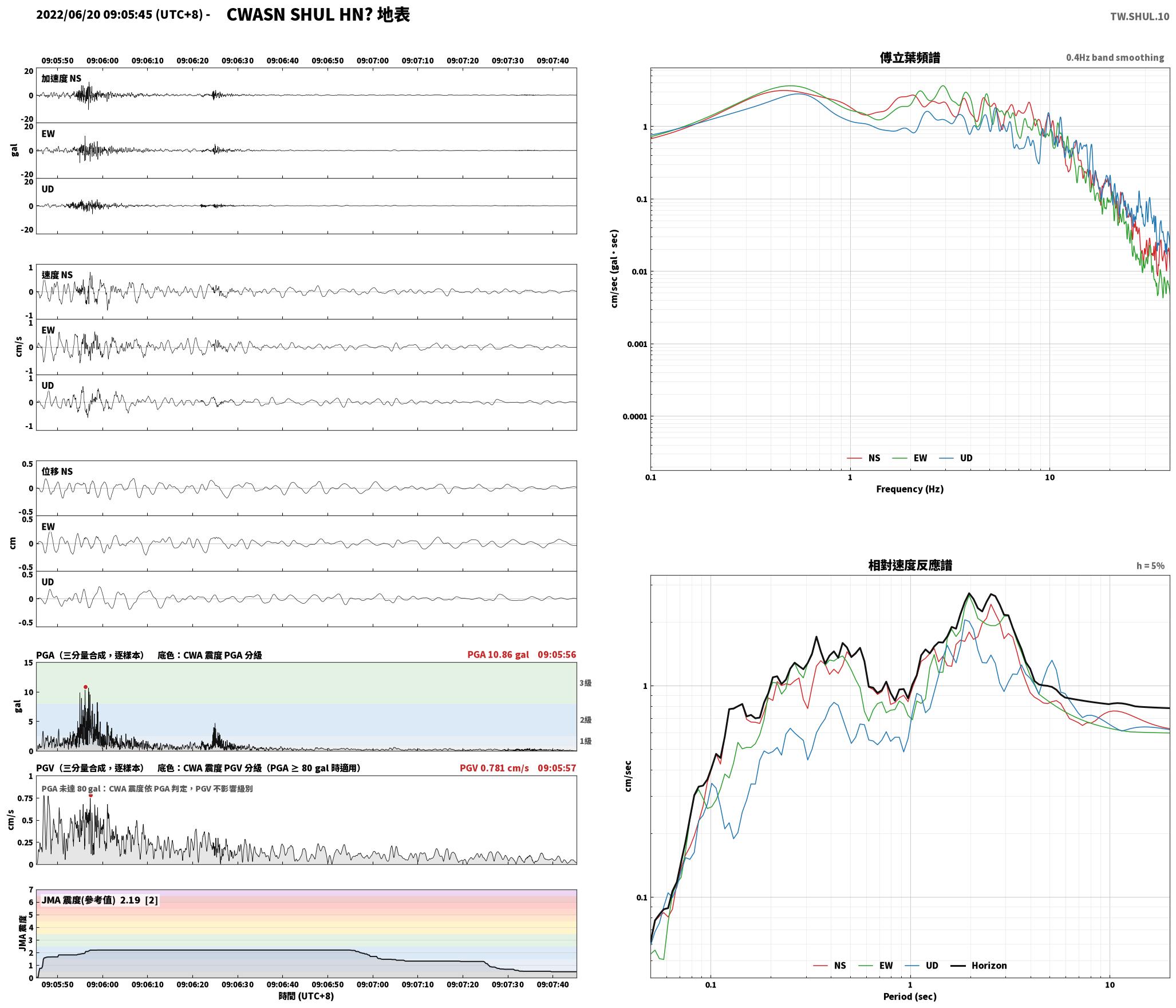

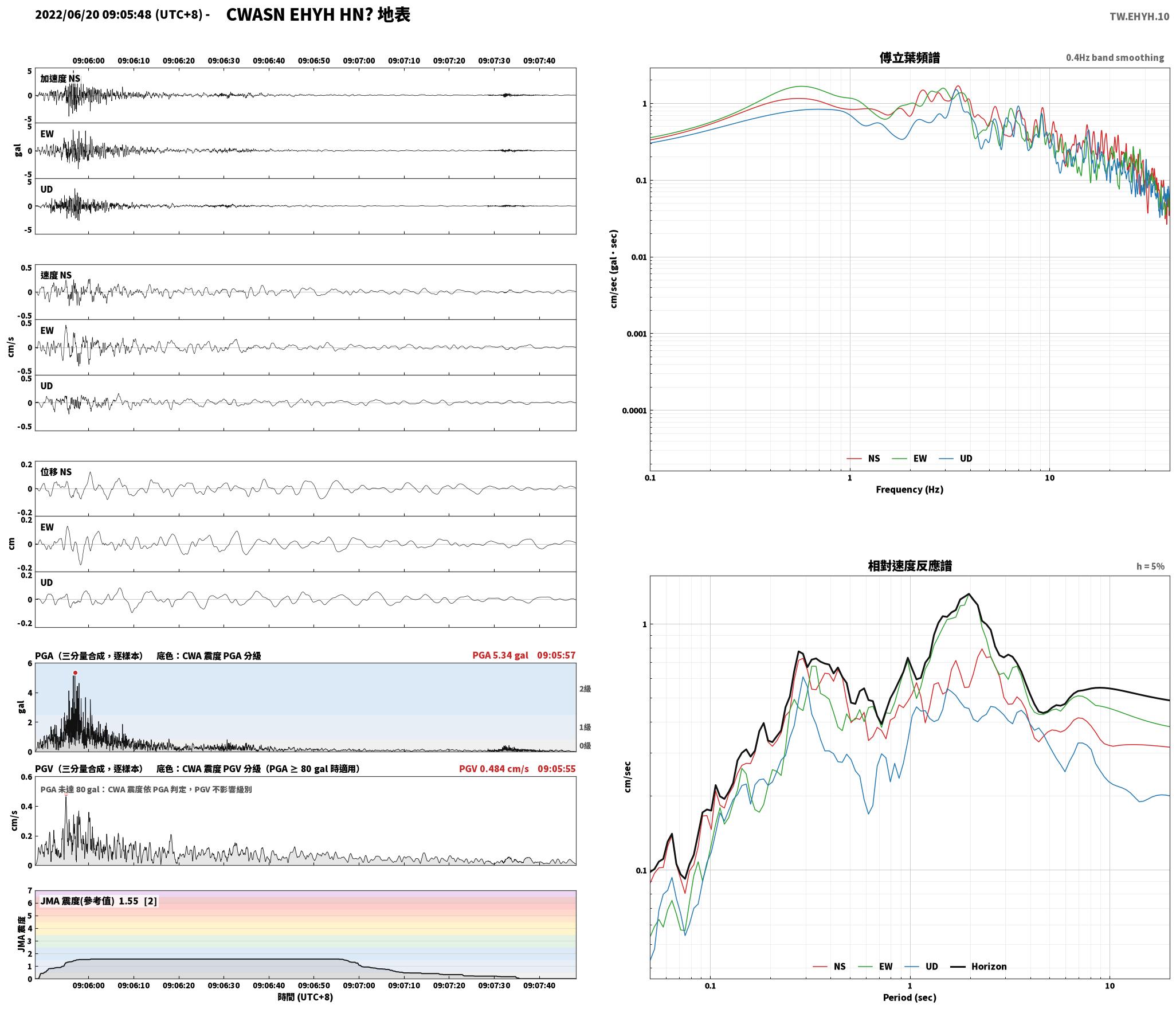

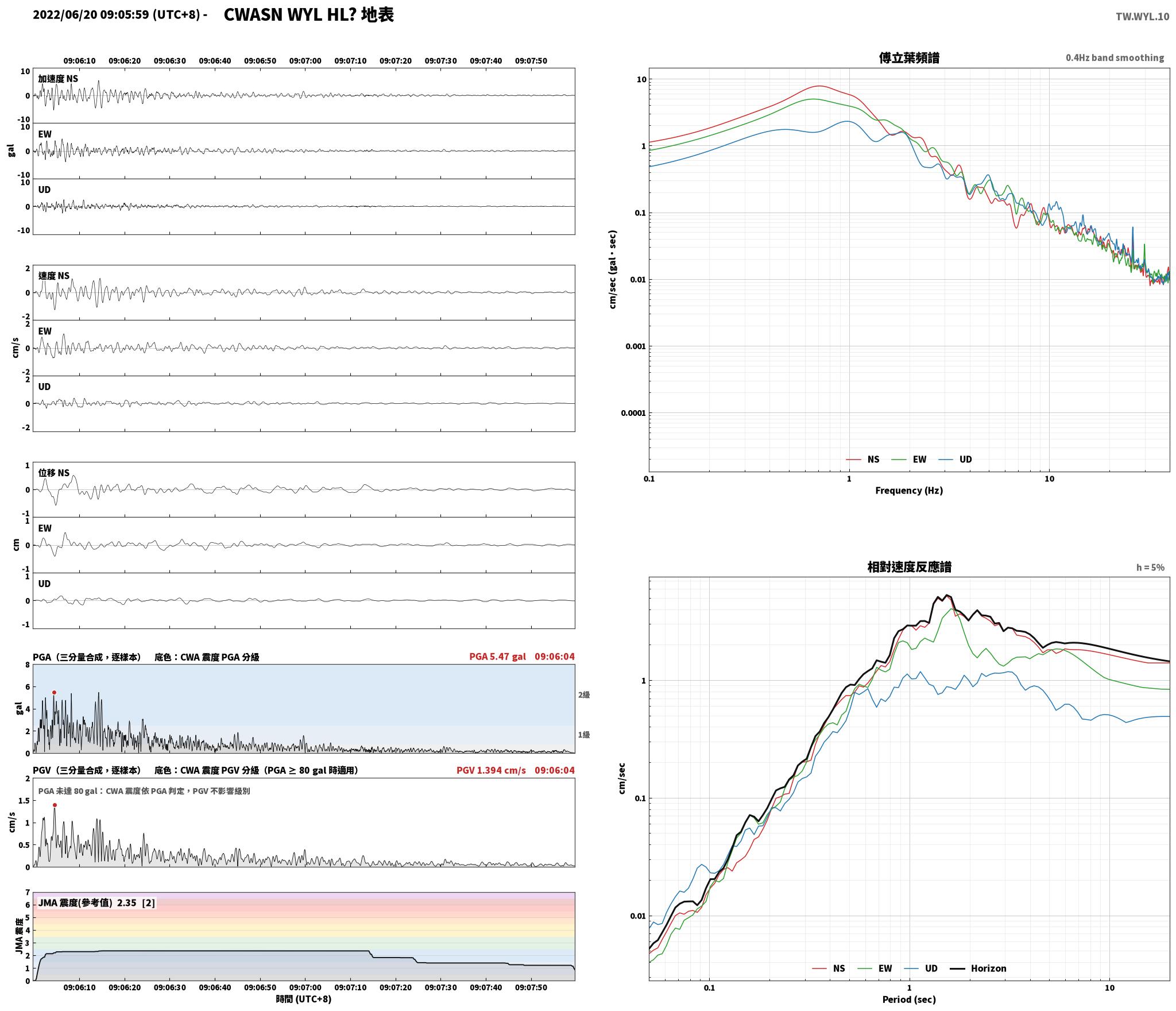

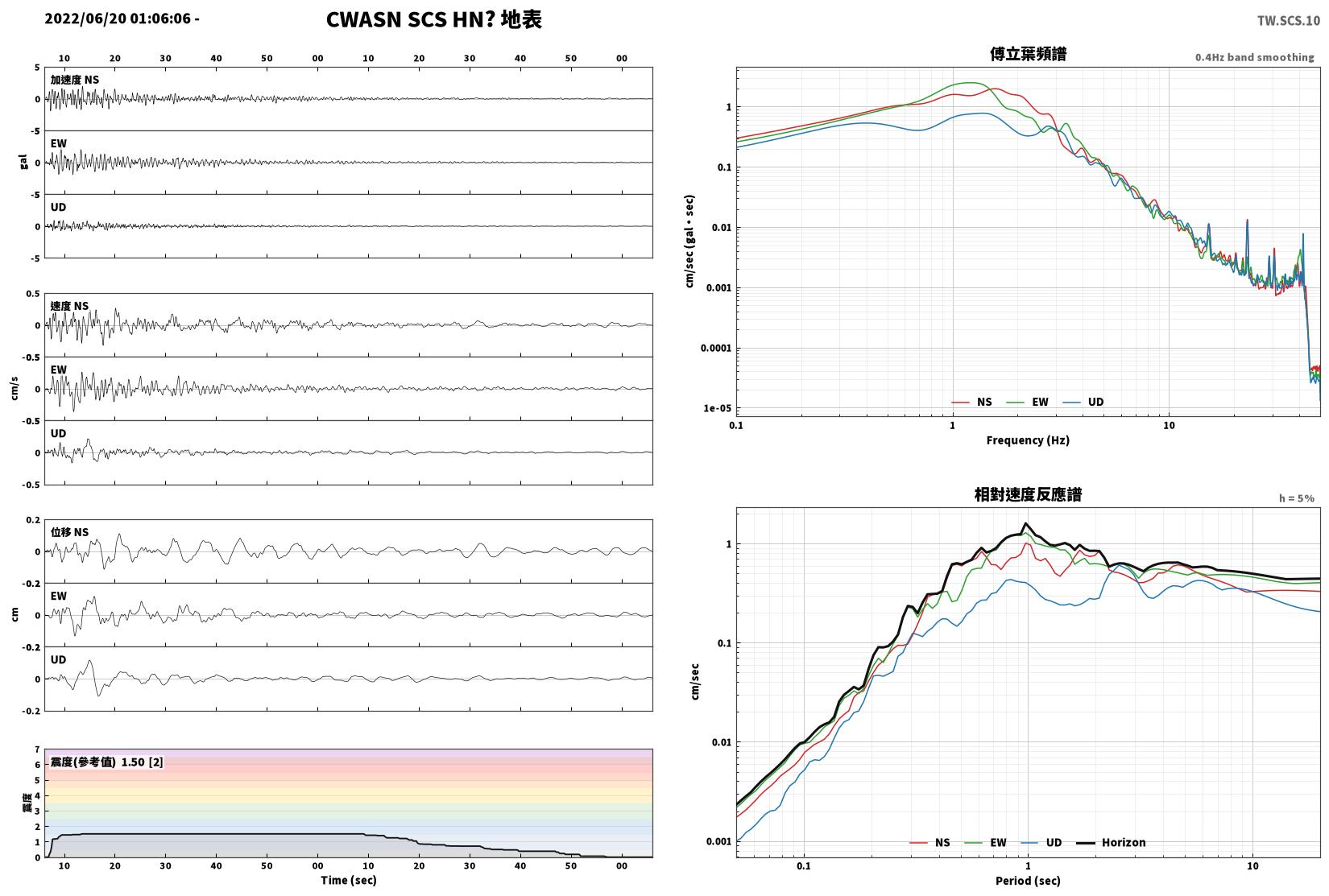

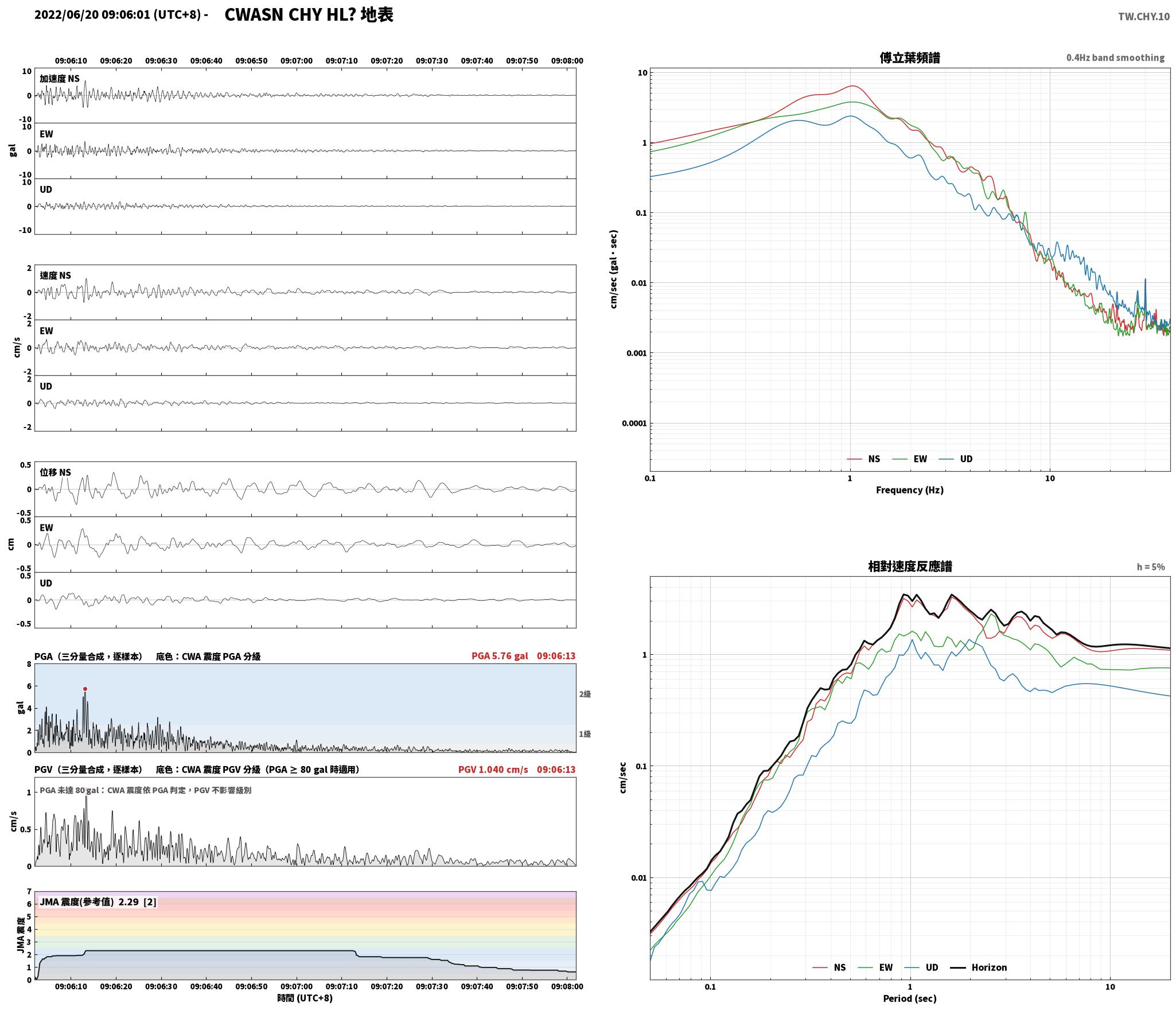

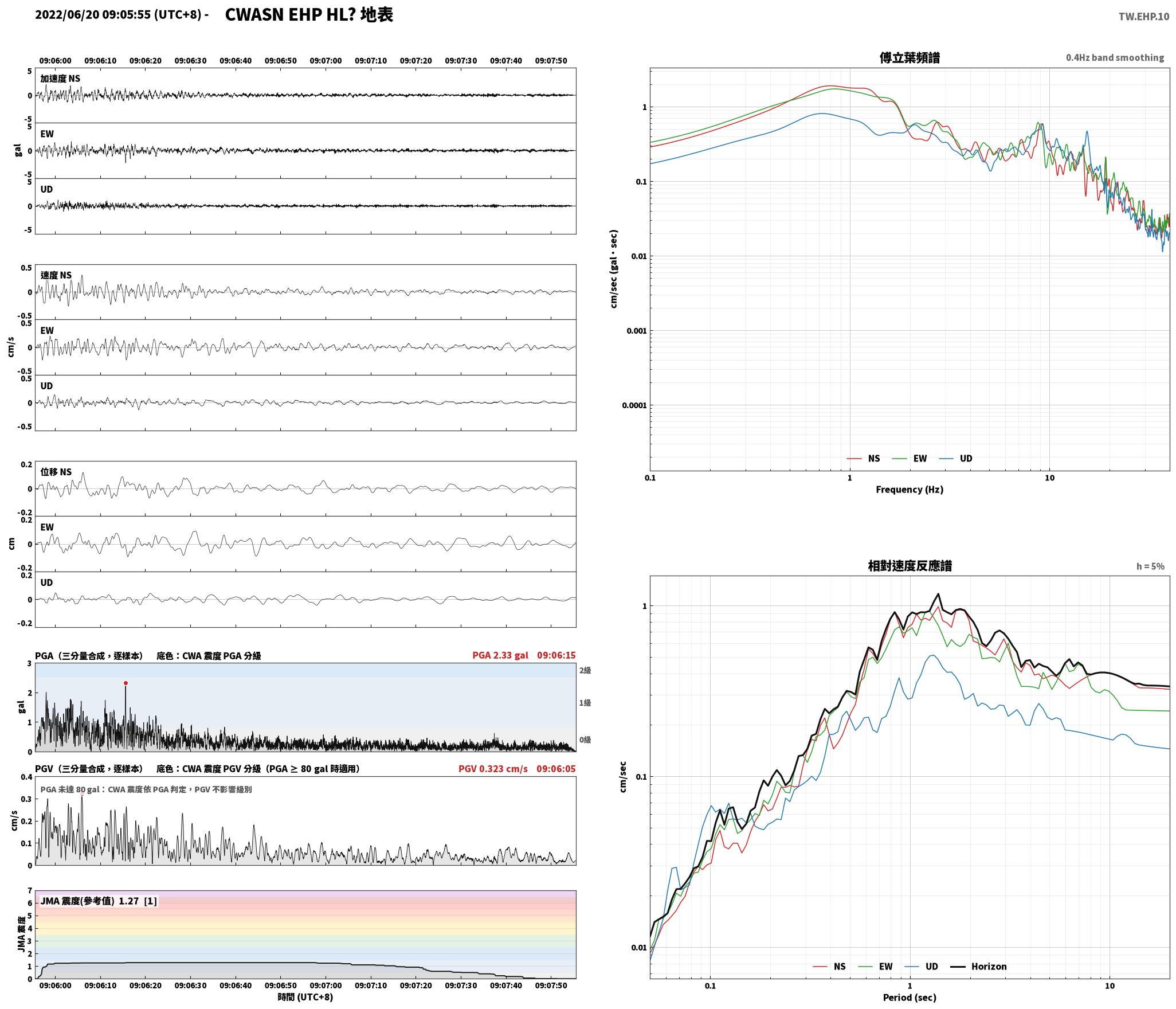

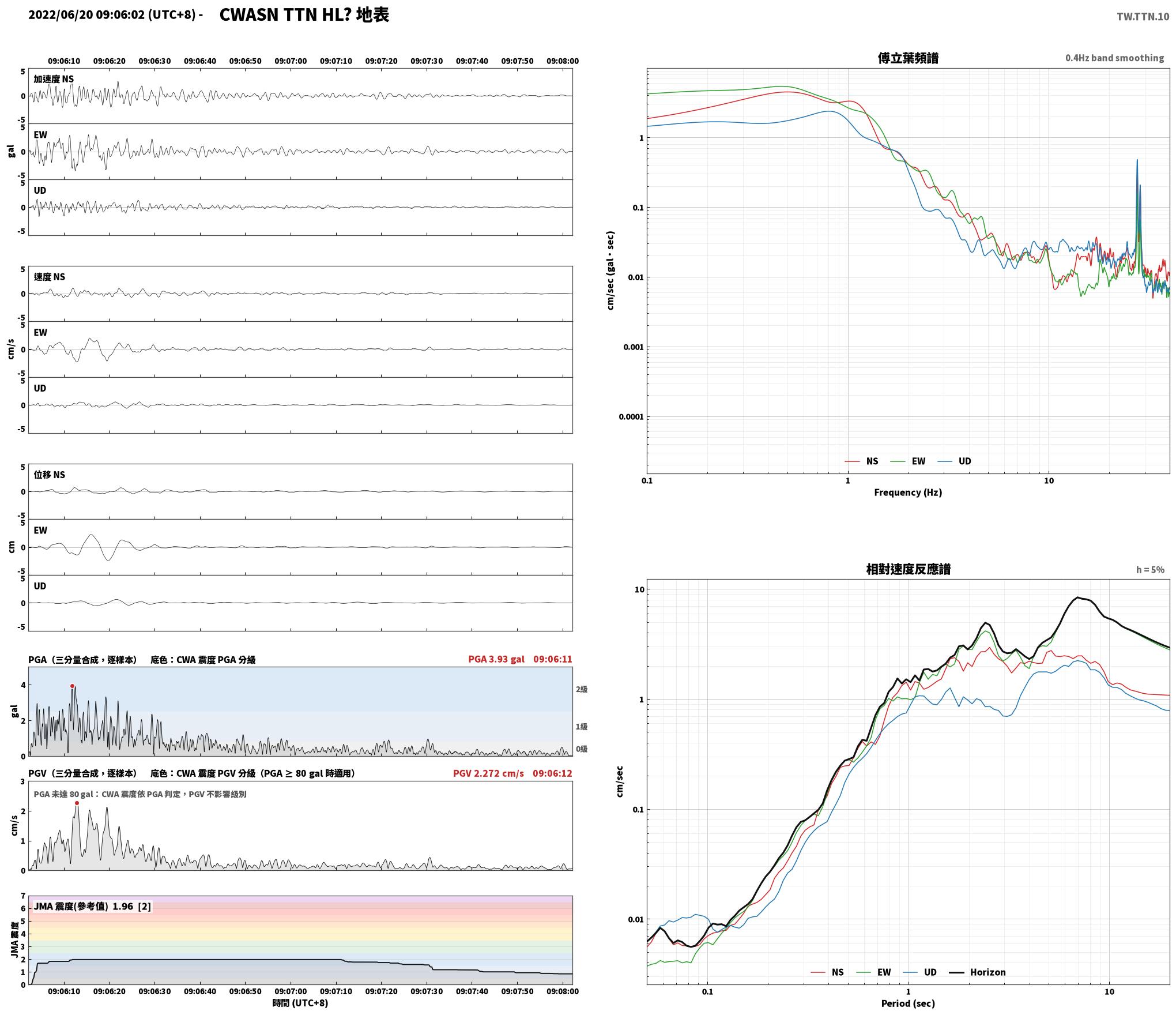

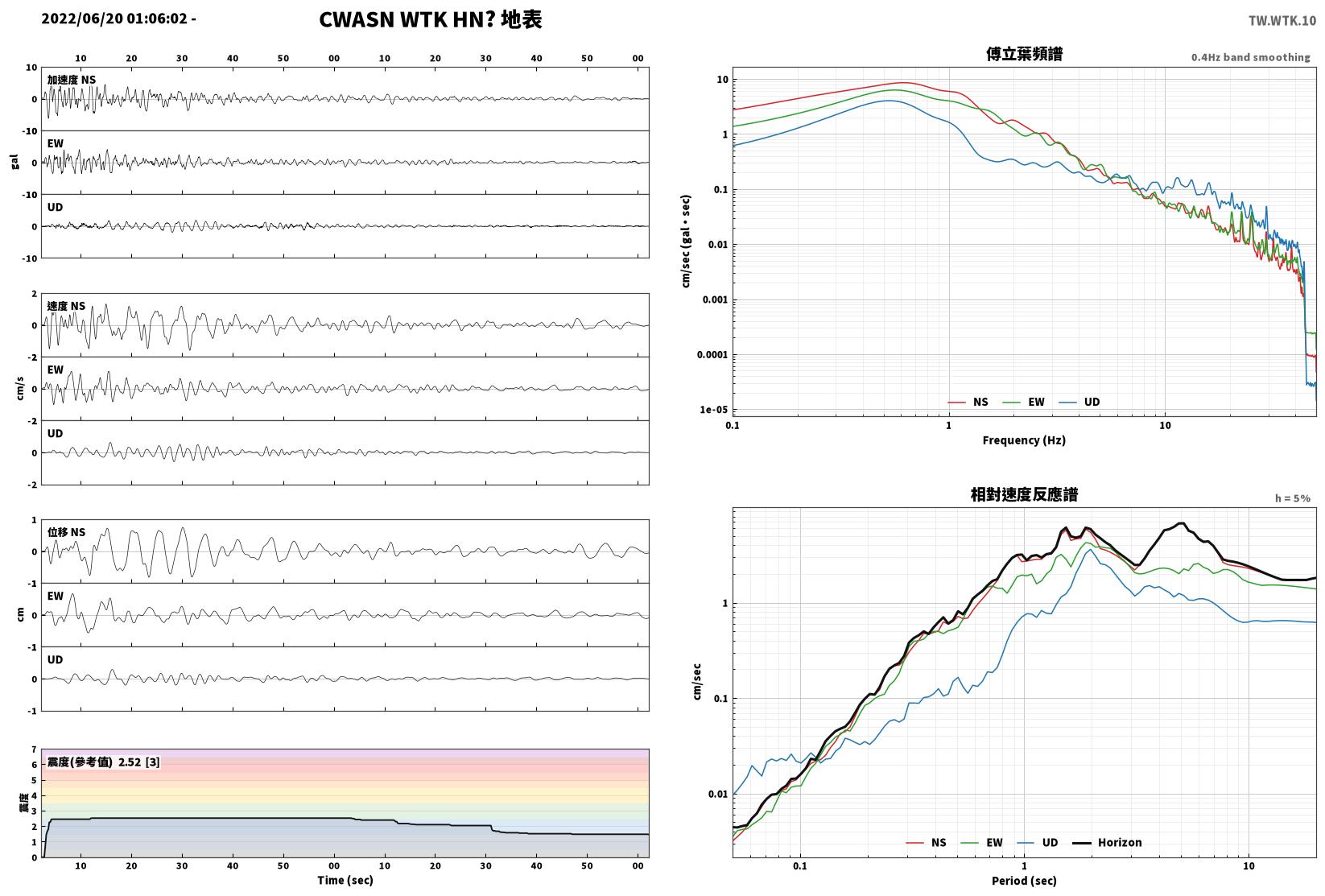

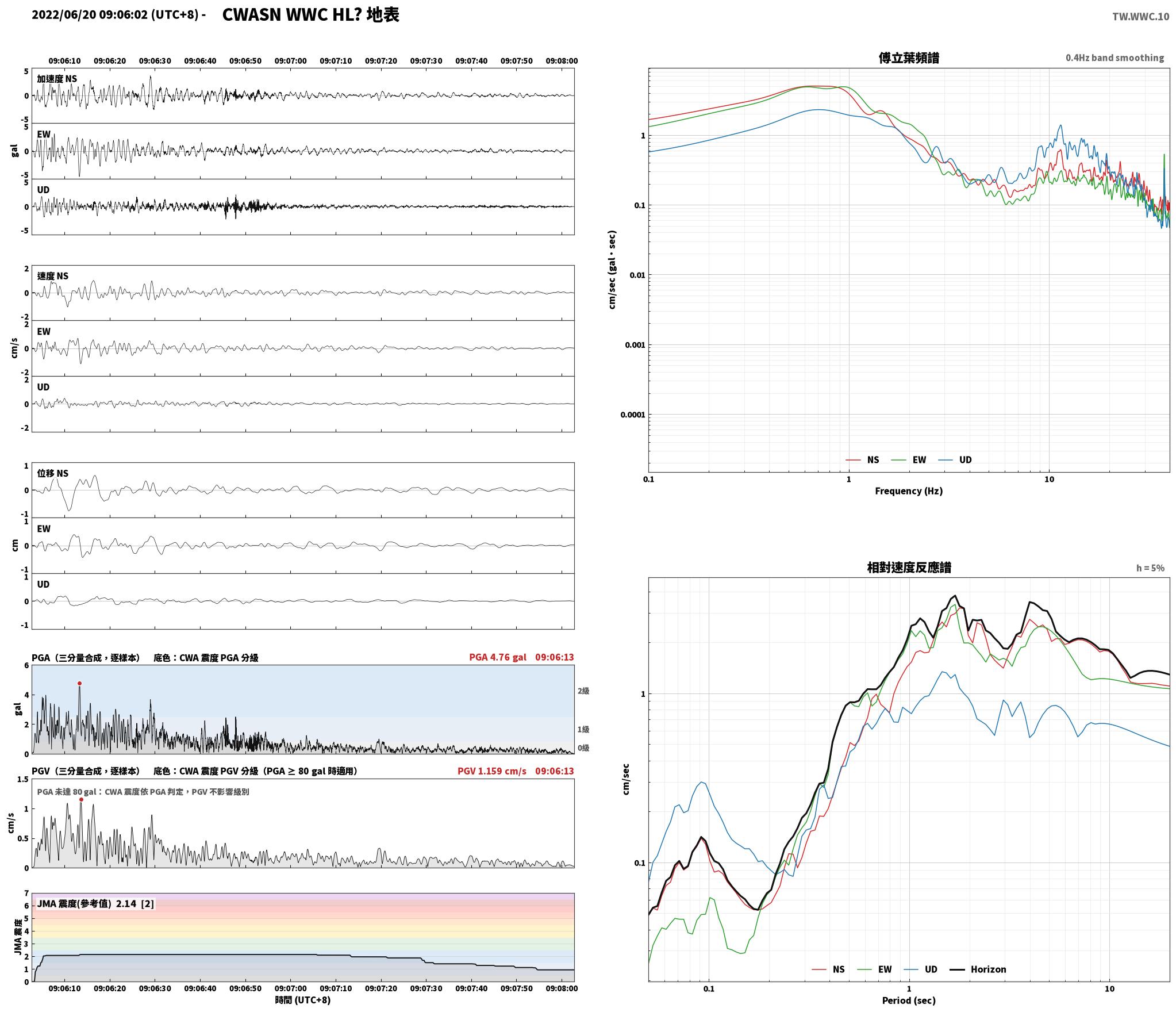

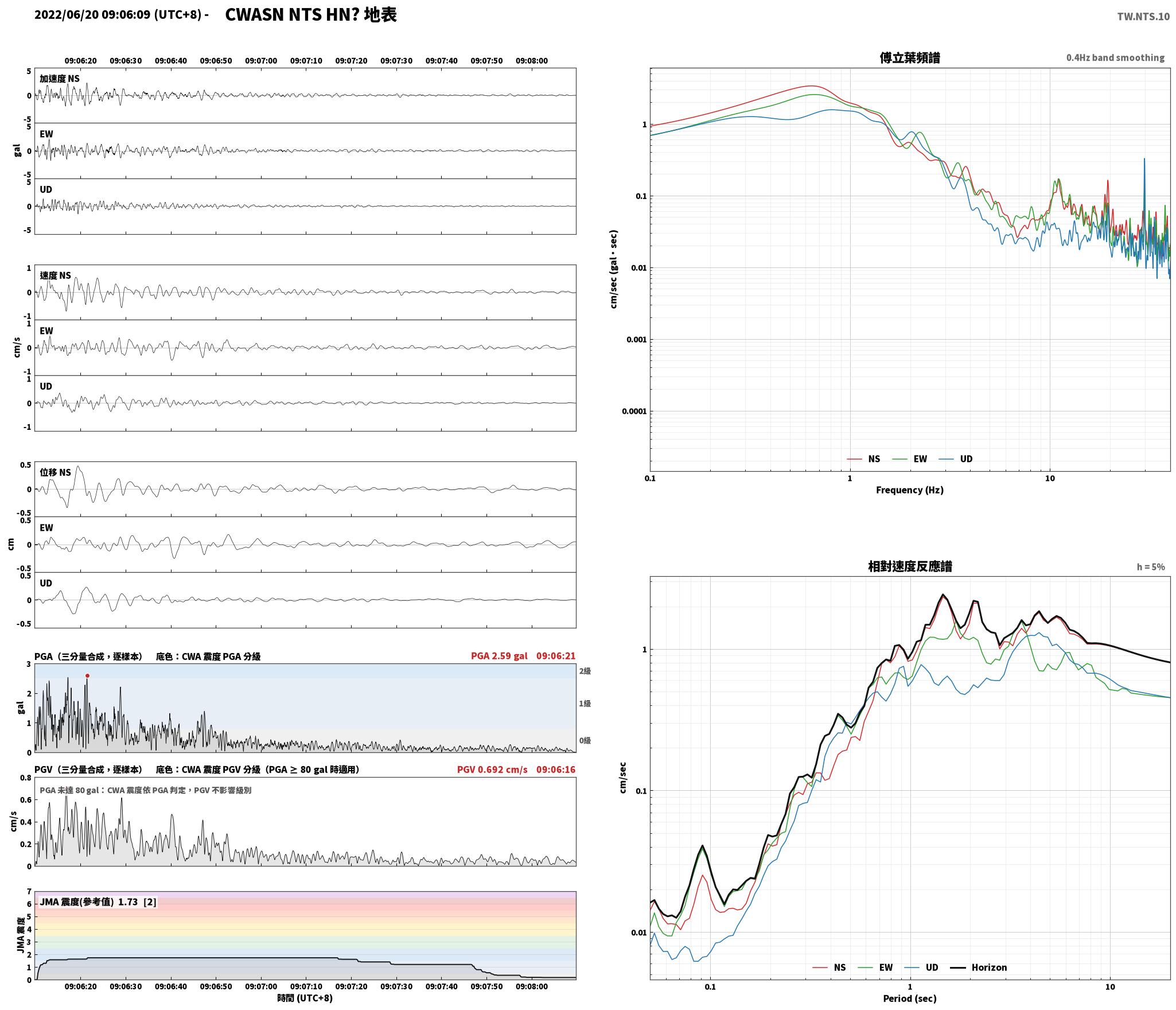

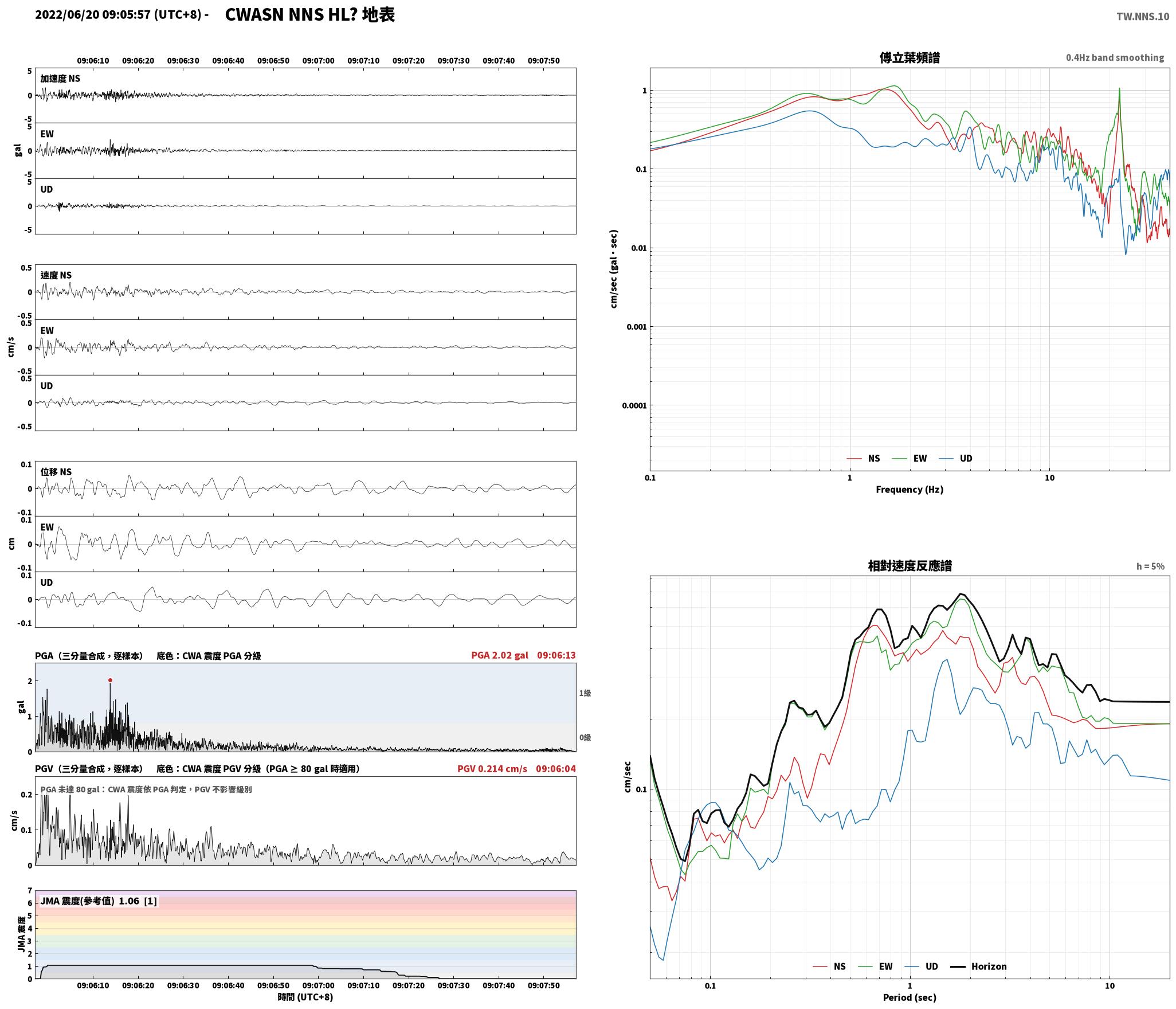

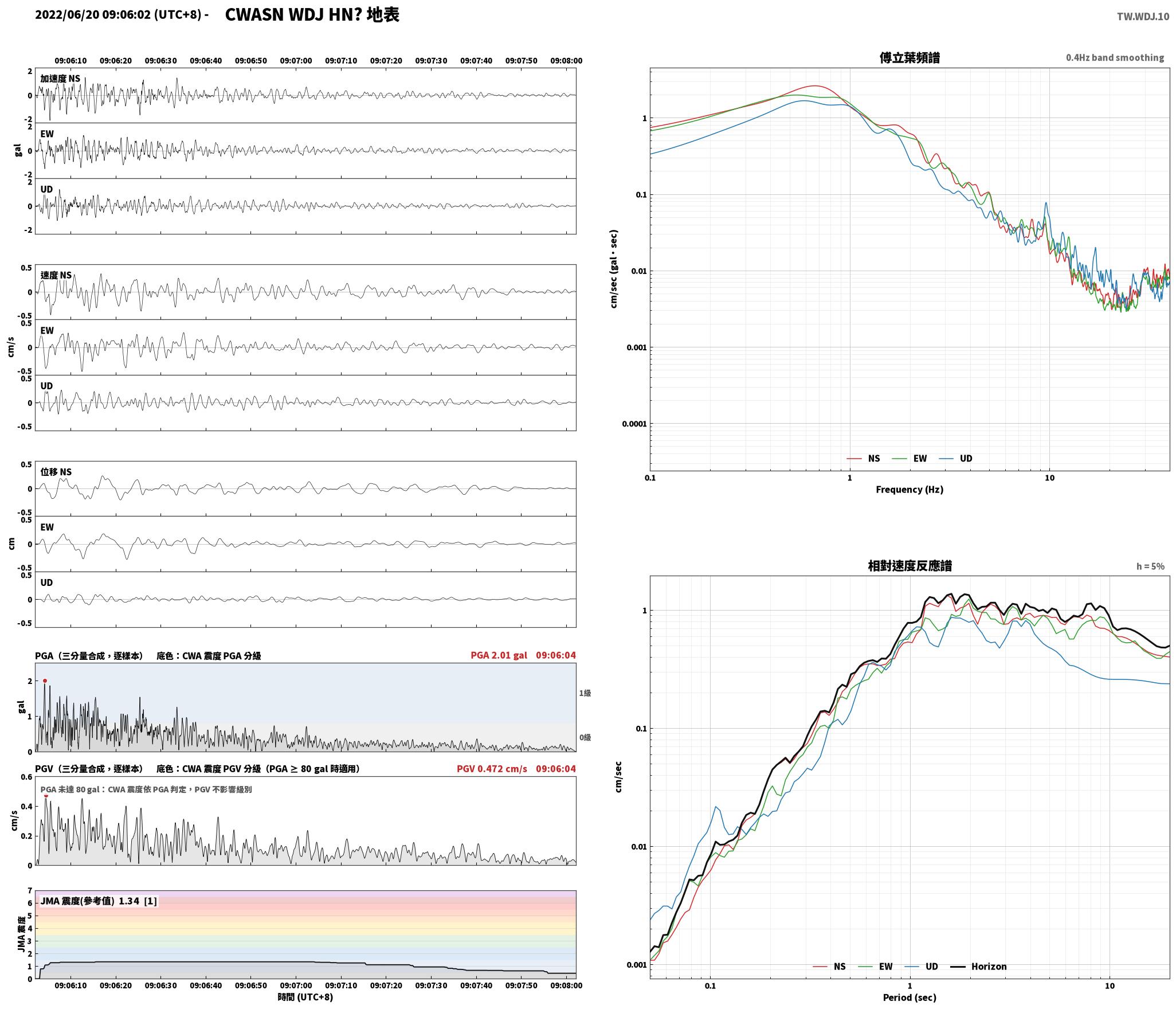

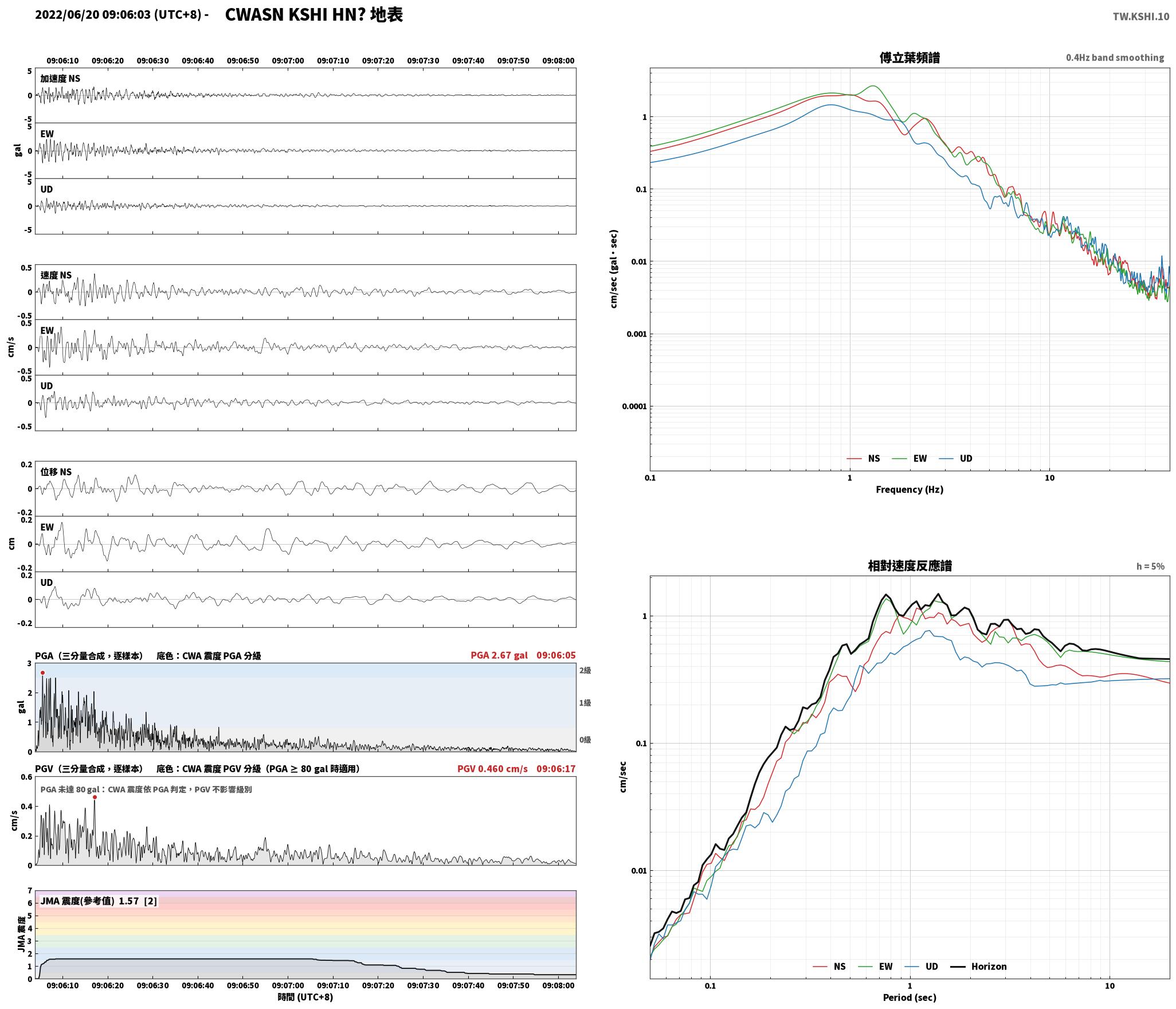

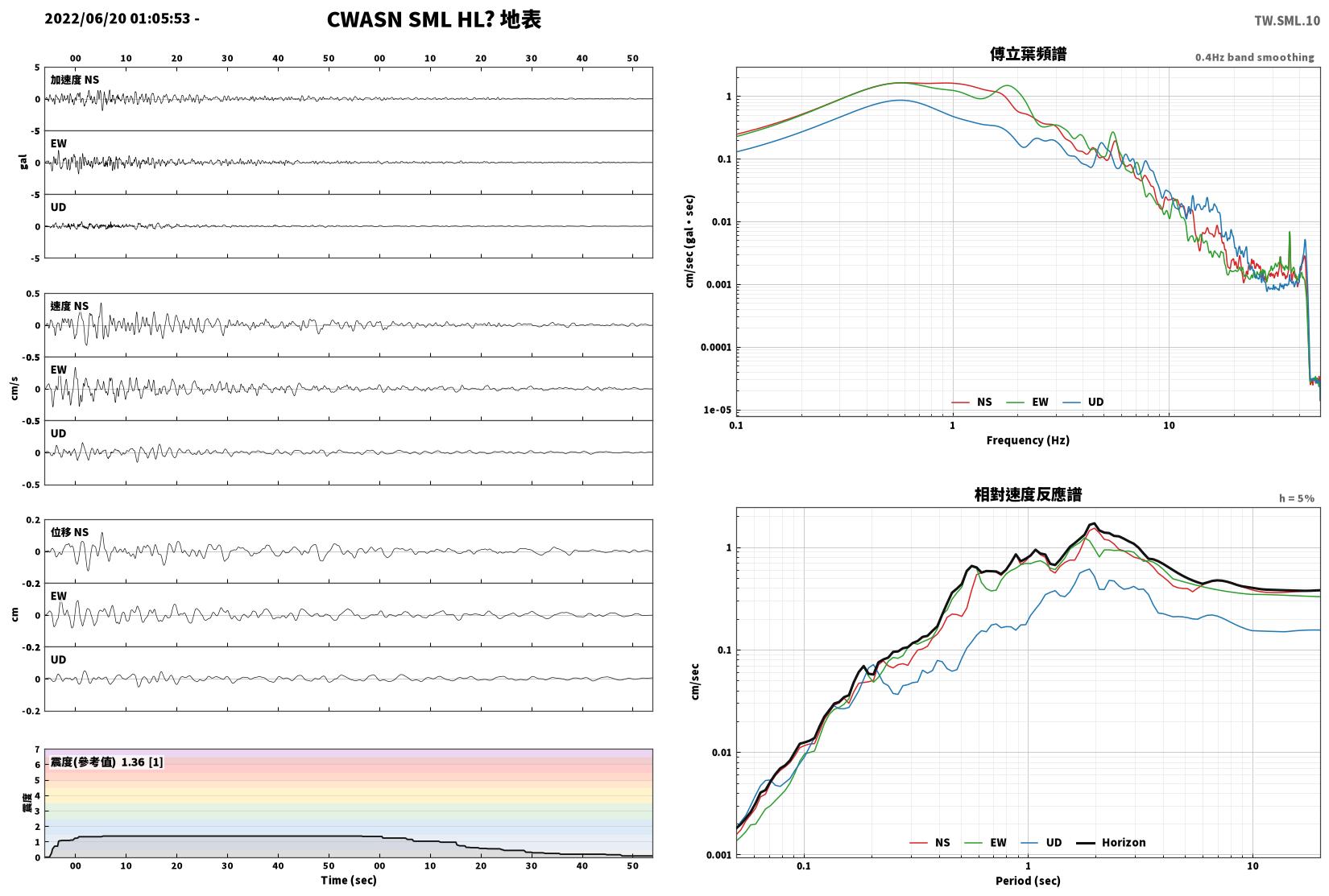

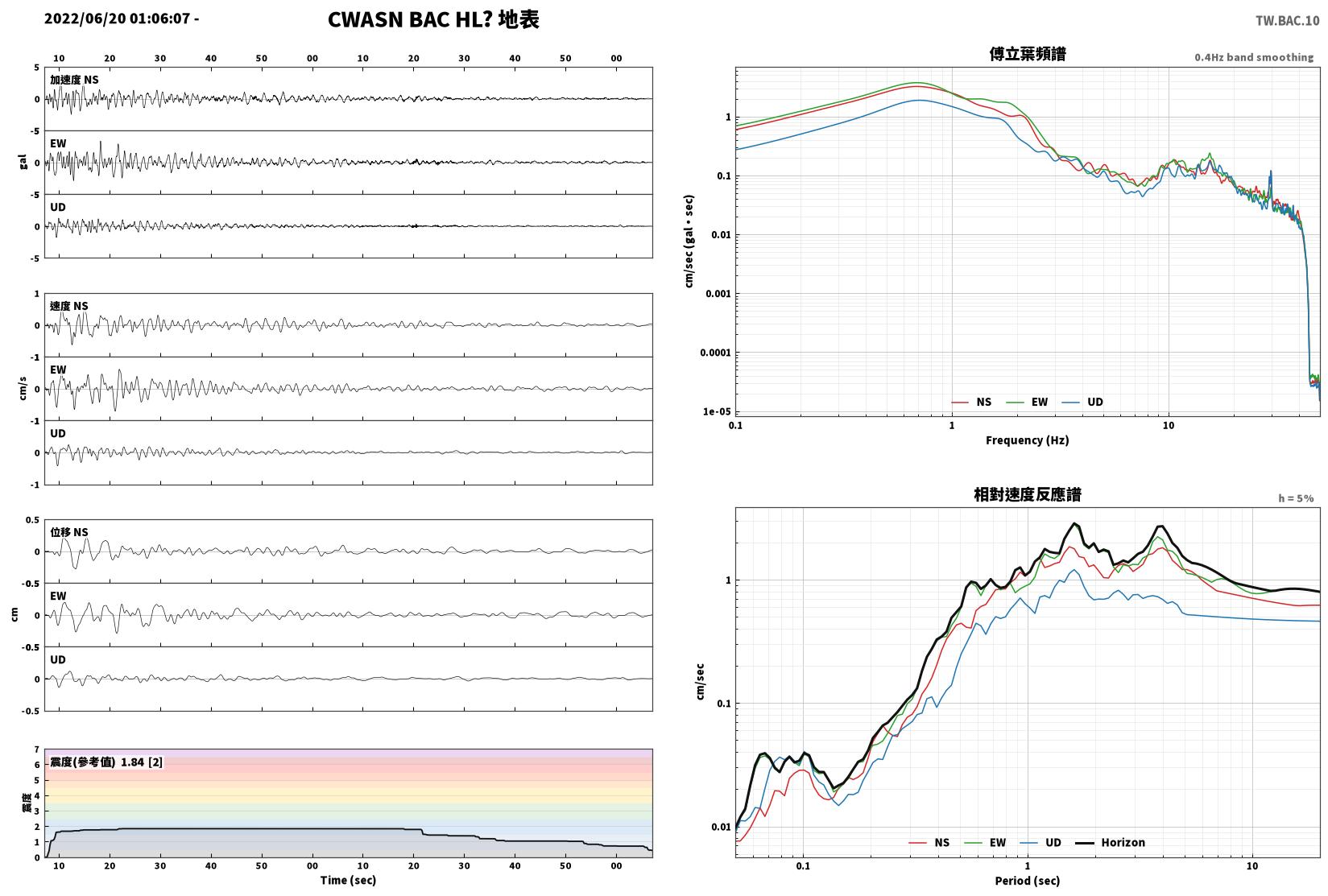

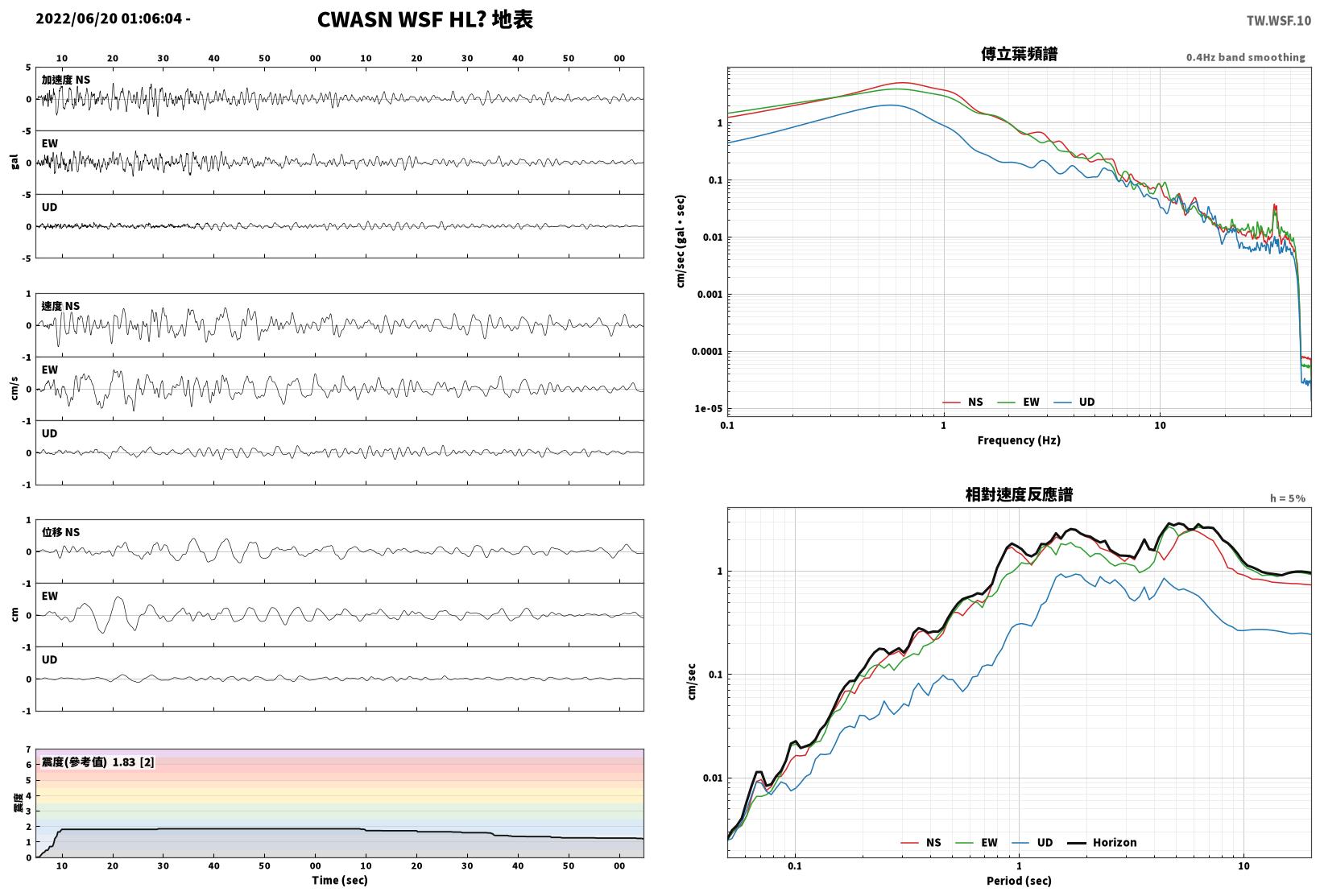

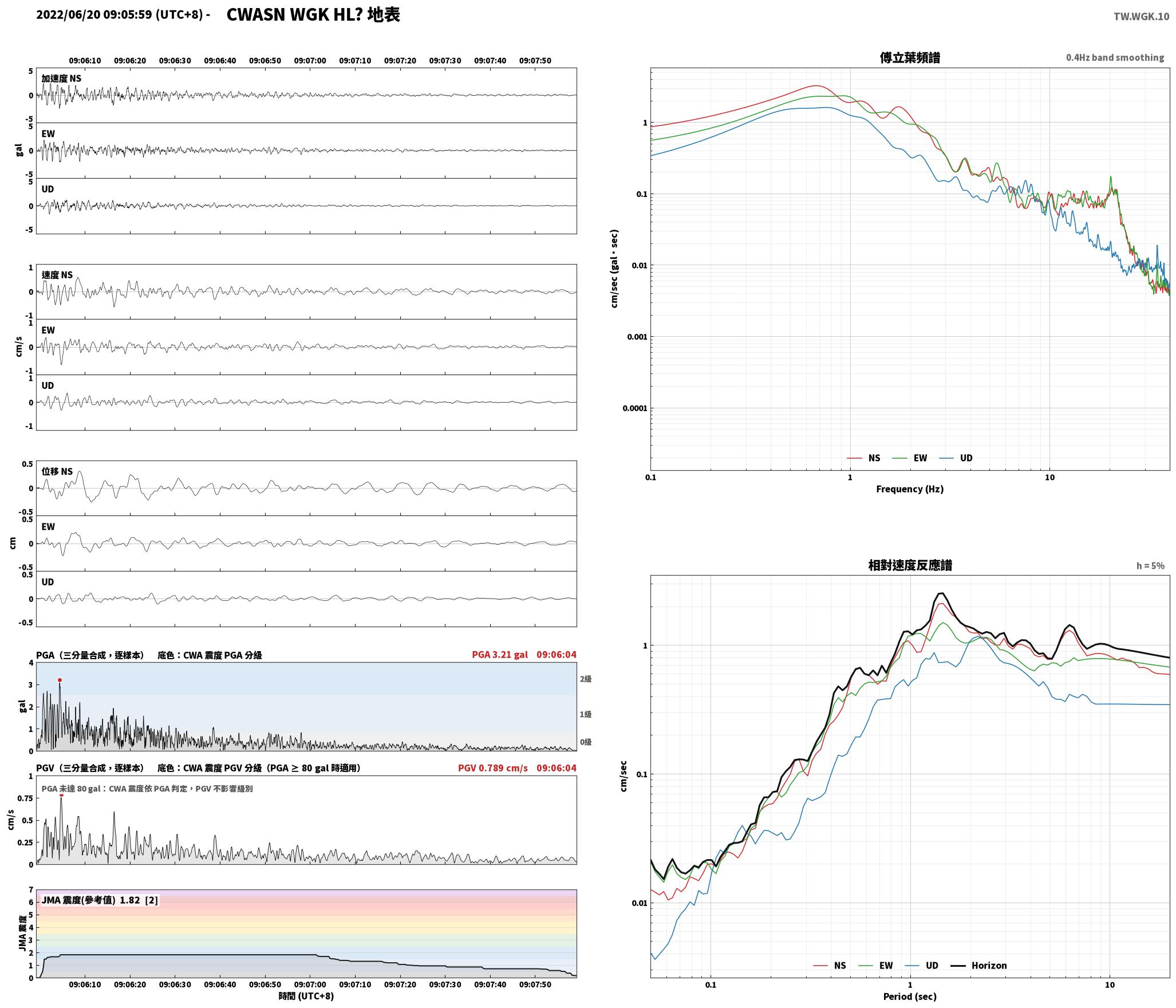

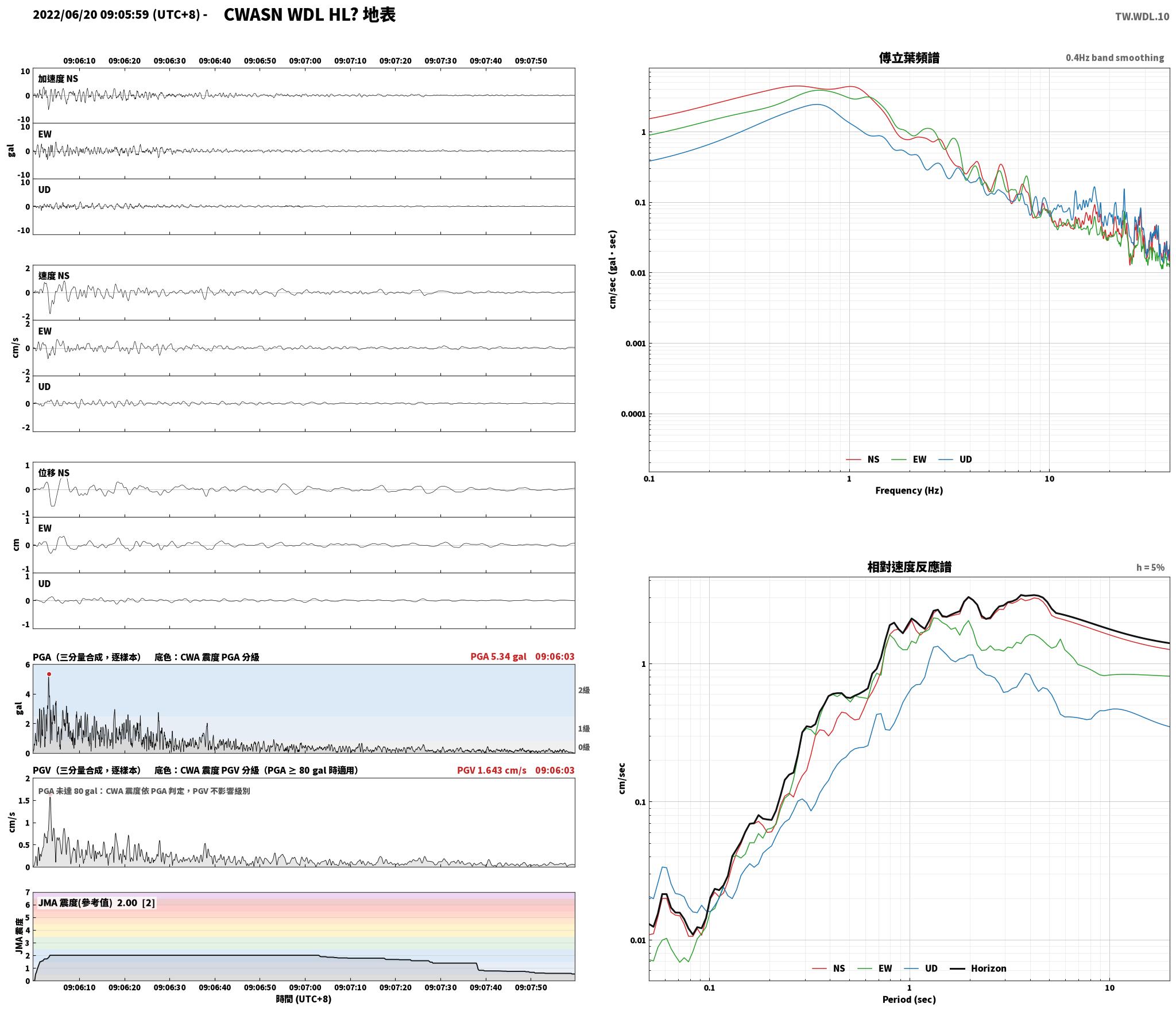

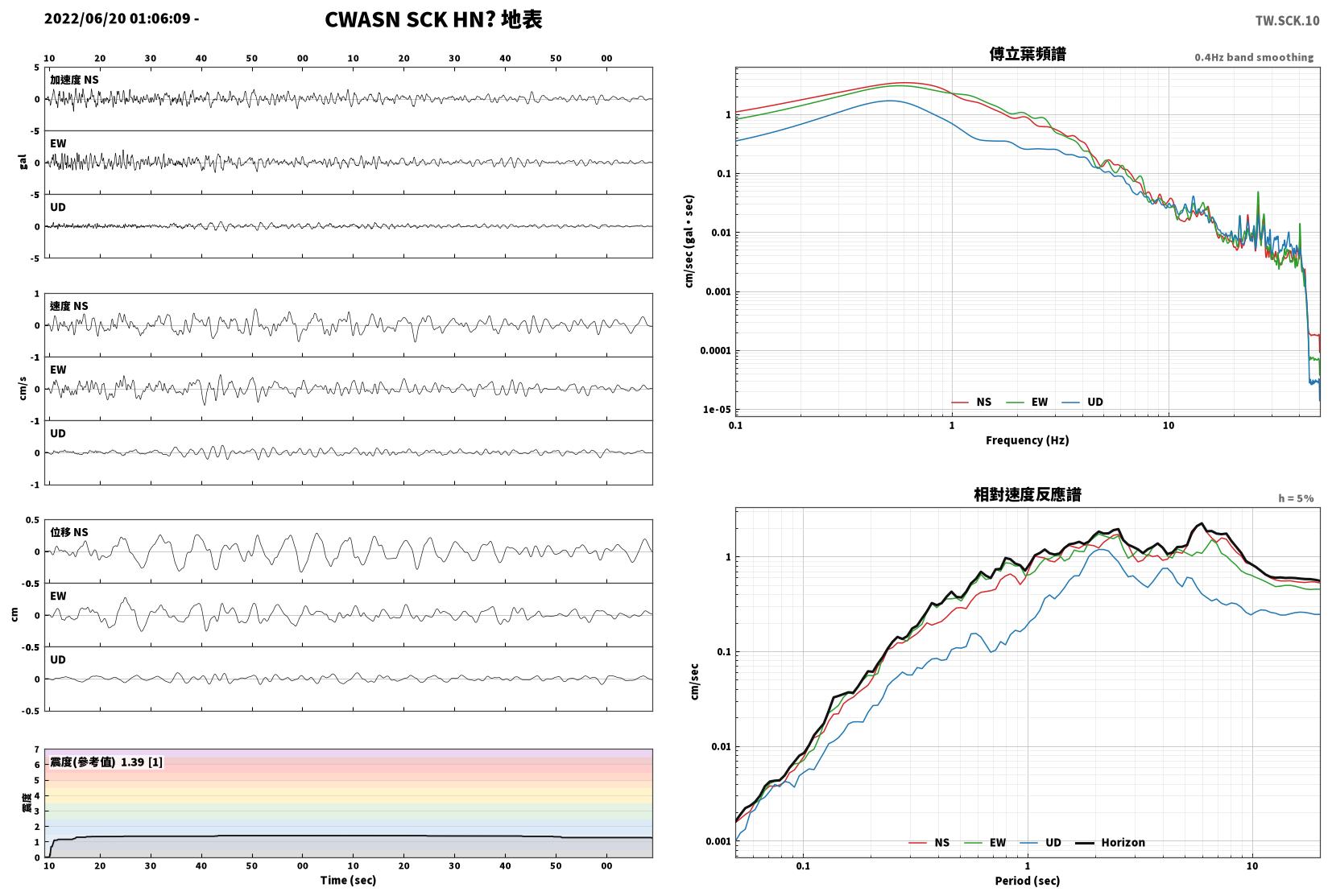

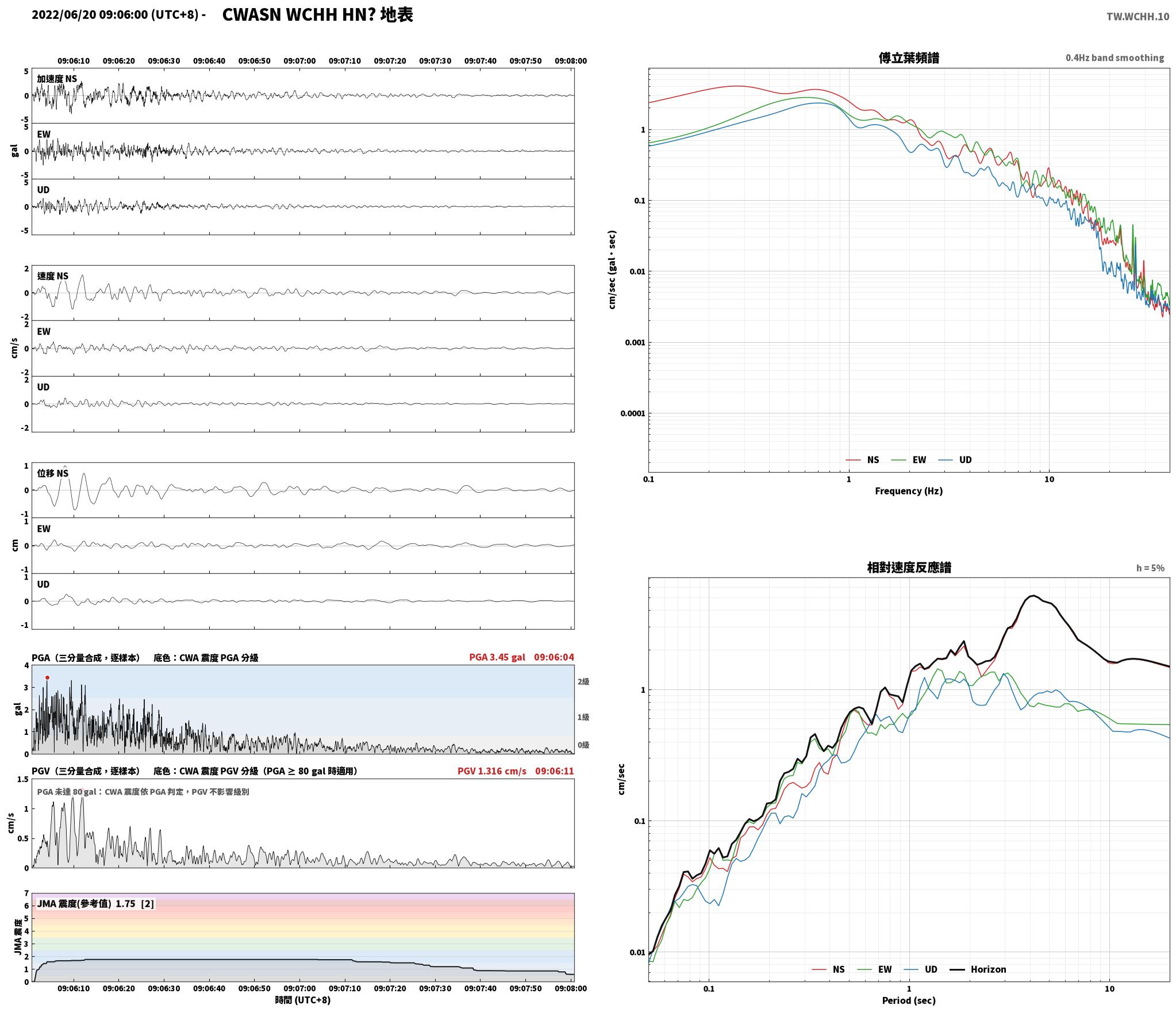

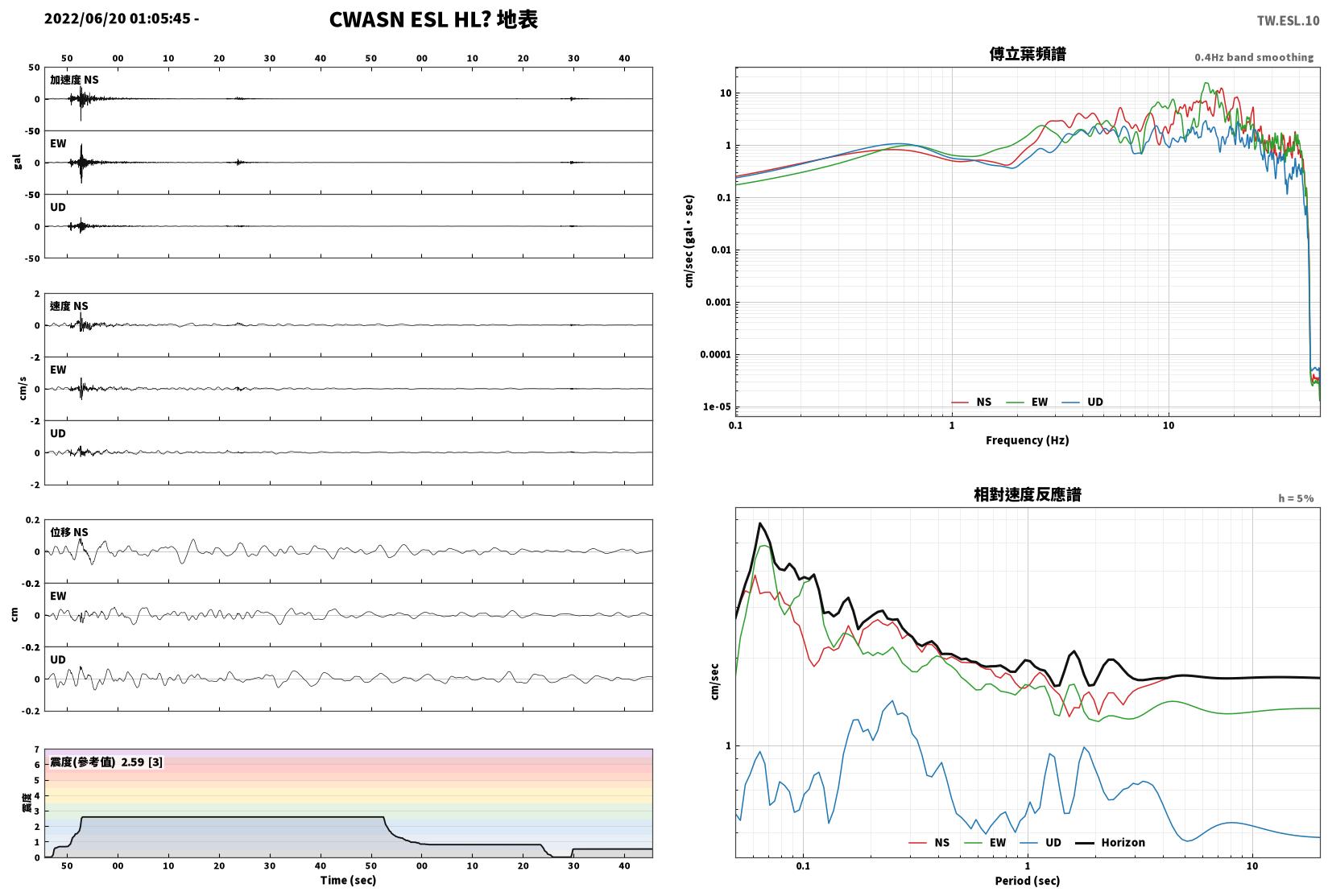

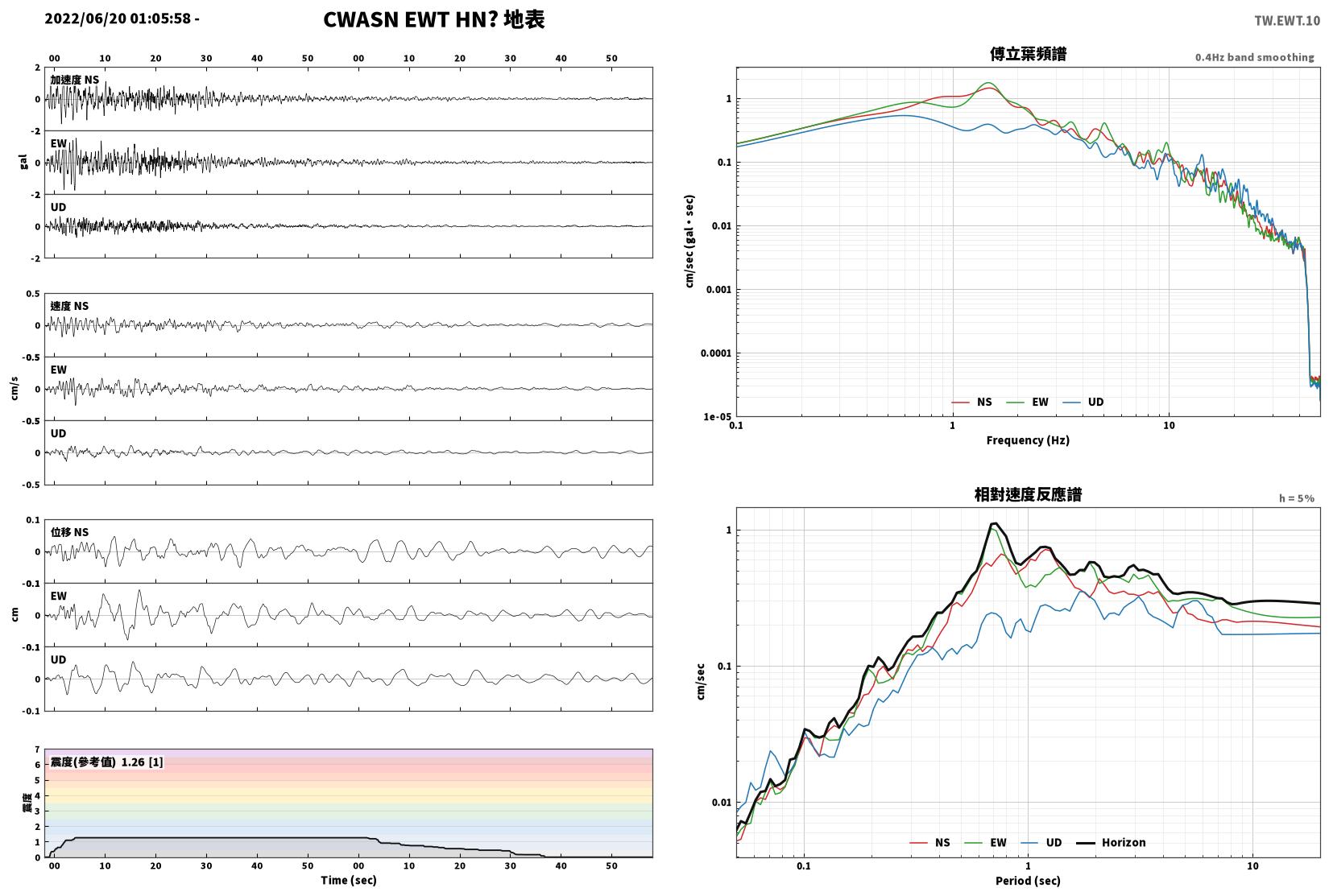

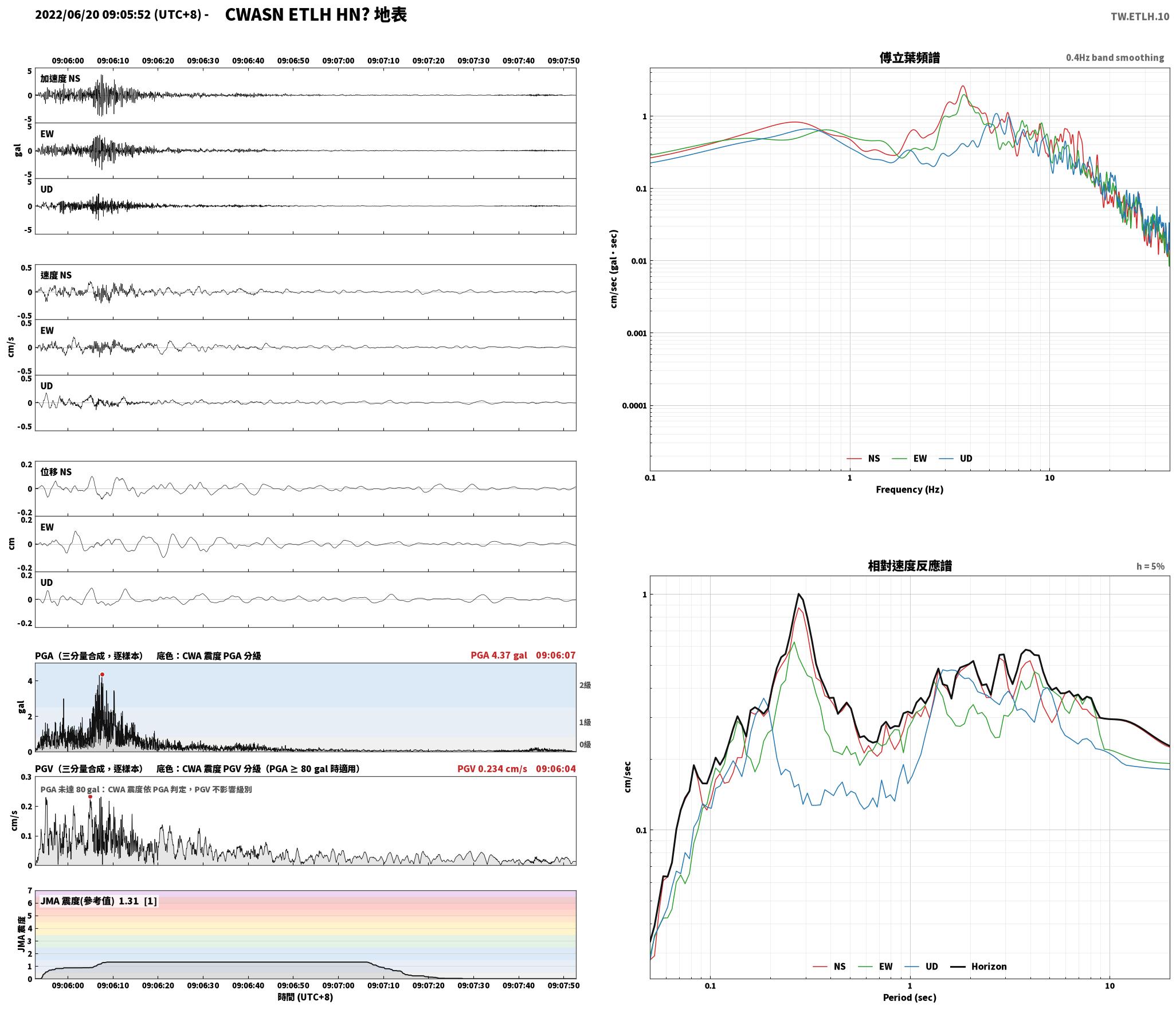

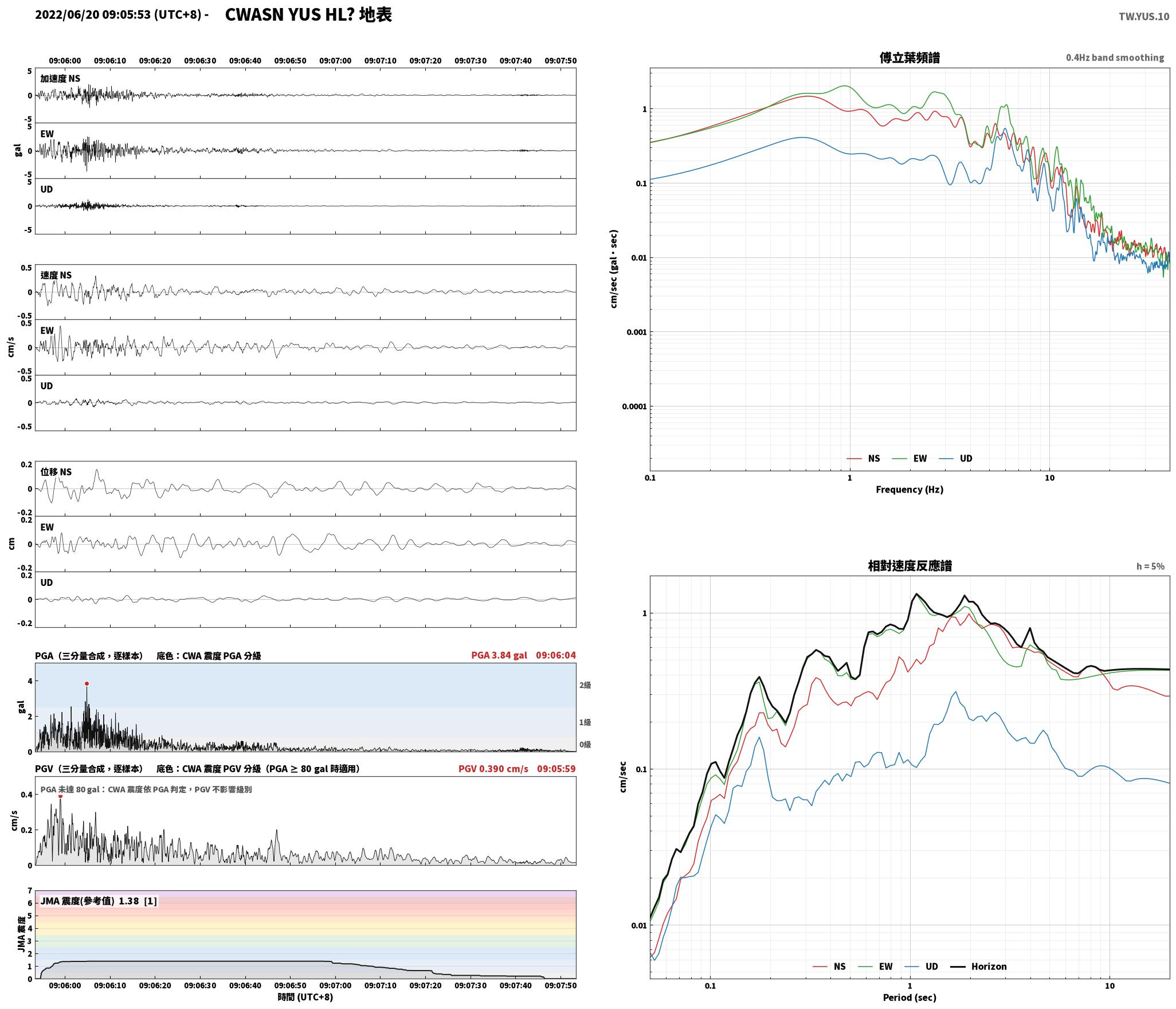

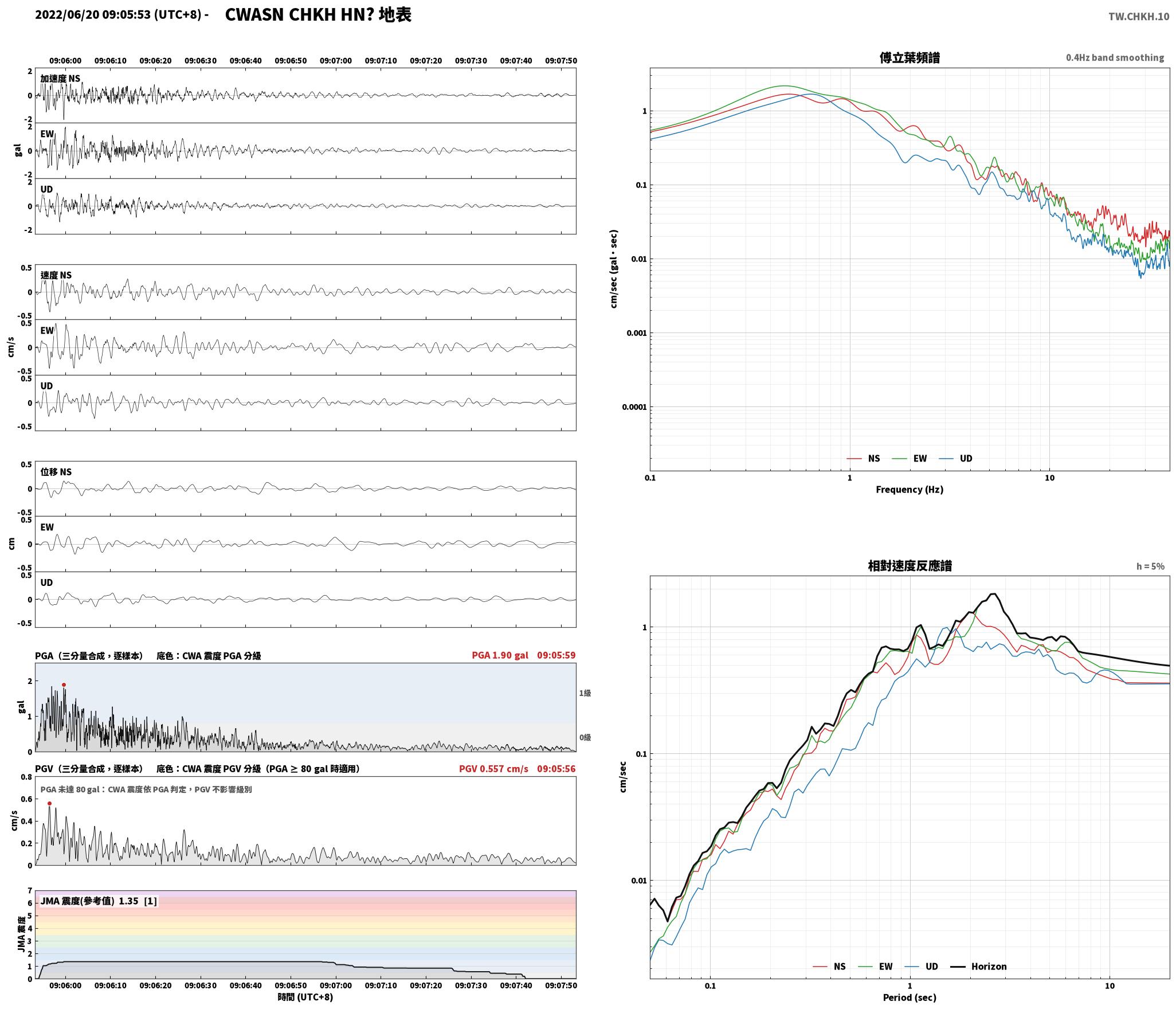

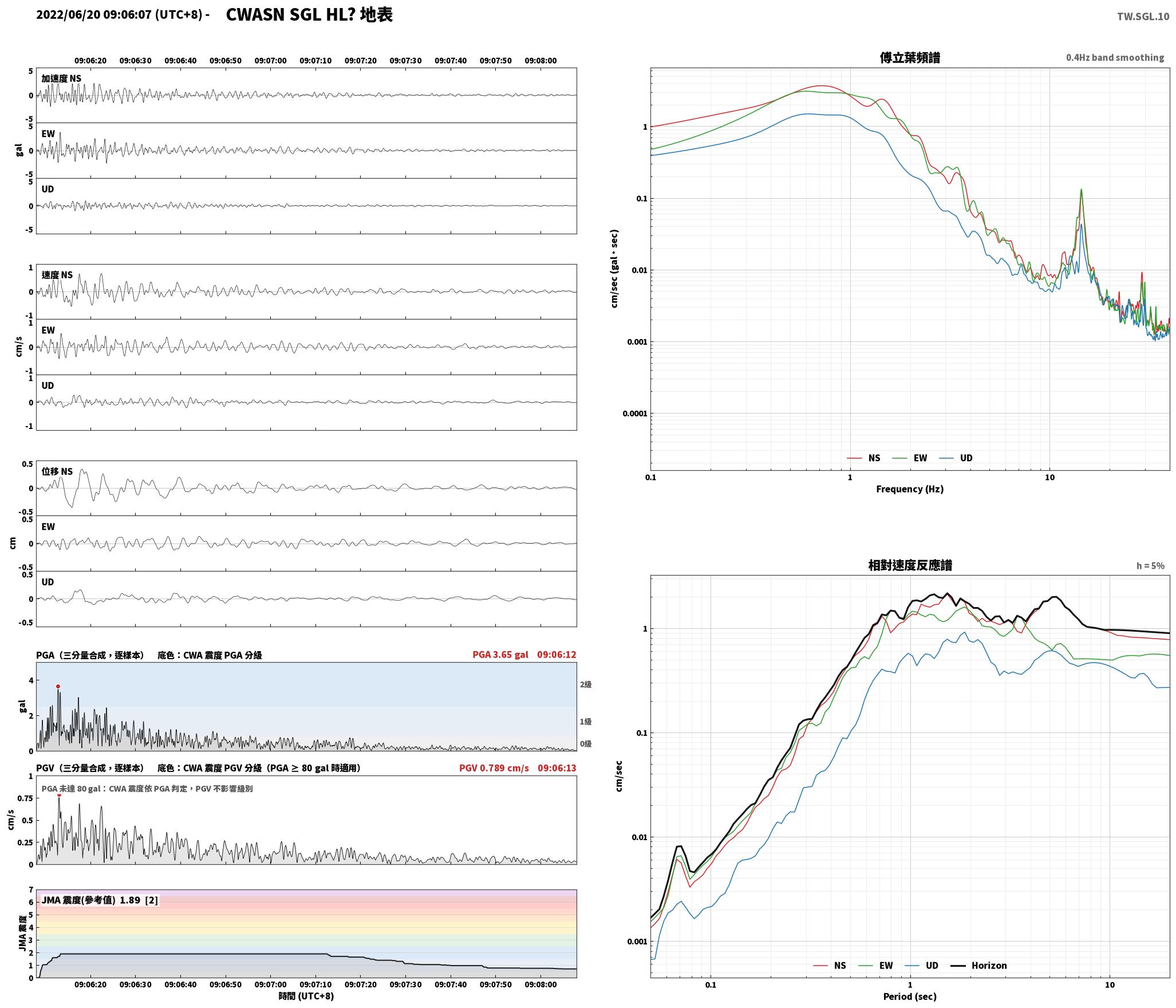

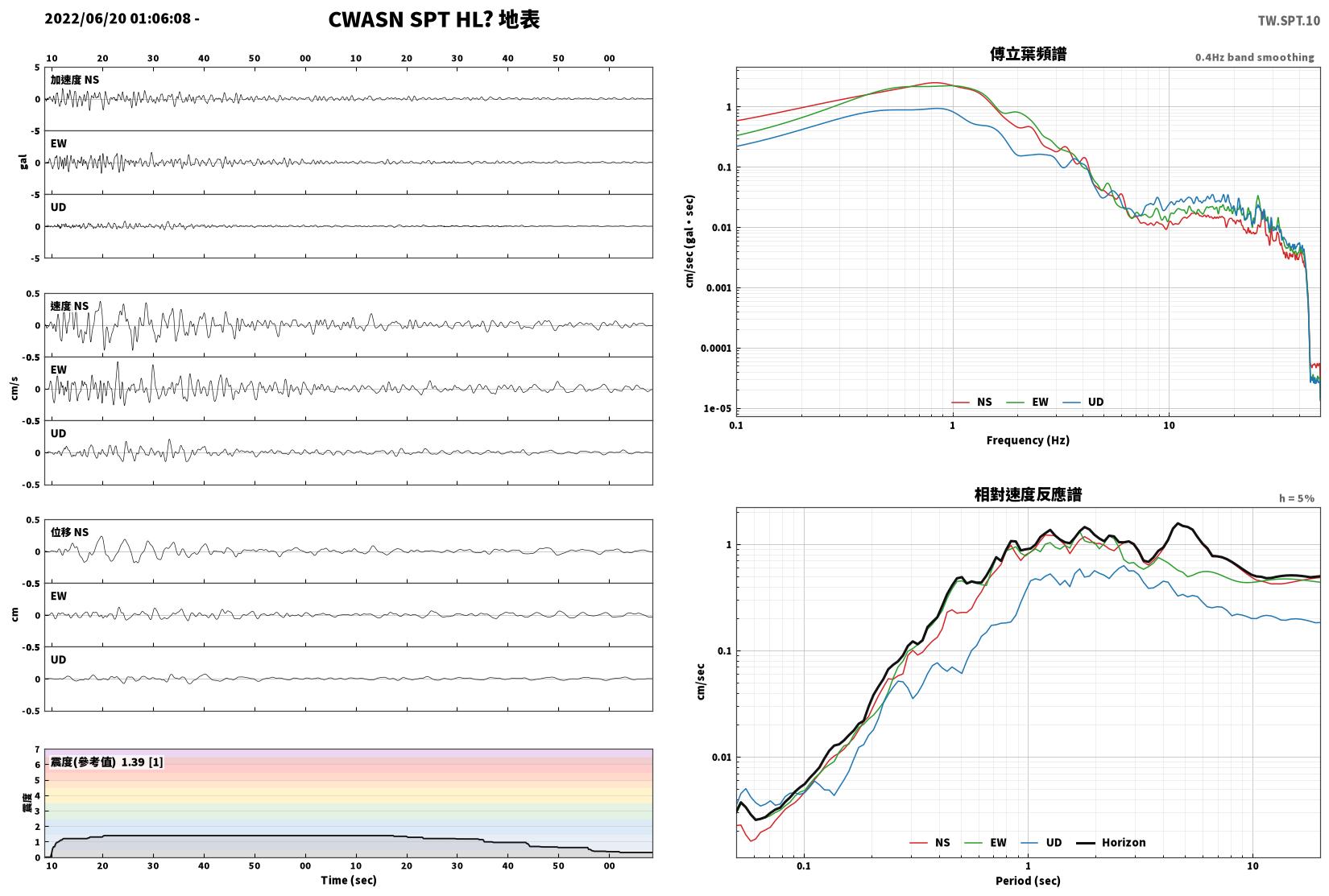

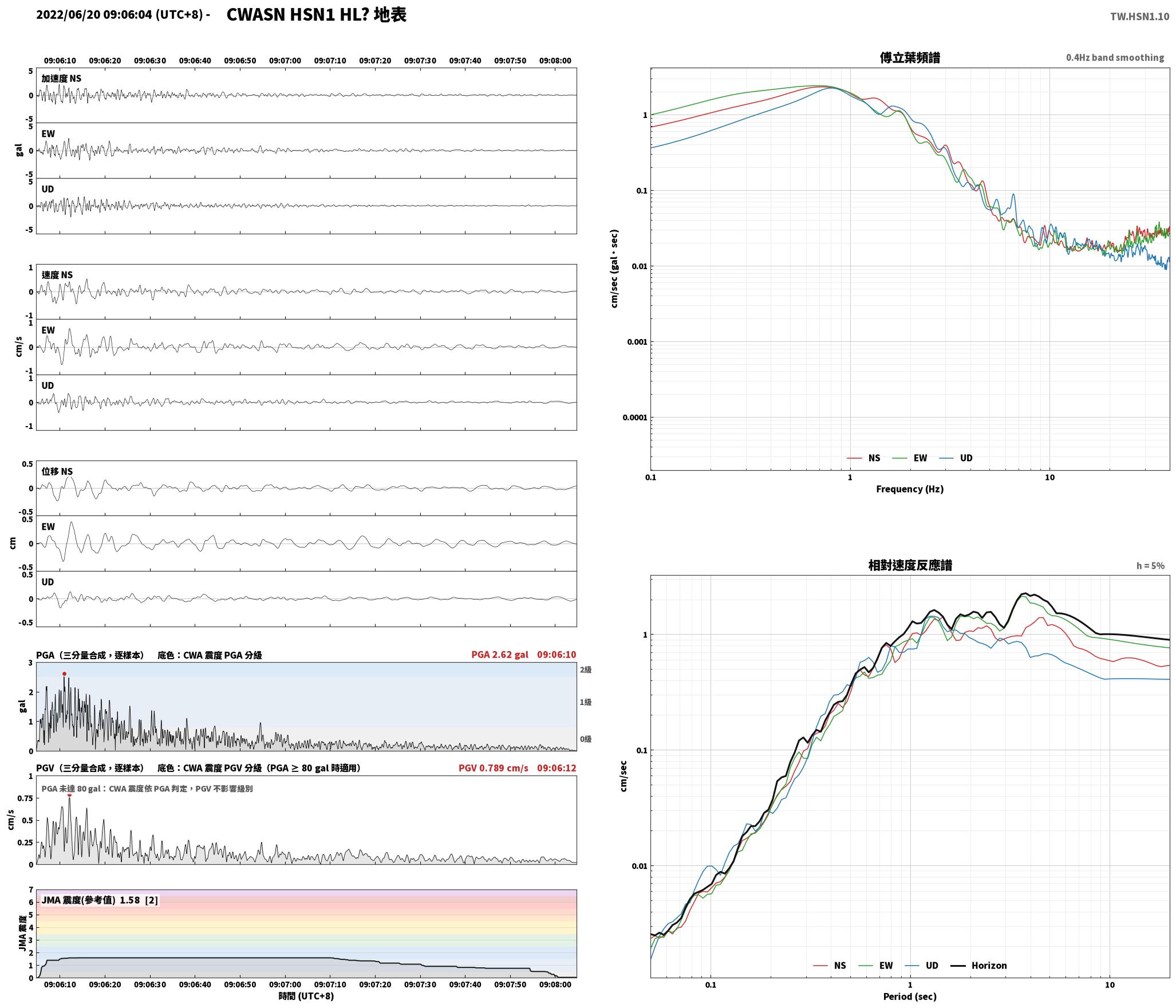

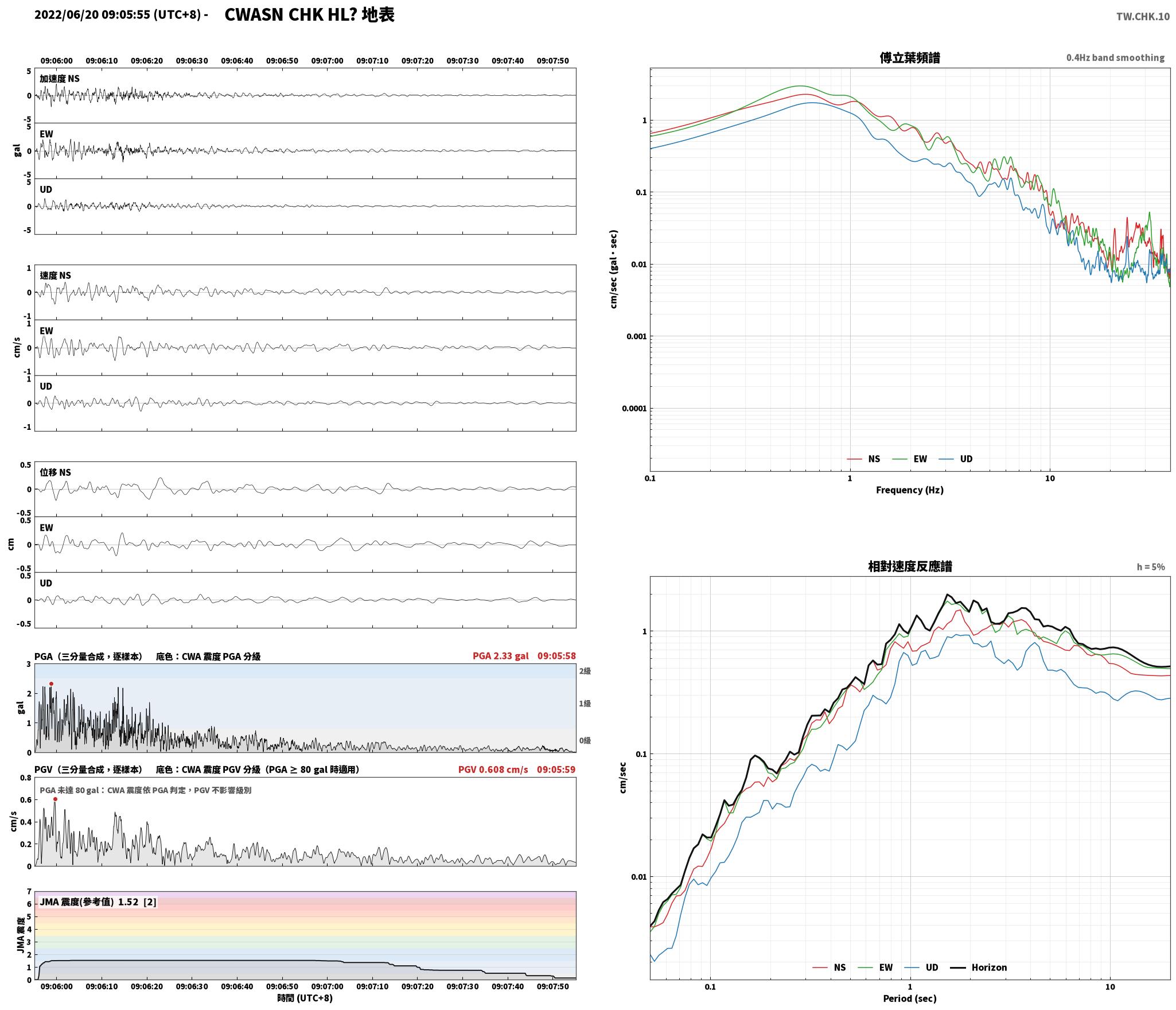

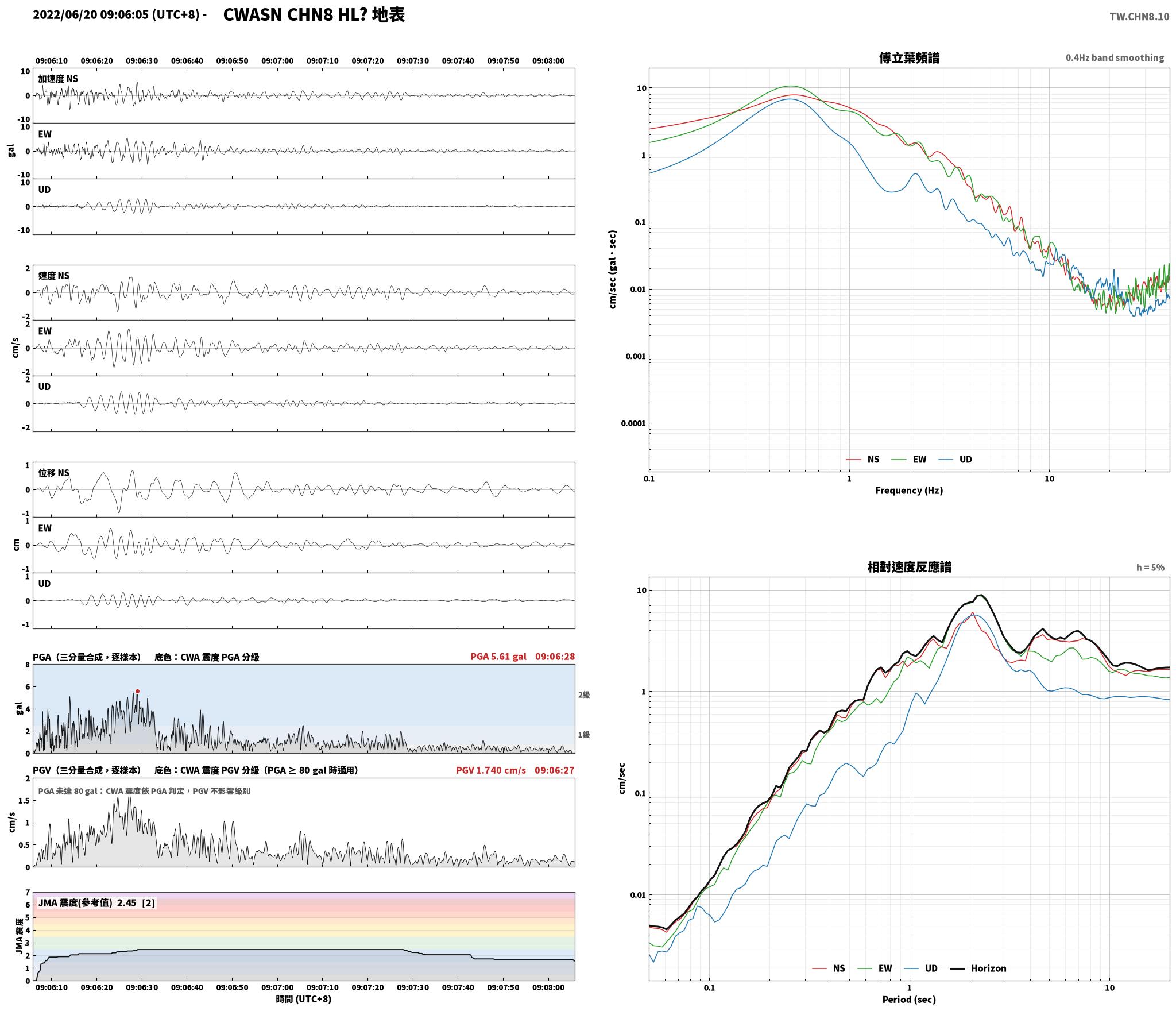

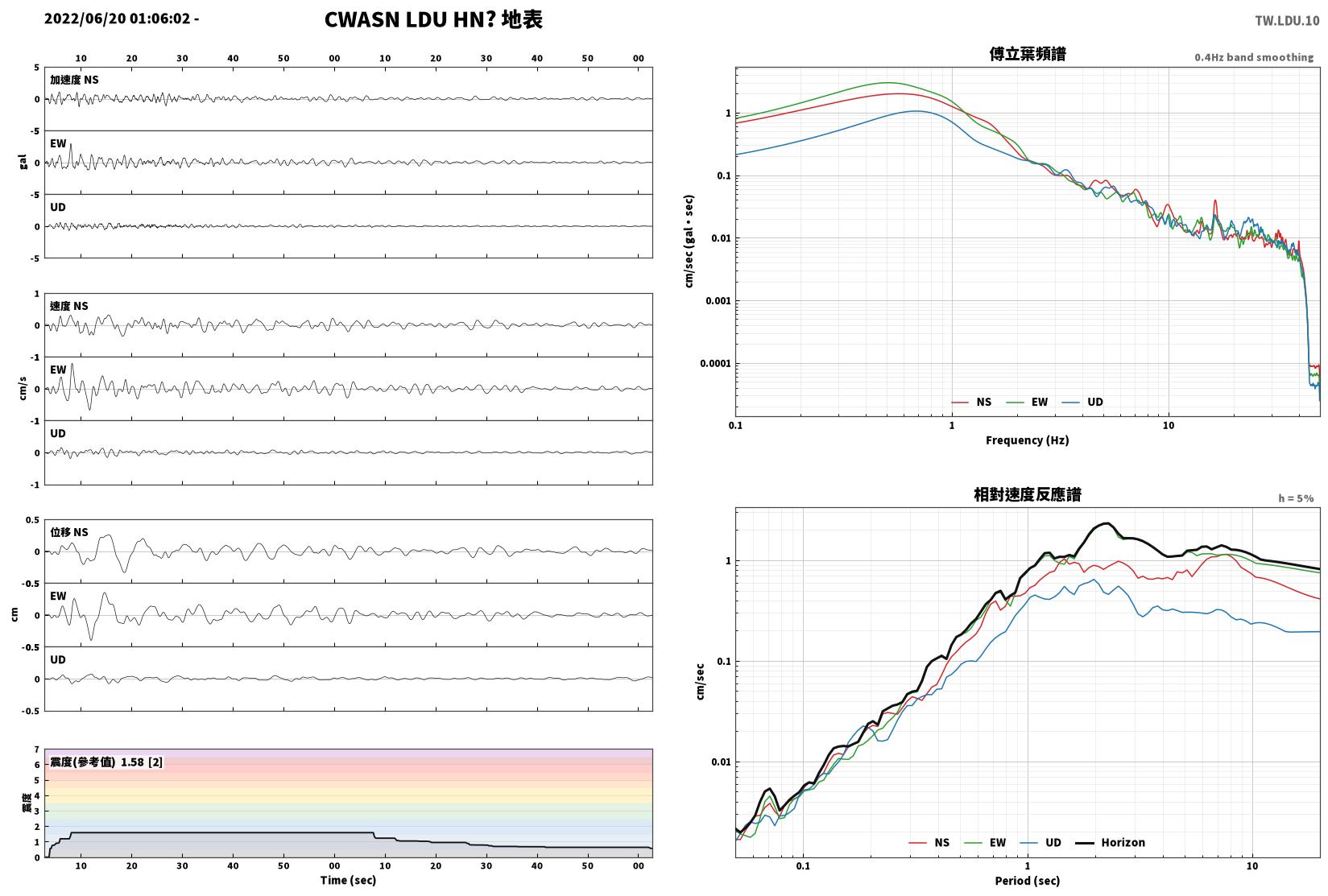

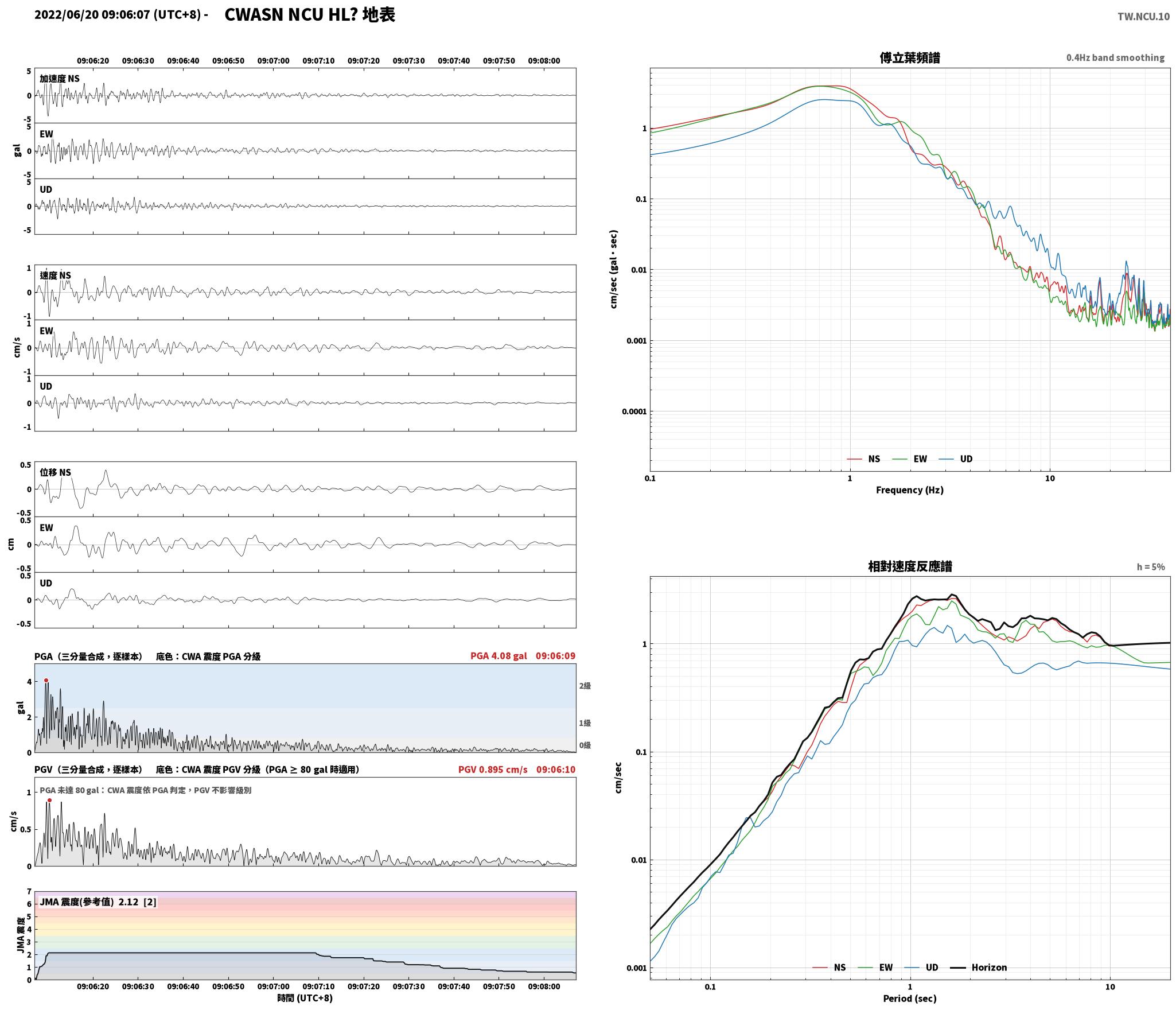

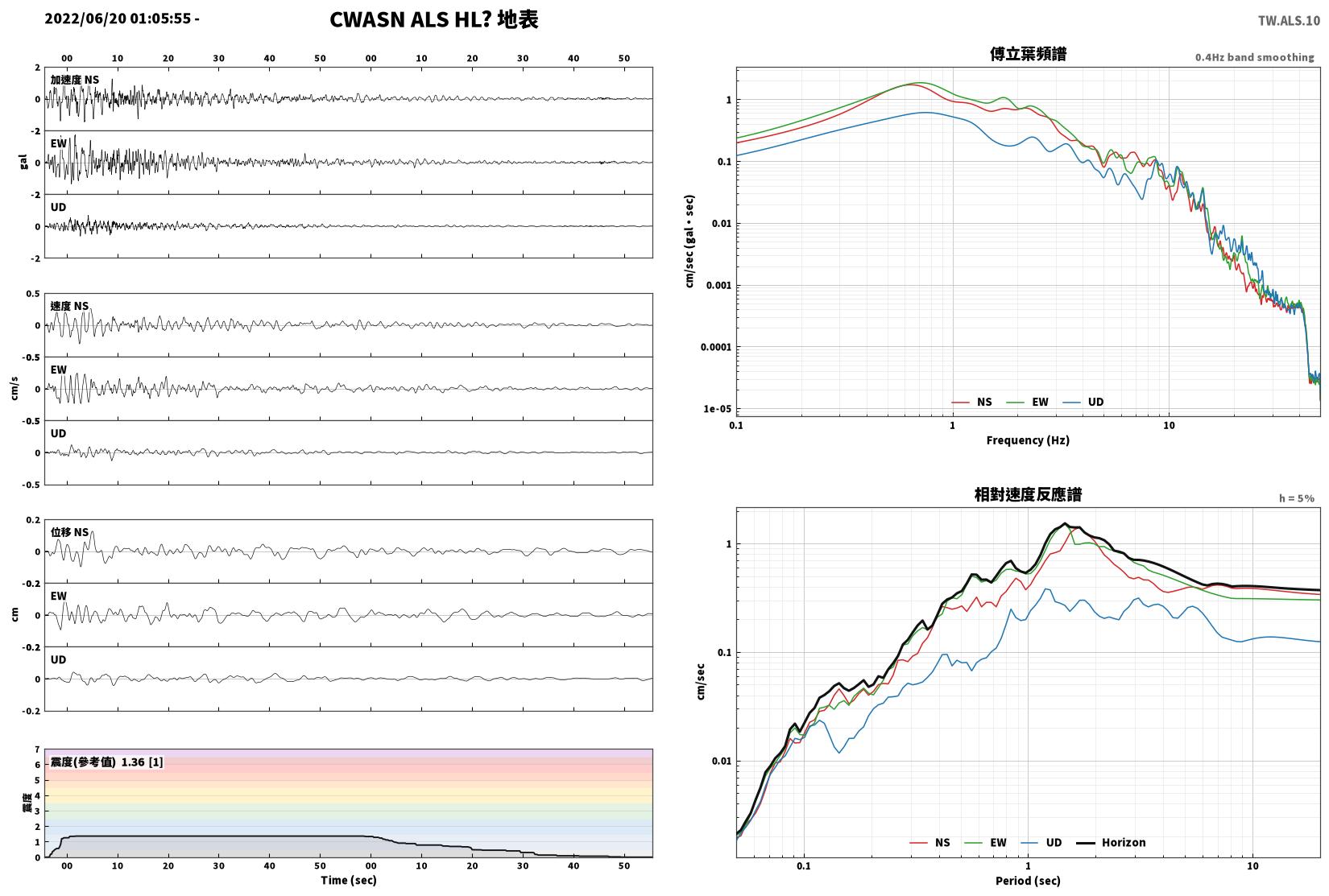

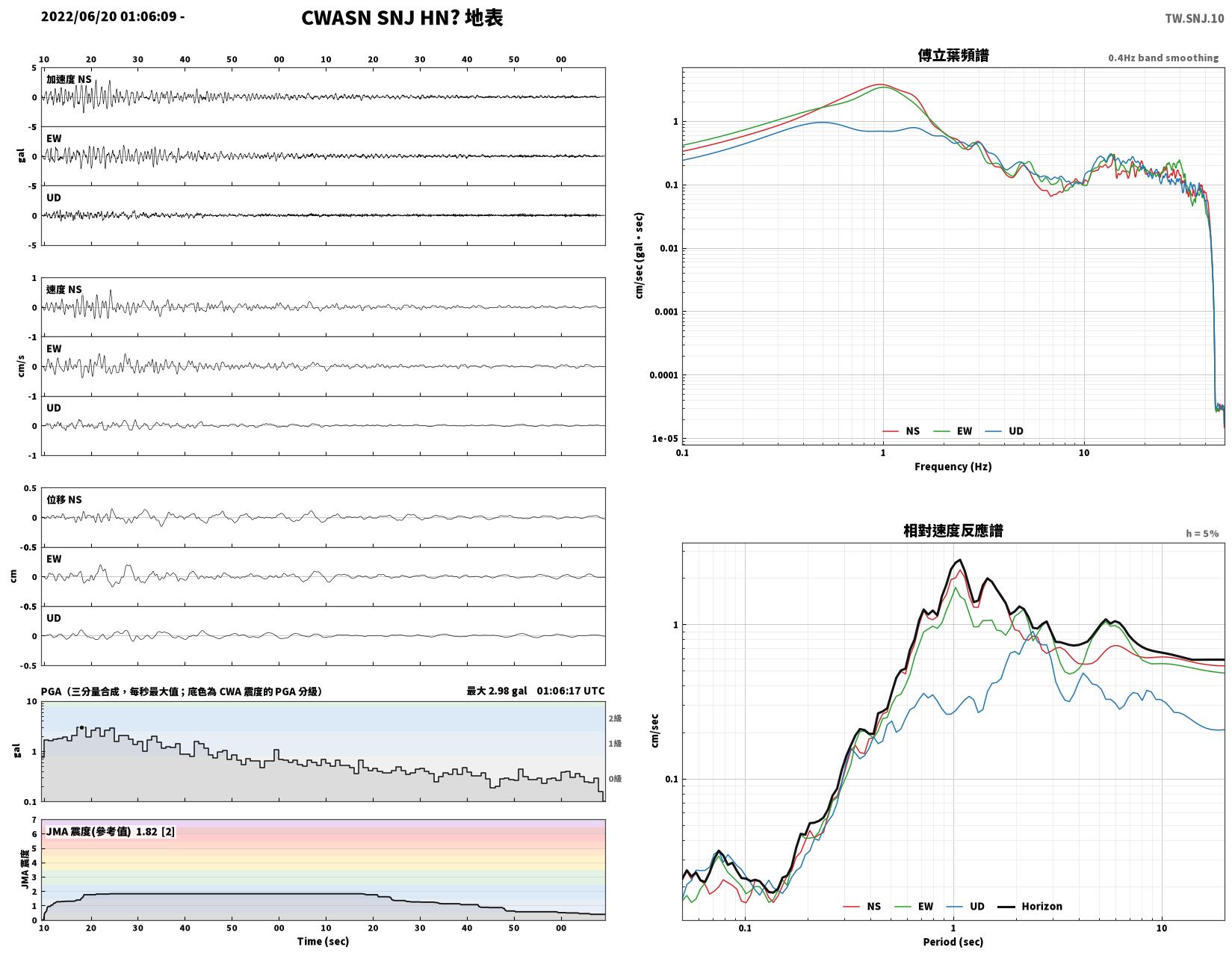

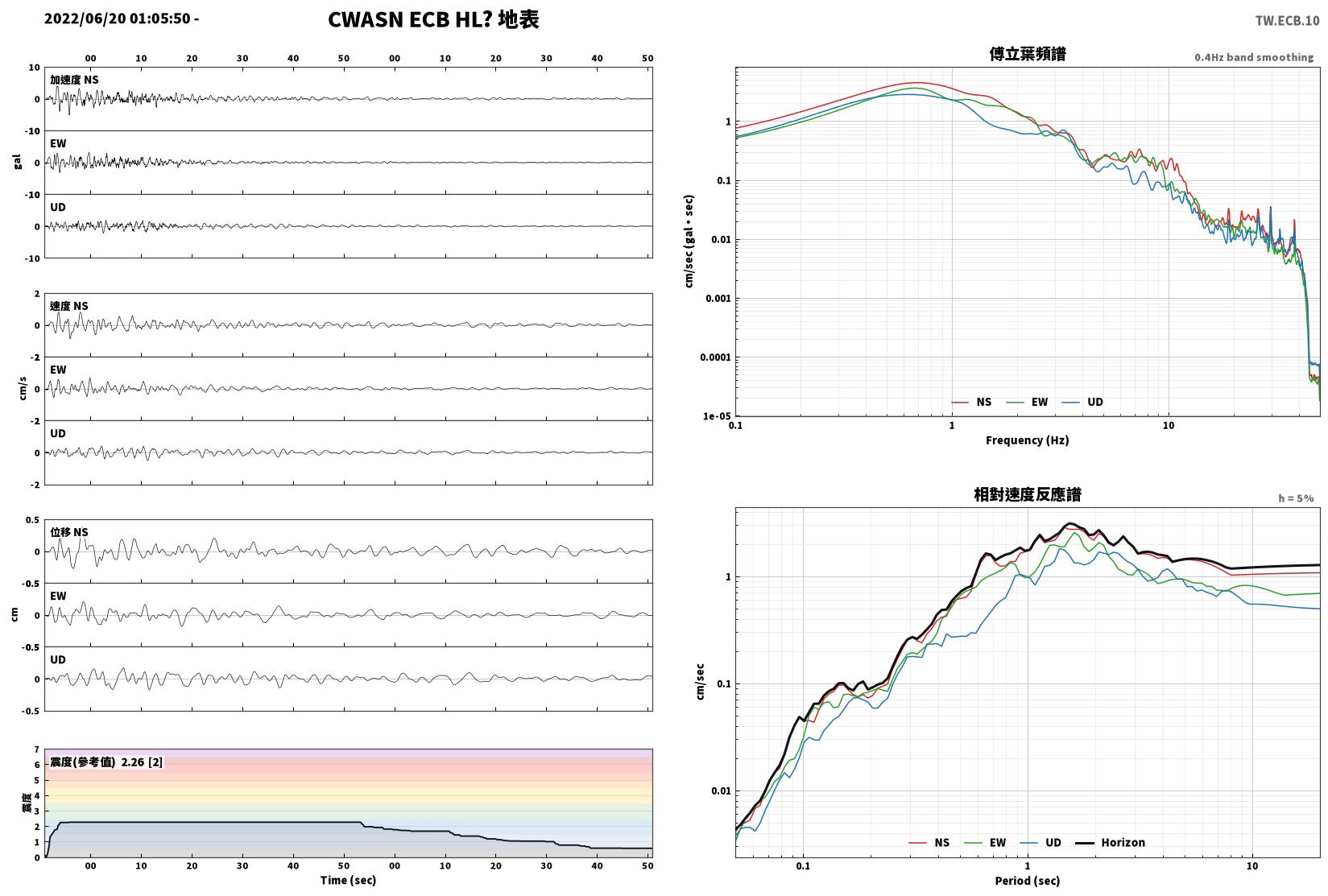

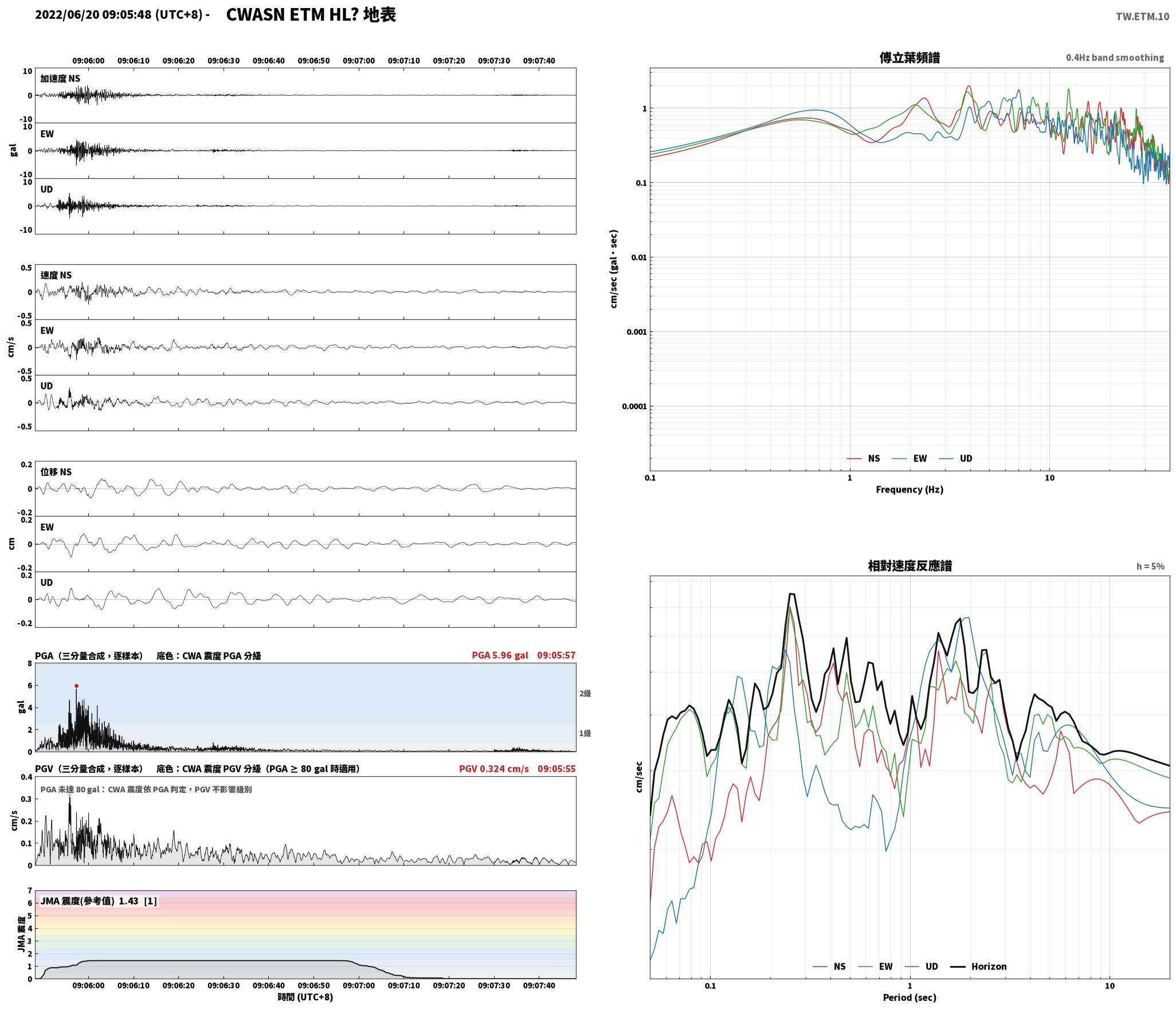

五、分析圖各面板的來源

分析圖各區塊分別對應不同路徑，判讀時請留意：

面板	來源與判讀
左欄三軸加速度／速度／位移波形	來自 CWA 因果 10 Hz 低通（保留完整低頻），與報告數值同源；因低頻完整，位移面板較能反映真實地表長週期位移。
底部即時震度（參考值）	來自 JMA 非因果濾波（直接取原始加速度），為隨時間變化的即時震度近似；與左欄不同源，不可與 CWA 系列逐值互比。
右上傅立葉頻譜	取自 10 Hz 低通後的加速度；約 10 Hz 以上為濾波器裙帶、無物理意義。
右下相對速度反應譜（阻尼 5%）	取自 0.05 Hz 高通的寬頻加速度所計算之單自由度應答；長週期成分完整、全段具物理意義。

六、各路徑一覽

資料／圖面	濾波	因果性	有效頻段／週期
加速度／速度、PGA/PGV、CWA 計測震度、分析圖左欄波形、傅立葉頻譜	去均值 + 10 Hz 因果低通（速度另 0.075 Hz 高通）	因果	≤ 10 Hz（保留完整低頻）
JMA 計測震度、分析圖即時震度	氣象廳規格 FFT 濾波（FL / FH / FF，直接取原始加速度）	非因果（零相位）	約 0.5–10 Hz
LPGM / SVA、分析圖相對速度反應譜	0.05 Hz 高通 + 單自由度速度應答（阻尼 5%）	—	週期 1.6–7.8 s（32 週期）

瞭解更多關於 CWASN 及 GDMS？

CWASN＝中央氣象署地震觀測網，1991 年起現代化為即時觀測網；2012 年新一代啟用，即時測站超過 170 站，地震監測量由每年約 4,000 增至 40,000。
三類地震儀：寬頻（速度型，可測長週期與 >1,000km 遠震）、短週期（速度型，測微弱地動）、強震儀（加速度型，記錄大地震不飽和）。
強震即時警報用的是加速度型強震儀（三軸），1995 年起設置、最多達 110 站，用於有感地震自動定位與各地震度。
現行測站全面升級為 24 位元高解析度、取樣每秒 100 點；第 2 階段並增建井下（平均 300m）與東部海域海底地震儀站。
通道代碼 HN、HL 為加速度型地震儀（強震儀）。
資料公開網址： https://gdms.cwa.gov.tw

資料來源與致謝｜GDMS

本頁逐站強震觀測資料取自中央氣象署「地震及地球物理資料管理系統」（GDMS），資料公開網址： https://gdms.cwa.gov.tw。

資料庫引用：Central Weather Administration (CWA, Taiwan). (2012). Central Weather Administration Seismographic Network [Data set]. International Federation of Digital Seismograph Networks. https://doi.org/10.7914/SN/T5
