CWA 正式地震報告

發生時刻	2022/09/17 21:41:19	震央地名	臺東縣關山鎮	最大震度	6強
震央位置	臺東縣政府北方 36.4 公里			連結	報告
北緯	23.08°N	東經	121.16°E	深度 / 規模	8.6km / M 6.6

震度分佈對比（★ 震央，同心圓為 S 波到時秒數・等間隔）

觀測點

實測震度圖

觀測點：各觀測點的實測最大震度，依震度上色（共 132 站）。實測震度圖：以觀測點反距離加權（IDW）內插各鄉鎮震度，畫出實測震度分佈。

公式（場址）

公式（S=1）

TREM (舊)

TREM (新)

ML v1

ML v2（preview）

PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。ML 模型 v1（intensity_ml_v1.onnx，ExpTech/YuYu1015）：神經網路依震源與各鄉鎮座標（含方位角）預估的震度分布。ML 模型 v2（preview，intensity_ml_v2.onnx，ExpTech/YuYu1015）：另一組係數重訓的實驗版本，與 v1 各自獨立設定。參數仍在調整，不代表最終成品。

震度12345弱5強6弱6強7

公式 / 模型準確度・公平對比（逐站「預測 vs 實測」，各自使用其輸入；共 132 站，含 ML v1／v2）

場址 Sᵢ 0.73–2.47，單就場址即可造成約 1.1 級的縱向差異，且與震央距無關；因此「震度×震央距」圖上一條距離曲線無法公平呈現，改以下方逐站指標與對角圖比較。

公式 / 模型	平均偏差	MAE	RMSE	完全命中	±1 級
公式（場址）	+0.76	0.82	1.06	30%	90%
公式（S=1）	+0.42	0.52	0.80	52%	97%
TREM (舊)	+0.42	0.53	0.81	52%	97%
TREM (新)	-0.18	0.47	0.72	55%	98%
ML v1	+0.13	0.23	0.51	78%	98%
ML v2（preview）	+0.40	0.54	0.79	50%	97%

偏差＝預測−實測的平均（0 最佳，正=偏高）；MAE/RMSE 越小越準；命中率越高越好。各欄最佳者以粗體標示。

公式（場址）	公式（S=1）	TREM (舊)	TREM (新)	ML v1	ML v2（preview）
PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。ML 模型 v1（intensity_ml_v1.onnx，ExpTech/YuYu1015）：以震源與座標特徵（含方位角）輸出 PGA/PGV 再分級。ML 模型 v2（preview，intensity_ml_v2.onnx，ExpTech/YuYu1015）：另一組係數重訓的實驗版本，與 v1 各自獨立設定。參數仍在調整，不代表最終成品。

命中高估低估泡泡大小＝站數；虛線＝完美預測（預測＝實測）

震度 × 震央距衰減圖（距離趨勢參考；X 線性、震度階為整數階梯）

註：同一震央距的各站因場址不同會有縱向散布，單一距離曲線無法呈現，故此圖僅供看衰減趨勢；公式的公平橫向對比請見上方「公式準確度・公平對比」。

公式（場址）誤差 1.06	公式（S=1）誤差 0.80	TREM (舊)誤差 0.81	TREM (新)誤差 0.72
PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。

觀測點（依震度上色）選定公式理論曲線

最大震度時空熱圖 • 震央距剖面

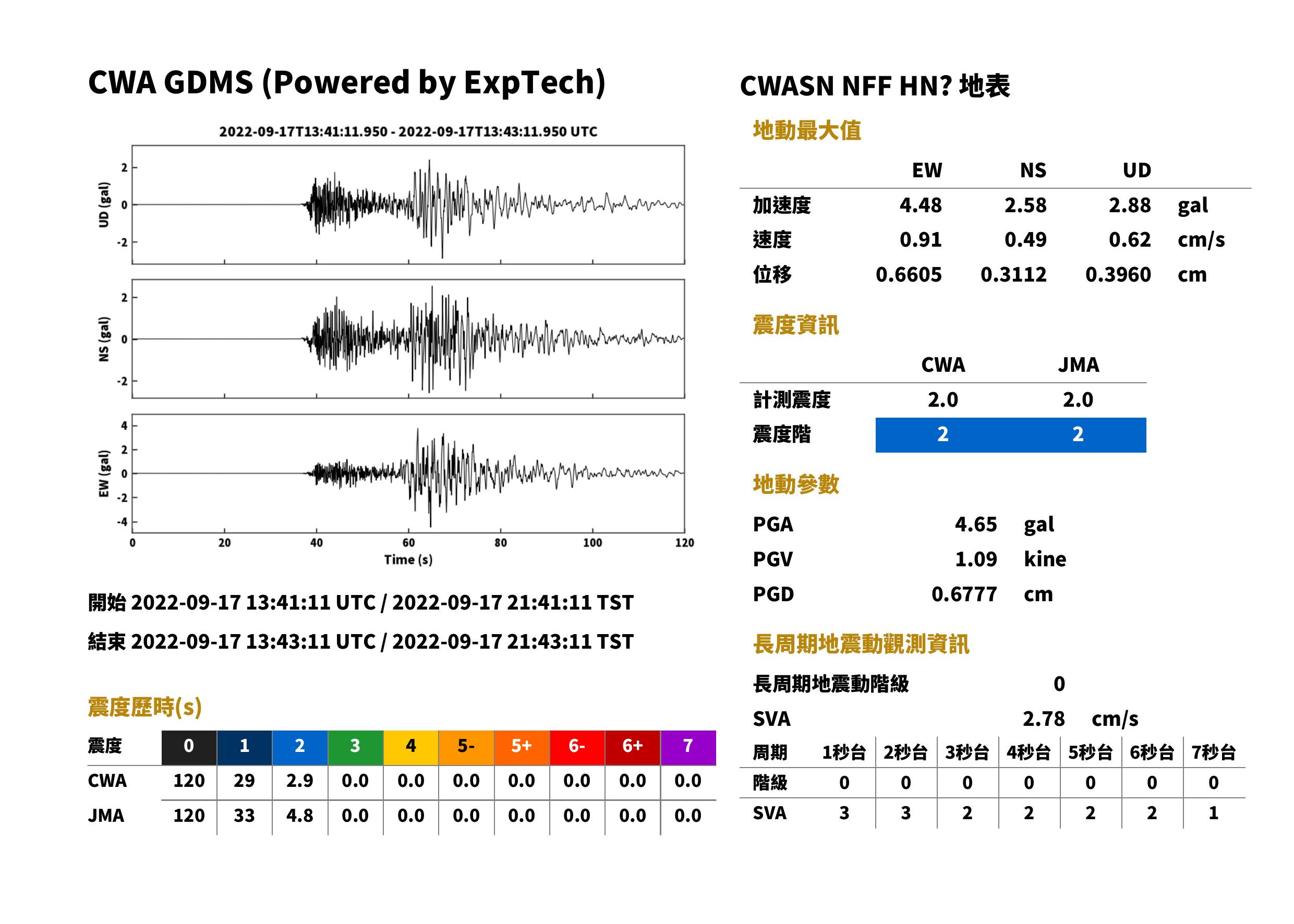

逐站觀測（GDMS 強震資料，共 95 站）

加速度單位 gal、速度 cm/s；合成為峰值（PGA/PGV）；JMA/CWA 為計測震度，色塊為震度階；地名取最近鄉鎮、海拔為測站高程；震央距與走時表估計 P/S 波時間由站點座標推算；長周期為長周期地震動階級。點欄位標題可排序。

ID	地名	海拔 ↕	觀測網	通道	震央距 ↕	走時表估計		加速度 (gal)				速度 (cm/s)				JMA		CWA		長周期 ↕	資料下載
ID	地名	海拔 ↕	觀測網	通道	震央距 ↕	P波時間 ↕	S波時間 ↕	南北 ↕	東西 ↕	上下 ↕	合成 ↕	南北 ↕	東西 ↕	上下 ↕	合成 ↕	震度階	計測震度 ↕	震度階	計測震度 ↕	長周期 ↕	波形	報告	分析

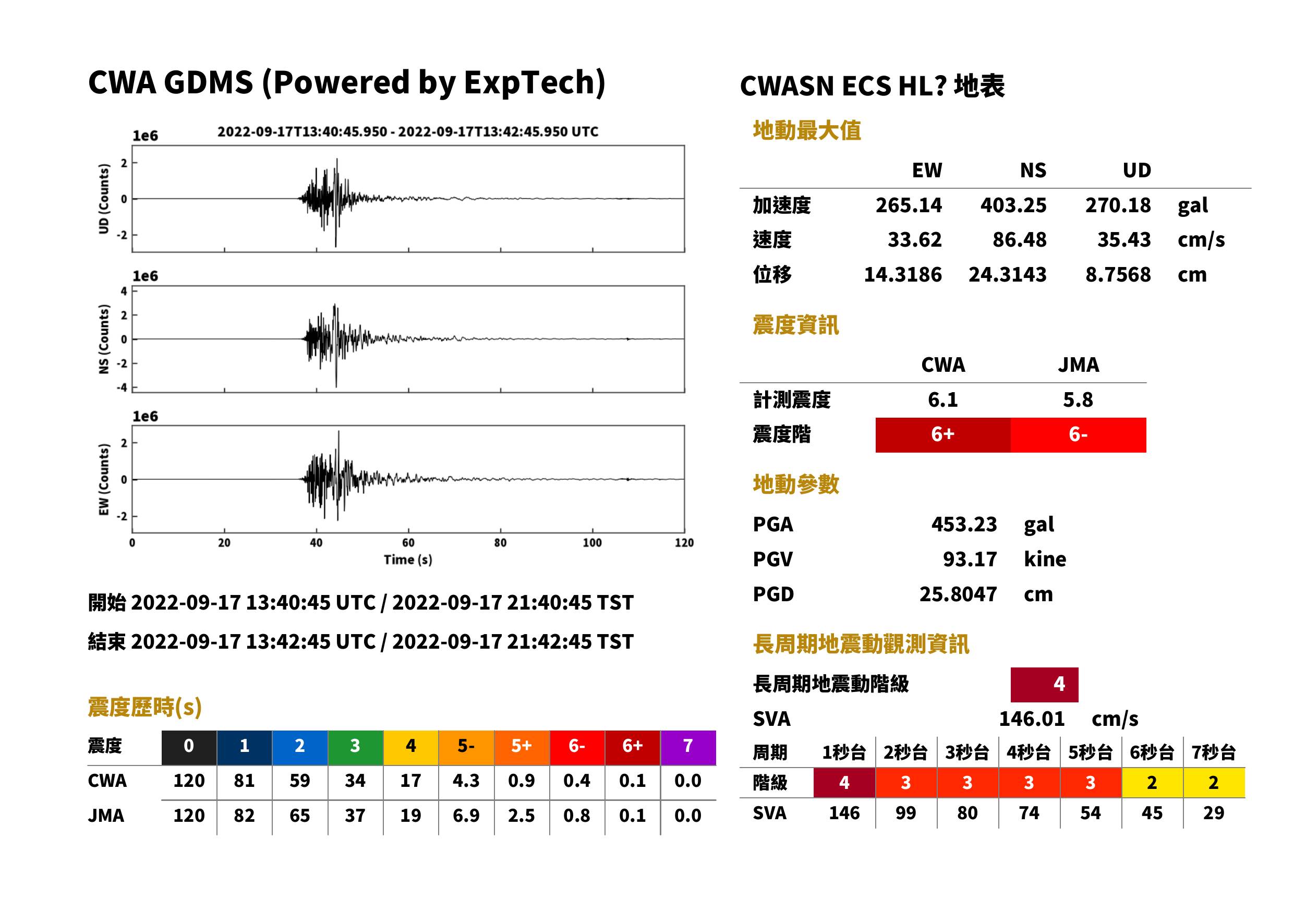

ECS	臺東縣池上鄉	286 m	CWASN	HL	6.3 km	21:41:20	21:41:22	403.25	265.14	270.18	453.23	86.48	33.62	35.43	93.17	6弱	5.8	6強	6.1	4	下載	查看	查看

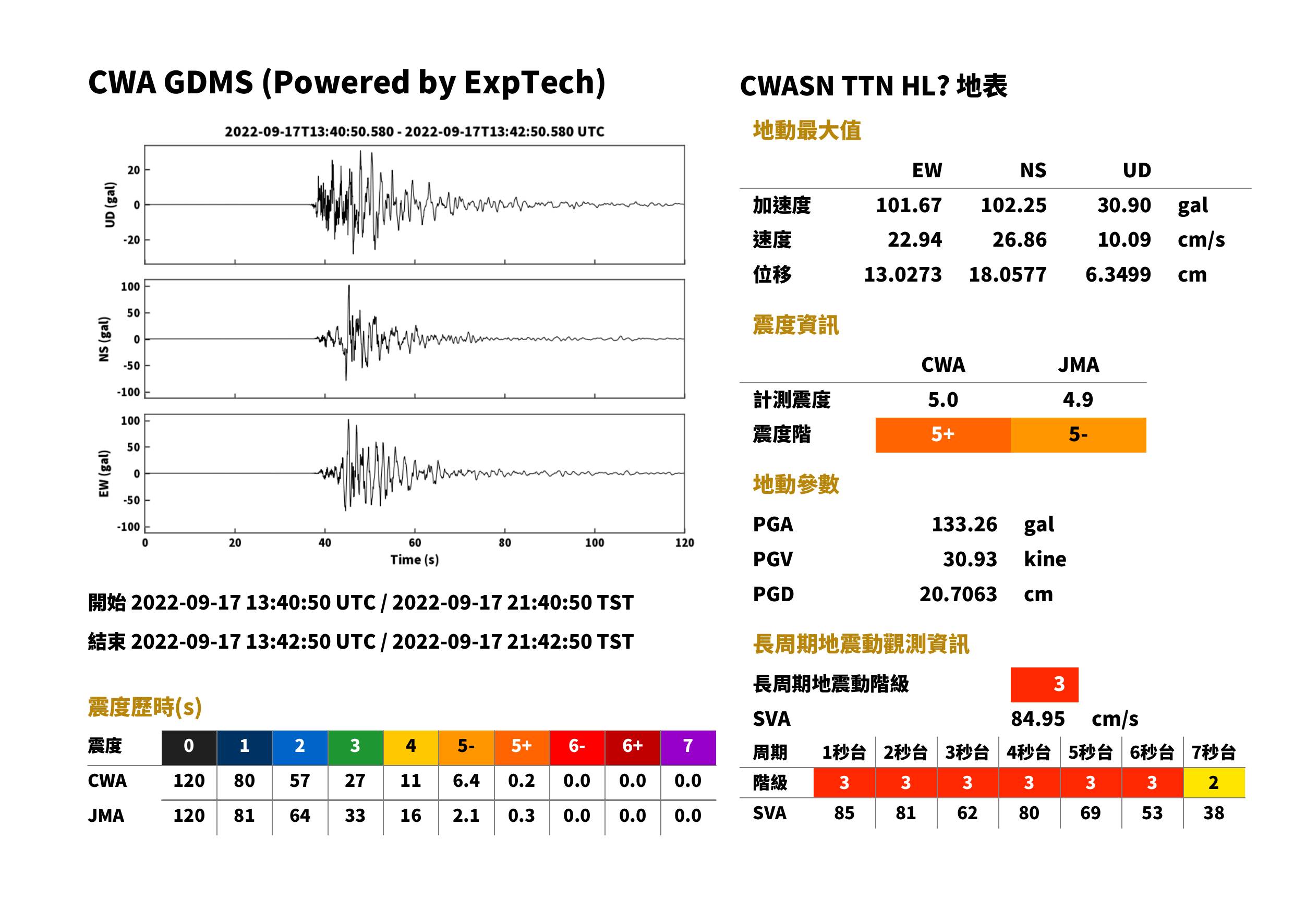

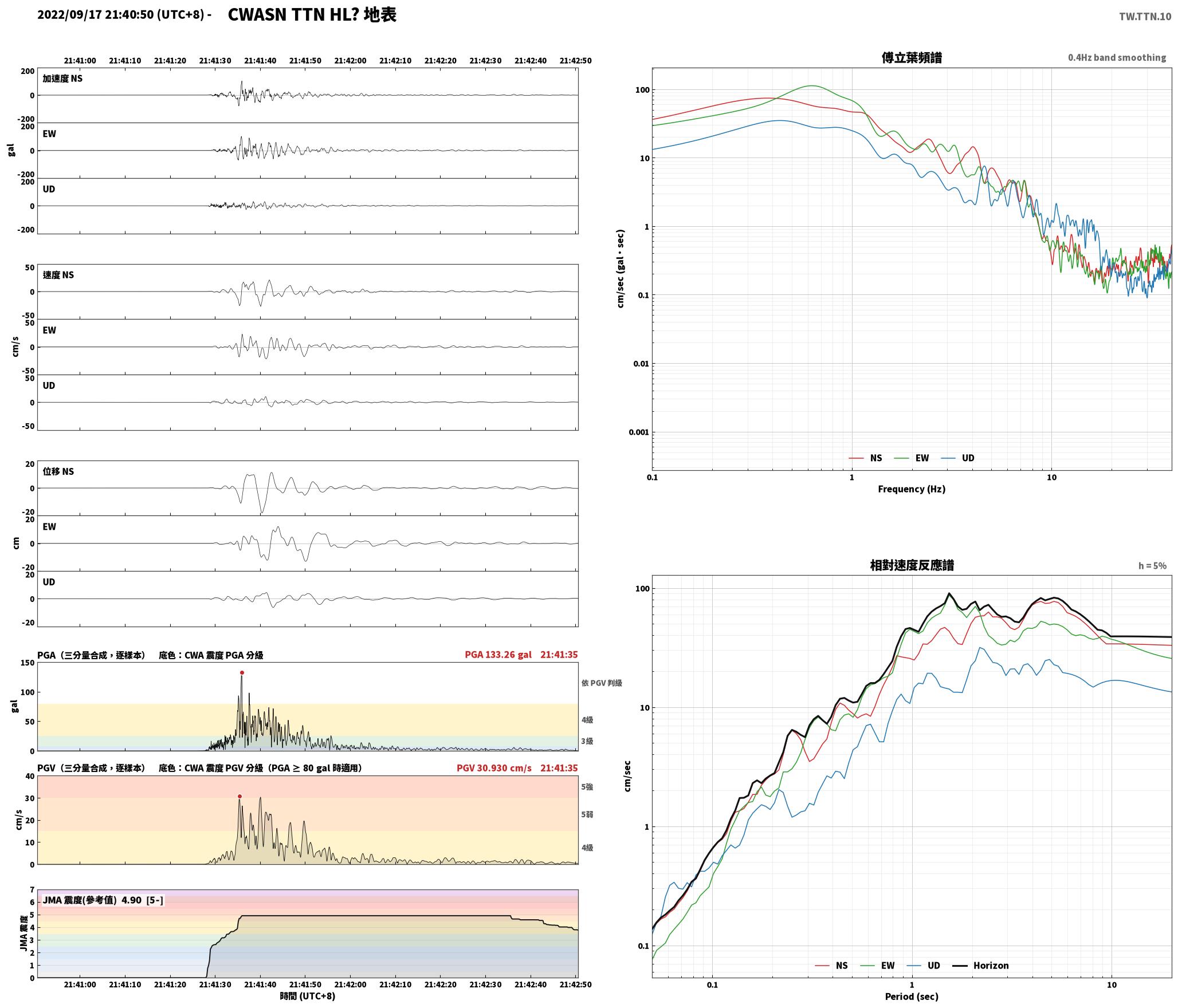

TTN	臺東縣臺東市	12 m	CWASN	HL	36.5 km	21:41:25	21:41:30	102.40	100.01	31.17	132.32	26.61	21.09	9.19	32.40	5弱	4.9	5強	5.1	3	下載	查看	查看
EDH	臺東縣東河鄉	46 m	CWASN	HN	19.0 km	21:41:22	21:41:25	168.69	145.89	72.16	186.52	29.40	15.91	7.27	31.15	5弱	4.8	5強	5.0	2	下載	查看	查看

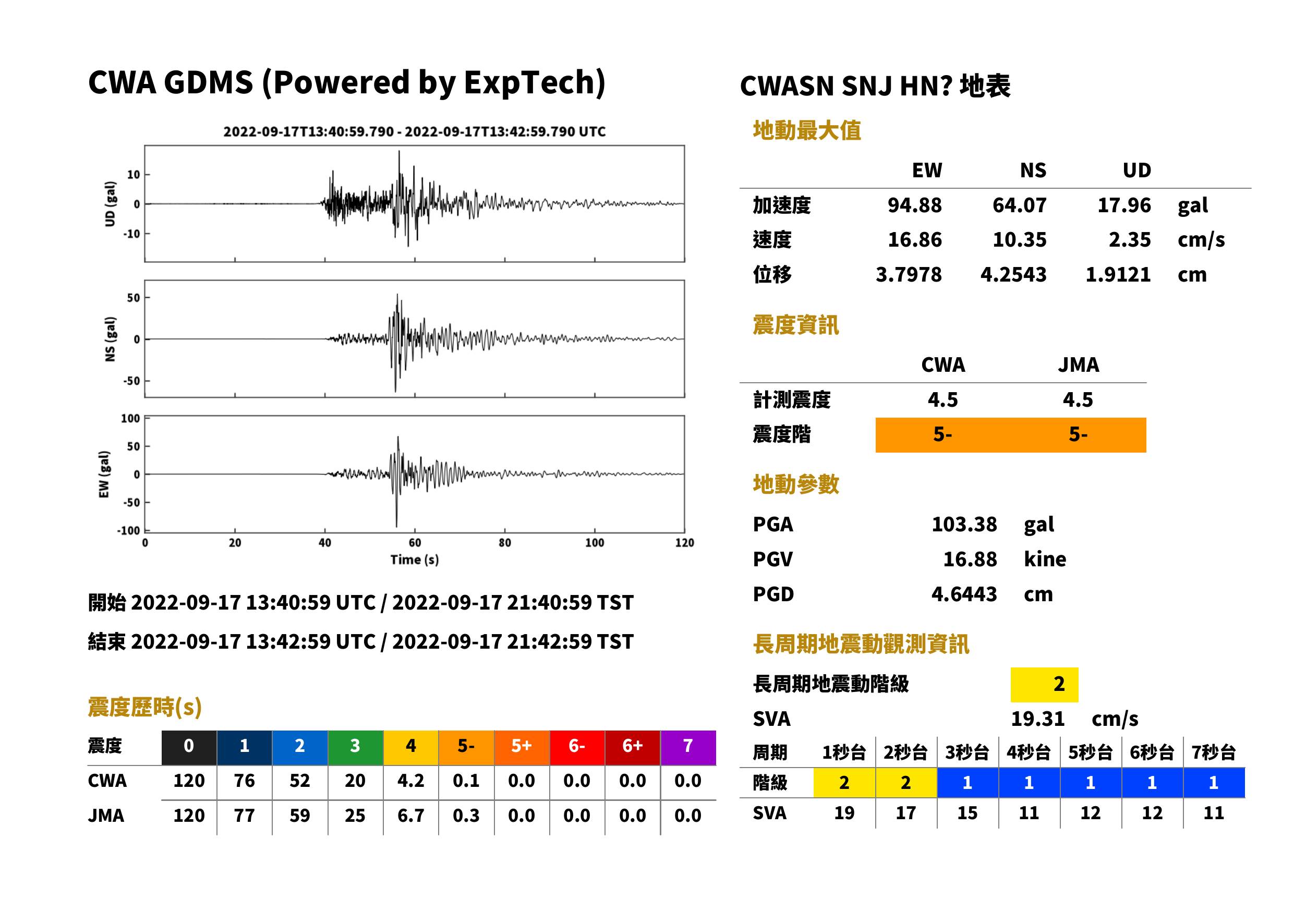

SNJ	高雄市大社區	16 m	CWASN	HN	92.0 km	21:41:34	21:41:45	63.83	95.12	17.97	103.72	9.88	16.92	2.41	16.96	5弱	4.5	5弱	4.5	2	下載	查看	查看
ELD	臺東縣海端鄉	1058 m	CWASN	HL	18.2 km	21:41:22	21:41:25	68.77	65.33	57.35	78.79	5.45	3.58	3.59	6.38	4	4.0	4	4.4	1	下載	查看	查看
EHD	臺東縣池上鄉	295 m	CWASN	HN	9.0 km	21:41:21	21:41:22	160.19	132.29	111.08	186.52	11.54	9.56	7.00	15.23	5弱	4.5	4	4.4	2	下載	查看	查看
CHK	臺東縣成功鎮	37 m	CWASN	HL	21.9 km	21:41:23	21:41:26	153.30	119.18	45.03	161.28	14.09	13.45	4.51	15.99	5弱	4.8	4	4.4	2	下載	查看	查看
STYH	高雄市桃源區	624 m	CWASN	HN	40.3 km	21:41:26	21:41:31	42.68	59.95	26.98	62.95	5.06	4.37	2.28	6.69	3	3.4	4	4.2	1	下載	查看	查看
EYUL	花蓮縣玉里鎮	138 m	CWASN	HN	33.9 km	21:41:25	21:41:29	45.00	52.57	20.44	56.38	5.18	6.23	3.17	7.67	4	3.9	4	4.2	2	下載	查看	查看

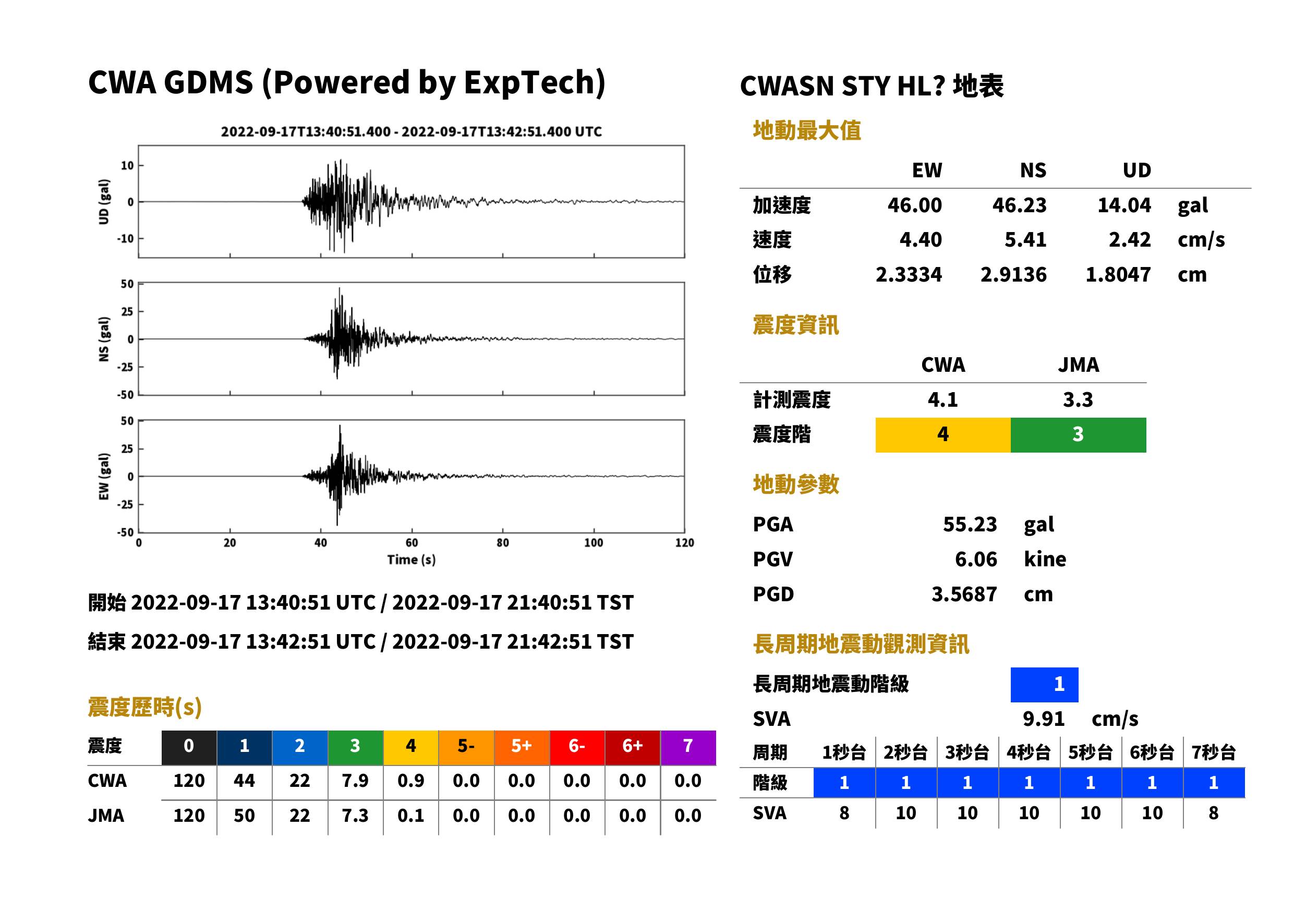

STY	高雄市桃源區	642 m	CWASN	HL	41.3 km	21:41:26	21:41:31	45.99	45.63	13.86	55.26	4.90	3.90	2.04	5.48	3	3.3	4	4.1	1	下載	查看	查看

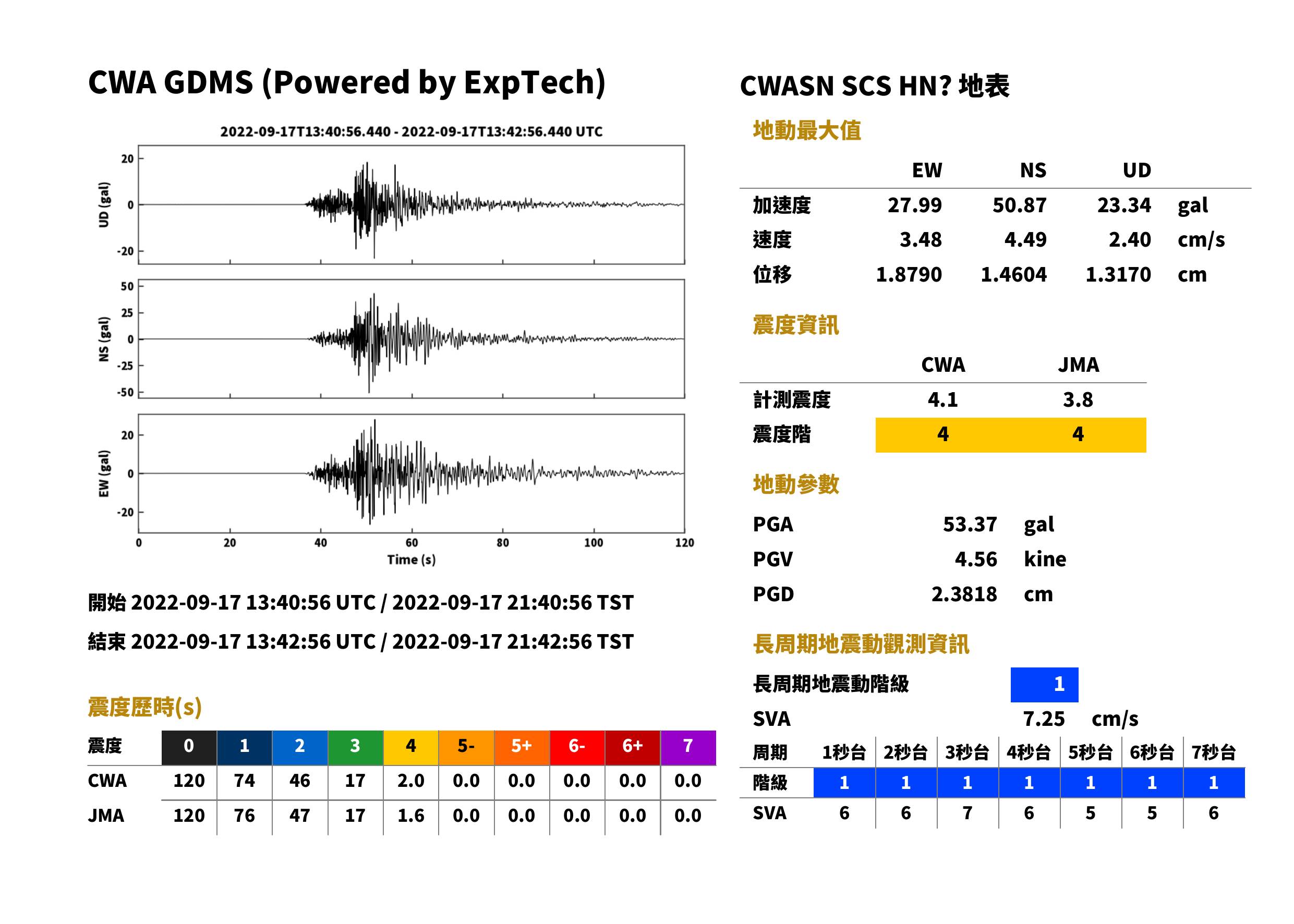

SCS	高雄市旗山區	70 m	CWASN	HN	71.5 km	21:41:31	21:41:40	50.88	28.05	23.06	53.44	4.44	3.11	2.10	4.45	4	3.8	4	4.1	1	下載	查看	查看
YUS	嘉義縣阿里山鄉	3856 m	CWASN	HL	49.7 km	21:41:27	21:41:33	25.11	43.30	14.14	49.79	2.59	3.77	1.44	3.84	4	3.6	4	4.0	1	下載	查看	查看

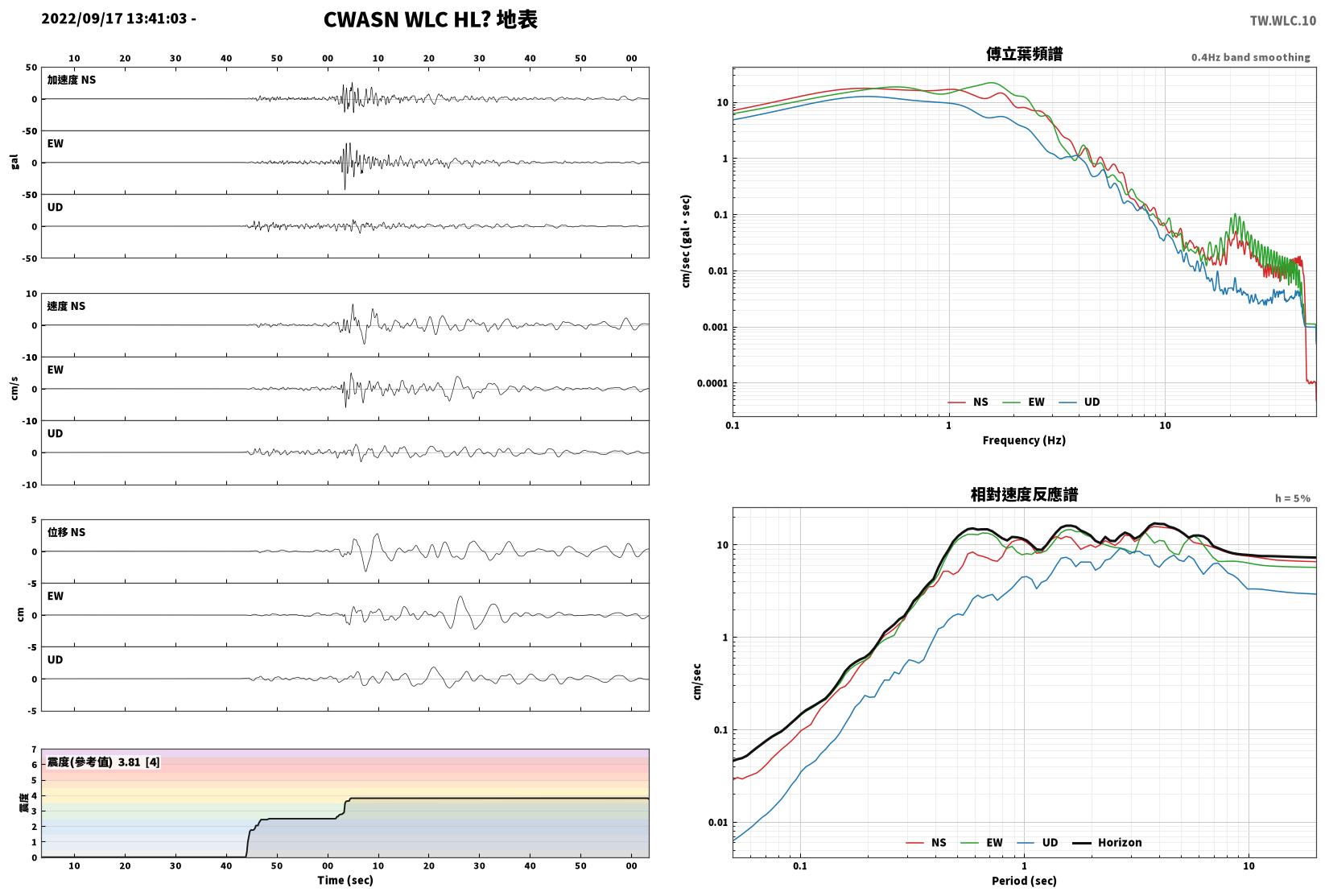

WLC	屏東縣琉球鄉	38 m	CWASN	HL	115.0 km	21:41:38	21:41:52	25.30	43.23	11.29	45.26	6.56	5.93	2.96	7.26	4	3.8	4	4.0	2	下載	查看	查看
EHYH	花蓮縣瑞穗鄉	173 m	CWASN	HN	49.8 km	21:41:27	21:41:33	39.89	32.76	22.84	45.39	2.51	2.08	1.68	3.05	3	3.2	4	4.0	1	下載	查看	查看

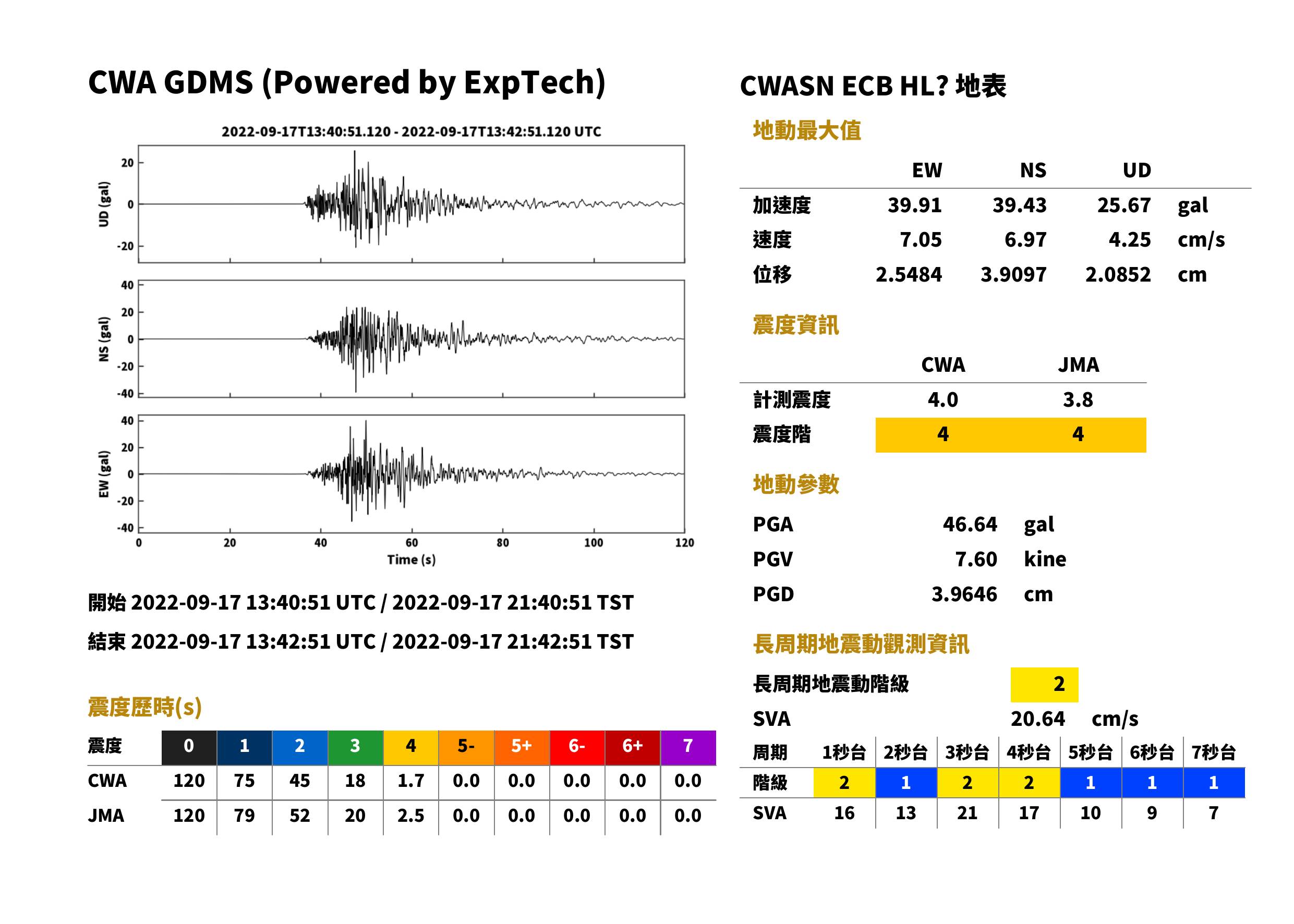

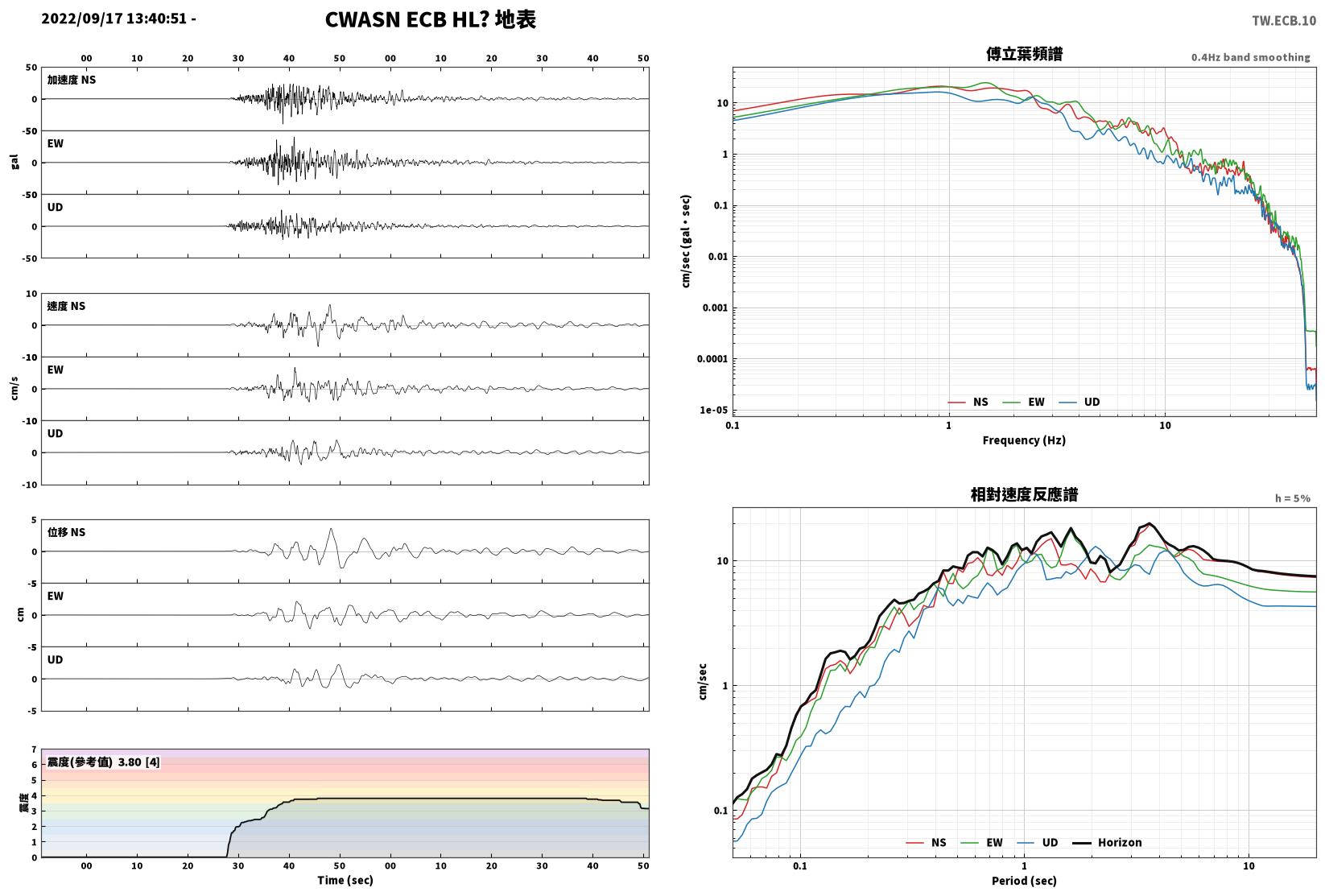

ECB	臺東縣長濱鄉	63 m	CWASN	HL	39.7 km	21:41:26	21:41:31	39.88	39.87	25.47	47.06	6.76	6.69	3.92	7.45	4	3.8	4	4.0	2	下載	查看	查看

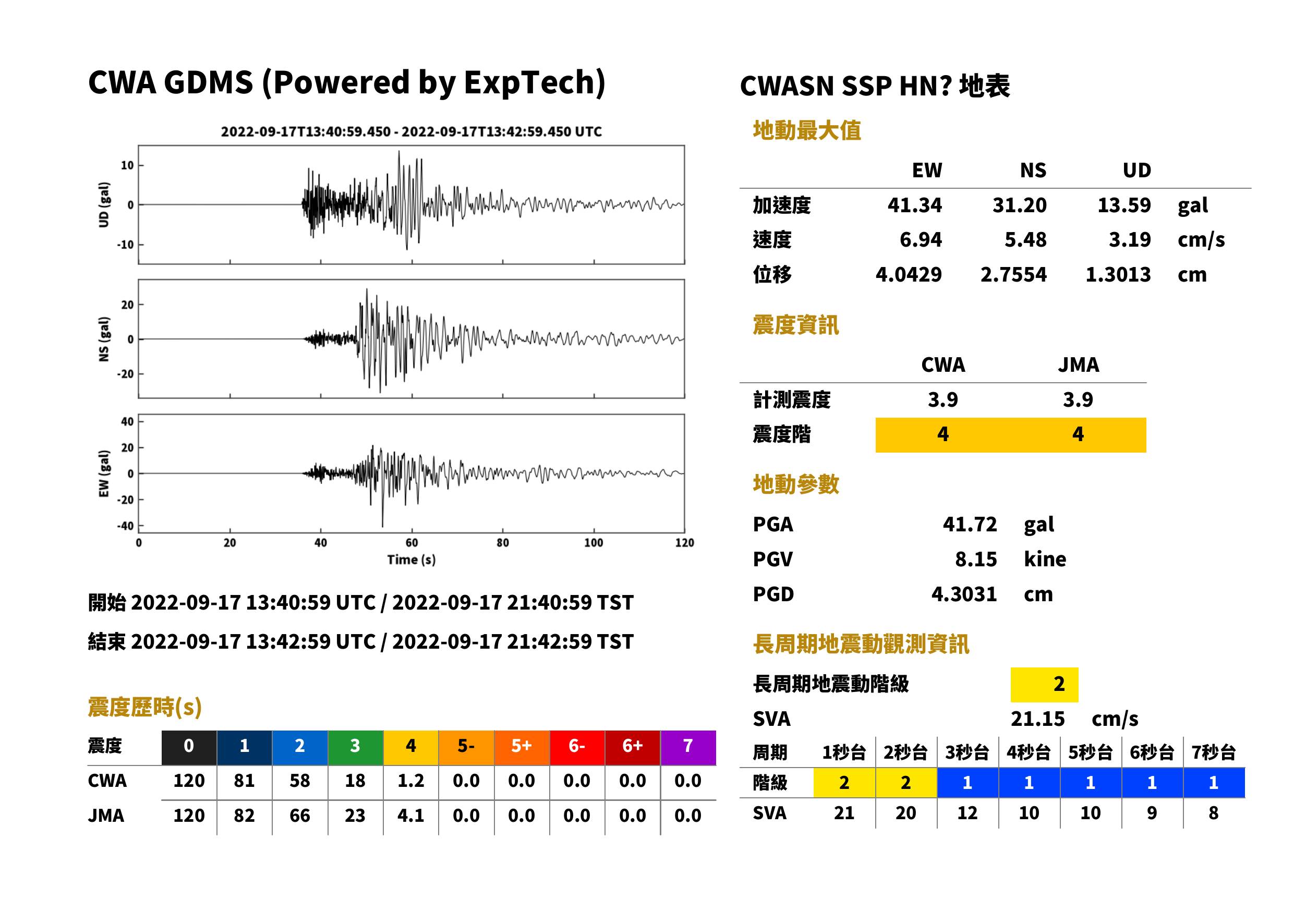

SSP	屏東縣新埤鄉	38 m	CWASN	HN	89.9 km	21:41:34	21:41:45	30.82	41.46	13.56	41.89	5.42	6.74	3.09	8.39	4	3.9	4	3.9	2	下載	查看	查看
SPT	屏東縣屏東市	29 m	CWASN	HL	81.5 km	21:41:33	21:41:42	41.80	29.05	8.04	44.22	6.18	4.23	1.90	7.18	4	3.9	4	3.9	1	下載	查看	查看

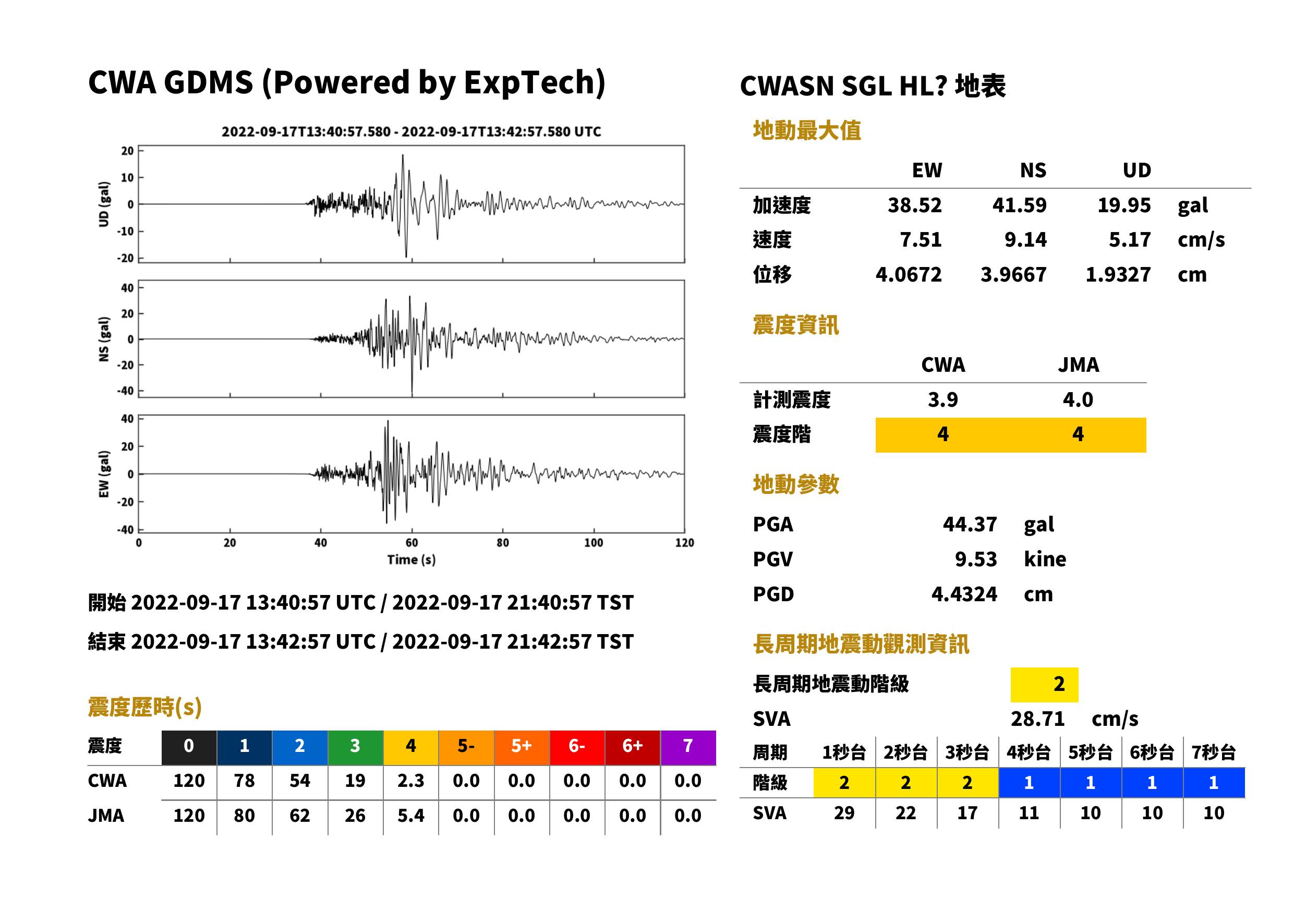

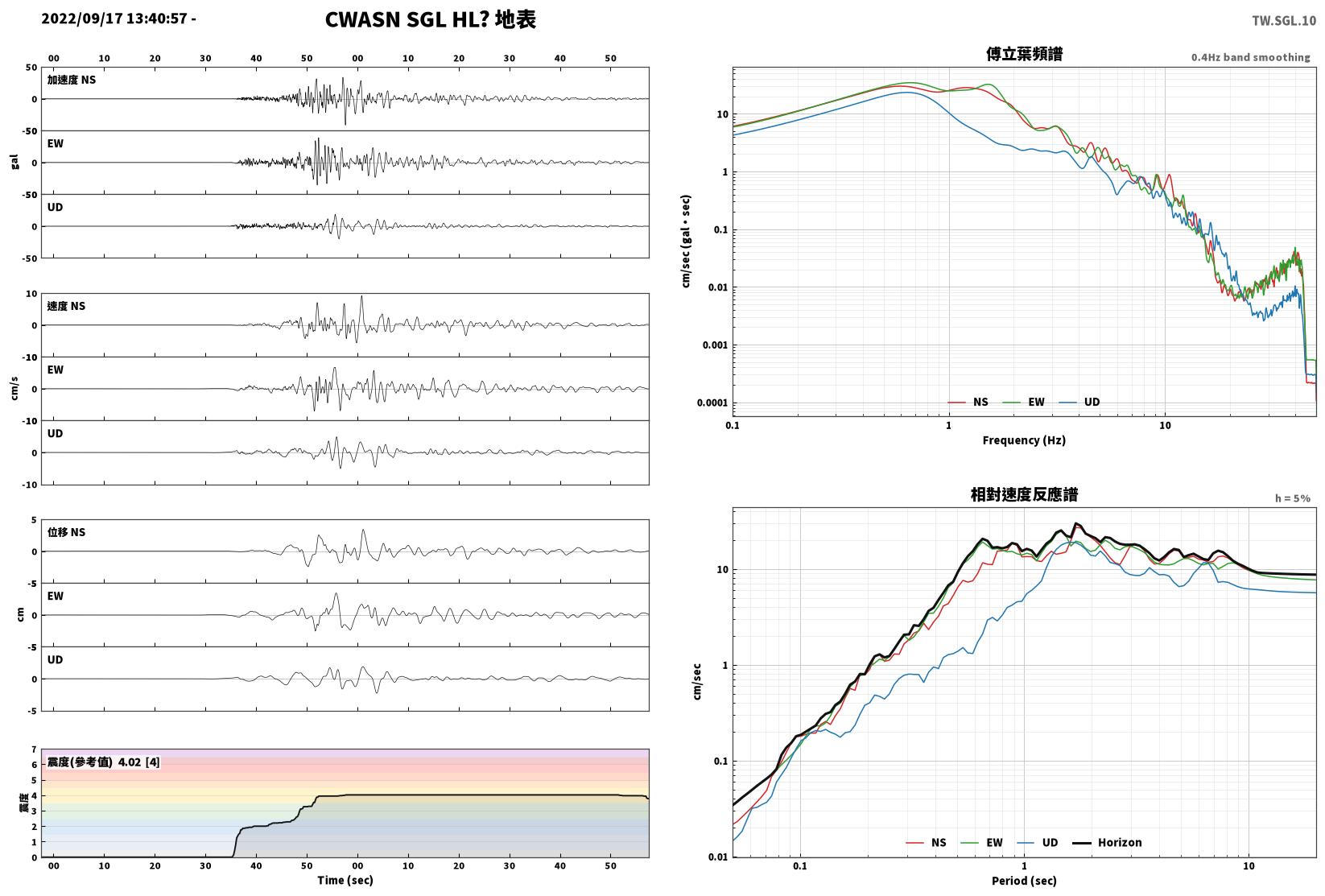

SGL	屏東縣九如鄉	31 m	CWASN	HL	78.5 km	21:41:32	21:41:42	41.48	38.76	20.04	44.56	9.17	7.04	5.08	9.63	4	4.0	4	3.9	2	下載	查看	查看

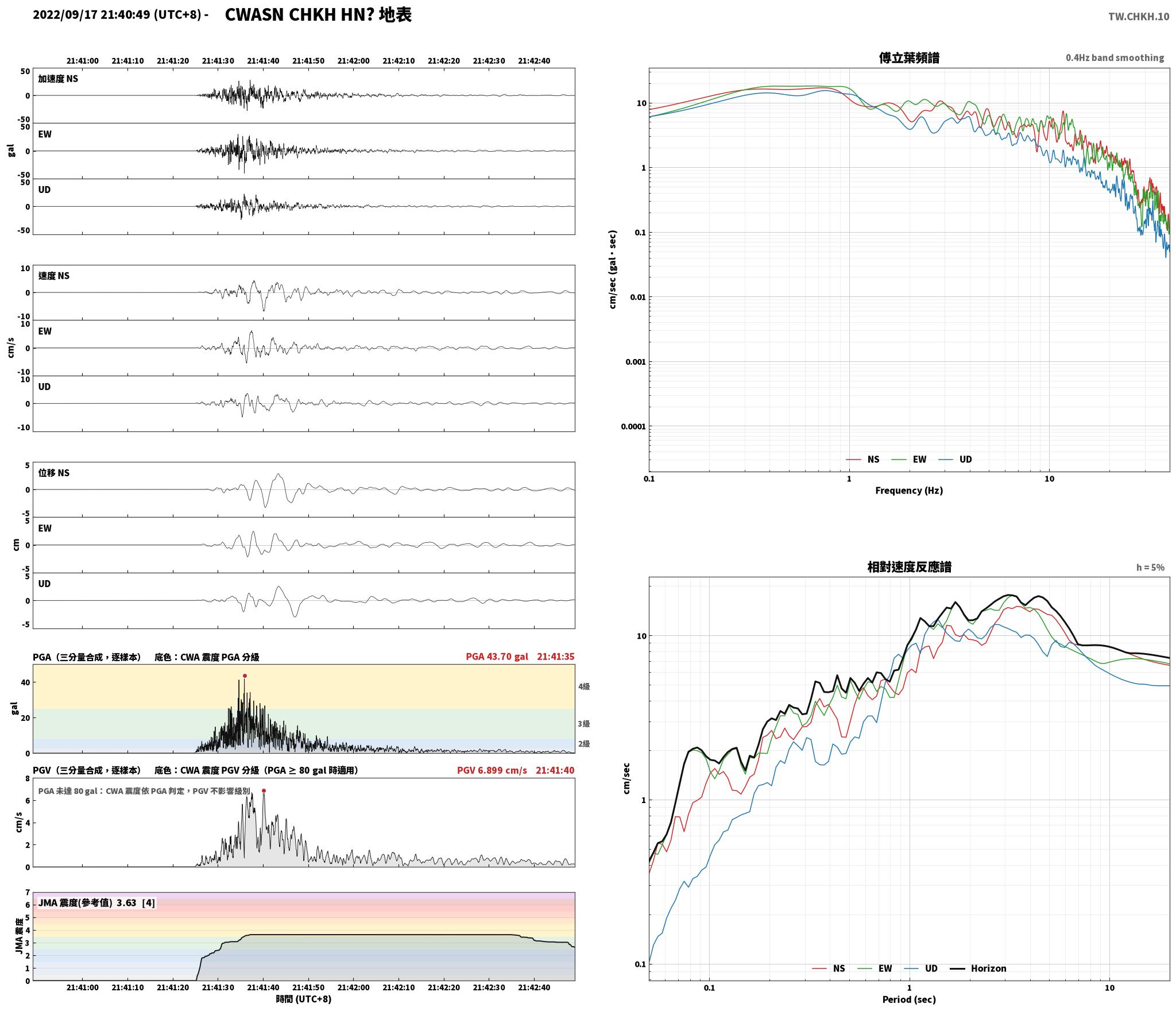

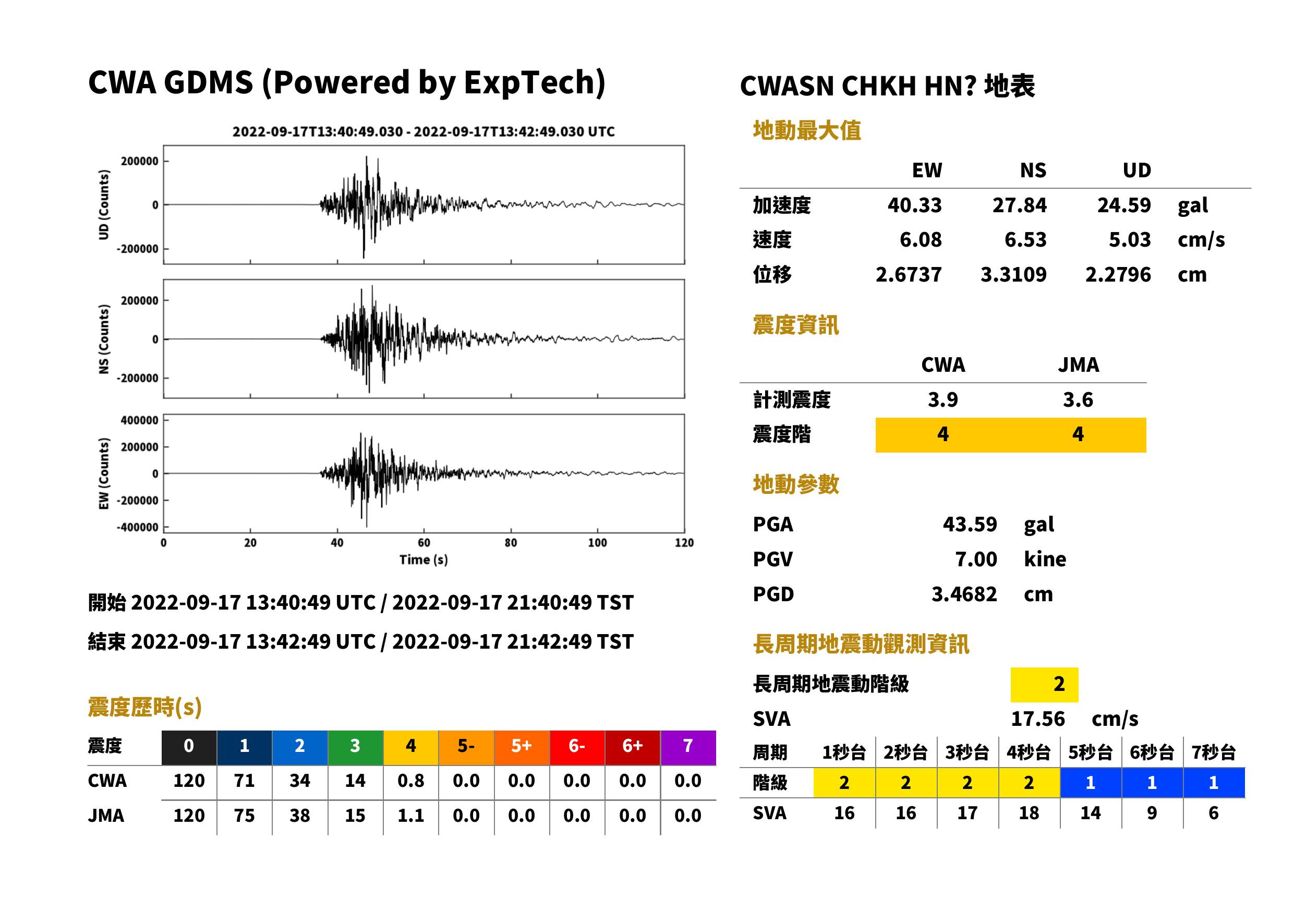

CHKH	臺東縣成功鎮	11 m	CWASN	HN	27.1 km	21:41:24	21:41:27	27.84	40.33	24.59	43.59	6.53	6.08	5.03	7.00	4	3.6	4	3.9	2	下載	查看	查看

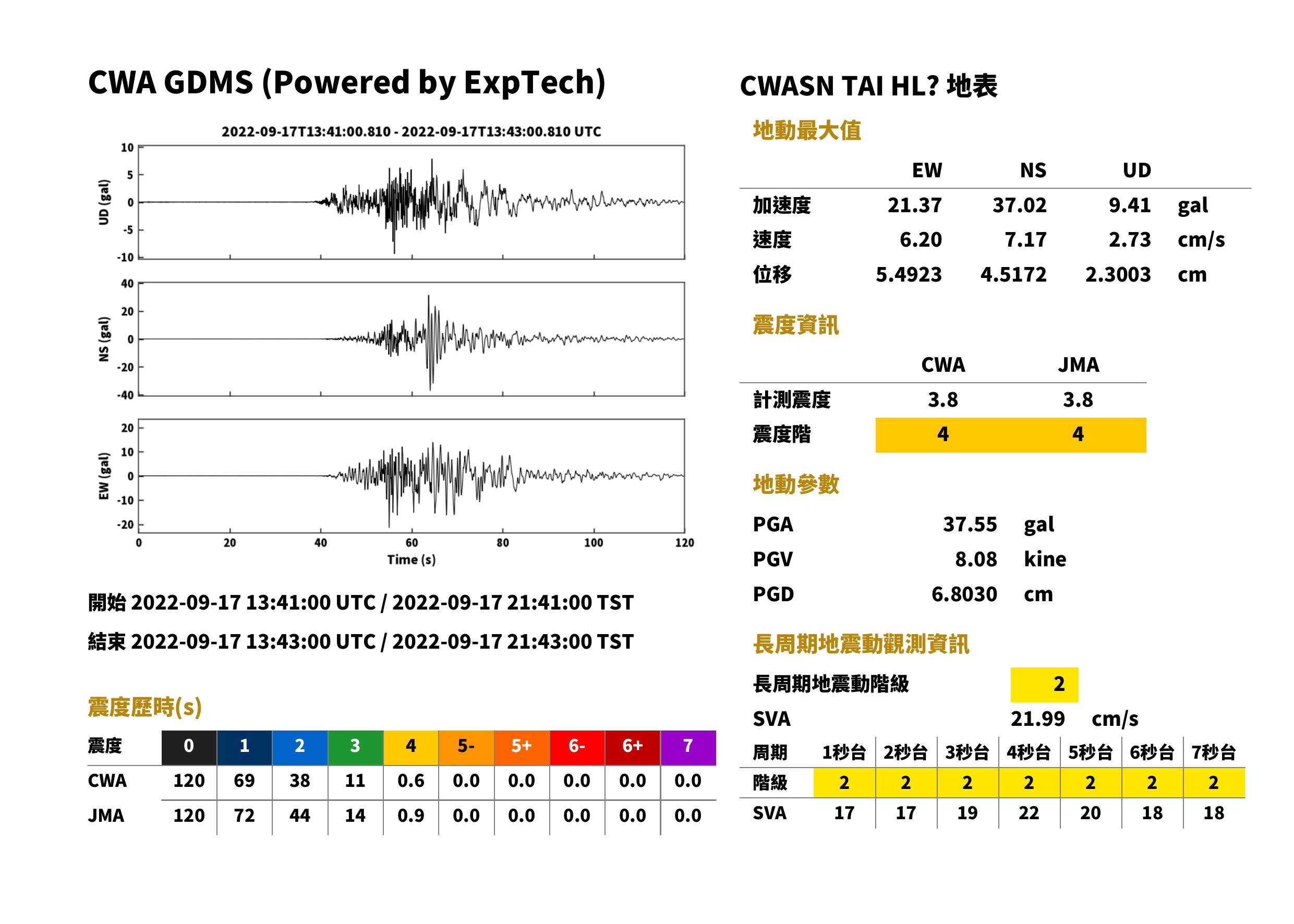

TAI	臺南市中西區	19 m	CWASN	HL	98.2 km	21:41:35	21:41:47	36.16	21.53	9.37	36.79	7.19	5.56	2.73	8.03	4	3.8	4	3.8	2	下載	查看	查看

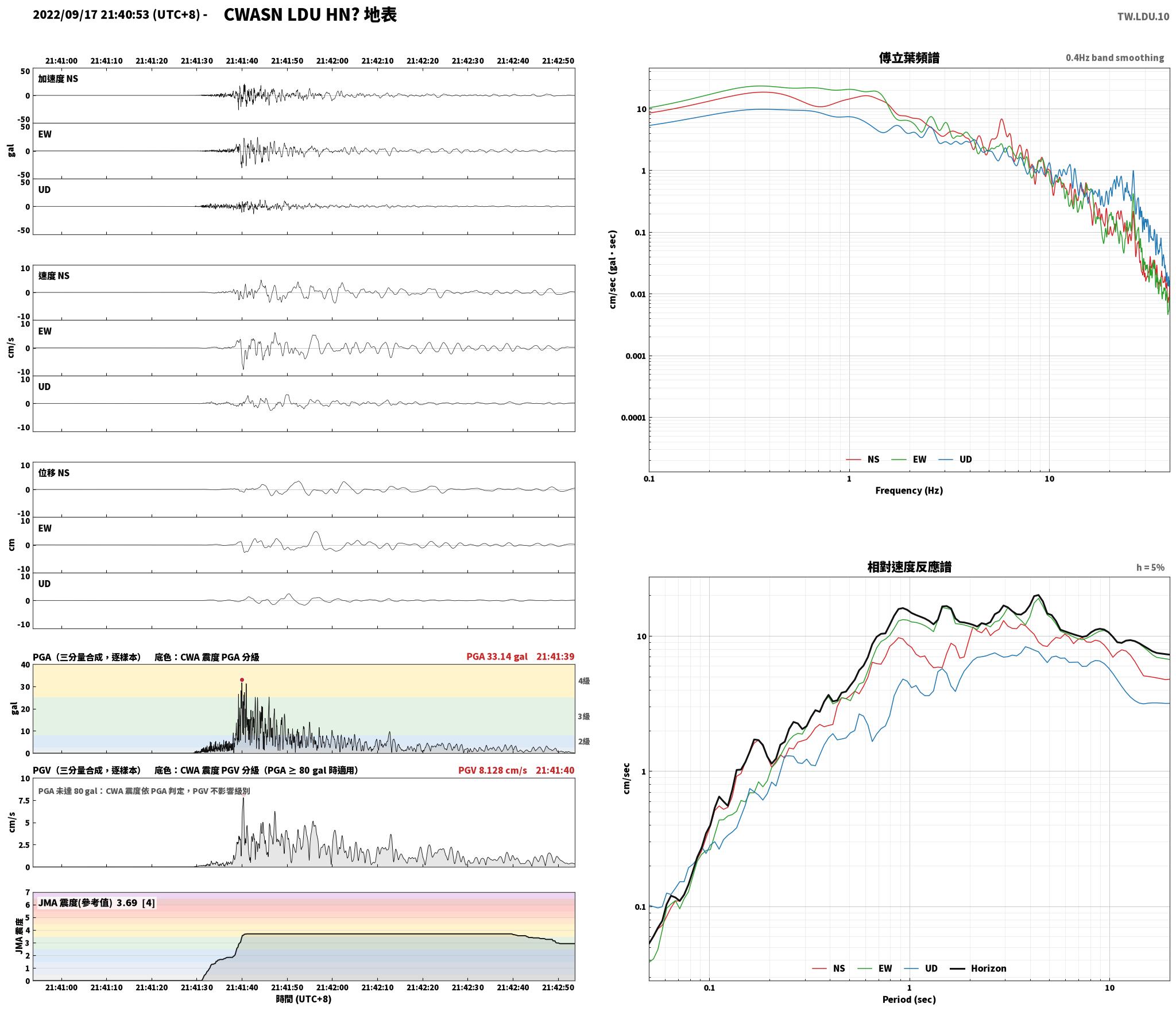

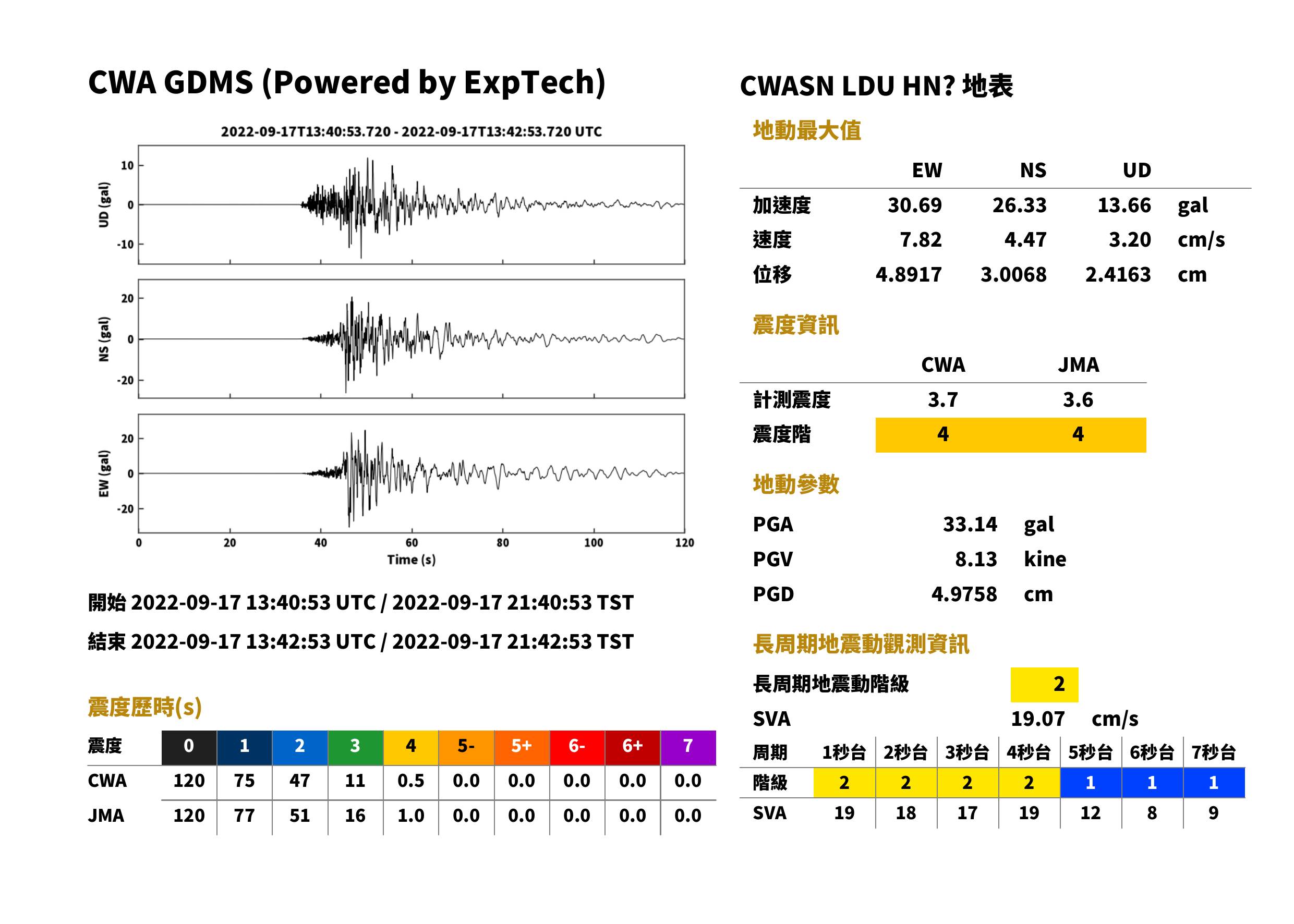

LDU	臺東縣綠島鄉	17 m	CWASN	HN	55.2 km	21:41:28	21:41:35	25.84	30.77	13.82	33.13	3.94	7.37	3.00	7.68	4	3.6	4	3.7	2	下載	查看	查看

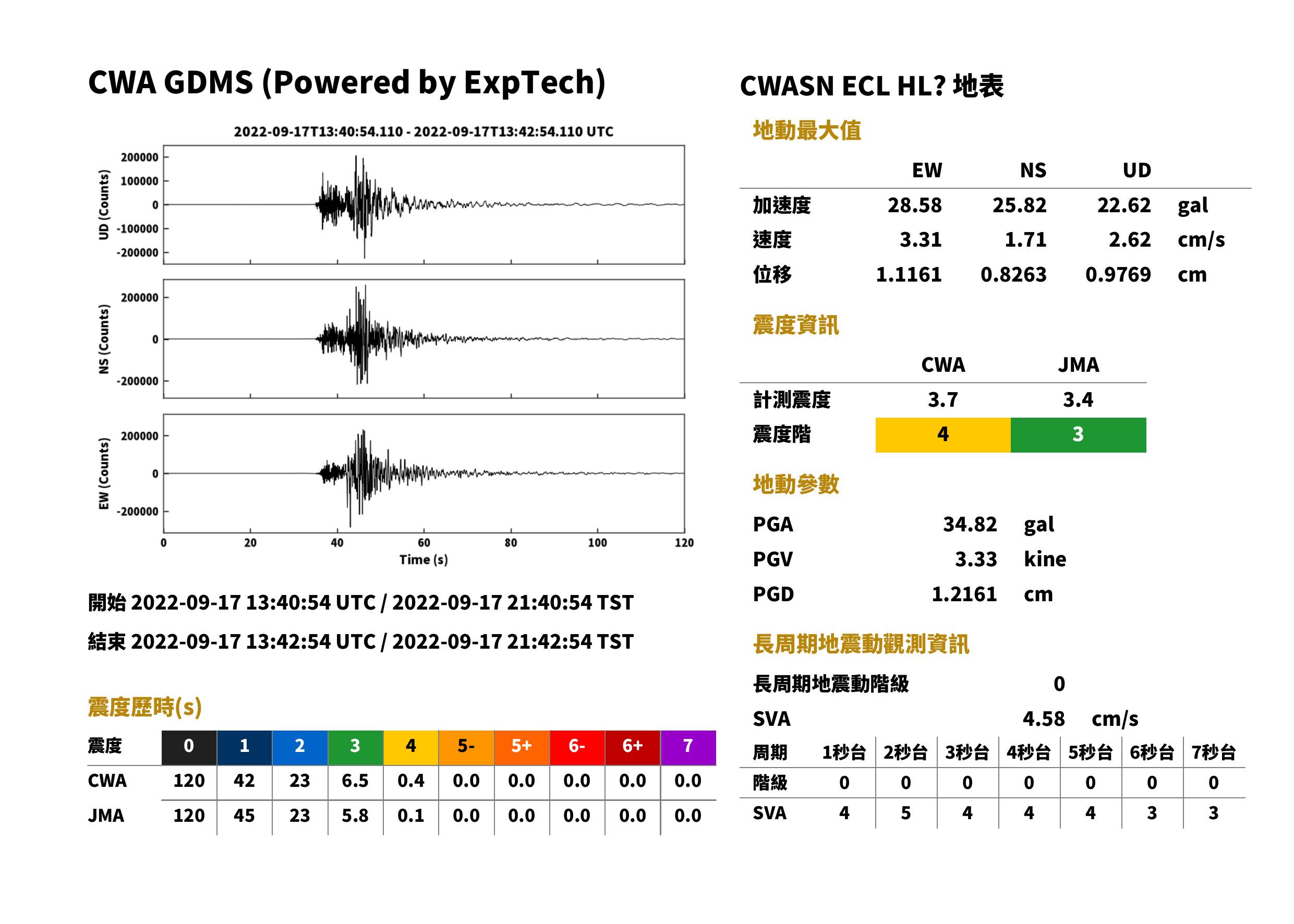

ECL	臺東縣金峰鄉	88 m	CWASN	HL	57.6 km	21:41:29	21:41:36	25.82	28.58	22.62	34.82	1.71	3.31	2.62	3.33	3	3.4	4	3.7	0	下載	查看	查看
WCKO	嘉義縣番路鄉	233 m	CWASN	HN	69.3 km	21:41:31	21:41:39	28.05	21.51	7.69	29.60	2.32	2.14	1.13	2.75	3	3.2	4	3.6	1	下載	查看	查看
TAI1	臺南市永康區	10 m	CWASN	HL	94.6 km	21:41:35	21:41:46	27.03	21.14	6.05	29.41	9.76	6.83	2.94	10.47	4	3.5	4	3.6	2	下載	查看	查看
SCZ	屏東縣春日鄉	66 m	CWASN	HL	95.9 km	21:41:35	21:41:47	29.79	16.81	9.17	31.45	3.04	2.99	2.24	3.92	3	3.1	4	3.6	1	下載	查看	查看

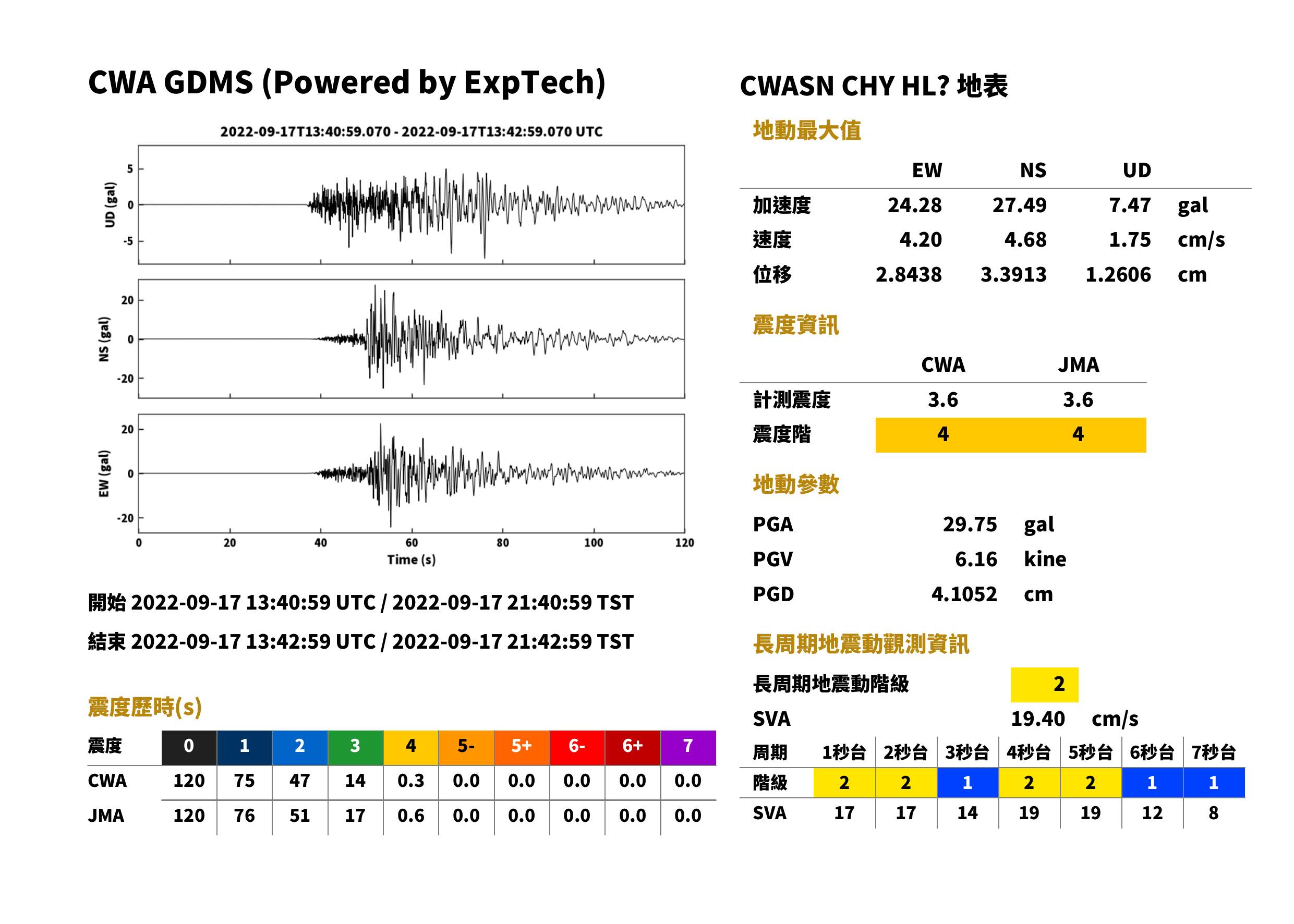

CHY	嘉義市東區	31 m	CWASN	HL	87.5 km	21:41:34	21:41:44	27.28	24.61	7.44	29.18	4.56	3.60	1.64	5.72	4	3.5	4	3.6	2	下載	查看	查看

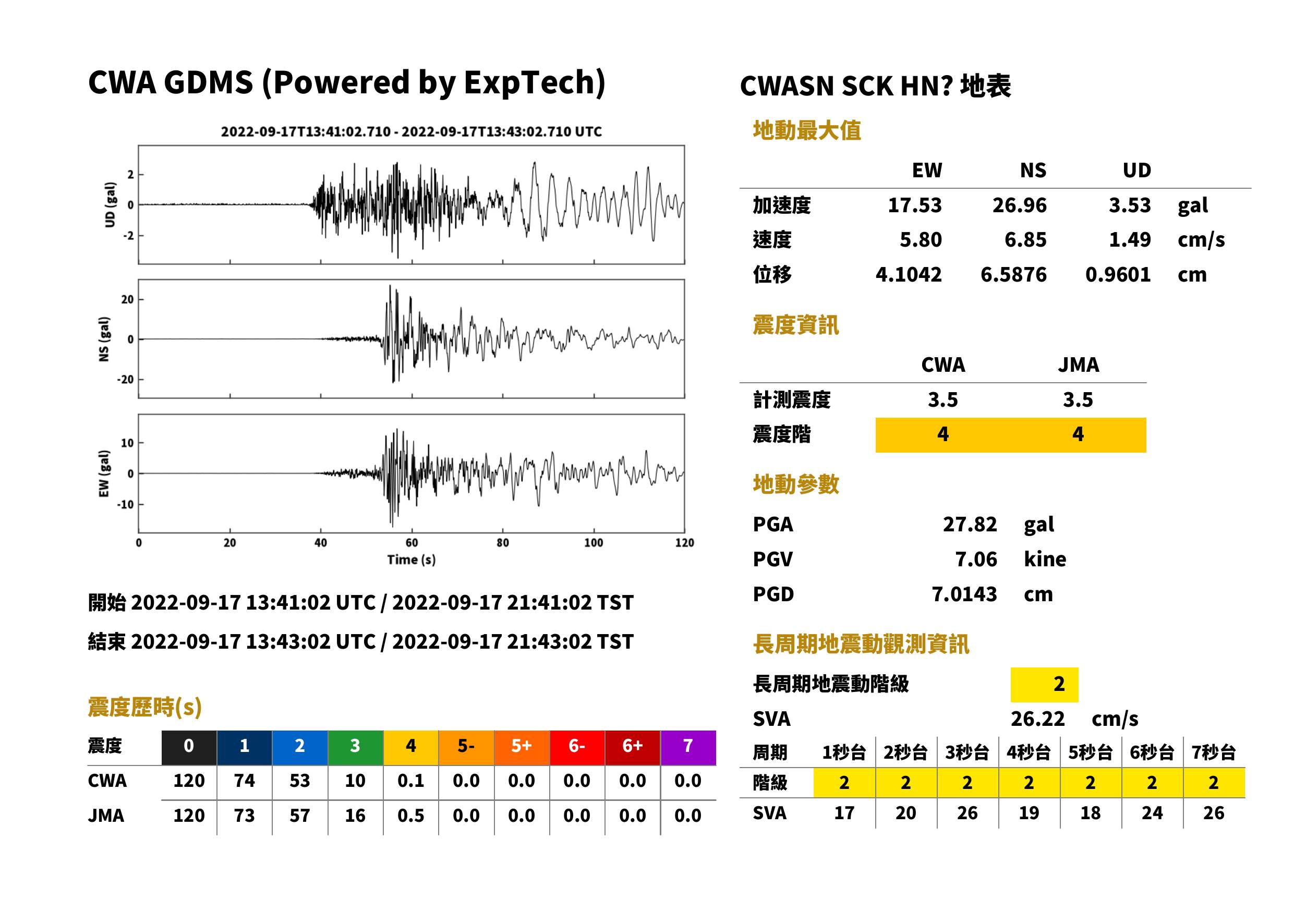

SCK	臺南市七股區	2 m	CWASN	HN	110.0 km	21:41:37	21:41:50	26.94	17.75	3.56	27.85	6.84	5.69	1.51	7.00	4	3.5	4	3.5	2	下載	查看	查看

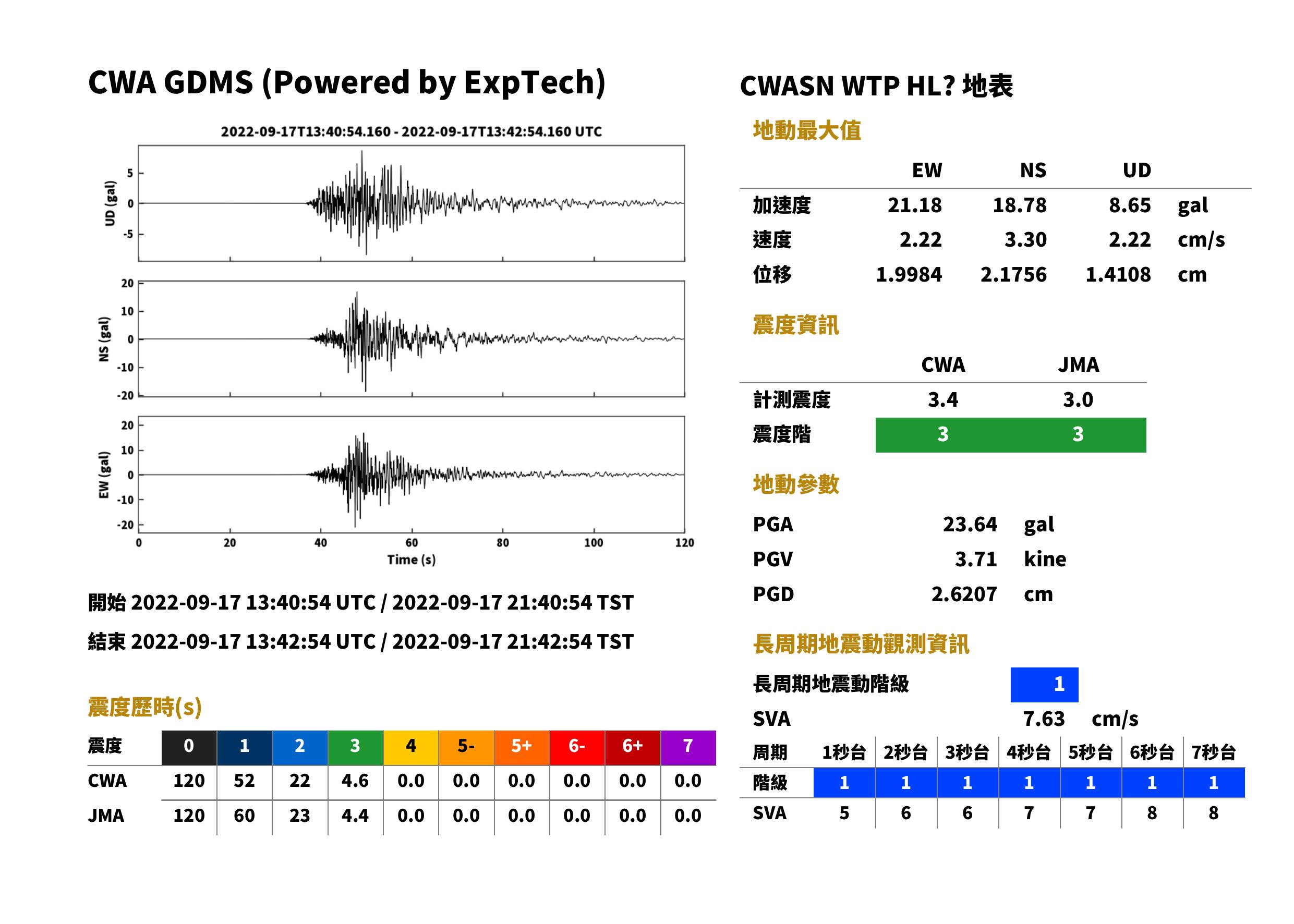

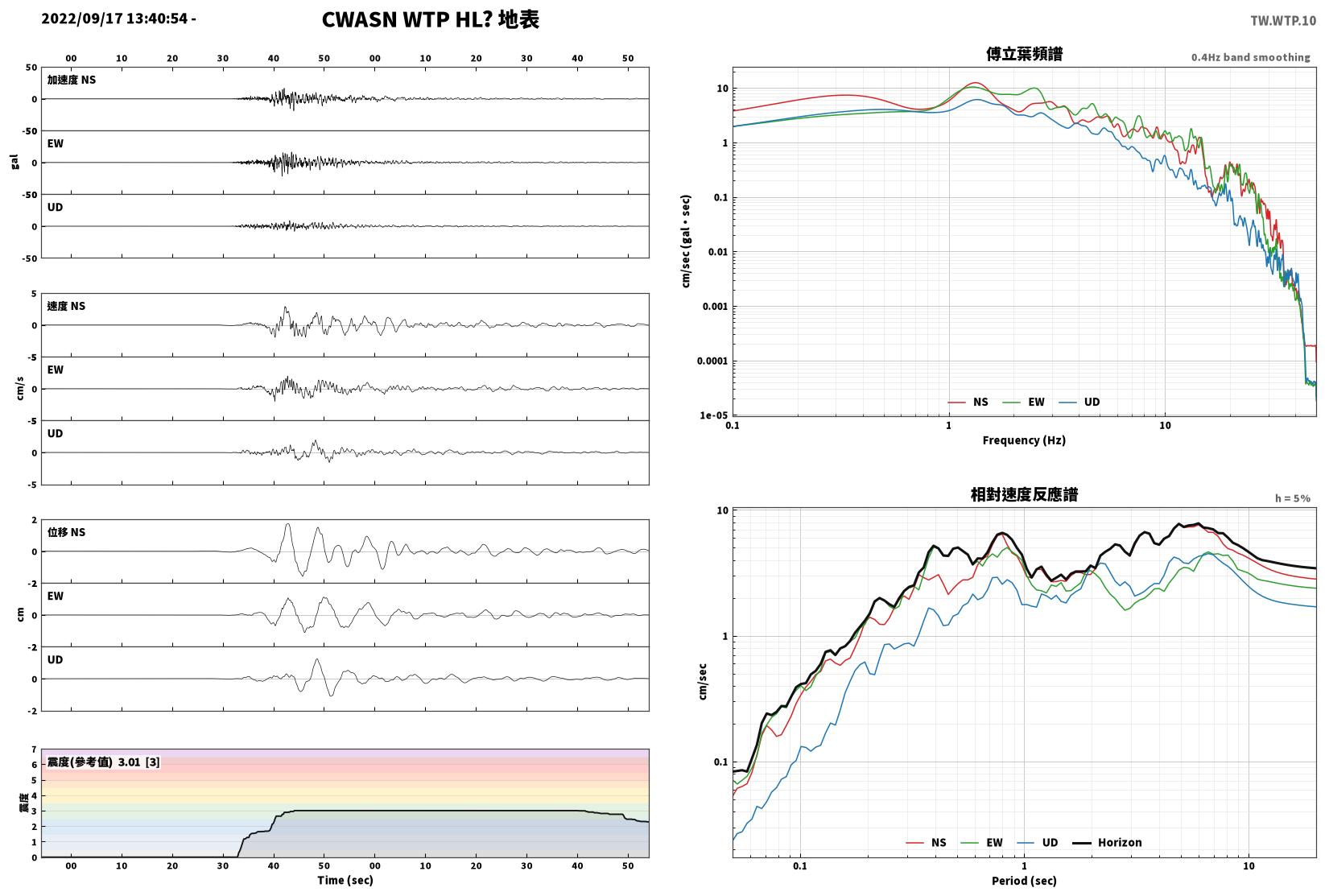

WTP	嘉義縣大埔鄉	555 m	CWASN	HL	57.9 km	21:41:29	21:41:36	19.06	21.63	8.81	24.19	2.90	1.98	1.95	3.27	3	3.0	3	3.4	1	下載	查看	查看

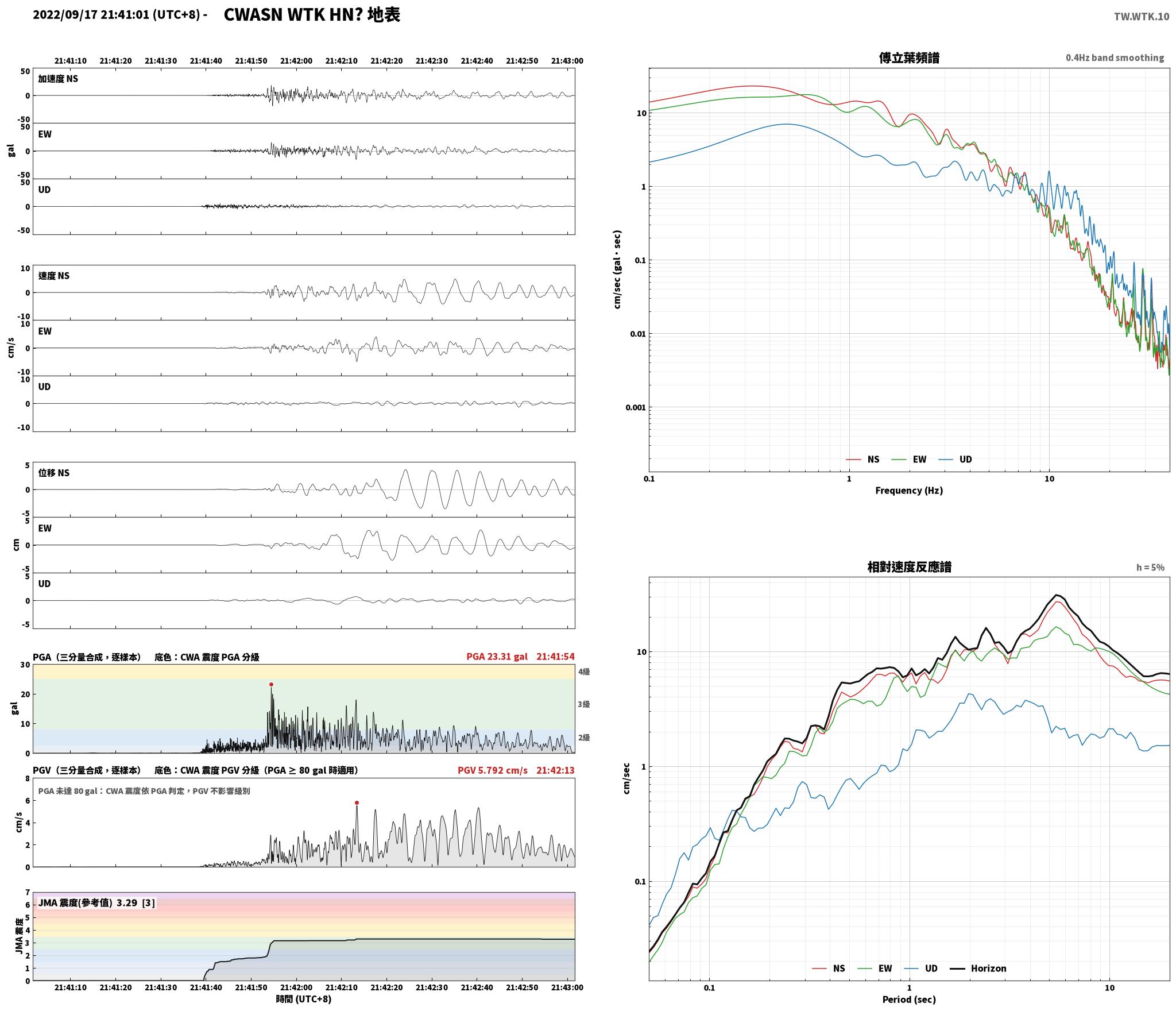

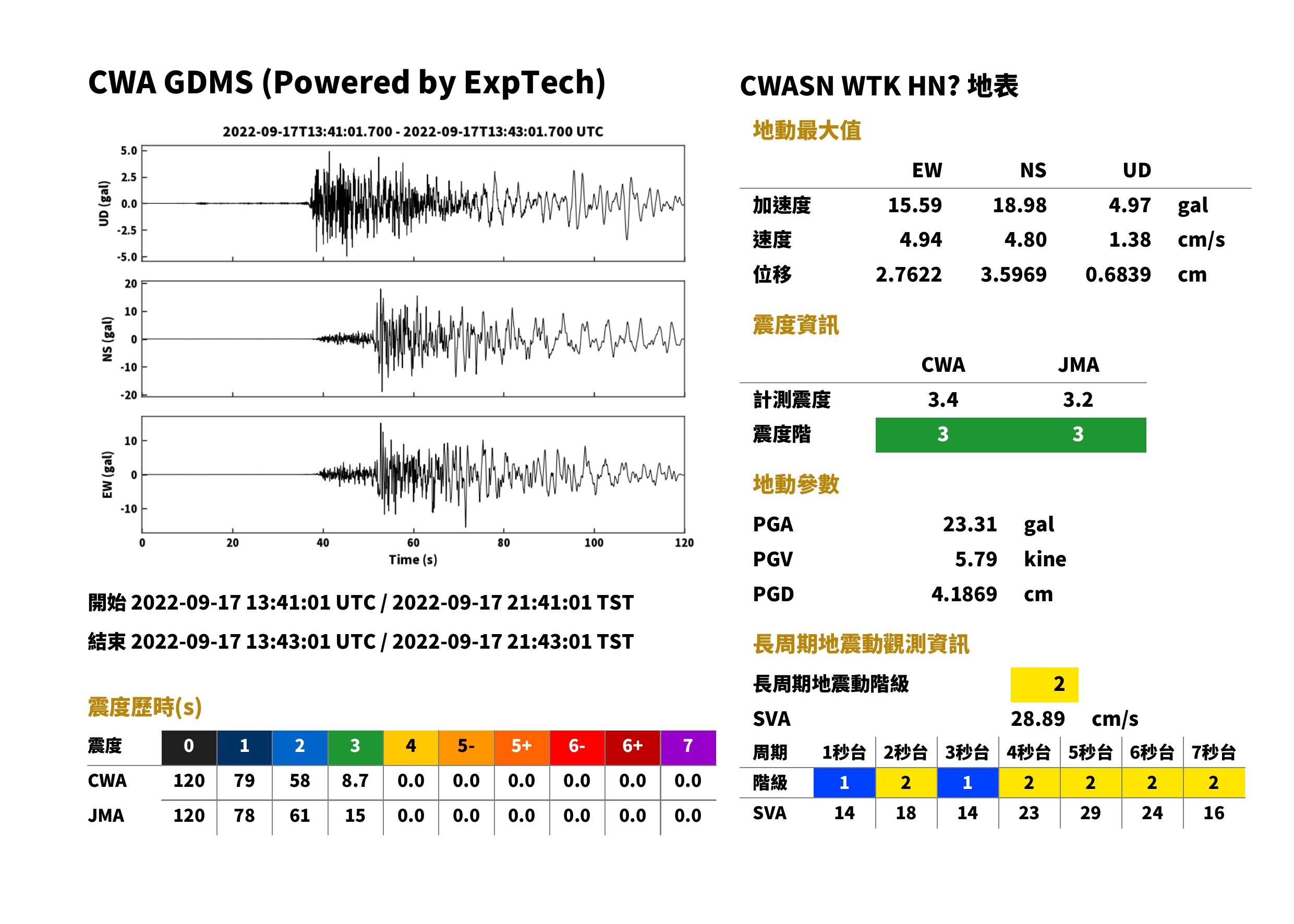

WTK	雲林縣土庫鎮	21 m	CWASN	HN	103.7 km	21:41:36	21:41:49	18.99	15.39	4.94	23.45	4.87	4.25	1.36	5.23	3	3.2	3	3.4	2	下載	查看	查看

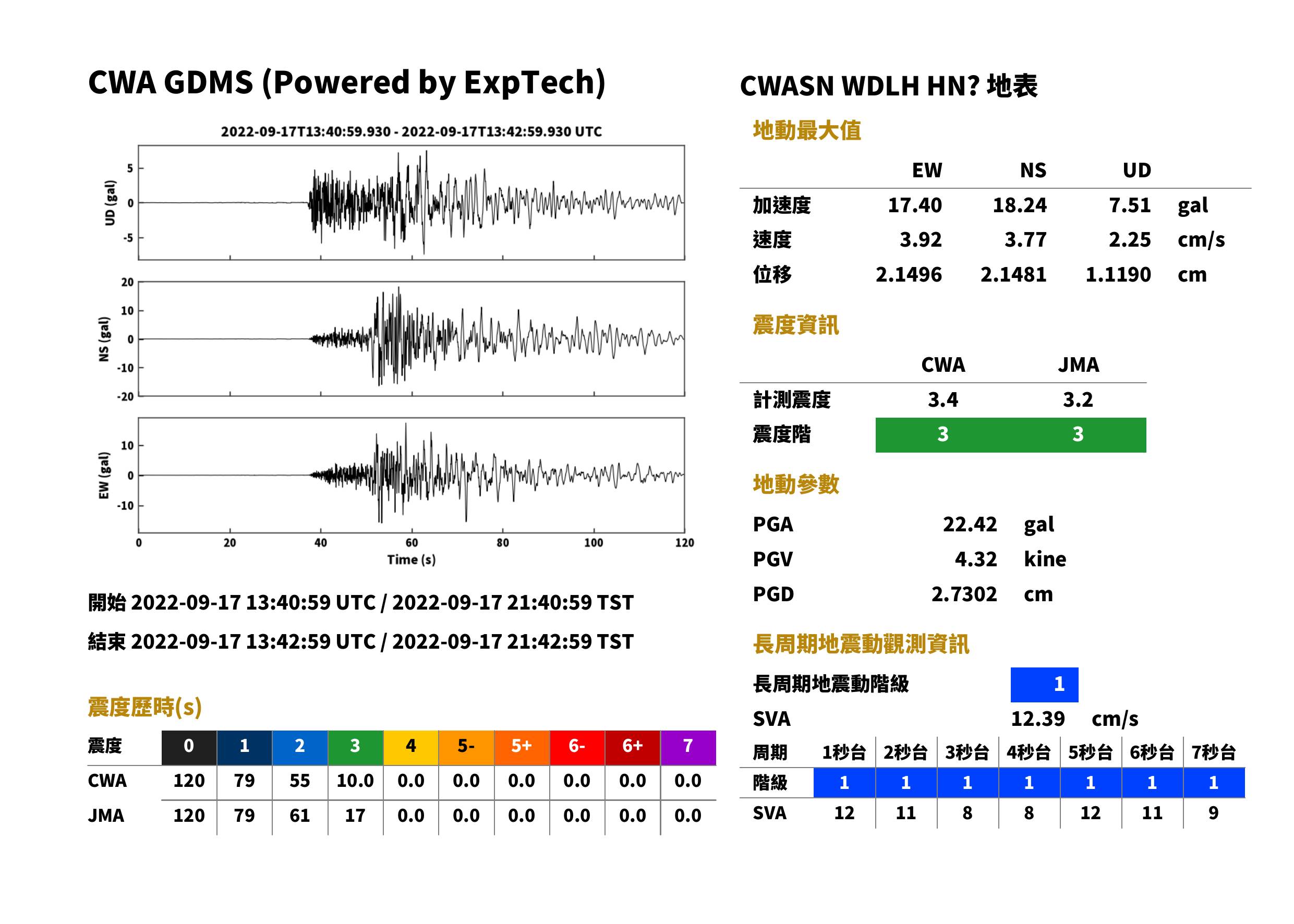

WDLH	雲林縣斗六市	54 m	CWASN	HN	92.8 km	21:41:34	21:41:46	18.35	17.53	7.59	22.62	3.57	3.90	2.01	4.12	3	3.2	3	3.4	1	下載	查看	查看

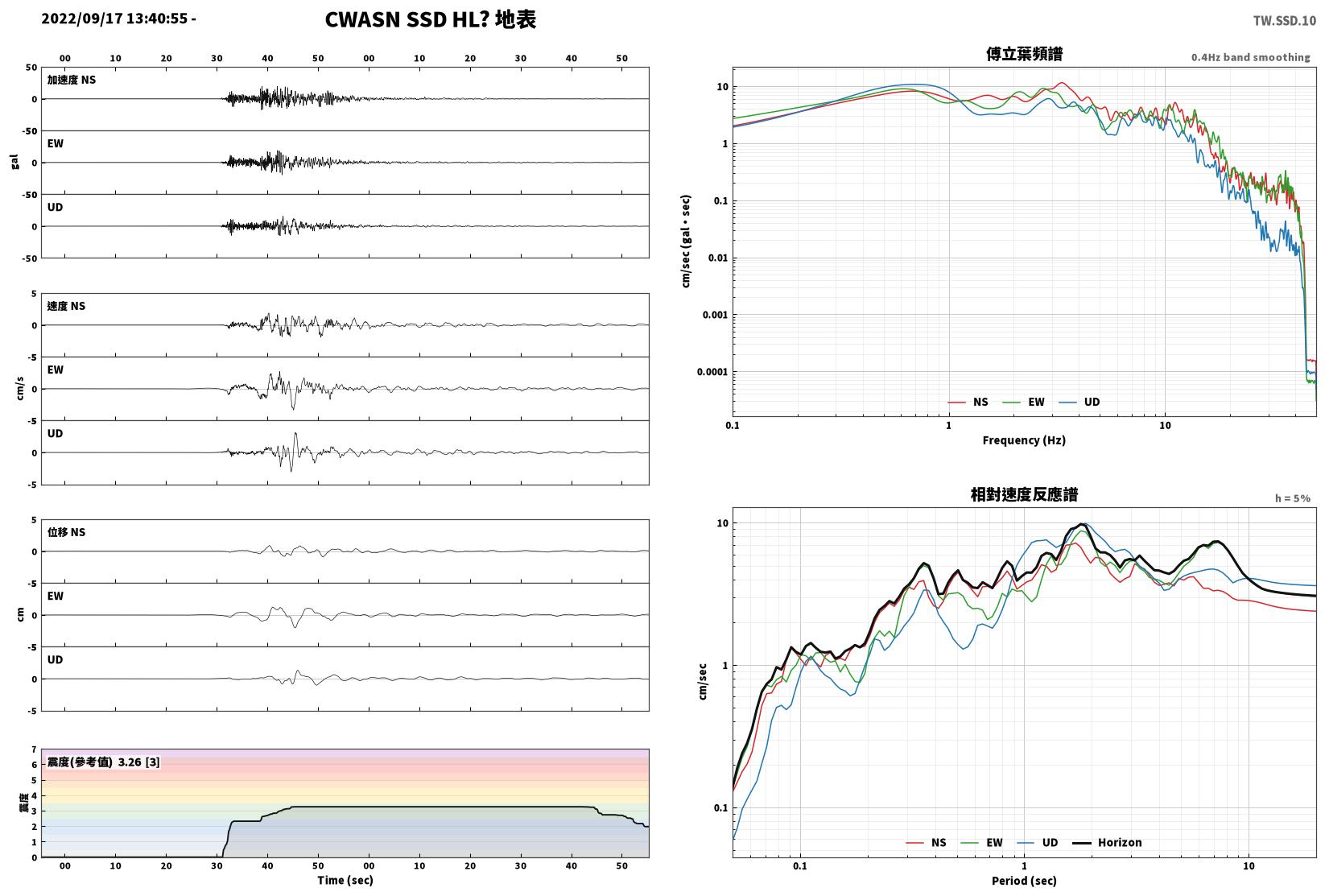

SSD	屏東縣三地門鄉	148 m	CWASN	HL	65.0 km	21:41:30	21:41:38	19.40	19.63	15.61	22.94	1.95	3.35	3.15	4.08	3	3.2	3	3.4	1	下載	查看	查看

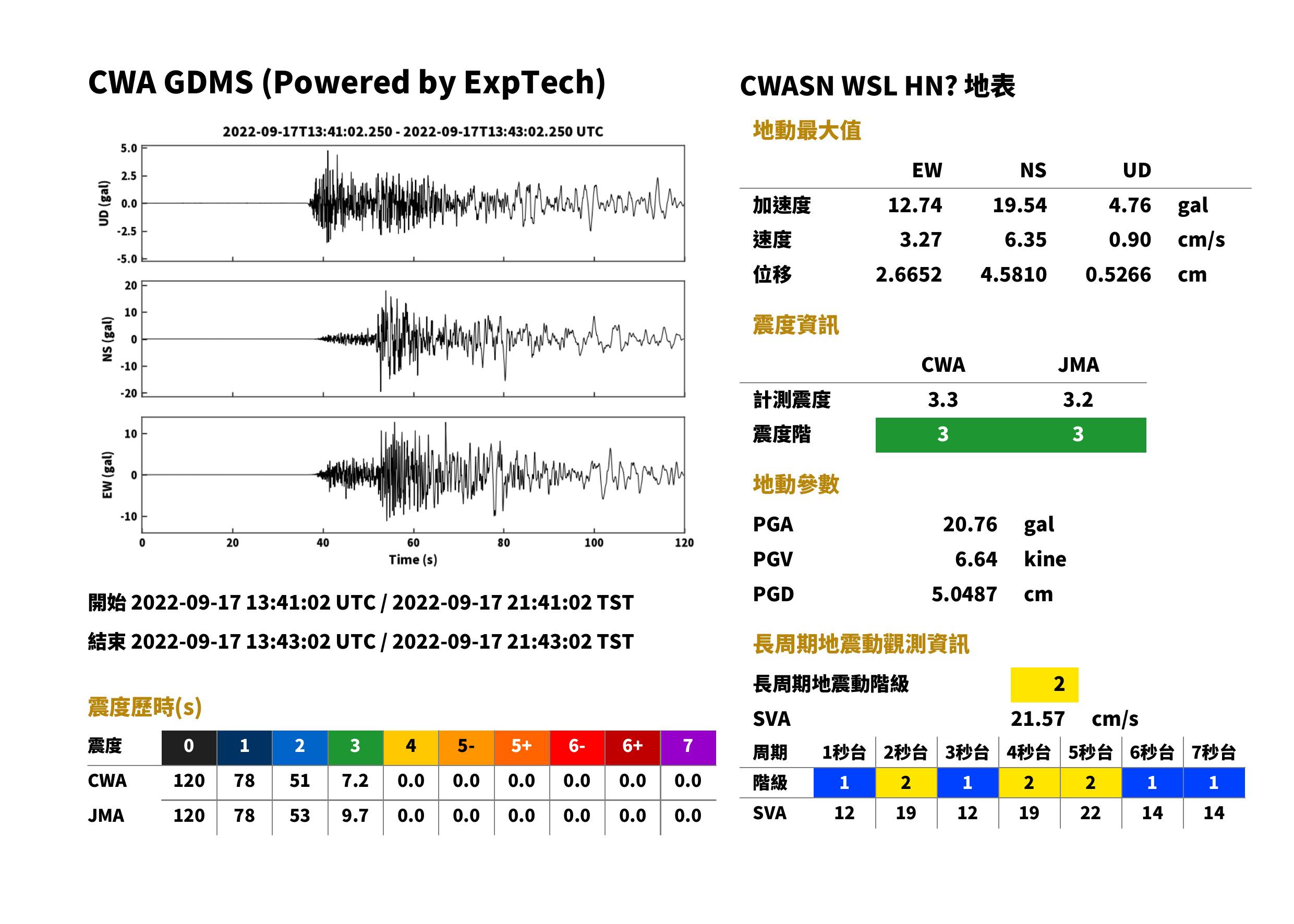

WSL	雲林縣水林鄉	3 m	CWASN	HN	107.2 km	21:41:37	21:41:50	19.45	12.60	4.73	20.84	5.85	3.57	0.90	6.04	3	3.2	3	3.3	2	下載	查看	查看

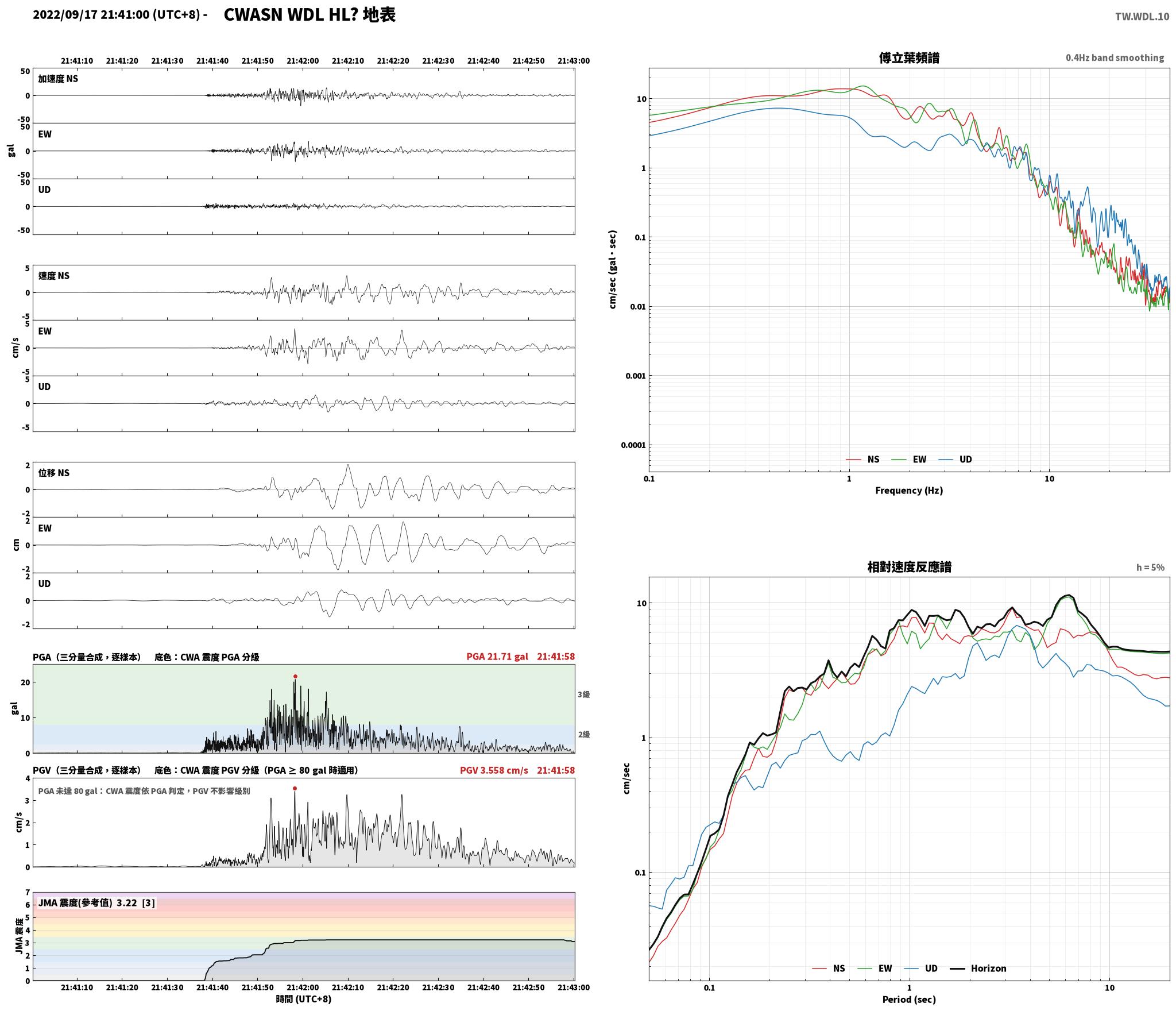

WDL	雲林縣斗六市	52 m	CWASN	HL	94.9 km	21:41:35	21:41:46	18.82	19.51	6.96	21.66	2.83	3.72	1.39	3.84	3	3.2	3	3.3	1	下載	查看	查看

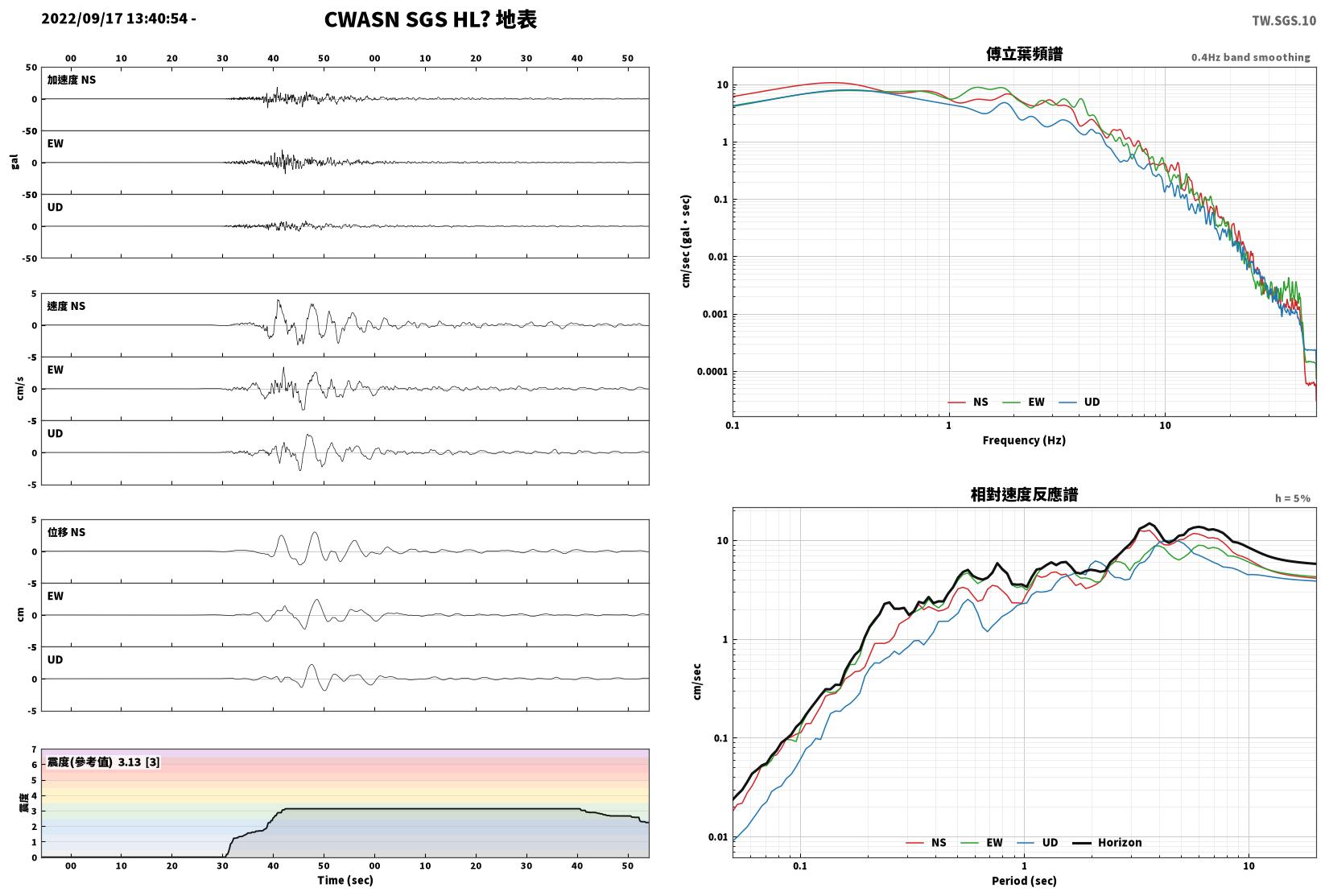

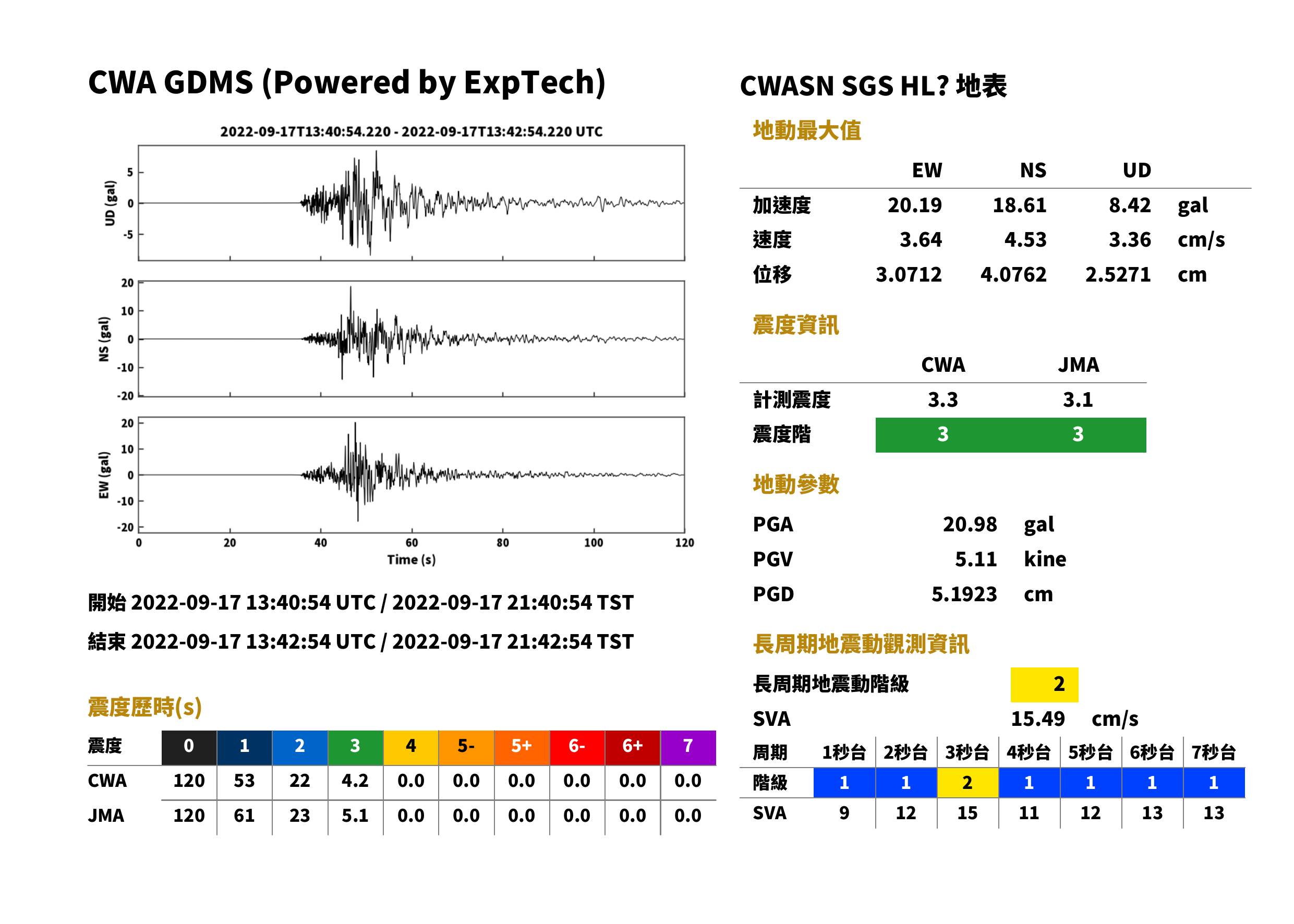

SGS	高雄市甲仙區	279 m	CWASN	HL	58.2 km	21:41:29	21:41:36	18.01	19.87	8.34	20.43	3.98	3.40	2.89	4.46	3	3.1	3	3.3	2	下載	查看	查看

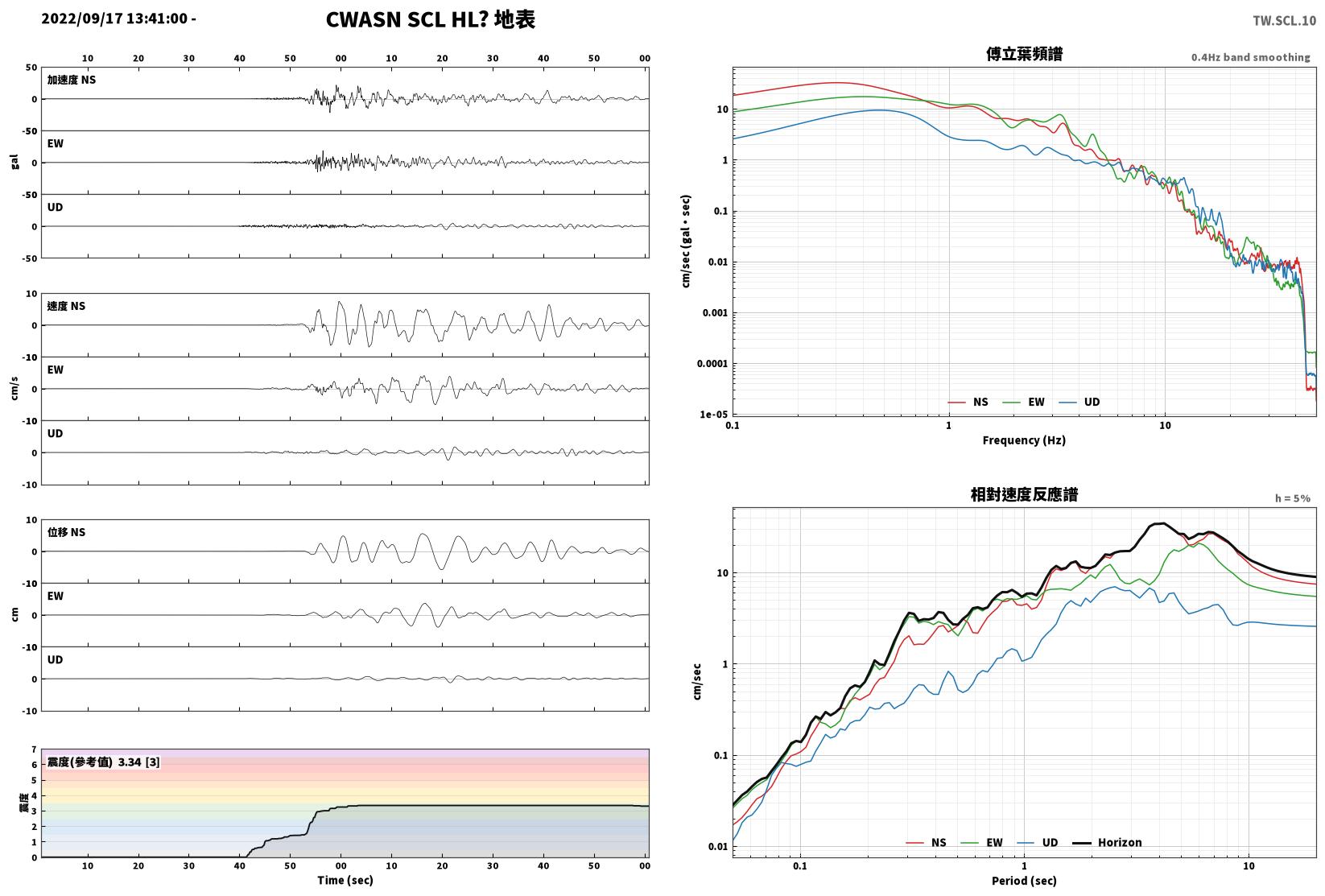

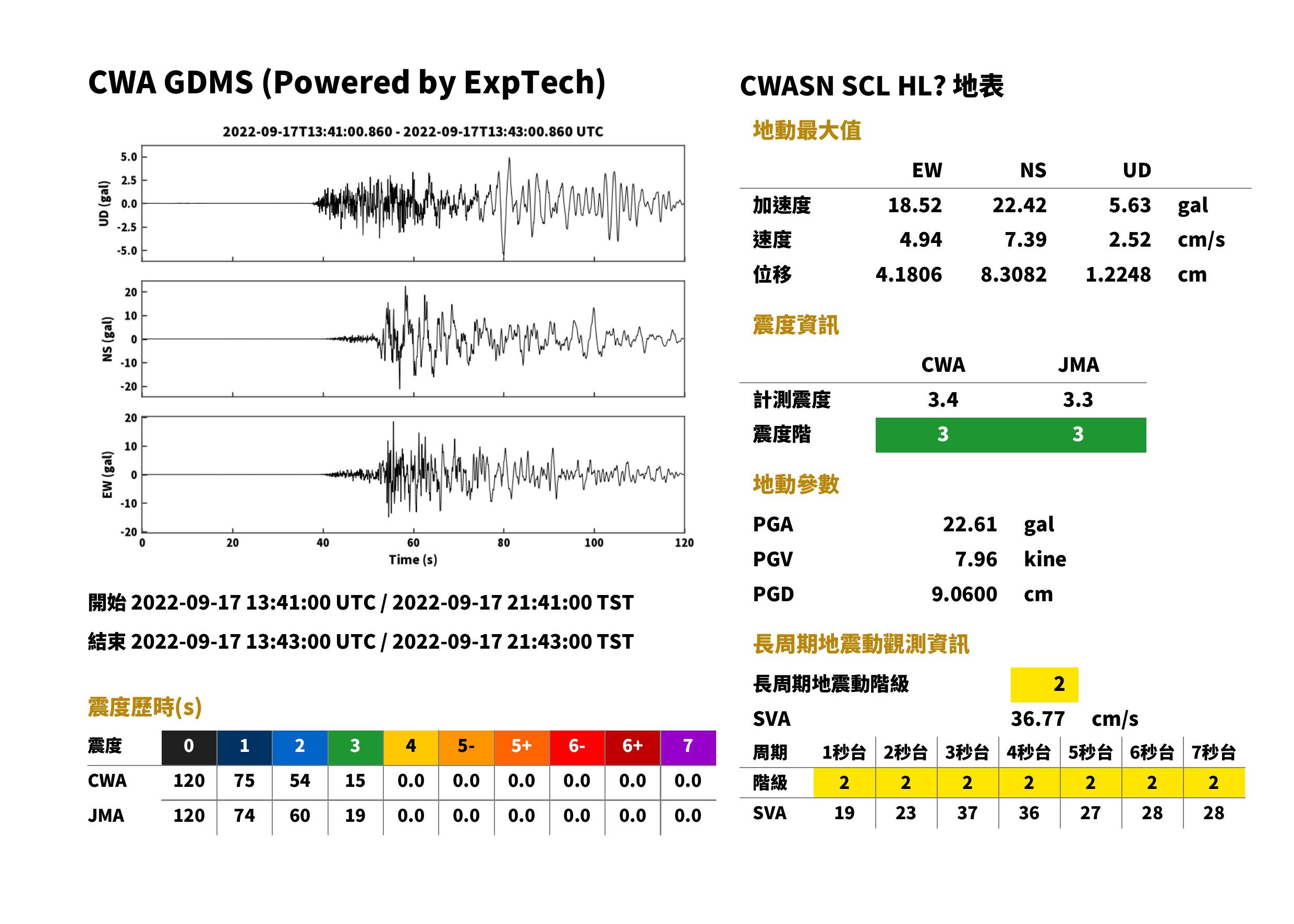

SCL	臺南市佳里區	7 m	CWASN	HL	98.5 km	21:41:35	21:41:47	22.15	18.43	5.62	22.17	7.42	5.02	2.48	7.43	3	3.3	3	3.3	2	下載	查看	查看

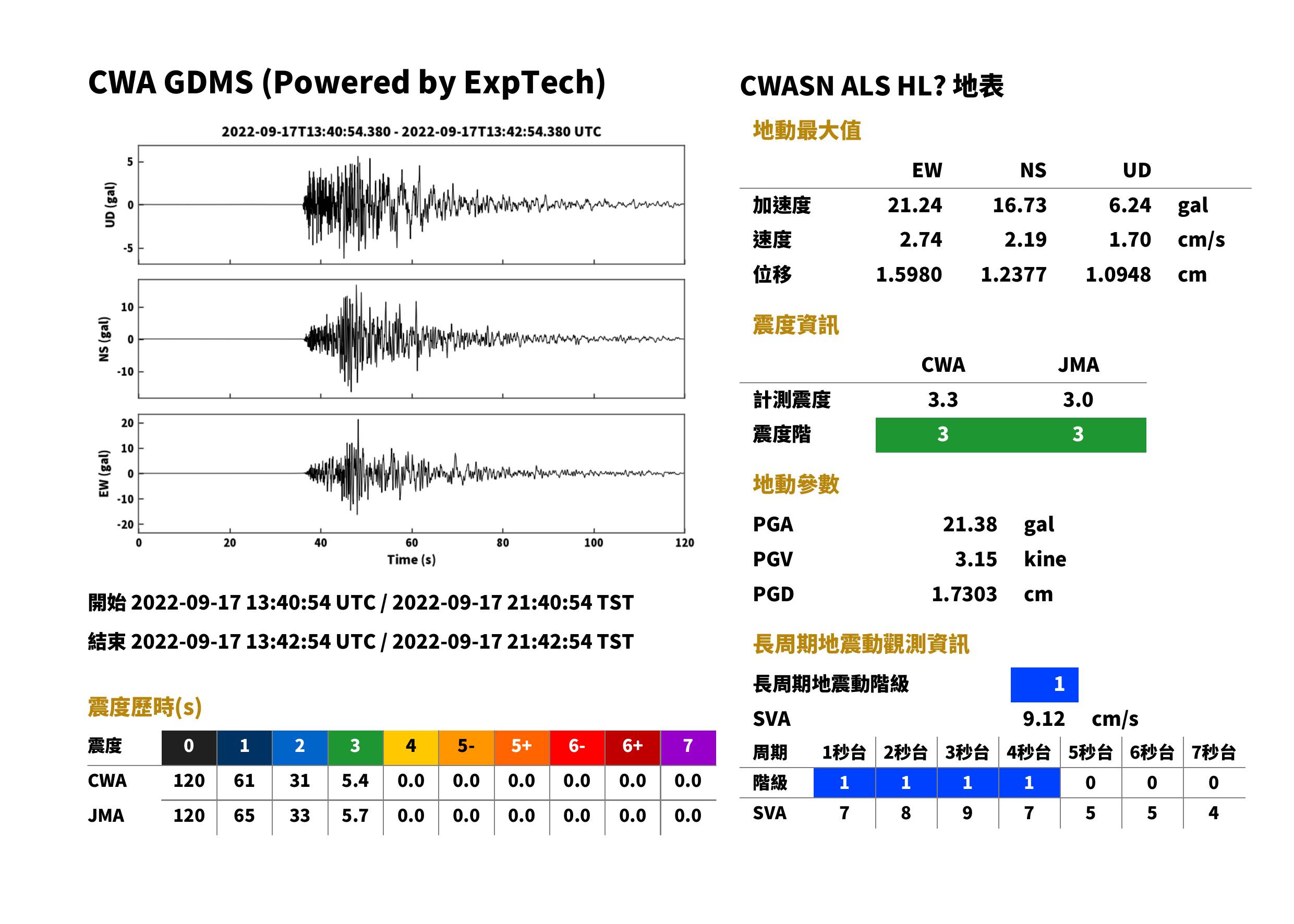

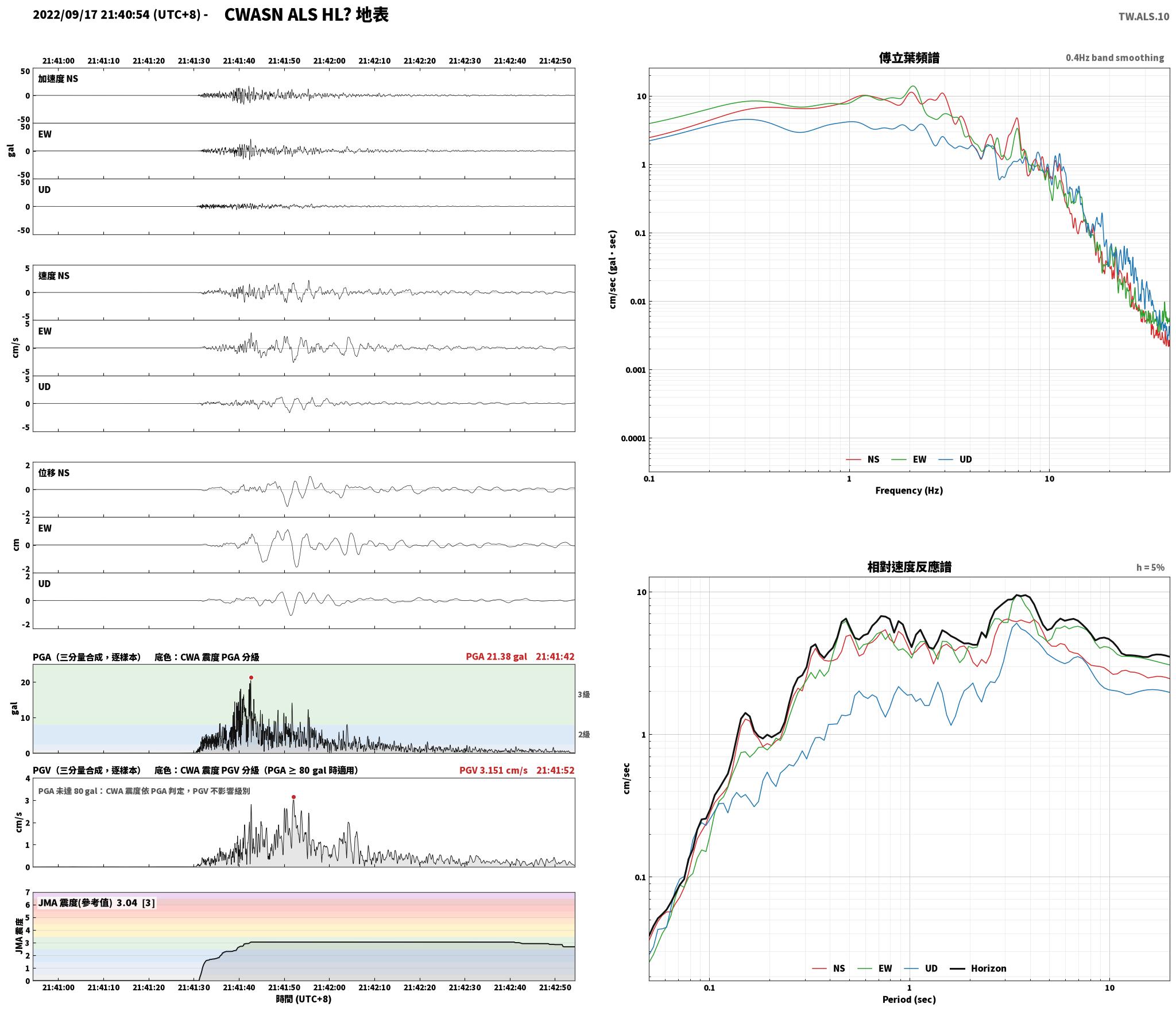

ALS	嘉義縣阿里山鄉	2417 m	CWASN	HL	59.3 km	21:41:29	21:41:36	16.12	20.92	6.06	20.99	2.15	2.55	1.59	3.18	3	3.0	3	3.3	1	下載	查看	查看

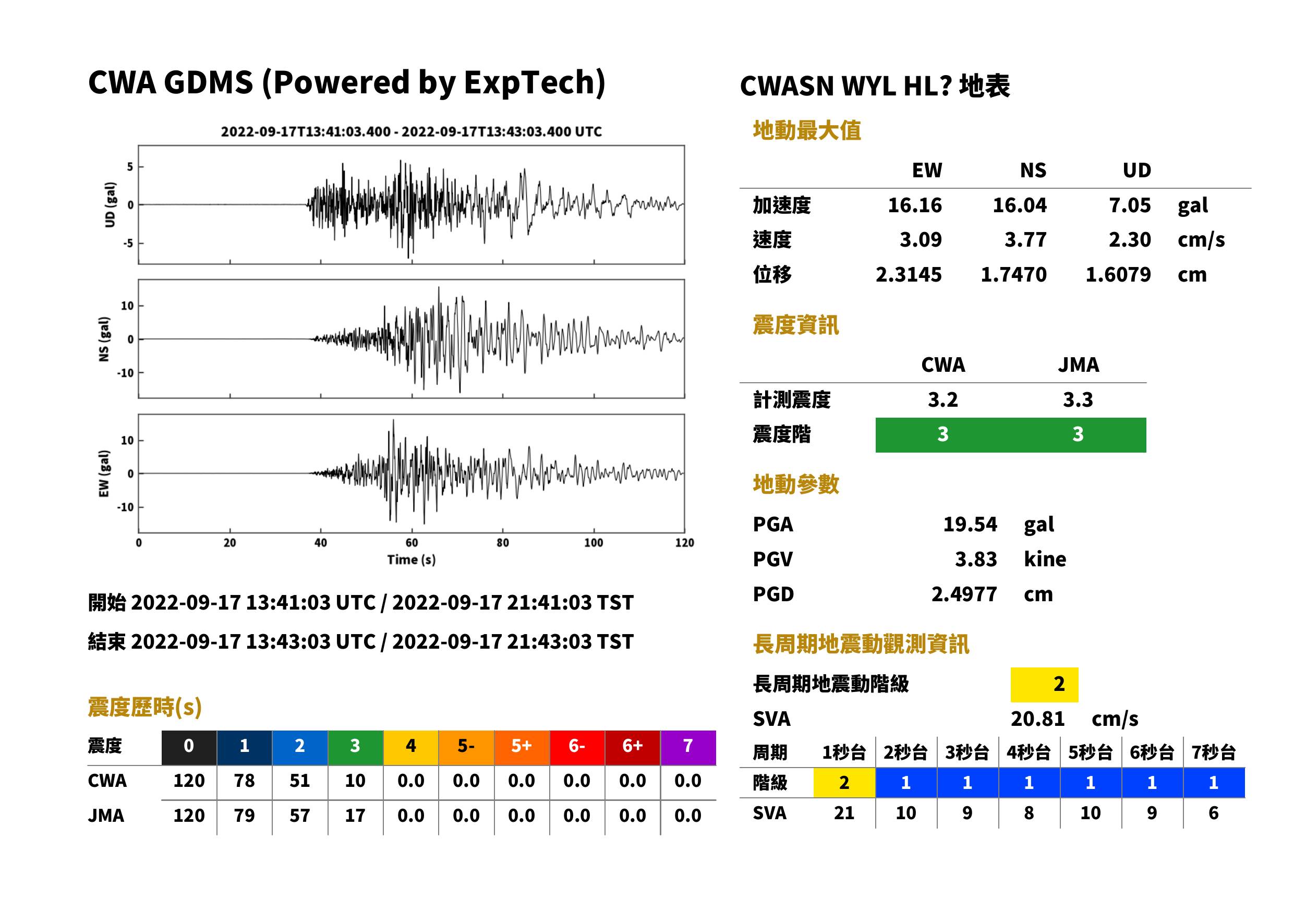

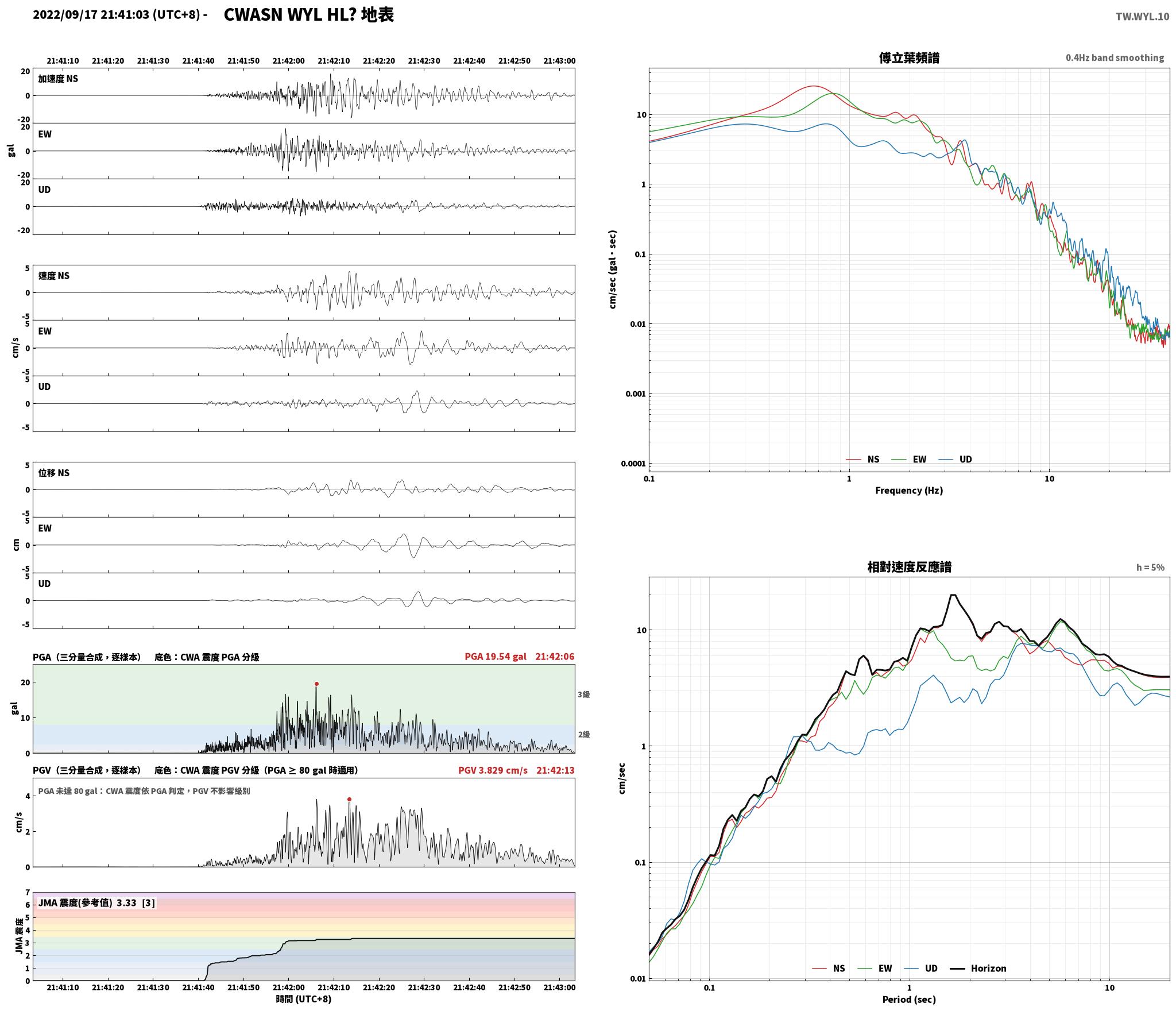

WYL	彰化縣員林市	26 m	CWASN	HL	114.4 km	21:41:38	21:41:52	15.92	16.24	6.96	19.67	3.86	3.09	2.32	3.97	3	3.3	3	3.2	2	下載	查看	查看

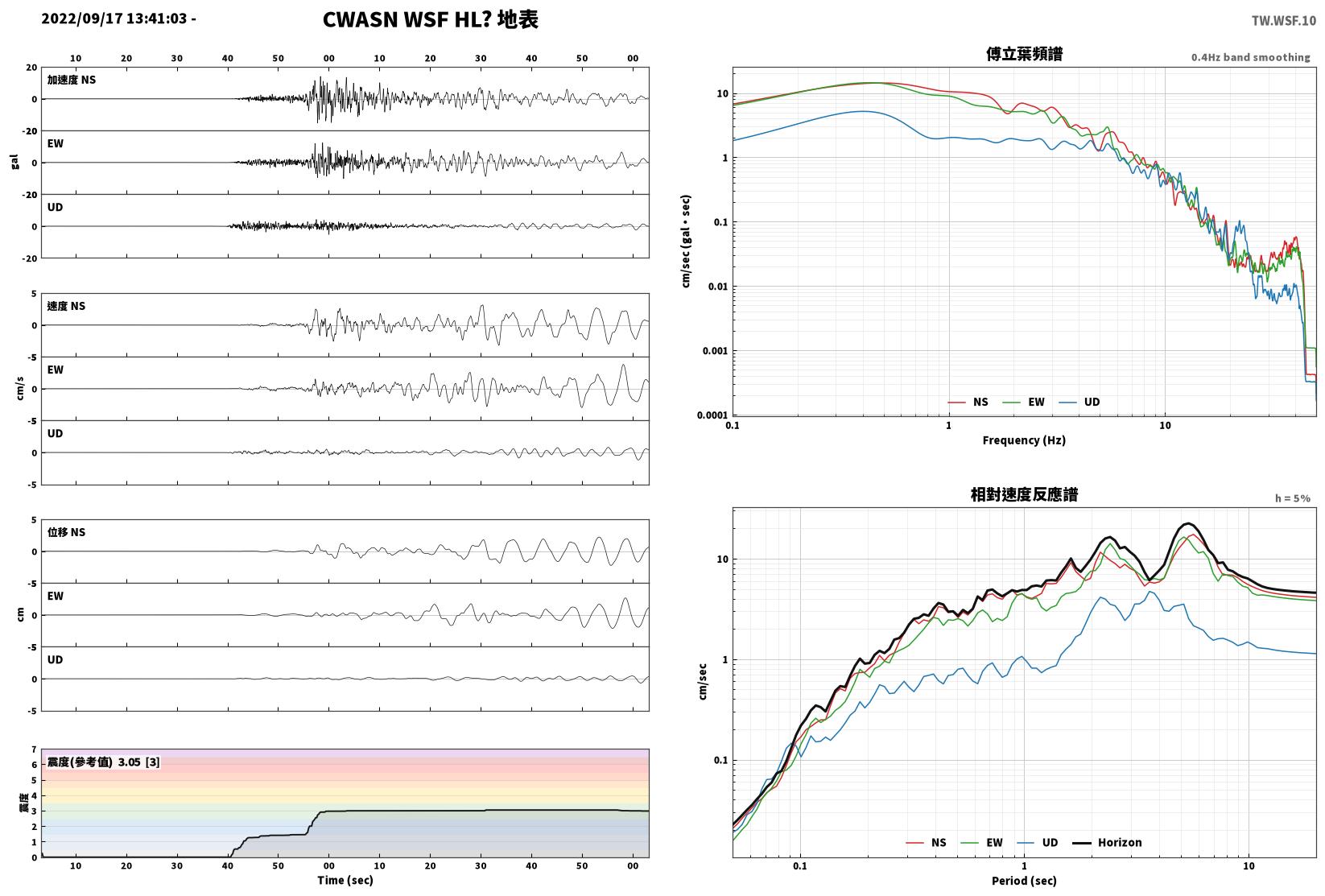

WSF	雲林縣四湖鄉	8 m	CWASN	HL	113.3 km	21:41:38	21:41:51	15.30	12.35	5.28	17.92	3.21	3.81	1.18	4.34	3	3.0	3	3.2	2	下載	查看	查看

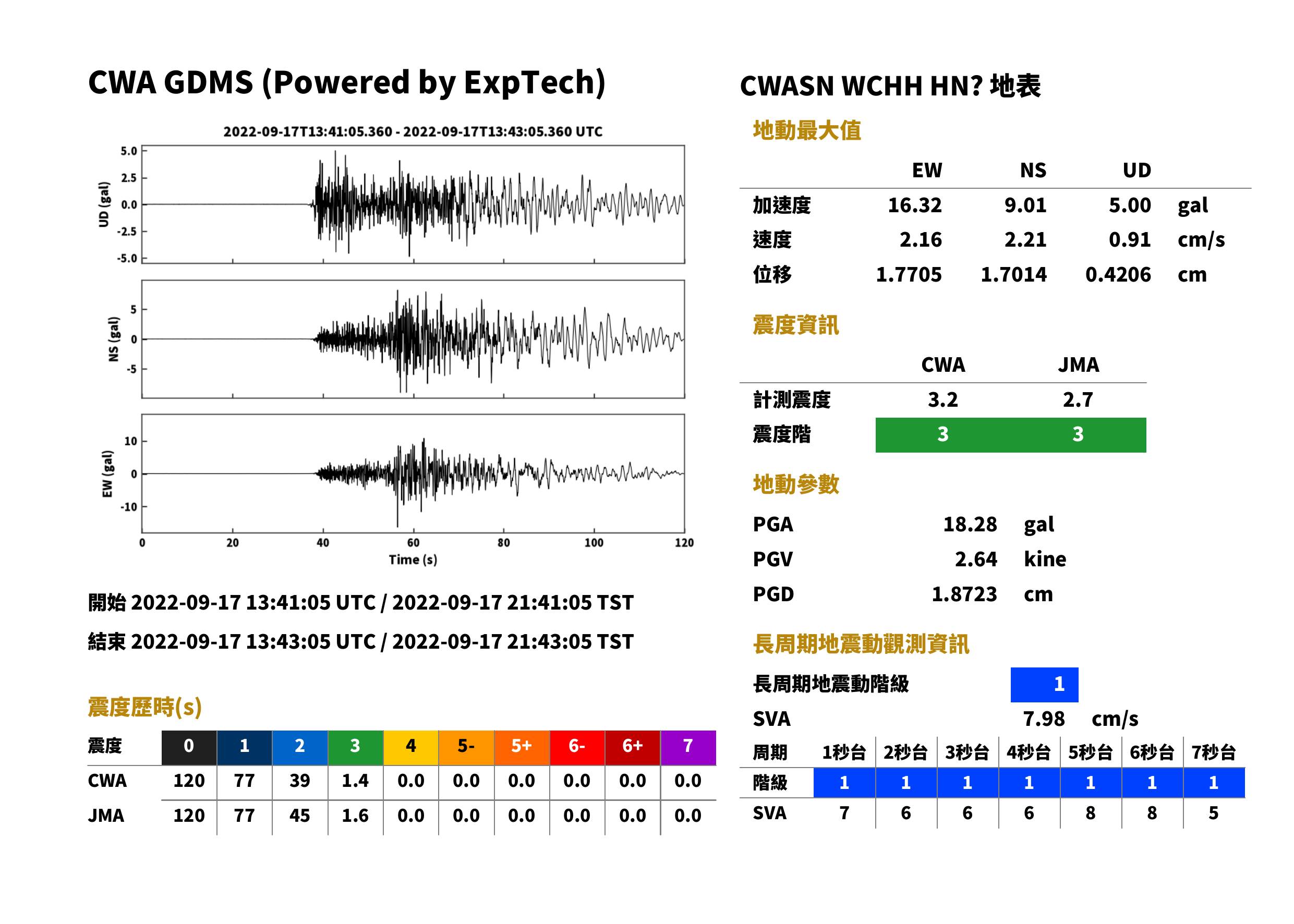

WCHH	彰化縣彰化市	25 m	CWASN	HN	126.9 km	21:41:40	21:41:55	9.07	16.22	4.94	18.15	2.07	2.12	0.85	2.58	3	2.7	3	3.2	1	下載	查看	查看

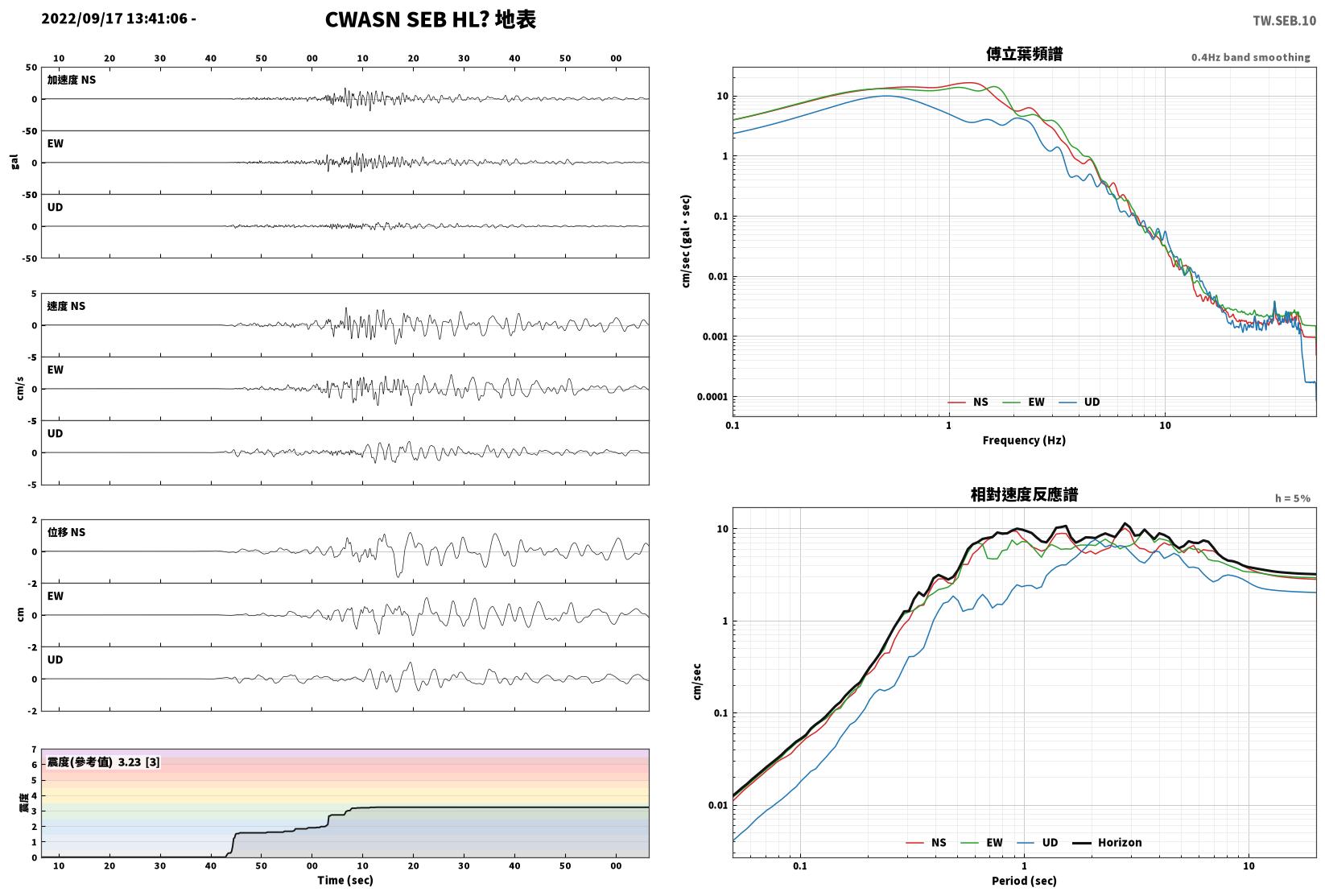

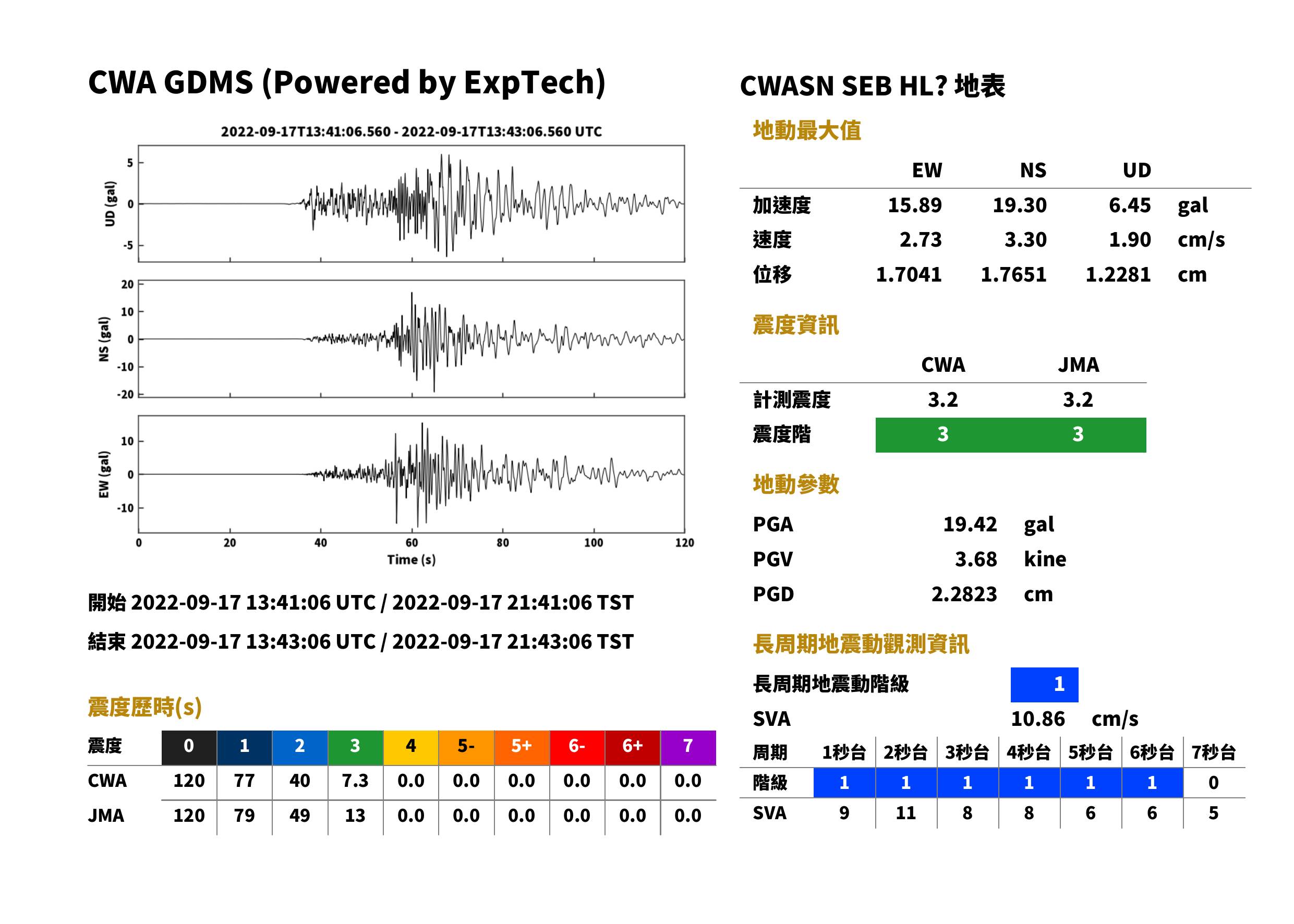

SEB	屏東縣滿州鄉	32 m	CWASN	HL	134.8 km	21:41:41	21:41:57	19.46	16.12	6.40	19.60	3.02	2.69	1.72	3.46	3	3.2	3	3.2	1	下載	查看	查看

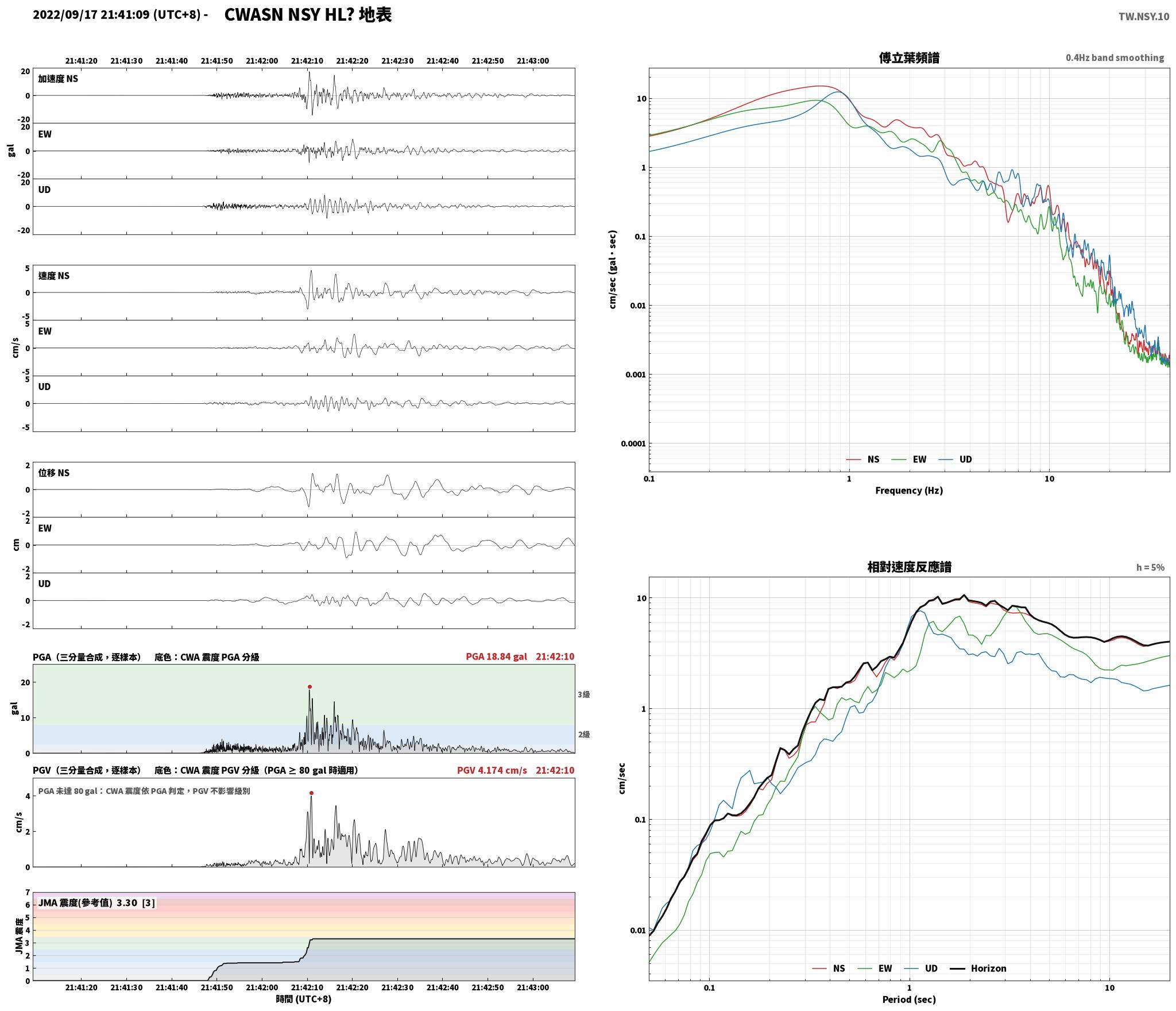

NSY	苗栗縣三義鄉	299 m	CWASN	HL	153.6 km	21:41:44	21:42:02	17.15	8.38	8.64	18.80	4.14	2.60	1.43	4.32	3	3.3	3	3.2	1	下載	查看	查看
ETLH	花蓮縣秀林鄉	1005 m	CWASN	HN	129.5 km	21:41:40	21:41:56	16.42	12.91	6.70	18.14	0.89	0.90	0.43	1.28	3	2.7	3	3.2	0	下載	查看	查看

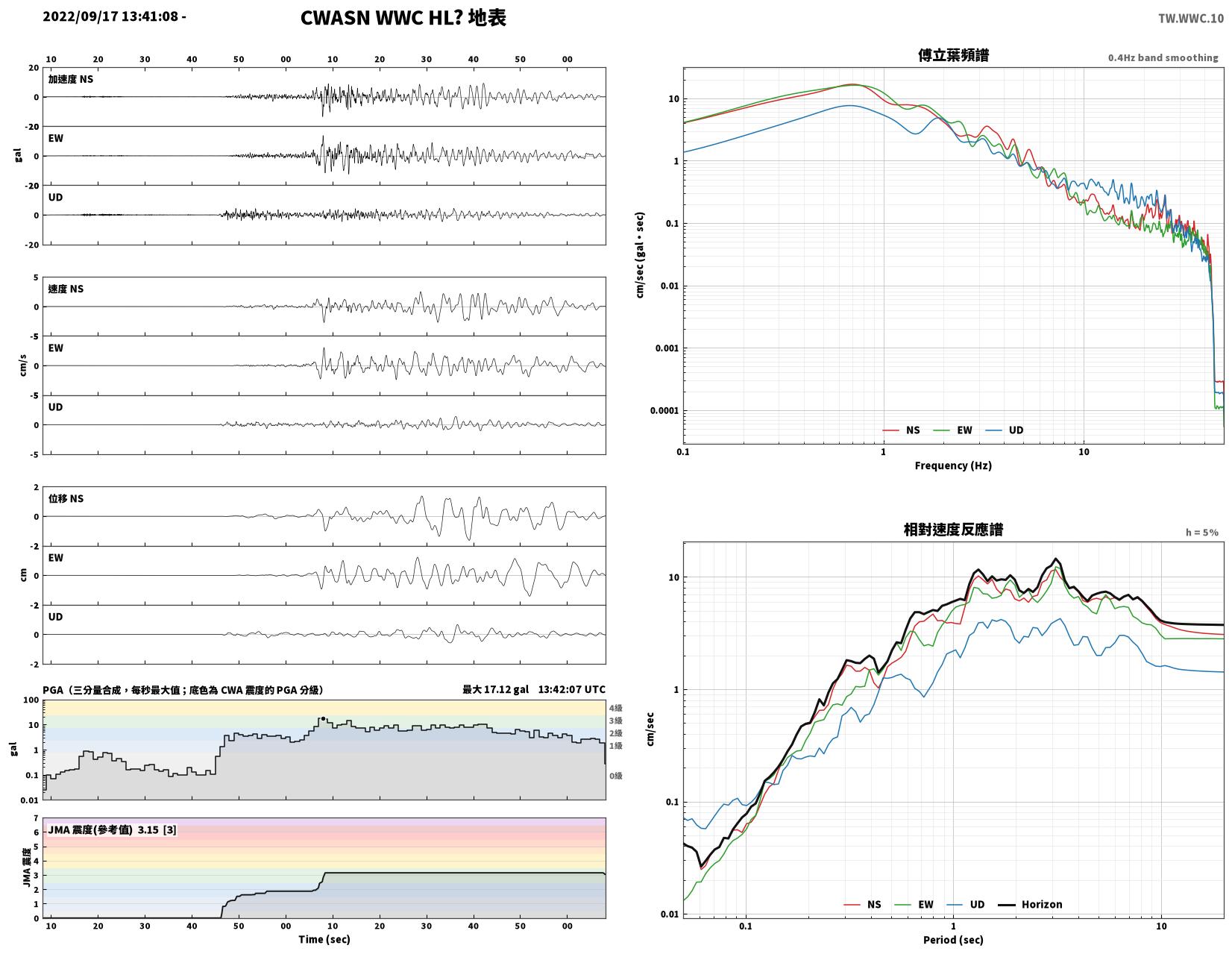

WWC	臺中市梧棲區	5 m	CWASN	HL	146.0 km	21:41:43	21:42:00	13.54	13.71	4.62	17.12	2.72	3.06	1.38	4.10	3	3.1	3	3.1	1	下載	查看	查看
WCH1	彰化縣彰化市	17 m	CWASN	HL	126.8 km	21:41:40	21:41:55	17.66	12.46	6.01	17.71	2.33	2.60	0.91	2.75	3	3.0	3	3.1	1	下載	查看	查看

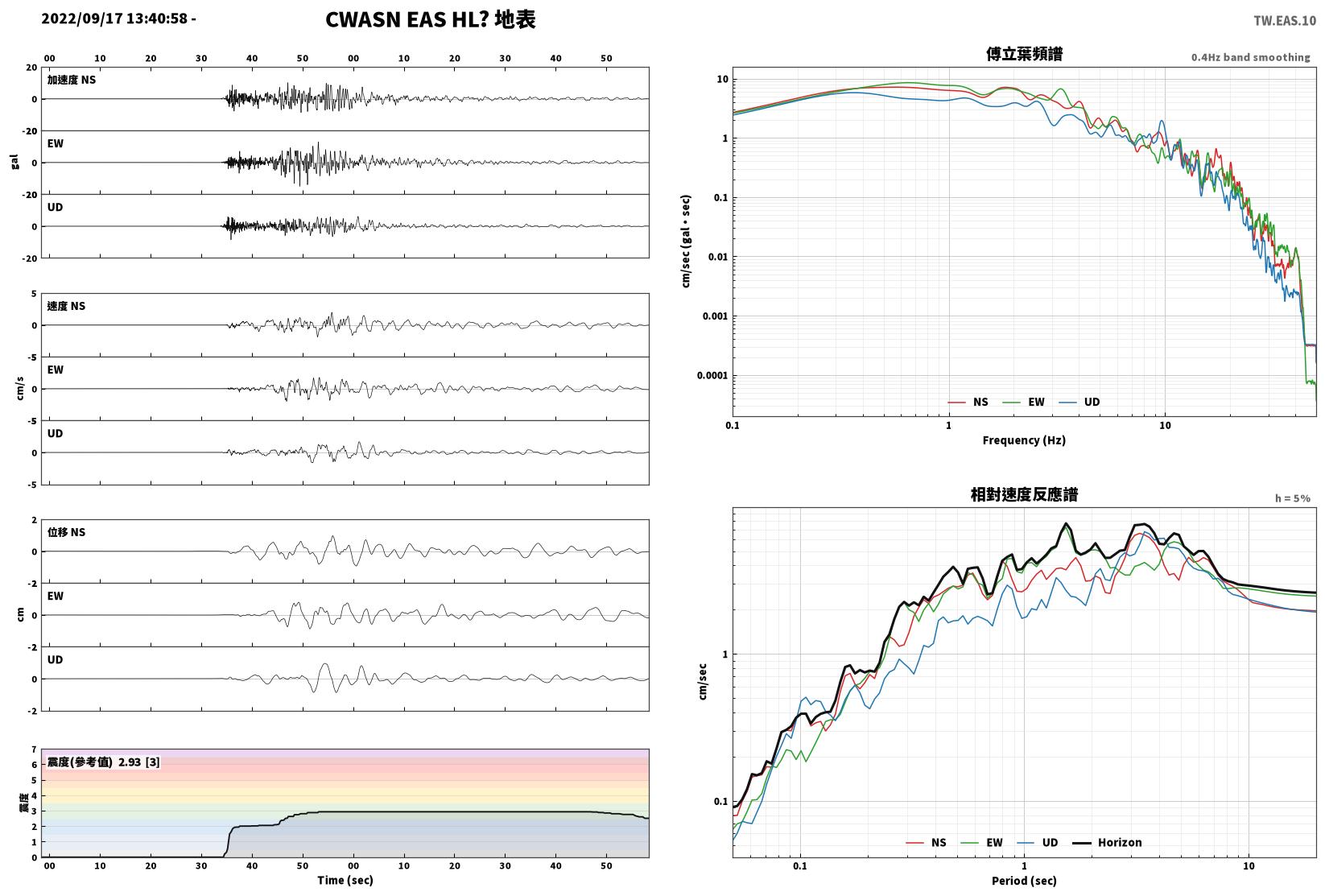

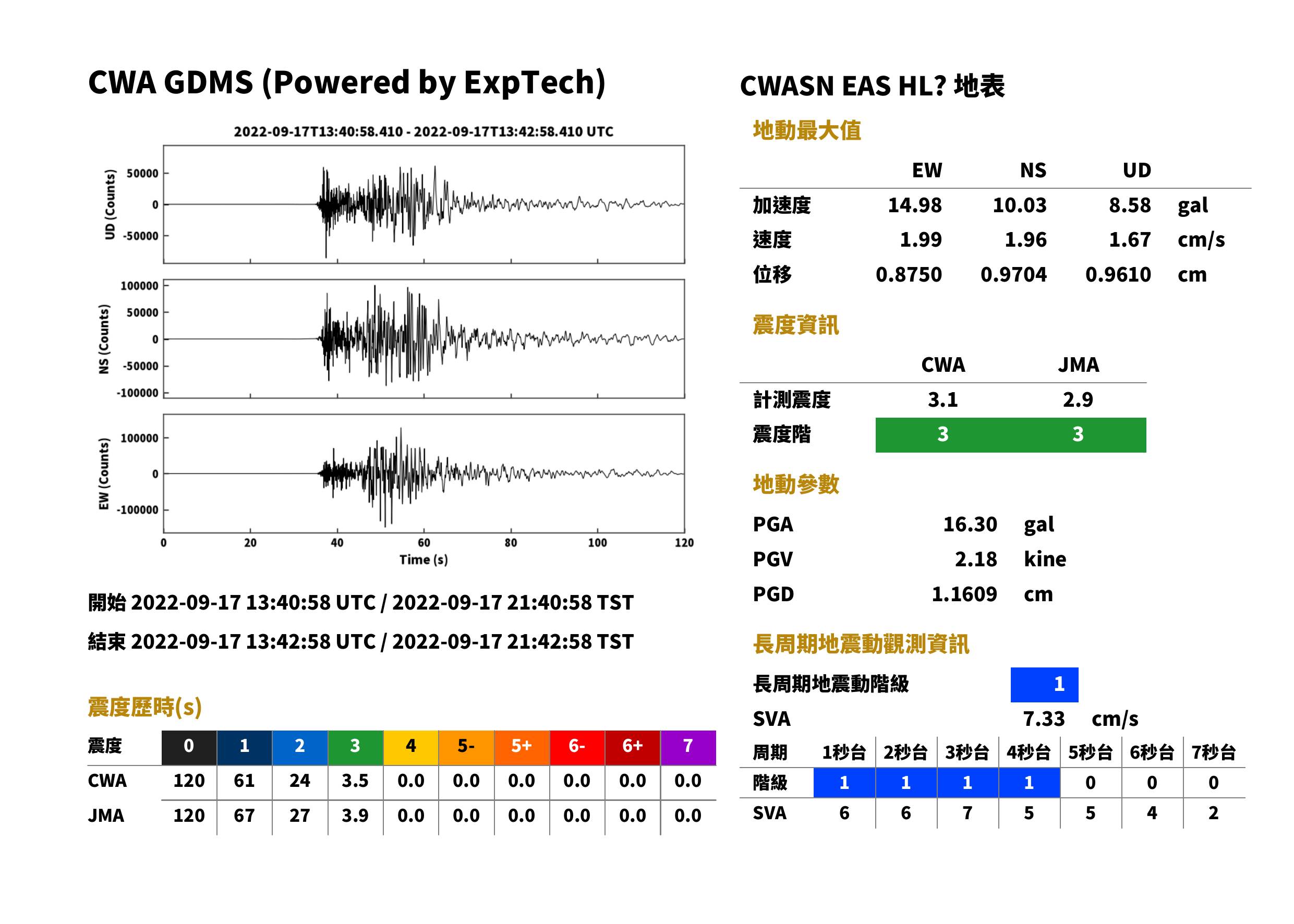

EAS	臺東縣大武鄉	457 m	CWASN	HL	83.6 km	21:41:33	21:41:43	10.03	14.98	8.58	16.30	1.96	1.99	1.67	2.18	3	2.9	3	3.1	1	下載	查看	查看
CHN8	嘉義縣義竹鄉	6 m	CWASN	HL	100.3 km	21:41:36	21:41:48	15.65	14.33	4.83	16.64	7.15	5.13	1.86	7.19	3	3.1	3	3.1	2	下載	查看	查看

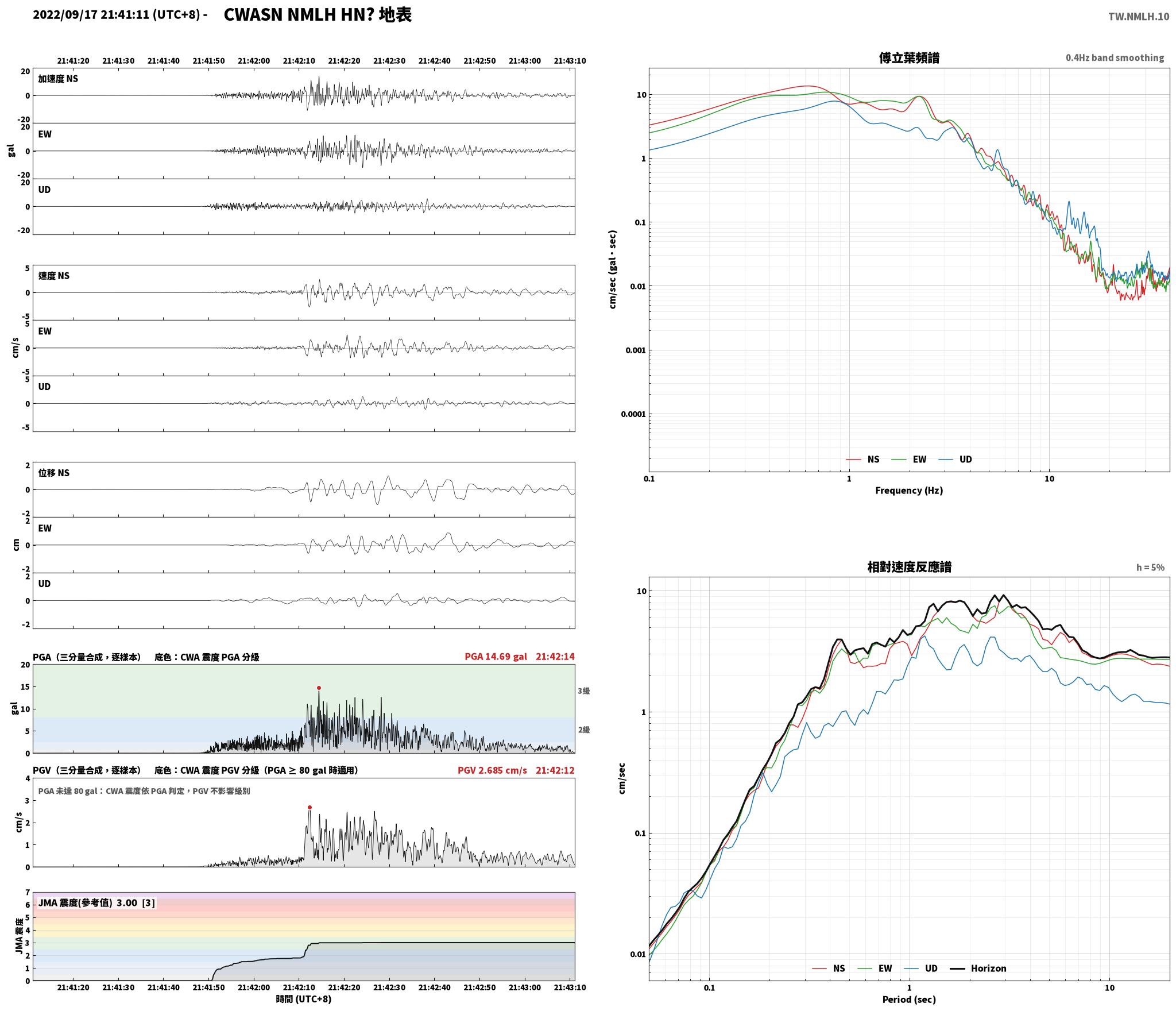

NMLH	苗栗縣苗栗市	179 m	CWASN	HN	166.3 km	21:41:46	21:42:05	13.96	12.26	5.51	14.67	2.57	2.22	1.23	2.62	3	3.0	3	3.0	1	下載	查看	查看

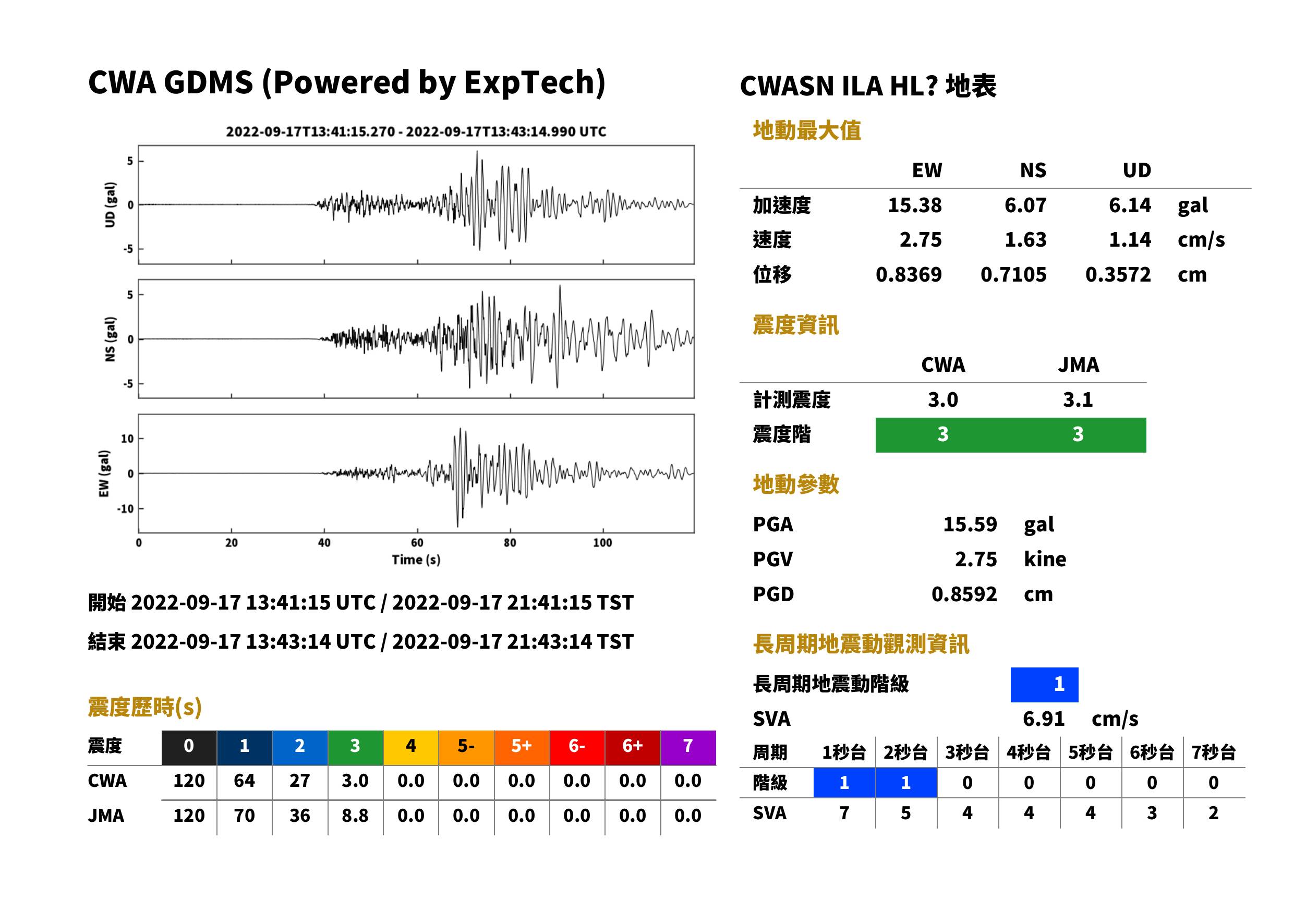

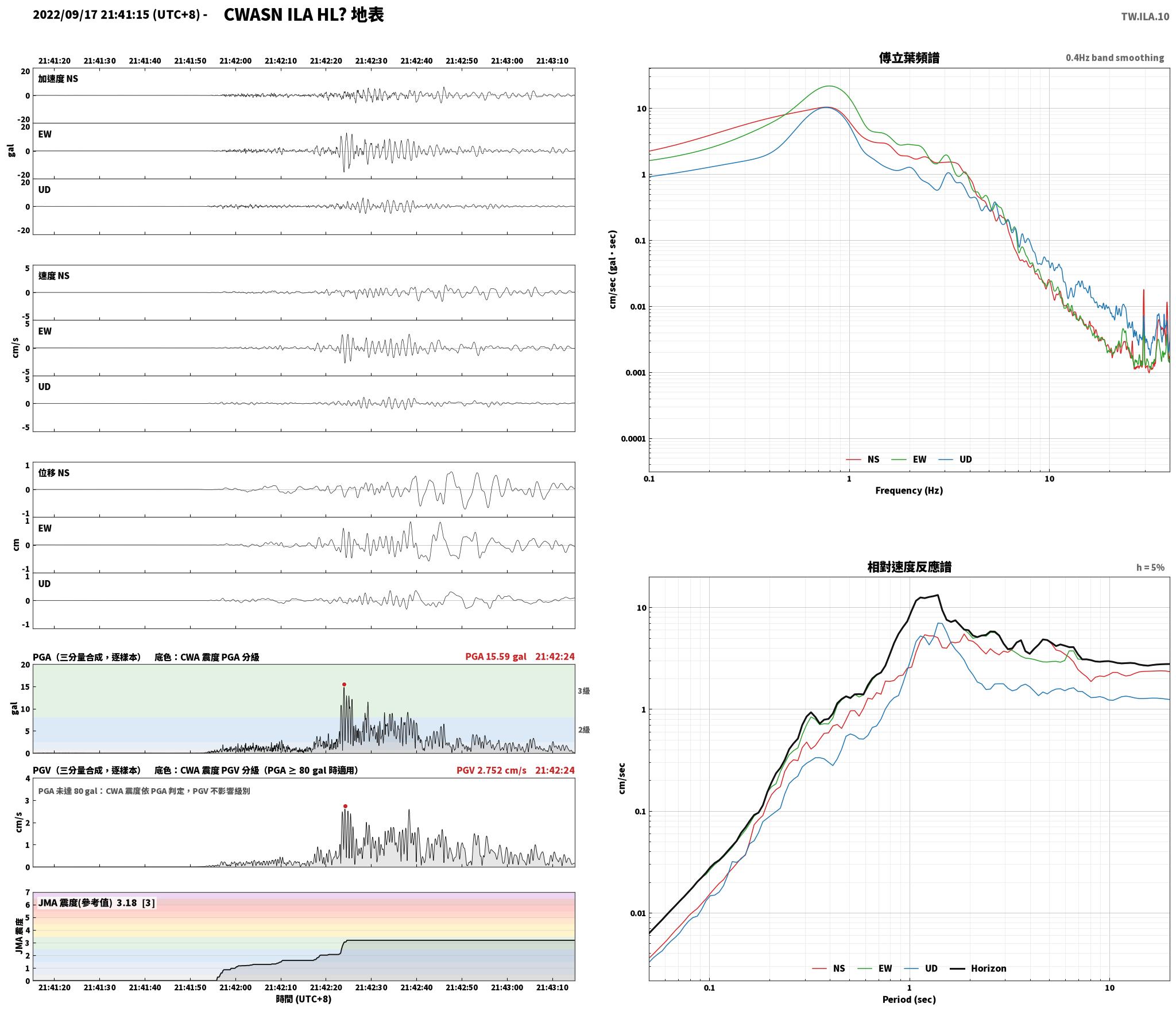

ILA	宜蘭縣宜蘭市	11 m	CWASN	HL	196.8 km	21:41:50	21:42:13	6.10	15.33	6.13	15.53	1.61	2.78	1.17	2.78	3	3.1	3	3.0	1	下載	查看	查看
EGFH	花蓮縣光復鄉	126 m	CWASN	HN	70.9 km	21:41:31	21:41:40	13.80	11.98	7.42	15.20	1.56	2.57	1.01	2.60	3	2.7	3	3.0	1	下載	查看	查看
SMS	屏東縣滿州鄉	45 m	CWASN	HN	122.4 km	21:41:39	21:41:54	10.65	13.01	7.72	13.10	1.74	2.25	1.80	2.50	3	2.9	3	2.9	1	下載	查看	查看

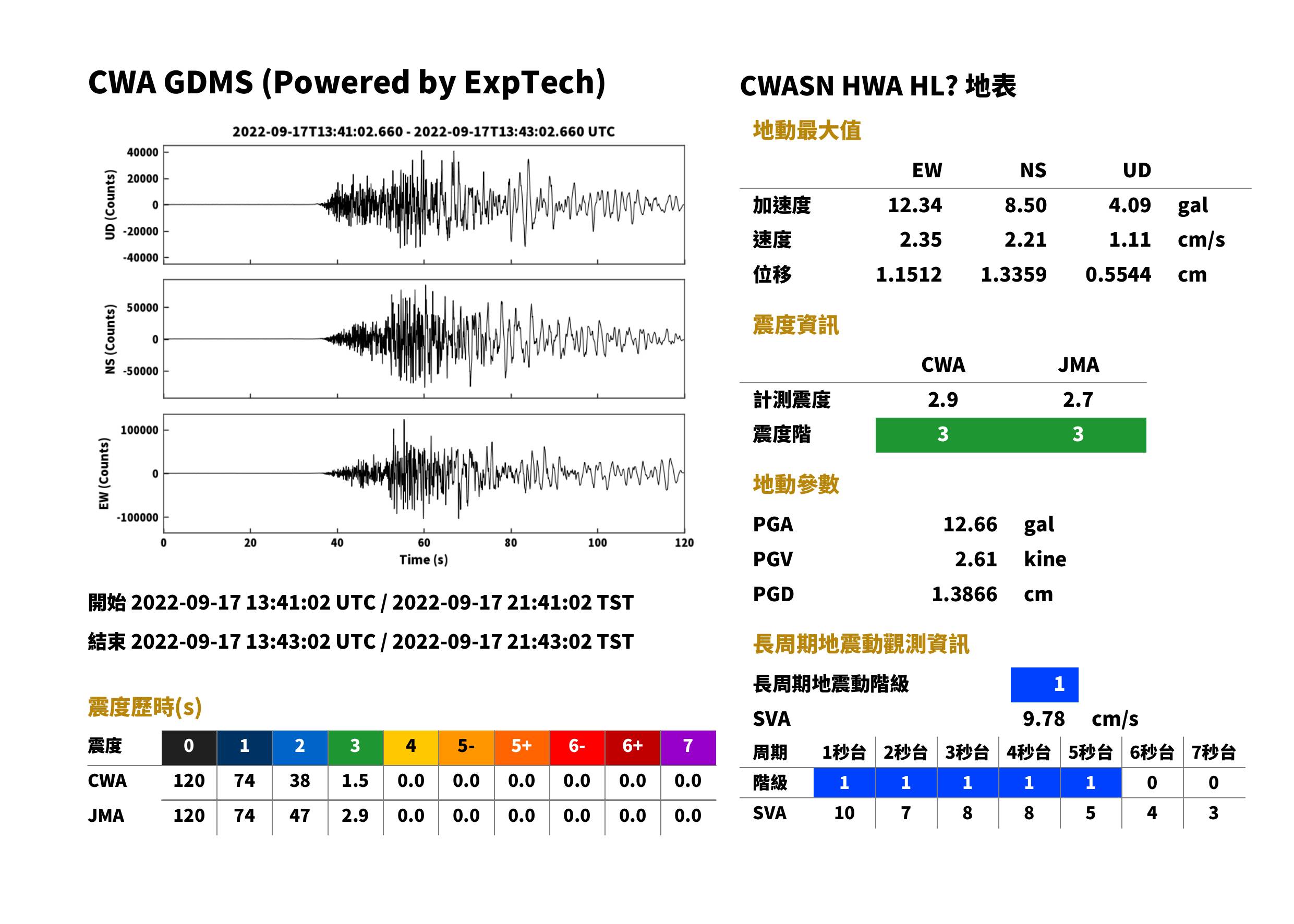

HWA	花蓮縣花蓮市	18 m	CWASN	HL	109.7 km	21:41:37	21:41:50	8.50	12.34	4.09	12.66	2.21	2.35	1.11	2.61	3	2.7	3	2.9	1	下載	查看	查看

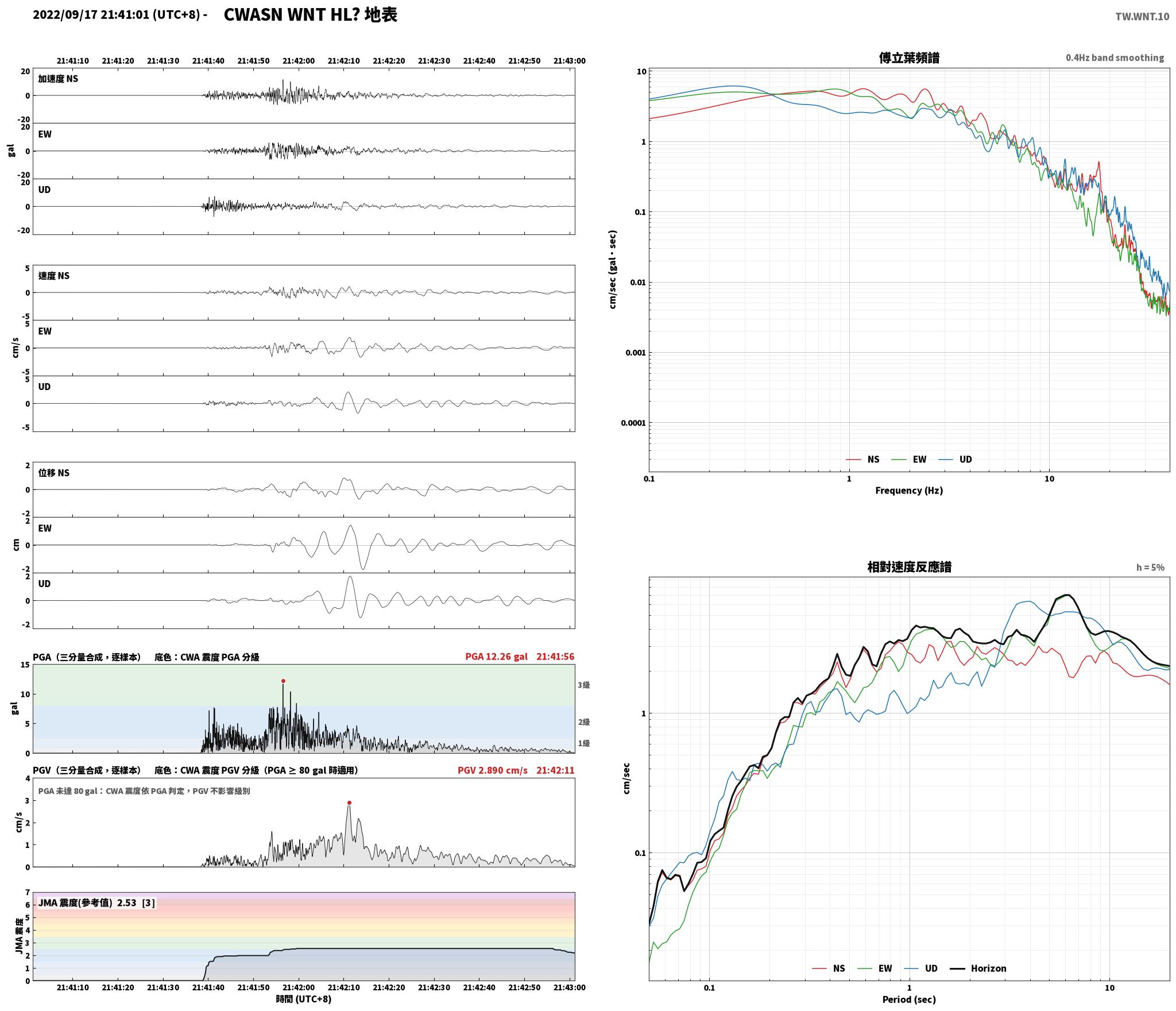

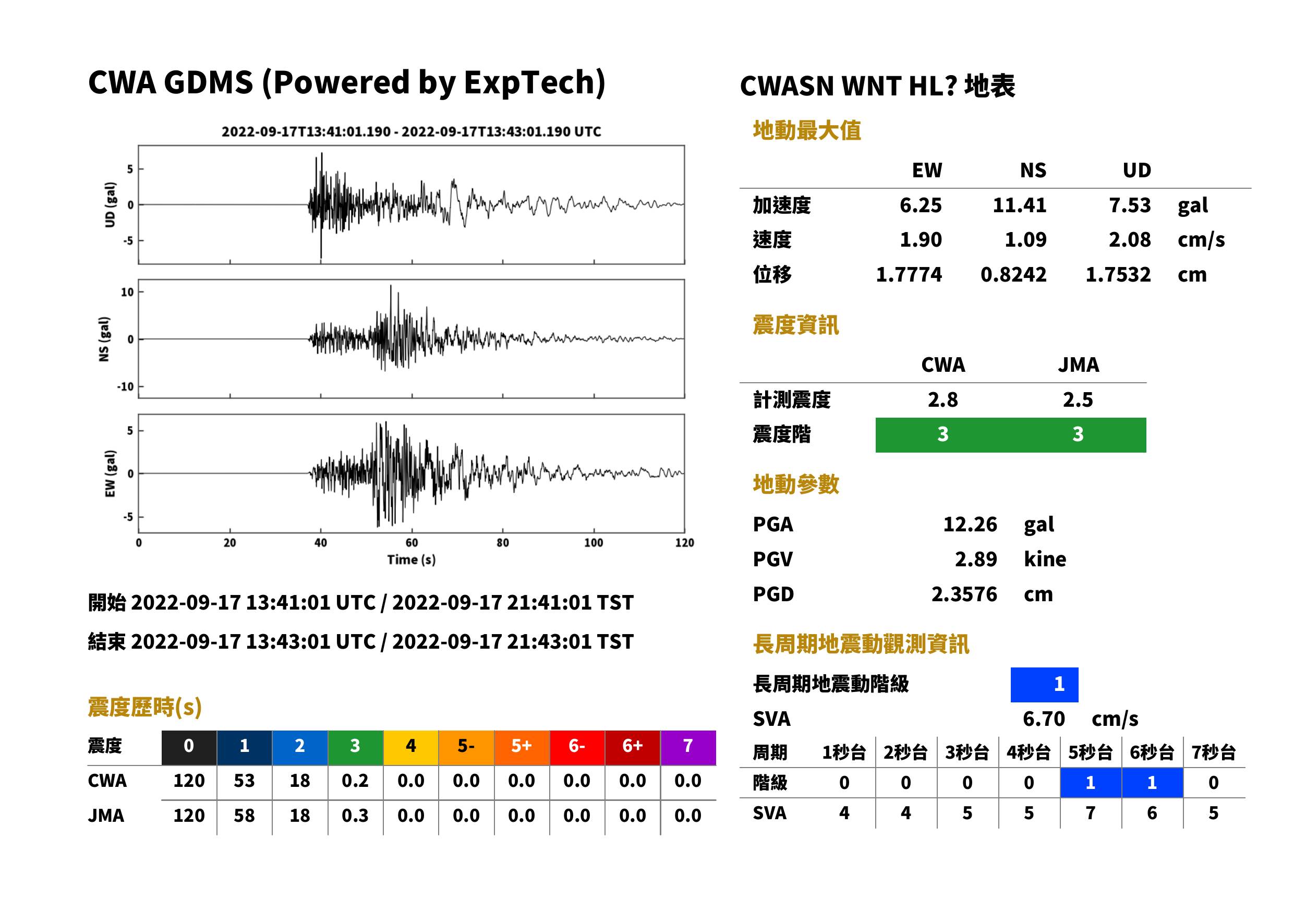

WNT	南投縣南投市	113 m	CWASN	HL	100.6 km	21:41:36	21:41:48	11.52	6.20	7.57	12.41	1.04	1.71	2.05	2.65	3	2.5	3	2.8	1	下載	查看	查看
TAWH	臺東縣大武鄉	24 m	CWASN	HN	86.9 km	21:41:33	21:41:44	9.03	9.94	6.79	11.35	1.27	1.35	1.92	1.94	3	2.5	3	2.8	0	下載	查看	查看

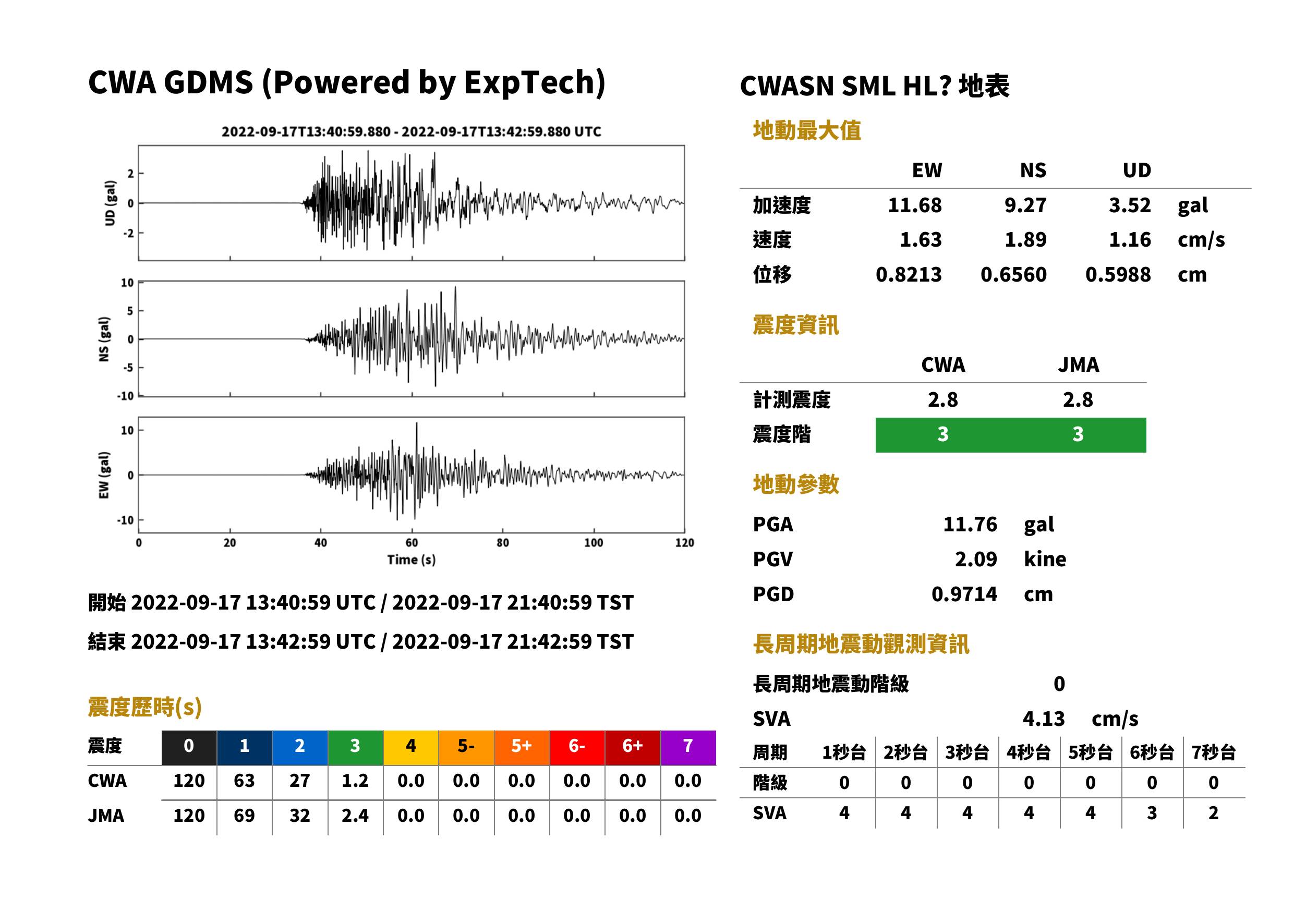

SML	南投縣魚池鄉	999 m	CWASN	HL	92.7 km	21:41:34	21:41:46	9.26	11.51	3.54	11.58	1.86	1.61	1.19	1.97	3	2.8	3	2.8	0	下載	查看	查看

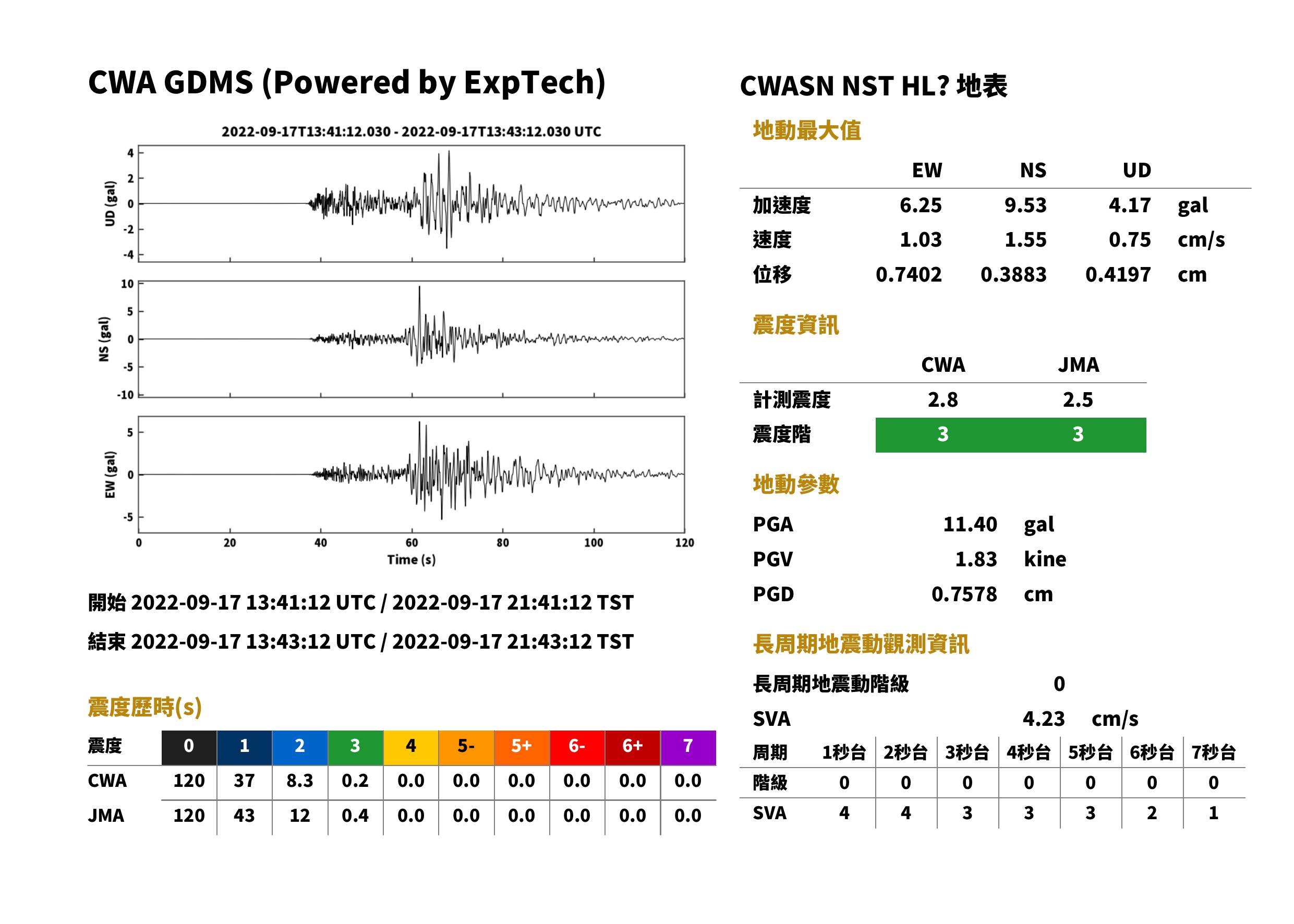

NST	苗栗縣南庄鄉	173 m	CWASN	HL	173.0 km	21:41:47	21:42:07	9.50	6.31	4.19	11.40	1.57	1.13	0.77	1.88	3	2.5	3	2.8	0	下載	查看	查看

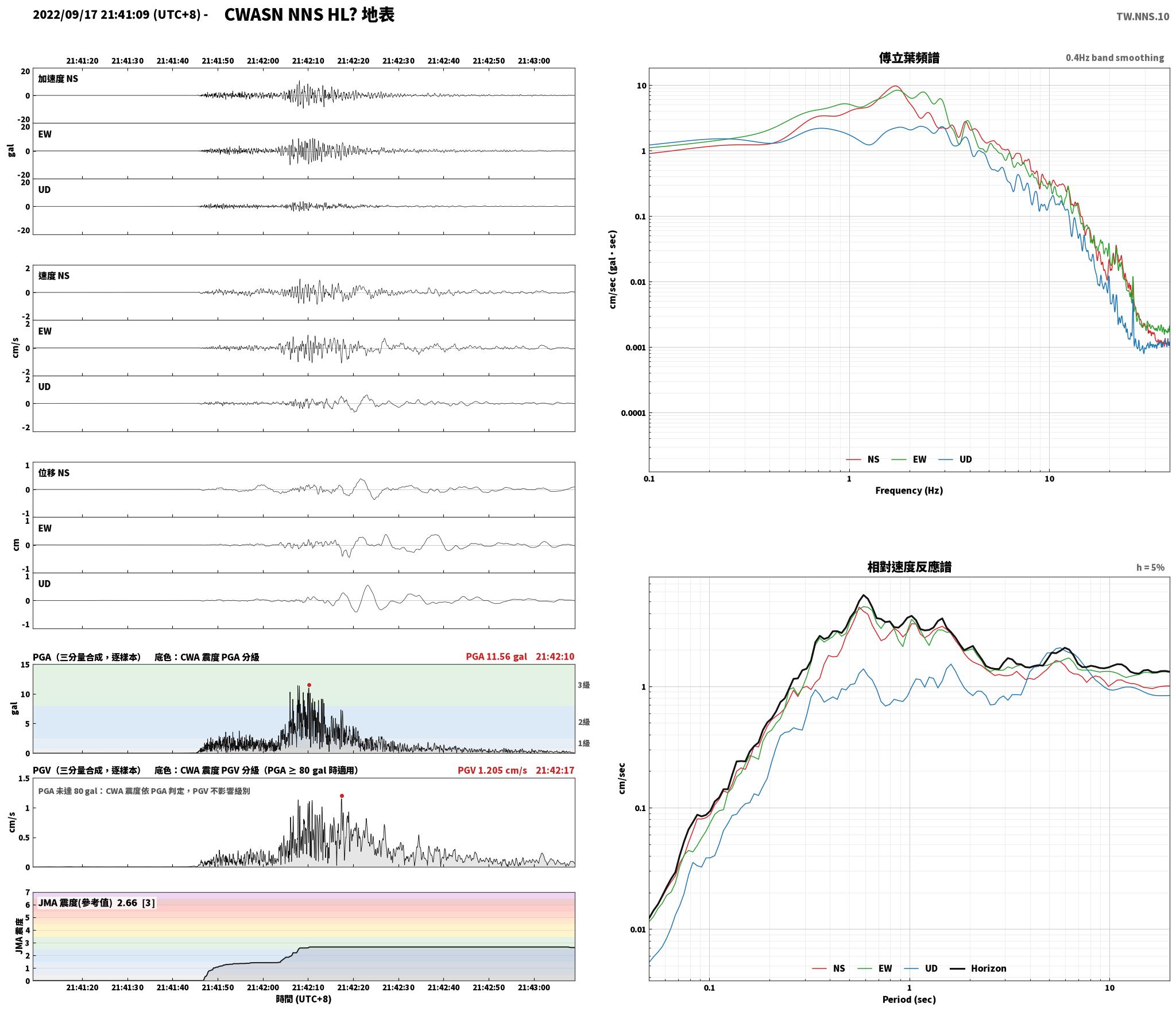

NNS	新竹縣五峰鄉	1148 m	CWASN	HL	152.6 km	21:41:44	21:42:02	10.68	10.18	3.61	11.47	0.99	1.11	0.58	1.25	3	2.6	3	2.8	0	下載	查看	查看

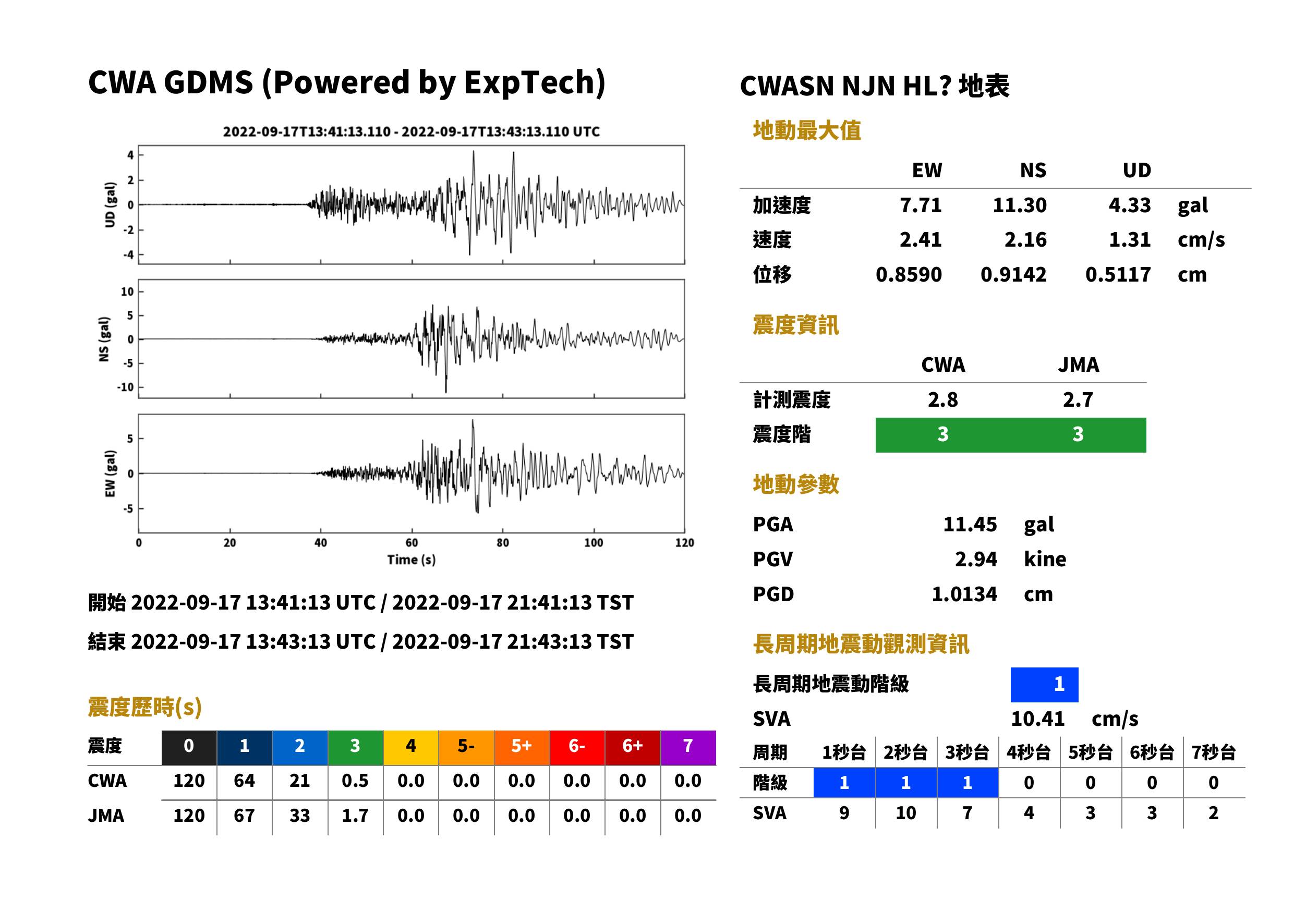

NJN	苗栗縣竹南鎮	11 m	CWASN	HL	180.7 km	21:41:48	21:42:09	11.27	7.51	4.29	11.44	2.15	2.41	1.32	2.88	3	2.7	3	2.8	1	下載	查看	查看
LAY	臺東縣蘭嶼鄉	309 m	CWASN	HL	122.9 km	21:41:39	21:41:54	10.54	9.22	2.69	11.50	0.58	0.60	0.36	0.64	2	2.2	3	2.8	0	下載	查看	查看

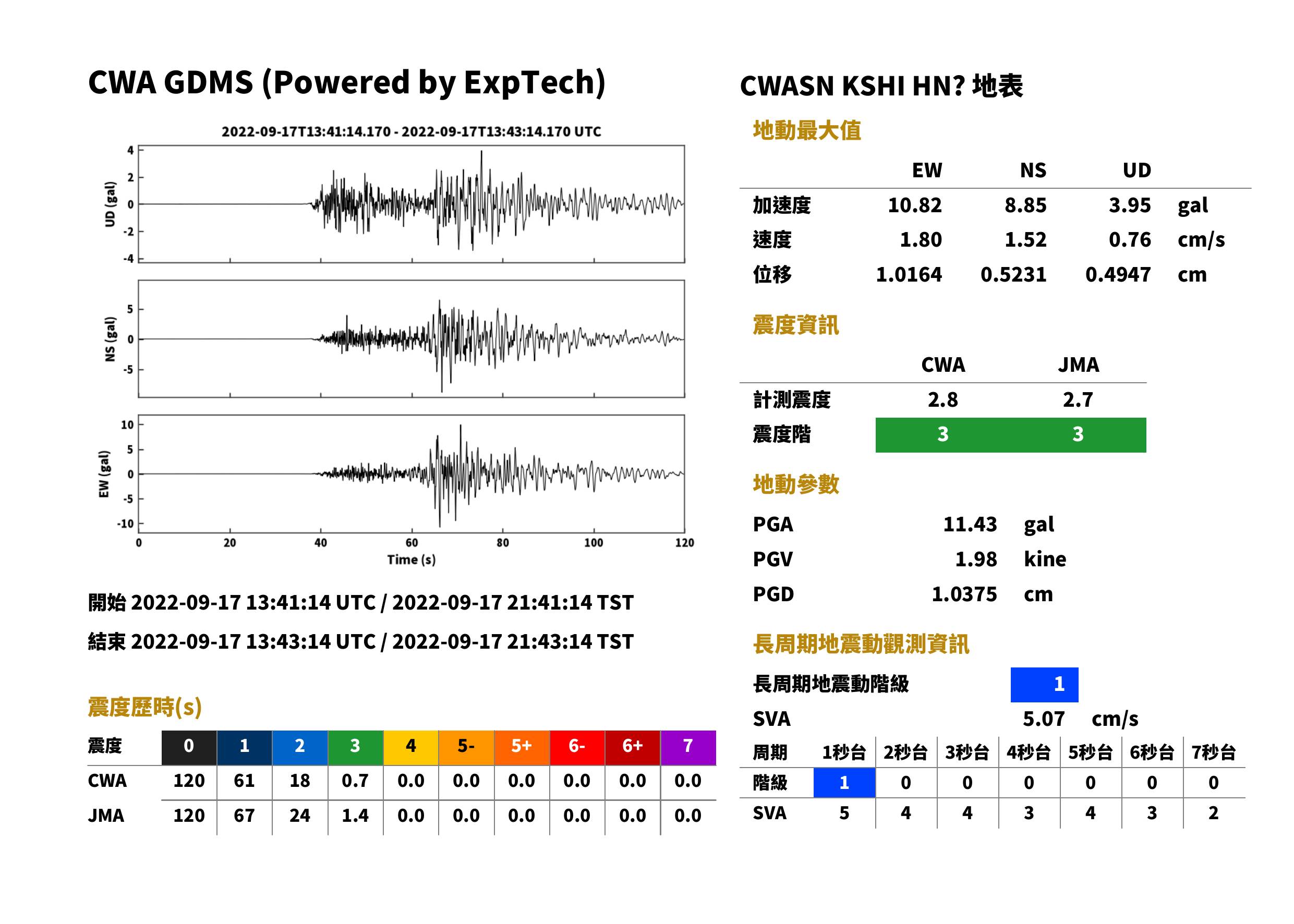

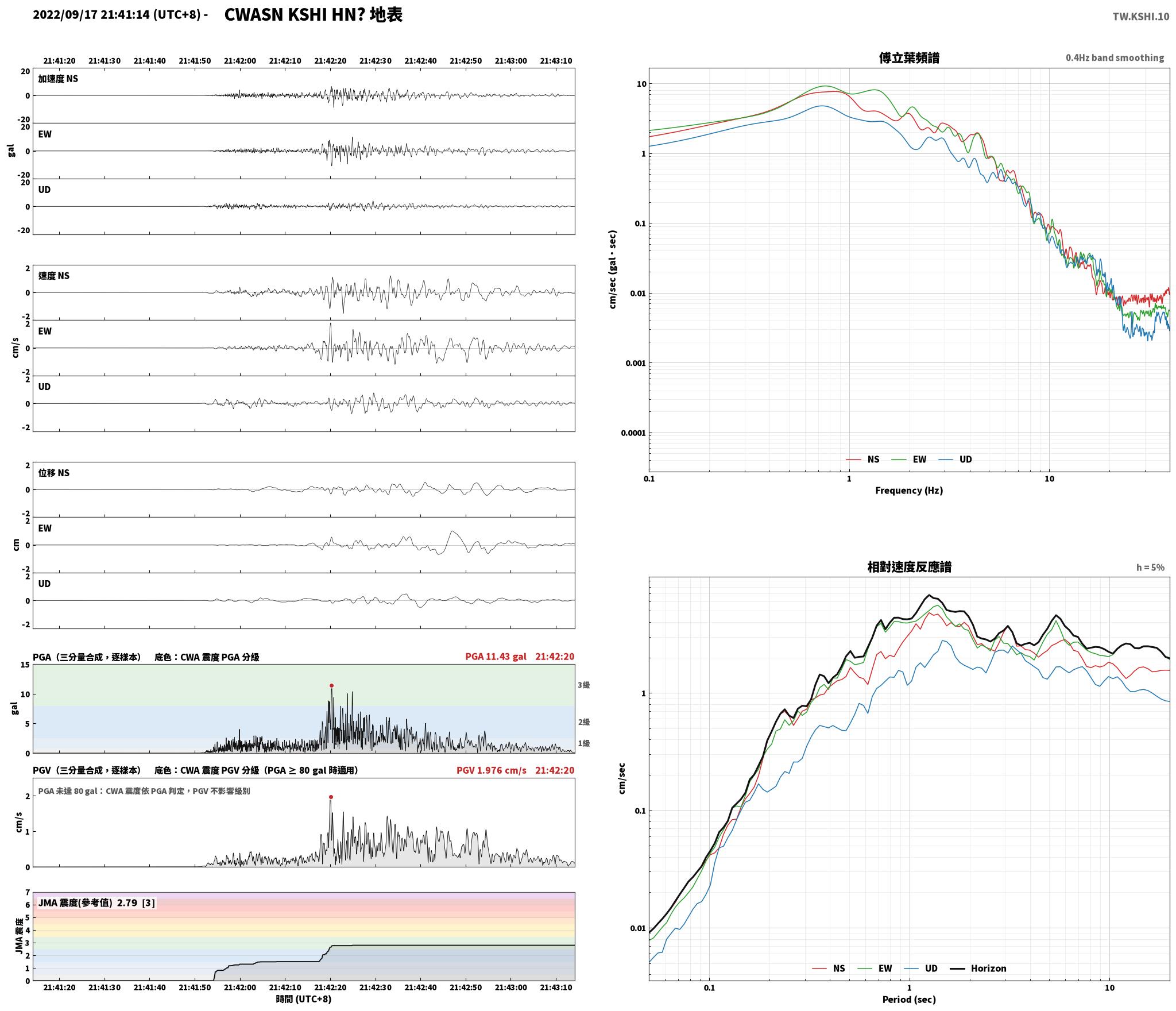

KSHI	新竹縣關西鎮	147 m	CWASN	HN	188.7 km	21:41:49	21:42:11	8.85	10.72	3.90	11.35	1.51	1.83	0.78	2.00	3	2.7	3	2.8	0	下載	查看	查看

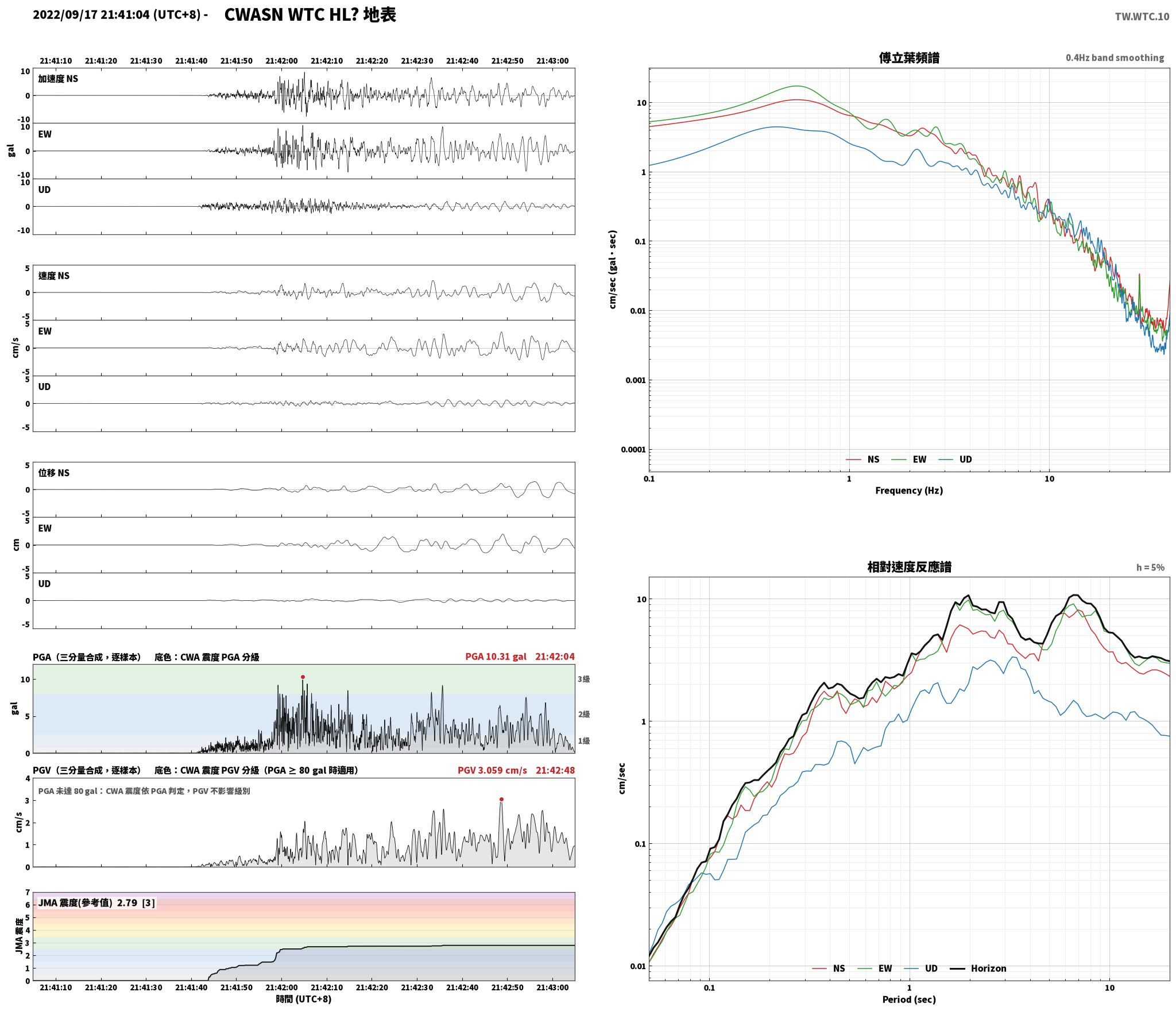

WTC	彰化縣大城鄉	4 m	CWASN	HL	124.3 km	21:41:39	21:41:54	8.43	8.98	2.98	10.11	2.15	2.76	0.71	2.93	3	2.7	3	2.7	1	下載	查看	查看

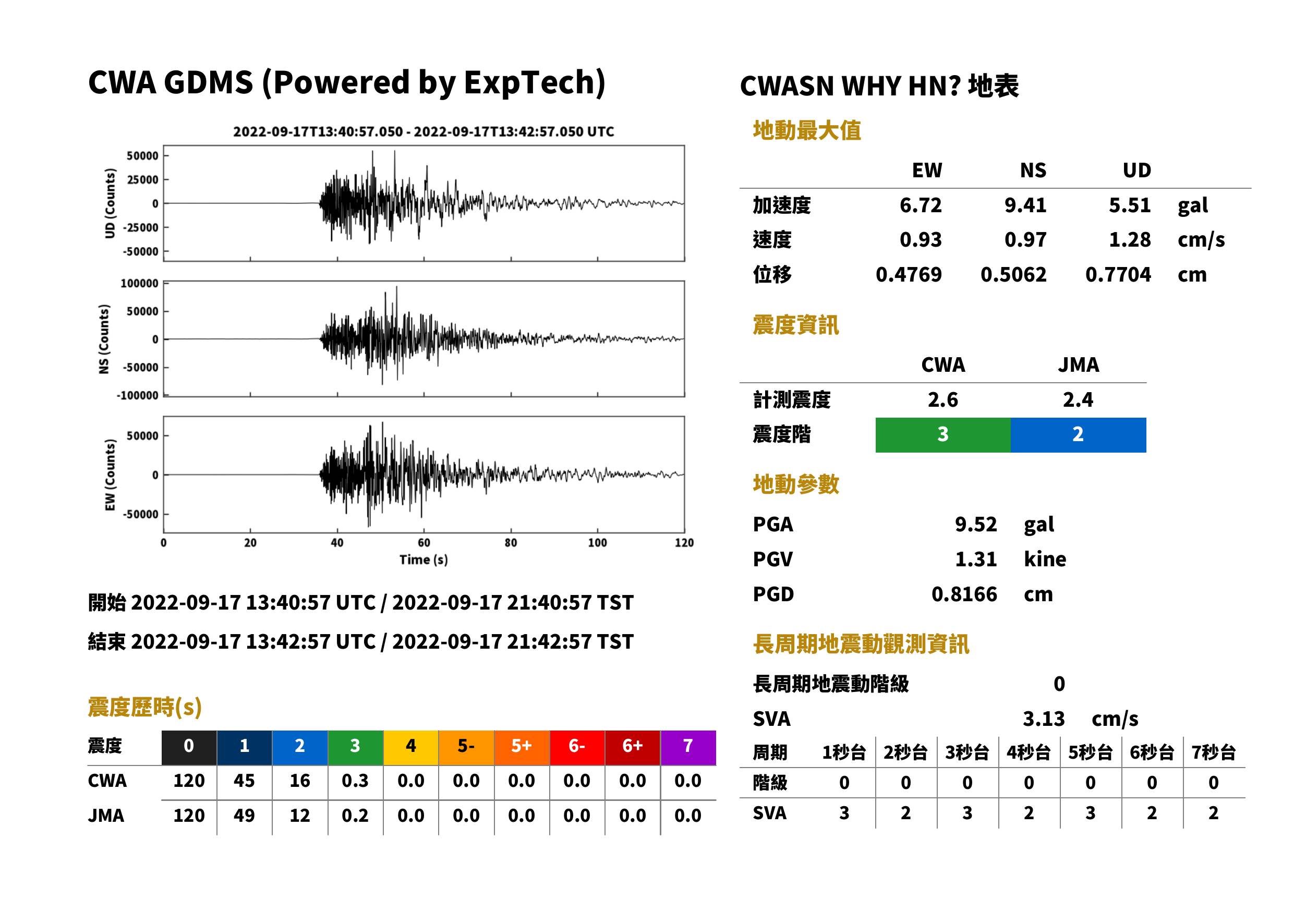

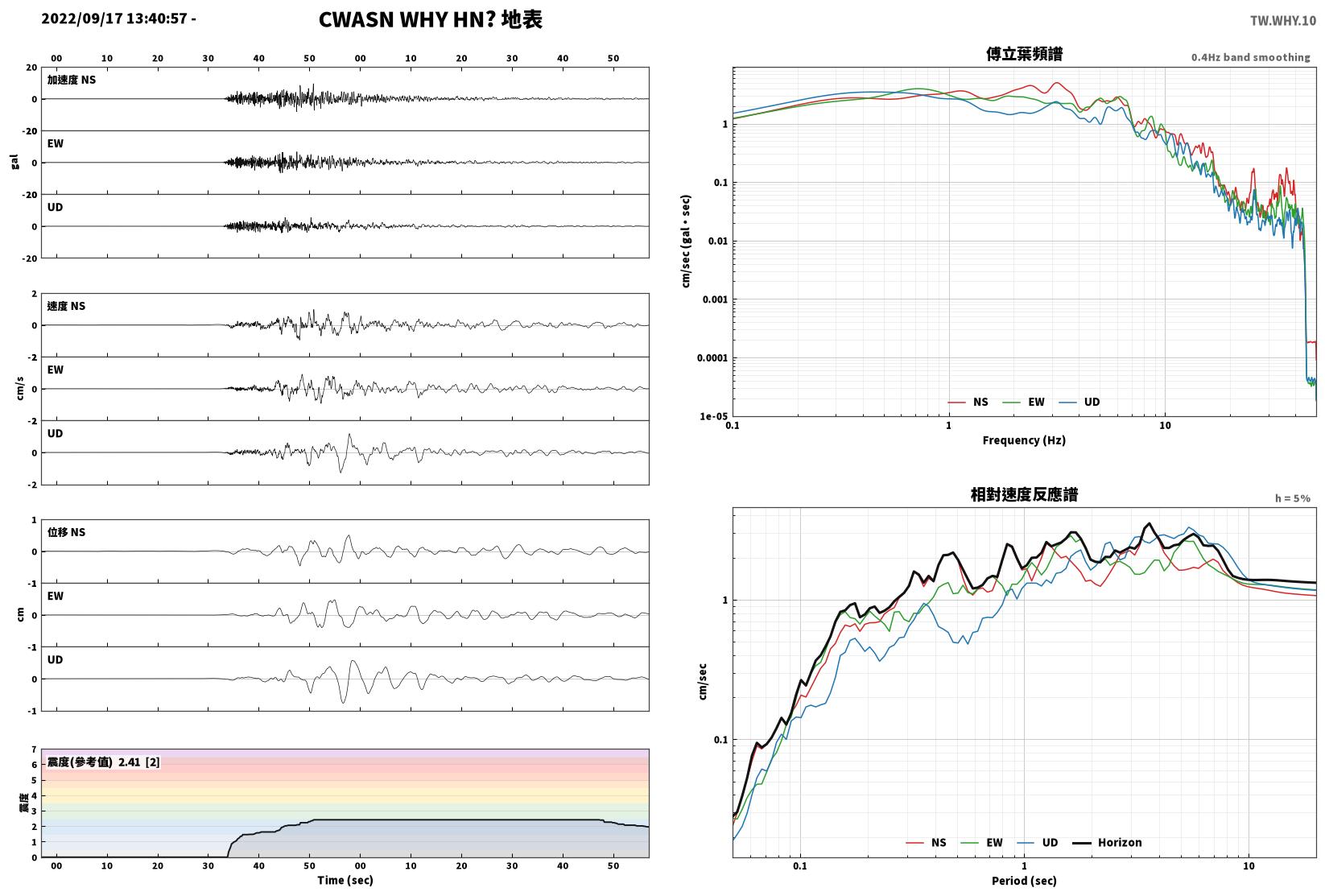

WHY	南投縣信義鄉	495 m	CWASN	HN	75.3 km	21:41:32	21:41:41	9.41	6.72	5.51	9.52	0.97	0.93	1.28	1.31	2	2.4	3	2.6	0	下載	查看	查看
TAW	臺東縣大武鄉	11 m	CWASN	HL	84.7 km	21:41:33	21:41:43	8.55	8.36	6.22	9.62	1.45	1.28	1.64	1.93	3	2.5	3	2.6	0	下載	查看	查看
NWF	新北市瑞芳區	728 m	CWASN	HN	230.3 km	21:41:54	21:42:20	9.43	6.01	1.75	9.57	1.28	0.86	0.47	1.28	3	2.5	3	2.6	0	下載	查看	查看
NJD	新竹縣竹東鎮	131 m	CWASN	HL	184.3 km	21:41:48	21:42:10	8.88	9.71	3.71	9.98	1.40	2.02	0.87	2.30	3	2.7	3	2.6	1	下載	查看	查看

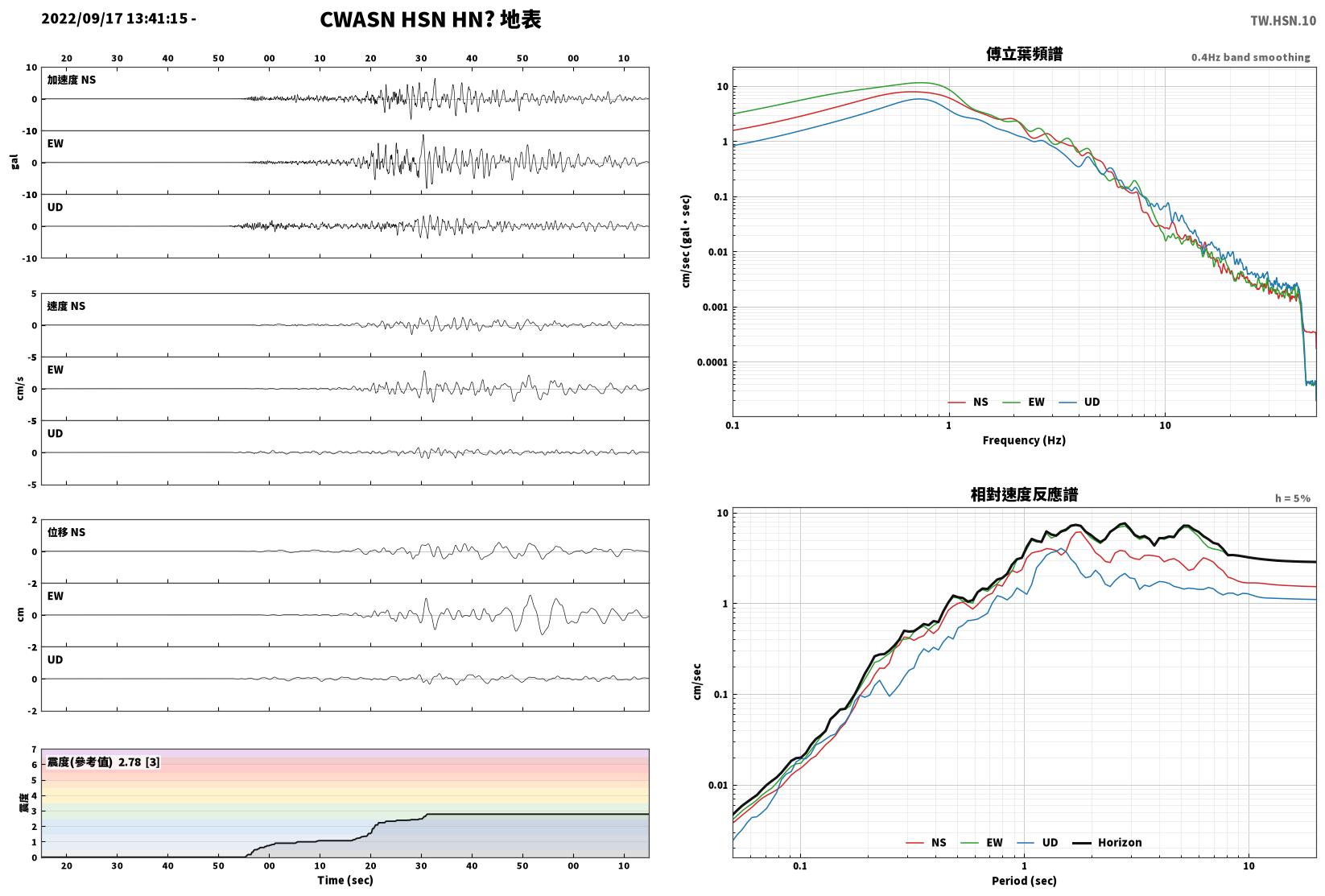

HSN	新竹縣竹北市	31 m	CWASN	HN	195.0 km	21:41:50	21:42:12	6.51	8.76	3.91	9.33	1.52	2.80	0.98	2.82	3	2.7	3	2.6	1	下載	查看	查看

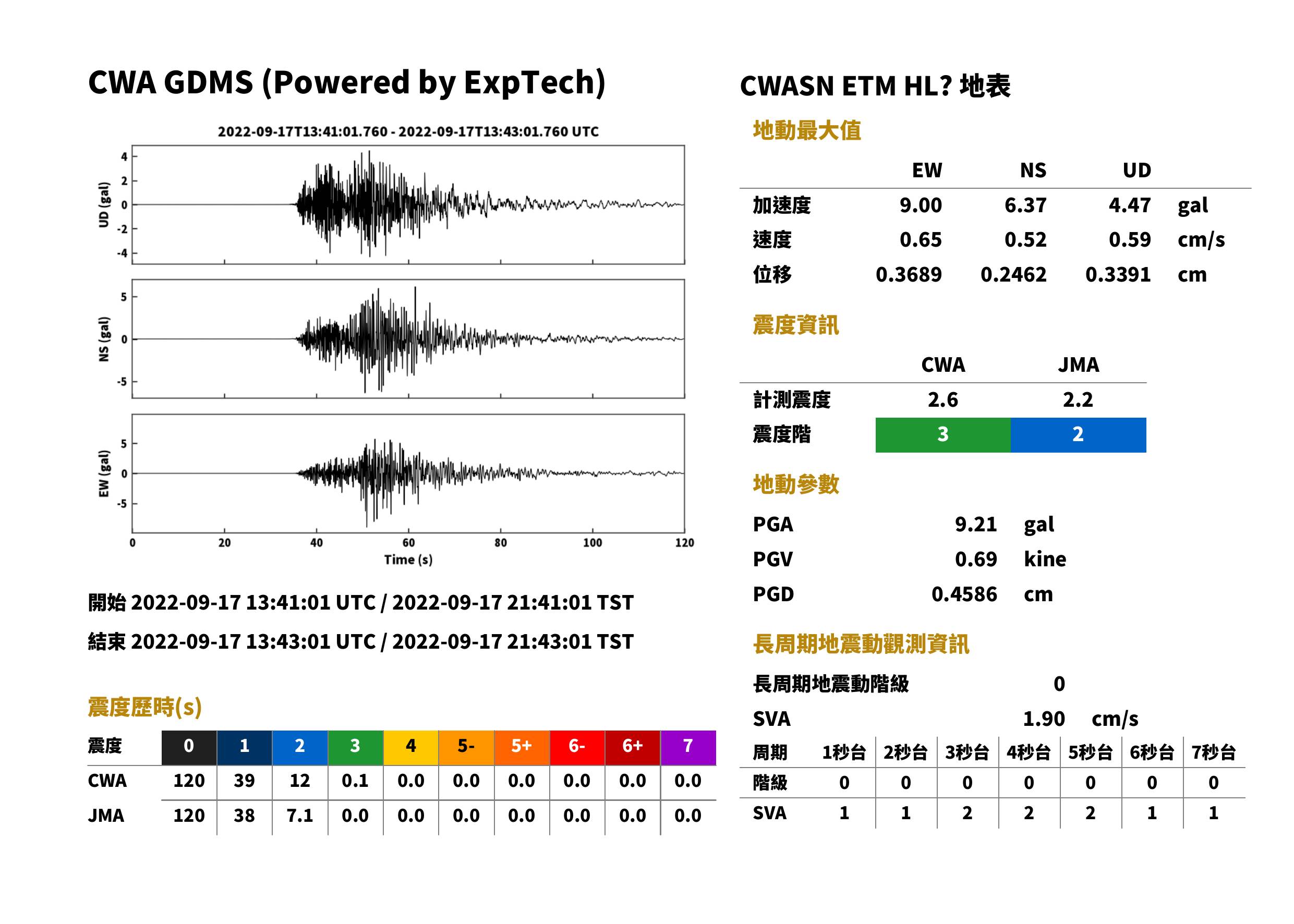

ETM	花蓮縣吉安鄉	170 m	CWASN	HL	104.2 km	21:41:36	21:41:49	6.36	9.00	4.46	9.21	0.45	0.58	0.52	0.60	2	2.1	3	2.6	0	下載	查看	查看
EGC	花蓮縣鳳林鎮	9 m	CWASN	HL	80.2 km	21:41:32	21:41:42	7.09	8.60	3.75	9.53	1.34	1.92	1.16	1.94	2	2.4	3	2.6	1	下載	查看	查看

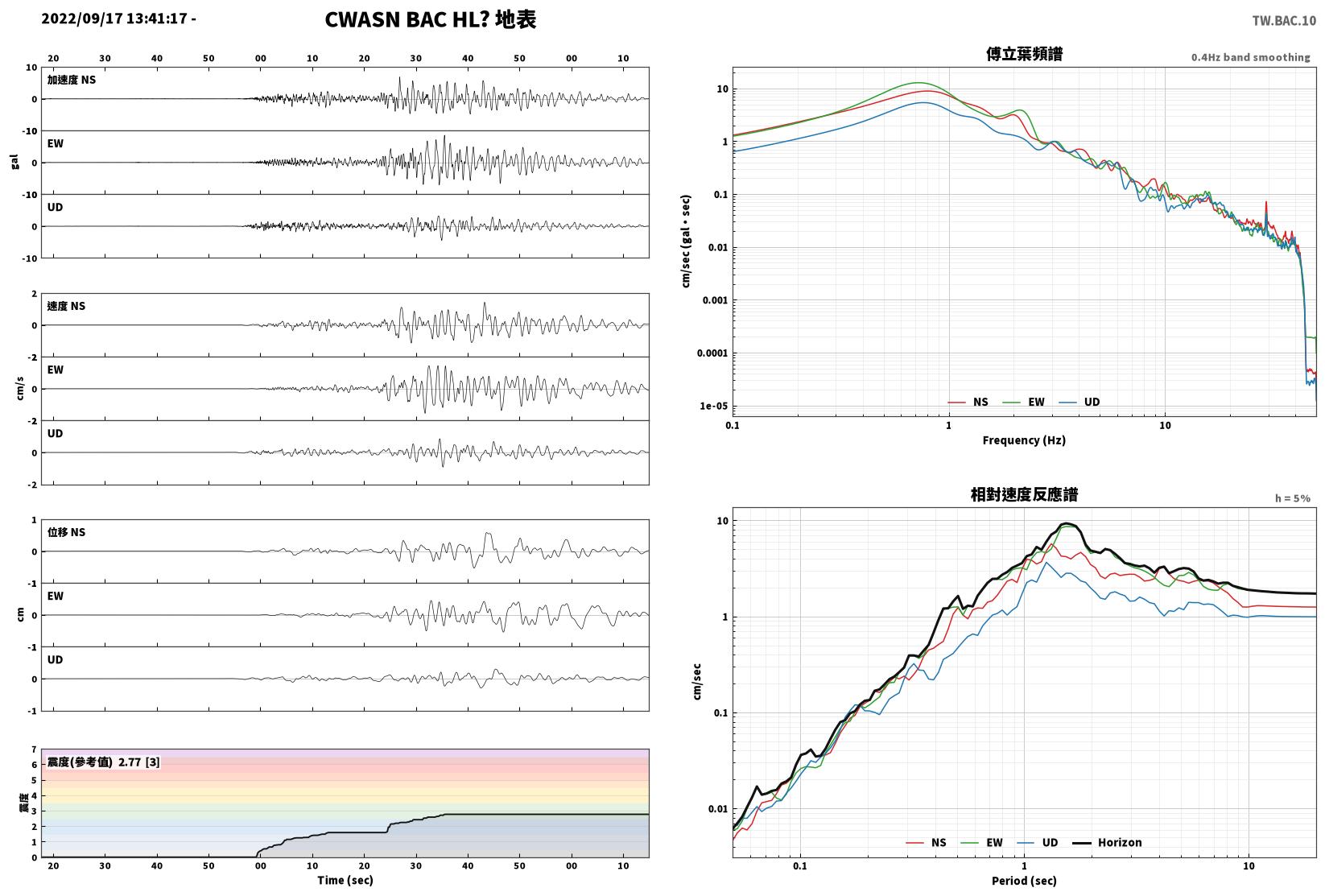

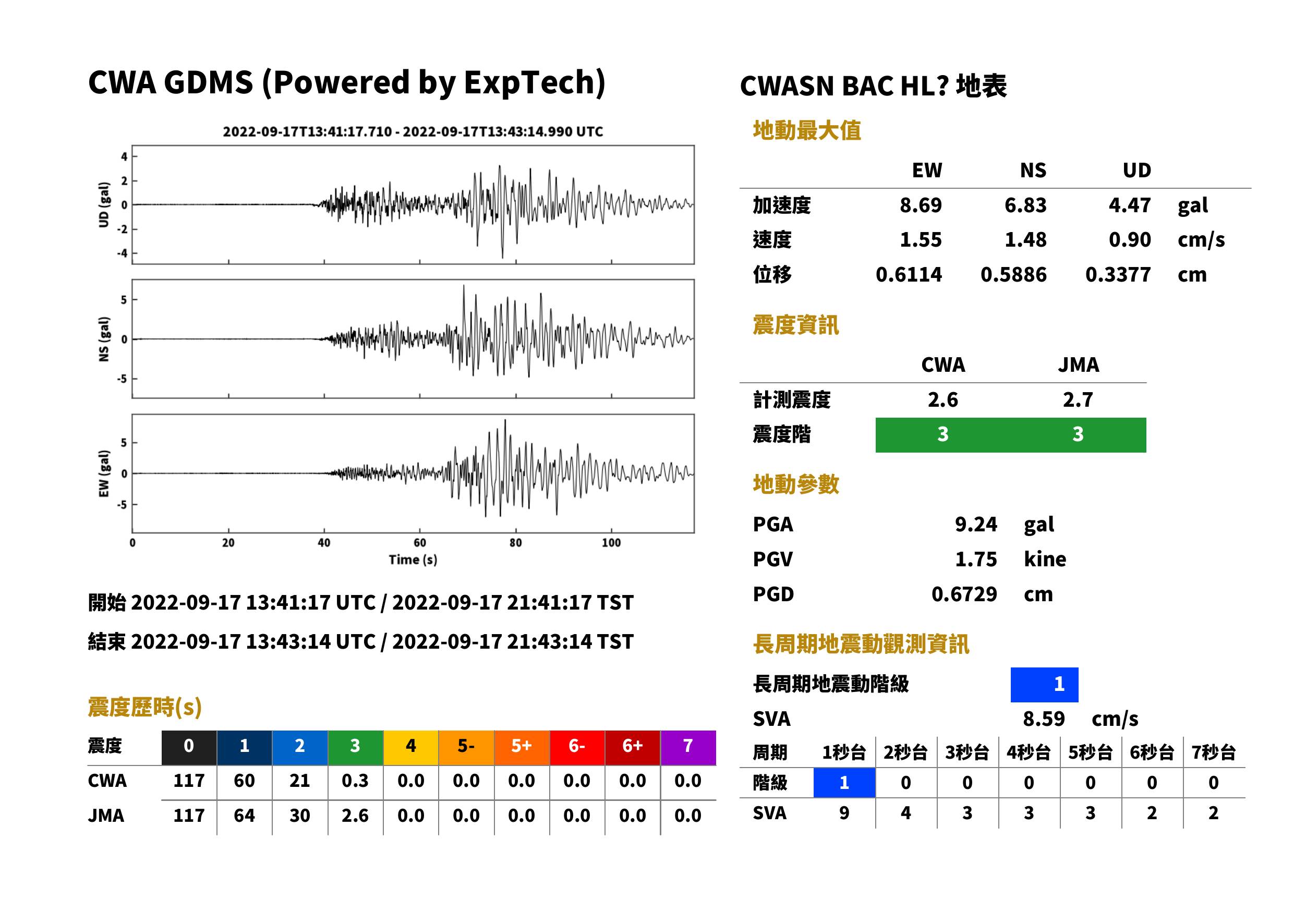

BAC	新北市樹林區	15 m	CWASN	HL	215.1 km	21:41:52	21:42:17	6.81	8.54	4.51	9.08	1.42	1.55	0.92	1.64	3	2.7	3	2.6	1	下載	查看	查看

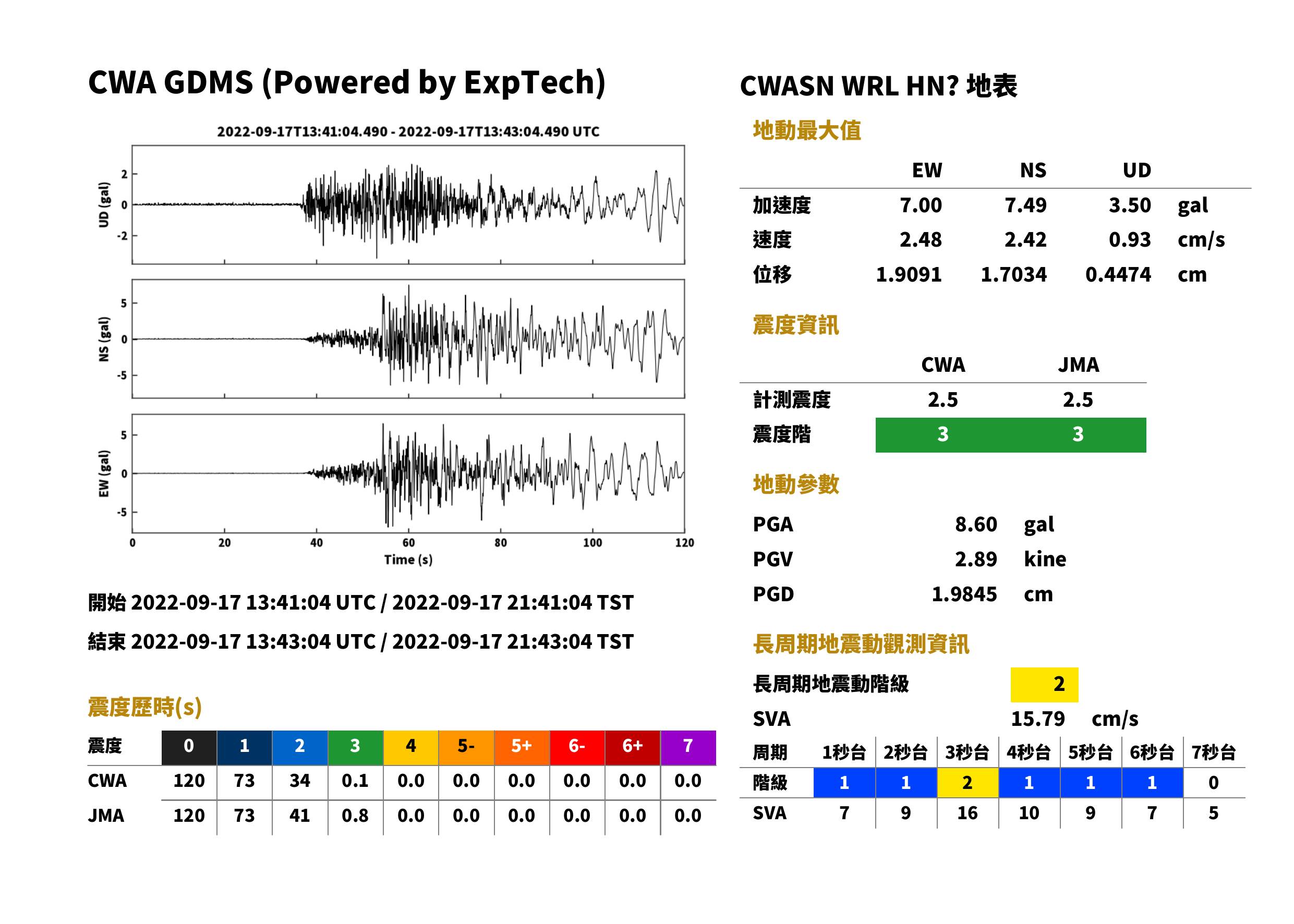

WRL	彰化縣二林鎮	14 m	CWASN	HN	121.3 km	21:41:39	21:41:54	7.58	6.86	3.56	8.65	2.48	2.51	0.93	2.91	3	2.5	3	2.5	2	下載	查看	查看

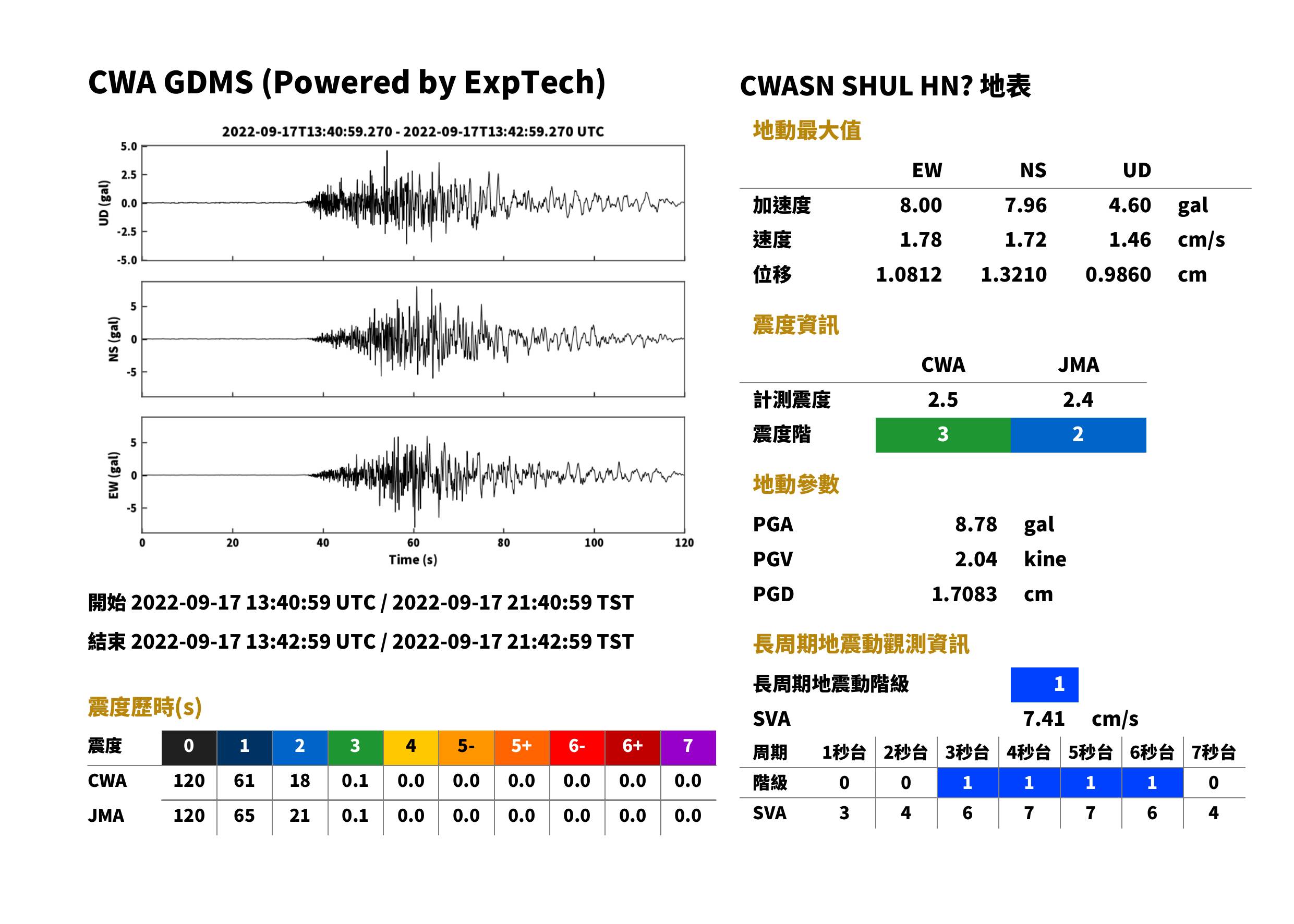

SHUL	花蓮縣壽豐鄉	34 m	CWASN	HN	88.8 km	21:41:34	21:41:45	8.13	8.16	4.57	8.89	1.46	1.66	1.19	1.79	2	2.4	3	2.5	1	下載	查看	查看

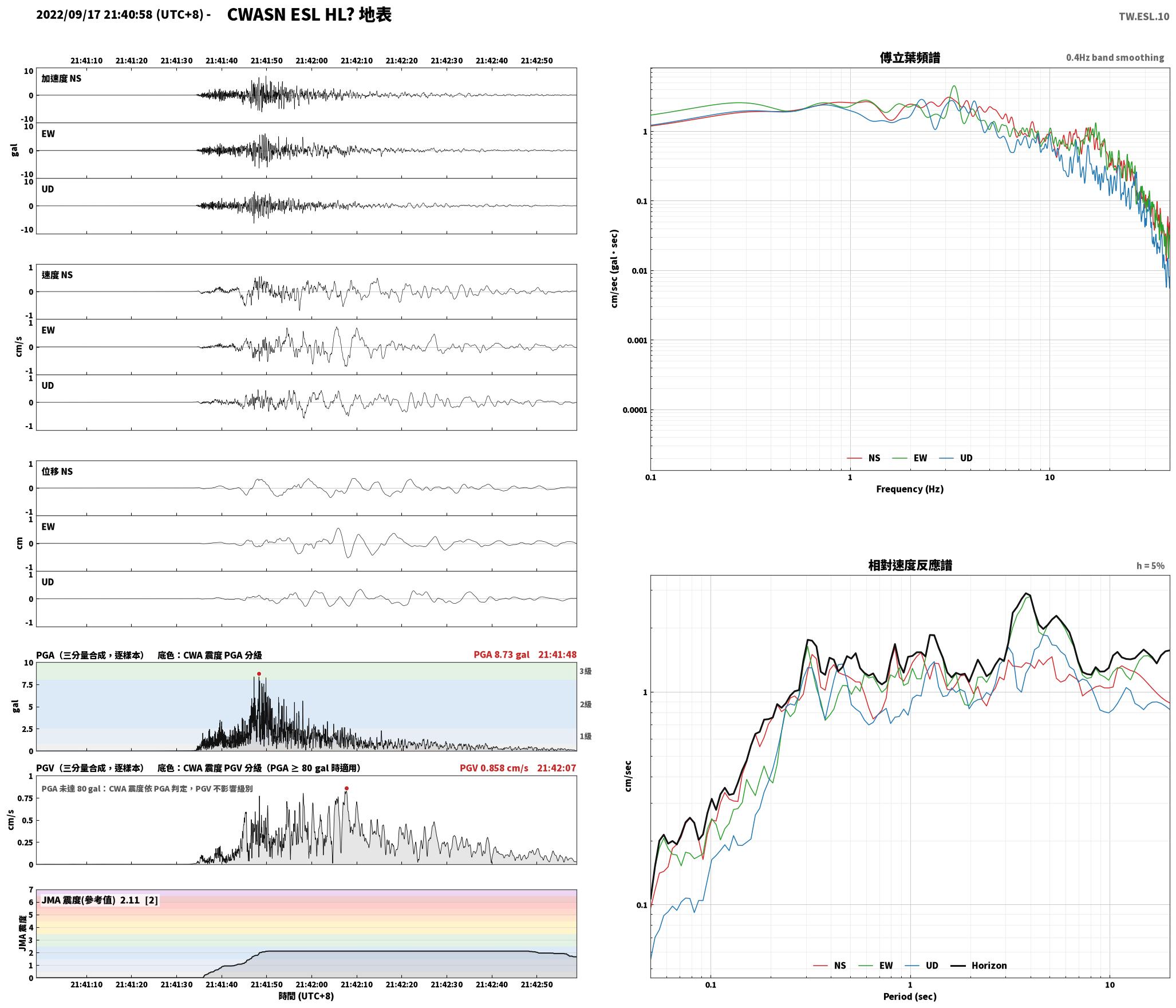

ESL	花蓮縣鳳林鎮	180 m	CWASN	HL	86.3 km	21:41:33	21:41:44	6.83	6.39	6.37	8.70	0.64	0.78	0.55	0.86	2	2.1	3	2.5	0	下載	查看	查看

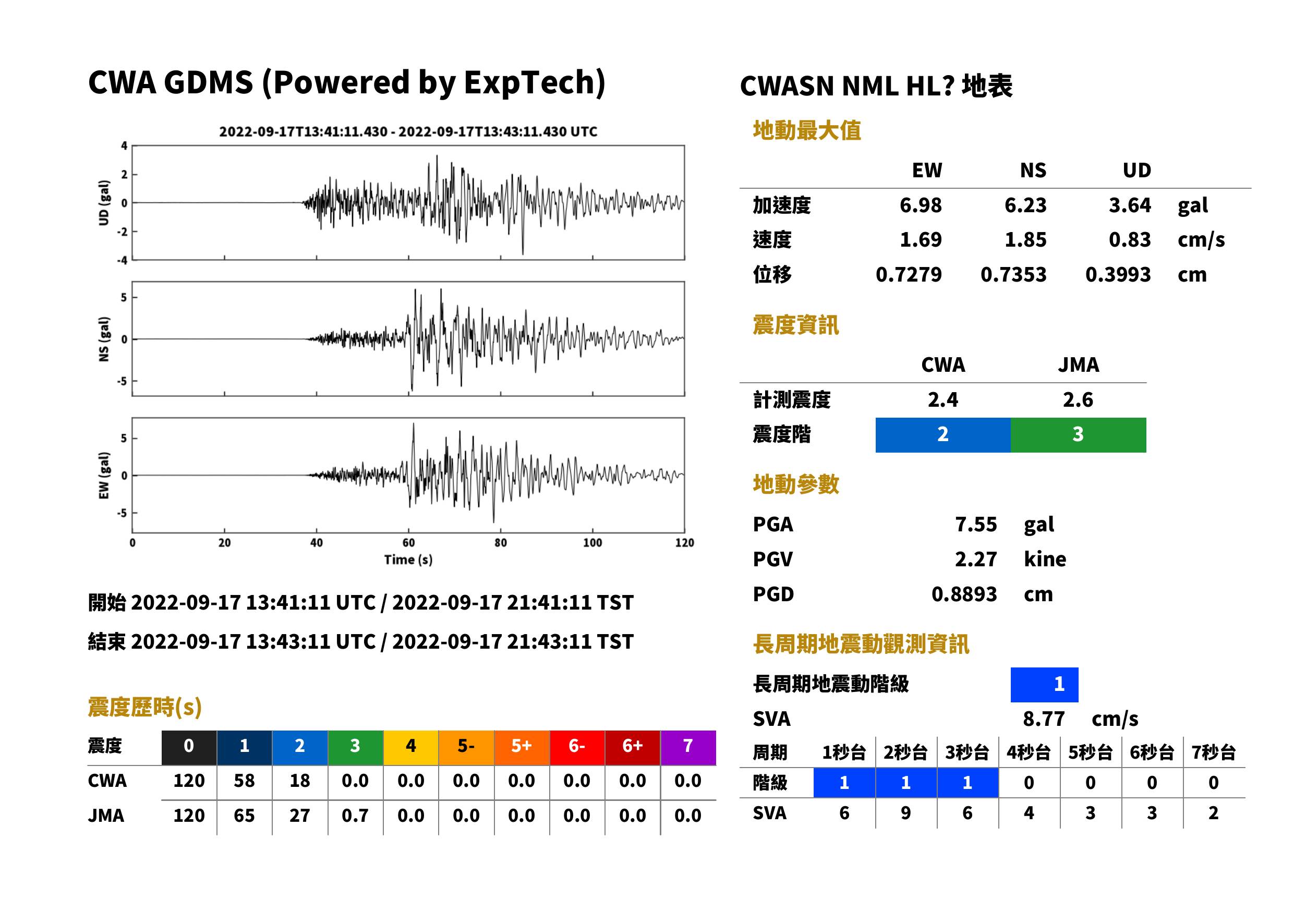

NML	苗栗縣苗栗市	50 m	CWASN	HL	168.6 km	21:41:46	21:42:06	6.27	6.99	3.65	7.58	1.78	1.59	0.85	2.24	3	2.6	2	2.4	1	下載	查看	查看
NDS	宜蘭縣羅東鎮	88 m	CWASN	HN	181.8 km	21:41:48	21:42:09	5.63	6.91	2.55	7.10	0.69	0.79	0.33	0.99	2	2.3	2	2.4	0	下載	查看	查看
HSN1	新竹縣寶山鄉	91 m	CWASN	HL	189.4 km	21:41:49	21:42:11	4.72	6.01	5.07	7.48	1.24	1.72	1.17	2.07	3	2.5	2	2.4	1	下載	查看	查看
EWT	宜蘭縣南澳鄉	40 m	CWASN	HN	164.3 km	21:41:45	21:42:05	6.37	6.45	2.87	7.34	0.77	0.83	0.24	0.86	2	2.3	2	2.4	0	下載	查看	查看

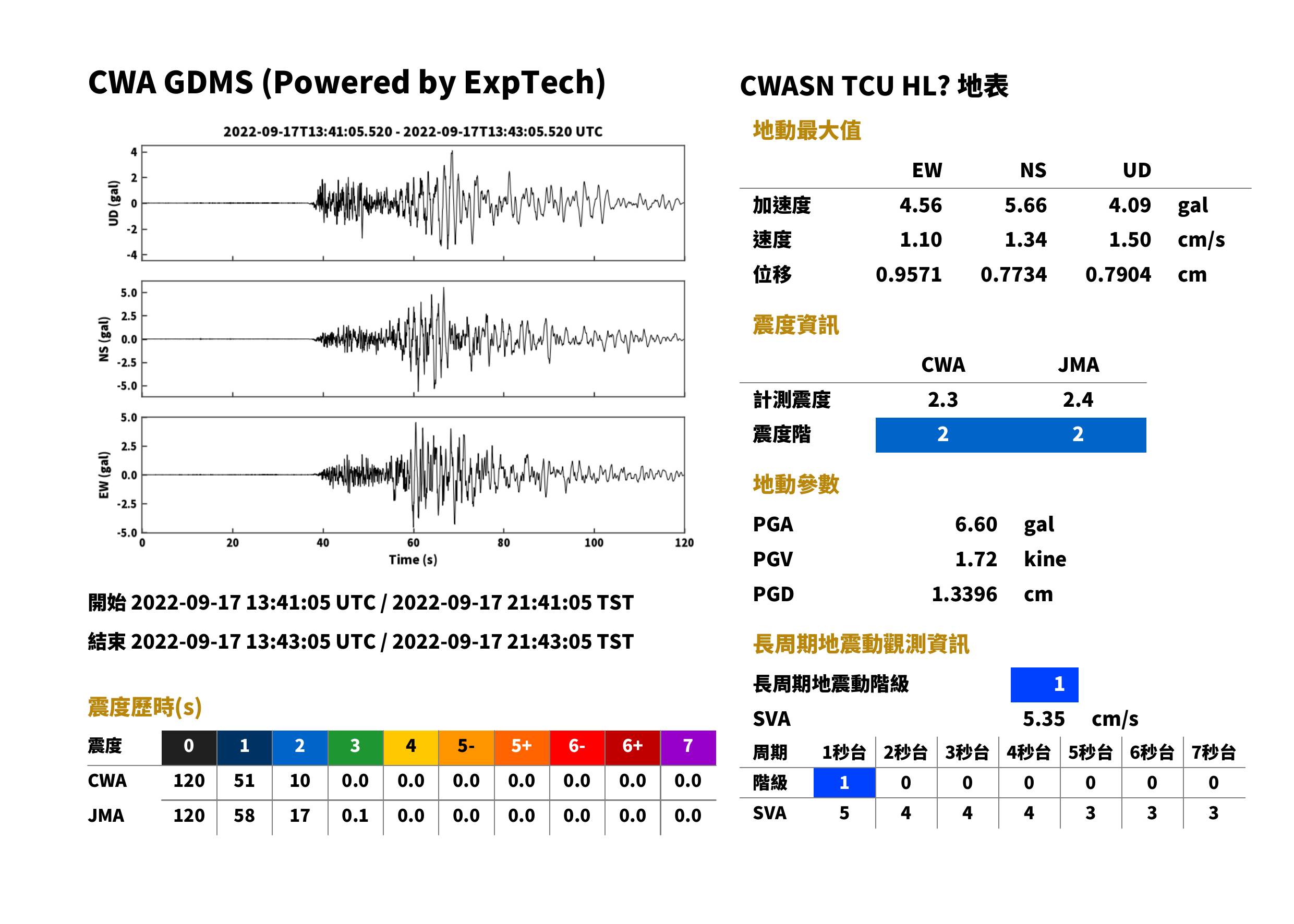

TCU	臺中市中區	89 m	CWASN	HL	128.0 km	21:41:40	21:41:55	5.50	4.67	4.02	6.41	1.46	1.19	1.47	1.68	2	2.4	2	2.3	1	下載	查看	查看

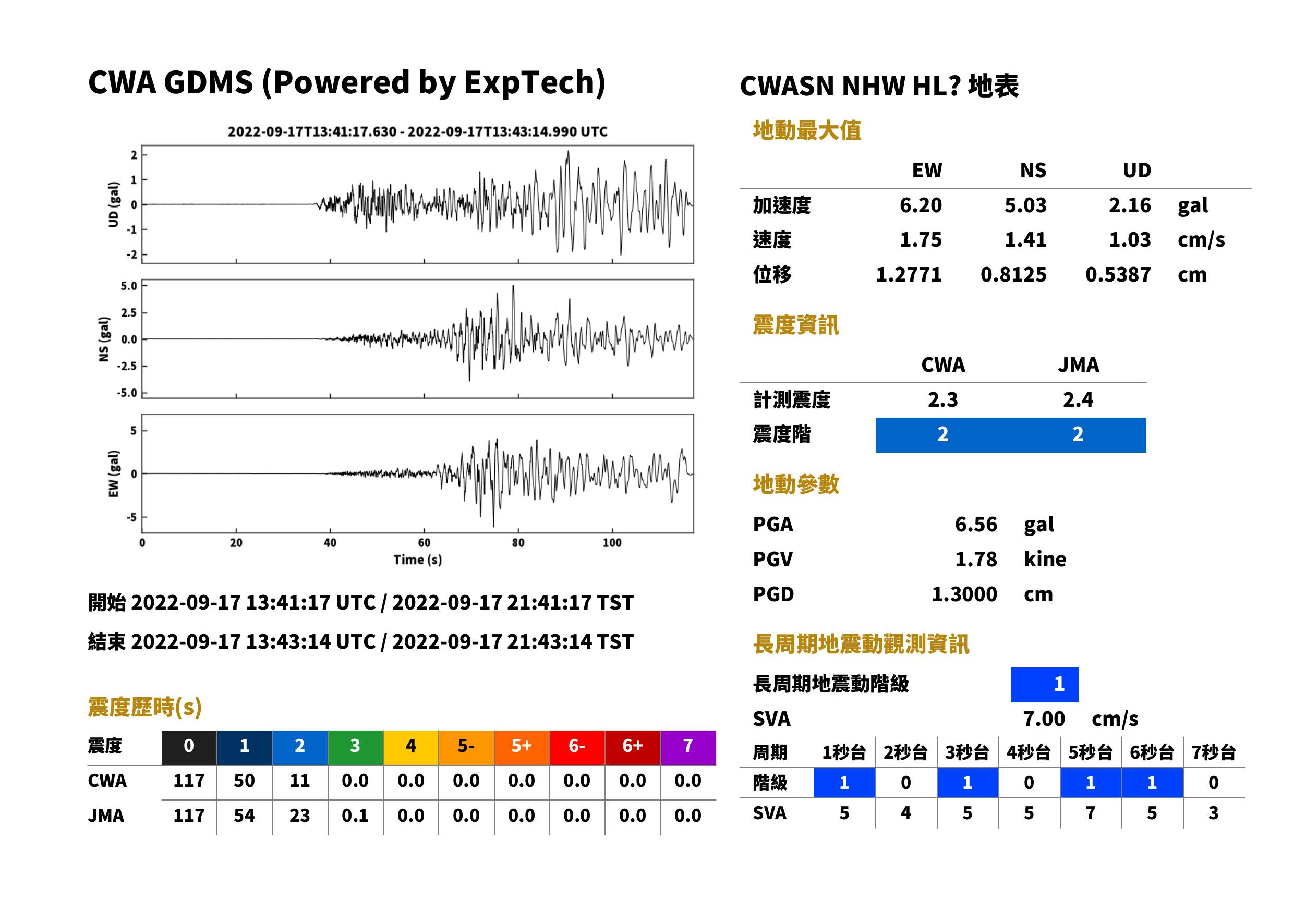

NHW	桃園市觀音區	21 m	CWASN	HL	214.6 km	21:41:52	21:42:17	5.01	6.09	2.09	6.43	1.32	1.60	0.99	1.63	2	2.4	2	2.3	1	下載	查看	查看
EHP	宜蘭縣南澳鄉	27 m	CWASN	HL	149.3 km	21:41:43	21:42:01	5.28	5.43	3.28	6.49	0.80	0.67	0.28	0.98	2	2.2	2	2.3	0	下載	查看	查看
WPL	南投縣埔里鎮	465 m	CWASN	HL	105.7 km	21:41:37	21:41:49	4.11	3.27	3.66	5.11	0.65	0.80	0.58	0.81	2	1.9	2	2.1	0	下載	查看	查看
NTS	新北市淡水區	15 m	CWASN	HN	233.6 km	21:41:55	21:42:21	4.40	4.93	2.35	5.12	1.14	1.15	0.62	1.17	2	2.1	2	2.1	1	下載	查看	查看
WCS	南投縣國姓鄉	358 m	CWASN	HN	111.5 km	21:41:37	21:41:51	4.83	4.39	3.30	4.90	0.84	0.78	0.65	0.96	2	2.0	2	2.0	0	下載	查看	查看

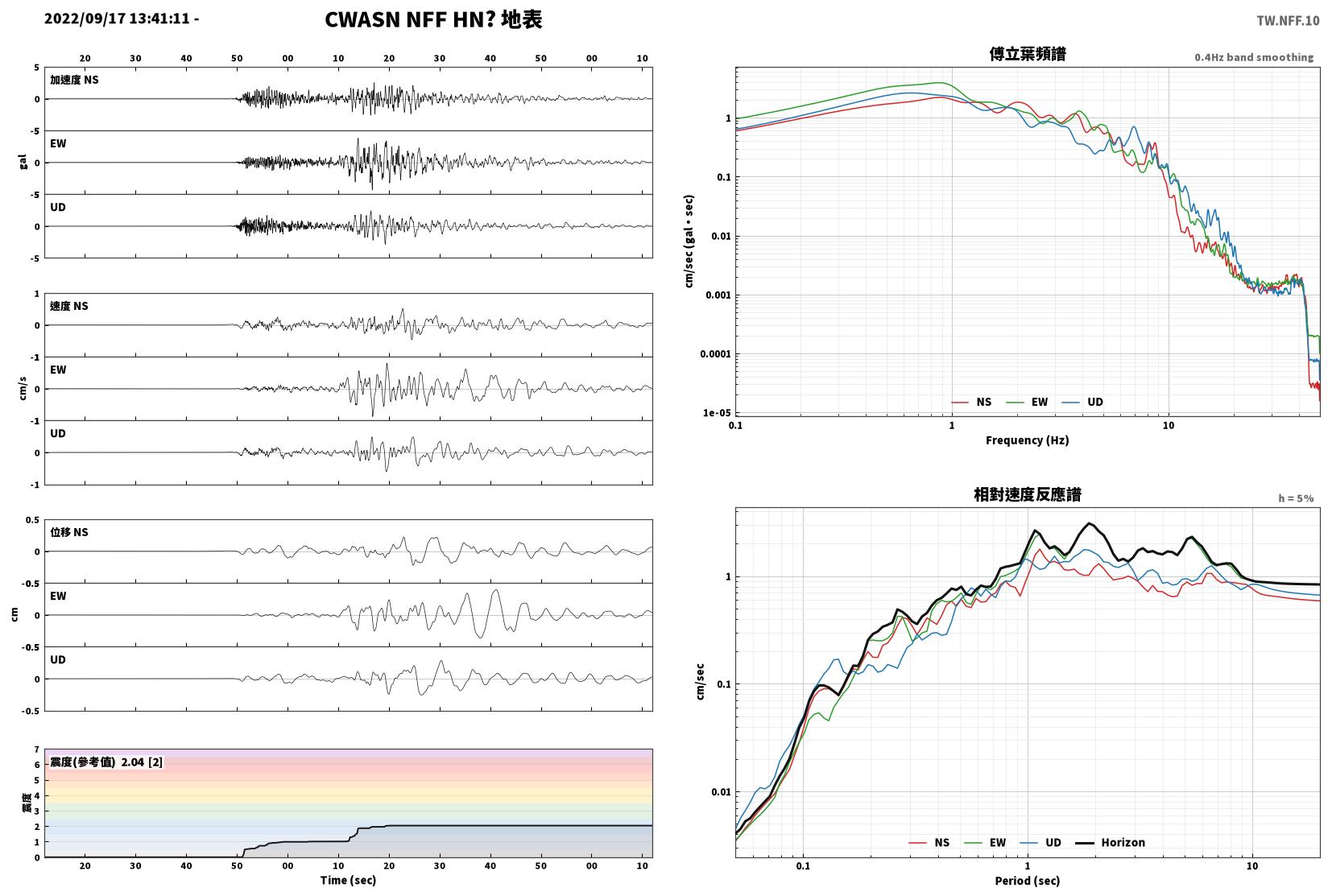

NFF	新竹縣五峰鄉	427 m	CWASN	HN	172.6 km	21:41:47	21:42:07	2.60	4.34	2.85	4.66	0.52	0.88	0.60	0.98	2	2.0	2	2.0	0	下載	查看	查看

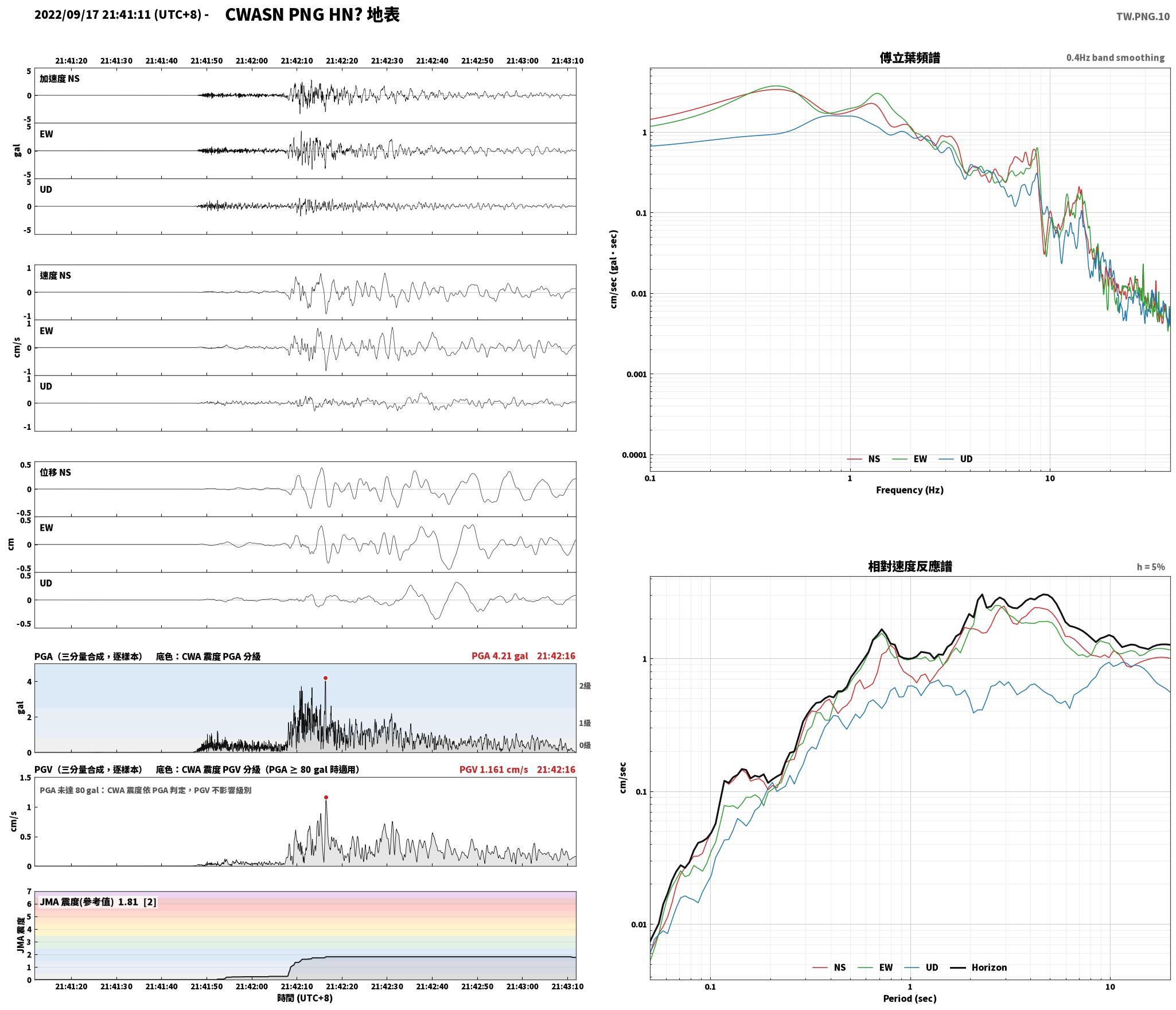

PNG	澎湖縣馬公市	10 m	CWASN	HN	171.7 km	21:41:46	21:42:07	3.33	3.55	1.82	4.28	0.80	0.83	0.28	1.16	2	1.8	2	1.9	0	下載	查看	查看
NSK	桃園市復興區	685 m	CWASN	HL	178.5 km	21:41:47	21:42:08	3.62	3.74	1.92	4.00	0.49	0.42	0.41	0.57	2	1.8	2	1.9	0	下載	查看	查看

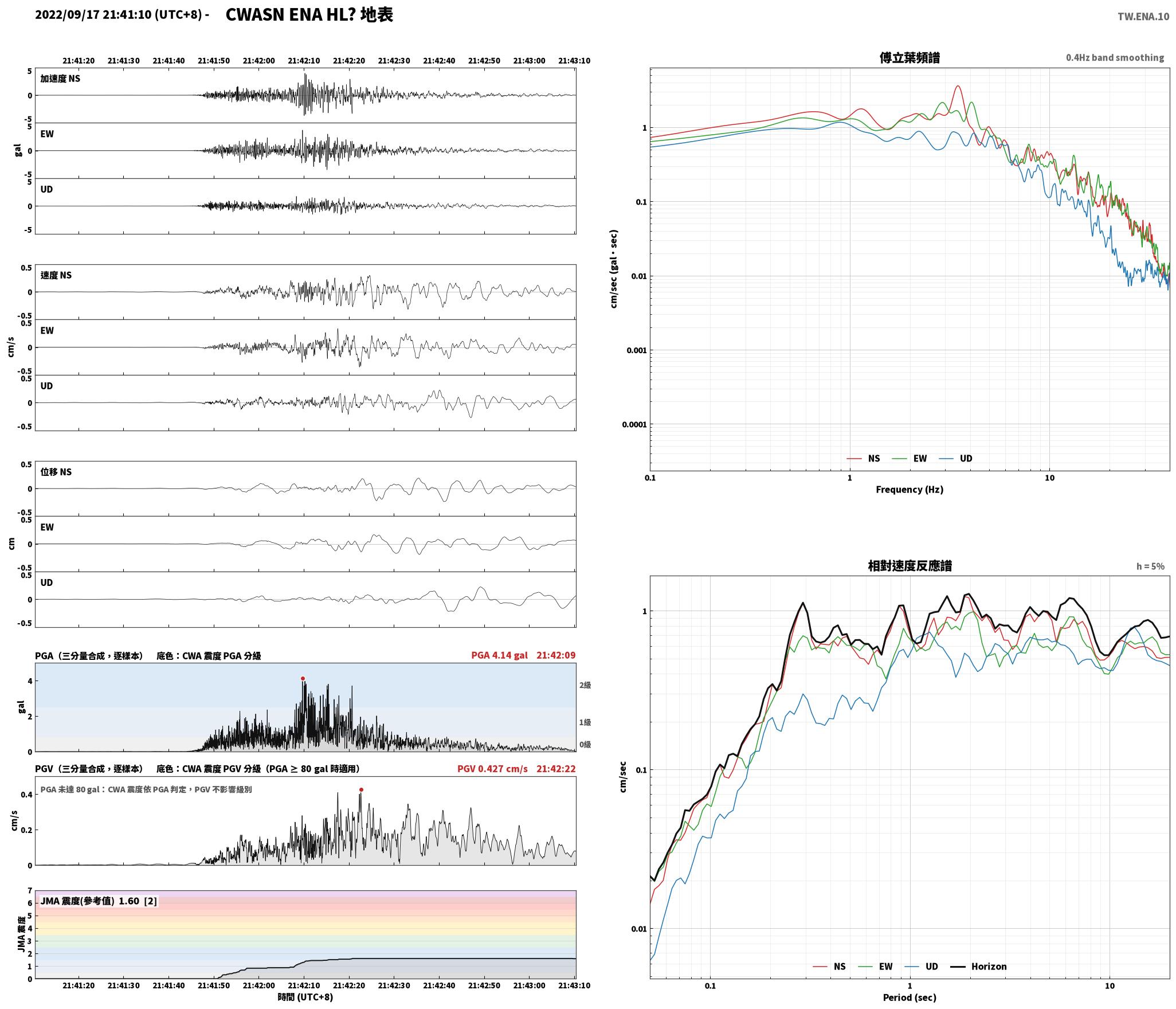

ENA	宜蘭縣南澳鄉	123 m	CWASN	HL	161.2 km	21:41:45	21:42:04	3.97	3.73	1.74	4.17	0.35	0.30	0.21	0.38	2	1.6	2	1.9	0	下載	查看	查看
EAH	宜蘭縣南澳鄉	56 m	CWASN	HN	150.9 km	21:41:43	21:42:01	3.25	3.86	2.91	4.13	0.25	0.45	0.28	0.48	2	1.7	2	1.9	0	下載	查看	查看

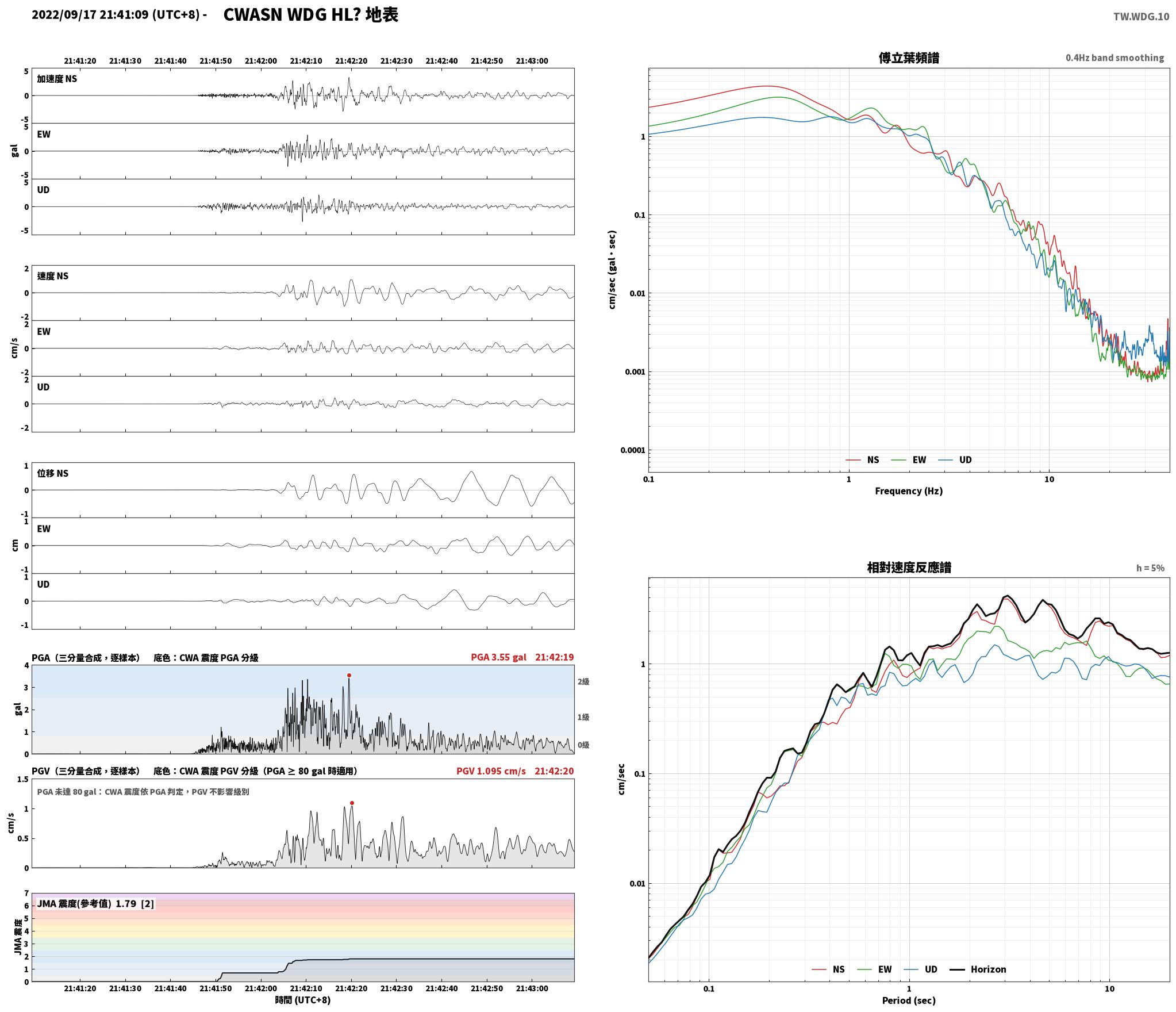

WDG	澎湖縣望安鄉	34 m	CWASN	HL	153.8 km	21:41:44	21:42:02	3.35	2.90	2.74	3.67	0.98	0.59	0.41	1.12	2	1.7	2	1.8	0	下載	查看	查看
ZUZH	臺北市北投區	612 m	CWASN	HN	234.8 km	21:41:55	21:42:21	3.31	1.96	1.01	3.36	0.25	0.33	0.22	0.33	1	1.3	2	1.7	0	下載	查看	查看

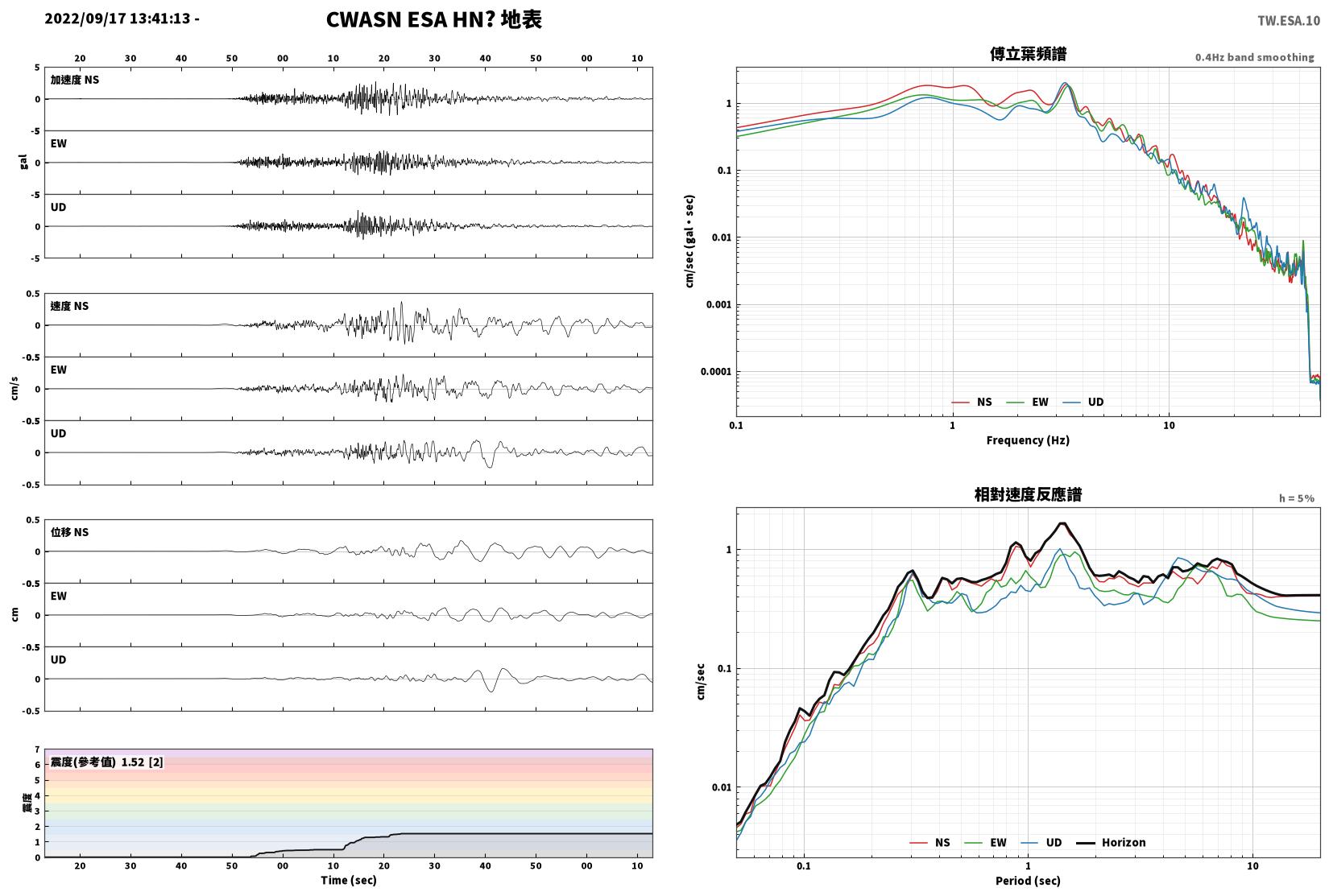

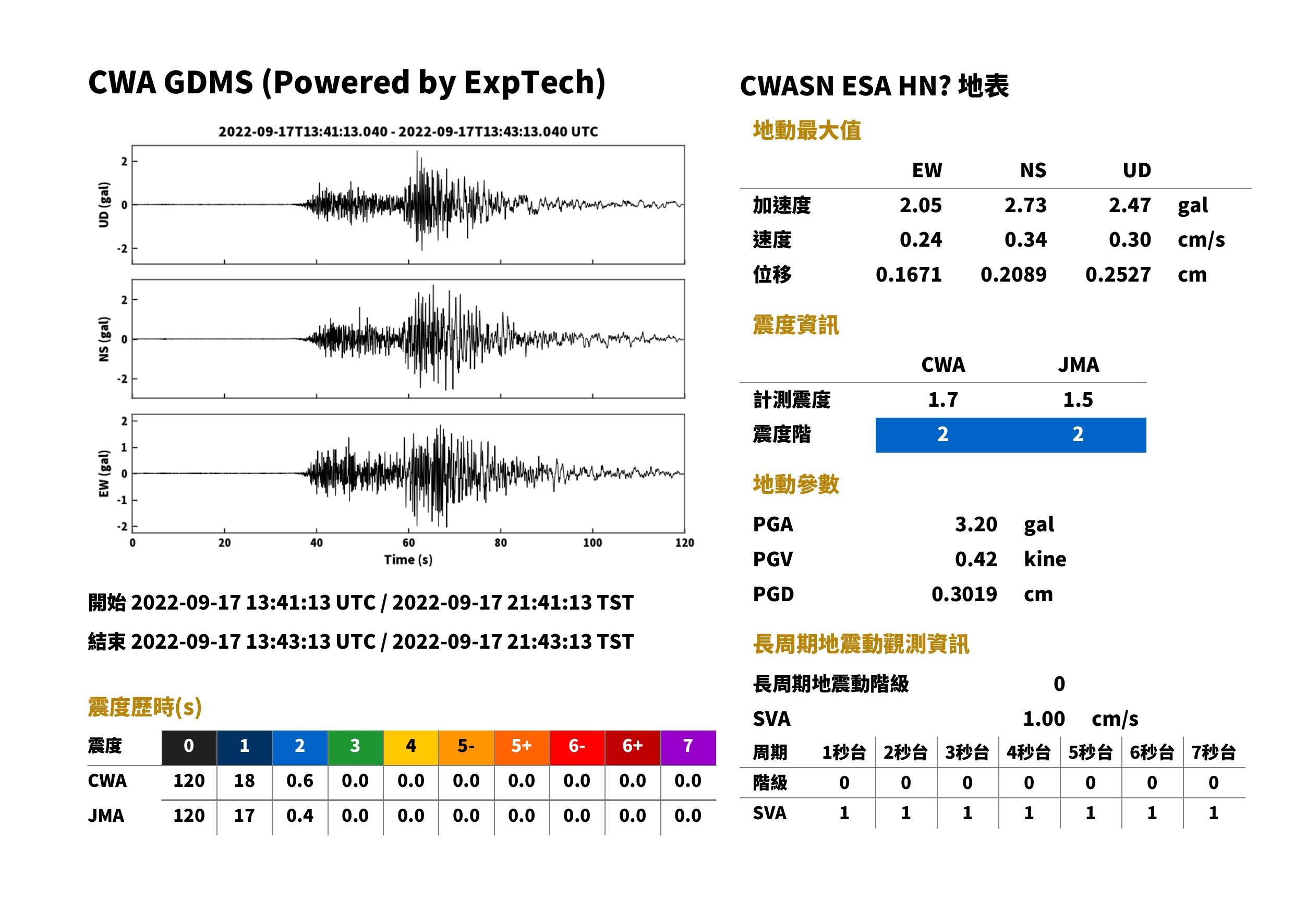

ESA	宜蘭縣蘇澳鎮	48 m	CWASN	HN	180.3 km	21:41:48	21:42:09	2.67	2.04	2.47	3.14	0.37	0.23	0.24	0.37	2	1.5	2	1.6	0	下載	查看	查看

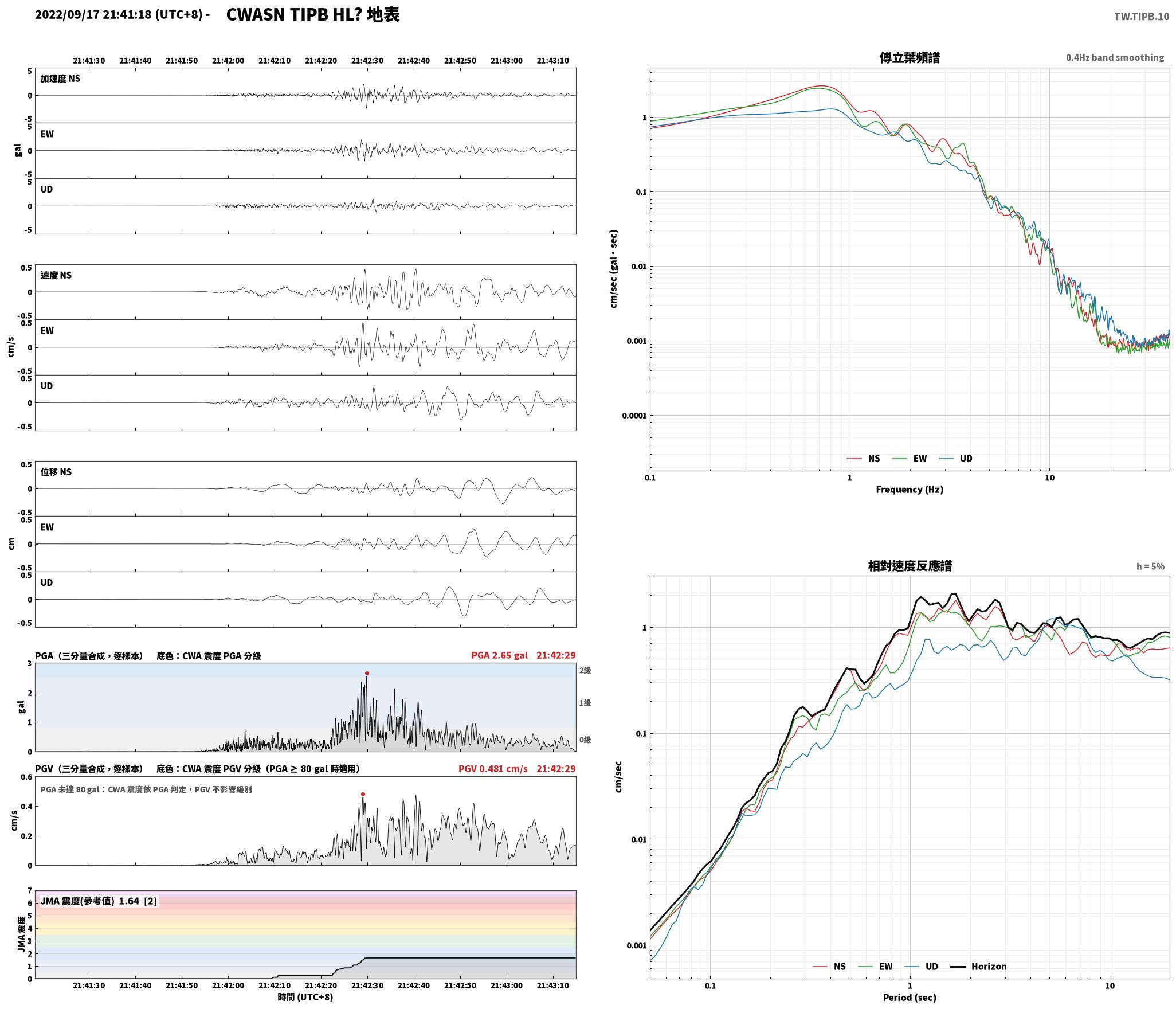

TIPB	新北市雙溪區	399 m	CWASN	HL	221.0 km	21:41:53	21:42:18	1.70	2.34	1.28	2.63	0.49	0.44	0.29	0.50	2	1.6	2	1.5	0	下載	查看	查看

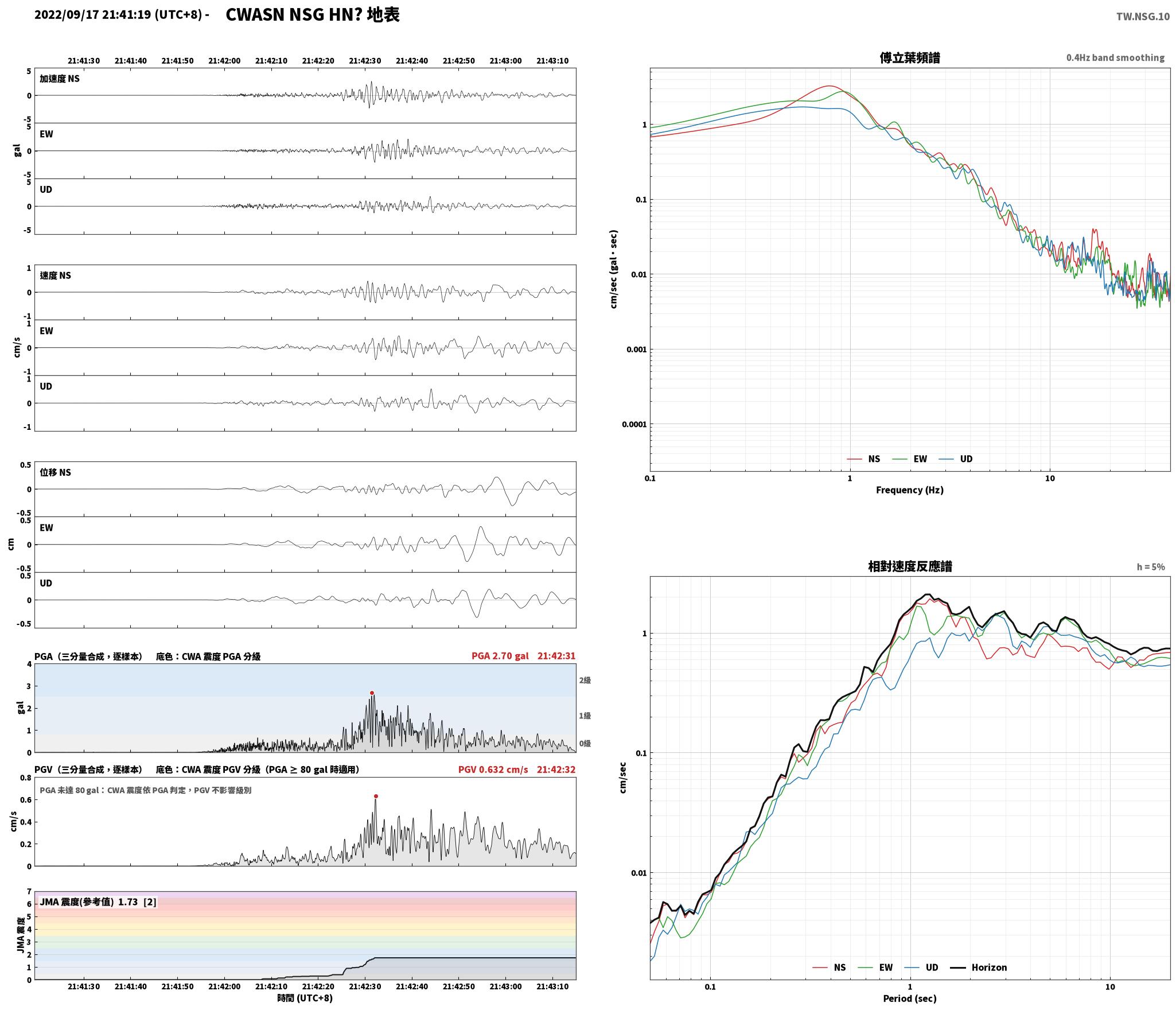

NSG	新北市雙溪區	27 m	CWASN	HN	228.8 km	21:41:54	21:42:20	2.50	2.08	1.77	2.70	0.41	0.45	0.54	0.62	2	1.7	2	1.5	0	下載	查看	查看
ANP	臺北市北投區	836 m	CWASN	HL	236.8 km	21:41:55	21:42:22	1.99	1.63	0.95	2.38	0.34	0.38	0.18	0.40	1	1.4	1	1.4	0	下載	查看	查看

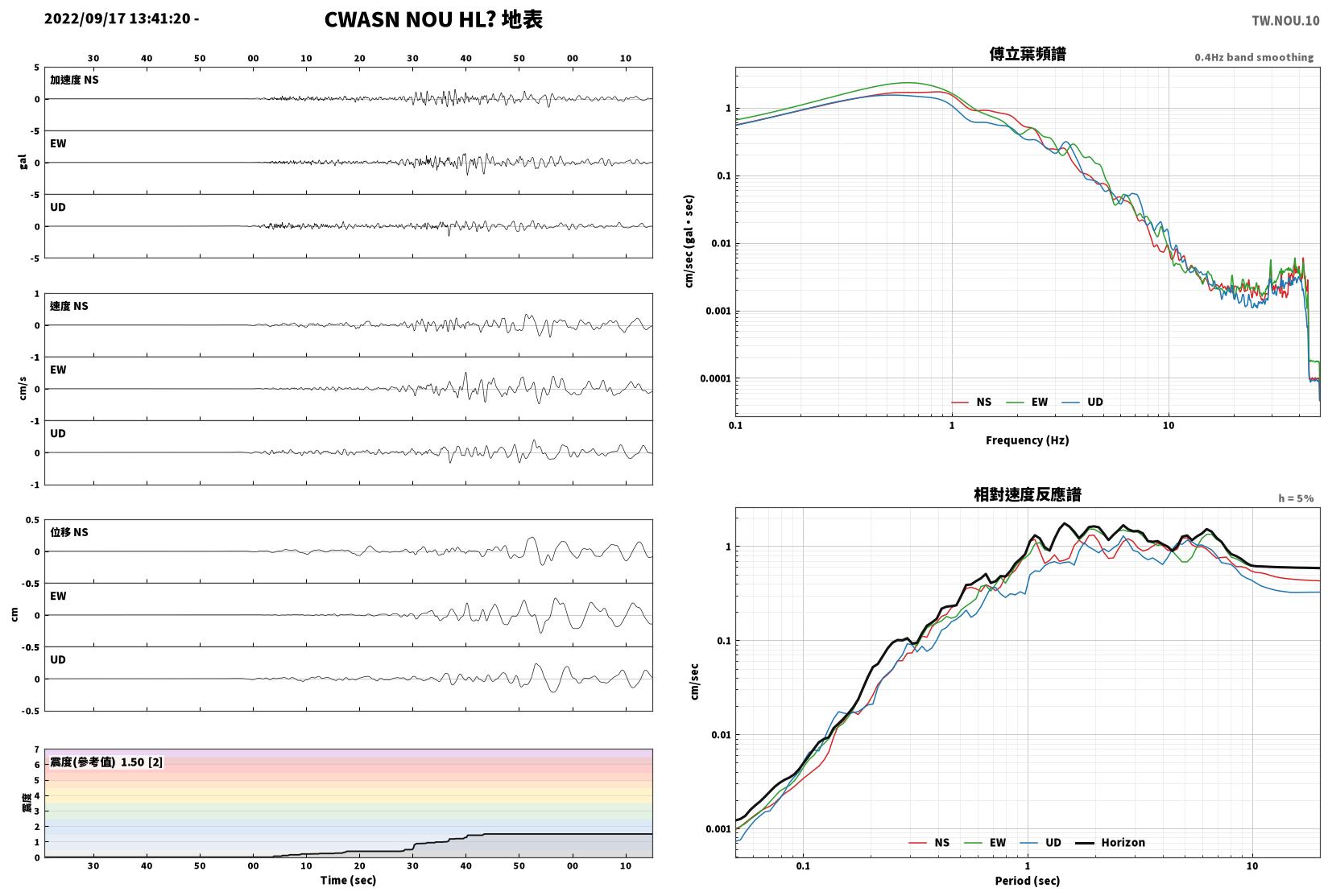

NOU	基隆市中正區	16 m	CWASN	HL	238.4 km	21:41:55	21:42:22	1.47	2.01	1.58	2.12	0.39	0.52	0.40	0.62	2	1.5	1	1.3	0	下載	查看	查看

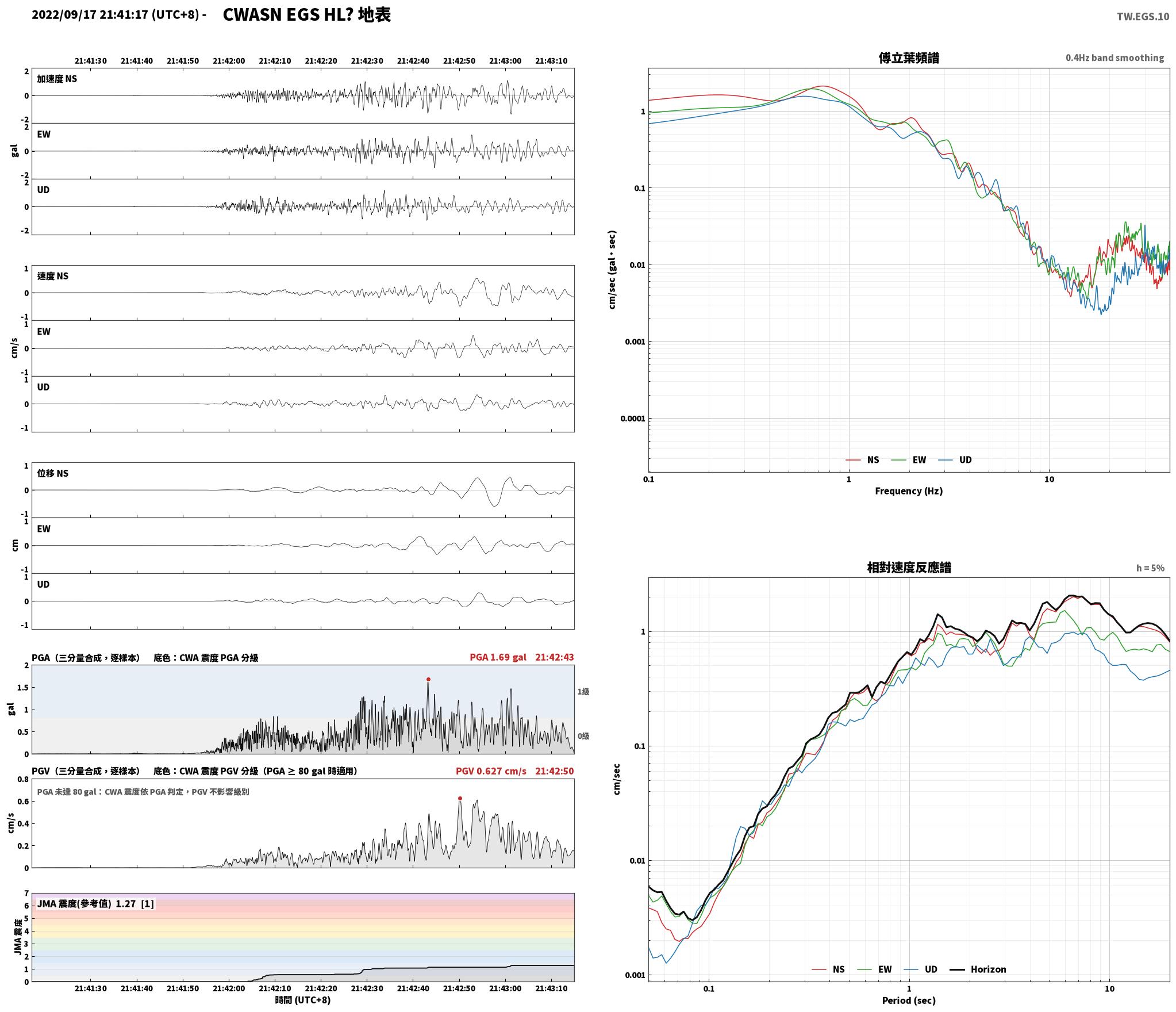

EGS	宜蘭縣頭城鎮	20 m	CWASN	HL	211.6 km	21:41:52	21:42:16	1.32	1.21	1.19	1.71	0.46	0.43	0.30	0.56	1	1.2	1	1.1	0	下載	查看	查看

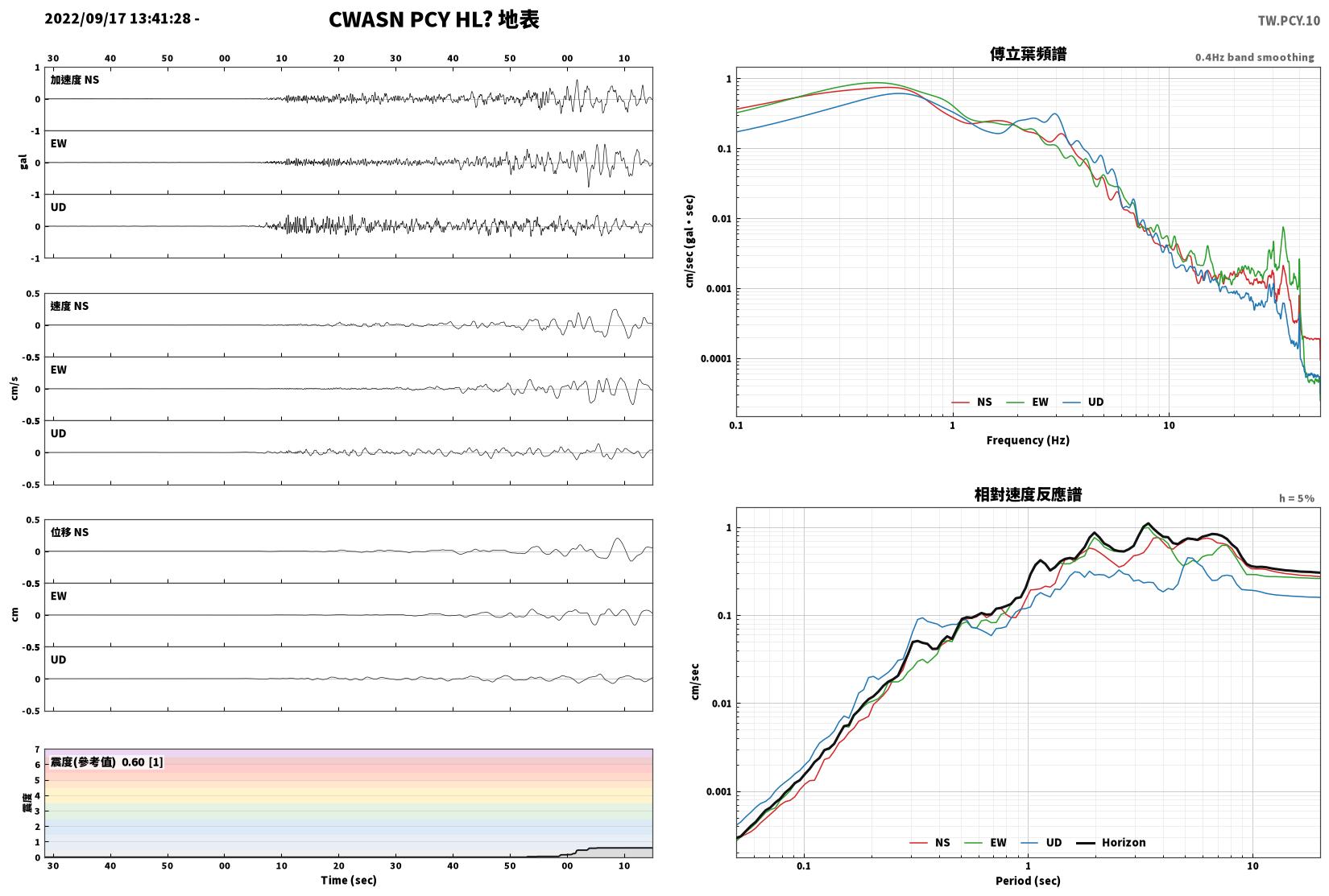

PCY	基隆市中正區	37 m	CWASN	HL	298.2 km	21:42:03	21:42:36	0.60	0.78	0.36	0.83	0.25	0.25	0.14	0.27	1	0.6	1	0.5	0	下載	查看	查看

註：僅顯示 PGA > 0.5 gal 之測站。

資料與圖表：濾波處理與注意事項

本文的報告圖（地動數值與各項震度）與分析圖（波形、頻譜、反應譜），背後依用途採用數條不同的濾波處理，彼此的物理意義與適用情境不同。感測器為力平衡式寬頻強震儀（非 MEMS），資料已移除儀器反應、為地表加速度（gal）。以下說明各項數值與圖面元素的來源，以及互相比較時的注意事項。

一、加速度、速度、PGA / PGV、CWA 計測震度採用「去均值 + 10 Hz 因果低通」

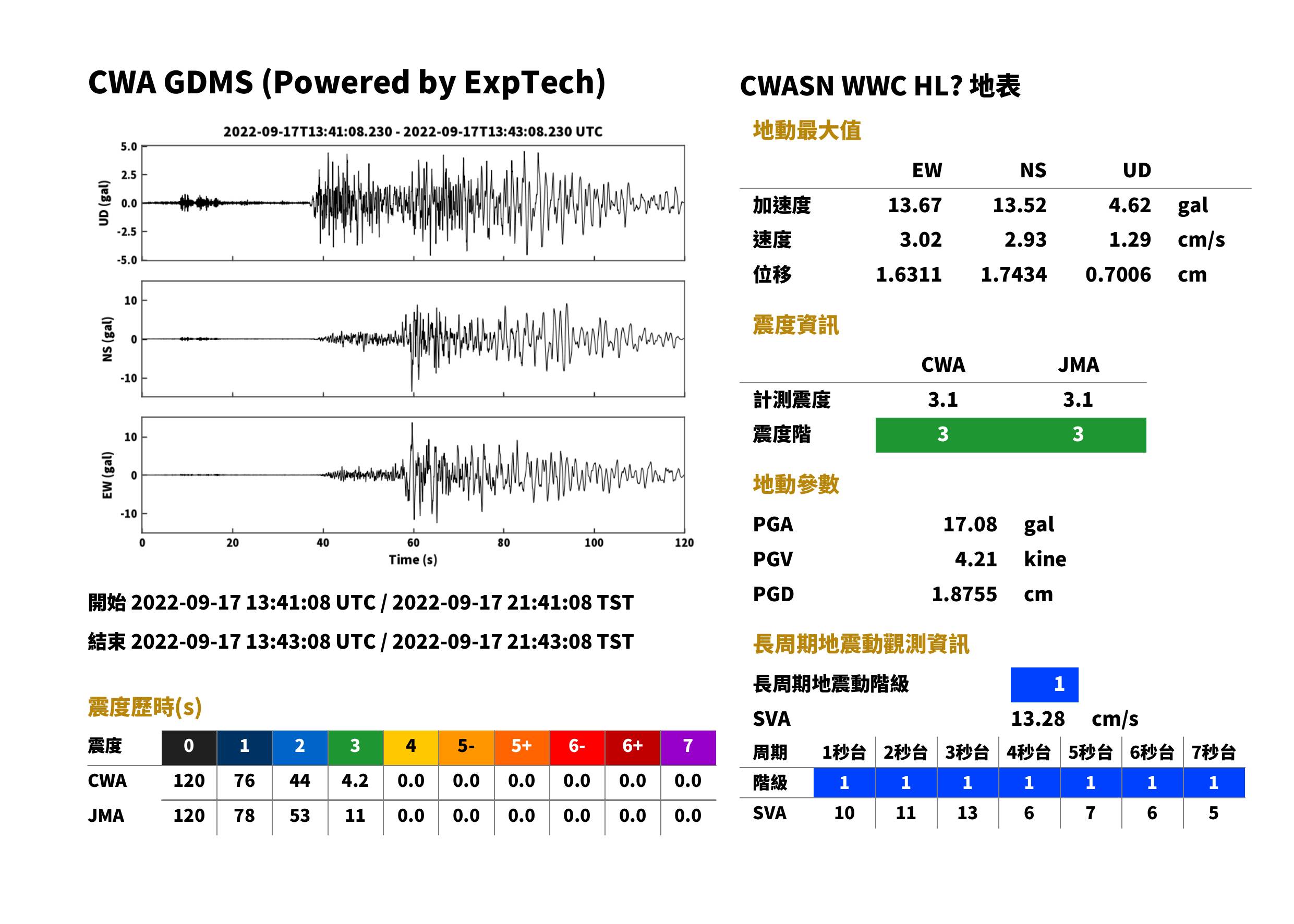

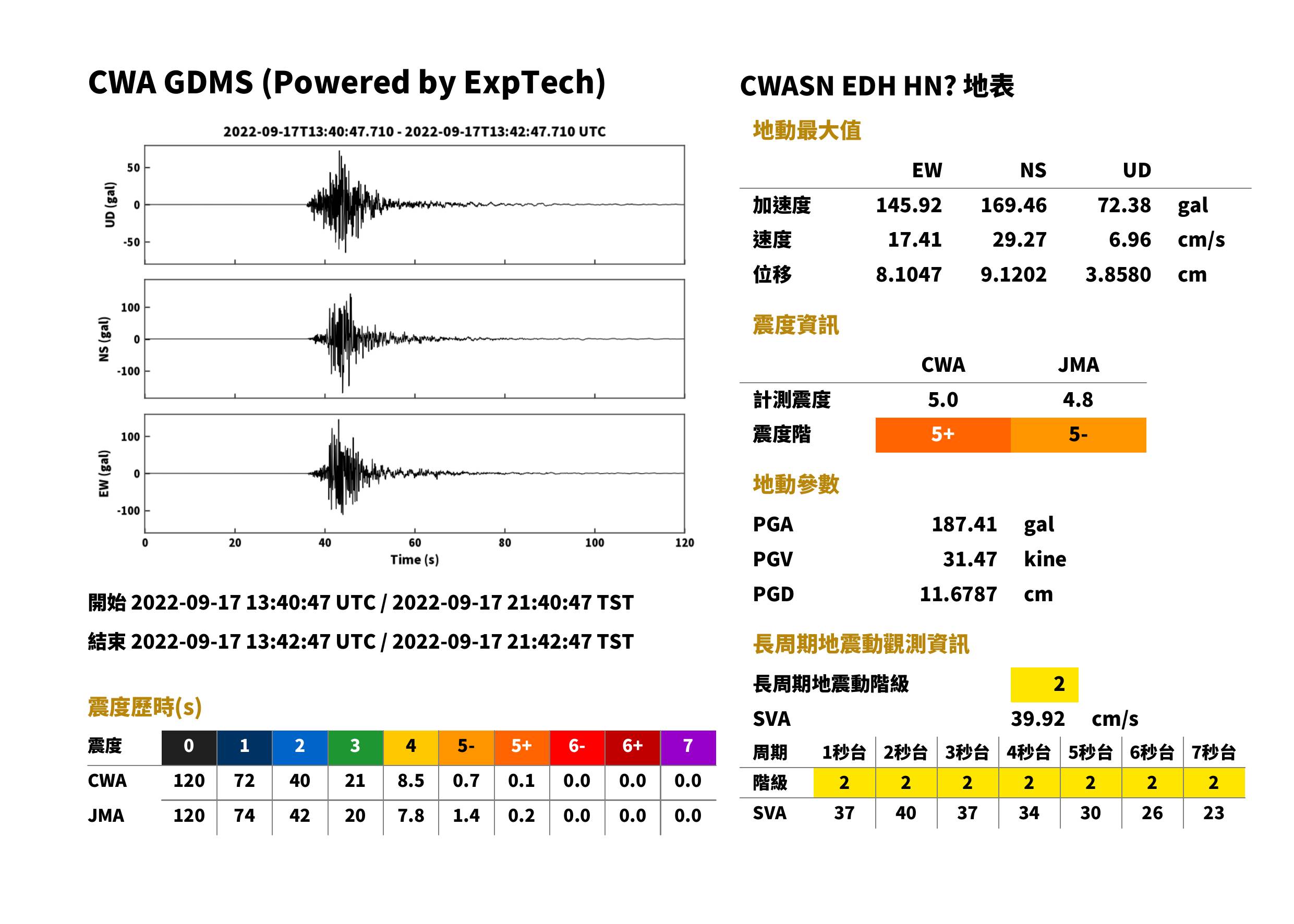

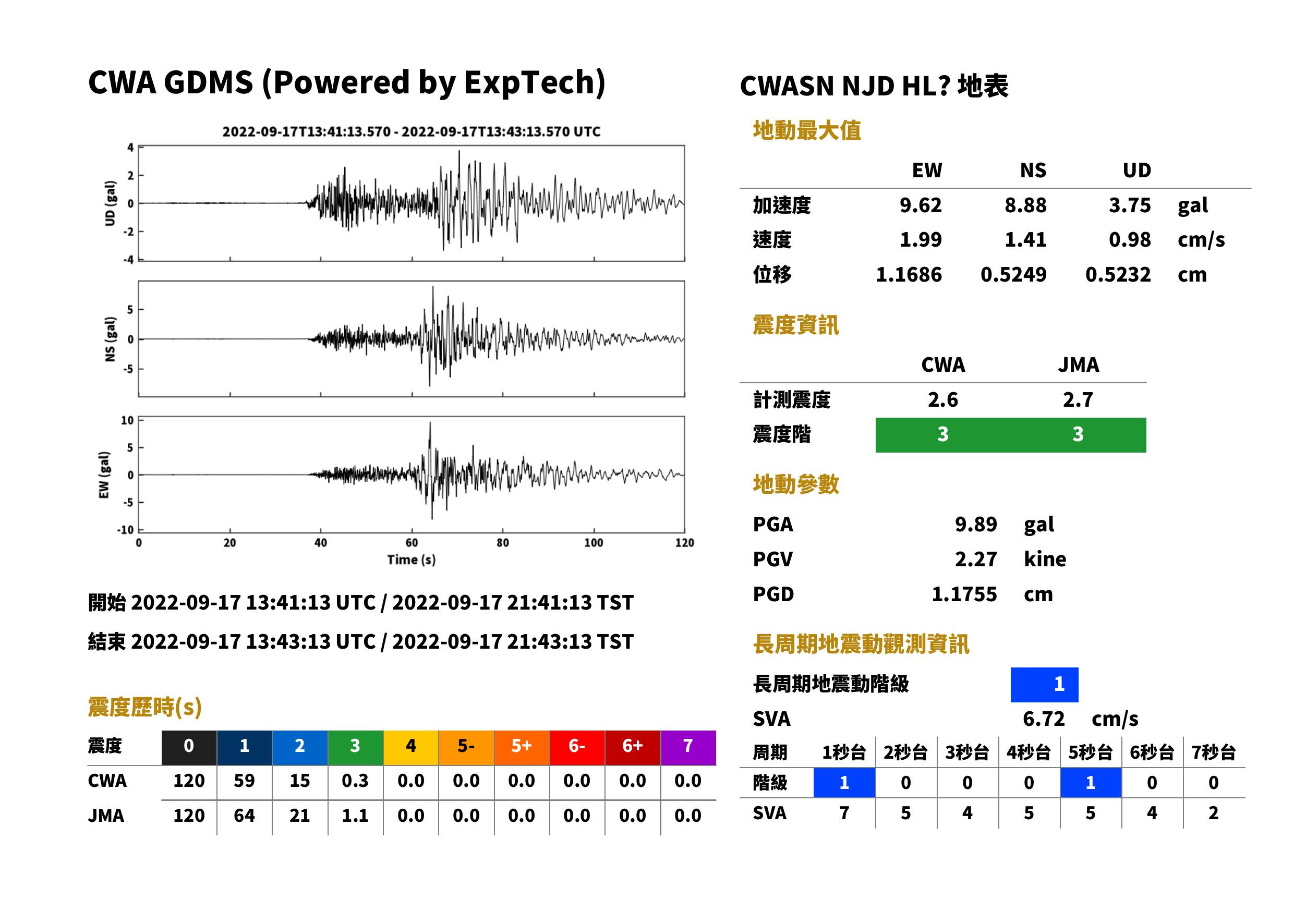

報告圖中的三軸加速度、三軸速度、合成 PGA / PGV，以及 CWA 計測震度，皆來自同一條處理鏈：

加速度：先去均值（baseline），再過 4 階 Butterworth 10 Hz 低通，以 sosfilt 單向處理，屬因果濾波。
速度 / 位移：由上述低通加速度積分而得，再各加 4 階 Butterworth 0.075 Hz 高通去除積分漂移。
因為感測器是力平衡式寬頻強震儀、非 MEMS，不需要 MEMS 那種 1–10 Hz 帶通（含高通至 1 Hz）去帶外雜訊；故保留完整低頻，僅削去 10 Hz 以上高頻（速度另去 0.075 Hz 以下漂移）。
因果濾波的特性：可即時實現（不需未來取樣）、對訊號有輕微相位延遲（集中在接近 10 Hz 截止附近），但不會在地震波到時之前產生假訊號。

因此，所有加速度／速度數值代表的是「經去均值 + 10 Hz 因果低通後的地動峰值」，而非原始未濾波值，也非 1–10 Hz 帶通值。

二、JMA 計測震度為另一條獨立路徑（非因果）

JMA 計測震度與上述 CWA 系列不同源、不可逐值互相比較：

採氣象廳規格的非因果（零相位）FFT 頻率域濾波，直接作用於原始加速度，未經上述 10 Hz 低通。
三個濾波器同時套用：低切 FL ≈ √(1−exp(−(f/0.5)³))（約 0.5 Hz 以下衰減）、高切 FH（約 10 Hz 以上衰減）、周期效果 FF = √(1/f)（強調長週期），刻意保留 0.5–1 Hz 的長週期成分（大地震所需）。
由於濾波方式（因果／非因果）與頻段整形皆不同，JMA 震度與 CWA 震度出現差異屬正常：以高頻為主的小事件，通常 CWA 大於 JMA。

三、長週期地震動（LPGM / SVA）為第三條路徑

LPGM 階級與各週期 SVA，使用「原始加速度去初始偏移 + 2 階 Butterworth 0.05 Hz 高通」後，對 1.6–7.8 s（32 個週期）以單自由度振子（阻尼 h = 5%）求絕對速度應答，取各週期與整體最大 SVA，與前兩者皆不同。

四、因果 vs 非因果的取捨

因果（CWA 所用）：即時系統唯一可行的方式；有相位延遲，但物理上不會出現「波還沒到就有訊號」的情形。
非因果／零相位（JMA 所用）：相位不失真、更忠實還原波形與長週期，適合事後、完整紀錄的分析；但因前向與反向兩次濾波，使濾波響應同時向前與向後展開，事件兩側都存在響應，會在真實到時之前出現不物理的前兆，故不能投入即時檢測。

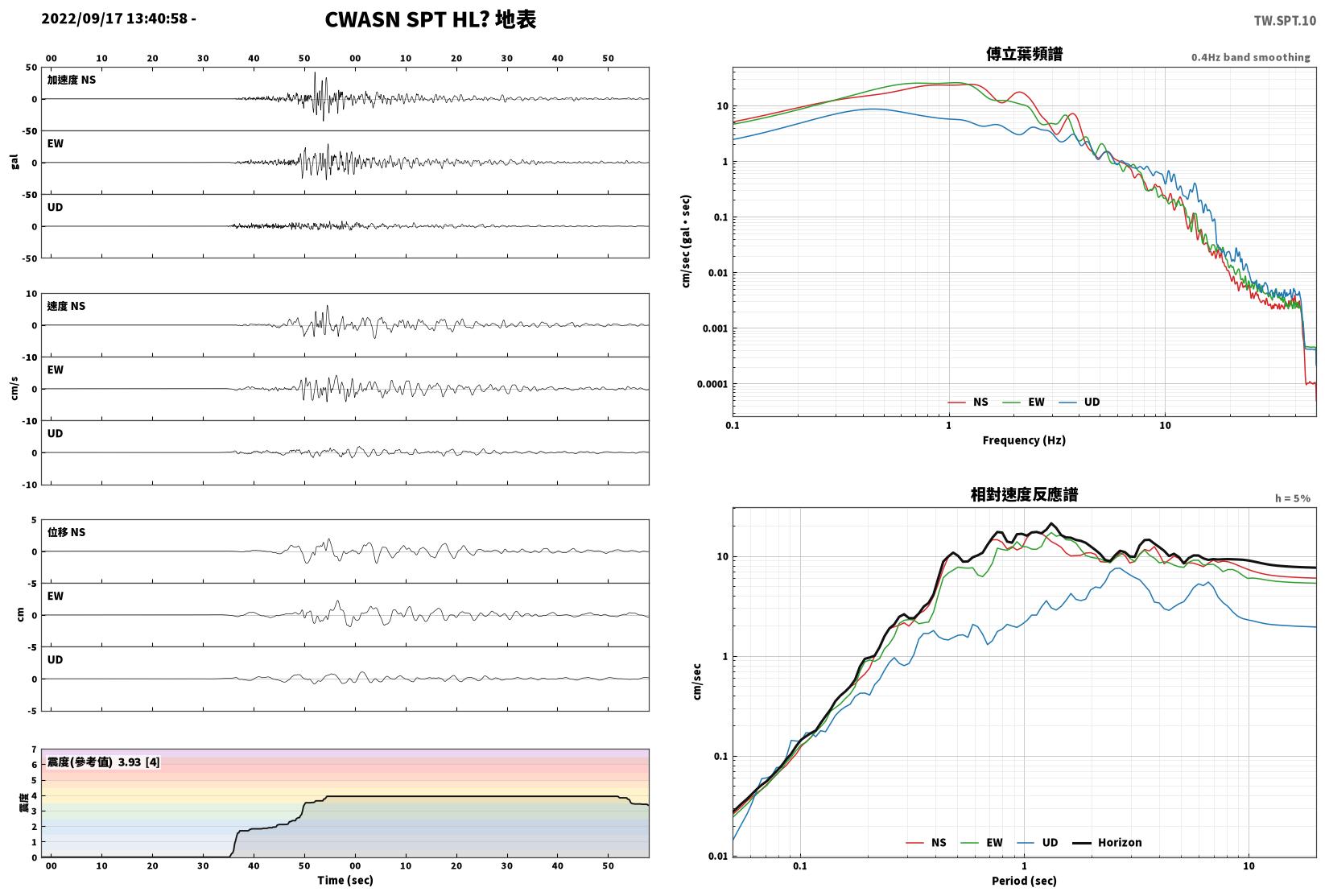

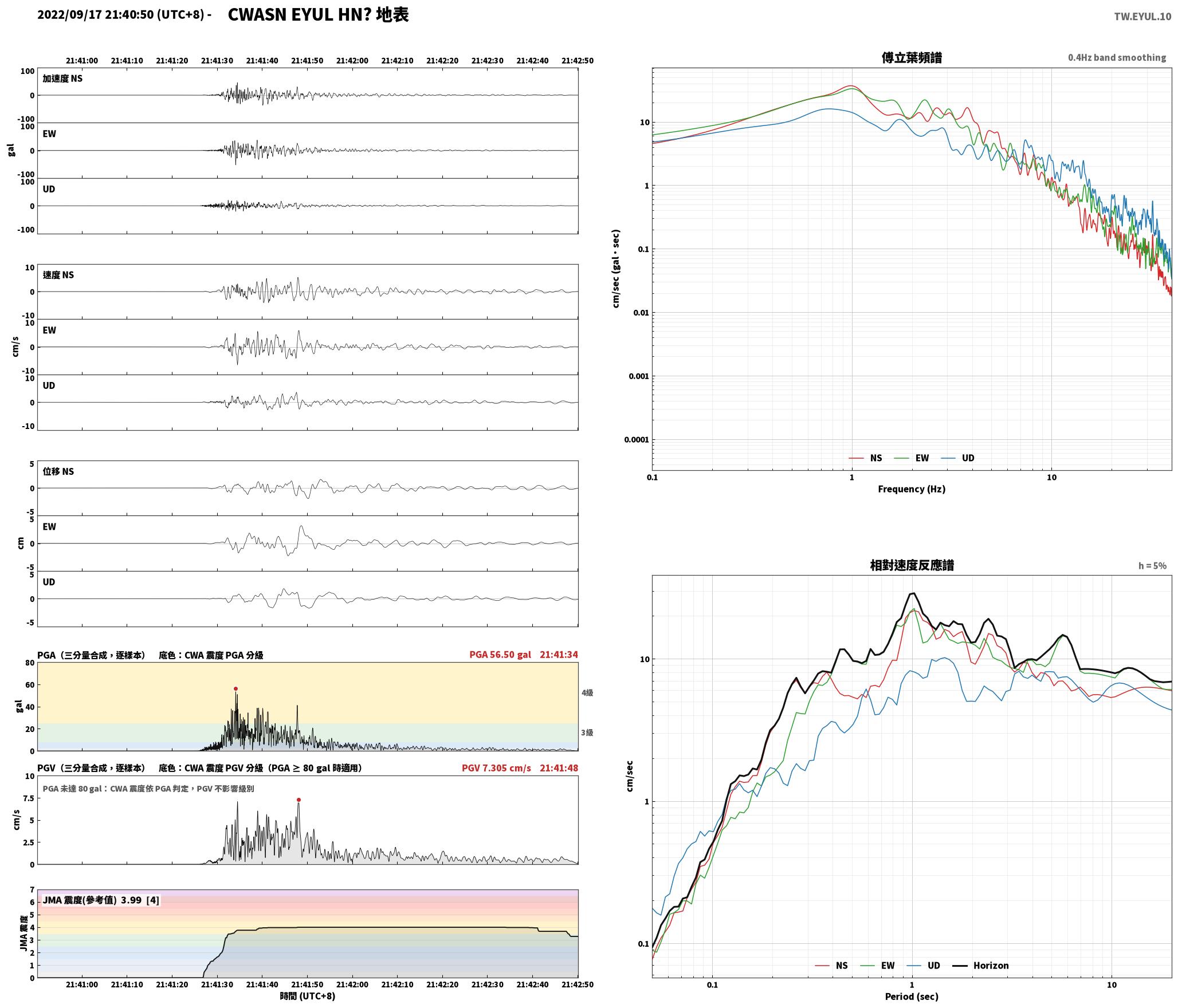

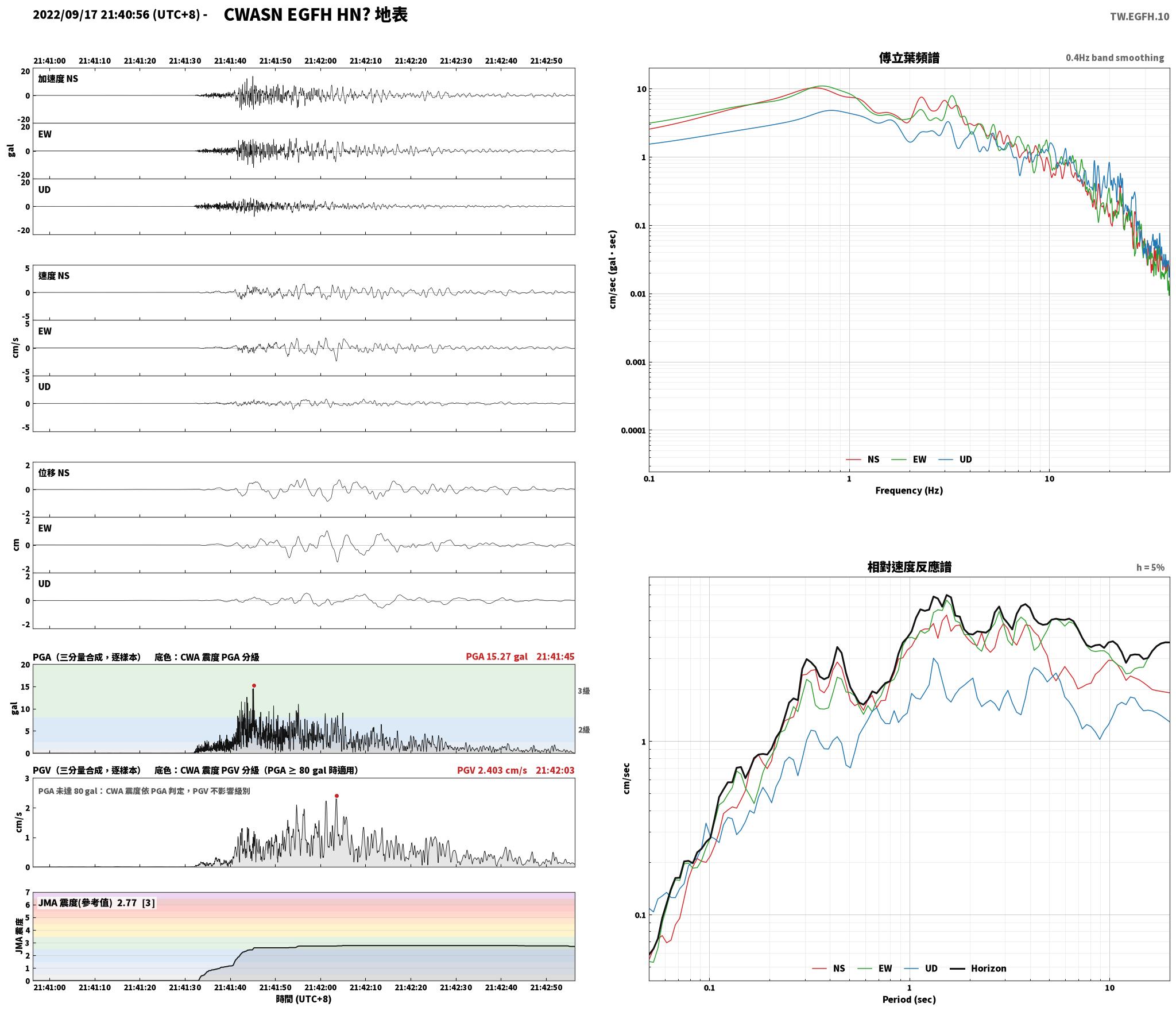

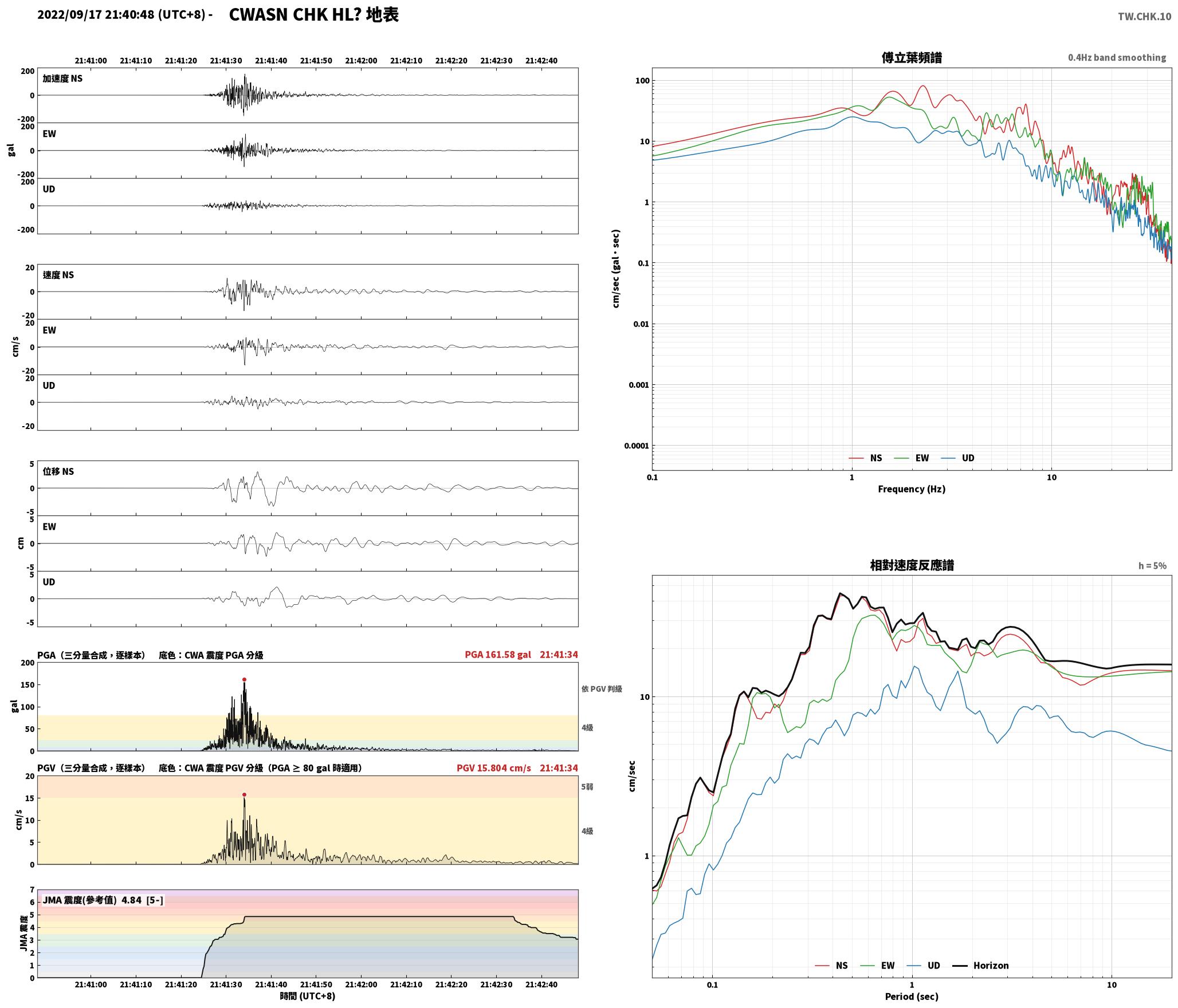

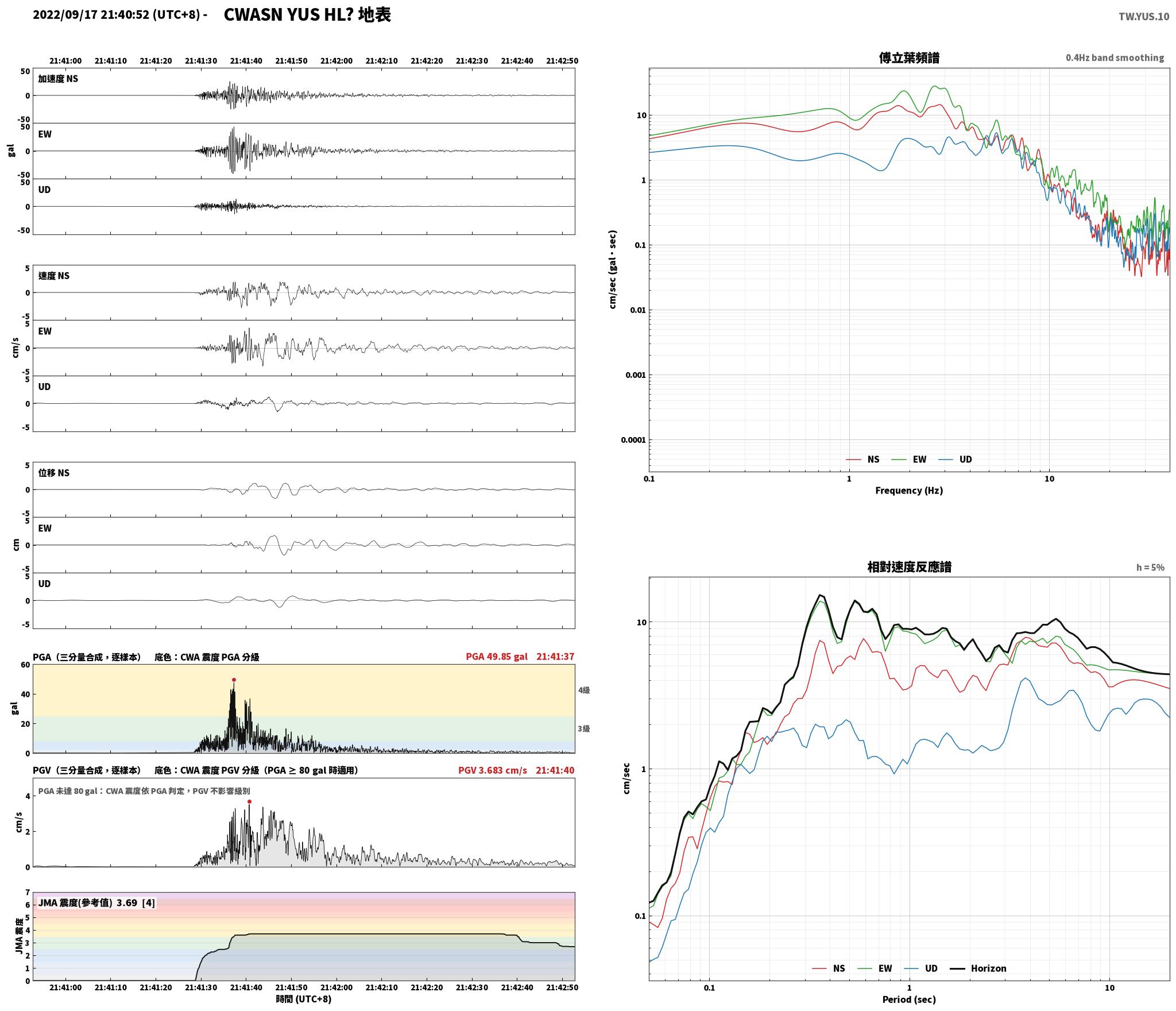

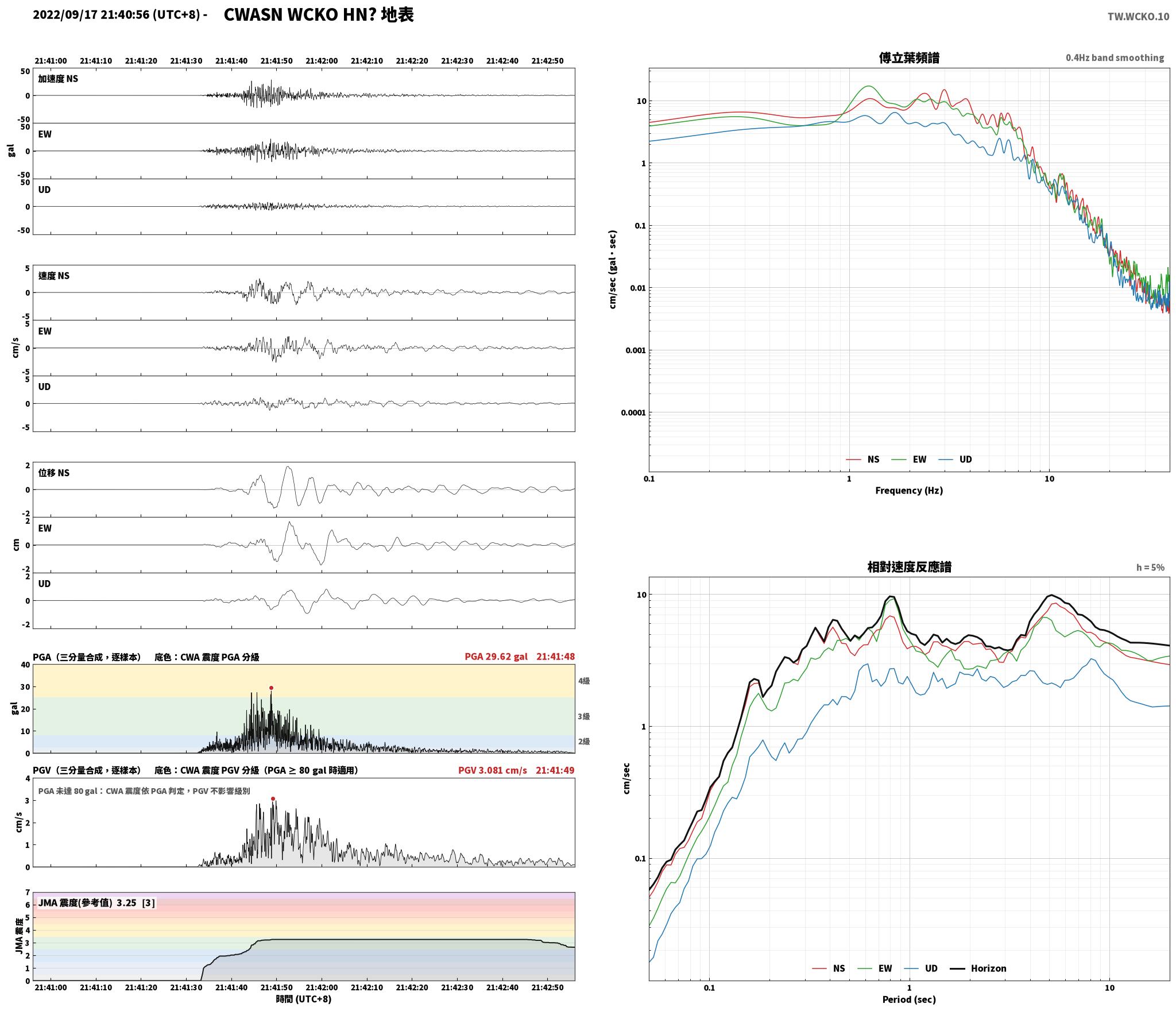

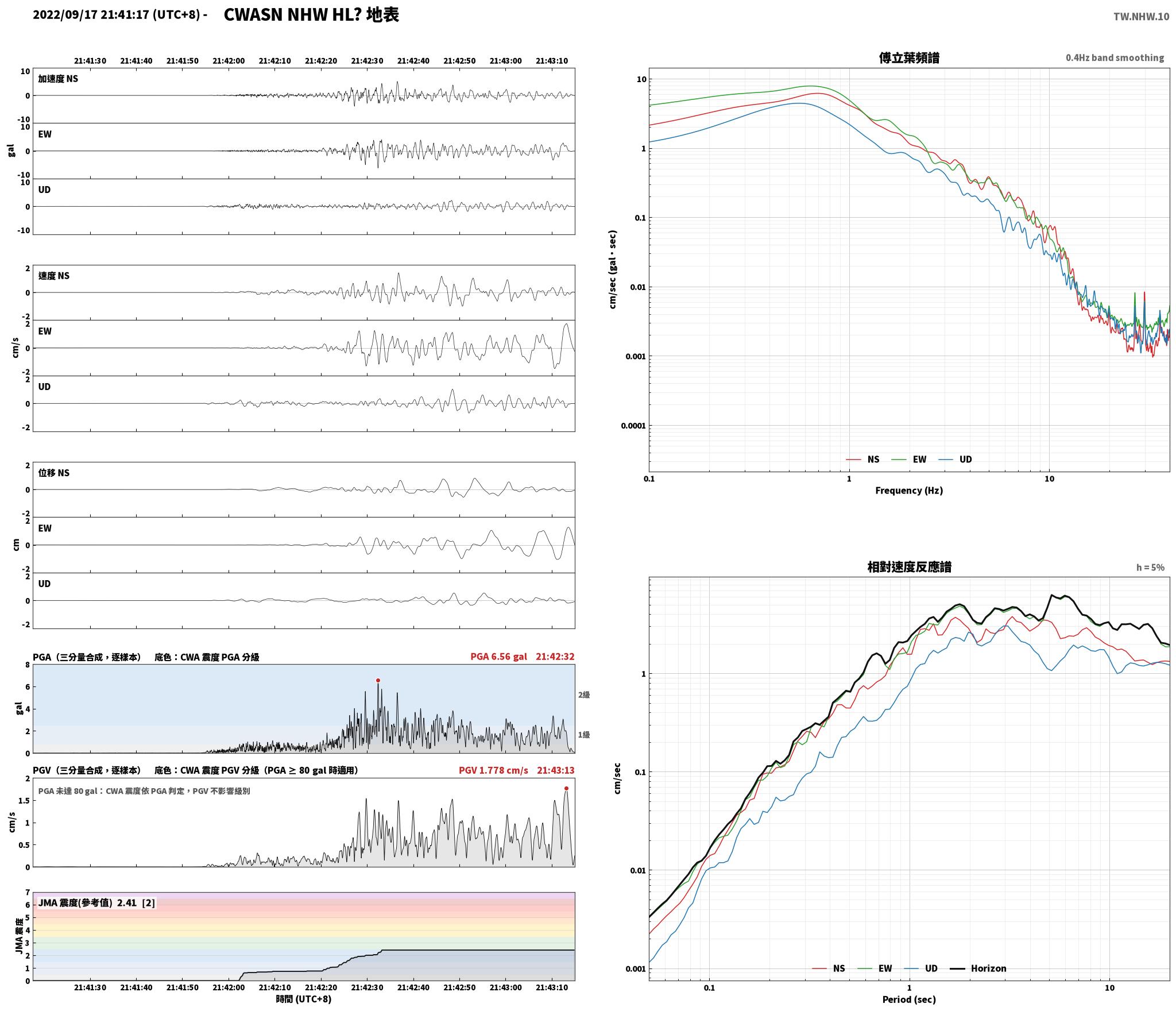

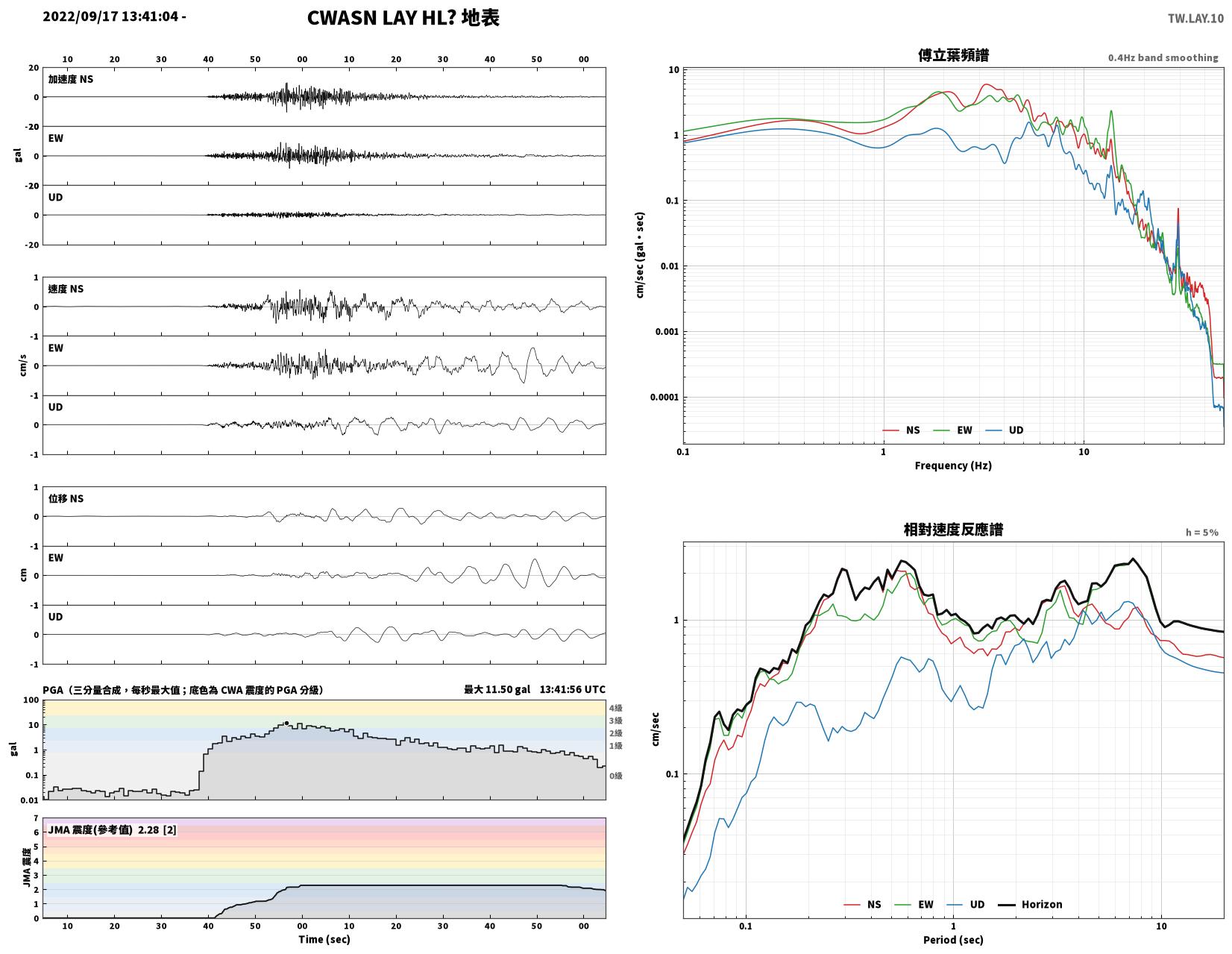

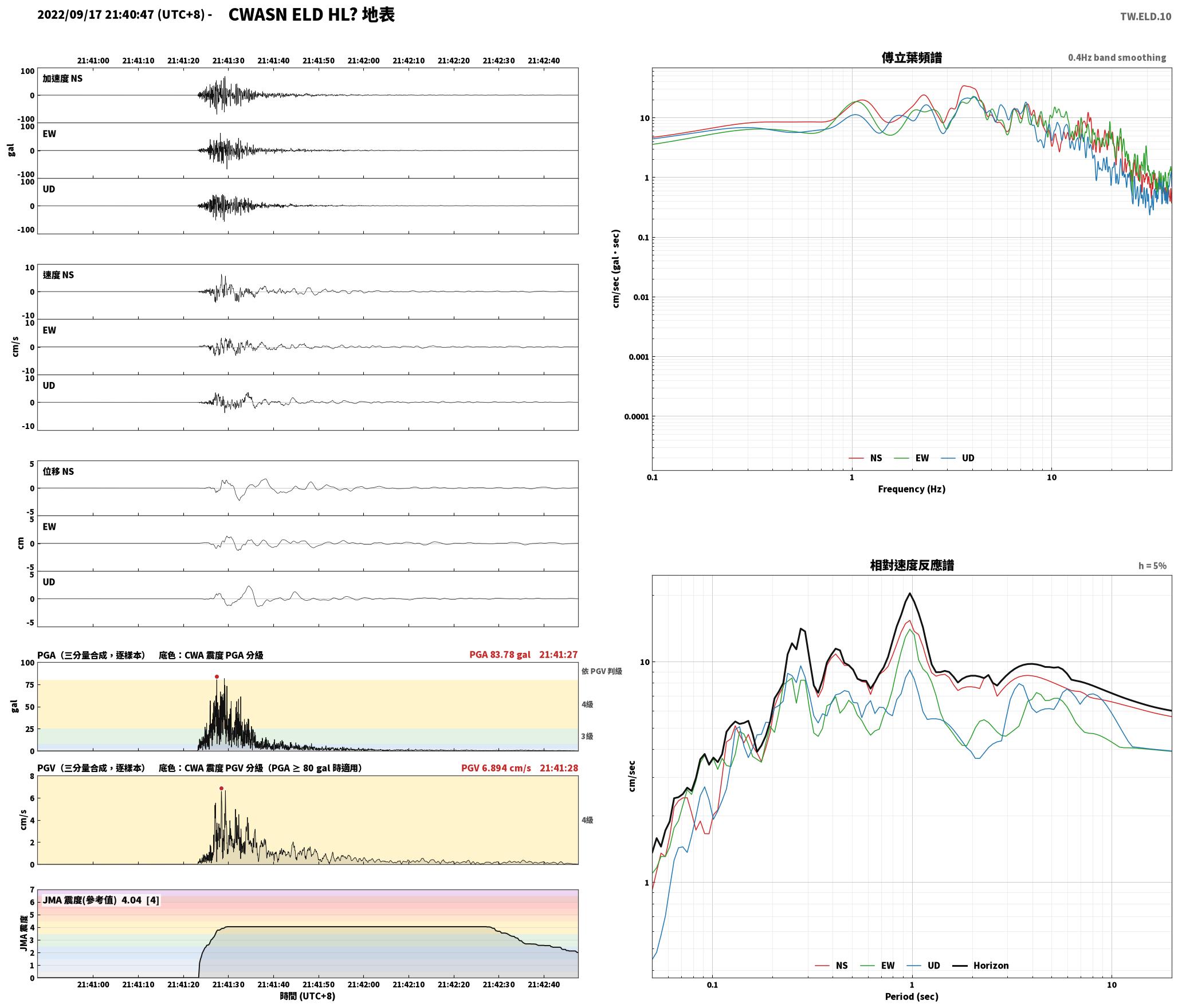

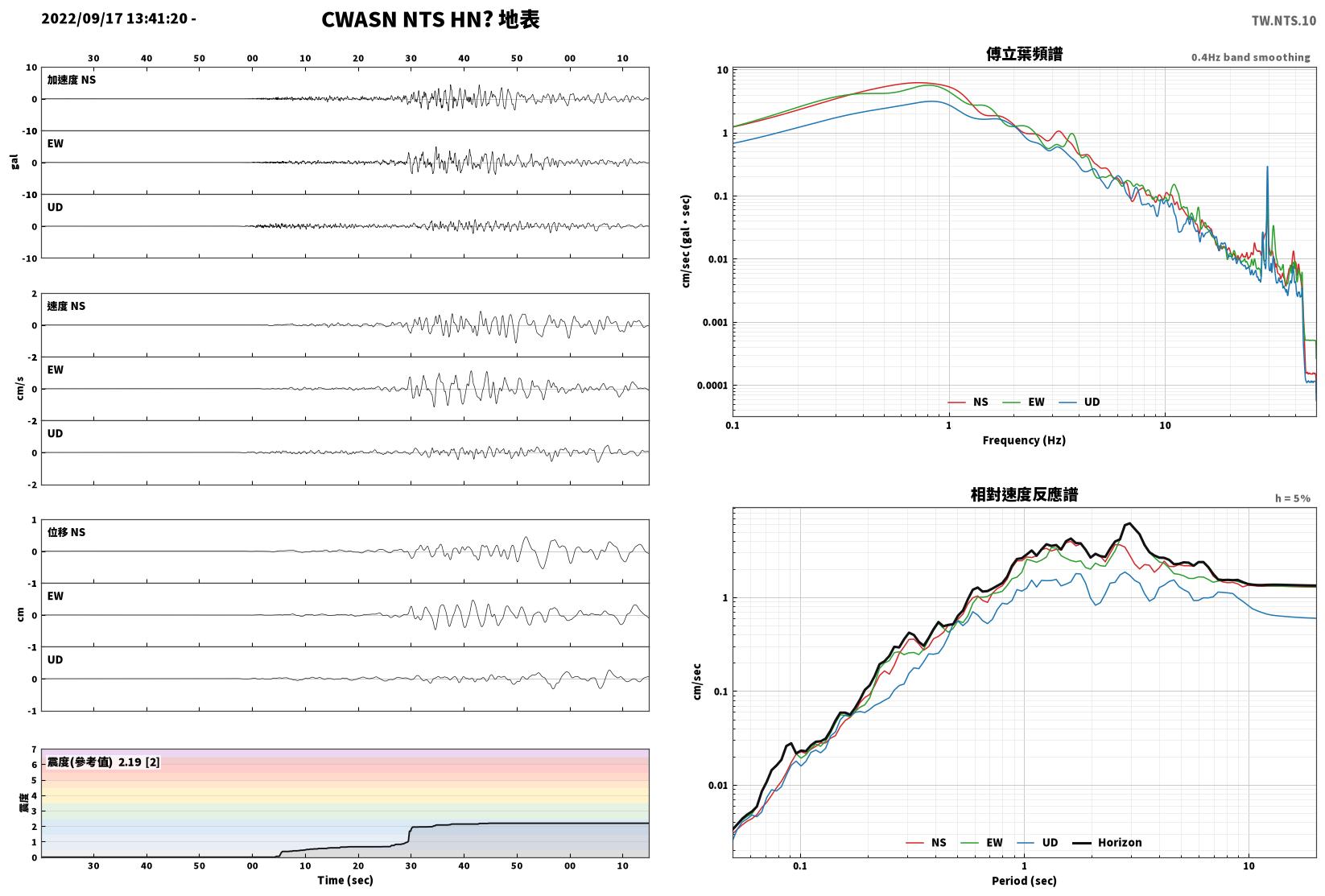

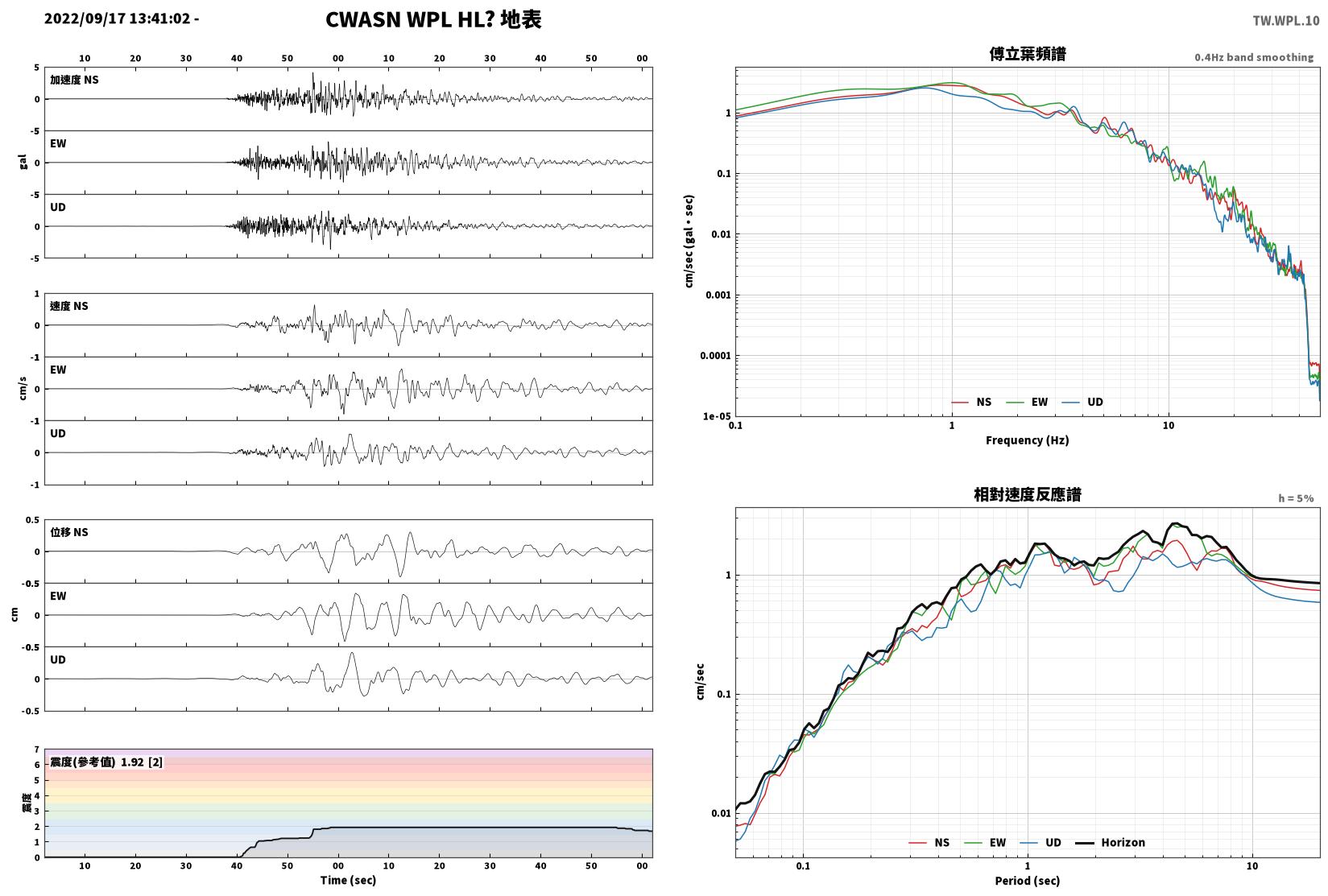

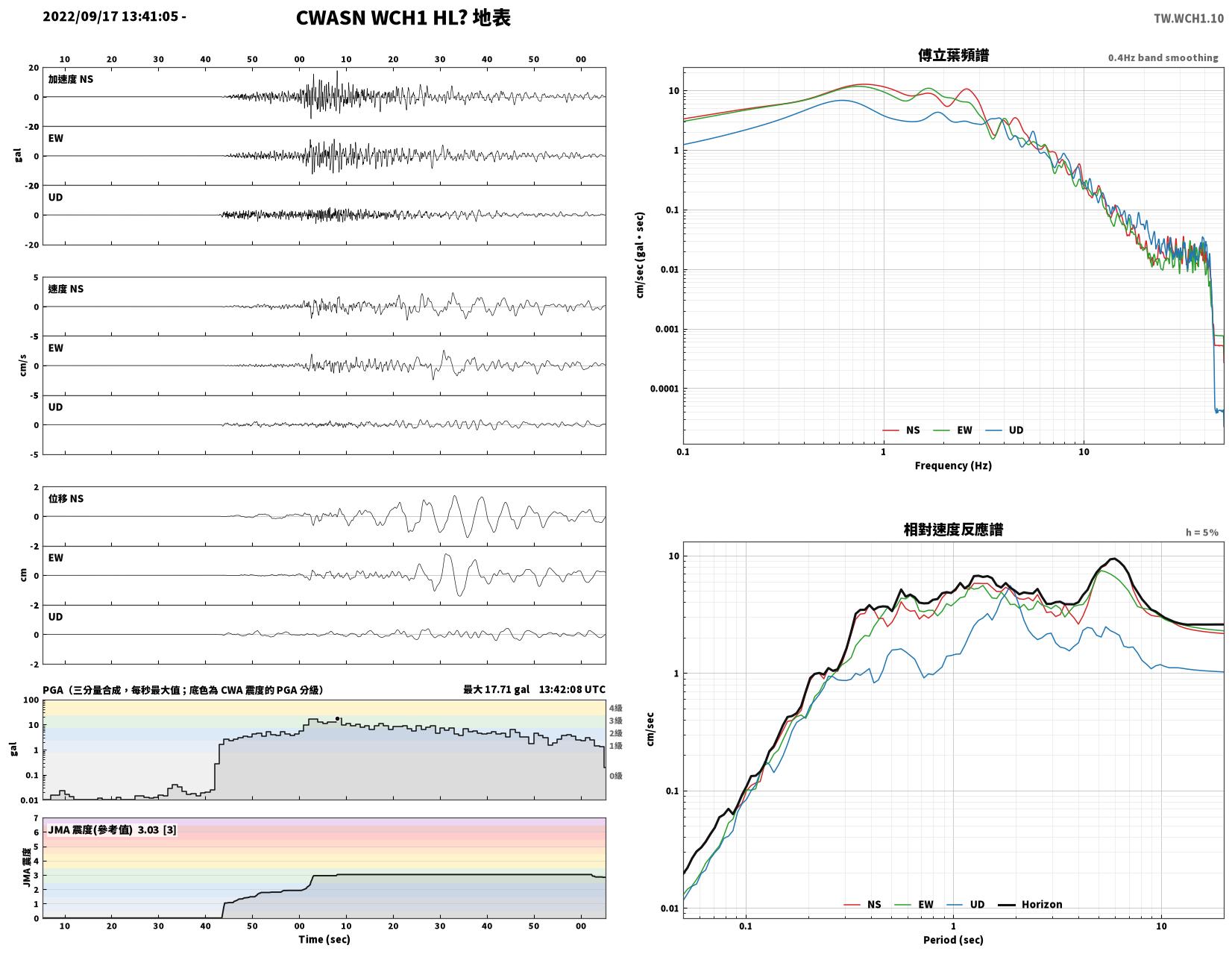

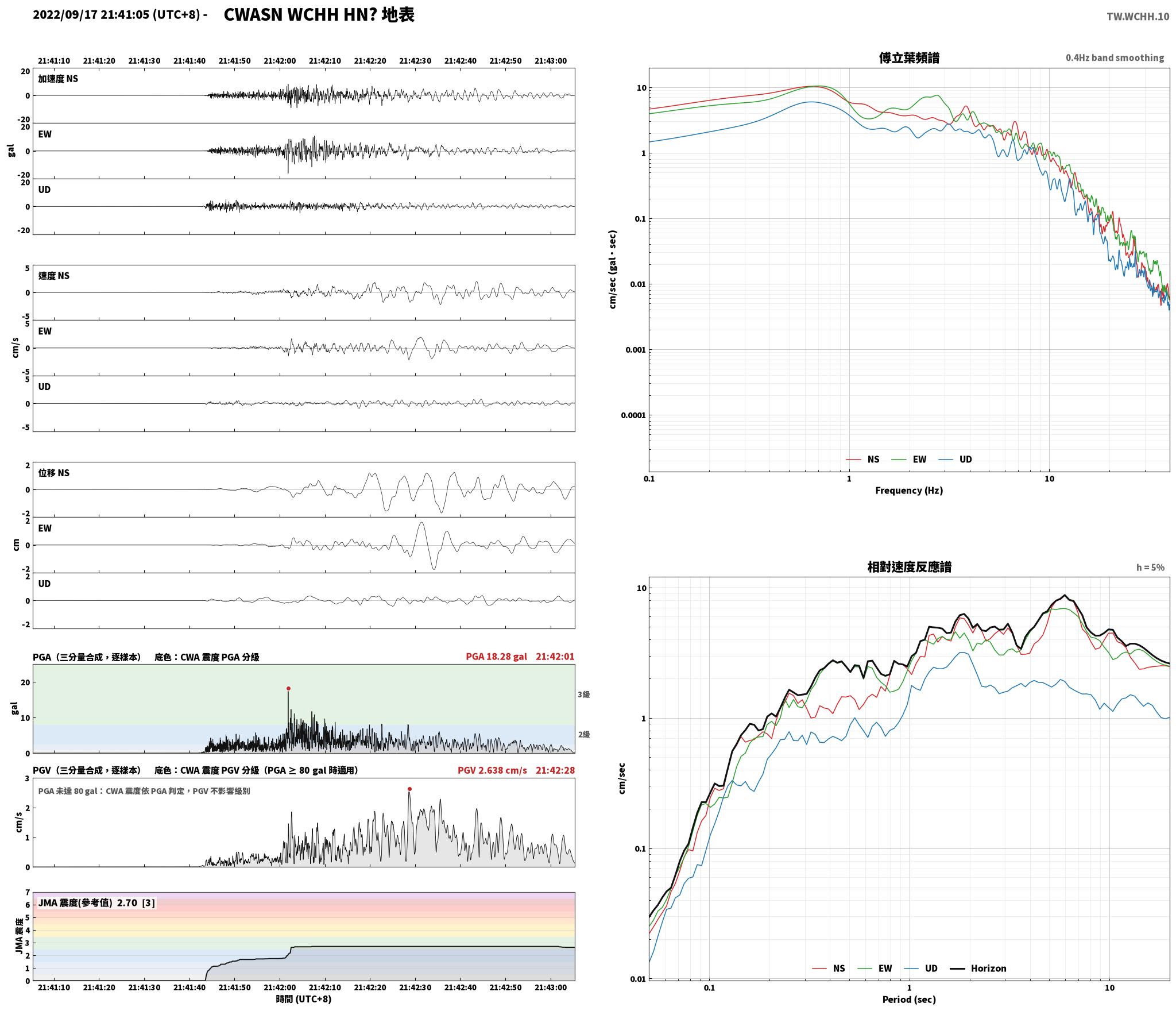

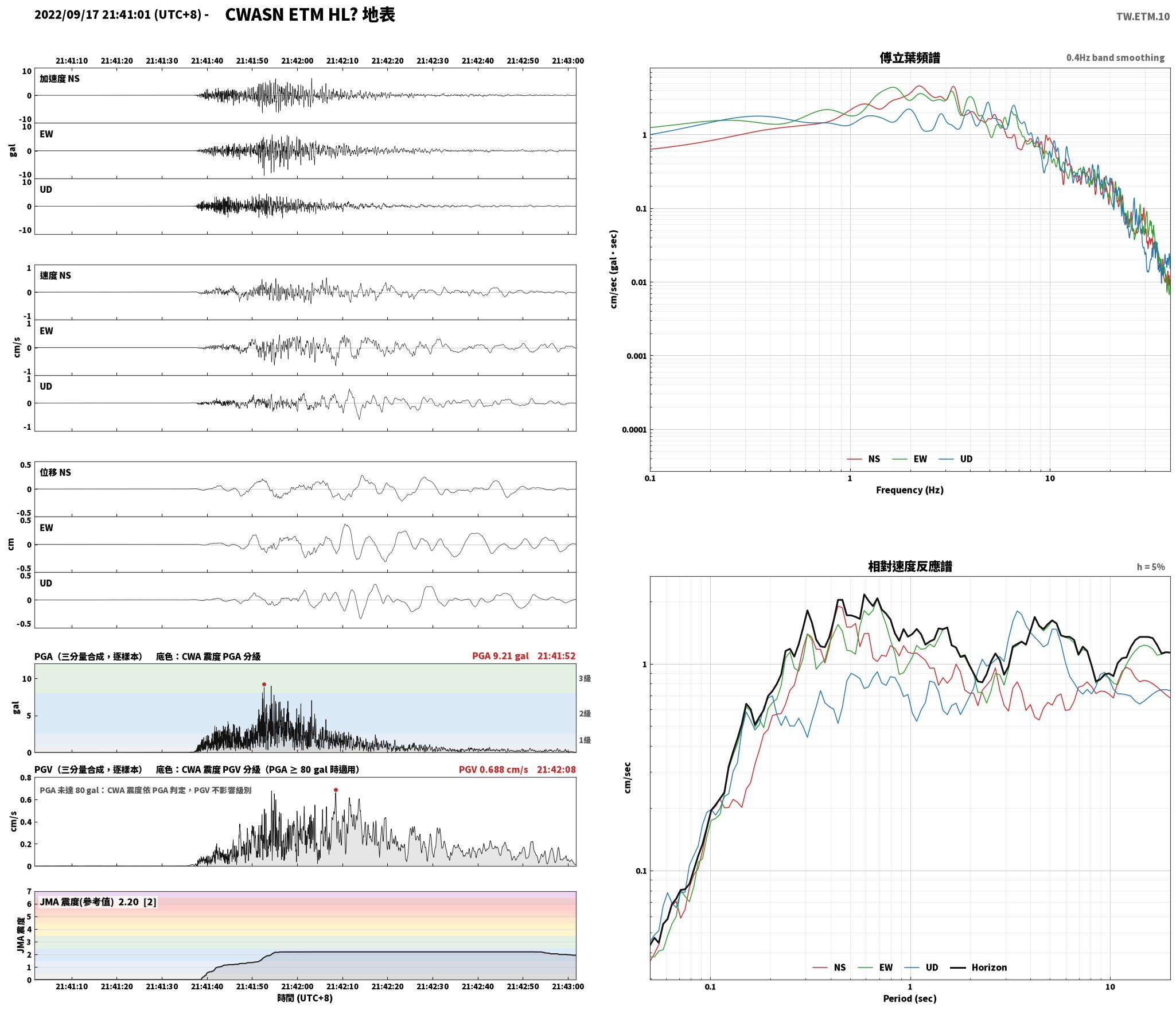

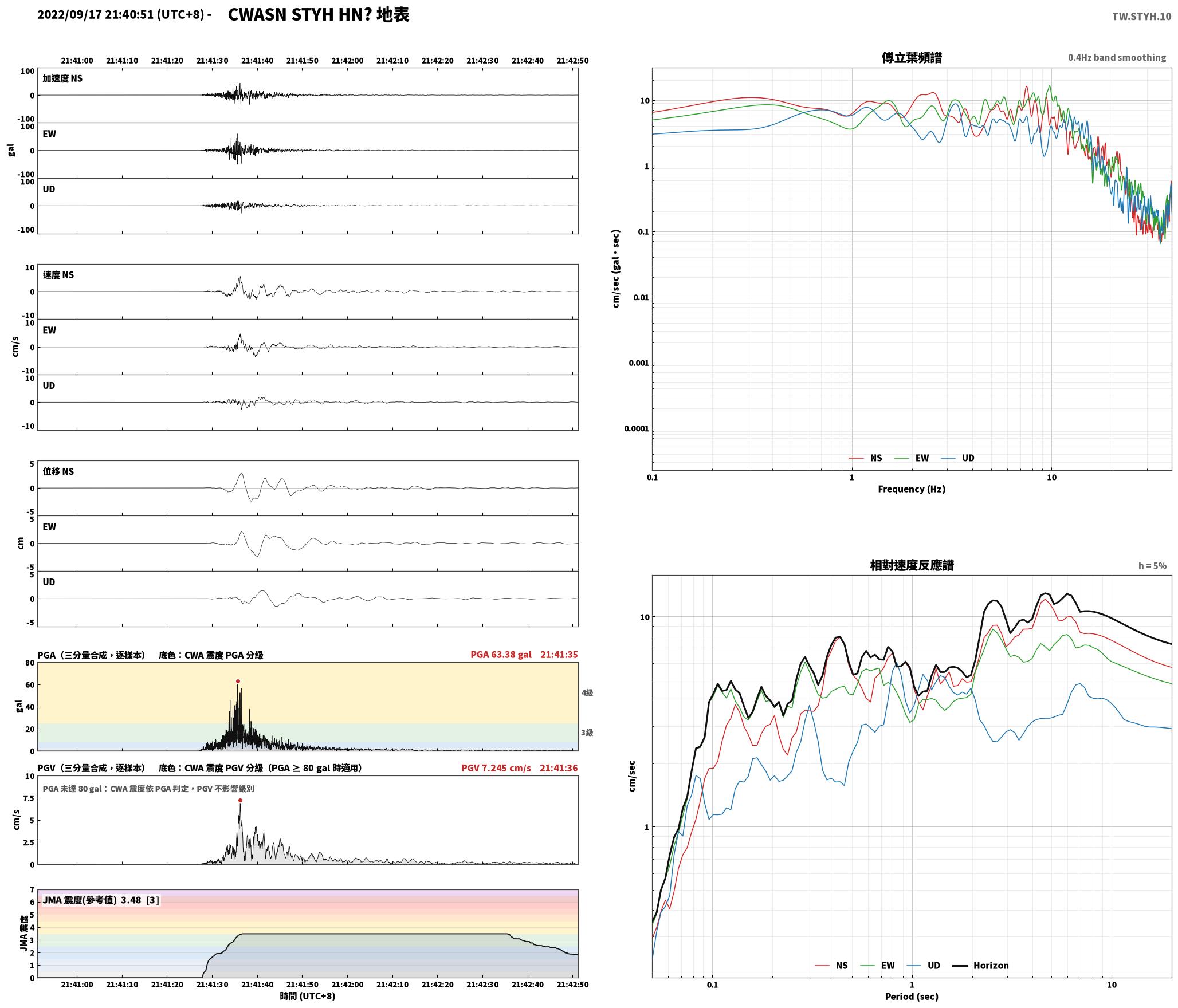

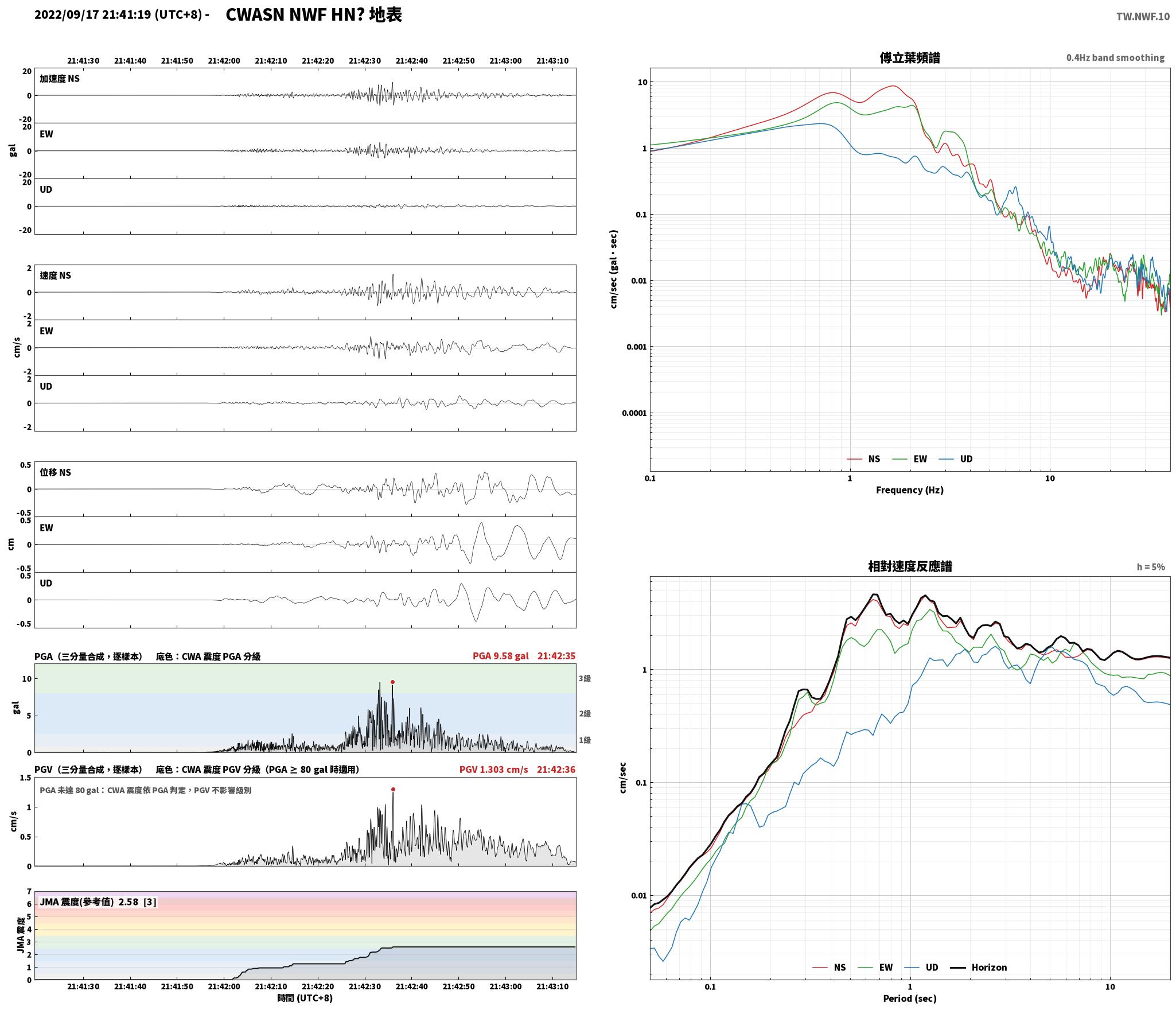

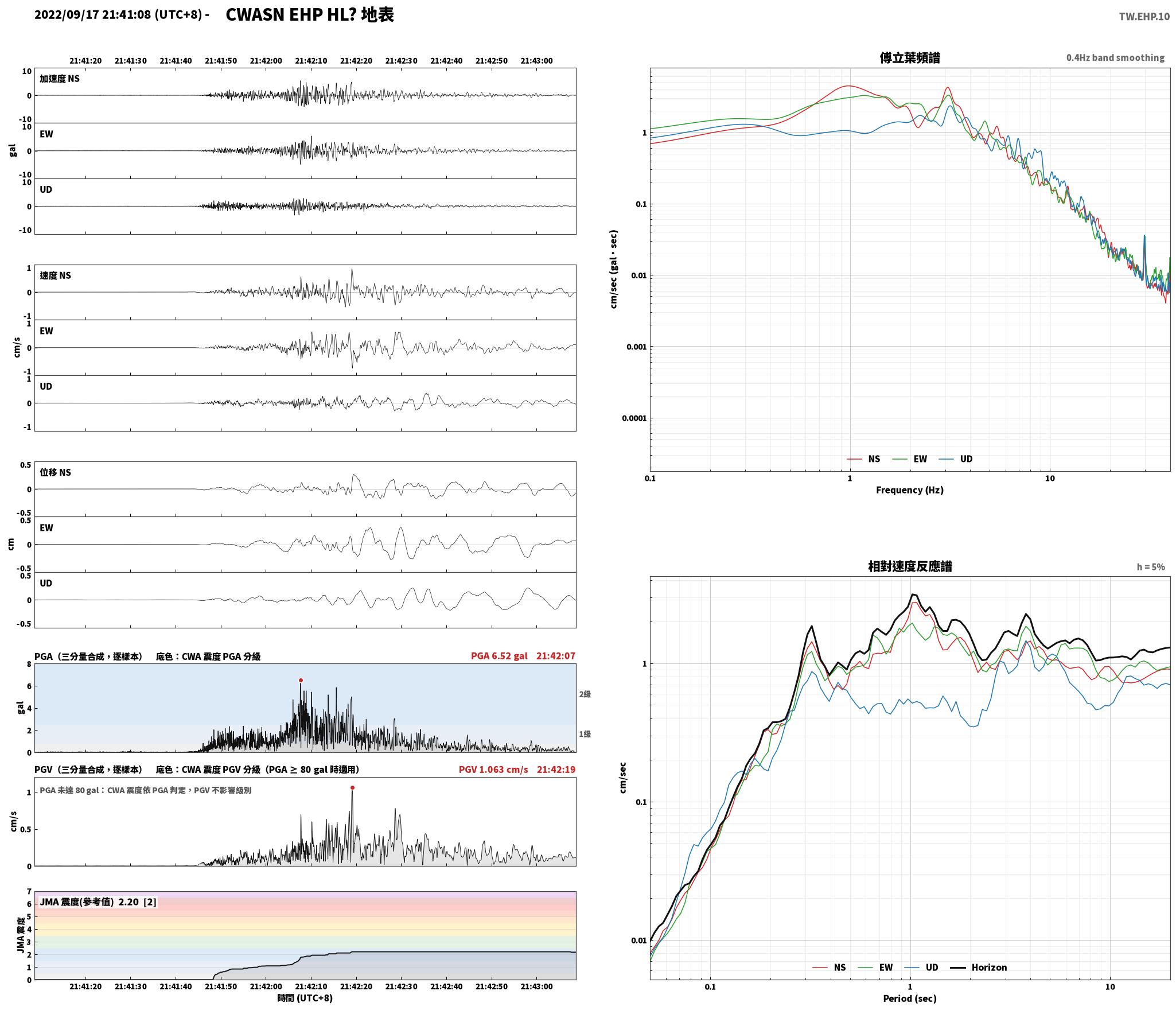

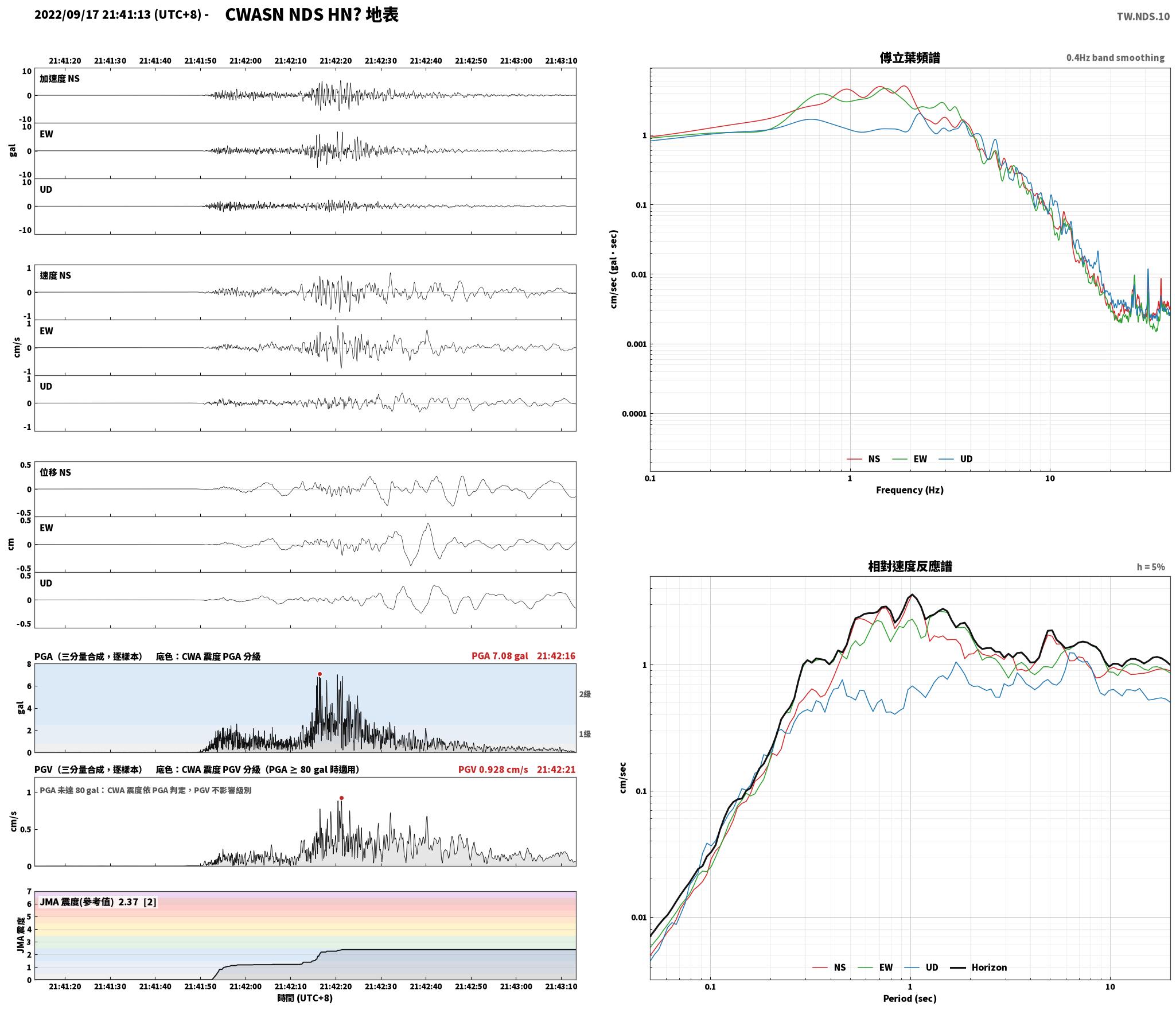

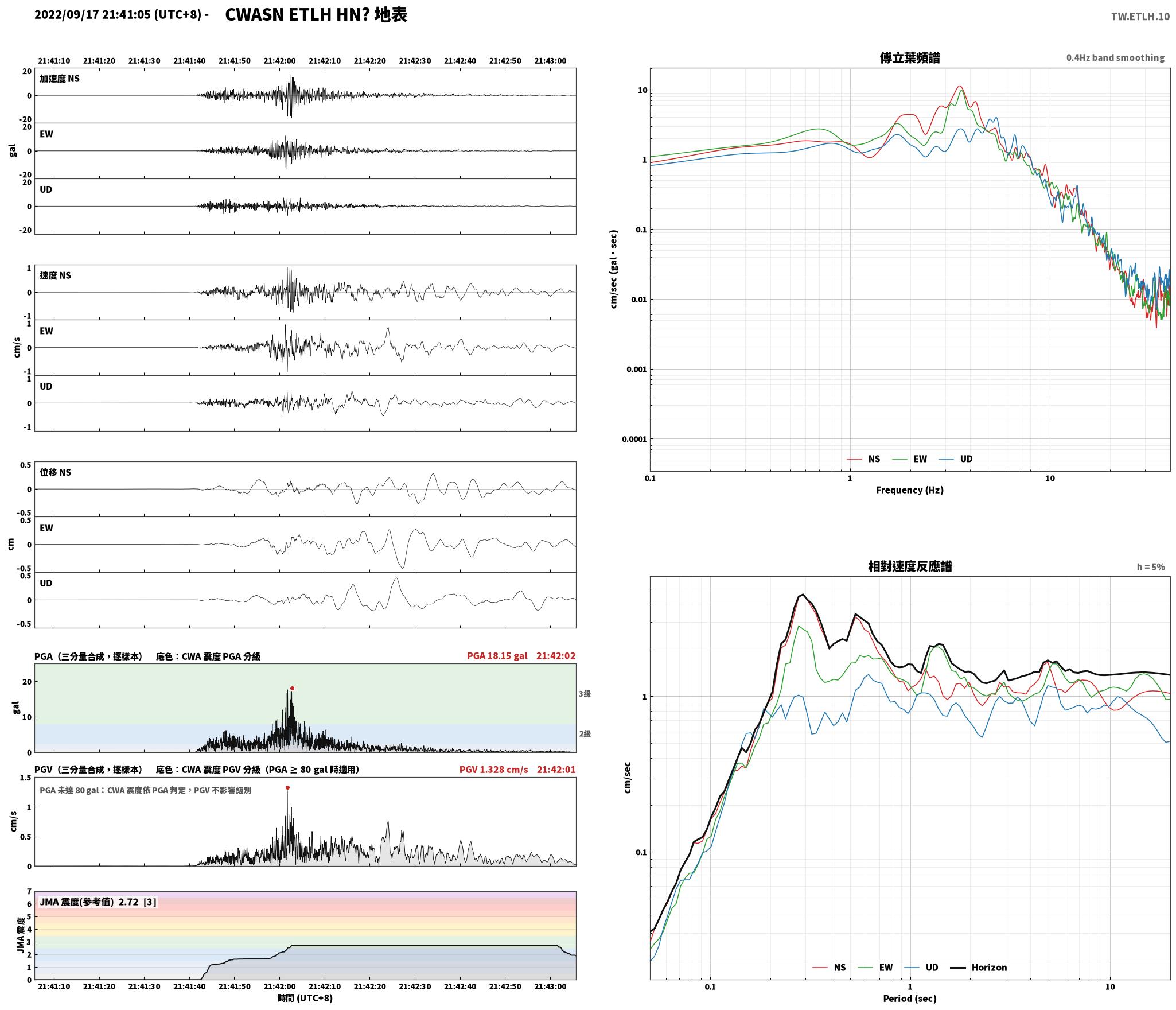

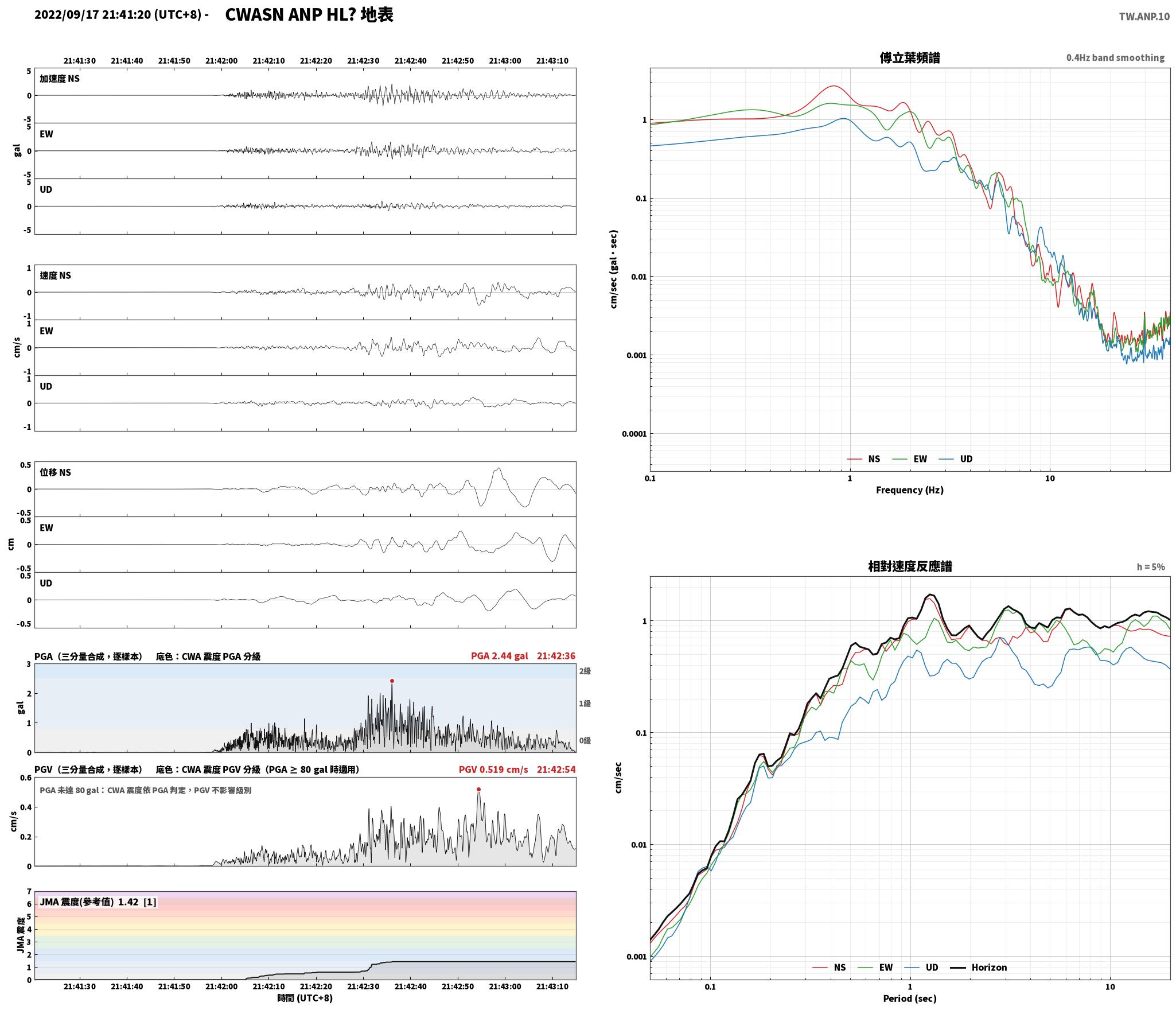

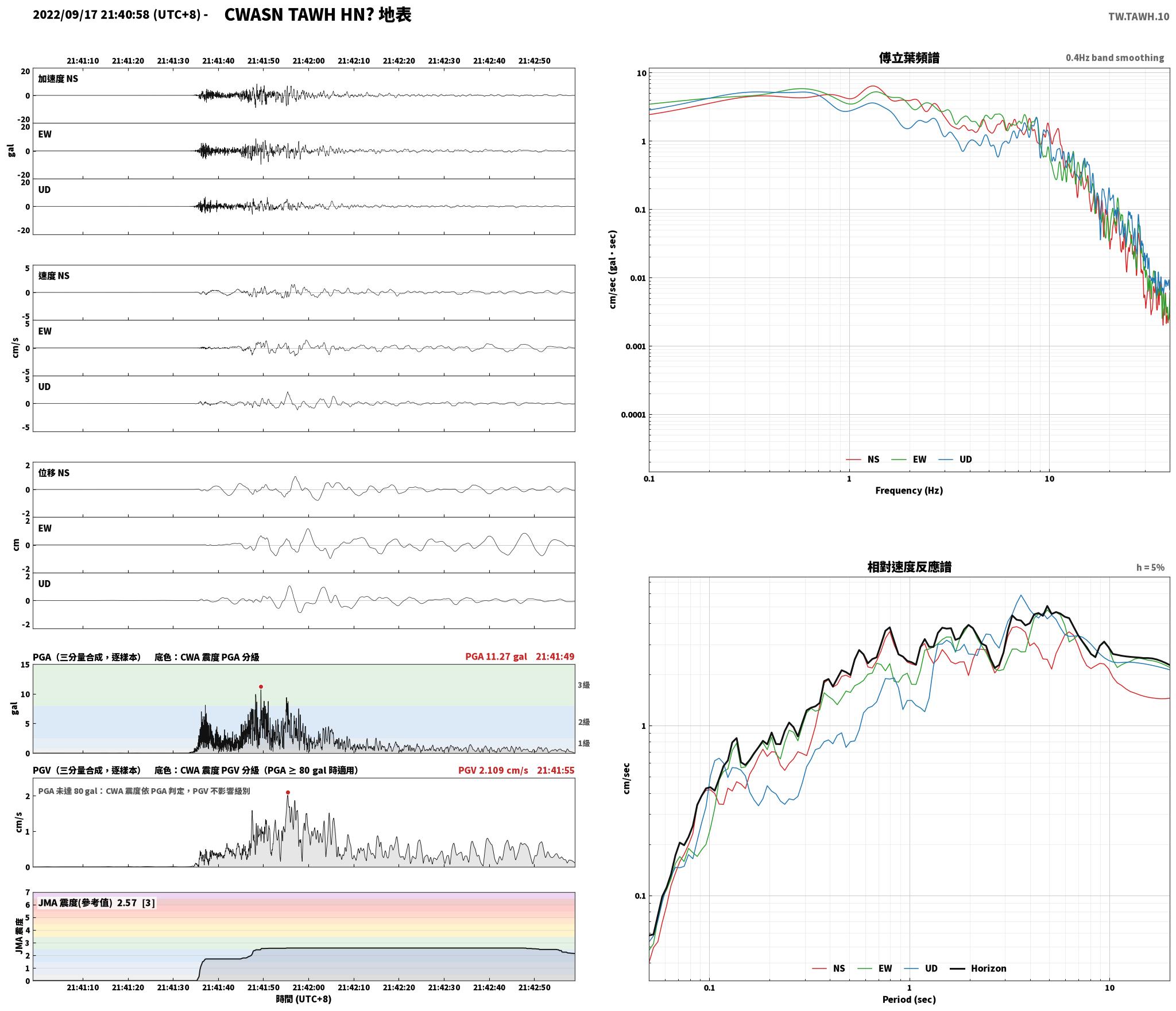

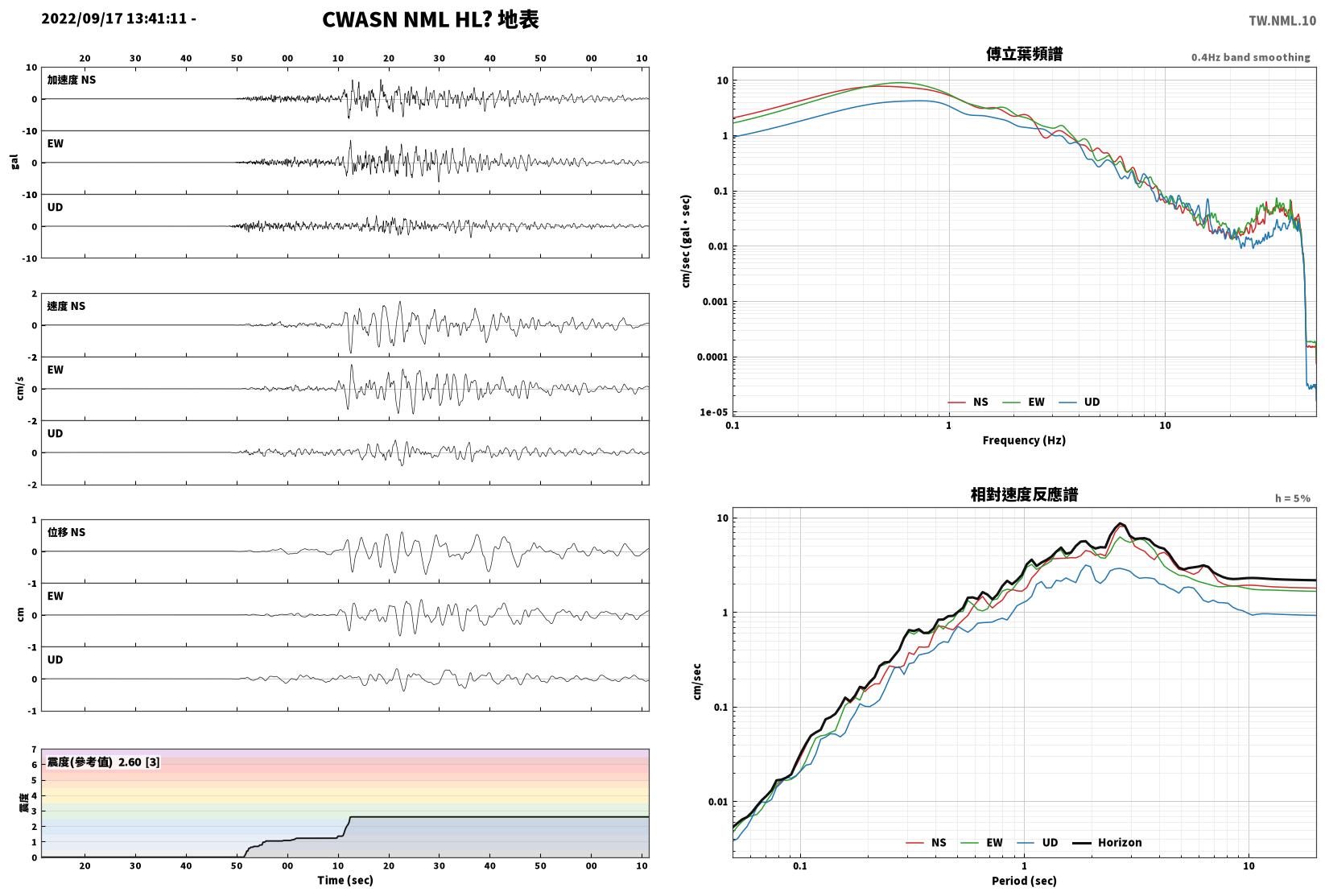

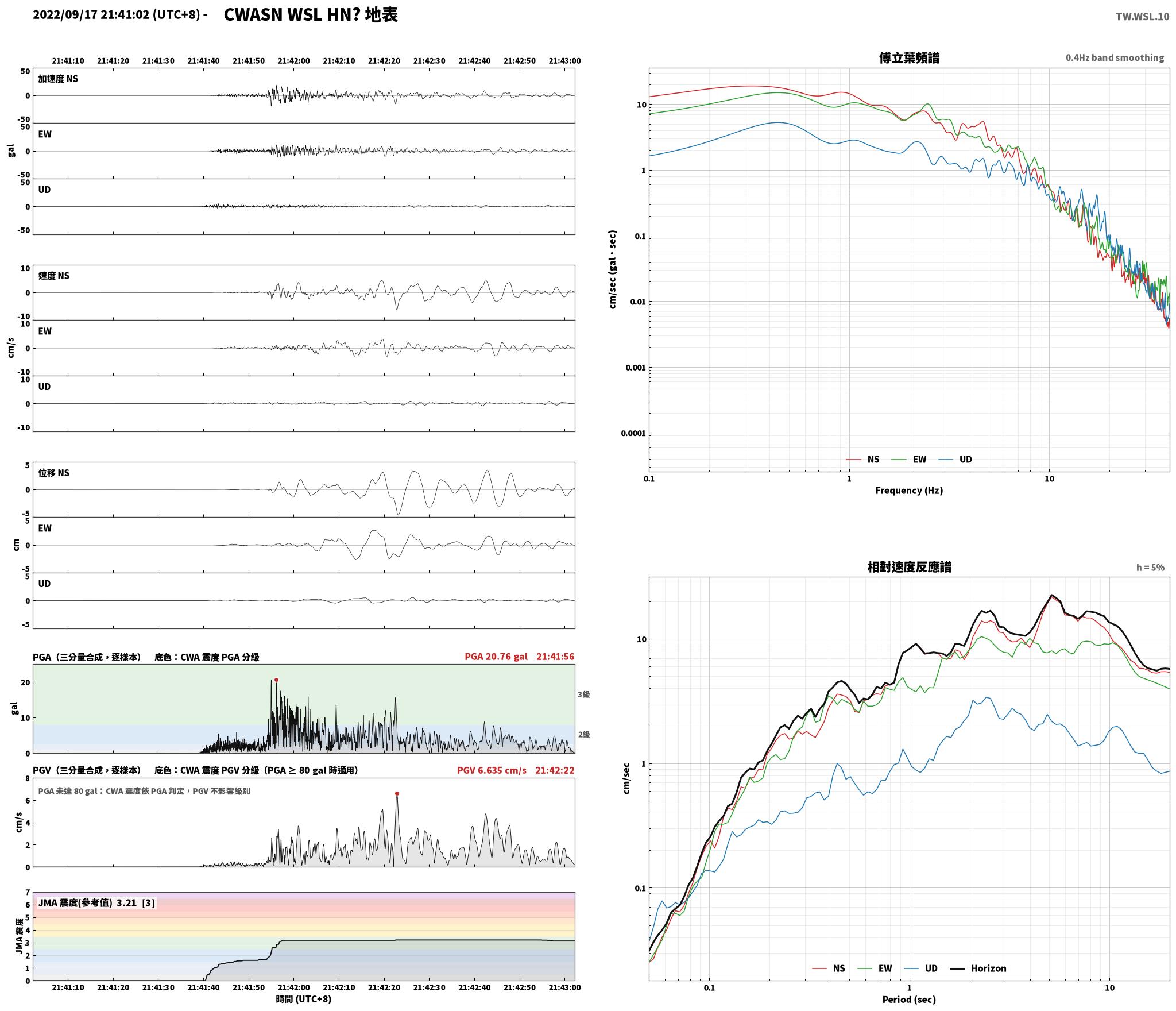

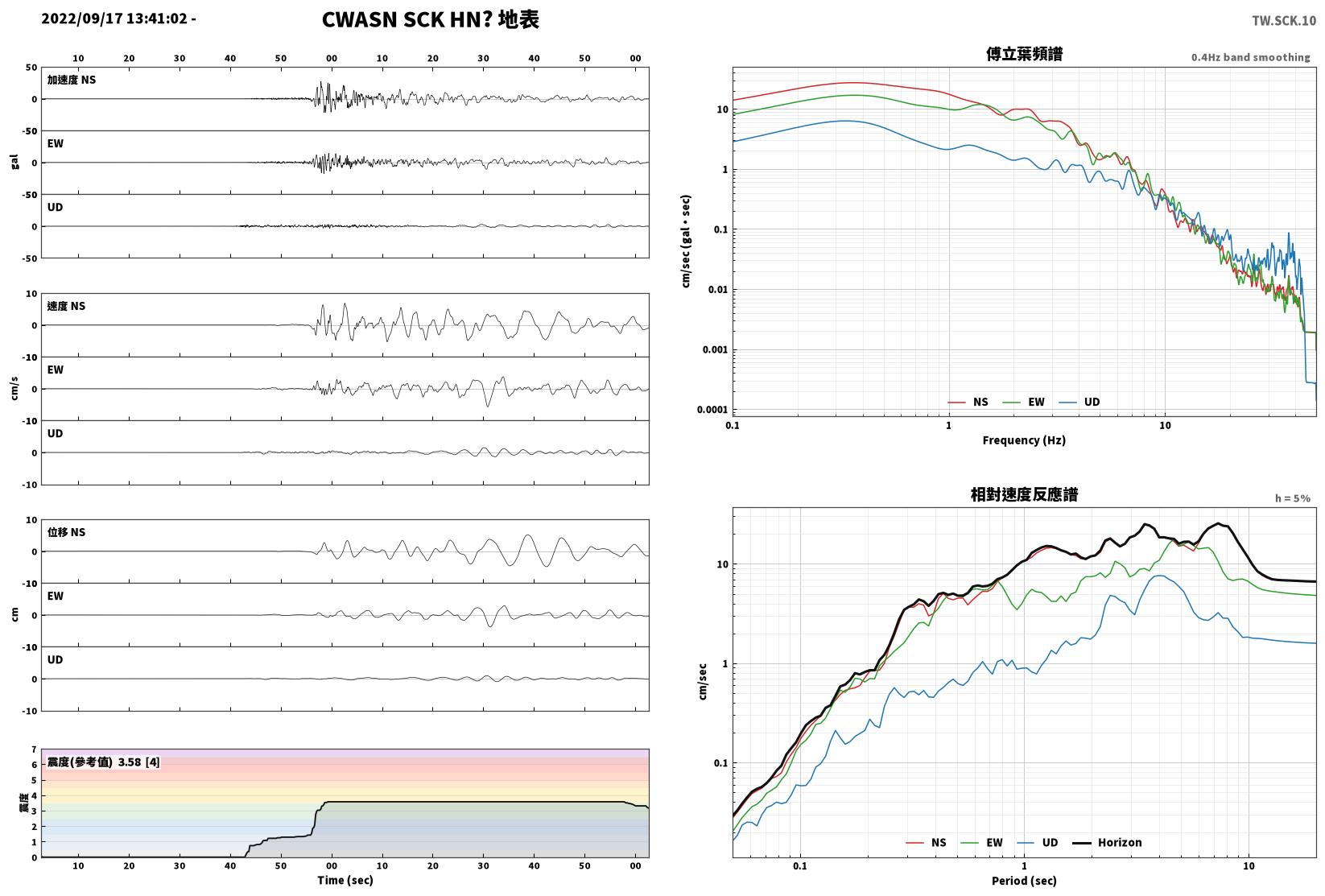

五、分析圖各面板的來源

分析圖各區塊分別對應不同路徑，判讀時請留意：

面板	來源與判讀
左欄三軸加速度／速度／位移波形	來自 CWA 因果 10 Hz 低通（保留完整低頻），與報告數值同源；因低頻完整，位移面板較能反映真實地表長週期位移。
底部即時震度（參考值）	來自 JMA 非因果濾波（直接取原始加速度），為隨時間變化的即時震度近似；與左欄不同源，不可與 CWA 系列逐值互比。
右上傅立葉頻譜	取自 10 Hz 低通後的加速度；約 10 Hz 以上為濾波器裙帶、無物理意義。
右下相對速度反應譜（阻尼 5%）	取自 0.05 Hz 高通的寬頻加速度所計算之單自由度應答；長週期成分完整、全段具物理意義。

六、各路徑一覽

資料／圖面	濾波	因果性	有效頻段／週期
加速度／速度、PGA/PGV、CWA 計測震度、分析圖左欄波形、傅立葉頻譜	去均值 + 10 Hz 因果低通（速度另 0.075 Hz 高通）	因果	≤ 10 Hz（保留完整低頻）
JMA 計測震度、分析圖即時震度	氣象廳規格 FFT 濾波（FL / FH / FF，直接取原始加速度）	非因果（零相位）	約 0.5–10 Hz
LPGM / SVA、分析圖相對速度反應譜	0.05 Hz 高通 + 單自由度速度應答（阻尼 5%）	—	週期 1.6–7.8 s（32 週期）

瞭解更多關於 CWASN 及 GDMS？

CWASN＝中央氣象署地震觀測網，1991 年起現代化為即時觀測網；2012 年新一代啟用，即時測站超過 170 站，地震監測量由每年約 4,000 增至 40,000。
三類地震儀：寬頻（速度型，可測長週期與 >1,000km 遠震）、短週期（速度型，測微弱地動）、強震儀（加速度型，記錄大地震不飽和）。
強震即時警報用的是加速度型強震儀（三軸），1995 年起設置、最多達 110 站，用於有感地震自動定位與各地震度。
現行測站全面升級為 24 位元高解析度、取樣每秒 100 點；第 2 階段並增建井下（平均 300m）與東部海域海底地震儀站。
通道代碼 HN、HL 為加速度型地震儀（強震儀）。
資料公開網址： https://gdms.cwa.gov.tw

資料來源與致謝｜GDMS

本頁逐站強震觀測資料取自中央氣象署「地震及地球物理資料管理系統」（GDMS），資料公開網址： https://gdms.cwa.gov.tw。

資料庫引用：Central Weather Administration (CWA, Taiwan). (2012). Central Weather Administration Seismographic Network [Data set]. International Federation of Digital Seismograph Networks. https://doi.org/10.7914/SN/T5
