CWA 正式地震報告

發生時刻	2022/09/18 13:19:19	震央地名	臺東縣池上鄉	最大震度	5強
震央位置	臺東縣政府北方 41.7 公里			連結	報告
北緯	23.13°N	東經	121.18°E	深度 / 規模	12.1km / M 6.1

震度分佈對比（★ 震央，同心圓為 S 波到時秒數・等間隔）

觀測點

實測震度圖

觀測點：各觀測點的實測最大震度，依震度上色（共 124 站）。實測震度圖：以觀測點反距離加權（IDW）內插各鄉鎮震度，畫出實測震度分佈。

公式（場址）

公式（S=1）

TREM (舊)

TREM (新)

ML v1

ML v2（preview）

PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。ML 模型 v1（intensity_ml_v1.onnx，ExpTech/YuYu1015）：神經網路依震源與各鄉鎮座標（含方位角）預估的震度分布。ML 模型 v2（preview，intensity_ml_v2.onnx，ExpTech/YuYu1015）：另一組係數重訓的實驗版本，與 v1 各自獨立設定。參數仍在調整，不代表最終成品。

震度12345弱5強6弱6強7

公式 / 模型準確度・公平對比（逐站「預測 vs 實測」，各自使用其輸入；共 124 站，含 ML v1／v2）

場址 Sᵢ 0.73–2.47，單就場址即可造成約 1.1 級的縱向差異，且與震央距無關；因此「震度×震央距」圖上一條距離曲線無法公平呈現，改以下方逐站指標與對角圖比較。

公式 / 模型	平均偏差	MAE	RMSE	完全命中	±1 級
公式（場址）	+0.85	0.91	1.19	32%	79%
公式（S=1）	+0.58	0.68	1.00	47%	87%
TREM (舊)	+0.58	0.68	1.00	47%	87%
TREM (新)	+0.04	0.52	0.77	51%	97%
ML v1	+0.16	0.27	0.57	75%	98%
ML v2（preview）	+0.41	0.59	0.88	48%	94%

偏差＝預測−實測的平均（0 最佳，正=偏高）；MAE/RMSE 越小越準；命中率越高越好。各欄最佳者以粗體標示。

公式（場址）	公式（S=1）	TREM (舊)	TREM (新)	ML v1	ML v2（preview）
PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。ML 模型 v1（intensity_ml_v1.onnx，ExpTech/YuYu1015）：以震源與座標特徵（含方位角）輸出 PGA/PGV 再分級。ML 模型 v2（preview，intensity_ml_v2.onnx，ExpTech/YuYu1015）：另一組係數重訓的實驗版本，與 v1 各自獨立設定。參數仍在調整，不代表最終成品。

命中高估低估泡泡大小＝站數；虛線＝完美預測（預測＝實測）

震度 × 震央距衰減圖（距離趨勢參考；X 線性、震度階為整數階梯）

註：同一震央距的各站因場址不同會有縱向散布，單一距離曲線無法呈現，故此圖僅供看衰減趨勢；公式的公平橫向對比請見上方「公式準確度・公平對比」。

公式（場址）誤差 1.19	公式（S=1）誤差 1.00	TREM (舊)誤差 1.00	TREM (新)誤差 0.77
PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。

觀測點（依震度上色）選定公式理論曲線

最大震度時空熱圖 • 震央距剖面

逐站觀測（GDMS 強震資料，共 92 站）

加速度單位 gal、速度 cm/s；合成為峰值（PGA/PGV）；JMA/CWA 為計測震度，色塊為震度階；地名取最近鄉鎮、海拔為測站高程；震央距與走時表估計 P/S 波時間由站點座標推算；長周期為長周期地震動階級。點欄位標題可排序。

ID	地名	海拔 ↕	觀測網	通道	震央距 ↕	走時表估計		加速度 (gal)				速度 (cm/s)				JMA		CWA		長周期 ↕	資料下載
ID	地名	海拔 ↕	觀測網	通道	震央距 ↕	P波時間 ↕	S波時間 ↕	南北 ↕	東西 ↕	上下 ↕	合成 ↕	南北 ↕	東西 ↕	上下 ↕	合成 ↕	震度階	計測震度 ↕	震度階	計測震度 ↕	長周期 ↕	波形	報告	分析

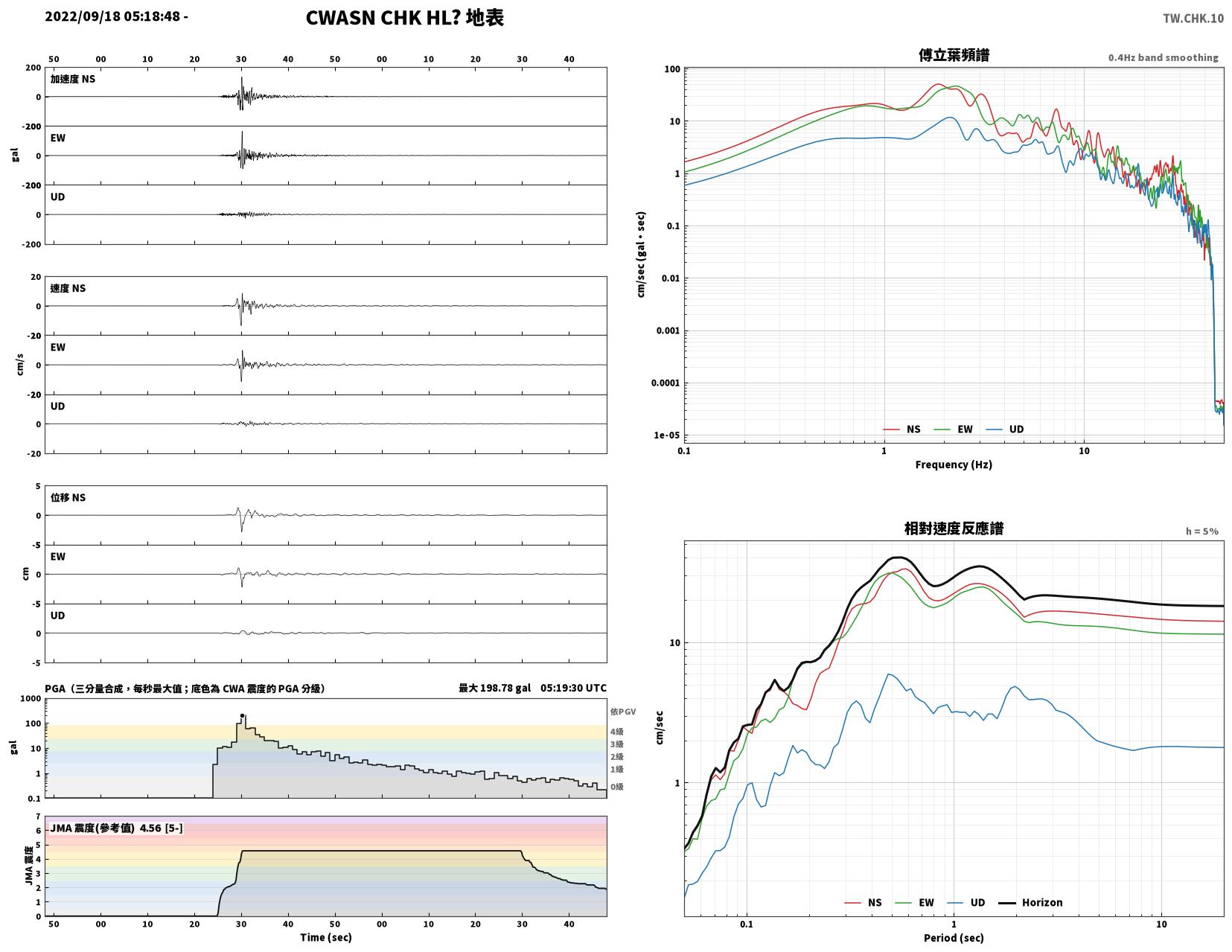

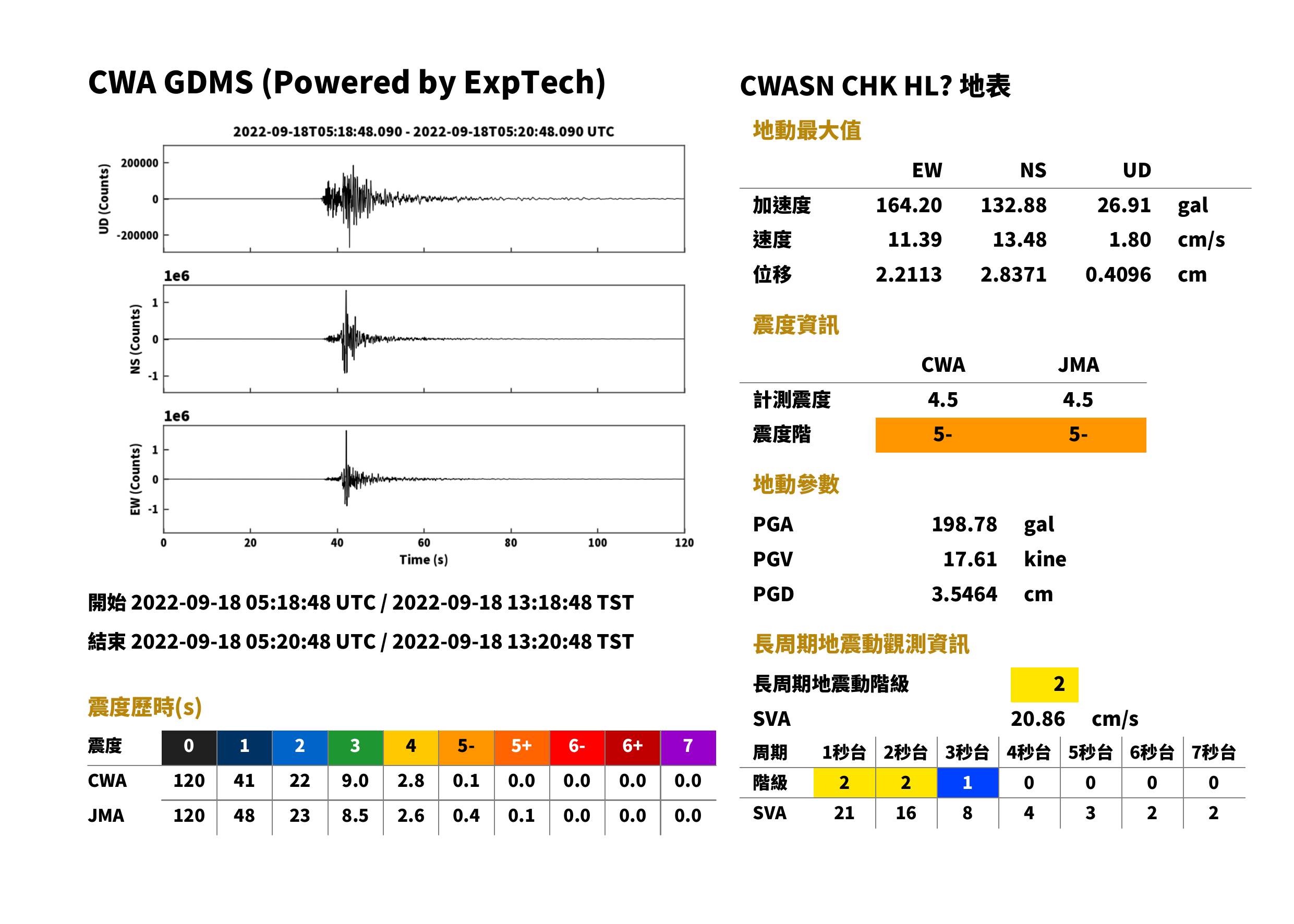

CHK	臺東縣成功鎮	37 m	CWASN	HL	20.1 km	13:19:23	13:19:25	132.88	164.20	26.91	198.78	13.48	11.39	1.80	17.61	5弱	4.5	5弱	4.5	2	下載	查看	查看

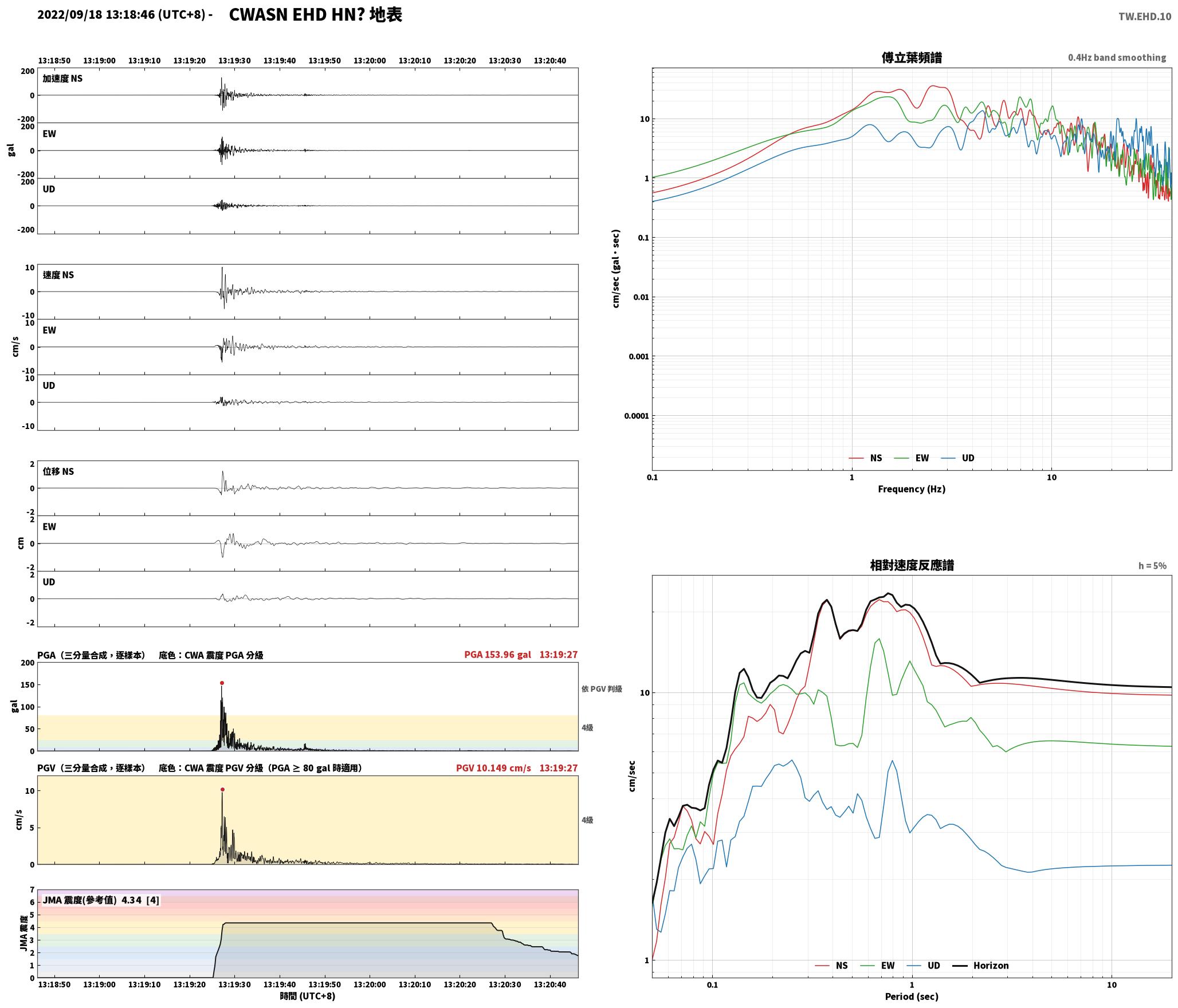

EHD	臺東縣池上鄉	295 m	CWASN	HN	3.4 km	13:19:21	13:19:22	126.51	104.20	42.88	153.95	8.85	5.58	1.93	10.15	4	4.3	4	4.4	1	下載	查看	查看

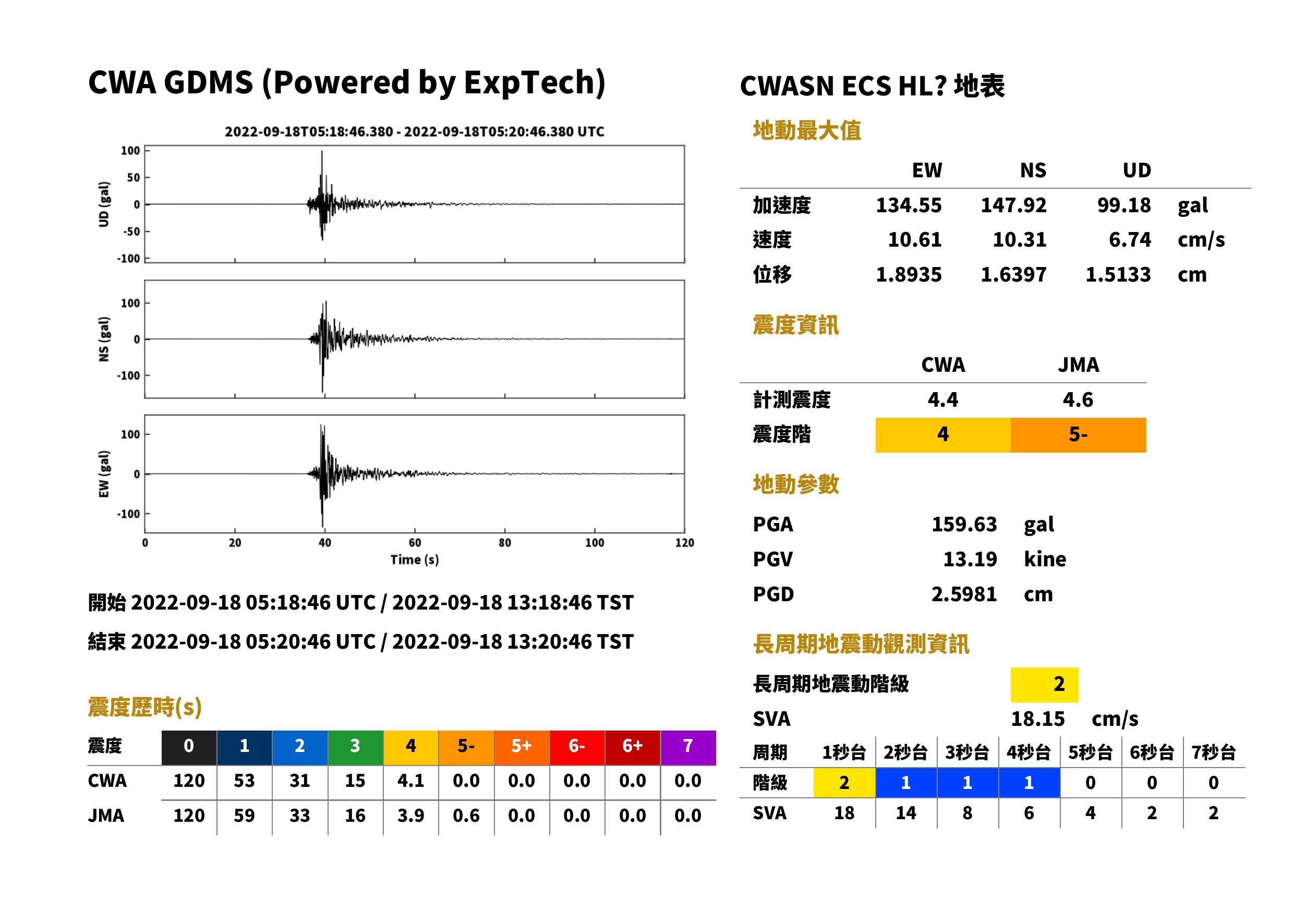

ECS	臺東縣池上鄉	286 m	CWASN	HL	5.6 km	13:19:21	13:19:22	148.16	134.61	99.16	159.85	10.31	10.54	6.79	13.11	5弱	4.6	4	4.4	2	下載	查看	查看

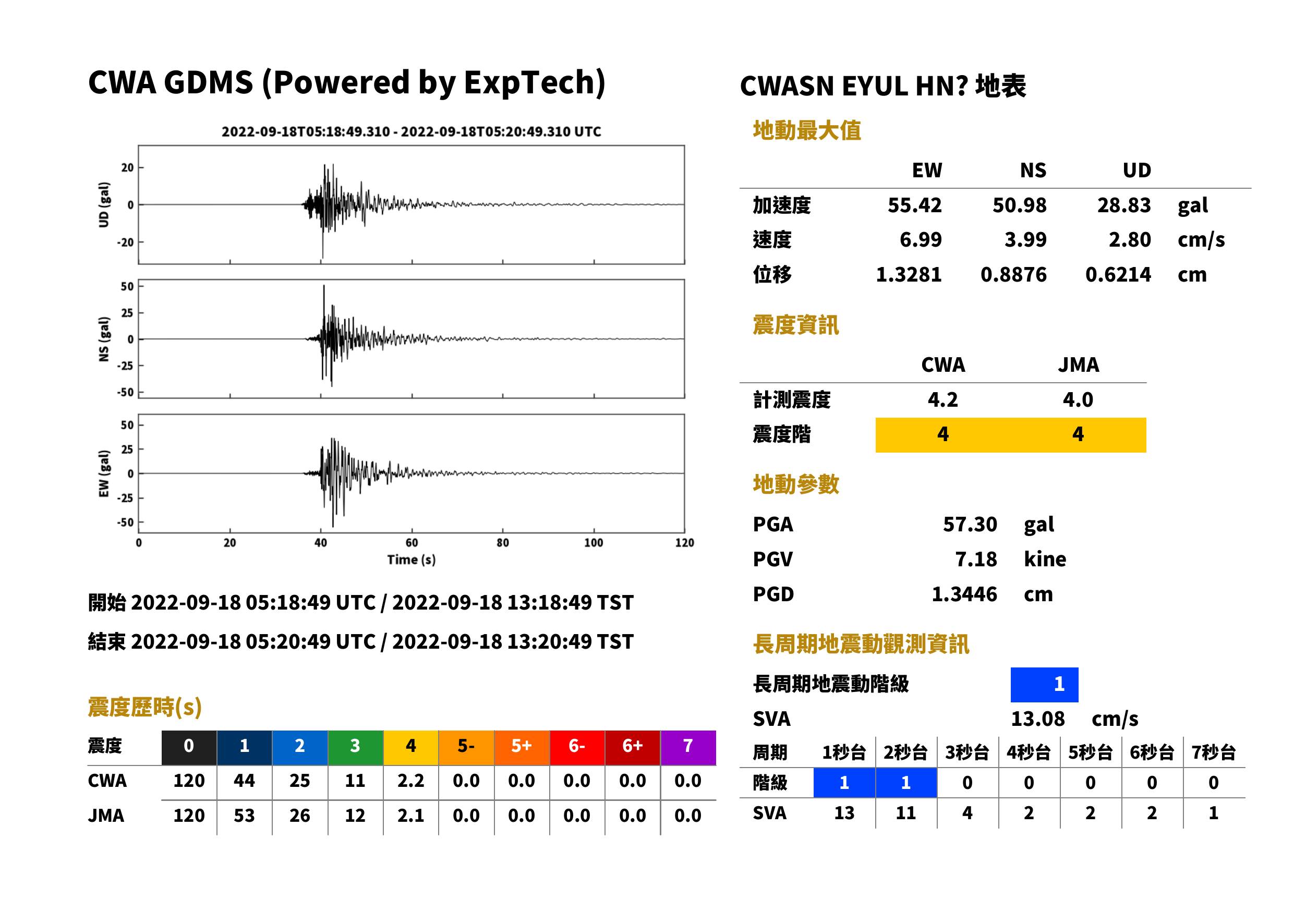

EYUL	花蓮縣玉里鎮	138 m	CWASN	HN	28.0 km	13:19:24	13:19:27	50.96	55.38	28.84	57.27	4.01	6.99	2.82	7.17	4	4.0	4	4.2	1	下載	查看	查看

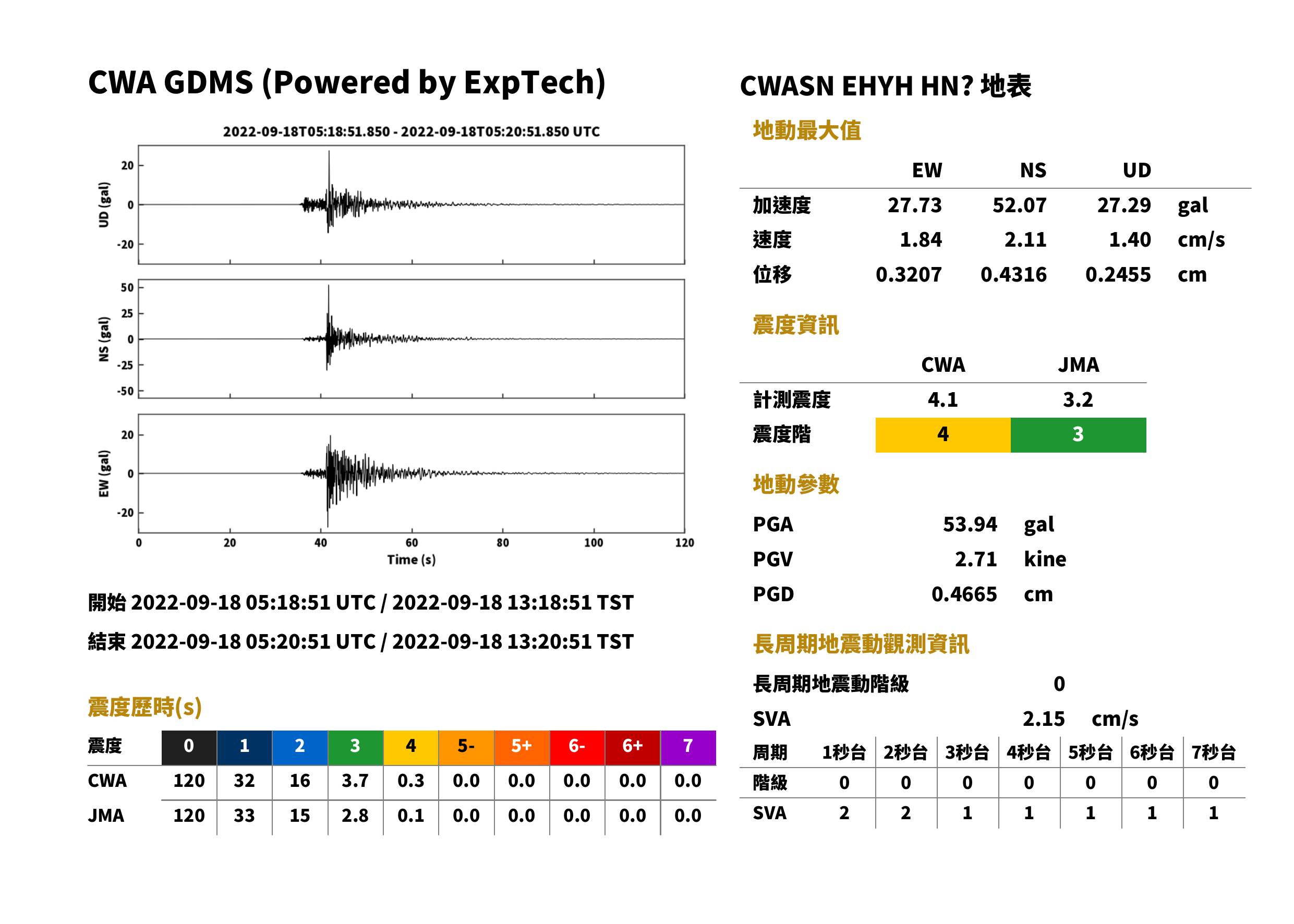

EHYH	花蓮縣瑞穗鄉	173 m	CWASN	HN	43.8 km	13:19:26	13:19:32	52.07	27.71	27.28	53.94	2.11	1.87	1.41	2.73	3	3.2	4	4.1	0	下載	查看	查看

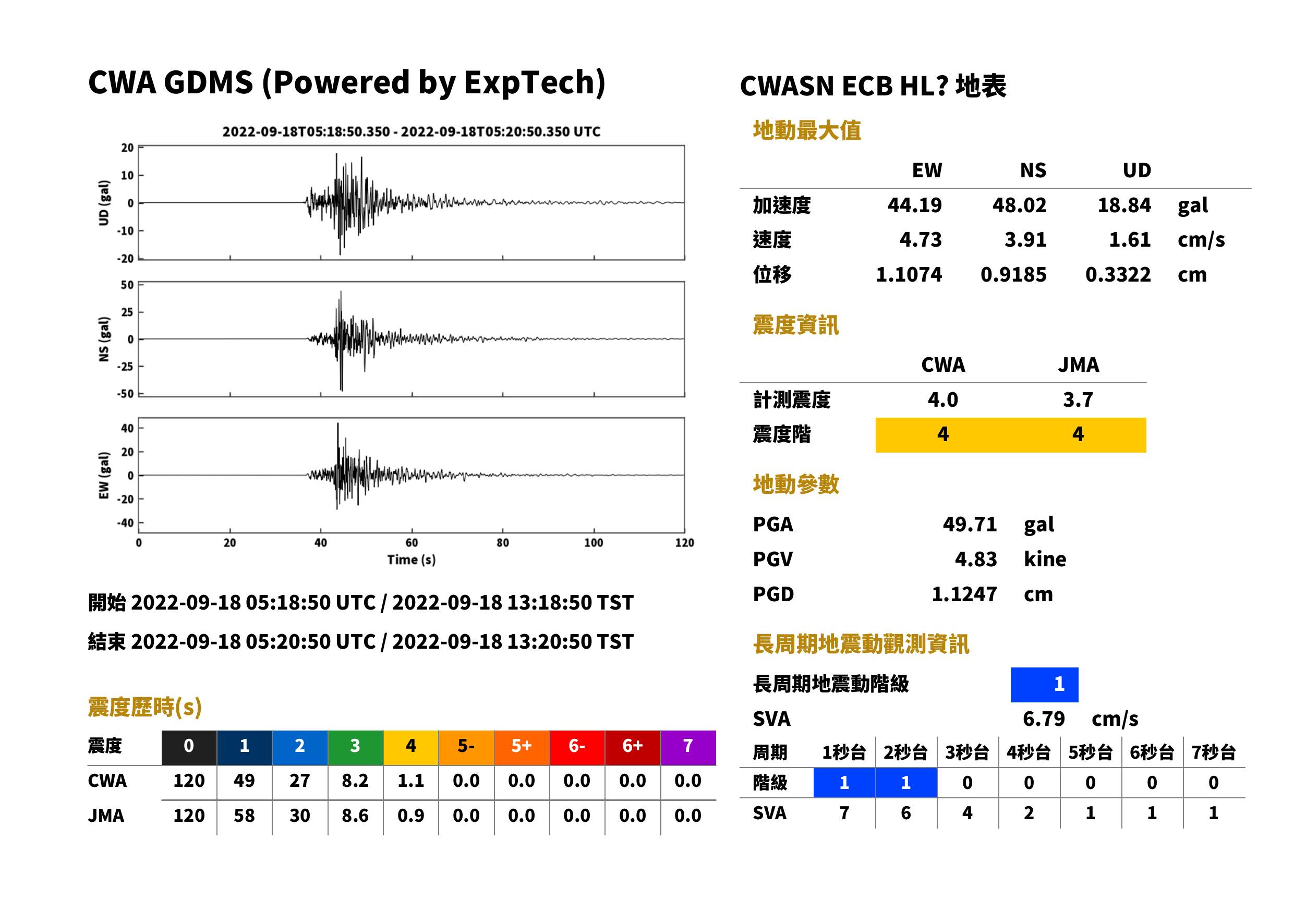

ECB	臺東縣長濱鄉	63 m	CWASN	HL	34.6 km	13:19:25	13:19:29	48.03	44.09	18.86	49.74	3.91	4.60	1.60	4.70	4	3.7	4	4.0	1	下載	查看	查看

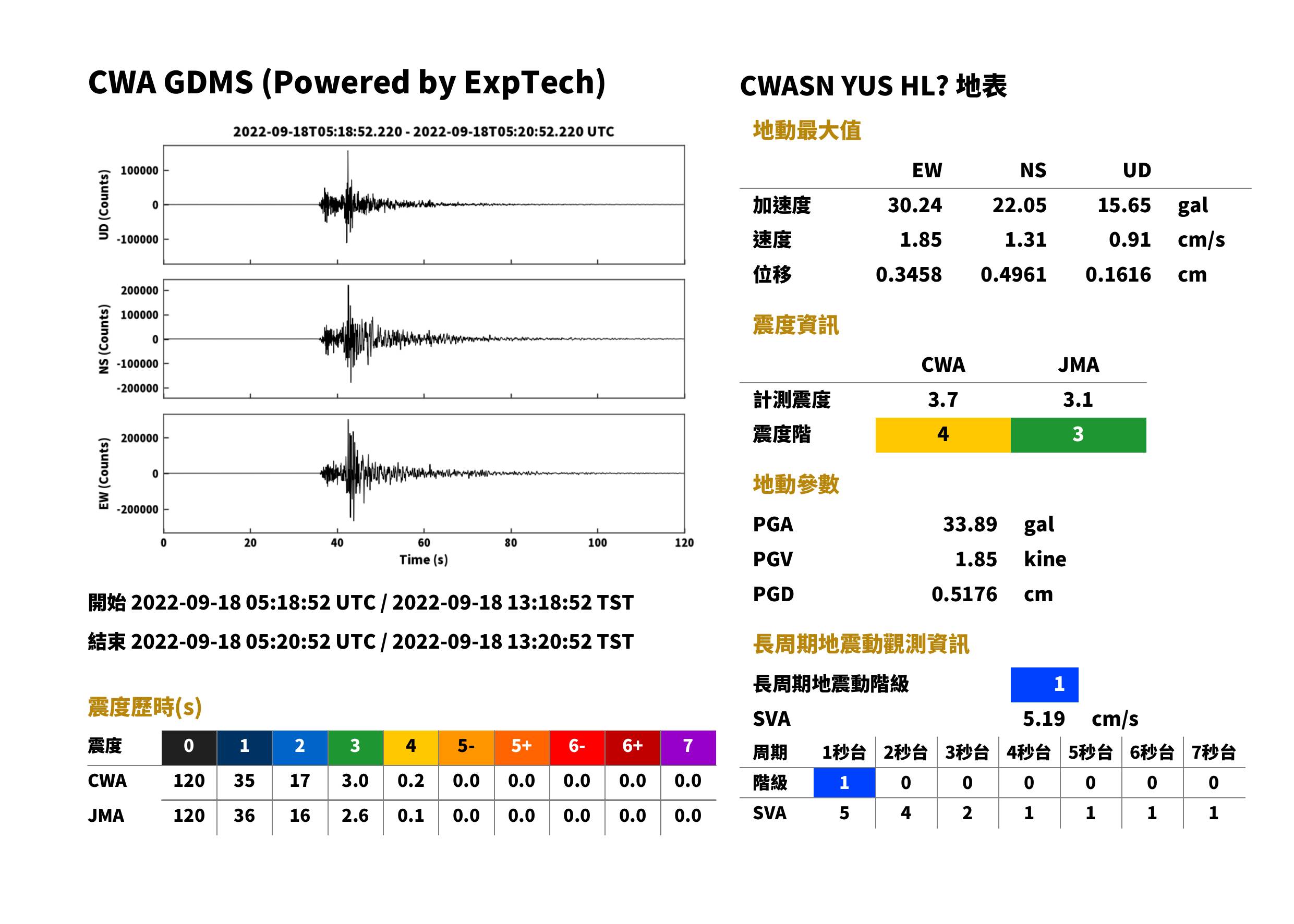

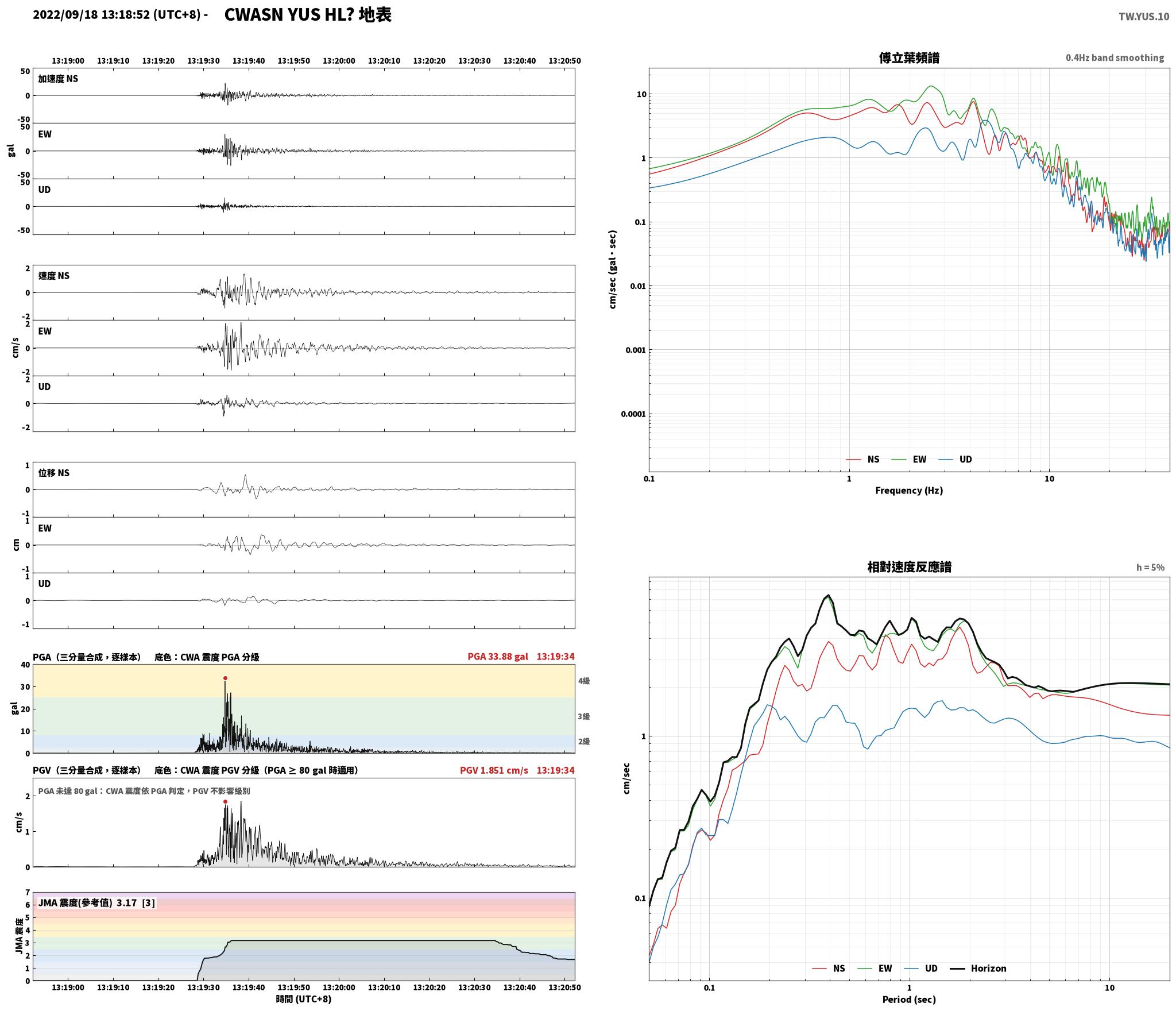

YUS	嘉義縣阿里山鄉	3856 m	CWASN	HL	45.7 km	13:19:27	13:19:32	22.05	30.24	15.65	33.89	1.31	1.85	0.91	1.85	3	3.1	4	3.7	1	下載	查看	查看

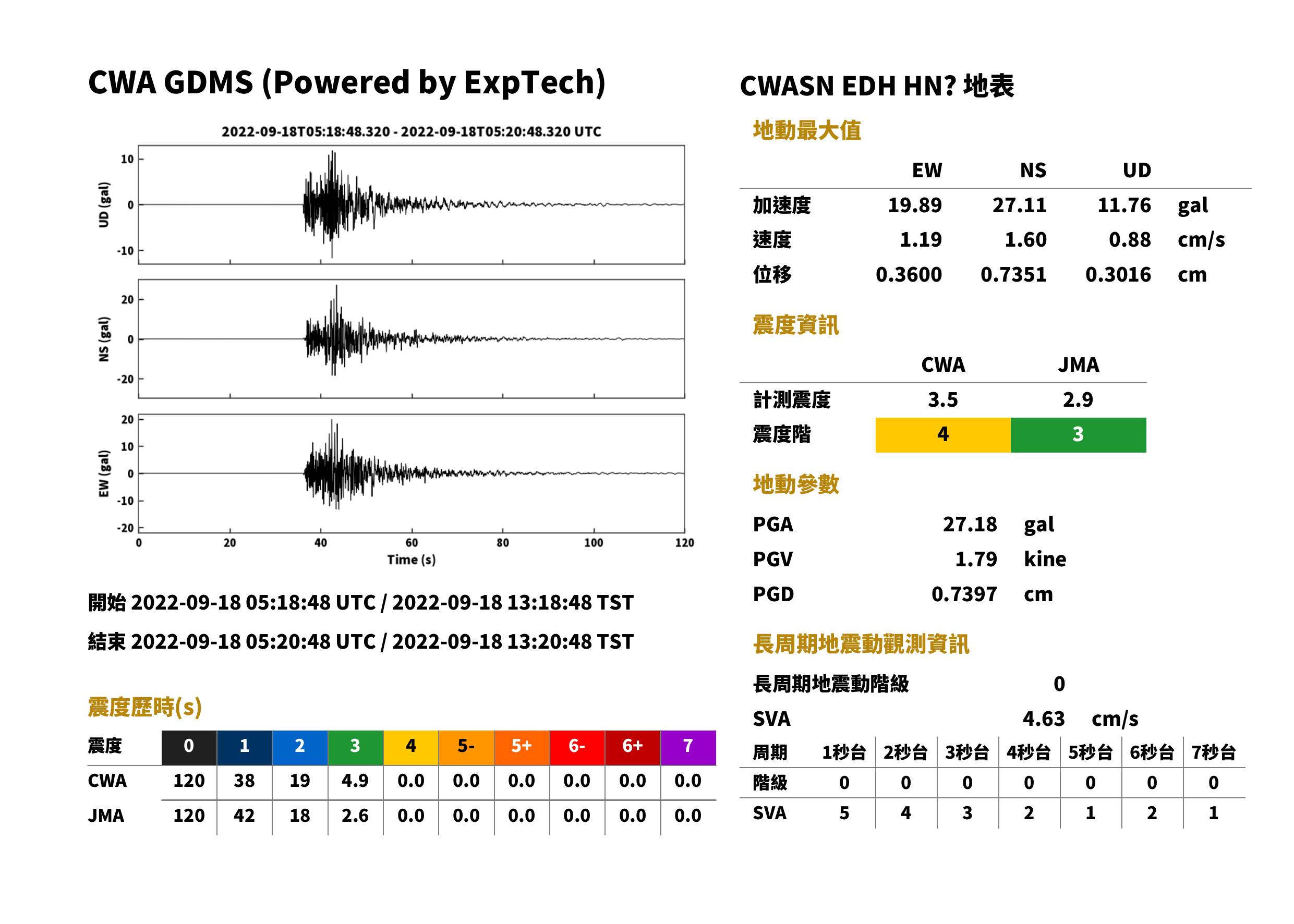

EDH	臺東縣東河鄉	46 m	CWASN	HN	21.6 km	13:19:23	13:19:26	27.07	19.88	11.76	27.14	1.63	1.18	0.90	1.73	3	2.9	4	3.5	0	下載	查看	查看

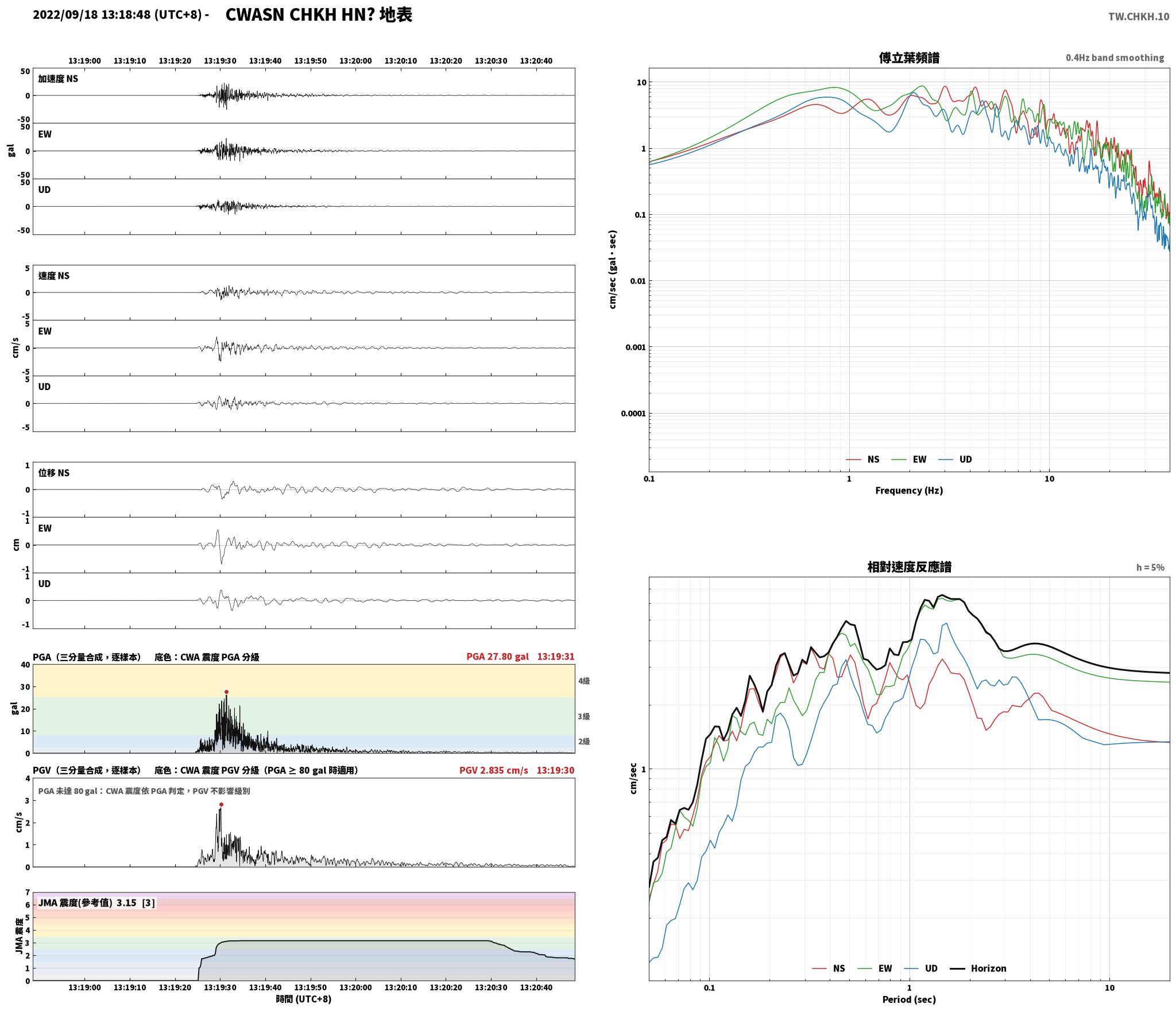

CHKH	臺東縣成功鎮	11 m	CWASN	HN	23.1 km	13:19:23	13:19:26	25.78	22.77	14.69	27.82	1.38	2.43	1.31	2.81	3	3.1	4	3.5	1	下載	查看	查看

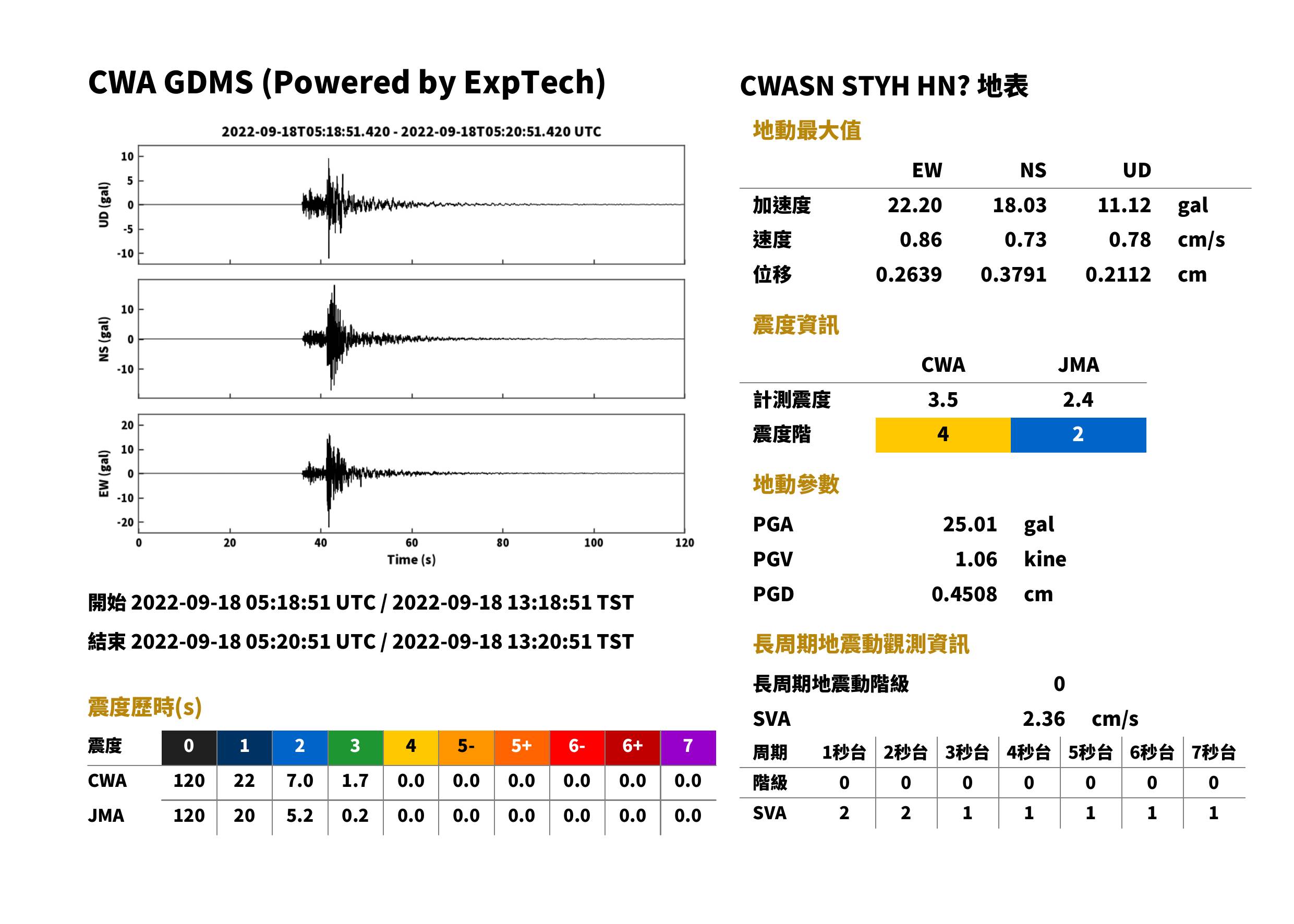

STYH	高雄市桃源區	624 m	CWASN	HN	41.1 km	13:19:26	13:19:31	18.02	22.23	11.13	25.04	0.72	0.88	0.76	1.03	2	2.4	3	3.4	0	下載	查看	查看

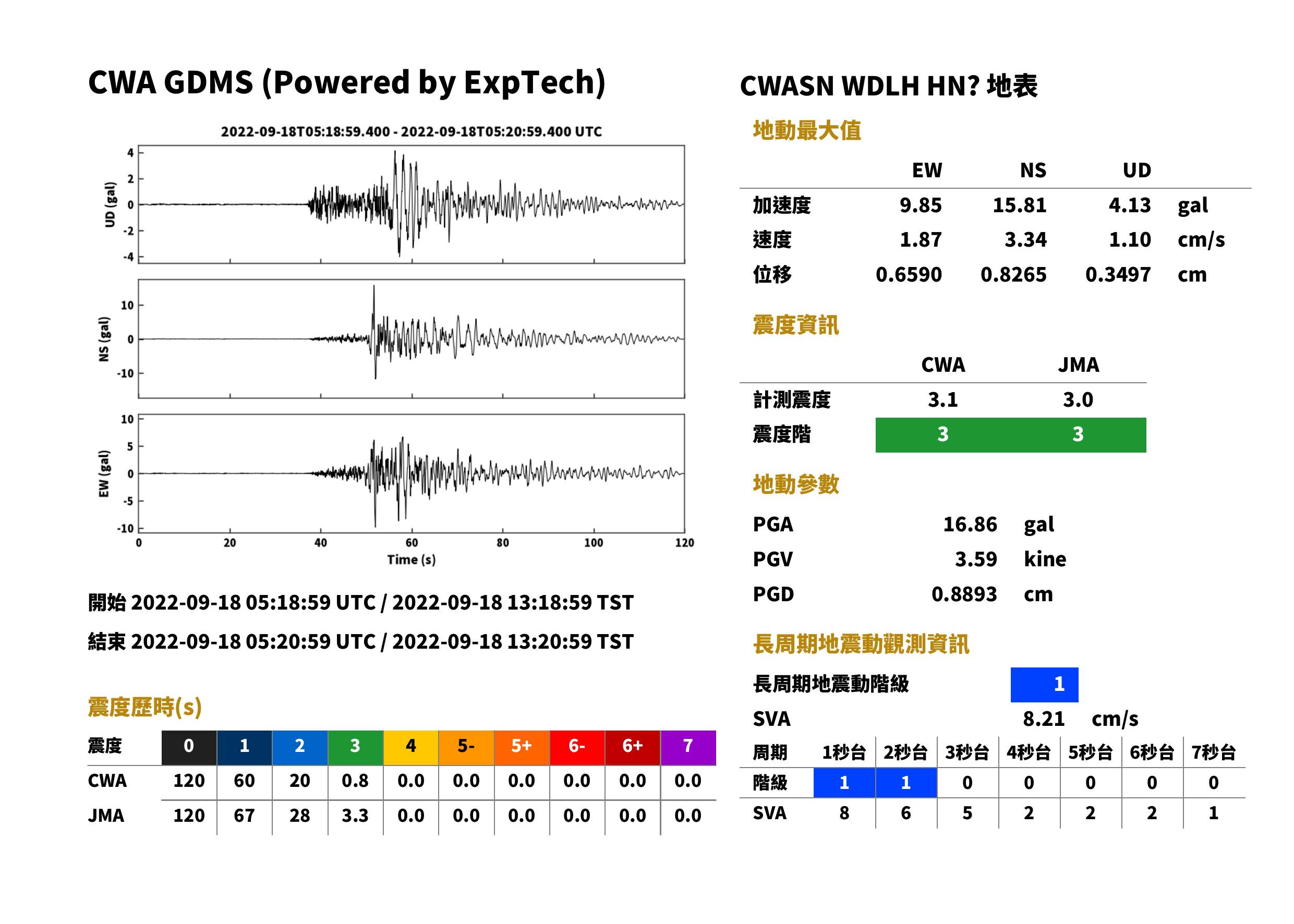

WDLH	雲林縣斗六市	54 m	CWASN	HN	90.3 km	13:19:34	13:19:45	15.79	9.89	4.15	16.83	3.32	1.82	1.13	3.56	3	3.0	3	3.1	1	下載	查看	查看

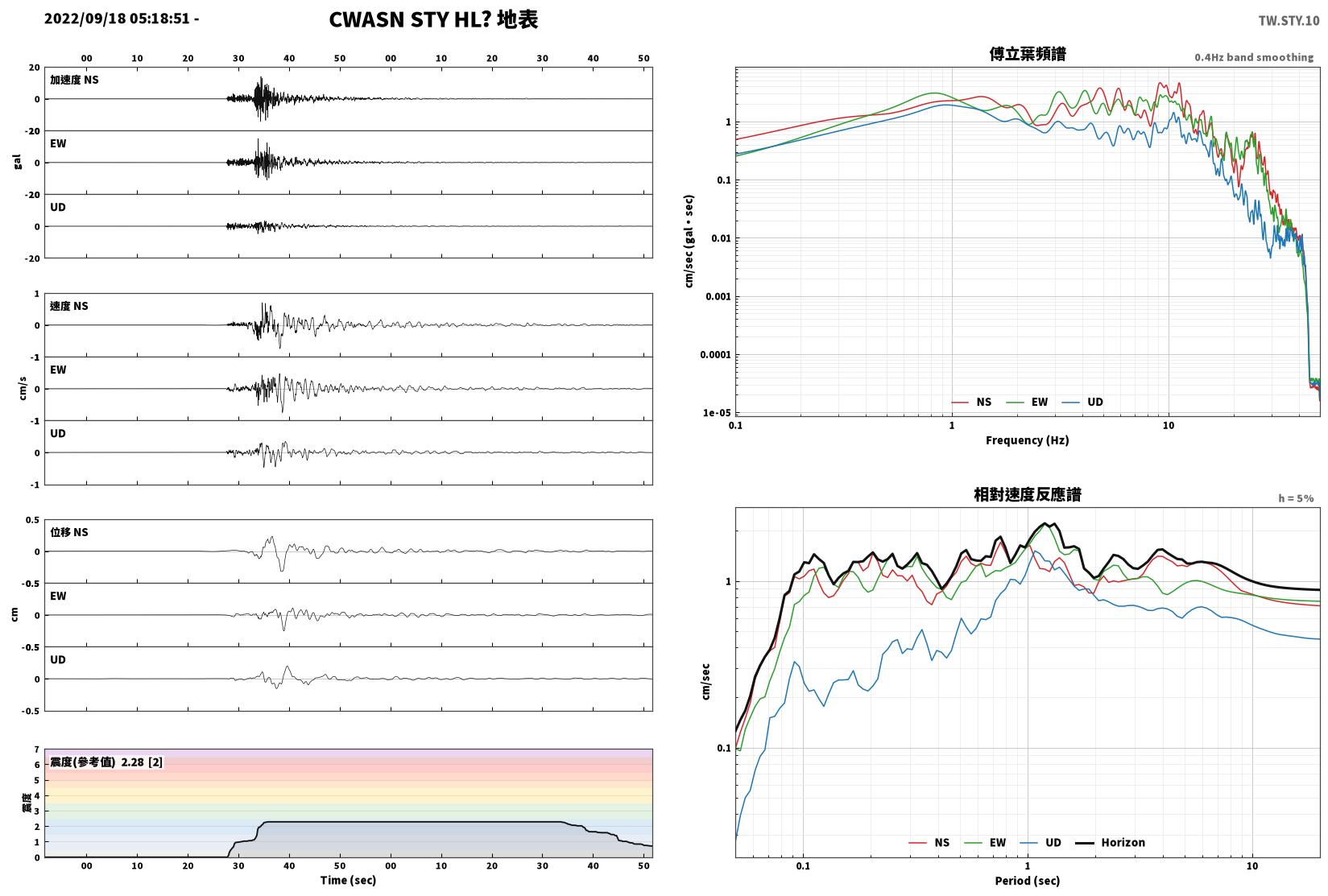

STY	高雄市桃源區	642 m	CWASN	HL	42.5 km	13:19:26	13:19:31	14.35	15.01	4.82	15.87	0.74	0.75	0.47	0.87	2	2.2	3	3.1	0	下載	查看	查看

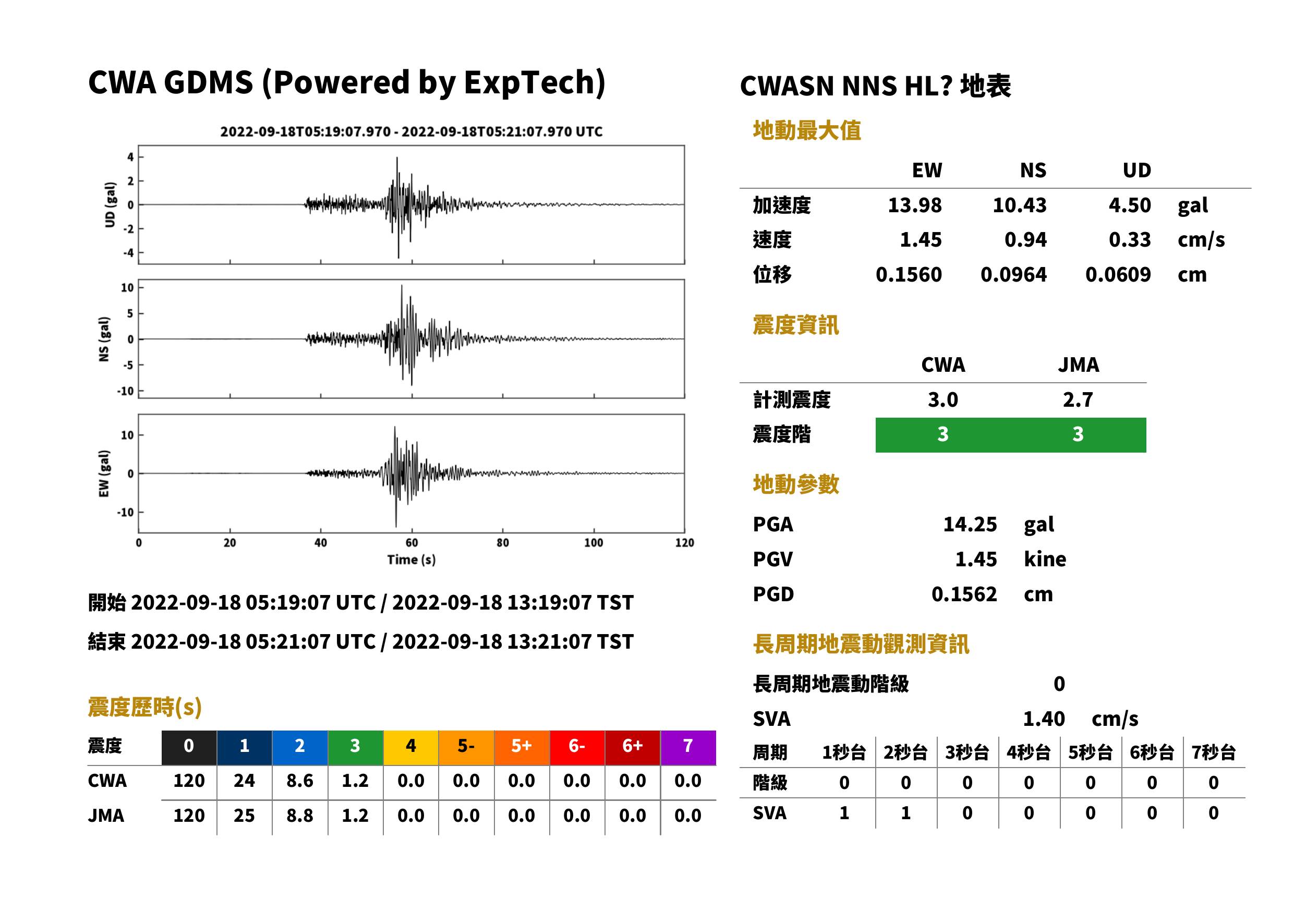

NNS	新竹縣五峰鄉	1148 m	CWASN	HL	146.8 km	13:19:43	13:20:00	10.43	13.97	4.50	14.24	0.94	1.45	0.33	1.45	3	2.7	3	3.0	0	下載	查看	查看
EGFH	花蓮縣光復鄉	126 m	CWASN	HN	65.0 km	13:19:30	13:19:38	14.24	9.27	7.32	14.63	1.03	1.02	0.52	1.10	3	2.5	3	3.0	0	下載	查看	查看

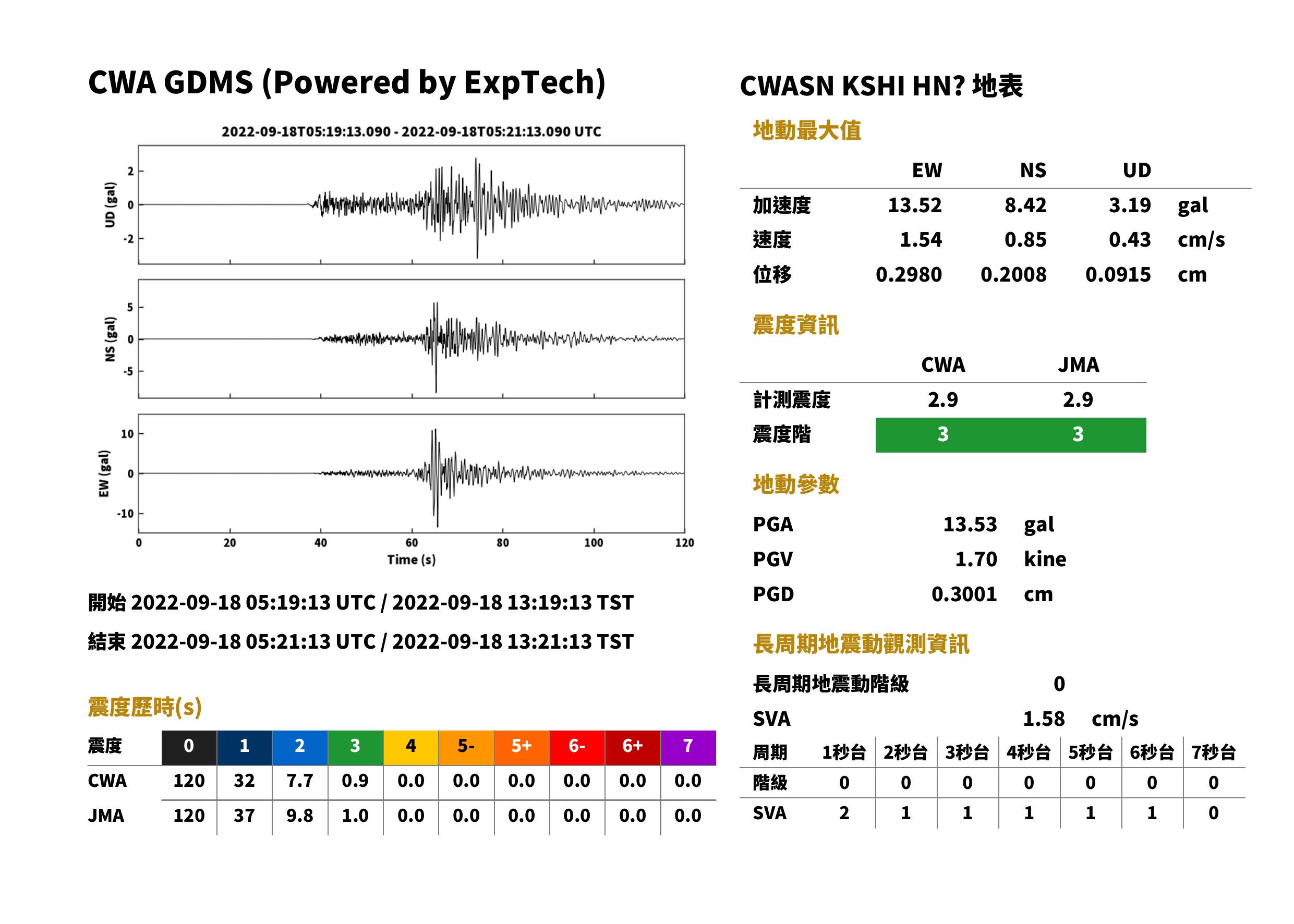

KSHI	新竹縣關西鎮	147 m	CWASN	HN	183.2 km	13:19:48	13:20:09	8.42	13.51	3.19	13.52	0.86	1.55	0.43	1.70	3	2.9	3	2.9	0	下載	查看	查看

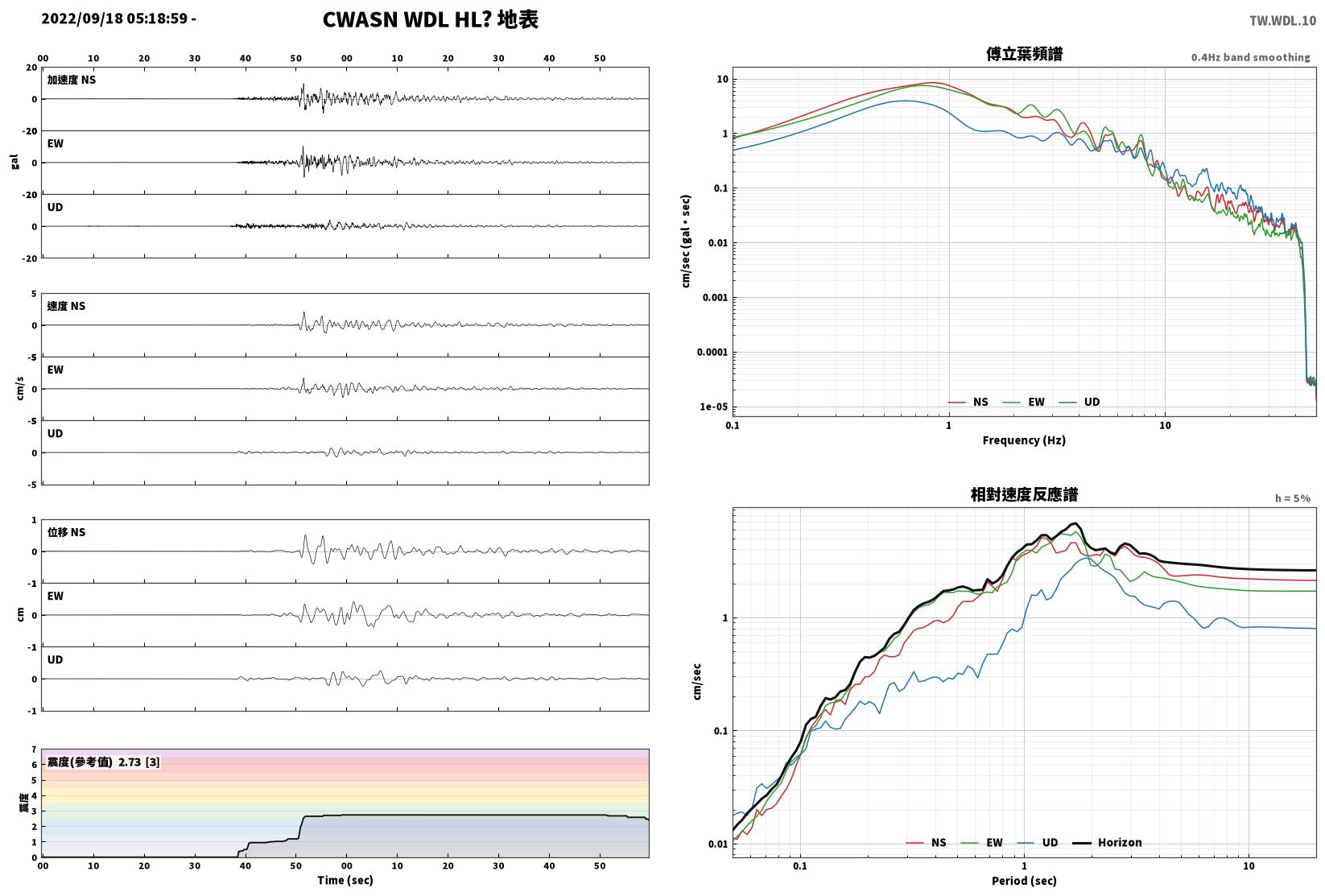

WDL	雲林縣斗六市	52 m	CWASN	HL	92.3 km	13:19:34	13:19:45	9.46	10.17	3.91	12.25	2.07	1.67	0.74	2.55	3	2.7	3	2.8	1	下載	查看	查看
WCKO	嘉義縣番路鄉	233 m	CWASN	HN	68.0 km	13:19:30	13:19:39	11.65	11.82	7.23	12.44	1.30	0.82	0.60	1.35	3	2.5	3	2.8	0	下載	查看	查看
NMLH	苗栗縣苗栗市	179 m	CWASN	HN	161.4 km	13:19:45	13:20:03	7.28	10.11	3.22	11.70	1.27	0.98	0.38	1.33	3	2.6	3	2.8	0	下載	查看	查看

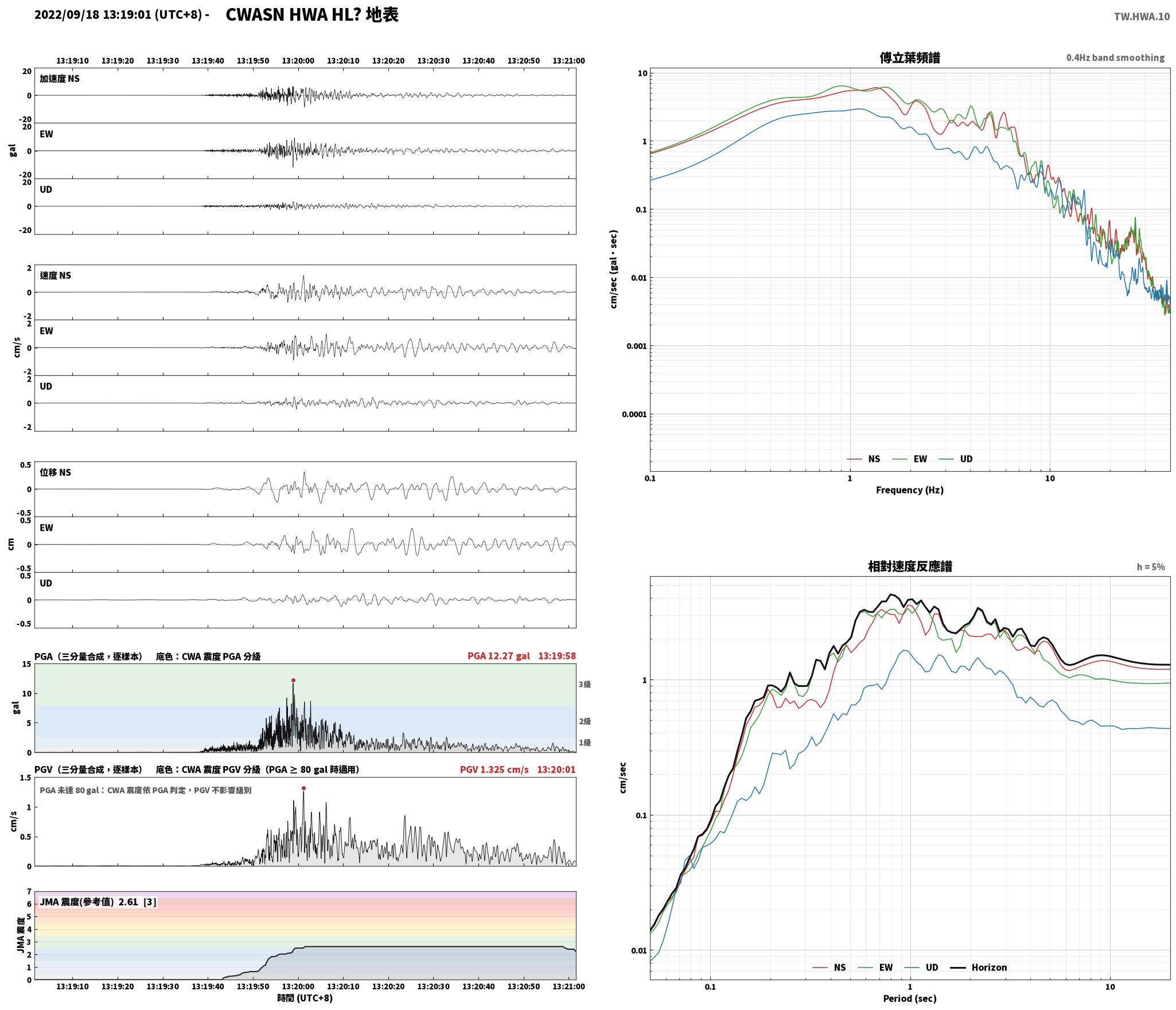

HWA	花蓮縣花蓮市	18 m	CWASN	HL	103.8 km	13:19:36	13:19:48	8.46	11.94	3.37	12.28	1.19	1.01	0.44	1.31	3	2.6	3	2.8	0	下載	查看	查看
CHY	嘉義市東區	31 m	CWASN	HL	86.5 km	13:19:33	13:19:44	12.11	7.08	2.63	12.24	2.17	1.58	0.40	2.30	3	2.7	3	2.8	1	下載	查看	查看

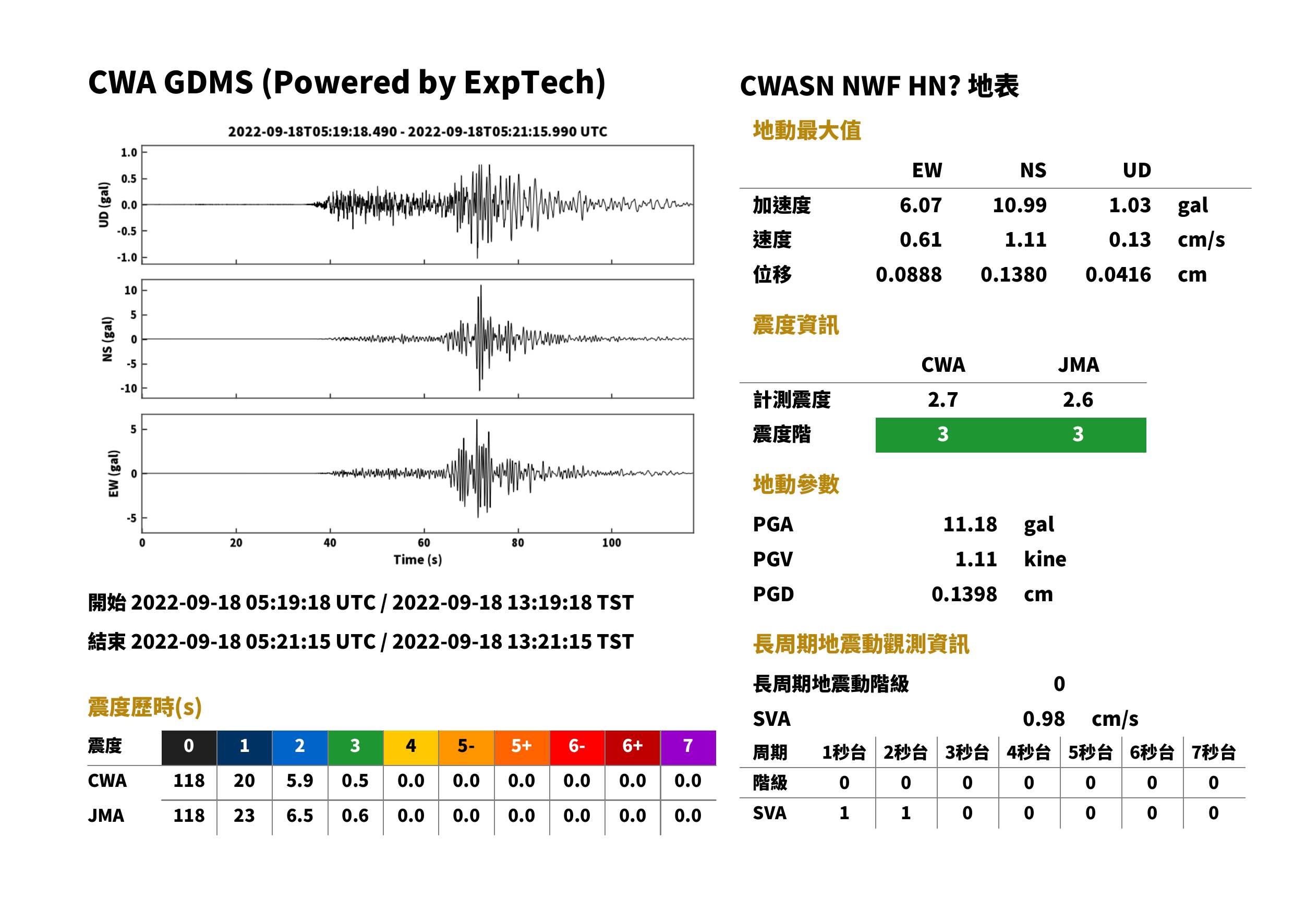

NWF	新北市瑞芳區	728 m	CWASN	HN	224.3 km	13:19:53	13:20:18	10.99	6.06	1.03	11.18	1.12	0.61	0.13	1.12	3	2.6	3	2.7	0	下載	查看	查看
NSY	苗栗縣三義鄉	299 m	CWASN	HL	148.8 km	13:19:43	13:20:00	10.12	3.57	3.37	10.18	2.10	0.66	0.42	2.11	3	2.6	3	2.7	0	下載	查看	查看

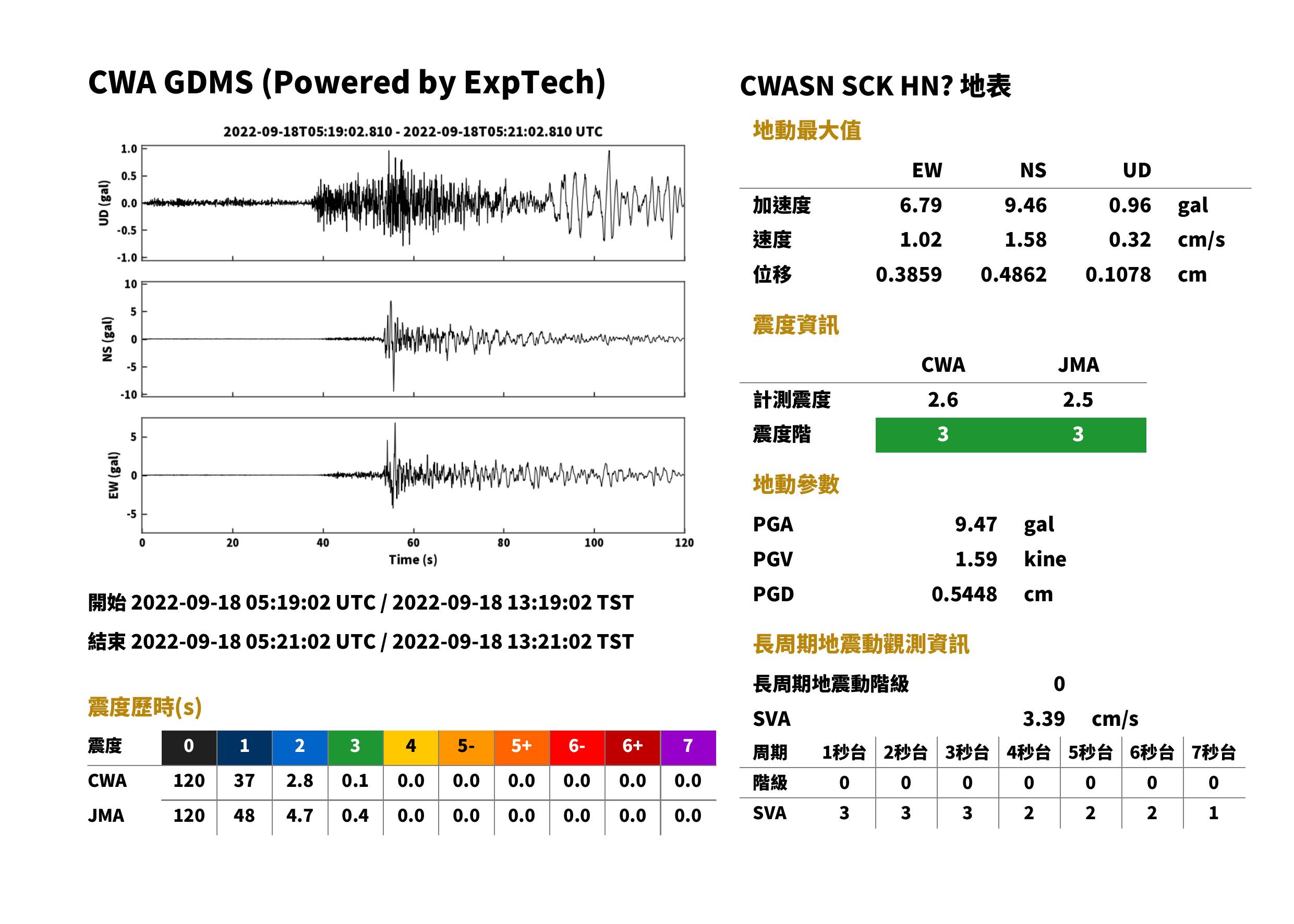

SCK	臺南市七股區	2 m	CWASN	HN	111.8 km	13:19:37	13:19:51	9.47	6.78	0.96	9.47	1.57	1.02	0.31	1.59	3	2.5	3	2.6	0	下載	查看	查看
NDS	宜蘭縣羅東鎮	88 m	CWASN	HN	175.9 km	13:19:47	13:20:07	5.65	8.03	2.26	8.96	0.63	0.69	0.19	0.82	2	2.3	3	2.6	0	下載	查看	查看
ETM	花蓮縣吉安鄉	170 m	CWASN	HL	98.3 km	13:19:35	13:19:47	6.87	8.64	4.74	9.00	0.55	0.60	0.31	0.73	2	2.2	3	2.6	0	下載	查看	查看

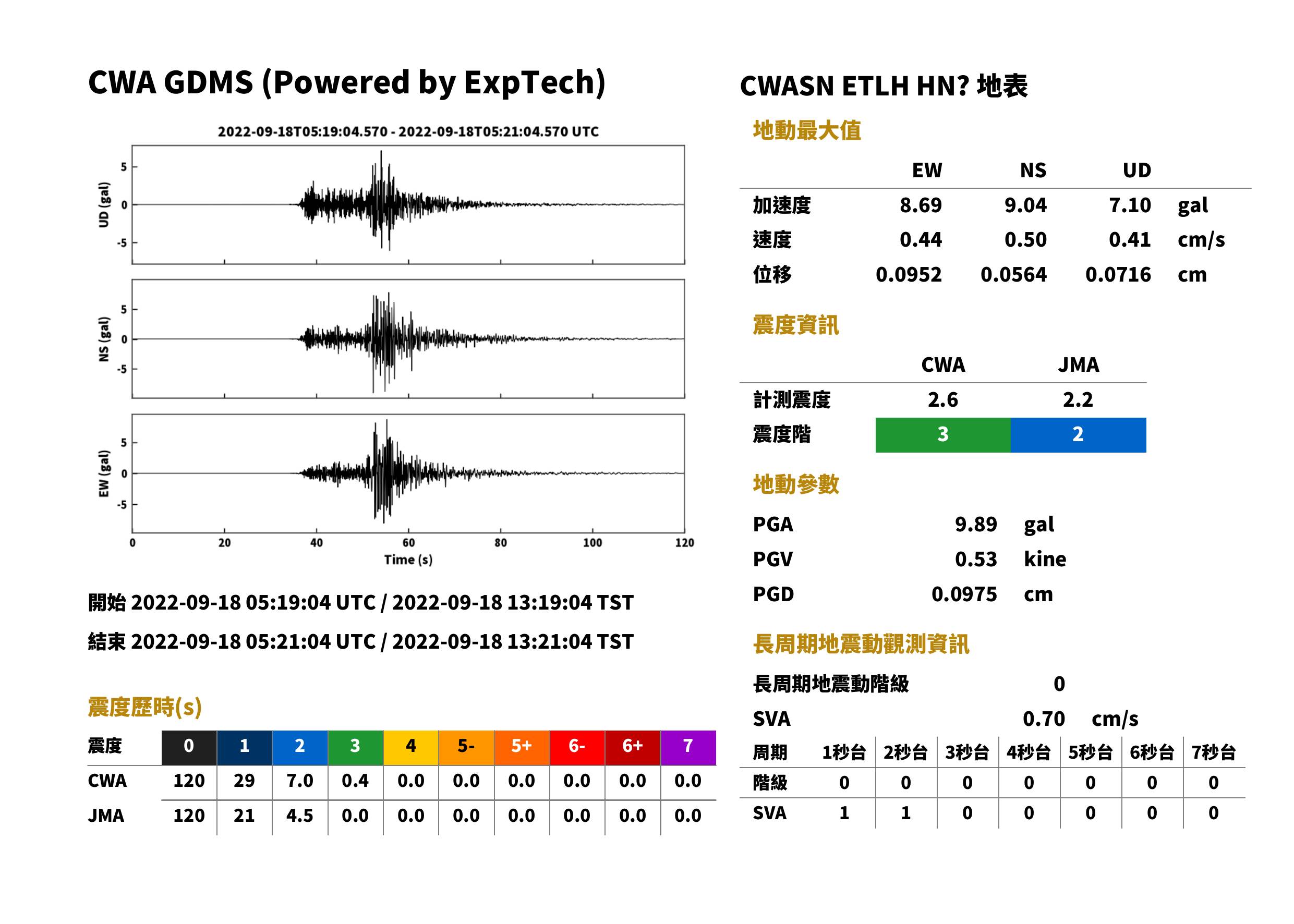

ETLH	花蓮縣秀林鄉	1005 m	CWASN	HN	123.6 km	13:19:39	13:19:54	9.04	8.69	7.09	9.90	0.51	0.44	0.42	0.53	2	2.2	3	2.6	0	下載	查看	查看

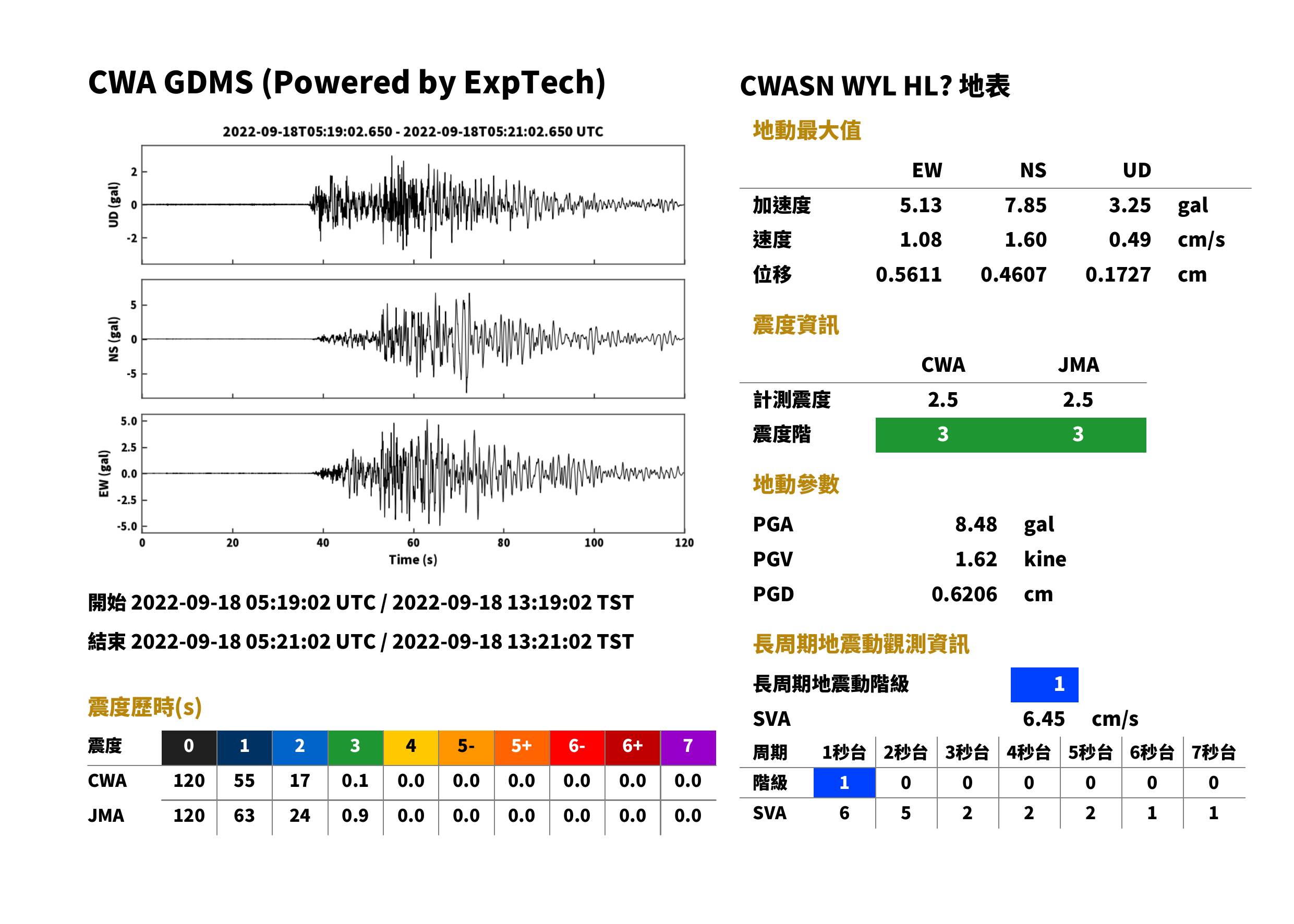

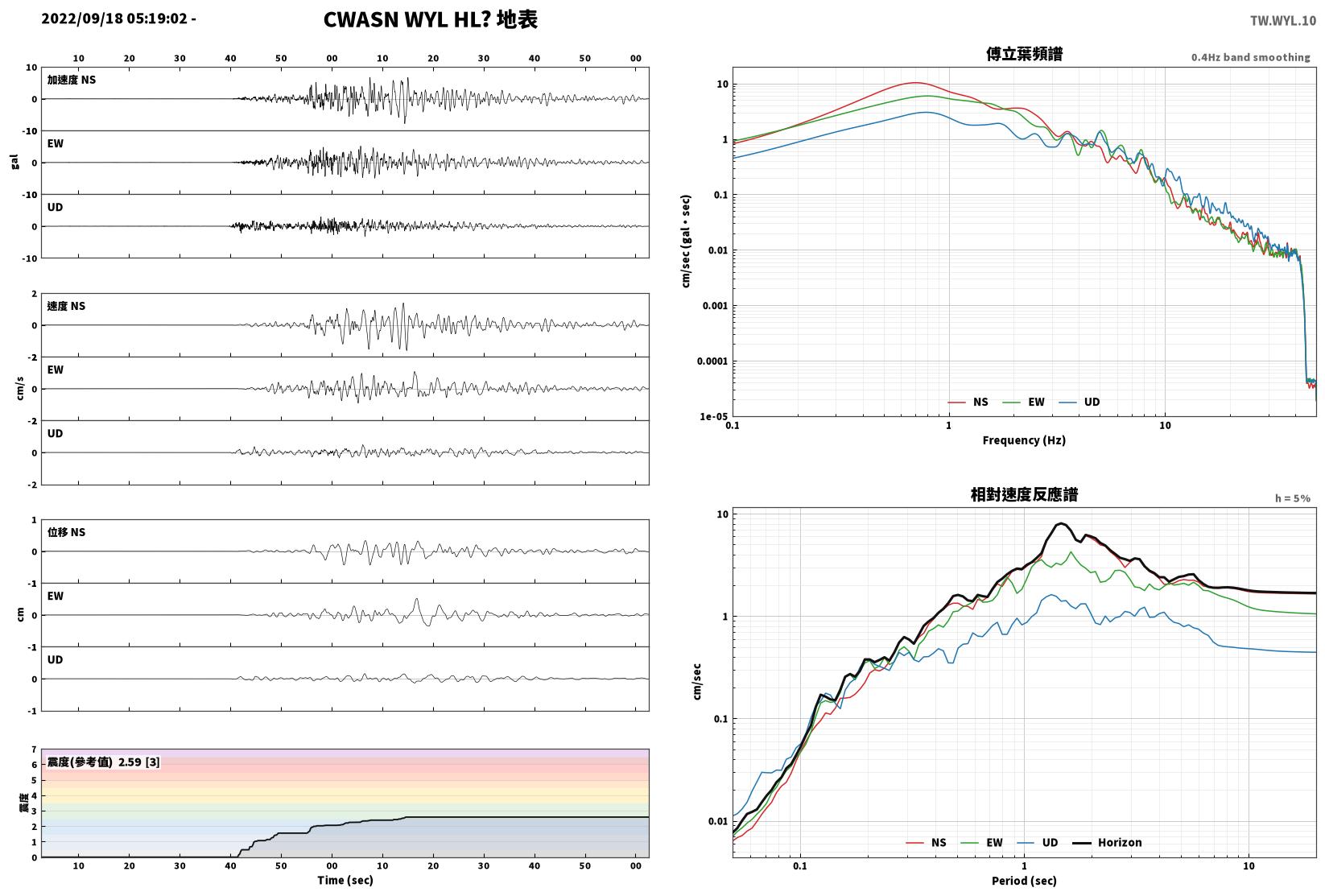

WYL	彰化縣員林市	26 m	CWASN	HL	110.8 km	13:19:37	13:19:50	7.86	5.14	3.26	8.48	1.61	1.08	0.48	1.62	3	2.5	3	2.5	1	下載	查看	查看

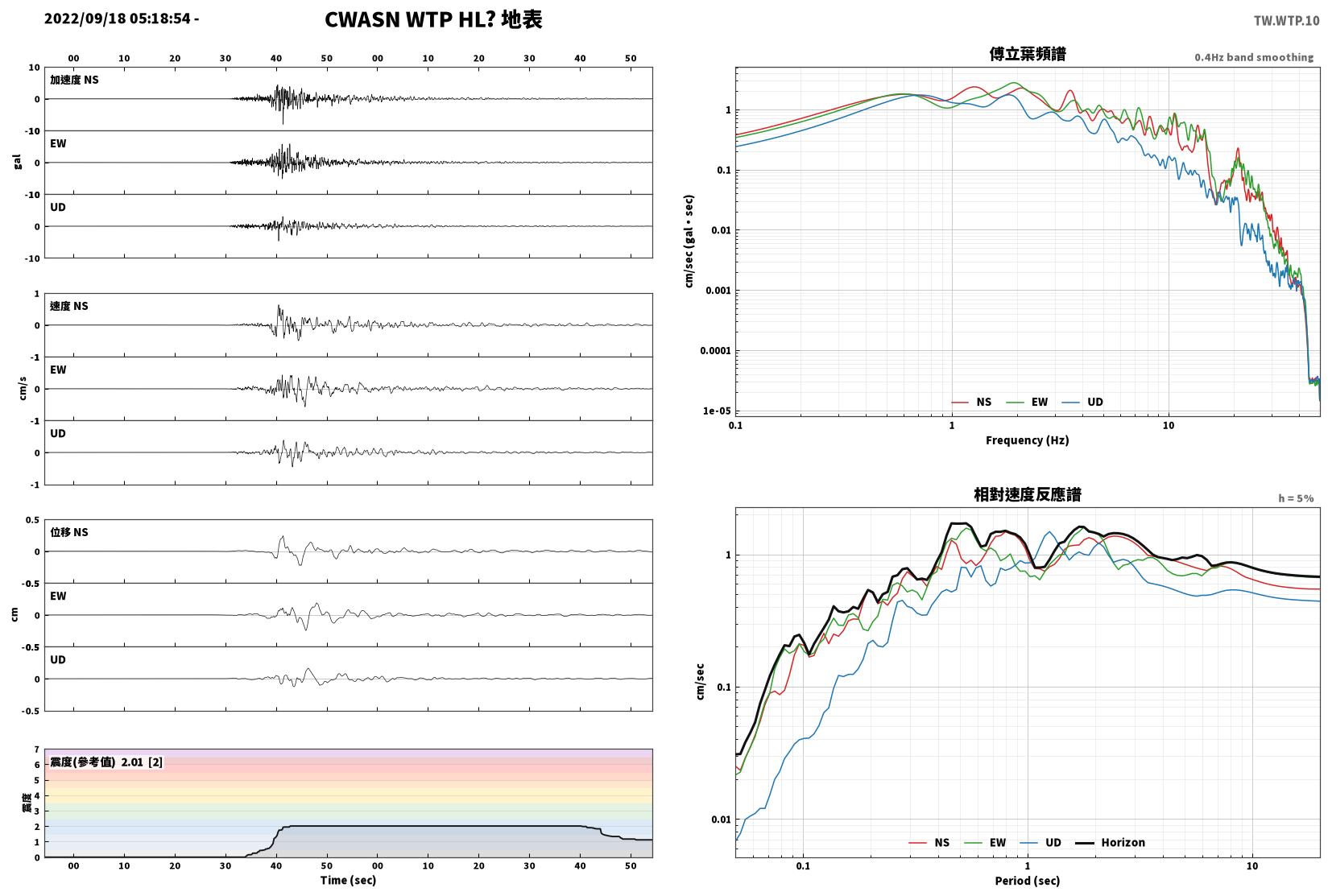

WTP	嘉義縣大埔鄉	555 m	CWASN	HL	58.4 km	13:19:29	13:19:36	8.05	5.84	4.68	8.80	0.63	0.57	0.46	0.69	2	2.0	3	2.5	0	下載	查看	查看

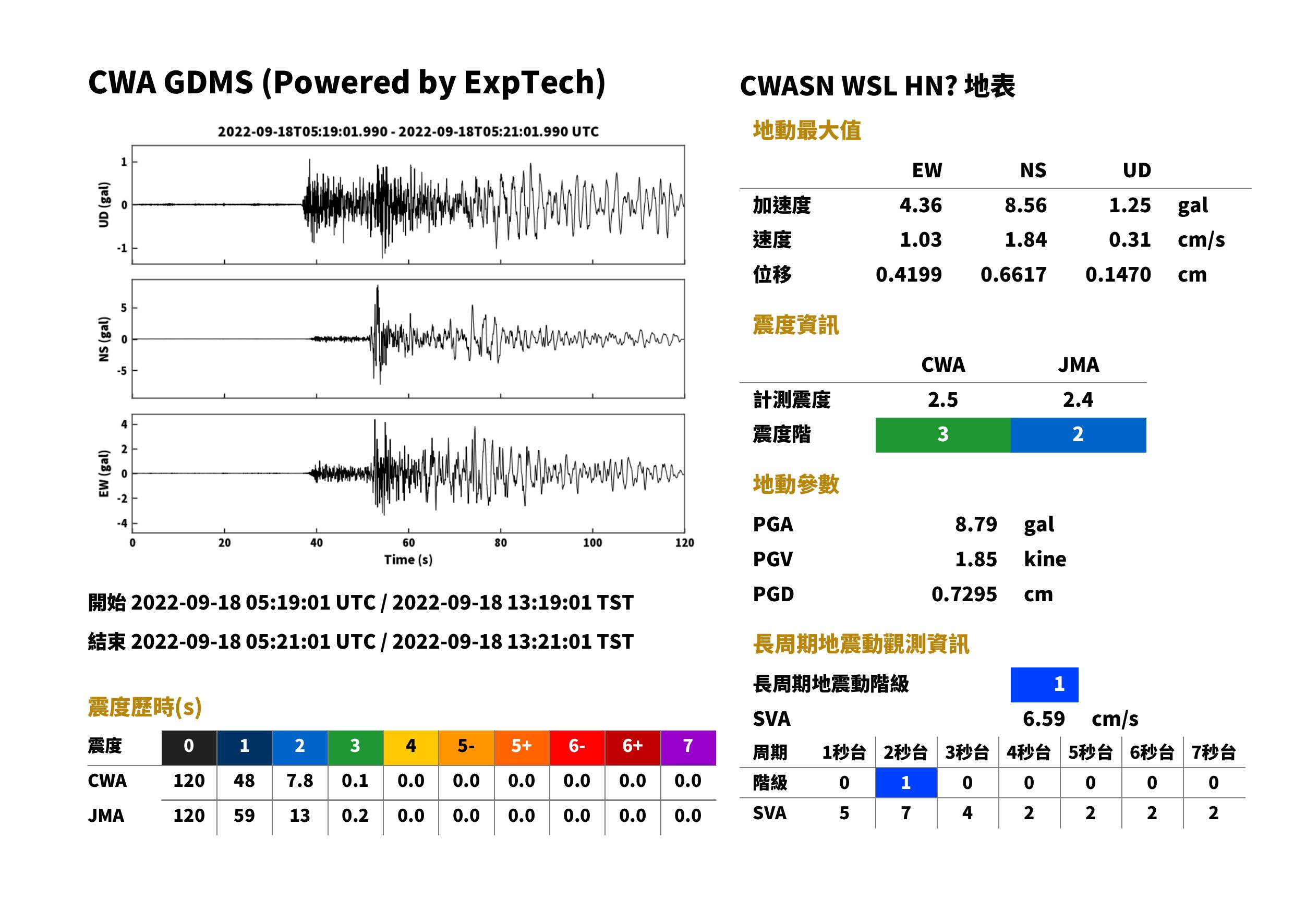

WSL	雲林縣水林鄉	3 m	CWASN	HN	106.6 km	13:19:36	13:19:49	8.55	4.36	1.25	8.79	1.83	0.98	0.31	1.84	2	2.4	3	2.5	1	下載	查看	查看

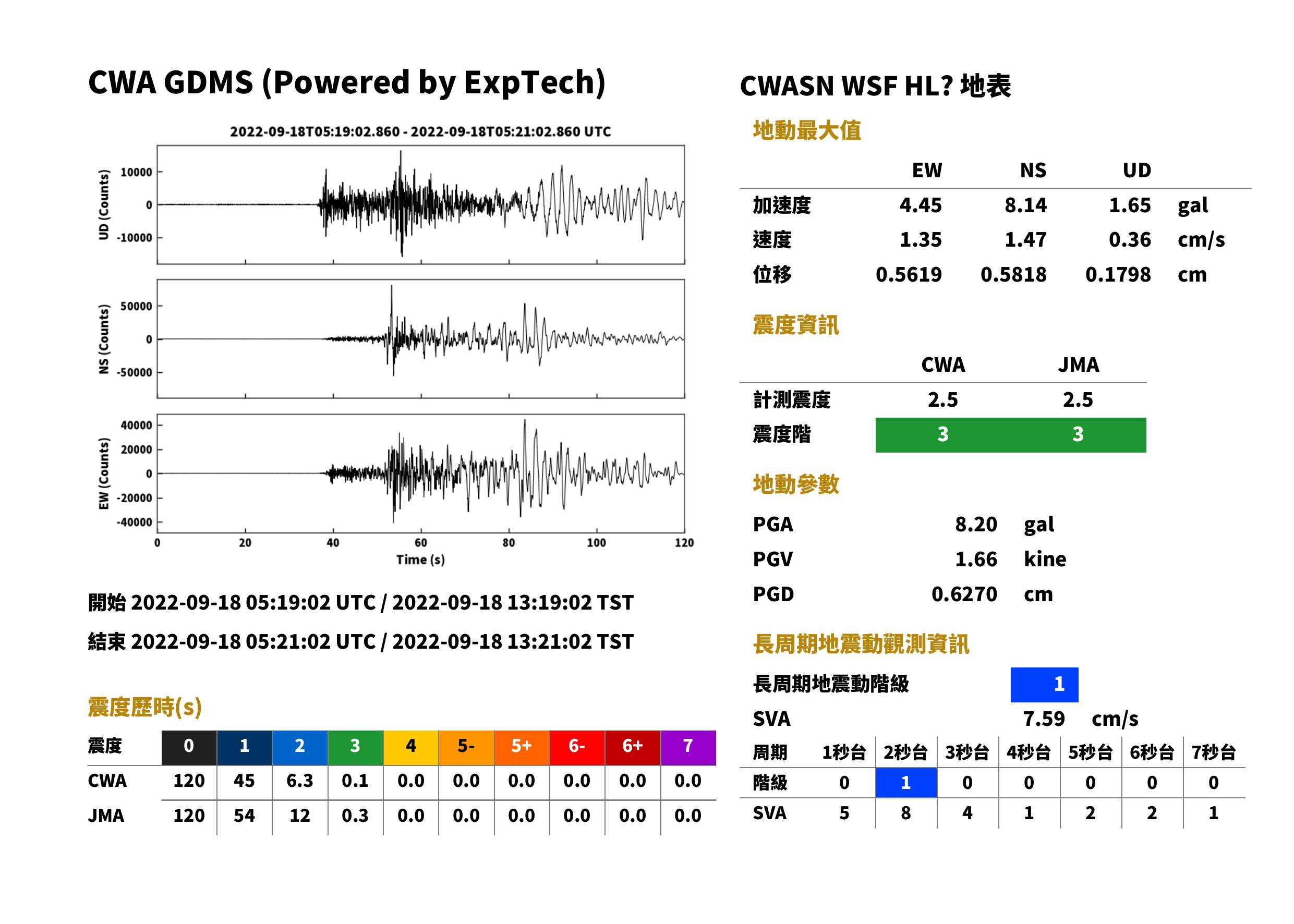

WSF	雲林縣四湖鄉	8 m	CWASN	HL	112.1 km	13:19:37	13:19:51	8.14	4.45	1.65	8.20	1.47	1.35	0.36	1.66	3	2.5	3	2.5	1	下載	查看	查看
SML	南投縣魚池鄉	999 m	CWASN	HL	88.0 km	13:19:34	13:19:44	6.92	6.27	2.49	8.38	0.80	0.63	0.32	0.83	2	2.2	3	2.5	0	下載	查看	查看
EGC	花蓮縣鳳林鎮	9 m	CWASN	HL	74.4 km	13:19:31	13:19:40	7.19	8.19	2.87	8.24	0.58	0.73	0.30	0.78	2	2.2	3	2.5	0	下載	查看	查看
ALS	嘉義縣阿里山鄉	2417 m	CWASN	HL	56.3 km	13:19:28	13:19:35	7.92	6.93	5.11	8.35	0.99	1.16	0.51	1.19	2	2.4	3	2.5	0	下載	查看	查看
WWC	臺中市梧棲區	5 m	CWASN	HL	142.0 km	13:19:42	13:19:59	7.05	4.83	2.36	7.34	1.36	0.86	0.46	1.36	2	2.3	2	2.4	0	下載	查看	查看
SCS	高雄市旗山區	70 m	CWASN	HN	75.3 km	13:19:31	13:19:41	6.13	5.52	2.57	7.19	0.54	0.58	0.29	0.78	2	2.1	2	2.4	0	下載	查看	查看

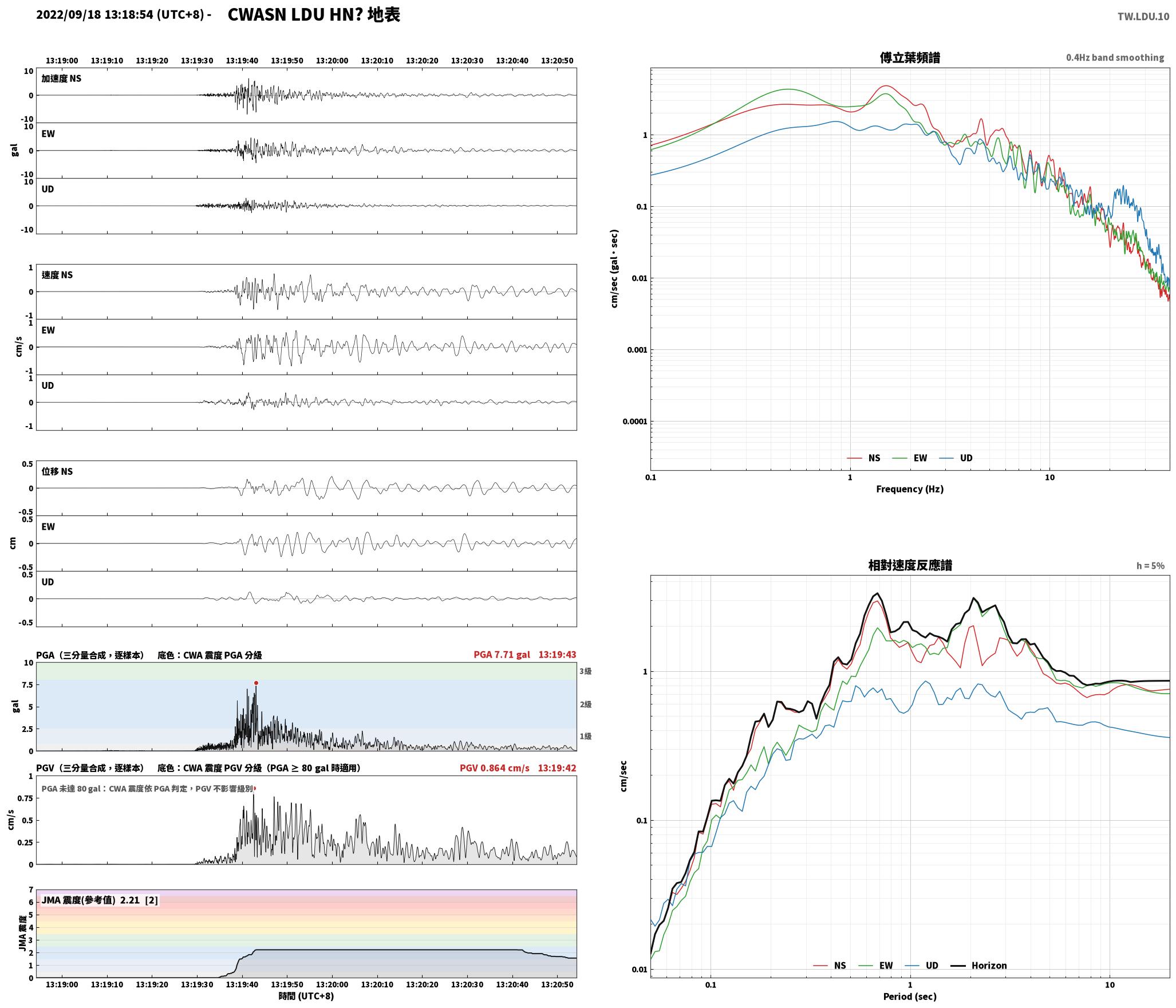

LDU	臺東縣綠島鄉	17 m	CWASN	HN	58.8 km	13:19:29	13:19:36	6.95	4.60	2.78	7.72	0.68	0.67	0.33	0.88	2	2.2	2	2.4	0	下載	查看	查看
TTN	臺東縣臺東市	12 m	CWASN	HL	42.1 km	13:19:26	13:19:31	5.75	6.90	2.96	6.93	1.16	0.89	0.54	1.17	2	2.3	2	2.3	0	下載	查看	查看
TAI1	臺南市永康區	10 m	CWASN	HL	97.0 km	13:19:35	13:19:47	6.32	3.26	1.42	6.36	0.82	0.69	0.35	0.90	2	1.8	2	2.3	0	下載	查看	查看
TAI	臺南市中西區	19 m	CWASN	HL	100.9 km	13:19:36	13:19:48	3.74	6.01	2.37	6.53	0.58	0.60	0.52	0.72	2	2.0	2	2.3	0	下載	查看	查看
SCL	臺南市佳里區	7 m	CWASN	HL	100.1 km	13:19:35	13:19:47	6.36	3.67	1.75	6.36	1.38	0.80	0.38	1.39	2	2.2	2	2.3	1	下載	查看	查看
NJN	苗栗縣竹南鎮	11 m	CWASN	HL	175.6 km	13:19:47	13:20:07	4.93	6.44	1.95	6.49	0.86	0.67	0.38	0.90	2	2.2	2	2.3	0	下載	查看	查看
ILA	宜蘭縣宜蘭市	11 m	CWASN	HL	190.9 km	13:19:49	13:20:11	5.33	6.98	2.59	7.00	1.02	0.94	0.48	1.23	2	2.4	2	2.3	0	下載	查看	查看
HSN	新竹縣竹北市	31 m	CWASN	HN	189.6 km	13:19:48	13:20:10	4.12	6.41	2.04	6.69	0.53	0.75	0.32	0.79	2	2.1	2	2.3	0	下載	查看	查看
EWT	宜蘭縣南澳鄉	40 m	CWASN	HN	158.4 km	13:19:44	13:20:03	5.36	6.23	3.04	6.98	0.45	0.67	0.19	0.67	2	2.2	2	2.3	0	下載	查看	查看

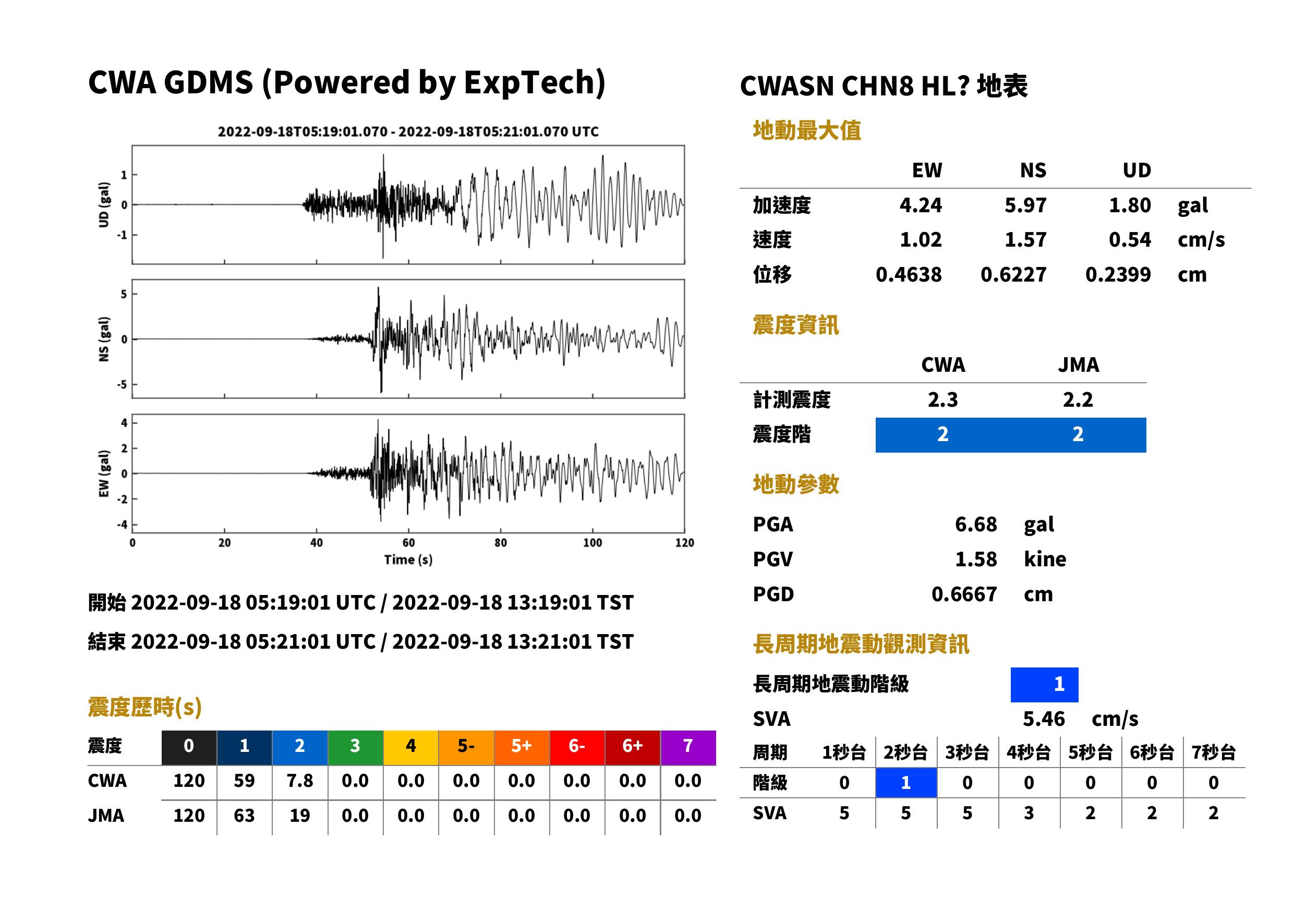

CHN8	嘉義縣義竹鄉	6 m	CWASN	HL	100.8 km	13:19:36	13:19:48	5.99	4.22	1.80	6.71	1.56	0.95	0.54	1.56	2	2.2	2	2.3	1	下載	查看	查看
BAC	新北市樹林區	15 m	CWASN	HL	209.4 km	13:19:51	13:20:15	5.64	6.32	2.89	6.39	0.73	0.99	0.37	1.03	2	2.3	2	2.3	0	下載	查看	查看
WNT	南投縣南投市	113 m	CWASN	HL	96.8 km	13:19:35	13:19:47	4.50	5.49	2.00	5.82	0.52	0.42	0.35	0.61	2	1.9	2	2.2	0	下載	查看	查看
WHY	南投縣信義鄉	495 m	CWASN	HN	71.2 km	13:19:31	13:19:39	5.15	4.54	4.01	6.16	0.40	0.32	0.28	0.42	2	1.7	2	2.2	0	下載	查看	查看

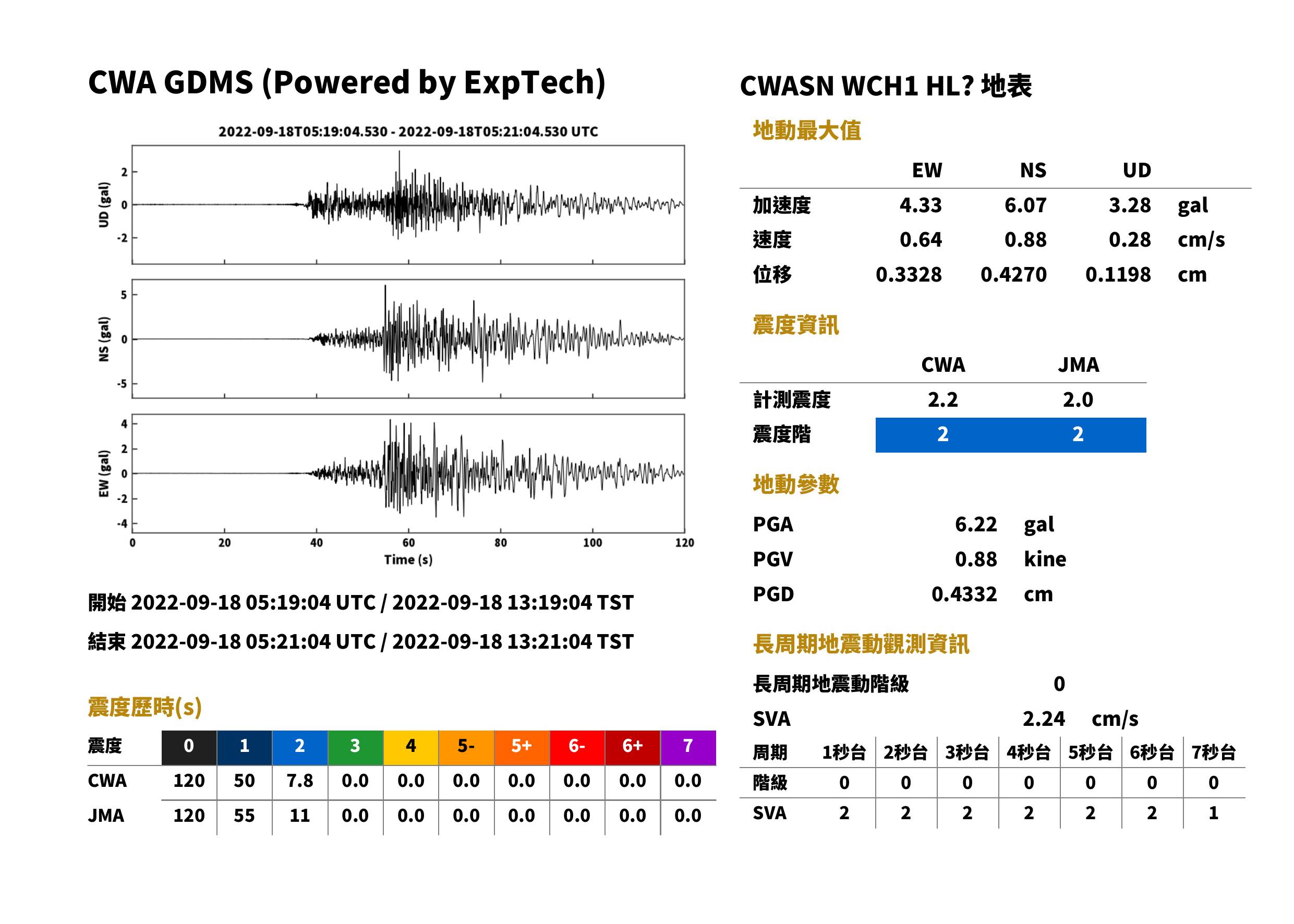

WCH1	彰化縣彰化市	17 m	CWASN	HL	123.0 km	13:19:39	13:19:54	6.07	4.33	3.28	6.21	0.86	0.65	0.28	0.86	2	2.0	2	2.2	0	下載	查看	查看
SHUL	花蓮縣壽豐鄉	34 m	CWASN	HN	82.9 km	13:19:33	13:19:43	5.11	5.11	2.78	6.29	0.68	0.57	0.44	0.75	2	2.1	2	2.2	0	下載	查看	查看

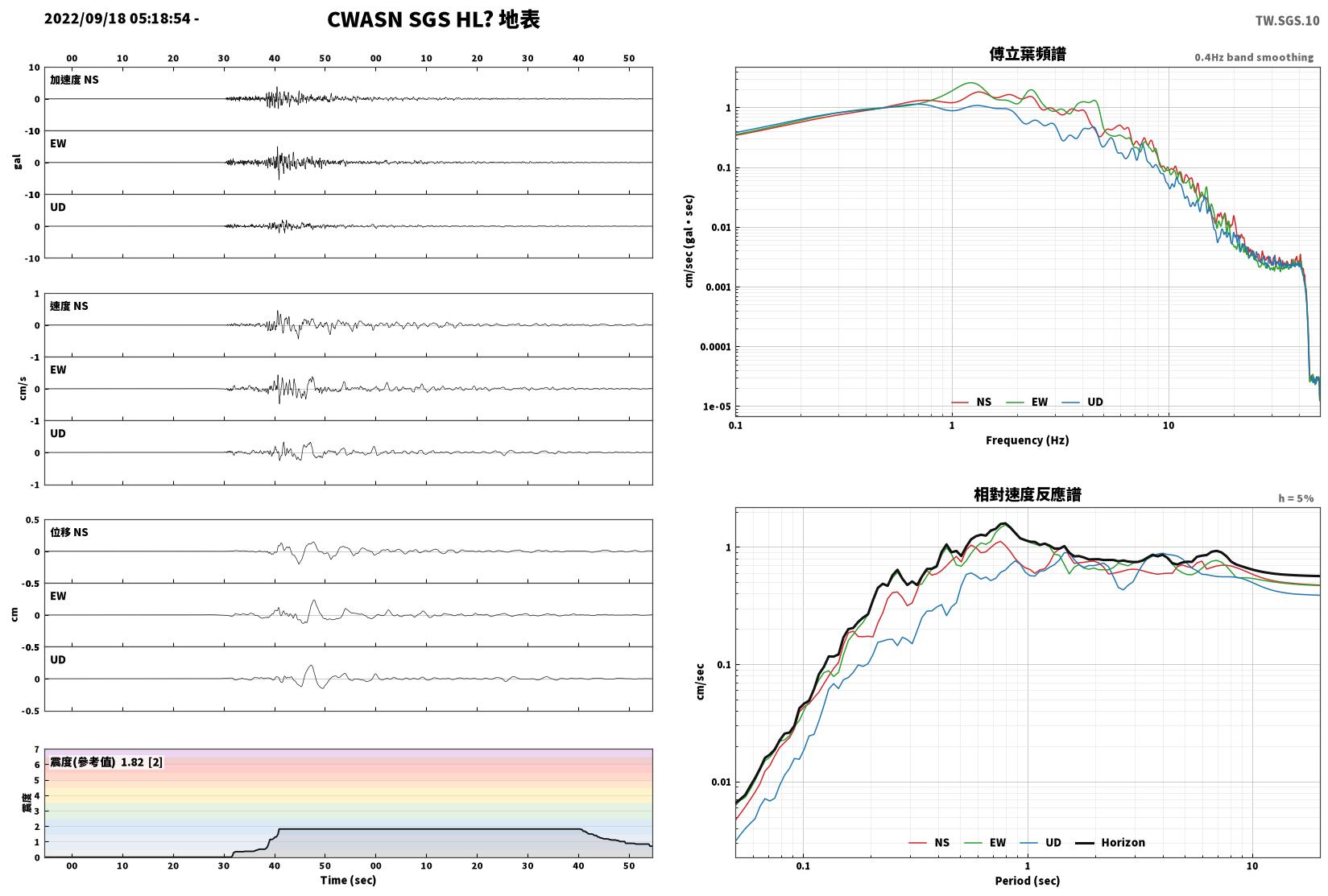

SGS	高雄市甲仙區	279 m	CWASN	HL	60.5 km	13:19:29	13:19:36	3.77	5.46	2.15	5.79	0.45	0.48	0.32	0.61	2	1.8	2	2.2	0	下載	查看	查看
ESL	花蓮縣鳳林鎮	180 m	CWASN	HL	80.4 km	13:19:32	13:19:42	5.54	5.57	4.99	6.16	0.35	0.43	0.43	0.45	2	1.8	2	2.2	0	下載	查看	查看

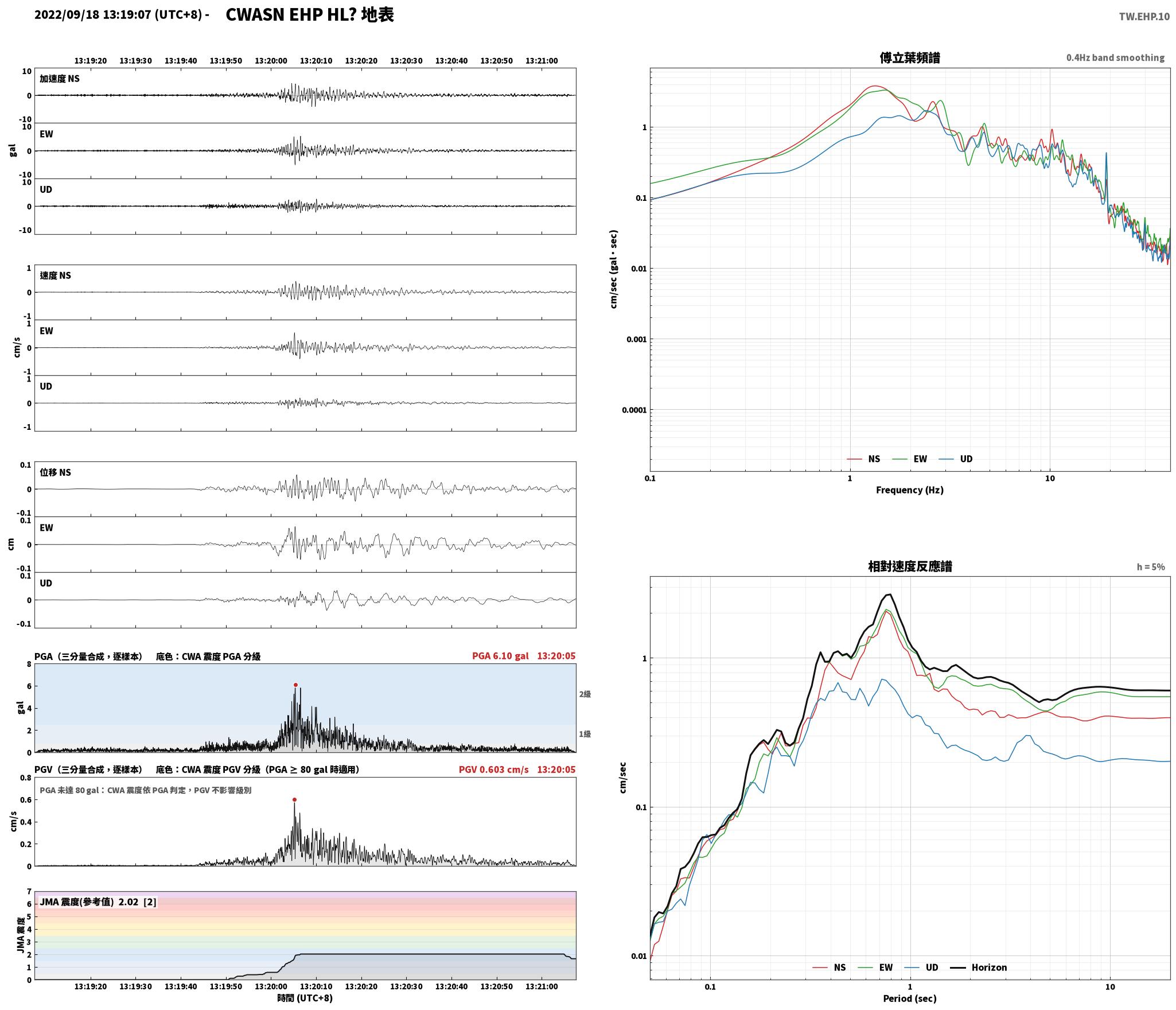

EHP	宜蘭縣南澳鄉	27 m	CWASN	HL	143.3 km	13:19:42	13:19:59	4.33	5.27	2.60	6.09	0.39	0.53	0.21	0.60	2	2.0	2	2.2	0	下載	查看	查看

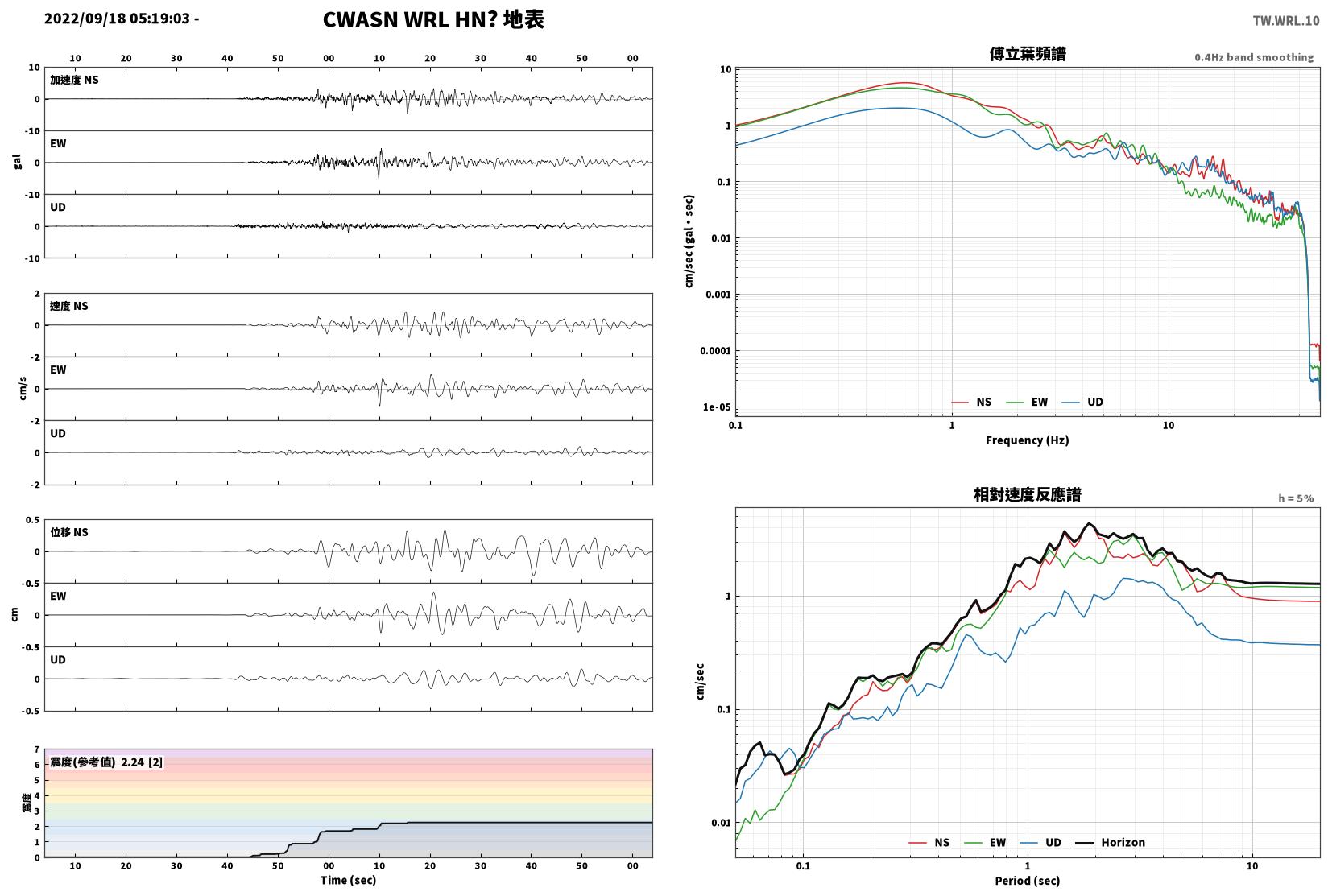

WRL	彰化縣二林鎮	14 m	CWASN	HN	118.6 km	13:19:38	13:19:52	4.87	5.28	2.01	5.42	0.83	1.08	0.37	1.19	2	2.2	2	2.1	0	下載	查看	查看
WCHH	彰化縣彰化市	25 m	CWASN	HN	123.1 km	13:19:39	13:19:54	4.87	4.40	1.82	5.16	0.67	0.50	0.31	0.75	2	1.8	2	2.1	0	下載	查看	查看

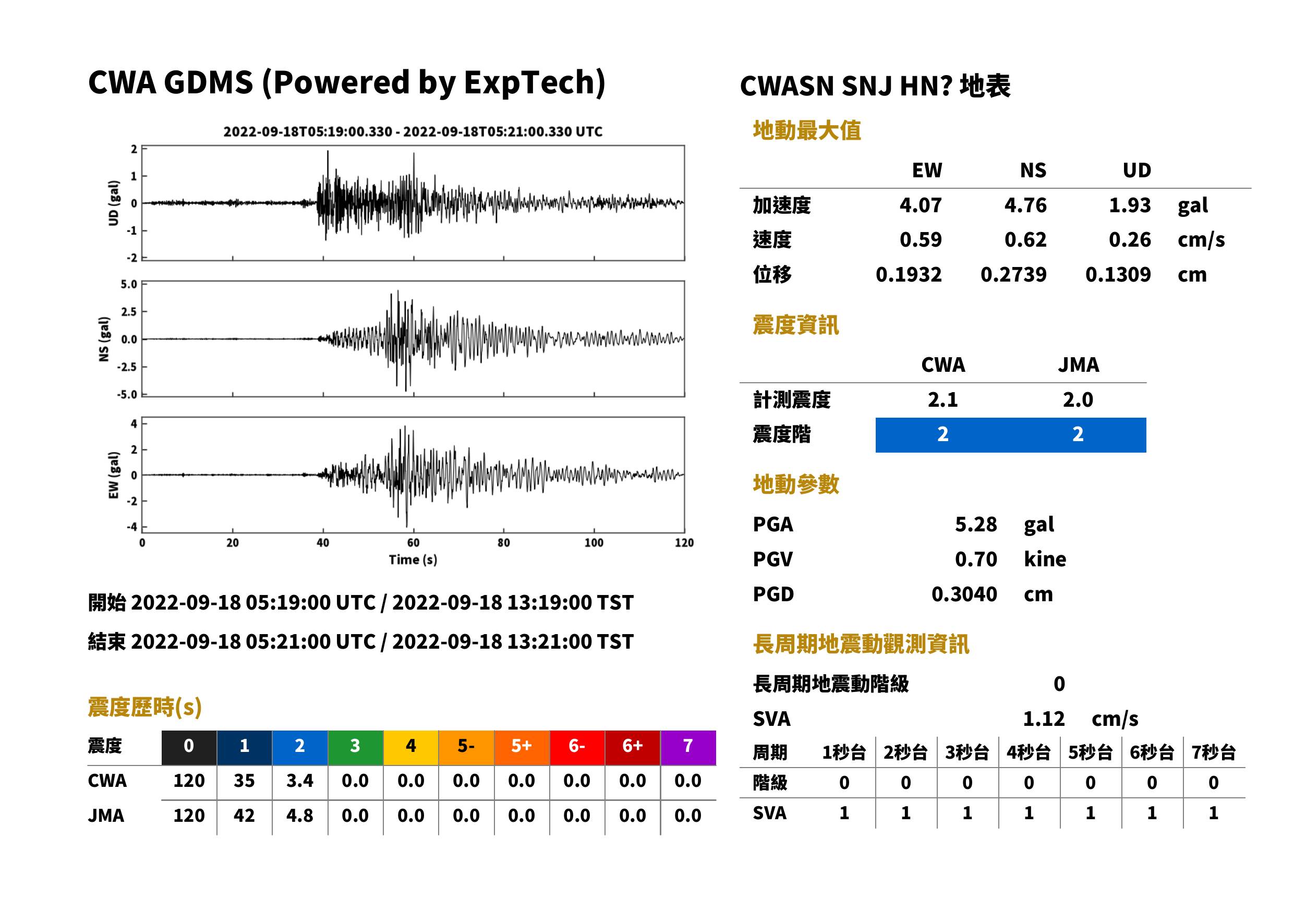

SNJ	高雄市大社區	16 m	CWASN	HN	96.1 km	13:19:35	13:19:46	4.73	4.08	1.94	5.31	0.59	0.60	0.25	0.71	2	2.0	2	2.1	0	下載	查看	查看
NSK	桃園市復興區	685 m	CWASN	HL	172.7 km	13:19:46	13:20:06	2.87	5.19	1.31	5.25	0.27	0.46	0.15	0.46	2	1.6	2	2.1	0	下載	查看	查看
NJD	新竹縣竹東鎮	131 m	CWASN	HL	178.8 km	13:19:47	13:20:08	4.87	5.05	2.54	5.35	0.57	0.79	0.41	0.83	2	2.0	2	2.1	0	下載	查看	查看

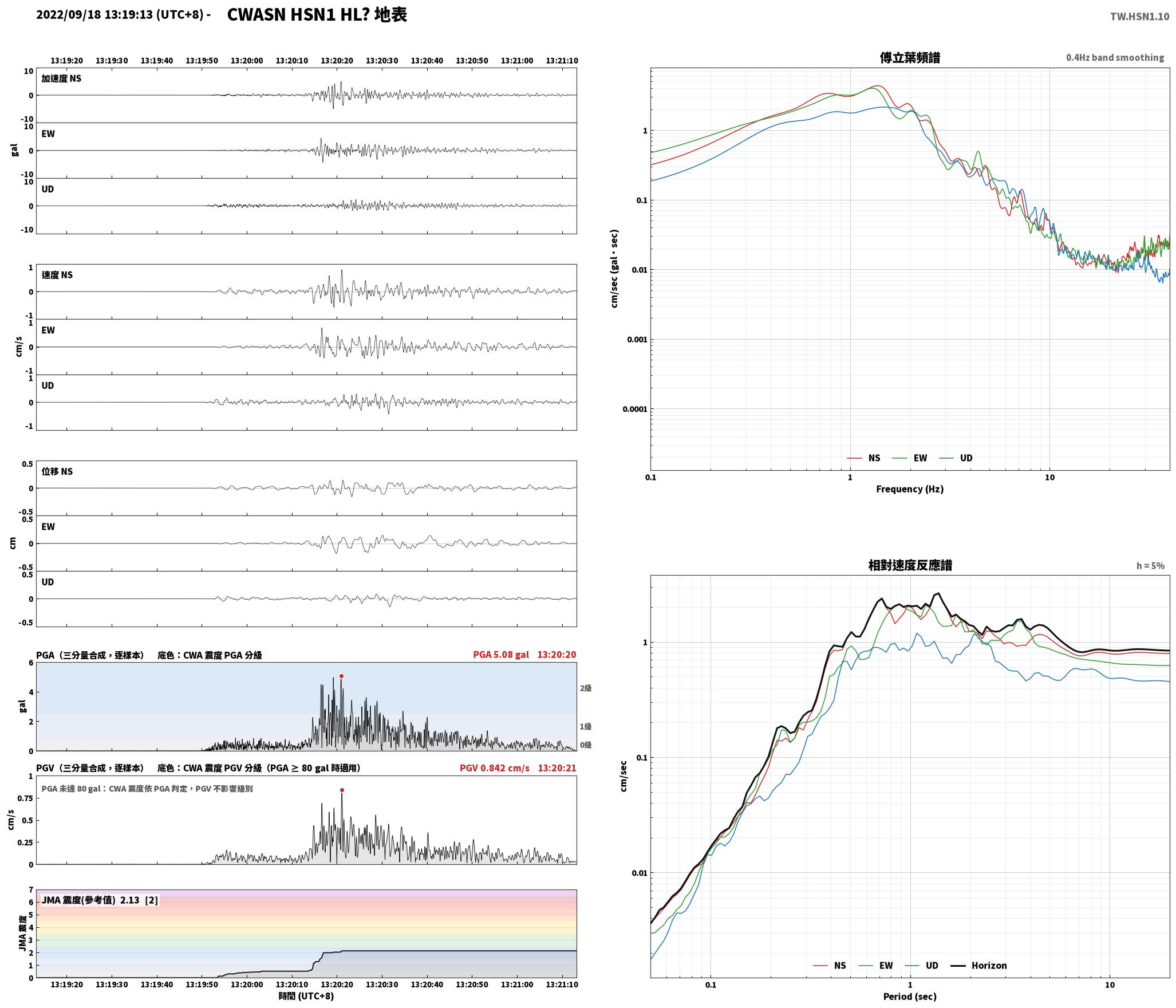

HSN1	新竹縣寶山鄉	91 m	CWASN	HL	184.1 km	13:19:48	13:20:09	5.01	4.40	2.25	5.09	0.80	0.69	0.43	0.84	2	2.1	2	2.1	0	下載	查看	查看
WTC	彰化縣大城鄉	4 m	CWASN	HL	121.9 km	13:19:39	13:19:53	3.17	4.61	1.05	4.81	1.06	1.41	0.38	1.63	2	2.2	2	2.0	1	下載	查看	查看
NST	苗栗縣南庄鄉	173 m	CWASN	HL	167.7 km	13:19:45	13:20:05	3.64	4.01	1.98	4.54	0.57	0.51	0.34	0.69	2	1.9	2	2.0	0	下載	查看	查看
NML	苗栗縣苗栗市	50 m	CWASN	HL	163.6 km	13:19:45	13:20:04	4.77	4.40	2.32	5.01	0.95	0.60	0.44	0.96	2	2.0	2	2.0	0	下載	查看	查看
TCU	臺中市中區	89 m	CWASN	HL	123.7 km	13:19:39	13:19:54	2.58	3.44	1.42	4.22	0.61	0.71	0.33	0.85	2	1.9	2	1.9	0	下載	查看	查看
SSD	屏東縣三地門鄉	148 m	CWASN	HL	70.0 km	13:19:31	13:19:39	2.96	2.08	2.12	3.63	0.13	0.16	0.13	0.18	1	0.9	2	1.8	0	下載	查看	查看
NTS	新北市淡水區	15 m	CWASN	HN	227.9 km	13:19:54	13:20:19	3.77	2.67	2.00	3.85	0.48	0.58	0.27	0.62	2	1.9	2	1.8	0	下載	查看	查看
NHW	桃園市觀音區	21 m	CWASN	HL	209.1 km	13:19:51	13:20:15	3.75	2.84	1.04	3.76	0.49	0.51	0.20	0.56	2	1.7	2	1.8	0	下載	查看	查看
EAH	宜蘭縣南澳鄉	56 m	CWASN	HN	145.0 km	13:19:42	13:19:59	3.41	3.24	2.16	3.81	0.24	0.27	0.15	0.30	2	1.5	2	1.8	0	下載	查看	查看

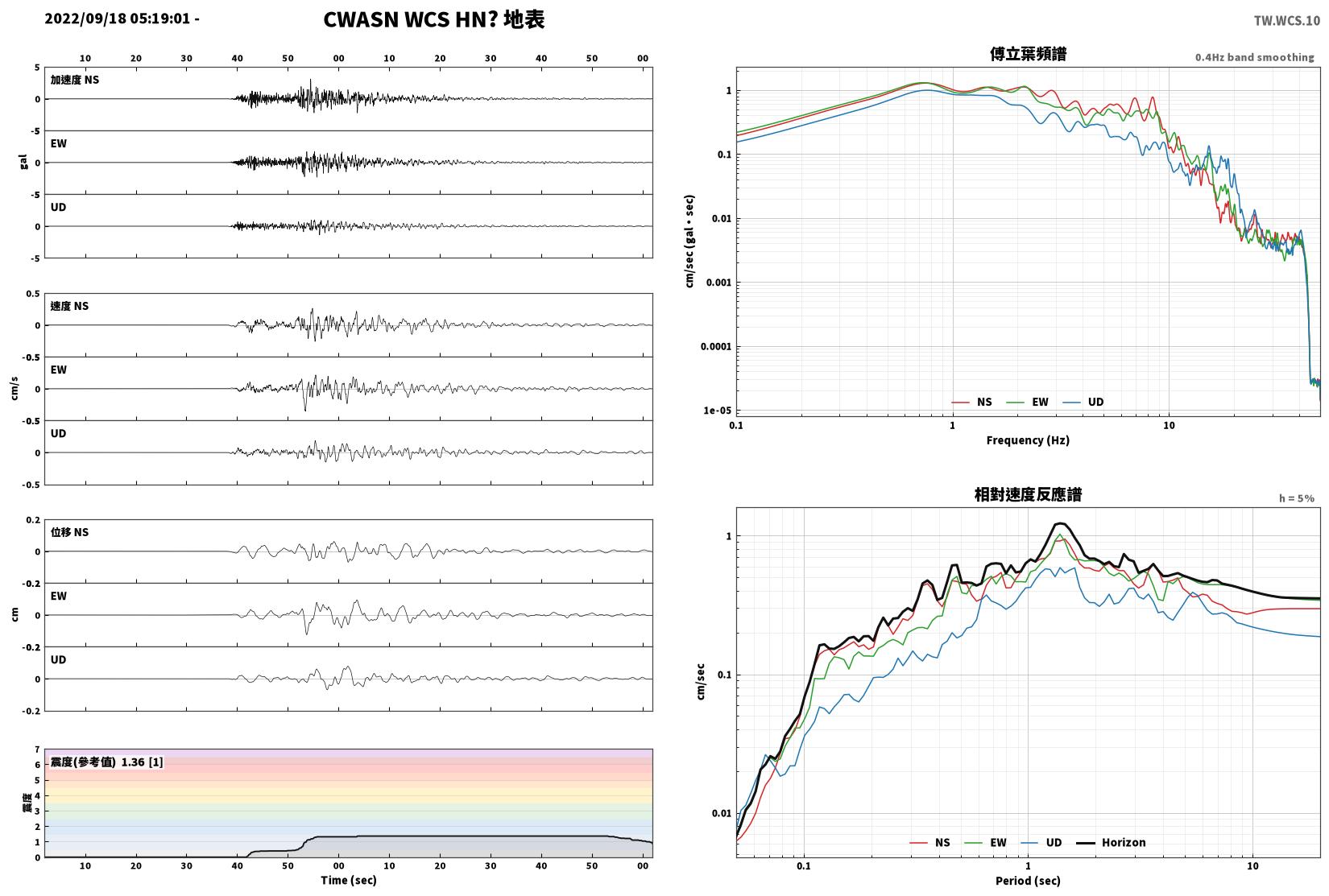

WCS	南投縣國姓鄉	358 m	CWASN	HN	106.6 km	13:19:37	13:19:49	3.06	2.32	1.39	3.23	0.26	0.36	0.19	0.37	1	1.3	2	1.7	0	下載	查看	查看

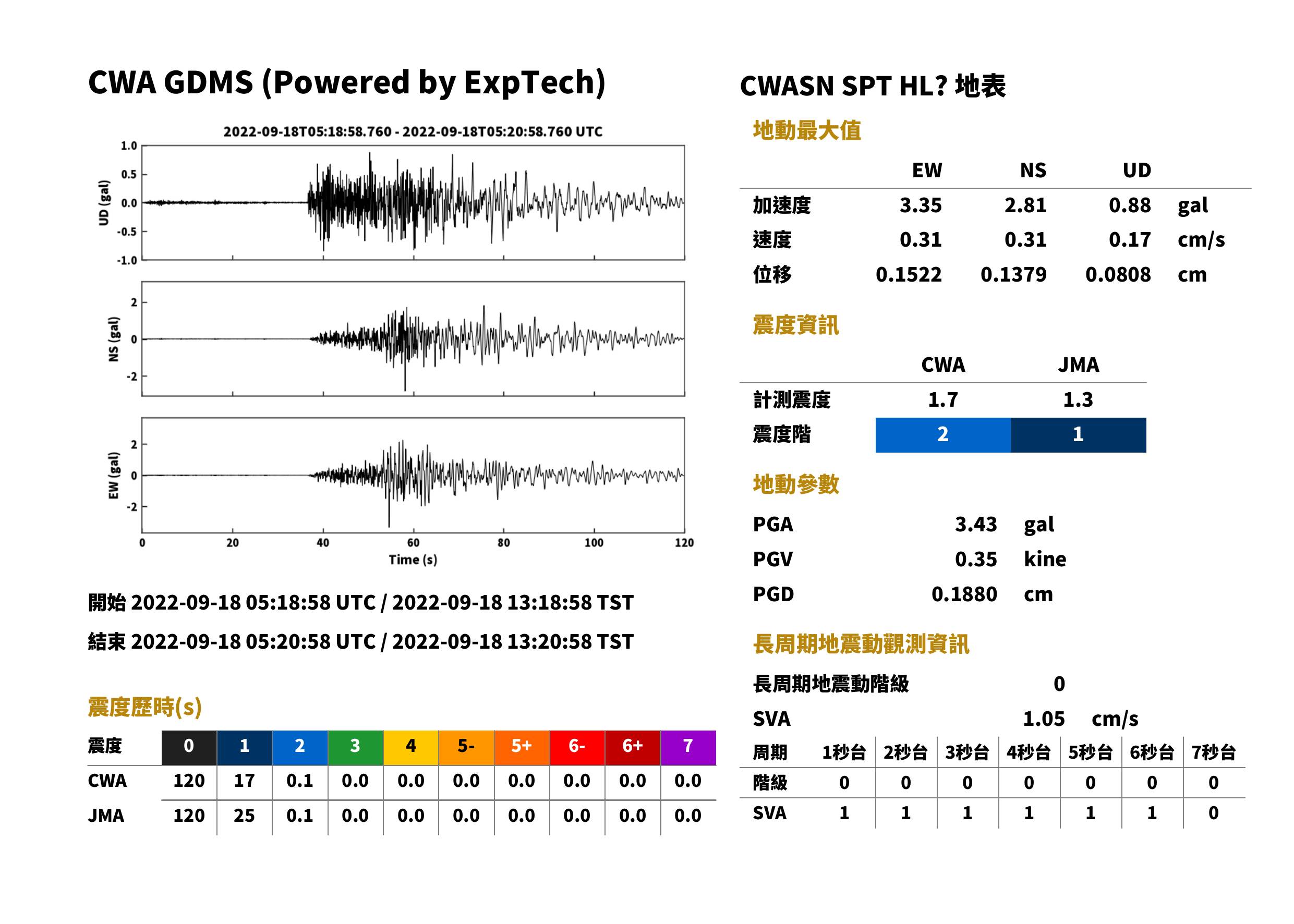

SPT	屏東縣屏東市	29 m	CWASN	HL	86.3 km	13:19:33	13:19:44	2.82	3.34	0.87	3.42	0.31	0.30	0.16	0.35	1	1.3	2	1.7	0	下載	查看	查看

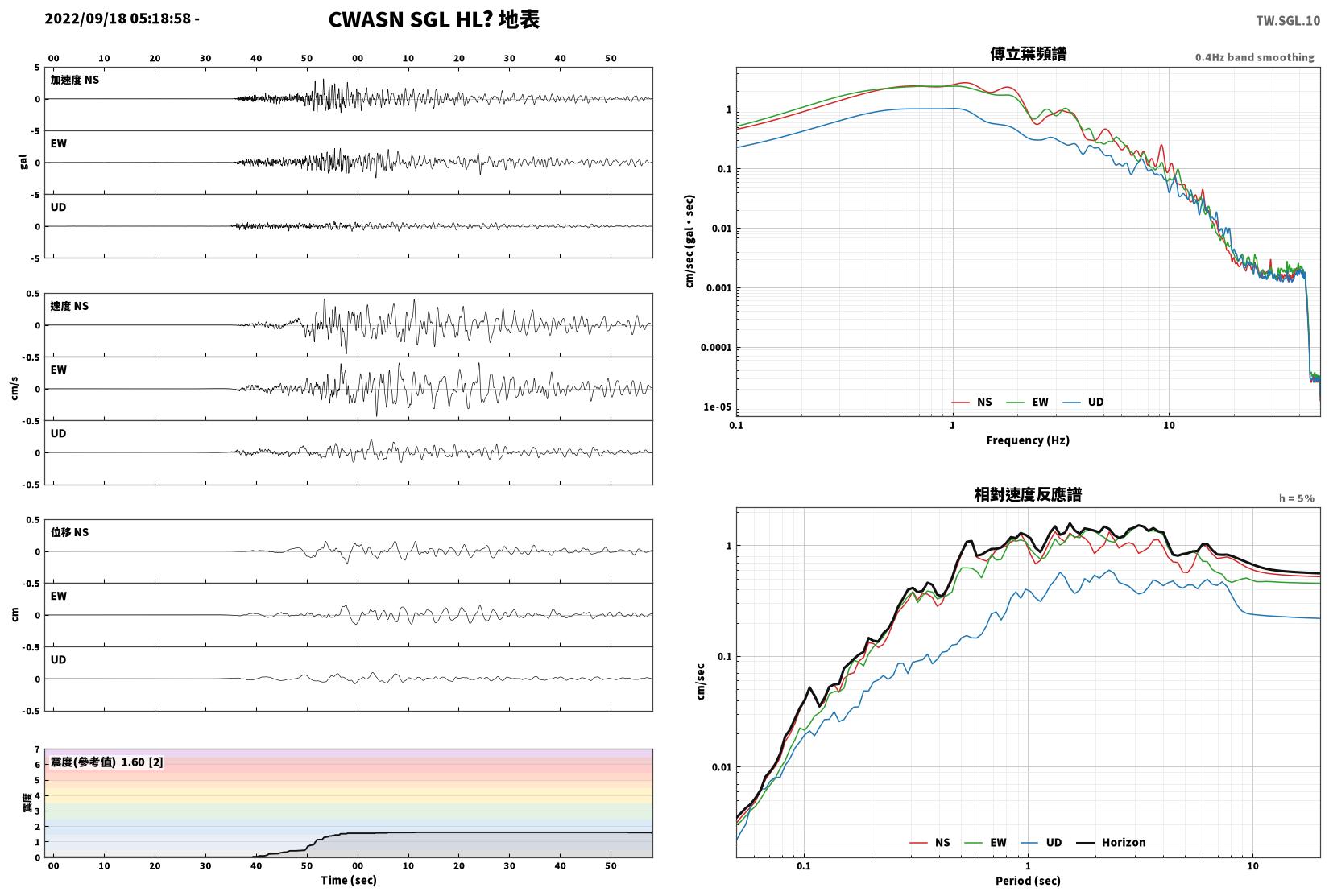

SGL	屏東縣九如鄉	31 m	CWASN	HL	83.1 km	13:19:33	13:19:43	3.11	2.44	0.84	3.22	0.46	0.44	0.21	0.48	2	1.6	2	1.7	0	下載	查看	查看
ESA	宜蘭縣蘇澳鎮	48 m	CWASN	HN	174.4 km	13:19:46	13:20:07	2.50	2.06	1.86	3.21	0.27	0.26	0.16	0.34	1	1.3	2	1.7	0	下載	查看	查看
ENA	宜蘭縣南澳鄉	123 m	CWASN	HL	155.3 km	13:19:44	13:20:02	2.74	2.79	1.47	3.40	0.25	0.19	0.13	0.28	1	1.3	2	1.7	0	下載	查看	查看
WPL	南投縣埔里鎮	465 m	CWASN	HL	100.7 km	13:19:36	13:19:48	2.35	2.69	1.70	3.00	0.33	0.31	0.28	0.34	2	1.5	2	1.6	0	下載	查看	查看
NFF	新竹縣五峰鄉	427 m	CWASN	HN	167.1 km	13:19:45	13:20:05	2.00	2.80	1.65	3.06	0.21	0.37	0.26	0.38	2	1.5	2	1.6	0	下載	查看	查看
ECL	臺東縣金峰鄉	88 m	CWASN	HL	63.5 km	13:19:30	13:19:37	2.33	2.59	2.56	3.06	0.12	0.19	0.14	0.21	1	1.1	2	1.6	0	下載	查看	查看

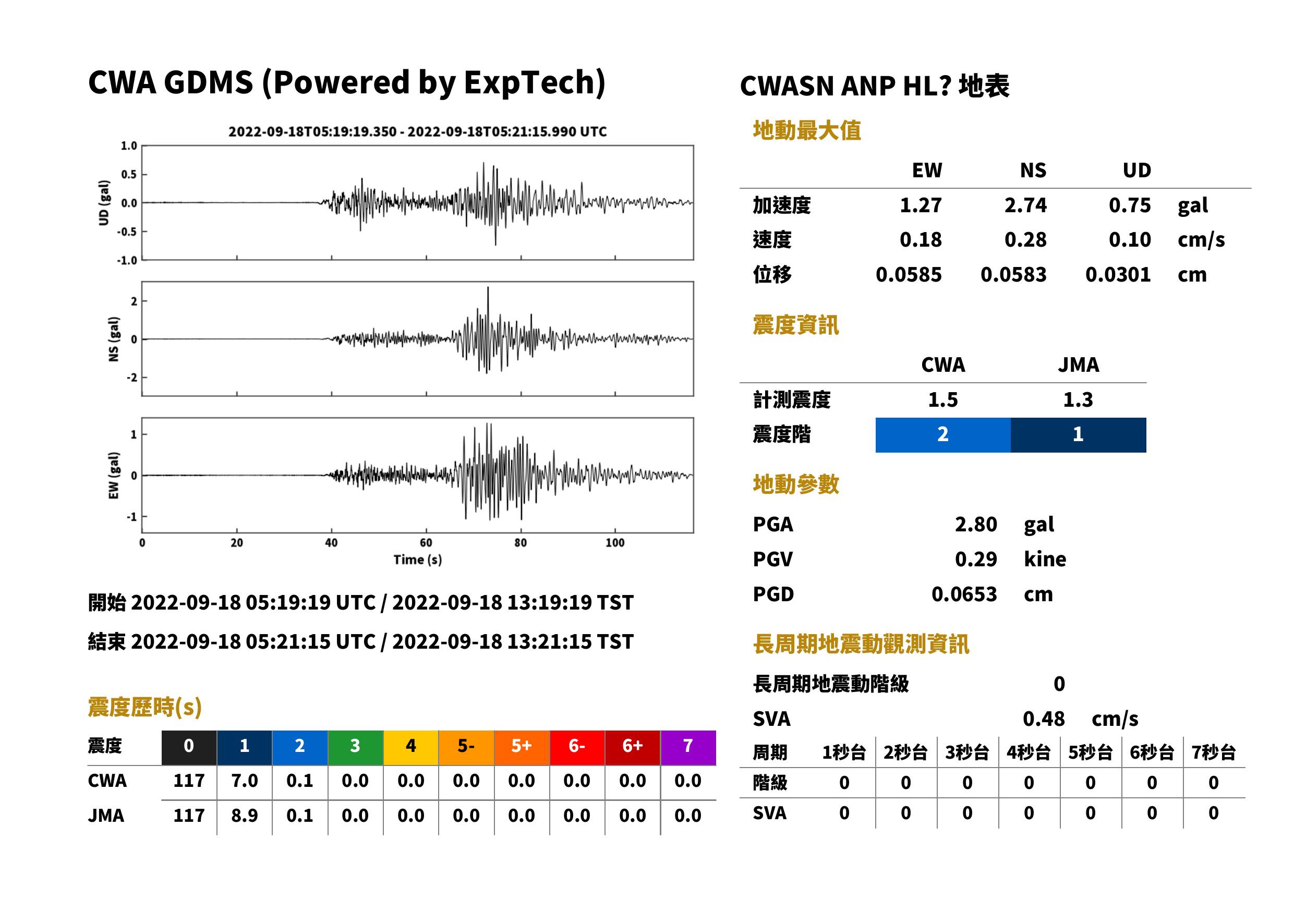

ANP	臺北市北投區	836 m	CWASN	HL	231.0 km	13:19:54	13:20:20	2.74	1.27	0.75	2.79	0.28	0.19	0.10	0.29	1	1.3	2	1.5	0	下載	查看	查看
ZUZH	臺北市北投區	612 m	CWASN	HN	229.0 km	13:19:54	13:20:19	1.89	1.36	0.68	2.02	0.19	0.14	0.08	0.21	1	1.1	1	1.3	0	下載	查看	查看

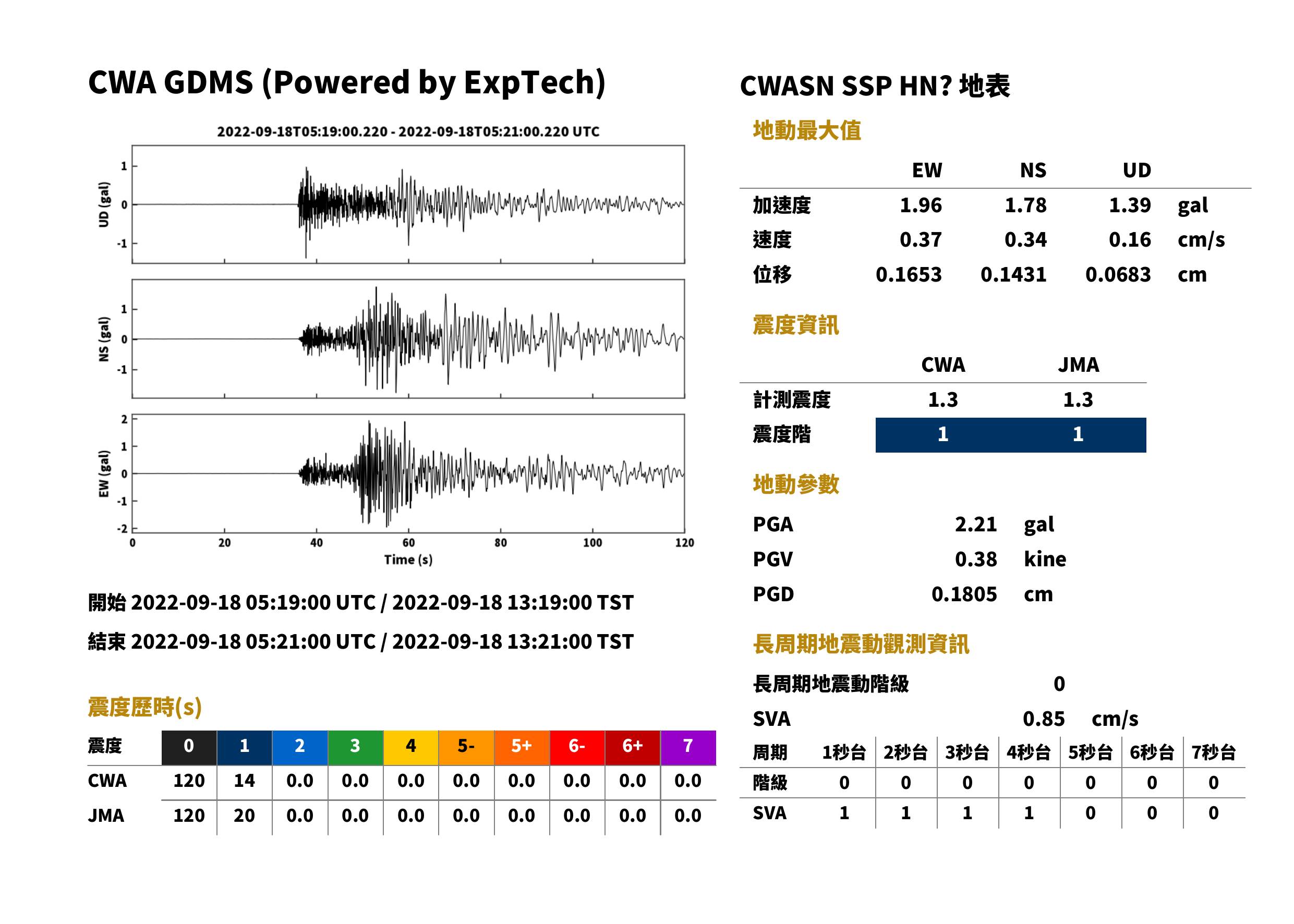

SSP	屏東縣新埤鄉	38 m	CWASN	HN	95.4 km	13:19:35	13:19:46	1.78	1.96	1.39	2.20	0.34	0.36	0.16	0.38	1	1.3	1	1.3	0	下載	查看	查看
NSG	新北市雙溪區	27 m	CWASN	HN	222.9 km	13:19:53	13:20:18	1.46	1.72	0.88	1.97	0.24	0.25	0.14	0.29	1	1.3	1	1.2	0	下載	查看	查看

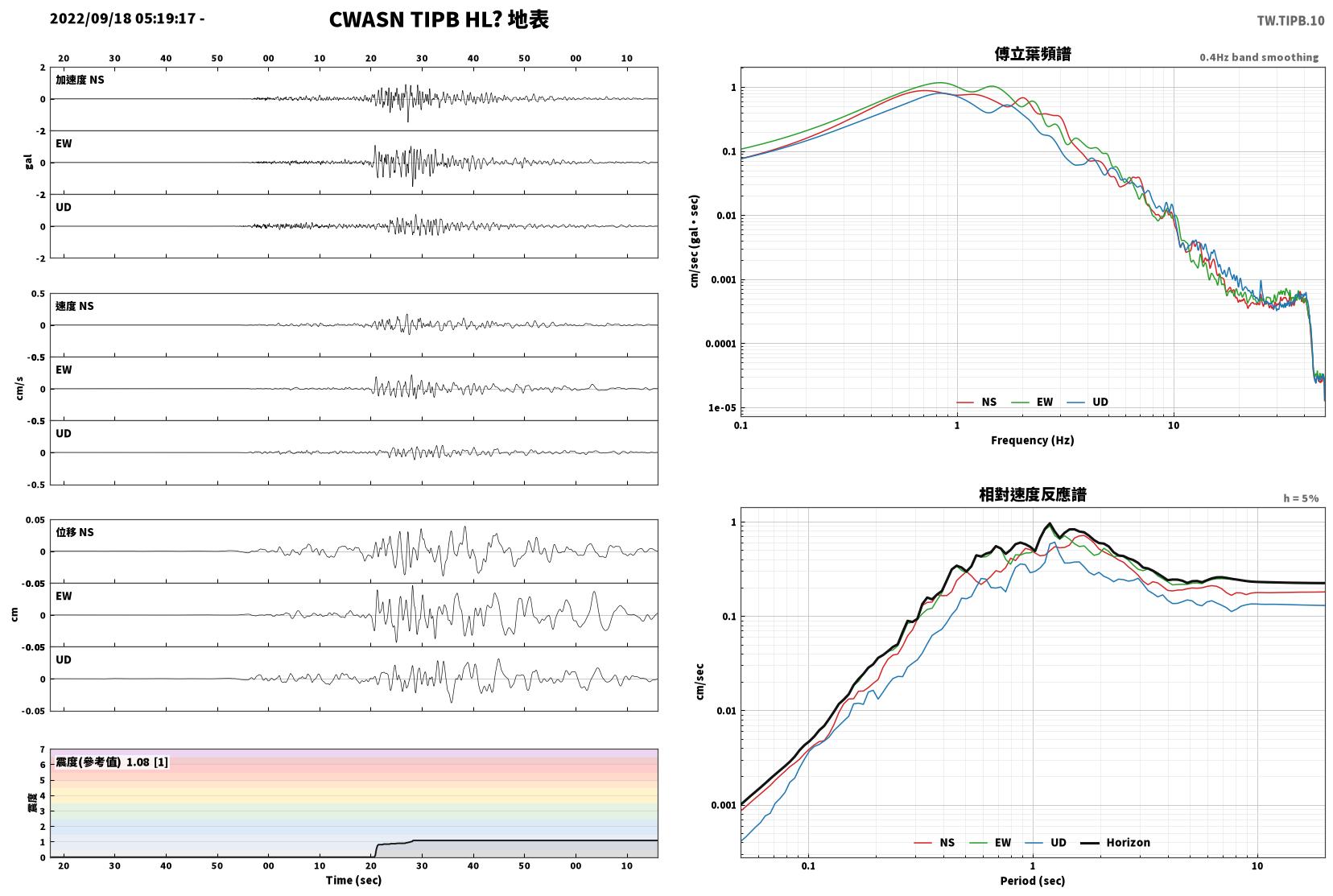

TIPB	新北市雙溪區	399 m	CWASN	HL	215.0 km	13:19:52	13:20:16	1.48	1.52	0.74	1.64	0.17	0.22	0.12	0.23	1	1.0	1	1.1	0	下載	查看	查看

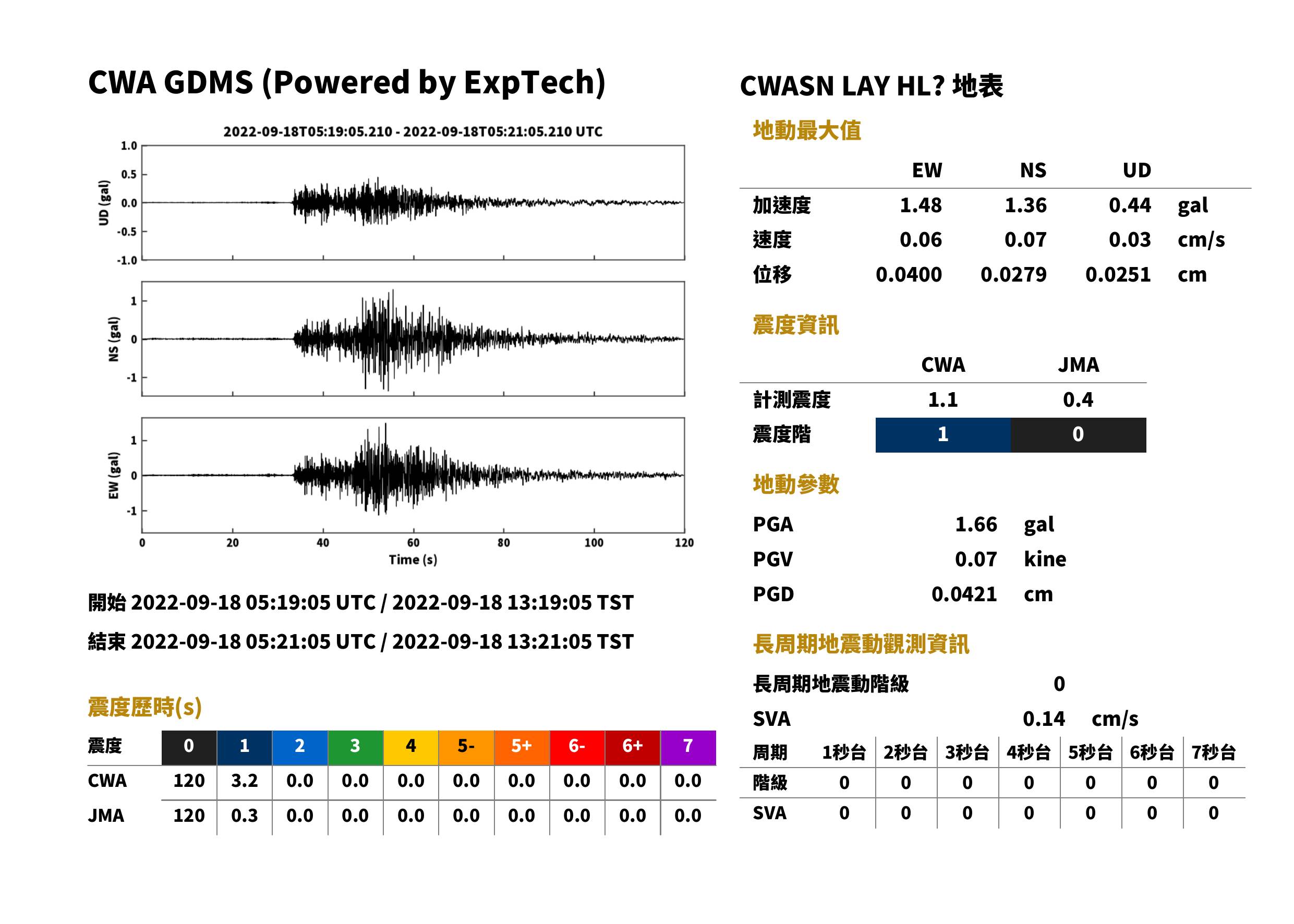

LAY	臺東縣蘭嶼鄉	309 m	CWASN	HL	127.6 km	13:19:40	13:19:55	1.36	1.48	0.44	1.67	0.07	0.06	0.03	0.07	0	0.4	1	1.1	0	下載	查看	查看
EAS	臺東縣大武鄉	457 m	CWASN	HL	89.5 km	13:19:34	13:19:45	1.18	1.02	0.69	1.38	0.09	0.14	0.08	0.14	1	0.5	1	0.9	0	下載	查看	查看

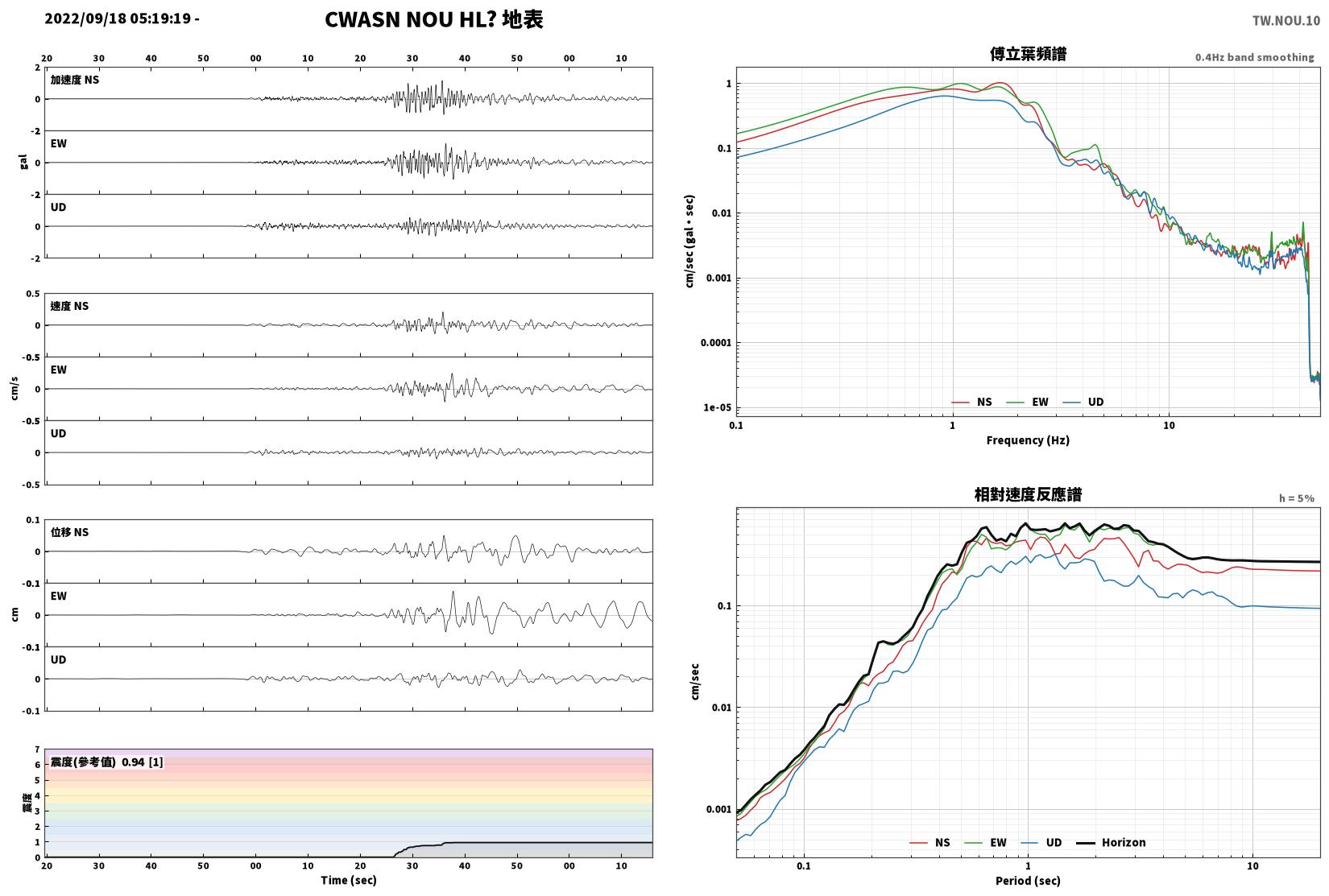

NOU	基隆市中正區	16 m	CWASN	HL	232.5 km	13:19:54	13:20:20	1.13	1.18	0.63	1.25	0.20	0.24	0.10	0.25	1	0.9	1	0.8	0	下載	查看	查看

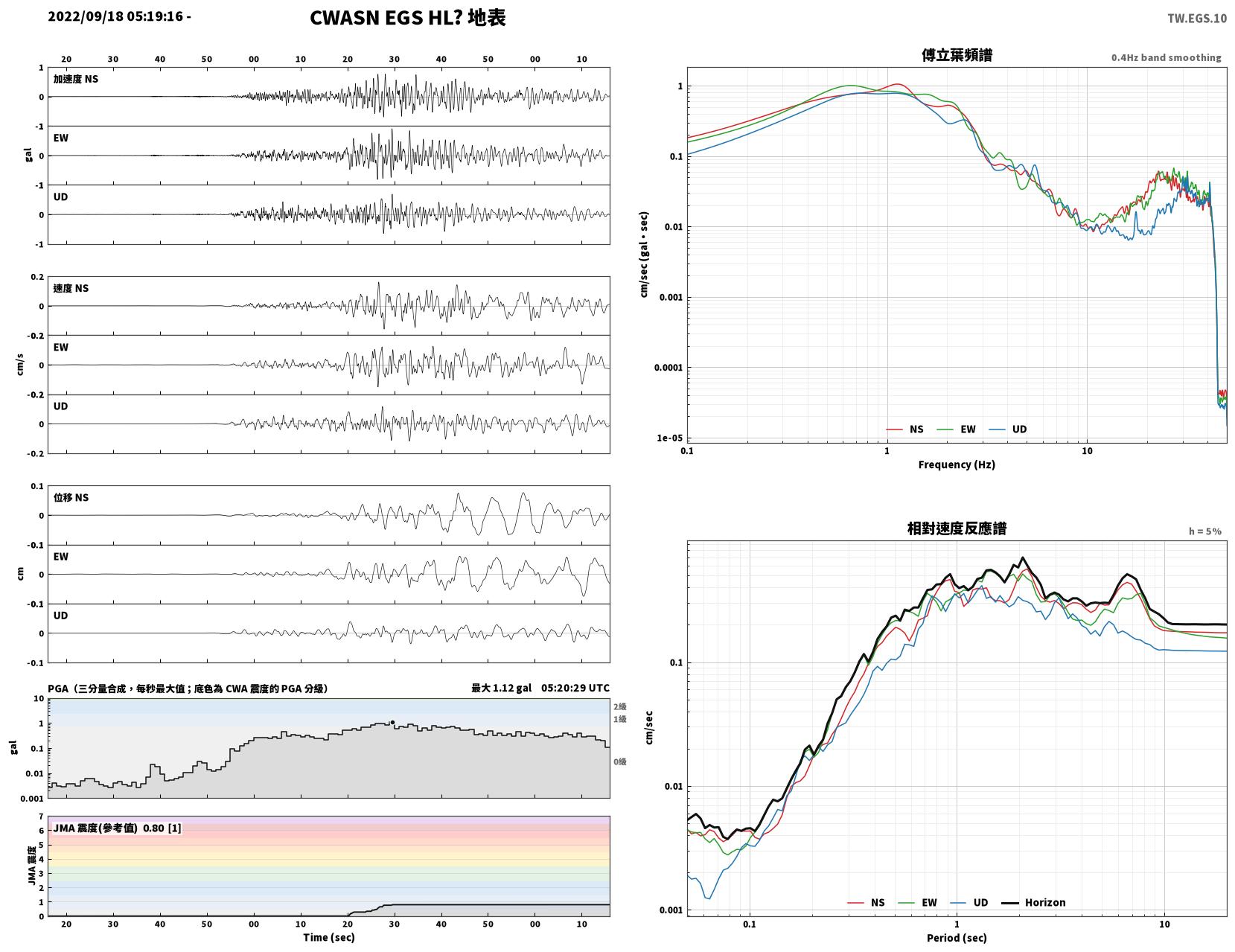

EGS	宜蘭縣頭城鎮	20 m	CWASN	HL	205.6 km	13:19:51	13:20:14	0.77	0.91	0.69	1.12	0.16	0.15	0.12	0.20	1	0.8	1	0.8	0	下載	查看	查看

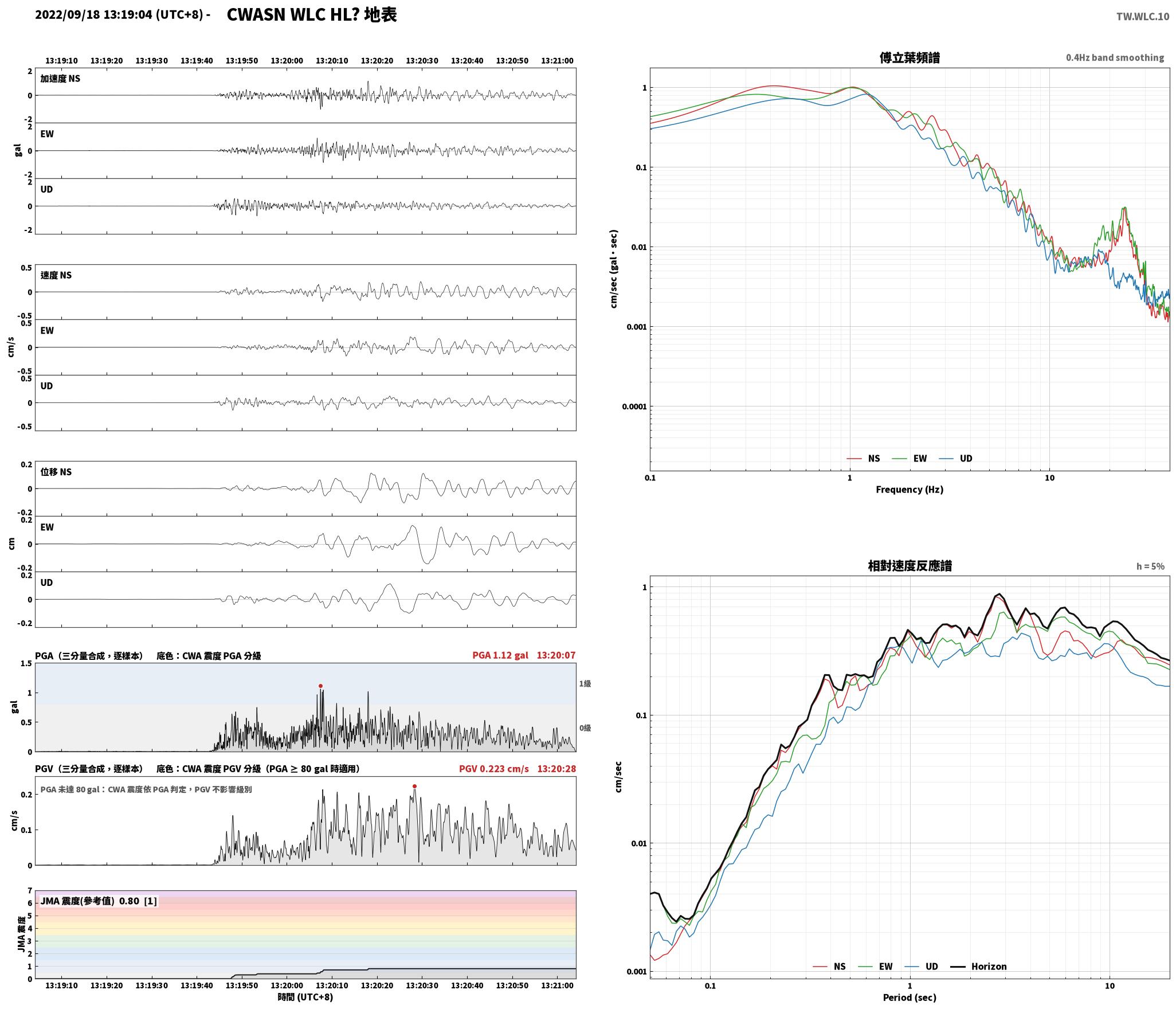

WLC	屏東縣琉球鄉	38 m	CWASN	HL	120.4 km	13:19:39	13:19:53	1.03	0.90	0.73	1.09	0.20	0.19	0.14	0.21	1	0.8	1	0.7	0	下載	查看	查看
TAWH	臺東縣大武鄉	24 m	CWASN	HN	92.8 km	13:19:34	13:19:45	1.01	1.04	0.49	1.06	0.07	0.10	0.06	0.10	0	0.2	1	0.7	0	下載	查看	查看
PNG	澎湖縣馬公市	10 m	CWASN	HN	172.0 km	13:19:46	13:20:06	1.11	0.87	0.45	1.12	0.22	0.13	0.08	0.22	1	0.7	1	0.7	0	下載	查看	查看
TAW	臺東縣大武鄉	11 m	CWASN	HL	90.6 km	13:19:34	13:19:45	0.75	0.60	0.43	0.85	0.06	0.07	0.06	0.09	0	0.0	1	0.5	0	下載	查看	查看

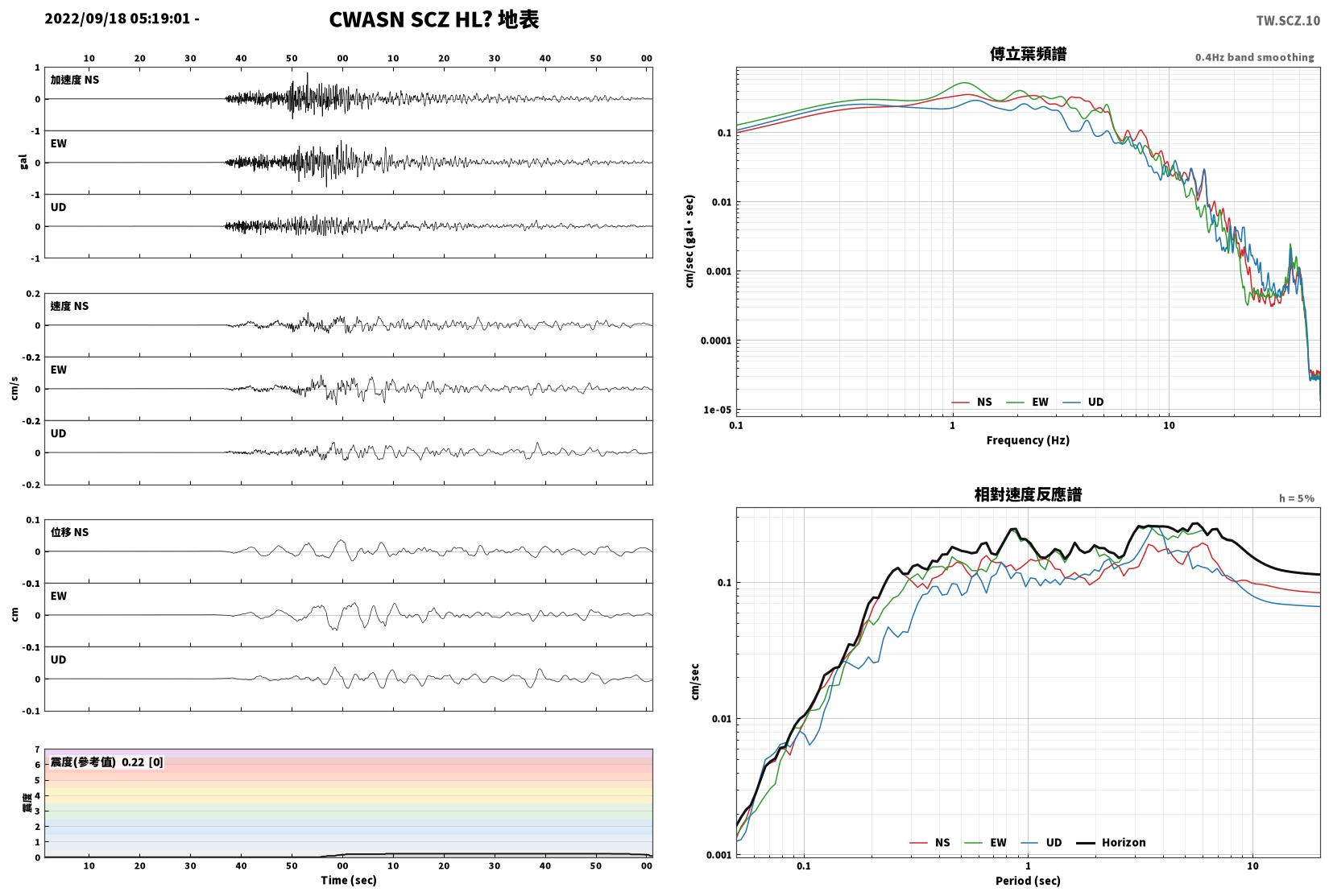

SCZ	屏東縣春日鄉	66 m	CWASN	HL	101.7 km	13:19:36	13:19:48	0.82	0.77	0.36	0.84	0.08	0.10	0.06	0.10	0	0.2	1	0.5	0	下載	查看	查看
WDG	澎湖縣望安鄉	34 m	CWASN	HL	155.2 km	13:19:44	13:20:02	0.66	0.73	0.48	0.76	0.19	0.14	0.07	0.19	0	0.4	0	0.4	0	下載	查看	查看
SEB	屏東縣滿州鄉	32 m	CWASN	HL	140.7 km	13:19:42	13:19:58	0.66	0.55	0.39	0.71	0.15	0.17	0.12	0.17	0	0.4	0	0.3	0	下載	查看	查看

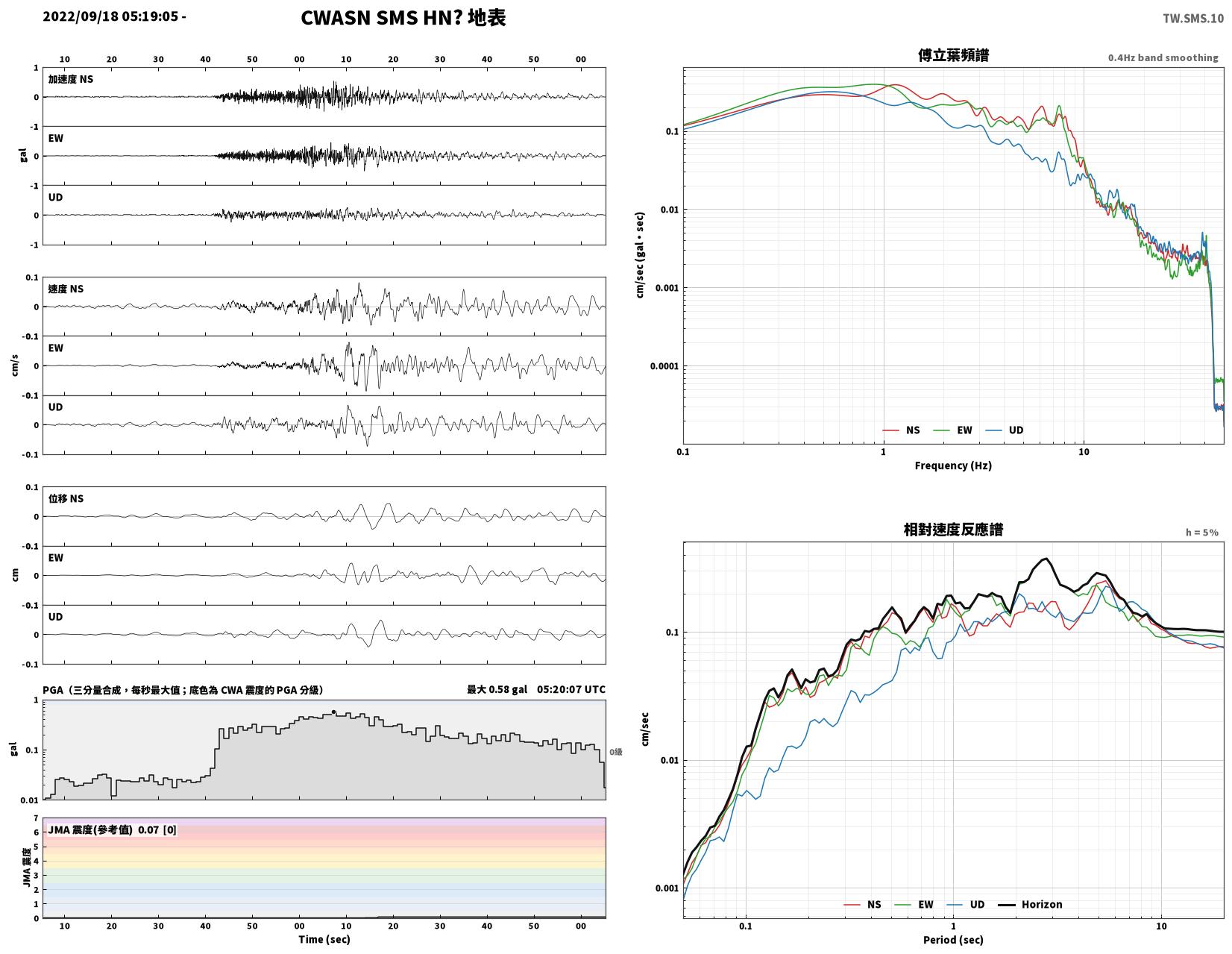

SMS	屏東縣滿州鄉	45 m	CWASN	HN	128.3 km	13:19:40	13:19:55	0.53	0.52	0.25	0.58	0.08	0.09	0.07	0.11	0	0.0	0	0.2	0	下載	查看	查看

註：僅顯示 PGA > 0.5 gal 之測站。

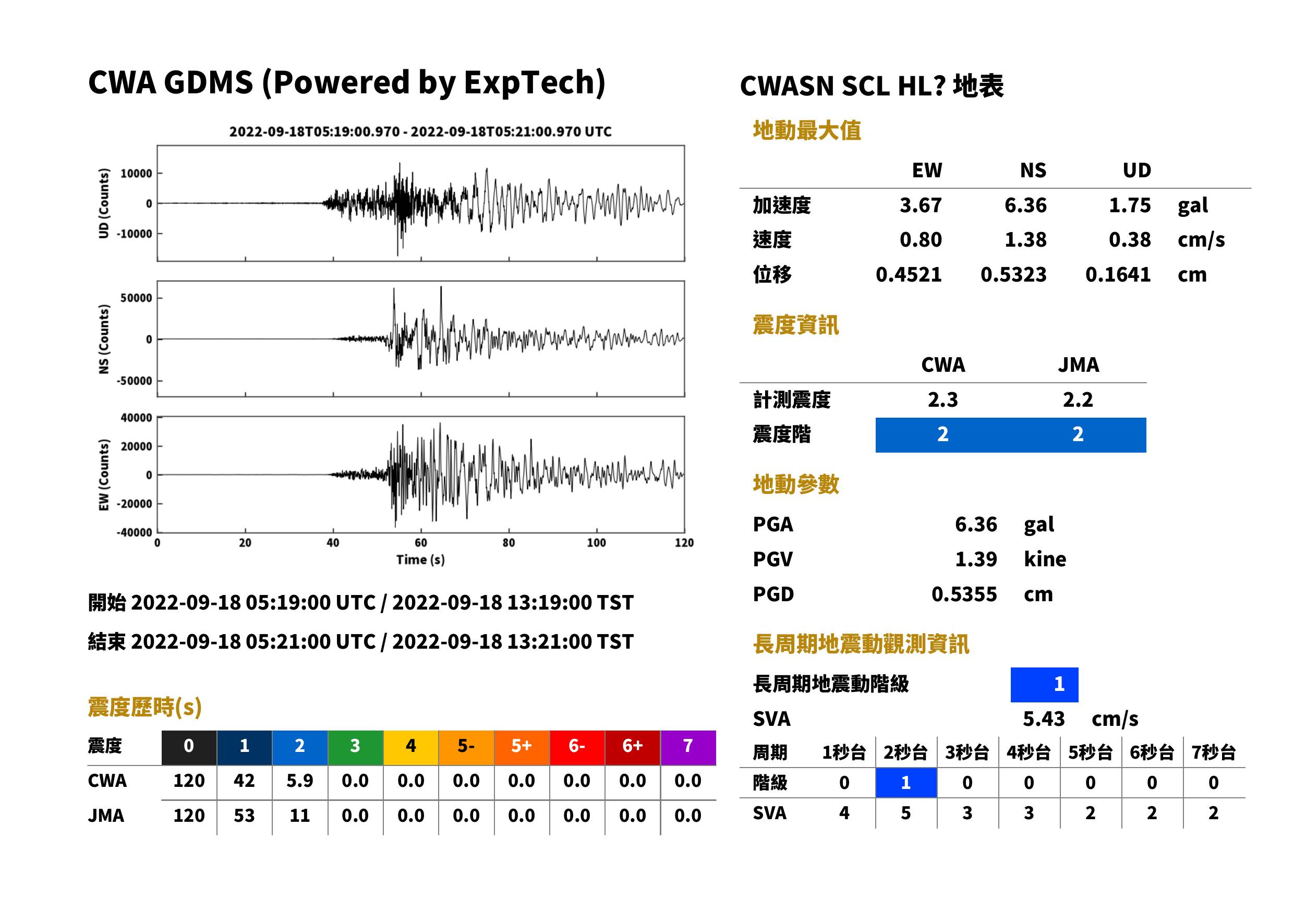

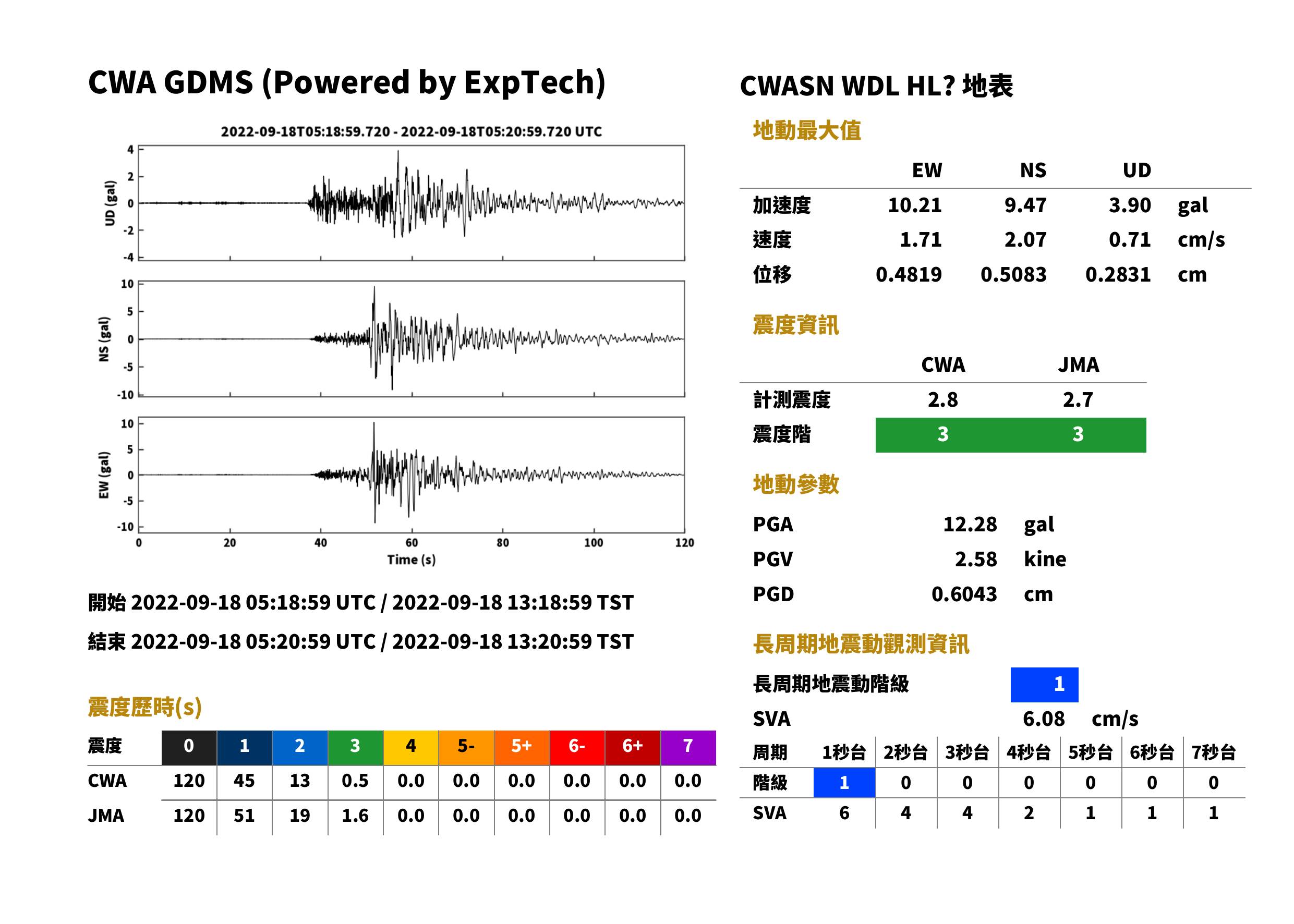

資料與圖表：濾波處理與注意事項

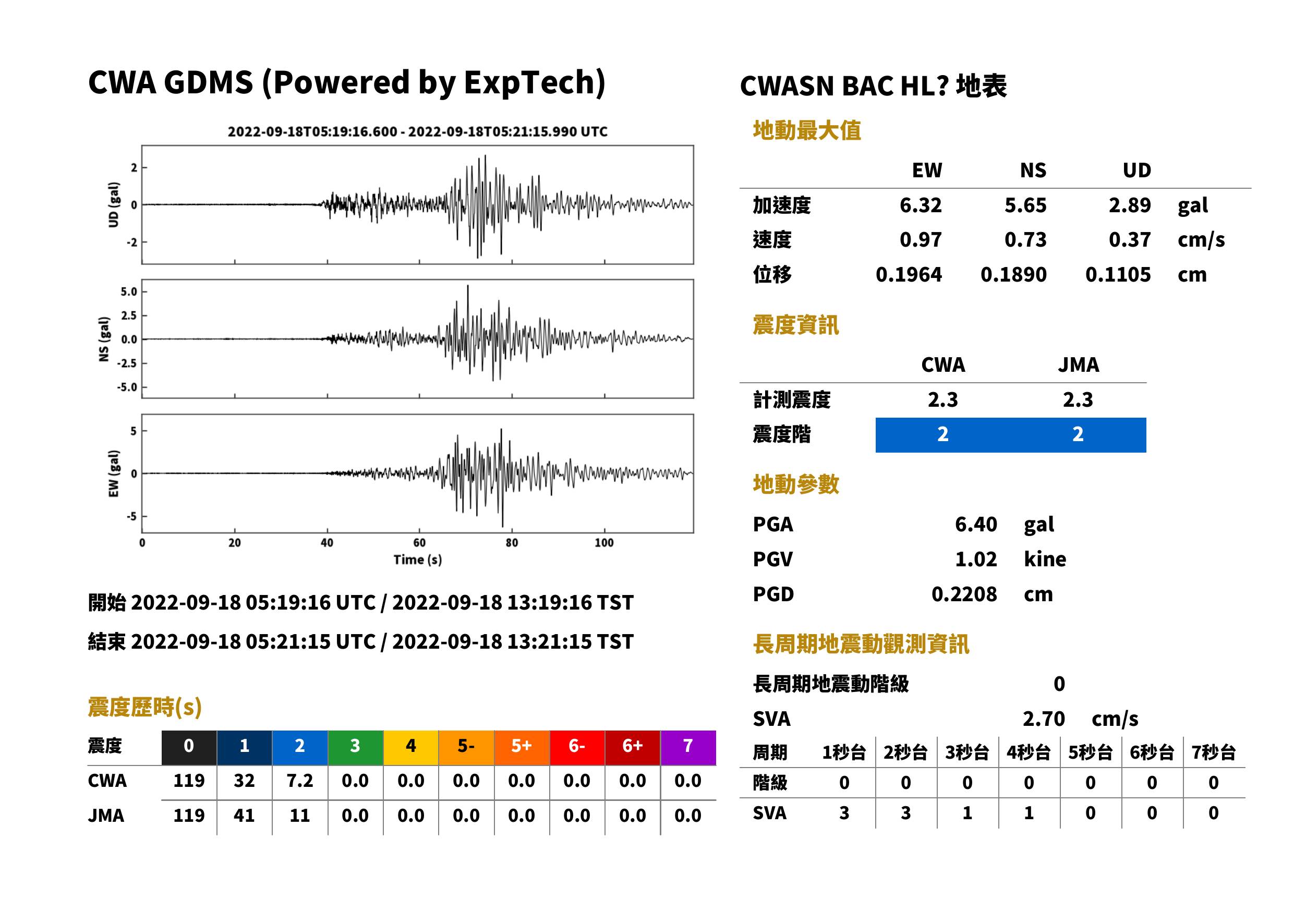

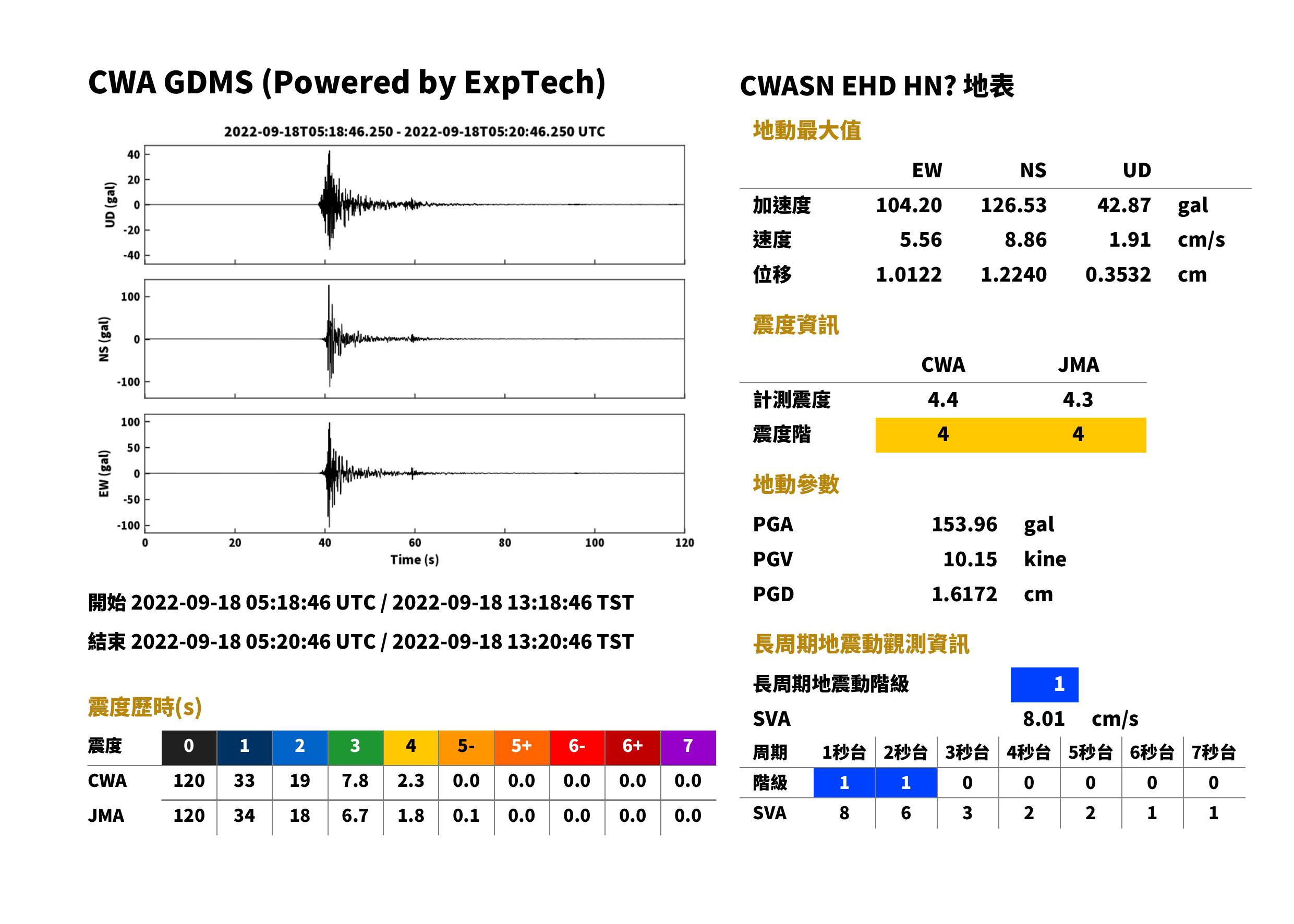

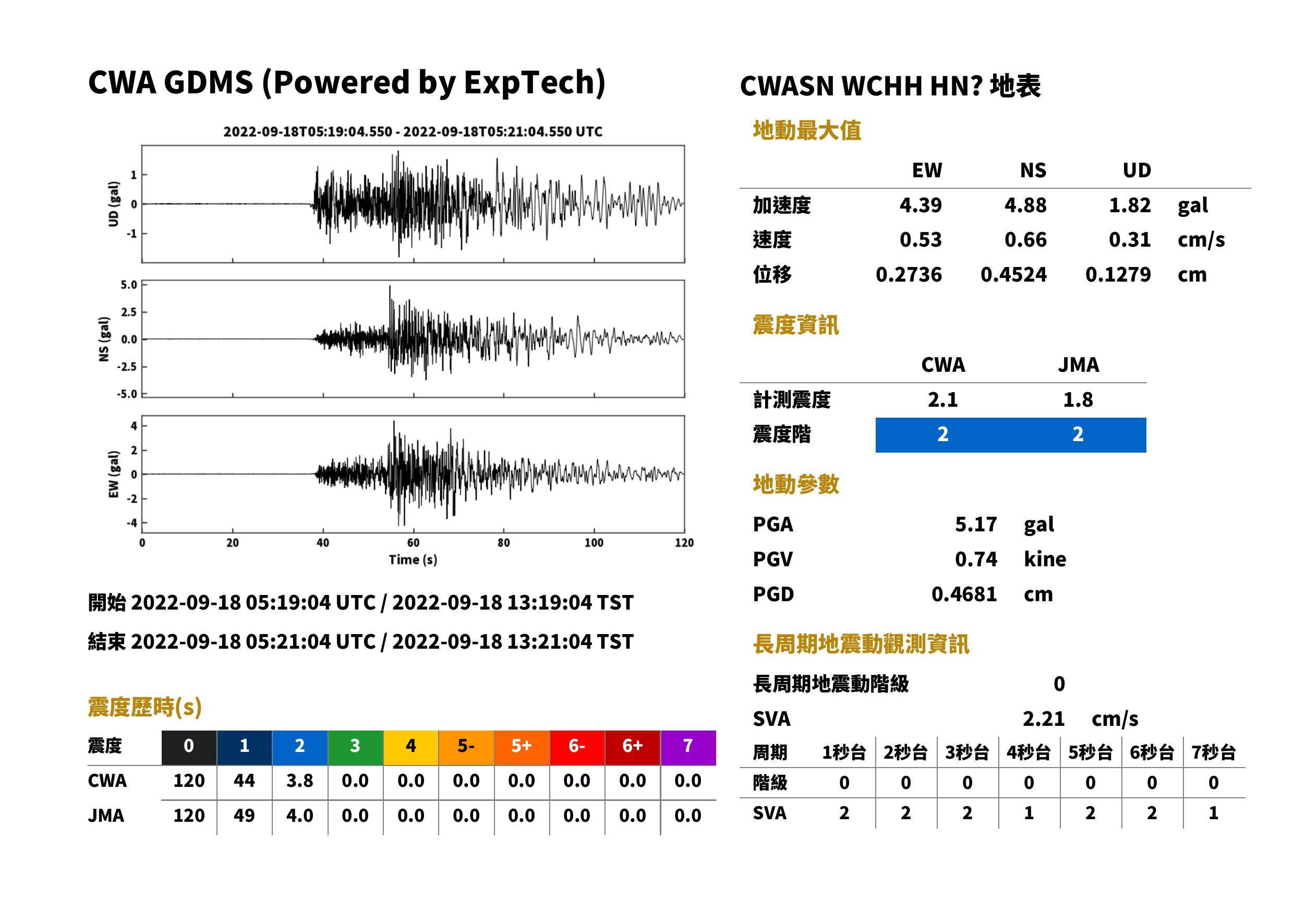

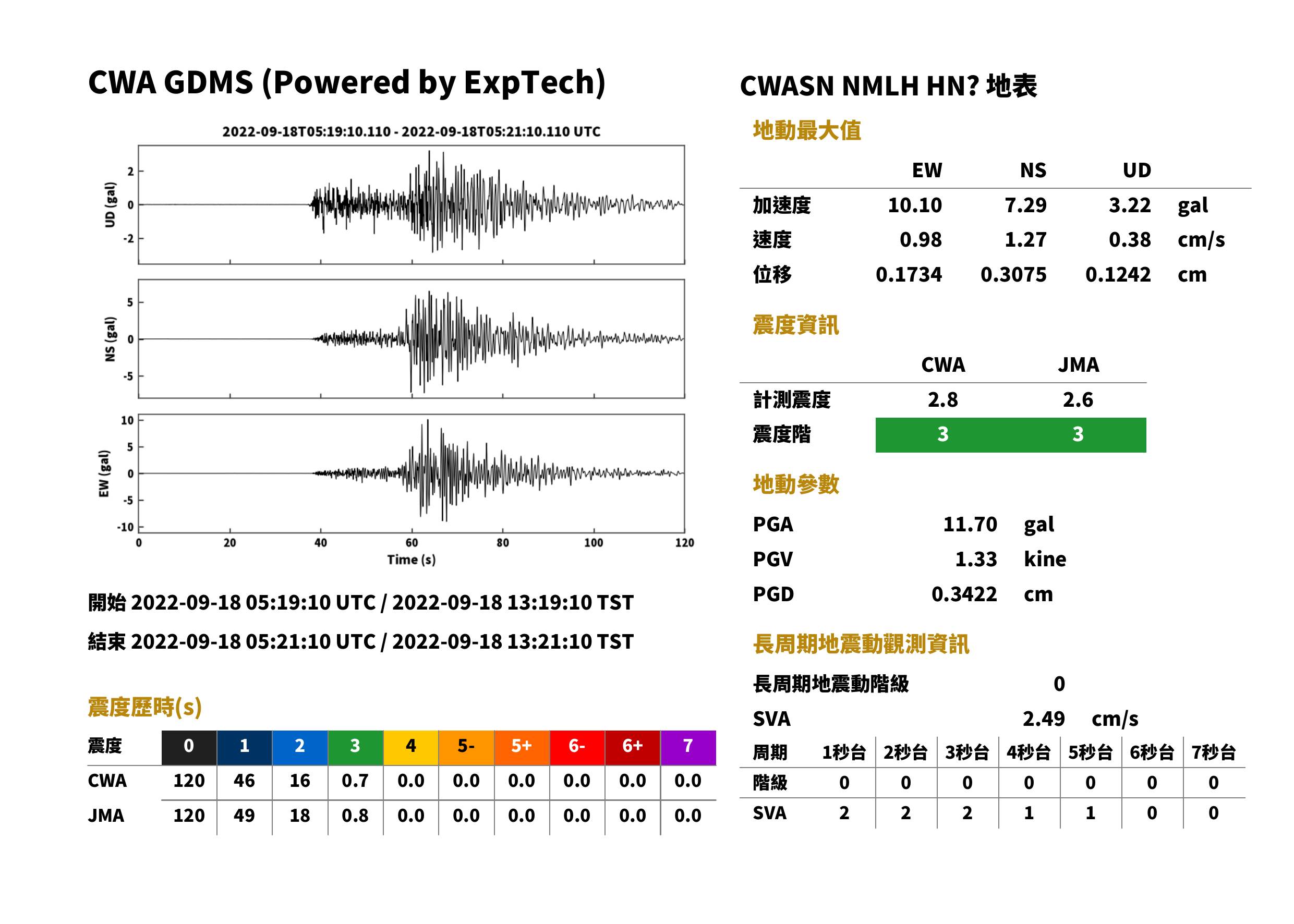

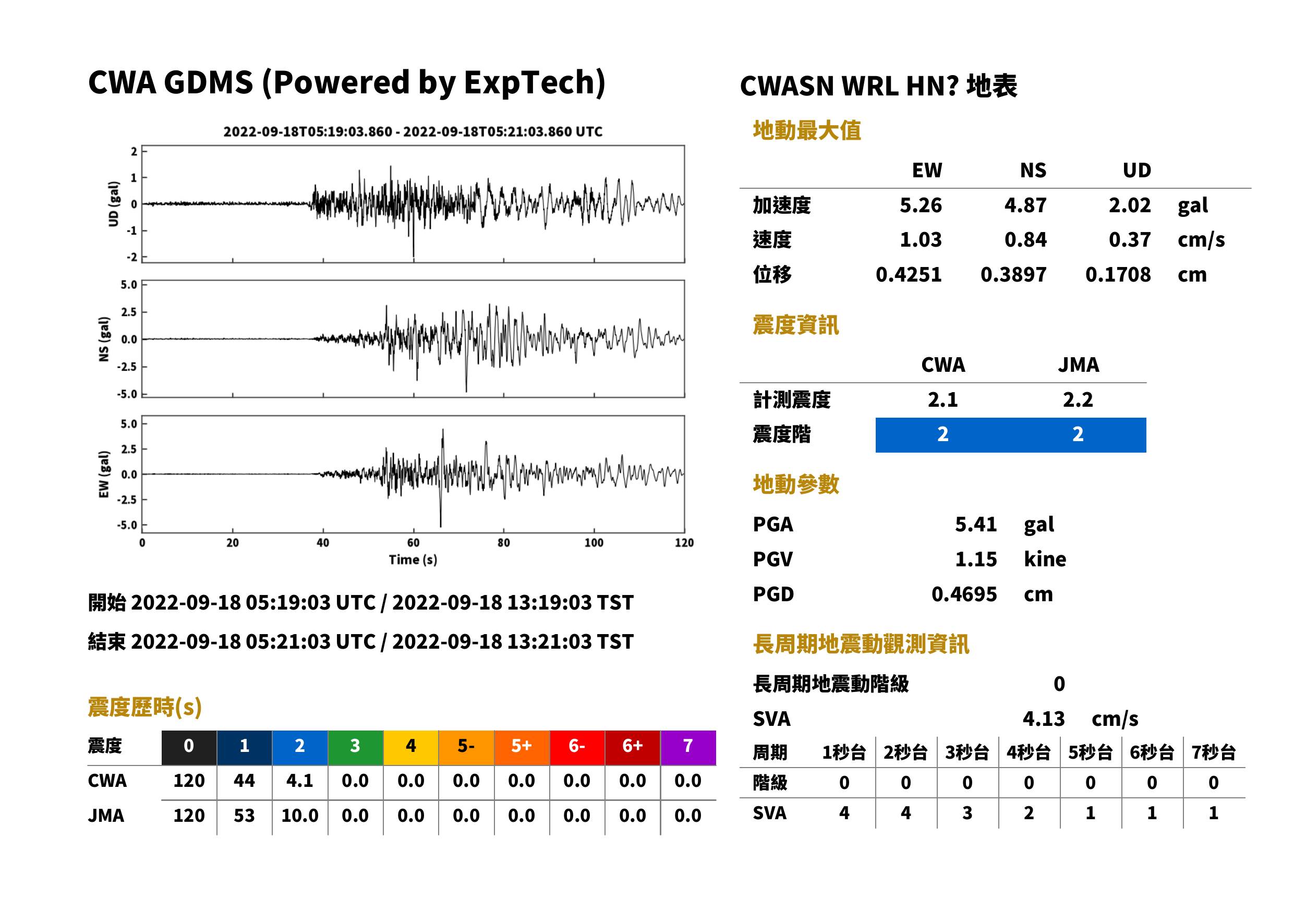

本文的報告圖（地動數值與各項震度）與分析圖（波形、頻譜、反應譜），背後依用途採用數條不同的濾波處理，彼此的物理意義與適用情境不同。感測器為力平衡式寬頻強震儀（非 MEMS），資料已移除儀器反應、為地表加速度（gal）。以下說明各項數值與圖面元素的來源，以及互相比較時的注意事項。

一、加速度、速度、PGA / PGV、CWA 計測震度採用「去均值 + 10 Hz 因果低通」

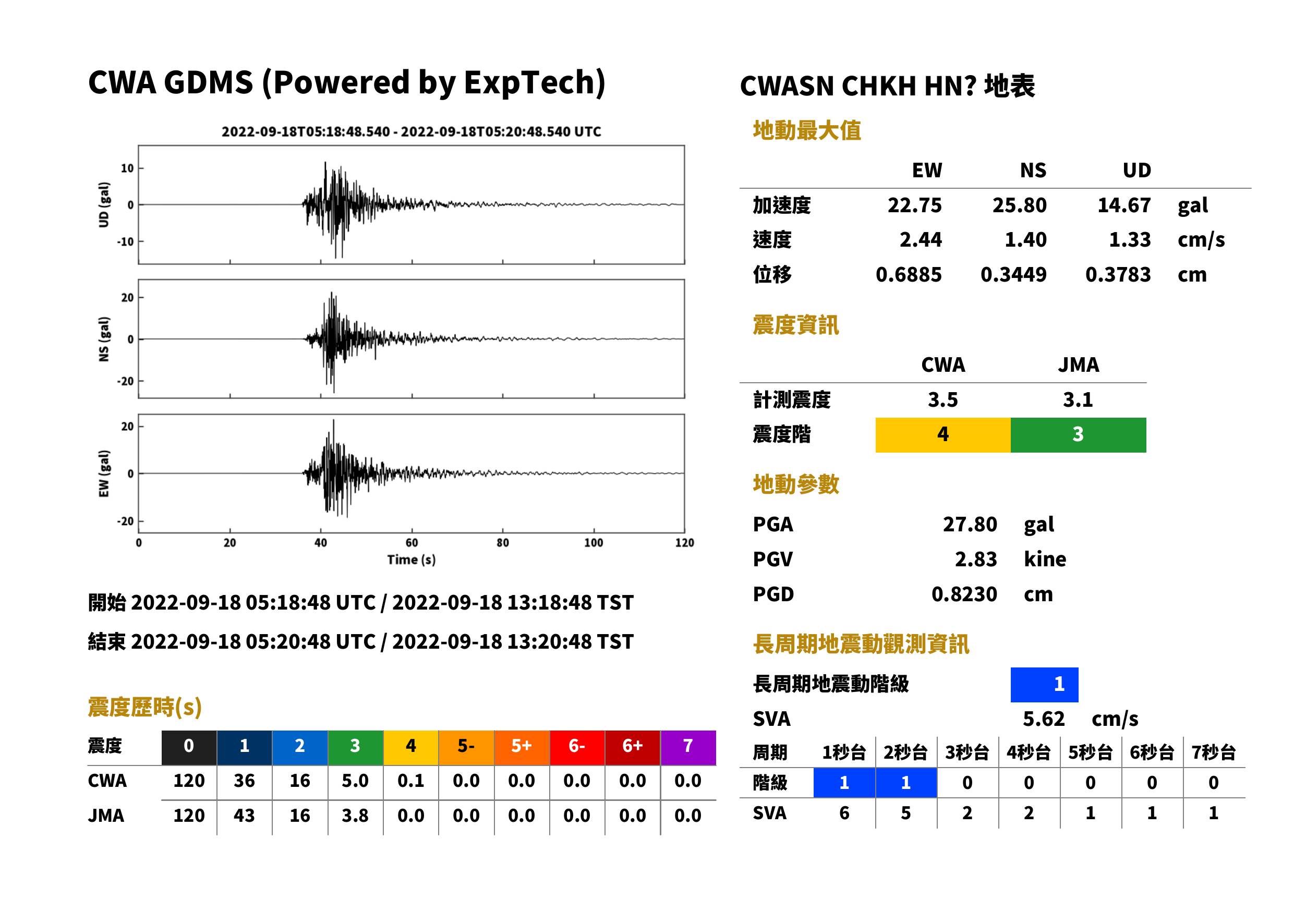

報告圖中的三軸加速度、三軸速度、合成 PGA / PGV，以及 CWA 計測震度，皆來自同一條處理鏈：

加速度：先去均值（baseline），再過 4 階 Butterworth 10 Hz 低通，以 sosfilt 單向處理，屬因果濾波。
速度 / 位移：由上述低通加速度積分而得，再各加 4 階 Butterworth 0.075 Hz 高通去除積分漂移。
因為感測器是力平衡式寬頻強震儀、非 MEMS，不需要 MEMS 那種 1–10 Hz 帶通（含高通至 1 Hz）去帶外雜訊；故保留完整低頻，僅削去 10 Hz 以上高頻（速度另去 0.075 Hz 以下漂移）。
因果濾波的特性：可即時實現（不需未來取樣）、對訊號有輕微相位延遲（集中在接近 10 Hz 截止附近），但不會在地震波到時之前產生假訊號。

因此，所有加速度／速度數值代表的是「經去均值 + 10 Hz 因果低通後的地動峰值」，而非原始未濾波值，也非 1–10 Hz 帶通值。

二、JMA 計測震度為另一條獨立路徑（非因果）

JMA 計測震度與上述 CWA 系列不同源、不可逐值互相比較：

採氣象廳規格的非因果（零相位）FFT 頻率域濾波，直接作用於原始加速度，未經上述 10 Hz 低通。
三個濾波器同時套用：低切 FL ≈ √(1−exp(−(f/0.5)³))（約 0.5 Hz 以下衰減）、高切 FH（約 10 Hz 以上衰減）、周期效果 FF = √(1/f)（強調長週期），刻意保留 0.5–1 Hz 的長週期成分（大地震所需）。
由於濾波方式（因果／非因果）與頻段整形皆不同，JMA 震度與 CWA 震度出現差異屬正常：以高頻為主的小事件，通常 CWA 大於 JMA。

三、長週期地震動（LPGM / SVA）為第三條路徑

LPGM 階級與各週期 SVA，使用「原始加速度去初始偏移 + 2 階 Butterworth 0.05 Hz 高通」後，對 1.6–7.8 s（32 個週期）以單自由度振子（阻尼 h = 5%）求絕對速度應答，取各週期與整體最大 SVA，與前兩者皆不同。

四、因果 vs 非因果的取捨

因果（CWA 所用）：即時系統唯一可行的方式；有相位延遲，但物理上不會出現「波還沒到就有訊號」的情形。
非因果／零相位（JMA 所用）：相位不失真、更忠實還原波形與長週期，適合事後、完整紀錄的分析；但因前向與反向兩次濾波，使濾波響應同時向前與向後展開，事件兩側都存在響應，會在真實到時之前出現不物理的前兆，故不能投入即時檢測。

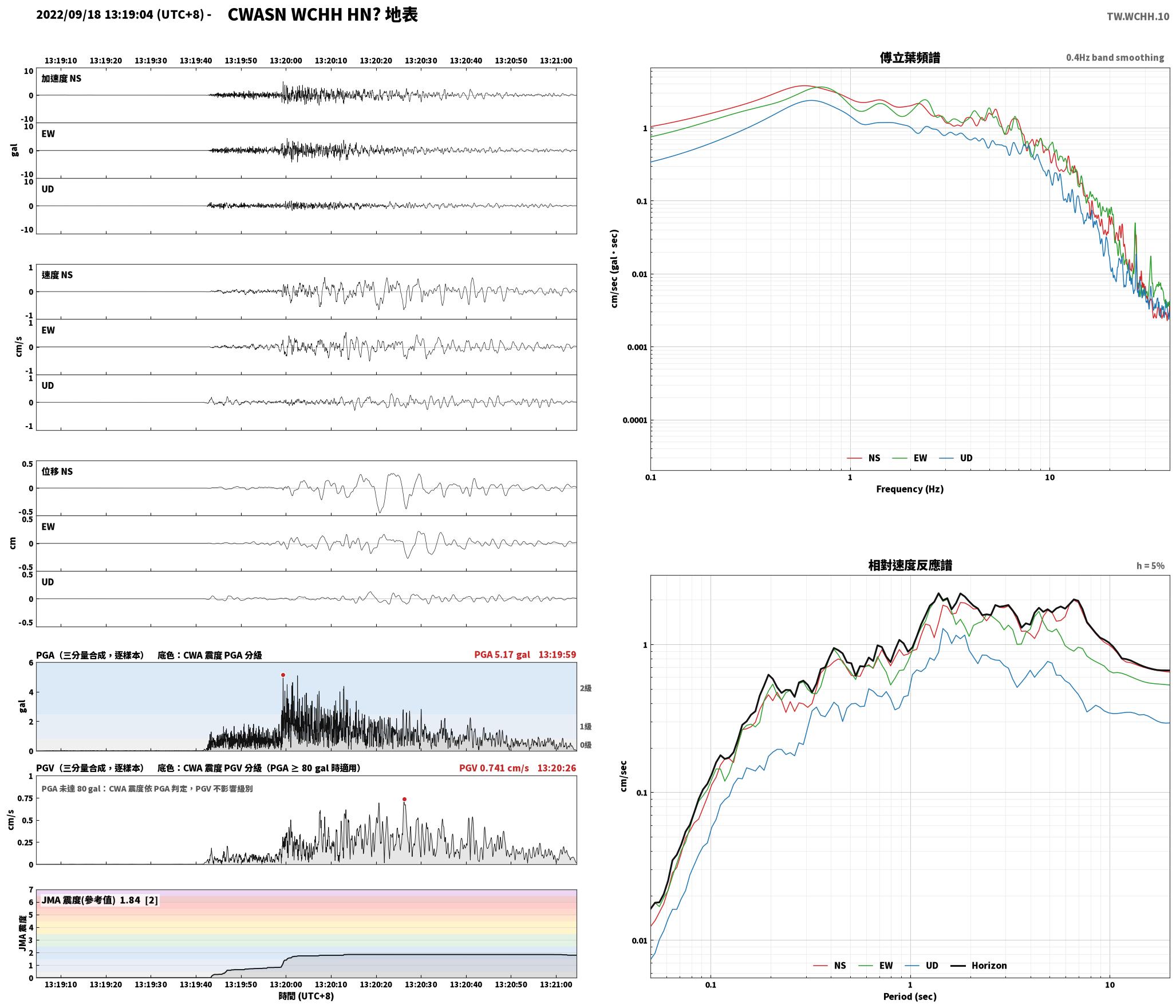

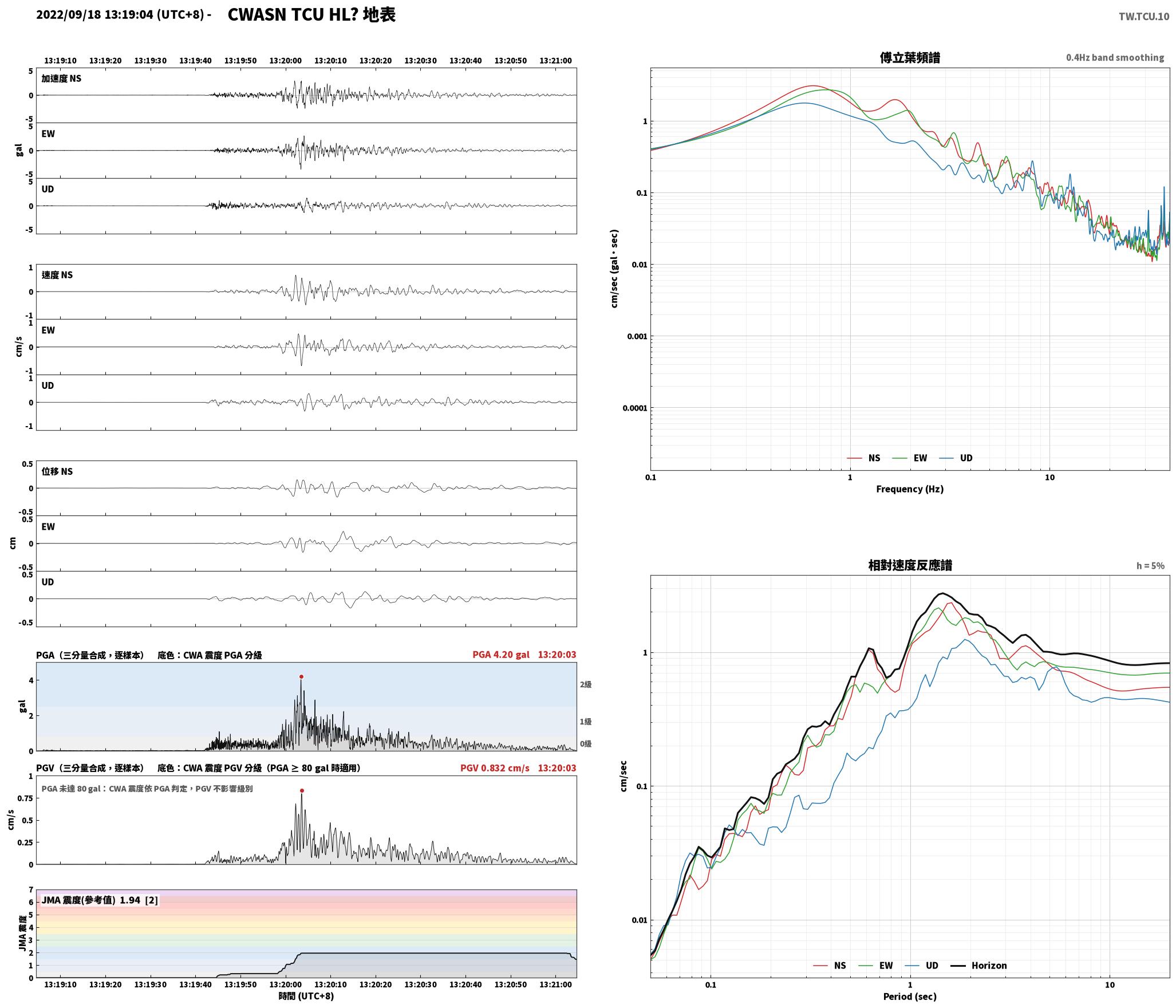

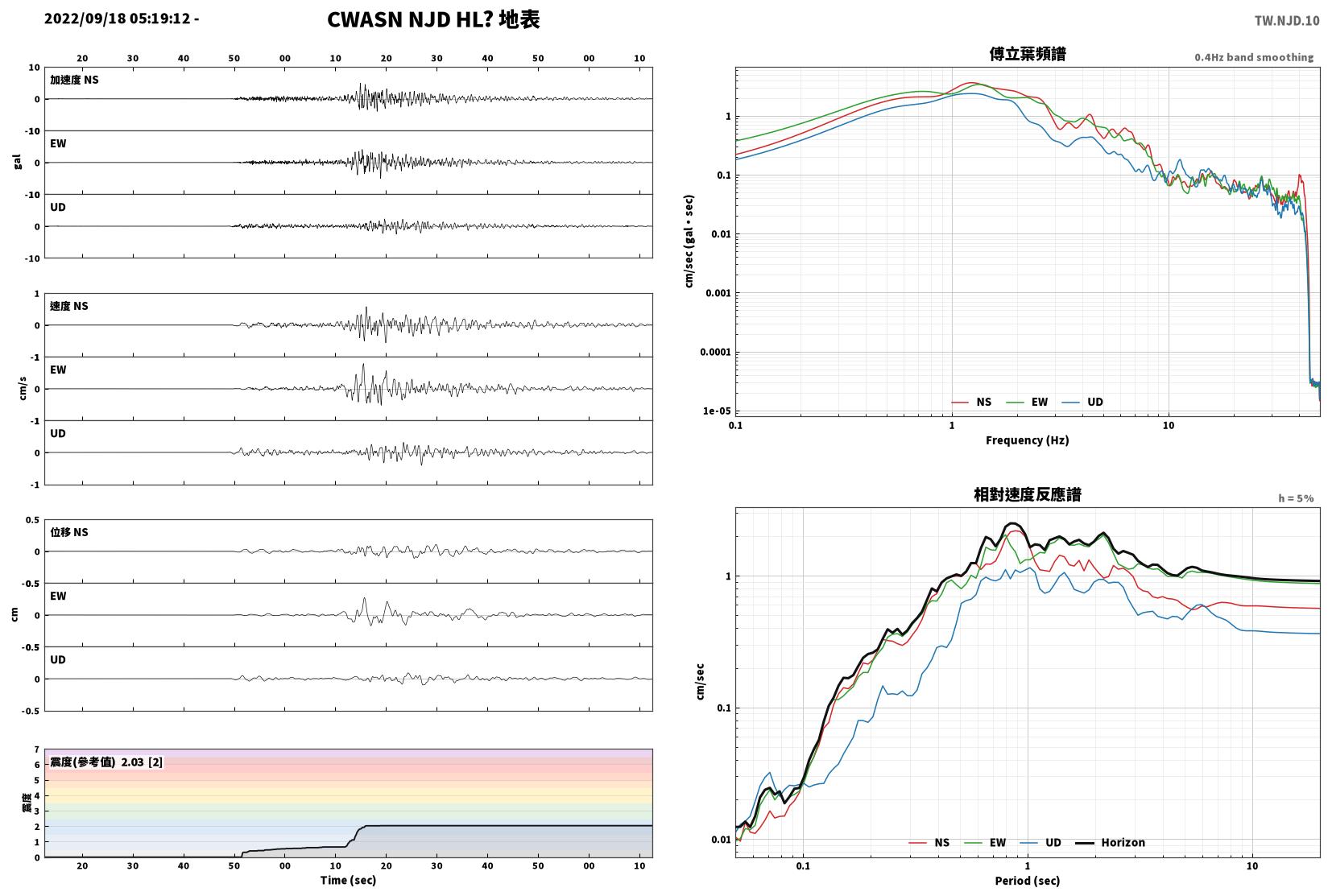

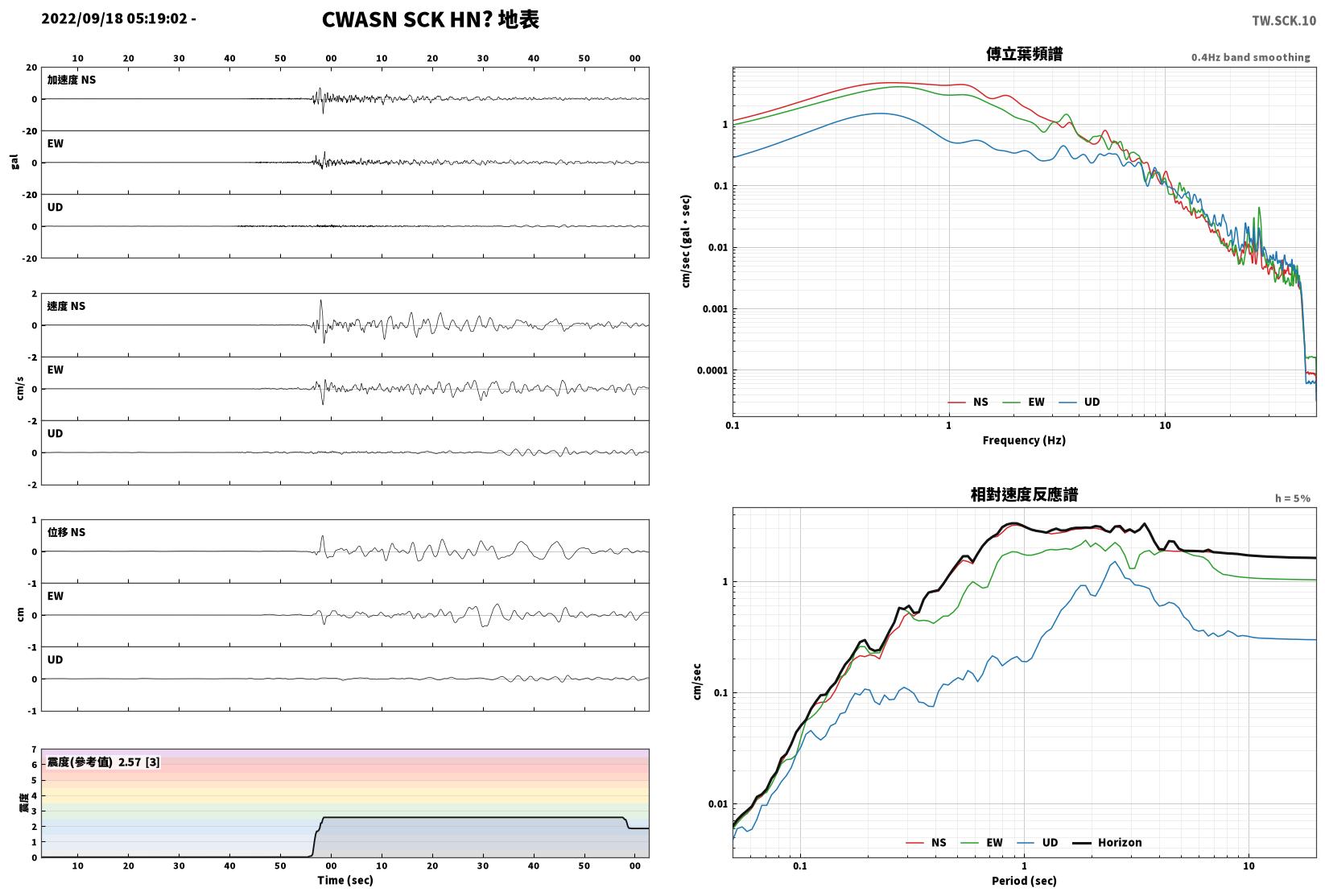

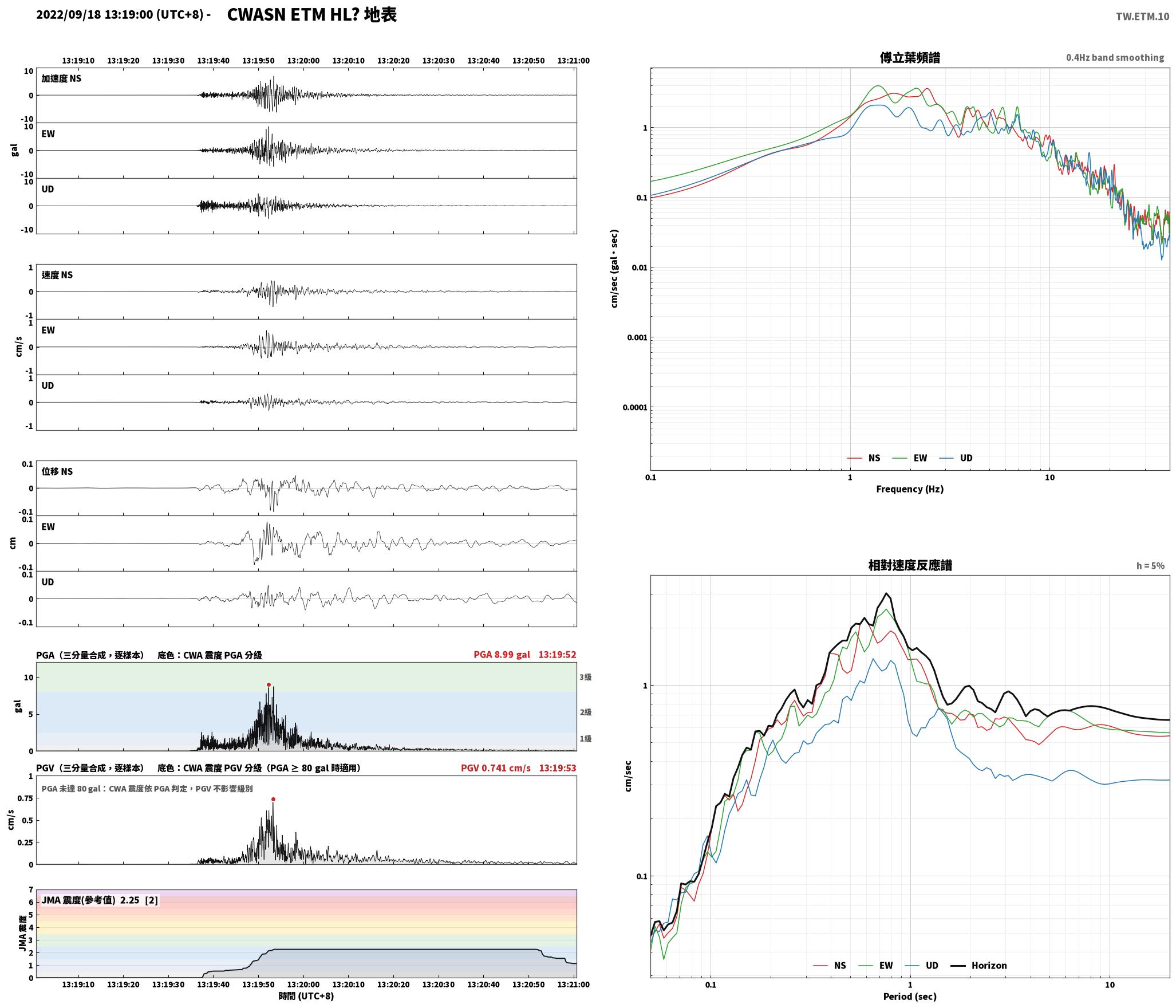

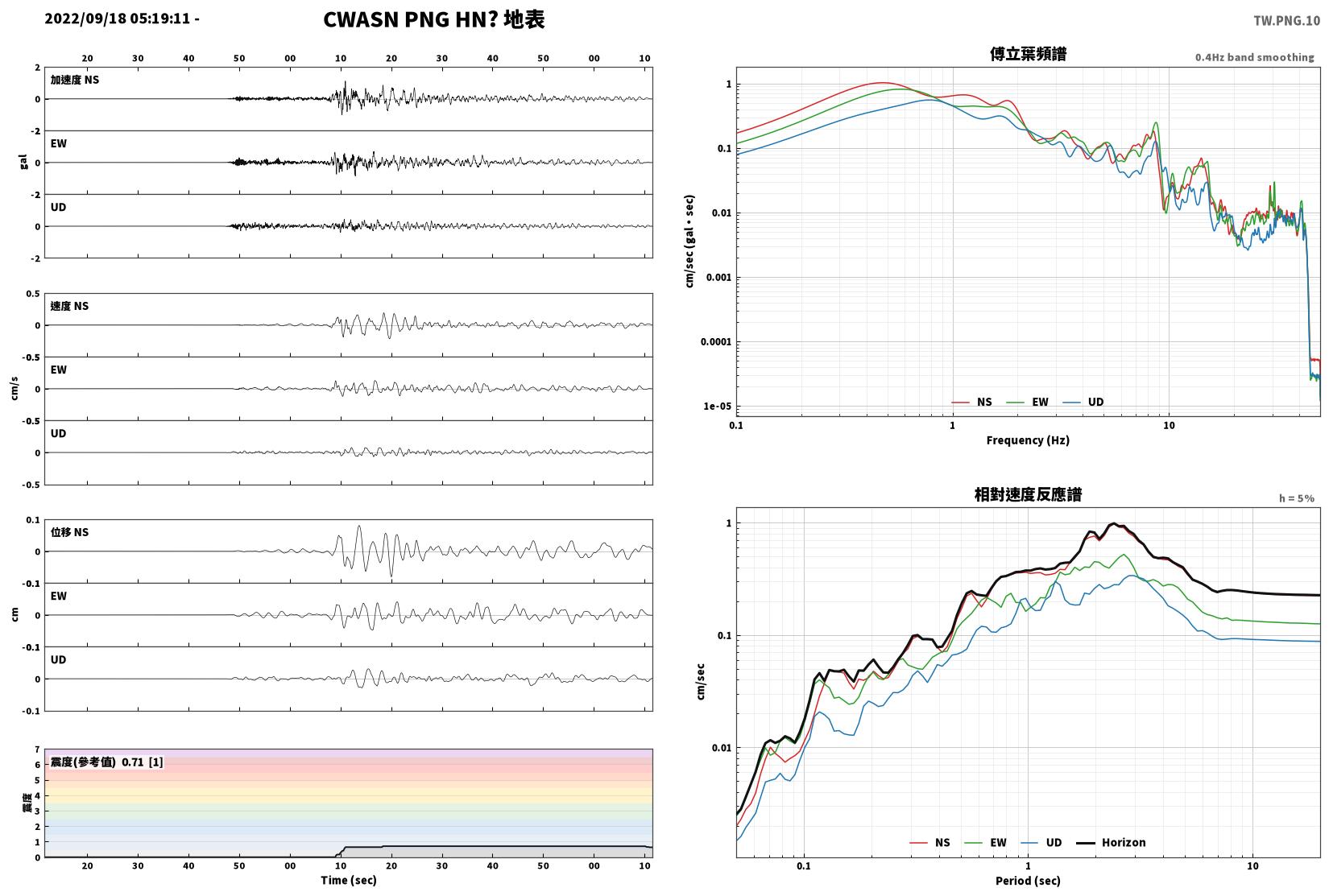

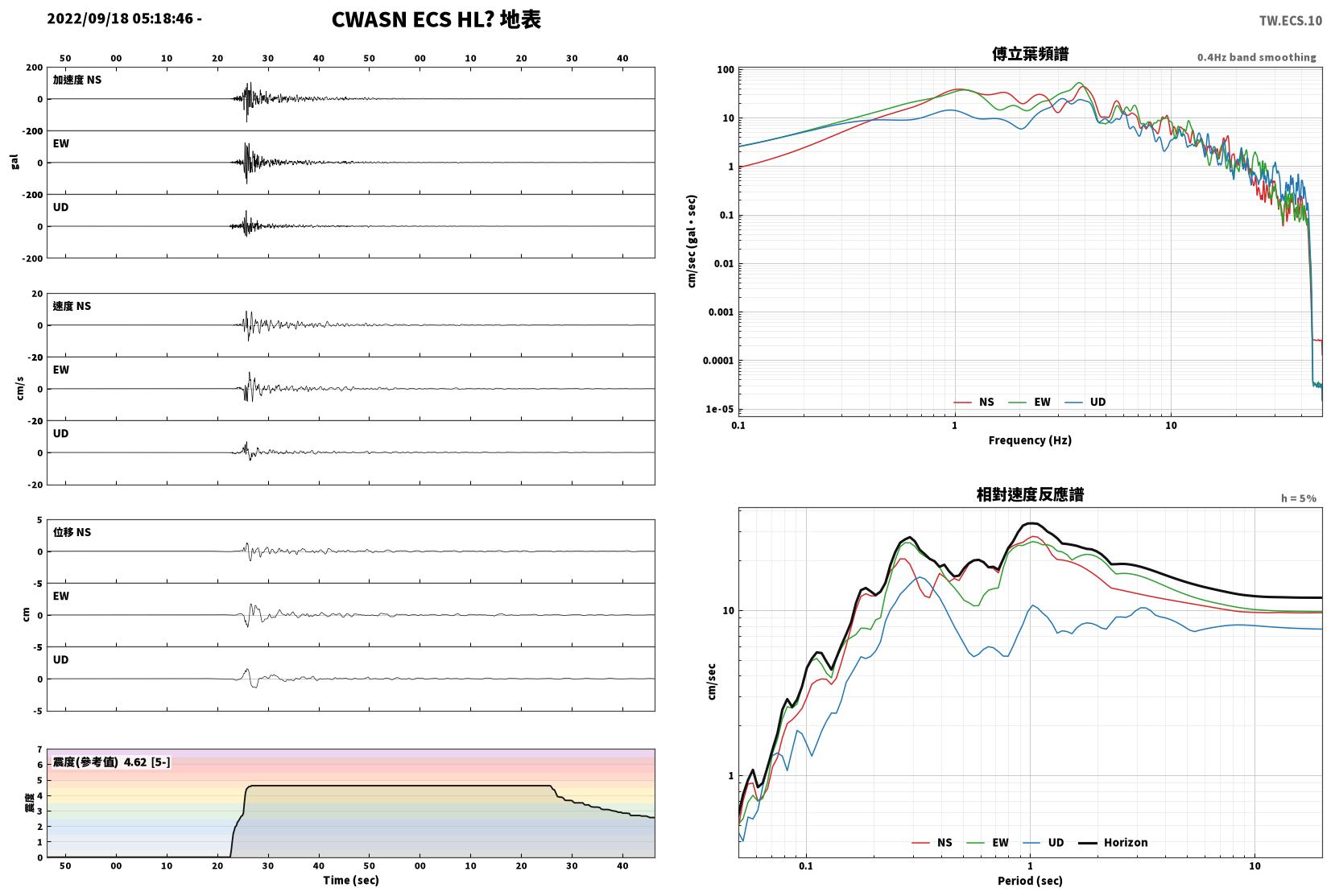

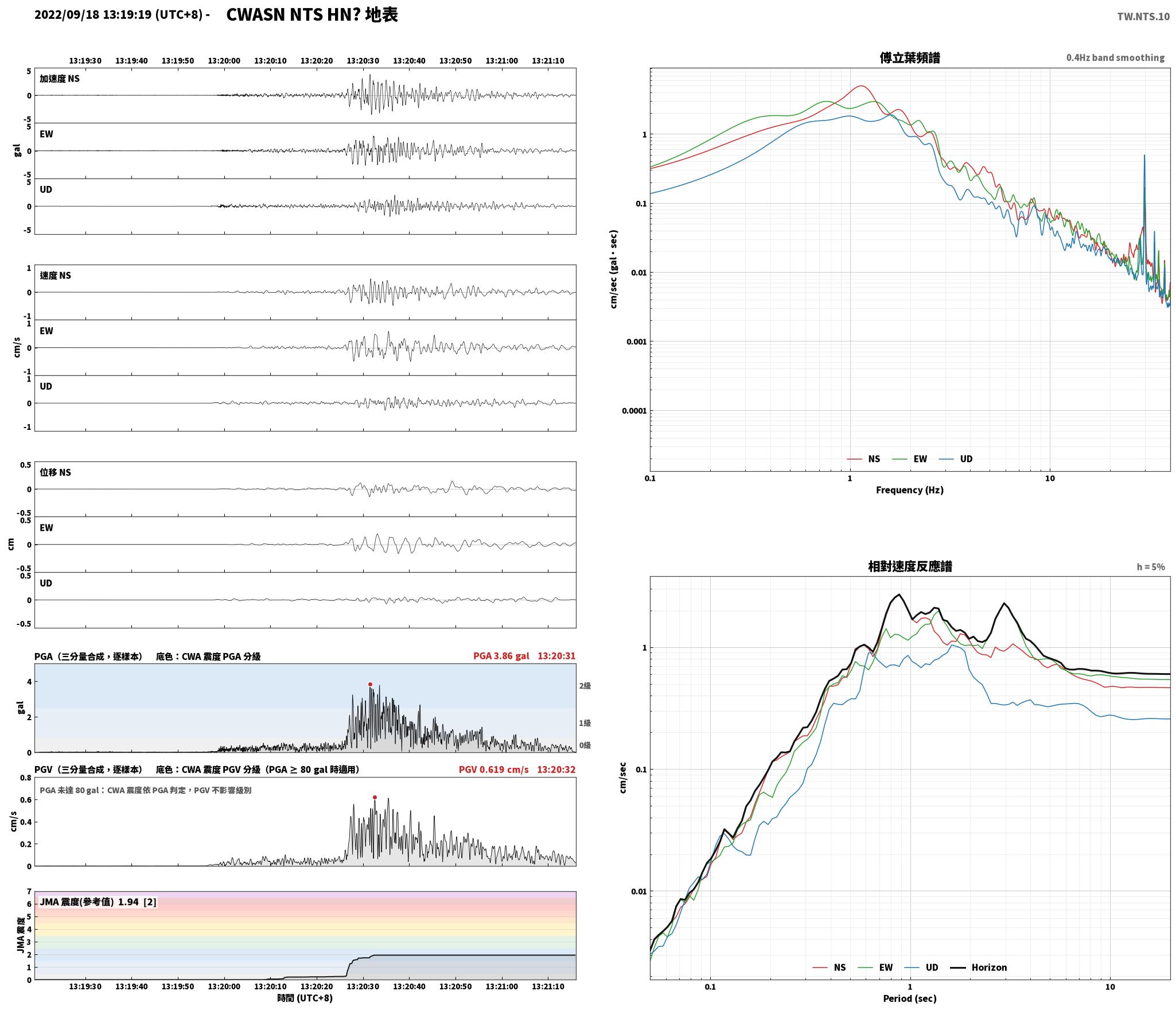

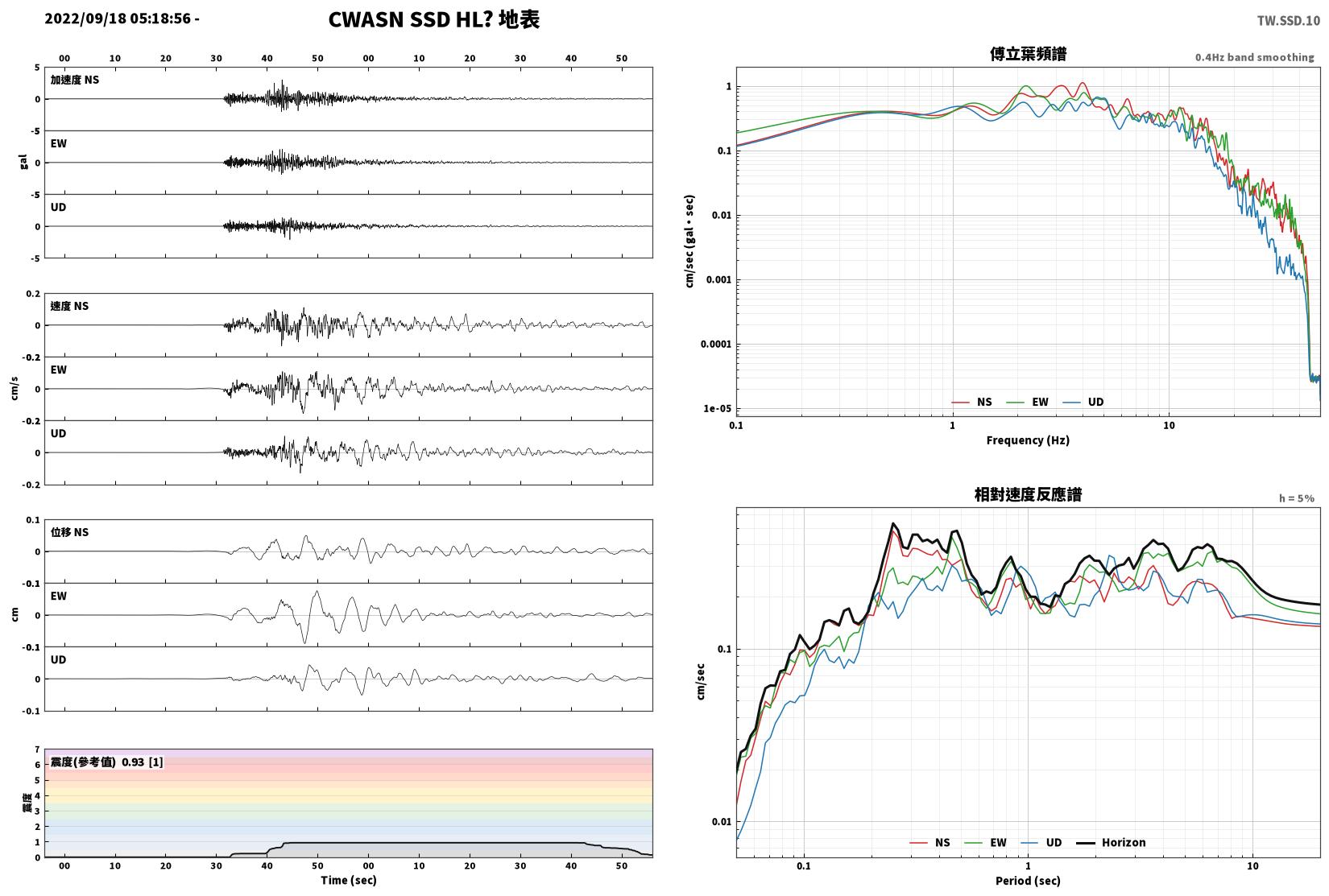

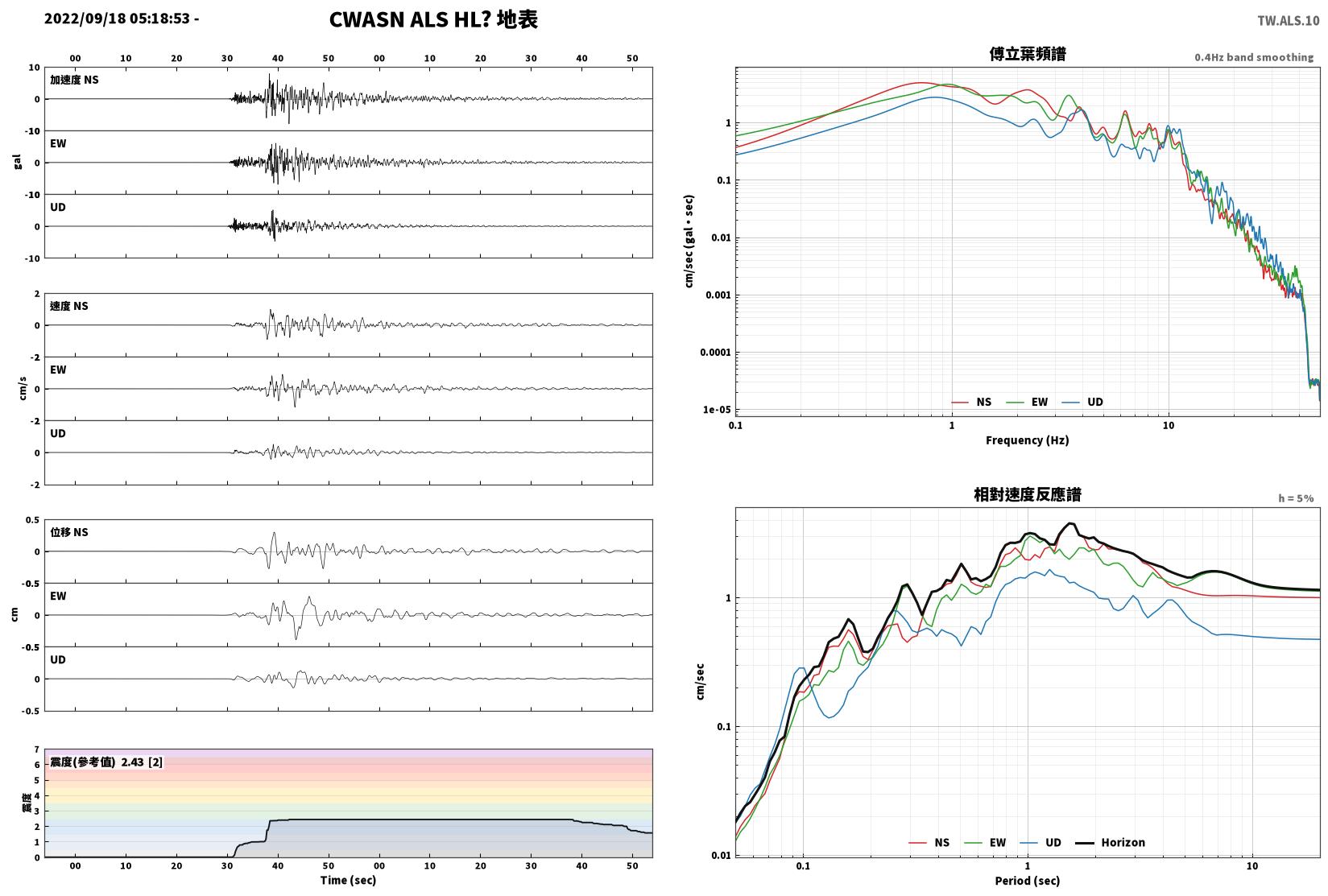

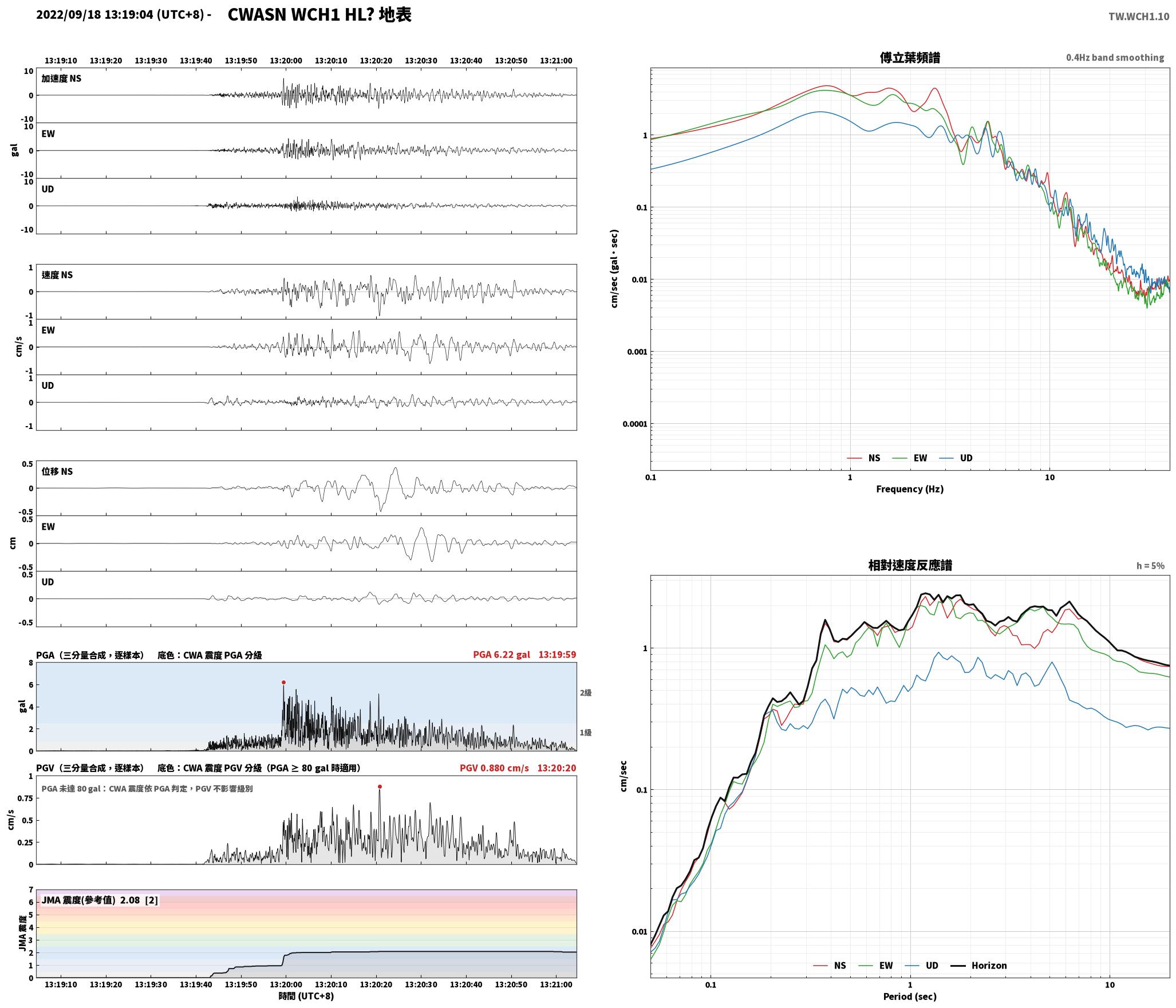

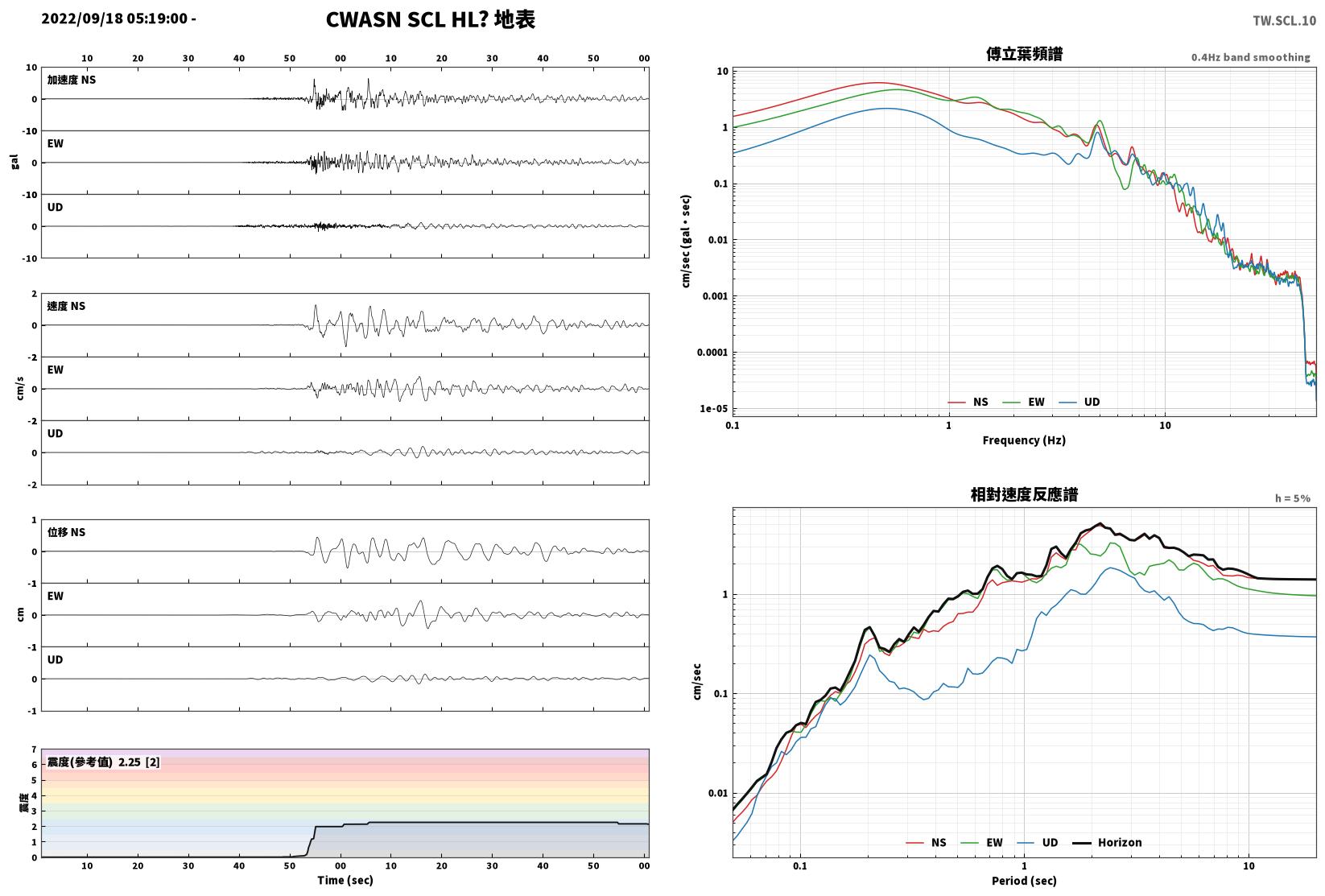

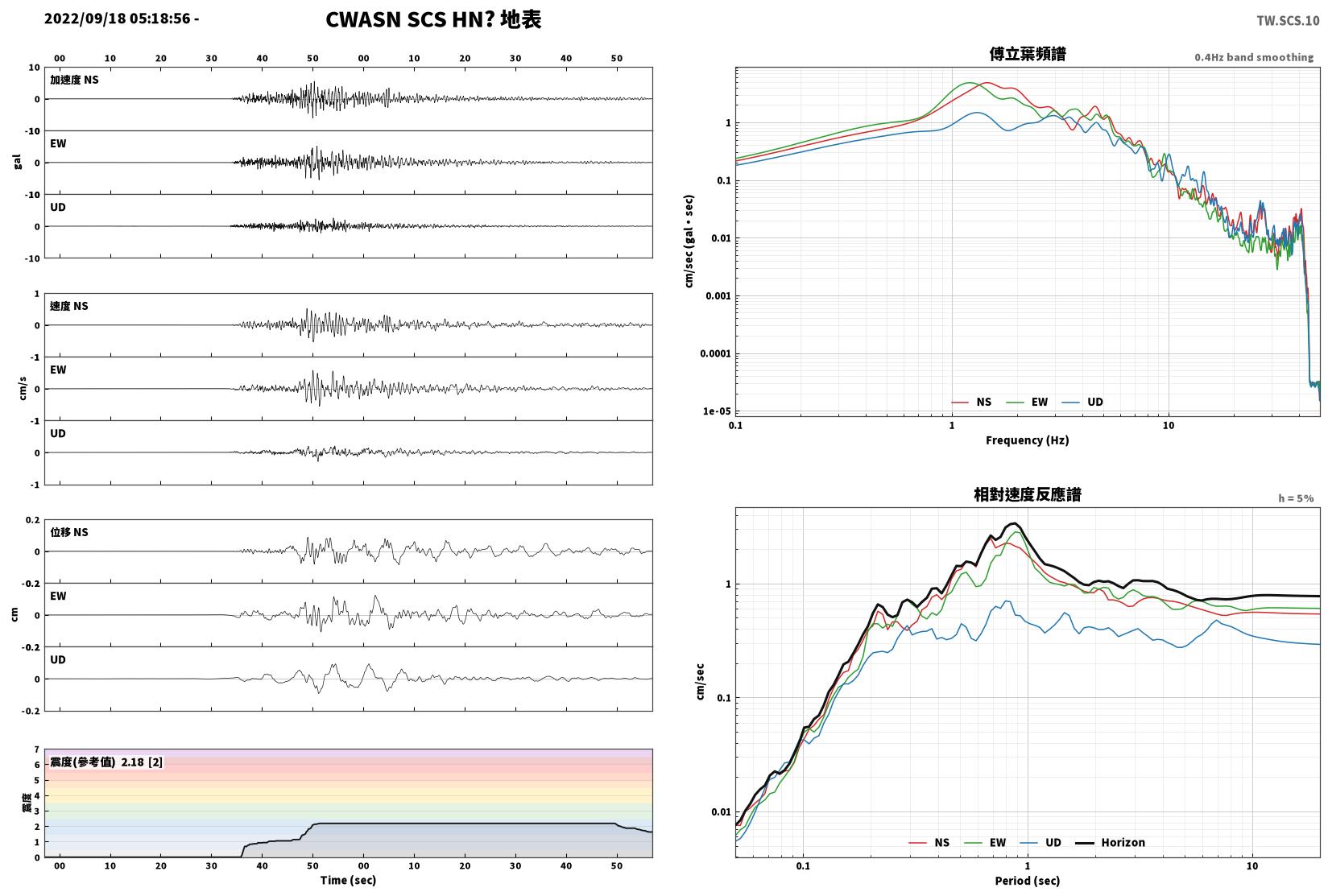

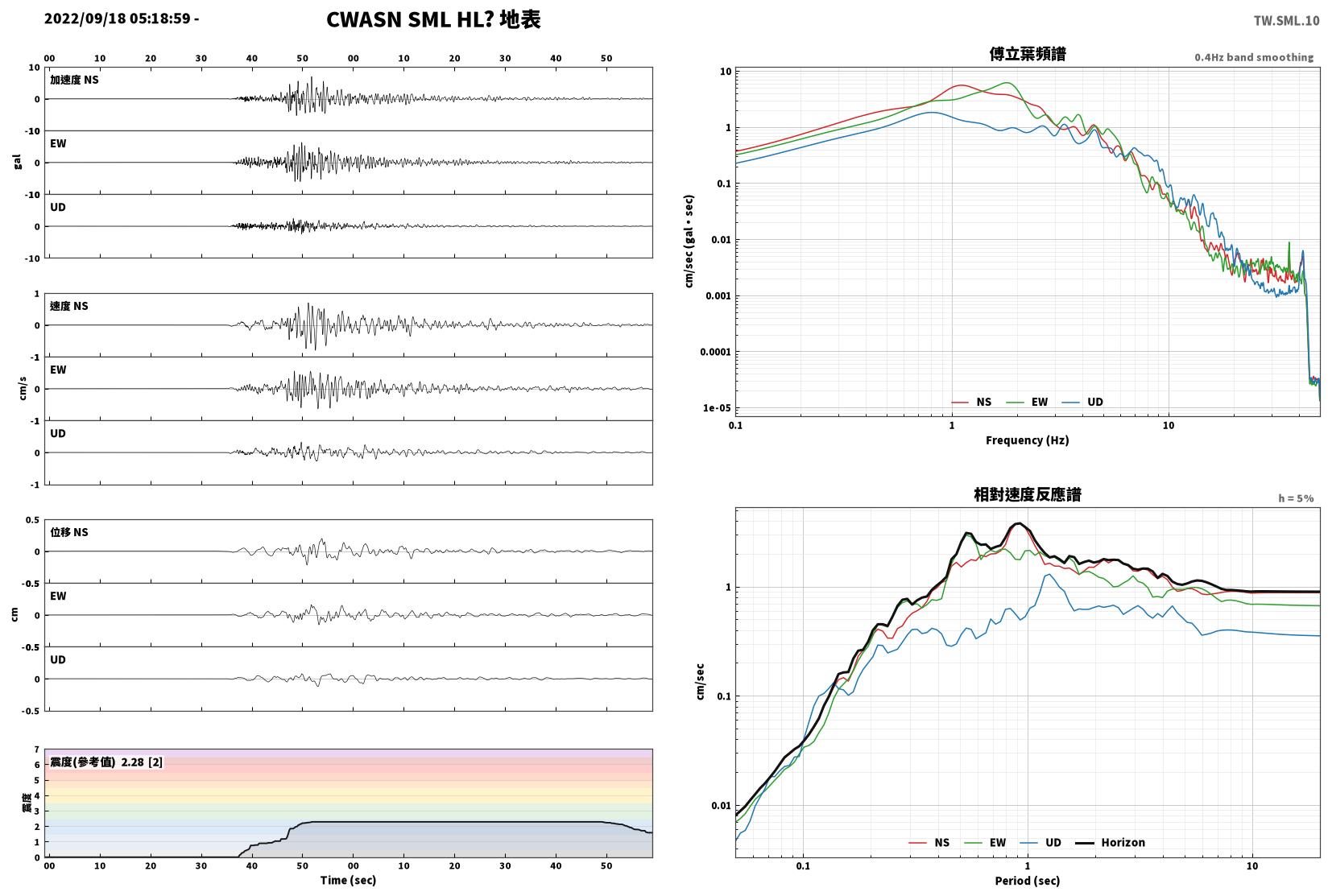

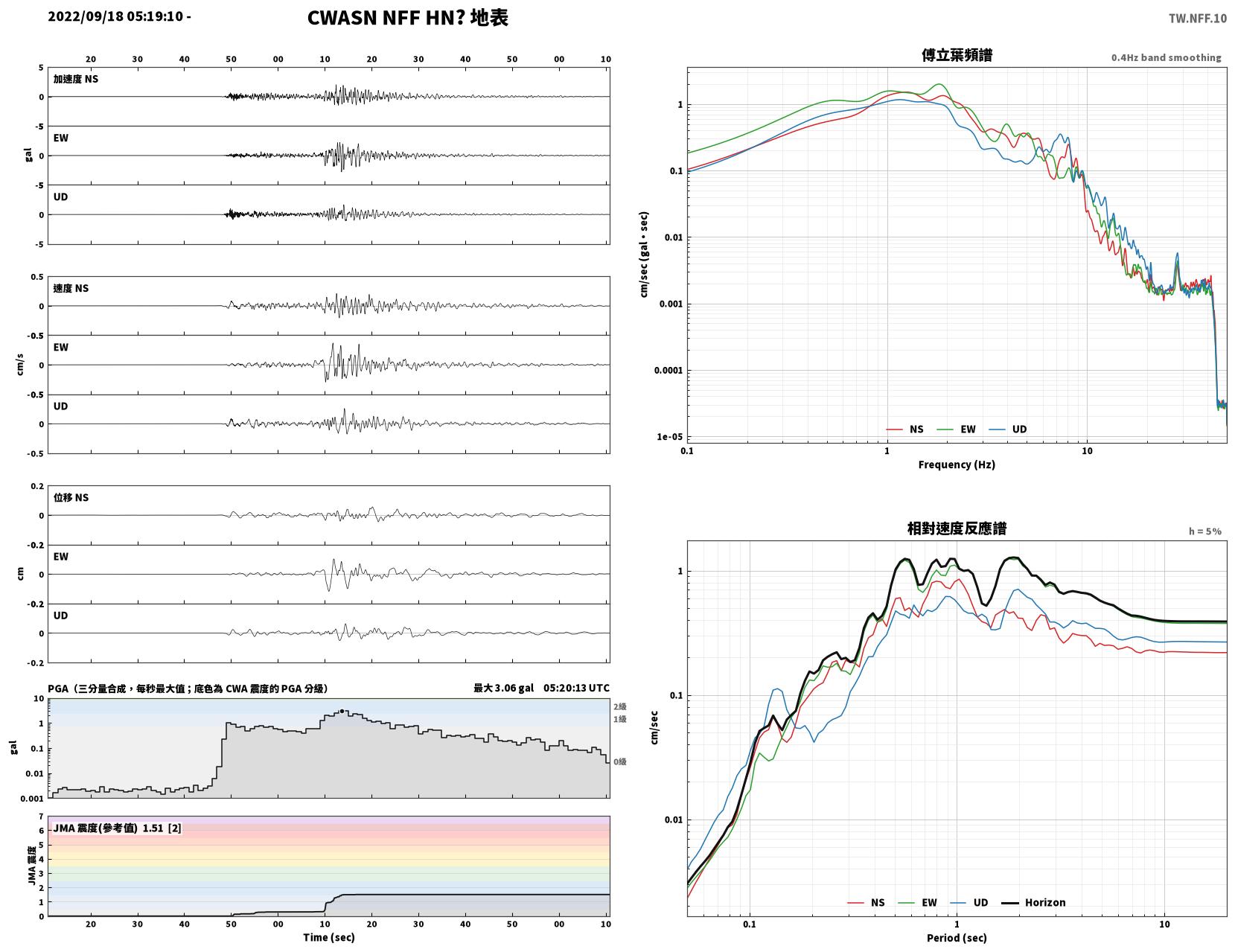

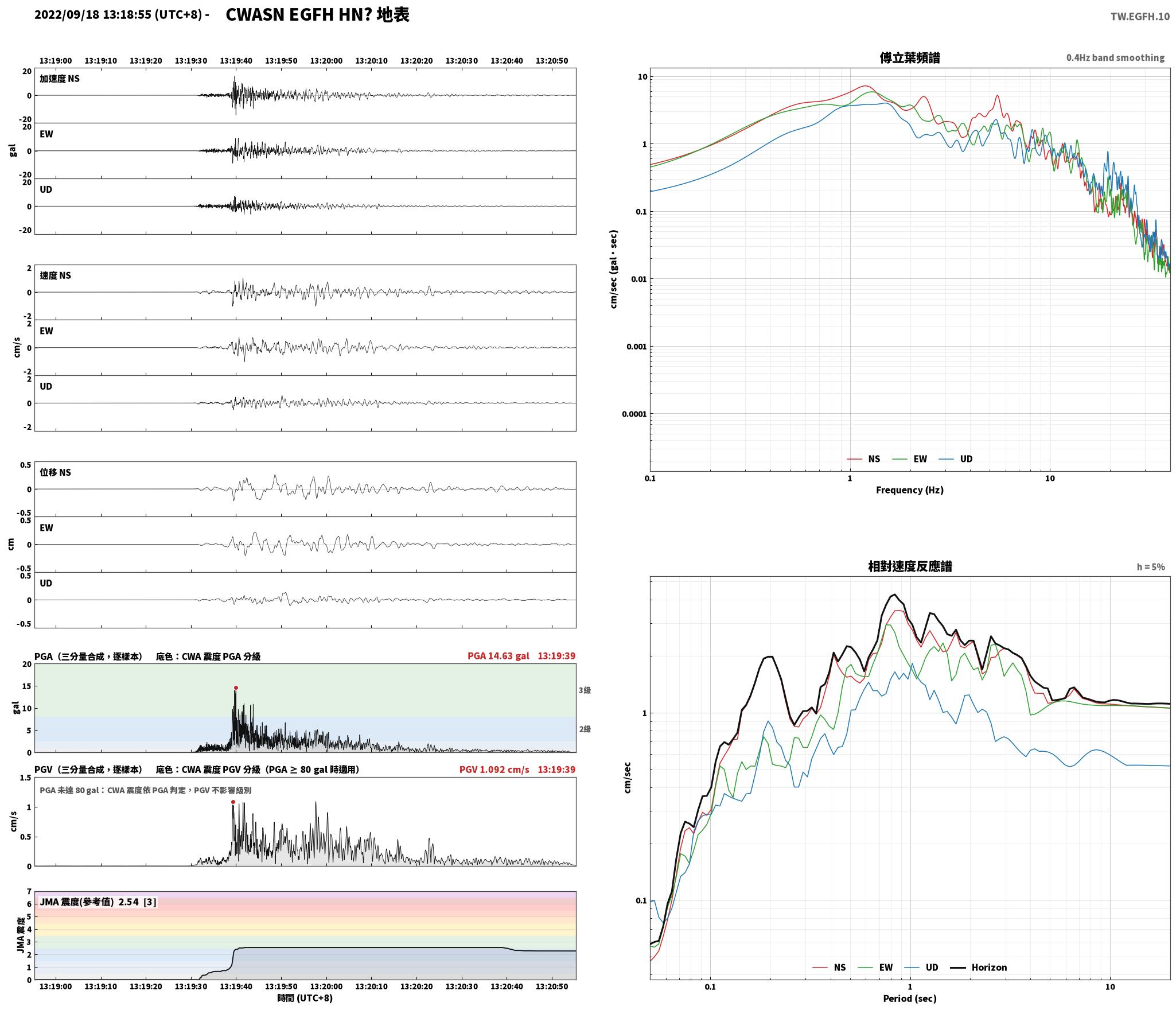

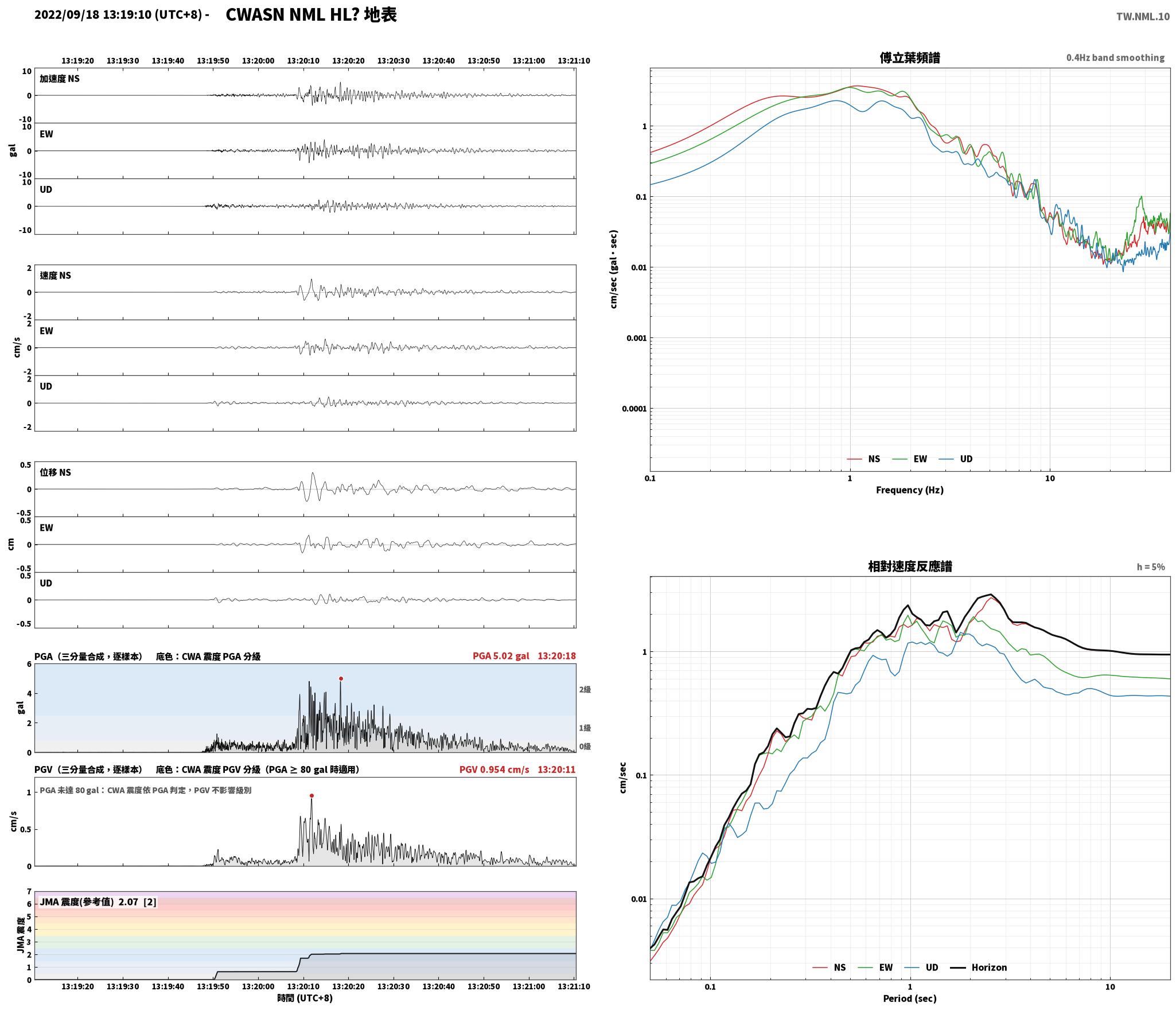

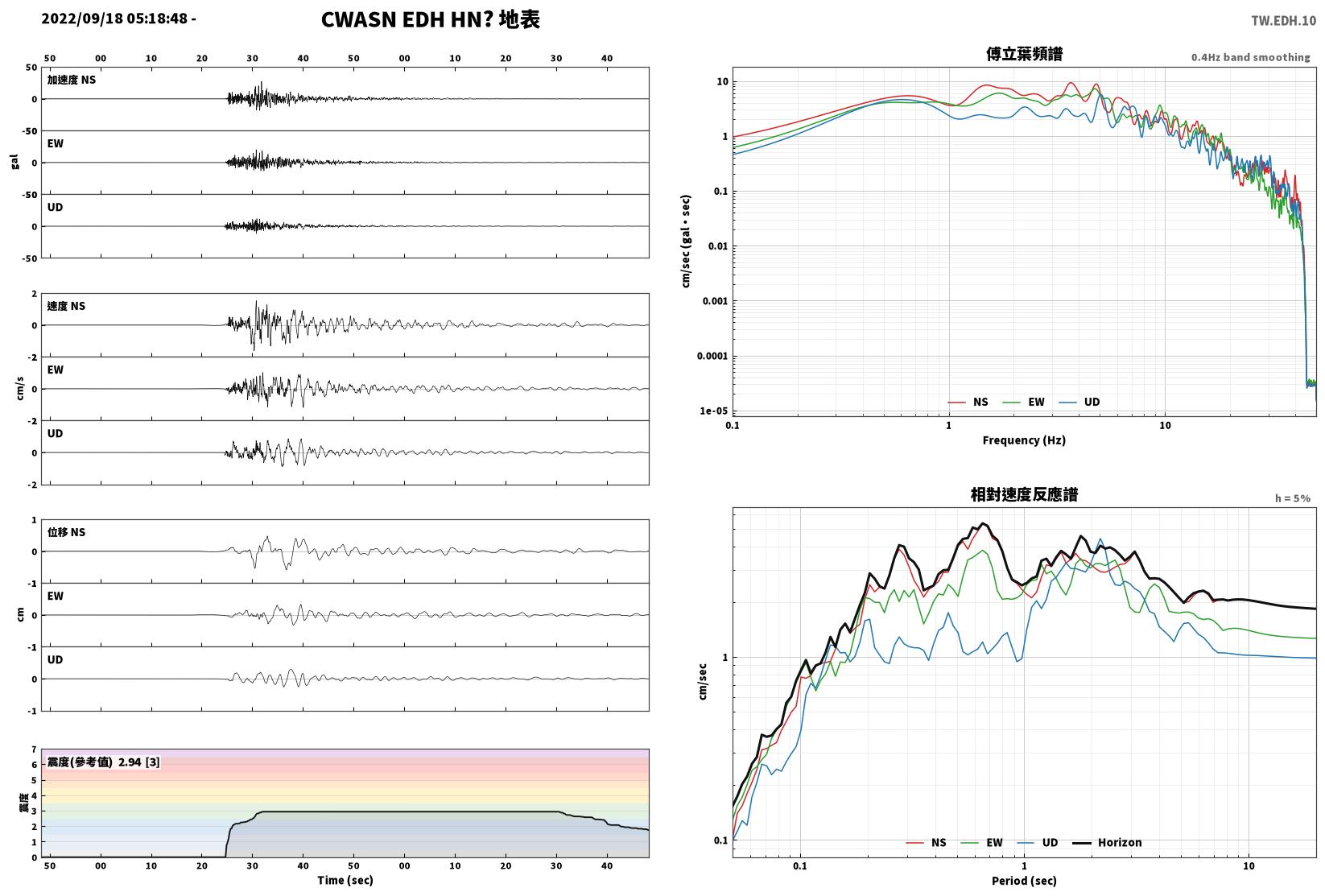

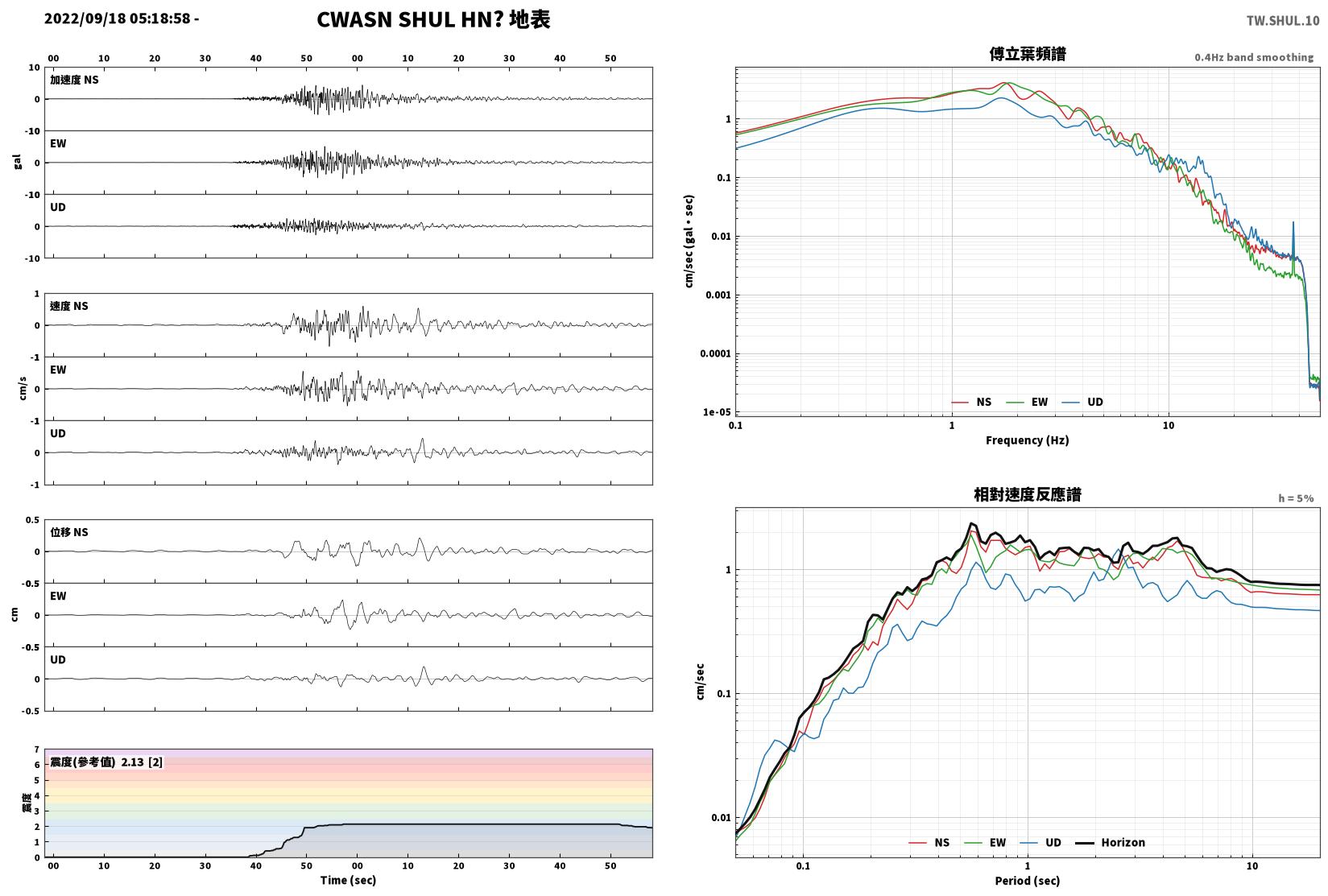

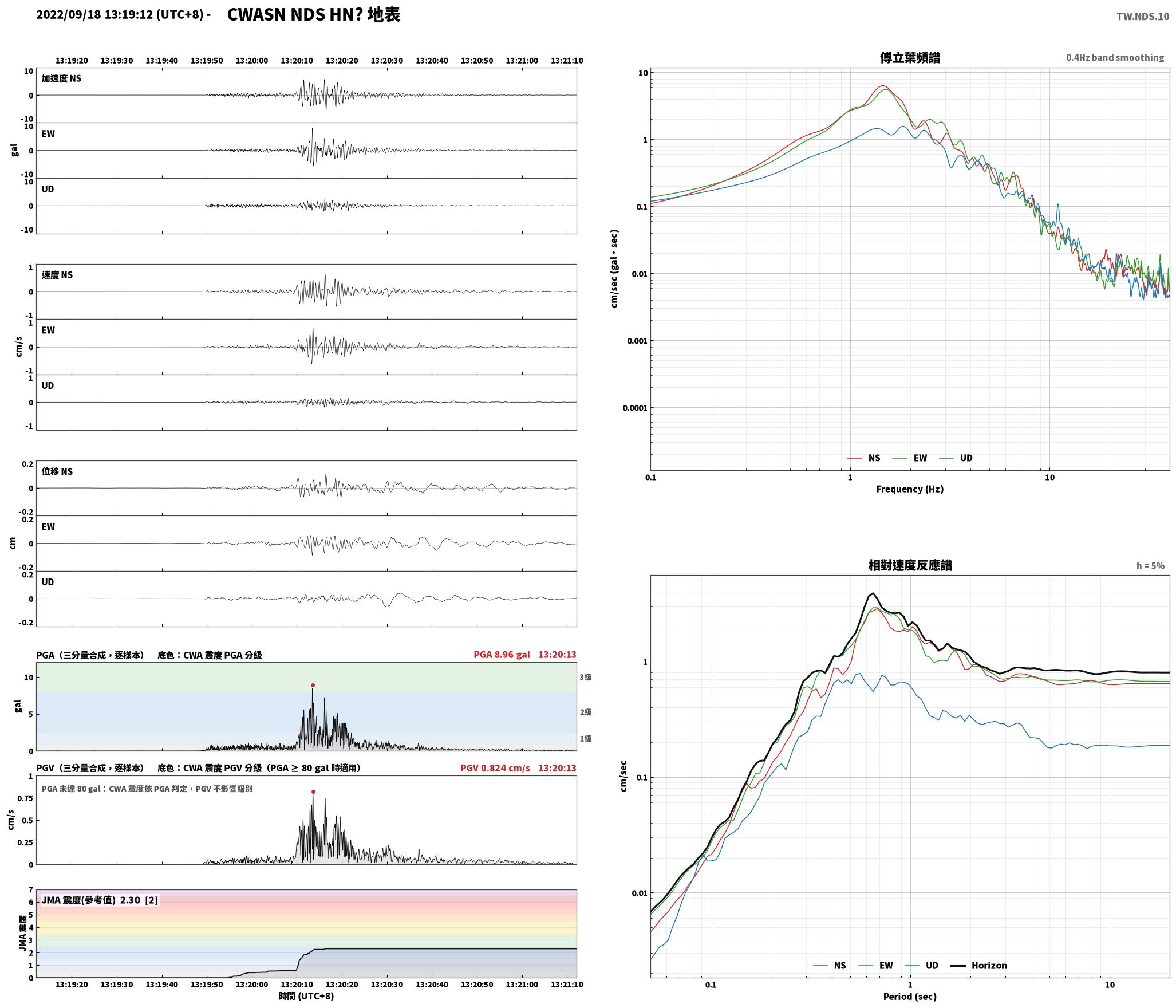

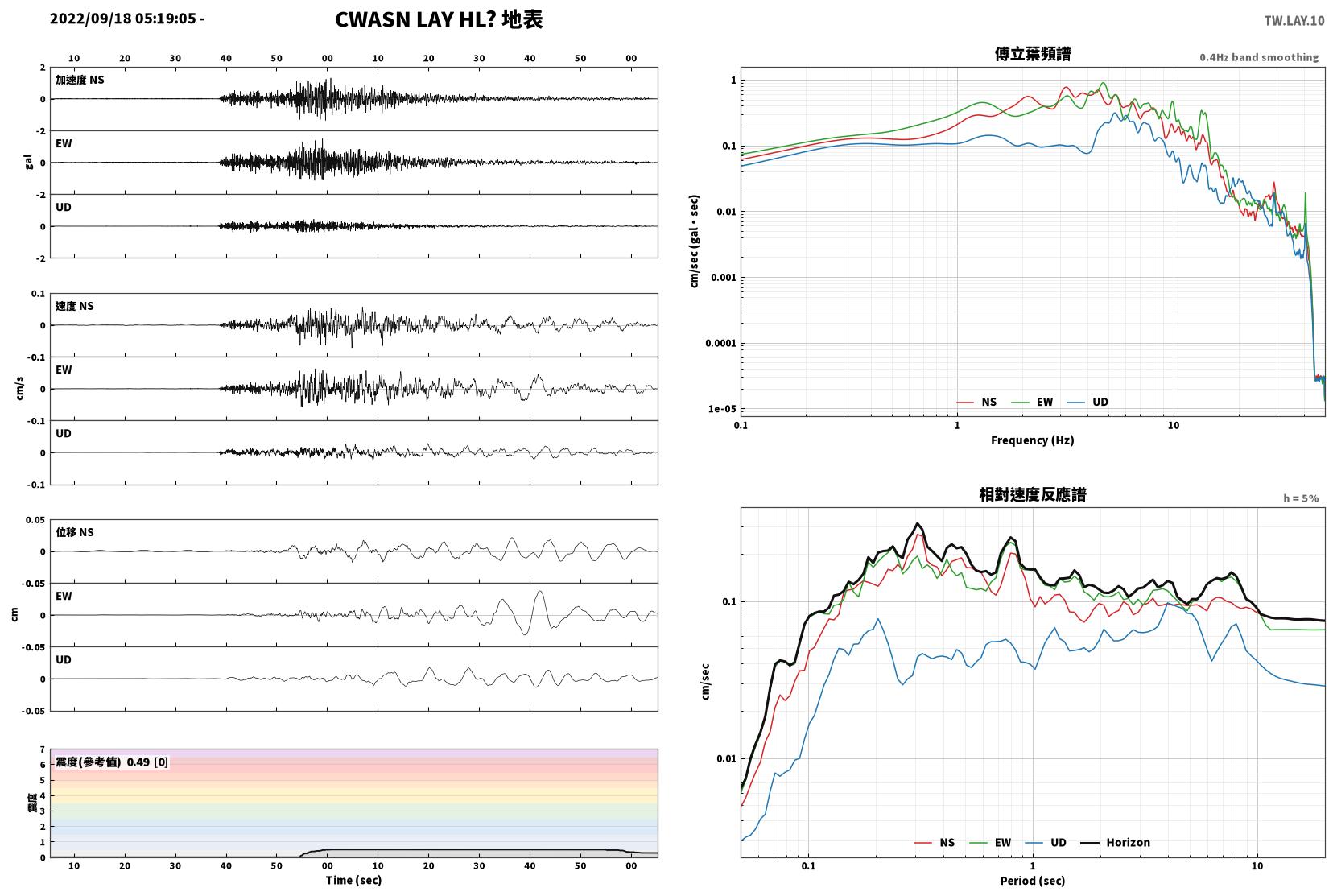

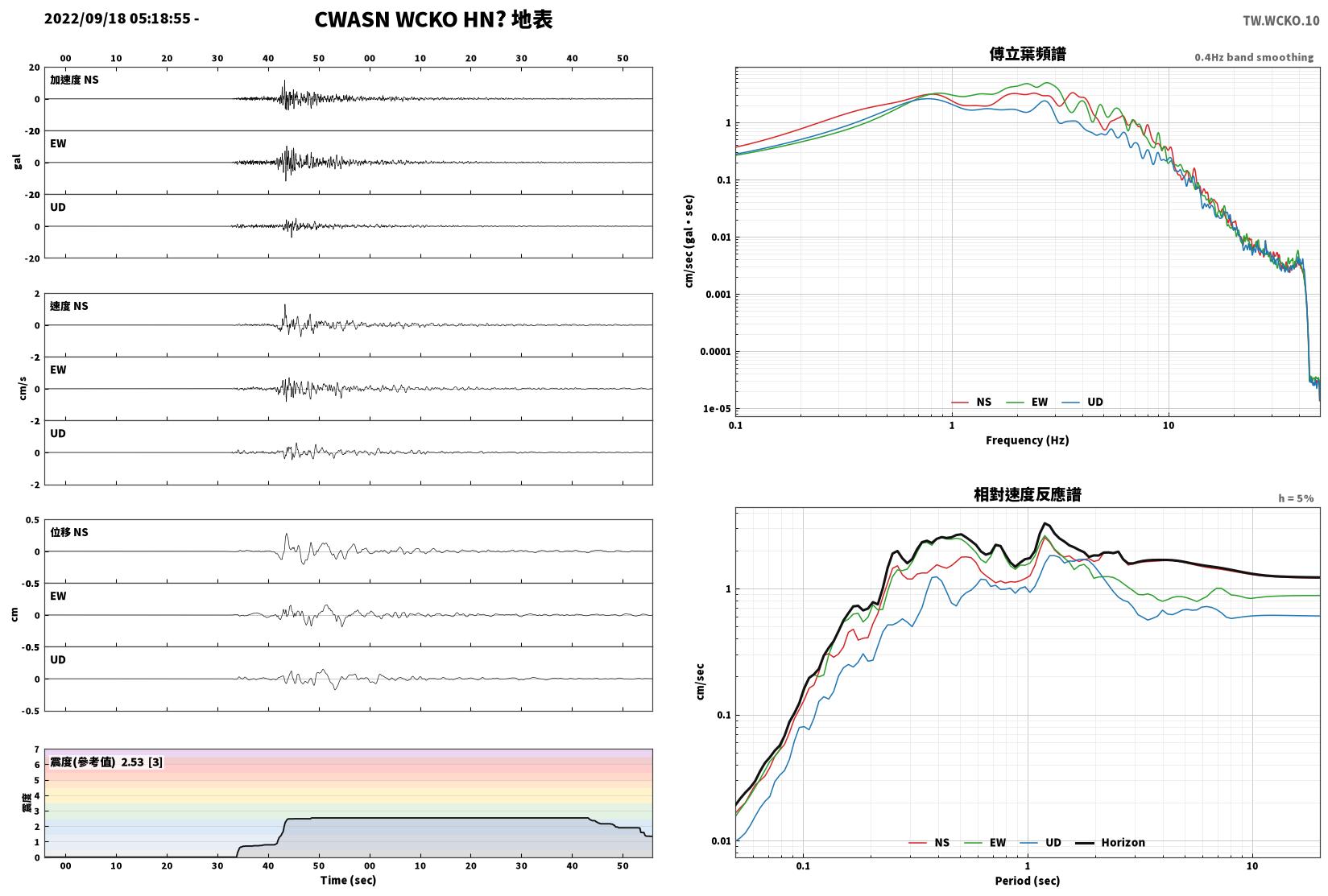

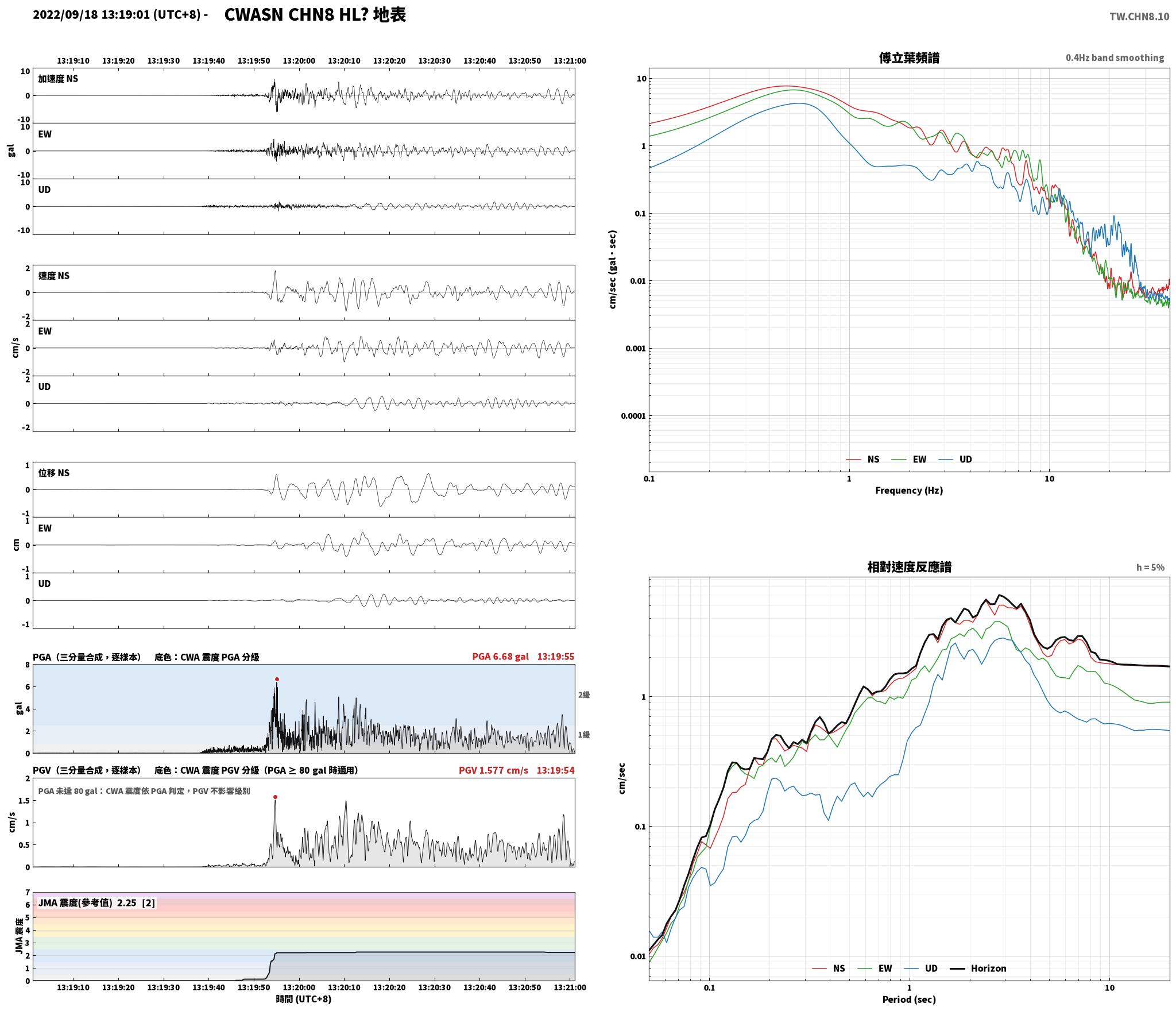

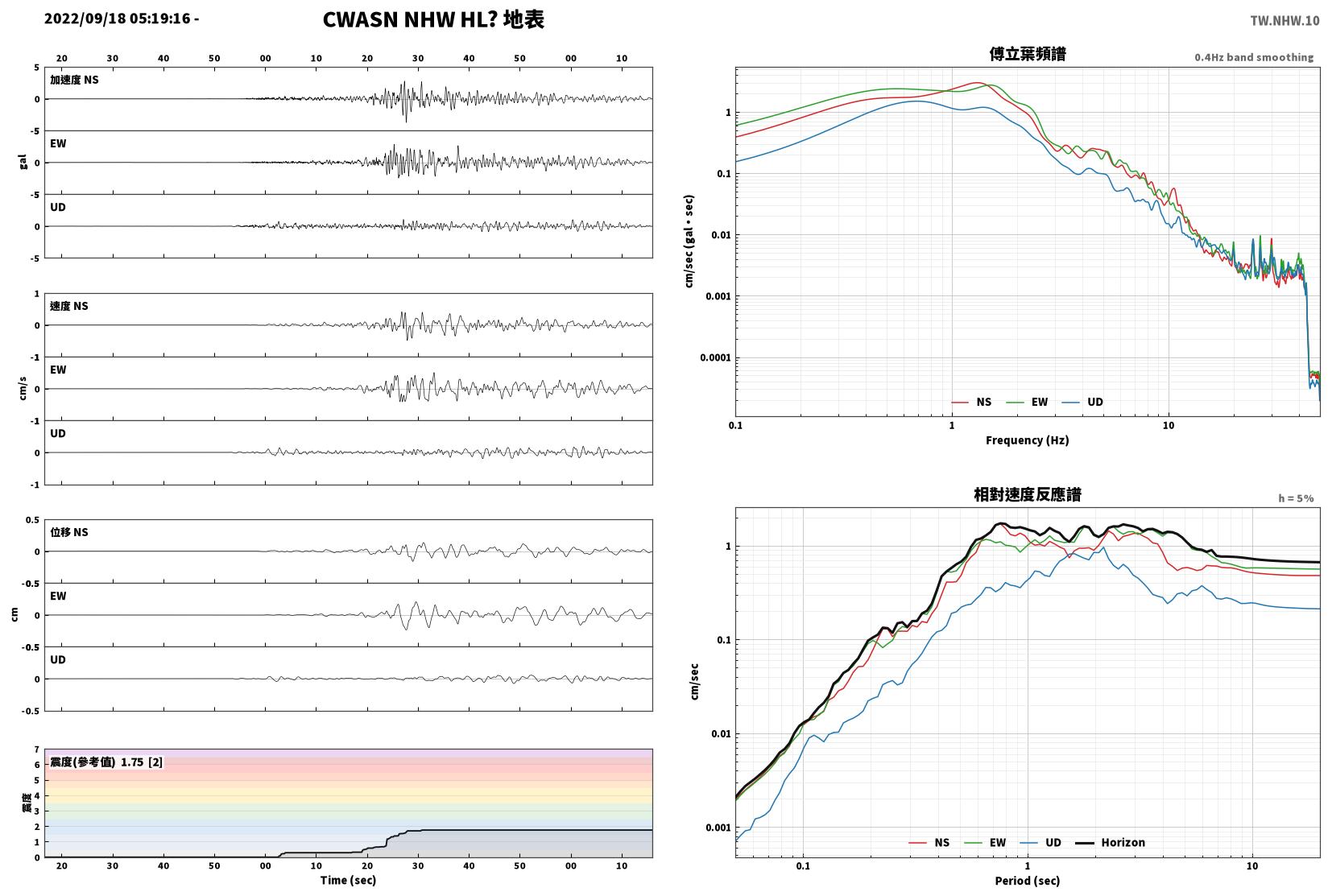

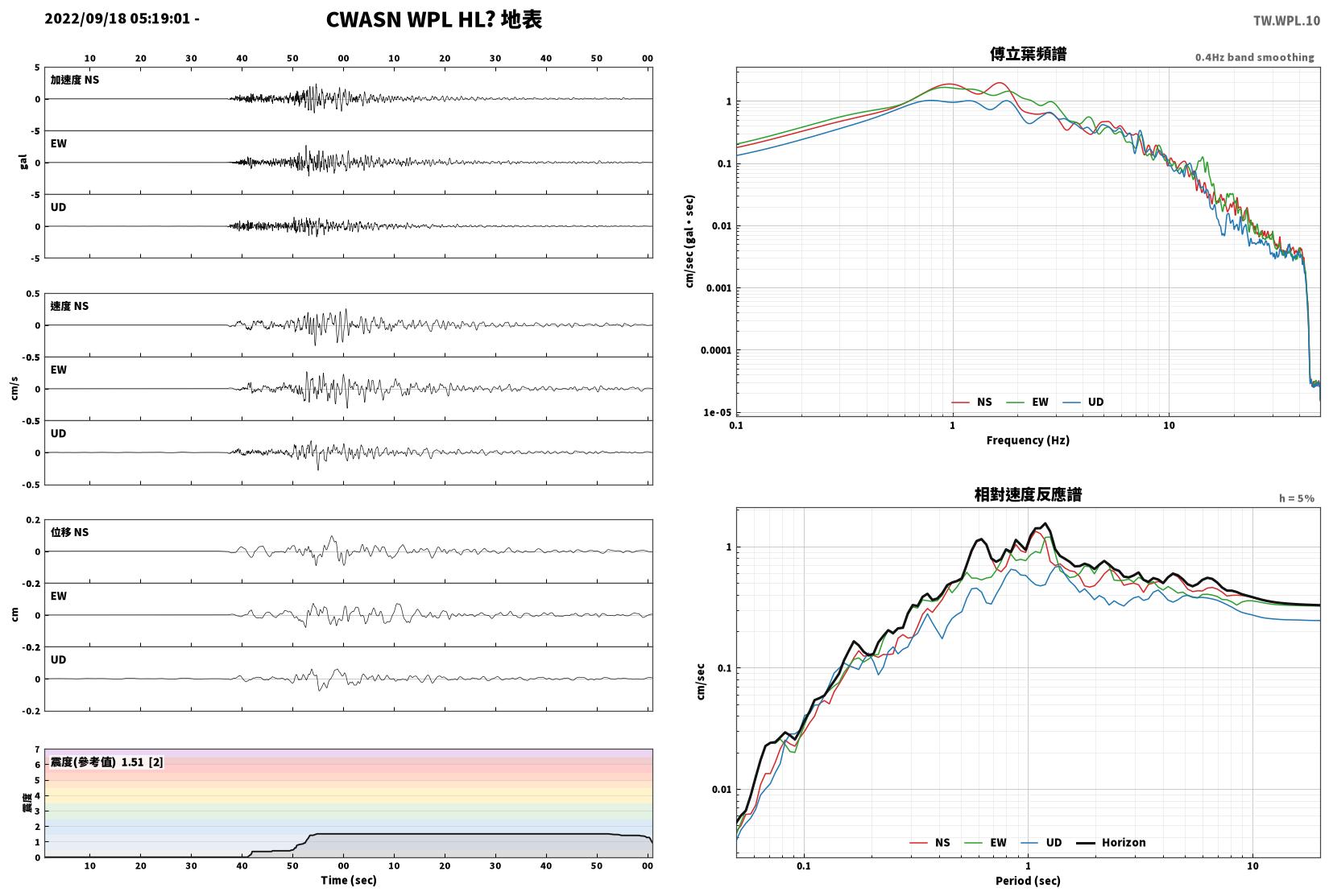

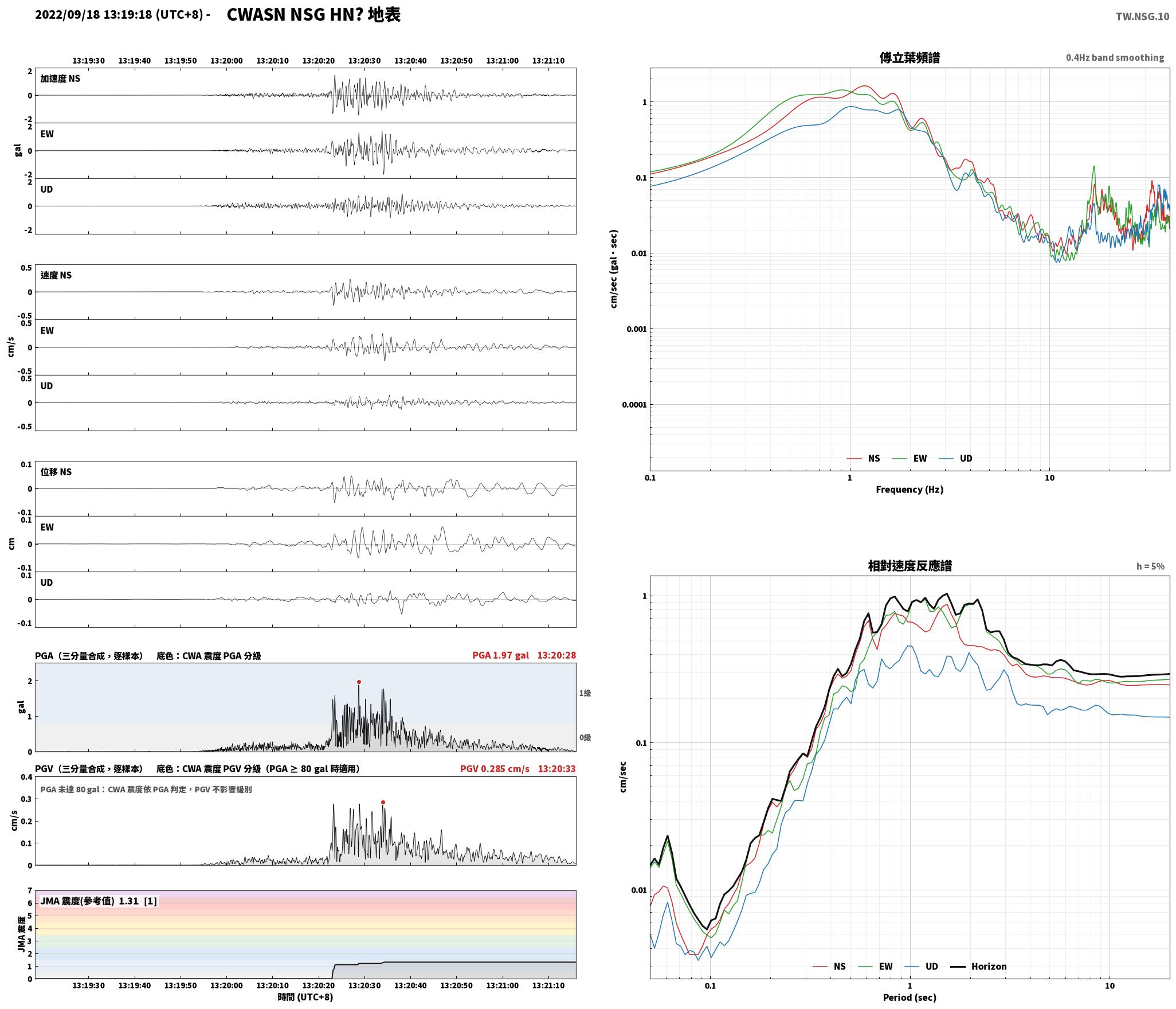

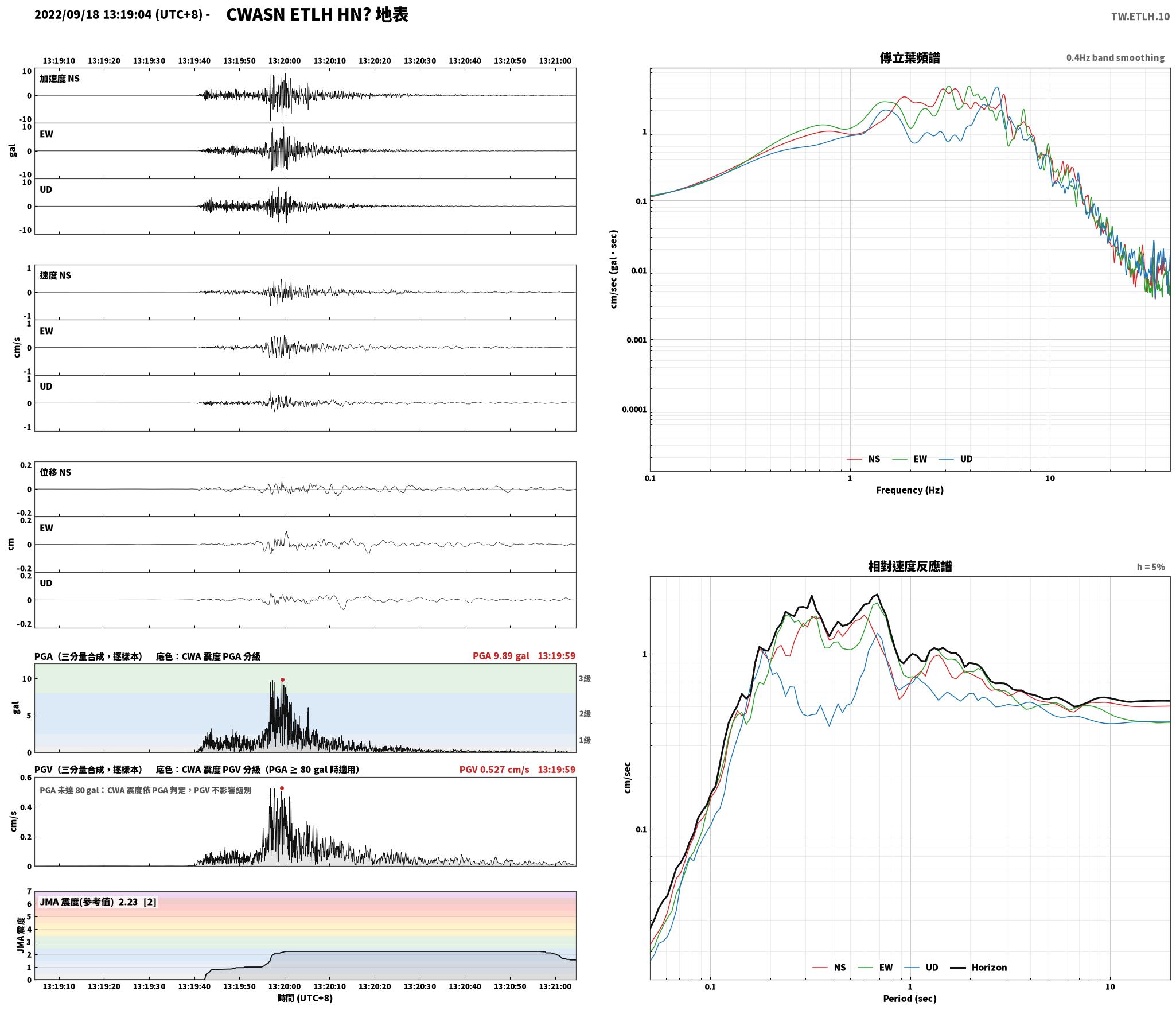

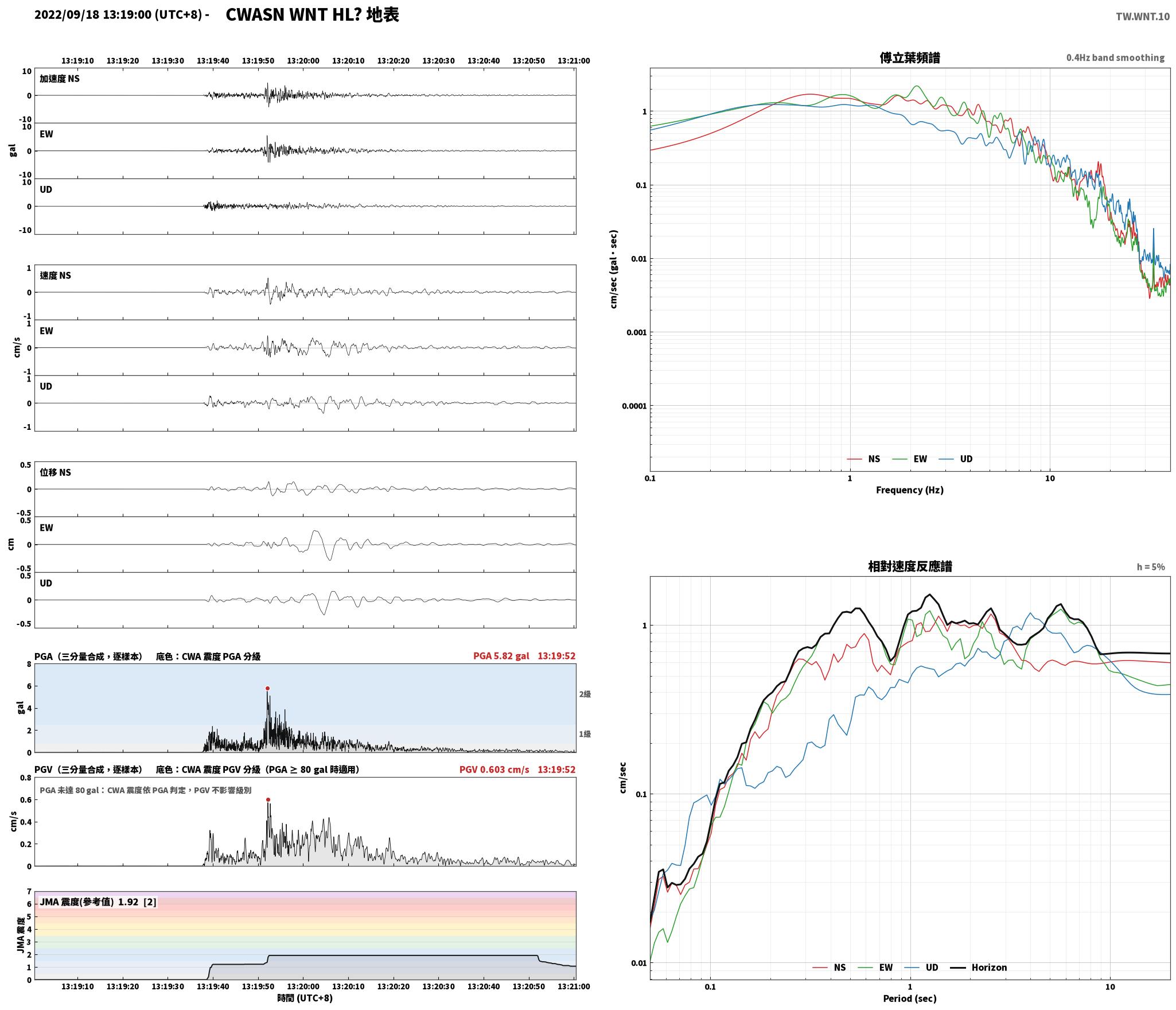

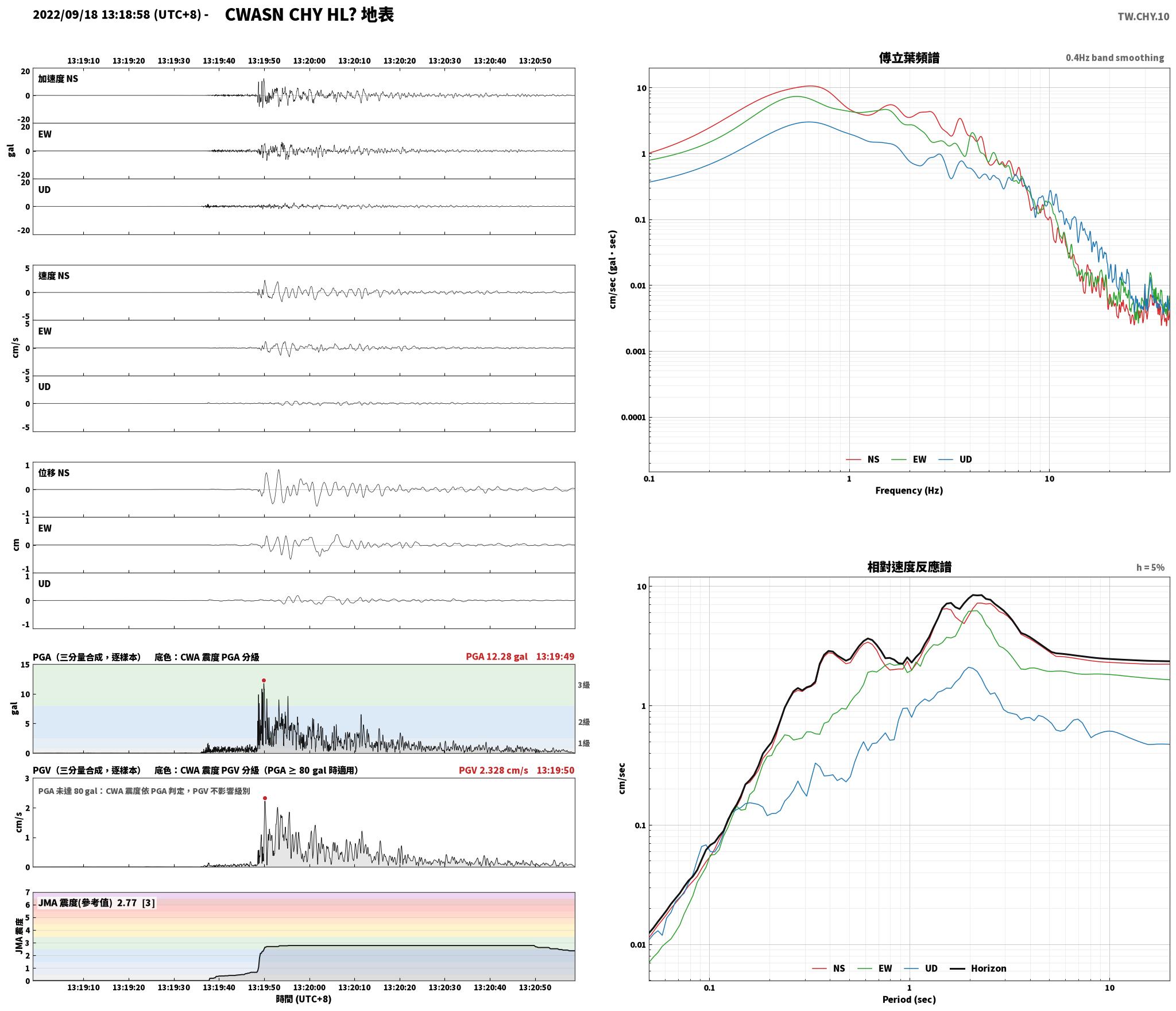

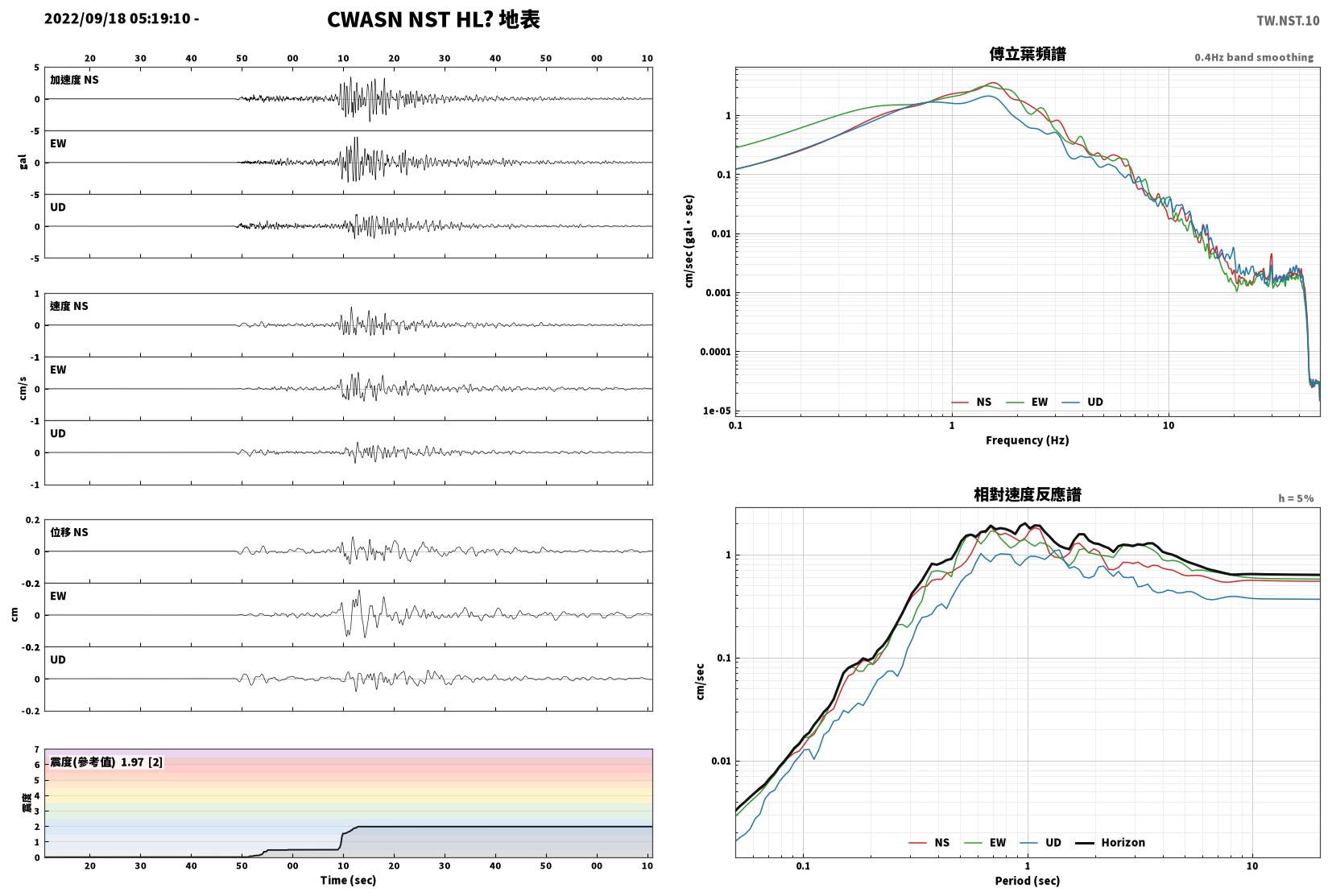

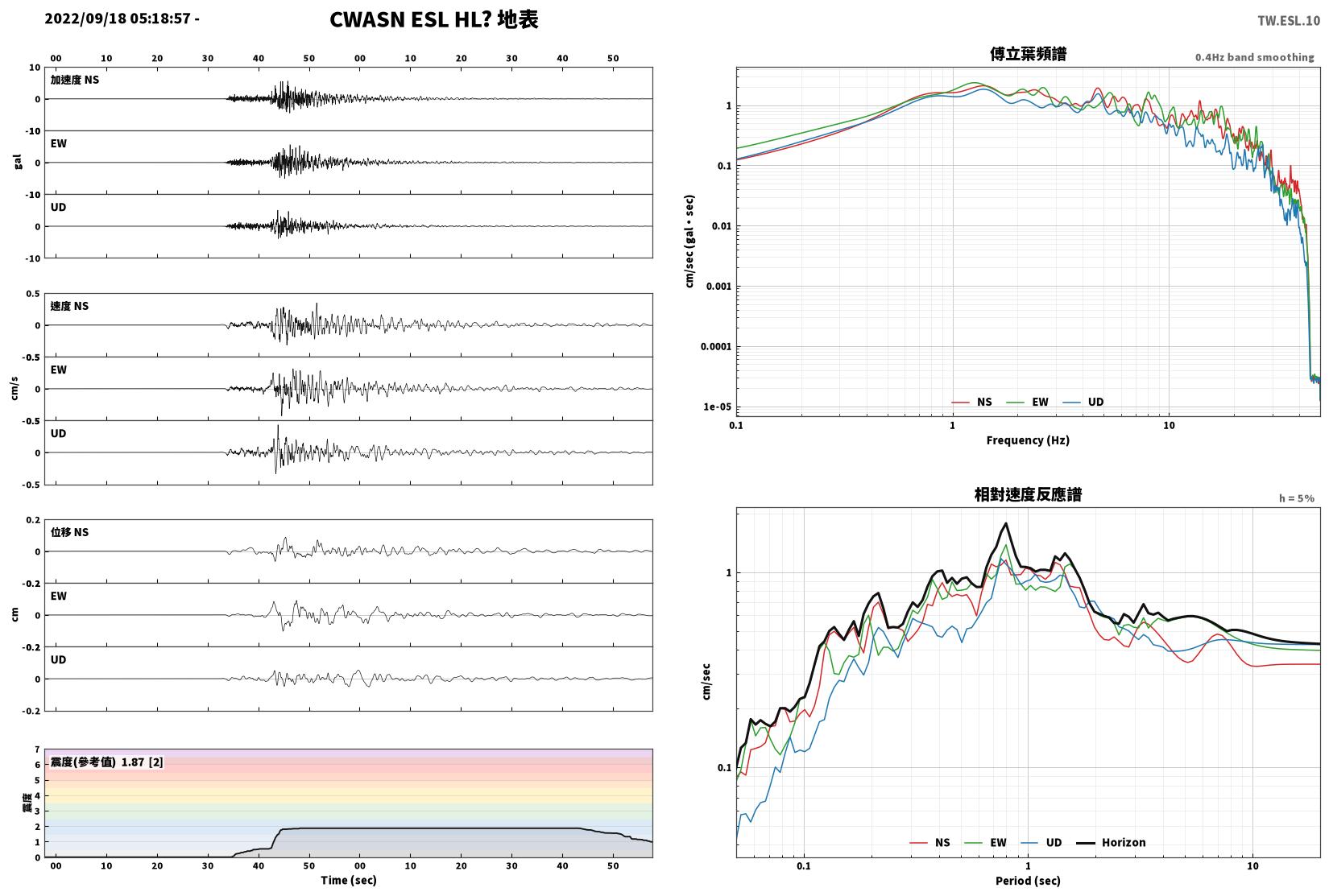

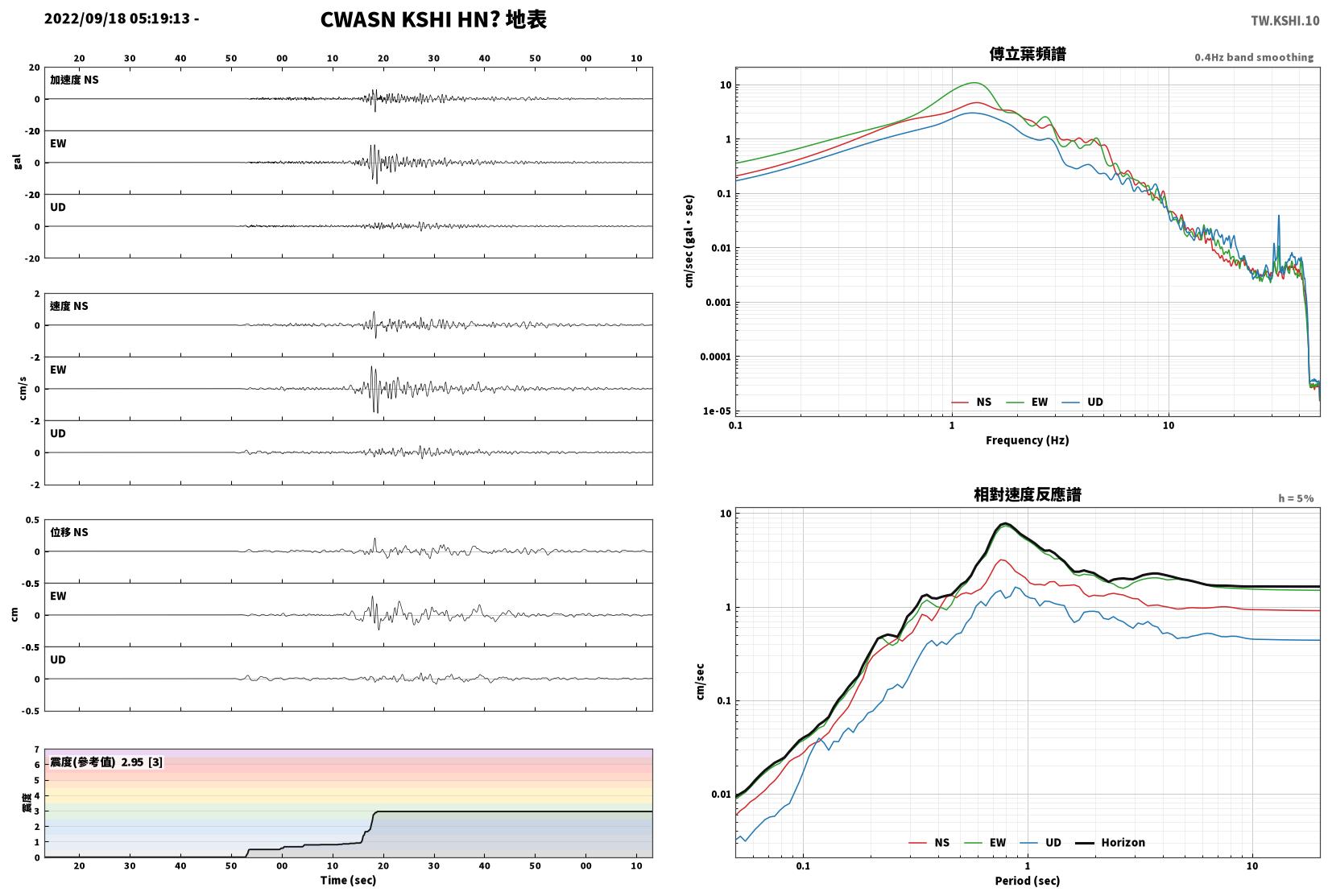

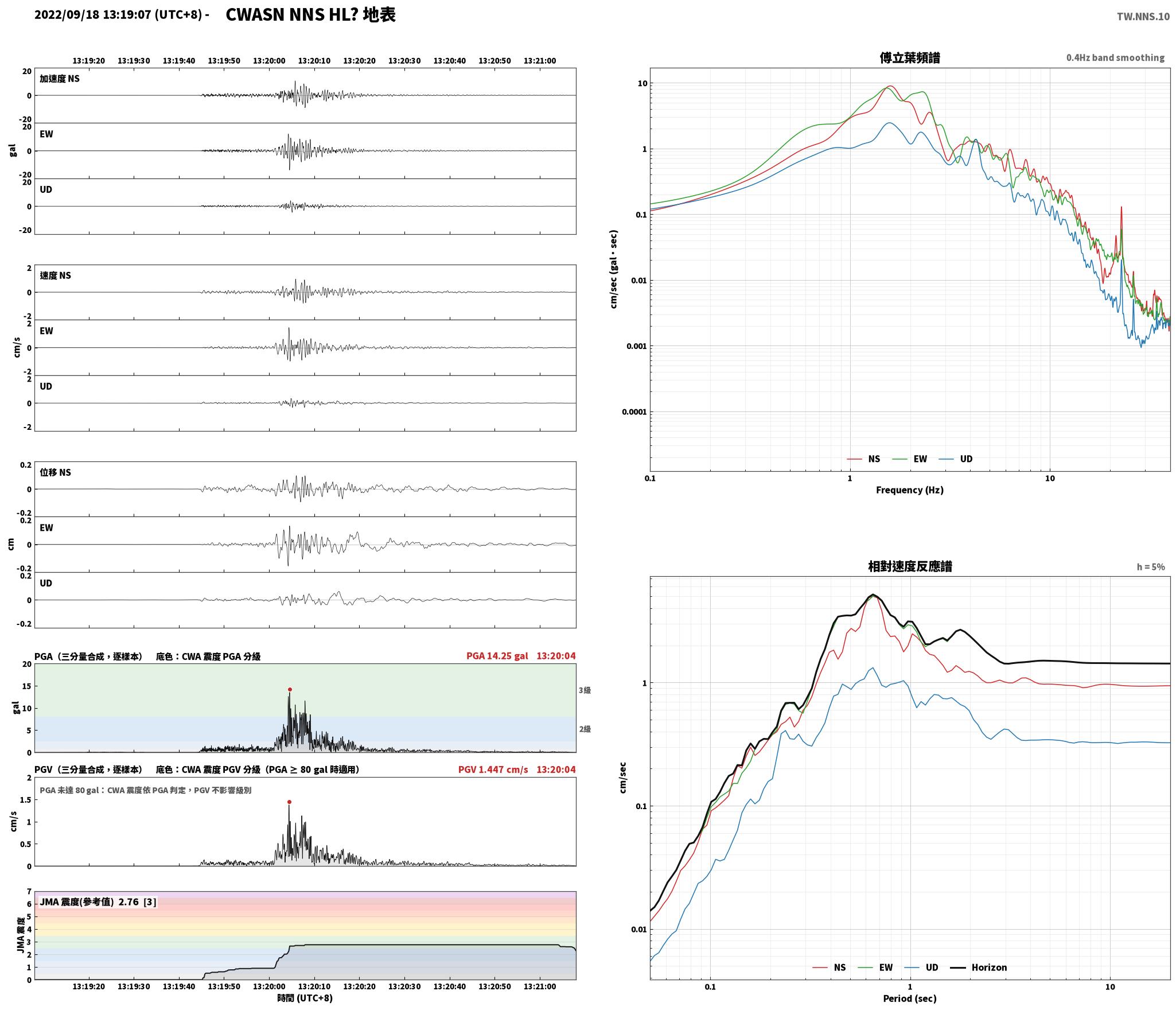

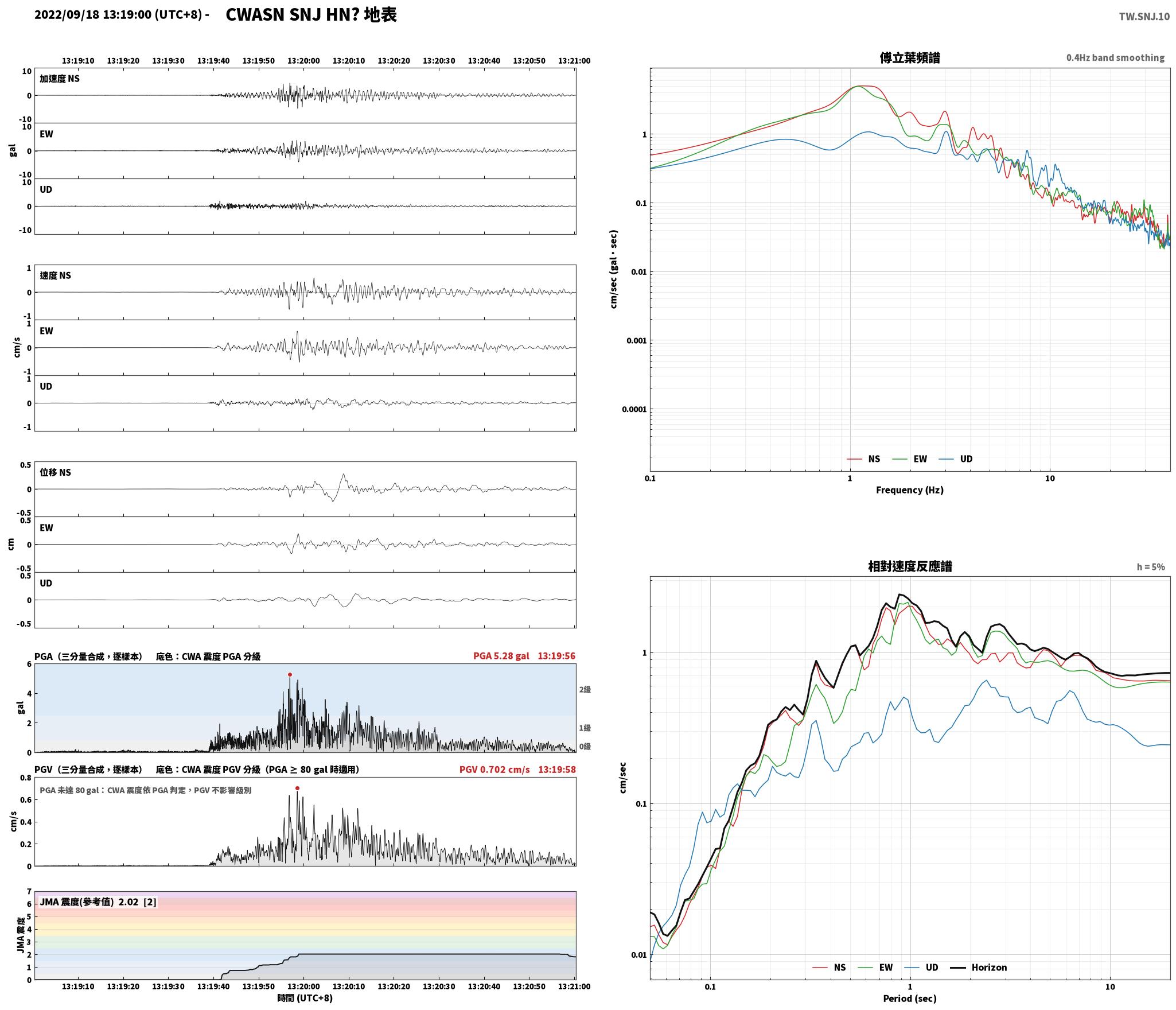

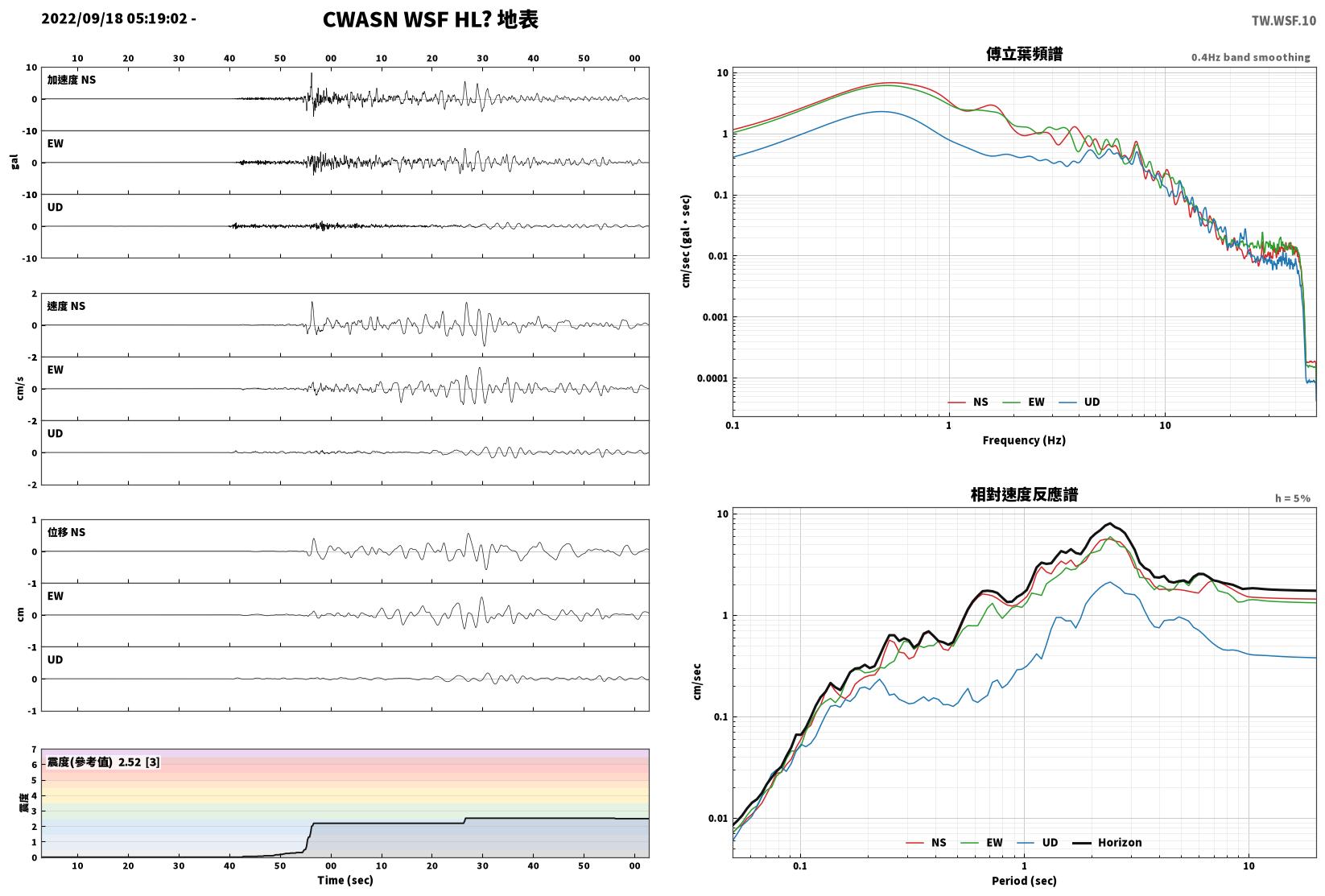

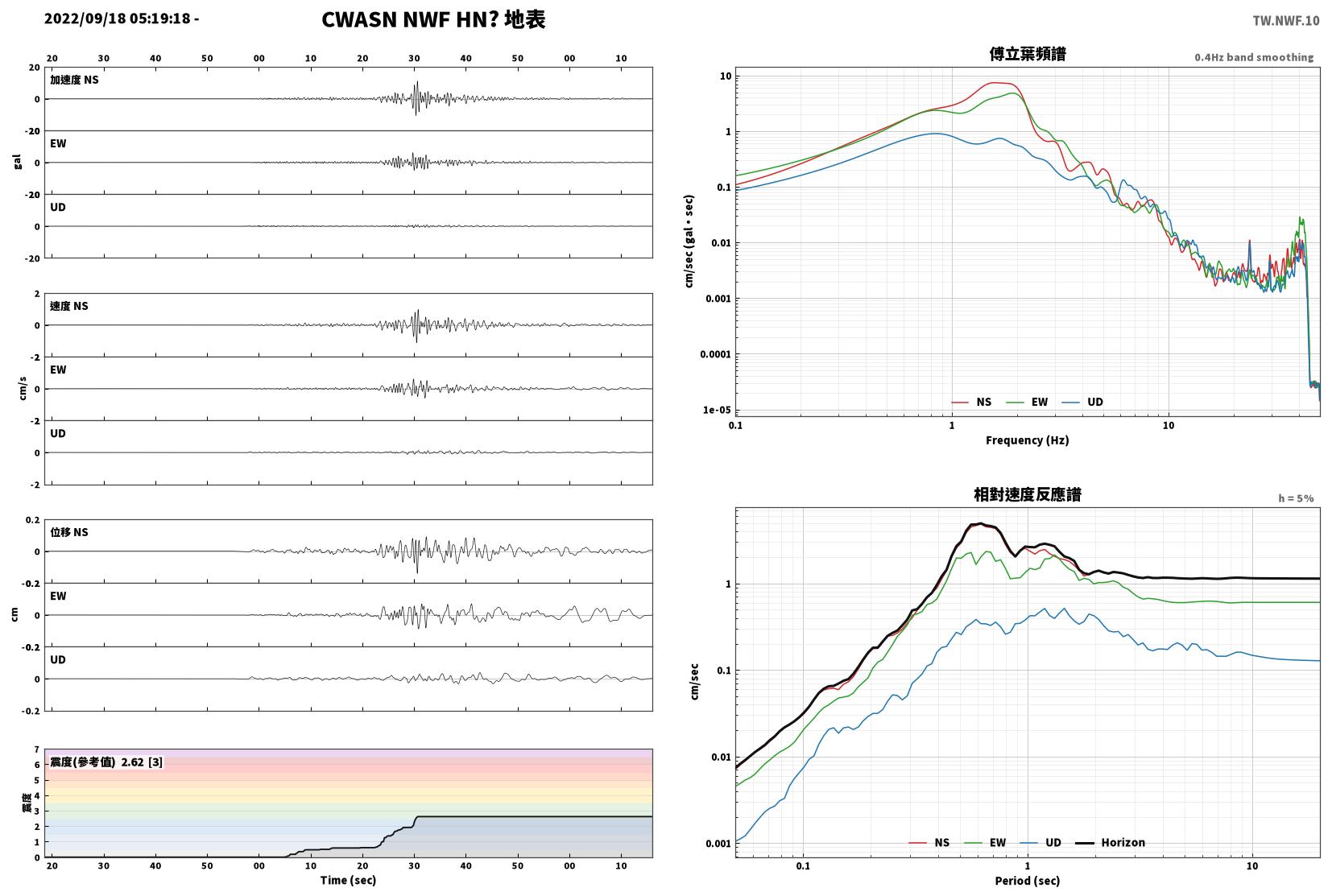

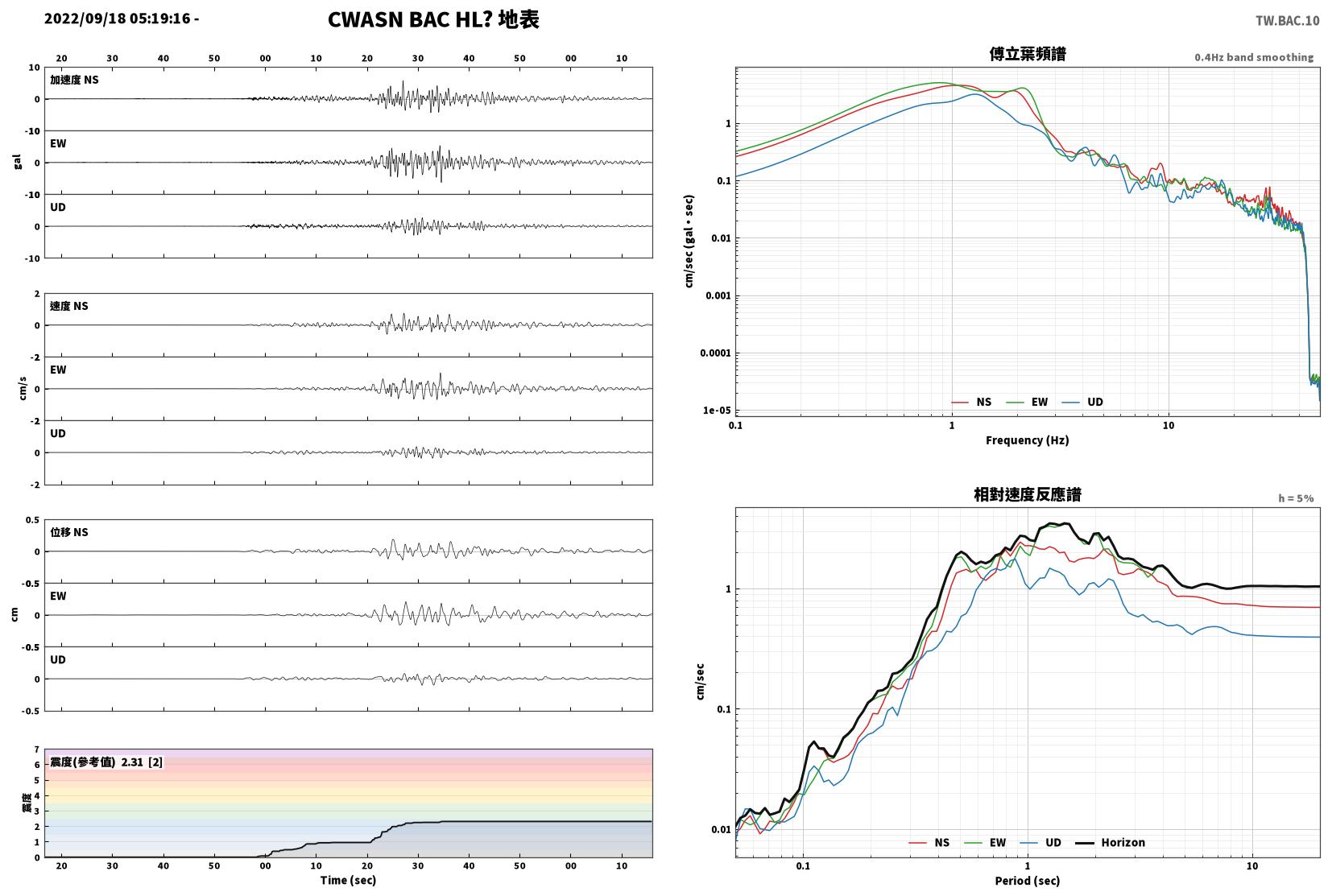

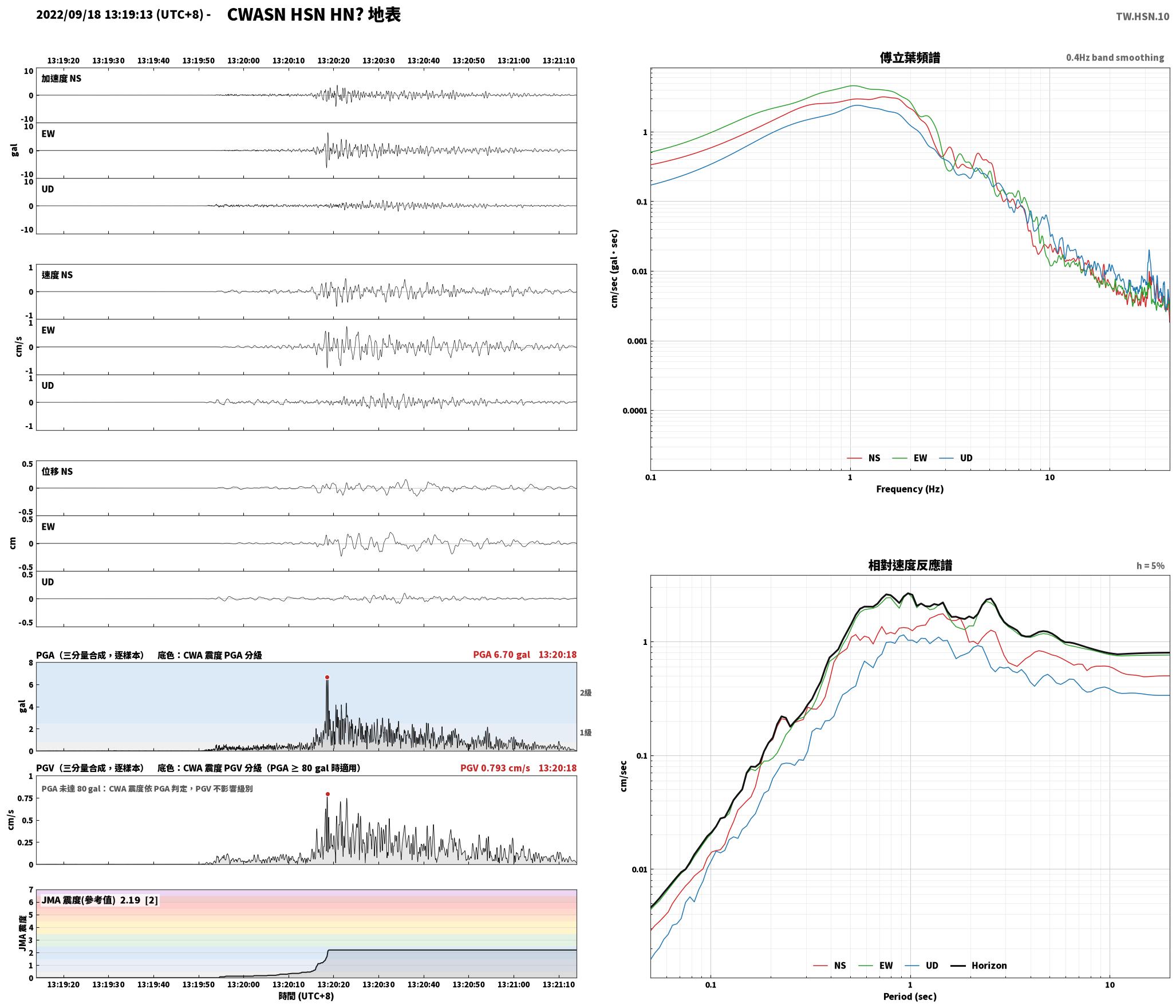

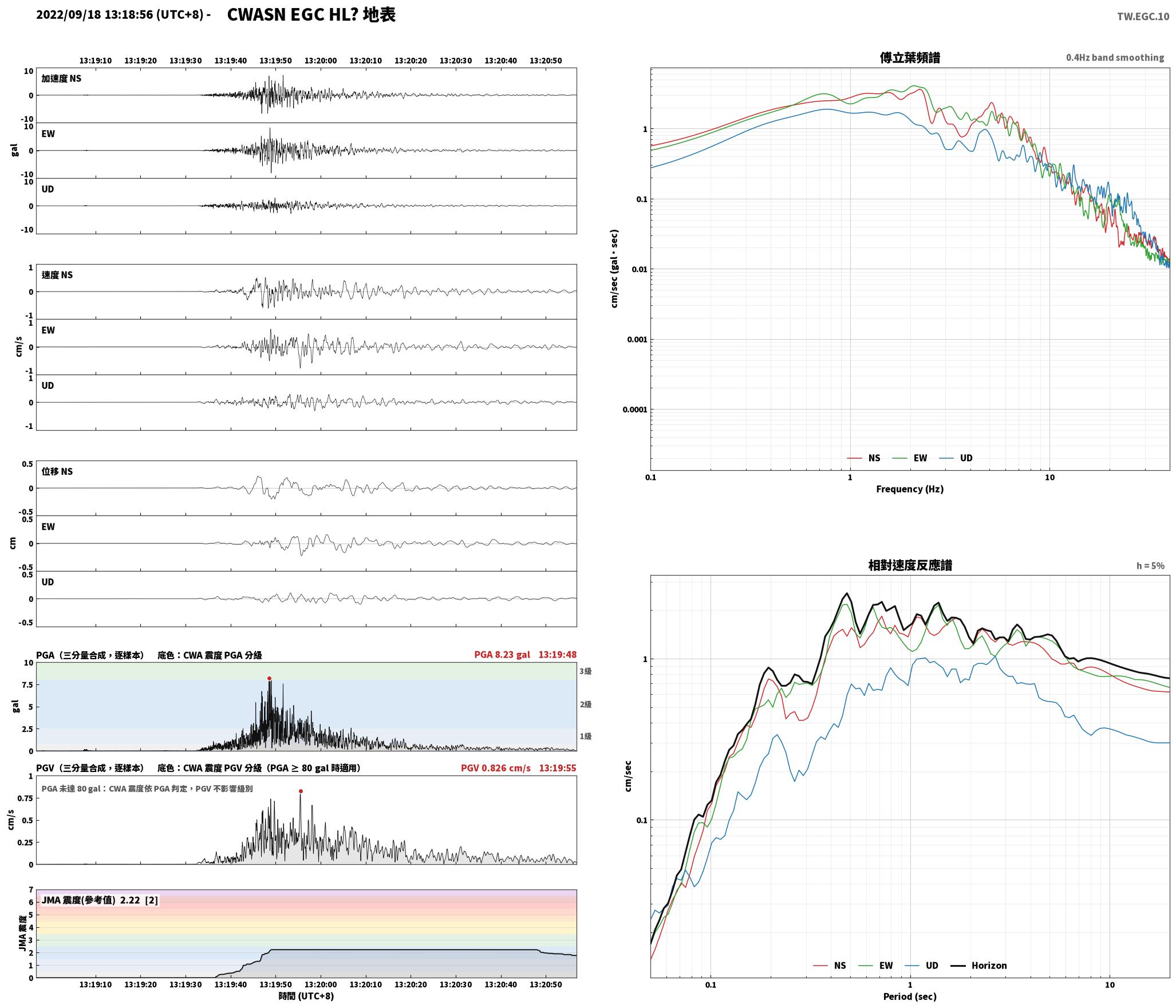

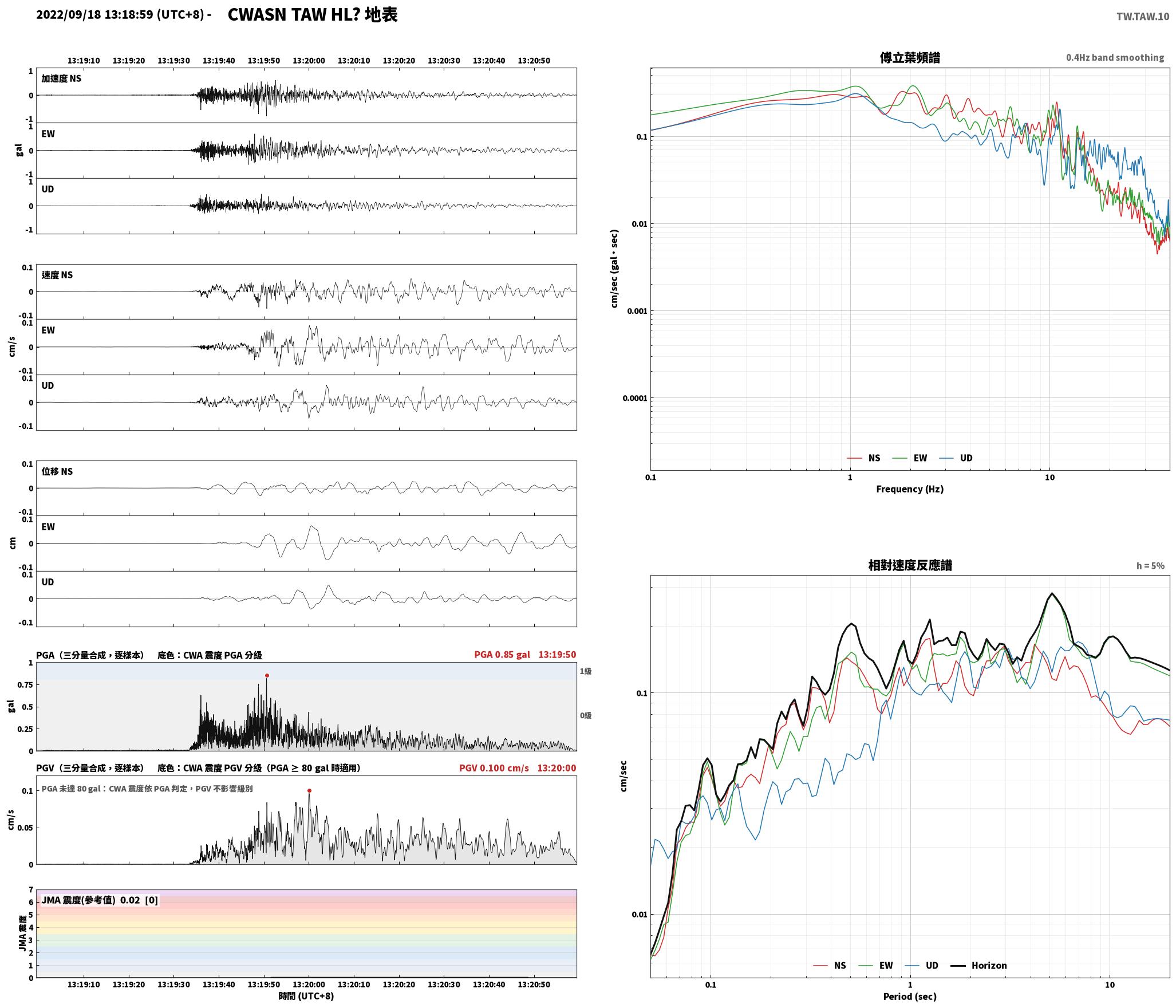

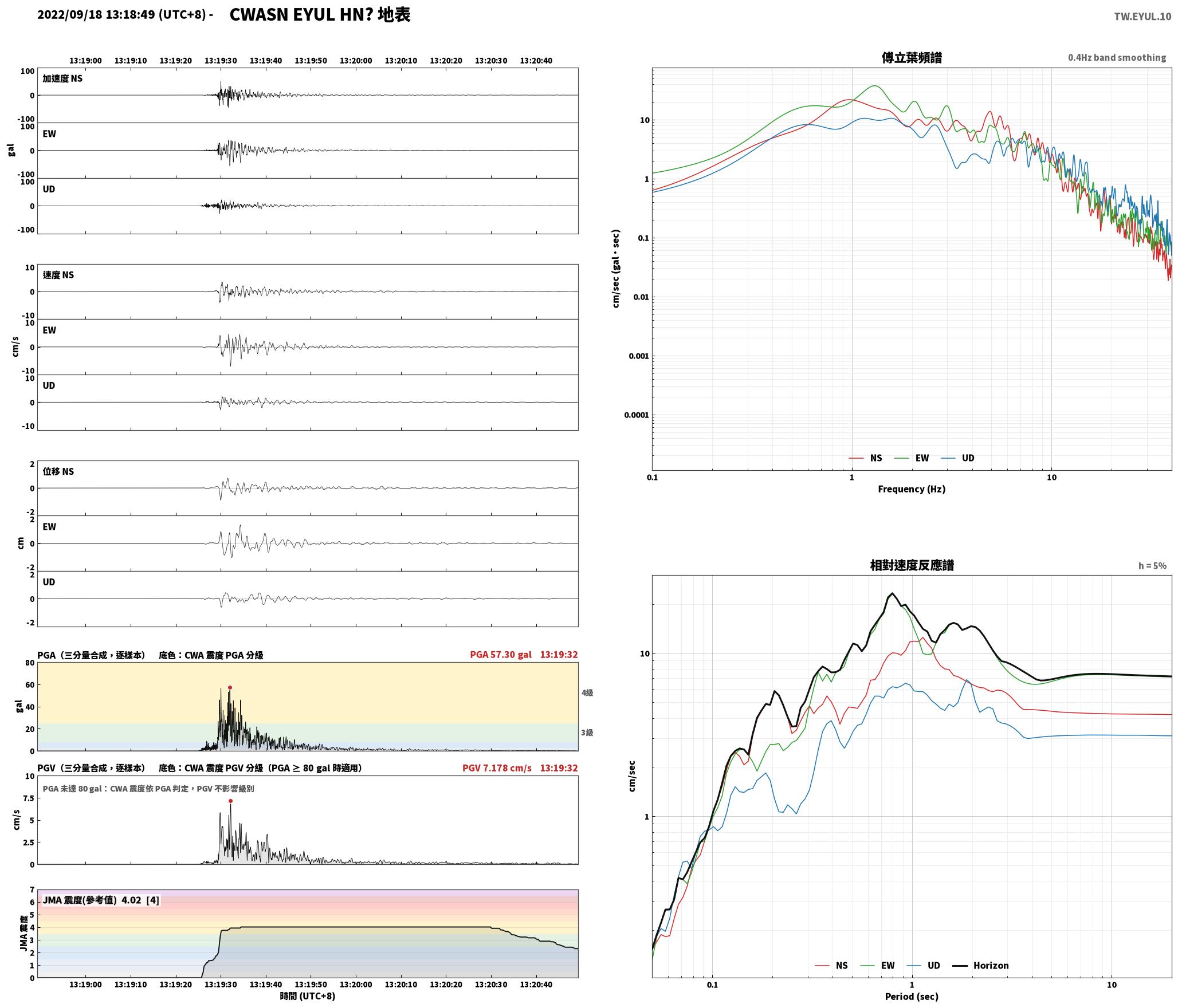

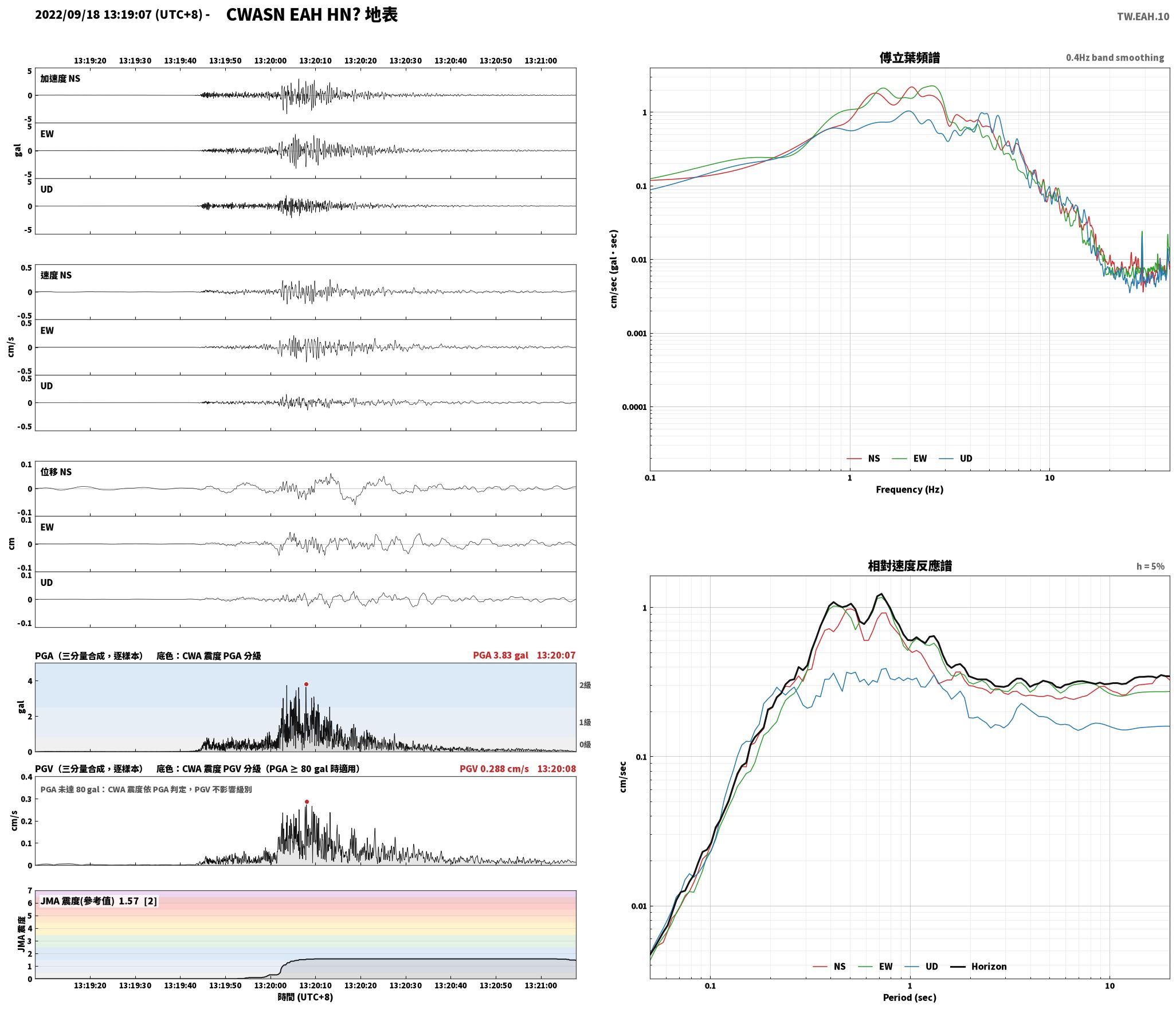

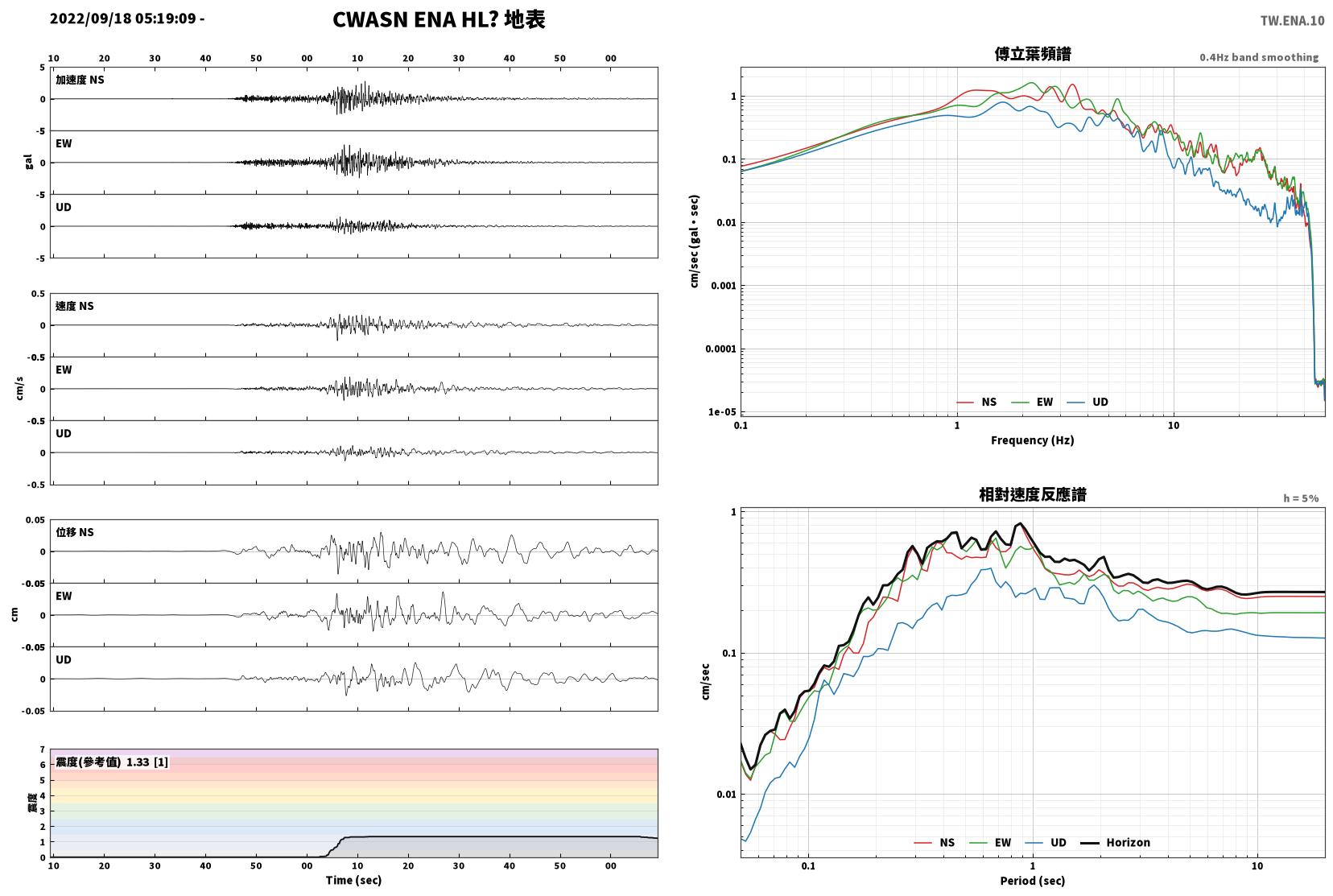

五、分析圖各面板的來源

分析圖各區塊分別對應不同路徑，判讀時請留意：

面板	來源與判讀
左欄三軸加速度／速度／位移波形	來自 CWA 因果 10 Hz 低通（保留完整低頻），與報告數值同源；因低頻完整，位移面板較能反映真實地表長週期位移。
底部即時震度（參考值）	來自 JMA 非因果濾波（直接取原始加速度），為隨時間變化的即時震度近似；與左欄不同源，不可與 CWA 系列逐值互比。
右上傅立葉頻譜	取自 10 Hz 低通後的加速度；約 10 Hz 以上為濾波器裙帶、無物理意義。
右下相對速度反應譜（阻尼 5%）	取自 0.05 Hz 高通的寬頻加速度所計算之單自由度應答；長週期成分完整、全段具物理意義。

六、各路徑一覽

資料／圖面	濾波	因果性	有效頻段／週期
加速度／速度、PGA/PGV、CWA 計測震度、分析圖左欄波形、傅立葉頻譜	去均值 + 10 Hz 因果低通（速度另 0.075 Hz 高通）	因果	≤ 10 Hz（保留完整低頻）
JMA 計測震度、分析圖即時震度	氣象廳規格 FFT 濾波（FL / FH / FF，直接取原始加速度）	非因果（零相位）	約 0.5–10 Hz
LPGM / SVA、分析圖相對速度反應譜	0.05 Hz 高通 + 單自由度速度應答（阻尼 5%）	—	週期 1.6–7.8 s（32 週期）

瞭解更多關於 CWASN 及 GDMS？

CWASN＝中央氣象署地震觀測網，1991 年起現代化為即時觀測網；2012 年新一代啟用，即時測站超過 170 站，地震監測量由每年約 4,000 增至 40,000。
三類地震儀：寬頻（速度型，可測長週期與 >1,000km 遠震）、短週期（速度型，測微弱地動）、強震儀（加速度型，記錄大地震不飽和）。
強震即時警報用的是加速度型強震儀（三軸），1995 年起設置、最多達 110 站，用於有感地震自動定位與各地震度。
現行測站全面升級為 24 位元高解析度、取樣每秒 100 點；第 2 階段並增建井下（平均 300m）與東部海域海底地震儀站。
通道代碼 HN、HL 為加速度型地震儀（強震儀）。
資料公開網址： https://gdms.cwa.gov.tw

資料來源與致謝｜GDMS

本頁逐站強震觀測資料取自中央氣象署「地震及地球物理資料管理系統」（GDMS），資料公開網址： https://gdms.cwa.gov.tw。

資料庫引用：Central Weather Administration (CWA, Taiwan). (2012). Central Weather Administration Seismographic Network [Data set]. International Federation of Digital Seismograph Networks. https://doi.org/10.7914/SN/T5
