CWA 正式地震報告

發生時刻	2024/04/22 21:14:23	震央地名	花蓮縣壽豐鄉	最大震度	1
震央位置	花蓮縣政府南南西方 29.0 公里			連結	報告
北緯	23.75°N	東經	121.51°E	深度 / 規模	10.2km / M 4.0

震度分佈對比（★ 震央，同心圓為 S 波到時秒數・等間隔）

觀測點

實測震度圖

觀測點：各觀測點的實測最大震度，依震度上色（共 4 站）。實測震度圖：以觀測點反距離加權（IDW）內插各鄉鎮震度，畫出實測震度分佈。

公式（場址）

公式（S=1）

TREM (舊)

TREM (新)

ML v1

ML v2（preview）

PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。ML 模型 v1（intensity_ml_v1.onnx，ExpTech/YuYu1015）：神經網路依震源與各鄉鎮座標（含方位角）預估的震度分布。ML 模型 v2（preview，intensity_ml_v2.onnx，ExpTech/YuYu1015）：另一組係數重訓的實驗版本，與 v1 各自獨立設定。參數仍在調整，不代表最終成品。

震度12345弱5強6弱6強7

公式 / 模型準確度・公平對比（逐站「預測 vs 實測」，各自使用其輸入；共 4 站，含 ML v1／v2）

場址 Sᵢ 1.37–1.50，單就場址即可造成約 0.1 級的縱向差異，且與震央距無關；因此「震度×震央距」圖上一條距離曲線無法公平呈現，改以下方逐站指標與對角圖比較。

公式 / 模型	平均偏差	MAE	RMSE	完全命中	±1 級
公式（場址）	+1.75	1.75	1.80	0%	25%
公式（S=1）	+1.75	1.75	1.80	0%	25%
TREM (舊)	+1.75	1.75	1.80	0%	25%
TREM (新)	+1.25	1.25	1.32	0%	75%
ML v1	+1.50	1.50	1.58	0%	50%
ML v2（preview）	+2.00	2.00	2.12	0%	25%

偏差＝預測−實測的平均（0 最佳，正=偏高）；MAE/RMSE 越小越準；命中率越高越好。各欄最佳者以粗體標示。

公式（場址）	公式（S=1）	TREM (舊)	TREM (新)	ML v1	ML v2（preview）
PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。ML 模型 v1（intensity_ml_v1.onnx，ExpTech/YuYu1015）：以震源與座標特徵（含方位角）輸出 PGA/PGV 再分級。ML 模型 v2（preview，intensity_ml_v2.onnx，ExpTech/YuYu1015）：另一組係數重訓的實驗版本，與 v1 各自獨立設定。參數仍在調整，不代表最終成品。

命中高估低估泡泡大小＝站數；虛線＝完美預測（預測＝實測）

震度 × 震央距衰減圖（距離趨勢參考；X 線性、震度階為整數階梯）

註：同一震央距的各站因場址不同會有縱向散布，單一距離曲線無法呈現，故此圖僅供看衰減趨勢；公式的公平橫向對比請見上方「公式準確度・公平對比」。

公式（場址）誤差 1.80	公式（S=1）誤差 1.80	TREM (舊)誤差 1.80	TREM (新)誤差 1.32
PGA 衰減公式：PGA = 1.657·e^(1.533M)·r⁻¹·⁶⁰⁷·Sᵢ，震度 = 2·log₁₀(PGA)+0.7，並套用各鄉鎮場址 Sᵢ。同上 PGA 衰減公式，但場址 Sᵢ=1（不套用場址），作為理論基準。舊版 TREM-Lite（PGA∪PGV）：PGA≥4.5 時取 PGA 與 PGV 換算震度的較大者（PGV 項含場址）。新版 ExpTech 公式：分別以 PGA / PGV 迴歸預估、各自分級取較大者，並套用場址 Sᵢ。

觀測點（依震度上色）選定公式理論曲線

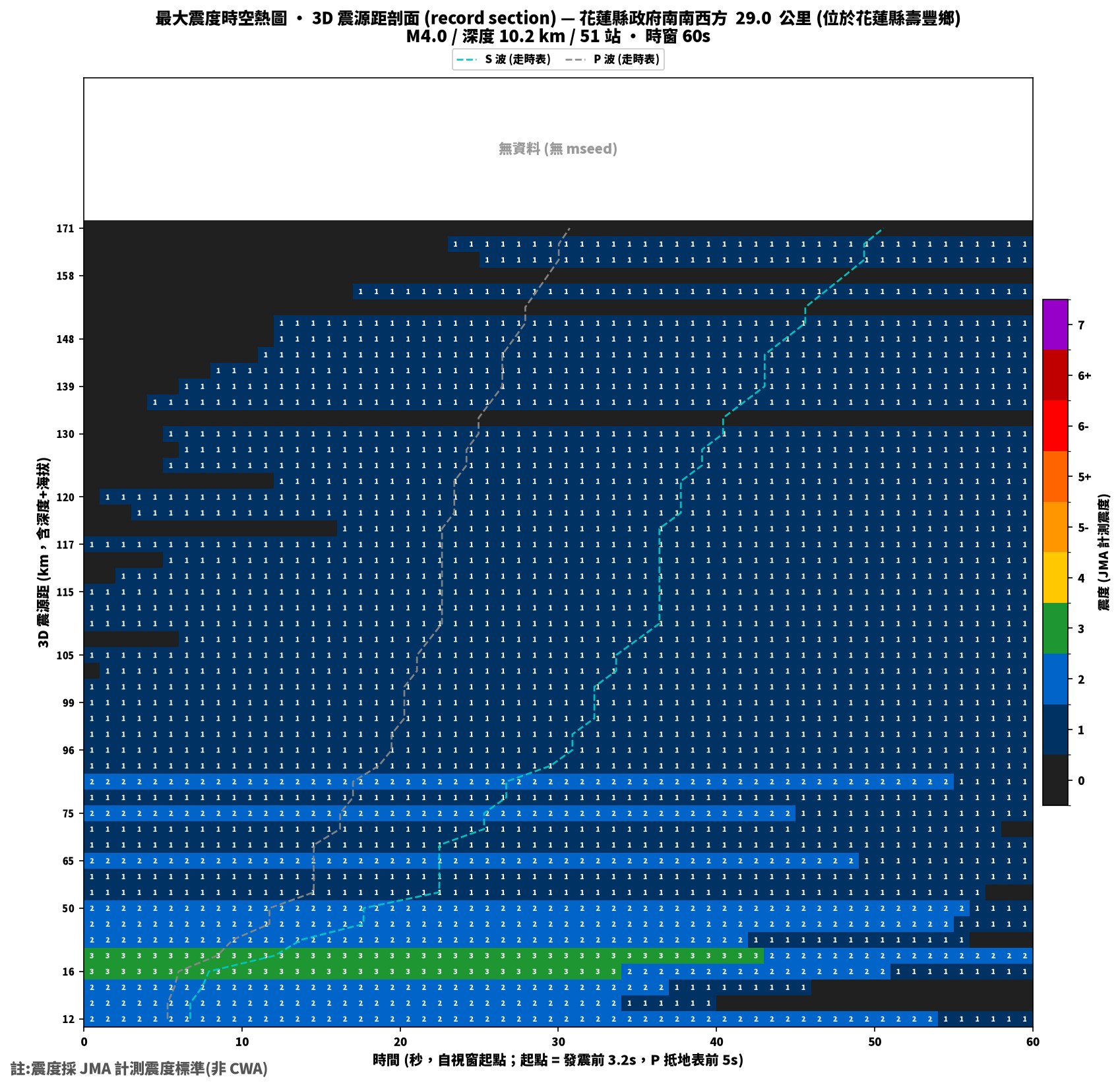

最大震度時空熱圖 • 震央距剖面

逐站觀測（GDMS 強震資料，共 51 站）

加速度單位 gal、速度 cm/s；合成為峰值（PGA/PGV）；JMA/CWA 為計測震度，色塊為震度階；地名取最近鄉鎮、海拔為測站高程；震央距與走時表估計 P/S 波時間由站點座標推算；長周期為長周期地震動階級。點欄位標題可排序。

ID	地名	海拔 ↕	觀測網	通道	震央距 ↕	走時表估計		加速度 (gal)				速度 (cm/s)				JMA		CWA		長周期 ↕	資料下載
ID	地名	海拔 ↕	觀測網	通道	震央距 ↕	P波時間 ↕	S波時間 ↕	南北 ↕	東西 ↕	上下 ↕	合成 ↕	南北 ↕	東西 ↕	上下 ↕	合成 ↕	震度階	計測震度 ↕	震度階	計測震度 ↕	長周期 ↕	波形	報告	分析

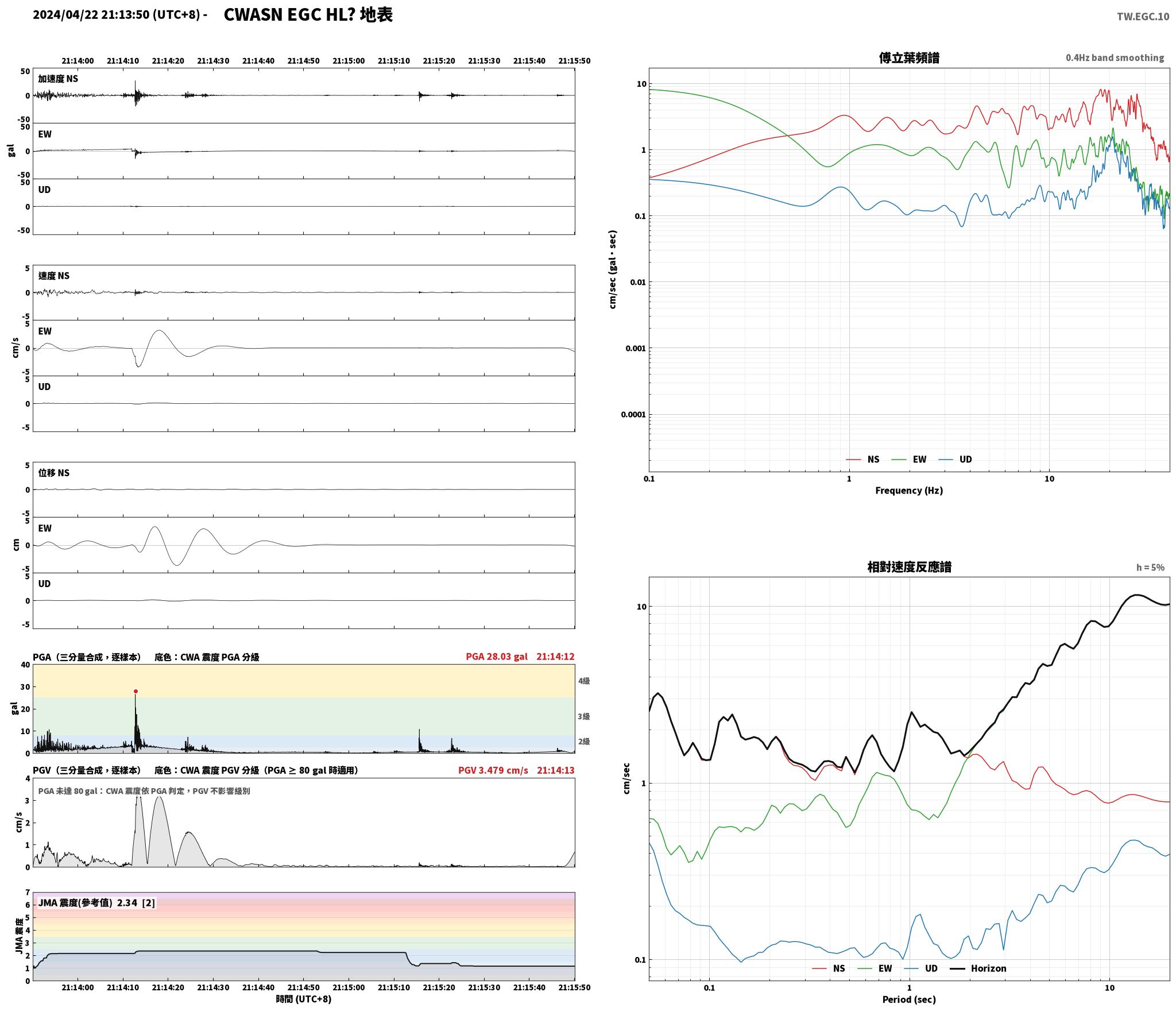

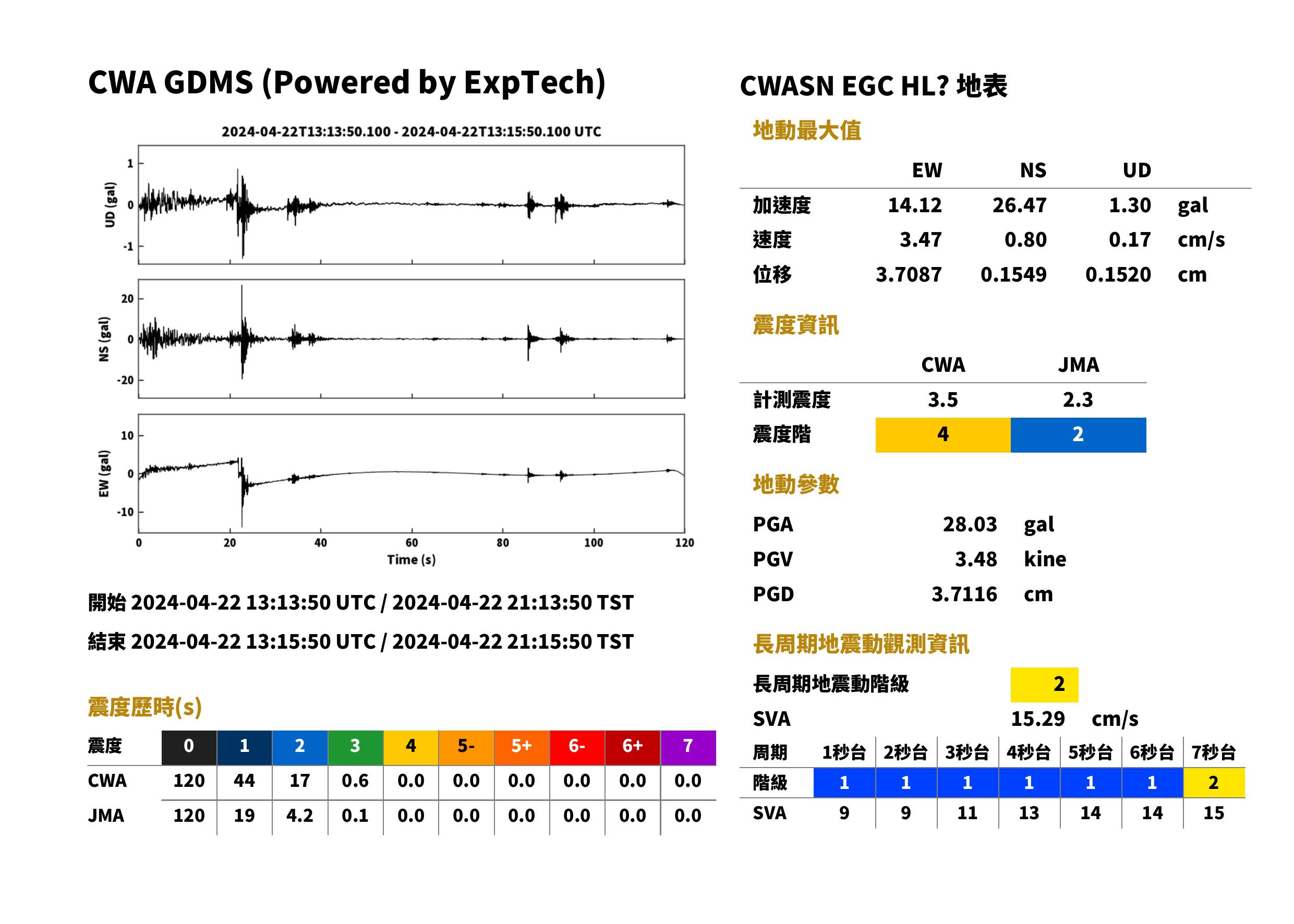

EGC	花蓮縣鳳林鎮	9 m	CWASN	HL	6.1 km	21:14:25	21:14:26	26.47	13.29	1.23	27.77	0.81	1.95	0.11	1.96	2	2.3	4	3.5	1	下載	查看	查看

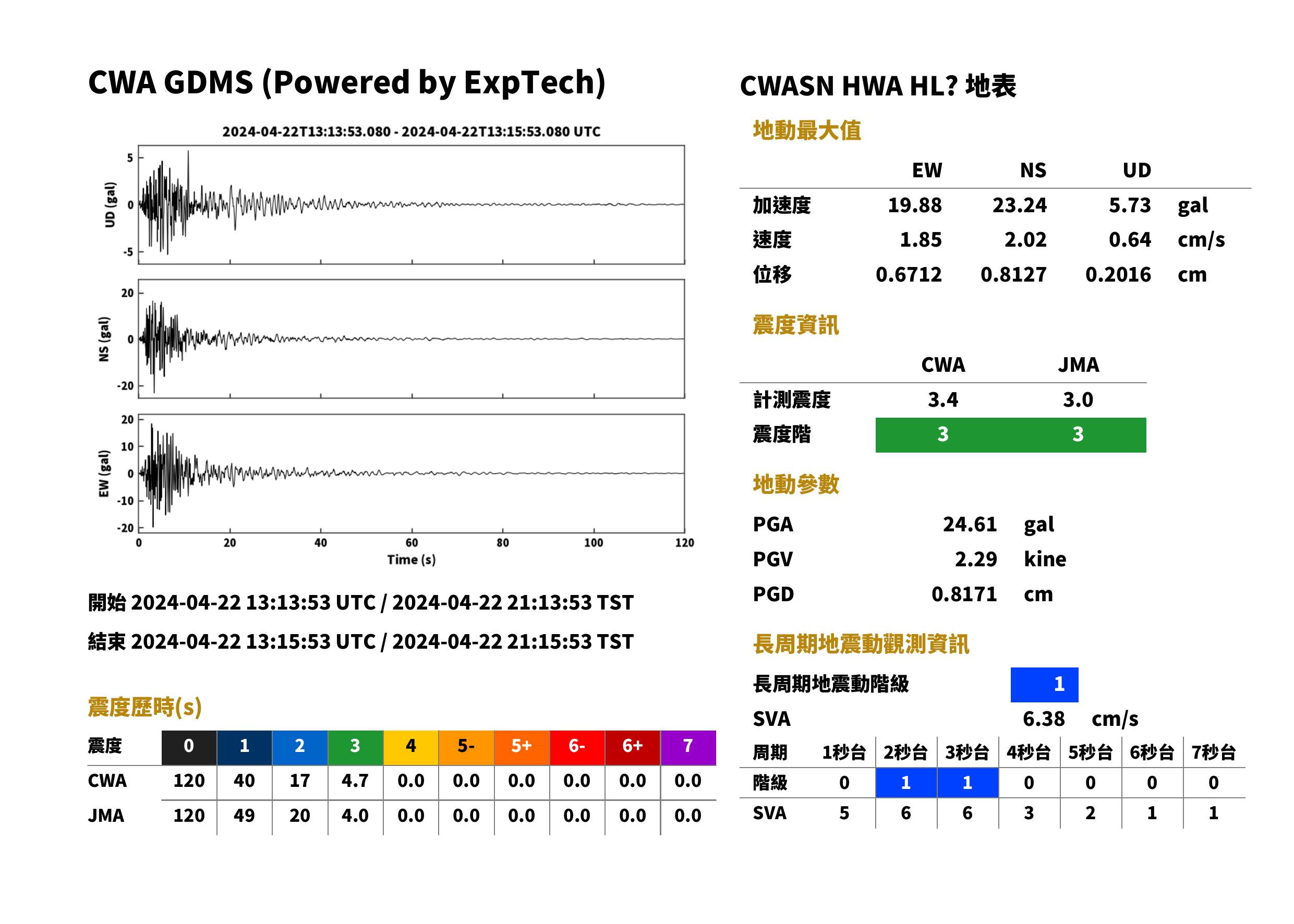

HWA	花蓮縣花蓮市	18 m	CWASN	HL	27.1 km	21:14:28	21:14:31	23.23	19.86	5.73	24.60	2.04	1.82	0.63	2.29	3	3.0	3	3.4	1	下載	查看	查看

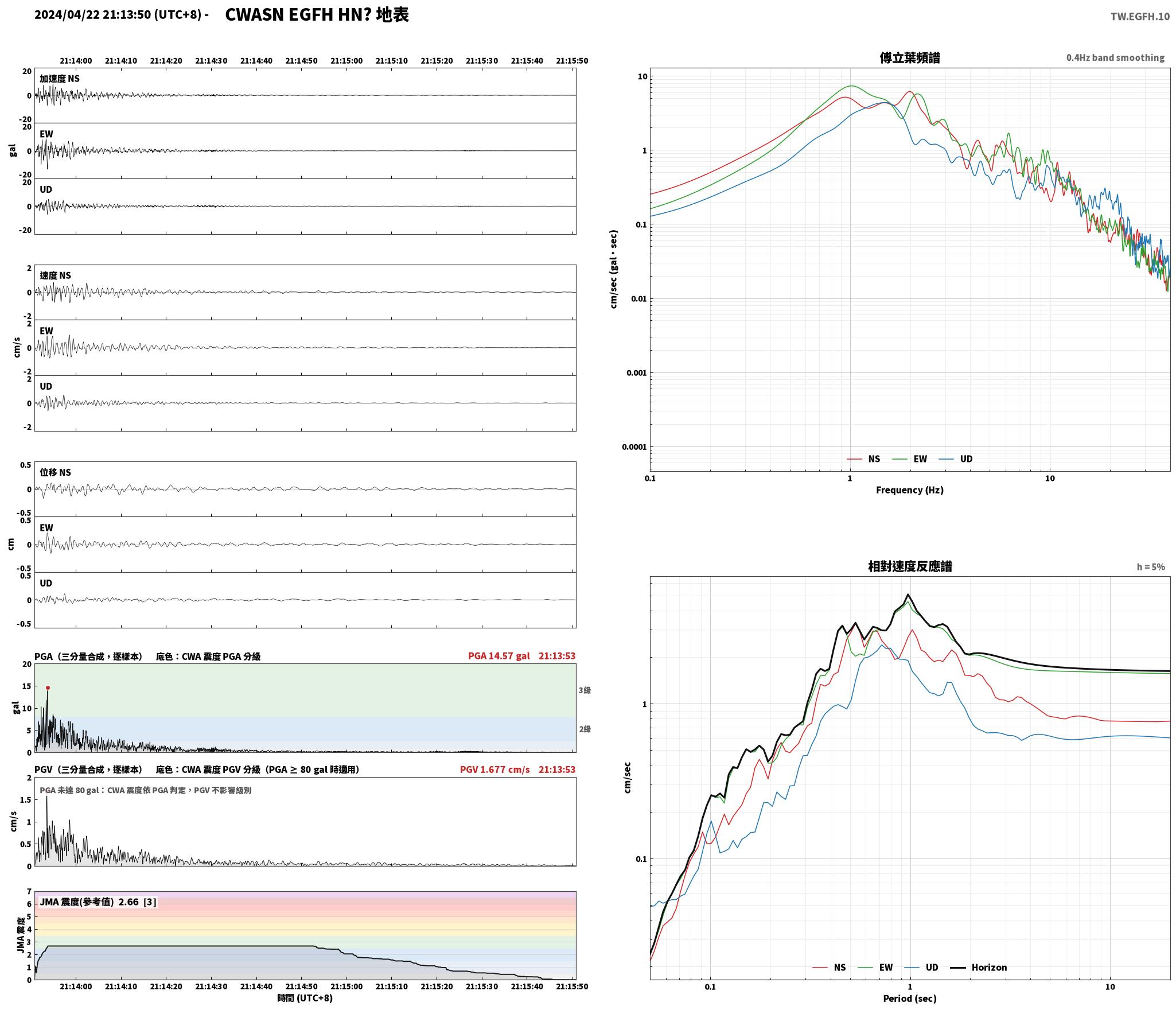

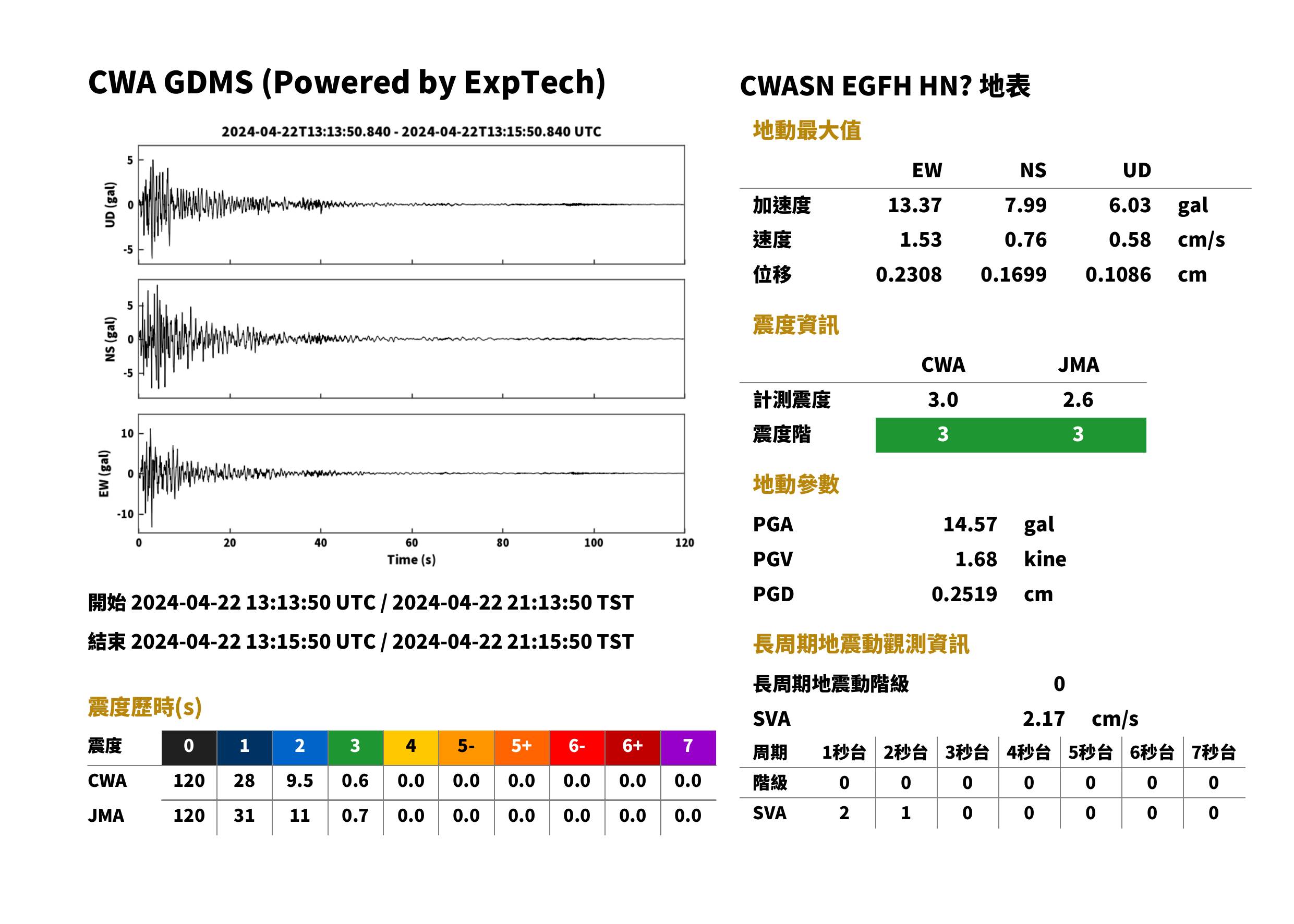

EGFH	花蓮縣光復鄉	126 m	CWASN	HN	12.3 km	21:14:25	21:14:27	8.02	13.38	6.01	14.57	0.78	1.53	0.56	1.68	3	2.6	3	3.0	0	下載	查看	查看

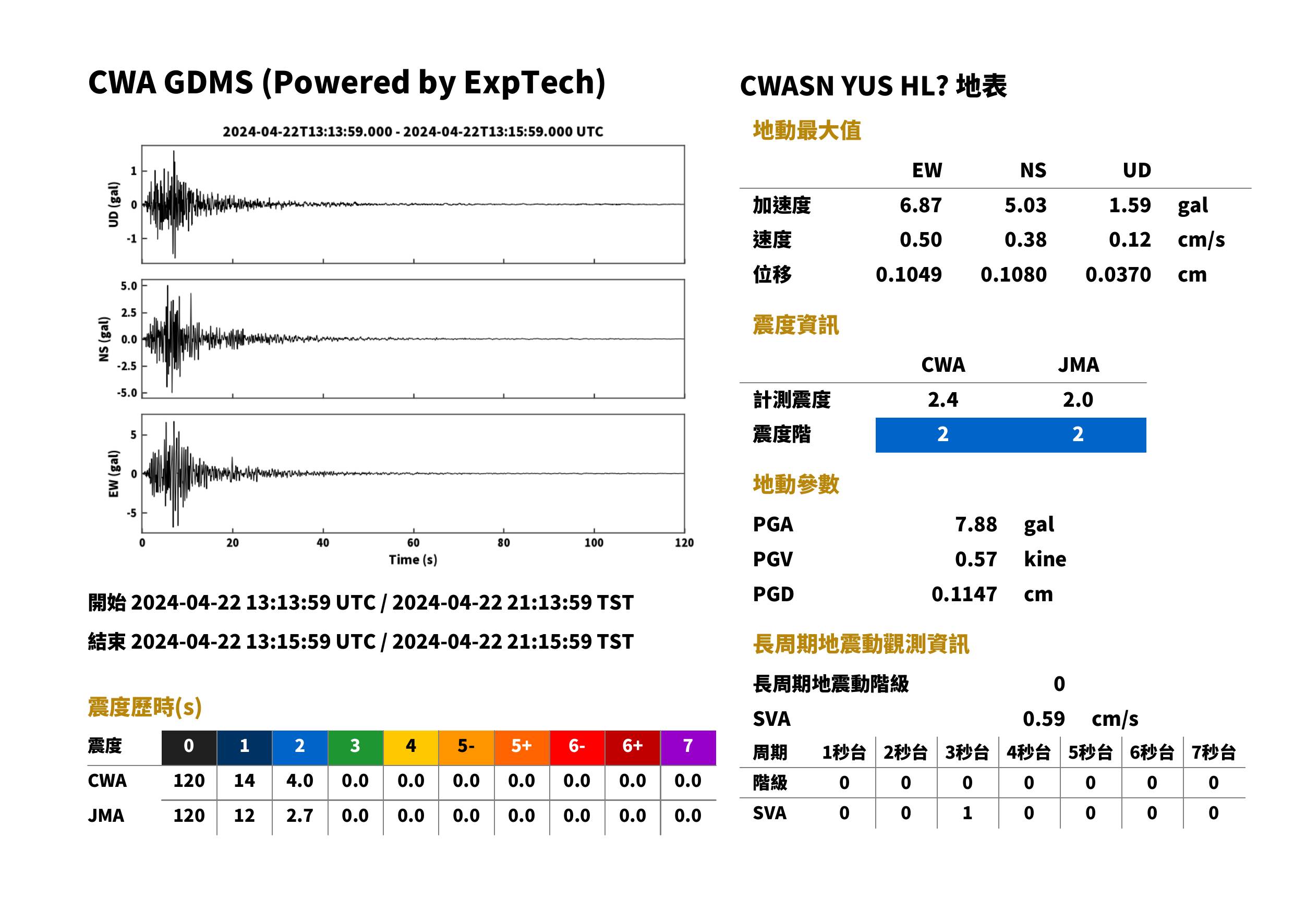

YUS	嘉義縣阿里山鄉	3856 m	CWASN	HL	63.2 km	21:14:34	21:14:41	5.02	6.88	1.59	7.89	0.37	0.50	0.11	0.56	2	2.0	2	2.4	0	下載	查看	查看
EHYH	花蓮縣瑞穗鄉	173 m	CWASN	HN	33.1 km	21:14:29	21:14:33	6.17	4.33	2.93	6.60	0.48	0.36	0.21	0.54	2	1.9	2	2.3	0	下載	查看	查看
ECB	臺東縣長濱鄉	63 m	CWASN	HL	48.6 km	21:14:31	21:14:37	5.95	5.32	2.65	6.23	0.66	0.61	0.39	0.66	2	1.9	2	2.2	0	下載	查看	查看

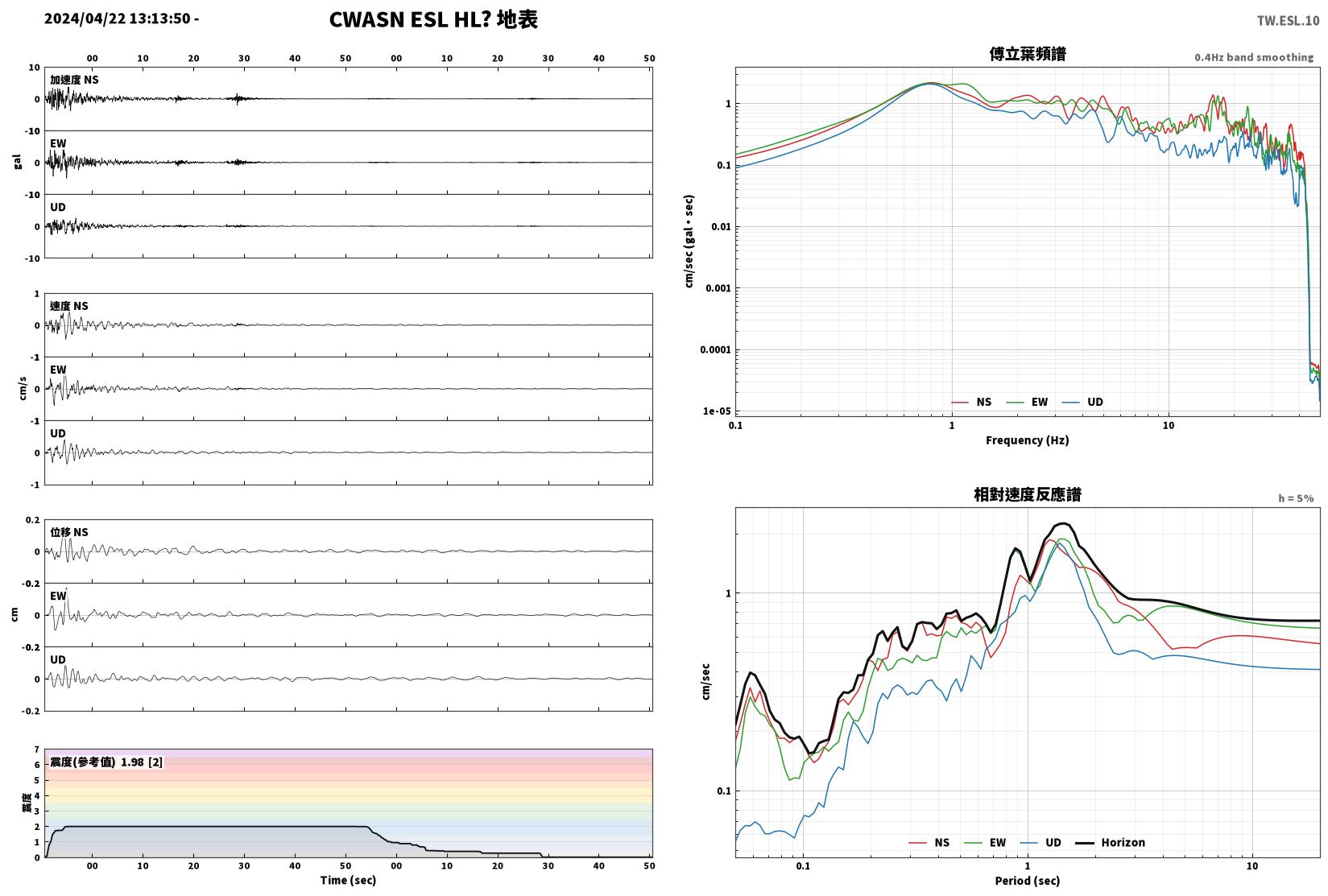

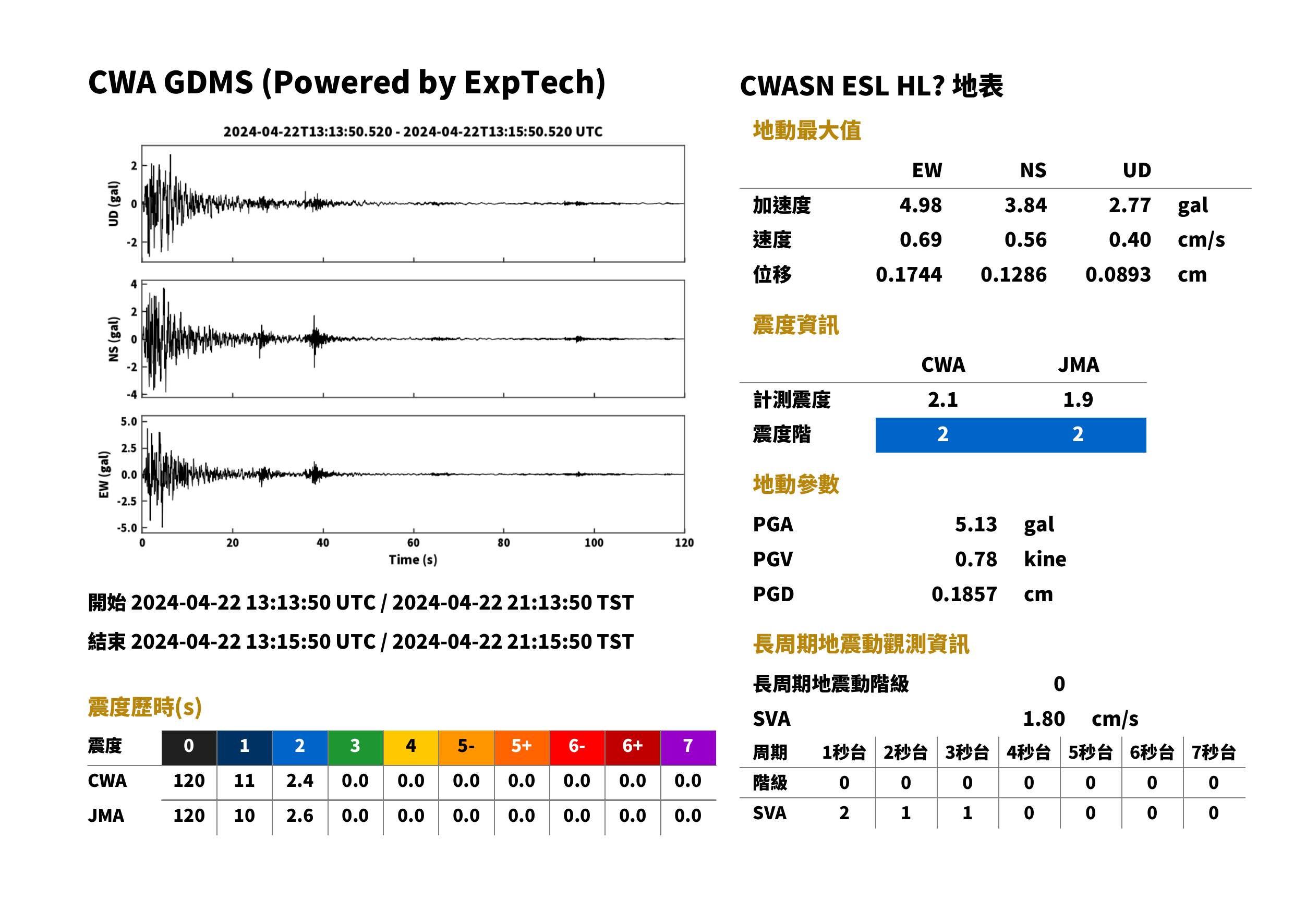

ESL	花蓮縣鳳林鎮	180 m	CWASN	HL	9.8 km	21:14:25	21:14:27	3.84	4.99	2.76	5.14	0.55	0.69	0.40	0.78	2	1.9	2	2.1	0	下載	查看	查看
EYUL	花蓮縣玉里鎮	138 m	CWASN	HN	48.8 km	21:14:31	21:14:37	2.63	3.72	2.02	4.14	0.36	0.62	0.37	0.70	2	1.7	2	1.9	0	下載	查看	查看

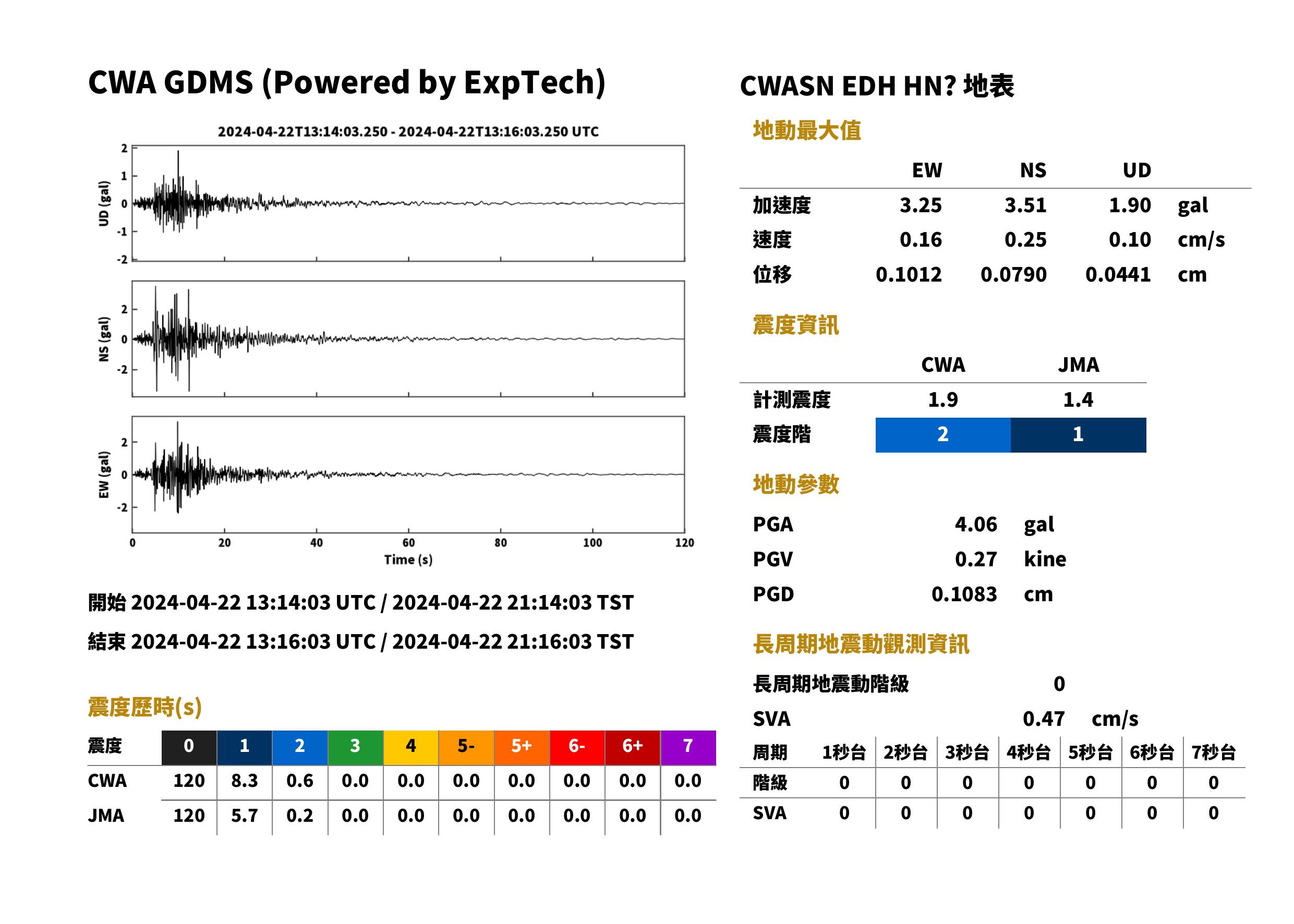

EDH	臺東縣東河鄉	46 m	CWASN	HN	89.0 km	21:14:38	21:14:48	3.51	3.24	1.90	4.06	0.25	0.15	0.09	0.27	1	1.4	2	1.9	0	下載	查看	查看

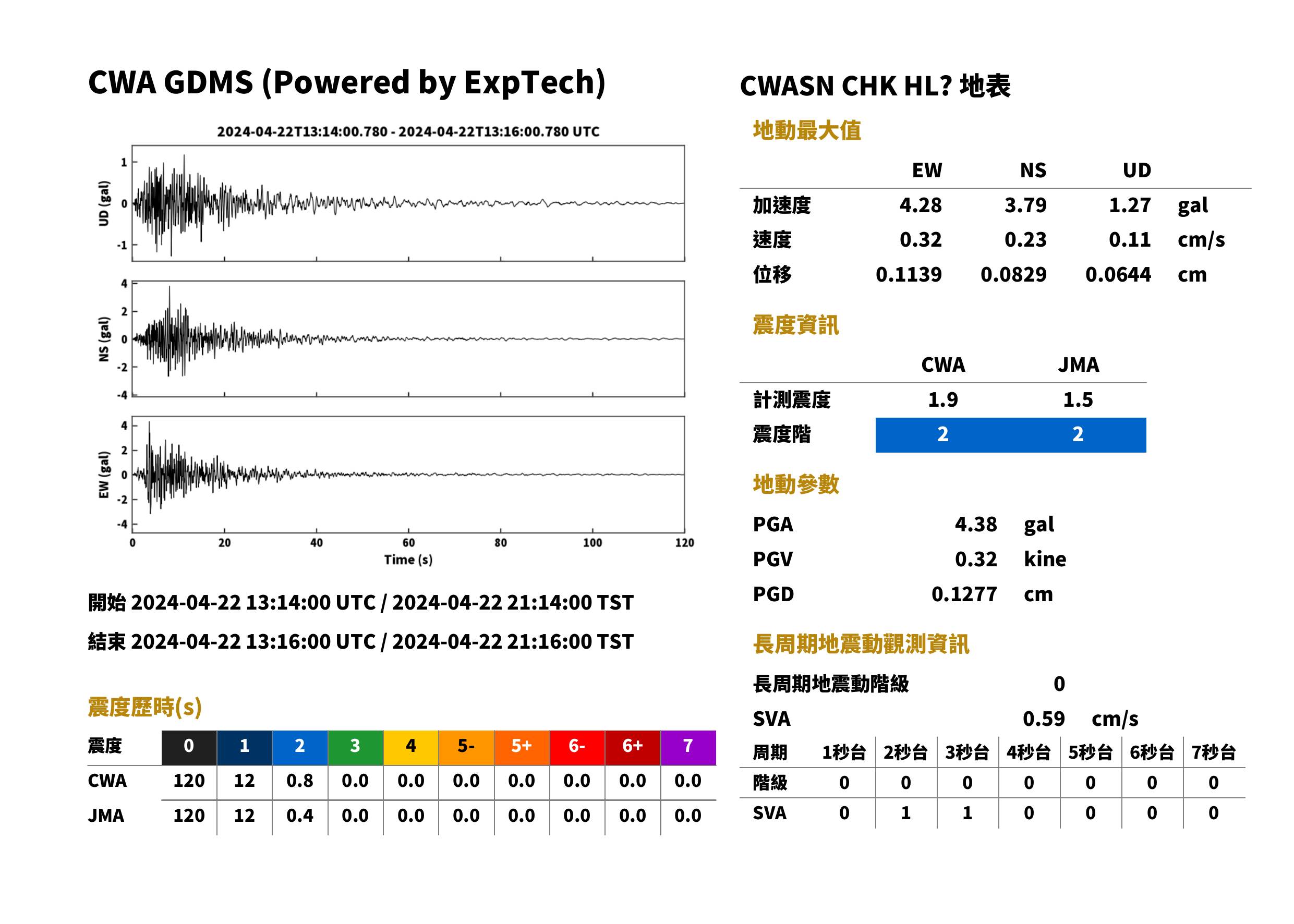

CHK	臺東縣成功鎮	37 m	CWASN	HL	73.9 km	21:14:35	21:14:44	3.79	4.29	1.28	4.38	0.23	0.32	0.11	0.33	2	1.5	2	1.9	0	下載	查看	查看

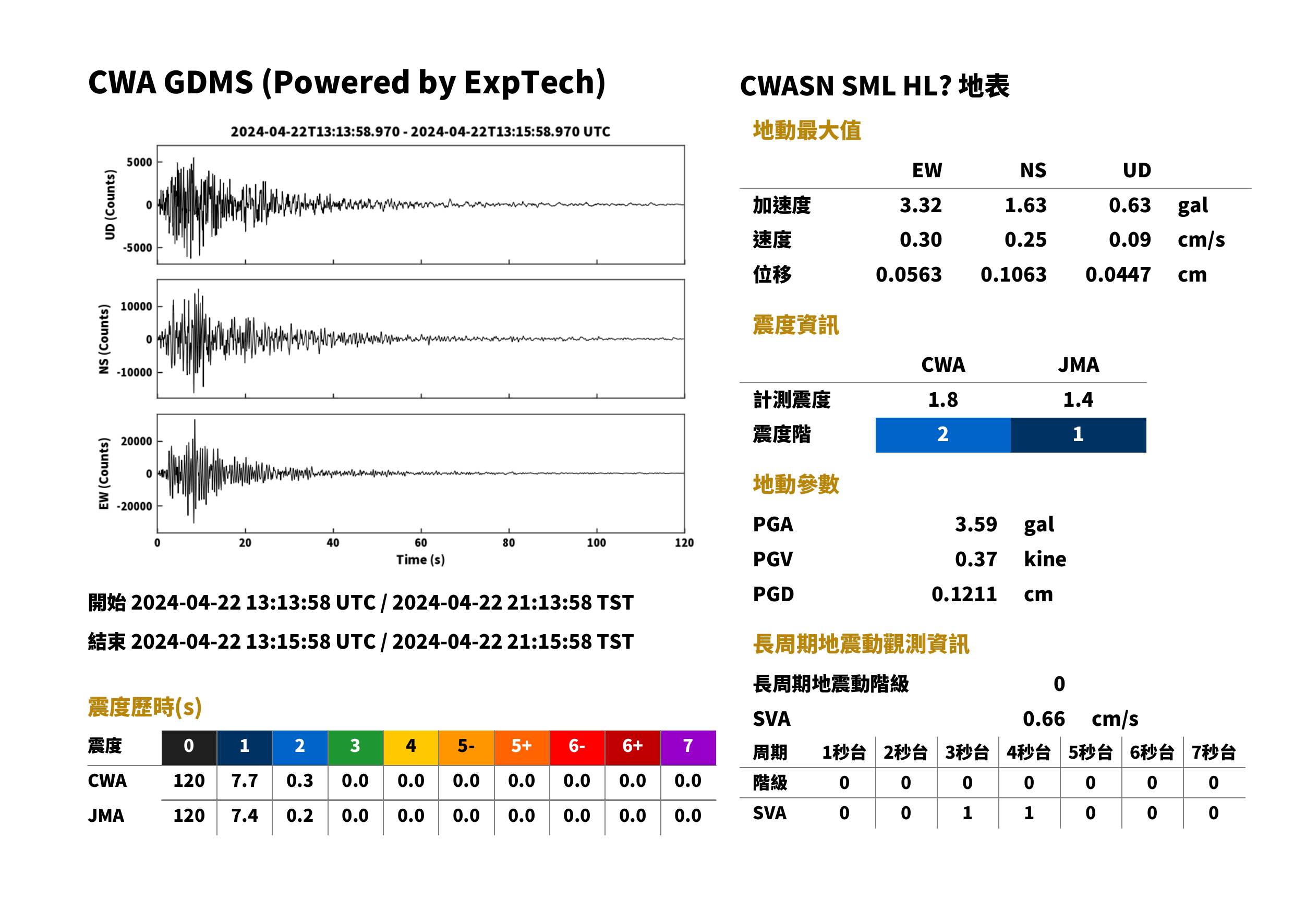

SML	南投縣魚池鄉	999 m	CWASN	HL	62.9 km	21:14:33	21:14:41	1.63	3.32	0.63	3.59	0.25	0.30	0.09	0.37	1	1.4	2	1.8	0	下載	查看	查看
SHUL	花蓮縣壽豐鄉	34 m	CWASN	HN	6.8 km	21:14:25	21:14:26	2.79	3.79	1.94	3.97	0.20	0.46	0.17	0.46	2	1.6	2	1.8	0	下載	查看	查看
EWT	宜蘭縣南澳鄉	40 m	CWASN	HN	81.9 km	21:14:37	21:14:47	3.15	2.33	1.82	3.20	0.30	0.21	0.09	0.30	2	1.5	2	1.7	0	下載	查看	查看

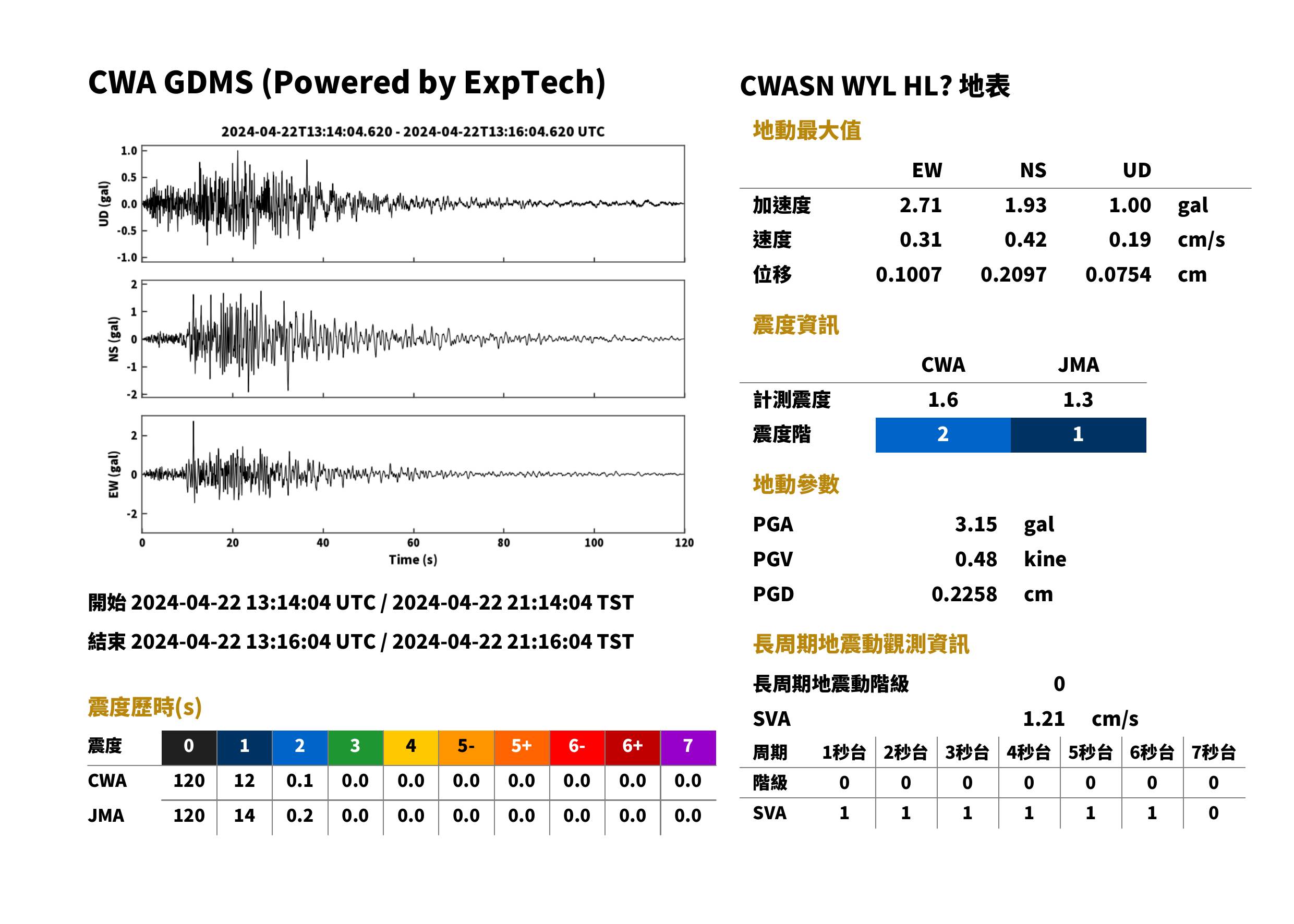

WYL	彰化縣員林市	26 m	CWASN	HL	97.4 km	21:14:39	21:14:51	1.92	2.71	1.00	3.14	0.41	0.31	0.19	0.48	1	1.3	2	1.6	0	下載	查看	查看
EHP	宜蘭縣南澳鄉	27 m	CWASN	HL	66.7 km	21:14:34	21:14:42	2.71	2.98	1.82	3.12	0.19	0.21	0.12	0.26	1	1.3	2	1.6	0	下載	查看	查看

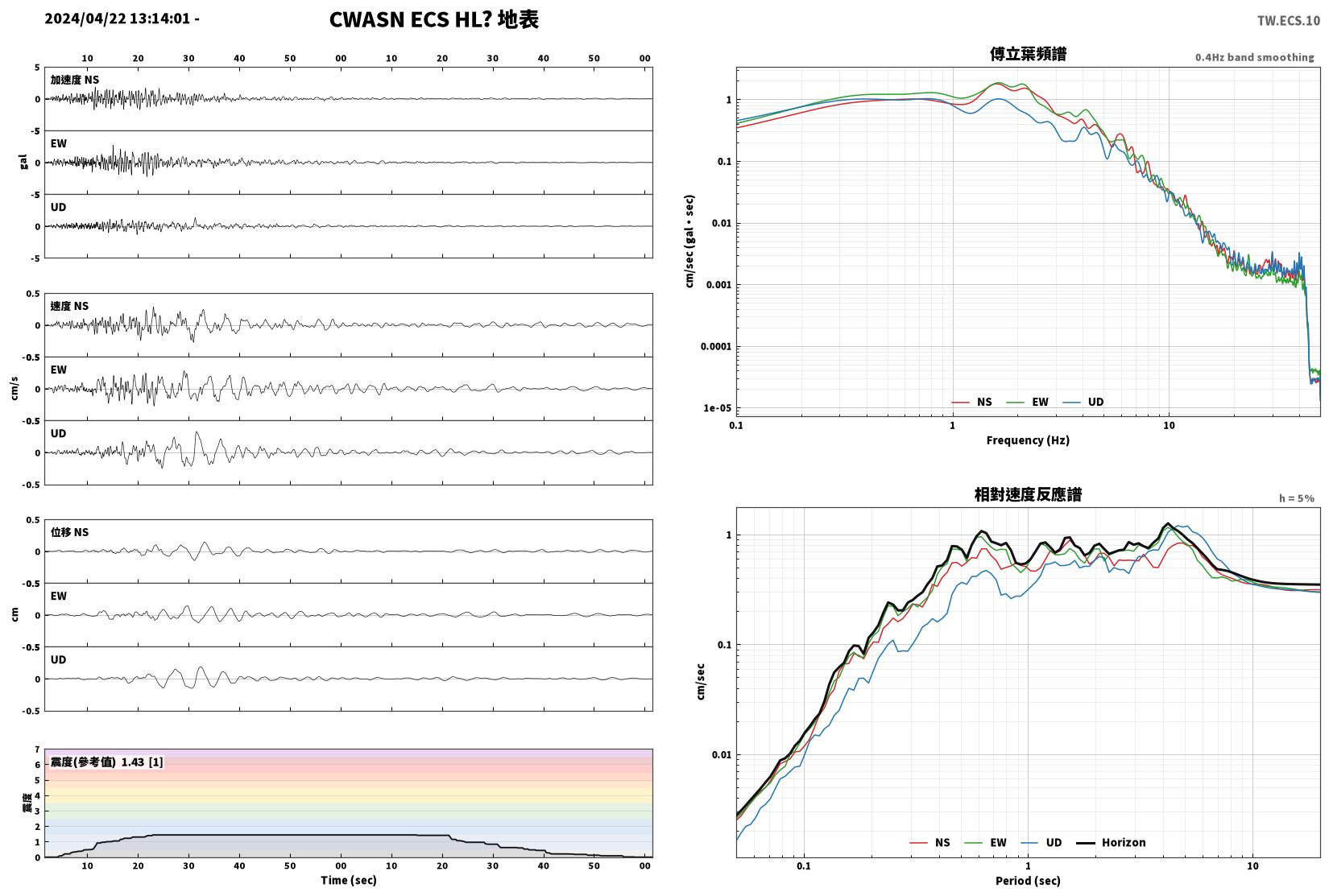

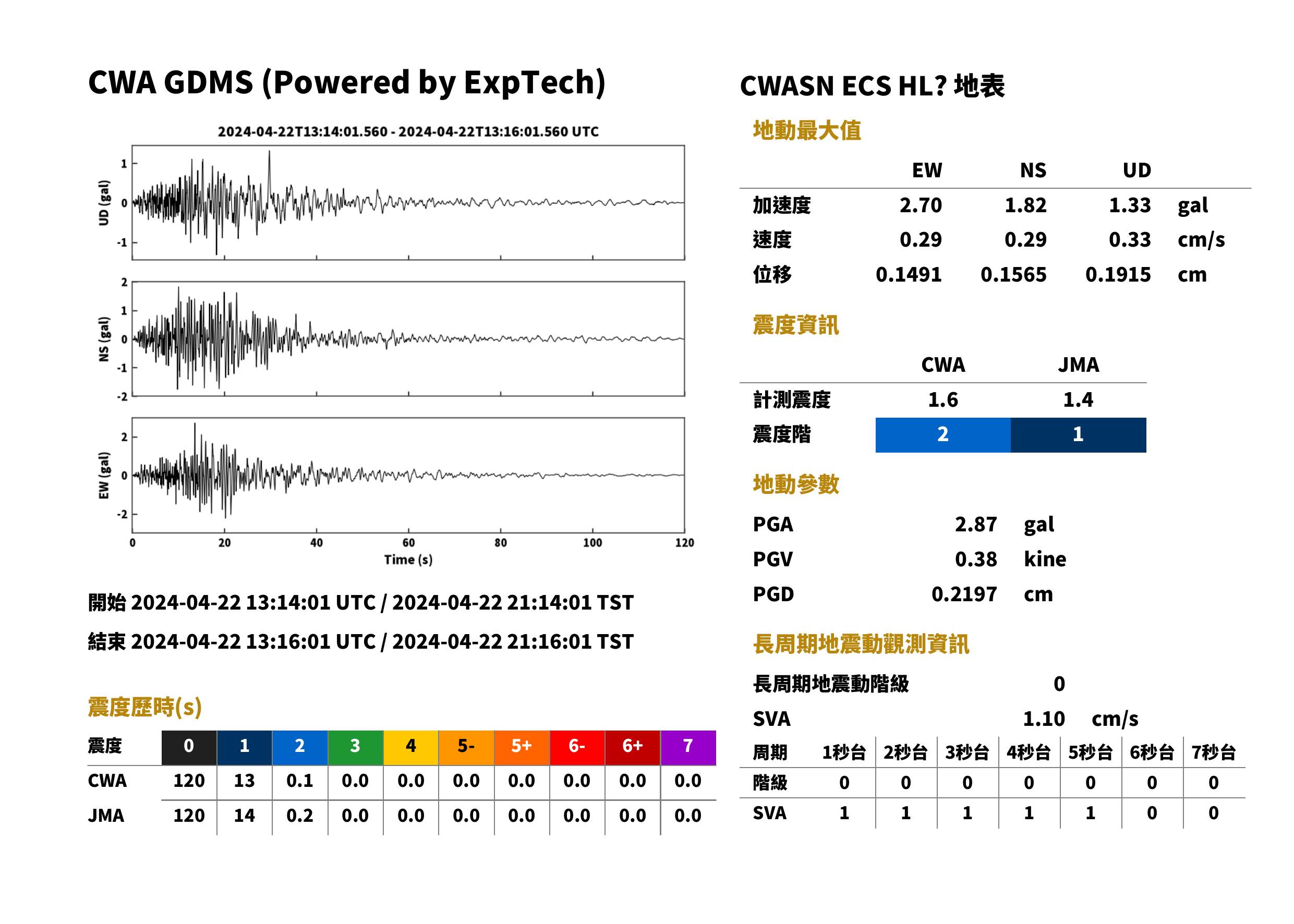

ECS	臺東縣池上鄉	286 m	CWASN	HL	78.6 km	21:14:36	21:14:46	1.83	2.71	1.32	2.87	0.28	0.28	0.33	0.37	1	1.4	2	1.6	0	下載	查看	查看
CHY	嘉義市東區	31 m	CWASN	HL	113.3 km	21:14:42	21:14:55	3.02	1.91	0.59	3.04	0.29	0.23	0.08	0.30	1	1.2	2	1.6	0	下載	查看	查看
WRL	彰化縣二林鎮	14 m	CWASN	HN	116.4 km	21:14:42	21:14:56	1.46	2.77	0.79	2.79	0.29	0.27	0.11	0.35	1	1.2	2	1.5	0	下載	查看	查看
WDLH	雲林縣斗六市	54 m	CWASN	HN	99.2 km	21:14:39	21:14:51	1.94	2.06	0.89	2.37	0.45	0.30	0.17	0.50	1	1.3	1	1.4	0	下載	查看	查看
WCH1	彰化縣彰化市	17 m	CWASN	HL	104.2 km	21:14:40	21:14:53	2.29	1.83	1.23	2.35	0.30	0.22	0.13	0.33	1	1.1	1	1.4	0	下載	查看	查看

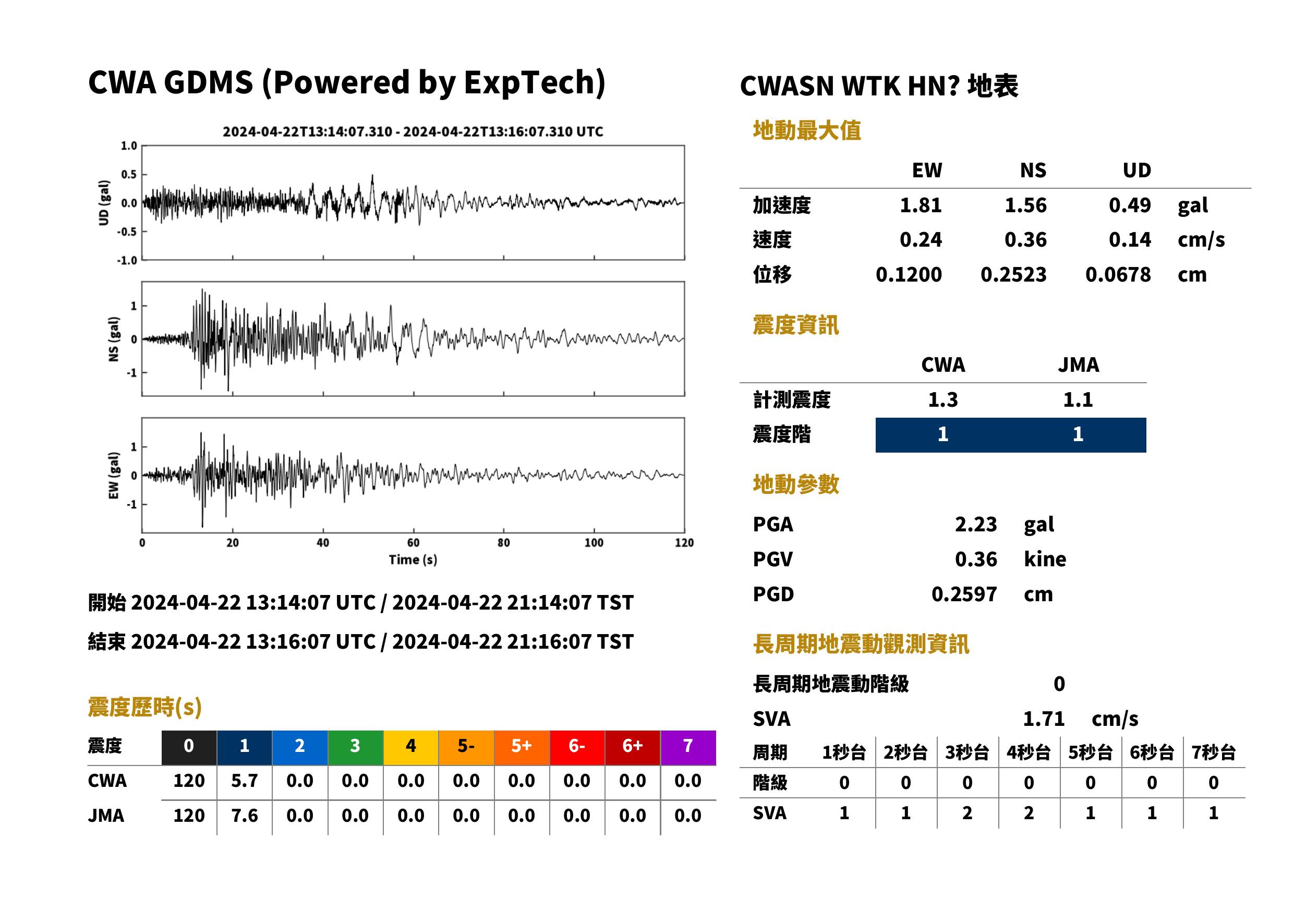

WTK	雲林縣土庫鎮	21 m	CWASN	HN	114.4 km	21:14:42	21:14:55	1.55	1.81	0.49	2.22	0.36	0.24	0.14	0.37	1	1.1	1	1.3	0	下載	查看	查看

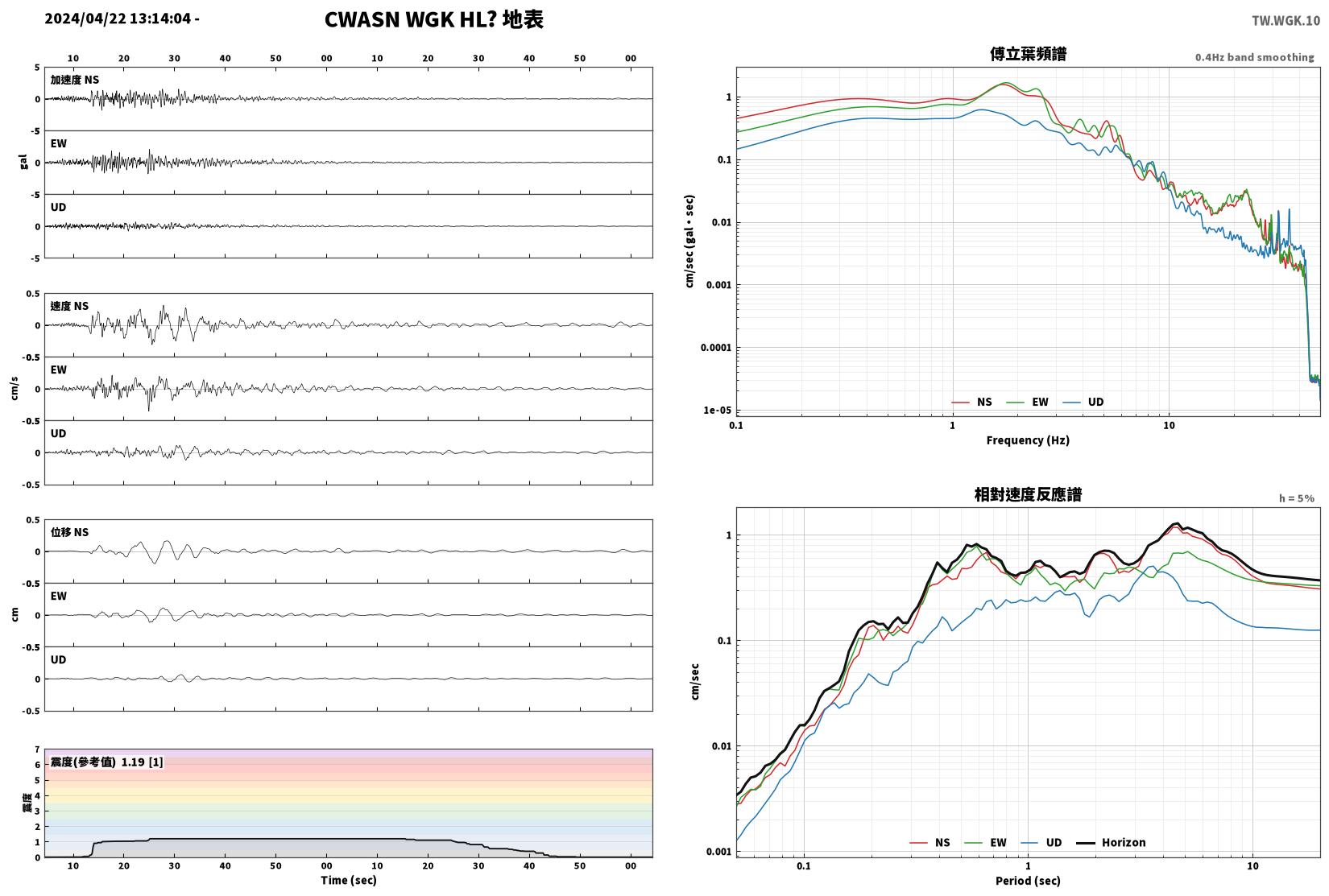

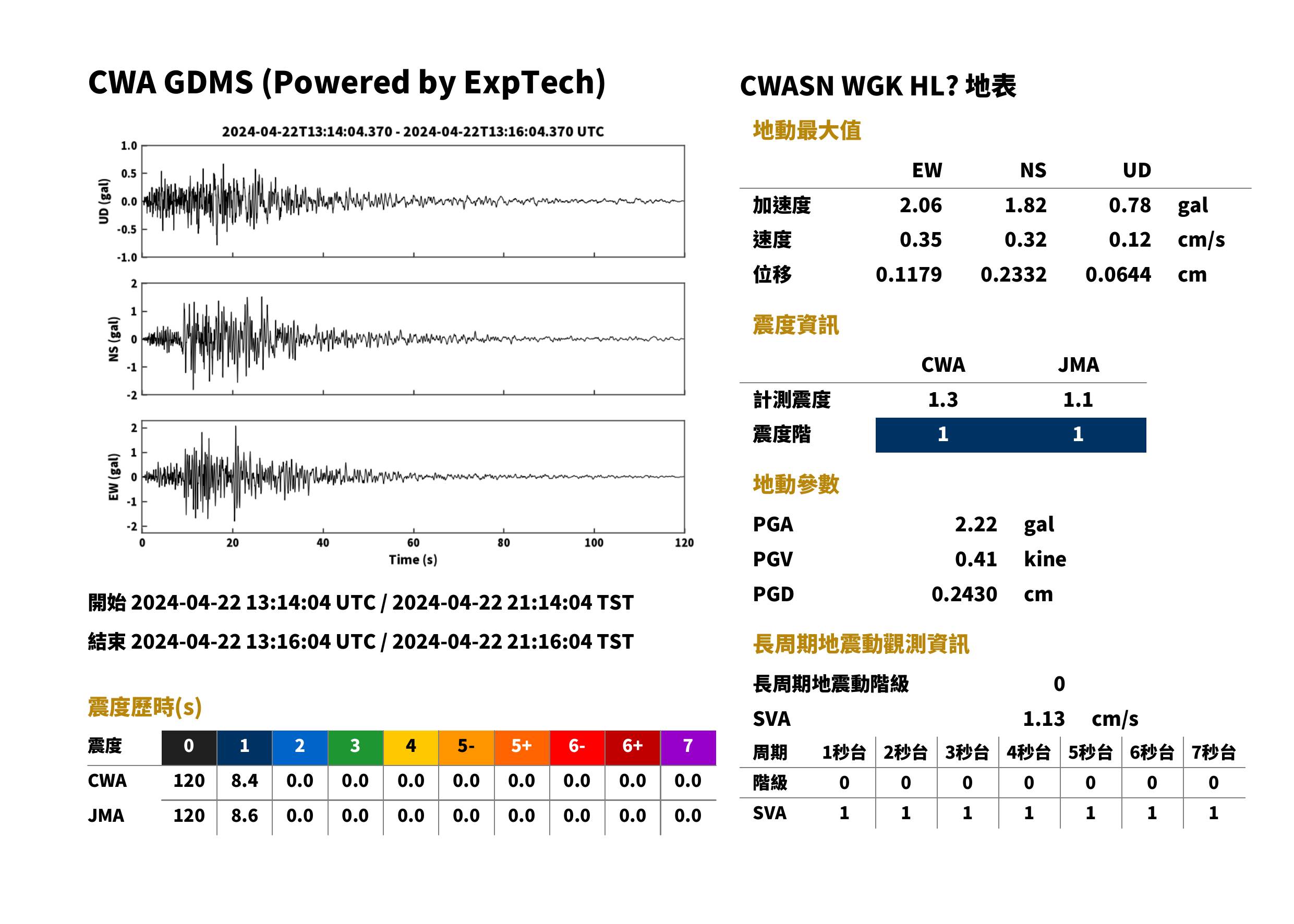

WGK	雲林縣斗六市	80 m	CWASN	HL	95.9 km	21:14:39	21:14:50	1.82	2.06	0.78	2.21	0.31	0.35	0.12	0.41	1	1.1	1	1.3	0	下載	查看	查看
WCKO	嘉義縣番路鄉	233 m	CWASN	HN	98.5 km	21:14:39	21:14:51	1.90	2.03	0.93	2.06	0.21	0.20	0.10	0.25	1	1.1	1	1.3	0	下載	查看	查看

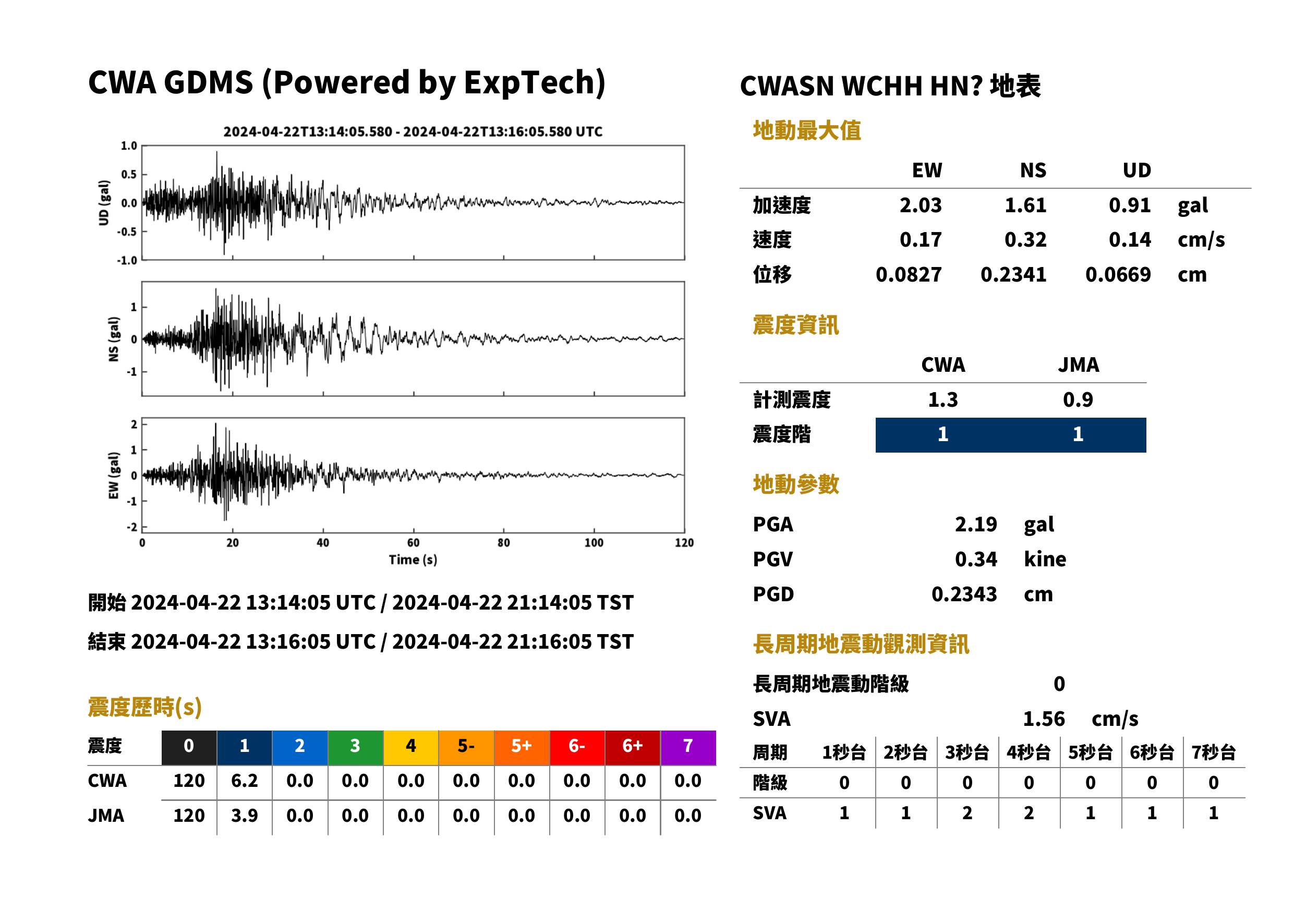

WCHH	彰化縣彰化市	25 m	CWASN	HN	103.5 km	21:14:40	21:14:53	1.60	2.04	0.91	2.19	0.32	0.17	0.14	0.34	1	0.9	1	1.3	0	下載	查看	查看

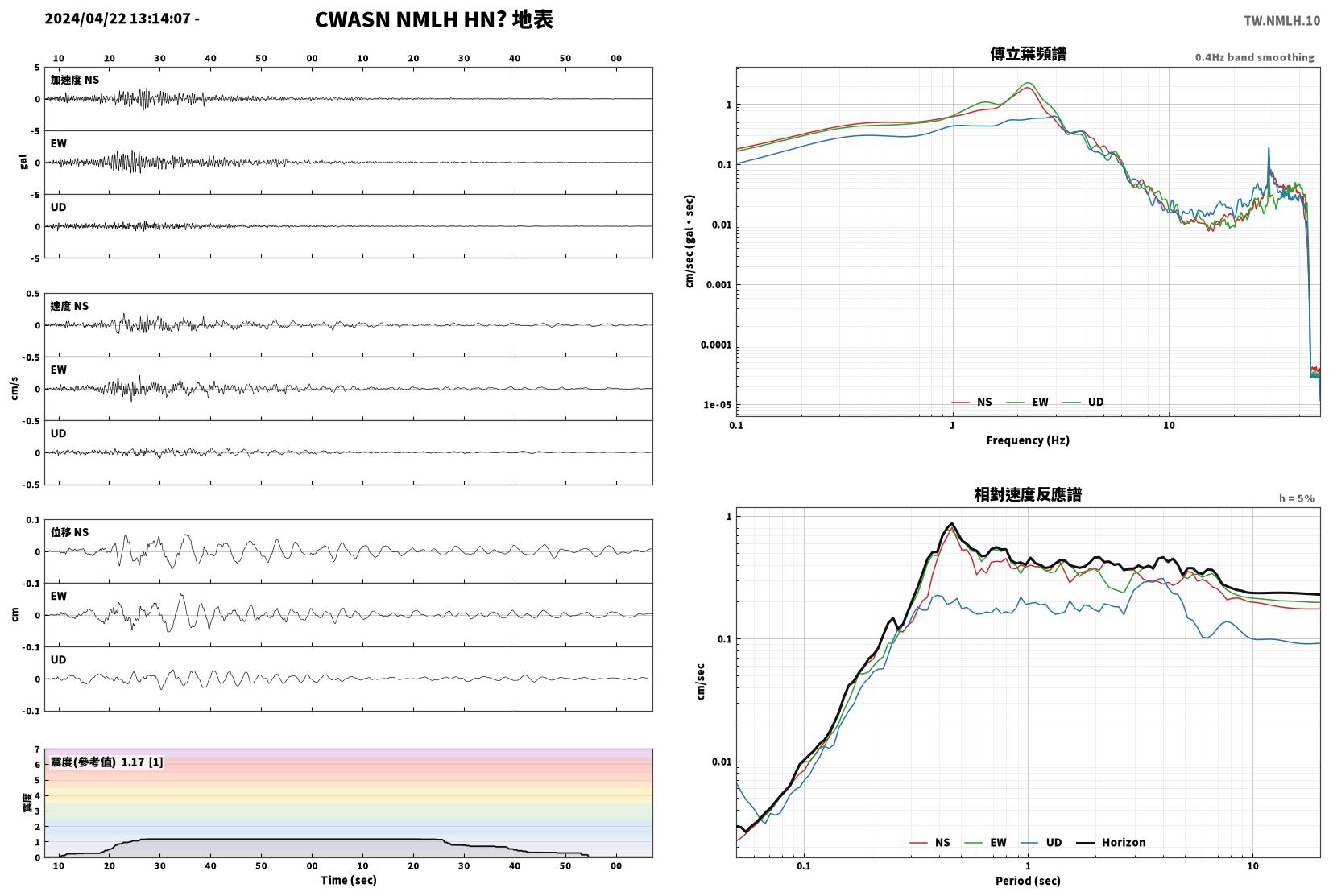

NMLH	苗栗縣苗栗市	179 m	CWASN	HN	114.0 km	21:14:42	21:14:55	1.87	1.94	0.82	2.05	0.18	0.21	0.09	0.22	1	1.1	1	1.3	0	下載	查看	查看

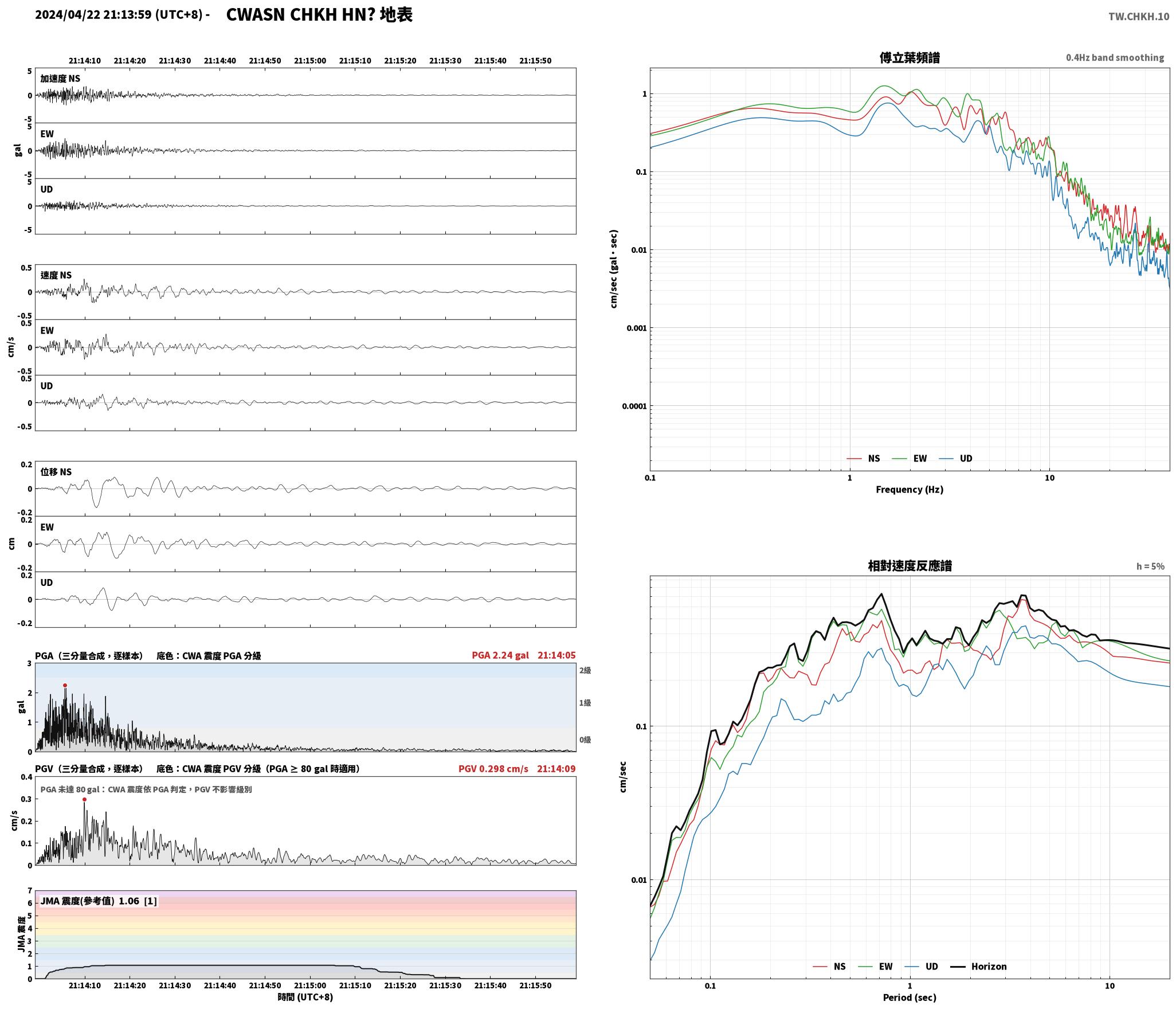

CHKH	臺東縣成功鎮	11 m	CWASN	HN	63.2 km	21:14:34	21:14:41	1.80	2.18	1.00	2.24	0.23	0.23	0.15	0.29	1	1.0	1	1.3	0	下載	查看	查看

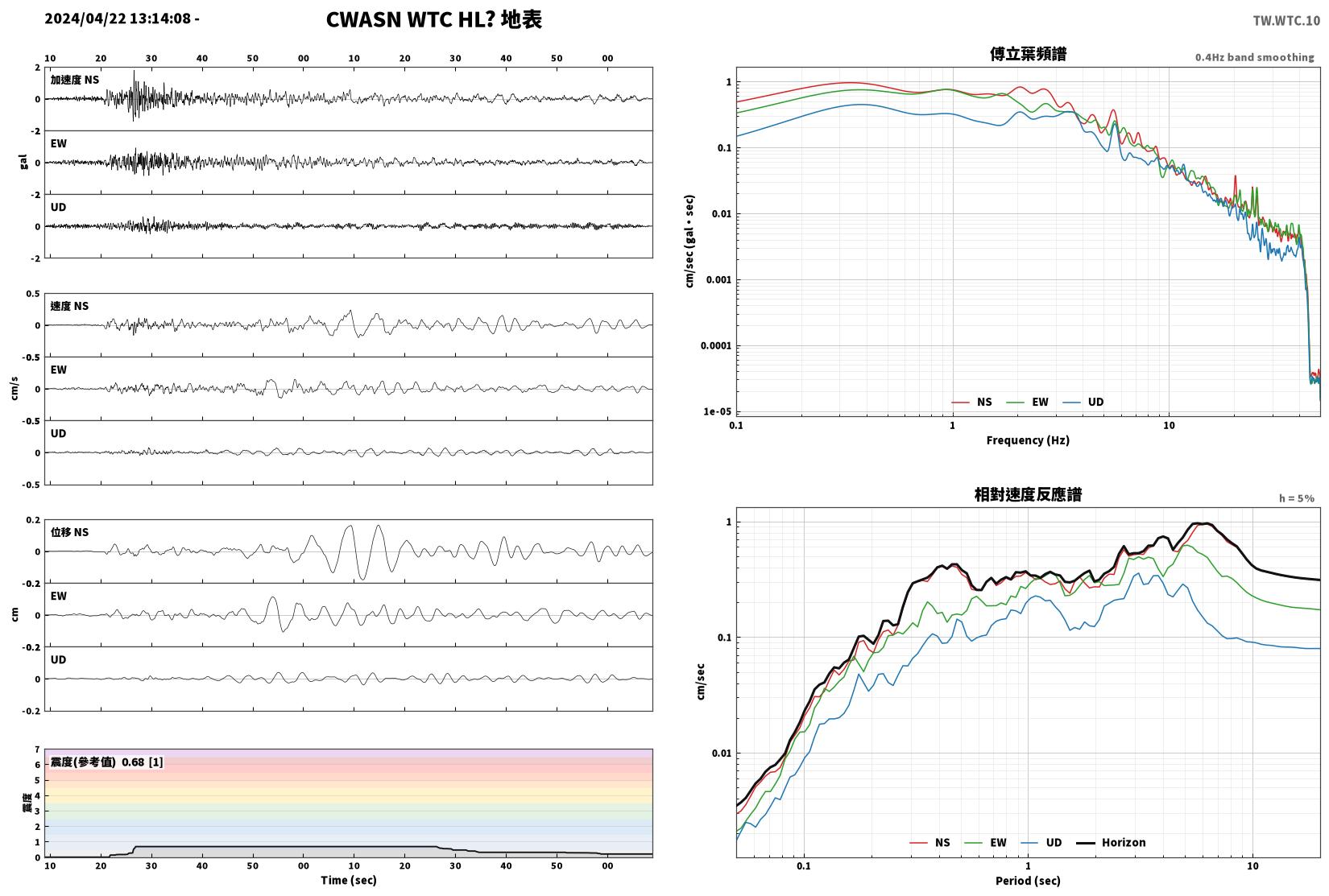

WTC	彰化縣大城鄉	4 m	CWASN	HL	124.8 km	21:14:43	21:14:58	1.78	0.91	0.61	1.80	0.23	0.15	0.08	0.24	1	0.6	1	1.2	0	下載	查看	查看

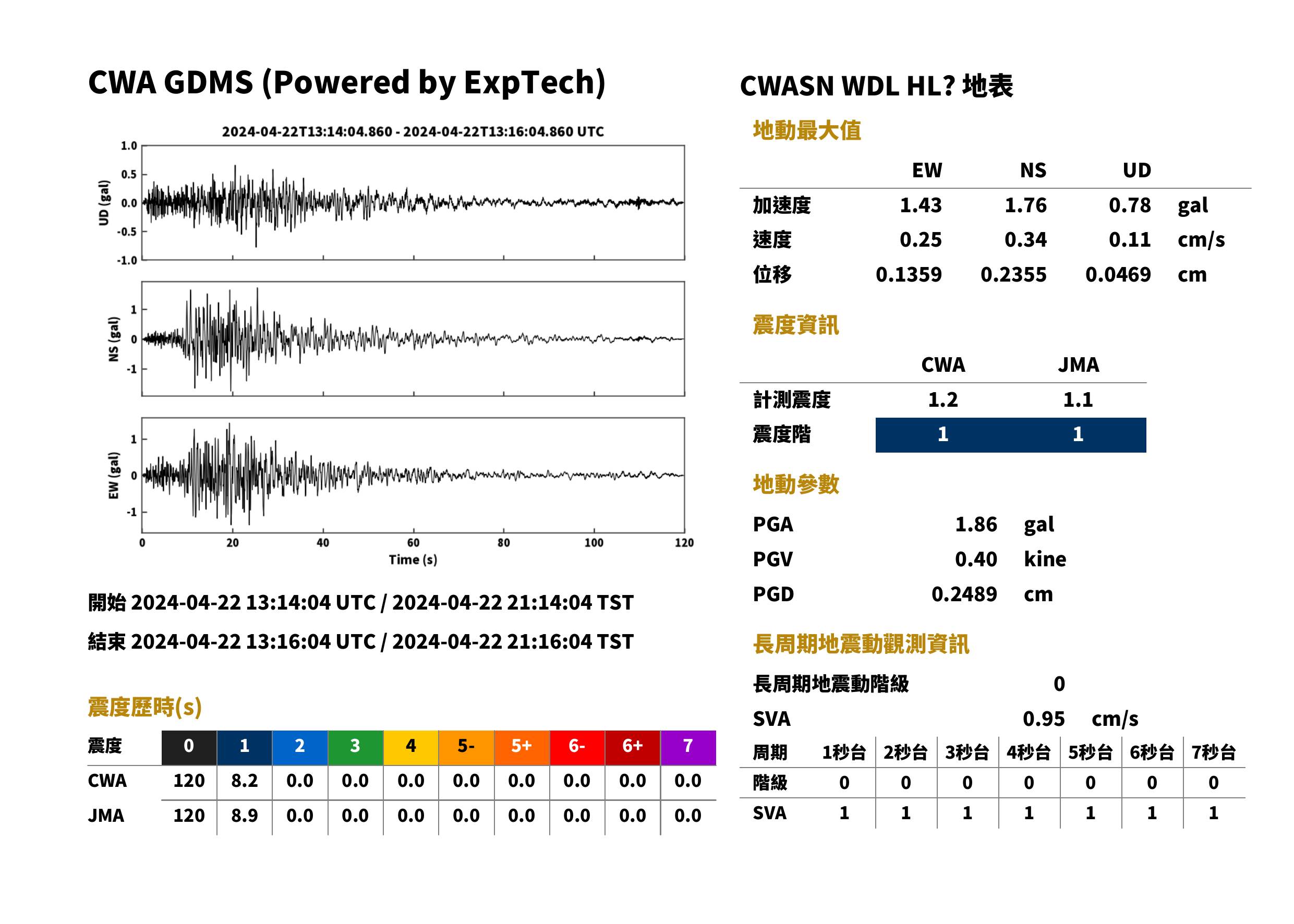

WDL	雲林縣斗六市	52 m	CWASN	HL	99.0 km	21:14:39	21:14:51	1.78	1.43	0.77	1.88	0.35	0.25	0.11	0.39	1	1.1	1	1.2	0	下載	查看	查看

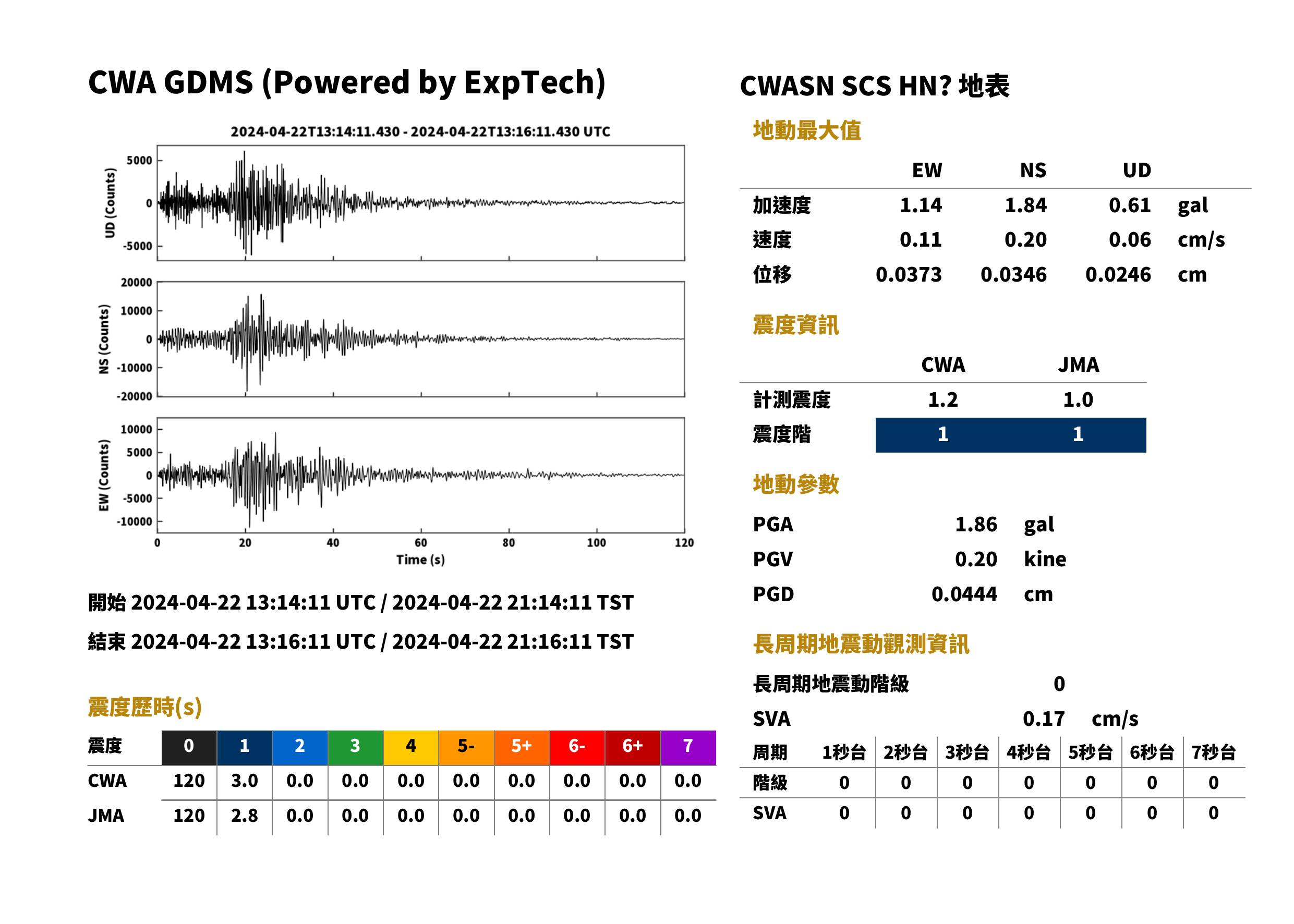

SCS	高雄市旗山區	70 m	CWASN	HN	141.4 km	21:14:46	21:15:03	1.84	1.14	0.61	1.86	0.20	0.11	0.06	0.20	1	1.0	1	1.2	0	下載	查看	查看

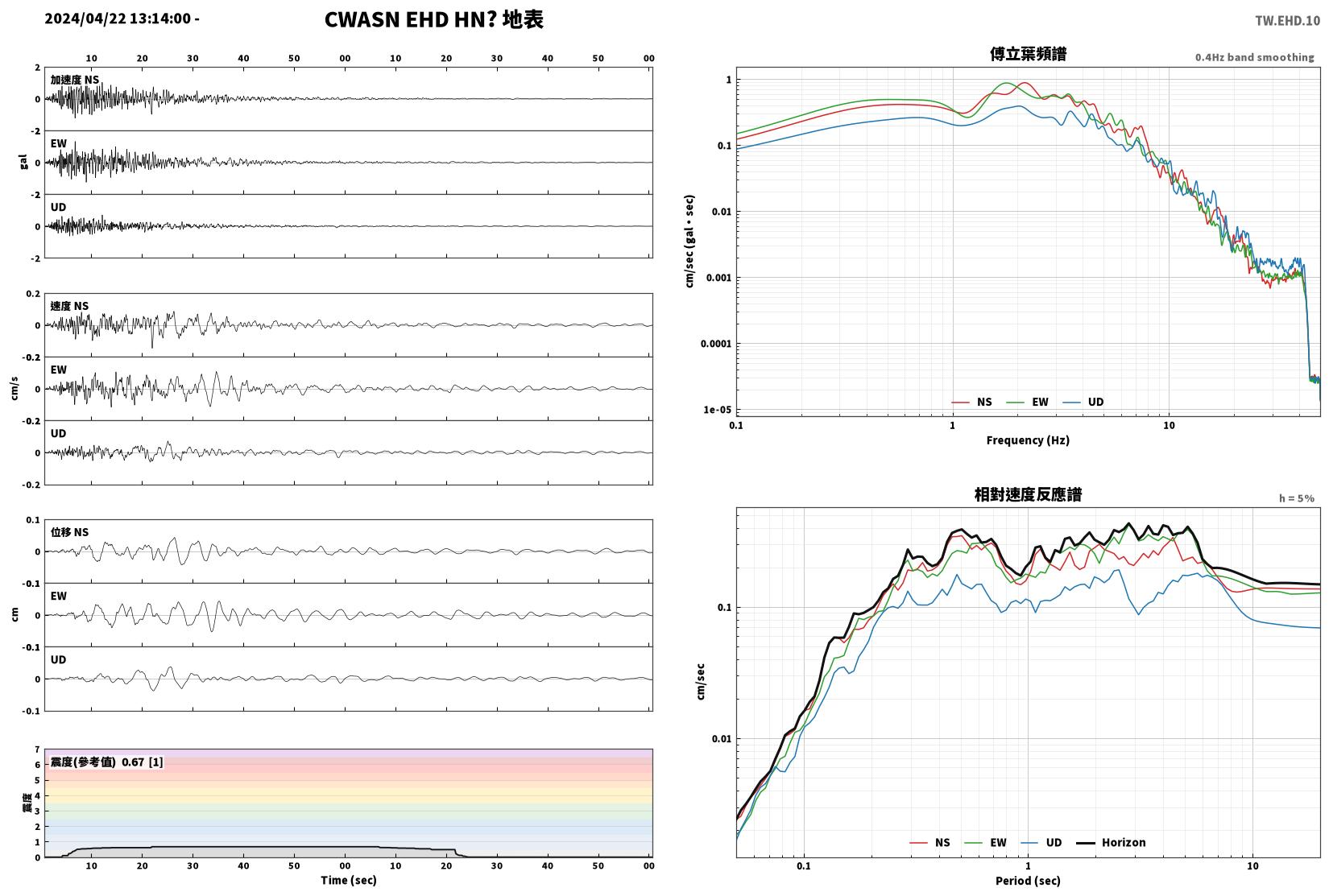

EHD	臺東縣池上鄉	295 m	CWASN	HN	73.7 km	21:14:35	21:14:44	1.22	1.32	0.70	1.79	0.15	0.12	0.07	0.17	1	0.6	1	1.2	0	下載	查看	查看

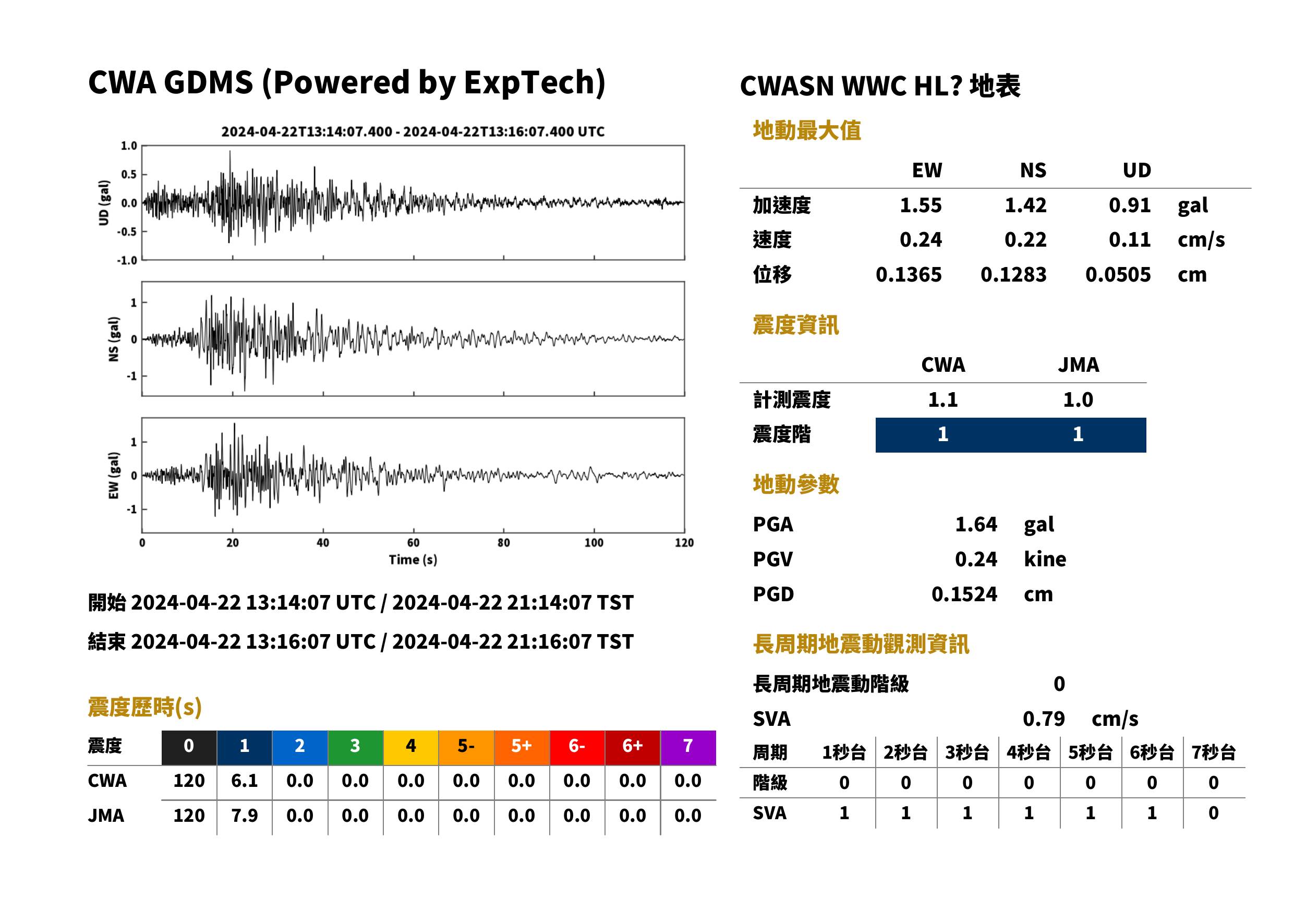

WWC	臺中市梧棲區	5 m	CWASN	HL	115.0 km	21:14:42	21:14:56	1.43	1.57	0.90	1.65	0.20	0.23	0.11	0.23	1	1.0	1	1.1	0	下載	查看	查看

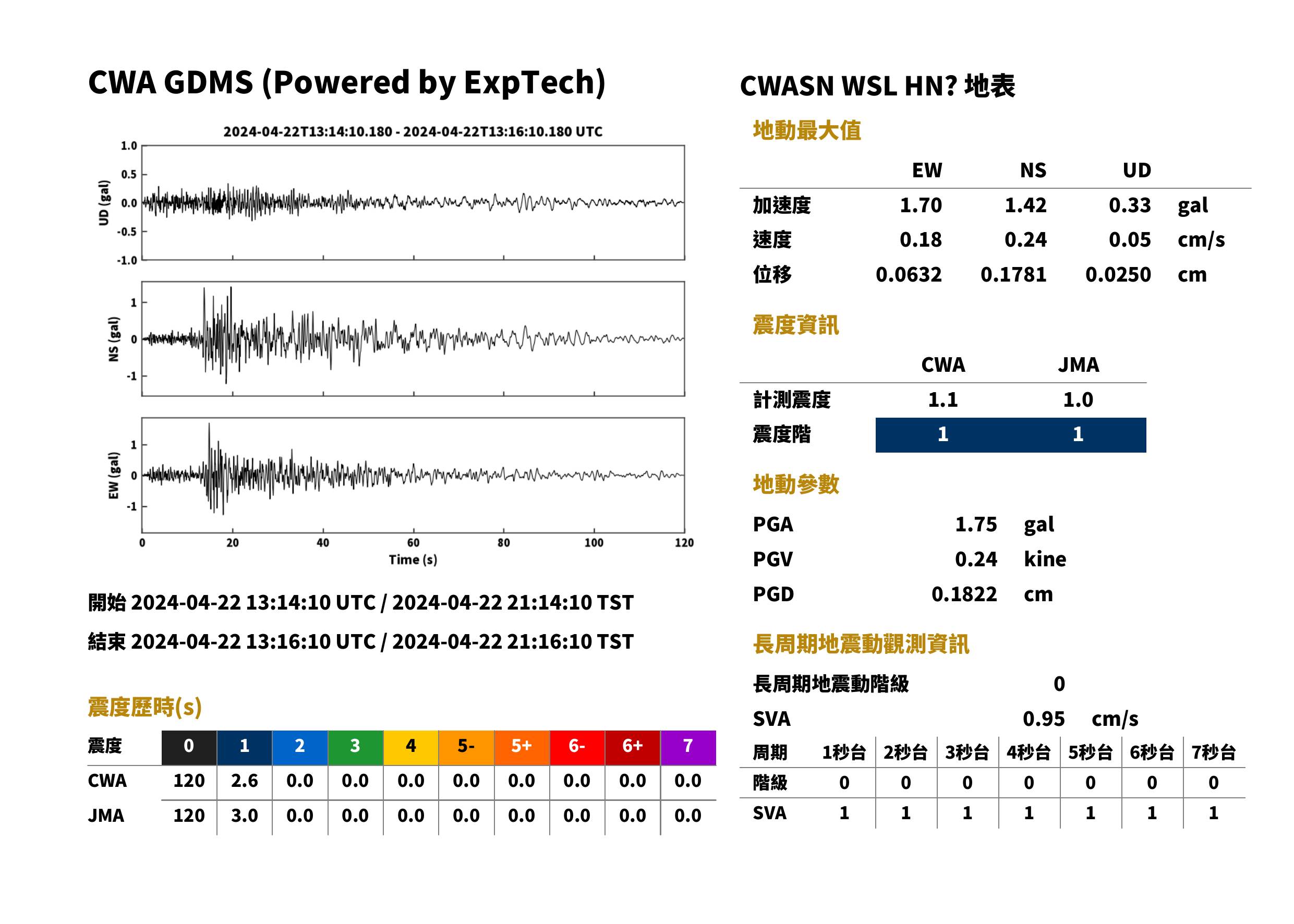

WSL	雲林縣水林鄉	3 m	CWASN	HN	133.0 km	21:14:45	21:15:00	1.43	1.70	0.33	1.76	0.24	0.18	0.05	0.24	1	1.0	1	1.1	0	下載	查看	查看

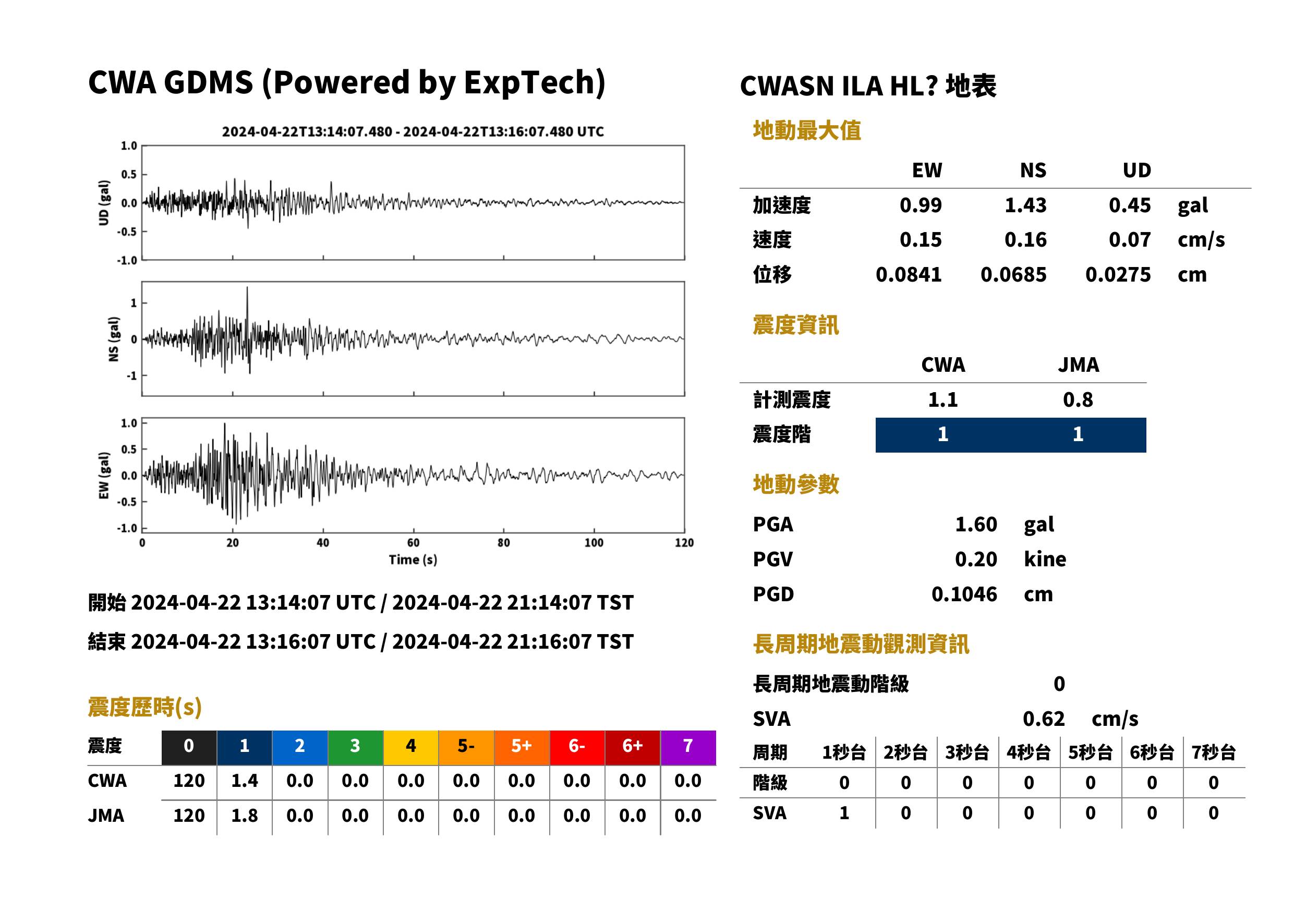

ILA	宜蘭縣宜蘭市	11 m	CWASN	HL	115.5 km	21:14:42	21:14:56	1.43	0.99	0.45	1.60	0.16	0.16	0.07	0.20	1	0.8	1	1.1	0	下載	查看	查看
NWF	新北市瑞芳區	728 m	CWASN	HN	149.5 km	21:14:47	21:15:05	1.43	1.16	0.36	1.57	0.13	0.10	0.04	0.15	1	0.9	1	1.0	0	下載	查看	查看

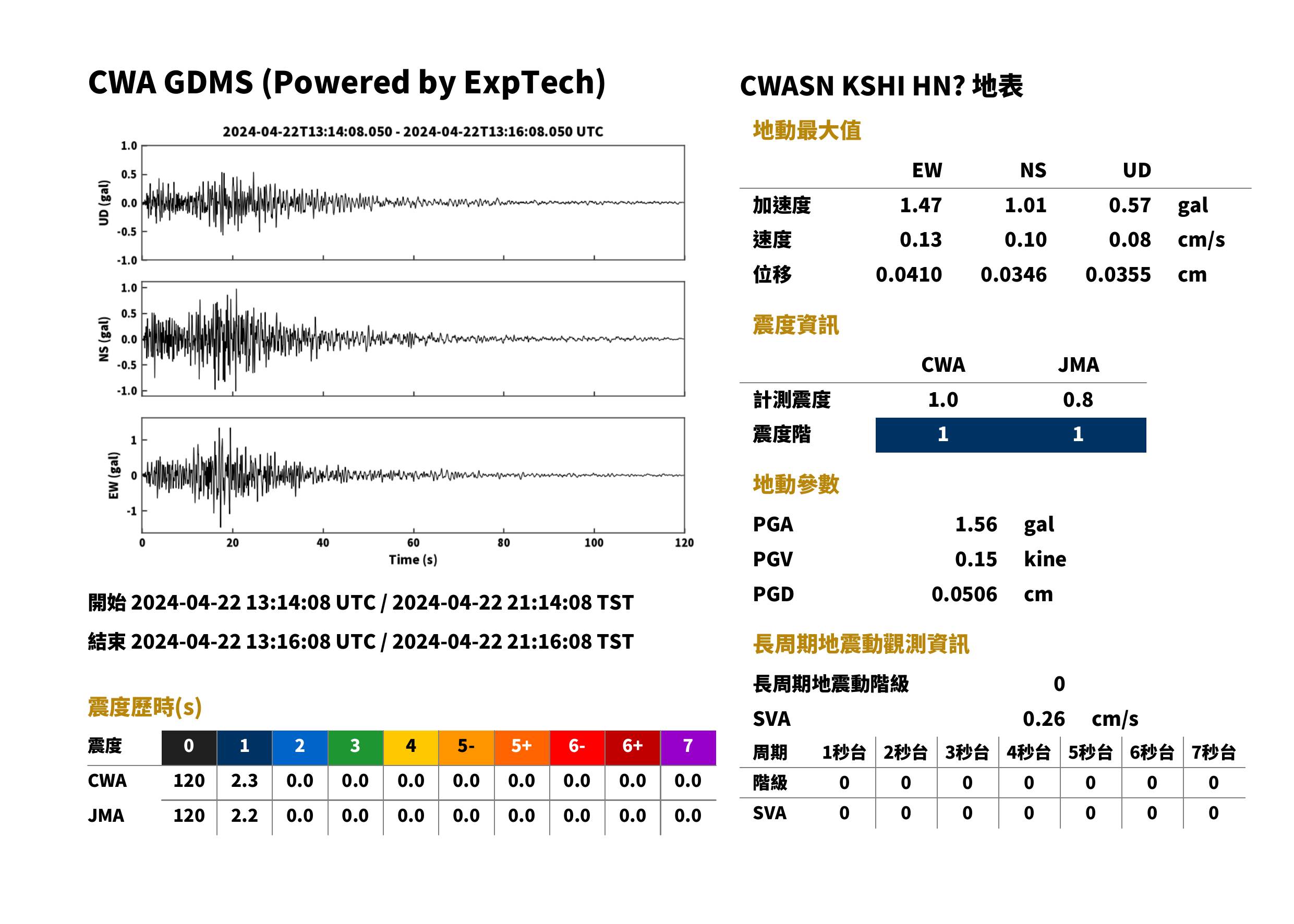

KSHI	新竹縣關西鎮	147 m	CWASN	HN	119.1 km	21:14:43	21:14:57	1.01	1.47	0.57	1.56	0.10	0.13	0.08	0.15	1	0.8	1	1.0	0	下載	查看	查看

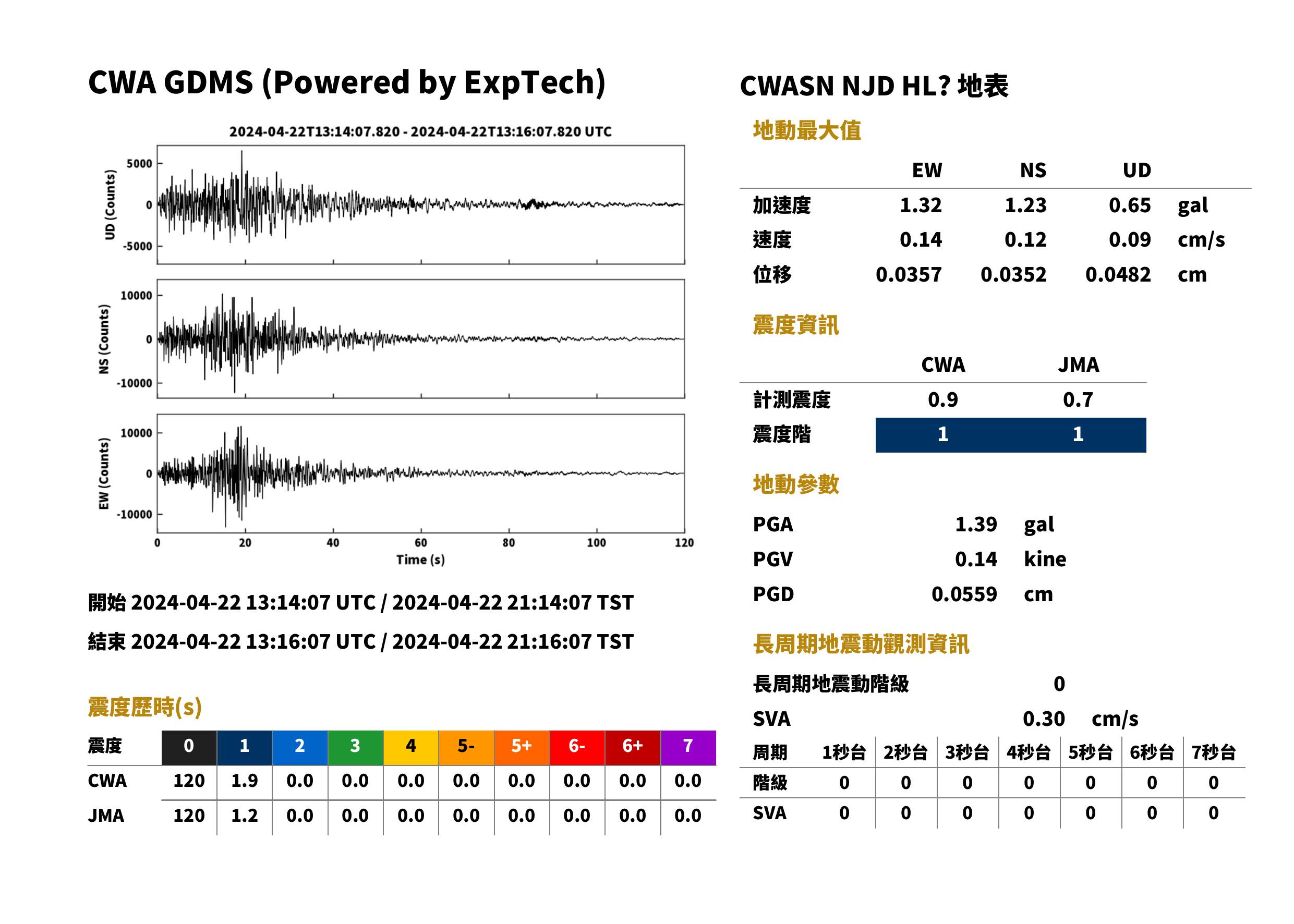

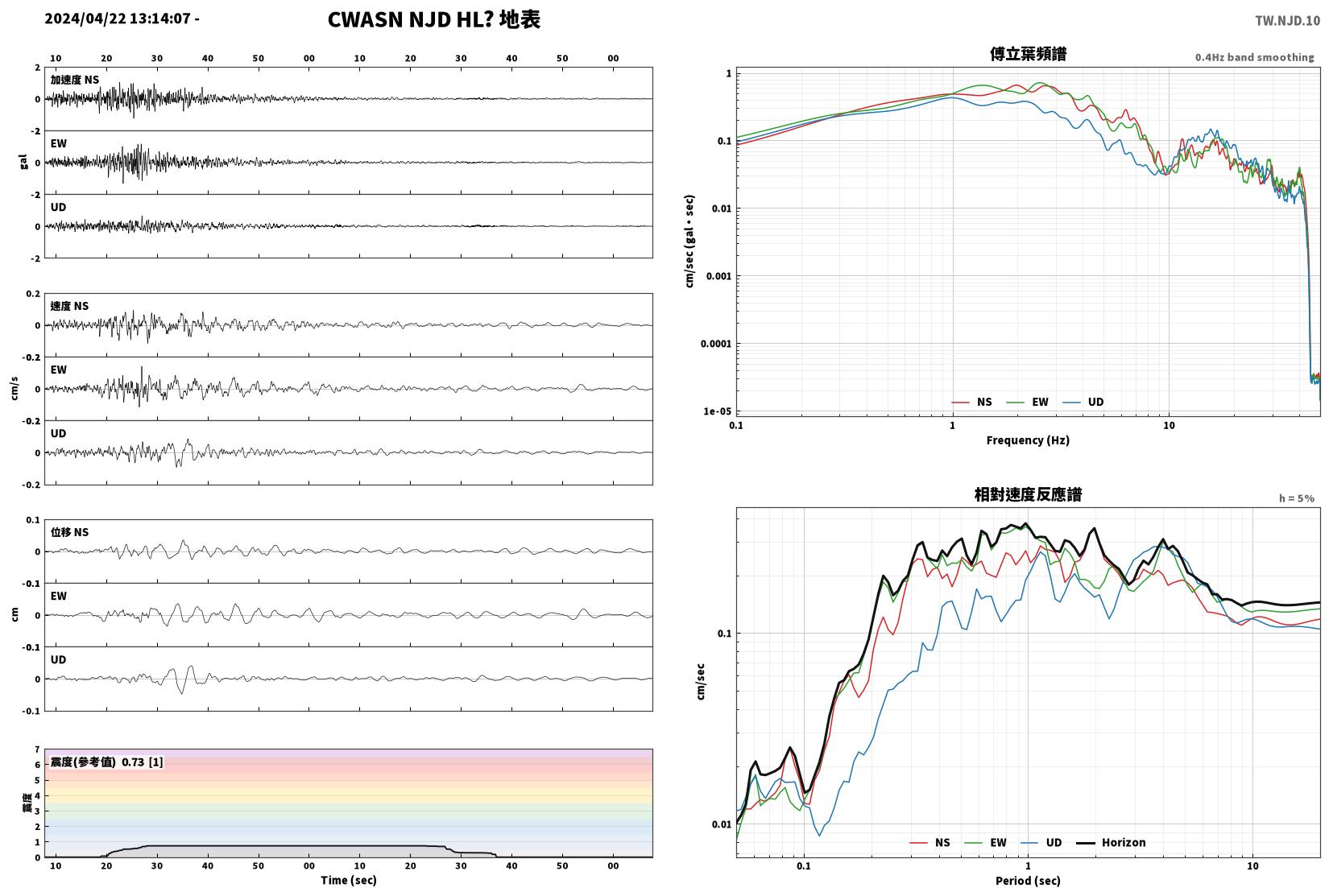

NJD	新竹縣竹東鎮	131 m	CWASN	HL	117.7 km	21:14:42	21:14:56	1.23	1.32	0.65	1.39	0.12	0.14	0.09	0.14	1	0.7	1	0.9	0	下載	查看	查看

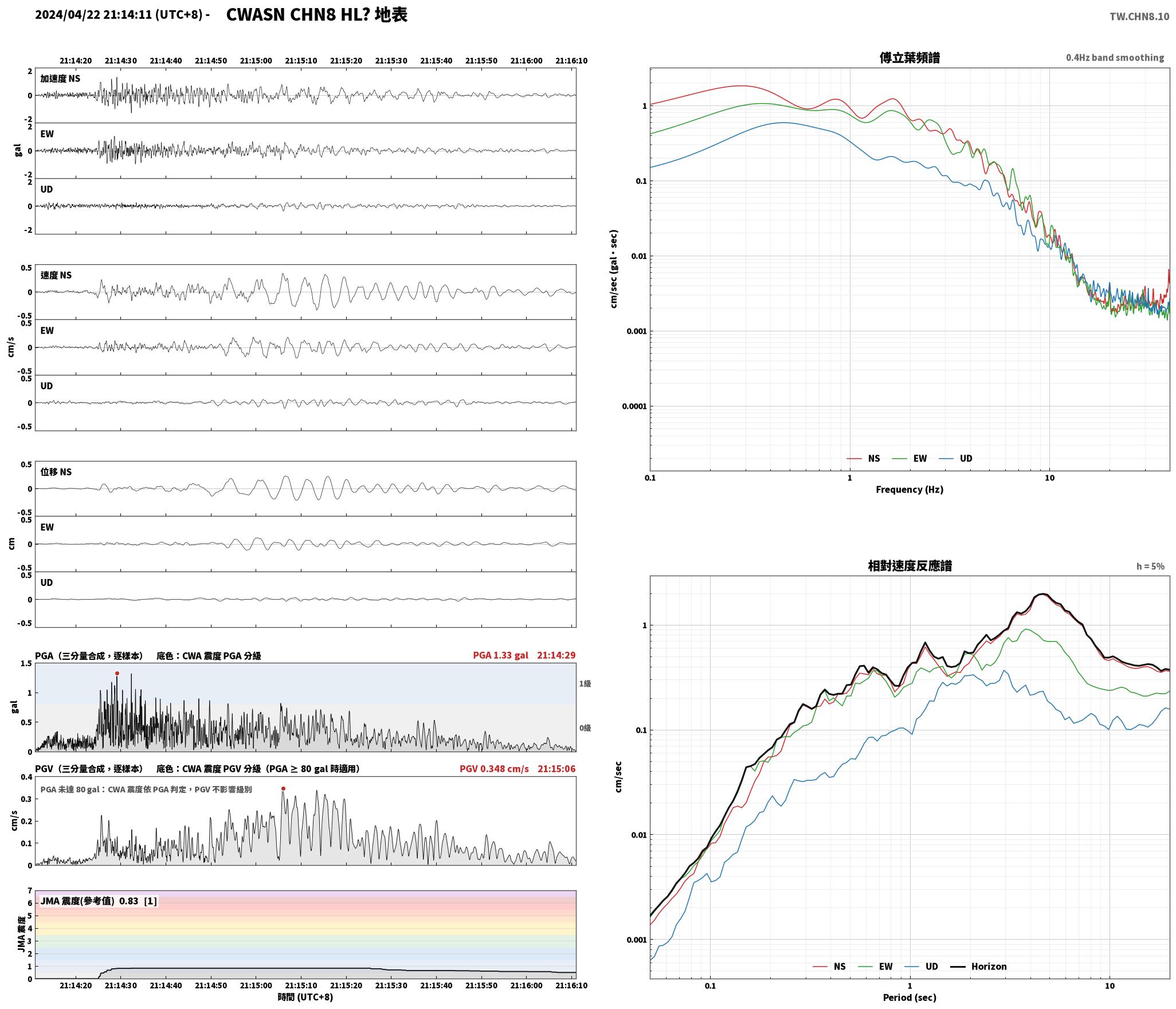

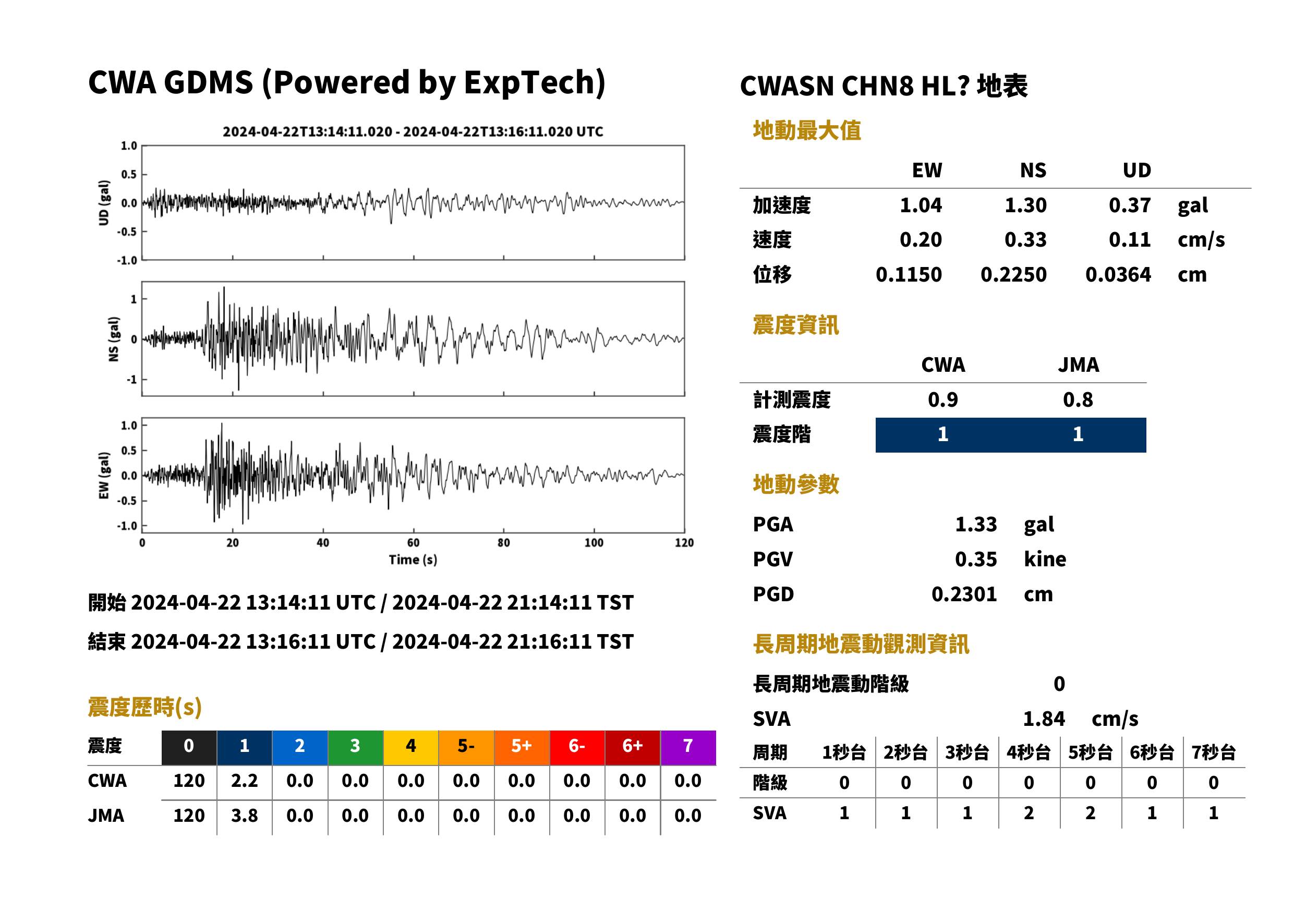

CHN8	嘉義縣義竹鄉	6 m	CWASN	HL	138.6 km	21:14:46	21:15:02	1.29	1.03	0.38	1.32	0.33	0.20	0.11	0.35	1	0.8	1	0.9	0	下載	查看	查看
NJN	苗栗縣竹南鎮	11 m	CWASN	HL	122.4 km	21:14:43	21:14:58	0.95	0.89	0.33	1.03	0.13	0.10	0.08	0.14	1	0.5	1	0.7	0	下載	查看	查看
HSN1	新竹縣寶山鄉	91 m	CWASN	HL	124.8 km	21:14:43	21:14:58	0.73	1.06	0.56	1.10	0.15	0.12	0.08	0.18	1	0.6	1	0.7	0	下載	查看	查看

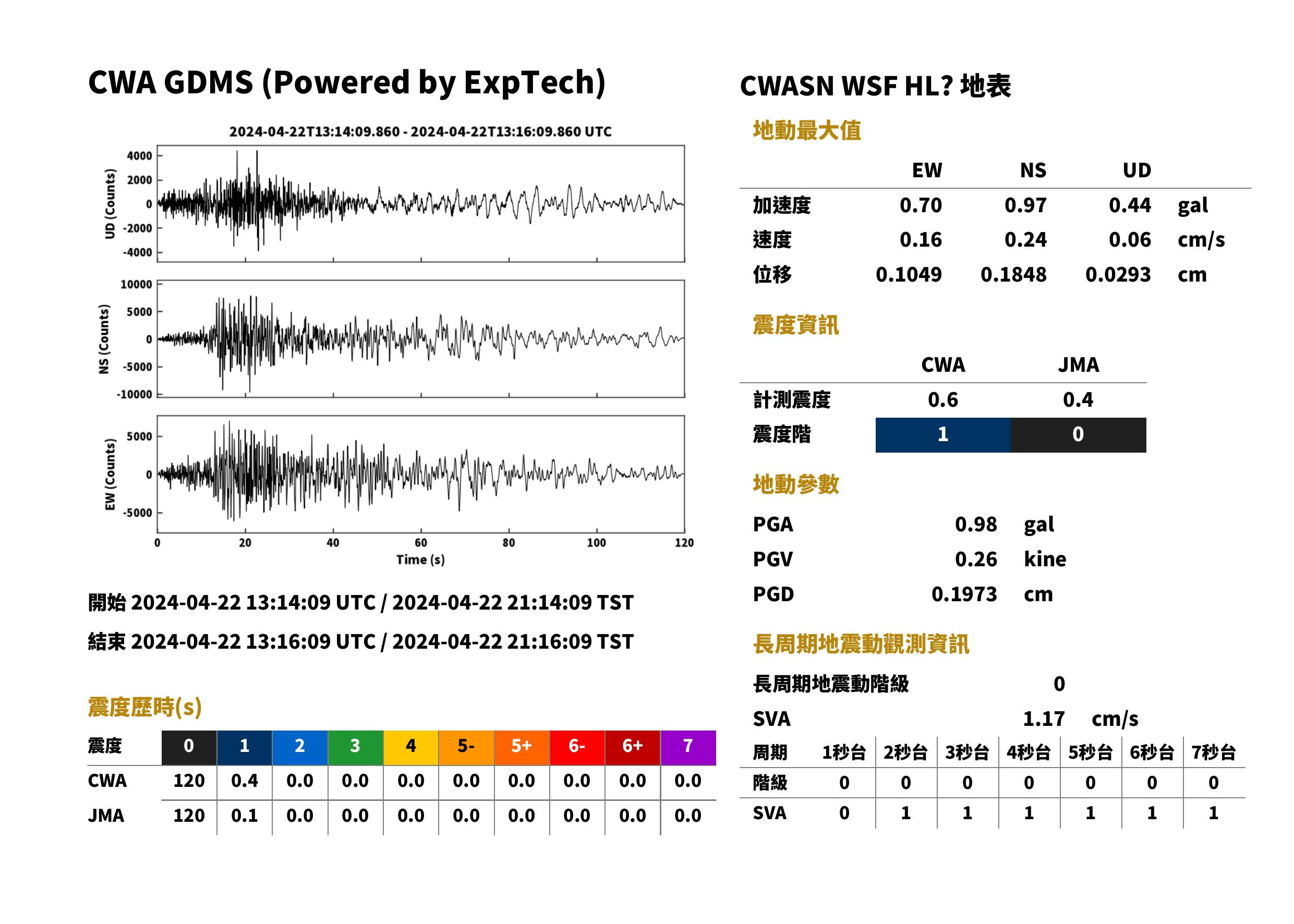

WSF	雲林縣四湖鄉	8 m	CWASN	HL	131.0 km	21:14:44	21:15:00	0.97	0.70	0.44	0.98	0.24	0.16	0.06	0.26	0	0.4	1	0.6	0	下載	查看	查看

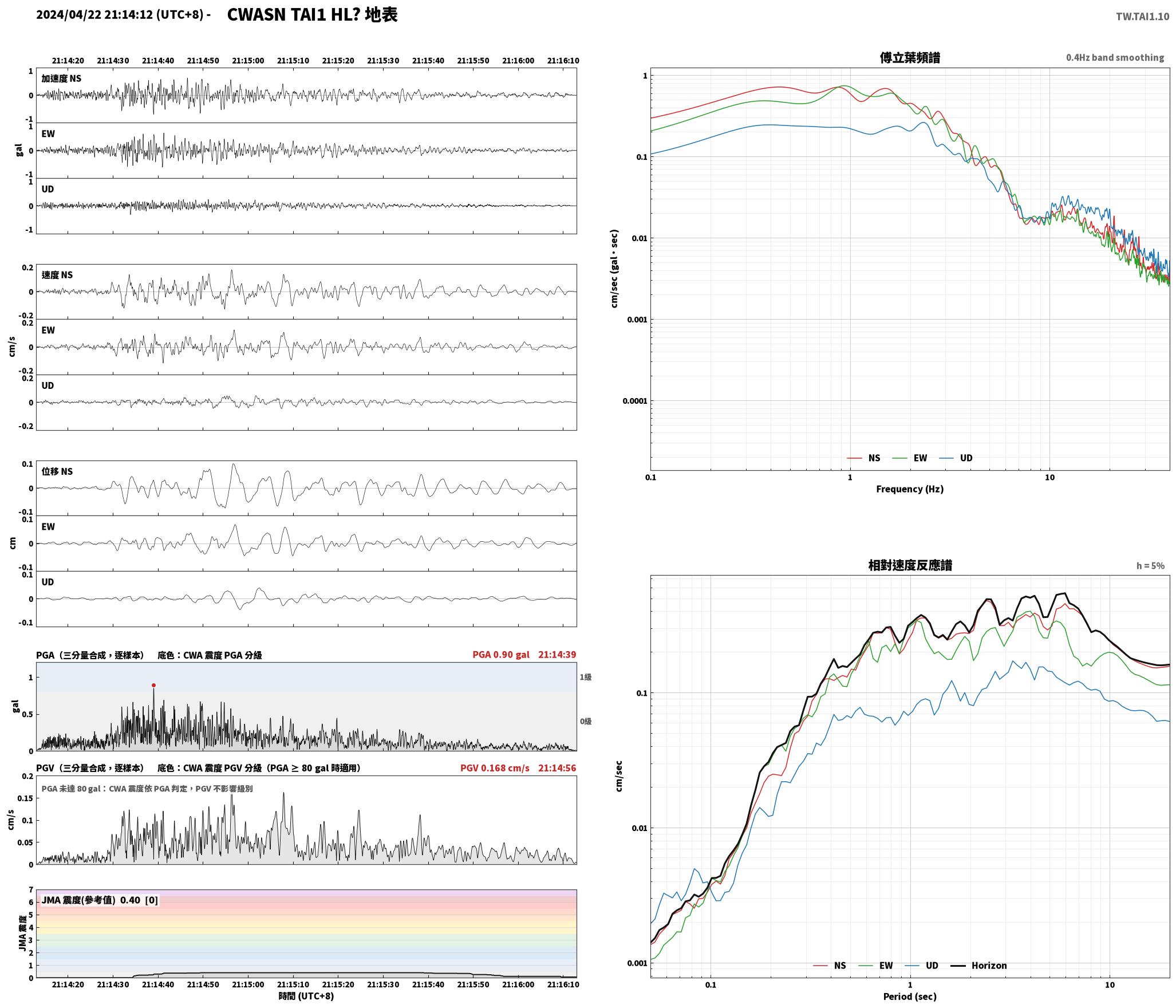

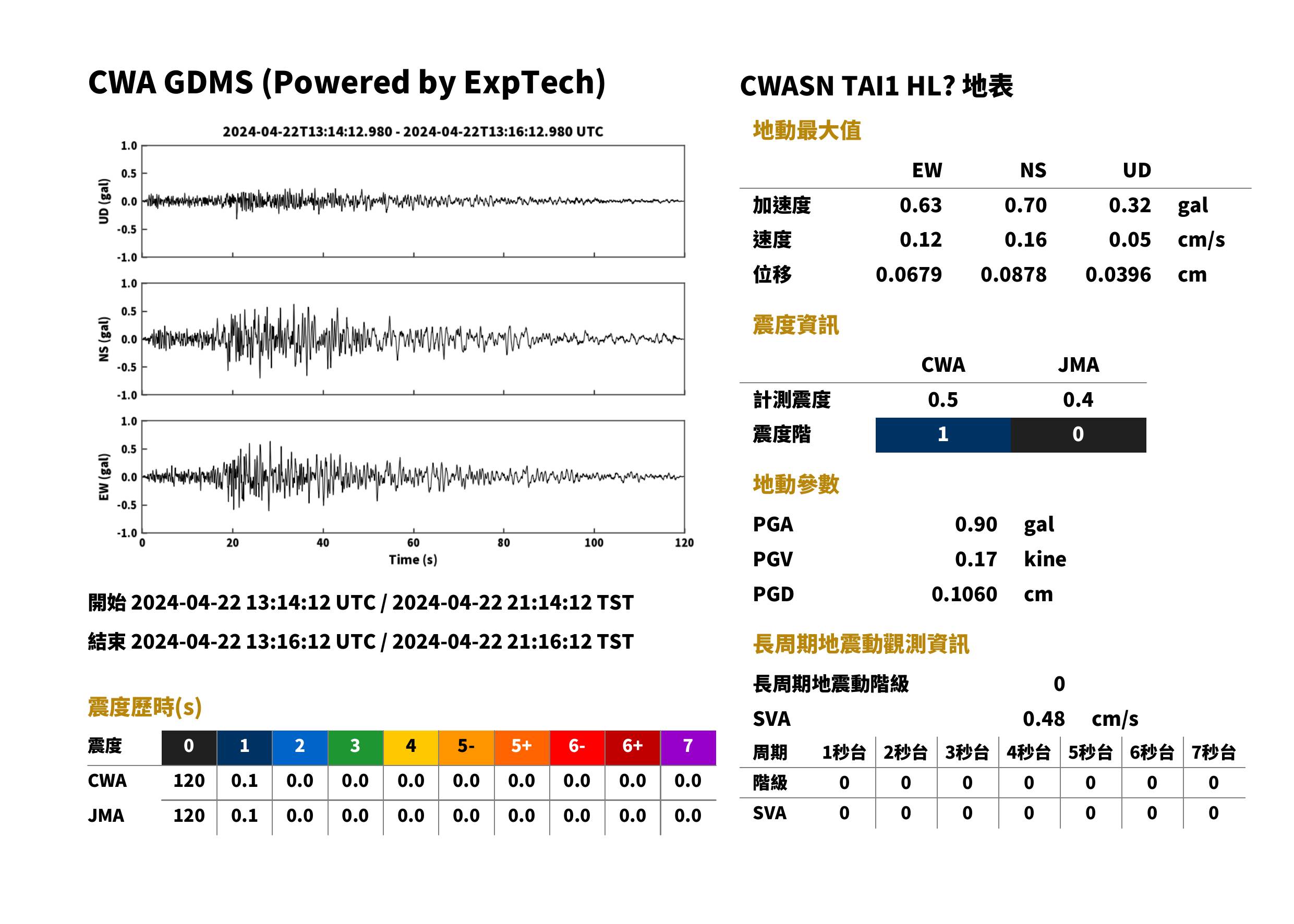

TAI1	臺南市永康區	10 m	CWASN	HL	152.2 km	21:14:47	21:15:05	0.70	0.64	0.32	0.89	0.16	0.11	0.05	0.17	0	0.4	1	0.6	0	下載	查看	查看

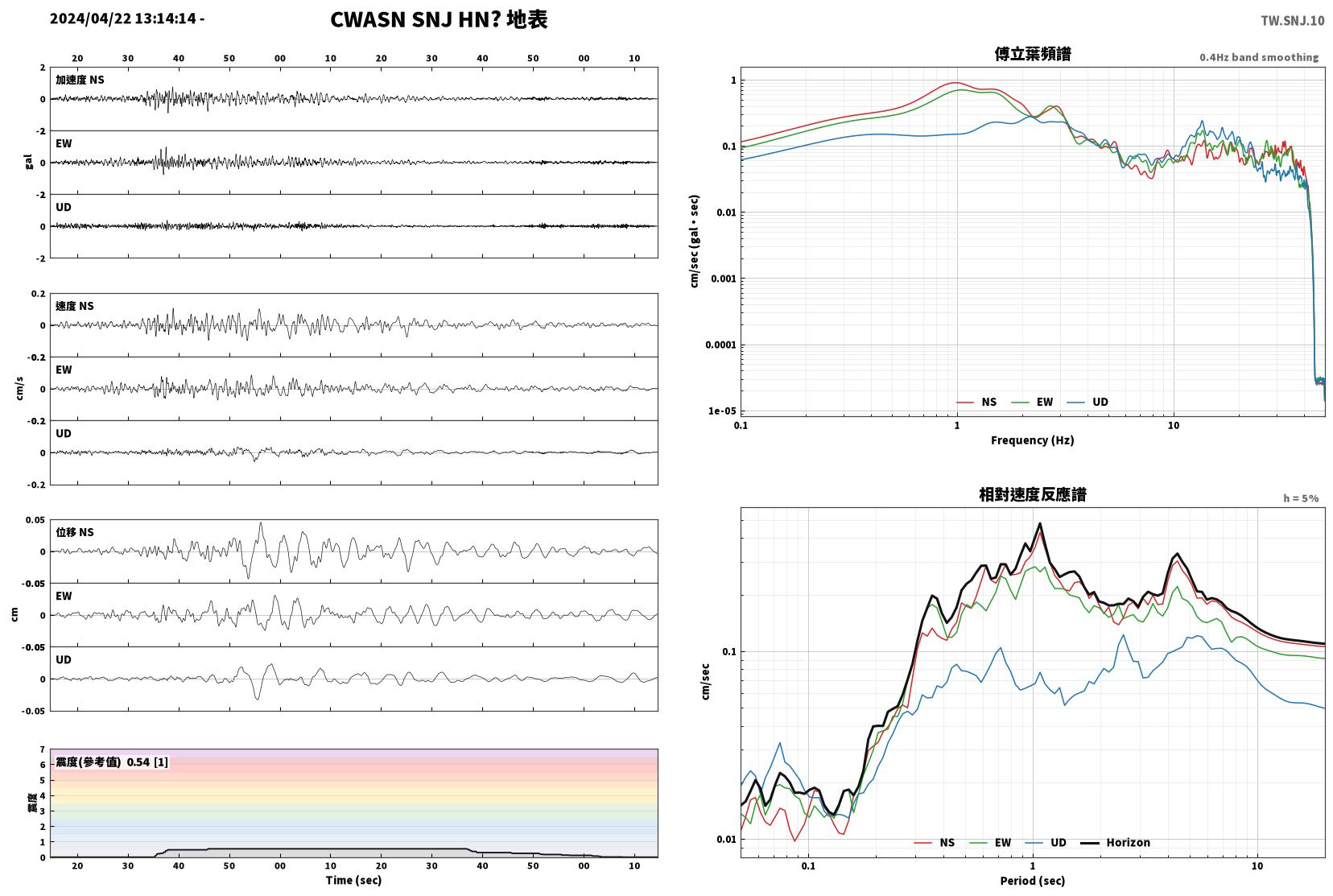

SNJ	高雄市大社區	16 m	CWASN	HN	163.4 km	21:14:49	21:15:08	0.90	0.97	0.37	0.98	0.10	0.09	0.06	0.11	1	0.5	1	0.6	0	下載	查看	查看
SGL	屏東縣九如鄉	31 m	CWASN	HL	154.0 km	21:14:48	21:15:06	0.71	0.98	0.22	1.00	0.15	0.15	0.07	0.16	1	0.6	1	0.6	0	下載	查看	查看

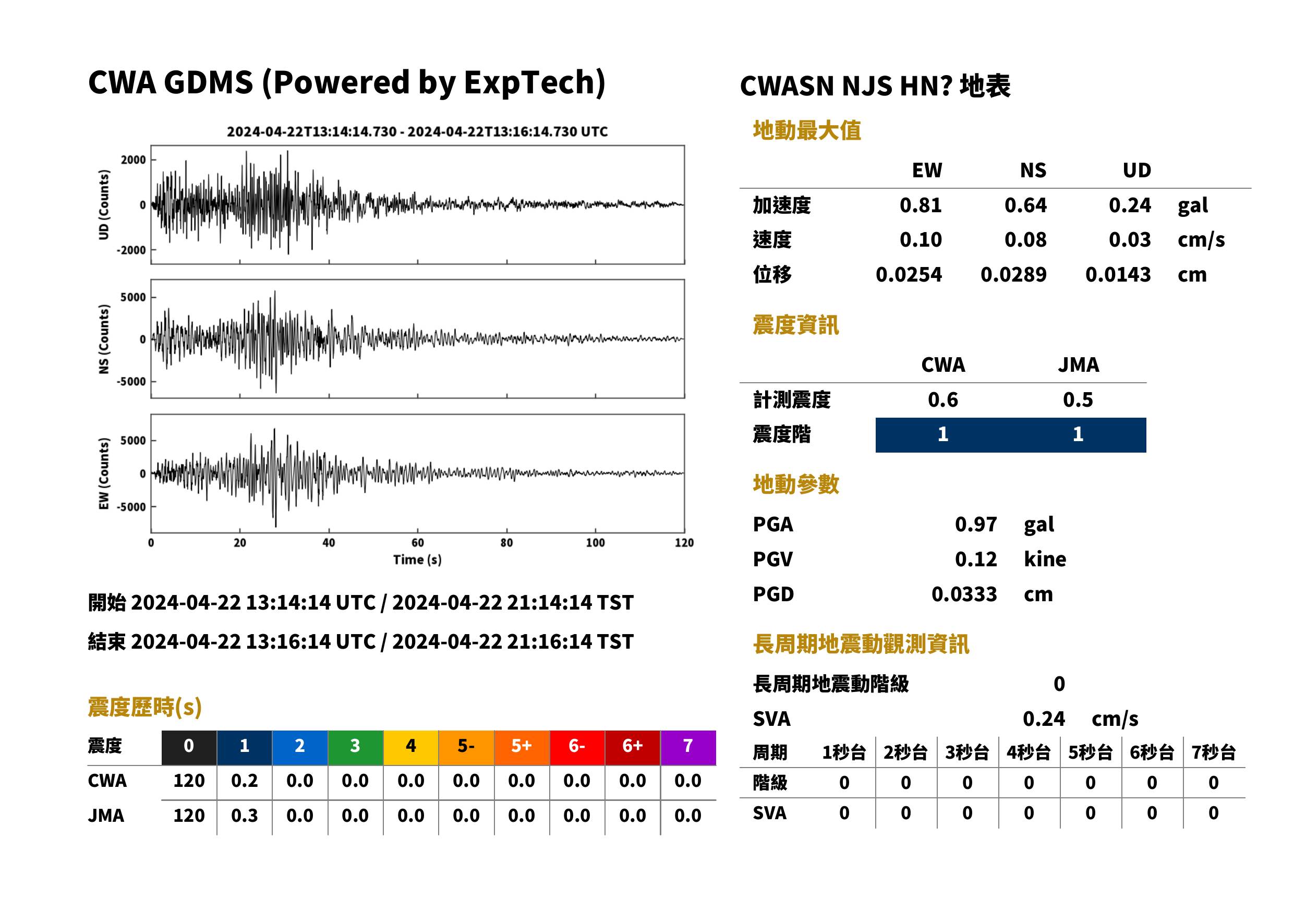

NJS	新北市金山區	19 m	CWASN	HN	164.6 km	21:14:49	21:15:09	0.64	0.81	0.24	0.97	0.08	0.10	0.03	0.12	1	0.5	1	0.6	0	下載	查看	查看

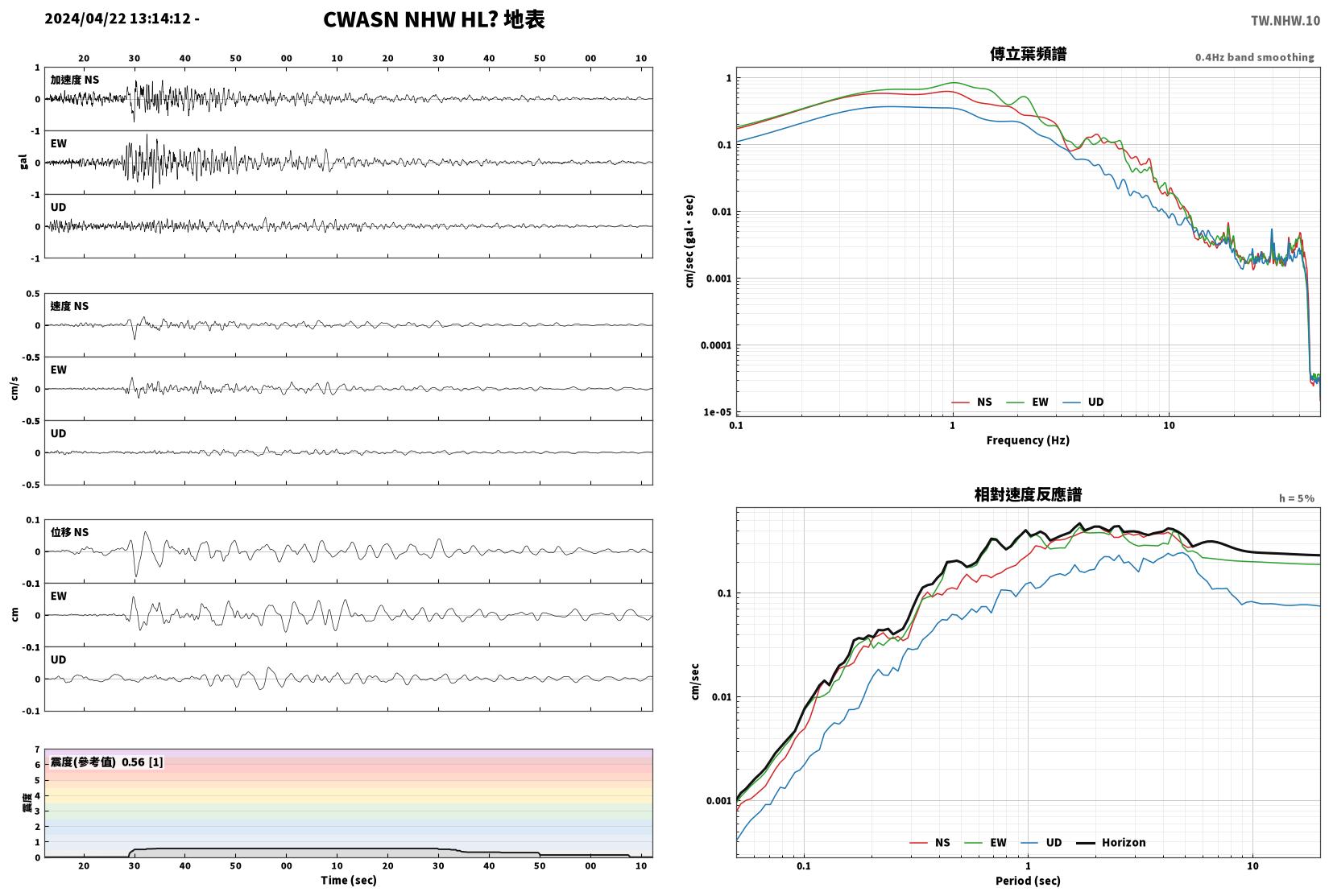

NHW	桃園市觀音區	21 m	CWASN	HL	147.4 km	21:14:47	21:15:04	0.74	0.89	0.28	0.97	0.23	0.18	0.09	0.23	1	0.5	1	0.6	0	下載	查看	查看

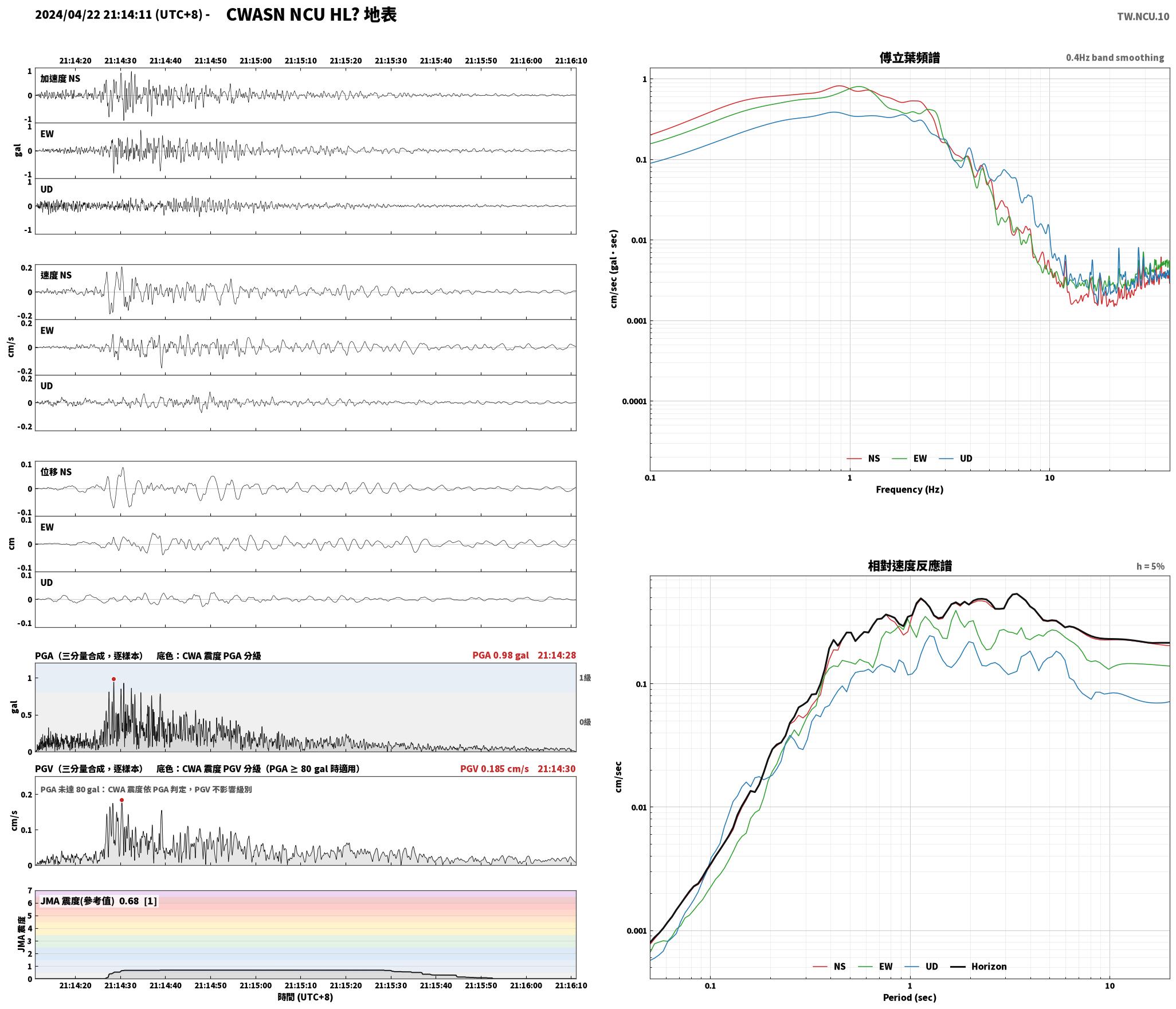

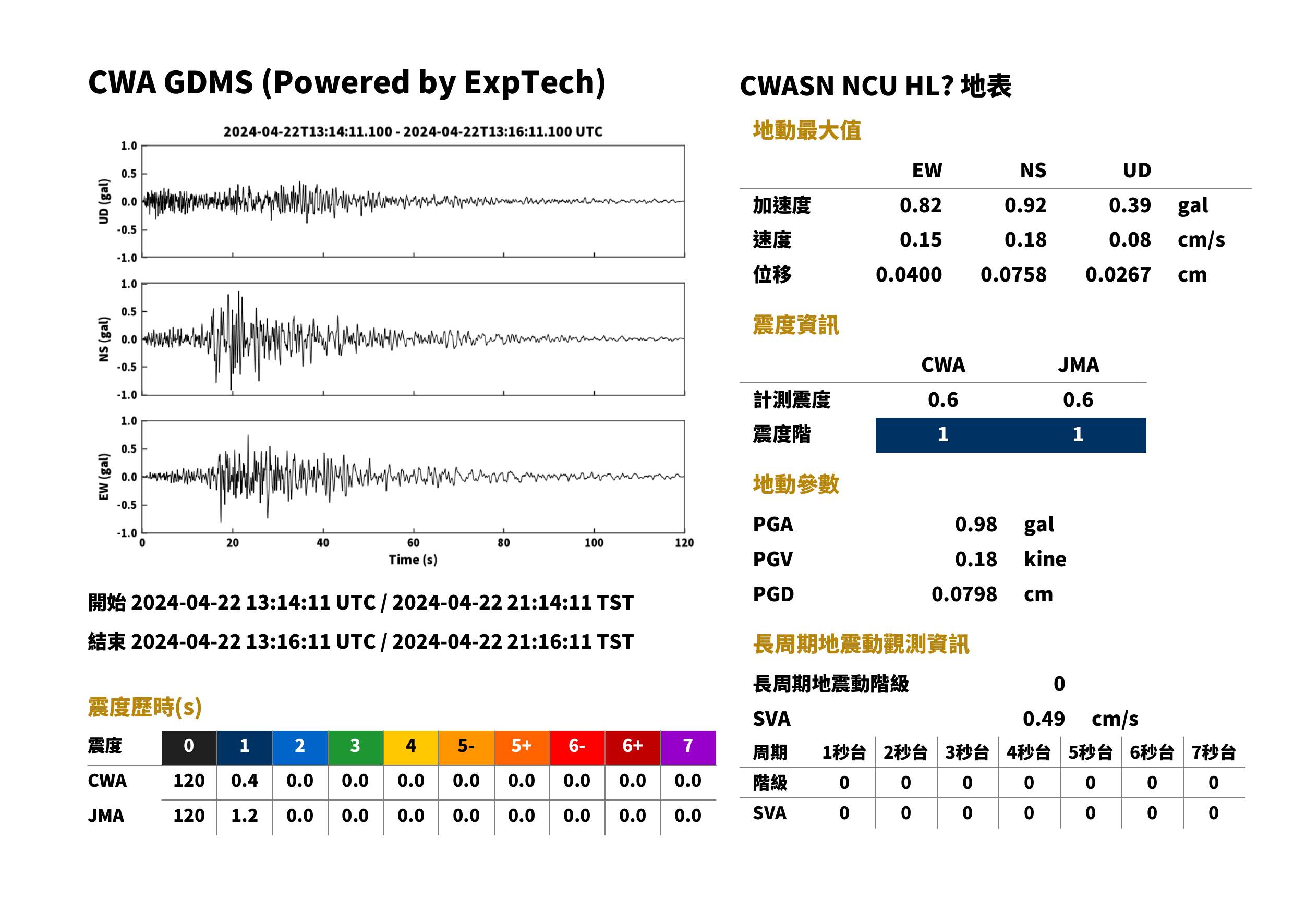

NCU	桃園市中壢區	131 m	CWASN	HL	139.2 km	21:14:46	21:15:02	0.92	0.82	0.39	0.98	0.18	0.15	0.08	0.18	1	0.6	1	0.6	0	下載	查看	查看

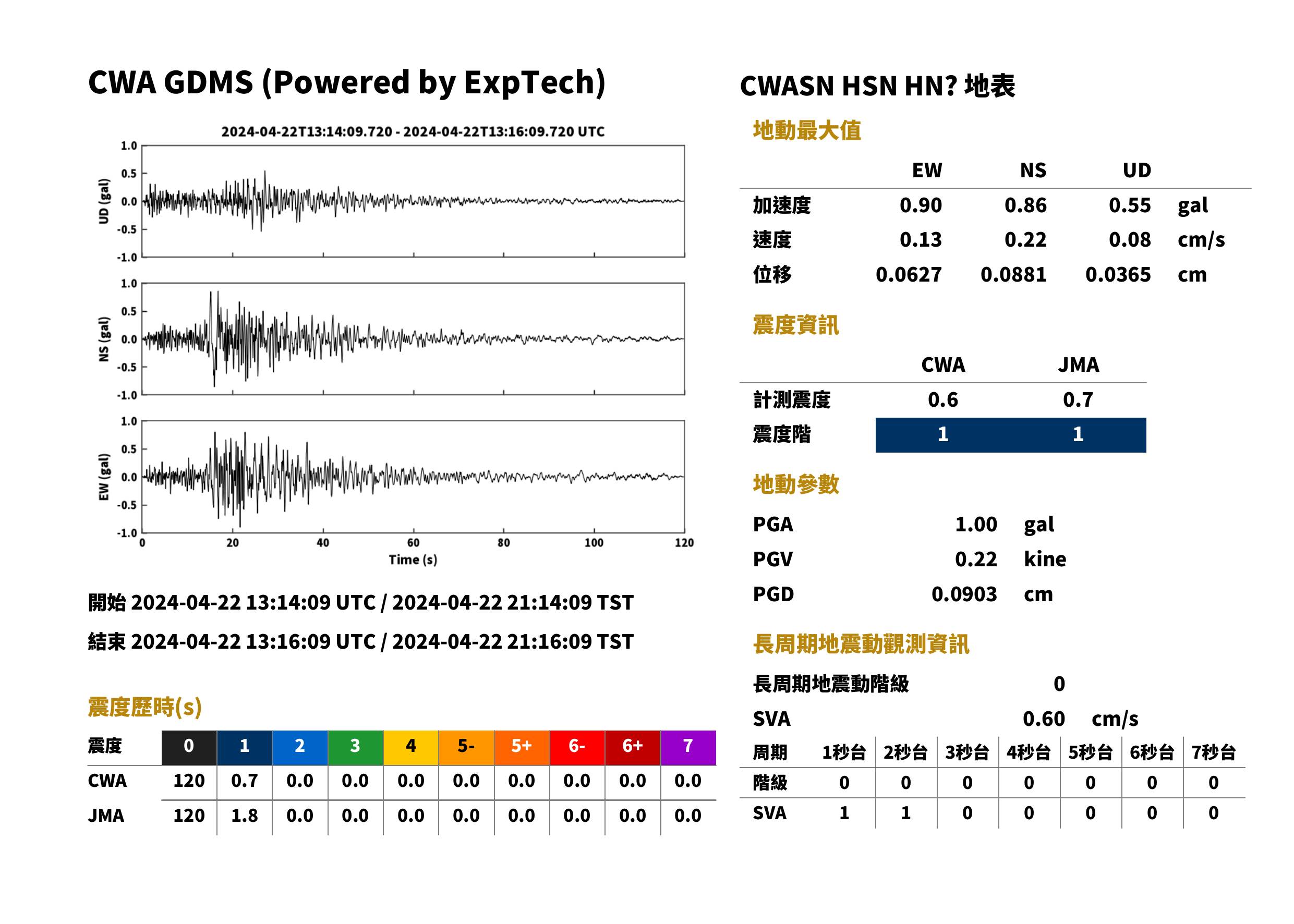

HSN	新竹縣竹北市	31 m	CWASN	HN	130.0 km	21:14:44	21:15:00	0.86	0.91	0.55	1.00	0.22	0.13	0.08	0.23	1	0.7	1	0.6	0	下載	查看	查看
WDJ	臺中市大甲區	99 m	CWASN	HN	110.5 km	21:14:41	21:14:54	0.70	0.73	0.50	0.78	0.14	0.16	0.10	0.17	1	0.5	0	0.4	0	下載	查看	查看
TTN	臺東縣臺東市	12 m	CWASN	HL	116.7 km	21:14:42	21:14:56	0.49	0.72	0.44	0.78	0.18	0.22	0.13	0.22	1	0.5	0	0.4	0	下載	查看	查看

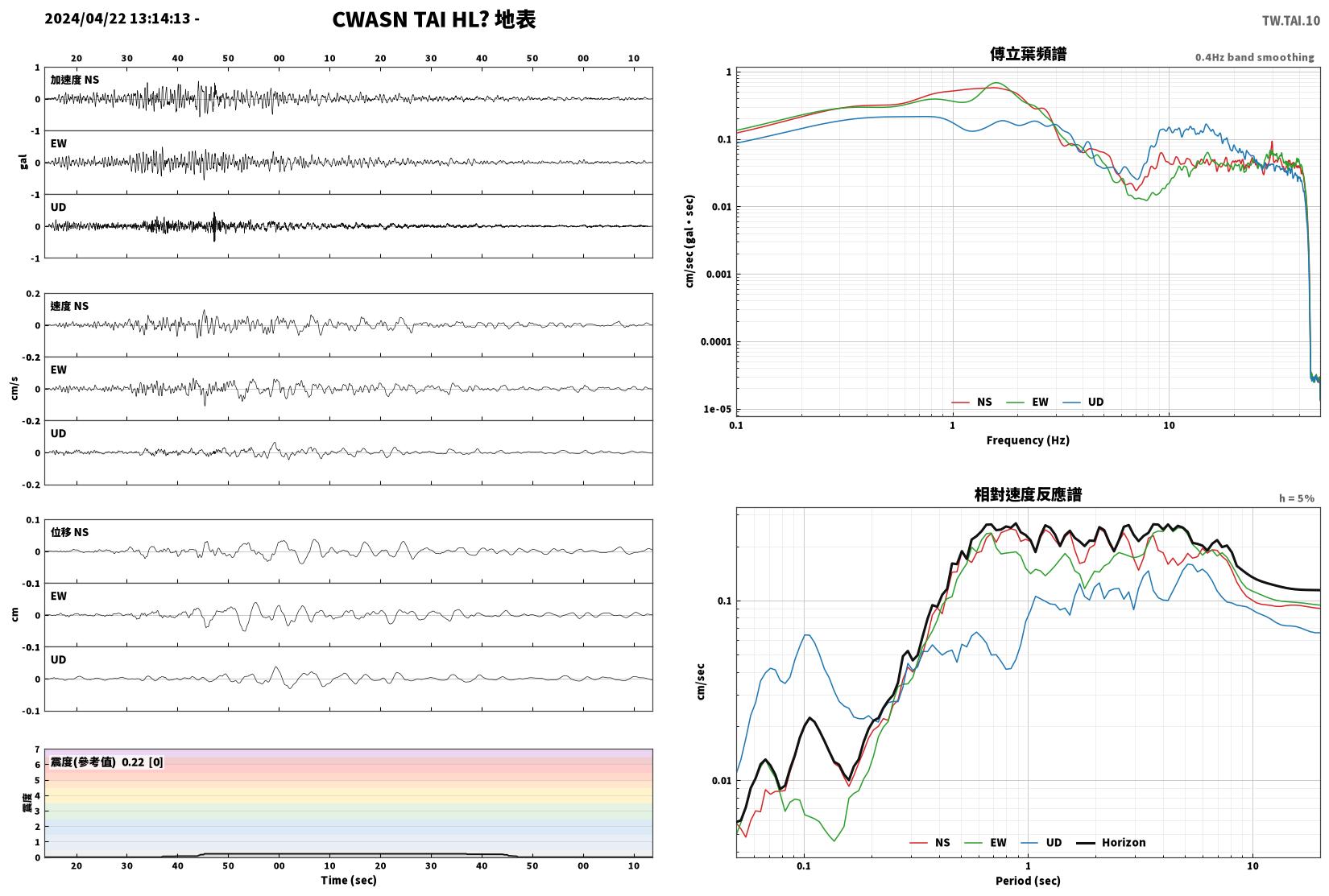

TAI	臺南市中西區	19 m	CWASN	HL	157.6 km	21:14:48	21:15:07	0.57	0.56	0.49	0.67	0.10	0.11	0.06	0.13	0	0.2	0	0.3	0	下載	查看	查看
SSP	屏東縣新埤鄉	38 m	CWASN	HN	170.6 km	21:14:50	21:15:10	0.46	0.46	0.37	0.57	0.08	0.08	0.05	0.09	0	0.2	0	0.2	0	下載	查看	查看

註：僅顯示 PGA > 0.5 gal 之測站。

資料與圖表：濾波處理與注意事項

本文的報告圖（地動數值與各項震度）與分析圖（波形、頻譜、反應譜），背後依用途採用數條不同的濾波處理，彼此的物理意義與適用情境不同。感測器為力平衡式寬頻強震儀（非 MEMS），資料已移除儀器反應、為地表加速度（gal）。以下說明各項數值與圖面元素的來源，以及互相比較時的注意事項。

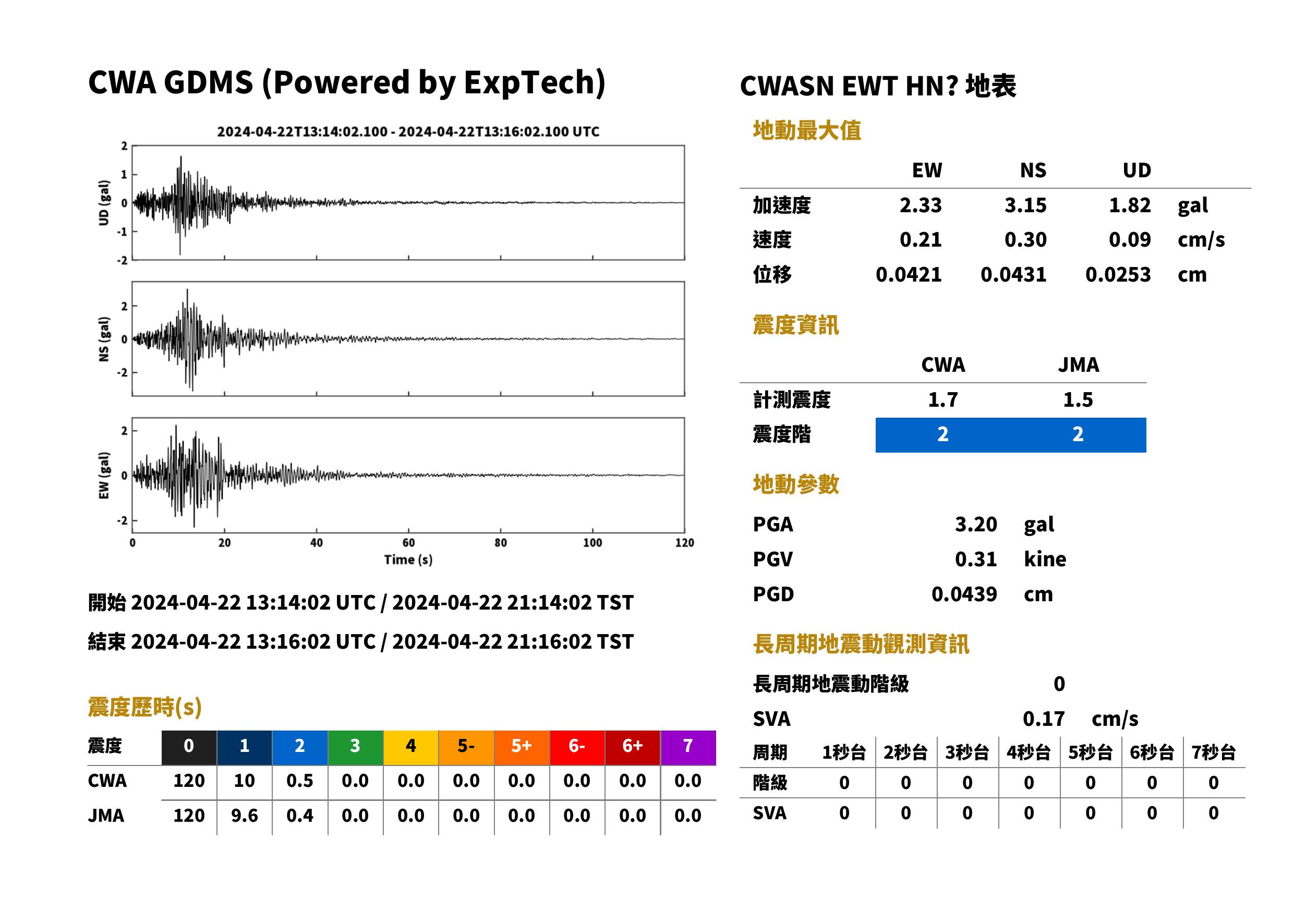

一、加速度、速度、PGA / PGV、CWA 計測震度採用「去均值 + 10 Hz 因果低通」

報告圖中的三軸加速度、三軸速度、合成 PGA / PGV，以及 CWA 計測震度，皆來自同一條處理鏈：

加速度：先去均值（baseline），再過 4 階 Butterworth 10 Hz 低通，以 sosfilt 單向處理，屬因果濾波。
速度 / 位移：由上述低通加速度積分而得，再各加 4 階 Butterworth 0.075 Hz 高通去除積分漂移。
因為感測器是力平衡式寬頻強震儀、非 MEMS，不需要 MEMS 那種 1–10 Hz 帶通（含高通至 1 Hz）去帶外雜訊；故保留完整低頻，僅削去 10 Hz 以上高頻（速度另去 0.075 Hz 以下漂移）。
因果濾波的特性：可即時實現（不需未來取樣）、對訊號有輕微相位延遲（集中在接近 10 Hz 截止附近），但不會在地震波到時之前產生假訊號。

因此，所有加速度／速度數值代表的是「經去均值 + 10 Hz 因果低通後的地動峰值」，而非原始未濾波值，也非 1–10 Hz 帶通值。

二、JMA 計測震度為另一條獨立路徑（非因果）

JMA 計測震度與上述 CWA 系列不同源、不可逐值互相比較：

採氣象廳規格的非因果（零相位）FFT 頻率域濾波，直接作用於原始加速度，未經上述 10 Hz 低通。
三個濾波器同時套用：低切 FL ≈ √(1−exp(−(f/0.5)³))（約 0.5 Hz 以下衰減）、高切 FH（約 10 Hz 以上衰減）、周期效果 FF = √(1/f)（強調長週期），刻意保留 0.5–1 Hz 的長週期成分（大地震所需）。
由於濾波方式（因果／非因果）與頻段整形皆不同，JMA 震度與 CWA 震度出現差異屬正常：以高頻為主的小事件，通常 CWA 大於 JMA。

三、長週期地震動（LPGM / SVA）為第三條路徑

LPGM 階級與各週期 SVA，使用「原始加速度去初始偏移 + 2 階 Butterworth 0.05 Hz 高通」後，對 1.6–7.8 s（32 個週期）以單自由度振子（阻尼 h = 5%）求絕對速度應答，取各週期與整體最大 SVA，與前兩者皆不同。

四、因果 vs 非因果的取捨

因果（CWA 所用）：即時系統唯一可行的方式；有相位延遲，但物理上不會出現「波還沒到就有訊號」的情形。
非因果／零相位（JMA 所用）：相位不失真、更忠實還原波形與長週期，適合事後、完整紀錄的分析；但因前向與反向兩次濾波，使濾波響應同時向前與向後展開，事件兩側都存在響應，會在真實到時之前出現不物理的前兆，故不能投入即時檢測。

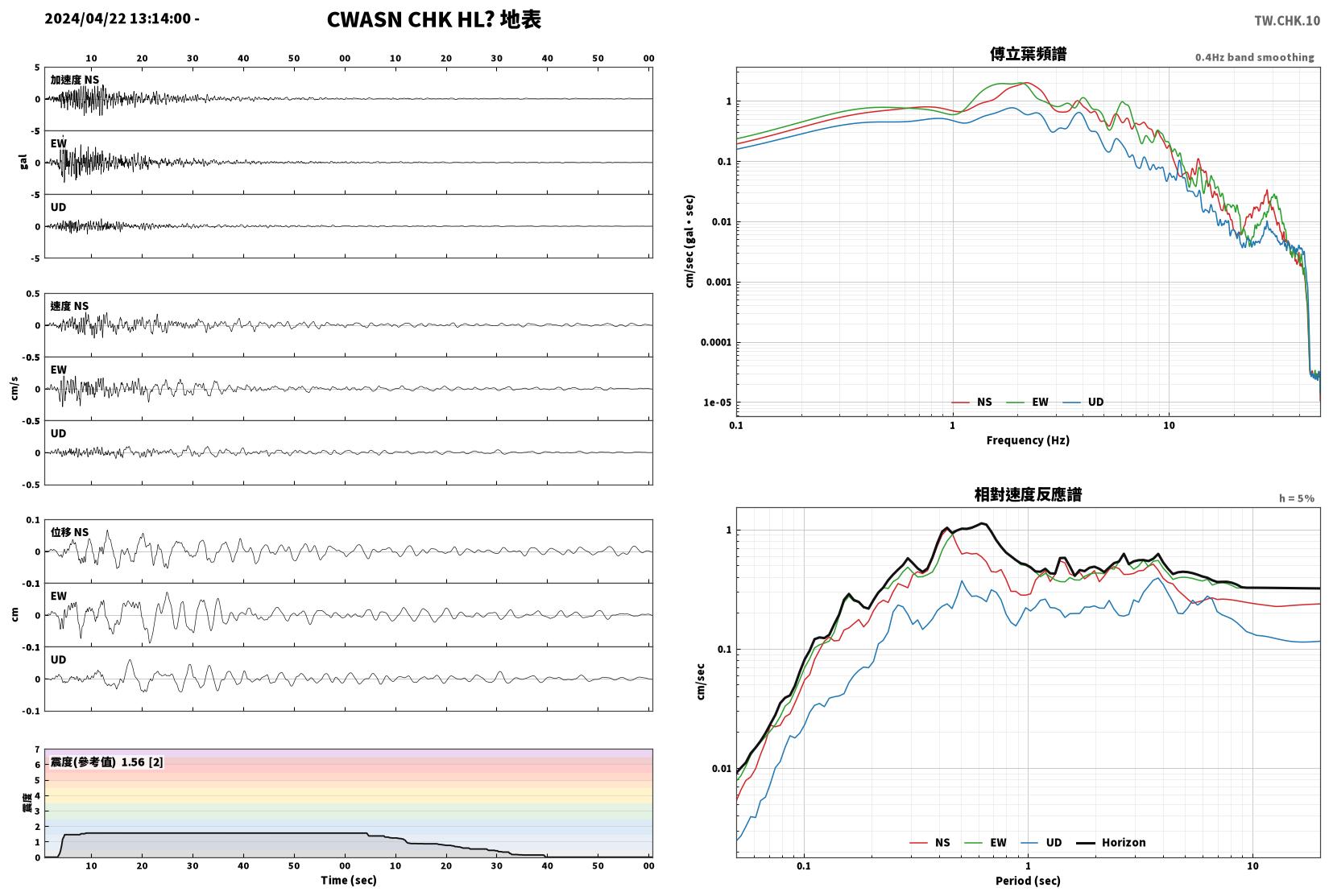

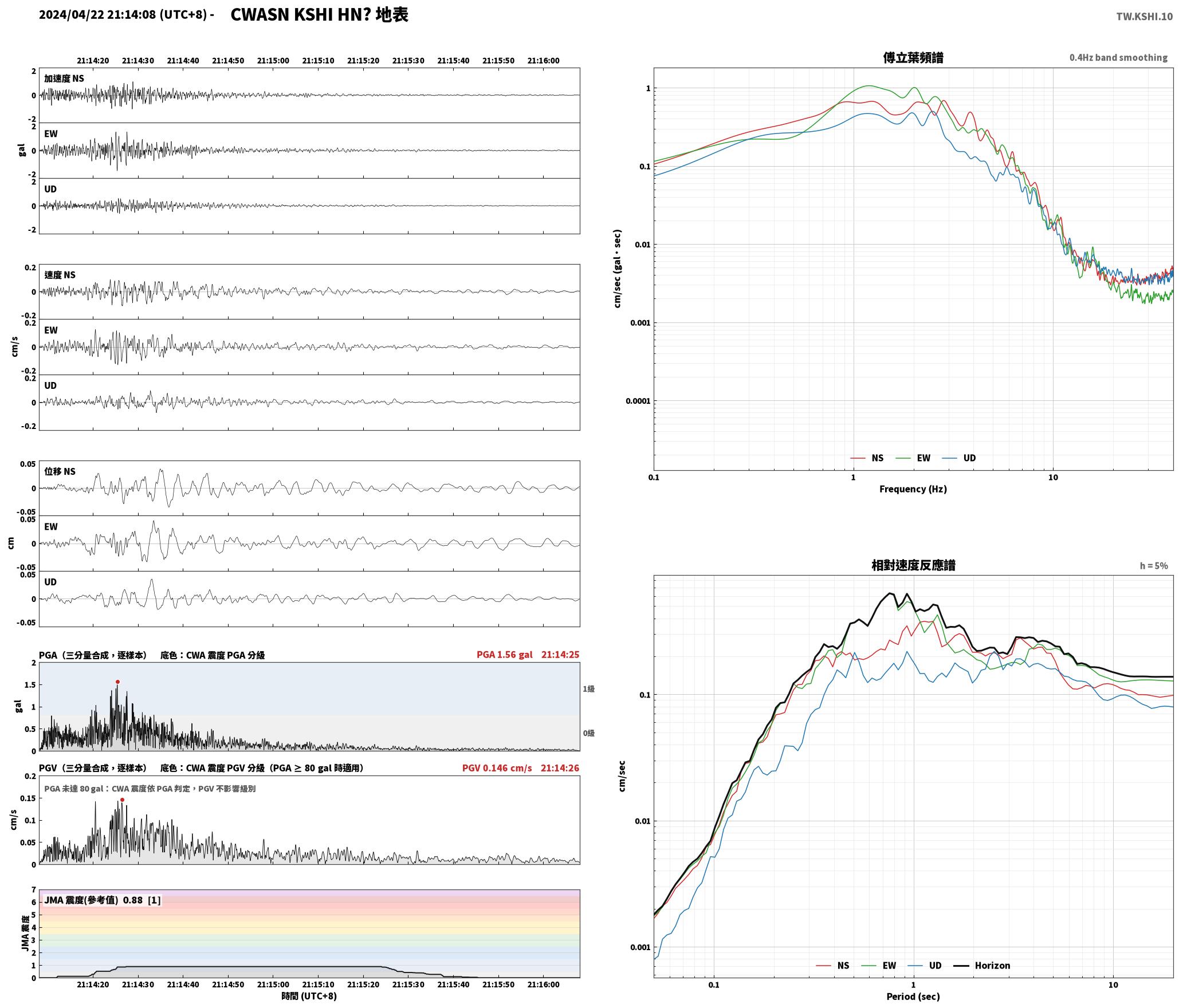

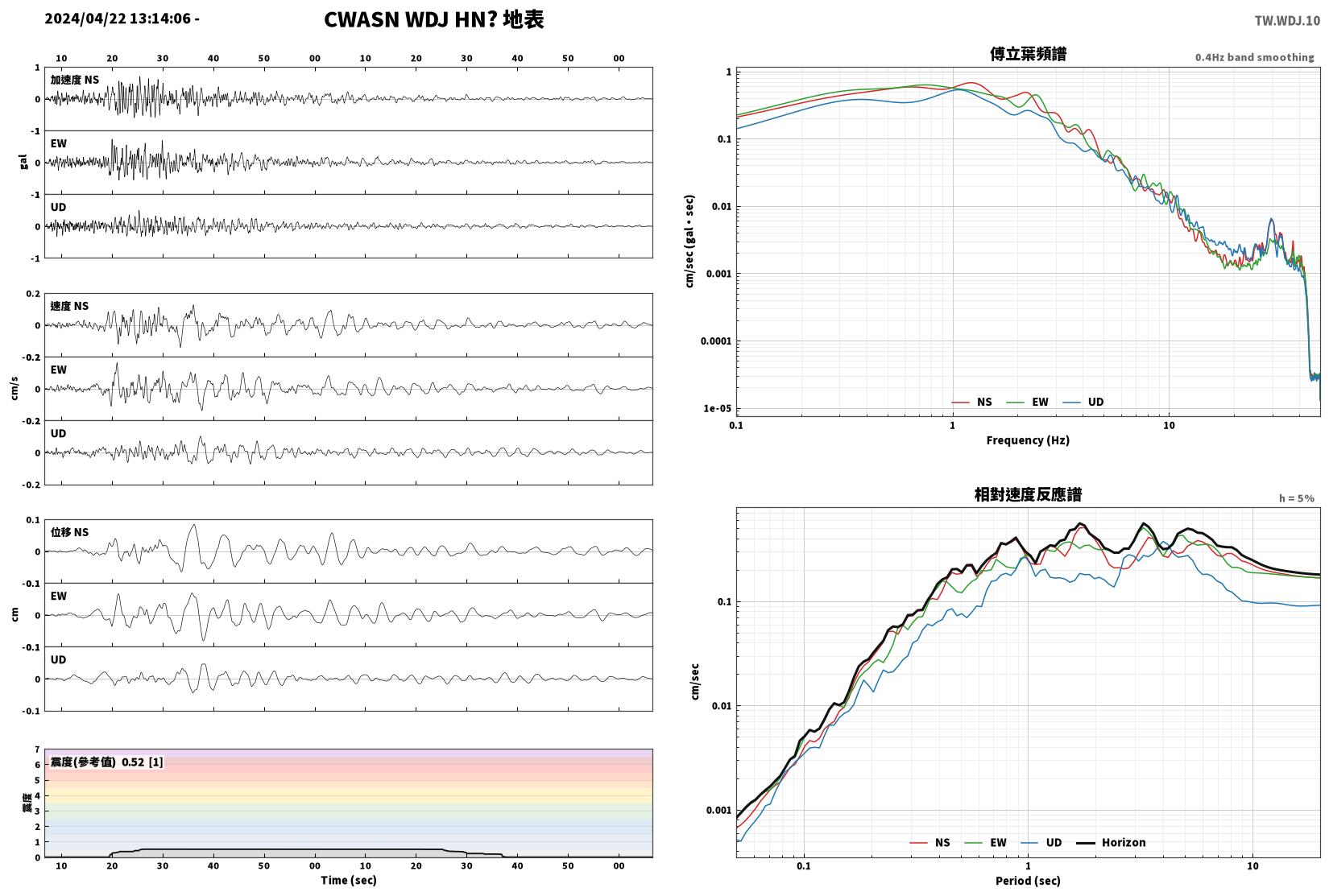

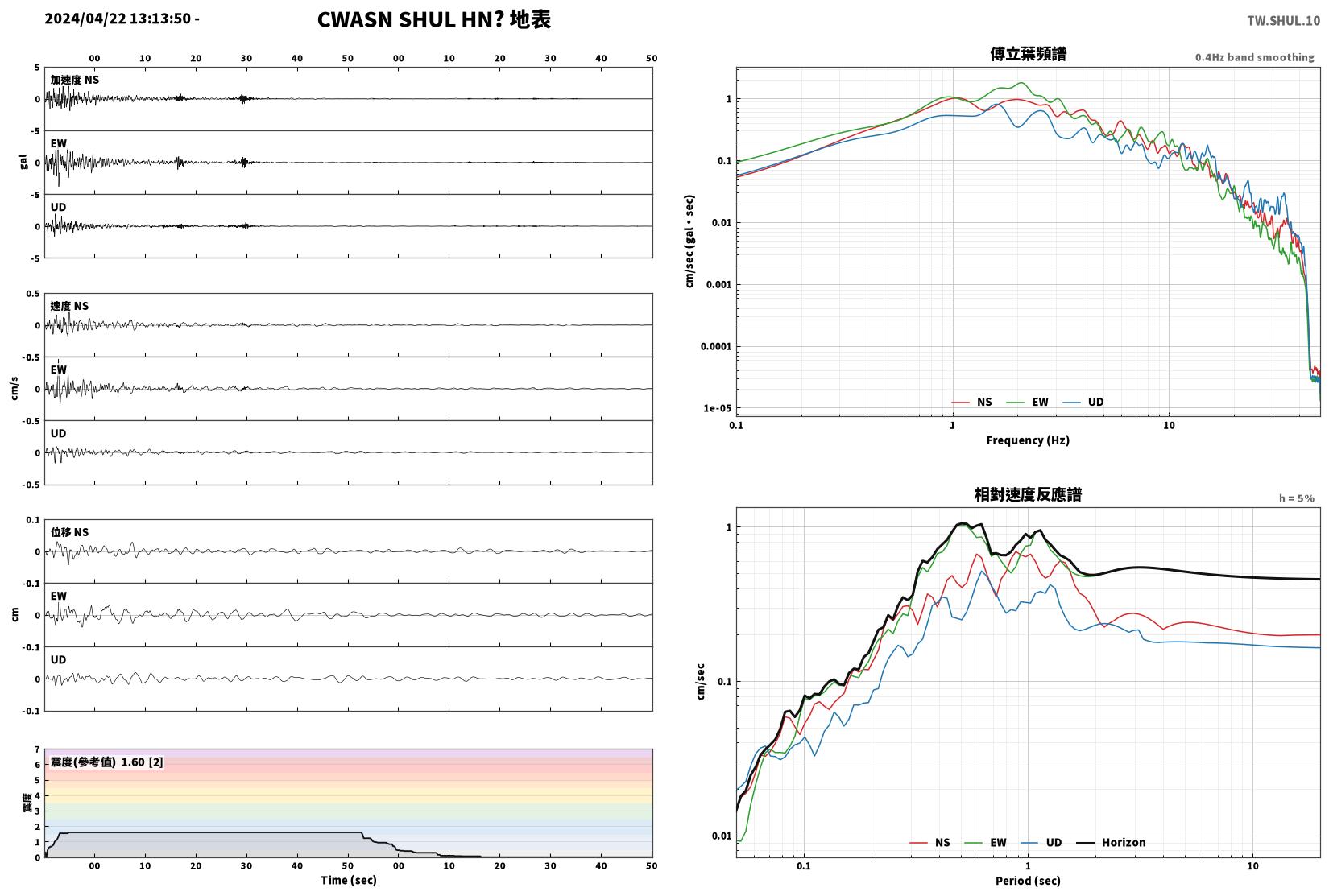

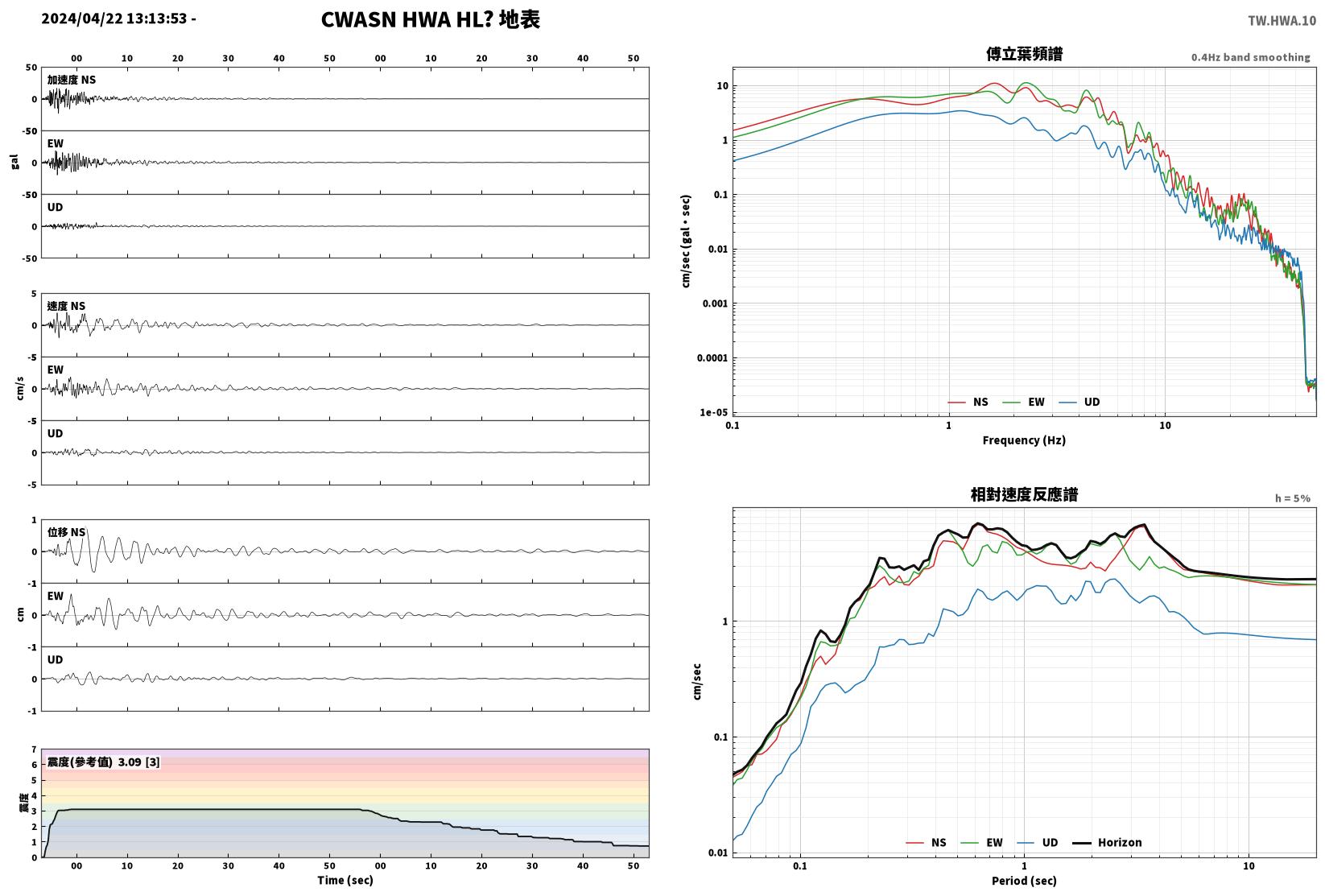

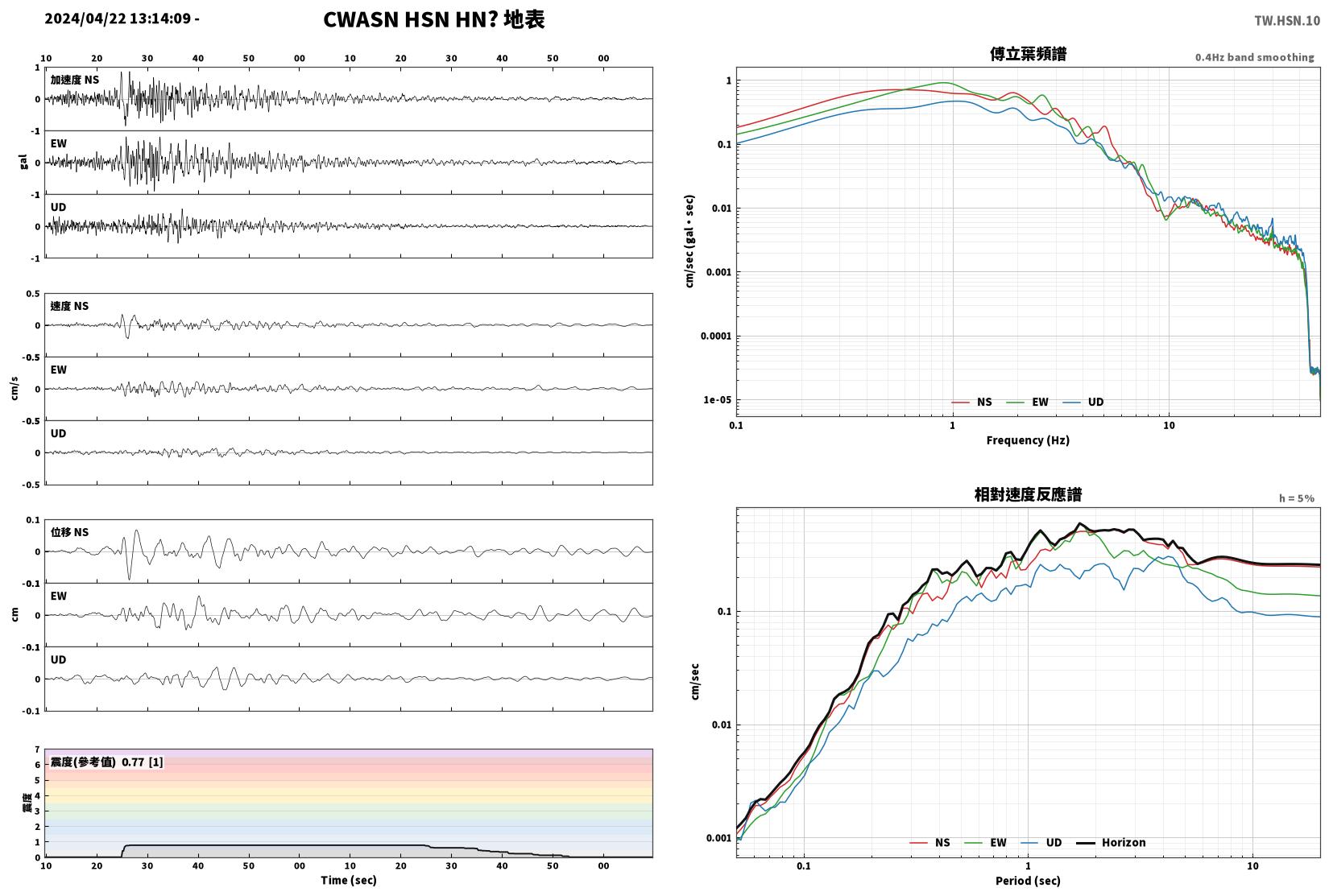

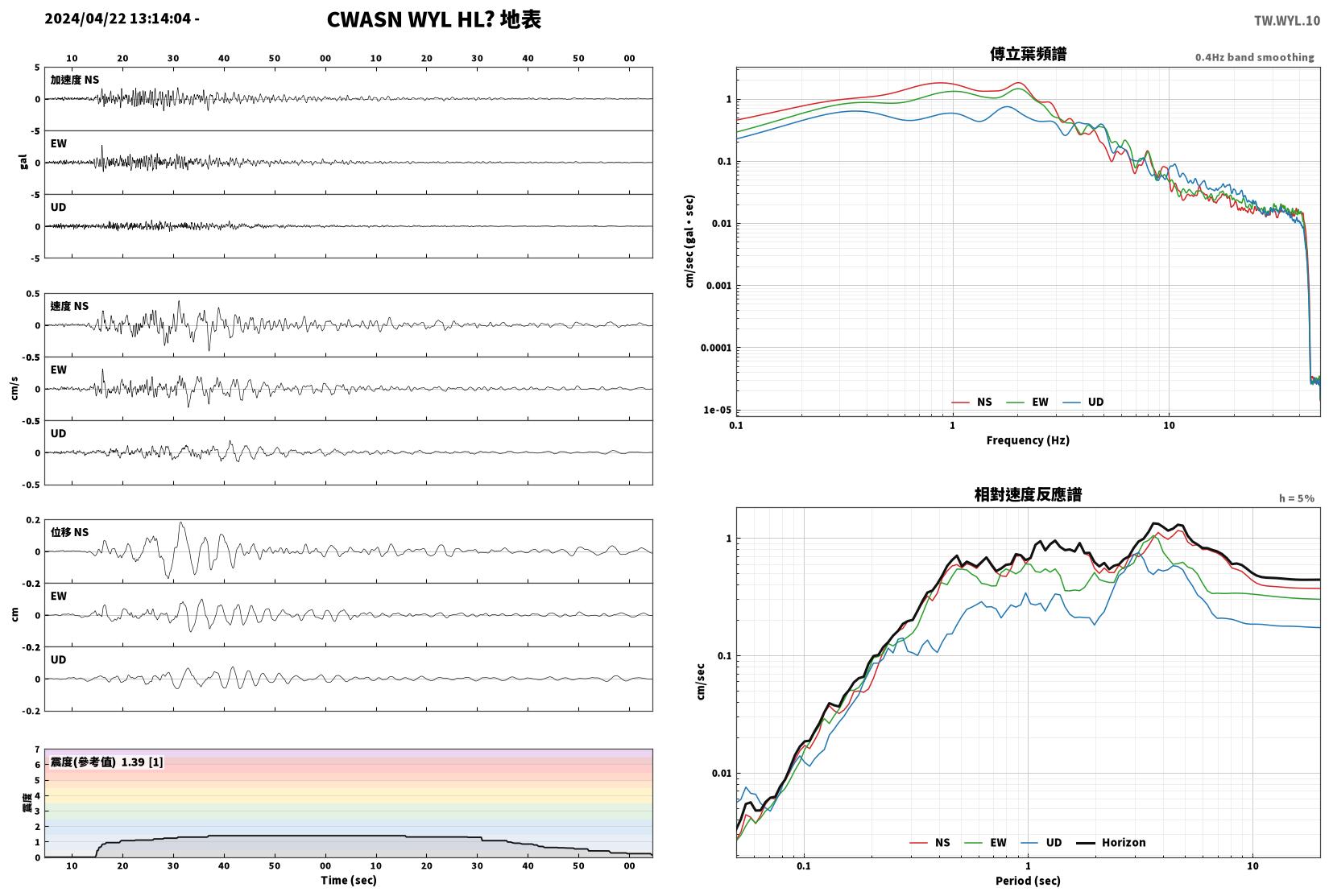

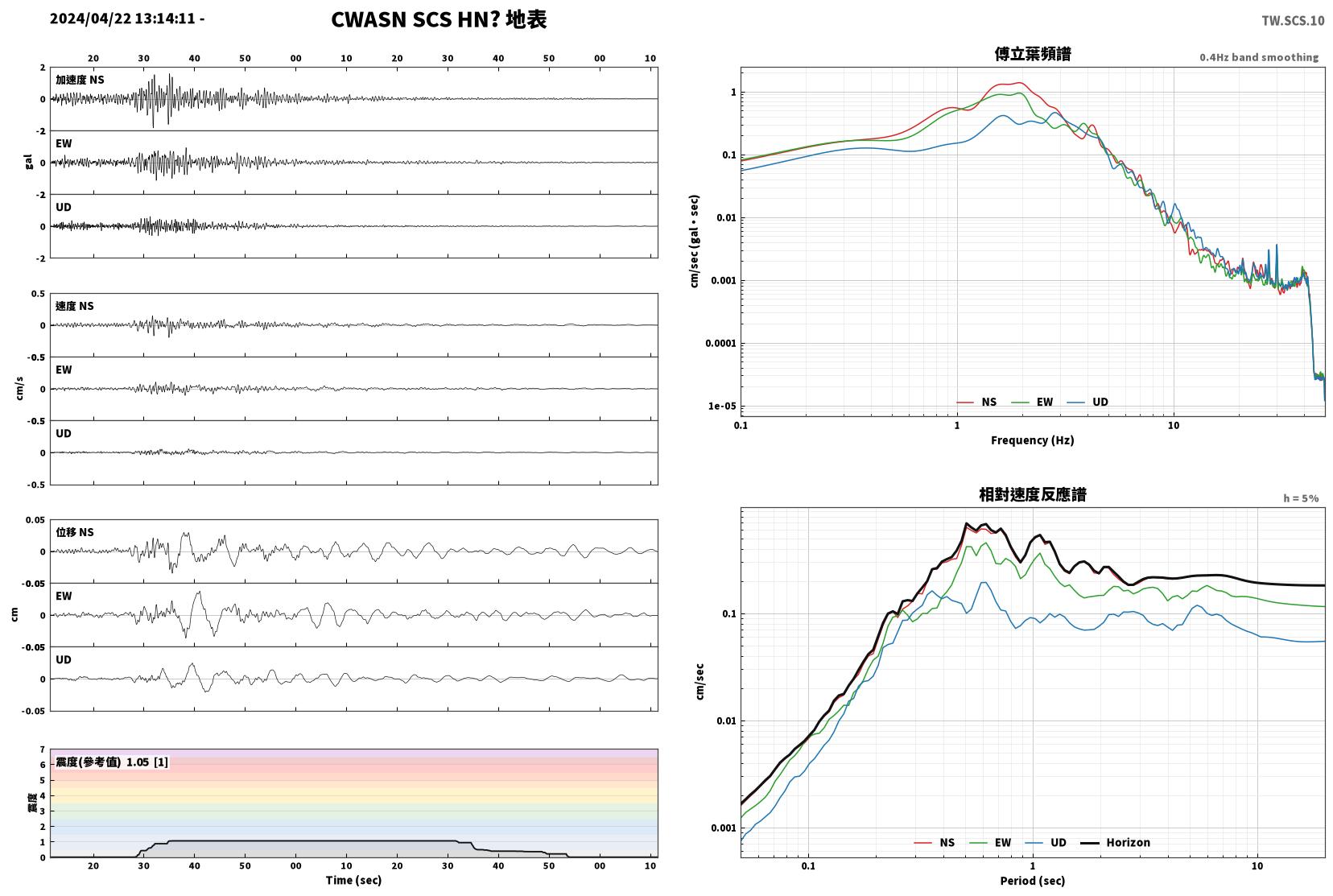

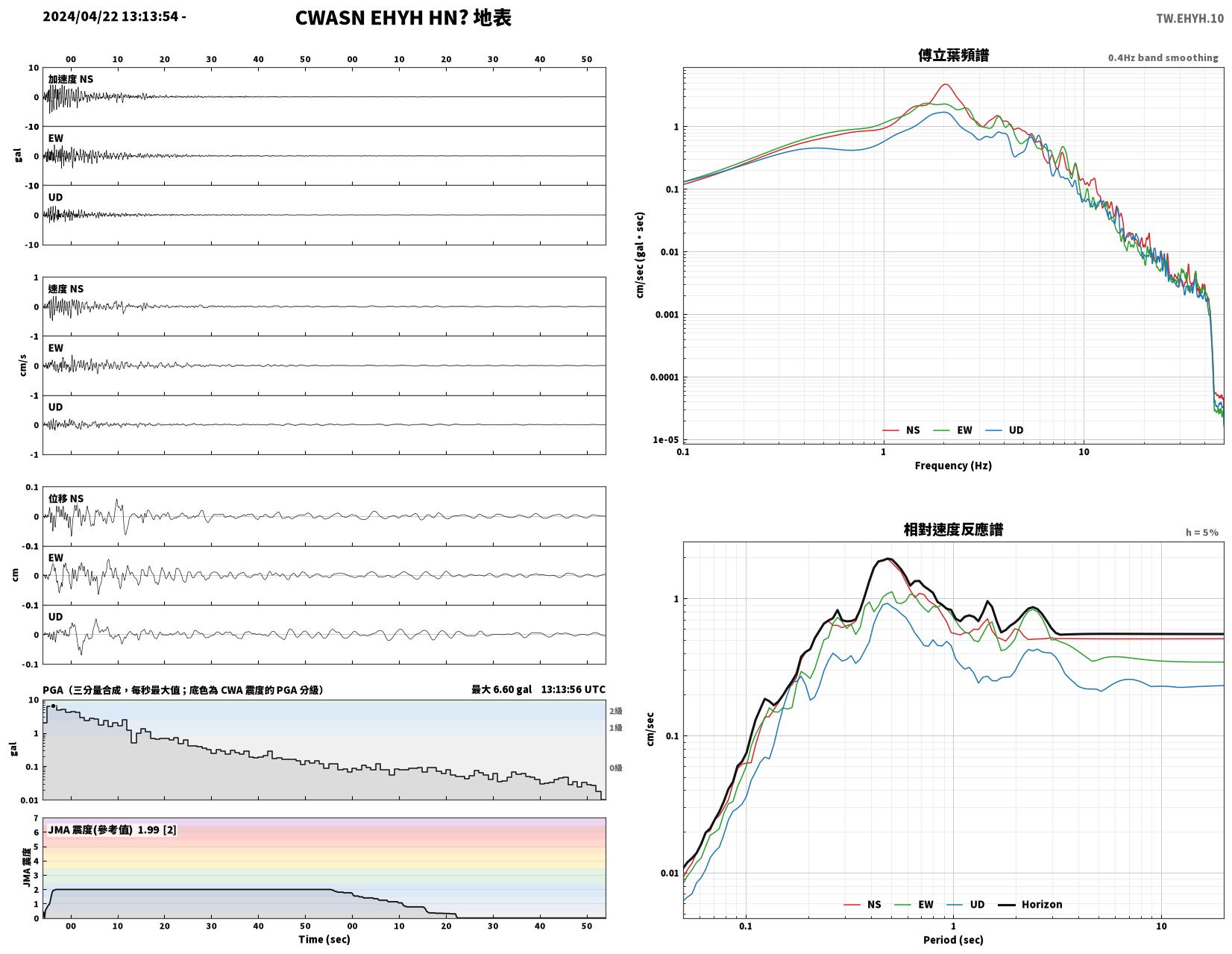

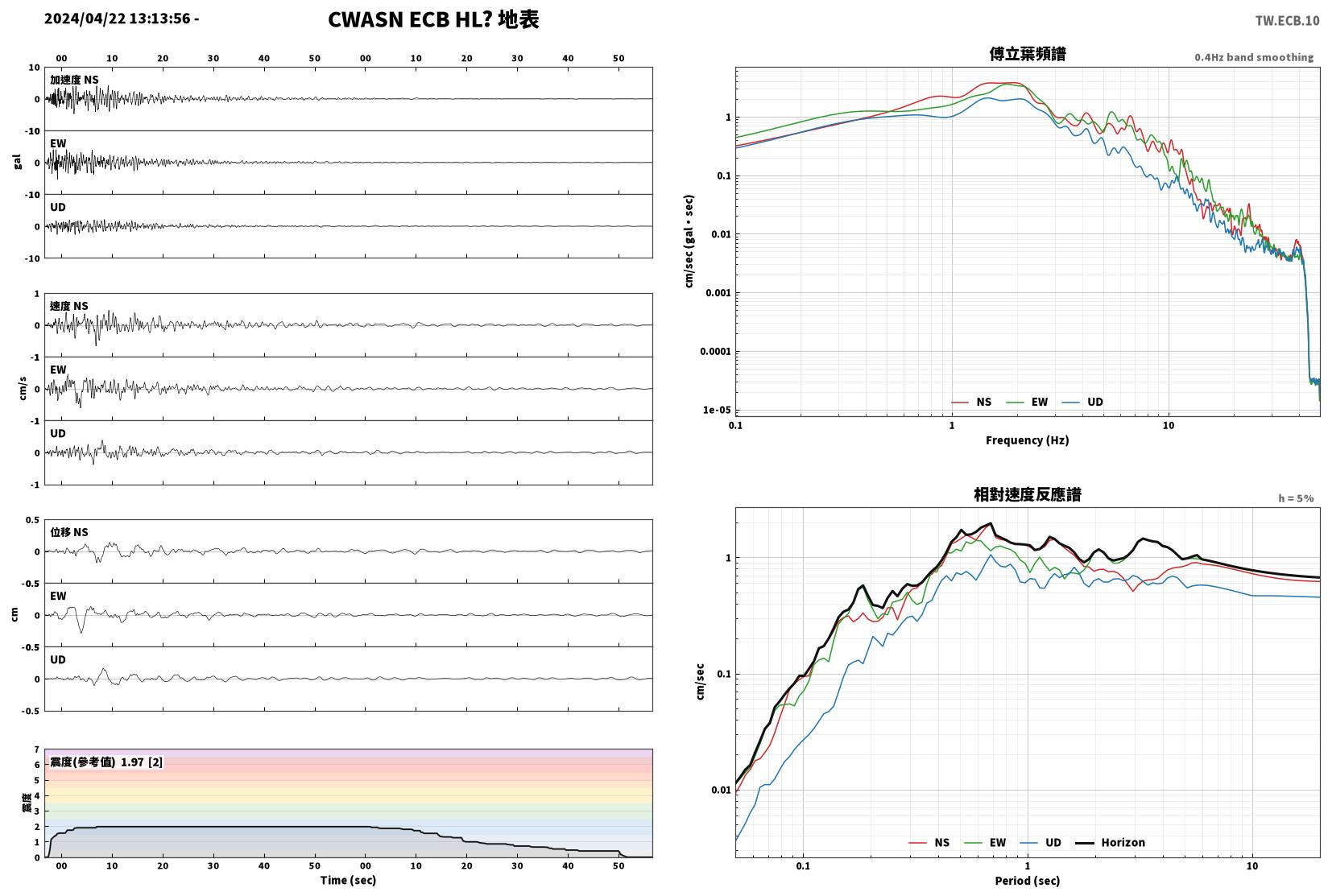

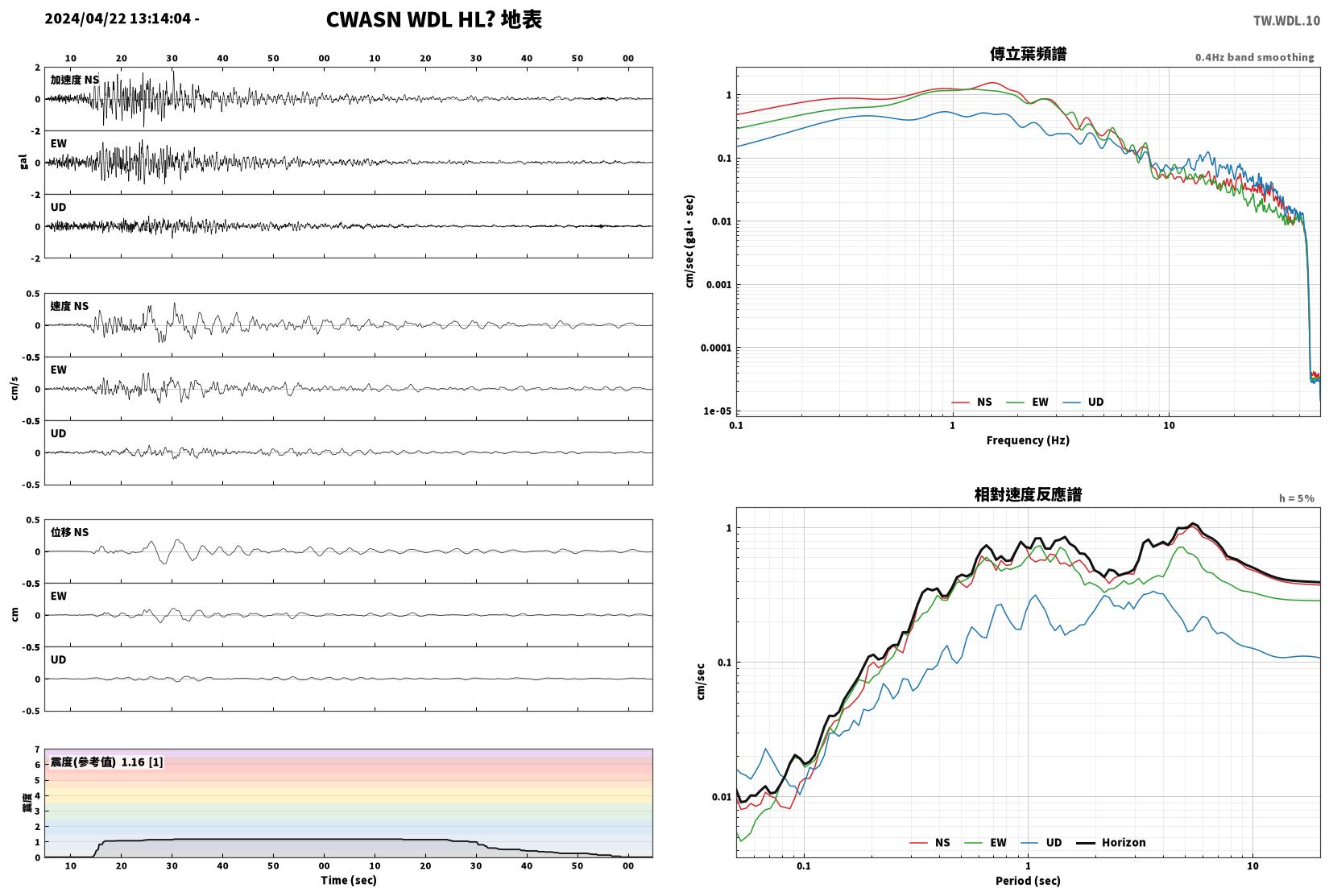

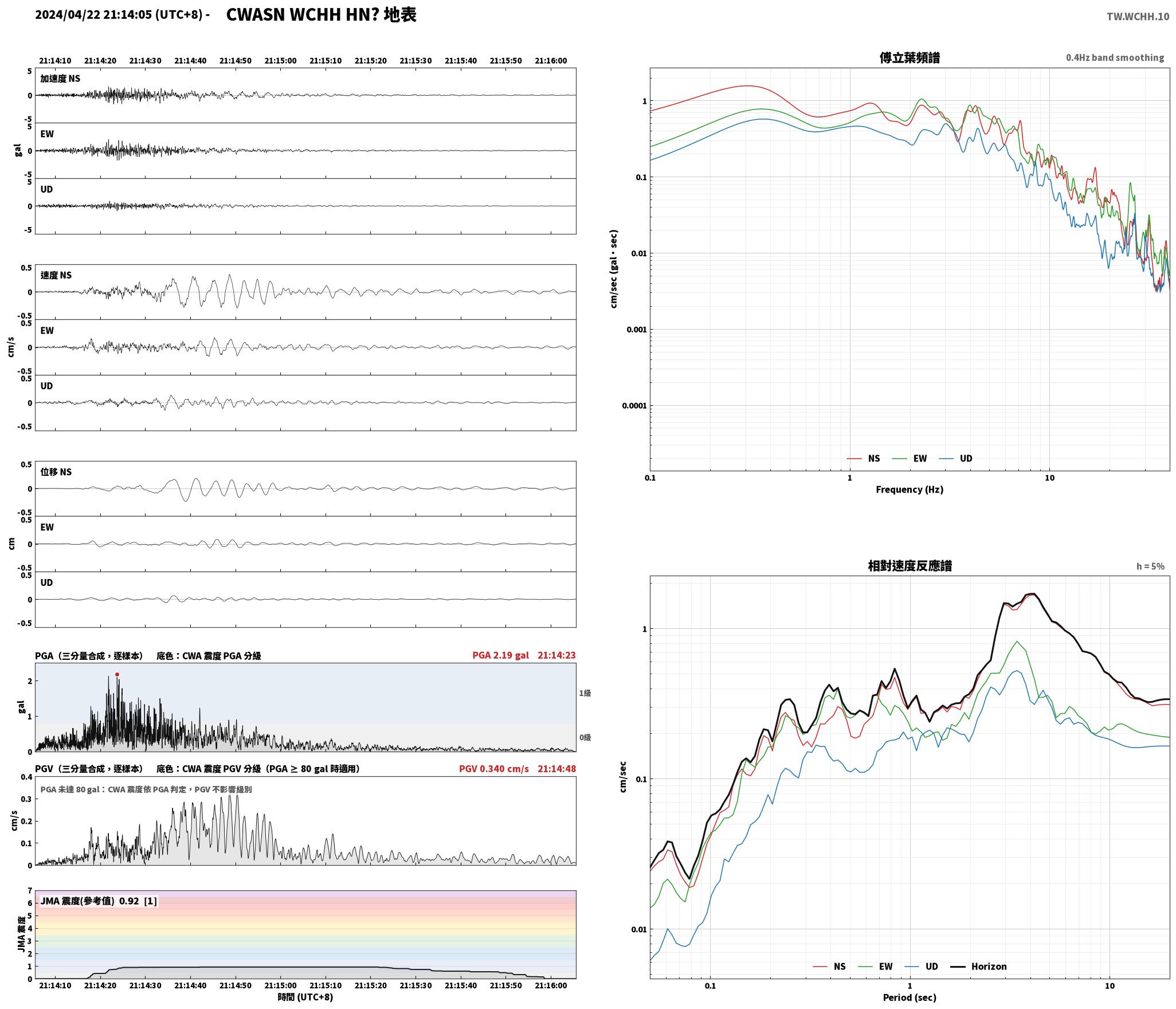

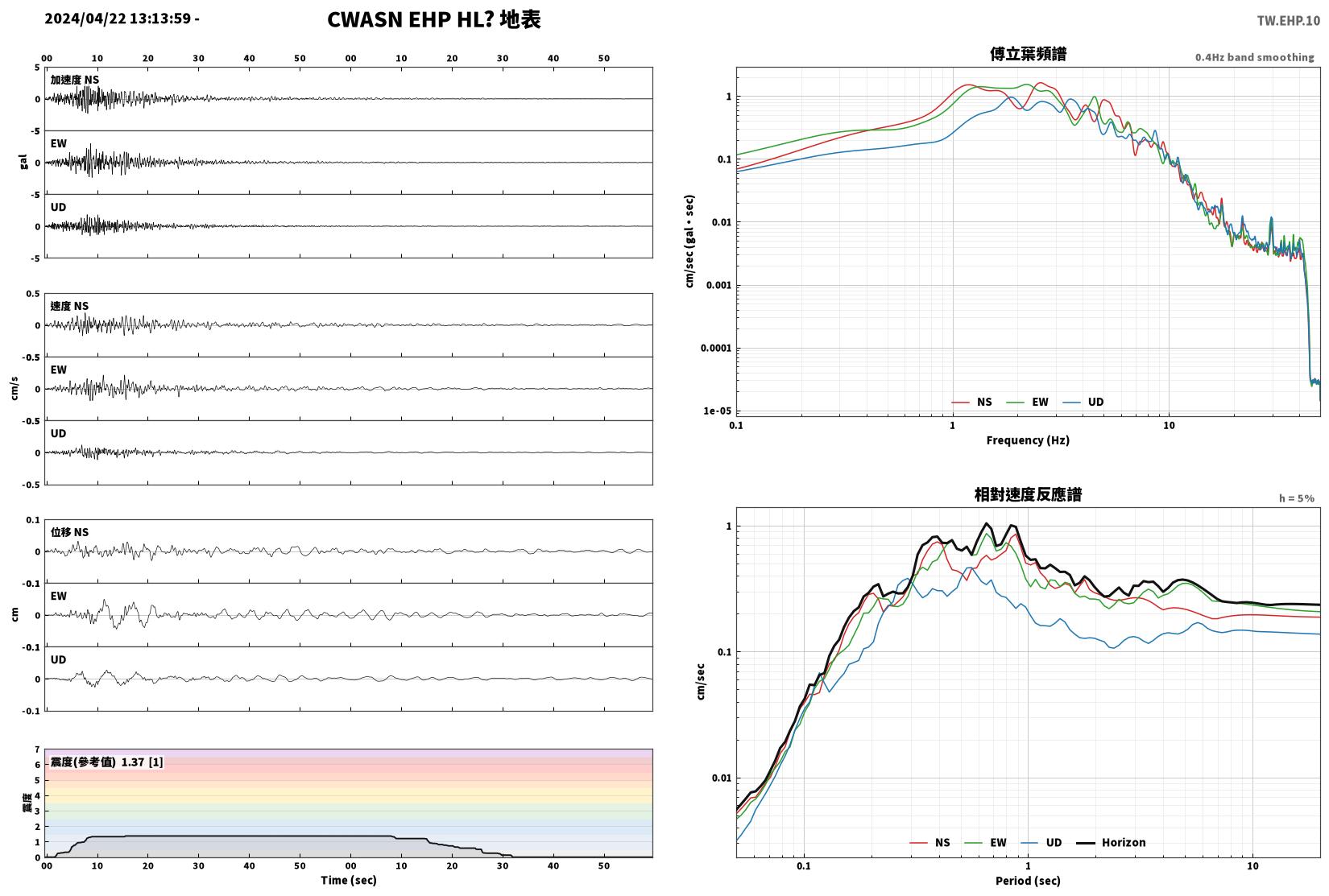

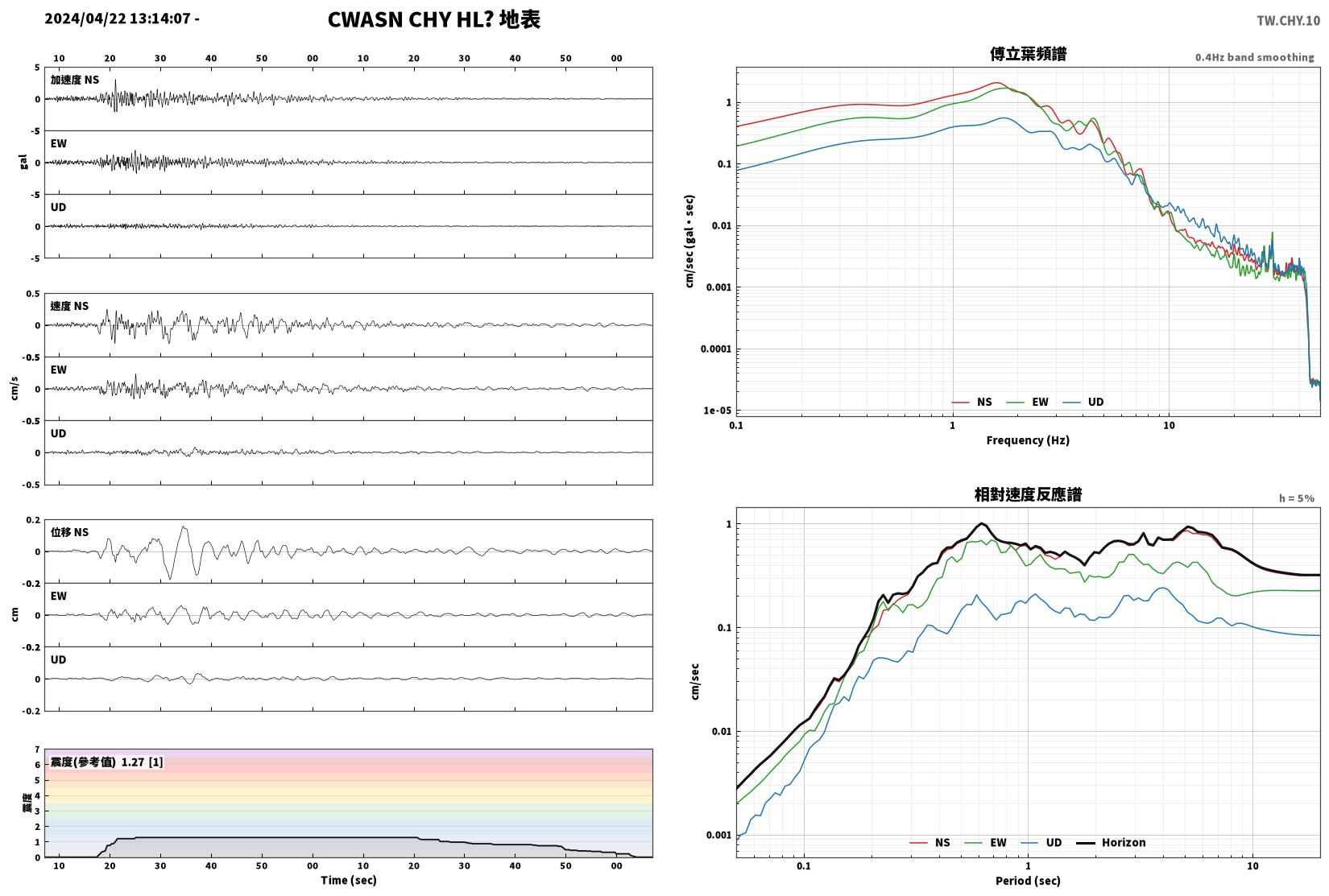

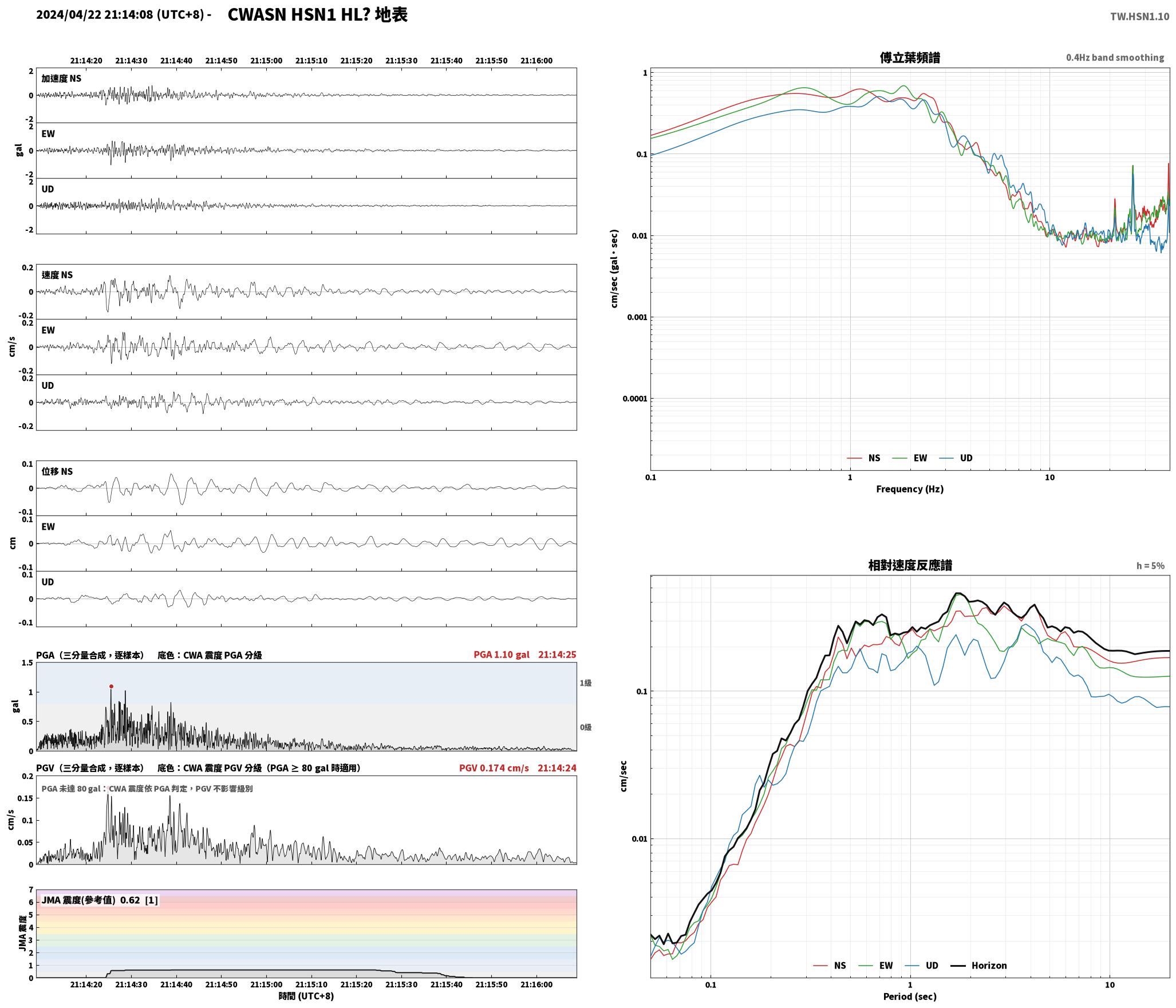

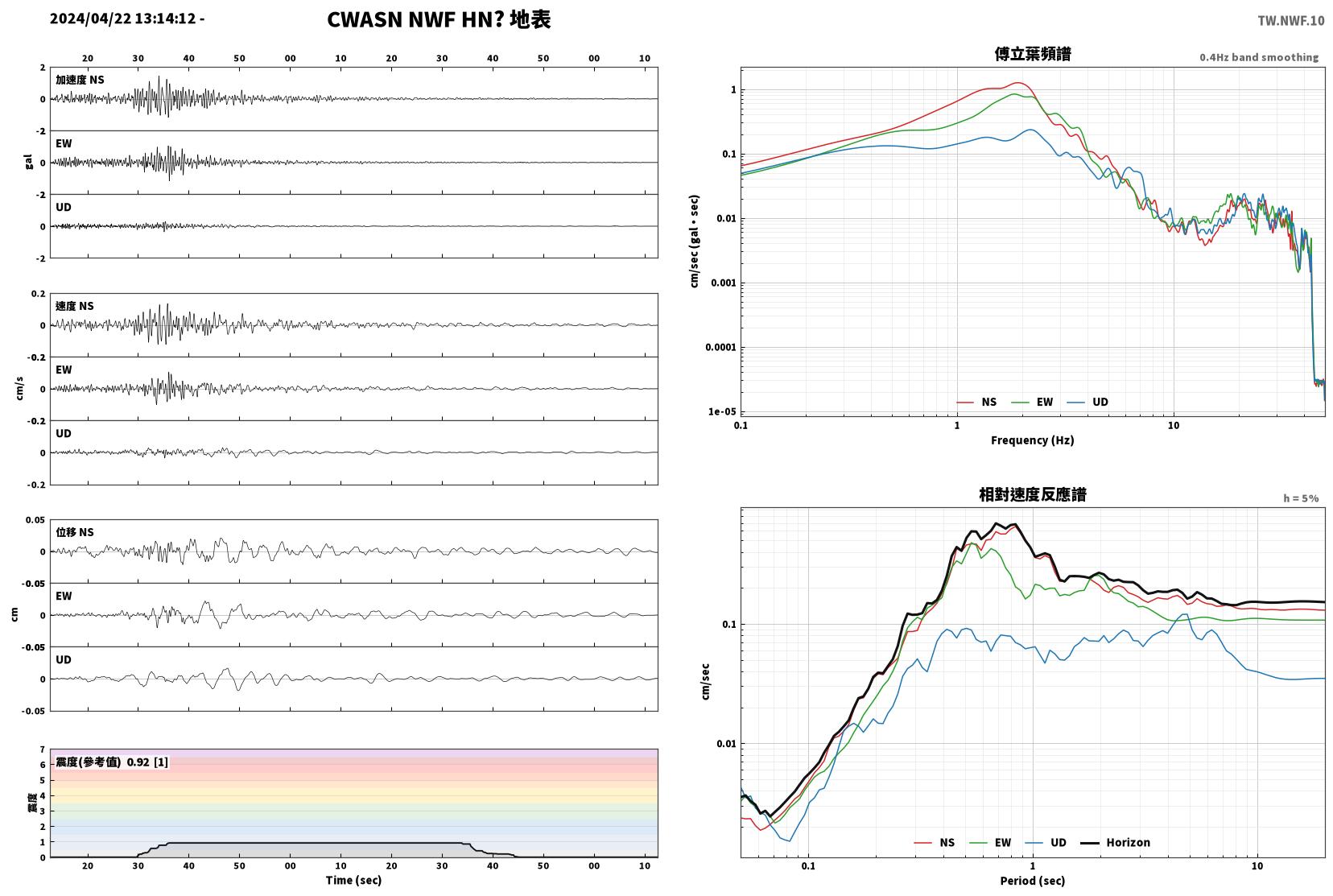

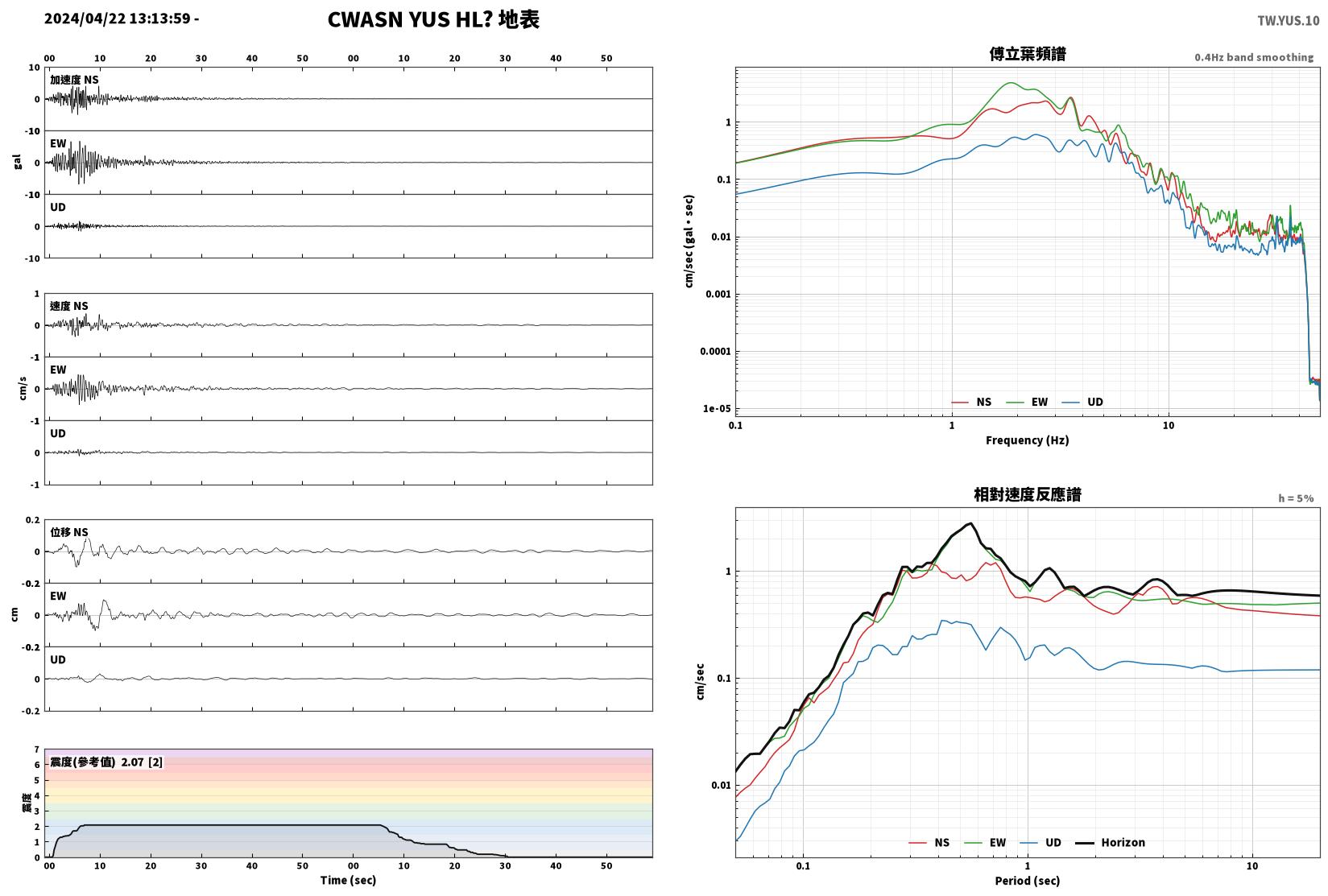

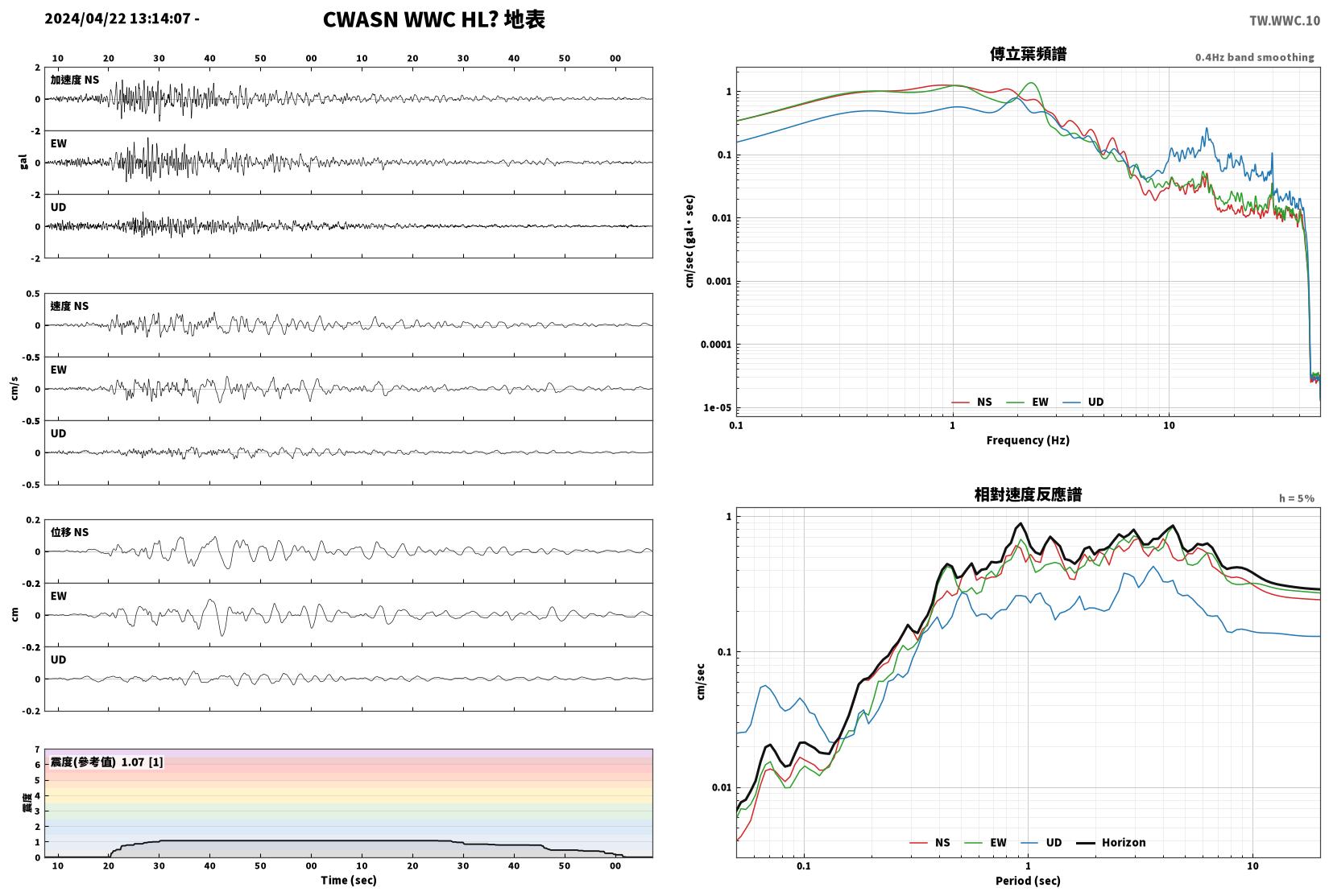

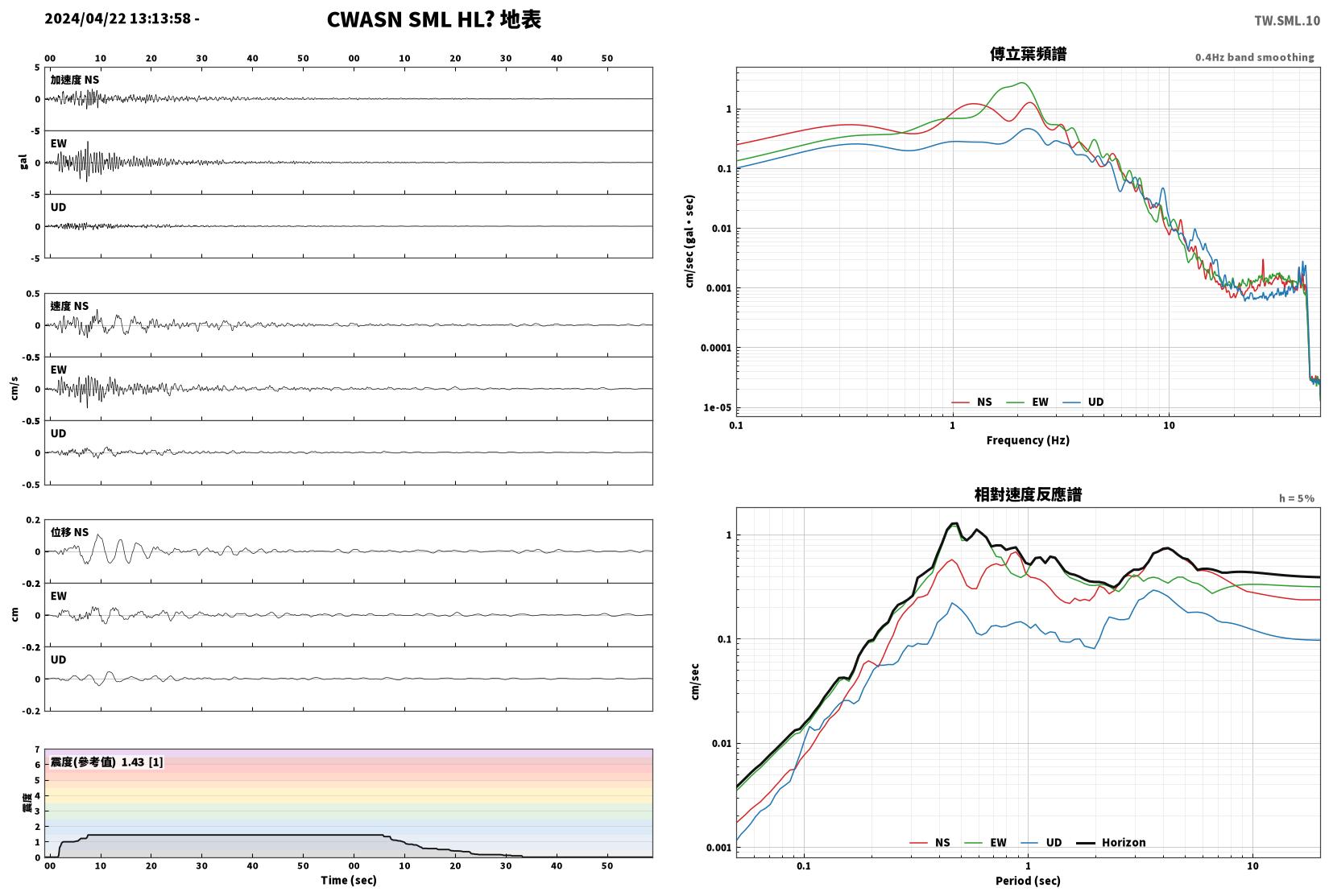

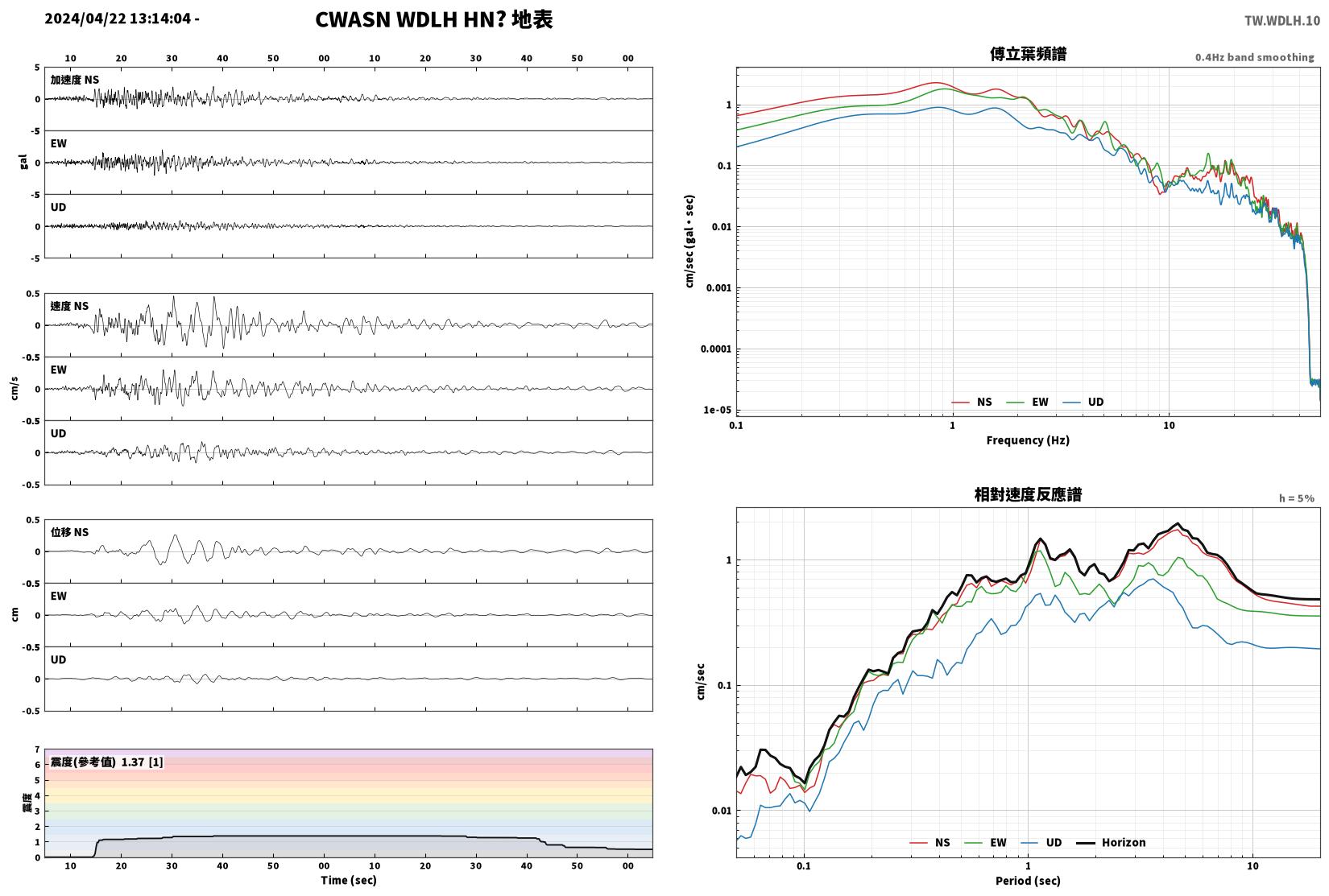

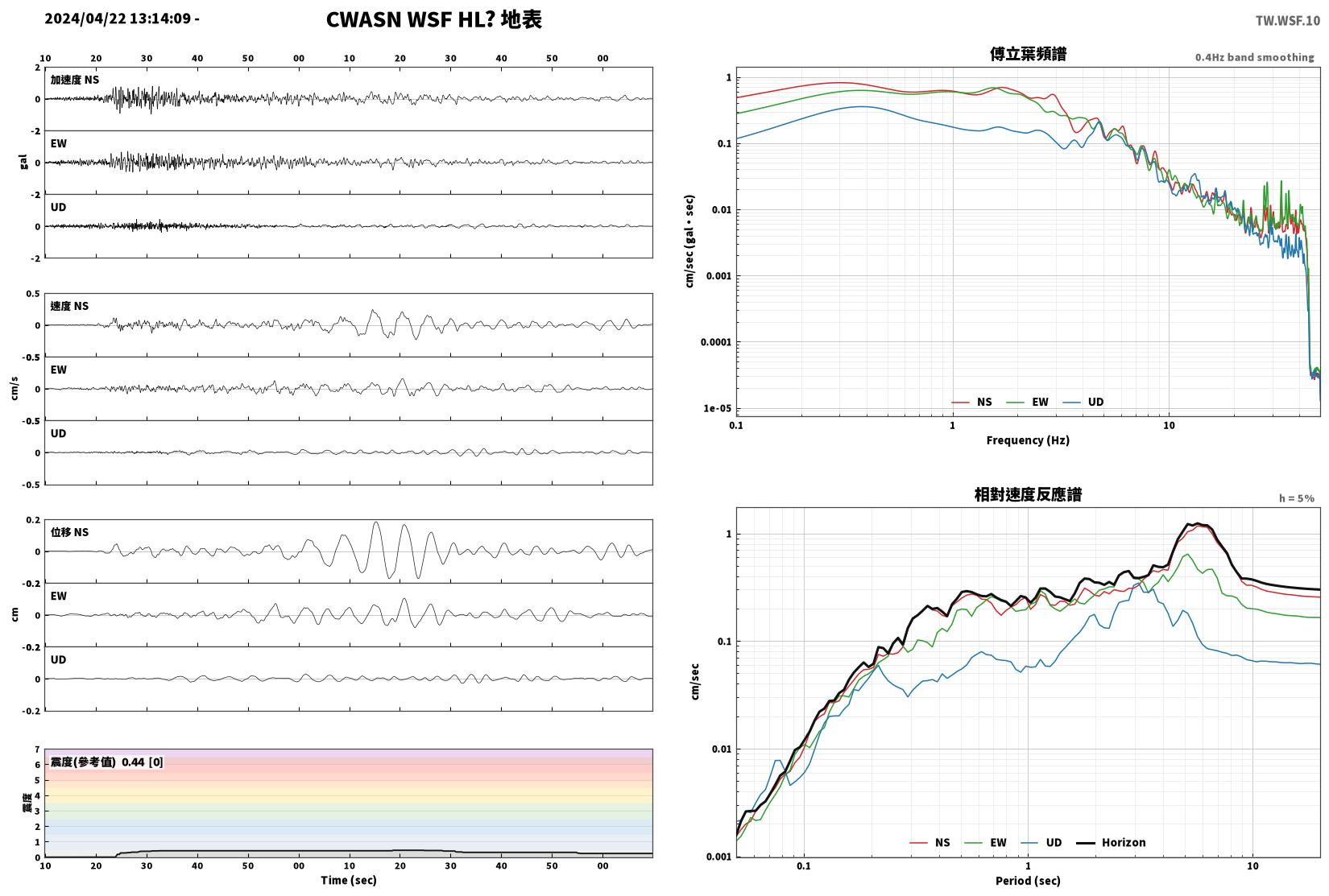

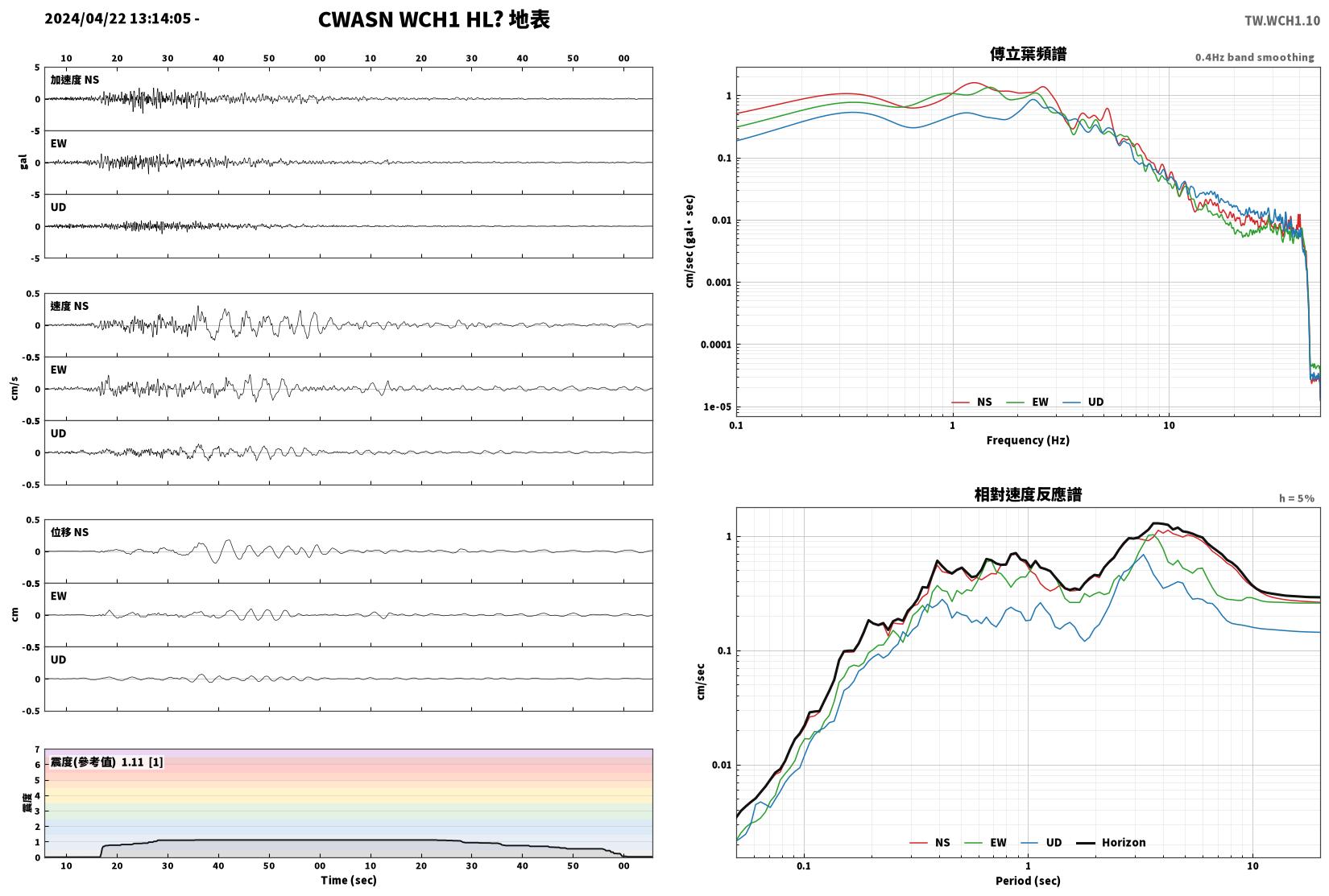

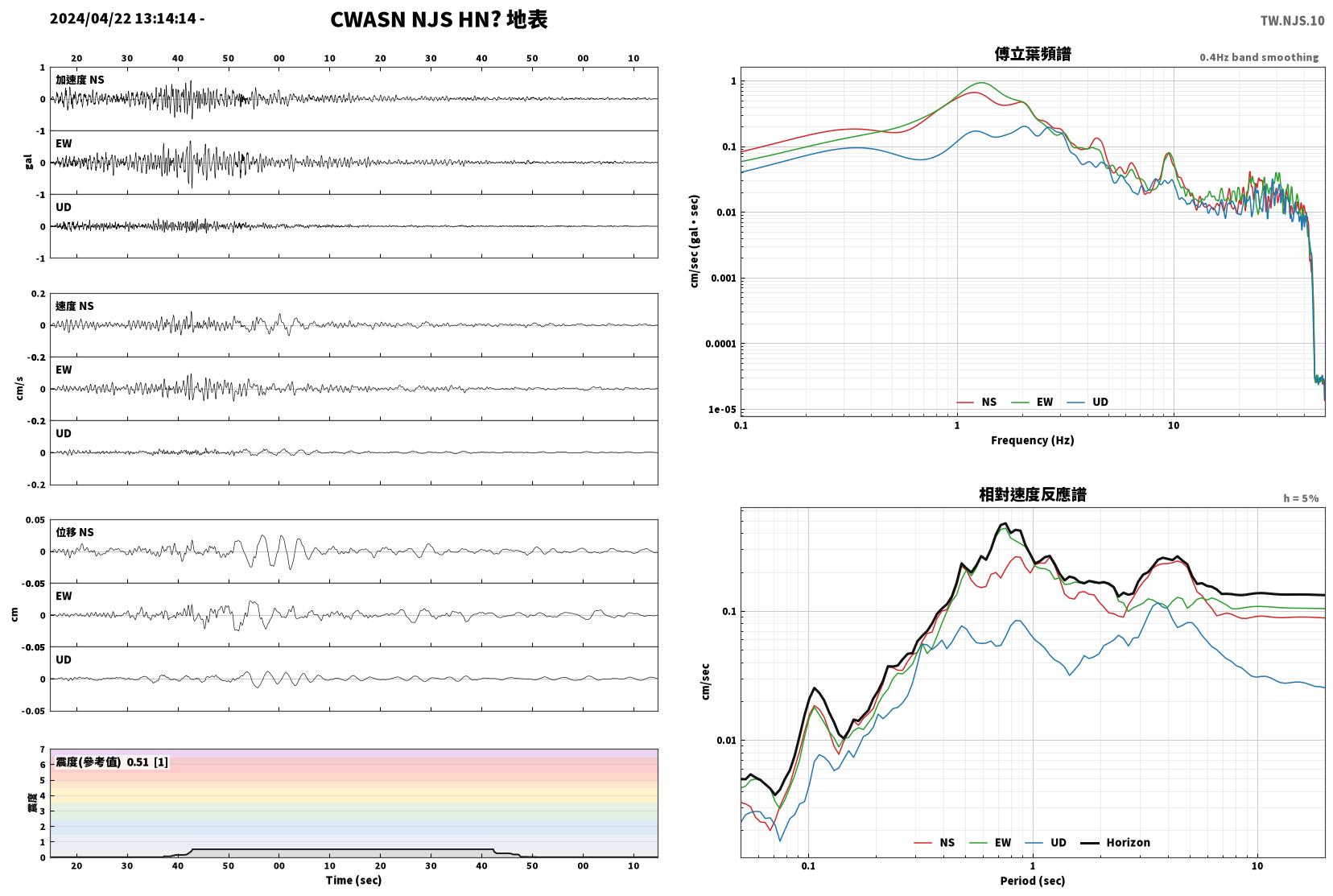

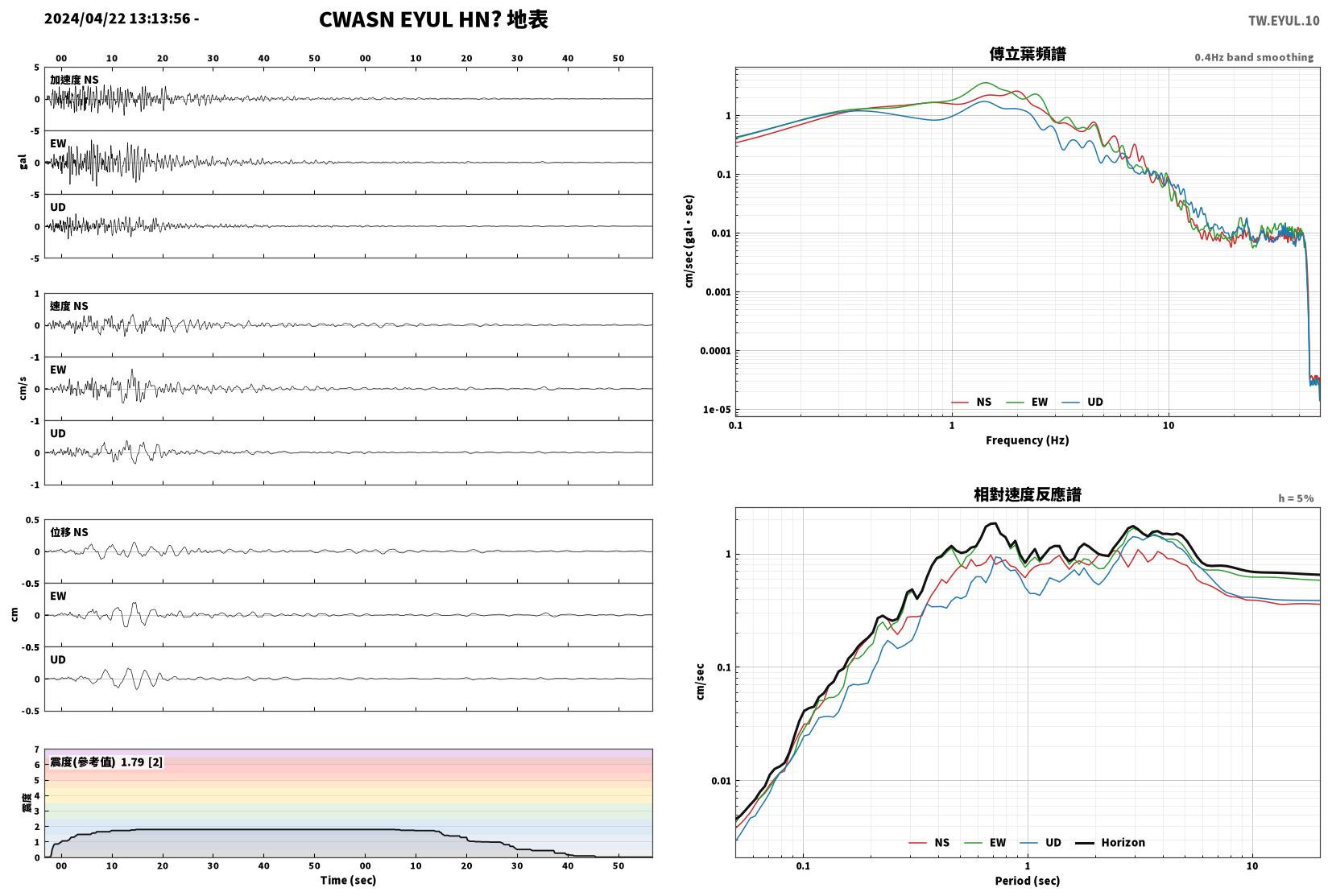

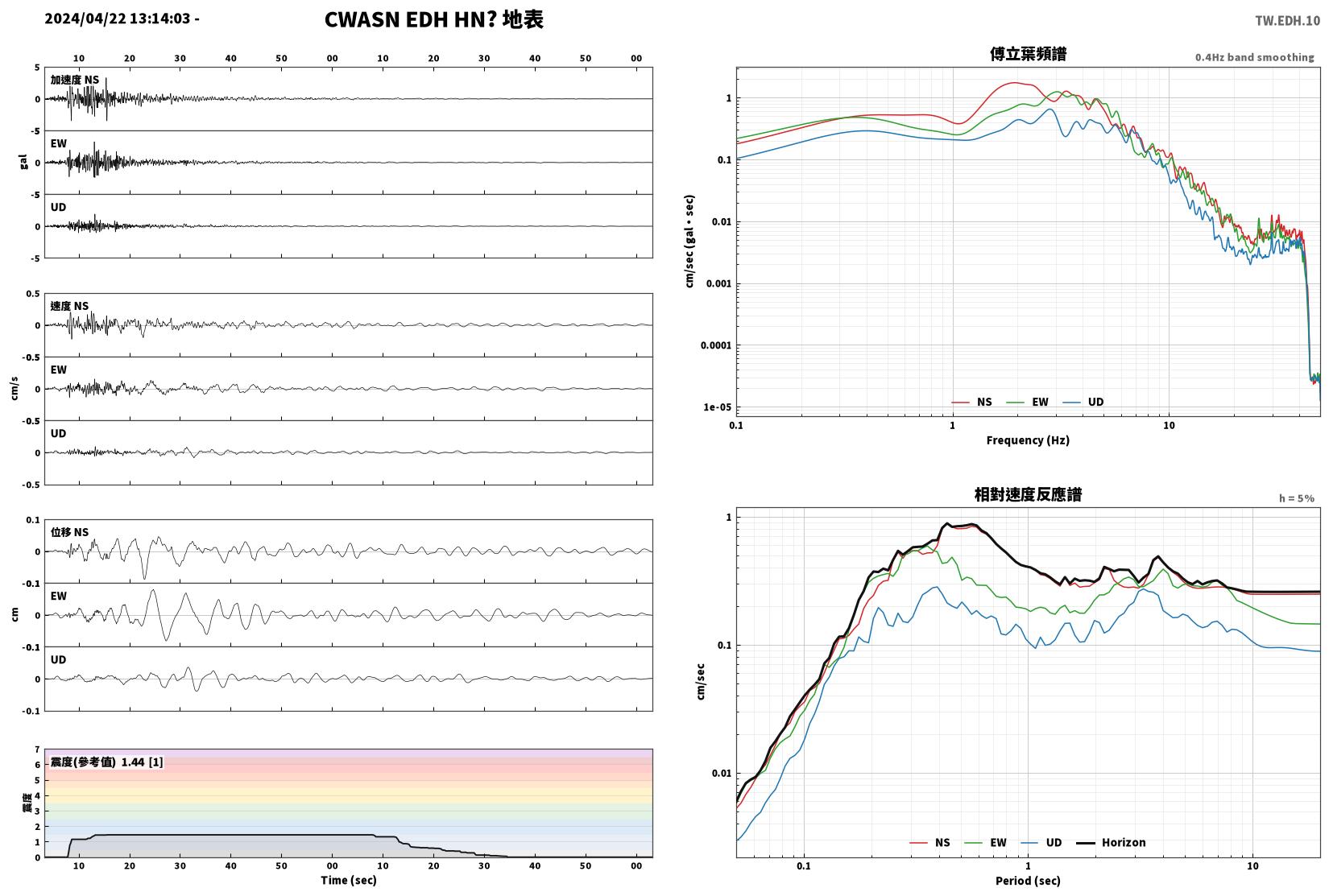

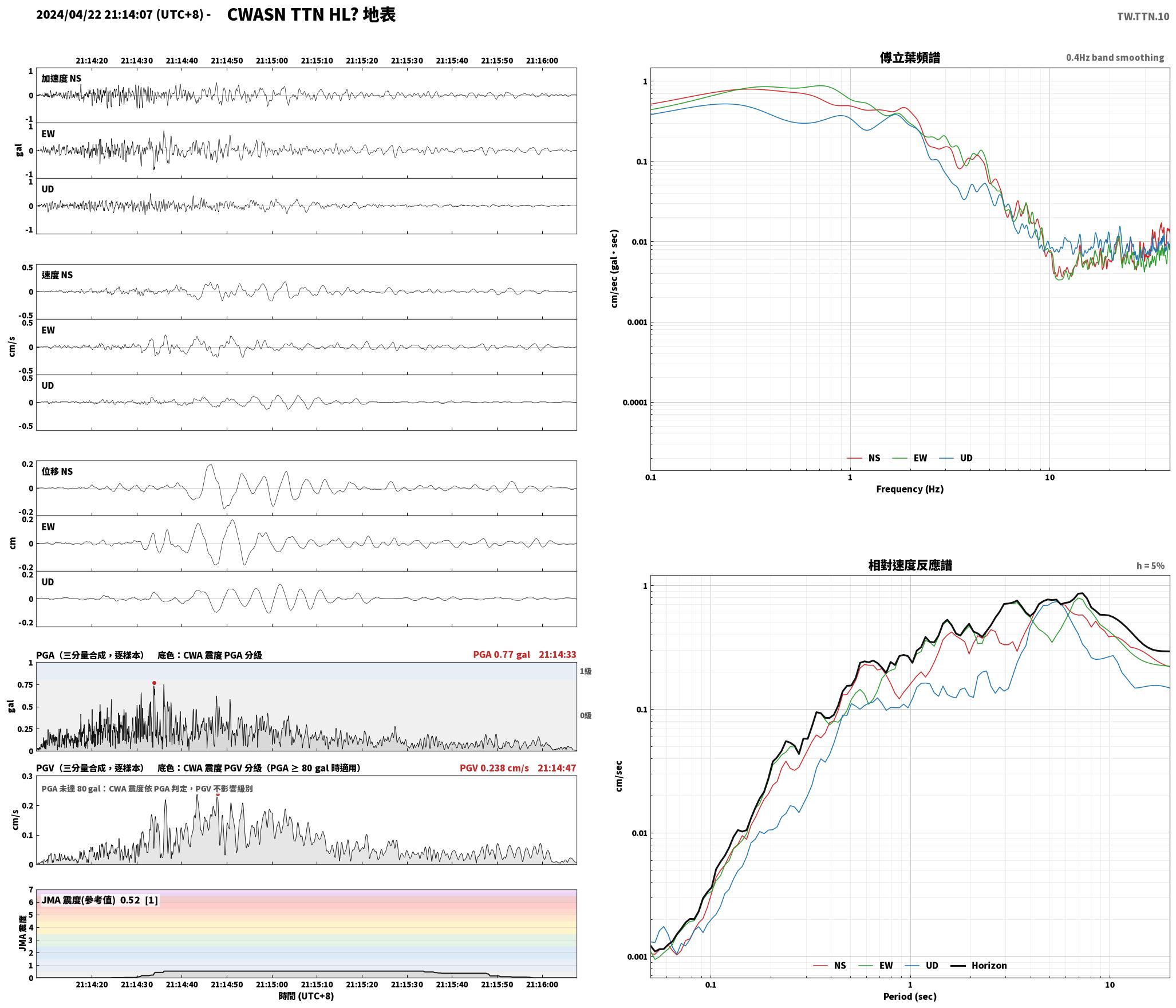

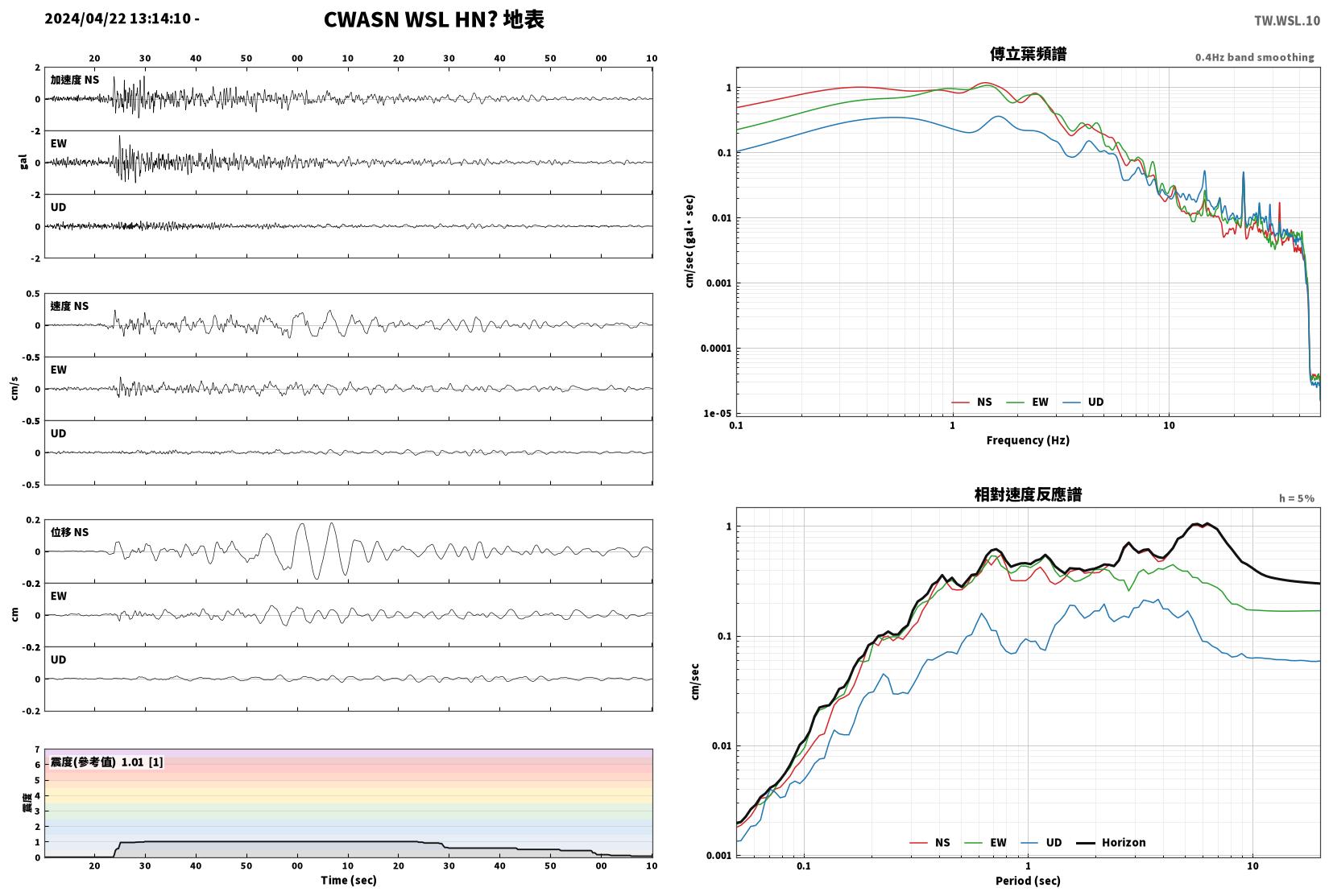

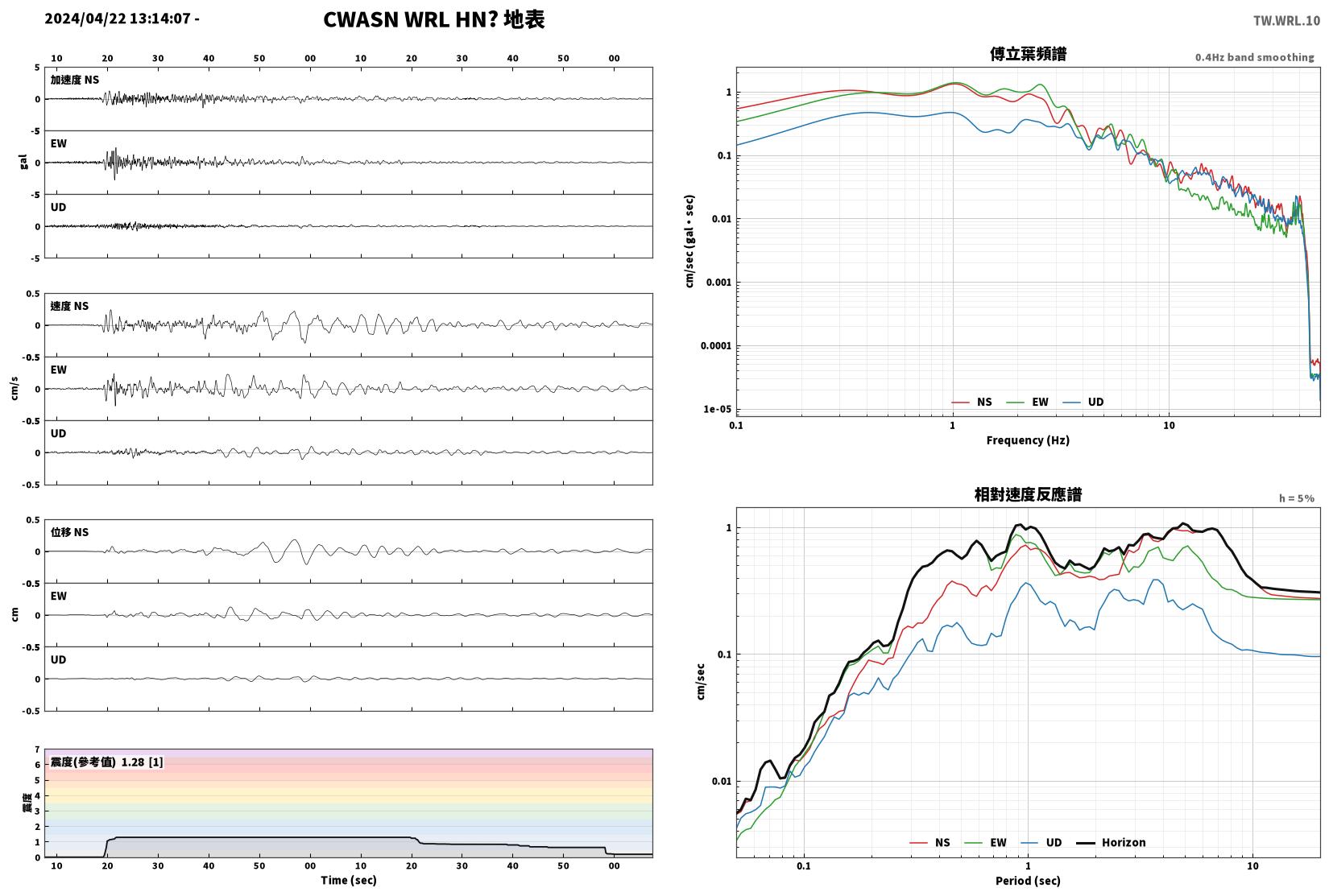

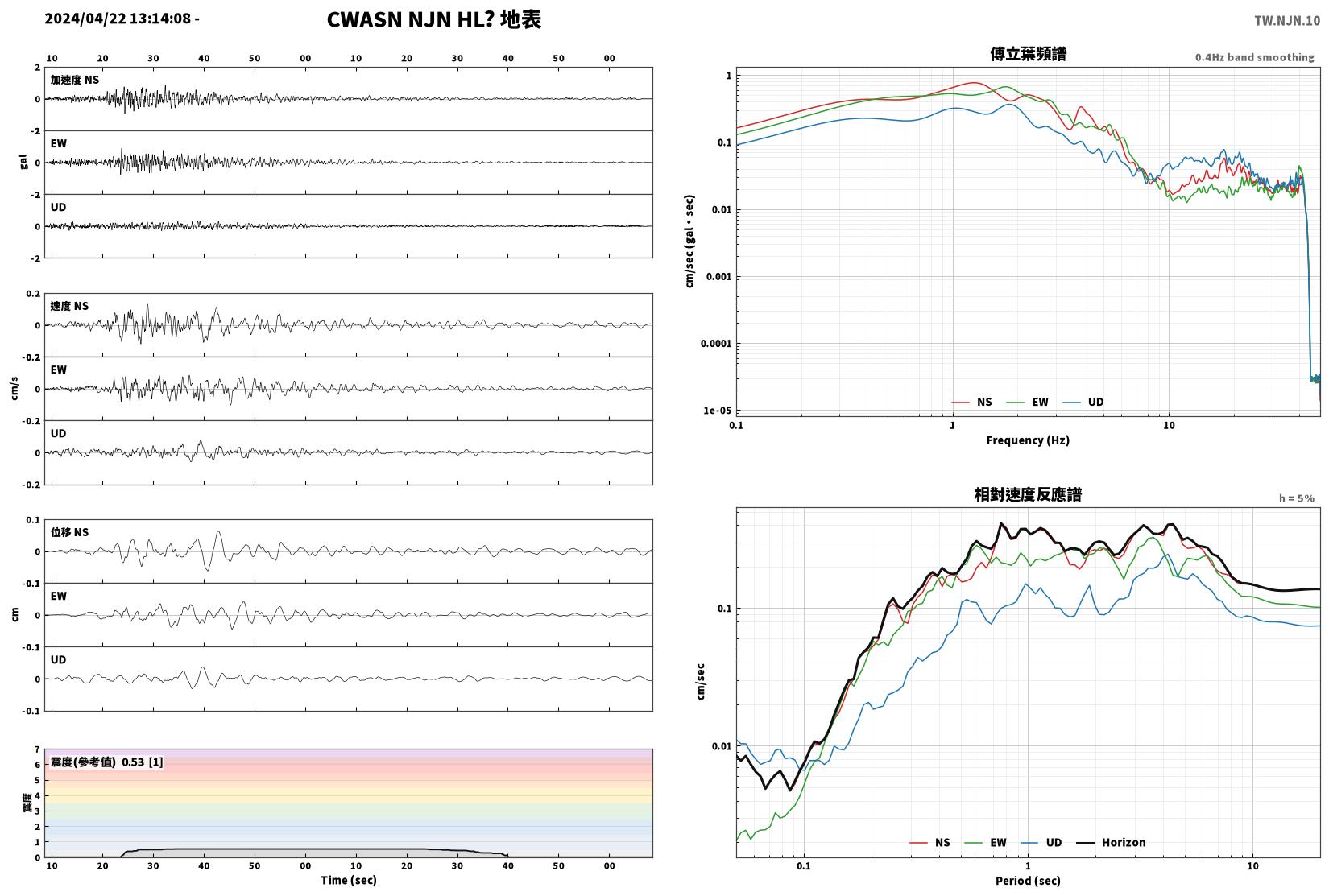

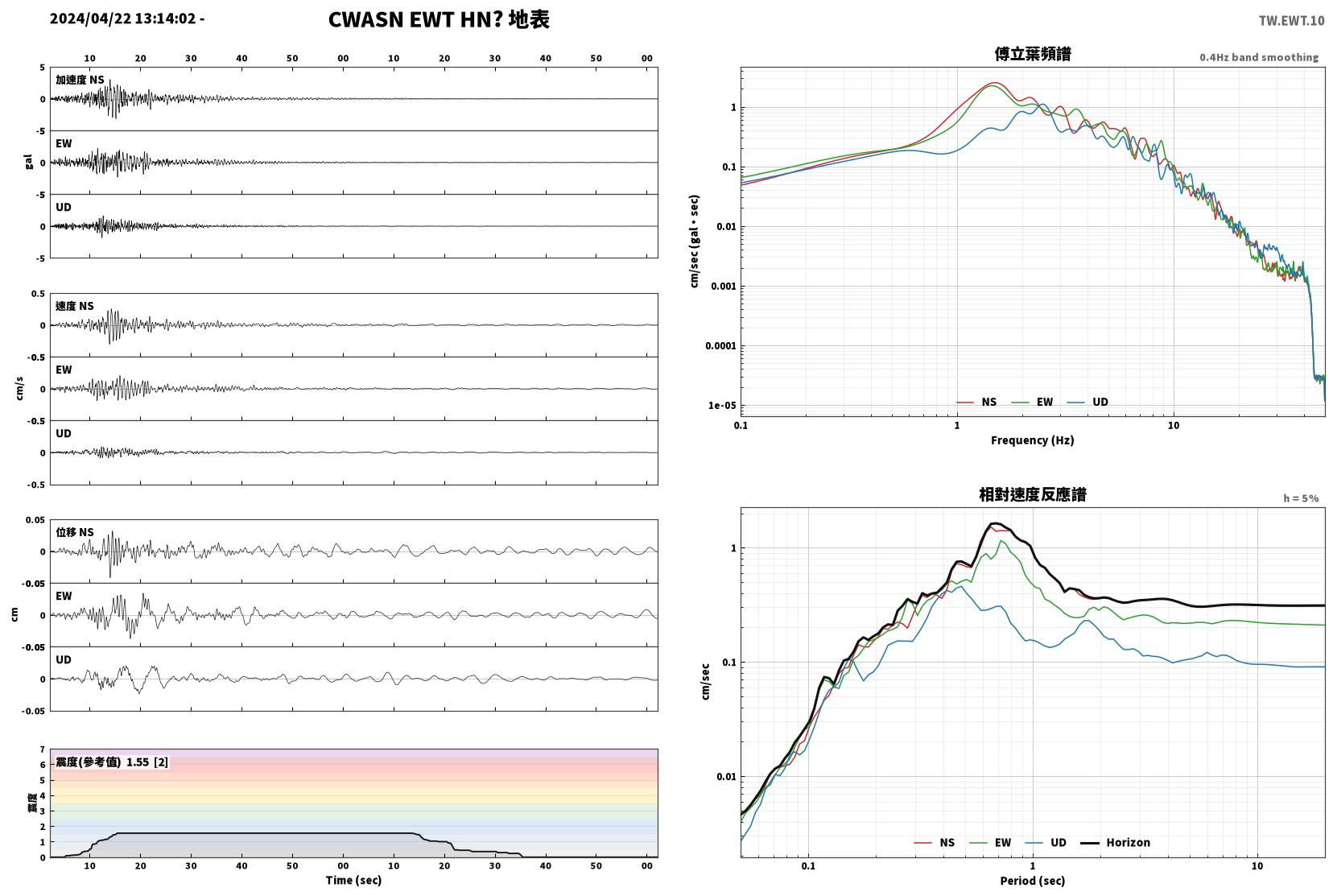

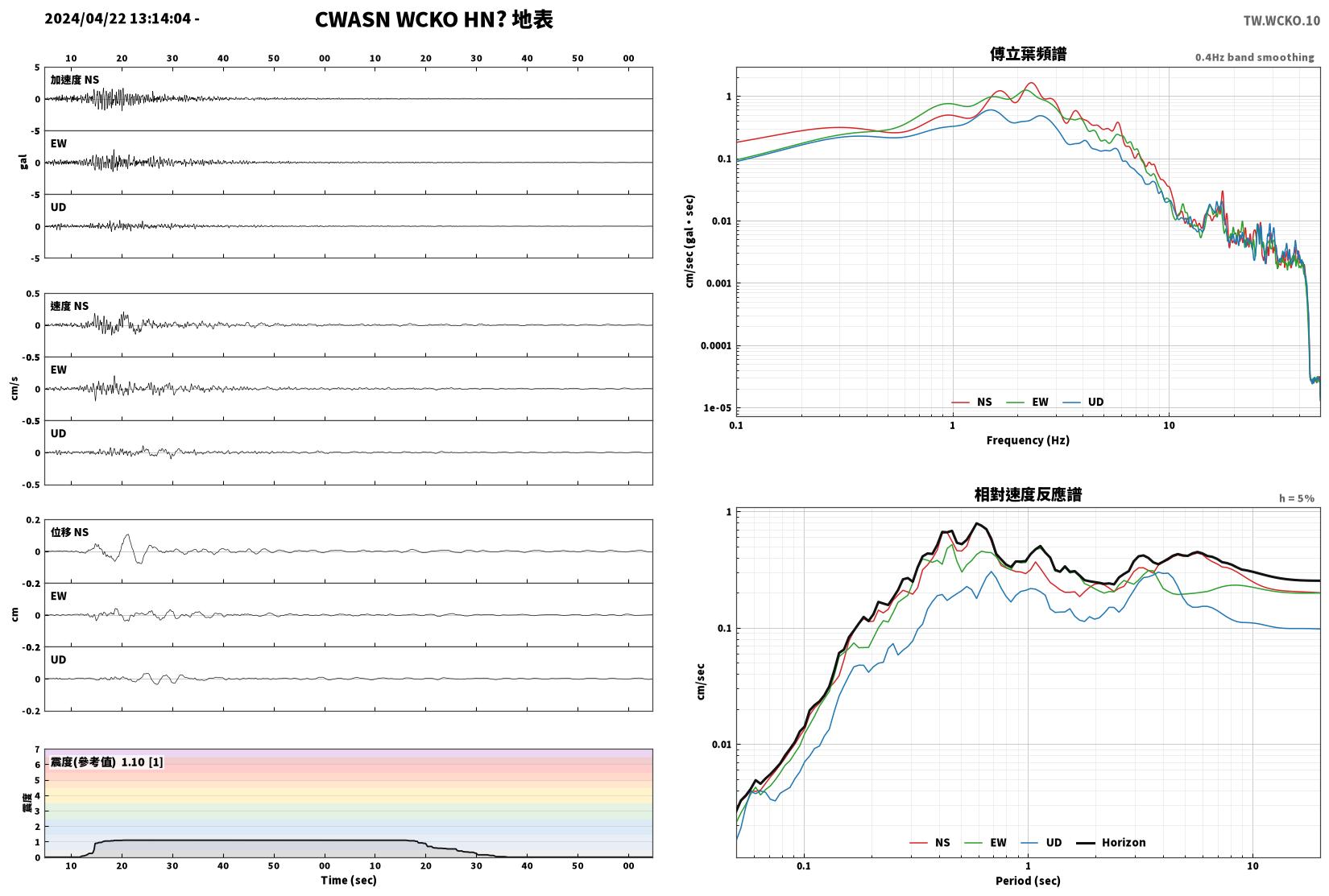

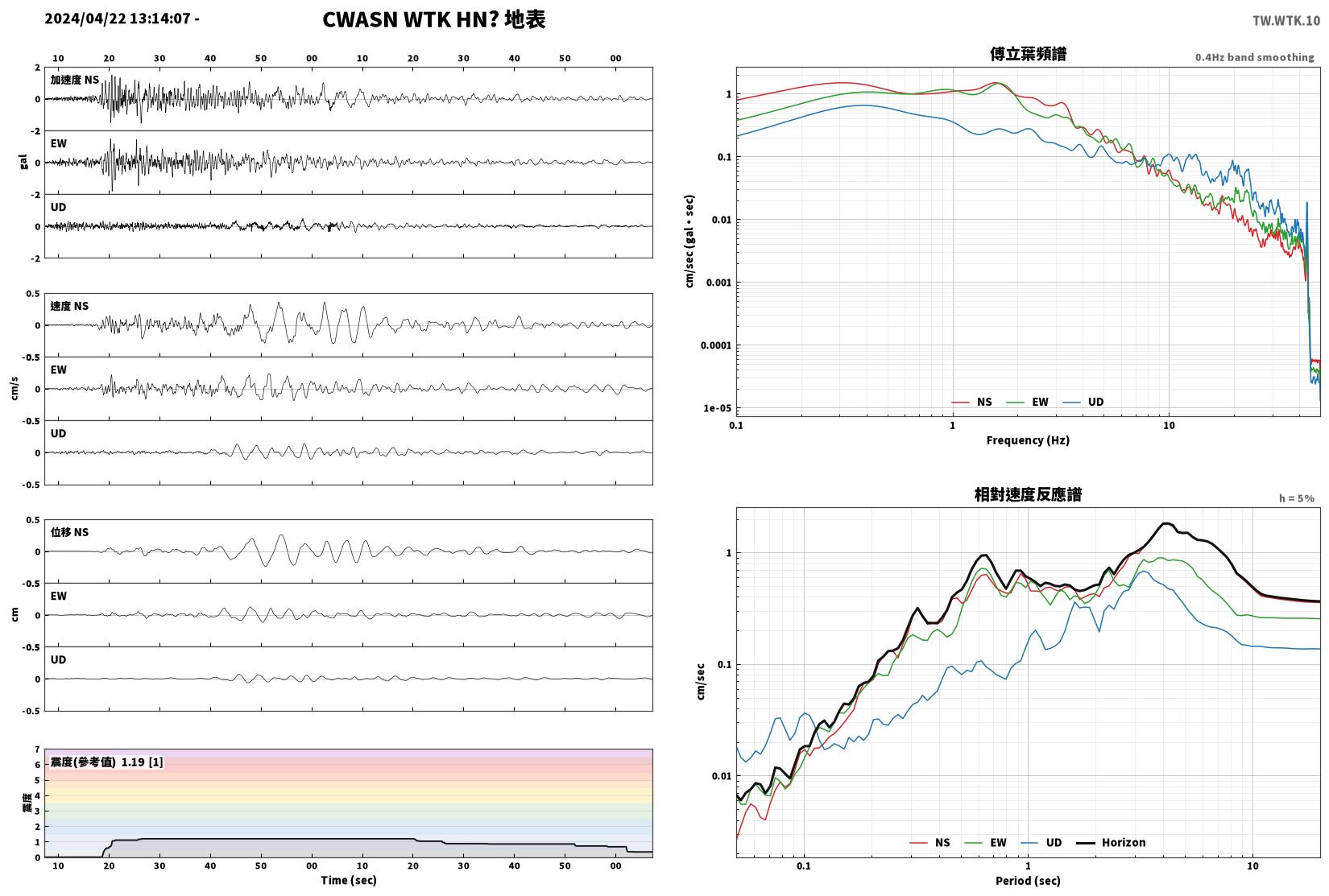

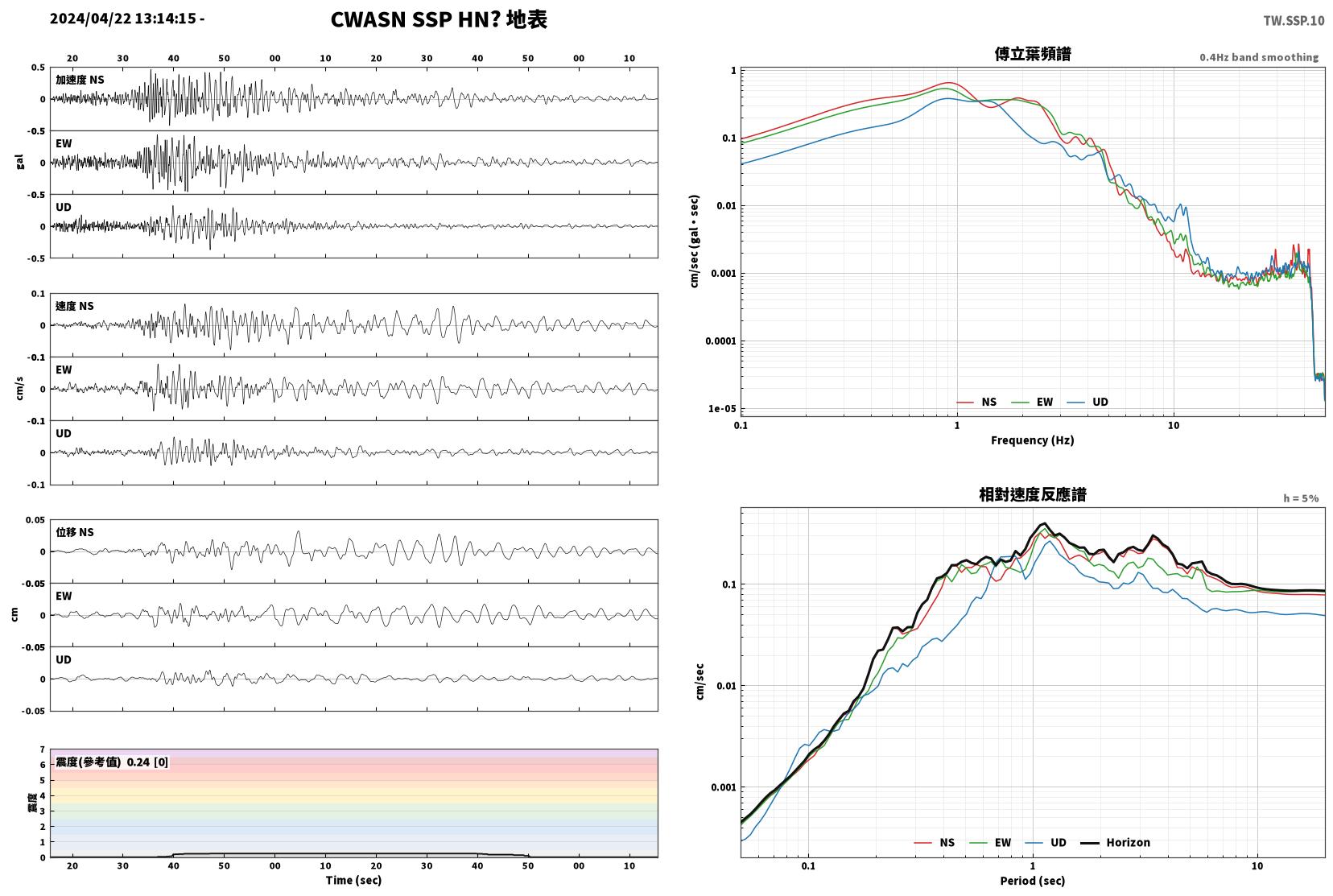

五、分析圖各面板的來源

分析圖各區塊分別對應不同路徑，判讀時請留意：

面板	來源與判讀
左欄三軸加速度／速度／位移波形	來自 CWA 因果 10 Hz 低通（保留完整低頻），與報告數值同源；因低頻完整，位移面板較能反映真實地表長週期位移。
底部即時震度（參考值）	來自 JMA 非因果濾波（直接取原始加速度），為隨時間變化的即時震度近似；與左欄不同源，不可與 CWA 系列逐值互比。
右上傅立葉頻譜	取自 10 Hz 低通後的加速度；約 10 Hz 以上為濾波器裙帶、無物理意義。
右下相對速度反應譜（阻尼 5%）	取自 0.05 Hz 高通的寬頻加速度所計算之單自由度應答；長週期成分完整、全段具物理意義。

六、各路徑一覽

資料／圖面	濾波	因果性	有效頻段／週期
加速度／速度、PGA/PGV、CWA 計測震度、分析圖左欄波形、傅立葉頻譜	去均值 + 10 Hz 因果低通（速度另 0.075 Hz 高通）	因果	≤ 10 Hz（保留完整低頻）
JMA 計測震度、分析圖即時震度	氣象廳規格 FFT 濾波（FL / FH / FF，直接取原始加速度）	非因果（零相位）	約 0.5–10 Hz
LPGM / SVA、分析圖相對速度反應譜	0.05 Hz 高通 + 單自由度速度應答（阻尼 5%）	—	週期 1.6–7.8 s（32 週期）

瞭解更多關於 CWASN 及 GDMS？

CWASN＝中央氣象署地震觀測網，1991 年起現代化為即時觀測網；2012 年新一代啟用，即時測站超過 170 站，地震監測量由每年約 4,000 增至 40,000。
三類地震儀：寬頻（速度型，可測長週期與 >1,000km 遠震）、短週期（速度型，測微弱地動）、強震儀（加速度型，記錄大地震不飽和）。
強震即時警報用的是加速度型強震儀（三軸），1995 年起設置、最多達 110 站，用於有感地震自動定位與各地震度。
現行測站全面升級為 24 位元高解析度、取樣每秒 100 點；第 2 階段並增建井下（平均 300m）與東部海域海底地震儀站。
通道代碼 HN、HL 為加速度型地震儀（強震儀）。
資料公開網址： https://gdms.cwa.gov.tw

資料來源與致謝｜GDMS

本頁逐站強震觀測資料取自中央氣象署「地震及地球物理資料管理系統」（GDMS），資料公開網址： https://gdms.cwa.gov.tw。

資料庫引用：Central Weather Administration (CWA, Taiwan). (2012). Central Weather Administration Seismographic Network [Data set]. International Federation of Digital Seismograph Networks. https://doi.org/10.7914/SN/T5
